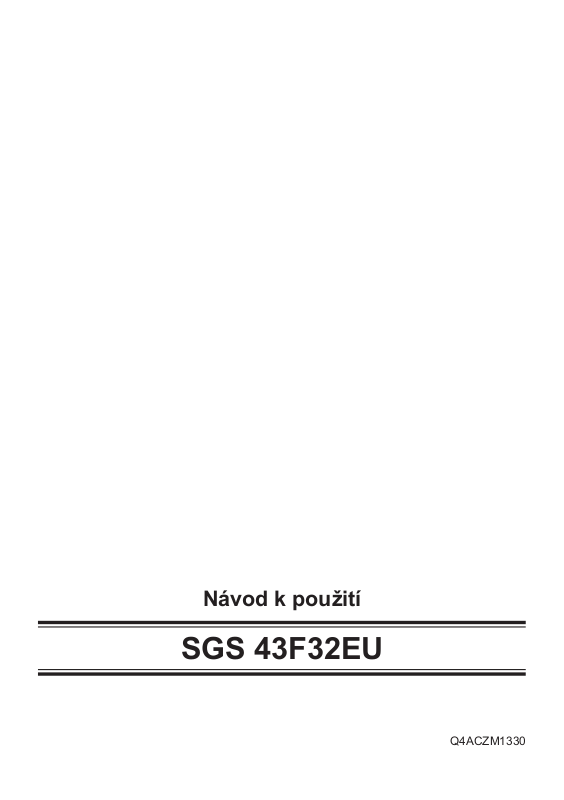

Page 1

Návod k použití

SGS 43F32EU

Q4ACZM1330

Page 2

Na obrázku je vyobrazen maximální počet mycích programů a speciálních funkcí. Příslušné programy a speciální funkce si, prosím, zjistěte na panelu vašeho spotřebiče

Page 3

Obsah

Bezpečnostní pokyny ............................................................................................................4

Seznámení se spotřebičem ...................................................................................................6

Změkčovací zařízení .............................................................................................................7

Plnění speciální solí ..............................................................................................................8

Plnění leštidla ........................................................................................................................9

Nádobí .................................................................................................................................10

Mycí prostředek ...................................................................................................................13

auto 3 v 1 .............................................................................................................................14

Přehled programů ................................................................................................................16

Mytí nádobí ..........................................................................................................................17

Údržba a péče .....................................................................................................................18

Vyhledávání závad ..............................................................................................................

Kdy volat servis ...................................................................................................................23

Pokyny a upozornění ...........................................................................................................23

Instalace ..............................................................................................................................24

Likvidace .............................................................................................................................25

Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění.

Page 4

Bezpečnostní pokyny

Při dodání

- Okamžitě zkontrolujte obal i myčku na nádobí, zda nebyly poškozeny během přepravy. Poškozený spotřebič neuvádějte do provozu, nýbrž až po konzultaci s Vaším dodavatelem.

- Materiál obalu zlikvidujte podle platných předpisů.

Při instalaci

- Proveďte instalaci a připojení podle pokynu pro instalaci a montáž.

- Při instalaci musí být myčka na nádobí odpojena od sítě.

- Zajistěte, aby systém ochranných vodičů elektrické domovní instalace byl instalován dle předpisů.

- Podmínky pro připojení na elektrorozvod musí souhlasit s údaji na typovém štítku myčky na nádobí.

- Pokud by měla být myčka na nádobí instalována do vysoké skříně, musí to být provedeno náležitě a navíc musí být myčka na zadní straně upevněna.

- Spotřebiče pro spodní vestavbu nebo integrovatelné spotřebiče, montované pouze pod průběžné pracovní desky, je třeba je se sousedními skříňkami sešroubovat, aby byla zajištěna jejich stabilita.

- Po ustavení a instalaci spotřebiče musí být vidlice síťové šňůry volně přístupná.

- U některých modelů:

Plastový plášť u přípojky vody obsahuje

elektrický ventil, v přítokové hadice se nachází přívodní vedení. Nepřestřihujte tuto hadici, plastový plášť neponořujte do vody.

Varování

Pokud spotřebič nestojí ve výklenku a je tedy přístupná jedna z jeho bočních stěn, musí být oblast s kloubovým závěsem dveří z bezpečnostních důvodů z boku zakryta (nebezpečí zranění). Kryt obdržíte jako zvláštní příslušenství u zákaznického servisu nebo ve specializované prodejně.

V denním provozu

Varování

Nože a jiné kuchyňské pomůcky s ostrými hroty musí být uspořádány v příborovém koši s hroty směrem dolů nebo v koši na nádobí ve vodorovné poloze.

- Používejte myčku na nádobí pouze v domácnosti a pouze k uvedenému účelu: Umývání nádobí v domácnosti.

- Nesedejte si nebo nestoupejte na otevřené dveře. Spotřebič by se mohl překotit.

- U nepřenosných spotřebičů si pamatujte, aby v případě přeplněných košů se může spotřebič překotit.

- Voda v mycím prostoru není pitná.

- Nedávejte do prostoru pro umývání žádná rozpouštědla. Hrozí nebezpečí výbuchu.

- Během doběhu programu otvírejte dveře velmi opatrně. Hrozí nebezpečí, že ze spotřebiče vystříkne horká voda.

- Myčka na nádobí smí být otevřena jen krátce kvůli naplnění a vyprazdňování, aby se zabránilo úrazům např. po zakopnutí.

- Řiďte se bezpečnostními pokyny a případně pokyny pro používání, které jsou uvedeny na obalech výrobků pro čištění a leštění.

Page 5

S dětmi v domácnosti

- Pokud je k dispozici dětská pojistka, používejte ji. Přesný popis naleznete na zadní straně návodu.

- Nedovolte dětem, aby si se spotřebičem hráli nebo jej obsluhovaly.

- Děti držte z dosahu čisticích prostředků a leštidel. Tyto mohou vést k poleptání úst, hrtanu a očí nebo k udušení.

- Držte děti z dosahu otevřené myčky nádobí, uvnitř se mohou nacházet zbytky čističe.

- U spotřebiče, který je zabudován ve výšce, dbejte při otevírání a zavírání dveří na to, abyste při tom nezpůsobili dítěti zhmoždění nebo podobné zranění přivřením mezi dveřmi spotřebiče a pod nimi se nacházejícími dveřmi skříňky.

Při vzniklých škodách

- Opravy a zásahy smí provádět pouze odborník. Při tom se musí spotřebič odpojit od sítě. Vytáhněte ze zásuvky vidlici síťové šňůry (netahejte přitom za síťovou šňůru!) nebo vypněte jistič (vyšroubujte pojistku). Zatáhněte vodovodní kohoutek.

Při likvidaci

- Okamžitě znehodnoťte spotřebiče, které dosloužily, aby se dále nedaly používat, aby se tím vyloučily pozdější úrazy.

- Dopravte spotřebič k řádné likvidaci.

Varování

Děti se mohou samy uvěznit ve spotřebiči (nebezpečí zadušení) nebo se dostat do jiných nebezpečných situací. Proto: Vytáhněte vidlici síťové šňůry ze zásuvky, síťovou šňůru oddělte a odstraňte. Zámek dveří znehodnoťte tak, aby se jím dveře již nedaly zavřít.

Před prvním mytím

Před opuštěním závodu byl spotřebič kontrolován. Abyste odstranili možné zbytky vody z prováděné kontroly, proveďte cyklus umývání poprvé bez nádobí při nejvyšší teplotě. Před tím doplňte speciální sůl, leštidlo a čistič do k tomu určených plnících otvorů.

Page 6

Seznámení se spotřebičem

Obrázky ovládacího panelu a vnitřního prostoru spotřebiče naleznete na začátku tohoto návodu. Na jednotlivé pozice se poukazuje v textu.

Ovládací panel

 Hlavní vypínač  Otevírání dvířek spotřebiče  Volič programů (zápustný)  Přídavné funkce (VarioSpeed)  Ukazatel „Zkontrolujte přívod vody”  Ukazatel doplnění soli  Ukazatel doplnění leštidla  Číselný ukazatel

Pro první mytí zakupte:

- Speciální sůl (pouze při odpovídající tvrdosti vody, viz návod)

- Mycí prostředek

- Leštidlo

Vnitřní prostor spotřebiče

 Horní koš na nádobí  Přídavný příborový koš pro horní koš *  Horní ostřikovací rameno  Etažér *  Dolní ostřikovací rameno  Plovák **  Dolní koš na nádobí  Zásobník speciální soli  Sítka  Příborový koš  Zásobník leštidla  Komora pro mycí prostředek  Uzavírací západka  Typový štítek

* není součástí výbavy ** Plovák zajišťuje, aby do vnitřku

spotřebiče neteklo příliš mnoho vody. Jeho údržbu a montáž či demontáž smí provádět pouze pracovníci zákaznického servisu.

Používejte výhradně výrobky, vhodné pro myčky nádobí.

Page 7

Změkčovací zařízení

Pro dobré výsledky mytí potřebuje myčka na nádobí měkkou vodu, tj. vodu obsahující málo vápníku, jinak se usazují na nádobí a uvnitř nádržek bílé vápenité zbytky. Voda z vodovodu nad určitou hranicí tvrdosti se musí změkčit. To se provádí pomocí speciální soli ve změkčovacím zařízení myčky nádobí. Nastavení a potřebné množství soli závisí na stupni tvrdosti Vaší vody z vodovodu.

Nastavení změkčovacího zařízení

- Zjistěte si hodnotu tvrdosti Vaší vody z vodovodu. Zde Vám pomůže vodárenský podnik.

- Nastavovací hodnotu naleznete v tabulce tvrdosti vody.

Tabulka trvrdosti vody

- Zavřete dvířka spotřebiče.

- Volič programů  otočte z polohy 12 hodin v protisměru hodinových ručiček o jednu zarážku směrem doleva.

- Zapněte hlavní vypínač sekundy podržte.

V číselném ukazateli  se zobrazí

aktuální nastavovací hodnota tvrdosti a bliká ukazatel doplnění soli  (nastavovací hodnota tvrdosti byla z výroby nastavena na stupeň 4.)

- Změna nastavení:

Otočte volič programů . Můžete zvolit nastavovací hodnotu mezi

0 a 7, podle tvrdosti Vaší vody.

- Vypněte hlavní vypínač

Nastavená hodnota je uložena ve

spotřebiči.

Pro regeneraci změkčovacího zařízení jsou potřebné cca 4 litry vody. Spotřeba vody na jeden mycí cyklus se zvyšuje podle nastavení tvrdosti vody o 0 až maximálně 4 litry.

 a min. 3

.

Page 8

Plnění speciální solí

Doplnění soli musíte vždy provést bezprostředně před zapnutím spotřebiče. Tím dosáhnete toho, že se přetékající solný roztok okamžitě spláchne, aby se nemohla vytvářet koroze ve splachovací nádrži.

- Otevřete šroubovací uzávěr zásobníku .

- Před prvním uvedením do provozu nalijte do zásobníku na sůl cca 1 litr vody.

- Poté doplňte také množství speciální soli (nepoužívejte kuchyňskou sůl), aby se zásobník naplnil (max. 1,5 kg).

Přitom dochází k vytlačování a odtékání

vody.

Na ovládacím panelu ještě svítí ukazatel doplnění soli , zhasne až tehdy, když se vytvoří dostatečně vysoká koncentrace soli.

Při nastavovací hodnotě tvrdosti  není doplnění soli nutné, protože se během provozu žádná sůl nespotřebovává, ukazatel doplnění soli je vypnutý.

Varování

Nikdy do zásobníku na speciální sůl nedoplňujte mycí prostředky. Tím byste zničili systém změkčování.

Ukazatel doplnění soli

Když na ovládacím panelu svítí ukazatel doplnění soli , je nutné bezprostředně před dalším mycím cyklem doplnit sůl. Podle častosti mytí a nastavení stupně tvrdosti na spotřebiči může trvat několik měsíců, než bude nutné regenerační sůl znovu doplnit.

Page 9

Plnění leštidla

Leštidlo je nutné kvůli nádobí beze skvrn a čirým sklenicím. Používejte pouze leštidla pro myčky nádobí pro domácnost.

- Otevřete víko zásobníku leštidla Přitom na víku zatlačte za značku (1 ) a současně nadzvedněte víko za ovládací západku (2 ).

.

Nastavte dávkování leštidla

Regulace dávkování množství leštidla je plynulá. Regulátor dávkování leštidla je od výrobce nastaven na hodnotu 4.

Polohu regulátoru dávkování leštidla měňte pouze v případě, zůstávají-li na nádobí šmouhy (otáčejte ve směru -) nebo skvrny po vodě (otáčení ve směru +).

- Opatrně nalijte leštidlo až skoro po kraj plnícího otvoru.

- Zavřete víko až je slyšet zaklapnutí.

Přetečené leštidlo odstraňte utěrkou, tím se vyhnete při dalším cyklu mytí nadměrné tvorbě pěny.

Regulátor leštidla

Ukazatel doplňování leštidla

Jakmile se rozsvítí ukazatel doplnění leštidla , mělo by se doplnit leštidlo. Při použití mycích prostředků s obsahem leštidla můžete ukazatel doplnění leštidla vypnout (viz „Zapnutí a vypnutí ukazatele doplnění leštidla v kapitole „auto 3 v 1“).

Page 10

Nádobí

Nevhodné nádobí

- Díly příborů a nádobí ze dřeva.

- Choulostivé dekorační sklenice, Nádobí uměleckoprůmyslového původu a starožitné nádobí. Tyto dekorativní předměty nejsou odolné proti omývání v myčkách.

- Plastové díly choulostivé na horkou vodu.

- Měděné a cínové nádobí.

- Díly nádobí znečištěné popelem, vosky, mazacími tuky nebo barvou.

- Plně savé materiály, jako houby a utěrky.

Dekory na skle, hliníkové a stříbrné díly mohou při umývání v myčce mít sklon ke změně barevného odstínu a vyblednutí. Také některé druhy skla (jako např. předměty z křišťálového skla) mohou po několika cyklech umývání zmatnět.

Doporučení:

Do budoucna kupujte pouze nádobí, které je označeno jako odolné proti umývání v myčce.

Poškození skla a nádobí

Příčiny:

- Druh a technologie výroby skla.

- Chemické složení čističe.

- Teplota vody programu umývání.

Doporučení:

- Používejte sklenice a porcelán, které jsou výrobcem označeny jako odolné proti umývání v myčce.

- Používejte čistič, který je označen jako šetrný k nádobí, dotažte se u výrobce čističe.

- Zvolte program s co nejkratší dobou chodu programu.

- Abyste předešli poškozením, vyjměte sklo a příbory z myčky co možná nejdříve po ukončení programu.

Uložení nádobí

- Odstraňte hrubé zbytky jídla, např. kousky kostí a jádra z ovoce. Oplachování pod tekoucí vodou není nutné.

- Nádobí vložte do myčky tak, aby

• stálo spolehlivě a nemohlo se překlopit.

• všechny nádoby byly uloženy otvorem

dolů.

• díly s vyklenutími nebo prohlubněmi

stály šikmo, aby mohla voda vytékat.

• nebránilo otáčení obou ostřikovacích

ramen.

Velmi malé díly nádobí byste neměli mýt v myčce nádobí, protože mohou z košů snadno vypadnout.

Vyjímání nádobí

Aby se zabránilo tomu, aby kapky vody z horního koše kapaly na nádobí ve spodním koši, doporučujeme nejprve vyprazdňovat dolní koš a pak horní.

Šálky a skleničky

Horní koš na nádobí .

* není součástí výbavy

Page 11

Hrnce

Dolní koš na nádobí .

Příbory

Příbor by měl být vždy netříděn uspořádán rukojetí směrem nahoru. Ostřikovací proud tak lépe dosáhne na jednotlivé díly. Aby se zabránilo poranění, uložte dlouhé, ostré předměty a nože do etažéru (u některých modelů) nebo do přihrádky na nože (k dostání jako příslušenství).

Sklopné trny

Sklopné trny slouží k lepšímu uspořádání hrnců, mís a sklenic.

Page 12

Přestavení výšky koše

Horní koš na nádobí lze dle potřeby výškově přestavit, aby se buď v horním nebo v dolním získalo více místa pro vysoké díly nádobí.

Výška spotřebiče v cm 81 86 Max. Ø v cm nahoře 20/25* 20/25* Max. Ø v cm dole 30/25* 34/29*

Podle provedení horního koše u Vašeho modelu spotřebiče pro to zvolte jeden z obou následujících postupů:

Horní koš s horními a spodními páry koleček

- Vytáhněte horní koš ven.

- Vyjměte horní koš a zavěste jej na horní nebo spodní kolečka.

Page 13

Mycí prostředek

Můžete používat jak tablety, tak i práškové nebo tekuté čisticí prostředky, v žádném případě nepoužívejte prostředky k ručnímu mytí. Při použití bezfosfátových mycích prostředků se mohou při tvrdé vodě na nádobí a stěnách nádob tvořit usazeniny. Tyto prostředky mají slabší schopnost vázat vápník a vyžadují větší dávkovací množství. Jestli je mycí prostředek vhodný pro stříbrné nádobí, najdete na obalu mycího prostředku. V případě dalších otázek Vám doporučujeme obrátit se na poradenská střediska výrobce mycího prostředku.

Tip pro úsporu

Pokud je nádobí pouze málo znečištěno, obvykle postačí poněkud menší množství čističe, než je uvedeno.

- Zavřete víko komory na čistič. Přitom zasuňte víko (1) komory a (2) na konci zlehka zatlačte, aby uzávěr zacvaknul.

Komora pro mycí prostředek s dávkovací pomůckou

Dávkovací stupnice v komoře pro mycí prostředek Vám pomůže naplnit správné množství mycího prostředku: dolní čárka: 15 ml střední čárka: 25 ml zcela naplněná: 40 ml

Pokud by byla komora mycího prostředku  ještě zavřena, použijte pro otevření uzavírací západku .

Plnění mycího prostředku

− Naplňte mycí prostředek do zásobníku . Dávkování: viz pokyny výrobce na obalu mycího prostředku.

Upozornění

U krátkých programů nemohou tablety vlivem rozdílného chování při rozpouštění eventuálně dosáhnout plné čisticí schopnosti a mohou tak zůstat nerozpuštěné zbytky mycího prostředku. Práškový mycí prostředek je vhodný pro tyto programy. U programu „Intenzivní“ (u některých modelů) je dostačující dávkování jedné tablety. Při použití práškových mycích prostředků můžete navíc rozsypat trochu čističe na dvířka spotřebiče.

- Při použití tablet se dozvíte na obalu výrobce, kde máte tabletu umístit

(např. příborový koš, komora pro mycí

prostředek atd.).

Dbejte na to, aby bylo při použití tablety

víko komory pro mycí prostředek zavřeno.

Page 14

auto 3 v 1

Při použití tzv. kombinovaných mycích prostředků je použití leštidla a/nebo speciální soli zbytečné. Momentálně existují různé druhy kombinovaných mycích prostředků. – 3v1: obsahují mycí prostředek, leštidlo a funkci soli. – 2v1: obsahují mycí prostředek a leštidlo

nebo funkci soli.

- Při tvrdosti vody 26° Clarke, 3,7 mmol/l) je použití soli potřebné. Sůl doplňte do zásobníku 

a změkčovací zařízení nastavte na

stupeň 6.

Pokud máte pochybnosti, obraťte se na výrobce mycích prostředků, obzvláště pokud:

- je nádobí po ukončení programu velmi mokré.

- se tvoří vápenaté povlaky.

nad 21°C dH (37° fH,

>>> Bezpodmínečně zkontrolujte, o který druh mycího prostředku anebo kombinovaného produktu se jedná!

Respektujte návod k použití nebo pokyny uvedené na obalu.

Mycí program se přizpůsobí automaticky, tak aby bylo vždy dosaženo nejlepších možných výsledků mytí a sušení. Při použití kombinovaných mycích produktů dodržujte následující důležité pokyny:

- Pouze do tvrdosti vody 21° dH (37°fH, 26° Clarke, 3,7 mmol/l) lze od použití regenerační soli upustit. Jiná nastavení na spotřebiči jsou zbytečná.

Upozornění

Optimální výsledek mytí a sušení dosáhnete při použití tradičních čisticích prostředků ve spojení s odděleným použitím soli a leštidla.

Dodržení návodu k použití nebo pokynů na obalu kombinovaných mycích prostředků rozhoduje o jejich účinku.

Upozornění

I když svítí ukazatel leštidla a/nebo soli, funguje program mytí při použití produktů 3in1 bez problémů.

Jestli Vás ukazatele doplnění leštidla  anebo soli  ruší, a tyto chcete vypnout, postupujte následovně:

Page 15

Vypnutí a zapnutí ukazatele doplnění soli a změkčování

- Zavřete dvířka spotřebiče

- Volič programů hodin v protisměru hodinových ručiček o jednu zarážku směrem doleva.

 otočte z polohy 12

- Zapněte hlavní vypínač sekundy podržte. V číselném ukazateli  se zobrazí aktuální nastavovací hodnota tvrdosti a bliká ukazatel doplnění soli  (nastavovací hodnota tvrdosti byla z výroby nastavena na stupeň 4).

- Změna nastavení:

Otočte volič programu . Můžete zvolit nastavovací hodnotu mezi

0 a 7, podle tvrdosti Vaší vody.

- Vypněte hlavní vypínač . Nastavená hodnota je uložena ve spotřebiči.

Upozornění

Jestli používáte mycí prostředek a leštidlo samostatně resp. přejdete na kombinované tradiční mycí prostředky, zapněte ukazatel doplnění leštidla a změkčovací zařízení nastavte na správnou tvrdost vody.

 a min. 3

Page 16

Přehled programů

V tomto přehledu je zobrazen max. možný počet programů. Odpovídající programy a jejich uspořádání naleznete na Vašem ovládacím panelu.

Druh nádobí např. porcelán, hrnce, příbory, sklenice atd

Druh zbytků jídla např.

Množství zbytků jídla

Stav zbytků jídla

Mycí program

Průběh programu

Odolné

Smíšené

Polévky, nákypy,

omáčky, brambory,

těstoviny, rýže,

vejce, pečená jídla

mnoho méně

silně ulpívající

Intenzivní

70°

Předmytí

50°

Mytí

70°

Mezimytí

Leštění

70°

Sušení

Normální

65°

Předmytí Předmytí Předmytí

Mytí

65°

Mezimytí

Leštění

70°

Sušení

Polévky,

brambory,

těstoviny,

rýže, vejce,

pečená jídla

Eco

50°

Mytí

50°

Mezimytí

Leštění

65°

Sušení

Citlivé Smíšené

Káva, koláče,

mléko, uzeniny

nápoje, saláty

velmi málo

málo ulpívající

Šetrný

40°

Předmytí

Mytí

40°

Mezimytí

Leštění

55°

Sušení

Rychlý

45°

Mytí

45°

Mezimytí

Leštění

55°

Opláchněte

nádobí,

pokud bylo uloženo více dnů v myčce

nádobí.

Předmytí

Výběr programu

Na základě druhu nádobí a množství resp. stavu zbytků jídel můžete z přehledu programů přesně přiradit potřebná programová data, tyto naleznete ve stručném návodu.

Příslušná programová data najdete ve stručném návodu.

Page 17

Mytí nádobí

Tip pro úsporu

Pokud je myčka nádobí jen málo naložená, obvykle postačí druhý nejslabší program.

Programové data

Data programů najdete ve stručném návodu. Tato data se vztahují na normální podmínky. Vlivem:

- odlišnému množství nádobí

- teplotě přitékající vody

- tlaku ve vodovodním potrubí

- teplotě okolí

- tolerancím napětí v síti

- myčkou podmíněné tolerance (např. teplota, množství vody, ... ) může dojít k velkým odchylkám. Hodnoty spotřeby vody jsou vztaženy na hodnotu nastavení tvrdosti vody 4.

Zapnutí spotřebiče

- Zavřete dvířka spotřebiče.

- Vodovodní kohoutek zcela otevřete.

- Volič programů  otočte na požadovaný program.

- Zapněte hlavní vypínač

- V číselném ukazateli  se zobrazí předpokládaná doba trvání programu.

- Program se automaticky spustí.

Ukazatel zbývající doby trvání programu

Po spuštění se zobrazí v číselném ukazateli  zbývající doba trvání programu. Zbývající doba programu je ovlivněna teplotou vody, množstvím nádobí, stejně jako stupněm znečištění. Změnou těchto podmínek může být doba trvání programu (v závislosti na zvoleném programu) poměrně odlišná. Protože se ovlivnění rozpozná teprve během programu, mohou se tím vyskytnout značné časové skoky.

.

Konec programu

Program je ukončen, když se v číselném ukazateli  zobrazí hodnota .

Vypnutí spotřebiče

Několik minut po ukončení programu:

- Vypněte hlavní vypínač

- Zavřete vodovodní kohoutek (odpadá při funkci Aqua–Stop).

- Nádobí po vychladnutí vyndejte.

Varování

K vyjmutí nádobí po ukončení programu nechte dvířka spotřebiče zcela otevřená, nenechávejte je pouze přivřená. Případná unikající vodní pára by mohla poškodit choulostivé pracovní desky.

.

Přerušení programu

- Vypněte hlavní vypínač .

- Zhasne světelný ukazatel. Program zůstane uložen.

Pokud byla při přípojce teplé vody nebo ohřáté myčce nádobí otevřena dvířka spotřebiče, nechte je nejprve několik minut přivřená a teprve potom je zavřete. V opačném případě může dojít k vyražení dvířek vlivem expanze (přetlaku) nebo k úniku vody ze spotřebiče.

Zrušení programu (Reset)

- Pouze při zapnutém hlavním vypínači:

Volič programu nastavte na pozici Reset. Přibližně za 3 sekundy se v číselném

ukazateli zobrazí .

- Program potrvá ještě asi minutu.

- Po uplynutí programu vypněte hlavní vypínač .

Pro nový start otočte volič programu  na pozici požadovaného programu. Zapněte hlavní vypínač . Program se spustí automaticky.

Page 18

Předvolba času

Údržba a péče

Můžete start programu odložit v hodinových krocích až o 19 hodin.

- Zapněte spotřebič.

- Tlačítko předvolby času stiskněte tolikrát, dokud se v číselném ukazateli

nezobrazí .

- Tlačítko předvolby času stiskněte tolikrát, dokud zobrazený čas nebude odpovídat Vašemu požadavku.

- K vymazání předvolby času stiskněte tlačítko předvolby času tolikrát, dokud se v číselném ukazateli nezobrazí .

Až do startu programu lze výběr

programu libovolně měnit.



Úspora času (VarioSpeed)

Pomocí funkce >>Úspora času <<můžete podle zvoleného programu mytí zkrátit dobu trvání programu o cca 20% do 50%. Příslušná změna trvání programu se zobrazí v číselném ukazateli. Aby se při zkrácené době trvání programu docílilo optimálníchb mycích výsledků, zvýší se spotřeba vody a energie.

Změna programu

Poté co jste zapnuli spotřebič, je změna programu možná v průběhu 2 minut. Pokud byste chtěli provést změnu později, dokončí se již započaté pracovní úseky (např. mytí). Nový zobrazený čas se skládá ze zbývajícího času předcházejícího úseku a zbývajícího času nově zvoleného programu.

Pravidelná kontrola a údržba spotřebiče napomáhá zabránit poruchám. Ušetříte si tak čas a předejdete mrzutostem.

Celkový stav spotřebiče

- Zkontrolujte mycí prostor na usazeniny mastnoty a vodního kamene.

Pokud tyto usazeniny najdete, postupujte následovně:

- Komoru čističe naplňte čističem. Spusťte spotřebič bez nádobí v programu s nejvyšší teplotou umývání.

Pro čištění spotřebiče použijte pouze zvlášť pro myčky nádobí určené čističe.

- Těsnění dvířek pravidelně utírejte vlhkou utěrkou.

K čištění Vaší myčky nikdy nepoužívejte parní čističe. Výrobce neručí za eventuální škody. Pravidelně utírejte čelo spotřebiče a ovládací panel vlhkou utěrkou; postačí voda s trochou prostředku na mytí nádobí. Nepoužívejte houbičky s hrubým povrchem a abrazivní čisticí prostředky, obojí by mohlo vést k poškrábání povrchu.

Pozor!

Nikdy nepoužívejte čisticí prostředky pro domácnost s obsahem chlóru! Ohrožení zdraví!

Speciální sůl a leštidlo

- Zkontrolujte ukazatele doplnění  a . Případně doplňte sůl a/nebo leštidlo.

Sítka

Nečistoty, které se usazují na sítkách , mohou způsobit jejich ucpání.

Page 19

- Po každém umývání zkontrolujte, zda na sítkách nejsou usazeny zbytky.

- Vyšroubujte válec se sítky a vytáhněte sítka. Sítka jsou spolu navzájem pevně spojena a nelze je demontovat na jednotlivé díly.

- Odstraňte hrubé nečistoty a sítka vymyjte pod tekoucí vodou.

- Ke složení:

Nasaďte sítka a přišroubujte je k

sítovému válci.

Ostřikovací ramena

Vodní kámen a nečistoty z mycí vody mohou zablokovat trysky a uložení ostřikovacích ramen  a .

- Zkontrolujte trysky ostřikovacích ramen, jestli nejsou ucpané.

- Případně stáhněte dolní ostřikovací rameno  tahem směrem nahoru.

- Odšroubujte horní ostřikovací rameno .

- Ostřikovací ramena očistěte pod tekoucí vodou.

- Ostřikovací ramena znovu nasaďte resp přišroubujte.

Ostřikovací ramena

Page 20

Vyhledávání závad

Odstraňování drobných závad svépomocí

Podle našich zkušeností lze většinu závad, které se vyskytnou za denního provozu, odstranit svépomocí, aniž byste museli volat autorizovaný servis. To Vám samozřejmě ušetří výdaje a zjistíte, že máte myčku opět rychle k dispozici. Následující přehled by Vám měl pomoci při vyhledávání závad, které se vyskytnou.

Závady

Pozor

Pamatujte si: Opravy smí provádět pouze odborník. Pokud byla nutná výměna některého konstrukčního dílu, je třeba dbát na to, aby byly použity pouze originální náhradní díly. Neodborně provedenou opravou nebo použitím náhradních dílů, které nejsou originální se může uživatel vystavit závažným škodám a nebezpečím.

... při zapnutí

• Spotřebič se neuvede do provozu.

- Domovní jištění (pojistky, jističe) není v

pořádku.

- Vidlice síťové šňůry není zasunuta do

zásuvky.

- Dveře spotřebiče nejsou řádně

zavřeny.

- Vodovodní kohoutek není otevřen.

- Sítko na přívodní hadici vody je

ucpané. Vypněte spotřebič a vytáhněte vidlici síťové šňůry ze zásuvky.

Zavřete vodovodní kohoutek. Pak

vyčistěte sítko, které se nachází na přípojce přívodní. Nakonec obnovte napájení elektrickým proudem, otevřete vodovodní kohoutek a zapněte spotřebič.

... na spotřebiči

• Dolní ostřikovací rameno se těžce otáčí.

- Ostřikovací rameno je zablokováno

drobnými částicemi nebo zbytky jídla.

• Víko komory čističe nelze zavřít.

- Komora na čistič je přeplněná.

- Mechanismus je zablokován

přilepenými zbytky čističe.

• Po spuštění blikají kontrolky.

- Není navolen žádný program.

•

Zbytky prostředku v komoře pro mycí prostředek.

- Komora byla při plnění vlhká, čistič

doplňujte pouze do suché komory.

Page 21

• Kontrolky po mytí nezhasly.

- Ještě zůstal zapnutý hlavní vypínač.

• Nesvítí ukazatel doplnění pro leštidlo a/nebo sůl.

- Ukazatel doplnění leštidla je vypnutý.

(viz kapitolu auto 3v1)

- Ukazatel doplnění soli je vypnutý. (viz

kapitolu auto 3v1)

• Svítí ukazatel “Zkontrolujte přívod vody“ .

- Vodovodní kohoutek je zavřený nebo

zanesený vodním kamenem.

- Byl přerušen přívod vody.

- Bylo ucpané sítko na přívodu vody.

- Hadice přívodu vody je zlomená.

- Čerpadlo odpadní vody je zablokováno.

• Po ukončení programu zůstává voda stát ve spotřebiči.

- Hadice odpadní vody je ucpaná nebo

zlomená.

- Zablokované čerpadlo odpadní vody.

- Sítka jsou ucpaná.

- Program ještě není ukončen. Vyčkejte

na konec programu (na číselném displeji se zobrazí 0) nebo proveďte funkci „Reset“.

... během mytí

• Tvoří se nadměrné množství pěny.

- V zásobníku leštidla je mycí prostředek

pro ruční umývání.

- Rozlité leštidlo může při dalším cyklu

mytí způsobit nadměrnou tvorbu pěny, proto vedle rozlité leštidlo odstraňte utěrkou.

• Spotřebič se během umývání zastaví.

- Přerušená dodávka proudu.

- Přerušen přívod vody.

- Spusťte funkci „RESET“.

• Tlukoucí zvuk při umývání.

- Ostřikovací rameno naráží o díly nádobí.

• Klepoucí zvuk během mytí.

- Nádobí není správně uloženo.

• Tlukoucí zvuk plnicích ventilů.

- Způsobuje to špatně provedená vodovodní instalace a nemá vliv na funkci myčky. Náprava není možná.

... na nádobí

• Na nádobí zůstávají částečně přilepené zbytky jídla.

- Nádobí bylo chybně vloženo, paprsky

vody se nedostaly až na jeho povrch.

- Koš na nádobí byl přeplněn.

- Díly nádobí leží na sobě.

- Doplněno příliš málo čističe.

- Byl navolen málo výkonný program

umývání.

- Pohyb ostřikovacího ramene je

znemožněn, protože mu stojí ve dráze pohybu nádobí.

- Ostřikovací trysky jsou ucpány zbytky

jídel.

- Ucpaná sítka.

- Sítka jsou špatně nasazena.

- Čerpadlo odpadní vody zablokováno.

• Na plastových dílech vzniká zbarvení.

- Doplněno příliš málo čističe.

Page 22

• Částečně zůstávají na nádobí

bílé skvrny, sklenice mají mléčné zabarvení.

- Doplněno příliš málo čističe.

- Dávkovač leštidla je nastaven na příliš nízkou hodnotu.

- I přes tvrdou vodu nebyla doplněna speciální sůl.

- Systém změkčování vody nastaven na příliš nízkou hodnotu.

- Šroubovací uzávěr zásobníku soli není pevně zatažen.

- Byl použit čistič bez obsahu fosfátů,

pro porovnání použijte čistič s obsahem

fosfátů.

• Nádobí není suché.

- Dveře spotřebiče byly příliš brzo otevřeny a nádobí bylo příliš brzo vyjmuto.

- Byl zvolen program bez sušení.

- Dávkovací zařízení přidávaného množství leštidla nastaveno na příliš malou hodnotu.

• Sklenice dostávají matný vzhled.

- Dávkovací zařízení přidávaného množství leštidla nastaveno na příliš malou hodnotu.

• Zbytky čaje nebo rtěnky nejsou zcela odstraněny.

- Mycí prostředek má příliš nízký bělící

účinek.

- Zvolena příliš nízká teplota umývání.

• Stopy po rzi na příborech.

- Příbory nejsou dostatečně odolné proti korozi.

- Obsah soli ve vodě na mytí je příliš vysoký, protože

- Šroubovací uzávěr zásobníku na sůl není pevně dotažen.

- Při doplňování soli bylo nasypáno příliš mnoho soli.

• Sklenice jsou matné a mají zbarvení, povlaky nelze setřít.

- Byl doplněn nevhodný čistič.

- Sklenice nejsou odolné proti umývání v

myčce.

• Na sklenicích a příborech zůstávají šmouhy, sklenice dostávají metalický nádech.

- Množství přidávání leštidla nastaveno

na příliš vysokou hodnotu.

Page 23

Kdy volat servis

Pokyny a upozornění

Pokud se Vám nepodaří odstranit poruchu, obraťte se prosím na Váš zákaznický servis. Kontakt na nejbližšího servisního střediska naleznete na zadní straně tohoto návodu k použití nebo v přiloženém seznamu servisních středisek. Při telefonátu prosím uveďte číslo spotřebiče (E = 1) výrobní číslo (FD = 2). Obě čísla naleznete na typovém štítku  na dveřích spotřebiče.

Pozor

Respektuje, že návštěva technika zákaznického servisu v případě chybného ovládání nebo zde popsané závady, není bezplatná ani během trvání záruční lhůty.

Pokyny ke srovnávacím zkouškám

Podmínky pro porovnávací zkoušky najdete v příloze „Podmínky pro porovnávací zkoušky“. Hodnoty spotřeby pro příslušné programy jsou uvedeny ve stručném návodu.

Všeobecně

- Vespod instalované a integrované spotřebiče, které budou dodatečně instalovány jako nepřenosné spotřebiče, musí být zajištěny proti překlopení, např. přišroubováním ke zdi nebo vestavbou pod průběžnou pracovní desku, která je sešroubována se sousedícími skříňkami.

- Pouze pro provedení pro Švýcarsko: Spotřebič lze zabudovat beze všeho mezi dřevěné nebo plastové stěny kuchyňské linky. Pokud nebude spotřebič připojen pomocí vidlice síťové šňůry, musí být pro splnění platných bezpečnostních předpisů ze strany instalace být k dispozici odpojovací zařízení všech pólů s otvorem pro přístup o velikosti minimálně 3 mm.

Page 24

Instalace

Pro řádný provoz se musí myčka nádobí odborně připojit. Údaje pro přítok a odtok jakož i hodnoty pro připojení elektro musí odpovídat požadovaným kritériím tak, jak jsou stanoveny v následujících odstavcích nebo v pokynech pro montáž.

Při montáži dodržujte pořadí pracovních úkonů:

- Kontrola při dodání

- Umístění

- Přípojka odpadní vody

- Přípojka čerstvé vody

- Elektrická přípojka

Dodání

Myčka nádobí byla u výrobce zkontrolována, zda bezchybně funguje. Přitom zůstaly malé skvrny po vodě. Tyto skvrny zmizí po prvním cyklu umývání.

Umístění spotřebiče

Potřebné rozměry pro vestavbu naleznete v návodu k montáži. Spotřebič postavte pomocí výškově nastavitelných nožiček do vodorovné polohy. Přitom dbejte na stabilitu spotřebiče. U spotřebičů, které budou vestavěné pod pracovní desku, spotřebič pomocí přestavitelných nožek proti pracovní desce jen zlehka ukotvěte.

Přípojka odpadní vody

Potřebné úkony najdete v montážním návodu, případně namontujete vodní uzávěru (sifon) s odtokovým hrdlem. Hadici odpadní vody připojíte pomocí přiložených dílů na odtokové hrdlo vodní uzávěry. Dbejte na to, aby odtoková hadice nebyla zlomena, zmáčknuta nebo aby netvořila smyčky. (Dbejte na to, aby žádné uzavírací víko v odtoku nebránilo odtoku odpadní vody!).

Přívod čerstvé vody

Přívod čerstvé vody připojte dle montážního návodu pomocí přiložených dílů k vodovodnímu kohoutu. Dbejte přitom na to, aby přípojka čerstvé vody nebyla zlomena, zmáčknuta nebo aby netvořila smyčky. Při výměně spotřebiče se vždy musí použít nová přívodní hadice vody pro připojení na rozvod vody, dosavadní přívodní hadice se nesmí znovu použít.

Tlak vody:

Minimálně 0,05 MPa (0,5 baru), maximálně 1 MPa (10 barů). Při vyšším tlaku vody: předřadit redukční ventil tlaku.

Přítokové množství:

minimálně 10 litrů/minutu

Teplota vody:

studená voda; u teplé vody max. teplota 60 °C.

Elektrické připojení

Spotřebič připojte výhradně na střídavé napětí 230 V pomocí předpisově instalované zásuvky s ochranným vodičem. Požadované jištění najdete na typovém štítku . Zásuvka musí být umístěna v blízkosti myčky nádobí a musí být volně přístupná. Změny na přípojce smí provádět jen odborník. Při použití ochranného spínače parazitního proudu smí být použit pouze typ se značkou

. Pouze takovýto ochranný spínač

zaručuje splnění právě platných předpisů.

Page 25

Demontáž

Dodržujte i zde pořadí pracovních kroků. Nejdříve odpojte spotřebič z elektrické sítě.

- Vytáhněte vidlici síťové šňůry ze zásuvky.

- Vyšroubujte přívod vody.

- Odpojte přívod odpadní a čerstvé vody.

- Vyšroubujte upevňovací šrouby pod pracovní deskou.

- Pokud je namontována, demontujte soklovou desku.

- Vytáhněte spotřebič, přitom opatrně přetáhnete hadici.

Přeprava

Vyprázdněte myčku na nádobí. Zajistěte volné díly. Spotřebič přepravujte pouze ve vzpřímené poloze.

- Pokud není spotřebič přepravován ve vzpřímené poloze, může se zbytková voda dostat do řídící jednotky a to může způsobit chybné provádění programů.

Zabezpečení proti mrazu

Pokud je spotřebič umístěn v prostoru ohroženém mrazem, například v chatě, používané pro víkend, pak musí být zcela vyprázdněn (viz „Přeprava“). Zatáhněte vodovodní kohout, přívodní hadici odpojte a nechte z ní zcela vytéci vodu.

Likvidace

Pokyny pro likvidaci

Staré spotřebiče nejsou bezcenný odpad!

Likvidací šetrnou k životnímu prostředí lze znovu získat cenné suroviny. U spotřebiče, který dosloužil, vytáhněte vidlici síťové šňůry ze zásuvky. Síťovou šňůru odřízněte a odstraňte ji i s vidlicí. Dveřní uzávěr a dětskou pojistku (pokud je nainstalována) znehodnoťte, aby nemohlo dojít k uvěznění hrajících si dětí a tím k ohrožení jejich života. Váš nový spotřebič byl na cestě k Vám chráněn obalem. Všechny použité materiály jsou šetrné k životnímu prostředí a recyklovatelné. Pomožte a likvidujte obal způsobem šetrným k životnímu prostředí. Všechny plastové díly spotřebiče jsou označeny mezinárodně normalizovanou zkratkou (např. >PS< pro polystyren). Takto je při likvidaci spotřebiče možné třídění na tříděný plastový odpad pro uvědomělou recyklaci s ohledem na životní prostředí. O aktuálních způsobech likvidace se informujte u Vašeho odborného prodejce nebo na správě obce.

Page 26

Likvidace obalu

- Obalové materiály likvidujte náležitě.

Obal a jeho části nedávejte dětem na hraní. Hrozí udušení skládacími kartóny a foliemi.

• Vlnitá lepenka se vyrábí převážně ze starého papíru.

• Tvarové díly z polystyrenu se vypěňují bez přítomnosti FCKW (freonů).

• Polyetylenová folie (PE) je složena částečně z druhotných surovin.

• Dřevěný rám (pokud jsou) tvoří odpadní dřevo a to není ošetřeno.

• Opáskování (pokud je použito) je z polypropylenu (PP).

Likvidace spotřebičů, které dosloužily

- Vysloužilé spotřebiče okamžitě upravte tak, aby byly nadále nepoužitelné a zabránilo se tak pozdějším úrazům.

- Dopravte spotřebič k řádné likvidaci.

Varování:

Děti se mohou ve spotřebiči uvěznit (nebezpečí udušení) nebo se dostat do jiných nebezpečných situací. Proto: Vidlici síťové šňůry vytáhněte ze zásuvky, síťovou šňůru oddělte a odstraňte. Zámek dveří znehodnoťte tak, aby se dveře již nedaly zavřít.

Tento spotřebič je označen podle evropské směrnice 2002/96/EG chladných elektrických a elektronických spotřebičích (odpad z elektrického a elektronického vybavení - waste electrical and electronic equipment – WEEE). Tato směrnice udává rámec pro vracení a recyklaci starých spotřebičů, platný pro celou Evropskou unii.

Page 27

Záruka AQUA-STOP

(odpadá u spotřebičů bez systému Aqua-Stop) Navíc k nárokům na záruku vůči prodávajícímu vyplývajícím z kupní smlouvy a navíc k naší

záruce na spotřebič poskytujeme náhradu za následujících podmínek:

1. Pokud dojde vlivem chyby našeho systému Aqua-Stop ke škodě způsobené vodou,

uhradíme škody soukromým uživatelům.

2. Tato záruka platí po celou dobu životnosti spotřebiče.

3. Předpokladem nároku na záruku je odborné nainstalování a připojení spotřebiče se

systémem Aqua-Stop podle našeho návodu. Toto zahrnuje také odborně namontované prodloužení systému Aqua-Stop (originální příslušenství). Naše záruka se nevztahuje na vadná přívodní potrubí nebo armatury až k přípojce systému Aqua-Stop na vodovodním kohoutku.

4. Na spotřebiče se systémem Aqua-Stop není zásadně nutné dohlížet během provozu,

popř. je poté zajistit uzavřením vodovodního kohoutku. Pouze v případě delší nepřítomnosti ve Vašem byte, např. při několikatýdenní dovolené, Vám doporučujeme uzavřít vodovodní kohoutek.

Page 28

INFORMAČNÍ LIST: BSH domácí spotřebiče, s. r. o.

Obchodní značka BSH:

Značka BOSCH

Prodejní označení SGS 43F32EU Třída energetické účinnosti (A... nízka spotřeba el. energie

až G... vysoká spotřeba el. energie) A „Normalizovaný“ cyklus Eco 50° Spotřeba energie 1) kWh 1,05 Třída účinnosti mytí (od A ... vyšší do G ... nižší)

A Třída účinnosti sušení (od A ... vyšší do G ... nižší) A Počet sad nádobí 12 Spotřeba vody l 13 Doba trvání programu min. 120 Odhadovaná roční spotŕeba kWh

(220 normalizovaných cyklů) l

231

2 860

Hlučnost 2) dB (re 1 pW) 49

Spotřeba energie v kWh na standardní zkušební cyklus (připojení na studenou vodu).

Skutečná spotřeba energie závisí od způsobu použití spotřebiče.

Hlučnost dle Evropské normy EN 60704-3.

Deklarovaná hodnota emise hluku tohoto spotřebiče je 49 dB (A), což představuje váženou hladinu akustického výkonu Lwa vzhledem k referenčnímu akustickému výkonu 1pW.

Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách www.bosch-spotrebice.cz

Page 29

Ujištění dovozce o vydání prohlášení o shodě

Vážený zákazníku, dle § 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku ﬁrmy BSH domácí spotřebiče s.r.o.

Prohlášení o hygienické nezávadnosti výrobků

Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku ﬁrmy BSH domácí spotřebiče s.r.o.

Záruční podmínky

Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje).

Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s § 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady.

Ze záručních oprav jsou vyloučeny zejména tyto případy:

- výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž

- údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče

- při chybějícím nebo poškozeném výrobním štítku spotřebiče

- je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti.

- záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům

- mechanické poškození (závady vzniklé při přepravě)

- poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.)

- neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou

- běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku

- opotřebení vniklé používáním spotřebiče

Page 30

Rozšířená záruka nad rámec zákona

U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče.

Upozornění pro prodejce

Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol.

„Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.“

Page 31

SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH A SIEMENS

Firemní servis + prodej náhradních dílů: BSH domácí spotřebiče, s.r.o., Pekařská 10b, 155 00 Praha 5 telefon: +420 251 095 546 fax: +420 251 095 559

A PROFI SERVIS s.r.o. Pražská 83 294 71

ALPHA Obchod@Atelier s.r.o.

B. I. SERVIS

B. I. SERVIS Bergmannova 112

Bekl Bílkova 3011 390 02

BMK servis s.r.o. Chýnovská 98 391 56

Bosch servis centrum spol. s r.o.

Dana Bednaříková Charbulova 73 618 00

Elektoservis Komárek Dolní novosadská

ELEKTRO Jankovský s.r.o. nám. Míru 204 388 01

ELEKTRO TREFILÍK s.r.o.

ELEKTROSERVIS KOLÁČEK s.r.o. Polní 20 790 81

ELMOT v.o.s

Faraheit servis s.r.o.

Irena Komárková ml. Slovanské údolí 31 318 00

Jan Liška Žďárského 214 674 01

Jan Škaloud 17. listopadu 360 530 02

Karel Veselý Gagarinova 39 669 02

Lumír Majnuš Bílovecká 146 747 06

Marek Pollet Vřesinská 24 326 00

Martin Jansta Tovární 17 280 02

Martin Linhart Letců 1001 500 02

Martin Wlazlo MW Žerotínova 1155/3 702 00

Petr KUČERA Topolová 1234 434 01

RADEK MENČÍK Proletářská 120 460 02

Stanislav Novotný Hoblíkova 15 741 01

VIKI, spol. s r.o.

Wh-servis s.r.o.

Servis Černý s.r.o. Mírové náměstí 99 550 01

Caffe Idea - Blažek

S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách www.bosch-spotrebice.cz.

Firma Ulice Město telefon mail

Purkyňova 101 563 01

Horova 9 400 01

Nábřeží 596 760 01

78/43

Malá strana 286 696 03

Blahoslavova 1a 370 04

Kaštanová 12 620 00

Majakovského 8 586 01

Žitavská 63 460 11

Cacovická 66a 618 00

Benátky nad Jizerou

Lanškroun

Ústí n./Labem 356 04 Sokolov - Dolní Rychnov

Tábor

Tábor- Měšice

Zlín

Brno 779 00 Olomouc 9

Blatná

Dubňany

Česká Ves u Jeseníku

České Budějovice

Brno

Plzeň

Třebíč

Pardubice

Znojmo

Opava 6

Plzeň

Kolín 5

Hradec Králové

Ostrava - Moravská Ostrava

Most

Liberec 23

Nový Jičín

Jihlava

Liberec 11

Bourmov

Brno

603201133 aproﬁservis@seznam.cz

465322747 465320298 472734300 603202588 608151231 info@klservis.eu

381256300 381256303 800231231 tabor@bmkservis.cz

577211029 bosch@boschservis.cz

548530004 petr.bednarik@seznam.cz

585434844 585435688 383422554 607749068 518365157 602564967 602767106 774811730 584428208 387438911 731583433 387437681 548210358 faraheit.servis@seznam.cz

724888887 377387406 377387057 602758214 info@elso-servis.cz

602405453 jsk@jjbosch.cz

515246788 515264792 724043490 723081976 602282902 377241172 733133300 321723670

602353998

603240252 linhartmartin@volny.cz

602709146 595136057 476441914 serviskucera@seznam.cz

482736542 602288130 724269275 556702804 567303546 viki.servis@iol.cz

774573399 wh-servis@volny.cz

491522881 servis.cerny@tiscali.cz

541240656 info@caffeidea.cz

servis@alphaobchod.cz

info@alphaobchod.cz

stepankova@biservis.cz

info@biservis.cz

pracky@email.cz

servis@ekomarek.cz

sklad@ekomarek.cz

blatna@jankovsky.cz

elektro@jankovsky.cz

treﬁlik@wo.cz

elektro.kolacek@centrum.cz

elmotcb@seznam.cz

servis-ap@volny.cz

elservisznprodejna@tiscali.cz

mezerova@elektroservis-majnus.cz

hulvova@elektroservis-majnus.cz

vana@elektroservis-majnus.cz

pollet@volny.cz

janstovi@volny.cz

info@elektroopravna.cz

servis@elektroopravna.cz

elektroservis.mencik@seznam.cz

sano@iol.cz

Page 32

Page 33

Návod na použitie

SGS 43F32EU

Q4ACZM1330

Page 34

Na obrázku je vyobrazený maximálny počet umývacích programov a špeciálnych funkcií. Príslušné programy a špeciálne funkcie si prosím zistite na paneli vášho spotrebiča

Page 35

Obsah

Bezpečnostné pokyny ...........................................................................................................4

Zoznámenie so spotrebičom .................................................................................................6

Zmäkčovacie zariadenie ........................................................................................................7

Plnenie špeciálnej soli ...........................................................................................................8

Plnenie leštidla ......................................................................................................................9

Riad .....................................................................................................................................10

Prostriedok na umývanie .....................................................................................................13

auto 3 v 1 .............................................................................................................................14

Prehľad programov ..............................................................................................................16

Umývanie riadu ...................................................................................................................17

Údržba a starostlivosť ..........................................................................................................18

Vyhľadávanie

Kedy volať servis .................................................................................................................23

Pokyny a upozornenia .........................................................................................................23

Inštalácia .............................................................................................................................24

Likvidácia .............................................................................................................................25

porúch ...........................................................................................................20

Prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení sú vyhradené bez upozornenia.

Page 36

Bezpečnostné pokyny

Pri dodaní

- Okamžite skontrolujte obal aj umývačku riadu, či neboli poškodené počas prepravy. Poškodený spotrebič neuvádzajte do prevádzky, resp. až po konzultácii s Vaším dodávateľom.

- Materiál obalu zlikvidujte zodpovedajúcim spôsobom.

Pri inštalácii

- Inštaláciu a pripojenie vykonajte podľa pokynov pre inštaláciu a montáž.

- Pri inštalácii musí byť umývačka na riad odpojená od siete.

- Zabezpečte, aby systém ochranných vodičov elektrickej domovej inštalácie bol inštalovaný podľa predpisov.

- Podmienky pre pripojenie na elektrorozvod musia súhlasiť s údajmi na typovom štítku umývačky na riad.

- Ak by mala byť umývačka na riad inštalovaná do vysokej skrine, musí to byť vykonané náležite a naviac musí byť umývačka na zadnej strane upevnená.

- Spotrebiče pre spodné zabudovanie alebo integrovateľné spotrebiče, montované len pod priebežné pracovné dosky, je potrebné so susednými skrinkami zoskrutkovať, aby bola zaistená ich stabilita.

- Po zabudovaní a inštalácii spotrebiča musí byť vidlica sieťového kábla voľne prístupná.

- U niektorých modelov:

Plastový plášť na prípojke vody obsahuje

elektrický ventil, v prítokovej hadici sa nachádzajú prívodné vedenia. Neprestrihujte túto hadicu, plastový plášť neponárajte do vody.

Varovanie

Ak spotrebič nestojí vo výklenku a je teda prístupná jedna z jeho bočných stien, musí byť oblasť s kĺbovým závesom dverí z bezpečnostných dôvodov z boku zakrytá (nebezpečenstvo zranenia). Kryt obdržíte ako zvláštne príslušenstvo v zákazníckom servise alebo v špecializovanej predajni.

Pri každodennej prevádzke

Varovanie

Nože a iné kuchynské pomôcky s ostrými hrotmi musia byť usporiadané v príborovom koši s hrotmi smerom dolu alebo v koši na riad vo vodorovnej polohe.

- Používajte umývačku na riad len v domácnosti a len na uvedený účel: Umývanie riadu v domácnosti.

- Nesadajte si alebo nestúpajte na otvorené dvere. Spotrebič by sa mohol prevrátiť.

- Pri neprenosných spotrebičov si pamätajte, že v prípade preplnených košov sa môže spotrebič prevrátiť.

- Voda v priestore umývania nie je pitná.

- Nedávajte do priestoru pre umývanie žiadne rozpúšťadlá. Hrozí nebezpečenstvo výbuchu.

- Počas programu otvárajte dvere veľmi opatrne. Hrozí nebezpečenstvo, že zo spotrebiča vystriekne horúca voda.

- Umývačka na riad smie byť otvorená len krátko kvôli naplneniu a vyprázdneniu, aby sa zabránilo úrazom napr. po zakopnutí.

- Riaďte sa bezpečnostnými pokynmi a prípadne pokynmi pre používanie, ktoré sú uvedené na obaloch výrobkov pre čistenie a leštenie.

Page 37

Pri deťoch v domácnosti

- Pokiaľ je k dispozícii detská poistka, používajte ju. Presný popis nájdete na zadnej strane návodu.

- Nedovoľte deťom, aby sa so spotrebičom hrali alebo ho obsluhovali.

- Čistiace prostriedky a leštidlá držte mimo dosahu detí. Tieto prostriedky môžu spôsobiť poleptanie dutiny ústnej, poranenie očí a môžu spôsobiť udusenie.

- Držte deti mimo dosahu otvorenej umývačky riadu, vo vnútri sa môžu nachádzať zbytky čistiaceho prostriedku.

- Pri spotrebiči, ktorý je zabudovaný vo výške, dbajte pri otváraní a zatváraní dverí na to, aby ste pri tom nespôsobili dieťaťu pomliaždenie alebo podobné zranenie privretím medzi dvere spotrebiča a pod nimi sa nachádzajúcimi dvermi skrinky.

Pri vzniknutých škodách

- Opravy a zásahy smie vykonávať len odborník. Pri tom sa musí spotrebič odpojiť zo siete. Vytiahnite zo zásuvky vidlicu sieťového káblu (neťahajte pritom za sieťový kábel!) alebo vypnite istič (odskrutkujte poistku). Zatiahnite

vodovodný kohútik.

Pri likvidácii

- Okamžite znehodnoťte spotrebiče, ktoré doslúžili, aby sa ďalej nedali používať a aby sa tým vylúčili neskoršie úrazy.

- Dopravte spotrebič k riadnej likvidácii.

Varovanie

Deti sa môžu sami uväzniť v spotrebiči (nebezpečenstvo udusenia) alebo sa dostať do iných nebezpečných situácií. Preto: Vytiahnite vidlicu sieťového káblu zo zásuvky, sieťový kábel oddeľte a odstráňte. Zámok dverí znehodnoťte tak, aby sa ním dvere už nedali zatvoriť.

Pred prvým umývaním

Pred opustením závodu bol spotrebič skontrolovaný. Aby ste odstránili možné zvyšky vody z vykonávanej kontroly, vykonajte cyklus umývania prvýkrát bez riadu pri najvyššej teplote. Pred tým doplňte špeciálnu soľ, leštidlo a čistiaci prostriedok do na to určených plniacich otvorov.

Page 38

Zoznámenie so spotrebičom

Obrázky ovládacieho panela a vnútorného priestoru spotrebiča nájdete na začiatku tohto návodu. Na jednotlivé pozície sa poukazuje v texte.

Ovládací panel

 Hlavný vypínač  Otváranie dvierok spotrebiča  Volič programov (zápustný)  Prídavné funkcie (VarioSpeed)  Ukazovateľ „Kontroly prívodu vody“  Ukazovateľ doplnenia soli  Ukazovateľ doplnenia leštidla  Číselný ukazovateľ

Pre prvé umývanie zakúpte:

- Špeciálnu soľ (len pri zodpovedajúcej tvrdosti vody, viď návod)

- Umývací prostriedok

- Leštidlo

Vnútorný priestor spotrebiča

 Horný kôš na riad  Prídavný príborový kôš pre horný koš *  Horné ostrekovacie rameno  Etažér *  Dolné ostrekovacie rameno  Plavák **  Dolný kôš na riad  Zásobník na špeciálnu soľ  Sitká  Kôš na príbory  Zásobník pre leštiaci prostriedok  Zásobník pre čistiaci prostriedok  Uzatváracia západka  Typový štítok

* nie je súčasťou výbavy ** Plavák zaisťuje, aby do vnútra spotrebiča

nenatieklo veľmi veľa vody. Jeho údržbu a montáž či demontáž smú vykonávať len pracovníci zákazníckeho servisu.

Používajte výhradne výrobky, vhodné pre umývačky riadu.

Page 39

Zmäkčovacie zariadenie

Pre dobré výsledky umývania potrebuje umývačka riadu mäkkú vodu, tj. vodu obsahujúcu málo vápnika, inak sa usadzujú na riade a vo vnútri nádržiek biele vápenaté zvyšky. Voda z vodovodu nad určitou hranicou tvrdosti sa musí zmäkčiť. To sa vykonáva pomocou špeciálnej soli v zmäkčovacom zariadení umývačky riadu. Nastavenie a potrebné množstvo soli závisí na stupni tvrdosti Vašej vody z vodovodu.

Nastavenie zmäkčovacieho zariadenia

- Zistite si hodnotu tvrdosti Vašej vody z vodovodu. Pritom Vám pomôže vodárenský podnik.

- Nastavovaciu hodnotu nájdete v tabuľke tvrdosti vody.

- Zatvorte dvierka spotrebiča.

- Volič programov  otočte z polohy 12 hodín v protismere hodinových ručičiek o jednu zarážku smerom doľava.

- Zapnite hlavný vypínač sekundy podržte.

Na číselnom ukazovateli  sa zobrazí

aktuálna nastavovacia hodnota tvrdosti a bliká ukazovateľ doplnenia soli  (nastavovacia hodnota tvrdosti bola z výroby nastavená na stupeň 4.)

- Zmena nastavenia:

Otočte volič programov . Môžete zvoliť nastavovaciu hodnotu

medzi 0 a 7, podľa tvrdosti Vašej vody.

- Vypnite hlavný vypínač

Nastavená hodnota je uložená v

spotrebiči.

 a min. 3

.

Tabuľka tvrdosti vody

Pre regeneráciu zmäkčovacieho zariadenia sú potrebné cca 4 litre vody. Spotreba vody na cyklus umývania sa zvýši podľa nastavenia tvrdosti vody od 0 až max. 4 litre

Page 40

Plnenie špeciálnej soli

Doplnenie soli musíte vždy vykonať bezprostredne pred zapnutím spotrebiča. Tým dosiahnete to, že sa pretekajúca soľ okamžite spláchne, aby sa nemohla vytvárať korózia v splachovacej nádržke.

- Otvorte skrutkovací uzáver zásobníka .

- Pred prvým uvedením do prevádzky nalejte do zásobníka na soľ cca 1 liter vody.

- Potom doplňte také množstvo špeciálnej soli (nepoužívajte kuchynskú soľ), aby sa zásobník naplnil (max. 1,5 kg).

Pritom dochádza k vytlačovaniu a

odtekanie vody.

Na ovládacom paneli ešte svieti ukazovateľ doplnenia soli , zhasne až vtedy, keď sa vytvorí dostatočne vysoká koncentrácia soli.

Pri nastavovacej hodnote tvrdosti  nie je doplnenie soli potrebné, pretože sa počas prevádzky žiadna soľ nespotrebuje, ukazovateľ doplnenia soli je vypnutý

Varovanie

Nikdy do zásobníka na špeciálnu soľ nedoplňujte umývacie prostriedky. Tým by ste zničili systém zmäkčovania.

Ukazovateľ doplnenia soli

Keď na ovládacom panely svieti ukazovateľ doplnenia soli , je potrebné bezprostredne pred ďalším cyklom umývania doplniť soľ. Podľa počtu umývania a nastavenia stupňa tvrdosti na spotrebiči môže trvať niekoľko mesiacov, kým bude potrebné regeneračnú soľ opäť doplniť.

Page 41

Plnenie leštidla

Leštidlo je potrebné kvôli riadu bez škvŕn a čírym pohárom. Používajte len leštidlá pre umývačky riadu pre domácnosť.

- Otvorte veko zásobníka leštidla Stlačte značku (1 ) na veku a

súčasne zdvihnite veko za ovládaciu

západku (2 ).

.

Nastavte dávkovanie leštidla

Regulácia dávkovania množstva leštidla je plynulá. Regulátor dávkovania leštidla je výrobcom nastavený na hodnotu 4.

Polohu regulátoru dávkovania leštidla meňte len v prípade, ak ostávajú na riade šmuhy (otáčajte v smere -) alebo škvrny po vode (otáčajte v smere +).

- Leštidlo nalejte opatrne až tesne po okraj plniaceho otvoru.

- Zatvorte veko až kým nezacvakne.

Pretečené leštidlo odstráňte utierkou, aby pri ďalšom cykle umývania nedošlo k nadmernej tvorbe peny.

Regulátor leštidla

Ukazovateľ doplnenia leštidla

Akonáhle sa rozsvieti ukazovateľ doplnenia leštidla , malo by sa doplniť leštidlo. Pri použití čistiaci prostriedkov s obsahom leštidla môžete ukazovateľ doplnenia leštidla vypnúť (viď „Zapnutie a vypnutie ukazovateľa doplnenia leštidla v kapitole „auto 3 v 1“).

Page 42

Riad

Nevhodný riad

- Časti príborov a riad z dreva.

- Citlivé dekoračné poháre, riad umeleckopriemyselného pôvodu a starožitný riad. Tieto dekoratívne predmety nie sú odolné proti umývaniu v umývačkách.

- Plastové časti citlivé na horúcu vodu.

- Medený a cínový riad.

- Časti riadu znečistené popolom, voskom, mazacími tukmi alebo farbou.

- Plne savé materiáli, ako špongie, handry a utierky.

Dekory na skle, hliníkové a strieborné časti môžu pri umývaní v umývačke mať sklon k zmene farebného odtieňa a vyblednutiu. Tiež niektoré druhy skla (ako napr. predmety z kryštálového skla) môžu byť po niekoľkých cykloch umývania matné.

Odporúčanie:

V budúcnosti kupujte len riad, ktorý je označený ako odolný proti umývaniu v umývačke.

Uloženie riadu

- Odstráňte hrubé zvyšky jedla, napr. kúsky kostí a kôstky z ovocia, predbežné umytie pod tečúcou vodou nie je potrebné.

- Riad vložte do umývačky tak, aby

• stál spoľahlivo a nemohol sa preklopiť.

• všetky nádoby boli uložené otvorom

nadol.

• časti s vyklenutiami alebo priehlbinami

stáli šikmo, aby mohla voda vytekať.

• nebránilo otáčaniu oboch

ostrekovacích ramien.

Veľmi malé diely riadu by sa nemali v umývačke umývať, pretože môžu ľahko vypadnúť z koša.

Vyberanie riadu

Aby sa zabránilo tomu, aby kvapky vody z horného koša kvapkali na riad v dolnom koši, odporúčame najskôr vyprázdniť dolný kôš a potom horný.

Šálky a poháre

Horný kôš na riad .

Poškodenie skla a riadu

Príčiny:

- Druh a technológie výroby skla.

- Chemické zloženie čistiaceho prostriedku.

- Teplota vody programu umývania.

Odporúčanie:

- Používajte poháre a porcelán, ktoré sú výrobcom označené ako odolné proti umývaniu v umývačke.

- Používajte čistiaci prostriedok, ktorý je označený ako šetrný k riadu, opýtajte sa u výrobcu čistiaceho prostriedku.

- Zvoľte program s čo najkratším časom chodu programu.

- Aby ste predišli poškodeniam, vyberte sklo a príbory z umývačky čo možno najskôr po ukončení programu.

* nie je súčasťou vybavenia

Page 43

Hrnce

Dolný kôš na riad .

Príbory

Príbor by mal byť vždy netriedený usporiadaný rukoväťou smerom hore. Ostrekovací prúd tak lepšie dosiahne na jednotlivé diely. Aby sa zabránilo poraneniu, uložte dlhé, ostré predmety a nože do etažéra (pri niektorých modeloch) alebo do priehradky na nože (možnosť zakúpiť ako príslušenstvo).

Sklopné tŕne

Sklopné tŕne slúžia pre lepšie usporiadanie hrncov, mís a pohárov..

Page 44

Prestavenie výšky koša

Horný kôš na riad je možné podľa potreby výškovo prestaviť, aby sa buď v hornom alebo v dolnom získalo viac miesta pre vysoké diely riadu.

Výška spotrebiča v cm 81 86 Max. Ø v cm hore 20/25* 20/25* Max. Ø v cm dolu 30/25* 34/29*

Podľa prevedenia horného koša u Vášho modelu spotrebiča na to zvoľte jeden z dvoch nasledujúcich postupov:

Horný kôš s hornými a spodnými pármi koliesok

- Vytiahnite horný kôš von.

- Vyberte horný kôš a zaveste ho na horné alebo spodné kolieska.

Page 45

Prostriedok na umývanie

Môžete používať ako tablety, tak aj práškové alebo tekuté čistiace prostriedky, v žiadnom prípade nepoužívajte prostriedky na ručné umývanie. Pri použití bezfosfátových umývacích prostriedkov sa môžu pri tvrdej vode na riade a stenách riadu tvoriť usadeniny. Tieto prostriedky majú slabšiu schopnosť viazať vápnik a vyžadujú väčšie dávkovacie množstvo. Či je umývací prostriedok vhodný pre strieborné nádoby, nájdete na obale prostriedku na umývanie. V prípade ďalších otázok Vám odporúčame obrátiť sa na poradenské strediská výrobcu prostriedku na umývanie.

Komora pre prostriedok na umývanie s dávkovacou pomôckou

Dávkovacie stupnice v komore pre umývací prostriedok Vám pomôže naplniť správne množstvo umývacieho prostriedku: dolná čiarka: 15 ml stredná čiarka: 25 ml úplne naplnená: 40 ml

Ak by bola komora umývacieho prostriedku  ešte zatvorená, použite pre otvorenie uzatváraciu západku .

Tip pre úsporu

Ak je riad len málo znečistený, zvyčajne postačí trochu menšie množstvo čistiaceho prostriedku, ako je uvedené.

- Zatvorte veko komory na čistiaci prostriedok. Pritom zasuňte veko (1) komory a (2) na konci zľahka zatlačte, aby uzáver zacvakol.

- Pri použití tablety si prečítate na obale výrobcu, kde máte tabletu umiestiť

(napr. kôš na príbory, komora pre

prostriedok na umývanie atď.).

Dbajte na to, aby bolo pri použití tablety

veko komory pre čistiaci prostriedok zatvorené.

Plnenie prostriedku na umývanie

− Naplňte umývací prostriedok do zásobníka . Dávkovanie: viď pokyny výrobcu na obale umývacieho prostriedku.

Upozornenie

Pri krátkych programoch nemôžu tablety vplyvom rozdielneho správania sa pri rozpúšťaní dosiahnuť plné čistiace schopnosti a môžu tak zostať nerozpustené zvyšky prostriedku na umývanie. Práškový prostriedok je vhodný pre tieto programy. Pri programe „Intenzívny“ (pri niektorých modeloch) je dostačujúce dávkovanie jednej tablety. Pri použití práškových prostriedkov na umývanie môžete naviac rozsypať trochu prostriedku na dvierka spotrebiča.

Page 46

auto 3 v 1

Pri použití tzv. kombinovaných čistiacich prostriedkov je použitie leštidla alebo špeciálnej soli zbytočné. Momentálne existujú rôzne druhy kombinovaných čistiacich prostriedkov. – 3v1: obsahujú čistiaci prostriedok,

leštidlo a funkciu soli.

– 2v1: obsahujú čistiaci prostriedok a

leštidlo alebo funkciu soli.

- Pri tvrdosti vody 26° Clarke, 3,7 mmol/l) je použitie soli potrebné. Soľ doplňte do zásobníka 

a zmäkčovacie zariadenie nastavte na

stupeň 6.

Pokiaľ máte pochybnosti, obráťte sa na výrobcu čistiacich prostriedkov, hlavne pokiaľ:

- je riad po ukončení programu veľmi mokrý.

- sa tvoria vápenaté povlaky.

nad 21°C dH (37° fH,

>>> Bezpodmienečne skontrolujte, o ktorý druh čistiaceho prostriedku alebo kombinovaného produktu sa jedná!

Rešpektujte návod na použitie alebo pokyny uvedené na obale.

Čistiaci program sa prispôsobí automaticky, tak aby boli vždy dosiahnuté najlepšie možné výsledky umývania a sušenia. Pri použití kombinovaných čistiacich produktov dodržiavajte nasledujúce dôležité pokyny:

- Iba do tvrdosti vody 21° dH (37°fH, 26° Clarke, 3,7 mmol/l) môžete od použitia regeneračnej soli upustiť. Iné nastavenia na spotrebiči sú zbytočné.

Upozornenie

Optimálny výsledok umývania a sušenia dosiahnete pri použití tradičných čistiacich prostriedkov v spojení s oddeleným použitím soli a leštidla.

Dodržiavanie návodu na použitie alebo pokynov na obale kombinovaných čistiacich prostriedkov rozhoduje o ich účinku.

Upozornenie

Aj keď svieti ukazovateľ leštidla alebo soli, funguje program umývania pri použití produktov 3in1 bez problémov.

Ak Vás ukazovatele doplnenia leštidla  alebo soli  rušia, a chcete ich vypnúť, postupujte následovne:

Page 47

Vypnutie a zapnutie ukazovateľa doplnenia soli a zmäkčovania

- Zatvorte dvierka spotrebiča.

- Volič programov hodín v protismeru hodinových ručičiek o jednu zarážku smerom doľava.

 otočte z polohy 12

- Zapnite hlavný vypínač 3 sekundy podržte. Na číselnom ukazovateli  sa zobrazí aktuálna nastavovacia hodnota tvrdosti a bliká ukazovateľ doplnenia soli  (nastavovacia hodnota tvrdosti bola z výroby nastavená na stupeň 4).

- Zmena nastavenia:

Otočte volič programu Môžete zvoliť nastavovaciu hodnotu

medzi 0 a 7, podľa tvrdosti Vašej vody.

- Vypnite hlavný vypínač hodnota je uložená v spotrebiči.

Upozornenie

Ak používate čistiaci prostriedok a leštidlo samostatne resp. prejdete na kombinované tradičné čistiace prostriedky, zapnite ukazovateľ doplnenia leštidla a zmäkčovacie zariadenie nastavte na správnu tvrdosť vody.

 a min.

.

. Nastavená

Page 48

Prehľad programov

V tomto prehľade je zobrazený max. možný počet programov. Zodpovedajúce programy a ich usporiadanie nájdete na Vašom ovládacom panely.

Druh riadu napr. porcelán, hrnce, príbory, poháre atď

Druh zvyškov jedla napr.

Množstvo zvyškov jedla

Stav zvyškov jedla

Čistiaci program

Priebeh programu

Odolné

Polievky, nákypy,

omáčky, zemiaky,

cestoviny, ryža,

vajcia, pečené jedlo

veľa málo

veľmi zaschnuté

Intenzívny

Normálny

70°

Predumytie

50°

Umytie

70°

Medziumytie

Leštenie

70°

Sušenie

Predumytie Predumytie Predumytie

Medziumytie

Leštenie

Sušenie

65°

Umytie

65°

70°

Zmiešané

Polievky, zemiaky,

cestoviny,

ryža, vajcia,

pečené jedlo

Medziumytie

Eco

50°

Umytie

50°

Leštenie

65°

Sušenie

Citlivé Zmiešané

Káva, koláče,

mlieko, údeniny

nápoje, šaláty

veľmi

málo

málo zaschnuté

Jemný

40°

Predumytie

Umytie

40°

Medziumytie

Leštenie

55°

Sušenie

Rýchly

45°

Umytie

45°

Medziumytie

Leštenie

55°

Opláchnite riad, pokiaľ

bol uložený

viac dní v

umývačke

riadu.

Predumytie

Výber programu

Na základe druhu riadu a množstva resp. stavu zvyškov jedla môžete z prehľadu programov presne priradiť potrebné programové údaje, tieto nájdete v krátkom návode.

Príslušné programové údaje nájdete v krátkom návode.

Page 49

Umývanie riadu

Tip pre úsporu

Pokiaľ je umývačka riadu len málo naložená, obvykle postačí druhý najslabší program.

Programové údaje

Programové údaje nájdete v krátkom návode. Tieto údaje sa vzťahujú na normálne podmienky. Vplyvom:

- odlišného množstva riadu

- teplote pritekajúcej vody

- tlaku vo vodovodnom potrubí

- teplote okolia

- toleranciám napätia v sieti

- spotrebičom podmienené tolerancie

(napr. teplota, množstvo vody, ... ) môže dôjsť k veľkým odchýlkam. Hodnoty spotreby vody sú nastavené na hodnotu nastavenia tvrdosti vody 4.

Zapnutie spotrebiča

- Zatvorte dvierka spotrebiča.

- Vodovodný kohútik úplne otvorte.

- Volič programov  otočte na požadovaný program.

- Zapnite hlavný vypínač

- Na číselnom ukazovateli  sa zobrazí predpokladaný čas trvania programu.

- Program sa automaticky spustí.

Ukazovateľ zostávajúceho času trvania programu

Po spustení sa zobrazí v číselnom ukazovateli  zostávajúci čas trvania programu. Zostávajúci čas programu je ovplyvnený teplotou vody, množstvom riadu, rovnako ako stupňom znečistenia. Zmenou týchto podmienok môže byť čas trvania programu (v závislosti na zvolenom programe) pomerne odlišná. Pretože sa ovplyvnenie rozpozná až počas programu, môžu sa tým vyskytnúť značné časové skoky.

.

Koniec programu

Program je ukončený, keď sa v číselnom ukazovateli  zobrazí hodnota .

Vypnutie spotrebiča

Niekoľko minút po ukončení programu:

- Vypnite hlavný vypínač

- Zatvorte vodovodný kohútik (odpadá pri funkcii Aqua–Stop).

- Riad po vychladnutí vyberte.

Varovanie

Pre vybranie riadu po ukončení programu nechajte dvierka spotrebiča úplne otvorené, nenechávajte ich iba privreté. Prípadná unikajúca vodná para by mohla poškodiť citlivé pracovné dosky.

.

Prerušenie programu

- Vypnite hlavný vypínač .

- Zhasne svetelný ukazovateľ. Program zostane uložený.

Pokiaľ boli pri prípojke teplej vody alebo zohriatej umývačke riadu otvorené dvierka spotrebiča, nechajte ich najskôr niekoľko minút privrené a až potom ich zatvorte. V opačnom prípade môže dôjsť k vyrazeniu dvierok vplyvom expanzie (pretlaku) alebo k úniku vody zo spotrebiča.

Zrušenie programu (Reset)

- Iba pri zapnutom hlavnom vypínači:

Volič programu nastavte na pozíciu

Reset. Približne za 3 sekundy sa v číselnom ukazovateli zobrazí .

- Program trvá ešte asi minútu.

- Po uplynutí programu vypnite hlavný vypínač .

Pre nový štart otočte volič programu  na pozíciu požadovaného programu. Zapnite hlavný vypínač . Program sa spustí automaticky.

Page 50

Predvoľba času

Údržba a starostlivosť

Môžete štart programu odložiť v hodinových krokoch až o 19 hodín.

- Zapnite spotrebič.

- Tlačidlo predvoľby času stlačte toľkokrát, pokiaľ sa v číselnom

ukazovateli  nezobrazí .

- Tlačidlo predvoľby času stlačte toľkokrát, pokiaľ zobrazený čas nebude zodpovedať Vašej požiadavke.

- Pre vymazanie predvoľby času stlačte tlačidlo predvoľby času toľkokrát, pokiaľ sa v číselnom ukazovateli nezobrazí .

Až do štartu programu môžete výber

programu ľubovoľne meniť.

Úspora času (VarioSpeed)

Pomocou funkcie >>Úspora času <<môžete podľa zvoleného programu umývania skrátiť čas trvania programu o cca 20% do 50%. Príslušná zmena trvania programu sa zobrazí na číselnom ukazovateli. Aby sa pri skrátenom čase trvania programu docielil optimálny výsledok umývania, zvýši sa spotreba vody a energie.

Zmena programu

Potom čo ste zapli spotrebič, je zmena programu možná v priebehu 2 minút. Pokiaľ by ste chceli vykonať zmenu neskôr, dokončia sa už začaté pracovné procesy (napr. umývanie). Nový zobrazený čas sa skladá zo zostávajúceho času predchádzajúceho úseku a zostávajúceho času novo zvoleného programu.

Pravidelná kontrola a údržba umývačky Vám pomôže vyhnúť sa poruchám. Ušetríte si tým čas a mrzutosti.

Celkový stav umývačky riadu

- Skontrolujte, či sa v priestore pre umývanie neusadzuje tuk a vápnik.

Ak takéto usadeniny nájdete, postupujte následovne:

- Komoru naplňte čistiacim prostriedkom. Spusťte spotrebič bez riadu v programe s najvyššou teplotou umývania.

Pre čistenie spotrebiča použite len čistiace prostriedky určené pre umývačky riadu.

- Tesnenie dverí utierajte pravidelne vlhkou utierkou.

Nikdy nepoužívajte na čistenie umývačky riadu agregát na umývanie parou. Výrobca neručí za prípadné následné škody. Pravidelne utierajte prednú časť spotrebiča a displej vlhkou utierkou; postačí voda s trochou umývacieho prostriedku. Vyvarujte sa použitiu umývacích špongií s drsným povrchom a abrazívnych čistiacich prostriedkov, mohli by spôsobiť poškrabanie povrchu.

Pozor!

Nikdy tiež nepoužívajte iné čistiace prostriedky pre domácnosť s obsahom chlóru! Nebezpečenstvo ohrozenia zdravia!

Špeciálna soľ a leštidlo

- Skontrolujte ukazovatele doplnenia  a . Prípadne doplňte soľ alebo leštidlo.

Sitká

Nečistoty, ktoré sa usadzujú na sitkách , môžu spôsobiť ich zanesenie.

Page 51

- Po každom umývaní skontrolujte, či na sitkách nie sú usadené zbytky.

- Odskrutkujte válec so sitkami a vytiahnite sitká. Sitká sú spolu navzájom pevne spojené a nie je možné ich demontovať na jednotlivé diely.

- Odstráňte hrubé nečistoty a sitká vymyte pod tečúcou vodou.

- Pre zloženie:

Nasaďte sitká a pevne zoskrutkujte s

válcom sitiek.

Ostrekovacie ramená

Vodný kameň a nečistoty z vody na umývanie môžu zablokovať a upchať trysky a zablokovať uloženie ostrekovacích ramien  a .

- Skontrolujte, či výstupné trysky ostrekovacích ramien nie sú upchané zvyškami jedla.

- Prípadne stiahnite dolné ostrekovacie rameno  ťahom smerom hore.

- Odskrutkujte horné ostrekovacie

rameno .

- Ostrekovacie ramená očistite pod tečúcou vodou.

- Ostrekovacie ramená opäť nasaďte resp. pevne priskrutkujte.

Ostrekovacie ramená

Page 52

Vyhľadávanie porúch

Odstránenie malých porúch svojpomocne

Podľa našich skúseností je možné väčšinu porúch, ktoré sa vyskytnú pri každodennej prevádzke, odstrániť svojpomocne, bez toho, aby ste museli volať autorizovaný servis. To Vám samozrejme ušetrí výdaje a zistíte, že máte umývačku opäť rýchlo k dispozícii. Nasledujúci prehľad by Vám mal pomôcť pri vyhľadávaní porúch, ktoré sa vyskytnú.

Poruchy

Pozor

Pamätajte si: Opravy smie vykonávať len odborník. Ak bola nutná výmena niektorého konštrukčného dielu, je potrebné dbať na to, aby boli použité len originálne náhradné diely. Neodborne vykonanou opravou alebo použitím náhradných dielov, ktoré nie sú originálne sa môže užívateľ vystaviť závažným škodám a nebezpečenstvu.

... pri zapnutí

• Spotrebič sa neuvedie do prevádzky.

- Domové istenie (poistky, ističe) nie sú v

poriadku.

- Vidlica sieťového káblu nie je zasunutá

do zásuvky.

- Dvere spotrebiča nie sú riadne

zatvorené.

- Vodovodný kohútik nie je otvorený.

- Sitko na prívodnej hadici vody je

upchané.

Vypnite spotrebič a vytiahnite vidlicu

sieťového káblu zo zásuvky.

Zatvorte vodovodný kohútik. Potom

vyčistite sitko, ktoré sa nachádza na prívodnej prípojke. Nakoniec obnovte napájanie elektrickým prúdom, otvorte vodovodný kohútik a zapnite spotrebič.

... na spotrebiči

• Dolné ostrekovacie rameno sa ťažko otáča.

- Ostrekovacie rameno je zablokované

malými časticami alebo zvyškami jedla.

• Veko komory na čistiaci prostriedok nie je možné zatvoriť.

- Komora na čistiaci prostriedok je

preplnená.

- Mechanizmus je zablokovaný

prilepenými zbytkami čistiaceho prostriedku.

• Po spustení blikajú kontrolky.

- Nie je zvolený žiadny program.

•

Zvyšky prostriedku v komore pre čistiaci prostriedok.

- Komora bola pri plnení čistiacim

prostriedkom mokrá, naplňte len do suchej komory.

Page 53

• Kontrolky po umývaní nezhasnú.

- Ešte zostal zapnutý hlavný vypínač.

• Nesvieti ukazovateľ doplnenia pre leštidlo alebo soľ.

- Ukazovateľ doplnenia leštidla je

vypnutý. (viď kapitolu auto 3v1)

- Ukazovateľ doplnenia soli je vypnutý.

(viď kapitolu auto 3v1)

• Svieti ukazovateľ “Kontrola prívodu vody“ .

- Vodovodný kohútik je zatvorený alebo

zanesený vodným kameňom.

- Bol prerušený prívod vody.

- Bolo upchané sitko na prívode vody.

- Hadica prívodu vody je zlomená.

- Čerpadlo odpadovej vody je

zablokované.

• Po ukončení programu zostáva voda stáť v spotrebiči.

- Hadica odpadovej vody je upchaná

alebo zlomená.

- Zablokované čerpadlo odpadovej vody.

- Sitká sú upchané.

- Program ešte nie je ukončený.

Počkajte na koniec programu (na číselnom displeji sa zobrazí 0) alebo vykonajte funkciu „Reset“

... počas umývania

• Nadmerná tvorba peny.

- V zásobníku leštidla je umývací

prostriedok pre ručné umývanie

- Rozliate leštidlo môže pri ďalšom cykle

umývania spôsobiť nadmernú tvorbu peny, preto vedľa rozliate leštidlo odstráňte utierkou.

• Spotrebič sa počas umývania zastaví.

- Prerušená dodávka prúdu.

- Prerušený prívod vody.

- Spustíte funkciu „RESET“.

• Tlkot pri umývaní.

- Ostrekovacie rameno naráža na diely riadu.

• Klepanie pri umývaní.

- Riad nie je správne uložený.

• Nárazový zvuk plniacich ventilov.

- Spôsobuje to nesprávne vykonaná vodovodná inštalácia a nemá vplyv na funkciu umývačky. Náprava nie je možná.

... na riad

• Na riade zostávajú čiastočne prilepené zvyšky jedla

- Riad bol nesprávne vložený, lúče vody

sa nedostali až na jeho povrch.

- Kôš na riad bol preplnený.

- Časti riadu ležia na sebe.

- Doplnené veľmi málo čistiaceho

prostriedku.

- Bol zvolený málo výkonný program

umývania.

- Pohyb ostrekovacieho ramena je

znemožnený, pretože mu stojí v dráhe pohybu nejaký kus riadu.

- Trysky v ostrekovacom ramene sú

upchané zvyškami jedla.

- Upchané sitká.

- Sitká sú nesprávne nasadené.

- Čerpadlo odpadovej vody je

zablokované.

• Na plastových častiach riadu vzniká zafarbenie.

- Doplnené veľmi málo čistiaceho

prostriedku.

Page 54

• Čiastočne zostávajú na riade biele

škvrny, poháre majú mliečne zafarbenie.

- Doplnené veľmi málo čistiaceho prostriedku.

- Dávkovač leštidla je nastavený na veľmi nízku hodnotu.

- Aj napriek tvrdej vode nebola doplnená špeciálna soľ.

- Systém zmäkčovania vody nastavený na veľmi nízku hodnotu.

- Skrutkovací uzáver zásobníku soli nie je pevne zatiahnutý.

- Bol použitý čistiaci prostriedok bez obsahu fosfátov, pre porovnanie použite čistiaci prostriedok s obsahom fosfátov.

• Riad nie je suchý.

- Dvere spotrebiča boli veľmi skoro otvorené a riad bol veľmi skoro vybratý.

- Bol zvolený program bez sušenia.

- Dávkovacie zariadenie pridávaného množstva leštidla nastavené na veľmi malú hodnotu.

• Poháre majú matný vzhľad.

- Dávkovacie zariadenie pridávaného množstva leštidla nastavené na veľmi malú hodnotu.

• Zvyšky čaju alebo rúžov nie sú úplne odstránené.

- Umývací prostriedok má veľmi nízky

bieliaci účinok.

- Zvolená veľmi nízka teplota umývania.

• Stopy po hrdzi na príboroch.

- Príbory nie sú dostatočne odolné proti korózii.

- Obsah soli vo vode na umývanie je veľmi vysoký, pretože

- Skrutkovací uzáver zásobníka na soľ nie je pevne dotiahnutý.

- Pri dopĺňaní soli bolo nasypané veľké množstvo soli.

• Poháre sú matné a majú zafarbenie, povlaky nie je možné zotrieť.

- Bol doplnený nevhodný čistiaci

prostriedok.

- Poháre nie sú odolné proti umývaniu v

umývačke riadu.

• Na pohároch a príboroch zostávajú šmuhy, poháre dostávajú metalický nádych.

- Množstvo pridávania leštidla nastavené

na veľmi vysokú hodnotu.

Page 55

Kedy volať servis

Pokyny a upozornenia

Pokiaľ sa Vám nepodarí odstrániť poruchu, obráťte sa prosím na Váš zákaznícky servis. Kontakt na najbližšie servisné stredisko nájdete na zadnej strane tohto návodu na použitie alebo v priloženom zozname servisných stredísk. Uveďte prosím číslo spotrebiča (E = 1) výrobné číslo (FD = 2). Obidve čísla nájdete na typovom štítku  na dverách spotrebiča.

Pozor

Rešpektuje, že návšteva technika zákazníckeho servisu v prípade chybného ovládania alebo tu popísanej poruchy, nie je bezplatná ani počas trvania záruky.

Pokyny pre porovnávacie skúšky

Podmienky pre porovnávacie skúšky nájdete v prílohe „Podmienky pre porovnávacie skúšky“. Hodnoty spotreby pre príslušné programy sú uvedené v stručnom návode.

Všeobecne

- Vstavané a integrované spotrebiče, ktoré budú dodatočne inštalované ako neprenosné spotrebiče, musia byť zaistené proti preklopeniu, napr. priskrutkovaním ku stene alebo zabudovaním pod priebežnú pracovnú dosku, ktorá je zaskrutkovaná so susednými skrinkami.

- Len pre Švajčiarsko: Spotrebič je možné zabudovať bez všetkého medzi drevené alebo plastové steny kuchynskej linky. Ak nebude spotrebič pripojený pomocou vidlice sieťového káblu, musí byť pre splnenie platných bezpečnostných predpisov zo strany inštalácie k dispozícii odpájacie zariadenie všetkých pólov s otvorom pre prístup s veľkosťou minimálne 3 mm.

Page 56

Inštalácia

Pre riadnu prevádzku sa musí umývačka riadu odborne pripojiť. Údaje pre prítok a odtok ako aj hodnoty pre elektrické pripojenie musia zodpovedať požadovaným kritériám tak, ako sú stanovené v nasledujúcich odstavcoch alebo v pokynoch pre montáž.

Pri montáži dodržiavajte poradie pracovných úkonov:

- Kontrola pri dodaní

- Umiestnenie

- Prípojka odpadovej vody

- Prípojka čerstvej vody

- Elektrická prípojka

Dodanie

Umývačka riadu bola u výrobcu skontrolovaná, či bezchybne funguje. Pritom zostali malé škvrny po vode. Tieto škvrny zmiznú po prvom cykle umývania.

Umiestnenie spotrebiča

Potrebné rozmery zistíte v montážnom návode. Spotrebič postavíte pomocou nastaviteľných nožičiek do vodorovnej polohy. Pritom je nutné dbať na bezpečné stanovište. U spotrebičov, ktoré budú vstavané pod pracovnú dosku sa spotrebič len mierne pritisne ku pracovnej doske pomocou nastaviteľných nožičiek.

Prípojka odpadovej vody

Potrebné úkony nájdete v montážnom návode, prípadne namontujete vodný uzáver (sifón) s odtokovým hrdlom. Hadicu odpadovej vody pripojíte pomocou priložených dielov na odtokové hrdlo vodného uzáveru. Dbajte na to, aby odtoková hadica nebola zlomená, stlačená alebo aby netvorila oblúky. (Dbajte na to, aby žiadne uzatváracie veko v odtoku nebránilo odtoku odpadovej vody!).

Prívod čerstvej vody

Prívod čerstvej vody pripojte podľa montážneho návodu pomocou priložených dielov k vodovodnému kohútiku. Dbajte pritom na to, aby prípojka čerstvej vody nebola zlomená, stlačená alebo aby netvorila oblúky. Pri výmene spotrebiča sa vždy musí použiť nová prívodná hadica vody pre pripojenie na rozvod vody, doteraz používané prívodné hadice sa nesmú znovu použiť.

Tlak vody:

Minimálne 0,05 MPa (0,5 baru), maximálne 1 MPa (10 barov). Pri vyššom tlaku vody: predradiť redukčný ventil tlaku.

Prítokové množstvo:

minimálne 10 litrov/minútu

Teplota vody:

studená voda; pri teplej vode max. teplota 60 °C.

Elektrické pripojenie

Spotrebič pripojte výhradne na striedavé napätie 230 V pomocou predpisovo inštalovanej zásuvky s ochranným vodičom. Požadované istenie nájdete na typovom štítku . Zásuvka musí byť umiestnená v blízkosti umývačky riadu a musí byť voľne prístupná. Zmeny na prípojke smie vykonávať len odborník. Pri použití ochranného spínača parazitného prúdu smie byť použitý len typ so značkou

. Len takýto ochranný spínač zaručuje

splnenie práve platných predpisov.

Page 57

Demontáž

Taktiež tu je dôležité poradie úkonov: Ako prvé vykonajte zásadne odpojenie spotrebiča od siete.

- Vytiahnite vidlicu sieťového káblu zo zásuvky.

- Odskrutkujte prívod vody.

- Odpojte prívod odpadovej a čerstvej vody.

- Odskrutkujte upevňovacie skrutky pod pracovnou doskou.

- Ak je namontovaná, demontujte soklovú dosku.

- Vytiahnite spotrebič, pritom opatrne pretiahnite hadicu.

Preprava

Vyprázdnite umývačku na riad. Zaistite voľné diely. Spotrebič prepravujte len vo vodorovnej polohe.

- Ak nie je spotrebič prepravovaný vo vodorovnej polohe, môže sa zostatková voda dostať do riadiacej jednotky a to môže spôsobiť chybné fungovanie programov.

Zabezpečenie proti mrazu

Ak je spotrebič umiestnený v priestore ohrozenom mrazom, napríklad v chate, používanej na víkend, tak musí byť úplne vyprázdnený (viď „Preprava“). Zatiahnite vodovodný kohútik, prívodnú hadicu odpojte a nechajte z nej úplne vytiecť vodu.

Likvidácia

Pokyny pre likvidáciu

Staré spotrebiče nie sú bezcenný odpad!

Likvidáciou šetrnou k životnému prostrediu je možné znovu získať cenné suroviny. U spotrebiča, ktorý doslúžil, vytiahnite vidlicu sieťového káblu zo zásuvky. Sieťový kábel odrežte a odstráňte ho aj s vidlicou. Uzáver dverí a detskú poistku (ak je nainštalovaná) znehodnoťte, aby nemohlo dôjsť k uväzneniu hrajúcich sa detí a tým k ohrozeniu ich života. Váš nový spotrebič bol na ceste k Vám chránený obalom. Všetky použité materiáli sú šetrné k životnému prostrediu a recyklovateľné. Pomôžte a likvidujte obal spôsobom šetrným k životnému prostrediu. Všetky plastové diely spotrebiča sú označené medzinárodne normalizovanou skratkou (napr. >PS< pre polystyrén). Takto je pri likvidácii spotrebiča možné triedenie na triedený plastový odpad pre uvedomelú recykláciu s ohľadom na životné prostredie. O aktuálnych spôsoboch likvidácie sa informujte u Vášho odborného predajcu alebo na správe obce.

Page 58

Likvidácia obalu

- Obalové materiáli likvidujte náležite. Obal

a jeho časti nedávajte deťom na hranie. Hrozí udusenie skladacími kartónmi a fóliami.

• Vlnitá lepenka sa vyrába prevažne zo starého papiera.

• Tvarové diely z polystyrénu sa vypeňujú bez prítomnosti FCKW (freónov).

• Polyetylénová fólia (PE) je zložená čiastočne z druhotných surovín.

• Drevený rám (ak je) tvorí odpadové drevo a to nie je ošetrené.

• Opáskovanie (ak je použité) je z polypropylénu (PP).

Likvidácia spotrebičov, ktoré doslúžili

- Staré spotrebiče okamžite upravte tak, aby boli naďalej nepoužiteľné a zabránilo sa tak neskorším úrazom.

- Dopravte spotrebič k likvidácii.

Varovanie:

Deti sa môžu v spotrebiči uväzniť (nebezpečenstvo udusenia) alebo sa dostať do iných nebezpečných situácií. Preto: Vidlicu sieťového káblu vytiahnite zo zásuvky, sieťový kábel oddeľte a odstráňte. Zámok dverí znehodnoťte tak, aby sa dvere už nedali zatvoriť.

Tento spotrebič je označený podľa európskej smernice 2002/96/EG o elektrických a elektronických spotrebičoch (odpad z elektrického a elektronického vybavenia

- waste electrical and electronic equipment – WEEE). Táto smernica udáva rámec pre vracanie a recykláciu starých spotrebičov, platný pre celú Európsku úniu.

Page 59

Záruka AQUA-STOP

(neplatí pri spotrebičoch bez Aqua-Stop) Naviac k nárokom na záruku voči predávajúcemu vyplývajúcim z kúpnej zmluvy a naviac k

našej záruke na spotrebič poskytneme náhradu za nasledujúcich podmienok:

1. Ak dôjde vplyvom chyby nášho systému Aqua-Stop ku škode spôsobenej vodou,

nahradíme škody súkromným užívateľom.

2. Táto záruka platí po celú dobu životnosti spotrebiča.

3. Predpokladom uplatnenia záruky je odborné nainštalovanie a pripojenie spotrebiča s

Aqua-Stopom podľa nášho návodu. „Zahŕňa to tiež odborne namontované predĺženie Aqua-Stop (originálne príslušenstvo).“ Naša záruka sa nevzťahuje na chybné prívodné potrubie, alebo armatúry, až na prípojku Aqua-Stop na vodovodnom kohútiku.

4. Na spotrebiče s Aqua-Stopom nie je zásadne nutné počas prevádzky dohliadať príp. ich

potom uzatvorením vodovodného kohútika zaistiť. Iba v prípade dlhšej neprítomnosti vo Vašom byte, napr. pri niekoľkotýždennej dovolenke, uzatvorte vodovodný kohútik.

Page 60

INFORMAČNÝ LIST: BSH domáce spotrebiče, s. r. o.

Obchodná značka BSH:

Značka BOSCH

Predajné označenie SGS 43F32EU Trieda energetickej účinnosti (A... nízka spotreba el. energie

až G... vysoká spotreba el. energie) A „Normalizovaný“ cyklus Eco 50° Spotreba energie 1) kWh 1,05 Trieda účinnosti umývania (od A ... vyššia do G ... nižšia)

A Trieda účinnosti sušenia (od A ... vyššia do G ... nižšia) A Počet sád riadu 12 Spotreba vody l 13 Doba trvania programu min. 120 Odhadovaná ročná spotreba kWh

(220 normalizovaných cyklov) l

231

2860

Hlučnosť 2) dB (re 1 pW) 49

Spotreba energie v kWh na štandardný skúšobný cyklus (pripojený na studenú vodu).

Skutočná spotreba energie závisí od spôsobu použitia spotrebiča.

Hlučnosť podľa Európskej normy EN 60704-3.

Deklarovaná hodnota emisie hluku tohto spotrebiča je 49 dB (A), čo predstavuje hladinu A akustického výkonu vzhľadom na referenčný akustický výkon 1pW.

Prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení sú vyhradené bez upozornenia. Aktuálny návod nájdete na webových stránkach www.bosch-spotrebice.sk

Page 61

Uistenie dovozcu o vydaní prehlásenia o zhode

Vážený zákazník,

Podľa § 13, odst.5 zákona č. 22/97 Zb. Vás uisťujeme, že na všetky výrobky distribuované spoločnosťou BSH domácí spotřebiče s. r. o. našim obchodným partnerom, bolo vydané prehlásenie o zhode v zmysle zákona č. 22/97 Zb a príslušných nariadení vlády.

Toto uistenie dovozcu o vydaní prehlásenia o zhode sa vzťahuje na všetky výrobky vrátane plynových spotrebičov, ktoré sú obsiahnuté v aktuálnom cenníku ﬁrmy BSH domácí spotřebiče s. r. o.

Odporúča sa, aby výrobky montoval a uviedol do prevádzky autorizovaný servis, ktorý poskytuje záruku odbornej montáže, predvedenie a preskúšanie výrobku. Montáž a inštalácia spotrebiča musí byť vykonaná v súlade s vyhláškou ÚBP SR č.718/2002 Z. z. súvisiacich predpisov a noriem v platnom znení. Pred montážou výrobku je nutné, aby boli splnené všetky podmienky pre pripojenie na inžinierske siete podľa platných noriem a podľa návodu na použitie.

Záručné podmienky

• na výrobok sa poskytuje záručná doba 24 mesiacov odo dňa zakúpenia výrobku kupujúcim

• pri reklamácii je podmienkou predložiť platný daňový doklad o kúpe výrobku (napr. pokladničný

blok, faktúru a pod.)

• ak výrobok je používaný k inému než výrobcom stanovenému účelu, alebo je výrobok používaný

v rámci predmetu obchodnej činnosti, poskytuje sa záručná doba 6 mesiacov odo dňa zakúpenia, nakoľko spotrebiče sú určené výhradne pre použitie v domácnosti

• za vadu výrobku sa nepovažuje jeho nadmerné opotrebovanie a z toho vyplývajúce absencie

niektorých pôvodných vlastností, ktoré boli spôsobené napr. zanedbaním bežnej údržby, čistenia, nadmerným používaním výrobku

• záručná doba neplynie po dobu, po ktorú kupujúci nemôže užívať tovar pre jeho vady, za ktoré

zodpovedá predávajúci

• ak nebude zistená žiadna závada, na ktorú sa vzťahuje bezplatná záručná oprava alebo bude

zistená závada nezavinená výrobcom, hradí náklady spojené s vyslaním servisného technika osoba, ktorá uplatnila nárok na túto opravu

• záručné opravy vykonávajú autorizované servisné strediská podľa zoznamu uvedeného v tomto

záručnom liste

Právo na bezplatnú opravu výrobku na náklady BSH domácí spotřebiče, s.r.o. organizačná zložka Bratislava zaniká, ak:

• je nečitateľný výrobný štítok, alebo na výrobku chýba

• údaje na záručnom liste, prípadne na doklade o predaji sa líšia od údajov uvedených na

výrobnom štítku spotrebiča

• výrobok bol namontovaný v rozpore s návodom na montáž, prípadne nebol dodržaný súlad s

platnými STN, alebo s návodom na obsluhu

• výrobok bol neodborne namontovaný, alebo nebol uvedený do prevádzky organizáciou

oprávnenou v zmysle vyhlášky ÚBP SR č.718/2002 Z. z., platí pre plynové spotrebiče a spotrebiče s elektrickým napájaním 400 V, ako i na spotrebiče dodávané bez elektrického kábla, prípadne bez elektrickej koncovky

• bola vykonaná konštrukčná zmena alebo zásah do výrobku neoprávnenou osobou

• závada na výrobku vznikla použitím neoriginálnych náhradných dielov, alebo príslušenstva

• sa jedná o poškodenie: mechanické, nadmernou záťažou, v dôsledku vodného kameňa,

neodborného zapojenia, živelnou pohromou, vonkajšími vplyvmi a pod.

Page 62

Rozšírená záruka nad rámec zákona

Pri práčkach a umývačkách riadu sériovo vybavených systémom AquaStop, je výrobcom poskytnutá na toto zariadenie záruka po celú dobu životnosti spotrebiča, a to ako na funkciu zariadenia AquaStop, tak aj na škody, ktoré vzniknú preukázateľne poruchou tohoto zariadenia.

Symbol uvedený na výrobku alebo jeho obale upozorňuje na to, že výrobok po skončení jeho životnosti nepatrí k bežnému domácemu odpadu, ale ho treba odovzdať do špeciálnej zberne odpadu na recyklovanie elektrických alebo elektronických spotrebičov. Vašou podporou správnej likvidácie pomáhate získať opäť cenné suroviny a chrániť tak životné prostredie. Ďalšie informácie o recyklovaní tohto výrobku získate na miestnom úrade, v zberni odpadu alebo v združení Envidom, ktoré zabezpečuje zber, prepravu, spracovanie, recykláciu a ekologické zneškodňovanie elektroodpadu v zmysle zákona.

Prehlásenie o hygienickej nezávadnosti výrobkov

Všetky výrobky distribuované spoločnosťou BSH domácí spotřebiče s.r.o. a pricházajúce do styku s potravinami spĺňajú požiadavky o hygienickej nezávadnosti podľa zákona č. 258/2000 Zb., vyhlášky 38/2001 Zb. Toto prehlásenie sa vzťahuje na všetky výrobky prichádzajúce do styku s potravinami uvedené v aktuálnom cenníku ﬁrmy BSH domácí spotřebiče s.r.o.

„Spotrebič nie je určený pre použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami, alebo s nedostatkom skúseností a vedomostí, ak im osoba zodpovedná za ich bezpečnosť neposkytne dohľad a alebo ich nepoučila o používaní spotrebiča.“

Page 63

960 01 Zvolen Hviezdoslavová 34 STAFEXPRESS-ELEKTROSERVIS

010 01 Žilina Komenského 38 M-SERVIS Mareš Jaroslav www.m-servis.sk mservis@zoznam.sk 041/5640627

911 08 Trenčín

971 01 Prievidza V.Clementisa 6 ELEKTROSERVIS Pavlíček Peter

979 01

034 72 Ružomberok Liptovská Lužná 496 E servis elektro spotrebičov elpra@speednet.sk 044/4396413 0905577817

920 01 Piešťany Žilinská 47 Domoss Technika a.s. www.domoss.sk servis@domoss.sk 033/7744810 033/7742417

058 01 Poprad Továrenská ul.č.3 TATRACHLAD POPRAD s.r.o. www.tatrachlad.sk tatrachlad@tatrachlad.sk 052/7722023 0903906828

080 05 Prešov Švábska 6695/57A BARAN servis - Baran Luboš www.baranservis.sk baranservis@stonline.sk 051/7721439 0903904572

040 01 Košice Komenského 14 Ing. Ľubor Kolesár Kubis kubisservis@mail.t-com.sk 055/6221477 0905894769

071 01 Michalovce Ul.Obrancov mieru 9 ELEKTROSERVIS VALTIM valiska.lubomir@stonline.sk 056/6423290 0903855309

949 01 Nitra Spojovacia 7 EXPRES servis Anna Elmanová expresservis@naex.sk 037/6524597 0903524108

841 02 Bratislava Trhová 38 TECHNO SERVIS BRATISLAVA s r. o. www.technoservis.sk technoservis@nextra.sk 02/64463643 0907778406

900 44 Tomášov 1 Mája 19 Viva elektroservis, s. r.o. www.vivaservis.sk servis@vivaservis.sk 02/45958855 0905722111

945 01 Komárno Mesačná 20 LASER Komárno spol. s r.o. www.laser-kn.sk servis@laser-kn.sk 035/7702688 0915222454

085 01 Bardejov Partizánska 14 Peter Špík peter.spik@slovanet.sk 054/4746227 0905400019

811 07

PSČ Mesto Adresa prevádzky Servisné stredisko Web E-mail Telefón 1 Telefón 2

ZOZNAM SERVISNÝCH STREDÍSK

Rimavská Sobota

Malohontská 2594 N.B.ELEKTROCENTRUM nbelektrocentrum@stonline.sk 047/5811877 0905664258

Mateja Bela 37 Jozef Rožník www.bshservis.sk rozník@bshservis.sk 0903702458

Bratislava Kazanská 56 Martin Ščasný servis domácich

spotrebičov

www.peterpavlicek-elektroservis.sk

stafexpress.zvservis@mail.t-com.sk

045/5400798 0905259983

pavlicek.elektroservis@stonline.sk 046/5485778 0905264822

gaggenau@orangemail.sk 0918 996 988

Bosch SGS 43F32EU User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
