Deutsch - 1

Drehzahlvorwahl (Typ CE)

Gerätekennwerte

Winkelschleifer PWS 550 600 6-115 6-115 6-115

Sachnummer 3 603 … C99 0.. … C99 1.. … C99 2.. … C99 3.. … C99 4.. Nennaufnahmeleistung [W] 550 600 600 650 680 Abgabeleistung [W] 290 340 340 380 400 Leerlaufdrehzahl [min-1] 11 000 11 000 11 000 11 000 11 000 Schleifscheiben-Ø, max. [mm] 115 115 115 115 115 Schleifspindelgewinde M 14 M 14 M 14 M 14 M 14 Konstantelektronik – – – – – Drehzahlvorwahl – – – – – Gewicht entsprechend EPTAProcedure 01/2003

[kg] 1,9 1,9 1,9 1,9 1,9

Schutzklasse / II / II / II / II / II

Winkelschleifer PWS 7-100 7-115 7-115 7-125 7-125

Sachnummer 3 603 … C99 640 … C99 5.. … C99 6.. … C99 7.. … C99 8.. Nennaufnahmeleistung [W] 720 700 720 700 720 Abgabeleistung [W] 420 410 420 410 420 Leerlaufdrehzahl [min-1] 11 000 11 000 11 000 11 000 11 000 Schleifscheiben-Ø, max. [mm] 100 115 115 125 125 Schleifspindelgewinde M 10 M 14 M 14 M 14 M 14 Konstantelektronik – – – – – Drehzahlvorwahl – – – – – Gewicht entsprechend EPTAProcedure 01/2003

[kg] 1,9 1,9 1,9 2,0 2,0

Schutzklasse / II / II / II / II / II

Winkelschleifer PWS 8-125 CE 9-125 CE 9-125 CE

Sachnummer 3 603 … C99 B.. … C99 9.. … C99 A.. Nennaufnahmeleistung [W] 800 850 900 Abgabeleistung [W] 425 430 450 Leerlaufdrehzahl [min-1] 2 800– 11 000 2 800– 11 000 2 800 –11 000 Schleifscheiben-Ø, max. [mm] 125 125 125 Schleifspindelgewinde M 14 M 14 M 14 Konstantelektronik ● ● ● Drehzahlvorwahl ● ● ● Gewicht entsprechend EPTAProcedure 01/2003

[kg] 2,0 2,0 2,0

Schutzklasse / II / II / II

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.

Material Anwendung Werkzeug Stellrad

Kunststoff Polieren Lammfellhaube 1

Feinschliff Filzpolierscheibe 1

Metall Feinschliff Schwabbelscheibe 1

Farbe entfernen Schleifblatt 2 –3 Holz, Metall Bürsten, Entrosten Topfbürste, Schleifblatt 3 Metall, Stein Schleifen Schleifscheibe 4 –6 Metall Schruppen Schleifscheibe 6 Stein** Trennen** Trennscheibe und Führungsschlitten 6

**Trennen von Gestein ist nur mit Führungsschlitten zulässig (Zubehör).

2 609 000 850.book Seite 1 Montag, 23. Januar 2006 9:16 09

4 • 2 609 000 850 • 06.01

Deutsch - 2

Das Gerät ist bestimmt zum Trennen, Schruppen und Bürsten von Metall- und Steinwerkstoffen ohne Verwendung von Wasser. Zum Trennen von Stein ist ein Führungsschlitten vorgeschrieben.

Für Geräte mit elektronischer Steuerung: Mit zulässigen Schleifwerkzeugen kann das Gerät zum Schleifen und Polieren verwendet werden.

Messwerte ermittelt entsprechend EN 50 144. Der A-bewertete Geräuschpegel des Gerätes be-

trägt typischerweise: Schalldruckpegel 88 dB (A); Schallleistungspegel 101 dB (A).

Gehörschutz tragen!

Bei Verwendung des Standard Zusatzgriffes beträgt die bewertete maximale Beschleunigung typischerweise 5,3 m/s

Bei der Verwendung des vibrationsdämpfenden Zusatzgriffes beträgt die bewertete maximale Beschleunigung typischerweise 5,3 m/s

. Die Hand-Arm-Vibration am Zusatzgriff ist typischerweise niedriger als 2,5 m/s

Die Nummerierung der Geräteelemente bezieht sich auf die Darstellung des Gerätes auf der Grafikseite.

Bitte klappen Sie die Aufklappseite mit der Darstellung des Gerätes auf, und lassen Sie diese Seite aufgeklappt, während Sie die Bedienungsanleitung lesen.

1 Ein-/Ausschalter 2 Stellrad Drehzahlvorwahl

(PWS 8-125 CE/PWS 9-125 CE)

3 Spindel-Arretiertaste 4 Zusatzgriff 5 Schleifspindel 6 Schutzhaube 7 Spannhebel 8 Aufnahmeflansch

(bei M 14-Schleifspindel mit O-Ring)

9 Schleif-/Trennscheibe * 10 Spannmutter 11 Schnellspannmutter * 12 Handschutz* 13 Gummischleifteller* 14 Schleifblatt*

15 Rundmutter* 16 Topfbürste* 17 Führungsschlitten mit Absaugschutzhaube* 18 Diamant-Trennscheibe* 19 Aufnahmeflansch M 10

* Abgebildetes oder beschriebenes Zubehör gehört

teilweise nicht zum Lieferumfang.

Gefahrloses Arbeiten mit dem Gerät ist nur möglich, wenn Sie die Bedienungsanleitung und die Sicherheitshinweise vollständig lesen und die darin ent-

haltenen Anweisungen strikt befolgen. Zusätzlich müssen die allgemeinen Sicherheitshinweise entweder im beigefügten oder in der Mitte dieser Bedienungsanleitung eingefügten Heft befolgt werden. Lassen Sie sich vor dem ersten Gebrauch praktisch einweisen.

Gehörschutz tragen.

■ Schutzbrille tragen.

■ Tragen Sie zur Sicherheit auch weitere

Schutzausrüstung wie Schutzhandschuhe, festes Schuhwerk, Helm und Schürze.

■ Beim Arbeiten entstehende Stäube können

gesundheitsschädlich, brennbar oder explosiv sein. Geeignete Schutzmaßnahmen sind erforderlich. Zum Beispiel: Manche Stäube gelten als krebserregend. Geeignete Staub-/Späneab- saugung verwenden und Staubschutzmaske tragen.

■ Leichtmetallstaub kann brennen oder explo-

dieren. Arbeitsplatz stets sauber halten, weil Materialmischungen besonders gefährlich sind.

■ Wird bei der Arbeit das Netzkabel beschädigt

oder durchtrennt, Kabel nicht berühren, sondern sofort den Netzstecker ziehen. Gerät niemals mit beschädigtem Kabel benutzen.

■ Geräte, die im Freien verwendet werden, über

einen Fehlerstrom-(FI-)Schutzschalter mit maximal 30 mA Auslösestrom anschließen. Das Gerät nicht bei Regen oder Nässe verwenden.

■ Beim Arbeiten das Gerät immer fest mit beiden

Händen halten und für einen sicheren Stand sorgen.

Bestimmungsgemäßer Gebrauch

Geräusch-/Vibrationsinformation

Geräteelemente

Zu Ihrer Sicherheit

2 609 000 850.book Seite 2 Montag, 23. Januar 2006 9:16 09

5 • 2 609 000 850 • 06.01

Deutsch - 3

■ Sichern Sie das Werkstück. Ein mit Spann-

vorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

■ Kabel immer nach hinten vom Gerät wegfüh- ren.

■ Das Gerät vor dem Ablegen immer ausschal- ten und warten bis das Gerät zum Stillstand gekommen ist.

■ Bei Stromausfall oder wenn der Netzstecker gezogen wird, den Ein-/Ausschalter sofort entriegeln und in Aus-Position bringen. Dies verhindert einen unkontrollierten Wiederanlauf.

■ Das Gerät darf nur für Trockenschnitt/Tro- ckenschliff verwendet werden.

■ Bei allen Arbeiten mit dem Gerät muss der Zu- satzgriff montiert sein.

■ Das Elektrowerkzeug nur an isolierten Handgriffen anfassen, wenn das Einsatzwerkzeug eine verborgene Leitung oder das eigene Netzkabel treffen kann.

Kontakt mit einer spannungsführenden Leitung kann Metallteile des Gerätes unter Spannung setzen und zu einem elektrischen Schlag führen.

■ Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu.

Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschä- digung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.

■ Für Arbeiten mit Schleif- oder Trennscheiben muss die Schutzhaube 6 montiert sein. Für Arbeiten mit dem Gummischleifteller 13 oder mit der Topfbürste 16/Scheibenbürste/Fächer- schleifscheibe ist der Handschutz 12 (Zubehör) zu montieren.

■ Beim Bearbeiten von Stein eine Staubabsaugung verwenden. Der Staubsauger muss zum Absaugen von Gesteinsstaub zugelassen sein. Zum Trennen von Stein ist ein Führungs- schlitten zu verwenden.

■ Asbesthaltiges Material darf nicht bearbeitet werden.

■ Nur Schleifwerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.

■ Schleifwerkzeuge vor dem Gebrauch überprü- fen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführen. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden.

■ Schleifwerkzeug vor Schlag, Stoß und Fett schützen.

■ Das Gerät nur eingeschaltet gegen das Werk- stück führen.

■ Hände weg von rotierenden Schleifwerkzeu- gen.

■ Die Drehrichtung beachten. Gerät immer so halten, dass Funken oder Schleifstaub vom Körper weg fliegen.

■ Beim Schleifen von Metallen entsteht Funkenflug. Darauf achten, dass keine Personen gefährdet werden. Wegen der Brandgefahr dürfen sich keine brennbaren Materialien in der Nähe (Funkenflugbereich) befinden.

■ Vorsicht beim Schlitzen z. B. in tragenden Wänden: Siehe Hinweise zur Statik.

■ Blockieren der Trennscheibe führt zur ruckarti- gen Reaktionskraft des Gerätes. In diesem Fall Gerät sofort ausschalten.

■ Die Abmessungen der Schleifscheiben beachten. Der Lochdurchmesser muss zum Aufnahmeflansch 8 (M 14), 19 (M 10) passen. Keine Reduzierstücke oder Adapter verwenden.

■ Niemals Trennscheiben zum Schruppschleifen verwenden. Trennscheiben keinem seitlichen Druck aussetzen.

■ Anweisung des Herstellers zur Montage und Verwendung des Schleifwerkzeuges beachten.

■ Vorsicht! Schleifkörper läuft nach dem Aus- schalten des Gerätes noch nach.

■ Gerät nicht im Schraubstock festspannen.

■ Niemals Kindern die Benutzung des Gerätes

gestatten.

■ Bosch kann nur dann eine einwandfreie Funktion des Gerätes zusichern, wenn das für dieses Gerät vorgesehene Original-Zubehör verwendet wird.

Schlitze in tragenden Wänden unterliegen der Norm DIN 1053 Teil 1 oder länderspezifischen Festlegungen.

Diese Vorschriften sind unbedingt einzuhalten. Vor Arbeitsbeginn den verantwortlichen Statiker, Architekten oder die zuständige Bauleitung zu Rate ziehen.

Hinweise zur Statik

2 609 000 850.book Seite 3 Montag, 23. Januar 2006 9:16 09

6 • 2 609 000 850 • 06.01

Deutsch - 4

■ Vor allen Arbeiten am Gerät Netzstecker zie- hen.

Schutzhaube

■ Für Arbeiten mit Schleif- oder Trennscheiben muss die Schutzhaube 6 montiert sein.

Den Spannhebel 7 öffnen. Die Schutzhaube 6 der Abbildung entsprechend

auf den Spindelhals des Gerätekopfes setzen. Die Codiernocken der Schutzhaube müssen mit den entsprechenden Aussparungen am Spindelhals übereinstimmen.

Die Schutzhaube auf den Spindelhals aufdrü- cken bis der Bund der Schutzhaube am Flansch des Gerätes aufsitzt und die Codiernocken in die umlaufende Nut am Spindelhals greifen.

Die Schutzhaube 6 entgegen dem Uhrzeigersinn in die erforderliche Stellung (Arbeitsposition) drehen.

Die Schutzhaube 6 so einstellen, dass ein Funkenflug in Richtung des Bedieners verhindert wird.

Hinweis: Die Codiernocken an der Schutz-

haube 6 stellen sicher, dass nur eine zum Gerätetyp passende Schutzhaube montiert werden kann.

Demontage in umgekehrter Reihenfolge.

Zusatzgriff

■ Bei allen Arbeiten mit dem Gerät muss der Zu-

satzgriff montiert sein.

Den Zusatzgriff 4 abhängig von der Arbeitsweise rechts oder links am Gerätekopf einschrauben.

Vibrationsdämpfender Zusatzgriff

Der vibrationsdämpfende Zusatzgriff ermöglicht ein vibrationsarmes und damit ein angenehmeres und sicheres Arbeiten.

Keinerlei Veränderungen am Zusatzgriff vornehmen.

Einen beschädigten Zusatzgriff nicht weiter verwenden.

Handschutz

Für Arbeiten mit dem Gummischleifteller 13 oder mit der Topfbürste 16/Scheibenbürste/Fächer- schleifscheibe ist der Handschutz 12 (Zubehör) zu montieren. Der Handschutz 12 wird mit dem Zusatzgriff 4 befestigt.

■ Vor allen Arbeiten am Gerät Netzstecker zie- hen.

Nur Schleifwerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die Leerlaufdrehzahl des Gerätes.

Schleif- und Trennscheiben werden beim Arbeiten sehr heiß; nicht anfassen bevor sie abgekühlt sind.

■ Die Schleifspindel und alle zu montierenden Teile reinigen. Zum Festspannen und Lösen der Schleifwerkzeuge die Schleifspindel 5 feststellen mit der Spindel-Arretiertaste 3.

Die Spindel-Arretiertaste 3 nur bei stillstehender Schleifspindel betätigen!

Schutzvorrichtungen montieren

Schleifwerkzeuge montieren

2 609 000 850.book Seite 4 Montag, 23. Januar 2006 9:16 09

7 • 2 609 000 850 • 06.01

Deutsch - 5

Schleif-/Trennscheibe

Die Abmessungen der Schleifscheiben beachten. Der Lochdurchmesser muss zum Aufnahmeflansch 8 (M 14), 19 (M 10) passen. Keine Reduzierstücke oder Adapter verwenden.

Bei Verwendung einer Diamant-Trennscheibe darauf achten, dass der Drehrichtungspfeil auf der Diamant-Trennscheibe und die Drehrichtung des Gerätes (Drehrichtungspfeil auf dem Geräte- kopf) übereinstimmen.

Montage siehe Bildseite.

Die Spannmutter 10 aufschrauben und mit dem Zweilochschlüssel festziehen (siehe Abschnitt „Schnellspannmutter“).

Aufnahmeflansch für Schleifspindel M 14

Im Aufnahmeflansch 8 ist um den Zentrierbund ein ORing (Kunststoffteil) eingesetzt.

Fehlt der O-Ring oder ist er beschädigt, muss er unbedingt ersetzt werden (Bestell-Nr. 1 600 210 039), bevor der Aufnahmeflansch 8 montiert wird.

Aufnahmeflansch für Schleifspindel M 10

Der Aufnahmeflansch 19 ist beidseitig verwendbar. Für Diamant-Trennscheiben muss er um 180° gedreht auf die Schleifspindel 5 gesetzt werden.

Die Bohrung der Diamant-Trennscheibe (Ø 20 mm) muss ohne Spiel zum Zentrierbund des Aufnahmeflansches 19 passen.

Keine Reduzierstücke oder Adapter verwenden.

☞

Nach der Montage des Schleifwerkzeuges vor dem Einschalten prüfen, ob das Schleifwerkzeug richtig montiert ist und sich frei drehen kann.

Fächerschleifscheibe (Schleifmopteller)

(für M 14-Schleifspindel) Je nach Anwendung ggf. die Schutzhaube 6 ab-

nehmen und den Handschutz 12 montieren. Speziellen Aufnahmeflansch 8 (Zubehör, BestellNr. 2 605 703 028) und die Fächerschleifscheibe auf die Schleifspindel 5 setzen. Die Spannmutter 10 aufschrauben und mit dem Zweilochschlüssel festziehen.

Gummi-Schleifteller 13

Je nach Anwendung ggf. die Schutzhaube 6 abnehmen und den Handschutz 12 montieren.

Montage siehe Bildseite.

Die Rundmutter 15 aufschrauben und mit dem Zweilochschlüssel festziehen.

Topfbürste 16/Scheibenbürste

(für M 14-Schleifspindel) Je nach Anwendung ggf. die Schutzhaube 6 ab-

nehmen und den Handschutz 12 montieren. Das Schleifwerkzeug muss sich so weit auf die

Schleifspindel 5 aufschrauben lassen, dass es am Schleifspindelflansch am Ende des Schleifspindelgewindes fest anliegt. Mit Gabelschlüssel festziehen.

2 609 000 850.book Seite 5 Montag, 23. Januar 2006 9:16 09

8 • 2 609 000 850 • 06.01

Deutsch - 6

(für M 14-Schleifspindel) Anstelle der Spannmutter 10 kann die Schnell-

spannmutter 11 (Zubehör) verwendet werden. Schleifwerkzeuge lassen sich dann ohne Werkzeug montieren.

Die Schnellspannmutter 11 darf nur für Schleif- und Trennscheiben verwendet werden.

Nur einwandfreie, unbeschädigte Schnellspannmutter 11 verwenden.

Beim Aufschrauben darauf achten, dass die beschriftete Seite nicht zur Schleifscheibe zeigt; der Pfeil muss auf die Indexmarke 20 zeigen.

Die Schleifspindel feststellen mit der Spindel-Arretiertaste 3. Die Schnellspannmutter durch kräftiges Drehen der Schleifscheibe im Uhrzeigersinn festziehen.

Eine ordnungsgemäß befestigte unbeschädigte Schnellspannmutter lässt sich durch Drehen des Rändelringes entgegen dem Uhrzeigersinn von Hand lösen.

Eine festsitzende Schnellspannmutter nie mit einer Zange lösen, son-

dern Zweilochschlüssel verwenden. Den

Zweilochschlüssel wie im Bild gezeigt ansetzen.

Verwendet werden können alle in dieser Bedienungsanleitung genannten Schleifwerkzeuge.

Die zulässige Drehzahl [min

-1

] bzw. Umfangsgeschwindigkeit [m/s] der verwendeten Schleifwerkzeuge muss den Angaben in der Tabelle mindestens entsprechen.

Deshalb stets die zulässige Drehzahl/Um- fangsgeschwindigkeit auf dem Etikett der Schleifwerkzeuge beachten.

Netzspannung beachten: Die Spannung der Stromquelle muss mit den Angaben auf dem Typschild des Gerätes übereinstimmen. Mit 230 V gekennzeichnete Geräte können auch an 220 V betrieben werden.

Ein-/Ausschalten

Zur Inbetriebnahme des Gerätes den Ein-/Ausschalter 1 nach vorn schieben.

Zum Feststellen den Ein-/Ausschalter 1 vorn niederdrücken bis er einrastet.

Zum Ausschalten des Gerätes den Ein-/Ausschalter 1 loslassen bzw. wenn er arretiert ist, den Ein-/Ausschalter 1 kurz hinten niederdrü- cken.

☞

Probelauf!

Schleifwerkzeuge vor Gebrauch überprü- fen. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen kön- nen. Probelauf mindestens 30 Sekunden ohne Belastung durchführen. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden.

Schnellspannmutter

Zulässige Schleifwerkzeuge

max. [mm] [mm]

Db d[min

-1

] [m/s]

100 115 125

6 6 6

16,0 22,2 22,2

11 000 11 000 11 000

80 80 80

100 115 125

– – –

11 000 11 000 11 000

80 80 80

70753030M 10

M 14

11 000 11 0004545

Inbetriebnahme

2 609 000 850.book Seite 6 Montag, 23. Januar 2006 9:16 09

9 • 2 609 000 850 • 06.01

Deutsch - 7

Konstantelektronik (PWS 8-125 CE/PWS 9-125 CE)

Die Konstantelektronik hält die Drehzahl bei Leerlauf und Last nahezu konstant und gewähr- leistet eine gleichmäßige Arbeitsleistung.

Überlastschutz (PWS 8-125 CE/PWS 9-125 CE)

Bei Überlastung bleibt der Motor stehen. Gerät sofort entlasten und unbelastet bei höchster Leerlaufdrehzahl ca. 30 Sekunden abkühlen lassen.

Die erforderliche Drehzahl mit dem Stellrad 2 gemäß der Tabelle nach dem Abschnitt „Gerätekennwerte“ vorwählen (Anhaltswerte).

■ Das Werkstück einspannen, sofern es nicht durch sein Eigengewicht sicher liegt.

■ Das Gerät nicht so stark belasten, dass es zum Stillstand kommt.

■ Schleif- und Trennscheiben werden beim Arbeiten sehr heiß; nicht anfassen bevor sie abgekühlt sind.

Schruppschleifen

Mit Anstellwinkeln von 30° bis 40° erreicht man beim Schruppen das beste Ergebnis. Gerät mit mäßi- gem Druck hin und her bewegen. Dadurch wird das Werkstück nicht zu heiß, verfärbt sich nicht, und es gibt keine Rillen.

Niemals Trennscheiben zum Schruppen verwenden.

Fächerschleifscheibe (Schleifmopteller)

Mit der Fächerschleifscheibe (Zubehör) lassen sich auch gewölbte Oberflächen und Profile (Konturenschliff) bearbeiten.

Fächerschleifscheiben haben wesentlich höhere Standzeiten als Schleifblätter, geringere Geräuschpegel und niedrigere Schleiftemperaturen.

Trennschleifen

Beim Trennschleifen nicht drücken, nicht verkanten, nicht oszillieren. Mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub arbeiten.

Auslaufende Trennschleifscheiben nicht durch seitliches Gegendrü- cken abbremsen.

Wichtig ist die Richtung, in die man trennt.

Das Gerät muss stets im Gegenlauf arbeiten; deshalb mit dem Gerät nicht in die andere Richtung fahren! Es besteht sonst die Gefahr, dass es unkontrol- liert aus dem Schnitt gedrückt wird.

Beim Trennen von Profilen und Vierkantrohren am besten am kleinsten Querschnitt ansetzen.

Trennen von Gestein

■ Das Gerät darf nur für Trockenschnitt/Trockenschliff verwendet werden.

Am besten eine Diamant-Trennscheibe verwenden. Zur Sicherheit gegen Verkanten den Füh- rungsschlitten 17 mit spezieller Absaugschutzhaube benutzen.

Das Gerät nur mit Staubabsaugung betreiben. Zusätzlich Staubschutzmaske tragen.

Der Staubsauger muss zum Absaugen von Gesteinsstaub zugelassen sein.

Bosch bietet geeignete Staubsauger an.

Das Gerät einschalten und mit dem vorderen Teil des Führungsschlittens auf das Werkstück setzen.

Das Gerät mit mäßigem, dem zu bearbeitenden Material angepassten Vorschub schieben (Bild).

Beim Trennen besonders harter Werkstoffe, z. B. Beton mit hohem Kieselgehalt, kann die Diamant-Trennscheibe überhitzen und dadurch beschädigt werden. Ein mit der Diamant-Trennscheibe umlaufender Funkenkranz weist deutlich darauf hin.

Drehzahlvorwahl (PWS 8-125 CE/PWS 9-125 CE)

Arbeitshinweise

2 609 000 850.book Seite 7 Montag, 23. Januar 2006 9:16 09

10 • 2 609 000 850 • 06.01

Deutsch - 8

In diesem Fall den Trennvorgang unterbrechen und die Diamant-Trennscheibe kurze Zeit unbelastet bei Leerlaufdrehzahl abkühlen lassen.

Merklich nachlassender Arbeitsfortschritt und umlaufender Funkenkranz sind Anzeichen für eine stumpf gewordene Diamant-Trennscheibe. Durch kurze Schnitte in abrasivem Material (z. B. Kalksandstein) kann diese wieder geschärft werden.

■ Vor allen Arbeiten am Gerät Netzstecker zie- hen.

■ Gerät und Lüftungsschlitze stets sauber hal- ten, um gut und sicher zu arbeiten.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metallen leitfähiger Staub im Innern des Gerätes absetzen. Die Schutzisolierung des Gerätes kann beeinträchtigt werden. Es empfiehlt sich in solchen Fällen die Verwendung einer stationären Absauganlage, häufiges Ausblasen der Lüftungsschlitze und das Vorschalten eines Fehlerstrom-Schutzschalters (FI).

Sollte das Gerät trotz sorgfältiger Herstellungsund Prüfverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge ausführen zu lassen.

Bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Gerätes angeben.

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Um-

setzung in nationales Recht müs- sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie unter: www.bosch-pt.com

www.powertool-portal.de, das Internetportal

für Heimwerker und Gartenfreunde www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie

Deutschland

Robert Bosch GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld

✆ .......................................................... 0 18 05 / 70 74 10

Fax

........................................................ 0 18 05 / 70 74 11

Österreich

ABE Service GmbH Jochen-Rindt-Straße 1 1232 Wien

✆ Service ..................................... +43 (0)1 / 61 03 80

Fax :

.............................................. +43 (0)1 / 61 03 84 91

✆ Kundenberater .......... +43 (0)1 / 7 97 22 30 66

E-Mail: abe@abe-service.co.at

Schweiz

✆ ............................................................. 0 44 / 8 47 15 11

Fax

........................................................... 0 44 / 8 47 15 51

Luxemburg

✆ ..................................................... +32 (0)70 / 22 55 65

Fax

................................................... +32 (0)70 / 22 55 75

E-Mail: outillage.gereedschap@be.bosch.com

Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144 gemäß den Bestimmungen der Richtlinien 89/336/EWG, 98/37/EG.

Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification

Robert Bosch GmbH, Power Tools Division

Änderungen vorbehalten

Wartung und Reinigung

Entsorgung

Service und Kundenberater

Konformitätserklärung

2 609 000 850.book Seite 8 Montag, 23. Januar 2006 9:16 09

11 • 2 609 000 850 • 06.01

English - 1

Speed Preselection (Type CE)

Tool Specifications

Angle Grinder PWS 550 600 6-115 6-115 6-115

Article number 3 603 … C99 0.. … C99 1.. … C99 2.. … C99 3.. … C99 4.. Rated input power [W] 550 600 600 650 680 Output power [W] 290 340 340 380 400 No-load speed [rpm] 11 000 11 000 11 000 11 000 11 000 Grinding disc dia., max. [mm] 115 115 115 115 115 Grinder spindle thread M 14 M 14 M 14 M 14 M 14 Constant Electronic Control – – – – – Speed Preselection – – – – – Weight according to EPTAProcedure 01/2003

[kg] 1.9 1.9 1.9 1.9 1.9

Protection class / II / II / II / II / II

Angle Grinder PWS 7-100 7-115 7-115 7-125 7-125

Article number 3 603 … C99 640 … C99 5.. … C99 6.. … C99 7.. … C99 8.. Rated input power [W] 720 700 720 700 720 Output power [W] 420 410 420 410 420 No-load speed [rpm] 11 000 11 000 11 000 11 000 11 000 Grinding disc dia., max. [mm] 100 115 115 125 125 Grinder spindle thread M 10 M 14 M 14 M 14 M 14 Constant Electronic Control – – – – – Speed Preselection – – – – – Weight according to EPTAProcedure 01/2003

[kg] 1.9 1.9 1.9 2.0 2.0

Protection class / II / II / II / II / II

Angle Grinder PWS 8-125 CE 9-125 CE 9-125 CE

Article number 3 603 … C99 B.. … C99 9.. … C99 A.. Rated input power [W] 800 850 900 Output power [W] 425 430 450 No-load speed [rpm] 2 800– 11 000 2 800– 11 000 2 800 – 11 000 Grinding disc dia., max. [mm] 125 125 125 Grinder spindle thread M 14 M 14 M 14 Constant Electronic Control ● ● ● Speed Preselection ● ● ● Weight according to EPTAProcedure 01/2003

[kg] 2.0 2.0 2.0

Protection class / II / II / II

Please observe the article number on the type plate of your machine. The trade names of the individual machines may vary. The values given are valid for nominal voltages [U] of 230/240 V. For lower voltages and models for specific countries, these

values can vary.

Material Application Tool Thumbwheel

Plastic Polishing Lamb’s wool hood 1

Finish polishing Felt polishing disk 1

Metal Finish grinding Buffing disk 1

Removing paint Sanding sheet 2 –3 Wood, Metal Brushing, Removing rust Cup brush, sanding sheet 3 Metal, Stone Grinding Grinding disk 4 –6 Metal Roughing Grinding disc 6 Stone** Cutting** Cutting disk and cutting guide 6

** Cutting of stone is permitted only with the cutting guide (accessory).

2 609 000 850.book Seite 1 Montag, 23. Januar 2006 9:16 09

12 • 2 609 000 850 • 06.01

English - 2

The machine is intended for cutting, roughing and brushing metal and stone materials without using water. For cutting stone, a cutting guide is required.

For machines with electronic control: With approved sanding tools, the machine can be used for sanding and polishing.

Measured values determined according to EN 50 144.

Typically the A-weighted noise levels of the machine are: Sound pressure level: 88 dB (A); sound power level: 101 dB (A).

Wear hearing protection!

When using the standard auxiliary handle, the typically weighted maximum acceleration is

5.3 m/s

When using the vibration-dampening auxiliary handle, the typically weighted maximum acceleration is 5.3 m/s

. The hand-arm vibration at the

auxiliary handle is typically lower than 2.5 m/s

The numbering of the machine elements refers to the illustration of the machine on the graphics page.

While reading the operating instructions, unfold the graphics page for the machine and leave it open.

1 On/Off switch 2 Thumbwheel for speed preselection

(PWS 8-125 CE/PWS 9-125 CE)

3 Spindle lock button 4 Auxiliary handle 5 Grinder spindle 6 Protection guard 7 Clamping lever 8 Mounting flange

(for the M 14 grinding spindle with O-ring)

9 Grinding-/cutting disc* 10 Clamping nut 11 quick-clamping nut* 12 Hand guard* 13 Rubber sanding plate* 14 Sanding sheet* 15 Round nut*

16 Cup brush* 17 Cutting guide with dust extraction protection

guard*

18 Diamond cutting disc* 19 Mounting flange M 10

* Not all of the accessories illustrated or described are

included as standard delivery.

Working safely with this machine is possible only when the operating and safety information are read completely and the instructions contained therein are

strictly followed. Additionally, the general safety instructions either in the enclosed booklet or those added in the centre of these operating instructions must be observed. Before using for the first time, ask for a practical demonstration.

Wear hearing protection.

■ Wear safety goggles.

■ Wear additional protection equipment for your

safety, such as protective gloves, sturdy shoes, hard hat and apron.

■ The dust that is produced while working can be

detrimental to health, inflammable or explosive. Suitable safety measures are required. Examples: Some dusts are regarded as carcinogenic. Use suitable dust/chip extraction and wear a dust protection mask.

■ Dust from light alloys can burn or explode. Al-

ways keep the workplace clean, as blends of materials are particularly dangerous.

■ If the mains cable is damaged or cut through

while working, do not touch the cable but immediately pull the mains plug. Never use the machine with a damaged cable.

■ Connect machines that are used in the open

via a residual current device (RCD) with an actuating current of 30 mA maximum. Do not operate the machine in rain or moisture.

■ When working with the machine, always hold it

firmly with both hands and provide for a secure stance.

■ Secure the workpiece. A workpiece clamped

with clamping devices or in a vice is held more securely than by hand.

Intended Use

Noise/Vibration Information

Machine Elements

For Your Safety

2 609 000 850.book Seite 2 Montag, 23. Januar 2006 9:16 09

13 • 2 609 000 850 • 06.01

English - 3

■ Always direct the cable to the rear away from the machine.

■ Always switch the machine off and wait until it has come to a standstill before placing it down.

■ For power outage or when the mains plug is pulled, unlock the On/Off switch immediately and turn it to the Off position. This prevents uncontrolled restarting.

■ The machine must be used only for dry cutting / grinding.

■ For all work with the machine, the auxiliary handle must be mounted.

■ When performing an operation where the tool insert can run into concealed electric lines, hold the machine by the insulated handles only.

Contact with a “live” wire will make exposed metal parts of the tool “live” and shock the operator.

■ Use suitable detectors to determine if utility lines are hidden in the work area or call the local utility company for assistance.

Contact with electric lines can lead to fire and electric shock. Damaging a gas line can lead to explosion. Penetrating a water line causes property damage or may cause an electric shock.

■ For work with grinding or cutting discs, the protection guard 6 must be mounted. For work with the rubber sanding plate 13 or with the cup brush 16/disc brush/flap disc, the hand guard 12 (accessory) is to be mounted.

■ Use dust extraction when working with stone. The vacuum cleaner must be approved for masonry dust. When cutting stone, use the cutting guide.

■ Do not work with materials containing asbestos.

■ Use only grinding tools with a permissible speed at least as high as the no-load speed of the machine.

■ Check grinding tools before use. The grinding tool must be properly mounted and turn freely. Perform a test run for at least 30 seconds without load. Do not use damaged, out-of-round or vibrating grinding tools.

■ Protect the grinding tool from impact, shock and grease.

■ Apply the machine to the workpiece only when switched on.

■ Keep hands away from rotating grinding tools.

■ Pay attention to the direction of rotation. Al-

ways hold the machine so that sparks and grinding dust fly away from the body.

■ When grinding metal, flying sparks are produced. Take care that no persons are endangered. Due to danger of fire, no combustible materials should be located in the vicinity (spark flight zone).

■ Be careful when cutting grooves, e. g. in structural walls: See Information on Structures.

■ Blocking the cutting disc leads to jerking reaction forces on the machine. In this case switch off the machine immediately.

■ Observe the dimensions of the grinding discs. The hole diameter must fit mounting flange 8 (M 14), 19 (M 10). Do not use any reducers or adapters.

■ Never use cutting discs for rough grinding. Do not exert any lateral pressure on the cutting discs.

■ Observe the manufacturer’s instructions for mounting and using grinding tools.

■ Caution! The grinding tool runs on after the machine is switched off.

■ Do not clamp the machine in a vice.

■ Never allow children to use the machine.

■ Bosch is only able to ensure perfect operation

of the machine if the original accessories intended for it are used.

Slots in structural walls are subject to the Standard DIN 1053, Part 1 or country-specific regulations.

These regulations are to be observed under all circumstances. Before beginning work, consult the responsible structural engineer, architect or the construction supervisor.

Information on Structures

2 609 000 850.book Seite 3 Montag, 23. Januar 2006 9:16 09

14 • 2 609 000 850 • 06.01

English - 4

■ Before any work on the machine itself, pull the mains plug.

Protection Guard

■ For work with grinding or cutting discs, the protection guard 6 must be mounted.

Open the clamping lever 7. Place the protection guard 6 onto the spindle col-

lar of the machine head as shown in the illustration. The encoding keys of the protection guard must match with the respective recesses on the spindle collar.

Press the protection guard onto the spindle collar until the collar of the protection guard faces against the flange of the machine and the encoding keys engage in the circular groove at the spindle collar.

Rotate the protection guard 6 in clockwise direction to the required position (working position).

Adjust the protection guard 6 in such a manner that sparks are not emitted in the direction of the operator.

Note: Encoding keys on the protection guard 6

ensure that only a protection guard that fits the machine type can be mounted.

Disassemble in the reverse sequence.

Auxiliary Handle

■ For all work with the machine, the auxiliary handle must be mounted.

Screw the auxiliary handle 4 on the right or left of the machine head depending on the working method.

Vibration-dampening Auxiliary Handle

The vibration-dampening auxiliary handle reduces the vibrations, making operation more comfortable and secure.

Do not make any alterations to the auxiliary handle.

Do not continue to use an auxiliary handle if it is damaged.

Hand Guard

For work with the rubber sanding plate 13 or with the cup brush 16/disc brush/flap disc, the hand guard 12 (accessory) is to be mounted. The hand guard 12 is fastened with the auxiliary handle 4.

■ Before any work on the machine itself, pull the mains plug.

Use only grinding tools with a permissible speed at least as high as the no-load speed of the machine.

Grinding and cutting discs become very hot while working; do not touch until they have cooled.

■ Clean the grinder spindle and all parts to be mounted. For clamping and loosening the grinding tools, lock the grinder spindle 5 with the spindle lock button 3.

Actuate the spindle lock button 3 only when the grinder spindle is at a standstill!

Mounting the Protective Devices

Mounting the Grinding Tools

2 609 000 850.book Seite 4 Montag, 23. Januar 2006 9:16 09

15 • 2 609 000 850 • 06.01

English - 5

Grinding-/Cutting Disc

Observe the dimensions of the grinding discs. The hole diameter must fit mounting flange 8 (M 14), 19 (M 10). Do not use any reducers or adapters.

When using a diamond cutting disc, take care that the direction-of-rotation arrow on the diamond cutting disc and the direction of rotation of the machine (direction-of-rotation arrow on the machine head) agree.

For mounting, see the illustration page.

Screw on the clamping nut 10 and tighten with the two-pin spanner (see Section “Quick Clamping Nut”).

Mounting flange for grinding spindle M 14

An O-ring (plastic part) is inserted in the mounting flange 8 around the centring collar.

If the O-ring is missing or is damaged, it must in all cases be replaced (Order No. 1 600 210 039) before the mounting flange 8 is mounted.

Mounting flange for grinding spindle M 10

The mounting flange 19 can be used on both sides. For diamond cutting discs it must be positioned on the grinding spindle 5 and turned through 180°.

The bore of the diamond cutting disc (Ø 20 mm) must fit the spigot of the mounting flange 19 without any play.

Do not use any reducers or adapters.

☞

After mounting the grinding tool and before switching on, check that the grinding tool is correctly mounted and that it can turn freely.

Flap Disc

(for M 14 grinder spindle) Depending on the application, remove the protec-

tion guard 6 and mount the hand guard 12. Place the special mounting flange 8 (accessory, Order No. 2 605 703 028) and the flap disc on the grinder spindle 5. Screw on the clamping nut 10 and tighten with the two-pin spanner.

Rubber Sanding Plate 13

Depending on the application, remove the protection guard 6 and mount the hand guard 12.

For mounting, see the illustration page.

Screw on the round nut 15 and tighten with the two-pin spanner.

Cup Brush 16/Disc Brush

(for M 14 grinder spindle) Depending on the application, remove the protec-

tion guard 6 and mount the hand guard 12. The grinding tool must be able to be screwed

onto the grinding spindle 5 until it rests firmly against the grinder spindle flange at the end of the grinder spindle threads. Tighten with an open-end spanner.

2 609 000 850.book Seite 5 Montag, 23. Januar 2006 9:16 09

16 • 2 609 000 850 • 06.01

English - 6

(for M 14 grinder spindle) Instead of the clamping nut 10, the quick-clamp-

ing nut 11 (accessory) can be used. Grinding tools can then be mounted without using tools.

The quick-clamping nut 11 may be used only for grinding and cutting discs.

Use only a flawless, undamaged quick-clamping nut 11.

When screwing on, take care that the side with printing does not point to the grinding disc. The arrow must point to the index mark 20.

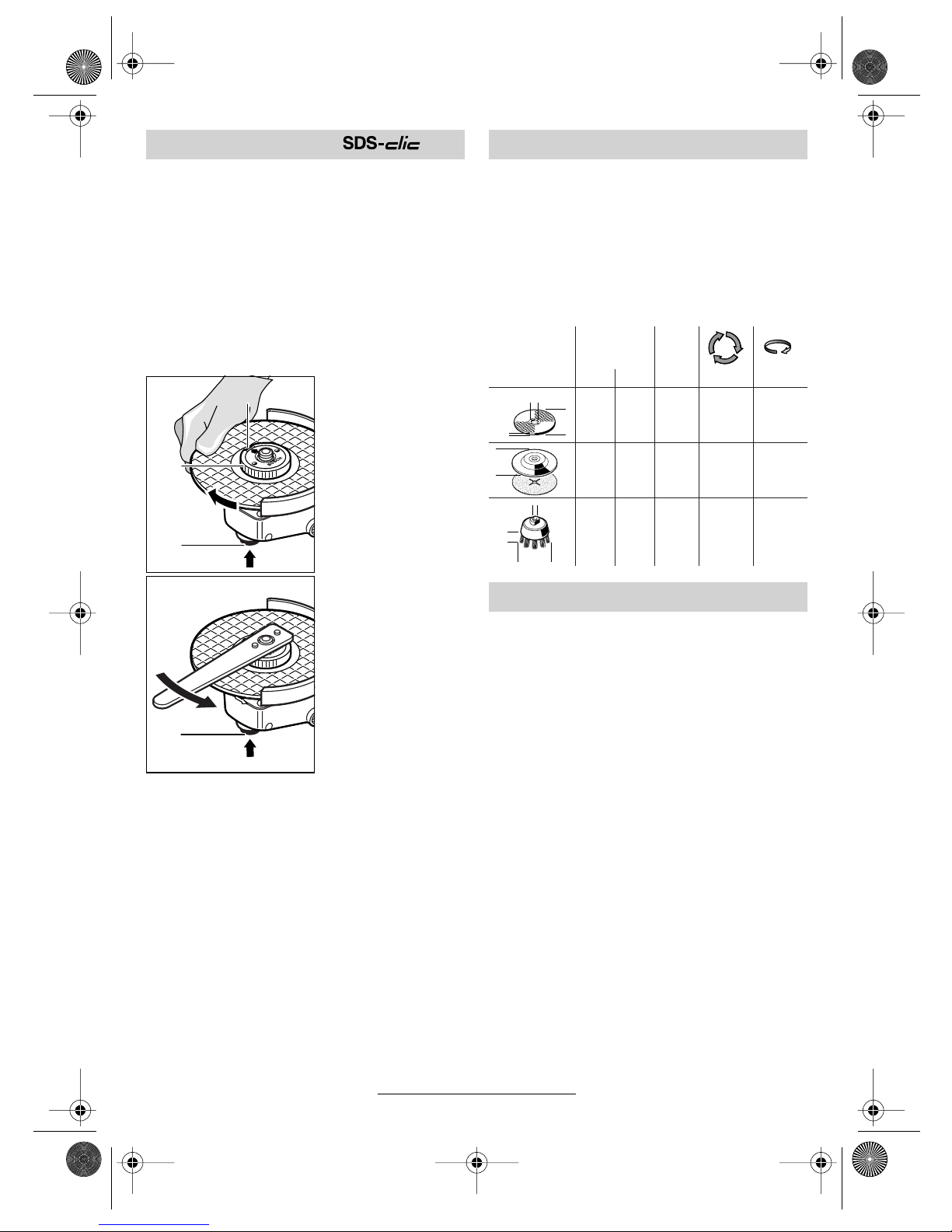

Lock the grinder spindle with the spindle lock button 3. Tighten the quickclamping nut by forcefully turning the grinding disc in the clockwise direction.

A properly tightened undamaged, quickclamping nut can be loosened by hand turning the knurled ring by hand in an anticlockwise direction.

Never loosen a tight quick-clamping nut with pliers but use a two-pin spanner. In-

sert the two-pin spanner as shown in the illustration.

All grinding tools mentioned in these operating instructions can be used.

The permissible speed [rpm] or the circumferential speed [m/s] of the grinding tools used must at least match the values given in the table.

Therefore, always observe the permissible rotational/circumferential speed on the label of the grinding tool.

Observe correct mains voltage: The voltage of the power source must agree with the voltage specified on the nameplate of the machine. Equipment marked with 230 V can also be connected to 220 V.

Switching On and Off

To start the machine, press the On/Off switch 1 forward.

To lock-on, press the On/Off switch 1 down at the front until it engages.

To switch off the machine, release the On/Off switch 1 or, when the switch is locked, briefly press down the On/Off switch 1 at the rear.

☞

Test run!

Check the grinding tool before use. The grinding tool must be properly mounted and rotate freely. Perform a test run of at least 30 seconds without load. Do not use damaged, out-of-round or vibrating grinding tools.

Constant Electronic Control (PWS 8-125 CE/PWS 9-125 CE)

Constant electronic control holds the speed constant at no-load and under load, and ensures uniform working performance.

Overload Protection (PWS 8-125 CE/PWS 9-125 CE)

When overloaded, the motor comes to a stop. Relieve the load on the machine immediately and allow to cool for approx. 30 seconds at the highest no-load speed.

Quick Clamping Nut

Approved Grinding Tools

max. [mm] [mm]

Db d[rpm] [m/s]

100 115 125

6 6 6

16.0

22.2

11 000 11 000 11 000

80 80 80

100 115 125

– – –

11 000 11 000 11 000

80 80 80

70753030M 10

M 14

11 000 11 0004545

Starting Operation

2 609 000 850.book Seite 6 Montag, 23. Januar 2006 9:16 09

17 • 2 609 000 850 • 06.01

English - 7

Preselect the required speed using the thumb wheel 2 according to the table following the section “Tool Specifications” (reference values).

■ Clamp the workpiece if it does not remain stationary due to its own weight.

■ Do not strain the machine so heavily that it comes to a standstill.

■ Grinding and cutting discs become very hot while working; do not touch until they have cooled.

Rough Grinding

The best roughing results are achieved when setting the machine at an angle of 30° to 40°. Move the machine back and forth with moderate pressure. In this manner, the workpiece will not become too hot, does not discolour and no grooves are formed.

Never use a cutting disc for roughing.

Flap Disc

With the flap disc (accessory), curved surfaces and profiles (contour sanding) can be worked.

Flap discs have a considerably higher service life than sanding sheets, lower noise level and lower sanding temperatures.

Cutting

When cutting, do not press, tilt or oscillate the machine. Work with moderate feed, adapted to the material being cut.

Do not reduce the speed of running down cutting discs by applying sideward pressure.

The direction in which the cutting is performed is important.

The machine must always work in an up-grinding motion. Therefore, never move the machine in the other direction! Otherwise, the danger exists of it being pushed uncon- trolled out of the cut.

When cutting profiles and square pipes, it is best to start with the smallest cross section.

Cutting Stone

■ The machine must be used only for dry cutting/grinding.

It is best to use a diamond cutting disc. As a safety measure against jamming, use the cutting guide 17 with the special dust extraction protection guard.

Operate the machine with dust extraction only. In addition, wear a dust mask.

The vacuum cleaner must be approved for the extraction of masonry dust.

Bosch provides suitable vacuum cleaners.

Switch on the machine and place the front part of the cutting guide on the workpiece.

Slide the machine with moderate feed, adapted to the material to be worked (Figure).

For cutting especially hard material, e. g., concrete with high pebble content, the diamond cutting disc can overheat and become damaged as a result. This is clearly indicated by circular sparking, rotating with the diamond cutting disc.

In this case, interrupt the cutting process and allow the diamond cutting disc to cool by running freely at no-load speed for a short time.

Noticeable decreasing work progress and circular sparking are indications of a diamond cutting disc that has become dull. Briefly cutting into abrasive material (e. g., lime-sand brick) can resharpen the disc.

Speed Preselection (PWS 8-125 CE/PWS 9-125 CE)

Operating Instructions

2 609 000 850.book Seite 7 Montag, 23. Januar 2006 9:16 09

18 • 2 609 000 850 • 06.01

English - 8

■ Before any work on the machine itself, pull the mains plug.

■ For safe and proper working, always keep the machine and the ventilation slots clean.

In extreme working conditions, conductive dust can accumulate in the interior of the machine when working with metal. The protective insulation of the machine can be degraded. The use of a stationary extraction system is recommended in such cases as well as frequently blowing out the ventilation slots and installing a residual current device (RCD).

If the machine should fail despite the care taken in manufacturing and testing procedures, repair should be carried out by an authorized after-sales service centre for Bosch power tools.

In all correspondence and spare parts orders, please always include the 10-digit article number given on the nameplate of the machine.

WARNING! Important instructions for connecting a new 3-pin plug to the 2-wire cable.

The wires in the cable are coloured according to the following code:

Do not

connect the blue or brown wire to the

earth terminal of the plug. Important: If for any reason the moulded plug is

removed from the cable of this machine, it must be disposed of safely.

Power tools, accessories and packaging should be sorted for environmental-friendly recycling.

Only for EC countries:

Do not dispose of power tools into household waste! According to the European Directive 2002/96/EC on waste electrical and electronic equipment and its in-

corporation into national law, power tools that are no longer suitable for use must be separately collected and sent for recovery in an environmental-friendly manner.

Exploded views and information on spare parts can be found under: www.bosch-pt.com

Great Britain

Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham-Uxbridge Middlesex UB 9 5HJ

✆ Service............................ +44 (0)18 95 / 83 87 82

✆ Advice line .................... +44 (0)18 95 / 83 87 91

Fax

............................................. +44 (0)18 95 / 83 87 89

Ireland

Beaver Distribution Ltd. Greenhills Road Tallaght-Dublin 24

✆ Service................................... +353 (0)1 / 414 9400

Fax

.................................................... +353 (0)1 / 459 8030

Australia and New Zealand

Robert Bosch Australia Pty. Ltd. RBAU/SPT 1555 Centre Road P.O. Box 66 3168 Clayton/Victoria

✆ ............................................. +61 (0)1 / 3 00 30 70 44

Fax

............................................. +61 (0)1 / 3 00 30 70 45

www.bosch.com.au

We declare under our sole responsibility that this product is in conformity with the following standards or standardization documents: EN 50 144 according to the provisions of the directives 89/336/EEC, 98/37/EC.

Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification

Robert Bosch GmbH, Power Tools Division

Subject to change without notice

Maintenance and Cleaning

Disposal

strain relief

live = brown neutral = blue

To be fitted by qualified

professional only

Service and Customer Assistance

Declaration of Conformity

2 609 000 850.book Seite 8 Montag, 23. Januar 2006 9:16 09

19 • 2 609 000 850 • 06.01

Français - 1

Caractéristiques techniques

Meuleuse angulaire PWS 550 600 6-115 6-115 6-115

N° d’article 3 603 … C99 0.. … C99 1.. … C99 2.. … C99 3.. … C99 4.. Puissance absorbée nominale [W] 550 600 600 650 680 Puissance débitée [W] 290 340 340 380 400 Régime à vide [tr/min] 11 000 11 000 11 000 11 000 11 000 Diamètre des meules, max. [mm] 115 115 115 115 115 Filet de la broche M 14 M 14 M 14 M 14 M 14 Constant-Electronic – – – – – Présélection de la vitesse de

rotation

– – – – –

Poids suivant EPTA-Procedure 01/2003

[kg] 1,9 1,9 1,9 1,9 1,9

Classe de protection / II / II / II / II / II

Meuleuse angulaire PWS 7-100 7-115 7-115 7-125 7-125

N° d’article 3 603 … C99 640 … C99 5.. … C99 6.. … C99 7.. … C99 8.. Puissance absorbée nominale [W] 720 700 720 700 720 Puissance débitée [W] 420 410 420 410 420 Régime à vide [tr/min] 11 000 11 000 11 000 11 000 11 000 Diamètre des meules, max. [mm] 100 115 115 125 125 Filet de la broche M 10 M 14 M 14 M 14 M 14 Constant-Electronic – – – – – Présélection de la vitesse de

rotation

– – – – –

Poids suivant EPTA-Procedure 01/2003

[kg] 1,9 1,9 1,9 2,0 2,0

Classe de protection / II / II / II / II / II

Meuleuse angulaire PWS 8-125 CE 9-125 CE 9-125 CE

N° d’article 3 603 … C99 B.. … C99 9.. … C99 A.. Puissance absorbée nominale [W] 800 850 900 Puissance débitée [W] 425 430 450 Régime à vide [tr/min] 2 800 –11 000 2 800– 11 000 2 800 – 11 000 Diamètre des meules, max. [mm] 125 125 125 Filet de la broche M 14 M 14 M 14 Constant-Electronic ● ● ● Présélection de la vitesse de

rotation

● ● ●

Poids suivant EPTA-Procedure 01/2003

[kg] 2,0 2,0 2,0

Classe de protection / II / II / II

Respectez impérativement le numéro d’article se trouvant sur la plaque signalétique de l’appareil électroportatif. Les dési- gnations commerciales des différents outils électroportatifs peuvent varier.

Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Elles peuvent varier pour des tensions plus basses ainsi que pour des versions spécifiques à certains pays.

2 609 000 850.book Seite 1 Montag, 23. Januar 2006 9:16 09

20 • 2 609 000 850 • 06.01

Français - 2

Présélection de la vitesse de rotation (Type CE)

L’appareil est conçu pour le tronçonnage, le meulage et le brossage des matériaux en métal et en pierre sans utilisation d’eau. Pour les travaux de tronçonnage de la pierre, l’utilisation d’un chariot de guidage est obligatoire.

Pour appareils avec commande électronique: Muni de meules autorisées, l’appareil peut être utilisé pour les travaux de ponçage et de polissage.

Valeurs de mesure obtenues conformément à la norme européenne 50 144.

Les mesures réelles (A) des niveaux sonores de l'appareil sont : niveau de pression acoustique 88 dB (A). niveau d’intensité acous- tique 101 dB (A).

Munissez-vous d’une protection acoustique !

Quand la poignée supplémentaire standard est utilisée, l’accélération maximale évaluée se monte de manière typique à 5,3 m/s

Quand la poignée supplémentaire amortisseur de vibrations est utilisée, l’accélération maximale évaluée se monte de manière typique à 5,3 m/s

. La vibration de l’avant-bras au niveau de la poignée est normalement inférieure à 2,5 m/s

La numérotation des éléments de l’appareil se rapporte aux figures représentant l’appareil sur la page des graphiques.

Dépliez le volet sur lequel l’appareil est représenté de manière graphique. Laissez le volet déplié pendant la lecture de la présente notice d’utilisation.

1 Interrupteur Marche /Arrêt 2 Molette de présélection de la vitesse

(PWS 8-125 CE/PWS 9-125 CE)

3 Touche de blocage de la broche 4 Poignée supplémentaire 5 Broche porte-outil 6 Capot de protection 7 Levier de serrage 8 Bride de fixation (pour broche porte-outil

M 14 avec rondelle élastique)

9 Disque de meulage /de dégrossissage * 10 Ecrou de serrage 11 Ecrou à serrage rapide * 12 Protège-main* 13 Plateau de ponçage en caoutchouc* 14 Feuille abrasive* 15 Ecrou de serrage* 16 Brosse boisseau* 17 Chariot de guidage avec capot de

protection à aspiration de copeaux (non vendu en France)*

18 Disque de tronçonnage diamanté* 19 Bride de fixation M 10

* Les accessoires reproduits ou décrits ne sont pas

tous compris dans le contenu de l’emballage.

Matériau Utilisation Outil à monter Molette de

préréglage

Matières plastiques Polissage Peau de mouton 1

Rectification de finition Disque à polir en feutre 1

Métal Rectification de finition Disque toile 1

Elimination de peinture Feuille abrasive 2– 3 Bois, métal Brossage, dérouillage Meule boisseau, feuille abrasive 3 Métal, pierre Ponçage Meule 4 –6 Métal Dégrossissage Meule 6 Pierre** Tronçonnage** Disque à tronçonner et chariot de

guidage

**Pour le tronçonnage de la pierre, l’utilisation du chariot de guidage est obligatoire (accessoire, non vendu en France).

Restrictions d’utilisation

Bruits et vibrations

Eléments de l’appareil

2 609 000 850.book Seite 2 Montag, 23. Januar 2006 9:16 09

21 • 2 609 000 850 • 06.01

Français - 3

Pour travailler sans risque avec cet appareil, lire intégralement au préalable les instructions d’utilisation et les remarques concernant la sécurité. Respec-

ter scrupuleusement les indications et les consignes qui y sont données. Respecter en plus les indications générales de sécurité se trouvant dans le cahier ci-joint ou se trouvant au milieu de la présente notice d’utilisation. Avant la première mise en service, laisser quelqu’un connaissant bien cet appareil vous indiquer la façon de s’en servir.

Porter une protection acoustique.

■ Porter des lunettes de protection.

■ Pour des raisons de sécurité, porter égale-

ment d’autres équipements de protection tels que gants de protection, chaussures solides, casque et tablier.

■ Les poussières générées lors du travail peu-

vent être nuisibles à la santé, inflammables ou explosives. Des mesures de protection appropriées sont nécessaires. Par exemple : Certaines poussières sont considérées comme étant cancérigènes. Travailler avec une aspiration de poussières appropriée et porter un masque anti-poussières.

■ Les poussières de métaux légers peuvent être

explosives ou inflammables. Toujours tenir propre le lieu de travail, étant donné que les mélanges de matériaux sont particulièrement dangereux.

■ Si le câble d’alimentation électrique est en-

dommagé ou se rompt pendant le travail, ne pas y toucher. Retirer immédiatement la fiche du câble d’alimentation de la prise de courant. Ne jamais utiliser un appareil dont le câble d’alimentation est endommagé.

■ Brancher les appareils qui sont utilisés à l’ex-

térieur sur un disjoncteur différentiel avec un courant de déclenchement maximal de 30 mA. Ne pas utiliser l’appareil par temps de pluie ni dans un endroit humide.

■ Pendant le travail avec cet appareil, le tenir

toujours fermement des deux mains. Adopter une position stable et équilibrée.

■ Bloquer la pièce à travailler. Une pièce à tra-

vailler serrée par des dispositifs de serrage ou dans un étau est fixée de manière plus sûre que lorsqu’elle est tenue par une main.

■ Toujours diriger les câbles vers l’arrière de l’appareil.

■ Avant de déposer l’appareil, toujours le mettre hors fonctionnement et attendre l’arrêt total de l’appareil.

■ Lors d’une panne de courant ou lorsque la fiche a été extraite de la prise de courant, déverrouiller immédiatement l’interrupteur Marche/ Arrêt et le mettre en position « Arrêt », afin d’éviter un redémarrage incontrôlé de l’appareil.

■ L’appareil ne doit être utilisé que pour la coupe à sec/le ponçage à sec.

■ Pour tous les travaux avec l’appareil, l’utilisa- tion de la poignée supplémentaire est obligatoire.

■ Ne tenir l’outil électrique que par les poi- gnées isolées lorsqu’il y a risque que l’outil électrique touche une conduite cachée ou son propre câble d’alimentation.

Le contact avec une conduite sous tension peut mettre les parties métalliques de l’appa- reil sous tension et provoquer ainsi une dé- charge électrique.

■ Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises de distribution locales.

Un contact avec des conduites d’électricité peut provoquer un incendie ou un choc électri- que. L’endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels et peut provoquer un choc électrique.

■ Le capot de protection 6 doit être monté pour les travaux avec des disques de meulage et de dégrossissage. Lors de travaux avec la plaque de ponçage en caoutchouc 13 ou avec la brosse boisseau 16/la brosse circulaire/le plateau à lamelles, monter le protège-main 12 (accessoire).

■ Pour travailler des pierres, utiliser une aspiration de poussières. L’aspirateur doit être conçu pour l’aspiration de poussières de pierre. Pour la coupe de pierres, utiliser un chariot de guidage.

■ Ne jamais travailler de matériau contenant de l’amiante.

Pour votre sécurité

2 609 000 850.book Seite 3 Montag, 23. Januar 2006 9:16 09

22 • 2 609 000 850 • 06.01

Français - 4

■ N’utiliser que des accessoires dont la vitesse admissible est au moins égale à la vitesse de rotation en marche à vide de l’appareil.

■ Contrôler les accessoires avant de les utiliser. L’accessoire doit être correctement monté et doit pouvoir tourner librement. Effectuer un essai de marche en laissant tourner l’accessoire sans sollicitation pendant au moins 30 secondes. Ne pas utiliser d’accessoires endommagés, déformés ou générant des vibrations.

■ Protéger les accessoires des chocs mécani- ques et de tout contact avec un corps gras.

■ N’appliquer l’appareil contre la pièce à usiner que lorsqu’il est en marche.

■ Eviter tout contact avec des accessoires en rotation.

■ Observer le sens de rotation de l’accessoire. Tenir l’appareil de telle sorte que les étincelles ou les poussières soient projetées dans la direction opposée à celle du corps.

■ Le travail des surfaces métalliques génère des étincelles. Veiller à ce que personne ne soit

exposé à un danger. En raison du risque d’incendie, aucune matière inflammable ou combustible ne doit se trouver dans la zone de projection des étincelles.

■ Attention lors des travaux de tronçonnage dans des murs portants par exemple : voir les remarques concernant les normes de construction.

■ Le blocage du disque de tronçonnage provo- que de fortes réactions au niveau de l’appareil. Dans ce cas-là, arrêter immédiatement l’appa- reil.

■ Faire attention aux dimensions des meules. L’alésage du disque doit correspondre à la bride de fixation 8 (M 14), 19 (M 10). Ne pas utiliser de pièces intermédiaires ou d’adapta- teurs.

■ Ne jamais utiliser de disques à tronçonner pour exécuter des travaux d’ébarbage. Ne pas exercer de pression latérale sur un disque à tronçonner.

■ Respecter les instructions du fabricant concernant le montage et l’emploi des accessoires.

■ Attention ! Par inertie, les accessoires continuent de tourner quelques instants après l’ar- rêt de l’appareil.

■ Ne pas fixer l’appareil dans un étau.

■ Ne jamais permettre aux enfants d’utiliser cet

appareil.

■ Bosch ne peut garantir un fonctionnement impeccable que si les accessoires Bosch d’ori- gine prévus pour cet appareil sont utilisés.

Les fentes dans des murs portants sont soumises à la norme DIN 1053 Partie 1 ou aux directives spécifiques au pays.

Ces directives doivent être respectées scrupuleusement. Avant de commencer le travail, consulter l’architecte compétent ou la direction des travaux responsable.

■ Avant toute intervention sur l’appareil, toujours retirer la fiche du câble d’alimentation de la prise de courant.

Capot de protection

■ Le capot de protection 6 doit être monté pour les travaux avec des disques de meulage et de dégrossissage.

Ouvrir le levier de serrage 7. Monter le capot de protection 6 sur le col de la

broche de la tête de l’appareil conformément à la figure. Les cames de codage se trouvant sur le capot de protection doivent coïncider avec les encoches du col de la broche.

Monter le capot de protection sur le col de la broche en exerçant une pression jusqu’à ce que l’épaulement du capot de protection repose sur le flasque de l’appareil et que les cames de codage prennent dans la rainure périphérique du col de la broche.

Indications concernant les normes de construction

Montage des dispositifs de protection

2 609 000 850.book Seite 4 Montag, 23. Januar 2006 9:16 09

23 • 2 609 000 850 • 06.01

Français - 5

Tourner le capot de protection 6 dans le sens inverse des aiguilles d’une montre pour le mettre dans la position requise (position de travail).

Régler le capot de protection 6 de sorte à empêcher une projection d’étincelles en direction de l’utilisateur.

Remarque : Les cames de codage se trouvant

sur le capot de protection 6 garantissent que seul le capot de protection approprié au type d’appa- reil peut être monté.

Le montage s’effectue dans l’ordre inverse.

Poignée supplémentaire

■ Pour tous les travaux avec l’appareil, l’utilisa- tion de la poignée supplémentaire est obligatoire.

En fonction du mode de travail, visser la poignée supplémentaire 4 du côté droit ou gauche de la tête de l’appareil.

Poignée supplémentaire amortissant les vibrations

La poignée supplémentaire amortissant les vibrations permet une réduction des vibrations et, en conséquence, un travail plus agréable en toute sécurité.

Aucune modification ne doit être effectuée sur la poignée supplémentaire.

Ne plus continuer à utiliser une poignée supplé- mentaire endommagée.

Protège-main

Lors de travaux avec la plaque de ponçage en caoutchouc 13 ou avec la brosse boisseau 16/la brosse circulaire/le plateau à lamelles, monter le protège-main 12 (accessoire). Le protègemain 12 est fixé avec la poignée supplémentaire 4.

■ Avant toute intervention sur l’appareil, toujours retirer la fiche du câble d’alimentation de la prise de courant.

N’utiliser que des accessoires dont la vitesse admissible est au moins égale à la vitesse de rotation en marche à vide de l’appareil.

Les disques de meulage et de tronçon- nage chauffent énormément durant le travail; ne pas les toucher avant qu’ils ne soient complètement refroidis.

■ Nettoyer la broche porte-outil et toutes les piè- ces à monter. Afin de serrer et de desserrer les outils, bloquer la broche porte-outil 5 à l’aide de la touche de blocage de la broche 3.

N’appuyer sur la touche de blocage de la broche 3 qu’après avoir attendu l’arrêt complet de la broche porte-outil !

Disque de meulage/de dégrossissage

Faire attention aux dimensions des meules. L’alésage du disque doit correspondre à la bride de fixation 8 (M 14), 19 (M 10). Ne pas utiliser de pièces intermédiaires ou d’adapta- teurs.

Lors de l’utilisation d’un disque de tronçonnage diamanté, veiller à ce que la flèche indiquant le sens de rotation et qui se trouve sur le disque de tronçonnage diamanté coïncide avec le sens de rotation de l’appareil (la flèche qui se trouve sur la tête de l’appareil indique le sens de rotation).

Pour le montage, voir figure.

Visser l’écrou de serrage 10 et serrer à l’aide de la clé à ergots (voir chapitre « Ecrou de serrage rapide »).

Bride de fixation pour broche porteoutil M 14

Dans la bride de fixation 8, il y a une rondelle élastique (pièce en matière plastique) se trouvant autour de l’ergot de centrage.

Montage des accessoires

2 609 000 850.book Seite 5 Montag, 23. Januar 2006 9:16 09

24 • 2 609 000 850 • 06.01

Français - 6

Au cas où cette rondelle élastique ferait dé- faut ou qu’elle serait endommagée, il faut ab-

solument la remplacer (Référence 1 600 210 039) avant de monter la bride de fixation 8.

Bride de fixation pour broche porteoutil M 10

La bride de fixation 19 peut être utilisée des deux côtés. Afin d’utiliser les disques à tronçonner diamantés, il faut monter la bride de fixation, tournée de 180°, sur la broche porte-outil 5.

L’alésage du disque à tronçonner diamanté (Ø 20 mm) doit correspondre exactement à celui de l’ergot de centrage de la bride de fixation 19.

Ne pas utiliser de pièces intermédiaires ou d’adaptateurs.

☞

Après avoir monté l’outil et avant de mettre l’appareil en fonctionnement, contrôler si l’outil est correctement monté et s’il peut tourner librement.

Plateau à lamelles

(pour broche porte-outil M 14) En fonction du travail à effectuer, enlever le capot

de protection 6 et monter le protège-main 12. Monter la bride de fixation spéciale 8 (accessoire, référence 2 605 703 028) et le plateau à lamelles sur la broche porte-outil 5. Visser l’écrou de serrage 10 et serrer à l’aide de la clé à ergots.

Plateau de ponçage en caoutchouc 13

En fonction du travail à effectuer, enlever le capot de protection 6 et monter le protège-main 12.

Pour le montage, voir figure.

Visser l’écrou de serrage 15 et serrer à l’aide de la clé à ergots.

Brosse boisseau 16/brosse circulaire

(pour broche porte-outil M 14) En fonction du travail à effectuer, enlever le capot

de protection 6 et monter le protège-main 12. L’accessoire doit être vissé sur la broche porte-

outil 5 de telle sorte qu’il repose solidement sur la bride se trouvant au bout de la broche. Serrer à l’aide d’une clé à fourche.

(pour broche porte-outil M 14) Au lieu d’utiliser l’écrou de serrage 10, il est pos-

sible d’utiliser l’écrou de serrage rapide 11 (accessoire). Les accessoires peuvent être montés sans outils de montage.

L’écrou de serrage rapide 11 ne doit être utilisé qu’avec les disques de meulage et de tronçonnage.

N'utiliser que des écrous de serrage rapide 11 en parfait état en non endommagés.

Lors du vissage, veiller à ce que la face imprimée ne soit pas du côté de la meule; la flèche doit coïncider avec la marque 20.

Bloquer la broche porte-outil à l’aide de la touche de blocage de la broche 3. Bien serrer l’écrou à serrage rapide par un mouvement de rotation de la meule dans le sens des aiguilles d’une montre.

Un écrou de serrage rapide non endommagé qui a été correctement fixé peut être desserré à la main en tournant l’anneau moleté dans le sens inverse des aiguilles d’une montre.

Ne jamais desserrer un écrou de serrage

rapide bloqué au moyen d’une pince mais utiliser une clé à ergots. Positionner la clé à ergots conformément à

la description donnée sur la figure.

Ecrou de serrage rapide

2 609 000 850.book Seite 6 Montag, 23. Januar 2006 9:16 09

25 • 2 609 000 850 • 06.01

Français - 7

Tous les accessoires figurant dans ces instructions d’utilisation peuvent être utilisés.

Le nombre de tours par minute admissible [tr/ min] ou la vitesse circonférentielle [m/s] des outils utilisés doit correspondre au moins aux indications figurant sur le tableau.

En conséquence, faire toujours attention au

nombre de tours par minute/à la vitesse circonférentielle admissible figurant sur l’éti-

quette de l’outil.

Tenir compte de la tension du secteur : La tension de la source de courant doit correspondre aux indications figurant sur la plaque signalétique de l’appareil. Les appareils marqués 230 V peuvent également être utilisés sous 220 V.

Mise en fonctionnement /Arrêt

Afin de mettre l’appareil en fonctionnement, pousser l’interrupteur Marche/Arrêt 1 vers l’avant.

Pour bloquer l’interrupteur Marche/Arrêt 1, le presser dans cette position vers le bas jusqu’à ce qu’il s’encliquette.

Pour arrêter l’appareil, relâcher l’interrupteur Marche/Arrêt 1 ou, s’il est bloqué appuyer brièvement sur l’interrupteur Marche/Arrêt 1, puis le relâcher.

☞

Essai de marche !

Contrôler les accessoires avant de les utiliser. L’accessoire doit être correctement monté et doit pouvoir tourner librement. Effectuer un essai de marche en laissant tourner l’accessoire sans sollicitation pendant au moins 30 secondes. Ne pas utiliser d’accessoires endommagés, déformés ou générant des vibrations.

Constant-Electronic (PWS 8-125 CE/PWS 9-125 CE)

L'électronique constante permet de maintenir presque constante la vitesse de rotation en marche à vide et en charge, et assure ainsi une performance régulière.

Protection de surcharge (PWS 8-125 CE/PWS 9-125 CE)

Le moteur s’arrête en cas de surcharge. Réduire immédiatement la sollicitation de l’appareil et le laisser tourner en marche à vide à la vitesse de rotation la plus élevée possible pendant 30 secondes env. afin de le laisser refroidir.

Présélectionner la vitesse de rotation nécessaire au moyen de la molette de préréglage 2 conformément aux indications données sur le tableau qui suit le chapitre « Caractéristiques techniques » (indications à titre de référence).

■ Serrer la pièce au cas où elle ne serait pas as-

sez lourde et risquerait de bouger.

■ Ne pas trop solliciter l’appareil qui risque sinon

de s’arrêter.

■ Les disques de meulage et de tronçonnage

chauffent énormément durant le travail; ne pas les toucher avant qu’ils ne soient complète- ment refroidis.

Accessoires autorisés

max. [mm] [mm]

Db d[tr/min] [m/s]

100 115 125

6 6 6

16,0 22,2 22,2

11 000 11 000 11 000

80 80 80

100 115 125

– – –

11 000 11 000 11 000

80 80 80

70753030M 10

M 14

11 000 11 0004545

Mise en service

Présélection de la vitesse de rotation (PWS 8-125 CE/PWS 9-125 CE)

Instructions d’utilisation

2 609 000 850.book Seite 7 Montag, 23. Januar 2006 9:16 09

26 • 2 609 000 850 • 06.01

Français - 8

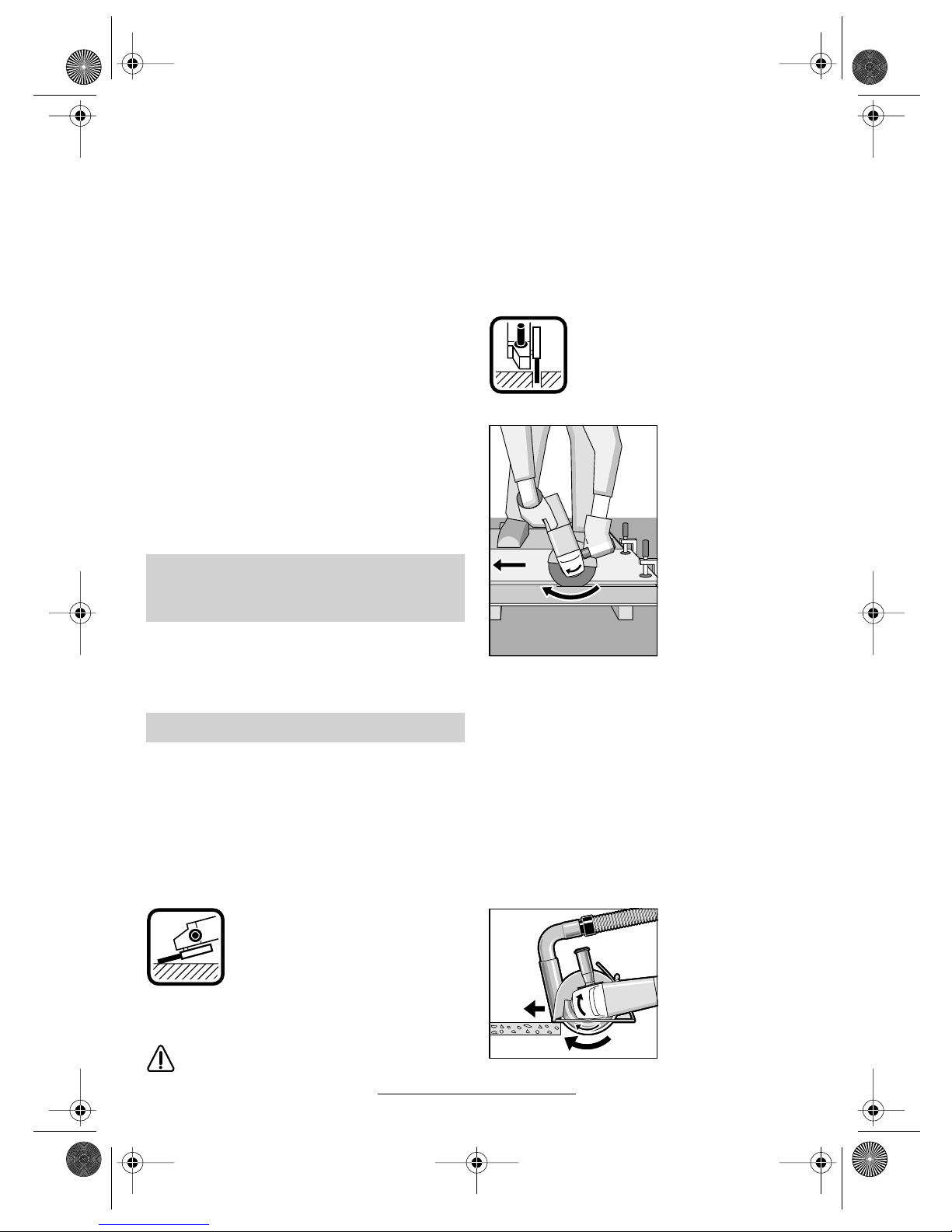

Travaux de meulage

Lors de travaux de meulage, vous obtiendrez les meilleurs résultats en approchant l’appareil avec un angle de positionnement de 30° à 40°. Guider l’appareil de façon régulière et en exerçant une pression modérée. Ceci évite un réchauffement excessif de la pièce à travailler, elle ne change pas de couleur et il n’y a pas de stries.

Ne jamais utiliser de disques à tronçon- ner pour des travaux de meulage.

Plateau à lamelles

Le plateau à lamelles (accessoire) permet égale- ment de travailler des surfaces convexes et des profils (rectification des contours).

Les plateaux à lamelles ont une durée de vie nettement plus élevée, des niveaux de bruit plus faibles ainsi que des températures de travail plus basses que les feuilles abrasives.

Travaux de tronçonnage

Lors de travaux de tronçonnage, ne pas exercer de pression, ne pas incliner ni faire osciller. Travailler en appliquant une vitesse d’avance modérée adaptée au matériau.

Ne pas freiner les disques de tronçonnage qui tournent encore en exerçant une pression latérale.

L’important, c’est la direction dans laquelle on effectue le travail de tronçon- nage.

L’appareil doit toujours travailler en sens opposé ; en conséquence, ne pas guider l’appareil dans l’autre sens ! Sinon, il y a risque qu’il sorte de la ligne de coupe

de manière incontrôlée.

Lors du tronçonnage de profils et de tuyaux carrés, il convient de positionner l’appareil sur la plus petite section.

Tronçonnage de pierres

■ L’appareil ne doit être utilisé que pour la coupe à sec/le ponçage à sec.

Le mieux est d’utiliser un disque de tronçonnage diamanté. Pour empêcher les inclinaisons, utiliser le chariot de guidage 17 avec le capot de protection spécial à aspiration de poussières.

N’utiliser l’appareil qu’avec une aspiration de poussières. Porter aussi un masque de protection anti-poussières.

L’aspirateur doit être conçu pour l’aspiration des poussières de pierre.

La société Bosch vous prppose des aspirateurs appropriés.

Mettre l’appareil en fonctionnement et le positionner avec la partie avant du chariot de guidage sur la pièce à travailler.

Travailler en appliquant une vitesse d’avance modérée adaptée au matériau (voir figure).

Lors du tronçonnage de matériaux particulière- ment durs, par exemple de béton ayant une teneur élevée en cailloux, le disque de tronçonnage diamanté risque de chauffer et de subir ainsi des dommages. Une couronne d’étincelles autour du disque de tronçonnage diamanté en est le signe.

Dans ce cas-là, interrompre le processus de tronçonnage et laisser tourner pendant quelque temps le disque à tronçonnage diamanté sans sollicitation et en marche à vide afin de le laisser refroidir.

Un ralentissement perceptible du rythme de travail et une couronne d’étincelles autour du disque constituent des indices d’émoussage du disque de tronçonnage diamanté. Il peut être aiguisé de nouveau en coupant dans un matériau abrasif (p. ex. brique de sable calcaire).

2 609 000 850.book Seite 8 Montag, 23. Januar 2006 9:16 09

27 • 2 609 000 850 • 06.01

Français - 9

■ Avant toute intervention sur l’appareil, toujours retirer la fiche du câble d’alimentation de la prise de courant.

■ Pour obtenir un travail sûr et satisfaisant, net- toyer régulièrement l’appareil ainsi que ses ouïes de refroidissement.

Dans certaines conditions d’utilisation difficiles, pendant l’usinage de métaux, de la poussière conductrice d’électricité peut se déposer à l’intérieur de l’appareil et ainsi en altérer l’isolation de protection. Si tel est le cas, Bosch recommande l’emploi d’un dispositif d’aspiration stationnaire, de souffler fréquemment dans les ouïes de refroidissement et de monter en amont un disjoncteur différentiel.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l’appareil, celui-ci devait avoir un défaut, la réparation ne doit être confiée qu’à une station de service après-vente agréée pour outillage Bosch.

Pour toute demande de renseignements ou commande de pièces de rechange, nous préciser impérativement le numéro d’article à dix chiffres se trouvant sur la plaque signalétique de l’appareil.

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l’Union Euro- péenne :

Ne pas jeter les appareils électro- portatifs dans les ordures ménagè- res ! Conformément à la directive européenne 2002/96/CE relative aux

déchets d’équipements électriques et électroniques et sa réalisation dans les lois nationales, les outils électroportatifs dont on ne peut plus se servir doivent être séparés et suivre une voie de recyclage appropriée.

Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange sous : www.bosch-pt.com

France

Robert Bosch France S.A.S. Service Après-vente/Outillage 126, rue de Stalingrad 93700 Drancy

✆ Centre d’appels SAV :............... 01 43 11 90 06

N° vert Conseiller Bosch :

....... 0 800 05 50 51

Belgique, Luxembourg

✆ ..................................................... +32 (0)70 / 22 55 65

Fax

..................................................... +32 (0)70 / 22 55 75

E-Mail : outillage.gereedschap@be.bosch.com

Suisse

✆ ............................................................. 0 44 / 8 47 15 12

Fax

............................................................. 0 44 / 8 47 15 52

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés suivants : EN 50 144 conformément aux réglementations 89/336/CEE, 98/37/CE.

Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification

Robert Bosch GmbH, Power Tools Division

Sous réserve de modifications

Nettoyage et entretien

Elimination de déchets

Service Après-Vente

Déclaration de conformité

2 609 000 850.book Seite 9 Montag, 23. Januar 2006 9:16 09

28 • 2 609 000 850 • 06.01

Español - 1

Características técnicas

Amoladora PWS 550 600 6-115 6-115 6-115

Nº de art. 3 603 … C99 0.. … C99 1.. … C99 2.. … C99 3.. … C99 4.. Potencia absorbida nominal [W] 550 600 600 650 680 Potencia útil [W] 290 340 340 380 400 Revoluciones en vacío [min-1] 11 000 11 000 11 000 11 000 11 000 Ø de discos de amolar, máx. [mm] 115 115 115 115 115 Rosca del husillo M 14 M 14 M 14 M 14 M 14 Electrónica Constante – – – – – Preselección de revoluciones – – – – – Peso según EPTA-Procedure

01/2003

[kg] 1,9 1,9 1,9 1,9 1,9

Clase de protección / II / II / II / II / II

Amoladora PWS 7-100 7-115 7-115 7-125 7-125

Nº de art. 3 603 … C99 640 … C99 5.. … C99 6.. … C99 7.. … C99 8.. Potencia absorbida nominal [W] 720 700 720 700 720 Potencia útil [W] 420 410 420 410 420 Revoluciones en vacío [min-1] 11 000 11 000 11 000 11 000 11 000 Ø de discos de amolar, máx. [mm] 100 115 115 125 125 Rosca del husillo M 10 M 14 M 14 M 14 M 14 Electrónica Constante – – – – – Preselección de revoluciones – – – – – Peso según EPTA-Procedure

01/2003

[kg] 1,9 1,9 1,9 2,0 2,0

Clase de protección / II / II / II / II / II

Amoladora PWS 8-125 CE 9-125 CE 9-125 CE

Nº de art. 3 603 … C99 B.. … C99 9.. … C99 A.. Potencia absorbida nominal [W] 800 850 900 Potencia útil [W] 425 430 450 Revoluciones en vacío [min-1] 2 800– 11 000 2 800– 11 000 2 800 –11 000 Ø de discos de amolar, máx. [mm] 125 125 125 Rosca del husillo M 14 M 14 M 14 Electrónica Constante ● ● ● Preselección de revoluciones ● ● ● Peso según EPTA-Procedure

01/2003

[kg] 2,0 2,0 2,0

Clase de protección / II / II / II

Observe por favor el nº de art. en la placa de características de su herramienta eléctrica. Las denominaciones comerciales en ciertas herramientas eléctricas pueden variar.

Indicaciones válidas para tensiones nominales [U] de 230/240 V. Estas indicaciones pueden variar para tensiones menores y en algunas ejecuciones para ciertos países.

2 609 000 850.book Seite 1 Montag, 23. Januar 2006 9:16 09

29 • 2 609 000 850 • 06.01

Español - 2

Preselección de revoluciones (Tipo CE)

El aparato ha sido proyectado para tronzar, desbastar y cepillar metales y materiales de piedra sin la aportación de agua. Al tronzar piedra es obligatorio utilizar el soporte guía.

En aparatos dotados de un control electrónico: siempre que se utilicen con los útiles autorizados para ello pueden usarse también para amolar y pulir.

Determinación de los valores de medición según norma EN 50 144.

El nivel de ruido típico del aparato corresponde a: nivel de presión de sonido 88 dB (A); nivel de potencia de sonido 101 dB (A).

¡Usar protectores auditivos!

Con la empuñadura adicional estándar, la aceleración ponderada típica máxima es de 5,3 m/s

Al utilizar la empuñadura adicional con amortiguación de vibraciones, la aceleración ponderada típica máxima es de 5,3 m/s

. Las vibraciones en la mano/brazo determinadas en la empuñadura adicional son generalmente inferiores a 2,5 m/s

La numeración de los elementos del aparato está referida a su imagen en la página ilustrada.

Despliegue y mantenga abierta la solapa con la imagen del aparato mientras lee las instrucciones de manejo.

1 Interruptor de conexión /desconexión 2 Rueda preselectora de revoluciones

(PWS 8-125 CE/PWS 9-125 CE)

3 Botón de bloqueo del husillo 4 Empuñadura adicional 5 Husillo 6 Caperuza protectora 7 Palanca de fijación 8 Brida de apoyo (con junta anular en husillos

portamuelas de rosca M 14)

9 Disco amolador /tronzador* 10 Tuerca de fijación 11 Tuerca de fijación rápida * 12 Protección para las manos* 13 Plato lijador de goma* 14 Hoja lijadora* 15 Tuerca tensora* 16 Cepillo de vaso* 17 Soporte guía con caperuza protectora de

aspiración*

18 Disco tronzador diamantado* 19 Brida de apoyo M 10

* Los accesorios descritos e ilustrados no correspon-

den en su totalidad al material que se adjunta de serie.

Material Aplicación Útil Rueda de ajuste

Material sintético Pulido Caperuza de lana de oveja 1

Lijado fino Disco pulidor de fieltro 1

Metal Lijado fino Disco de paño para pulir 1

Decapado Hoja lijadora 2 – 3 Madera, metal Cepillado, desoxidación Cepillo de vaso, hoja lijadora 3 Metal, piedra Amolado Disco de amolar 4– 6 Metal Desbastado Disco amolador 6 Piedra** Tronzado** Disco tronzador y soporte guía 6

**Solamente es permisible tronzar piedra empleando el soporte guía (accesorio especial).

Utilización reglamentaria

Información sobre ruidos y vibraciones

Elementos del aparato

2 609 000 850.book Seite 2 Montag, 23. Januar 2006 9:16 09

30 • 2 609 000 850 • 06.01

Español - 3

Solamente puede trabajar sin peligro con el aparato si lee ínte- gramente las instrucciones de manejo y las indicaciones de seguridad, ateniéndose estricta-

mente a las recomendaciones allí comprendidas. Adicionalmente deberán leerse las instrucciones generales de seguridad incluidas en el folleto que se adjunta por separado o que va insertado en estas instrucciones de manejo. Déjese instruir práctica- mente en el manejo antes de la primera aplicación.

Llevar un protector de oídos.

■ Ponerse unas gafas de protección.

■ Para su seguridad, emplee además otros ele-

mentos de protección como guantes de protección, calzado fuerte, casco y mandil.

■ El polvo producido al trabajar puede ser no-

civo para la salud, combustible o explosivo. Ello requiere tomar unas medidas de protección adecuadas. Por ejemplo: Ciertos tipos de polvo son cancerígenos. Emplear un equipo de aspiración para polvo y virutas adecuado, y colocarse una mascarilla antipolvo.

■ El polvo de aleaciones ligeras puede infla-

marse o explotar. Mantener siempre limpio el puesto de trabajo, puesto que al mezclarse el polvo de diferentes materiales, éstos pueden resultar especialmente peligrosos.

■ Si llega a dañarse o cortarse el cable de red

durante el trabajo, no tocar el cable, sino extraer inmediatamente el enchufe de la red. No usar jamás el aparato con un cable deteriorado.

■ Conectar los aparatos utilizados en la intem-

perie a través de un fusible diferencial con una corriente de disparo máxima de 30 mA. No exponer el aparato a la lluvia o humedad.

■ Trabajar siempre con el aparato sujetándolo

firmemente con ambas manos y manteniendo una posición estable.

■ Asegure la pieza de trabajo. Una pieza de

trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.

■ Mantener el cable siempre detrás del aparato.

■ Siempre desconectar y esperar a que se de-

tenga el aparato, antes de depositarlo.

■ En caso de un corte del fluido eléctrico, o al ex- traer directamente el enchufe de red, desenclavar inmediatamente el interruptor de conexión/desconexión y llevarlo a la posición de desconexión. De esta manera se evita un arranque accidental.

■ El aparato debe utilizarse solamente para el tronzado y amolado en seco.

■ Trabajar siempre con la empuñadura adicional montada en el aparato.

■ Únicamente sujetar la herramienta eléc- trica por las empuñaduras aisladas en caso de que el útil pudiera llegar a dañar un conductor oculto o el propio cable de red del aparato.

El contacto con un conductor portador de tensión pone bajo tensión las partes metálicas del aparato pudiendo causar una descarga al usuario.

■ Utilice unos instrumentos de exploración adecuados para detectar tuberías y cables ocultos, o consulte a su compañía abastecedora local.

El contacto con cables eléctricos puede provocar un incendio o descarga eléctrica. El deterioro de tuberías de gas puede producir una explosión. La perforación de una tubería de agua puede causar daños materiales o una descarga eléctrica.

■ Al trabajar con discos amoladores o tronzadores deberá montarse la caperuza protectora 6. Al trabajar con el plato lijador de goma 13, con el cepillo de vaso 16, un cepillo de disco, o un disco lijador segmentado, deberá montarse la protección para las manos 12 (accesorio especial).

■ Al trabajar piedra emplear un sistema para aspiración de polvo. El aspirador debe estar homologado para aspirar polvo de piedra. Al tronzar piedra debe utilizarse un soporte guía.

■ No deben trabajarse materiales que contengan amianto.

■ Emplear solamente útiles cuyas revoluciones admisibles sean como mínimo iguales a las revoluciones en vacío del aparato.

■ Comprobar los útiles antes de su uso. El útil de amolar debe estar perfectamente montado y debe girar sin rozar en ningún lado. Efectuar un funcionamiento de prueba dejándolo girar en vacío durante 30 segundos como mínimo. No utilizar los útiles de amolar si están daña- dos, si giran de forma descentrada o vibran.

Para su seguridad

2 609 000 850.book Seite 3 Montag, 23. Januar 2006 9:16 09

31 • 2 609 000 850 • 06.01

Español - 4

■ Proteger el útil de amolar de los golpes, cho- ques y de la grasa.

■ Aproximar el aparato a la pieza solamente estando conectado.

■ Mantenga alejadas sus manos de los útiles de amolar en funcionamiento.

■ Observar el sentido de giro. Sujetar siempre el aparato de manera que las chispas y las partí- culas producidas al trabajar sean lanzadas en dirección contraria al cuerpo.

■ Al lijar metales se proyectan chispas. Prestar atención a que no sean lanzadas contra personas. Por el peligro de incendio existente no deben encontrarse materiales inflamables en las proximidades (área de alcance de las chispas).

■ Tenga precaución al practicar ranuras, p. ej. en paredes portantes: véase “Indicaciones concernientes a la estática”.

■ Si el disco tronzador llegase a bloquearse repentinamente se obtiene un par de reacción brusco en el aparato. En estos casos debe desconectarse inmediatamente el aparato.

■ Considerar las dimensiones de los discos de amolar. El diámetro del orificio debe ser el adecuado a la brida de apoyo 8 (M 14), 19 (M 10). No emplear piezas de reducción o adaptadores.

■ Jamás deben emplearse los discos tronzado- res para desbastar. No ejercer una fuerza lateral sobre los discos tronzadores.

■ Atenerse a las instrucciones del fabricante al montar y aplicar el útil.

■ ¡Atención! El útil continúa funcionando por inercia después de desconectar el aparato.

■ No sujetar el aparato en un tornillo de banco.

■ Jamás permita que los niños utilicen el apa-

rato.

■ Bosch solamente puede garantizar el funcionamiento correcto del aparato si se utilizan los accesorios originales previstos.

Las ranuras en paredes portantes deben practicarse conforme a la norma DIN 1053 parte 1, o bien, de acuerdo a las disposiciones específicas de cada país.

Es imperativo atenerse a estas disposiciones. Antes de iniciar el trabajo debe consultarse al aparejador, arquitecto o los responsables de la dirección de obras.

■ Antes de cualquier manipulación en el aparato extraer el enchufe de la red.

Caperuza protectora

■ Al trabajar con discos amoladores o tronzadores deberá montarse la caperuza protectora 6.

Aflojar la palanca de fijación 7. Montar la caperuza protectora 6 sobre el cuello

del husillo del cabezal según figura. Los resaltes codificadores de la caperuza protectora deben coincidir con las ranuras correspondientes en el cuello del husillo.

Presionar la caperuza protectora sobre el cuello del husillo hasta que el collar de la caperuza protectora asiente contra la brida del aparato, y los resaltes codificadores queden alojados en la ranura anular del cuello del husillo.

Indicaciones concernientes a la estática

Montaje de los dispositivos protectores

2 609 000 850.book Seite 4 Montag, 23. Januar 2006 9:16 09

32 • 2 609 000 850 • 06.01

Español - 5

Girar en sentido contrario a las agujas del reloj la caperuza protectora 6 a la posición de trabajo deseada.

Ajustar la caperuza protectora 6 de manera que las chispas no sean proyectadas hacia el usuario.

Observación: Con los resaltes codificadores de

la caperuza protectora 6 se asegura el montaje de la caperuza protectora adecuada al tipo de aparato.

El desmontaje se realiza procediendo en orden inverso.

Empuñadura adicional

■ Trabajar siempre con la empuñadura adicional montada en el aparato.

Enroscar la empuñadura adicional 4 a la derecha o izquierda del cabezal del aparato dependiendo del trabajo que vaya a realizarse.

Empuñadura adicional amortiguada contra vibraciones

La empuñadura adicional es de un material especial que amortigua las vibraciones, lo que permite trabajar de forma más cómoda y segura.

No efectúe ninguna modificación en la empuñadura adicional.

No siga utilizando una empuñadura adicional si está dañada.

Protección para las manos

Al trabajar con el plato lijador de goma 13, con el cepillo de vaso 16, un cepillo de disco, o un disco lijador segmentado, deberá montarse la protección para las manos 12 (accesorio especial). La protección para las manos 12 se sujeta junto con la empuñadura adicional 4.

■ Antes de cualquier manipulación en el aparato extraer el enchufe de la red.

Emplear solamente útiles cuyas revoluciones admisibles sean como mínimo iguales a las revoluciones en vacío del aparato.

Los discos amoladores o tronzadores se calientan mucho al trabajar con ellos; esperar a que se hayan enfriado antes de tocarlos.

■ Limpiar el husillo y todas las partes a montar. Para apretar y aflojar los útiles retener el husillo 5 presionando el botón de bloqueo del husillo 3.

¡Accionar el botón de bloqueo del husillo 3 solamente con el husillo detenido!

Disco amolador/tronzador

Considerar las dimensiones de los discos de amolar. El diámetro del orificio debe ser el adecuado a la brida de apoyo 8 (M 14), 19 (M 10). No emplear piezas de reducción o adaptadores.

Al montar discos tronzadores diamantados debe prestarse atención a que la flecha de sentido de giro del disco tronzador diamantado coincida con el sentido de giro del aparato (flecha de sentido de giro sobre el cabezal del aparato).

Realizar el montaje según la hoja ilustrada.

Enroscar la tuerca de fijación 10 y apretarla con la llave de dos pivotes (ver apartado “Tuerca de fijación rápida”).

Brida de apoyo para husillo portamuelas M 14

El cuello de centrado de la brida de apoyo 8 lleva una junta anular (pieza de plástico).

Montaje de los útiles

2 609 000 850.book Seite 5 Montag, 23. Januar 2006 9:16 09

33 • 2 609 000 850 • 06.01

Español - 6

Si la junta anular faltase o estuviese dañada,

es imprescindible montar una junta nueva (nº de pedido 1 600 210 039) antes de emplear la brida de apoyo 8.

Brida de apoyo para husillo portamuelas M 10

La brida de apoyo 19 puede emplearse por ambas caras. Al utilizarse con discos tronzadores diamantados ésta debe montarse girada en 180° en el husillo portamuelas 5.

El taladro del disco tronzador diamantado (Ø 20 mm) debe ajustar sin holgura en el cuello de centrado de la brida de apoyo 19.

No emplear piezas de reducción o adaptadores.

☞

Después de montar el útil de amolar, debe verificarse si éste está correctamente montado y si gira sin rozar, antes de conectar el aparato.

Disco lijador segmentado (plato pulidor de fibra)

(para husillo con rosca M 14) Para ciertas aplicaciones deberá desmontarse la

caperuza protectora 6 y montar la protección para las manos 12. Montar la brida de apoyo especial 8 (accesorio especial, nº de pedido 2 605 703 028) y el disco lijador segmentado sobre el husillo portamuelas 5. Enroscar la tuerca de fijación 10 y apretarla con la llave de dos pivotes.

Plato lijador de goma 13

Para ciertas aplicaciones deberá desmontarse la caperuza protectora 6 y montar la protección para las manos 12.

Realizar el montaje según la hoja ilustrada.

Enroscar la tuerca tensora 15 y apretarla con la llave de dos pivotes.

Cepillo de vaso 16/cepillo de disco

(para husillo con rosca M 14) Para ciertas aplicaciones deberá desmontarse la

caperuza protectora 6 y montar la protección para las manos 12.

El útil tiene que poder enroscarse a una profundidad suficiente en el husillo 5 para que asiente firmemente contra la brida del husillo que se encuentra al final de la rosca del husillo. Apretar el útil con la llave fija.

(para husillo con rosca M 14) En lugar de la tuerca de fijación 10 puede em-

plearse la tuerca de fijación rápida 11 (accesorio especial). Los útiles de amolar pueden montarse entonces sin precisar un útil adicional.

Solamente deberá emplearse la tuerca de fijación rápida 11 para sujetar discos amoladores y tronzadores.

Utilizar únicamente una tuerca de fijación rápida 11 en perfecto estado.

Al montar la tuerca, prestar atención a que la cara que lleva la inscripción no asiente sobre el disco de amolar; la flecha debe encontrarse además sobre la marca índice 20.

Retener el husillo portamuelas presionando el botón de bloqueo del husillo 3. Apretar la tuerca de fijación rápida girando con fuerza el disco de amolar en el sentido de las agujas del reloj.

Una tuerca de fijación rápida sin dañar, correctamente montada, se deja aflojar a mano girando el anillo moleteado en sentido contrario a las agujas del reloj.

No intentar aflojar nunca con una tenaza una tuerca de fijación rápida bloqueada, sino con la

llave de dos pivotes. Aplicar la llave de dos pi-

votes según se muestra en la figura.

Tuerca de fijación rápida

2 609 000 850.book Seite 6 Montag, 23. Januar 2006 9:16 09

34 • 2 609 000 850 • 06.01

Español - 7

Pueden emplearse todos los útiles mencionados en estas instrucciones de manejo.

Las revoluciones [min

-1

] o velocidad perifé- rica [m/s] admisibles en los útiles deben corresponder, como mínimo, a los valores indicados en la tabla.

Deben considerarse por lo tanto siempre las re-

voluciones/velocidad periférica admisibles

marcadas sobre la etiqueta de los útiles.

Cerciorarse de que la tensión de la red sea correcta: La tensión de la fuente de energía

debe coincidir con las indicaciones en la placa de características del aparato. Los aparatos marcados con 230 V pueden funcionar también a 220 V.

Conexión y desconexión

Para la puesta en marcha del aparato desplazar hacia adelante el interruptor de conexión/desco- nexión 1.

Para enclavar el interruptor de conexión/desconexión 1 presionarlo adelante hasta enclavarlo.

Para desconectar el aparato soltar el interruptor de conexión/desconexión 1, o en caso de que éste esté enclavado, presionar brevemente atrás el interruptor de conexión/desconexión 1.

☞

¡Funcionamiento de prueba!

Comprobar los útiles antes de su uso. El útil debe estar perfectamente montado y

debe girar sin rozar en ningún lado. Efectuar un funcionamiento de prueba deján- dolo girar en vacío durante 30 segundos como mínimo. No utilizar los útiles si están dañados, si giran de forma descentrada o vibran.

Electrónica Constante (PWS 8-125 CE/PWS 9-125 CE)

La electrónica Constante mantiene práctica- mente iguales las revoluciones en vacío y bajo carga, garantizando así un rendimiento de trabajo constante.

Protección contra sobrecarga (PWS 8-125 CE/PWS 9-125 CE)

En caso de sobrecargarse el motor, éste se detiene. Descargar inmediatamente el aparato y dejarlo funcionar en vacío a revoluciones máxi- mas durante aprox. 30 segundos para enfriarlo.

Preseleccionar las revoluciones requeridas con la rueda de ajuste 2 según indicaciones en la tabla que figura bajo “Características técnicas” (valores orientativos).

■ Sujetar la pieza de trabajo, a no ser que quede bien firme por su propio peso.

■ No solicitar el aparato de manera que llegue a detenerse.

■ Los discos amoladores o tronzadores se calientan mucho al trabajar con ellos; esperar a que se hayan enfriado antes de tocarlos.

Desbastado

Con ángulos de ataque de 30° a 40° se obtiene el mejor resultado al desbastar. Guiar el aparato con movimiento de vaivén ejerciendo una presión moderada. Así, no se produce un calentamiento excesivo y se evita que la pieza de trabajo cambie de color y que se marque con estrías.

Jamás deben usarse discos tronzadores para desbastar.

Disco lijador segmentado (plato pulidor de fibra)

Con el disco lijador segmentado (accesorio especial) pueden trabajarse también superficies abombadas y perfiles (amolado de contornos).

Los discos lijadores segmentados tienen una duración notablemente mayor que las hojas lijadoras, generan un nivel de ruido menor, y calientan menos la pieza al trabajar.

Útiles admisibles

máx. [mm] [mm]

Db d[min

-1

] [m/s]

100 115 125

6 6 6

16,0 22,2 22,2

11 000 11 000 11 000

80 80 80

100 115 125

– – –

11 000 11 000 11 000

80 80 80

70753030M 10

M 14

11 000 11 0004545

Puesta en servicio

Preselección de revoluciones (PWS 8-125 CE/PWS 9-125 CE)

Instrucciones de trabajo

2 609 000 850.book Seite 7 Montag, 23. Januar 2006 9:16 09

35 • 2 609 000 850 • 06.01

Español - 8

Tronzado

Al tronzar, el disco no debe presionarse excesivamente ni ladearse, ni guiarse con un movimiento oscilante. Trabajar con un avance moderado y adecuado al tipo de material a trabajar.

No frene los discos tronzadores en marcha por inercia presionándolos lateralmente contra el material.

Al tronzar es importante que el sentido de avance de la má- quina sea el correcto.

El aparato debe guiarse siempre a contramarcha, ¡nunca en sentido opuesto! De lo contrario existe el riesgo de que el aparato sea rechazado bruscamente.

Al tronzar perfiles y tubos rectangulares se recomienda iniciar el corte por el lado más estrecho.

Tronzado de piedra

■ El aparato debe utilizarse solamente para el tronzado y amolado en seco.

Se recomienda utilizar un disco tronzador diamantado. Para evitar que el aparato se ladee, emplear el soporte guía 17 con una caperuza protectora de aspiración especial.

Solamente utilizar el aparato con un equipo de aspiración de polvo. Colocarse adicionalmente una mascarilla antipolvo.

El aspirador debe estar homologado para succionar polvo de piedra.

Bosch le ofrece el aspirador adecuado.

Conectar el aparato y asentar la parte delantera del soporte guía sobre la pieza de trabajo.

Guiar el aparato con un avance moderado y adecuado al tipo de material a trabajar (figura).

Al tronzar materiales muy duros, p. ej. hormigón con un alto contenido de áridos, puede llegar a sobrecalentarse el disco tronzador diamantado llegando incluso a dañarse. Esto se manifiesta por una corona de chispas en el perímetro del disco tronzador diamantado.

En estos casos debe interrumpirse el proceso de tronzado para enfriar el disco tronzador diamantado dejándolo funcionar brevemente sin carga a las revoluciones en vacío.

Tanto una disminución considerable en la progresión del trabajo como una corona de chispas en el perímetro del disco tronzador diamantado son síntomas de que el disco está mellado. Éste puede reafilarse efectuando unos cortes en material abrasivo (p. ej. en arenisca calcárea).

■ Antes de cualquier manipulación en el aparato extraer el enchufe de la red.

■ Mantener siempre limpios el aparato y las rejillas de refrigeración para poder trabajar con seguridad.

En casos especiales puede ocurrir que se acumule polvo metálico susceptible de conducir electricidad en el interior del aparato. Ello puede llegar a mermar la protección de aislamiento del aparato. En estos casos se recomienda la aplicación de un equipo de aspiración estacionario, soplar frecuentemente las rejillas de refrigeración, e intercalar un fusible diferencial.

Si a pesar de los esmerados procesos de fabricación y control, el aparato llegase a averiarse, la reparación deberá encargarse a un taller de servicio autorizado para herramientas eléctricas Bosch.

Al realizar consultas o solicitar piezas de repuesto es imprescindible indicar siempre el nº de art. de 10 dígitos que figura en la placa de características del aparato.

Mantenimiento y limpieza

2 609 000 850.book Seite 8 Montag, 23. Januar 2006 9:16 09

36 • 2 609 000 850 • 06.01

Español - 9

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

Sólo para países de la UE:

¡No arroje las herramientas eléctricas a la basura! Conforme a la Directriz Europea 2002/96/CE sobre aparatos eléctri- cos y electrónicos inservibles, tras

su transposición en ley nacional, deberán acumularse por separado las herramientas eléctricas para ser sometidas a un reciclaje ecológico.

Los dibujos de despiece e informaciones sobre las piezas de repuesto las encontrará en internet bajo: www.bosch-pt.com

España

Robert Bosch España, S.A. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid

✆ Asesoramiento al cliente.... +34 901 11 66 97

Fax

........................................................... +34 91 327 98 63

Venezuela

Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107

✆ ..................................................... +58 (0)2 / 207 45 11

México

Robert Bosch S.A. de C.V.

✆ Interior:........................... +52 (0)1 / 800 627 1286

✆ D.F.:...................................... +52 (0)1 / 52 84 30 62

E-Mail: arturo.fernandez@mx.bosch.com

Argentina

Robert Bosch Argentina S.A. Córdoba 5160 1414 Buenos Aires (Capital Federal) Atención al Cliente

✆ ................................................. +54 (0)810 / 555 2020

E-Mail: herramientas.bosch@ar.bosch.com

Perú

Autorex Peruana S.A. República de Panamá 4045, Lima 34

✆ ...................................................... +51 (0)1 / 475-5453

E-Mail: vhe@autorex.com.pe

Chile

EMASA S.A. Irarrázaval 259 – Ñuñoa Santiago

✆ ....................................................... +56 (0)2 / 520 3100

E-Mail: emasa@emasa.cl

Declaramos bajo nuestra sola responsabilidad que este producto está en conformidad con las normas o documentos normalizados siguientes: EN 50 144 de acuerdo con las regulaciones 89/336/CEE, 98/37/CE.

Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification

Robert Bosch GmbH, Power Tools Division

Reservado el derecho de modificaciones

Eliminación

Servicio técnico y asistencia al cliente

Declaración de conformidad

2 609 000 850.book Seite 9 Montag, 23. Januar 2006 9:16 09

37 • 2 609 000 850 • 06.01

Português - 1

Pré-selecção de número de rotação (Tipo CE)

Dados técnicos do aparelho

Rebarbadora PWS 550 600 6-115 6-115 6-115

N° de produto 3 603 … C99 0.. … C99 1.. … C99 2.. … C99 3.. … C99 4.. Potência nominal consumida [W] 550 600 600 650 680 Potência útil [W] 290 340 340 380 400 Rotações em vazio [min-1] 11 000 11 000 11 000 11 000 11 000 Discos abrasivos-Ø, máx. [mm] 115 115 115 115 115 Rosca de veio de rectificação M 14 M 14 M 14 M 14 M 14 Constant-Electronic – – – – – Pré-selecção de número de rotação – – – – – Peso conforme EPTA-Procedure 01/2003

[kg] 1,9 1,9 1,9 1,9 1,9

Classe de protecção / II / II / II / II / II

Rebarbadora PWS 7-100 7-115 7-115 7-125 7-125

N° de produto 3 603 … C99 640 … C99 5.. … C99 6.. … C99 7.. … C99 8.. Potência nominal consumida [W] 720 700 720 700 720 Potência útil [W] 420 410 420 410 420 Rotações em vazio [min-1] 11 000 11 000 11 000 11 000 11 000 Discos abrasivos-Ø, máx. [mm] 100 115 115 125 125 Rosca de veio de rectificação M 10 M 14 M 14 M 14 M 14 Constant-Electronic – – – – – Pré-selecção de número de rotação – – – – – Peso conforme EPTA-Procedure 01/2003

[kg] 1,9 1,9 1,9 2,0 2,0

Classe de protecção / II / II / II / II / II

Rebarbadora PWS 8-125 CE 9-125 CE 9-125 CE

N° de produto 3 603 … C99 B.. … C99 9.. … C99 A.. Potência nominal consumida [W] 800 850 900 Potência útil [W] 425 430 450 Rotações em vazio [min-1] 2 800– 11 000 2 800– 11 000 2 800 –11 000 Discos abrasivos-Ø, máx. [mm] 125 125 125 Rosca de veio de rectificação M 14 M 14 M 14 Constant-Electronic ● ● ● Pré-selecção de número de rotação ● ● ● Peso conforme EPTA-Procedure 01/2003

[kg] 2,0 2,0 2,0

Classe de protecção / II / II / II

Observar o n° de produto na placa de características da sua ferramenta eléctrica. As designações comerciais de ferramentas eléctricas individuais podem variar.

As indicações valem para tensões nominais de [U] 230/240 V. Estas indicações podem variar no caso de tensões mais baixas e modelos específicos de países.

Material Aplicação Ferramenta Roda de ajuste

Plástico Polir Boina de lã de codeiro 1

Lixamento fino Disco de feltro para polir 1

Metal Lixamento fino Disco de pano para polir 1

Retirar tinta Lixa 2 –3 Madeira, metal Escovas, desenferrujar Escova tipo tacho, lixa 3 Metal, pedra Lixar Disco abrasivo 4 –6 Metal Desbastar Disco de lixar 6 Pedra** Cortar** Disco de corte e carril de guia 6

**Apenas é permitido cortar pedras utilizando o carril de guia (acessório).

2 609 000 850.book Seite 1 Montag, 23. Januar 2006 9:16 09

38 • 2 609 000 850 • 06.01

Português - 2

O aparelho é determinado para cortar, desbastar e escovar materiais de metal e de pedra, sem utilizar água. Para cortar pedras é necessário utilizar um carril de guia.

No caso de aparelhos com comando electrónico: Com ferramentas abrasivas admissíveis, também é possível utilizar o aparelho para lixar e polir.

Valores de medida de acordo com EN 50 144. O nível de ruído avaliado A do aparelho é tipica-

mente: Nível de pressão acústica 88 dB (A). Ní- vel de potência acústica 101 dB (A).

Utilize protectores auriculares!

Utilizando o punho adicional padronizado, a aceleração máxima avaliada é de tipicamente 5,3 m/s

Utilizando o punho adicional com amortecimento de vibrações, a aceleração máxima avaliada é de tipicamente 5,3 m/s

. A vibração de mão e braço no punho adicional é tipicamente inferior a 2,5 m/s

A numeração dos elementos do aparelho referese à apresentação do aparelho na página de gráficos.

Por favor abra a aba com a apresentação do aparelho, e deixe a página aberta enquanto ler a instrução de serviço.

1 Interruptor de ligar /desligar 2 Rodela de ajuste do número de rotações

(PWS 8-125 CE/PWS 9-125 CE)

3 Tecla de travamento de veio 4 Punho adicional 5 Veio de rectificação 6 Capa de protecção 7 Alavanca de aperto 8 Flange de admissão (no caso do veio de

rectificação M 14 com O-Ring)

9 Disco de lixar /de corte* 10 Porca de aperto 11 Porca de aperto rápido * 12 Protecção para as mãos*

13 Prato de lixar de borracha* 14 Lixa* 15 Porca redonda* 16 Escova tipo tacho* 17 Carril de guia com capa de aspiração* 18 Disco de diamante para cortar* 19 Flange de admissão M 10

* Os acessórios ilustrados e descritos nas instruções

de serviço nem sempre são abrangidos pelo conjunto de fornecimento!

Um trabalho seguro com o aparelho só é possível após ter lido completamente as instruções de serviço e as indicações de segurança e após observar rigorosa-

mente as indicações nelas contidas. Adicionalmente devem ser seguidas as indicações gerais de segurança em anexo ou do caderno inserido no centro desta instrução de serviço. Uma instrução prática é vantajosa.

Usar protecção acústica.

■ Usar óculos de protecção.

■ Para a sua segurança, use também outros

utensílios de segurança pessoal, como por exemplo luvas de protecção, sapatos firmes e robustos, capacete e avental.

■ Durante o trabalho são produzidos pós que

podem ser nocivos à saúde, inflamáveis ou explosivos. São necessárias medidas de protecção adequadas. Por exemplo: Alguns pós são considerados cancerígenos. Utilize uma apropriada aspiração de pó/aparas e use uma máscara de protecção contra pó.

■ Pó de metal leve pode queimar ou explodir.

Sempre manter o local de trabalho limpo, pois misturas de material são extremamente perigosas.

■ Caso o cabo de rede for danificado ou cortado

durante o trabalho, não toque no cabo. Tire imediatamente a ficha da tomada. Jamais utilizar o aparelho com um cabo danificado.

Utilização de acordo com as disposições

Informações sobre ruído e vibrações

Elementos do aparelho

Para sua segurança

2 609 000 850.book Seite 2 Montag, 23. Januar 2006 9:16 09

39 • 2 609 000 850 • 06.01

Português - 3

■ Aparelhos utilizados ao ar livre devem ser conectados através de um interruptor de protecção contra corrente residual com uma corrente de activação de no máximo 30 mA. Não utilizar o aparelho na chuve ou em ambientes hú- midos.

■ Ao trabalhar com o aparelho, segure-o sempre com ambas as mãos e mantenha uma posição firme.

■ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa através de dispositivos de fixação ou torno de bancada está mais fixo do que quando segurado com a mão.

■ Conduzir o cabo sempre por detrás da má- quina.

■ Sempre desligar o aparelho antes de depositá-la e aguardar até que o aparelho páre completamente.

■ No caso de falha de corrente ou se fôr puxada a tomada de corrente, deverá destravar imediatamente o interruptor de ligar/desligar e colocar na posição desligada. Isto evita um novo arranque involuntário.

■ O aparelho só deve ser utilizado para cortes a seco/polimento a seco.

■ O punho adicional deve ser montado durante todos os trabalhos com o aparelho.

■ Apenas segurar a ferramenta eléctrica pe- las superfícies de manuseio isoladas, caso a ferramenta de utilização possa entrar em contacto com uma tubulação escondida no muramento ou o próprio cabo eléctrico.

O contacto com um cabo que conduz tensão eléctrica, colocará sob tensão as partes de metal expostas da ferramenta e pode levar a um choque eléctrico.

■ Utilize aparelhos detectores apropriados para detectar cabos de alimentação ou peça apoio da sua firma de abastecimento.

O contacto com cabos eléctricos pode provocar incêndio e choque eléctrico. O dano de uma linha de gás pode levar a uma explosão. Uma perfuração de um tubo de água provoca um dano material ou pode provocar um choque eléctrico.

■ Para trabalhos com discos de lixar ou de corte é necessário que a capa de protecção 6 esteja montada. Para trabalhos com o prato de lixar de borracha 13 ou com a escova em forma de tacho 16/escova em forma de disco/disco abrasivo em forma de leque, é necessário montar a protecção para as mãos 12 (acessó- rio).

■ Use uma aspiração a vácuo para pó de pedras ao trabalhar com as tais. O aspirador de pó deve ser aprovado para aspirar pó de pedras. Usar um carril de guia para cortar pedras.

■ Materiais que contém amianto não devem ser trabalhados.

■ Apenas utilize ferramentas abrasivas, com um número de rotações admissível que seja no mínimo tão alto como o número de rotações em vazio do aparelho.

■ Controlar as ferramentas abrasivas antes da utilização. A ferramenta abrasiva deve estar perfeitamente montada e deve poder girar livremente. Realizar um funcionamento de ensaio sem carga, durante no mínimo 30 segundos. Ferramentas abrasivas danificadas, descentradas ou vibrantes não devem ser utilizadas.

■ Proteger as ferramentas abrasivas contra golpes, trepidações e gordura.

■ Só contactar a peça a ser trabalhada quando o aparelho já estiver ligado.

■ Não toque nas ferramentas abrasivas em rota- ção.

■ Observar o sentido de rotação. Sempre segu- rar o aparelho de forma que faíscas ou pó de lixar voem para longe do corpo.

■ Ao lixar metais voam faíscas. Observe que ne- nhuma pessoa corra perigo. Devido ao perigo de incêndio, não devem encontra-se materiais inflamáveis nas proximidades (área de vôo de faíscas).

■ Cuidado ao abrir cavidades p. ex. em paredes portantes: Veja as indicações sobre a estática.

■ O aparelho reage com movimentos bruscos, quando o disco de corte é bloqueado. Neste caso o aparelho deve ser desligado imediatamente.

■ Observar as dimensões dos discos abrasivos. O diâmetro do orifício deve ajustar-se à flange de admissão 8 (M 14), 19 (M 10). Não utilizar peças de redução ou adaptadores.

■ Jamais utilize discos de corte para desbastar. Não pressionar lateralmente os discos de corte.

■ Observe as indicações do fabricante sobre a montagem e a aplicação da ferramenta abrasiva.

■ Cuidado! A lixa funciona por inércia após des- ligar o aparelho.

■ Não fixar o aparelho com um torno de ban- cada.

2 609 000 850.book Seite 3 Montag, 23. Januar 2006 9:16 09

40 • 2 609 000 850 • 06.01

Português - 4

■ Jamais deverá permitir que crianças utilizem este aparelho.

■ A Bosch só pode assegurar um funciona- mento perfeito do aparelho, se para este aparelho foram utilizados acessórios originais previstos para tal.

Aberturas em paredes portantes devem ser realizadas de acordo com a norma DIN 1053 parte 1 ou com as disposições do respectivo país.

É imprescindível seguir estas directivas. Antes de iniciar o trabalho, deverá consultar o especialista em estática, o arquitecto ou os responsáveis pela obra.

■ Tirar a ficha da tomada antes do todos os trabalhos no aparelho.

Capa de protecção

■ Para trabalhos com discos de lixar ou de corte

é necessário que a capa de protecção 6 esteja montada.

Abrir a alavanca de aperto 7. Colocar a capa de protecção 6 sobre a garganta

do fuso do aparelho, conforme indicado na figura. Os ressaltos de codificação da capa de protecção devem coincidir com os respectivos entalhes na garganta do fuso.

Pressionar a capa de protecção sobre a garganta do fuso, até que o colar da capa de protecção esteja apoiado na flange do aparelho e os ressaltos de codificação engatem na ranhura da garganta do fuso.

Girar a capa de protecção 6 no sentido contrário dos ponteiros do relógio, para a posição necessária (posição de trabalho).

Ajustar a capa de protecção 6, de modo que seja evitado um vôo de faísca na direcção do operador.

Indicação: O came de codificação na capa de

protecção 6 assegura, que apenas seja possível montar uma capa de protecção apropriada para este tipo de aparelho.

Para desmontar, deverá proceder na sequência invertida.

Punho adicional

■ O punho adicional deve ser montado durante todos os trabalhos com o aparelho.

Aparafusar o punho adicional 4 de acordo com as indicações de trabalho, no lado direito ou esquerdo da cabeça do aparelho.

Punho adicional com absorção de vibrações

O punho adicional com atenuação de vibração possibilita um trabalho com poucas vibrações e portanto confortável e seguro.

Não realizar nenhum tipo de alteração no punho adicional.

Não continuar a utilizar um punho adicional que esteja danificado.

Indicações sobre a estática

Montar os dispositivos de protecção

2 609 000 850.book Seite 4 Montag, 23. Januar 2006 9:16 09

41 • 2 609 000 850 • 06.01

Português - 5

Protecção para as mãos

Para trabalhos com o prato de lixar de borracha 13 ou com a escova em forma de tacho 16/ escova em forma de disco/disco abrasivo em forma de leque, é necessário montar a protecção para as mãos 12 (acessório). A protecção para mãos 12 é fixada com o punho adicional 4.

■ Tirar a ficha da tomada antes do todos os trabalhos no aparelho.

Apenas utilize ferramentas abrasivas, com um número de rotações admissível que seja no mínimo tão alto como o nú- mero de rotações em vazio do aparelho.

Os discos de lixar e de corte tornam-se muito quentes, não toque neles antes de arrefecerem.

■ Limpar o veio de rectificação e todas as peças a serem montadas. Para apertar e soltar as ferramentas abrasivas, deverá fixar o veio de rectificação 5 com a tecla de travamento de veio 3.

Apenas accionar a tecla de travamento de veio 3 com o veio de rectificação parado!

Disco de lixar/de corte

Observar as dimensões dos discos abrasivos. O diâmetro do orifício deve ajustar-se à flange de admissão 8 (M 14), 19 (M 10). Não utilizar peças de redução ou adaptadores.

Ao utilizar um disco de diamante para cortar, observe que a seta de sentido de rotação do disco de diamante para cortar, coincida com o sentido de rotação do aparelho (seta de sentido de rotação na cabeça do aparelho).

Informações sobre a montagem encontramse na página com figura.

Desaparafusar a porca de aperto 10 e apertar com uma chave de dois furos (veja trecho “Porca de aperto rápido”).

Flange de admissão para veio de rectificação M 14

Na flange de admissão 8 encontra-se um O-Ring (peça de plástico) em torno da gola de centragem.

Caso o O-Ring estiver faltando ou estiver danificado, será imprescindível substituí-lo (N° de

encomenda 1 600 210 039), antes de montar a flange de admissão 8.

Flange de admissão para veio de rectificação M 10

A flange de admissão 19 pode ser utilizada por ambos os lados. Para discos de corte de diamante, deve esta deve ser girada por 180° e colocada sobre o veio de rectificação 5.

O orifício do disco de corte de diamante (Ø 20 mm) deve ajustar-se sem folga ao colar de centragem da flange de admissão 19.

Não utilizar peças de redução ou adaptadores.

☞

Após montar a ferramenta abrasiva, deverá controlar antes de ligar, se a ferramenta abrasiva está correctamente montada e se pode girar livremente.

Disco abrasivo em leque (prato de tecido abrasivo)

(para veio de rectificação M 14) De acordo com a aplicação, deverá retirar a capa

de protecção 6 e montar a protecção para as mãos 12. Colocar a flange especial de admissão 8 (acessório, n° de encomenda 2 605 703 028) e o disco abrasivo em leque sobre o veio de rectificação 5. Aparafusar a porca de aperto 10 apertar com a chave de dois furos.

Prato abrasivo de borracha 13

De acordo com a aplicação, deverá retirar a capa de protecção 6 e montar a protecção para as mãos 12.

Informações sobre a montagem encontramse na página com figura.

Aparafusar a porca redonda 15 e apertar a chave de dois furos.

Escova tipo tacho 16/escova em disco

(para veio de rectificação M 14) De acordo com a aplicação, deverá retirar a capa

de protecção 6 e montar a protecção para as mãos 12.

Montar as ferramentas abrasivas

2 609 000 850.book Seite 5 Montag, 23. Januar 2006 9:16 09

42 • 2 609 000 850 • 06.01

Português - 6

Deve ser possível aparafusar a ferramenta abrasiva no veio de rectificação 5, de modo que esteja firme na flange do veio de rectificação na extremidade da rosca do veio de rectificação. Apertar com a chave de forqueta.

(para veio de rectificação M 14) Em vez da porca de aperto 10, também pode ser

utilizada uma porca de aperto rápido 11 (acessó- rio). Desta forma também será possível montar ferramentas abrasivas sem a necessidade de utilizar ferramentas.

A porca de aperto rápido 11 só deve ser utilizada para discos de lixar e de corte.

Apenas utilizar porcas de aperto rápido 11 em perfeito estado em que não apresentam avarias.

Ao aparafusar, deverá observar que o lado com a descrição não mostre no sentido do disco abrasivo; a seta deve indicar no sentido da marca de índice 20.

Fixar o veio de rectificação com a tecla de travamento de veio 3. Apertar a porca de aperto rá- pido girando firmemente o disco abrasivo no sentido dos ponteiros do relógio.

Uma porca de aperto rápido que não apresenta danos e que está fixa de forma correcta, pode ser solta girando manualmente o anel serrilhado no sentido dos ponteiros do relógio.

Jamais soltar com um alicate, uma porca de aperto rá-

pido que estiver emperrada, mas sim utilizar uma chave de dois furos. Aplicar a chave de dois furos, como

indicado na figura.

Podem ser utilizadas todas as ferramentas abrasivas mencionadas nesta instrução de serviço.

O número de rotações admissível [min

-1

] ou a velocidade circunferencial [m/s] das ferramentas abrasivas utilizadas deve corresponder no mí- nimo às indicações na tabela.

Por este motivo deverá sempre observar o nú-

mero de rotações/velocidade circunferencial

indicados na etiqueta da respectiva ferramenta abrasiva.

Tenha em atenção a tensão de rede: A tensão da fonte de corrente deve coincidir com as indicações no logotipo do aparelho. Aparelhos com a indicação de 230 V também podem ser operados com 220 V.

Ligar e desligar

Para colocar em funcionamento o aparelho, deverá empurrar o interruptor de ligar/desligar 1 para frente.

Para imobilizar o interruptor de ligar/desligar 1, deverá pressioná-lo no lado da frente até que engate.

Para desligar o aparelho, deverá soltar o interruptor de ligar/desligar 1 ou, se estiver travado, pressionar por instantes o interruptor de ligar/ desligar 1 no lado de trás.

Porca de aperto rápido

Ferramentas abrasivas admissíveis

máx. [mm] [mm]

Db d[min

-1

] [m/s]

100 115 125

6 6 6

16,0 22,2 22,2

11 000 11 000 11 000

80 80 80

100 115 125

– – –

11 000 11 000 11 000

80 80 80

70753030M 10

M 14

11 000 11 0004545

Colocação em funcionamento

2 609 000 850.book Seite 6 Montag, 23. Januar 2006 9:16 09

43 • 2 609 000 850 • 06.01

Português - 7

☞

Marcha de ensaio!

Controlar as ferramentas abrasivas antes da utilização. A ferramenta abrasiva deve estar perfeitamente montada e deve ser girada livremente. Realizar um funcionamento de ensaio sem carga, durante no mínimo 30 segundos. Ferramentas abrasivas danificadas, descentradas ou vibrantes não devem ser utilizadas.

Constant-Electronic (PWS 8-125 CE/PWS 9-125 CE)

A Constant-Electronic mantém o número de rota- ções quase que constantes durante a marcha em

vazio e sob carga e assegura uma potência de trabalho uniforme.

Protecção contra sobrecarga (PWS 8-125 CE/PWS 9-125 CE)

O motor pára no caso de sobrecarga. Neste caso, deverá aliviar imediatamente o aparelho e permitir que arrefeça funcionando com o máximo número de rotações e sem carga durante aprox. 30 segundos.

Pré-seleccionar o número de rotações necessário com a roda de ajuste 2, de acordo com a tabela no trecho “Dados técnicos do aparelho” (Valores de referência).

■ Fixar a peça a ser trabalhada, caso esta não estiver firme devido ao seu peso próprio.

■ O aparelho não deve ser demasiadamente carregado, de modo que possa parar.

■ Os discos de lixar e de corte tornam-se muito quentes, não toque neles antes de arrefecerem.

Desbastar

Com os ângulos de ataque de 30° a 40°, alcança-se os melhores resultados ao desbastar. Movimentar o aparelho para lá e para cá com pressão moderada. Desta forma o aparelho não se torna demasiadamente quente, não muda de cor e não há sulcos na superfície do material.

Jamais utilize disco de cortar para desbastar.

Disco abrasivo em leque (prato de tecido abrasivo)

Com o disco abrasivo em leque (acessório), também é possível trabalhar superfícies onduladas e perfís (lixar contornos).

Discos abrasivos em leque possuem uma durabilidade bem maior do que lixas, um nível de ruído e temperaturas de lixamento mais baixas.

Cortar

Ao cortar, não deverá premir, emperrar nem oscilar. Trabalhar com um avanço moderado e adaptado ao material a ser trabalhado.

Não travar discos abrasivos de corte, premindo-os lateralmente.

Importante, é o sentido no qual é cortado.

O aparelho deve sempre trabalhar na rotação antagonista; portanto não movimente o aparelho na outra direcção! Caso contrário há perigo, de que o aparelho seja premido incon- troladamente para fora do corte.

Ao cortar perfis e tubos rectangulares, deverá começar o trabalho de preferência pelo lado menor.

Cortar pedras

■ O aparelho só deve ser utilizado para cor- tes a seco/polimento a seco.

De preferência utilizar um disco de corte de diamante. Para nã emperrar, deverá utilizar o carril de guia 17 com a capa de protecção para aspi- ração.

Apenas operar o aparelho com a aspiração de pó. Além disto deverá usar uma máscara de protecção contra pó.

O aspirador de pó deve ser homologado para a aspiração de pós de pedras.

A Bosch oferece aspiradores apropriados.

Pré-selecção de número de rotação (PWS 8-125 CE/PWS 9-125 CE)

Instruções para o trabalho

2 609 000 850.book Seite 7 Montag, 23. Januar 2006 9:16 09

44 • 2 609 000 850 • 06.01

Português - 8

Ligar o aparelho e apoiar com o lado da frente do carril de guia sobre a peça a ser trabalhada.

Conduzir o aparelho com avanço moderado e adaptado ao material a ser trabalhado (figura).

Ao cortar materiais extremamente duros, p. ex. betão com alto teor de sílex, pode ser que o disco de diamante para cortar se sobreaqueça e seja danificado. Se este for o caso, poderá notar uma coroa de faíscas em volta do disco de diamante para cortar.

Neste caso deverá interromper imediatamente o processo de corte e permitir que o disco de diamente para cortar arrefeça funcionando durante curto tempo com máximo número de rotações e sem carga.

Uma sensível redução da potência de trabalho e uma coroa de faíscas são sinais de que o disco de diamante para cortar está cego. Este pode ser afiado através de curtos cortes em material abrasivo (p. ex. arenito calcário).

■ Tirar a ficha da tomada antes do todos os trabalhos no aparelho.

■ Sempre manter o aparelho e as aberturas de ventilação limpas, para trabalhar bem e de forma segura.

No caso de extremas condições de aplicação, pode depositar-se pó conductivo no interior do aparelho. O isolamento de protecção do aparelho pode ser prejudicado. Nestes casos é recomendável a utilização de um equipamento estacionário de aspiração, soprar repetidamente as aberturas de ventilação e intercalar um interruptor de protecção contra corrente de falha (FI).

Caso o aparelho venha a apresentar falhas, apesar de cuidadosos processos de fabricação e de controlo de qualidade, deve ser reparado em um serviço técnico autorizado para aparelhos eléctricos Bosch.

No caso de questões e encomendas de peças sobressalentes é imprescindível indicar o n° de produto de 10 dígitos que se encontra na placa de característica do aparelho.

Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas.

Só países da União Europeia:

Não deitar ferramentas eléctricas no lixo doméstico! De acordo com a directiva européia 2002/96/CE para aparelhos eléctri- cos e electrónicos velhos, e com as

respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.

Desenhos e informações a respeito das pe- ças sobressalentes encontram-se em:

www.bosch-pt.com

Portugal

Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E-3E 1800 Lisboa

✆ .................................................... +351 21 / 8 50 00 00

Fax

.................................................... +351 21 / 8 51 10 96

Brasil

Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas

✆ .............................................................. 0800 / 70 45446

E-Mail: sac@bosch-sac.com.br

Declaramos sob nossa exclusiva responsabilidade que este produto cumpre as seguintes normas ou documentos normativos: EN 50 144 conforme as disposições das directivas 89/336/CEE, 98/37/CE.

Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification

Robert Bosch GmbH, Power Tools Division

Reservado o direito a modificações

Manutenção e conservação

Eliminação

Serviço

Declaração de conformidade

2 609 000 850.book Seite 8 Montag, 23. Januar 2006 9:16 09

45 • 2 609 000 850 • 06.01

Italiano - 1

Dati tecnici

Smerigliatrice angolare PWS 550 600 6-115 6-115 6-115

Codice prodotto 3 603 … C99 0.. … C99 1.. … C99 2.. … C99 3.. … C99 4.. Potenza nominale assorbita [W] 550 600 600 650 680 Potenza resa [W] 290 340 340 380 400 Numero di giri a vuoto [g/min] 11 000 11 000 11 000 11 000 11 000 Mole abrasive Ø, mass. [mm] 115 115 115 115 115 Attacco alberino filettato M 14 M 14 M 14 M 14 M 14 Constant-Electronic – – – – – Preselezione numero di giri – – – – – Peso in funzione della EPTA-

Procedure 01/2003

[kg] 1,9 1,9 1,9 1,9 1,9

Classe protezione / II / II / II / II / II

Smerigliatrice angolare PWS 7-100 7-115 7-115 7-125 7-125

Codice prodotto 3 603 … C99 640 … C99 5.. … C99 6.. … C99 7.. … C99 8.. Potenza nominale assorbita [W] 720 700 720 700 720 Potenza resa [W] 420 410 420 410 420 Numero di giri a vuoto [g/min] 11 000 11 000 11 000 11 000 11 000 Mole abrasive Ø, mass. [mm] 100 115 115 125 125 Attacco alberino filettato M 10 M 14 M 14 M 14 M 14 Constant-Electronic – – – – – Preselezione numero di giri – – – – – Peso in funzione della EPTA-

Procedure 01/2003

[kg] 1,9 1,9 1,9 2,0 2,0

Classe protezione / II / II / II / II / II

Smerigliatrice angolare PWS 8-125 CE 9-125 CE 9-125 CE

Codice prodotto 3 603 … C99 B.. … C99 9.. … C99 A.. Potenza nominale assorbita [W] 800 850 900 Potenza resa [W] 425 430 450 Numero di giri a vuoto [g/min] 2 800 –11 000 2 800– 11 000 2 800 –11 000 Mole abrasive Ø, mass. [mm] 125 125 125 Attacco alberino filettato M 14 M 14 M 14 Constant-Electronic ● ● ● Preselezione numero di giri ● ● ● Peso in funzione della EPTA-

Procedure 01/2003

[kg] 2,0 2,0 2,0

Classe protezione / II / II / II

Si prega di tenere presente il codice prodotto applicato sulla targhetta di costruzione del Vostro elettroutensile. Le descrizioni commerciali di singoli elettroutensili possono variare.

Le caratteristiche si riferiscono a tensioni nominali [U] 230/240 V. In caso di tensioni minori ed in caso di modelli speciali a seconda dei Paesi, le caratteristiche riportate possono essere divergenti.

2 609 000 850.book Seite 1 Montag, 23. Januar 2006 9:16 09

46 • 2 609 000 850 • 06.01

Italiano - 2

Preselezione numero di giri (Tipo CE)

La macchina è idonea per troncare, sgrossare e spazzolare a secco materiali metallici e materiali pietrosi. Per eseguire tagli su pietra è obbligatorio utilizzare una slitta di guida.

Per macchine con comando elettronico: utilizzando utensili abrasivi specificatamente ammessi, la macchina può essere impiegata anche per lavori di levigatura e di lucidatura.

Valori misurati conformemente alla norma EN 50 144.

La misurazione A del livello di pressione acustica dell’utensile è di solito di: Livello di rumorosità 88 dB (A). Potenza della rumorosità 101 dB (A).

Utilizzare le cuffie di protezione!

Utilizzando l'impugnatura supplementare standard, l'accelerazione massima valutata è tipicamente pari a 5,3 m/s

Utilizzando l'impugnatura supplementare antivibrazioni, l'accelerazione massima valutata è tipicamente pari a 5,3 m/s

. La vibrazione su manobraccio all'impugnatura supplementare è inferiore a 2,5 m/s

La numerazione degli elementi della macchina si riferisce alla rappresentazione della stessa che si trova sulla pagina con la rappresentazione grafica.

Si prega di aprire il risvolto di copertina su cui si trova raffigurata schematicamente la macchina e lasciarlo aperto mentre si legge il manuale delle Istruzioni per l’uso.

1 Interruttore di avvio /arresto 2 Rotellina di selezione numero giri

(PWS 8-125 CE/PWS 9-125 CE)

3 Tasto di bloccaggio dell’alberino 4 Impugnatura supplementare 5 Mandrino portamola 6 Calotta di protezione 7 Levetta di fissaggio 8 Flangia (in caso di mandrino portamola M 14

con anello O)

9 Mola abrasiva da sgrosso e taglio * 10 Dado di serraggio 11 Dado di serraggio rapido * 12 Protezione per le mani* 13 Platorello in gomma* 14 Foglio abrasivo* 15 Dado cilindrico* 16 Spazzola a tazza* 17 Slitta di guida con coperchio aspirazione* 18 Mola da taglio diamantata* 19 Flangia M 10

* Gli accessori illustrati o descritti nelle istruzioni per

l’uso non sono sempre compresi nella fornitura!

Materiale Applicazione Utensile Rotellina

Materia plastica Lucidatura Cuffia in pelle d’agnello 1

Smerigliatura fine Disco di lucidatura in feltro 1

Metallo Smerigliatura fine Disco in panno 1

Togliere vernici Foglio abrasivo 2 – 3

Legno, metallo Spazzolare, eliminare

ruggine

Spazzola a tazza, foglio abrasivo 3

Metallo, pietra Levigare Disco abrasivo 4 –6 Metallo Sgrossare Mola abrasiva 6 Pietra** Troncatura** Mola abrasiva da taglio diritto slitta di guida 6

**La troncatura di materiale pietroso può essere realizzata esclusivamente utilizzando anche la slitta di guida (accessorio opzionale).

Uso conforme alle norme

Informazioni sulla rumorosità e sulla vibrazione

Elementi della macchina

2 609 000 850.book Seite 2 Montag, 23. Januar 2006 9:16 09

47 • 2 609 000 850 • 06.01

Italiano - 3

È possibile lavorare con la macchina senza incorrere in pericoli soltanto dopo aver letto completamente le istruzioni per l’uso e l’opuscolo avvertenze per la si-

curezza e seguendo rigorosamente le istruzioni in essi contenute. Inoltre è necessario attenersi alle istruzioni generali di sicurezza contenute nel manualetto fornito a corredo o che si trova inserito nel presente libretto delle istruzioni per l’uso. Fatevi istruire praticamente prima di passare all’operazione pratica.

Portare cuffie di protezione.

■ Portare occhiali di protezione.

■ Per motivi di sicurezza, sarà bene indossare

anche dell’ulteriore equipaggiamento protettivo come guanti protettivi, calzatura robusta, casco e grembiule.

■ Le polveri che si producono durante le opera-

zioni di lavoro possono essere dannose alla salute, infiammabili oppure esplosive. È necessario prendere adeguate misure di protezione. Per esempio: Alcune polveri sono considerate cancerogene. Utilizzare sempre un’adatta aspirazione polvere/aspirazione trucioli e portare la maschera di protezione contro la polvere.

■ La polvere da metallo leggero può prendere

fiamma oppure esplodere. Tenere la stazione di lavoro sempre pulita perché diversi materiali mischiati insieme possono rivelarsi particolarmente pericolosi.

■ Se durante un’operazione di lavoro viene dan-

neggiato oppure troncato il cavo dell’alimenta- zione di rete, non toccare il cavo ma estrarre immediatamente la spina dalla presa. Mai utilizzare la macchina con un cavo danneggiato.

■ Collegare le macchine che vengono utilizzate

all’esterno attraverso un interruttore di sicurezza per correnti di guasto (FI) con una corrente di disinnesto di massimo 30 mA. La macchina non può essere utilizzata né in caso di pioggia né in caso di ambiente bagnato.

■ Durante le operazioni di lavoro è necessario

tenere la macchina sempre con entrambe le mani ed adottare una posizione di lavoro sicura.

■ Assicurare il pezzo in lavorazione. Un

pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.

■ Far passare sempre il cavo sul lato posteriore della macchina.

■ Prima di poggiare la macchina, è necessario spegnerla ed attendere fino a quando la macchina si sarà fermata completamente.

■ In caso di mancanza di corrente oppure estraendo la spina della corrente di rete, sbloccare immediatamente l’interruttore di avvio/arresto e metterlo nella posizione di arresto. In questo modo si impedisce un riavviamento involontario della macchina.

■ La macchina può essere utilizzata esclusiva- mente per la smerigliatura a secco.

■ Durante tutte le operazioni di lavoro con la macchina è indispensabile che sia montata l’impugnatura supplementare.

■ Quando vi è il pericolo che l’utensile ad in- nesto possa incontrare una linea nascosta oppure anche il proprio cavo di rete, afferrare l’elettroutensile tenendolo esclusivamente con le mani sulle impugnature isolate.

Un contatto con una linea portatrice di tensione può mettere sotto tensione le parti in metallo della macchina e provocare quindi una scossa elettrica.

■ Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice.

Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell’acqua si provocano seri danni materiali oppure vi è il pericolo di provocare una scossa elettrica.

■ La cuffia di protezione 6 deve essere montata quando si eseguono lavori con dischi abrasivi oppure dischi da taglio. Per lavori da eseguire con il platorello in gomma 13 oppure con la spazzola a tazza 16/spazzola piatta/disco lamellare deve essere montata una protezione mano 12 (accessorio opzionale).

■ In caso di lavorazione di materiale pietroso utilizzare l’aspirazione polvere. L’aspirapolvere deve essere adatto all’aspirazione di polvere minerale e disporre di rispettiva omologazione. Per eseguire tagli su pietra è obbligatorio utilizzare una slitta di guida.

Per la Vostra sicurezza

2 609 000 850.book Seite 3 Montag, 23. Januar 2006 9:16 09

48 • 2 609 000 850 • 06.01

Italiano - 4

■ Non è permessa la lavorazione di materiali contenenti amianto.

■ Utilizzare esclusivamente utensili abrasivi con un numero di giri ammesso che corrisponda almeno al numero massimo di giri a vuoto della macchina.

■ Controllare gli utensili abrasivi prima di utilizzarli. L’utensile abrasivo deve essere montato perfettamente e deve poter girare liberamente. Eseguire una corsa di prova per almeno 30 secondi senza mettere la macchina sotto carico. Non è permesso continuare ad utilizzare utensili abrasivi danneggiati, che non girano più concentricamente o che vibrano.

■ Proteggere l’utensile abrasivo da urti, colpi e grasso.

■ La macchina va applicata sul pezzo in lavorazione soltanto quando è in funzionamento.

■ Non avvicinare mai le mani ad utensili ad innesto ancora in rotazione.

■ Attenzione al senso di rotazione. Mantenere la macchina sempre in modo che la scia di scintille oppure la polvere di abrasione sia diretta in direzione opposta a quella del corpo.

■ Levigando metalli si provoca una scia di scintille. Attenzione a non mettere in pericolo l’in- columità di persone. Per via del pericolo di incendio, evitare di lavorare nelle vicinanze (potenziale raggio delle scintille) di materiali infiammabili.

■ Attenzione in caso di fessure p. es. in pareti portanti: vedere le indicazioni relative alla statica.

■ In caso di blocco della mola abrasiva da taglio diritto si provoca una forza da contraccolpo della macchina. In un caso del genere si deve disinserire immediatamente la macchina.

■ Il diametro del foro deve avere la misura giusta ed adattarsi perfettamente alla flangia 8 (M 14), 19 (M 10). Non utilizzare mai né riduzioni né adattatori.

■ Mai utilizzare mole abrasive da taglio diritto per lavori di sgrossatura. Non sottoporre le mole abrasive da taglio diritto a pressione laterale.

■ Rispettare le indicazioni della casa costruttrice relative al montaggio ed all’applicazione dell’utensile abrasivo.

■ Attenzione! Disinserendo la macchina, l’uten- sile abrasivo continua a girare ancora.

■ Non bloccare la macchina nella morsa a vite.

■ Mai permettere a bambini di utilizzare la mac-

china.

■ La Bosch può garantire un perfetto funziona- mento della macchina soltanto se vengono utilizzati accessori originali specificatamente previsti per questa macchina.

Fessure in pareti portanti sono soggette alla norma DIN 1053 parte 1 oppure alle specifiche norme vigenti nel rispettivo Paese.

Rispettare assolutamente tali direttive. Prima di iniziare i lavori, consultare l’ingegnere calcolatore o l’architetto responsabile oppure chi di competenza.

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

Calotta di protezione

■ La cuffia di protezione 6 deve essere montata quando si eseguono lavori con dischi abrasivi oppure dischi da taglio.

Aprire la levetta di fissaggio 7. Applicare la calotta di protezione 6 della figura ri-

spettivamente sul collare alberino della testa dell’elettroutensile. Le camme codificatrici della calotta di protezione devono corrispondere con le rispettive rientranze al collare alberino.

Indicazioni relative alla statica

Montaggio del dispositivo di protezione

2 609 000 850.book Seite 4 Montag, 23. Januar 2006 9:16 09

49 • 2 609 000 850 • 06.01

Italiano - 5

Applicare la calotta di protezione premendola sul collare alberino fino a far poggiare il collare della calotta di protezione sulla flangia della macchina e le camme codificatrici fanno presa nella scanalatura rotante del collare alberino.

Ruotare la calotta di protezione 6 in senso antiorario e portarla alla posizione necessaria (posizione di lavoro).

Regolare la calotta di protezione 6 in modo tale da impedire che si abbia una scia di scintille in direzione dell’operatore.

Avvertenza: Camme codificatrici applicate alla

calotta di protezione 6 hanno la funzione di garantire che alla macchina possa essere montata soltanto una calotta di protezione che sia adatta al tipo di macchina.

Lo smontaggio avviene seguendo l’ordine inverso.

Impugnatura supplementare

■ Durante tutte le operazioni di lavoro con la macchina è indispensabile che sia montata l’impugnatura supplementare.

A seconda della posizione di lavoro che si preferisce, avvitare l’impugnatura supplementare 4 al lato destro od al lato sinistro della testa dell’elet- troutensile.

Impugnatura supplementare antivibrazioni

L’impugnatura supplementare antivibrazioni permette di lavorare a vibrazione ridotta e quindi di lavorare in modo più piacevole e sicuro.

Non eseguire nessun tipo di modifica all’impugnatura supplementare.

Non continuare ad utilizzare un’impugnatura supplementare difettosa.

Protezione per le mani

Per lavori da eseguire con il platorello in gomma 13 oppure con la spazzola a tazza 16/ spazzola piatta/disco lamellare deve essere montata una protezione mano 12 (accessorio opzionale). La protezione per le mani 12 viene fissata insieme all’impugnatura supplementare 4.

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

Utilizzare esclusivamente utensili abrasivi con un numero di giri ammesso che corrisponda almeno al numero massimo di giri a vuoto della macchina.

Durante le operazioni di taglio, le mole abrasive da sgrosso e taglio raggiungono temperature molto alte; non toccarle con le mani fino a quando non si siano raffreddate completamente.

■ Pulire il mandrino portamola e tutte le componenti di montaggio. Per fissare in posizione e per sbloccare gli utensili abrasivi, bloccare il mandrino portamola 5 tramite il tasto di bloccaggio del mandrino 3.

Attivare il tasto di bloccaggio del mandrino 3 solo quando l’albero è fermo!

Mola abrasiva da sgrosso e taglio

Il diametro del foro deve avere la misura giusta ed adattarsi perfettamente alla flangia 8 (M 14), 19 (M 10). Non utilizzare mai né riduzioni né adattatori.

Utilizzando una mola abrasiva diamantata da taglio diritto, fare attenzione a far corrispondere la freccia del senso di rotazione applicata sulla mola abrasiva di diamante con il senso di rotazione della macchina (freccia del senso di rotazione sulla testa della macchina).

Montaggio cfr. figura.

Avvitare il dado di serraggio 10 e stringere bene con la chiave a due fori (cfr. paragrafo «Dado a serraggio rapido»).

Montare gli utensili abrasivi

2 609 000 850.book Seite 5 Montag, 23. Januar 2006 9:16 09

50 • 2 609 000 850 • 06.01

Italiano - 6

Flangia di alloggiamento per mandrino portamola M 14

Intorno al collare di centraggio nella flangia di alloggiamento 8 si trova inserito un anello O (particolare in materiale sintetico).

In caso che l’anello dovesse mancare oppure dovesse essere danneggiato, è assolutamente

necessario sostituirlo (Codice di ordinazione 1 600 210 039) prima che la flangia di alloggiamento 8 possa essere montata.

Flangia di alloggiamento per mandrino portamola M 10

La flangia 19 può essere utilizzata con entrambi i lati. In caso di mole da taglio diamantate, la flangia deve essere girata di 180° ed applicata sul mandrino portamola 5.

Il foro (Ø 20 mm) della mola abrasiva diamantata da taglio diritto deve adattarsi senza gioco sul collare di centraggio della flangia di alloggiamento 19.

Non utilizzare mai né riduzioni né adattatori.

☞

Dopo aver eseguito il montaggio dell’utensile abrasivo e prima di inserire la macchina, controllare se l’utensile abrasivo sia stato montato correttamente e se possa ruotare senza impedimenti.

Disco lamellare (utensile lamellare)

(per filettatura alberino M 14) A seconda dell’applicazione in corso, togliere la

calotta di protezione 6 e montare la protezione per arti 12. Applicare sul mandrino portamola 5 la speciale flangia 8 (accessorio opzionale, codice di ordinazione 2 605 703 028) ed il disco lamellare. Avvitare il dado di serraggio 10 e stringere bene con la chiave a due fori.

Platorello in gomma 13

A seconda dell’applicazione in corso, togliere la calotta di protezione 6 e montare la protezione per arti 12.

Montaggio cfr. figura.

Avvitare il dado cilindrico 15 e stringere bene con la chiave a due fori.

Spazzola a tazza 16/spazzola piatta (a fili intrecciati)

(per filettatura alberino M 14) A seconda dell’applicazione in corso, togliere la

calotta di protezione 6 e montare la protezione per arti 12.

L’utensile abrasivo deve poter essere avvitato al mandrino portamola 5 in modo che sia perfettamente adiacente alla flangia del mandrino all’estremità della filettatura dell’alberino portamola. Serrare a fondo tramite la chiave a due fori.

(per filettatura alberino M 14) In sostituzione del dado di serraggio 10 può es-

sere utilizzato il dado a serraggio rapido SDS-clic 11 (accessorio opzionale). Gli utensili abrasivi possono essere montati senza la necessità di attrezzi.

Il dado a serraggio rapido 11 può essere uti- lizzato soltanto per mole abrasive da sgrosso e taglio.

Utilizzare esclusivamente dadi a serraggio rapido SDS-clic 11 che siano in perfetto stato.

Avvitando, fare attenzione che la parte con le scritte non indichi in direzione del disco abrasivo: la freccia deve indicare in direzione della marcatura di posizionamento 20.

Bloccare il mandrino portamola tramite il tasto di bloccaggio del mandrino 3. Serrare a fondo il dado di serraggio rapido SDS-clic ruotando con forza il disco abrasivo in senso orario.

Dado a serraggio rapido

2 609 000 850.book Seite 6 Montag, 23. Januar 2006 9:16 09

51 • 2 609 000 850 • 06.01

Italiano - 7

Un dado di serraggio rapido SDS-clic intatto e correttamente applicato può essere ruotato manualmente girando l’anello zigrinato in senso antiorario.

Mai cercare di sbloccare un dado di serraggio rapido SDS-clic con una tenaglia ma utilizzare una chiave a due fori. Applicare la

chiave a due fori come indicato nella figura.

Potranno essere impiegati tutti gli utensili abrasivi riportati nelle presenti istruzioni per l’uso.

La velocità ammessa [g/min] oppure la velocità perimetrale [m/s] degli utensili abrasivi utilizzati deve corrispondere al minimo ai valori riportati nella tabella.

Per questo motivo è indispensabile attenersi sempre al valore relativo al numero di giri am- messi/velocità perimetrale ammessa riportato sull’etichetta dell’utensile abrasivo.

Osservare la tensione di rete: La tensione della rete deve corrispondere a quella riportata sulla targhetta della macchina. Le macchine con l’indi- cazione di 230 V possono essere collegate anche alla rete di 220 V.

Avvio/arresto

Per la messa in esercizio della macchina spingere in avanti l’interruttore avvio/arresto 1.

Per fissare in posizione premere l’interruttore di avvio/arresto 1 sulla parte anteriore fino allo scatto in posizione dello stesso.

Per spegnere la macchina rilasciare l’interruttore di avvio/arresto 1 oppure, se è bloccato, premere brevemente verso il basso l’interruttore avvio/arresto 1 nella parte posteriore.

☞

Prova!

Controllare gli utensili abrasivi prima di utilizzarli. L’utensile abrasivo deve essere montato perfettamente e deve poter girare liberamente. Eseguire una corsa di prova per almeno 30 secondi senza mettere la macchina sotto carico. Non è permesso continuare ad utilizzare utensili abrasivi danneggiati, che non girano più concentricamente o che vibrano.

Constant-Electronic (PWS 8-125 CE/PWS 9-125 CE)

La Constant-Electronic mantiene pressoché costante il numero di giri sia in caso di corsa a vuoto che in caso di carico permettendo buoni risultati di lavorazione.

Protezione contro sovraccarichi (PWS 8-125 CE/PWS 9-125 CE)

In caso di sovraccarico il motore si ferma. Liberare immediatamente la macchina dal carico e lasciarla raffreddare facendola girare al numero massimo di giri per ca. 30 secondi.

Preselezionare il numero di giri necessario operando con la rotellina di regolazione 2 e basandosi sulle indicazioni riportate nella tabella al paragrafo «Dati tecnici» (valori indicativi).

Utensile abrasivi ammessi

mass.

[mm] [mm]

Db d[g/min] [m/s]

100 115 125

6 6 6

16,0 22,2 22,2

11 000 11 000 11 000

80 80 80

100 115 125

– – –

11 000 11 000 11 000

80 80 80

70753030M 10

M 14

11 000 11 0004545

Messa in servizio

Preselezione numero di giri (PWS 8-125 CE/PWS 9-125 CE)

2 609 000 850.book Seite 7 Montag, 23. Januar 2006 9:16 09

52 • 2 609 000 850 • 06.01

Italiano - 8

■ Fissare bene il pezzo in lavorazione almeno che non sia abbastanza pesante da restare fermo per il proprio peso.

■ Non sottoporre la macchina a carico tanto elevato da farla fermare.

■ Durante le operazioni di taglio, le mole abrasive da sgrosso e taglio raggiungono temperature molto alte; non toccarle con le mani fino a quando non si siano raffreddate completamente.

Lavori di sgrossatura

Eseguendo lavori di sgrossatura, i migliori risultati si raggiungono con un’angolatura di appostamento di 30° fino a 40°. Operare con la macchina eseguendo movimenti semicircolari ed esercitando una leggera pressione. In questo modo il pezzo in lavorazione non si surriscalda, non si scolora e non si ha la formazione di scanalature.

Mai utilizzare mole abrasive da taglio diritto per lavori di sgrossatura.

Disco lamellare (utensile lamellare)

Utilizzando dischi lamellari (accessorio opzionale) è possibile lavorare anche superfici convesse e profili (levigatura di forme).

I dischi lamellari hanno una durata molto più alta rispetto a quella dei fogli abrasivi, un più basso livello di rumorosità e minori temperature di abrasione.

Troncare

Durante l’operazione di troncatura, non premere, non dare angolature e non oscillare. Operare avanzando moderatamente adattandosi al tipo di materiale in lavorazione.

Non cercare di frenare dischi abrasivi in fase di arresto esercitando pressione lateralmente.

Importante è la direzione in cui si esegue l’operazione di troncatura.

La macchina deve operare sempre in senso opposto a quello della rotazione. Per questo motivo, mai dirigerla nella direzione inversa! In un tal caso si viene infatti a

creare il pericolo che la macchina possa sbalzare fuori dal taglio in modo incontrollato.

Troncando profilati e tubi a sezione quadra, è consigliabile eseguire il taglio alla sezione trasversale minore.

Troncatura di materiale pietroso

■ La macchina può essere utilizzata esclusi- vamente per la smerigliatura a secco.

Si consiglia di utilizzare la mola da taglio diamantata. Per evitare angolature involontarie, utilizzare la slitta di guida 17 con uno speciale coperchio aspirazione.

Utilizzare la macchina esclusivamente in combinazione con un sistema di aspirazione polvere. Portare inoltre anche la maschera di protezione contro la polvere.

L’aspirapolvere deve essere adatto all’aspirazione di polvere minerale e disporre di rispettiva omologazione.

Il programma Bosch comprende aspiratori adatti.

Avviare la macchina ed applicarla con la parte anteriore della slitta di guida sul pezzo in lavorazione.

Operare con la macchina avanzando moderatamente ed adattandosi al tipo di materiale in lavorazione (figura).

Troncando materiali particolarmente duri, p. es. calcestruzzo ad alto contenuto di ciottoli, la mola da taglio diamantata può surriscaldarsi e può essere danneggiata. Un chiaro indicatore è una corona di scintille che si crea intorno alla mola da taglio diamantata.

Istruzioni per il lavoro

2 609 000 850.book Seite 8 Montag, 23. Januar 2006 9:16 09

53 • 2 609 000 850 • 06.01

Italiano - 9

In questo caso, interrompere la procedura di taglio e lasciar raffreddare la mola da taglio diamantata facendola girare a vuoto per breve tempo senza sottoporla a carico.

Una sensibile diminuzione dell’avanzamento di lavoro e la formazione di corona di scintille sono un chiaro indizio per una mola da taglio diamantata non più sufficientemente affilata. Essa può essere riaffilata eseguendo dei brevi tagli su materiale abrasivo (p. es. su arenaria calcare).

■ Prima di qualunque intervento alla macchina, estrarre la spina dalla presa di rete.

■ Per poter garantire buone e sicure operazioni di lavoro, tenere sempre pulite la macchina e le fessure di ventilazione.

In condizioni estreme d’impiego, p. es. durante la lavorazione di metalli, nell’interno della macchina si può accumulare polvere conduttrice. L’isolamento di protezione della macchina potrebbe risentirne. In questi casi è consigliabile utilizzare un impianto di aspirazione stazionario, soffiare spesso aria compressa sulle feritoie di ventilazione ed installare a monte un interruttore di sicurezza per correnti di guasto (FI).

Se nonostante gli accurati procedimenti di produzione e di controllo la macchina dovesse guastarsi, la riparazione va fatta effettuare da un punto di assistenza autorizzato per gli elettroutensili Bosch.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione della macchina!

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Solo per i Paesi della CE:

Non gettare elettroutensili dismessi tra i rifiuti domestici! Conformemente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettro-

niche (RAEE) ed all’attuazione del recepimento nel diritto nazionale, gli elettroutensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

Per prendere visione dei disegni in vista esplosa e delle informazioni relative ai pezzi di ricambio consultare il sito: www.bosch-pt.com

Italia

Robert Bosch S.p.A. Via Giovanni da Udine 15 20156 Milano

✆ .................................................... +39 02 / 36 96 26 63

Fax

.................................................... +39 02 / 36 96 26 62

✆ Filo diretto con Bosch: . +39 02 / 36 96 23 14

www.Bosch.it

Svizzera

✆ ............................................................. 0 44 / 8 47 15 13

Fax

............................................................. 0 44 / 8 47 15 53

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 50 144 in base alle prescrizioni delle direttive CEE 89/336, CE 98/37.

Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification

Robert Bosch GmbH, Power Tools Division

Con riserva di modifiche

Manutenzione e pulizia

Smaltimento

Servizio post-vendita

Dichiarazione di conformità

2 609 000 850.book Seite 9 Montag, 23. Januar 2006 9:16 09

54 • 2 609 000 850 • 06.01

Nederlands - 1

Vooraf instelbaar toerental (Type CE)

Technische gegevens

Haakse slijpmachine PWS 550 600 6-115 6-115 6-115

Zaaknummer 3 603 … C99 0.. … C99 1.. … C99 2.. … C99 3.. … C99 4.. Opgenomen vermogen [W] 550 600 600 650 680 Afgegeven vermogen [W] 290 340 340 380 400 Onbelast toerental [min-1] 11 000 11 000 11 000 11 000 11 000 Slijpschijf-Ø, max. [mm] 115 115 115 115 115 Schroefdraad uitgaande as M 14 M 14 M 14 M 14 M 14 Constant-electronic – – – – – Vooraf instelbaar toerental – – – – – Gewicht volgens EPTAProcedure 01/2003

[kg] 1,9 1,9 1,9 1,9 1,9

Veiligheidsklasse / II / II / II / II / II

Haakse slijpmachine PWS 7-100 7-115 7-115 7-125 7-125

Zaaknummer 3 603 … C99 640 … C99 5.. … C99 6.. … C99 7.. … C99 8.. Opgenomen vermogen [W] 720 700 720 700 720 Afgegeven vermogen [W] 420 410 420 410 420 Onbelast toerental [min-1] 11 000 11 000 11 000 11 000 11 000 Slijpschijf-Ø, max. [mm] 100 115 115 125 125 Schroefdraad uitgaande as M 10 M 14 M 14 M 14 M 14 Constant-electronic – – – – – Vooraf instelbaar toerental – – – – – Gewicht volgens EPTAProcedure 01/2003

[kg] 1,9 1,9 1,9 2,0 2,0

Veiligheidsklasse / II / II / II / II / II

Haakse slijpmachine PWS 8-125 CE 9-125 CE 9-125 CE

Zaaknummer 3 603 … C99 B.. … C99 9.. … C99 A.. Opgenomen vermogen [W] 800 850 900 Afgegeven vermogen [W] 425 430 450 Onbelast toerental [min-1] 2 800– 11 000 2 800– 11 000 2 800 –11 000 Slijpschijf-Ø, max. [mm] 125 125 125 Schroefdraad uitgaande as M 14 M 14 M 14 Constant-electronic ● ● ● Vooraf instelbaar toerental ● ● ● Gewicht volgens EPTAProcedure 01/2003

[kg] 2,0 2,0 2,0

Veiligheidsklasse / II / II / II

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken.

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken.

Materiaal Toepassing Gereedschap Stelwiel

Kunststof Polijsten Lamsvel 1

Fijn schuren Viltpolijstschijf 1

Metaal Fijn schuren Polijstschijf 1

Verf verwijderen Schuurblad 2 –3 Hout, metaal Borstelen, ontroesten Komstaalborstel, schuurblad 3 Metaal, steen Slijpen Slijpschijf 4 –6 Metaal Afbramen Slijpschijf 6 Steen** Doorslijpen** Doorslijpschijf en geleideslede 6

**Doorslijpen van steen is alleen toegestaan met de geleideslede (toebehoren).

2 609 000 850.book Seite 1 Montag, 23. Januar 2006 9:16 09

55 • 2 609 000 850 • 06.01

Nederlands - 2

De machine is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water. Voor het doorslijpen van steen is een geleideslede voorgeschreven.

Voor machines met elektronische besturing: met toegestane schuurgereedschappen kan de machine worden gebruikt om te schuren en te polijsten.

Meetwaarden vastgesteld volgens EN 50 144. Het A-gewaardeerde geluidsdrukniveau van de

machine bedraagt kenmerkend: geluidsdrukniveau 88 dB (A); geluidsvermogenniveau 101 dB (A).

Draag oorbeschermers.

Bij het gebruik van de standaard extra handgreep bedraagt de gewaardeerde maximale versnelling kenmerkend 5,3 m/s

Bij het gebruik van de trillingdempende extra handgreep bedraagt de gewaardeerde maximale versnelling kenmerkend 5,3 m/s

. De hand/armtrilling aan de extra handgreep is kenmerkend minder dan 2,5 m/s

De onderdelen van de machine zijn genummerd zoals op de afbeelding van de machine op de pagina met afbeeldingen.

Vouw de uitvouwbare pagina met de afbeelding van het gereedschap open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.

1 Aan/uit-schakelaar 2 Stelwiel vooraf instelbaar toerental

(PWS 8-125 CE/PWS 9-125 CE)

3 Blokkeerknop uitgaande as 4 Extra handgreep 5 Uitgaande as 6 Beschermkap 7 Spanhendel 8 Opnameflens

(bij uitgaande as M 14 met O-ring)

9 Slijp-/doorslijpschijf* 10 Spanmoer 11 Snelspanmoer * 12 Handbescherming*

13 Rubber steunschijf* 14 Schuurblad* 15 Ronde moer* 16 Komstaalborstel* 17 Geleideslede met afzuig- en beschermkap* 18 Diamantdoorslijpschijf* 19 Opnameflens M 10

* In de gebruiksaanwijzing afgebeeld en beschreven

toebehoren wordt niet altijd standaard meegeleverd.

Met de machine kan uitsluitend veilig worden gewerkt, wanneer u de gebruiksaanwijzing en de veiligheidsvoorschriften volledig leest en u zich strikt aan de

gegeven aanwijzingen houdt. Bovendien moeten de algemene veiligheidsvoorschriften in de bijgevoegde brochure of in het gedeelte in het midden van deze gebruiksaanwijzing worden opgevolgd. Laat u voor het eerste gebruik praktisch instrueren.

Draag een gehoorbescherming.

■ Draag een veiligheidsbril.

■ Draag voor uw veiligheid ook veiligheidsuitrus-

ting zoals werkhandschoenen, stevige schoenen, een helm en een schort.

■ Stof dat tijdens de werkzaamheden ontstaat,

kan schadelijk voor de gezondheid, brandbaar of explosief zijn. Geschikte beschermingsmaatregelen zijn noodzakelijk. Bijvoorbeeld: Sommige soorten stof worden beschouwd als kankerverwekkend. Gebruik een geschikte afzuiging voor stof en spanen en draag een stofmasker.

■ Stof van lichte metalen kan ontvlammen of ex-

ploderen. Houd de werkomgeving altijd schoon omdat materiaalmengsels bijzonder gevaarlijk zijn.

■ Raak de stroomkabel niet aan indien deze tij-

dens de werkzaamheden wordt beschadigd of doorgesneden, maar trek onmiddellijk de stekker uit het stopcontact. Gebruik de machine nooit met een beschadigde kabel.

■ Sluit gereedschap dat buitenshuis wordt ge-

bruikt aan via een aardlekschakelaar met een inschakelstroom van maximaal 30 mA. Gebruik het gereedschap niet in de regen of in een vochtige omgeving.

Gebruik volgens bestemming

Informatie over geluid en trillingen

Onderdelen van de machine

Voor uw veiligheid

2 609 000 850.book Seite 2 Montag, 23. Januar 2006 9:16 09

56 • 2 609 000 850 • 06.01

Nederlands - 3

■ Houd de machine tijdens de werkzaamheden altijd stevig met beide handen vast en zorg ervoor dat u stevig staat.

■ Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

■ Voer de kabel altijd achterwaarts van de machine weg.

■ Schakel de machine voor het neerleggen altijd uit en wacht tot deze tot stilstand is gekomen.

■ Wanneer de stroom uitvalt of de stekker uit het stopcontact wordt getrokken, moet u de aan/uit-schakelaar onmiddellijk ontgrendelen en in de uit-stand zetten. Dit voorkomt ongecontroleerd opnieuw starten.

■ De machine mag alleen worden gebruik voor droog doorslijpen en droog schuren.

■ Tijdens alle werkzaamheden met de machine moet de extra handgreep gemonteerd zijn.

■ Pak het elektrische gereedschap alleen vast aan een geïsoleerd handvat wanneer het inzetgereedschap een verborgen leiding of het eigen netsnoer kan raken.

Contact met een onder spanning staande leiding kan metalen delen van de machine onder spanning zetten en tot een elektrische schok leiden.

■ Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken.

■ Voor werkzaamheden met slijp- of doorslijpschijven moet de beschermkap 6 gemonteerd zijn. Voor werkzaamheden met de rubber steunschijf 13, komstaalborstel 16, vlakstaalborstel of lamellenslijpschijf moet de handbescherming 12 (toebehoren) worden gemonteerd.

■ Gebruik een stofafzuiging bij het bewerken van steen. De stofzuiger moet zijn goedgekeurd voor het zuigen van steenstof. Gebruik de geleideslede voor het doorslijpen van steen.

■ Asbesthoudend materiaal mag niet worden bewerkt.

■ Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine.

■ Controleer slijpgereedschappen voor het gebruik. Het slijpgereedschap moet op de juiste wijze gemonteerd zijn en vrij kunnen draaien. Laat het slijpgereedschap minstens 30 seconden onbelast proefdraaien. Gebruik geen beschadigde, niet-ronde of trillende slijpgereedschappen.

■ Bescherm het slijpgereedschap tegen slagen, stoten en vet.

■ Beweeg de machine alleen ingeschakeld naar het werkstuk.

■ Houd uw handen uit de buurt van ronddraaiende slijpgereedschappen.

■ Let op de draairichting. Houd de machine altijd zo vast dat vonken of slijpstof van het lichaam wegvliegen.

■ Bij het schuren van metalen ontstaan wegvliegende vonken. Let erop dat geen personen in gevaar worden gebracht. Wegens het brandgevaar mogen zich geen brandbare materialen in de buurt (plaats waar de vonken wegvliegen) bevinden.

■ Voorzichtig bij het maken van sleuven, bijv. in dragende muren: zie het gedeelte „Bouwkun- dige aspecten”.

■ Blokkeren van de doorslijpschijf leidt tot een plotselinge reactiekracht van de machine. Schakel in dit geval de machine onmiddellijk uit.

■ Neem de afmetingen van de slijpschijven in acht. De gatdiameter moet passen bij de opnameflens 8 (M 14), 19 (M 10). Gebruik geen reduceerstukken of adapters.

■ Gebruik doorslijpschijven nooit om af te bramen. Stel doorslijpschijven niet bloot aan zijwaartse druk.

■ Neem de voorschriften van de fabrikant over de montage en het gebruik van het slijpgereedschap in acht.

■ Voorzichtig! Het slijpgereedschap loopt na het uitschakelen van de machine nog uit.

■ Span de machine niet in een bankschroef.

■ Laat kinderen de machine nooit gebruiken.

■ Bosch kan een juiste werking van de machine

uitsluitend waarborgen wanneer voor deze machine bedoeld origineel toebehoren wordt gebruikt.

2 609 000 850.book Seite 3 Montag, 23. Januar 2006 9:16 09

57 • 2 609 000 850 • 06.01

Nederlands - 4

Voor sleuven in dragende muren geldt norm DIN 1053 deel 1 of gelden landspecifieke bepalingen.

Deze voorschriften moeten beslist in acht worden genomen. Raadpleeg voor het begin van de werkzaamheden de verantwoordelijke bouwkundige, architect of de met de leiding belaste bouwopzichter.

■ Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Beschermkap

■ Voor werkzaamheden met slijp- of doorslijpschijven moet de beschermkap 6 gemonteerd zijn.

Open de spanhendel 7. Plaats de beschermkap 6 volgens de afbeelding

op de ashals van de machine. De codeernokken van de beschermkap moeten overeenkomen met de bijbehorende uitsparingen van de ashals.

Duw de beschermkap op de ashals tot de kraag van de beschermkap tegen de flens van de machine zit en de codeernokken in de groef rondom de ashals grijpen.

Draai de beschermkap 6 tegen de wijzers van de klok in de gewenste stand (werkstand).

Stel de beschermkap 6 zo in dat het vliegen van vonken in de richting van de bediener wordt voorkomen.

Opmerking: Codeernokken op de bescherm-

kap 6 zorgen ervoor dat alleen een bij dit type machine passende beschermkap kan worden gemonteerd.

Demontage in omgekeerde volgorde.

Extra handgreep

■ Tijdens alle werkzaamheden met de machine moet de extra handgreep gemonteerd zijn.

Schroef de extra handgreep 4 afhankelijk van de werkwijze links of rechts stevig in het voorste deel van de machine vast.

Trillingsdempende extra handgreep

Dankzij de trillingsdempende extra handgreep kunt u met weinig trillingen en daardoor aangenamer en veiliger werken.

Verander de extra handgreep niet.

Gebruik een beschadigde extra handgreep niet meer.

Bouwkundige aspecten

Beschermingsvoorzieningen monteren

2 609 000 850.book Seite 4 Montag, 23. Januar 2006 9:16 09

58 • 2 609 000 850 • 06.01

Nederlands - 5

Handbescherming

Voor werkzaamheden met de rubber steunschijf 13, komstaalborstel 16, vlakstaalborstel of lamellenslijpschijf moet de handbescherming 12 (toebehoren) worden gemonteerd. De handbescherming 12 wordt met de extra handgreep 4 bevestigd.

■ Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

Gebruik alleen slijpgereedschappen met een maximaal toerental dat minstens even hoog is als het onbelaste toerental van de machine.

Slijp- en doorslijpschijven worden tijdens de werkzaamheden zeer heet. Raak ze niet aan voordat ze zijn afgekoeld.

■ Reinig de uitgaande as en alle te monteren delen. Blokkeer de uitgaande as 5 met de blokkeerknop 3 voor het vastspannen en losmaken van de slijpgereedschappen.

Bedien de blokkeerknop 3 alleen wanneer de uitgaande as stilstaat!

Slijp-/doorslijpschijf

Neem de afmetingen van de slijpschijven in acht. De gatdiameter moet passen bij de opnameflens 8 (M 14), 19 (M 10). Gebruik geen reduceerstukken of adapters.

Let er bij gebruik van een diamantdoorslijpschijf op dat de draairichtingpijl op de diamantdoorslijpschijf overeenkomt met de draairichting van de machine (draairichtingpijl op de voorzijde van de machine).

Zie voor de montage de pagina met afbeeldingen.

Schroef de spanmoer 10 op de as en draai de moer met een pensleutel vast (zie het gedeelte „Snelspanmoer”).

Opnameflens voor uitgaande as M 14

In de opnameflens 8 is rond de centreerkraag een O-ring (kunststof deel) geplaatst.

Wanneer de O-ring ontbreekt of beschadigd is, moet deze beslist worden vervangen (be-

stelnr. 1 600 210 039), voordat de opnameflens 8 gemonteerd wordt.

Opnameflens voor uitgaande as M 10

De opnameflens 19 kan aan beide zijden worden gebruikt. Voor diamantdoorslijpschijven moet deze 180° gedraaid op de uitgaande as 5 worden geplaatst.

Het boorgat van de diamantdoorslijpschijf (Ø 20 mm) moet zonder speling passen op de centreerkraag van de opnameflens 19.

Gebruik geen reduceerstukken of adapters.

☞

Controleer voor de montage van het slijpgereedschap en voor het inschakelen of het slijpgereedschap juist is gemonteerd en vrij kan draaien.

Lamellenschijf

(voor uitgaande as M 14) Afhankelijk van de toepassing kunt u eventueel

de beschermkap 6 verwijderen en de handbescherming 12 monteren. Zet de speciale opnameflens 8 (toebehoren, bestelnr. 2 605 703 028) en lamellenschijf op de uitgaande as 5. Schroef de spanmoer 10 op de uitgaande as en draai deze vast met de pensleutel.

Rubber steunschijf 13

Afhankelijk van de toepassing kunt u eventueel de beschermkap 6 verwijderen en de handbescherming 12 monteren.

Zie voor de montage de pagina met afbeeldingen.

Schroef de ronde moer 15 op de uitgaande as en draai deze vast met de pensleutel.

Komstaalborstel 16 of vlakstaalborstel

(voor uitgaande as M 14) Afhankelijk van de toepassing kunt u eventueel

de beschermkap 6 verwijderen en de handbescherming 12 monteren.

Het slijpgereedschap moet zo ver op de uitgaande as 5 kunnen worden geschroefd dat het nauwkeurig aansluit op de flens aan het einde van schroefdraad van de uitgaande as. Draai het vast met een steeksleutel.

Slijpgereedschappen monteren

2 609 000 850.book Seite 5 Montag, 23. Januar 2006 9:16 09

59 • 2 609 000 850 • 06.01

Nederlands - 6

(voor uitgaande as M 14) In plaats van de spanmoer 10 kan de snelspan-

moer 11 (toebehoren) worden gebruikt. De slijpgereedschappen kunnen dan zonder hulpgereedschap worden gemonteerd.

De snelspanmoer 11 mag alleen worden gebruikt voor slijp- en doorslijpschijven.

Gebruik alleen een onbeschadigde snelspanmoer 11 die volkomen in orde is.

Let er bij het vastschroeven op dat de zijde met het opschrift niet naar de slijpschijf wijst. De pijl moet naar de indexmarkering 20 wijzen.

Blokkeer de uitgaande as met de blokkeerknop 3. Draai de snelspanmoer vast door de slijpschijf krachtig met de wijzers van de klok mee aan te draaien.

Een op de juiste manier bevestigde en onbeschadigde snelspanmoer kan worden losgedraaid door de kartelring tegen de wijzers van de klok in met de hand los te draaien.

Draai een vastzittende snelspanmoer nooit met een tang los, maar ge-

bruik een pensleutel. Plaats de pensleutel zoals

in de afbeelding weergegeven.

Alle in deze gebruiksaanwijzing genoemde slijpen schuurgereedschappen kunnen worden gebruikt.

Het toegestane toerental [min

-1

] resp. de omtreksnelheid [m/s] van de gebruikte slijpgereedschappen moet minstens gelijk zijn aan de gegevens in de tabel.

Neem daarom altijd het toegestane toerental en de omtreksnelheid op het etiket van de slijpgereedschappen in acht.

Let op de netspanning: De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje. Met 230 V aangeduide machines kunnen ook worden gebruikt met een spanning van 220 V.

In- en uitschakelen

Als u de machine wilt inschakelen, duwt u de aan/uit-schakelaar 1 naar voren.

Als u de aan/uit-schakelaar 1 wilt vastzetten, drukt u de schakelaar vooraan omlaag tot deze vastklikt.

Als u de machine wilt uitschakelen, laat u de aan/uit-schakelaar 1 los. Als de aan/uit-schakelaar 1 vergrendeld is, drukt u deze kort achteraan omlaag.

☞

Proefdraaien!

Controleer het slijpgereedschap voor het gebruik. Het slijpgereedschap moet op de juiste wijze gemonteerd zijn en vrij kunnen draaien. Laat het slijpgereedschap minstens 30 seconden onbelast proefdraaien. Gebruik geen beschadigde, niet-ronde of trillende slijpgereedschappen.

Snelspanmoer

Toegestane slijpgereedschappen

max. [mm] [mm]

Db d[min

-1

] [m/s]

100 115 125

6 6 6

16,0 22,2 22,2

11 000 11 000 11 000

80 80 80

100 115 125

– – –

11 000 11 000 11 000

80 80 80

70753030M 10

M 14

11 000 11 0004545

Ingebruikneming

2 609 000 850.book Seite 6 Montag, 23. Januar 2006 9:16 09

60 • 2 609 000 850 • 06.01

Nederlands - 7

Constant-electronic (PWS 8-125 CE/PWS 9-125 CE)

De constant-electronic houdt het toerental bij onbelast en belast lopen vrijwel constant en waarborgt een gelijkmatige arbeidscapaciteit.

Thermische beveiliging (PWS 8-125 CE/PWS 9-125 CE)

Bij overbelasting blijft de motor staan. Ontlast de machine onmiddellijk en laat deze onbelast bij maximaal onbelast toerental ca. 30 seconden afkoelen.

Kies het vereiste toerental met het stelwiel 2 volgens de tabel in het gedeelte „Technische gegevens” (richtwaarden).

■ Span het werkstuk in als het niet door het eigen gewicht stabiel ligt.

■ Belast de machine niet zo sterk dat deze tot stilstand komt.

■ Slijp- en doorslijpschijven worden tijdens de werkzaamheden zeer heet. Raak ze niet aan voordat ze zijn afgekoeld.

Afbramen

Met aanzethoeken van 30 tot 40° bereikt u bij het afbramen het beste resultaat. Beweeg de machine met matige druk heen en weer. Het werkstuk wordt dan niet te heet, verkleurt niet en krijgt geen groeven.

Gebruik doorslijpschijven nooit om af te bramen.

Lamellenschijf

Met de lamellenschijf (toebehoren) kunnen ook gebogen oppervlakken en profielen (contourschuren) worden bewerkt.

Lamellenschijven hebben een veel langere levensduur dan schuurbladen, een lager geluidsniveau en lagere schuurtemperaturen.

Doorslijpen

Niet duwen, machine niet schuin houden en niet oscilleren tijdens het doorslijpen. Werk met een matige, aan het te bewerken materiaal aangepaste voorwaartse beweging.

Rem uitlopende doorslijpschijven niet af door er aan de zijkant tegen te duwen.

Belangrijk is de richting van de doorslijpwerkzaamheden.

De machine moet altijd tegenlopend werken. Beweeg de machine daarom niet in de andere richting. Anders bestaat het gevaar dat de machine ongecontro- leerd uit de snede wordt geduwd.

Profielen en vierkantbuizen kunnen het best bij de kleinste diameter worden doorgeslepen.

Steen doorslijpen

■ De machine mag alleen worden gebruik voor droog doorslijpen en droog schuren.

Gebruik bij voorkeur een diamantdoorslijpschijf. Gebruik ter voorkoming van schuin wegdraaien de geleideslede 17 met speciale afzuig- en beschermkap.

Gebruik het gereedschap alleen met stofafzuiging. Draag een stofmasker.

De stofzuiger moet zijn goedgekeurd voor het zuigen van steenstof.

Bosch levert geschikte stofzuigers.

Schakel de machine in en plaats deze met het voorste deel van de geleideslede op het werkstuk.

Duw de machine met matige, aan het te bewerken materiaal aangepaste voorwaartse beweging (zie afbeelding).

Vooraf instelbaar toerental (PWS 8-125 CE/PWS 9-125 CE)

Tips voor de werkzaamheden

2 609 000 850.book Seite 7 Montag, 23. Januar 2006 9:16 09

61 • 2 609 000 850 • 06.01

Nederlands - 8

Bij het doorslijpen van bijzonder harde materialen, bijvoorbeeld beton met veel kiezel, kan de diamantdoorslijpschijf oververhit raken en daardoor beschadigd worden. Een krans van vonken rond de diamantdoorslijpschijf geeft dit duidelijk aan.

Onderbreek in dit geval de doorslijpwerkzaamheden en laat de diamantdoorslijpschijf gedurende korte tijd afkoelen door de machine onbelast te laten draaien.

Een duidelijk verminderde werksnelheid en een krans van vonken rond de slijpschijf duiden op een stomp geworden diamantdoorslijpschijf. Door kort te snijden in abrasief materiaal (bijvoorbeeld kalkzandsteen) kan deze weer scherp worden gemaakt.

■ Trek altijd voor werkzaamheden aan de machine de stekker uit het stopcontact.

■ Houd de machine en de ventilatieopeningen altijd schoon om goed en veilig te werken.

Bij extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in de machine terechtkomen. Daardoor kan de veiligheidsisolatie van de machine worden geschaad. Het is in dergelijke gevallen raadzaam een stationaire afzuiginstallatie te gebruiken, de ventilatieopeningen vaak uit te blazen en een aardlekschakelaar in de elektrische verbinding op te nemen.

Mocht de machine ondanks zeer zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie door een erkende reparatieservice voor Bosch elektrisch gereedschap te worden uitgevoerd.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer overeenkomstig het typeplaatje van de machine.

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en

de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Explosietekeningen en informatie over vervangingsonderdelen vindt u op: www.bosch-pt.com

Nederland

✆ ................................................. +31 (0)76 / 5 79 54 54

Fax

................................................. +31 (0)76 / 5 79 54 94

E-mail: gereedschappen@nl.bosch.com

België en Luxemburg

✆ ..................................................... +32 (0)70 / 22 55 65

Fax

..................................................... +32 (0)70 / 22 55 75

E-mail: outillage.gereedschap@be.bosch.com

Wij verklaren op eigen verantwoording dat dit product voldoet aan de volgende normen en normatieve documenten: EN 50 144 volgens de bepalingen van de richtlijnen 89/336/EEG en 98/37/EG.

Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification

Robert Bosch GmbH, Power Tools Division

Wijzigingen voorbehouden

Onderhoud en reiniging

Afvalverwijdering

Technische dienst en klantenservice

Conformiteitsverklaring

2 609 000 850.book Seite 8 Montag, 23. Januar 2006 9:16 09

62 • 2 609 000 850 • 06.01

Dansk - 1

Indstilling af omdrejningstal (Type CE)

Tekniske data

Vinkelsliber PWS 550 600 6-115 6-115 6-115

Sagnummer 3 603 … C99 0.. … C99 1.. … C99 2.. … C99 3.. … C99 4.. Nominel optagen effekt [W] 550 600 600 650 680 Afgiven effekt [W] 290 340 340 380 400 Omdrejningstal, ubelastet [/min] 11 000 11 000 11 000 11 000 11 000 Slibeskive-Ø, maks. [mm] 115 115 115 115 115 Slibespindelgevind M 14 M 14 M 14 M 14 M 14 Konstant-elektronik – – – – – Indstilling af omdrejningstal – – – – – Vægt svarer til EPTA-Procedure 01/2003

[kg] 1,9 1,9 1,9 1,9 1,9

Isolationsklasse / II / II / II / II / II

Vinkelsliber PWS 7-100 7-115 7-115 7-125 7-125

Sagnummer 3 603 … C99 640 … C99 5.. … C99 6.. … C99 7.. … C99 8.. Nominel optagen effekt [W] 720 700 720 700 720 Afgiven effekt [W] 420 410 420 410 420 Omdrejningstal, ubelastet [/min] 11 000 11 000 11 000 11 000 11 000 Slibeskive-Ø, maks. [mm] 100 115 115 125 125 Slibespindelgevind M 10 M 14 M 14 M 14 M 14 Konstant-elektronik – – – – – Indstilling af omdrejningstal – – – – – Vægt svarer til EPTA-Procedure 01/2003

[kg] 1,9 1,9 1,9 2,0 2,0

Isolationsklasse / II / II / II / II / II

Vinkelsliber PWS 8-125 CE 9-125 CE 9-125 CE

Sagnummer 3 603 … C99 B.. … C99 9.. … C99 A.. Nominel optagen effekt [W] 800 850 900 Afgiven effekt [W] 425 430 450 Omdrejningstal, ubelastet [/min] 2 800 –11 000 2 800 –11 000 2 800 – 11 000 Slibeskive-Ø, maks. [mm] 125 125 125 Slibespindelgevind M 14 M 14 M 14 Konstant-elektronik ● ● ● Indstilling af omdrejningstal ● ● ● Vægt svarer til EPTA-Procedure 01/2003

[kg] 2,0 2,0 2,0

Isolationsklasse / II / II / II

Læg mærke til sagnummeret på typeskiltet til dit el-værktøj. Handelsbetegnelserne for de enkelte el-værktøjer kan variere. Angivelser gælder for nominelle spændinger på [U] 230/240 V. Ved lavere spændinger og i længdespecifikke modeller kan

disse angivelser variere.

Materiale Anvendelse Værktøj Indstillingshjul

Kunststof Polering Lammeuldshætte 1

Finslibning Filtpolereskive 1

Metal Finslibning Polereskive 1

Fjernelse af farve Sliberondel 2 –3 Træ, metal Børstning, fjernelse af rust Kopbørste, sliberondel 3 Metal, sten Slibning Slibeskive 4– 6 Metal Skrub Slibeskive 6 Sten** Kapa** Kapskiva och styrsläde 6

**Føringsslæden skal altid være monteret, når der skæres i sten (tilbehør).

2 609 000 850.book Seite 1 Montag, 23. Januar 2006 9:16 09

63 • 2 609 000 850 • 06.01

Dansk - 2

Maskinen er beregnet til at gennemskære, skrubbe og børste metal- og stenmaterialer uden brug af vand. Det er forskrift at benytte en førings- slæde, når der skal skæres i sten.

For maskiner med elektronisk styring: Maskinen kan benyttes til slibe- og poleringsarbejde, hvis den udstyres med tilladt slibeværktøj.

Måleværdier beregnes iht. EN 50 144. Maskinens A-vurderede støjniveau er typisk:

Lydtrykniveau 88 dB (A), lydeffektniveau 101 dB (A).

Brug høreværn.

Anvendes standard-ekstragrebet, er den væg- tede maksimale acceleration typisk 5,3 m/s

Anvendes det vibrationsdæmpende ekstragreb, er den vægtede maksimale acceleration typisk 5,3 m/s

. Hånd-arm-vibrationen på ekstragrebet

er typisk under 2,5 m/s

Nummereringen af maskinens enkelte dele refererer til illustrationen på illustrationssiden.

Klap venligst foldesiden med illustration af maskinen ud og lad denne side være foldet ud, mens du læser betjeningsvejledningen.

1 Start-stop-kontakt 2 Indstillingshjul omdrejningstal

(PWS 8-125 CE/PWS 9-125 CE)

3 Spindellås 4 Ekstrahåndtag 5 Slibespindel 6 Beskyttelsesskærm 7 Spændegreb 8 Holdeflange

(ved M 14-slibespindel med O-ring)

9 Slibe-/skæreskive* 10 Spændemøtrik 11 Lynspændemøtrik * 12 Håndbeskyttelse* 13 Gummibagskive*

14 Slibeblad* 15 Rund møtrik* 16 Kopbørste* 17 Føringsslæde med beskyttelsesskærm og

studs til opsugning*

18 Diamantskæreskive* 19 Holdeflange M 10

* Tilbehør, som er illustreret og beskrevet i betjenings-

vejledningen, er ikke altid indeholdt i leveringen!

Sikkert arbejde med maskinen forudsætter, at betjeningsvejledningen og sikkerhedsforskrifterne læses helt igennem og anvisningerne overholdes, før den

tages i brug. Desuden skal de almindelige sikkerhedsforskrifter overholdes, der findes enten i vedlagte hæfte eller i et hæfte i midten af nærværende betjeningsvejledning. Få en sagkyndig person til at vise dis, hvordan maskinen fungerer, før den benyttes første gang.

Brug høreværn.

■ Brug beskyttelsesbriller.

■ Brug af sikkerhedsmæssige grunde også

yderligere sikkerhedsudstyr som f.eks. beskyttelseshandsker, fast fodtøj, hjelm og forklæde.

■ Støv, der opstår under arbejdet, kan være

sundhedsfarligt, brændbart eller eksplosivt. Det er forskrift at bruge egnet beskyttelsesværn. For eksempel: Nogle støvarter kan være kræftfremkaldende. Brug egnet støv-/spånopsugning og bær støvbeskyttelsesmaske.

■ Letmetalstøv kan brænde eller eksplodere.

Sørg for at arbejdspladsen altid er ren, da en blanding af forskellige materialer er særlig farlig.

■ Hvis strømkablet beskadiges eller skæres

over under arbejdet, må kablet ikke berøres. Træk straks netstikket ud. Benyt aldrig maskinen, hvis kablet er beskadiget.

■ Maskiner, som benyttes ude i det fri, tilsluttes

via et HFI-relæ med max. 30 mA udløs- ningstrøm. Brug ikke maskinen, når det regner.

Beregnet anvendelsesområde

Støj-/vibrationsinformation

Maskinelementer

For din egen sikkerheds skyld

2 609 000 850.book Seite 2 Montag, 23. Januar 2006 9:16 09

64 • 2 609 000 850 • 06.01

Dansk - 3

■ Hold altid maskinen fast med begge hænder og sørg for at stå sikkert under arbejdet.

■ Sikre emnet. Et emne holdes bedre fast med spændeanordninger eller skruestik end med hånden.

■ Ledningen skal altid føres bagud fra maskinen.

■ Sluk altid for maskinen og vent til maskinen

står helt stille, før den lægges fra.

■ I tilfælde af strømsvigt eller hvis netstikket trækkes ud, åbnes start-stop-kontakt straks og bringes i off-position (slukket). Dette forhindrer en ukontrolleret genindkobling.

■ Maskinen må kun benyttes til tørskæring / tørslibning.

■ Ekstrahåndtaget skal være monteret, når der arbejdes med maskinen.

■ Hold altid el-værktøj med isolerede hånd- greb, hvis der udføres arbejde, hvor indsatsværktøjet kan komme til at ramme en skjult ledning eller værktøjets eget kabel.

Kontakt med en spændingsførende ledning kan sætte maskinens metaldele under spæn- ding, hvilket kan føre til elektrisk stød.

■ Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale forsyningsselskab.

Kontakt med elektriske ledninger kan føre til brand og elektrisk stød. Beskadigelse af en gasledning kan føre til eksplosion. Brud på et vandrør kan føre til materiel skade eller elektrisk stød.

■ Beskyttelsesskærmen 6 skal være monteret, når der arbejdes med slibe- eller skæreskiver. Håndbeskyttelsen 12 (tilbehør) skal monteres, når der arbejdes med gummibagskiven 13 eller kopbørsten 16/skivebørsten/lamelslibeski- ven.

■ Brug en specialstøvsuger til opsugning af støv, når der slibes i sten. Støvsugeren skal være godkendt til opsugning af stenstøv. Der skal benyttes en føringsslæde i forbindelse med skæring af sten.

■ Asbestholdige materialer må ikke bearbejdes.

■ Benyt kun slibeværktøj, hvis tilladte omdrej-

ningstal er mindst lige så højt som maskinens omdrejningstal i ubelastet stand.

■ Slibeværktøj skal kontrolleres før ibrugtag- ning. Slibeværktøj skal være monteret korrekt og skal kunne drejes. Slibeværktøj skal prøve- køres i ubelastet tilstand i mindst 30 sekunder. Beskadiget, uregelmæssigt rundt eller vibrerende slibeværktøj må ikke anvendes.

■ Slibeværktøj skal beskyttes mod slag, stød og fedt.

■ Maskinen skal altid være tændt, når den føres hen til pladen.

■ Hold hænderne væk fra roterende slibeværk- tøj.

■ Vær opmærksom på drejeretningen. Maski- nen skal altid holdes således, at gnister og slibestøv flyver væk fra kroppen.

■ Gnistregn opstår ved slibning af metal. Vær opmærksom på, at personer ikke kommer til skade. På grund af brandfare må brændbare materialer ikke opbevares i nærheden (gnistregnområde).

■ Pas på i forbindelse med opslidsning af f.eks. bærende vægge: Se henvisninger mht. statik.

■ En blokering af skæreskiven fører til et rykag- tigt, farligt tilbageslag af maskinen. I dette tilfælde slukkes maskinen med det samme.

■ Overhold slibeskivernes mål. Huldiameteren skal passe til holdeflan-gen 8 (M 14), 19 (M 10). Benyt ikke reduktionsstykke eller adapter.

■ Skæreskiver må aldrig benyttes til skrubslib- ning. Skæreskiver må ikke udsættes for tryk fra siden.

■ Fabrikantens anvisninger mht. montering og brug af slibeværktøj skal overholdes.

■ Pas på! Værktøjet har et efterløb efter slukning af maskinen.

■ Maskinen må ikke fastspændes i et skruestik.

■ Lad aldrig børn anvende denne maskine.

■ Bosch kan kun sikre en korrekt funktion, hvis

der benyttes originalt tilbehør.

Slidser i bærende vægge skal overholde bestemmelserne i standarden DIN 1053 del 1 eller specielle krav, som gælder i det enkelte land.

Disse forskrifter skal overholdes. Spørg den ansvarlige statiker, arkitekt eller byggeledelse til råds, før arbejdet påbegyndes.

Oplysninger om statik

2 609 000 850.book Seite 3 Montag, 23. Januar 2006 9:16 09

65 • 2 609 000 850 • 06.01

Dansk - 4

■ Træk stikket ud, før der arbejdes på maskinen.

Beskyttelsesskærm

■ Beskyttelsesskærmen 6 skal være monteret,

når der arbejdes med slibe- eller skæreskiver.

Åben spændearmen 7. Beskyttelsesskærmen 6 anbringes på maskinho-

vedets spindelhals, som vist på illustrationen. Kodelåsene på beskyttelsesskærmen skal være i overensstemmelse med de tilsvarende udsparinger på spindelhalsen.

Tryk beskyttelsesskærmen fast på spindelhalsen, til kanten på beskyttelsesskærmen hviler på maskinens flange og kodelåsene griber ind i den omløbende not på spindelhalsen.

Drej beskyttelsesskærmen 6 mod venstre i den nødvendige position (arbejdsposition).

Indstil beskyttelsesskærmen 6 på en sådan måde, at brugeren ikke udsættes for gnistregn.

Henvisning: Kodeknaster på beskyttelsesskær-

men 6 sikrer, at maskinen kun kan forsynes med en beskyttelsesskærm, som passer til maskinen.

Demontering i omvendt rækkefølge.

Ekstrahåndtag

■ Ekstrahåndtaget skal være monteret, når der arbejdes med maskinen.

Ekstrahåndtaget 4 skrues fast på den højre eller venstre side af maskinen afhængigt af arbejdets art.

Vibrationsdæmpende ekstrahåndtag

Det vibrationsdæmpende ekstrahåndgreb gør det muligt at udføre et behageligt og sikkert arbejde med et lavt vibrationsniveau.

Foretag ingen form for ændringer på ekstrahåndgrebet.

Brug ikke ekstrahåndgrebet, hvis det er beskadiget.

Håndbeskyttelse

Håndbeskyttelsen 12 (tilbehør) skal monteres, når der arbejdes med gummibagskiven 13 eller kopbørsten 16/skivebørsten/lamelslibeskiven. Håndbeskyttelsen 12 fastgøres med ekstrahåndtaget 4.

■ Træk stikket ud, før der arbejdes på maskinen.

Benyt kun slibeværktøj, hvis tilladte omdrejningstal er mindst lige så højt som maskinens omdrejningstal i ubelastet stand.

Slibe- og skæreskiver bliver meget varme, når de er i brug; de må først berøres, når de er kølet helt af.

■ Rengør slibespindlen og de dele, som skal monteres. Slibeværktøj spændes og løsnes ved at indstille slibespindlen 5 med spindellå- sen 3.

Spindellåsen 3 må kun aktiveres, når slibespindlen står stille!

Montering af beskyttelsesskærme

Montering af slibeværktøj

2 609 000 850.book Seite 4 Montag, 23. Januar 2006 9:16 09

66 • 2 609 000 850 • 06.01

Dansk - 5

Slibe-/skæreskive

Overhold slibeskivernes mål. Huldiameteren skal passe til holdeflangen 8 (M 14), 19 (M 10). Benyt ikke reduktionsstykke eller adapter.

Hvis der benyttes en diamantskæreskive, skal man være opmærksom på, at drejeretningspilen på diamantskæreskiven og maskinens drejeretning (drejeretningspil på maskinens hoved) stemmer overens.

Montering, se billedsiden.

Skru spændemøtrikken 10 på og spænd den med en tapnøgle (se afsnit „Lynspændemøtrik“).

Holdeflange til slibespindel M 14

Holdeflangen 8 er forsynet med en O-ring i midterkanten (kunststofdel).

O-ringen skal erstattes, hvis den mangler eller er beskadiget (Bestill.-nr. 1 600 210 039), før holdeflangen 8 monteres.

Holdeflange til slibespindel M 10

Holdeflangen 19 kan benyttes på begge sider. Til diamantskæreskiver skal den drejes 180°, før den anbringes på slibespindel 5.

Boringen i diamant-skæreskiven (Ø 20 mm) skal passe uden slør til holdeflangens centreringskrave 19.

Benyt ikke reduktionsstykke eller adapter.

☞

Når slibeværktøjet er monteret, kontrolleres det for korrekt montering og om det kan bevæges frit, før maskinen tæn- des.

Lamelslibeskive

(for M 14-slibespindel) Tag eventuelt beskyttelseskappen 6 af og mon-

tér håndbeskyttelsen 12 afhængigt af arbejdets art. Anbring den specielle holdeflange 8 (tilbehør, Bestill.-nr. 2 605 703 028) og lamelslibeskiven på slibespindlen 5. Skru spændemøtrikken 10 på og spænd den med tapnøglen.

Gummibagskive 13

Tag eventuelt beskyttelseskappen 6 af og montér håndbeskyttelsen 12 afhængigt af arbejdets art.

Montering, se billedsiden.

Skru den runde møtrik 15 på og spænd den med tapnøglen.

Kopbørste 16/skivebørste

(for M 14-slibespindel) Tag eventuelt beskyttelseskappen 6 af og mon-

tér håndbeskyttelsen 12 afhængigt af arbejdets art.

Slibeværktøjet skal skrues så meget på slibespindlen 5, at det ligger fast op mod holdeflangen. Værktøjet spændes med en gaffelnøgle.

2 609 000 850.book Seite 5 Montag, 23. Januar 2006 9:16 09

67 • 2 609 000 850 • 06.01

Dansk - 6

(for M 14-slibespindel) Lynspændemøtrikken 11 (tilbehør) kan benyttes i

stedet for spændemøtrikken 10. Slibeværktøj kan monteres uden brug af værktøj.

Lynspændemøtrikken 11 må kun benyttes til slibe- og skæreskiver.

Benyt kun fejlfrie, ubeskadigede lynspænde- møtrikker 11.

Skriftsiden på slibeskiven skal altid vende opad, når slibeskiven monteres; pilen skal pege hen imod indeksmærket 20.

Fastlås slibespindlen med spindellå- sen 3. Spænd lynspændemøtrikken ved at dreje slibeskiven kraftigt til højre.

En korrekt fastgjort ubeskadiget lynspændemøtrik løsnes ved at dreje yderringen til venstre.

Løsne aldrig en fastsiddende lynspændemøtrik med en tang. Brug altid en tapnøgle. An-

bring tapnøglen som vist på billedet.

Det er muligt at benytte alt det slibeværktøj, der er nævnt i denne betjeningsvejledning.

Det tilladte omdrejningstal [/min] eller omfangshastighed [m/s] for de benyttede slibeværktøjer skal mindst svare til angivelserne i tabellen.

Læs og overhold derfor altid det/den tilladte om- drejningstal/omfangshastighed på slibeværk- tøjets etiket.

Kontrollér netspændingen: Strømkildens spænding skal svare til angivelserne på maskinens typeskilt. Maskinen til 230 V kan også tilsluttes 220 V.

Start og stop

Maskinen tændes ved at skubbe start-stop-kontakten 1 frem.

Maskinen fastlåses ved at trykke start-stop-kontakten 1 ned foran, til den falder i hak.

Maskinen slukkes ved at slippe start-stop-kontakten 1 eller - hvis den er fastlåst - ved at trykke kort bag på start-stop-kontakten 1.

☞

Prøvekørsel!

Slibeværktøj skal altid kontrolleres, før det tages i brug. Slibeværktøjet skal være korrekt monteret og skal kunne rotere frit. Prø- vekørslen skal vare mindst 30 sekunder uden belastning. Beskadigede, ikke runde eller vibrerende slibeværktøj må ikke benyttes.

Lynspændemøtrik

Tilladte slibeværktøjer

maks.

[mm] [mm]

Db d[/min] [m/s]

100 115 125

6 6 6

16,0 22,2 22,2

11 000 11 000 11 000

80 80 80

100 115 125

– – –

11 000 11 000 11 000

80 80 80

70753030M 10

M 14

11 000 11 0004545

Ibrugtagning

2 609 000 850.book Seite 6 Montag, 23. Januar 2006 9:16 09

68 • 2 609 000 850 • 06.01

Dansk - 7

Konstant-elektronik (PWS 8-125 CE/PWS 9-125 CE)

Konstant-electronik holder det indstillede omdrejningstal mellem ubelastet og belastet tilstand næsten konstant.

Beskyttelse mod overbelastning (PWS 8-125 CE/PWS 9-125 CE)

Motoren bliver stående, hvis maskinen udsættes for overbelastning. Aflast maskinen med det samme og lad maskinen afkøle i ca. 30 sekunder i ubelastet tilstand ved maks. omdrejningstal.

Indstil det nødvendige omdrejningstal med indstillingshjulet 2 iht. tabellen efter afsnittet „Tekniske data“ (vejledende værdier).

■ Arbejdsstykket skal spændes fast, hvis det ikke ligger sikkert som følge af sin egenvægt.

■ Maskinen må ikke belastes i et sådant omfang, at den stopper.

■ Slibe- og skæreskiver bliver meget varme, når de er i brug; de må først berøres, når de er kø- let helt af.

Skrubslibning

Arbejdsvinkler på 30°–40° giver det bedste skrubberesultat. Bevæg maskinen frem og tilbage med jævnt tryk. Derved bliver emnet ikke for varmt, misfarvning undgås og maskinen efterlader igen riller på emnet.

Benyt aldrig skæreskiver til skrubning.

Lamelslibeskive

Lamelslibeskiver (tilbehør) kan også benyttes til at bearbejde bølgede overflader og profiler (konturslibning).

Lamelslibeskiver har væsentlig højere standtider end slibeblade, lavere støjniveau og lavere slibetemperaturer.

Skæring

Under skærearbejdet må værktøjet ikke udsættes for tryk, ikke komme til at sidde i klemme, ikke oscillere. Desuden skal værktøjet fremføres med et jævnt tryk, som passer til det materiale, som skal bearbejdes.

Forsøg ikke at bremse udløbende skæreskiver ved at trykke dem på siden.

Vigtigt er skæreret- ningen.

Maskinen skal altid arbejde i modløb; bevæg derfor ikke maskinen i den modsatte retning! Dette kan medføre, at det trykkes ukontrolle- ret ud af snittet.

Profiler og firkantede rør skal helst skæres over på det sted, hvor tværsnittet er mindst.

Skæring i sten

■ Maskinen må kun benyttes til tørskæring / tørslibning.

Brug helst en diamant-skæreskive. Føringsslæ- den 17 skal benyttes med en speciel opsug-

ningsbeskyttelsesskærm, så skiven ikke kan beskadiges.

Støvopsugningen skal altid være tændt, når maskinen er i brug. Desuden skal der bæres beskyttelsesmaske.

Støvsugeren skal være godkendt til opsugning af stenstøv.

Bosch tilbyder egnede støvsugere.

Tænd for maskinen og anbring den forreste del af føringsslæ- den på emnet.

Før maskinen frem med jævnt tryk passende til det materiale, som skal bearbejdes (fig.).

Når der skæres i meget hårde materialer som f.eks. beton med et stort kieseindhold, kan diamantskæreskiven blive for varm og derved beskadiges. En gnistkrans, som løber med diamantskæreskiven, er et tydeligt tegn herpå.

Indstilling af omdrejningstal (PWS 8-125 CE/PWS 9-125 CE)

Arbejdshenvisninger

2 609 000 850.book Seite 7 Montag, 23. Januar 2006 9:16 09

69 • 2 609 000 850 • 06.01

Dansk - 8

Afbryd i dette tilfælde skærearbejdet og afkøl diamantskæreskiven i kort tid ved ubelastet omdrejningstal.

Et mærkbart langsommere arbejdsskridt og en gnistkrans er tegn på, at diamantskæreskiven er uskarp. Diamantskæreskiven slibes igen ved at køre den i porøst materiale (kalksandsten) i korte bevægelser.

■ Træk stikket ud, før der arbejdes på maskinen.

■ Maskine og ventilationshuller skal altid holdes

rene for at sikre et godt og sikkert arbejde.

Ved ekstreme brugsbetingelser kan der afsætte sig elektrisk ledende støv inde i maskinen i forbindelse med bearbejdning af metaller. Maskinens beskyttelsesisolering kan forringes. I sådanne tilfælde anbefales det at benytte et stationært udsugningsanlæg, hyppig udblæsning af ventilationsåbningerne og forankobling af et HFI-relæ.

Skulle maskinen trods omhyggelig fabrikation og kontrol engang holde op med at fungere, skal reparationen udføres af et autoriseret serviceværk- sted for Bosch elektroværktøj.

Det 10-cifrede sagnummer til maskinen (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.

Gælder kun for EU-lande:

Smid ikke el-værktøj ud sammen med det almindelige husholdningsaffald! Iht. det europæiske direktiv 2002/96/EF om affald af elektrisk

og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.

Reservedelstegninger og informationer om reservedele findes under: www.bosch-pt.com

Bosch Service Center for el-værktøj Telegrafvej 3 2750 Ballerup

✆ Service: .......................................... +45 44 89 88 55

Fax

............................................................ +45 44 89 87 55

✆ Teknisk vejledning: ................. +45 44 89 88 56

✆ Den direkte linje: ...................... +45 44 68 35 60

Vi erklærer under almindeligt ansvar, at dette produkt er i overensstemmelse med følgende standarder eller normative dokumenter: EN 50 144 i henhold til bestemmelserne i direktiverne 89/336/EØF og 98/37/EF.

Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification

Robert Bosch GmbH, Power Tools Division

Ret til ændringer forbeholdes

Vedligeholdelse og rengøring

Bortskaffelse

Service og kunderådgiver

Overensstemmelseserklæring

2 609 000 850.book Seite 8 Montag, 23. Januar 2006 9:16 09

70 • 2 609 000 850 • 06.01

Svenska - 1

Varvtalsförval (Typ CE)

Tekniska data

Vinkelslipmaskin PWS 550 600 6-115 6-115 6-115

Produktnummer 3 603 … C99 0.. … C99 1.. … C99 2.. … C99 3.. … C99 4.. Upptagen märkeffekt [W] 550 600 600 650 680 Avgiven effekt [W] 290 340 340 380 400 Tomgångsvarvtal [r/min] 11 000 11 000 11 000 11 000 11 000 Slipskivs-Ø, max. [mm] 115 115 115 115 115 Slipspindelgänga M 14 M 14 M 14 M 14 M 14 Konstantelektronik – – – – – Varvtalsförval – – – – – Vikt enligt EPTA-Procedure 01/2003

[kg] 1,9 1,9 1,9 1,9 1,9

Skyddsklass / II / II / II / II / II

Vinkelslipmaskin PWS 7-100 7-115 7-115 7-125 7-125

Produktnummer 3 603 … C99 640 … C99 5.. … C99 6.. … C99 7.. … C99 8.. Upptagen märkeffekt [W] 720 700 720 700 720 Avgiven effekt [W] 420 410 420 410 420 Tomgångsvarvtal [r/min] 11 000 11 000 11 000 11 000 11 000 Slipskivs-Ø, max. [mm] 100 115 115 125 125 Slipspindelgänga M 10 M 14 M 14 M 14 M 14 Konstantelektronik – – – – – Varvtalsförval – – – – – Vikt enligt EPTA-Procedure 01/2003

[kg] 1,9 1,9 1,9 2,0 2,0

Skyddsklass / II / II / II / II / II

Vinkelslipmaskin PWS 8-125 CE 9-125 CE 9-125 CE

Produktnummer 3 603 … C99 B.. … C99 9.. … C99 A.. Upptagen märkeffekt [W] 800 850 900 Avgiven effekt [W] 425 430 450 Tomgångsvarvtal [r/min] 2 800 – 11 000 2 800 – 11 000 2 800 – 11 000 Slipskivs-Ø, max. [mm] 125 125 125 Slipspindelgänga M 14 M 14 M 14 Konstantelektronik ● ● ● Varvtalsförval ● ● ● Vikt enligt EPTA-Procedure 01/2003

[kg] 2,0 2,0 2,0

Skyddsklass / II / II / II

Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. Data gäller för märkspänningar [U] 230/240 V. Vid lägre spänning och i landsspecifika utföranden kan dessa data avvika.

Material Användning Verktyg Ratt

Plast Polera Lammullshätta 1

Finslipa Filtpolerskiva 1

Metall Finslipa Lumpskiva 1

Färgborttagning Slipblad 2 –3 Trä, metall Borsta, avrosta Toppborste, slipblad 3 Metall, sten Slipa Slipskiva 4 –6 Metall Grovbearbetning Slipskiva 6 Sten** Kapa** Kapskiva och styrsläde 6

**För kapning av stenmaterial ska styrsläde (tillbehör) alltid användas.

2 609 000 850.book Seite 1 Montag, 23. Januar 2006 9:16 09

71 • 2 609 000 850 • 06.01

Svenska - 2

Maskinen är avsedd för kapning, grovbearbetning och borstning av arbetsstycken i metall- och sten utan vattentillförsel. Vid kapning av sten ska styrsläde användas.

För maskiner med elektronisk styrning: Med godkända slipverktyg kan maskinen även användas för slipning och polering.

Mätvärdena har tagits fram baserande på EN 50 144.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 88 dB (A); ljudeffektnivå 101 dB (A).

Använd hörselskydd!

När standardstödhandtaget används är den beräknade maximala accelerationen i typiska fall 5,3 m/s

När det vibrationsdämpande stödhandtaget används är den beräknade maximala accelerationen i typiska fall 5,3 m/s

. Vibrationen i handarm på stödhandtaget underskrider i typiska fall 2,5 m/s

Numreringen av komponenterna hänvisar till illustration på grafiksida.

Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.

1 Strömställare Till /Från 2 Ställratt varvtalsförval

(PWS 8-125 CE/PWS 9-125 CE)

3 Spindellåsknapp 4 Stödhandtag 5 Slipspindel 6 Sprängskydd 7 Spännarm 8 Stödfläns

(med M 14-slipspindel med O-ring)

9 Slip-/kapskiva* 10 Spännmutter 11 Snabbspännmutter * 12 Handskydd* 13 Gummisliprondell*

14 Slipblad* 15 Rundmutter* 16 Toppborste* 17 Styrsläde med utsugningshuv* 18 Diamantkapskiva* 19 Stödfläns M 10

* I bruksanvisningen avbildat och beskrivet tillbehör

ingår inte alltid i leveransen!

För att riskfritt kunna använda maskinen bör du noggrant läsa igenom bruksanvisningen och exakt följa de instruktioner som lämnas i säkerhetsanvisning-

arna. Dessutom ska alla allmänna säkerhetsanvisningar i det häfte som bifogats eller som är insatt i mitten av denna bruksanvisning följas. Låt en fackman instruera dig i maskinens användning.

Använd hörselskydd.

■ Använd skyddsglasögon.

■ Bär för din säkerhet även annan skyddsutrust-

ning som t. ex. skyddshandskar, kraftiga skor, hjälm och förkläde.

■ Damm som uppstår under arbetet kan vara

hälsovådligt, brännbart eller explosivt. Därför ska lämpliga skyddsåtgärder vidtas. Till exempel: Ett flertal damm anses kunna framkalla cancer. Använd lämplig damm-/ spånutsugning och dammfiltermask.

■ Lättmetalldamm kan brinna eller explodera.

Håll alltid arbetsplatsen ren då materialblandningar är särskilt farliga.

■ Skadas eller kapas nätsladden under arbetet,

rör inte vid sladden utan dra genast ut stickproppen. Maskinen får absolut inte användas med defekt sladd.

■ Elverktyg som används utomhus ska anslutas

via jordfelsbrytare (FI) med max. 30 mA utlös- ningsström. Elverktyget får inte användas vid regn eller väta.

■ Håll i maskinen med båda händerna under

arbetet och se till att du står stadigt.

■ Säkra arbetsstycket. Ett arbetsstycke som är

fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.

Ändamålsenlig användning

Ljud-/vibrationsdata

Maskinens komponenter

Säkerhetsåtgärder

2 609 000 850.book Seite 2 Montag, 23. Januar 2006 9:16 09

72 • 2 609 000 850 • 06.01

Svenska - 3

■ Dra alltid kabeln bakåt från maskinen.

■ Innan maskinen läggs bort ska den vara från-

kopplad och ha stannat helt.

■ Vid strömavbrott eller när nätkontakten från- kopplas, lås genast upp strömställaren Till/ Från och ställ den i läget Från. Härvid undviks okontrollerad återstart.

■ Maskinen får användas endast för torrkapning/ torrslipning.

■ Vid alla arbeten med maskinen måste stöd- handtaget vara monterat.

■ Håll tag i elverktyget endast i isolerade grepp när arbeten utförs på platser där verktyget kan komma i kontakt med dolda ledningar eller skada egen nätsladd.

Kontakt med en spänningsförande ledning kan sätta maskinens metalldelar under spänning som sedan kan leda till elektriskt slag.

■ Använd lämpliga detektorer för lokalise- ring av dolda försörjningsledningar eller konsultera lokalt distributionsföretag.

Kontakt med elledningar kan förorsaka brand och elektriskt slag. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador eller elektriskt slag.

■ För arbeten med slip- och kapskivor måste sprängskyddet 6 vara monterat. För arbeten med gummisliprondell 13 eller toppborste 16/ ståltrådsborste i skivform/lamellslipskiva ska handskyddet 12 (tillbehör) vara monterat.

■ Vid slipning av sten ska dammutsugning användas. Dammsugaren måste vara godkänd för uppsugning av stendamm. Vid kapning av sten måste styrsläde användas.

■ Asbesthaltigt material får inte bearbetas.

■ Använd enbart slipverktyg vilkas tillåtna varvtal

åtminstone motsvarar slipmaskinens högsta tomgångsvarvtal.

■ Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belastning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas.

■ Skydda slipverktygen mot slag, stötar och fett.

■ Maskinen ska vara tillslagen när den förs mot

arbetsstycket.

■ Håll händerna borta från roterande slipverktyg.

■ Kontrollera rotationsriktningen. Håll alltid

maskinen så att gnistorna och slipdammet förs bort från kroppen.

■ Vid slipning av metall uppstår gnistor. Se upp att personer inte skadas. Brandrisk föreligger och därför får inga brännbara material förvaras i närheten (inom gnistområdet).

■ Var försiktig vid spårfräsning t. ex. i bärande väggar: se hänvisning till statisk konstruktionsberäkning.

■ Om kapskivan tillfälligt blockerar, kommer maskinens höga kraft att leda till en ryckig och farlig reaktion. Vid blockering, stäng genast av maskinen.

■ Beakta slipskivornas dimensioner. Centrumhålet måste passa exakt till stödflänsen 8 (M 14), 19 (M 10). Reducerstycken eller adaptrar får inte användas.

■ Använd aldrig kapskivor för grovslipning. Tryckbelasta inte kapskivorna från sidan.

■ Följ tillverkarens instruktioner beträffande montering och användning av slipverktyget.

■ Varning! Slipkroppen roterar efter frånkoppling en stund innan den stannar.

■ Maskinen får inte spännas fast i skruvstäd.

■ Låt aldrig barn hantera maskinen.

■ Bosch kan endast garantera att maskinen

fungerar felfritt om för maskinen avsedda originaltillbehör används.

Spår i bärande väggar ska uppfylla kraven enligt DIN 1053 del 1 eller tillämpliga föreskrifter i aktuellt land.

Dessa föreskrifter ska absolut beaktas. Rådfråga ansvarig statiker, arkitekt eller entreprenör innan arbetet påbörjas.

Hänvisningar till statisk konstruktionsberäkning

2 609 000 850.book Seite 3 Montag, 23. Januar 2006 9:16 09

73 • 2 609 000 850 • 06.01

Svenska - 4

■ Dra ut stickproppen innan åtgärder utförs på maskinen.

Sprängskydd

■ För arbeten med slip- och kapskivor måste sprängskyddet 6 vara monterat.

Öppna spännarmen 7. Montera sprängskyddet 6 enligt bild på maskin-

huvudets spindelhals. Sprängskyddets nockar måste ligga mot respektive urtag på spindelhalsen.

Tryck upp sprängskyddet på spindelhalsen tills skyddets ansats ligger mot maskinens fläns och kodnockarna griper in i runtomspåret på spindelhalsen.

Vrid sprängskyddet 6 moturs till önskat läge (arbetsläge).

Ställ in sprängskyddet 6 så att gnistor inte sprutas mot användaren.

Märk: Kodklacken på sprängskyddet 6 säker-

ställer att endast det sprängskydd kan monteras som passar till respektive maskintyp.

Demontering i omvänd ordningsföljd.

Stödhandtag

■ Vid alla arbeten med maskinen måste stöd- handtaget vara monterat.

Skruva fast stödhandtaget 4 alltefter valt arbetssätt antingen på höger eller vänster sida om maskinhuvudet.

Vibrationsdämpande stödhandtag

Det vibrationsdämpande stödhandtaget leder till vibrationssnålt och sålunda bekvämare och säkrare arbete.

Det är inte tillåtet att göra ändringar på stödhandtaget.

Skadat stödhandtag får inte längre användas.

Handskydd

För arbeten med gummisliprondell 13 eller toppborste 16/ståltrådsborste i skivform/lamell- slipskiva ska handskyddet 12 (tillbehör) vara monterat. Handskyddet 12 fästs in med stöd- handtaget 4.

■ Dra ut stickproppen innan åtgärder utförs på maskinen.

Använd enbart slipverktyg vilkas tillåtna varvtal åtminstone motsvarar slipmaskinens högsta tomgångs- varvtal.

Slip- och kapskivorna blir under arbetet mycket heta; berör ej skivan innan den svalnat.

■ Rengör slipspindeln och alla delar som ska monteras. För inspänning och lossning av slipverktyg blockera slipspindeln 5 med spindellåsknappen 3.

Påverka spindellåsknappen 3 endast när slipspindeln står stilla!

Så här monteras skyddsutrustningen

Montering av slipverktyg

2 609 000 850.book Seite 4 Montag, 23. Januar 2006 9:16 09

74 • 2 609 000 850 • 06.01

Svenska - 5

Slip-/kapskiva

Beakta slipskivornas dimensioner. Centrumhålet måste passa exakt till stödflänsen 8 (M 14), 19 (M 10). Reducerstycken eller adaptrar får inte användas.

Kontrollera vid användning av diamantkapskiva att rotationsriktningspilen på diamantkapskivan och maskinens rotationsriktning (rotationsriktningspil på maskinhuvudet) överensstämmer.

För montage se bildsidan.

Skruva på spännmuttern 10 och dra fast den med tvåstiftsnyckeln (se avsnitt ”Snabbspännmutter”).

Stödfläns för slipspindel M 14

På stödflänsen 8 har en O-ring placerats kring centrerflänsen (plastdetalj).

Saknas O-ringen eller är den skadad ska den ovillkorligen ersättas (artikelnr 1 600 210 039) innan stödflänsen 8 monteras.

Stödfläns för slipspindel M 10

Båda sidorna på stödflänsen 19 kan användas. För diamantkapskivor måste den vridas om 180° innan den sätts på slipspindeln 5.

Diamantkapskivans centrumhål (Ø 20 mm) måste utan spel passa mot centrerklacken på stödflänsen 19.

Reducerstycken eller adaptrar får inte användas.

☞

Efter montering av slipverktyget kontrollera innan maskinen inkopplas att slipverktyget är korrekt monterat och att det kan rotera fritt.

Lamellslipskiva (slipmoppsrondell)

(för M 14-slipspindel) Alltefter aktuell användning ska ev. spräng-

skyddet 6 tas bort och handskyddet 12 monteras. Placera specialstödflänsen 8 (tillbehör, artikelnr. 2 605 703 028) och lamellslipskivan på slipspindeln 5. Skruva på spännmut- tern 10 och dra fast den med tvåstiftsnyckeln.

Gummisliprondell 13

Alltefter aktuell användning ska ev. spräng- skyddet 6 tas bort och handskyddet 12 monteras.

För montage se bildsidan.

Skruva på rundmuttern 15 och dra fast den med tvåstiftsnyckeln.

Toppborste 16/skivborste

(för M 14-slipspindel) Alltefter aktuell användning ska ev. spräng-

skyddet 6 tas bort och handskyddet 12 monteras.

Slipverktyget ska kunna skruvas så långt in på slipspindeln 5 att den vid slipspindelgängans slut ligger stadigt mot slipspindelflänsen. Dra kraftigt fast med U-nyckeln.

2 609 000 850.book Seite 5 Montag, 23. Januar 2006 9:16 09

75 • 2 609 000 850 • 06.01

Svenska - 6

(för M 14-slipspindel) I stället för spännmutter 10 kan snabbspänn-

mutter 11 (tillbehör) användas. Slipverktygen kan i detta fall monteras utan verktyg.

Snabbspännmuttern 11 får endast användas för slip- och kapskivor.

Använd endast felfri, oskadad snabbspännmutter 11.

Kontrollera vid påskruvning att sidan med text inte är riktad mot slipskivan; pilen måste peka mot indexmärket 20.

Blockera slipspindeln med spindellås- knappen 3. Dra fast snabbspännmuttern genom att kraftigt vrida runt slipskivan medurs.

En korrekt monterad och oskadad snabbspännmutter kan lossas för hand när räfflade ringen vrids moturs.

En hårtsittande snabbspännmutter ska lossas med tvåstiftsnyckeln, använd aldrig en tång. Lägg an

tvåstiftsnyckeln som bilden visar.

Alla de slipverktyg som anges i denna bruksanvisning kan användas.

Använda slipverktygs tillåtna varvtal [r/min] resp periferihastighet [m/s] måste åtminstone motsvara data i tabellen.

Kontrollera därför alltid godkända varvtal/ periferihastigheter som anges på slipverktygets etikett.

Kontrollera nätspänningen: Kontrollera att strömkällans spänning överensstämmer med uppgifterna på maskinens typskylt. Maskiner märkta med 230 V kan även anslutas till 220 V.

In-/urkoppling

Skjut strömställaren Till/Från 1 framåt för att starta maskinen.

För låsning tryck framtill ner strömställaren Till/ Från 1 tills den snäpper fast.

För frånkoppling av maskinen släpp strömställaren Till/Från 1. Tryck kortvarigt ned strömstäl- laren Till/Från 1 baktill om den är låst.

☞

Provkörning!

Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belastning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas.

Snabbspännmutter

Godkända slipverktyg

max. [mm] [mm]

Db d[r/min] [m/s]

100 115 125

6 6 6

16,0 22,2 22,2

11 000 11 000 11 000

80 80 80

100 115 125

– – –

11 000 11 000 11 000

80 80 80

70753030M 10

M 14

11 000 11 0004545

Start

2 609 000 850.book Seite 6 Montag, 23. Januar 2006 9:16 09

76 • 2 609 000 850 • 06.01

Svenska - 7

Konstantelektronik (PWS 8-125 CE/PWS 9-125 CE)

Den inbyggda elektroniken håller maskinens varvtal i det närmaste konstant även under belastning och garanterar sålunda en jämn arbetseffekt.

Överbelastningsskydd (PWS 8-125 CE/PWS 9-125 CE)

Vid överbelastning stannar motorn. Avlasta omedelbart maskinen och låt den för avkylning gå på högsta tomgångsvarvtal ca. 30 sekunder utan belastning.

Förvälj erforderligt varvtal med ställratt 2 enligt tabellen som följer efter avsnittet ”Tekniska data” (riktvärden).

■ Spänn fast arbetsstycket om det till följd av sin egen vikt inte ligger stadigt.

■ Utsätt inte maskinen för så hög belastning att den stannar.

■ Slip- och kapskivorna blir under arbetet mycket heta; berör ej skivan innan den svalnat.

Grovslipning

Med en ställvinkel mellan 30° och 40° uppnås optimalt resultat vid grovslipning. När maskinen förs med lätt tryck fram och tillbaka blir arbetsstycket inte för varmt, missfärgas inte och det uppstår inte heller några spår på ytan.

Använd aldrig kapskivor för grovslipning.

Lamellslipskiva (slipmoppsrondell)

Med lamellslipskivan (tillbehör) kan även välvda ytor och profiler (konturslipning) bearbetas.

Lamellslipskivorna har en betydligt längre brukstid än slipbladen, lägre ljudnivå och lägre sliptemperaturer.

Kapslipning

Utför kapslipning utan tryck och utan att snedställa eller oscillera kapskivan. Kapslipa med måttlig och till aktuellt material anpassad matning.

Frånkopplade slipskivor får inte bromsas upp genom tryckbelastning från sidan.

Viktigt är att kapning sker i rätt riktning.

Maskinen ska alltid arbeta mot matningsriktningen; maskinen får inte föras i motsatt riktning! I annat fall finns risk för att maskinen okontrol- lerat trycks ur spåret.

Vid kapning av profiler och fyrkantrör lägg an kapskivan vid minsta tvärsnittet.

Kapning av stenmaterial

■ Maskinen får användas endast för torrkapning/torrslipning.

Använd helst en diamantkapskiva. För att eleminera snedvridning använd styrsläden 17 med speciell utsugningshuv.

Arbeta endast med dammutsugning. Använd dessutom andningsskydd med dammfilter.

Dammsugaren måste vara godkänd för utsugning av stendamm.

Bosch erbjuder lämp- liga dammsugare.

Slå på maskinen och lägg an styrslädens främre parti mot arbetsstycket.

Mata fram maskinen med måttlig och till aktuellt material anpassad hastighet (bild).

Vid kapning av mycket hårt material t. ex. betong med hög kiselhalt kan diamantkapskivan över- hettas och till följd av detta skadas. En kring diamantkapskivan cirkulerande gnistkrans är ett tydligt tecken på överhettning.

Varvtalsförval (PWS 8-125 CE/PWS 9-125 CE)

Arbetsanvisningar

2 609 000 850.book Seite 7 Montag, 23. Januar 2006 9:16 09

77 • 2 609 000 850 • 06.01

Svenska - 8

Avbryt i detta fall kapningen och låt diamantkapskivan avkylas genom att låta den en kort stund gå på tomgång utan belastning.

Tydligt nedsatt arbetsprestation och en cirkulerande gnistkrans är tecken på att diamantkapskivan avtrubbats. Genom korta snitt i abrasivt material (t. ex. kalksten) kan skivan åter skärpas.

■ Dra ut stickproppen innan åtgärder utförs på maskinen.

■ Håll maskinen och ventilationsöppningarna rena för bra och säkert arbete.

Under extrema arbetsförhållanden kan vid bearbetning av metaller ledande dammpartiklar samlas i maskinens inre som sedan kan påverka maskinens skyddsisolering. Vi rekommenderar i sådana fall att använda ett fast installerat utsugningssystem, ofta renblåsa ventilationsöppning- arna och förkoppla en jordfelsbrytare (FI).

Om i produkten trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Var vänlig ange vid förfrågningar och reservdelsbeställningar apparatens produktnummer som består av 10 siffror och som finns på typskylten.

Elverktyg, tillbehör och förpackning ska omhän- dertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för elektriska och elektroniska apparater och dess modi-

fiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

En sprängskiss och informationer om reservdelar lämnas under: www.bosch-pt.com

✆ ........................................................ +46 (0)20 41 44 55

Fax

........................................................ +46 (0)11 18 76 91

Vi försäkrar härmed under exklusivt ansvar att denna produkt överensstämmer med följande normer och harmoniserade standarder: EN 50 144 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG.

Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification

Robert Bosch GmbH, Power Tools Division

Ändringar förbehålles

Underhåll och rengöring

Avfallshantering

Service och kundtjänst

Försäkran om överensstämmelse

2 609 000 850.book Seite 8 Montag, 23. Januar 2006 9:16 09

78 • 2 609 000 850 • 06.01

Norsk - 1

Turtallforvalg (Type CE)

Tekniske data

Vinkelsliper PWS 550 600 6-115 6-115 6-115

Produktnummer 3 603 … C99 0.. … C99 1.. … C99 2.. … C99 3.. … C99 4.. Opptatt effekt [W] 550 600 600 650 680 Avgitt effekt [W] 290 340 340 380 400 Tomgangsturtall [min-1] 11 000 11 000 11 000 11 000 11 000 Slipeskive-diameter, max. [mm] 115 115 115 115 115 Slipespindelgjenge M 14 M 14 M 14 M 14 M 14 Konstant-elektronikk – – – – – Turtallforvalg – – – – – Vekt i henhold til EPTAProcedure 01/2003

[kg] 1,9 1,9 1,9 1,9 1,9

Beskyttelsesklasse / II / II / II / II / II

Vinkelsliper PWS 7-100 7-115 7-115 7-125 7-125

Produktnummer 3 603 … C99 640 … C99 5.. … C99 6.. … C99 7.. … C99 8.. Opptatt effekt [W] 720 700 720 700 720 Avgitt effekt [W] 420 410 420 410 420 Tomgangsturtall [min-1] 11 000 11 000 11 000 11 000 11 000 Slipeskive-diameter, max. [mm] 100 115 115 125 125 Slipespindelgjenge M 10 M 14 M 14 M 14 M 14 Konstant-elektronikk – – – – – Turtallforvalg – – – – – Vekt i henhold til EPTAProcedure 01/2003

[kg] 1,9 1,9 1,9 2,0 2,0

Beskyttelsesklasse / II / II / II / II / II

Vinkelsliper PWS 8-125 CE 9-125 CE 9-125 CE

Produktnummer 3 603 … C99 B.. … C99 9.. … C99 A.. Opptatt effekt [W] 800 850 900 Avgitt effekt [W] 425 430 450 Tomgangsturtall [min-1] 2 800– 11 000 2 800– 11 000 2 800 –11 000 Slipeskive-diameter, max. [mm] 125 125 125 Slipespindelgjenge M 14 M 14 M 14 Konstant-elektronikk ● ● ● Turtallforvalg ● ● ● Vekt i henhold til EPTAProcedure 01/2003

[kg] 2,0 2,0 2,0

Beskyttelsesklasse / II / II / II

Legg merke til produktnummeret på typeskiltet til elektroverktøyet ditt. Handelsbetegnelsene for de enkelte elektroverktøy- ene kan variere.

Dataene gjelder for nominelle spenninger [U] 230/240 V. Ved lavere spenninger og spesielle modeller for visse land kan disse dataene variere noe.

Material Bruk Verktøy Stillhjul

Kunststoff Polering Lammeullshette 1

Finsliping Filtpolerhette 1

Metall Finsliping Moltonskive 1

Fjerning av maling Fiber-disc 2– 3 Tre, metall Børste, fjerne rust Koppbørste, fiber-disc 3 Metall, stein Sliping Slipeskive 4 –6 Metall Skrubbing Slipeskive 6 Stein** Kapping** Kutteskive og totplate 6

**Kapping av stein er kun tillatt med fotplate (tilbehør).

2 609 000 850.book Seite 1 Montag, 23. Januar 2006 9:16 09

79 • 2 609 000 850 • 06.01

Norsk - 2

Maskinen er beregnet til kapping, sliping og bør- sting av metall- og steinmaterialer uten bruk av vann. Til kapping av stein må det brukes en fotplate.

For maskiner med elektronisk styring: Med godkjente slipeverktøy kan maskinen brukes til sliping og polering.

Måleverdier funnet i samsvar med EN 50 144. Det typiske A-bedømte støynivået for maskinen

er: Lydtrykknivå: 88 dB (A). Lydstyrkenivå: 101 dB (A).

Bruk hørselvern!

Ved bruk av standard ekstrahåndtak er den typiske bedømte maksimale akselerasjonen 5,3 m/s

Ved bruk av vibrasjonsedempende ekstrahånd- tak er den typiske bedømte maksimale akselerasjonen 5,3 m/s

. Den typiske hånd-arm-vibrasjo-

nen på ekstrahåndtaket er lavere enn 2,5 m/s

Nummereringen av maskinelementene gjelder for bildet av maskinen på illustrasjonssiden.

Brett ut utbrettssiden med bildet av maskinen, og la denne siden være utbrettet mens du leser bruksanvisningen.

1 På-/av-bryter 2 Turtallsregulator

(PWS 8-125 CE/PWS 9-125 CE)

3 Spindel-låsetast 4 Ekstrahåndtak 5 Slipespindel 6 Vernedeksel 7 Spennarm 8 Festeflens

(ved M 14-slipespindel med O-ring)

9 Slipe-/kappeskive* 10 Spennmutter 11 Hurtigspennmutter * 12 Håndbeskyttelse* 13 Gummislipetallerken* 14 Fiber-disc* 15 Rundmutter*

16 Koppbørste* 17 Fotplate med avsugvernedeksel* 18 Diamantkutteskive* 19 Festeflens M 10

* Tilbehør som er beskrevet og illustrert i

bruksanvisningen inngår ikke alltid i leveransen!

Det er kun mulig å arbeide farefritt med maskinen hvis du leser bruksanvisningen og sikkerhetshenvisningene komplett på forhånd og følger anvisningene

nøye. I tillegg må de generelle sikkerhetsbestemmelsene i vedlagt bruksanvisning eller i heftet i midten av denne bruksanvisningen følges. Sørg for å få demonstrert maskinen før førstegangs bruk.

Bruk hørselvern.

■ Bruk vernebriller.

■ Bruk for sikkerhets skyld også ytterligere ver-

neutstyr som vernehansker, arbeidssko, hjelm og forkle.

■ Støv som oppstår under arbeidet kan være

helsefarlig, brennbart eller eksplosivt. Det er nødvendig med egnede beskyttelsestiltak. For eksempel: Enkelte støvtyper kan være kreftfremkallende. Bruk egnet støv- og sponavsug og støvmaske.

■ Lettmetallstøv kan brenne eller eksplodere.

Hold arbeidsplassen alltid ren, fordi materialblandinger er spesielt farlig.

■ Hvis strømkabelen skades eller kappes under

arbeid må kabelen ikke berøres, men strøm- støpselet straks trekkes ut. Bruk aldri maskinen med skadet kabel.

■ Maskiner som brukes utendørs må tilkobles

via en jordfeilbryter med maksimal 30 mA utløsningsstrøm. Ikke bruk maskinen i regn eller fuktig vær.

■ I løpet av arbeidet må du alltid holde maskinen

godt fast med begge hendene og sørge for å stå stødig.

■ Sikre arbeidsstykket. Et arbeidsstykke som

holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.

■ Ledningen føres alltid bakover bort fra maski-

nen.

Formålsmessig bruk

Støy-/vibrasjonsinformasjon

Maskinelementer

For din sikkerhet

2 609 000 850.book Seite 2 Montag, 23. Januar 2006 9:16 09

80 • 2 609 000 850 • 06.01

Norsk - 3

■ Slå maskinen alltid av før den legges ned og vent til maskinen er stanset helt.

■ Ved strømbrudd eller når støpselet trekkes ut må på-/av-bryteren straks løses og settes i avposisjon. Dette forhindrer en ukontrollert ny start.

■ Maskinen må kun brukes til tørrskjæring/tørr- sliping.

■ Ved alle arbeider med maskinen må ekstra- håndtak være montert.

■ Ta kun tak i el-verktøyet på isolerte grep, hvis innsatsverktøyet kan treffe på en skjult ledning eller sin egen nettkabel.

Kontakt med en spenningsførende ledning kan sette maskinens metalldeler under spenning og føre til elektriske støt.

■ Bruk egnede søkeapparater til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket.

Kontakt med elektriske ledninger kan medføre brann og elektriske støt. Skader på en gassledning kan føre til eksplosjon. Inntrengning i en vannledning forårsaker materielle skader og kan medføre elektriske støt.

■ Til arbeid med slipe- eller kappeskiver må ver- nedekselet 6 være montert. Til arbeid med gummislipetallerken 13 eller med stålbørste 16/skivebørste/lamellskive må det monteres en håndbeskyttelse 12 (tilbehør).

■ Ved bearbeidelse av stein må det brukes støv- avsug. Støvsugeren må være godkjent til oppsuging av steinstøv. Til kapping av stein må fotplaten brukes.

■ Asbestholdig material må ikke bearbeides.

■ Bruk kun slipeverktøy med et godkjent turtall

som er minst like høyt som maskinens tomgangsturtall.

■ Kontrollér slipeverktøyene før bruk. Slipeverk- tøyet må være feilfritt montert og kunne dreie seg fritt. La maskinen prøvekjøre i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende slipeverktøy må ikke brukes.

■ Beskytt slipeverktøyet mot slag, støt og fett.

■ Maskinen må kun føres bort til arbeidsstykket i

innkoblet tilstand.

■ Hold hendene unna de roterende slipeverktøy- ene.

■ Legg merke til dreieretningen. Hold maskinen alltid slik at gnister eller slipestøv flyr bort fra kroppen.

■ Ved sliping av metall oppstår det gnistsprut. Pass på at ingen personer utsettes for fare. På grunn av brannfaren må det ikke befinne seg brennbare materialer i nærheten (gnistsprutområde).

■ Vær påpasselig når du lager slisser f. eks. i bærende vegger: Se informasjoner om statikk.

■ Hvis kutteskiven blokkeres, fører dette til en rykkaktig reaksjon i maskinen. I dette tilfellet må maskinen straks slås av.

■ Ta hensyn til slipeskivenes mål. Hullets diame- ter må passe sammen med festeflensen 8 (M 14), 19 (M 10). Ikke bruk overgangsdeler eller adaptere.

■ Bruk aldri kutteskiven til grovsliping. Kutteskiven må ikke utsettes for trykk fra siden.

■ Følg produsentens anvisninger vedrørende montering og bruk av slipeverktøyet.

■ OBS! Slipeskiven fortsetter å gå en stund etter at maskinen er slått av.

■ Ikke spenn maskinen fast i skrustikken.

■ La aldri barn bruke denne maskinen.

■ Bosch kan kun garantere en feilfri funksjon av

maskinen når det brukes original-tilbehør.

Slisser i bærende vegger må tilsvare kravene i standard DIN 1053 del 1 eller nasjonale bestemmelser.

Disse forskriftene må absolutt overholdes. Før arbeidsstart må den ansvarlige statikeren, arkitekten eller den ansvarlige byggeledelsen konsulteres.

Informasjoner om statikk

2 609 000 850.book Seite 3 Montag, 23. Januar 2006 9:16 09

81 • 2 609 000 850 • 06.01

Norsk - 4

■ Før alle arbeider på maskinen utføres må støpselet trekkes ut.

Vernedeksel

■ Til arbeid med slipe- eller kappeskiver må ver- nedekselet 6 være montert.

Åpne spennarmen 7. Sett vernedekselet 6 på spindelhalsen til maskin-

hodet som vist på bildet. Kodeknastene på vernedekselet må stemme overens med de tilsvarende utsparingene på spindelhalsen.

Trykk vernedekselet slik på spindelhalsen at kanten på vernedekselet ligger på flensen til maskinen og kodeknastene griper inn i noten på spindelhalsen.

Drei vernedekselet 6 mot urviserne til nødvendig stilling (arbeidsposisjon).

Innstill vernedekselet 6 slik at gnistene ikke fyker mot brukeren.

Merk: Kodeknastene på vernedeksel 6 sørger

for at det kun kan monteres et vernedeksel som passer til denne maskintypen.

Demontering i omvendt rekkefølge.

Ekstrahåndtak

■ Ved alle arbeider med maskinen må ekstra- håndtak være montert.

Skru ekstrahåndtak 4 inn på høyre eller venstre side av maskinhodet avhengig av typen arbeid som skal utføres.

Vibrasjonsdempende ekstrahåndtak

Det vibrasjonsdempende ekstrahåndtaket reduserer vibrasjonene under arbeidet, slik at dette blir mer behagelig og sikkert.

Ikke utfør endringer på ekstrahåndtaket.

Ikke fortsett å bruke et skadet ekstrahåndtak.

Håndbeskyttelse

Til arbeid med gummislipetallerken 13 eller med stålbørste 16/skivebørste/lamellskive må det monteres en håndbeskyttelse 12 (tilbehør). Håndbeskyttelse 12 festes med ekstrahåndtak 4.

■ Før alle arbeider på maskinen utføres må støpselet trekkes ut.

Bruk kun slipeverktøy med et godkjent turtall som er minst like høyt som maskinens tomgangsturtall.

Slipe- og kappeskiver blir svært varme under arbeidet; ikke ta i dem før de er avkjølt.

■ Rengjør slipespindelen og alle deler som skal monteres. Til fastspenning og løsing av slipeverktøyene låses slipespindel 5 med spindellåsetast 3.

Spindellåsetast 3 må kun trykkes når slipespindelen står stille!

Montering av beskyttelsesutstyr

Montering av slipeverktøy

2 609 000 850.book Seite 4 Montag, 23. Januar 2006 9:16 09

82 • 2 609 000 850 • 06.01

Norsk - 5

Slipe-/kappeskive

Ta hensyn til slipeskivenes mål. Hullets diameter må passe sammen med festeflensen 8 (M 14), 19 (M 10). Ikke bruk overgangsdeler eller adaptere.

Ved bruk av en diamant-kutteskive må det passes på at dreieretningspilen på diamant-kutteskiven og dreieretningen til maskinen (dreieretningspil på maskinhodet) stemmer overens.

Montering se bildesiden.

Skru spennmutter 10 på og trekk til med hake- nøkkelen (se avsnittet «Hurtigspennmutter»).

Festeflens for slipespindel M 14

I festeflens 8 er det satt inn en O-ring (kunststoffdel) rundt sentreringskanten.

Hvis O-ringen mangler eller er skadet, må den absolutt skiftes ut (bestillings-nr. 1 600 210 039) før festeflens 8 monteres.

Festeflens for slipespindel M 10

Festeflensen 19 kan brukes på begge sider. Ved bruk av diamant-kutteskiver må den dreies 180° før den settes på slipespindel 5.

Boringen til diamant-kutteskiven (Ø 20 mm) må uten klaring passe i sentreringskanten til festeflensen 19.

Ikke bruk overgangsdeler eller adaptere.

☞

Etter montering av slipeverktøyet må det før maskinen slås på kontrolleres om slipeverktøyet er riktig montert og kan dreie seg fritt.

Lamellslipeskive (slipemopptallerken)

(for M 14-slipespindel) Avhengig av typen bruk må eventuelt vernedek-

selet 6 tas av og håndbeskyttelsen 12 monteres. Sett en spesiell festeflens 8 (tilbehør, bestillingsnummer 2 605 703 028) og lamellslipeskiven på slipespindel 5. Skru på spennmutter 10 og trekk til med hakenøkkelen.

Gummislipetallerken 13

Avhengig av typen bruk må eventuelt vernedekselet 6 tas av og håndbeskyttelsen 12 monteres.

Montering se bildesiden.

Skru på rundmutter 15 og trekk til med hakenøk- kelen.

Koppbørste 16/stålbørste

(for M 14-slipespindel) Avhengig av typen bruk må eventuelt vernedek-

selet 6 tas av og håndbeskyttelsen 12 monteres. Slipeverktøyet må kunne la seg skru så langt inn

på slipespindel 5 at det ligger godt mot slipespindelflensen på enden av slipespindelgjengen. Trekk til med en fastnøkkel.

2 609 000 850.book Seite 5 Montag, 23. Januar 2006 9:16 09

83 • 2 609 000 850 • 06.01

Norsk - 6

(for M 14-slipespindel) Istedetfor spennmutter 10 kan hurtigspennmutte-

ren 11 (tilbehør) brukes. Slipeverktøyet kan da monteres uten verktøy.

Hurtiglåsen 11 må kun brukes til slipe- og kappeskiver.

Bruk kun feilfrie, uskadede hurtigspennmuttere 11.

Ved påskruing må det passes på at skriftsiden ikke peker mot slipeskiven; pilen må peke mot indeksmerke 20.

Lås slipespindelen med spindellåse- tast 3. Trekk til hurtigspennmutteren ved å dreie slipeskiven kraftig med urviserne.

En korrekt festet uskadet hurtigspennmutter kan løses manuelt ved å dreie den riflede ringen mot urviserne.

En fastsittende hurtigspennmutter må aldri løses med en tang, bruk en hakenøkkel. Hakenøkke-

len settes på som vist på bildet.

Det kan brukes alle slipeverktøy som er angitt i denne bruksanvisningen.

Det godkjente turtallet [min

-1

] hhv. periferihastigheten [m/s] til slipeverktøyene som brukes må minst tilsvare informasjonene i tabellen.

Derfor må alltid godkjent turtall/periferihastig-

het på etiketten til slipeverktøyene overholdes.

Vær oppmerksom på nettspenningen: Spen-

ningen til strømkilden må stemme overens med informasjonene på maskinens typeskilt. Maskiner som er merket med 230 V kan også brukes på 220 V.

Inn-/utkobling

Til igangsetting av maskinen skyves på-/av-bryteren 1 fremover.

For å låse på-/ av-bryter 1, trykk den ned til den griper inn.

Til utkobling av maskinen slippes på- / av-bryteren 1 hhv. hvis den er låst trykkes på- / av-bryteren 1 ett øyeblikk ned bak.

☞

Prøvekjøring!

Kontrollér slipeverktøyet før bruk. Slipeverktøyet må være korrekt montert og kunne dreie seg fritt. Prøvekjør i minst 30 sekunder uten belastning. Skadede, urunde eller vibrerende slipeverktøy må ikke brukes.

Hurtigspennmutter

Godkjente slipeverktøy

max. [mm] [mm]

Db d[min

-1

] [m/s]

100 115 125

6 6 6

16,0 22,2 22,2

11 000 11 000 11 000

80 80 80

100 115 125

– – –

11 000 11 000 11 000

80 80 80

70753030M 10

M 14

11 000 11 0004545

Start

2 609 000 850.book Seite 6 Montag, 23. Januar 2006 9:16 09

84 • 2 609 000 850 • 06.01

Norsk - 7

Konstant-elektronikk (PWS 8-125 CE/PWS 9-125 CE)

Konstant-elektronikken holder turtallet nesten konstant i tomgang og under belastning og sikrer en jevn arbeidsytelse.

Overbelastningsbeskyttelse (PWS 8-125 CE/PWS 9-125 CE)

Ved overbelastning stanser motoren. Avlast maskinen straks og la den avkjøle ubelastet ved høy- este tomgangsturtall i ca. 30 sekunder.

Forhåndsinnstill det nødvendige turtallet med stillhjulet 2 i henhold til tabellen i avsnittet «Tekniske data» (omtrentelige verdier).

■ Spenn inn arbeidsstykket, hvis det ikke ligger sikkert av sin egen vekt.

■ Maskinen må ikke belastes så sterkt at den stanser.

■ Slipe- og kappeskiver blir svært varme under arbeidet; ikke ta i dem før de er avkjølt.

Grovsliping

Mit innstillingsvinkler på 30° til 40° oppnår man det beste resultatet ved grovsliping. Beveg maskinen frem og tilbake med middels trykk. Slik blir arbeidsemnet ikke for varmt, misfarges ikke og det oppstår ikke riller.

Bruk aldri kutteskiver til grovsliping.

Lamellslipeskive (slipemopptallerken)

Med lamellslipeskiven (tilbehør) kan også buede overflater og profiler (kontursliping) bearbeides.

Lamellslipeskiver har en vesentlig høyere levetid enn fiber-discer, bråker mindre og har lavere slipetemperaturer.

Kapping

Under kapping må det ikke kiles fast eller oscilleres. Arbeid med middels sterk fremskyvning tilpasset materialet som skal bearbeides.

Utløpende kappeskive må ikke bremses ved å trykke mot siden.

Viktig er retningen man kapper i.

Maskinen arbeider alltid i motsatt retning, derfor må man ikke bevege maskinen i den andre retningen! Ellers er det fare for at den trykkes ukontrollert ut av snittet.

Under kapping av profiler og firkantrør er det best å begynne på den minste diameteren.

Kapping av stein

■ Maskinen må kun brukes til tørrskjæ- ring/tørrsliping.

Bruk helst en diamant-kappeskive. For å unngå fastkiling må du bruke føringsplaten 17 med et spesielt avsugvernedeksel.

Bruk maskinen kun med støvavsug. Bruk ekstra støvmaske.

Støvsugeren må være godkjent for avsuging av steinstøv.

Bosch tilbyr egnede støvsugere.

Slå på maskinen og sett den fremre delen av fotplaten på arbeidsemnet.

Skyv maskinen middels sterkt fremover i henhold til materialet som bearbeides (bilde).

Ved kapping av særskilt harde materialer, f. eks. betong med høy kiselandel kan diamant-kutteskiven overopphetes og ta skade. En gnistkrans rundt diamant-kutteskiven er et tydelig tegn på dette.

I dette tilfellet må kappingen avbrytes og diamant-kutteskiven avkjøles et øyeblikk ubelastet i tomgang.

Tydelig minskende arbeidsfremskritt og gnistkrans rundt skiven er tegn på at diamant-kutteskiven er blitt sløv. Med korte snitt i abrasivt material (f. eks. kalksandstein) kan denne slipes igjen.

Turtallforvalg (PWS 8-125 CE/PWS 9-125 CE)

Arbeidshenvisninger

2 609 000 850.book Seite 7 Montag, 23. Januar 2006 9:16 09

85 • 2 609 000 850 • 06.01

Norsk - 8

■ Før alle arbeider på maskinen utføres må støpselet trekkes ut.

■ Maskin og ventilasjonsspalter må alltid holdes rene for å kunne arbeide bra og sikkert.

Ved ekstreme bruksvilkår kan det under bearbeidelse av metall sette seg lededyktig støv inne i maskinen. Beskyttelsesisolasjonen av maskinen kan innskrenkes. Det anbefales i slike tilfeller å bruke et stasjonært avsuganlegg, å blåse gjennom ventilasjonsåpningene ofte og montere en jordfeilbryter.

Skulle maskinen svikte til tross for omhyggelige produksjons- og kontrollmetoder, må reparasjonen utføres av et autorisert serviceverksted for Bosch-elektroverktøy.

Ved alle forespørsler og reservedelsbestillinger må en ubetinget oppgi det 10-sifrede produktnummeret. Dette nummeret finner man på maskinens typeskilt.

Elektroverktøy, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Kun for EU-land:

Elektroverktøy må ikke kastes i vanlig søppel! Jf. det europeiske direktivet 2002/96/EF vedr. gamle elektriske og elektroniske apparater og tilpas-

singen til nasjonale lover må gammelt elektroverktøy som ikke lenger kan brukes samles inn og leveres inn til en miljøvennlig resirkulering.

Eksplosjonstegninger og informasjoner om reservedeler finner du under: www.bosch-pt.com

Robert Bosch A/S Trollaasveien 8 Postboks 10 1414 Trollaasen

✆ Kundekonsulent:........................ +47 66 81 70 00

Fax

.............................................................. +47 66 81 70 97

Vi overtar ansvaret for at dette produktet er i overensstemmelse med følgende standarder eller standard-dokumenter: EN 50 144 i samsvar med bestemmelsene i direktivene 89/336/EØF, 98/37/EF.

Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification

Robert Bosch GmbH, Power Tools Division

Rett til endringer forbeholdes

Vedlikehold og rengjøring

Deponering

Service og kundekonsulent

Samsvarserklæring

2 609 000 850.book Seite 8 Montag, 23. Januar 2006 9:16 09

86 • 2 609 000 850 • 06.01

Suomi - 1

Kierrosluvun esivalinta (Malli CE)

Tekniset tiedot

Kulmahiomakone PWS 550 600 6-115 6-115 6-115

Tuotenumero 3 603 … C99 0.. … C99 1.. … C99 2.. … C99 3.. … C99 4.. Ottoteho [W] 550 600 600 650 680 Antoteho [W] 290 340 340 380 400 Tyhjäkäyntikierrosluku [min-1] 11 000 11 000 11 000 11 000 11 000 Hiontalaikan Ø, maks. [mm] 115 115 115 115 115 Hiomakaran kierre M 14 M 14 M 14 M 14 M 14 Vakioelektroniikka – – – – – Kierrosluvun esivalinta – – – – – Paino vastaa EPTA-Procedure 01/2003

[kg] 1,9 1,9 1,9 1,9 1,9

Suojausluokka / II / II / II / II / II

Kulmahiomakone PWS 7-100 7-115 7-115 7-125 7-125

Tuotenumero 3 603 … C99 640 … C99 5.. … C99 6.. … C99 7.. … C99 8.. Ottoteho [W] 720 700 720 700 720 Antoteho [W] 420 410 420 410 420 Tyhjäkäyntikierrosluku [min-1] 11 000 11 000 11 000 11 000 11 000 Hiontalaikan Ø, maks. [mm] 100 115 115 125 125 Hiomakaran kierre M 10 M 14 M 14 M 14 M 14 Vakioelektroniikka – – – – – Kierrosluvun esivalinta – – – – – Paino vastaa EPTA-Procedure 01/2003

[kg] 1,9 1,9 1,9 2,0 2,0

Suojausluokka / II / II / II / II / II

Kulmahiomakone PWS 8-125 CE 9-125 CE 9-125 CE

Tuotenumero 3 603 … C99 B.. … C99 9.. … C99 A.. Ottoteho [W] 800 850 900 Antoteho [W] 425 430 450 Tyhjäkäyntikierrosluku [min-1] 2 800– 11 000 2 800– 11 000 2 800 –11 000 Hiontalaikan Ø, maks. [mm] 125 125 125 Hiomakaran kierre M 14 M 14 M 14 Vakioelektroniikka ● ● ● Kierrosluvun esivalinta ● ● ● Paino vastaa EPTA-Procedure 01/2003

[kg] 2,0 2,0 2,0

Suojausluokka / II / II / II

Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten sähkötyökalujen kauppanimitykset saattavat vaihdella.

Tiedot koskevat 230/240 V nimellisjännitettä [U]. Alemmalla jännitteellä ja maakohtaisissa versioissa saattavat tiedot vaihdella.

Materiaali Käyttö Työkalu Säätöpyörä

Muovi Kiillotus Lampaanvillatyyny 1

Hienohionta Huopakiillotuslaikka 1

Metalli Hienohionta Kangaslaikka 1

Värin poisto Hiomapyörö 2 –3 Puu, metalli Harjaus, ruosteenpoisto Kuppiharja, hiomapyörö 3 Metalli, kivi Hionta Hiontalaikka 4 – 6 Metallissa Rouhennus Hiomalaikka 6 Kivi** Katkaisu** Katkaisulaikka ja ohjainkelkka 6

**Kiviaineksen katkaisu on sallittua ainoastaan ohjainkelkkaa käyttäen (lisätarvike).

2 609 000 850.book Seite 1 Montag, 23. Januar 2006 9:16 09

87 • 2 609 000 850 • 06.01

Suomi - 2

Laite on tarkoitettu metalli- ja kiviainesten katkaisuun, hiontaan ja harjaukseen ilman veden käyt- töä. Kiven katkaisussa täytyy käyttää ohjainkelkkaa.

Laitteet, jotka on varustettu elektronisella ohjauksella: Konetta voidaan sallituilla lisätarvikkeilla varustettuna käyttää hiontaan ja kiillotukseen.

Mitta-arvot määritetty EN 50 144 mukaan. Työkalun tyypillinen A-arvioitu melutaso: äänen

painetaso 88 dB (A); äänentehotaso 101 dB (A).

Käytä kuulosuojaimia!

Vakiolisäkahvaa käytettäessä arvioitu maksimaalinen tyypillinen kiihdytys on 5,3 m/s

Tärinää vaimentavaa lisäkahvaa käytettäessä arvioitu maksimaalinen tyypillinen kiihdytys on 5,3 m/s

. Tyypillinen käteen ja käsivarteen koh-

distuva tärinä on tyypillisesti alle 2,5 m/s

Laitteen osien numerointi viittaa grafiikkasivussa olevaan laitteen kuvaan.

Avaa taitettava kuvasivu ja pidä se esillä, kun tutustut käyttöohjeeseen.

1 Käynnistyskytkin 2 Kierrosluvun säätöpyörä

(PWS 8-125 CE/PWS 9-125 CE)

3 Karan lukituspainike 4 Lisäkahva 5 Hiomakara 6 Laikkasuojus 7 Kiristysvipu 8 Kiinnityslaippa

(M 14-hiomakarassa O-renkaalla)

9 Hioma-/katkaisulaikka* 10 Kiristysmutteri 11 Pikakiristysmutteri * 12 Käsisuojus* 13 Kumihiomalautanen*

14 Hiomapaperi* 15 Pyörömutteri* 16 Kuppiharja* 17 Poistoimukuvulla varustettu ohjainkelkka* 18 Timanttikatkaisulaikka* 19 M 10 Kiinnityslaippa

* Käyttöohjeissa kuvatut lisätarvikkeet eivät välttä-

mättä sisälly toimitukseen!

Vaaraton työskentely laitteella on mahdollinen ainoastaan luettuasi huolellisesti käyttö- ja turvaohjeet, sekä seuraamalla ohjeita tarkasti. Lisäksi tulee

noudattaa liitteenä tai tämän käyttöohjeen keskellä olevan vihkon yleisiä turvallisuusohjeita. Ennen ensimmäistä käyt- töä sinun tulisi saada käytännön opastusta.

Käytä kuulosuojaimia.

■ Käytä suojalaseja.

■ Käytä turvallisuutesi takia myös muita suoja-

varusteita, kuten suojakäsineitä, tukevia jalkineita, kypärää ja suojusvaatetta.

■ Työssä syntyvä pöly saattaa olla terveydelle

haitallinen, palava tai räjähdysaltis. Sopivat suojatoimenpiteet ovat välttämättömät. Esimerkiksi: Monia pölyjä pidetään karsinogeenisina. Käytä soveltuvaa pölyn-/lastun- imua ja pölynsuojanaamaria.

■ Kevytmetallipöly voi syttyä palamaan tai räjäh-

tää. Pidä aina työpaikka puhtaana, sillä ainesekoitukset ovat erityisen vaarallisia.

■ Jos verkkojohto vahingoittuu tai katkeaa työn

aikana ei johtoa saa koskettaa, vaan pistotulppa on välittömästi irrotettava pistorasiasta. Älä koskaan käytä laitetta, jos verkkojohto on viallinen.

■ Liitä laitteet, joita käytetään ulkona, vikavirta-

suojakytkimen (FI) kautta, jonka laukaisuvirta on korkeintaan 30 mA. Älä käytä laitetta sa- teessa tai kosteudessa.

Asianmukainen käyttö

Melu-/tärinätieto

Koneen osat

Työturvallisuus

2 609 000 850.book Seite 2 Montag, 23. Januar 2006 9:16 09

88 • 2 609 000 850 • 06.01

Suomi - 3

■ Pidä työskentelyn aikana aina konetta kaksin käsin ja seiso tukevasti.

■ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä.

■ Tarkista aina, että verkkojohto kulkee ko- neesta poispäin.

■ Pysäytä aina kone, ennen kuin asetat sen pois käsistäsi ja odota, että koneen pyörintä lakkaa.

■ Virtakatkoksen sattuessa tai pistotulpan irrotessa pistorasiasta, tulee käynnistyskytkin vä- littömästi vapauttaa ja saattaa ei-asentoon. Tämä estää hallitsemattoman uudelleenkäynnistyksen.

■ Laitetta saa käyttää vain kuivaleikkaukseen/ kuivahiontaan.

■ Kaikissa koneella suoritettavissa töissä on lisäkahvan oltava asennettuna.

■ Tartu sähkötyökaluun ainoastaan eriste- tyistä kahvoista, jos työkalu saattaa osua piilossa olevaan johtoon tai omaan verkkojohtoon.

Kosketus jännitteisen johdon kanssa saattaa tehdä koneen metalliosat jännitteisiksi ja aikaansaada sähköiskun.

■ Käytä sopivia etsintälaitteita piilossa ole- vien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen.

Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun.

■ Työskenneltäessä hioma- tai katkaisulaikan kanssa, on laikkasuojuksen 6 oltava asennettuna. Käsisuojus 12 (lisätarvike) tulee asentaa kaikkia töitä varten, joissa käytetään kumihiomalautasta 13 tai kuppiharjaa 16/laikkaharjaa/

tasoliuskalaikkaa.

■ Käytä pölyn poistoimua kiviainesta työstettä- essä. Pölynimurin tulee olla sallittu kivipölyn imurointiin. Käytä ohjainta, kun leikkaat kiveä.

■ Asbestipitoista materiaalia ei saa työstää.

■ Käytä ainoastaan hiomatyökaluja, joiden suu-

rin sallittu kierrosluku on vähintään yhtä suuri, kuin kyseisen koneen tyhjäkäyntikierrosluku.

■ Tarkista hiomavälineet ennen käyttöä. Hioma- välineiden on oltava oikein asennettuja ja niiden täytyy pystyä pyörimään vapaasti. Suorita koeajo vähintään 30 sekunnin ajan ilman kuormitusta. Älä käytä vahingoittuneita, epäsään- nöllisen muotoisia tai täriseviä hiomatyövälineitä.

■ Suojaa hiomalaitetta iskuilta, kolhuilta ja rasvalta.

■ Vie vain käynnissä oleva kone työkappaletta vasten.

■ Pidä kädet poissa pyörivistä hiomavälineistä.

■ Tarkista laikan pyörimissuunta. Pidä aina laite

niin, että kipinät ja hiomapöly lentävät kehosta poispäin.

■ Metallien hionnassa syntyy kipinöintiä. Tar- kista, ettei kenellekään aiheuteta vaaraa. Tulipalovaaran takia ei lähistöllä saa olla mitään palavia aineita (kipinäetäisyydellä).

■ Ole varovainen, kun teet uraa esim. kantaviin seiniin: Katso statiikkaohjeet.

■ Katkaisulaikan kiinnitarttuminen johtaa koneen takaiskuun. Pysäytä välittömästi kone tässä tapauksessa.

■ Ota huomioon hiomalaikkojen mitat. Reiän halkaisijan tulee sopia kiinnityslaippaan 8 (M 14), 19 (M 10). Älä käytä supistusosia tai sovitteita.

■ Älä koskaan käytä katkaisulaikkoja rouhinta- laikkoina. Älä aseta katkaisulaikkaan sivuttaista painetta.

■ Ota huomioon hiomavälineen valmistajan asennus- ja käyttöohje.

■ Huomio! Hiomalaikka pyörii vielä laitteen pois- kytkennän jälkeen.

■ Älä kiinnitä laitetta ruuvipenkkiin.

■ Älä koskaan anna lapsille lupaa käyttää ko-

netta.

■ Bosch takaa laitteen moitteettoman toiminnan ainoastaan, jos käytetään tälle laitteelle tarkoitettuja alkuperäisiä varaosia.

Kantavien seinien lovia säätelevät standardi DIN 1053 osa 1 ja kansalliset määräykset.

Nämä ohjeet on ehdottomasti noudatettava. Ennen työn aloittamista on neuvoteltava vastaavan staatikon, arkkitehdin tai asianomaisen rakennusjohdon kanssa.

Statiikkaohjeita

2 609 000 850.book Seite 3 Montag, 23. Januar 2006 9:16 09

89 • 2 609 000 850 • 06.01

Suomi - 4

■ Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Laikkasuojus

■ Työskenneltäessä hioma- tai katkaisulaikan kanssa, on laikkasuojuksen 6 oltava asennettuna.

Avaa kiristysvipu 7. Aseta laikkasuojus 6 kuvan osoittamalla tavalla

laitteen pään karan kaulaan. Laikkasuojuksen turvanokkien tulee sopia vastaaviin karan kaulassa oleviin aukkoihin.

Paina laikkasuojus karan kaulaan, kunnes suojuksen olake on laitteen laippaa vasten ja turvanokat tarttuvat karan kaulassa kiertävään uraan.

Kierrä laikkasuojus 6 vastapäivään haluttuun asentoon (työasentoon).

Säädä laikkasuojusta 6 niin, että kipinäsuihku käyttäjän suuntaan estyy.

Ohje: Laikkasuojuksen 6 ohjausnokat varmista-

vat, että ainoastaan konemalliin sopiva laikkasuojus voidaan asentaa.

Irrotus tapahtuu käänteisessä järjestyksessä.

Lisäkahva

■ Kaikissa koneella suoritettavissa töissä on lisäkahvan oltava asennettuna.

Kierrä kiinni lisäkahva 4 koneen pään oikealle tai vasemmalle puolelle, riippuen työtavasta.

Tärinää vaimentava lisäkahva

Tärinää vaimentava lisäkahva mahdollistaa työskentelyn pienellä tärinällä ja näin ollen myös miellyttävämmän sekä varmemman työskentelyn.

Älä tee lisäkahvaan mitään muutoksia.

Älä jatka vaurioituneen lisäkahvan käyttöä.

Käsisuojus

Käsisuojus 12 (lisätarvike) tulee asentaa kaikkia töitä varten, joissa käytetään kumihiomalautasta 13 tai kuppiharjaa 16/laikkaharjaa/tasoliuskalaikkaa. Käsisuojus 12 kiinnitetään lisäkah- van 4 avulla.

■ Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

Käytä ainoastaan hiomatyökaluja, joiden suurin sallittu kierrosluku on vähin- tään yhtä suuri, kuin kyseisen koneen tyhjäkäyntikierrosluku.

Hioma- ja katkaisulaikat kuumenevat kovasti työn aikana; älä kosketa niitä, ennen kuin ne ovat jäähtyneet.

■ Puhdista hiomakara ja kaikki asennettavat osat. Lukitse hiomakara 5 karan lukituspainikkeella 3 hiomatyökaluja kiinnitettäessä ja irrotettaessa.

Paina karan lukituspainiketta 3 ainoastaan hiomakaran ollessa pysähdyksissä!

Asenna suojavarustukset

Hiomatyökalun asennus

2 609 000 850.book Seite 4 Montag, 23. Januar 2006 9:16 09

90 • 2 609 000 850 • 06.01

Suomi - 5

Hioma-/katkaisulaikka

Ota huomioon hiomalaikkojen mitat. Reiän halkaisijan tulee sopia kiinnityslaippaan 8 (M 14), 19 (M 10). Älä käytä supis- tusosia tai sovitteita.

Käytettäessä timanttikatkaisulaikkaa on tarkistettava, että timanttikatkaisulaikassa oleva kiertosuuntaa osoittava nuoli osoittaa koneen kiertosuuntaan (kiertosuuntaa osoittava nuoli koneen päässä).

Katso asennusohjeet kuvasivulta.

Kierrä kiristysmutteri 10 paikoilleen ja kiristä kaksireikäavaimella (katso kappaletta ”Pikakiristysmutteri”).

M 14 hiomakaran kiinnityslaippa

Kiinnityslaipan 8 keskityslaipan ympä- rille on asennettu O-rengas (muoviosa).

Jos O-rengas puuttuu tai jos se on viallinen,

tulee se ehdottomasti vaihtaa uuteen (tilaus n:o 1 600 210 039), ennen kuin kiinnityslaippa 8 asennetaan.

M 10 hiomakaran kiinnityslaippa

Kiinnityslaippaa 19 voidaan käyttää kaksipuolisesti. Timanttikatkaisulaikkoja varten se tulee asentaa 180° käännettynä hiomakaraan 5.

Timanttikatkaisulaikan reiän (Ø 20 mm) tulee sopia välyksettä kiinnityslaipan 19 keskityslaippaan.

Älä käytä supistusosia tai sovitteita.

☞

Kun hiomatyökalu on asennettu, tulee ennen käynnistämistä tarkistaa, että hiomatyökalu on oikein asennettu ja että se pystyy kiertämään vapaasti.

Tasoliuskalaikka

(M 14-hiomakaraa varten) Poista tarpeen mukaan suojus 6 ja asenna käsi-

suojus 12. Asenna erikoinen kiinnityslaikka 8 (lisätarvike, tilaus n:o 2 605 703 028) ja tasoliuskalaikka hiomakaraan 5. Kierrä kiristysmutteri 10 paikoilleen ja kiristä se hyvin kaksireikäavaimella.

Kumihiomalautanen 13

Poista tarpeen mukaan suojus 6 ja asenna käsi- suojus 12.

Katso asennusohjeet kuvasivulta.

Kierrä pyörömutteri 15 paikoilleen ja kiristä se hyvin kaksireikä-avaimella.

Kuppiharja 16/laikkaharja

(M 14-hiomakaraa varten) Poista tarpeen mukaan suojus 6 ja asenna käsi-

suojus 12. Hiomatyökalu on pystyttävä kiertämään hioma-

karaan 5 niin pitkälle, että se tukee hiomakaran kierteen lopussa sijaitsevaan hiomakaran laippaan. Kiristä kiintoavaimella.

2 609 000 850.book Seite 5 Montag, 23. Januar 2006 9:16 09

91 • 2 609 000 850 • 06.01

Suomi - 6

(M 14-hiomakaraa varten) Kiristysmutterin 10 tilalla voidaan käyttää pikaki-

ristysmutteria 11 (lisätarvike). Pikakiristysmutteri mahdollistaa työkalujen kiinnityksen ilman työka- luja.

Pikakiinnitysmutteria 11 saa käyttää vain hioma- ja katkaisulaikkojen kanssa.

Käytä ainoastaan moitteettonta, ehjää pikakiristysmutteria 11.

Tarkista pikakiristysmutteria kiinnitettäessä, ettei pinta, jossa on tekstiä tule hiomalaikkaa vasten. Nuolen tulee osoittaa indeksimerkkiä 20.

Lukitse kara painamalla karan lukituspainiketta 3. Kiristä pikakiristysmutteri kiertämällä hiontalaikkaa voimakkaasti myötäpäivään.

Oikein kiinnitetty, kunnossa oleva pikakiristysmutteri voidaan avata käsin, kiertämällä rihlattua rengasta vastapäi- vään.

Älä koskaan avaa kiinnijuuttunutta pikakiristysmutteria pihdeillä, vaan käytä kaksireikäavainta. Aseta kaksi-

reikä-avain kuvan osoittamalla tavalla.

Kaikkia tässä käyttöohjeessa mainittuja hioma- työkaluja voidaan käyttää.

Käytettävien hiomatyökalujen sallitun kierrosluvun [min

-1

] ja kehänopeuden [m/s] tulee vähin-

tään vastata taulukossa olevia arvoja. Tarkista siksi aina hiomatyökalun nimilapussa

mainittu sallittu kierrosluku/kehänopeus.

Tarkista verkkojännite: Virtalähteen jännitteen täytyy olla sama, kuin mallikilpeen merkitty. 230 V-merkittyjä laitteita voidaan käyttää myös 220 V verkoissa.

Käynnistys ja pysäytys

Käynnistä laite työntämällä käynnistyskytkin 1

eteenpäin. Lukitse käynnistyskytkin 1 painamalla sen etu-

reunaa, kunnes se lukkiutuu. Pysäytä laite päästämällä käynnistyskytkin 1 va-

paaksi tai, jos se on lukittu, paina ensin käynnis- tyskytkintä 1 lyhyesti takareunasta ja päästä se sitten vapaaksi.

☞

Koekäyttö!

Tarkista hiomatyökalu ennen käyttöä. Hiomatyökalun tulee olla moitteettomasti asennettu ja sen täytyy pystyä kiertymään vapaasti. Suorita vähintään 30 sekunnin koekäyttö ilman kuormaa. Älä käytä vioittuneita, epämääräisen muotoisia tai täriseviä työkaluja.

Pikakiristysmutteri

Sallitut hiomatyökalut

maks.

[mm] [mm]

Db d[min

-1

] [m/s]

100 115 125

6 6 6

16,0 22,2 22,2

11 000 11 000 11 000

80 80 80

100 115 125

– – –

11 000 11 000 11 000

80 80 80

70753030M 10

M 14

11 000 11 0004545

Käyttöönotto

2 609 000 850.book Seite 6 Montag, 23. Januar 2006 9:16 09

92 • 2 609 000 850 • 06.01

Suomi - 7

Vakioelektroniikka (PWS 8-125 CE/PWS 9-125 CE)

Vakioelektroniikka pitää kierrosluvun lähes vakiona tyhjäkäynnissä ja kuormalla ja takaa täten tasaisen työtehon.

Ylikuormitussuoja (PWS 8-125 CE/PWS 9-125 CE)

Ylikuormitettuna moottori pysähtyy. Poista kuorma välittömästi ja jäähdytä kone käyttämällä sitä 30 sekuntia täydellä tyhjäkäyntikierrosluvulla ilman kuormaa.

Aseta tarvittava kierrosluku säätöpyörällä 2 kohdassa ”Tekniset tiedot” sijaitsevan taulukon mukaan (lähtöarvoja).

■ Kiinnitä työkappale, ellei se oman painonsa ta- kia pysy paikallaan.

■ Älä kuormita konetta niin paljon, että se pysäh- tyy.

■ Hioma- ja katkaisulaikat kuumenevat kovasti työn aikana; älä kosketa niitä, ennen kuin ne ovat jäähtyneet.

Hionta

30° … 40° asetuskulmalla saavutetaan paras hiontatulos. Liikuttele konetta edestakaisin kevyesti painaen. Täten menetellessä ei työ- kappale kuumene liikaa, ei vär- jäänny eikä pintaan synny uria.

Älä koskaan käytä katkaisulaikkaa hiontaan.

Tasoliuskalaikka

Tasoliuskalaikalla (lisätarvike) voidaan työstää myös kuperia pintoja ja profiileja (reunahiontaa).

Tasoliuskalaikat kestävät huomattavasti kauemmin kuin hiomapyöröt, ne ovat hiljaisempia ja hiomalämpötila on alhaisempi.

Katkaisuhionta

Katkaisuhionnassa ei tule painaa, kallistaa tai heilutella työkalua. Työskentele kevyttä, työstettävään aineeseen sopivaa syöttöä käyt- täen.

Älä jarruta virran katkaisun jälkeen pyöriviä katkaisulaikkoja painamalla niitä sivuttain kappaletta vasten.

Katkaisussa käytetty suunta on tärkeä.

Koneen täytyy aina toimia vastapyörimis- suunnassa; älä koskaan siirrä konetta toiseen suuntaan! Tällöin on olemassa vaara, että laikka painautuu hallitsemat- tomasti ulos leikkauslovesta.

Profiileja ja neliöputkia katkaistaessa kannattaa aloittaa kohdasta, jossa on pienin läpileikkaus.

Kiviaineksen leikkaus

■ Laitetta saa käyttää vain kuivaleik- kaukseen/kuivahiontaan.

Käytä mieluiten timanttikatkaisulaikkaa. Kallistuksen estämiseksi, tulee käyttää ohjainkelk- kaa 17, jossa on erikoinen imusuojahuppu.

Käytä laitetta ainoastaan pölynimun kanssa. Käytä lisäksi pölynsuojanaamaria.

Pölynimurin tulee olla hyväksytty kivipölyn imurointiin.

Boschin ohjelmasta löytyy soveltuvia pölynimureita.

Käynnistä kone ja aseta ohjainkelkan etuosa työkappaletta vasten.

Työnnä konetta eteenpäin kohtuullisella, työstettävään aineeseen sopivalla syötöllä (kuva).

Erityisen kovia aineita leikattaessa, esim. kvartsipitoista betonia, saattaa timanttikatkaisulaikka ylikuumeta ja vioittua. Timanttikatkaisulaikkaa myötäilevä kipinäkehä viittaa tähän.

Kierrosluvun esivalinta (PWS 8-125 CE/PWS 9-125 CE)

Työskentelyohjeita

2 609 000 850.book Seite 7 Montag, 23. Januar 2006 9:16 09

93 • 2 609 000 850 • 06.01

Suomi - 8

Tällöin on leikkaus keskeytettävä ja annettava timanttikatkaisulaikan jäähtyä vähän aikaa käyttä- mällä sitä kuormittamattomana tyhjäkäyntikierrosluvulla.

Tuntuvasti alentunut työteho ja kiertävä kipinä- kehä ovat tylstyneen timanttikatkaisulaikan tunnusmerkkejä. Laikkaa voidaan teroittaa uudelleen tekemällä lyhyitä leikkauksia hiovaan aineeseen (esim. kalkkihiekkakiveen).

■ Irrota pistotulppa pistorasiasta ennen kaikkia laitteeseen kohdistuvia töitä.

■ Pidä aina laite ja tuuletusaukot puhtaina voi- daksesi työskennellä hyvin ja turvallisesti.

Metalleja työstettäessä voi äärimmäisissä käyttöolosuhteissa johtavaa pölyä kerääntyä laitteen sisälle. Laitteen suojaeristys voi vahingoittua. Näissä tapauksissa on suositeltavaa käyttää kiinteää imulaitetta, usein puhaltaa tuuletusaukkoja puhtaaksi ja kytkeä vikavirta-suojakytkin (FI) laitetta suojaamaan.

Tämä laite on suunniteltu, valmistettu ja testattu erittäin huolellisesti. Mikäli siinä siitä huolimatta ilmenee jokin vika, anna vain Bosch-huoltoliikkeen suorittaa tarvittavat korjaukset.

Mainitse ehdottomasti laitteesi tyyppikilvessä oleva 10-numeroinen tuotenumero kaikissa kyselyissä ja varaosatilauksissa.

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Vain EU-maita varten:

Älä heitä sähkötyökaluja talousjät- teisiin! Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansal-

listen lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön.

Räjähdyspiirustuksia ja tietoja varaosista löydät osoitteesta: www.bosch-pt.com

Bosch-keskushuolto Pakkalantie 21A 01510 Vantaa

✆ ................................................... +358 (0)9 / 43 59 - 91

Faksi

............................................. +358 (0)9 / 8 70 23 18

Todistamme täten ja vastaamme yksin siitä, että tämä tuote on alla lueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 50 144 seuraavien direktiivien määräysten mukaisesti: 89/336/ETY, 98/37/EY.

Dr. Egbert Schneider Dr. Eckerhard Strötgen Senior Vice President Head of Product Engineering Certification

Robert Bosch GmbH, Power Tools Division

Pidätämme oikeuden muutoksiin

Huolto ja puhdistus

Hävitys

Huolto ja asiakasneuvonta

Yhdenmukaisuusvakuutus

2 609 000 850.book Seite 8 Montag, 23. Januar 2006 9:16 09

94 • 2 609 000 850 • 06.01

Eλληνικά - 1

Τεχνικά χαρακτηριστικά µηχανήµατος

Γωνιακς λειαντήρας PWS 550 600 6-115 6-115 6-115

Αριθ. ευρετηρίου 3 603 … C99 0.. … C99 1.. … C99 2.. … C99 3.. … C99 4.. Ονοµαστική ισχύς [W] 550 600 600 650 680 Αποδιδ%µενη ισχύς [W] 290 340 340 380 400 Αριθ. στροφών χωρίς φορτίο [min-1] 11 000 11 000 11 000 11 000 11 000 Ø δίσκου λείανσης, µέγ. [mm] 115 115 115 115 115 Σπείρωµα άξονα λείανσης M 14 M 14 M 14 M 14 M 14 Ηλεκτρονική σταθεροποίηση

(Constant-Electronic)

– – – – –

Προεπιλογή αριθµού στροφών – – – – – Βάρος σύµφωνα µε την EPTA-

Procedure 01/2003

[kg] 1,9 1,9 1,9 1,9 1,9

Μ%νωση / II / II / II / II / II

Γωνιακς λειαντήρας PWS 7-100 7-115 7-115 7-125 7-125

Αριθ. ευρετηρίου 3 603 … C99 640 … C99 5.. … C99 6.. … C99 7.. … C99 8.. Ονοµαστική ισχύς [W] 720 700 720 700 720 Αποδιδ%µενη ισχύς [W] 420 410 420 410 420 Αριθ. στροφών χωρίς φορτίο [min-1] 11 000 11 000 11 000 11 000 11 000 Ø δίσκου λείανσης, µέγ. [mm] 100 115 115 125 125 Σπείρωµα άξονα λείανσης M 10 M 14 M 14 M 14 M 14 Ηλεκτρονική σταθεροποίηση

(Constant-Electronic)

– – – – –

Προεπιλογή αριθµού στροφών – – – – – Βάρος σύµφωνα µε την EPTA-

Procedure 01/2003

[kg] 1,9 1,9 1,9 2,0 2,0

Μ%νωση / II / II / II / II / II

Γωνιακς λειαντήρας PWS 8-125 CE 9-125 CE 9-125 CE

Αριθ. ευρετηρίου 3 603 … C99 B.. … C99 9.. … C99 A.. Ονοµαστική ισχύς [W] 800 850 900 Αποδιδ%µενη ισχύς [W] 425 430 450 Αριθ. στροφών χωρίς φορτίο [min-1] 2 800– 11 000 2 800 –11 000 2 800 –11 000 Ø δίσκου λείανσης, µέγ. [mm] 125 125 125 Σπείρωµα άξονα λείανσης M 14 M 14 M 14 Ηλεκτρονική σταθεροποίηση

(Constant-Electronic)

● ● ●

Προεπιλογή αριθµού στροφών ● ● ● Βάρος σύµφωνα µε την EPTA-

Procedure 01/2003

[kg] 2,0 2,0 2,0

Μ%νωση / II / II / II

Παρακαλούµε δώστε προσοχή στον αριθ. ευρετηρίου επάνω στην πινακίδα κατασκευαστή του ηλεκτρικού σας εργαλείου. Ο εµπορικ%ς χαρακτηρισµ%ς ορισµένων ηλεκτρικών εργαλείων µπορεί να διαφέρει.

Tα στοιχεία ισχύουν για ονοµαστικές τάσεις [U] 230/240 V. Τα στοιχεία αυτά µπορεί διαφοροποιηθούν σε περίπτωση χαµηλ%τερων τάσεων καθώς και σε εκδ%σεις ειδικές για διάφορες χώρες.

2 609 000 850.book Seite 1 Montag, 23. Januar 2006 9:16 09

95 • 2 609 000 850 • 06.01

Eλληνικά - 2

Προεπιλογή αριθµού στροφών (Tύπος CE)

Το µηχάνηµα προορίζεται για την κοπή, το ξεχ%ντρισµα και το βούρτσισµα υλικών απ% µέταλλο και πετρώµατα χωρίς τη χρήση νερού. Για την κοπή πετρωµάτων απαιτείται η χρήση εν%ς συρ%µενου οδηγού κοπής.

Για µηχανήµατα µε ηλεκτρονική ρύθιµιση: Με εγκεκριµένα λειαντικά εργαλεία το µηχάνηµα µπορεί να χρησιµοποιηθεί επίσης για λείανση και στίλβωση.

Εξακρίβωση των τιµών µέτρησης σύµφωνα µε EN 50 144.

Η σύµφωνα µε την καµπύλη Α εκτιµηθείσα στάθµη θορύβου του µηχανήµατος ανέρχεται σε: Στάθµη ηχητικής πίεσης 88 dB (Α). Στάθµη ηχητικής ισχύος 101 dB (Α).

Φοράτε ωτασπίδες!

Yταν χρησιµοποιείται η στάνταρ πρ%σθετη λαβή η µέγιστη χαρακτηριστική επιτάχυνση που µετρήθηκε ανέρχεται σε 5,3 m/s

Yταν χρησιµοποιείται η αντικραδαστική λαβή η µέγιστη χαρακτηριστική επιτάχυνση που µετρήθηκε ανέρχεται σε 5,3 m/s

. Ο κραδασµ%ς χεριού-µπράτσου στην πρ%σθετη λαβή είναι χαµηλ%τερος απ% 2,5 m/s

Η αριθµοδ%τηση των µερών του µηχανήµατος βασίζεται στην απεικ%νιση του µηχανήµατος στη σελίδα των σχεδίων.

Παρακαλούµε ανοίξτε τη διπλωµένη σελίδα µε την απεικ%νιση του µηχανήµατος κι αφήστε την ανοιχτή %σο θα διαβάζετε τις οδηγίες χειρισµού.

1 ∆ιακ%πτης ΟΝ / ΟFF 2 Τροχίσκος προεπιλογής αριθ. στροφών

(PWS 8-125 CE/PWS 9-125 CE)

3 Πλήκτρο µανδάλωσης άξονα 4 Πρ%σθετη λαβή 5 Άξονας λείανσης 6 Προφυλακτήρας 7 Μοχλ%ς σύσφιξης 8 Φλάντζα υποδοχής

(σε άξονα λείανσης M 14 µε δακτύλιο O)

9 ∆ίσκος ξεχονδρίσµατος /κοπής* 10 Περικ%χλιο σύσφιξης 11 Περικ%χλιο ταχυσύσφιξης * 12 Προφυλακτήρας χεριού* 13 Ελαστικ%ς δίσκος λείανσης* 14 Σµυριδ%φυλλο* 15 Στρογγυλ% περικ%χλιο* 16 Ποτηροειδής βούρτσα* 17 Συρ%µενος οδηγ%ς κοπής µε

προφυλακτήρα αναρρ%φησης*

18 ∆ιαµαντ%δισκος κοπής* 19 Φλάντζα υποδοχής M 10

* Εξαρτήµατα που απεικονίζονται και περιγράφονται

στις οδηγίες χρήσης δεν συνοδεύουν πάντοτε το µηχάνηµα!

Υλικ Εφαρµογή Εργαλείο Τροχίσκος

ρύθµισης

Πλαστικ% Στίλβωση Σκούφος στιλπν%τητας 1

Λεπτολείανση Κετσένιος δίσκος στίλβωσης 1

Μέταλλο Λεπτολείανση Υφασµάτινος δίσκος στίλβωσης 1

Αφαίρεση χρώµατος Σµυριδ%φυλλο 2–3

Ξύλο, µέταλλο Βούρτσισµα,

ξεσκούριασµα

Ποτηροειδής βούρτσα, σµυριδ%φλλο 3

Μέταλλο, πέτρωµα

Λείανση ∆ίσκος λείανσης 4–6

Μέταλλο Ξεχ%νδρισµα ∆ίσκος λείανσης 6 Πέτρωµα** Κοπή** ∆ίσκος κοπής και συρ%µενος οδηγ%ς

κοπής

**Η κοπή πετρωµάτων επιτρέπεται µ%νο µε χρήση συρ%µενου οδηγού κοπής (ειδικ% εξάρτηµα).

Χρήση σύµφωνα µε τον προορισµ

Πληροφορίες για θρυβο και δονήσεις

Μέρη µηχανήµατος

2 609 000 850.book Seite 2 Montag, 23. Januar 2006 9:16 09

96 • 2 609 000 850 • 06.01

Eλληνικά - 3

Ακίνδυνη εργασία µε το µηχάνηµα είναι µνο δυνατή, αν διαβάσετε πρώτα καλά λες τις οδηγίες χρήσης και τις υποδείξεις ασφάλειας και

εφαρµζετε πάντοτε αυστηρά τις οδηγίες που περιέχονται σ’ αυτές. Συµπληρωµατικά πρέπει να τηρούνται και οι υποδείξεις ασφαλείας που βρίσκονται ή στο συµπαραδιδµενο φυλλάδιο ή στο φυλλάδιο στη µέση αυτών των οδηγιών χειρισµού. Πριν χρησιµοποιήσετε το µηχάνηµα για πρώτη φορά ζητήστε να σας ενηµερώσουν στην πράξη.

Φοράτε ωτασπίδες.

■ Φοράτε προστατευτικά γυαλιά.

■ Για περισσ%τερη ασφάλεια φοράτε επίσης

και συµπληρωµατικ% εξοπλισµ%, %πως προστατευτικά γάντια, στερεά υποδήµατα, κράνος και ποδιά.

■ Οι σκ%νες που δηµιουργούνται κατά την

εργασία µπορεί να είναι ανθυγιεινές, εύφλεκτες ή εκρηκτικές. Γι’ αυτ% πρέπει να λαµβάνονται κατάλληλα µέτρα προστασίας. Για παράδειγµα: Μερικές σκ%νες συγκαταλέγονται στις καρκινογ%νες. Χρησιµοποιείτε την κατάλληλη αναρρ%φηση σκ%νης/γρεζιών/ροκανιδιών και φοράτε προσωπίδα προστασίας απ% σκ%νη.

■ Σκ%νη απ% ελαφρά µέταλλα µπορεί να

αναφλεχτεί ή να εκραγεί. ∆ιατηρείτε το χώρο της εργασίας σας πάντοτε καθαρ% επειδή οι αναµίξεις υλικών είναι ιδιαίτερα επικίνδυνες.

■ Μην αγγίξετε το καλώδιο δικτύου, σε

περίπτωση που κατά την εργασία υποστεί βλάβη ή κοπεί τελείως, αλλά βγάλτε αµέσως το φις απ% την πρίζα. Μη χρησιµοποιείτε ποτέ το µηχάνηµα µε φθαρµένο καλώδιο.

■ Συσκευές και µηχανήµατα που

χρησιµοποιούνται στο ύπαιθρο πρέπει να συνδέονται µε το δίκτυο µέσω εν%ς προστατευτικού διακ%πτη διαρροής (FI) 30 mA. Μη χρησιµοποιείτε το µηχάνηµα στη βροχή.

■ Οταν εργάζεσθε κρατάτε το µηχάνηµα και µε τα δυ% σας χέρια και φροντίζετε για την ασφαλή θέση του σώµατ%ς σας.

■ Ασφαλίζετε το υπ κατεργασία τεµάχιο. Ένα υπ% κατεργασία τεµάχιο που στερεώνεται µε τη βοήθεια µιας διάταξης σύσφιξης ή µιας µέγκενης είναι στερεωµένο µε µεγαλύτερη ασφάλεια απ% ένα που συγκρατιέται µε το χέρι.

■ Αποµακρύνετε το καλώδιο πάντοτε πίσω απ% το µηχάνηµα.

■ Πριν αποθέσετε το µηχάνηµα θέστε το οπωσδήποτε εκτ%ς λειτουργίας και περιµένετε ώσπου να πάψει εντελώς να κινείται.

■ Αν διακοπεί η παροχή ρεύµατος ή αν τραβηχθεί ο ρευµατολήπτης (φις) απ% το ρευµατοδ%τη (πρίζα) αποµανδαλώστε αµέσως το διακ%πτη ON/OFF και τοποθετήστε τον στη θέση OFF. Αυτ% εµποδίζει µια ενδεχ%µενη ανεξέλεγκτη επανεκκίνηση.

■ Το µηχάνηµα επιτρέπεται να χρησιµοποιείται για ξηρή κοπή/ξηρή λείανση.

■ Σ’ %λες τις εργασίες µε το µηχάνηµα πρέπει να είναι συναρµολογηµένη η πρ%σθετη λαβή.

■ Bταν υπάρχει κίνδυνος να «χτυπήσετε» µια τυχν αφανή ηλεκτρική γραµµή ή το ίδιο το ηλεκτρικ καλώδιο του µηχανήµατος, πιάστε το ηλεκτρικ µηχάνηµα µνο απ τα µονωµένα τµήµατά ή τις µονωµένες λαβές του.

Η επαφή µε µια υπ% τάση ευρισκ%µενη ηλεκτρική γραµµή µπορεί να θέσει τα µεταλλικά τµήµατα του µηχανήµατος επίσης υπ% τάση και να οδηγήσει έτσι σε ηλεκτροπληξία.

■ Χρησιµοποιήστε κατάλληλες συσκευές ανίχνευσης για τον εντοπισµ τυχν αφανών αγωγών/γραµµών παροχής ενέργειας ή συµβουλευτείτε σχετικά την αντίστοιχη τοπική επιχείρηση παροχής ενέργειας.

Η επαφή µε τις ηλεκτρικές γραµµές µπορεί να οδηγήσει σε πυρκαγιά κι ηλεκτροπληξία. Ζηµιά σ’ έναν αγωγ% φωταερίου (γκαζιού) µπορεί να οδηγήσει σε έκρηξη. Το τρύπηµα/κ%ψιµο εν%ς υδροσωλήνα προκαλεί ζηµιές σε αντικείµενα και πράγµατα και µπορεί να προκαλέσει ηλεκτροπληξία.

Για την ασφάλειά σας

2 609 000 850.book Seite 3 Montag, 23. Januar 2006 9:16 09

97 • 2 609 000 850 • 06.01

Eλληνικά - 4

■ Κατά την εργασία µε δίσκους ξεχονδρίσµατος ή κοπής πρέπει να είναι συναρµολογηµένος ο προφυλακτήρας 6. Για να εργαστείτε µε τον ελαστικ% δίσκο λείανσης 13 ή µε την ποτηρβούρτσα 16 /τη δισκοειδή βούρτσα/την πτυχωτή βούρτσα πρέπει να συναρµολογήσετε τον προφυλακτήρα χεριών 12 (ειδικ% εξάρτηµα).

■ Yταν κατεργάζεσθε πετρώµατα χρησιµοποιείτε αναρρ%φηση σκ%νης. Ο απορροφητήρας σκ%νης πρέπει να είναι εγκριµένος για σκ%νη πετρωµάτων. Για την κοπή πετρωµάτων χρησιµοποιείτε ένα συρ%µενο οδηγ% κοπής.

■ ∆εν επιτρέπεται η κατεργασία αµιαντούχων υλικών.

■ Χρησιµοποιείτε αποκλειστικά εργαλεία των οποίων ο ανώτατος επιτρεπτ%ς αριθµ%ς στροφών είναι τουλάχιστον τ%σο υψηλ%ς %σο ο µέγιστος αριθµ%ς στροφών του µηχανήµατος χωρίς φορτίο.

■ Ελέγχετε τα λειαντικά εργαλεία πριν τα χρησιµοποιήσετε. Το λειαντικ% εργαλείο πρέπει να είναι άψογα συναρµολογηµένο και να µπορεί να κινείται ελεύθερα. ∆ιεξάγετε δοκιµή στην πράξη αφήνοντας το µηχάνηµα να εργασθεί τουλάχιστον 30 δευτερ%λεπτα χωρίς φορτίο. Μη χρησιµοποιείτε χαλασµένα, µη στρογγυλά ή κραδαζ%µενα λειαντικά εργαλεία.

■ Προστατεύετε το εργαλείο απ% χτυπήµατα, προσκρούσεις και λίπη.

■ Οδηγείτε το µηχάνηµα στο υπ% κατεργασία τεµάχιο µ%νο %ταν αυτ% βρίσκεται σε λειτουργία.

■ Μακριά τα χέρια σας απ% τα περιστρεφ%µενα λειαντικά εργαλεία.

■ Λαµβάνετε υπ%ψη σας τη φορά περιστροφής. Κρατάτε το µηχάνηµα κατά τέτοιο τρ%πο, ώστε οι σπίθες και η σκ%νη λείανσης να εκσφενδονίζονται µακριά απ% το σώµα σας.

■ Κατά την κατεργασία µετάλλων δηµιουργείται σπινθηρισµ%ς. Προσέχετε να µην προκαλείται κίνδυνος για τυχ%ν παρευρισκ%µενα άτοµα. Λ%γω ύπαρξης κινδύνου πυρκαγιάς δεν επιτρέπεται να βρίσκονται εύφλεκτα υλικά στο γύρω χώρο (περιοχή σπινθηρισµού).

■ Προσοχή κατά την κατασκευή σχισµών, π. χ. σε φέροντες τοίχους: Βλέπε υποδείξεις σχετικά µε τη στατική.

■ Το µπλοκάρισµα του δίσκου κοπής οδηγεί σε µια απ%τοµη αντίδραση του µηχανήµατος. Σ’ αυτήν την περίπτωση θέστε το µηχάνηµα αµέσως εκτ%ς λειτουργίας.

■ ∆ίνετε προσοχή στις διαστάσεις των δίσκων λείανσης. Η διάµετρος της διάτρησης πρέπει να ταιριάζει στη φλάντζα υποδοχής 8 (M 14), 19 (M 10). Μη χρησιµοποιείτε τεµάχια συστολής ή προσαρµοστικά.

■ Μη χρησιµοποιείτε ποτέ δίσκους κοπής για ξεχ%νδρισµα. Μην υποβάλλετε τους δίσκους κοπής σε πίεση απ% τα πλάγια.

■ Τηρείτε τις σχετικές µε τη συναρµολ%γηση και τη χρήση του λειαντικού εργαλείου οδηγίες του κατασκευαστή.

■ Προσοχή! Το λειαντικ% σώµα συνεχίζει να κινείται ακ%µη µετά τη θέση του µηχανήµατος εκτ%ς λειτουργίας.

■ Μη συσφίγγετε το µηχάνηµα στη µέγκενη.

■ Μην επιτρέπετε ποτέ σε παιδιά τη χρήση

του µηχανήµατος.

■ Η Bosch εγγυάται την άψογη λειτουργία του µηχανήµατος µ%νο %ταν για το µηχάνηµα αυτ% χρησιµοποιούνται τα προβλεπ%µενα γνήσια εξαρτήµατα.

Σχισµές σε φέροντες τοίχους υπ%κεινται στην DIN 1053 Μέρος 1 ή στις αντίστοιχες διατάξεις της εκάστοτε χώρας.

Οι παρούσες οδηγίες πρέπει να τηρούνται οπωσδήποτε. Πριν αρχίσετε την εργασία σας συµβουλευθείτε τον υπεύθυνο για τη στατική, τον αρχιτέκτονα ή την αρµ%δια διεύθυνση δοµικών κατασκευών.

■ Πριν απ% κάθε εργασία στο ίδιο το µηχάνηµα βγάζετε το φις απ% την πρίζα.

Προφυλακτήρας

■ Κατά την εργασία µε δίσκους ξεχονδρίσµατος ή κοπής πρέπει να είναι συναρµολογηµένος ο προφυλακτήρας 6.

Ανοίξτε το µοχλ% σύφιξης 7.

Υποδείξεις σχετικά µε τη στατική

Συναρµολγηση των προστατευτικών διατάξεων

2 609 000 850.book Seite 4 Montag, 23. Januar 2006 9:16 09

98 • 2 609 000 850 • 06.01

Eλληνικά - 5

Τοποθετήστε τον προφυλακτήρα 6 επάνω στο λαιµ% του άξονα της κεφαλής του µηχανήµατος %πως φαίνεται στην εικ%να. Τα κωδικά έκκεντρα του προφυλακτήρα πρέπει να ταιριάξουν στις αντίστοιχες εγκοπές στο λαιµ% του άξονα.

Πατήστε τον προφυλακτήρα επάνω στο λαιµ% του άξονα ώσπου το περιλαίµιο του προφυλακτήρα να καθίσει στη φλάντζα του µηχανήµατος και τα κωδικά έκκεντρα να «πιάσουν» στην περιφερειακή εγκοπή του λαιµού του αξονα.

Τοποθετήστε τον προφυλακτήρα 6 στη θέση που επιθυµείτε (στη θέση εργασίας) περιστρέφοντάς τον µε φορά αντίθετη εκείνης των δεικτών του ρολογιού.

Ρυθµίστε τον προφυλακτήρα 6 κατά τέτοιο τρπο, ώστε ο σπιθηρισµς να µην εκτοτεύξετε προς το µέρος του χειριστή.

Υπδειξη: Κωδικοποιηµένα έκκεντρα στον

προφυλακτήρα 6 εγγυούνται την συναρµολ%γηση του µ%νου κατάλληλου για τον εκάστοτε τύπο µηχανήµατος προφυλακτήρα.

Η αποσυναρµολ%γηση διεξάγεται µε τον αντίθετο τρ%πο.

Πρσθετη λαβή

■ Σ’ %λες τις εργασίες µε το µηχάνηµα πρέπει να είναι συναρµολογηµένη η πρ%σθετη λαβή.

Βιδώστε την πρ%σθετη λαβή 4 στο δεξι% ή αριστερ% µερος της κεφαλής του µηχανήµατος, ανάλογα µε τον τρ%πο που εργάζεσθε.

Πρσθετη λαβή µε αναστολή κραδασµών

Η πρ%σθετη λαβή περιορίζει στο ελάχιστο τους κραδασµούς και καθιστά έτσι δυνατή µια περισσ%τερο άνετη κι ασφαλή εργασία.

Μη διεξάγετε καµιά µετατροπή στην πρσθετη λαβή.

Μη συνεχίζετε να χρησιµοποιείτε µια τυχ%ν χαλασµένη πρ%σθετη λαβή.

Προφυλακτήρας χεριού

Για να εργαστείτε µε τον ελαστικ% δίσκο λείανσης 13 ή µε την ποτηρβούρτσα 16 /τη δισκοειδή βούρτσα/την πτυχωτή βούρτσα πρέπει να συναρµολογήσετε τον προφυλακτήρα χεριών 12 (ειδικ% εξάρτηµα). Ο προφυλακτήρας χεριού 12 στερεώνεται µε την πρ%σθετη λαβή 4.

2 609 000 850.book Seite 5 Montag, 23. Januar 2006 9:16 09

99 • 2 609 000 850 • 06.01

Eλληνικά - 6

■ Πριν απ% κάθε εργασία στο ίδιο το µηχάνηµα βγάζετε το φις απ% την πρίζα.

Χρησιµοποιείτε αποκλειστικά εργαλεία των οποίων ο ανώτατος επιτρεπτς αριθµς στροφών είναι τουλάχιστον τσο υψηλς σο ο µέγιστος αριθµς στροφών του µηχανήµατος χωρίς φορτίο.

Κατά την εργασία οι δίσκοι ξεχονδρίσµατος και κοπής θερµαίνονται υπερβολικά· µην τους πιάσετε πριν κρυώσουν.

■ Καθαρίζετε τον άξονα και %λα τα υπ% συναρµολ%γηση εξαρτήµατα. Για τη σύσφιξη και το λύσιµο των λειαντικών εργαλείων ακινητοποιείτε τον άξονα 5 µε το πλήκτρο µανδάλωσης 3.

Πατήστε το πλήκτρο µανδάλωσης 3 µνο ταν ο άξονας λείανσης είναι ακίνητος!

∆ίσκος ξεχονδρίσµατος/κοπής

∆ίνετε προσοχή στις διαστάσεις των δίσκων λείανσης. Η διάµετρος της διάτρησης πρέπει να ταιριάζει στη φλάντζα υποδοχής 8 (M 14), 19 (M 10). Μη χρησιµοποιείτε τεµάχια συστολής ή προσαρµοστικά.

Yταν χρησιµοποιείτε διαµαντ%δισκο κοπής προσέχετε να ταυτίζονται το βέλος ένδειξης φοράς περιστροφής στο διαµαντ%δισκο και η φορά περιστροφής του µηχανήµατος (βέλος ένδειξης φοράς περιστροφής στην κεφαλή του µηχανήµατος).

Για τη συναρµολγηση βλέπε τη σελίδα µε τις εικνες.

Βιδώστε το περικ%χλιο σύσφιξης 10 και σφίξτε το µε το γαντζ%κλειδο (βλέπε κεφάλαιο «Περικ%χλιο ταχυσύσφιξης»).

Φλάντζα υποδοχής για άξονα λείανσης M 14

Στο διάκεντρο της φλάντζας υποδοχής 8 έχει περαστεί ενας δακτύλιος O (πλαστικ% εξάρτηµα).

Αν ο δακτύλιος O λείπει ή είναι χαλασµένος πρέπει να αντικατασταθεί αµέσως (αριθ. παραγγελίας 1 600 210 039) πριν συναρµολογηθεί η φλάντζα υποδοχής 8.

Φλάντζα υποδοχής για άξονα λείανσης M 10

Η φλάντζα υποδοχής 19 µπορεί να χρησιµοποιηθεί κι απ% τις δυο πλευρές. Για διαµαντ%δικσκους κοπής πρέπει να

τοποθετηθεί στον άξονα λείανσης 5 περιστραµµένος κατα 180°.

Η διάτρηση του διαµαντ%δισκου κοπής (Ø 20 mm) πρέπει να ταιριάζει χωρίς «παιχνίδι» στο περιλαίµιο της φλάντζας υποδοχής 19.

Μη χρησιµοποιείτε τεµάχια συστολής ή προσαρµοστικά.

☞

Μετά τη συναρµολγηση του λειαντικού εργαλείου και πριν τη θέση του µηχανήµατος σε λειτουργία ελέγξτε, αν το λειαντικ εργαλείο είναι σωστά συναρµολογηµένο κι αν µπορεί να περιστρέφεται ελεύθερα.

Ριπιδοειδής δίσκος λείανσης (Λουριδωτς δίσκος λείανσης)

(για άξονα λείανσης M 14) Ανάλογα µε την εκάστοτε χρήση, αφαιρέστε

ενδεχοµένως τον προφυλακτήρα 6 και συναρµολογήστε τον προφυλακτήρα χεριών 12. Τοποθετήστε την ειδική φλάντζα υποδοχής 8 (ειδικ% εξάρτηµα, αριθ. παραγγελίας 2 605 703 028) και το ριπιδοειδή δίσκο λείανσης στον άξονα 5. Βιδώστε το περικ%χλο σύσφιξης 10 και σφίξτε το µε το γαντζ%κλειδο.

Ελαστικς δίσκος λείανσης 13

Ανάλογα µε την εκάστοτε χρήση, αφαιρέστε ενδεχοµένως τον προφυλακτήρα 6 και συναρµολογήστε τον προφυλακτήρα χεριών 12.

Για τη συναρµολγηση βλέπε τη σελίδα µε τις εικνες.

Βιδώστε το στρογγυλ% περικ%χλιο 15 και σφίξτε το µε το γαντζ%κλειδο.

Συναρµολγηση των λειαντικών εργαλείων

2 609 000 850.book Seite 6 Montag, 23. Januar 2006 9:16 09

100 • 2 609 000 850 • 06.01

Bosch PWS 550, PWS 600, PWS 6-115, PWS 7-100, PWS 7-115 Operating instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
