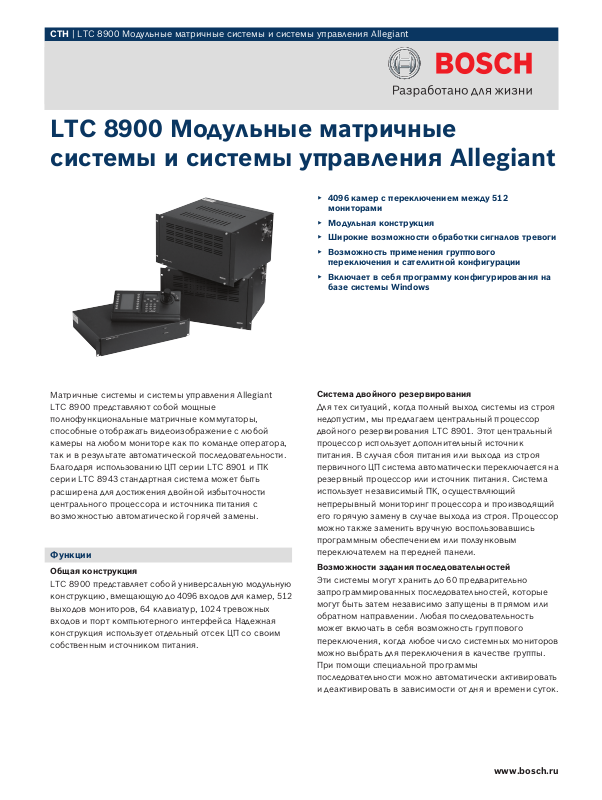

СТН | LTC 8900 Модульные матричные системы и системы управления Allegiant
LTC 8900 Модульные матричные
системы и системы управления Allegiant
4096 камер с переключением между 512
▶
мониторами
Модульная конструкция
▶
Широкие возможности обработки сигналов тревоги
▶
Возможность применения группового
▶
переключения и сателлитной конфигурации
Включает в себя программу конфигурирования на
▶
базе системы Windows
Матричные системы и системы управления Allegiant
LTC 8900 представляют собой мощные
полнофункциональные матричные коммутаторы,
способные отображать видеоизображение с любой
камеры на любом мониторе как по команде оператора,
так и в результате автоматической последовательности.
Благодаря использованию ЦП серии LTC 8901 и ПК
серии LTC 8943 стандартная система может быть
расширена для достижения двойной избыточности
центрального процессора и источника питания с
возможностью автоматической горячей замены.
Функции
Общая конструкция
LTC 8900 представляет собой универсальную модульную
конструкцию, вмещающую до 4096 входов для камер, 512
выходов мониторов, 64 клавиатур, 1024 тревожных
входов и порт компьютерного интерфейса Надежная
конструкция использует отдельный отсек ЦП со своим
собственным источником питания.
Система двойного резервирования
Для тех ситуаций, когда полный выход системы из строя
недопустим, мы предлагаем центральный процессор
двойного резервирования LTC 8901. Этот центральный
процессор использует дополнительный источник
питания. В случая сбоя питания или выхода из строя
первичного ЦП система автоматически переключается на
резервный процессор или источник питания. Система
использует независимый ПК, осуществляющий
непрерывный мониторинг процессора и производящий
его горячую замену в случае выхода из строя. Процессор
можно также заменить вручную воспользовавшись
программным обеспечением или ползунковым
переключателем на передней панели.
Возможности задания последовательностей
Эти системы могут хранить до 60 предварительно
запрограммированных последовательностей, которые
могут быть затем независимо запущены в прямом или
обратном направлении. Любая последовательность
может включать в себя возможность группового
переключения, когда любое число системных мониторов
можно выбрать для переключения в качестве группы.
При помощи специальной программы
последовательности можно автоматически активировать
и деактивировать в зависимости от дня и времени суток.
www.bosch.ru
Page 2
2 | LTC 8900 Модульные матричные системы и системы управления Allegiant
Управление камерой
Местные приемники / приводы позволяют оператору
управлять панорамированием, наклоном,
трансфокацией, несколькими препозициями, четырьмя
вспомогательными устройствами,
автопанорамированием и нерегулярным
сканированием. Стандартной также является встроенная
функция локального тестирования, значительно
облегчающая установку. LTC 8900 поддерживает также
купольные камеры PTZ серии AutoDome® с
пропорциональной изменяемой скоростью. Кроме того,
все параметры камер AutoDome могут быть
запрограммированы непосредственно с системной
клавиатуры Allegiant.
Технология Bilinx
При совмещении с интерфейсным блоком LTC 8016
Allegiant Bilinx данные коммутаторы/контроллеры
поддерживают операции, используя связь стандарта
Bilinx. Со связью Bilinx управление камерами PTZ
осуществляется с использованием протокола
двусторонней передачи данных в составе видеосигнала
CCTV-камер Dinion® и AutoDome компании Bosch. Более
того, связь Bilinx применяет стандартный видеокабель
для передачи с камер тревожных сигналов и сообщений
о текущем состоянии, обеспечивая превосходную
информативность без необходимости использования
кабелей для передачи отдельных данных.
Возможности использования макросов
Система LTC 8900 имеет богатые возможности
применения макросов. Макросы могут быть
активированы при помощи системных клавиатур
Allegiant, запрограммированных системных функций и
срабатываний тревожных сигналов. Макросы могут
также быть активированы при помощи значков со
специальными функциями в ПО с графическим
интерфейсом пользователя LTC 8850/00.
Обработка тревожных сигналов
С тревожным интерфейсом LTC 8540/00 замыкание
внешних контактов или логические сигналы могут
использоваться для автоматического отображения
изображений с камер на мониторе или группе
мониторов. Входящее в комплект программное
обеспечение для ПК дает возможность комбинировать
несколько режимов тревоги в пределах одной системы.
Сбрасывать тревожный видеосигнал можно вручную или
автоматически. Кроме того, имеется возможность
индивидуальной настройки 16-символьного названия
тревожного сигнала для указания на специфическое
условие тревоги.
Эксплуатация системы
Эксплуатация системы и программирование
выполняется с использованием полнофункциональной
эргономичной клавиатуры. В системе можно
использовать до 120 клавиатур. Встроенные уровни
приоритетов операторов и возможность ограничивать
управление назначенными функциями определенных
операторов обеспечивает максимальную гибкость.
Возможности программирования
LTC 8900 имеет 48-символьный экран, обведенный
черным контуром, для отображения времени-даты,
номера и идентификатора камеры (16 символов) и
информации о мониторе (12 символов) или о текущем
состоянии. Для облегчения программирования
идентификаторов камеры и названий мониторов
имеется более 1000 символов на разных языках
(включая несколько сотен китайских). При помощи
входящего в комплект ПО можно осуществлять
расширенное программирование и коммутацию.
Удобный формат электронной таблицы позволяет
пользователю вводить или изменять названия камер,
имена операторов, программируемые события (128),
системные параметры, последовательности камер,
устанавливать блокировки и осуществлять расширеннуе
обработку сигналов тревоги. ПО также обеспечивает
возможность включения экранного индикатора для
упрощения идентификации регулируемых камер. Еще
одной полезной функцией ПО является возможность
записи или печати (в реальном времени) информации о
программировании, системных событиях, тревожных
сигналах, функций переключения, последовательных
событий, команд клавиатуры и информации о потере
изображения.
Возможности расширения
LTC 8900 может служить в качестве главного или
подчиненного коммутатора в конфигурации
SatelliteSwitch®. Данная инновационная возможность
сателлитного подключения позволяет одной системе
LTC 8900 передавать данные удаленным сателлитным
системам. Любая система Allegiant может служить в
качестве удаленного сателлитного коммутатора. Эта
характерная особенность позволяет разрабатывать
крупные системы распределенного типа. Из основной
точки управления можно просматривать и управлять
локальными камерами, а также камерами,
расположенными в любой из удаленно распределенных
сателлитных точек. Из сателлитных точек можно
просматривать и управлять только локальными
камерами. При использовании основной системы
LTC 8900 в этом типе конфигураций через нее можно
получить доступ к 256 сателлитным камерам.
Page 3
Сертификаты и согласования
LT C 8808
LT C 8904
LT C 8902
LT C 8902
LT C 8903
LT C 8903
LT C 8943 PC
LT C 8946
LT C 8808
LT C 8808
LT C 8808
LT C 8901
LT C 8902
LT C 8902
LT C 8903
LT C 8903
LT C 8943 PC
LT C 8944
LT C 8945
LT C 8808
LT C 8808
LTC 8900 Модульные матричные системы и системы управления Allegiant | 3
Электромагнитная
совместимость
Соответствует части 15 FCC, ICES-003 и стандартам CE
(ЭМС)
Безопасность Соответствует нормам CE, стандартам UL, CSA,
EN и IEC
Замечания по установке/конфигурации
Типовая диаграмма конфигурации системы LTC 8904 (256
камер на 128 мониторов)
Типовая диаграмма избыточной конфигурации системы
LTC 8901 (256 камер на 128 мониторов)
1 Основной блок ЦП
2 Линии передачи данных ЛВС
3 Кабели LTC 8809
4 Блок видеовыходов
5 Блок видеовходов
6 Камера
7 Мониторы
8 Клавиатуры
1 Основной блок ЦП
2 Линии передачи данных ЛВС
3 Кабели LTC 8809
4 Блок видеовыходов
5 Блок видеовходов
6 Камера
7 Мониторы
8 Клавиатуры
www.bosch.ru
Page 4
4 | LTC 8900 Модульные матричные системы и системы управления Allegiant
2
1 2
3
4 5
6
7 8
9
0
Shot
Mon
Prod
Clr
BOSCH
1 2
3
4 5
6
7 8
9
0
Shot
Mon
Prod
Clr
BOSCH
1 2
3
4 5
6
7 8
9
0
Shot
Mon
Prod
Clr
BOSCH
1 2
3
4 5
6
7 8
9
0
Shot
Mon
Prod
Clr
BOSCH
LT C 8809
LT C 8809
LT C 8809
LT C 8944
1-64
65-128
129-192
193-256
LT C 8808
LT C 8808
LT C 8808
LT C 8808
LT C 8945
LT C 8946
7
5
5
5
5
4
6
8
8
8
8
9
10
6
6
6 Коаксиальные ленточные кабели
7 Линии передачи данных ЛВС во все отсеки
8 К мониторам
9 До 120 системных клавиатур (с использованием расширителей
портов LTC 8714 и LTC 8715)
10 До 512 системных мониторов
Типовая диаграмма избыточной конфигурации системы
LTC 8901 (1024 камеры на 256 мониторов)
1 Программа конфигурации на ПК
2 Основной блок ЦП
3 Камеры
4 Коммутаторы ЛВС
5 Видеопанели
