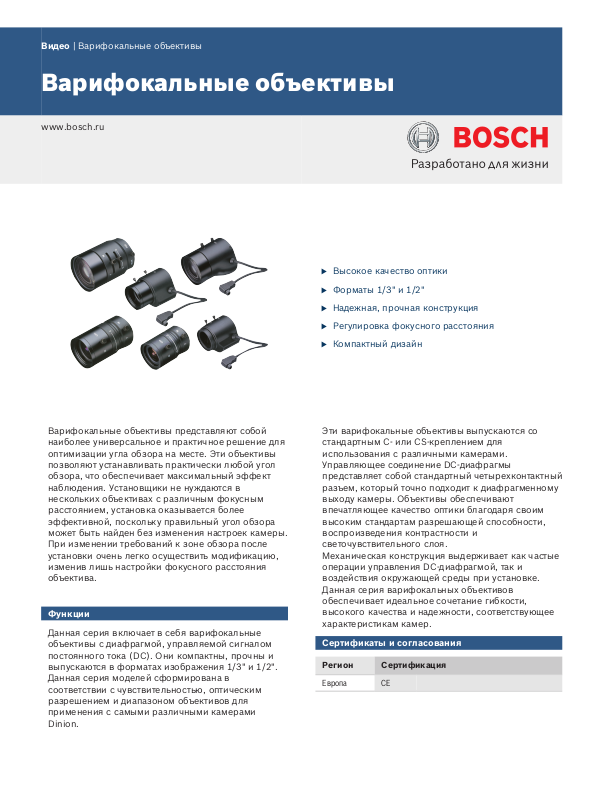

Page 1
Видео | Варифокальные объективы
Варифокальные объективы
www.bosch.ru
u Высокое качество оптики
u Форматы 1/3" и 1/2"
u Надежная, прочная конструкция
u Регулировка фокусного расстояния
u Компактный дизайн
Варифокальные объективы представляют собой
наиболее универсальное и практичное решение для
оптимизации угла обзора на месте. Эти объективы
позволяют устанавливать практически любой угол
обзора, что обеспечивает максимальный эффект
наблюдения. Установщики не нуждаются в
нескольких объективах с различным фокусным
расстоянием, установка оказывается более
эффективной, поскольку правильный угол обзора
может быть найден без изменения настроек камеры.
При изменении требований к зоне обзора после
установки очень легко осуществить модификацию,
изменив лишь настройки фокусного расстояния
объектива.
Функции
Данная серия включает в себя варифокальные
объективы с диафрагмой, управляемой сигналом
постоянного тока (DC). Они компактны, прочны и
выпускаются в форматах изображения 1/3" и 1/2".
Данная серия моделей сформирована в
соответствии с чувствительностью, оптическим
разрешением и диапазоном объективов для
применения с самыми различными камерами
Dinion.
Эти варифокальные объективы выпускаются со
стандартным C- или CS-креплением для
использования с различными камерами.
Управляющее соединение DC-диафрагмы
представляет собой стандартный четырехконтактный
разъем, который точно подходит к диафрагменному
выходу камеры. Объективы обеспечивают
впечатляющее качество оптики благодаря своим
высоким стандартам разрешающей способности,
воспроизведения контрастности и
светочувствительного слоя.
Механическая конструкция выдерживает как частые
операции управления DC-диафрагмой, так и
воздействия окружающей среды при установке.
Данная серия варифокальных объективов
обеспечивает идеальное сочетание гибкости,
высокого качества и надежности, соответствующее
характеристикам камер.
Сертификаты и согласования
Регион Сертификация
Европа CE
Page 2
1
2
3
4
2 | Варифокальные объективы
Замечания по установке/конфигурации
4-контактный разъем DC-диафрагмы (вид спереди)
1 Демпферная катушка - 3 Приводная катушка +
2 Демпферная катушка + 4 Приводная катушка -
Тип
объектива
мм
L D H Ср
(дюймы)мм(дюймы)мм(дюймы)мм(дюймы)
(открыта)
Тип
объектива
мм
LTC 3664/40 59 (2,32) 44 (1,73) 26,2
LTC 3674/20 55,2
LTC 3764/20 53,9
LTC 3774/30 62 (2,44) 38,6
LTC 3664/31 42,8
L D H Ср
(дюймы)мм(дюймы)мм(дюймы)мм(дюймы)
(1,03)
(2,17)
(2,12)
(1,69)
38 (1,5) 27,2
40 (1,57) 31 (1,22) 24,6
(1,52)
33 (1,3) 25,5
(1,07)
31,1
(1,22)
(1,0)
Техническое описание
Электрические / механические
См. сравнительную таблицу в конце данного документа
Условия эксплуатации
Рабочая температура от -10 до +50 °C
Температура хранения от -40 °C до +70 °C
Рабочая влажность До 93% без конденсации.
26,4
(1,04)
31 (1,22)
(0,97)
31,8
(1,25)
22,7
(0,9)
LTC 3274/41 77 (3,03) 42 (1,65) 56,8
LTC 3664/30 44,4
LTC 3364/50 55 (2,17) 34 (1,34) 46 (1,81) 40 (1,57)
LTC 3364/60 45,3
LTC 3374/50 61,5
(1,75)
(1,78)
(2,42)
35,2
(1,39)
33 (1,3) 46,5
44 (1,73) 52,2
(2,24)
44,7
(1,76)
(1,83)
(2,06)
46,5
(1,83)
38,3
(1,51)
39 (1,54)
44,4
(1,75)
Сертификация CE
Информация для заказа
Варифокальный объектив LTC 3364/41
1/3", 2,8 – 12 мм, диафрагма, управляемая сигналом
пост. тока (DC), CS-крепление F1,4-360, 4контактный разъем
номер для заказа LTC 3364/41
Варифокальный объектив LTC 3364/50
1/3", 2,8 – 10 мм, диафрагма, управляемая сигналом
пост. тока (DC), CS-крепление, F1,4-360, 4контактный разъем
номер для заказа LTC3364/50
Page 3
3 | Варифокальные объективы
Варифокальный объектив LTC 3364/60
1/3", 3,5 – 8 мм, диафрагма, управляемая сигналом
пост. тока (DC), CS-крепление, F1,4-360, 4контактный разъем
номер для заказа LTC3364/60
Варифокальный объектив LTC 3374/50
1/3", 5 – 50 мм, диафрагма, управляемая сигналом
пост. тока (DC), CS-крепление F1,7-360, 4контактный разъем
номер для заказа LTC3374/50
Варифокальный объектив LTC 3374/21
1/3", 5 – 50 мм, диафрагма, управляемая сигналом
пост. тока (DC), CS-крепление, F1,4-360, 4контактный разъем
номер для заказа LTC 3374/21
Варифокальный объектив LTC 3664/31 с инфракрасной коррекцией
1/3", 3,0 – 8 мм, диафрагма, управляемая сигналом
пост. тока (DC), CS-крепление F1.0-360, 4контактный разъем, 650 ТВЛ
номер для заказа LTC 3664/31
Варифокальный объектив LTC 3664/40 с инфракрасной коррекцией
1/3", 2,8–11 мм, диафрагма, управляемая сигналом
пост. тока (DC), CS-крепление F1,4-360, 4контактный разъем
номер для заказа LTC3664/40
Дополнительные аксессуары
Адаптер S1374
Адаптирует объектив с C-креплением к камере с CSкреплением
номер для заказа S1374
Варифокальный объектив LTC 3674/20 с инфракрасной коррекцией
1/3", 7,5–50 мм, диафрагма, управляемая сигналом
пост. тока (DC), CS-крепление, F1,3-360, 4контактный разъем
номер для заказа LTC 3674/20
Варифокальный объектив LTC 3764/20 с инфракрасной коррекцией
1/2", 4 – 12 мм, диафрагма, управляемая сигналом
пост. тока (DC), C-крепление, F1,2-360, 4 контактный разъем
номер для заказа LTC 3764/20
Варифокальный объектив LTC 3774/30 с инфракрасной коррекцией
1/2", 10–40 мм, диафрагма, управляемая сигналом
пост. тока (DC), C-крепление, F1,4-360, 4-контактный
разъем
номер для заказа LTC 3774/30
Варифокальный объектив LTC 3274/41
формат 1/2 дюйма, 7.5 – 75 мм, диафрагма,
управляемая сигналом пост. тока (DC), C-крепление,
F1,7-360, 4-контактный разъем
номер для заказа LTC3274/41
Page 4
4 | Варифокальные объективы
Варифокальный объектив 1/3" и 1/2"
--- MISSING LINK --- Варифокальный объектив
Формат изображения 1/3" 1/3" 1/3" 1/3"
Фокусное расстояние 2,8 – 10 мм 2,8 – 10 мм 3,5 – 8 мм 3,5 – 8 мм
Диапазон диафрагмы F1,4 - закр. F1,4 – 360 F1,4 - закр. F1,4 – 360
Минимальное расстояние
до объекта
Расстояние заднего
фокуса
Вес 57 г 69 г 41 г 53 г
Крепление объектива CS CS CS CS
Угол обзора
(широкоугольный), 1/3"
Угол обзора
(телеобъектив), 1/3"
Угол обзора
(широкоугольный), 1/2"
0,3 м 0,3 м 0,3 м 0,3 м
7,8 мм 7,8 мм 8,4 мм 8,4 мм
83 x 62,4 83 x 62,4 77,6 x 58,2 77,6 x 58,2
28,8 x 21,6 28,8 x 21,6 33,6 x 25 33,6 x 52
- - - -
LTC 3364/50
--- MISSING LINK --- Варифокальный объектив
LTC 3364/60
Угол обзора
(телеобъектив), 1/2"
Управление диафрагмой ручное сигналом пост. тока (DC),
Управление фокусом ручное ручное ручное ручное
Управление
трансфокацией
--- MISSING LINK --- --- MISSING LINK --- --- MISSING LINK --- Варифокальный объектив
Формат изображения 1/3" 1/3" 1/3" 1/3"
Фокусное расстояние 3 – 8 мм 3 – 8 мм 2,8 – 12 мм 2,8 – 12 мм
Диапазон диафрагмы F1,0 - закр. F1,0 - 360 F1,4 - закр. F1,4 – 360
Минимальное расстояние
до объекта
Расстояние заднего
фокуса
- - - -
4-контактный разъем
ручное ручное ручное ручное
0,2 м 0,2 м до бескон. 0,3 м 0,3 м до бескон.
8,4 мм 8,4 мм 8,6 мм 8,6 мм
ручное сигналом пост. тока (DC),
4-контактный разъем
LTC 3364/41
Вес 39 г 50 г 67 г 71 г
Крепление объектива CS CS CS CS
Page 5
5 | Варифокальные объективы
--- MISSING LINK --- --- MISSING LINK --- --- MISSING LINK --- Варифокальный объектив
Угол обзора
(широкоугольный), 1/3"
Угол обзора
(телеобъектив), 1/3"
Угол обзора
(широкоугольный), 1/2"
Угол обзора
(телеобъектив), 1/2"
Управление диафрагмой ручное сигналом пост. тока (DC),
Управление фокусом ручное ручное ручное ручное
Управление
трансфокацией
--- MISSING LINK --- Варифокальный объектив
91 x 66,9 91 x 66,6 97,4 x 72,5 97,4 x 72,5
36 x 26,9 35,9 x 26,9 24,1 x 18,1 24,1 x 18,1
- - - -
- - - -
ручное сигналом пост. тока (DC),
4-контактный разъем
ручное ручное ручное ручное
--- MISSING LINK --- Варифокальный объектив
LTC 3374/50
LTC 3364/41
4-контактный разъем
LTC 3374/21
Формат изображения 1/3" 1/3" 1/3" 1/3"
Фокусное расстояние 5 – 50 мм 5 – 50 мм 5 – 50 мм 5 – 50 мм
Диапазон диафрагмы F1,7 - закр. F1.7 – 360 F1,4 - закр. F1,4 – 360
Минимальное расстояние
до объекта
Расстояние заднего
фокуса
Вес 149 г 160 г 75 г 84 г
Крепление объектива CS CS CS CS
Угол обзора
(широкоугольный), 1/3"
Угол обзора
(телеобъектив), 1/3"
Угол обзора
(широкоугольный), 1/2"
Угол обзора
(телеобъектив), 1/2"
Управление диафрагмой ручное сигналом пост. тока (DC),
Управление фокусом ручное ручное ручное ручное
1 м 1 м 1 м 1 м
7,6 мм 7,6 мм 10,05 мм 10,05 мм
50 x 37,8 50 x 37,8 53,4 x 40,1 53,4 x 40,1
5,5 x 4,1 5,5 x 4,1 5,3 x 4,1 5,3 x 4,1
- - - -
- - - -
4-контактный разъем
ручное сигналом пост. тока (DC),
4-контактный разъем
Управление
трансфокацией
ручное ручное ручное ручное
Page 6
6 | Варифокальные объективы
Варифокальный объектив
LTC 3364/21 с
инфракрасной
коррекцией
Формат изображения 1/3" (ИК) 1/3" (ИК) 1/3" (ИК) 1/3" (ИК)
Фокусное расстояние 2,8 – 6 мм 3 – 8 мм 2,8 – 12 мм 7,5 – 50 мм
Диапазон диафрагмы F1,4 - 200 F1,0 - 360 F1,4 – 360 F1,3 - 360
Минимальное расстояние
до объекта
Расстояние заднего
фокуса
Вес 59 г 60 г 79 г 68 г
Крепление объектива CS CS CS CS
Угол обзора
(широкоугольный), 1/3"
Угол обзора
(телеобъектив), 1/3"
0,3 м 0,3 м до бескон. 0,3 м до бескон. 0,4 м
7,6 мм 7,5 мм 8,6 мм 8,1 мм
96,9 x 72,5 93,2 x 69 97,4 x 72,4 36,6 x 27,4
46,7 x 35,1 35,2 x 26,4 26,2 x 19,7 5,6 x 4,3
--- MISSING LINK --- Варифокальный объектив
LTC 3664/40 с
инфракрасной
коррекцией
Варифокальный объектив
LTC 3674/20 с
инфракрасной
коррекцией
Угол обзора
(широкоугольный), 1/2"
Угол обзора
(телеобъектив), 1/2"
Управление диафрагмой сигналом пост. тока (DC),
Управление фокусом ручное ручное ручное ручное
Управление
трансфокацией
Варифокальный объектив
- - - -
- - - -
4-контактный разъем
ручное ручное ручное ручное
LTC 3764/20 с
инфракрасной
коррекцией
сигналом пост. тока (DC),
4-контактный разъем
Варифокальный объектив
LTC 3774/30 с
инфракрасной
коррекцией
сигналом пост. тока (DC),
4-контактный разъем
Варифокальный объектив
LTC 3274/41
сигналом пост. тока (DC),
4-контактный разъем
Формат изображения 1/2" (ИК) 1/2" (ИК) 1/2"
Фокусное расстояние 4 – 12 мм 10 – 40 мм 7,5 – 75 мм
Диапазон диафрагмы F1,2 - 360 F1,4 – 360 F1,7 – 360
Минимальное расстояние
до объекта
Расстояние заднего
фокуса
Вес 68 г 87 г 220 г
0,3 м 0,5 м 0,3 м
9 мм 12,4 мм 8,5 мм
Page 7
7 | Варифокальные объективы
Представлен (кем/чем):
Russia:
Robert Bosch OOO
Security Systems
13/5, Akad. Korolyova str.
129515 Moscow, Russia
Phone: +7 495 937 5361
Fax: +7 495 937 5363
Info.bss@ru.bosch.com
ru.securitysystems@bosch.com
www.bosch.ru
© Robert Bosch OOO 2012 | Данные могут изменяться без предварительного уведомления
2045875595 | ru, V6, 11. Сент. 2012
Варифокальный объектив
LTC 3764/20 с
инфракрасной
коррекцией
Варифокальный объектив
LTC 3774/30 с
инфракрасной
коррекцией
Варифокальный объектив
LTC 3274/41
Крепление объектива C C C
Угол обзора
68,9 x 51,3 27,5 x 20,4 35,5 x 26,6
(широкоугольный), 1/3"
Угол обзора
23,4 x 17,5 7,0 x 5,2 3,7 x 2,8
(телеобъектив), 1/3"
Угол обзора
93,6 x 68,9 37,5 x 27,5 46,2 x 35,5
(широкоугольный), 1/2"
Угол обзора
31,2 x 23,4 9,2 x 7,0 4,9 x 3,7
(телеобъектив), 1/2"
Управление диафрагмой сигналом пост. тока (DC),
4-контактный разъем
сигналом пост. тока (DC),
4-контактный разъем
сигналом пост. тока (DC),
4-контактный разъем
Управление фокусом ручное ручное ручное
Управление
ручное ручное ручное
трансфокацией
Loading...
