СТН | Видеоменеджер LTC 2605/91

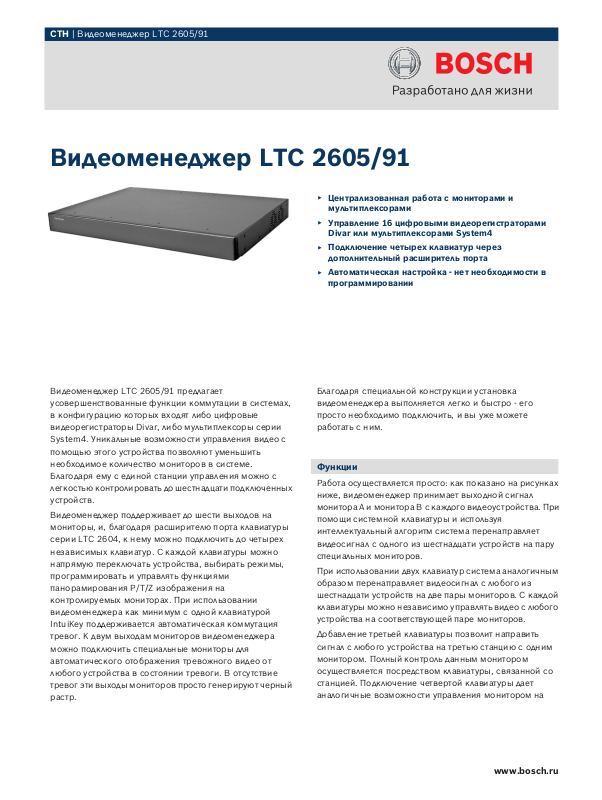

Видеоменеджер LTC 2605/91

Централизованная работа с мониторами и

▶

мультиплексорами

Управление 16 цифровыми видеорегистраторами

▶

Divar или мультиплексорами System4

Подключение четырех клавиатур через

▶

дополнительный расширитель порта

Автоматическая настройка - нет необходимости в

▶

программировании

Видеоменеджер LTC 2605/91 предлагает
усовершенствованные функции коммутации в системах,
в конфигурацию которых входят либо цифровые
видеорегистраторы Divar, либо мультиплексоры серии
System4. Уникальные возможности управления видео с
помощью этого устройства позволяют уменьшить
необходимое количество мониторов в системе.
Благодаря ему с единой станции управления можно с
легкостью контролировать до шестнадцати подключенных
устройств.

Видеоменеджер поддерживает до шести выходов на
мониторы, и, благодаря расширителю порта клавиатуры
серии LTC 2604, к нему можно подключить до четырех
независимых клавиатур. С каждой клавиатуры можно
напрямую переключать устройства, выбирать режимы,
программировать и управлять функциями
панорамирования P/T/Z изображения на
контролируемых мониторах. При использовании
видеоменеджера как минимум с одной клавиатурой
IntuiKey поддерживается автоматическая коммутация
тревог. К двум выходам мониторов видеоменеджера
можно подключить специальные мониторы для
автоматического отображения тревожного видео от
любого устройства в состоянии тревоги. В отсутствие
тревог эти выходы мониторов просто генерируют черный
растр.

Благодаря специальной конструкции установка
видеоменеджера выполняется легко и быстро - его
просто необходимо подключить, и вы уже можете
работать с ним.

Функции

Работа осуществляется просто: как показано на рисунках
ниже, видеоменеджер принимает выходной сигнал
монитора A и монитора B с каждого видеоустройства. При
помощи системной клавиатуры и используя
интеллектуальный алгоритм система перенаправляет
видеосигнал с одного из шестнадцати устройств на пару
специальных мониторов.

При использовании двух клавиатур система аналогичным
образом перенаправляет видеосигнал с любого из
шестнадцати устройств на две пары мониторов. С каждой
клавиатуры можно независимо управлять видео с любого
устройства на соответствующей паре мониторов.

Добавление третьей клавиатуры позволит направить
сигнал с любого устройства на третью станцию с одним
монитором. Полный контроль данным монитором
осуществляется посредством клавиатуры, связанной со
станцией. Подключение четвертой клавиатуры дает
аналогичные возможности управления монитором на

www.bosch.ru

2 | Видеоменеджер LTC 2605/91

6A

VCR IN

MON BVCR OUT MON A

ALARM

CONSOLE

1 2

3

4 5

6

7 8

9

0

Shot

Mon

Prod

Clr

BOSCH

четвертой контрольной станции. Как и в предыдущем
случае, полный контроль монитором осуществляется
посредством клавиатуры на станции.

Замечания по установке/конфигурации

Сертификаты и согласования

Электромагнитная совместимость
(ЭМС)

Соответствует FCC Часть 15,
ICES-003 и стандартам CE

Безопасность Соответствует нормам CE, стандар-

там UL, CSA, EN и IEC

Видеоменеджер LTC 2605/91 с мультиплексорами System4 и клавиатурой
LTC 2601/00
