INSTALLATION INSTRUCTION MANUAL

for

Bosch Electric Built-in

Single & Double Oven Models HBN 44../45../46..

BEFORE YOU BEGIN, READ THESE INSTRUCTIONS COMPLETELY AND CAREFULLY

IMPORTANT: Save these instructions for the local electrical inspector's use

INSTALLER: Please leave this manual with owner for future reference.

OWNER: Please keep this manual for future reference

Table of Contents

INTRODUCTION .............................................................................................................................

TOOLS YOU WILL NEED ........................................................................................................

POWER REQUIREMENTS .......................................................................................................

CHOOSING OVEN LOCATION ...............................................................................................

STEPS FOR INSTALLATION ..................................................................................................

TECHNICAL DATA .........................................................................................................................

SINGLE OVEN ............................................................................................................................

DOUBLE OVEN ..........................................................................................................................

UNDERCOUNTER INSTALLATION ..........................................................................................

SINGLE OVEN ............................................................................................................................

WALL INSTALLATION .................................................................................................................

SINGLE OVEN ............................................................................................................................

DOUBLE OVEN ..........................................................................................................................

ELECTRICAL SUPPLY ..................................................................................................................

WIRING REQUIREMENTS ......................................................................................................

CONNECTING TO 208 VOLT CIRCUIT ...............................................................................

3 3 3 3 3 4 4 4

5 5

6 6 7

8 8 9

ELECTRICAL CONNECTIONS ...................................................................................................

3-WIRE BRANCH CIRCUIT .....................................................................................................

4-WIRE BRANCH CIRCUIT .....................................................................................................

FINAL CHECKLIST ........................................................................................................................

10 10 10 11

INTRODUCTION

Please read these instructions COMPLETELY

AND CAREFULLY. They will save you time and effort and help to ensure optimum oven perform-

ance. Be sure to observe all WARNINGS. These installation instructions are intended for

use by a qualified installer. In addition to these in- structions the oven shall be installed:

• In the United States, in accordance with the Na- tional Electric Code/State and Municipal codes

and/or local codes.

• In Canada, in accordance with Canadian Elec- tric Code C22.1-1atest edition/Provincial and

Municipal codes and/or local codes.

These shall be carefully followed at all times. Note: If installing your oven in Canada please

check to make sure that you have a model with the UL Canadian listing mark, as

shown below:

a 208 volt circuit must be used, wiring inside the oven must be modified. See Connection to a 208

Volt Circuit, in this manual. A circuit breaker or time-delay fuse sized not to exceed the circuit rat-

ing of the appliance specified on the rating plate located on the frame behind the door of the oven

is recommended. The oven must be supplied with copper wires

ONLY. It is recommended that you have the electrical

wiring and hook-up of your oven performed by a qualified electrician. After installation is com-

plete have the electrician show you where the main disconnect is and which of the circuit break-

ers/fuses are for the oven.

CHOOSING OVEN LOCATION

Carefully select the location where the oven will be placed. The oven should be located for conven- ient use in the kitchen, but away from strong drafts. Strong drafts may be caused by open doors or windows, or by heating and/or air conditioning vents or fans. Make sure that electrical power can be provided to the location selected.

The UL Canadian listing mark consists of the cir- cled UL symbol preceded by the letter "C", as shown. This should appear on the oven's rating plate along with the UL United States listing mark, which is the circled UL symbol above but not preceded by the letter "C".

TOOLS YOU WILL NEED The following tools are needed to install your new

oven:

• Tape measure and straightedge or ruler

• Pencil

• Phillips screwdriver

• Level

• Wire cutters and wire stripper

• 1" hole saw

• Hand or saber saw.

POWER REQUIREMENTS The oven must be supplied with the proper volt-

age and frequency. The oven is manut:actured to be connected to a three wire or four wire, single phase, 240 volt, 60 Hz AC electrical supply on a separate circuit fused on both sides of the line. If

STEPS FOR INSTALLATION

The following pages provide the necessary infor- mation for proper installation of the oven ar-

ranged as tk_llows:

• Technical Data

• Installation Cutout Dimensions, Required Clearances and Mounting instructions tk_r:

> Undercounter Installation, Single Oven

>Wall Installation, Single Oven >Wall Installation, Double Oven

• Electrical Supply and Wiring Requirements

• Modifications required if Connecting to 208 Volt Circuit.

• Electrical Connections for 3-wire or 4-wire Branch Circuit.

• Final Checklist.

TECHNICAL DATA

SINGLE OVEN For cutout dimensions see following sections titled:

Preparing Location

Electrical Ratings

Single Oven

Models

HBL 442A UC HBL 445A UC HBL 446A UC

and Maximum Connected Load

Volts Hertz Amperes

@240V/208V

240/208 60 13.5/13.6 240/208 60 13.5/13.6 240/208 60 13.5/13.6

Watts

@240V/208V

3,250/2,820 3,250/2,820

3,250/2,820

Convection

Oven

Yes

Yes Yes

DOUBLE OVEN For cutout dimensions see following sections titled:

Preparing Location

Electrical Ratings

Double Oven

Models

HBN 452A UC HBN 455A UC

HBN 456A UC HBN 462A UC

HBN 465A UC HBN 466A UC

and Maximum Connected Load

Volts Hertz Amperes

_I!240V/208V

240/208 60 26/26 240/208 60 26/26

Watts

?I!240V/208V

6,250/5,400 6,250/5,400

Convection

Oven

(top/bottom)

Yes/No Yes/No

Yes/No

Yes/Yes Yes/Yes

Yes/Yes

UNDERCOUNTER INSTALLATION, SINGLE

2: _ I

Bottom support surface must be solid level and able to

support at least of 150 Ibs,

26-5/8' width of oven door frame

Oven electrical supply: Locate junction box in adjacent cabinet or below bottom support surface.

25-3/8" opening width

toe space area

!/4' min. distance

between oven door frame and adjacent

doors or drawer fronts.

Note: Decorative inserts must

maintain minimum spacing as shown.

Secure oven to cabinet using the screws provided. Screws should be inserted through the mounting holes in the positions indicated in the frame (open door to see frame and mounting holes), Do not overtighten screws,

Note: Decorative inserts must

maintain minimum spacing as shown.

Refer to and follow Notes and Warning listed under Wall Installation, Single Oven (facing page)

WALL INSTALLATION, SINGLE OVEN

25-3/8" opening width

_.- Electrical

o=¢ supply

junction box

Note: l. Do not slide oven across floor. Dam-

age to floor covering or floor could re- sult.

2. The oven support surt:ace must be a minimum 3/4" thick plywood plat-

form, solid, level and flush with the bottom of the cabinet cutout.

3. Use extreme caution when moving or installing the oven. It is very heavy.

4. Be very careful when moving or in- stalling the oven to avoid damage to the oven frame or damage to the cabi-

nets.

5. Be sure to level oven. An oven that is not level may provide poor or incon-

sistent baking results.

6. Be careful when placing oven. DO NOT pinch the conduit between the

oven back or wall and the inner cabi- net wall or floor.

Securely t:asten oven to cabinet using the

screws provided. Failure to do so could result in oven moving or tipping during use and causing damage to the oven or cabinets or per-

sonal injury.

WALL INSTALLATION, DOUBLE OVEN

Note: 1. Do not slide oven across floor. Dam-

age to floor covering or floor could re- sult.

2. The oven support surt:ace must be a minimum 3/4" thick plywood plat- form, solid, level and flush with the

bottom of the cabinet cutout.

3. Use extreme caution when moving or installing the oven. It is very heavy.

4. Be very careful when moving or in- stalling the oven to avoid damage to the oven frame or damage to the cabi-

nets.

5. Be sure to level oven. An oven that is not level may provide poor or incon-

sistent baking results.

Secure oven to cabinet usingthe screws provided. Screws should be inserted through the mounting holes in the positions indicated in the frame (open door to see frame and mounting holes). Do not overtighten screws,

6. Be careful when placing oven. DO NOT pinch the conduit between the

oven back or wall and the inner cabi- net wall or floor.

Securely fasten oven to cabinet using the screws provided. Failure to do so could result

in oven moving or tipping during use and causing damage to the oven or cabinets or per-

sonal iniury.

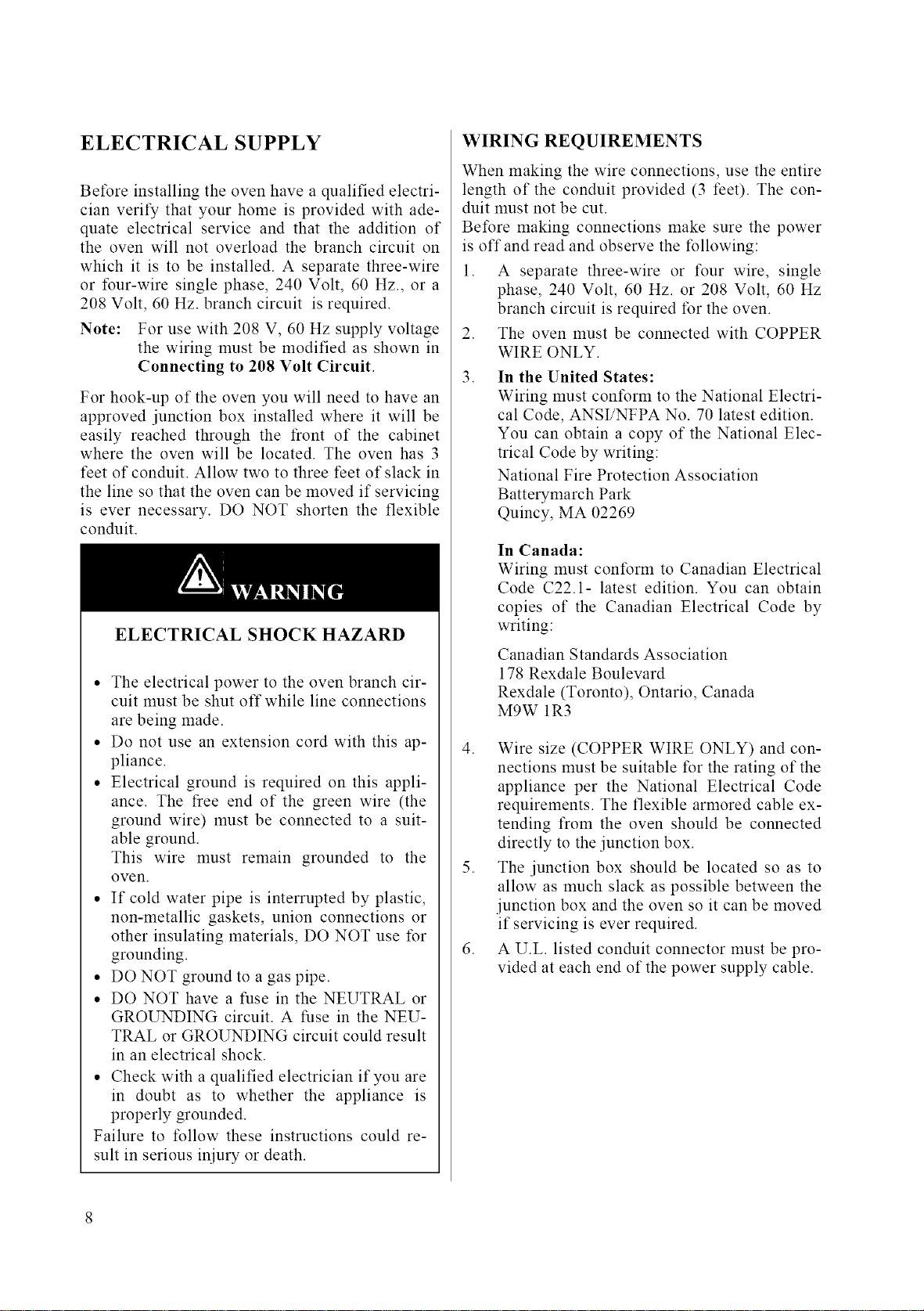

ELECTRICAL SUPPLY

Before installing the oven have a qualified electri- cian verify that your home is provided with ade- quate electrical service and that the addition of

the oven will not overload the branch circuit on which it is to be installed. A separate three-wire

or four-wire single phase, 240 Volt, 60 Hz., or a 208 Volt, 60 Hz. branch circuit is required.

Note: For use with 208 V, 60 Hz supply voltage

the wiring must be modified as shown in

Connecting to 208 Volt Circuit.

For hook-up of the oven you will need to have an approved junction box installed where it will be easily reached through the front of the cabinet

where the oven will be located. The oven has 3 feet of conduit. Allow two to three feet of slack in

the line so that the oven can be moved if servicing is ever necessary. DO NOT shorten the flexible

conduit.

ELECTRICAL SHOCK HAZARD

• The electrical power to the oven branch cir- cuit must be shut off while line connections

are being made.

• Do not use an extension cord with this ap-

pliance.

• Electrical ground is required on this appli- ance. The free end of the green wire (the ground wire) must be connected to a suit- able ground. This wire must remain grounded to the

oven.

• If cold water pipe is interrupted by plastic, non-metallic gaskets, union connections or other insulating materials, DO NOT use for grounding.

• DO NOT ground to a gas pipe.

• DO NOT have a fuse in the NEUTRAL or GROUNDING circuit. A fuse in the NEU- TRAL or GROUNDING circuit could result in an electrical shock.

• Check with a qualified electrician if you are in doubt as to whether the appliance is

properly grounded.

Failure to follow these instructions could re-

sult in serious injury or death.

WIRING REQUIREMENTS

When making the wire connections, use the entire length of the conduit provided (3 feet). The con-

duit must not be cut. Before making connections make sure the power

is off and read and observe the following:

1. A separate three-wire or four wire, single phase, 240 Volt, 60 Hz. or 208 Volt, 60 Hz branch circuit is required for the oven.

2. The oven must be connected with COPPER WIRE ONLY.

3. In the United States: Wiring must conform to the National Electri-

cal Code, ANSI/NFPA No. 70 latest edition. You can obtain a copy of the National Elec- trical Code by writing:

National Fire Protection Association Batterymarch Park

Quincy, MA 02269

In Canada:

Wiring must conform to Canadian Electrical Code C22.1- latest edition. You can obtain

copies of the Canadian Electrical Code by writing:

Canadian Standards Association

178 Rexdale Boulevard

Rexdale (Toronto), Ontario, Canada M9W 1R3

4. Wire size (COPPER WIRE ONLY) and con- nections must be suitable for the rating of the appliance per the National Electrical Code requirements. The flexible armored cable ex- tending from the oven should be connected directly to the junction box.

5. The junction box should be located so as to allow as much slack as possible between the

junction box and the oven so it can be moved

if servicing is ever required.

6. A U.L. listed conduit connector must be pro- vided at each end of the power supply cable.

CONNECTING TO 208 V CIRCUIT

The ovens are pre-wired for connection to 240 volt, 60 Hertz supply. If connecting to a 208 volt, 60 Hz. supply a jumper must be used across two

terminals. For the double oven models there are two jumpers, one for the upper oven and one for

the lower oven. For the single ovens there is one

jumper.

Please refer to figures below for placement of

jumper for 208 volt, 60 hertz connection.

Placing of jumper for single oven or upper oven of double oven,

for connection to 208 volt, 60 Hz.

Jumper

To connect to 208 volt circuit:

1 Remove the access panel(s) located on the

back of the oven(s).

2. Loosen the first and second screws in the ter- minal block as shown in applicable figure

above.

3. Place the metal jumper between the first and second screws and tighten screws to hold jumper in place.

4. Replace access panel(s).

Before

Jumper

Placing of jumper for lower oven of double oven, for connection to 208 volt, 60 Hz.

Jumper

After

Before

After

ELECTRICAL CONNECTIONS

This appliances is manufactured with a green GROUND wire connected to the oven chassis.

After making sure that the power has been turned off connect the flexible conduit from the oven to

the junction box using a U.L. listed conduit con- nector. Figures A and B and the instructions pro- vided below present the most common way of connecting the ovens. Your local codes and ordi- nances, of course, take precedence to these in- structions. Complete electrical connections ac- cording to local codes and ordinances.

3-WIRE BRANCH CIRCUIT

Refer to Figure A, where local codes allow the

connection of GROUND wire from the oven to the branch circuit NEUTRAL wire (grey or white

colored wire):

• If local codes permit, connect the green GROUND wire from the oven and the white

wire from the oven to the branch circuit NEU- TRAL wire (grey or white colored wire).

• Connect the red and black leads from the oven to the corresponding leads in the junction box.

Junction box _ CaNe from

_er Grounded Neutram

Whitewires Red wires. _ __

Bare o_ _ "BHack wires

CaMe _ U.L.-Iisted conduit connector

from oven

Figure A.

4-WIRE BRANCH CIRCUIT

Refer to Figure B:

• Connect the green GROUND wire from the oven to the GROUND wire in the junction box

(bare or green colored wire).

suppUy

• Connect the red and black leads from the oven to the corresponding leads in the junction box.

• Connect the white wire from the oven to the NEUTRAL (grey or white) wire in the junction

box.

Junction box CaNe from

_-_. power suppHy

Bare or green wures CabHe _.

from oven _ U.LMisted conduit connector

Figure B.

White wires

Ungrounded Neutram

BHack wires

FINAL CHECK LIST

To prevent improper connections leading to dam- age of electrical components and so voiding the warranty, the following steps must be performed:

1. Check the electrical requirements and make sure you have the correct electrical supply and that the oven is properly grounded.

2. Make sure all control knobs are in the off po- sition.

3. Turn on the power supply to the oven. When the oven is first turned on the display will come on showing all the call-outs and then will become blank with the Set Clock sym-

bol in the upper right corner, as shown be-

low.

SET (_

you have modified the oven(s) for use on 208

volt the voltage reading between the black and red wires should be 190 to 208 volts.

5. Set the time of day by pressing the Set Clock button and pressing the plus (+) or mi-

nus (-) button, to the right of the display to set the correct time. Once the time is set de-

press the Set Clock button to enter the time.

A "beep" will sound and the Set Clock sym-

bol in the upper right will disappear.

6. Turn the Mode Selector knob to Manual po- sition, the Selector knob to Bake and turn the

Temperature knob to 350 °F. The cooling fan, the oven lights and the heat light should

come on to indicate that the oven is heating. The heat light will turn off when the set tem-

perature (350 °F) is reached. Turn Tempera-

ture knob to off. If you have installed a dou-

ble oven repeat test tk_r second oven.

7. To check the other oven functions refer to the Using the Oven Controls section of the

Use and Care Manual.

Check power at the junction box wires using a volt meter having a range of 0-250 VAC. If

you have installed the oven for use on 240

volt supply you should find that the voltage reading between the black and red wires (Line to Line) should be 220 to 240 volts. If

8. If the oven is working properly turn the Se- lector knob(s) and the Temperature Control

knob(s) to their off positions and turn off the

power supply to the oven.

9. Place the cover on the junction box and make sure the cover is securely fastened and turn on the power to the oven.

10. Leave these INSTALLATION instructions as well as the USE AND CARE MANUAL with the owner.

BOSCH

MANUEL D'INSTALLATION four 61eetrique Bosch eneastr6, simple et double

Models HBN 44../45../46..

VEUILLEZ LIRE ATTENTIVEMENT CE MANUEL AVANT DE COMMENCER

L'INSTALLATION

IMPORTANT: Conservez ce manuel pour l'inspecteur 61ectrique local.

INSTALLATEUR: Veuillez remettre ce manuel au propri6taire de l'appareil pour r6f6rence.

PROPRII_TAIRE: Veuillez garder ce manuel et vous en servir pour r6f6rence.

Table des mati_res

INTRODUCTION .............................................................................................................................

OUTILS DONT VOUS AUREZ BESOIN ................................................................................

SPECIFICATIONS ELECTRIQUES REQUISES ....................................................................

CHOIX DE L'EMPLACEMENT DU FOUR ............................................................................

ETAPES DE L'INSTALLATION ..............................................................................................

DONNI_ES TECHNIQUES ..............................................................................................................

FOUR SIMPLE ............................................................................................................................

FOUR DOUBLE ..........................................................................................................................

INSTALLATION SOUS LE COMPTOIR ....................................................................................

FOUR SIMPLE ...........................................................................................................................

INSTALLATION MURALE ...........................................................................................................

FOUR SIMPLE ............................................................................................................................

FOUR DOUBLE ..........................................................................................................................

ALIMENTATION EN I_LECTRICITI_ ........................................................................................

FILS t_LECTRIQUES REQUIS .................................................................................................

CONNEXION A UN CIRCUIT A 208 VOLTS .......................................................................

15 15 15 15 15

16 16 16

17 17

18 18 19

20 20 21

LES CONNEXIONS I_LECTRIQUES ..........................................................................................

CIRCUIT )t 3 FILS .....................................................................................................................

CIRCUIT )t 4 FILS .....................................................................................................................

LISTE DE ¥1_RIFICATION FINALE ..........................................................................................

22 22 22 23

INTRODUCTION

Veuillez lire enti_rement et attentivement les in- structions contenues dans ce manuel. Cela vous

permettra de gagner du temps et d'obtenir de meilleurs rdsultats de votre four. Prenez soin de

respecter toutes les MISES EN GARDE. Les instructions d'installation sont destin@s/_ un

installateur qualifid. En plus de ces instructions, le four dolt etre installd comme suit:

• Aux i_tats-Unis, conformement aux Normes e- lectriques nationales/Normes provinciales et

municipales et/ou Normes locales.

• Au Canada, conformement au normes cana-

diennes de l'electricite, Code C22.1-derni_re e- dition/Normes provinciales et municipales

et/ou normes locales.

Ces normes doivent etre respect@s en tout temps. Note: Sice four est installe au Canada, veuillez

vous assurer que votre module comporte le symbole canadien UL indique ci-des-

SOUS_

Ce symbole canadien UL consiste en un cercle dans lequel sont inscrites les lettres UL et le tout

est precede d'un "C". Ce signe doit apparaitre sur la plaque de specifications du four, accompagne

du symbole americain (mame dessin UL, mais non precede du "C").

OUTILS DONT VOUS AUREZ BESOIN

Pour installer votre nouveau four, vous aurez be- soin des outils suivants:

• Un ruban il mesurer et une ragle.

• Un crayon.

• Un tournevis Phillips.

• Un niveau/_ bulle d'air.

• Un coupe-ill electrique et un denudeur de fil e- lectrique.

• Une scie pour trous de 1".

• Un scie manuelle.

SPI_CIFICATIONS I_LECTRIQUES REQUISES

une source de courant alternatif (C.A.) separde, par un circuit/_ trois ou quatre ills/_ phase unique, 240 volts, 60Hz. Si vous devez utiliser un circuit

de 208 volts, il faut absolument modifier le filage /_l'interieur du tour. Refdrez-vous/_ Connexions

'a un circuit de 208 volts, dans ce manuel. I1 est recommande d'avoir un disjoncteur ou un fusible

emp@hant l'appareil d'aller au-deli_ des limites indiquees sur la plaque de specifications fix@ sur

le cadre du four, derribre la porte. Ce four dolt etre connecte /_l'aide de ills electri-

ques en cuivre SEULEMENT. Nous vous recommandons de faire installer et

brancher votre four par un electricien qualifie. A- prbs que l'installation est achevee, demandez /_

l'electricien de vous montrer o/1 se trouve le dis- positif principal de debranchement et quel est le

disjoncteur/fusible du four.

CHOIX DE L'EMPLACEMENT DU FOUR

Choisissez avec soin l'endroit oO vous placerez le four. I1 devrait etre facile d'ac@s dans la cuisine,

mais loin des courants d'air. Les courants d'air sont causes par des portes ou fenetres ouvertes, ou

encore par le chauffage et/ou la climatisation/ven- tilation. Assurez-vous que l'endroit que vous

avez choisi peut facilement _tre alimentd en dlec- tricite.

l_TAPES DE L'INSTALLATION

Vous trouverez dans les pages qui suivent une description, etape par etape, de l'installation de

votre tour. En voici les principaux elements:

• Donnees techniques

• Dimensions de l'emplacement, espacements re- quis et instructions de montage pour:

> une installation sous le comptoir, four simple

> une installation murale, tkmr simple > une installation murale, four double

• Alimentation en electricite et filage requis

• Modifications necessaires pour un circuit de 208 volts.

• Connexions electriques pour un circuit/_ 3 ills ou/_ 4 ills

• Liste de verification finale

Le four doit _tre alimente par un courant de volta- ge et de frequence adequats. I1 doit etre relie /_

DONNI_ES TECHNIQUES

FOUR SIMPLE Pour les dimensions, rdfdrez-vous _ la section intitulde

Prdparation de l'emplacement

Spdcifications dlectriques et

Mod61es h

four simple

HBN 442A UC HBN 445A UC HBN 446A UC

240/208 60 13.5/13.6 240/208 60 13.5/13.6 240/208 60 13.5/13.6

charge dlectrique maximale

Volts Hertz Amperes

240V/208V

Watts

240V/208V 3,250/2,820

3,250/2,820 3,250/2,820

Four it

convection

Oui Oui Oui

FOUR DOUBLE Pour les dimensions, rdfdrez-vous il la section intitulde

Prdparation de l'emplacement.

Spdcifications dlectriques et

ModUles ii

four double

Volts

HBN 452A UC 240/208 HBN 455A UC 240/208

HBN 456A UC 240/208 HBN 462A UC 240/208

HBN 465A UC 240/208 HBN 466A UC 240/208

charge dtectrique maxilnale

Hertz

60 60

Amperes Watts

240V/208V 240V/208V

26/26 6,250/5,400 26/26 6,250/5,400

Four '_

convection

(haut/bas)

Oui/Non Oui/Non

Oui/Non

Oui/Oui Oui/Oui

Oui/Oui

INSTALLATION SOUS LE COMPTOIR, FOUR SIMPLE

Alimentation en electrique du four:

Localisez la bo'ite de derivation dans larmoire adjacente ou sous la surface

de support inferieure,

25-3/8' Largeur de Iouverture

La surface de support inferieure dolt

@re solide, de niveau et capable de

supporter au moins !50 Ibs,

Espace de la butee

26-5/8 ' Largeur du cadre de la porte du four

1/4 ' min. de distance

entre le cadre de la

porte du four et les portes au tiroirs adjacents.

Note: les panneaux decoratifs doivent maintenir

le minimum d'espace requis, tel quindique.

Fixez le four & I armoire & laide des vis fournies. Les vis doivent @re inser6es dans les trous de

montage, dans les positions indiquees sue le cadre (ouvrez la porte pour voir le cadre et les trous de montage), Ne serrez pas les vis trop

fort,

Note: les panneaux decoratifs doivent maintenir

le minimum d'espace requis, tel quindique.

Veuillez vous rdfdrer aux notes et mises en garde mentionndes sous. Installation murale, four simple (page opposde).

INSTALLATION MURALE, FOUR SIMPLE

25-3/8" Large

de Pouverture

Fixez le four a I'armoire a I'aide des vis fournies. Les vis doivent 8tre ins6r6es dans les trous de

montage, dans les positions indiqu6es sur le ca-

dre (ouvrez la porte pour voir le cadre et les trous de montage). Ne serrez pas les vis trop fort.

Note:

1. Ne faites pas glisser le tour sur le plancher car cela pourrait endommager le plancher.

2. La surface de support du tour doit etre en contre-plaqud d'une dpaisseur d'au

moins 3/4", solide, de niveau et encas- trd dans l'alignement de l'armoire.

3. Soyez tr_s prudent lorsque vous ddpla- cez ou installez le four. I1 est tr_s

lourd.

4. Faites attention /_ ne pas endommager le cadre du four ou les armoires, lors- que vous installez le four.

5. Veillez/_ placer le four de niveau. S'il n'est pas de niveau, les rdsultats de la

cuisson s'en ressentiront.

6. En placant le four, prenez soin de ne pas coincer le conduit entre l'arribre

du four ou lemur et la paroi de Far- moire ou le plancher.

Fixez bien le four/_ l'armoire/_ l'aide des vis

fournies. Si vous ne le t:aites pas, cela pourrait rdsulter en un ddplacement ou un basculement du four et pourrait endommager le tour, les ar-

moires ou encore causer des blessures.

INSTALLATION MURALE, FOUR DOUBLE

Note:

1. Ne faites pas glisser le four sur le plancher car cela pourrait endommager le plancher.

2. La surface de support du tour doit etre en contre-plaqud d'une dpaisseur d'au moins 3/4", solide, de niveau et encas- trd dans l'alignement de l'armoire.

3. Soyez tr_s prudent lorsque vous ddpla- cez ou installez le four. I1 est tr_s

lourd.

4. Faites attention /_ ne pas endommager le cadre du four ou les armoires, lors- que vous installez le four.

5. Veillez/_ placer le four de niveau. S'il n'est pas de niveau, les rdsultats de la

cuisson s'en ressentiront.

Fixez le four & larmoire & laide des vis fournies. Les vis doivent @re inserees dans les trous de

montage, dans les positions indiquees sur le ca- dre (ouvrez la porte pour voir le cadre et les trous

de montage). Ne serrez pas les vis trop fort.

6. En placant le four, prenez soin de ne pas coincer le conduit entre l'arriare du four ou lemur et la paroi de Far- moire ou le plancher.

Fixez bien le four/_ l'armoire/_ l'aide des vis

fournies. Si vous ne le t:aites pas, cela pourrait

rdsulter en un d@lacement ou un basculement du four et pourrait endommager le four, les ar- moires ou encore causer des blessures.

ALIMENTATION EN I_LECTRICITI_

Avant d'installer le four, demandez /_ un electri- cien qualifie de verifier que votre maison dispose d'un service electrique adequat et que le rajout d'un tour ne surchargera pas le circuit. Un circuit separe, /_ trois ou quatre ills, /_phase unique, 240 volts, 60Hz, ou 208 volts, 60 Hz est requis.

Note: Si vous utilisez un circuit de 208 volts, 60

Hz, il faut modifier le filage tel qu'indi- que dans: Connexions '3 un circuit de

208 volts.

Pour brancher le four, vous devrez placer une

boite de derivation /_un endroit facile d'ac@s, il

l'interieur de l'armoire o/1 est place le four. Le four est muni d'un conduit de 3 pieds de long. Laissez deux ou trois pieds de fil lfiche pour que le tour puisse atre facilement deplace en cas de reparation. NE RACCOURCISSEZ PAS le

conduit flexible.

DANGER DE CHOC I_LECTRIQUE

• Le courant electrique alimentant le four doit etre coupe durant le branchement.

• N'utilisez pas de rallonge electrique avec cet appareil.

• Cet appareil necessite une mise /_ la terre. L'extremite du fil vert (ill de mise /_ la terre) doit atre reliee /_ une mise /_ la terre adequate. Ce fil electrique doit rester relie au four.

• Si les tuyaux d'eau froide comportent des

parties en plastique, des joints non-metalli-

ques ou d'autres materiaux isolants, NE LES UTILISEZ PAS pour la mise/_ la terre.

• N'UTILISEZ PAS DE TUYAUX DE GAZ

pour la mise/_ la terre.

• Ne placez pas de fusible sur le fil NEUTRE ou le fil de MISE A LA TERRE. Un tel fu-

sible pourrait resulter en un choc electrique.

• Si vous avez le moindre doute, faites veri- fier par un electricien que votre appareil est

bien mis/_ la terre.

Le fait de ne passe conformer/_ ces instruc- tions peut entrainer de serieuses blessures ou

la mort.

FILS I_LECTRIQUES REQUIS

Lors des connexions des ills de votre appareil, u- tilisez toute la longueur du conduit electrique foumi (3 pieds). Ne coupez pas ce conduit. Avant de brancher l'appareil/_ la source d'electri- cite, assurez-vous que le courant est coupe et sui-

vez les instructions ci-dessous:

1. Un circuit distinct /_ trois ou quatre ills, /_ phase unique, 240 volts, 60Hz, ou 208 volts,

60 Hz est requis pour ce tkmr.

2. Le four doit atre connecte/_ l'aide de ills e- lectriques en cuivre SEULEMENT.

3. Aux l_tats-Unis:

Le filage doit _tre conforme aux Normes e-

lectriques nationales, et/_ la dernibre edition

de I'ANSI/NFPA No 70. Pour obtenir une copie du Code electrique National, faites-en

la demande/_:

National Fire Protection Association Batterymarch Park

Quincy, MA 02269 Au Canada:

Le filage doit atre conforme aux Normes ca- nadiennes de l'electricite, Code C22.1 - der-

niare edtion. Pour obtenir une copie du Code canadien de l'electricite, faites-en la de- mande/_ :

Canadian Standards Association

178 Rexdale Boulevard

Rexdale (Toronto), Ontario, Canada M9W 1R3

4. Le calibre des ills (EN CUIVRE SEULE-

MENT) et les connexions doivent atre appro- prides au type d'appareil et conformes aux exigences des Normes electriques nationales.

Le cfible flexible sortant du tour dolt atre re-

lid directement/_ la boite de derivation.

5. La boite de derivation dolt atre placee de ma-

niare /_ permettre une certaine liberte de mouvement du four, au cas o/l on ait/_ depla- cer l'appareil pour reparation.

6. Un connecteur marque UL dolt atre place /_

chaque extremite du cfible d'alimentation e-

lectrique.

CONNEXION A UN CIRCUIT A 208 VOLTS

Les tours sont equipes de filage pour une connexion /_ un circuit de 240 volts, 60 Hz. Si vous avez l'intention de le brancher /_ un circuit

de 208 volts, vous devrez placer un cfible entre deux terminaux. Pour les modbles/_ fours doubles,

il faudra deux cfibles, un pour le four du haut et un autre pour le four du bas. Veuillez vous refdrer

aux illustrations ci-dessous pour l'installation des cfibles necessaires /_ un circuit de 208 volts, 60 Hz.

Installation du c&ble pour un

four simple ou le four superieur

d'un modele a four double, pour une connexion a un circuit de 208

volts, 60 Hz.

Pont

Pour une telle connexion, effectuez ce qui suit:

1 Enlevez le(s) panneau(x) d'accas situes il

l'arriare du(des) four(s).

2. Devissez legarement la premiare et la deuxiame vis du bloc du terminal, tel qu'il-

lustre ci-dessous.

3. Placez le cfible en mdtal entre la premi6re et la deuxi6me vis et resserrez les vis afin

que le cfible reste en place.

4. Replacez les panneaux d'acc_s.

Avant

Pont

Installation du c_ble pour le four inferieur d'un modele a four double,

208 volts, 60 Hz. pour une connexion a un circuit de

Pont

Apr_s

Avant

Apr_s

LES CONNEXIONS I£LECTRIQUES

Ce four est fourni avec un fil electrique de MISE

LA TERRE vert, rattache au chfissis. Apr_s

vous etre assure que le courant est coupe, reliez le conduit flexible du four/_ la boite de derivation/_

l'aide d'un connecteur approuve U.L. Les figures A et Bet les instructions suivantes presentent le

moyen le plus commun de brancher les tours. Les normes et r_glements locaux regissant l'electricite

ont cependant preseance sur ces instructions. Ef- fectuez les connexions electriques conformement

aux codes et r_glements locaux.

CIRCUIT A 3 FILS Refdrez-vous/_ la figure A pour laquelle les codes

et rbglements, locaux permettent la connexion du fil de MISE A LA TERRE du four au fil du cir-

cuit NEUTRE (fil blanc ou gris):

• Si les rbglements locaux le permettent, reliez le fil vert de MISE A LA TERRE provenant du

four et le fil blanc provenant du four, au fil blanc ou gris du circuit NEUTRE.

• Reliez les fils rouges et noirs provenant du four, aux fils de couleur correspondante dans la

boite de derivation.

Botte de derivation C&bUe d'aUimentation

--. 61ectrique

Fils Fils rouges _

CfbUe venant du four

Figure A.

CIRCUIT A 4 FILS ReKrez-vous/_ la figure B:

• Reliez le fil vert de MISE A LA, TERRE, pro- venant du four, au fil de MISE A LA TERRE

dans la boite de derivation (fil denude ou de couleur verte).

_Fils noirs

_- Connecteur approuv_ U.L. CSA

• Reliez les fils rouges et noirs provenant du four, aux fils de couleur correspondante dans la

boite de derivation.

• Reliez le fil blanc provenant du four au fil NEUTRE (gris ou blanc) dans la boite de deri-

vation.

Boite de d6dvation C&bUe d'aUimentation

Fil vert ou dOnud6

_. _Uectrique

_. Fils Mancs

C&ble venant du four _.

Figure B.

Neutre non misa la terre

" Connecteur approuve U.L. CSA

LISTE DE VITRIFICATION FINALE

Afin d'eviter toute connexion incorrecte pouvant causer des dommages aux composantes electri- ques et entrainer une annulation de la garantie, veuillez effectuer ce qui suit:

1. Verifiez les conditions electriques requises et assurez-vous que vous disposez des articles electriques adequats et que le four est correc-

tement mis/_ la terre.

2. Assurez-vous que tous les boutons de com- mande sont/_ la position OFF.

3. Branchez le courant alimentant le tour. Lor- qu'on allume le four pour la premiere fois,

l'ecran d'affichage va afficher toutes les donnees puis vase vider de tout signe, sauf celui de l'horloge (SET) dans le coin supe-

rieur droit.

, Verifiez l'alimentation en courant dans la

boite de derivation /_ l'aide d'un voltmatre

ayant un rayon de 0-250 VAC. Si vous ates sur un circuit de 240 volts, la lecture du volt-

age entre les ills noirs et rouges (de ligne /_ ligne) doit atre de 220/_ 240 volts. Si vous

avez modifie le tour pour un circuit de 208 volts, la lecture doit alors atre entre 190 et 208 volts.

5. Reglez l'horloge en appuyant sur le bouton Set Clock et en appuyant sur les boutons

plus (+) ou moins (-), il droite de l'afficheur.

Une fois que l'heure juste est atteinte, ap-

puyez sur le bouton Set Clock pour intro-

duire l'heure. Un "bip" se fera entendre et le symbole de l'horloge dans le coin superieur

droit disparaitra.lus (+) or minus (-).

6. Tournez le bouton selecteur de mode/_ la po- sition Manuelle, le bouton selecteur /_

"Bake" et le bouton de la temperature /_ 3505F. Le ventilateur et les lampes du four

devraient s'allumer, indiquant que le tour est en marche. Tournez le bouton de la tempera-

ture/_ "OFF". S'il s'agit d'un modale/_ four double, repetez les mames procedures pour

le deuxiame four.

7. Pour verifier les autres fonctions du tour, re- fdrez-vous/_ la section "Utilisation des com-

mandes du tour" dans le manuel d'utilisation et d' entretien.

8. Si le four fonctionne bien, remettez les bou- tons selecteurs et le bouton de la temperature

/_la position OFF, puis coupez le courant.

9. Replacez le couvercle de la boite de deriva- tion, assurez-vous qu'il est bien fixe et re-

branchez le courant.

10. Ce manuel d'installation ainsi que le manuel d'utilisation et d'entretien doivent atre remis

au proprietaire de l'appareil.

Code 09BH0300 TPS Gallarate- (02-001)

Bosch HBN455AUC, HBN452AUC, HBN446AUC, HBN445AUC, HBN442AUC Installation Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
