de Gebrauchs- und
Montageanleitung
en Operating and
installation instructions
fr Mode d’emploi et
notice de montage
nl Gebruiksaanwijzing en
montagevoorschrift
it Istruzioni d’uso
e per il montaggio
es Instrucciones deuso
y de montaje
pt Instruções de serviçio
e de montagem
2
de Seite 03–14
en page 15 – 26
fr page 27 – 38
nl pagina 39 –50
Abb. 1
ELEKTRO
ELECTR.
ELETT.
EL.
Abb. 1
GAS
GAZ
KAASU
GASS
it pagina 51– 62
es página 63– 74
pt página 75– 86
mind.
650
mind.
550
3
Gerätebeschreibung
Gebrauchsanleitung
Betriebsarten

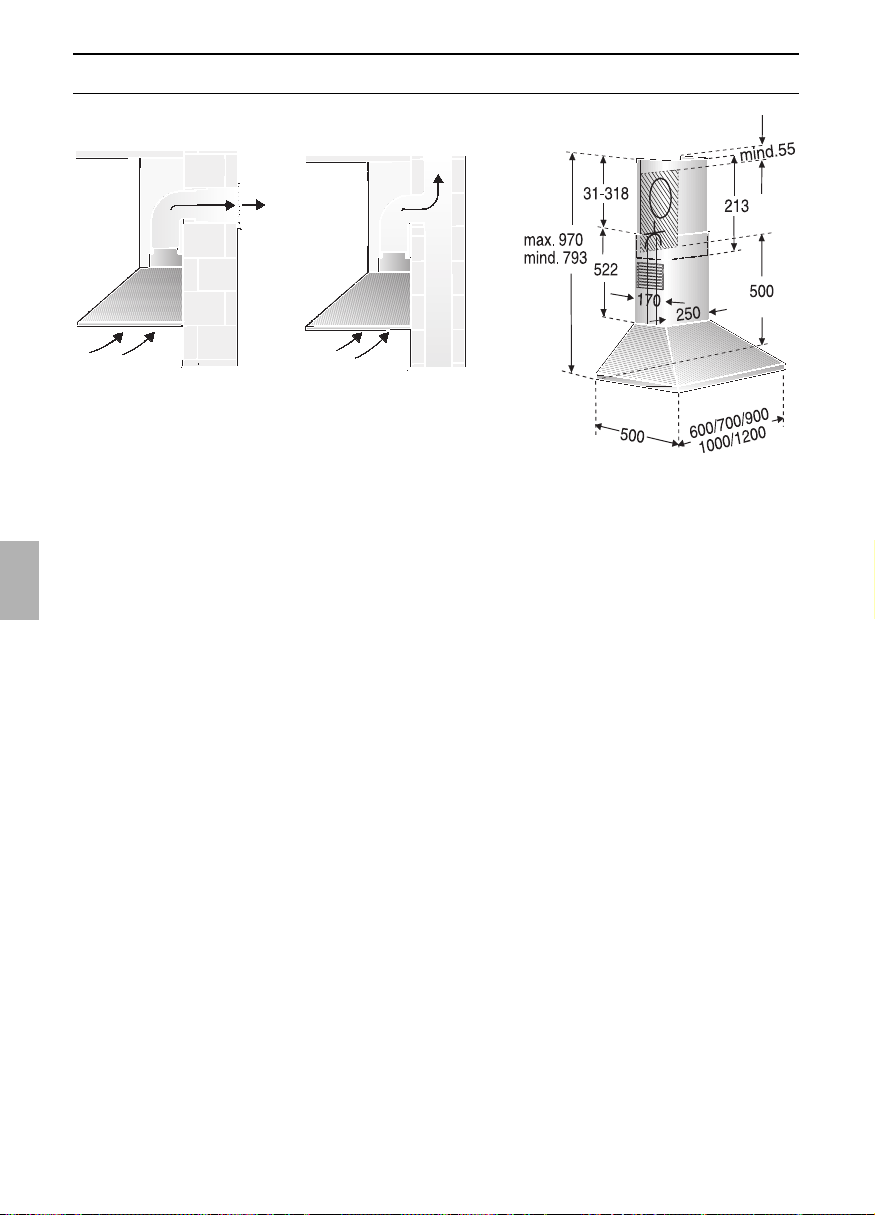

Abluftbetrieb:
❑ Der Lüfter der Dunstabzugshaube saugt
den Küchendunst an und
leitet ihn durch den Fettfilter ins Freie.
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Die Küche bleibt weitgehend frei von
Fett und Geruch.
D
Bei Abluftbetrieb der Dunstabzugs-
haube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur
Verbrennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Betriebsarten
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie
gegenseitige Verriegelung o.ä., die
Verbrennungsluft nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb von
Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Umluftbetrieb:
❑ Hierzu muss ein Aktivkohlefilter
einge baut werden (siehe Filter und
Wartung).
Das komplette Montage-Set sowie
die Ersatzfilter können Sie beim
Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchsanleitung.
❑ Der Lüfter der Dunstabzugshaubesaugt
den Küchendunst an und leitet ihn durch
den Fett- und Aktivkohlefilter gereinigt in
die Küche zurück.
❑ Der Fettfilter nimmt die fettigen
Bestandteile des Küchendunstes auf.
❑ Der Aktivkohlefilter bindet die
Geruchsstoffe.
Wird kein Aktivkohlefilter eingebaut,
können keine Geruchsstoffe des
Küchendunstes gebunden werden.

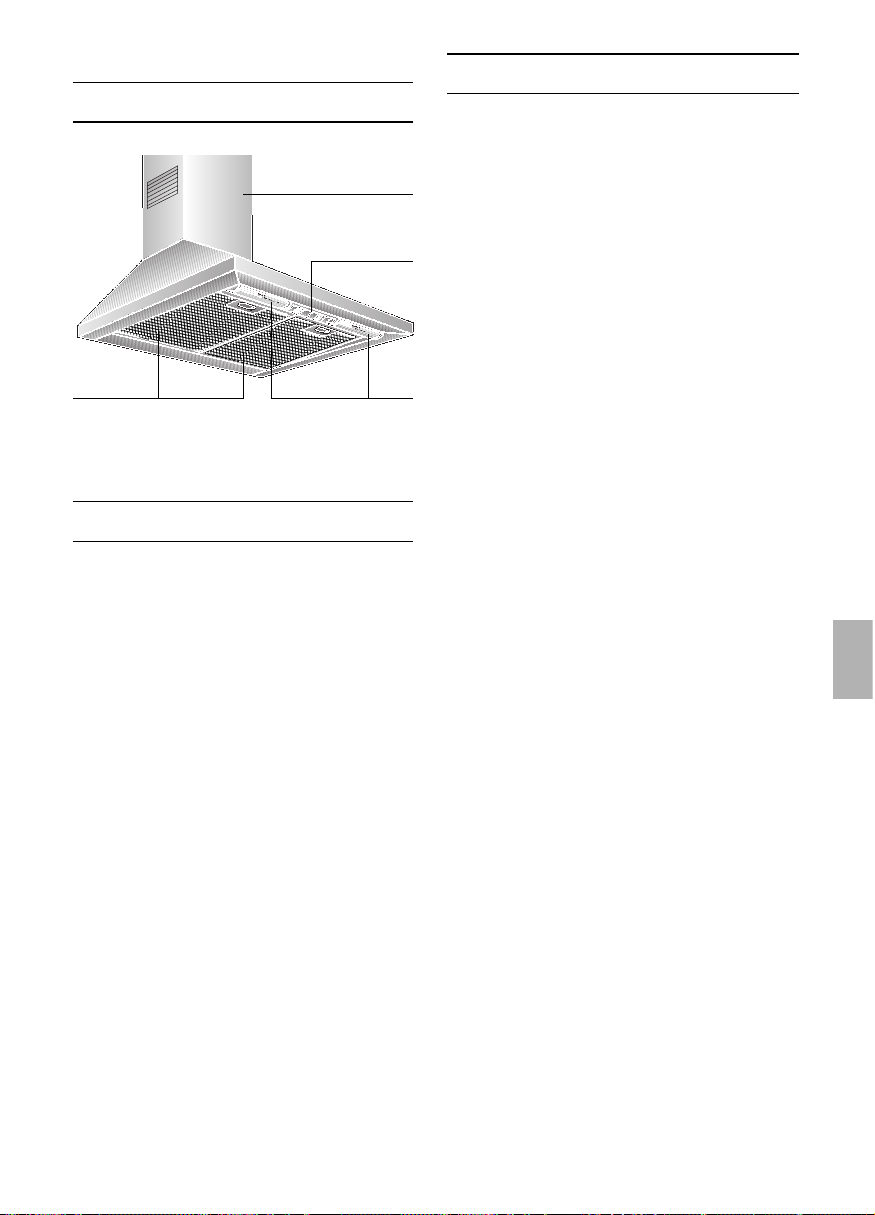

Beleuchtung
Schalter
Licht/Lüfter
Filtergitter
Kaminverblendung
4
Vor dem ersten Benutzen
Wichtige Hinweise:
❑ Diese Gebrauchsanleitung gilt für
mehrere Geräte-Ausführungen.
Es ist möglich, dass einzelne
Ausstattungsmerkmale beschrieben
sind, die nicht auf Ihr Gerät zutreffen.
❑ Diese Dunstabzugshaube entspricht den
einschlägigen Sicherheitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden.
Durch unsachgemäße Reparaturen
können erhebliche Gefahren für den
Benutzer entstehen.
❑ Bevor Sie das neue Gerät benutzen,
lesen Sie bitte sorgfältig die
Gebrauchsanleitung.
Sie enthält wichtige Informationen für Ihre
Sicherheit sowie zum Gebrauch und zur
Pflege des Gerätes.
❑ Bewahren Sie die Gebrauchs- und
Montageanleitung ggf. für einen
Nachbesitzer gut auf.
Störungen
Bei eventuellen Rückfragen oder
Störungen, Kundendienst anrufen.
(Siehe Kundendienststellenverzeichnis).
Bei Anruf bitte angeben:
E-Nr. FD
Tragen Sie die Nummern in obige Felder ein.
Die Nummern sind auf dem Typenschild,
nach Abnahme der Fettfilter, im Innenraum
der Dunstabzugshaube zu finden.
Für Beanstandungen die auf
Planung und Ausführung der
Rohrstrecke zurückzuführen sind,
übernimmt der Hersteller der
Dunstabzugshauben keine
Gewährleistung.
❑ Dieses Gerät ist ent-
sprechend der
europäischen Richtlinie
2002/96/EG über Elektround Elektronik-Altgeräte
(waste electrical and
electronic equipment –
WEEE) gekennzeichnet.
Die Richtlinie gibt den
Rahmen für eine EU-weit
gültige Rücknahme und Verwertung der
Altgeräte vor.
5
Sicherheitshinweise
Ist das Gerät beschädigt, dürfen Sie es
nicht in Betrieb nehmen.
Anschluss und Inbetriebnahme dürfen
nur von einem Fachmann durchgeführt
werden.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person ersetzt
werden, um Gefährdung zu vermeiden.
Verpackungsmaterial ordnungsgemäß
entsorgen (siehe Montageanleitung).
Diese Dunstabzugshaube ist nur für
den Betrieb in Haushalten bestimmt.
Dunstabzugshaube nur mit
eingesetzten Lampen betreiben.
Defekte Lampen sollten sofort ersetzt
werden, um Überlastung der restlichen
Lampen zu vermeiden.
Dunstabzugshaube nie ohne Fettfilter
betreiben.
Überhitzte Fette oder Öle können sich
leicht entzünden.
Darum Speisen mit Fetten oder Ölen,
z. B. Pommes frites, nur unter Aufsicht
zubereiten.
Kinder nicht mit dem Gerät spielen
lassen.
Erwachsene und Kinder dürfen nie
unbeaufsichtigt das Gerät betreiben,
– wenn sie körperlich oder geistig dazu
nicht in der Lage sind,
– oder wenn ihnen Wissen und Erfahrung
fehlen, das Gerät richtig und sicher zu
bedienen.
Unter der Dunstabzugshaube nicht
flambieren.
Brandgefahr am Fettfilter durch
! aufsteigende Flammen.
Die Kochstellen müssen immer mit
Kochgeschirr abgedeckt sein.
Über einer Feuerstätte für feste
Brennstoffe (Kohle, Holz und dgl.) ist der
Betrieb der Dunstabzugshaube nur bedingt
gestattet (siehe Montageanleitung).
Gas-Kochmulden / Gas-Herde
Betreiben Sie nicht alle Gas-
Kochstellen gleichzeitig über längere Zeit
(max. 15 Minuten) bei höchster
Wärmebelastung, sonst besteht
Verbrennungsgefahr bei Berührung der
Gehäuseoberflächen bzw. Gefahr der
Beschädigung der Dunstabzugshaube.
Beim Betrieb der Dunstabzugshaube über
einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr
Gas-Kochstellen die Haube in der
Maximalstufe betrieben werden.
6
Filter und Wartung
Fettfilter:
Zur Aufnahme der fettigen Bestandteile
des Küchendunstes sind MetallFettfilter eingesetzt.
Die Filtermatten bestehen aus unbrennbarem Metall.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitiges Reinigen der MetallFettfilter wird der Brandgefahr vorgebeugt,
die durch Hitzestau beim Frittieren oder
Braten entstehen kann.
Reinigen der Metall-Fettfilter:
❑ Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Metall-Fettfilter 1 x
im Monat gereinigt werden.
❑ Das Reinigen kann in der Geschirrspül-
maschine erfolgen. Dabei ist eine leichte
Verfärbung möglich.
❑ Der Filter muss locker in der Geschirr-
spülmaschine liegen.
Er darf nicht eingeklemmt sein.
Wichtig:
Stark gesättigte Metall-Fettfilter nicht
zusammen mit Geschirr reinigen.
❑ Beim Reinigen von Hand, die Fettfilter in
heißer Spüllauge einweichen.
Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden.
Danach abbürsten, gut ausspülen und
abtropfen lassen.
Bedienen der Dunstabzugshau
be
Der Küchendunst wird am
wirkungsvollsten beseitigt durch:
❑ Einschalten der Dunstabzugshaube
bei Kochbeginn.
❑ Ausschalten der Dunstabzugshaube
erst einige Minuten nach Kochende.

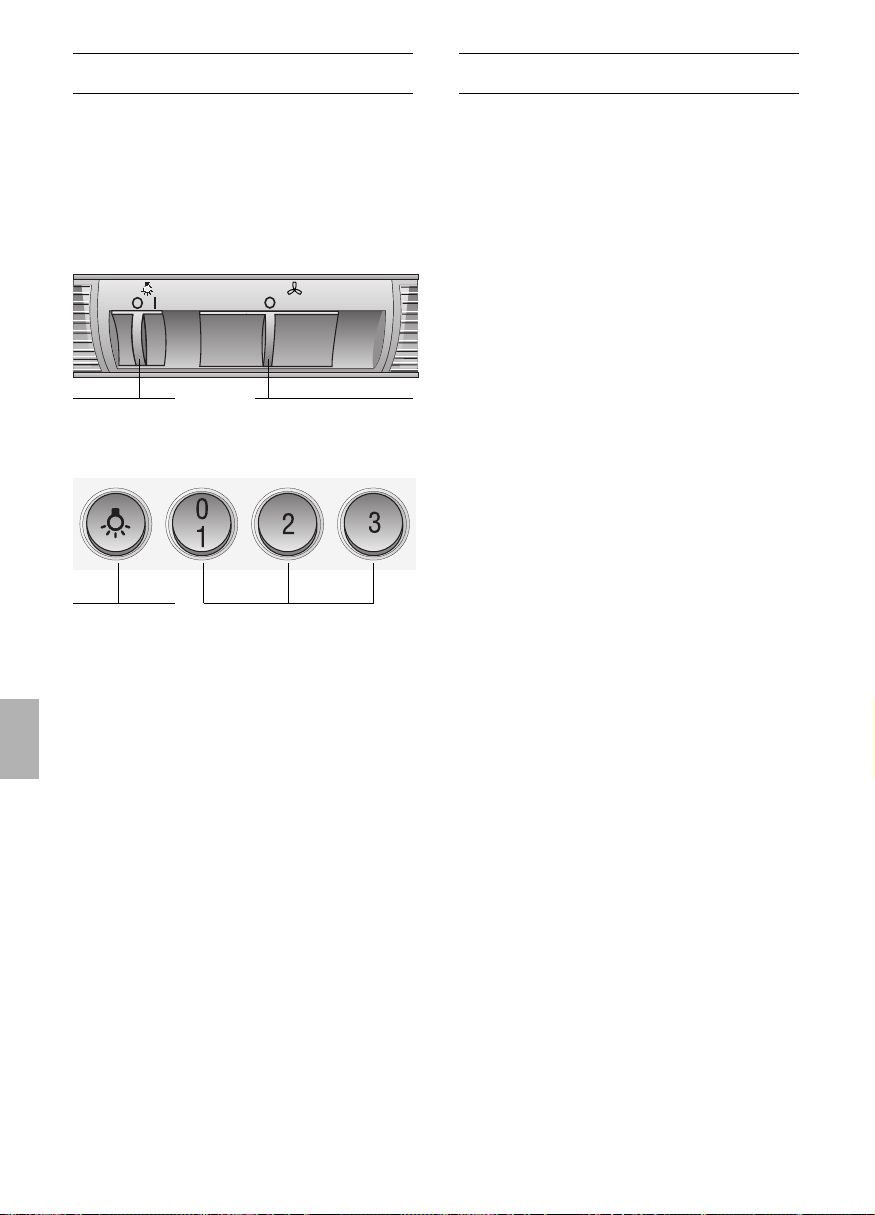

Beleuchtung
Aus / Ein
Lüfterstufen
Beleuchtung:
❑ Die Beleuchtung kann zu jeder Zeit
verwendet werden, auch wenn der
Lüfter ausgeschaltet ist.
Beleuchtung
Aus / Ein
Lüfterstufen
1
2
3
7
Filter und Wartung
2. Reinigen Sie die Fettfilter.
3. Setzen Sie die gereinigten Fettfilter
wieder ein.
Aktivkohlefilter:
Zum Binden der Geruchsstoffe beim
Umluftbetrieb.
Achtung:
Bei zunehmender Sättigung mit fetthaltigen
Rückständen erhöht sich die
Entflammbarkeit und die Funktion der
Dunstabzugshaube kann beeinträchtigt
werden.
Wichtig:
Durch rechtzeitigen Wechsel des
Aktivekohlefilters wird der Brandgefahr
vorgebeugt, die durch Hitzestau beim
Frittieren oder Braten entstehen kann.
3. Bauen Sie die Fettfilter ein
(siehe Aus- und Einbauen der MetallFettfilter).
Ausbauen:
Der Ausbau erfolgt in umgekehrter
Reihenfolge.
Wechsel der Aktivkohlefilter:
❑ Bei normalem Betrieb (täglich 1 bis 2
Stunden) müssen die Aktivkohlefilter
ungefähr 1 x im Jahr ausgetauscht
werden.
❑ Die Aktivkohlefilter sind im Fachhandel
erhältlich (siehe Sonderzubehör).
❑ Nur Originalfilter verwenden.
Dadurch wird die optimale Funktion
gewährleistet.
Entsorgung der alten Aktivkohlefilter:
❑ Aktivkohlefilter enthalten keine
Schadstoffe. Sie können z. B. als
Restmüll entsorgt werden.

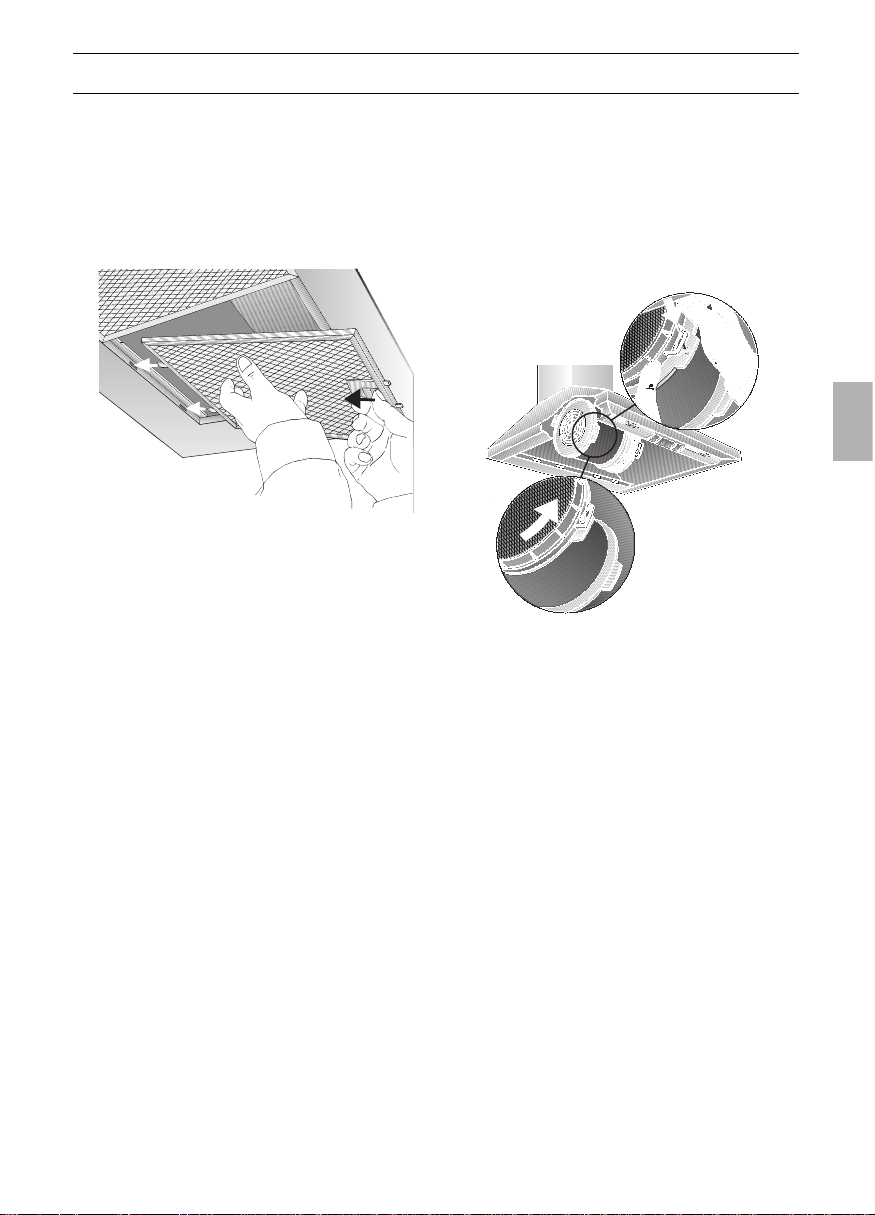

Einbauen:
1. Bauen Sie die Fettfilter aus
(siehe Aus- und Einbauen der MetallFettfilter).
2. Setzen Sie rechts und links am
Lüftermotor einen Aktivkohlefilter ein und
drehen ihn bis zur Verrastung fest.
1.
2.

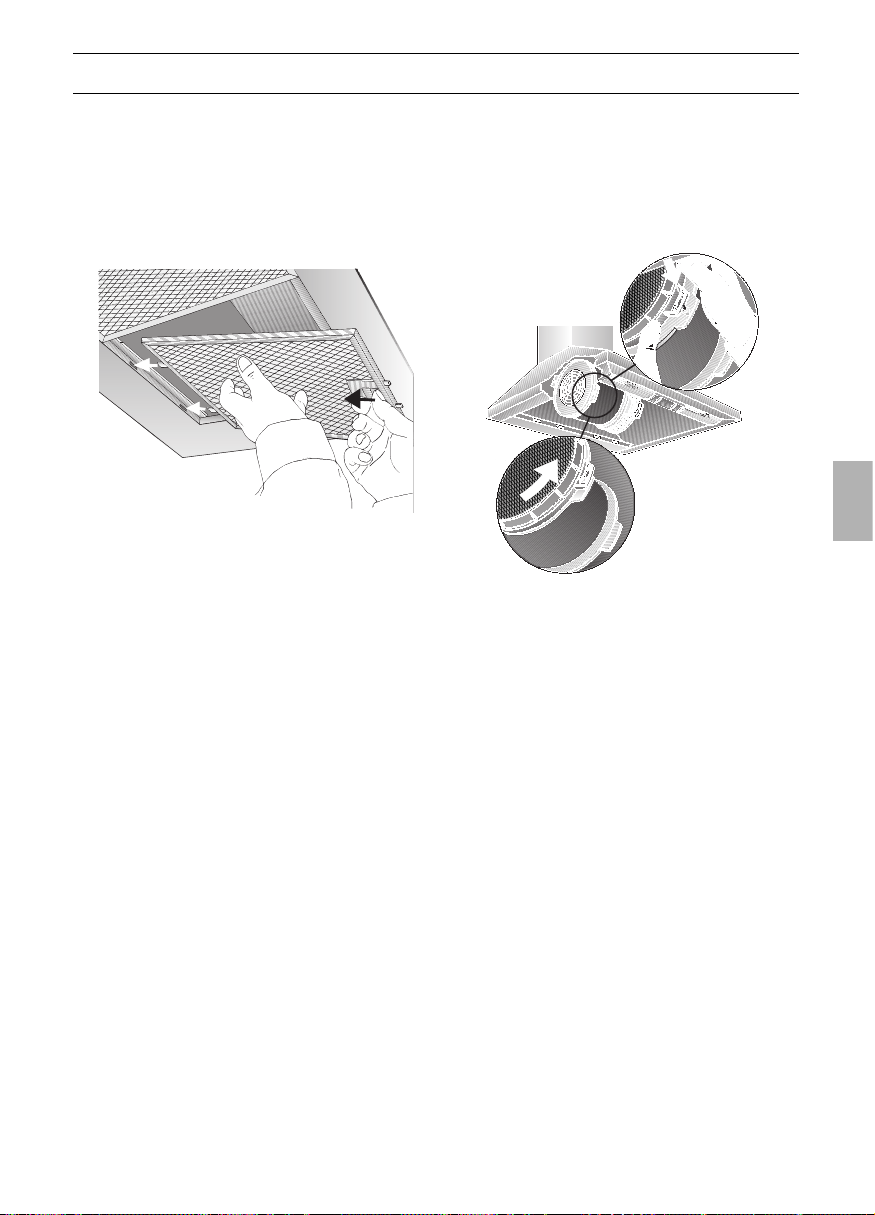

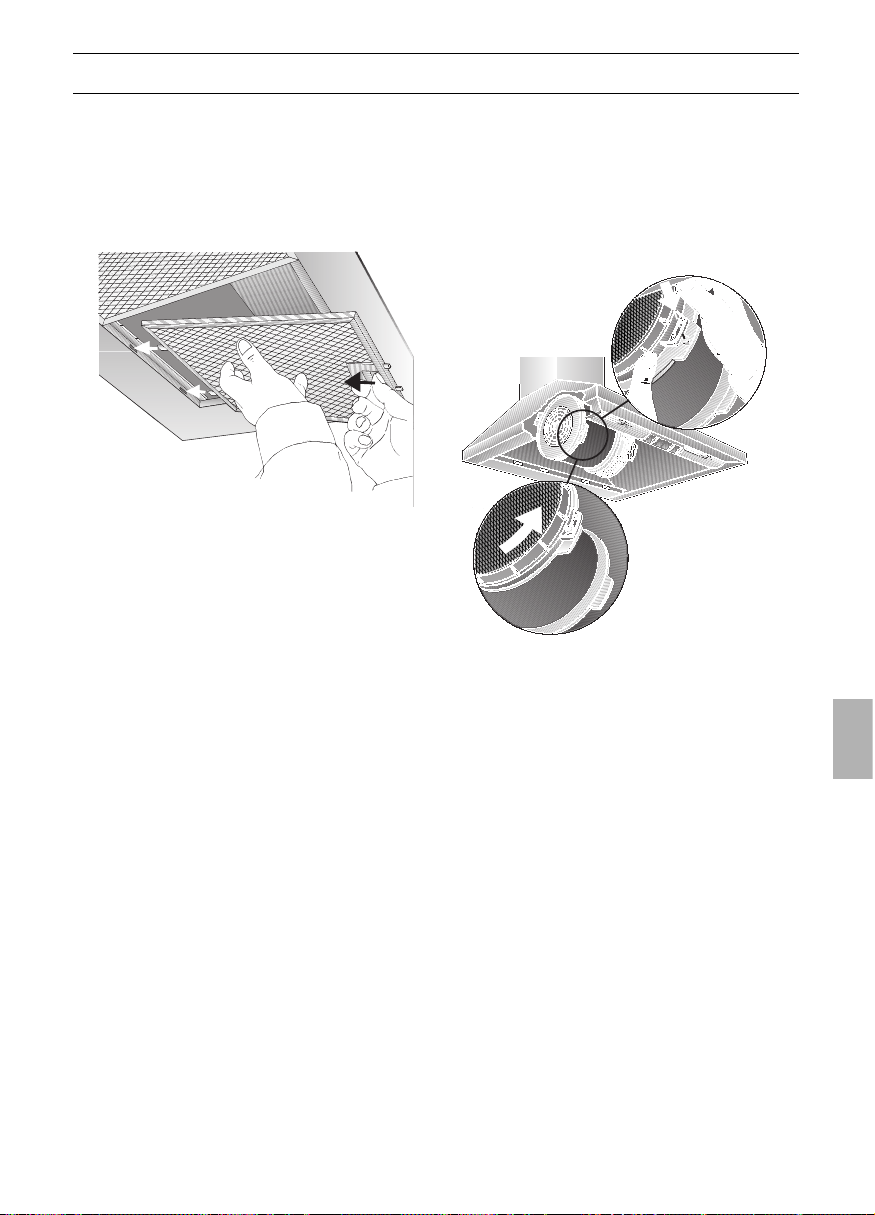

Aus- und Einbauen der Metall-Fettfilter:
1. Drücken Sie die Raste an den Fettfiltern
in Pfeilrichtung ein und klappen Sie die
Fettfilter ab.
Fassen Sie dabei mit der anderen Hand
unter die Fettfilter.
8
Reinigen und Pflegen
Dunstabzugshaube durch Ziehen des
Netzsteckers bzw. Ausschalten der
Sicherung stromlos machen.
Dunstabzugshaube nicht mit
kratzenden Schwämmen und nicht mit
sand-, soda-, säure- oder chloridhaltigen
Putzmitteln reinigen!
❑ Zum Reinigen der Dunstabzugshaube
heiße Spüllauge oder mildes Fensterputzmittel verwenden.
❑ Kratzen Sie angetrocknete Ver-
schmutzung nicht ab, sondern weichen
Sie diese mit einem feuchten Tuch auf.
❑ Beim Reinigen der Fettfilter die
zugänglichen Gehäuseteile von
abgelagertem Fett reinigen.
Dadurch wird der Brandgefahr
vorgebeugt und die optimale Funktion
bleibt erhalten.
Den Schalter nur mit einem weichen,
feuchten Tuch reinigen (milde Spüllauge).
Keinen Edelstahlreiniger für den Schalter
verwenden.
Edelstahloberflächen:
❑ Verwenden Sie einen milden nicht
scheuernden Edelstahlreiniger.
❑ Reinigen Sie nur in Schliffrichtung.
❑ Wir empfehlen unseren Edelstahlreiniger
Nr. 461731.
Bestell-Adresse siehe beiliegendes
Service-Heft.
Aluminium-, Lack- und Kunststoffoberflächen:
❑ Keine trockenen Tücher verwenden.
❑ Verwenden Sie ein mildes Fenster-
reinigungsmittel.
❑ Keine aggressiven, säure- oder laugen-
haltigen Reiniger verwenden.
Beachten Sie die Garantiebestimmungen
im beiligenden Service-Heft.

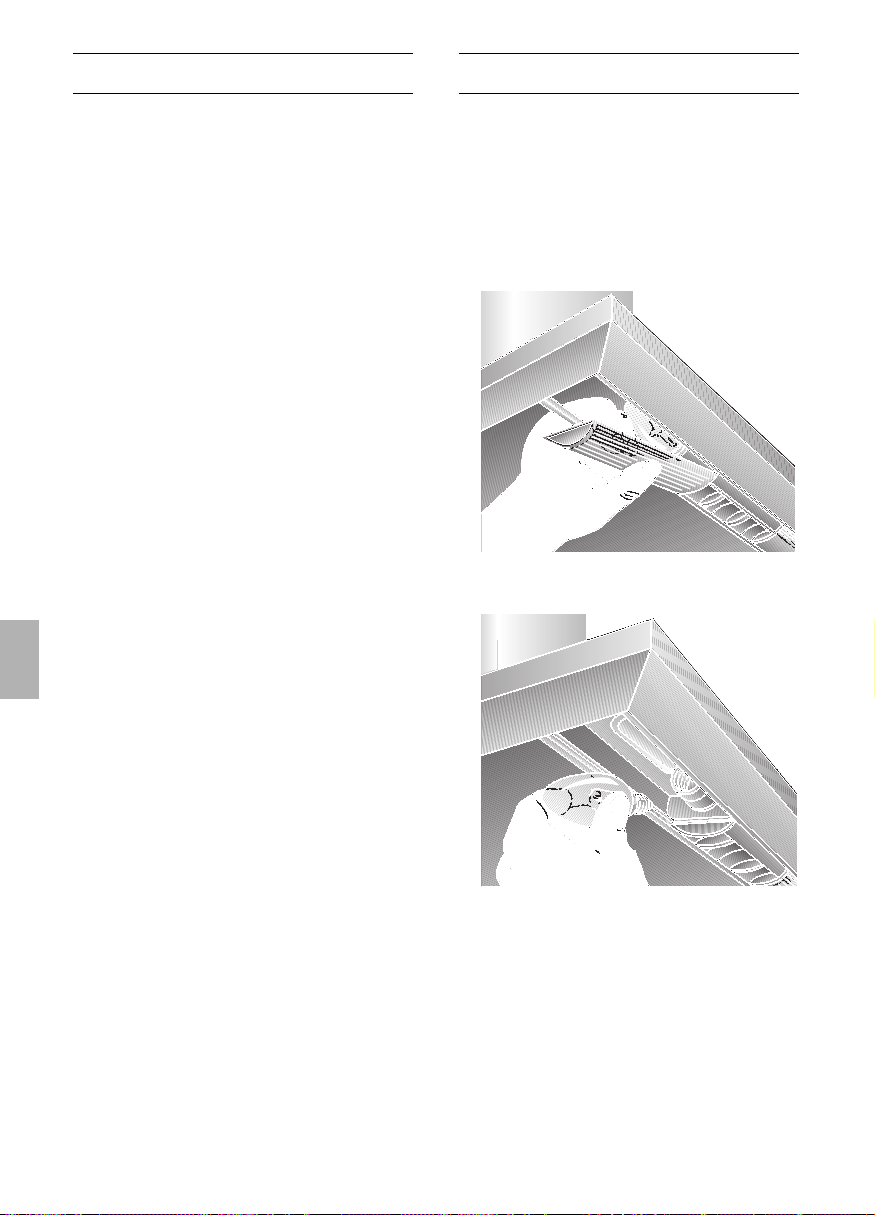

Auswechseln der Lampen
1. Schalten Sie die Dunstabzugshaube aus
und machen Sie durch Ziehen des
Netzsteckers oder Ausschalten der
Sicherung die Dunstabzugshaube
stromlos.
2. Bauen Sie die Fettfilter aus
(siehe Filter und Wartung).
3. Rasten Sie die Lampenabdeckung von
oben aus der Lichtleiste aus.
4. Tauschen Sie die Lampe aus
(handelsübliche Glühlampen
max. 40 Watt, Sockel E 14).
5. Setzen Sie die Lampenabdeckung
wieder ein.
6. Bauen Sie die Fettfilter wieder ein.
7. Stellen Sie durch Einstecken des
Netzsteckers oder durch Einschalten der
Sicherung die Stromversorgung wieder
her.
9
Montageanleitung:
Wichtige Hinweise
Zusätzliche Hinweise bei Gas-Kochgeräten:
Bei der Montage von Gaskochstellen
sind die national einschlägigen gesetzlichen
Bestimmungen (z. B. in Deutschland:
Technische Regeln Gasinstallation TRGI) zu
beachten.
Es müssen die jeweils gültigen Einbau-
vorschriften und die Einbauhinweise der
Gas-Gerätehersteller beachtet werden.
Die Dunstabzugshaube darf nur an
einer Seite neben einem Hochschrank oder
einer hohen Wand eingebaut werden.
Abstand mind. 50 mm.
Mindestabstand bei Gas-Kochstellen
zwischen Oberkante Topfträger und
Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.
Altgeräte sind kein wertloser Abfall.
Durch umweltgerechte Entsorgung können
wertvolle Rohstoffe wiedergewonnen
werden.
Bevor Sie das Altgerät entsorgen, machen
Sie es unbrauchbar.
Ihr neues Gerät wurde auf dem Weg zu
Ihnen durch die Verpackung geschützt. Alle
eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen
Sie mit und entsorgen Sie die Verpackung
umweltgerecht.
Über aktuelle Entsorgungswege informieren
Sie sich bitte bei Ihrem Fachhändler oder
bei Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft-
und Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der
Mitte der Kochstellen anbringen.
Mindestabstand zwischen
Elektrokochstellen und Unterkante der
Dunstabzugshaube: 550 mm, Abb. 1.
Über einer Feuerstätte für feste
Brennstoffe, von der eine Brandgefahr
(z. B. Funkenflug) ausgehen kann, ist die
Montage der Dunstabzugshaube nur dann
zulässig, wenn die Feuerstätte eine
geschlossene nicht abnehmbare
Abdeckung hat und die länderspezifischen
Vorschriften eingehalten werden.
Diese Einschränkung gilt nicht für GasHerde und Gas-Mulden.
Je kleiner der Abstand zwischen
Dunstabzugshaube und Kochstellen desto
größer ist die Möglichkeit, dass sich durch
aufsteigenden Wasserdampf unten an der
Dunstabzugshaube Tropfen bilden können.
10
Vor der Montage
Abluftbetrieb
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außenwand ins Freie geleitet.
D
Die Abluft darf weder in einen in Betrieb
befindlichen Rauch- oder Abgaskamin
noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.
Bei der Ableitung von Abluft sind die
behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu
beachten.
Bei Abführung der Luft in nicht in Betrieb
befindliche Rauch- oder Abgaskamine ist
die Zustimmung des zuständigen
Schornsteinfegermeisters einzuholen.
D
Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb
schornsteinabhängiger Feuerungen (wie
z. B. Gas-, Öl- oder Kohleheizgeräte,
Durchlauferhitzer, Warmwasserbereiter)
muss für ausreichend Zuluft gesorgt
werden, die von der Feuerstätte zur Ver-
brennung benötigt wird.
Ein gefahrloser Betrieb ist möglich, wenn
der Unterdruck im Aufstellraum der
Feuerstätte von 4 Pa (0,04 mbar) nicht
überschritten wird.
Dies kann erreicht werden, wenn durch
nicht verschließbare Öffnungen, z.B. in
Türen, Fenstern und in Verbindung mit
Zuluft-/Abluftmauerkasten oder durch
andere techn. Maßnahmen, wie gegenseitige Verriegelung o.ä., die Verbrennungsluft
nachströmen kann.
Bei nicht ausreichender Zuluft besteht
Vergiftungsgefahr durch zurückgesaugte
Verbrennungsgase.
Ein Zuluft-/Abluftmauerkasten allein stellt
die Einhaltung des Grenzwertes nicht
sicher.
Anmerkung: Bei der Beurteilung muss
immer der gesamte Lüftungsverbund der
Wohnung beachtet werden. Bei Betrieb
von Kochgeräten, z. B. Kochmulde und
Gasherd wird diese Regel nicht
angewendet.
Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird,
ist der Betrieb ohne Einschränkung
möglich.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.
11
Vor der Montage
❑ Flachkanäle müssen einen gleichwer-
tigen Innenquerschnitt wie Rundrohre
haben.
Sie sollten keine scharfen Umlenkungen haben.
Bei Abluftbetrieb sollte in der Dunstab-
zugshaube eine Rückstauklappe eingebaut
werden, wenn sie nicht im Abluftrohr oder
Mauerkasten vorhanden ist.
Ist dem Gerät keine Rückstauklappe
beigelegt, kann sie über den Fachhandel
bezogen werden.

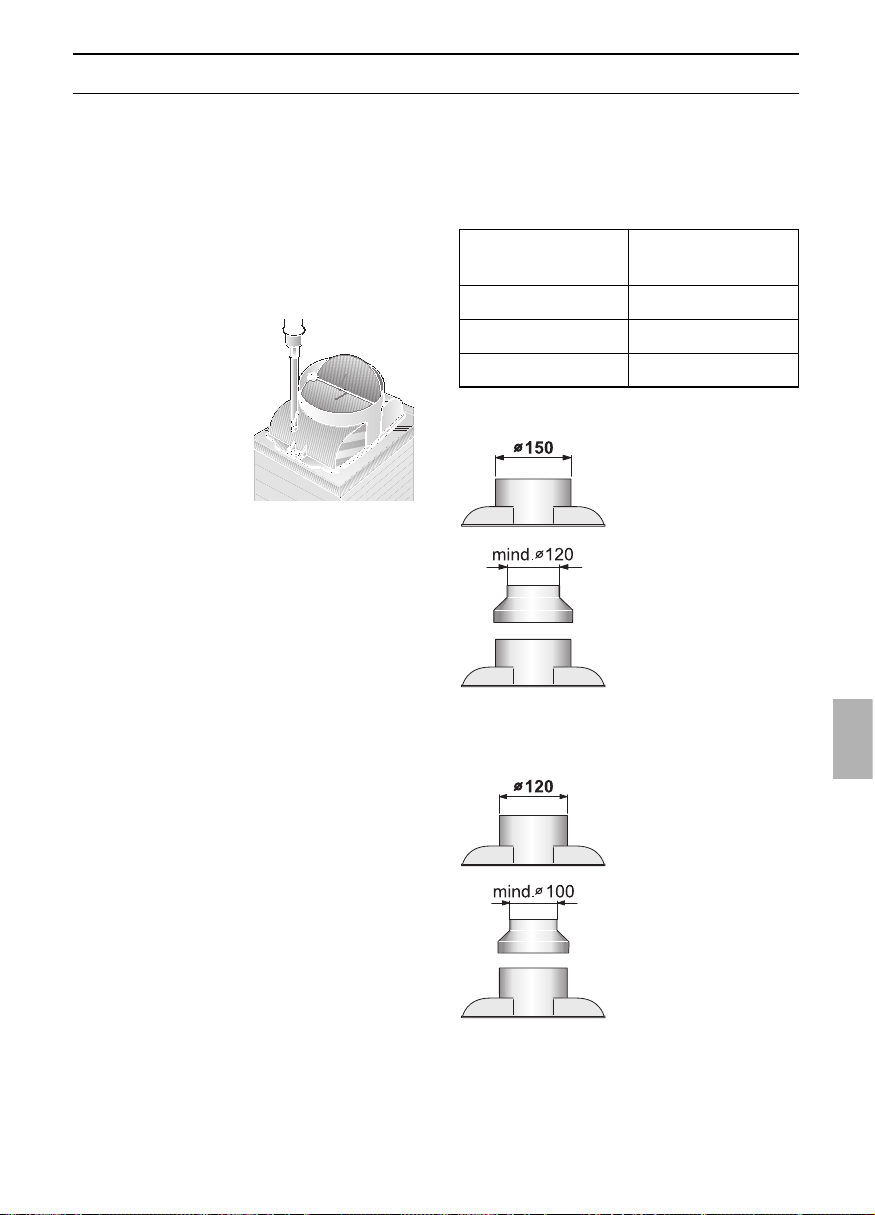

Montieren der Rückstauklappe:
Optimale Leistung der Dunstabzugshaube:
❑ Kurzes, glattes Abluftrohr.
❑ Möglichst wenig Rohrbögen.
❑ Möglichst große Rohrdurchmesser und
große Rohrbögen.
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.
Für Beanstandungen die auf
Planung und Ausführung der Rohrstrecke zurückzuführen sind, übernimmt
der Hersteller der Dunstabzugshauben
keine Gewährleistung.
❑ Bei abweichenden Rohrdurch-
messern: Dichtstreifen einsetzen.
❑ Bei Abluftbetrieb für ausreichend Zuluft
sorgen.
Rundrohr
Innendurchmesser
Flachkanal
Innenquerschnitt
l
100 mm
179 cm
2
l
120 mm
113 cm
2
l
150 mm
177 cm
2
Abluftstutzen l 150 mm
Abluftrohr direkt am
Luftstutzen
befestigen.
Reduzierstutzen
(beiliegend oder im
Fachhandel
erhältlich) am
Luftstutzen
befestigen.
Abluftstutzen l 120 mm
Abluftrohr direkt am
Luftstutzen
befestigen.
Reduzierstutzen
(beiliegend oder im
Fachhandel
erhältlich) am
Luftstutzen
befestigen.
❑ Rückstauklappe in
den Luftstutzen
einklipsen.
Die beiden Klappen
müssen sich leicht
federnd nach oben
bewegen lassen.
Vor der Montage
Umluftbetrieb
❑ Mit Aktivkohlefilter, wenn keine Möglich-
keit für Abluftbetrieb vorhanden ist.
Elektrischer Anschluss
Die Dunstabzugshaube darf nur an eine
vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden.
Die Schutzkontaktsteckdose möglichst
direkt hinter der Kaminverblendung
anbringen.
❑
Die Schutzkontaktsteckdose sollte über
einen eigenen Stromkreis angeschlossen sein.
❑
Ist die Schutzkontaktsteckdose nach
der Montage der Dunstabzugshaube
nicht mehr zugänglich, muss eine
Trennvorrichtung wie beim
Festanschluss vorhanden sein.
Bei erforderlichem Festanschluss:
Die Dunstabzugshaube darf in jedem Fall
nur durch einen beim zuständigen
Elektrizitäts-Versorgungsunternehmen
eingetragenen Elektro-Installateur
angeschlossen werden.
Installationsseitig ist eine Trennvorrichtung
vorzusehen. Als Trennvorrichtung gelten
Schalter mit einer Kontaktöffnung von mehr
als 3 mm und allpoliger Abschaltung. Dazu
gehören LS-Schalter und Schütze.
Wenn die Anschlussleitung dieses
Gerätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualifizierte Person
ersetzt werden, um Gefährdung zu
vermeiden.
Elektrische Daten:
Sie sind auf dem Typenschild nach
Abnahme der Filterrahmen – im Innenraum
des Gerätes – zu finden.
Bei Reparaturen die Dunstabzugs-
haube generell stromlos machen.
Länge der Anschlussleitung: 1,30 m.
Diese Dunstabzugshaube entspricht den
EG-Funkentstörbestimmungen.

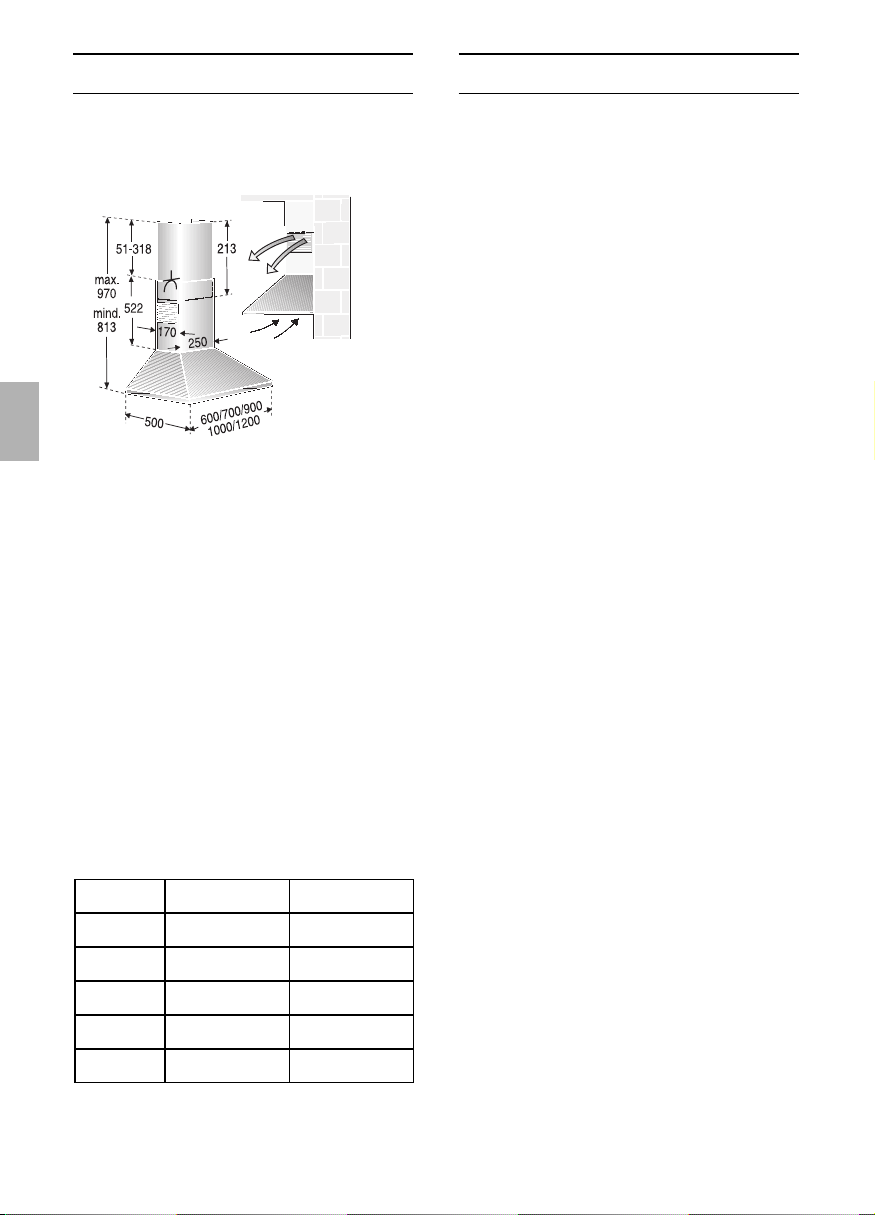

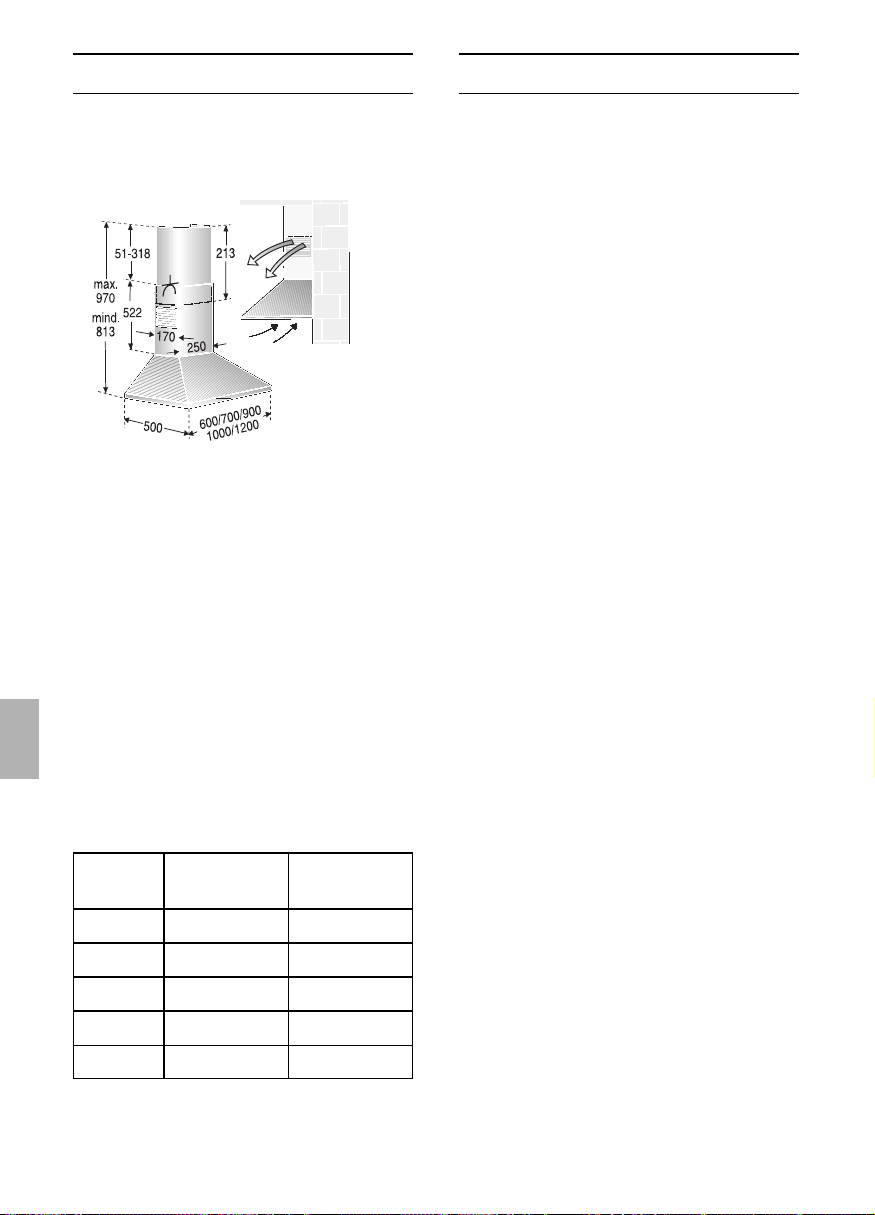

Gewicht in kg:
Abluft Umluft
12,5060 cm
070 cm
13,5
13,0
14,0
090 cm
13,9
14,9
100 cm
14,8
15,8
120 cm
16,0
17,5
Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.
Das komplette Montage-Set können
Sie beim Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern
finden Sie am Ende dieser Gebrauchsanleitung.
Vorbereiten der Wand
❑ Die Wand muss eben und senkrecht
sein.
❑ Achten Sie auf eine ausreichende Trag-
fähigkeit der Wand.
❑ Die beiliegenden Schrauben und Dübel
sind für massives Mauerwerk geeignet.
Verwenden Sie für andere Wandkonstruktionen (z.B. Rigips, Porenbeton,
Poroton-Mauerziegel) die entsprechenden Befestigungsmittel.
❑ Für festen Halt der Dübel ist zu sorgen.
12
13

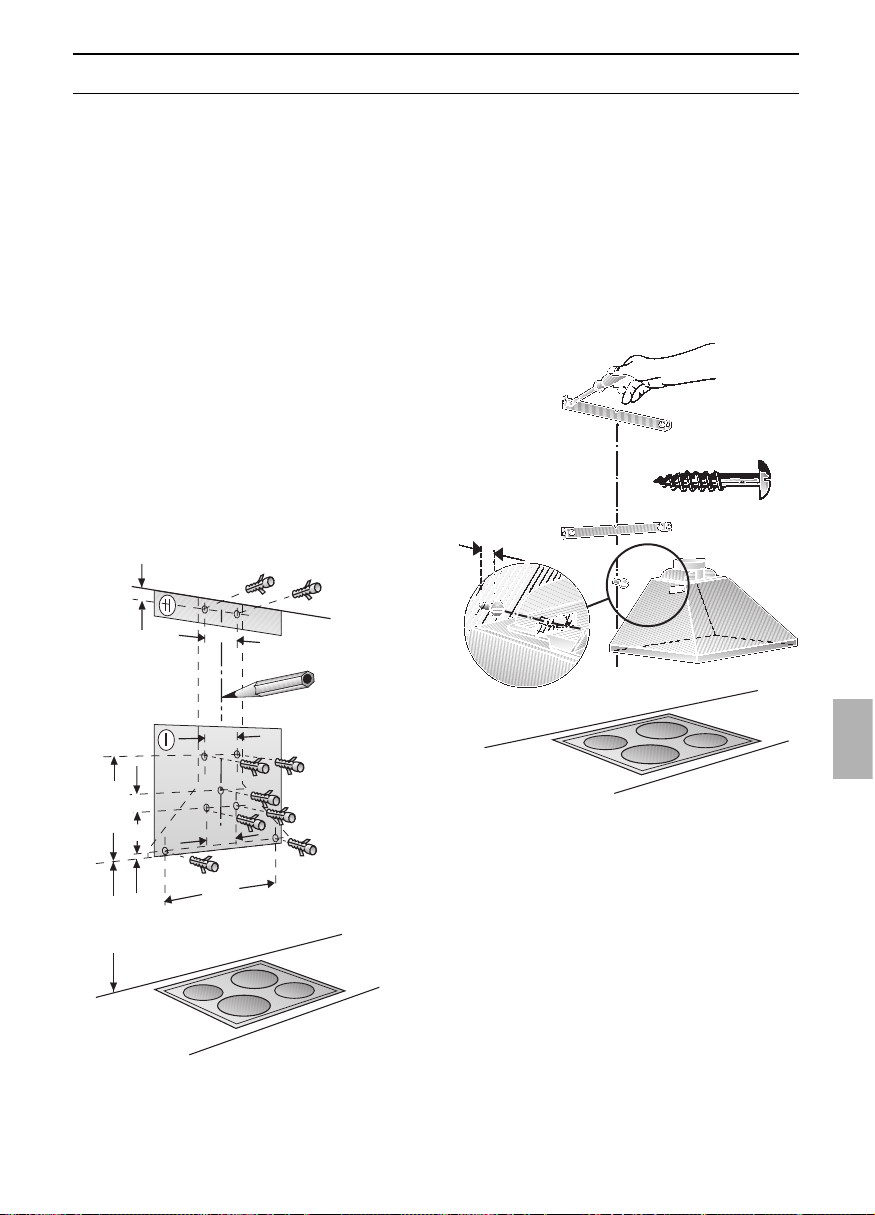

Einbauen
Die Dunstabzugshaube ist für die
Montage an die Küchenwand vorgesehen.

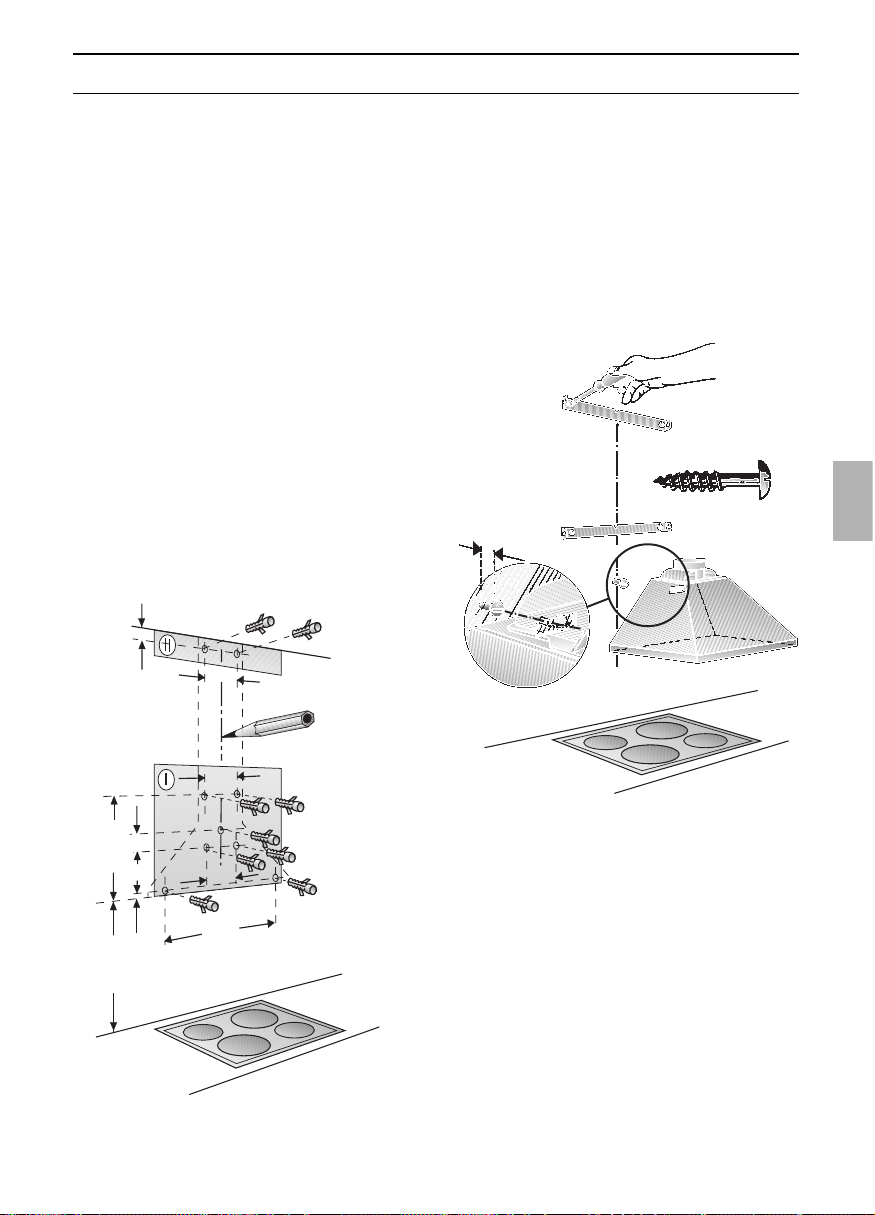

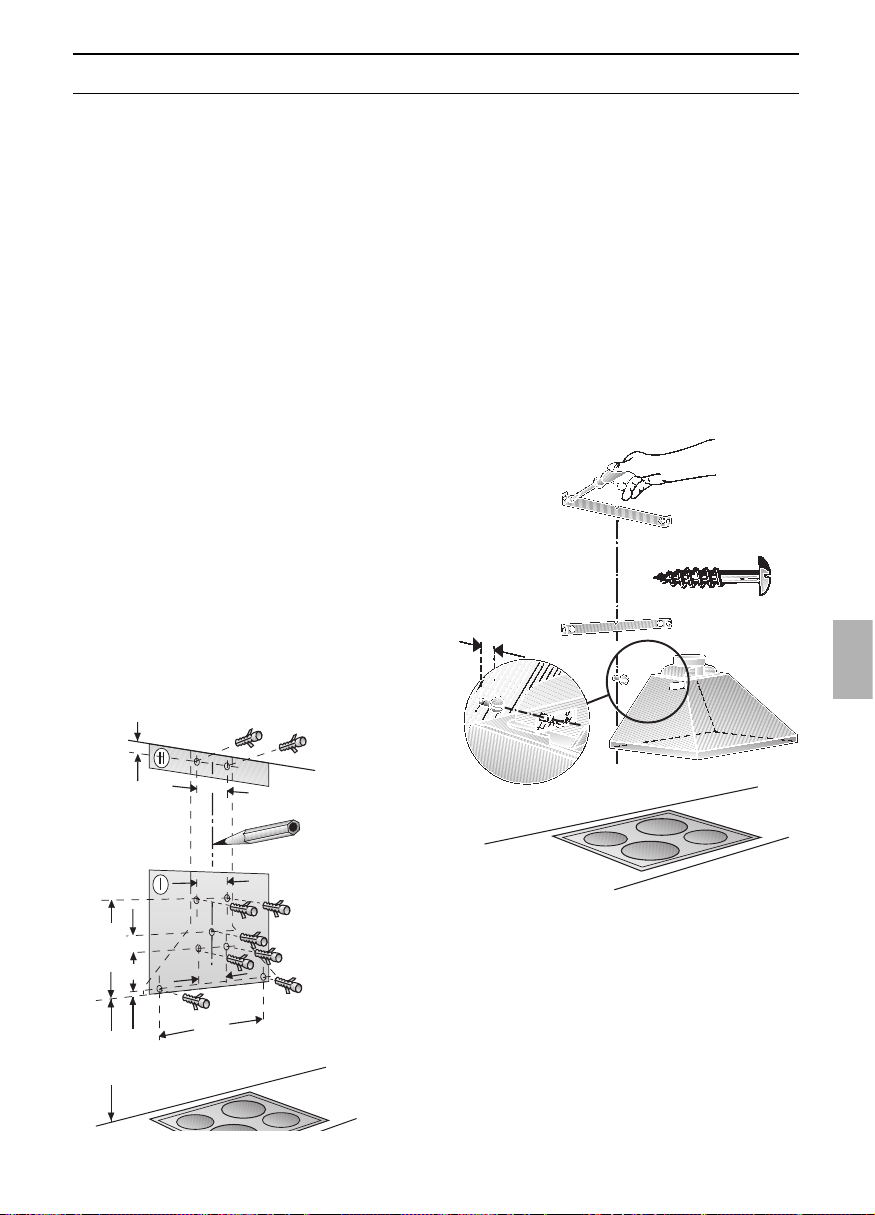

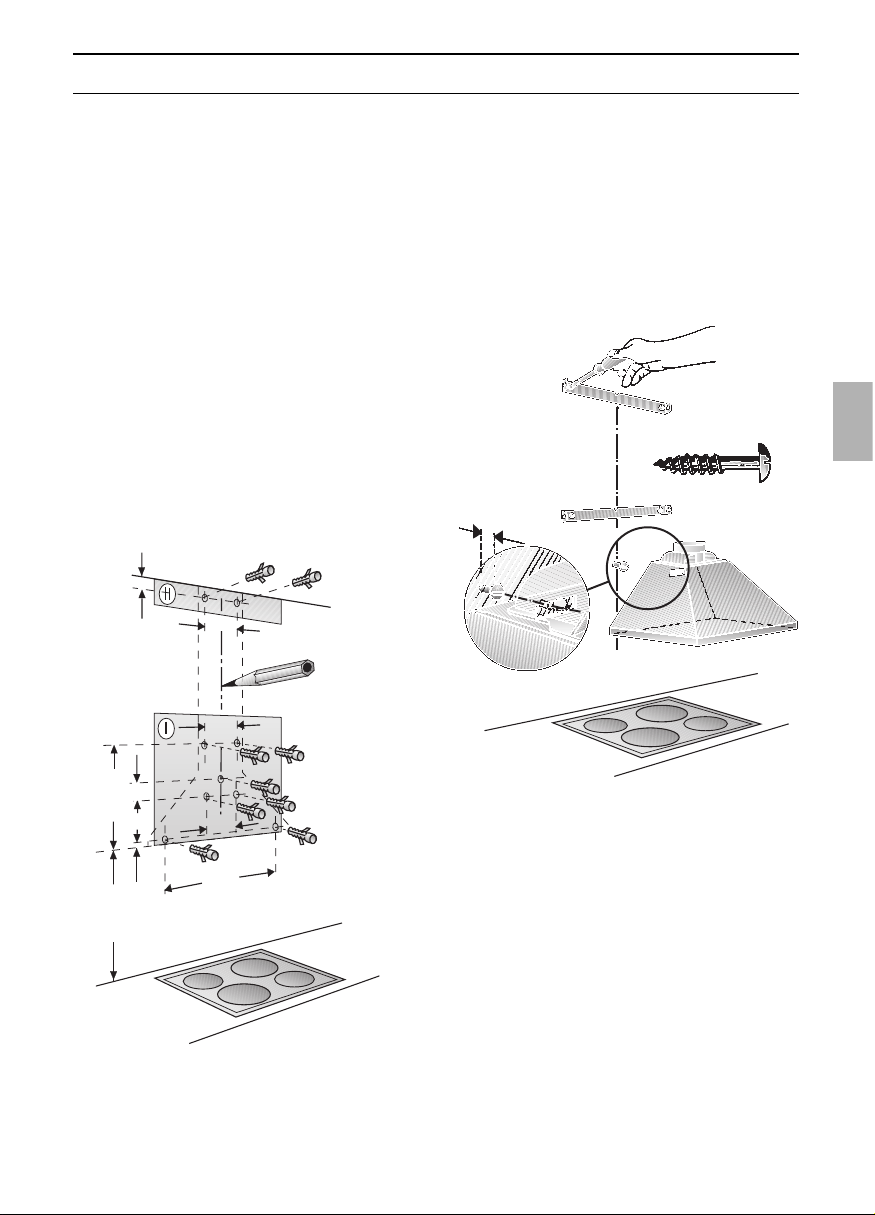

1. Fettfilter abnehmen (siehe Gebrauchs-
anleitung).
2. Von der Decke bis zur Unterkante der
Dunstabzugshaube eine Mittellinie an
die Wand anzeichnen.
3. Mit Hilfe der Schablone Positionen für
die Schrauben an der Wand anreißen.
Auf Mindestabstand Kochstelle –
Dunstabzugshaube von 550 mm bei
Elektro-Kochstellen bzw. 650 mm bei GasKochstellen achten. Der untere Rand der
Schablone entspricht dem unteren Rand
der Dunstabzugshaube.
4. 5 Löcher für die Dunstabzugshaube und
4 Löcher für die Haltewinkel der
Kaminverblendungen l 8 mm bohren
und Dübel wandbündig eindrücken.
Hinweis: Achten Sie auf eventuell zu
montierende Sonderzubehörteile.
5. 2 Haltewinkel für die Kaminverblendungen oben und unten
anschrauben.
6. Mittlere Schraube (ohne Unterlegscheibe) als Montagehilfe für Dunstabzugshaubenbefestigung bis auf ca.
5 mm eindrehen.
7. Dunstabzugshaube an den Schrauben
einhängen.
27
228
ca. 5mm
68
465
113
39
mind.
550 Elektro
650 Gas
228
220
400
14
Einbauen
08. Die übrigen 4 Schrauben mit Unterleg-
scheiben eindrehen.
Vor dem Festdrehen der 4 Schrauben
ist die Dunstabzugshaube auszurichten.
09. Rohrverbindung herstellen.
10. Elektrische Verbindung herstellen.
11. Bei Edelstahlausführung:
❑ Schutzfolie an den beiden
Kaminverblendungen abziehen.
Vermeiden Sie Beschädigungen
der empfindlichen Oberflächen.
Vorsicht: Die Innenseiten der Kaminverblendungen können scharfkantig sein –
Verletzungsgefahr –.
Wir empfehlen bei der Montage Schutzhandschuhe zu tragen.

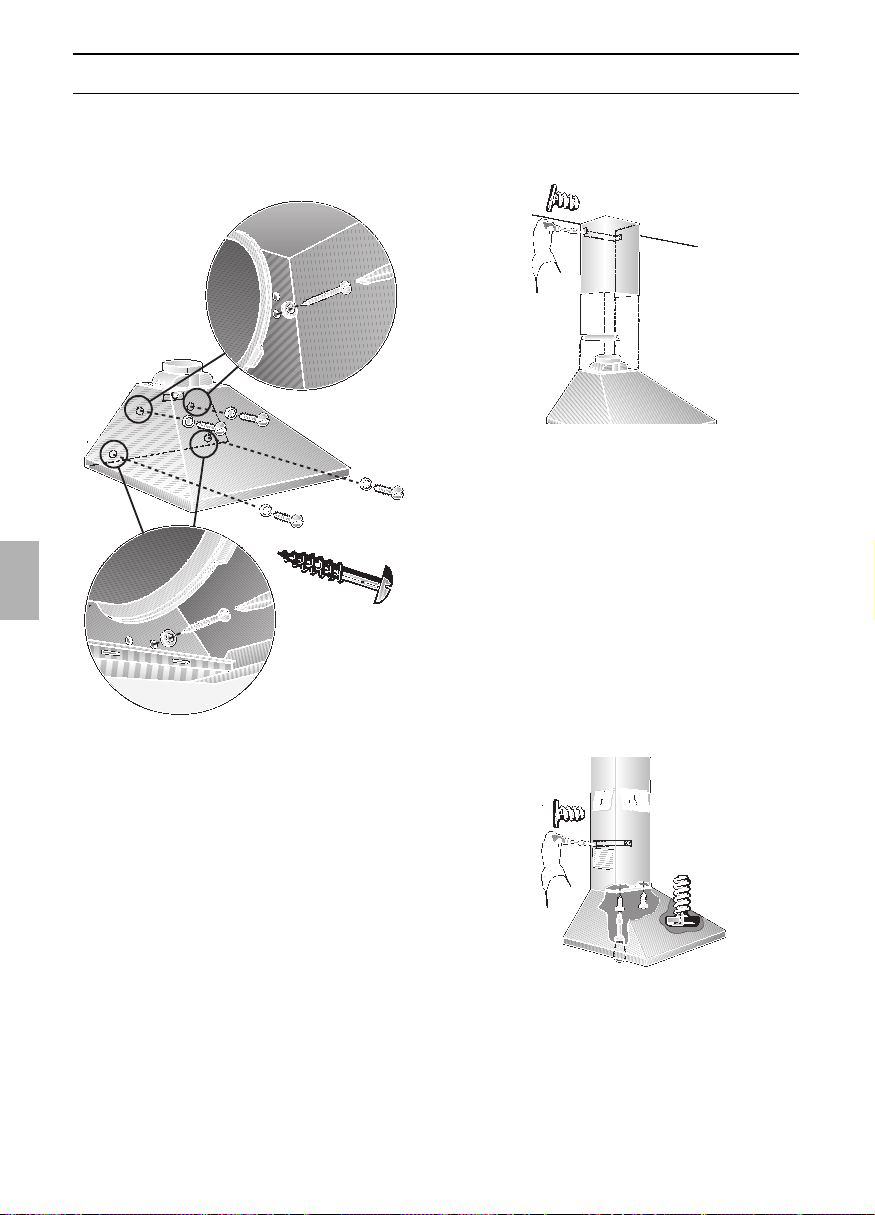

13. Die untere Kaminverblendung auf die
Dunstabzugshaube aufsetzen und mit
2 langen Schrauben von unten an der
Dunstabzugshaube festschrauben.
Vermeiden Sie Kratzer beim
Aufschieben, indem Sie z. B. die
Montageschablone als Schutz über die
Kante der unteren Kaminverblendung
legen.
Anschließend die Kaminverblendung
seitlich mit 2 kurzen Schrauben an den
Haltewinkel festschrauben.
Vor dem Festdrehen der 2
Schrauben ist die Kaminverblendung auszurichten.
14. Fettfilter wieder einsetzen (siehe
Gebrauchsanleitung).
1.
2.
12. Die obere Kaminverblendung mit
2 kurzen Schrauben seitlich an den
Haltewinkel schrauben.
15
Appliance description
Operating Instructions
Operating modes
Exhaust-air mode:
❑ The extractor-hood fan extracts the kit-
chen vapours and conveys them through
the grease filter into the atmosphere.
❑ The grease filter absorbs the solid
particles in the kitchen vapours.
❑ The kitchen is kept almost free of grease
and odours.
D
When the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).
Operating modes
This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the airintake/exhaust-air wall box or by other
technical measures, such as reciprocal
interlocking, etc.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself is
no guarantee that the limiting value will not
be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating mode
– with activated carbon filter.
Circulating-air mode:
❑ An activated carbon filter must be fitted
for this operating mode (see Filters and
maintenance).
The complete installation set and
replacement filters can be obtained from
specialist outlets.
The corresponding accessory numbers
can be found at the end of these
operating instructions.
❑ The extractor-hood fan extracts the
kitchen vapours which are purified in the
grease filter and activated carbon filter
and then conveyed back into the
kitchen.
❑ The grease filter absorbs the grease
particles in the kitchen vapours.
❑ The activated carbon filter binds the
odorous substances.
If no activated carbon filter is installed,
it is not possible to bind the odorous
substances in the cooking vapours.
Lighting
Light / fan
switches
Filter grille
Chimney
panelling
16
Before using for the first time If you encounter a problem
If you have any questions or if a fault
occurs, please call Customer Service.
(See list of Customer Service
representatives).
When you call, please quote the following:
E-Nr. FD
Enter the relevant numbers into the box
above. The E-Nr. (product no.) and FD
(production date) are shown on the
nameplate which can be seen inside the
extractor hood after the filter frame has
been detached.
The manufacturer of the extractor
hoods accepts no liability for complaints
which can be attributed to the design
and layout of the pipework.
Important notes:
❑ The Instructions for Use apply to several
versions of this appliance. Accordingly,
you may find descriptions of individual
features that do not apply to your
specific appliance.
❑ This extractor hood complies with all
relevant safety regulations.
Repairs should be carried out by
qualified technicians only.
Improper repairs may put the user at
considerable risk.
❑ Before using your appliance for the first
time, please read these Instructions for
Use carefully. They contain important
information concerning your personal
safety as well as on use and care of the
appliance.
❑ Please retain the operating and
installation instructions for a subsequent
owner.
❑ This appliance is labelled
in accordance with
European Directive
2002/96/EG concerning
used electrical and
electronic appliances
(waste electrical and
electronic equipment –
WEEE). The guideline
determines the framework for the return
and recycling of used appliances as
applicable throughout the EU.
17
Safety instructions
Do not use the appliance if damaged.
The appliance may be connected to the
mains by a qualified technician only.
The appliance is not intended for use by
young children or infirmed persons
without supervision.
Young children should be supervised to
ensure they do not play with the appliance.
If the connecting cable for this
appliance is damaged, the cable must be
replaced by the manufacturer or his customer
service or a similarly qualified person in order
to prevent serious injury to the user.
Dispose of packaging materials
properly (see Installation instructions).
This extractor hood is designed for
domestic use only.
Light bulbs must always be fitted when
the extractor hood is in use.
Defective bulbs should be replaced
immediately to prevent the remaining bulbs
from overloading.
Never operate the extractor hood
without a grease filter.
Overheated fat or oil can easily catch fire.
If you are cooking with fat or oil, e.g. chips,
etc., never leave the cooker unattended.
Never allow children to play with the
appliance.
Do not let adults or children operate the
appliance unsupervised:
– if they are mentally or physically unable to
use the appliance safely and correctly,
– if they don’t have the knowledge and
experience to use the appliance safely
and correctly.
Do not flambé food directly under the
extractor hood.
Risk of grease filter catching fire due
! to flames.
The hotplates must always be covered
with a utensil.
Restrictions apply to the use of the
extractor hood over a solid-fuel burner
(coal, wood, etc.). (See Installation
instructions).
Gas hobs / Gas cookers
Do not use all the gas hotplates
simultaneously for a prolonged period
(max. 15 minutes) at maximum thermal
load, otherwise there is a risk of burns if the
housing surfaces are touched or a risk of
damage to the extractor hood. If the
extractor hood is situated over a gas hob,
operate the hood at maximum setting if
three or more gas hotplates are operated
simultaneously.
18
Filters and maintenance
Grease filters:
Metal filters are used to trap the greasy
element of the vapours that develop
during cooking.
The filter mats are made from noncombustible metal.
Caution:
As the filter becomes more and more
saturated with grease, not only does the
risk of it catching fire increase but the
efficiency of the extractor hood can also be
adversely affected.
Important:
By cleaning the metal grease filters at
appropriate intervals, the possibility of them
catching fire as a result of a build-up of heat
such as occurs when deep-fat frying or
roasting is taking place, is reduced.
Cleaning the metal grease filters:
❑ In normal operation (1 to 2 hours daily),
the metal grease filter must be cleaned
1 x a month.
❑ The filters can be cleaned in a dish-
washer. It is however possible that they
will become slightly discoloured.
❑ The filter must be placed loosely, and
NOT wedged, in the dishwasher.
Important:
Metal filters that are saturated with
grease should not be washed together
with other dishes etc.
❑ When cleaning the filters by hand, soak
them in hot soapy water first of all.
Do not use aggressive, acidic or caustic
cleaners.
Then brush the filters clean, rinse them
thoroughly and leave the water to drain off.
Operating procedure
The most effective method of removing
vapours produced during cooking is to:
❑ Switch the ventilator ON
as soon as you begin cooking.
❑ Switch the ventilator OFF
a few minutes after you have finished
cooking.
Lighting:
❑ The light can be switched on at any
time, even though the fan is switched off.
Light Off/On
Ventilator settings
Light Off/On
Ventilator settings
1
2
3
19
3. Insert the grease filters (see removal and
installation of the metal-mesh grease
filters).
Removing the filter:
The filters are removed in reverse
sequence.
Replacing the activated carbon filters:
❑ During normal operation (1 to 2 hours
per day) the activated carbon filters
should be replaced approximately 1 x
year.
❑ The activated carbon filters are available
from specialist outlets (see Optional
accessories).
❑ Use only original filters.
The appliance is then guaranteed to
function perfectly.
Disposal of old activated carbon filters:
❑ Activated carbon filters do NOT contain
any harmful substances. They can
therefore be disposed of as household
refuse.
Inserting the filter:
1. Remove the metal filters (see "Removing
and inserting the metal grease filters").
2. Insert an activated carbon filter on the
right and left of the fan motor and rotate
the filters until they lock into position.
1.
2.
Filters and maintenance
2. Clean the filters.
3. Insert the clean filters back into the
hood.
Activated carbon filter:
For neutralizing odours in recirculating
mode.
Caution:
As the filter becomes more and more
saturated with grease, there is an increased
risk of fire and the function of the extractor
hood may be impaired.
Important:
Change the activated carbon filter promptly
to prevent the risk of fire from the
accumulation of heat when deep-fat frying
or roasting.
Removing and inserting the metal grease
filters:
1. Press the catch on the grease filters
inwards and fold the filters down.
At the same time take hold of the underside of the grease filters with your other
hand.
20
Replacing the light bulbs
1. Switch off the extractor hood and pull
out the mains plug or switch off the
electricity supply at the fuse box.
2. Remove the grease filters (see Filters and
Maintenance).
3. Press down the bulb cover and
disconnect from the light strip.
4. Replace the bulb (standard filament bulb,
max 40 W, E14 bulb holder).
5. Attach the lamp cover again.
6. Re-insert the grease filters.
7. Plug the appliance into the mains or
switch it on at the fuse box.
Cleaning and care
Isolate the extractor hood by pulling out
the mains plug or switching off the fuse.
Do not clean the extractor hood with
abrasive sponges or with cleaning agents
which contain sand, soda, acid or chlorine!
❑ Clean the extractor hood with a hot soap
solution or a mild window cleaner.
❑ Do not scrape off dried-on dirt but wipe
off with a damp cloth.
❑ When cleaning the grease filters, remove
grease deposits from accessible parts of
the housing. This prevents the risk of fire
and ensures that the extractor hood
continues operating at maximum
efficiency.
Clean the switch with a soft, damp cloth
(mild detergent solution) only.
Do not use stainless steel polish on the
switch.
Stainless steel surfaces:
❑ Use a mild non-abrasive stainless steel
cleaner.
❑ Clean the surface in the same direction
as it has been ground and polished.
❑ We recommend our stainless steel
cleaner no. 461731.
See enclosed service booklet for order
address.
Aluminium, coated and plastic surfaces:
❑ Do not use dry cloths.
❑ Use a mild window cleaning agent.
❑ Do not use aggressive, acidic or caustic
cleaners.
Observe the warranty regulations in the
enclosed service booklet.
21
Important information
Installation Instructions:
Additional information concerning gas
cookers:
When installing gas hotplates, comply
with the relevant national statutory
regulations (e.g. in Germany: Technische
Regeln Gasinstallation TRGI).
Always comply with the currently valid
regulations and installation instructions
supplied by the gas appliance
manufacturer.
Only one side of the extractor hood
may be installed next to a high-sided unit
or high wall. Gap at least 50 mm.
Minimum distance on gas hotplates
between the upper edge of the trivet
and lower edge of the extractor
hood: 650 mm, Fig. 1.
Old appliances are not worthless
rubbish. Valuable raw materials can be
reclaimed by recycling old appliances.
Before disposing of your old appliance,
render it unusable.
You received your new appliance in a
protective shipping carton. All packaging
materials are environmentally friendly and
recyclable. Please contribute to a better
environment by disposing of packaging
materials in an environmentally-friendly
manner.
Please ask your dealer or inquire at your
local authority about current means of
disposal.
The extractor hood can be used in
exhaust air or circulating air mode.
Always mount the extractor hood over
the centre of the hob.
Minimum distance between electric
hob and bottom edge of extractor hood:
550 mm, Fig. 1.
The extractor hood must not be
installed over a solid fuel cooker – a
potential fire hazard (e.g. flying sparks) –
unless the cooker features a closed,
non-removable cover and all national
regulations are observed.
The smaller the gap between the
extractor hood and hotplates, the greater
the likelihood that droplets will form on the
underside of the extractor hood.
Prior to installation
Preparing the wall
❑ The wall must be flat and perpendicular.
❑ Make sure that the wall can bear the
applied loads.
❑ The provided screws and wall plugs are
suitable for solid masonry. On all other
wall types (e.g. plasterboard, porous
concrete, Poroton bricks) use the appropriate fasteners.
❑ Ensure that the wall is capable of provi-
ding a firm hold for mounting screws and
plugs.
Weight in kg:
We reserve the right to construction changes within the
context of technical development.
Exhaust air Recirculating air
12,5
060 cm
13,5
13,0
070 cm
14,0
13,9
090 cm
14,9
14,8
100 cm
15,8
16,0
120 cm
17,5
22
Prior to installation
Exhaust-air mode
The exhaust air is discharged upwards
through a ventilation shaft or directly
through the outside wall into the open.
D
Exhaust air should neither be directed
into a smoke or exhaust flue that is
currently used for other purposes, nor into
a shaft that is used for ventilating rooms in
which stoves or fireplaces are also located.
Exhaust air may be discharged in
accordance with official and statutory
regulations only (e.g. national building
regulations).
Local authority regulations must be
observed when discharging air into smoke
or exhaust flues that are not otherwise in
use.
D
When the extractor hood is operated
in exhaust-air mode simultaneously with
a different burner which also makes use
of the same chimney (such as gas, oil or
coal-fired heaters, continuous-flow heaters,
hot-water boilers) care must be taken to
ensure that there is an adequate supply
of fresh air which will be needed by the
burner for combustion.
Safe operation is possible provided that the
underpressure in the room where the
burner is installed does not exceed 4 Pa
(0.04 mbar).
This can be achieved if combustion air can
flow through non-lockable openings, e.g. in
doors, windows and via the airintake/exhaust-air wall box or by other
technical measures, such as reciprocal
interlocking, etc.
If the air intake is inadequate, there is a
risk of poisoning from combustion gases
which are drawn back into the room.
An air-intake/exhaust-air wall box by itself
is no guarantee that the limiting value will
not be exceeded.
Note: When assessing the overall
requirement, the combined ventilation
system for the entire household must be
taken into consideration. This rule does not
apply to the use of cooking appliances,
such as hobs and ovens.
Unrestricted operation is possible if the
extractor hood is used in recirculating
mode – with activated carbon filter.
If the exhaust air is going to be
discharged into the open, a telescopic
wall box should be fitted into the outside
wall.
23
Prior to installation
❑ Flat ducts must have an internal cross-
section that equates to that of round
pipes.
There should be no sharp bends.
For operating in exhaust-air mode, a
one-way flap should be mounted inside the
extractor hood unless there is already one
fitted in the outlet duct or wall ventilation
box.
If no one-way flap was enclosed with the
hood, it can be obtained from a specialist
retailer.
Installing the one-way flap:
For optimum extractor hood efficiency:
❑ Short, smooth air exhaust pipe.
❑ As few bends in the pipe as possible.
❑ Diameter of pipe to be as large as
possible and no tight bends in pipe.
If long, rough exhaust-air pipes,
many pipe bends or smaller pipe
diameters are used, the air extraction
rate will no longer be at an optimum
level and there will be an increase in
noise.
The manufacturer of the extractor
hoods accepts no liability for complaints
which can be attributed to the design
and layout of the pipework.
❑ If pipes have different diameters:
Insert sealing strip.
❑ For exhaust-air mode, ensure that
there is an adequate supply of fresh air.
Round pipes
Internal diameter
Flat ducts
Cross-section
l
100 mm
179 cm
2
l
120 mm
113 cm
2
l
150 mm
177 cm
2
Air connector l 150 mm
Mount the pipe
directly onto the air
outlet on the hood.
Attach the reducing
connector (enclosed
or available from
specialist retailer)
to the air pipe and
then attach to the
exhaust-air duct.
Air connector l 120 mm
Mount the pipe
directly onto the air
outlet on the hood.
Attach the reducing
connector (enclosed
or available from
specialist retailer)
to the air pipe and
then attach to the
exhaust-air duct.
❑ Snap the one-way
flap into the air pipe.
The two lightly
sprung flaps must
be able to move
upwards.
24
Prior to installation
Circulating-air mode
❑ With activated carbon filter if exhaust-air
mode is not possible.
The complete installation set can be
obtained from specialist outlets.
The corresponding accessory numbers can
be found at the end of these operating
instructions.
Electrical connection
This is what you have to do:
1.Connect the green and yellow (Earth)
wire to the terminal in the plug marked
‘E’ or with the symbol ( ), or
coloured green or green and yellow.
2.Connect the blue (Neutral) wire to the
terminal in the plug marked ‘N’ or
coloured black.
3.Connect the brown (Live) wire to the
terminal marked ‘L’, or coloured red.
The extractor hood should only be
connected to an earthed socket that has
been installed according to relevant
regulations.
If possible, site the earthed socket directly
behind the chimney panelling.
❑
The earthed socket should be
connected via its own circuit.
❑
If the earthed socket is no longer
accessible following installation of the
extractor hood, ensure that there is a
permanently installed disconnector.
If it is necessary to wire the extractor
hood directly into the mains:
The extractor hood should only be
connected to the electricity supply by a
properly qualified electrician.
A separator must be installed in the
household circuit. A suitable separator is a
switch that has a contact gap of more than
3 mm and interrupts all poles. Such
devices include circuit breakers and
contactors.
If the connecting cable for this
appliance is damaged, the cable must be
replaced by the manufacturer or his
customer service or a similarly qualified
person in order to prevent serious injury to
the user.
Electrical data:
Are to be found on the name plate inside
the appliance after removal of the filter
frame.
Before undertaking any repairs,
always disconnect the extractor hood from
the electricity supply.
Length of the connecting cable: 1.30 m.
This extractor hood corresponds to EC
regulations concerning RF interference
suppression.
Electrical connection
WARNING: THIS APPLIANCE MUST BE
EARTHED
IMPORTANT: Fitting a Different Plug:
The wires in the mains lead are coloured in
accordance with the following code:
Green and Yellow – Earth
Blue – Neutral
Brown – Live
If you fit your own plug, the colours of
these wires may not correspond with the
identifying marks on the plug terminals.
25
Installation
This extractor hood is intended to be
mounted onto the kitchen wall.
1. Remove the grease filter (refer to
Operating Instructions).
2. Draw a line on the wall from the ceiling
to the lower edge of the hood at the
centre of the location where the hood is
going to be mounted.
3. Using the template, mark positions on
the wall for the screws.
Ensure that the minimum distance bet-
ween the hob and the extractor hood is
maintained – 550 mm for an electric hob
and 650 mm for a gas hob. The bottom
edge of the template equates to the lower
edge of the extractor hood.
4. Drill 5 holes (dia. 8 mm) for the
extractor hood and 4 holes (dia. 8 mm)
for the brackets for fixing the flue ducts
and insert wall plugs flush with the wall.
Note: Take into account any special
accessories that are going to be fitted.
5. Screw on the 2 brackets for fixing the
upper and lower flue ducts.
6. In order to help fix the hood onto the
wall, screw in the middle screw (without
a washer) until it protrudes by approx.
5 mm.
7. Hook the extractor hood over the screw
in the wall
27
228
ca. 5mm
68
465
113
39
mind.
550 Elektro
650 Gas
228
220
400
26
Installation
08. Insert the other 4 screws with washers.
Before the 4 screws are tightened
down, align the extractor hood properly.
09. Connect up the air outlet pipe.
10. Connect the hood to the electricity
supply.
11. Stainless steel model:
❑ Remove the protective film from the
two flue ducts.
Avoid damage to the sensitive
surface.
Warning: The interior walls of the flue
panelling can have sharp edges – Risk of
injury –.
We recommend that you wear gloves when
installing.
13. Position the lower flue duct on the
extractor hood and screw the extractor
hood to the flue duct from below with
2 long screws.
To prevent scratching the upper
duct when pushing on the lower duct,
cover the edge of the lower duct with
the installation template or other
protective material.
Then screw the flue duct to the sides of
the fixing bracket with 2 short screws.
Before tightening the 2 screws,
align the flue duct.
14. Re-insert the grease filter
(see operating instructions).
1.
2.
12. Screw the upper flue duct to the sides
of the fixing bracket with 2 short
screws.
27
Description de l'appareil
Modes de fonctionnement
Air évacué à l'extérieur:
❑ Le ventilateur de la hotte aspire les
buées de cuisson qui traversent un filtre
à graisse avant de regagner
l'atmosphère extérieure.
❑ Ce filtre retient les particules grasses
solides en suspension dans les buées de
cuisson.
❑ Les particules grasses ne se déposent
plus dans la cuisine, les odeurs de cuisson disparaissent.
D
Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation)
raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du
chauffage à combustion.
Un fonctionnement sans risque est possible
si la dépression dans le local où le foyer de
chauffage est implanté ne dépasse pas 4
Pascals (0,04 mbars).
Mode d’emploi
Modes de fonctionnement
On y parvient en présence d'ouvertures non
obturables ménagées par ex. dans les portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.
En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.
La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble
des moyens d'aération du logement. Cette
règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.
Air recyclé:
❑ La hotte doit, dans ce cas, être équipée
d'un filtre au charbon actif (voir le filtre et
son entretien).
Vous pouvez vous procurer le kit de
montage complet ainsi que les filtres de
rechange auprès de votre revendeur
spécialisé.
Vous trouverez les numéros de référence
des accessoires correspondants à la fin
de la présente notice d'utilisation.
❑ Le ventilateur de la hotte aspirante aspire
les buées qui traversent le filtre à graisse
et celui à charbon actif avant de revenir
dans la cuisine.
❑ Le filtre à graisse retient les particules
solides en suspension dans les buées de
cuisson.
❑ Le filtre à charbon actif retient les
substances odoriférantes.
Si vous n'incorporez aucun filtre au
charbon actif, impossible de retenir les
odeurs présentes dans les buées de
cuisson.
Eclairage
Commutateur
Lumière/Ventilateur
Grille du filtre
Capot de
cheminée
28
Dérangements
Si vous avez des questions à poser ou en
cas de dérangement, appelez s.v.p. le
service après-vente.
(Voir la liste des agences du service aprèsvente).
Lors de votre appel, veuillez mentionner les
numéros suivants:
N° E FD
Inscrivez les numéros correspondants de
votre hotte dans le cadre ci-dessus. Ces
numéros se trouvent à l'intérieur de
l'appareil, sur la plaque signalétique
accessible une fois la grille de filtre retirée.
Si des réclamations résultent de la
conception et de la pose de la conduite,
le fabricant de la hotte aspirante décline
toute garantie.
Avant la première utilisation
Remarques importantes:
❑ La présente notice d'emploi vaut pour
plusieurs versions de l'appareil.
Elle peut contenir des descriptions
d'accessoires ne figurant pas dans votre
appareil.
❑ Cette hotte aspirante est conforme aux
dispositions de sécurité applicables.
Les réparations ne doivent être
effectuées que par un spécialiste.
Des réparations inexpertes
s'assortissent de risques
considérables pour l'utilisateur.
❑ Lisez attentivement la présente notice
d'emploi avant d'utiliser votre appareil
pour la première fois. Elle contient des
informations importantes non seulement
pour votre sécurité mais aussi pour
l'utilisation et l'entretien de l'appareil.
❑ Rangez la présente notice de montage
et d'emploi soigneusement pour pouvoir
la remettre à un futur propriétaire de
l'appareil.
❑ Cet appareil est marqué
selon la directive européenne 2002/96/CE
relative aux appareils électriques et électroniques
usagés (waste electrical
and electronic equipment–
WEEE). La directive
définit le cadre pour
une reprise et une récupération des
appareils usagés applicables dans les
pays de la CE.
29
Consignes de sécurité
Ne pas laisser des enfants jouer avec
l’appareil.
Ne jamais laisser des adultes ou des
enfants se servir de l’appareil sans
surveillance,
– s’ils ne sont pas en mesure de le faire
pour des raisons physiques, sensorielles
ou mentales,
– ou bien s’ild ne possèdent ni les connais-
sances ni l’expérience nécessaires pour
utiliser l’appareil de manière correcte et
sûre.
Ne flambez aucun mets sous la hotte.
Les flammes risqueraient d'atteindre le
! filtre à graisse et d'y mettre le feu.
Lorsque les foyers sont allumés, des
ustensiles de cuisson doivent toujours se
trouver dessus.
L'utilisation d'une hotte aspirante
au-dessus d'un foyer à combustible solide
(charbon, bois, etc.) n'est autorisée qu'à
certaines conditions (voir la notice de
montage).
Tables de cuisson au gaz /
Cuisinières à gaz
Ne faites jamais marcher tous les foyers
au gaz en même temps et à pleine
puissance pendant assez longtemps
(15 minutes max.), sinon vous risquez de
vous brûler en touchant la surface du corps
de la hotte, ou d'endommager carrément
cette dernière. Si la hotte doit marcher
au-dessus d'une table de cuisson au gaz,
faites simultanément marcher la hotte à la
puissance d'aspiration maximale si vous
avez allumé trois foyers ou plus.
Si l'appareil est endommagé, sa mise en
service est proscrite.
Le branchement et la mise en service ne
doivent être effectués que par un spécialiste.
Si le cordon d'alimentation de cet
appareil a été endommagé, il faut confier son
remplacement au fabricant ou à son service
après-vente, ou encore à une personne
possédant des qualifications identiques, pour
éviter de créer des risques.
Eliminez les matériaux d'emballage
conformément à la réglementation (voir la
notice de montage).
Cette hotte aspirante n'est destinée à ser-
vir que pour couvrir les besoins d'un ménage.
Ne faites marcher la hotte aspirante
qu'ampoules montées sur leur douille.
Remplacez immédiatement les
ampoules défectueuses pour empêcher une
surcharge des ampoules restantes.
N'utilisez jamais la hotte aspirante sans
filtre à graisse.
Les graisses ou huiles surchauffées peu-
vent s'enflammer facilement.
Par conséquent, surveillez toujours les plats
(frites par ex.) qui se préparent à l'aide de
matières grasses ou d'huiles.
30
Filtre et entretien
Filtres à graisse:
Vous pouvez utiliser divers filtres pour
retenir les particules grasses en
suspension dans les buées de cuisson.
Ces nattes filtrantes sont en métal
incombustible.
Attention:
Plus elles se saturent en particules grasses
et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de gêner
le bon fonctionnement de la hotte.
Important:
Prévenez tout risque d'incendie en
nettoyant à temps les filtres à graisse en
métal. Ce risque est dû à l'accumulation de
chaleur pendant la friture ou le rôtissage.
Nettoyage des filtres à graisse en métal:
❑ En service normal (1 à 2 heures par jour),
il faudra nettoyer les filtres à graisse
métalliques 1 fois par mois.
❑ Ces filtres sont nettoyables au lave-
vaisselle. Ils peuvent changer légèrement
de couleur au lavage.
❑ Le filtre doit reposer non serré dans le
lave-vaisselle.
Il ne doit pas être coincé.
Important:
Ne lavez pas en même temps la vaisselle
et les filtres métalliques fortement
saturés en matière grasse.
❑ Si vous les nettoyez à la main, mettez les
filtres à tremper pendant plusieurs heures
dans de l'eau très chaude additionnée de
produit à vaisselle.
N'utilisez pas de détergents aggressifs,
contenant un acide ou une base.
Ensuite, brossez les filtres, rincez-les bien
puis laissez-les goutter.
Utilisation de la hotte aspirante
La méthode la plus efficace pour
supprimer les buées de cuisson consiste à:
❑ Enclencher la hotte aspirante
en début de cuisson.
❑ Eteindre la hotte aspirante
quelques seulement minutes après la fin
de la cuisson.
Eclairage:
❑ Vous pouvez utiliser l'éclairage à tout
moment, même quand le ventilateur est
éteint.
Eclairage
Arrêt/Marche
Puissance d’aspiration
Eclairage
Arrêt/Marche
Puissance
d’aspiration
1
2
3
31
3. Incorporez les filtres à graisse (voir la
section intitulée "Retrait et mise en place
des filtres à graisse métalliques").
Démontage:
Le démontage a lieu dans l'ordre
chronologique inverse.
Changement des filtres à charbon actif:
❑ Hotte fonctionnant normalement
(1 à 2 heures par jour), il faudra changer
les filtres à charbon actif environ 1 fois
par an.
❑ Les filtres à charbon actif sont en vente
dans le commerce spécialisé (voir les
accessoires en option).
❑ N'utilisez que des filtres d'origine.
Vous garantissez ainsi un fonctionnement optimal à la hotte.
Elimination des filtres à charbon actif
usés:
❑ Les filtres à charbon actif ne contiennent
pas de substances nocives. Vous
pouvez par ex. les jeter à la poubelle des
déchets résiduels.
1.
2.
Mise en place du filtre:
1. Retirez d'abord les filtres à graisse (voir
la section intitulée "Retrait et mise en
place des filtres à graisse en métal).
2. Des côtés droit et gauche du moteur de
ventilateur, installez un filtre à charbon
actif puis tournez-le jusqu'à ce qu'il
encrante à fond.
Filtre et entretien
2. Nettoyer les filtres à graisse.
3. Une fois nettoyés, remettez les filtres à
graisse en place.
Filtre à charbon actif:
Ce filtre sert à retenir les substances
odoriférantes lorsque la hotte recycle l'air.
Attention:
Plus elles se saturent en particules grasses
et plus elles risquent de s'enflammer.
D'autre part, leur saturation risque de gêner
le bon fonctionnement de la hotte.
Important:
Un changement à temps des filtres à
charbon actif prévient le risque d'incendie.
Ce risque est dû à l'accumulation de
chaleur qui se produit pendant une friture
ou la cuisson d'un rôti.
Retrait et mise en place des filtres à
graisse en métal:
1. Poussez dans le sens de la flèche le
cran situé contre chaque filtre à graisse
puis abaissez les filtres.
Ce faisant, passez l'autre main sous les
filtres à graisse.
32
Nettoyage et entretien
Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant
ou en coupant le disjoncteur/fusible.
Ne nettoyez pas la hotte aspirante à
l'aide d'éponges à dos récurant. N'utilisez pas
non plus de produits de nettoyage contenant
du sable, de la soude, de l'acide ou du
chlorure.
❑ Pour la nettoyer, utilisez de l'eau chaude
additionnée de produit à vaisselle ou un
liquide non agressif à laver les fenêtres.
❑ Ne tentez pas de gratter les salissures.
Ramollissez-les avec un essuie-tout
humide.
❑ Lors du nettoyage des filtres à graisse,
nettoyez la graisse qui s'est déposée dans
les endroits accessibles du corps de hotte.
Vous prévenez ainsi les risques d'incendie
et garantissez ainsi un fonctionnement
optimal de la hotte.
Veuillez ne nettoyer le commutateur à
curseur qu'au moyen d'un chiffon doux et
humide (contenant un peu d'eau additionnée
de produit à vaisselle). Pour nettoyer le
commutateur à curseur, n'utilisez pas de
détergent pour les surfaces en acier.
Surfaces en acier inox:
❑ Veuillez utiliser un produit pour l'acier inox
qui le nettoie sans le rayer.
❑ Frottez toujours l'acier inox dans le sens
de son polissage.
❑ Nous recommandons notre détergent
pour acier inoxydable, n° de réf. 461731.
Adresse où passer commande : voir le
manuel du SAV.
Surfaces en aluminium, peintes et en
plastique:
❑ N'utilisez pas de chiffons secs.
❑ Utilisez un produit pour vitres mais non
aggressif.
❑ N'utilisez pas de détergents aggressifs,
contenant un acide ou une base.
Respectez les conditions de garantie
figurant dans le cahier de service joint.
Changement du tube au néon
1. Avant tout nettoyage et entretien, mettez
d'abord la hotte hors tension en
débranchant la fiche mâle de la prise de
courant ou en coupant le
disjoncteur/fusible.
2. Démontez les filtres à graisse (voir la
section intitulée "Filtre et entretien").
3. Par le haut, décrantez le cache
d'éclairage hors du bandeau lumineux.
4. Remplacez l'ampoule défectueuse
(utilisez des ampoules de 40 watts max.
en vente habituelle dans le commerce,
douille E14).
5. Remettez le cache de l'éclairage en
place.
6. Remontez les filtres à graisse.
7. Pour remettre la hotte sous tension,
rebranchez la fiche mâle dans la prise de
courant ou remontez le fusible/réarmez
le disjoncteur.
33
Remarques importantes
Notice de montage:
Remarques supplémentaires
concernant les cuisinières à gaz:
Lors du montage de foyers gaz, veuillez
respecter les dispositions légales en
vigueur dans votre pays (En Allemagne par
ex: les Règles technique TRGI régissant
l'installation du gaz).
Respectez les prescriptions et
consignes d'encastrement en leur version
applicable publiées par les fabricants
d'appareils au gaz.
La hotte aspirante ne pourra cotoyer
que sur un côté un meuble haut ou une
paroi haute. Ecart minimum: 50 mm.
Ecart minimum, en présence de
foyers au gaz, entre le bord supérieur
de la grille support et le bord inférieur de la
hotte: 650 mm, fig. 1.
Les anciens appareils ne sont pas des
déchets sans valeur.
Leur élimination respectueuse de
l'environnement permet de récupérer de
précieuses matières premières.
Avant de vous débarrasser de l'appareil,
rendez-le inutilisable.
Pour vous parvenir en parfait état, votre
nouvel appareil a été conditionné dans un
emballage qui le protège efficacement.
Tous les matériaux d'emballage utilisés
sont compatibles avec l'environnement et
recyclables. Aidez-nous à éliminer
l'emballage en respectant l'environnement.
Demandez à votre revendeur ou à votre
mairie quelles sont les formes de recyclage
actuellement possibles.
Cette hotte peut évacuer l'air à
l'extérieur ou le recycler.
Fixez toujours la hotte bien centrée
au-dessus des foyers de la table de
cuisson.
L'écart minimum entre les foyers
électriques et le bord inférieur de la hotte
doit être de 550 mm, voir fig. 1.
Au-dessus d'un foyer à combustible
solide générateur d'un risque d'incendie (par
projection d'étincelles par ex.), le
montage de la hotte ne sera admis que si ce
foyer est équipé d'un couvercle fermé et
inamovible et si le montage ne
contrevient pas à la réglementation
nationale. Cette restriction ne vaut pas pour
les cuisinières à gaz et les foyers aux gaz.
Plus l'écart est faible entre la hotte
aspirante et les foyers et plus il se pourra
que la vapeur montant des casseroles se
condense et forme des gouttes sur la face
inférieure de la hotte.
Avant le montage
Evacuation de l'air à l'extérieur
L'air vicié est évacué vers le haut par un
conduit d'aération ou directement à l'air
libre par traversée du mur extérieur.
D
L'air vicié ne doit jamais être évacué
vers une cheminée en service, rejetant des
fumées ou des gaz de combustion, ni vers
un conduit servant à l'aération de locaux
dans lesquels se trouvent des foyers à
combustibles solides, liquides et gazeux.
Le mode d'évacuation de l'air vicié
devra être conforme aux arrêtés
municipaux, préfectoraux, et aux
prescriptions légales (par ex. aux
ordonnances publiques applicables au
bâtiment).
Si l'air vicié doit être évacué par des
cheminées d'évacuation des fumées et gaz
de combustion qui ne sont pas en service,
veuillez respecter la réglementation locale
et nationale applicable.
D
Si la hotte évacue l'air à l'extérieur et
si le logement comporte des moyens de
chauffage (tels par ex. des appareils de
chauffage au gaz, au fuel ou au charbon,
chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller
impérativement à ce que l'apport d'air
soit suffisant pour assurer la marche du
chauffage à combustion.
Un fonctionnement sans risque est
possible si la dépression dans le local où le
foyer de chauffage est implanté ne
dépasse pas 4 Pascals (0,04 mbars).
On y parvient en présence d'ouvertures
non obturables ménagées par ex. dans les
portes, fenêtres et en association avec des
ventouses télescopiques d'admission/
évacuation de l'air à travers la maçonnerie
ou par d'autres mesures techniques telles
qu'un verrouillage réciproque ou assimilé
permettant à l'air d'affluer pour assurer la
combustion.
En cas d'afflux d'air insuffisant, risque
d'intoxication par réaspiration des gaz
de combustion.
La présence d'une ventouse télescopique
d'apport et d'évacuation d'air ne suffit pas
à assurer le respect de la valeur limite.
Remarque: lors de l'évaluation de la
situation, toujours tenir compte de
l'ensemble des moyens d'aération du
logement. Cette règle ne vaut
généralement pas si vous utilisez des
appareils de cuisson (table de cuisson et
cuisinière à gaz).
Si la hotte recycle l'air aspiré au moyen
d'un filtre au charbon actif, son
fonctionnement ne s'assortit d'aucune
restriction.
Si l'air vicié traverse le mur extérieur,
utilisez une ventouse télescopique.
34
35
Avant le montage
❑ Les conduits plats doivent avoir une
section intérieure équivalente au
diamètre intérieur des conduits ronds.
Les conduits ne doivent comporter
aucun coude prononcé.
Pour que la hotte aspirante ait le
meilleur rendement, veillez à ce que:
❑ Le conduit d'évacuation soit court et
lisse.
❑ Il ait le moins possible de coudes.
❑ Il ait le plus fort diamètre et que les
coudes soient les plus arrondis
possibles.
L'emploi de conduits d'air vicié
longs, rugueux, formant de nombreux
coudes ou d'un trop petit diamètre
fait descendre le débit d'air en
dessous du débit optimal, tout en
accroissant le bruit d'aspiration.
Si des réclamations résultent de la
conception et de la pose de la conduite,
le fabricant de la hotte aspirante décline
toute garantie.
❑ Si les conduits ont des diamètres
différents: utilisez du ruban adhésif à
étancher.
❑ Si la hotte évacue l'air à l'extérieur,
veillez à ce que l'apport d'air soit
suffisant.
Conduits de
section ronde
Diamètre intérieur
Conduits plats
Section intérieur
l
100 mm
179 cm
2
l
120 mm
113 cm
2
l
150 mm
177 cm
2
Manchon à air l 150 mm
Fixez le conduit
d'évacuation
directement sur
l'orifice.
Fixez le manchon
réducteur (livré
d'origine ou en vente
dans le commerce
spécialisé) contre le
manchon à air.
Montez le tuyau
d'évacuation contre
le réducteur.
Manchon à air l 120 mm
Fixez le conduit
d'évacuation
directement sur
l'orifice.
❑ Clipsez le volet
anti-refoulement
dans le manchon.
Les deux volets
doivent se laisser
déplacer vers le haut
sans résister, avec un
léger amorti.
Si la hotte évacue l’air à l’extérieur,
incorporer un volet anti-refoulement s’il n’y
en a pas déjà un dans le conduit d’évacuation ou dans le conduit d’évacuation ou
dans la ventouse télescopique.
Si l’appareil a été fourni sans volet antirefoulement, vous pouvez vous le procurer
dans le commerce spécialisé.
Montage du volet anti-refoulement:
Fixez le manchon
réducteur (livré
d'origine ou en vente
dans le commerce
spécialisé) contre le
manchon à air.
Montez le tuyau
d'évacuation contre
le réducteur.
36
Avant le montage
Mode Air recyclé
❑ Avec filtre à charbon actif, lorsqu'il n'est
pas possible d'évacuer l'air aspiré par la
hotte.
Vous pouvez vous procurer le kit de
montage complet auprès de votre
revendeur spécialisé.
Vous trouverez les numéros de référence
des accessoires correspondants à la fin
de la présente notice d'utilisation.
Préparation du mur
❑ Le mur doit être bien plat et vertical.
❑ Vérifiez que le mur offre une portance
suffisante.
❑ Les vis et chevilles jointes à l’appareil
sont destinées à de la maçonnerie massive. Si les murs ont été réalisés dans
d’autres matériaux (par exemple en
Rigips, en béton poreux, briques murales Poroton), utilisez des moyens de
fixation qui leur soient adaptés.
❑ Utilisez des chevilles pour assurer une
retenue ferme.
Sous réserve de modifications constructives dans
l’intérêt du progrès technique.
Poids en kg:
Air évacue Air recyclé
12,5060 cm
070 cm
13,5
13,0
14,0
090 cm
13,9
14,9
100 cm
14,8
15,8
120 cm
16,0
17,5
Branchement électrique
La fiche mâle de la hotte aspirante ne
pourra être branchée que dans une prise
secteur à contacts de terre réglementairement posée. Installer cette prise autant que
possible directement derrière le capotage
de la hotte.
❑
La prise à contacts de terre doit être
raccordée à son propre circuit.
❑
Si, après le montage de la hotte
aspirante, la prise à contacts de terre
n'est plus accessible, il faudra installer
un dispositif de coupure, comme s'il
s'agissait d'un branchement définitif.
Si le cordon doit être raccordé
définitivement au secteur:
Dans ce cas, le branchement de la hotte
ne pourra être effectué que par un
électricien-installateur agréé auprès de la
compagnie locale/nationale distributrice
d'électricité.
Prévoir un dispositif de coupure côté
secteur. Valent comme tel les
commutateurs dont l'ouverture entre
contacts dépasse 3 mm et qui sectionnent
tous les pôles. Figurent parmi eux
également les disjoncteurs et contacteurs.
Si le cordon d'alimentation de cet
appareil a été endommagé, il faut confier
son remplacement au fabricant ou à son
service après-vente, ou encore à une
personne possédant des qualifications
identiques, pour éviter de créer des
risques.
Caractéristiques électriques:
Vous les trouverez après avoir retiré le
cadre pour filtre, sur la plaque signalétique,
à l’intérieur de l’appareil.
Toujours mettre l'appareil hors tension
avant d'effectuer des réparations.
Longueur du cordon de branchement:
1,30 m.
Cette hotte aspirante est conforme aux
dispositions CE sur l'antiparasitage des
appareils électriques.
37
Encastrement
Cette hotte aspirante est prévue pour le
montage contre le mur de la cuisine.
1. Retirez les filtres à graisse (voir le mode
d'emploi de la hotte).
2. Sur le mur, tracez une ligne médiane
allant du plafond jusqu'au bord inférieur
de la hotte aspirante.
3. A l'aide du gabarit, marquez les
positions des vis sur le mur.
Respecter l'écart minimum entre les
foyers et la hotte aspirante: 550 mm pour
les foyers électriques et 650 mm pour les
foyers au gaz. Le bord inférieur du gabarit
représente le bord inférieur de la hotte
aspirante.
4. Percez 5 trous de fixation pour la hotte
aspirante et 4 trous pour les cornières
qui retiendront les capots de cheminée.
Ces trous font 8 mm de diamètre.
Enfoncez les chevilles à ras du mur.
Remarque: rappellez-vous que vous aurez
peut-être des accessoires spéciaux à
monter.
5. Vissez en bas et en haut les 2 cornières
qui retiendront les capots de cheminée.
6. La vis médiane (sans rondelle
intercalaire) sert d'accessoire pour fixer
la hotte; la visser jusqu'à 5 mm env.
7. Accrocher la hotte aspirante par la vis.
27
228
ca. 5mm
68
465
113
39
mind.
550 Elektro
650 Gas
228
220
400
38
Encastrement
08. Visser les 4 vis restantes avec leurs
rondelles.
Avant de visser ces 4 vis à fond,
ajuster la hotte aspirante en position.
09. Raccorder la hotte aux tuyaux.
10. Effectuer le branchement électrique de
la hotte.
11. Version en acier inox:
❑ Retirez la pellicule de plastique
protégeant les deux capots en inox.
Evitez d'endommager les surfaces
fragiles.
Prudence : les côtés intérieurs des capots
de hotte peuvent présenter des arêtes
vives. Risques de blessures.
Nous recommandons de porter des gants
de protection pendant le montage.
13. Poser le capot inférieur de cheminée
sur la hotte aspirante puis, à l'aide de
2 vis longues, le fixer par le bas contre
la hotte aspirante.
Evitez de rayer les capots en inox
au moment de les monter. Utilisez par
ex. le gabarit de montage pour
protéger les arêtes du capot inférieur
de cheminée.
Ensuite, à l'aide de 2 vis courtes, visser
latéralement le capot de cheminée
contre la cornière de retenue.
Avant de visser les 2 vis à fond,
alignez bien les capots entre eux et
par rapport à la hotte.
14. Remettez les filtres à graisse en place
(voir le mode d'emploi de la hotte).
1.
2.
12. A l'aide de 2 vis courtes, visser le capot
supérieur de cheminée contre la
cornière de retenue.
39
Beschrijving van het apparaat
Gebruiksmogelijkheden
Gebruik met luchtafvoer:
❑ De ventilator van de afzuigkap zuigt de
keukenwasem aan en leidt deze via het
vetfilter naar buiten.
❑ Het vetfilter neemt de vaste
bestanddelen van de keukenwasem op.
❑ De keuken blijft in grote mate vrij van vet
en reuk.
D
Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet voor
voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
verbranding.
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie niet
wordt overschreden.
Gebruiksaanwijzing
Gebruiksmogelijkheden
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en koolstoffilter is het gebruik
zonder beperking mogelijk.
Gebruik met circulatielucht:
❑ Hiertoe moet een koolstoffilter worden
ingebouwd (zie Filter en onderhoud).
De complete montageset en de
reservefilters zijn verkrijgbaar bij de
vakhandel.
De desbetreffende toebehorennummers
vindt u achterin deze gebruiksaanwijzing.
❑ De ventilator van de wasemafzuigkap
zuigt de keukendamp aan en leidt deze
door het vetfilter en het koolstoffilter
gereinigd terug naar de keuken.
❑ Het vetfilter neemt de vettige
bestand-delen van de keukendamp op.
❑ Het koolstoffilter bindt de reukstoffen.
Als er geen koolstoffilter wordt
gemonteerd, worden de reukstoffen in de
keukendamp niet gebonden.
Verlichting
Schakelaar
verlichting en
ventilator
Filterrooster
Schoorsteenafscherming
40
Storingen
Bij eventuele vragen of storingen kunt u
bellen met de klantenservice.
(Zie de lijst met klantenservicecentra).
Geeft u bij het telefoongesprek op:
E-nr. FD
Vul het nummer in de bovenstaande vakjes
in. De nummers staan op het typeplaatje
dat u vindt in de binnenruimte van de
afzuigkap nadat u het filterrooster hebt
verwijderd.
De fabrikant van de afzuigkap is niet
aansprakelijk voor reclamaties die terug
te leiden zijn op de planning en
uitvoering van de buisleiding.
Vóór het eerste gebruik
Belangrijke aanwijzingen:
❑ Deze gebruiksaanwijzing geldt voor
verschillende uitvoeringen van het
apparaat. Het is mogelijk dat er een
aantal kenmerken worden beschreven
die niet van toepassing zijn op uw
apparaat.
❑ Deze afzuigkap voldoet aan de geldende
veiligheidsvoorschriften.
Reparaties mogen uitsluitend worden
uitgevoerd door een vakman.
Door ondeskundige reparaties kunnen
aanzienlijke gevaren voor de
gebruiker ontstaan.
❑ Lees de gebruiksaanwijzing zorgvuldig
voordat u het nieuwe apparaat gebruikt.
Ze bevat belangrijke informatie voor uw
veiligheid en voor het gebruik en het
onderhoud van het apparaat.
❑ Bewaar de gebruiksaanwijzing en het
montagevoorschrift zorgvuldig, eventueel
voor een volgende bezitter van het
apparaat.
❑ Dit apparaat is gekenmerkt
in overeenstemmig met
de Europese richtlijn
2002/96/EG betreffende
afgedankte elektrische en
elektronische apparatuur
(waste electrical and
electronic equipment –
WEEE).
De richtlijn geeft het kader aan voor de in
de EU geldige terugneming en
verwerking van oude apparaten.
41
Veiligsheidsvoorschriften
Laat kinderen niet met het apparaat
spelen.
Volwassenen en kinderen mogen het appa-
raat nooit zonder toezicht in gebruik
nemen:
– wanneer zij lichamelijk, zintuiglijk of men-
taal niet in staat zijn,
– of bij gebrek aan kennisen ervaring om
het apparaat op een juiste en veilige
wijze te bedienen.
Onder de afzuigkap niet flamberen.
Brandgevaar bij het vetfilter door
! opstijgende vlammen.
De kookzones moeten altijd zijn bedekt
met pannen.
Boven een fornuis voor vaste
brandstoffen (steenkool, hout e.d.) is het
gebruik van de afzuigkap alleen beperkt
toegestaan (zie montagevoorschrift).
Gaskookplaten / gasfornuizen
Gebruik niet alle gaskookzones tegelijk
langdurig (max. 15 minuten) op de hoogste
stand, anders bestaat er kans op
brandwonden bij aanraking van de
oppervlakken van de behuizing en gevaar
van beschadiging van de afzuigkap.
Bij gebruik van de afzuigkap boven een
gaskookplaat waarvan gelijktijdig drie of
meer gaskookzones worden gebruikt, moet
de afzuigkap op de maximumstand worden
gezet.
Indien het apparaat beschadigd is, mag
u het niet in gebruik nemen.
Aansluiting en ingebruikneming mogen
alleen door een vakman worden
uitgevoerd.
Als de aansluitkabel van dit apparaat
beschadigd raakt, moet deze worden
vervangen door de fabrikant, diens
klantenservice of een andere
gekwalificeerde vakman, om gevaren te
voorkomen.
Verpakkingsmateriaal volgens de
voorschriften afvoeren (zie het montagevoorschrift).
Deze afzuigkap mag is uitsluitend
bedoeld voor huishoudelijk gebruik.
Afzuigkap uitsluitend met
ingeschroefde lampen gebruiken.
Defecte lampen dienen onmiddellijk
vervangen te worden om overbelasting van
de overige lampen te voorkomen.
Afzuigkap nooit zonder vetfilter
gebruiken.
Oververhit vet en olie is gemakkelijk
ontvlambaar.
Daarom gerechten met vet of olie, b.v. patates frites, alleen onder toezicht
toebereiden.
42
Filter en onderhoud
Vetfilters:
Voor de opname van de vettige
bestanddelen van de keukenwasem
worden metalen vetfilters gebruikt.
De filtermatten bestaan uit onbrandbaar
materiaal.
Let op:
Bij toenemende verzadiging met
vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.
Belangrijk:
Het op tijd reinigen van de metalen vetfilters
voorkomt brandgevaar dat kan ontstaan
door ophoping van warmte tijdens het
frituren of braden.
Reiniging van de metalen vetfilters:
❑ Bij normaal bedrijf (dagelijks 1 tot 2 uur)
moet de metalen vetfilter 1 x per maand
worden gereinigd.
❑ De filters kunnen worden gereinigd in de
vaatwasmachine. Daarbij is een lichte
verkleuring mogelijk.
Belangrijk:
Zeer verzadigde vetfilters niet samen met
vaatwerk reinigen.
❑ Als de filters met de hand worden
gereinigd, moeten deze eerst in een heet
sopje worden gezet om het vuil los te
weken.
Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
Daarna afborstelen, goed schoonspoelen en laten afdruipen.
Bedienen van de wasemafzuig
kap
De keukenwasem wordt op de
doeltreffendste manier verwijderd door:
❑ Inschakelen van de afzuigkap
bij het begin van het koken.
❑ Uitschakelen van de afzuigkap
pas enkele minuten na het einde van het
koken.
Verlichting:
❑ De verlichting kan op elk moment
worden gebruikt, ook als de ventilator is
uitgeschakeld.
Verlichting
Uit/Aan
Ventilatorstanden
Verlichting
Uit/Aan
Ventilatorstanden
1
2
3
43
3. Breng de vetfilters aan (zie Metalen
vetfilters verwijderen en aanbrengen).
Verwijderen:
Het verwijderen gebeurt in omgekeerde
volgorde.
Vervangen van de filters met actieve
kool:
❑ Bij normaal gebruik (dagelijks 1 tot 2 uur)
moeten de filters met actieve kool
ongeveer 1x per jaar worden vervangen.
❑ De filters met actieve kool zijn
verkrijgbaar in de vakhandel
(zie Speciaal toebehoren).
❑ Gebruik uitsluitend originele filters.
Hierdoor bent u verzekerd van een
optimale werking.
Afvoer van oude filters met actieve kool:
❑ Filters met actieve kool bevatten geen
schadelijke stoffen. U kunt ze bij het
normale huisvuil doen.
Aanbrengen:
1. Verwijder de vetfilters (zie Metalen
vetfilters verwijderen en aanbrengen).
2. Breng links en rechts van de
ventilatormotor een filter met actieve kool
aan en draai deze goed vast.
1.
2.
Filter en onderhoud
2. Reinig de vetfilters.
3. Breng de gereinigde vetfilters weer aan.
Koolstoffilter:
Voor het opnemen van de reukstoffen als
de afzuigkap werkt met luchtcirculatie.
Let op:
Bij toenemende verzadiging met
vethoudende resten neemt de ontvlambaarheid toe en kan de werking van de
wasemafzuigkap nadelig worden beïnvloed.
Belangrijk:
Door het koolstoffilter op tijd te vervangen,
voorkomt u brandgevaar dat kan ontstaan
door opeenhoping van warmte tijdens het
frituren of braden.
Metalen vetfilters verwijderen en
aanbrengen:
1. Druk de blokkering van de vetfilters in de
richting van de pijl in en klap de vetfilters
naar beneden.
Houd hierbij uw andere hand onder de
vetfilters.
44
Lamp vervangen
1. Schakel de wasemafzuigkap uit en maak
het apparaat stroomloos door de stekker
uit het stopcontact te trekken of de
zekering uit te schakelen.
2. Verwijder de vetfilters (zie Filters en
onderhoud).
3. Verwijder de lampafscherming van
bovenaf uit de lamphouder.
4. Vervang de lamp (in de vakhandel
verkrijgbare gloeilamp, max. 40 watt,
fitting E 14).
5. Breng de afscherming van de lamp weer
aan.
6. Breng de vetfilters weer aan.
7. Herstel de stroomtoevoer door de
stekker in het stopcontact te steken of
de zekering in te schakelen.
Reiniging en onderhoud
Wasemafzuigkap stroomloos maken
door de stekker uit het stopcontact te
trekken of de zekering uit te schakelen.
De wasemafzuigkap niet reinigen met
schuursponsjes of met zand-, soda-, zuurof chloorhoudende schoonmaakmiddelen!
❑ Gebruik voor het reinigen van de
wasemafzuigkap een heet sopje of een
mild schoonmaakmiddel voor het
reinigen van ruiten.
❑ Vastgekoekt vuil niet loskrabben, maar
losweken met een vochtige doek.
❑ Als de vetfilters worden gereinigd, moet
vetaanslag van de bereikbare delen van
het huis worden verwijderd. Daardoor
wordt brandgevaar voorkomen en blijft
de optimale werking in stand.
De schakelaar alleen met een zachte,
vochtige doek reinigen (mild afwassop).
Geen edelstaalreiniger voor de schakelaar
gebruiken.
Edelstalen oppervlakken:
❑ Gebruik een milde, niet-schurende
edelstaalreiniger.
❑ Reinig alleen in de slijprichting.
❑ Wij adviseren onze edelstaalreiniger
nr. 461731.
Het besteladres vindt u in het
bijgevoegde serviceboekje.
Aluminium, lak of kunststofoppervlakken:
❑ Geen droge doeken gebruiken.
❑ Gebruik een mild glasreinigingsmiddel.
❑ Gebruik geen agressieve, zuur- of
looghoudende reinigingsmiddelen.
Neem de garantievoorwaarden in het
bijgevoegde serviceboekje in acht.
45
Belangrijke voorschriften
Montagevoorschrift:
Extra voorschriften bij gaskookapparatuur:
Bij de montage van gaskookzones
moeten de geldende wettelijke nationale
voorschriften (bijv. in Duitsland: Technische
regels gasinstallatie TRGI) in acht worden
genomen.
De geldende inbouwvoorschriften en
de aanwijzingen van de fabrikant van het
gasfornuis moeten in acht worden
genomen.
Slechts aan één zijde van de
wasemafzuigkap mag zich na de inbouw
een hoge kast of hoge wand bevinden.
Afstand minstens 50 mm.
Bij gaskookzones bedraagt de
minimumafstand tussen de bovenkant van
de pandrager en de onderkant van de
afzuigkap: 650 mm, afb. 1.
Oude apparaten zijn geen waardeloos
afval. Door een milieubewuste afvoer
kunnen waardevolle materialen opnieuw
worden gebruikt.
Maak het oude apparaat onbruikbaar
voordat u het afvoert.
Uw nieuwe apparaat wordt tijdens het
vervoer beschermd door de verpakking.
Alle gebruikte materialen zijn milieuvriendelijk en kunnen opnieuw worden
gebruikt. Lever uw bijdrage door de
verpakking milieubewust af te voeren.
Informeer bij uw vakhandel of bij de
gemeente naar de beste manier om uw
oude apparaat en de verpakking af te
voeren.
De wasemafzuigkap is geschikt voor
gebruik met luchtafvoer of met luchtcirculatie.
De wasemafzuigkap altijd boven het
midden van het fornuis aanbrengen.
Minimumafstand tussen elektrische
kookzones en de onderkant van de
wasemafzuigkap: 550 mm, afb. 1.
Boven een fornuis voor vaste
brandstoffen waarvan brandgevaar kan
uitgaan (bijvoorbeeld door vonken) is de
montage van de wasemafzuigkap alleen
toegestaan als het fornuis een gesloten,
niet verwijderbare afscherming heeft en
de voor het desbetreffende land geldende
voorschriften in acht worden genomen.
Deze beperking geldt niet voor
gasfornuizen en gasplateaus.
Hoe kleiner de afstand tussen wase-
mafzuigkap en branders is, hoe groter de
mogelijkheid is dat zich door opstijgende
waterdamp onder aan de wasemafzuigkap
druppels kunnen vormen.
46
Voor de montage
Afzuigkap met luchtafvoer
De afvoerlucht wordt via een afvoerschacht
naar boven of rechtstreeks door de
buitenmuur naar buiten geleid.
D
De afvoerlucht mag niet worden
afgevoerd via een in gebruik verkerende
rook- of afvoergasschoorsteen of via een
schacht die dient voor de ventilatie van
ruimten waarin stookinstallaties zijn
opgesteld.
Bij de afvoer van afvoerlucht moeten de
officiële en wettelijke voorschriften (bijv.
nationale bouwvoorschriften) worden
nageleefd.
Als de lucht wordt afgevoerd via een in
gebruik verkerende rook- of afvoergasschoorsteen moet de toestemming van de
bevoegde instantie worden verkregen.
D
Als de wasemafzuigkap wordt
gebruikt met luchtafvoer en tegelijkertijd
schoorsteenafhankelijke stookinstallaties worden gebruikt (zoals gas-,
olie- of kolenstookapparaten, geisers,
warmwaterbereidingsapparaten) moet
voor voldoende aanvoer van lucht
worden gezorgd, die nodig is voor de
verbranding.
Gebruik zonder gevaar is mogelijk als de
onderdruk van 4 Pa (0,04 mbar) in de
opstellingsruimte van de stookinstallatie
niet wordt overschreden.
Dit kan men bereiken wanneer er door
niet-afsluitbare openingen, bijv. in deuren,
ramen en d.m.v. luchtaanvoer-/
luchtafvoersleuven in de muur of door
andere technische maatregelen, zoals
wederzijdse vergrendeling e.d.,
verbrandingslucht kan toestromen.
Wanneer er onvoldoende lucht wordt
aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.
Alleen een muurkast voor luchttoevoer en
luchtafvoer is geen waarborg voor het
aanhouden van de grenswaarde.
Opmerking: bij de beoordeling moet altijd
de complete ventilatie van de woning in
acht worden genomen. Bij het gebruik van
kookapparatuur, bijvoorbeeld kookplateau
en gasfornuis, wordt deze regel niet
toegepast.
Als de wasemafzuigkap wordt gebruikt met
luchtcirculatie en actieve-koolfilter is het
gebruik zonder beperking mogelijk.
Als de afvoerlucht door de buitenmuur
wordt geleid, moet een telescoop-muur-
kast worden gebruikt.
47
Voor de montage
❑ Platte kanalen moeten een gelijk-
waardige inwendige diameter als
ronde buizen hebben.
Ze dienen geen scherpe bochten te
hebben.
Bij gebruik met luchtafvoer moet in de
wasemafzuigkap een terugsklep worden
ingebouwd, als deze niet in de afvoerbuis
of in de muurkast aanwezig is.
Als er geen terugslagklep met het apparaat
wordt meegeleverd, kan deze in de
vakhandel worden verkregen.
Monteren van de terugslagklep:
Optimaal vermogen van de wasemafzuigkap:
❑ Korte, gladde luchtafvoerpijp.
❑ Zo min mogelijk bochten.
❑ Zo groot mogelijke buisdiameter en
grote bochten.
Gebruik van lange, ruwe luchtafvoerbuizen, veel buisbochten of kleine
buisdiameters vermindert de
afzuigcapaciteit en veroorzaakt
bovendien hardere geluiden.
De fabrikant van de afzuigkap is niet
aansprakelijk voor reclamaties die terug
te leiden zijn op de planning en
uitvoering van de buisleiding.
❑ Bij afwijkende buisdiameters:
dichtstrips gebruiken.
❑ Bij gebruik van de wasemafzuigkap
met luchtafvoer moet voor voldoende
luchttoevoer worden gezorgd.
Ronde buizen
Inwendige diameter
Platte kanalen
Inwendige diameter
l
100 mm
179 cm
2
l
120 mm
113 cm
2
l
150 mm
177 cm
2
Luchtaansluiting l 150 mm
Luchtafvoerpijp
rechtstreeks aan de
luchtaansluiting
bevestigen.
Het tussenstuk
(meegeleverd of
verkrijgbaar in de
vakhandel) op de
luchtaansluiting
bevestigen en
hierop de afvoerbuis
bevestigen.
Luchtaansluiting l 120 mm
Luchtafvoerpijp
rechtstreeks aan de
luchtaansluiting
bevestigen.
Het tussenstuk
(meegeleverd of
verkrijgbaar in de
vakhandel) op de
luchtaansluiting
bevestigen en
hierop de afvoerbuis
bevestigen.
❑ De terugslagklep
vastklemmen in de
luchtaansluiting.
Beide kleppen
moeten licht verend
naar boven bewogen
kunnen worden.
48
Voor de montage
Gebruik met circulatielucht
❑ Met een koolstoffilter, indien gebruik met
afvoerlucht niet mogelijk is.
De complete montageset is
verkrijgbaar bij de vakhandel.
De desbetreffende toebehorennummers
vindt u achterin deze gebruiksaanwijzing.
Voorbereiden van de muur
❑ De muur moet vlak en loodrecht zijn.
❑ Controleer of de muur voldoende draag-
vermogen heeft.
❑ De bijgevoegde schroeven en pluggen
zijn geschikt voor massieve muren.
Gebruik voor andere muurconstructies
(bijv. gipsplaat, poreus beton, porotonstenen) bevestigingsmiddelen die daarvoor geschikt zijn.
❑ Pluggen moet stevig kunnen worden
bevestigd.
Gewicht in kg:
Luchtavoer
Lucht-
circulatie
Constructiewijzigingen in het kader van technische
verbeteringen voorbehouden.
12,5060 cm
070 cm
13,5
13,0
14,0
090 cm
13,9
14,9
100 cm
14,8
15,8
120 cm
16,0
17,5
Elektrische aansluiting
De wasemafzuigkap mag alleen worden
aangesloten aan een volgens de voorschriften geïnstalleerd, geaard stopcontact.
Het geaarde stopcontact moet indien
mogelijk vlak achter de schoorsteenafscherming worden aangebracht.
❑
Het geaarde stopcontact moet via een
eigen stroomkring zijn aangesloten.
❑
Indien het geaarde stopcontact na
montage van de afzuigkap niet meer
toegankelijk is, moet een scheidingsvoorziening worden aangebracht, zoals
bij een vaste aansluiting.
Als vaste aansluiting nodig is:
De wasemafzuigkap mag uitsluitend door
een erkende installateur worden
aangesloten.
In de installatie moet een scheidingsvoorziening worden aangebracht. Als
scheidingsvoorzieningen gelden
schakelaars met een contactopening van
meer dan 3 mm en uitschakeling met alle
polen. Daarbij horen aardlekschakelaars en
veiligheidsschakelaars.
Als de elektriciteitskabel van het
apparaat beschadigd raakt, moet deze
worden vervangen door de klantenservice
van de fabrikant of door een gekwalificeerd
vakman, om gevaren te voorkomen.
Elektrische gegevens:
staan op het typeplaatje in de binnenruimte
van het apparaat vermeld en zijn zichtbaar
als het filterframe wordt afgenomen.
Bij reparaties moet de wasemafzuig-
kap altijd stroomloos worden gemaakt.
Lengte van de aansluitkabel: 1,30 m.
Deze wasemafzuigkap voldoet aan de EGbepalingen voor radio-ontstoring.
49
Inbouwen
De wasemafzuigkap is voorzien voor
montage aan de keukenmuur.
1. Vetfilter verwijderen (zie de gebruiks-
aanwijzing).
2. Van het plafond tot aan de onderkant
van de wasemafzuigkap een middellijn
op de muur aftekenen.
3. Met behulp van het sjabloon de posities
voor de schroeven markeren op de
muur.
Minimumafstand in acht nemen van
550 mm tussen wasemafzuigkap en
kookzones van elektrisch fornuis en van
650 mm tussen wasemafzuigkap en
branders van gasfornuis. De onderste rand
van het sjabloon duidt de onderste rand
van de wasemafzuigkap aan.
4. 5 gaten voor de wasemafzuigkap en
4 gaten voor de bevestigingshaken van
de schoorsteenafschermstukken boren
(l 8 mm) en de pluggen geheel in de
muur drukken.
Opmerking: let op eventueel te monteren
extra toebehoren.
5. 2 bevestigingshaken voor de bovenste
en onderste schoorsteenafschermstukken vastschroeven.
6. Middelste schroef (zonder onderlegring)
als montagehulp voor wasemafzuigkapbevestiging tot ca. 5 mm indraaien.
7. Wasemafzuigkap aan de schroef
ophangen.
27
228
ca. 5mm
68
465
113
39
mind.
550 Elektro
650 Gas
228
220
400
50
Inbouwen
08. De overige vier schroeven met
onderlegringen indraaien.
Voordat de vier schroeven worden
vastgedraaid, moet de wasemafzuigkap
op de juiste plaats worden gebracht.
09. Buisverbinding tot stand brengen.
10. Elektrische verbinding tot stand
brengen.
11. Bij uitvoering van edelstaal:
❑ Beschermfolie van beide
schoorsteenafschermstukken
verwijderen.
Voorkom beschadiging van de
kwetsbare oppervlakken.
Voorzichtig: De binnenzijden van de schoor-steenafschermstukken kunnen scherpe
randen hebben – kans op letsel.
Wij adviseren u bij de montage werkhandschoenen te dragen.
13. Het onderste schoorsteenafschermstuk
op de wasemafzuigkap plaatsen en
met twee lange schroeven van onderaf
vastschroeven op de wasemafzuigkap.
Bij het aanbrengen van de
afschermstukken kunt u krassen voorkomen door bijv. het montagesjabloon
ter bescherming over de rand van het
onderste afschermstuk te leggen.
Daarna het schoorsteenafschermstuk
met twee korte schroeven aan de zijkant vastschroeven op de bevestigingshaak.
Voordat deze 2 schroeven
worden vastgedraaid, moet de
schoorsteenafscherming worden
uitgelijnd.
14. Vetfilter weer aanbrengen
(zie de gebruiksaanwijzing).
1.
2.
12. Het bovenste schoorsteenafschermstuk met twee korte schroeven aan de
zijkant vastschroeven op de
bevestigingshaak.
51
Descrizione dell'apparecchio
Modi di funzionamento
Funzionamento a scarico d'aria:
❑ Il ventilatore della cappa aspirante aspira
i vapori di cottura e li invia all'aperto
attraverso il filtro antigrasso.
❑ Il filtro antigrasso trattiene i componenti
grassi dei vapori di cottura.
❑ La cucina resta completamente libera da
grasso e odori.
D
Per il funzionamento a scarico d'aria
della cappa aspirante, con contemporaneo funzionamento di combustioni
dipendenti dal camino (come p. es. appa-
recchi di riscaldamento a gas, olio combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
Istruzioni d’uso
Modi di funzionamento
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina a
gas.
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro a
carbone attivo -, quest'uso è consentito
senza limitazioni.
Funzionamento a ricircolo d'aria:
❑ A questo scopo è necessario montare
un filtro a carbone attivo (vedi capitolo
"Filtri e manutenzione").
Potete acquistare presso il fornitore
specializzato il set di montaggio
completo ed i filtri di ricambio.
Trovate i relativi numeri degli accessori
alla fine di queste istruzioni per l'uso.
❑ La ventola della cappa aspirante aspira i
vapori di cottura, li invia attraverso il
filtro grassi ed il filtro a carbone attivo e li
immette di nuovo depurati nella cucina.
❑ Il filtro grassi trattiene i componenti
grassi dei vapori di cottura.
❑ Il filtro a carbone attivo fissa gli odori.
Se non si monta un filtro a carbone
attivo, non possono essere fissati gli odori
dei vapori di cottura.
illuminazione
interruttore
luce/ventilatore
griglia del filtro
rivestimento
camino
52
Guasti
In caso di eventuali chiarimenti o di guasti,
rivolgersi al servizio assistenza clienti.
(Vedi elenco dei centri di assistenza).
In caso di chiamata, indicare i dati seguenti:
E-Nr. FD
Riportare nello specchietto qui sopra questi
dati. Essi si trovano nella targhetta
d'identificazione, dopo avere tolto la griglia
del filtro, nel vano interno della cappa
aspirante.
Il produttore delle cappe aspiranti
non concede garanzia per reclami che
sono da attribuire alla progettazione ed
all’esecuzione del percorso dei tubi.
Precede la prima utilizzazione
Primo impiego:
❑ Questo libretto di istruzioni per l'uso
èprevisto per più versioni dell'
apparecchio. É possibile che siano
descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.
❑ Questa cappa aspirante è conforme alle
pertinenti norme di sicurezza.
Le riparazioni devono essere eseguite
solo da personale specializzato.
Le riparazioni non eseguite a regola
d'arte possono causare pericoli gravi
per l'utilizzatore.
❑ Prima di usare il nuovo apparecchio, leg-
gete attentamente le istruzioni per l'uso.
Esse contengono informazioni importanti
per la Vostra sicurezza, e anche per l'uso
e la manutenzione dell'apparecchio.
❑ Conservate bene il libretto delle istruzioni
per l'uso e il montaggio, per un eventuale
successivo proprietario.
❑ Questo apparecchio dis-
pone di contrassegno
ai sensi della direttiva
europea 2002/96/CE in
materia di apparecchi
elettrici ed elettronici
(waste electrical and
electronic equipment –
WEEE).
Questa direttiva definisce le norme per la
raccolta e il riciclaggio degli apparecchi
dismessi valide su tutto il territorio
dell’Unione Europea.
53
Istruzioni di sicurezza
Non far giocare i bambini con l’appa-
recchio.
Adulti e bambini non devono mai usare
l’apparecchio senza sorveglianza nel caso
in cui
– non se siano in grado di vista fisico, sen-
soriale o mentale,
– oppure se gli mancano le conoscenze e
l’esperienza per usare l’apparecchio in
modo coretto e sicuro.
Non fiammeggiare pietanze sotto la
cappa aspirante.
Pericolo d'incendio del filtro grassi
! se raggiunto delle fiamme.
I fornelli devono essere sempre coperti
con pentole.
É consentito solo limitatamente (vedi
capitolo "Istruzioni per il montaggio") l'uso
della cappa aspirante su focolari per
combustibili solidi (carbone, legna e simili).
Piani di cottura a gas / Fornelli a gas
Non usare tutti i fornelli
contemporaneamente al massimo carico
termico per un periodo prolungato
(max. 15 minuti), altrimenti sussiste il
pericolo di scottature, se si tocca la
superficie dell’involucro o pericolo di danni
alla cappa aspirante. Nell’uso della cappa
aspirante sopra un piano di cottura a gas, in
caso d’utilizzazione contemporanea di tre o
più fornelli a gas, la cappa aspirante deve
funzionare alla massima potenza
d’aspirazione.
Se l'apparecchio è danneggiato, non
dovete metterlo in funzione.
L'allacciamento e la messa in funzione
devono essere eseguiti solo da un tecnico.
Se il cavo di alimentazione di questo
apparecchio viene danneggiato, per evitare
pericoli deve essere sostituito dalla casa
produttrice, dal suo servizio assistenza
clienti, oppure da una persona
specializzata.
Smaltire il materiale d'imballaggio
secondo le norme (vedi capitolo "Istruzioni
per il montaggio").
Questa cappa aspirante è destinata
solo all’uso domestico.
Usare la cappa aspirante solo con le
lampadine avvitate.
Le lampadine fulminate dovrebbero
essere sostituite subito, per evitare un
sovraccarico sulle altre lampadine.
Non usare mai la cappa aspirante
senza filtro grassi..
Grassi e olio surriscaldati possono
infiammarsi facilmente.
Cucinare perciò pietanze con grassi oppure
con olio, p. es. le patatine fritte, solo sotto
controllo.
54
Filtri e manutenzione
Filtro per grassi:
Per trattenere i componenti grassi dei
vapori di cottura si utilizzano filtri
metallici per grassi.
Le stuoie filtro sono costituite da materiale
ininfiammabile.
Attenzione:
A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.
Importante:
Pulendo tempestivamente i filtri metallici per
grassi, si previene il pericolo d'incendio, che
può essere causato da un'accumulo di
calore durante la frittura o l'arrosto.
Pulizia dei filtri metallici per grassi:
❑ Con un uso normale (1– 2 ore al giorno)
il filtro metallico per i grassi deve essere
lavati 1 volta al mese.
❑ Il lavaggio può essere eseguito nella
lavastoviglie. Nel lavaggio è possibile una
lieve alterazione di colore.
Importante:
non lavare i filtri metallici per grassi molto
sporchi insieme alle stoviglie.
❑ Per il lavaggio a mano, fare ammorbidire
i filtri per grassi per più ore in una
soluzione di lavaggio bollente.
Non usare detergenti corrosivi, acidi o
alcalini.
Poi spazzolare, sciacquare bene con
acqua pulita e fare sgocciolare.
Uso della cappa aspirante
Per eliminare nel modo più efficace i
vapori di cottura:
❑ Accendere la cappa aspirante
all'inizio della cottura.
❑ Spegnere la cappa aspirante
solo alcuni minuti dopo la fine della
cottura.
Illuminazione:
❑ L'illuminazione può essere usata
sempre, anche quando il ventilatore è
escluso.
Illuminazione
Accesa/Spenta
Gradi di aspirazione
Illuminazione
Accesa/Spenta
Gradi di aspirazione
1
2
3
55
Filtri e manutenzione
3. Montare i filtri per grassi (vedi
smontaggio e montaggio dei filtri
metallici per grassi).
Smontaggio:
Lo smontaggio avviene nella successione
inversa.
Cambio del filtro a carbone attivo:
❑ Nel caso di servizio normale (da 1 a 2
ore al giorno), i filtri a carbone attivo
devono essere sostituiti circa 1 volta
all'anno.
❑ I filtri a carbone attivo sono in vendita nel
commercio specializzato (vedi capitolo
"Accessori speciali").
❑ Usare solo filtri originali.
Così si assicura il funzionamento
ottimale.
Smaltimento dei filtri a carbone attivo
saturi:
❑ I filtri a carbone attivo non contengono
sostanze nocive. Essi possono essere
smaltiti per es. come rifiuti comuni.
Montaggio:
1. Smontare i filtri per grassi (vedi "
Smontaggio e montaggio dei filtri
metallici per grassi").
2. Inserire a sinistra ed a destra del motore
del ventilatore un filtro a carbone attivo, e
ruotarlo fino all'arresto.
1.
2.
2. Pulire i filtri per grassi.
3. Inserire di nuovo i filtri per grassi.
Filtro grassi:
Per trattenere i componenti grassi dei
vapori di cottura si utilizzano filtri
metallici per grassi.
Le stuoie filtro sono costituite da materiale
ininfiammabile.
Attenzione:
A causa della progressiva saturazione con
residui grassi, l'infiammabilità aumenta, e il
funzionamento della cappa aspirante può
essere pregiudicato.
Importante:
Pulendo tempestivamente i filtri metallici per
grassi, si previene il pericolo d'incendio, che
può essere causato da un'accumulo di
calore durante la frittura o l'arrosto.
Smontaggio e montaggio dei filtri
metallici per grassi:
1. Premere il dispositivo di arresto dei filtri
per grassi nel senso della freccia, ruotare
in basso e togliere i filtri.
Ciò facendo afferrare con l'altra mano da
sotto i filtri per grassi.
56
Pulizia e manutenzione
Togliere corrente alla cappa aspirante
estraendo la spina di alimentazione,
oppure togliendo il fusibile.
Non pulire la cappa aspirante con
spugne dure e prodotti per pulizia
contenenti sabbia, soda, acido o cloro!
❑ Per pulire la cappa aspirante usare una
soluzione di acqua e detersivo ben
calda, oppure un detergente per vetri
delicato.
❑ Non rimovete lo sporco secco aderente
graffiandolo, ma ammorbiditelo con un
panno umido.
❑ Quando si lavano i filtri per grassi, pulire
anche i depositi di grasso sulle parti
accessibili della carcassa.
Con ciò si previene un pericolo
d'incendio e si assicura il funzionamento
ottimale.
Pulire l'interruttore a cursore solo con
un panno morbido, umido (soluzione di
acqua e detersivo delicato).
Per pulire l'interruttore a cursore non usare
detergenti per acciaio inox.
Superfici in acciaio inox:
❑ Usare un detergente per acciaio inox
delicato, non abrasivo.
❑ Pulire strofinando solo nel senso della
lucidatura.
❑ Consigliamo il nostro pulitore per acciaio
inox N° 461731.
Indirizzo di ordinazione, vedi accluso
opuscolo di service.
Superfici di alluminio, vernice e plastica:
❑ Non usare panni asciutti.
❑ Usare un detergente delicato per vetri.
❑ Non usare detergenti corrosivi, acidi o
alcalini.
Osservare le norme di garanzia
nell’accluso libretto di manutenzione.
Cambio delle lampade
1. Spegnere la cappa aspirante e togliere
corrente sfilando la spina di alimentazione, oppure togliendo il fusibile.
2. Smontare i filtri per grassi (vedi filtri e
manutenzione).
3. Estrarre dall'alto il coperchio della
ampada dal portalampada longitudinale.
4. Cambiare la lampadina (lampadina ad
incandescenza commerciale comune
con max. 40 Watt, attacco E 14).
5. Rimontare il coperchio della lampada.
6. Rimontare i filtri per grassi.
7. Ripristinare l'alimentazione elettrica
inserendo di nuovo la spina di
alimentazione o il fusibile.
57
Avvertenze importanti
Istruzioni per il montaggio:
Avvertenze supplementari per
apparecchi di cottura a gas:
Nel montaggio dei fornelli a gas devono
essere osservate le pertinenti norme di
legge nazionali (per es. in Germania:
Regole Tecniche per Installazioni a Gas
TRGI).
É indispensabile osservare le norme di
montaggio in vigore e le istruzioni per il
montaggio della casa produttrice degli
apparecchi a gas.
É consentito il montaggio della cappa
aspirante con un solo lato accanto ad un
mobile alto oppure ad un muro alto.
Distanza min. 50 mm.
Distanza minima per fornelli a gas fra
bordo superiore della griglia d’appoggio
pentole e bordo inferiore della cappa
aspirante: 650 mm, fig. 1.
Gli apparecchi dismessi non sono rifiuti
senza valore.
Attraverso lo smaltimento ecologico
possono essere recuperati materiali
pregiati.
Rendere inservibile l'apparecchio dismesso
prima di rottamarlo.
L'imballaggio ha protetto il Vostro
nuovo apparecchio nel trasporto fino a Voi.
Tutti i materiali utilizzati sono compatibili
con l'ambiente e riciclabili. Siete pregati di
collaborare, smaltendo l'imballaggio in
modo ecologicamente corretto.
Informatevi sulle attuali possibilità di
smaltimento presso il Vostro rivenditore
specializzato, oppure presso la Vostra
amministrazione comunale.
La cappa aspirante può essere
utilizzata per il funzionamento ad
espulsione d'aria ed a ricircolo d'aria.
Montare la cappa aspirante sempre
centrata sopra il piano di cottura.
Distanza minima fra fornelli elettrici e
bordo inferiore della cappa aspirante:
550 mm, fig. 1.
Sopra ad un focolare per combustibili
solidi, dal quale può derivare un pericolo
d'incendio (p. es. scintille), il montaggio
della cappa aspirante è consentito solo se
il focolare è dotato di una copertura chiusa
non smontabile e se contemporaneamente
vengono osservate le pertinenti norme
nazionali.
Questa limitazione non è valida per le
cucine a gas e per i piani di cottura a gas.
Quanto minore è la distanza tra la
cappa aspirante ed i fornelli, tanto
maggiore è la possibilità che nella parte
inferiore della cappa aspirante possano
condensarsi gocce a causa del vapore
acqueo che sale.
58
Prima del montaggio
Funzionamento a scarico d'aria
L'aria di scarico viene condotta verso l'alto,
attraverso un pozzo di ventilazione, oppure
direttamente all'aperto, attraverso la parete
esterna.
D
É vietato immettere l'aria di scarico in
un camino per il fumo o in un camino per i
gas di scarico funzionanti, oppure in un
pozzo, che serve al deflusso dell'aria di
locali, nei quali sono installati focolari.
Nell'espulsione d'aria devono essere
osservate le norme amministrative e
legali (per es. regolamenti edilizi
nazionali).
Nel caso di scarico dell'aria in camini per il
fumo o in camini per i gas di scarico non
funzionanti, è necessario ottenere
l'autorizzazione dell'autorità competente.
D
Per il funzionamento a scarico d'aria
della cappa aspirante, con contemporaneo funzionamento di combustioni
dipendenti dal camino (come p. es.
apparecchi di riscaldamento a gas, olio
combustibile oppure a carbone,
scaldacqua a flusso continuo, scaldabagni)
è necessario provvedere ad una
sufficiente alimentazione dell'aria, che è
necessaria al focolare per la combustione.
Un funzionamento senza pericolo è
possibile, se nel locale d'installazione del
focolare non viene superata la depressione
di 4 Pa (0,04 mbar).
È possibile conseguire ciò quando l'aria per
la combustione può continuare ad affluire
attraverso aperture non chiudibili, per es. in
di porte, finestre ed in combinazione con
cassette murali per l'alimentazione/
espulsione dell'aria o con altre misure
tecniche, come interdizione reciproca e
simili.
Se l'aria di alimentazione non è
sufficiente, sussiste pericolo
d'intossicazione a causa di ritorno di gas
combusti.
Un cassetta murale di alimentazione/
scarico dell'aria da sola non garantisce il
rispetto del valore limite.
Nota: Nella stima si deve considerare
sempre il bilancio totale dell'aerazione
dell'abitazione. Questa regola non si
applica per il funzionamento di apparecchi
di cottura, p. es. piano di cottura e cucina
a gas.
Se la cappa aspirante viene usata in
funzionamento a ricircolo d'aria - con filtro
a carbone attivo -, quest'uso è consentito
senza limitazioni.
Se l'aria di scarico viene condotta
attraverso la parete esterna, si dovrebbe
utilizzare una cassetta murale telescopica.
59
Prima del montaggio
❑ I canali a sezione quadra devono
avere una sezione trasversale interna
equivalente a quella dei tubi tondi.
Essi non dovrebbero presentare forti
deviazioni.
Rendimento ottimale della cappa
aspirante:
❑ Tubo di scarico corto, liscio.
❑ Il minor numero possibile di gomiti di
tubo.
❑ Diametri di tubo possibilmente grandi e
gomiti grandi.
L'impiego di lunghi tubi di espulsione
ruvidi, di più gomiti di tubo o di
diametri piccoli causa una difformità
dall'indice di ricambio aria ottimale e
contemporaneamente un aumento
del rumore.
Il produttore delle cappe aspiranti
non concede garanzia per reclami che
sono da attribuire alla progettazione ed
all’esecuzione del percorso dei tubi.
❑ Nel caso di diametri di tubo diversi:
applicare il nastro di tenuta.
❑ Nel funzionamento a scarico d'aria
provvedere ad una sufficiente
alimentazione dell'aria.
Tubi tondi
Diametro interno
Canali a sezione
quadra
Sezione trasversale
interna
l
100 mm
179 cm
2
l
120 mm
113 cm
2
l
150 mm
177 cm
2
Manicotto dell’aria l 150 mm
Fissare il tubo di
scarico direttamente
al manicotto
dell'aria.
Fissare la riduzione
(acclusa, oppure in
vendita nel commercio specializzato) al
manicotto dell'aria e
fissare ad essa il
tubo di scarico.
Manicotto dell’aria l 120 mm
Fissare il tubo di
scarico direttamente
al manicotto
dell'aria.
Fissare la riduzione
(acclusa, oppure in
vendita nel commercio specializzato) al
manicotto dell'aria e
fissare ad essa il
tubo di scarico.
❑ Fermare con i clip la
valvola antiriflusso
nel manicotto
dell'aria.
Le due valvole
devono poter ruotare
con agevole
movimento elastico
verso l'alto.
Nel funzionamento a scarico d’aria, nella
cappa aspirante dovrebbe essere montata
una valvola antiriflusso, se non già
disponibile nel tubo di scarico dell’aria,
oppure nella cassetta murale.
Se all’apparecchio non è acclusa una
valvola antiriflusso, questa può essere
acquistata nel commercio specializzato.
Montaggio della valvola antiriflusso:
60
Prima del montaggio
Funzionamento a ricircolo d'aria
❑ Con filtro a carbone attivo, se non è
disponibile nessun'altra possibilità per il
funzionamento a scarico d'aria.
Potete acquistare presso il fornitore
specializzato il set di montaggio
completo.
Trovate i relativi numeri degli accessori
alla fine di queste istruzioni per l'uso.
Preparazione del muro
❑ Il muro deve essere piano e verticale.
❑ Attenzione alla sufficiente portata del
muro.
❑ Gli acclusi tasselli e viti sono idonei per
muratura massiccia. Per altri tipi di
muratura
(p. es. cartongesso, calcestruzzo poroso, mattoni di calcestruzzo poroso) utilizzare adeguati mezzi di fissaggio.
❑ Provvedere ad un robusto fissaggio dei
tasselli.
Peso in kg:
Scarico
d’aria
Ricircolo
d’aria
Con riserva di modifiche costruttive nel quadro
dell'evoluzione tecnica.
12,5060 cm
070 cm
13,5
13,0
14,0
090 cm
13,9
14,9
100 cm
14,8
15,8
120 cm
16,0
17,5
Allacciamento elettrico
La cappa aspirante deve essere
collegata solo ad una presa di corrente con
contatto di terra, installata a norma.
Disporre la presa con contatto di terra se
possibile direttamente dietro al rivestimento
del camino.
❑
La presa con contatto di terra deve
essere collegata tramite un proprio
circuito.
❑
Se la presa con contatto di terra dopo il
montaggio della cappa aspirante non
fosse più accessibile, deve essere
disponibile un dispositivo di separazione
come nell'allacciamento fisso.
In caso di necessità di allacciamento
fisso:
La cappa aspirante deve essere comunque
collegata solo da un elettroinstallatore
autorizzato dalla competente azienda di
distribuzione dell'energia elettrica.
Nell'impianto deve essere previsto un
dispositivo di separazione. Sono dispositivi
di separazione gli interruttori con
un'apertura tra i contatti superiore a 3 mm
e con interruzione onnipolare. Rientrano tra
questi gli interruttori automatici e i relè.
Se il cavo di alimentazione di questo
apparecchio viene danneggiato, per evitare
pericoli deve essere sostituito dalla casa
produttrice, dal suo servizio assistenza
clienti, oppure da una persona
specializzata.
Dati elettrici:
da vedere sulla targhetta del modello
dopo lo smontaggio del portafiltro nel vano
interno dell’apparecchio.
In caso di riparazioni togliere sempre
corrente alla cappa aspirante.
Lunghezza del cavo di allacciamento:
1,30 m.
Questa cappa aspirante è conforme alle
norme CEE sulla schermatura contro i
radiodisturbi.
61
Montaggio
La cappa aspirante è prevista per il
montaggio sul muro della cucina.
1. Smontare i filtri
(vedi istruzioni per l'uso).
2. Tracciare sul muro della cucina una linea
mediana dal soffitto fino allo
spigolo inferiore della cappa aspirante.
3. Utilizzando la sagoma, tracciare sul
muro le posizioni per le viti.
Rispettare la distanza minima tra piano
di cottura e cappa aspirante di 550 mm per
i fornelli elettrici, e di 650 mm per i
fornelli a gas. Il margine inferiore della dima
corrisponde al bordo inferiore della cappa
aspirante.
4. Trapanare 5 fori per la cappa aspirante e
4 fori, l 8 mm, per le squadre di
arresto per i rivestimenti del camino, e
introdurre i tasselli a raso con il muro.
Avvertenza: tenere conto degli eventuali
accessori speciali da montare.
5. Avvitare sopra e sotto le 2 squadre di
arresto per i rivestimenti del camino.
6. Avvitare fino a ca. 5 mm la vite
intermedia (senza rondella), come
mezzo ausiliario di montaggio per il
fissaggio della cappa aspirante.
7. Agganciare la cappa aspirante alle viti.
27
228
ca. 5mm
68
465
113
39
mind.
550 Elektro
650 Gas
228
220
400
62
Montaggio
08. Avvitare le altre 4 viti con rondelle.
Prima di stringere le 4 viti, la cappa
aspirante deve essere allineata.
09. Collegare il tubo.
10. Collegare l'alimentazione elettrica.
11. Versione in acciaio inox:
❑ Staccare il foglio protettivo dai due
rivestimenti del camino.
Attenzione a non danneggiare la
sensibile superficie.
Attenzione: i lati interni del rivestimento del
camino possono presentare spigoli vivi.
Pericolo di ferite.
Nel montaggio consigliamo di indossare
guanti protettivi.
13. Appoggiare il rivestimento inferiore del
camino sulla cappa aspirante e fissarlo
da sotto con 2 viti lunghe alla cappa
aspirante.
Nell'inserimento evitate i graffi
mettendo per es. la sagoma di
montaggio come protezione sullo
spigolo del rivestimento inferiore del
camino.
Infine fissare lateralmente con 2 viti
corte il rivestimento del camino alla
squadra di arresto.
Prima di stringere le 2 viti,
allineare il rivestimento del camino.
14. Rimontare i filtri (vedi istruzioni per
l'uso).
1.
2.
12. Avvitare lateralmente con 2 viti corte il
rivestimento superiore del camino alla
squadra di arresto.
Descripción del aparato
Modalidades de funcionamiento
Evacuación del aire hacia el exterior:
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina
y los evacúa hacia el exterior,
haciéndolos pasar previamente a través
del filtro antigrasa.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
cocina.
❑ La cocina queda así prácticamente libre
de grasa y olores.
D
Si se utiliza la campana con
evacuación del aire al exterior simultáneamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
4 Pa (0,04 mbares).
Instrucciones de uso
Modalidades de funcionamiento
Para ello, es necesario que existan
aperturas no bloqueables por las que el aire
de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la alimentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de
intoxicación.
La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.
Nota: En las consideraciones y
valoraciones a este respecto siempre habrá
que tener en cuenta todo el conjunto del
sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón
activo, pueden funcionar sin ningún tipo de
restricción.
Evacuación del aire hacia el interior
(sistema de recirculación del aire):
❑ Para trabajar con esta modalidad hay que
montar un filtro de carbón activo en la
campana extractora (véase el capítulo «Filtros y mantenimiento» de las
presentes Instrucciones).
El kit de montaje completo, así
como los filtros de repuesto, se pueden
adquirir en el comercio especializado.
Las referencias correspondientes figuran
al final de estas instrucciones de uso.
❑ El ventilador que incorpora la campana
extractora aspira los vahos de la cocina y
los hace pasar a través de los filtros antigrasa y de carbón activo,
devolviéndolos a continuación, una vez
purificados, a la cocina.
❑ El filtro antigrasa absorbe las partículas
sólidas contenidas en los vahos de la
cocina.
❑ El filtro de carbón activo absorbe el olor.
En caso de no montar la campana un fil-
tro de carbón activo, no se pueden absorber
los olores producidos durante la preparación
de los alimentos.
Iluminación
Interruptor
Iluminación /
Ventilador
Rejilla del filtro
Revestimiento en
forma de chimenea
63
64
Antes de la primera utilización
Antes de la puesta en marcha inicial
del aparato:
❑ Las presentes instrucciones de servicio
son válidas para diferentes modelos de
aparato; por ello puede ser posible que
se describan detalles y características de
equipamiento que no concuerden
íntegramente con las de su aparato
concreto.
❑ Esta campana extractora cumple las
normas y disposiciones específicas en
materia de seguridad.
Las reparaciones que fuera necesario
efectuar en el aparato sólo podrán ser
ejecutadas por técnicos especializados
del ramo.
Las reparaciones ejecutadas de modo
erróneo o incorrecto pueden dar lugar a
situaciones de serio peligro para el
usuario.
❑ Antes de emplear el aparato nuevo
deberá leer detenidamente las
instrucciones de servicio de la cocina
eléctrica.
En ella se facilitan informaciones y
consejos importantes para su seguridad
personal, así como para el correcto
manejo y cuidado de la cocina.
❑ Guarde las instrucciones de servicio y de
montaje para un posible propietario
posterior.
❑ Este aparato cumple con
la Directiva europea
2002/96/CE sobre
aparatos eléctricos y
electrónicos identificada
como (Residuos de aparatos eléctricos y electrónicos). La directiva proporciona el marco
general válido en todo el ámbito de la
Unión Europea para la retirada y la reutilización de los residuos de los aparatos
eléctricos y electrónicos.
Averías y perturbaciones
En caso de consultas o averías de la
campana extractora, no dude en llamar al
Servicio de Asistencia Técnica.
(Véase al respecto la lista con las
delegaciones y distribuidores oficiales).
Para cualquier consulta deberán indicarse
los números de producto y de fabricación:
N° E FD
Anote las números correspondientes a su
aparato en los espacios correspondientes.
Los números figuran en la placa de
características, a la que se accede tras
desmontar la rejilla del filtro dentro de la
campana extractora.
Las reclamaciones atribuibles o
relacionadas con la planificación y
ejecución de la instalación de las
tuberías de la campana extractora, no
están cubiertas por el servicio de
garantía del fabricante.
65
Advertencias de seguridad
No dejar que los niños jueguen con el
aparato.
El aparato no debe ser utilizado si se
carece del conocimiento y la experiencia
– necesarios para que su uso sea adecua-
do y seguro.
– Los niños y adultos con algún tipo de
discapacidad física, sensorial o mental
nunca deben usar el aparato sin supervisión.
No preparar alimentos o platos
flameados directamente debajo de la
campana extractora.
La grasa acumulada en el filtro antigrasa
podría incendiarse por las llamas que
!suben!
Las llamas de los quemadores de gas
de las zonas de cocción deberán encontrarse siempre cubiertas con un recipiente.
El montaje de la campana extractora
por encima de hogares para combustibles
sólidos (carbón, leña, etc.) sólo está
permitido si ésta cumple una serie de
condiciones restrictivas (véanse al respecto
las instrucciones de montaje de la campana
extractora).
Placas de cocción de gas /
Cocinas de gas
No trabajar simultáneamente con todas
las zonas de cocción (quemadores) durante
un tiempo prolongado (como máximo
15 minutos) ajustadas a su máxima
potencia, de lo contrario existe peligro de
quemadura en caso de tocar la campana o
de ocasionar daños en la misma. En caso
de instalar y trabajar la campana por
encima de una placa de cocción de gas,
hay que ajustar ésta a su máxima potencia
en caso de trabajar simultáneamente con
tres o más zonas de cocción (quemadores).
Si el aparato presentara daños o
desperfectos, no deberá ser utilizado.
La conexión y puesta en marcha del
aparato sólo podrán ser efectuadas por un
técnico especialista del ramo.
En caso de producirse daños en el
cable de conexión del aparato, éste sólo
podrá ser sustituido por el fabricante, un
técnico especializado del Servicio de
Asistencia Técnica Oficial o un técnico
especializado del ramo, a fin de evitar
situaciones de peligro.
Elimine los envases y el material de
embalaje de acuerdo a las normas
correspondientes para la protección del
medio ambiente (véanse al respecto las
instrucciones de montaje de la campana
extractora).
La presente campana extractora sólo
es adecuada para uso doméstico.
Utilizar la campana extractora sólo con
las lámparas de iluminación montadas.
Sustituir inmediatamente las lámparas
defectuosas a fin de evitar la sobrecarga de
las lámparas restantes.
No usar nunca la campana extractora
sin incorporar el filtro antigrasa.
Las grasas y aceites calentados
excesivamente pueden inflamarse
rápidamente. Por ello los alimentos o platos
que requieran grasa o aceite caliente, como
por ejemplo patatas fritas, etc., sólo
deberán prepararse bajo vigilancia.
66
Filtros y mantenimiento
Filtro antigrasa:
Para retener las partículas de grasa
contenidas en el vaho de la cocina se
montan filtros metálicos.
Las esterillas de filtro son de metal
antiinflamable.
¡Atención!
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de
la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una
acumulación de calor al freír o asar
alimentos.
Limpieza del filtro antigrasa metálico:
❑ Bajo unas condiciones de funcionamien-
to normal (1 a 2 horas diarias), el filtro
antigrasa metálico tiene que limpiarse
una vez a mes.
❑ Los filtros antigrasa metálicos se pueden
limpiar en un lavavajillas. Ello puede dar
lugar a una ligera decoloración de los
mismos.
Importante:
No mezclar con la vajilla normal los filtros
antigrasa metálicos muy saturados de
grasa.
❑ En caso de limpiar los filtros metálicos a
mano, colocar la caja del filtro durante
varias horas en una solución detergente
(para vajilla) muy caliente, para
reblandecer la grasa adherida.
No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
Limpiarlos a continuación con un cepillo,
enjuagarlos bien y dejarlos escurrir.
Manejo de la campana extractora
La manera más eficaz de absorber los
vahos producidos en la cocina durante la
preparación de los alimentos es:
❑ Conectando la campana extractora
al comenzar a trabajar.
❑ Desconectando la campana extractora
al cabo de unos minutos después de
haber concluido los trabajos.
Iluminación:
❑ La iluminación se puede conectar en
cualquier momento, con independencia
de que el ventilador funcione o no.
Conexión /
Desconexión
de la iluminación
Escalones de fun-
cionamiento del
ventilador
Conexión /Desconexiónde la
iluminación
Escalones de
funcionamiento del
ventilador
1
2
3
Montar el filtro:
1. Desmontar los filtros antigrasa (véase a
este respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos».
2. Montar a la izquierda y derecha del
motor del ventilador sendos filtros de
carbón activo. Apretarlos hasta que
enclaven.
3. Montar el filtro antigrasa (véase al
respecto el capítulo «Desmontar y
montar los filtros antigrasa metálicos»).
Desmontar el filtro:
Los filtros se desmontan ejecutando las
operaciones en orden inverso al descrito
para el montaje.
Sustituir los filtros de carbón activo:
❑ Bajo unas condiciones de funciona-
miento normal (1 ó 2 horas diarias), los
filtros de carbón activo tienen que
sustituirse una vez al año.
❑ Los filtros de carbón activo pueden
adquirirse en el comercio especializado
(véanse los accesorios opcionales).
❑ Utilizar sólo filtros originales del
Fabricante.
De este modo se cumplen las normas y
disposiciones de seguridad vigentes,
asegurando un funcionamiento óptimo.
Evacuación de los filtros de carbón
activo usados:
❑ Los filtros de carbón activo no contienen
ningún tipo de substancia tóxica o
contaminante. Por lo tanto pueden
evacuarse con la basura doméstica
normal.
Filtros y mantenimiento
2. Limpiar los filtros.
3. Montar los filtros limpios en su sitio.
Filtro de carbón activo:
Para retener los olores durante el
funcionamiento de la campana
extractora con evacuación del aire al
interior (recirculación del aire).
¡Atención!
A medida que crece el grado de saturación
de la esterilla de filtro con partículas de
grasa, aumenta su inflamabilidad,
influyendo negativamente en el
funcionamiento de la campana.
¡Importante!:
La limpieza a tiempo de los filtros metálicos,
eliminando las partículas de grasa
adheridas en el mismo, puede prevenir el
peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.
Desmontar y montar los filtros antigrasa
metálicos:
1. Presionar el enclavamiento de los filtros
antigrasa en dirección a la flecha. Abatir
los filtros antigrasa hacia abajo.
Sujetar los filtros antigrasa por bajo con
la otra mano.
67
1.
2.
68
Sustituir las lámparas
1. Desconectar la campana extractora de
la red eléctrica,.extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.
2. Desmontar los filtros antigrasa (véase el
capítulo «Filtros y mantenimiento»).
3. Desencajar desde arriba el recubrimiento
protector de la lámpara del listón de luz.
4. Sustituir la lámpara (lámpara corriente,
máx. 40 W, portalámparas E 14).
5. Volver a colocar el recubrimiento en su
sitio.
6. Montar los filtros antigrasa en su
emplazamiento.
7. Restablecer la alimentación de corriente
introduciendo el cable de conexión en la
toma de corriente o a través del fusible.
Limpieza y cuidados
Desconectar la campana extractora de la
red eléctrica extrayendo el cable de
conexión de la toma de corriente o a
través del fusible.
No limpiar la campana extractora con
esponjas abrasivas ni emplear agentes que
contengan arena, sosa, ácidos o cloruro.
❑ Utilizar una solución de agua y agente
lavavajillas de uso corriente caliente para
limpiar la campana extractora.
❑ En caso de suciedad más resistente y
fuertemente acumulada, utilizar un agente
limpiacristales suave.
❑ Al limpiar los filtros antigrasa, limpiar la
grasa acumulada en los puntos
accesibles del cuerpo de la campana
extractora. De este modo se previene el
peligro de que se inflamen los restos de
grasa antiguos y la campana conserva
óptimo funcionamiento.
Limpiar el mando desplazable del
ventilador sólo con un paño suave y húmedo
(usar una solución de agua y agente
lavavajillas suave).
¡No usar limpiadores de acero para limpiar el
mando desplazable!
Superficies de acero inoxidable:
❑ Usar un limpiador para acero inoxidable
suave, no abrasivo.
❑ Limpiar el metal sólo en dirección al
pulido.
❑ Aconsejemos utilizar nuestro agente para
limpieza del acero inoxidable
Nº 461731.
Los datos para su pedido figuran en el
cuaderno de servicio adjunto.
Superficies de aluminio, pintadas y de
plástico:
❑ No utilizar paños secos.
❑ Utilizar un agente limpiacristales suave.
❑ No utilizar agentes limpiadores agresivos
que contengan ácidos o álcalis.
Ténganse en cuenta los términos de la
garantía que figuran en el cuaderno de
servicio.
69
Advertencias importantes
Instrucciones de montaje:
La campana sólo se podrá montar por
encima de hogares para combustibles
sólidos con peligro de incendio (por
ejemplo proyección de chispas) si el hogar
está provisto de una protección cerrada
no desmontable y se cumplen las normas
y disposiciones nacionales vigentes. Esta
restricción no es válida para cocinas y
placas de gas.
Cuanto menor sea la distancia entre la
campana extractora y los quemadores,
mayor posibilidad existe de que se formen
gotas de agua en la parte inferior de la
campana extractora debidas a la
condensación del vapor de agua.
Advertencias adicionales relativas a las
cocinas de gas:
Al proceder al montaje de los quema-
dores de una placa de cocción o cocina de
gas deberán observarse estrictamente las
normas y disposiciones legales vigentes en
cada pa’s (en Alemania, por ejemplo, son
las Normas Técnicas para Instalación de
Equipos de Gas TRGI).
Respetar las normas y disposiciones.
así como las instrucciones y consejos de
montaje facilitadas por los fabricantes de
las cocinas y aparatos de gas.
Esta campana extractora sólo deberá
montarse con un lateral junto a un armario
o pared alta. Distancia mínima a observar:
50 mm.
La distancia mínima entre el borde
inferior de la campana extractora y el
borde superior de la parrilla para colocar
recipientes de las zonas de cocción
(quemadores) de una placa de cocción o
cocina de gas: 650 mm, (Fig. 1).
Los aparatos eléctricos usados
incorporan materiales valiosos que se
pueden recuperar. Por ello deberán
entregarse a dicho efecto en un centro
oficial de recogida o recuperación de
materiales reciclables (por ejemplo Servicio o
centro municipal de desguace o
instituciones semejantes).
Su Ayuntamiento o Administración local le
facilitarán gustosamente las señas del
Centro de recuperación de materiales más
próximo.
Antes de deshacerse de su aparato usado
deberá inutilizarlo.
Su nuevo aparato está protegido
durante el transporte hasta su hogar por
un embalaje protector. Todos los materiales
de embalaje utilizados son respetuosos
con el medio ambiente y pueden ser
reciclados o reutilizados. Contribuya
activamente a la protección del medio
ambiente insistiendo en unos métodos de
eliminación y recuperación de los
materiales de embalaje respetuosos con el
medio ambiente.
Su Distribuidor o Administración local le
informará gustosamente sobre las vías y
posibilidades más eficaces y actuales para
la eliminación respetuosa con el medio
ambiente de estos materiales.
La presente campana extractora es
apropiada para trabajar con evacuación del
aire al exterior o al interior (sistema de
recirculación del aire).
Montar la campana extractora siempre
por encima del centro de las zonas de
cocción o los quemadores (según el tipo
de cocina que se utilice).
La distancia mínima a observar entre
las zonas de cocción (de una placa o
cocina eléctrica) y el borde inferior de la
campana es de 550 mm (Fig. 1).
70
Antes del montaje
Funcionamiento con evacuación del
aire al exterior
El aire de evacuación pasa a través de un
túnel de ventilación hacia arriba o
directamente hacia el exterior, a través de
la correspondiente pared.
D
El aire de evacuación no debe pasar a
ninguna chimenea de humos o gases de
escape en servicio, ni tampoco a túneles
de ventilación de locales con hogares.
Antes de proceder a los trabajos de
evacuación del aire al exterior, deberá
observar las disposicones legales de su
localiad (por ejemplo el reglamento local
para el permiso de edificación).
En caso de hacer pasar el aire de
evacuación de la campana a una chimenea
de humos o gases de escape fuera de
servicio, deberá consultarse con el
deshollinador del distrito competente,
observando asimismo las normas y
disposiciones nacionales vigentes.
D
Si se utiliza la campana con
evacuación del aire al exterior simultáneamente con un hogar dependiente de
una chimenea (por ejemplo calefacciones
de gas, gas-oil o carbón, calentadores
instantáneos, calentadores de agua), hay
procurar que exista una suficiente
alimentación de aire, necesario para el
proceso de combustión del hogar.
Este funcionamiento es posible sin peligro
si en el local de emplazamiento del hogar
no se sobrepasa la depresión admisible de
4 Pa (0,04 mbares).
Para ello, es necesario que existan
aperturas no bloqueables por las que el
aire de combustión pueda renovarse y
ventilarse sin dificultad, por ejemplo por
puertas, ventanas o cajas murales para la
alimentación o evacuación del aire o
también pueden tomarse otras otras
medidas como por ejemplo instalando
cerrojos invertidos o similares.
Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el
aire evacuado se vuelve a utilizar para la
admisión y se corre el peligro de intoxicación.
La sola presencia de una caja mural para
alimentación o evacuación del aire, sin
embargo, no constituye una garantía para
la observación de los límites de tolerancia
válidos.
Nota: En las consideraciones y
valoraciones a este respecto siempre
habrá que tener en cuenta todo el conjunto
del sistema de ventilación existente en la
vivienda. Esta regla no es válida para las
cocinas y placas de cocción de gas.
Las campanas extractoras montadas con
evacuación del aire interior (sistema de
recirculación del aire), dotadas de filtro de
carbón activo, pueden funcionar sin ningún
tipo de restricción.
Si el aire es evacuado pasando a través
de la pared exterior, deberá utilizarse una
caja mural telescópica.
Antes del montaje
❑ Los canales planos deberán poseer
una sección interior equivalente a la de
los tubos redondos.
No deben presentar ángulos
demasiado agudos.
Si la campana extractora trabaja con
sistema de evacuación del aire exterior,
deberá montarse una válvula antirretorno,
en caso de no estar ésta ya incorporada
en el tubo de evacuación del aire o en la
caja mural.
En caso de no incorporar la presente
campana extractora dicha válvula
antirretorno, la podrá adquirir en el
comercio especializado.
Montaje de la válvula antirretorno:
Condiciones necesarias para lograr la
óptima potencia y rendimiento de la
campana extractora:
❑ Tubo de evacuación corto y liso.
❑ Menor número de codos posible.
❑ Usar en lo posible tubos de gran
diámetro, así como codos de gran
tamaño.
Los tubos de evacuación largos y
con desigualdades, y la utilización de
muchos tubos y codos de diámetro
pequeño perjudica el rendimiento
óptimo del aparato y provoca un
aumento de ruidos desagradables
durante su funcionamiento.
Las reclamaciones atribuibles o
relacionadas con la planificación y
ejecución de la instalación de las
tuberías de la campana extractora, no
están cubiertas por el servicio de
garantía del fabricante.
❑ En caso de usar tubos con diferentes
diámetros:
Colocar una tira estanqueizante.
❑ Al trabajar con sistema de evacuación
del aire al exterior: Procurar una
suficiente alimentación de aire.
Tubos redondos
Diámetro interior
Canales planos
Sección interior
l
100 mm
179 cm
2
l
120 mm
113 cm
2
l
150 mm
177 cm
2
Racor de empalme l 150 mm
Fijar directamente el
tubo de evacuación el
aire en el racor de
empalme.
Empalmar el tubo
reductor (suministrado
con la campana
extractora o bien
disponible como
accesorio opcional en
el comercio especializado) en el racor de
empalme para la evacuación del aire. Fijar a
continuación el tubo
de evacuación al tubo
reductor.
Racor de empalme l 120 mm
Fijar directamente el
tubo de evacuación el
aire en el racor de
empalme.
❑ Encajar la válvula antir-
retorno en los soportes
correspondientes que
incorpora el empalme
de evacuación del aire
de la campana.
Las dos trampillas
deberán poder
desplazarse hacia
arriba con un ligero
movimiento elástico.
Empalmar el tubo
reductor (suministrado
con la campana
extractora o bien
disponible como
accesorio opcional en
el comercio especializado) en el racor de
empalme para la evacuación del aire. Fijar a
continuación el tubo
de evacuación al tubo
reductor.
71
72
Antes del montaje
Funcionamiento con evacuación del
aire hacia el interior (recirculación
del aire)
❑ Filtro de
carbón activo
en caso de
no existir la
posibilidad
de trabajar
con evacuación del aire
hacia el
exterior.
El kit de montaje completo, así como
los filtros de repuesto, se pueden adquirir
en el comercio especializado.
Las referencias correspondientes figuran al
final de estas instrucciones de uso.
Preparativos en la pared
❑ La pared tiene que ser lisa y vertical.
❑ ¡Prestar atención a la capacidad de
sustentación de la pared!
❑ Los tornillos y tacos suministrados con
la campana son adecuados para muros
macizos. En caso de montar la
campana sobre paredes o muros de
distintas características (por ej. pladur,
hormigón de celdillas, ladrillos porotón)
deberán emplearse los medios de fijación adecuados a dichos materiales.
❑ Procurar un asiento firme de los tacos
en la pared.
Peso en kg:
Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como
consecuencia del progreso técnico.
Evacuación del
aire al exterior
Recirculación
del aire
12,5060 cm
070 cm
13,5
13,0
14,0
090 cm
13,9
14,9
100 cm
14,8
15,8
120 cm
16,0
17,5
Conexión eléctrica
La campana extractora sólo podrá
conectarse a una toma (caja) de corriente
provista de puesta a tierra. La toma de
corriente deberá encontrarse o montarse
directamente detrás del revestimiento
decorativo de la campana.
❑
La toma (caja) de corriente con puesta a
tierra deberá acoplarse a través de un
circuito de corriente propio.
❑
En caso de no ser accesible la toma de
corriente con puesta a tierra tras el
montaje de la campana extractora, tiene
que existir un dispositivo separador,
igual que en una conexión fija.
En caso de necesitar una conexión fija a
la red eléctrica:
El aparato sólo deberá ser conectado a la
red eléctrica por un instalador-electricista
registrado como tal en la empresa de
abastecimiento de energía eléctrica de la
zona. Como dispositivo de separación se
admiten interruptores con una abertura de
contacto superior a
3 mm y desconexión de todas las fases.
Esto incluye interruptores LS y contactores.
En caso de producirse daños en el cable
de conexión del aparato, éste sólo podrá
ser sustituido por el fabricante, un técnico
especializado del Servicio de Asistencia
Técnica Oficial o un técnico especializado
del ramo, a fin de evitar situaciones de
peligro.
Características eléctricas:
figuran en la placa de características que es
accesible después de quitar los marcos de
filtro, en la parte interior del aparato.
En caso de reparación de la campana
deberá desconectarse siempre el aparato
de la red eléctrica, antes de iniciar los
trabajos correspondientes.
Longitud del cable de conexión a la red
eléctrica: 1,30 m.
La campana extractora cumple las
normas comunitarias en materia de
radiodesparasitaje.
73
Montaje
Esta campana extractora ha sido
diseñada exclusivamente para su montaje
en la pared.
1. Retirar el filtro antigrasa (véanse al
respecto las instrucciones de uso de la
campana).
2. Trazar en la pared una línea medial
desde el techo hasta el borde inferior de
la campana extractora.
3. Marcar en la pared, con ayuda de la
plantilla suministrada con el aparato, la
posición de los tornillos de sujeción..
Entre la placa de cocción y el borde
inferior de la campana extractora debe
observarse la siguiente distancia mínima de
seguridad: 550 mm, por encima de las
placas de cocción eléctricas 650 mm por
encima de las placas de cocción de gas. El
borde inferior de la plantilla de montaje
corresponde al borde inferior de la
campana extractora.
4. Practicar 5 taladros para los tornillos de
sujeción del cuerpo de la campana
extractora, y cuatro para fijar los
soportes del revestimiento de la
chimenea, con diámetro 8 mm.
Colocar en los mismos los tacos
correspondientes, prestando atención a
que los tacos queden perfectamente a
ras con la pared.
Atención: ¡Ténganse en cuenta los
posibles accesorios opcionales que se
vayan a montar con la campana extractora!
5. Montar y fijar con tornillo las escuadras
de soporte para el revestimiento de la
chimenea en posición superior e
inferior.
6. Usar el tornillo central (sin arandela)
como ayuda de montaje para la
sujeción de la campana extractora,
enroscándolo en el taco hasta unos
5 mm de profundidad..
7. Enganchar el cuerpo de la campana
extractora en el tornillo de sujeción
preparado.
ca. 5mm
27
68
465
113
39
mind.
550 Elektro
650 Gas
228
228
220
400
74
Montaje
08. Montar los cuatro tornillos de sujeción
restantes de la campana extractora con
arandelas, sin apretarlos a tope.
¡Antes de apretar a tope los tornillos
de sujeción de la campana, hay que
alinear ésta!.
12. Fijar el revestimiento superior de la
chimenea con dos tornillos cortos
lateralmente a la escuadra de soporte.
09. Empalmar el tubo de evacuación del
aire en la campana extractora.
10. Conectar el aparato a la red eléctrica.
11. Puntos a observar en los modelos
de acero inoxidable:
❑ Retirar la lámina protectora de los
revestimientos laterales de la
chimenea.
Evite que se produzcan daños
sobre las superficies sensibles.
Atención: La cara interior de los elementos
de revestimiento pueden tener aristas vivas
– ¡peligro de lesiones! Por esta razón
aconsejamos usar guantes protectores
durante el montaje.
13. Montar la parte inferior del revestimiento
de la chimenea sobre la campana
extractora. Fijarlo con dos tornillos
largos, por abajo, a la campana
extractora.
¡Evite los rasguños al montar los
revestimientos en forma de chimenea,
protegiendo con la plantilla de montaje
el borde del elemento inferior del
revestimiento.
Fijar a continuación el revestimiento de
la chimenea con dos tornillos cortos
lateralmente a la escuadra de soporte.
Antes de apretar los tornillos hay
que alinear el revestimiento de la
chimenea.
14. Montar el filtro antigrasa en la campana
extractora (véanse al respecto las
instrucciones de uso de la campana
extractora).
1.
2.
Descrição do aparelho
Tipos de funcionamento
Funcionamento com exaustão:
❑ O ventilador do exaustor aspira os
vapores da cozinha e, através do filtro
de gordura, encaminha-os para o ar
livre.
❑ O filtro de gordura retém as partículas
gordurosos dos vapores da cozinha.
❑ A cozinha mantém-se livre de gorduras e
cheiros.
D
Se o exaustor funcionar com
exaustão, o funcionamento simultâneo
de aparelhos dependentes de uma
chaminé (como por ex. aquecedores a
gás, óleo ou carvão, esquentadores e
acumuladores) tem que ser garantida a
renovação do ar necessário, para a
combustão perfeita dos aparelhos antes
referidos.
É possível um funcionamento sem
qualquer perigo, se não for ultrapassada a
depressão de 4 Pa (0,04 mbar) no local de
instalação dos aparelhos de queima.
Instruções de serviço
Iluminação
Interruptor de
iluminação/
ventilador
Filtros de grelha
Revestimento
da chaminé
Tipos de funcionamento
Isto pode ser conseguido se o ar
necessário à combustão puder ser
reposto, através de aberturas não
fecháveis, p. ex. em portas, janelas e em
ligação com caixas murais de alimentação
ou de saída de ar, ou ainda através doutras
medidas técnicas, como trancagem
recíproca ou semelhantes.
Se a renovação de ar fresco não for
suficiente, existe o perigo de
envenenamento, provocado pelo retorno
dos gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar
não garante, por si só, o cumprimento do
valor limite.
Nota: Na avaliação tem que ser
considerada sempre a necessidade global
de ventilação da habitação.
No funcionamento de aparelhos de
cozinhar, como por ex. placas e fogões a
gás, esta regra não se aplica.
Se o exaustor funcionar com circulação de
ar – com filtro de carvão activo – não há
qualquer tipo de limitação.
Funcionamento com circulação de
ar:
❑ Neste caso, tem que ser montado um
filtro de carvão activo (ver Filtro e
Manutenção).
O jogo completo de montagem,
bem como os filtros de substituição,
podem ser adquiridos nos nossos
Serviços Técnicos.
Os números de encomenda
correspondentes podem ser
encontrados no final destas Instruções
de Serviço.
❑ O ventilador do exaustor aspira os
fumos da cozinha e reencaminha o ar
para a cozinha, depois de limpo pelo
filtro de gordura e de carvão activo.
❑ O filtro de gordura retém os
componentes gordurosos dos vapores
da cozinha.
❑ O filtro de carvão activo retém as
substâncias com cheiro.
Se não for instalado o filtro de carvão
activo, não podem ser eliminidas as
partículas de cheiro existentes nos vapores
da cozinha.
75
76
Antes da primeira utilização
Indicações importantes:
❑ Estas instruções de serviço aplicam-se a
vários modelos de aparelhos.
É. por isso, possível que se encontrem
descritas várias características de
equipamento que não dizem respeito ao
seu aparelho.
❑ Este exaustor corresponde às normas
de segurança para este tipo de
aparelhos.
As reparações só devem ser
efectuadas por pessoal especializado.
Reparações inadequadas podem a
carretar perigos vários para o
utilizador.
❑ Antes de utilizar o novo aparelho, deverá
ler com atenção estas instruções de
serviço.
Delas constam informações importantes
para a sua segurança, bem como sobre
a utilização e manutenção do aparelho.
❑ Guarde as instruções de serviço e de
montagem em lugar seguro, para a
eventualidade de o aparelho ter um outro
dono.
❑ Este aparelho está
marcado em conformidade com a Directiva
2002/96/CE relativa aos
resíduos de equipamentos eléctricos e
electrónicos (waste
electrical and electronic
equipment – WEEE). A
directiva estabelece o quadro para a
criação de um sistema de recolha e
valorização dos equipamentos usados
válido em todos os Estados-Membros da
União Europeia.
Anomalias
Em caso de eventuais dúvidas ou anomalias, deverá contactar os nossos Serviços
Técnicos.
(Ver Índice de Postos de Assistência).
Sempre que contactar os Serviços
Técnicos, agradecemos que indique os
seguintes dados:
E-NR. FD
Registe nestes campos os dados do seu
aparelho. Estes elementos constam da
chapa de características, que se encontra
no interior do exaustor, depois de retirar o
filtro de gordura.
O fabricante do exaustor não
assume qualquer responsabilidade nas
reclamações atribuídas ao planeamento
e instalação da tubagem.
77
Instruções de segurança
Se o aparelho apresentar qualquer
dano, não o deverá pôr em funcionamento.
A ligação e a colocação em
funcionamento só devem ser efectuadas
por um técnico.
Se o cabo de ligação deste aparelho
estiver danificado, ele terá que ser
substituido pelo fabricante, pelos seus
Serviços Técnicos ou, ainda, por uma
pessoa qualificada, a fim de se evitarem
situações de perigo para o utilizador.
Providenciar a reciclagem adequada do
material da embalagem (ver Instruções de
Montagem).
Este exaustor só deve ser aplicado
para fins domésticos.
O exaustor só deve funcionar com as
lâmpadas colocadas.
As lâmpadas fundidas devem ser
imediatamente substituidas, para evitar a
sobrecarga das outras lâmpadas.
O exaustor não deve funcionar sem o
filtro de gordura.
Gordura ou óleo sobreaquecidos podem
incendiar-se facilmente.
Sempre que preparar alimentos com gordura
ou óleo, por ex. batatas fritas, deverá, por
isso, manter-se vigilante.
Nunca deixe as crianças brincarem
com o aparelho.
Sem supervisão, adultos e crinças nunca
deverão utilizar o aparelho, no caso de:
– não se encontrarem em perfeitas con-
dições físicas, sensoriais ou mentais
– não possuírem conhcimentos e experiên-
cia acerca de como utilizar o aparelho
de maneira correcta e segura.
Não flamejar alimentos por baixo do
exaustor.
Perigo de incêndio do filtro de gordura,
! devido à subida da chama.
Os queimadores têm que estar sempre
cobertos com os recipientes de cozinhar.
O funcionamento do exaustor por cima
de um aparelho de queima para
combustíveis sólidos (carvão, madeira e
similares) só é possível com limitações (ver
Instruções de montagem).
Placas a gás / fogões a gás
Não utilize, simultaneamente, todos os
queimadores a gás durante um longo
período de tempo (máx. 15 minutos) com a
potência máxima, pois, existe o perigo de
queimaduras ao tocar na superfície do
aparelho ou o perigo de serem causados
danos no exaustor.
Caso o exaustor funcione sobre uma placa
a gás, o mesmo tem que estar ligado na
potência máxima, se estiverem a funcionar
três ou mais queimadores.
78
Filtros e Manutenção
Filtro de gordura:
Para retenção das partículas de gordura
existentes nos vapores da cozinha, são
utilizados filtros metálicos
A malha do filtro é de metal não inflamável.
Atenção:
Em caso de saturação do filtro com
resíduos gordurosos, aumentam as
possibilidades de inflamação do mesmo e a
função do aparelho pode ser prejudicada.
Importante:
A limpeza atempada do filtro evita o perigo
de incêndio, que se pode verificar com a
concentração de calor proveniente de fritos
ou assados.
Limpeza dos filtros metálicos:
❑ Tenha em atenção que, neste caso, o
filtro de gorduras deve ser limpo em
intervalos de tempo regulares (1 mês).
❑ A limpeza destes filtros pode ser feita na
máquina de lavar loiça. Com este
processo, pode verificar-se uma ligeira
alteração na cor dos filtros.
Importante:
Os filtros de metal muito saturados não
devem ser lavados juntamente com
a outra loiça.
❑ Se a limpeza for feita manualmente,
colocar primeiro os filtros numa solução
de água quente com detergente.
Não utilizar produtos de limpeza
agressivos, que contenham ácido ou
lixívia.
Passado algum tempo, escovar os filtros
com uma escova própria e, depois,
enxaguá-los e secá-los bem.
Comando do exaustor
Os vapores são eliminados de forma
mais eficaz, se:
❑ Ligar o ventilador
no início dos cozinhados.
❑ Desligar o ventilador só alguns minutos
depois de terminados os cozinhados.
Iluminação:
❑ A iluminação pode ser utilizada em
qualquer momento, mesmo se o
exaustor estiver desligado.
Iluminação
ligar/desligar
Fases de ventilação
Iluminação
ligar/desligar
Fases de ventilação
1
2
3
79
3. Montar os filtros de gordura (ver
montagem e desmontagem dos filtros
metálicos de gordura).
Desmontagem:
Esta operação processa-se em sequência
inversa da montagem.
Substituição do filtro de carvão activo:
❑ No caso de funcionamento normal (1 a 2
horas diárias), os filtros de carvão activo
devem ser substituidos uma vez no ano.
❑ Estes filtros podem ser adquiridos nos
nossos Serviços Técnicos ou no
comércio da especialidade (ver
acessórios especiais).
❑ Utilizar apenas filtros originais.
Com eles, consegue-se um melhor
funcionamento.
Reciclagem dos filtros de carvão activo:
❑ Estes filtros não contêm elementos
nocivos, pelo que podem ser reciclados
como lixo normal.
Montagem:
1. Desmontar os filtros de gordura (Ver
Desmontagem e montagem dos filtros
metálicos).
2. À direita e à esquerda na turbina aplicar
um filtro de carvão activo, rodando até
que o mesmo encaixe devidamente.
1.
2.
Filtros e Manutenção
2. Limpar os filtros metálicos.
3. Recolocar os filtros lavados.
Filtro de carvão activo:
Para reter os cheiros no funcionamento
com circulação de ar.
Atenção:
Em caso de saturação do filtro com
resíduos gordurosos, aumentam as
possibilidades de inflamação do mesmo e a
função do aparelho pode ser prejudicada.
Importante:
Através da substituição atempada do filtro
de carvão activo, é evitado o perigo de
incêndio provocado pela concentração de
calor na confecção de fritos ou de assados.
Desmontar e montar os filtros metálicos:
1. Pressionar os encaixes dos filtros no
sentido da seta e, depois, retirar os
filtros.
Ao mesmo tempo, segurar com a outra
mão por baixo do filtro.
80
Limpeza e manutenção
Desligar o exaustor da corrente,
desligando a ficha da tomada, o fusível
ou o disjuntor.
Não limpar o exaustor com esponjas
ásperas, nem utilizar produtos abrasivos ou
com teor de soda, ácidos ou cloro!
❑ Para limpar o exaustor, utilizar uma
solução de água quente e detergente ou
um detergente suave para janelas.
❑ Não raspar sujidades secas acumuladas,
devendo, sim, amolecê-las com um pano
húmido.
❑ Quando limpar os filtros de gordura,
deverá também limpar as zonas
acessíveis do aparelho, onde existirem
depósitos de gordura. Evita-se assim, o
perigo de incêndios e o mau funcionamento do aparelho.
As teclas de comando devem ser limpas
com uma solução de água com um detergente suave e um pano macio e húmido.
Não aplicar, nas teclas de comando,
produtos para limpeza de inox.
Superfícies de aço inox:
❑ Utilizar um produto para inox suave e
não abrasivo.
❑ Limpar apenas no sentido do polimento.
❑ Aconselhamos a utilização do nosso pro-
duto para limpeza de inox Ref.ª 461731.
Consulte a brochura anexa sobre
Assistência Técnica, para saber onde
adquirir este produto.
Superfícies de alumínio, verniz e material
sintético:
❑ Não utilizar panos secos.
❑ Utilizar um produto suave para limpar
janelas.
❑ Não utilizar produtos de limpeza
agressivos, que contenham ácido ou
lixívia.
Dê atenção às Condições de Garantia
constantes da brochura anexa sobre
”Service”.
Substituição das Lâmpadas
1. Desligar o exaustor da corrente,
retirando a ficha da tomada ou
desligando o fusível ou o disjuntor.
2. Desmontar os filtros de gordura
(ver Filtros e Manutenção).
3. Remover a cobertura da lâmpada, pela
parte superior da sanca de luz.
4. Substituir a lâmpada (lâmpadas de
incandescência correntes no mercado,
máx. 40 Watt, casquilho E 14).
5. Voltar a colocar a cobertura da lâmpada.
6. Voltar a montar os filtros de gordura.
7. Voltar a ligar o exaustor à corrente,
ligando a ficha à tomada, o fusível ou o
disjuntor.
81
Indicações Importantes
Instruções de Montagem:
Instruções adicionais para placas a gás:
Na montagem de aparelhos de
cozinhar a gás (= fogões e placas), têm
que ser respeitadas as respectivas normas
nacionais em vigor (p. ex. na Alemanha:
Regulamentações Técnicas sobre
Instalações de Gás TRGI).
Têm que ser respeitadas as instruções
e as normas de instalação do fabricante.
O exaustor só pode ser instalado junto
de um armário superior ou de uma parede
alta. Distância mínima: 50 mm.
A distância mínima, no caso de
queimadores a gás, entre a aresta superior
dos recipientes e a aresta inferior do
exaustor: 650 mm, Fig. 1.
Aparelhos velhos não são, de forma
alguma, lixo.
Através de reciclagem compatível com o
meio ambiente, é possível recuperar
matérias primas valiosas.
Antes de enviar o aparelho para reciclagem, inutilize-o.
O seu novo aparelho esteve protegido
pela embalagem até chegar a sua casa.
Todos os materiais aplicados na
embalagem são compatíveis com o meio
ambiente e reutilizáveis. Por favor
contribua também para a preservação do
meio ambiente, reciclando a embalagem
em conformidade.
Junto do Agente Especializado ou na
Câmara Municipal da sua área de
residência informe-se sobre os processos
de reciclagem disponíveis.
O exaustor pode funcionar com
exaustão ou circulação de ar.
Instalar o exaustor sempre centrado
com a placa de cozinha.
Respeitar a distância mínima entre a
placa eléctrica de cozinha e o canto inferior
do exaustor: 550 mm, Fig. 1.
A montagem do exaustor só é possível
sobre uma zona de chama alimentada por
combustíveis sólidos, da qual pode resultar
perigo de incêndio (por ex. o saltar de uma
faúlha), se essa zona estiver protegida
com uma cobertura fechada inamovível e
se forem respeitadas as normas
específicas do país. Esta limitação não se
aplica a fogões ou placas a gás.
Quanto menor for a distância entre o
exaustor e a placa de cozinha, maior é a
possibilidade de se formarem bolhas de
água na zona inferior do exaustor,
resultantes da subida do vapor de água.
82
Antes da Montagem
Funcionamento com exaustão
Os vapores são encaminhados para o
exterior através de um canal de ventilação
ou directamente através de furo na parede,
para o exterior.
D
Os vapores não podem ser
encaminhados para uma chaminé nem
para um canal, que sirvam para ventilação
ou evacuação de zonas de chama.
Na derivação do ar evacuado, têm que
ser respeitadas as prescrições
municipais e as normas legais ( p. ex.
Departamento Regulador da
Construção Civil).
Para se poder encaminhar o ar de
exaustão do aparelho para uma chaminé
fora de serviço, é necessário obter uma
autorização expressa do limpa-chaminés
responsável pela zona.
D
No caso de funcionamento por
exaustão e funcionamento simultâneo
de zonas de chama dependentes de
ligação a uma chaminé (por ex.
aquecedores a gás, a óleo ou a carvão;
esquentadores, aquecedores de água),
tem que ser garantida a ventilação
necessária para a combustão perfeita desses aparelhos.
É possível o funcionamento não perigoso,
se a subpressão no local de instalação do
aparelho, com funcionamento por
combustão, não for superior a 4 Pa
(0.04 mbar).
Isto pode ser conseguido se o ar
necessário à combustão puder ser
reposto, através de aberturas não
fecháveis, p. ex. em portas, janelas e em
ligação com caixas murais de alimentação
ou de saída de ar, ou ainda através doutras
medidas técnicas, como trancagem
recíproca ou semelhantes.
Se a renovação de ar fresco não for
suficiente, existe o perigo de envenenamento, provocado pelo retorno dos
gases provenientes da combustão.
Uma caixa mural de entrada/saída de ar
não garante, por si só, o cumprimento do
valor limite.
Nota: Na avaliação tem que ser
considerada sempre a necessidade global
de ventilação da habitação.
No funcionamento de aparelhos de
cozinhar, como por ex. placas e fogões a
gás, esta regra não se aplica.
Se o exaustor funcionar com circulação de
ar – com filtro de carvão activo – não há
qualquer tipo de limitação.
Se o ar da exaustão for conduzido
através da parede exterior, deve ser
utilizada uma caixa mural telescópica.
83
Antes da Montagem
❑ Canais planos têm que possuir uma
secção interior com valor equivalente
aos tubos circulares.
Eles não devem ter nenhum desvio
muito pronunciado.
No caso de funcionamento por
exaustão, deverá montar-se no exaustor
uma válvula anti-retorno, se a mesma não
estiver já integrada no tubo de exaustão ou
na caixa mural.
Se o aparelho não estiver equipado com a
válvula anti-retorno, esta pode ser
adquirida no comércio da especialidade.
Montagem da válvula anti-retorno:
Eficiência optimizada do exaustor:
❑ Tubo de exaustão curto e com interior
liso.
❑ Fazer número mínimo de curvas.
❑ Utilizar o diâmetro máximo possível do
tubo e fazer as curvas tão abertas
quanto possível.
A utilização de tubos de aspiração
longos e rugosos no seu interior,
muitas curvas, ou diâmetros
reduzidos, provoca uma alteração
nas condições optimizadas de
ventilação e, simultaneamente, um
aumento do nível de ruídos.
O fabricante do exaustor não
assume qualquer responsabilidade nas
reclamações atribuídas ao planeamento
e instalação da tubagem.
❑ No caso de tubos com diâmetros
diferentes, utilizar tiras de vedação.
❑ No caso de funcionamento por
exaustão, garantir uma boa
alimentação de ar fresco.
Tubos circulares
Diâmetro interior
Canais planos
Secção interior
l
100 mm
179 cm
2
l
120 mm
113 cm
2
l
150 mm
177 cm
2
Tubuladura do ar l 150 mm
Fixar o tubo de
exaustão directamente na
tubuladura do ar.
Fixar a redução
(incluida no fornecimento ou de fácil
aquisição no
mercado) na
tubuladura do ar e,
depois, montar o
tubo de exaustão.
Tubuladura do ar l 120 mm
Fixar o tubo de
exaustão directamente na
tubuladura do ar.
Fixar a redução
(incluida no fornecimento ou de fácil
aquisição no
mercado) na
tubuladura do ar e,
depois, montar o
tubo de exaustão.
❑ Fixar a válvula de
borboleta na
tubuladura do ar.
Os dois tampões
têm que se
movimentar facilmente
para cima.
84
Antes da Montagem
Função de circulação de ar
❑ Com filtro de carvão activo, se não
existirem condições para funcionamento
de exaustão.
O jogo completo de montagem pode ser
adquirido nos nossos Serviços Técnicos.
O número de encomenda correspondente
pode ser encontrado no final destas
Instruções de Serviço.
Preparação da parede
❑ A parede tem que ser plana e vertical.
❑ Dar atenção a uma capacidade de carga
suficiente da parede.
❑ Os parafusos e as buchas incluídos no
fornecimento são indicados para paredes
maciças de alvenaria. Para outras construções de paredes (p. ex. Rigips, betão
poroso, tijolos Poroton, etc.), utilizar
material de fixação correspondente.
❑ Tem que ser prevista uma fixação segura
das buchas.
Peso em kg:
Reservamo-nos o direito a alterações de construção no
âmbito do desenvolvimento técnico.
Saída de ar
Circulação
de ar
12,5060 cm
070 cm
13,5
13,0
14,0
090 cm
13,9
14,9
100 cm
14,8
15,8
120 cm
16,0
17,5
Ligação eléctrica
O exaustor só deve ligado a uma tomada
com protecção de terra e instalada de
acordo com as normas em vigor.
Se possível, instalar a tomada directamente por baixo da cobertura da chaminé.
❑
A tomada com contacto de segurança
deve estar ligada através de um circuito
eléctrico próprio.
❑
Se, depois da montagem do exaustor, a
tomada com contacto de segurança
não ficar acessível, tem que existir um
dispositivo de corte semelhante a uma
ligação fixa.
No caso de ser necessário uma ligação
fixa:
O exaustor só pode ser ligado à corrente
por um instalador eléctrico credenciado
pela empresa distribuidora de
electricidade.
Relativamente à instalação, deve ser
previsto um dispositivo de corte. Como
dispositivo de corte, são válidos
interruptores com uma abertura de
contactos superior a 3mm e corte
multipolar. Daqui fazem parte os interruptores LS e protecções.
Se o cabo de ligação deste aparelho
estiver danificado, ele terá que ser
substituido pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma
pessoa qualificada, a fim de se evitarem
situações de perigo para o utilizador.
Características eléctricas:
Encontram-se na chapa de características
no interior do aparelho – que está à vista
depois de retirar os caixilhos do filtro.
Para reparações, desligar o exaustor
da corrente eléctrica.
Comprimento do cabo de ligação: 1,30 m.
Este exaustor corresponde às normas UE
sobre protecção antiparasitária.
85
Montagem
O exaustor foi previsto para montagem
numa parede da cozinha.
1. Desmontar o filtro de gordura
(ver instruções de serviço).
2. Traçar na parede uma linha central
desde o tecto até ao canto inferior do
exaustor.
3. Com a ajuda de um gabarito, marcar na
parede as posições dos parafusos.
Ter em atenção a distância mínima da
placa de cozinhar até ao exaustor, de 550
mm, para discos eléctricos, ou de 650 mm
para queimadores a gás. O canto inferior
do gabarito corresponde ao bordo inferior
do exaustor.
4. Com l 8 mm, fazer 5 furos para o
exaustor e 4 furos para os ângulos de
fixação do revestimento da parede e,
depois, aplicar as buchas à face da
parede
Nota: Tome em atenção a eventual
montagem de acessórios especiais.
5. Aparafusar os 2 ângulos de fixação para
o revestimento da chaminé em baixo e
em cima.
6. Aparafusar o parafuso central até cerca
de 5 mm (sem arruela) como auxiliar
de montagem para fixação do
exaustor.
7. Pendurar o exaustor nos parafusos.
27
228
ca. 5mm
68
465
113
39
mind.
550 Elektro
650 Gas
228
220
400
86
Montagem
08. Aparafusar os 4 parafusos restantes
com arruela.
O exaustor deve ser alinhado, antes
de apertar os 4 parafusos.
09. Fazer a ligação do tubo de exaustão.
10. Fazer a ligação eléctrica.
11. Modelos em aço inoxidável:
❑ Retirar a película de protecção nos
dois revestimentos da chaminé.
Evitar danos nas superfícies
sensíveis.
Cuidado: O revestimento interior da
chaminé pode ter arestas aguçadas –
Perigo de ferimentos –.
Recomendamos o uso de luvas de
protecção durante a montage.
13. Assentar e fixar o revestimento inferior
da chaminé no corpo do exaustor e,
com 2 parafusos longos, de cima para
baixo.
Evite provocar danos durante a
montagem, por ex. colocando o
gabarito sobre o canto do revestimento
inferior da chaminé.
Seguidamente, e com 2 parafusos
curtos, fixar bem o revestimento da
chaminé no ângulo de fixação.
Antes de apertar os dois
parafusos, é necessário ajustar o
revestimento da chaminé.
14. Voltar a montar o filtro de gordura
(ver instruções de serviço).
1.
2.
12. Com dois parafusos curtos, aparafusar
o revestimento superior da chaminé,
lateralmente, no ângulo de fixação.
87
353121
1
DHZ 5145
1
2
9000 392 919
Printed in Germany 1108 Es.
Bosch-Infoteam (Mo. – Fr.: 8.00 – 18.00 Uhr erreichbar)
Für Produktinformationen sowie Anwendungs- und Bedienungsfragen:
Tel.: 01805 213413 oder unter bosch-infoteam@bshg.com
0,14 €/Min. aus dem Festnetz der T-Com, Mobil gegebenenfalls abweichend.
Nur für Deutschland gültig!
Online-Shop: www.bosch-eshop.com
Loading...
