Bosch 52324, 52318, 52314 User Manual [en, es, fr]

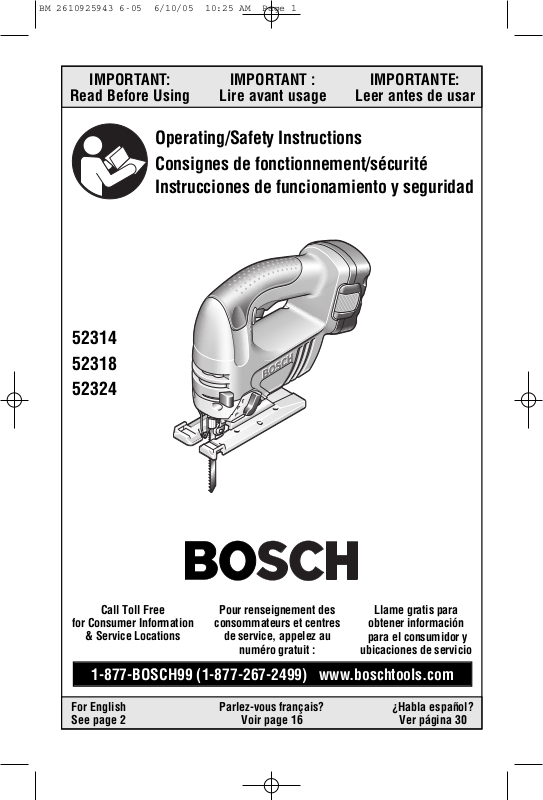

BM 2610925943 6-05 6/10/05 10:25 AM Page 1

IMPORTANT: IMPORTANT : IMPORTANTE:

Read Before Using Lire avant usage Leer antes de usar

Operating/Safety Instructions
Consignes de fonctionnement/sécurité

Instrucciones de funcionamiento y seguridad

52314
52318
52324

Call Toll Free

for Consumer Information

& Service Locations

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com

For English
See page 2 Voir page 16 Ver página 30

Pour renseignement des

consommateurs et centres

de service, appelez au

numéro gratuit :

Parlez-vous français?

Llame gratis para
obtener información
para el consumidor y

ubicaciones de servicio

¿Habla español?

BM 2610925943 6-05 6/10/05 10:25 AM Page 2

General Safety Rules

WARNING

!

in all of the warnings listed below refers to your mains-operated (corded) power tool or
battery-operated (cordless) power tool.

Read all instructions. Failure to follow all instructions listed below may
result in electric shock, fire and/or serious injury.

The term “power tool”

SAVE THESE INSTRUCTIONS

Work area safety

Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust.

tools create sparks which may ignite the dust
or fumes.

Keep children and bystanders away while
operating a power tool.

cause you to lose control.

Distractions can

Power

Electrical safety

Power tool plugs must match the outlet.
Never modify the plug in any way. Do not
use any adapter plugs with earthed
(grounded) power tools.

and matching outlets will reduce risk of
electric shock.

Avoid body contact with earthed or
grounded surfaces such as pipes,
radiators, ranges and refrigerators.

is an increased risk of electric shock if your
body is earthed or grounded.

Do not expose power tools to rain or wet
conditions.

increase the risk of electric shock.

Do not abuse the cord. Never use the cord
for carrying, pulling or unplugging the
power tool. Keep cord away from heat, oil,
sharp edges or moving parts.

entangled cords increase the risk of electric
shock.

When operating a power tool outdoors,
use an extension cord suitable for
outdoor use.

outdoor use reduces the risk of electric
shock.

Do not use AC only rated tools with a DC
power supply.

work, the electrical components of the AC
rated tool are likely to fail and create a
hazard to the operator.

Water entering a power tool will

Use of a cord suitable for

While the tool may appear to

Unmodified plugs

There

Damaged or

If operating the power tool in damp
locations is unavoidable a Ground Fault
Circuit Interrupter (GFCI) must be used to
supply the power to your tool.

personal protection devices like electrician’s
rubber gloves and footwear will further
enhance your personal safety.

GFCI and

Personal safety

Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication.

inattention while operating power tools may
result in serious personal injury.

Use safety equipment. Always wear eye
protection.

mask, non-skid safety shoes, hard hat, or
hearing protection used for appropriate
conditions will reduce personal injuries.

Avoid accidental starting. Ensure the
switch is in the off-position before
plugging in.

finger on the switch or plugging in power
tools that have the switch on invites
accidents.

Remove any adjusting key or wrench
before turning the power tool on.

or a key left attached to a rotating part of the
power tool may result in personal injury.

Do not overreach. Keep proper footing
and balance at all times.

better control of the power tool in unexpected
situations.

Dress properly. Do not wear loose
clothing or jewelry. Keep your hair,
clothing and gloves away from moving
parts.

be caught in moving parts.

If devices are provided for the connection
of dust extraction and collection facilities,
ensure these are connected and properly
used.

related hazards.

Safety equipment such as dust

Carrying power tools with your

Loose clothes, jewelry or long hair can

Use of these devices can reduce dust-

A moment of

A wrench

This enables

-2-

BM 2610925943 6-05 6/10/05 10:25 AM Page 3

Keep handles dry, clean and free from oil
and grease.

control the power tool.

Slippery hands cannot safely

Power tool use and care

Do not force the power tool. Use the
correct power tool for your application.

The correct power tool will do the job better
and safer at the rate for which it was
designed.

Do not use the power tool if the switch
does not turn it on and off.

that cannot be controlled with the switch is
dangerous and must be repaired.

Disconnect the plug from the power
source and/or the battery pack from the
power tool before making any
adjustments, changing accessories, or
storing power tools.

measures reduce the risk of starting the
power tool accidentally.

Store idle power tools out of the reach of
children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.

Power tools are dangerous in the hands of
untrained users.

Maintain power tools. Check for
misalignment or binding of moving parts,
breakage of parts and any other condition
that may affect the power tools operation.
If damaged, have the power tool repaired
before use.

poorly maintained power tools.

Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp
cutting edges are less likely to bind and are
easier to control.

Use the power tool, accessories and tool
bits etc., in accordance with these
instructions and in the manner intended
for the particular type of power tool,
taking into account the working
conditions and the work to be performed.

Use of the power tool for operations different
from those intended could result in a
hazardous situation.

Many accidents are caused by

Any power tool

Such preventive safety

Use clamps or other practical way to
secure and support the workpiece to a
stable platform.

or against your body is unstable and may
lead to loss of control.

Holding the work by hand

Battery tool use and care

Recharge only with the charger specified
by the manufacturer.

suitable for one type of battery pack may
create a risk of fire when used with another
battery pack.

Use battery tools only with specifically
designated battery packs.

battery packs may create a risk of injury and
fire.

When battery pack is not in use, keep it
away from other metal objects like paper
clips, coins, keys, nails, screws, or other
small metal objects that can make a
connection from one terminal to another.

Shorting the battery terminals together may
cause burns or a fire.

Under abusive conditions, liquid may be
ejected from the battery, avoid contact. If
contact accidentally occurs, flush with
water. If liquid contacts eyes, additionally
seek medical help.

battery may cause irritation or burns.

Ensure the switch is in the off position
before inserting battery pack.

battery pack into power tools that have the
switch on invites accidents.

A charger that is

Use of any other

Liquid ejected from the

Inserting the

Service

Have your power tool serviced by a
qualified repair person using only identical
replacement parts.

safety of the power tool is maintained.

Develop a periodic maintenance schedule
for your tool. When cleaning a tool be
careful not to disassemble any portion of
the tool since internal wires may be
misplaced or pinched or safety guard
return springs may be improperly
mounted. Certain cleaning agents such as

gasoline, carbon tetrachloride, ammonia, etc.
may damage plastic parts.

This will ensure that the

SAVE THESE INSTRUCTIONS

-3-

BM 2610925943 6-05 6/10/05 10:25 AM Page 4

Safety Rules for Cordless Jigsaws

Hold tool by insulated gripping surfaces
when performing an operation where the
cutting tool may contact hidden wiring.

Contact with a "live" wire will make exposed
metal parts of the tool "live" and shock the
operator. Do not drill, fasten or break into
existing walls or other blind areas where
electrical wiring may exist. If this situation is
unavoidable, disconnect all fuses or circuit
breakers feeding this worksite.

Disconnect battery pack from tool or
place the switch in the locked or off
position before making any assembly,
adjustments or changing accessories.

Such preventive safety measures reduce the
risk of starting the tool accidentally.

Never leave the trigger locked "ON".
Before inserting the battery pack, check
that the trigger lock is "OFF".

start-ups could cause injury.

Keep hands away from cutting area. Do
not reach under the material being cut.

The proximity of the blade to your hand is
hidden from your sight.

Keep hands from between the gear
housing and saw blade holder.

reciprocating blade holder can pinch your
fingers.

Do not use dull or damaged blades. Bent
blade can break easily or cause kickback.

Before starting to cut, turn tool "ON" and
allow the blade to come to full speed.

Tool can chatter or vibrate if blade speed is
too slow at beginning of cut and possibly
kickback.

Accidental

The

Secure material before cutting. Never
hold it in your hand or across legs.

or thin material may flex or vibrate with the
blade, causing loss of control.

Make certain all adjusting screws and the
blade holder are tight before making a
cut.

Loose adjusting screws and holders
can cause the tool or blade to slip and loss of
control may result.

When removing the blade from the tool
avoid contact with skin and use proper
protective gloves when grasping the
blade or accessory.

hot after prolonged use.

WARNING

!

grinding, drilling, and other construction
activities contains chemicals known to
cause cancer, birth defects or other
reproductive harm. Some examples of
these chemicals are:

• Lead from lead-based paints,

• Crystalline silica from bricks and cement

and other masonry products, and

• Arsenic and chromium from chemically-

treated lumber.

Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such
as those dust masks that are specially
designed to filter out microscopic particles.

Some dust created by
power sanding, sawing,

Accessories may be

Small

Battery/Charger

Before using battery charger, read all
instructions and cautionary markings on
(1) battery charger, (2) battery pack, and
(3) product using battery.

Use only the charger which accompanied
your product or direct replacement as
listed in the catalog or this manual.

substitute any other charger. Use only Bosch
approved chargers with your product. See
Functional Description and Specifications.

Do not disassemble charger or operate the
charger if it has received a sharp blow,
been dropped or otherwise damaged in

Do not

any way. Replace damaged cord or plugs
immediately.

damage may result in electric shock or fire.

Do not recharge battery in damp or wet
environment. Do not expose charger to
rain or snow. If battery case is cracked or
otherwise damaged, do not insert into
charger.

Charge only Bosch approved rechargeable
batteries.

Specifications. Other types of batteries may
burst causing personal injury and damage.

Incorrect reassembly or

Battery short or fire may result.

See Functional Description and

-4-

BM 2610925943 6-05 6/10/05 10:25 AM Page 5

Charge battery pack in temperatures
above +40 degrees F (4 degrees C) and
b

elow +105 degrees F (41 degrees C).

S

tore tool and battery pack in locations
where temperatures will not exceed 120
degrees F (49 degrees C).

to prevent serious damage to the battery
cells.

Battery leakage may occur under extreme
usage or temperature conditions. Avoid
contact with skin and eyes.

liquid is caustic and could cause chemical
burns to tissues. If liquid comes in contact
with skin, wash quickly with soap and water,
then with lemon juice or vinegar. If the liquid
contacts your eyes, flush them with water for
a minimum of 10 minutes and seek medical
attention.

This is important

The battery

Battery Care

WARNING

!

away from metal objects.

protect terminals from shorting
batteries in a tool box or pocket with nails,
screws, keys, etc. Fire or injury may result.

When batteries are not in
tool or charger, keep them

For example, to

DO NOT place

Place charger on flat non-flammable
surfaces and away from flammable
m

aterials when re-charging battery pack.

T

he charger and battery pack heat during
charging. Carpeting and other heat insulating
surfaces block proper air circulation which
may cause overheating of the charger and
battery pack. If smoke or melting of the case
are observed unplug the charger immediately
and do not use the battery pack or charger.

Use of an attachment not recom­mended or sold by Bosch may result in a
risk of fire, electric shock or injury to
persons.

WARNING

!

tool or charger, always place protective
cap onto end of battery pack.

cap, guards against terminal shorting.

DO NOT PUT BATTERIES INTO FIRE OR
EXPOSE TO HIGH HEAT.

explode.

To prevent fire or injury
when batteries are not in

Protective

They may

Battery Disposal

WARNING

!

remove any component projecting from
the battery terminals.

result. Prior to disposal, protect exposed
terminals with heavy insulating tape to
prevent shorting.

NICKEL-CADMIUM BATTERIES

If equipped with a nickel-cadmium battery, the
battery must be collected, recycled or
disposed of in an environmentally sound
manner.

industry program to collect and recycle these

Do not attempt to disas­semble the battery or

Fire or injury may

“The EPA certified RBRC
Battery Recycling Seal on the
nickel-cadmium (Ni-Cd)
battery indicates Robert
Bosch Tool Corporation is
voluntarily participating in an

batteries at the end of their useful life, when
taken out of service in the United States or
Canada. The RBRC program provides a
convenient alterative to placing used Ni-Cd
batteries into the trash or the municipal waste
stream, which may be illegal in your area.

Please call 1-800-8-BATTERY for information
on Ni-Cd battery recycling and disposal
bans/restrictions in your area, or return your
batteries to a Skil/Bosch/Dremel Service
Center for recycling. Robert Bosch Tool
Corporation’s involvement in this program is
part of our commitment to preserving our
environment and conserving our natural
resources.”

NICKEL-METAL HYDRIDE

If equipped with a nickel-metal hydride
battery, the battery can be disposed of in a
municipal solid waste stream.

BATTERIES

-5-

A

0

A

A

0

A

BM 2610925943 6-05 6/10/05 10:25 AM Page 6

Symbols

IMPORTANT: Some of the following symbols may be used on your tool. Please study them

and learn their meaning. Proper interpretation of these symbols will allow you to operate the
tool better and safer.

Symbol Name Designation/Explanation

V Volts Voltage (potential)

A Amperes Current

Hz Hertz Frequency (cycles per second)

W Watt Power

kg Kilograms Weight

min

s Seconds Time

n

0

.../min Revolutions or reciprocation per minute Revolutions, strokes, surface speed,

0 Off position Zero speed, zero torque...

1, 2, 3, ... Selector settings Speed, torque or position settings.

I, II, III, Higher number means greater speed

Minutes Time

Diameter Size of drill bits, grinding wheels, etc.

No load speed Rotational speed, at no load

orbits etc. per minute

Infinitely variable selector with off Speed is increasing from 0 setting

Arrow Action in the direction of arrow

Alternating current Type or a characteristic of current

Direct current Type or a characteristic of current

Alternating or direct current Type or a characteristic of current

Class II construction Designates Double Insulated

Construction tools.

Earthing terminal Grounding terminal

Warning symbol Alerts user to warning messages

Ni-Cad RBRC seal Designates Ni-Cad battery recycling

program

This symbol designates
that this tool is listed by
Underwriters Laboratories.

This symbol designates
that this tool is listed by
the Canadian Standards
Association.

This symbol designates

that this tool is listed to

Canadian Standards by

Underwriters Laboratories.

This symbol designates that

this tool is listed by

Underwriters Laboratories,

and listed to Canadian

Standards by Underwriters

Laboratories.

This symbol

designates
that
this tool
complies
to NOM
Mexican
Standards.

-6-

BM 2610925943 6-05 6/10/05 10:25 AM Page 7

Functional Description and Specifications

WARNING

!

accessories.

accidentally.

SWITCH LOCK

BLADE

EJECTOR

LEVER

Disconnect battery pack from tool or place the switch in the locked or
off position before making any assembly, adjustments or changing

Such preventive safety measures reduce the risk of starting the tool

Cordless Jigsaws

FIG. 1

TRIGGER SWITCH

BATTERY

PACK

BATTERY
RELEASE

TABS

INTAKE

VENTILATION

OPENINGS

BLOWER LEVER

FOOTPLATE

BLADE

GUIDE

ROLLER

PLUNGER

BLADE ORBIT

SELECTOR

LEVER

Model number 52314 52318 52324

Voltage rating 14.4 V 18 V 24 V
No load speed n

0-2000/min n00-2000/min n00-2000/min

0

Maximum Capacities

Stroke length

1" 1" 1"
Wood 2-1/2" 2-5/8" 2-3/4"
Aluminium

3/8" 7/16" 1/2"
Mild steel 3/32" 3/32" 1/8"

Charger BC001-6 & BC016

BC003, 4, 6, & BC016

BC004, 6, & BC016

BC130 & BC230 BC130 & BC230 BC130 & BC230
Voltage rating

120 V 60 Hz

120 V 60 Hz 120 V 60 Hz

Battery pack BAT038 thru BAT040 BAT025 & BAT026 BAT030 & BAT031

BAT140 thru BAT159 BAT160 thru BAT189 BAT240 thru BAT299

BC006 charger requires 12 V DC input

NOTE: ONLY USE CHARGERS LISTED ABOVE

-7-

BM 2610925943 6-05 6/10/05 10:25 AM Page 8

Assembly

BLADE INSTALLATION AND REMOVAL

This jigsaw is equipped with the Bosch “Clic”
t

ooless blade changing system. This system

m

akes changing blades simple and fast.

Insert the saw blade (teeth in cutting
direction) until it latches in the plunger. When
inserting the saw blade, the back of the blade
must rest in the groove of the guide roller
(Fig. 2).

Note: If the saw blade cannot be inserting
into the plunger, the slots of the blade holder
are not positioned as shown, push the blade
ejector lever briefly to the front and release.

To change the saw blade, push the ejector
lever to the center stop; this releases the saw
blade and it is ejected.

When changing the blade, tool should be
held so that the blade is safely ejected.

ATTACHING NON-MARRING OVERSHOE

Your tool is equipped with a protective plastic
overshoe that protects finer surfaces.

To attach, hook overshoe over front of metal
footplate and snap into place at rear of
footplate (Fig. 3).

ANTI-SPLINTER INSERT

To minimize splintering of the top surface of
the material being cut, place the anti-splinter
insert in the blade opening of the footplate, or
the non-marring overshoe.

Note: This insert will only work with blades
that have ground sides such as T301CD,
TB1B, T101D, and T101DP.

FIG. 2

EJECTOR

PLUNGER

LEVER

GUIDE

ROLLER

NON-MARRING

OVERSHOE

GUIDE

ROLLER

BLADE

FOOTPLATE

ANTI-SPLINTER

INSERT

FIG. 3

Operating Instructions

SWITCH LOCK

The switch lock is designed to prevent
accidental starts. To operate switch, press the
switch lock button with your thumb to the
unlock symbol. To lock the switch, press the
switch lock button to the lock symbol
(Fig. 1).

VARIABLE SPEED CONTROLLED

TRIGGER SWITCH

Your tool is equipped with a variable speed trigger
switch. The tool can be turned "ON" or "OFF" by

squeezing or releasing the trigger. The speed
can be adjusted from the minimum to maximum
nameplate SPM by the pressure you apply to the
trigger. Apply more pressure to increase the
speed and release pressure to decrease speed
(Fig. 1).

BRAKE

When the trigger is released it activates the
electrical brake to stop the blade quickly. This
feature is especially useful when making
repetitive cuts.

-8-

BM 2610925943 6-05 6/10/05 10:25 AM Page 9

BLADE ORBIT SELECTOR LEVER

Maximum cutting efficiency can be obtained
by adjusting the blade orbit selector lever to
suit the material being cut.

The following chart will help you determine
which setting to use for your application. This
chart is intended as a guideline only, and test
cuts in scrap material should be performed
first to determine the best setting.

Setting O

Hard materials such as
metals or thin sheet metals.
This setting can be used with
knife blades, grit edge
blades, rasp work. and down
cutting blades.

Setting 1

Soft materials where cleaner
cutting or delicate scrolling
work is performed.

Setting 2

Medium density materials
such as harder woods or
particle board.

Setting 3

Soft materials such as wood,
plastics, etc. and when fast
cutting is more important
than a clean cut

CHIP BLOWER

Your is equipped with a two position chip
blower to help keep the cutting line clear of
chips.

By adjusting the chip blower lever the force
of the discharge air may be altered as

follows;

BLOWER SWITCHED ON

For working with wood, plastic
and similar materials that
produce large amounts of
sawdust.

BLOWER SWITCHED OFF

For working with metals and
when cooling agents are used.

FOOTPLATE ANGLE ADJUSTMENT

The footplate may be tilted to allow angle
cuts up to 45º in either direction.

To adjust footplate, loosen screw with allen
wrench provided, slide the footplate slightly
forward towards the front of tool, then rotate
to desired angle. The detent slots will hold
the footplate firmly at 45º, and there are

additional position marks for 15º and 30º
angles. Intermediate angles may be set with
a protractor. After positioning the footplate
securely tighten screw (Fig. 4).

FIG. 4

FOOTPLATE

SCREW

FLUSH CUTTING

To allow the saw to make a perpendicular cut
close to a vertical surface, the footplate may
be repositioned as follows.

Loosen screw, move the footplate back in the
0º alignment slot, and securely tighten screw.
Note that when the footplate is retracted in
this manner, only 90º cuts are possible, and
the optional cutting guide and anti-splinter
insert guide may not be used.

TOOL TIPS

Always be certain that smaller workpieces
are securely fastened to a bench or other
support. Larger panels may be held in place
by clamps on a bench or sawhorses.

To begin a cut, clearly mark the cutting line,
and rest the front of the footplate on the
work. Engage the switch, and move the
blade into the work using only enough
forward pressure to keep the blade cutting
steadily. Do not force, as this will not make
the saw cut faster; let the blade do the work.

Choose blades carefully, as the ability of the
jigsaw to follow curves, provide smother
finishes, or faster cutting is directly related to
the type of blade used.

PLUNGE CUTTING

Plunge cutting is useful and time-saving in
making rough openings in softer materials. It
is not necessary to drill a hole for an inside or
pocket cut. Draw lines for the opening, hold
the saw firmly, tilt it forward so that the toe of

-9-

1

2

BM 2610925943 6-05 6/10/05 10:25 AM Page 10

the saw foot rests on the work, but with the
blade well clear of the work. Start the motor,
and then very gradually lower the blade.
When it touches, continue pressing down on
the toe of the saw foot slowly pivoting the saw
like a hinge until the blade cuts through and
the foot rests flat on the work. Then saw
ahead on the line of cut line. We do not
recommend plunge cutting with a scroll blade
(Fig. 5).

FIG. 5

To make sharp corners, cut up to the corner,
then back up slightly before rounding the
corner. After the opening is complete, go back
to each corner and cut it from the opposite
direction to square it off. Do not try to plunge
cut into hard materials such as steel.

CIRCLE AND PARALLEL CUTTING GUIDE

This accessory is available at an extra cost. It
is used for fast and accurate straight and
circle cutting (Fig. 6).

ATTACHING GUIDE

1. Insert bar of guide through lock knob clamp,
then through the slots provided in foot, from
either side of foot with the edge guide facing
down (Fig. 6).

2. Hook lock knob clamp onto edge of
footplate, adjust fence to desired width, and
securely tighten lock knob clamp.

CIRCLE CUTTING

1. Before attaching the guide, draw a circle
and predrill a 13/64” center hole in workpiece.

2. Drill or plunge cut near the circles edge,
turn saw off and move the switch lock to the
lock position.

3. Attach guide to saw with edge guide facing
UP as shown (Fig. 7).

4. Remove guide pin from end of guide, push
pin through hole provided in guide, then into
center hole of workpiece.

FIG. 7

GUIDE

PIN

BAR

EDGE GUIDE DOWN

FIG. 6

LOCK
KNOB

CLAMP

GUIDE

PIN

GUIDE

PIN

HOLE

WEDGE

EDGE GUIDE UP

5. Measure the distance from the selected
hole to the blade to be equal to the circle
radius.

6. Move switch lock to the unlock position,
hold the saw firmly, squeeze trigger and
slowly push the saw forward. To make a hole,
cut from inside the circle; To make wheels or
discs, cut from the outside.

Cutting Tip: Cut slowly so the blade will stay
straight in the cut. Place small wedges in the
cut as shown in Fig. 7, to keep the inner circle
from spreading when near the end of the cut.

-10-

BM 2610925943 6-05 6/10/05 10:25 AM Page 11

RELEASING AND INSERTING BATTERY PACK

Release battery pack from tool by pressing
on both sides of the battery release tabs and
pull downwards. Before inserting battery
pack, remove protective cap from battery

pack. To insert battery, align battery and slide
battery pack into tool until it locks into
position. Do not force.

IMPORTANT CHARGING NOTES

1. The battery pack accepts only about 80%
of its maximum capacity with its first few
charge cycles. However, after the first few
charge cycles, the battery will charge to full
capacity.

2. The charger was designed to fast charge
the battery only when the battery
temperature is between 40˚F (4˚C) and
105˚F (41˚C).

3. A substantial drop in operating time per
charge may mean that the battery pack is
nearing the end of its life and should be
replaced.

4. If you anticipate long periods (i.e. a month
or more) of non-use of your tool, it is best to
run your tool down until it is fully discharged
before storing your battery pack. After a long
period of storage, the capacity at first recharge
will be lower. Normal capacity will be restored
in two or three charge/discharge cycles.

Remember to unplug charger during storage
period.

5. If battery does not charge properly:
a. Check for voltage at outlet by plugging

in some other electrical device.

b. Check to see if outlet is connected to a

light switch which turns power “off” when
lights are turned off.

c. Check battery pack terminals for dirt.

Clean with cotton swab and alcohol if
necessary.

d. If you still do not get proper charging,

take or send tool, battery pack and charger
to your local Bosch Service Center. See
“Tools, Electric” in the Yellow Pages for
names and addresses.

Note: Use of charger’s or battery packs not
sold by Bosch will void the warranty.

-11-

BM 2610925943 6-05 6/10/05 10:25 AM Page 12

CHARGING BATTERY PACK (30 MINUTE SINGLE BAY-BC130)

INDICATORS, SYMBOLS AND MEANING

If the indicator lights are “OFF”, the charger
is not receiving power from power supply
outlet.

If the green indicator light is
“ON”, the charger is plugged in
but the battery pack is not

charger will switch to trickle charge, until a
suitable temperature is reached, at which
time the charger will switch automatically to
fast-charging.

inserted, or the battery pack is fully charged
and is being trickle charged.

If the green indicator light is
“BLINKING”, the battery pack is

being fast-charged. Fast­charging will automatically stop when the
battery pack is fully charged.

contacts of the charger or battery pack are
contaminated. Clean the contacts of the
charger or battery pack only as directed in
these operating instructions or those
supplied with your tool or battery pack.

If the red indicator light is “ON”,
the battery pack is too hot or
cold for fast-charging. The

If the red indicator light is
“BLINKING”, the battery pack
cannot accept a charge or the

Plug charger cord into your standard power
outlet. Before inserting battery pack, remove
protective cap, then insert battery pack into
charger (Fig. 8).

The charger’s green indicator light will begin to
“BLINK”. This indicates that the battery is
receiving a fast charge. Fast-charging will
automatically stop when the battery pack is
fully charged.

When the indicator light stops “BLINKING”
(and becomes a steady green light) fast
charging is complete.

The battery pack may be used even though
the light may still be blinking. The light may
require more time to stop blinking depending
on temperature. When you begin the charging
process of the battery pack, a steady red light

BATTERY

PACK

CHARGER

could also mean the battery pack is too hot or
too cold.

The purpose of the green light is to indicate
that the battery pack is fast-charging. It does
not indicate the exact point of full charge. The
light will stop blinking in less time if the battery
pack was not completely discharged.

When charging several batteries in sequence,

the charge time may slightly increase.

When the battery pack is fully charged,
unplug the charger (unless you're charging
another battery pack) and slip the battery
pack back into the tool.

To prevent fire or injury when batteries are
not in tool or charger, always place protective
cap onto end of battery pack.

FIG. 8

PROTECTIVE

CAP

RED LIGHT

GREEN LIGHT

-12-

BM 2610925943 6-05 6/10/05 10:25 AM Page 13

CHARGING BATTERY PACK (30 MINUTE DUAL BAY-BC230)

INDICATORS, SYMBOLS AND MEANING

If the indicator lights are “OFF”, the charger
is not receiving power from power supply
outlet.

are contaminated. Clean the contacts of the
charger or battery pack only as directed in
these operating instructions or those
supplied with your tool or battery pack.

If the red indicator light is
“ON”, the battery pack is too

hot or cold for fast-charging.
The charger will switch to trickle charge, until
a suitable temperature is reached, at which
time the charger will switch automatically to

charging will automatically stop when the
battery pack is fully charged.

fast-charging.

If the red indicator light is

“BLINKING”, the battery pack

cannot accept a charge or
the contacts of the charger or battery pack

inserted, or the battery pack is fully charged
and is being trickle charged.

If the green indicator light is
“BLINKING”, the battery pack
is being fast-charged. Fast-

If the green indicator light is
“ON”, the charger is plugged
in but the battery pack is not

Plug charger cord into your standard power
outlet. Before inserting battery pack, remove
protective cap, then insert battery pack into
charger (Fig. 9).

The charger’s green indicator light will begin to
“BLINK”. This indicates that the battery is
receiving a fast charge. Fast-charging will
automatically stop when the battery pack is
fully charged.

When the indicator light stops “BLINKING”
(and becomes a steady green light) fast
charging is complete.

The battery pack may be used even though
the light may still be blinking. The light may
require more time to stop blinking depending
on temperature. When you begin the
charging process of the battery pack, a

BATTERY

PACK

steady red light could also mean the battery
pack is too hot or too cold.

The purpose of the green light is to indicate
that the battery pack is fast-charging. It does
not indicate the exact point of full charge.
The light will stop blinking in less time if the
battery pack was not completely discharged.

When charging several batteries in
sequence, the charge time may slightly
increase.

When the battery pack is fully charged,
unplug the charger (unless you're charging
another battery pack) and slip the battery
pack back into the tool.

To prevent fire or injury when batteries are
not in tool or charger, always place protective
cap onto end of battery pack.

FIG. 9

PROTECTIVE

CAP

RED LIGHT

-13-

CHARGER

GREEN LIGHT

BM 2610925943 6-05 6/10/05 10:25 AM Page 14

CHARGING BATTERY PACK (1 HOUR CHARGER)

INDICATORS, SYMBOLS AND MEANING

If the indicator lights are “OFF”, the charger
is not receiving power from power supply
outlet.

switch to trickle charge, until a suitable
temperature is reached, at which time the
charger will switch automatically to fast­charging.

If the green indicator light is “ON”,
the charger is plugged in but the

battery pack is not inserted, or the
battery pack is fully charged and is being
trickle charged, or the battery pack is too hot

will automatically stop when the battery pack
is fully charged.

or cold for fast-charging. The charger will

CHARGING BATTERY PACK (1 HOUR CHARGER)

Plug charger cord into your standard power
outlet. Before inserting battery pack, remove
protective cap, then insert battery pack into
charger (Fig. 10).

The charger’s green indicator will begin to
“BLINK”. This indicates that the battery is
receiving a fast charge. Fast-charging will
automatically stop when the battery pack is
fully charged.

When the indicator light stops “BLINKING”
(and becomes a steady green light) fast
charging is complete.

When you begin the charging process of the
battery pack, a steady green light could also
mean the battery pack is too hot or too cold.

The purpose of the light is to indicate that the
battery pack is fast-charging. It does not
indicate the exact point of full charge. The
light will stop blinking in less time if the
battery pack was not completely discharged.

When the battery pack is fully charged,
unplug the charger (unless you're charging
another battery pack) and slip the battery
pack back into the tool handle (Fig.8).

If the green indicator light is
“BLINKING”, the battery pack is
being fast-charged. Fast-charging

FIG. 10

INDICATOR

LIGHT

CHARGER

-14-

BATTERY

PROTECTIVE

CAP

PACK

BM 2610925943 6-05 6/10/05 10:25 AM Page 15

Maintenance

Service

!

WARNING

maintenance performed by unauthorized
personnel may result in misplacing of
internal wires and components which
could cause serious hazard.

mend that all tool service be performed by a
Bosch Factory Service Center or Authorized
Bosch Service Station. SERVICEMEN:
Disconnect tool and/or charger from power
source before servicing.

Be alert for battery packs that are nearing
their end of life.

tool performance or significantly shorter
running time between charges then it is time
to replace the battery pack. Failure to do so
can cause the tool to operate improperly or
damage the charger.

Long term battery storage should be in
the discharged state.

longer and re-charge better when they are
stored discharged. Remember to fully re­charge battery packs before using after
prolonged storage.

Your Bosch tool has been properly lubricated
and is ready for use.

NO USER SERVICE-ABLE
PARTS INSIDE. Preventive

We recom-

BATTERIES

If you notice decreased

Battery packs last

TOOL LUBRICATION

The motor in your tool has been engineered

D.C. MOTORS

for many hours of dependable service. To
maintain peak efficiency of the motor, we
r

ecommend it be examined every six
months. Only a genuine Bosch replacement
motor specially designed for your tool should
be used.

Cleaning

!

WARNING

charger from the power supply before
cleaning.

effectively with compressed dry air.

wear safety goggles when cleaning tools
with compressed air.

Ventilation openings and switch levers must
be kept clean and free of foreign matter. Do
not attempt to clean by inserting pointed
objects through opening.

!

CAUTION

plastic parts.

carbon tetrachloride, chlorinated cleaning
solvents, ammonia and household detergents
that contain ammonia.

To avoid accidents, always
disconnect the tool and/or

The tool may be cleaned most

Always

Certain cleaning agents
and solvents damage

Some of these are: gasoline,

Accessories

WARNING

!

adequate size conductors that is capable
of carrying the current necessary for your
tool must be used.

excessive voltage drop, loss of power or
overheating. Grounded tools must use 3-wire
extension cords that have 3-prong plugs and
receptacles

NOTE: The smaller the gauge number, the

heavier the cord.

(*= standard equipment)
(**= optional accessories)

* Carrying case (Model 52324 only)
** Circle and parallel cutting guide

If an extension cord is
necessary, a cord with

This will prevent

.

RECOMMENDED SIZES OF EXTENSION CORDS

120 VOLT ALTERNATING CURRENT TOOLS

Tool’s

Ampere

Rating

3-6
6-8

8-10
10-12
12-16

Cord Size in A.W.G.

Cord Length in Feet Cord Length in Meters

25 50 100 150 15 30 60 120

16 16 14 0.75 0.75 1.5 2.5

18
18
18
16
14

14 12 0.75 1.0 2.5 4.0

16

14 12 0.75 1.0 2.5 4.0

16

14

16

—

12

Wire Sizes in mm

1.0

12

—

—

** 15 minute charger
** 30 minute charger (single bay)
** 30 minute charger (dual bay)

1 hour charger

**

-15-

2

2.5 4.0 —
—— —

BM 2610925943 6-05 6/10/05 10:25 AM Page 16

Consignes générales de sécurité

!

AVERTISSEMENT

blessures corporelles graves. Dans toutes les mises en garde ci-dessous, le terme « outil électroportatif » se

rapporte à des outils branchés sur le secteur (avec fil) ou à des outils alimentés par piles (sans fil).

Veuillez lire et comprendre toutes les consignes. Si on n'observe pas toutes les
consignes décrites ci-dessous, il y a risque de choc électrique, d’incendie et/ou de

CONSERVEZ CES CONSIGNES

Sécurité du lieu de travail

Maintenez le lieu de travail propre et bien éclairé.

Les risques d’accident sont plus élevés quand on
travaille dans un endroit encombré ou sombre.

N’utilisez pas d’outils électroportatifs dans des
atmosphères explosives, comme par exemple en
présence de gaz, de poussières ou de liquides
inflammables. Les outils électroportatifs produisent

des étincelles qui risquent d’enflammer les poussières
ou les vapeurs.

Éloignez les enfants et les visiteurs quand vous vous
servez d’un outil électroportatif. Vous risquez une

perte de contrôle si on vous distrait.

Sécurité électrique

Les fiches des outils électroportatifs doivent
correspondre à la prise. Il ne faut absolument jamais
modifier la fiche. N’utilisez pas d’adaptateur de prise
avec des outils électroportatifs munis d’une fiche de
terre. Le risque de choc électrique est moindre si on

utilise une fiche non modifiée sur une prise qui lui
correspond.

Évitez tout contact du corps avec des surfaces reliées
à la terre tels que tuyaux, radiateurs, gazinières ou
réfrigérateurs. Le risque de choc électrique augmente

si votre corps est relié à la terre.

N’exposez pas les outils électroportatifs à la pluie ou
à l’humidité. Si de l’eau pénètre dans un outil

électroportatif, le risque de choc électrique augmente.

Ne maltraitez pas le cordon. Ne vous en servez
jamais pour transporter l’outil électroportatif, pour le
tirer ou pour le débrancher. Éloignez le cordon de la
chaleur, des huiles, des arêtes coupantes ou des
pièces mobiles. Les cordons abîmés ou emmêlés

augmentent les risques de choc électrique.

Si vous utilisez un outil électroportatif à l’extérieur,
employez une rallonge conçue pour l’extérieur. Ces

rallonges sont faites pour l’extérieur et réduisent le
risque de choc électrique.

N’utilisez pas un outil conçu uniquement pour le C.A.
sur une alimentation en C.C. Même si l’outil semble

fonctionner, les composants électriques d’un outil prévu
pour le C.A. tomberont probablement en panne et
risquent de créer un danger pour l’utilisateur.

S’il est nécessaire d’utiliser l’outil dans un lieu
humide, il faut l’alimenter par l’intermédiaire d’un

disjoncteur différentiel de fuite à la terre (DDFT).

L’emploi d’un DDFT et de dispositifs de protection
personnelle tels que gants et chaussures d’électricien
en caoutchouc améliorent votre sécurité personnelle.

Sécurité personnelle

Restez concentré, faites attention à ce que vous
faites, et servez-vous de votre bon sens lorsque vous
utilisez un outil électroportatif. N'employez pas
d’outils électroportatifs quand vous êtes fatigué ou
sous l’emprise de drogues, d’alcool ou de
médicaments. Quand on utilise des outils

électroportatifs, il suffit d’un moment d’inattention pour
causer des blessures corporelles graves.

Utilisez des équipements de sécurité. Portez toujours
une protection oculaire. Si les conditions le

demandent, il faut porter un masque à poussière, des
chaussures de sécurité antidérapantes, un casque de
chantier ou une protection auditive pour réduire le
risque de blessure corporelle.

Évitez les démarrages intempestifs. Assurez-vous
que l’interrupteur est en position arrêt (OFF) avant de
brancher l’outil. Transporter un outil électroportatif

avec le doigt sur la gâchette ou le brancher quand
l’interrupteur est en position “marche” (ON) présente
des risques d’accident.

Enlevez toutes les clés de réglage avant de mettre
l’outil électroportatif en marche. Si on laisse une clé

sur une pièce tournante de l’outil électroportatif, il y a
risque de blessure corporelle.

Ne vous penchez pas. Conservez toujours une bonne
assise et un bon équilibre. Ceci vous permettra de

mieux maîtriser l’outil électroportatif dans des situations
inattendues.

Habillez-vous de manière appropriée. Ne portez pas
de vêtements amples ou de bijoux. Attachez les
cheveux longs. N’approchez pas les cheveux, les
vêtements ou les gants des pièces en mouvement.

Les vêtements amples, les bijoux ou les cheveux longs
risquent d’être happés par les pièces en mouvement.

Si l’outil est muni de dispositifs permettant le
raccordement d’un système d’aspiration et de
collecte des poussières, assurez-vous que ces
dispositifs sont raccordés et utilisés correctement.

L’utilisation de ces dispositifs peut permettre de réduire
les dangers liés à la poussière.

-16-

BM 2610925943 6-05 6/10/05 10:25 AM Page 17

Maintenez les poignées sèches et exemptes d’huile et
de graisse. On ne pas maîtriser un outil électroportatif

en toute sécurité quand on a les mains glissantes.

Utilisation et entretien des outils

électroportatifs

Ne forcez pas sur l’outil électroportatif. Utilisez l’outil
électroportatif qui convient à la tâche à effectuer.

L’outil qui convient à la tâche fait un meilleur travail et
est plus sûr à la vitesse pour lequel il a été conçu.

Ne vous servez pas de l’outil électroportatif si son
interrupteur ne parvient pas à le mettre en marche ou
à l’arrêter. Tout outil électroportatif qui ne peut pas

être commandé par son interrupteur est dangereux et
doit être réparé.

Débranchez la fiche de la prise ou enlevez le bloc-pile
de l’outil électroportatif avant tout réglage,
changement d’accessoires ou avant de ranger l’outil
électroportatif. De telles mesures de sécurité

préventive réduisent le risque de démarrage intempestif
de l’outil électroportatif.

Rangez les outils électroportatifs dont vous ne vous
servez pas hors de portée des enfants et ne permettez
pas à des personnes qui ne connaissent pas l’outil
électroportatif ou qui ignorent ces consignes de s’en
servir. Les outils électroportatifs sont dangereux dans

les mains d’utilisateurs inexpérimentés.

Entretenez les outils électroportatifs. Vérifiez que les
pièces mobiles sont alignées correctement et ne
coincent pas. Vérifiez qu’il n’y a pas de pièces
cassées ou d’autre circonstance qui risquent
d’affecter le fonctionnement de l’outil électroportatif.
Si l’outil est abîmé, faites-le réparer avant de
l’utiliser. De nombreux accidents sont causés par des

outils électroportatifs mal entretenus.
Maintenez les outils coupants affûtés et propres. Les

outils coupants entretenus correctement et dotés de
bords tranchants affûtés sont moins susceptibles de
coincer et sont plus faciles à maîtriser.

Utilisez l’outil électroportatif, les accessoires, les
embouts etc. selon ces consignes et de la manière
prévue pour chaque type particulier d’outil
électroportatif en tenant compte des conditions de
travail et de la tâche à accomplir. L'emploi d’outils

électroportatifs pour des tâches différentes de celles
pour lesquelles ils ont été prévus peut résulter en une
situation dangereuse.

Utilisez des brides ou d’autres moyens pratiques de
brider ou de supporter la pièce sur une plate-forme
stable. Tenir la pièce à la main ou contre le corps est

instable et risque de résulter en une perte de contrôle.

Utilisation et entretien des outils à piles

Rechargez les piles uniquement avec le chargeur
spécifié par le fabriquant. Un chargeur qui convient à

un type de bloc-piles peut entraîner un risque d’incendie
quand il est utilisé avec un autre bloc-piles.

Utilisez des outils alimentés par piles uniquement
avec les blocs-piles spécifiquement désignés pour
eux. L’utilisation de tout autre bloc-piles peut créer un

risque de blessures et d’incendie.

Lorsque le bloc-piles n’est pas utilisé, gardez-le à
distances d’autres objets métalliques tels que des
trombones, des pièces de monnaie, des clés, des
clous, des vis ou de tout autre objet métallique
pouvant faire une connexion entre une borne et une
autre. Court-circuiter les bornes des piles peut causer

des brûlures ou un incendie.

Dans des conditions abusives, du liquide peut être
éjecté de la pile ; dans un tel cas, évitez tout contact
avec ce liquide. Si un contact se produit
accidentellement, rincez avec de l’eau. Si le liquide
entre en contact avec les yeux, consultez un médecin.

Du liquide éjecté de la pile peut causer des irritations ou
des brûlures.

Veillez à ce que l’interrupteur soit dans la position de
fermeture avant d’insérer le bloc-piles. L’insertion

d’un bloc-piles dans un outil électroportatif dont
l’interrupteur est dans la position de marche est une
invite aux accidents.

Entretien

Faites réparer votre outil électroportatif par un agent
de service qualifié n’utilisant que des pièces de
rechange identiques. Ceci assure que la sécurité de

l’outil électroportatif est préservée.

Créez un agenda d’entretien périodique pour votre
outil. Quand vous nettoyez un outil, faites attention
de n’en démonter aucune pièce car il est toujours
possible de mal remonter ou de pincer les fils
internes ou de remonter incorrectement les ressorts
de rappel des capots de protection. Certains agents

de nettoyage tels que l’essence, le tétrachlorure de
carbone, l’ammoniaque, etc. risquent d’abîmer les
plastiques.

CONSERVEZ CES INSTRUCTIONS

-17-

BM 2610925943 6-05 6/10/05 10:25 AM Page 18

Règles de sécurité concernant les scies sauteuses

Tenez l'outil par les surfaces isolées de préhension
en exécutant une opération au cours de laquelle
l'outil de coupe peut venir en contact avec les fils
cachés. Le contact avec un fil sous tension rendra

les pièces métalliques exposées de l'outil sous
tension et causera des chocs à l'opérateur. Ne percez,
fixez et ne rentrez pas dans des murs existants ou
autres endroits aveugles pouvant abriter des fils
électriques. Si cette situation est inévitable,
débranchez tous les fusibles ou les disjoncteurs
alimentant ce site.

Débranchez le bloc-pile de l'outil ou placez
l'interrupteur à la position de blocage ou d'arrêt
avant d'effectuer tout assemblage ou réglage ou de
changer les accessoires. Ces mesures de sécurité

préventives réduisent le risque d'une mise en marche
accidentelle de l'outil.

Ne tenez jamais la gâchette bloquée en position de
marche. Avant d’insérer le bloc-pile, vérifiez que le
blocage de gâchette est en position « arrêt » (OFF).

Les mises en marche accidentelles peuvent causer
des blessures.

Gardez les mains à l'écart de la zone de coupe. Ne
placez surtout pas la main sous le matériau que
vous coupez. Il est impossible de déterminer

exactement la proximité de la lame de votre main.

Évitez de vous placer les mains entre le carter
d'engrenages et le porte-lame de la scie. Le porte-

lame à mouvement alternatif risquerait de vous pincer
les doigts.

N'utilisez pas de lames émoussées ou
endommagées. Les lames pliées peuvent aisément

se fracturer ou causer un rebond.

Avant de commencer à couper, mettez l'outil en
marche et attendez que la lame atteigne sa vitesse
maximale. L'outil peut trembler ou vibrer si la vitesse

de la lame est trop lente au début de la coupe, et il
peut éventuellement rebondir.

Il importe de bien assujettir la pièce sur laquelle
vous travaillez. Ne la tenez jamais dans votre main
ou sur vos jambes. Les pièces minces et plus petites

peuvent fléchir ou vibrer avec la lame, risquant ainsi
de vous faire perdre le contrôle.

Avant de commencer à scier, assurez-vous que
toutes les vis de réglage et que le porte-lame sont
serrés. Les vis de réglage et porte-lame lâches

peuvent faire glisser l'outil ou la lame et ainsi vous
faire perdre le contrôle.

En retirant la lame de l'outil, évitez le contact avec
la peau et utilisez des gants protecteurs appropriés
en saisissant la lame ou l'accessoire. Les

accessoires peuvent être chauds après un usage
prolongé.

AVERTISSEMENT

!

meulage, perçage et autres travaux du bâtiment
peuvent créer des poussières contenant des produits
chimiques qui sont des causes reconnues de cancer,
de malformation congénitale ou d’autres problèmes
reproductifs. Ces produits chimiques sont, par
exemple :

• Le plomb provenant des peintures à base de plomb,

• Les cristaux de silices provenant des briques et du
ciment et d’autres produits de maçonnerie, et

• L’arsenic et le chrome provenant des bois traités
chimiquement.

Le niveau de risque dû à cette exposition varie avec la
fréquence de ces types de travaux. Pour réduire
l’exposition à ces produits chimiques, il faut travailler
dans un lieu bien ventilé et porter un équipement de
sécurité approprié tel que certains masques à poussière
conçus spécialement pour filtrer les particules
microscopiques.

Les travaux à la machine
tel que ponçage, sciage,

Chargeur de pile

Avant d'utiliser le chargeur de pile, lisez toutes les
consignes et tous les marquages d'avertissement
sur (1) le chargeur de pile, (2) le bloc-pile et (3) le
produit utilisant la pile.

N'utilisez que le chargeur qui accompagnait votre
produit ou remplacement direct, comme indiqué
dans le catalogue ou ce manuel.

autre chargeur. N’utiliser que les chargeurs approuvés
par Bosch avec votre produit. Voir Description
fonctionnelle et Spécifications.

Ne désassemblez pas le chargeur et ne l'utilisez pas
s'il a reçu un choc violent, s'il est tombé ou s'il a

Ne substituez aucun

été endommagé par ailleurs. Remplacez
immédiatement les cordons ou les fiches abîmés.

Un remontage incorrect ou des dommages peuvent
provoquer un incendie ou des secousses électriques.

Ne rechargez pas la pile dans un environnement
mouillé ou humide. N'exposez pas le chargeur à la
pluie ou la neige. Si le boîtier de la pile est fissuré
ou endommagé par ailleurs, ne l'insérez pas dans le
chargeur. Il pourrait y avoir un incendie ou un court-

circuit de pile.

Ne charger que des piles rechargeables approuvées
par Bosch. Voir Description fonctionnelle et

-18-

BM 2610925943 6-05 6/10/05 10:25 AM Page 19

Spécifications. Les autres types de piles peuvent
éclater causant ainsi des blessures et des dommages.

Chargez le bloc-pile à des températures de plus de 4
degrés C (+40°F) et de moins de 41 degrés C
(+105°F). Rangez l'outil et le bloc-pile à des
endroits dont la température ne dépasse pas 49
degrés C (+120°F). Ceci est important pour prévenir

des dommages considérables aux éléments des piles.

Il peut y avoir une fuite de pile dans des conditions
extrêmes d'utilisation ou de température. Évitez tout
contact avec la peau et les yeux. Le liquide de pile

est caustique et pourrait causer des brûlures
chimiques aux tissus. Si le liquide vient en contact
avec la peau, lavez rapidement à l'eau savonneuse,
puis au jus de citron ou au vinaigre. Si le liquide vient
en contact avec les yeux, rincez-les à l'eau pendant au
moins 10 minutes et sollicitez des soins médicaux.

Entretien des piles

!

AVERTISSEMENT

chargeur, gardez-les à l’écart d’objets métalliques.
Ainsi, pour éviter un court-circuitage des bornes, NE
PLACEZ PAS les piles dans la boîte à outils ou dans la

poche avec des clous, des vis, des clés, etc. Ceci peut
provoquer un incendie ou des blessures.

Lorsque les piles ne sont
pas dans l’outil ou le

Posez le chargeur sur une surface plate
inflammable et à distance de matériaux
inflammables lorsqu’on recharge un bloc-piles. Le

chargeur et le bloc-piles s’échauffent pendant la
charge. Le coussinet de mousse souple et autres
surfaces isolantes empêchent la circulation normale
de l’air, ce qui peut provoquer une surchauffe du
chargeur et du bloc-piles. S’il y a dégagement de
fumée ou si le boîtier fond, débranchez le chargeur
immédiatement et n’utilisez ni le chargeur, ni le bloc­piles.

L'utilisation d'un accessoire non recommandé ni
vendu par Bosch peut causer des risques d'incendie,
de chocs électriques ou de lésions corporelles.

!

AVERTISSEMENT

lorsque les piles ne sont pas dans l’outil ou dans le
chargeur, placez toujours un capuchon de sécurité sur
l’extrémité du bloc-piles. Le capuchon de protection

protège contre les courts circuits aux bornes.

NE METTEZ PAS LES PILES AU FEU ET NE LES
EXPOSEZ PAS À UNE CHALEUR ÉLEVÉE. Elles peuvent

exploser.

Afin d’éviter tout risque
d’incendie ou de blessure

Mise au rebut des piles

!

AVERTISSEMENT

ou d’enlever tout composant faisant saillie des
bornes de piles, ce qui peut provoquer un incendie ou
des blessures. Avant la mise au rebut, protégez les

bornes exposées à l’aide d’un ruban isolant épais pour
prévenir le court-circuitage.

Si le produit est équipé d'une pile nickel-cadmium, la
pile doit être ramassée, recyclée ou mise au rebut
d'une manière qui ne soit pas nocive pour
l'environnement.

participe volontairement à un programme industriel de
ramassage et de recyclage de ces piles au terme de

PILES NICKEL-CADMIUM

Ne tentez pas de
désassembler le bloc-piles

“Le sceau RBRC de recyclage des
piles, homologué par l’EPA
(Agence pour la protection de
l’environnement des États-Unis),
qui se trouve sur les piles au nickel­cadmium (Ni-Cd) indique que
Robert Bosch Tool Corporation

leur vie utile, pourvu qu’elles soient mises hors
service aux États-Unis ou au Canada. Le programme
du RBRC offre une alternative pratique à la mise des
piles au Ni-Cd usées au rebut ou au ramassage
d’ordures municipal, ce qui pourrait être interdit dans
votre région.

Veuillez appeler le 1-800-8-BATTERY pour obtenir de
plus amples renseignements sur le recyclage des piles
au Ni-Cd et sur les restrictions ou interdictions de
mise au rebut qui s’appliquent à votre région ou
renvoyez vos piles à un Centre de Service
Skil/Bosch/Dremel pour recyclage. La participation de
Robert Bosch Tool Corporation à ce programme
s'insère dans le contexte de notre engagement à
préserver notre environnement et à conserver nos
ressources naturelles.”

PILES NICKEL-HYDRURE DE MÉTAL

Si le produit est équipé d'une pile nickel-hydrure de
métal, la pile peut être mise au rebut dans un flux de
déchets solides municipaux.

-19-

A

0

A

A

0

A

BM 2610925943 6-05 6/10/05 10:25 AM Page 20

Symboles

IMPORTANT : Certains des symboles suivants peuvent être utilisés sur votre outil. Veuillez les étudier et

apprendre leur signification. Une interprétation appropriée de ces symboles vous permettra d'utiliser l'outil de
façon plus efficace et plus sûre.

Symbole Nom Désignation/Explication

V Volts Tension (potentielle)
A Ampères Courant

Hz Hertz Fréquence (cycles par seconde)

W Watt Puissance
kg Kilogrammes Poids

min Minutes Temps

s Secondes Temps

Diamètre Taille des mèches de perceuse, meules,

etc.

n

0

.../min Tours ou mouvement alternatif par Tours, coups, vitesse en surface, orbites,

0 Position d'arrêt Vitesse zéro, couple zéro ...

1, 2, 3, ... Réglages du sélecteur Réglages de vitesse, de couple ou de

l, ll, lll, ... position. Un nombre plus élevé signifie

Vitesse à vide Vitesse de rotation, à vide

minute etc., par minute

une vitesse plus grande.
Sélecteur variable à l'infini avec arrêt La vitesse augmente depuis le réglage 0
Flèche Action dans la direction de la flèche
Courant alternatif Type ou caractéristique du courant
Courant continu Type ou caractéristique du courant
Courant alternatif Type ou caractéristique du courant

ou continu
Construction classe II Désigne des outils construits avec double

isolation
Borne de terre Borne de mise à la terre
Symbole d'avertissement Alerte l'utilisateur aux messages

d'avertissement.
Sceau Ni-Cad RBRC Désigne le programme de recyclage des piles

Ni-Cad.

Ce symbole signifie que cet
outil est approuvé par
Underwriters Laboratories.

Ce symbole signifie que cet
outil est approuvé par
l'Association canadienne de
normalisation.

Ce symbole signifie que
cet outil est approuvé
conformément aux normes
canadiennes par Underwriters
Laboratories.

Ce symbole signifie que cet outil
est approuvé par Underwriters
Laboratories et qu’il a été
homologué selon les normes
canadiennes par Underwriters
Laboratories.

Ce symbole
signifie que
cet outil se
conforme aux
normes
mexicaines
NOM.

-20-

BM 2610925943 6-05 6/10/05 10:25 AM Page 21

Description fonctionnelle et spécifications

!

AVERTISSEMENT

Débranchez le bloc-pile de l'outil ou placez l'interrupteur à la position de blocage
ou d'arrêt avant d'effectuer tout assemblage ou réglage ou de changer les

accessoires. Ces mesures de sécurité préventives réduisent le risque d'une mise en marche accidentelle de

l'outil.

Scies sauteuses sans fil

FIG. 1

INTERRUPTEUR À

GÂCHETTE

B

LOC-PILES

DÉVERROUILLA

OUVERTURES

DE VENTILATION

D'ADMISSION

LEVIER DE

SOUFFLANTE

TOUCHES DE

GE DES PILES

ÉJECTEUR DE

SEMELLE

BLOCAGE DE

L’INTERRUPTEUR

LEVIER

LAME

LAME

ROULEAU

DE GUIDAGE

PLONGEUR

LEVIER

SÉLECTEUR

D'ORBITE DE LAME

Numéro de modèle 52314 52318 52324

Tension nominale 14,4 V 18 V 24 V
Régime à vide n00-2000/min n00-20000/min n00-20000/min

Capacités maximales

Longueur de la course 25 mm 25 mm 25 mm
Bois 64 mm 66 mm 70 mm
Aluminium 10 mm 11 mm 13 mm
Acier doux

2 mm

2 mm

3 mm

Chargeur BC001 à 6 et BC016 BC003, 4, 6, et BC016 BC004, 6, et BC016

BC130 et BC230

BC130 et BC230

BC130 et BC230

Tension nominale 120 V 60 Hz 120 V 60 Hz 120 V 60 Hz
Bloc piles BAT038 à BAT040 BAT025 et BAT026 BAT030 et BAT031

BAT140 à BAT159 BAT160 à BAT189 BAT240 à BAT299

Le chargeur BC006 nécessite une puissance d’alimentation de 12 V CC.

NOTE : N’UTILISER QUE LES CHARGEURS REPERTORIES CI-DESSUS

-21-

BM 2610925943 6-05 6/10/05 10:25 AM Page 22

Assemblage

Cette scie sauteuse est pourvue du système de

POSE ET DÉPOSE DE LA LAME

changement de lame sans outil « clic » de Bosch. Ce
système facilite et accélère le changement de lames.

Insérez la lame de la scie (dents dans le sens de
coupe) jusqu'à ce qu'elle s'enclenche dans le
plongeur. Lorsque vous insérez la lame de la scie, le
dos de la lame doit reposer dans la rainure du rouleau
de guidage (Fig. 2).

Remarque : Si la lame de la scie ne peut être insérée
dans le plongeur, ceci signifie que les fentes du porte­lame ne sont pas dans la position illustrée ; poussez le
levier éjecteur de lame brièvement vers l'avant et
relâchez.

Pour changer la lame de la scie, poussez le levier
éjecteur vers la butée centrale ; ceci relâche la lame de
la scie et celle-ci est éjectée.

Lorsque vous changez la lame, l'outil doit être tenu de
manière à ce que la lame soit éjectée en toute
sécurité.

POSE DE LA SURSEMELLE QUI N'ABÎME PAS

Votre outil est pourvu d'une sursemelle protectrice en
plastique qui protège les surfaces plus fines.

Pour fixer, accrochez la sursemelle par-dessus l'avant
de la semelle en métal et enclenchez en place à
l'arrière de la semelle (Fig. 3).

INSERT ANTI-ÉCLATS

Afin de réduire au minimum l'éclatement de la surface
supérieure du matériau qui est coupé, placez l'insert
anti-éclats dans l'ouverture de lame de la semelle, ou
sursemelle qui n'abîme pas.

Remarque : Cet insert ne fonctionnera qu'avec des
lames possédant des côtés rectifiés, telles que les
T301CD, TB1B, T101D et T101DP.

FIG. 2

LEVIER

É

JECTEUR

PLONGEUR

ROULEAU

DE GUIDAGE

INSERT ANTI-ÉCLATS

SURSEMELLE QUI

N'ABÎME PAS

ROULEAU

DE GUIDAGE

LAME

SEMELLE

FIG. 3

Consignes de fonctionnement

BLOCAGE DE L’INTERRUPTEUR

Le blocage de l’interrupteur est conçu pour empêcher
les démarrages intempestifs. Pour utiliser
l’interrupteur, appuyez sur le bouton de blocage de
l’interrupteur avec le pouce et mettez-le en face du
symbole « déverrouillé » . Pour verrouiller
l’interrupteur, appuyez sur le bouton de blocage de
l’interrupteur et mettez-le en face de la position «
verrouillé » (Fig. 1).

GÂCHETTE AVEC VARIATION DE VITESSE

Votre outil est doté d’un interrupteur à gâchette avec

variation de vitesse. Enfoncez ou relâchez la gâchette
pour démarrer ou arrêter l’outil. La vitesse peut être
réglée entre les valeurs mini et maxi indiquées à la
plaque signalétique en faisant varier la pression exercée
sur la gâchette. Plus la pression est élevée, plus la
vitesse est grande (Fig. 1).

FREIN

Quand on relâche la gâchette, le frein est actionné et
arrête rapidement la lame. Cette caractéristique est des
plus utiles lors de sciages à répétition.

-22-

BM 2610925943 6-05 6/10/05 10:25 AM Page 23

LEVIER SÉLECTEUR D'ORBITE DE LAME

On peut obtenir une efficacité maximale de coupe en
réglant le levier sélecteur d'orbite de lame en fonction
du matériau qu'on coupe.

Le tableau suivant vous aidera à déterminer le réglage
à utiliser pour votre application. Ce tableau est destiné
uniquement à servir de guide, et vous devez d'abord
procéder à des coupes d'essai dans des matériaux de
rebut afin de déterminer le meilleur réglage.

Réglage 0

Matériaux durs tels que métaux ou
tôles minces et utilisés avec des
lames de couteau, des lames à
bord abrasif, du travail de râpe, et
des lames de coupe vers le bas.

Réglage 1

Matériaux mous où un travail de
coupe plus nette ou de
chantournage délicat est exécuté.

Réglage 2

Matériaux à densité moyenne tels
que bois plus durs et panneaux
d'agglomérés.

Réglage 3

Matériaux mous tels que bois,
plastiques, etc., et lorsqu'une
coupe rapide est plus importante
qu'une coupe nette.

SOUFFLE-COPEAUX

Votre scie est pourvue d'un souffle-copeaux à deux
positions pour aider à garder la ligne de coupe
exempte de copeaux.

En réglant le levier du souffle-copeaux, vous pouvez
modifier la force de l'air de décharge comme suit :

SOUFFLE-COPEAUX EN MARCHE

Pour le travail avec le bois, les
plastiques et les matériaux similaires qui
produisent de grandes quantités de bran
de scie.

SOUFFLE-COPEAUX À L'ARRÊT

Pour le travail avec les métaux et
lorsque des agents de refroidissement
sont utilisés.

RÉGLAGE DE L'ANGLE DE LA SEMELLE

La semelle peut être inclinée de manière à permettre
des coupes à angle jusqu'à 45º dans un sens ou dans
l'autre.

Pour ajuster la semelle, desserrez la vis à l'aide de la
clé Allen fournie, faites glisser la semelle légèrement
vers l'avant en direction de l'avant de l'outil, puis
faites tourner à l'angle désiré. Les fentes à cran
tiendront la semelle fermement à 45º, et des marques
de position supplémentaires sont prévues pour les
angles de 15 et de 30 degrés. Des angles
intermédiaires peuvent être réglés à l'aide d'un

rapporteur. Après le positionnement de la semelle,
serrez la vis solidement (Fig. 4).

FIG. 4

VIS DE

SEMELLE

Pour obtenir une coupe perpendiculaire à proximité
d'une surface verticale, la semelle de la scie peut être
repositionnée comme suit.

Desserrez la vis, remettez la semelle dans la fente
d'alignement de 0º, et serrez la vis solidement. Il
convient de remarquer que lorsque la semelle est
ainsi rétractée, seules des coupes de 90º sont
possibles, et le guide de coupe et le guide d'insert
anti-éclats en option ne peuvent pas être utilisés.

Assurez-vous toujours que les ouvrages plus petits
sont fixés solidement à un établi ou autre support.
Les panneaux plus grands peuvent être tenus en place
à l'aide de pinces de fixation sur un établi ou de
chevalets de scieur.

Pour commencer une coupe, marquez clairement la
ligne de coupe, et faites reposer l'avant de la semelle
sur l'ouvrage. Engagez l'interrupteur, et mettez la
lame dans l'ouvrage en n'utilisant qu'une pression
avant afin que la lame continue à couper
régulièrement. Ne forcez pas, car ceci n'entraînera
pas une coupe plus rapide, laissez la lame faire le
travail.

Choisissez les lames soigneusement, car la capacité
de la scie sauteuse de suivre les courbes, d'offrir des
finis plus lisses ou de couper plus rapidement est
directement fonction du type de lame employé.

La coupe en plongée est utile et pratique pour pratiquer
des ouvertures grossières dans les matériaux plus
mous. Il n’est pas nécessaire de percer un trou pour une
coupe intérieure ou en guichet. Tracez les lignes de
l’ouverture, tenez fermement la scie, inclinez-la de sorte
que l’extrémité avant de sa semelle repose sur la pièce,
mais la lame suffisamment éloignée. Mettez le moteur en

COUPE À AFFLEUREMENT

CONSEILS CONCERNANT LES OUTILS

COUPE EN PLONGÉE

-23-

1

2

BM 2610925943 6-05 6/10/05 10:25 AM Page 24

marche, puis abaissez très graduellement la lame. Quand
elle touche à la pièce, continuez d’appuyer sur l’extrémité
avant de la semelle en rabattant lentement la scie
comme une charnière jusqu’à ce que la lame traverse le
matériau et que la semelle repose à plat sur la pièce.
Ensuite, continuez de scier dans la ligne. Nous ne
recommandons pas la coupe en plongée avec une lame
à chantourner (Fig. 5).

FIG. 5

Pour exécuter des coins bien carrés, coupez jusqu’au
coin, puis reculez légèrement avant de contourner.
N'essayez pas de pratiquer la coupe en plongée dans
des matériaux durs tels que l'acier.

COUPE-CERCLES ET GUIDE PARALLÈLE

Cet accessoire est disponible moyennant supplément de
prix. Il permet d’exécuter des coupes rectilignes et
circulaires précises en rapidité (Fig. 6).

MONTAGE DU GUIDE

1. Enfilez la tige du guide dans la bride du bouton de
blocage puis par les fentes prévues dans la semelle en
commençant par l’un ou l’autre côté de la semelle et
avec le rebord de guidage tourné vers le bas (Fig. 6).

1. Avant de monter le guide, tracez un cercle et percez
un trou de centre de 13/64 po dans la pièce.

2. Percez ou sciez en plongeant près du bord du
cercle. Arrêtez la scie et placez le blocage de
l’interrupteur en position « verrouillé ».

3. Montez le guide de manière à scier avec le rebord
de guidage tourné vers le haut comme indiqué (Fig. 7).

4. Enlevez le pied de centrage de l’extrémité du guide,
enfoncez-le dans le trou prévu à cet effet dans le guide
et placez-le dans le trou pratiqué au centre de la pièce.

FIG. 7

DÉCOUPAGE DE CERCLES

PIED DE

CENTRAGE

TIGE

BRIDE DU

BOUTON DE

BLOCAGE

PIED DE

CENTRAGE

REBORD DE GUIDAGE VERS LE BAS

2. Accrochez la bride du bouton de blocage sur le bord
de la semelle, réglez le guide à la largeur désirée et
serrez fermement la bride du bouton de blocage.

FIG. 6

TROU DU PIED

DE CENTRAGE

COIN

REBORD DE GUIDAGE

VERS LE HAUT

5. Mesurez la distance depuis le trou choisi jusqu'à la
lame pour correspondre au rayon du cercle.

6. Placez le blocage de l’interrupteur à la position «
déverrouillé », saisissez fermement la scie par la
poignée, appuyez sur la gâchette de commande et
dirigez lentement la scie vers l’avant. Pour découper une
ouverture, procédez de l’intérieur du cercle ; pour
découper des roues ou des disques, procédez de
l’extérieur du cercle.

Conseil pratique : Procédez lentement de sorte que la
lame reste bien droite dans le trait de coupe. Insérez des
petits coins de bois dans le trait de coupe (comme l’indi
la Fig. 7), pour empêcher le disque intérieur de se
décen-trer quand vous serez sur le point de terminer la
coupe.

-24-

BM 2610925943 6-05 6/10/05 10:25 AM Page 25

DÉPOSE ET REPOSE DU BLOC-PILES

Enlevez le bloc-piles de l’outil en pinçant les deux
côtés à la hauteur des touches de déverrouillage et en
le tirant vers le bas. Avant d’introduire le bloc-piles,
retirez le capuchon de protection de celui-ci. Pour

remettre le bloc dans l’outil, glissez-le dans l’ouverture
jusqu’à ce qu’il se verrouille en place. Ne forcez pas
outre mesure.

REMARQUES IMPORTANTES CONCERNANT LA CHARGE

1. Lors des premiers cycles de charge, le bloc-piles
neuf n’absorbe que 80 % de sa capacité maximale.
Par la suite, cependant, les piles se chargeront à
pleine capacité.

2. De même, le chargeur n’est destiné qu’à la charge
rapide des bloc-piles dont la température se situe
entre 4°C (40°F) et 41°C (105°F).

3. Une diminution marquée de la réserve énergétique
entre les charges peut signaler l’épuisement du bloc­piles et le besoin d’un remplacement.

4. Si vous prévoyez de longues périodes (à savoir, un
mois ou plus) de non-utilisation de votre outil, il est
préférable d'utiliser votre outil jusqu'à ce que sa pile
soit entièrement déchargée avant de remiser votre
bloc-pile. Après une longue période de remisage, la
capacité sera réduite à la première recharge. La
capacité normale sera rétablie en deux ou trois cycles
de charge/décharge. N'oubliez pas de débrancher le
chargeur durant la période de remisage.

5. Si le bloc-piles ne se charge pas normale-ment :
a. Vérifiez la présence de courant à la prise en y

branchant un autre appareil électrique.

b. Vérifiez si la prise n’est pas raccordée con-

jointement à un interrupteur qui servirait à éteindre les
lumières.

c. Vérifiez la propreté des bornes du bloc-piles.

Nettoyez-les au besoin avec un bâtonnet imbibé
d’alcool.

d. Si vous n’arrivez toujours pas à obtenir la charge

satisfaisante, confiez l’outil, le bloc-piles et le
chargeur à votre centre d’entretien Bosch habituel.
Voir les noms et adresses des centres d’entretien
sous la rubrique « Outils électriques» dans les pages
jaunes de l’annuaire de téléphone.

Remarque : L’utilisation de chargeurs ou de bloc­piles non vendus par Bosch annule la garantie.

-25-

BM 2610925943 6-05 6/10/05 10:25 AM Page 26

CHARGEMENT DU BLOC-PILES (30 MN, UNE BAIE – BC130)

TÉMOINS, SYMBOLES ET SIGNIFICATION

Si le témoin lumineux vert est éteint, ceci signifie que le
chargeur ne reçoit pas de courant de la prise de
courant.

Si le voyant vert s’allume, le chargeur
est branché mais le bloc-piles n’est pas

adoptera la charge de maintien jusqu’à ce que la
température se normalise, alors qu’il passera
automatiquement à la charge rapide.

en place ou le bloc-piles est pleinement

chargé et ne reçoit qu’une charge de maintien.

Si le voyant vert « CLIGNOTE » pendant
la charge rapide du bloc-piles. La
charge rapide prend automatiquement

fin dès que le bloc-piles est totalement chargé.

contacts du chargeur ou du bloc-piles sont souillés.
Nettoyez les contacts du chargeur ou du bloc-piles
conformément aux recommandations des présentes
instructions ou celles qui accompagnaient l'outil ou le
bloc-piles.

Si le voyant rouge est allumé, le bloc­piles est trop chaud ou trop froid pour
prendre la charge rapide. Le chargeur

Si le voyant rouge « CLIGNOTE », cela
signifie que le bloc-piles ne peut pas
accepter une charge ou que les

Branchez le cordon du chargeur dans votre prise de
courant standard. Avant d’introduire le bloc-piles,
retirez le capuchon de protection et introduisez le bloc­piles dans le chargeur (Fig. 8).

Le témoin vert du chargeur commencera à CLIGNOTER,
ce qui indique que la pile reçoit une charge rapide. La
charge rapide s'arrêtera automatiquement lorsque le
bloc-pile est à pleine charge.

Lorsque le témoin lumineux cesse de clignoter (et
devient vert en continu), ceci signifie que la charge
rapide est terminée.

On peut utiliser le bloc-pile même si le témoin clignote
encore. Il peut falloir plus de temps pour que le témoin
cesse de clignoter, suivant la température. Lorsque
vous commencez le processus de charge du bloc-pile,

BLOC-PILES

CHARGEUR

un témoin rouge continu pourrait également signifier
que le bloc-pile est trop chaud ou trop froid.

Le témoin vert a pour but d'indiquer que le bloc-pile est
en charge rapide. Il n'indique pas le point exact de
pleine charge. Le témoin cessera de clignoter en moins
de temp si le bloc-pile n'était pas entièrement déchargé.

Lorsque plusieurs piles sont chargées l'une après
l'autre, le temps de charge peut augmenter légèrement.

Lorsque le bloc-pile est entièrement chargé, débranchez
le chargeur (à moins que vous ne chargiez un autre
bloc-pile) et insérez le bloc-pile dans l'outil.

Afin d’éviter tout risque d’incendie ou de blessure
lorsque les piles ne sont pas dans l’outil ou dans le
chargeur, placez toujours un capuchon de sécurité sur
l’extrémité du bloc-piles.

FIG. 8

CAPUCHON

DE PROTECTION

VOYANT ROUGE

VOYANT VERT

-26-

BM 2610925943 6-05 6/10/05 10:25 AM Page 27

CHARGEMENT DU BLOC-PILES (30 MN, DEUX BAIES – BC230)

TÉMOINS, SYMBOLES ET SIGNIFICATION

Si le témoin lumineux vert est éteint, ceci signifie que le
chargeur ne reçoit pas de courant de la prise de
courant.

souillés. Nettoyez les contacts du chargeur ou du
bloc-piles conformément aux recommandations des
présentes instructions ou celles qui accompagnaient
l'outil ou le bloc-piles.

Si le voyant rouge est allumé, le
bloc-piles est trop chaud ou trop

froid pour prendre la charge rapide.
Le chargeur adoptera la charge de maintien jusqu’à ce
que la température se normalise, alors qu’il passera
automatiquement à la charge rapide.

automatiquement fin dès que le bloc-piles est
totalement chargé.

Si le voyant rouge « CLIGNOTE »,

cela signifie que le bloc-piles ne

que les contacts du chargeur ou du bloc-piles sont

peut pas accepter une charge ou

pleinement chargé et ne reçoit qu’une charge de
maintien.

Si le voyant vert « CLIGNOTE »
pendant la charge rapide du bloc­piles. La charge rapide prend

Si le voyant vert s’allume, le chargeur
est branché mais le bloc-piles n’est
pas en place ou le bloc-piles est

Branchez le cordon du chargeur dans votre prise de
courant standard. Avant d’introduire le bloc-piles,
retirez le capuchon de protection et introduisez le bloc­piles dans le chargeur (Fig. 9).

Le témoin vert du chargeur commencera à CLIGNOTER,
ce qui indique que la pile reçoit une charge rapide. La
charge rapide s'arrêtera automatiquement lorsque le
bloc-pile est à pleine charge.

Lorsque le témoin lumineux cesse de clignoter (et
devient vert en continu), ceci signifie que la charge
rapide est terminée.

On peut utiliser le bloc-pile même si le témoin clignote
encore. Il peut falloir plus de temps pour que le témoin
cesse de clignoter, suivant la température. Lorsque
vous commencez le processus de charge du bloc-pile,

BLOC-PILES

un témoin rouge continu pourrait également signifier
que le bloc-pile est trop chaud ou trop froid.

Le témoin vert a pour but d'indiquer que le bloc-pile est
en charge rapide. Il n'indique pas le point exact de
pleine charge. Le témoin cessera de clignoter en moins
de temp si le bloc-pile n'était pas entièrement déchargé.

Lorsque plusieurs piles sont chargées l'une après
l'autre, le temps de charge peut augmenter légèrement.

Lorsque le bloc-pile est entièrement chargé, débranchez
le chargeur (à moins que vous ne chargiez un autre
bloc-pile) et insérez le bloc-pile dans l'outil.

Afin d’éviter tout risque d’incendie ou de blessure
lorsque les piles ne sont pas dans l’outil ou dans le
chargeur, placez toujours un capuchon de sécurité sur
l’extrémité du bloc-piles.

FIG. 9

CAPUCHON

DE PROTECTION

CHARGEUR

-27-

VOYANT ROUGE

VOYANT VERT

BM 2610925943 6-05 6/10/05 10:25 AM Page 28

CHARGE DU BLOC-PILE (CHARGEUR DE 1 HEURE)

TÉMOINS, SYMBOLES ET SIGNIFICATION

Si le témoin lumineux vert est éteint, ceci signifie que le
chargeur ne reçoit pas de courant de la prise de
courant.

est trop chaud ou trop froid pour prendre la charge
rapide. Le chargeur adoptera la charge de maintien
jusqu’à ce que la température se normalise, alors qu’il
passera automatiquement à la charge rapide.

Si le voyant vert s’allume, le chargeur est
branché mais le bloc-piles n’est pas en
place ou le bloc-piles est pleinement chargé

et ne reçoit qu’une charge de maintien, ou le bloc-piles

piles est totalement chargé.

CHARGE DU BLOC-PILE (CHARGEUR DE 1 HEURE)

Branchez le cordon du chargeur dans votre prise de
courant standard. Avant d’introduire le bloc-piles,
retirez le capuchon de protection et introduisez le bloc­piles dans le chargeur (Fig. 10).

Le témoin vert du chargeur commencera à
CLIGNOTER, ce qui indique que la pile reçoit une
charge rapide. La charge rapide s'arrêtera
automatiquement lorsque le bloc-pile est à pleine
charge.

Le témoin CESSE DE CLIGNOTER (et s'allume en vert
continu) au terme de la charge rapide.

Lorsque vous commencez le processus de charge du
bloc-pile, un témoin vert continu pourrait également

Le témoin a pour but d'indiquer que le bloc-pile est en
charge rapide. Il n'indique pas le point exact de pleine
charge. Le témoin cessera de clignoter en moins de
temp si le bloc-pile n'était pas entièrement déchargé.

Lorsque le bloc-pile est entièrement chargé,
débranchez le chargeur (à moins que vous ne chargiez
un autre bloc-pile) et réinsérez le bloc-pile dans la
poignée de l'outil.

Afin d’éviter tout risque d’incendie ou de blessure
lorsque les piles ne sont pas dans l’outil ou dans le
chargeur, placez toujours un capuchon de sécurité sur
l’extrémité du bloc-piles. Le capuchon de protection
protège contre les courts circuits aux bornes.

signifier que le bloc-pile est trop chaud ou trop froid.

Si le voyant vert « CLIGNOTE » pendant la
charge rapide du bloc-piles. La charge rapide
prend automatiquement fin dès que le bloc-

FIG. 10

TÉMON

LUMINEUX

CHARGEUR

-28-

CAPUCHON DE

PROTECTION

BLOC-PILES

BM 2610925943 6-05 6/10/05 10:25 AM Page 29

Entretien

Service

!

AVERTISSEMENT

PIÈCE SUSCEPTIBLE D’ÊTRE ENTRETENUE PAR
L’UTILISATEUR. L’entretien préventif exécuté par
des personnes non autorisés peut entraîner un
positionnement erroné des composants et des fils
internes, ce qui peut présenter de graves dangers.

Nous recommandons de confier toute intervention
d’entretien sur l’outil à un centre de service-usine Bosch
ou à un centre de service après-vente Bosch agréé.
TECHNICIENS : Débranchez l’outil et/ou le chargeur de
la source de courant avant d’entretenir.

Faire attention aux blocs-piles qui approchent la fin
de leur vie. Si vous remarquez une diminution dans

les performances de votre outil ou une durée de
fonctionnement réduite de manière significative entre
charges, il est temps de remplacer le bloc-piles. S’il
n’est pas remplacé, il se peut qu’il endommage le
chargeur ou que l’outil fonctionne incorrectement.

Les piles doivent être déchargées avant de les
entreposer pour une longue durée. Les blocs-piles

durent plus longtemps et se rechargent mieux quand ils
sont rangés déchargés. Rappelez-vous qu’il faut
complètement recharger les blocs-piles avant toute
utilisation survenant après un stockage prolongé.

IL N’EXISTE À
L’INTÉRIEUR AUCUNE

PILES

Votre outil Bosch a été graissé de manière appropriée et

GRAISSAGE DE L’OUTIL

il est prêt à l’usage.

MOTEURS C.C.

Le moteur de votre outil a été conçu pour de
nombreuses heures d’utilisation fiable. Pour maintenir
l’efficacité maximale du moteur, nous recommandons
de l’examiner tous les six mois. Seul un moteur de
remplacement Bosch authentique, conçu spécialement
pour votre outil, doit être utilisé.

Nettoyage

!

AVERTISSEMENT

et/ou le chargeur de la source de courant avant de
nettoyer. La façon la plus efficace de nettoyer l’outil est
à l’aide d’air sec comprimé. Portez toujours des
lunettes de sécurité en nettoyant les outils à l’air
comprimé.

Gardez les prises d’air et les interrupteurs propres et
libres de débris. N’essayez pas de les nettoyer en
introduisant des objets pointus dans leurs ouvertures.

!

MISE EN GARDE

dissolvants abîment les pièces en plastique. Parmi

ceux-ci se trouvent: l’essence, le tétrachlorure de
carbone, les dissolvants de nettoyage chlorés,
l’ammoniaque ainsi que les détergents domestiques
qui en contiennent.

Pour éviter les accidents,
débranchez toujours l’outil

Certains agents de
nettoyages et certains

Accessoires

!

AVERTISSEMENT

devez utiliser un cordon avec conducteurs de
dimension adéquate pouvant porter le courant
nécessaire à votre outil. Ceci préviendra une chute

excessive de tension, une perte de courant ou une
surchauffe. Les outils mis à la terre doivent utiliser des
cordons de rallonge trifilaires pourvus de fiches à trois
broches ainsi que des prises à trois broches.

REMARQUE:Plus le calibre est petit, plus le fil est gros.

(* = équipement de série)
(** = accessoires optionnels)

* Étui (Modèle 52324 seulement)
** Coupe-cercles et guide parallèle

Si un cordon de rallonge
s'avère nécessaire, vous

DIMENSIONS DE RALLONGES RECOMMANDÉES

OUTILS 120 VOLTS COURANT ALTERNATIF

Intensité
nominale
de l’outil

3-6
6-8

8-10
10-12
12-16

Calibre A.W.G.

Longueur en pieds

25 50 100 150 15 30 60 120

16 14 0,75 0,75 1,5 2,5

16

18

16 14 12 0,75 1,0 2,5 4,0

18

16 14 12 0,75 1,0 2,5 4,0

18

16

16

12

14

12 1,0 2,5 4,0 —

14

—————

—

** Cargador de 15 minutos
** Cargador de 30 minutos (con bahía única)

Cargador de 30 minutos (

**

con dos bahías)

** Cargador de una hora

-29-

Calibre en mm

Longueur en mètres

2

BM 2610925943 6-05 6/10/05 10:25 AM Page 30

Normas generales de seguridad

!

ADVERTENCIA

La expresión "herramienta mecánica" en todas las advertencias que aparecen a continuación se refiere a su
herramienta mecánica alimentada por la red eléctrica (herramienta alámbrica) o su herramienta mecánica
alimentada por baterías (herramienta inalámbrica).

Lea todas las instrucciones. Si no se siguen todas las instrucciones que aparecen a
continuación, el resultado podría ser sacudidas eléctricas, incendio y/o lesiones graves.

GUARDE ESTAS INSTRUCCIONES

Seguridad del área de trabajo

Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras invitan a que se
produzcan accidentes.

No utilice herramientas mecánicas en atmósferas
explosivas, como por ejemplo en presencia de
líquidos, gases o polvos inflamables. Las

herramientas mecánicas generan chispas que pueden
incendiar el polvo o los vapores.

Mantenga alejados a los niños y a las personas que
estén presentes mientras esté utilizando una
herramienta mecánica. Las distracciones pueden

hacerle perder el control de la herramienta.

Seguridad eléctrica

Los enchufes de las herramientas mecánicas deben
coincidir con el tomacorriente. No modifique nunca el
enchufe de ningún modo. No use enchufes
adaptadores con herramientas mecánicas conectadas
a tierra (puestas a tierra). Los enchufes no

modificados y los tomacorrientes coincidentes
reducirán el riesgo de sacudidas eléctricas.

Evite el contacto del cuerpo con las superficies
conectadas o puestas a tierra, tales como tuberías,
radiadores, estufas y refrigeradores. Hay un aumento

del riesgo de sacudidas eléctricas si el cuerpo del
operador se conecta o pone a tierra.

No exponga las herramientas mecánicas a la lluvia o
a condiciones mojadas. La entrada de agua en una

herramienta mecánica aumentará el riesgo de que se
produzcan sacudidas eléctricas.

No maltrate el cordón de energía. No use nunca el
cordón para transportar la herramienta mecánica,
tirar de ella o desenchufarla. Mantenga el cordón
alejado del calor, el aceite, los bordes afilados o las
piezas móviles. Los cordones dañados o enganchados

aumentan el riesgo de que se produzcan sacudidas
eléctricas.

Cuando utilice una herramienta mecánica en el
exterior, use un cordón de extensión adecuado para
uso a la intemperie. La utilización de un cordón

adecuado para uso a la intemperie reduce el riesgo de
que se produzcan sacudidas eléctricas.

No use herramientas mecánicas con capacidad
nominal solamente para CA con una fuente de
energía de CC. Aunque pueda parecer que la

herramienta funciona correctamente, es probable que
los componentes eléctricos de la herramienta con
capacidad nominal para CA fallen y creen un peligro
para el operador.

Si es inevitable usar la herramienta mecánica en
lugares húmedos, se debe utilizar un interruptor de
circuito accionado por corriente de pérdida a tierra
(GFCI) para suministrar energía a la herramienta. Un

GFCI y los dispositivos de protección personal, como
guantes de goma y calzado de goma de electricista,
mejorarán más su seguridad personal.

Seguridad personal

Manténgase alerta, fíjese en lo que está haciendo y
use el sentido común cuando esté utilizando una
herramienta mecánica. No use una herramienta
mecánica cuando esté cansado o bajo la influencia de
drogas, alcohol o medicamentos. Un momento de

distracción mientras esté utilizando herramientas
mecánicas podría causar lesiones corporales graves.

Use equipo de seguridad. Use siempre protección de
los ojos. El equipo de seguridad, como por ejemplo una

máscara antipolvo, calzado de seguridad antideslizante,
casco o protección de oídos, utilizado para las
condiciones apropiadas, reducirá las lesiones
corporales.

Evite el arranque accidental. Asegúrese de que el
interruptor esté en la posición de apagado antes de
enchufar la herramienta. Si se transportan

herramientas mecánicas con el dedo en el interruptor o
se enchufan herramientas mecánicas que tienen el
interruptor en la posición de encendido, se invita a que
se produzcan accidentes.

Quite todas las llaves de ajuste o de tuerca antes de
encender la herramienta mecánica. Una llave de

tuerca o de ajuste que se deje colocada en una pieza
giratoria de la herramienta mecánica podría causar
lesiones corporales.

No intente alcanzar demasiado lejos. Mantenga un
apoyo de los pies y un equilibrio apropiados en todo
momento. Esto permite controlar mejor la herramienta

mecánica en situaciones inesperadas.

Vístase adecuadamente. No use ropa holgada ni
alhajas holgadas. Mantenga el pelo, la ropa y los
guantes alejados de las piezas móviles. La ropa

holgada, las alhajas holgadas o el pelo largo pueden
quedar atrapados en las piezas móviles.

-30-

BM 2610925943 6-05 6/10/05 10:25 AM Page 31

Si se proporcionan dispositivos para la conexión de
instalaciones de extracción y recolección de polvo,
asegúrese de que dichas instalaciones estén
conectadas y se usen correctamente. El uso de estos

dispositivos puede reducir los peligros relacionados
con el polvo.

Mantenga los mangos secos, limpios y libres de
aceite y grasa.

controlar de modo seguro la herramienta mecánica.

Las manos resbalosas no pueden

Uso y cuidado de las herramientas

mecánicas

No fuerce la herramienta mecánica. Use la
herramienta mecánica correcta para la aplicación
que desee realizar. La herramienta mecánica correcta

hará el trabajo mejor y con más seguridad a la
capacidad nominal para la que fue diseñada.

No use la herramienta mecánica si el interruptor no
la enciende y apaga. Toda herramienta mecánica que

no se pueda controlar con el interruptor es peligrosa y
debe ser reparada.

Desconecte el enchufe de la fuente de energía y/o el
paquete de batería de la herramienta mecánica antes
de hacer cualquier ajuste, cambiar accesorios o
almacenar herramientas mecánicas. Dichas medidas

preventivas de seguridad reducen el riesgo de arrancar
accidentalmente la herramienta mecánica.

Guarde las herramientas que no esté usando fuera
del alcance de los niños y no deje que personas que
no estén familiarizadas con la herramienta mecánica
o con estas instrucciones utilicen la herramienta. Las

herramientas mecánicas son peligrosas en manos de
usuarios que no hayan recibido capacitación.

Mantenga las herramientas mecánicas. Compruebe
si hay piezas móviles desalineadas o que se atoran,
si hay piezas rotas y si existe cualquier otra situación
que podría afectar el funcionamiento de la
herramienta mecánica. Si la herramienta mecánica
está dañada, haga que la reparen antes de usarla.

Muchos accidentes son causados por herramientas
mecánicas mantenidas deficientemente.

Mantenga las herramientas de corte afiladas y
limpias. Es menos probable que las herramientas de

corte mantenidas apropiadamente, con bordes de corte
afilados, se atoren, y dichas herramientas son más
fáciles de controlar.

Use la herramienta mecánica, los accesorios, las
brocas de la herramienta, etc., de acuerdo con estas
instrucciones y de la manera prevista para el tipo
específico de herramienta mecánica, teniendo en
cuenta las condiciones de trabajo y el trabajo que se
vaya a realizar. El uso de la herramienta mecánica para

operaciones distintas a aquéllas para las que fue
diseñada podría causar una situación peligrosa.

Use abrazaderas u otro modo práctico de sujetar y
soportar la pieza de trabajo en una plataforma
estable. Si se sujeta la pieza de trabajo con la mano o

contra el cuerpo, se crea una situación inestable que
podría causar pérdida de control.

Uso y cuidado de las herramientas

alimentadas por baterías

Recargue las baterías solamente con el cargador
especificado por el fabricante. Un cargador que es

adecuado para un tipo de paquete de batería puede
crear un riesgo de incendio cuando se utiliza con otro
paquete de batería.

Use las herramientas alimentadas por baterías
solamente con paquetes de batería designados
específicamente. El uso de cualquier otro paquete de

batería puede crear un riesgo de lesiones e incendio.

Cuando el paquete de batería no se esté usando,
manténgalo alejado de otros objetos metálicos, tales
como sujetapapeles, monedas, llaves, clavos,
tornillos u otros objetos metálicos pequeños que
pueden hacer una conexión de un terminal a otro. Si

se cortocircuitan los terminales de la batería uno con
otro, se pueden causar quemaduras o un incendio.

En condiciones abusivas, es posible que se eyecte
líquido de la batería. Evite el contacto. Si se produce
un contacto accidental, enjuáguese con agua. Si el
líquido entra en contacto con los ojos, obtenga
además ayuda médica. El líquido que salga eyectado

de la batería puede causar irritación o quemaduras.

Asegúrese de que el interruptor esté en la posición de
apagado antes de introducir el paquete de batería. Si

se introduce el paquete de batería en herramientas
mecánicas que tengan el interruptor en la posición de
encendido, se invita a que se produzcan accidentes.

Servicio de ajustes y reparaciones

Haga que su herramienta mecánica reciba servicio de
un técnico de reparaciones calificado, utilizando
únicamente piezas de repuesto idénticas. Esto

asegurará que se mantenga la seguridad de la
herramienta mecánica.

Desarrolle un programa de mantenimiento periódico
de la herramienta. Cuando limpie una herramienta,
tenga cuidado de no desmontar ninguna de sus
partes, ya que los cables internos podrían reubicarse
incorrectamente o pellizcarse, o los resortes de
retorno de los protectores de seguridad podrían
montarse incorrectamente. Ciertos agentes de

limpieza, tales como gasolina, tetracloruro de carbono,
amoníaco, etc., podrían dañar las piezas de plástico.

GUARDE ESTAS INSTRUCCIONES

-31-

BM 2610925943 6-05 6/10/05 10:25 AM Page 32

Normas de seguridad para sierras caladoras sin cordón

Sujete la herramienta por las superficies de agarre
aisladas cuando realice una operación en la que la
herramienta de corte pueda entrar en contacto con
cables ocultos. El contacto con un cable que tenga

corriente hará que ésta pase a las partes metálicas
descubiertas de la herramienta y que el operador
reciba sacudidas eléctricas. No taladre, rompa, ni
haga trabajo de sujeción en paredes existentes ni en
otras áreas ciegas donde pueda haber cables
eléctricos. Si esta situación es inevitable, desconecte
todos los fusibles o cortacircuitos que alimentan este
sitio de trabajo.

Desconecte el paquete de baterías de la
herramienta o ponga el interruptor en la posición
fijada o de apagado antes de hacer cualquier
ensamblaje, ajustes o cambiar accesorios. Dichas

medidas preventivas de seguridad reducen el riesgo
de arrancar la herramienta accidentalmente.

Nunca deje el gatillo fijo en la posición "ON"
(encendido). Antes de introducir el paquete de
baterías, asegúrese de que el cierre del gatillo esté
en la posición de apagado. Un arranque accidental

podría causar lesiones.

Mantenga las manos alejadas del área de corte.
No ponga la mano debajo del material que se está
cortando. La proximidad de la hoja a la mano queda

oculta a la vista.

Mantenga las manos alejadas del espacio entre la
caja de engranajes y el soporte de la hoja de
sierra. El soporte de la hoja de vaivén puede

pellizcarle los dedos.
No utilice hojas desfiladas ni dañadas. Una hoja

doblada puede romperse fácilmente o causar
retroceso.

Antes de comenzar el corte, encienda la
herramienta y deje que la hoja alcance toda su
velocidad. La herramienta puede chirriar o vibrar si

la velocidad de la hoja es demasiado lenta al
comienzo del corte y posiblemente puede
experimentar retroceso.

Fije el material antes de cortar. Nunca lo tenga en
la mano ni sobre las piernas.

delgado puede curvarse o vibrar con la hoja,
causando pérdida de control.

Asegúrese de que todos los tornillos de ajuste y el
soporte de la hoja estén apretados antes de hacer
un corte. Si los tornillos de ajuste y los soportes

están flojos, pueden hacer que la herramienta o la
hoja resbale, pudiendo producirse pérdida de control.

Al quitar la hoja de la herramienta, evite el
contacto con la piel y use guantes protectores
adecuados al agarrar la hoja o el accesorio. Los

accesorios pueden estar calientes después del uso
prolongado.

!

ADVERTENCIA

taladrado mecánicos, y por otras actividades de
construcción, contiene agentes químicos que se sabe
que causan cáncer, defectos de nacimiento u otros
daños sobre la reproducción. Algunos ejemplos de
estos agentes químicos son:

• Plomo de pinturas a base de plomo,

• Sílice cristalina de ladrillos y cemento y otros
productos de mampostería, y

• Arsénico y cromo de madera tratada químicamente.

Su riesgo por causa de estas exposiciones varía,
dependiendo de con cuánta frecuencia realice este tipo
de trabajo. Para reducir su exposición a estos agentes
químicos: trabaje en un área bien ventilada y trabaje con
equipo de seguridad aprobado, como por ejemplo
máscaras antipolvo que estén diseñadas especialmente
para impedir mediante filtración el paso de partículas
microscópicas.

Cierto polvo generado por el
lijado, aserrado, amolado y

El material pequeño o

Batería/cargador

Antes de utilizar el cargador de baterías, lea todas
las instrucciones e indicaciones de precaución que
se encuentran en (1) el cargador de baterías, (2) el
paquete de baterías y (3) el producto que utiliza
baterías.

Utilice solamente el cargador que acompañaba al el
producto o un reemplazo directo según se indica en
el catálogo o en este manual.

ningún otro cargador. Utilice únicamente cargadores
aprobados Bosch con su producto. Consulte
Descripción funcional y especificaciones.

No desarme el cargador ni lo haga funcionar si ha
recibido un golpe brusco, se ha caído o se ha
dañado de cualquier modo. Cambie el cordón o los

No sustituirlo por

enchufes dañados inmediatamente. El reensamblaje
incorrecto o los daños pueden ocasionar sacudidas
eléctricas o incendio.

No recargue la batería en un entorno húmedo o
mojado. No exponga el cargador a lluvia ni nieve.
Si la caja de baterías está agrietada o dañada de
algún otro modo, no la introduzca en el cargador.

Se puede producir un cortocircuito de las baterías o un
incendio.

Cargue solamente baterías recargables aprobadas
Bosch.

especificaciones. Otros tipos de baterías pueden
reventar causando lesiones personales y daños.

Consulte Descripción funcional y

-32-

BM 2610925943 6-05 6/10/05 10:25 AM Page 33

Cargue el paquete de baterías a temperaturas

uperiores a +40 grados F (4 grados C) e inferiores a

s

105 grados F (41 grados C). Guarde la herramienta

+

el paquete de baterías en lugares donde las

y
temperaturas no superen 120 grados F (49 grados
C).

Esto es importante para evitar daños graves a los

elementos de la batería.

Se puede producir un escape del líquido de las
baterías bajo condiciones extremas de uso o de
temperatura. Evite el contacto con la piel y los ojos.

El líquido de la batería es cáustico y podría causar
quemaduras químicas en los tejidos. Si el líquido
entra en contacto con la piel, lávela rápidamente con
agua y jabón y luego con jugo de limón o vinagre. Si
el líquido entra en contacto con los ojos, enjuáguelos
con agua durante un mínimo de 10 minutos y obtenga
atención médica.

Cuidado de las baterías

!

ADVERTENCIA

cargador, manténgalas alejadas de objetos
metálicos. Por ejemplo, para evitar que las terminales

hagan cortocircuito, NO ponga las baterías en una caja
de herramientas o en un bolsillo con clavos, tornillos,
llaves, etc. Se pueden producir un incendio o lesiones.

Cuando las baterías no están en
la herramienta o en el

Ponga el cargador sobre superficies planas

ninflamables y alejado de materiales inflamables

i

uando recargue el paquete de baterías.El

c

argador y el paquete de baterías se calientan durante

c
el proceso de carga. Las alfombras y otras
superficies termoaislantes bloquean la circulación
adecuada de aire, lo cual puede causar
sobrecalentamiento del cargador y del paquete de
baterías. Si observa humo o que la carcasa se está
derritiendo, desenchufe inmediatamente el cargador y
no utilice el paquete de baterías ni el cargador.

El uso de un accesorio no recomendado ni vendido
por Bosch puede constituir un peligro de incendio,
sacudidas eléctricas o lesiones a las personas.

!

ADVERTENCIA

la herramienta o en el cargador, ponga siempre la
tapa protectora en el extremo del paquete de
baterías. La tapa protectora protege contra el

cortocircuitado de los terminales.

NO ARROJE LAS BATERIAS AL FUEGO NI LAS
EXPONGA AL CALOR INTENSO. Pueden explotar.

Para evitar incendios o lesiones
cuando las baterías no estén en

Eliminación de las baterías

!

ADVERTENCIA

ponentes que sobresalen de las terminales de la
batería. Se pueden producir lesiones o un incendio.

Antes de tirarla, proteja las terminales que están al
descubierto con cinta adhesiva aislante gruesa para
prevenir cortocircuitos.

Si este producto está equipado con una batería de
níquel-cadmio, dicha batería debe recogerse,
reciclarse o eliminarse de manera segura para el
medio ambiente.

programa de la industria para recoger y reciclar estas
baterías al final de su vida útil, cuando se retiran de

BATERÍAS DE NIQUEL-CADMIO

No intente desarmar la batería
ni quitar ninguno de los com-

“El sello de reciclaje de baterías
RBRC certificado por la EPA que se
encuentra en la batería de níquel­cadmio (Ni-Cd) indica que Robert
Bosch Tool Corporation está
participando voluntariamente en un

servicio en los Estados Unidos y Canadá. El programa
RBRC proporciona una alternativa conveniente a tirar
las baterías de Ni-Cd usadas a la basura o a la
corriente municipal de aguas residuales, lo cual quizás
sea ilegal en su área.

Tenga la amabilidad de llamar al 1-800-8-BATTERY
para obtener información acerca de las
prohibiciones/restricciones sobre el reciclaje y la
eliminación de baterías de Ni-Cd en su lugar o
devuelva las baterías a un Centro de servicio
Skil/Bosch/Dremel para reciclarlas. La participación de
Robert Bosch Tool Corporation en este programa es
parte de nuestro compromiso hacia preservar nuestro
medio ambiente y conservar nuestros recursos
naturales.”

BATERÍAS DE NIQUEL-HIDRURO METALICO

Si este producto está equipado con una batería de
níquel-hidruro metálico, dicha batería debe eliminarse
en un curso de agua municipal para residuos sólidos.

-33-

A

0

A

A

0

A

BM 2610925943 6-05 6/10/05 10:25 AM Page 34

Símbolos

IMPORTANTE: Es posible que algunos de los símbolos siguientes se usen en su herramienta. Por favor,

estúdielos y aprenda su significado. La interpretación adecuada de estos símbolos le permitirá utilizar la
herramienta mejor y con más seguridad.

Símbolo Nombre Designación/explicación

V Volt Tensión (potencial)
A Ampere Corriente

Hz Hertz Frecuencia (ciclos por segundo)

W Watt Potencia

kg Kilogramo Peso

min Minuto Tiempo

s Segundo Tiempo

Diámetro Tamaño de las brocas taladradoras,

muelas, etc

n

0

.../min Revoluciones o alternación por minuto Revoluciones, golpes, velocidad de

0 Posición "off" (apagado) Velocidad cero, par motor cero...

1, 2, 3, ... Graduaciones del selector Graduaciones de velocidad, par motor o

I, II, III, posición. Un número más alto significa

Velocidad sin carga Velocidad rotacional sin carga

superficie, órbitas, etc., por minuto

mayor velocidad

Selector infinitamente variable con La velocidad aumenta desde la
apagado graduación de 0

Flecha Acción en la dirección de la flecha
Corriente alterna Tipo o una característica de corriente
Corriente continua Tipo o una característica de corriente
Corriente alterna o continua Tipo o una característica de corriente
Construcción de clase II Designa las herramientas de construcción

con aislamiento doble.
Terminal de toma de tierra Terminal de conexión a tierra
Símbolo de advertencia Alerta al usuario sobre mensajes de

advertencia
Sello RBRC de Ni-Cd Designa el programa de reciclaje de baterías

de Ni-Cd

que

Este símbolo indica que esta
herramienta está catalogada
por Underwriters
Laboratories.

Este símbolo indica que esta
herramienta está catalogada
por la Canadian Standards
Association.

Este símbolo
Underwriters Laboratories ha
catalogado esta herramienta
indicando que cumple las
normas canadienses.

Este símbolo indica que esta
herramienta está catalogada por
Underwriters Laboratories y que
Underwriters Laboratories la ha
catalogado según las normas
canadienses.

indica

Este símbolo
indica que esta
herramienta
cumple con la
norma mexicana
oficial (NOM).

-34-

BM 2610925943 6-05 6/10/05 10:25 AM Page 35

Descripción funcional y especificaciones

!

ADVERTENCIA

Desconecte el paquete de baterías de la herramienta o ponga el interruptor en la
posición fijada o de apagado antes de hacer cualquier ensamblaje, ajustes o cambiar

accesorios. Dichas medidas preventivas de seguridad reducen el riesgo de arrancar la herramienta

accidentalmente.

Sierras caladoras sin cordón

FIG. 1

I

NTERRUPTOR

CIERRE DEL

INTERRUPTOR

PALANCA EYECTORA

DE LA HOJA

GATILLO

P

AQUETE DE
BATERÍAS

LENGÜETAS DE
LIBERACIÓN DE

LAS BATERÍAS

ABERTURAS DE

VENTILACION DE

ENTRADA

PALANCA DEL

SOPLADOR

PLACA-BASE

HOJA

RODILLO DE

GUÍA

EMBOLO

PALANCA SELECTORA

DE LA ORBITA DE

LA HOJA

Número de modelo 52314 52318 52524

Tensión nominal 14,4 V 18 V 24 V
Velocidad sin carga n00-2 000/min n00-2 000/min n00 2000/min

Capacidades máximas

Longitud de carrera 25 mm 25 mm 25 mm
Madera 64 mm 66 mm 70 mm

Aluminio 10 mm 11 mm 13 mm
Acero suave 2 mm 2 mm 3 mm

Cargador BC001 a 6 y BC016

BC003, 4, 6, y BC016

BC004, 6, y BC016

BC130 y BC230 BC130 y BC230 BC130 y BC230

Tensión nominal 120 V 60 Hz 120 V 60 Hz 120 V 60 Hz
Paquete de baterias BAT038 a BAT040 BAT025 y BAT026 BAT030 y BAT031

BAT140 a BAT159

BAT160 a BAT189 BAT240 a BAT299

El cargador BC006 requiere alimentación de 12 V CC

NOTA: UTILICE ÚNICAMENTE LOS CARGADORES INDICADOS ANTERIORMENTE

-35-

BM 2610925943 6-05 6/10/05 10:25 AM Page 36

Ensamblaje

INSTALACION Y REMOCION DE LA HOJA

Esta sierra caladora está equipada con el sistema de
cambio de hoja sin herramienta "Clic" de Bosch. Este
sistema permite cambiar las hojas rápida y fácilmente.

Introduzca la hoja de sierra (con los dientes en el
sentido de corte) hasta que se acople en el émbolo.
Al introducir la hoja de sierra, la parte posterior de la
hoja debe descansar en la ranura del rodillo de guía
(Fig. 2).

Nota: Si la hoja de sierra no puede introducirse en el
émbolo, las ranuras del portahoja no están
posicionadas tal como se muestra en la ilustración;
empuje la palanca eyectora de la hoja brevemente
hacia la parte delantera y suéltela.

Para cambiar la hoja de sierra, empuje la palanca
eyectora hacia el tope central; esto suelta la hoja de
sierra y la eyecta.

Al cambiar la hoja, la herramienta debe sujetarse de
forma que la hoja se eyecte de manera segura.

COLOCACION DE LA SOBREZAPATA

ANTIINDENTACIONES

La herramienta está equipada con una sobrezapata
protectora de plástico que protege las superficies más
finas.

Para colocar la sobrezapata, engánchela sobre la
parte delantera de la placa-base de metal y acóplela a
presión en su sitio en la parte trasera de la placa-base
o sobrezapata antiindentaciones (Fig. 3).

ACCESORIO DE INSERCION ANTIASTILLAS

Para minimizar el astillamiento de la superficie
superior del material que se esté cortando, coloque el
accesorio de inserción antiastillas en la abertura de la
hoja que está en la placa-base.

FIG. 2

PALANCA

E

YECTORA

EMBOLO

RODILLO DE

GUÍA

HOJA

RODILLO DE

GUÍA

Nota: Este accesorio de inserción sólo funciona con

hojas que tengan lados amolados, como la T301CD,
TB1B, T101D y T101DP.

PLACA-BASE

ACCESORIO DE

INSERCION

ANTIASTILLAS

SOBREZAPATA

ANTIINDENTACIONES

FIG. 3

Instrucciones de funcionamiento

CIERRE DEL INTERRUPTOR

El cierre del interruptor está diseñado para evitar los
arranques accidentales. Para accionar el interruptor,
oprima el botón de fijación del interruptor con el dedo
pulgar hasta el símbolo de desbloqueo . Para
bloquear el interruptor, oprima el botón de fijación del
interruptor hasta el símbolo de bloqueo (Fig. 1).

INTERRUPTOR GATILLO DE VELOCIDAD

VARIABLE CONTROLADA

La herramienta está equipada con un interruptor gatillo
de velocidad variable. La herramienta se puede encender

(posición "ON") o apagar (posición "OFF") apretando o
soltando el gatillo. La velocidad se puede ajustar desde
las CPM mínimas hasta las CPM máximas indicadas en
la placa del fabricante por medio de la presión que usted
ejerce sobre el gatillo. Ejerza más presión para aumentar
la velocidad y disminuya la presión para reducir la
velocidad (Fig. 1).

FRENO

Cuando se suelta el gatillo, éste activa el freno eléctrico
para detener la hoja rápidamente. Este dispositivo es
especialmente útil cuando se hacen cortes repetitivos.

-36-

BM 2610925943 6-05 6/10/05 10:25 AM Page 37

PALANCA SELECTORA DE LA ORBITA DE LA HOJA

Puede lograrse una eficiencia de corte máxima
ajustando la palanca selectora de la órbita de la hoja
para convenir con el material que se esté cortando.

El cuadro siguiente le ayudará a determinar qué
posición debe usar para la aplicación que desea
realizar. La finalidad de este cuadro es servir
solamente como recomendación y deben realizarse
primero cortes de prueba en material de desecho para
determinar la mejor posición.

Posición 0

Materiales duros, como metales o
chapas metálicas finas. Posición
usada con cuchillas, hojas de filo
de grano abrasivo, en trabajo de
raspado y con hojas de corte hacia
abajo.

Posición 1

Materiales blandos donde se
realizan cortes más limpios o
trabajo de contorneo delicado.

Posición 2

Materiales de densidad intermedia,
como maderas más duras o tablero
de partículas de madera.

Posición 3

Materiales blandos, como madera,
plásticos, etc., y cuando el corte
rápido sea más importante que un
corte limpio.

La sierra caladora está equipada con un soplador de
virutas de dos posiciones para ayudar a mantener la
línea de corte libre de virutas.

Al ajustar la palanca del soplador de virutas, la fuerza
de la descarga de aire puede alterarse de la manera
siguiente:

La placa-base puede inclinarse para permitir realizar
cortes en ángulo de hasta 45

Para ajustar la placa-base, afloje el tornillo con la llave
Allen suministrada, deslice la placa-base ligeramente
hacia adelante, hacia la parte delantera de la
herramienta, y luego gírela hasta el ángulo deseado.
Las ranuras de retén sujetarán la placa-base
firmemente a 45° y hay marcas de posición
adicionales para ángulos de 15° y 30°. Pueden
ajustarse ángulos intermedios con un transportador

SOPLADOR DE VIRUTAS

SOPLADOR ENCENDIDO

Para trabajar con madera, plástico y
materiales similares que producen
grandes cantidades de serrín.

SOPLADOR APAGADO

Para trabajar con metales y cuando se
utilicen agentes refrigerantes.

AJUSTE DEL ANGULO DE LA PLACA-BASE

° en cualquier sentido.

de ángulos. Después de posicionar la placa-base,
apriete firmemente el tornillo (Fig. 4).

IG. 4

F

TORNILLO DE

LA PLACA-BASE

Para permitir que la sierra haga un corte
perpendicular cerca de una superficie vertical, la
placa-base debe reposicionarse de la manera
siguiente.

Afloje el tornillo, mueva la placa-base de vuelta a la
ranura de alineación a 0° y apriete firmemente el
tornillo. Tenga en cuenta que cuando la placa-base se
retrae de esta manera, solamente es posible realizar
cortes a 90°, y que la guía de corte opcional y la guía
del accesorio de inserción antiastillas no pueden
utilizarse.

CONSEJOS PARA LA HERRAMIENTA

Asegúrese siempre de que las piezas de trabajo más
pequeñas estén sujetas firmemente a un banco u otro
soporte. Los paneles más grandes pueden sujetarse
en su sitio mediante abrazaderas sobre un banco o
caballetes de aserrar.

Para comenzar un corte, marque claramente la línea
de corte y apoye la parte delantera de la placa-base
sobre la pieza de trabajo. Accione el interruptor y
mueva la hoja hacia el interior de la pieza de trabajo
utilizando solamente suficiente presión hacia adelante
para mantener la hoja cortando uniformemente. No
fuerce la sierra, ya que esto no hará que corte más
rápidamente; deje que la hoja haga el trabajo.

Seleccione las hojas cuidadosamente, ya que la
capacidad de la sierra caladora para seguir curvas,
proporcionar acabados más lisos o realizar cortes
más rápidamente está relacionada directamente con
el tipo de hoja que se utilice.

CORTE MEDIANTE DESCENSO VERTICAL

El corte mediante descenso vertical es útil y ahorra
tiempo al hacer aberturas bastas en materiales más

No es necesario hacer un agujero para un corte

blandos.
interior o de bolsillo. Trace líneas para la abertura, agarre
la sierra firmemente e inclínela hacia adelante para que la

CORTE AL RAS

-37-

1

2

BM 2610925943 6-05 6/10/05 10:25 AM Page 38

punta de la base de la sierra esté apoyada sobre la pieza
de trabajo, pero con la hoja bien alejada de la pieza de
trabajo. Arranque el motor y luego baje la hoja muy
gradualmente. Cuando haga contacto, continúe ejercien­do presión hacia abajo sobre la punta de la base de la
sierra, haciendo pivotar la sierra lentamente como una
bisagra hasta que la hoja corte y la base se apoye hori­zontalmente sobre la pieza de trabajo. Luego, aserre
hacia adelante siguiendo la línea de corte. No
recomendamos el corte mediante descenso vertical con
una hoja para desplazamiento continuo (Fig. 5).

FIG. 5

Para hacer esquinas muy pronunciadas, corte hasta la
esquina y luego retroceda ligeramente antes de rodear la
esquina. Después de terminar la abertura, vuelva a cada
esquina y córtela desde el sentido contrario para
completar el ángulo recto. No intente cortar mediante
descenso vertical en materiales duros como por
ejemplo acero.

GUÍA DE CORTE CIRCULAR Y PARALELO

Este accesorio se encuentra disponible a un costo
adicional. Se utiliza para cortes recto y circular rápidos y
precisos (Fig. 6).

COLOCACIÓN DE LA GUÍA

1. Introduzca la barra de la guía a través de la abrazadera
del pomo de fijación y luego a través de las ranuras
provistas en el pie, desde cualquiera de los lados de
dicho pie, con la guía de borde orientada hacia abajo
(Fig. 6).

1. Antes de colocar la guía, dibuje un círculo y
pretaladre un agujero central de 13/64" en la pieza de
trabajo.

2. Perfore o corte mediante descenso vertical cerca del
borde del círculo, apague la sierra y mueva el cierre del
interruptor hasta la posición de fijación.

. Coloque la guía en la sierra con la guía de borde

3
orientada hacia ARRIBA de la manera que se muestra
en la ilustración (Fig. 7).

4. Quite el pasador de guía del extremo de la guía y
empuje dicho pasador a través del agujero provisto en
la guía y luego al interior del agujero central de la pieza
de trabajo.

FIG. 7

AGUJERO

PARA EL

PASADOR DE

GUÍA

CORTES EN CÍRCULO

CUÑA

GUÍA DE BORDE

HACIA ARRIBA

PASADOR

DE GUÍA

BARRA

GUÍA DE BORDE HACIA ABAJO

2. Enganche la abrazadera del pomo de fijación sobre el
borde de la placa-base, ajuste el tope-guía a la anchura
deseada y apriete firmemente la abrazadera del pomo
de fijación.

FIG. 6

ABRAZADERA
DEL POMO DE

FIJACIÓN

PASADOR

DE GUÍA

5. Mida la distancia desde el agujero seleccionado
hasta la hoja. Debe ser igual al radio del círculo.

6. Mueva el cierre del interruptor hasta la posición
desbloqueada, sujete la sierra firmemente, apriete el
gatillo y empuje la sierra lentamente hacia adelante. Para
hacer un agujero, corte desde dentro del círculo; para
hacer ruedas o discos, corte desde fuera.

Consejo para cortar: Corte lentamente para que la hoja
permanezca recta en el corte. Coloque pequeñas cuñas
en el corte, tal como se muestra en la Fig. 7, para evitar
que el círculo interior se separe cuando usted esté cerca
del final del corte.

-38-

BM 2610925943 6-05 6/10/05 10:25 AM Page 39

LIBERACION E INSERCION DEL PAQUETE DE BATERÍAS

aque el paquete de baterías de la herramienta

S

resionando sobre ambos lados de las lengüetas de

p
liberación de las baterías y tire hacia abajo. Antes de
introducir el paquete de baterías, quite la tapa

NOTAS IMPORTANTES PARA CARGAR

1. El paquete de baterías acepta únicamente alrededor
del 80 por ciento de su capacidad máxima en los
primeros ciclos de carga. Sin embargo, después de
los primeros ciclos de carga, la batería se cargará
hasta su capacidad máxima.

2. El cargador fue diseñado para cargar la batería
rápidamente sólo cuando la temperatura de la batería
está entre 4°C (40°F) y 41°C (105°F).

3. Un descenso considerable en el tiempo de
funcionamiento por carga puede significar que el
paquete de baterías se está acercando al final de su
vida y que debe ser sustituido.

4. Si espera que haya largos períodos (es decir, un
mes o más) en los que no se use la herramienta, lo
mejor es hacerla funcionar hasta que esté
completamente descargada antes de guardar el
paquete de baterías. Después de un largo período de
almacenamiento, la capacidad después de la primera
recarga será más baja. La capacidad normal se
restaurará en dos o tres ciclos de carga/descarga.

rotectora de dicho paquete de baterías. Para

p

ntroducir la batería, alinee la batería e introduzca el

i
paquete de baterías en la herramienta hasta que quede
fijo en su posición. No lo fuerce.

Recuerde desenchufar el cargador durante el período
de almacenamiento.

5. Si la batería no carga adecuadamente:
a. Compruebe que hay tensión en el tomacorriente

enchufando algún otro dispositivo eléctrico.

b. Compruebe si el tomacorriente está conectado a

un interruptor de luz que corta el suministro de
energía cuando se apagan las luces.

c. Compruebe si hay suciedad en las terminales

del paquete de baterías. Límpielas con un pedazo de
algodón y alcohol si es necesario.

d. Si usted sigue sin obtener una carga adecuada,

lleve o envíe la herramienta, el paquete de baterías y
el cargador al Centro de servicio Bosch local. Busque
bajo “Herramientas eléctricas” en las páginas
amarillas para obtener nombres y direcciones.

Nota: La utilización de cargadores o paquetes de
batería no vendidos por Bosch anulará la garantía.

-39-

BM 2610925943 6-05 6/10/05 10:25 AM Page 40

CARGA DEL PAQUETE DE BATERÍAS (CON BAHIA UNICA DE 30 MINUTOS BC130)

INDICADORES, SIMBOLOS Y SIGNIFICADO

Si la luz indicadora verde está apagada, el cargador no
está recibiendo energía del tomacorriente de
alimentación.

Si la luz indicadora verde está “EN­CENDIDA”, el cargador está enchufado
pero el paquete de baterías no está

cambiará a carga continua y lenta hasta que se alcance
una temperatura adecuada, momento en el cual el
cargador cambiará automáticamente a carga rápida.

introducido o el paquete de baterías se encuentra
totalmente cargado y está siendo cargado continua y
lentamente.

Si la luz indicadora verde “PARPADEA”,
el paquete de baterías está siendo

cargado rápidamente. La carga rápida
terminará automáticamente cuando el paquete de
baterías esté totalmente cargado.

cargador o del paquete de baterías están
contaminados. Limpie los contactos del cargador o
del paquete de baterías únicamente tal como se indica
en estas instrucciones de funcionamiento o en las
que se suministran con la herramienta o con el
paquete de baterías.

Si la luz indicadora roja está
“ENCENDIDA”, el paquete de baterías
está demasiado caliente o demasiado
frío para la carga rápida. El cargador

Si la luz indicadora roja "PARPADEA",
el paquete de baterías no puede
aceptar una carga o los contactos del

Enchufe el cordón del cargador en un tomacorriente
eléctrico estándar. Antes de introducir el paquete de
baterías, quite la tapa protectora y luego introduzca el
paquete de baterías en el cargador (Fig. 8).

La luz indicadora verde del cargador comenzará a
"PARPADEAR". Esto indica que la batería está
recibiendo una carga rápida. La carga rápida se
detendrá automáticamente cuando el paquete de
baterías esté completamente cargado.

Cuando la luz indicadora deje de "PARPADEAR" (y se
vuelva una luz verde constante), la carga rápida habrá
terminado.

El paquete de baterías se puede usar incluso aunque la
luz siga parpadeando. Puede que tenga que pasar más
tiempo para que la luz deje de parpadear, según la
temperatura. Cuando comience el proceso de carga del
paquete de baterías, una luz roja constante también

PAQUETE DE

BATERÍAS

CARGADOR

podría significar que el paquete de baterías está
demasiado caliente o demasiado frío.

El propósito de la luz verde es indicar que el paquete de
baterías se está cargando rápidamente. No indica el
punto exacto de carga completa. La luz dejará de
parpadear en menos mas tiempo hora si el paquete de
baterías no estaba completamente descargado.

Al cargar varias baterías en secuencia, es posible que el
tiempo de carga aumente ligeramente.

Cuando el paquete de baterías esté completamente
cargado, desenchufe el cargador (a menos que vaya a
cargar otro paquete de baterías) y vuelva a introducir el
paquete de baterías en la herramienta.

Para evitar incendios o lesiones cuando las baterías no
estén en la herramienta o en el cargador, ponga siempre
la tapa protectora en el extremo del paquete de baterías.

FIG. 8

TAPA

PROTECTORA

LUZ ROJA

LUZ VERDE

-40-

BM 2610925943 6-05 6/10/05 10:25 AM Page 41

CARGA DEL PAQUETE DE BATERÍAS (CON DOS BAHIAS DE 30 MINUTOS BC230)

INDICADORES, SIMBOLOS Y SIGNIFICADO

Si la luz indicadora verde está apagada, el cargador no
está recibiendo energía del tomacorriente de
alimentación.

del cargador o del paquete de baterías únicamente tal
como se indica en estas instrucciones de
funcionamiento o en las que se suministran con la
herramienta o con el paquete de baterías.

Si la luz indicadora roja está
“ENCENDIDA”, el paquete de

baterías está demasiado caliente o
demasiado frío para la carga rápida. El cargador
cambiará a carga continua y lenta hasta que se alcance

carga rápida terminará automáticamente cuando el

paquete de baterías esté totalmente cargado.
una temperatura adecuada, momento en el cual el
cargador cambiará automáticamente a carga rápida.

Si la luz indicadora roja
"PARPADEA", el paquete de
baterías no puede aceptar una

carga o los contactos del cargador o del paquete de

baterías no está introducido o el paquete de baterías se

encuentra totalmente cargado y está siendo cargado

continua y lentamente.
baterías están contaminados. Limpie los contactos

Si la luz indicadora verde
“PARPADEA”, el paquete de baterías
está siendo cargado rápidamente. La

Si la luz indicadora verde está
“ENCENDIDA”, el cargador está
enchufado pero el paquete de

Enchufe el cordón del cargador en un tomacorriente
eléctrico estándar. Antes de introducir el paquete de
baterías, quite la tapa protectora y luego introduzca el
paquete de baterías en el cargador (Fig. 9).

La luz indicadora verde del cargador comenzará a
"PARPADEAR". Esto indica que la batería está
recibiendo una carga rápida. La carga rápida se
detendrá automáticamente cuando el paquete de
baterías esté completamente cargado.

Cuando la luz indicadora deje de "PARPADEAR" (y se
vuelva una luz verde constante), la carga rápida habrá
terminado.

El paquete de baterías se puede usar incluso aunque
la luz siga parpadeando. Puede que tenga que pasar
más tiempo para que la luz deje de parpadear, según
la temperatura. Cuando comience el proceso de carga
del paquete de baterías, una luz roja constante

PAQUETE DE

BATERÍAS

también podría significar que el paquete de baterías
está demasiado caliente o demasiado frío.

El propósito de la luz verde es indicar que el paquete
de baterías se está cargando rápidamente. No indica
el punto exacto de carga completa. La luz dejará de
parpadear en menos mas tiempo hora si el paquete
de baterías no estaba completamente descargado.

Al cargar varias baterías en secuencia, es posible que
el tiempo de carga aumente ligeramente.

Cuando el paquete de baterías esté completamente
cargado, desenchufe el cargador (a menos que vaya a
cargar otro paquete de baterías) y vuelva a introducir el
paquete de baterías en la herramienta.

Para evitar incendios o lesiones cuando las baterías no
estén en la herramienta o en el cargador, ponga
siempre la tapa protectora en el extremo del paquete de
baterías.

FIG. 9

TAPA

PROTECTORA

CARGADOR

-41-

LUZ ROJA

LUZ VERDE

BM 2610925943 6-05 6/10/05 10:25 AM Page 42

CARGA DEL PAQUETE DE BATERÍAS (CARGADOR DE 1 HORA)

Enchufe el cordón del cargador en un tomacorriente
eléctrico estándar. Antes de introducir el paquete de
baterías, quite la tapa protectora y luego introduzca el
paquete de baterías en el cargador (Fig. 10).

El indicador verde del cargador comenzará a
"PARPADEAR". Esto indica que la batería está
recibiendo una carga rápida. La carga rápida se
detendrá automáticamente cuando el paquete de
baterías esté completamente cargado.

Cuando la luz indicadora deje de "PARPADEAR" (y
pase a ser una luz verde constante), la carga rápida se
habrá completado.

Cuando comience el proceso de carga del paquete de
baterías, una luz verde constante también podría
significar que el paquete de baterías está demasiado

El propósito de la luz es indicar que el paquete de
baterías se está cargando rápidamente. No indica el
punto exacto de carga completa. La luz dejará de
parpadear en menos mas tiempo hora si el paquete
de baterías no estaba completamente descargado.

Cuando el paquete de baterías esté completamente
cargado, desenchufe el cargador (a menos que vaya a
cargar otro paquete de baterías) y deslice el paquete
de baterías de vuelta en el interior del mango de la
herramienta.

Para evitar incendios o lesiones cuando las baterías no
estén en la herramienta o en el cargador, ponga
siempre la tapa protectora en el extremo del paquete de
baterías. La tapa protectora protege contra el
cortocircuitado de los terminales.

caliente o demasiado frío.

FIG. 10

PAQUETE DE

BATERÍAS

LUZ

INDICADORA

CARGADOR

TAPA PROTECTORA

-42-

BM 2610925943 6-05 6/10/05 10:25 AM Page 43

Mantenimiento

Servicio

!

ADVERTENCIA

AJUSTADAS O REPARADAS POR EL USUARIO. El
mantenimiento preventivo realizado por personal no
autorizado pude dar lugar a la colocación incorrecta
de cables y componentes internos que podría
constituir un peligro serio. Recomendamos que todo

el servicio de las herramientas sea realizado en un
Centro de servicio de fábrica Bosch o en una Estación
de servicio Bosch autorizada. TECNICOS DE
REPARACIONES: Desconecten la herramienta y/o el
cargador de la fuente de energía antes de realizar
servicio de ajustes y reparaciones.

Esté alerta a los paquetes de baterías que estén
aproximándose al final de su vida útil. Si observa una

disminución del rendimiento de la herramienta o un
tiempo de funcionamiento significativamente más corto
entre cargas, entonces ha llegado el momento de
cambiar el paquete de baterías. Si no se hace esto, el
resultado puede ser que la herramienta funcione
incorrectamente o que el cargador se dañe.

Cuando la batería se almacene a largo plazo, debe
estar en estado de descarga. Los paquetes de

baterías duran más y se recargan mejor cuando se
almacenan descargados. Recuerde recargar
completamente los paquetes de baterías antes de
utilizarlos después de un almacenamiento prolongado.

NO HAY PIEZAS EN EL
INTERIOR QUE PUEDAN SER

BATERÍAS

LUBRICACION DE LAS HERRAMIENTAS

Su herramienta Bosch ha sido lubricada
adecuadamente y está lista para la utilización.

MOTORES “CORRIENTE DIRECTA”

El motor de la herramienta ha sido diseñado para
muchas horas de servicio fiable. Para mantener un
rendimiento óptimo del motor, recomendamos que éste
sea examinado cada seis meses. Sólo se debe usar un
motor de repuesto Bosch genuino diseñado
especialmente para la herramienta.

Limpieza

!

ADVERTENCIA

herramienta y/o el cargador de la fuente de energía
antes de la limpieza. La herramienta se puede limpiar
más eficazmente con aire comprimido seco. Use gafas
de seguridad siempre que limpie herramientas con
aire comprimido.

Las aberturas de ventilación y las palancas de
interruptor deben mantenerse limpias y libres de
materias extrañas. No intente limpiar introduciendo
objetos puntiagudos a través de las aberturas.

!

PRECAUCION

plástico. Algunos de estos son: gasolina, tetracloruro

de carbono, disolventes de limpieza clorados, amoníaco
y detergentes domésticos que contienen amoníaco.

Para evitar accidentes,
desconecte siempre la

Ciertos agentes de limpieza y
disolventes dañan las piezas de

Accesorios

!

ADVERTENCIA

cordón con conductores de tamaño adecuado que sea
capaz de transportar la corriente necesaria para la
herramienta. Esto evitará caídas de tensión excesivas,

pérdida de potencia o recalentamiento. Las herramientas
conectadas a tierra deben usar cordones de extensión de
3 hilos que tengan enchufes de 3 terminales y
receptáculos para 3 terminales.

NOTA: Cuanto más pequeño es el número de calibre, más

grueso es el cordón.

(* = equipo estándar)
(** = accesorios opcionales)

* Estuche de transporte* (Modelo 52324 solamente)
** Guía de corte circular y paralelo

Si es necesario un cordón de
extensión, se debe usar un

TAMAÑOS RECOMENDADOS DE CORDONES DE EXTENSION

HERRAMIENTAS DE 120 V CORRIENTE ALTERNA

Capacidad

nominal en

amperes de la

herramienta

3-6
6-8

8-10
10-12
12-16

Tamaño del cordón en A.W.G.

Longitud del cordón en pies

25 50 100 150 15 30 60 120

16 16 14 0,75 0,75 1,5 2,5

18
18 16 14 12 0,75 1,0 2,5 4,0
18 16 14 12 0,75 1,0 2,5 4,0
16 16 14 12 1,0 2,5 4,0 —
14 12 — — — — — —

Tamaños del cable en mm

Longitud del cordón en metros

** Cargador de 15 minutos
** Cargador de 30 minutos (con bahía única)
** Cargador de 30 minutos (con dos bahías)
** Cargador de una hora

-43-

2

BM 2610925943 6-05 6/10/05 10:25 AM Page 44

Robert Bosch Tool Corporation (“Seller”) warrants to the original purchaser only, that all BOSCH portable and benchtop power tools will be free from
defects in material or workmanship for a period of one year from date of purchase. SELLER’S SOLE OBLIGATION AND YOUR EXCLUSIVE REMEDY
under this Limited Warranty and, to the extent permitted by law, any warranty or condition implied by law, shall be the repair or replacement of parts,
without charge, which are defective in material or workmanship and which have not been misused, carelessly handled, or misrepaired by persons
other than Seller or Authorized Service Station. To make a claim under this Limited Warranty, you must return the complete portable or benchtop
power tool product, transportation prepaid, to any BOSCH Factory Service Center or Authorized Service Station. For Authorized BOSCH Power Tool
Service Stations, please refer to your phone directory.

THIS LIMITED WARRANTY DOES NOT APPLY TO ACCESSORY ITEMS SUCH AS CIRCULAR SAW BLADES, DRILL BITS, ROUTER BITS, JIGSAW
BLADES, SANDING BELTS, GRINDING WHEELS AND OTHER RELATED ITEMS.

ANY IMPLIED WARRANTIES SHALL BE LIMITED IN DURATION TO ONE YEAR FROM DATE OF PURCHASE. SOME STATES IN THE U.S., SOME
CANADIAN PROVINCES DO NOT ALLOW LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATION MAY NOT
APPLY TO YOU.

IN NO EVENT SHALL SELLER BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES (INCLUDING BUT NOT LIMITED TO LIABILITY
FOR LOSS OF PROFITS) ARISING FROM THE SALE OR USE OF THIS PRODUCT. SOME STATES IN THE U.S. AND SOME CANADIAN PROVINCES
DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES, SO THE ABOVE LIMITA TION OR
EXCLUSION MAY NOT APPLY TO YOU.

THIS LIMITED WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS WHICH VARY FROM STATE TO
STATE IN THE U.S., PROVINCE TO PROVINCE IN CANADA AND FROM COUNTRY TO COUNTRY.

THIS LIMITED WARRANTY APPLIES ONLY TO PORTABLE AND BENCHTOP ELECTRIC TOOLS SOLD WITHIN THE UNITED STATES OF AMERICA,
CANADA AND THE COMMONWEALTH OF PUERTO RICO. FOR WARRANTY COVERAGE WITHIN OTHER COUNTRIES, CONTACT YOUR LOCAL
BOSCH DEALER OR IMPORTER.

Robert Bosch Tool Corporation (le « vendeur ») garantit à l'acheteur initial seulement que tous les outils électriques portatifs et d'établi BOSCH
seront exempts de vices de matériaux ou d'exécution pendant une période d'un an depuis la date d'achat. LA SEULE OBLIGATION DU VENDEUR ET
LE SEUL RECOURS DE L’ACHETEUR sous la présente garantie limitée, et en autant que la loi le permette sous toute garantie ou condition implicite
qui en découlerait, sera l’obligation de remplacer ou réparer gratuitement les pièces défectueuses matériellement ou comme fabrication, pourvu que
l

esdites défectuosités ne soient pas attribuables à un usage abusif ou à quelque réparation bricolée par quelqu’un d’autre que le vendeur ou le
personnel d’une station-service agréée. Pour présenter une réclamation en vertu de cette garantie limitée, vous devez renvoyer l'outil électrique
portatif ou d'établi complet, port payé, à tout centre de service agréé ou centre de service usine. Veuillez consulter votre annuaire téléphonique
p

our les adresses.

LA PRÉSENTE GARANTIE NE S’APPLIQUE PAS AUX ACCESSOIRES TELS QUE LAMES DE SCIES CIRCULAIRES, MÈCHES DE PERCEUSES, FERS
DE TOUPIES, LAMES DE SCIES SAUTEUSES, COURROIES DE PONÇAGE, MEULES ET AUTRES ARTICLES DU GENRE.

TOUTE GARANTIE IMPLICITE SERA LIMITÉE COMME DURÉE À UN AN À COMPTER DE LA DATE D’ACHAT. CERTAINS ÉTATS AMÉRICAINS,
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION DE LA DURÉE DES GARANTIES IMPLICITES, IL
EST POSSIBLE QUE LES LIMITATIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

EN AUCUN CAS LE VENDEUR NE SAURAIT ÊTRE TENU POUR RESPONSABLE DES INCIDENTS OU DOMMAGES INDIRECTS (INCLUANT, MAIS NE
SE LIMITANT PAS AUX PERTES DE PROFITS) CONSÉCUTIFS À LA VENTE OU L’USAGE DE CE PRODUIT. CERTAINS ÉTATS AMÉRICAINS ET
CERTAINES PROVINCES CANADIENNES N’ADMETTANT PAS LE PRINCIPE DE LA LIMITATION NI L’EXCLUSION DES DOMMAGES INDIRECTS ET
CONSÉQUENTIELS, IL EST POSSIBLE QUE LES LIMITATIONS OU EXCLUSIONS CI-DESSUS NE S’APPLIQUENT PAS À VOTRE CAS.

LA PRÉSENTE GARANTIE VOUS ACCORDE DES DROITS BIEN DÉTERMINÉS, Y COMPRIS POSSIBLEMENT CERTAINS DROITS VARIABLES DANS
LES DIFFÉRENTS ÉTATS AMÉRICAINS, PROVINCES CANADIENNE ET DE PAYS À PAYS.

CETTE GARANTIE LIMITÉE NE S'APPLIQUE QU'AUX OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI VENDUS AUX ÉTATS-UNIS D'AMÉRIQUE,
AU CANADA ET AU COMMONWEALTH DE PORTO RICO. POUR COUVERTURE DE GARANTIE DANS LES AUTRES PAYS, CONTACTEZ VOTRE
IMPORTATEUR OU REVENDEUR BOSCH LOCAL.

GARANTIA LIMITADA PARA HERRAMIENTAS MECANICAS PORTATILES Y PARA TABLERO DE BANCO BOSCH

Robert Bosch Tool Corporation ("el Vendedor") garantiza, únicamente al comprador original, que todas las herramientas mecánicas portátiles y
para tablero de banco BOSCH estarán libres de defectos de material o de fabricación durante un período de un año a partir de la fecha de compra.
LA UNICA OBLIGACION DEL VENDEDOR Y EL RECURSO EXCLUSIVO QUE USTED TIENE bajo esta Garantía Limitada y, hasta donde la ley lo
permita, bajo cualquier garantía o condición implícita por ley, consistirá en la reparación o sustitución sin costo de las piezas que presenten
defectos de material o de fabricación y que no hayan sido utilizadas incorrectamente, manejadas descuidadamente o reparadas incorrectamente
por personas que no sean el Vendedor o una Estación de servicio autorizada. Para efectuar una reclamación bajo esta Garantía Limitada, usted
debe devolver el producto, que consiste en la herramienta mecánica portátil o para tablero de banco completa, con el transporte pagado, a
cualquier Centro de servicio de fábrica o Estación de servicio autorizada. Para Estaciones de servicio autorizadas de herramientas mecánicas
BOSCH, por favor, consulte el directorio telefónico.

ESTA GARANTIA LIMITADA NO SE APLICA A ARTICULOS ACCESORIOS TALES COMO HOJAS PARA SIERRAS CIRCULARES, BROCAS PARA
TALADROS, BROCAS PARA FRESADORAS, HOJAS PARA SIERRAS DE VAIVEN, CORREAS PARA LIJAR, RUEDAS DE AMOLAR Y OTROS
ARTICULOS RELACIONADOS.

TODAS LAS GARANTIAS IMPLICITAS TENDRAN UNA DURACION LIMITADA A UN AÑO A PARTIR DE LA FECHA DE COMPRA. ALGUNOS
ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LIMITACIONES EN CUANTO A LA DURACION DE UNA
GARANTIA IMPLICITA, POR LO QUE ES POSIBLE QUE LA LIMITACION ANTERIOR NO SEA APLICABLE EN EL CASO DE USTED.

EL VENDEDOR NO SERA RESPONSABLE EN NINGUN CASO DE NINGUN DAÑO INCIDENTAL O EMERGENTE (INCLUYENDO PERO NO LIMITADO
A RESPONSABILIDAD POR PERDIDA DE BENEFICIOS) QUE SE PRODUZCA COMO CONSECUENCIA DE LA VENTA O UTILIZACION DE ESTE
PRODUCTO. ALGUNOS ESTADOS DE LOS EE.UU. Y ALGUNAS PROVINCIAS CANADIENSES NO PERMITEN LA EXCLUSION O LIMITACION DE
LOS DAÑOS INCIDENTALES O EMERGENTES, POR LO QUE ES POSIBLE QUE LA LIMITACION O EXCLUSION ANTERIOR NO SEA APLICABLE EN
EL CASO DE USTED.

ESTA GARANTIA LIMITADA LE CONFIERE A USTED DERECHOS LEGALES ESPECIFICOS Y ES POSIBLE QUE USTED TAMBIEN TENGA OTROS
DERECHOS QUE VARIAN DE ESTADO A ESTADO EN LOS EE.UU., DE PROVINCIA A PROVINCIA EN CANADA Y DE UN PAIS A OTRO.

ESTA GARANTIA LIMITADA SE APLICA SOLAMENTE A HERRAMIENTAS ELECTRICAS PORTATILES Y PARA TABLERO DE BANCO VENDIDAS EN
LOS ESTADOS UNIDOS DE AMERICA, CANADA Y EL ESTADO LIBRE ASOCIADO DE PUERTO RICO. PARA COBERTURA DE GARANTIA EN OTROS
PAISES, PONGASE EN CONTACTO CON SU DISTRIBUIDOR O IMPORTADOR LOCAL DE BOSCH.

LIMITED WARRANTY OF BOSCH PORTABLE AND BENCHTOP POWER TOOLS

GARANTIE LIMITÉE DES OUTILS ÉLECTRIQUES PORTATIFS ET D'ÉTABLI BOSCH

© Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056-2230

Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056 -2230, E.U.A.

Importado en México por: Robert Bosch, S.A. de C.V., Calle Robert Bosch No. 405, Zona Industrial,

Toluca, Edo. de México, C.P. 50070, Tel. [phone]

2610925943 6/05

Printed in Mexico
