WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN

Het is uiterst belangrijk dat het bij het apparaat behorende instructieboekje bewaard blijft. Zou het
apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van
waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instructieboekje en de
daarin opgenomen waarschuwingen te kunnen beschikken.

Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is
het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken.
Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.

Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te
hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

•

Dit apparaat is niet bedoeld voor gebruik door
kinderen, personen met verminderde
lichamelijke, zintuigelijke of geestelijke
capaciteiten of een gebrek aan kennis en
ervaring, tenzij er toezicht is ingesteld door de
persoon die verantwoordelijk is voor hun
veiligheid of tenzij zij van deze persoon
instructies hebben gekregen over het gebruik.
Laat kinderen niet zonder toezicht in de buurt van
het apparaat.

•

Het is gevaarlijk om, in welke vorm dan ook, dit
apparaat of de eigenschappen daarvan te
veranderen.

•

Neem vóór u aan onderhouds- of
schoonmaakwerkzaamheden begint altijd de
stekker uit het stopcontact.

•

Dit apparaat is zwaar.Wees voorzichtig bij het tillen.

•

Het direct vanuit een vriesvak, vriesgedeelte of
vriezer consumeren van ijslolly’s en dergelijke, kan
verbranding van de mondhuid tot gevolg hebben;

•

Heel goed oppassen, tijdens het verplaatsen,
dat de delen van het koelcircuit niet zodanig
worden beschadigd, dat de koelvloeistof naar
buiten zou kunnen lekken.

•

Plaats het apparaat niet in de nabijheid van
een centrale verwarming of een gasfornuis.

• Vermijd een installatieplaats met
rechtstreekse zoninval.

• Zorg dat er voldoende lucht aan de achterkant
van het apparaat kan circuleren.Vermijd
schade aan de koelkringloop.

• Alléén voor diepvrieskasten (uitgezonderd
ingebouwde): het apparaat kan zeer goed in
de kelder geplaatst worden.

• Plaats elektrische apparaten (bijv.
ijsmachines) nooit in het apparaat.

Onderhoud / Reparatie

•

Een eventueel noodzakelijke wijziging aan de
elektrische huisinstallatie ten behoeve van de
installatie van dit apparaat, mag uitsluitend door
een daartoe bevoegd persoon uitgevoerd worden.

•

Laat inspectie- en/of herstelwerkzaamheden
uitvoeren door een erkend servicecentrum en
laat geen andere dan originele
reserveonderdelen plaatsen.

• Tracht, in geval van storing of een defect, dit
apparaat niet zelf te repareren. Reparaties welke
door niet-deskundige personen uitgevoerd
worden, kunnen tot schade of een ernstigere
storing leiden. Raadpleeg het plaatselijke
servicecentrum en vraag altijd om originele
reserveonderdelen.

•

Dit apparaat bevat koolwaterstoffen in de
koudekringloop; het onderhoud en het bijvullen
dient daarom uitsluitend door deskundig
personeel uitgevoerd te worden.

Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn
uitsluitend bedoeld voor het bewaren en/of
invriezen van eet- of drinkbare producten.

• De beste resultaten worden bereikt bij een
omgevingstemperatuur tussen +18°C en +43°C
(klasse T); tussen +18°C en 38°C (klasse ST);
tussen +16°C en 32°C (klasse N); +10°C en
32°C (klasse SN); de klasse staat op het
typeplaatje vermeld.

Attentie: u dient niet alleen rekening te houden
met de omgevingstemperatuur voor dit type
product, maar tevens met de volgende
aanwijzingen: wanneer de
omgevingstemperatuur onder de aangeduide
minimum waarde daalt, wordt de
bewaartemperatuur in het vriesvak niet meer
gegarandeerd; u kunt de bewaarde
levensmiddelen dan het beste zo snel mogelijk
nuttigen.

• Ontdooide diepvriesproducten mogen niet
wederom ingevroren worden.

• Volg de raadgevingen van de fabrikant op met
betrekking tot waar en hoe u spijzen en dranken
bewaart of invriest.

• De vriezende binnenwanden of -vlakken in het
apparaat bevatten koelmiddel.Plaats geen
scherpe voorwerpen tegen zo’n wand of vlak .
Lekkage kan het gevolg zijn, hetgeen een
onherstelbare schade aan het apparaat en

3

bederf van de levensmiddelen veroorzaakt.
SCHRAAP EVENMIN MET SCHERPE
VOORWERPEN rijp of ijs af Rijp kan verwijderd
worden met een kunststof spatel. Verwijder ijs
niet met geweld. IJs wordt alleen verwijderd bij
het ontdooien van het apparaat.

• Plaats geen koolzuurhoudende of mousserende
dranken in het vriesvak, het vriesgedeelte of de
vriezer, omdat de blikjes of flessen onder druk
komen te staan; Hierdoor kunnen deze
exploderen, waardoor het apparaat beschadigd
wordt. Gebruik geen andere mechanische
toestellen of kunstmatige middelen om het
ontdooiingsproces te versnellen dan die, die door
de fabrikant aanbevolen worden.Gebruik geen
metalen voorwerpen om uw apparaat schoon te
maken, omdat het hierdoor beschadigd kan worden.

Installatie

• Tijdens de normale werking worden de
condensator en de compressor aan de
achterkant behoorlijk warm. Uit
veiligheidsoverwegingen dient voor een minimum
aan ventilatie te worden gezorgd, zoals
aangeduid wordt in de instructies.

Let op: Zorg ervoor dat de
ventilatieopeningen niet bedekt worden.

• Kijk uit dat het apparaat niet op het aansluitsnoer
staat.

Belangrijk: Als het aansluitsnoer beschadigd
raakt, moet het snoer, eventueel met stekkers,
vervangen worden; deze onderdelen zijn
verkrijgbaar bij de fabrikant of onze serviceafdeling.

• Indien het apparaat horizontaal vervoerd wordt
kan olie vanuit de compressor in het koelcircuit
vloeien. Wacht, na het plaatsen van het apparaat,
ten minste twee uur alvorens de stekker in het

stopcontact te steken, zodat de olie terug kan
vloeien naar de compressor.

• Er zijn werkende delen die warm worden. Zorg
altijd voor een goede ventilatie, omdat anders
onderdelen kapot kunnen gaan en de inhoud van
de diepvriezer verloren kan gaan. Zie de
installatie-instructies.

• Delen die heet worden mogen niet toegankelijk
zijn. Plaats het apparaat waar mogelijk tegen een
muur.

Milieubescherming

Dit apparaat bevat, zowel in het koelcircuit als in de
isolatie, geen ozononvriendelijke stoffen.
Het apparaat mag niet samen met huisvuil of
gesloopte apparaten weggegooid worden.Vermijd
dat het koelcircuit wordt beschadigd, vooral aan de
achterkant in de buurt van de warmtewisselaar.
Informeer bij uw gemeente naar de dumpgebieden
in uw woonplaats. De materialen in dit apparaat die
voorzien zijn van het symbool zijn geschikt voor
recycling.

Weggooien van oude apparaten

Het symbool op het product of op de
verpakking wijst erop dat dit product niet als
huishoudafval mag worden behandeld, maar moet
worden afgegeven bij een verzamelpunt waar
elektrische en elektronische apparatuur wordt
gerecycled. Als u ervoor zorgt dat dit product op de
juiste manier wordt verwijderd, voorkomt u mogelijk
negatieve gevolgen voor mens en milieu die zich
zouden kunnen voordoen in geval van verkeerde
afvalverwerking.Voor gedetailleerdere informatie
over het recyclen van dit product, kunt u contact
opnemen met de gemeente, de gemeentereiniging
of de winkel waar u het product hebt gekoch.

AANWIJZINGZN VOOR HET WEGWERPEN VAN
VERPAKKINGSMATERIAAL

Het verpakkingsmateriaal van onze grote elektische
huishoudelijke apparaten kan met uitzondering van
houten onderdelen, gerecycled worden en dus bij
het kringloopafval worden gezet.
Wij bevelen u aan om:

• Papier, karton en golfkarton in de speciale
papierbakken te werpen.

• Plastik verpakkingsmateriaal in de speciaal
daarvoor bestemde plastic-containers te gooien.
Indien dit soort bakken in uw buurt nog niet
voorkomen mag u hat materiaal aan de
vuilnisman meegeven.

Als verpakkingsmateriaal gebruiken wij slechts
recycleerbare kunststoffen, zoals bijv.:
In de voorbeelden staatt

PE voor Polyethyleen** 02 = ^ PE-HD; 04 = ^ PE-LD
PP voor Polypropyleen
PS voor Polystyrol

PLASTIC BESTANDDELEN

Om er gemakkelijker achter te komen hoe u het
materiaal van dit apparaat moet wegwerpen en /of
recycleren zijn er op verschillende punten
herkenbare symbolen op aangebracht.

02**

PE

PP

05

06

PS

PS

SAN

ABS

4

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de
binnenkant met lauw water en een neutraal
schoonmaakmiddel te reinigen om de typische geur
van een nieuw apparaat weg te nemen. Droog
vervolgens de wanden goed af.

HET GEBRUIK

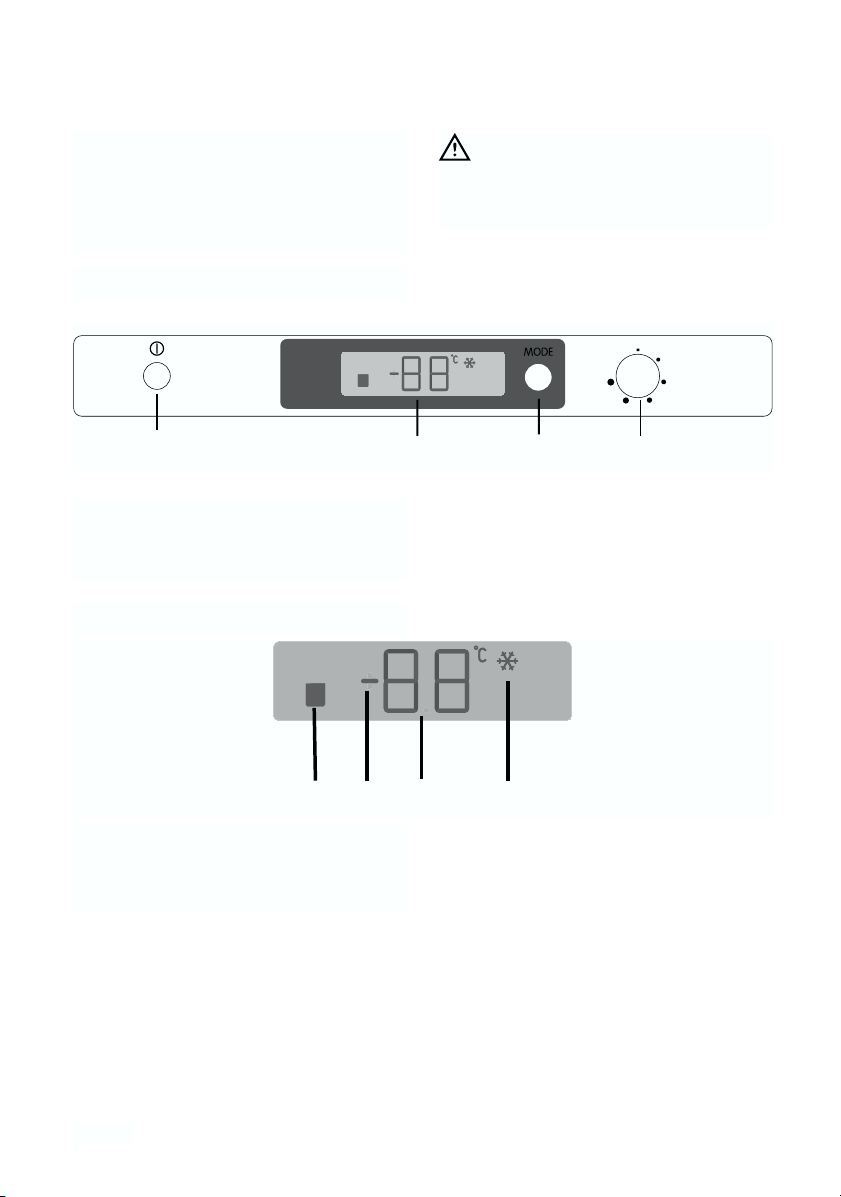

A - Aan / uittoets van de apparatuur
B - Display om de temperatuur en functies af te

lezen

C - Inschakeltoets van de functies
D - Regelknop voor de temperatuur van de

diepvriezer

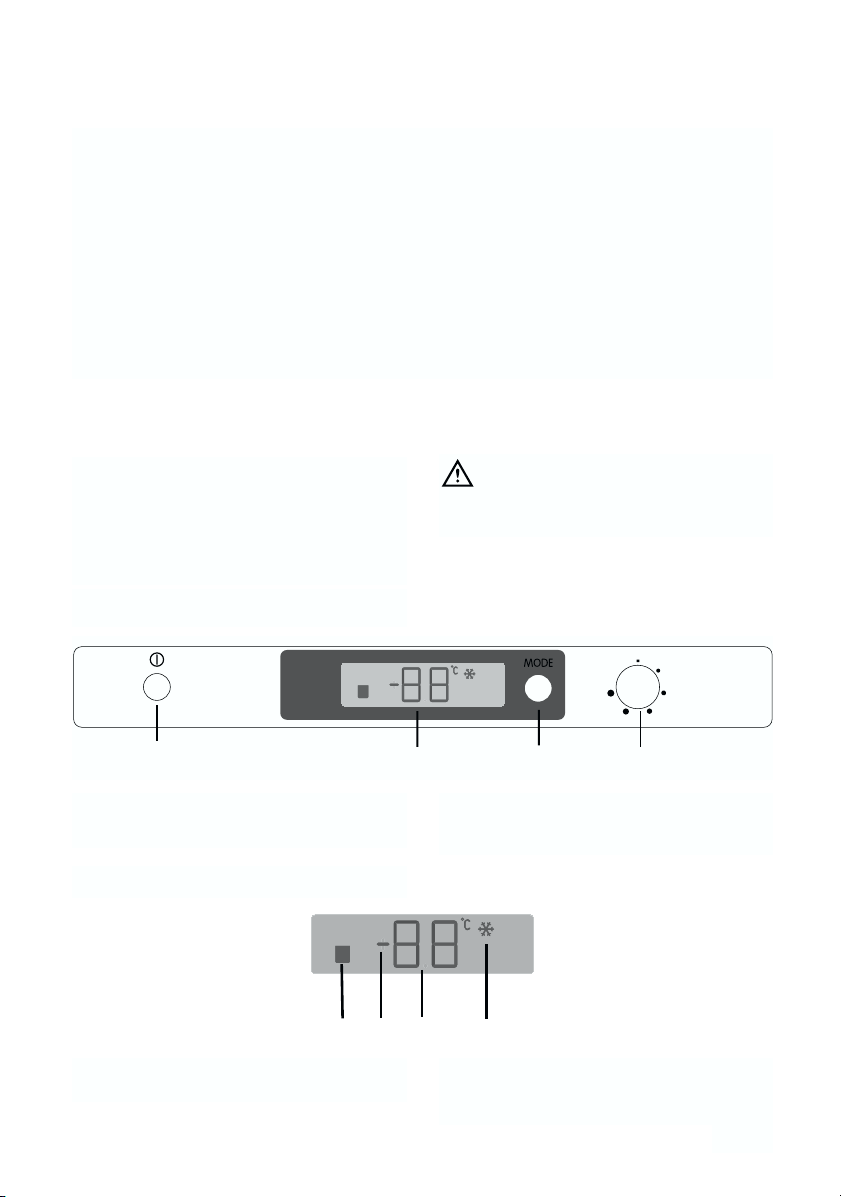

Het bedieningspaneel

INHOUD

Waarschuwingen en Belangrijke adviezen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Aanwijzingzn voor het wegwerpen van verpakkingsmateriaal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Het gebruik - Reiniging van de binnenkant - Het bedieningspaneel . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

Het gebruik - Display - Werking - De functies inschakel - Het uitschaken - Temperatuurinstelling . . . . . . .5

Het gebruik - Verse voedingsmiddelen invriezen - Bewaren van diepvriesprodukten . . . . . . . . . . . . . . . . .

Het ontdooien van ingevroren produkten - Alarm voor overtemperatuur - Geluidsalarm bij open deur . . .6

Het gebruik - Jslaatjes - Koulde accu’s - Tips - Tips het invriezen - Tips het diepvriesprodukten . . . . . . . .

Diepvrieskalender . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7

Onderhoud - Schoonmaken - Geprolongeerd stilstand - Ontdooien - Storing . . . . . . . . . . . . . . . . . . . . .8

Installatie - Plaats van opstelling - Elektrische aansluiting - Verander de draaizin van de deuren . . . . . . .9

Installatie - Aanwijzingen voor de geïntegreerde inbouw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10

Gebruik geen schurende
schoonmaakmiddelen, waarmee u de
afwerkingen van het apparaat zou kunnen
beschadigen.

A

B

C

D

5

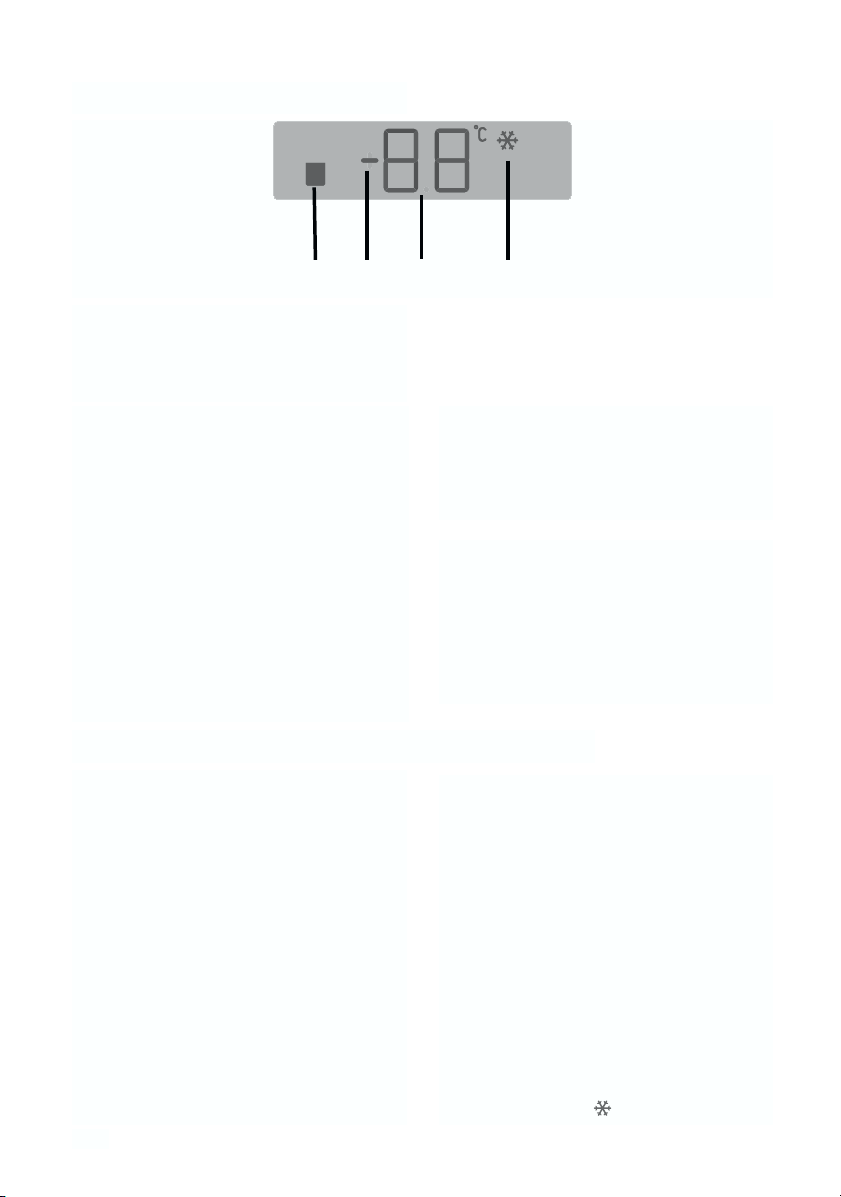

DISPLAY

1. Alarmindicator open deur

2. Indicator positieve of negatieve temperatuur

3. Temperatuurindicator

4. Als deze brandt, betekent dit dat de
snelvriesfunctie werkt

Werking

Druk op toets (A) om de apparatuur in te schakelen,
als het display niet brandt nadat de stekker in het
stopcontact gedaan is.

Zodra de apparatuur ingeschakeld is, zijn de volgende
signaleringen op het bedieningspaneel te zien:

• Het symbool (2) zal positief zijn om aan te geven

dat de temperatuur boven nul is.

• de temperatuur knippert, de achtergrond van het

display is rood en er is een geluid (zoemer) te
horen. Druk op toets (C) en het geluid gaat uit (zie
ook paragraaf "alarm overtemperatuur").

Door de knop van de diepvriezer (D) op een
tussenstand te zetten, zal de diepvriezer de volgende
temperatuur verschaffen:

circa -18°C in de diepvriezer.

Het uitschakelen

De diepvriezer wordt uitgeschakeld door toets (A)
langer dan 1 seconde ingedrukt te houden. Hierna
wordt aangegeven dat de temperatuur vanaf -3 -2 -1
afgeteld wordt. Als de apparatuur uitgaat, gaat ook het
display (B) uit.

De functies inschakelen

Iedere keer dat op toets C gedrukt wordt, worden met
de klok mee de volgende functies ingeschakeld:

Symbool 4 : de snelvriesfunctie
Geen symbool : normale werking.

Gebruik van het vriesvak

De diepvriezer is voorzien van het symbool
dat betekent dat deze geschikt is om verse
voedingsmiddelen te in te vriezen en bevroren- en
diepvriesproducten over lange tijd te bewaren.

Temperatuurinstelling

De temperatuur wordt automatisch geregeld en kan
worden vergroot om een hogere temperatuur te
bereiken (warmer) door de thermostaatknop naar ●
te draaien of verminderd (kouder) door de knop naar

● te draaien.

Bij het instellen van de juiste stand dient u er
rekening mee te houden dat de temperatuur in het
apparaat afhankelijk is van:

• de kamertemperatuur;

• de frekwentie waarmee de deuren geopend
worden;

• de hoeveelheid levensmiddelen in de kast;

• de plaats van het apparaat.

Aangeraden wordt de knop op de tussenstand te
draaien om een interne temperatuur van ongeveer ­18°C te hebben, die een goede bevriezing en behoud
van diepvriesproducten garandeert.

1

2

3

4

6

Bewaren van diepvriesprodukten

Wacht na de inbedrijfstelling of na een periode waarin
het apparaat niet gebruikt is minstens 12 uur alvorens
de voedingsmiddelen in het apparaat te doen.
Aangeraden wordt de knop op de tussenstand te
houden.
Als u grote hoeveelheden voedsel moet invriezen,
kunt u alle laden en manden uit het apparaat verwij­deren en het voedsel direct op de koelplaten leggen.
Let erop dat u de maximum belading niet
overschrijdt, deze vindt u op de zijkant van het
bovengedeelte (indien voorzien).

Belangrijk

Open de vriesvakdeur niet tijdens stroomuitval.
Wij adviseren u om na een stroomuitval de
diepvries-produkten in korte tijd te konsumeren
(een temperatuurstijging verkort de
houdbaarheidsduur van de produkten). De
normale houdbaarheid wordt niet aangetast
indien de stroomuitval kort was (minder dan 6-8
uur) en het vriesvak vol is.

Het ontdooien van ingevroren
produkten

De diepvriesprodukten moet u vóór gebruik in de
koelkast of bij kamertemperatuur laten ontdooien, al
naar gelang de beschikbare tijd.
Kleine of in stukken ingevroren produkten kunnen
onmiddellijk gekookt of gebakken worden. De kook­of baktijd zal dan natuurlijk iets langer zijn.

Alarm voor overtemperatuur

Als de temperatuur in het vriesvak toeneemt (bijv.
door stroomuitval), wordt dit aangeduid door:

- het knipperen van de temperatuur;

- het knipperen van de temperatuurindicator

(symbool 3);

- rood oplichten van het display;

- het geluidsalarm.

Als de normale omstandigheden weer hersteld
worden:

- gaat het geluidsalarm uit;

- blijft de temperatuuraanduiding knipperen;

- blijft het display rood verlicht.

Door op toets C te drukken die het alarm uitschakelt,
verschijnt gedurende ongeveer 5 seconden de in het
vriesvak hoogst bereikte temperatuur op indicator 3,
houdt het knipperen op en wordt het display in
plaats van rood weer wit.
Tijdens de alarmfase kan het geluidsalarm
uitgeschakeld worden door op toets C te drukken.
Het display blijft rood verlicht tot de normale
omstandigheden weer hersteld worden.

Verse voedingsmiddelen invriezen

Het vriesvak is geschikt om verse voedingsmiddelen in
te vriezen en bevroren- en diepvriesproducten over
lange tijd te bewaren.

De maximum hoeveelheid voedingsmiddelen die in 24
uur ingevroren mag worden, staat op het
identificatieplaatje.

Om de op het "identificatieplaatje" aangeduide
hoeveelheid in te vriezen, dient men de
voedingsmiddelen rechtstreeks in aanraking met de
koelende oppervlakken te brengen (lade of bak
verwijderen).

Indien de voedingsmiddelen in de laden of bakken
ingevroren worden, wordt de maximum hoeveelheid
wat minder.

Om verse voedingsmiddelen in te vriezen dient men
de snelvriesfunctie in te schakelen. Druk op toets C
(indien nodig meerdere keren) tot de bijbehorende

icoon verschijnt.
Doe de voedingsmiddelen na een voorkoelperiode van

24 uur in de diepvriezer.
Het invriesproces duurt 24 uur. Doe gedurende die tijd

geen andere in te vriezen voedingsmiddelen in de
diepvries.

Deze functie stopt automatisch na 54 uur.
Doe de in te vriezen voedingsmiddelen in het

bovenste vak van de diepvriezer, aangezien dit het
koudste punt is.

De functie kan op ieder willekeurig moment
uitgeschakeld worden door op toets C te drukken (zie
paragraaf "De functies inschakelen").

Geluidsalarm bij open deur

Een geluidsalarm waarschuwt als de deur langer
dan 1 minuut openblijft.
De open deur alarmsituatie wordt aangeduid door:

- het knipperen van het symbool (1);

- de rode verlichting van het display;

- het geluidsalarm.

Om het geluidsalarm uit te schakelen, dient men op
toets (C) te drukken.
Als de normale omstandigheden weer hersteld zijn
(gesloten deur):

- gaat het geluidssignaal uit.

7

Jslaatjes

Bij het apparaat worden 1 of meerdere ijslaatjes
voor het maken van ijsblokjes geleverd.
Vul ze met drinkwater en plaats ze in het vriesvak.

Gebruik geen metalen voorwerpen om de laatjes
los te wrikken!

Koude accu’s

De vriezer is twee thermische accu’s (eutektische
massa) voorzien,die de bewaartijd verlengt in geval
van stroomuitval of storing. De accu’s bevindt zich in
de bovenladen.

Tips het diepvriesprodukten

Neem de volgende regels in acht:

• kontroleer dat de diepvrieprodukten in de winkel
op de juiste wijze bewaard worden;

• breng de diepvriesprodukten na aankoop zo snel
mogelijk over naar het vriesvak;

• open de deur altijd zo weinig en zo kort mogelijk.

• Wees heel voorzichtig bij aankoop van
diepvriesprodukten, want gedeeltelijk ontdooide
waren mag u niet opnieuw invriezen.

• Noteer de fabrikatiedatum en respekteer de
vervaldatum van de fabrikant.

TIPS

Tips het invriezen

Enkele belangrijke tips:

• de max. hoeveelheid levensmiddelen die u kunt
invriezen in 24 uur staat aangegeven op het
“typeplaatje”;

• het invriezen duurt 24 uur.Voeg gedurende deze
tijd geen andere in te vriezen levensmiddelen toe;

• vries uitsluitend verse, goed schoongemaakte en
eerste kwaliteit levensmiddelen in;

• verdeel de levensmiddelen in handzame porties.
Deze vriezen sneller in en bij later gebruik hoeft u
slechts de benodigde hoeveelheid te ontdooien:

• verpak de levensmiddelen in handzame porties.
Deze vriezen sneller in en bij later gebruik hoeft u
slechts de benodigde hoeveelheid te ontdooie;

• zorg ervoor dat in te vriezen pakjes niet in
aanraking komen met reeds ingevroren
produkten; de temperatuur van deze laatste zou
daardoor kunnen stijgen;

• mager voedsel is ingevroren langer houdbaar
dan vet voedsel; ook zout verkort de
houdbaarheid;

• vermijd rechtstreekse konsumptie van ijslollies uit
het vriesvak; u zou uw mondhuid kunnen
verbranden;

• schrijf de invriesdatum op de pakjes zodat u de
houdbaarheidsduur kunt kontroleren;

• plaats geen koolzuurhoudende of
mousserende dranken in het vriesvak; de
blikjes of flessen zouden kunnen ontploffen.

Diepvrieskalender

De symbolen geven de diverse soorten diep-vriesproducten aan.
De getallen geven voor iedere soort diepvriesproduct de opslagtijd in maanden aan. Of de hoogste of de

laagste waarde van de aangegeven opslagtijd geldt, hangt af van de kwaliteit van de levensmiddelen en de
behandeling voorafgaand aan het invriezen.

8

Schoonmaken

Gebruik nooit metalen voorwerpen voor het
schoonmaken van het apparaat; dit zou
beschadigingen tot gevolg kunnen hebben.

Reinig de binnenkant van de kast regelmatig met
lauw sodawater.Lap de wanden na met schoon
water en droog ze zorgvuldig.

Stop op de condensor verhoogt het energieverbruk.
Daarom eenmaal per jaar de condensor aan de
achterkant van het apparaat met een zachte borstel
of met de stopzuiger voorzichtig schoonmaken.

Geprolongeerd stilstand

Wij adviseren u vóór de periode dat de koelkast niet
gebruikt wordt de volgende handelingen uit te
voeren:

• neem de steker uit de wandkontaktdoos;

• verwijder alle spijzen en dranken uit de kast;

• laat de kast geheel ontdooien en maak de
binnenwanden, rekken, korven en dergelijke
goed schoon;

• laat de deuren open staan, teneinde het ontstaan
van onaangename geur te voorkomen.

Neem vóór iedere handeling altijd eerst de

steker uit de wandkontaktdoos.
Belangrijk: Dit apparaat bevat koolwaterstoffen in de

koudekringloop; het onderhoud en het bijvullen dient
daarom uitsluitend door door het bedrijf aangewezen
deskundig personeel uitgevoerd te worden.

ONDERHOUD

STORING

Indien het apparaat niet of niet goed funkioneert,
kontroleer dan:

• of de steker goed in het stopkontakt zit;

• of de elektriciteit soms uitgevallen is;

• of de thermostaatknop op de juiste stand staat;

• en indien er water op de bodem van de koeler
ligt, of het afvoerkanaaltje soms verstopt is (zie
hoofdstuk “Het ontdooien”).

Kunt u de storing niet zelf lokaliseren en
verhelpen,raadpleeg dan de dichtsbijzijnde
servicedienst.

Geef daarbij altijd het model en het typenummer
van de kast op. Deze gegevens vindt u op het
garantiebewijs of op het typeplaatje dat zich
linksonder aan de binnenzijde van het apparaat
bevindt.

Ontdooien

Het vriesvak van dit model daarentegen is van het
type "no frost"; Dit betekent dat zich tijdens de
werking totaal geen rijp vormt, noch op de
binnenwanden van het vriesvak, noch op de
voedingsmiddelen.
De afwezigheid van rijp komt door de voortdurende
circulatie van koude lucht in het vriesvak,
veroorzaakt door een automatisch bestuurde
ventilator.

9

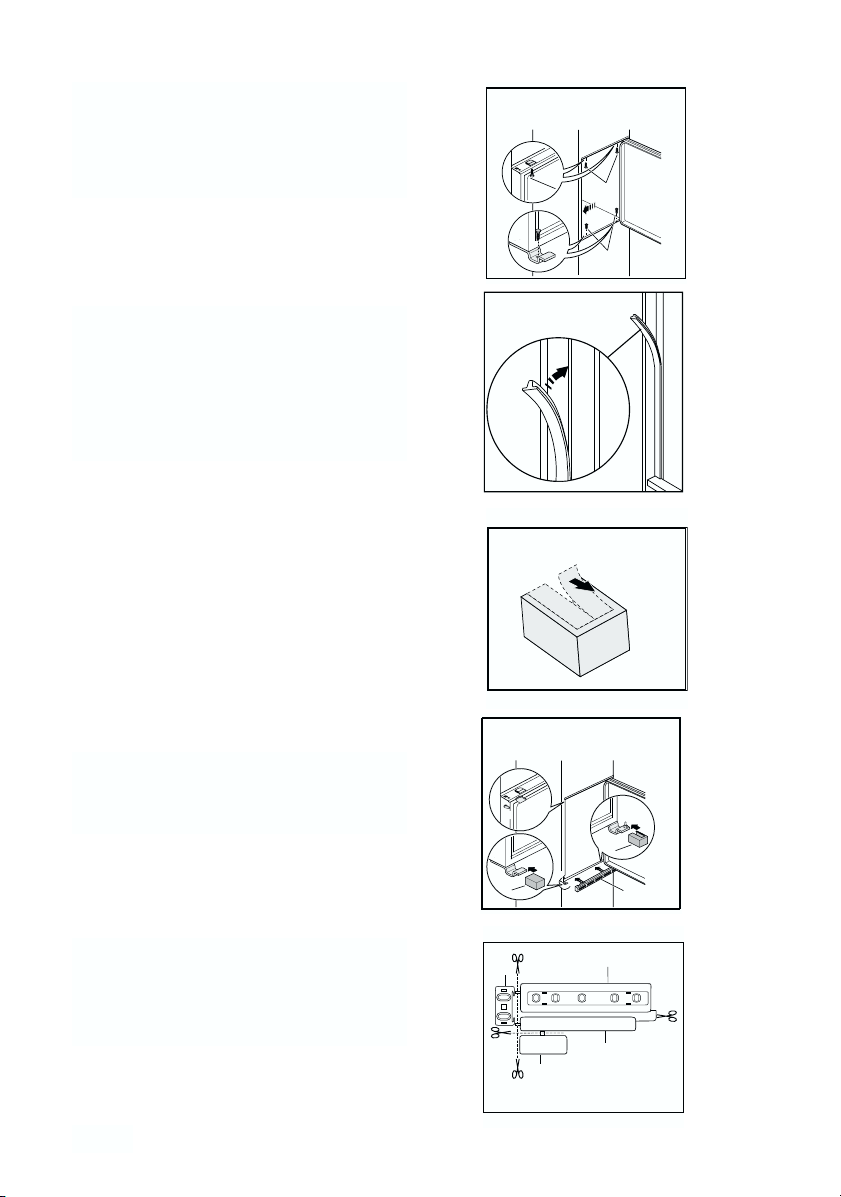

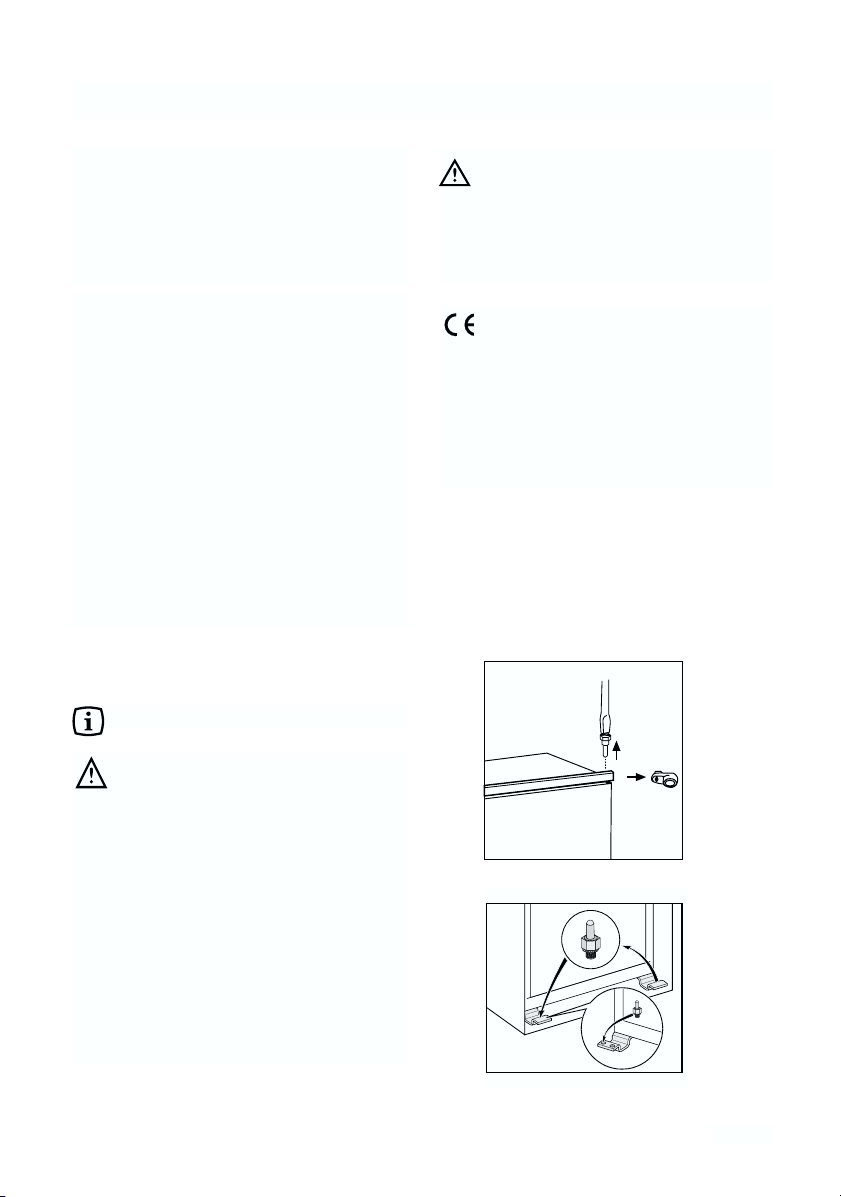

Verander de draaizin van de deuren

De apparatuur wordt geleverd met deuren
die naar rechts opengaan. Om de deur
naar de tegenovergestelde kant te laten
openen, dient men de volgende
handelingen te verrichten alvorens de
installatie uit te voeren.

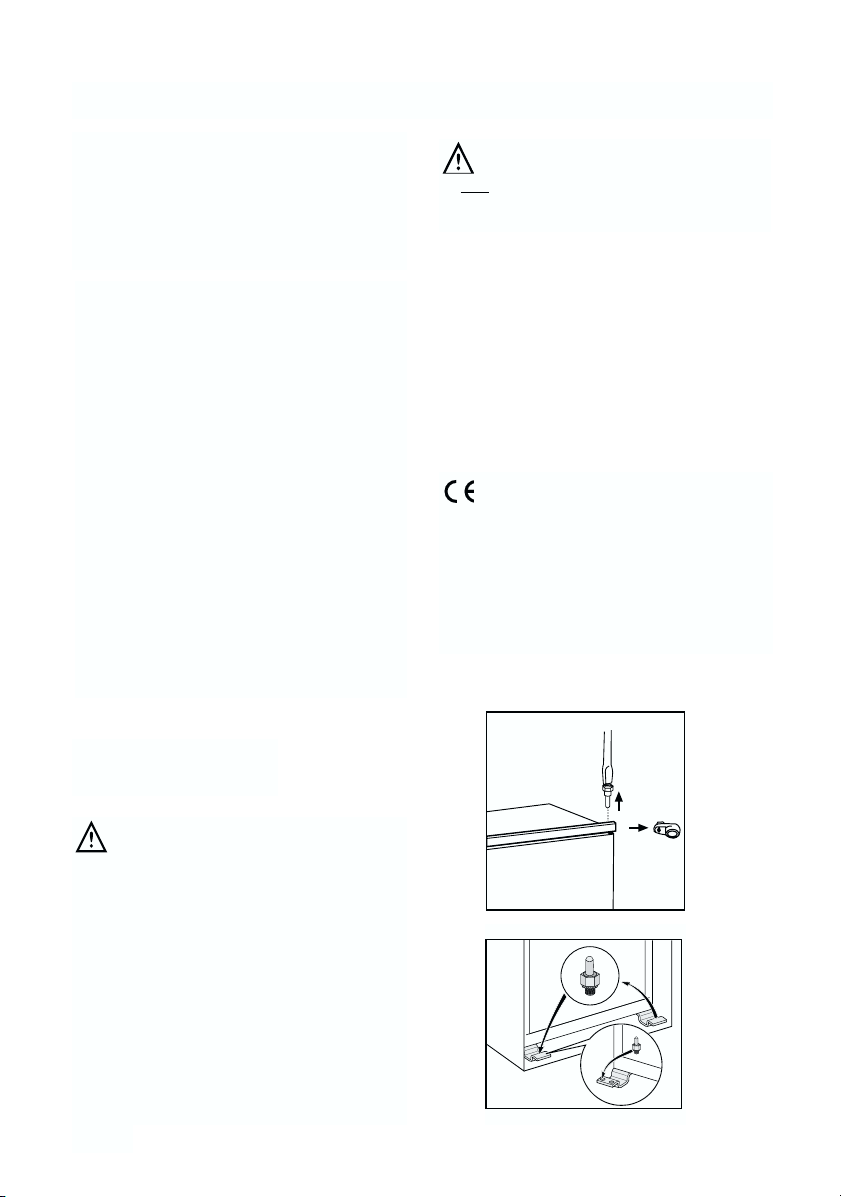

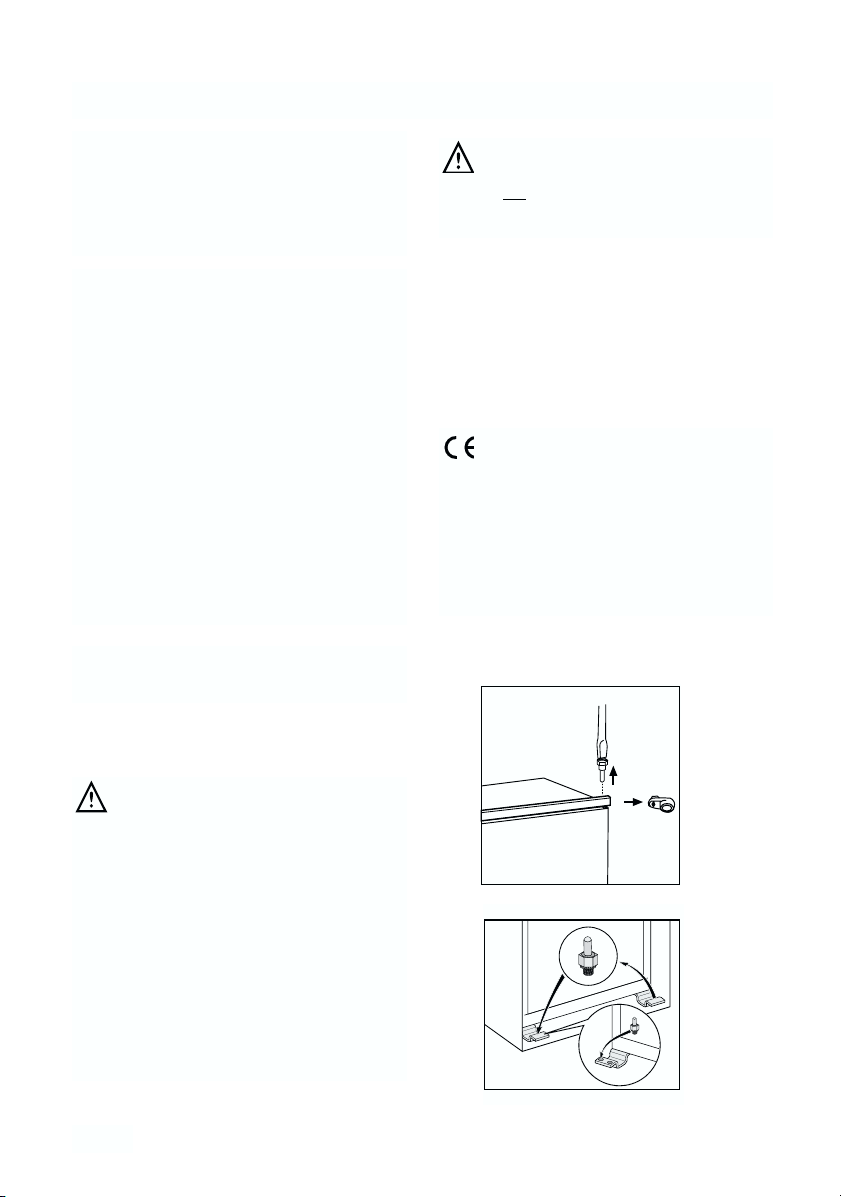

1. Draai de bovenste stift uit en verwijder de
afstandshouder.

2. Neem de deur los.

3. Schroef de onderste pen los met een sleutel en
monteer hem op de tegenoverliggende kant.

4. Zet de deur weer op zijn plaats, monteer het
afstandsstuk en schroef de bovenste pen vast op
de tegenoverliggende kant

.

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de
netfrekwentie, welke op het typeplaatje in de kast
staan aangegeven, overeenkomen met de netspan­ning en de netfrekwentie in uw woning. Een afwijking
op de netspanning tot plus of minus 6% is
toegestaan.
Bij aansluiting op een andere spanning dient u een
geschikte transformator te gebruiken.
De steker mag alleen geplaatst worden in een
geaard stopkontakt.
De kast is daarom voorzien van een speciaal drie­aderig snoer, geschikt voor een geaard stopkontakt.
Mocht het stopkontakt in uw woning niet geaard zijn,
dan dient een erkend installateur het apparaat
volgens de geldende normen te aarden.

Wij wijzen u er op dat schade of letsel,
veroorzaakt door het niet voldoen aan dit
veiligheidsvoorschrift, niet onder de
verantwoordelijkheid van de fabrikant valt.

INSTALLATIE

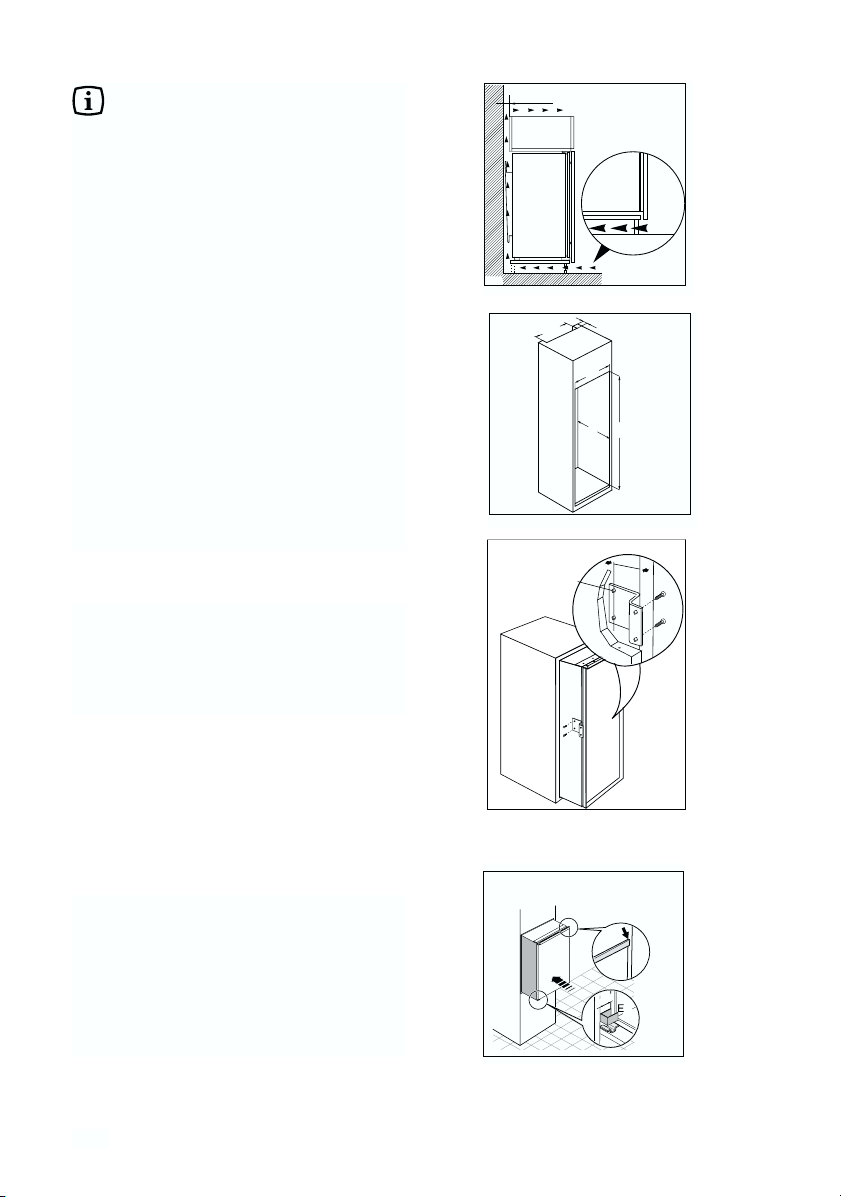

Plaats van opstelling

Plaats het apparaat uit de buurt van
warmtebronnen: centrale verwarming, kachels, felle
zonnestralen enz.

Zie voor inbouw de betreffende aanwijzingen.

Attentie

Het apparaat moet van het elektriciteitsnet
afgehaald kunnen worden; de stekker moet dus ook
na de installatie bereikbaar blijven.

Dit apparaat voldoet aan de volgende EG-

richtlijnen:

- 87/308 EG-richtlijnvan 2.6.87 met betrekking tot
de radio-ontstoring.

- 73/23 EG-richtlijn van 19/02/73 (Laagspanning)
en opeenvolgende wijzingen;

- 89/336 EG-richtlijn van 03/05/89
(Elektromagnetische compatibiliteit) en
opeenvolgende wijzingen.

10

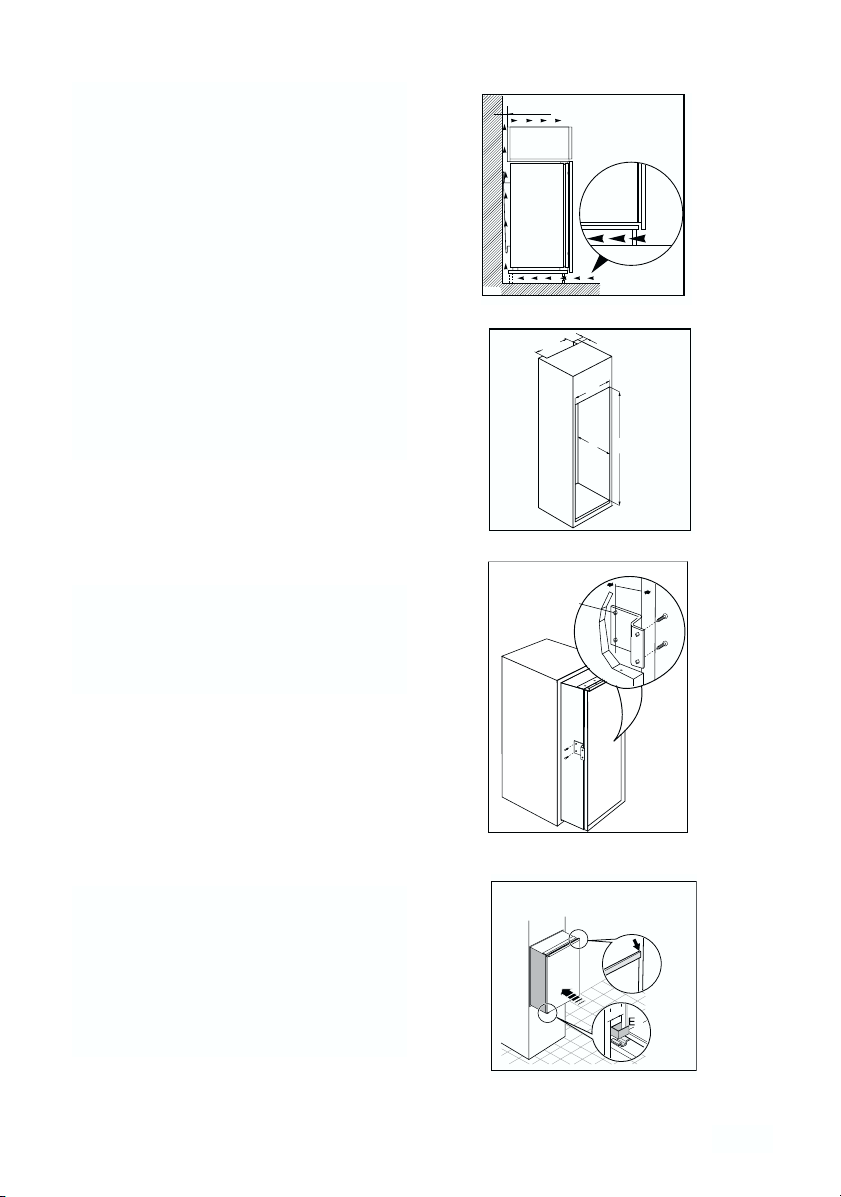

Aanwijzingen voor de
geïntegreerde inbouw

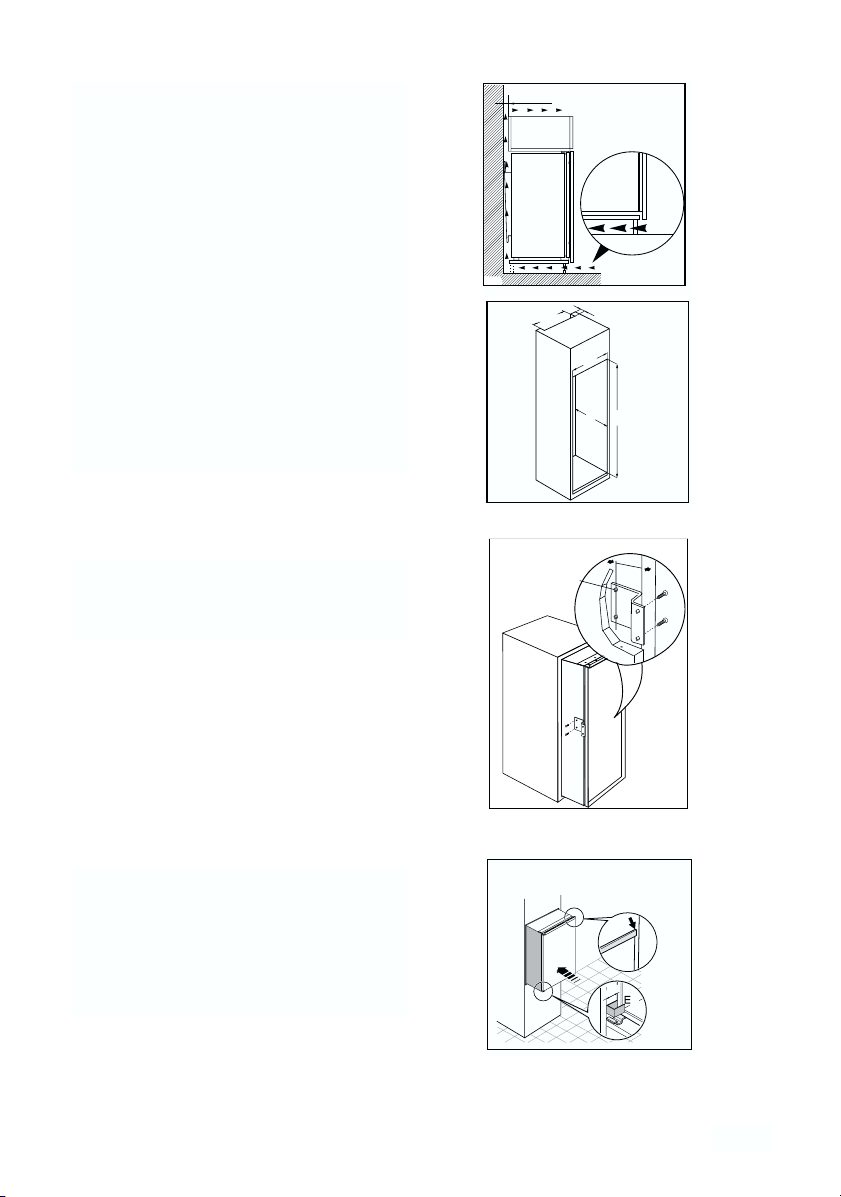

Nismaten

Hoogte (1) 1780 mm
Diepte (2) 550 mm
Breedte (3) 560 mm
Om veiligheidsredenen moet de ventilatie zodanig

zijn als aangegeven in Fig.

Attentie: zorg ervoor dat de ventilatie openingen
tijdens gebruik niet worden afgedekt.

De nis moet tevens voorzien zijn van een
luchtkanaal met de volgende afmetningen:

diepte 50 mm
breedte 540 mm

Zorg ervoor dat er een afstand van 44 mm vrij blijft
tussen het keukenmeubel en de rand van het
apparaat. Het onderste scharnierdeksel, dat in het
zakje met accessoires zit, is handig om de exacte
positie van het keukenmeubel en het apparaat te
bepalen. Zorg er ook voor dat het apparaat het
netsnoer niet afklemt.

D740

Ø 2,5

13mm

Doorboor het meubel met een boor die van een
boortje met Ø 2,5 voorzien is (maximaal 10 mm
diep);

Bevestig de haken aan het apparaat.

D567

PR01

50 mm

540

min.
200 cm

50

3

2

2

min.

2

200 cm

1

1

m

44m

2

11

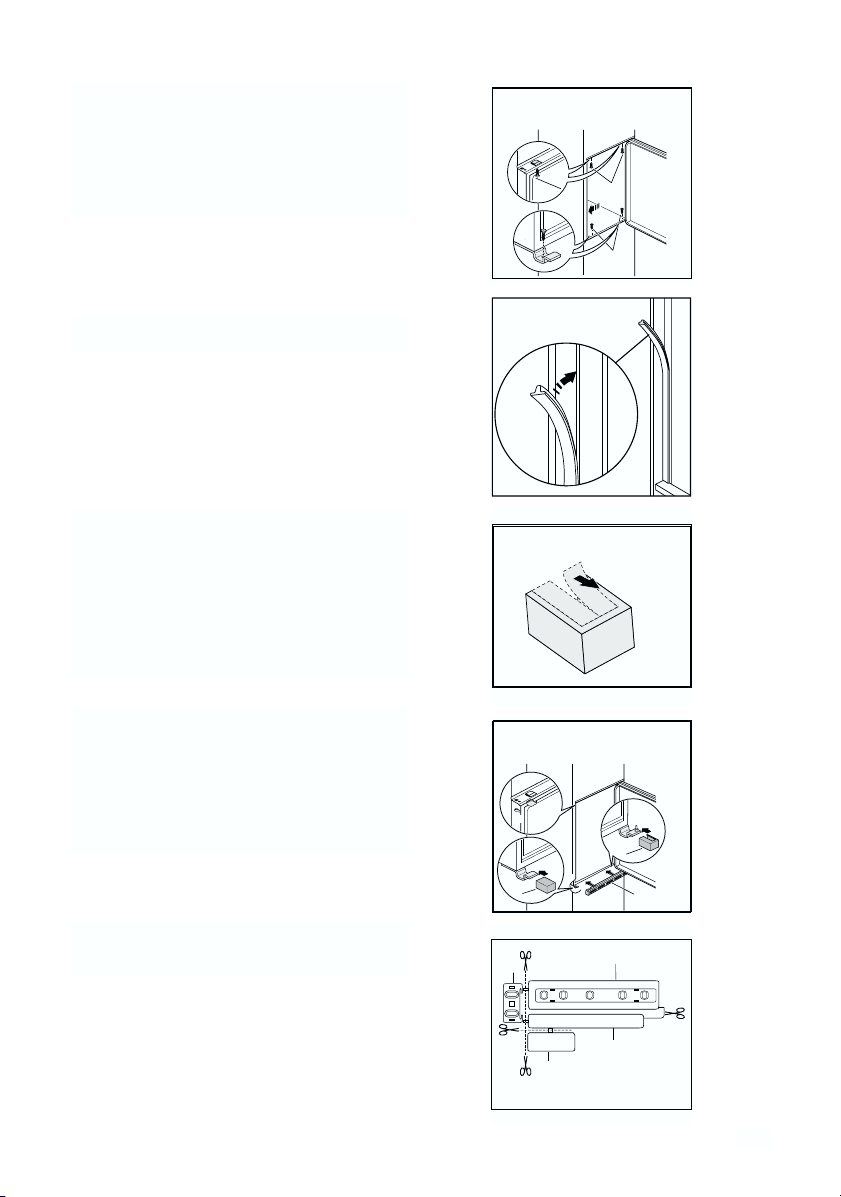

Breng de afdichtstopsels (C-D) in de gaten in de
deklijsten aan.

Bevestig het ventilatierooster (B).
Breng, onder lichte druk, het dekseltje (E) aan.

Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de
tekening ziet.

Breng, onder lichte druk, de voegafdichting tussen
apparaat en meubel aan.

Bevestig het apparaat met de vier rneegeleverde

schrm even.

U moet het gedeelte van het kunststof deksel (E),
dat gebruikt wordt om het scharnier af te dekken,
verwijderen, zoals aangegeven op de tekening. Deze
handeling wordt vergemakkelijkt omdat er aan de
binnenkant van het scharnierdeksel een groef is
aangebracht, waardoor u dit onderdeel makkelijker
kunt verwijderen. "Verwijder het onderdeel dat
gemarkeerd is met DX, als de scharnierpen in het
rechter scharnier is geplaatst, in het
tegenovergestelde geval het onderdeel gemarkeerd
met SX verwijderen."

I

I

D724

Hb

PR266

C

D

E

E

Hd

B

Ha

Hc

12

Controleer na de richting van de deuren
gewijzigd te hebben, dat alle schroeven goed
vastgedraaid zitten en dat het deurrubber goed
op de sponning sluit. In een koud vertrek (in de
winter) kan het gebeuren dat dat niet het geval
is. Na enkele dagen zal het rubber zich echter
aangepast hebben. Wilt u dat bespoedi-gen, dan
kunt u het rubber warm maken met een föhn.

Voor het rechtstellen van de kastdeur kunt u gebruik
maken van de langwerpige gaten.

Tenslotte dient u te controleren of de deur van het
apparaat goed sluit.

Afdekking (Hd) op geleider (Hb) vastklikken.

Afdekking (Hc) op geleider (Ha) vastklikken.

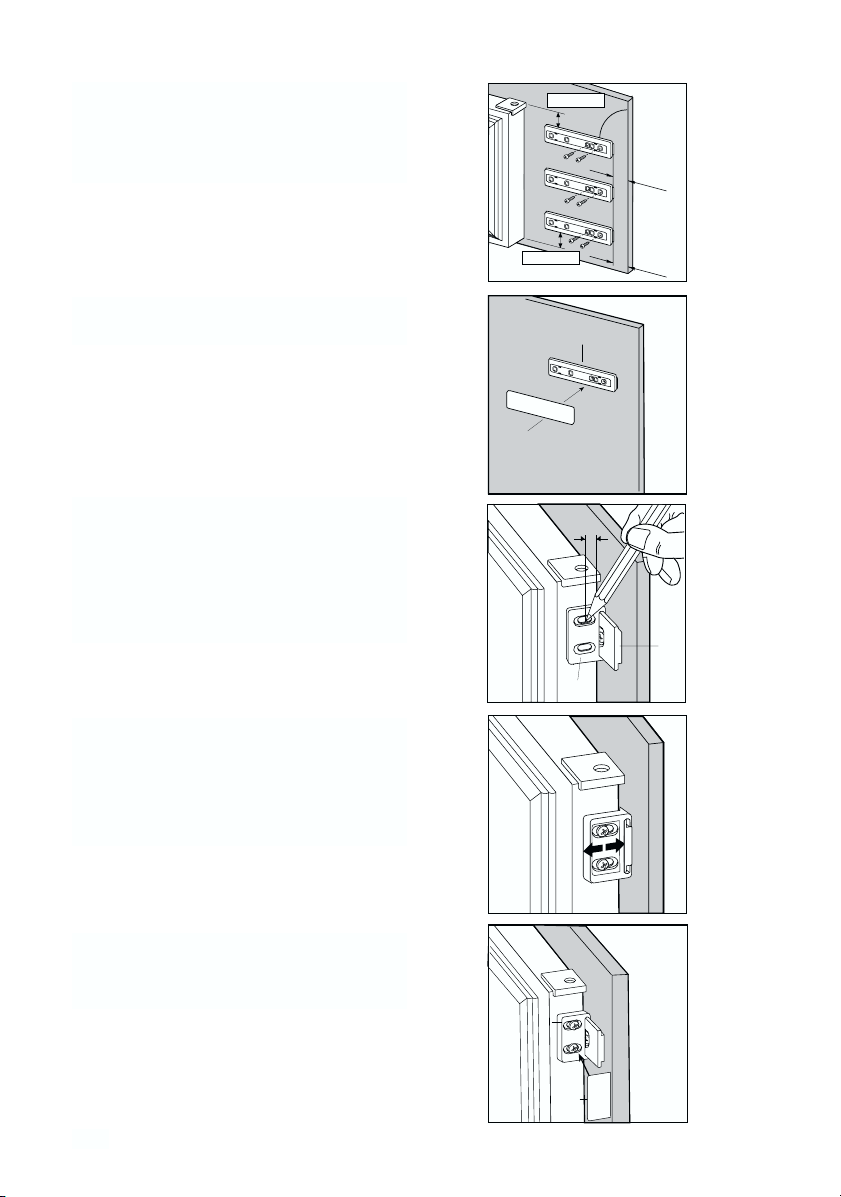

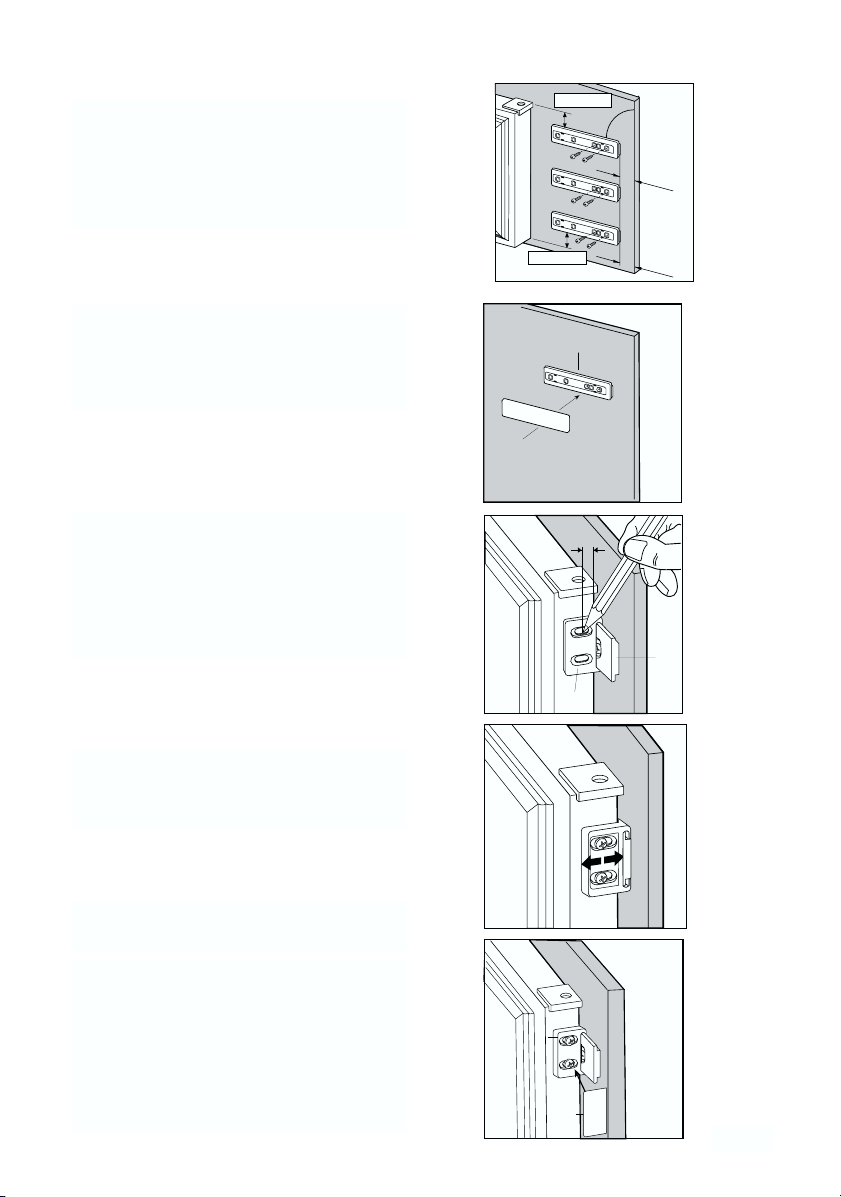

De deur van het apparaat en die van de kast met
een hoek van ongeveer 90° openen.IJzer (B) in
geleider (A) aanbrengen. De deuren samen
vasthouden en de gaten aangeven zoals in de
tekening. De ijzers weghalen en gaten van Ø2 mm.
boren op een afstand van 8 mm. van de buitenrand
van de deur.

Plaats het ijzer opnieuw op de geleider en bevestig
het met de bijgeleverde schroeven.

Plaats de geleider (Ha) zoals op de tekening staat
aangeven tegen de binnenkant van de kastdeur en
teken de positie van de buitenste gaten af. Nadat u de
gaten geboord heeft, kunt u de geleider met de
bijgeleverde schroeven vastzetten.

ca. 50 mm

90°

2

1

m

m

PR33

PR167

ca. 50 mm

Hc

Ha

Hb

8mm

2

1

m

m

Ha

PR168

PR167/1

Hb

Hb

Hd

13

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future
consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la
notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du
fonctionnement de celui-ci et des avertissements relatifs.

Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une
fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l’ancien
appareil de côté. Cela dans le but d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en
danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui. Nous vous
prions donc de bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.

Sécurité

• Cet appareil n'est pas destiné à être utilisé par
des enfants ou des personnes dont les capacités
physiques, sensorielles ou mentales, ou le
manque d'expérience et de connaissance les
empêchent d'utiliser l'appareil sans risque
lorsqu'ils sont sans surveillance ou en l'absence
d'instruction d'une personne responsable qui
puisse leur assurer une utilisation de l'appareil
sans danger.

• Débranchez toujours la prise de courant avant de
procéder au nettoyage intérieur et extérieur de
l’appareil et au remplacement de la lampe
d’éclairage (pour les appareils qui en sont

équipés).

• Ne consommez pas certains produits tels que les

bâtonnets glacés dès leur sortie de l’appareil; la
température très basse à laquelle ils se trouvent
peut provoquer des brûlures.

• Cet appareil est lourd. Faites attention lors du
déplacement.

• Faites très attention lorsque vous déplacez
l’appareil afin de ne pas endommager des
parties du circuit de réfrigérant et ainsi
d’éviter le risque de fuites de liquide.

• L’appareil ne doit pas être situé à proximité de
radiateurs ou cuisinières à gaz.

• Evitez une exposition prolongée de l’appareil
aux rayons solaires.

• II doit y avoir une circulation d’air suffisante à
la partie arrière de l’appareil et il faut éviter
tout endommagement du circuit réfrigérant.

• Seulement pour congélateurs (sauf modèles
encastrés): un emplacement optimal est la cave.

• Ne pas mettre d’instruments électriques à
l’intérieur de l’appareil (sorbetière, par
exemple).

Service/Réparation

• Une éventuelle modification à l’installation
électrique de votre maison qui devait être néces-

saire pour l’installation de l’appareil ne devra être
effectuée que par du personnel qualifié.

• Il est dangereux de modifier ou d’essayer de
modifier les caractéristiques de cet appareil.

• Cet appareil contient des hydrocarbures dans
son circuit de réfrigérant; I’entretien et la
recharge ne doivent donc être effectués que par
du personnel autorisé.

• En cas de panne, n’essayez pas de réparer
l’appareil vous-même. Les réparations effectuées
par du personnel non qualifié peuvent provoquer
des dommages. Contactez le Service Après­Vente le plus proche et n’exigez que des pièces
détachées originales.

Installation

• Assurez-vous, après avoir installé l’appareil, que
celuici ne repose pas sur le câble d’alimentation.

Important: en cas de dommage au câble
d’alimentation, il faudra le remplacer avec un
câble spécial ou un ensemble disponibles chez le
fabricant ou le service technique aprés-vente.

• L’appareil se réchauffe sensibilment au niveau du
condenseur et du compresseur.Veillez à ce que
l’air circule librement tout autour de l’appareil.
Une ventilation insuffisante entraìnerait un
mauvais fonctionnement et des dommages sur
l’appareil. Suivez les instructions données pour
l’installation.

• A cause du système de transport, l’huile
contenue dans le compresseur pourrait s’écouler
dans le circuit réfrigérant. Attendez 2 heures au
moins avant de brancher l’appareil pour
permettre à l’huile de refluer dans le
compresseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers
sont destinés uniquement à la conservation et/ou
congélation des aliments et des boissons.

• Pour le bon fonctionnement de votre appareil, la
température ambiante du local doit être comprise
entre +18°C et +43°C (Classe T); +18°C et
+38°C (Classe ST); +16°C et +32°C (Classe N);
+10°C et +32°C (Classe SN); La classe
d’appartenance est indiquée sur la plaque
signalétique.

14

RENSEIGNEMENTS POUR L’ÉLIMINATION DES
MATÉRIAUX D’EMBALLAGE

Tous les matériaux et les accessoires utilisés pour
emballer nos grands électroménagers, sauf ceux qui
sont en bois recyclables et peuvent donc se
récupérer.
Voici ce que nous vous conseillons:

• Déposez les emballages en papier, en carton et
en carton ondulé aux endroits prévus pour le
ramassage de ce genre de matériau.

• Mettez les piéces en plastique dans les
conteneurs prévus à cet effet. Si ce genre de
conteneurs n’existent pas encore à l’endroit où
vous habitez, vous pouvez éliminer les matériaux
en question en les mettant dans les ordures
ménagères.

Pour les emballages de matières plastiques
recyclables, par example:

Les exemples reportent les symboles suivants:

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD
PP pour le polypropylène
PS pour le polystyrène

PIÉCES EN MATIÈRE PLASTIQUE

Pour faciliter l’élimination et :ou le recyclage des
matériaux, la plupart des pièces de l’appareil ont
une contremarque qui en facilite l’indentification.

ATTENTION: En dehors des températures
ambiantes indiquées par la classe climatique
d’appartenance de ce produit, il est obligatoire de
respecter les indications suivantes: lorsque la
température ambiante descend sous la valeur
minimum, la température de conservation du
compartiment congélateur peut ne pas être
garantie; il est donc conseillé de consommer les
produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être
recongelé.

• Suivez les indications du fabricant pour la
conservation et/ou congélation des aliments.

• Dans tous les appareils de réfrigération et
congélation il y a des surfaces qui se couvrent de
givre. Suivant le modèle, ce givre peut être
éliminé automatiquement (dégivrage
automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet
métallique, vous risqueriez d’endommager
irréparablement l’évaporateur. N’employez pour
cela que une spatule en plastique.

• De même, ne décollez jamais les bacs à glace
avec un couteau ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur/compartiment à
basse température, elles pourraient exploser.

Protection de l’environnement

Cet appareil ne contient pas, dans son circuit de
réfrigérant et ses matières isolantes, de gaz
réfrigérant nocif à la couche d’ozone. L’appareil
ne doit pas être mis au rebut avec les ordures
ménagères et la ferraille. Il faut éviter d’endom­mager le circuit de réfrigérant, surtout à l’arrière
de l’appareil, près de l’échangeur thermique.
Vous pouvez vous renseigner sur les centres de
ramassage auprès de votre bureau municipal.
Les matériaux utilisés dans cet appareil
identifiés par le symbole sont recyclables.

Elimination des vieux appareils

Le symbole sur le produit ou son emballage
indique que ce produit ne peut être traité comme
déchet ménager. Il doit plutôt être remis au point de
ramassage concerné, se chargeant du recyclage du
matériel électrique et électronique. En vous assurant
que ce produit est éliminé correctement, vous
favorisez la prévention des conséquences négatives
pour l’environnement et la santé humaine qui, sinon,
seraient le résultat d’un traitement inapproprié des
déchets de ce produit. Pour obtenir plus de détails
sur le recyclage de ce produit, veuillez prendre
contact avec le bureau municipal de votre région,
votre service d’élimination des déchets ménagers ou
le magasin où vous avez acheté le produit.

02**

PE

PP

05

06

PS

PS

SAN

ABS

15

Avertissements et conseils importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13

Renseignements pour l’élimination des matériaux d’emballage . . . . . . . . . . . . . . . . . . . . . . . . . .14

Utilisation - Nettoyage - Tableau de commande - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Utilisation - Display - Fonctionnement - Activation des fonctions - Arret de l’appareil . . . . . . . . . . . . . .

Réglage de la température - Congélation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Utilisation - Conservation des produits surgéles - Glaçons - Décongélation . . . . . . . . . . . . . . . . . . . . .

Alarme surchauffe - Alarme sonore porte ouverte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Utilisation - Accumulateurs thermiques - Conseils - Conseils pour la congélation - Conseils pour . . . .

la surgélation - Calendrier de congélation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Entretien - Arrêt prolongé - Nettoyage - Dégivrage - Anomalie de fonctionnement . . . . . . . . . . . .19

Installation - Emplacement - Branchement électrique - Réversibilité de la porte . . . . . . . . . . . . . . . .20

Installation - Instructions pour l’encastrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

SOMMAIRE

UTILISATION

Nettoyage

L’appareil étant convenablement installé, nous vous
conseillons de le nettoyer soigneusement avec de
l’eau tiède savonneuse, pour enlever l’odeur
caractéristique de «neuf».

. N’utilisez pas de produits abrasifs, de
poudre à récurer ni d’éponge métallique.

Tableau de commande

A - ON/OFF bouton de l’appareil
B - Indicateur de température et de fonction
C - Bouton de fonction / reset allarme
D - Thermostat du congélateur

A

B

C

D

16

Congélation

Le compartiment à 4 étoiles sert à congeler des
aliments frais et à conserver des denrées congelées
et surgelées pendant un certain temps.

La quantité maximale des aliments qu'il est possible
de congeler en 24 heures est reportée sur la plaquette
signalétique.

Pour obtenir la congélation de la quantité d'aliments
indiquée sur la plaquette signalétique, disposer les
aliments au contact direct de la surface refroidissante
(retirer le tiroir o le panier).

En cas de congélation dans les tiroirs ou dans les
paniers, la quantité maximale admise diminue
légèrement.

Pour congeler des aliments frais, activer la fonction de
congélation rapide. Presser la touche C (à plusieurs
reprises si nécessaire ) jusqu'à ce qu'apparaisse

l'icône correspondante

Réglage de la température

La température est réglée automatiquement et peut
être augmentée (moins froid) ou bien diminuée (plus

froid) en le tournant dans le sens horraire. En tout
cas, l’exacte position doit être repérée en
considérant que la température interne dépend des
facteurs suivants:

• température ambiante;

• fréquence d’ouverture des portes;

• quantité d’aliments conservés;

• emplacement de l’appareil.

Nous vous conseillons de placer le bouton sur la
position intermédiaire pour obtenir une température
interne d'environ -18° C, laquelle garantit une
congélation correcte et la bonne conservation des
aliments surgelés.

DISPLAY

1. Indicateur d’allarme d’ ouverture de la porte

2. Indicateur de température positive or negative

3. Indicateur de température

4. Si en fonction, indique que la fonction de

congélation est active

Fonctionnement

Après avoir branché la prise de courant au secteur, si
l'afficheur LCD ne s'illumine pas, presser la touche (A),
de mise en marche de l'appareil.

Dès que l'appareil est allumé, le panneau de
commande affiche les indications suivantes :

• Le symbole (2) sera positif pour indiquer que la
température est positive.

• la température clignote, le fond de l'afficheur est
rouge et un son se produit (sonnette). Presser la
touche (C) pour interrompre le son (voir également
paragraphe "alarme surchauffe").

En plaçant le bouton du congélateur (D) sur une
position intermédiaire, l'appareil sera prédisposé pour
fournir la température suivante :

environ -18° C dans le congélateur.

Arrêt de l'appareil

L'arrêt de l'appareil s'obtient en pressant la touche (A)
pendant plus d'1 seconde. Après quoi un signal
indiquera le compte à rebours de la température, de 3­2-1.

Lorsqu'on éteint l'appareil, l'afficheur (B) s'éteint
également.

Activation des fonctions

A chaque pression de la touche C, les fonctions
suivantes s'activent en sens horaire :

Symbole 4 : fonction de décongélation rapide.
Aucun symbole : fonctionnement normale

Utilisation du compartiment congélateur

1

3

2

4

17

Conservation des produits
surgelés

Le compartiment à 4 étoiles sert à conserver des
denrées congelées et surgelées pendant un certain
temps.
A la première mise en fonctionnement ou après un
arrêt prolongé faites fonctionner l’appareil pendant
12 heures au moins, avec la fonction de congélation
activée.
Comment utiliser ce compartiment au mieux: si l’on
doit ranger de grandes quantités d’aliments, on peut
enlever de l’appareil tous les tiroirs ou les paniers et
placer directement les aliments sur les clayettes
refroidissantes en faisant attention à ne pas
dépasser la limite de charge se trouvant sur le
côté du compartiment supérieur (là où il est prévu).

Attention

En cas de coupure de courant abstenez-vous
d’ouvrir la porte. Si l’interruption est de courte
durée (jusqu’à 6-8 heures) et si le congélateur
est rempli, il n’y a aucun risque d’altération pour
les aliments. En cas contraire vous devrez
consommer les aliments le plus rapidement
possible (une augmentation de la température
peut réduireremarquablement la durée de
conservation des aliments).

Décongélation

Avant d’être utilisés, les aliments congelés ou
surgelés doivent être décongelés dans le
réfrigérateur ou à température ambiante, selon le
temps dont on dispose pour cette opération.
S’il s’agit de produits minces ou divisés, placez-les
directement à cuire: dans ce cas le temps de
cuisson sera plus long.

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à
glace pour faire des glaçons. Il faut remplir ces bacs
d'eau potable et les placer dans le congélateur.

N’employez pas d’objet métallique pour décoller
les bacs à glace.

Alarme Surchauffe

Une augmentation de la température dans le
compartiment congélateur (par ex. à cause d'un
manque de courant) est signalée par :

- clignotement de la température ;

- clignotement de l'indicateur de la température
(symbole 3) ;

- éclairage en rouge de l'afficheur LCD ;

- bruit de sonnerie.

Au rétablissement des conditions normales :

- le signal sonore s'arrête ;

- la valeur de la température continue à clignoter ;

- l'éclairage de l'afficheur reste de couleur rouge.
En pressant la touche de désactivation d'alarme C,

la température la plus haute atteinte dans le
compartiment apparaît sur l'indicateur 3 pendant 5
secondes environ, le clignotement cesse et
l'éclairage de l'afficheur devient blanc.

Pendant la phase d'alarme, le bruit de sonnerie peut
être interrompu en pressant la touche C, l'éclairage
de l'afficheur reste rouge jusqu'au rétablissement
des conditions normales.

Alarme sonore porte ouverte

Une alarme sonore signale si la porte reste ouverte
pendant plus d'1 minute.

La condition d'alarme de porte ouverte est signalée
par :

- clignotement du symbole (1) ;

- éclairage en rouge de l'afficheur LCD ;

- bruit de sonnerie.
Pour faire cesser l'alarme sonore, presser la touche

(C).
Au rétablissement des conditions normales (porte

fermée) :

- le signal sonore s'arrête.

Après une période de pré-refroidissement de 24
heures, introduire les aliments dans le congélateur.

Le processus de congélation dure 24 heures. Pendant
ce temps, ne pas introduire d'autres aliments à
congeler.

Cette fonction se termine automatiquement après 54
h.

Placer les aliments à congeler dans le compartiment
supérieur du congélateur car il s'agit du point le plus
froid.

Il est possible de désactiver cette fonction à tout
moment en pressant la touche C (voir au paragraphe
"Activation des fonctions").

18

CONSEILS

Conseils pour la surgélation

Comment utiliser ce compartiment au mieux:

• vérifiez que les aliments aient bien été conservés
en magasin;

• assurez-vous que le transport, du moment de
l'achat jusqu'à celui de la mise en place dans le
compartiment, dure le moins longtemps possible;

•évitez d’ouvrir trop souvent la porte et ne la
laissez ouverte que le temps nécessaire.

• Il convient de faire très attention, car les aliments
dégelés, ne peuvent être recongelés.

• Ne dépassez jamais la date limite d’utilisation
généralement marquée sur les paquets.

Conseils pour la congélation

Règles à respecter pour la congélation:

• le pouvoir max. de congélation par 24 heures
figure sur la plaque signalétique;

• le processus de congélation prend 24 heures. Il
vaut mieux ne pas ajouter d'autres aliments à
congeler pendant ce laps de temps;

• les produits destinés à la congélation doivent être
frais, bien nettoyés et d’excellente qualité;

• préparez de petites portions, de façon à faciliter
la congélation et à permettre de ne décongeler
que la quantité nécessaire;

• enveloppez les denrées dans du papier
d'aluminium ou de polythène, en éliminant les
bulles d'air et en fermant bien les paquets;

•évitez de placer des produits à congeler en
contact avec des denrées déjà entreposées, pour

éviter d'en élever la température;

• les aliments maigres se conservent mieux et plus

longtemps que les gras; le sel réduit la durée de
conservation;

• ne consommez pas les bâtonnets glacés toute
de suite après les avoir sortis du congélateur. La
température très basse à laquelle ils se trouvent
peut provoquer des brûlures:

Les symboles correspondent à différents types de produits congelés.
Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de

conservation supérieure ou infé-rieure est valable en fonction de la qualité des aliments et du traitement qu’ils
ont subi avant la congélation.

Calendrier de congélation

Accumulateurs thermiques

Dans le congelateur se trouvent deux accumulateurs
de froid qui permettent d’augmenter la durée de
conservation des aliments stockés en cas de
coupure de courant ou d’anomalie de
fonctionnement.

Pour des raisons de sécurité liées au transport de
l’appareil, ces accumulateurs sont mis, à l’usine,
dans le tiroir inférieur. Pour les utiliser correctement
il faut les placer dans le tiroir supérieur, au-dessus
des aliments.

• indiquez sur chaque paquet la date de
congélation, afin de pouvoir contrôler le temps
d’entreposage;

• ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur, car elles
pourraient éclater.

19

Degivrage

Votre appareil est caractérisé par l’absence totale de
givre sur les parois grâce au FROID VENTILE.Ce
procédé consiste à faire circuler dans l’appareil un
air froid et sec grâce à une turbine ce qui dispense
de l’opération de dégivrage. Le dégivrage s’effectue
AUTOMATIQUEMENT."

ENTRETIEN

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un
certain temps, prenez les précautions suivantes:
débranchez la prise de courant;
videz l'appareil;
dégivrez-le et nettoyez-le à fond;
laissez les portes entrouvertes pour faire circuler de
l'air, de façon à éviter les mauvaises odeurs.

Nettoyage

N’utilisez jamais d’objets métalliques pour nettoyer
l’appareil; vous risquez de l’endommager.

Nettoyez périodiquement l’intérieur de votre appareil
avec de l’eau tiède et du bicarbonate de soude.
Rincez et séchez soigneusement.

Dépoussiérez le condenseur situé à l'arrière de
l'appareil à l'aide d'une brosse ou d'un aspirateur.
Une accumulation de poussière risquerait de
diminuer le rendement de l'appareil.

Débranchez l’appareil avant toute

opération.
Attention: Cet appareil contient des hydrocarbures

dans son circuit de réfrigérant; I’entretien et la
recharge ne doivent done être effectués que par du
personnel autorisé.

ANOMALIE DE FONCTIONNEMENT

Si l'appareil marche mal, il faut contrôler:

• si la fiche est bien branchée à la prise de courant
et si l'interrupteur est éteint;

• s'il n'y a pas de panne de courant;

• si les commandes sont bien dans la bonne

position;

• s'il y a des traces d'eau au fond du compartiment
et si l'orifice d'écoulement de l'eau de dégivrage
est bouché (voir chapitre “Dégivrage”).

Une fois que tous ces contrôles ont été effectués, si
l'anomalie de fonctionnement persiste, adressez­vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au
moment de l'appel, il vaut mieux indiquer le code
du modèle et le numéro d'immatriculation, qui se
trouvent sur le certificat de garantie ou sur la
plaque d'immatriculation placée à l'intérieur de
l'appareil, à gauche et en bas.

20

Branchement électrique

Contrôlez, avant de brancher l’appareil, que le
voltage et la fréquence indiqués sur la plaque
signalétique correspondent à ceux de votre réseau.
To lérance admise: ±6%.
Pour l’adaptation de l’appareil à des voltages
différents, l’adjonction d’un autotransformateur d’une
puissance adéquate est indispensable.

Il faut absolument brancher l'appareil à une prise
de terre réglementaire.

C'est pour cela que la prise du câble d'alimentation
est munie d'un contact prévu exprès.Si la prise de
courant du réseau domestique n'est pas branchée à
la terre, branchez l'appareil à une prise de terre à
part, conformément aux normes en vigueur, en vous
adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité, si cette
norme de prévention des accidents n'est pas
respectée.

INSTALLATION

Emplacement

Placez de préférence votre appareil loin d’une
source de chaleur (chauffage, cuisson ou rayons
solaires trop intenses).
Pour l’encastrement rapportez-vous aux instructions
relatives ci-jointes.

Important:

L’appareil doit

pouvoir être débranché du secteur; il
est donc nécessaire que la fiche reste accessible
une fois que l’installation est terminée.

-Cet appareil est conforme aux Directives

Communautaires suivantes:

- 87/308 CEE du 2.6.87 concernant la
suppression des interférences radio-électriques

- 73/23 CEE 19/02/73 (Basse Tension) et
modifications successives;

- 89/336 CEE 03/05/89 (Compatibilité
Electromagnétique) et modifications
successives.

Réversibilité de la porte

L’appareil est livré avec l’ouverture à
droite.

Pour changer le sens d’ouverture de la
porte suivez les indications ci-dessous
avant l’installation.

1. Dévissez le pivot supérieur et enlevez l’entretoise

2. Dégagez la porte

3. Dévissez le pivot inférieur avec une clé et
repositionnez-le sur le côté opposé.

4. Remettez la porte en place, insérez la pièce
d’écartement et revissez le pivot supérieur sur le
côté opposé.

21

Instructions pour l’encastrement

Dimensions de la niche

Hauteur (1) 1780 mm
Profondeur (2) 550 mm
Breite (3) 560 mm
Pour des raisons de sécurité, la ventilation doit être

prévue comme indiqué dans le Fig.

Attention: veillez à ne pas obstruer les
ouvertures de ventilation.

Il est également nécessaire que la niche soit
équipée d’un conduit d’areation ayant les mesures

suivantes:
Profondeur 50 mm
Largeur 540 mm

D740

Ø 2,5

13mm

Forer le meuble avec une perceuse dotée d'un foret
Ø 2,5 (pénétration maximale 10 mm);

fixer l'équerre sur l'appareil.

Veillez à maintenir une distance de 44 mm dans le
bas de l'appareil entre le bord de l'appareil et la
paroi du meuble.

Le cache charnière inférieur qui se trouve dans le
sac d'accessoires sert à garantir la position exacte
du meuble et de l'appareil.

Veillez également à ce que l'appareil n'écrase pas le
câble d'alimentation.

D567

PR01

50 mm

540

min.
200 cm

2

min.

2

200 cm

50

3

2

1

1

m

44m

2

22

Appliquez les caches (C-D) sur les ailettes des
butées et dans les trous des charnières.

Appliquez la grille d’aération (B) et le couvres
charnière (E).

Séparer les pièces Ha, Hb, Hc, Hd comme l’indique
de la figure.

Appliquez le joint à pression, entre l’appareil et le
meuble.

Sur le cache plastique (E), qui sert à recouvrir la
charnière et le pivot, retirez la pièce indiquée,
comme illustré.

Cette opération est facilitée par la présence d'une
rainure, à l'intérieur du cache charnière, qui facilite le
retrait de cette pièce.

"Retirez la pièce marquée d'un DX, si le pivot est
inséré dans la charnière droite, ou la pièce marquée
d'un SX si le pivot est inséré dans la charnière
gauche."

Fixez l’appareil à l’aide des 4 vis livrées à cet effet.

I

I

D724

Hb

PR266

C

D

E

E

Hd

B

Ha

Hc

23

Fixer par encliquetage le couvercle (Hc) sur la
glissière (Ha).

Ouvrir la porte de l’appareil et celle du meuble à 90°
environ. Introduire l’équerre (B) dans la glissière (A).
Tenir ensemble la porte de l’appareil et celle du
meuble et marquer la position des trous comme
l’indique la figure. Enlever les équerres et pratiquer
des trous de 2 mm de ³ à 8 mm du bord externe de
la porte. Remettre l’équerre en place sur la glissière
et fixer avec les vis fournies.

Pour effectuer l’éventuel alignement de la porte du
meuble, utiliser le jeu des trous ovales.

A la fin des opérations, il est nécessaire de contrôler
que la porte de l’appareil se ferme parfaitement.

La réversibilité des portes une fois effectuée,
contrôlez que les joints magnétiques adhèrent à
la carrosserie. Si la température à l’intérieur de
la pièce est trop basse (en hiver, par exemple), il
se peut que le joint n’adhère pas parfaitement.
Dans ce cas, si on ne veut pas attendre que les
joints reprennent leurs dimensions naturelles
après un certain temps, on pourra accélérer ce
processus en chauffant la partie intéressée à
l’aide d’un sèche-cheveux.

Fixer par encliquetage le couvercle (Hd) sur la
glissière (Hb).

Poser la glissière (Ha) sur la partie interne de la
porte du meuble comme l’indique la figure et
marquer la position des trous externes. Après avoir
pratiqué les trous, fixer la glissière avec les vis
fournies.

ca. 50 mm

90°

2

1

m

m

PR33

PR167

ca. 50 mm

Hc

Ha

Hb

8mm

2

1

m

m

Ha

PR168

PR167/1

Hb

Hb

Hd

24

WARNINGS

It is most important that this instruction book should be retained with the appliance for future
reference. Should the appliance be sold or transferred to another owner, or should you move house
and leave the appliance, always ensure that the book is supplied with the appliance in order that the
new owner can be acquainted with the functioning of the appliance and the relevant warnings.

If this appliance featuring magnetic door seals is to replace an older appliance having a spring lock
(latch) on the door or lid, be sure to make that spring lock unusable before you discard the old
appliance. This will prevent it from becoming a death-trap for a child.

These warnings are provided in the interest of safety.You must read them carefully before installing or
using the appliance.

General Safety

• This appliance is not intended for use by persons
(including children) with reduced physical,
sensory or mental capabilities, or lack of
experience and knowledge, unless they have
been given supervision or instruction concerning
use of the appliance by a person responsible for
their safety.
Children should be supervised to ensure that
they do not play with the appliance.

• It is dangerous to alter the specifications or
modify this product in any way.

• Before any cleaning or maintenance work is carried
out, be sure to switch off and unplug the appliance.

• This appliance is heavy. Care should be taken
when moving it

• Ice lollies can cause frost burns if consumed
straight from the appliance.

• Take utmost care when handling your
appliance so as not to cause any damages to
the cooling unit with consequent possible
fluid leakages.

• The appliance must not be located close to
radiators or gas cookers.

• Avoid prolonged exposure of the appliance to
direct sunlight.

• There must be adequate ventilation round the
back of the appliance and any damage to the
refrigerant circuit must be avoided.

• For freezers only (except built-in models): an
ideal location is the cellar or basement.

• Do not use other electrical appliances (such
as ice cream makers) inside of refrigerating
appliances.

Service/Repair

• Any electrical work required to install this
appliance should be carried out by a qualified
electrician or competent person

• This product should be serviced by an authorized
Service Centre, and only genuine spare parts

should be used.

• Under no circumstances should you attempt to
repair the appliance yourself. Repairs carried out
by inexperienced persons may cause injury or
more serious malfunctioning. Refer to your local
Service Centre, and always insist on genuine
spare parts.

• This appliance contains hydrocarbons in its
cooling unit; maintenance and recharging must
therefore only be carried out by authorized
technicians.

Use

• The domestic refrigerators and freezers are
designed to be used specifically for the storage
of edible foodstuffs only.

• Best performance is obtained with ambient
temperature between +18°C and +43°C (class T);
+18°C and +38°C (class ST); +16°C and +32°C
(class N); +10°C and +32°C (class SN).The
class of your appliance is shown on its rating
plate.

Warning: when the ambient temperature is not
included within the range indicated for the class
of this appliance, the following instructions must
be observed: when the ambient temperature
drops below the minimum level, the storage
temperature in the freezer compartment cannot
be guaranteed; therefore it is advisable to use the
food stored as soon as possible.

• Frozen food must not be re-frozen once it has
been thawed out.

• Manufacturers’ storage recommendations should
be strictly adhered to. Refer to relevant
instructions.

• The inner lining of the appliance consists of
channels through which the refrigerant passes. If
these should be punctured this would damage the
appliance beyond repair and cause food loss.DO
NOT USE SHARP INSTRUMENTS to scrape off
frost or ice. Frost may be removed by using the
scraper provided. Under no circumstances should
solid ice be forced off the liner.Solid ice should be
allowed to thaw when defrosting the appliance.

25

CONTENTS

Environment Protection

This appliance does not contain gasses which
could damage the ozone layer, in either its
refrigerant circuit or insulation materials.The
appliance shall not be discarded together with
the urban refuse and rubbish. Avoid damaging
the cooling unit, especially at the rear near the
heat exchanger. Information on your local
disposal sites may be obtained from municipal
authorities.The materials used on this appliance
marked by the symbol are recyclable.

Disposal of old Appliances

The symbol on the product or on its packaging
indicates that this product may not be treated as
household waste. Instead it shall be handed over to
the applicable collection point for the recycling of
electrical and electronic equipment. By ensuring this
product is disposed of correctly, you will help prevent
potential negative consequences for the
environment and human health, which could
otherwise be caused by inappropriate waste
handling of this product. For more detailed
information about recycling of this product, please
contact your local city office, your household waste
disposal service or the shop where you purchased
the product.

• Do not place carbonated or fizzy drinks in the
freezer as it creates pressure on the container,
which may cause it to explode, resulting in
damage to the appliance.

Installation

• During normal operation, the condenser and
compressor at the back of the appliance heat up
considerably. For safety reasons, minimum
ventilation must be as shown in the instructions.

Attention: keep ventilation openings clear of
obstruction.

• Care must be taken to ensure that the appliance
does not stand on the electrical supply cable.

Important: if the supply cord is damaged, it must
be replaced by a special cord or assembly availa­ble from the manufacturer or its service agent.

• If the appliance is transported horizontally, it is
possible that the oil contained in the compressor
flows in the refrigerant circuit. It is advisable to
wait at least two hours before connecting the
appliance to allow the oil to flow back in the
compressor.

• There are working parts in this product which
heat up. Always ensure that there is adequate
ventilation as a failure to do this will result in
component failure and possible food loss.See
installation instructions.

• Parts which heat up should not be exposed.
Wherever possible the back of the product should
be against a wall.

Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Use - Cleaning the interior - Control panel - Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Use - Operation - Activation of functions - Switching off - Temperature regulation - Freezing fresh food . . . . . .

Storage of froozen food . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27

Excessive temperature alarm - Thawing - Ice-cube production - Cold accumulator - Door open acoustic alarm 28

Hints - Hints for freezing - Hints for storage of frozen food - Freezing calendar . . . . . . . . . . . . . . . . . . . . . . . . . .29

Maintenance - Periods of non-operation - Periodic cleaning - Defrosting . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Customer service and spare parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Installation - Location - Electrical connection - Door reversibility . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Installation -Building-in instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

26

Cleaning the interior

Before using the appliance for the first time, wash
the interior and all internal accessories with luke­warm water and some neutral soap so as to remove
the typical smell of a brand-new product, then dry
thoroughly.

USE

Control panel

Do not use detergents or abrasive
powders, as these will damage the finish.

A - Appliance button ON/OFF
B - Temperature and function indicator
C - Function button
D - Freezer Thermostat control knob

DISPLAY

1. Door open alarm indicator

2. Positive or negative Temperature indicator

3. Temperature indicator

4. If on the fast freeze function is on

A

B

C

D

1

3

2

4

27

Switching off

The appliance is shut off by holding down key (A) for
more than 1 second. After this, a countdown of the
temperature from -3 -2 -1 will be shown.

When the appliance is shut off, display (B) also goes
off.

Activation of functions

Each time key C is pressed, the following functions are
activated in a clockwise direction:

Symbol 4 : rapid freezing function.
No Symbol: Normal operation

Operation

After plugging the plug into the power outlet, if the
display is not illuminated, press key (A), appliance on.

As soon as the appliance is turned on, the following
signals will appear on the control panel:

• symbol (2) will be positive, indicating that the
temperature is positive.

• the temperature flashes, the background of the
display is red and you will hear a buzzer. Press key
(C) and the buzzer will go off (also see the section
on "excessive temperature alarm").

Place the freezer thermostat control knob (D) in a
middle position, and the appliance will be set up to
provide the following temperature:

roughly -18°C in the refrigerator.

Use of the freezer compartment

Temperature regulation

The temperature is automatically regulated and can
be increased to achieve a higher temperature
(warmer) by rotating the thermostat knob toward

●

settings or reduced (colder) rotating the knob
towards ● settings.

However, the exact setting should be chosen
keeping in mind that the temperature inside the
refrigerator depends on:

• room temperature;

• how often the door is opened;

• the quantity of food stored;

• location of appliance.

We suggest setting the knob to the middle position
to obtain an internal temperature of approximately

-18°C, which guarantees proper freezing and

conservation of the frozen foods.

Freezing fresh food

The freezer compartment is suitable for long term
storage of commercially frozen food, and for freezing
fresh food.

The maximum quantity of foods to freeze in 24 hours
is shown on the serial number plate.

To freeze fresh foods, you will need to activate the
rapid freezing function. Press key C (several times if

necessary) until the corresponding icon appears
After a pre-cooling period of 24 hours, place the foods

in the freezer.
The freezing process takes 24 hours. During this

period do not put other foods in the freezer.

Storage of frozen food

When first starting-up or after a period out of use,
before putting the products in the compartment let
the appliance run at least 12 hours on the fast freeze
setting.

To obtain the best performance from this appliance,
you should:

if large quantities of food are to be stored, remove all
drawers and baskets from appliance and place food
on cooling shelves.
Pay careful attention not to exceed load limit stated
on the side of the upper section (where applicable).

Important

In the event of accidental defrosting, for example
due to a power failure, if the power has been off
for longer that the value shown in the technical
characteristics chart under “rising time”, the
defrosted food must be consumed quickly or
cooked immediately and then refrozen (after
cooling).

This function stops automatically after 54 hours.
Put the foods to be frozen in the upper compartment

of the freezer, as this is the coldest location.
The function can be de-activated at any time by

pressing key C (see paragraph "Activation of
Functions").

28

Excessive temperature alarm

An increase in the temperature in the freezer
compartment (for example due to an electricity
outage) is indicated by:

- flashing temperature;

- freezer compartment flashing (symbol 2);

- red illumination of display;

- sounding of buzzer.

- alarm symbol.

When normal conditions are restored:

- the acoustic signal shuts off;

- the temperature value continues to flash;

- the display illumination remains red.

When you press key "C" to de-activate the alarm,
the highest temperature reached in the compartment
appears on indicator 2 for approximately 5 seconds.
At this point the flashing stops and the display
illumination changes over from red to white.

Cold accumulator

The appliance is equipped with two cold
accumulators. If there is a power outage, they will
extend food conservation for a few hours.

Thawing

Deep-frozen or frozen food, prior to being used, can
be thawed in the refrigerator compartment or at
room temperature, depending on the time available
for this operation.

Small pieces may even be cooked still frozen,
directly from the freezer: in this case, cooking will
take longer.

Ice-cube production

This appliance is equipped with one or more trays
for the production of ice-cubes. Fill these trays with
water, then put them in the freezer compartment.

Do not use metallic instruments to remove the
trays from the freezer.

Door open acoustic alarm

An acoustic alarm will sound when the door is left
open for more than 1 minute.

The door open alarm conditions are indicated by:

- flashing symbol (1);

- red display illumination;

- beeping sound.
Press the button (C) to stop the acoustic alarm.
When normal conditions are restored (door closed):

- the acoustic alarm will stop.

29

HINTS

Hints for freezing

To help you make the most of the freezing process,
here are some important hints:

• the maximum quantity of food which can be
frozen in 24 hrs. is shown on the rating plate;

• the freezing process takes 24 hours. No further
food to be frozen should be added during this
period;

• prepare food in small portions to enable it to be
rapidly and completely frozen and to make it
possible subsequently to thaw only the quantity
required;

• wrap up the food in aluminium foil or polythene
and make sure that the packages are airtight;

• do not allow fresh, unfrozen food to touch food
which is already frozen, thus avoiding a rise in
temperature of the latter;

• water ices, if consumed immediately after
removal from the freezer compartment, can
possibly cause the skin to be freeze burnt;

• it is advisable to show the freezing-in date on
each individual pack to enable you to keep tab of
the storage time;

• The symbols on the drawers show different types
of frozen goods.

The numbers indicate storage times in months for
the appropriate types of frozen goods. Whether
the upper or lower value of the indicated storage
time is valid depends on the quality of the foods
and pre-treating before freezing.

• do not put carbonated liquids (fizzy drinks,
etc.) in the freezer compartment as they may
burst.

Hints for storage of frozen food

To obtain the best performance from this appliance,
you should:

• make sure that the commercially frozen
foodstuffs were adequately stored by the retailer;

• be sure that frozen foodstuffs are transferred
from the foodstore to the freezer in the shortest
possible time;

• not open the door frequently or leave it open
longer than absolutely necessary.

• Once defrosted, food deteriorates rapidly and
cannot be refrozen.

• Do not exceed the storage period indicated by
the food manufacturer.

Freezing Calendar

The symbols show different types of frozen goods.
The numbers indicate storage times in months for the appropriate types of frozen goods.Whether the upper or

lower value of the indicated storage time is valid depends on the quality of the foods and pre-treating before
freezing.

30

CUSTOMER SERVICE AND SPARE PARTS

If the appliance is not functioning properly, check
that:

• the plug is firmly in the wall socket and the mains
power switch is on;

• there is an electricity supply (find out by plugging
in another appliance);

• the thermostat control knob is in the correct
position.

• If your appliance is still not working properly after
making the above checks, contact the nearest
service centre.

To obtain fast service, it is essential that when you
apply for it you specify the model and serial number
of your appliance which can be found on the
guarantee certificate or on the rating plate located
inside the appliance, on the bottom left-hand side.

MAINTENANCE

Periods of non-operation

When the appliance is not in use for long periods,
take the following precautions:

remove the plug from the wall socket;
remove all food;
defrost and clean the interior and all accessories;
leave the door ajar to allow air to circulate to prevent

unpleasant smells.

Unplug the appliance before carrying out
any maintenance operation.

Warning

This appliance contains hydrocarbons in its cooling
unit; maintenance and recharging must therefore
only be carried out by authorized technicians.

Periodic cleaning

Many proprietary kitchen surface cleaners
contain chemicals that can attack/damage the
plastics used in this appliance. For this reason it
is recommended that the outer casing of this
appliance is only cleaned with warm water with a
little washing-up liquid added.

Clean the inside with warm water and bicarbonate of
soda.

Rinse and dry thoroughly.
Clean the condenser (black grill) and the

compressor at the back of the appliance with a
brush or a vacuum cleaner.This operation will
improve the performance of the appliance and save
electricity consumption.

Defrosting

The freezer compartment of this model, on the other
hand, is a "no frost" type. This means that there is no
buildup of frost when it is in operation, neither on the
internal walls nor on the foods.

The absence of frost is due to the continuous
circulation of cold air inside the compartment, driven
by an automatically controlled fan.

31

Electrical connection

Before plugging in, ensure that the voltage and
frequency shown on the serial number plate
correspond to your domestic power supply. Voltage
can vary by ±6% of the rated voltage.

For operation with different voltages, a suitably sized
auto-transformer must be used.

The appliance must be earthed.

The power supply cable plug is provided with a
contact for this purpose.

If the domestic power supply socket is not earthed,
connect the appliance to a separate earth in
compliance with current regulations, consulting a
specialist technician.

The Manufacturer declines all responsibility if
the above safety precautions are not observed.

INSTALLATION

Location

The appliance should be installed well away from
sources of heat such as radiators, boilers, direct
sunlight etc.

For building into kitchen units follow the special “
Building-in” instructions given.

Attention

It must be possible to disconnect the appliance from
the mains power supply; the plug must therefore be
easily accessible after installation.

Door Reversibility

The appliance is supplied with the door

opening to the right.
For door opening in the opposite direction,

perform the following actions prior to
installation

1. Unscrew the upper pin and remove the spacer

2. Remove the door.

3. Unscrew with a key the lower pin and replace it
on the opposite side.

4. Reinsert the door, refit the spacer and rescrew
the upper pin on the opposite side.

This appliance complies with the following
E.E.C. Directives:

- 87/308 EEC of 2/6/87 relative to radio interference

suppression.

- 73/23 EEC of 19.2.73 (Low Voltage Directive) and

subsequent modifications;

- 89/336 EEC of 3.5.89 (Electromagnetic

Compatibility Directive) and subsequent
modifications.

32

Instructions for totally built-in
appliances

Dimensions of the recess

Height (1) 1780 mm

Depth (2) 550 mm

Width (3) 560 mm

For safety reasons, minimum ventilation must be as
shown in Fig.

Attention: keep ventilation openings clear of ob­struction.

Furthermore, it is necessary that the niche is provid
with a conduct of ventilation having the following
dimensions:

depth 50 mm
width 540 mm

Make sure that a distance of 44 mm is maintained in
the lower part between the kitchen furniture and the
border of the appliance.

The lower hinge cover inserted in the accessories
bag, is useful to guarantee the exact position of the
kitchen furniture and the appliance.

Also make sure that the appliance does not clamp
the mains cable.

D740

Ø 2,5

13mm

Drill the unit using a Ø 2.5 mm drill (10 mm max.
penetration);

Fix the square fitting to the appliance.

50 mm

min.
200 cm

2

D567

PR01

540

min.

2

200 cm

50

3

2

1

1

m

44m

2

33

Apply covers (C-D) on joint cover lugs and into hinge
holes.
Snap vent grille (B) and hinge covers (E) into
position.

Separate parts Ha, Hb, Hc, Hd as shown in the
figure

Press in the joint covers between the appliance and
the kitchen unit.

Fasten the appliance with 4 screws provided in the
kit included with the appliance.

From the plastic cover (E), which is used to cover
the hinge with the pivot pin, you must take away the
part as indicated in the drawing.

This operation is made easer since there is, in the
internal part of the cover hinge lid a groove that
facilates the removal of this coomponent.

“Remove the part marked with DX, if the pivot pin is
inserted in the right hinge, SX in opposite case.”

I

I

D724

PR266

Hb

C

D

E

E

Hd

B

Ha

Hc

34

Open the appliance door and the furniture door at
90°. Insert the small square (Hb) into guide (Ha).
Put together the appliance door and the furniture
door and mark the holes as indicated in the figure.
Remove the squares and drill holes with ø 2 mm at 8
mm from the outer edge of the door. Place the small
square on the guide again and fix it with the screws
supplied.

Should the lining up of the furniture door be
necessary, use the clearance of slots.

At the end of operations, it is necessary to check if
the door of the furniture closes properly.

Fix cover (Hd) on guide (Hb) until it clips into place.

Fix cover (Hc) on guide (Ha) until it clips into place.

Place guide (Ha) on the inside part of the furniture
door, as shown in the figure and mark the position of
external holes. After having drilled holes, fix the
guide with the screws supplied.

ca. 50 mm

90°

2

1

m

m

PR33

PR167

ca. 50 mm

Hc

Ha

Hb

8mm

2

1

m

m

Ha

PR168

PR167/1

Hb

Hb

Hd

35

WARNUNGEN UND WICHTIGE HINWEISE

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte
dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung
beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden
Warnungen.
Sollte dieses Gerät mit Magnet-Türverschluß als Ersatz für ein altes Gerät dienen, das noch mit einem
Schnappschloß ausgerüstet ist, so machen Sie bitte dieses Schloß unbrauchbar, bevor Sie das Gerät
beiseite stellen oder zum Müll geben. Sie verhindern damit, daß spielende Kinder sich selbst
einsperren und damit in Lebensgefahr kommen.
Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer erarbeitet. Wir bitten Sie daher, diese
aufmerksam zu lesen, bevor das Gerät in Betrieb genommen wird.

Sicherheit

• Das Gerät darf von Kindern und Personen, deren
physische, sensorische oder geistige Fähigkeiten
sowie Mangel an Erfahrung und Kenntnissen
einen sicheren Gebrauch des Gerätes
ausschließen, nur unter Aufsicht oder nach
entsprechender Einweisung durch eine Person
benutzt werden, die sicherstellt, dass sie sich
den Gefahren des Gebrauchs bewusst sind.
Kinder sind zu beaufsichtigen, sodass sie nicht
am Gerät spielen können!

• Es ist gefährlich, die Eigenschaften dieses
Gerätes zu ändern.

• Vor der inneren bzw. äußeren Reinigung des
Gerätes sowie beim Auswechseln der Glühlampe
(bei damit ausgestatteten Geräten) das Gerät
spannungslos machen.

• Eis aus dem Gefrier- bzw. Frosterfach nicht sofort
essen, es könnte Kälte-Brandwunden
verursachen.

• Dieses Gerät ist schwer. Beim Versetzen bitte
darauf achten!

• Beachten Sie, dan während der Bewegung
des Gerätes der Kältemittelkreislauf nicht
beschädigt wird.

• Das Gerät darf nicht in unmittelbarer Nähe
von Heizkörpern oder Gasherden aufgestellt
werden.

• Ein Standort mit direkter Sonneneinstrahlung
sollte vermieden werden.

• Eine ausreichende Luftzirkulation an der
Geräterückseite muß gewährleistet sein.
Jegliche Beschädigung des Kühlkreislaufes
ist zu vermeiden.

• NUR FÜR GEFRIERSCHRÄNKE (Einbaugeräte
ausgenommen): ein optimaler Aufstellungsort
ist der Keller.

• Keine Elektrogeräte (z.B. Eismaschinen) in das
Gerät stellen.

Störungen - Kundendienst

• Sollte die Installation des Gerätes eine Änderung
der elektrischen Hausinstallation verlangen, so

darf diese nur von Elektro-Fachkräften
durchgeführt werden.

• Eventuelle Reparaturen dürfen nur von einem
Kundendienst oder sonstigen autorisierten
Stellen durchgeführt werden.

• Es ist wichtig, daß nur Original-Ersatzteile
verwendet werden.

• Dieses Gerät enthält im Kältekreislauf
Kohlenwasserstoff.Aus diesem Grund darf die
Wartung und das Nachfiillen ausschließlich von
autorisiertem Fachpersonal durchgeführt werden.

• Benutzen Sie nie Metallgegenstände um das Gerät
zu reinigen, da es beschädigt werden könnte.

• Tritt eine Störung oder ein Defekt ein, versuchen
Sie nicht, das Gerät selbst zu reparieren.
Elektrogeräte dürfen nur von Elektro-Fachkräften
repariert werden, da durch unsachgemäße
Reparaturen erhebliche Folgeschäden entstehen
können. Wenden Sie sich bitte an die nächste
Kundendienststelle.

Aufstellung

• Sich vergewissern, daß das Gerät nach der
Installation nicht auf dem Netzkabel steht.

Wichtig:Beschädigte Versorgungskabel müssen
durch ein Spezialkabel bzw. einen Spezialsatz
ersetzt werden, die beim Hersteller oder den
Kundendienst erhältlich sind.

• Während das Gerät in Betrieb ist, werden der
Verflüssiger und der Kompressor, die sich auf der
Rückseite des Gerätes befinden, heiß. Es ist
darauf zuachten, dass die Luft um das Gerät frei
zirkulieren kann, damit die Wärme abgeführt
werden kann. Eine ungenügende Luftzirkulation
kann einen unregelmässigen Betrieb bzw.
Schäden am Gerät verursachen. Achten Sie auf
die Installationsanweisungen.

• Teile, die heiß werden (z.B. Kompressorgehäuse,
Verflüssiger und zugehörige Rohre), sollen nicht
frei zugänglich sein. Wo es auch immer möglich
ist, soll das Gerät mit der Rückseite gegen eine
Wand gestellt werden.

• Während des Transports kann es vorkommen, daß
das im Motorkompressor enthaltene Öl in den
Kältekreislauf abläuft. Man sollte mindestens 2

36

Std. warten, bevor das Gerät in Betrieb
genommen wird, damit das Öl in den Kompressor
zurückströmen

Gebrauch

• Die Haushaltskühl- und Gefriergeräte sind nur
zur Einlagerung bzw. zum Einfrieren von
Nahrungsmitteln bestimmt.

• Die beste Leistung erzielt man bei
Raumtemperaturen von +18°C bis +43°C (Klasse
T); +18°C bis +38°C (Klasse ST); +16°C bis
+32°C (Klasse N); +10°C bis +32°C (Klasse SN);
die Geräteklasse ist auf dem Typschild
angegeben.

Zu beachten: Wird dieses Gerätes bei anderen
Umgebungstemperaturen betrieben als den in
der entsprechenden Klimaklasse angegebenen
Werten, sind folgende Hinweise zu beachten:
sinkt die Umgebungstemperatur unter den
angegebenen Mindestwert ab, könnte die
Lagertemperatur im Gefrierabteil nicht mehr
garantiert sein; es wird daher empfohlen, die
eingelagerten Lebensmittel so rasch als möglich

zu verbrauchen.

• Einaufgetautes Produkt darf nicht wieder
eingefroren werden.

• Für das Aufbewahren bzw. das Einfrieren der
Lebensmittel sind die Anweisungen des
Herstellers zu befolgen.

• In allen Kühl- und Gefriergeräten bedecken sich
im Laufe der Zeit alle kälteführenden Teile mit
einer Reif bzw. Eissicht. Diese Schicht wird je
nach Modell automatisch oder mit der Hand
abgetaut.

• Die Reifsicht niemals mit Metallgegenständen
abkratzen, das Gerät könnte beschädigt werden.

Dazu nur einen Plastikschaber verwenden.

• Zum Lösen der festgefrorenen Eisschalen keine
scharfkantigen oder spitzn Gegenstände
benutzen.

• Es sollten keine kohlensäurehaltigen Getränke in
das Gefrier- bzw. Frosterfach eingestellt werden,
sie könnten platzen.

Umweltnormen

Dieses Gerät enthält im Kühlkreislauf und in der
Isolierung kein ozonschädigendes Gas. Das
Gerät darf nicht mit dem Hausmüll entsorgt
werden. Eine Beschädigung des
Kältemittelkreislaufs, insbesondere des
Wärmetauschers auf der Rückseite des Gerätes,
muß verhindert werden. Auskunft über
Abholtermine oder Sammelplätze gibt die
örtliche Gemeindeverwaltung an. Die in diesem
Gerät verwendeten und mit dem Symbol
gekennzeichneten Materialien,sind
recyclingfähig.

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses Produkt
nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie
die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen über
das Recycling dieses Produkts erhalten Sie von
Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft,
in dem Sie das Produkt gekauft haben.

HINWEISE ZUR VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer Elektro­Großgeräte sind mit Ausnahme von Holzwerkstoffen
recyclingfähig und sollen grundsätzlich der
Wiederverwertung zugeführt werden.
Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen
sollten in die entsprechenden Sammelbehälter
gegeben werden.

• Kunststoffverpackungsteile sollten ebenfalls in
die dafür vorgesehenen Sammelbehälter
gegeben werden. Solange solche in Ihrem
Wohngebiet noch nicht vorhanden sind, können
Sie diese Materialien zum Hausmüll geben.

Als Packhilfsmittel sind bei uns nur recyclingfähige
Kunststoffe zugelassen, z.B.:

In den Beispielen steht

PE für Polyäthylen** 02 = ^ PE-HD; 04 = ^ PE-LD
PP für Polypropylen
PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist
ein Großteil der Materialien dieses Gerätes
gekennzeichnet, um ihre Identifizierung zu
ermöglichen.

02**

PE

PP

05

06

PS

PS

SAN

ABS

37

INHALT

Warnungen und wichtige Hinweise.........................................................................................................35

Hinweise zur Verpackungsentsorgung...................................................................................................36

Gebrauch - Reinigung der Innenteile - Bedienungsblende - Display.........................................................37

Gebrauch - Betrieb - Aktivierung der funktionen - Gerät abschalten - Temperaturregelung .........................

Einfrieren von frischen Lebensmittel ..........................................................................................................38

Gebrauch - Aufbewahrung der Tiefkühlkost - Kälteakkus - Eiswürfelbereitung - Auftauen ...........................

Alarm Übertemperatur - Hörbarer Alarm bei offner Tür - ...........................................................................39

Tips - Tips für das Einfrieren - Tips für Tiefkühlkost - Gefrierkalender .....................................................40

Wartung - Regelmäßige Reinigung - Stillstandzeiten - Abtauen - Störungen .........................................41

Installation - Aufstellung - Transportsicherungen - Elektrischer Anschluß - Türanschlagwechsel.............42

Installation - Montageanleitungen für den integrierten Einbau .................................................................43

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb nehmen, beseitigen
Sie den typischen «Neugeruch» am besten durch
Auswaschen der Innenteile mit lauwarmem Wasser
und einem neutralen Reinigungsmittel Sorgfältig
nachtrocknen.

GEBRAUCH

Bitte keine Reinigungs- bzw. Scheuermittel
verwenden, die das Gerät beschädigen
könnten.

Bedienungsblende

A - Taste zum Ein-/Ausschalten des Gerätes
B - Display Sichtanzeige Temperaturen und

Funktionen

C - Taste Aktivierung der Funktionen /

Alarmrücksetzung

D -

Temperaturregler Gefrierabteil

DISPLAY

1. Alarmanzeige geöffnete Tür

2. Positive oder negative Temperaturanzeige

3. Temperaturanzeige

4. Falls eingeschaltet, wird die aktive
Schnellgefrierung angezeigt

A

1

2

B

3

C

4

D

38

Dieses Gefrierabteil ist mit dem
«Viersterne-» Symbol versehen, was bedeutet,

daß darin sowohl frische Lebensmittel
eingefroren werden können als auch
Tiefkühlkost langfristig gelagert werden kann.

Temperaturregelung

Die Temperatur wird automatisch geregelt und kann
erhöht werden (wärmer) oder verringert (kälter)
durch das Drehen des Thermostatknopfes im
Uhrzeigersinn.

Die richtige Einstellung erhält man, unter
Berücksichtigung folgender, die Innentemperatur
beeinflussender Faktoren:

• Raumtemperatur,

• Häufigkeit des Türöffnens,

• Menge der eingelagerten Lebensmittel,

• Aufstellung des Gerätes.

Es empfiehlt sich den Wahlknopf in mittlerer Stellung
zu lassen, um eine Innentemperatur von ca. -18°C zu
erhalten ,die eine korrekte Einfrierung und Erhaltung
der tiefgekühlten Speisen garantiert.

GEBRAUCH

Betrieb

Falls nach dem Inserieren des Steckers in die
Stromsteckdose das Display nicht beleuchtet ist, die
Taste (A) zum Einschalten des Gerätes drücken.

Sofort nach Einschalten des Gerätes sind folgende
Zeichen auf der Bedientafel zu sehen:

• Das Symbol (2) ist positiv, um anzuzeigen, dass
die Temperatur positiv ist.

• die Temperatur blinkt, der Hintergrund des Displays
ist rot und ein Ton hörbar (Summton). Die Taste (C)
zum Abstellen des Summtons drücken (siehe auch
Paragraph “Alarm Übertemperatur”):

Durch Einstellen der Drehknöpfe Gefrierschrank (D) in
eine mittlere Position, kann das Gerät folgende
Temperaturen angeben:

ca. -18°C im Gefrierschank

Gerät abschalten

Wird die Taste “A” für mehr als 1 sec. gedrückt ,
schaltet sich das Gerät ab.Dabei wird statt der
Temperatur ein “Count -down”-3 - 2 - 1 angezeigt.

Dann ist auch das Display (B) ausgeschaltet.

Aktivierung der Funktionen

Bei jedem Drücken der Taste C aktivieren sich im
Uhrzeigersinn folgende Funktionen:

Symbol 4: die Funktion Schnellgefrierung
Kein Symbol: normaler Betrieb

Gebrauch des Gefrierschrankes

Einfrieren von frischen
Lebensmitteln

Das Gefrierfach ist zum Einfrieren frischer
Lebensmittel und zur langzeitigen Konservierung
eingefrorener und tiefgekühlter Lebensmittel geeignet.

Die Höchstmenge der einzufrierenden Lebensmittel
innerhalb 24 Stunden ist auf dem Typenschild
angegeben.

Zum Einfrieren der auf dem „Typenschild“
angegebenen Lebensmittelmenge muss diese in
direkten Kontakt mit der kühlenden Oberfläche
kommen (Schubkasten oder Korb entfernen).
Beim Einfrieren in den Schubkästen oder Körben
verringert sich die Höchstmenge leicht.
Die einzufrierenden Lebensmittel in das oberste
Fach des Gefrierschrankes legen, da hier der
kälteste Punkt ist.
Um frische Lebensmittel einzufrieren, aktiviert man die
Funktion Schnellgefrierung. Die Taste C (falls nötig
mehrmals) drücken bis das entsprechende Bildsymbol

erscheint.

Nach einem Zeitraum der Vorkühlung von 24 Stunden
werden die Lebensmittel im Gefrierschrank
untergebracht.

Der Gefriervorgang dauert 24 Stunden. Während
dieses Zeitraums keine weiteren Lebensmittel zum
Einfrieren einlegen.

Diese Funktion schaltet sich nach 54 Stunden
selbsttätig ab.

Die einzufrierenden Speisen in das oberste Fach
des Gefrierschrankes legen, da hier der kälteste
Punkt ist.

Die Funktion kann in jedem Moment durch Drücken
der Taste C (siehe Paragraph „Aktivierung der
Funktionen“) wieder abgestellt werden.

39

Aufbewahrung der Tiefkühlkost

Nach einem längeren Stillstand oder bei der ersten
Inbetriebnahme des Gerätes, vor Unterbringung der
Lebensmittel mindestens 12 Stunden warten.

Um optimale Leistungen des Gerätes zu erhalten,
sich vergewissern, sollen große Mengen an
Lebensmitteln eingelagert werden, können alle
Laden oder Körbe herausgenommen ( mit
Ausnahme von der letzten niedrigen Lade) und die
Lebensmittel direkt auf den gekühlten Abstellflächen
untergebracht werden. Darauf achten, das max.
Fassungsvermögen nicht zu überschreiten,
das seitlich des Abteils angegeben ist (wo
vorgesehen).

Wichtig

Im Falle einer Stromunterbrechung während der
Lagerung von Tiefkühlkost bzw. von
eingefrorenen Lebensmitteln soll die Tür des
Gefrierfaches nicht geöffnet werden. Die
Tiefkühlkost verdirbt nicht, wenn es sich um eine
kurze Unterbrechung handelt (bis 6-8 Std.) und
das Gerät voll ist.Wenn das nicht der Fall ist, ist
es nötig, die tiefgefrorenen Lebensmittel
innerhalb kurzer Zeit zu verbrauchen (eine
Temperaturerhöhung der Tiefkühlkost verkürzt
die Aufbewahrungsdauer).

Auftauen

Die eingefrorenen oder tiefgekühlten Lebensmittel
sollten vor dem Gebrauch aufgetaut werden, indem
man sie am besten im Kühlabteil oder je nach der
zur Verfügung stehenden Zeit bei Raumtemperatur
auftaut. Kleine Stücke können eingefroren gekocht
werden. Selbstverständlich verlängert sich dabei die
Kochzeit.

Eiswürfelbereitung

Das Gerät hat eine oder mehrere Eiswürfelschalen,
welche mit Wasser aufgefüllt in das Gefrierfach
gestellt werden.

Bitte zur Entnahme der Eiswürfelschalen keine
Metallgegenstände benutzen!

Kälteakkus

Im Gefrierschrank befinden sich zwei kälteakkus, die
die Aufbewahrungszeit der eingefrorenen
Lebensmittel bei Stromausfall bzw.Störungsfall
verlängern.

Aus Transportsicherungsgründen werden diese
Akkus werkseitig in der unteren Schublade
eingelegt.

Für ihren richtigen Gebrauch müssen sie in der
oberen Schublade, auf dem Gefriergut, eingelegt
werden.

Alarm Übertemperatur

Ein Temperaturanstieg im Gefrierfach (z.B.
Stromausfall) wird angezeigt durch:

- die Temperatur blinkt;

- Gefrierfach blinkt (Symbol 3);

- Display rot beleuchtet;

- Summton.

Bei Rücksetzung in normale Bedingungen:

- das akustische Signal verstummt;

- der Temperaturwert blinkt weiter;

- das Display bleibt rot beleuchtet.
Beim Drücken der Taste Deaktivierung des Alarms C

erscheint auf der Anzeige 3 für 5 Sekunden die im
Fach erreichte Höchsttemperatur, das Blinken und
die rote Beleuchtung des Displays erlöschen.

Während der Alarmphase kann der Summton durch
Drücken der Taste C abgestellt werden, das Display
bleibt bis zur Wiederherstellung der normalen
Betriebsbedingungen rot.

Hörbarer Alarm bei offener Tür

Der hörbare Alarm wird ausgelöst, wenn die Tür
mehr als eine Minute offen bleibt.

Die Kondition des Alarms der offenen Tür wird
angezeigt durch:

- Blinken des Symbols (1);

- das Display wird rot beleuchtet;

- Summton.
Zum Abstellen des Alarms, die Taste (C) drücken.
Beim Wiederherstellen der normalen Konditionen

(geschlossene Tür):

- wird das Hörsignal abgestellt.

40

Tips für Tiefkühlkost

Um optimale Leistungen des Gerätes zu erhalten,
sich vergewissern,

• daß die Tiefkühlkost beim Verkäufer gut
aufbewahrt wurde

• daß der Transport vom Verkäufer zum
Verbraucher in kurzer Zeit erfolgt.

• Tür so wenig wie möglich öffnen und nicht offen
lassen.

• Einmal aufgetaute Lebensmittel verderben
schnell und können kein ein zweites Mal
eingefroren werden.

• Das Haltbarkeitsdatum auf der
Tiefkühlkostverpackung sollte nicht überschritten
werden.

TIPS

Tips für das Einfrieren

Für ein einwandfreies Einfrieren der Lebensmittel
geben wir folgende Ratschläge:

• Das Gefriervermögen des Gefrierabteils (in 24
Std.) kann auf dem Typenschild abgelesen
werden.

• Der Gefriervorgang dauert ca. 24 Stunden. In
dieser Zeit sollte keine zusätzliche Ware in das
Gefrierabteil eingelegt werden.

• Nur erstklassige, frische und gut gesäuberte
Produkte einfrieren.

• Die Nahrungsmittel vor dem Einfrieren in kleine
Portionen einteilen, damit der Gefriervorgang
beschleunigt wird; dies ermöglicht das spätere
Auftauen von kleineren Portionen.

• Die Lebensmittel in Alu- oder Polyäthylenfolien
luftdicht verpacken.

• Es soll vermieden werden, daß die
einzufrierenden Lebensmittel mit den bereits
eingefrorenen in Berührung kommen, um eine
Wärmeübertragung an diese zu verhindern.

• Es ist zu beachten, daß mageres Fleisch besser
und länger haltbar ist. Fetthaltiges Fleisch hat
eine geringere Lagerzeit. Ferner reduziert Salz
die Haltbarkeitsdauer.

• Speiseeis, direkt aus dem Gefrierfach
genommen, kann Kälte-Brandwunden
verursachen.

• Es ist empfehlenswert, auf der Verpackung das
Einfrierdatum zu notieren, damit die
Aufbewahrungszeit eingehalten werden kann.

• Es sollten keine kohlensäurehaltigen
Getränke in das Gefrierfach eingestellt
werden, da sie explodieren können.

Gefrierkalender

Die Symbole zeigen unterschiedliche Arten von Tiefkühlgut.
Die Zahlen geben für die jeweilige Art von Tiefkühlgut die Lagerzeit in Monaten an. Ob der obere oder der

untere Wert der angegebenen Lagerzeiten gültig ist, hängt von der Qualität der Lebensmittel und deren
Vorbehandlung vor dem Einfrieren ab.

41

WARTUNG

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie
folgendermaßen vorgehen:
den Stecker aus der Steckdose ziehen;
alle Lebensmittel herausnehmen;
Gerät abtauen, Innenraum und Zubehörteile
reinigen;
die Türen offen lassen, um im Innern eine gute
Luftzirkulation zu gewährleisten und somit
Geruchsbildung zu vermeiden.

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät
zu reinigen, da es beschädigt werden könnte. Den
Innenraum mit lauwarmem Wasser und Natron
reinigen.

Gut nachwaschen und sorgfältig trocknen.
Den Kondensator und den Motorkompressor mit

einer Bürste oder einem Staubsauger reinigen. Dies
begünstigt den guten Betrieb mit folglicher
Stromersparnis

Vor jeder Reinigungsarbeit immer den

Netzstecker aus der Steckdose ziehen.
Achtung: Dieses Gerät enthält im Kältekreislauf

Kohlenwasserstoff.Aus diesem Grund darf die
Wartung und das Nachfiillen ausschließlich von
autorisiertem Fachpersonal durchgeführt werden.

STÖRUNGEN

Falls das Gerät Störungen aufweisen sollte,
überprüfen Sie zuerst folgendes:

• Steckt der Netzstecker in der Steckdose?

• Befindet sich der Hauptschalter der elektrischen

Anlage in der richtigen Stellung?

• Ist die Stromzufuhr unterbrochen?

• Befindet sich der Thermostatknopf in richtiger

Stellung?

• Wasserpfütze auf dem Boden des Kühlfaches:

• Abtauwasserloch verstopft? (siehe Abschnitt
“Abtauen”)

Sollten Sie nach o.e. Prüfungen zu keinem Resultat
kommen, so wenden Sie sich bitte an unseren
nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu
ermöglichen, ist es beim Anruf an den
Kundendienst notwendig, die Modell- und
Seriennummer anzugeben, die Sie dem
Garantieschein oder dem Typenschild (– linke
Seite – unten) entnehmen können.

Abtauen

Das Gefrierfach dieses Modelles gehört zum Typ "no
frost"; das bedeutet das komplette Fehlen der
Reifbildung während des Betriebes, sowohl an den
Innenwänden des Fachs als auch auf den
Lebensmitteln.

Das Fehlen der Reifschicht ist auf die ständige
Zirkulation der Kaltluft im Innern des Fachs
zurückzuführen, verursacht durch einen automatisch
gesteuerten Ventilator.

42

Wichtig

Es muß möglich sein, das Gerät vom Netz zu
trennenn; Nach der Installation muß die Steckdose
daher zugänglich bleiben.

INSTALLATION

Aufstellung

Das Gerät sollte nicht in der Nähe von
Wärmequellen wie Heizkörpern oder Öfen
aufgestellt und vor direkter Sonneneinstrahlung
geschützt werden.
Für den Einbau bitte den entsprechenden Abschnitt
durchlesen.

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken,
überprüfen Sie bitte, daß die auf dem Typenschild
des Gerätes angegebene Spannung sowie
Frequenz mit dem Anschlußwert des Hauses
übereinstimmen. Eine Abweichung von ±6% von der
Nominalspannung ist zulässig. Für die Anpassung
des Gerätes an andere Spannungen muß ein
Spartransformator angemessener Leistung
vorgeschaltet werden.
Das Gerät muß unbedingt vorschriftsmäßig geerdet
werden. Zu diesem Zweck ist der Stecker des
Speisekabels mit dem dafür vorgesehenen Kontakt
versehen. Sollte die Netzleitung im Haus nicht mit
einer Erdleitung versehen sein, so muß das Gerät
an eine getrennte Erdleitung vorschriftsmäßig und
unter Hinzuziehung eines Fachmanns
angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab,
falls diese Unfallverhütungsvorschrift nicht
beachtet wird.
Dieses Gerät entspricht der folgende EWG
Richtlinie:

- 87/308 EWG vom 2.6.87 (Deutschland­Ausführung) bzw. der ÖVE-Richtlinie Nr. F 61/84
(Österreich-Ausführung) bezüglich
Funkentstörung.

- 73/23 EWG vom 19/02/73 (Niederspannung)
und folgende Änderungen;

- 89/336 EWG vom 03/05/89
(Elektromagnetische Verträglichkeit) und
folgende Änderungen.

Türanschlagwechsel

Das Gerät wird mit Türanschlag von rechts
geliefert.

Falls einen gegenüberliegenden
Türanschlag erfordert wird; gehen Sie wie
folgt vor bevor Sie das Gerät einbauen.

1. Obere Scharnierstift abschrauben und
Kunstoffteil entfernen.

2. Tür abnehmen.

3. Den unteren Bolzen mit einem Schlüssel
losschrauben und auf der gegenüber liegenden
Seite einsetzen.

4. Auf der gegenüber liegenden Seite die Tür wieder
einsetzen, das Distanzstück einlegen und den
oberen Bolzen wieder festschrauben

.

43

Montageanleitung für den
integrierten Einbau

Nischenmaße

Höhe (1) 1780 mm
Tiefe (2) 550 mm
Breite (3) 560 mm
Aus Gründen der Sicherheit muß eine

Mindestbelüftung gesichert sein, wie aus der
Abb.hervorgeht.

Achtung: Die Ventilations - Öffnungen
müssenimmer saubergehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein
Lüftungskamin mit filgenden Massen notwendig:

Tiefe 50 mm
Breite 540 mm

D740

Ø 2,5

13mm

Das Möbel mit einer Bohrspitze von Ø 2,5 bohren
(maximal 10 mm tief);

Das Winkeleisen am Gerät befestigen.

Vergewissern Sie sich, dass unten zwischen dem
Küchenmöbel und dem Rand des Geräts ein
Abstand von 44 mm besteht.

Die untere Scharnierabdeckung (im Zubehörbeutel)
dient zur genauen Ausrichtung zwischen
Küchenmöbel und Gerät.

Darüber hinaus darf das Gerät das Netzkabel nicht
quetschen.

D567

50 mm

540

min.

200 cm

2

min.

2

200 cm

50

PR01

3

2

1

1

m

44m

2

44

In die Befestigungs- und Scharnierlöcher
beiliegende Abdeckkappen (C-D) eindrücken.

Belüttungsgitter (B) und Scharnierabdeckungen (E)
aufstecken.

Die Teile Ha, Hb, Hc, Hd abnehmen, wie in der Abb.
gezeigt wird.

Fugenabdeckprofiloben um die Winkeldicke
ausschneiden und zwischen Gerät und
Möbelseitenwand eindrücken.

Gerät mit den 4 beiliegenden Schrauben befestigen.

Brechen Sie aus der Plastikabdeckung (E), die das
Scharnier mit Stift bedeckt, die in der Abbildung
gekennzeichneten Teile heraus.

Dies wird durch die vorgestanzten Ausbruchlinien
erleichtert. "Entfernen Sie das mit DX
gekennzeichnete Teil, wenn der Stift am rechten
Scharnier angebracht werden soll, andernfalls das
mit SX gekennzeichnete Teil."

I

I

D724

Hb

PR266

C

D

E

E

Hd

B

Ha

Hc

45

Vergewissern Sie sich nach Ausführung des
Anschlagwechsels der Türen, daß alle Schrauben
fest angezogen sind und überprüfen Sie auch,
ob die Magnetdichtung am Möbel perfekt anliegt.
Bei einer niedrigen Raumtemperatur (z.B. im
Winter) kann es vorkommen, dass die Dichtung
nicht perfekt am Schrank haftet. Die
Wiederherstellung der Dichtung erfolgt
automatisch nach gewisser Zeit.Wollen Sie aber
diesen Prozess beschleunige, so genögt es die
Dichtung mit einem Fön zu erwärmen.

Für eine allfällig notwendige Ausrichtung der
Möbeltür, den Spielraum der Langlöcher nutzen.

Nach Beendigung der Arbeiten den einwandfreien
Verschluß der Gerätetür überprüfen.

Die Abdeckung (Hd) in die Schiene (Hb) eindrücken,
bis sie einrastet.

Die Abdeckung (Hc) in die Schiene (Ha) eindrücken,
bis sie einrastet.

Gerätetür und Möbeltür auf ca. 90° öffnen. Den
Winkel (B) in der Schiene (A) einsetzen. Gerätetür
und Möbeltür zusammenhalten und die Bohrlöcher
anzeichnen (siehe Abb.).Winkel abnehmen und die
Bohrlöcher mit Ø 2mm und einem Abstand von 8
mm von der Türaußenkante ausführen. Den Winkel
wieder auf der Schiene anbringen und mit den
mitgelieferten Schrauben befestigen.

Die Schiene (Ha) auf der Innenseite der Möbeltür
auflegen (siehe Abb.) und die Position der äußeren
Bohrlöcher anzeichnen. Nachdem die Löcher
gebohrt wurden, die Schiene mit den mitgelieferten
Schrauben befestigen.

ca. 50 mm

90°

2

1

m

m

PR33

PR167

ca. 50 mm

Hc

Ha

Hb

8mm

2

1

m

m

Ha

PR168

PR167/1

Hb

Hb

Hd

BORETTI B.V.

De Dollard 17
1454 AT Watergang
T + 31(0)20-4363439
F + 31(0)20-4361326
S 0900-2352673 (service)
E [e-mail]
The Netherlands

N.V. BORETTI S.A.

Ruperlweg 16
2850 Boom
T + 32(0)3-4508180
F + 32(0)3-4586847
E [e-mail]
Belgium
