Bompani BOCB698-R User Manual

ITALIANO

Istruzioni per l’istallazione, l’uso, la manutenzione

IT

ENGLISH

Installation, use and maintenance instructions

GB

ITALIANO 3

IT

Istruzioni per l’istallazione, l’uso, la manutenzione

ENGLISH 13

GB

Installation, use and maintenance instructions

Italiano

Si ringrazia per la scelta della macchina. La preghiamo di leggere attentamente queste brevi note scritte per lei e per poter utilizzare al massimo tutte le

prestazioni che può ottenere La qualità dell’apparecchio è garantita poiché ogni nostro prodotto è controllato al 100% a ﬁ ne produzione, con

lunghe prove e con diversi tipi di TEST. La usi e vedrà quante soddisfazioni otterrà.

Indice

NORMATIVE-AVVERTENZE E CONSIGLI IMPORTANTI 4

DESCRIZIONE MACCHINA 5

POSIZIONAMENTO E MESSA IN OPERA 6

Rimozione delle protezioni per il trasporto 6 Nell’installare oc corre osservare i seguenti punti: 6

USO DEL REPARTO FRIGORIFERO 7

Pannello di comando 7 Descrizione dell’apparecchio 7

Prima della messa in funzione 7 Collegamento dell’apparecchiatura 7 Messa in funzione e regolazione dello scomparto frigorifero 7

IT

USO DELLO SCOMPARTO CONGELATORE 8-9

Uso dello scomparto congelatore 8 Funzione super 8 Allarme temperatura 8 Sbrinamento freezer 8 Produzione cubetti di ghiaccio 9 Confezionamento dei prodotti freschi per la congelazione 9 Conservazione cibi surgelati 9 Sbrinamento 9

PULIZIA 10 Pulizia dell’apparecchio 10

Per la pulizia interna di tutte le parti in plastica e della guarnizione porta 10 Pulizia del condensatore 10 Per assenze prolungate 10 Pulizia scarico acqua 10 Pulizia ﬁ ltro antibatterico 10 Cavo di alimentazione 10

RICERCA GUASTI 11

Ricerca guasti 11 Collegamento elettrico 11 Prima di contattare il servizio assistenza 11

967

3

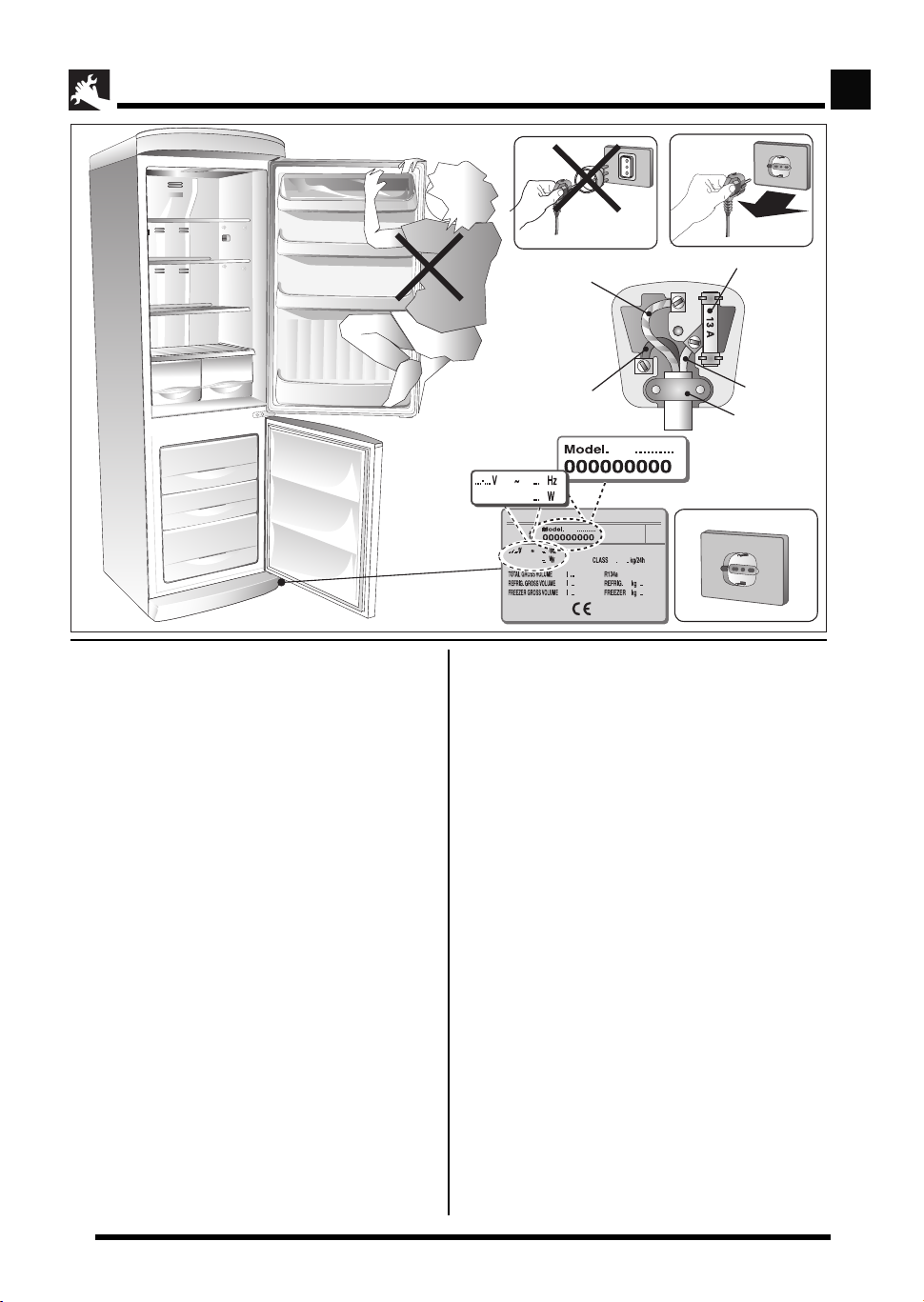

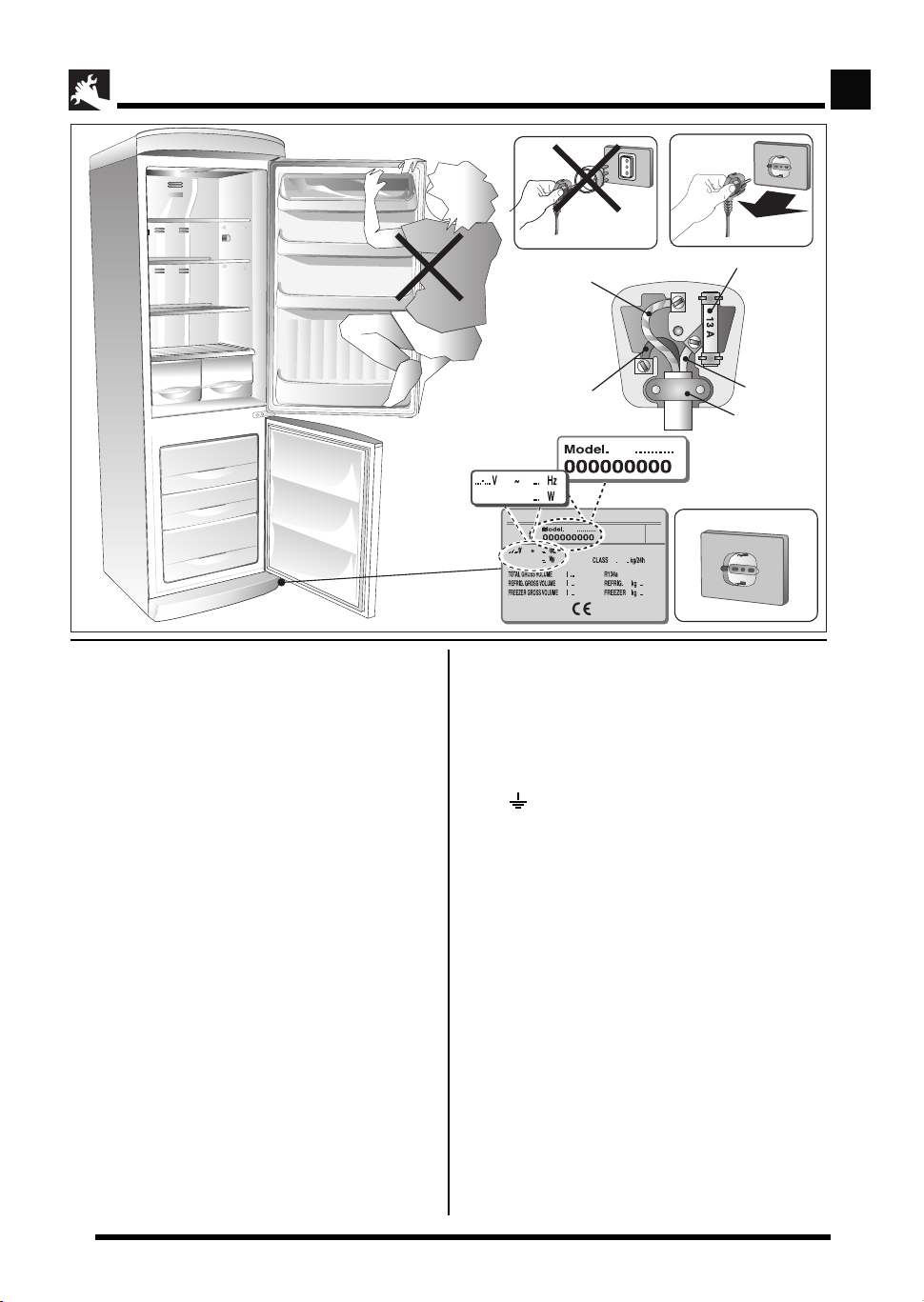

Normative-avvertenze e consigli importanti

IT

Questo prodotto è conforme alle vigenti normative europee di sicurezza relative alle apparecchiature elettriche.

E’ stato sottoposto a lunghe prove e meticolosi test per valutarne la sicurezza e l’afﬁ dabilità.

Prima di utilizzare l’apparecchio, leggere attentamente questo manuale, in modo da sapere esattamente cosa fare e cosa non fare.

Un uso inappropriato dell’apparecchio può essere pericoloso, soprattutto per i bambini.

Prima di collegare l’apparecchio accertarsi che i dati in targa siano corrispondenti a quelli del vostro impianto.

Non disperdere i materiali riciclabili dell’imballaggio nell’ambiente ma portarli ad un impianto di smaltimento afﬁ nché possano essere riciclati.

La sicurezza elettrica di questo apparecchio è assicurata soltanto quando è collegato ad un impianto elettrico munito di un’efﬁ cace presa di terra, a norma di legge.

E’ obbligatorio veriﬁ care questo fondamentale requisito di sicurezza.

In caso di dubbio, richiedere un controllo accurato dell’impianto da parte di un tecnico qualiﬁ cato (legge 46/9O).

L’uso di questa macchina, così come di un qualsiasi apparecchio elettrico, comporta l’osservanza di alcune regole fondamentali:

• non toccare l’apparecchio con mani o piedi bagnati o umidi;

• non tirare il cavo di alimentazione per staccare la spina dalla presa;

967

• non lasciare esposto l’apparecchio agli agenti atmosferici;

• non permettere che l’apparecchio sia usato dai bambini senza sorveglianza; non staccare o inserire la spina nella presa con le mani bagnate; - prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire l’apparecchio dalla rete di alimentazione elettrica o staccando la spina o spegnendo l’interruttore generale dell’impianto:

• in caso di guasto o di cattivo funzionamento, spegnere l’apparecchio, e non manometterlo.

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Assicurandosi che questo prodotto sia smaltito in modo corretto, l’utente contribuisce a prevenire le potenziali conseguenze negative per l’ambiente e la salute.

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come riﬁ uto domestico ma deve essere consegnato presso l’idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Disfarsene seguendo le normative locali per lo smaltimento dei riﬁ uti.

Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l’idoneo ufﬁ cio locale, il servizio di raccolta dei riﬁ uti domestici o il negozio presso il quale il prodotto è stato acquistato.

4

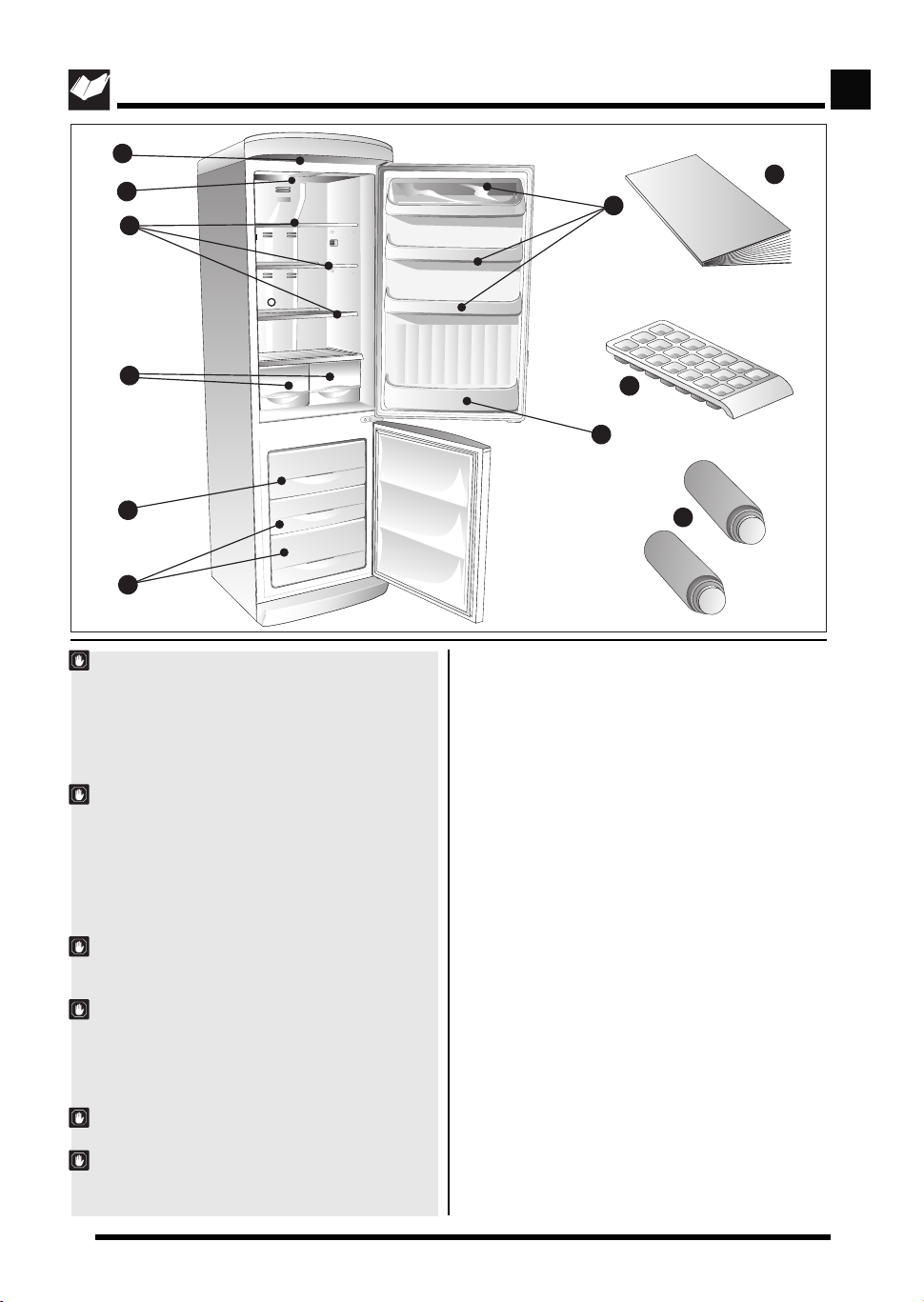

Normative-avvertenze e descrizione macchina

1

8

2

6

IT

9

3

4

5

ATTENZIONE! Al termine della vita funzionale

dell’apparecchio che utilizza gas refrigerante R 600a (isobutano) e gas inﬁ ammabile nella schiuma Isolante, lo stesso dovrà essere messo in sicurezza prima dell’invio in discarica. Per questa operazione rivolgersi al Vs. negoziante e all’ente Locale preposto.

ATTENZIONE! Quando installate il vostro appa-

recchio frigorifero è importante tener conto della classe climatica del prodotto. Per conoscere la classe climatica del vostro apparecchio controllate la targa dati qui riportata. L’apparecchio funziona correttamente nel campo di temperatura ambiente indicato in tabella, secondo la classe climatica.

ATTENZIONE! Mantenere libere da ostruzioni le

aperture di ventilazione nell’involucro dell’apparecchio o nella struttura da incasso.

ATTENZIONE! In caso di lunga assenza (vacanze),

l’apparecchio deve essere disinserito, vuotato completamente, pulito ed asciugato avendo cura di lasciare le porte aperte per evitare la formazione di cattivi odori.

ATTENZIONE: Non danneggiare il circuito di

refrigerazione.

ATTENZIONE: Non conservare sostanze esplosive

in questo apparecchio, come bombolette per aerosol con propellente inﬁ ammabile.

967

1010

7

11

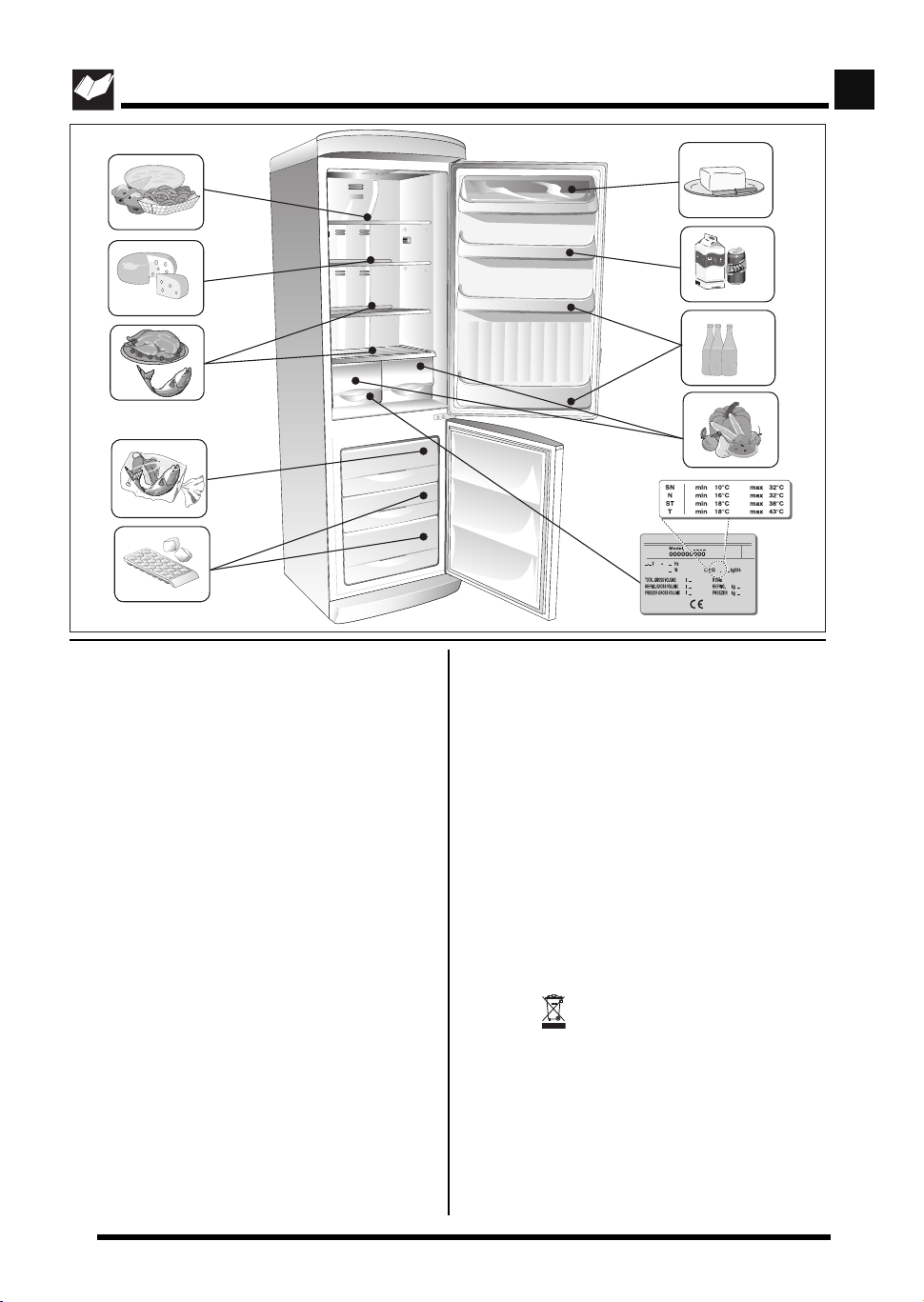

Il presente apparecchio è concepito per essere utilizzato in applicazioni domestiche e simili quali:

• la zona cucina destinata al personale di negozi, ufﬁ ci ed altri ambienti lavorativi;

• le fattorie e dai clienti negli alberghi, nei motel e in altri ambienti di tipo residenziale;

• i bed e breakfast;

• i servizi di catering e applicazioni simili non per la vendita al dettaglio.

Gli apparecchi Frigocongelatori verticali, sono elettrodomestici di grande capienza che permettono di congelare, conservare e refrigerare qualsiasi cibo. La STRUTTURA portante è stata realizzata in pannelli di lamiera trattati e verniciati elettrostaticamente per resistere ai maltrattamenti e rimanere bella e lucente nel tempo. Gli ISOLAMENTI sono stati scelti per mantenere costante la temperatura INTERNA e avere grossi spazi interni. Lo SPAZlO INTERNO è stato studiato per poter conservare qualsiasi tipo di cibo grazie alla facilità di spostamento dei ripiani.

1 QUADRO COMANDI 2 RIPIANI REGOLABILI 3 CASSETTI FRUTTA E VERDURA 4 CASSETTO CONGELAMENTO 5 CASSETTI FREEZER 6 BALCONCINO PORTASCATOLE 7 BALCONCINO BOTTIGLIE 8 LUCE INTERNA 9 LIBRETTO D’ISTRUZIONE 10 BACINELLA GHIACCIO 11 DISTANZIALI

5

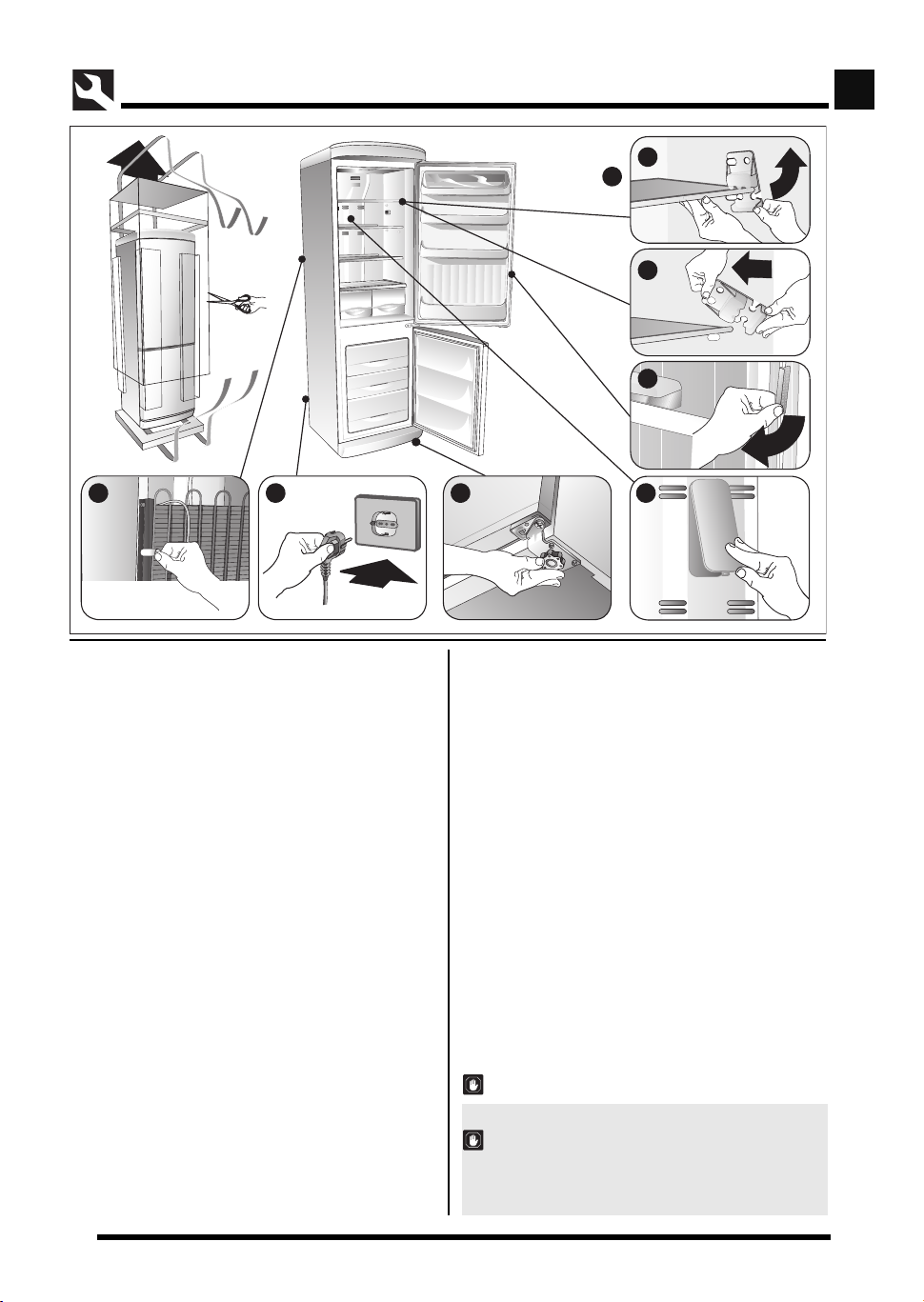

Posizionamento e messa in opera

IT

A

2

B

1

D E 3

RIMOZIONE DELLE PROTEZIONI PER IL TRASPORTO

Controllate che l’apparecchio non sia danneggiato. I danni subiti durante il tra sporto devono essere segnalati al Vo stro Rivenditore entro 24 ore dal ricevi mento.

1 Rimuovere la protezione dalla guarnizione della porta. La protezione evita i possibili danni della guarnizione

dovuti al trasporto. La protezione deve essere rimossa per poter chiudere ermeticamente la porta.

Per togliere la protezione, tirare leggermente un’estre-

mità, ruotandola verso l’esterno.

2 Rimuovere i dispositivi di blocco dei ripiani in vetro. Tali elementi in plastica evitano lo spostamento dei

ripiani durante il trasporto. Per rimuovere i dispositivi di blocco, procedere come segue:

a) Afferrare gli elementi in plastica, ruotandoli ﬁ no a

disimpegnarli totalmente dal ripiano.

b) Estrarre gli elementi tirandoli verso l’esterno. 3 Livellare il frigorifero agendo sugli appositi piani

regolabili.

NELL’INSTALLARE OC CORRE OSSERVARE I SEGUENTI PUNTI:

A Non installatelo vicino a sorgenti di calore come stufe,

termosifoni, cucine etc. ed evitare la sua esposizione

I

alla luce diretta del sole.

B Sistemate l’apparecchio in un posto asciutto e ben

aerato.

C Non installatelo in spazi non areati come nicchie o

rientranze del muro.

D Se l’apparecchio è dotato di distanziali applicateli sulla

parte superiore del condensatore posto sulla parete po steriore.

E Dopo aver installato l’apparecchio nel luogo prescelto,

lasciatelo fermo per cir ca un’ora prima di collegarlo alla presa di corrente.

F Prima di immagazzinare i cibi, assi curatevi del perfetto

funzionamento dell’apparecchio .

G Lasciare una distanza di almeno 5 cm fra la parte

superiore dell’apparecchio ed eventuali pensili.

H Alcuni apparecchi sono dotati di ruote posteriori per

consentire un facile spostamento.

I L’apparecchio è dotato di un ﬁ ltro antibatterico; la

sua funzione è quella di migliorare la qualità dell’aria all’interno del frigorifero, garantendo un ambiente più sano e privo di batteri per una migliore e più lunga conservazione degli alimenti.

ATTENZIONE: OGNI 3 MESI CIRCA, IL FILTRO an-

tibatterico VA PULITO (VEDI CAPITOLO PULIZIA).

ATTENZIONE: NON COLLOCARE L’APPARECCHIO

VICINO A SORGENTI DI CALORE E LASCIARE ALMENO 5 CM DI ARIA SULLA PARTE SUPERIORE

967

6

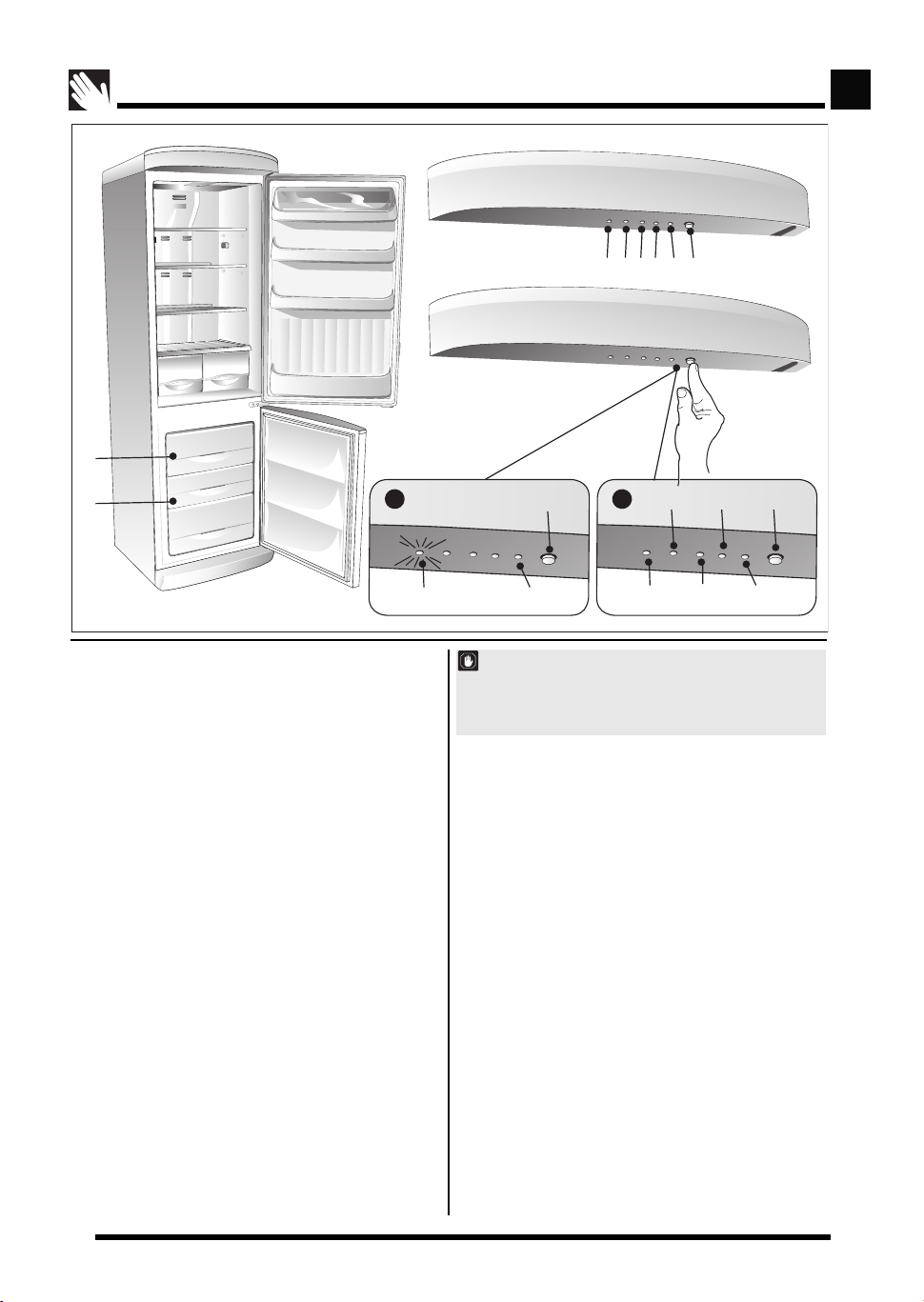

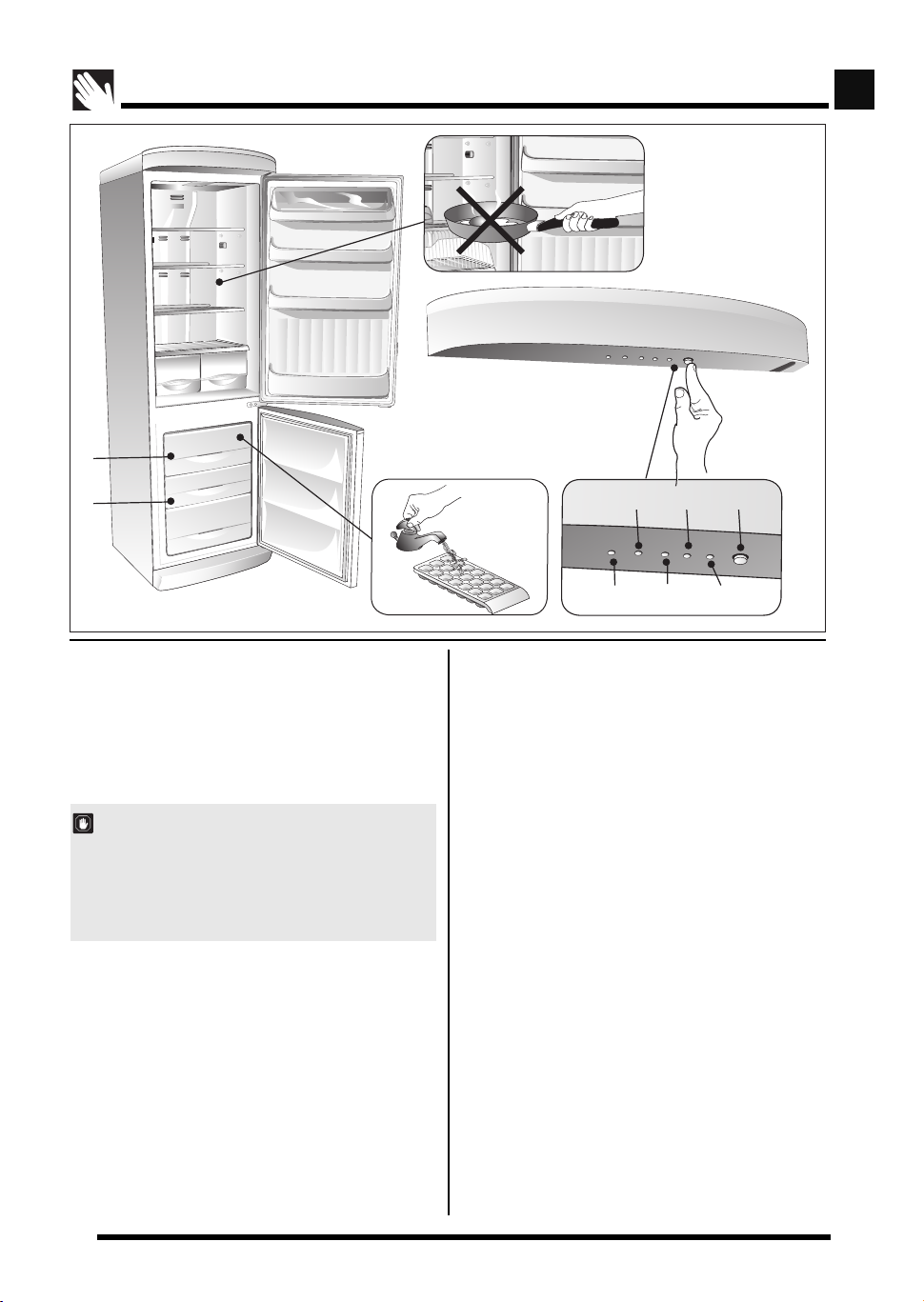

Uso del reparto frigorifero

A

IT

123456

B

PANNELLO DI COMANDO

1 TASTO DI:

- ON e OFF

- Regolazione temperatura

- Inserimento funzione SUPER

2 LED VERDE POSIZIONE MINIMA 3 LED VERDE POSIZIONE MEDIA 4 LED VERDE POSIZIONE MASSIMA 5 LED GIALLO FUNZIONE SUPER 6 LED ROSSO FUNZIONE ALLARME (CONGELATORE)

DESCRIZIONE DELL’APPARECCHIO

L’apparecchio è costituito da due celle:

- Un frigorifero (parte superiore) per la conservazione di cibi freschi e delle bevande

- Un congelatore (parte inferiore) per la conservazione a lunga durata dei prodotti surgelati (scomparto inferiore) e la congelazione di prodotti freschi (scomparto superiore).

PRIMA DELLA MESSA IN FUNZIONE

Per la pulizia dei vani interni e degli accessori attenersi alle speciﬁ che riportate nel capitolo “ Pulizia ”.

COLLEGAMENTO DELL’APPARECCHIATURA

Veriﬁ care che la tensione dell’impianto elettrico corrisponda alla tensione indicata sulla targhetta dell’apparecchiatura, e che la presa di corrente sia provvista di collegamento a terra. Non utilizzare adattatori che potrebbero generare surriscaldamenti.

967

T1

S2S6

ATTENZIONE! Se si spegne e si riaccende subito l’apparecchiatura, il compressore si mette in funzione dopo circa 10 minuti. Questo rientra nel normale funzionamento dell’apparecchiatura.

MESSA IN FUNZIONE E REGOLAZIONE DELLO SCOMPARTO FRIGORIFERO

Se all’inserimento della spina nella presa di corrente la spia verde (S2) (posizione minima) non si accende signiﬁ ca che il prodotto è spento. Per mettere in funzione l’apparecchio premere per almeno 0,5 secondi il tasto T1. Per interrompere il funzionamento premere il tasto T1 per almeno 4 secondi. All’accenzione il funzionamento viene segnalato dalla spia verde (S2) (posizione minima) accesa. Se il comparto congelatore è caldo si accenderà in modo lampeggiante anche la spia rossa (S6) (allarme) che si spegnera automaticamente al raggiungimento di -12°C nel comparto congelatore.

- Programmazione e regolazione della temperatura:

è possibile selezionare 3 temperature ben distinte segnalate dalle 3 spie verdi (S2-S3-S4). Per cambiare impostazione occorre premere il tasto (T1), ad ogni click si spegne la spia accesa e si accende la successiva i in modo lampeggiante per 4 secondi in base alla sequenza S2-S3-S4 - S5.

La nuova impostazione sarà memorizzata al termine

della fase di lampeggiamento. L’inserimento della funzione SUPER (S5) avviene quando tramite il tasto (T1) si accende la spia gialla (S5) in modo ﬁ sso.

Le funzioni programmate restano memorizzate anche

in mancanza di corrente o quando l’apparecchiatura è scollegata.

21

T1S3S5

S2S4S6

7

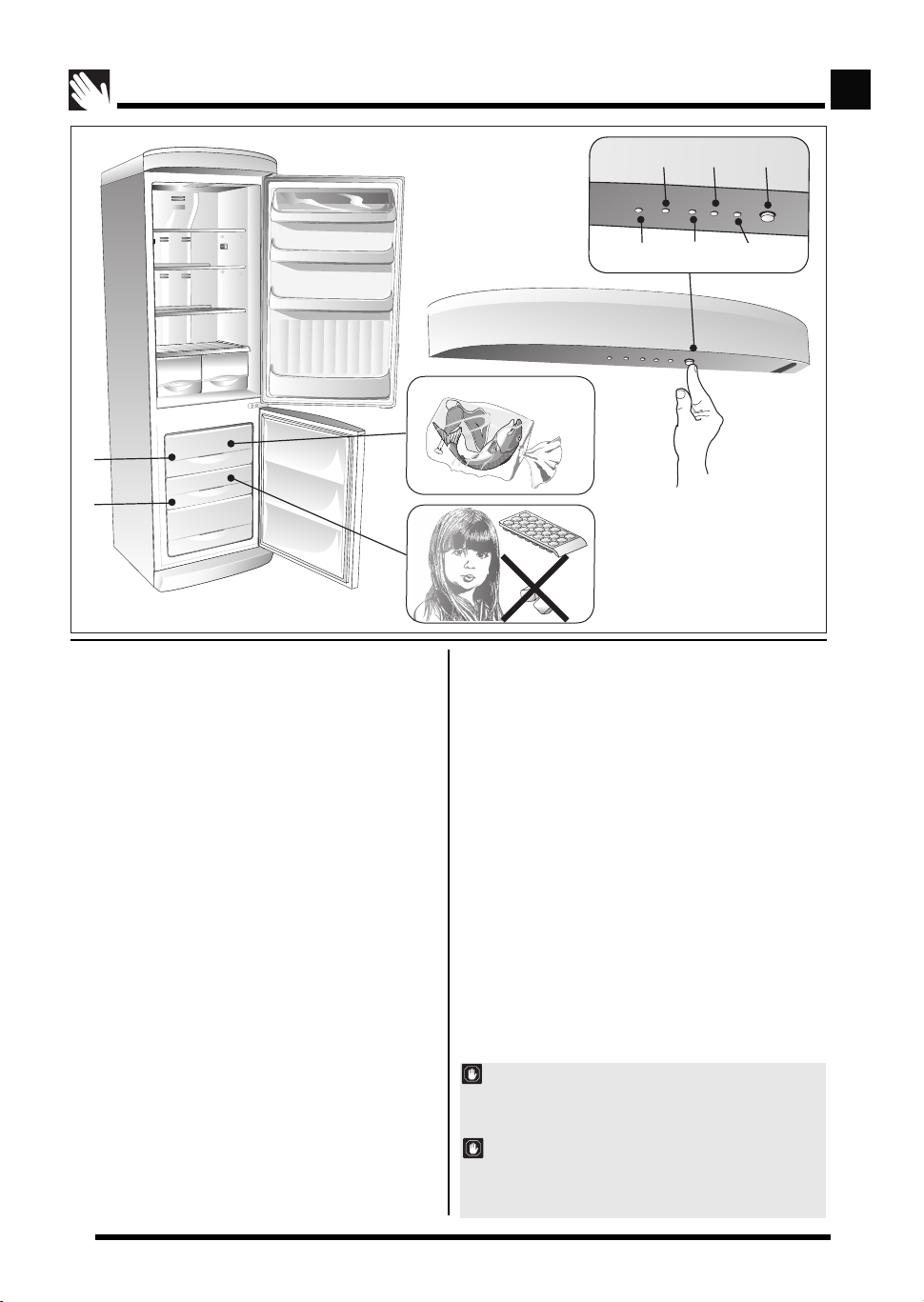

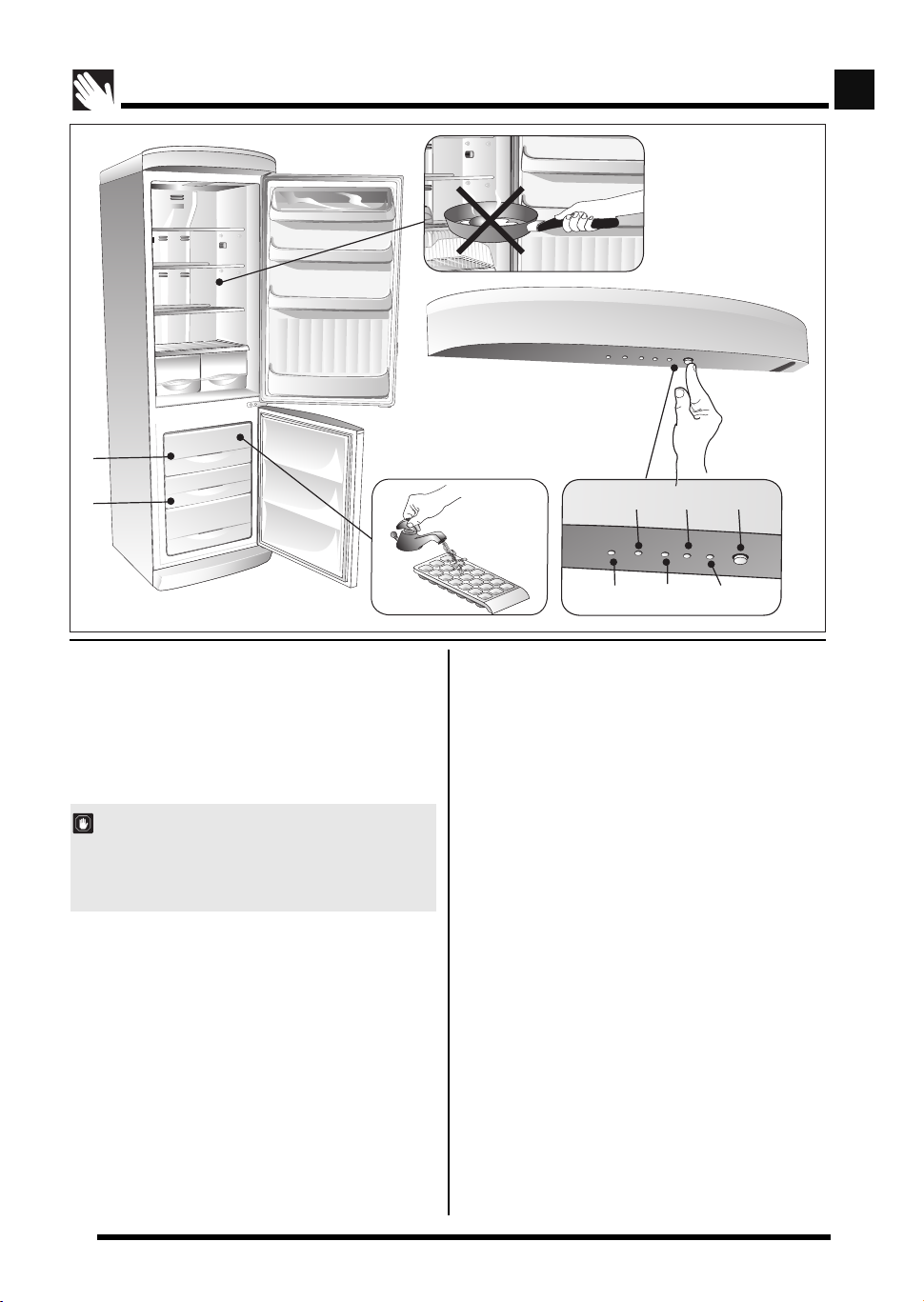

Uso dello scomparto congelatore

A

IT

B

NOTE:

• La distanza fra i ripiani e la parete posteriore interna del frigorifero assicura la libera circolazione dell’aria.

• Non disponete gli alimenti a diretto contatto con la parete posteriore del comparto frigorifero.

• Non ponete gli alimenti ancora caldi nei comparti.

• Conservate i liquidi in contenitori chiusi

Il sistema NO-FROST garantisce una tempera-

tura costante e una capacità di raffreddamento più rapida. La circolazione forzata di aria esente da umidità tende ad asciugare rapidamente i cibi, per questo raccomandiamo di proteggerli in contenitori sigillati.

USO DELLO SCOMPARTO CONGELATORE

Il comparto congelatore viene avviato automaticamente

Dopo la messa in funzione sono necessarie circa tre ore prima che venga raggiunta la temperatura adeguata di conservazione degli alimenti surgelati.

Funzione SUPER La funzione super si inserisce premendo il tasto (T1)

ripetutamente ﬁ no a che non si accende la spia gialla S5. La funzione SUPER si arresta automaticamente dopo circa

27 ore, ma è possibile interromperla in qualsiasi momento premendo il tasto T1 ﬁ no alla nuova impostazione desiderata. Durante la funzione SUPER il compressore funziona per 65 minuti acceso e 25 minuti spento.

967

T1S3S5

S2S4S6

ALLARME TEMPERATURA

L’allarme si attiva quando la temperatura interna dello scomparto freezer è superiore a -12 (esempio -11). Viene segnalata in modo lampeggiante dalla spia rossa lampeggiante (S6).

POSSIBILI CAUSE:

- E’ stata introdotta nel congelatore una quantità eccessiva di alimenti (vedere modalità di congelazione).

- La porta è rimasta aperta.

- Si è interrotta la corrente elettrica.

- Vi è un guasto nell’apparecchiatura.

NOTA

Per ottimizzare il volume dello scomparto congelatore, senza alterare il funzionamento dell’apparecchiatura, si possono togliere i 3 cassetti superiori, e conservare unicamente il cassetto inferiore.

IMPORTANTE

- Gli alimenti che cominciano a scongelarsi non devono in nessun caso essere ricongelati.

- Non conservare gli alimenti surgelati per periodi superiori a quelli consigliati.

SBRINAMENTO FREEZER

Avviene in modo automatico e non richiede alcun intervento.

PRODUZIONE CUBETTI DI GHIACCIO

Riempite la bacinella del ghiaccio per 3/4 di acqua; riponetela nel vano congelatore e nell’apposito cassetto scorrevole (se in dotazione).

8

Uso dello scomparto congelatore

A

B

IT

T1S3S5

S2S4S6

CONFEZIONAMENTO DEI PRODOTTI FRESCHI PER LA CONGELAZIONE

Questa apparecchiatura comprende scomparti ben separati.

- Il cassetto “A” superiore si utilizza per la congelazione

di alimenti freschi.

- I 2 cassetti inferiori servono esclusivamente per la conservazione di alimenti surgelati o congelati.

Per ottenere una congelazione ottimale, è indispensabile attivare la congelazione rapida (SUPER) almeno 3 ore prima di introdurre gli alimenti. Congelare solo prodotti di prima qualità e confezionati ermeticamente per evitare che perdano sapore o si asciughino. Su ogni confezione, applicare un’etichetta che indichi il contenuto e la data di congelazione. La quantità di alimenti freschi congelabili in 24 ore è indicata sulla targhetta di identiﬁ cazione dell’apparecchiatura (8kg/24h). Evitare di mettere gli alimenti da congelare a contatto con alimenti già congelati, per non provocare un innalzamento di temperatura degli alimenti. E’ importante quindi estrarre i prodotti congelati dallo scomparto “A” e collocarli nei cassetti inferiori.

RACCOMANDAZIONI: NON mettere in bocca i cubetti di ghiaccio e non consumare

i bastoncini gelati (ghiaccioli), subito dopo averli tolti dal congelatore, perché possono provocare bruciature da freddo. NON introdurre nel congelatore contenitori sigillati con liquidi quali bibite o altro tipo. I cibi e le bevande calde devono essere raffreddate prima di porle nel congelatore.

CONSERVAZIONE CIBI SURGELATI

Per i cibi surgelati l’effettivo periodo di conservazione non può

967

essere stabilito con precisione perché varia notevolmente per la diversa natura degli alimenti. Rispettando rigorosamente le istruzioni riportate sull’involucro dei cibi surgelati sarete sempre sicuri di agire nel migliore dei modi.

ALCUNI CONSIGLI:

Assicurarsi che l’involucro sia intatto e non presenti delle macchie di umido o rigonﬁ amento perché in questi casi il prodotto surgelato può già essersi deteriorato. I cibi che hanno iniziato lo scongelamento non devono essere assolutamente ricongelati. Non conservare i cibi surgelati più a lungo di quanto raccomandato.

SBRINAMENTO

In mancanza di corrente, accertarsi sulla durata della sospensione. Se la previsione non supera le 12 ore, lasciate gli alimenti nel congelatore e tenete chiusa la porta. Se la mancanza di corrente dovesse superare tale periodo di 12 ore e una parte degli alimenti si dovesse scongelare, è opportuno consumare quest’ultimi al più presto.

- Togliere gli alimenti e avvolgerli in più strati di carta a giornale e conservarli in frigorifero o in un luogo fresco.

- Tenere presente che un aumento di temperatura degli alimenti riduce sensibilmente la durata di conservazione degli stessi.

AVVERTENZA! non usare dispositivi meccanici o

altri metodi artiﬁ ciali per accellerare il processo di sbrinamento, diversi da quelli raccomandati dal costruttore.

ATTENZIONE: Non usare apparecchi elettrici

all’interno dello scomparto conservatore di cibi, se questi non sono di tipo raccomandato dal costruttore.

9

Pulizia

IT

1

2

3

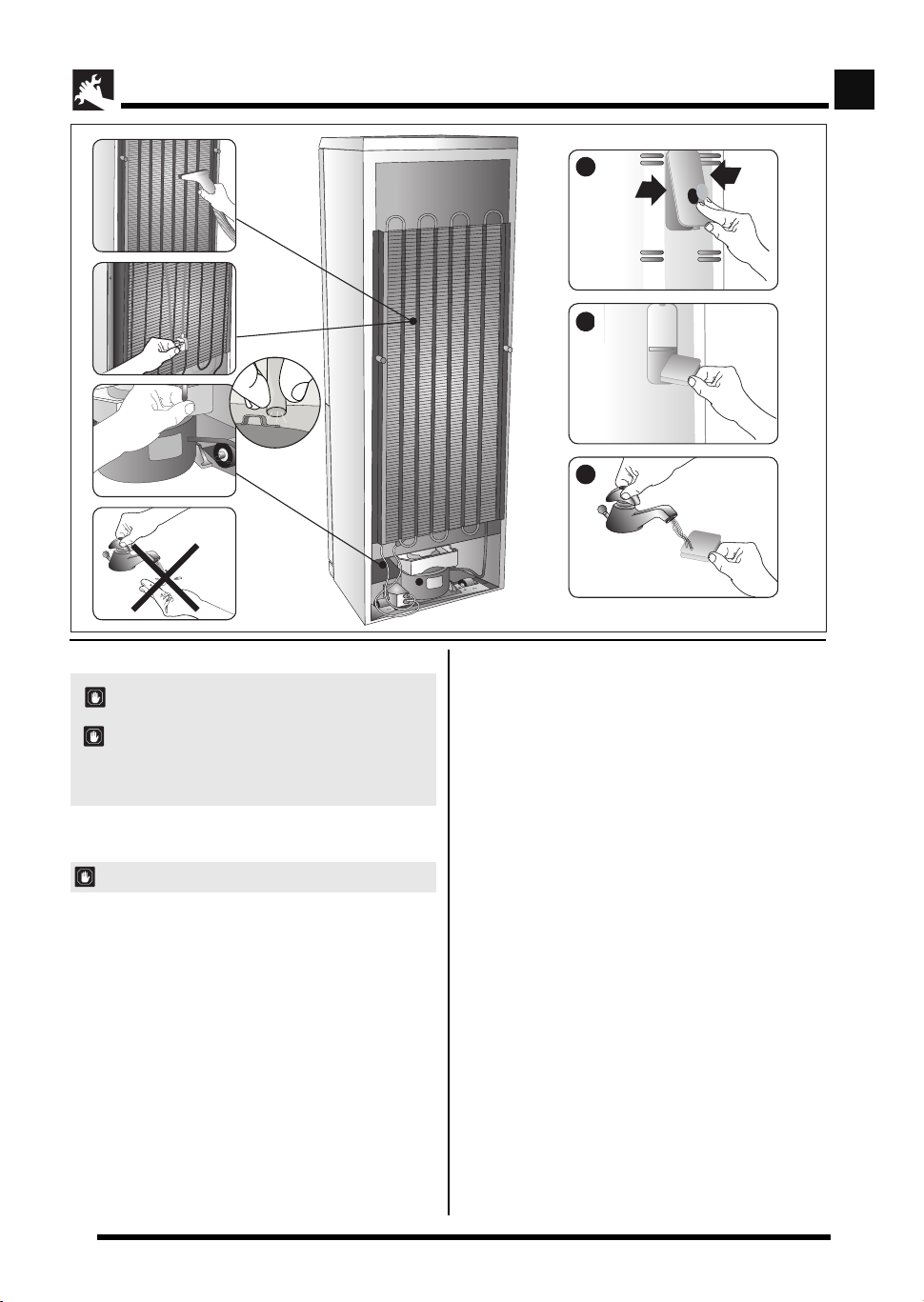

PULIZIA DELL’APPARECCHIO

Disinserite sempre l’apparecchio dalla presa di corrente, prima d’effettuare qualsiasi operazione di pulizia. Nessuna protezione (griglia a ﬁ lo, carter) deve essere rimossa da parte di personale non qualiﬁ cato, evitate assolutamente di far funzionare l’apparecchio senza queste protezioni.

PER LA PULIZIA INTERNA DI TUTTE LE PARTI IN PLASTICA E DELLA GUARNIZIONE PORTA

Non usate abrasivi e detersivi di alcun genere.

- Usate esclusivamente una soluzione di bicarbonato di sodio in acqua tiepida 2 cucchiai in 2 litri di acqua.

PULIZIA DEL CONDENSATORE

- Da compiere almeno due volte l’anno.

- Utilizzate un aspirapolvere per uso domestico o una spazzola. Un condensatore sporco inﬂ uisce negativamente sull’apparecchio riducendone le prestazioni.

PER ASSENZE PROLUNGATE PER ASSENZE PROLUNGATE

- Vuotate i comparti.

- Disinserite l’apparecchio dalla rete elettrica.

- Pulite entrambi i comparti e asciugateli.

- Lasciate aperte le porte per impedire la formazione di

cattivi odori o muffe.

PULIZIA SCARICO ACQUA

Contemporaneamente alla pulizia del condensatore, veriﬁ cate che il tubo R di scarico, sia libero da ostruzioni.

- Estraete il tubo R di scarico dalla vaschetta V e se

necessario provvedete alla sua pulizia.

PULIZIA FILTRO ANTIBATTERICO

- Da compiere ogni 4 mesi. 1 Rimuovere il coperchietto del portaﬁ ltro ﬁ g. 1. 2 Estrarre il ﬁ ltrino ﬁ g. 2. 3 Lavarlo in acqua calda (è possibile lavarlo anche in

lavastoviglie); asciugarlo ad una temperatura inferiore a 100°C; per mantenere un corretto potere ﬁ ltrante provvedere alla sostituzione del ﬁ ltro ogni 2 anni. Rimontarlo nell’apposita sede rimettendo il coperchietto ﬁ g. 1.

CAVO DI ALIMENTAZIONE

- Ispezionate periodicamente il cavo di alimentazione al ﬁ ne di controllare la sua integrità.

- Nel caso di cavo danneggiato, non utilizzate l’apparecchio e non tentate la riparazione ma rivolgetevi a personale qualiﬁ cato per la sua sostituzione.

967

10

Ricerca guasti

IT

RICERCA GUASTI

1) L’APPARECCHIO NON FUNZIONA

- C’è un’interruzione di corrente?

- La spina è ben inserita nella presa di corrente?

- Il cavo di alimentazione è danneggiato?

- L’impostazione della temperatura è corretta?

2) LA TEMPERATURA ALL’INTERNO DEI COMPARTI NON È SUFFICIENTEMENTE BASSA

- Le porte chiudono correttamente?

- L’apparecchio è installato vicino ad una sorgente di calore?

- L’impostazione della temperatura è corretta?

- Il condensatore è pulito?

3) LA TEMPERATURA ALL’INTERNO DEL COMPARTO FRIGORIFERO È TROPPO BASSA

- Il termostato è sulla posizione corretta?

4) L’APPARECCHIO È ECCESSIVAMENTE RUMOROSO

- L’apparecchio è in contatto con altri mobili, o oggetti?

- I tubi nella parte posteriore si toccano o vibrano?

- L’apparecchio è ben livellato?

5) LA LUCE INTERNA NON FUNZIONA

- Chiamare ilSERVIZIO ASSISTENZA.

6) C’È ACQUA SUL PAVIMENTO

- La vaschetta V è ben inserita a contatto della superﬁ cie del

compressore?

- Il tubo di scarico R, a sua volta, è ben inserito nella va-

schetta?

7) ANOMALIE

In caso di errore di funzionamento delle sonde, le tre spie verdi lampeggiano contemporaneamente o in modo sequenziale “S2-S3-S4” (ﬁ g. 7). L’apparecchio continuerà comunque a funzionamento con cicli ﬁ ssi preimpostati ma sarà necessario far sostituire quanto

967

Green and Yellow to Earth

Blue to Neutral

prima la sonda difettosa da parte di un centro assistenza autorizzato.

COLLEGAMENTO ELETTRICO

Controllare che la tensione dell’impianto elettrico corrisponda a quella indicata sulla targhetta caratteristiche posta sul lato sinistro in basso nella parte interna dello scomparto congelatore.

Se la presa a muro è priva di contatto a terra, o se la spina non è adatta al vostro impianto vi consigliamo di rivolgervi ad un elettricista specializzato.

Non impiegare adattatori o derivatori che potrebbero causare riscaldamenti e bruciature.

PRIMA DI CONTATTARE IL SERVIZIO ASSISTENZA:

- Veriﬁ cate se è possibile eliminare da soli i guasti (vedere

“Guida Ricerca Guasti”).

- Riavviate l’apparecchio per accertarvi che l’inconveniente sia

stato eliminato. Se il risultato è negativo, disinserite nuovamente l’apparecchio e ripetete l’operazione dopo un’ora.

Se l’apparecchio non funziona bene o addirittura non fun-

ziona affatto prima di chiedere l’intervento di un tecnico, nel vostro interesse, controllate che:

- la spina sia bene inserita nella presa di corrente;

- ci sia tensione nella linea elettrica;

- la temperatura sia impostato correttamente;

- le chiusure delle porte siano perfette;

- la tensione di alimentazione corrisponda a quella dell’appa-

recchio (± 6%).

- Se il risultato è ancora negativo, contattate il Servizio Assi-

stenza.

COMUNICARE:

- il tipo di guasto

- il modello

- Il numero di matricola

13 amp Fuse

Brown to Live

Cord Clamp

11

Note

.......................................................................................................................................................................................................

IT

.......................................................................................................................................................................................................

967

12

English

Thank you for purchasing one of our appliances. Please read these notes thoroughly as they have been written to help you obtain the maximum performance from

the appliance. The quality of the appliance is guaranteed as each one of our products is fully tested as it comes off the produc-

tion line. Use the appliance and you will see just how much satisfaction you will get.

Contents

STANDARDS-WARNINGS AND IMPORTANT RECOMMENDATIONS 14

DESCRIPTION OF THE MACHINE 15

POSITIONING AND COMMISSIONING 16

Removing the protection devices for transport 16

When installing, comply with the following points 16

USING THE COOLING COMPARTMENT 17 Control panel 17

Description of the appliance 17 Before commissioning 17 Connecting the appliance 17 Commissioning and adjustment of the cooling compartment 17

GB

USING THE FREEZER 18-19 Using the freezer 18

Super Function 18 Temperature Alarm 18 Defrosting the freezer 18 Producing ice cubes 19 Packing fresh products for freezing 19 Storing frozen food 19 Defrosting 19

CLEANING 20

Cleaning the appliance 20 Cleaning all the inner plastic parts and door gasket 20 Cleaning the condenser 20 For prolonged absences 20 Cleaning the water drain 20 Cleaning the antibacterial ﬁ lter 20 Power cable 20

TROUBLE SHOOTING 20-21 Troubleshooting 20-21

Electrical connection 21 Before contacting the assistance service 21

967

13

Tandards-warnings and recommendations

GB

This product complies with current European safety standards governing electrical appliances.

It has been subjected to thorough and meticulous testing to assess its safety and reliability.

Before using the appliance, read this manual carefully as it will tell you what to do and what not to do.

Improper use of the appliance can be dangerous, above all for children.

Before connecting the appliance, make sure that the data on the rating plate complies with that of the domestic supply.

Do not dispose of the recyclable packing materials in an unauthorised manner.

Take them to an appropriate plant for recycling. The electrical safety of this appliance is only guaranteed

when it has been connected to a mains supply with an efﬁ cient earthing system as provided for by law.

This is an important safety requirement and must be complied with.

In case of doubt, have the mains supply checked by a qualiﬁ ed electrician.

As with any other electrical appliance, a few fundamental rules must be observed during use:

• do not touch the appliance with wet or damp hands or feet.

• do not pull the power cable to remove the plug from its socket.

• do not expose the appliance to atmospheric agents.

• do not allow the appliance to be used by unsupervised children.

• do not plug-in or unplug the appliance using wet hands. - before carrying out any cleaning or maintenance operation, disconnect the appliance from the mains supply by either unplugging it or switching the mains power supply off at the main switch:

• in the case of a fault or malfunction, switch off the appliance and do not attempt any repairs.

This appliance is marked as complying with European Directive 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Make sure that the product is disposed of in a correct manner. The user is obliged to contribute towards preventing any negative consequences for health and the environment.

The symbol afﬁ xed to the product or accompanying documents signiﬁ es that the product must not be treated as normal domestic refuse, but must be delivered to an authorised collection centre to enable the electric and electronic equipment to be recycled.

When disposing of the appliance, comply with local waste disposal regulations. For further information on the treatment, recovery and recycling of this product, refer to the appropriate ofﬁ ces, local domestic waste collection service or the retailer from where the appliance was purchased.

967

14

Tandards-warnings and recommendations

1

8

2

6

GB

9

3

4

5

WARNING! AT THE END OF THE USEFUL LIFE OF AN

APPLIANCE THAT MAKES USE OF R 600A REFRIGERATION GAS (ISOBUTANE) AND FLAMMABLE GAS IN THE INSULATION FOAM, IT MUST BE MADE SAFE PRIOR TO BEING TRANSPORTED TO THE PLACE OF DISPOSAL. TO DO THIS, REFER TO THE RETAILER OR THE APPROPRIATE LOCAL AUTHORITY.

WARNING! WHEN INSTALLING THE APPLIANCE,

CONSIDERATION MUST BE GIVEN TO THE CLIMATIC CATEGORY OF THE PRODUCT ITSELF. THE CLIMATIC CATEGORY OF THE APPLIANCE IS WRITTEN ON THE RATING PLATE. THE APPLIANCE WILL FUNCTION CORRECTLY WITHIN THE AMBIENT TEMPERATURE RANGE IN THE TABLE FOR THE PARTICULAR CLIMATIC CATEGORY.

WARNING! MAKE SURE THAT THE VENTILATION

OPENINGS IN THE APPLIANCE BODY OR BUILT-IN UNITS ARE NOT OBSTRUCTED.

WARNING! IF THE APPLIANCE IS TO BE LEFT

UNUSED FOR A LONG PERIOD OF TIME, E.G. HOLIDAYS, IT MUST BE UNPLUGGED, EMPTIED, CLEANED AND DRIED. THE DOOR MUST BE LEFT OPEN TO PREVENT THE FORMATION OF BAD SMELLS.

WARNING: DO NOT DAMAGE THE COOLING CIR-

CUIT.

WARNING: DO NOT STORE EXPLOSIVE SUB-

STANCES SUCH US AEREOSOL CANS WITH A FLAMMABLE PROPELLANT IN THIS APPLIANCE.

967

1010

7

11

This appliance is intended to be used in household and similar applications such as

• staff kitchen areas in shops, ofﬁ ces and other working environments;

• farm house and by clients in hotel, motels and other residential type environment;

• bed and breakfast type environment;

• catering and similar non-retail applications.

Fridge-freezers are large capacity domestic appliances for freezing, storing and refrigerating any types of food. The load-bearing STRUCTURE has been fabricated in steel panels which have been treated and electrostatically painted to resist mistreatment and to ensure that its “new” look remains unaltered over time. The INSULA- TION MATERIALS have been specially selected to ensure that the INTERNAL temperature remains constant and to provide maximum storage space. The internal STOR- AGE SPACE has been designed to store any type of food thanks to the easily removable shelves.

1 CONTROL PANEL 2 ADJUSTABLE SHELVES 3 FRUIT & VEG DRAWER 4 DRAWER FOR FREEZING FOOD 5 FREEZER DRAWERS

6 CONTAINER SHELF 7 BOTTLE SHELF 8 INTERNAL LIGHT 9 INSTRUCTION BOOK 10 ICE TRAY 11 SPACERS

15

Positioning and installing the appliance

GB

A

2

B

1

D E 3

REMOVING THE TRANSPORT PROTECTION DEVICES

Check that the appliance is undamaged. The retailer must be informed of any damage to the appli-

ance within 24 hours of delivery.

1 Remove the protection from the door gasket. The protection is used to protect the gasket during

transport.

The protection must be removed in order to ensure

that the door seal functions correctly.

To remove the protection, lightly pull one end while

rotating it outwards.

2 Remove the glass shelf locking devices. These plastic elements prevent the shelves from

moving during transport.

To remove the shelf locking devices, proceed as fol-

lows:

a) Grasp the plastic locking device and rotate it until

it comes away from the shelf.

b) Remove the locking device by pulling it outwards. 3 Level the fridge by adjusting the feet.

WHEN INSTALLING THE APPLIANCE, REMEMBER THE FOLLOWING:

A Do not install it near to sources of heat such as heat-

I

ers, radiators, cookers, etc. or in direct sunlight.

B Position the appliance in a dry well-ventilated location. C Do not install the appliance in non-ventilated spaces

such as wall niches.

D If the appliance is supplied with spacers, ﬁ t them to

the upper part of the condenser on the back.

E After the appliance has been placed in its ﬁ nal position,

leave it for about an hour before connecting it to the power supply.

F Make sure that the appliance is working properly

before placing any food in it.

G Leave a space of at least 5 cm between the top of the

appliance and any wall cupboards.

H Some appliances are ﬁ tted with rear wheels to enable

them to be moved easily.

I The appliance is equipped with an antibacterial ﬁ lter;

its function is to improve the air quality inside the refrigerator, ensuring a healthier and bacteria-free environment and, as a result, extending food preservation.

ATTENTION: CLEAN THE ANTIBACTERIAL FILTER

APPROXIMATELY EVERY 3 MONTHS (SEE CLEANING CHAPTER).

WARNING: DO NOT INSTALL THE APPLIANCE

NEAR TO ANY HEAT SOURCES AND LEAVE A GAP OF AT LEAST 5 CM ABOVE IT

967

16

Using the fridge compartment

A

GB

123456

B

CONTROL CONTROL PANEL

1 BUTTONS:

- ON / OFF

- Temperature control

- SUPER mode activation

2 GREEN LED MINIMUM POSITION 3 GREEN LED MEDIUM POSITION 4 GREEN LED MAXIMUM POSITION 5 YELLOW LED super MODE 6 RED LED ALARM FUNCTION (FREEZER)

DESCRIPTION OF THE APPLIANCE

The appliance consists of two cells:

- A fridge (upper part) for storing fresh food and drinks

- A freezer (lower part) for long-term storing of frozen products (bottom compartment) and for freezing fresh products (top compartment).

BEFORE STARTING THE FRIDGE

When cleaning the internal compartments and accessories, follow the instructions reported in chapter “ Cleaning ”.

CONNECTING THE APPLIANCE TO THE MAINS SUPPLY

Check that the mains voltage corresponds to that indicated on the appliance’s rating plate and that the mains socket is equipped with an earth connection.

967

T1

S2S6

AWARNING! If the appliance is switched off then immediately back on again, the compressor will start to operate after approximately 10 minutes. This is normal.

START-UP AND CONTROL OF REFRIGERATOR COMPARTMENT

On insertion of the plug in the mains socket, if the green led (S2) (minimum position) does not light, this means that the appliance is switched off. To start up the appliance, press button T1 for at least 0.5 seconds. To interrupt operation, press T1 for at least 4 seconds. On power-up, operation is indicated by illumination of the green led (S2) (minimum position) . If the freezer compartment is warm, the red led (S6) (alarm) starts to ﬂ ash, and turns off automatically when the freezer compartment reaches the temperature of -12°C .

- Temperature programming and control: 3 different

temperatures can be selected, as indicated by the 3 green leds (S2-S3-S4). To change settings, press button (T1); on each click the illuminated led turns off and the next one ﬂ ashes for 4 seconds according to the sequence S2-S3-S4 - S5. The new setting is saved at the end of the ﬂ ashing phase. Activation of SUPER mode (S5) is by means of button (T1) after which the yellow led (S5) is permanently lit.

The programmed functions are memorised also in

the event of a power failure or when the appliance is disconnected.

21

T1S3S5

S2S4S6

17

Using the freezer compartment

A

GB

B

NOTE:

• The distance between the shelves and the rear internal wall of the refrigerator ensures that air circulates freely.

• Do not place food in direct contact with the rear wall of the refrigerator compartment.

• Do not place food that is still warm into the compartments.

• Keep all liquids in closed containers.

The NO-FROST system guarantees a constant

temperature and a more rapid freezing capacity. The humidity-free, forced air circulation tends to dry food up quickly and for this reason we advise keeping all food in closed containers.

USING THE FREEZER COMPARTMENT

Freezer compartment is started up automatically

After start-up the freezer compartment takes approximately three hours to reach the required temperature for storing frozen food.

SUPER MODE

Super mode is activated by pressing button (T1) repeatedly until the yellow led S5 illuminates.

SUPER mode stops automatically after approx. 27 hours, but it can be interrupted at any time by pressing T1 as many times as required for the new setting. During SUPER mode, the compressor runs for 65 minutes ON and 25 minutes OFF.

TEMPERATURE ALARM

The alarm is activated when the internal temperature of

T1S3S5

S2S4S6

the freezer compartment exceeds -12 (for example -11). On activation, the red led (S6) ﬂ ashes.

POSSIBLE CAUSES:

- An excessive amount of food has been placed in the freezer (see freezing methods).

- The door has been left open.

- There has been a power cut.

- There is a fault in the appliance.

NOTA

Per ottimizzare il volume dello scomparto congelatore, senza alterare il funzionamento dell’apparecchiatura, si possono togliere i 3 cassetti superiori, e conservare unicamente il cassetto inferiore.

IMPORTANTE

- Gli alimenti che cominciano a scongelarsi non devono in nessun caso essere ricongelati.

- Non conservare gli alimenti surgelati per periodi superiori a quelli consigliati.

SBRINAMENTO FREEZER

Avviene in modo automatico e non richiede alcun intervento.

ICE-CUBE PRODUCTION

Fill the ice-tray 3/4 full with water. Place it in the sliding drawer (where ﬁ tted) in the freezer compartment.

967

18

Using the freezer compartment

A

B

GB

T1S3S5

S2S4S6

PACKING FRESH PRODUCTS FOR FREEZING

This freezer has two separate compartments.

- Upper drawer “A” is used for freezing fresh food.

- The two lower drawers are reserved exclusively for storing frozen products.

For optimum freezing, activate the quick-freeze function (SUPER) at least 3 hours beforehand.

Only freeze prime quality hermetically sealed products to avoid loss of taste or drying out. Apply a label to each pack, indicating the content and date of freezing. The quantity of fresh food that can be frozen in 24 hours is indicated on the appliance’s rating plate (8kg/24h).

Do not place food in the freezer in contact with already frozen products. This will prevent the food from increasing in temperature. In this respect, it is important to transfer frozen food from compartment “A” to the lower drawers.

RECOMMENDATIONS: NEVER place ice cubes in the mouth or eat ice-lollies that

have just been taken out of the freezer, as these can cause ice burns. DO NOT place sealed containers containing liquids such as soft-drinks or similar in the freezer. Hot foods and drinks must be allowed to cool before being placed in the freezer.

STORING FROZEN FOOD

It is impossible to accurately predict the effective storage period for frozen food in that this varies considerably according to the nature of the food itself.

To be safe, always follow the instructions reported on the packaging of frozen food products.

GENERAL ADVICE:

Make sure that the packaging is intact and that there are no damp marks or swelling, in that these indicate that the frozen product may already have deteriorated. Any food that has started to thaw out must not under any circumstances be re-frozen. Do not store frozen foods for longer than the recommended time period. If a power cut should occur, try to establish its duration.

If the forecast is less than 12 hours, leave the food in the freezer and keep the door closed.

If the power cut lasts for longer than 12 hours and part of the food starts to thaw out, this should be consumed as soon as possible.

- Remove the food, wrap it in several layers of newspaper and place it in the fridge or in a cool location.

- Remember that an increase in the temperature of the food will greatly reduce its storage life.

WARNING! Do not use any mechanical devices or

other artiﬁ cial methods other that those recommended by the manufacturer for accelerating the defrosting process.

WARNING: Unless otherwise approved by the

manufacturer, do not use electrical appliances inside the food storage compartment.

967

19

Cleaning - Troubleshooting

GB

1

2

3

CLEANING

Before starting any cleaning, disconnect the

appliance from the mains electricity supply.

The protections (wire grill, covers) must not

be removed by unqualiﬁ ed personnel: do not use the appliance if the protections have been removed.

WHEN CLEANING THE INTERNAL PLASTIC PARTS AND THE DOOR GASKEt:

do not use abrasives or detergents of any kind.

- Use a warm solution of bicarbonate of soda (two

spoonfuls in two litres of water).

CLEANING THE CONDENSER

- This should be carried out at least twice a year.

- Clean using a domestic vacuum cleaner or a brush. A dirty condenser will have a negative effect on the appliance and reduce its performance.

FOR PROLONGED ABSENCES

- Empty the compartments.

- Disconnect the appliance from the mains electricity supply.

- Clean both the compartments and dry them.

- Leave the doors open to prevent bad smells or mould from forming.

967

CLEANING THE ANTIBACTERIAL FILTER

- Every 4 months. 1 Remove the ﬁ lter-holder cover ﬁ g. 1. 2 Remove the ﬁ lter ﬁ g. 2. 3 Wash it with hot water (it can be washed also in the

dishwasher); dry it at a temperature lower than 100°C; to maintain a proper ﬁ ltering capacity, replace the ﬁ lter every 2 years. Remount it in the speciﬁ c seat and place back the cover ﬁ g1.

CLEANING THE WATER DRAIN

When cleaning the condenser, check that the rear drain

pipe R is not blocked.

- Remove drain pipe R from the container V and if

necessary clean it.

POWER SUPPLY CABLE

- Periodically inspect the power cable to check its condition.

- If the cable is damaged, do not use the appliance and do not attempt any repairs. Call a qualiﬁ ed technician to replace the faulty cable.

TROUBLESHOOTING

1) THE APPLIANCE DOES NOT WORK.

- Is there a power cut?

- Is the plug inserted properly in the mains socket?

- Is the power supply cable damaged?

- Is the temperature setting correct?.

2) THE TEMPERATURE INSIDE THE COMPARTMENTS IS NOT

LOW ENOUGH.

- Do the doors close properly?

20

Troubleshooting

GB

TROUBLESHOOTING

- Is the appliance installed near to a heat source?

- Is the temperature setting correct?.

- Is the condenser clean?

3) THE TEMPERATURE INSIDE THE FRIDGE COMPARTMENT IS TOO LOW

- Is the thermostat in the right position?

4) THE APPLIANCE IS VERY NOISY.

- Is the appliance in contact with other furniture or objects?

- Are the pipes on the back touching or vibrating?

- Is the appliance level?

5)5) THE INTERNAL LIGHT DOES NOT WORK

- Contact the ASSISTANCE SERVICE

6) WATER IS FOUND ON THE FLOOR.

- Is tray V placed correctly and contacting the compressor surface?

- Is discharge pipe R placed correctly inside the tray?

7) ANOMALIES

In the event of probe malfunction, the three green indicators start ﬂ ashing simultaneously and sequentially “S2-S3-S4” (ﬁ g.

7). The appliance will keep working with pre-set ﬁ xed cycles; however, the failed probe must be replaced by an authorised assistance service as soon as possible.

.

ELECTRICAL CONNECTION

Check that the mains voltage complies with that indicated on the rating plate located on the bottom left of the freezer compartment. If the mains socket does not have an earth connection or if the plug is not suitable for the mains supply system, refer to a qualiﬁ ed electrician. Do not use adapters or extension leads, as these may overheat and burn.

WARNING: THIS APPLIANCE MUST BE EARTHED

Green and Yellow to Earth

Blue to Neutral

If the appliance has been ﬁ tted with a non-rewirable plug of the incorrect type for the mains socket, cut off the plug and ﬁ t a new one. The removed plug must be thrown away. Inserting an unsuitable plug into a 13 Amp socket is likely to cause an electrical hazard. When a non rewirable plug or rewirable 13 Amp (BS1363) plug is used, it must be ﬁ tted with a 15 Amp ASTA approved (BS1362) fuse. If any other type of plug is used it must be wired as follows. Connect the GREEN & YELLOW wire to the earth terminal marked with the letter “E” or earth symbol, or coloured green or green & yellow. Connect the BLUE wire to the neutral terminal marked with the letter “N” or coloured black. Connect the BROWN coloured wire to the live terminal marked with the letter “L” or coloured red.

13 amp Fuse

Brown to Live

Cord Clamp

TECHNICAL ASSISTANCE SERVICE

Before contacting the Assistance Service:

- Check whether it is possible to rectify the problem by referring to the “Troubleshooting” guide.

- Restart the appliance to check whether the problem has been resolved. If the problem still exists, disconnect the appliance from the mains electricity supply and repeat the operation after one hour.

If the appliance is not working properly or not working at all,

before calling the Technical Assistance Service check that:

- The plug is inserted properly in the mains socket.

- The mains supply is working.

- The temperature is set correctly.

- The doors close properly.

- The power supply voltage corresponds to that of the appliance (± 6%).

- If the problem still exists, call the Assistance Service.

INFORM THE ASSISTANCE SERVICE OF:

- The type of malfunction

- The appliance model

- The serial number

967

21

Notes

.......................................................................................................................................................................................................

GB

.......................................................................................................................................................................................................

967

22

461308198 967 TLF 11/03/2013

IT GB

Bompani BOCB698-R User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual
