FRIGORIFERO INTEGRATO
Frigorifero - Congelatore

Manuale per l’utente

BO06865/E

EN

BUILT IN REFRIGERATOR
Fridge - Freezer

User manual

IT - 2 -

Sommario

ISTRUZIONI PRELIMINARI ....................................................................... 3

Avvertenze generali ..................................................................................... 3

Avvertenze di sicurezza ............................................................................... 5

Installazione e funzionamento del frigorifero ............................................... 6

Prima di usare il frigo ................................................................................... 7

COME FUNZIONA L’ELETTRODOMESTICO ........................................... 8

Impostazione termostato .............................................................................8

Avvertenze sulle regolazioni di temperatura ................................................ 8

Accessori .....................................................................................................9

Contenitore del ghiaccio; ............................................................................................9

Raschietto in plastica .................................................................................................9

Portabottiglie ..............................................................................................................9

SISTEMAZIONE DEL CIBO NELL’ELETTRODOMESTICO ................... 10

Scomparto frigo .........................................................................................10

Scomparto congelatore .............................................................................10

PULIZIA E MANUTENZIONE .................................................................. 11

Sbrinamento dello Scomparto frigorifero ...................................................12

Sbrinamento dello scomparto congelatore ................................................ 12

Sostituzione della lampadina del frigo ....................................................... 13

TRASPORTO E RIPOSIZIONAMENTO .................................................. 13

PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA ................................ 13

Suggerimenti per risparmiare energia .......................................................15

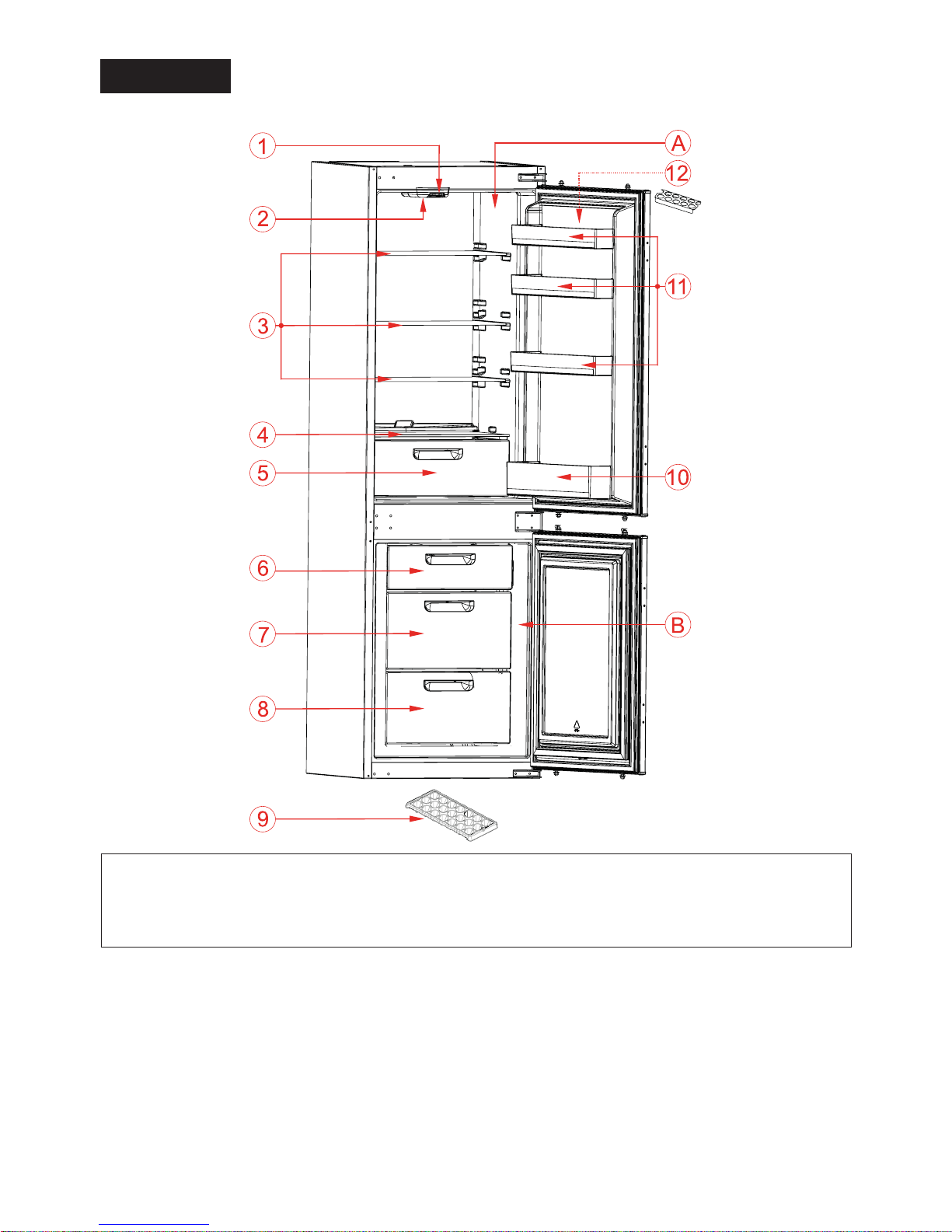

COMPONENTI DELL’ ELETTRODOMESTICO E SCOMPARTI ............. 16

Istruzioni per il montaggio e reversibilità porte ..........................................17

IT - 3 -

ISTRUZIONI PRELIMINARI PARTE - 1.

Avvertenze generali

AVVERTENZA: Non coprire od ostruire le aperture di ventilazione

del frigorifero.
AVVERTENZA: Non utilizzare dispositivi meccanici o altri mezzi

per accelerare lo sbrinamento, se non esplicitamente consigliato
dal costruttore.

AVVERTENZA: Non usare apparecchiature elettriche all’interno
degli scomparti per la conservazione del

cibo, a meno che non siano del tipo consigliato dal produttore.

AVVERTENZA: Non danneggiare il circuito refrigerante.∫
AVVERTENZA: Per evitare l’instabilità dell’elettrodomestico,

esso deve essere ssato seguendo le indicazioni del presente

manuale di istruzioni.

• Nel caso in cui il dispositivo si serva di R600 come refrigerante

(è possibile consultare l'etichetta incollata sul dispositivo),
sarebbe opportuno prestare particolare attenzione in fase di

trasporto e di installazione al ne di evitare il danneggiamento

degli elementi di raffreddamento del dispositivo. Nonostante
il gas R600a sia rispettoso dell’ambiente, è esplosivo. In caso
di perdite provocate da danni agli elementi del frigorifero,

spostare il frigorifero da amme aperte o sorgenti di calore e

arieggiare per alcuni minuti la stanza all'interno della quale si
trova il dispositivo.

• In fase di trasporto e posizionamento del frigorifero si prega
di prestare attenzione al ne di non danneggiare il circuito a

gas del raffreddatore.

• Non stoccare sostanza esplosive quali ad esempio aerosol
con propellente inammabile in questo dispositivo.

• L’apparecchiatura è stata pensata per essere usata in casa e

in applicazioni simili, quali ad esempio

IT - 4 -

- Cucine per il personale in negozi, ufci e altri ambienti di

lavoro,

- fattorie e dai clienti in hotel, motel e altri contesti residenziali,

- bed and breakfast e simili,

- strutture di catering e contesti non di vendita al dettaglio.

• Se il cavo di alimentazione non corrisponde alla presa del
frigorifero, deve essere sostituito da un rivenditore autorizzato

o altra persona qualicata per evitare rischi.

• L’elettrodomestico non può essere utilizzato da persone
(bambini compresi) le cui capacità siche, sensoriali o mentali

siano ridotte, o con mancanza di esperienza o conoscenza,
eccetto in caso di supervisione o istruzioni concernenti l’uso
dell’elettrodomestico fornite da una persona responsabile
della sicurezza. Sorvegliare i bambini per evitare che giochino
con l'apparecchiatura.

• Una presa speciale a terra é in dotazione con il cavo di rete
del frigorifero. Questa presa dovrebbe essere utilizzata con
una presa speciale a terra di 16 ampere. Se in casa non c’é
questa presa, farla installare da un elettricista autorizzato.

• Questa apparecchiatura può essere usata da bambini a
partire dagli 8 anni e da adulti con limitate capacità siche,

sensoriali o mentali o con scarsa esperienza o conoscenza
sull'uso dell'apparecchiatura, solamente se sorvegliati o se
sono stati istruiti relativamente all'uso dell'apparecchiatura e
se hanno compreso i rischi coinvolti. Evitare che i bambini
giochino con l'apparecchiatura. La pulizia e gli interventi di
manutenzione non devono essere eseguiti dai bambini senza
supervisione.

• Se il cavo di alimentazione è danneggiato, deve essere
sostituito da un rivenditore autorizzato o altra persona

qualicata per evitare rischi.

IT - 5 -

Frigoriferi vecchi e fuori produzione

• Se il vecchio frigo dispone di un blocco, rimuoverlo prima di smaltirlo per evitare incidenti
con i bambini.

• I frigo e i freezer vecchi contengono materiale isolante e refrigerante con CFC. Si prega
di quindi di prestare particolare attenzione in fase di smaltimento per non inquinare
l’ambiente.

• Rivolgersi alla propria autorità municipale per lo smaltimento del
WEEE a ni di riutilizzo, riciclaggio e ripristino.

Note:

• Leggere con attenzione il manuale delle istruzioni prima di installare e utilizzare

l’elettrodomestico. La casa produttrice non è responsabile per i danni derivanti da
cattivo utilizzo.

• Seguire tutte le istruzioni del manuale e dell’elettrodomestico e conservare il manuale in

un luogo sicuro per risolvere eventuali problemi futuri.

• Questo elettrodomestico è stato prodotto per un uso domestico, quindi può essere usato

solo in casa per gli scopi indicati. Non è progettato per scopi industriali o commerciali
Un uso di questo tipo provocherà un annullamento della garanzia e la nostra azienda

non si renderà responsabile di eventuali perdite vericatesi.

• Questo elettrodomestico è stato prodotto per un uso domestico, ed è adatto unicamente

per raffreddare/conservare alimenti. Non è adatto per usi commerciali o di altro tipo
e/o per conservare sostanze diverse dal cibo- La nostra azienda non è responsabile di

eventuali perdite che si potrebbero vericare in caso contrario.

Avvertenze di sicurezza

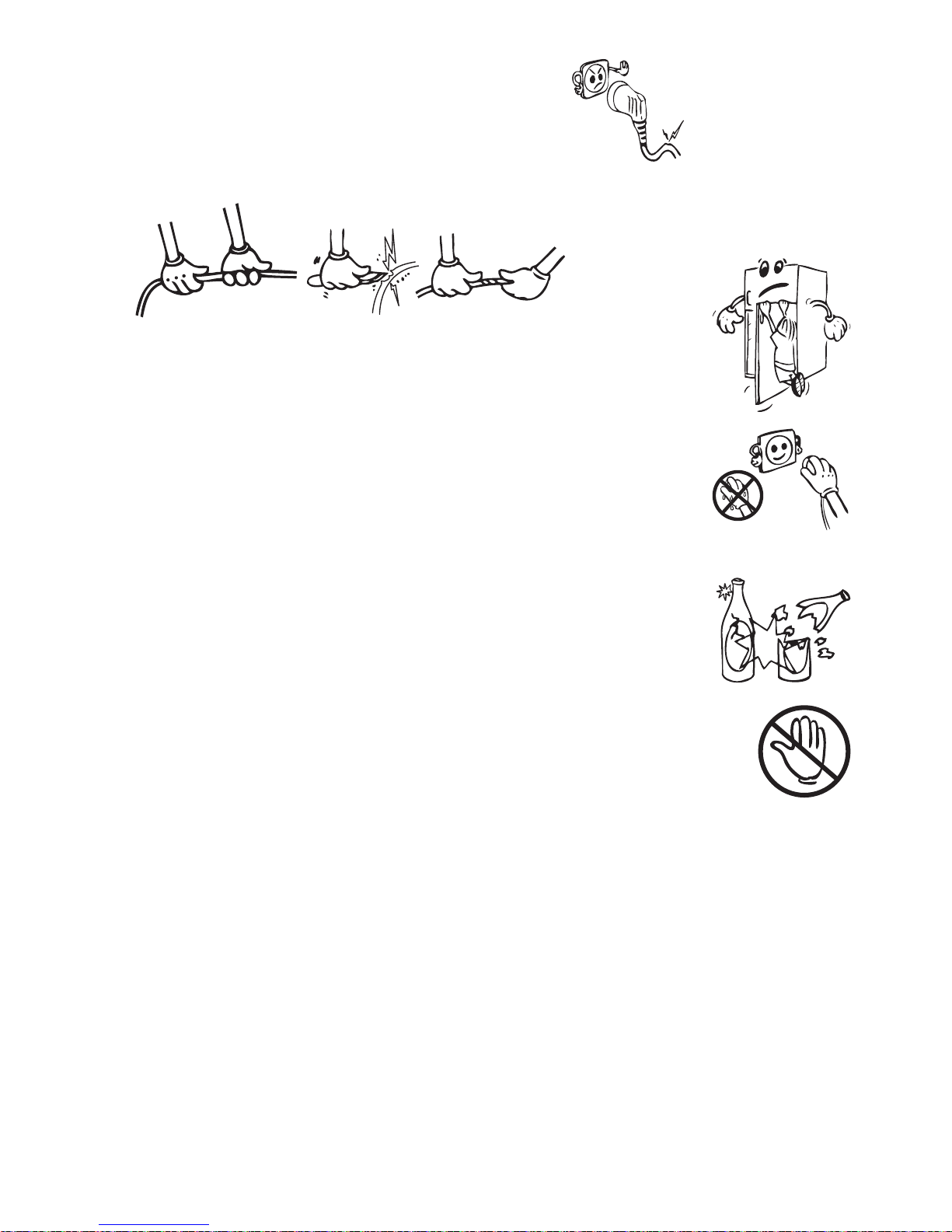

• Non usare prese multiple o prolunghe.

• Non collegare prese danneggiate, lacerate o vecchie.

• Non tirare, piegare o curvare il cavo.

• Non torcere e piegare i cavi e tenerli lontano da superci calde.

• Dopo l’installazione, assicurarsi che il cavo di alimentazione non

resti intrappolato sotto l’elettrodomestico.

• Il dispositivo è stato progettato per essere usato da adulti, non

consentire ai bambini di giocare col dispositivo e non lasciare che
si attacchino alla porta con tutto il loro peso.

• Non togliere o collegare la presa con le mani bagnate per evitare

scosse elettriche!

IT - 6 -

Installazione e funzionamento del frigorifero

Prima di iniziare a utilizzare il frigorifero, prestare attenzione ai seguenti punti:

• Il voltaggio di funzionamento del frigo è 220-240 V a 50Hz.

• La presa deve essere accessibile dopo l’installazione.

• Ci potrebbe essere dell'odore quando accendete l'elettrodomestico per la prima volta.

Scompare dopo che l’elettrodomestico inizia a raffreddare.

• Prima del collegamento alla rete di alimentazione, assicurarsi che la tensione della

targhetta corrisponda a quella dell’impianto elettrico di casa.

• Inserire la spina in una presa dotata di un collegamento di terra efcace. Se la presa

non ha contatto a terra o la spina non è adatta, consigliamo di chiamare un elettricista
autorizzato per assistenza.

• L'elettrodomestico deve essere collegato con una presa munita di valvole correttamente

installata. L’alimentazione (AC) e il voltaggio al sito di funzionamento devono essere
conformi ai dettagli presenti sulla targhetta con il nome dell’elettrodomestico (la targhetta
si trova all’interno dell’apparecchio sulla sinistra).

• Non ci assumiamo la responsabilità di eventuali danni derivanti dall'utilizzo di una presa

senza messa a terra.

• * Posizionare il frigorifero in un punto che non lo esponga alla luce solare diretta

• Non utilizzare il frigorifero all’aperto o lasciare sotto la pioggia.

• Il dispositivo si deve trovare ad almeno 50 cm da stufe, forni e dispositivi di riscaldamento.

Dovrebbe inoltre trovarsi ad almeno 5 cm di distanza da forni elettrici.

• Quando il frigorifero si trova vicino a un congelatore, ci dovrebbero essere almeno 2 cm
per evitare umidità sulla supercie esterna.

• non collocare oggetti sull'aapparecchiatura, che

• Non posizionare bottiglie di vetro o lattine nel vano freezer. Le

bottiglie o lattine potrebbero esplodere.

• Non posizionare materiali esplosivi o inammabili nel frigo per la

propria sicurezza. Posizionare le bevande con elevato contenuto
alcolico in verticale e chiudendole saldamente nello scomparto
frigorifero.

• Per prendere il ghiaccio nel vano freezer, non toccarlo per evitare ustioni
e/o tagli.

• Non toccare i cibi congelati con le mani umide! Non mangiare gelato e
cubetti di ghiaccio subito dopo averli estratti dallo scomparto congelatore!

• Non ricongelare i cibi congelati dopo averli scongelati. Questa operazione potrebbe
provocare conseguenze come ad esempio episodi di intossicazione alimentare.

• Non coprire la struttura o la parte superiore del frigo con elementi esterni. Ciò inuisce

sulle prestazioni del frigorifero.

• Non utilizzare alcun apparecchio elettrico all’interno del frigorifero o del congelatore.

• Fissare gli accessori del frigo durante il trasporto per evitare che si danneggino.

IT - 7 -

Prima di usare il frigo

• Quando viene usato per la prima volta o dopo il trasporto, tenere
il frigorifero dritto per 3 ore, quindi collegare la spina per garantire
un corretto funzionamento. In caso contrario, il compressore
potrebbe venire danneggiato.

• Il frigorifero potrebbe emettere un cattivo odore al primo utilizzo; è normale. Non appena
inizia a raffreddarsi il cattivo odore scompare.

• Pulire l’elettrodomestico, soprattutto all’interno, prima dell’uso
(vedere Pulizia e manutenzione).

• La procedura di installazione all’interno della cucina viene fornita
nel manuale di installazione. Questo prodotto è progettato per
essere usato esclusivamente in cucine componibili adatte.

• I piedini anteriori regolabili dovrebbero essere ssati all’altezza

giusta per consentire al frigorifero di funzionare in modo stabile
e corretto. Sarà possibile ruotare i piedini girandoli in senso
orario (o in direzione opposta). Questa operazione dovrebbe
essere eseguita prima di posizionare gli alimenti all’interno del
congelatore.

• Prima di usare il frigorifero, pulirlo accuratamente con acqua
e aggiungere un cucchiaio di bicarbonato di sodio; quindi,
risciacquare con acqua pulita e asciugare. Posizionare tutte le
componenti dopo la pulizia.

• Installare la plastica di regolazione della distanza (la parte con i
componenti bianchi nella parte posteriore) ruotandola di 90° come
mostrato nell’immagine, per evitare che il condensatore tocchi la
parete.

IT - 8 -

Impostazione termostato

COME FUNZIONA L’ELETTRODOMESTICO PARTE - 2.

Il termostato del congelatore regola automaticamente la temperatura interna degli scomparti.
Ruotando la manopola dalla posizione 1 alla 5, la temperatura può essere progressivamente
raffreddata.

Nota importante: non cercare di ruotare la manopola oltre 1 posizione, in quanto bloccherà
il dispositivo.

Impostazione termostato frigorifero e congelatore;
1 – 2 : Per la conservazione a breve termine del cibo nello scomparto del congelatore,

posizionare la manopola minimo a medio.

3 – 4 : Per la conservazione a lungo termine del cibo nello scomparto del congelatore,

posizionare la manopola a medio.

5 : Per congelare alimenti freschi. L’elettrodomestico funzionerà più a lungo Quindi,

una volta raggiunta la condizione di freddo, tornare alla posizione precedente.

Avvertenze sulle regolazioni di temperatura

• Si sconsiglia di azionare il frigo in ambienti con temperature inferiore a 10 °C in termini
di efcienza.

• Le regolazioni di temperatura devono essere effettuate in base alla frequenza di apertura

dei portelli e alla quantità di cibo tenuto all’interno del frigo.

• Il frigorifero va usato no a 24 ore a temperatura ambiente senza interruzione dal

momento del collegamento per raggiungere un livello di raffreddamento ottimale. Non
aprire le porte del frigorifero frequentemente e non posizionare molti alimenti al suo
interno durante queste 24 ore di assestamento

• Una funzione di ritardo 5 minuti viene applicata per evitare danni al compressore quando
viene scollegata e ricollegata la presa o per rimettere in funzione il dispositivo dopo
un’assenza di corrente. Il frigorifero inizierà a funzionare in modo normale dopo 5 minuti.

Manopola del termostato

IT - 9 -

Accessori

Contenitore del ghiaccio;

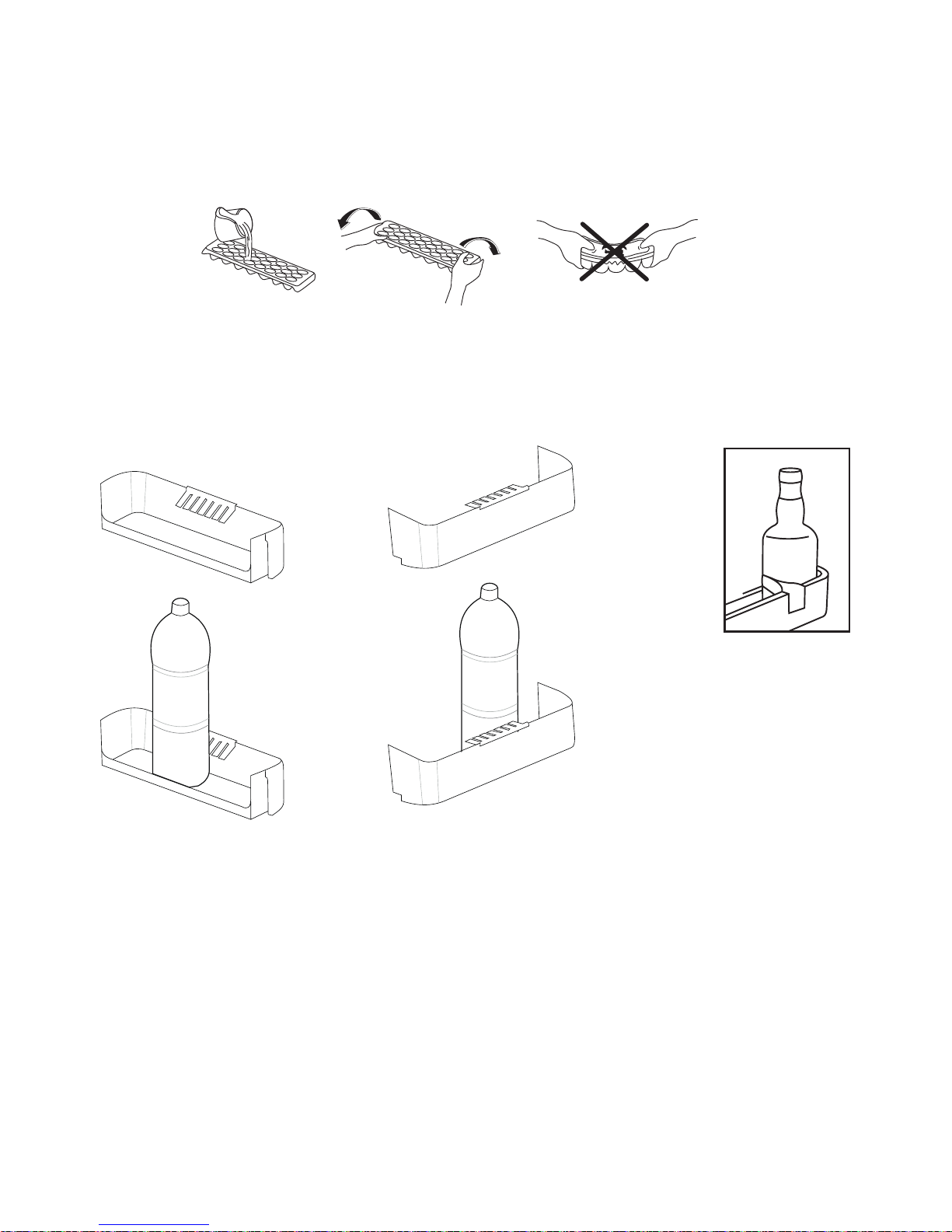

• Riempire il cassetto del ghiaccio con acqua e metterlo nello scomparto congelatore.

• Dopo che l’acqua si è trasformata completamente in ghiaccio, è possibile far girare il

cassetto, come mostrato di seguito, per ottenere i cubetti.

Portabottiglie

Per evitare che le bottiglie scivolino o cadano, è possibile usare il
portabottiglie. Sarà possibile evitare di fare rumore in fase di apertura o
chiusura della porta.

Tutte le descrizioni scritte e illustrate degli accessori possono variare a seconda del
modello dell’elettrodomestico.

Raschietto in plastica

Dopo un certo periodo di tempo, in alcune parti dello scomparto congelatore
si formerà la brina. La brina che si accumula nello scomparto del
congelatore deve essere rimossa periodicamente. Utilizzare il raschietto
di plastica in dotazione. Non usare oggetti metallici per questa operazione.
Potrebbero danneggiare il circuito del frigorifero causando danni irreparabili
al dispositivo.

(in alcuni modelli)

IT - 10 -

Scomparto frigo

Lo scomparto frigo è usato per la conservazione di cibo fresco per alcuni giorni.

• Non mettere il cibo a contatto diretto con la parete posteriore dello scomparto frigo.
Lasciare un po’ di spazio intorno al cibo per consentire la circolazione dell'aria.

• Non mettere nel frigo cibo caldo o liquidi che evaporano.

• Conservare il cibo in contenitori chiusi o bene incartati.

• Per ridurre l'umidità ed evitare il formarsi di brina, non riporre mai nel frigo liquidi in

contenitori aperti.

• Si consiglia di riporre ogni tipo di carne, in confezioni ben chiuse, sul ripiano di vetro
sopra il contenitore delle verdure, dove l'aria è più fredda.

• La frutta e la verdura possono essere riposte nel loro scomparto senza essere
impacchettate.

• Per evitare la fuoriuscita di aria fredda, non aprire con frequenza eccessiva lo sportello
e non lasciare lo sportello aperto a lungo.

Scomparto congelatore

Lo scomparto congelatore è usato per congelare i cibi freschi e per conservarli per il periodo
di tempo indicato sulla confezione, e per fare i cubetti di ghiaccio.

• Per congelare cibi freschi; confezionare e chiudere in modo corretto gli alimenti
freschi, cioè l'aria deve essere espulsa e non devono esserci perdite. Sacchetti speciali
da congelatore, carta argentata (di un certo spessore, nel dubbio incartare due volte),
sacchetti in polietilene e contenitori di plastica sono l’ideale.

• Non lasciare che gli alimenti freschi da congelare entrino in contatto con alimenti già
congelati.

• Segnare sempre la data e il contenuto sulla confezione e non superare la data di
conservazione prevista.

• In caso di mancanza di elettricità o di malfunzionamento, lo scomparto congelatore
conserverà una temperatura sufcientemente bassa per la conservazione degli alimenti.

Evitare, però, di aprire lo sportello del congelatore per far si che la temperatura dello
scomparto non aumenti.

• Il quantitativo massimo di alimenti freschi che possono essere caricati nel congelatore
entro 24 ore è indicato sulla targhetta con il nome (vedere Capienza del congelatore)

• Non riporre mai del cibo caldo nello scomparto congelatore.

• Quando si acquistano e si conservano prodotti alimentari congelati; assicurarsi
che la confezione non sia danneggiata.

• La durata di conservazione e la temperatura consigliata per i cibi congelati sono indicate
sulla confezione. Per la conservazione e l'utilizzo, seguire le istruzione del produttore.
Se non vi sono informazioni disponibili, il cibo non dovrebbe essere conservato per più
di tre mesi.

• Riporre il cibo congelato nello scomparto congelatore, immediatamente dopo averlo
acquistato.

SISTEMAZIONE DEL CIBO NELL’ELETTRODOMESTICO PARTE - 3.

IT - 11 -

PULIZIA E MANUTENZIONE PARTE - 4.

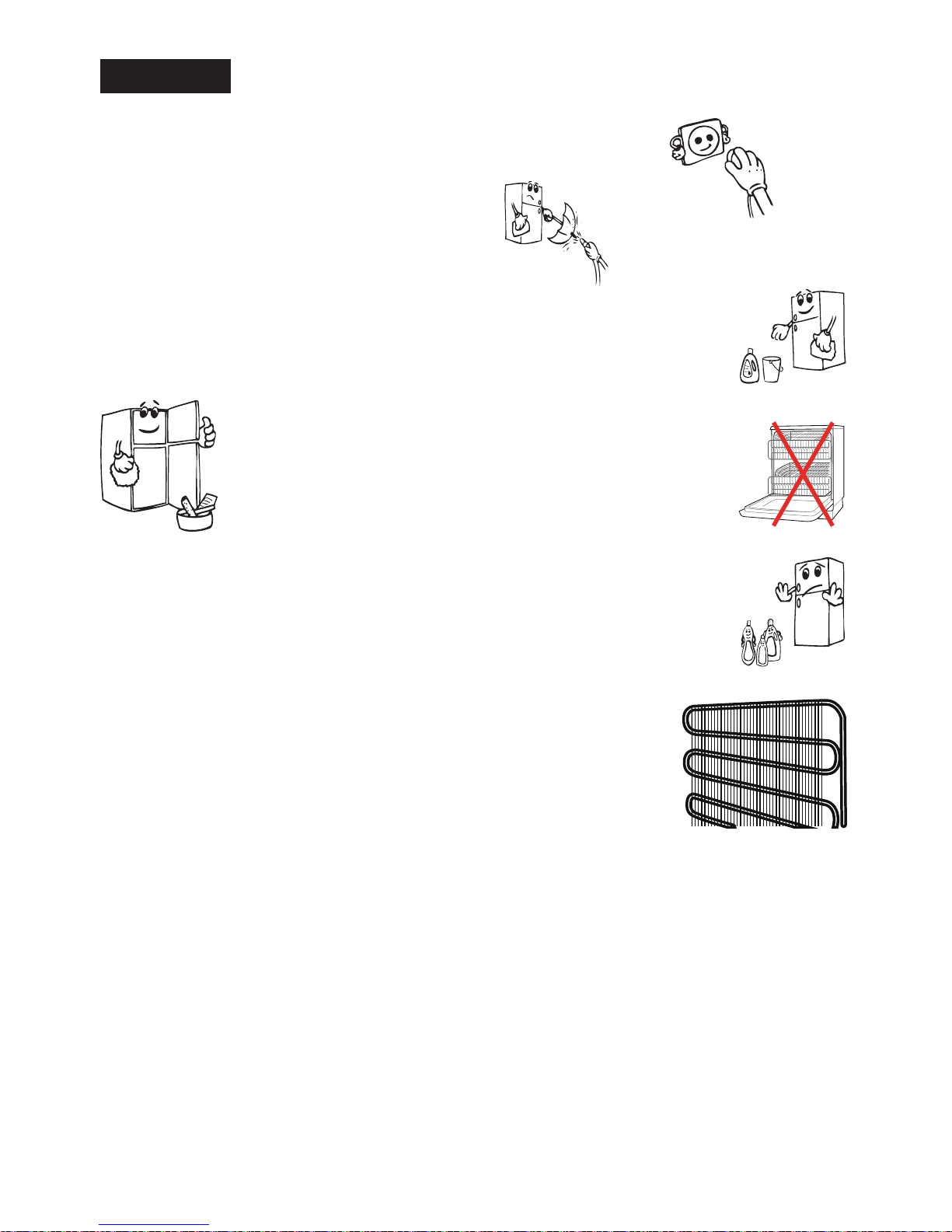

• Accertarsi di togliere la spina prima di iniziare la
pulizia del frigorifero.

• Non lavare il frigorifero versando acqua.

• È possibile lavare le pareti interne ed esterne con un tessuto

morbido o con una spugna servendosi di acqua tiepida e saponata.

• Togliere le componenti individualmente e pulire con

acqua saponata. Non lavare in lavastoviglie.

• Non usare mai materiali inammabili, espositivo o corrosivi, come

solvente, gas, acido per la pulizia.

• Il condensatore dovrebbe essere pulito con una scopa almeno
una volta all’anno per risparmiare energia e garantire la
funzionalità.

Assicurarsi che il frigo sia scollegato durante la pulizia.

• Una volta scongelati, gli alimenti non possono essere ricongelati; bisogna cucinarli
quanto prima per consumarli subito o ricongelarli.

• Conservazione: Se si desidera usare la capacità netta massima, è possibile rimuovere
i cassetti e conservare gli articoli direttamente sui tubi di raffreddamento. Questo
consentirà di utilizzare tutto il volume del comparto.

IT - 12 -

Sbrinamento dello Scomparto frigorifero

• Lo sbrinamento avviene automaticamente nello scomparto frigo durante il
funzionamento; l'acqua di sbrinamento viene raccolta dal vassoio di evaporazione ed
evapora automaticamente.

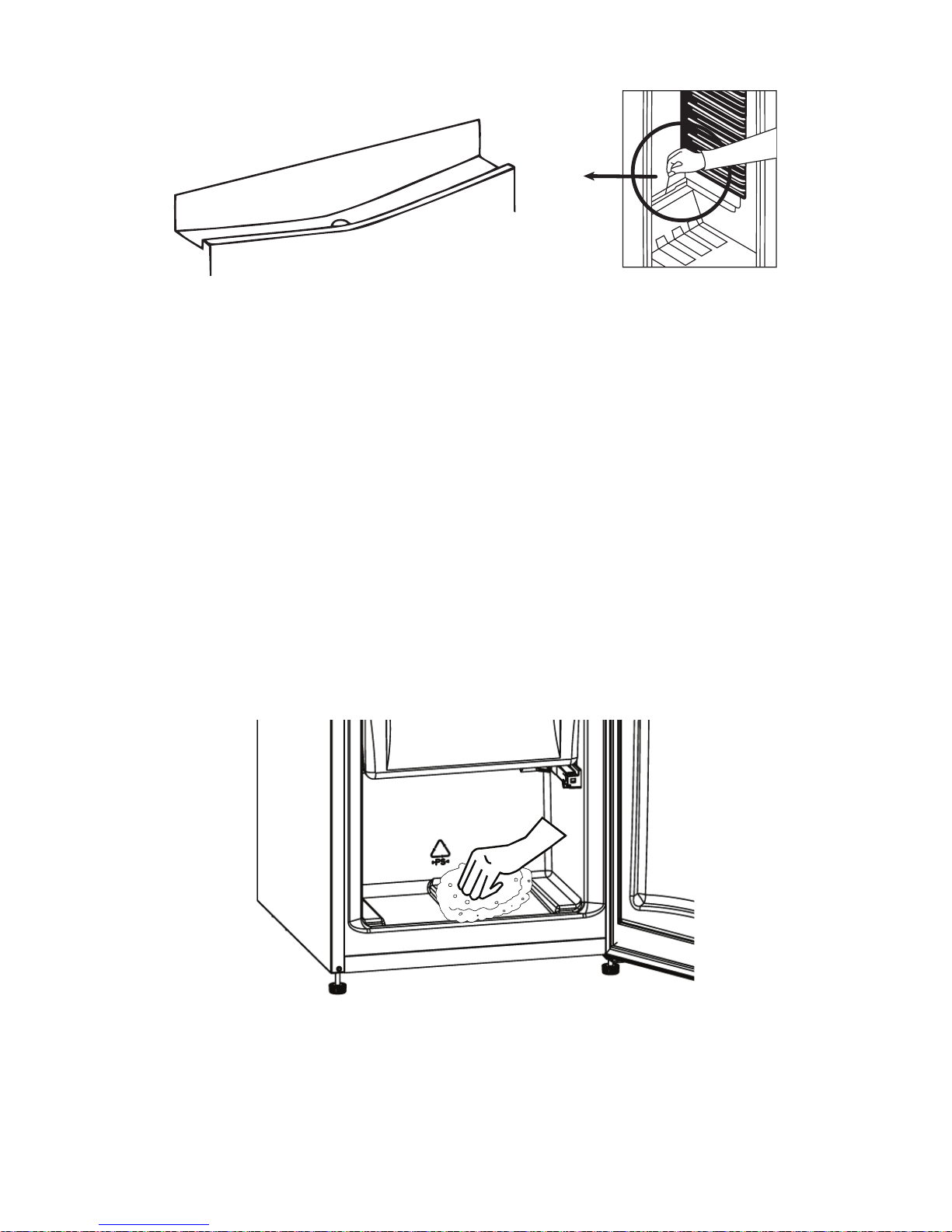

• II vassoio di evaporazione ed il foro di scarico per l’acqua sbrinata devono essere puliti
periodicamente con lo scovolo in dotazione per evitare che l'acqua si raccolga sul fondo
del frigo anziché fuoriuscire.

• Per pulirlo all'interno, è anche possibile versare mezzo bicchiere d'acqua attraverso il
foro di scarico.

Sbrinamento dello scomparto congelatore

• La brina che si accumula nello scomparto del congelatore deve essere rimossa
periodicamente.

• Non usare oggetti metallici per questa operazione. Potrebbero danneggiare il circuito
del frigorifero causando danni irreparabili al dispositivo. Utilizzare il raschietto di plastica
in dotazione.

• Quando ci sono più di 5 mm di gelo sui ripiani, procedere allo sbrinamento.

• Prima dello sbrinamento, posizionare gli alimenti congelati in un luogo fresco dopo averli
avvolti in fogli di carta di giornale per mantenere la temperatura ssa a lungo.

• Per accelerare il processo di sbrinamento si possono collocare nello scomparto del

congelatore una o due bacinelle di acqua calda.

• Asciugare l’interno dello scomparto con una spugna o un panno pulito.

• Quando l'apparecchio è stato sbrinato, riponete i cibi nel congelatore e ricordate di

consumarli entro un breve periodo di tempo.

IT - 13 -

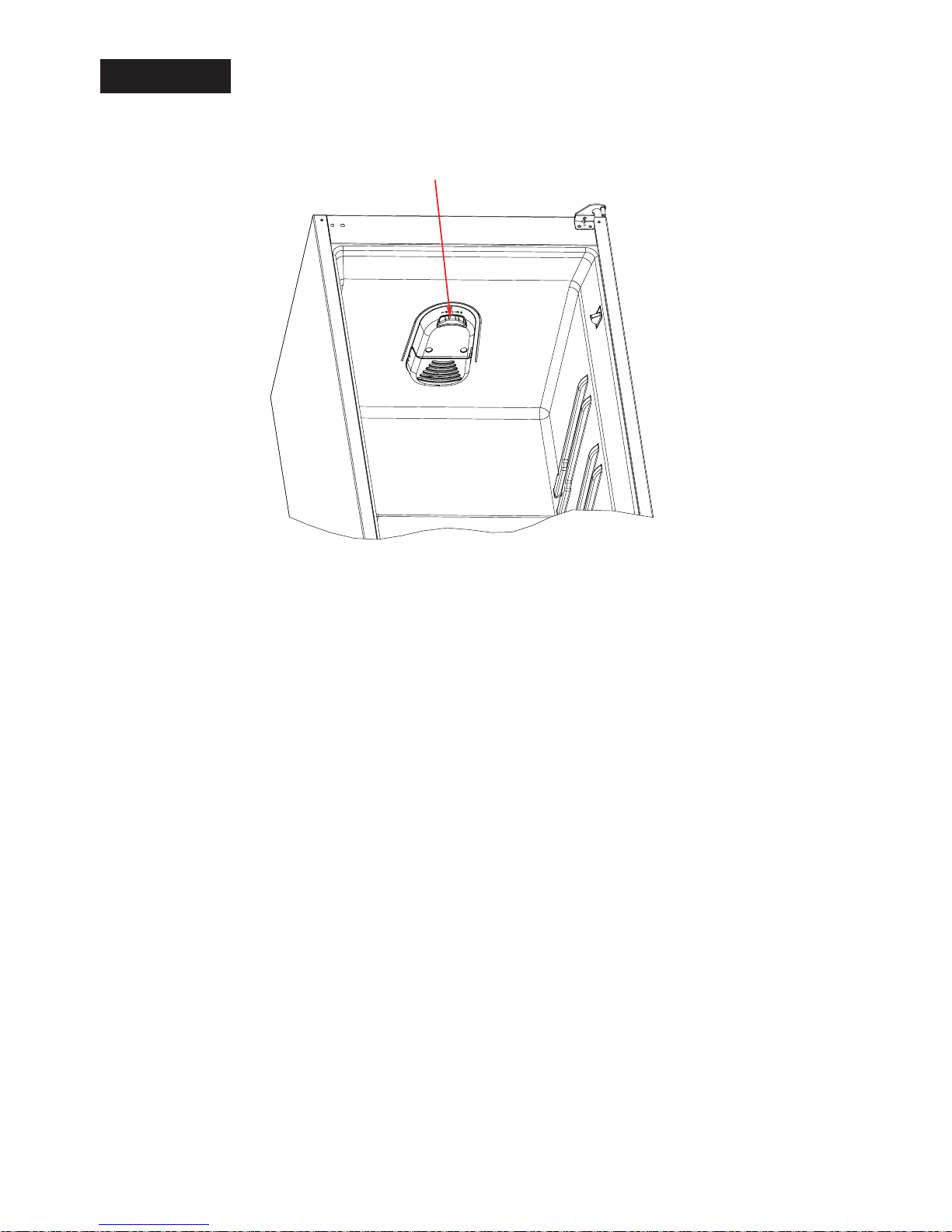

Sostituzione della lampadina del frigo

1. Staccare la spina dall'alimentazione.

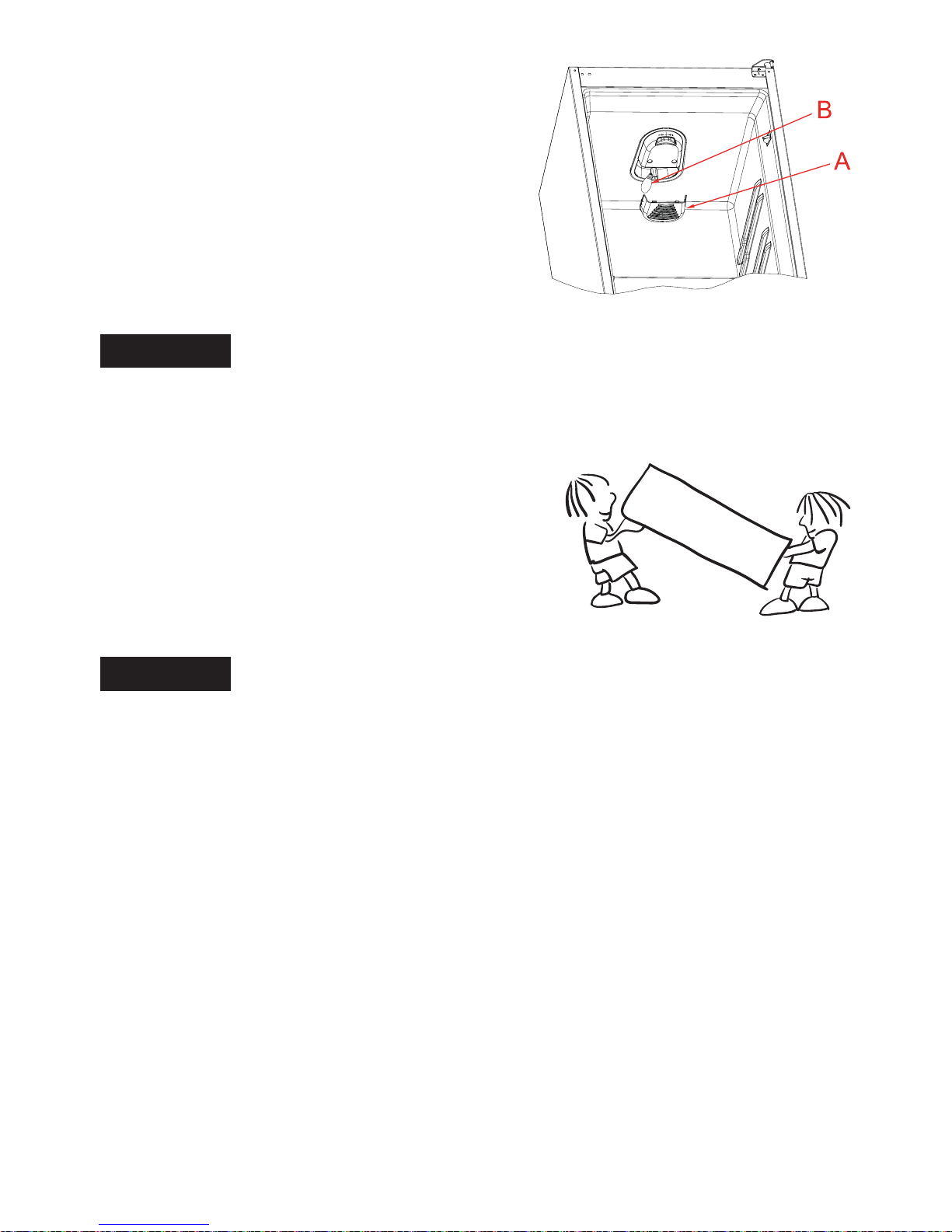

2. rimuovere la copertura della luce del frigo (A)
premendo sui ganci che si trovano sui lati della
copertura.

3. Cambiare la lampadina (B) con una nuova (non
superiore ai 15 W).

4. Rimettere a posto il coprilampadina e inserire
nuovamente la spina dell’elettrodomestico.

• Conservare la confezione e l’imballaggio originale per nuovi futuri spostamenti

(opzionale).

• Chiudere bene il frigo, tenendolo in posizione, con fasce o cordicelle, quindi attenersi

alle istruzioni per il trasporto fornite sulla confezione.

• Togliere le parti rimovibili (ripiani, accessori,
cassetti verdura, ecc.) o ssarli nel frigo per
evitare che subiscano urti. A tal ne, usare fasce

in fase di riposizionamento e trasporto.

• Mettere il frigorifero in posizione eretta.

TRASPORTO E RIPOSIZIONAMENTO PARTE - 5.

PRIMA DI CHIAMARE IL SERVIZIO ASSISTENZA PARTE - 6.

Se il frigorifero non funziona bene, potrebbe essere un problema semplice da risolvere,
perciò controllare la procedura che segue prima di chiamare un elettricista per risparmiare
tempo e danaro.

Che cosa fare se il dispositivo non funziona:

Controllare che:

• non c’è corrente;

• L’interruttore generale è staccato

• L’impostazione del termostato non sia sullo “ ”.

• La presa è insufciente. Per controllare ciò, inserire la spina di un altro elettrodomestico

che si sa con certezza essere funzionante, nella stessa presa.

Che cosa fare se il dispositivo non funziona in modo adeguato;

Controllare che:

• L'apparecchio non è sovraccarico,

• L’impostazione del termostato è “1” (in tal caso impostare un valore appropriato sul

termostato)

• Gli sportelli siano perfettamente chiusi,

IT - 14 -

• Non ci sia polvere sul condensatore,

• Ci sia sufciente sul retro e sui lati.

Se si avverte del rumore:

II gas refrigerante in circolo nel frigorifero può produrre un leggero rumore (gorgoglii)
anche se il compressore non è in funzione. Non è il caso di preoccuparsi poiché questo è
abbastanza comune. Se questi suoni sembrano diversi, controllare se:

• L’apparecchio è bel livellato

• Non c’è niente che tocca sul retro.

• Gli oggetti sull’elettrodomestico vibrano.

In presenza di acqua nella parte inferiore del frigorifero

Controllare che:

II foro di scarico dell'acqua di sbrinamento non sia occluso (Utilizzare lo scovolo per pulire
il foro di scarico)

Se il frigo non raffredda abbastanza;

Il frigorifero è stato studiato per funzionare alle temperature indicate negli standard,
conformemente alla classe climatica indicata nell'etichetta delle informazioni. Non
consigliamo di usare il frigo a temperature diverse da quelle integrate; ciò potrebbe andare

a discapito dell’efcacia di raffreddamento.

Classe

climatica

Temperatura ambiente (

o

C)

T Tra 16 e 43

o

C

ST Tra 16 e 38

o

C

N Tra 16 e 32

o

C

SN Tra 10 e 32

o

C

Avvertenze

• Il fusibile termico di protezione del compressore si danneggerà dopo interruzioni di
corrente improvvise o dopo lo scollegamento del dispositivo, in quanto il gas contenuto
all’interno del sistema di raffreddamento non si è ancora stabilizzato. Ciò è abbastanza
normale, e il frigorifero si riavvierà dopo 4 o 5 minuti.

• L’unità di raffreddamento del frigorifero è nascosta dietro alla parete superiore. All’interno
del frigo (o sulla supercie posteriore) possono formarsi delle gocce d’acqua o ghiaccio
a causa del funzionamento del compressore negli intervalli specicati. Non si tratta di

un'anomalia. Non è necessario eseguire uno sbrinamento a meno che non vi sia troppo
ghiaccio.

• Se il frigorifero non viene usato a lungo, ad esempio durante le vacanze estive, mettere
il termostato in posizione “ ”. Dopo lo sbrinamento, pulire il frigorifero e lasciare aperta
la porta per evitare umidità e cattivi odori.

• Nel caso in cui il problema persista dopo aver seguito tutte le istruzioni, si consiglia di
rivolgersi a il centro assistenza di zona.

IT - 15 -

Suggerimenti per risparmiare energia

1– Installare l’elettrodomestico in una stanza fresca e ben ventilata, evitare le zone

colpite dalla luce diretta del sole e vicino a fonti di calore (radiatori, fornelli, ecc). In
alternativa, usare una piastra isolante.

2– Alimenti e bevande devono raffreddarsi prima di essere messi in frigorifero.
3– Quando si scongelano gli alimenti congelati, ricollocarli nel vano frigorifero. La bassa

temperatura degli alimenti congelati contribuirà a raffreddare il frigorifero quando si
scongela. Questo comporta un risparmio di energia. Ogni volta che il cibo congelato

viene tolto dal congelatore, si verica uno spreco di energia.

4– Bevande e brodi/zuppe devono essere coperti quando si conservano. Altrimenti,

aumenta l’umidità nell’elettrodomestico. Pertanto, i tempi di funzionamento si
allungano. Coprendo bevande e brodaglie saranno mantenuti odori e sapori.

5– Quando si sistemano cibi e bevande non tenere aperta la porta dell’elettrodomestico a

lungo.

6– Mantenere chiusi i coperchi di ogni vano a diversa temperatura nell’elettrodomestico

(vano verdure, ripiani congelatori, ecc…)

7– Le guarnizioni della porta devono essere pulite e essibili. Sostituire le guarnizioni se

sono consumate.

Informazioni di conformità

• La Classe Normale viene denita per temperature ambientali comprese fra i 16°C e i

32°C, conformemente agli Standard TS EN ISO 15502.

• Il dispositivo è stato progettato conformemente agli standard EN15502, IEC60335-1 /
IEC60335-2-24, 2004/108/EC.

• Il dispositivo acquistato è stato pensato per essere usato a casa, quindi potrà essere
usato solo a casa e per gli usi previsti. Non è progettato per scopi industriali o commerciali
Nel caso in cui il consumatore si serva del dispositivo in un modo non conforme alla
presenti funzioni, sottolineiamo il fatto che il produttore e il rivenditore non vanno ritenuti
responsabili per eventuali riparazioni o danni durante il periodo di garanzia.

• Il ciclo di vita del dispositivo, dichiarato e indicato dal Ministero dell’industria (le
componenti necessarie per un corretto funzionamento del dispositivo) è di 10 anni.

IT - 16 -

Lo scopo di questa presentazione è informare l’acquirente delle parti che

compongono l'elettrodomestico.

Le componenti possono variare a seconda del modello del dispositivo

COMPONENTI DELL’ ELETTRODOMESTICO E
SCOMPARTI

PARTE - 7.

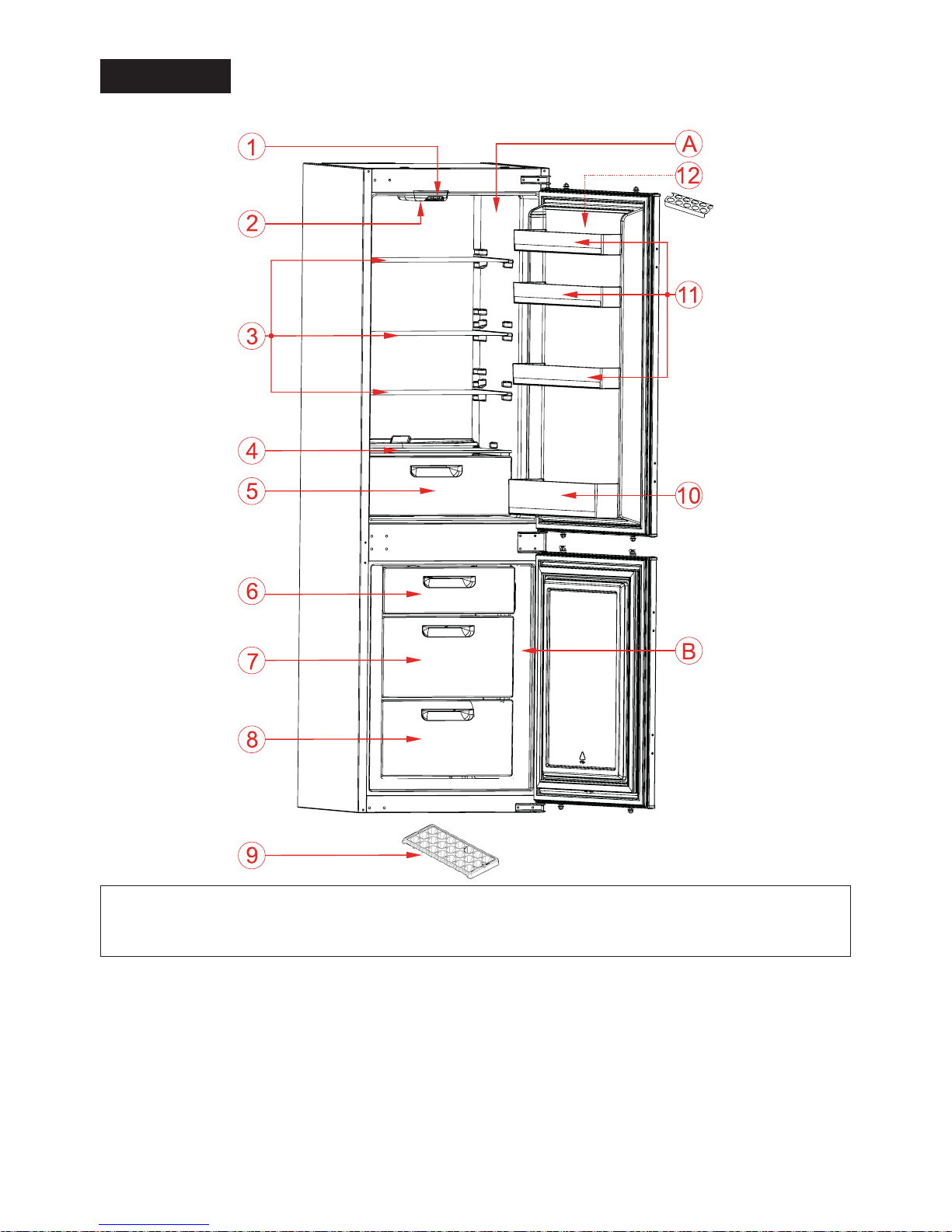

A) Vano del frigorifero
A) Vano del freezer

1) Manopola del termostato

2) Copertura lampadina frigorifero

3) Ripiani frigorifero

4) Ripiano del cassetto verdura

5) Vano verdure

6) Coperchio zona congelatore

7) Cassetto scomparto congelatore

8) Cassetto interiore scomparto congelatore

9) Vaschetta ghiaccio

10) Ripiano bottiglie

11) Ripiani porta

12) Contenitore uova

IT - 17 -

Istruzioni per il montaggio e reversibilità porte

Istruzioni per l’installazione

! Prima di procedere all’installazione, leggere attentamente le istruzioni.
! Inserire il frigorifero/freezer solamente in mobili da cucina già ssati.
! Se necessario, invertire la direzione di apertura della porta seguendo le istruzioni.
! Controllare le dimensioni di installazione in base alla g.C. La posizione della giuntura

tra le ante del mobile contenitore deve essere a livello con la posizione della giuntura tra
le porte dell’elettrodomestico.

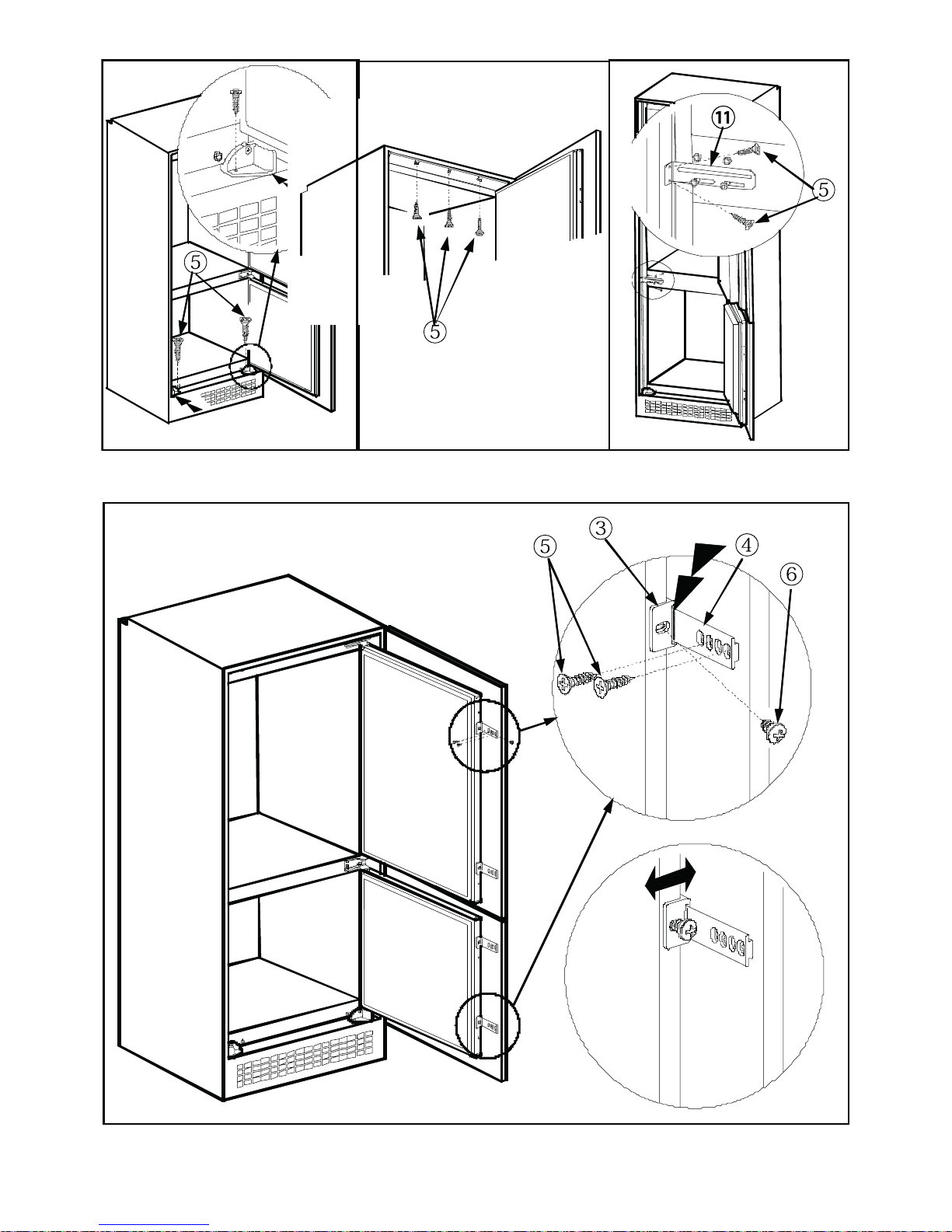

1. Vedere la g. A per i componenti necessari all’incasso.

2. Inserire il prolodinitura1 nella fessura e ssarlo con le viti6. (g.D)

3. Far passare il cavo di alimentazione attraverso l’intercapedine di ventilazione e
posizionarlo in modo che l’elettrodomestico possa essere facilmente collegato una volta

installato. (g.B - g.C)

4. Estrarre la guarnizione di regolazione sul pannello laterale dell’apparecchio e farla

aderire al lato opposto della cerniere dello sportello. (g.D - g.E)

5. Sollevare l’elettrodomestico ed inserirlo nel mobile da cucina. Spingere l’apparecchio
verso il lato opposto alle cerniere della porta facendo in modo che la guarnizione di

nitura2 copra lo spazio tra l’elettrodomestico e il mobile contenitore.

6. Allineare i piedini frontali con la parte frontale del mobile contenitore. (g.F)

7. Fissare i piedini frontali utilizzando le viti5. (g.F)

8. Fissare il prolodinitura1 al mobile contenitore utilizzando le viti5. (g.G)

9. Fissare la staffadissaggio11, appoggiandola al mobile contenitore, utilizzando le viti5.

Ripetere l’operazione sul lato opposto. (g.H)

10. Applicare le guide3 all'apparecchio utilizzando le apposite viti6. Apppoggiare le porte
dell'apparecchio alle ante del contenitore mentre è aperto a 90°. Far scivolare i binari4
nelle guide3 all'ineando la scanalatura. Fissare i binari4 alle ante del contenitore con le
apposite viti5. (g.J)

11. Impostare una distanza di 1~2 mm sul lato della maniglia tra il contenitore stesso e le
ante del contenitore regolando le guide3. Ciò è essenziale per il buon funzionamento

dell'apparecchio. (g.J)

IT - 18 -

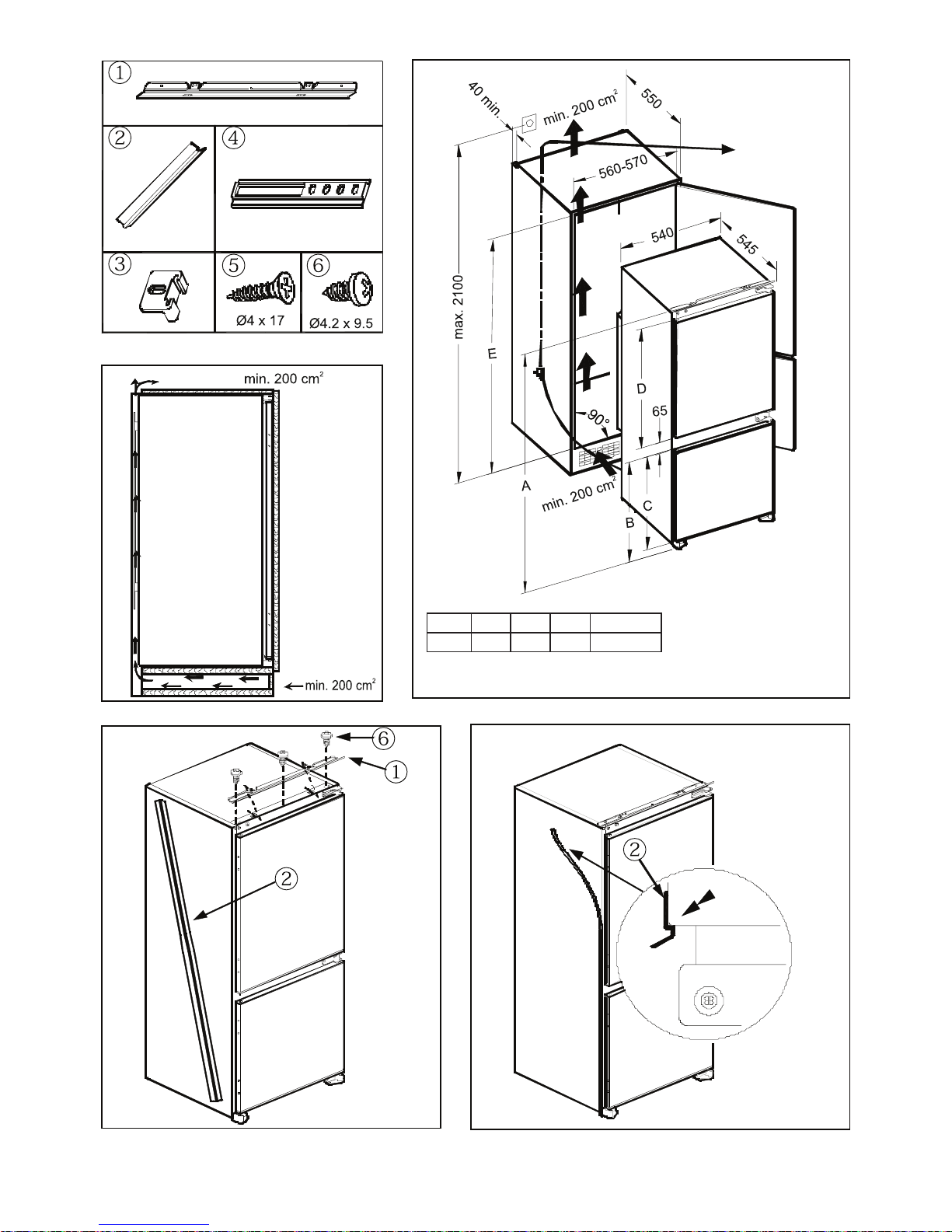

Figure A

A B C D E

1770 772 684 934 1770-1790

mm

Figure B Figure C

Figure D Figure E

IT - 19 -

Figure F Figure G Figure H

Figure J

IT - 20 -

Figure K

Inversione direzione apertura porta

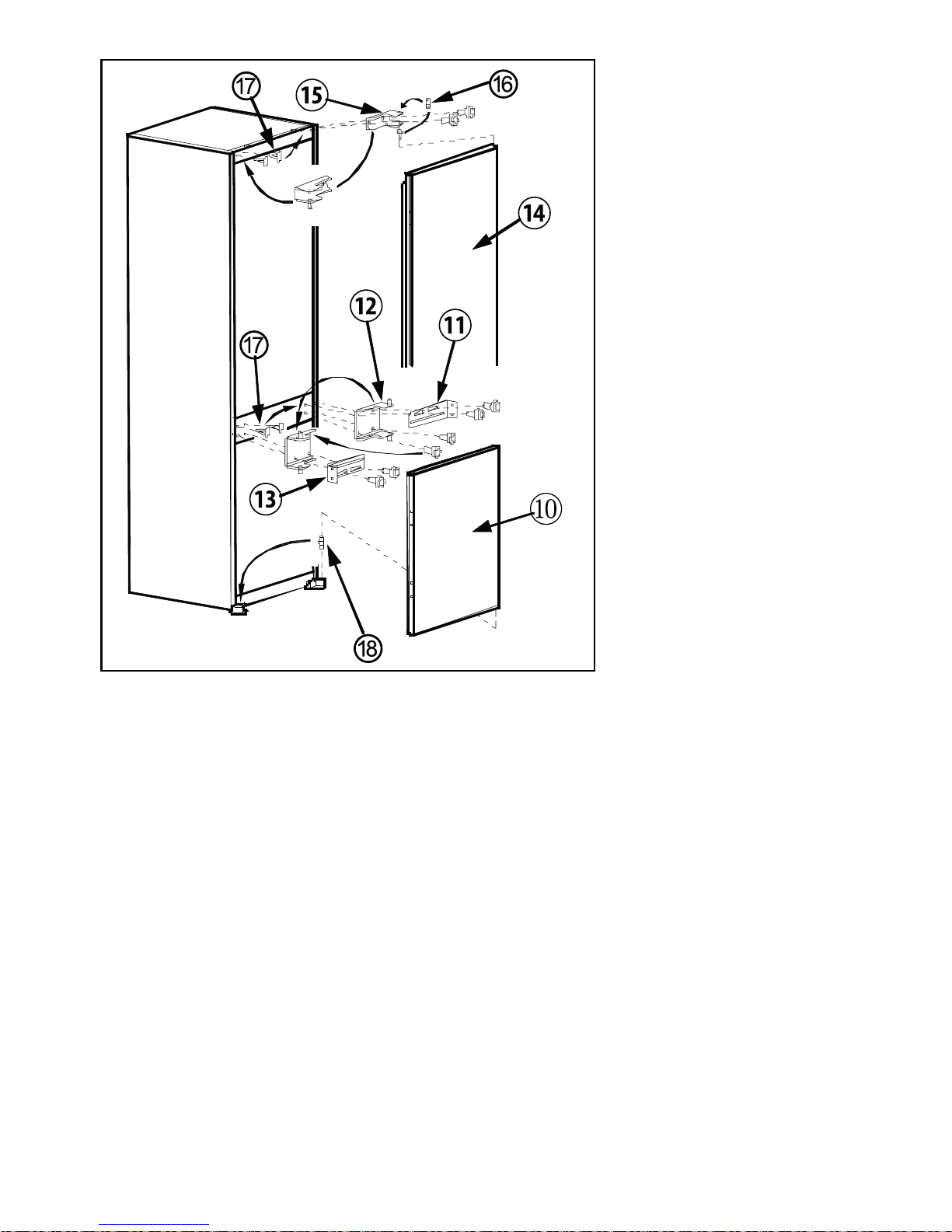

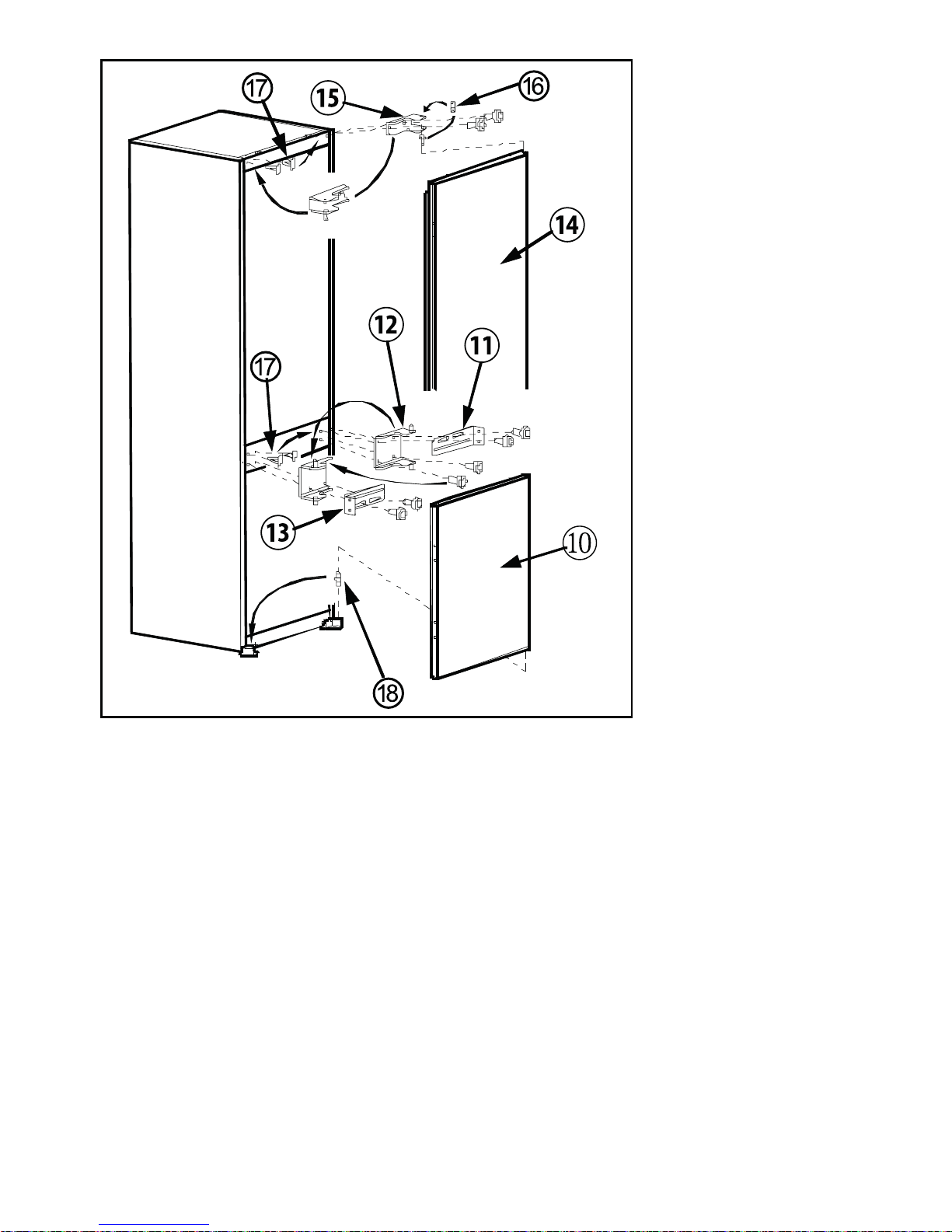

1. Svitare la cerniera della porta superiore15 e appoggiare la porta superiore14 in un
luogo sicuro.

2. Svitare il perno della cerniera della porta16 ed avvitarlo saldamente sul lato opposto e
conservarlo in un luogo sicuro.

3. Svitare la cerniera centrale delle porte12 e appoggiare la porta inferiore10 in un luogo
sicuro. Fissare nuovamente la staffadissaggio11 nella sua posizione originale senza
la cerniera centrale delle porte12.

4. Spostare il perno della porta inferiore18 sul lato opposto.

5. Spostare i tappi dei fori17 nei fori vuoti del lato opposto.

6. Posizionare la porta inferiore10 sopra il perno della porta inferiore18 e chiuderla nel
mobile contenitore.

7. Svitare la staffa di ssaggio11. Posizionare la cerniera centrale delle porte12 sulla

porta inferiore10. Posizionare la staffa di ssaggio11 sulla cerniera centrale delle
porte12 e ssarle insieme saldamente nel mobile contenitore..

8. Posizionare la porta superiore14 sopra la cerniera centrale delle porte12 e posizionare la
cerniera della porta superiore15 sopra la porta superiore14, quindi avvitare saldamente
la cerniera della porta superiore15 sul lato opposto rispetto alla posizione originale.

IT - 21 -

CENTRI ASSISTENZA TECNICA

Per Assistenza Tecnica Autorizzata e Ricambi Originali rivolgersi al numero unico*

Oppure visitare il sito www.bompani.it

* al costo massimo di 2 centesimi di euro al minuto (iva inclusa) anche da cellulare.

CONDIZIONI DI GARANZIA

Le Condizioni di Garanzia sono consultabili sul nostro sito www.bompani.it

EN - 22 -

Index

INSTRUCTIONS PREALABLES ............................................................. 23

General warnings ......................................................................................23

Safety warnings .........................................................................................26

Installing and operating your fridge ...........................................................26

Before Using your Fridge ...........................................................................27

HOW TO OPERATE THE APPLIANCE ................................................... 28

Thermostat Setting ....................................................................................28

Warnings about Temperature Adjustments ................................................ 28

Accessories ...............................................................................................29

Ice tray .....................................................................................................................29

Bottle holder (In some models) ................................................................................29

FOOD STORAGE IN THE APPLIANCE .................................................. 30

Refrigerator Compartment ......................................................................... 30

Freezer Compartment ...............................................................................30

CLEANING AND MAINTENANCE .......................................................... 31

Defrosting the Refrigerator Compartment .................................................32

Defrosting the Freezer Compartment ........................................................32

Replacing the Refrigerator Light Bulb ........................................................33

SHIPMENT AND REPOSITIONING ......................................................... 33

BEFORE CALLING YOU'RE AFTER SALES SERVICE ........................ 33

Tips for saving energy ...............................................................................35

PARTS OF THE APPLIANCE AND THE COMPARTMENTS ................. 36

Installation instructions and door reversibility ............................................ 37

EN - 23 -

INSTRUCTIONS PREALABLES PART - 1.

General warnings

WARNING: Keep ventilation openings, in the appliance

enclosure or in the built-in structure, clear of obstruction.
WARNING: Do not use mechanical devices or other means

to accelerate the defrosting process, other than those
recommended by the manufacturer.

WARNING: Do not use electrical appliances inside the food
storage compartments of the

appliance, unless they are of the type recommended by the
manufacturer.

WARNING: Do not damage the refrigerant circuit.
WARNING: To avoid a hazard due to the instability of the

appliance, it must be xed in accordance with the instructions.

• If your appliance uses R600a as a refrigerant – you can learn

this information from the label on the cooler- you should
be careful during shipment and installation to prevent your
appliance’s cooler elements from being damaged. Although
R600a is an environmentally friendly and natural gas. As it is

explosive, in the event of a leak due to damage to the cooler
elements, move your fridge from open ame or heat sources

and ventilate the room where the appliance is located for a
few minutes.

• While carrying and positioning the fridge, do not damage the

cooler gas circuit.

• Do not store explosive substances such as aerosol cans with
a ammable propellant in this appliance.

• This appliance is intended to be used in household and

similar applications such as;

- staff kitchen areas in shops, ofces and other working

environments;

EN - 24 -

- farm houses and by clients in hotels, motels and other
residential type environments;

- bed and breakfast type environments;

- catering and similar non-retail applications.

• If the socket does not match the refrigerator plug, it must be

replaced by the manufacturer, its service agent or similarly

qualied persons in order to avoid a hazard.

• This appliance is not intended for use by persons (including

children) with reduced physical, sensory or mental capabilities,

or lack of experience and knowledge, unless they have

been given supervision or instruction concerning use of the
appliance by a person responsible for their safety. Children
should be supervised to ensure that they do not play with the
appliance.

• A specially grounded plug has been connected to the power

cable of your refrigerator. This plug should be used with

a specially grounded socket of 16 amperes. If there is no
such socket in your house, please have it installed by an

authorized electrician.

• This appliance can be used by children aged from 8 years

and above and persons with reduced physical, sensory or

mental capabilities or lack of experience and knowledge if

they have been given supervision or instruction concerning
use of the appliance in a safe way and understand the hazard
involved. Children shall not play with the appliance. Cleaning
and user maintenance, shall not be made by children without
supervision.

• If the supply cord is damaged, it must be replaced by the
manufacturer, its service agent or similar qualied persons in

order to avoid a hazard.

EN - 25 -

Old and out-of-order fridges

• If your old fridge has a lock, break or remove the lock before discarding it, because

children may get trapped inside it and may cause an accident.

• Old fridges and freezers contain isolation material and refrigerant with CFC. Therefore,
take care not to harm the environment when you are discarding your old fridges.

• Please ask your municipal authority about the disposal of the WEEE

for the reuse, recycle and recovery purposes.

Notes:

• Please read the instruction manual carefully before installing and using your appliance.
We are not responsible of the damage occurred due to misuse.

• Follow all instructions on your appliance and instruction manual, and keep this manual

in a safe place to resolve the problems that may occur in the future.

• This appliance is produced to be used at houses and it can only be used in house and
for the specied purposes. It is not suitable for commercial or common use. Such use

will cause the guarantee of the appliance to be cancelled and our company will not be
responsible for the losses to be occurred.

• This appliance is produced to be used in houses and it is only suitable for cooling / storing
foods. It is not suitable for commercial or common use and/or for storing substances

except for food. Our company is not responsible for the losses to be occurred in the

contrary case.

EN - 26 -

Safety warnings

• Do not use multiple receptacles or extension cord.

• Do not plug in damaged, torn or old plugs.

• Do not pull, bend or damage the cord.

• Do not twist and bend the cables, and keep them away from hot surfaces.

• After installation make sure that the power cable is not trapped

underneath appliance.

• This appliance is designed for use by adults, do not allow children
to play with the appliance or let them to hang over the door.

• Do not plug-in or out the plug from the receptacle with wet hands
to prevent electrocution!

• Do not place glass bottles or beverage cans in the freezer
department. Bottles or cans may explode.

• Do not place explosive or ammable material in your fridge for
your safety. Place drinks with higher alcohol amount vertically and
by closing their necks tightly in the fridge department.

• When taking ice made in the freezer department, do not touch it,

ice may cause ice burns and/or cuts.

• Do not touch frozen goods with wet hands! Do not eat ice-cream
and ice cubes immediately after you take them out of the freezer

department!

• Do not re-freeze the frozen goods after being melted. This may
cause health issues like food poisoning.

• Do not cover the body or top of fridge with lace. This affects the

performance of your fridge.

• Do not operate any electrical appliances inside the refrigerator or freezer.

• Fix the accessories in the fridge during transportation to prevent damage to accessories.

Installing and operating your fridge

Before starting to use your fridge, you should pay attention to the following points:

• Operating voltage for your fridge is 220-240 V at 50Hz.

• The plug must be accessible after installation.

• There can be an odor when you rst switch on the appliance. It will disappear after the

appliance starts to cool.

• Before making the connection to the power supply, ensure that the voltage on the

nameplate corresponds to the voltage of electrical system in your home.

• Insert the plug into a socket with an efcient ground connection. If the socket has

no ground contact or the plug does not match, we suggest you to call an authorized
electrician for assistance.

EN - 27 -

• The appliance must be connected with a properly installed fused socket. Power supply

(AC) and voltage at the operating point must with the details on the name plate of the
appliance (name plate is located on the inside left of the appliance).

• We do not take responsibility for damages that occur due to ungrounded usage.

• Place your fridge in a place that it would not be exposed to direct sunlight.

• Your fridge should never be used outdoors or left under the rain.

• Your appliance should be at least 50 cm away from stoves, Gas ovens and heaters, and

should be at least 5 cm away from electrical ovens.

• When your fridge is placed next to a deep freezer, there should be at least 2 cm between

them to prevent humidity on the outer surface.

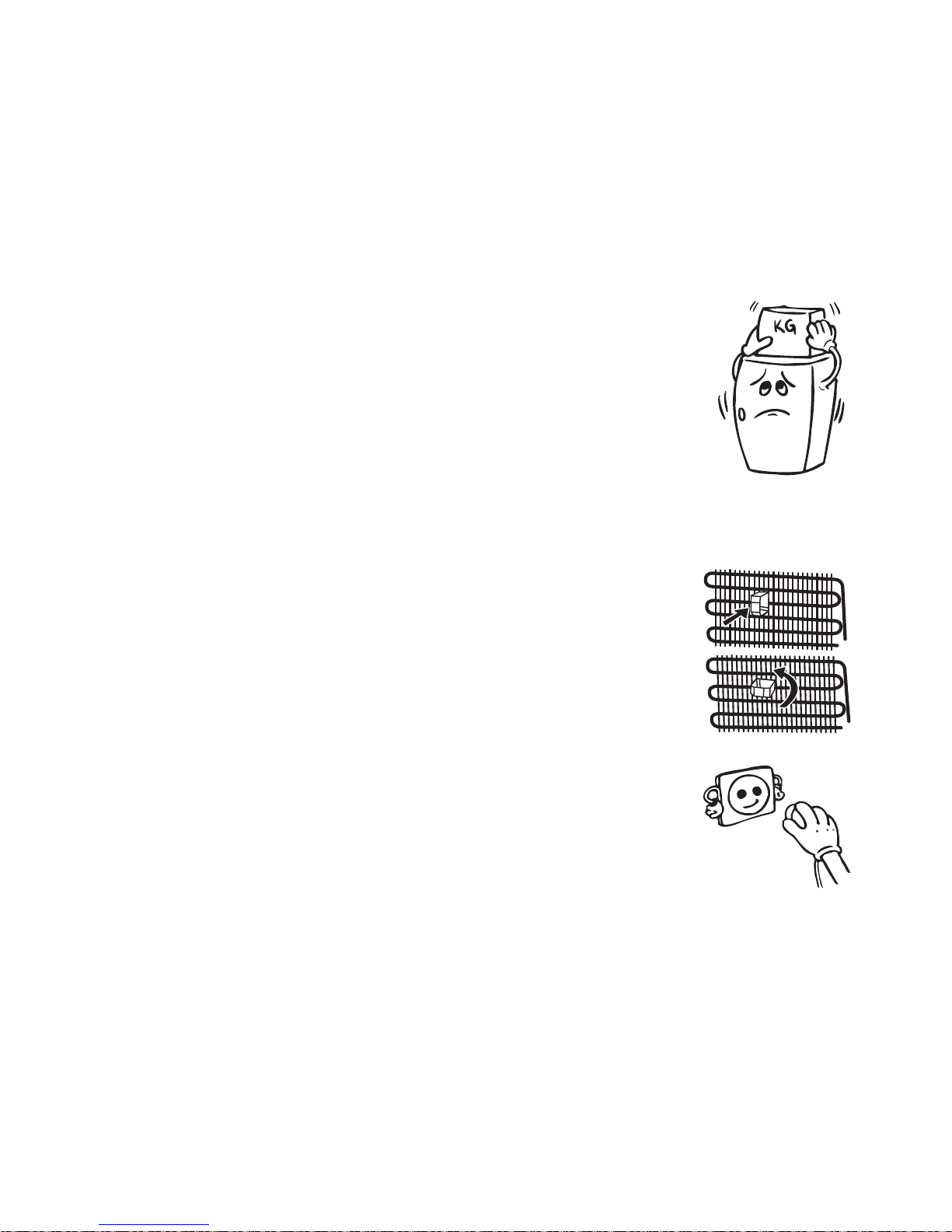

• Do not place heavy items on the appliance.

• Clean the appliance thoroughly, especially in the interior, before

use (See Cleaning and Maintenance).

• Installation procedure into the kitchen unit is given in the The
installation procedure into the kitchen unit is given in the Installation
Manual. This product is intended to be used in proper kitchen units

only.

• The adjustable front legs should be adjusted to an appropriate height to allow your
freezer to operate in a stable and proper way. You can adjust the legs by turning them

clockwise (or in the opposite direction). This should be done before placing food in the

freezer.

• Before using your fridge, wipe all parts with warm water added
with a tea spoonful of sodium bicarbonate, and then rinse with
clean water and dry. Place all parts after cleaning.

• Install the distance adjustment plastic (the part with white vanes
at the rear) by turning it 90° as shown in the gure to prevent the

condenser from touching the wall.

Before Using your Fridge

• When it is operated for the rst time or after transportation, keep

your fridge in the upright position for 3 hours and plug it on to allow

efcient operation. Otherwise, you may damage the compressor.

• Your fridge may have a smell when it is operated for the rst time; the smell will fade

away when your fridge starts to cool.

EN - 28 -

Thermostat Setting

HOW TO OPERATE THE APPLIANCE PART - 2.

Freezer thermostat automatically regulates the inside temperature of the compartments. By

rotating the knob from position 1 to 5, colder temperatures can be obtained.

Freezer & Refrigerator Thermostat Setting;
1 – 2 : For short-term storage of food in the freezer compartment, you can set the knob

between minimum and medium position.

3 – 4 : For long-term storage of food in the freezer compartment, you can set knob medium

position.

5 : For freezing the fresh food. The appliance will work longer. So after you get the cold

condition you must position to previous position.

Warnings about Temperature Adjustments

• It is not recommended that you operate your fridge in environments colder than 10°C in
terms of its efciency.

• Temperature adjustments should be made according to the frequency of door openings
and the quantity of food kept inside the fridge.

• Your fridge should be operated up to 24 hours according to the ambient temperature

without interruption after being plugged in to be completely cooled. Do not open doors
of your fridge frequently and do not place much food inside it in this period.

• A 5 minute delaying function is applied to prevent damage to the compressor of your
fridge, when you take the plug off and then plug it on again to operate it or when an
energy breakdown occurs. Your fridge will start to operate normally after 5 minutes.

Thermostat knob

EN - 29 -

Accessories

Ice tray

• Fill the ice tray with water and place in freezer compartment.

• After the water completely turned into ice, you can twist the tray as shown below to get

the ice cube.

Bottle holder (In some models)

In order to prevent bottles from slipping or falling over you can use the bottle holder. It also
helps prevent noise when you open or close the door.

All written and visual descriptions in the accessories may vary according to the
appliance model.

EN - 30 -

Refrigerator Compartment

Refrigerator compartment is used for storing fresh food for few days.

• Do not place food in direct contact with the rear wall of the refrigerator compartment.
Leave some space around food to allow circulation of air.

• Do not place hot food or evaporating liquid in the refrigerator.

• Always store food in closed containers or wrapped.

• To reduce humidity and avoid formation of frost, never place liquids in unsealed

containers in the refrigerator.

• Meat of all types, wrapped in packages, is recommended to be placed on the glass shelf

just above the vegetable bin, where the air is colder.

• You can put the fruits and vegetables into crisper without packing.

• To avoid the cold air escaping, try not to open the door too often, and not leave the door

open for a long time.

Freezer Compartment

Freezer compartment is used for freezing fresh foods and for storing frozen foods for the

period of time indicated on packaging, and for making ice cubes.

• For freezing fresh food; wrap and seal fresh food properly, that is the packaging
should be air tight and shouldn’t leak. Special freezer bags, aluminum foil (heavy grade,

in doubt double wrap), polythene bags and plastic containers are ideal.

• Do not allow the fresh food to be frozen to come into contact with the already frozen
food.

• Always mark the date and the content on the pack and do not exceed the stated storage

time.

• In case of a power failure or malfunction, the freezer compartment will maintain a
sufciently low temperature for food storage. However, avoid opening the freezer door

to slow down the temperature rise within the freezer compartment.

• The maximum amount of fresh foods that can be loaded in the freezer within 24 hours is

indicated on the name plate ( see Freezing Capacity).

• Never place warm food in the freezer compartment.

• When purchasing and storing frozen food products; ensure that the packaging is

not damaged.

• The storage time and the recommended temperature for storing frozen foods are
indicated on the packaging. For storing and using, follow the manufacturer’s instructions.

If no information is provided, food should not be stored for more than 3 months.

• Place frozen food in the freezer compartment as soon as possible after buying it.

• Once the food is thawed, it must not be refrozen; you must cook it as quickly as possible

in order to consume or to freeze once again.

• Storage: If you want to use the maximum net capacity, you can remove the drawers and
store the items directly on the cooling tubes. This will enable you to make use of the

entire volume of the compartment.

FOOD STORAGE IN THE APPLIANCE PART - 3.

EN - 31 -

CLEANING AND MAINTENANCE PART - 4.

• Make sure to unplug the fridge before starting to clean it.

• Do not wash your fridge by pouring water.

• You can wipe the inner and outer sides with a soft cloth or a sponge

using warm and soapy water.

• Remove the parts individually and clean with soapy

water. Do not wash in washing machine.

• Never use ammable, explosive or corrosive material like thinner,

gas, acid for cleaning.

• You should clean the condenser with broom at least once
a year in order to provide energy saving and increase the
productivity.

Make sure that your fridge is unplugged while cleaning.

EN - 32 -

Defrosting the Refrigerator Compartment

• Defrosting occurs automatically in refrigerator compartment during operation; the defrost
water is collected by the evaporating tray and evaporates automatically.

• The evaporating tray and the defrost water drain hole should be cleaned periodically with
defrost drain plug to prevent the water from collecting on the bottom of the refrigerator

instead of owing out.

• You can also pour ½ glass of the water to drain hole to clean inside.

Defrosting the Freezer Compartment

• The frost, which covers the shelves of the freezer compartment, should be removed
periodically.

• Do not use sharp metal objects for this operation. They could puncture the refrigerator
circuit and cause irreparable damage to the unit. Use the plastic scraper provided.

• When there is more than 5 mm of frost on the shelves, defrosting must be done.

• Before defrosting operation, place the frozen food in a cool place after wrapping them in

sheets of newspaper in order to obtain its temperature steady for long time.

• To accelerate the defrosting process place one or more basins of warm water in the
freezer compartment.

• Dry the inside of the compartment with a sponge or a clean cloth.

• Once the unit has been defrosted, place the food into freezer and remember to consume

them in a short period of time.

EN - 33 -

Replacing the Refrigerator Light Bulb

1. Unplug the unit from the power supply,

2. Remove the refrigerator light cover (A) by

pressing the hooks placed on both sides of the

cover.

3. Change the light bulb (B) with a new one (not

more than 15 W).

4. Place the light cover in its place and plug the
unit.

• Please keep the packaging if the appliance will be moved in the future.

• In transportation the appliance should be tied with a strong rope. The rules written on the
corrugated box must be applied while transporting.

• Before transporting or changing an old

installation position, all the moving objects

(i.e. shelves, crisper …) should be taken
out or xed with bands in order to prevent

movement.

Carry your fridge in the upright position.

SHIPMENT AND REPOSITIONING PART - 5.

BEFORE CALLING YOU'RE AFTER SALES
SERVICE

PART - 6.

If your refrigerator is not working properly, it may be a minor problem, therefore check the

following, before calling an electrician to save time and money.

What to do if your appliance does not operate;

Check that;

• There is no power,

• The fuse has not blow in the plug,

• The fuse box for the house to ensure this has not tripped.

What to do if your appliance performs poorly;

Check that;

• You have overloaded the appliance ,

• The thermostat setting is “1” position (if so set the thermostat dial suitable value)

• The doors are closed perfectly ,

• There is no dust on the condenser ,

• There is enough place at the rear and side walls.

EN - 34 -

If there is noise;

The cooling gas which circulates in the refrigerator circuit may make a slight noise (bubbling

sound) even when the compressor is not running. Do not worry this is quite normal. If these

sounds are different check that;

• The appliance is well levelled

• Nothing is touching the rear.

• The stuffs on the appliance are vibrating.

If there is water in the lower part of the refrigerator,

Check that;

The drain hole for defrost water is not clogged(Use defrost drain plug to clean the drain hole)

If your fridge is not cooling enough;

Your fridge is designed to operate in the ambient temperature intervals stated in the standards,
according to the climate class stated in the information label. We do not recommend operating
your fridge out of stated temperatures value limits in terms of cooling effectiveness.

Climate class

Ambient Temperature (

o

C)

T Between 16 and 43

o

C

ST Between 16 and 38

o

C

N Between 16 and 32

o

C

SN Between 10 and 32

o

C

Recommendations

• The compressor protection thermal fuse will cutout after sudden power breakdowns or

after unplugging the appliance, because the gas in the cooling system is not stabilised.
This is quite normal, and the fridge will restart after 4 or 5 minutes.

• The cooling unit of your refrigerator is hidden in the rear wall. Therefore, water droplets or
icing may occur on the rear surface of your fridge due to the operation of the compressor

in specied intervals. This is normal. There is no need to perform a defrosting operation
unless the icing is excessive.

• If you will not use your fridge for a long time (e.g. in summer holidays), put the thermostat

to “ ” position. After defrosting, clean your fridge and leave the door open to prevent
humidity and smell.

• If there is still a problem with your refrigerator although you have followed the instructions
in this book, please consult you're nearest authorized service center.

• The appliance you have purchased is designed for home type use and can be used only

at home and for the stated purposes. It is not suitable for commercial or common use. If
the consumer use the appliance in a way that does not comply with these features, we
emphasise that the producer and the dealer shall not be responsible for any repair and
failure within the guarantee period.

• The lifetime of your appliance stated and declared by the Department of the Industry
(the period for retaining parts required for the proper functioning of the appliance) is 10

years.

EN - 35 -

Tips for saving energy

1– Install the appliance in a cool, well ventilated room , but not in direct sunlight and not

near heat source (radiator, cooker.. etc). Otherwise use an insulating plate.

2– Allow warm food and drinks to cool down outside the appliance.
3– When thawing frozen food, place it in the refrigerator compartment. The low

temperature of the frozen food will help to cool the refrigerator compartment when it is
thawing. So it reduces the energy requirements.

4– When placing, drinks and liquids they must be covered. Otherwise humidity increases

at the appliance. Therefore the working time gets longer. Also covering drinks and

liquids helps preserve the smell and taste.

5– When placing food and drinks, open the appliance door as briey as possible.
6– Keep the covers closed of any different temperature compartment in the appliance

(crisper, chiller ...etc ).

7– Door gasket must be clean and pliable. Replace gaskets if worn.

Conformity Information

• Normal class is dened for the environment temperatures between 16°C and 32°C in
accordance with the TS EN ISO 15502 Standards.

• The appliance is designed in compliance with the EN15502, IEC60335-1 / IEC60335-2­24, 2004/108/EC standards.

EN - 36 -

This presentation is only for information about the parts of the appliance.

Parts may vary according to the appliance model.

PARTS OF THE APPLIANCE AND THE
COMPARTMENTS

PART - 7.

A) Refrigerator compartment
B) Freezer compartment

1) Thermostat knob

2) Refrigerator lamp & cover

3) Refrigerator shelves

4) Crisper shelf

5) Crisper

6) Freezer room cover

7) Freezer comp. drawer

8) Freezer comp. bottom drawer

9) Ice box

10) Bottle shelf

11) Door shelves

12) Egg holder

EN - 37 -

Installation instructions and door reversibility

Installation

! Before installation, read the instructions carefully.
! Fit the refrigerator/freezer in stable kitchen units only.
! If necessary, reverse the door according to instructions.
! Check the installation dimensions according to g.C. The position of the joint between

the unit doors must be level with the position of the joint between the appliance doors.

1. See g.A for the necessary attachment components.

2. Insert trimap1 into slot and screw by screws6. (g.D)

3. Pass the power cord through ventilation shaft and position it so that the appliance could

be easily plugged in once it has been installed. (g.B - g.C)

4. Take out the trim gasket2 located on the side panel of the appliance and stick it on
reverse side of the door hinges of the appliance. (g.D - g.E)

5. Raise appliance and slide into kitchen unit. Push appliance to the reverse side of door
hinges providing that trim gasket2 covers space between appliance and the kitchen unit.

6. Align front feet with front surface of kitchen unit. (g.F)

7. Screw the front feet by using screws5. (g.F)

8. Screw trimap1 to kitchen unit using screws5. (g.G)

9. Screw xingbracket11, as leaned to kitchen unit by using screws5. Repeat this for the

opposite side. (g.H)

10. Screw guides3 to appliance doors with screws6. Lean appliance doors to unit door as it

is opened at right angle. Slide rails4 into guides3 aligning the groove. Screw the rails4 to
the unit doors with screws5. (g.J)

11. Set 1~2 mm gap on handle side between unit itself and unit doors by adjusting guides3.
That is vital for appliance performance. (g.J)

EN - 38 -

Figure A

A B C D E

1770 772 684 934 1770-1790

mm

Figure B Figure C

Figure D Figure E

EN - 39 -

Figure F Figure G Figure H

Figure J

EN - 40 -

Door reversing

1. Unscrew upper door hinge15 and take upper door14 to safe place.

2. Unscrew door hinge pin16 and screw it to opposite side rmly and take to safe place.

3. Unscrew middle door hinge12 and take lower door10 to safe place. Screw back xing

bracket11 to original position without middle door hinge12.

4. Take door lower pin18 to opposite side.

5. Take hole plugs17 to empty holes on opposite side.

6. Place lower door10 over door lower pin18 and close onto cabinet.

7. Unscrew xingbracket13. Position middle door hinge12 onto lower door10. Place xing

bracket11 onto middle door hinge12 and screw together onto cabinet rmly.

8. Place upper door14 over middle door hinge12 and position upper door hinge15 over

upper door14 and then screw upper door hinge15 rmly onto opposite side of original

position.

Figure K

52131547
