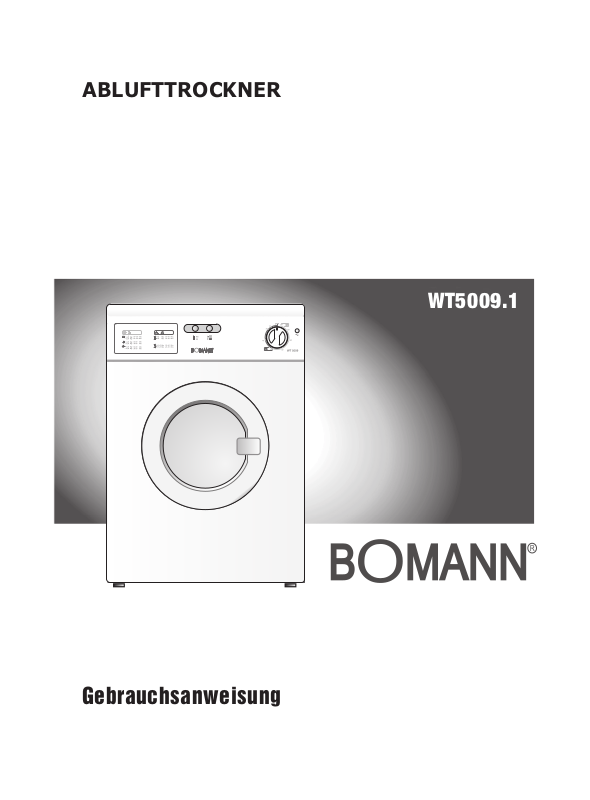

ABLUFTTROCKNER

WT5009.1

Gebrauchsanweisung

DEUTSCH

Werter Kunde,

wir danken Ihnen für die Wahl unseres Produktes. Bitte lesen Sie diese Gebrauchsanweisung aufmerksam durch, bevor Sie das Gerät anschließen und benutzen.

Die Kenntnis der Funktionsweise wird Ihnen bei der korrekten und sicheren Bedienung helfen. Falls Sie den Trockner weiterverkaufen oder weitergeben denken Sie daran, dem neuen Besitzer

auch diese Gebrauchsanweisung mitzugeben.

INHALTSVERZEICHNIS

HINWEISE UND RATSCHLÄGE FÜR DEN BENUTZER 3-5

• Technische Daten 3

BESCHREIBUNG DES GERÄTES 5 INSTALLATION DES GERÄTES 6-7

• Installation 6

• Ausrichtung des Trockners 6

• Anschluss des Abluftschlauches 6

• Elektroanschluss 7

GEBRAUCH DES GERÄTES 7-9

• Beschreibung der Funktionen 7

• Einfüllfenster 8

• Zum korrekten Trocknen der Wäsche 8

• Maßregel bei der Auswahl der Textilien 8

• Programmtabelle 9

• Gewicht der Wäsche 9

WARTUNG 10

• Filterreinigung 10

• Bestimmung von Betriebsstörungen 10

• Beheben von Störungen 10

• Wahlweise Zubehörteile 10

HINWEISE UND RATSCHLÄGE FÜR DEN BENUTZER

TECHNISCHE DATEN

59.5

85.0

57.0

siehe Typenschild

Abmessungen:

Max. Fassungsvermögen

MODELL:

........................................................................................................................................................................................................................................................

SERIENNUMMER: KAUFDATUM:

SM1897

Breite cm.:

Höhe cm.:

Tiefe cm.:

Nennleistung

Spannung

HINWEISE UND RATSCHLÄGE FÜR DEN BENUTZER

■

Das Gerät ist als Haushaltswäschetrockner einzusetzen, jede anderweitige Nutzung ist unsachgemäß und folglich gefährlich.

■

Vorliegendes Handbuch ist stets in der Nähe des Trockners aufzubewahren, damit es im Bedarfsfall rasch konsultiert werden kann.

■

Jede Veränderung oder sonstige Manipulierung des Gerätes kann den Benutzer gefährden und Schäden an der Maschine verursachen.

■

Bei der Übergabe des Hausgerätes kontrollieren, ob beim Transport eventuell Schäden entstanden sind. Ist dies der Fall, umgehend den Händler kontaktieren.

■

Beim Trocknen wird die Luft an der Rückseite des Gerätes aus dem Raum geleitet. Den Trockner keinesfalls mit Wäsche oder anderem abdecken.

■

Beim Aufstellen des Gerätes darauf

achten, dass das Stromkabel nicht verdreht oder gequetscht wird und für eventuelle Eingriffe problemlos zugänglich ist.

■

Bitte beachten Sie, dass sich die Einfüllfensterscheibe und der Abluftschlauch während des Trocknens auf bis zu 60° C erhitzen. Diese Teile dürfen erst am Ende des Abkühlzyklus berührt werden.

■

Das Gerät darf nur von Erwachsenen benutzt werden.

■

Im Trockner dürfen auf keinen Fall Wäschestücke getrocknet werden, die mit chemischen Mitteln (z.B. Reinigungsflüssigkeiten für die Trockenreinigung) behandelt wurden, da diese flüchtiger Art sind und Explosionen verursachen können.

■

Auf keinen Fall Kleidungsstücke mit Schaumgummi oder Gummiteilen trocknen, da diese schmelzen und

andere Wäschestücke oder sogar den Trockner beschädigen können.

■

Wird das Hausgerät verkauft oder verschenkt, muss dieses Handbuch gemeinsam mit dem Gerät ausgehändigt werden, damit dem neuen Besitzer eine korrekte und sichere Nutzung des Trockners ermöglicht wird.

■

Bei Betriebsstörungen auf keinen Fall versuchen, das Gerät selbst zu reparieren. Unsachgemäße Reparaturen können schwere Schäden verursachen und lassen außerdem den Gewährleistungsanspruch verfallen.

■

Das Gerät darf ausschließlich von dem autorisierten Personal der Kundendienststellen und unter Verwendung von Originalersatzteilen repariert werden.

■

Füllen Sie nur gründlich ausgewrungene oder geschleuderte Wäsche in den Trockner. Je trockener die Wäsche,

Den Stecker auf keinen Fall mit nassen Händen ein- oder ausstecken.

Das Gerät darf nicht Witterungseinflüssen ausgesetzt werden.

Das Gerät muss an eine vorschriftsmäßig geerdete Steckdose angeschlossen werden.

Vor der Reinigung des Gerätes den Stecker aus der Steckdose nehmen.

Die Verwendung von Verlängerungskabeln oder Mehrfachsteckern zum Anschließen des Trockners ist verboten.

Beim Ausstecken des Kabels aus der Steckdose nicht am Kabel selbst, sondern am Stecker ziehen.

SM1897

HINWEISE UND RATSCHLÄGE FÜR DEN BENUTZER

desto kürzer ist die Trockenzeit.

■

Den Filter bei jedem Einsatz des Trockner stets gut reinigen, damit eine perfekte Luftzirkulation gewährleistet ist.

■

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegendes Gerät mit einer Markierung versehen. Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch

unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen. Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgendes Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist Entsorgen Sie dieses Produkt im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen. Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an

den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

DER HERSTELLER HAFTET NICHT FÜR INFOLGE DER NICHTEINHALTUNG DER SICHERHEITSVORSCHRIFTEN UND DER GEBRAUCHSANWEISUNG ENTSTEHENDE SCHÄDEN.

BESCHREIBUNG DES GERÄTES

Der Trockner ist ein Elektro-Haushaltsgerät, das jede Art von Gewebe wunschgemäß trocknet.

■ Die Gerätestruktur besteht aus Blech, das so behandelt und lackiert ist, dass die ästhetischen Vorzüge über lange Zeit hin unverändert erhalten bleiben.

■ Der Motor und alle Bewegungs-

teile wurden so realisiert, dass maximale Laufruhe garantiert werden kann.

■ Am Bedienfeld befinden sich alle Bedienelemente zur einfachen Anwahl aller gewünschten

Trockenprogramme.

■ Das großzügige Einfüllfenster erleichtert das Einlegen und Entnehmen der Wäsche.

START-Taste

1 -

2 - Trockengrad-Wahltaste

“Schon” oder “Energisch”

3 - Schalter zur Regelung

der Trockendauer

4 - Kontrolllampe “Trock-

ner eingeschaltet”

5 - Einfüllfenster

SM1897

9 10

6 - Filter 7 - verstellbare Füße

8 - Abluftöffnung

9 - Verbindungsstück

10- Abluftschlauch

11- Schlauchhalterung

1243

INSTALLATION DES GERÄTES

INSTALLATION

Die Installation ist durch geschultes Fachpersonal entsprechend der vom Hersteller gegebenen Anweisungen auszuführen; eine unsachgemäße Installation kann Personen- und Sachschäden verursachen.

■

Den Trockner in Fensternähe aufstellen, um die Ableitung der feuchten Luft zu erleichtern.

■

Den Abluftschlauch benutzen, um Kondensbildung zu vermeiden, und diesen an der Öffnung A an der unteren Rückseite des Geräts fixieren (Abb. 3).

■ Die Belüftungsgitter an der Rückseite des Gerätes niemals abdecken.

■ Den Filter für den Gebrauch

AUSRICHTUNG DES TROCKNERS

Verstellbare Füße. Den Trockner

vertikal so aufstellen, dass alle vier Füße fest am Boden stehen. Das Gerät wie nachstehend beschrieben ausrichten, indem die Füße eingestellt werden.

■ Das Gerät etwas heben.

■ Die Füße auf die korrekte

Höhe einstellen (Abb. 5).

positionieren (Abb. 4).

■ Die Trommel mit einem feuch-

■ Das Gerät senken. Ein nicht korrekt ausgerichtetes

Gerät kann die Lager beschädigen und zu vorzeitigem Verschleiß führen. Dieser Trockner erfordert keine Befestigung am Fußboden.

ten Lappen reinigen, um eventuell angesammelten Staub zu entfernen.

ANSCHLUSS DES ABLUFTSCHLAUCHES

Den Abluftschlauch an der Abluftöffnung an der Rückseite des

Trockners anschließen (Abb. 6).

■

Ein Schlauchende am mitgelieferten Verbindungsstück anschließen.

■

Das Verbindungsstück (gemeinsam mit dem Schlauch) gegen den Uhrzeigersinn in die Abluftöffnung des Trockners drehen.

■

Den Schlauch entlang der Vertiefung an der unteren Gerätestruktur links

oder rechts nach außen führen.

■ Das andere Schlauchende in der Nähe eines Fensters oder einer Belüftungsöffnung, die ins Freie führt, positionieren. Ist dies nicht möglich, ist beim Betrieb des Trockners eine gute Belüftung des Raumes erforderlich. Für die Befestigung des Schlauches die mitgelieferte Halterung verwenden (Abb. 7).

Wichtig: Der Abluftschlauch muss auch dann angeschlossen werden, wenn die Luft nicht ins Freie abgeleitet wird; ansonsten nimmt das Gerät erneut die abgeleitete feuchte Luft auf und der Trockenzyklus verlängert sich. Ferner kann die feuchte Luft das Gerät beschädigen. Vom Abluftschlauch tritt heiße und feuchte Luft aus, die an sich nicht gefährlich ist, aber nicht direkt auf Personen, Tiere und Pflanzen gerichtet sein sollte. Wichtig: Die Abluft darf in keinen Kanal zur Ableitung von Rauch gelenkt werden, der von mit Gas oder anderen Brennstoffen betriebenen Geräten erzeugt wird.

SM1897

INSTALLATION DES GERÄTES

■ Überprüfen Sie, ob die am Typenschild an der Rückseite des Gerätes angegebene Spannung mit der Ihres Stromnetzes übereinstimmt.

■ Nach der Installation muss die Stromversorgung oder die Unterbrechung der Stromversorgung durch einen zweipoligen Schalter gewährleistet sein.

■ Schütze, Stromkabel und Steckdose müssen für die maximale Leistung der Maschine ausgelegt sein, die am Typenschild angegeben ist.

■ Die für den Anschluss der Maschine bestimmte Steckdose muss vorschriftsmäßig geerdet

GEBRAUCH DER MASCHINE

BESCHREIBUNG DER FUNKTIONEN

ELEKTROANSCHLUSS

■ Der Anschluss des Trockners mittels Verlängerungskabeln oder Mehrfachsteckdosen ist verboten.

■ Das Gerät muss so positioniert werden, dass das Speisekabel leicht zugänglich ist, damit es im Bedarfsfall vom Stromnetz ge-

sein. Im gegenteiligen Fall haftet der Hersteller nicht für eventuelle Unfälle (Abb. 8).

■ Falls das Speisekabel in irgendeiner Weise defekt ist, muss es von einem Kundendiensttechniker ausgewechselt werden.

■ Zeitschalter: Den Schalter drehen, um die gewünschte Trocken- dauer zu wählen (Abb. 9).

(für die gewebeabhängige Programmwahl siehe Programmtabelle)

■ Jeder Zyklus endet mit einer 10-15 Minuten dauernden Abkühlphase, in der die Maschine eingeschaltet bleibt.

N.B. Der Schalter muss immer im Uhrzeigersinn gedreht werden (Abb. 9)

■ START -Taste: Diese Taste drücken, um den Trockenzyklus zu starten (die Kontrolllampe schaltet sich ein) (Abb. 10).

trennt werden kann.

Wichtig: Am Ende des Trockenzyklus das Gerät vom Stromnetz trennen, damit es von Kindern nicht in Betrieb gesetzt werden kann.

SM1897

0 1

■ Wahltaste für sanftes oder energisches Trocknen: bei Drücken dieser Taste kann man die gewünschte Trockenart wählen: energisch oder sanft (Abb.11).

GEBRAUCH DES GERÄTES

EINFÜLLFENSTER

Dieser Trockner ist ein Frontlader. Den Griff leicht ziehen und das Einfüllfenster vorsichtig öffnen. Wird das Einfüllfenster bei laufendem Trockenzyklus geöffnet, stoppt das Gerät.

Wichtig:

■ Während des Trockenzyklus ist die Wäsche natürlich heiß.

Die Wäsche wird während des Abkühlzyklus abgekühlt (die letzten Minuten am Programmschalter).

■ Das Einfüllfenster während der Trockenphase niemals

ZUM KORREKTEN TROCKNEN DER WÄSCHE

Folgende Punkte beachten:

öffnen, um Verbrennungen durch den heißen Dampf oder die heiße Wäsche zu vermeiden.

■ Soll der Trockenzyklus unterbrochen werden, lässt man das Gerät einige Minuten mit der Abkühlphase laufen.

▼ Die Wäsche schleudern.

▼ Die Wäsche nach Typ und

Gewebeart sortieren.

▼ Reißverschlüsse und Knöpfe

schließen; die Taschen der Kleidungsstücke leeren.

▼ Pullover wenden.

▼ Das Einfüllfenster öffnen. ▼ Die Wäsche in die Trommel

legen.

▼ Wir empfehlen große und klei-

ne Wäschestücke gemeinsam einzulegen.

▼ Das Einfüllfenster schließen. ▼ Die Hände trocknen (Elektri-

sche Ausrüstungen niemals mit nassen Händen berühren).

▼ Den Stecker in die Steckdose

geben.

E ▼ Den passenden Trocken-

zyklus wählen (siehe Programmtabelle).

▼ Den Zeitschalter auf die erfor-

derliche Trockendauer einstellen.

▼ Die START-Taste drücken, um

das Gerät zu starten.

F ▼ Um die Maschine während

eines Trockenzyklus zu stoppen, genügt es, das Einfüllfenster zu öffnen (die Trommel stoppt die Drehung)

▼ Um den Trockenzyklus fortzu-

setzen, das Einfüllfenster wieder schließen und der

starttaste drücken.

▼ Während des Trockenzyklus

die Trockendauer verlängern oder verkürzen, indem der Zeitschalter im Uhrzeigersinn gedreht wird.

▼ Nach der Entnahme der tro-

ckenen Wäsche, den Flusenfilter folgendermaßen reinigen:

- den Filter herausziehen;

- den Filter öffnen und mit einer weichen Bürste reinigen;

- wieder schließen und einsetzen;

- der Filter muss periodisch mit Seifenwasser gewaschen werden, damit auch kleinste Gewebeteilchen entfernt werden.

▼ Den Stecker aus der Steckdo-

se ziehen.

MASSREGELN BEI DER AUSWAHL DER TEXTILIEN

Vergewissern Sie sich anhand des Pflegekennzeichens in jedem Wäschestück, ob es für den Trockner geeignet ist. Fast alle Kleidungsstücke, die im Wäschetrockner getrocknet werden können, weisen das spezifische Symbol auf der Herstelleretikette auf. Um statische Elektrizität an den Kleidungsstücken zu vermeiden, soll für die Spülgänge Weichspüler verwendet werden. Synthetische Wäsche sofort aus der Trommel nehmen, um Liegefalten zu vermeiden.

SM1897

GEBRAUCH DES GERÄTES

PROGRAMMTABELLE

Gewebe

Trockengewicht der

Wäsche

verwendende

Trockenart

ZEITGESTEUERTES PROGRAMM

Baumwolle

MAXIMALE LADUNG

Leinen

Baumwolle

HALBE LADUNG

Leinen

ZEITGESTEUERTES PROGRAMM

Synthetik

Empfindliche

HALBE LADUNG

1,5 kg

Synthetik

Mischge

2,0 kg

webe

ENERGISCHES TROCKNEN SCHON-TROCKNEN

Times in minutes

Schranktrocken

80-120 min.

50-80 min.

60-100 min.

50-80 min.

40-60 min.

Bügeltrocken Mangeltrocken

60-100 min.

40-60 min.

50-80 min.

30-50 min.

Wichtig: Die Trockendauer hängt von verschiedenen Faktoren ab: Gewicht, Größe der Wäschestücke, Gewebeart, Feuchtigkeitsgrad. Gut ausgewrungene Wäsche trocknet schneller. Den Trockner niemals überladen, da die Wäsche sonst zerknittert.

Die angegebenen Gewichte sind Richtwerte und hängen vom Bearbeitungsverfahren, der Qualität und der Ausführung der Wäsche ab.

Bettwäsche

Steppdecke 700g Betttuch 550g Oberes Betttuch 600g Kopfkissenbezug 180g

Wäsche für den Haushalt aus Leinen

Geschirrtuch 90 g Wischtuch für Gläser 70g Handtuch 20 g Kleines Handtuch 200g

Andere Wäschestücke

Bademantel

SM1897

1200 g

GEWICHT DER WÄSCHE

Kleines Handtuch 800 g Bluse 300 g Hemd 600 g Bluse/Hemd aus synthetischem Gewebe

Tischwäsche aus Leinen Tischtuch 250 g Großes Tischtuch 1000 g Servietten 80 g

Herrenbekleidung

Bügelfreies Hemd 250g Unterhemd (ärmellos)

300g

120g

Unterhosen 80g Lange Unterhosen 250g Pyjama 480g Nachhemd 400g Taschentücher 25g Damenbekleidung Bluse 100g Leibchen 100g Unterhosen 80g Unterkleid 150g Nachthemd 180g Pyjama 450g Taschentücher 15g

WARTUNG

FILTEREINIGUNG

Für optimale Trockenergebnisse unter jeder Bedingung, muss der Flusenfilter stets sauber sein. Denken Sie daran, den Filter nach jedem Trockenzyklus zu kontrollieren und zu reinigen.

Wichtig:

Den Filter nur bei kaltem Gerät reinigen! Bei der Filterreinigung folgendermaßen vorgehen:

▼ Das Einfüllfenster öffnen. ▼ Den Filter mit beiden

Händen ergreifen und für die Entnahme nach oben ziehen.

▼ Die Oberkante leicht öff-

nen und den Filter aufklappen.

▼ Die Flusen entfernen.

BESTIMMUNG VON BETRIEBSSTÖRUNGEN

Alle elektronischen Ausrüstungen sind fehleranfällig. Bitte beachten Sie, dass in einem solchen Fall ein Fachelektriker zugezogen werden muss. Zahlreiche Probleme können jedoch von Ihnen behoben werden.

Wichtig: Bei Betriebsstörungen muss das Gerät sofort vom Stromnetz getrennt werden. Bevor Sie sich an den Kundendienst wenden, sind folgende Kontrollen durchzuführen.

▼ Den Filter schließen und

kontrollieren, dass er korrekt geschlossen ist.

▼ Die Filterführungen des

Geräts reinigen, ggf. mit einem Staubsauger.

▼ Den Filter in den Führun-

gen positionieren (Abb.

13).

BEHEBEN VON STÖRUNGEN

Das Gerät funktioniert nicht

• Kontrollieren,:

1) dass der Stecker in die Steckdose eingesteckt ist;

2) dass die Steckdose funktionstüchtig ist;

2a)ob eine Sicherung

durchgebrannt ist (hierzu einfach ein anderes Gerät, z.B. eine Tischlampe, anschließen.

2b)Wurden alle in der

Gebrauchsanweisung enthaltenen Anleitungen befolgt?

Bei Ihrem Händler finden Sie die Zubehörteile, die für eine platzsparende Installation Ihres Trockners auf einer Frontlader-Waschmaschine erforderlich sind. Ihr Installateur wird Ihnen das Gerätemodell empfehlen, das für eine solche Montage geeignet ist.

Das Gerät startet nicht

• Kontrollieren, :

1) ob das Einfüllfenster richtig geschlossen wurde.

2) Die Starttaste drücken

Die Wäsche trocknet nicht

• Kontrollieren:

1) Ob der Abluftschlauch verdreht oder gequetscht wird.

2) Ob der Flusenfilter verstopft ist (Beachten Sie, dass die Innenteile des Trockner und die Wäsche beim Öffnen des Einfüllfensters sehr heiß sein können).

WAHLWEISE ZUBEHÖRTEILE

Falls Ihre Maschine trotz dieser Kontrollen weiterhin nicht funktionieren sollte,

wenden Sie sich an das nächstgelegene Kundendienstzentrum.

Geben Sie dabei bitte das Modell, die Seriennummer und die Art der Störung

an. Diese Angaben erlauben dem Kundendienstpersonal die erforderlichen

Ersatzteile zu besorgen und die Reparatur schnell und effizient durchzuführen.

SM1897

NOTES

.....................................................................................................................................................................................................

.......................................................................................................................................................................................................
