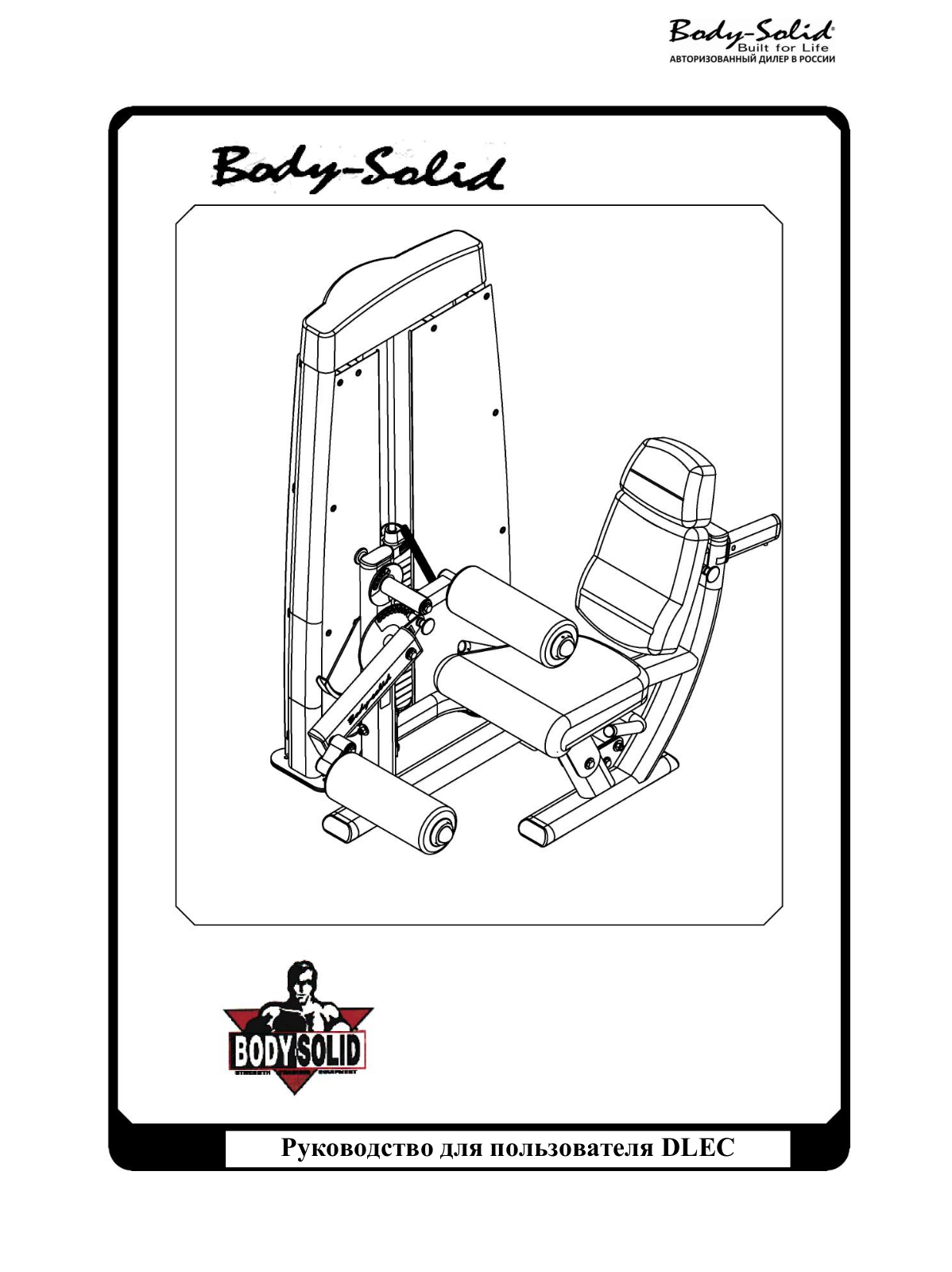

Руководство для пользователя DLEC

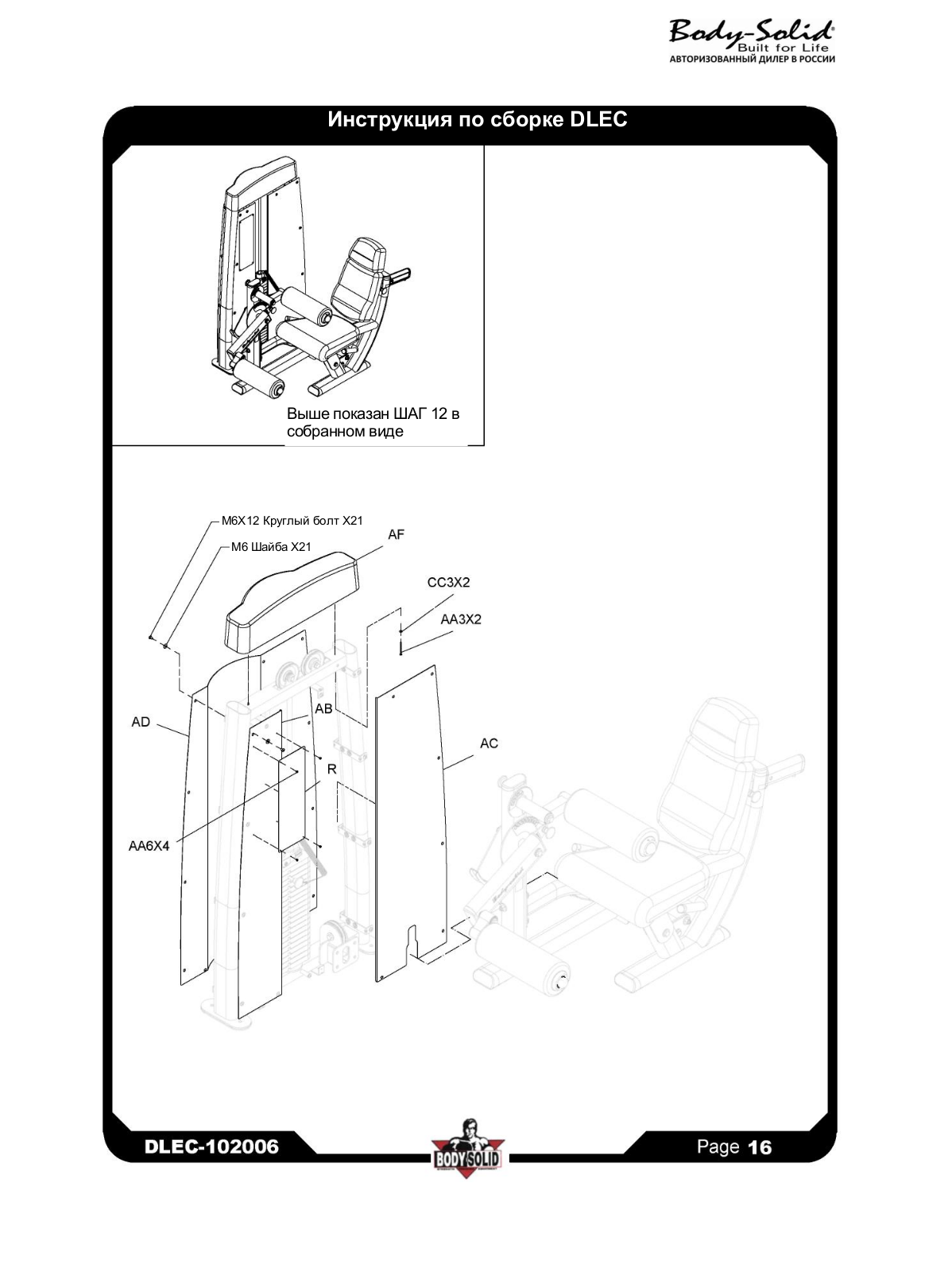

Инструкция по сборке DLEC

КРЕПЕЖ

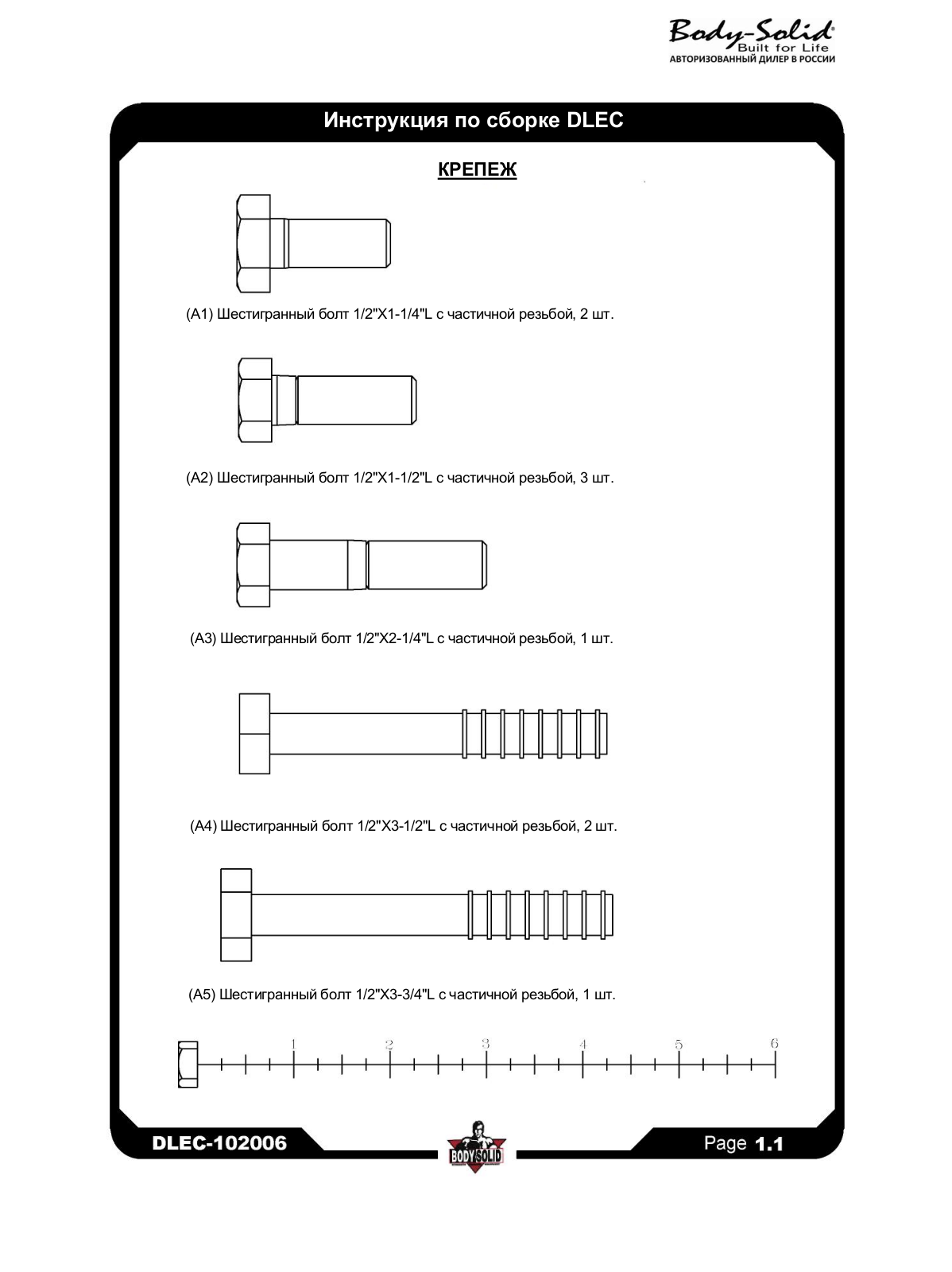

(A1) Шестигранный болт 1/2"X1-1/4"L с частичной резьбой, 2 шт.

(A2) Шестигранный болт 1/2"X1-1/2"L с частичной резьбой, 3 шт.

(A3) Шестигранный болт 1/2"X2-1/4"L с частичной резьбой, 1 шт.

(A4) Шестигранный болт 1/2"X3-1/2"L с частичной резьбой, 2 шт.

(A5) Шестигранный болт 1/2"X3-3/4"L с частичной резьбой, 1 шт.

Инструкция по сборке DLEC

КРЕПЕЖ

(A6) Шестигранный болт 1/2"X5-1/2"L с частичной резьбой, 2 шт.

(A7) Шестигранный болт 1/2"X5-3/4"L с частичной резьбой, 2 шт..

(A8) Шестигранный болт 5/16"X1"L с частичной резьбой, 6 шт.

(A9) Шестигранный болт 5/16"X1-3/4"L с частичной резьбой, 1 шт.

(A10) Шестигранный болт 5/16"X3"L с частичной резьбой, 1 шт.

Инструкция по сборке DLEC

КРЕПЕЖ

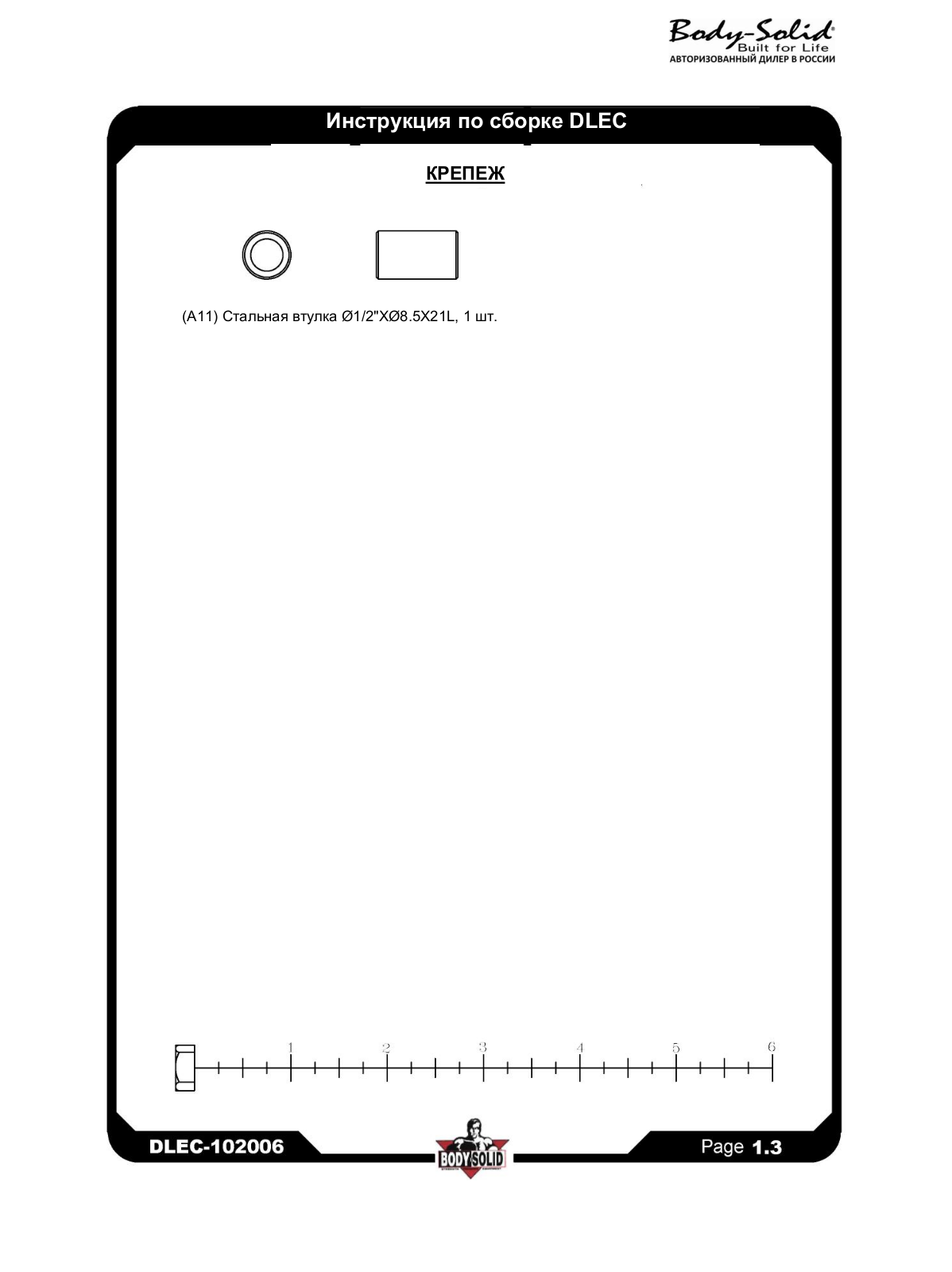

(A11) Стальная втулка Ø1/2"XØ8.5X21L, 1 шт.

Инструкция по сборке DLEC

КРЕПЕЖ

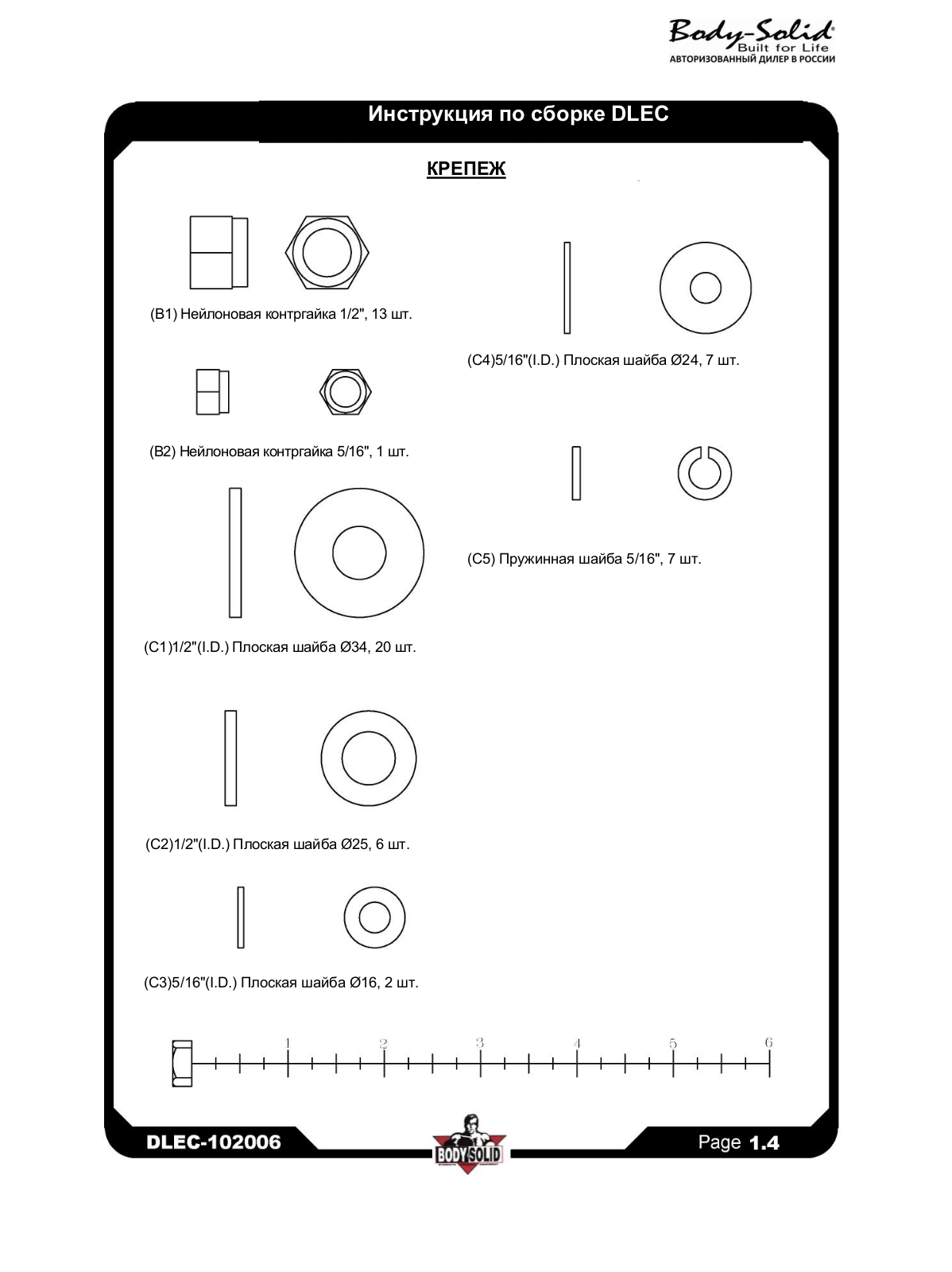

(B1) Нейлоновая контргайка 1/2", 13 шт.

(C4)5/16"(I.D.) Плоская шайба Ø24, 7 шт.

(B2) Нейлоновая контргайка 5/16", 1 шт.

(C1)1/2"(I.D.) Плоская шайба Ø34, 20 шт.

(C5) Пружинная шайба 5/16", 7 шт.

(C2)1/2"(I.D.) Плоская шайба Ø25, 6 шт.

(C3)5/16"(I.D.) Плоская шайба Ø16, 2 шт.

Инструкция по сборке DLEC

КРЕПЕЖ

(AA1) Установочный винт 5/16"X3/8"L с полной резьбой, 3 шт.

(AA2) Шестигранный болт 1/2"X2-1/4"L с частичной резьбой, 3 шт.

(AA3) Шуруп с круглой шестигранной головкой M4X65L с частичной резьбой, 2 шт.

(AA4) Шуруп с круглой шестигранной головкой 3/8"X2"L с частичной резьбой, 1 шт.

(AA5) Шуруп с круглой шестигранной головкой M6X20L с частичной резьбой, 20 шт.

(AA6) Шуруп с круглой крестообразной головкой 5/32"X1/4"L с частичной резьбой, 4 шт.

Инструкция по сборке DLEC

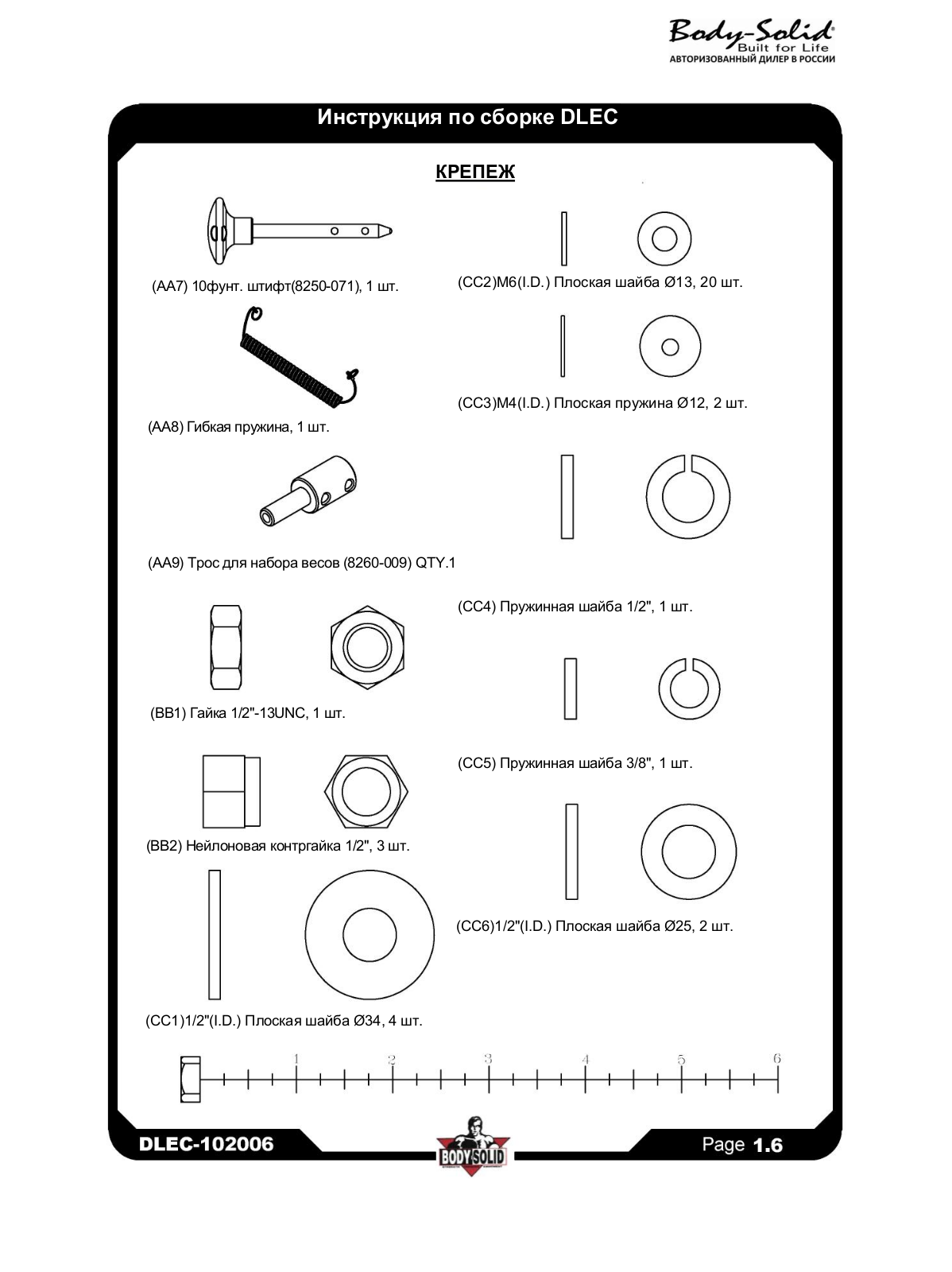

(AA7) 10фунт. штифт(8250-071), 1 шт.

(AA8) Гибкая пружина, 1 шт.

КРЕПЕЖ

(CC2)M6(I.D.) Плоская шайба Ø13, 20 шт.

(CC3)M4(I.D.) Плоская пружина Ø12, 2 шт.

(AA9) Трос для набора весов (8260-009) QTY.1

(BB1) Гайка 1/2"-13UNC, 1 шт.

(BB2) Нейлоновая контргайка 1/2", 3 шт.

(CC4) Пружинная шайба 1/2", 1 шт.

(CC5) Пружинная шайба 3/8", 1 шт.

(CC6)1/2"(I.D.) Плоская шайба Ø25, 2 шт.

(CC1)1/2"(I.D.) Плоская шайба Ø34, 4 шт.

Инструкция по сборке DLEC

КРЕПЕЖ

(D1) Ø3/4"X13.5X8L СТАЛЬНАЯ ВТУЛКА (8110-014) --------------------------------------[2 шт]
(D2) Ø38"X025.2X27L СТАЛЬНАЯ ВТУЛКА (8130-159)------------------------------------ [1 шт]

D2 D1

D4 D3

D6 D5

(D3) Ø30"X020X1.5t МЕДНАЯ ШАЙБА (8520-007) -----------------------------------------[1 шт]
(D4) Ø38"X026X1.5t МЕДНАЯ ШАЙБА (8520-008) -----------------------------------------[1 шт]
(D5) 95X140L РЕЗИНОВАЯ ПОДУШКА (9310-035) ---------------------------------------[2 шт]
(D6) Ø50 КРУГЛАЯ ТОРЦЕВАЯ ЗАГЛУШКА (9211-074) -----------------------------[3 шт]
(D7) 50X100 НЕЙЛОНОВАЯ ВТУЛКА (9211-107) -------------------------------------------- [2 шт]
(D8) 58X116X2.5t ОПОРНАЯ ЗАГЛУШКА (9211 -108) ------------------------------------[6 шт]
(D9) 58X116X2.5t ТОРЦЕВАЯ ЗАГЛУШКА (9211-112) ---------------------------------- [3 шт]
(D10) 40X80X2t ТОРЦЕВАЯ ЗАГЛУШКА (9211-113) ---------------------------------------- [1 шт]
(D11) Ш4" ШКИВ (9213-017A) --------------------------------------------------------------- [2 шт]
(D12) Ш4 1/2" ШКИВ (9213-010B) --------------------------------------------------------------- [5 шт]
(D13) Ø75X3tX026 НЕЙЛОНОВАЯ ШАЙБА (9214-008)----------------------------------[4 шт]
(D14) Ø90X051X3t НЕЙЛОНОВАЯ ШАЙБА (9214-022)----------------------------------[2 шт]
(D15) 207X105X23 ЗАГЛУШКА ШКИВА (9211-115) -----------------------------------------[1 шт]
(D16) Ø 131X30 ЗАГЛУШКА ШКИВА (9211-116) ---------------------------------------------[1 шт]

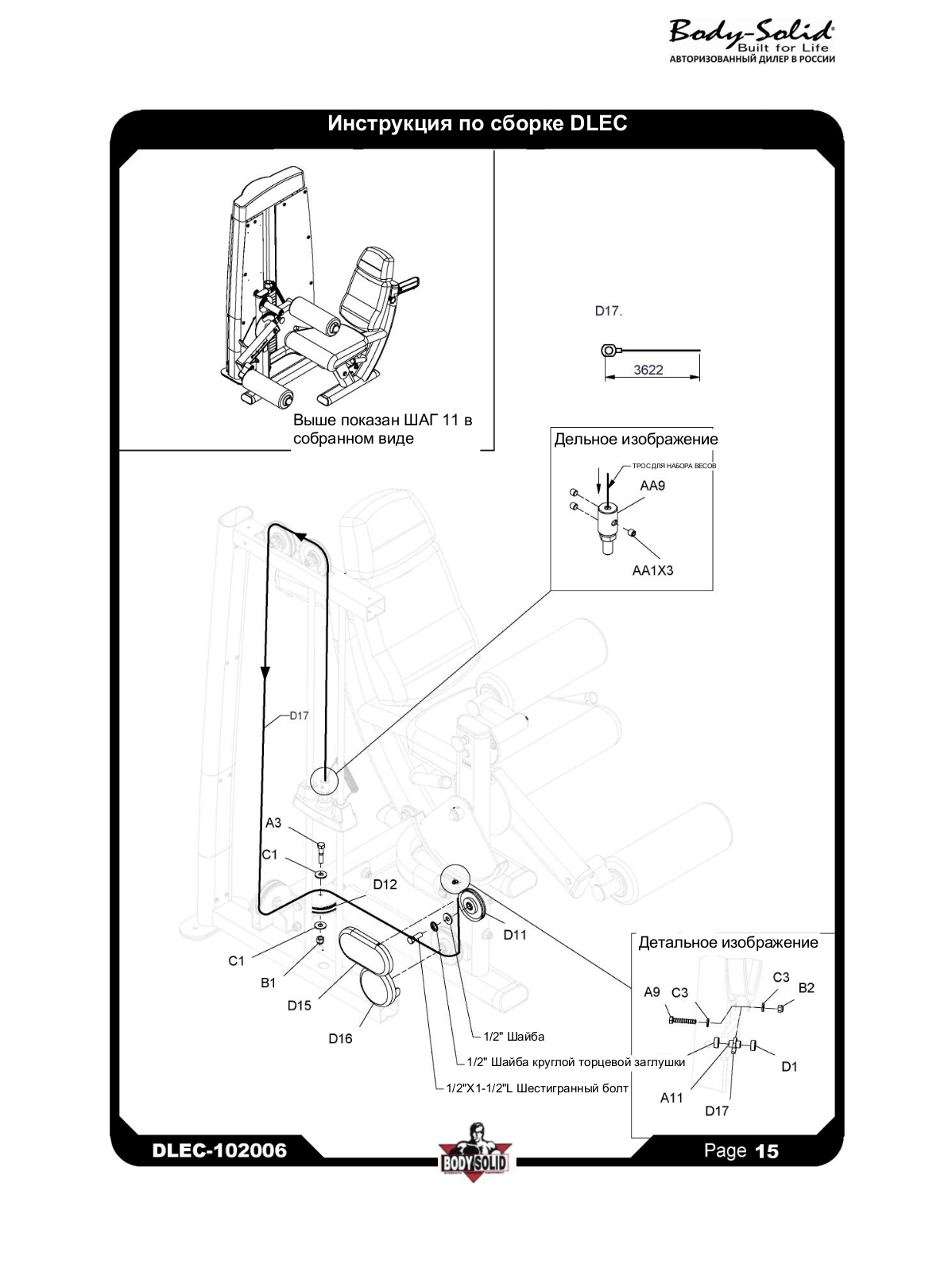

(D17) 3485мм СТАЛЬНОЙ ТРОС (FDABBA) ------------------------------------------------[1 шт]
(D18) Ø3/4" КОЛЬЦО НА ВАЛУ (9211-046) ---------------------------------------------------[2 шт]
(D19) Ø4" РЕЗИНОВОЕ КОЛЬЦО (9310-017) ----------------------------------------------- [2 шт]
(D20) ВЕРХНЯЯ ПЛАСТИНА (8400-006) ----------------------------------------------------[1 шт]

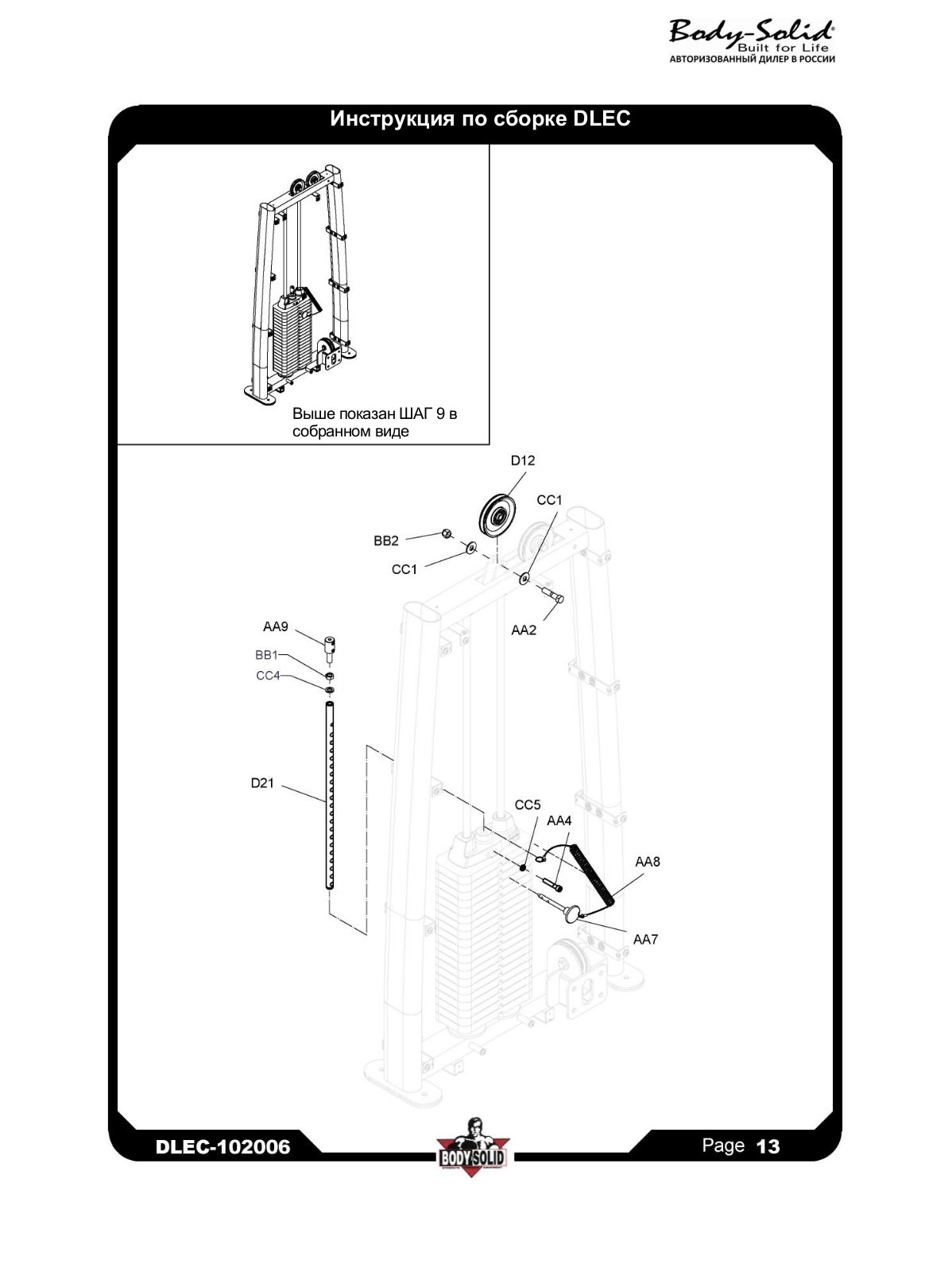

(D21) ШТИФТ ВЫБОРА ВЕСА (8210-042)------------------------------------------------------[1 шт]
(D22) 95X250 РЕЗИНОВАЯ ПОДУШКА (9310-060) ---------------------------------------[2 шт]
(D23) DABB ДЛЯ СТАЛЬНОГО ТРОССА DGYM (FDABBB) -----------------------------[1 штТ]

D9 D8 D7

D11 D10

D16 D15 D14 D13 D12

D21 D20 D19 D18 D17

D22
