Руководство для пользователя DBTC.1

Инструкция по сборке DBTC

КРЕПЕЖ

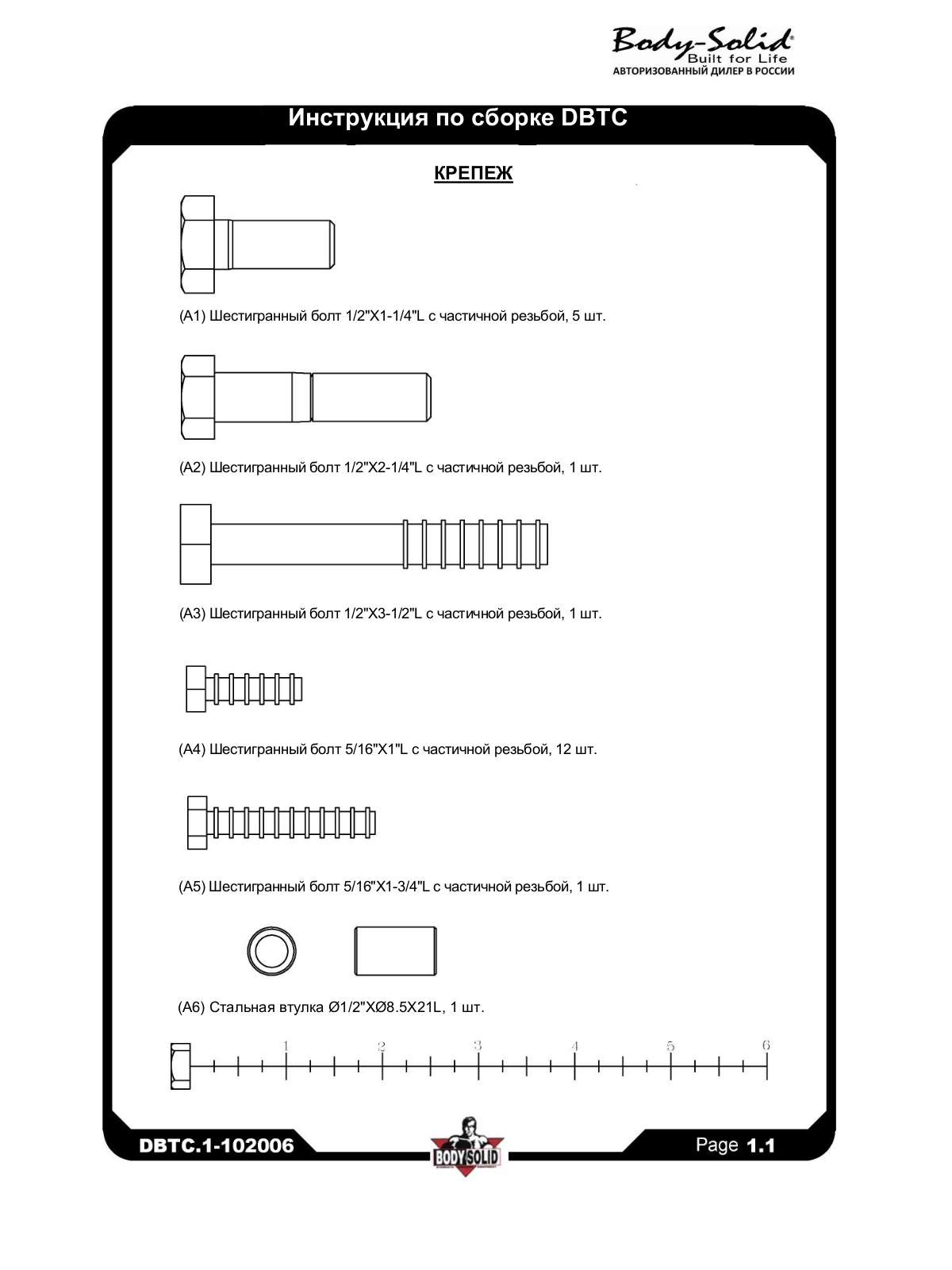

(A1) Шестигранный болт 1/2"X1-1/4"L с частичной резьбой, 5 шт.

(A2) Шестигранный болт 1/2"X2-1/4"L с частичной резьбой, 1 шт.

(A3) Шестигранный болт 1/2"X3-1/2"L с частичной резьбой, 1 шт.

(A4) Шестигранный болт 5/16"X1"L с частичной резьбой, 12 шт.

(A5) Шестигранный болт 5/16"X1-3/4"L с частичной резьбой, 1 шт.

(A6) Стальная втулка Ø1/2"XØ8.5X21L, 1 шт.

Инструкция по сборке DBTC

(B1) Нейлоновая контргайка 1/2", 7 шт.

КРЕПЕЖ

(C4)5/16"(I.D.) Плоская шайба Ø24, 12 шт.

(C5) Пружинная шайба 5/16", 12 шт. (B2) Нейлоновая контргайка 5/16", 1 шт.

(C1)1/2"(I.D.) Плоская шайба Ø34, 8 шт.

(C2)1/2"(I.D.) Плоская шайба Ø25, 6 шт.

(C3)5/16"(I.D.) Плоская шайба Ø16, 2 шт.

Инструкция по сборке DBTC

КРЕПЕЖ

(AA1) Установочный винт 5/16"X3/8"L с полной резьбой, 3 шт.

(AA2) Шестигранный болт 1/2"X2-1/4"L с частичной резьбой, 3 шт.

(AA3) Шуруп с круглой шестигранной головкой M4X65L с частичной резьбой, 2 шт.

(AA4) Болт с круглой шестигранной головкой 3/8"X2"L с частичной резьбой, 1 шт.

(AA5) Шуруп с внутренним шестигранником M6X20L с частичной резьбой, 20 шт.

(AA6) Крестообразный шуруп 5/32"X1/4"L с частичной резьбой, 4 шт.

Инструкция по сборке DBTC

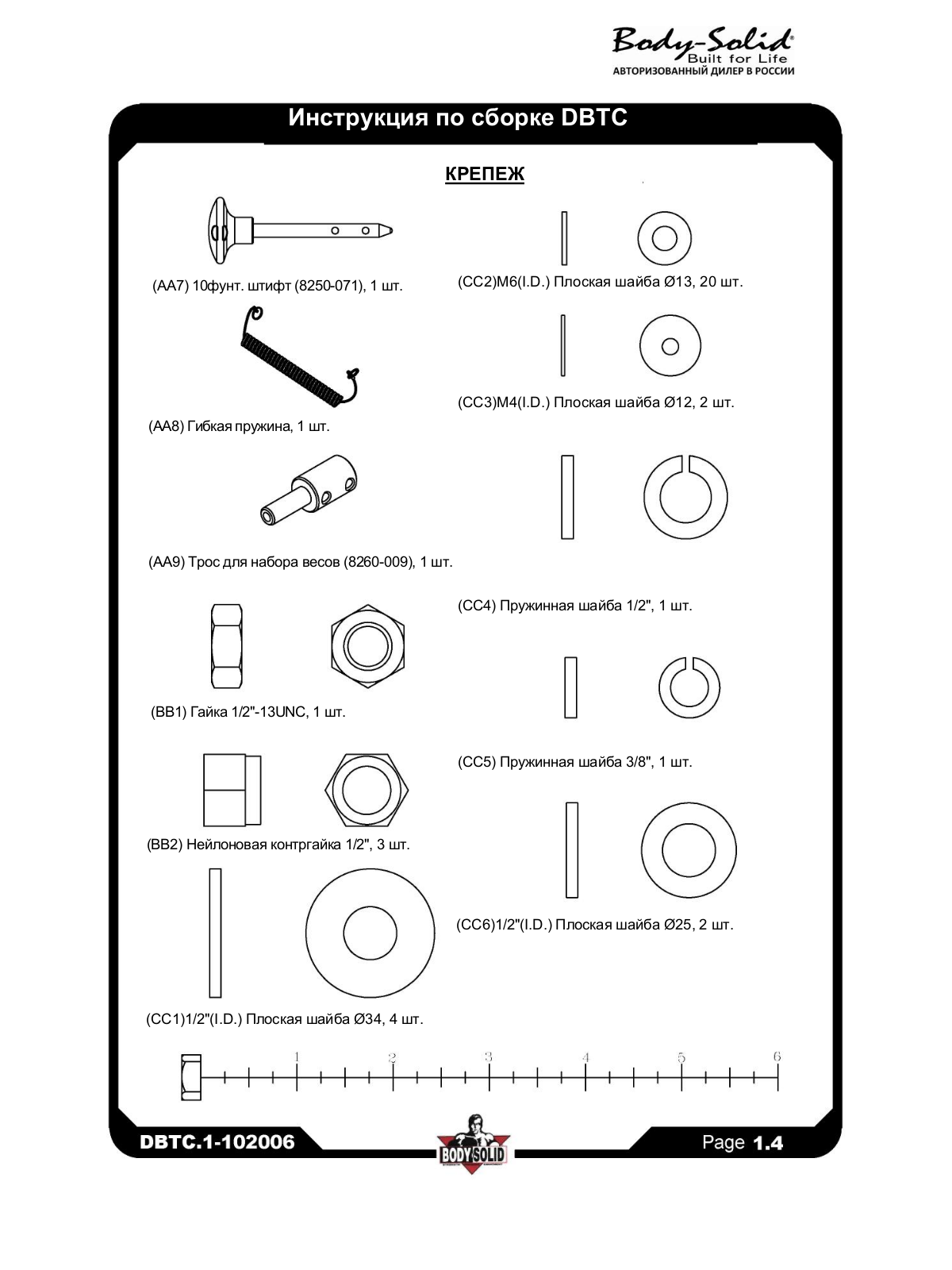

(AA7) 10фунт. штифт (8250-071), 1 шт.

(AA8) Гибкая пружина, 1 шт.

КРЕПЕЖ

(CC2)M6(I.D.) Плоская шайба Ø13, 20 шт.

(CC3)M4(I.D.) Плоская шайба Ø12, 2 шт.

(AA9) Трос для набора весов (8260-009), 1 шт.

(BB1) Гайка 1/2"-13UNC, 1 шт.

(BB2) Нейлоновая контргайка 1/2", 3 шт.

(CC4) Пружинная шайба 1/2", 1 шт.

(CC5) Пружинная шайба 3/8", 1 шт.

(CC6)1/2"(I.D.) Плоская шайба Ø25, 2 шт.

(CC1)1/2"(I.D.) Плоская шайба Ø34, 4 шт.

Инструкция по сборке DBTC

КРЕПЕЖ

(D1)Ø3/4"X13.5X8L СТАЛЬНАЯ ВТУЛКА (8110-014)--------------------------------------- [2 шт]
(D2)Ø38"X025.2X27L СТАЛЬНАЯ ВТУЛКА (8130-159) ------------------------------------ [1 шт]
(D3)Ø30"X020X1.5t МЕДНАЯ ШАЙБА (8520-007)------------------------------------------ [1 шт]
(D4)Ø38"X026X1.5t МЕДНАЯ ШАЙБА (8520-008)------------------------------------------ [1 шт]
(D5)58X116X2.5t ОПОРНАЯ ЗАГЛУШКА (9211-109) -------------------------------------- [1 шт]
(D6)Ø50 КРУГЛАЯ ТОРЦЕВАЯ ЗАГЛУШКА (9211-074) ----------------------------- [1 шт]
(D7)50X100 НЕЙЛОНОВАЯ ВТУЛКА (9211-107) -------------------------------------------- [2 шт]
(D8)58X116X2.5t ОПОРНАЯ ЗАГЛУШКА (9211-108) ------------------------------------ [4 шт]
(D9)58X116X2.5t ТОРЦЕВАЯ ЗАГЛУШКА (9211-112) ----------------------------------- [3 шт]
(D10)40X80X2t ТОРЦЕВАЯ ЗАГЛУШКА (9211-113)----------------------------------------- [2 шт]
(D11)Ø4" ШКИВ (9213-017A) ---------------------------------------------------------------- [2 шт]
(D12)Ø4" 1/2"ШКИВ (9213-010B) ---------------------------------------------------------- [5 шт]
(D13)207X105X25 ТОРЦЕВАЯ ЗАГЛУШКА (9211-115)------------------------------------ [1 шт]
(D14)Ø131X30 ТОРЦЕВАЯ ЗАГЛУШКА (9211-116) -------------------------------------- [1шт]
(D15)3677mm СТАЛЬНОЙ ТРОС (FDBTCA) ------------------------------------------------- [1 шт]
(D16)Ø3/4" КОЛЬЦО НА ВАЛУ (9211-046) --------------------------------------------------- [2 шт]
(D17)Ø4" РЕЗИНОВОЕ КОЛЬЦО (9310-017) ------------------------------------------------ [2 шт]
(D18)ВЕРХНЯЯ ПЛАСТИНА (8400-006) ---------------------------------------------------- [1 шт]
(D19)ШТИФТ ВЫБОРА ВЕСА (8210-042) ----------------------------------------------------- [1 шт]
(D20)95X250 РЕЗИНОВАЯ ПОДУШКА (9310-060) ----------------------------------------- [2 шт]
(D21)DBTC СТАЛЬНОЙ ТРОС ДЛЯ DGYM (FDBTCB) ------------------------------------ [1 шт]

Инструкция по сборке DBTC

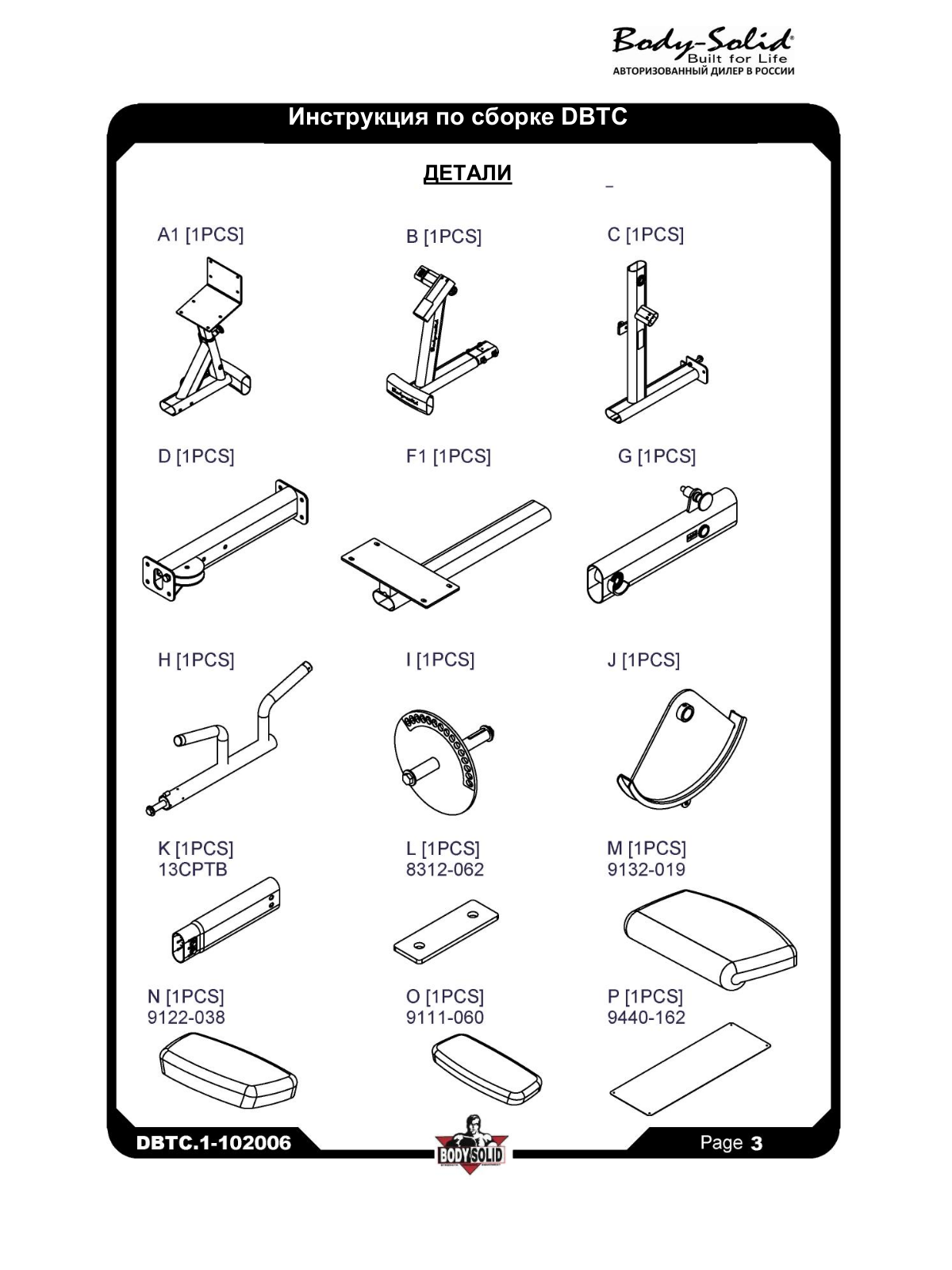

ДЕТАЛИ
