BODY SCULPTURE BC-7200 User Manual [fr]

5 (1)

BC-7200K-HB

VÉLO

MAGNÉTIQUE

PROGRAMMABLE

www.body--sculpture.com

1

SOMMAIRE

Informations

importantes

sur

la ……………………

1

sécurité









Schéma d’assemblage

en

vue ………………..…..

2

éclatée









Liste des pièces



……………………

4

Instructions d’assemblage



……………………

5-7

Instructions pour les exercices

…………………… 8-10

Diagnostic de pannes



……………………

10

Ordinateur

de bord

pour …………………… 11-23

l’entraînement









Remarque





……………………

23

Informations importantes sur la sécurité

Veuillez conserver ce manuel dans un endroit sûr pour pouvoir le consulter à votre guise.

1.Il est important que vous lisiez entièrement ce manuel avant l’installation et l’utilisation de l’appareil.

Une utilisation sûre et efficace n’est possible que si l’appareil est assemblé, entretenu et utilisé correctement. Il est de votre responsabilité de vous assurer que tous les utilisateurs de cet appareil sont informés de tous les avertissements et de toutes les mesures de précaution.

2.Avant de commencer tout programme d’entraînement, veuillez consulter votre médecin afin de déterminer si votre condition physique ou votre état de santé vous permet d’utiliser cet appareil correctement et sans danger, que ce soit sur le plan médical ou pour votre sécurité. L’avis de votre médecin est essentiel si vous suivez un traitement médical affectant votre fréquence cardiaque, votre pression artérielle ou votre taux de cholestérol.

3.Soyez à l'écoute de votre corps. Un entraînement inadapté ou excessif peut nuire à votre santé. Arrêtez l'exercice si vous ressentez l'un des symptômes suivants : douleur, oppression au niveau de la poitrine, irrégularité du rythme cardiaque, essoufflement extrême, vertiges ou sensations de nausées. Si vous ressentez l’un de ces symptômes, consultez votre médecin avant de poursuivre votre programme d'entraînement.

4.Maintenez l’appareil hors de portée des enfants et des animaux. L’appareil est conçu pour être utilisé par des adultes uniquement.

5.Installez l’appareil sur une surface solide et plane et mettez une protection sur le sol ou le tapis. Par mesure de sécurité, prévoyez un espace libre d’au moins 0,5 mètre autour de l'appareil.

6.Avant d'utiliser l'appareil, vérifiez que les écrous et les boulons sont bien serrés.

7.Seule une vérification régulière des dommages et/ou des signes d’usure peut garantir la sûreté de l'appareil.

8.Respectez toujours les consignes d’utilisation. Si vous constatez qu’une pièce est défectueuse lors de l’installation ou de la vérification de l’appareil, ou si vous percevez un bruit inhabituel provenant de l’appareil lors de son utilisation, arrêtez immédiatement l’exercice. N’utilisez pas l’appareil tant que le problème n’a pas été résolu.

9.Portez des vêtements adaptés lorsque vous utilisez l’appareil. Evitez de porter des vêtements larges susceptibles de se prendre dans l’appareil ou de restreindre voire d’empêcher vos mouvements.

10.L’appareil a été testé et certifié EN957 sous la catégorie H.A. Il est exclusivement conçu pour une utilisation domestique. Poids maximum de l’utilisateur de l’appareil : 130kg/286lbs. Le freinage est indépendant de la vitesse.

11.L’appareil n’est pas adapté à une utilisation thérapeutique.

12.Protégez votre dos lorsque vous soulevez ou déplacez l’appareil. Utilisez toujours les techniques de levage appropriées et/ou demandez de l’aide.

IMPORTE PAR CATHASIA - 95870 BEZONS

1

BODY SCULPTURE BC-7200 User Manual

SCHÉMA D’ASSEMBLAGE EN VUE ÉCLATÉE

2

3

LISTE DES PIÈCES

REPÈRE

DÉSIGNATION

QUANTITÉ

REPÈRE

DÉSIGNATION

QUANTITÉ

PIÈCE





PIÈCE





1.

Boulon transversal (ST4.2*19)

2

39.

Douille

1

2.

Cache latéral du montant avant



40.



1

(gauche (L))

1

Boulon (M5*10)







3.

Boulon à tête creuse hexagonale



41.



1

(M8*20)

18

Rondelle plate







4.

Rondelle plate (Ø8)

19

42.

Palier

2

5.

Capteur de pouls

2

43.

Douille de jonction

1

6.

Poignée en mousse

2

44.

Élément tendeur

1

7.

guidon

1

45.

Ressort

1

8.

Embout

2

46.

Courroie

1

9.

Butoir

2

47.

Disque

2

10.

Boulon transversal (M5*10)

4

48.

Joint en plastique

3

11.

Montant avant

1

49.

Boulon transversal (ST4.2*19)

8

12.





50.

Manivelle (gauche (L) / droite

1

Ordinateur

1



(R))









13.

Cache latéral du montant avant



51.



2

(droit (R)

1



Écrou (M10*1,25)









14.

Socle

4

52.

Embout

2

15.

Support du bouton

4

53.

Pédale (gauche (L) / droite (R))

1

16.



4

54.

Couvre-chaîne (gauche (L)/

1

Bouton





droit (R)











17.

Base du bouton

4

55.

Écrou (M6)

2

18.

Boulon (M8*40)

2

56.

Rondelle frein (Ø6)

2

19.

Roulette (Ø50)

2

57.

Rondelle frein (Ø17)

2

20.

Écrou de blocage (M8)

3

58.

Palier

2

21.

Rondelle frein (Ø8)

8

59.

Boulon à œil

2

22.

Protection stabilisatrice avant

1

60.

Écrou bas (M10*1.0)

2

23.

Embout

2

61.

Boulon transversal (M6*15)

5

24.

Boulon transversal (ST4.2*9.5)

9

62.

Moteur

1

25.

Couvre-selle

1

63.

Câble de réglage de tension

1

26.

Tube de support

1

64.

Châssis principal

1

27.

Embout

2

65.

Bouton de réglage

1

28.

selle

1

66.

Volant d’inertie

1

29.

Tube horizontal

1

67.

Protection stabilisatrice arrière

1

30.

Tube coulissant pour selle

1

68.

Axe

1

31.

Stabilisateur avant

1

69.

Support

2

32.

Boulon transversal (ST4.2*19)

12

70.

Rondelle plate

2

33.

Conducteur de câble inférieur

1

71.

Roue magnétique

1

34.

Conducteur de câble supérieur

1

72.

Stabilisateur arrière

1

35.

Boulon transversal (M5*12)

2

73.

Écrou de blocage

2

36.

Support capteur

1

74.

Câble du capteur de pouls

2

37.

Douille

1

75.

Clé spéciale

1

38.

Douille avec bouton en T

1







4

INSTRUCTIONS D’ASSEMBLAGE

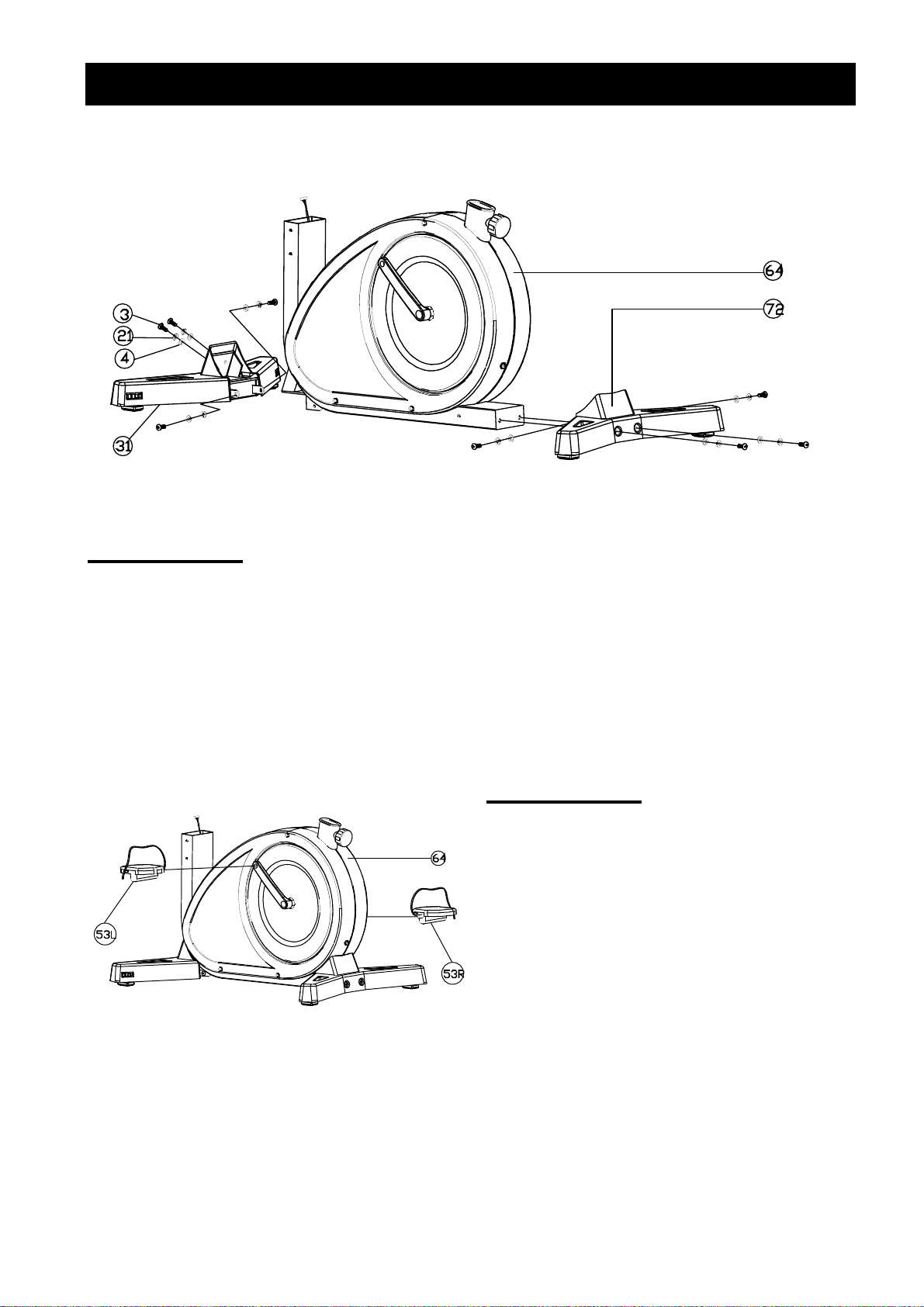

ETAPE 1

Fixez le stabilisateur avant (Rep. 31) au châssis principal (Rep. 64) à l’aide de quatre rondelles plates (Ø8) (rep. 4), de rondelles frein (Ø8) (Rep. 21) et de quatre boulons à tête creuse hexagonale (M8*20) (rep. 3). Fixez ensuite le stabilisateur arrière (Rep. 72) au châssis principal (Rep. 64) à l’aide de quatre rondelles plates (Ø8) (rep. 21), de rondelles frein (Ø8) (Rep. 21) et de quatre boulons à tête creuse hexagonale (M8*20) (rep. 3).

ETAPE 2

Fixez les pédales (Rep. 53L, gauche, et 53R, droite) en les vissant au bras de manivelle correspondant (Rep. 50L, gauche, et 50R, droit).

Remarque : la pédale droite devra être vissée dans le sens des aiguilles d’une montre et la pédale gauche dans le sens inverse des aiguilles d’une montre.

5

ETAPE 3

Fixez le tube de support (Rep. 26) au châssis principal (Rep. 34) à l’aide du bouton de réglage (Rep. 65), puis fixez la selle (Rep. 28) sur le tube de support (Rep. 26) à l’aide d’un écrou de blocage (Rep. 73).

ETAPE 4

Saisissez le montant avant (Rep. 11) et connectez le conducteur de câble inférieur (Rep. 33) au conducteur de câble supérieur (Rep. 34), faites ensuite glisser le montant avant (Rep. 11) à l’intérieur de son logement, puis fixez-le à l’aide de quatre jeux de boulons à tête creuse hexagonale (M8*20) (Rep. 3) et de rondelles plates (Ø8 ) (Rep. 4).

6

ETAPE 5

Branchez le conducteur de câble supérieur (Rep. 34) à la boîte de jonction de l’ordinateur qui se trouve au dos de ce dernier (Rep. 12), faites ensuite glisser l’ordinateur le long de son support situé sur la partie supérieure du montant avant (Rep. 11). Fixez alors le tout en utilisant quatre vis de fixation (M5*10) (Rep. 10), d’abord à la main puis à l’aide d’une clé spéciale de serrage (Rep. 75).

ETAPE 6

Fixez le guidon (Rep. 7) au montant avant (Rep. 11), à l’aide de quatre boulons à tête creuse hexagonale (M8*20) (Rep. 3) et de rondelles plates (Ø8) (Rep. 4).

ETAPE 7

Fixez les caches latéraux (droit et gauche) du montant avant (Rep. 2 et 13) sur ce dernier (Rep. 11) à l'aide de quatre boulons transversaux (ST4.2*19) (Rep. 32).

7
