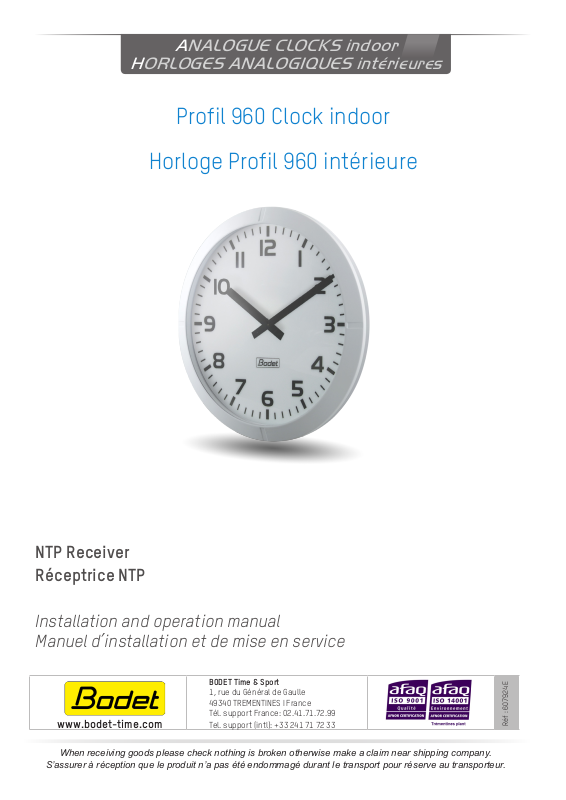

Bodet Profil 960, 933D11, 933D21, 933D31 Installation And Operation Manual [fr, en]

ANALOGUE CLOCKS indoor

HORLOGES ANALOGIQUES intérieures

Profil 960 Clock indoor

Horloge Profil 960 intérieure

NTP Receiver
Réceptrice NTP

Installation and operation manual
Manuel d’installation et de mise en service

BODET Time & Sport

1, rue du Général de Gaulle
49340 TREMENTINES I France
Tél. support France: 02.41.71.72.99

www.bodet-time.com

When receiving goods please check nothing is broken otherwise make a claim near shipping company.

S’assurer à réception que le produit n’a pas été endommagé durant le transport pour réserve au transporteur.

Tel. support (intl): [phone]

Réf : 607924 E

1

EN

Table of contents

I - Initial checks 4

1.1 Unpacking the clock 4

1.2 Cleaning 4

1.3 Pre-requisit 4

II - Installation 5

2.1 Pre-requisit 5

2.2 Single sided (SF) clock 5

III - Power supply 6

IV - Setup and initial time setting 6

V - Factory configuration 6

VI - Web interface - Use 7

6.1 Home 7

6.2 Network configuration 8

6.3 Time and synchronisation configuration 9

6.4 Alarm configuration 11

6.5 System 13

VII - Technical characteristics 14

VIII - What to do if…? ... Check. 15

2

FR

Table des matières

I - Vérification initiale 16

1.1 Déballage de l’horloge 16

1.2 Nettoyage 16

1.3 Pré-requis 16

II - Installation 17

2.1 Pré-requis 17

2.2 Horloge Simple Face (SF) 17

III - Alimentation 18

IV - Mise en service et mise à l’heure 18

V - Configuration réseau 18

VI - Serveur web - Utilisation 19

6.1 Accueil 19

6.2 Configuration réseau 19

6.3 Configuration de l’heure et de la synchronisation 21

6.4 Configuration des alarmes 23

6.5 Système 25

VII - Caractéristiques techniques 26

VIII - Que faire si...? ...Vérifier. 27

3

EN

I - Initial checks

Thank you for choosing a BODET clock.

This product has been carefully designed for your satisfaction, using ISO 9001 quality processes.

We recommend that you read this manual carefully before handling the clock.

Retain this manual for reference throughout the operating life of your clock.

Using the clock in a manner not according to these instructions may cause irreversible
damage to the clock and invalidate the product guarantee.

These instructions relate to «NTP» models. For other models please see the corresponding
instructions.

1.1 Unpacking the clock

Carefully unpack the clock and check the contents of the package. This should include:
– the Profil 960 clock and this manual,
– an antistatic cleaning kit,

Version: inside the clock is a product label stating the version of the clock:
NTP = the clock is a receiver controlled by a master clock or an NTP server.

1.2 Cleaning

Use an antistatic product identical to that supplied. Never use alcohol, acetone or other solvents
which may damage your clock’s casing or glass.

1.3 Pre-requisit

For the commisioning of the clocks you must install «BODET Detect». This software is available
on BODET web site www.bodet-time.com as a free download.

Note: the Ethernet network connection to which the Bodet clock is connected must be PoE, the
power being supplied by a PoE switch or a PoE injector.
Bodet recommends the following devices:

■ PoE injectors: Zyxel, Tp link, D-Link, HP, Cisco, Axis, ITE Power Supply, PhiHong, Abus,

Globtek.

■ PoE switches: D-Link, HP, Planet, Zyxel, Cisco, NetGear, PhiHong.

4

EN

II - Installation

2.1 Pre-requisit

Choose a location where to install the clock, preferably away from sources of electrical interference,
such as transformers.

Installation and maintenance of this equipment must be carried out by qualified personnel.

The clock is connected to the Ethernet (PoE) data network. The equipment must be installed in
compliance with standard 802.3af, class 3.

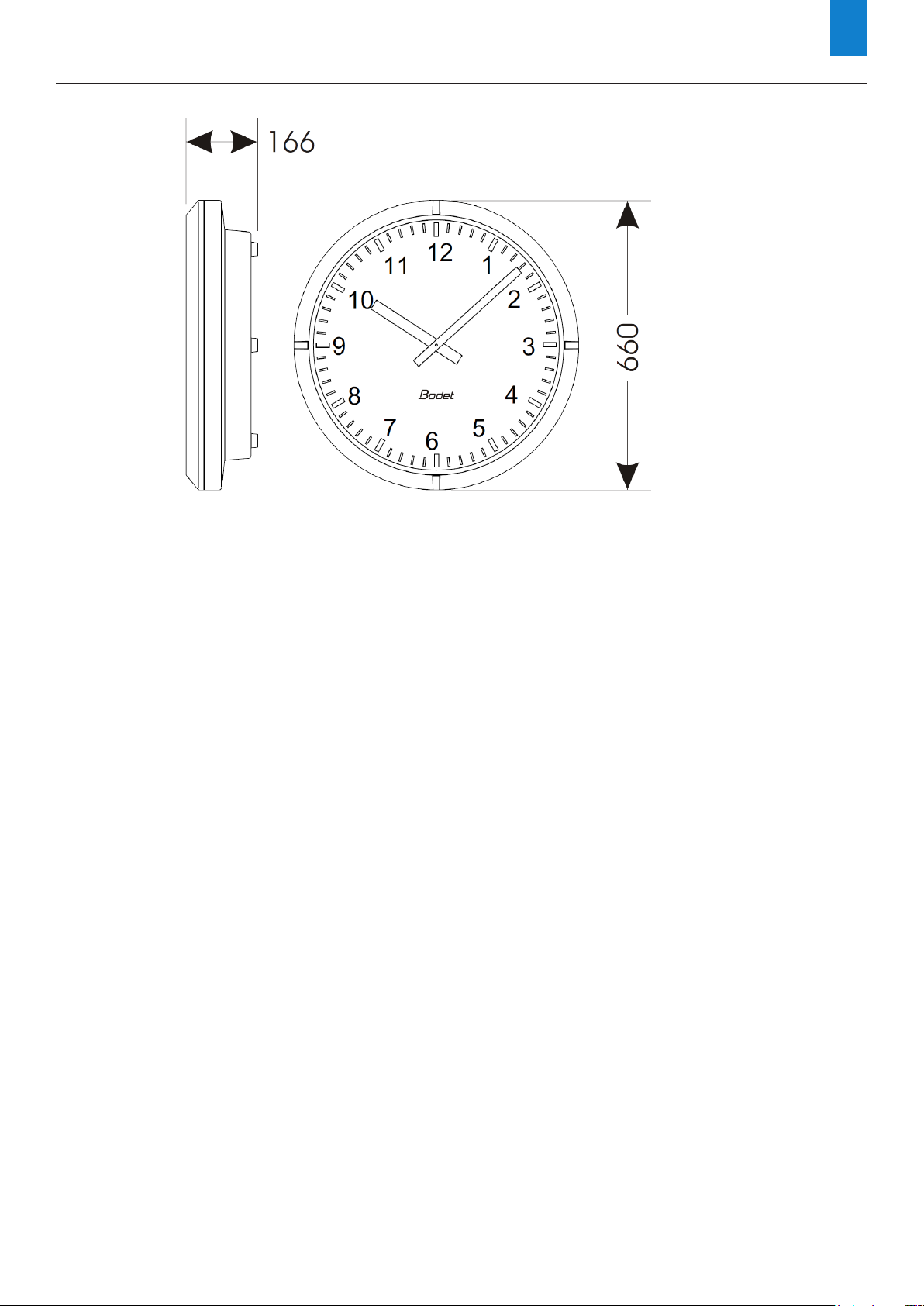

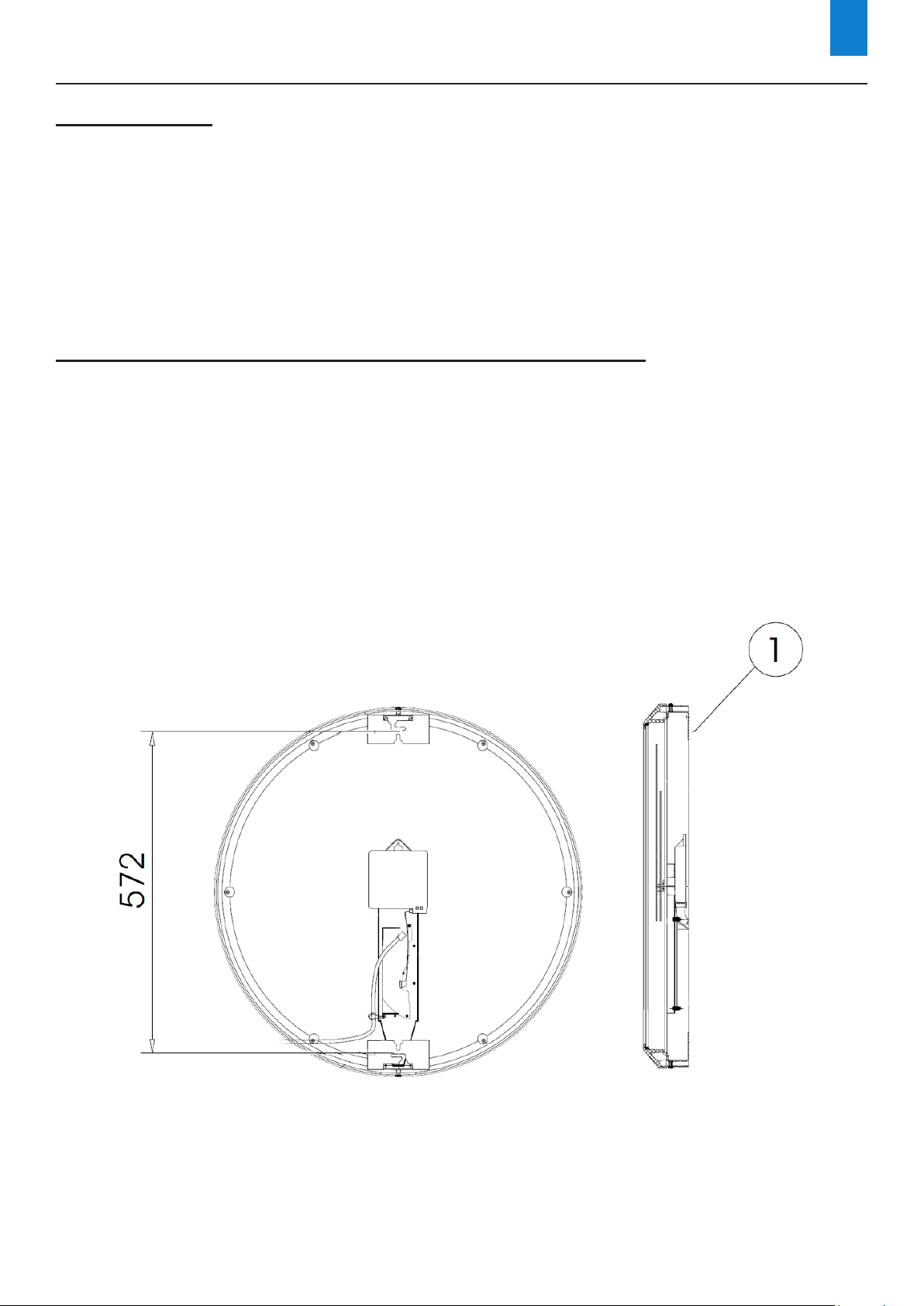

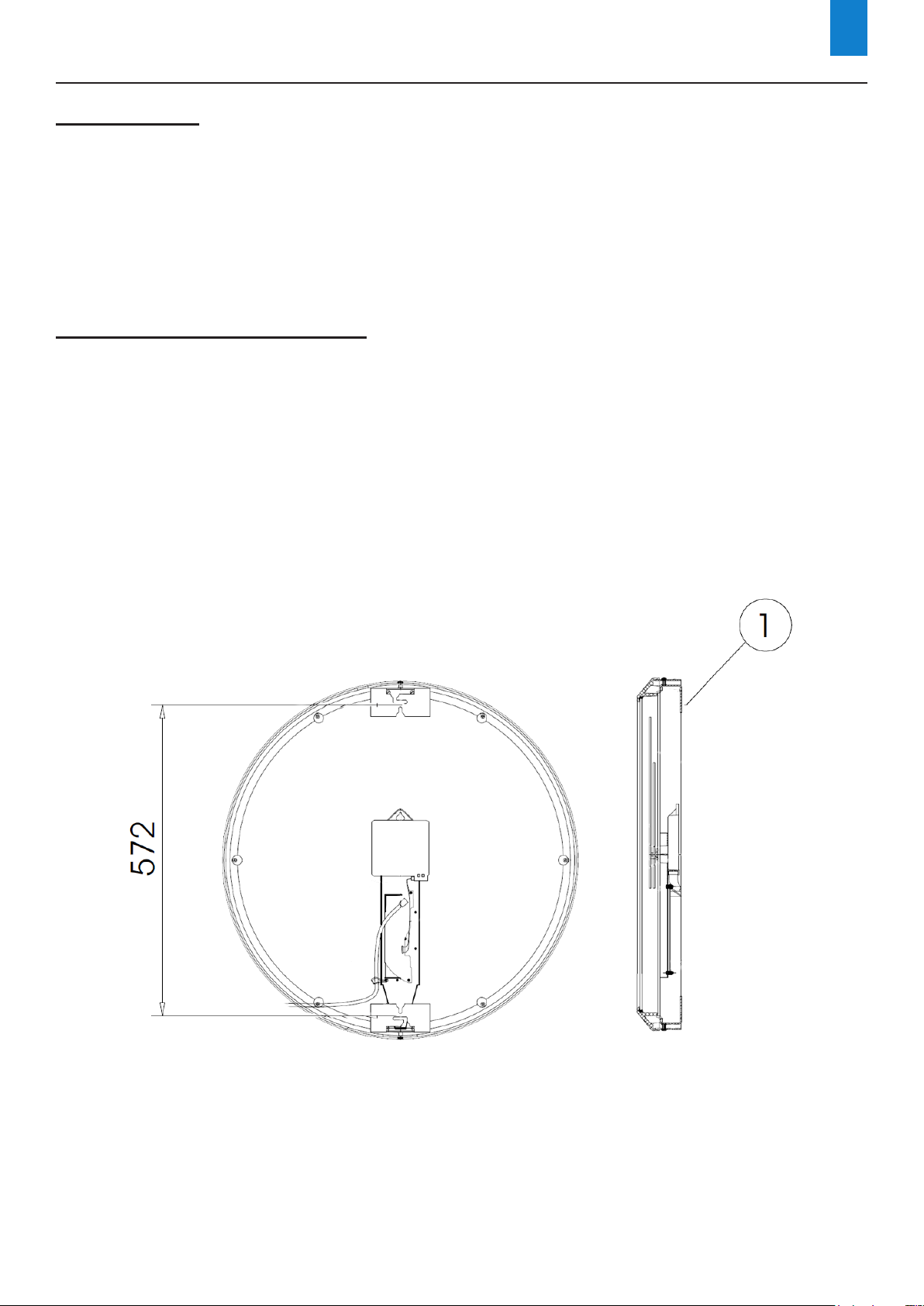

2.2 Single sided (SF) clock / ref.: 933D11, 933D21, 933D31

1) Drill the support to the required dimensions.

2) Place the 2 screws Ø6 (1) with their washers.

3) If necessary, carry out the various connections (see chapter power supply and setup and initial
time setting).

4) Hang the clock and screw it with a size 10 at key.

5

III - Power supply

NTP clocks are synchronized and powered by the Ethernet network (PoE).

IV - Setup and initial time setting

1) Connect the Ethernet network on the RJ45 connector (A).

■ Ethernet cable category: 5 minimum or 6.

The type of synchronisation will have to be programmed in pages webserver of the clock. Find

the MAC address (B) which will be useful during the detection of the clock on the software Bodet

Detect to reappoint it.

2) Meaning of LEDs indicators on the RJ45 connector :

■ The green LED is on when the clock is powered on.

■ The yellow LED is blinking once per second when the clock is synchronised.

EN7EN

■ The yellow LED is blinking fast for 5 s then switching o󰀨 for 3s when the clock is not

synchronised or no more synchronised for 1 hour.

■ The yellow LED is permanently switched on when you make a localization of the clock since

the software Bodet Detect.

V - Factory configuration

The default conguration is as follows:

■ IP conguration by DHCP.

■ Time zone: EUR.

■ Multicast synchronisation.

■ Synchronisation adress: 239.192.54.1.

A reminder of this conguration is printed on the back of the product.

The full factory conguration is as follows:

■ Clock name: «BODET-@MAC».

■ IP conguration by DHCP.

■ Time zone: EUR.

■ Multicast synchronisation.

■ Synchronisation address: 239.192.54.1.

■ Pool period for unicast synchronisation: 15 mins.

■ SNMP disabled.

■ Trap type: V2C.

■ Temperature alarm threshold: –5°C to +55°C.

■ Trap status sending interval: 24H.

■ No password.

6

VI - Web interface - Use

There are two ways to access the web interface:

1/ Open your web browser and enter the IP address of the clock in the address bar.

2/ Using the «BODET Detect», click on the Web browser button to open the web interface (refer to

software instructions, 607548).

The BODET Detect software lets you:

- detect all the clocks present on the network,

- individually set the parameter of each clock or copy the parameter of one clock toward a group

of clocks,

- update the clock software,

- check the clock status

- access the download of the MIB files.

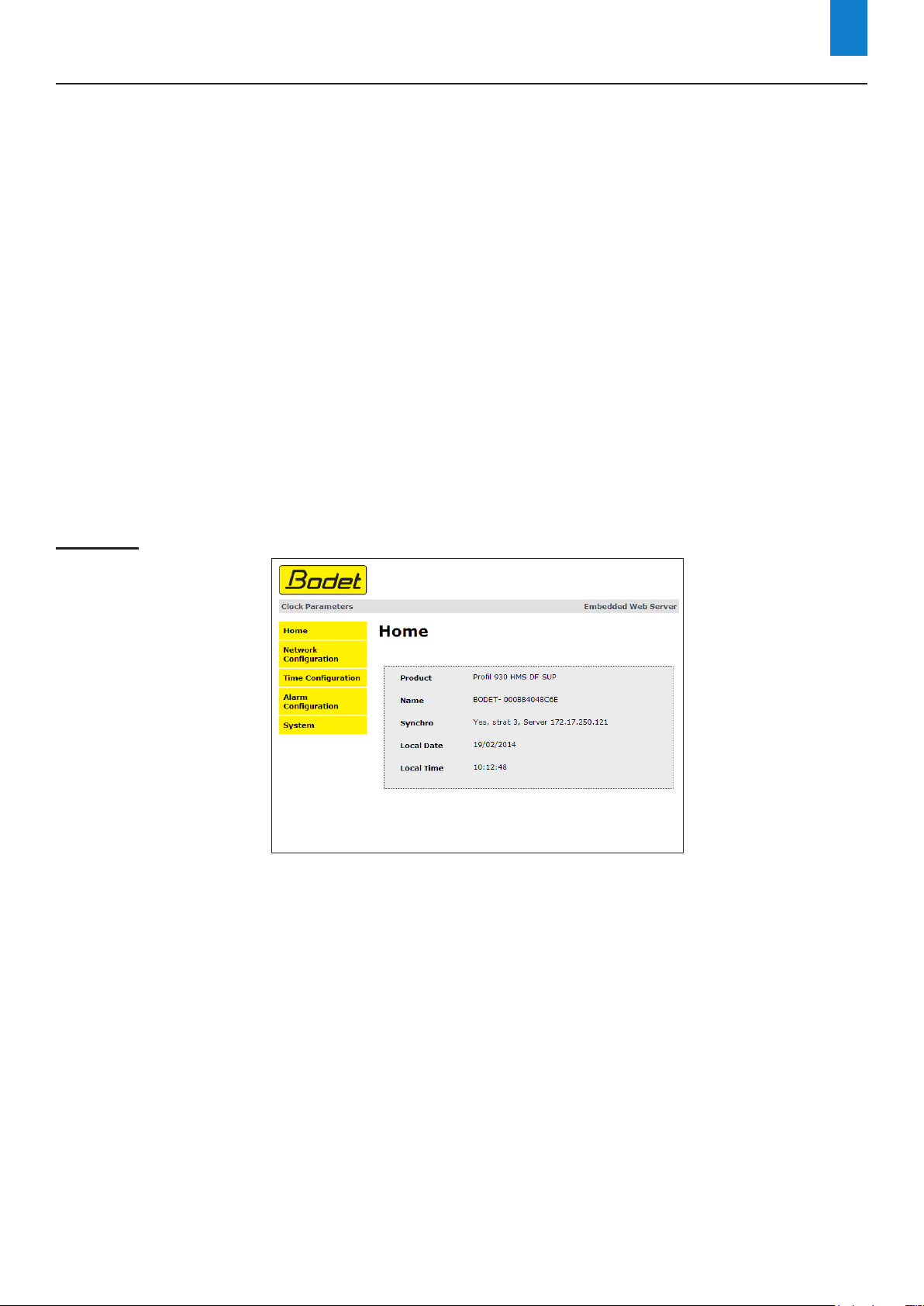

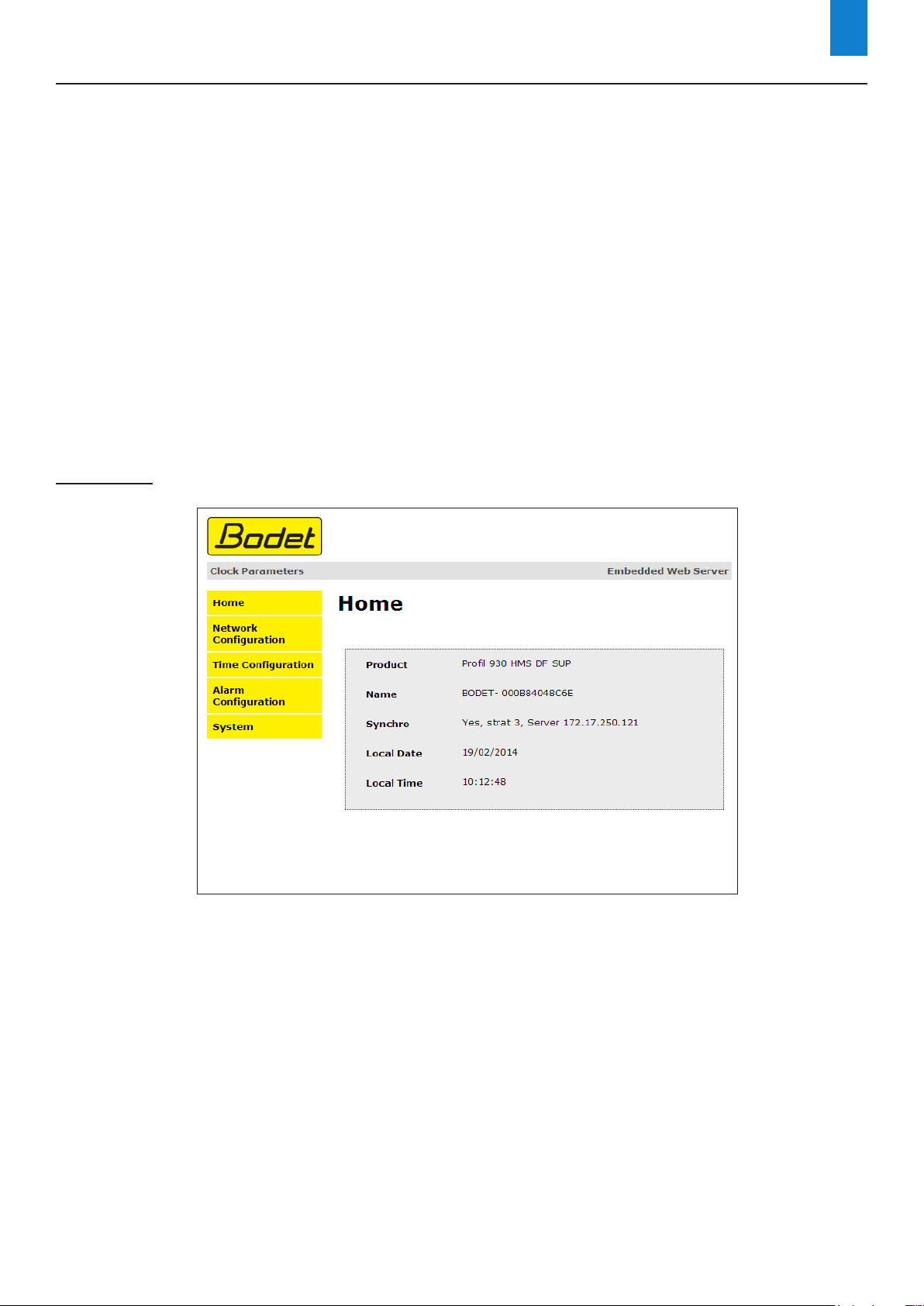

6.1 Home

The home page presented by the product embedded web server provides a general information

on the product.

The information is displayed as follows:

- Product: product type.

- Name: user-defined clock name.

- Synchro: status of the synchronisation (Strat 4 indicates that the clock is at the 4th level from the

synchronisation source) + adress multicast of broadcasting.

- Local Date : current date.

- Local Time : current time.

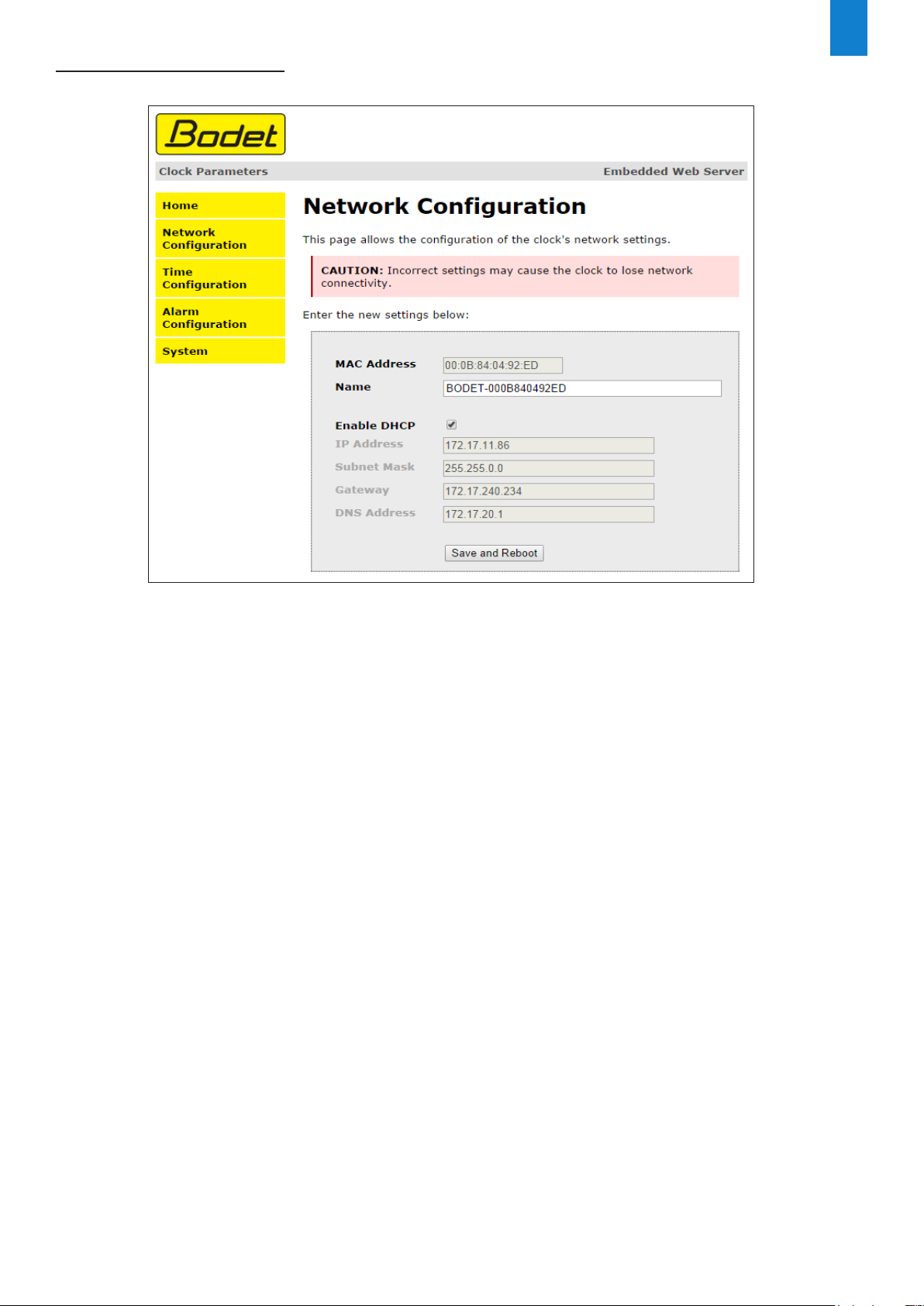

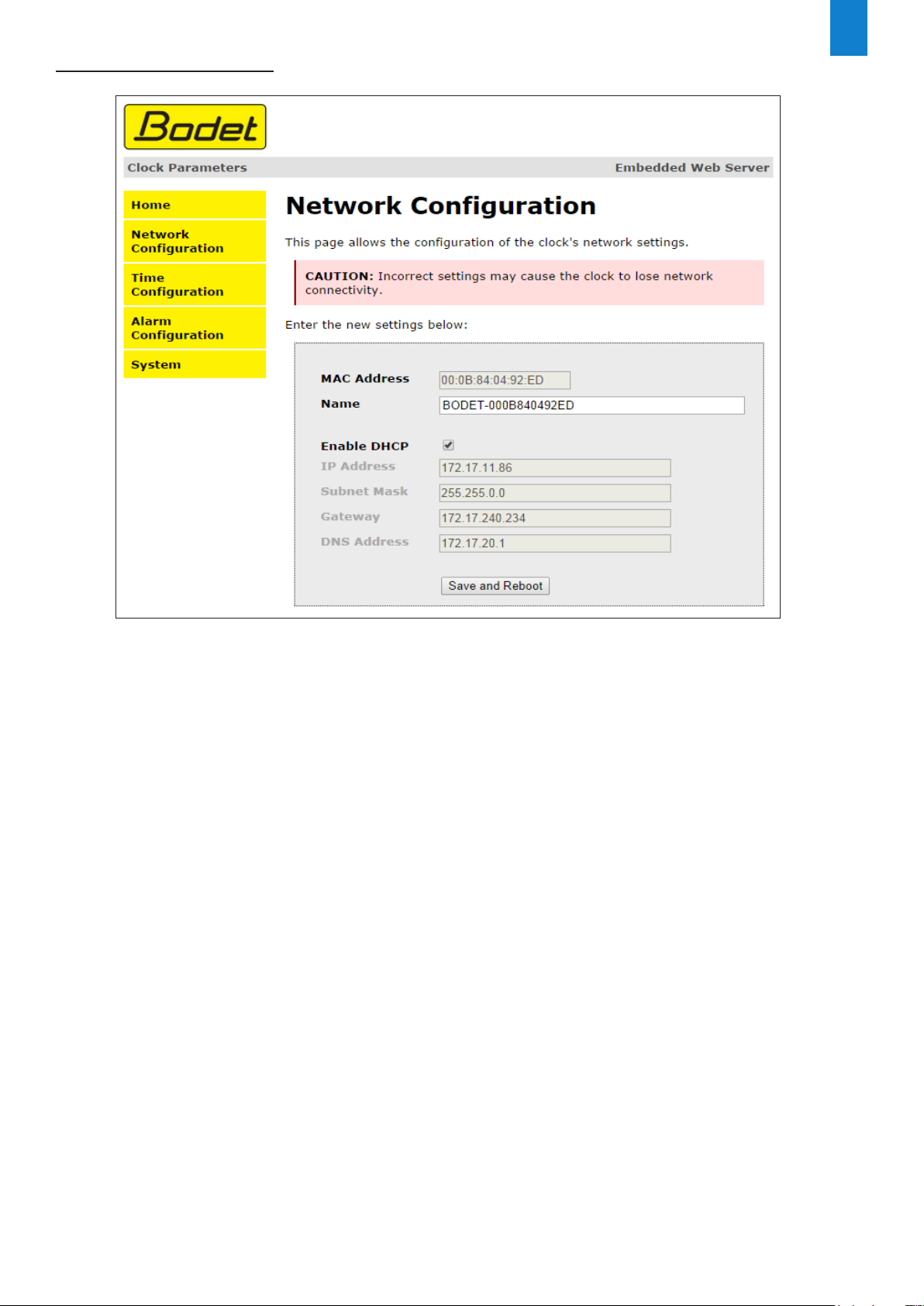

6.2 Network configuration

EN

This page is for setting the clock’s network configuration. The warning reminds you that the

product could lose its connection to the network if incorrect parameters are set (see III - Factory

configuration, page 16)

The information displayed is described below:

- MAC Address: this is the clock’s MAC address. This address is unique to each device. This

number is given on a label on the back of Bodet clock.

- Name: user-defined clock name.

- Enable DHCP checkbox: if checked, the device’s network IP settings will be configured

automatically (in the case where a DHCP server is present on the network).

If this box is unchecked, the following settings are available:

- IP Address: manually sets the clock’s IP address. (required if not DHCP server).

- Subnet Mask: the subnet mask associates a clock with the local network.

- Gateway: the gateway can be used to connect the clock to two data networks.

- DNS Address: this can be used to associate a clock name with an IP address. This avoids

having to enter an IP address in the browser: a user-defined name can be used instead.Example:

www.bodet.com is simpler to remember than 172.17.10.88.

The Save and Reboot button saves your configuration and reboots the clock.

8

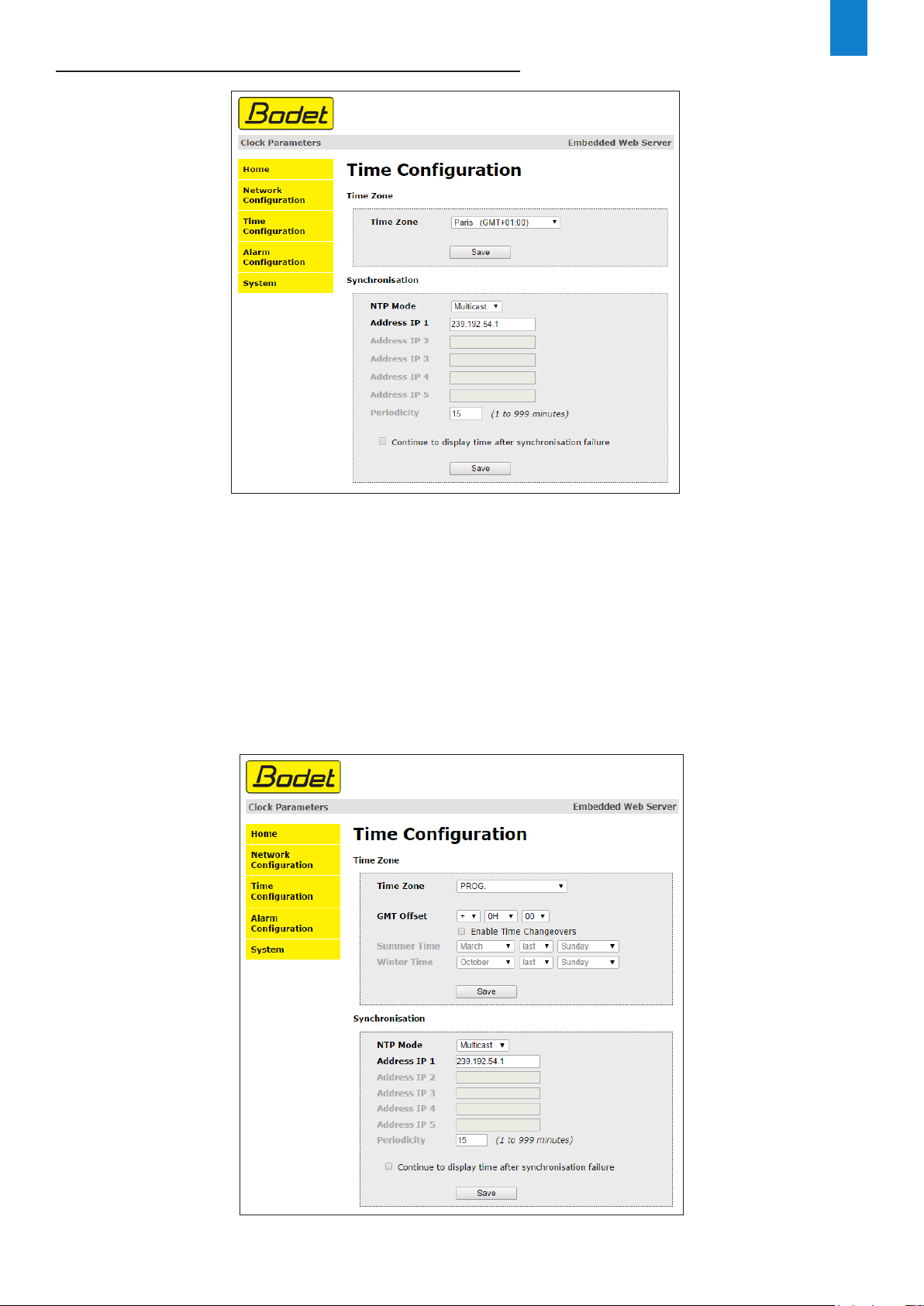

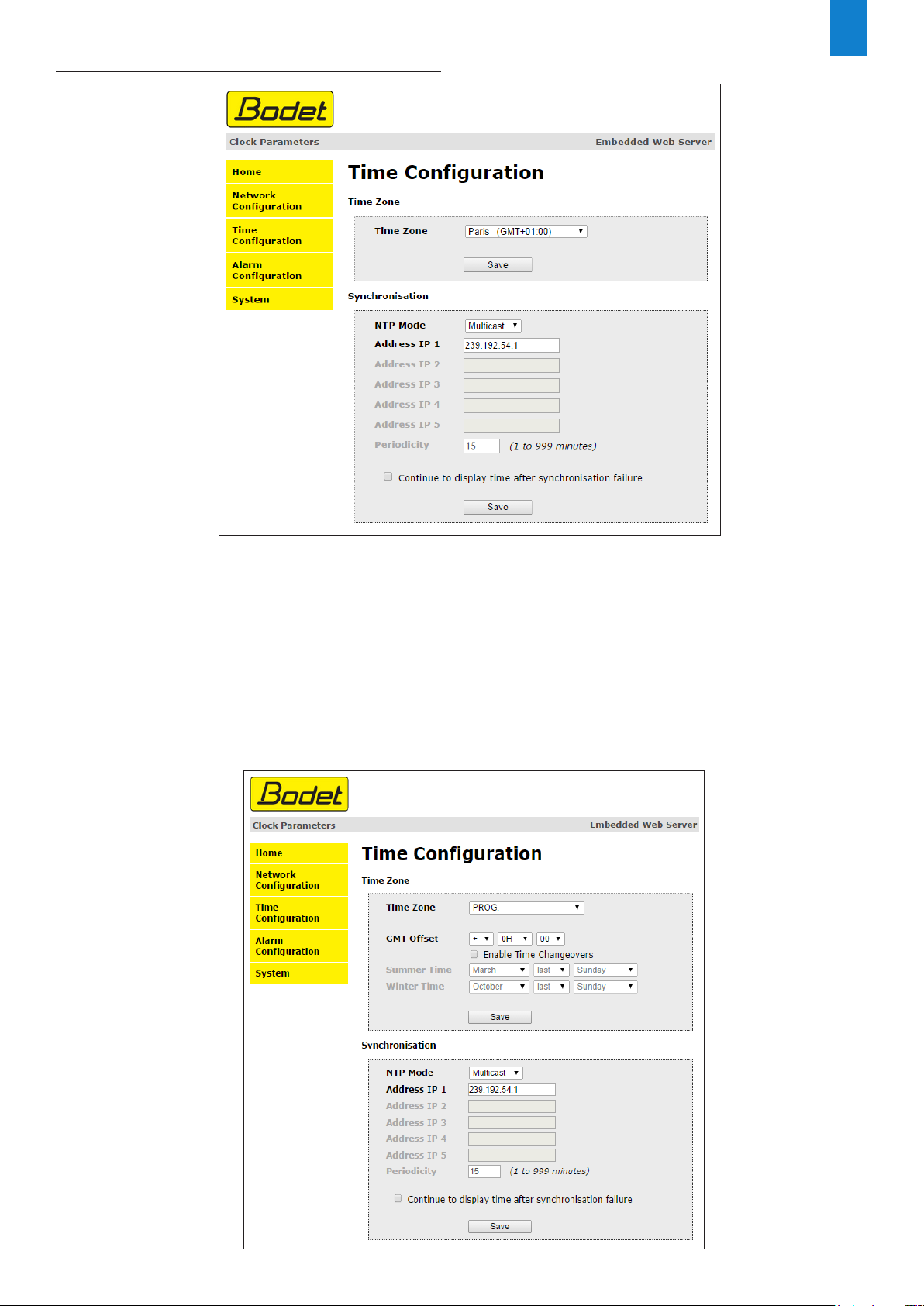

6.3 Time and synchronisation configuration

EN

The Time Configuration page is divided into two parts. One is used to set the time zone, the other

to set the synchronisation mode.

The information displayed is described below:

- Time zone : the drop-down menu can be used to select the appropriate time zone (summer/

winter time changes are automatically managed according to the selected time zone).

When «PROG» is selected in the drop down menu, this feature allows you to set the time, month,

or day fixed rank changes of seasons:

9

EN

- NTP Mode: one of three modes may be selected:

o Unicast: In Address IP 1, enter the IP address of the NTP server. In this case it is the clock that

calls the NTP server.

It is also possible to set up redundancy (if the first server does not respond, the second is queried,

and so on): for this purpose up to 5 server addresses may be entered.

The Periodicity field sets the frequency with which the clock queries the configured NTP servers.

o Multicast: In this case, the NTP server broadcast the time on the multicast address that

was that given to it. The multicast address of the clients (reveivers) must be the same that the

one on which the server broadcasts.

By default, the Bodet products transmit or receive using the multicast address: 239.192.54.1

The multicast addresses are included between 224.0.0.0 and 239.255.255.255.

o By DHCP: Same mode as Unicast except that the addresses of the NTP servers are

gatherautomatically via the DHCP server (option 42 on the DHCP server).

The checkbox «continue to display time after synchronisation failure» is used to define the

behavior of the AFNOR output after synchronisation NTP failure during 48 hours :

■ The checkbox «continue to display time after synchronisation failure» in OFF, stop

AFNOR emission (configuration by default).

■ The checkbox «continue to display time after synchronisation failure» in ON, the clock

continues to broadcast AFNOR.

The Save buttons save the configuration data entered.

10

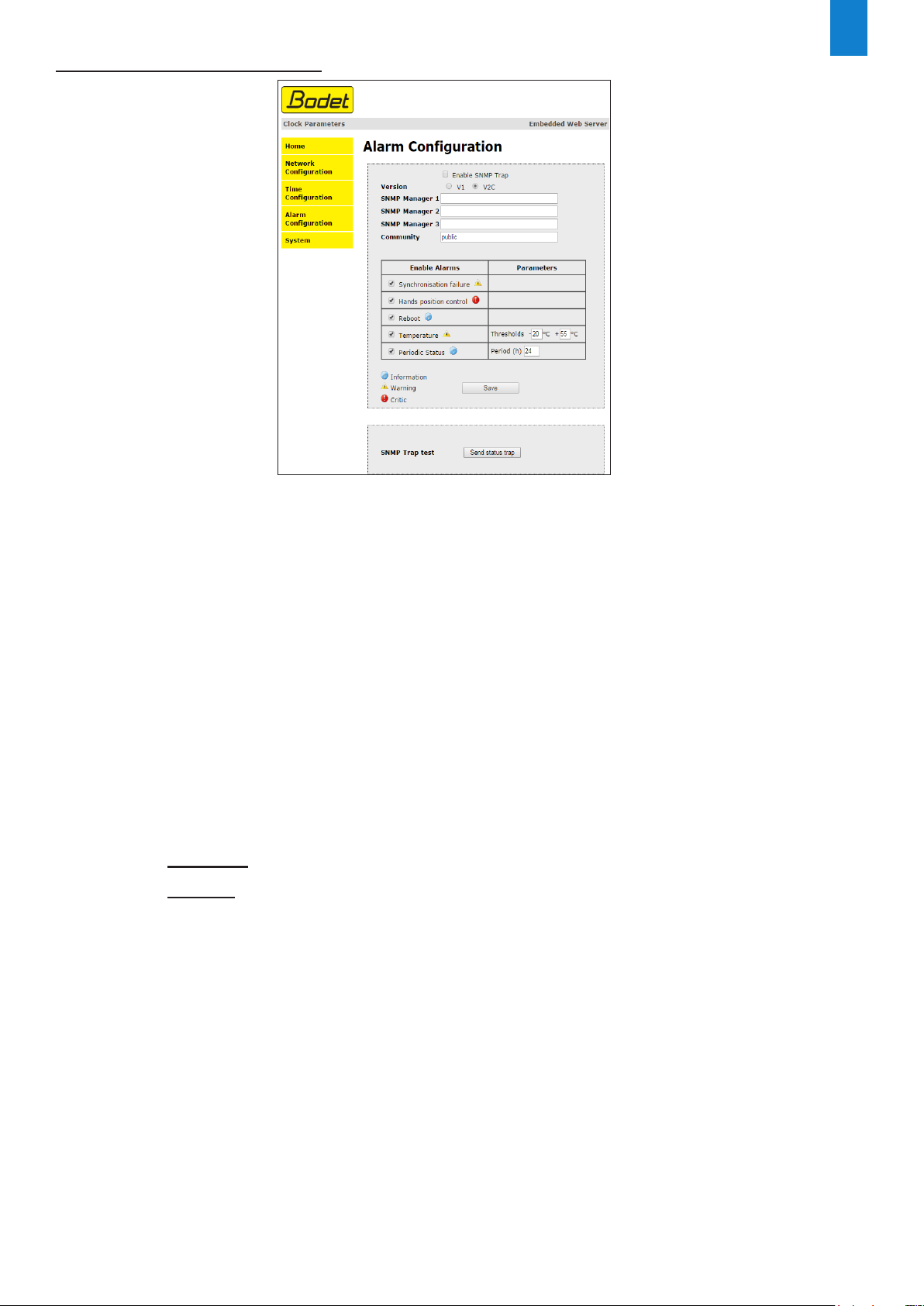

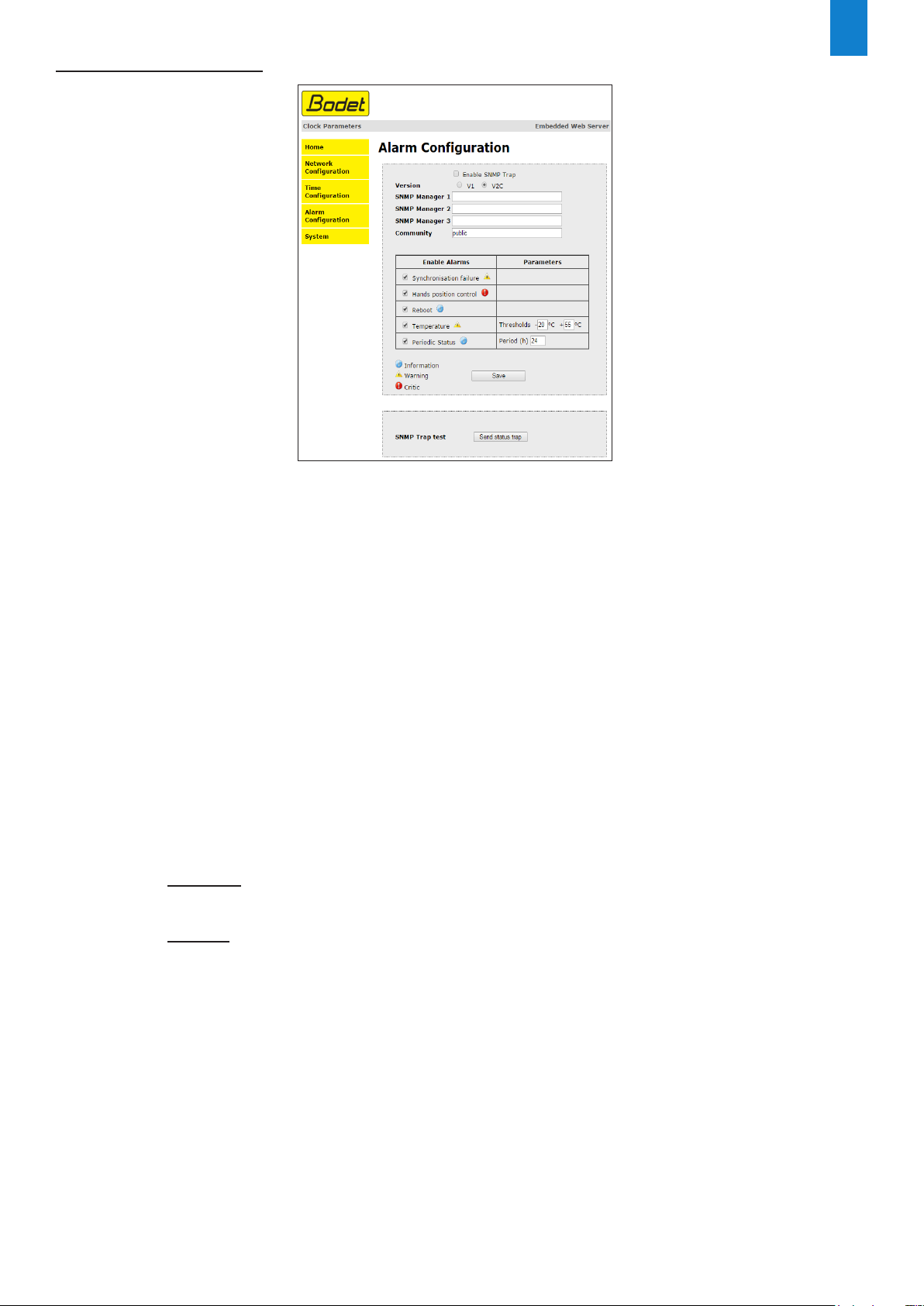

6.4 Alarm configuration

EN

This page is used to enable monitoring of the clock, and to set which information will be sent as

well as the destination server. You can choose which parameter or parameters to define as alarms,

and configure them.

The information displayed is described below:

- Enable SNMP Trap checkbox: enables or disables automatic sending of error messages to the

SNMP Manager(s).

- SNMP Manager 1/2/3: IP addresses of servers to receive clock alarms. Using redundant SNMP

Managers increases the reliability of reception of alarms.

- Community: user-defined clock pool or domain. It is important to give all clocks on the network

the same Community name.

List of alarm :

- Synchronisation failure: this parameter enables detection of synchronisation faults with the

master clock(Sigma type) or the time server (Netsilon type):

Multicast: Alarm triggered when the multicast synchronisation is absent for at least

1hour.

Unicast: Alarm triggered when the unicast synchronisation is absent for 3 times the

duration of the poll (periodicity) and at least 1 hour (allowing for the NTP server
maintenance).

- Reboot: this parameter enables detection of clock reboot.

- Temperature: this parameter enables reporting of high or low temperature threshold breaches

(variable temperature range).

- Periodic Status: this parameter enables verification that the device remains operational (in the

case of the alarms being «lost»). This verification can be performed on a cycle of a specified

number of hours.

11

EN

Information: the errors or faults reported are minor and do not in themselves require a visit

by a maintenance technician to correct the fault.

Warning: the errors or faults reported are serious and require a visit by a maintenance

technician to correct the fault.

Critical: the errors or faults reported are serious and require a prompt visit by a

maintenance technician to correct the fault.

The Save button saves the configuration data entered.

The Send status trap button sends a status trap to all configured SNMP Managers in order to

confirm that monitoring has been correctly configured.

12

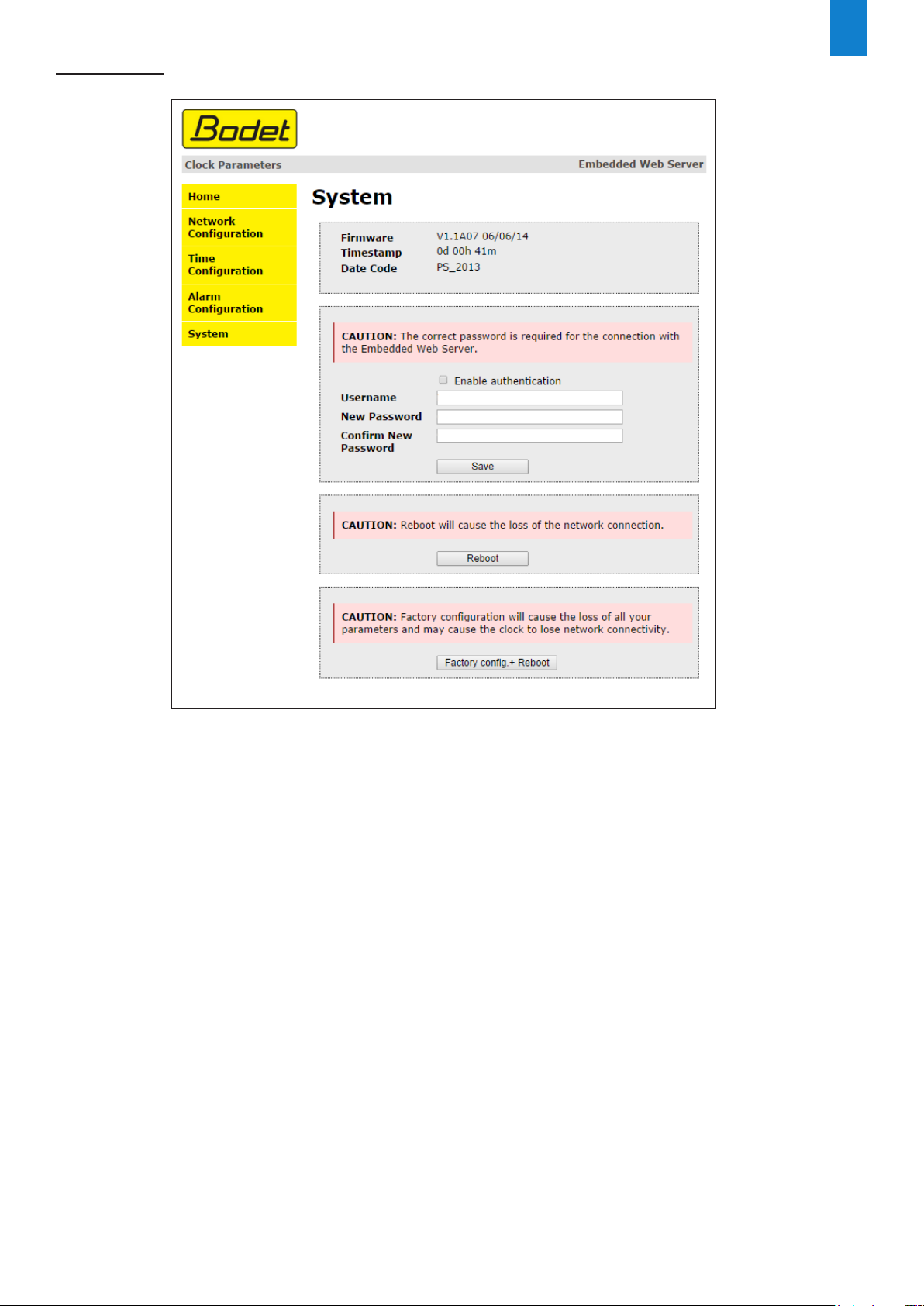

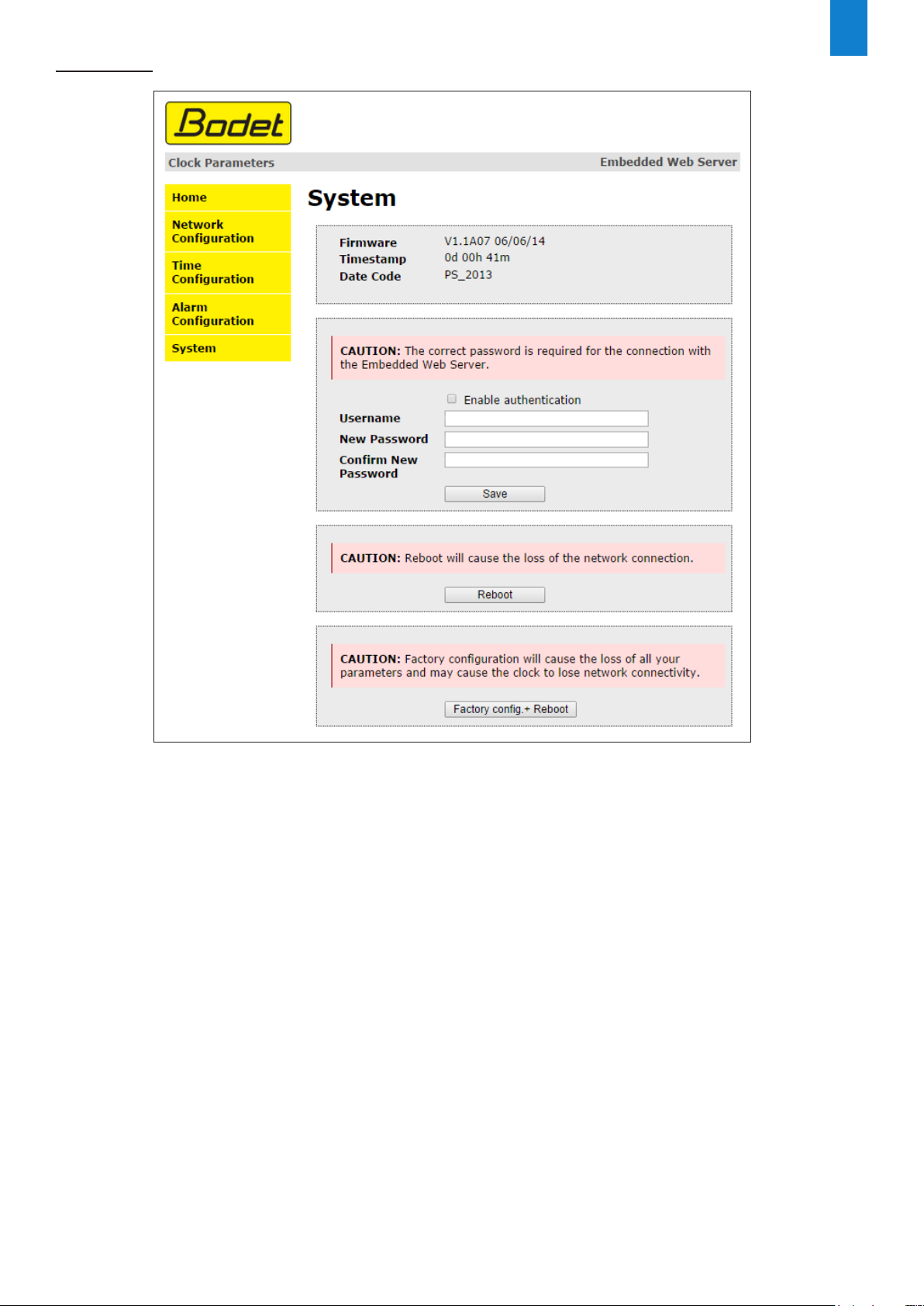

6.5 System

EN

This page is divided into four parts as follows:

1st part: information panel displaying the software version and the elapsed time since the

microphone was powered on.

2nd part: a warning message reminds you that once a password is set, a connection can only be

established with the product’s web interface by entering the correct password (max 16 characters).

Enter a username and a password in the appropriate fields. To save the new username and

password, click on Save.

3rd part: a warning message reminds you that rebooting the microphone will cause the network

connection to be lost until the product has fully rebooted. The Reboot button reboots the product.

4th part: a warning message reminds you that rebooting the product with the factory configuration

will erase any settings you have made and may cause the equipment to lose its connection to the

network if there is no DHCP server. The Factory config.+Reboot button reboots the product with

the factory configuration.

13

VII - Technical characteristics

EN

Synchronisation: RFC 2030 (SNTP V4) compliant, unicast, multicast or via DHCP.

Network connection: 10Base-T/100Base-TX.

Power supply: PoE or external power supply SELV 12-35 V DC.

Operating temperature: from -25°C to +70°C.

Protection class: III.

Protection index: IP40.

Viewing distance: 60 metres

Weight: Profil 960 SF = 7,5 kg; Profil 960 DF = 18 kg.

Standards compliance: EN 60950, EN 55022 and EN 55024.

The electronics in these clocks are protected by a resettable fuse.

Profil 960 units comply with electromagnetic compatibility directive 2004/108/CE & DBT 2005/95/CE

These are class A devices. In a domestic environment, these devices may cause radio interference, in

which case the user must take appropriate measures. They are intended for residential, commercial

or light industrial environments. They are compliant with current European standards.

14

VIII - What to do if…? ... Check.

What to do if…? ... Check

1) Check that the signal type sent by the master clock is the same
as the clock’s signal type (IE NTP).

- No synchronisation after
installation

No DHCP server on the
network

2) Check that the IP address of the server is identical on the
clock’s web interface and the receiver.

3) The NTP server is on the same network as the receiver (IP
address, subnet mask and gateways).

1) By default the interface takes on the following IP setting
(after 3min):

- IP: 192.192.223.100

- MASK: 255.255.0.0

- Gateway: 0.0.0.0

- DNS: 0.0.0.0
(After 15 minutes, the interface asks an address DHCP
server).

2) Use soft « BODET Detect « PC with the button « Network

conguration « to dene the network parameters of the clock.

EN

15

FR

I - Vérification initiale

Nous vous remercions d’avoir choisi une horloge BODET.

Ce produit a été conçu avec soin pour votre satisfaction d’après les bases qualité ISO9001.

Nous vous recommandons, de lire attentivement ce manuel avant de commencer à manipuler
l’horloge.

Conserver ce manuel pendant toute la durée de vie de votre horloge afin de pouvoir vous y reporter
à chaque fois que cela sera nécessaire.

Tout usage non conforme à la présente notice peut causer des dommages irréversibles sur
l’horloge, et entraîne l’annulation de la garantie.

La présente notice concerne les modèles NTP. Pour les autres modèles, se reporter à la
notice correspondante.

1.1 Déballage de l’horloge

Déballer soigneusement l’horloge et vérifier le contenu de l’emballage. Celui-ci doit comprendre :
– l’horloge Profil 960 (avec étiquette comportant l’adresse MAC du produit) et ce manuel,
– une pochette de nettoyage antistatique,

Version : à l’intérieur de l’horloge, une étiquette signalétique précise le version de l’horloge :
NTP = l’horloge est une réceptrice pilotée par une horloge mère ou un serveur NTP.

1.2 Nettoyage

Utiliser un produit antistatique identique à celui de la pochette de nettoyage fournie. Ne jamais
utiliser d’alcool, d’acétone ou autres solvants susceptibles d’endommager le boîtier et la vitre de
votre horloge.

1.3 Pré-requis

Pour la mise en service des horloges, vous pourrez installer le logiciel «BODET Detect». Ce
logiciel est disponible sur le site internet www.bodet-time.com, en téléchargement gratuit.

Note : la prise réseau sur laquelle est connectée l’horloge BODET doit être PoE par l’intermédiaire
d’un switch PoE ou d’un injecteur PoE.
Nous recommandons les marques suivantes :

■Injecteurs PoE : Zyxel, Tp Link, D-Link, HP, Cisco, Axis, ITE Power Supply, PhiHong, Abus,

Globtek.

■Switches PoE : D-Link, HP, Planet, Zyxel, Cisco, NetGear, PhiHong.

16

FR

II - Installation

2.1 Pré-requis

Choisir l’emplacement où sera installée l’horloge en privilégiant un endroit exempt de parasites
électriques (transformateur, ...).

L’installation et l’entretien de ce matériel doivent être réalisés par une personne habilitée.

L’horloge est raccordée au réseau informatique Ethernet PoE. L’installation doit être conforme à la
norme 802.3af, classe 3.

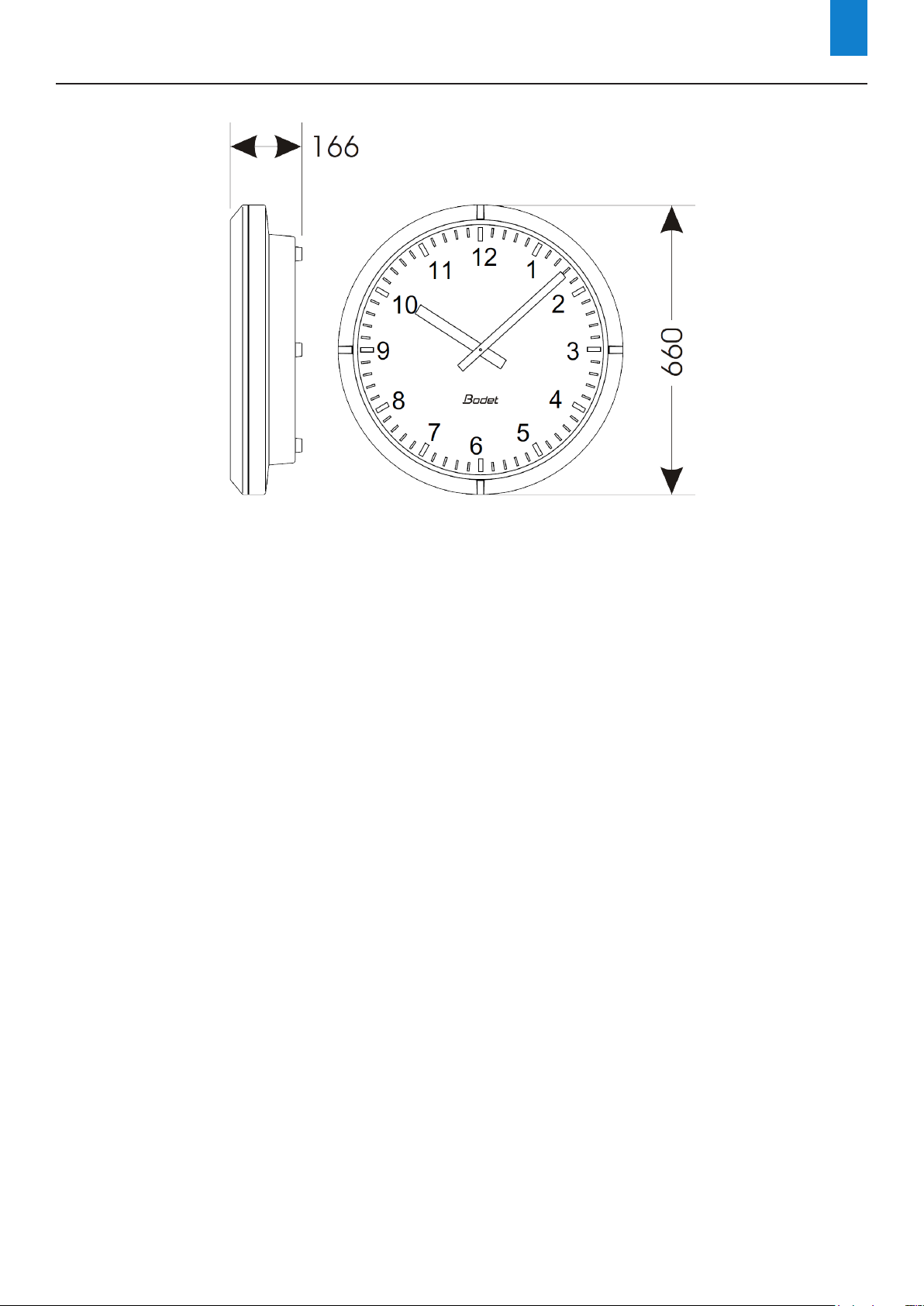

2.2 Horloge Simple Face (SF)

1) Percer le support aux dimensions données.

2) Mettre en place les 2 tire-fonds Ø6 (1) avec leurs rondelles.

3) E󰀨ectuer les di󰀨érentes connexions (voir § alimentation et § mise en service et mise à

l’heure).

4) Accrocher l’horloge puis serrer les tire-fonds à l’aide d’une clé plate de 10.

17

FR19FR

III - Alimentation

Les horloges NTP sont alimentées et synchronisées par le réseau Ethernet (PoE).

IV - Mise en service et mise à l’heure

1) Connecter l’horloge sur le réseau Ethernet (prise RJ45) (A).

■Catégorie du câble Ethernet : 5 minimum ou 6.
Le type de synchronisation devra être paramètré dans les pages du serveur web embarqué du
produit. Relever l’adresse MAC (étiquette sur le produit (B)) qui sera utile lors de la détection du
produit sur le logiciel Sigma pour le renommer.

2) Signication des LEDs sur le connecteur RJ45

■La Led verte allumée indique que l’horloge est alimentée.

■ La Led jaune clignote à la seconde pour indiquer que l’horloge est synchronisée NTP.

■ La Led jaune clignote en cycle rapide pendant 5s puis s’éteint pendant 3s, signie que

l’horloge n’est pas synchronisée ou n’est plus synchronisée depuis au moins une heure.

■ La Led jaune est allumée en permanence lorsque vous effectuez une localisation de l’horloge

depuis le logiciel Bodet Detect.

V - Configuration réseau

Par défaut la conguration réseau est la suivante :

■Conguration IP par DHCP.

■Time zone : EUR.

■Synchronisation : multicast.

■Adresse de synchronisation : 239.192.54.1.

La configuration usine (complète) est la suivante :

■Nom de l’horloge : «BODET-@MAC».

■Conguration IP par DHCP.

■Time zone : EUR.

■Synchronisation : multicast.

■Adresse de synchronisation : 239.192.54.1.

■Période de pool pour synchronisation unicast : 15 minutes.

■SNMP désactivé.

■Type de trap : V2C.

18

■Seuil pour alarme température : -5°C à +55°C.

■Période d’émission du trap status : 24H.

■Pas de mot de passe.

VI - Serveur web - Utilisation

Pour accéder à l’interface web, il existe deux solutions :

1) Ouvrir une page du navigateur internet puis dans la barre de recherche, entrer l’adresse IP de
l’horloge (Par exemple : 192.0.1.128).

2) Utiliser le logiciel BODET Detect puis cliquer sur Web browser pour ouvrir le serveur web (se
reporter à la notice du logiciel, 607548).

Le logiciel BODET Detect permet de :

- détecter l’horloge présente sur le réseau,

- paramétrer les horloges (indépendament les unes des autres ou copier les paramètres
d’une horloge vers un groupe d’horloge),

- mettre à jour la version logicielle de l’horloge,

- contrôler l’état de l’horloge,

- donner accès au téléchargement de la base de fichiers MIB.

6.1 Accueil

La page d’accueil du serveur web d’une horloge synthétise les informations générales de celle-ci.

Les informations sont affichées de la façon suivante :

- Product : type de produit .

- Name : nom donné au produit par l’utilisateur.

- Synchro : état de la synchronisation (Strat 4 indique que l’horloge est à 4 « niveaux » de la

source de synchronisation) + adresse multicast de diffusion.

- Local Date : date du jour.

- Local Time : heure du jour.

6.2 Configuration réseau

FR

Cette page permet de configurer l’horloge sur le réseau. L’avertissement indique que l’horloge peut

perdre la connexion au réseau si les paramètres sont mauvais (Cf. III - Configuration réseau,

page 5).

Ci-dessous le descriptif des informations affichées :

- MAC Address : il s’agit de l’adresse MAC de l’horloge. Cette adresse est unique pour chaque

produit. Numéro indiqué sur une étiquette collée sur l’horloge Bodet.

- Name : nom donné au produit par l’utilisateur.

- Case à cocher Enable DHCP : permet de définir automatiquement les paramètres IP du produit

sur le réseau (dans le cas où un serveur DHCP est présent sur le réseau).

Si celle-ci est décochée, les paramètres suivants sont modifiables :

- IP Address : permet de définir manuellement l’adresse IP de l’horloge (obligatoire si pas de

serveur DHCP).

- Subnet Mask : le masque de sous réseau permet d’associer une horloge au réseau local.

- Gateway : la passerelle permet de relier l’horloge à deux réseaux informatiques.

- DNS Address : adresse permettant d’associer un nom de produit à une adresse IP. Cela permet

d’éviter de rentrer une adresse IP dans le navigateur au profit d’un numéro ou appellation définie

par l’utilisateur. Exemple : www.bodet.com étant plus simple à retenir que 172.17.10.88.

Le bouton Save and Reboot permet de sauvegarder les données modifiées dans l’horloge

concernée, puis de le redémarrer.

20

6.3 Configuration de l’heure et de la synchronisation

FR

Cette page est divisée en deux parties : l’une permet de configurer le fuseau horaire et l’autre le

mode de synchronisation.

Ci-dessous le descriptif des informations affichées :

- Time zone : à l’aide du menu déroulant, il est possible de choisir le fuseau horaire (la gestion

de l’heure été/hiver est automatique en fonction de la zone horaire sélectionnée). Il est aussi

possible de paramétrer un fuseau horaire non défini par défaut dans le menu déroulant «PROG».

Lorsque «PROG» est sélectionné dans le menu déroulant, cette fonction permet de définir l’heure,

le mois, le rang ou le jour fixe des changements de saisons :

21

FR

- NTP Mode : permet de choisir parmi trois types de mode :

o Unicast : Dans Address IP1, renseigner l’adresse IP du serveur NTP. Dans ce cas, c’est

l’horloge qui interroge le serveur NTP. De plus, il existe la possibilité d’effectuer une

redondance (si le 1er serveur ne répond pas le deuxième est interrogé…etc.), c’est pour

cela qu’il est possible de saisir jusqu’à 5 adresses de serveur (Address IP 1/2/3/4/5).

La case «Periodicity» permet de régler la fréquence à laquelle l’horloge interroge les

serveurs NTP configurés.

o Multicast : Dans ce cas, c’est le serveur NTP qui diffuse l’heure sur l’adresse de type

multicast qu’il lui a été renseigné. L’adresse multicast des clients doit être identique à celle

diffusée par le serveur. Par défaut les produits Bodet émettent et reçoivent sur l’adresse

multicast :239.192.54.1

Les adresses multicast sont comprises entre 224.0.0.0 et 239.255.255.255.

o By DHCP : Idem mode unicast sauf que les adresses des serveurs NTP sont récupérées

automatiquement via le serveur DHCP (configuration de l’option 42 sur le serveur

DHCP).

La case à cocher «continue to display time after synchronisation failure» permet de dénir le

comportement de la sortie AFNOR après perte de synchronisation NTP pendant 48h :

■ En mode « continue to display time after synchronisation failure » sur OFF, arrêt de

l’émission AFNOR (conguration par défaut).

■ En mode « continue to display time after synchronisation failure » sur ON, maintien de

l’émission AFNOR.

Les boutons Save permettent de sauvegarder les configurations effectuées.

22

6.4 Configuration des alarmes

FR

Cette page permet d’activer la supervision de l’horloge, de définir les informations qui seront
transmises et le serveur de destination. Il est possible de sélectionner le ou les paramètres à
définir comme alarmes et de les configurer.

Ci-dessous le descriptif des informations affichées :

- Case à cocher Enable SNMP Trap : permet l’activation (ou non) de l’envoi automatique des
messages d’erreurs au(x) SNMP Manager(s).

- SNMP Manager 1/2/3 : adresses IP des serveurs recevant les alarmes des horloges. La
redondance des SNMP Managers permet d’augmenter la fiabilité des retours d’alarmes.

- Community : parc ou domaine d’horloges défini par l’utilisateur. Il est indispensable de donner
à toutes les horloges du réseau le même nom de «Community» (identique au manager SNMP).

Liste des alarmes :

- Synchronisation failure : ce paramètre permet de détecter les défauts de synchronisation avec

l’horloge mère (type Sigma) ou le serveur temps (type Netsilon) :

Multicast : alarme si absence de synchronisation multicast depuis plus d’une heure.

Unicast : alarme si synchronisation unicast absente depuis 3 fois la durée de la
périodicité et une heure minimum (permet la maintenance du serveur).

- Reboot : ce paramètre permet de détecter le redémarrage de l’horloge.

- Temperature : ce paramètre permet de signaler un dépassement haut ou bas d’une température
(plage de températures variable).

- Periodic Status : ce paramètre permet de vérifier que le produit est toujours en bon état de
fonctionnement (cas où les alarmes seraient «perdues»). Cette vérification peut donc être
effectuée sur un cycle horaire.

23

Information : les informations remontées sont mineurs et ne nécessitent pas
expressément la visite d’un technicien de maintenance pour corriger le défaut.

Warning : les erreurs ou défauts remontés sont importants et nécessitent la visite

d’un technicien de maintenance pour corriger le défaut.

Critic : les erreurs ou défauts remontés sont graves et nécessitent rapidement la visite d’un

technicien de maintenance pour corriger le défaut.

Le bouton Save permet de sauvegarder les configurations effectuées.
Le bouton Send status trap permet d’envoyer un trap status à l’ensemble des SNMP managers
configurés afin de vérifier le bon paramétrage de la supervision.

24

6.5 Système

FR

Cette page est divisée en quatre parties qui sont les suivantes :

1ère partie : présentation de la version du programme (firmware) ainsi que la durée de

fonctionnement depuis la dernière mise sous tension de l’horloge.

2ème partie : un message de prévention indique qu’une fois défini, il est obligatoire d’utiliser le bon

mot de passe pour établir la connexion avec le serveur web. Pour enregistrer un nom d’utilisateur

et un mot de passe, saisir les informations dans les espaces prévus à ces effets. Le bouton Save

permet d’enregistrer votre nouvel identifiant et mot de passe.

3ème partie : le message de prévention indique que le redémarrage de l’horloge va causer la

perte de connexion au réseau le temps du redémarrage. Le bouton Reboot redémarre l’horloge.

4ème partie : le message de prévention indique que le redémarrage en configuration usine

supprimera toutes vos configurations et peut être la perte de connexion au réseau de l’horloge,

en l’absence d’un serveur DHCP sur le réseau. Le bouton Factory config.+Reboot redémarre

l’horloge en configuration usine.

25

VII - Caractéristiques techniques

FR

Synchronisation : conforme RFC2030 (SNTP V4), mode unicast, multicast ou via DHCP.

Connexion réseau : 10Base-T/100Base-TX.

Alimentation : PoE ou par un bloc alim TBTS 12 à 35VDC.

Température de fonctionnement : de -25 °C à +70 °C.

Classe de protection : III.

Indice de protection : IP40.

Lisibilité : 60 mètres

Poids : Profil 960 SF= 7,5 kg; Profil 960 DF = 18 kg.

Conformité aux Normes : EN 60950, EN 55022 et EN 55024.

Les Profil 960 respectent la directive compatibilité électromagnétique 2004/108/CE & DBT 2005/95/

CE. Ce sont des produits de classe A. Dans un environnement domestique, ces produits peuvent

causer des interférences radios auquel cas l’utilisateur doit prendre des mesures adéquates. Elles

sont destinées à un environnement résidentiel, commercial ou industrie légère. Elles sont conformes

aux normes européennes en vigueur.

26

VIII - Que faire si...? ...Vérifier.

Que faire si...? ...Vérier que

1) L’adresse de synchronisation dans l’interface et son mode
(unicast/multicast) correspondent au signal NTP disponible sur le
réseau.

- Pas de synchronisation
après l’installation

- Pas de serveur DHCP sur
le réseau

2) L’horloge mère di󰀨use le signal NTP avec les mêmes

paramètres de synchronisation (NTP mode + adresse IP multicast
ou unicast).

3) Le serveur NTP est sur le même réseau que l’interface (adresse
IP, masque de sous réseau et passerelles).

4) Absence de PoE : vérier le switch PoE.

(après environ 3min):

- IP : 172.17.30.110

- MASK : 255.255.0.0

- PASSERELLE : 0.0.0.0

- DNS : 0.0.0.0

2) Utiliser soft PC «BODET Detect» avec le bouton «Network

conguration» pour dénir les paramètres réseau de l’interface.

FR

27

ENFR

Ce document est relatif aux produits suivants: This document concerns the following products :

933F11 Profil 960 Intérieure (affichage : chiffres) Profil 960 Indoor (Dial type : figure)
933F21 Profil 960 Intérieure (affichage : traits) Profil 960 Indoor (Dial type : notch)

© 2016 BODET SA. Tous droits réservés. All rights reserved.

28
