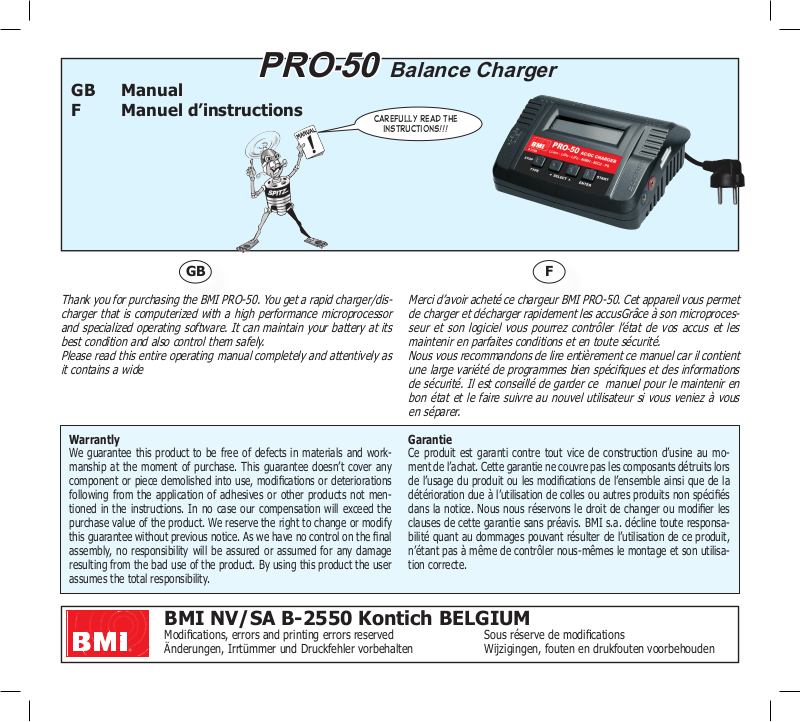

Page 1
GB F
Thank you for purchasing the BMI PRO-50. You get a rapid charger/discharger that is computerized with a high performance microprocessor
and specialized operating software. It can maintain your battery at its
best condition and also control them safely.
Please read this entire operating manual completely and attentively as
it contains a wide
Warrantly
We guarantee this product to be free of defects in materials and workmanship at the moment of purchase. This guarantee doesn’t cover any
component or piece demolished into use, modi cations or deteriorations
following from the application of adhesives or other products not mentioned in the instructions. In no case our compensation will exceed the
purchase value of the product. We reserve the right to change or modify
this guarantee without previous notice. As we have no control on the nal
assembly, no responsibility will be assured or assumed for any damage
resulting from the bad use of the product. By using this product the user
assumes the total responsibility.
Merci d’avoir acheté ce chargeur BMI PRO-50. Cet appareil vous permet
de charger et décharger rapidement les accusGrâce à son microprocesseur et son logiciel vous pourrez contrôler l’état de vos accus et les
maintenir en parfaites conditions et en toute sécurité.
Nous vous recommandons de lire entièrement ce manuel car il contient
une large variété de programmes bien spéci ques et des informations
de sécurité. Il est conseillé de garder ce manuel pour le maintenir en
bon état et le faire suivre au nouvel utilisateur si vous veniez à vous
en séparer.
Garantie
Ce produit est garanti contre tout vice de construction d’usine au moment de l’achat. Cette garantie ne couvre pas les composants détruits lors
de l’usage du produit ou les modi cations de l’ensemble ainsi que de la
détérioration due à l’utilisation de colles ou autres produits non spéci és
dans la notice. Nous nous réservons le droit de changer ou modi er les
clauses de cette garantie sans préavis. BMI s.a. décline toute responsa-
bilité quant au dommages pouvant résulter de l’utilisation de ce produit,
n’étant pas à même de contrôler nous-mêmes le montage et son utilisation correcte.
BMI NV/SA B-2550 Kontich BELGIUM
Modi cations, errors and printing errors reserved Sous réserve de modi cations
Änderungen, Irrtümmer und Druckfehler vorbehalten Wijzigingen, fouten en drukfouten voorbehouden
GB Manual
F Manuel d’instructions
PRO-50
Balance Charger
Carefully read the
instructions!!!
Page 2
# 2185 PRO-50 Balance Charger
2
1. PRÉCAUTIONS DE SÉCURITÉ
1.1 Précautions de sécurité générales
Véri ez toujours que l’alimentation du secteur correspond à celui du chargeur.
- Ne laissez pas utiliser ce chargeur par des enfants et veillez surtout à n’utiliser que
de batteries rechargeables.
- Respectez le polarités (rouge= positif) et (noir=négatif) des sorties du PRO-50
et celles de votre batterie. Evitez tout erreur de polarité car bien que le chargeur
soit protégé, une erreur de polarité peut entrainer des dommages à la batterie et
consécutivement au chargeur. Assurez-vous que les câbles de charge sont correc-
tement connectés.
- Avant de commencer la charge d’une batterie, assurez-vous du bon choix du courant
de charge. Véri ez le nombre des éléments ainsi que le type de batterie et leur
capacité nominale.
- Si votre chargeur présente un défaut, consultez d’abord votre revendeur ou à défaut retournez le nous dans son emballage d’origine, a n qu’il puisse être réparé.
N’essayez pas d’ouvrir ou de réparer le chargeur vous-même, ce qui entrainerait la
nullité de sa garantie.
- Pendant son utilisation, placez le chargeur en un endroit ininfl ammable et non-
conductible et ne l’utilisez jamais sur un tapis, siège de voiture ou matières similaires
- Le chargeur possède des fentes d’aérations et pendant son utilisation celles-ci doi-
vent rester libres et ne peuvent jamais être recouvertes, ce qui entrainerait une
surchauffe de l’électronique.
- Evitez tout contact avec de l’eau ou haut dirige d’humidité. N’utilisez pas le chargeur
sous la pluie ou avec des mains mouillées
- Ne laissez jamais fonctionner votre chargeur sans surveillance.
- Véri ez que les batteries que vous désirez charger ne sont pas endommagés ni
défectueuses car elles peuvent exploser ou même s’enfl ammer
- Ce chargeur convient pour des batteries rechargeables NiMH, NiCd, Pb et Lithium
(LiPo, Li-ion, LiFe) et véri ez que le courant de charge est correct, Contrôler toujours
les polarités et suivez les recommandations de charge du fabriquant des batteries,
Evitez tout court-circuit du chargeur et des batteries et ne branchez qu’une seule
batterie par sortie, A n d’éviter tout court-circuit, prenez l’habitude de raccorder
d’abord les câbles de charge au chargeur et ensuite les batteries. Pour débrancher
procédez inversement.
- Ne chargez jamais un pack des batteries possédant des éléments de différentes
capacités ou caractéristiques. N’essayez jamais de recharger des batteries Alcaline
ou au Mercure
- En règle générale il est conseillé de charger ou décharger une batterie à 1C, soit
1x sa Capacité. Exemple : une batterie ayant une capacité de 2000mA = 1C =
2000mA
- Ne déchargez jamais une batterie NiCd ou NiMH en dessous de 0.8 Volt. Exemple un
pack de 6 éléments ne peut pas être déchargé en dessous de 4.8Volt
1.2 Conseils de sécurité batteries LiPo
Les accus au Lithium Polymère (LiPo) nécessitent un traitement particulièrement at-
tentionné. Ceci vaut aussi bien pour la charge et la décharge que pour le stockage
et les autres manipulations. Voici les spéci cations particulières à respecter impé-
rativement. Veuillez bien conserver ce manuel. Une mauvaise manipulation peut
1.SAFETY PRECAUTIONS
1.1 General Safety precautions
Please check the voltage in your house if it’s consistent to this charger, you can only
use it when the voltages are the same.
- Do not allow children to charge battery packs unless supervised by a responsible
adult.
- The positive (red lead) and negative (black lead)terminals of the battery should
be connected to the charger terminals correctly. Do not reverse the positive and
negative terminals. Wrong connection will damage the battery and may eventually
cause damage to the charger.
- Before you start to charge, please ensure you select correct settings.
- Double check if the battery count and type match your charger setting. Make sure
nothing goes wrong!
- If your charger has any error, send it back with the original box. Do not attempt to
disassemble or modify the charger in any way.
- Place the charger on a heat resistant, non-infl ammable and non-conductive surface.
Never use this charger on a carpet, car seat, or similar surface.
- The slots in the chargers housing serve as cooling slots and must not be covered
- Keep the charger away from damp, dust, heat, water, direct sunlight, vibrations and
rain. The charger may only be used in dry conditions.
- Never leave the charger unattended while charging batteries.
- Make sure that the battery you want to charge is not faulty and has no damaged
cells. Defective batteries may explode.
- Never charge any other batteries than NiCd, NiMH, LiPo, Li-ion, LiFe or Pb batteries,
and even then take care that you are using the right program.
- Always check the polarity of the battery and observe the manufacturers recommendations.
- Avoid any short circuit on the charger or battery. Only one battery may be connected
to the output at a time.
- All batteries should be in good condition, Any departure from this rule may cause
explosion or/and re
- In order to avoid short circuits, always connect the banana plugs of the charge leads
to the charger rst, and then connect the battery to the leads. When disconnecting
reverse this operation.
- Never charge battery packs that have cells with different nominal capacities or that
have different properties/features.
- This charger cannot charge primary batteries such as Alkaline, heavy duty or mercury batteries.
- The best current for charge/discharge is 1C (1time of battery capacity). Value of 1C
= Cell capacity, e.g. if the battery capacity is 2000mA, 1C is 2000mA)
- Never discharge Ni-Cd and Ni-MH batteries below 0.8 volt per cell to protect service
life of the batteries. (For example, a 6-cell pack should not be discharged lower
than 4.8 volts)
- If your charger has any error, send it back with the original box. Do not attempt to
disassemble or modify the charger in any way.
1.2 LiPo Battery Safety Precautions
Lithium polymer batteries (LiPo) require a particular attentive treatment. This applies
to charging, unloading, storage and other handling. Please pay special attention to
GB F
Page 3
# 2185 PRO-50 Balance Charger copyright © 2012 BMI
3
the following instructions. Please make sure to keep this manual always at hand.
Improper treatment can lead to explosions, res, smoke development and poisonous
danger. Neglecting the following safety and warning rules will also lead to a reduced
battery performance. Cells with different capacities may not be connected in parallel
or series, because the cell characteristics are too different. If however you connect
LiPo batteries in parallel or series, BMI refuses all warranty claims or damages that
result from this operation. BMI-supplied LiPo batteries are therefore selected.
1.3 LiPo Battery Storage
LiPo cells are to be stored with a charged capacity of 20% (3.0V per cell). If you don’t
let them partly charged, they will become useless. Do not discharge the battery too
low because it will be defective. Only use your model for 10-12 minutes. LiPo cells
are more fragile than batteries in metal housings. Make sure to avoid shocks. If the
battery suffers a shock or the model has Beep infl icted in a crash remove the battery
from the model. Leave it for at least 30 minute on a not infl ammable and heatproof
underground. Every contact with any kind of liquid is to be avoided. Never take a LiPo
battery pack apart.
1.4 Recycling
If a LiPo battery gets damaged (punctured casing, ...) please follow the next procedure : Discharge battery – Cool down battery – Emerge battery for several hours in
salted water – Hand over battery to a certi ed battery recycling center.
- Since BMI NV/SA cannot supervise the correct charge, unloading and storage, any
warranty resulting from incorrect charge, unloading or storage is excluded. BMI
refuses all possible warranty claims and/or damage claim caused by use of these
batteries.
1.5 PRO-50 specifi c warnings
• Never leave the charge unsupervised when it is connected its power supply. If
any malfunction is observed immediately terminate the process and refer to the
operation manual.
• Never connect the charger to an AC input and DC input at the same time. This will
destroy the charger
• Keep all the infl ammable volatile materials well away from operating area.
• The outer case slots and fan serve to cool the charger so must not be covered of
enclosed. Provide good ventilation.
• Be sure to understand the information of the battery to be charged of discharged
accurately. If the program is set up incorrectly the battery can severely be dam-
aged. Especially Lithium battery can cause a re or an explosion by over-charging.
• Do not attempt to charge or discharge the following types of batteries: The battery
exceeds the limit of this charger speci cations
- Battery pack, which consists of different types of cell (including different manufacturers).
- Batteries, which already fully charged or just slightly discharged. (Explosion hazard).
- Batteries that require a different charge technique from NiCd, NiMH, Li-Ion, Li-Poly,
LiFe or Pb.
- Faulty or damaged batteries.
conduire à des explosions, des incendies, des dégagements de fumée et à un danger
d’intoxication. Outre cela, la non observation des instructions et des avertissements
infl uencera les performance et provoquera d’autres défectuosités. Les éléments LiPo
de capacité différente ne peuvent pas être branchés ni en série et ni en parallèle, car
les caractéristiques des éléments
sont trop différents. Il est conseillé d’utiliser uniquement les packs d’accus LiPo fournis par BMI. BMI refuse tous les réclamations ou dommages de garantie qui résultent
de cette opération.
1.3 Stockage
Les accus doivent être stockés avec une capacité de charge de 10 à 20%. (3.0V par
élément) Si l’accu est stocké avec une charge trop faible, il deviendra inutilisable.
Faites attention à ne pas décharger l’accu en dessous de 3.0V. Si vous déchargez
l’accu à moins de 3.0V, il deviendra inutilisable. Ne volez jamais plus de 10-12 minutes
avec votre modèle. Dés que vos sentez d’avoir plus de puissance moteur, vous devez
atterrir immédiatement a n de préserver la qualité de votre batterie LiPo. Les accus
LiPo sont moins solides que les accus avec un
corps métallique. Evitez pour cette raison les chocs mécaniques (chutes, déformations, ...). Evitez tout contact avec des liquides. • Ne jamais démontez un pack LiPo.
1.4 Recyclage
Si un accu LiPo est endommagé (corps perforé, ...) suivez la procédure suivante:
Décharger l’accu – Refroidissez l’accu – Emergez l’accu dans une solution d’eau salée
pendant plusieurs heures – remettez l’accu dans un centre certi é. Comme BMI Sa
ne peut pas surveiller la charge et la décharge correcte des éléments, la garantie est
exclue en cas de mauvaise exécution de ces processus. BMI ne peut pas être tenu
responsable des dommages causés par l’utilisation de ce type d’accu.
1.5 PRO-50 : Conseils de sécurités
• Malgré que votre appareil soit équipé de système d’arrêt automatique en cas de
mal fonction, ne laissez jamais votre chargeur fonctionner sans surveillance. Si vous
rencontrez un problème de fonctionnement déconnectez le chargeur et consultez
votre manuel d’utilisateur.
• Ne connectez jamais ce chargeur en même temps à une alimentation 12V ET 240V.
Ceci endommagera le chargeur.
• Tenez toujours votre chargeur hors de la pluie, de la poussière, chaleur, exposition
directe au soleil, vibrations et de la pluie. Ne le laissez pas tomber. L’appareil et
les accus à charger/décharger doivent toujours être placés sur une surface non
conductrice d’électricité, ininfl ammable, sur la moquette de votre véhicule ou similaire. éloignez aussi tous produits volatiles et infl ammables.
* Les parties ajourées du boîtier ainsi que le ventilateur doivent toujours être bien
dégagées car elles servent à la ventilation du chargeur.
• Assurez-vous de bien connaître les caractéristiques des accus que vous devez
charger/décharger. Si votre appareil est réglé incorrectement en regard des recommandations du fabricant des batteries, vous risquez la destruction de celles-ci.
Extrême vigilance recommandée pour les accus Lithium risque d’explosion et d’incendie. Pour éviter tout risque de court-circuit entre les cordons de charge, toujours
connectez le câble d’alimentation ensuite la batterie à charger ou décharger. Effec-
tuez l’opération dans le sens inverse lorsque vous arrêtez. Ne connectez jamais plus
d’un pack d’accus à la fois.
GB
F
Page 4
# 2185 PRO-50 Balance Charger
4
- Batteries tted with an integrated charge circuit or a protection circuit.
- Batteries installed in a device, or which are electrically linked to other components.
- Batteries that are not expressly stated by the manufacturer to be suitable for the
currents the charger delivers during the charge process.
• Please bear in mind of checking the following point before charge operation.
- Did you select the appropriate program, which are suitable for the type of battery?
- Did you set up adequate current for charging or discharging?
- Lithium battery pack can be composed with parallel and series circuits mixed. You
have to check the composition of the battery pack carefully before charging.
- Is the trigger voltage for delta peak sensitivity suitable for NiCd or NiMH batteries?
- Are all connections rm and safe, or is these intermittent contact at any point in
the circuit?
Those warnings and safety notes are particularly important. Please follow the instructions for a maximum safety; otherwise the charger and the battery can be damaged
violently. And also it can cause a re to injure a human body or to lose the property.
2. FEATURES & SPECIFICATIONS
- Operation voltage range: DC: 11~15 V // AC: 100~240V - 50/60Hz
- charge power : 50W
- charge current range : 0,1~5,0A
- Lithium balancing accuracy : 5mV/cell
- Weight: 490g
- Dimensions: 135 mmx112 mm x60.9 mm
Following batteries can be charged:
- NiCd/NiMH batteries : 1~15 cells (1,2V ~18,0V)
- LiPo/LiFe/Li ion batteries: 1~6 cells
- Pb batteries: 1~10 cells (2V~20V)
• Maximum safety Delta-peak sensitivity: The automatic charge termination program
works on the principle of Delta peak voltage detection. The charger monitors the
voltage curve and assessment of the peak with the charging time increment. This
indicates the terminal point of charging accurately. The value of trigger voltage can
be set separately for NiCd and NiMH batteries in mV.
• Capacity limit: The charging capacity always calculated by multiple of the charg-
• N’essayez pas de charger ou décharger :
- des piles chimiques alcalines etc..
- Les accus et batteries dépassant les possibilités de votre chargeur.
- Les packs d’accus mélangés comprenant des éléments de différents fabricants et
de capacités.
- Batteries non rechargeables (risques d’explosion). - Batteries chargées fraîches ou
justes un peu - Des batteries nécessitant d’autres techniques de charge. - Batteries
comprenant leur propre système de charge, batteries installées dans un appareil
ou raccordées à d’autres composants. - Des batteries non adaptées au courant de
charge délivré par votre chargeur Pensez à véri er chaque points décrits ci-dessous
avant d’effectuer une opération de charge/décharge.
• Avez-vous sélectionné le programme approprié pour le type de batterie concerné ?
• Avez-vous réglé le courant adapté pour charger/décharger ?
• Les packs Lithium sont-ils montés en parallèle ou série ? Vous devez toujours véri er
la composition des accus avant de charger.
• Le potentiomètre de réglage de voltage pour le delta-peak est-il réglé sur la sensibilité pour les accus NiCd ou NiMH ?
• Vos connexions sont-elles bien assurées sans contact intermittent et sans risques de
court-circuit ? Ces notes et rappels de sécurité sont importantes pour un minimum
de risques d’explosions, d’incendie et de destruction de votre chargeur.
2. CARACTÉRISTIQUES ET FICHE TECHNIQUE
- Entrée : DC : 11~15V // AC : 100V~240V – 50/60Hz
- Puissance de charge : 50W
- Courant de charge : 0,1A~5,0A
- Précision d’équilibrage pour batteries Lithium: 5mV/cell
- Poids: 490g
- Dimensions: 135mmx112 mm x60.9mm
Les accus suivants peuvent être chargés:
- NiCd/NiMH batteries : 1~15 éléments(1,2V ~18,0V)
- LiPo/LiFe/Li ion batteries: 1~6 éléments
- Pb batteries: 1~10 éléments (2V~20V)
• Sécurité maximum : Détection par Delta-peak la n de charge est détectée par
ce mode. Le moniteur de caractères af che la courbe de voltage et les pointes de
charge ainsi le temps d’étapes de charge. La valeur de la tension peut être ajustée
séparément pour Les NiCd et NiMH.
• Limites de charge: La capacité de charge est toujours calculée par le courant de
charge et de la durée. i les limites permises sont dépassées le procédé sera inter-
GB
F
Page 5
# 2185 PRO-50 Balance Charger copyright © 2012 BMI
5
ing current and time. If the charging capacity exceeds the limit the process will be
terminated automatically when you set the Maximum value.
• Processing time limit : You can also restrain the maximum process time to prevent
any possible defect.
• Your PRO-50 comes with a Dual XH/EHR -balancer-adaptor for charging Lithium
batteries (Li-ion/LiPo, LiFe).
• Accepts different types of Lithium batteries. The Pro-50 can accept three types of
Lithium batteries; Li-Ion, LiPo and LiFe. These batteries have different characteristics. You can select either one before starting the procedure.
3. CONTENTS
Your PRO-50 comes with
- 220V/240V cable
- 12V connection cable
- Various charging leads
- XH & EHR-balancer adapter board.
4. BATTERY CONNECTION & CHARGER CONTROLS
The charger Pro-50 has 4 buttons that help you through the menu.
Type/Stop: For selecting the battery type and user settings. Pressing this button
interrupts the charging process.
+ / - : Sets values
Start/Enter : starts the charging process and con rms values.
1) For NiMH, NiCd and Pb batteries (without balancer cable)
Connect the 4mm banana plugs of the main charge leads to the charger and pay
attention to respect carefully the polarities. Choose the suitable adaptor when necessary. The following adaptors are included with the charger: DEAN connector, RX-connector, BEC-connector, Glow connector
and crocodile clamps. If the included adaptors doesn’t t to your battery, your local
model shop will help you. Connect the battery to the charge lead and program the
charger to start the charging process. Double check the polarity and make sure to
avoid any short-circuit!!
2) For Li-XX batteries with balancer cable Connect the main connectors of your bat-
tery to the charger as described above in 1. If your battery has a XH/EHR-balancer
connector, connect the XH/EHR balancer-adaptor to your charger and plug the XH/
EHR-connector of the battery in the respective female connector of the balanceradaptor and start the charging process as described further on in this manual. If the
battery has another type of balancer connector (such as PF,PQ, ….) your local model
shop will help you. These adaptors are available as an option.

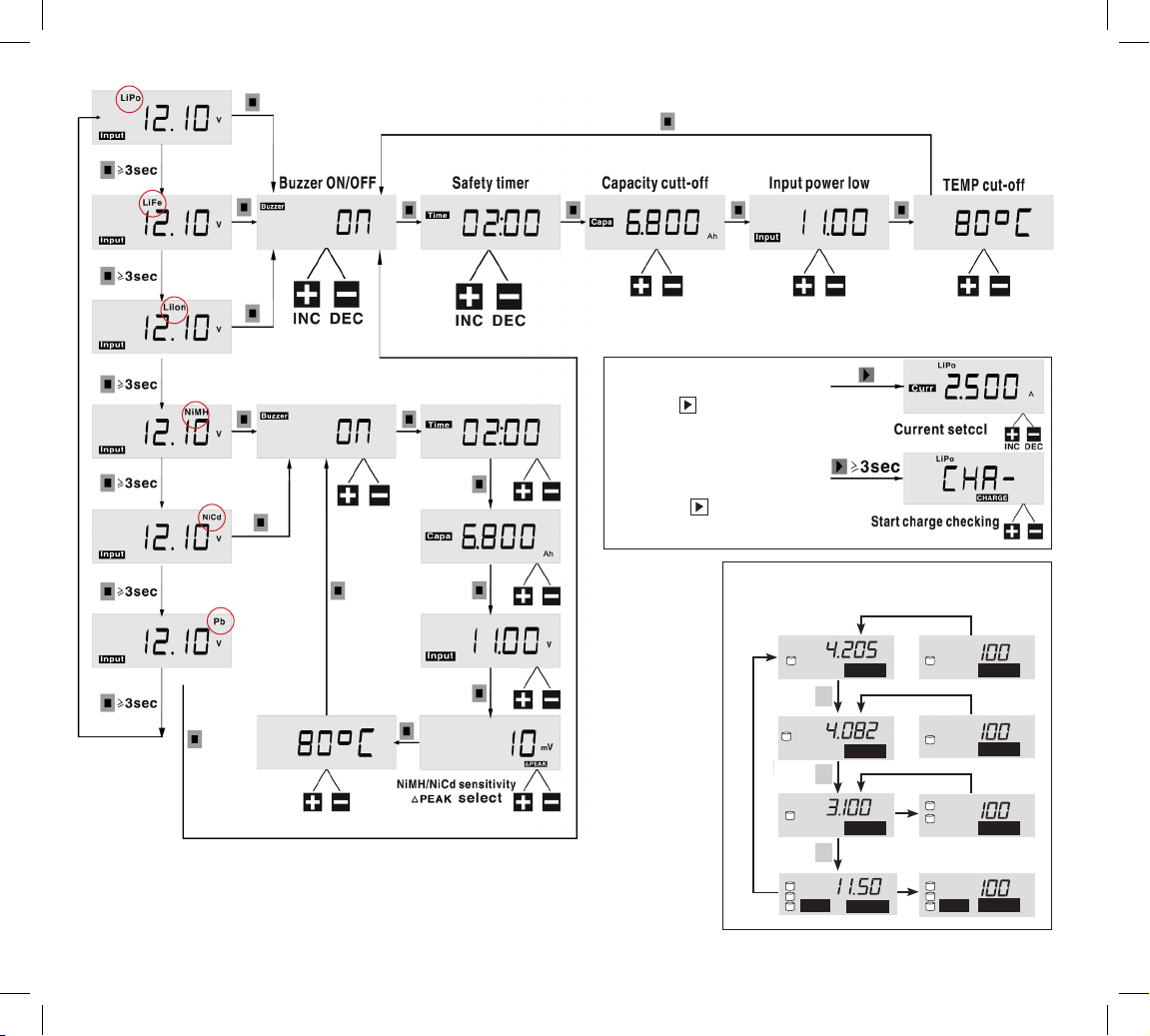

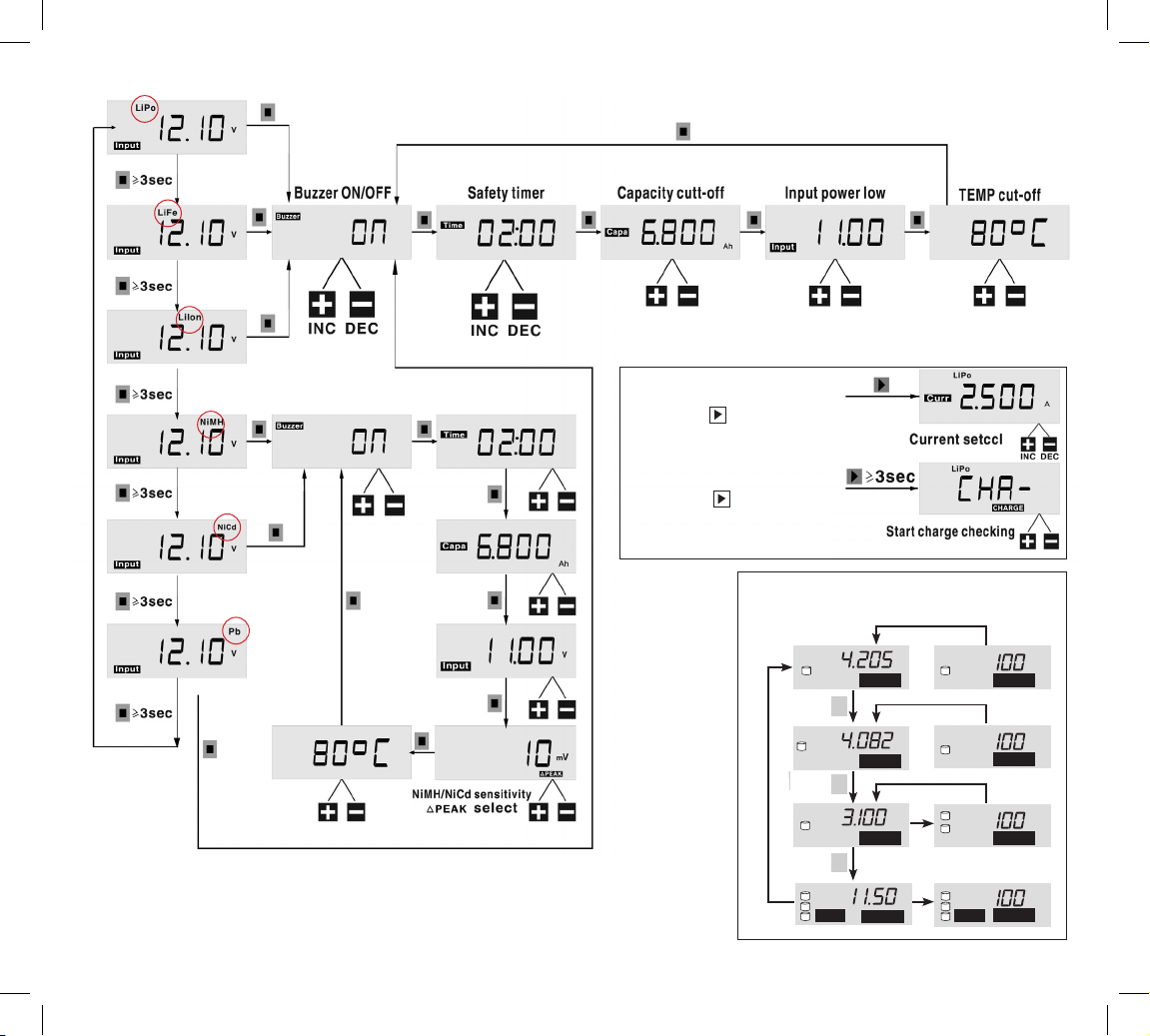

5. SETUP MENU (user settings)
Pro-50 will be operated with the default value of the essential user settings which
are xed at the factory started. the screen displays the following information in sequence and the user can change the value of parameter on each screen. When you
are willing to alter the parameter value in the program, press start/Enter make it
blink then change the value with Dec or Inc key. the value will be stored by pressing
start/Enter
rompu automatiquement lorsque que vous sélectionnez les valeurs maximums.
• Réglage limite temps de charge: Vous pouvez régler le temps de procédure de
charge pour prévenir tout défaut.
• Adaptateur-balanceur pour prise XH et EHR pour la charge de batteries Lithium
(Li-ion/LiPo, LiFe)
• Convient pour les différents types de batteries Lithium. Le PRO-50 peut charger
les 3 types de batteries Lithium: Li-ion, LiPo et LiFe. Ces batteries possèdent des
caractéristiques différentes et vous devez sélectionner celle-ci au préalable.
3. CONTENU
Votre chargeur PRO-50 est livré avec :
- Câble pour prise secteur 220V/240V
- Câble de connexion 12V
- Câbles de charge
- Adaptateur pour balanceur XH & EHR
4. CONNEXION BATTERIE ET FONCTIONNEMENT DU CHARGEUR
Le chargeur Pro-50 possède 4 touches permettant de naviguer dans le menu
Type/Stop: Pour sélectionner le type de batterie et les paramètres. Lorsque vous
appuyer cette touche, la charge est interompue.
+ / - : Programme les valeurs.
Start/Enter : Démarre le processus de charge et con rme les valeurs.
1) Pour batteries NiMH, NiCd, Pb et Li-XX sans che d’équilibrage. connectez les -
ches principales bananes dorées 4mm des câbles de charge au chargeur et respecter
les polarités. choisissez le câble adaptateur suivant la connecteur de votre batterie.
Les adaptateurs avec connecteurs suivants sont inclus : Dean, Bec, RX-universel,
Glow, et pinces crocodiles. Si vous ne possédez pas le câble adéquat, contactez votre
détaillant le plus proche. Connectez ensuite la batterie au câblage du chargeur et
allumez le chargeur a n de commencerla charge. Véri ez par deux fois le respect des
polarités et l’absence de tout risque de court-circuit.
2) Pour batteries Li-XX avec che d’équilibrage connectez le câblage principal comme
décrit en point 1. si votre batterie possède une che d’équilibrage XH/EHR, branchez
l’adaptateur-balanceur XH/EHR à votre chargeur. Vous pouvez connecter la che XH/
EHR de la batterie directement dans la che femelle XH/EHR correspondante,
sur l’ adaptateur-balanceur. connectez ensuite la batterie au câblage du chargeur et
allumez le chargeur a n de commencer la charge. Véri ez par deux fois le respect
des polarités et l’absence de risque de court-circuit. si votre batterie est équipée d’une
autre che d’équilibrage, il sera nécessaire d’acheter l’adaptateur correspondant à ce
type particulier. contactez votre détaillant le plus proche.
5. MENU SETUP (réglages utilisateur)
Le chargeur PRO-50 peut fonctionner avec ses réglages par défaut pour un usage de
base effectué en usine. L’écran af che les informations en séquences et l’utilisateur
peut modi er les paramètres à chaque écran. Lorsque vous désirez changer les va-
leurs des paramètres dans un programme appuyez sur la touche pour faire clignoter
l’écran et changez alors la valeur avec les touches Dec ou start/enter
GB
F
Page 6
# 2185 PRO-50 Balance Charger
6
5.1 Buzzer: The con rmation beep can be switched on or off. The buzzer which
informs when the charger enters a speci c mode can also be switched on or off.
5.2 Safety Time (TIME) : This feature will help prevent the battery to be overcharged.
This program sets the maximum charge time that is allowed. If the delta peak voltage
is not detected and the safety timer has expired, the charge process will automatically
be terminated.
5.3 Safety Capacity (CAPA): this is programmed to prevent the battery to be over-
charged. This program sets the maximum charge capacity (mAh) that will be used
during the charge process. If the delta peak voltage is not detected or the safety
timer expired by a speci c reason, this feature will automatically stop the process
when the capacity is reached.
5.4 Input Voltage (INPUT): this program monitors the voltage of the input Dc battery.
If the voltage drops below the value you have set, the operation will be terminated.
5.5 Temperature (C): Use the 3-pin port at the left side of the charger to connect a
temperature sensor. The max temperatur at which the charger should switch off can
be set here.
5.6 Delta peak (Δ peak): Sets the delta peak cut off value (NiMH/NiCd batteries
only)
* Select a battery type by repeatedly presssing the �-button for more than 3
seconds.
6. Charging LiPo and other Li-xx batteries.
For charging Li-XX batteries it is necessary to connect both the charging cables and
the balance connector to the charger.
Connect the Li-xx battery as described above. Press the ‘type’-button until LiPo or
LiFe or Li-ion appears on the screen. By pressing the ‘Enter’ button shortly, you can
switch between charge current and voltage. Set the values with the +/- buttons and
con rm by pressing the ‘Start’ button for more than three seconds. The charge proc-
ess will now start.
ALWAYS MAKE SURE THAT THE BATTERY TYPE IS SET CORRECTLY AND THAT ALL
VALUES ARE SET CORRECTLY BEFORE STARTING THE CHARGE PROCES.
By shortly pressing the + or - button during charge, you can obtain more information
about the charge process such as individual cell voltages, total time elapsed, charge
current, total capacity charged and %
5.1 Buzzer: Le bruitage “beep” de con rmation peut être enclenché ou arrêté.
5.2 Safety Time (TIME) : ce programme xe le temps de charge maximale qui sera
utilisé pendant ce processus de charge. Si la minuterie est expirée, le présent sys-
tème
arrêtera la charge automatiquement.
5.3 Safety Capacity (CAPA): ce programme xe la capacité de charge maximale qui
sera utilisé pendant ce processus de charge. si la tension au sommet du “Delta Peak”
n’est pas détecté ou la
minuterie est expirée, le présent système arrêtera la charge automatiquement lorsque la capacité est atteinte.
5.4 Input Voltage (INPUT): ce programme indique la tension d’entrée en courant
continu (DC). si la tension baisse en dessous de celle que vous avez programmée,
l’opération se terminera automatiquement.
5.5 Température (C): Utilisez la sortie à 3 broches à gauche du chargeur pour le
branchement de la sonde thermique. La température maximale peut être program-
mée dans ce menu.
5.6 Delta peak (Δ peak): Choississez la tension de coupure lors d’une charge en delta
peak (de batteries NiMH/NiCd).
* Selectionnez le type d’accu en poussant répétitivement le bouton “�” pen-
dant plus de 3 secondes.
6. Comment charger des batteries LiPo et Li-xx.
Pour charger ces batteries il est nécessaire de connecter les câbles de charge et le
câble d’équilibrage au chargeur.
Connectez la batterie comme décrit ci-dessus.
Sélectionnez le signe LiPo ou Lion ou LiFe sur l’écran en appuyer la touche « Type
» jusqu’à l’apparition de votre type de batterie. En appuyant sur la touche « Enter
» vous choisissez la tension (V) ou le courant de charge (A). Choisissez les valeurs
respectifs en appuyant sur les touches « +/-« et con rmez en appuyant le touche «
Start » pendant 3 secondes.
Le processus de charge commencera maintenant.
Assurez-vous que le type de batterie correspond bien et que les valeurs sont corrects
avant de con rmer la charge.
En appuyant brièvement la touche + ou - pendant la charge, vous obtiendrez des
renseignements complémentaires tels la tension des cellules, le temps écoulé, le
courant de charge, la capacité de la charge en pourcentage (%).
GB
F
“+“ will display/affi chera
Total
LiPo
V
Charge
Curr
LiPo
A
Charge
Total
LiPo
%
Charge
Time
LiPo
Capa
LiPo
Ah
Charge
LiPo
V
Charge
LiPo
V
Charge
1
2
LiPo
V
Charge
3
LiPo
V
Charge
3
2
1
Total
“-“ will display/affi chera
Page 7
# 2185 PRO-50 Balance Charger copyright © 2012 BMI
7
+
+
+
+
Individual cell voltage
Tension des éléments individuels
V
Charge
LiPo
Charge
LiPo
%
Charge
LiPo
%
Charge
LiPo
%
Charge
LiPo
%
V
Charge
LiPo
3
2
1
Total
V
Charge
LiPo
3
1
V
Charge
LiPo
2
1
2
1
2
3
2
1
Total
For each battery type:
- Set charge current (+/-)
- Conrm ( >3 Sek.)
Pour chaque type d’accu:
- Selectionnez le courant
de charge (+/-)
- Conrmez ( >3 Sec.)
Page 8
# 2185 PRO-50 Balance Charger
8
Err.1 The DC input voltage is below 11.0V or exceeds 15.0V. Make sure that
the input voltage is within this range.
Err.2 There is no connection between charger and battery. Check all connec-
tions and try again.
Err.3 The battery is connected with the wrong polarity. Reconnect the battery
with the proper polarity.
Err.4 The battery has been disconnected during the charge process. Check all
the connections between battery and charger and restart the process.
Err.5. An electrical malfunction has occurred. You can try to restart the proc-
ess. If the same problem occurs, contact your local dealer.
Err.6 There is a calibration problem
Err.7 Li-xx Battery Hi or low voltage error. The voltage of the battery pack is
not certain.
Err.8 Balancer voltage error. The voltage of a Li-xx cell is too high or to low.
STOP: The safety time (settings) has expired. You can either restart the charge
or disconnect the battery.
FULL: The battery is fully charged.
Error Codes PRO-50 Codes d’erreur PRO 50
Err.1 L’alimentation DC est inférieure à 11,0V ou supérieure à 15,0V. Veuillez
corriger l’alimentation.
Err.2 Il n’y a pas de connexion entre le chargeur et la batterie. Contrôlez les
câblages.
Err.3 La batterie est mal connectée. Veuillez contrôler la polarité et reconnec-
ter.
Err.4 La batterie a été déconnectée durant le processus de charge. Véri ez et
rétablissez les connexions.
Err.5 Une erreur électrique a été détecté. Véri ez et recommencer la charge.
Si le problème persiste, veuillez contacter votre centre d’achat.
Err.6 Il y a un problème de calibrage.
Err.7 La batterie Li-xx possède une tension trop basse ou trop élevée. Le
nombre d’éléments ne peux pas être déterminé.
Err.8 La tension d’équilibrage n’est pas correcte. La tension d’un élément est
trop basse ou trop élevée.
STOP: Le temps de charge (sécurité) est écoulé. Vous pouvez redémarrer la
charge ou déconnecter la batterie
FULL : La batterie est chargée.
GB F
7. Comment charger des batteries NiMH / NiCd.
Connectez la batterie comme décrit ci-dessus.
Sélectionnez le signe NiMH ou NiCD sur l’écran en appuyer la touche « Type » jusqu’à
l’apparition de votre type de batterie. En appuyant sur la touche « Enter » vous choisis-
sez le courant de charge (A) et choisissez sa valeur en appuyant sur les touches + ou
- et con rmez en appuyant le touche
« Start » pendant 3 secondes. Il n’est pas nécessaire de choisir la tension car celle-ci
est détectée automatiquement.
Le processus de charge commencera maintenant.
En appuyant la touche « Type » brièvement vous pouvez programmer la tension de
coupure Delta Peak. Sélectionnez cette tension en appuyant sur les touches + ou - .
8. Comment charger des batteries au Plomb.
Connectez la batterie comme décrit ci-dessus.
Sélectionnez le signe Pb sur l’écran en appuyer la touche « Type » jusqu’à son apparition. En appuyant brièvement la touche « enter » vous pouvez sélectionner le courant
de charge ou la tension. Programmez chacune des valeurs en utilisant les touches + ou
-- Et con rmez en appuyant le touche « Start » pendant 3 secondes. Le processus de
charge commencera maintenant.
7. Charging NiMH / NiCd batteries
Connect the Ni-XX battery as described above. Press the ‘type’ button until NiMH or
NiCd appears on the screen. Set the value for the charge current with the +/- buttons
and con rm these with the ‘Enter’ button. By pressing the ‘Start’ button for more than
3 seconds, the charge process will start. There is no need to set the voltage, since the
charger will detect the voltage automatically. By pressing the ‘type’ button shortly, you
can set the delta peak value. Use the +/- buttons to do so.
8. Charging Pb batteries
Connect the Pb battery as described above. Press the type button until Pb appears
on the screen. By shortly pressing the enter button, you can switch between charge
current and voltage. Set both values using the +/- button and con rm by pressing the
Start button for more than 3 seconds. The charge process will now start.
Page 9
9
D NL
Vielen Dank dass Sie sich entschieden haben für den Pro-50 von BMI. Sie
haben einen computergesteuerten Lader/Entlader mit hochperformanten Mikro-
prozessoren und spezieller Software erhalten. Das Gerät ermöglicht es Ihnen
ihre Akkus immer in bester Qualität zu halten.
Bitte lesen Sie die Bedienungsanleitung sehr aufmerksam. Sie enthält viele wichtige Informationen und Sicherheitsinstruktionen. Bitte bewahren Sie die Bedienungsanleitung an einem sicheren Platz auf und geben Sie diese im Falle Sie den
Lader einmal verkaufen sollten, an den nächsten Besitzer weiter.
Garantie
BMI garantiert, dass dieses Produkt beim Kauf frei von Fabrikations- und Materi-
alfehlern ist. Schäden durch falschen Gebrauch oder Montagefehler werden durch
diese Garantie nicht gedeckt. Wir haften nicht für Teile die beschädigt wurden
während des Gebrauchs, für Schäden verursacht durch Änderungen oder Zerstörungen, für Schäden zufolge der Benutzung von Klebstoffen jeglicher Art oder andere Produkte die nicht ausdrücklich in der Anleitung beschrieben sind. Sobald das
Gerät in Betrieb genommen wird, übernimmt der Benutzer alle daraus entstehende
Verantwortlichkeit. Reklamationen aufgrund von unsachgemäßer Behandlung oder
Schadensersatzforderungen aufgrund missbräuchlicher Anwendung dieses Geräts,
müssen zurückgewiesen werden, da der praktische Betrieb außerhalb unseres Einfl ussbereiches liegt. Grundsätzlich von der Garantie ausgeschlossen sind normaler
Verschleiss im Betrieb, Unfallschäden, sowie Schäden, die durch nichtbeachten die-
ser Bedienungsanleitung verursacht werden.
Bedankt voor uw aankoop van de PRO-50 lader. U koos voor een snelle ACDC
lader/ontlader die uitgerust is met een zeer performante microprocessor en speciale bedieningssoftware. Uw batterijen blijven hierdoor in topconditie.
Lees aandachtig en grondig deze handleiding door en bewaar ze op een veilige
plaats. Vergeet niet uw handleiding aan een eventuele nieuwe eigenaar door
te geven.
Waarborg
Wij garanderen dat dit product vrij is van defecten op het ogenblik van de aankoop.
Deze garantie dekt geen enkel onderdeel, dat beschadigd werd gedurende het
gebruik, schade veroorzaakt door wijzigingen of vernieling, schade ten gevolge van
kleefstoffen of andere producten die niet expliciet vermeld worden in de gebruiksaanwijzing. In geval de lader defekt geraakt moet hij ons teruggestuurd worden
voor herstelling of omruiling, ingeval deze onder waarborg valt.
In geen enkel geval zal de compensatie hoger liggen dan de aankoopwaarde van
het product. Wij behouden ons het recht voor deze garantievoorwaarden te wijzigen of op te schorten zonder voorafgaande verwittiging. Gezien BMI geen controle
heeft over het correct gebruik, zal BMI geen enkele verantwoordelijk dragen voor
slecht gebruik van deze lader , dat resulteert in elke vorm van schade dan ook.
Door het gebruiken van deze lader, neemt de gebruiker alle verantwoordelijkheid
hierover op zich.
BMI NV/SA B-2550 Kontich BELGIUM
Modi cations, errors and printing errors reserved Sous réserve de modi cations
Änderungen, Irrtümmer und Druckfehler vorbehalten Wijzigingen, fouten en drukfouten voorbehouden
D Bedienungsanleitung
NL Handleiding
PRO-50
Balance Charger
Carefully read the
instructions!!!
Page 10
# 2185 PRO-50 Balance Charger
10
1. VEILIGHEIDSWAARSCHUWINGEN
1.1 Algemene veiligheidswaarschuwingen
- Controleer de netspanning daar waar u de lader wenst te gebruiken. U mag de
PRO-50 enkel gebruiken als de netspanning overeenstemt met de aangegeven netspanning op de lader.
- De positieve (rode kabel&pool) en negatieve (zwarte kabel&pool)uitgangen van de
batterij dienen op de juiste wijze te worden aangesloten op de ingangen van de
lader. Sluit in geen geval de negatieve pool op de positie ingang of omgekeerd aan
(polariteit), ondanks het feit dat de lader beschermd is tegen ompolen en kortsluiting, kan dit ernstige schade veroorzaken aan de batterij en uiteindelijk ook aan
de lader.
- Vooraleer het laadproces te starten, vergewis u ervan het juiste laad/ontlaadprogramma te gebruiken.
- Controleer zowel het aantal cellen van de op te laden batterij alsook het type van
de cellen.
- Wees zeker dat alles juist aangesloten is, en er niets kan mislopen.
- Plaatst de lader op een hittebestendige, niet brandbare en niet geleidende ondergrond. Plaats de lader nooit op een tapijt, een autozetel of andere soortgelijke
ondergrond.
- De openingen in de behuizing verzorgen de luchtdoorstroming en koeling van het
apparaat. Bedek deze niet daar anders de elektronische schakelingen warm kunnen
worden.
- Hou de lader weg van dampen, stof, hitte, water, direct zonlicht, vibraties en regen.
De lader mag enkel gebruikt worden in droge omstandigheden.
- Laat de lader nooit onbeheerd achter tijdens het laden en niet in de nabijheid van
kinderen.
- Zorg ervoor dat de batterijen die u wenst op te laden geen defecten of beschadi-
gingen vertoont. Defecte batterijen kunnen brand of explosie veroorzaken tijdens
het opladen.
- Controleer steeds de polariteit van de batterij en lees de aanbevelingen van de
fabrikant.
- Vermijd elke kortsluiting op de lader of op de batterij. Op de uitgang mag slechts
één batterij aangesloten worden.
- Laad nooit andere batterijen dan herlaadbare NiMH, NiCd, Pb, Li-ion, LiPo of LiFe
batterijen, en zelfs dan vergewis u van het gebruik van het juiste programma.
- Om kortsluiting te voorkomen, verbind eerst de laadkabels met de lader, en daarna
de batterij met de laadkabels. Bij het afkoppelen van batterijen de omgekeerde
volgorde respecteren.
- Laad nooit een batterij pack op dat cellen bevat met een verschillende nominale
capaciteit of met verschillende eigenschappen.
- Indien de lader toch een defect of fout vertoont, stuur deze dan terug in de originele
verpakking. Tracht de lader niet te openen of intern te wijzigen. Hierdoor vervalt
uw garantie.
1.2 Veiligheidswaarschuwingen voor LiPo batterijen
Lithium Polymeer batterijen (LiPo) dienen zeer voorzichtig gebruikt te worden. Dit
geldt voor zowel het laden, ontladen als het opslaan. U dient de volgende richtlijnen
goed te volgen.
Gelieve deze handleiding zorgvuldig te bewaren. Een verkeerde behandeling kan lei-
1. SICHERHEITSHINWEISE
1.1 Allgemeine Sicherheitshinweise
Prüfen Sie zuerst die Stromversorgung. Sie dürfen das Ladegerät nur benutzen wenn
die Stromversorgung übereinstimmt mit die auf dem Gerät angezeigte Spannung.
- Die Plus - (rotes Kabel + Pol) und Minus-(schwarzes Kabel + Pol) Ausgänge der Akku
müssen richtig an die Anschlussbuchsen des Ladegeräts angeschlossen werden.
Schließen Sie auf keinen Fall den Minuspol an den Plusausgang oder umgekehrt an.
Trotz der Tatsache, dass das Ladegerät über einen Verpolungsschutz verfügt kann
ein falsches Anschließen zu ernsthafte Schäden an Akku und Lader führen.
- Vergewissern Sie sich davon, dass Sie die richtige Ladebuchse benutzen ehe Sie mit
dem Ladevorgang beginnen.
- Bitte überprüfen Sie die genaue Anzahl und Typ der Zellen der zu ladenen Akku.
- Schützen Sie das Ladegerät vor Feuchtigkeit, Regen, Staub, Hitze, Vibrationen und
direktem Sonnenlicht. Das Gerät sollte nur im Trockenen benutzt werden.
- Falls das Ladegerät einen Defekt aufweisen sollte, schicken Sie es in der Originalverpackung zurück. Versuchen Sie nicht das Gerät zu öffnen oder zu ändern. Hierdurch
verfällt Ihre Garantie.
- Stellen Sie das Ladegerät und die zu ladene Batterie auf eine hitzebeständige, nicht
brennbare und elektrisch nicht leitende Unterlage. Stellen Sie das Ladegerät nie auf
einen Teppich, Autositz oder gleichartigen Untergrund!
- Die Schlitze im Gehäuse dienen der Kühlung des Geräts. Sie dürfen nicht abgedeckt
oder geschlossen werden.
- Ladegerät niemals unbeaufsichtigt an eine Stromversorgung angeschlossen lassen.
- Vergewissern Sie sich, dass die zu ladenden Akkus nicht defekt oder beschädigt
sind. Bei defekten Akkus besteht Explosionsgefahr.
- Überprüfen Sie immer die Polung der Akku und beachten Sie stets die Hinweise der
Akkuhersteller.
- Vermeiden Sie Kurzschlüsse. Sie dürfen nur je ein zu ladener Akku je Ladeanschluss
anschließen.
- Laden Sie niemals andere Akkus als NiMH, NiCd, Blei, Li-ion, LiPo oder LiFe Akkus
und benutzen Sie immer die richtige Ladebuchse.
- Um Kurzschlüsse zu vermeiden, verbinden Sie bitte immer zuerst das Ladekabel mit
dem Ladegerät und dann erst mit der Akku. Beim Abklemmen umgekehrt.
- Laden Sie nie ein Akku-Pack wovon die Zellen eine verschiedene Kapazität haben.
1.2 Sicherheitshinweise für den Gebrauch von LiPo-Akkus
Lithium-Polymer-Akkus (LiPo) bedürfen besonders aufmerksamer Behandlung.
Dies gilt sowohl bei Ladung und Entladung als auch bei Lagerung und sonstiger
Handhabung. Hierbei sind die folgenden besonderen Spezi kationen einzuhalten.
Bitte diese Anleitung sehr gut aufbewahren. Fehlerhafte Handhabung kann zu Explosionen, Feuer, Rauchentwicklung und Vergiftungsgefahr führen. Daneben führt
die Nichtbeachtung der Anleitungs- und Warnhinweise zu Leistungseinbußen und
sonstigen Defekten. Zellen mit verschiedener Kapazität
dürfen nicht in Reihe und nicht parallel geschaltet werden, da die Eigenschaften und
der Ladezustand zu unterschiedlich sind. Wenn Sie doch Akkupacks in Reihe oder
parallel schalten, verweigert BMI alle Ansprüche oder Beschädigungen. Während des
Ladevorgangs den Akku auf einer nicht brennbaren, hitzebeständigen und nicht leitenden Unterlage legen. Akku nicht im Fahrzeug oder in der Nähe von brennbaren
oder leicht entzündlichen Gegenständen laden. Laden Sie die Akkus nur unter Auf-
D
NL
Page 11
# 2185 PRO-50 Balance Charger copyright © 2012 BMI
11
sicht. Sollte der Akku zu heiß werden den Akku sofort vom Lader abklemmen. Achten
Sie immer darauf dass die Akkuzellen mit richtiger Polarität angeschlossen werden.
Laden Sie die Zellen mit max. 1C
(Wert von 1C =Zellenkapazität) Ladestrom.
1.3 Lagerung
• LiPo Zellen sollten mit einer eingeladenen Kapazität von 20% gelagert werden,
ansonsten wird der Akku nach einiger Zeit unbrauchbar. Der Akku sollte nie unter
3.0V pro Zelle entladen werden, ansonsten wird der Akku unbrauchbar.
• LiPo Akkus sind mechanisch nicht so stabil wie Akkus in Metallgehäusen. Vermeiden
Sie daher Shocks. Wenn der Akku einen Schock bekommt, entfernen Sie ihn vom
Modell und lassen Sie ihn während mindestens 30 Minuten auf einer nicht brennbaren und hitzebeständigen Unterlage liegen.
• Jeder Kontakt mit Flüssigkeit gleich welcher Art ist zu vermeiden.
• Zerlegen Sie niemals eine LiPo Akku.
1.4 Entsorgung
•
Wenn ein LiPo Akku Defekt ist (beschädigte Folie), folgen Sie dann diese Schritte :
Akku entladen – Akku abkühlen lassen – Akku einige Stunden in eine Salzwasserlösung
eintauchen
– Akku bei einem zerti zierten Entsorgungszentrum einliefern.
• Da die Firma BMI NV/SA die richtige Ladung, Entladung und Lagerung nicht über-
wachen kann, wird jegliche Garantie bei Fehlerhafter Ladung, Entladung oder La-
gerung ausgeschlossen. BMI verweigert alle möglichen Ansprüche und/oder Beschädigungen die durch Gebrauch dieser Akkus verursacht werden.
1.5 PRO-50 Sicherheitshinweise
Niemals den Lader unbeaufsichtigt lassen wenn er mit der Stromversorgung verbunden ist. Jede Fehlfunktion sollte schnell bemerkt werden können. Falls Sie einen
Fehler bemerken beenden Sie den Ladevorgang und schauen Sie in Ihrer Bedienungs-
anleitung nach.
• Der Lader niemals gleichzeitig an AC und DC Eingang anschließen .Dies wird der
lader zerstören.
• Der Lader muss stets vor Staub, Dampf und Nässe geschützt werden. Außerdem
niemals Vibrationen und direkter Sonneneinwirkung aussetzen. Nicht fallen lassen.
Der Lader und auch die zu ladende Akkueinheit sollten stets auf einem schwer
entfl ammbaren und nicht leitendem Untergrund gestellt werden. Niemals auf dem
Autositz, einem Teppich oder ähnlichem Untergrund stellen. Alle leicht entfl ammbare Materialien aus der Nähe des Laders entfernen. Niemals das Gehäuse und die
Belüftung des Gehäuses abdecken. Auf gute Belüftung achten. Vergewissern Sie
sich, dass Sie alle Informationen zum Laden und Entladen des Akkus die vom Her-
steller beschrieben werden auch verstehen. Wenn das Ladeprogramm falsch kon-
guriert werden sollte kann das zu schlimmen Schäden führen. Insbesondere die
falsche Behandlung von Lithiumzellen kann Brände und Explosionen verursachen.
Um Kurzschlüsse zu vermeiden immer erst die Ladekabel am Lader installieren da-
nach die zu ladende Akkueinheit. Gehen Sie umgekehrt vor wenn Sie den Akku von
der Ladestation entfernen wollen. Nie mehr als eine Akkueinheit an den Ladekreis
anschließen. Versuchen Sie niemals folgende Akkus zu laden/entladen:
- Akkus die nicht den Spezi kationen des Laders PRO-50 entsprechen, Akkupacks
den tot ontplof ng, brand, rookontwikkeling of vergiftiging. Bovendien zal het niet
opvolgen van de volgende richtlijnen leiden tot een drastische vermindering in de performantie van deze batterij. Cellen met verschillende capaciteiten mogen niet parallel
en niet in serie geschakeld worden. De eigenschappen van de afzonderlijke cellen zijn
immers te verschillend. Wanneer u toch cellen in serie of parallel schakelt doet u dit
op eigen risico en verliest u alle rechten
op een eventuele garantie. De door ons geleverde batterijpacks zijn geselecteerd op
de capaciteit van de afzonderlijke cellen. Tijdens het laden de batterij op een niet ontvlambare, hittebestendige en niet geleidende bodem plaatsen. De batterij nooit laden
wanneer ze zich in het voertuig of in de nabijheid van ontvlambare goederen bevindt.
Enkel laden met laders die geschikt zijn voor LiPo cellen, Laad de batterij nooit zonder
toezicht. De batterij nooit in een (rijdend) voertuig (auto, motor, ...) laden, Wanneer
de batterij te warm wordt, verwijder ze dan steeds van de lader, Wees steeds zeer
aandachtig op de juiste polariteit bij elke aansluiting. De cellen met maximum 1C (1C
= capaciteit van de batterij) laden. De accu nooit onder de 3.0Vper cel ontladen.
1.3 Stockage van LiPo batterijen
LiPo cellen dienen met een restcapaciteit van 20% opgeslagen worden. Indien u
dit niet doet, wordt de batterij na verloop van tijd onbruikbaar. LiPo batterijen zijn
kwetsbaarder dan batterijen in een metaalhuis. Vermijd schokken omdat deze de batterij beschadigen. Verwijder batterij van het model bij een eventuele crash en laat de
batterij minstens 30 minuten op een niet brandbare en hittebestendige ondergrond
liggen. Ieder contact met vloeistoffen is te vermijden. Tracht nooit een LiPo batterij te
ontmantelen of te demonteren.
1.4 Recyclage van LiPo batterijen
Indien een LiPo batterij onbruikbaar is geworden door beschadiging van de behuizing,
volg dan de volgende procedure : Ontlaad de batterij - Laat de batterij afkoelen
– Dompel de batterij gedurende enkele uren in een zoutwateroplossing – Lever de
batterij in bij een batterij-inzamelpunt. Omdat BMI NV geen invloed heeft over de
correcte lading, ontlading en stockage wordt er generlei garantie bij verkeerde lading,
ontlading of stockage gegeven. BMI wijst alle verantwoordelijkheid of aanspraken
over beschadigingen, kwetsuren, ... die uit het gebruik van deze batterijen zouden
voortvloeien af.
1.5 PRO-50 waarschuwingen
• De lader nooit ontbeheerd achterlaten als hij aangesloten is. Indien een fout vastgesteld wordt, onmiddellijk het laad/ontlaadproces beëindigen en de handleiding
raadplegen. Houd vluchtige en ontvlambare stoffen weg van de lader.
• Verbind de lader nooit gelijktijdig met AC ingang en DC ingang. Dit zal de lader
vernielen.
• Zorg ervoor de openingen in de behuizing van de lader nooit afgedekt zijn. Zorg
voor een goede ventilatie.
• Verzeker u ervan dat u over alle informatie over de op te laden of de te ontladen
batterij beschikt. Indien het programma verkeerd ingesteld wordt, kan de batterij
beschadigd worden. In het bijzonder LiPo batterijen kunnen brand en/of ontplof ng
veroorzaken. Door overladen.
• Tracht geen batterijen op te laden van het volgend type:
- Batterijpacks die bestaan uit cellen van verschillende makelij.
- Batterijen die net opgeladen zijn, of slecht gedeeltelijk ontladen.
D
NL
Page 12
# 2185 PRO-50 Balance Charger
12
die verschiedene Akkutypen enthalten (auch verschiedene Hersteller), vollgeladene
Akkus oder Akkus die nur gering entladen sind, Nicht wiederaufl adbare Batterien
(Achtung Explosionsgefahr!), Akkus die nicht vom Lader unterstützte Ladetechniken
benötigen, also keine der Ladetechniken für NiCd, NiMH, Li-Ion, Li-Po oder Bleiakkus,
Fehlerhafte oder defekte Akkus, In Schaltaufbauten integrierte Akkus, Akkus die in
Einheiten integriert sind die sich schon in einem aktiven Stromkreis be nden oder mit
anderen elektrischen Komponenten verbunden sind, Akkus die nicht für die unter-
stützten Ladeströme, die während des Ladeprozesses auftreten können, konzipiert
sind, Bitte prüfen Sie folgende Punkte bevor Sie mit dem Laden/entladen beginnen:
- Ist das richtige Ladeprogramm passend zum Akkutyp gewählt?
- Ist der richtige Ladestrom für zum Akkutyp gewählt?
- Lithium Akkupacks können parallel und in Serie geschaltet sein. Prüfen Sie die Anordnung der Einzelzellen aufs Genaueste bevor Sie mit dem Laden beginnen.
- Ist die Triggerspannung für die Delta Peak Emp ndlichkeit passend für Ihre NiCd
oder NiMH Akkus?
- Sind alle Kabel und Verbindungen sicher und unterbrechungsfrei oder sind „Wackelkontakte“ möglich? Ersetzen Sie diese Verbindungen. Diese Warnungen und Hinweise sind besonders wichtig. Bitte befolgen Sie diese Ratschläge für ein Höchstmaß an
Sicherheit. Ansonsten besteht Sie Gefahr dass Akkus und Lader beschädigt werden
können. Des Weiteren könnten Feuer, Explosionen oder Personenschäden die Folge
sein. Es ist sehr wichtig dass alle Daten auf dem Display völlig verstanden werden.
Sollte das Programm nicht richtig eingestellt werden kann der Akku beschädigt werden und Lithium Akkus können sogar explodieren.
2. EIGENSCHAFTEN UND TECHNISCHE DATEN
- Eingang: DC: 11~15 V // AC: 100~240V 50/60Hz
- Laden : 50W
- Ladestrom: 0,1~5,0A
- Lithium balancier Genauigkeit: : 5mV/Zelle
- Gewicht: 490g
- Abmessungen: 135mm x 112mm x60.9mm
Folgende Akkus können mit dem Pro6+ geladen
werden:
- NiCd/NiMH Akkus: 1~15 Zellen (1,2~18,0V)
- LiPo/LiFe/Li-ion Akkus: 1~6 Zellen
- Bleiakkus: 1~10 Zellen (2V~20V)
- Batterijen die een andere laadtechniek vereisen als NiCd, NiMH, Pb, LiPo, LiFe of
Li-ion batterijen.
- Defecte of beschadigde batterijen
- Batterijen met een ingebouwd laadcircuit of beveiligingscircuit.
- Batterijen die ingebouwd zijn in enig elektrisch apparaat of circuit.
- Batterijen die door de fabrikant niet expliciet genoemd zijn om met de laadstromen
te laden die de PRO-50 lader levert.
• Houdt volgende punten in gedachte alvorens het laadproces aan te vatten.
- Is het juiste programma geselecteerd. Is het juiste batterijtype geselecteerd.
- Is de juiste stroom ingesteld voor het laden/ontladen.
- LiPo batterijen kunnen samengesteld zijn uit in serie en/of parallel geplaatste circuits. Controleer zorgvuldig de samenstelling van een batterijpakket alvorens te
laden/ontladen.
- Staat de Delta Peak trigger waarde correct ingesteld?
- Bent u zeker dat alle verbindingen veilig zijn. Kan er zeker geen kortsluiting ontstaan ?
Deze veiligheidswaarschuwingen zijn van bijzonder belang. Volg deze instructies voor
een maximale veiligheid, lader en/of batterij kunnen of beschadigd raken en/of ernstige schade toebrengen aan personen of eigendommen.
2. KENMERKEN & SPECIFICATIES
- Ingangsspanning: DC: 11~15 V // AC: 100~240V 50/60Hz
- Laadvermogen : 50W
- Laadstroom : 0,1~5,0A
- Lithium precisie bij balanceren: 5mV/cel
- Gewicht: 490g
- Afmetingen: 135 mmx112 mm x60.9mm
Volgende batterijen kunnen met de Pro6+
geladen worden::
- NiCd/NiMH batterijen:1~15 cellen (1,2V ~18,0V)
- LiPo/LiFe/Li ion batterijen: 1~6 cellen
- Pb batterijen: 1~10 cellen (2V~20V)
D
NL
Page 13
# 2185 PRO-50 Balance Charger copyright © 2012 BMI
13
• Maximale Sicherheit durch Delta Peak laden bei NiCd und NiMH Akkus. Delta Peak
Sensibilität: Die automatische Spannungsunterbrechungsfunktion arbeitet nach dem
Delta Peak Spannungserkennungsprinzip. Der Lader überwacht eine Spannungskurve
und schätzt die Spannungsspitze mit dem Ladefortschritt. Dadurch wird der Endpunkt
des Ladens genau festgelegt. Der Wert der Triggerspannung kann für die Ladevor-
gänge von NiCd und NiMH einzeln in mV angegeben werden.
• Begrenzung der Kapazität: Die Ladekapazität wird fortwährend und mehrfach abhängig von Ladezeit und Ladestrom berechnet. Wenn die Ladekapazität die Begren-
zungen dieses Vorgangs überschreitet wird der Ladevorgang sofort abgebrochen.
• Begrenzung der Ladezeit: Sie können die maximale Ladezeit begrenzen um Beschädigungen an Akkus vorzubeugen. Ist die eingestellte Zeit abgelaufen, wird der
Ladevorgang automatisch
beendet.
• Mit XH- und EHR-Balancer für LiPo Zellen.
• Der Pro-6+ kann 3 verschiedene Lithium Akkus laden: LiPo, Li-ion und LiFe. Diese
Akkus haben unterschiedliche Charakteristiken. Demnach muss vor jedem Ladevorgang der richtige Typ eingestellt werden.
3. INHALT
Ihr PRO-50 Ladegerät wird geliefert mit:
- 220V/240V AC Anschlusskabel
- 12V DC Verbindungskabel
- Verschiedene Ladekabel
- Einem XH & EHR Balancier-Adapter
4. ANSCHLUSS DER BATTERIE UND BEDIENUNG DES LADERS.
Der Pro-50 Lader verfügt über 4 Navigationstasten die das navigieren durch das
Menü ermöglichen.
Type/Stop: Batterietyp selektieren / unterbrechen des Ladevorgangs.
+/-: Einstellen der Werten
Start/Enter: Starten des Ladevorgangs und bestätigen der eingeführten Werten.
1) für NiMH, NiCd, Pb und Li-XX Akkus ohne Balancerstecker Verbinden sie die 4mm
Bananenstecker des Ladekabels mit dem Lader und achten sie auf die richtige Po-
larität. Wählen sie das passende adapterteil aus den mitgelieferten Steckern: Dean,
BEC, RX-universal, Glow und abgreifklemmen. Falls sie keinen passenden Kabel oder
Adapter nden, müssen sie sich einen erwerben. Fragen sie bitte Ihren Fachhändler
um Auskunft. Verbinden sie den Akku mit dem Ladekabel und schalten sie das La-
degerät ein um mit dem Laden zu beginnen. Bitte überprüfen sie alles noch einmal
gründlich und vergewissern sie sich davon, dass die Polarität richtig ist, und dass es
zu keinem Kurzschluss kommen kann.
2) für Li-XX Zellen mit Balancerkabel. Schließen sie die Hauptanschlüsse der Akku an
den Lader wie beschrieben in Punkt 1. Wenn Ihre Akku einen XH/EHR Anschlussstek-
ker hat, schließen sie den XH/EHR Balancieradapter an den Lader an und stecken sie
den XH/EHR Stecker der Akku in den Balancer-adapter. starten sie den Ladevorgang
wie weiter beschrieben in dieser Anleitung. Hat Ihre Akku keinen HX Anschluss-Balan-
cerstecker müssen sie sich einen erwerben bei Ihrem Fachhändler.
• Maximale veiligheid door Delta Peak laden bij NiCd en NiMH batterijen. De lader
beëindigd het laden van NiMH en NiCd cellen op basis van het Delta Peak spanningsdetectiesysteem. De lader zal de spanningscurve volgen en kleine veranderingen
hierin waarnemen. Bij het optreden van de zogenaamde delta piek zal het laadproces
onderbroken worden. De grootte van de piek noemen we de triggerwaarde. Hoe groter de trigger waarde, des te meer uitgesproken de delta piek dient te zijn, alvorens
de lader het lader beëindigd. De trigger-waarde kan worden ingesteld voor zowel
NiCd als NiMH batterijen.
• Beperking van de toegevoegde lading (capaciteit) : De toegevoegde lading wordt
berekende door de laadstroom te vermenigvuldigen met de laadtijd. Er kan een
waarde ingesteld worden voor de
maximaal toegevoegde lading aan de batterij. Eens deze waarde overschreven wordt,
zal het laadproces automatisch beëindigen.
• Laadtijd beperking: er kan een maximale laadtijd ingesteld worden. Eens deze
overschreden is, wordt het laadproces beëindigd.
• XH en EHR- balanceraansluiting voor LiPo cellen.
• De PRO-50 kan 3 verschillende Lithium batterijen laden : LiPo, Li-ion en LiFe. Het
type moet correct ingevoerd worden alvorens het laadproces te starten.
3. INHOUD
Uw PRO-50 lader wordt geleverd met:
- 220V/240V AC aansluitsnoer
- 12V DC verbindingskabel
- Verschillende laadkabels
- Een XH & EHR balancer-adapter.
4. AANSLUITING EN BEDIENING VAN DE LADER
De PRO-50 lader beschikt over 4 knoppen die u doorheen het menu helpen.
Type/Stop: Hiermee selecteert u het batterijtype en gebruikersinstellingen. Door op
deze knop te drukken onderbreekt u het laadproces.
+/- : Stelt de waarde in
Start/Enter: Start het laadproces en bevestigt de ingevoerde waardes.
1) Voor NiMH, NiCd, Pb en Li-XX batterijen zonder balanceerstekker Verbind de 4mm
vergulde banaanstekkers van de laadkabel aan op de lader en let hierbij op de juiste
polariteit. Kies het geschikte adapterstuk volgens de bijgeleverde connectoren: Dean,
BEC ,RX-universeel,Glow en krokodilklemmen. Indien u geen geschikte kabel of adapter vindt, dient een passende laadkabel aangeschaft te worden. raadpleeg hiervoor
uw lokaal verkoopspunt. Verbindt de batterij met de laadkabel en stel de lader in om
het laden aan te vatten. Voer steeds een extra controle uit en vergewis u ervan dat
de polariteit correct is en er geen kortsluitingen mogelijk zijn.
2) Voor Li-XX cellen met balanceerkabel. sluit de hoofdaansluitingen van de batterij
aan op de lader zoals beschreven in punt 1. Indien uw batterij over een XH/EHR
connector
beschikt, sluit de XH/EHR balancer-adapter aan op de lader en plug de XH/EHR -
che van de batterij aan op de balancer-adapter en start het laadproces zoals verder
beschreven in deze
handleiding. Indien uw batterij niet over XH-balanceerconnectoren beschikt, dient
een passende adapter te worden aangeschaft. Deze zijn optioneel verkrijgbaar.
D
NL
Page 14
# 2185 PRO-50 Balance Charger
14
5. SETUP EINSTELLUNGEN
Der Pro-6 Lader wird geliefert mit Werksvoreinstellungen der wichtigsten Parameter.
Der Bildschirm zeigt die folgenden Informationen der Reihe nach an und der Benutzer
kann die Werte jedes Bildschirms dann beliebig ändern. Wenn sie einen Wert des Programms ändern wollen, drücken sie den start/Enter Knopf. Wenn die Anzeige blinkt
dann ändern sie den Wert mit dem Dec/Inc Knopf. Der Wert wird gespeichert nach
drücken des start/ Enter Knopfs.
5.1 Buzzer: Das Bestätigungssignal kann entweder ein oder ausgeschaltet werden.
5.2 Safety Time (TIME) : mit diesem Programm können sie der maximale Ladezeit
einstellen. Der Lader wird beim Erreichen der eingestellte Zeit den Ladevorgang be-
enden.
5.3 Safety Capacity (CAPA): mit diesem Programm können sie die maximale Ladekapazität einstellen. Wenn der Delta-Peak nicht erreicht wird oder der Ladevorgang
nicht beendet wird, wird der Lader beim Erreichen der eingegebenen Kapazität den
Ladevorgang beenden.
5.4 Input Voltage (INPUT): Dieses Programm überwacht die Eingangsspannung.
sollte die Eingangsspannung unter einen vorab eingegebenen Wert sinken, wird der
Vorgang beendet.
5.5 Temperatur (C): Links am Ladegerät be ndet sich ein 3-pin Anschluss für den
Tempertur Sensor. Sie kunnen die gewunschte Temperatur einstellen wobei der Lade-
vorgang beendet wird.
5.6 Delta peak (Δ peak): In diesem Menü kunnen sie den Delta Peak Abschalt Wert
einstellen (für NiMH/NiCd Batterien).
* Der Batterie Type selektieren durch mehrfaches drücken auf der �-taste
während mehr als 3 Sekunden.
6. LiPo und andere Li-XX Batterien laden.
Bevor eine Lipo (oder Li-xx) Batterie geladen werden kann, müssen sowohl die
Hauptanschlüsse als Balancierstecker am Lader angeschlossen werden. Schließen Sie
die Li-XX Batterie an sowie oben beschrieben. Drücken Sie den ‘Type‘ Taste bis “LIPO
(oder Life oder Li-ion) auf dem LCD erscheint. Durch kurzes Drücken auf “ENTER“
können Sie wechseln zwischen Ladestrom und Spannung. Stellen Sie die Werte ein
mit den +/- Tasten und bestätigen Sie durch Drücken auf die Start-Taste für mehr als
3 Sekunden. Der Ladevorgang startet jetzt.
IMMER BEACHTEN OB DER BATTERIETYP RICHT EINGESTELLT IST UND DASS ALLE EINGESTELLTE WERTEN KORREKT SIND BEVOR DER LADEVORGANG GESTARTET WIRD.
Durch Kurzes Drücken auf den + oder - Tasten Während der Ladevorgang, können
zusätzliche Informationen bekommen wie: Individuelle Zellspannung, verstrichene
Zeit, Ladestrom, geladene Kapazität ausgedrückt in Prozenten (%)
5. SETUP MENU (gebruikersinstellingen)
De Pro-50 lader wordt geleverd met een aantal vooraf ingestelde fabrieksinstellingen.
Het scherm geeft de volgende informatie in volgorde weer, en de gebruiker kan de
waarden van de parameters wijzigen op elk scherm. om een waarde te veranderen,
druk op Start/Enter, tot dat de waarde knippert en wijzig deze daarna door op Inc of
Dec te drukken. De waarde wordt opgeslagen na het drukken op start/Enter
5.1 Buzzer: De bevestigingtonen kunnen in of uitgeschakeld worden.
5.2 Safety Time (TIME) : Deze functie limiteert de maximale laadtijd. Deze functie
zal er voor zorgen dat het laadproces afgebroken wordt nadat de ingestelde laadtijd
verlopen is.
5.3 Safety Capacity (CAPA): Deze functie limiteert de maximale hoeveelheid lading
die in een batterij gebracht worden kan. Indien het laadproces niet automatisch onderbroken wordt door bv
delta-peak of cut-off spanning, zal deze functie er voor zorgen dat het laadproces
alsnog afgebroken wordt nadat deze bepaalde hoeveelheid bereikt werd.
5.4 Input Voltage (INPUT): Dit programma houdt de ingangsspanning van de lader in
het oog. Zakt de spanning tot onder de ingestelde waarde, zal het laad/ontlaadproces
stilgelegd worden.
5.5 Temperatur (C): U kan de speciale 3 pins ingang gebruiken om de temperatuurs
sonde aan te sluiten. In dit menu kan de temperatuur ingesteld worden waarbij de
lader het proces beëindigt wanneer deze bereikt wordt.
5.6 Delta peak (Δ peak): in dit menu kan u de delata peak trigger spanning instellen
(voor batterijen NiMH/NiCd)
* Het Batterij Type selecteren door meermaals op de �-knop te drukken gedurende meer dan 3 seconden.
6. LiPo en andere Li-xx batterijen laden.
Voor het laden van deze batterijen dienen zowel hun voedingskabels als hun balanceerstekker aangesloten te worden aan de lader.
Sluit de Li-xx batterij aan zoals hierboven beschreven.
Druk op de ‘Type’ toets totdat LiPo verschijnt op het scherm. Door telkens kort op de
‘Enter’ toets te drukken kan u wisselen tussen de in te stellen laadstroom en spanning
(+ / -) Stel de waarden voor spanning en laadstroom in en bevestig door gedurende
drie seconden op Start te drukken. Het laadproces start nu.
ZORG ER STEEDS VOOR DAT HET BATTERIJTYPE CORRECT INGESTELD IS EN DAT ALLE
INGESTELDE WAARDEN JUIST ZIJN ALVORENS HET LAADPROCES TE STARTEN.
Door kort op de + of - knop te drukken, kan bijkomende informatie verkregen worden
zoals: individuele celspanningen, totaal verstreken tijd, laadstroom, geladen capaciteit
en hoeveel de batterij percentsgewijze (%) geladen is.
D
NL
“+“ zeigt/toont
Total
LiPo
V
Charge
Curr
LiPo
A
Charge
Total
LiPo
%
Charge
Time
LiPo
Capa
LiPo
Ah
Charge
LiPo
V
Charge
LiPo
V
Charge
1
2
LiPo
V
Charge
3
LiPo
V
Charge
3
2
1
Total
“-“ zeigt/toont
Page 15
# 2185 PRO-50 Balance Charger copyright © 2012 BMI
15
+
+
+
+
Individual cell voltage
Tension des éléments individuels
V
Charge
LiPo
Charge
LiPo
%
Charge
LiPo
%
Charge
LiPo
%
Charge
LiPo
%
V
Charge
LiPo
3
2
1
Total
V
Charge
LiPo
3
1
V
Charge
LiPo
2
1
2
1
2
3
2
1
Total
Example: charging LiPo/NiMH / Exemple: charge LiPo/NiMH
Für jeden Akku-Typ:
- Ladestrom einstellen (+/-)
- Bestätigen ( >3 Sek.)
Voor elk batterijtype:
- Stel de laadstroom in (+/-)
- Bevestigen ( >3 Sec.)
Page 16
# 2185 PRO-50 Balance Charger
16
7. NiMH / NiCd Batterien laden.
Schließen Sie die Ni-XX Batterie an sowie oben beschrieben. Drücken Sie den ‘Type‘
Taste bis “NiMH oder NiCd auf dem LCD erscheint. Durch Geben Sie den Ladestrom
ein mit den +/- Tasten und bestätigen Sie durch Drücken auf die Start-Taste für mehr
als 3 Sekunden. Der Ladevorgang startet jetzt. Es muss keine Spannung eingegeben werden, der Lader detektiert die Spannung automatisch. Durch drücken auf der
‚Type‘-Taste können Sie die Delta-Peak-Wert einstellen mit den +/- Tasten
8. Pb Batterie laden
Schließen Sie die Pb Batterie an sowie oben beschrieben. Drücken Sie den ‘Type‘
Taste bis “Pb“ auf dem LCD erscheint. Durch kurzes Drücken auf “ENTER“ können Sie
wechseln zwischen Ladestrom und Spannung. Stellen Sie die Werte ein mit den +/Tasten und bestätigen Sie durch Drücken auf die Start-Taste für mehr als 3 Sekunden.
Der Ladevorgang startet jetzt.
7. NiMH / NiCd batterijen laden.
Sluit de Ni-XX batterij aan zoals hierboven beschreven. Druk op de ‘Type’ toets totdat
NiMH of NiCd verschijnt op het scherm. Voer de laadstroom in met de +/- toetsen en
bevestig deze met de Enter toets. Door gedurende 3 seconden op de Start toets te
drukken, wordt het laadproces gestart. Er dient geen spanning te worden ingesteld.
De lader detecteert deze automatisch. Door kort op de type toets te drukken, kan u
de delta peak waarde instellen. Gebruik hiervoor de +/- toetsen.
8. Pb batterijen laden
Sluit de Pb batterij aan zoals hierboven beschreven.
Druk op de ‘Type’ toets totdat Pb verschijnt op het scherm. Door telkens kort op de
‘Enter’ toets te drukken kan u wisselen tussen de in te stellen laadstroom en spanning
(+ / -) Stel de waarden voor spanning en laadstroom in en bevestig door gedurende
drie seconden op Start te drukken.
Het laadproces start nu.
D NL
PRO-50 Fehlermeldungen Foutmeldingen PRO 50
Err.1 Die Eingangsspannung ist zu niedriger oder zu hoch :weniger als 11.0V
oder mehr als 15.0V
Err.2 Keine elektrische Verbindung zwischen lader und Batterie. Kontrollieren
Sie alle Verbindungen und Starten Sie den Ladevorgang erneut.
Err.3 Die Batterie wurde mit falscher Polung angeschlossen. Schließen Sie die
Batterie an mit der richtigen Polarität.
Err.4 Die Verbindung zwischen Lader und Batterie wurde abgebrochen während
des Ladevorgangs. Kontrollieren sie alle Verbindungen und starten Sie
den Ladevorgang erneut.
Err.5 Eine Elektrische Fehler ist aufgetreten. Versuchen sie den Ladevorgang
neu zu starten. Stellen Sie sich in Verbindung mit Ihrem Fachhändler falls
die Fehler bleibt
Err.6 Kalibrierungsfehler
Err.7 Li-xx Batterie mit zu hohe oder zu niedrige Spannung. Das Zellenzahl
kann nicht bestimmt werden.
Err.8. Balancer Spannungsfehler: Die Spannung einer oder mehreren Zellen ist
zu hoch oder zu niedrig.
STOP: Der maximale Ladezeit wie eingestellt (Sicherheit) ist abgelaufen. Sie
können den Ladevorgang neu starten oder die Batterie abkoppeln.
FULL: Die Batterie ist vollgeladen.
Err.1 The DC ingangsspanning is minder dan 11.0V of meer dan 15.0V. Zorg
ervoor dat de ingangsspanning steeds binnen deze marges blijft.
Err.2 Er is geen verbinding tussen lader en batterij. Controleer alle verbindin-
gen en probeer opnieuw.
Err.3 De batterij werd aangesloten met de verkeerde polariteit. Sluit de batterij
opnieuw aan met de juist polariteit.
Err.4 De verbinding tussen batterij en lader werd verbroken tijdens het laad-
proces. Controleer alle verbindingen en herstart het laadproces.
Err.5 Een elektrische fout doet zich voor. Tracht het laadproces te herstarten.
Indien het probleem zich blijft voordoen, contacteer uw plaatselijke
verkoper.
Err.6 Een doet zich een calibratiefout voor
Err.7 Li-xx batterij met een te hoge of te lage spanning. Het aantal cellen van
het batterijpack kan niet worden bepaald.
Err.8 Balancer spanning fout : De spanning van een individueel element is te
hoog of te laag.
STOP: De maximale laadtijd zoals ingesteld (veiligheid) is verstreken. U kan
het proces herstarten of de batterij afkoppelen.
FULL: De batterij is volgeladen.
Loading...
