Blomberg KFD 9952 XA+, KFD 9952 XDA+ User Manual

Download

D Bedienungsanleitung

Refrigerator

KFD 9952 XA+

Kühlschrank Køleskab Kjøleskap

Kylskåp

Jääkaappi

Please read this manual first!

Dear Customer, We hope that your product, which has been produced in modern plants and

checked under the most meticulous quality control procedures, will provide you an effective service.

For this, we recommend you to carefully read the entire manual of your product before using it and keep it at hand for future references.

This manual

• Will help you use your appliance in a fast and safe way.

• Read the manual before installing and operating your product.

• Follow the instructions, especially those for safety.

• Keep the manual in an easily accessible place as you may need it later.

• Besides, read also the other documents provided with your product.

Please note that this manual may be valid for other models as well.

Symbols and their descriptions

This instruction manual contains the following symbols:

C Important information or useful usage tips. A Warning against dangerous conditions for life and property. B Warning against electric voltage.

This product is supplied with the selective sorting symbol for waste electrical

and electronic equipment (WEEE). This means that this product must be handled pursuant to European Directive 2002/96/EC in order to be recycled or dismantled to minimise its impact on the environment. For further information, please contact your local or regional authorities.

Electronic products not included in the selective sorting process are potentially dangerous for the environment and human health due to the presence of

hazardous substances.

Recycling

1 The refrigerator 3

2 Important Safety Warnings 4

Intended use .....................................4

General safety ...................................4

Child safety ........................................6

HCA Warning ....................................6

Things to be done for energy saving ..6

3 Installation 7

Points to be considered when re-

transporting your refrigerator .............7

Before operating your refrigerator ......7

Electric connection ............................8

Disposing of the packaging ...............8

Disposing of your old refrigerator .......8

Placing and Installation ......................9

Floor balance adjustment ..................9

Adjusting the gap between the upper

door ................................................ 10

Installing Water Filter ....................... 11

Connection of the Water Pipe to the

Refrigerator .....................................11

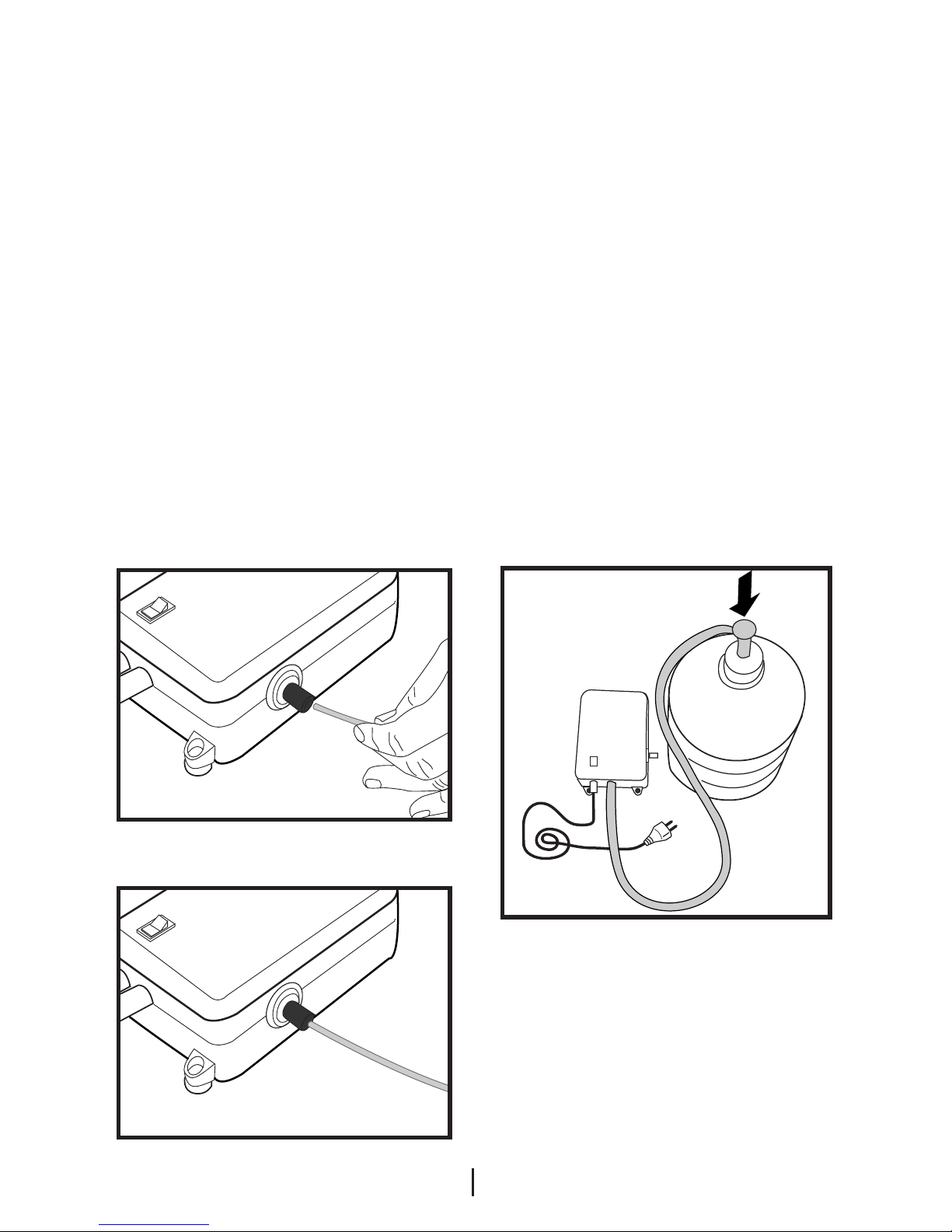

Connection of Water Hose to the

Jug .................................................12

Connection of the Water Pipe to the

Cold Water Mains Line ....................13

Prior to first use of Water Dispenser .15

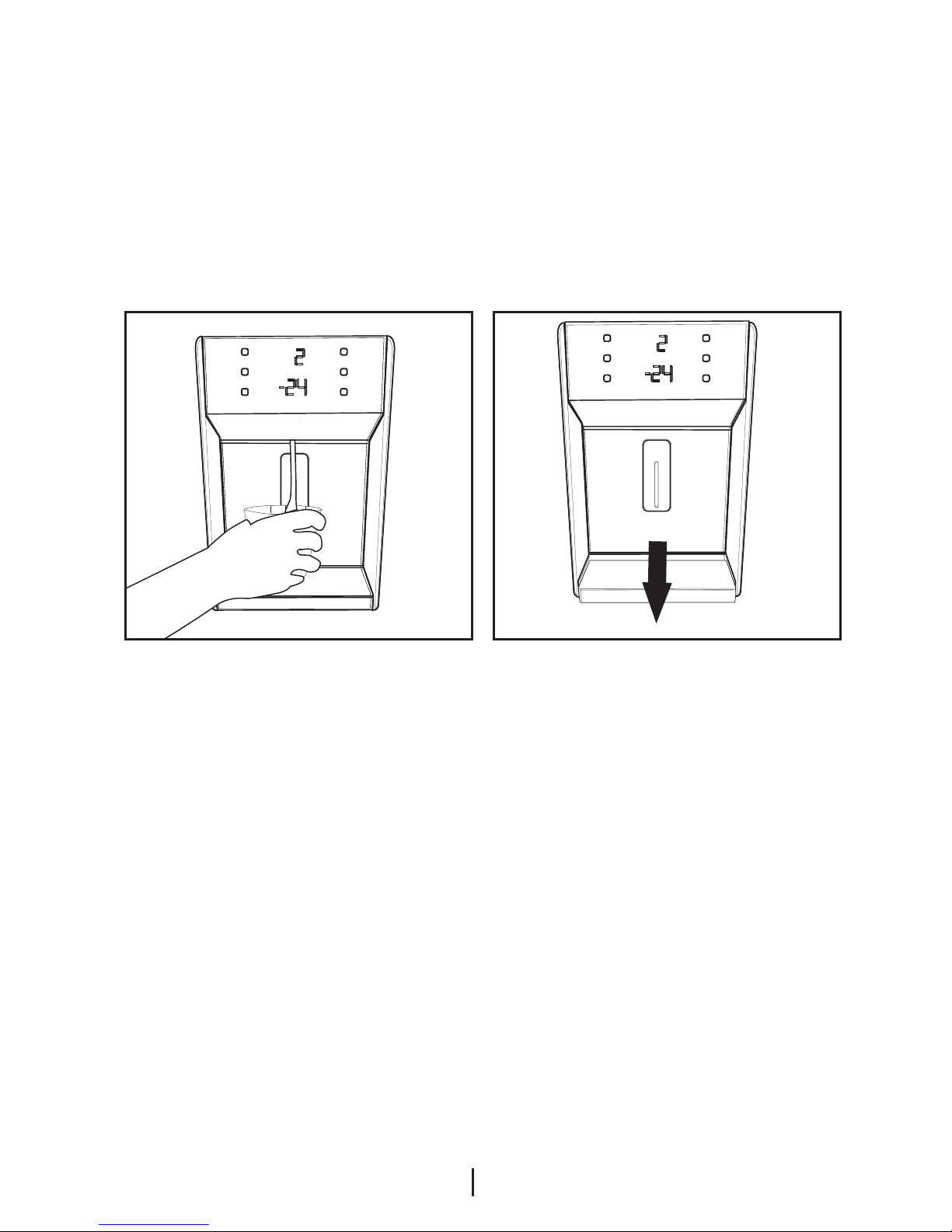

Using the water spring .....................16

Spillage Tray ....................................16

4 Preparation 17

5 Using your refrigerator 18

Indicator Panel .................................18

Door Open Alarm: ..........................20

Things to do to have the filter usage

time calculated automatically ...........21

Egg tray ........................................... 22

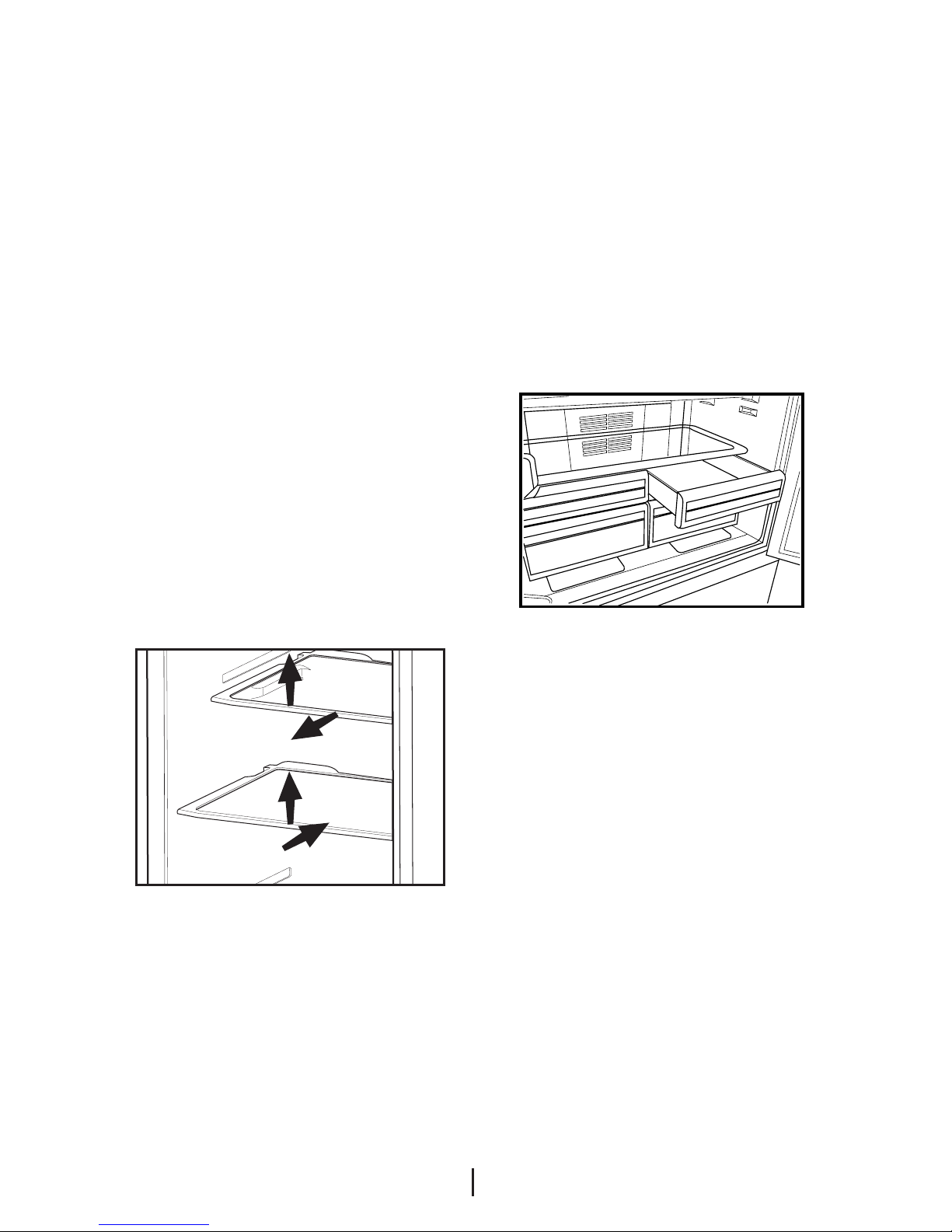

Sliding Body Shelves .......................22

Chiller compartment ........................22

Crisper ............................................23

Movable Middle Section .................24

Blue light ......................................... 24

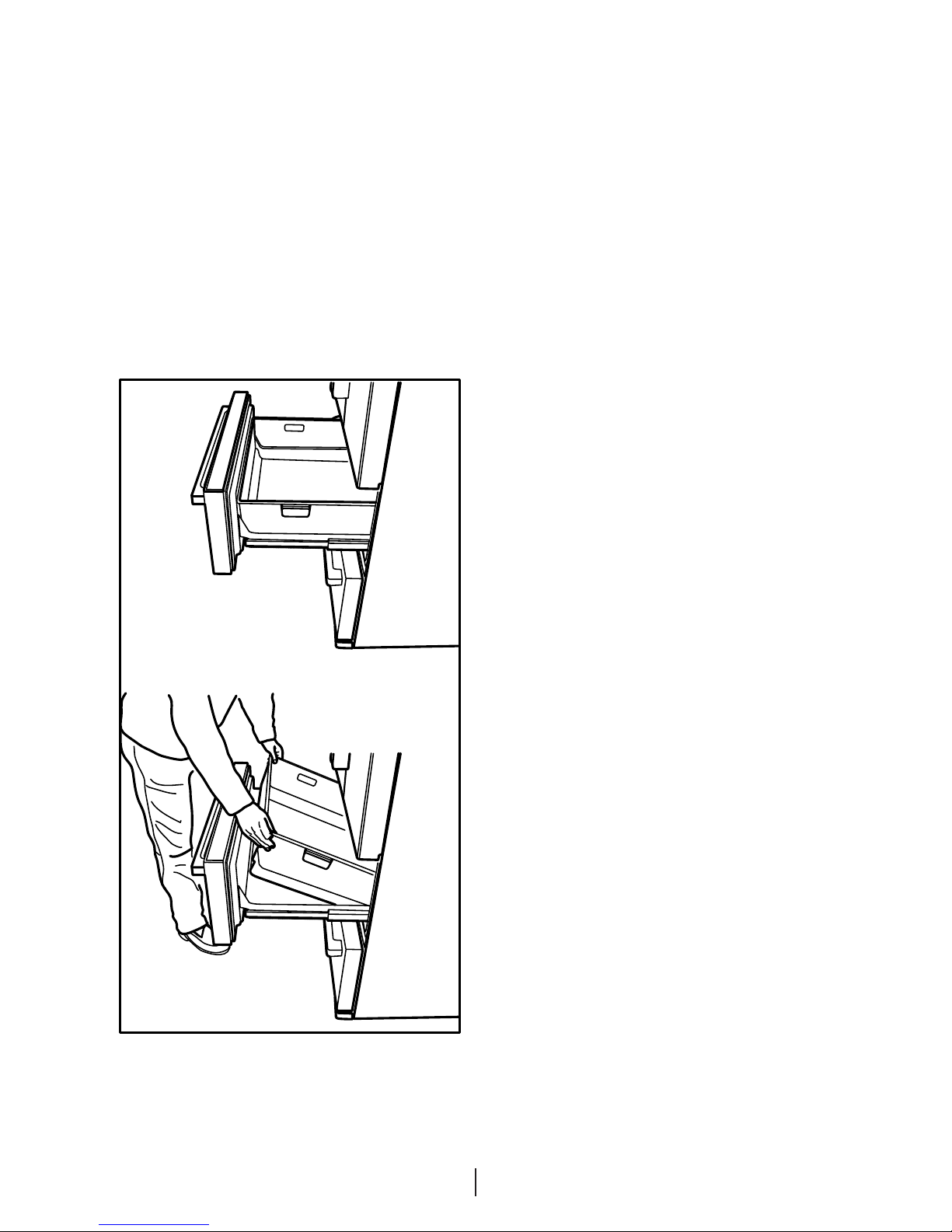

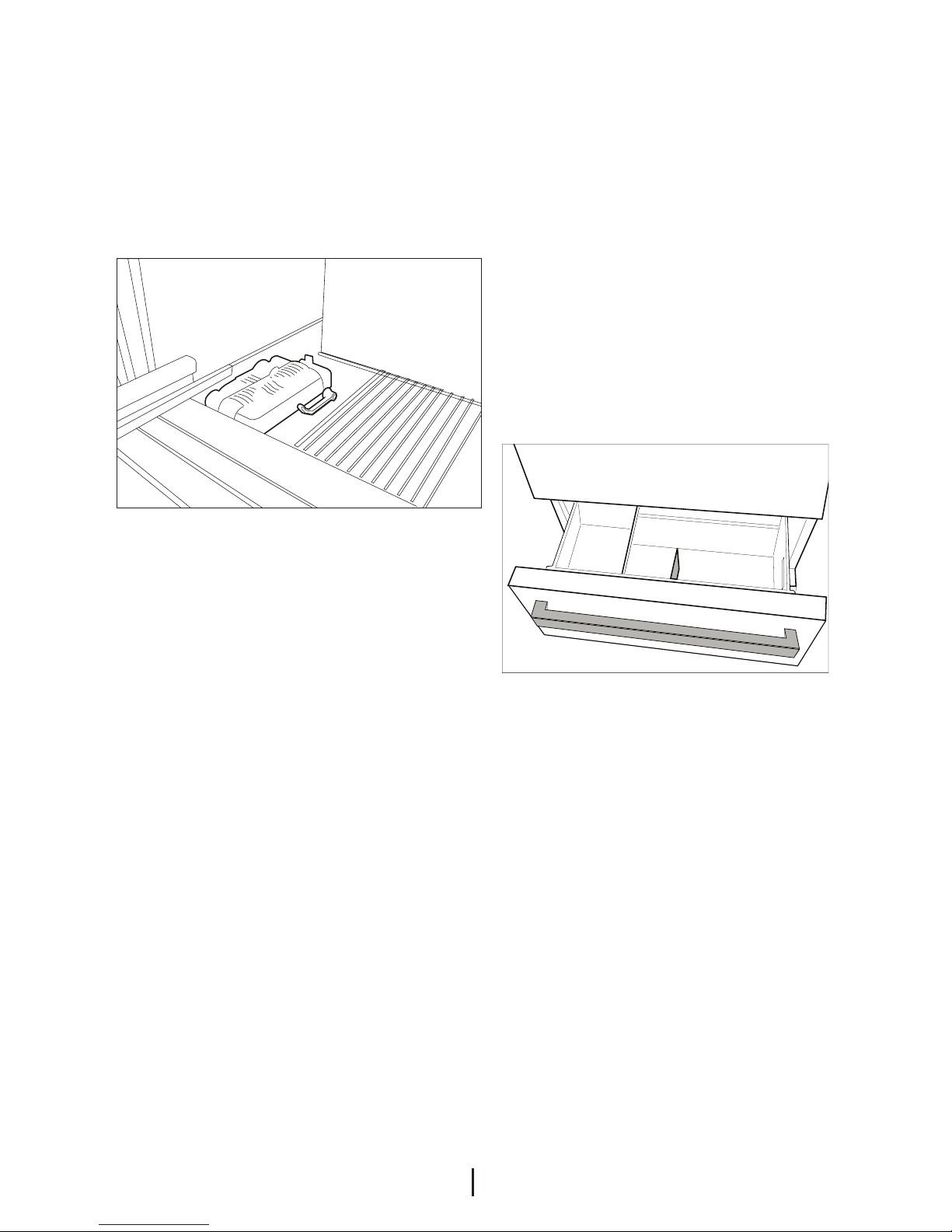

Telescopic Drawer ..........................25

Dual cooling system: .......................25

Ice maker .......................................................................26

Ice box ............................................................................26

Freezing fresh food ..........................27

Recommendations for preservation of

frozen food ......................................27

Placing the food ..............................28

Deep-freeze information ..................28

6 Maintenance and cleaning 29

Protection of plastic surfaces ..........29

7 Recommended solutions for the problems 30

CONTENTS

3 4

5 6

7 8 9

1 The refrigerator

A- Fridge compartment

B- Freezer compartment 1- Butter & Cheese shelf

2- Fridge compartment door

shelves

3- Fridge compartment glass

shelves 4- Diffuser cover 5- Illumination lens 6- Movable middle section 7- Chiller compartment

8- Bottle shelf

9- Crisper 10- icebox 11- Movable separators 12- Ice maker

C Figures that take place in this instruction manual are schematic and may not correspond exactly with your product. If the subject parts are not included in the product you have purchased, then it is valid for other models.

2 Important Safety Warnings

Please review the following information. If these are not followed, personal injury or material damage may occur. Otherwise, all warranty and reliability commitments will become invalid.

The usage life of the unit you purchased is 10 years. This is the period for keeping the spare parts required for the unit to operate as described.

Intended use

• This appliance is intended to be used

in household and similar applications such as

– staff kitchen areas in shops, offices

and other working environments;

– farm houses and by clients in hotels,

motels and other residential type

environments; – bed and breakfast type environments; – catering and similar non-retail

applications.

• It should not be used outdoors. It is

not appropriate to use it outdoor even

if the place is covered with a roof.

General safety

• When you want to dispose/scrap

the product, we recommend you

to consult the authorized service in

order to learn the required information

and authorized bodies.

• Consult your authorized service for

all your questions and problems

related to the refrigerator. Do not

intervene or let someone intervene to

the refrigerator without notifying the

authorized services.

• Do not eat cone ice cream and ice

cubes immediately after you take

them out of the freezer compartment!

(This may cause frostbite in your

mouth.)

• Do not put bottled and canned

liquid beverages in the freezer compartment. Otherwise, these may burst.

• Do not touch frozen food by hand;

they may stick to your hand.

• Vapor and vaporized cleaning

materials should never be used in cleaning and defrosting processes of your refrigerator. In such cases, the vapor might get in contact with the electrical parts and cause short circuit or electric shock.

• Never use the parts on your

refrigerator such as the door as a means of support or step.

• Do not use electrical devices inside

the refrigerator.

• Do not damage the cooling circuit,

where the refrigerant is circulating, with drilling or cutting tools. The refrigerant that might blow out when the gas channels of the evaporator, pipe extensions or surface coatings are punctured may cause skin irritations and eye injuries.

• Do not cover or block the ventilation

holes on your refrigerator with any material.

• Repairs of the electrical appliances

must only be made by qualified

persons. Repairs performed by

incompetent persons may create a risk for the user.

• In case of any failure or during

a maintenance or repair work, disconnect your refrigerator’s mains supply by either turning off the relevant fuse or unplugging your appliance.

• Do not pull by the cable when pulling

off the plug.

• Place the beverage with higher proofs

tightly closed and vertically.

• Do not store explosive substances

such as aerosol cans with a

flammable propellant in this

appliance.

• Do not use mechanical devices

or other means to accelerate the

defrosting process, others than those

recommended by the manufacturer.

• This appliance is not intended for use

by persons (including children) with

reduced physical, sensory or mental

capabilities, or lack of experience

and knowledge, unless they have

been given supervision or instruction

concerning use of the appliance by a

person responsible for their safety.

• Do not operate a damaged

refrigerator. Consult your service if

you have any doubts.

• Electrical safety of your refrigerator

shall be guaranteed only if the earth

system in your house complies with

standards.

• Exposing the product to rain, snow,

sun and wind is dangerous with

respect to electrical safety.

• Contact the authorized service when

there is a power cable damage and

etc. so that it will not create a danger

for you.

• Never plug the refrigerator into

the wall outlet during installation.

Otherwise, risk of death or serious

injury may arise.

• This refrigerator is designed solely for

storing food. It should not be used for

any other purposes.

• The label that describes the technical

specification of the product is

located on the inner left part of the

refrigerator.

• Do not hook up the refrigerator to

electronic energy saving systems as it

may damage the product.

• If the refrigerator has blue light do not

look at the blue light through optical

devices.

• If the power supply is disconnected

in manually controlled refrigerators please wait for at least 5 minutes before reconnecting the power.

• This product manual should be

passed to the next owner of the refrigerator if the owner changes.

• When moving the refrigerator make

sure that you do not damage the power cord. In order to prevent fire the power cord should not be twisted. Heavy objects should not be placed on the power cord. When the refrigerator is being plugged do not handle the power outlet with wet hands.

• Do not plug the refrigerator if the

electric outlet is loose.

• Do not splash water directly on the

outer or inner parts of the refrigerator due to safety.

• Do not spray inflammable materials

such as propane gas etc near refrigerator due to the risk of fire and explosion.

• Do not place objects filled with water

on top of the refrigerator as it may result in electric shock or fire.

• Do not overload the refrigerator with

excess food. The excess food may fall when the door is opened resulting in injuring you or damaging the refrigerator. Do not place objects on top of the refrigerator as the objects may fall when opening or closing the refrigerator door.

• Materials that require certain

temperature conditions such as

vaccine, temperature sensitive

medicines, scientific materials etc

should not be kept in refrigerator.

• If refrigerator will not be operated for

an extended period of time it should

be unplugged. A problem in electrical

cable insulation may result in fire.

• The tip of the electric plug should be

cleaned regularly otherwise it may

cause fire.

• The refrigerator may move when the

adjustable feet is not positioned firmly

on the floor. Using the adjustable feet

you can unsure that the refrigerator is

positioned firmly on the floor.

• If the refrigerator has door handle

do not pull the refrigerator via door

handles when moving the product as

it may disconnect the handle from the

refrigerator.

• If you must operate your appliance

adjacent to another refrigerator or

freezer, the distance between the

appliances must be at least 8 cm.

Otherwise condensation may occur

on the side walls facing each other.

• Water mains pressure must not be

below 1 bar. Water mains pressure

must not be above 8 bars.

• Use only drinkable potable water.

Child safety

• If the door has a lock, the key should

be kept away from reach of children.

• Children should be supervised to

ensure that they do not play with the

appliance

HCA Warning

If your product is equipped with a cooling system that contains R600a:

This gas is flammable. Therefore, pay attention to not damaging the cooling system and piping during usage and transportation. In the event of damage, keep your product away from potential fire sources that can cause the product catch a fire and ventilate the room in which the unit is placed.

Ignore the warning if your product is equipped with a cooling system that contains R134a.

You can see the gas used in production of your product on the rating plate that is located on the left inner part of it.

Never dispose the product in fire.

Things to be done for energy saving

• Do not leave the doors of your

refrigerator open for a long time.

• Do not put hot food or drinks in your

refrigerator.

• Do not overload your refrigerator so

that the air circulation inside of it is not prevented.

• Do not install your refrigerator

under direct sunlight or near heat emitting appliances such as ovens, dishwashers or radiators.

• Pay attention to keep your food in

closed containers.

• Maximum amount of food can be

put in your refrigerator’s freezer compartment when the freezer compartment shelf or drawer is removed.Declared energy consumption value of your refrigerator was determined when the freezer compartment shelf or drawer was removed and under maximum amount of food load.There is no risk in using a shelf or drawer according to the shapes and sizes of the foods to be frozen.

3 Installation

C Please remember that the

manufacturer shall not be held liable if

the information given in the instruction

manual is not observed.

Points to be considered when re-transporting your refrigerator

1. Your refrigerator must be

emptied and cleaned prior to any

transportation.

2. Shelves, accessories, crisper and etc.

in your refrigerator must be fastened

securely by adhesive tape against any

jolt before repackaging.

3. Packaging must be tied with thick

tapes and strong ropes and the

rules of transportation printed on the

package must be followed.

C Always remember...

Every recycled material is an indispensable source for the nature and for our national resources.

If you wish to contribute to recycling the packaging materials, you can get further information from the environmental bodies or local authorities.

Before operating your refrigerator

Before starting to use your refrigerator

check the following:

1. Is the interior of the refrigerator dry

and can the air circulate freely in the

rear of it?

2. You can install the 2 plastic wedges as illustrated in the figure. Plastic wedges will provide the required distance between your refrigerator and the wall in order to allow the air circulation. (The illustrated figure is only an example and does not match exactly with your product.)

3. Clean the interior of the refrigerator as recommended in the “Maintenance and cleaning” section.

4. Plug the refrigerator into the wall outlet. When the door is open the respective interior light will come on.

5. You will hear a noise as the compressor starts up. The liquid and gases sealed within the refrigeration system may also give rise to noise, even if the compressor is not running and this is quite normal.

6. Front edges of the refrigerator may feel warm. This is normal. These areas are designed to be warm to avoid condensation.

Electric connection

Connect your refrigerator to a grounded socket which is being protected by a fuse with the appropriate capacity.

Important: B The connection must be in

compliance with national regulations.

B The power cable plug must be easily

accessible after installation.

B The specified voltage must be equal

to your mains voltage.

B Extension cables and multiway plugs

must not be used for connection.

B A damaged power cable must be

replaced by a qualified electrician.

B The appliance must not be operated

before it is repaired! There is danger of electric shock!

B Warning against electric voltage.

Disposing of the packaging

AThe packing materials may be

dangerous for children. Keep the

packing materials out of the reach of children or dispose them of by classifying them in accordance with the waste instructions. Do not dispose them of along with the normal household waste.

The packing of your refrigerator is produced from recyclable materials.

Disposing of your old refrigerator

Dispose of your old machine without giving any harm to the environment.

A You may consult your authorized

dealer or waste collection center of your municipality about the disposal of your refrigerator.

A Before disposing of your refrigerator,

cut out the electric plug and, if there are any locks on the door, make them inoperable in order to protect children against any danger.

Placing and Installation

A Caution: Never plug the refrigerator into the wall outlet during installation. Otherwise, risk of death or serious injury may arise.

A If the entrance door of the room where the refrigerator will be installed is not wide enough for the refrigerator to pass through, than call the authorized service to have them remove the doors of your refrigerator and pass it sideways through the door.

1. Install your refrigerator to a place that allows ease of use.

2. Keep your refrigerator away from

heat sources, humid places and direct sunlight.

3. There must be appropriate air ventilation around your refrigerator in order to achieve an efficient operation.

If the refrigerator is to be placed in a recess in the wall, there must be at least 5 cm distance with the ceiling and at least 5 cm with the wall.

If the floor is covered with a carpet, your product must be elevated 2.5 cm from the floor.

4. Place your refrigerator on an even floor surface to prevent jolts.

5. Do not keep your refrigerator in ambient temperatures under 10°C.

Floor balance adjustment

A If your refrigerator is unbalanced;

1- Ventilation cover is removed by

unscrewing its screws as illustrated in the figure before the procedure. You can balance your refrigerator by turning the front legs of it as illustrated in the figure. The corner where the leg exists is lowered when you turn in the direction of black arrow and raised when you turn in the opposite direction. Taking help from someone to slightly lift the refrigerator will facilitate this process.

2. After the balance issue is remedied,

install back the ventilation cover and fasten the screws.

A B C

3. Remove the screws fastening the

lower ventilation cover using a Philips screwdriver.

Adjusting the gap between the upper door

C You can adjust the gap between the fridge compartment doors as illustrated in the figures.

Door shelves should be empty when adjusting the door height.

C Using a screwdriver, remove the screw of upper hinge cover of the door you want to adjust.

C Adjust the door appropriately as you desire by loosing the screws.

C Fix the door you have adjusted by tightening the screws without changing the position of the door.

C Replace the hinge cover and fix

with the screw.

Installing Water Filter

(in some models) Two different water sources may be connected to the refrigerator for water supply: the mains cold water supply and water in a jug. Installation Requirements

A pump should be used for jug water usage.

Check that the parts stated below are supplied with your appliance.

1. Union for connection of the water pipe to the rear of the appliance. (If it does not fit, provide it from the nearest authorized service.)

2. 2 pieces of pipe clips (In case required to secure the water pipe)

Note: Since the following parts are not required in use with a jug, they may not be found in the product you purchased.

3. 5-meter long water pipe (1/4 inch in

diameter)

4. Cold mains water valve with mesh filter (Tap Adapter)

5. Water Filter or externally connectable filter to be fitted to the bracket inside the fridge compartment.

Place where the external filter is going

to be fitted should be determined first. (Applies to the filter being used outside the refrigerator.) Then, determine the distance between the filter and the refrigerator and required hose lengths from the filter to the refrigerator water inlet.

Water filter must be hold upright as

shown in the figure. It is important to properly attach the filter to water inlet and water outlet points.

After attaching the filter, do not use first

3-4 glasses of water.

Connection of the Water Pipe to the Refrigerator

1. After installing the union onto the water pipe, insert the water pipe to the refrigerator inlet valve by pressing downwards firmly.

2. Fix union as seen in the opposite figure, by squeezing by hand on the refrigerator inlet valve.

(a- Water Pipe, b-Union, c-Valve)

C Note 1: You should not need to

tighten the union with a tool to achieve water tight assembly. In case of a leak use a spanner or a pair of pliers to tighten the union.

Connection of Water Hose to the Jug

(in some models)

To connect water to the refrigerator from a jug, a pump is needed. Follow the instructions below after connecting one end of the water pipe coming out of the pump to the refrigerator as described on the previous page.

1. Finish the connection by pushing the other end of the water pipe into the water pipe inlet of the pump as shown in the figure.

2. Put and fix the pump hose into the jug as shown in the figure.

3. After completing the connection, plug in and run the pump.

To provide an efficient operation of the

pump, wait for 2-3 minutes after starting the pump.

C You may refer to the user manual

of the pump while making the water connection.

C There is no need to use water filter in

case a jug is used.

C Pump must be used when jug will be

used.

Connection of the Water Pipe to the Cold Water Mains Line

(in some models)

If you want to use your refrigerator by connecting it to the cold water mains line,

you will have to connect a standard

1/2" valve connection fitting to the cold

water supply in your house. In case this valve is not present or in case you are not sure, consult a qualified plumber.

1. Separate the union from the tap adaptor. (Figure A)

2. Install the tap adaptor to 1/2” valve

fitting as shown in the figure. (Figure

3. After inserting the water pipe to the union, install it to the tap adaptor and insert to the tap as shown in the figure. (Figure C)

4. Tighten the union manually. In case of a leak use a spanner or a pair of pliers to tighten the union.

A Caution: Secure the water pipe

to suitable points by means of the pipe clips supplied to avoid any damage or displacement or accidental disconnection.

A Caution: After turning on the water

valve, make sure that there is no leakage at both connection points of the water pipe. In case of a leak, turn off the valve immediately and tighten all joints again using a spanner or a pair of pliers.

A Caution: Make sure that standard

1/2" valve fitting fed by cold mains

water supply is available and is turned off fully.

To fit the water filter follow the instructions below referring to figures supplied:

1. Press ice cancel button on the display. 2. Remove the filter cover in the fridge compartment by pulling it forward.

3. Take out the water filter by-pass cover by rotating it downwards.

A Caution: Make sure that the “Ice

off” mode is active before taking out the by-pass cover.

Note: It is normal that a few drops of water drip after the cover has been taken out.

4. Remove the lid on top of the water

filter to place it as shown in the figure and turn upwards to lock it.

5. Press ice cancel button on the display again to exit from this mode.

Water filter should be replaced every 6 months.

If you want to have the filter change time calculated automatically and receive a warning at the end of usage

time, please read "Calculating the Filter Usage Time Automatically" section.

The water filter must be removed as shown in the figure when it is going to be replaced or when it will no longer be used and by-pass cover must be attached. It must be made sure that Ice Off mode is active before taking it out.

A Caution: Water filter cleans some

foreign particles in the water. It does not purify water from microorganisms.

A Caution: Ice Off button must always

be pressed during replacement of the water filter or installing the by-pass cover.

Prior to first use of Water Dispenser

C Water mains pressure must not be

below 1 bar.

C Water mains pressure must not be

above 8 bars.

C Pumps must be used in case the

supply water pressure drops below 1 bar or if a jug is going to be used.

C Water system of the refrigerator

must be connected to the cold water line. It must not be connected to hot water line.

C No water may be obtained in the

initial operation of the refrigerator. This is caused by the air in the system. To discharge air from the system, press Dispenser latch for periods of 1 minute until water comes from the Dispenser. Water flow may be irregular in the beginning. Irregular water flow will be normalized after the air in the system is discharged.

C At the initial startup of the

refrigerator approx.12 hours must pass before cold water can be obtained.

C Water mains pressure must be

between 1-8 bars for the operation

of Ice/Water Dispenser smoothly. For

this, check that 1 glass of water (100 cc) can be filled in 10 seconds.

C The first 10 glasses of water should

not be consumed.

C Approximately the first 30 cubes

of ice to be obtained from the Ice Dispenser must not be used.

C Always use the water filter when a

jug is not being used.

Using the water spring

Warnings

It is normal for the first few glasses of water taken from the dispenser to be warm.

In cases where the water dispenser has not been used frequently, sufficient amount of water must be drained from the dispenser to get fresh water.

Spillage Tray

Water drops that drip during use, accumulates in the spillage tray. You can remove spillage tray by pulling it to yourself or pressing on its edge (depending on the model). You can remove the water with a sponge or a soft cloth.

4 Preparation

C Your refrigerator should be installed at

least 30 cm away from heat sources such as hobs, ovens, central heater and stoves and at least 5 cm away from electrical ovens and should not be located under direct sunlight.

C The ambient temperature of

the room where you install your refrigerator should at least be 10°C. Operating your refrigerator under cooler conditions than this is not recommended with regard to its efficiency.

C Please make sure that the interior

of your refrigerator is cleaned thoroughly.

C If two refrigerators are to be installed

side by side, there should be at least 2 cm distance between them.

C When you operate your refrigerator

for the first time, please observe the following instructions during the initial six hours.

- The door should not be opened frequently.

- It must be operated empty without any food in it.

- Do not unplug your refrigerator. If a power failure occurs out of your control, please see the warnings in

the “Recommended solutions for

the problems” section.

C Original packaging and foam

materials should be kept for future transportations or moving.

5 Using your refrigerator

Indicator Panel

This touch-control indicator panel allows you to set the temperature without opening the door of your refrigerator. Just touch the relevant button with your finger to set the temperature.

1. Fridge Compartment Temperature

Setting Button

2. Eco-Ekstra Button

3. Freezer Compartment Temperature

Setting Button

4. Quick Cool Button

5. Vacation Function Button

6. Fast Freeze Button

7. Fridge Compartment Temperature

Indicator

8. Eco Extra Function Indicator

9. Freezer Compartment Temperature

Indicator

10. Quick Cool Function Indicator

11. Vacation Function Indicator

12. Quick Freeze Function Indicator

13. Economy Mode Indicator

14. Error Status Indicator

15. Key Lock Indicator

16. Ionizer Indicator Light

17. Humidity Indicator

18.Ice Machine OFF indicator

19.Ice Machine ON/OFF Button

20.Change Filter Warning Indicator

21.Filter Status Reset Button

1 8

17 16 7 10 4

11 18121391420

1- Fridge Compartment Temperature Setting Button

Press this button to set the temperature of the fridge compartment to 8, 6, 4, 2, 8... respectively. Press this button to set the desired temperature for the Fridge Compartment.

2- Eco-Ekstra Button

Press this button briefly to activate the Eco Extra function.

3- Freezer Compartment Temperature Setting Button

Press this button to set the temperature of the freezer compartment to -18, -20, -22, -24,

-18... respectively. Press this button to set the desired temperature for the Freezer Compartment.

4. Quick CoolButton

Press this button briefly to activate the Quick Cool function. Press this button again to deactivate the selected function.

5- Vacation Button

Press this button briefly to activate

the Vacation function. To stop ice

formation, press the same button for 3 seconds.

6- Fast Freeze Button

Press this button briefly to activate the Fast Freeze function. Press this button again to deactivate the selected function.

7- Fridge Compartment Temperature Indicator

Indicates the temperature set for Fridge Compartment.

8- Eco Extra Function Indicator

Indicates that the Eco Extra function is active. If this function is active, your refrigerator will automatically detect the least usage periods and energyefficient cooling will be performed during those times. Economy indicator

will be active while energy-efficient cooling is performed.

9- Freezer Compartment Temperature Indicator

It indicates the temperature set for Freezer Compartment.

10- Quick Cool Function Indicator

Indicates that the Quick Cool function is active. Use this function when you place fresh food into the fridge compartment or when you need to cool your food quickly. When this function is active, your refrigerator will run for 2 hours without stopping.

Press the relevant button again to deactivate this function.

11- Vacation Function Indicator

Indicates that the vacation function is active. If this function is active, “- -” appears on the indicator of the fridge compartment and no cooling is performed in the fridge compartment. Other compartments will be cooled in accordance with the temperature set for them.

Press the relevant button again to deactivate this function.

12- Quick Freeze Function Indicator

Indicates that the Quick Freezer function is active. Use this function when you place fresh food into the freezer compartment or when you need ice. When this function is active, your refrigerator will run for 6 hours without stopping.

Press the relevant button again to deactivate this function.

13- Economy Mode Indicator

Indicates that the refrigerator is running in energy-efficient mode. This indicator will be active if the Freezer Compartment temperature is set to

-18 or the energy efficient cooling is being performed due to Eco-Extra function.

14- Error Status Indicator

If your refrigerator does not cool adequately or if there is a sensor failure, this indicator will be activated. When this indicator is active, Freezer Compartment Temperature indicator will display “E” and Fridge Compartment Temperature Indicator will display numbers such as “1,2,3…”. These numbers on the indicator provides information about the error to the service personnel.

15- Key Lock Indicator

Use this function if you do not want your refrigerator temperature setting

changed. Press Eco Extra Button and

Freezer Compartment Temperature

Setting Button simultaneously for

a long time (3 sec) to activate this feature.

Press the relevant buttons again to deactivate this function.

16- Ionizer Indicator Light

Indicator light lights up continuously. This light indicates that your refrigerator is protected against the bacteria.

17- Humidity Indicator

Indicator light lights up continuously. This light indicates that the food kept in the refrigerator is preserved for a long time under ideal humidity.

18-Ice Machine OFF Indicator

If you do not want to get ice from the refrigerator, you need to use this function. You may use this function

by pressing the ice machine ON/OFF

button for 3 seconds.

19-Ice Machine ON/OFF Button

To stop ice formation, ice machine ON/

OFF button is pressed for 3 seconds. When ice cancel is selected, no water will be sent to the ice box. Despite this, some ice may be left over in the ice box which may be taken from there. To

restart ice formation, ice machine ON/

OFF button has to be pressed for 3 seconds.

20- Change Filter Warning İndicator

When the filter usage time has elapsed, change filter warning indicator starts to illuminate.

21-Filter Status Reset Button

Filter of your refrigerator must be replaced every 6 months. Your refrigerator calculates this time automatically and the filter change waning indicator illuminates when the filter usage time has elapsed. Press filter status reset button for 3 seconds to allow the refrigerator to calculate the new filter time automatically after changing the filter.

Door Open Alarm:

When the door of the fridge compartment remains open for 1 minute, an audible Door Open Alarm will be activated and heard. Just press any button on the indicator or close the open door to silence the alarm.

Things to do to have the filter usage time calculated automatically

(For products connected to the mains water line and equipped with filter)

1- After plugging the refrigerator in, press A and B buttons together to activate

the key lock.

2- Then press Eco-Extra (1), Fridge Compartment Temperature Setting (2), Quick Cool (3) and Freezer Compartment Temperature Setting (4) buttons respectively.

If button configuration is pressed in the correct order, key lock symbol will go off, buzzer will be activated shortly, and Filter change warning indicator illuminates. Press filter status reset button (Item 21 in display descriptions) after changing the filter to have the filter usage time calculated automatically.

C If the filter usage time is being calculated automatically, filter change warning

indicator will illuminate in a few seconds after the product is plugged in.

C Automatic filter usage time calculation is not active with factory settings.

It must be activated in products equipped with a filter.

C Repeat the same procedure in products whose automatic filter usage

time calculation is activated in order to deactivate the filter usage time calculation.

Egg tray

You can install the egg holder to the desired door or body shelf.

Never store the egg holder in the freezer compartment

Sliding Body Shelves

Sliding body shelves can be pulled by slightly lifting up from the front and moved back and forth. They come to a stop point when pulled towards front to allow you reach the foods placed at the back of the shelf; when it is pulled after slightly lifted upwards at the second stop point, the body shelf will be released.

The shelf should be hold tightly from the bottom as well in order to prevent it from tipping over. The body shelf is placed on the rails at the sides of the refrigerator body by bringing it to one lower or one upper level.

The body shelf should be pushed backwards to seat it completely.

Chiller compartment

Chiller compartments enable the foods to be frozen become ready for freezing. You can also use these compartments to store your food at a temperature a few degrees below the fridge compartment.

You can increase the inner volume of your refrigerator by removing any of the chiller compartments. To do this, pull the compartment towards yourself; the compartment will lean against the stopper and stop. This compartment will be released when you lift it about 1 cm and pull it towards yourself.

1 2

3 4

Crisper

Crisper of your refrigerator is designed specially to keep your vegetables freshly without loosing their humidity. For this purpose, cool air circulation occurs around the crisper in general.

Remove the door shelves that align

with the crisper before removing the crispers. You can remove the crispers as illustrated in the figure.

Movable Middle Section

Movable middle section is intended to prevent the cold air inside your refrigerator from escaping outside.

1- Sealing is provided when the gaskets on the door presses on the surface of the movable middle section while the fridge compartment doors are closed.

2- Another reason that your refrigerator is equipped with a movable middle section is that it increases the net volume of the fridge compartment. Standard middle sections occupy some non-usable volume in the refrigerator.

3- Movable middle section is closed when the left door of the fridge compartment is closed.

4- It must not be opened manually. It moves under the guidance of the plastic part on the body while the door is closed.

Blue light

Foodstuff stored in the crispers that are enlightened with a blue light continue their photosynthesis by means of the wavelength effect of blue light and thus, preserve their freshness and increase their vitamin content.

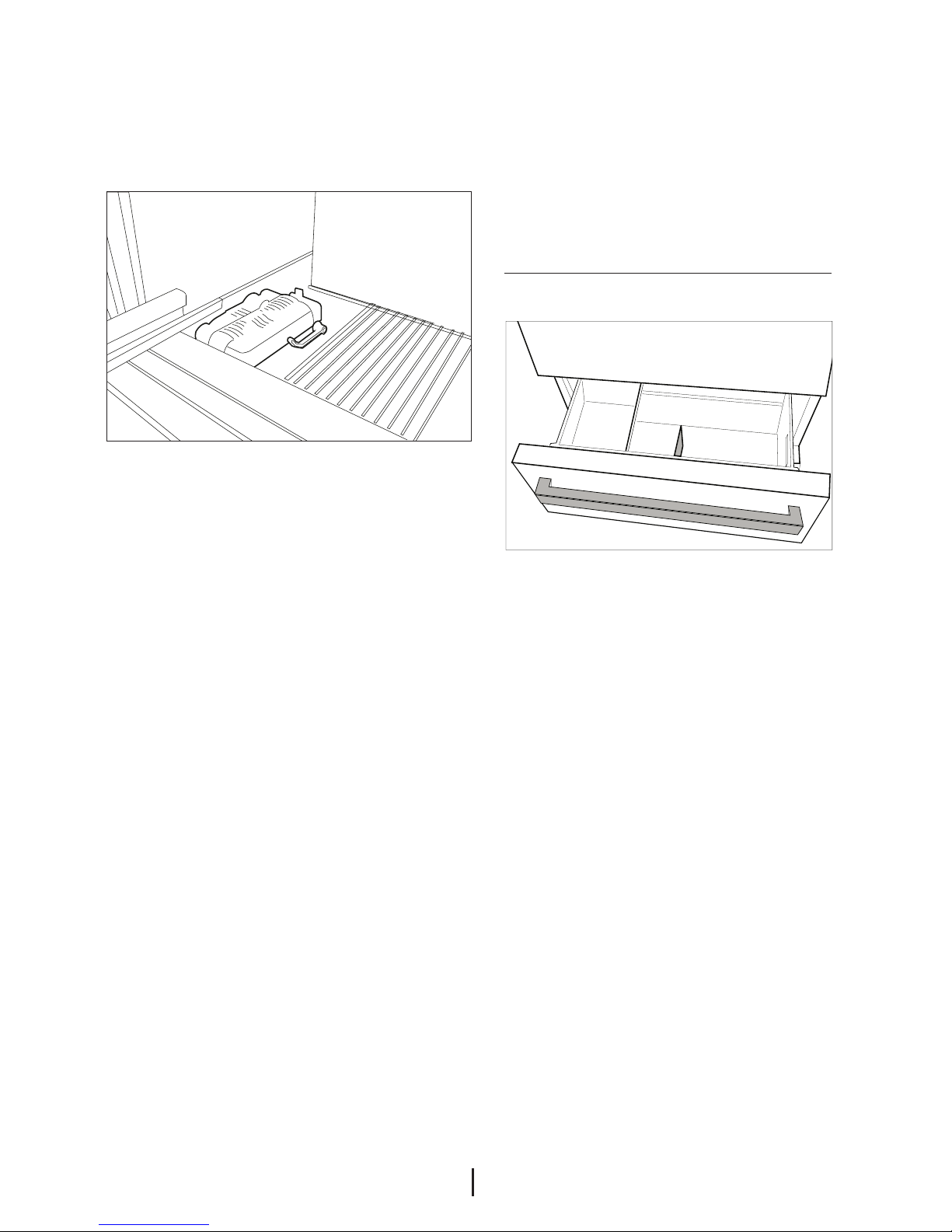

Telescopic Drawer

Pay attention not to squeeze any parts of your body such as hands, feet and etc. between the movable parts while the drawer is in use in order to avoid any injury.

You can remove the partition in the drawer as illustrated when you want to clean it.

You can remove the drawers only for cleaning. It is not possible to group the drawers in their places after loading them with food when they are removed.

Dual cooling system:

Your refrigerator is equipped with two separate cooling systems to cool the fresh food compartment and freezer compartment. Thus, air in the fresh food compartment and freezer compartment do not get mixed. Thanks to these two separate cooling systems, cooling speed is much higher then other refrigerators. Odours in the compartments do not get mixed. Also additional power saving is provided since the defrosting is performed individually.

Ice box

Ice maker

The ice machine is nonremovable. There must be ice container at the bottom of the ice machine.

Please read the warnings carefully on the ice container. The ice container is used for ice collection poured ice machine. Do not put water in it to make ice as it may break. The ice container is not used for storing foods.

Warning: Do not change the location of the ice container.

Freezer Compartment Adjustment

Fridge Compartment Adjustment

Explanations

-18°C 4°C This is the normal recommended setting.

-20,-22 or -24°C 4°C

These settings are recommended when the ambient temperature exceeds 30°C.

Quick Freeze

4°C

Use when you wish to freeze your food in a short time. Your refrigerator will return to its previous mode when the process is over.

-18°C or colder 2°C

If you think that your fridge compartment is not cold enough because of the hot conditions or frequent opening and closing of the door.

-18°C or colder Quick Fridge

You can use it when your fridge compartment is overloaded or if you wish to cool down your food rapidly. It is recommended that you activate quick fridge function 4-8 hours before placing the food.

Freezing fresh food

• It must be preferred to wrap or cover

the food before placing them in the refrigerator.

• Hot food must cool down to the

room temperature before putting them in the refrigerator.

• The foodstuff that you want to freeze

must be fresh and in good quality.

• Foodstuff must be divided into

portions according to the family’s daily or meal based consumption needs.

• The foodstuff must be packaged in

an airtight manner to prevent them from drying even if they are going to be kept for a short time.

• Materials to be used for packaging

must be tear-proof and resistant to cold, humidity, odor, oils and acids and they must also be airtight. Moreover, they must be well closed and they must be made from easyto-use materials that are suitable for deep freeze usage.

• Frozen food must be used

immediately after they are thawed and they should never be re-frozen.

• Please observe the following

instructions to obtain the best results.

1. Do not freeze too large quantities

of food at one time. The quality of the food is best preserved when it is frozen right through to the core as quickly as possible.

2. Placing warm food into the freezer compartment causes the cooling system to operate continuously until the food is frozen solid.

3. Take special care not to mix already frozen food and fresh food.

Recommendations for preservation of frozen food

• Prepacked commercially frozen

food should be stored in accordance with the frozen food manufacturer's instructions for a ( 4 star) frozen food storage compartment.

• To ensure that the high quality

achieved by the frozen food manufacturer and the food retailer is maintained, the following should be remembered:

1. Put packages in the freezer as quickly as possible after purchase.

2. Ensure that contents are labeled and dated.

3. Do not exceed "Use By", "Best Before" dates on the packaging.

Defrosting

The freezer compartment defrosts automatically.

Placing the food

Freezer compartment shelves

Various frozen food

such as meat, fish, ice cream, vegetables and etc.

Egg tray Egg

Fridge compartment shelves

Food in pans, covered plates and closed containers

Fridge compartment door shelves

Small and packaged food or drinks (such as milk, fruit juice and beer)

Crisper Vegetables and fruits

Freshzone compartment

Delicatessen products (cheese, butter, salami and etc.)

Deep-freeze information

Food must be frozen as rapidly as possible when they are put in a refrigerator in order to keep them in good quality.

The TSE norm requires (according to certain measurement conditions) the refrigerator to freeze at least 4.5 kg of foodstuff at 32°C ambient temperature to -18°C or lower within 24 hours for every 100-liters of freezer volume.

It is possible to keep the food for a long time only at -18°C or lower temperatures.

You can keep the freshness of food for many months (at -18°C or lower temperatures in the deep freeze).

WARNING! A

• Foodstuff must be divided into

portions according to the family’s daily or meal based consumption needs.

• Foodstuff must be packaged in an

airtight manner to prevent them from drying even if they are going to be kept for a short time.

Materials necessary for packaging:

• Cold resistant adhesive tape

• Self adhesive label

• Rubber rings

• Pen

Materials to be used for packaging the foodstuff must be tear-proof and resistant to cold, humidity, odor, oils and acids.

Foodstuff to be frozen should not be allowed to come in contact with the previously frozen items to prevent their partial thawing.

Frozen food must be used immediately after they are thawed and they should never be re-frozen.

6 Maintenance and cleaning

A Never use gasoline, benzene or

similar substances for cleaning purposes.

B We recommend that you unplug the

appliance before cleaning.

B Never use any sharp abrasive

instrument, soap, household cleaner, detergent and wax polish for cleaning.

C Use lukewarm water to clean the

cabinet of your refrigerator and wipe it dry.

C Use a damp cloth wrung out in

a solution of one teaspoon of bicarbonate of soda to one pint of water to clean the interior and wipe it dry.

B Make sure that no water enters the

lamp housing and other electrical items.

B If your refrigerator is not going to be

used for a long period of time, unplug the power cable, remove all food, clean it and leave the door ajar.

C Check door seals regularly to ensure

they are clean and free from food particles.

A To remove door racks, remove all the

contents and then simply push the door rack upwards from the base.

Protection of plastic surfaces

C Do not put the liquid oils or oil-cooked

meals in your refrigerator in unsealed containers as they damage the plastic surfaces of your refrigerator. In case of spilling or smearing oil on the plastic surfaces, clean and rinse the relevant part of the surface at once with warm water.

7 Recommended solutions for the problems

Please review this list before calling the service. It might save you time and money. This list includes frequent complaints that are not arising from defective workmanship or material usage. Some of the features described here may not exist in your product.

The refrigerator does not operate.

• Is the refrigerator properly plugged in? Insert the plug to the wall socket.

• Is the fuse of the socket which your refrigerator is connected to or the main fuse

blown out? Check the fuse.

Condensation on the side wall of the fridge compartment (MULTIZONE, COOL

CONTROL and FLEXI ZONE).

• Very cold ambient conditions. Frequent opening and closing of the door. Highly

humid ambient conditions. Storage of food containing liquid in open containers. Leaving the door ajar. Switching the thermostat to a colder degree.

• Decreasing the time the door left open or using it less frequently.

• Covering the food stored in open containers with a suitable material.

• Wipe the condensation using a dry cloth and check if it persists.

Compressor is not running

• Protective thermic of the compressor will blow out during sudden power

failures or plug-out plug-ins as the refrigerant pressure in the cooling system of the refrigerator has not been balanced yet. Your refrigerator will start running approximately after 6 minutes. Please call the service if the refrigerator does not startup at the end of this period.

• The fridge is in defrost cycle. This is normal for a full-automatically defrosting

refrigerator. Defrosting cycle occurs periodically.

• Your refrigerator is not plugged into the socket. Make sure that the plug is

properly fit into the socket.

• Are the temperature adjustments correctly made?

• Power might be cut off.

The fridge is running frequently or for a long time.

• Your new product may be wider than the previous one. This is quite normal.

Large refrigerators operate for a longer period of time.

• The ambient room temperature may be high. This is quite normal.

• The refrigerator might have been plugged in recently or might have been loaded

with food. Cooling down of the refrigerator completely may last for a couple of hours longer.

• Large amounts of hot food might have been put in the refrigerator recently. Hot

food causes longer running of the refrigerator until they reach the safe storage temperature.

• Doors might have been opened frequently or left ajar for a long time. The warm

air that has entered into the refrigerator causes the refrigerator to run for longer periods. Open the doors less frequently.

• Freezer or fridge compartment door might have been left ajar. Check if the doors

are tightly closed.

• The refrigerator is adjusted to a very low temperature. Adjust the refrigerator

temperature to a warmer degree and wait until the temperature is achieved.

• Door seal of the fridge or freezer may be soiled, worn out, broken or not properly seated. Clean or replace the seal. Damaged/broken seal causes the refrigerator

to run for a longer period of time in order to maintain the current temperature.

Freezer temperature is very low while the fridge temperature is sufficient.

• The freezer temperature is adjusted to a very low temperature. Adjust the freezer

temperature to a warmer degree and check.

Fridge temperature is very low while the freezer temperature is sufficient.

• The fridge temperature might have been adjusted to a very low temperature.

Adjust the fridge temperature to a warmer degree and check.

Food kept in the fridge compartment drawers are freezing.

• The fridge temperature might have been adjusted to a very low temperature.

Adjust the fridge temperature to a warmer degree and check.

Temperature in the fridge or freezer is very high.

• The fridge temperature might have been adjusted to a very high degree.

Fridge adjustment has an effect on the temperature of the freezer. Change the temperature of the fridge or freezer until the fridge or freezer temperature reaches to a sufficient level.

• Doors might have been opened frequently or left ajar for a long time; open them

less frequently.

• Door might have been left ajar; close the door completely.

• Large amount of hot food might have been put in the refrigerator recently. Wait

until the fridge or freezer reaches the desired temperature.

• The refrigerator might have been plugged in recently. Cooling down of the

refrigerator completely takes time.

The operation noise increases when the refrigerator is running.

• The operating performance of the refrigerator may change due to the changes in

the ambient temperature. It is normal and not a fault.

Vibrations or noise.

• The floor is not even or it is weak. The refrigerator rocks when moved slowly.

Make sure that the floor is strong enough to carry the refrigerator, and level.

• The noise may be caused by the items put onto the refrigerator. Items on top of

the refrigerator should be removed.

There are noises coming from the refrigerator like liquid spilling or spraying.

• Liquid and gas flows happen in accordance with the operating principles of your

refrigerator. It is normal and not a fault.

There is a noise like wind blowing.

• Fans are used in order to cool the refrigerator. It is normal and not a fault.

Condensation on the inner walls of refrigerator.

• Hot and humid weather increases icing and condensation. It is normal and not a

fault.

• Doors might have been left ajar; make sure that the doors are closed fully.

• Doors might have been opened frequently or left ajar for a long time; open them

less frequently.

Humidity occurs on the outside of the refrigerator or between the doors.

• There might be humidity in the air; this is quite normal in humid weather. When

the humidity is less, condensation will disappear.

Bad odor inside the refrigerator.

• Inside of the refrigerator must be cleaned. Clean the inside of the refrigerator with

a sponge, lukewarm water or carbonated water.

• Some containers or package materials might cause the smell. Use a different

container or different brand packaging material.

The door is not closing.

• Food packages may prevent the door's closing. Replace the packages that are

obstructing the door.

• The refrigerator is not completely upright on the floor and rocking when slightly

moved. Adjust the elevation screws.

• The floor is not level or strong. Make sure that the floor is level and capable to

carry the refrigerator.

Crispers are stuck.

• The food might be touching the ceiling of the drawer. Rearrange food in the

drawer.

Bitte lesen Sie zuerst diese Anleitung!

Lieber Kunde, Wir sind sicher, dass Ihnen dieses Produkt, das in modernsten Fertigungsstätten

hergestellt und den strengsten Qualitätsprüfungen unterzogen wurde, lange Zeit gute Dienste leisten wird.

Wir empfehlen Ihnen, vor Inbetriebnahme des Gerätes das gesamte Handbuch durchzulesen und es anschließend aufzubewahren.

Diese Anleitung...

• hilft Ihnen, Ihr Gerät schnell und sicher zu bedienen.

• Lesen Sie die Anleitung, bevor Sie Ihr Gerät aufstellen und bedienen.

• Halten Sie sich an die Anweisungen, beachten Sie insbesondere die Sicherheitshinweise.

• Bewahren Sie die Anleitung an einem leicht zugänglichen Ort auf, damit Sie jederzeit

darin nachschlagen können.

• Lesen Sie auch die weiteren Dokumente, die mit Ihrem Produkt geliefert wurden. Bitte beachten Sie, dass diese Anleitung eventuell auch für andere Geräte eingesetzt

werden kann.

Symbole und ihre Bedeutung

In dieser Anleitung finden Sie die folgenden Symbole:

C Wichtige Informationen oder nützliche Tipps. A Warnung vor Verletzungen oder Beschädigungen. B Warnung vor elektrischem Strom.

Dieses Produkt ist mit dem selektiven Entsorgungssymbol für elektrische und elektronische Altgeräte (WEEE) gekennzeichnet. Das bedeutet, dass dieses Produkt gemäß der europäischen Direktive 2002/96/EC gehandhabt werden muss, um mit nur minimalen umweltspezifischen Auswirkungen recycelt oder zerlegt werden zu können. Weitere Informationen erhalten Sie von Ihren regionalen Behörden.

Elektronikprodukte, die nicht durch den selektiven Entsorgungsvorgang erfasst werden, stellen durch das Vorhandensein potenziell gefährlicher Substanzen umwelt- und gesundheitsrelevante Risiken dar.

Recycling

1 Der Kühlschrank 3

2 Wichtige Sicherheitshinweise 4

Bestimmungsgemäßer Gebrauch ......4

Allgemeine Hinweise zu Ihrer

Sicherheit ..........................................4

Kinder – Sicherheit ............................6

HCA-Warnung ...................................6

Dinge, die Sie zum Energiesparen

beachten sollten ................................ 6

3 Installation 7

Was Sie bei einem weiteren Transport

Ihres Kühlschranks beachten müssen 7

Bevor Sie Ihren Kühlschrank

einschalten ........................................ 7

Elektrischer Anschluss .......................8

Verpackungsmaterialien entsorgen ....8

Altgeräte entsorgen ...........................8

Aufstellung und Installation ................9

Gerade, ausbalancierte Aufstellung .... 9

Spalt zwischen den Türen anpassen 10

Wasserfilter installieren ....................11

Wasserschlauch an den Kühlschrank

anschließen .....................................11

Wasserleitung mit dem Wasserbehälter

verbinden ....................................... 12

Wasserschlauch an den Kaltwasseranschluss anschließen ... 13

Vor dem ersten

Wasserspendereinsatz: ....................15

So benutzen Sie den

Wasserspender ...............................16

Tropfschale ......................................16

4 Vorbereitung 17

5 Kühlschrank verwenden 18

Anzeigefeld ......................................18

Tür offen-Alarm: ..............................20

So lassen Sie die Zeit bis zum

Filterwechsel automatisch

berechnen .......................................21

Eierbehälter .....................................22

Verschiebbare Ablagen ....................22

Kühlfach ..........................................22

Gemüsefach ....................................23

Beweglicher Mittelbereich ...............24

Blaues Licht .....................................24

Teleskopschublade .........................25

Doppeltes Kühlsystem: ....................25

Eisbereiter ......................................................................26

Eisfach ............................................................................26

Frische Lebensmittel tiefkühlen ........27

Empfehlungen zur Konservierung von

gefrorenen Lebensmitteln ................27

Lebensmittel einlagern .....................28

Hinweise zum Tiefkühlen .................28

6 Wartung und Reinigung 29

Schutz der Kunststoffflächen ..........29

7 Empfehlungen zur Problemlösung 30

INHALT

3 4

5 6

7 8 9

1 Der Kühlschrank

A: Kühlbereich B: Tiefkühlbereich 1- Butter- & Käsefach 2- Kühlbereich-Türablagen 3- Kühlbereich-Glasablagen 4- Leuchtenabdeckung 5- Beleuchtung 6- Beweglicher Mittelbereich 7- Kühlfach 8- Flaschenablage 9- Gemüsefach 10- Eisfach 11- Bewegliche Separatoren 12- Eismaschine

C Abbildungen und Angaben in dieser Anleitung sind schematisch und können etwas

von Ihrem Gerät abweichen. Falls Teile nicht zum Lieferumfang des erworbenen Gerätes

zählen, gelten sie für andere Modelle.

2 Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise aufmerksam durch. Bei Nichtbeachtung

kann es zu Verletzungen und/oder

Sachschäden kommen. In diesem Fall erlöschen auch sämtliche Garantie- und sonstigen Ansprüche.

Die reguläre Einsatzzeit des von Ihnen erworbenen Gerätes beträgt 10 Jahre. In diesem Zeitraum halten wir Ersatzteile für das Gerät bereit, damit es stets wie gewohnt arbeiten kann.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist ausschließlich zum

Einsatz im Haushalt und bei ähnlichen

Anwendungen vorgesehen:

– Personalküchen in Geschäften, Büros

und an anderen Arbeitsplätzen;

– Nutzung auf Bauerhöfen, durch Gäste

von Hotels, Motels und anderen Herbergen;

– Private Zimmervermietung;

– Catering und ähnliche

Anwendungsbereiche.

• Das Gerät sollte nicht im Freien benutzt werden. Es ist nicht für die Nutzung

außerhalb des Hauses geeignet, auch

wenn die Stelle überdacht ist.

Allgemeine Hinweise zu Ihrer Sicherheit

• Wenn Sie das Gerät entsorgen möchten, wenden Sie sich am besten

an den autorisierten Kundendienst. Hier

erhalten Sie notwendige Informationen und erfahren, welche Stellen für die

Entsorgung zuständig sind.

• Bei Problemen und Fragen zum Gerät wenden Sie sich grundsätzlich an den

autorisierten Kundendienst. Ziehen

Sie keine Dritten zu Rate, versuchen Sie nichts in Eigenregie, ohne den

autorisierten Kundendienst davon in Kenntnis zu setzen.

• Der Verzehr von Speiseeis und Eiswürfeln

unmittelbar nach der Entnahme aus dem Tiefkühlbereich ist nicht ratsam. (Dies kann zu Erfrierungen führen.)

• Bewahren Sie Getränke in Flaschen und

Dosen niemals im Tiefkühlbereich auf. Diese platzen.

• Berühren Sie gefrorene Lebensmittel nicht mit der Hand; sie können festfrieren.

• Verwenden Sie niemals Dampf- oder Sprühreiniger zum Reinigen und Abtauen Ihres Kühlschranks. Die Dämpfe oder Nebel können in Kontakt

mit stromführenden Teilen geraten

und Kurzschlüsse oder Stromschläge

auslösen.

• Missbrauchen Sie niemals Teile Ihres Kühlschranks (z. B. Tür) als Befestigungen

oder Kletterhilfen.

• Nutzen Sie keine elektrischen Geräte

innerhalb des Kühlschranks.

• Achten Sie darauf, den Kühlkreislauf keinesfalls mit Bohr- oder Schneidwerkzeugen zu beschädigen.

Das Kühlmittel kann herausspritzen, wenn die Gaskanäle des Verdunsters,

Rohr- und Schlauchleitungen oder Oberflächenversiegelungen beschädigt

werden. Dies kann zu Hautreizungen und

Augenverletzungen führen.

• Decken Sie keinerlei Belüftungsöffnungen

des Kühlschranks ab.

• Reparaturen an Elektrogeräten dürfen

nur von qualifizierten Fachleuten

ausgeführt werden. Reparaturen durch

weniger kompetente Personen können

erhebliche Gefährdungen des Anwenders

verursachen.

• Sollten Fehler oder Probleme während der Wartung oder Reparaturarbeiten auftreten, so trennen Sie den Kühlschrank von der Stromversorgung, indem Sie die entsprechende Sicherung abschalten oder den Netzstecker ziehen.

• Ziehen Sie niemals am Netzkabel – ziehen Sie direkt am Stecker.

• Lagern Sie hochprozentige alkoholische

Getränke gut verschlossen und aufrecht.

• Lagern Sie keinerlei explosiven Substanzen (dazu zählen auch Sprühdosen mit brennbarem Treibmittel)

im Gerät.

• Verwenden Sie ausschließlich vom

Hersteller empfohlene Geräte oder

sonstige Mittel zum Beschleunigen des Abtaugvorgangs. Benutzen Sie nichts

anderes.

• Dieses Gerät darf nicht von

Personen (einschließlich Kindern)

mit eingeschränkten physischen,

sensorischen oder geistigen Fähigkeiten bedient werden. Dies gilt auch für

in Bezug auf das Gerät unerfahrene

Personen, sofern diese nicht beaufsichtigt oder von einer verantwortlichen Person

gründlich in die Bedienung des Gerätes

eingewiesen wurden.

• Nehmen Sie einen beschädigten Kühlschrank nicht in Betrieb. Bei Zweifeln wenden Sie sich bitte an den

Kundendienst.

• Die elektrische Sicherheit des Gerätes

ist nur dann gewährleistet, wenn

das hausinterne Erdungssystem den zutreffenden Normen entspricht.

• Setzen Sie das Gerät keinem Regen, Schnee, direktem Sonnenlicht oder Wind aus, da dies die elektrische Sicherheit

gefährden kann.

• Bei Beschädigungen von Netzkabeln und ähnlichen Dingen wenden Sie sich an den

autorisierten Kundendienst, damit es nicht zu Gefährdungen kommt.

• Stecken Sie während der Installation niemals den Netzstecker ein. Andernfalls

kann es zu schweren bis tödlichen Verletzungen kommen.

• Dieses Tiefkühlgerät dient nur zur Aufbewahrung von Lebensmitteln. Für

andere Zwecke sollte es nicht verwendet werden.

• Das Schild mit der Beschreibung der

technischen Daten des Produkts befindet sich innen links im Tiefkühler.

• Schließen Sie das Kühlgerät nicht an elektronische Energiesparsysteme an, da

sonst das Produkt beschädigt werden kann.

• Wenn der Tiefkühler ein blaues Licht zeigt, sehen Sie nicht durch die blauen

optischen Teile.

• Wenn die Stromversorgung bei manuell

gesteuerten Tiefkühlgeräten abgeschaltet

ist, warten Sie bitte mindestens 5 Minuten, bevor Sie den Strom wieder

einschalten.

• Diese Bedienungsanleitung sollte bei Besitzerwechsel dem nächsten Besitzer

übergeben werden.

• Wenn Sie den Tiefkühler bewegen, stellen Sie sicher, dass Sie das Stromkabel nicht beschädigen. Um Feuer zu vermeiden, verdrehen Sie das Stromkabel nicht. Schwere Objekte sollten nicht auf das Stromkabel

gestellt werden. Wenn der Tiefkühler

angeschlossen ist, fassen Sie den Stecker nicht mit nassen Händen an.

• Schließen Sie den Tiefkühler nicht an, wenn die Steckdose lose sitzt.

• Spritzen Sie aus Sicherheitsgründen kein

Wasser direkt auf oder in den Tiefkühler.

• Sprühen Sie keine entflammbaren Stoffe, wie Propangas usw. in die Nähe des Tiefkühlers. Es besteht Feuer- und Explosionsgefahr.

• Stellen Sie keine mit Wasser gefüllten Objekte auf den Tiefkühler. Ein

Kurzschluss oder Feuer könnte die Folge sein.

• Überladen Sie den Tiefkühler nicht.

Wenn der Tiefkühler zu voll ist, können

Lebensmittel herausfallen. Sie könnten

Verletzungen erleiden und der Tiefkühler

könnte beschädigt werden. Stellen Sie keine Objekte auf den Tiefkühler. Die Objekte könnten beim Öffnen oder Schließen der Tür herunterfallen.

• Materialien, die bestimmte Temperaturen erfordern, wie z.B. Impfstoffe, temperaturempfindliche Medikamente, wissenschaftliche Materialien usw. dürfen

nicht im Tiefkühler aufbewahrt werden.

• Wenn der Tiefkühler eine längere Zeit

nicht benutzt wird, sollte er von der

Stromversorgung getrennt werden. Ein

Problem bei der Isolierung des Kabels könnte ein Feuer verursachen.

• Die Spitze des Steckers sollte regelmäßig

gereinigt werden, um ein Feuer zu vermeiden.

• Der Tiefkühler kann sich bewegen, wenn

die verstellbaren Füße nicht fest auf dem

Boden stehen. Mit den verstellbaren Füßen können Sie den Tiefkühler fest am Boden positionieren.

• Sofern Ihr Kühlgerät mit Türgriffen ausgestattet ist, missbrauchen Sie diese Griffe niemals zum Bewegen des Gerätes;

andernfalls können sich die Griffe vom Gerät lösen.

• Falls das Gerät in unmittelbarer Nähe eines anderen Kühlgerätes aufgestellt werden muss, achten Sie

unbedingt darauf, dass zwischen den Geräten mindestens 8 cm

Abstand verbleiben. Andernfalls kann

es zu Feuchtigkeitsniederschlag an benachbarten Flächen kommen.

• Der Wasserdruck muss mindestens 1

bar betragen. Der Wasserdruck darf 8 bar nicht überschreiten.

• Nur Trinkwasser verwenden.

Kinder – Sicherheit

• Bei abschließbaren Türen bewahren Sie den Schlüssel außerhalb der Reichweite

von Kindern auf.

• Kinder sollten grundsätzlich beaufsichtigt

werden, damit sie nicht mit dem Gerät spielen.

HCA-Warnung

Sofern Ihr Gerät mit dem Kühlmittel R600a arbeitet:

Dieses Gas ist leicht entflammbar.

Achten Sie also darauf, Kühlkreislauf und Leitungen während Betrieb und Transport nicht zu beschädigen. Bei Beschädigungen halten Sie das Produkt von potenziellen Zündquellen (z. B. offenen Flammen) fern und sorgen für eine gute Belüftung des Raumes, in dem das Gerät aufgestellt

wurde.

Diese Warnung gilt nicht für Sie, wenn Ihr Gerät mit dem Kühlmittel R134a arbeitet.

Das Typenschild links im Innenraum informiert Sie über den in Ihrem Gerät eingesetzten Kühlmitteltyp.

Entsorgen Sie das Gerät niemals durch

Verbrennen.

Dinge, die Sie zum Energiesparen beachten sollten

• Halten Sie die Kühlschranktüren nur

möglichst kurz geöffnet.

• Lagern Sie keine warmen Speisen oder

Getränke im Kühlschrank ein.

• Überladen Sie den Kühlschrank nicht; die

Luft muss frei zirkulieren können.

• Stellen Sie den Kühlschrank nicht im direkten Sonnenlicht oder in der Nähe von Wärmequellen wie Öfen, Spülmaschinen

oder Heizkörpern auf.

• Achten Sie darauf, Ihre Lebensmittel in verschlossenen Behältern

aufzubewahren.

• Sie können besonders viele

Lebensmittel im Tiefkühlbereich

des Gerätes lagern, wenn Sie zuvor die Ablage oder Schublade

im Tiefkühlbereich herausnehmen. Die Energieverbrauchswerte Ihres

Kühlschranks wurden bei maximaler Beladung bei herausgenommenen Ablagen oder Schubladen ermittelt. Ansonsten ist es Ihnen freigestellt, die Ablagen oder Schubladen zu verwenden.

3 Installation

C Bitte beachten Sie, dass der Hersteller

nicht haftet, wenn Sie sich nicht an die Informationen und Anweisungen der Bedienungsanleitung halten.

Was Sie bei einem weiteren Transport Ihres Kühlschranks beachten müssen

1. Der Kühlschrank muss vor dem Transport geleert und gesäubert werden.

2. Befestigen und sichern Sie Ablagen,

Zubehör, Gemüsefach, etc. mit

Klebeband, bevor Sie das Gerät neu

verpacken.

3. Die Verpackung muss mit kräftigem

Klebeband und stabilen Seilen gesichert,

die auf der Verpackung aufgedruckten Transporthinweise müssen beachtet werden.

C Bitte nicht vergessen:

Jeder wiederverwendete Artikel stellt eine unverzichtbare Hilfe für unsere Natur und unsere Ressourcen dar.

Wenn Sie zur Wiederverwertung von

Verpackungsmaterialien beitragen

möchten, können Sie sich bei Umweltschutzvereinigungen und Ihren Behörden vor Ort informieren.

Bevor Sie Ihren Kühlschrank einschalten

Bevor Sie Ihren Kühlschrank in Betrieb nehmen, beachten Sie bitte Folgendes:

1. Ist der Innenraum des Kühlschranks trocken, kann die Luft frei an der

Rückseite zirkulieren?

2. Sie können die beiden Kunststoffkeile wie in der Abbildung gezeigt anbringen.

Die Kunststoffkeile sorgen für den

richtigen Abstand zwischen Kühlschrank und Wand - und damit für die richtige Luftzirkulation. (Die Abbildung dient lediglich zur Orientierung und muss nicht exakt mit Ihrem Gerät übereinstimmen.)

3. Reinigen Sie das Innere des Kühlschranks wie im Abschnitt „Wartung und Reinigung” beschrieben.

4. Stecken Sie den Netzstecker des Kühlschranks in eine Steckdose. Bei

geöffneter Tür schaltet sich das Licht im Innenraum ein.

5. Sie hören ein Geräusch, wenn sich der

Kompressor einschaltet. Die Flüssigkeiten

und Gase im Kühlsystem können auch

leichte Geräusche erzeugen, wenn der Kompressor nicht läuft. Dies ist völlig normal.

6. Die Vorderkanten des Kühlgerätes können sich warm anfühlen. Dies ist normal.

Diese Bereiche wärmen sich etwas auf,

damit sich kein Kondenswasser bildet.

Elektrischer Anschluss

Schließen Sie Ihren Kühlschrank an eine geerdete (Schuko-) Steckdose an. Diese Steckdose muss mit einer passenden Sicherung abgesichert werden.

Wichtig:

B Der Anschluss muss gemäß lokaler

Vorschriften erfolgen.

B Der Netzstecker muss nach der

Installation frei zugänglich bleiben.

B Die angegebene Spannung muss mit

Ihrer Netzspannung übereinstimmen.

B Zum Anschluss dürfen keine

Verlängerungskabel oder

Mehrfachsteckdosen verwendet werden.

B Ein beschädigtes Netzkabel muss

unverzüglich durch einen qualifizierten Elektriker ausgetauscht werden.

B Das Gerät darf vor Abschluss der

Reparaturen nicht mehr eingeschaltet werden! Es besteht Stromschlaggefahr!

B Warnung vor elektrischem Strom.

Verpackungsmaterialien entsorgen

A Das Verpackungsmaterial kann

eine Gefahr für Kinder darstellen.

Halten Sie Verpackungsmaterialien von Kindern fern oder entsorgen Sie das

Verpackungsmaterial gemäß den gültigen Entsorgungsbestimmungen. Entsorgen

Sie Verpackungsmaterialien nicht mit dem

regulären Hausmüll. Die Verpackung Ihres Gerätes wurde aus

recyclingfähigen Materialien hergestellt.

Altgeräte entsorgen

Entsorgen Sie Altgeräte auf

umweltfreundliche Weise.

A Bei Fragen zur richtigen Entsorgung

wenden Sie sich bitte an Ihren Händler, an eine Sammelstelle oder an Ihre Stadtverwaltung.

A Bevor Sie das Gerät entsorgen,

schneiden Sie den Netzstecker ab und

machen die Türverschlüsse (sofern vorhanden) unbrauchbar, damit Kinder nicht in Gefahr gebracht werden.

Aufstellung und Installation

A Achtung: Stecken Sie während der

Installation niemals den Netzstecker ein. Andernfalls kann es zu schweren bis

tödlichen Verletzungen kommen.

AFalls die Tür des Raumes, in dem der

Kühlschrank aufgestellt werden soll,

nicht breit genug ist, wenden Sie sich an

den autorisierten Kundendienst, lassen die Kühlschranktüren demontieren und befördern das Gerät seitlich durch die Tür.

1. Stellen Sie Ihren Kühlschrank an einer gut erreichbaren Stelle auf.

2. Platzieren Sie den Kühlschrank nicht in der Nähe von Wärmequellen oder dort, wo er Feuchtigkeit oder direktem Sonnenlicht

ausgesetzt ist.

3. Damit das Gerät richtig arbeiten

kann, müssen Sie ausreichend Platz um

das Gerät herum freilassen, damit eine

ordentliche Belüftung gewährleistet ist. Wenn Sie den Kühlschrank in einer Nische

aufstellen, müssen Sie einen Abstand von

mindestens 5 cm zur Decke und 5 cm zu den Wänden einhalten.

Wenn Sie das Gerät auf einem Teppich

oder Teppichboden aufstellen, müssen

Sie einen Abstand von mindestens 2,5 cm zum Boden einhalten.

4. Stellen Sie Ihren Kühlschrank auf einem ebenen Untergrund auf, damit er nicht

wackelt.

5. Stellen Sie den Kühlschrank nicht an Stellen auf, an denen Temperaturen von

weniger als 10 °C herrschen.

Gerade, ausbalancierte Aufstellung

A Wenn Ihr Kühlschrank nicht absolut

gerade steht:

1. Drehen Sie zunächst die Schrauben an

der Belüftungsöffnungabdeckung wie in der Abbildung gezeigt heraus. Sie können den Kühlschrank – wie in der Abbildung

gezeigt – durch Drehen der Frontfüße

ausbalancieren. Wenn Sie in Richtung des

schwarzen Pfeils drehen, senkt sich die

Ecke, an der sich der Fuß befindet. Beim

Drehen in Gegenrichtung wird die Ecke

angehoben. Diese Arbeit fällt erheblich

leichter, wenn ein Helfer das Gerät etwas anhebt.

2. Wenn das Gerät absolut

gerade steht, bringen Sie die Belüftungsöffnungabdeckung wieder an und fixieren sie mit Schrauben.

A B C

3. Drehen Sie die Schrauben an der

unteren Belüftungsöffnungabdeckung mit

einem Kreuzkopfschraubendreher heraus.

Spalt zwischen den Türen anpassen

C Sie können den Spalt zwischen den

Kühlbereichtüren wie in den Abbildungen

gezeigt anpassen.

Beim Einstellen der Türhöhe sollten die

Türablagen leer sein.

C Drehen Sie mit einem Schraubenzieher

die Schraube am oberen Türscharnier der

einzustellenden Tür heraus.

C Stellen Sie die Tür nach Lösen der

Schrauben nach Wunsch ein.

C Fixieren Sie die eingestellte Tür durch

Anziehen der Schrauben; ändern Sie die

Türposition dabei nicht.

C Setzen Sie die Scharnierabdeckung

wieder auf, ziehen Sie die Schraube an.

Wasserfilter installieren

(bei bestimmten Modellen) Ihr Kühlgerät kann über zwei unterschiedliche Wasseranschlüsse mit Frischwasser versorgt werden: Über die normale Kaltwasserleitung oder über einen Wasserbehälter. Installationsvoraussetzungen

Wenn Sie einen Wasserbehälter nutzen, ist

eine Pumpe eine gute Idee.

Überzeugen Sie sich davon, dass die

nachstehenden Teile im Lieferumfang Ihres Gerätes enhalten sind.

1. Anschlussstück zum Anschluss der Wasserleitung an die Rückwand des

Gerätes. (Falls dies nicht passen sollte,

wenden Sie sich bitte an den autorisierten Kundendienst in Ihrer Nähe.)

2. 2 Rohrclips (zur Fixierung des

Wasserschlauchs)

Hinweis: Da die oben erwähnten Teile bei

Verwendung eine Wasserbehälters nicht erforderlich sind, sind diese Teile bei Ihrem Gerät eventuell nicht vorhanden.

3. Wasserschlauch, 5 m (Durchmesser 0,635 mm oder ¼ Zoll)

4. Kaltwasseranschlussventil mit

Maschenfilter (Anschlussadapter )

5. Wasserfilter oder externer Filter, zum

Einsetzen in die Halterung im Kühlbereich.

Entscheiden Sie sich zunächst, wo der

externe Filter angebracht werden soll.

(Dies gilt nur, wenn ein Filter außerhalb des Kühlschranks verwendet wird.)

Anschließend bestimmen Sie den

Abstand zwischen Filter und Kühlschrank und legen die erforderliche Schlauchlänge

vom Filter bis zum Wassereinlass des Kühlschranks fest.

Der Wasserfilter muss wie in der Abbildung

gezeigt aufrecht gehalten werden. Achten Sie darauf, dass der Filter richtig zwischen

Wassereinlass und Wasserauslass angebracht wird.

Die ersten 3 – 4 Gläser Wasser nach

Anbringen des Filters sollten nicht

getrunken werden.

Wasserschlauch an den Kühlschrank anschließen

1. Nachdem Sie das Anschlussstück

am Wasserschlauch angebracht haben,

führen Sie den Wasserschlauch in das

Einlassventil am Kühlschrank ein, indem

Sie es fest nach unten drücken.

2. Fixieren Sie das Anschlussstück wie in der Abbildung gegenüber gezeigt durch

Zusammendrücken des Einlassventils am Kühlschrank per Hand.

(a: Wasserleitung, b: Anschlussstück, c:

Ventil)

C Hinweis 1: Um Wasserdichtigkeit

erreichen, ist es gewöhnlich nicht nötig,

das Anschlussstück mit einem Werkzeug

fest anzuziehen. Falls dennoch Wasser

austritt, ziehen Sie das Anschlussstück mit einem Schlüssel oder einer Zange an.

Wasserleitung mit dem Wasserbehälter verbinden

(bei bestimmten Modellen)

Wenn Sie den Kühlschrank über einen

Wasserbehälter mit Wasser versorgen

möchten, benötigen Sie eine Pumpe. Schließen Sie zunächst ein Ende des

Wasserschlauches an den Kühlschrank an

(siehe vorherige Seite), führen Sie dann die nachstehenden Schritte aus.

1. Schließen Sie die Verbindung durch Einschieben des Schlauchendes in die Einlassöffnung der Pumpe ab; schauen Sie sich dazu die Abbildung an.

2. Fixieren Sie das Ende des Wasserschlauches wie in der Abbildung gezeigt im Behälter.

3. Nach dem Anschluss stellen Sie die Stromversorgung her und schalten die

Pumpe ein.

Warten Sie nach dem Einschalten der Pumpe

noch 2 bis 3 Minuten ab.

C Schauen Sie beim Anschluss der Pumpe

auch in die jeweilige Bedienungsanleitung.

C Beim Einsatz eines Wasserbehälters wird

kein Wasserfilter benötigt.

C Eine Pumpe muss eingesetzt werden,

wenn Sie einen Wasserbehälter

verwenden.

Wasserschlauch an den Kaltwasseranschluss anschließen

(bei bestimmten Modellen)

Wenn Sie Ihren Kühlschrank an die

Wasserleitung anschließen möchten,

müssen Sie ein handelsübliches 1/2 Zoll-

Ventilstück an die Kaltwasserleitung ihres

Hauses anschließen. Falls dieser Anschluss nicht vorhanden oder Sie sich nicht sicher sein sollten, ziehen Sie bitte einen

versierten Klempner hinzu.

1. Lösen Sie das Anschlussstück vom Anschlussadapter. (Abbildung A)

2. Bringen Sie den Anschlussadapter wie in der Abbildung gezeigt am ½ ZollAnschluss an. (Abbildung B)

3. Nach Anschluss der Wasserleitung an das Anschlussstück bringen Sie dieses wie in der Abbildung gezeigt am Anschlussadapter und am Wasseranschluss an. (Abbildung C)

4. Ziehen Sie das Anschlussstück mit der

Hand an. Falls dennoch Wasser austritt,

ziehen Sie das Anschlussstück mit einem Schlüssel oder einer Zange an.

A Achtung: Fixieren Sie den

Wasserschlauch an geeigneten Stellen mit den mitgelieferten Rohrclips, damit sich der Schlauch nicht verschieben oder aus

Versehen lösen kann.

A Achtung: Achten Sie nach

dem Aufdrehen des Ventils

darauf, dass kein Wasser an den beiden Verbindungensstellen des Wasserschlauches austritt. Falls Wasser

austreten sollte, schließen Sie das Ventil

sofort und ziehen sämtliche Verbindungen

mit einem Schlüssel oder einer Zange an.

A Achtung: Sorgen Sie dafür, dass

ein ½ Zoll-Standardanschluss an der

Kaltwasserleitung zur Verfügung steht und

der Anschluss komplett zugedreht ist. Zum Einsetzen des Wasserfilters halten Sie

sich an die nachstehenden Anweisungen und beachten die Abbildungen:

1. Drücken Sie die Kein Eis-Taste am Display.

2. Nehmen Sie die Filterabdeckung im

Kühlbereich durch Ziehen nach vorne heraus.

3. Lösen Sie die Verzweigungsabdeckung

durch Drehen nach unten.

A Achtung: Achten Sie darauf, dass

der Kein Eis-Modus aktiv ist, bevor Sie die

Verzweigungsabdeckung abnehmen.

Hinweis: Nach dem Abnehmen der Abdeckung können ein paar Wassertropfen austreten; dies ist völlig normal.

4. Nehmen Sie den Deckel vom Wasserfilter ab, platzieren Sie die Komponente wie in der Abbildung gezeigt und drehen Sie sie zum Fixieren nach oben.

5. Heben Sie den Kein Eis-Modus wieder auf, indem Sie die Kein Eis-Taste am Bedienfeld noch einmal drücken.

Der Wasserfilter sollte alle sechs Monate

ausgetauscht werden.

Sofern der Zeitpunkt zum Auswechseln

des Filters automatisch berechnet

wurde und Sie eine entsprechende Meldung erhalten, lesen Sie bitte den

Abschnitt „Filternutzungszeit automatisch

berechnen“.

Wenn Sie den Wasserfilter austauschen

oder nicht weiter verwenden

möchten, müssen Sie ihn wie in der Abbildung gezeigt entfernen; die

Verzweigungsabdeckung muss angebracht

werden. Achten Sie darauf, dass das Gerät

vor dem Entnehmen auf Kein Eis eingestellt ist.

A Achtung: Der Wasserfilter entfernt

Fremdkörper aus dem Wasser. Er reinigt

das Wasser nicht von Mikroorganismen.

A Achtung: Die Kein Eis-Taste muss

grundsätzlich gedrückt werden, bevor Sie

den Wasserfilter austauschen oder die Verzweigungsabdeckung installieren.

Vor dem ersten Wasserspendereinsatz:

C Der Wasserdruck muss mindestens 1

bar betragen.

C Der Wasserdruck darf 8 bar nicht

überschreiten.

C Bei einem Wasserdruck unterhalb

1 bar und beim Einsatz eines Wasserbehälters ist eine Pumpe erforderlich.

C Das Wassersystem des Kühlschranks

muss an den Kaltwasseranschluss angeschlossen werden. Es darf nicht mit dem Warmwasseranschluss verbunden werden.

C Nach der ersten Inbetriebnahme

des Kühlschranks wird kein Wasser ausgegeben. Dies liegt daran, dass sich

Luft im System befindet. Um sämtliche Luft aus dem System zu entfernen, halten Sie den Spenderhebel etwa 1 Minute lang gedrückt, bis Wasser aus dem Spender austritt. Zu Beginn kann der Wasserfluss

noch etwas unregelmäßig sein. Der Wasserfluss stabilisiert sich, wenn sich

keine Luft mehr im System befindet.

C Nach dem ersten Einschalten vergehen

etwa 12 Stunden, bis kaltes Wasser

ausgegeben wird.

C Damit der Eis-/Wasserspender

problemlos funktioniert, muss der Wasserdruck zwischen 1 und 8 bar liegen.

Als Richtwert: Ein Wasserglas (100 ml) wird in etwa 10 Sekunden gefüllt.

C Die ersten 10 Gläser Wasser sollten

nicht getrunken werden.

C Die ersten 30 Eiswürfel aus dem

Spender dürfen nicht verzehrt werden.

C Nutzen Sie immer den Wasserfilter,

wenn Sie keinen Wasserbehälter einsetzen.

So benutzen Sie den Wasserspender

Warnungen

Das erste Wasser, das aus dem Spender

fließt, kann noch etwas warm sein. Dies ist normal.

Wenn der Wasserspender längere Zeit

nicht genutzt wurde, müssen Sie zunächst

ein wenig Wasser ausfließen lassen, bis frisches Wasser ausgegeben wird.

Tropfschale

In der Tropfschale sammelt sich Wasser,

das bei der Nutzung nach unten tropft. Sie können die Tropfschale entnehmen, indem Sie sie zu sich heranziehen oder (je nach Modell) die Kante hinabdrücken.

Das Wasser lässt sich leicht mit einem

Schwamm oder einem weichen Tuch

entfernen.

4 Vorbereitung

C Ihr Kühlschrank sollte mindestens 30

cm von Hitzequellen wie Kochstellen,

Öfen, Heizungen, Herden und ähnlichen

Einrichtungen aufgestellt werden.

Halten Sie mindestens 5 cm Abstand zu Elektroöfen ein, vermeiden Sie die Aufstellung im direkten Sonnenlicht.

C Die Zimmertemperatur des Raumes, in

dem der Kühlschrank aufgestellt wird, sollte mindestens 10 °C betragen. Im Hinblick auf den Wirkungsgrad ist der

Betrieb des Kühlschranks bei geringerer Umgebungstemperatur nicht ratsam.

C Sorgen Sie dafür, dass das Innere Ihres

Kühlschranks gründlich gereinigt wird.

C Falls zwei Kühlschränke nebeneinander

aufgestellt werden sollen, achten Sie

darauf, dass sie mindestens 2 cm voneinander entfernt platziert werden.

C Wenn Sie den Kühlschrank zum ersten

Mal in Betrieb nehmen, halten Sie sich bitte an die folgenden Anweisungen für die ersten sechs Betriebsstunden.

- Die Kühlschranktür sollte nicht zu häufig

geöffnet werden.

- Der Kühlschrank muss zunächst vollständig leer arbeiten.

- Ziehen Sie nicht den Netzstecker. Falls der Strom ausfallen sollte, beachten Sie die Warnhinweise im Abschnitt „Empfehlungen zur Problemlösung“.

C Originalverpackung und

Schaumstoffmaterialien sollten zum

zukünftigen Transport des Gerätes aufbewahrt werden.

5 Kühlschrank verwenden

Anzeigefeld

Über das Sensor-Anzeigefeld können Sie die Temperatur einstellen, ohne die Tür Ihres Kühlgerätes öffnen zu müssen. Zur Temperaturauswahl berühren Sie die passenden

Tasten einfach mit dem Finger.

1. Kühlbereichtemperatureinstelltaste

2. Öko-Extra-Taste

3. Tiefkühlbereichtemperatureinstelltaste

4. chnellkühltaste

5. Urlaubsfunktionstaste

6. Schnellgefriertaste

7. Kühlbereichtemperaturanzeige

8. Öko-Extra-Anzeige

9. Tiefkühlbereichtemperaturanzeige

10. Schnellkühlanzeige

11. Urlaubsfunktionanzeige

12. Schnellgefrieranzeige

13. Ökomodus-Anzeige

14. Fehlerstatusanzeige

15. Tastensperre-Anzeige

16. Ionisatoranzeigeleuchte

17. Feuchtigkeitsanzeige

18. Eisbereiter AUS-Anzeige

19. Eisbereiter-Ein-/Austaste

20. Filterwechselanzeige

21. Filterstatus rücksetzen-Taste

C Abbildungen und Angaben in dieser Anleitung sind schematisch und können etwas

von Ihrem Gerät abweichen. Falls Teile nicht zum Lieferumfang des erworbenen Gerätes

zählen, gelten sie für andere Modelle.

1 8

17 16 7 10 4

11 18121391420

1- Kühlbereichtemperatureinstelltaste

Durch mehrmaliges Drücken dieser Taste

stellen Sie die Kühlbereichtemperatur auf 8 °, 6 °, 4° oder 2 ° ein Stellen Sie die

Temperatur des Kühlbereiches mit dieser Taste ein.

2- Öko Extra-Taste

Zum Einschalten der Öko Extra-Funktion berühren Sie diese Taste nur kurz.

3- Tiefkühlbereichtemperature instelltaste

Durch mehrmaliges Drücken dieser Taste

stellen Sie die Tiefkühlbereichtemperatur auf -18 °, -20 °, -22 °, -24 °, -18 °C ... ein. Stellen Sie die Temperatur des

Tiefkühlbereiches mit dieser Taste ein. 4- SchnellkühltasteZum Einschalten

der Schnellkühlfunktion berühren Sie diese Taste nur kurz. Zum Abschalten der ausgewählten Funktion berühren Sie die

Taste noch einmal.

5- Urlaubstaste

Zum Einschalten der Öko-Extra-Funktion drücken Sie diese Taste nur kurz. Wenn Ihr

Kühlschrank kein Eis mehr bereiten soll,

halten Sie dieselbe Taste 3 Sekunden lang

gedrückt.

6- Schnellgefriertaste

Zum Einschalten der Schnellgefrierfunktion berühren Sie diese Taste nur kurz. Zum Abschalten der ausgewählten Funktion berühren Sie die Taste noch einmal.

7- Kühlbereichtemperaturanzeige

Zeigt die für den Kühlbereich eingestellte Temperatur an

8- Öko-Extra-Anzeige

Zeigt an, dass die Öko Extras-Funktion

aktiv ist. Wenn diese Funktion aktiv ist, erkennt Ihr Kühlgerät die Zeiten, in denen

Sie das Kühlgerät besonders selten nutzen

und passt die Kühlungsleistung in diesen Zeiträumen entsprechend an. In den Perioden besonders energiesparender

Kühlung leuchtet die Ökomodus-Anzeige

auf

9- Tiefkühlbereichtemperaturanzeige

Zeigt die für den Tiefkühlbereich eingestellte Temperatur an.

10- Schnellkühlanzeige

Zeigt an, dass die Schnellkühlfunktion aktiv ist. Diese Funktion nutzen Sie, wenn Sie

frische Lebensmittel in das Kühlfach geben oder Ihre Lebensmittel besonders schnell kühlen möchten. Wenn diese Funktion

aktiv ist, arbeitet Ihr Kühlgerät 2 Stunden

lang ununterbrochen

Zum Abschalten dieser Funktion berühren Sie die Taste noch einmal.

11- Urlaubsfunktionanzeige

Zeigt an, dass die Urlaubsfunktion aktiv ist.

Wenn diese Funktion aktiv ist, erscheint

„- -“ in der Anzeige zum Kühlbereich – der

Kühlbereich wird nicht mehr gekühlt. Die

restlichen Bereiche werden weiterhin mit

den vorgegebenen Temperaturen gekühlt.

Zum Abschalten dieser Funktion berühren Sie die Taste noch einmal.

12- Schnellgefrieranzeige

Zeigt an, dass die Schnellgefrierfunktion aktiv ist Diese Funktion nutzen Sie, wenn Sie frische Lebensmittel in das Tiefkühlfach

geben oder Eis benötigen. Wenn diese Funktion aktiv ist, arbeitet Ihr Kühlgerät 6

Stunden lang ununterbrochen Zum Abschalten dieser Funktion berühren

Sie die Taste noch einmal.

13- Ökomodus-Anzeige

Zeigt an, dass das Kühlgerät besonders

energiesparend arbeitet Diese Anzeige

leuchtet auf, wenn die Temperatur des

Tiefkühlbereiches auf -18 °C eingestellt ist oder das Gerät im Zuge der Öko-Extra-

Funktion besonders ökonomisch arbeitet.

14- Fehlerstatusanzeige

Diese Anzeige wird aktiv, wenn Ihr

Kühlgerät nicht effektiv funktioniert

oder ein Sensor ausgefallen sein sollte. Wenn diese Anzeige aktiv ist, zeigt die Tiefkühlbereichtemperaturanzeige „E“,

die Kühlbereichtemperaturanzeige Zahlen

an; z. B. „1, 2, 3, ...“. Anhand dieser

Zahlen kann der Kundendienst wertvolle

Informationen über den jeweiligen Fehler

gewinnen.

15- Tastensperre-Anzeige

Diese Funktion nutzen Sie, wenn

die Temperatureinstellungen Ihres Kühlgerätes unverändert bleiben sollen. Zum Einschalten dieser Funktion

halten Sie die Öko-Extra-Taste und die

Tiefkühlbereichtemperatureinstelltaste

gemeinsam 3 Sekunden lang gedrückt. Zum Abschalten dieser Funktion drücken

Sie die entsprechenden Tasten noch

einmal.

16- Ionisatoranzeigeleuchte

Die Anzeige leuchtet ständig. Diese

Leuchte zeigt an, dass Ihr Kühlschrank

gegen Bakterienbefall geschützt ist.

17- Feuchtigkeitsanzeige

Die Anzeige leuchtet ständig. Diese

Leuchte zeigt an, dass Lebensmittel lange Zeit bei optimaler Feuchtigkeit aufbewahrt werden können.

18- Eisbereiter AUS-Anzeige

Diese Funktion nutzen Sie, wenn Ihr

Kühlschrank kein Eis bereiten soll. Dazu

halten Sie die Eisbereiter-Ein-/Austaste 3 Sekunden lang gedrückt.

19- Eisbereiter-Ein-/Austaste

Wenn Ihr Kühlschrank kein Eis mehr

bereiten soll, halten Sie die EisbereiterEin-/Austaste 3 Sekunden lang gedrückt. Bei abgeschalteter Eisbereitung gelangt

kein Wasser mehr in das Eisfach.

Allerdings kann noch etwas Eis im Eisfach

zurückbleiben, das sich leicht entnehmen lässt. Wenn Ihr Kühlschrank wieder Eis

bereiten soll, halten Sie die EisbereiterEin-/Austaste erneut 3 Sekunden lang

gedrückt.

20- Filterwechselanzeige

Die Filterwechselanzeige leuchtet auf, wenn der Filter gewechselt werden muss.

21- Filterstatus rücksetzen-Taste

Der Filter Ihres Kühlschranks muss alle 6

Monate ausgetauscht werden. Diese Zeit

berechnet das Kühlgerät automatisch – die Filterwechselanzeige leuchtet auf, wenn

es Zeit ist, den Filter zu wechseln. Nach dem Auswechseln des Filters halten Sie die Filterstatus rücksetzen-Taste 3 Sekunden lang gedrückt, damit die Berechnung

wieder von neuem beginnen kann.

Tür offen-Alarm:

Falls die Tür zum Kühlbereich länger als 1

Minute geöffnet bleibt, ertönt ein Signalton. Zum Abschalten dieses Alarms drücken Sie einfach eine beliebige Taste oder

schließen die geöffnete Tür.

So lassen Sie die Zeit bis zum Filterwechsel automatisch berechnen

(Bei Geräten, die mit der Wasserleitung verbunden und mit einem Filter ausgestattet sind.)

1: Bei eingeschaltetem Kühlgerät: Schalten Sie die Tastensperre durch Gedrückthalten der Tasten A und B ein.

2: Drücken Sie nacheinander folgende Tasten: Öko-Extra (1), Kühlbereichtemperatureinstellt aste (2), Schnellkühlen (3), Tiefkühlbereichtemperatureinstelltaste (4).

Wenn die Tasten in der richtigen Reihenfolge gedrückt werden, erlischt das TastensperreSymbol, ein kurzer Signalton erklingt, die Filterwechselanzeige leuchtet auf. Drücken Sie die Filterstatus rücksetzen-Taste (Nr. 21 bei der Beschreibung der Bedienelemente) nach dem Filterwechsel; die Zeit bis zum nächsten Filterwechsel wird nun automatisch

berechnet.

C Wenn die Zeit bis zum nächsten Filterwechsel automatisch berechnet wird, leuchtet die

Filterwechselanzeige nach dem Einstecken des Netzsteckers ein paar Sekunden lang auf.

C Die automatische Berechnung des richtigen Filterwechselzeitpunktes

ist bei der Auslieferung des Gerätes nicht eingeschaltet. Diese muss bei Geräten mit Filter zunächst eingeschaltet werden.

C Zum Abschalten der Berechnung der Filterwechselzeit führen Sie bitte

dieselben Schritte wie beim Einschalten aus.

Eierbehälter

Sie können den Eierhalter in der Tür oder auf einer Ablage platzieren.

Legen Sie den Eierhalter niemals in den

Tiefkühlbereich.

Verschiebbare Ablagen

Sie verschieben die Ablagen, indem Sie sie

vorne etwas anheben und anschließend nach vorne ziehen oder nach hinten

schieben. Sie können die Ablagen bis zum Anschlag herausziehen, um leichter

an die Lebensmittel im hinteren Teil der

Ablage heranzukommen. Die Ablage lässt sich vollständig entnehmen, indem Sie sie

leicht anheben und anschließend weiter herausziehen.

Halten Sie die Ablage fest im Griff (am

besten von unten abstützen), damit sie

nicht kippt. Die Ablagen laufen in Schienen an den Seiten des Innenraums; Sie können Schienen in unterschiedlicher Höhe nutzen.

Schieben Sie die Ablage stets bis zum Anschlag ein.

Kühlfach

Im Kühlfach können Sie Lebensmittel auf

das Einfrieren vorbereiten. Ebenso eignet

sich dieser Bereich für Lebensmittel, die Sie ein paar Grad unterhalb der regulären

Kühlbereichtemperatur aufbewahren möchten.

Durch Herausnehmen der Kühlfächer

können Sie das Volumen Ihres Kühlschranks vergrößern. Dazu ziehen Sie

das entsprechende Fach zu sich heran, bis

es gegen den Anschlag stößt. Nun heben Sie das Fach etwa 1 cm an und ziehen es

zu sich hin heraus.

1 2

3 4

Gemüsefach

Im Gemüsefach Ihres Kühlgerätes bleibt Gemüse länger frisch und behält seine natürliche Feuchtigkeit. Dazu wird ständig kühle Luft zum Gemüsefach geleitet.

Nehmen Sie die Türablagen in der Höhe des Gemüsefaches heraus, bevor Sie

das Gemüsefach entnehmen. Das

Gemüsefach entnehmen Sie wie in der Abbildung dargestellt.

Beweglicher Mittelbereich

Der bewegliche Mittelbereich sorgt dafür,

dass die kühle Luft im Inneren Ihres Kühlgerätes nicht nach außen entweichen kann.

1- Die Türdichtungen liegen bei

geschlossener Tür am beweglichen

Mittelbereich an und sorgen für Dichtigkeit. 2- Ein weiterer Vorteil des beweglichen

Mittelbereiches besteht darin, dass sich dadurch das Nettovolumen des Kühlbereiches vergrößert. Andernfalls

würde wertvoller Platz im Kühlgerät verschenkt.

3- Der bewegliche Mittelbereich schließt

sich, wenn die linke Tür des Kühlbereiches geschlossen wird.

4- Nicht manuell öffnen! Ein spezielles Kunststoffteil besorgt das Öffnen und Schließen automatisch.

Blaues Licht

Im Gemüsefach gelagertes Gemüse, wird mit blauem Licht beleuchtet. Dadurch

wird die Photosynthese mit Hilfe des

Wellenlängeneffekts des blauen Lichts fortgesetzt, Vitamine und Frische bleiben erhalten.

Teleskopschublade

Achten Sie darauf, keine Körperteile

zwischen beweglichen Teilen der

Schublade einzuklemmen.

Zum Reinigen können Sie die Schublade wie in der Abbildung gezeigt zerlegen.

Die Schubladen lassen sich zum Reinigen herausnehmen. Gefüllte Schubladen lassen sich nicht wieder einsetzen – achten Sie also darauf, dass die Schubladen beim

Einsetzen leer sind.

Doppeltes Kühlsystem:

Ihr Kühlgerät ist mit zwei getrennten

Kühlsystemen für Kühl- und Tiefkühlbereich

ausgestattet. Dadurch vermischt sich die Luft im Kühlbereich nicht mit der Luft im Tiefkühlbereich. Durch die Trennung der

Kühlsysteme kühlt Ihr Gerät erheblich schneller als viele andere Kühlgeräte. Auch

die Gerüche der beiden Kühlbereiche bleiben getrennt. Darüber hinaus sparen

Sie Energie, da auch das Abtauen getrennt

erfolgt.

Eisbereiter

Der Eisbereiter ist fest eingebaut und kann nicht entnommen werden.

Achten Sie unbedingt darauf, dass der

Eisbehälter stets unter dem Eisbereiter sitzt.

Eisfach

Bitte lesen Sie die Warnhinweise am

Eisbehälter aufmerksam durch. Im Eisbehälter sammelt sich das vom Eisbereiter erzeugte Eis. Gießen

Sie kein Wasser zur Eisbereitung hinein; der Behälter kann sonst bersten. Missbrauchen Sie den

Eisbehälter nicht zum Einlagern von Lebensmitteln.

Warnung: Ändern Sie die Position des

Eisbehälters nicht.

Tiefkühlbereicheinstellung Kühlbereicheinstellung Erklärungen

-18°C 4°C Dies ist die allgemein empfohlene Einstellung.

-20, -22 oder -24 °C 4°C

Diese Einstellungen werden empfohlen, wenn die

Umgebungstemperatur 30 °C überschreitet.

Schnellgefrieren

4°C

Diese Funktion nutzen Sie zum Einfrieren von Lebensmitteln in kurzer Zeit. Nachdem der Vorgang

abgeschlossen ist, wechselt Ihr Kühlschrank wieder

zum zuvor eingestellten Modus.

-18 °C oder kälter 2°C

Halten Sie sich an diese Einstellung, falls Sie

meinen, dass der Kühlbereich aufgrund zu hoher

Außentemperatur, der Nähe zu Wärmequellen oder zu häufiges Öffnen und Schließen der Kühlschranktür

nicht kalt genug wird.

-18 °C oder kälter Schnellkühlung

Verwenden Sie diese Einstellung, wenn der Kühlbereich überladen ist oder Sie die Inhalte

schneller abkühlen möchten. Wir empfehlen, die

Schnellkühlfunktion 4 bis 8 Stunden vor dem

Einlagern frischer Lebensmittel einzuschalten.

Frische Lebensmittel tiefkühlen

• Es ist ratsam, die Lebensmittel

einzuwickeln oder abzudecken, bevor sie im Kühlschrank gelagert werden.

• Heiße Spiesen müssen auf

Raumtemperatur abgekühlt sein, ehe sie

in den Kühlschrank gegeben werden.

• Lebensmittel, die Sie einfrieren möchten,

sollten frisch und von guter Qualität sein.

• Verteilen Sie die Lebensmittel/Gerichte auf

familienfreundliche oder sonstwie sinnvolle Portionen.

• Lebensmittel sollten luftdicht verpackt

sein, damit sie nicht austrocknen. Dies gilt

auch dann, wenn Sie Lebensmittel nur

kurze Zeit lagern möchten.

• Geeignete Verpackungsmaterialien

müssen reißfest, luftdicht und unempfindlich gegenüber Kälte,

Feuchtigkeit, Gerüchen, Ölen und Säuren

sein. Darüber hinaus müssen sie sich leicht verschließen lassen, unkompliziert in der Handhabung und natürlich zum Tiefkühlen geeignet sein.

• Verbrauchen Sie eingefrorene

Lebensmittel nicht direkt nach dem

Auftauen und frieren Sie sie nicht wieder

ein.

• Bitte beachten Sie die folgenden

Hinweise, um beste Resultate zu erzielen.

1. Frieren Sie nicht zu große Mengen auf

einmal ein. Die Qualität der Lebensmittel bleibt am besten erhalten, wenn sie so schnell wie möglich bis in den Kern tiefgekühlt werden.

2. Wenn Sie noch warme Speisen in das Tiefkühlfach stellen, bewirken Sie damit, dass das Kühlsystem ununterbrochen arbeitet, bis die Speisen komplett

tiefgekühlt sind.

3. Achten Sie besonders darauf, bereits tiefgekühlte und frische Speisen nicht zu

vermischen.

Empfehlungen zur Konservierung von gefrorenen Lebensmitteln

• Handelsübliche, verpackte Tiefkühlkost

sollte gemäß den Hinweisen des

Herstellers zur Lagerung in Viersterne-

Fächern gelagert werden.

• Um besonders gute Ergebnisse zu erzielen und zu erhalten, sollten Sie Folgendes berücksichtigen:

1. Geben Sie Lebensmittel so schnell

wie möglich nach dem Kauf in den Tiefkühlbereich.

2. Sorgen Sie dafür, dass sämtliche

Lebensmittel beschriftet und mit einem Datum versehen werden.

3. Achten Sie darauf, dass das Mindesthaltbarkeitsdatum auf der

Verpackung nicht überschritten wird.

Abtauen

Der Tiefkühlbereich taut automatisch ab.

Lebensmittel einlagern

TiefkühlbereichAblagen

Verschiedene gefrorene Lebensmittel wie Fleisch,

Fisch, Speiseeis, Gemüse,

etc.

Eierbehälter Eier

Kühlbereich-Ablagen

Lebensmittel in Pfannen, Töpfen, auf abgedeckten Tellern, in geschlossenen

Behältern

Kühlbereich-

Türablagen

Kleine, verpackte Lebensmittelprodukte oder Getränke (zum

Beispiel Milch, Saft und Bier)

Gemüsefach Gemüse und Früchte

Frischefach

Milchprodukte (Käse, Butter, ...), Salami, und so

weiter

Hinweise zum Tiefkühlen

Lebensmittel sollten schnellstmöglich eingefroren werden, damit sie nicht an Qualität verlieren.

Die TSE-Norm schreibt (je nach Messbedingungen) vor, dass ein

Kühlschrank mindestens 4,5 kg Lebensmittel pro 100 Liter Gefriervolumen

bei einer Umgebungstemperatur von 32 °C in 24 Stunden auf -18 °C abkühlen kann.

Nur bei Temperaturen von -18 °C oder

weniger ist es möglich, Lebensmittel lange Zeit zu lagern.

Sie können die Frische von Lebensmitteln viele Monate bewahren (bei einer Temperatur von -18 °C oder weniger im

Tiefkühlbereich).

WARNUNG! A

• Verteilen Sie die Lebensmittel / Gerichte

auf familienfreundliche oder sonstwie sinnvolle Portionen.

• Lebensmittel sollten luftdicht verpackt

sein, damit sie nicht austrocknen. Dies

gilt auch dann, wenn Sie Lebensmittel nur

kurze Zeit lagern möchten.

Benötigtes Verpackungsmaterial:

• Kältebeständiges Klebeband

• Selbstklebende Etiketten

• Gummiringe

• Stift

• Geeignete Verpackungsmaterialien

müssen reißfest und unempfindlich gegenüber Kälte, Feuchtigkeit, Gerüchen,

Ölen und Säuren sein.

Einzufrierende Lebensmittel sollten keinen direkten Kontakt zu bereits gefrorenen Lebensmitteln haben, damit diese nicht anzutauen.

Verbrauchen Sie eingefrorene Lebensmittel nicht direkt nach dem Auftauen und frieren Sie sie nicht wieder ein.

6 Wartung und Reinigung

A Verwenden Sie zu Reinigungszwecken

niemals Benzin oder ähnliche Substanzen.

B Wir empfehlen, vor dem Reinigen den

Netzstecker zu ziehen.

B Verwenden Sie zur Reinigung

niemals scharfe Gegenstände, Seife,

Haushaltsreiniger, Waschmittel oder Wachspolituren.

C Reinigen Sie das Gehäuse des Gerätes

mit lauwarmem Wasser, wischen Sie die

Flächen danach trocken.

C Zur Reinigung des Innenraums

verwenden Sie ein feuchtes Tuch, das Sie in eine Lösung aus 1 Teelöffel Natron

und einem halben Liter Wasser getaucht

und ausgewrungen haben. Nach dem Reinigen wischen Sie den Innenraum

trocken.

B Achten Sie darauf, dass kein Wasser

in das Lampengehäuse oder andere elektrische Komponenten eindringt.

B Wenn Ihr Kühlgerät längere Zeit nicht

benutzt wird, ziehen Sie den Netzstecker,

nehmen alle Lebensmittel heraus, reinigen das Gerät und lassen die Türe geöffnet.

C Kontrollieren Sie die Türdichtungen

regelmäßig, um sicherzustellen, dass

diese sauber und frei von Speiseresten

sind.

A Zum Entfernen einer Türablage räumen

Sie sämtliche Gegenständen aus der Ablage und schieben diese dann nach

oben heraus.

Schutz der Kunststoffflächen

C Geben Sie keine Öle oder stark fetthaltige

Speisen offen in Ihren Kühlschrank –

dadurch können die Kunststoffflächen

angegriffen werden. Sollten die Kunststoffoberflächen einmal mit Öl in Berührung kommen, so reinigen Sie die entsprechend Stellen umgehend mit

warmem Wasser.

7 Empfehlungen zur Problemlösung

Bitte arbeiten Sie diese Liste durch, bevor Sie den Kundendienst anrufen. Das kann Ihnen Zeit und Geld sparen. In der Liste finden Sie häufiger auftretende Probleme, die nicht auf Verarbeitungs- oder Materialfehler zurückzuführen sind. Nicht alle hier beschriebenen Funktionen sind bei jedem Modell verfügbar.

Der Kühlschrank arbeitet nicht.

• Ist der Kühlschrank richtig angeschlossen? Stecken Sie den Netzstecker in die Steckdose.

• Ist die entsprechende Haussicherung herausgesprungen oder durchgebrannt? Überprüfen Sie die Sicherung.

Kondensation an den Seitenwänden des Kühlbereiches. (Multizone, Kühlkontrolle und FlexiZone)

• Sehr geringe Umgebungstemperaturen. Häufiges Öffnen und Schließen der Tür. Sehr feuchte Umgebung. Offene Lagerung von feuchten Lebensmitteln. Tür nicht richtig

geschlossen. Kühlere Thermostateinstellung wählen.

• Türen kürzer geöffnet halten oder seltener öffnen.

• Offene Behälter abdecken oder mit einem geeigneten Material einwickeln.

• Kondensation mit einem trockenen Tuch entfernen und überprüfen, ob diese erneut

auftritt.

Der Kompressor läuft nicht

• Eine Schutzschaltung stoppt den Kompressor bei kurzzeitigen Unterbrechungen der Stromversorgung und wenn das Gerät zu oft und schnell ein- und ausgeschaltet wird, da

der Druck des Kühlmittels eine Weile lang ausgeglichen werden muss. Ihr Kühlschrank

beginnt nach etwa sechs Minuten wieder zu arbeiten. Bitte wenden Sie sich an den Kundendienst, falls Ihr Kühlschrank nach Ablauf dieser Zeit nicht wieder zu arbeiten

beginnt.

• Der Kühlschrank taut ab. Dies ist bei einem vollautomatisch abtauenden Kühlschrank

völlig normal. Das Gerät taut von Zeit zu Zeit ab.

• Der Netzstecker ist nicht eingesteckt. Überprüfen Sie, ob das Gerät richtig

angeschlossen ist.

• Stimmen die Temperatureinstellungen?

• Eventuell ist der Strom ausgefallen.

Der Kühlschrank arbeitet sehr intensiv oder über eine sehr lange Zeit.

• Ihr neues Gerät ist vielleicht etwas breiter als sein Vorgänger. Dies ist völlig normal. Große

Kühlgeräte arbeiten oft längere Zeit.

• Die Umgebungstemperatur ist eventuell sehr hoch. Dies ist völlig normal.

• Das Kühlgerät wurde möglicherweise erst vor kurzem in Betrieb genommen oder mit Lebensmitteln gefüllt. Es kann einige Stunden länger dauern, bis der Kühlschrank seine Arbeitstemperatur erreicht hat.

• Kurz zuvor wurden größere Mengen warmer Speisen im Kühlschrank eingelagert. Heiße Speisen führen dazu, dass der Kühlschrank etwas länger arbeiten muss, bis die

geeignete Temperatur zur sicheren Lagerung erreicht ist.

• Türen wurden häufig geöffnet oder längere Zeit nicht richtig geschlossen. Der

Kühlschrank muss länger arbeiten, weil warme Luft in den Innenraum eingedrungen ist.

Öffnen Sie die Türen möglichst selten.

• Die Tür des Kühl- oder Tiefkühlbereichs war nur angelehnt. Vergewissern Sie sich, dass

die Türen richtig geschlossen wurden.

• Die Kühlschranktemperatur ist sehr niedrig eingestellt. Stellen Sie die Kühlschranktemperatur höher ein und warten Sie, bis die gewünschte Temperatur

erreicht ist.

• Die Türdichtungen von Kühl- oder Gefrierbereich sind verschmutzt, verschlissen, beschädigt oder sitzen nicht richtig. Reinigen oder ersetzen Sie die Dichtung. Beschädigte oder defekte Dichtungen führen dazu, dass der Kühlschrank länger arbeiten

muss, um die Temperatur halten zu können.

Die Temperatur im Tiefkühlbereich ist sehr niedrig, während die Termperatur im Kühlbereich normal ist.

• Die Tiefkühltemperatur ist sehr niedrig eingestellt. Stellen Sie die Gefrierfachtemperatur wärmer ein und prüfen Sie.

Die Temperatur im Kühlbereich ist sehr niedrig, während die Termperatur im Tiefkühlbereich normal ist.

• Die Kühltemperatur ist eventuell sehr niedrig eingestellt. Stellen Sie die Kühlbereichtemperatur wärmer ein und prüfen Sie.

Im Kühlbereich gelagerte Lebensmittel frieren ein.

• Die Kühltemperatur ist eventuell sehr niedrig eingestellt. Stellen Sie die Kühlbereichtemperatur wärmer ein und prüfen Sie.

Die Temperatur im Kühl- oder Tiefkühlbereich ist sehr hoch.

• Die Temperatur des Kühlbereichs ist eventuell sehr hoch eingestellt. Die Einstellung des Kühlbereichs beeinflusst die Temperatur im Tiefkühlbereich. Stellen Sie den Kühl- oder

Tiefkühlbereich auf die gewünschte Temperatur ein.

• Türen wurden häufig geöffnet oder längere Zeit nicht richtig geschlossen; weniger häufig

öffnen.

• Die Tür wurde eventuell nicht richtig geschlossen; Tür richtig schließen.

• Kurz zuvor wurden größere Mengen warmer Speisen im Kühlschrank eingelagert. Warten Sie, bis der Kühl- oder Tiefkühlbereich die gewünschte Temperatur erreicht.

• Der Kühlschrank war kurz zuvor von der Stromversorgung getrennt. Ihr Kühlschrank

braucht einige Zeit, um sich auf die gewünschte Temperatur abzukühlen.

Das Betriebsgeräusch nimmt zu, wenn der Kühlschrank arbeitet.

• Das Leistungsverhalten des Kühlgerätes kann sich je nach Umgebungstemperatur

ändern. Dies ist völlig normal und keine Fehlfunktion.

Vibrationen oder Betriebsgeräusche.

• Der Boden ist nicht eben oder nicht fest. Der Kühlschrank wackelt, wenn er etwas bewegt wird. Achten Sie darauf, dass der Boden eben ist und das Gewicht des

Kühlschranks problemlos tragen kann.

• Das Geräusch kann durch auf dem Kühlschrank abgestellte Gegenstände entstehen. Nehmen Sie abgestellte Gegenstände vom Kühlschrank herunter.

Fließ- oder Spritzgeräusche sind zu hören.

• Aus technischen Gründen bewegen sich Flüssigkeiten und Gase innerhalb des Gerätes.

Dies ist völlig normal und keine Fehlfunktion.

Windähnliche Geräusche sind zu hören.

• Zum gleichmäßigen Kühlen werden Ventilatoren eingesetzt. Dies ist völlig normal und

keine Fehlfunktion.

Kondensation an den Kühlschrankinnenflächen.

• Bei heißen und feuchten Wetterlagen tritt verstärkt Eisbildung und Kondensation auf. Dies

ist völlig normal und keine Fehlfunktion.

• Die Türen wurden eventuell nicht richtig geschlossen; Türen komplett schließen.

• Türen wurden häufig geöffnet oder längere Zeit nicht richtig geschlossen; weniger häufig

öffnen.

Feuchtigkeit sammelt sich an der Außenseite des Kühlschranks oder an den Türen.

• Eventuell herrscht hohe Luftfeuchtigkeit; dies ist je nach Wetterlage völlig normal. Die

Kondensation verschwindet, sobald die Feuchtigkeit abnimmt.

Unangenehmer Geruch im Kühlschrankinnenraum.

• Das Innere des Kühlschranks muss gereinigt werden. Reinigen Sie das Innere des Kühlschranks mit einem Schwamm, den Sie mit lauwarmem oder kohlensäurehaltigem

Wasser angefeuchtet haben.

• Bestimmte Behälter oder Verpackungsmaterialien verursachen den Geruch. Verwenden Sie andere Behälter oder Verpackungsmaterial einer anderen Marke.

Die Tür wurde nicht richtig geschlossen.

• Lebensmittelpackungen verhindern eventuell das Schließen der Tür. Entfernen Sie die

Verpackungen, welche die Tür blockieren.

• Der Kühlschrank steht nicht mit sämtlichen Füßen fest auf dem Boden und schaukelt bei kleinen Bewegungen. Stellen Sie die Höheneinstellschrauben ein.

• Der Boden ist nicht eben oder nicht stabil genug. Achten Sie darauf, dass der Boden

eben ist und das Gewicht des Kühlschranks problemlos tragen kann.

Das Gemüsefach klemmt.

• Die Lebensmittel berühren eventuell den oberen Teil der Schublade. Ordnen Sie die Lebensmittel in der Schublade anders an.

Læs venligst denne vejledning inden du tager køleskabet i brug.

Kære kunde, Vi håber, at dit produkt, der er produceret i moderne produktionsanlæg og

kontrolleret under de grundigste kvalitetskontrolprocedurer, vil give yde dig en effektiv service.

Vi anbefaler, at denne brugsanvisning læses grundigt inden køleskabet tages i brug og manualen opbevares til fremtidig reference.

Denne vejledning

• Vil hjælpe dig med at bruge køleskabet hurtigt og sikkert.

• Læs manualen inden ovnen installeres og tages i brug.

• Følg instruktioner, særlig dem angående sikkerhed.

• Opbevar altid brugsvejledningen ved hånden for hurtig reference.

• Læs også andre dokumenter vedlagt til produktet. Bemærk, at denne brugsvejledning også kan være gyldig for andre modeller.

Symboler og deres beskrivelse

Denne brugsvejledning indeholder følgende symboler:

C Vigtige informationer eller brugbare tips. A Advarsel mod farlige forhold for liv og ejendom. B Advarsel mod strømspænding.

Dette produkt bærer symbolet for selektiv sortering af affald fra elektrisk og elektronisk udstyr (WEEE). Det betyder, at dette produkt skal håndteres i henhold til det Europæiske Direktiv 2002/96/EC for at blive genanvendt eller afmonteret for at minimere påvirkningen af miljøet. For yderligere information bedes du kontakte de lokale myndigheder.

Elektroniske produkter, der ikke er omfattet af den selektive sorteringsproces, er potentielt farlige for miljøet og menneskets sundhed pga. af tilstedeværelsen af farlige substanser.

Genvinding

1 Køleskabet 3

2 Vigtige sikkerhedsadvarsler 4

Tilsigtet brug ...................................... 4

Generelle sikkerhedsregler .................4

Børnesikkerhed ................................. 6

HCA Advarsel .................................... 6

Energibesparende foranstaltninger .....6

3 Installation 7

Punkter, der skal tages hensyn til, hvis

køleskabet skal transporteres igen ..... 7

Inden køleskabet betjenes ................. 7

Elektrisk tilslutning .............................8

Bortskaffelse af emballagen ............... 8

Bortskaffelse af det gamle køleskab ...8

Placering og installation ..................... 9

Justering af balancen på gulvet .........9

Justering af afstanden mellem øverste

låge ................................................. 10

Installation af vandfilter ....................11

Tilslutning vandrøret til køleskabet ...11 Tilslutning af vandslange til kanden .12 Tilslutning af vandrøret til

koldtvandsledningen. ......................13

Inden is/vandbeholderen anvendes

første gang ......................................15

Anvendelse af vandkilden ................16

Spildebakke .....................................16

4 Forberedelse 17

5 Anvendelse af køleskabet 18

Indikatorpanel ..................................18

Alarm for åben dør: .........................20

Hvad du skal gøre for at få filtertiden

beregnet automatisk ........................21

Æggebakke .....................................22

Glidehylder ......................................22

Køleafdeling ..................................... 22

Grøntsagsrum ................................. 23

Flytbar midtersektion ......................24

Blåt lys ............................................24

Teleskopisk skuffe ........................... 25

Dobbelt afkølingssystem: ................. 25

Isfremstiller ......................................26

Isbakke ............................................26

Frysning af friske madvarer ..............27

Anbefalinger til opbevaring af frossen

mad .................................................27

Placering af maden ..........................28

Information om dybfrysning .............28

6 Vedligeholdelse og rengøring 29

Beskyttelse af plasticoverflader .......29

7 Anbefalede løsninger på problemerne 30

INDHOLD

1 Køleskabet

A- Køleskab

B- Fryser

1- Hylde til smør og ost

2- Lågehylder til køleskab

3- Glashylde til køleskab 4- Sprederdæksel 5- Belysningsglas

6- Flytbar midtersektion

7- Køleafdeling

8- Flaskehylde

9- Grøntsagsrum 10- Isbakke

11- Flytbare separatorer

12- Ismaskinen

C Tallene i denne manual er skematiske og svarer måske ikke helt til dit produkt. Hvis delene ikke er indeholdt i det produkt, du har købt, findes de i andre modeller.

3 4

5 6

7 8 9

2 Vigtige sikkerhedsadvarsler

Gennemgå følgende informationer. Hvis de ikke følges, kan der opstå personlig eller materiel skade. Ellers vil alle garantier og løfter om driftssikkerhed blive ugyldige.

Brugslevetiden for køleskabet er 10 år. Det er den periode, de reservedele bevares, der er nødvendige for, at køleskabet kan køre som beskrevet.

Tilsigtet brug

• Dette apparat er beregnet til

husholdningsbrug og lignede anvendelsesmuligheder, såsom

– personalekøkkener i butikker, på

kontorer og andre arbejdsområder;

– på gårde og for gæster på

hoteller, moteller og andre lignede

beboelsesområder;

– udlejningshuse, sommerhuse og

lignede;

– catering og lignede miljøer.

• Det skal ikke bruges udendørs.

Det er ikke hensigtsmæssigt at anvende køleskabet udendørs, selv om stedet er overdækket med tag.

Generelle sikkerhedsregler

• Når du vil bortkaste/skrotte produktet,

anbefaler vi, at du rådfører dig med den autoriserede service for at tilegne dig de krævede informationer samt med de autoriserede myndigheder.

• Kontakt den autoriserede forhandler

for at få svar på spørgsmål og problemer omkring køleskabet. Undlad at foretage indgreb eller lade andre foretage indgreb på køleskabet uden at informere den autoriserede forhandler.

• Undlad at spise vaffelis eller

isterninger lige efter, du har taget dem ud af fryseren! (Det kan forårsage forfrysninger i munden.)

• Læg ikke drikkevarer i flaske eller på

dåse i fryseren. De kan eksplodere.

• Rør ikke frosne madvarer med

hænderne, da de kan hænge fast i din hånd.

• Damp og fordampede

rengøringsmaterialer skal aldrig bruges ved rengøring og afrimning af køleskabet. Hvis det sker, kan dampen komme i kontakt med de elektriske dele og forårsage kortslutning eller elektrisk stød.

• Brug aldrig delene på køleskabet,

som f.eks. lågen til at støtte dig på eller stå på.

• Brug ikke elektriske apparater inde i

køleskabet.

• Undlad at beskadige kølesystemet,

som kølemidlet cirkulerer omkring,

med bore- eller skæreværktøjer.

Kølemidlet, som kan blæse ud, når fordamperens gaskanaler, forlængerrørene eller overfladebelægningerne punkteres, kan forårsage hudirritationer og

øjenskader.

• Undlad med nogen form for

materiale at tildække eller blokere ventilationshullerne på køleskabet.

• Reparationer af de elektriske

apparater må kun udføres af

kvalificerede personer. Reparationer,

der er udført af inkompetente personer, kan skabe en risiko for brugeren.

• I tilfælde af fejlfunktion under

vedligeholdelses- eller

reparationsarbejde skal køleskabets

forsyningsnet afbrydes ved enten at slukke for den relevante sikring eller ved at tage apparatets stik ud af kontakten.

• Træk ikke i ledningen, når stikket skal

tages ud.

• Placer de drikkevarer, der indeholder højere alkoholprocent, stramt lukket

og lodret.

• Opbevar ikke eksplosive stoffer,

såsom spraydåser med brændbare drivgasser i køleskabet.

• Der må ikke anvendes mekanisk

udstyr eller andre midler, ud over de af producenten anbefalede, for at fremskynde afrimningsprocessen.

• Dette apparat er ikke beregnet til

anvendelse af personer (inklusive børn) med reducerede fysiske, følelsesmæssige eller mentale evner, eller mangel på erfaring og viden, medmindre de har fået overvågning eller instruktion omkring brugen af apparatet af en person, der er ansvarlig for deres sikkerhed.

• Lad ikke et beskadiget køleskab

køre. Henvend dig til din forhandler i tvivlstilfælde.

• Der kan kun garanteres for

køleskabets strømsikkerhed, hvis

jordingssystemet i dit hjem opfylder

standarderne.

• At udsætte produkterne for regn, sne,

sol og vind er farligt hvad angår elsikkerheden.

• Kontakt autoriseret service, hvis der

er beskadiget en strømledning el.lign., så det ikke vil udgøre en fare for dig.

• Sæt aldrig køleskabet ind i

stikkontakten under installationen. Hvis det sker, kan der opstå risiko for dødsfald eller alvorlig skade.

• Dette køleskab er udelukkende til

opbevaring af mad. Det bør ikke bruges til andre formål.

• Den label, der beskriver produktets

tekniske specifikationer, sidder på indersiden i køleskabets venstre side.

• Tilslut ikke køleskabet til

energibesparende systemer, da det kan skade produktet.

• Hvis køleskabet er udstyret med et

blåt lys, må du ikke kigge på det blå lys gennem optiske enheder.

• Hvis strømforsyningen afbrydes på

manuelt kontrollerede køleskabe, skal du vente mindst 5 minutter før strømmen sluttes til igen.

• Denne produktvejledning bør gives til den næste ejer af køleskabet hvis det får ny ejer.

• Når du flytter køleskabet, skal du

sikre dig at du ikke beskadiger

strømkablet. For at undgå brand bør strømkablet ikke bøjes. Tunge objekter bør ikke placeres på strømkablet. Når køleskabet

sluttes til strøm, må du ikke røre ved strømforsyningen med våde hænder.

• Tilslut ikke køleskabet hvis stikket er

løst.

• Sprøjt ikke vand direkte på de

ydre og indre dele af køleskabet af sikkerhedsmæssige årsager.

• Sprøjt ikke brandbare materialer

som propangas osv. i nærheden af køleskabet, da der vil opstå brandog eksplosionsfare.

• Anbring ikke objekter fyldt med

vand oven på køleskabet da de kan forårsage elektriske schock eller brand.

• Overfyld ikke køleskabet med for

meget mad. De overskydende madvarer kan falde ud når døren åbnes og kan skade dig eller

køleskabet. Anbring ikke objekter

oven på køleskabet, da de kan falde ned når køleskabsdøren åbnes eller lukkes.

• Ting der kræver en bestemt

temperatur så som vaccine, temperaturfølsomme lægemidler, videnskabelige materialer osv. bør ikke opbevares i køleskabet.

• Hvis køleskabet ikke skal være i

brug for en længere periode, bør strømmen kobles fra. Et problem i en elektrisk ledning kan forårsage brand.

• Spidsen af stikket bør rengøres jævnligt da det ellers kan forårsage

brand.

• Køleskabet kan flytte sig hvis de justerbare fødder ikke er justeret til gulvet. Ved hjælp af de justerbare

fødder kan du sikre dig, at køleskabet står godt fast på gulvet.

• Hvis køleskabet er udstyret med

dørhåndtag, skal du ikke trække i disse håndtag for at flytte køleskabet da de kan falde af.

• Hvis du skal betjene køleskabet ved

siden af andet køleskab eller fryser, bør afstanden mellem apparaterne være mindst 8 cm. Ellers kan der opstå kondens på sidevægge, der vender mod hinanden.

• * Vandledningstryk må ikke komme

under 1 bar. Vandledningstryk må ikke være mere end 8 bar.

• Brug kun rent drikkevand.

Børnesikkerhed

• Hvis døren har en lås, bør nøglen

opbevares uden for børns rækkevidde.

• Børn skal holdes under opsyn for at

sikre, at de ikke leger med apparatet.

HCA Advarsel

Hvis produktet er udstyret med et kølesystem, der indeholder R600a:

Denne gas er brændbar. Du skal derfor være opmærksom på ikke at ødelægge kølesystemet og kølerørene under brug og transport. I tilfælde af beskadigelse skal produktet holdes væk fra mulige brandkilder, der kan forårsage, at produktet går i brand, og du skal sørge for at lufte ud i rummet, hvor produktet er placeret.

Ignorer advarslen, hvis produktet er udstyret med et kølesystem, der indeholder R134a.

Du kan se, hvilken gas der er brugt til at producere dit produkt, ved at se mærkepladen, der er placeret indvendigt til venstre.

Anbring aldrig produktet i ild.

Energibesparende foranstaltninger

• Undlad at lade lågerne i køleskabet

stå åbne i lang tid.

• Put ikke varm mad eller drikke i

køleskabet.

• Overfyld ikke køleskabet, så

luftcirkulationen bliver forhindret.

• Placer ikke dit køleskab under direkte

sollys eller tæt på varmeudstrålende apparater, som f.eks. ovne, opvaskemaskiner eller radiatorer.

• Vær omhyggelig med at opbevare

maden i lukkede beholdere.

• Den maksimale mængde madvarer

der kan opbevares i dit køleskabs fryserum når hylden eller skuffen

fjernes. Det anførte energiforbrug

for dit køleskab blev fastsat når fryserummets hylde eller skuffe

var fjernet og med den maksimale

mængde madvarer. Der er ingen risiko ved at bruge en hylde eller skuffe der passer i form og størrelse til de madvarer der skal fryses.

3 Installation

C Husk at leverandøren ikke kan holdes

ansvarlig, hvis informationerne i

brugsvejledningen ikke er overholdt.

Punkter, der skal tages hensyn til, hvis køleskabet skal transporteres igen

1. Køleskabet skal tømmes og rengøres inden transport.

2. Hylder, tilbehør, grøntsagsskuffer osv. i køleskabet skal fastgøres sikkert for at modvirke stød, inden produktets pakkes igen.

3. Emballagen skal fastgøres med tykt tape og stærke reb, og reglerne for transport, der er trykt på pakken, skal følges.

C Husk altid...

Alt genbrugsmateriale er en uundværlig kilde for naturen og for vore nationale ressourcer.

Hvis du ønsker at medvirke til at genbruge emballagen, kan du få yderligere informationer hos

miljøorganisationerne eller de lokale

myndigheder.

Inden køleskabet betjenes

Inden du begynder at bruge køleskabet, skal du kontrollere

følgende:

1. Er køleskabet tørt indvendigt, og kan luften cirkulere frit bagved det?

2. Du kan installere de 2 plastikkiler som vist på figuren. Plastickilerne vil give den krævede afstand mellem dit køleskab og væggen, så der bliver plads til luftcirkulation. (Den illustrerede tegning er kun et eksempel og passer ikke præcist med dit produkt.)

3. Rengør køleskabet indvendigt som

anbefalet i afsnittet “Vedligeholdelse og rengøring”.

4. Sæt køleskabets stik ind i kontakten.

Når døren åbnes, vil det indvendige

lys tændes.

5. Der vil kunne høres en lyd, når kompressoren starter. Kølevæsken og luftarterne, der findes i

kølesystemet, kan også støje lidt, selv

om kompressoren ikke kører, hvilket er helt normalt.

6. Køleskabets forreste kanter kan føles varme. Dette er normalt. Disse områder er beregnet til at være varme for at undgå kondensering.

Elektrisk tilslutning

Tilslut køleskabet til en jordet kontakt,

der er beskyttet af en sikring med passende kapacitet.

Vigtigt:

B Tilslutningen skal være i

overensstemmelse med de nationale regulativer.

B Stikket i netledningen skal være

lettilgængelig efter installeringen af køleskabet.

B Den angivne spænding skal

være lig med spændingen for dit forsyningsnet.

B Mellemkabler og stikdåser med flere

stik skal ikke bruges til tilslutningen.

B Et ødelagt strømkabel skal udskiftes

af en autoriseret elektriker.

B Enheden må ikke betjenes, før den

er repareret! Der er fare for elektrisk stød!

B Advarsel mod strømspænding.

Bortskaffelse af emballagen

AEmballagen kan være farlig for børn. Hold emballagen væk fra børns rækkevidde eller bortskaf dem, idet du skal klassificere dem i henhold til affaldsinstruktionerne. Smid dem ikke væk sammen med det øvrige husholdningsaffald.

Køleskabets emballage er produceret af genanvendelige materialer.

Bortskaffelse af det gamle køleskab

Bortskaf det gamle køleskab uden at

skade miljøet.

A Kontakt din autoriseret forhandler

eller affaldscenter i din kommune før bortskaffelsen af køleskabet for yderligere informationer.

A Inden køleskabet bortskaffes, skal du

skære elstikket af, og hvis der er låse i lågen, skal du gøre dem ubrugelige for at beskytte børn mod fare.

Placering og installation

A Forsigtig: Sæt aldrig køleskabet ind

i stikkontakten under installationen. Hvis det sker, kan der opstå risiko for dødsfald eller alvorlig skade.

A Hvis indgangsdøren til rummet, hvor køleskabet skal installeres, ikke er bred nok til køleskabet at komme igennem, skal du kontakte

autoriseret serviceagent for at fjerne

køleskabsdøre og så bære køleskabet sidelæns igennem døren.

1. Installér køleskabet på et sted, hvor det er nemt at bruge.

2. Hold køleskabet væk fra varmekilder, fugtige steder og direkte sollys.

3. Der skal være tilstrækkelig ventilation rundt om køleskabet for at opnå en effektiv funktion.

Hvis køleskabet skal placeres i en fordybning i væggen, skal der være mindst 5 cm afstand fra loft og væg.

Hvis gulvet er belagt med tæppe, skal produktet hæves 2,5 cm fra gulvet.

4. Placér køleskabet på en

jævn gulvoverflade for at undgå

rystebevægelser.

5. Stil ikke køleskabet på et sted, hvor de omgivende temperaturer er under 10°C.

Justering af balancen på gulvet

A Hvis køleskabet ikke er i balance; 1- Ventilationsdækslet fjernes ved

at løsne skruerne som illustreret på figuren inden proceduren. Du kan bringe køleskabet i balance ved at

dreje de forreste ben som illustreret på tegningen. Det hjørne, hvor benet

befinder sig, bliver sænket, når du

drejer i retning af den sorte pil, og hævet, når du drejer i den modsatte retning. Hvis du får hjælp fra nogen

til at løfte køleskabet let, vil det lette denne proces.

2. Når balanceproblemet er løst,

sættes ventilationsdækslet på igen og skruerne skrues fast.

A B C

3. Fjern skruerne der fastholder det

nederste ventilationsdæksel med en Philps skruetrækker.

Justering af afstanden mellem øverste låge

C Du kan justere afstanden mellem

køleskabslågerne som illustreret på tegningerne.

Lågehylderne skal tømmes, når lågehøjden justeres.

C Vha. af en skruetrækker skal du tage skruen af den låges øverste

hængseldæksel, som du vil justere.

C Tilpas døren som du ønsker ved at løsne skruerne.

C Fastgør den justerede dør ved

at spænde skruerne uden at ændre dørens position.

C Sæt hængselsdækslet tilbage og fastgør det med skruen.

Installation af vandfilter

(i visse modeller) Der kan tilsluttes to forskellige vandkilder til køleskabets vandforsyning: koldtvandsforsyningen eller vand i en kande. Krav til installation

Der skal bruges en pumpe hvis der anvendes vand i en kande.

Tjek at delene nævnt nedenfor er

leveret sammen med enheden.

1. Samler til tilslutning af vandrøret til bagsiden af apparatet (Hvis den ikke passer kan du anskaffe en fra nærmeste godkendte serviceafdeling.)

2. 2 stk. rørholdere (kræves for at sikre vandrøret)

Bemærk: Eftersom følgende dele ikke

er nødvendige ved anvendelse af en kande, leveres de måske ikke med det produkt du har købt.

3. 5 meter langt vandrør (1/4” i diameter)

4. Koldtvandsventil med maskefilter (haneforbindelsesdel)

5. Vandfilter eller eksternt filter der skal passes til konsollen i køleskabet.

Stedet hvor det eksterne filter skal

anbringes skal bestemmes først. (Gælder filterer der skal bruges på køleskabets yderside.) Dernæst skal du bestemme afstanden mellem filteret og køleskabet samt længden på slangen fra filteret til køleskabets vandindtag.

Vandfilteret skal være lodret som vist på

figuren. Det er vigtigt at filteret sættes ordentligt fast til vandind- og udtag.

Efter filteret er fastgjort bør man ikke

bruge de førse 3-4 glas vand.

Tilslutning vandrøret til køleskabet

1. Når samleren er tilsluttet vandrøret,

skal vandrøret sættes ind i køleskabets indgangsventil ved at trykke fast nedad.

2. Fastgør samleren, som vist omstående figur, ved at dreje

køleskabets indgangsventil med hånden.

(a- Vandrør, b-Samler, c-Ventil)

C Bemærk1: Du behøver ikke at

stramme samleren med et værktøj for

at opnå tæt vandsamling. Hvis der er en læk, skal du bruge en nøgle eller en tang til at stramme samleren.

Tilslutning af vandslange til kanden

(i visse modeller)

For at tilslutte vandet til køleskabet fra

en kande skal du bruge en pumpe.

Følg instruktionerne herunder after du

har forbundet den ende af vandrøret der kommer fra pumpen til køleskabet som beskrevet på foregående side.

1. Færdiggør tilslutningen ved at skubbe

den anden ende af vandrøret ind i pumpens indgang til vandrør som vist på figuren.

2. Sæt og fastgør pumpeslangen til kanden som vist på figuren.

3. Når tilslutningen er færdig, tilslut

pumpen og start den.

For at pumpen skal fungere effektivt, bør

du vente 2-3 minutter efter du har startet pumpen.

C Du kan få brug for at se i

brugervejledningen til pumpen når du

skal tilslutte vandet.

C Det er ikke nødvendigt at anvende et

vandfilter hvis du bruger en kande.

C Hvis du bruger en kande, er det

nødvendigt med en pumpe.

Tilslutning af vandrøret til koldtvandsledningen.

(i visse modeller)

Hvis du vil tilslutte dit køleskab til koldtvandsledningen,

skal du tilslutte en almindelig 1/2"-tilslutningsventil der passer til koldvandsforsyningen i dit hus. Hvis denne ventil ikke er tilgængelig, eller hvis du ikke er sikker, skal du konsultere en kvalificeret VVSinstallatør.

1. Adskil samleren fra

haneforbindelsesdelen. (Figur A)

2. Tilslut haneforbindelsen til 1/2"-ventilen som vist på figuren.

(Figur B)

3. Efter du har placeret vandrøret i samleren, skal du tilslutte haneforbindelsen og sætte på i hanen

som vist på figuren. (Figur C)

4. Stram samleren manuelt. Hvis der er en læk, skal du bruge en nøgle eller en tang til at stramme samleren.

A Forsigtig: Fastgør vandrøret

til egnede punkter vha. af de

medfølgende rørbøjler for at undgå

skade eller flytning eller uforsætlig afbrydelse.

A Forsigtig: Når vandventilen er

tændt, skal du sørge for, at ikke er nogen lækage i nogen af de to tilslutningspunkter på vandrøret. I tilfælde af en læk skal du slukke for ventilen med det samme og stramme alle samlinger igen vha. af en skruenøgle eller en tang.

A Forsigtig: Sørg for at den

almindelige ½”-ventil der får vand fra koldstvandsforsyningen er tilgængelig og helt slukket.

For at fastgøre vandfilteret skal du

følge nedenstående instruktioner ved

at læse medfølgende figurer:

1. Tryk på knappen til afriming på displayet.

2. Fjern filterdækslet i køleskabet ved at

trække det fremad.

3. Tag dækslet til vandfilterets omføring

ud ved at dreje det nedad.

A Forsigtig: Sørg for at "Ice off" er

aktiveret, inden bypass dækslet tages ud.

Bemærk: Det er normalt, der der

drypper et par vanddråber, når dækslet er taget ud.

4. Fjern låget oven på vandfilteret og

anbring det som vist på figuren og

drej det opad for at låse det.

5. Tryk igen på afrimningsknappen på displayet for at komme ud af denne tilstand.

Vandfilteret bør udskiftes hvert halve år. Hvis du vil have tiden for hvornår filteret

skal skiftes regnet ud automatisk og modtage en advarsel ved slutningen af perioden, skal du læse afsnittet "Automatisk beregning af filteret brugstid".

Vandfilteret skal fjernes som vist

på figuren når det skal udskiftes, eller ikke længere skal bruges, og omføringsdækslet skal sættes på.

Sørg for at Ice Off-tilstanden er aktiveret før det fjernes.

A Forsigtig: Vandfilteret renser nogle

fremmedlegemer i vandet. Det renser ikke vandet for mikroorganismer.

A Forsigtig: Ice Off knappen skal

altid trykkes på under udskiftning af vandfilteret eller installation af by-pass dækslet.

Inden is/vandbeholderen anvendes første gang

C Vandledningstryk må ikke komme

under 1 bar.

C Vandledningstryk må ikke komme

under 8 bar.

C Der skal benyttes pumper hvis

vandtrykket falder til under 1 bar, eller hvis der benyttes en kande.

C Køleskabets vandsystem skal

være tilsluttet koldtvandsledningen. Det må ikke være tilsluttet varmtvandsledningen.

C Måske kan du ikke få vand,

når køleskabet starter op. Dette er

forårsaget af luft i systemet. For at

tømme luft af systemet skal du trykke på Dispenser palen i perioder af 1 minut, indtil der kommer vand fra dispenseren. Vandflowet kan være uregelmæssigt i starten. Uregelmæssig vandflow vil blive normaliseret, når luften er taget ud af systemet.

C Efter køleskabet tages i brug første

gang skal der gå ca. 12 timer før der er koldt vand.

C Vandledningstrykket skal

være mellem 1-8 bar for at Is-/

Vanddispenseren kan arbejde jævnt. For at finde ud af dette skal du

kontrollere, at 1 glas vand (100 cm3) kan fyldes på 10 sekunder.

C De første 10 glas vand bør ikke

drikkes.

C Ca. de 30 første isterninger, der fås

fra isdispenseren, må ikke bruges.

C Benyt altid et vandfilter når en

kande ikke bruges.

Anvendelse af vandkilden

Advarsler

Det er normalt, at de første par glas vand, der er taget fra dispenseren, er varme.

I tilfælde af, at vanddispenseren ikke

har været brugt jævnligt, skal der

tømmes en tilstrækkelig mængde vand fra dispenseren for at få frisk vand.

Spildebakke

Vanddråber, der drypper under brug, akkumuleres i spildbakken. Du kan

fjerne spildbakken ved at trække den

mod dig selv eller trykke på kanten

(afhænger af model). Du kan fjerne

vandet med en ske eller en blød klud.

4 Forberedelse

C Køleskabet skal installeres mindst

30 cm væk fra varmekilder, som f.eks. kogeplader, ovne, radiatorer og brændeovne, og mindst 5 cm væk fra elektriske ovne, og det bør ikke placeres i direkte sollys.

C Den omgivende temperatur i det rum,

hvor køleskabet installeres, bør være

mindst 10°C. For at køleskabet skal

være effektivt, anbefales det ikke at

betjene det under koldere forhold.

C Sørg for at den indvendige del af

køleskabet er grundigt rengjort.

C Hvis der skal installeres to køleskabe

ved siden af hinanden, bør der være mindst 2 cm imellem dem.

C Når du lader køleskabet køre første

gang, skal du overholde følgende instruktioner de første 6 timer.

- Lågen skal ikke åbnes ofte.

- Det skal køre tomt uden nogen form for mad i det.

- Tag ikke køleskabets stik ud af stikkontakten. Hvis der forekommer strømudfald uden for din kontrol, så læs advarslerne under afsnittet "Anbefalede løsninger ved problemer".

C Den originale emballage og

skummaterialerne bør gemmes for fremtidig transport eller flytning.

5 Anvendelse af køleskabet

Indikatorpanel

Med dette touch-kontrol indikatorpanel kan du indstille temperaturen uden at åbne døren til køleskabet. Du skal blot røre den pågældende knap med fingeren for at indstille temperaturen.

1. Køleskab- Indikator for

temperaturjustering

2. Knap til Øko-ekstra

3. Fryser - Knap til temperaturjustering

4. Urtig-køl knap

5. Knap til feriefunktion

6. Hurtig-frys knap

7. Fryser - Indikator for

temperaturjustering

8. Indikator for øko-ekstrafunktion

9. Indikator for frysertemperatur

10. Indikator for hurtig-køl-funktion

11. Indikator for feriefunktion

12. Indikator for hurtigfrys-funktion

13. Indikator for sparetilstand

14. Indikator for fejltilstand

15. Indikator for tastelås

16. Indikatorlys for ionisator

17. Fugtighedsindikator

18. Indikator for ismaskine-Off

19. On/Off-knappen til ismaskine .

20. Indikator for filterudskiftningsvarsel

21. Knap til nulstilling af filterstatus

C Tallene i denne manual er skematiske og svarer måske ikke helt til dit produkt. Hvis delene ikke er indeholdt i det produkt, du har købt, findes de i andre modeller.

1 8

17 16 7 10 4

11 18121391420

1- Knap til temperaturindstilling i køleskabet

Tryk på denne knap for at indstille køleskabsrummets temperatur til hhv. 8, 6, 4 og 8 Tryk på denne knap for at indstille den ønskede temperatur for køleskabet.

2- Knap til Øko-ekstra

Tryk kort på denne knap for at slå økoekstra funktionen til.

3- Knap til temperaturindstilling i fryserummet

Tryk på denne knap for at indstille fryserrummets temperatur til hhv. -18,

-20, -22 og -24. Tryk på denne knap

for at indstille den ønskede temperatur for fryseren.

4- Hurtig-køl knap

Tryk kort på denne knap for at slå hurtigkølfunktionen til. Tryk på knappen igen for at slå den valgte funktion fra.

5- Knap til feriefunktion

Tryk kort på denne knap for at slå

feriefunktionen til. For at stoppe

isdannelse, tryk på denne knap og hold nede i 3 sekunder.

6 - Knap til hurtig frys

Tryk kort på denne knap for at slå hurtigfrys funktionen til. Tryk på knappen igen for at slå den valgte funktion fra.

7. Fryser - Indikator for

temperaturjustering

Viser temperaturen indstillet i køleskabsrum

8- Indikator for økoekstra funktion

Indikerer at økoekstrafunktionen

er aktiveret. Når denne funktion er

aktiveret, vil køleskabet automatisk finde ud af hvornår det bruges mindst, og en energieffektiv køling vil blive aktiveret i disse perioder. Økonomiindikator aktiveres samtidig med aktivering af energieffektiv køling

9- Indikator for temperaturindstilling i fryserummet

Den indikerer temperaturindstillingen for fryseren.

10- Indikator for hurtig afkøling

Indikerer at hurtigkølfunktionen er aktiveret. Brug denne funktion når du anbringer friske madvarer i køleskabet, eller når du har brug for hurtigt at

nedkøle din mad. Når denne funktion aktiveres vil køleskabet arbejde 2 timer

uden afbrydelse Tryk på den relevante knap igen for at

slå denne funktion fra.

11- Indikator for feriefunktion

Indikerer at feriefunktionen er aktiveret.

Når denne funktionen er aktiveret, vil

"- -" blive vist i køleskabets indikator, og kølerummet vil ikke blive kølet ned. Andre rum køles i henhold til den temperatur der er indstillet.

Tryk på den relevante knap igen for at slå denne funktion fra.

12- Indikator for hurtig frysning

Viser, at hurtig frysning funktion er aktiveret Brug denne funktion når du anbringer friske madvarer i fryseren,

eller når du har brug for is. Når denne

funktion aktiveres vil køleskabet

arbejde 6 timer uden afbrydelse

Tryk på den relevante knap igen for at slå denne funktion fra.

13- Indikator for økonomimodus

Viser, at køleskabet arbejder i

energieffektiv tilstand Denne indikator aktiveres når fryserummets temperatur er indstillet til -18 eller når energieffektiv afkøling er aktiveret gennem økoekstra funktion.

14- Indikator for fejltilstand

Hvis køleskabet ikke køler ordentligt,

eller hvis der er en sensorfejl, vil denne indikator lyse. Når denne indikator

lyser, vil et "E" blive vist på fryserens temperaturindikator, og tal som "1,2,3…" vil blive vist på køleskabets temperaturindikator. Tallene på

indikatoren giver oplysninger om fejlen

til servicepersonalet.

15- Indikator for tastelås

Brug denne funktion hvis du ikke ønsker at temperaturindstillingen bliver ændret. Tryk på knapperne øko-ekstra og temperaturindstilling i fryserummet samtidigt i 3 sekunder for at aktivere denne funktion.

Tryk på de relevante knapper igen for at slå denne funktion fra.

16- Indikatorlys for ionisator

Indikatorlyset lyser konstant. Dette lyser angiver, at køleskabet er beskyttet mod bakterier.

17- Fugtighedsindikator

Indikatorlyset lyser konstant. Dette lys angiver, at maden i køleskabet kan opbevares i længere tid under perfekt fugtighed.

18- Indikator for ismaskine-Off

Hvis du ikke ønsker is i køleskabet, skal du benytte denne funktion. Du kan benytte denne funktion ved at

trykke On/Off-knappen til ismaskinen i

3 sekunder.

19- On/Off-knappen til ismaskine

For at stoppe isdannelsen, skal du trykke på On/Off-knappen til ismaskinen i 3 sekunder. Når afrimning

er valgt, vil der ikke komme noget vand ind i fryseboksen. Dog kan der være noget is tilbage i fryseboksen der

kan stamme herfra. For at genstarte isdannelsen, skal du trykke på On/Off-

knappen til ismaskinen i 3 sekunder.

20- Indikator for filterudskiftningsvarsel

Når filterets tid er brugt, vil indikatoren

for filterudskiftningsvarsel begynde at lyse.

21-Knap til nulstilling af filterstatus

Køleskabets filter skal udskiftes hver 6. måned. Dit køleskab beregner denne tid automatisk, og filterudskiftningsadvarselsindikatoren lyser når filterets tid er brugt. Tryk på knappen til nulstilling af filterstatus i 3 sekunder for at få køleskabet til at beregne den nye filtertid automatisk efter udskiftning af filteret.

Alarm for åben dør:

Hvis døren til køleskabsrum står åben i 1 minut vil åben dør-alarmen blive aktiveret og hørt. Tryk på en hvilken som helst knap på indikatoren, eller luk døren for at slukke alarmen.

Hvad du skal gøre for at få filtertiden beregnet automatisk

(For produkter der er tilsluttet hovedvandtilførslen og udstyret med filter)

1- Efter køleskabet er tilsluttet tryk på knapperne A og B samtidig for at aktivere tastelåsen.

2- Tryk på henholdsvis Øko-ekstra (1), indstilling af køleskabstemperatur (2), hurtigkøl (3) og indstilling af fryserumstemperaturen (4).

Hvis du trykker på knapperne i den rigtige rækkefølge, vil symbolet for tastelås forsvinde, brummeren vil blive aktiveret kortvarigt, og filterudskiftningsadvarselslampen lyser. Tryk på knappen til nulstilling af filterstatus (nr.21 på displaybeskrivelser) efter udskiftning af filteret for at beregne filtertiden automatisk.

C Hvis filtertiden beregnes automatisk, vil filterudskiftningsindikatoren lyse få

sekonder efter produktet er tilsluttet.

C Automatisk beregning af filtertiden er ikke aktiveret fra fabrikken. Det skal

aktiveres på produkter udstyret med filter.

C Gentag proceduren for produkter hvor den automatiske beregning af

filtertiden er aktiveret for at abryde beregningen af filtertiden.

Æggebakke

Du kan installere æggeholderen på den ønskede låge eller hylde.

Opbevar aldrig æggeholderen i

fryseren.

Glidehylder

Glidehylder kan trækkes ud ved forsigtigt at løfte dem op foran og bevæge dem frem og tilbage. De kommer til et punkt, når de trækkes fremad, der gør det muligt for dig at nå fødevarerne, der er placeret bagest

på hylden. Når den trækkes ud efter at

have løftet op en smule ved det andet punkt, frigives hylden.

Der bør holdes godt fast på bunden af hylden for at forhindre den i at vælte. Hylden placeres på skinnerne på køleskabets sider ved at bringe det til

et lavere eller højere niveau.

Hylden bør skubbes tilbage for at placere den rigtigt.

Køleafdeling

Køleafdelingerne gør madvarer der skal fryses klar til at blive frosset. Du kan også bruge disse rum til at opbevare fødevarer ved en lav temperatur nogle få grader under køleskabet.

Du kan øge den indre volumen af

køleskabet ved at fjerne et af rummene til snack. For at gøre dette skal du

trække rummet imod dig selv, rummet vil støtte mod stopklodsen og stoppe.

Rummet frigøres når du løfter det ca. 1

cm og trækker det mod dig selv.

1 2

3 4

Grøntsagsrum

Dit køleskabs grøntsagsskuffe er specielt fremstillet til at holde dine grøntsager friske, uden de mister deres fugtighed. Til dette formål cirkulerer der kold luft rundt om hele

grøntsagsskuffen. Fjern dørhylderne på højde med grøntsagsskuffen før denne fjernes. Du kan fjerne

grøntsagsskufferne som vist på figuren.

Flytbar midtersektion

Formålet med den flytbare

midtersektion er at forhindre at den kolde luft inden i køleskabet slipper ud.

1- Tætningen aktiveres når lågepakningen trykkes mod overfladen på den flytbare midtersektion mens dørene til køleskabet er lukkede.

2- En anden årsag til at dit køleskab

har en drejelig midtersektion er at

køleskabets rumindhold bliver større. Almindelige midtersektioner optager plads i køleskabet der ikke kan bruges.

3- Den flytbare midtersektion lukkes når køleskabets venstre dør lukkes.

4- Den må ikke åbnes manuelt. Den flyttes ved plastikdelen nmår døren lukkes.

Blåt lys

Madvarer, der opbevares i grøntsagsskufferne, der er oplyst med et blåt lys, fortsætter deres fotosyntese vha. bølgelængeeffekten fra det blå lys, og på den måde bevares deres friskhed, og deres vitaminindhold forøges.

Teleskopisk skuffe

Vær opmærksom på ikke at klemme nogen kropsdele, såsom hænder, føder, osv, mellem bevægelige dele, når skuffen bruges, for at undgå skader.

Du kan fjerne skufferummet til

rengøring som vist på tegningen.

Fjern kun skufferne til rengøring. Det

er ikke muligt at sætte skufferne på plads efter at have fyldt dem op med madvarer.

Dobbelt afkølingssystem:

Køleskabet er udstyret med to separate afkølingssystemer til at afkøle køleskabssektionen og fryserrummet. Derved bliver luften i køleskabssektionen og fryserrummet ikke blandet sammen. Takket være disse to separate afkølingssystemer er afkølingshastigheden meget

højere end i andre køleskabe. Lugte

i sektionerne bliver ikke blandet sammen. Der er desuden en yderligere energibesparelse, eftersom den afrimningsfunktionen udføres enkeltvist.

Isfremstiller

Ismaskinen kan ikke fjernes. I bunden

af ismaskinen skal være en isbeholder.

Isbakke

Læs advarslen anbragt på isbeholderen

omhyggeligt. Isbeholderen bruges til at samle is dannet i ismaskinen. Hæld ikke vand i beholderen, da denne kan gå i stykker. Isbeholderen bruges ikke til opbevaring af madvarer.

Advarsel: Flyt ikke isbeholderen.

Justering af fryser

Justering af køleskab

Forklaringer

-18°C 4°C Dette er den normalt anbefalede indstilling.

-20,-22 eller -24°C 4°C

Disse indstillinger anbefales, når den omgivende temperatur overstiger 30°C.

Hurtig frys

4°C

Brug denne funktion, når du ønsker at fryse din mad ned på kort tid. Dit køleskab vil gå tilbage til den tidligere tilstand, når processen er færdig.

-18°C eller koldere 2°C

Hvis du tror, at køleskabet ikke er koldt nok pga.

varme eller jævnlig åbning og lukning af lågen, kan du justere til disse værdier.

-18°C eller koldere

Hurtig-køl funktion

Du kan bruge det, når dit køleskab er overfyldt, eller hvis du vil køle maden hurtigt ned. Det anbefales, at du aktiverer hurtig-køl funktionen 4-8 timer inden, du anbringer maden.

Frysning af friske madvarer

• Det er at foretrække at pakke maden

ind eller dække den til, før den placeres i køleskabet.

• Varm mad skal køles ned til

rumtemperatur, inden den sættes ind i køleskabet.

• Madvarerne, du ønsker at fryse, skal

være friske og af god kvalitet.

• Madvarer bør deles op i portioner alt

efter familiens daglige behov for mad eller baseret på måltider.

• Madvarer skal pakkes ind på en

lufttæt måde for at forhindre, at de tørrer ud, også selv om de kun skal opbevares i kort tid.

• Materialerne, der bruges til

indpakning, skal være revne-sikre og bestandige mod kulde, fugt, lugt, olier og syrer, og de skal også være lufttætte. Desuden skal de være godt lukkede, og de skal være lavet af brugervenlige materialer, der er beregnet til dybfrost.

• Frossen mad bør bruges med det

samme, efter det er tøet op, og det må ikke fryses ned igen.

• Ved at følge disse retningslinier, opnås

de bedste resultater.

1. Frys ikke for store mængder ad

gangen. Madvarernes kvalitet bevares bedst, hvis de indfryses komplet og så hurtigt som muligt.

2. Hvis varme madvarer lægges i fryseren, vil det få kølesystemet til at køre uafbrudt, indtil madvarerne er dybfrosne.

3. Vær især opmærksom på ikke at blande allerede frosne madvarer med friske madvarer.

Anbefalinger til opbevaring af frossen mad

• Præpakkede industrielt frosne

madvarer bør opbevares i henhold til instruktioner, der er givet af producenten af de frosne madvarer om et (4-stjernet) fryserrum.

• For at sikre, at den høje kvalitet, som

producenten af de frosne madvarer, og som detailhandleren af maden har

sikret, bør følgende huskes:

1. Læg pakker i fryseren så hurtigt som

muligt efter køb.

2. Sørg for at indholdet er mærket og dateret.

3. Overskrid ikke ”Anvendes inden”,

”Sidste salgsdato” datoerne på pakningen.

Afrimning

Fryserafdelingen afrimer automatisk.

Placering af maden

Hylde til fryserrum

Forskellige frosne

madvarer, som f.eks. kød, fisk, is, grøntsager osv.

Æggebakke Æg

Hylder til køleskab

Mad i skåle, overdækkede tallerkener og lukkede beholdere

Lågehylder til

køleskab

Små og pakkede madvarer eller drinks

(f.eks. mælk, frugtjuice

og øl)

Grøntsagsrum Frugt og grønt

Freshzone-sektion

Delikatesseprodukter (ost, smør, salami osv.)

Information om dybfrysning

Mad skal fryses så hurtigt som muligt efter at være blevet sat i køleskabet, for at bevare den gode kvalitet.

TSE normen kræver (iflg. visse målebetingelser), at fryseskabet fryser 4,5 kg madvarer ved 32°C omgivende temperatur til -18°C eller lavere inden for et døgn for hver 100 liters fryserrumindhold.

Det er kun muligt at opbevare mad i lang tid ved -18°C eller lavere temperaturer.

Du kan bevare madens friskhed i mange måneder (ved -18°C eller lavere temperaturer i dybfryseren).

ADVARSEL! A

• Madvarerne skal deles i portioner,

der svarer til familiens daglige behov eller efter måltider.

• Madvarerne skal pakkes i lufttætte

poser for at forhindre dem i at udtørre, selv om de bliver opbevaret i kort tid.

Nødvendige materialer til emballering:

• Kuldebestandigt selvklæbende tape

• Selvklæbende label

• Gummiringe

• Kuglepen

Materialerne, der bruges til indpakning, skal være revne-sikre og bestandige mod kulde, fugt, lugt, olier og syrer.

Madvarer, der skal fryses, bør ikke komme i kontakt med de allerede frosne varer for at forhindre, at disse delvist tør op.

Frossen mad bør bruges med det

samme, efter det er tøet op, og det må ikke fryses ned igen.

6 Vedligeholdelse og rengøring

A Anvend aldrig benzin, benzen eller

lignede stoffer til rengøring.

B Vi anbefaler at koble køleskabet fra

strømmen inden rengøring.

B Anvend aldrig skarpe, slibende

redskaber, sæbe, rengøringsmidler, detergenter og pudsemidler med voks til rengøring.

C Brug lunt vand til rengøring af

køleskabet udvendigt og tør det af.

C Anvend en fugtig, opvredet klud i

en opløsning af en teske af natron til en halv liter vand til rengøring af køleskabet indvendigt og tør det af.

B Sørg for, at ingen vand kommer

i kontakt med lampen og andre elektriske dele.

B Hvis køleskabet ikke skal bruges i

en længere periode, træk stikket ud

af kontakten, fjern al mad, rengør

køleskabet og lad døren stå på klem.

C Kontroller jævnligt dørlisterne for

at sikre, at de er rene og frie for madrester.

A For at fjerne dørhylder, tømmes

indholdet ud, hvorefter dørhylden ganske enkelt løftes op fra sin plads.

Beskyttelse af plasticoverflader

C Sæt ikke flydende olie eller olieholdige

madvarer i åbne beholdere da de kan ødelægge køleskabets plastikdele. Hvis der spildes eller smøres olie på plasticoverfladerne, skal den relevante del af overfladen renses og skylles med det samme med varmt vand.

7 Anbefalede løsninger på problemerne

Læs denne liste igennem, inden du ringer efter service. Det kan spare dig for

tid og penge. Denne liste indeholder ofte forekommende reklamationer, der ikke opstår af defekt udførelse eller materialebrug. Det er muligt, at nogle af de her beskrevne funktioner ikke findes i dit produkt.

Køleskabet virker ikke

• Er køleskabet sat rigtigt i stikkontakten? Sæt stikket i kontakten i væggen.

• Er sikringen, som køleskabet er tilsluttet, eller hovedsikringen sprunget?

Kontroller sikringen.

Kondens på siden af køleskabet (MULTIZONE, KØLEKONTROL og FLEXIZONE).

• Meget kolde omgivelser. Ofte åbning og lukning af lågen. Højt fugtindhold i omgivelserne. Opbevaring af mad, der indeholder væske, i åbne beholdere. Lågen står på klem. Sæt termostaten på koldere grader.

• Reducér tiden, hvor lågen står åben, eller brug den mindre ofte.

• Dæk maden, der opbevares i åbne beholdere, til med passende materiale.

• Tør kondensvandet af vha. en tør klud og kontroller, om det vedvarer.

Kompressoren kører ikke.

• Beskyttelsestermo fra kompressoren vil blæse ud under pludselig strømudfald

eller tilkoblinger frakoblinger, da kølemiddeltrykket i køleskabets kølesystem ikke er bragt i balance endnu. Køleskabet vil starte med at køre efter ca. 6 minutter.

Ring efter service, hvis køleskabet ikke starter efter denne periode.

• Køleskabet er ved at afrime. Dette er normalt for et køleskab med fuldautomatisk afrimning. Afrimning foregår med jævne mellemrum.

• Køleskabsstikket er ikke sat i kontakten. Sørg for, at stikket er sat ordentligt i

kontakten.

• Er temperaturindstillingerne foretaget rigtigt?

• Strømmen kan være afbrudt.

Køleskabet kører ofte eller i lang tid.

• Det nye køleskab kan være bredere end det foregående. Dette er helt normalt. Store køleskabe arbejder i længere perioder.

• Den omgivende rumtemperatur kan være høj. Dette er helt normalt.

• Køleskabet kan have været sat til for nylig eller have været fyldt op med mad.

Komplet nedkøling af køleskabet kan vare et par timer længere.

• Store mængder varm mad kan være blevet sat ind i køleskabet fornylig. Varm

mad medfører, at køleskabet skal køre i længere tid, indtil maden når den ønskede temperatur.

• Lågerne kan have været åbnet jævnligt eller have stået på klem i lang tid. Den

varme luft, der er kommet ind i køleskabet, får køleskabet til at køre i længere perioder. Undlad at åbne lågen så ofte.

• Fryserens eller køleskabets dør kan have stået på klem. Kontroller om lågerne er

lukket tæt.

• Køleskabet er indstillet meget koldt. Indstil køleskabstemperaturen højere, indtil

temperaturen er tilpas.

• Køleskabets eller fryserens lågepakning kan være snavset, slidt, ødelagt eller ikke sat ordentligt på. Rengør eller udskift pakningen. Beskadiget/brækket

pakning forårsager, at køleskabet kører i længere perioder for at vedligeholde den aktuelle temperatur.

Frysertemperaturen er meget lav, mens køleskabstemperaturen er tilpas.

• Frysertemperaturen er indstillet meget koldt. Juster frysertemperaturen varmere

og kontroller.

Køleskabstemperaturen er meget lav, mens fryserstemperaturen er tilpas.

• Køleskabstemperaturen er indstillet til en meget lav temperatur. Juster

køleskabstemperaturen varmere og kontroller.

Mad, der opbevares i køleskabet, fryser.

• Køleskabstemperaturen er indstillet til en meget lav temperatur. Juster

køleskabstemperaturen varmere og kontroller.

Temperaturen i køleskab eller fryser er meget høj.

• Køleskabstemperaturen er indstillet til en meget lav temperatur.

Køleskabsindstillingen har virkning på fryserens temperatur. Skift køleskabets eller fryserens temperatur, indtil køleskabs- eller frysertemperatur når et tilpas niveau.

• Lågerne kan have været åbnet jævnligt eller have stået på klem i lang tid.

• Døren kan have stået på klem, luk døren helt.

• Store mængder varm mad kan være blevet sat ind i køleskabet fornylig. Vent til

køleskabet eller fryseren når den ønskede temperatur.

• Køleskabet kan være taget ud af kontakten fornylig. Komplet nedkøling af

køleskabet tager tid.

Funktionslyden øges, når køleskabet kører.

• Egenskaberne for køleskabets driftsydelse kan ændre sig alt efter ændringerne i den omgivende temperatur. Det er normalt og ikke en fejl.

Vibrationer eller støj.

• Gulvet er ikke lige, eller det er svagt. Køleskabet vipper, når det flyttes langsomt.

Sørg for, at gulvet er lige, stærkt og kapabelt til at bære køleskabet.

• Støjen kan være forårsaget af de genstande, der er lagt i køleskabet. Ting oven på køleskabet skal fjernes.

Der er støj som væske, der løber over eller sprøjter.

• Væske- og gasstrømning sker i henhold til køleskabets driftsprincipper. Det er normalt og ikke en fejl.

Der er en støj som en vind, der blæser.

• Ventilatorer bruges til at køle køleskabet. Det er normalt og ikke en fejl.

Kondensvand på køleskabets indervægge.

• Varmt og fugtigt vejr øger isdannelse og udsvedning. Det er normalt og ikke en fejl.

• Dørerne kan have stået på klem, sørg for de er helt lukkede.

• Lågerne kan have været åbnet jævnligt eller have stået på klem i lang tid.

Der opstår fugt på ydersiden af køleskabet eller mellem lågerne.

• Der kan være fugtighed i luften hvilket er normalt i fugtigt vejr. Når fugtigheden er

mindre, vil kondensen forsvinde.

Dårlig lugt inde i køleskabet.

• Køleskabets skal rengøres indvendigt. Rengør køleskabet indvendigt med en

svamp, varmt vand eller kulstofholdigt vand.

• Nogle beholdere eller emballeringsmaterialer kan forårsage lugten. Brug en

anden beholder eller et andet mærke indpakningsmateriale.

Døren lukker ikke.

• Madbeholdere forhindrer lågen i at lukke. Omplacer pakkerne, der blokerer

lågen.

• Køleskabet står ikke helt lodret på gulvet og vipper når det flyttes lidt. Justér højdeskruerne.

• Gulvet er ikke lige eller stærkt. Sørg for, at gulvet er lige, stærkt og kapabelt til at

bære køleskabet.

Grøntsagsskuffer sidder fast.

• Maden berører måske skuffens top. Omarranger maden i skuffen.

Vennligst les denne veiledningen først!

Kjære kunde, Vi håper at produktet ditt, som er produsert ved moderne anlegg og som er

kontrollert med strenge kvalitetskontrollprosedyrer, vil gi deg effektiv ytelse. Derfor ber vi deg lese nøye gjennom denne veiledningen før du bruker produktet og

beholde denne for fremtidig bruk.

Bruksanvisningen

• Vil hjelpe deg til å bruke apparatet på en hurtig og sikker måte.

• Vennligst les bruksanvisningen før du installerer og bruker produktet.

• Følg instruksjonene, spesielt de som angår sikkerheten.

• Hold veiledningen lett tilgjengelig, siden du kan ha behov for den senere.

• Les også de andre dokumentene som ble levert sammen med produktet.

Vennligst merk at denne bruksanvisningen kan gjelde for flere andre modeller.

Symboler og beskrivelser av disse

Denne veiledningen inneholder følgende symboler:

C Viktig informasjon eller nyttige tips om bruk. A Advarsel om farlige tilstander for liv og eiendom. B Advarsel om elektrisk spenning.

Dette produktet har utvalgt sorteringssymbol for avfall elektrisk og elektronisk utstyr (WEEE). Dette betyr at dette produktet må håndteres etter EU-direktivet 2002/96/EC for å resirkuleres eller demonteres for å redusere virkningen på miljøet. For ytterligere informasjon, vennligst ta kontakt med lokale eller regionale myndigheter.

Elektroniske produkter som ikke er inkludert i utvalgt sorteringsprosess er potensielt farlige for miljøet og menneskers helse pga. tilstedeværelse av farlige substanser.

Resirkulering

1 Kjøleskapet 3

2 Viktige sikkerhetsadvarsler 4

Beregnet bruk .................................... 4

Generell sikkerhet ..............................4

Barnesikring ......................................6

HCA-advarsel ....................................6

Ting å gjøre for å spare energi ........... 6

3 Installasjon 7

Punkter som er viktige ved ny

transportering av kjøleskapet .............7

Før du bruker kjøleskapet .................. 7

Elektrisk tilkobling .............................. 8

Bortskaffing av emballasjen ...............8

Bortskaffing av det gamle kjøleskapet 8

Plassering og installasjon ...................9

Gulvbalansejustering ..........................9

Justering av avstanden til den øvre

døren ...............................................10

Installere vannfilter ..........................11

Tilkopling av vannrør til kjøleskapet ..11 Tilkopling av vannslangen til

muggen ..........................................12

Tilkopling av vannrør til

kaldvannsforsyningen .....................13

Før første gangs bruk av

vanndispenser .................................15

4 Forberedelse 17

5 Bruke kjøleskapet 18

Indikatorpanel ..................................18

Alarm for åpen dør: .........................20

Dette må gjøres for å få filterbrukstiden

kalkulert automatisk .........................21

Eggbrett ..........................................22

Glidehyller ........................................ 22

Kjøledel ...........................................22

Grønnsaksoppbevaring ...................23

Bevegelig midtseksjon ....................24

Blått lys ...........................................24

Uttrekkbar skuff .............................. 25

Dobbelt kjølesystem: .......................25

Islager .............................................................................26

Isboks ..............................................................................26

Frysing av ferske matvarer ...............27

Anbefalinger for bevaring av frossen

mat ..................................................27

Plassering av maten ........................28

Dypfrysningsinformasjon ..................28

6 Vedlikehold og rengjøring 29

Beskyttelse av plastoverflater .......... 29

7 Anbefalte løsninger på problemer 30

INNHOLD

3 4

5 6

7 8 9

1 Kjøleskapet

A- Kjøleskapsdel B- Frysedel 1- Hylle for smør og ost 2- Kjøleskapets dørhyller 3- Kjøleskapets glasshyller 4- Diffuserdeksel 5- Belysningslinse 6- Bevegelig midtseksjon 7- Kjøledel 8- Flaskehylle 9- Grønnsaksoppbevaring 10- Isboks 11- Flyttbare separatorer 12- Ismaskinen

C Figurene i denne veiledningen er skjematiske og kan derfor være litt forskjellige fra

ditt produkt. Hvis noen deler ikke medfølger produktet du har kjøpt, gjelder den for

andre modeller.

Blomberg KFD 9952 XA+, KFD 9952 XDA+ User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
