Page 1
Lavavajillas
Manual de instalación
DW 51600 SS
DW 51600 FBI
DWT 51600 SS
DWT 51600 FBI
DWT 81800 FBI
DWT 81800 SS
DWT 81800 SSIH
DWT 81800 SSWS
DWT 52600 WIH
DWT 52600 SSIH
DWT 52600 BIH
DWT 52800 WIH
DWT 52800 SSIH
DWT 81900 FBI
DWT 51600 W
DWT 81900 SS
Page 2
Lavavajillas
Manual de instalación
DW 51600 SS
DW 51600 FBI
DWT 51600 SS
DWT 51600 FBI
DWT 81800 FBI
DWT 81800 SS
DWT 81800 SSIH
DWT 81800 SSWS
DWT 52600 WIH
DWT 52600 SSIH
DWT 52600 BIH
DWT 52800 WIH
DWT 52800 SSIH
DWT 81900 FBI
DWT 51600 W
DWT 81900 SS
Page 3
Para prevenir accidentes que pudieran causar heridas graves o muerte o dañar
las máquinas, lea estas instrucciones antes de la instalación o uso.
INTRODUCCIÓN 1
1. INSTRUCCIONES DE SEGURIDAD IMPORTANTES 1
1.1 INSPECCIÓN DEL LAVAVAJILLAS 2
2. HERRAMIENTAS QUE PODRÍAN NECESITARSE 3
3. MATERIALES QUE PODRÍAN NECESITARSE 3
4. MATERIALES PROVISTOS 4
4.1 REPUESTOS PROVISTOS 4
4.2 BOLSA CON MANUALES 4
4.3 BOLSA DE REPUESTOS PARA EL LAVAVAJILLAS 1 4
4.4 BOLSA DE REPUESTOS PARA EL LAVAVAJILLAS 2 4
4.5 REPUESTOS QUE ENCONTRARÁ ADOSADOS A LA PARTE TRASERA DEL
LAVAVAJILLAS 4
5. ESPECIFICACIONES PARA EL LAVAVAJILLAS 5
5.1 CARACTERÍSTICAS TÉCNICAS 6
6. PREPARACIÓN DEL CERRAMIENTO 7
6.1 PREPARACIÓN ELÉCTRICA 7
6.2 PREPARACIÓN PARA LA INSTALACIÓN DE LOS SOPORTES DE MONTAJE 7
6.3 ALTURA DE AJUSTE 10
6.4 INSTALACIÓN DE LAS MOLDURAS LATERALES 10
6.5 PREPARAR LA CONEXIÓN DE AGUA (A) 11
6.6 PREPARACIÓN PARA EL DESAGÜE 11
6.7 LÁMINA PARA BARRERA DE VAPOR 13
7. UBICACIÓN DEL LAVAVAJILLAS EN LA ABERTURA 14
7.1 CONEXIÓN DE MANGUERA DE DESAGÜE,ABASTECIMIENTO DE AGUA Y CONEXIONES
ELÉCTRICAS 14
7.2 REAJUSTAR LOS NIVELES DE APOYO DE PIE 16
7.3 AJUSTAR EL ZÓCALO MOVIBLE 16
7.4 AJUSTAR EL GABINETE A LA ENCIMERA 18
7.5 PREPARACIÓN DE LA PUERTA DE MADERA 20
7.6 PREPARACIÓN DE PUERTA DEL LAVAVAJILLAS 21
7.9 INSTALACIÓN DE PUERTA DE MADERA 22
7.10 AJUSTE DE PUERTA DE MADERA 22
7.11 AJUSTE DE PUERTA DE MADERA 23
7.12 AJUSTE DE PLACA PROTECTORA 23
7.13 CONEXIÓN 24
8. LISTA DE VERIFICACIÓN DEL INSTALADOR 25
9. CONSEJOS DE AUTOAYUDA: 25
Page 4
INTRODUCCIÓN
Lea con cuidado todo este manual de
instalación, en especial las instrucciones
de seguridad. Ahorrará tiempo y esfuerzo,
y le permitirá obtener un funcionamiento
óptimo del lavavajillas.
Asegúrese de tener en cuenta todas
las advertencias y precauciones que
se listan. Preste particular atención a
los iconos con signos de admiración. El
icono de información también proporciona
referencias importantes.
ADVERTENCIA:
Indica una situación potencialmente
peligrosa que, si no se evita, podría
ocasionar lesiones graves o fatales.
PRECAUCIÓN:
Indica una situación posiblemente peligrosa
que, si no se evita, puede ocasionar
lesiones. También se puede utilizar para
informar sobre prácticas no seguras.
Aviso:
Indica una situación potencialmente
peligrosa que, si no se evita, puede
ocasionar un daño al lavavajillas, a la
vajilla, al equipo o al medio ambiente.
1. INSTRUCCIONES DE SEGURIDAD
IMPORTANTES
Como complemento de estas instrucciones,
el lavavajillas se debe instalar:
• Cumpliendo con la normativa vigente o,
si ésta no existiere,
• En Estados Unidos, cumpliendo con
el “National Electric Code“ ( Código
Eléctrico Nacional),
• En Canadá, cumpliendo con la última
edición del “Canadian Electric Code“
(Código Eléctrico Canadiense C22.1),
normativa municipal, provincial y/o local.
Aviso
Lea todas las estas instrucciones
antes de realizar la instalación, y
sígalas cuidadosamente. Guarde estas
instrucciones de instalación y en el futuro
déselas a cualquier usuario.
ADVERTENCIA
Cuando instale el lavavajillas, siga las
precauciones básicas, que incluyen lo
siguiente:
• Un representante de servicio autorizado
solamente pudo convertir a la lavadora
de platos de conectada con el cable
a conectada permanentemente. (Si
es necesario, comuníquese con su
distribuidor para programar que un
agente de servicio autorizado realice
la conversión con el kit de conversión
adecuado)
• La instalación y reparación debe ser
realizada por un instalador calicado.
El trabajo realizado por personas no
calicadas puede ser peligroso y anular
la garantía.
Aviso
La instalación deberá estar a cargo de un
plomero matriculado, un contratista o un
instalador debidamente capacitado. La
instalación realizada por otra persona que
no sea una de las mencionadas podría
terminar con defectos que causasen daños
a la propiedad.
• No utilice el aparato si está dañado,
no funciona correctamente, está
parcialmente desarmado, le faltan piezas
o tiene piezas rotas.
• También tenga en cuenta las
instrucciones de seguridad del manual
del usuario.
• Para reducir el riesgo de descarga
eléctrica, incendio o daños a personas,
el instalador debe asegurarse de que
el lavavajillas se encuentre totalmente
cerrado en el momento de la instalación.
• No enchufe el lavavajillas hasta que la
instalación y el trabajo de plomería estén
totalmente terminados.
• Si el lavavajillas se instala en un lugar
que cuenta con temperaturas bajo
cero (ej.; en una segunda residencia,
ES
1
Page 5
casa, etc.), debe drenar toda el agua
del interior del lavavajillas. Las roturas
de las cañerías de agua que se
puedan producir como resultado del
congelamiento, no están cubiertas por la
garantía.
• El lavavajillas se debe sujetar al gabinete
adyacente mediante las abrazaderas
provistas. Si esto no se hace se pueden
producir daños en el aparato o lesiones.
• Realice la conexión eléctrica a un
circuito protegido y dimensionado
adecuadamente para evitar sobrecargas
eléctricas. El lavavajillas está diseñado
para una alimentación de CA de 120 V
(voltios) a 60 Hz (hertz), conectado a un
circuito eléctrico de uso exclusivo con
puesta a tierra, con un fusible o disyuntor
de 15 amperios. Los conductores de
alimentación eléctrica deben tener como
mínimo cables de cobre #16 AWG para
trabajar al menos a 75 ºC (167º F). Se
deben cumplir estos requisitos para
evitar lesiones y daños a la máquina. Si
tiene dudas, consulte a un electricista
calicado.
• No utilice alargues ni dispositivos
de salida portátiles para conectar el
lavavajillas a la red eléctrica.
• Asegúrese de que los envoltorios de
plástico, cajas y partes pequeñas se
desechan y mantienen fuera del alcance
de los niños. ¡Peligro de asxia!
• Quite la puerta del compartimiento de
lavado cuando quite o deseche un
lavavajillas antiguo. Asegúrese de la
máquina no presenta riesgos para los
niños hasta que se la deseche.
• Las máquinas antiguas pueden contener
materiales reciclables. Contacte con la
autoridad local competente para obtener
información sobre el reciclado de estos
materiales.
Aviso
• La manguera de desagote del lavavajillas
se debe instalar con un drenaje mínimo
de 710 mm (28’’) para permitir un
funcionamiento correcto.
• El lavavajillas está destinado sólo para
uso residencial y no debe utilizarse en
establecimientos comerciales.
• Nueva instalación: Si el lavavajillas es
una nueva instalación, la mayor parte del
trabajo se debe realizar antes de colocar
el lavavajillas al lugar.
• Reemplazo: Si el lavavajillas reemplaza a
otro lavavajillas, verique las conexiones
existentes para vericar la compatibilidad
con el nuevo lavavajillas y reemplazar
las piezas que sean necesarias.
1.1 INSPECCIÓN DEL
LAVAVAJILLAS
Después de desembalar el lavavajillas
y antes de la instalación, inspeccione
detenidamente el lavavajillas para detectar
posibles daños de terminación o debidos
al transporte. Informe inmediatamente
cualquier daño.
Aviso
• Los defectos de terminación se deben
informar en un plazo máximo de 10 días
desde la instalación (El “Manual de Uso”
permite 10 días para informar defectos
de terminación).
• No tire los envoltorios o los elementos
que vengan con el embalaje original
hasta después de completar toda la
instalación.
ES
2
Page 6
2. HERRAMIENTAS QUE PODRÍAN NECESITARSE
3. MATERIALES QUE PODRÍAN NECESITARSE
(Quizá se necesite usar materiales adicionales para cumplir con los códigos locales)
Línea de abastecimiento de agua caliente: tubería de cobre de un mínimo
de 3/8” de diámetro externo (0.9525 mm) o una línea de alimentación del
lavavajillas de metal trenzado.
Codo con una rosca hembra de 3/4 pulgadas de empalme en forma de
T para lavavajillas y con el tamaño adecuado para ajustarse por el otro
extremo a su sistema de agua (ya sea en la tubería de cobre/juntas de
compresión o manguera trenzada) La conexión del lavavajillas es macho
de 3/4 pulgadas.
Conector de conducto o descarga de presión certicado UL.
Cinta de teón u otro compuesto de rosca para tubo para sellar los
conectores de la tubería.
Válvula de cierre y accesorios de ajuste adecuados para la línea de
abastecimiento del agua caliente (tubería de cobre, juntas de compresión,
o mangueras trenzadas).
Silicona
Pegamento
Dishwasher Discharge Hose Adaptor
ES
3
Page 7
4. MATERIALES PROVISTOS
4.1 REPUESTOS
PROVISTOS
Los repuestos para el
lavavajillas se entregan en
varias bolsas de plástico.
Revise las bolsas plásticas
que se muestran y asegúrese
de que contengan los
repuestos mencionados.
4.2 BOLSA CON
MANUALES
El lavavajillas se entrega con
una bolsa que contiene los
siguientes elementos:
• Manual del usuario
• Manual de instalación
4.4 BOLSA DE
REPUESTOS PARA EL
LAVAVAJILLAS 2
(SEGÚN EL MODELO)
Además de la bolsa con
manuales y la bolsa de
repuestos para el lavavajillas
(modelos de lavavajillas que
puedan colocarse en cocinas
con pisos de madera), el
producto trae también un kit
para la instalación del panel
de la puerta que contiene lo
siguiente:
y. Tornillos 4mm x 36 mm =
3/16th x 1-7/16th
4.5 REPUESTOS
4.3 BOLSA DE
REPUESTOS PARA EL
LAVAVAJILLAS 1
Esta bolsa del lavavajillas se
entrega con los siguientes
repuestos:
a. Molduras laterales
(izquierda)
b. Molduras laterales
(derecha)
d. Tornillos Ø1/8” x 5/8” (Ø
3.5 mm x 14 mm)
e. Soporte de montaje
izquierdo
f. Soporte de montaje
derecho
h. Tornillos de apriete
x6
k. Soporte de zócalo
izquierdo
l. Soporte de zócalo derecho
n. Tablón de centrado
o. Tornillo para el tablón de
centrado
p. Zócalo
s. Modelo
t. Cierres de gancho y bucle
v. Centrado de lado
z. Lámina para barrera de
vapor
QUE ENCONTRARÁ
ADOSADOS A LA
PARTE TRASERA DEL
LAVAVAJILLAS
a. Molduras laterales
(izquierda)
b. Molduras laterales
(derecha)
ES
4
Page 8
5. ESPECIFICACIONES PARA EL LAVAVAJILLAS
MODELOS DE MAYOR CAPACIDAD INTERIOR
STANDART TUB MODELS
ES
5
Page 9
5.1 CARACTERÍSTICAS TÉCNICAS
Presión de agua autorizada 4.35 - 145 psi (0.3 - 10 bares de presión)
Conexiones eléctricas 120 V (volts), 12 A (amperes), 60Hz (hertz)
Potencia total 1400 W (watts)
Potencia del calentador 1100 W (watts)
AVISO:
En línea con nuestros continuos esfuerzos para mejorar nuestros productos, podrían
existir algunos cambios tanto en los diseños como en las especicaciones sin previo aviso.
Este producto obedece a las siguientes indicaciones:
Indicaciones para artefacto doméstico lavavajillas UL749.
ES
6
Page 10
6. PREPARACIÓN DEL CERRAMIENTO
6.1 PREPARACIÓN ELÉCTRICA
ADVERTENCIA
El lavavajillas está especialmente diseñado para un abastecimiento eléctrico de
120 V, 60 Hz de corriente alterna y se encuentra conectado a un circuito eléctrico
con una adecuada descarga a tierra, con un fusible o disyuntor de 15 amperes de
potencia.

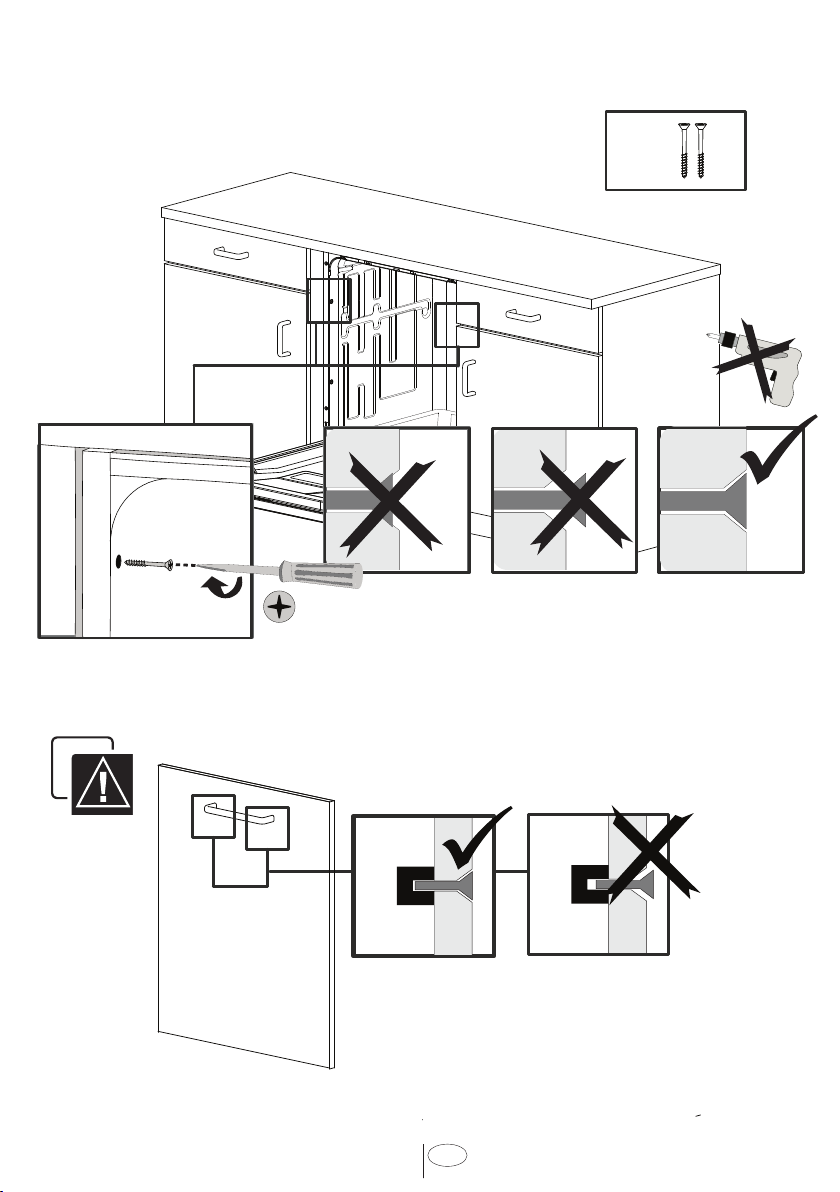

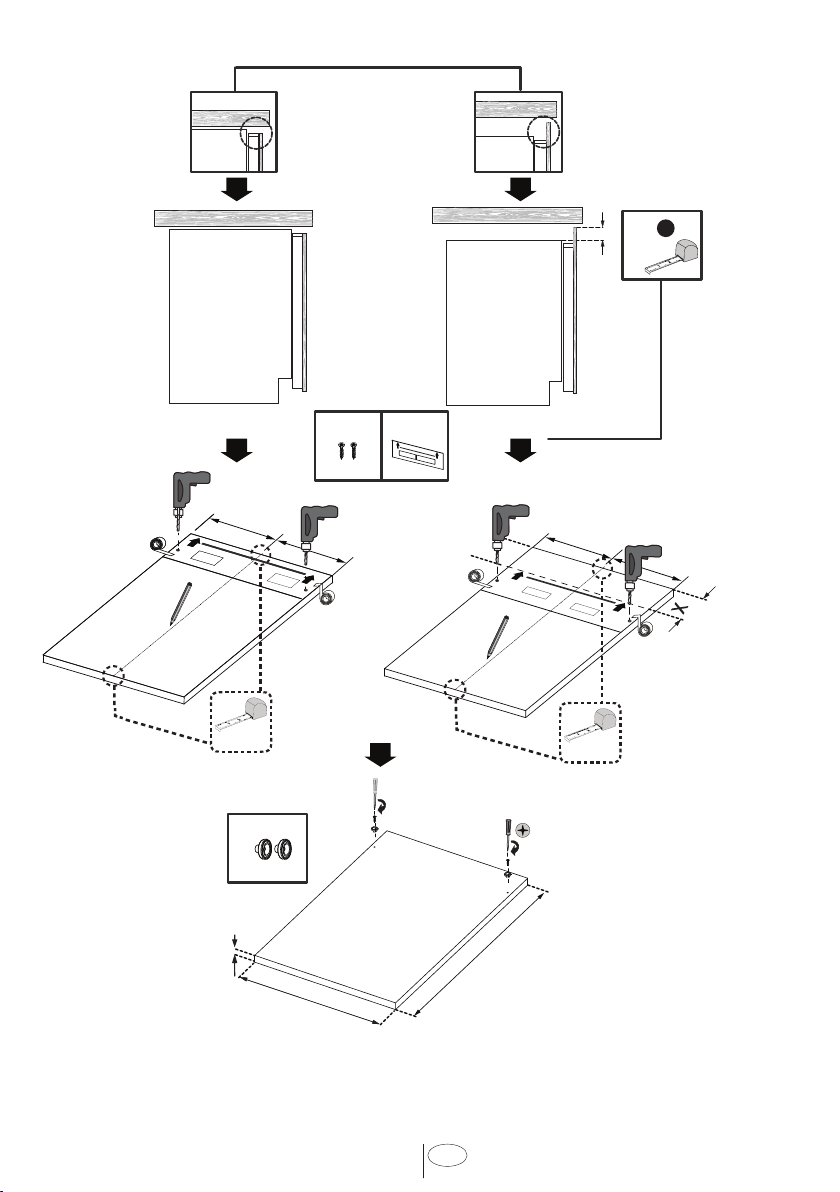

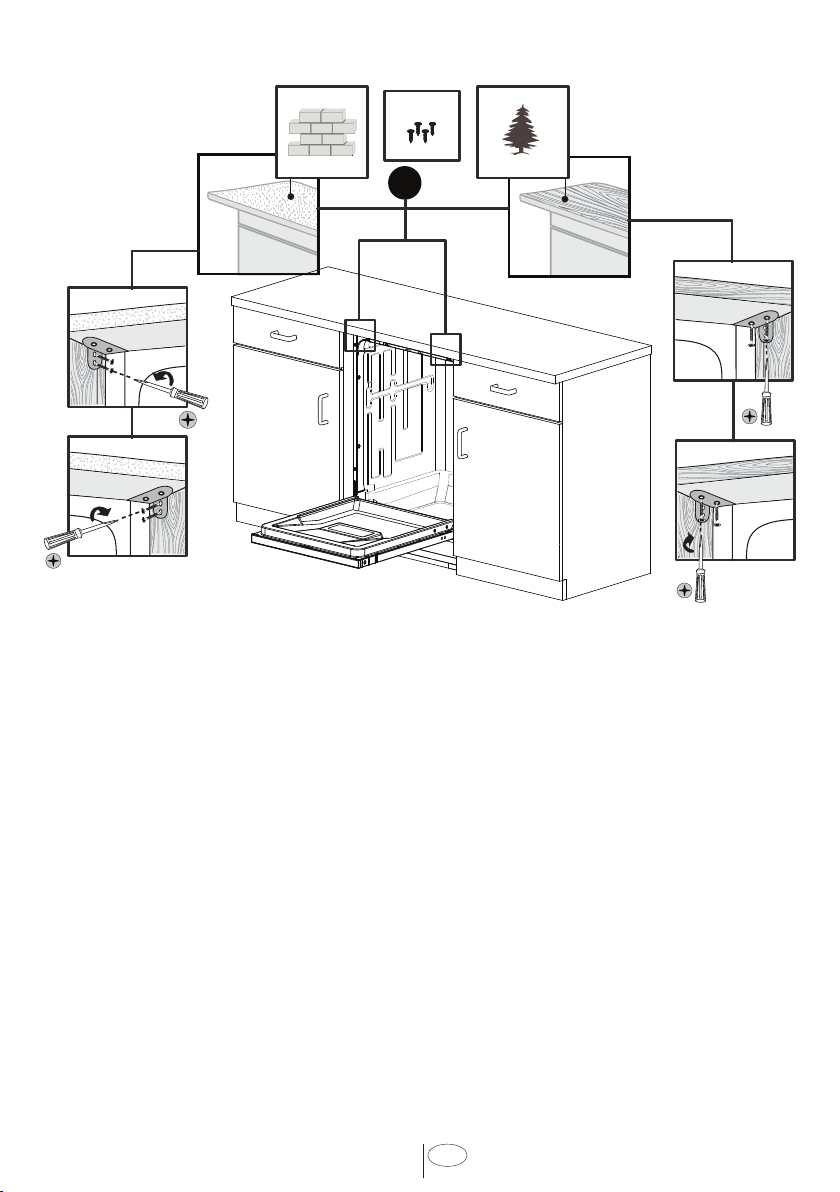

6.2 PREPARACIÓN PARA LA INSTALACIÓN DE LOS SOPORTES DE
MONTAJE
ADVERTENCIA
El lavavajillas debe jarse a un mueble adyacente utilizando los soportes provistos.
El no hacerlo puede causar daño a la propiedad o lesiones físicas.
e-f)
MODELOS DE CAPACIDAD ESTÁNDAR
ES
7
Page 11
d)
?
ES
8
Page 12
j
(+50mm)
50
max
(Según el modelo)
+ 50

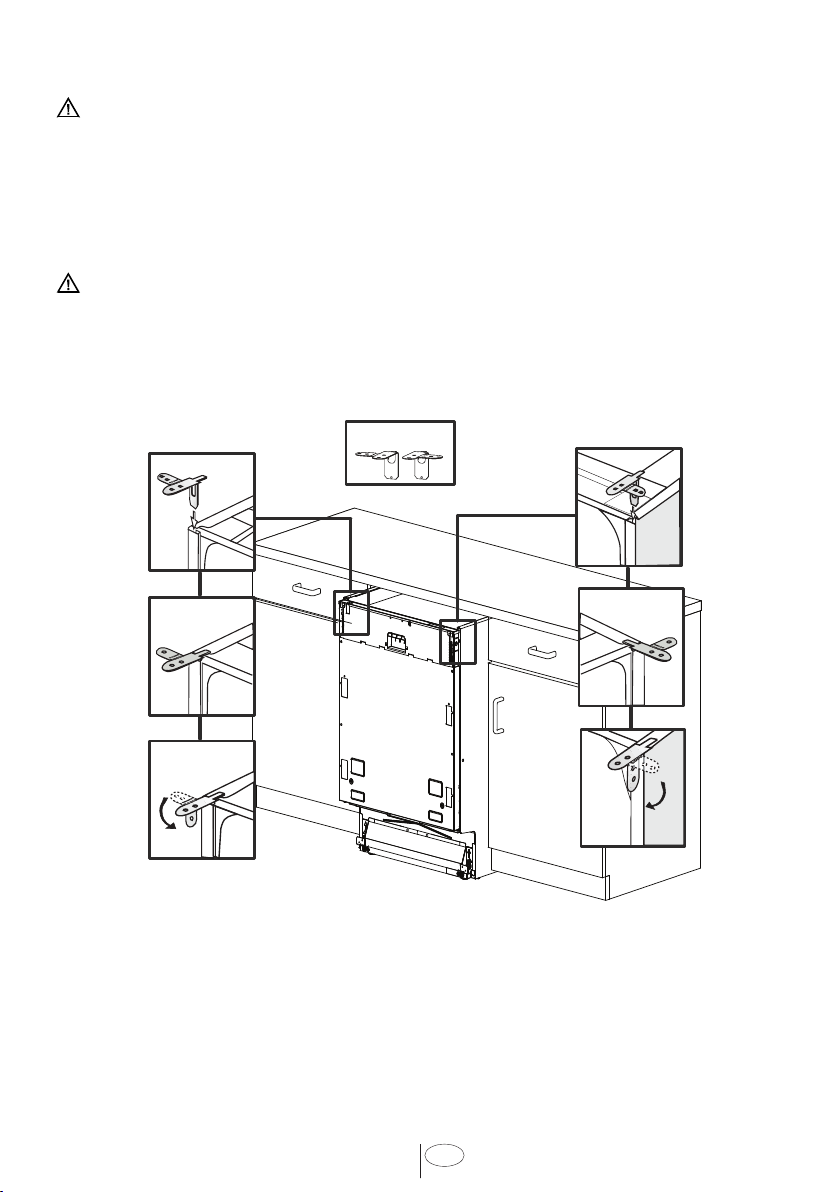

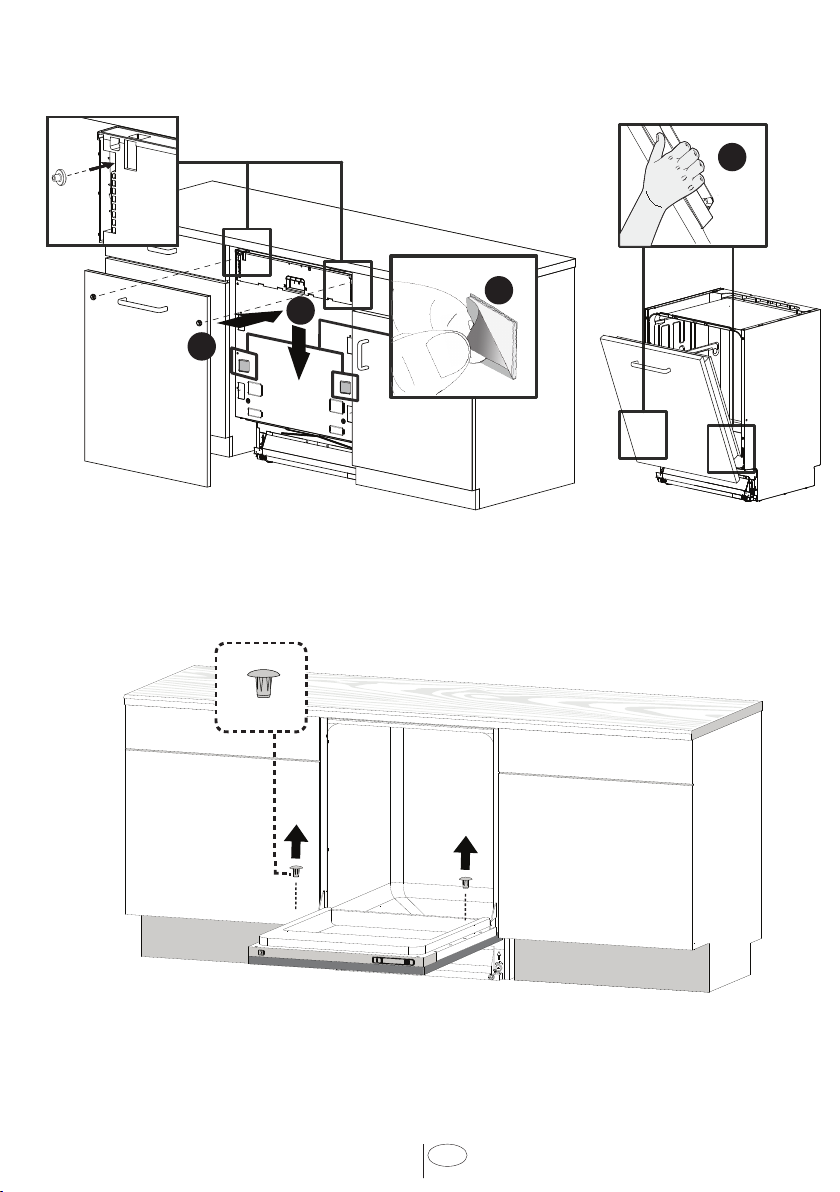

Coloque los dos soportes de montaje en los extremos superiores del lavavajillas.
Ajuste los soportes de montaje (A) a los extremos superiores del lavavajillas utilizando los
tornillos provistos.
Los lados de los soportes de montaje se doblan (B) para mayor precisión de ajuste en los
laterales (si fuera necesario).
MODELO DE MAYOR
CAPACIDAD INTERIOR
Ajuste los enchufes en ambos
lados de la máquina (v)
ES
9
Page 13

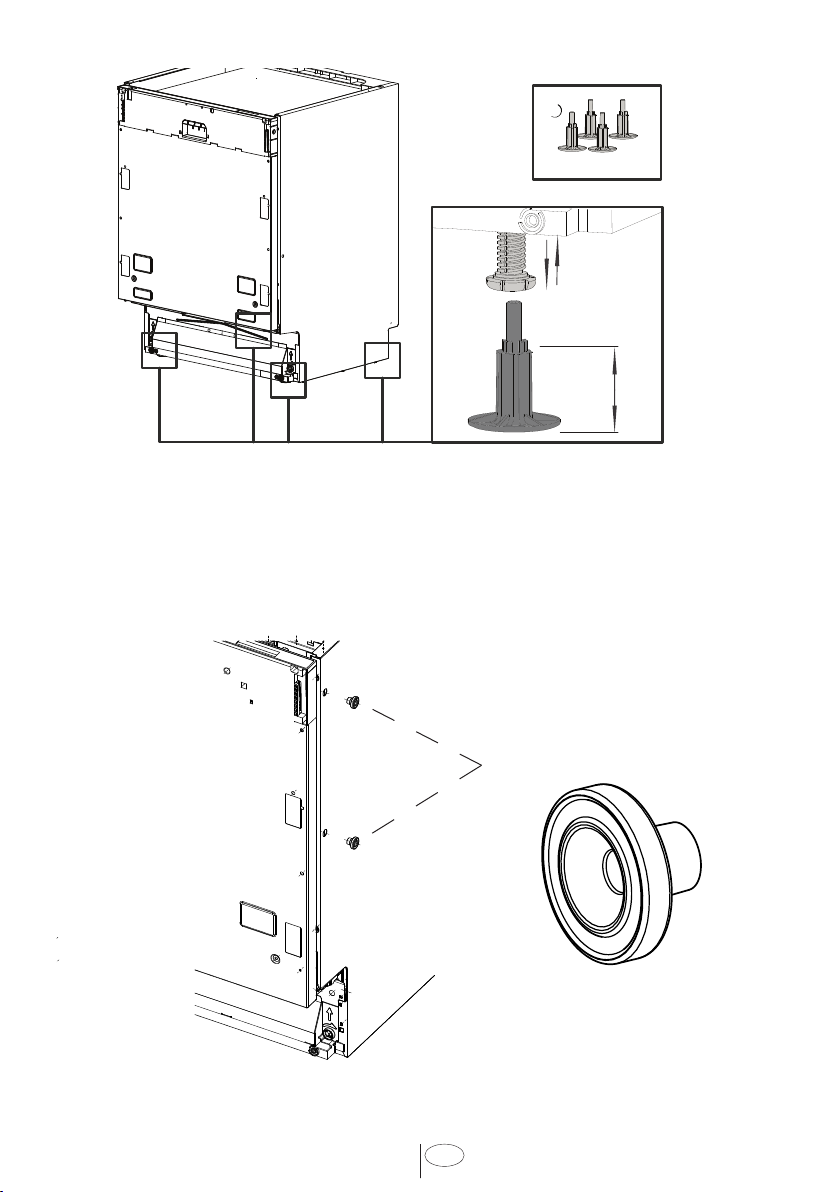

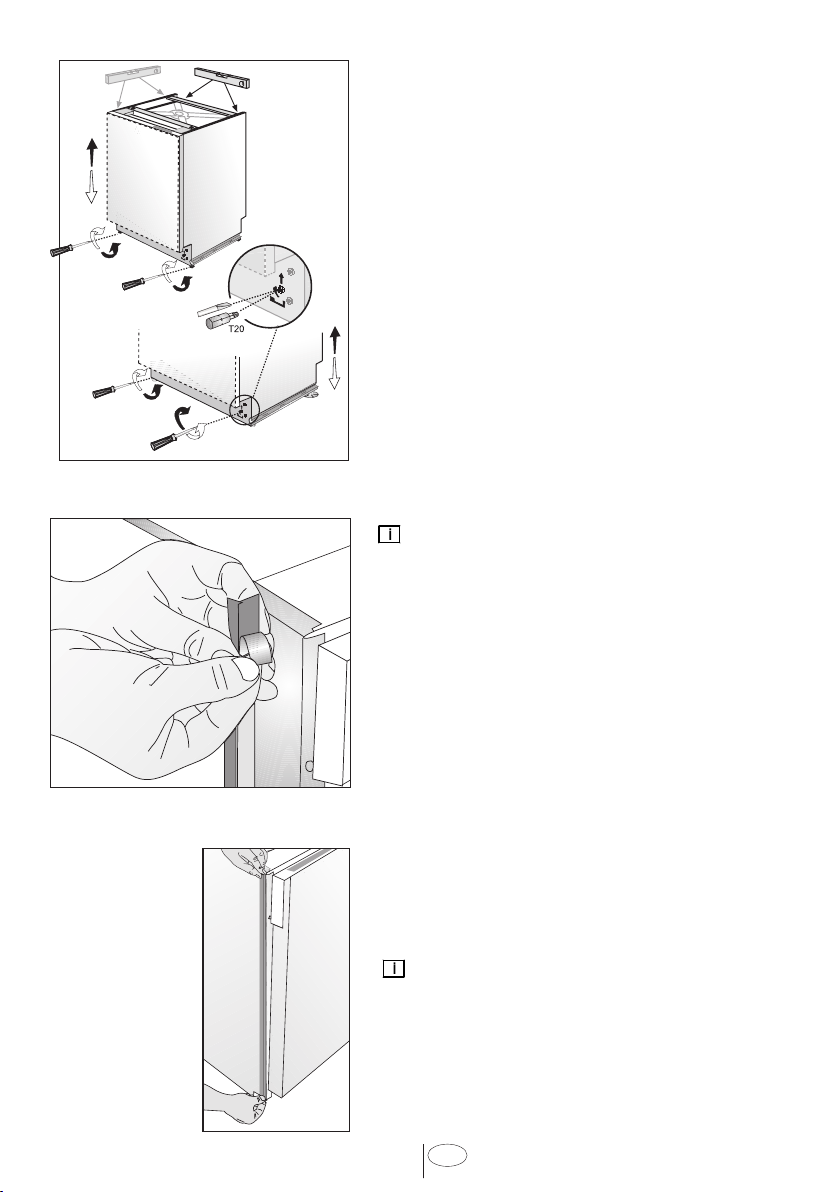

6.3 ALTURA DE AJUSTE
Si la altura del cerramiento es de 337/8” to 357/8”
(861 mm - 911mm) ajuste los soportes como
muestra la gura.
Provista (4)
Ajuste el nivel del pie del frente con la llave
inglesa para equilibrar y elevar el lavavajillas a la
altura del cerramiento.
Ajuste el nivel del pie trasero con un destornillador
para equilibrar y elevar al lavavajillas a la altura
del cerramiento.
AVISO:
• Asegúrese de que el lavavajillas está conectado
al desagüe y revise que la ubicación mantenga
cierto espacio libre bajo la encimera.
• Al girar el destornillador en dirección a las
echas negras hará que se eleve el pie trasero
del lavavajillas.
• Al girar el destornillador en dirección a las
echas blancas hará que se baje el pie trasero
del lavavajillas.

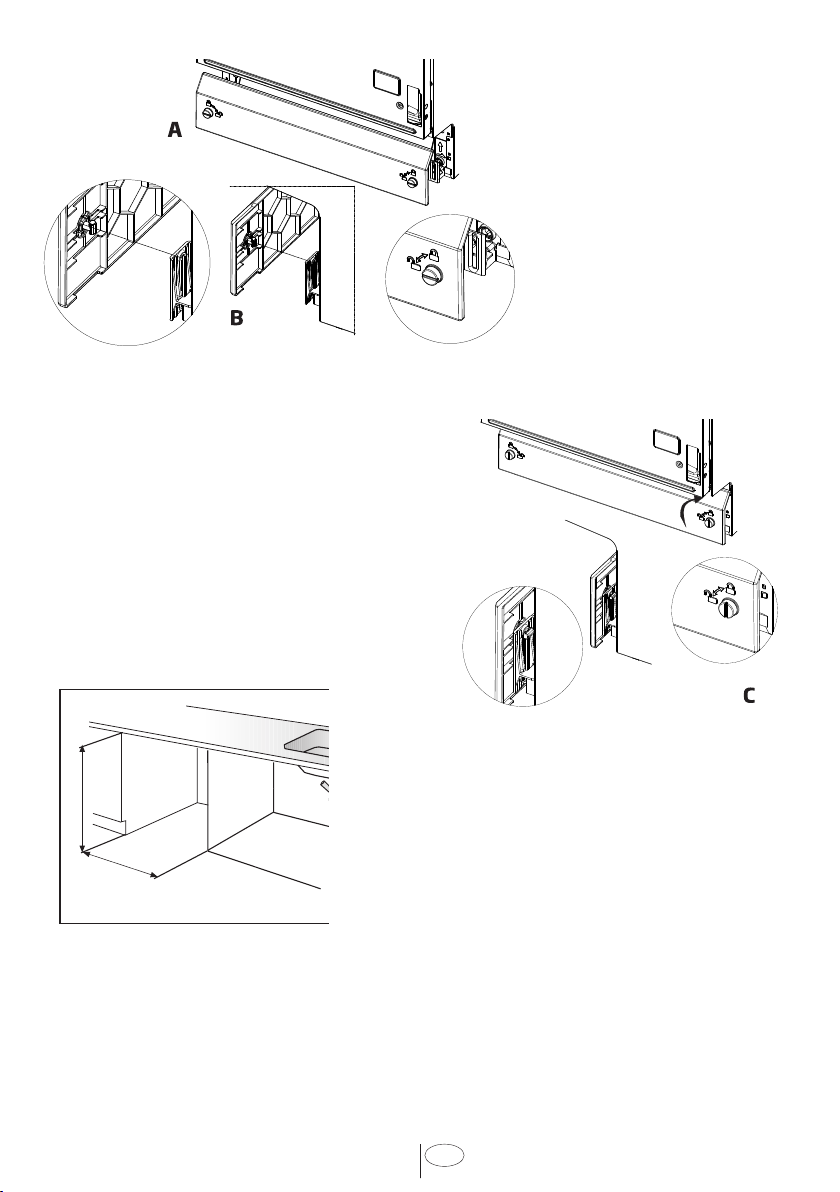

6.4 INSTALACIÓN DE LAS MOLDURAS
LATERALES
Quite la cinta adhesiva (Figura A).
Ubique las molduras sobre el borde delantero de
las paredes laterales (Figura B).
AVISO:
• Asegúrese de utilizar la moldura correcta ya
que hay una para el lado izquierdo y otra para
el derecho. El material exible debe quedar de
cara al frente (Figura B).
ES
10
Page 14
6.5 PREPARAR LA CONEXIÓN DE AGUA (A)
Instale una válvula de cierre de fácil acceso (no provista) en la línea de abastecimiento
de agua. Todas las uniones soldadas deben estar hechas antes de que la línea de
abastecimiento del agua se conecte a la válvula de entrada de agua del lavavajillas. La
provisión de agua también puede realizarse utilizando una línea de manguera trenzada
exible.
Revise las fuentes de abastecimiento de la tubería para ver qué manguera y codo son
apropiados así como los ajustes y juntas necesarias para la línea de abastecimiento de
agua. Este material no se provee, y deberá adquirirlo separadamente.
ADVERTENCIA
La instalación debe llevarla a cabo un instalador certicado. El trabajo hecho por
personas no certicadas puede ser peligroso y anular la garantía.
Si el lavavajillas se instala en una ubicación donde se reciben temperaturas de
congelamiento (por ejemplo en un lugar de vacaciones, cabaña, etc.), deberá drenar
toda el agua del interior del lavavajillas. Las rupturas del sistema de agua causadas por
temperaturas de congelamiento no están cubiertas por la garantía.

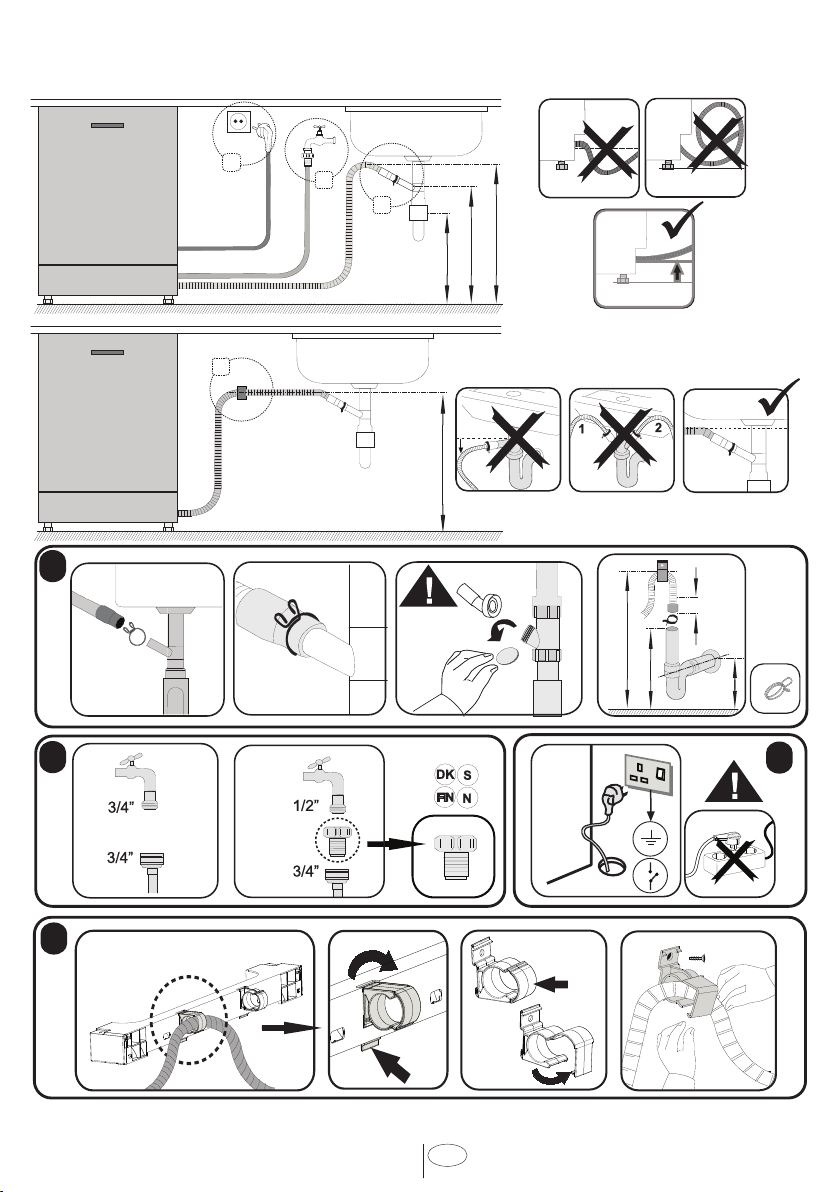

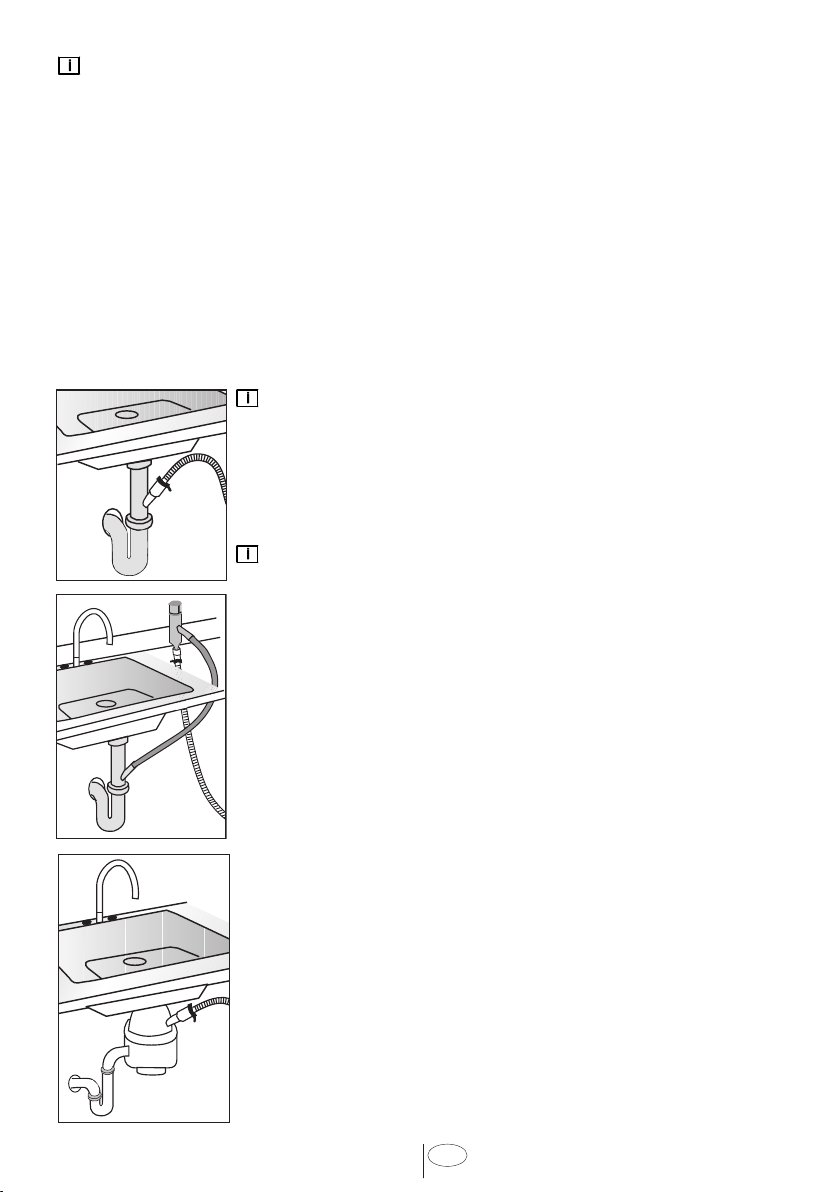

6.6 PREPARACIÓN PARA EL DESAGÜE
La manguera de desagüe del lavavajillas puede estar conectada a la tubería de desagüe
en una estas tres formas (Figura A, B, C).
Conexión de agua
ES
11
Page 15
AVISO:
• Se deberán utilizar algunos de los métodos mencionados anteriormente, de lo contrario, el lavavajillas
no funcionará correctamente.
• Una manguera que esté sujeta en un rociador de fregadero puede explotar si se la instala en la
misma línea de agua que la del lavavajillas. Si su fregadero tiene un rociador, se recomienda que la
manguera se desconecte y se tape el oricio.
• El largo total de la manguera de desagüe es de 763/4” (1950mm). Si se necesita una extensión de
manguera, se deberá utilizar una manguera de desagüe de igual calidad.
• El largo máximo no deberá exceder los 157 ½” (4000 mm). De lo contrario, se convertirá en un
problema durante el proceso de limpieza
6.6.1 DESAGÜE DEBAJO DEL FREGADERO
I
nstale un tubo de drenaje (escape) bifurcado con forma de Y (Figura A).
AVISO:
Deberá agregar un bucle de por lo menos 28” (710mm) por encima del piso
del gabinete y por encima de la conexión de desagüe en la manguera de
desagüe, para asegurar que el agua de desecho drene correctamente y que
no genere malos resultados de lavado u olor.
6.6.2 INSTALAR UN ESPACIO DE AIRE
En caso de que la ordenanza requiera un espacio de aire (Figura B).
AVISO:
Revise en la ordenanza el tipo de espacio de aire requerido.
6.6.3 ELIMINACIÓN
Quite el tapón de la conexión del desagüe antes de la adosar la
manguera de desagüe del lavavajillas.
Toda instalación para la eliminación de desechos tiene una conexión
con el lavavajillas; consulte la guía de eliminación para logar una
conexión correcta. (Figura C)
12
ES
Page 16

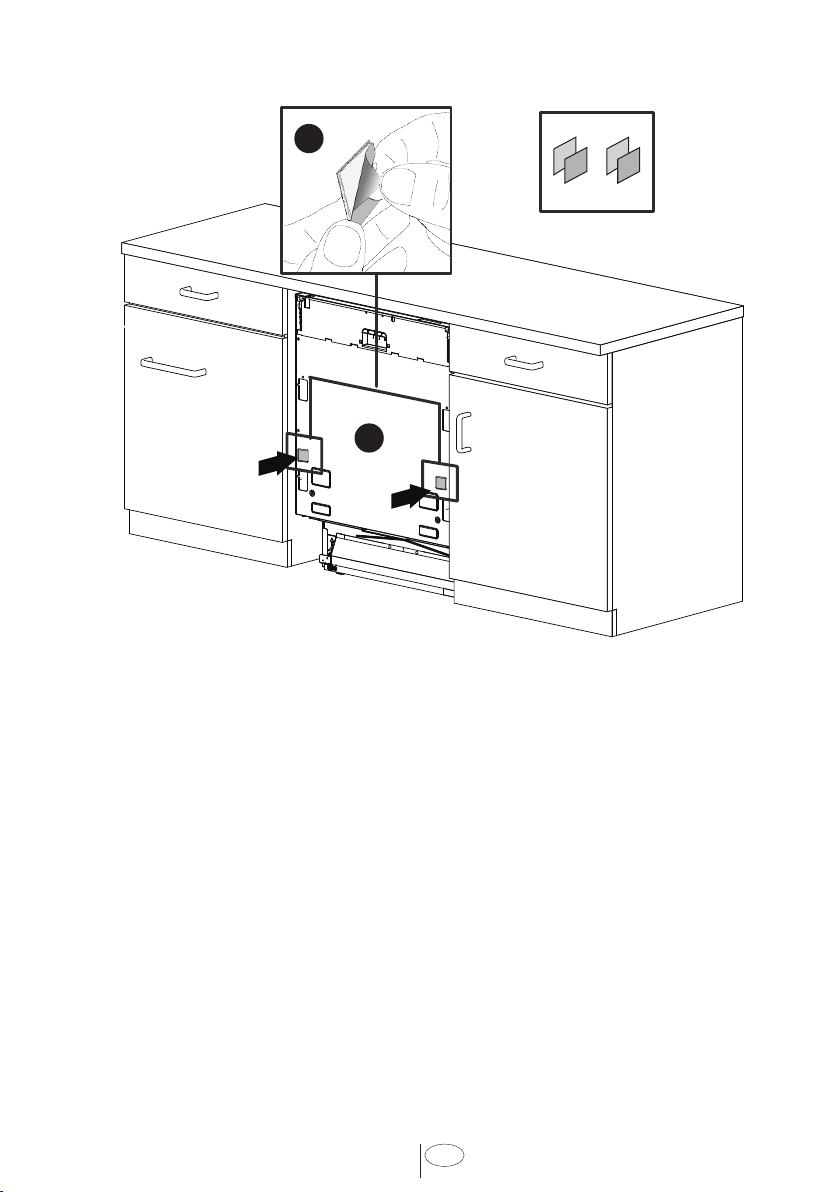

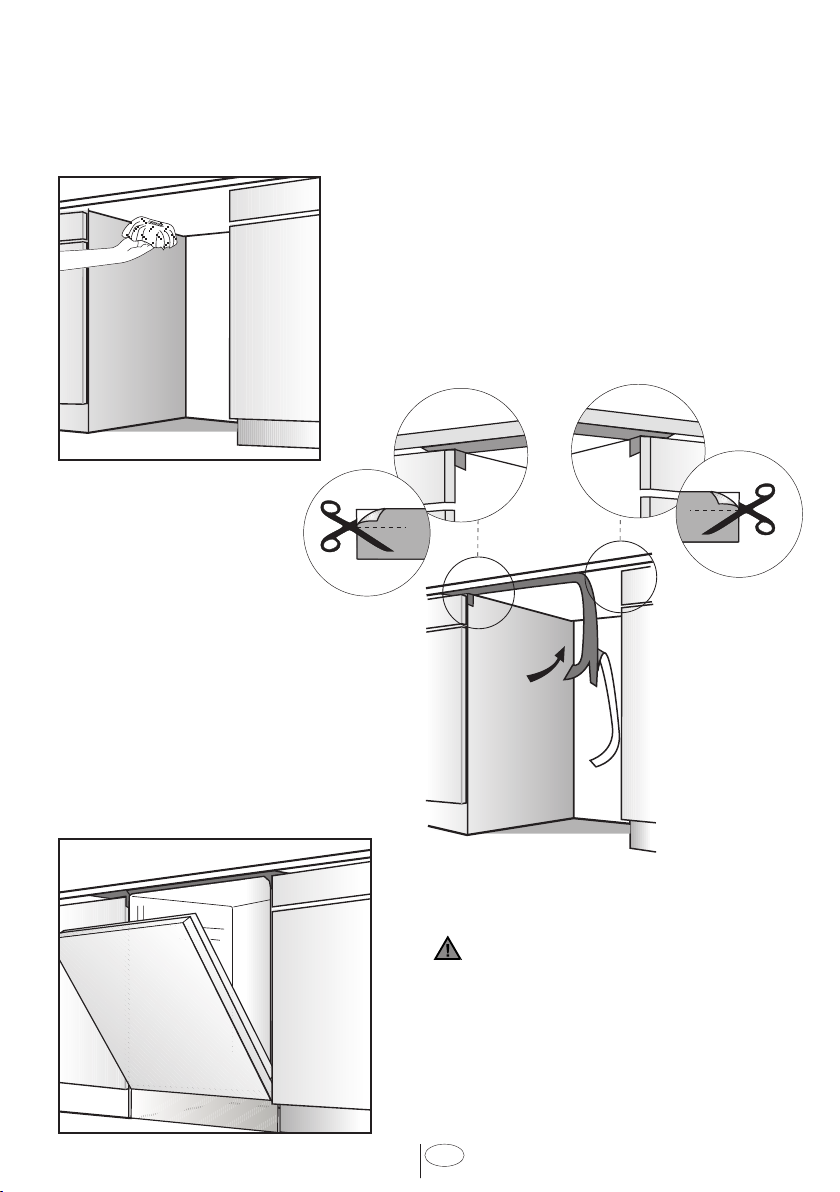

6.7 LÁMINA PARA BARRERA DE VAPOR
El vapor se forma por dentro del lavavajillas durante su funcionamiento. Al nal del ciclo,
cuando la puerta del lavavajillas se abre, se necesita usar la lámina para barrera de vapor
a n de prevenir que se junte el vapor por debajo de la encimera.
6.6.2 AJUSTAR LA LÁMINA PARA BARRERA
DE VAPOR
Antes de aplicar la lámina para barrera de vapor
debajo de la encimera, limpie con un paño
húmedo (como se muestra en la Figura A). Una
vez que el aire se seque, aplique la lámina para
barrera de vapor.
La lámina para barrera de
vapor se aplicará donde
se desprende el vapor
caliente cuando abre la
puerta (como se muestra
en la Figura B).
PRECAUCIÓN
La lámina para barrera de vapor deberá
aplicarse en donde se desprende el vapor
cuando se abre la puerta. El no instalar la
lámina para barrera de vapor durante la
instalación puede acarrear un daño a los
gabinetes y encimera.
ES
13
Page 17

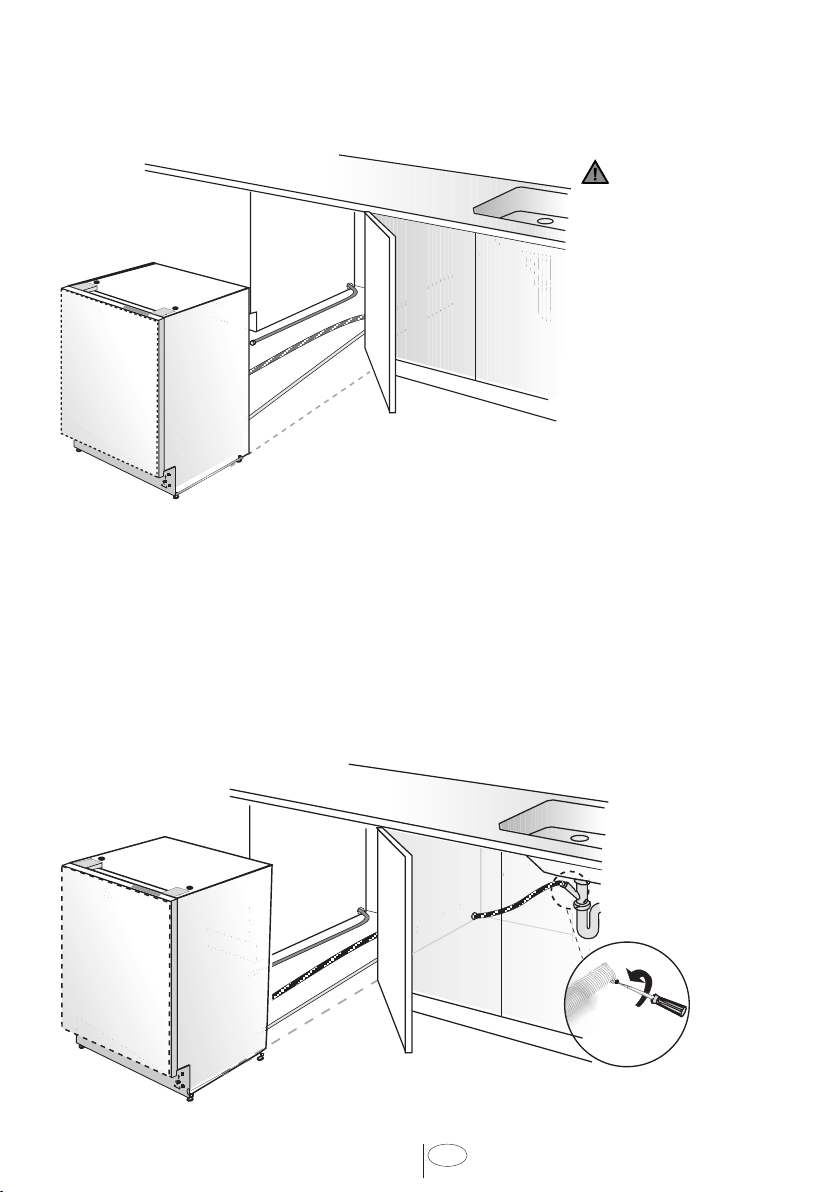

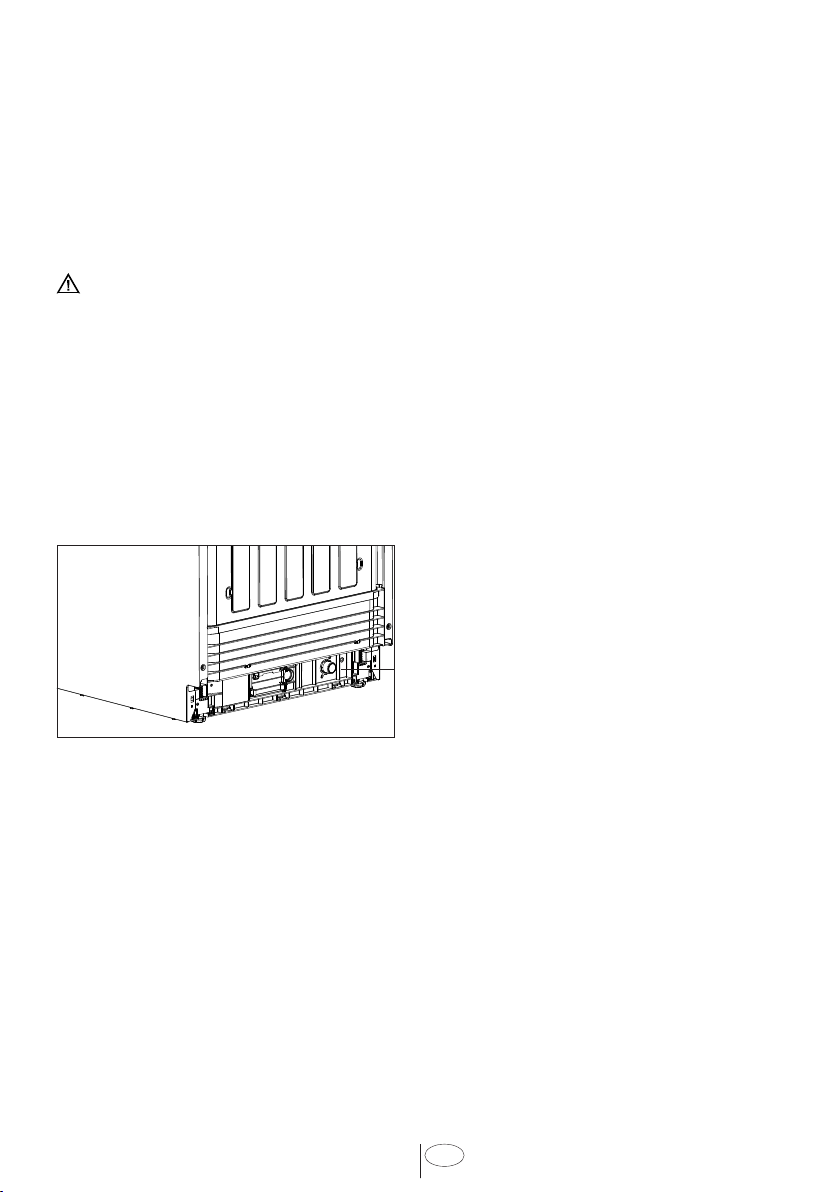

7. UBICACIÓN DEL LAVAVAJILLAS EN LA ABERTURA
Ahora ubique al lavavajillas en la abertura y prepárese para conectar todas las mangueras
junto con las conexiones eléctricas.
PRECAUCIÓN
Asegúrese de que
todas las mangueras
pasen a través de la
apertura del gabinete,
las mangueras no
deben estar ligadas
y todo lo que quede
suelto deberá quitarse
como se indica en la
gura más arriba.
7.1 CONEXIÓN DE MANGUERA DE DESAGÜE,ABASTECIMIENTO DE AGUA
Y CONEXIONES ELÉCTRICAS
7.1.1 CONEXIÓN DE MANGUERA DE DESAGÜE
Conecte la manguera de desagüe a la tubería de desagüe.
1. Utilice las abrazaderas para la manguera de desagüe y la manguera de conexión de goma
provistas para conectar la manguera de desagüe del lavavajillas a la conexión de desagüe de la
tubería.
2 Utilice las agarraderas para asegurar la manguera de conexión de goma a la manguera de desagüe
del lavavajillas. Utilice los bornes de tornillo para asegurar la manguera de conexión de goma a la
manguera de desagüe.
14
Observe que
las marcas en
la manguera de
conexión de goma
se encuentren del
lado de la manguera
de desagüe.
ES
Page 18
7.1.2 CONEXIÓN DE ABASTECIMIENTO
DE AGUA
El abastecimiento de agua debe estar
conectado al lavavajillas en una de las
siguientes dos formas.
• Con manguera de metal trenzada.
• Con tubos de cobre.
PRECAUCIÓN
• Línea de abastecimiento de agua caliente:
Utilice una tubería de cobre de un mínimo de
3/8” de diámetro externo (0.9525 mm) o una
línea de alimentación del lavavajillas de metal
trenzado.
• Las temperaturas requeridas para soldadura y
sudoración dañarán la válvula de entrada de
agua al lavavajillas, por lo que si esa operación
es necesaria, se requiere mantener la fuente
de calor mínima de 77/8” (200 mm) lejos de la
válvula de entrada de agua del lavavajillas.
• No deberá haber ninguna curva o doblez
pronunciado en la línea de abastecimiento que
pueda impedir el ujo del agua.
• La cinta de teón o el compuesto de rosca
para tubo deberán utilizarse para el sellado
de la conexión. Antes de conectar la línea de
cobre de abastecimiento de agua al lavavajillas,
deje correr la descarga con agua caliente para
limpiar cualquier material extraño.
AVISO:
Luego de realizar las conexiones, active
el abastecimiento de agua para vericar si
hay pérdidas.

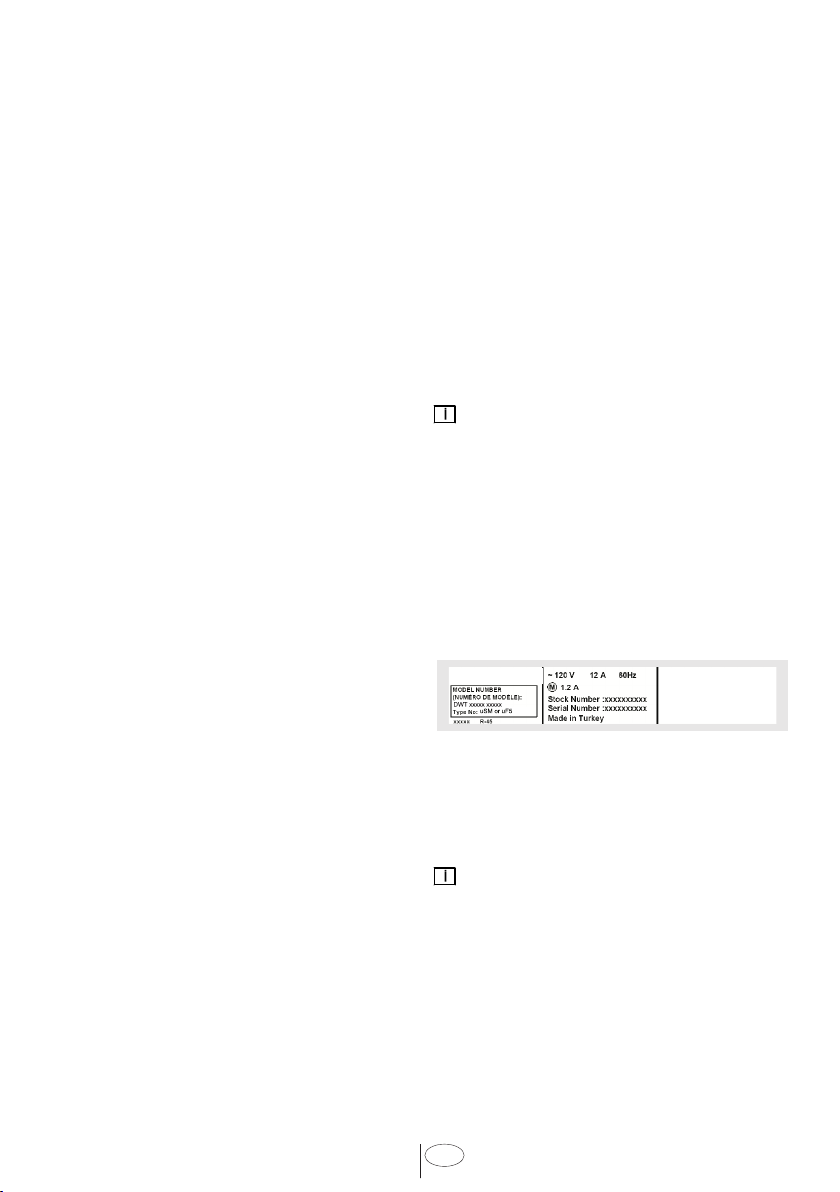

7.1.3 CONEXIÓN ELÉCTRICA
ADVERTENCIA
• Asegúrese de que el voltaje y la frecuencia
que guran en la placa de datos coincidan con
el suministro de energía eléctrica del aparato.
Estos datos deben coincidir para prevenir
lesiones y daños al aparto. Consulte con un
electricista certicado si tiene alguna duda.
• Solo conecte el lavavajillas al suministro
eléctrico cuando todas las instalaciones y
tuberías estén terminadas.
• No utilice ninguna extensión de cable o
dispositivo de salida portátil para conectar el
lavavajillas a un suministro de energía.
• El receptáculo del suministro eléctrico del
aparato deberá instalarse en el gabinete o en la
15
pared adyacente al espacio del bajo mesada en
donde el aparto se instalará.
• La abertura de acceso del cable del suministro
al compartimento de la instalación debe ser
pareja y redondeada y deberá tener el largo
suciente para que pase el enchufe. La medida
más larga de la abertura no deberá ser mayor
de 1.5” (38 mm). Si la partición es de metal,
necesitará cubrirse con un protector de borde.
• Se debe tener cuidado cuando se instala o se
quita el aparato, para evitar dañar el cable de
suministro de energía.
7.1.4 INSTRUCCIONES PARA LA
DESCARGA A TIERRA
Este aparato debe tener una descarga
a tierra. En caso de malfuncionamiento
o avería, la descarga a tierra reducirá el
riesgo de descarga eléctrica al brindar
un camino de menor resistencia para
la corriente eléctrica. Este aparato está
equipado con un cable y cuenta con un
conductor de descarga a tierra del equipo
y un enchufe de descarga a tierra, Este
enchufe debe introducirse en un toma
adecuado que esté instalado y tenga
una descarga a tierra de acuerdo con
todas las disposiciones y códigos locales.
Este aparato debe conectarse a un
metal a tierra, a un sistema de cableado
permanente, o un conductor de descarga a
tierra del equipo debe operar junto con los
conductores del circuito y estar conectado
a la terminal del equipo a tierra o con el
aparato.
ADVERTENCIA
Una conexión inadecuada del conductor
de descarga a tierra del equipo puede
derivar en un riesgo de descarga eléctrica.
Revise la instalación con un electricista
matriculado o un representante de servicio
si tiene dudas sobre la correcta descarga
a tierra del electrodoméstico. No modique
el enchufe que viene con el aparato; si no
encaja en el toma corriente, contrate a un
electricista matriculado que le instale un
toma corriente apropiado.
ES
Page 19

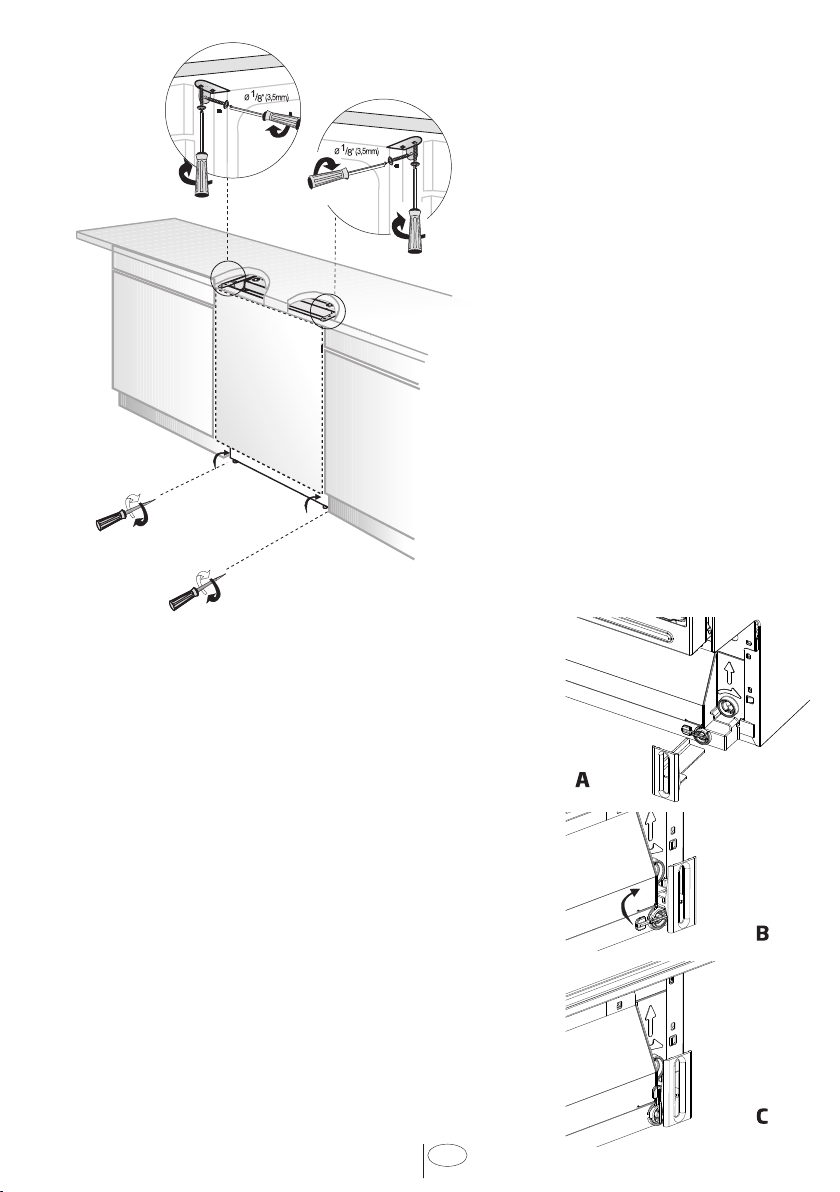

7.2 REAJUSTAR LOS NIVELES
DE APOYO DE PIE
Ahora que el lavavajillas está en la
cabina, deberá reajustar los pies para
llevar al aparato a la atura requerida y
sujetarlo por debajo de la encimera.
1. Asegúrese de que la unidad esté
a nivel al reajustar los niveles del pie
delantero con tuercas sujetadoras para
equilibrar el lavavajillas y elevarlo bajo
la encimera.
2 Reajuste los niveles de pie de la
parte trasera con un destornillador para
equilibrar el lavavajillas y elevarlo a la
altura requerida utilizando los soportes
de montaje provistos.
3. Ajuste el lavavajillas por debajo de
la encimera con los cuatro tornillos
provistos (Ø 1/8” x 1/8” - Ø 3.5mm x
14mm). Asegúrese de que no pase
a través de la parte superior de la
encimera o dañe el granito.
7.3 AJUSTAR EL ZÓCALO MOVIBLE
Ahora que ya ha instalado con éxito el lavavajillas, necesita
jar un zócalo al aparato. Las dos piezas de zócalo pueden
sujetarse a la altura y profundidad necesarias para su cocina.
Asegúrese de utilizar el zócalo acanalado en el frente y por
detrás. Se deslizan uno dentro del otro.
Coloque las partes K y L en el canal que se muestra en la
Figura A a ambos lados como se muestra en la Figura B,
luego fíjelos en la dirección que se muestra en la echa en la
Figura C y en la Figura B.
MODELOS DE MAYOR
CAPACIDAD INTERIOR
ES
16
Page 20
Abra la parte a ajustar del zócalo(p). (A)
Colóquela en las ranuras que se encuentran
en los soportes de montaje que ya jó
anteriormente, y ajuste la altura (a un máximo
de 40 mm). (B)
Cierre la parte de ajuste del zócalo. (C)
MODELOS DE MAYOR
CAPACIDAD INTERIOR
17
ES
Page 21
7.4 AJUSTAR EL GABINETE A LA ENCIMERA
MODELOS DE CAPACIDAD ESTÁNDAR
(y)
18
ES
Page 22

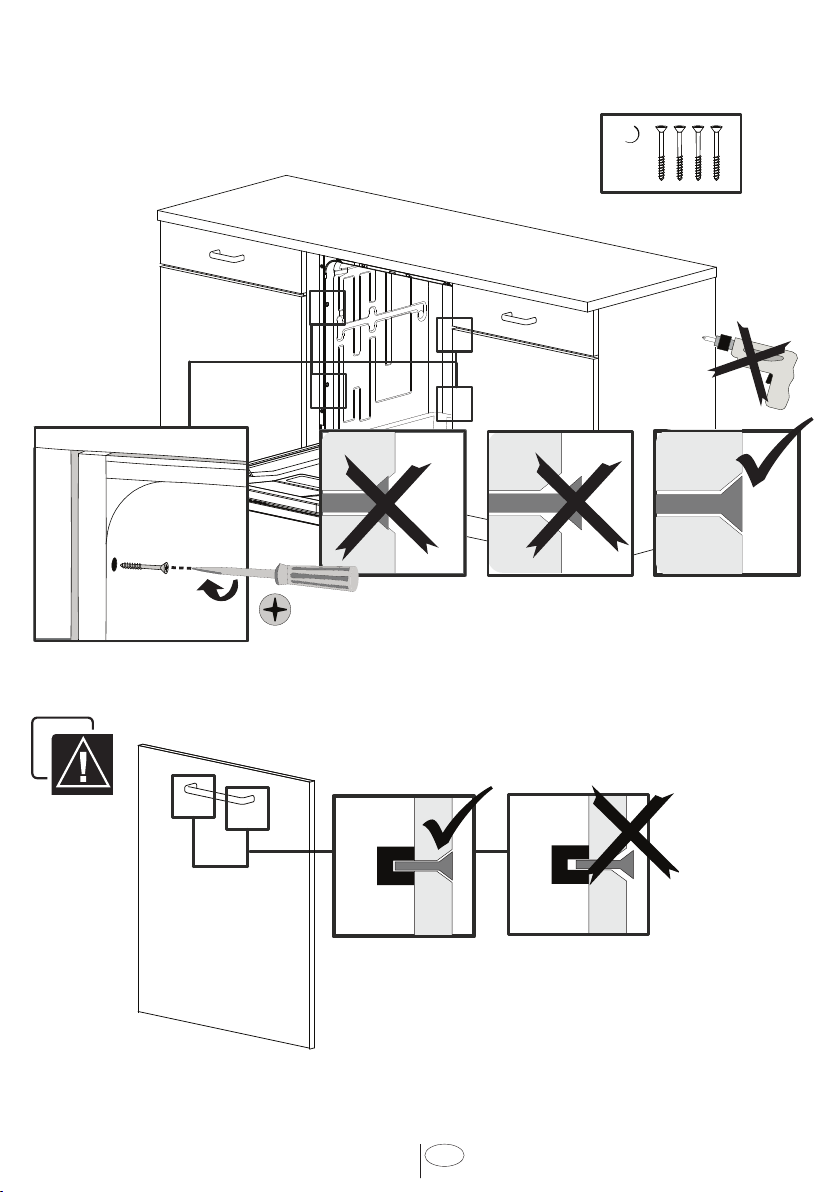

MODELOS DE MAYOR CAPACIDAD
INTERIOR
y
19
ES
Page 23
7.5 PREPARACIÓN DE LA PUERTA DE MADERA
o) s)
=
=
X =
?
X
=
=
Mid. Point
Mid. Point
n)
Peso (máximo)
(t)
9 Kg / 19 libras
Altura (h) : Altura de la puerta de madera 30” (760mm) solo para modelos de mayor
capacidad
Altura (h) : Altura de la puerta de madera 28” (720mm) solo para modelos de
capacidad estándar
Ancho (w) : 23 ¼” to 23 ½” (592mm - 595mm)
Grosor (t) : ¾ “ (19mm)
Peso (máximo) : 9 Kg / 19 libras
20
ES
Page 24
7.6 PREPARACIÓN DE PUERTA DEL LAVAVAJILLAS
1
(t)
2
21
ES
Page 25
7.9 INSTALACIÓN DE PUERTA DE MADERA
3
2
7.10 AJUSTE DE PUERTA DE MADERA
4
1
5
4
3
2
1
1
22
5
4
3
2
ES
Page 26

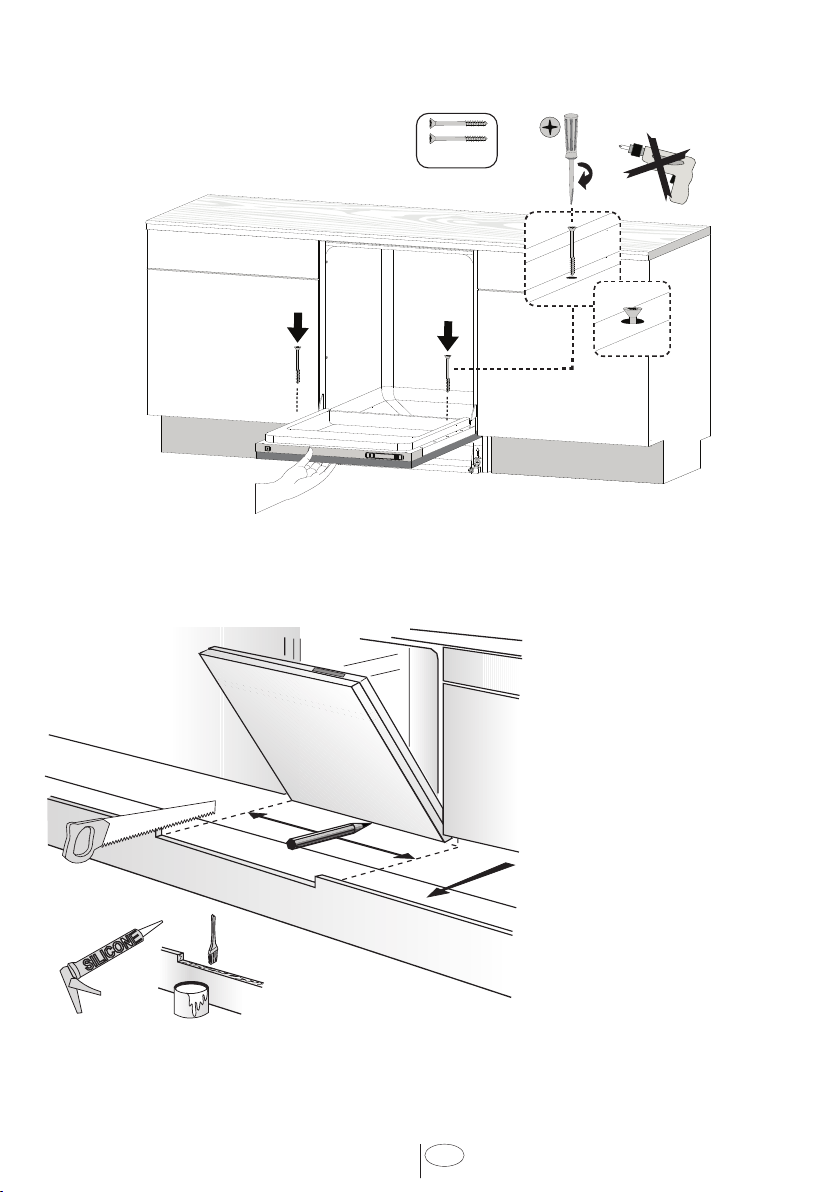

7.11 AJUSTE DE PUERTA DE MADERA
5
4
3
2
1
7.12 AJUSTE DE PLACA PROTECTORA
1
Ø 4 x 36mm
3
2
(y)
5
4
• Verique si la base de la
puerta golpea el zócalo
del gabinete de la cocina
(A).
23
• Si la puerta golpea el
zócalo, corte la sección
del zócalo que sea
necesaria (B).
• Aplique silicona o
sellador al borde cortado
del zócalo del gabinete
de la cocina o pintura
para que no absorba
humedad.
ES
Page 27
min
300
min
120
max 1000
min 500
7.13 CONEXIÓN
1
3
~ 1500
~ 1800
~ 2000
4
2
1
max 1000
min 500
min 300
max 1000
c
2
4
2
24
1
3
1
2
ES
Page 28
8. LISTA DE VERIFICACIÓN DEL
INSTALADOR
El instalador debe completar y vericar
que:
• El lavavajillas esté alineado y nivelado.
• El lavavajillas esté jado en forma segura
al gabinete.
• La puerta del lavavajillas se abra y cierre
libremente. La puerta del lavavajillas se
debe cerrar sin golpear el gabinete o
mesada.
• La entrada de suministro de agua esté
abierta y se veriquen las pérdidas.
• La manguera de desagote esté
conectada y vericada para
detectar pérdidas. Que no haya
estrangulamientos ni obstrucciones en la
manguera de desagote.
• La manguera de desagote debe
instalarse con un circuito de drenaje
superior a 710 mm (28”) para conexiones
de drenaje sin purga de aire.
• Si el drenaje del lavavajillas se conecta a
un sistema de eliminación de desechos,
se debe quitar el tapón del drenaje.
• Los brazos rociadores sean libres y giren
libremente.
• El ciclo de lavado se haya ejecutado.
• El nivel del agua esté por debajo del ltro
después de que nalice el programa de
lavado. Es normal encontrar agua en el
área del ltro de drenaje.
• Ajuste el suavizante de agua a la dureza
de agua de su zona. Si el drenaje del
lavavajillas está conectado a un sistema
de eliminación de desechos, asegúrese
de que se haya quitado el tapón de
drenaje.
9. CONSEJOS DE AUTOAYUDA:
La pantalla no se enciende:
• Verique que el disyuntor del lavavajillas
esté en posición “On” (Encendido) .
• Revise para asegurarse de que el cable
de alimentación esté enchufado.
No entra agua en el lavavajillas:
• Verique que el cierre del agua caliente
esté en posición “On”.
Water does not drain:
• Asegúrese de que la manguera de
desagote no esté estrangulada o fuera
del sifón junto al sumidero.
• Quite la manguera de desagote
asegurándose de que se haya quitado el
tapón.
Aviso
• Si el lavavajillas no funciona
correctamente después de los pasos
mencionados: Contáctese con su
proveedor para concertar una cita con
un agente de servicio autorizado para
inspeccionar el lavavajillas y detectar
fallas de funcionamiento.
• La garantía del fabricante no cubre las
visitas de instalación, conversión ni de
servicio de educación del cliente.
Encontrará información del modelo y
número de serie en la etiqueta ubicada
a la derecha de la puerta interna
del lavavajillas, como se muestra a
continuación:
Aviso
Conserve una copia de su factura y
guárdela con este manual, y registre su
lavavajillas online.
25
15 9868 0600_AB_BLOMBERG_ES/ 12-04-18.(13:11)
ES
Page 29
Loading...
