N O T I C E

Version 03/14

Alimentation de coupure rail DIN PSVB

Code : 000512567 - PVSE 400/24-10 000512568 - PVSE 400/24-20 000512569 - PVSE 400/24-40

Cette notice fait partie du produit. Elle contient des informations importantes concernant son utilisation. Tenez-en

Page 2

Installation

Mesures de sécurité avant l‘installation

Protégez le mécanisme de fonctionnement d’une utilisation non autorisée. Aucun composant ne doit être tordu ni aucune distance d’isolation modifiée, notamment lors du transport et de la manipulation. Evitez le contact avec les composants électriques et les connecteurs. Débranchez toujours l’appareil de l’alimentation électrique avant de procéder au montage et au branchement. Lisez la description du produit et les consignes techniques et respectez les indications portées sur l’appareil et sur la plaque d’identification.

Installation

Lors de l’installation, respectez les réglementations locales, les normes (VDE 0100 par exemple), les mesures de prévention des accidents en vigueur dans le pays et les règles techniques reconnues. Cet appareil électrique est destiné à être installé dans les installations électriques ou les machines ; il répond aux exigences de la directive sur les basses tensions (73/23/CEE). Afin de garantir une convection suffisante, veuillez laisser un écart de 10 mm avec les éléments proches. En cas d’installation dans des machines, l’utilisation normale est interdite jusqu’à ce qu’il soit établi que la machine est conforme à la directive sur les machines (89/392/CEE). Respectez la norme EN60204. La conformité à la directive CEM (89/336/CEE) doit être vérifiée avant l’utilisation. Le fabricant de l’installation ou de la machine est responsable du respect de la valeur limite fixée par la norme CEM.

Branchement

Afin d’éviter la confusion avec d’autres branchements, utilisez exclusivement le connecteur fourni.

ligne PE L1 L2 L3

b a

2 3 8

+ + – – charg e

Rail Din 35 m m

S1 : Fermé si au moins un canal est déclenché S2 : Ouvert si une erreur survient S3 : Ouvert si une alerte survient S4 : Fermé si Uout < Power Good

out

Access oire en opt ion

S1 S2 S3 S4

RxPC TxPC

1 2 3 4 5 6 7 8

Modè le rep résent é : PV SE 40 0/24-2 0

out

Pin 2 = RxPC Pin 3 = TxPC Pin 5 = GND

Page 3

1) LED : La LED verte (a) s’allume dès que la tension de sortie est supérieure à 20,4 Vdc (valeur seuil du Power Good réglée en usine,

modifiable). La LED jaune (b) représente une alerte. La LED rouge (c) signale une erreur.

2) Ecran de l’unité de contrôle : Contrôle des canaux et modification de l’intensité nominale via l’écran (voir plus loin)

3) T ouches : Touche de gauche = avancer dans le menu, touche de droite = paramétrage

4) Entrée (connecteur noir)

5) Sortie (connecteur bleu)

6) 7) Montage : Placez le PVSE avec la came de fermeture (7a) ouverte à angle droit sur le rail DIN 35 mm. Fermez la fixation à l’aide d’un tournevis (dans le sens des aiguilles d’une montre (7b)).

8) Interface et sorties de signal : Le capuchon de protection destiné à éviter les décharges statiques ne doit être enlevé que si les mesures

de protection ESD sont appliquées. (1)(4) Sortie de signal librement assignable, configurables par PC avec CONFI POWERVISION. (1) générateur de signal du nombre d’heures de fonctionnement (attribution en réglage usine). (2) Erreur (3) Alerte (4) Power Good (attribution en réglage usine) (5)(6)(8) Entrées et sorties de communication (7) Tension de sortie

L’interface n’est pas séparée galvaniquement. Un câble adaptateur (PV-KOK2) ou un connecteur (PV-CON) est disponible en option chez BLOCK. Si un relais est branché à une sortie de signal, utilisez impérativement une diode de roue libre.

Caractéristiques techniques

PVSE 400/24-10 PVSE 400/24-20 PVSE 400/24-40

Alimentation de coupure électrique encastrable à trois phases, à cadence primaire, pour montage sur rails DIN 35 mm

Normes

Sécurité EN 60950, UL 60950, UL 508

CEM EN 61204-3 (normes génériques )

Protection basse tension EN 60950 (SELV) et EN 60204 (PELV)

Autorisations

UL UL/CSA 60950

UL UL508 / CSA22.2 N°107.1 3ème éd.

Environnement

Température de fonctionnement -10°C … +70°C derating, 3%/K >+50°C -10°C … +55°C derating, 5%/K

Température de stockage -25°C … +85°C

Refroidissement Auto-refroidissement par convection naturelle due à l’installation verticale

Humidité de l’air autorisée 30 à 85% d’humidité relative, sans condensation

Sécurité et protection

Tension de contrôle 4,2 kVdc

Construction blindé, pour insertion dans des armoires électriques

Type de protection IP20 (selon EN 60529)

Classe de protection Préparé pour les appareils et installations de la classe de protection I

Câbles de raccordement Câbles en cuivre de 60°C min. ou 60/75°C

Installation Installation dans les environnements avec degré de pollution 2

Tension de retour Max. 35 Vdc

Entrée

Tension nominale d’entrée 3 x 400 – 500 Vac

Plage de tension d’entrée 340 – 550 Vac (480 – 780 Vdc)

Plage de fréquence nominale 50 Hz – 60 Hz

Intensité nominale d’entrée à 340 Vac 0,6 Aac (24 Vdc/10 Adc) 1,0 Aac (24 Vdc/20 Adc) 2,0 Aac (24 Vdc/40 Adc)

Courant de démarrage (froid) <30 Ap

Limitation active du courant de démarrage (en option)

Fusible d’entrée interne 3 x 1,6 AT 3 x 2,5 AT 3 x 3,2 AT

Protection externe (conforme UL) Non indispensable

Protection externe recommandée* 3 x disjoncteur 6A, 10A ou 16A, caractéristique B,C

Typ. comme intensité nominale d’entrée

>+45°C Derating 400 Vac ... 500 Vac, 0,5 Adc/10 Vac > 440 Vac

Page 4

PVSE 400/24-10 PVSE 400/24-20 PVSE 400/24-40

Disjoncteur moteur Valeur de réglage 1,6A Plage de réglage 1,6 - 2,5 A

Courant de fuite Typ. 1 mA

Compensa ti on en cas de coupure de courant

Protection contre les surtensions Par varistance dans le circuit primaire

Branchements : système multiconnecteurs WAGO

Sortie

Tension nominale de sortie 24 Vdc ±1 % (SELV)

Plage de tension de sortie 22,8 – 28,8 Vdc

Intensité nominale de sortie à 24 Vdc 10 Adc 20 Adc 40 Adc

Power Boost 100 % jusqu’à 4 sec.

Top Boost 70 Adc 80 Adc 100 Adc

Limite d’intensité Typ. 1,1 x Inom

Efficacité typ. 91,7 % typ. 92 % typ. 93,1 %

Puissance dissipée max. (fonctionnement à vide / charge nominale)

Ondulation résiduelle <150 mVpp

Branchement en parallèle Oui, pour augmenter la puissance

Branchements : système multiconnecteurs WAGO

Signalisation

LED Power Good (DC OK) Uout > 20,4 Vdc: la LED s’allume en vert, la LED rouge est éteinte

Power Good (DC OK), sans potentiel Contact de relais en option, type : inverseur 60 Vdc/3 Adc

Branchements : système multiconnecteurs WAGO (en option)

Données mécaniques

Fixation Rail de montage (deux possibilités de montage) ou vissage direct

Dimensions l x H x P (hors connecteur) 40 x 127 x 179 mm 77 x 127 x 179 mm 128 x 127 x 205 mm

Poids 1,0 kg 1,3 kg 2,5 kg

Numéros de commande

Standard PVSE 400/24-10 PVSE 400/24-20 PVSE 400/24-40

Avec limitation du courant de démarrage active

* Avec une tension d’entrée DC, un fusible DC adapté est indispensable.

Typ. 10 ms (avec une tension nominale de 3 x 400 Vac)

WAGO série 231, max. 2,5 mm²

50 % jusqu‘à 8 sec.

7,8 / 19,92 W 8,3 / 38,4 W 7,0 / 66,2 W

Série 231 max. 2,5 mm² Série 831 max. 10,0 mm²

Série 733 max. 0,5 mm²

PVSE 400/24-10B PVSE 400/24-20B PVSE 400/24-40B

Disjoncteur moteur Valeur de réglage 2,5A Plage de réglage 2,5 - 4,0 A

Disjoncteur moteur Valeur de réglage 3,2A Plage de réglage 2,5 - 4,0 A

50 % jusqu’à 4 sec. 25 % jusqu‘à 8 sec.

Page 5

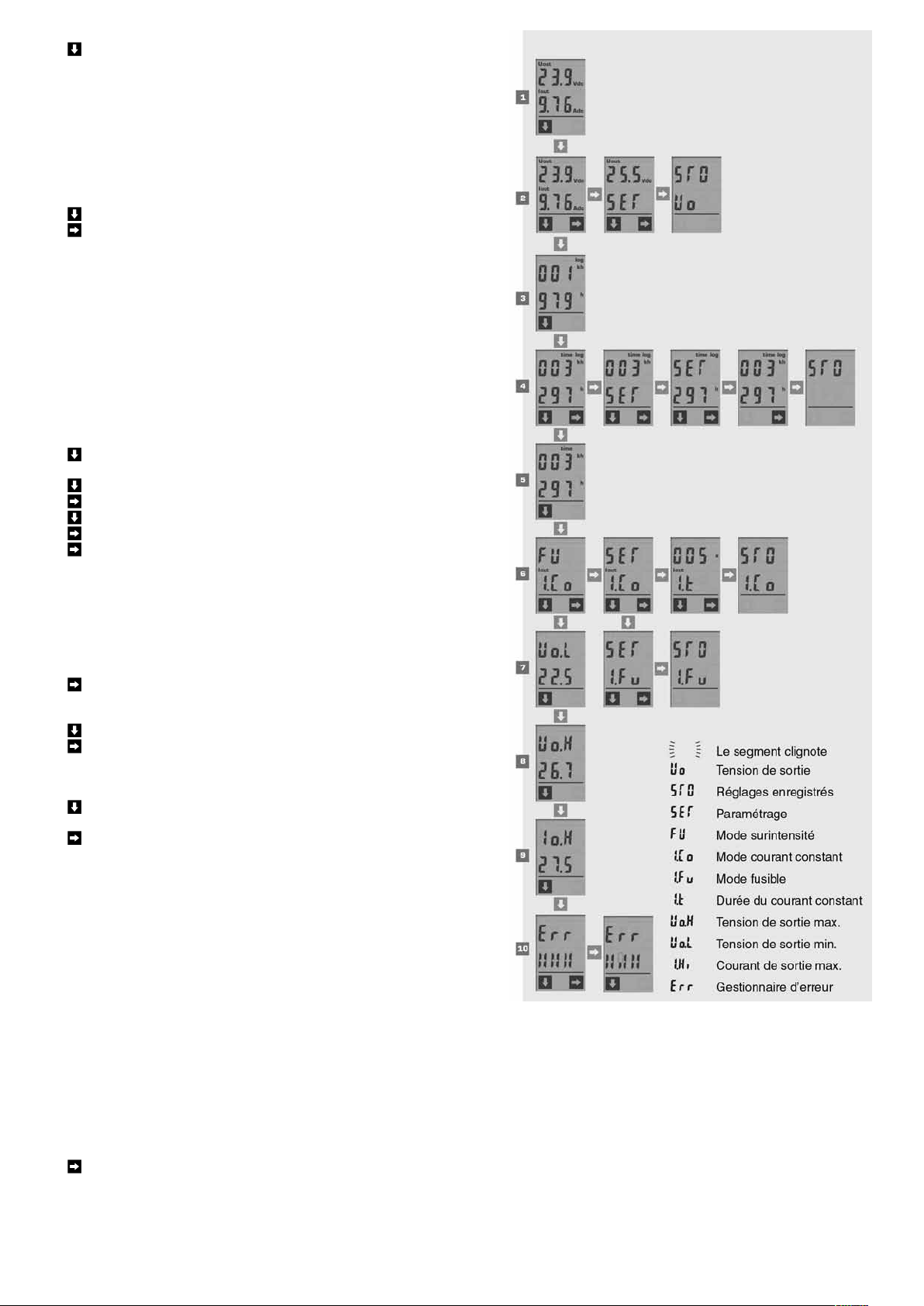

Réglages et paramétrage via l’écran

= Cette touche permet de passer au point de menu suivant.

1. Affichage standard

La tension de sortie et le courant de sortie actuel sont affichés. L’écran revient à cet affichage après une modification des paramètres.

2. Réglage de la tension de sortie

L’écran affiche la tension de sortie actuelle. Elle peut être modifiée grâce à la touche de gauche (augmentée jusqu’à la limite haute ou diminuée jusqu’à la limite basse). Si la limite haute ou basse est atteinte, la tension change de direction.

= modifier la tension de sortie par paliers

= enregistrer la tension de sortie La valeur de tension enregistrée se remet en place automatiquement à chaque mise en marche de l’appareil.

3. Compteur du nombre d’heures de fonctionnement

Ce compteur indique le nombre d’heures de fonctionnement de l’appareil. Les trois chiffres du haut doivent être multipliés par 1000 et additionnés aux trois chiffres du bas. Dans notre exemple, on obtient 1979 heures.

4. Avertisseur des heures de fonctionnement

L’avertisseur des heures de fonctionnement indique à quel moment la sor tie de signal passe pour une seconde de 0 volt à la tension de sortie. Valeur standard réglée : 5000 h

= Régler l’avertisseur des heures de fonctionnement

Régler l’avertisseur des heures de fonctionnement

= Régler le chiffre des milliers (kh)

= Confirmer ce chiffre (kh)

= Régler les heures

= Confirmer ce chiffre

= Confirmer le réglage

5. Décompte du nombre d’heures de fonctionnement

Affichage du nombre d’heures restant avant que le signal des heures de fonctionnement ne soit généré à la sortie.

6. Comportement de surintensité

Le compor tement de surintensité choisi est affiché. Trois modes peuvent être paramétrés :

= Régler le comportement de surintensité

Régler le comportement de surintensité

= passer du mode intensité constante au mode fusible

= enregistrer le mode intensité constante et passer en durée d’intensité constante I.Co = mode intensité constante I.Fu = mode fusible

= durée de l’intensité constante en secondes (environ 110% de Inom) avant le passage en mode fusible

= enregistrer la durée d’intensité constante I.t = durée de courant constant 000s = illimité Mode 1 : durée d’intensité constante avec passage ensuite en mode fusible (voir 6.1) Mode 2 : durée d’intensité constante illimitée (voir 6.2) Mode 3 : mode fusible (voir 6.3)

7. Tension de sortie minimale

8. Tension de sortie maximale

9. Intensité de sortie maximale

Pour annuler les réglages des valeurs 7, 8, 9, appuyez sur les deux touches pendant 5 secondes.

10. Gestionnaire d’erreurs

A l’aide du code d’erreur (voir la plaque d’identification sur le boîtier), il est possible d’effectuer une analyse des erreurs grâce aux segments qui clignotent. La dernière erreur est enregistrée, si bien que la cause de l’erreur peut encore être détectée, même si l’appareil a été éteint et redémarré.

= Afficher la dernière erreur

Page 6

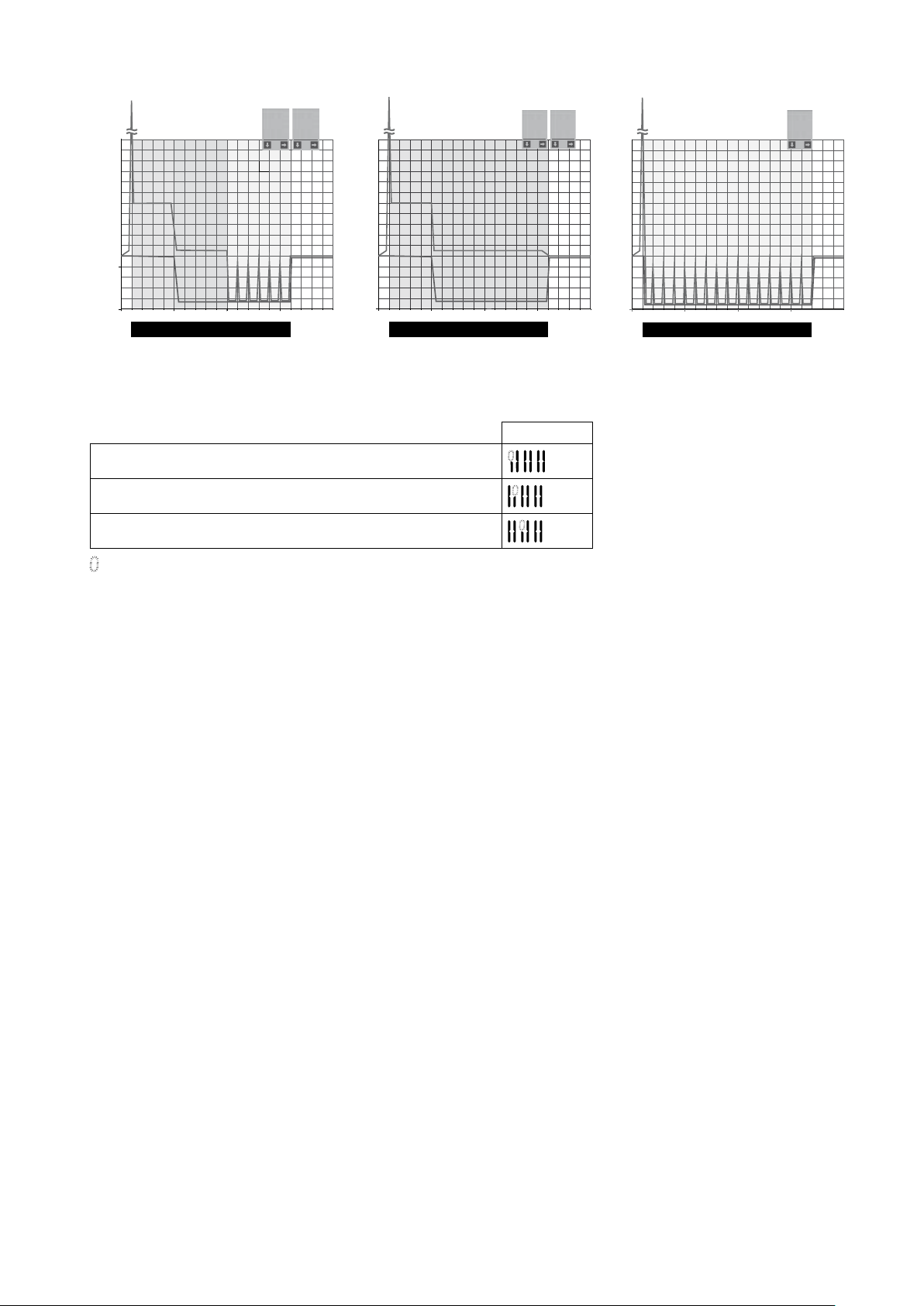

Top Boost

nom + 60 A

Ᏽ

[V]

[%]

Puissance

eective

Durée d’intensité

constante

(005=5 Sec)

out

out I

SET

Iout

Mode Fusible

005

Iout

oC.I

t.I

Top Boost I

nom + 60 A

Ᏽ

[V]

[%]

out

Puissance

eective

Durée d’intensité

constante

(000 s=illimitée)

SET

Iout

000

Iout

oC.I

t.I

Top Boost Inom + 60 A

SET

Iout

uF.I

[V] ü

[%] ü

out

out I

Mode Fusible

Surintensité

≈

t [sec]

Ᏽ

5 10 15

Surintensité

t [sec] ü

5 10 15

Surintensité

t [sec]

Ᏽ

Erreurs / Avertissements

Les perturbations suivantes sont détectées par le module et caractérisées via les sorties de signal ou l’interface. Il est également possible d’effectuer un diagnostic d’erreur sur l’appareil lui-même grâce au gestionnaire d’erreur intégré.

Affichage

Erreur de matériel

Courant de sortie trop élevé

Tension de sortie inférieure à la valeur Power Good

Le segment clignote.
