Blaupunkt 23-173N-GB-FHBQKUP, 23-173N-GB-FHBQKDUP, 0-189N-HT-1HBQKUP User Manual [de]

|

LED TV | PVR

Bedienungsanleitung

Modell:
23/173N-GB-FHBQKUP-DE
23/173N-GB-FHBQKDUP-DE
40/189N-HT-1HBQKUP-DE

indesign blank page

Herstellergarantie

Vielen Dank, dass Sie sich für ein modernes LED Fernsehgerät aus unserem
Hause entschieden haben.

Für dieses Produkt gewähren wir eine Herstellergarantie von 24 Monaten

Diese Garantie bieten wir Ihnen als Ergänzung. Ihre gesetzlichen Rechte werden dadurch nicht eingeschränkt sondern erweitert.

Viele Störungen können Sie beheben, indem Sie im Abschnitt „Oft gestellte Fragen / Beheben von Problemen“ Antworten auf Ihre
Fragen  nden. Sollten die dort aufgeführten Hilfestellungen zu keinem befriedigenden Ergebnis führen, versuchen Sie bitte die
Werkseinstellung wiederherzustellen (siehe die Details in dieser Anleitung) oder wenden Sie sich an unser Kundencenter unter
folgenden Rufnummern:

Kontaktdaten für unsere Kunden

Deutschland

(Servicezeiten: Montag – Freitag 8:30 – 17:00)

Email: [e-mail]
Hotline: [phone]
Internet: Online-Erfassung einer Reparaturanmeldung: http://rma.blaupunkt-europe.com/

Zusätzlich zum Kassenbon bitten wir Sie, auch die Verpackung Ihres Fernsehgerätes aufzubewahren um im Garantie- / Servicefall
einen sachgerechten Transport gewährleisten zu können. Bevor Sie unser Kundencenter kontaktieren bitten wir Sie,
folgende Informationen bereitzuhalten:

Modellnummer (auf der TV-Rückwand) __________________________________________________

Kaufdatum (auf dem Kassenbon) __________________________________________________

Seriennummer (auf der TV-Rückwand) __________________________________________________

Beispiel für das Schild (auf der TV-Rückwand)

3

Aufstellen und Sicherheit

ACHTUNG

GEFAHR EINES STROMSCHLAGS

NICHT ÖFFNEN

Bitte lesen Sie vor der Inbetriebnahme
Ihres Fernsehgerätes diese Sicherheits­hinweise sorgfältig durch und beachten
Sie folgende Hinweise:

 Zum Heben und Tragen eines Fernsehgerätes mit einem

Gewicht von über 20kg sind mindestens 2 Personen erfor­derlich.

 Achtung! Dieses Fernsehgerät umfasst keine durch den

Benutzer reparierbaren Bauteile. Wenden Sie sich bei
Störungen an den Hersteller oder den autorisierten Service.
Die Berührung einiger Teile im Innereren des Gerätes ist u.U.
lebensgefährlich. Schäden die durch unsachgemäße Eingrif­fe entstehen, unterliegen nicht der Gerätegarantie!

Die Rückwand bitte nicht abnehmen.

Bitte stellen Sie niemals Kerzen
oder andere o ene Flammen in
die Nähe des Fernsehgerätes, um das
Übergreifen von Feuer zu verhindern.

 Dieses Fernsehgerät ist für den Empfang und die Wieder-

gabe von Bild- und Tonsignalen bestimmt. Jede andere
Verwendung ist ausdrücklich ausgeschlossen.

 Der ideale Betrachtungsabstand beträgt etwa das Fün ache

der Bildschirmdiagonalen. Fremdlicht auf dem Bildschirm
führt zu Re exionen und kann die Bildqualität beeinträch­tigen.

 Bitte achten Sie auf eine ausreichende Belüftung und sorgen

Sie für genügend Abstand in der Schrankwand oder zu
anderen Möbelstücken.

 Das Fernsehgerät ist ausschließlich für den Betrieb in

trockenen Räumen bestimmt. Sollten Sie es dennoch im
Freien betreiben, sorgen Sie unbedingt dafür, dass es vor
Feuchtigkeit (Regen, Spritzwasser) geschützt ist. Setzen Sie
das Fernsehgerät keinerlei Feuchtigkeit aus.

 Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, wie

Vasen oder Ähnliches, auf das Gerät. Das Gefäß könnte
umkippen und die elektrische Sicherheit beinträchtigen.
Platzieren Sie das Fernsehgerät ausschließlich auf ebenen
und stabilen Unterlagen. Legen Sie keine Gegenstände, wie
z.B.: Zeitungen, Decken oder Ähnliches, auf oder unter das
Fernsehgerät.

 Achten Sie darauf, dass das Fernsehgerät nicht auf elektri-

schen Leitungen steht, da diese dadurch beschädigt werden
können. Mobiltelefone oder andere elektrische Funkwellen
abstrahlende Geräte wie WLAN- Adapter, Funküberwa­chungskamera o.ä. können elektromagnetische Störungen
verursachen und sollten nicht in der Nähe des Fernsehgerä­tes platziert werden.

 Stellen Sie das Gerät nicht in unmittelbarer Nähe von

Heizquellen oder in der prallen Sonne auf, dadurch wird
die Kühlung des Gerätes beeinträchtigt. Wärmestaus sind
Gefahrenquellen und beinträchtigen die Lebensdauer Ihres
Fernsehgeräts erheblich. Lassen Sie sicherheitshalber Abla­gerungen von Zeit zu Zeit von einem Fachmann entfernen.

 Achten Sie darauf, dass das Netzkabel oder (wenn vorhan-

den) der Netzadapter nicht beschädigt wird. Das Fernsehge­rät darf nur mit dem beiliegenden Netzkabel/Netzadapter
betrieben werden.

 Gewitter stellen eine Gefahr für jedes elektrische Gerät

dar. Auch wenn das Fernsehgerät ausgeschaltet ist, kann
es durch einen Blitzschlag in das Stromnetz und/oder die
Antennenleitung beschädigt werden. Bei einem Gewitter
sollten Sie daher Erase immer alle zum Gerät führenden
Stecker und Kabel trennen.

 Reinigen Sie den Bildschirm nur mit einem leicht befeuchte-

ten und weichen Tuch. Verwenden Sie nur klares Wasser und
niemals Reinigungs üssigkeiten oder gar Lösungsmittel.

Hinweis:

 Der Aufbau des Produkts entspricht der Schutzklasse 1.

Als Spannungsquelle darf nur eine ordnungsgemäße Netz­steckdose mit Schutzleiter (230V~/50Hz) des ö entlichen
Versorgungsnetzes verwendet werden.

 Schließen Sie keine externen Geräte an, wenn Ihr Fernseh-

gerät eingeschaltet ist. Schalten Sie vor dem Anschließen
auch die anderen anzuschließenden Geräte aus! Stecken
Sie den Netzstecker Ihres Fernsehgerätes erst dann wieder
in die Steckdose, wenn Sie die externen Geräte und die
Antenne angeschlossen haben!

 Sorgen Sie dafür, dass der Netzschalter am Gerät und der

Netzstecker immer frei zugänglich sind!

 Nicht für den Einsatz an Bildschirmarbeitsplätzen

vorgesehen.

 Ständige Benutzung von Ohrhörern bei hoher Lautstärke,

kann zu einer permanenten Schädigung Ihres Hörvermö­gens führen.

 Sorgen Sie für eine umweltschonende Entsorgung dieses

Gerätes, allen weiteren Bestandteilen und den Batterien.
Im Zweifelsfall kontaktieren Sie bitte die für die Entsorgung
zuständige Organisation in Ihrer Nähe.

4

Wichtige Informationen

 Beachten Sie beim Aufstellen des Gerätes, dass Ober ächen

von Möbeln mit den verschiedensten Lacken und Kunststof­fen etc. beschichtet sind oder Möbelpolituren aufgetragen
wurden. Sie enthalten oft meist chemische Zusätze die unter
Anderem das Material der Gerätefüße angreifen können.
Dadurch können Rückstände auf der Möbelober äche
entstehen, die sich nur schwer oder nicht mehr entfernen
lassen.

 Das Display Ihres LCD/LED Fernsehgerätes entspricht den

höchsten Qualitätsanforderungen und wurde bezüglich
Pixelfehlern mehrmals strengstens überprüft. Aufgrund
von technologischen Gegebenheiten ist es ( trotz größter
Sorgfalt bei der Herstellung von Bildschirmen ) nicht 100%ig
auszuschließen, dass einige, wenige Bildpunkte Defekte
aufweisen. Derartige Pixelfehler können, wenn sie in den
spezi schen Grenzen der DIN Norm liegen, nicht als Geräte­defekt im Sinne der Gewährleistung betrachtet werden.

Wichtige Informationen über den Einsatz
von Videospielen, PCs, Sonder lmtiteln
oder der Darstellung von unbeweglichen
Bildern

 Der überwiegende Einsatz von wenig bewegten oder gänz-

lich unbewegten Bildinhalten kann zu einem sogenannten
„permanenten Schattenbild“ auf dem LCD/LED-Bildschirm
führen (Fälschlich oft auch als „Einbrennen“ bezeichnet).
Dieses Schattenbild ist dann beim normalen Gerätebetrieb
auf dem LCD/LED-Bildschirm ständig im Hintergrund zu se­hen. Es handelt sich um eine teils irreversible Beschädigung.
Sie können das Risiko einer solchen Beschädigung unter
anderem, wie folgt vermeiden:

 Die Helligkeit/Kontrast auf das minimal wahrnehmbare

Niveau reduzieren.

 Bringen Sie keine wenig oder nicht bewegten Bildinhalte

über einen langen Zeitraum zur Anzeige! Vermeiden Sie die
permanente Anzeige von:

» Zeitanzeigen oder Videotext-Tafeln
» TV- / DVD-Menüs: z. B. DVD-Inhalte
» Pause-Modus: Belassen Sie das Gerät nicht zu lange im

Pause-Modus, z. B. bei DVD- oder Videowiedergabe

» Schalten Sie das Gerät bei Nichtgebrauch aus.

Batterien

 Bitte beachten Sie beim Einlegen der

Batterien die richtige Polarität.

 Setzen Sie die Batterie nie großer Hitze aus

und legen Sie diese nie an Orte, wo die
Temperatur stark ansteigen kann, wie z. B.
in die Nähe eines Feuers oder in direktes
Sonnenlicht.

» Niemals verschiedene Batterietypen

und/oder alte/neue Batterien miteinander verwenden.

Cd

» Sorgen Sie für umweltschonende Batterieentsorgung.
» Bitte beachten Sie, dass in den meisten EU Ländern die

Batterieentsorgung gesetzlich geregelt ist.

Allgemeine Hinweise
für Geräte mit Laser:

CLASS 1
LASER PRODUCT

 Ihr Gerät ist ein CLASS 1 LASER PRODUCT.

Das bedeutet, dass der Laser aufgrund seines technischen
Aufbaus eigensicher ist, so dass der maximal erlaubte
Emissionswert unter keinen Umständen überschritten
werden kann.

Vorsicht:

 Wenn andere als die hier spezi zierten Bedienungseinrich-

tungen benutzt, oder andere Verfahrensweisen verwendet
werden, kann es zu gefährlicher Strahlungsemission
kommen. Das Gerät sendet Laserstrahlen aus. Da die Gefahr
von Augenverletzungen besteht, darf das Gerät nur von
quali ziertem Fachpersonal geö net und gewartet werden.
Schauen Sie nie direkt in den CD/DVD Eingabeschlitz!

Disc Reinigen:

 Wischen Sie die verschmutzte Disc mit einem weichen

Reinigungstuch von der Mitte zum Rand hin geradlinig
sauber. Verwenden Sie keine Lösungsmittel wie Benzin,
Verdünnungsmittel, handelsübliche Reinigungsmitte
oder Antistatik-Spray für analoge Schallplatten.

Wie entsorge ich dieses Produkt?

 ROI: Erzeugt nach dem 13. August 2005.

Der Abfall elektrischer Produkte sollte
nicht zusammen mit dem Haushaltsmüll
entsorgt werden. Bitte recyceln Sie es,
wenn die Möglichkeit besteht. Bitten Sie
Ihre Kommunalverwaltung oder Ihren
Händler um Rat bzgl. der Entsorgung.

5

Inhaltsverzeichnis

Herstellergarantie.................................................. 3

Aufstellen und Sicherheit ........................................... 4

Wichtige Informationen ............................................ 5

Inhalt der Verpackung .............................................. 7

Aufstellen des Gerätes ............................................. 8

Wandmontage .................................................... 9

Anschließen und Vorbereiten ......................................10

Fernbedienung TV mit DVD ....................................... 11

Fernbedienung TV ohne DVD ......................................12

TV - Tasten und Signalquelle .......................................13

Anschlüsse .......................................................14

Verbindungen ....................................................15

Bedienung des TV-Menüs .................................... 16 - 25

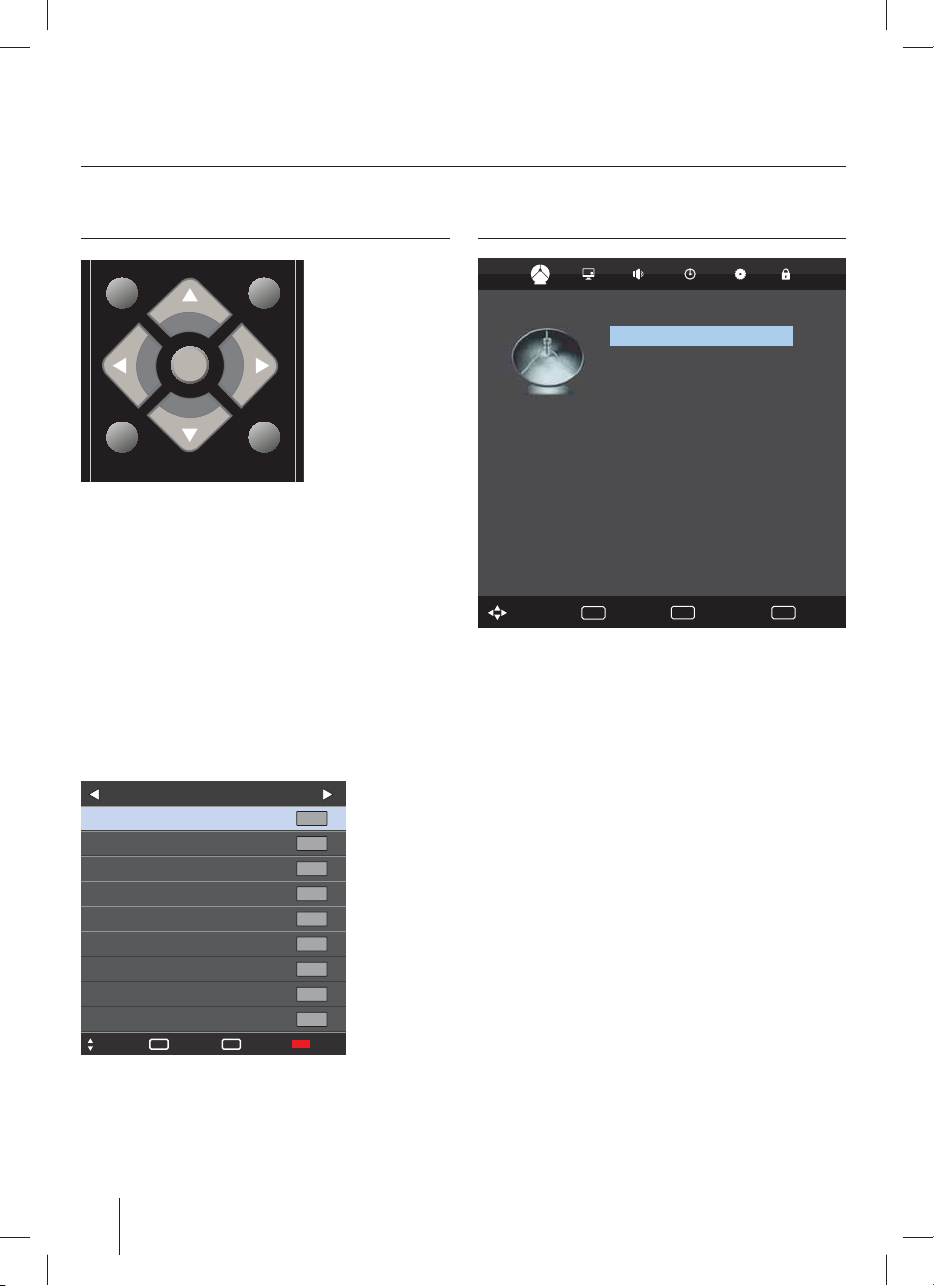

Navigation ......................................................16

Sendersuche

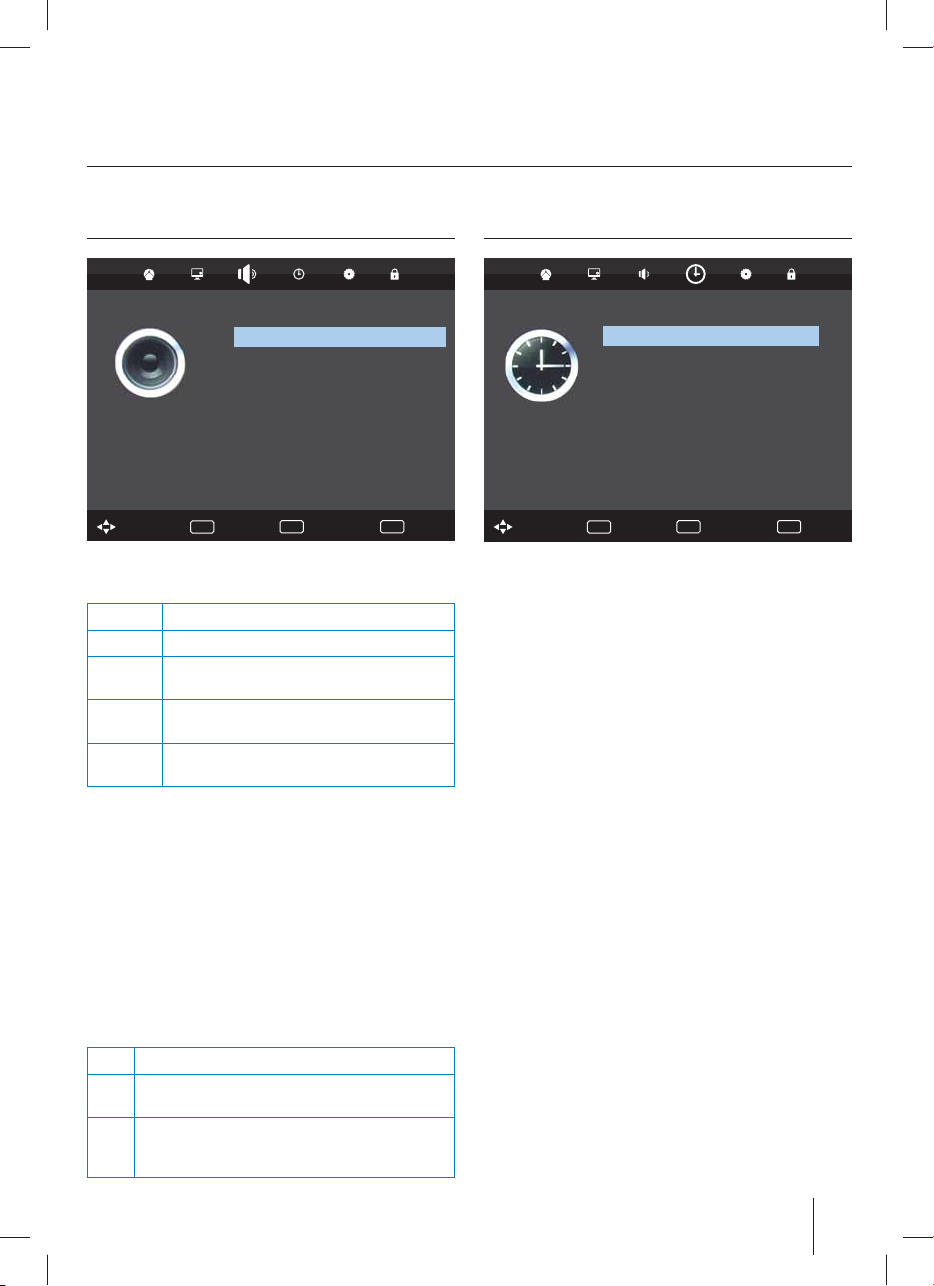

Ton
Uhrzeit

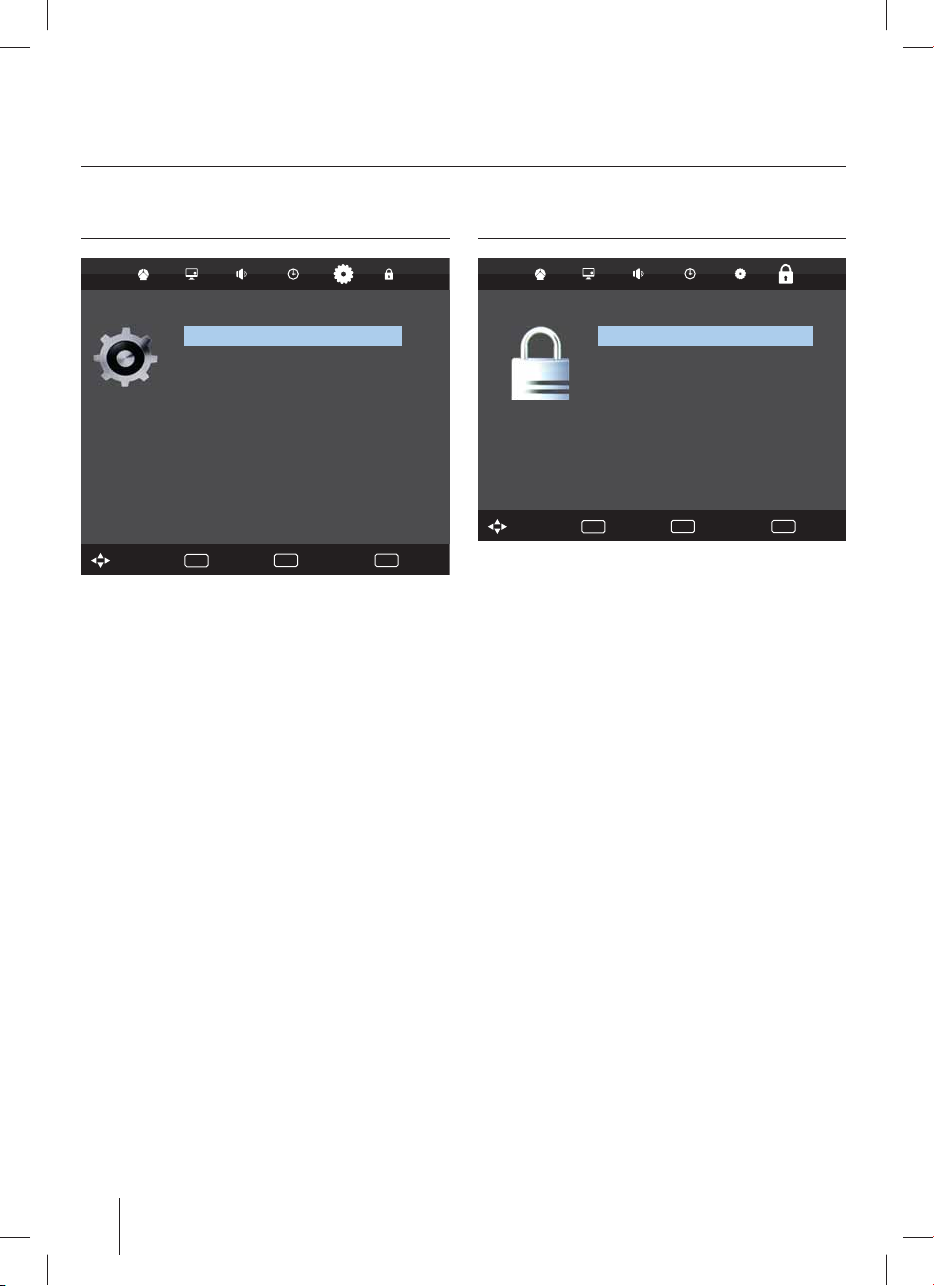

Funktionen
Sperre

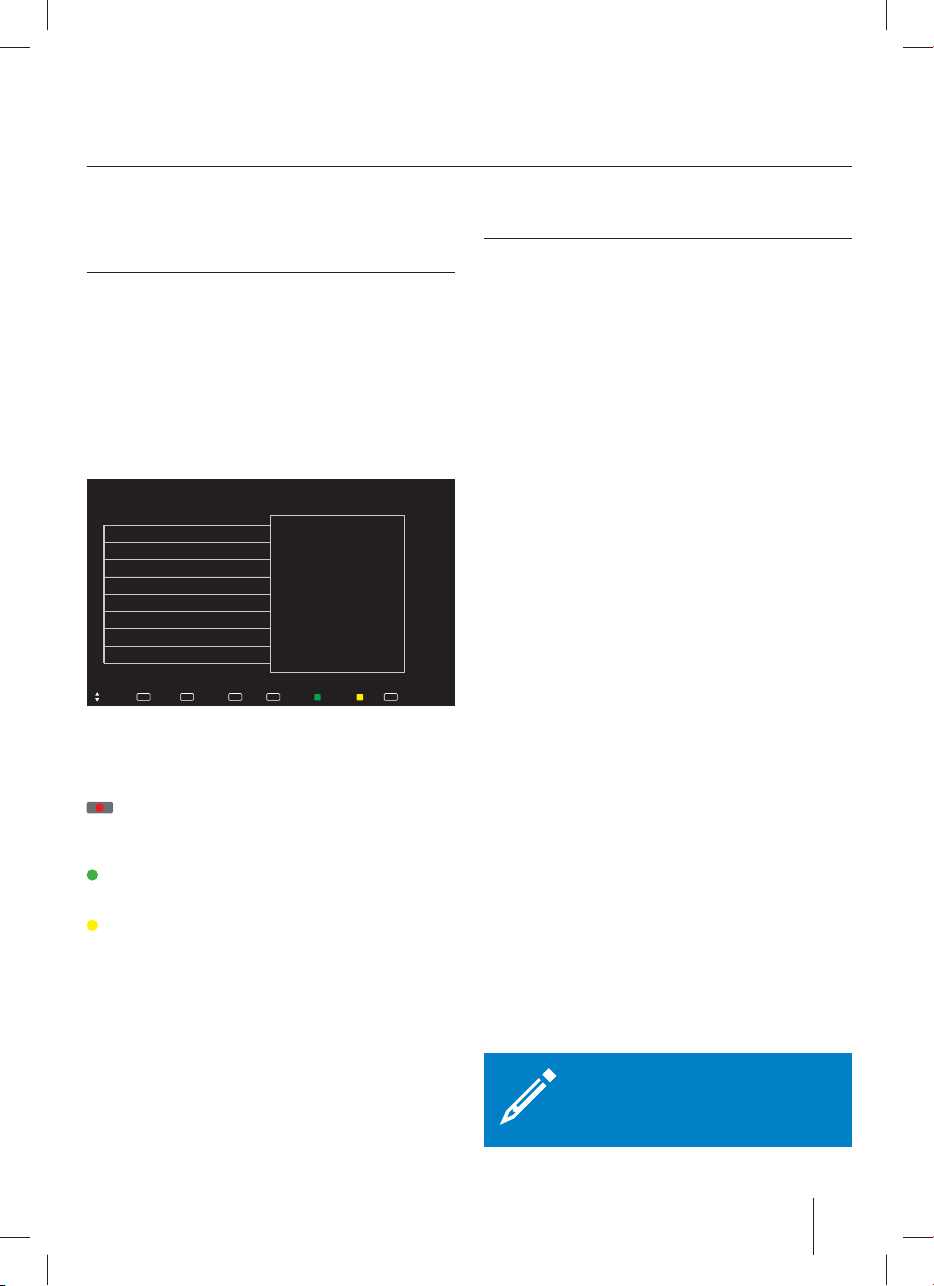

Elektronischer Programmführer, 7-Tage Vorschau
USB Aufnahme
Live-Sendung anhalten
USB Multimedia Player
PC-Einstellungen
PC-Einstellung - Betrieb als PC Monitor

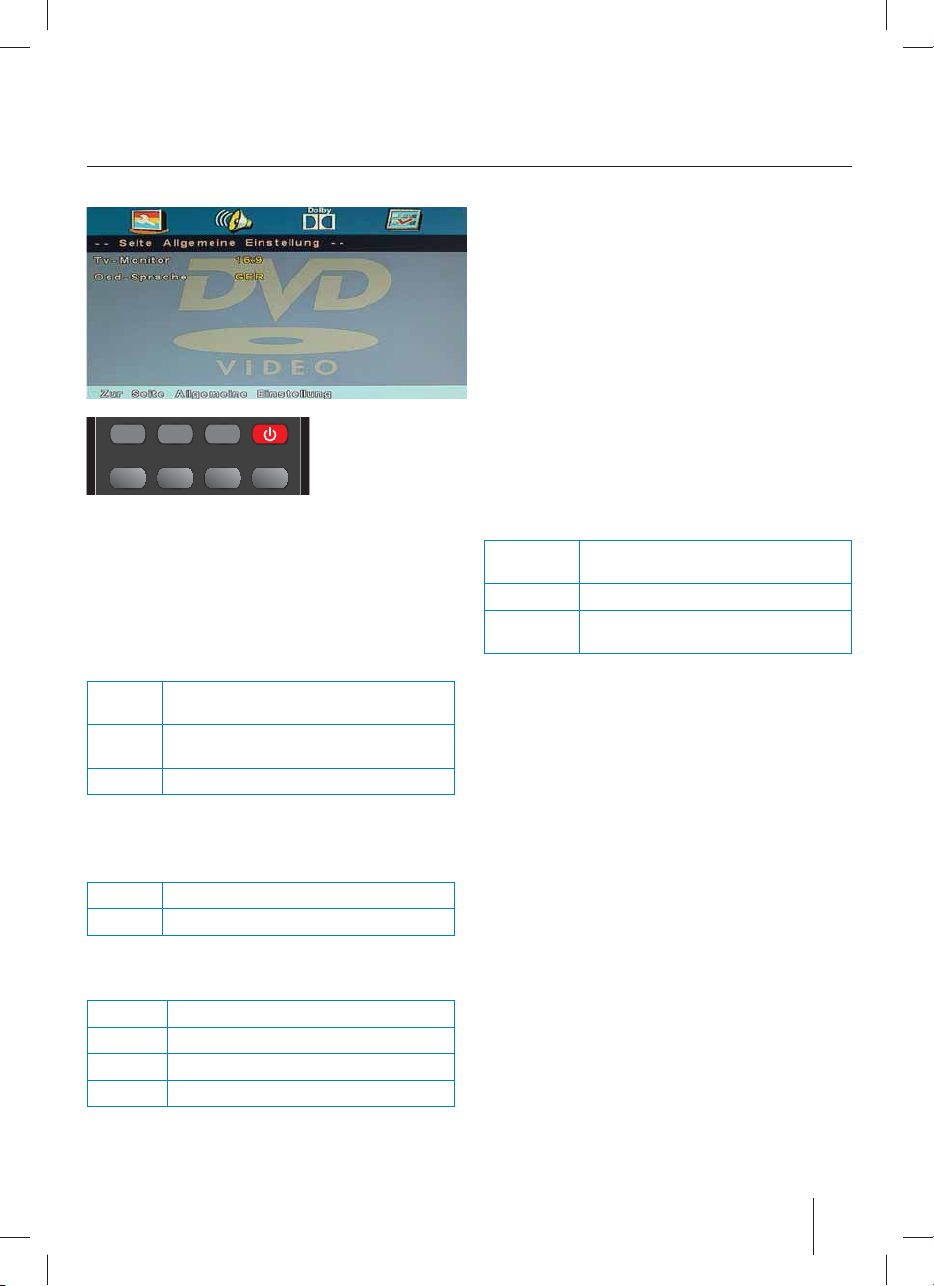

DVD Menü

................................................ 16-17

.............................................................18

.............................................................19

..........................................................19

......................................................20

..........................................................20

......................................................25

...................21

..................................................21

...........................................22

........................................22-23

................................................23

............................24

Häu g gestellte Fragen

Technische Daten .................................................27

Schlagwörter ..................................................... 28

........................................... 26

6

Zubehör

Die Lieferung dieses Fernsehgerätes umfasst folgende Einzelteile:

Inhalt der Verpackung

1x TV

1x Standfuß

4

i

8

CH

EXIT

FAV

INFO

MUTE

EJECT

DVD

TV GUIDE

DVD



PVR

OK

USB

TV/RADIO

ATV

REC

SOURCE

STANDBY

TIMESHIFT

HOLD

LANG

DISPLAY

REPEAT

7

VEAL

3



SIZE

R

TITLED.SETUP

ASPECT

SLEEP

ANGLEA-B

0

6

ZOOM

AUDIO

D.MENU

SUBTITLE

5

9

1 2

VOL

TEXT INDEX

D.DIS

GOTO

MENU

1x Fernbedienung

2x Batterien AAA

1x Diese
Bedienungsanleitung

1x Mini Komponenten­kabel

1x Mini AV Kabel

1x HF Antennenkabel1x HF Antennenkabel

1x Schnellstart Anleitung
„Quick Start Guide“

1x Herstellergarantie

Installationspaket
für Standfuß

7

Aufstellen des Gerätes

23“ TV Zusammenbau des Standfußes

1. Das Fernsehgerät in den Standfuß

(in einem Winkel von 45°) einführen.

2. Das Fernsehgerät in Richtung CLOSE drehen bis der Stän-

der eingerastet ist.

45°

45°

90°

C

l

n

o

e

s

p

e

O

PUSH

40“ TV Zusammenbau des Standfußes

Für den Zusammenbau benötigen Sie einen Akkuschrauber
oder einen Schraubendreher.

1. Befestigen Sie den mitgelieferten Plastikring (B) am Hals

des TV Gerätes (A), hierzu sind die Bohrungen für die Justie­rung am Plastikring (B) vorgesehen.

2. Verbinden Sie bitte den Standfuß (C) mittels der beiden

Bohrungen mit dem Gerätehals (A).

3. Schrauben Sie die Standfußplatte (C) nun mit den

Schrauben (D) an den Standfußhals (am Gerät bereits
angeschraubt) fest.

Bitte beachten Sie unbedingt die in der Bedienungsanleitung
beschriebenen Hinweise zum sicheren Aufstellen Ihres Fernseh­gerätes!

Wichtiger Hinweis

Wie nachstehend beschrieben, stellt die Montage des Gerätes
an der Wand eine sichere Variante der Befestigung dar.

Können Sie den Fernseher nicht an seiner Unterlage anschrau­ben, empfehlen wir Ihnen den Fernseher mit einer Sicherheits­leine und Ösenschrauben an der Wand zu  xieren.

Stellen Sie in jedem Fall sicher, dass Kinder das Fernsehgerät
nicht kippen, sich daran hängen oder darauf klettern können.
Ein umkippendes Fernsehgerät kann Ihnen und Ihrem Kind
schwerste Verletzungen zufügen.

Die Sicherheitsleine sollte nicht durchhängen und horizontal
zwischen Fernseher und Wand angebracht sein.

a

b

c

d

8

le

Wandmontage

Vorbereitung für die Wandmontage

23“ TV Demontage des Standfußes

1. Den „Push/Close“ Knopf am Gerätestandfuß drücken und

das TV-Gerät durch gleichzeitiges Drehen aus dem
Standfuß lösen.

45°

C

l

n

o

e

s

p

e

O

PUSH

45°

2. Den am Fernseher angeschraubten Standfußhals durch

Abschrauben der vier markierten Schrauben vom Fernseh­gerät lösen.

40“ TV Demontage des Standfußes

1. Lösen Sie die Schrauben.

Wandmontage

Ihr Fernseher ist für Wandhalterungen des VESA Standards
vorbereitet:

Gerät VESA Standard

23“ TV 100 x 100
40“ TV 400 x 400

1. Entfernen Sie zunächst die vier in der Abbildung gekenn-

zeichneten Schrauben.

2. Befestigen Sie nun die Wandhalterung mittels der soeben

gelöste Schrauben.

3. Bitte beachten Sie beim Aufstellen des Gerätes einen

Mindestabstand von 4 cm zu Wänden oder anderen hit­zestauenden Hindernissen. Für alle Geräte größer 26“ muß
der Abstand mindestens 5 cm betragen.

Schlechter

Betrachtungswinkel

Korrekter

Betrachtungswinkel

für 40” TV 6x

Für eine optimale Bildqualität sollte das Gerät bei Wandmonta­ge oberhalb der Augenhöhe möglichst so nach unten geneigt
werden, dass der Bildschirm frontal zum Betrachter ausgerich­tet ist.
Zur Gerätebefestigung nur die mit dem TV Gerät mitgelieferten
Schrauben benutzen. Der Einsatz von anderen, insbesondere
längeren Schrauben kann zu einer irreparableren Beschädi­gung innerer Gerätebauteile führen.

Wenn Sie für Ihr Fernsehgerät eine Wandhalterung vorsehen, beachten Sie unbedingt die Montagean­leitung der Wandhalterung oder lassen Sie die Montage von einem Fachmann durchführen. Bevor Sie in
Wände bohren, vergewissern Sie sich, dass an dieser Stelle keine elektrischen oder andere Leitungen
(Wasser, Gas) verlegt sind.

9

Anschließen und Vorbereiten

1

2

5

Modus

Ecohome

Dynamish

Weich

Standard

Auswählen

6

Bitte folgende Optionen und die Empfangsart einstellen.

OK drücken um den Suchlauf zu starten

Menüsprache Deutsch

DVB Typ DVB-T
Land Deutschland
Suchmodus ATV + DTV

Auswählen

BestätigenOKBeenden

Erstinstallation

OK

Bestätigen

6

Bitte benutzen Sie die L/R-Taste,

um den voreingestellten

Kanal zu wahlen.

Hotbird_13.0E ASTRA_19.2E

8

Kanalabstimmung
TV : 0 Programm
DVT : 0 Programm
Radio : 0 Programm
Data : 0 Programm

0% NONE (TV)

MENU EXIT

ąADQROQHMFD

Beenden

Stecken Sie den Netzstecker Ihres Gerätes erst dann in die Steckdose, wenn sie die
externen Geräte und die Antenne angeschlossen haben. Schließen Sie das Fernseh­gerät nur mit dem mitgelieferten Netzkabel an.

1. Das Antennenkabel der Hausantenne in die Antennenbuchse (RF IN) des Fernse-

hers stecken. Stecken Sie den Stecker des Netzkabels in die Steckdose.

2. Das Gerät mit dem an der Unterseite des Gerätes angebrachten Ein/Aus Schalter

einschalten.

3. Die mitgelieferten Batterien ins Batteriefach der Fernbedienung einlegen (Pol-

ung beachten) und das Gerät mit der Standby-Taste einschalten.

4. Auf dem Bildschirm wird die erste Seite des Installationsassistenten angezeigt.

ON

OFF

Sollten Sie keine Anzeige sehen, drücken Sie bitte die Taste [MENU] auf der
Fernbedienung und geben dann die Zeichenfolge 8-8-8-8 ein. Das Menü wird
angezeigt.

5. Hinweis zur Auswahl des Bildmodus:

Ecohome: Mit Hilfe der Funktion “Ecohome” reduzieren Sie die Leistungsaufnah-

me um ca. 15% gegenüber anderen Modi. Die Bildhelligkeit ist in der „Ecohome“

- Funktion reduziert. Wenn diese Funktion für Sie nicht passend ist, können Sie
einen anderen Modus auswählen.

Achtung: Der „Demo“-Modus ist mit optimaler Bildvoreinstellung vorein­gestellt, hat jedoch ca. 15% Energieverbrauch als im „Ecohome“-Modus.

6. Wählen Sie ggf. Ihre Sprache, DVB Typ und Ihr Land.

Optionale Kanalvoreinstellungen: Wenn Sie Ihr Gerät einschalten, erscheint

das Erstinstallationsmenü. Sobald Sie „DVB-S2“ im Feld „DVB-Typ“ und „DTV“ im
Feld „Tune“ auswählen, erscheint das Menü für die optionalen Kanalvoreinstel-

EXIT

lungen. Hier können Sie zwischen den Satellitenbetreibern Hotbird und Astra
auswählen. Anschließend werden die Kanalvoreinstellungen des jeweiligen Be­treibers in Ihr TV-System importiert. Die Ausführung dauert etwa 10 Sekunden.

7. Bestätigen Sie mit [OK] auf der Fernbedienung, der Sendersuchlauf beginnt.

8. Nach Beendigung des Sendersuchlaufes wird Bildschirmseite (Bild Nr. 8) ange-

zeigt.

Sollten einzelne Sender nicht gefunden werden, kann die Ursache an einer zu
geringen Signalstärke oder Qualität liegen. In diesem Falle könnte der Einsatz
eines Antennenverstärkers oder einer aktiven Antenne von Nutzen sein. Nach einer

EXIT

Beenden

entsprechenden Aufrüstung führen Sie bitte eine erneute Kanalsuche durch. Hierzu
siehe >>Menü Programmkanäle.
Find Mode: Nach abgeschlossenem Sendersuchlauf erscheint, sobald Sie „DVT“, „Ra­dio“ oder „Data“ auswählen, ein rotes Piktogramm in der Kanalliste. Wenn Sie nun
die rote Funktionstaste auf Ihrer Fernbedienung betätigen, erscheint eine Eingabe­tastatur auf Ihrem Bildschirm und Sie können durch Eingabe des Programmnamens
direkt Ihr gewünschtes Programm au nden.

Hinweis

Sollte Ihr Fernsehgerät nicht alle digitalen Sender  nden, prüfen
Sie bitte Empfangsfeldstärke. Diese wird beim Kanalwechsel oder
nach Drücken der Taste [ Info ] angezeigt. Sollte das eingehende

Antennenverstärkers oder einer aktiven Antenne. Der Signalverstärker wird in
die Zuleitung vom Antennenanschluss zum TV-Gerät geschaltet. Bitte beachten
Sie die Montage-/Bedienungsanleitung des Herstellers. Antennenverstärker
erhalten Sie im gut sortierten Fachhandel.

Signal unter 50% liegen, empfehlen wir die Verwendung eines

10

Fernbedienung

TV mit DVD

1. STANDBY - Schaltet das Gerät ein oder in Bereitschaft

MUTE - Stummschaltung ein oder aus
TV/RADIO - Zum Digitalempfang und im Digitalmodus zwischen

TV / Radio umschalten

TV GUIDE - Ruft im Digitalmodus die elektronische Programmzeitschrift auf
ATV - Zu Analog TV umschalten
USB - Zur USB-Quelle umschalten
DVD - Auf DVD-Betrieb schalten
EJECT - Disc auswerfen

2. REC - Aktuelle Sendung aufnehmen

REC LIST - Ö net die Liste aufgenommener Beiträge

- Aktuelles Kapitel wiederholen

- Zum nächsten Kapiel springen

- Wiedergabe stoppen

- Schneller Rücklauf

- Schneller Vorlauf

- Wiedergabe / Pause (Live-Sendung anhalten, Time-Shift)

3. SOURCE - Quellenmenü anzeigen

INFO - Erstes Betätigen zeigt Information zum aktuellen / nächsten Beitrag.

Zweimal Betätigen liefert aktuelle Programminfos.
( ▲/ ▼ / ► / ◄ / OK )- Ermöglichen das Durchblättern im On-Screen-Menü
und individuelle Anpassungen von diversen Geräteeinstellungen.

MENU - Hauptmenü aufrufen / verlassen
EXIT - Alle Menüs verlassen
0 - 9 - Direkte Programmwahl

- zum zuletzt gesehenen Programm

FAV - Favoritenliste

4. ▲ VOL ▼- Lautstärke erhöhen / reduzieren

SUBTITLE - Filmuntertitel ein- oder ausblenden
ASPECT - Zwischen verschiedenen Bildformaten umschalten
AUDIO - Sprache / Tonspur umschalten (wenn verfügbar)
SLEEP - Wiederholtes Drücken wählt in 15 Minutenschritten die automatische

Abschaltzeit

▲ CH ▼ - Schaltet auf den nächst höheren oder niedrigeren Programmplatz

5. GOTO - DVD-Modus – Kapitel wählen.

A-B - DVD-Modus - Markiert eine bestimmte Abspielsequenz.

Einmal Drücken markiert den Startpunkt, ein weiteres
Drücken markiert den Endpunkt.

ANGLE - DVD-Modus - Verschiedene Betrachtungswinkel wählen (DVD Option).
REPEAT - DVD-Modus - Abspielen wiederholen.

In einigen Menüs erhalten die farbigen Tasten zusätzliche Funktionen, beachten
Sie die Untertitel in den Menüs.

D.DIS - DVD-Modus - Auskünfte über aktuelles Medium
ZOOM - DVD-Modus - Zoomen
SIZE - Videotext-Modus - Ändert die Größe

der Bildschirmanzeige im Videotext-Modus

DISPLAY - Schaltet den Bildschirm aus z.B. bei Radioempfang
D SETUP/TEXT - DVD-Modus - Menü-Anzeige für DVD-Einstellungen

Videotext-Modus - Ö net den Videotext
D.MENU/INDEX - DVD-Modus - Anzeige des DVD-Menüs.
Videotext-Modus - Indexseite anzeigen
TITLE/REVEAL - DVD-Modus - Zur Anzeige des DVD-Titelmenüs
Videotext-Modus - Verdeckte Worte ein- oder ausblenden.

HOLD - Videotext-Modus - aktuell angezeigte Seite anhalten

1

2

3

4

5

STANDBY

ATV

REC

REC LIST

SOURCE

AV

MENU

1 2

5

9

SUBTITLE

VOL

GOTO

D.DIS

TEXT INDEX

TV/RADIO

USB

PVR

OK

6

0

AUDIO

ZOOM

D.MENU

TV GUIDE

DVD

/

DVD

3

ASPECT

SLEEP

ANGLEA-B

SIZE

TITLED.SETUP

R.VEAL

MUTE

EJECT

INFO

i

EXIT

4

7 8

FAV

CH

REPEAT

DISPLAY

HOLD

11

Fernbedienung

TV ohne DVD

1. STANDBY - Schaltet das Gerät ein oder in Bereitschaft

MUTE - Stummschaltung ein oder aus
TV/RADIO - Zum Digitalempfang und im Digitalmodus zwischen

TV / Radio umschalten

TV GUIDE - Ruft im Digitalmodus die elektronische Programmzeitschrift auf
ATV - Zu Analog TV umschalten
USB - Zur USB-Quelle umschalten

2. REC - Aktuelle Sendung aufnehmen

REC LIST - Ö net die Liste aufgenommener Beiträge

- Aktuelles Kapitel wiederholen

- Zum nächsten Kapiel springen

- Wiedergabe stoppen

- Schneller Rücklauf

- Schneller Vorlauf

- Wiedergabe / Pause (Live-Sendung anhalten, Time-Shift).

3. SOURCE - Quellenmenü anzeigen

INFO - Erstes Betätigen zeigt Information zum aktuellen / nächsten Beitrag.

Zweimal Betätigen liefert aktuelle Programminfos.
( ▲/ ▼ / ► / ◄ / OK )- Ermöglichen das Durchblättern im On-Screen-Menü
und individuelle Anpassungen von diversen Geräteeinstellungen.

MENU - Hauptmenü aufrufen / verlassen
EXIT - Alle Menüs verlassen
0 - 9 - Direkte Programmwahl

- Zum zuletzt gesehenen Programm

FAV - Favoritenliste

4. ▲ VOL ▼- Lautstärke erhöhen / reduzieren

SUBTITLE - Filmuntertitel ein- oder ausblenden
ASPECT - Zwischen verschiedenen Bildformaten umschalten
AUDIO - Sprache / Tonspur umschalten (wenn verfügbar)
SLEEP - Wiederholtes Drücken wählt in 15 Minutenschritten die automatische

Abschaltzeit

▲ CH ▼ - Schaltet auf den nächst höheren oder niedrigeren Programmplatz

5. ROT, GRÜN, GELB, BLAU TASTE - Schnellauswahl Tasten, in einigen Menüs

erhalten die farbigen Tasten zusätzliche Funktionen, beachten
Sie die Untertitel in den Menüs.

TEXT - Videotext-Modus - Ö net den Videotext
INDEX - Videotext-Modus - Indexseite anzeigen
REVEAL - Videotext-Modus - Verdeckte Worte ein- oder ausblenden
DISPLAY - Schaltet den Bildschirm aus z.B. bei Radioempfang
P MODE - Taste wiederholt drücken, um durch die verfügbaren Videobild-Modi

zu blättern
SIZE - Videotext-Modus - Ändert die Größe
der Bildschirmanzeige im Videotext-Modus

HOLD - Teletext-Modus - aktuell angezeigte Seite anhalten
S MODE - Taste wiederholt drücken, um durch die verschiedenen

Tonwiedergabe-Modi zu blättern

1

2

3

4

5

STANDBY

ATV

REC

REC LIST

SOURCE

AV

MENU

1 2

5

9

SUBTITLE

VOL

TEXT INDEX

P.Mode

TV/RADIO

OK

6

0

AUDIO

SIZE

TV GUIDE

PVR

3

7 8

ASPECT

SLEEP

R.VEAL

HOLD

MUTE

USB

INFO

i

i

EXIT

4

FAV

CH

DISPLAY

S.Mode

12

TV Tasten

1 Disc auswerfen *
2 Disc Wiedergabe / Pause *
3 Lautstärke erhöhen / im MENÜ nach rechts
4 Lautstärke reduzieren / im MENÜ nach links
5 Programmplatz wählen / im MENÜ nach oben
6 Programmplatz wählen / im MENÜ nach unten
7 MENÜ bzw. Dialogfenster ö nen
8 Signalquellenmenü ö nen
9 Stand-by Modus ein-/ausschalten

* nur bei entsprechend ausgestatteten Geräten

TV - Tasten und Signalquelle

1

2

VOL+ VOL- CH+ CH- MENU SOURCE POWER

3

4

5

6

7

8

9

Signalquelle wählen

(Eingang / Quelle)
Zwischen verschiedenen Eingängen / Anschlüssen umschalten:

Mittels Fernbedienung:

1. [SOURCE / AV] drücken – Eingangsquellenmenü

wird angezeigt

2. Durch [▼] oder [▲] die gewünschte

Signalquelle markieren

3. Mit [OK] bestätigen

Am Fernsehgerät:

1. [SOURCE] drücken

2. Mit den Tasten CH+/- die gewünschte

Signalquelle markieren

3. Mit Vol+/- den gewünschten

Eingang / Signalquelle bestätigen

Eingangsquelle

DVB-T

DVB-C

DVB-S2

ATV
SCART
YPBPR

DVD

PC
HDMI 1
HDMI 2
HDMI 3

AV

USB

OK EXIT

Verschieb..

Dieses Abbildung dient nur der Illustration.
Das Eingangsquellenmenü ist von Ihrem Gerätemodell abhängig.

Ausw..

Beenden

13

Anschlüsse

23“ TV-Anschlüsse

1 USB USB-Eingangsport 7AV

2 HDMI 1 in HDMI-Eingang 1 8 Coax Audio out Digitaler Audioausgang

3 SCART SCART-Eingang 9 RF In HF-Antennen- / TV-Eingang

4 VGA/PC Audio in 3.5mm Klinkenbuchse für PC-Audio-Eingang 10 SAT In SAT-Antennen- / TV-Eingang

5 VGA(PC) VGA PC-Anschluß 11 CI Card IN Karteneinschub / CI-Schnittstelle

6 YPbPr Mini HD -Komponenten-Eingang 12 Headphone Out Kopfhörer-Ausgang

VGA (PC)

Audio in

VGA (PC)

USB

HDMI 1

SCART

AV RF IN

YPbPr

COAX

Audio Out

Video Eingang und Audio Eingang für R/L
Video und YPbPr Audio

CI+ CARD IN

SAT IN

11

HEADPHONES

1

2

445

40“ TV-Anschlüsse

USB USB-Eingangsport

1

HDMI 1 in HDMI-Eingang 1

2

HDMI 2 in HDMI-Eingang 2

3

SCART SCART-Eingang

4

VGA/PC Audio in 3.5mm Klinkenbuchse für PC-Audio-Eingang

5

VGA(PC) VGA PC-Anschluß

6

YPbPr Mini HD-Komponenten-Eingang

7

VGA (PC)

USB

HDMI 1 HDMI 2 HDMI 3

1

233

SCART

Audio in

5

6

VGA (PC)

7

8 9 10 12

AV

8

Coax Audio out Digitaler Audioausgang

9

RF In HF-Antennen- / TV-Eingang

10

SAT In SAT-Antennen- / T V-Eingang

11

CI Card IN Karteneinschub / CI-Schnittstelle

12

HDMI 3 in HDMI-Eingang 3

13

Headphone Out Kopfhörer-Ausgang

14

COAX

AV RF IN

YPbPr

Audio Out

Video Eingang und Audio Eingang für R/L
Video und YPbPr Audio

CI+ CARD IN

SAT IN

HEADPHONES

12

7

6

8

10 11

9

13 14

14

DVD-Spieler / Rekorder, Video-Rekorder oder Kabel / Satellitentuner anschließen
Wählen Sie die Eingangsquelle SCART!

SCART

SCART

IN

RF OUT RF IN

OUT

Verbindungen

RF IN

Digitale Foto- oder Videokamera/Spielkonsole
anschließen

Wählen Sie die Eingangsquelle VIDEO!

DVD oder VCR

HD-Gerät digital anschließen (Hochau ösend)

Das HDMI-Kabel ermöglicht digitale Video- sowie
Audioübertragung in bestmöglicher Qualität.

Antennenanschluss

(Wandbuchse)

Wählen Sie die Eingangsquelle HDMI 1

(oder optional HDMI 2 oder 3 )!

AV

Kamera

HD-Gerät analog an Komponenten-Eingänge anschließen (Hochau ösend)

Sollte das Gerät mit einem Komponentenkabel verbunden werden, benutzen Sie bitte die mitgelieferten Mini
Komponenten Adapter für die Videowiedergabe. Für den Audioeingang benutzen Sie bitte die mitgelieferten Mini
AV Kabel. Wählen Sie die Eingangsquelle COMPONENT!

Mini

YPbPr

AV

HD-KomponentkabelMini Komponentenkabel

Mini AV Kabel L/R Audiokabel

Y
PB
PR

L
R

Hinweis

An den Schnittstellen und Anschlüssen (insbesondere an den HDMI- und USB-Anschlüssen) dürfen nur Kabel mit
einer maximalen Länge von 3m verwendet werden.

15

Bedienung des TV-Menüs

Navigation | Sendersuche

Navigation

SOURCE

INFO

i

OK

ME NU

Zum Aufrufen des Menüs, bitte die Taste [MENU] auf der
Fernbedienung drücken.
Wählen Sie den gewünschten Menüpunkt mit den Richtungs­tasten ▼▲►◄.
Bestätigen Sie die Ihre Auswahl mit der Taste [O K].
Das Menü kann jederzeit durch Drücken der Taste [EXIT]
verlassen werden.

Sobald das OSD Menü inaktiv ist, drücken Sie bitte die Taste
[OK] um die Programmliste anzuzeigen. Sie können die TV
Kanalliste sortieren, indem Sie die ◄ ► Pfeiltasten drücken.

Sie können durch Drücken der roten Taste auf der Fernbedie­nung die virtuelle Tastatur aufrufen. Indem Sie die Pfeiltasten
drücken, können Sie den gewünschten Programmnamen
eingeben und nach diesem suchen.

1 Channel 1

2 Channel 2
3 Channel 3
4 Channel 4
5 Channel 5
6 Channel 6
7 Channel 7
8 Channel 8
9 Channel 9

Auswählen

BestätigenOKBeenden

Die Anzeigedauer des DTV-Menüs ist variabel. Nähere Informa­tionen hierzu  nden Sie im Abschnitt FUNKTION und „Menu
Anzeigedauer“ dieser Anleitung.

DTV

EXIT

DTV

DTV

DTV

DTV

DTV

DTV

DTV

DTV

DTV

EXIT

Finden

Sendersuche

Sendersuche

Manuelle DVB-T/C Sendersuche
Manuelle Analog TV suche

Kanal

Auswählen Zurück

Die Verfügbarkeit der OSD Funktionen hängt von der ausgewähl­ten Eingangsquelle ab.

Sendersuche  Vollständiger Sendersuchlauf mit länderspezi ­scher Auswahlmöglichkeit. Wählen Sie Ihre digitale Empfangs­art aus.

Automatische DVB-T Kanalsuche  Wählen Sie diese Emp­fangsart durch Drücken der rechten oder linken Pfeiltaste
aus, bis | DVB-T | erscheint und drücken anschließend die
[ OK ] Taste.

Automatische DVB-C Kanalsuche  Wählen Sie diese Emp­fangsart durch Drücken der rechten oder linken Pfeiltaste
aus, bis | DVB-C | erscheint und drücken anschließend die
[OK] Taste. Sollten Ihnen genaue Daten Ihres Kabelanbieters
vorliegen, insbesondere die Netzwerk ID, können Sie diese in
den vorgesehenen Feldern eintragen. Dadurch beschleunigt
sich die Kanalsuche. Sollten Ihnen keine detaillierten Infor­mationen Ihres Anbieters vorliegen, behalten Sie die vorein­gestellten Werte bei und bestätigen Sie diese durch Drücken
der [OK] Taste. Die so durchgeführte Suche wird zwar etwas
mehr Zeit beanspruchen, führt aber in den meisten Kabelnet­zen dennoch zum gewünschten Sucherfolg.

Sollte die so durchgeführte Suche zu keinem Erfolg führen,
wählen Sie die Suchart | Full Scan | aus. Damit wird eine sehr
ausführliche und präzise Kanalsuche ausgeführt, die einige
Zeit beanspruchen wird. Im Falle von Kanalverlusten nehmen
Sie bitte Kontakt zu Ihrem Kabelbetreiber auf, um die korrek­te Netzwerk ID in Erfahrung zu bringen.

Automatische DVB-S2 Kanalsuche  Wählen Sie diese Emp­fangsart durch Drücken der rechten oder linken Pfeiltaste
aus, bis | DVB-S2 | erscheint und drücken anschließend die

Programme Bearbeiten
Signalinformation
CI Information
Aufnahme starten
Gesp. Aufnahmen
Aufnahmemodus
Planliste
PVR Dateisytem

MENU

OK

Bestätigen

EXIT

Beenden

16

Bedienung des TV-Menüs

Sendersuche

[OK] Taste. Richten Sie bitte Ihre Satellitenschüssel korrekt
aus, bevor Sie die automatische DVB-S2 Kanaleinrichtung
nutzen. Sollten Ihnen keine genauen Informationen Ihres
Anbieters vorliegen, behalten Sie bitte die voreingestellten
Werte bei und bestätigen Sie diese mit [OK]. Die nun durch-
geführte Suche wird zwar etwas mehr Zeit beanspruchen,
führt aber dennoch dazu, dass die meisten Satellitenkanäle
Ihres gewählten Satellitenanbieters erfolgreich gefunden
werden.

Achtung! Zuvor gespeicherte Programme werden gelöscht
und in neuer Reihenfolge wieder angelegt.

Manuelle DVB-T Suche –

Einzelne, neue digitale
Programme suchen und

Manuelle DVB - T Sendersuche

UHF CH 46

hinzufügen. Wählen Sie mit den
◄►Tasten den zu durchsuchen­den Kanal aus. Dann starten Sie
die Suche mit der [OK] Taste.
Bestehende Sender bleiben

Schlecht Normal Gut

MENU EXIT

Züruck

Beenden

erhalten, neue werden am Ende der Liste hinzugefügt.

Manuelle DVB-C Suche –

Einzelne, neue digitale
Programme suchen und
hinzufügen. Wählen Sie mit den
◄► Frequenz, Symbolrate und
QAM Type. Dann starten Sie die
Suche mit der [OK] Taste.
Bestehende Sender bleiben
erhalten, neue werden am Ende

DVB-C Manuelle Suche

Frequenz 77000

Symbol(ks/s)

QAM Type QAM 16

Kein Signal

Schlecht Normal Gut

OK

MENU

Verschieb..

Bestätigen

Ende

der Liste hinzugefügt.

Manuelle Analog Suche –

Neue analog empfangbare Pro­gramme suchen und hinzufügen.
Wählen Sie mit den ◄►Tasten
die zu durchsuchende Frequenz
aus. Sie können diese auch über
die Tasten 0-9 direkt eingeben.
Legen Sie ggf. die weiteren Para­meter fest und starten dann die

Manuelle Analog TV Suche

Spiechern Unter 1

TV-Standard BG
Kanaleingabe 1

Suchen

Feinabstimmung

Frequeny Unregistered

Speichern

Verschieb..

EXIT

Beenden

Suche mit der [OK] Taste. Bestehende Sender bleiben erhalten,
neue werden am Ende der Liste hinzugefügt.

Hinweis

Analoge Programme  nden Sie in
Deutschland nur noch in Kabelnetzen.

Programme bearbeiten – Hier können einzelne Kanäle
gelöscht, verschoben, ausgeblendet und zur Favoritenliste
hinzugefügt werden.

Programme Bearbeiten

Kanal Überspri.. Sperre FAV Typ
1 TV
2 TV

3 TV

4 TV

MENU

OK

Bestätigen

Auswählen

Züruck

Swap

DTV

DTV

DTV

DTV

FAV

Überspri..Löschen

FAV

– (Rot) Löscht den unter der Markierung be ndlichen

Programmplatz.

– (Gelb) Kennzeichnet das unter der Markierung liegen-

de Programm zum Verschieben. Dieses kann dann mit den
▼▲ Tasten zu einem beliebigen Programmplatz bewegt
werden. Ein nochmaliger Druck auf die gelbe Taste legt das
Programm an der gewünschten Stelle ab.

– (Blau) Kennzeichnet das unter der Markierung liegende

Programm zum Überspringen. Dieses kann dann bei der
Programmfortschaltung über die CH +/- Tasten nicht mehr
angewählt werden. Eine Direktanwahl durch Eingabe der
zugeordneten Programmplatzzi ern ist weiterhin möglich.

OK

– Schaltet direkt auf das markierte Programm um und

zeigt dieses auf dem Bildschirm.

FAV

– Fügt Sender in die Favoritenlisten ein oder löscht sie

aus dieser.

Signalinformation – Dieses Menü ist nur im Digital-TV-Modus
aktiv. Hier erhalten Sie detaillierte Signalinformationen. Diese
beinhalten Angaben zum Kanal, zum Kabelnetz, zur Modulati­on, zur Signalqualität und zur Signalstärke.
CI Information – Sie benötigen eine „Smartcard“ Pay-TV Inhal­te empfangen zu können. Diese wird mittels eines CA-Moduls
in das Gerät eingesetzt.
Aufnahme starten – Diese Funktion ermöglicht Ihnen eine
direkte Aufnahme von Ihrem TV-Gerät.
Gesp. Aufnahme – Listet alle gespeicherten Digital TV Pro­gramme auf.

Aufnahme modus – Aufnahmeeinstellungen.
Plan list – Listet Ihnen alle Programmerinnerungen auf.
PVR Dateisystem – Starten Sie bitte das PVR Menü, um Einstel-

lungen an der Aufnahmefunktion vorzunehmen. Für weitere
Details folgen Sie bitte der Beschreibung zur PVR Funktion auf
Seite 21.
Satelliteneinstellungen – Dieses Menü ist nur im DVB-S2
Modus verfügbar. Hier können Sie den Satellitentyp, Ihren
Transponder und Ihren LNB Typ usw. auswählen.

–(Blau) Durch Drücken der blauen Taste star ten Sie die Suche.
–(Gelb) Löschen der Satelliten- oder Transpondereinstellungen.
–(Rot) Hinzufügen der Satelliten- oder Transpondereinstellungen.
– (Grün) Bearbeiten der Satelliten- oder Transpondereinstel-

lungen.

17

Bedienung des TV-Menüs



Bildmodus Standard

Kontrast 50
Helligkeit 50
Farbe 50


Auswählen Zurück

Bild – Sie können aus
folgenden Voreinstellungen
wählen:

Dynamisch Lebhafte und kontrastreiche Bildeinstellung

Standard Vorgegebene Grundeinstellung

Weich Betont weiche Bildeinstellung

Benutzer Ermöglicht individuelle Einstellungen bzw.

Kontrast – Einstellung für die Grauabstufung *
Helligkeit – Bildhelligkeit erhöhen oder reduzieren *
Farbe – Farbintensität einstellen *
Schärfe – Bildschärfe erhöhen oder reduzieren *
Farbton – Nur bei NTSC anwählbar, dient der Phasenkorrektur

des NTSC Signales.

* Änderungen dieser Werte sind nur bei der Einstellung „Persön­lich“ anwählbar.

Farbtemperatur – Verfügbare Einstellungen:

Mittel Vorgegebene Grundeinstellung mit neutraler

Warm Bild wirkt durch einen höheren Rotanteil vom

Benutzer Ermöglicht individuelle Einstellungen bzw. ruft

Kalt Bild wirkt durch einen höheren Blauanteil vom

Schärfe 30
Farbton 50
Farbtemperatur Normal
Rot 50
Grün 50
Blau 50
Seitenverhältnis 16:9
Rauschunterdrückung Niedrig
Bildschirm

MENU

OK

Bestätigen

ruft diese auf

Farbwiedergabe

Farbton her wärmer

diese auf

Farbton her kühler

Einstellung

EXIT

WeichBildmodus

MENU EXIT

Züruck

Beenden

Beenden

Rot – Feineinstellung der Rotwerte.
Grün – Feineinstellung der Grünwerte.
Blau – Feineinstellung der Blauwerte.
Seitenverhältnis – Hier legen Sie fest, wie Programminhalte

im alten Bildschirmformat 4:3 auf Ihrem modernen 16:9 Gerät
dargestellt werden sollen.

Panorama Anzeige des 4:3 Bildseitenverhältnisses im

Panoramaformat. Das Bild wird dabei in
der Mitte in Originalgröße, an den Seiten
gedehnt dargestellt.

Auto Die Bildposition wird automatisch angepasst.

Abhängig vom gesendeten Bildformat
können, je nach betrachtetem Bildmaterial,
an den oberen/unteren und/oder seitlichen
Rändern Schwarzbalken sichtbar werden.

4:3 In dieser Einstellung werden Beiträge im

alten 4:3 Format proportional korrekt und un­beschnitten, jedoch mit seitlichen schwarzen
Balken, dargestellt.

16:9 16:9 Bildinhalte werden proportional korrekt

wiedergegeben, Bilder im Format 4:3 werden
gedehnt angezeigt.

Zoom1 Die Bildproportion wird unverändert darge-

Zoom2 Die Bildproportion wird unverändert darge-

stellt und dabei gezoomt, damit der gesamte
Bildschirm ausgefüllt wird

stellt und dabei vergrößert gezoomt, damit
der gesamte Bildschirm ausgefüllt wird

Rauschunterdrückung – Verfügbare Einstellungen:

Aus Keine Beein ussung des Bildes, ideal für digital

empfangene Programme

Niedrig Minimale Unterdrückung von Rauschanteilen

im Bild

Mittel Mittlere Unterdrückung von Rauschanteilen

im Bild

Hoch Maximale Unterdrückung von Rauschanteilen

im Bild

Hinweis

Anzeigedauer des TV-Menüs ist variabel.
Nähere Informationen hierzu  nden Sie im
Abschnitt FUNKTION und „Menu Anzeigedau­er“ dieser Anleitung.

18

Bedienung des TV-Menüs

Ton | Uhrzeit

Ton

Tonmodus Standard

Höhe 50
Bass 50

Ton

Auswählen Zurück

Tonmodus – Sie können aus folgenden Voreinstellungen
wählen:

Standard Vorgegebene Grundeinstellung

Musik Optimiert für einen dynamischen Kinosound

Film Voreinstellung für ein betont lebendiges

Klangbild

Sport Hebt die menschliche Stimme

gegenüber anderen Tönen hervor

Benutzer Ermöglicht individuelle Einstellungen bzw. ruft

diese auf

Höhen – Zur Anhebung / Absenkung von Hochtönen *
Bässe – Zur Anhebung / Absenkung von Tieftönen *

* Änderungen dieser Werte sind nur in der Einstellung „Persönlich“
anwählbar.

Balance – Stellt das Laustärkeverhältnis zwischen linkem und
rechtem Lautsprecher ein
Autom. Lautstärke – In dieser Einstellung werden die Ein­gangspegel der unterschiedlichen Eingänge und Programm­plätze auf gleichem Niveau gehalten, so werden unangenehme
Lautstärkesprünge beim Umschalten vermieden.

Surround sound – Aktivieren des Sorroundsounds.
SPDIF Mode – (Digitaler Coax-Audio Ausgang). Wählen Sie aus

den folgenden Einstellungen diejenige, die Ihrer Audio-Anlage
entspricht:

Balance 0
Autom. Lautstärke Aus
Surround Sound Aus
SPDIF Mode Auto

MENU

OK

Bestätigen

EXIT

Beenden

Uhrzeit

Uhr -- -- -- --

Schaltuhr aus Aus
Schaltuhr ein Aus
Sleep Timer Aus

Zeit

Auswählen Zurück

Uhr – Zum Einstellen der Uhrzeit. Nach Suchlauf im DVB Modus
ist hier kein Zugri mehr möglich, da die Uhrzeit automatisch
aus dem Empfangssignal generiert wird.
Schaltuhr aus – Hier können Sie eine Zeit einstellen, zu wel­cher sich das Gerät abschalten soll und wenn - falls gewünscht­in welchen Intervallen (täglich, wöchentlich und an welchen
Wochentagen).
Schaltuhr ein – Hier können Sie eine Zeit einstellen, zu welcher
sich das Gerät einschalten soll und wenn - falls gewünscht - in
welchen Intervallen (täglich, wöchentlich und an welchen
Wochentagen).
Zeitzone – Zum Einstellen der örtlichen Zeitzone
(wird nur angezeigt, wenn als Quelle DVB-T ausgewählt ist).
Sleep Timer – Hier legen Sie fest, nach welcher Zeit Ihr Gerät
ausschalten soll. Mögliche Einstellungen sind: O (kein auto­matisches Ausschalten) oder nach 10min -> 20min -> 30min ->
60min -> 90min -> 120min -> 180min -> 240min.
Autom. Ausschalt. – Automatisches Abschalten nach vier
Stunden ohne Benutzeraktivität.
Zeitzone – Wählen Sie hier Ihre Zeitzone aus.

Autom. Ausschalt. Ein
Zeitzone GMT+1

MENU

OK

Bestätigen

EXIT

Beenden

Aus Ausgeschaltet

Auto Erkennt und wählt automatisch die optimale

Übertragungsart

PCM Für Stereo-Hi-Fi-Anlage mit elektrischem Digital-

Audio Eingang wählen Sie „Pulse Code
Modulation“ (ein digitales Tonformat)

19

Bedienung des TV-Menüs

Funktionen | Sperre

Funktionen

Menüsprache Deutsch

1. Audiosprache Deutsch

2. Audiosprache Deutsch

Funktionen

Auswählen Zurück

Menüsprache – Zur Auswahl der in den Menüs zu verwende­nen Sprache.

1. Audiosprache – Ermöglicht die Auswahl der Audiosprache
im Digital TV Modus.

2. Audiosprache – Ermöglicht die Auswahl der Audiosprache
im Digital TV Modus.

1. Untertitelsprache – Ermöglicht die Auswahl der ersten
Untertitelsprache im Digital-TV-Modus.

2. Untertitelsprache – Ermöglicht die Auswahl der zweiten
Untertitelsprache im Digital-TV-Modus.
Menü ausbleden – Hier legen Sie fest, nach welcher Zeit sich
die Menüs ausblenden sollen.
Blauer Bildschirm – Wenn eingeschaltet, wird bei fehlendem
Eingangssignal ein blauer Bildschirm angezeigt. (Nur bei Analo­gempfang anwählbar).

Land – Länderauswahl.
Ecohome – Mit Hilfe der Funktion “Ecohome” reduzieren Sie die

Leistungsaufnahme um ca. 15% gegenüber anderen Modi.
Die Bildhelligkeit ist in der „Ecohome“ - Funktion reduziert.
Softwareupdate (USB) – Von Zeit zu Zeit kann der Hersteller
neue Firmware (zum Herunterladen) zur Verfügung stellen,
um Ihr Fernsehgerät auf technische Neuerungen einzustellen.
Dieser Menüpunkt ermöglicht Ihnen neue Software bzw. ein
Firmwareupdate auf Ihrem Gerät aufzuspielen.

Bitte rufen Sie unsere Kunden-Hotline an oder folgen Sie der im
Internet verö entlichten Anleitung „Produktunterstützung“.

Werkseinstellungen – Setzt alle Menüeinstellungen auf den
Auslieferungszustand zurück.

1. Untertitelsprache Deutsch

2. Untertitelsprache Deutsch
Menü ausbleden 30s
Blauer Bildschirm Ein
Land Deutschland
Ecohome Ecohome
Software update (USB)
Werkseinstellungen

MENU

OK

Bestätigen

EXIT

Beenden

Sperre

Kanal verriegeln

Kennwort Setzen
Progm blockieren
Jugendschutz

Sperre

Auswählen Zurück

Das Standardpasswort lautet: 0000

Kanal verriegeln – Ermöglicht die Verriegelungfunktion des

Menüs ein- und auszuschalten. Sie werden aufgefordert ein
vierstelliges Passwort einzugeben. Nutzen Sie die ◄ Taste um
die Passworteingabe zu beenden. Nutzen Sie die ► Taste, um
Ihre Eingabe zu löschen.

Kennwort Setzen – Ermöglicht Ihnen, das Passwort zu ändern.
Progm blockieren – Diese Funktion ermöglicht erweiterte

Programmeinstellungen und Programme zu sperren.
Jugendschutz – Einstellmöglichkeiten im Elternmodus (Nur
bei Digital TV möglich).
Hotelmodus Optionen – Der Hotelmodus ermöglicht Ihnen
spezielle Funktionen des Gerätes zu sperren.

Hotelmodus Optionen

MENU

OK

Bestätigen

EXIT

Beenden

20

Bedienung des TV-Menüs

Elektronischer Programmführer, 7-Tage Vorschau | USB Aufnahme

Elektronischer Programm­ führer, 7-Tage Vorschau

Der TV Guide ist eine elektronische Programmzeitschrift, die
Ihnen schnell und aktuell eine Übersicht von allen vorprogram­mierbaren Fernsehsendungen gibt.
Mit der Taste TV GUIDE rufen Sie die von den Programman­bietern übermittelten Programminformationen auf. Diese
übersichtliche Darstellung bietet Ihnen Informationen zu
gerade ausgestrahlten aber auch zu später beginnenden Bei­trägen. So haben Sie die Möglichkeit, Beiträge auf einfachste
Art für die zeitgesteuerte Aufnahme auf einem USB Gerät zu
programmieren.

Programmführer

Zeit

19 Jan 14:50
1 TV
2 TV
3 TV
4 TV

EXIT

OK

Bestätig.

Auswählen

Beenden

Nach Drücken der Taste [ TV GUIDE] wird das TV Programm für
die nächsten sieben Tage angezeigt.

Aufnahme – Ein Druck auf die rote Taste programmiert

den Aufnahmetimer mit den markierten Daten.
Wiederholtes Betätigen aktiviert der Reihe nach die
Wiederholoptionen “Täglich“, “Wöchentlich“ oder “Auto“.

Erinnern – Mit der grünen Taste wählen Sie in gleicher

Weise den Erinnerungstimer. Dieser schaltet das Gerät zum
gewünschten Zeitpunkt ein, es startet aber keine Aufnahme.

Plan – Au istung der geplanten Aufnahmen.

Die elektronische Programmzeitschrift können Sie jederzeit
durch Betätigung der Taste [EXIT] verlassen.

19 Jan 2011 14:20-15:05

Record

INDEX CH+/-

Index

Aufnahm..

Plan Rauf/Runter BlätterErinneru..

USB Aufnahme - Falls vorhanden

USB Aufnahme im Digitalmodus – Ihr Fernsehgerät ist mit

einer „USB Aufnahmefunktion“ zum Speichern von Fernsehsen­dungen ausgestattet. Diese Funktion ist nur im Digitalmodus,
und mit einem kompatiblen USB-Stick oder einer USB-Festplat­te verfügbar.

Funktionen

Live TV – Live-Sendung ( TV / Radio) anhalten und zeitversetzt

wiedergeben, Abspielen im schnellen Vor- oder Rücklauf (bis
zur Rückkehr zur Live-Sendung).
Sofort Aufnahme – Schnellaufnahme mit nur einem Tasten­druck.
Zeitgesteuerte Aufnahme – einfach programmierbare Auf­nahme mit Hilfe des EPG (Electronic Program Guide).

 Aufnahme von TV- und Radio-Sendungen, Wiedergabe und

Archivierung auf anderen Medien z.B. Laptop.

 Die technischen Gegebenheiten erfordern für diese Funk-

tion die Verwendung eines High Speed USB Speichersticks.
Speziell bei Timeshift wird gleichzeitig in den Speicher
geschrieben und aus ihm gelesen, daher können nicht alle
USB Speichersticks verwendet werden.

 High Speed-USB-Sticks können Sie im Fachhandel erwerben.

Diese stehen mit Speicherkapazitäten von 4GB, 8GB, 16GB
und mehr zur Verfügung. Die aktuellsten Spezi kationen
und Preise können Sie im Internet in Erfahrung bringen.

 Mindestanforderung USB-Stick:

» Lesegeschwindigkeit -20 Mps (Megabit pro Sekunde)
» Schreibgeschwindigkeit -6 Mp/s (Megabit pro Sekunde)

 Möchten Sie eine USB-Festplatten mit einer Speicherkapa-

zität von mehr als 32GB verwenden, so lesen Sie bitte auch
den Abschnitt FAQ am Ende dieser Anleitung.

USB-Stick einstecken

Den USB-Stick in den USB-Port auf der Geräteseite einstecken.
Der Stick wird automatisch auf seine Kompatibilität geprüft.

Die USB Aufnahme und die USB Aufnahme im Zeitversatz
(Timeshift) ist direkt möglich, wenn die Mindesanforderungen
an das USB-Medium erfüllt sind.

Hinweis

Wenn das Gerät den USB-Stick nicht erkennt,
prüfen Sie bitte, ob dieser im Dateisystem
FAT32 formatiert ist.

21

Bedienung des TV-Menüs

Live-Sendung anhalten | USB Multimedia Player

Live-Sendung (TV / Radio)
anhalten (Zeitversatz)

REC

REC LIST

Zum Anhalten der Live-Sendungen die Taste drücken.
Das Gerät stoppt die Live-Sendung und zeichnet sie im
Hintergrund auf. Drücken Sie die Taste erneut, um die Live­Sendung mit einem Zeitversatz aber ohne Informationsverlust
weiter anzuschauen.

Zum Vorspulen der Aufnahme, die Taste drücken (z. B.
um Werbung zu überspringen).

Zum Zurückspulen der Aufnahme, die Taste drücken.

Sofortaufnahme

Durch Drücken der Taste [REC] können Sie sofort (ohne
Programmierung) das aktuell laufende Programm aufnehmen.
Abhängig von der Speicherkapazität wird die Sendung bis zu
ihrem Ende aufgezeichnet.

PVR

Hinweis

Beim Wechsel eines Programmes oder beim
Ausschalten des Fernsehgerätes wird die USB
Aufnahme automatisch gestoppt. Um mit der
Aufnahme fortzufahren, die Taste Play/Pause
erneut drücken.

Markieren Sie mittels der Richtungstasten ◄►▼▲ in der
Liste den gewünschte Beitrag. Drücken Sie dann [OK] und die
Wiedergabe beginnt.

Hinweis

Dieses Gerät wurde für den Einsatz von
USB-Sticks bis 32GB entwickelt. Höhere

Festplatten sind nur dann möglich, wenn diese Medien im
Dateisystem FAT32 formatiert sind. Zur Zeit der Verö ent­lichung dieser Anleitung sind die mit Windows XP / Vista
ausgestatteten PCs nur in der Lage unter FAT32 bis 32GB
zu formatieren. Zur Formatierung von Speicherkapazitäten
über 32GB benötigen Sie entsprechende PC-Programme.
Bitte informieren Sie sich entsprechend im Fachhandel
oder bei unserer Kunden-Hotline.

Speicherkapazitäten von USB-Sticks oder

USB Multimedia Player

Im USB Modus ist die Wiedergabe verschiedener Dateiformate
möglich, die Sie auf Ihrem USB-Medium gespeichert haben.

Drücken Sie die Taste [USB].

STANDBY

TV/R ADIO

ATV

MUTE

TV GUIDE

USB

Hinweis

Das Gerät ist mit einem Digitalempfänger
ausgestattet. Das Umschalten eines Program-

mes während einer USB-Aufnahme führt
dazu, dass die Aufnahme automatisch angehalten wird.
Programmierte Aufnahmen sind während Stand-by mög­lich. Das Gerät schaltet sich zu diesem Zweck automatisch
ein und wieder aus.

Aufnahmen auf den USB-Stick sind nur im TV- bzw. Radio­Digitalmodus verfügbar. Aus lizenz- und urheberrechtlichen
Gründen sind Aufnahmen von einem anderen Ein- oder
Ausgang nicht gestattet.

Aufgezeichneten Beitrag ansehen

Nach Drücken der Taste [REC LIST ] sehen Sie die Liste

aufgezeichneter Beiträge.

22

Disk C :

Foto

Menü

OK

Auswählen

USB 2.0

Der Inhalt des USB Sticks wird in verschiedenen Kategorien
dargestellt: Fotos, Musik, Filme, Text. Der Inhalt wird nach
Dateitypen sortiert.

Verscheiben

MENU

Bedienung des TV-Menüs

USB Multimedia Player | PC-Einstellungen

Markieren Sie mittels der Richtungstasten ◄► in der Liste die
gewünschte Kategorie z. B. „FOTO“. Um diese zu ö nen drücken
Sie [OK], wählen Ihr Laufwerk aus (in der Regel „C“) und bestäti­gen nochmals mit [OK].

C: 1/1

9TQŘBJ 'ņGDQDQ.QCMDQ

TlņRTMF
&QņD

Datum:
Zeit:

Delete current File
Add/Remove all
Add/Remove to playlist

OK

Full screen Beenden

Verscheiben Menü

MENU

EXIT

Wenn Sie die Markierung eine kurze Zeit auf einem Bild belas­sen, ö net sich ein Vorschaufenster und es werden Informatio­nen zu diesem Bild angezeigt. Drücken Sie jetzt die [OK] Taste,
um das Bild in voller Größe auf dem Bildschirm darzustellen.

Für Musik und Filme ergibt sich die gleiche Vorgehensweise.
Auch hier erhalten Sie bereits beim Markieren einer Datei nütz­liche Informationen und eine Vorschau angezeigt.

Löschen – Möchten sie eine Datei löschen, markieren Sie diese
und drücken anschließend die rote Taste der Fernbedienung.
Um die gewählte Multimediafunktion zu verlassen, wählen Sie
die Schalt äche „Zurück“ oder drücken so oft die Taste [EXIT]
bis Sie auf der gewünschten Ebene angekommen sind. Zum
Beenden der USB Funktionen, wählen Sie einfach eine andere
Quelle aus (z.B. TV).

PC-Einstellungen

Bildmodus Standard
Kontrast 50
Helligkeit 50
Farbe 50


Auswählen Zurück

Damit diese Funktion bearbeitet werden kann, muss eine VGA
Quelle angeschlossen sein.

Bildschirm

Auto position

H.Position 50
V.Position 50
Größe 50
Phase 1

Auswählen

MENU

Schärfe 30
Farbton 50
Farbtemperatur Normal
Seitenverhältnis 16:9
Rauschunterdrückung Niedrig

Bildschirm

MENU

EXIT

Züruck

Beende

OK

Bestätigen

EXIT

Beenden

Hinweis

Nach Anwahl der Eingangsquelle „PC“ wird
anstelle des Displaymenüs das PC-Setup Menü
mit anderen Auswahlmöglichkeiten angezeigt.

Auto-Einstellung – Die erforderlichen Einstellungen werden,
soweit möglich, automatisch getätigt.

H. Position – Zum Verändern der horizontalen Bildposition.
V. Position – Zum Verändern der vertikalen Bildposition.
Größe – Zum Verändern der Bildgröße.
Phase – Dient zur Einstellung der Phasenlage des Monitorbil-

des.
Reset – Setzt alle PC-Übertragungseinstellungen des TV­Gerätes auf den Auslieferungszustand zurück.

Achtung

Wenn Sie Ihren PC eine bestimmte Zeit nicht
benutzen, schaltet Ihr Fernsehgerät automa­tisch in den Stand-by Modus, um Energie zu
sparen. Der Bildschirm schaltet sich aus.

23

PC Einstellung

Betrieb als PC - Monitor

WICHTIG!
Bevor Sie Ihr Fernsehgerät an einen PC anschließen, prüfen Sie bitte, ob die Gra kkarte Ihres PCs auf das
richtige Bildschirmformat eingestellt ist. Bitte nehmen Sie diese Einstellung noch mit Ihrem bisherigen
Monitor vor.

Einstellungen für Windows XP & VISTA und Windows 7
bei Verwendung des VGA-Anschlusses am TV

1. PC einschalten.

2. Nachdem das Betriebssystem hochgeladen ist,

mit der rechten Maustaste auf eine freie Stelle des
Desktops klicken.

3. Mit der linken Maustaste den Punkt

„Eigenschaften“ anklicken.

4. Mit der linken Maustaste „Einstellungen / Anzeige

> Bildschirmau ösung“ anklicken und prüfen, ob
die Au ösung den technischen Spezi kationen
gemäß dieser Anleitung entspricht. Bei Bedarf die
Au ösung mit dem Schiebeeinsteller an die native
Geräteau ösung anpassen z.B. 1920 x 1080 für
Full-HD Geräte.

5. Mit der linken Maustaste auf „Erweitert“ und dann

auf die Schalt äche „Monitor“ klicken.

6. Klicken Sie mit der linken Maustaste auf das

Dropdown-Menü, hier den Wert 60 Hz wählen. Bei
verzerrter oder  immernder Anzeige versuchen
Sie diesen Wert zu verändern z.B. auf 70 Hz.

7. Abschließend auf „Ja“ klicken. Die Einstellungen

werden gespeichert.

8. Schalten Sie den PC und das Fernsehgerät aus und

verbinden Sie beide miteinander.

9. Schalten Sie den Fernseher und den PC wieder ein

und wählen sie an Ihrem Fernsehgerät die Quelle
„VGA/PC“.

Windows XP Windows Vista Windows 7

Verwendung mit einem Laptop

Bitte aktivieren Sie zuerst den VGA-Anschluss Ihres
Laptops. Die Aktivierung ist geräteabhängig und kann
bei vielen Modellen über eine Tastenkombination (z.B.
Taste „FN“ und „F4“ (oder „F5“) gleichzeitig) geschehen.
Bitte beachten Sie in jedem Fall die Bedienungsanlei­tung Ihres Laptops.

1. Den Laptop an das Fernsehgerät anschließen.

2. Auf dem Laptop die oben erwähnte Tasten-

kombination betätigen, ggf. auch mehrfach. Die
Desktop-Ober äche wird nun auf dem Fernsehge­rät angezeigt.

24

VGA

AUDIO

IN

IN

VGA
OUT

AUDIO

OUT

D.MENU

TITLED.SETUP

R.VEAL

TEXT INDEX

Wählen Sie zunächst die Eingangsquelle DVD.
Zum Aufrufen des Menüs drücken Sie dann die Taste [D.SETUP
(TEXT)].
Wählen Sie den gewünschten Menüpunkt mit den Richtungs­tasten ◄►▼▲. Bestätigen Sie die Ihre Auswahl mit der Taste
[OK]. Das Menü kann jederzeit durch Anwahl des Punktes
„Verlassen“ ausgeblendet werden.

HOLD

Seite Allgemeine Einstellung

TV-Monitor – TV-Anzeigemodus Einstellungen:

Norm/PS Vergrößerte 4:3 Darstellung mit Fokussierung

Morm/Lb Geometrisch korrekte Wiedergabe mit Streifen

Breit Breitbildoption.

OSD - Sprache – Zur Bestimmung der DVD Menüsprache.

auf den Bildinhalt.

am oberen und unteren Bildrand.

DVD Menü

Seite Bevorzugten Einstellungen

TV-Modell – TV-Standard einstellen

Mit
Pal-Format

Multi Multisync Format.

Mit
Ntsc-Format

Grundeinst – Setzt getätigte Einstellung auf Standardwerte

zurück.

Mitteleuropäischer Standard.

In Nordamerika, Japan und weiteren Län­dern verbreitete Farbnorm.

Audioeinstellseite

Abwärtsmischen – Abwärtsmischenmodus auswählen.

Lt/Rt Lt/Rt Abwärtsmischen auswählen.

Stereo Stereo Abwärtsmischen auswählen.

Dolby - Digital - Einstellung

Doppeltes Mono – Einstellungen Doppeltes Mono

Stereo Beide Tonkanäle (Standardeinstellung).

L - Mono Monosignal nur auf dem linken Kanal

R - Mono Monosignal nur auf dem rechten Kanal.

Mix Mono Monosignal auf beiden Ausgängen.

Dynamisch – Zur Erhöhung / Reduzierung des Dynamikum-

fangs der digitalen Tonwiedergabe.

25

Häu g gestellte Fragen

Tonwiedergabe / ex­terne Lautsprecher

Menü-Darstellung

TV

VCR/DVD

Spielkonsolen 1

Spielkonsolen 2

USB-Modus

USB-Modus Einsatz einer USB-Festplatte.

USB Aufnahme / TV

USB Aufnahme / TV

Systemsperre

Ich möchte externe Lautsprecher
oder eine Surround-Anlage
anschließen.

Warum werden einige Menü-Punkte
gesperrt und grau angezeigt?

Ich habe das Fernsehgerät neu
eingestellt. Nach dem Ausschalten
wurden keine Sender gespeichert.

Ich habe mein Gerät über SCART
an meinen VCR oder DVD-Rekorder
angeschlossen.
Nun ist es nicht mehr möglich, etwas
aufzunehmen.

Ich habe eine PS3 über HDMI an­geschlossen. Jedoch ist weder Bild­noch Tonwiedergabe möglich.

Ich habe Xbox 360 auf das Gerät
per Komponentenkabel oder RGB
angeschlossen, es gibt jedoch keine
Tonwiedergabe.

Ich habe den USB-Stick eingeführt,
das Gerät erkannte ihn jedoch nicht.

Ich kann keine Kanäle umschalten
oder einige Funktionen lassen sich
nicht aufrufen.

Bei der Wiedergabe oder im Time­shift Betrieb kommt es zu starken
Bild- und/oder Tonstörungen.

Ich habe das Passwort geändert und
es vergessen.

Sie haben zwei Möglichkeiten:

1.) Schließen Sie Ihre Surroundanlage an den Koax Anschluß an.

2.) Verwenden Sie den 3,5mm Kopfhörerausgang. Ein hierzu
erforderliches Adapterkabel erhalten Sie im Fachhandel.

Einige Menüpunkte sind nur nach Anwahl bestimmter Quellen
zugänglich, z.B. Einstellungen für HDMI, VGA…

Bitte führen Sie einen erneuten Sendersuchlauf durch
und verfahren wie in dieser Anleitung beschrieben. Brechen Sie
den Suchlauf nicht vorzeitig ab, da die gefundenen Sender sonst
nicht gespeichert werden.

Bitte prüfen Sie, ob ein Antennenkabel zwischen Ihrem externen
Gerät und der Antennenbuchse angeschlossen ist. Zusätzlich
muss das externe Gerät mit einem zweiten Antennenkabel mit
dem Fernsehgerät verbunden sein.

1.) Die Einstellung der Quelle HDMI prüfen.

2.) Die PS3 Einstellungen gemäß der Bedienungsanleitung
prüfen.

Die Komponentenkabel dienen nur zur HD-Bildübertragung. Zur
Tonübertragung haben Sie auch das rote und weiße Kabel in die
Eingänge auf der Geräterückseite zu stecken. Folgen Sie bitte die
Anweisungen im Abschnitt „Anschlüsse“.

Prüfen Sie bitte nach, ob der USB-Stick im Dateisystem FAT32
formatiert ist.

Wenn Sie eine Festplatte mit mehr als 32GB einsetzen wollen,
denken Sie bitte daran, dass diese FAT32 formatiert sein muss.
Die mit Windows XP / Vista ausgestatteten PCs sind fähig, nur bis
zu 32GB zu formatieren. Daher benötigen Sie zum Formatieren
von mehr als 32 GB in FAT32 ein spezielles PC-Programm.

Während der Aufnahme (auch bei „Timeshift“) werden einige
Funktionen gesperrt, um die Aufnahme nicht zu stören.

Prüfen Sie bitte nach, ob der USB-Stick die Mindestanforderun­gen erfüllt:
– Lese-Schreibgeschwindigkeit: 20 / 6 MB/s.

Das Master-Passwort 4711 ermöglicht Ihnen den Zugang zum
Gerätemenü, sowie die Neuvergabe eines Passworts.

Timer

26

Mein TV Gerät schaltet sich schein­bar willkürlich ein.

Bitte überprüfen Sie, ob Sie die Timerfunktion aktiviert haben.

Technische Daten

Modell 40/189N-HT-1HBQKUP-DE 23/173N-GB-FHBQKDUP-DE 23/173N- GB-FHBQKUP-DE

Bildschirmdiagonale 40“/102 cm 23“/58 cm 23“/58 cm

Au ösung 1920x1080 1920x1080

Bildwiederholungsrate* Hz 100 50

Kotrastverhältnis 5000:1 1000:1

Helligkeit cd/m² 450 250

PC RGB JA

Antennen-Eingang 75 OHM ANTENNE / PAL-SECAM

Video-Eingänge

Audio-Eingänge

Audio-Ausgänge 1 x COAX - Audio - Ausgang, 1 x Kopfhörerausgang

USB-Port 1

HDMI-Eingang 3 1

Ton-Ausgangsleistung (RMS) 2 x 9 W 2 x 3 W

Versorgungsspannung

Abmessungen, inkl. Fuß (mm) 963 (B) X 658 (H) X 255 ( T) 579 (B) X 428 (H) X 201 (T)

Gewicht, Netto (kg) 16,2 4,3 4,6

1 x SCART, 1 x Mini Video, 1 x Mini Component

(Y, Pb, Pr - 1080p), 3x HDMI (1080p)

1 X 3.5mm Stecker für PC-Audio-Eingang,

1 x 3,5mm Video jack eingang- audio R/L fur

Video und YPbPr (Component) eingang

110-240 V 50/60 Hz

78/130/180W (ecomode/standard/max)

(Stand-by weniger als 0,5W)

1 x SCART, 1 x Mini Video, 1 x Mini Component (Y, Pb, Pr - 1080p),

1 x 3.5mm Stecker für PC-Audio-Eingang,

1 x 3,5mm Video jack eingang- audio R/L fur Video und YPbPr

110-240 V 50/60 Hz

28/60W (ecomode/max)

(Stand-by weniger als 0,5W)

1x HDMI (1080p)

(Component) eingang

110-240 V 50/60 Hz

28/50W (ecomode/max)

(Stand-by weniger als 0,5W)

* 100 Hz Bildratentechnologie.
Bei der 100 Hz Technologie wird das angezeigte Bild doppelt so schnell aufgebaut als bei der klassischen 50 Hz Technologie und dann auf dem Bildschirm
mit einer Bewegungsrate von 100 Hz angezeigt. Durch Verdoppelung der Scanfrequenz auf 100 Bilder in der Sekunde und Einsetzen eines Duplexbildes
resultiert ein spürbar reduziertes Flimmern, eine Verbesserung der Schärfe bewegter Bilder sowie gleichmäßig verteilte Bewegungen.

Druckfehler und Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten!

27

Schlagwörter

Anschließen und Vorbereiten .................................................................10

Anschlüsse ...................................................................................................14

Aufstellen des Gerätes ................................................................................8

Aufstellen und Sicherheit ........................................................................... 4

Bild ................................................................................................................18

DVD Menü ...................................................................................................25

Elektronischer Programmführer, 7-Tage Vorschau ...........................21

Fernbedienung TV mit DVD ....................................................................11

Fernbedienung TV ohne DVD .................................................................12

Funktionen ..................................................................................................20

Häu g gestellte Fragen ............................................................................26

Herstellergarantie ........................................................................................3

Inhalt der Verpackung ................................................................................ 7

Live-Sendung anhalten ............................................................................22

Navigation ..................................................................................................16

PC-Einstellung - Betrieb als PC Monitor ...............................................24

PC-Einstellungen........................................................................................23

Sendersuche..........................................................................................16-17

Schlagwörter ..............................................................................................28

Sperre ............................................................................................................20

Technische Daten ......................................................................................27

Ton .................................................................................................................19

TV - Tasten und Signalquelle...................................................................13

Uhrzeit ..........................................................................................................19

USB Aufnahme ..........................................................................................21

USB Multimedia Player .......................................................................22-23

Verbindungen .............................................................................................15

Wandmontage .............................................................................................9

Wichtige Informationen ............................................................................5

28

|

Universal Media Corporation /Slovakia/ s.r.o.
Mickiewiczova 7104/14,
81107 Bratislava 1, Slovakia
Assembled in Europe

RMU/MAN/0131
