ENGLISH

Power Magic Ultra Battery B-124

3

BlackVue Power Magic Ultra Battery B-124

The Power Magic Ultra Battery is designed to power your BlackVue dashcam in Parking Mode for extended periods of time
without using your vehicle’s battery.

Expansion Dashcam

DC in

OFF

Cigarette Hardwire

BLACKVUE

XT60XT60

or

Hardwiring

power cable

Cigarette lighter plug power cable

Safety instructions

Incorrect use of the Power Magic Ultra Battery can lead to poor performance and may cause overheating, ignition, explosion,
etc. To use the product correctly please observe the following directions:

y

Familiarize yourself with the contents of the user manual before using the product.

y

Only use original BlackVue cables provided by the manufacturer. For replacements contact customer support or your
nearest distributor.

y

Only use the product to power a dashcam.

y

Do not expose the product to direct sunlight or heat.

y

Do not expose to high temperatures.

y

Do not use a cigarette lighter multi-socket splitter (adapter) with the product.

y

Do not put the product in a microwave oven or place it in a high-pressure environment.

y

Do not repair or modify the product yourself.

y

Do not throw the battery or subject it to any physical shock.

y

Do not disassemble, compress or puncture the product.

y

Do not use the product in an electrostatic environment as it can aect the operation of the battery protection circuitry.

y

If the product emits an unusual odor during use, unplug it immediately and contact customer support or your nearest
distributor.

y

If the battery swells up, immediately discontinue using the product. Contact customer support or your nearest distributor.

y

Keep the product away from children and pets.

y

Do not allow metal objects to contact the terminals of the power and output cables.

y

Ensure the battery does not come into contact with water or other liquids.

y

Pittasoft Co., Ltd. is not liable for damage resulting from disassembling, opening or modifying the product.

Disposal of your battery pack

1. All electrical and electronic products should be disposed of separately from the municipal waste stream via designated
collection facilities appointed by the government or the local authorities. Contact local authorities to learn about disposal
and recycling options available in your area.

2. Do not incinerate or expose to re. Exposure to excess heat may result in re or an explosion.

Componets

Check the box for each of the following items before installing the Power Magic Ultra Battery B-124.

BLACKVUE

XT60

BLACKVUE

Power Magic Ultra Battery B-124

XT60

Power Magic Ultra

BatteryB-124

Cigarette lighter

plug power cable

User Manual

Output cable for dashcam

(Cigarette lighter socket)

Hardwiring power cable Fuse tap kit (3 types)

Velcro strips (2 EA)

Note

The Power Magic Expansion Battery B-124E comes with a connector cable in place of the above cables/fuse tap kit.

4

BLACKVUE

At a glance

39.5 mm (H)

171 mm (L)

BLACKVUE

Power Magic Ultra Battery B-124

ENGLISH

157 mm (W)

BLACKVUE

Port for Expansion

Battery (sold separately)

Dashcam (Output

to cigarette lighter

socket for dashcam)

Expansion Dashcam

: Charging battery
: Fully-charged battery
: Bluetooth on

OFF

Cigarette Hardwire

DC in

DC in
(power cable
connection)

Power switch

yCigarette: Select this when the Ultra Battery is powered from a cigarette

lighter socket using a cigarette lighter plug power cable (standard 5 A
charging)

yHardwire: Select this when the Ultra Battery is hardwired to the vehicle’s

fuse panel using a hardwiring power cable (rapid 9 A charging)

yOFF: Turn o the Ultra Battery

Power Magic Ultra Battery B-124

LEDs

5

LED indicators and beeps

LEDs Beep*

Powered on

Started charging
Charging
Fully charged Green LED is on
Bluetooth connected Blue LED is on

Low input voltage
warning

Overheated warning

* Beeping can be disabled over Bluetooth using the BlackVue Battery manager app.

All 3 LEDs turn on together and then
turn o one by one.

Red LED blinks for 5 seconds Beeps once
Red LED is on

Red and Green LED blink together Beeps every second

Red LED and Green LED blink one
after another

Beeps four times

Beeps every second

Product features

Charges while driving. Powers your dashcam while parked.

y

Up to 28 hours of power from 40 minutes of charging (based on a dashcam that uses 3 Wh and a hardwired installation).

y

Compatible with 2 installation methods:

– DIY installation – standard cigarette lighter socket and plug (standard 5 A charging); or
– Hardwired installation – standard cigarette lighter socket and hardwiring cable (rapid 9 A charging)

y

Easily double usage time by plugging in an Expansion Battery (sold separately)

y

Congure settings via Bluetooth using the companion smartphone app

y

Compatible with car 12 V electrical systems.

y

Battery protection circuitry for increased safety and extended battery life.

y

Simultaneously charge your Ultra Battery and power your dashcam while driving.

y

Power output automatically switches to draw power from the Ultra Battery when the engine is o.

y

Battery cycle life: Rated for 1,500 full charge/recharge cycles before battery capacity falls under 80% of its original capacity.

y

High temperature cut-o function shuts down the battery if the internal temperature reaches 80 °C (176 °F).

y

When switched OFF the Ultra Battery retains its charge for more than 1 year.

6

BLACKVUE

Installation guide

DC in

OFF

Cigarette Hardwire

DC in

OFF

Cigarette Hardwire

1. Set the power switch to the OFF position.

2. For DIY installation using a cigarette lighter plug power cable:

a. Plug the

into the vehicle’s cigarette lighter socket.

cigarette lighter plug power cable

BLACKVUE

Expansion Dashcam

into the Ultra Battery’s

OFF

Cigarette Hardwire

DC in

XT60

Cigarette lighter plug power cable

DC in

port. Plug the other end of the power cable

ENGLISH

b. Set the power switch to the Cigarette position. Proceed to step 3.

Caution

When using a cigarette lighter plug power cable you must set the switch to Cigarette. If you set the switch to the Hardwire position when
using a cigarette lighter plug power cable it may result in product failure, overheating, ignition, etc.

or

Power Magic Ultra Battery B-124

7

8

BLACKVUE

2. For a hardwired installation using a hardwiring power cable:

a. Plug the

hardwiring power cable

into the Ultra Battery’s

DC in

port.

Expansion Dashcam

DC in

OFF

Cigarette Hardwire

BLACKVUE

XT60

Hardwiring

power cable

b. Referring to your vehicle Owner’s Manual, identify a

Switched

(accessory power) fuse of more than 20A in your

interior fuse panel. Typical examples are the cigarette lighter and car stereo fuse slots.

Caution

If you connect the Ultra Battery to a

Constant Power

(BATT) fuse it may result in depletion of your vehicle’s

battery.

c. Remove the identied

Switched

fuse and match its type with one of the 3 fuse taps.

d. Insert the

ACC

wire into the connector end of the fuse tap. Use a crimping tool or pliers to crimp the connector onto

the wire.

ACC

Ground wire

(ring)

To Ultra Battery

e. Insert the fuse you removed from the fuse panel into the slot closest

DC in

OFF

Cigarette Hardwire

to the blades on the fuse tap.
f. Insert a new fuse into the slot furthest away from the fuse tap blades.
g. Insert the fuse tap into the empty

Switched

fuse slot in the fuse panel.

h. Connect the ground wire (ring) to a ground point, such as a bolt, that is

directly on a bare metal part of the vehicle's frame. Secure the ground

wire to the bare metal frame (for example by securing it under the bolt).
i. Set the power switch to the

Hardwire

position.

ENGLISH

GND

3. Plug the ‘Output cable’ into the port labeled

Dashcam

on the Ultra Battery.

BLACKVUE

OFF

Expansion Dashcam

Cigarette Hardwire

XT60

DC in

4. Plug your dashcam’s power plug into the cigarette lighter socket on the Ultra Battery’s ‘Output cable’.

Note

To ensure good electrical contact you can use electrical tape to tape the plug and socket together.

5. Use a pry tool to lift the edges of the windshield trim/molding and tuck in the power cord. Use the supplied Velcro strips to
x the Ultra Battery in place

Caution

Do not expose the product to direct sunlight and/or heat.

Power Magic Ultra Battery B-124

9

10

BLACKVUE

BlackVue Battery Manager App

Download the

BlackVue Battery

manager app from the Google Play Store (Android) or the Apple App Store (iOS) to manage

power and settings.

Connecting to the Ultra Battery via Bluetooth

1. Turn on the Ultra Battery.
– If you are using the

cigarette lighter plug power cable

set the power switch to the

Cigarette

position.

– If you are using the

hardwiring power cable

set the power switch to the

Hardwire

position.

2. Go to your smartphone’s

Settings

and turn on

Bluetooth

.

3. Open the BlackVue Battery manager app. Select your Ultra Battery from the list. If your Ultra Battery is not shown tap

Scan

to refresh the list.

– A sticker with the unique Bluetooth ID is attached to each Ultra Battery.

Battery information screen

Battery settings screen

This setting only applies to newer

luxury vehicles (in particular BMWs

manufactured for use in Korea) with

an in-built dashcam that limits the

time in parking mode.

You can turn this setting o if you are

using an aftermarket dashcam such

as a BlackVue dashcam.

Back/cancel

Settings

Battery’s Bluetooth ID

Current battery status

Current charge state

Battery temperature

Real-time input voltage and current
Real-time output voltage and current

Tot al ba tt er y c a pa ci t y av ai l ab le fo r us e ( se t b y us e r)
Estimated time to full charge (hours: mins)

at the present power input level

Estimated usage time (hours: mins)

at the present power draw level

Model

ENGLISH

Turn beep alerts on or o

Set the total available battery
capacity. See table below for
recommended settings.

Reset to the default factory settings

Save changes

Power Magic Ultra Battery B-124

11

Battery capacity

No. of battery packs Recommended battery capacity setting
1 (Ultra) 6,000 mAh
1 (Ultra) + 1 (Expansion) 12,600 mAh
1 (Ultra) + 2 (Expansion) 19,200 mAh
1 (Ultra) + 3 (Expansion) 25,800 mAh
1 (Ultra) + 4 (Expansion) 32,400 mAh
1 (Ultra) + 5 (Expansion) 39,000 mAh

For each additional expansion battery we recommend incrementing by 6,600 mAh.

Power Magic Expansion Battery B-124E (sold separately)

Easily double usage time by plugging in a Power Magic Expansion Battery B-124E (6,600 mAh / 84.5 Wh). When the Ultra Battery
and 1 Expansion Battery are fully charged they can supply power for up to 56 hours in total (based on a single dashcam that
consumes 3 Wh). Charging time is approximately 1 hour 40 mins (Cigarette lighter plug) / 60mins (Hardwired).

When you add 1 or more expansion batteries please adjust the total available battery capacity using the BlackVue Battery
manager app.

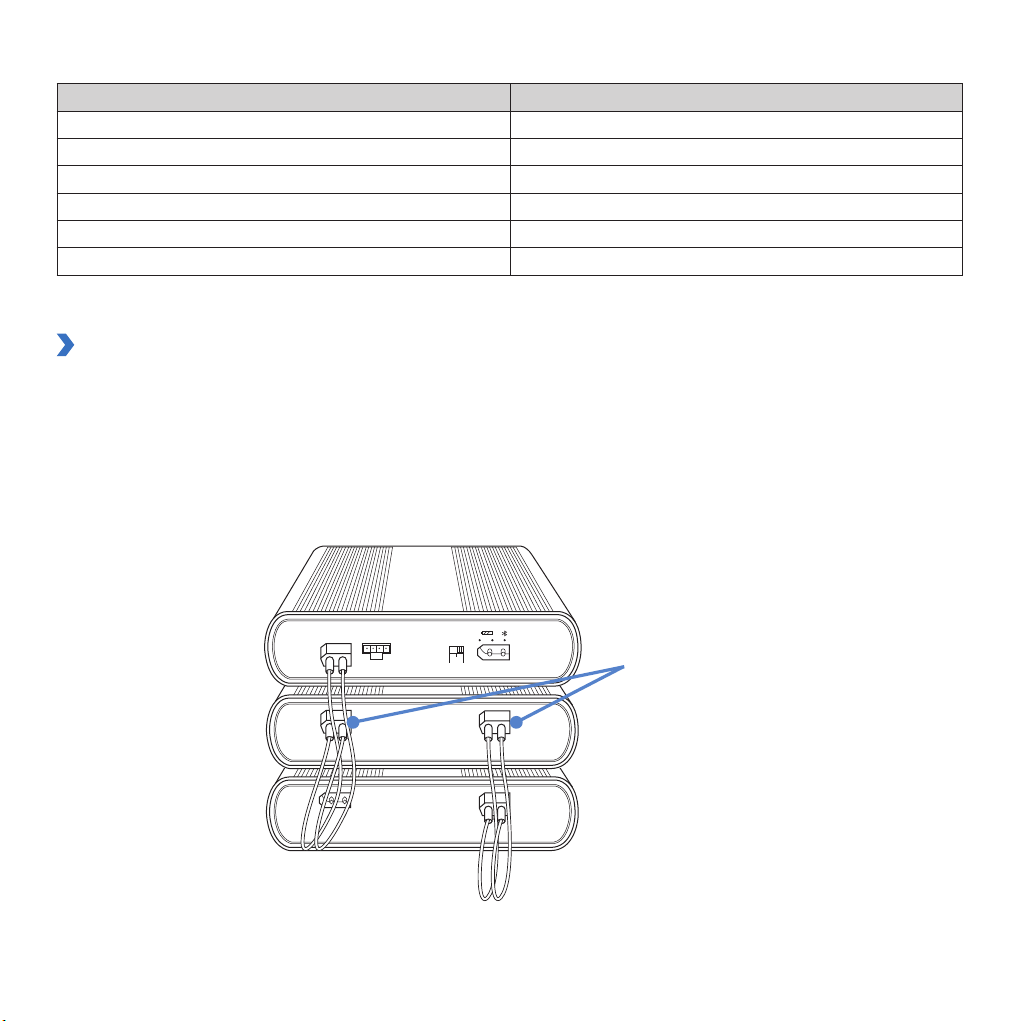

Multiple expansion batteries can be connected together in sequence to extend usage time even further. Please note charging
time will also increase accordingly.

BLACKVUE

BLACKVUE

Expansion

Expansion

Dashcam

OFF

Cigarette Hardwire

DC in

BLACKVUE

Expansion

The connector cable
can be plugged into
either port on the
expansion battery.

12

BLACKVUE

Expansion

Expansion

Product specications

Model Power Magic Ultra Battery B-124

Color / Size / Weight Black / 157 mm (W) x 171 mm (L) x 39.5 mm (H) / 1.4 kg

Battery Cell Type LiFePo4

Input Voltage / Current Cigarette lighter plug: 12 V–17 V / 6.5 A (max)

Charging Voltage / Current Cigarette lighter plug: 14.6 V / 5 A

Charging Time Cigarette lighter plug (standard 5 A charging): Approx. 80 mins

Hours of Use

Operating Temperature

High Temperature Cut-O

Capacity 12.8 V / 6,000 mAh / 76.8 Wh

Output Voltage / Current 11 V–14.5 V / 2 A (max)

Hardwired: 12 V–17 V / 13.5 A (max)

Hardwired: 14.6 V / 9 A

Hardwired (rapid 9 A charging): Approx. 40 mins

Up to 28 hours (based on a single dashcam that consumes 3 Wh)

Charging Temperature: 0 °C − 45 °C (32 °F − 113 °F)

Discharging Temperature: -10 °C − 60 °C (14 °F − 140 °F)

Storage Temperature: -10 °C − 60 °C (14 °F − 140 °F)

Approx. 80 °C (176 °F)

Customer Support

For customer support, manual and any updates please visit
You can also email a Customer Support expert at

[e-mail]

www.blackvue.com

.

.

Limited Warranty

y

The warranty period of this product is 1 year from the purchase data.

y

If the product fails during normal and correct use within the warranty period, our service center will repair the product free
of charge.

y

Any disassembly, modication or alteration of the product will void the warranty.

y

The cost to repair or x any malfunction or problem caused by incorrect usage during the warranty period may be charged
to the consumer.

y

The manufacturer shall not be responsible or liable for any loss or damage caused by incorrectly using the product.

ENGLISH

Power Magic Ultra Battery B-124

13

14

BLACKVUE

BlackVue Power Magic Ultra Battery B-124

De Power Magic Ultra Battery is ontworpen om uw BlackVue-dashcam voor langere tijd in de parkeerstand te voeden, zonder
de accu van uw voertuig te gebruiken.

Expansion Dashcam

DC in

OFF

Cigarette Hardwire

BLACKVUE

XT60XT60

of

Bedrade

voedingskabel

Voedingskabel van de sigarettenaansteker

Veiligheidsinstructies

Onjuist gebruik van de Power Magic Ultra Battery kan leiden tot slechte prestaties, oververhitting, ontbranding, ontplong, enz.
Voor het juiste gebruik van het product, dient u de volgende aanwijzingen in acht te nemen:

y

Maak uzelf vertrouwd met de inhoud van de gebruikershandleiding voordat u het product gebruikt.

y

Gebruik uitsluitend de originele door de fabrikant meegeleverde BlackVue-kabels. Neem voor vervangingen contact op
met de klantenservice of uw dichtstbijzijnde distributeur.

y

Gebruik het product alleen om een dashcam te voeden.

y

Stel het product niet bloot aan direct zonlicht of hitte.

y

Stel niet bloot aan hoge temperaturen.

y

Gebruik geen sigarettenaansteker met splitter met het product.

y

Zet het product niet in een magnetron of in een omgeving met hoge druk.

y

Repareer of modiceer het product niet zelf.

y

Gooi niet met de batterij en onderwerp het niet aan fysieke schokken.

y

Haal het product niet uit elkaar, druk het niet samen en doorboor het niet.

y

Gebruik het product niet in een elektrostatische omgeving omdat dit de werking van het batterijbeschermingscircuit kan
beïnvloeden.

y

Als het product tijdens het gebruik een ongebruikelijke geur afgeeft, haal het dan onmiddellijk los en neem contact op
met de klantenservice of uw dichtstbijzijnde distributeur.

y

Als de batterij opzwelt, stop dan onmiddellijk met het gebruik van het product. Neem contact op met de klantenservice of
uw dichtstbijzijnde distributeur.

y

Houd het product uit de buurt van kinderen en huisdieren.

y

Zorg ervoor dat metalen voorwerpen niet in contact komen met de aansluitingen van de voedings- en uitgangskabels.

y

Zorg dat de batterij niet in contact komt met water of andere vloeistoen.

y

Pittasoft Co., Ltd. is niet aansprakelijk voor schade die voortvloeit uit het demonteren, openen of modiceren van het product.

Wegwerpen van de batterij

1. Alle elektrische en elektronische producten dienen afzonderlijk van het huishoudelijk afval te worden afgevoerd via
speciale inzamelingspunten die hiervoor zijn aangewezen door de overheid of de plaatselijke autoriteiten. Neem contact
op met de plaatselijke autoriteiten om meer te weten te komen over de mogelijkheden van wegwerpen en hergebruik die
beschikbaar zijn in uw omgeving.

2. Niet verbranden of blootstellen aan vuur. Blootstelling aan overmatige hitte kan leiden tot brand of een explosie.

Onderdelen

Controleer de doos voor elk van de volgende items voordat u de Power Magic Ultra Battery B-124 installeert.

NEDERLANDS

BLACKVUE

XT60

BLACKVUE

Power Magic Ultra Battery B-124

XT60

Power Magic Ultra

BatteryB-124

Voedingskabel van de

sigarettenaansteker

Gebruikershandleiding

Uitgangskabel voor dashcam

(sigarettenaansteker)

Bedrade voedingskabel Zekeringsplitters (3 types)

Klittenbandjes (2 EA)

Opmerking

De Power Magic Expansion Battery B-124E wordt geleverd met een connectorkabel in plaats van de bovenstaande kabels/
zekeringsplitters.

Power Magic Ultra Battery B-124

15

In een oogopslag

39,5 mm (H)

171 mm (L)

BLACKVUE

Power Magic Ultra Battery B-124

157 mm (B)

BLACKVUE

16

BLACKVUE

Poort voor

Expansion Battery

(apart verkrijgbaar)

Dashcam (uitgang naar

sigarettenaansteker

voor dashcam)

Expansion Dashcam

: Batterij wordt opgeladen
: Volledig opgeladen batterij
: Bluetooth aan

OFF

Cigarette Hardwire

DC in

DC in (aansluiting
voor voedingskabel)

Aan/uit-knop

yCigarette: Selecteer dit wanneer de Ultra Battery wordt gevoed vanuit

een sigarettenaansteker met behulp van een voedingskabel voor een
sigarettenaansteker (standaard opladen met 5 A)

yHardwire: Selecteer dit wanneer de Ultra Battery met draden in

aangesloten op het zekeringspaneel van het voertuig met behulp van
een bedrade voedingskabel (snel opladen met 9 A)

yOFF: Zet de Ultra Battery uit

Leds

Ledlampjes en pieptonen

Leds Pieptoon*

Aangezet

Begonnen met
opladen

Opladen

Volledig opgeladen Groene led brandt

Bluetooth verbonden Blauwe led brandt

Waarschuwing voor
lage ingangsspanning

Waarschuwing voor
oververhitting

* De pieptoon kan worden uitgeschakeld via Bluetooth met behulp van de de beheerdersapp voor BlackVue Battery.

Alle 3 de leds gaan samen aan en
vervolgens één voor één uit.

Rode led knippert 5 seconden Piept één keer

Rode led brandt

Rode en groene led knipperen samen Piept iedere seconde

Rode en groene led knipperen
afwisselend

Piept vier keer

Piept iedere seconde

Producteigenschappen

Laad op tijdens het rijden. Voed uw dashcam terwijl u geparkeerd staat.

y

Tot 28 uur vermogen van 40 minuten opladen (gebaseerd op een dashcam die 3 Wh en een bedrade installatie gebruikt).

y

Compatibel met 2 installatiemethoden:

– Doe-het-zelf-installatie – standaard sigarettenaansteker en plug (standaard opladen met 5 A); of
– Bedrade installatie – standaard sigarettenaansteker en kabel (snel opladen met 9 A)

y

Verdubbel de gebruiksduur eenvoudig door een Expansion Battery (apart verkrijgbaar) aan te sluiten

y

Congureer instellingen via Bluetooth met behulp van de bijbehorende smartphone-app

y

Compatibel met de 12 V elektrische systemen van de auto.

y

Batterijbeschermingscircuit voor verhoogde veiligheid en langere levensduur van de batterij.

y

Laad uw Ultra Battery op en voed tegelijkertijd uw dashcam tijdens het rijden.

y

Uitgangsvermogen schakelt automatisch over op voeding van de Ultra Battery wanneer de motor uit staat.

y

Levensduur van de batterij: Nominaal voor 1500 (her)laadcycli voordat de batterijcapaciteit onder de 80% van de
oorspronkelijke capaciteit komt te liggen.

y

Uitschakelfunctie bij hoge temperatuur schakelt de batterij uit als de interne temperatuur 80°C bereikt.

y

Wanneer de Ultra Battery UIT staat, blijft deze langer dan 1 jaar opgeladen.

NEDERLANDS

Power Magic Ultra Battery B-124

17

Installatiehandleiding

DC in

OFF

Cigarette Hardwire

DC in

OFF

Cigarette Hardwire

1. Zet de aan/uit-schakelaar in UIT-stand.

2. Voor Doe-het-zelf-installatie met behulp van een voedingskabel van de sigarettenaansteker:

a. Steek de

van de voedingskabel in aansluiting van de sigarettenaansteker van het voertuig.

voedingskabel van de sigarettenaansteker

BLACKVUE

OFF

Expansion Dashcam

Cigarette Hardwire

DC in

XT60

in de

DC in

-poort van de Ultra Battery. Steek het andere uiteinde

Voedingskabel van de

sigarettenaansteker

b. Zet de aan/uit-schakelaar in Cigarette-stand. Ga verder naar stap 3.

Let op

Wanneer u een voedingskabel van de sigarettenaansteker gebruikt, dient u de schakelaar op Cigarette te zetten. Als u de schakelaar in
Hardwire-stand zet wanneer u een voedingskabel van de sigarettenaansteker gebruikt, kan dit leiden tot storing, oververhitting, ontsteking,

enz. van het product.

of

18

BLACKVUE

NEDERLANDS

Power Magic Ultra Battery B-124

19

2. Voor een bedrade installatie met een bedrade voedingskabel:

a. Steek de

bedrade voedingskabel

in de

DC in

-poort van de Ultra Battery.

Expansion Dashcam

DC in

OFF

Cigarette Hardwire

BLACKVUE

XT60

Bedrade

voedingskabel

b. Gebruik de gebruikershandleiding van uw voertuig om een

Omgeschakelde

(accessoire vermogen) zekering van
meer dan 20 A in uw interne zekeringspaneel te vinden. Meer voorkomende voorbeelden zijn de sigarettenaansteker
en zekeringssleuven van de stereo van de auto.

Let op

Als u de Ultra Battery aansluit op een zekering met

Constant vermogen

(BATT), kan dit leiden tot uitputting

van de accu van uw voertuig.

c. Verwijder de gevonden

Omgeschakelde

zekering en paar het type ervan met een van de 3 zekeringsuiteinden.

d. Steek de

ACC

-draad in het connectoruiteinde van het zekeringsuiteinde. Gebruik een krimpgereedschap of tang om

de connector op de draad te krimpen.

ACC

Aardingsdraad (ring)

Naar Ultra Battery

e. Steek de zekering die u van het zekeringspaneel hebt verwijderd in de

DC in

OFF

Cigarette Hardwire

sleuf die zich het dichtst bij de mesjes op het zekeringsuiteinde bevindt.

f. Steek een nieuwe zekering in het sleue dat het verst verwijderd is

van de mesjes van het zekeringsuiteinde.

g. Steek het zekeringsuiteinde in het lege

Omgeschakelde

zekeringssleuf

GND

in het zekeringspaneel.

h. Sluit de aardingsdraad (ring) aan op een aardpunt (zoals een bout) dat zich direct op een kaal metalen deel van het

frame van het voertuig bevindt. Bevestig de aardingsdraad aan het kale metalen frame (bijvoorbeeld door deze vast te
zetten onder de bout).

i. Zet de aan/uit-schakelaar in

Hardwire

-stand.

3. Steek de ‘Uitgangskabel’ in de poort met het label

Dashcam

Expansion Dashcam

op de Ultra Battery.

BLACKVUE

XT60

OFF

Cigarette Hardwire

DC in

4. Steek de stekker van uw dashcam in de sigarettenaansteker op de ‘Uitgangskabel’ van de Ultra Battery.

Opmerking

Om te zorgen voor een goed elektrisch contact, kunt u elektrische tape gebruiken om de stekker en de aansluiting
aan elkaar te bevestigen.

5. Gebruik de wrikker om de hoeken van de afwerking van de voorruit op te tillen en duw het netsnoer eronder. Gebruik de
meegeleverde klittenbandjes om de Ultra Battery op zijn plaats te bevestigen

Let op

Stel het product niet bloot aan direct zonlicht en/of hitte.

20

BLACKVUE

NEDERLANDS

Power Magic Ultra Battery B-124

21

Beheerdersapp voor BlackVue Battery

Download de beheerdersapp voor

BlackVue Battery

van Google Play Store (Android) of Apple App Store (iOS) om vermogen

en instellingen te beheren.

Verbinding maken met de Ultra Battery via Bluetooth

1. Zet de Ultra Battery aan.
– Als u gebruik maakt van de

voedingskabel van de sigarettenaansteker

, zet u de aan/uit-schakelaar in

Cigarette

-stand.

– Als u gebruik maakt van de

bedrade voedingskabel

, zet u de aan/uit-schakelaar in

Hardwire

-stand.

2. Ga naar de

Instellingen

van uw smartphone en zet

Bluetooth

aan.

3. Open de beheerdersapp voor BlackVue Battery. Selecteer uw Ultra Battery uit de lijst. Als uw Ultra Battery niet wordt

weergegeven, tikt u op

Scan

om de lijst te verversen.

– Op elke Ultra Battery zit een sticker met de unieke Bluetooth-ID.

Batterijinformatiescherm

Instellingen

Batterijinstellingenscherm

Terug/annuleren

Deze instelling is alleen van

toepassing op nieuwere luxe

voertuigen (met name BMW’s

vervaardigd voor gebruik in Korea)

met een ingebouwde dashcam, die

de tijd in de parkeermodus beperkt.

U kunt deze instelling uitschakelen

als u een aftermarket-dashcam (zoals

een BlackVue-dashcam) gebruikt.

Bluetooth-ID van batterij

Huidige batterijstatus

Huidige oplaadstand

Batterijtemperatuur

Realtime ingangsspanning en -stroom

Realtime uitgangsspanning en -stroom
Totale batterijcapaciteit beschikbaar voor

gebruik (ingesteld door gebruiker)
Geschatte tijd tot volledige oplading

(uren:minuten) bij de huidige stroominvoer

Geschatte gebruikstijd (uren:minuten) bij

het huidige stroomverbruik

Model

Pieptonen aan- of uitzetten

Stel de totaal beschikbare
batterijcapaciteit in. Zie
onderstaande tabel voor
aanbevolen instellingen.

22

BLACKVUE

Terugzetten in de

fabrieksinstellingen

Wijzigingen opslaan

Capaciteit van de batterij

Aantal batterijen Aanbevolen instelling voor batterijcapaciteit
1 (Ultra) 6000 mAh
1 (Ultra) + 1 (Uitbreiding) 12.600 mAh
1 (Ultra) + 2 (Uitbreiding) 19.200 mAh
1 (Ultra) + 3 (Uitbreiding) 25.800 mAh
1 (Ultra) + 4 (Uitbreiding) 32.400 mAh
1 (Ultra) + 5 (Uitbreiding) 39.000 mAh

Voor elke extra uitbreidingsbatterij raden we een verhoging van 6600 mAh aan.

Power Magic Expansion Battery B-124E (apart verkrijgbaar)

Verdubbel de gebruiksduur eenvoudig door een Power Magic Expansion Battery B-124E (6600 mAh / 84,5 Wh) aan te sluiten.
Wanneer de Ultra Battery en 1 uitbreidingsbatterij volledig zijn opgeladen, kunnen ze in totaal 56 uur vermogen leveren
(gebaseerd op een enkele dashcam die 3 Wh verbruikt). De oplaadtijd is ongeveer 1 uur en 40 minuten (sigarettenaansteker) /
60minuten (bedraad).

Als u 1 of meer uitbreidingsbatterijen toevoegt, stel dan de totale beschikbare batterijcapaciteit in met de beheerdersapp voor
BlackVue Battery.

Meerdere uitbreidingsbatterijen kunnen achter elkaar worden aangesloten om de gebruikstijd nog verder te verlengen. Houd
er rekening mee dat de oplaadtijd ook dienovereenkomstig zal toenemen.

BLACKVUE

NEDERLANDS

Expansion

Expansion

Expansion

Dashcam

BLACKVUE

OFF

Cigarette Hardwire

DC in

BLACKVUE

Expansion

Expansion

De connectorkabel
kan op elke poort van
de uitbreidingsbatterij
worden aangesloten.

Power Magic Ultra Battery B-124

23

Productspecicaties

Model Power Magic Ultra Battery B-124

Kleur/Afmetingen/Gewicht Zwart / 157 mm x 171 mm x 39,5 mm (B x L x H) / 1,4 kg

Type batterijcel LiFePo4

Ingangsspanning/-stroom Sigarettenaansteker: 12 V–17 V / 6,5 A (max.)

Oplaadspanning/-stroom Sigarettenaansteker: 14,6 V / 5 A

Oplaadtijd Sigarettenaansteker (standaard opladen met 5 A): Ca. 80 min.

Aantal gebruiksuren

Bedrijfstemperatuur

Onderbreking bij hoge temperatuur

Capaciteit 128 V / 6000 mAh / 76,8 Wh

Uitgangsspanning/-stroom 11 V-14,5 V / 2 A (max.)

Bedraad: 12 V–17 V / 13,5 A (max.)

Bedraad: 14,6 V / 9 A

Bedraad (snel opladen met 9 A): Ca. 40 min.

Tot 28 uur (gebaseerd op een enkele dashcam die 3 Wh verbruikt)

Oplaadtemperatuur: 0 °C − 45 °C (32 °F − 113 °F)

Ontlaadtemperatuur: -10 °C − 60 °C (14 °F − 140 °F)

Opslagtemperatuur: -10 °C − 60 °C (14 °F − 140 °F)

Ca. 80 °C (176 °F)

Customer Support

Bezoek voor Customer Support, handleiding en updates
U kunt ook een deskundige bij Customer Support e-mailen via

www.blackvue.com

[e-mail]

Beperkte garantie

y

De garantieperiode van dit product is 1 jaar vanaf de aankoopdatum.

y

Als het product bij normaal en correct gebruik binnen de garantieperiode stopt met werken, zal ons servicecentrum het
product kosteloos repareren.

y

Demontage, aanpassing of wijziging van het product maakt de garantie ongeldig.

y

De kosten voor het repareren van defecten of problemen veroorzaakt door onjuist gebruik tijdens de garantieperiode,
kunnen in rekening worden gebracht bij de consument.

y

De fabrikant is niet verantwoordelijk of aansprakelijk voor enig verlies of schade veroorzaakt door verkeerd gebruik van
het product.

24

BLACKVUE

NORSK

Power Magic Ultra Battery B-124

25

BlackVue Power Magic Ultra Battery B-124

Power Magic Ultra Battery er designet for å forsyne ditt BlackVue dashkamera med strøm i Parkeringsmodus over lengre
perioder, uten at det skal tømme bilbatteriet.

Expansion Dashcam

DC in

OFF

Cigarette Hardwire

BLACKVUE

XT60XT60

eller

Fastkoblet

strømledning

Kabel for sigarettenner

Sikkerhetsinstruksjoner

Feilaktig bruk av Power Magic Ultra Battery kan svekke batteriets ytelser, og kan til og med forårsake overheting, antenning,
eksplosjon, osv. For å bruke produktet riktig, må du holde deg til følgende retningslinjer:

y

Gjør deg kjent med innholdet i brukermanualen før du tar i bruk produktet.

y

Bruk kun BlackVue originalkabler, medlevert fra produsenten. Kontakt kundesupport eller nærmeste forhandler hvis du
trenger reservedeler.

y

Bruk dette produktet kun for å forsyne et dashbordkamera med strøm.

y

Produktet må ikke utsettes for direkte sollys eller varme.

y

Må ikke utsettes for høye temperaturer.

y

Produktet må ikke brukes med en multilader (adapter) for sigarettenner.

y

Ikke sett produktet i en mikrobølgeovn eller i et høytrykksmiljø.

y

Man skal ikke selv foreta noen endringer eller reparasjoner på produktet.

y

Batteriet skal ikke utsettes for brå bevegelser eller fysiske støt.

y

Produktet må ikke demonteres, komprimeres eller perforeres.

y

Ikke bruk produktet i noe elektrostatisk miljø. Dette kan påvirke batteriets sikring og strømkrets.

y

Hvis produktet avgir en uvanlig lukt under bruk, må du straks koble det ut, og kontakte kundeservicen eller nærmeste
forhandler.

y

Hvis produktet ser ut til å svelle, må du straks slutte å bruke det. Kontakt kundesupport eller nærmeste forhandler.

y

Hold produktet unna barn og kjæledyr.

y

Ikke la metalliske gjenstander komme i berøring med batteripolene eller strømkablene.

y

Sørg for at batteriet ikke kommer i berøring med vann eller andre væsker.

y

Pittasoft Co., Ltd. står ikke ansvarlig for skader som resulterer av at produktet er blitt demontert, åpnet eller endret.

Avhending av batteripakken

1. Kast ikke elektroniske og elektriske produkter i husholdningsavfallet. Lever dem inn på en miljøstasjon som er godkjent av
myndighetene. Kontakt de lokale myndighetene for å vite mer om alternativene for avhending og resirkulering som nnes
i området ditt.

2. Må ikke brennes eller utsettes for ammer. Å utsette produktet for høy varme kan føre til brann eller eksplosjon.

Komponenter

Før du installerer Power Magic Ultra Battery B-124, sjekk at boksen inneholder følgende deler.

BLACKVUE

XT60

BLACKVUE

Power Magic Ultra Battery B-124

XT60

Power Magic Ultra

BatteryB-124

Kabel for

sigarettenner

Fastkoblet

strømledning

Brukermanual

Utgangskabel for
dashbordkamera

(for sigarettenneren)

Sett med sikringer (3 typer)

Borrelåsbånd (2EA)

Merk

Power Magic Expansion Battery B-124E leveres med en kabelforbinder i stedet for sikringssettet med kabel., som avbildet
over.

26

BLACKVUE

Introduksjon

157 mm (B)

Port for Expansion

Battery (selges separat)

39,5 mm (H)

171 mm (L)

BLACKVUE

Power Magic Ultra Battery B-124

Expansion Dashcam

Dashbordkamera

(Utgang til

sigarettenner for

dashbordkamera)

BLACKVUE

LED

: Lading av batteriet
: Fulladet batteri
: Bluetooth på

OFF

Cigarette Hardwire

DC in

NORSK

DC in (kontakt for
strømkabel)

Av/på-bryter

yCigarette: Velg denne posisjonen hvis ditt Ultra Battery får strøm via

sigarettenneren med en sigarettennerkabel (standard 5 A lading)

yHardwire: Velg denne posisjonen hvis ditt Ultra Battery er koblet fast til

bilens sikringspanel ved hjelp av en fast strømledning (9 A hurtig lading)

yOFF: Slå av Ultra Battery.

Power Magic Ultra Battery B-124

27

LED indikatorer og pipetoner

LED Pipetoner*

Når den slås på

Lading har startet

Lading

Fullt ladet Grønn LED lyser

Bluetooth koblet til Blå LED lyser

Melding om at
inngangsspenningen er for lav

Melding om overoppheting

* Pipelydene kan deaktiveres via Bluetooth ved å bruke appen Blackvue Battery Manager.

Alle 3 LED-lamper slås på
samtidig, og slukner én etter én.

Rød LED blinker i 5 sekunder Piper en gang

Rød LED lyser

Rød og grønn LED blinker
samtidig

Rød LED og grønn LED blinker
etter hverandre

Piper re ganger

Piper etter hvert sekund

Piper etter hvert sekund

Produktets funksjoner

Lader under kjøringen. Forsyner dashbordkameraet ditt med strøm mens bilen står parkert.

y

Opp til 28 timer med strøm etter en ladetid på 40 minutter (basert på at dashbordkameraet bruker 3 Wt, og at det er
koblet til en fast installasjon).

y

Kompatibel med 2 installasjonsmetoder:

– DIY installasjon - standard sigarettenner og plugg (5 A standard lading); eller
– Fastkoblet installasjon - standard sigarettenner og fast kabling (9A rask lading)

y

Tiden kan lett dobles ved at man kobler til et Expansion Battery (selges separat)

y

Registrer innstillingene via Bluetooth ved å bruke en app på mobiltelefonen

y

Kompatibelt med bilers elektriske 12 V anlegg.

y

Batteriet har en vernekrets for bedre sikkerhet og for forlenget levetid.

y

Lad opp ditt Ultra Battery når du kjører, samtidig som du forsyner dashbordkameraet med strøm.

y

Så snart motoren stanser, stilles det automatisk inn for at strømmen skal trekkes fra Ultra Battery, og ikke fra bilbatteriet.

y

Batteriets livssyklus: Beregnet for 1 500 fulle ut- og oppladninger før batteriets kapasitet faller under 80% av sin originale
kapasitet.

y

Hvis batteriets interne temperatur når opp til 80°C (176 °F), er det utstyrt med en automatisk utkoblingsfunksjon.

y

Når Ultra Battery settes på OFF, vil det fortsatt være ladet i over 1 år.

28

BLACKVUE

Installasjonsveiledning

DC in

OFF

Cigarette Hardwire

DC in

OFF

Cigarette Hardwire

1. Sett strømbryteren på OFF.

2. For DIY installasjon ved hjelp av en kabel for sigarettenner:

a. Plugg inn

sigarettenner.

sigarettenner-kabelen

Expansion Dashcam

i

DC in

-porten på Ultra Battery. Sett inn den andre enden av kabelen i bilens

BLACKVUE

OFF

Cigarette Hardwire

DC in

XT60

Kabel for sigarettenner

NORSK

b. Sett strømbryteren på OFF. Gå til etappe 3.

Advarsel

Hvis du bruker en sigarettenner-kabel, må du sette bryteren på Cigarette. Hvis du setter bryteren på Hardwire, og du bruker en
sigarettenner-kabel, kan det resultere i feil, overheting, brann, osv.

eller

Power Magic Ultra Battery B-124

29

30

BLACKVUE

2. For en fastkoblet installasjon ved hjelp av en fast strømledning:

a. Plugg inn

den faste strømkabelen

i

DC in

-porten på Ultra Battery.

Expansion Dashcam

DC in

OFF

Cigarette Hardwire

BLACKVUE

XT60

Fastkoblet

strømledning

b. Slå opp i bilens brukermanual og nn fram til en

Tilkoblet

(kraftforbrukende utstyr) sikring på mer enn 20A i

kupésikringsboksen. Typiske eksempler kan være sikringene til sigarett-tenneren og stereoanlegget.

Advarsel

Hvis du kobler Ultra Battery til en sikring med

Konstant strøm

(BATT), kan det føre til at bilens batteri lader ut.

c. Fjern den

Tilkoblede

sikringen som du har identisert, og bruk riktig type atsikring av de 3 som er medlevert.

d. Sett

ACC

kabelen inn i enden på atsikringens kontakt. Bruk ei kabelskotang eller ei presstang for å feste forbinderen

til kabelen.

ACC

Jordledning

(ring)

Til Ultra Battery

e. Sett inn sikringen som du tok ut av sikringsboksen, inn i sporet som er

DC in

OFF

Cigarette Hardwire

nærmest bladene på atsikringen.
f. Sett inn en ny sikring i sporet som er lengst unna atsikringens blader.
g. Sett inn sikringen i det tomme

Tilkoblede

sikringssporet i sikringsboksen.

h. Koble til jordingskabelen (ring) til et jordingspunkt, som for eksempel en

bolt, som sitter fast til bilens bare metallramme. Fest jordingskabelen til

metallrammen (for eksempel ved å klemme den fast med skruen).
i. Sett strømbryteren på

Hardwire

.

GND

NORSK

3. Sett inn ‘Utgående kabel’ i porten som er markert

Dashcam

Expansion Dashcam

på ditt Ultra Battery.

BLACKVUE

XT60

OFF

Cigarette Hardwire

DC in

4. Sett inn dashkameraets strømkabel inn i sigarettenneren på Ultra Batteriets ‘Utgående kabel’.

Merk

For å forsikre deg om at du har en god elektrisk kontakt, kan du bruke elektriker tape for å holde sammen pluggen
og stikkontakten.

5. Bruk vippeverkøyet til å løfte forsiktig kanten av listen rundt frontruten, og skyv inn strømledningen. Bruk medlevert
borrelåsbånd for å holde ditt Ultra Battery på plass

Advarsel

Produktet må ikke utsettes for direkte sollys og/eller varme.

Power Magic Ultra Battery B-124

31

32

BLACKVUE

Appen BlackVue Battery Manager

Last ned appen

BlackVue Battery

manager fra Google Play Store (Android) eller fra Apple App Store (iOS) for å kunne håndtere

strømforsyningen og andre innstillinger.

Koble til Ultra Battery via Bluetooth

1. Slå på ditt Ultra Battery.
– Hvis du bruker

en kabel for sigarettenneren

må du sette strømbryteren på

Cigarette

.

– Hvis du bruker

en fastkoblet strømkabel

må du sette strømbryteren på

Hardwire

.

2. Gå til

Innstillinger

i mobiltelefonen din, og slå på

Bluetooth

.

3. Start appen BlackVue Battery manager. Velg ditt Ultra Battery fra listen. Hvis du ikke får opp ditt Ultra Battery, må du trykke

på

Scan

for å oppdatere listen.

– Du nner et klistremerke på hvert Ultra Battery med batteriets unike Bluetooth ID.

Skjerm med batteriinformasjon

Skjerm med batteriinnstillinger

Tilbake/avbryt

Innstillinger

Batteriets Bluetooth ID

Aktuell batteristatus

Aktuell ladestatus

Batteritemperatur

Inngangsspenning og strøm i sanntid

Utgangsspenning og strøm i sanntid
Total batterikapasitet tilgjengelig for

bruk (denert av brukeren)
Estimert tid for full lading (timer; min)
med aktuelt strømnivå

Estimert brukstid (timer; min)

med aktuelt strømforbruk

Modell

NORSK

Denne innstillingen gjelder bare for

nyere luksusbiler (særlig BMW biler

produsert for Korea) med et integrert

dashbordkamera som begrenser

tiden i parkeringsmodus.

Du kan deaktivere denne innstillingen

hvis du buker et ettermarkedsutstyr

som for eksempel et BlackVue

dashbordkamera.

Tilbakestille til fabrikkverdiene

Aktiver eller deaktiver
lydvarslingene

Dener batteriets totale
tilgjengelige kapasitet Se
tabell under for anbefalte
innstillinger.

Lagre endringer

Power Magic Ultra Battery B-124

33

Batterikapasitet

Antall batteripakker Anbefalt batterikapasitet innstilling
1 (Ultra) 6000 mAh
1 (Ultra) + 1 (Expansion) 12,600 mAh
1 (Ultra) + 2 (Expansion) 19,200 mAh
1 (Ultra) + 3 (Expansion) 25,800 mAh
1 (Ultra) + 4 (Expansion) 32,400 mAh
1 (Ultra) + 5 (Expansion) 39,000 mAh

For hvert ekstra batteri, anbefaler vi å øke verdien med 6600 mAh.

Power Magic Expansion Battery B-124E (selges separat)

Hvis du setter inn et Power Magic Expansion Battery B-124E (6.600 mAh / 84,5 Wt) vil du lett doble brukstiden. Hvis du har et
Ultra Battery og et tilleggsbatteri, og at begge er fulladet, kan de forsyne dashbordkameraet med strøm i 56 timer tilsammen
(på grunnlag av at et enkelt dashbordkamera har et forbruk på 3 Wt) Ladetid er omtrent 1 time og 40 minutter (i
sigarettenneren) / 60 minutter med fast kobling.

Hvis du legger til 1 eller ere tilleggsbatterier, må du justere den totale tilgjengelige batterikapasiteten ved hjelp av appen
BlackVue Battery manager.

Man kan seriekoble ere tilleggsbatterier for å øke brukstiden ytterligere. Husk at ladetiden også vil øke i henhold til det.

BLACKVUE

BLACKVUE

Expansion

Expansion

Dashcam

OFF

Cigarette Hardwire

DC in

BLACKVUE

Expansion

Forbinderkabelen kan
plugges inn i hvilken
som helst port på
tilleggsbatteriet.

34

BLACKVUE

Expansion

Expansion

Produktspesikasjoner

Modell Power Magic Ultra Battery B-124

Farge / Størrelse / Vekt Svart / 157 mm (B) x 171 mm (L) x 39,5 mm (H) / 1,4 kg

Type battericelle LiFePo4

Inngangsspenning / Strøm Sigarettenner plugg: 12 V–17 V / 6,5 A (maks)

Ladespenning / Strøm Sigarettenner plugg: 14,6 V / 5 A

Ladetid Sigarettenner plugg (standard 5A lading): Ca. 80 minutter

Brukstimer

Brukstemperatur

Høy temperatur-avstenging

Kapasitet 12,8 V / 6.000 mAh / 76,8 Wt

Utgangsspenning / Strøm 11 V-14,5 V / 2 A (maks)

Fastkoblet: 12 V–17 V / 13,5 A (maks)

Fastkoblet: 14,6 V / 9 A

Fastkoblet (rask 9A lading): Ca. 40 minutter

Opp til 28 timer (på grunnlag av et enkelt dashbordkamera bruker 3 Wt)

Ladingstemperatur 0 °C − 45 °C (32 °F − 113 °F)

Utladningstemperatur: -10 °C − 60 °C (14 °F − 140 °F)

Lagringstemperatur: -10 °C − 60 °C (14 °F − 140 °F)

Ca. 80 °C (176 °F)

Kundestøtte

For kundesupport, manualer og oppgraderinger, gå inn på nettstedet
Du kan også kontakte en kundestøtteekspert på

[e-mail]

www.blackvue.com

Begrenset garanti

y

Produktets garanti varer i 1 år fra produktets kjøpsdato.

y

Hvis det innenfor garantiperioden oppstår feil på produktet under normal og korrekt bruk, vil serviceavdelingen vår
reparere produktet gratis.

y

Hvis produktet er blitt demontert, modisert eller endret, er garantien ikke gyldig.

y

Kunden kan belastes med kostnadene for å reparere skader eller problemer som har oppstått på grunn av feilaktig bruk
innenfor garantiperioden.

y

Produsenten kan ikke holdes ansvarlig for skader eller tap som følge av feil eller utilsiktet bruk av produktet.

NORSK

Power Magic Ultra Battery B-124

35

36

BLACKVUE

BlackVue Power Magic Ultra Battery B-124

Power Magic Ultra Battery on suunniteltu syöttämään virtaa BlackVue-autokameralle, joka on pitkiä aikoja Parking-tilassa
ajoneuvon akkua käyttämättä.

Expansion Dashcam

DC in

OFF

Cigarette Hardwire

BLACKVUE

XT60XT60

tai

Kiinteä

virtajohto

Tupakan sytyttimen pistokkeen virtajohto

Turvallisuusohjeet

Virheellinen Power Magic Ultra Battery -akun käyttö saattaa aiheuttaa suorituskyvyn heikkenemistä ja ylikuumentumista,
syttymisen, räjähdyksen jne. Käytä tuotetta oikein noudattamalla seuraavia ohjeita:

y

Tutustu käyttöoppaaseen ennen tuotteen käyttämistä.

y

Käytä vain valmistajan toimittamia BlackVue-johtoja. Ota varaosiin liittyen yhteyttä asiakastukeen tai lähimpään
jälleenmyyjään.

y

Käytä tuotetta vain virran syöttämiseen autokameraan.

y

Älä altista tuotetta suoralle auringonvalolle tai kuumuudelle.

y

Älä altista korkeille lämpötiloille.

y

Älä käytä tuotteen kanssa tupakansytyttimen pistokkeen jakajaa (sovitinta).

y

Älä aseta tuotetta mikroaaltouuniin tai korkeapaineympäristöön.

y

Älä korjaa tai muuta tuotetta itse.

y

Älä heitä akkua tai kohdista siihen mitään fyysisiä iskuja.

y

Älä pura, purista tai lävistä tuotetta.

y

älä käytä tuotetta sähköstaattisissa ympäristöissä, koska tämä saattaa vaikuttaa akun suojapiirien toimintaan.

y

Jos tuotteesta erittyy epätavallista hajua käytön aikana, kytke se irti välittömästi ja ota yhteyttä asiakastukeen tai
lähimpään jälleenmyyjään.

y

Jos akku turpoaa, lopeta tuotteen käyttö välittömästi. Ota yhteyttä asiakastukeen tai lähimpään jälleenmyyjään.

y

Pidä tuote poissa lasten ja lemmikkien läheltä.

y

Älä anna minkään metalliesineiden koskettaa virta ja lähtöjohtojen päitä.

y

Varmista, että akku ei joudu kosketuksiin veden tai muiden nesteiden kanssa.

y

Pittasoft Co., Ltd. ei ole vastuussa vaurioista, jotka aiheutuvat tuotteen purkamisesta, avaamisesta tai muuttamisesta.

Akun hävittäminen

1. Kaikki sähkö- ja elektroniikkatuotteet on hävitettävä erillään yhdyskuntajätteestä kansallisten tai paikallisten viranomaisten
määrittämien keräyspisteiden kautta. Ota yhteyttä paikallisiin viranomaisiin saadaksesi tietoa alueesi hävittämis- ja
kierrätysvaihtoehdoista.

2. Älä polta tai altista tulelle. Altistaminen kohtuuttomalle kuumuudelle saattaa aiheuttaa tulipalon tai räjähdyksen.

Osat

Tarkasta, että pakkauksessa on seuraavat tuotteet ennen Power Magic Ultra Battery B-124 -akun asentamista.

BLACKVUE

XT60

BLACKVUE

Power Magic Ultra Battery B-124

XT60

Power Magic Ultra

BatteryB-124

Tupakan sytyttimen

pistokkeen virtajohto

Kiinteä virtajohto

Tarrakaistaleet (2 EA)

Käyttöopas

Lähtökaapeli

autokameralle (tupakan

sytyttimen pistorasia)

Sulaketulppasarja

(3 tyyppiä)

SUOMI

Huomautus

Power Magic Expansion Battery B-124E toimitetaan liitinjohdolla, yllä mainituilla johdoilla ja sulakesarjalla.

Power Magic Ultra Battery B-124

37

Lyhyesti

157 mm (L)

171 mm (P)

BLACKVUE

BLACKVUE

39,5 mm (K)

Power Magic Ultra Battery B-124

38

BLACKVUE

Aukko lisäakulle

(myydään erikseen)

Autokamera (lähtö

tupakan sytyttimen

pistorasiasta

autokameralle)

Expansion Dashcam

LED-merkkivalot

: Lataava akku
: Täysin ladattu akku
: Bluetooth päällä

OFF

Cigarette Hardwire

DC in

DC in (virtajohdon
liitäntä)

Virtakytkin

yCigarette: Valitse tämä, kun Ultra Battery ottaa virran tupakan sytyttimen

pistorasiasta käyttämällä tupakan sytyttimen pistokkeen virtajohtoa
(standardi 5 A:n lataus)

yHardwire: Valitse tämä, kun Ultra Battery liitetään kiinteästi ajoneuvon

sulakepaneeliin käyttämällä kiinteää virtajohtoa (nopea 9 A:n lataus)

yOFF: Kytke Ultra Battery pois päältä

LED-merkkivalot ja äänimerkit

LED-merkkivalot Äänimerkki*

Virta päällä

Lataus aloitettu

Lataa

Täysin ladattu Vihreä LED-merkkivalo on päällä

Bluetooth yhdistetty Sininen LED-merkkivalo on päällä

Alhaisen tulojännitteen
varoitus

Ylikuumenemisen
varoitus

* Äänimerkki voidaan kytkeä pois päältä Bluetoothin avulla käyttämällä BlackVue -akun hallintasovellusta.

Kaikki 3 LED-merkkivaloa syttyvät
yhdessä ja sammuvat yksitellen.

Punainen LED-merkkivalo vilkkuu
5sekuntia

Punainen LED-merkkivalo on päällä

Punainen ja vihreä LED-merkkivalo
vilkkuvat yhdessä

Punainen LED-merkkivalo ja vihreä
LED-merkkivalo vilkkuvat vuorotellen

Äänimerkki kolme kertaa

Äänimerkki toistuu kerran

Äänimerkki kerran sekunnissa

Äänimerkki kerran sekunnissa

Tuotteen ominaisuudet

Lataa ajon aikana. Syöttää virtaa autokameraan pysäköinnin aikana.

y

Jopa 28 tuntia tehoa 40 minuutin latauksella (perustuu autokameraan, joka käyttää 3 Wh ja on kiinteästi asennettu).

y

Yhteensopiva kahden asennusmenetelmän kanssa:

– Itse suoritettava asennus – standardi tupakan sytyttimen pistoke ja liitin (standardi 5 A lataus); tai
– Kiinteä asennus – standardi tupakan sytyttimen pistoke ja kiinteä johto (nopea 9 A:n lataus)

y

Voit kaksinkertaistaa käyttöajan helposti kytkemällä laajennusakun (myydään erikseen)

y

Määritä asetukset Bluetoothin avulla käyttämällä älypuhelinsovellusta

y

Yhteensopiva ajoneuvon 12 V -sähköjärjestelmien kanssa.

y

Akun suojapiiri turvallisuuden lisäämiseksi ja akun käyttöiän pidentämiseksi.

y

Lataa samanaikaisesti Ultra Battery ja syötä virtaa autokameraan ajon aikana.

y

Virran lähtö siirtyy automaattisesti ottamaan virtaa Ultra Battery -laitteesta, kun moottori on pois päältä.

y

Akun käyttöikä: Akun kapasiteetti 1 500 täyttä latausta/uudelleenlatausjaksoa ennen kuin akun kapasiteetti laskee alle
80 % sen alkuperäisestä kapasiteetista.

y

Korkean lämpötilan sammutustoiminto sammuttaa akun, jos sisäinen lämpötila saavuttaa 80 °C (176 °F).

y

POIS päältä kytkettynä Ultra Battery säilyttää varauksen yli 1 vuoden.

SUOMI

Power Magic Ultra Battery B-124

39

Asennusopas

DC in

OFF

Cigarette Hardwire

DC in

OFF

Cigarette Hardwire

1. Aseta virtakytkin POIS-asentoon.

2. Itse suoritettava asennus käyttämällä tupakan sytyttimen pistokkeen virtajohtoa:

a. Kytke

tupakan sytyttimen pistokkeen virtajohto

ajoneuvon tupakan sytyttimen pistorasiaan.

BLACKVUE

OFF

Expansion Dashcam

Cigarette Hardwire

Ultra Batteryn

DC in

XT60

Tupakan sytyttimen

pistokkeen virtajohto

DC in

-porttiin. Kytke virtajohdon toinen pää

b. Aseta virtakytkin Cigarette -asentoon. Siirry vaiheeseen 3.

Huomio

Kun käytät tupakan sytyttimen pistokkeen virtajohtoa, sinun on asetettava kytkin asentoon Cigarette. Jos asetat kytkimen Hardwire­asentoon, kun käytät tupakan sytyttimen pistokkeen virtajohtoa, tästä saattaa seurata tuotevika, ylikuumeneminen, syttyminen jne.

tai

40

BLACKVUE

SUOMI

Power Magic Ultra Battery B-124

41

2. Kiinteä asennus käyttämällä kiinteää virtajohtoa:

a. Kytke

kiinteä virtajohto

Ultra Batteryn

DC in

-porttiin.

Expansion Dashcam

DC in

OFF

Cigarette Hardwire

BLACKVUE

XT60

Kiinteä

virtajohto

b. Etsi ajoneuvosi omistajan oppaan avulla

Kytketty

(lisälaitevirta) -sulake, jonka vahvuus on yli 20 A sisäosan

sulakepaneelissa. Tavallisia esimerkkejä ovat tupakan sytytin ja ajoneuvon stereoiden sulakepaikat.

Huomio

Jos liität Ultra Batteryn

Vakioteho

(BATT) -sulakkeeseen, tästä saattaa seurata ajoneuvon akun tyhjeneminen.

c. Irrota tunnistettu

Kytketty

-sulake ja kohdista se yhteen kolmesta sulaketulpasta.

d. Aseta

ACC

-johto sulaketulpan liittimen päähän. Purista liitin johtimeen puristustyökalun tai pihtien avulla.

ACC

Maadoitusjohto

(rengas)

Ultra Batteryyn

e. Aseta sulakepaneelista irrottamasi sulake lähimmäksi sulaketulpan

DC in

OFF

Cigarette Hardwire

siipiä.
f. Aseta uusi sulake aukkoon kauimmaiseen paikkaan sulaketulpan siivistä.
g. Aseta sulaketulppa tyhjään

Kytketty

-sulakepaikkaan sulakepaneelissa.

GND

h. Liitä maadoitusjohto (rengas) maadoituspisteeseen, kuten pulttiin, joka

on suoraan paljaassa ajoneuvon rungon metalliosassa. Kiinnitä maadoitusjohto paljaaseen metallirunkoon (esimerkiksi

kiinnittämällä se pultin alle).
i. Aseta virtakytkin

Hardwire

-asentoon.

3. Kytke ”lähtöjohto” Ultra Battery -porttiin, johon on merkitty

Expansion Dashcam

Dashcam

BLACKVUE

OFF

Cigarette Hardwire

.

XT60

DC in

4. Kytke autokameran virtapistoke tupakan sytyttimen pistokkeeseen Ultra Batteryn ”lähtöjohdossa”.

Huomautus

Varmista hyvä sähköliitos teippaamalla tulppa ja pistoke yhteen sähköteipillä.

5. Käytä vääntötyökalua ja nosta tuulilasin koristelistan reunoja ja työnnä virtajohto sen alle. Kiinnitä Ultra Battery paikoilleen
käyttämällä mukana toimitettuja tarrakaistaleita

Huomio

Älä altista tuotetta suoralle auringonvalolle ja/tai kuumuudelle.

42

BLACKVUE

SUOMI

Power Magic Ultra Battery B-124

43

BlackVue Battery -hallintasovellus

Lataa

BlackVue Battery

-hallintasovellus Google Play Storesta (Android) tai Apple App Storesta (iOS), jotta voit hallita virtaa ja

asetuksia.

Yhdistäminen Ultra Batteryyn Bluetoothin avulla

1. Kytke Ultra Battery päälle.
– Jos käytät

tupakan sytyttimen pistokkeen virtajohtoa

, aseta virtakytkin

Cigarette

-asentoon.

– Jos käytät

kiinteää virtajohtoa

, aseta virtakytkin

Hardwire

-asentoon.

2. Siirry älypuhelimen

Asetukset

-kohtaan ja kytke

Bluetooth

päälle.

3. Avaa BlackVue Battery -hallintasovellus. Valitse Ultra Battery luettelosta. Jos Ultra Battery ei näy luettelossa, päivitä luettelo

napauttamalla

Skannaa

.

– Jokaiseen Ultra Battery -laitteeseen on kiinnitetty yksilöllinen Bluetooth-tunnus.

Akun tietonäyttö

Asetukset

Akun asetusnäyttö

Tämä asetus koskee vain uudempia

ylellisiä ajoneuvoja (erityisesti

Koreassa käytettäväksi valmistettuja

BMW-ajoneuvoja), joissa on

sisäänrakennettu autokamera, joka

rajoittaa parking-tilan aikaa.

Voit kytkeä tämän asetuksen pois

päältä, jos käytät jälkiasennettua

autokameraa, kuten BlackVue-

Takaisin/peruuta

autokameraa.

Akun Bluetooth-tunnus

Akun nykyinen tila

Nykyinen varaus

Akun lämpötila

Reaaliaikainen tulojännite ja virta

Reaaliaikainen lähtöjännite ja virta
Akun käytettävissä oleva kokonaiskapasiteetti

(käyttäjän asettama)
Arvioitu tä

yteen varaukseen kuluva aika

(tuntia:minuuttia) tämän hetkisellä tehon tulotasolla

Arvioitu käyttöaika (tuntia:minuuttia)

tämän hetkisellä tehon ottotasolla

Malli

Kytke äänimerkkihälytykset
päälle tai pois päältä

Aseta akun käytettävissä
oleva kokonaiskapasiteetti.
Katso suositellut asetukset alla
olevasta taulukosta.

44

BLACKVUE

Palauta tehdasasetuksiin

Tallenna muutokset

Akun kapasiteetti

Akkupakkausten määrä Suositeltu akun kapasiteettiasetus
1 (Ultra) 6 000 mAh
1 (Ultra) + 1 (laajennus) 12 600 mAh
1 (Ultra) + 2 (laajennus) 19,200 mAh
1 (Ultra) + 3 (laajennus) 25 800 mAh
1 (Ultra) + 4 (laajennus) 32 400 mAh
1 (Ultra) + 5 (laajennus) 39 000 mAh

Suosittelemme kasvattamaan kapasiteettia lisäakuilla 6 600 mAh kerralla.

Power Magic Expansion Battery B-124E (myydään erikseen)

Voit kaksinkertaistaa käyttöajan helposti kytkemällä Power Magic Expansion Battery B-124E -akun (6 600 mAh / 84,5 Wh).
Kun Ultra Battery ja 1 lisäakku on ladattu täyteen, ne voivat syöttää virtaa yhteensä jopa 56 tuntia (perustuen yksittäiseen
autokameraan, joka kuluttaa 3 Wh). Latausaika on noin 1 tunti 40 min. (tupakan sytyttimen pistokkeella) / 60min. (kiinteä
asennus).

Kun lisäät yhden tai useamman lisäsakun, säädä käytettävissä olevaa akkujen kokonaiskapasiteettia BlackVue Battery

-hallintasovelluksen avulla.
Useat lisäakut voidaan yhdistää sarjassa pidentämään käyttöaikaa vielä lisää. Huomaa, että latausaika lisääntyy myös vastaavasti.

BLACKVUE

BLACKVUE

Expansion

Expansion

Dashcam

OFF

Cigarette Hardwire

DC in

BLACKVUE

Expansion

Liitosjohto voidaan
kytkeä kumpaan
tahansa lisäakun
porttiin.

SUOMI

Expansion

Expansion

Power Magic Ultra Battery B-124

45

Tuotetiedot

Malli Power Magic Ultra Battery B-124

Väri/koko/paino Musta / 157 mm (L) x 171 mm (P) x 39.5 mm (K) / 1,4 kg

Akkukennon tyyppi LiFePo4

Tulojännite/virta Tupakan sytyttimen pistoke: 12 V–17 V / 6,5 A (enint.)

Latausjännite/virta Tupakan sytyttimen pistoke: 14,6 V / 5 A

Latausaika Tupakan sytyttimen pistoke (standardi 5 A:n lataus): Noin 80 min,

Käyttötunnit

Käyttölämpötila

Korkean lämpötilan katkaisuarvo

Kapasiteetti 12,8 V / 6 000 mAh / 76,8 Wh

Lähtöjännite/virta 11 V-14,5 V / 2 A (enint.)

Kiinteä: 12 V–17 V / 13,5 A (enint.)

Kiinteä: 14,6 V / 9 A

Kiinteä (nopea 9 A:n lataus): Noin 40 min.

Jopa 28 tuntia (perustuen yksittäiseen autokameraan, joka kuluttaa 3 Wh)

Latauslämpötila: 0 °C – 45 °C (32 °F − 113 °F)

Tyhjennyslämpötila: -10 °C – 60 °C (14 °F − 140 °F)

Varastointilämpötila: -10 °C – 60 °C (14 °F − 140 °F)

Noin 80 °C (176 °F)

Asiakastuki

Kun tarvitset asiakastukea, käyttöoppaan tai päivityksiä, vieraile osoitteessa
Voit myös lähettää sähköpostia asiakastuen asiantuntijoille osoitteessa

www.blackvue.com

[e-mail]

.

Rajoitettu takuu

y

Tämän tuotteen takuujakso on 1 vuosi ostopäivämäärästä.

y

Jos tuote vikaantuu normaalin ja oikean käytön aikana takuuaikana, huoltokeskuksemme korjaa tuotteen ilmaiseksi.

y

Kaikki tuotteeseen liittyvä purkaminen, vaihtaminen tai muuttaminen mitätöi takuun.

y

Takuuaikana tapahtuneen virheellisen käytön aiheuttaman ongelman tai toimintahäiriön korjaamisen kulut saatetaan
periä käyttäjältä.

y

Valmistaja ei ole vastuussa mistään vaurioista tai menetyksistä, jotka aiheutuvat tuotteen virheellisestä käytöstä.

46

BLACKVUE

SVENSKA

Power Magic Ultra Battery B-124

47

BlackVue Power Magic Ultra Battery B-124

Power Magic Ultra Battery är utformat för att driva din BlackVue-fordonskamera i parkeringsläge under längre tidsperioder utan
att använda fordonsbatteriet.

Expansion Dashcam

DC in

OFF

Cigarette Hardwire

BLACKVUE

XT60XT60

eller

Fastmonterande

strömkabel

Strömkabel till cigarettändarkontakt

Säkerhetsanvisningar

Felaktig användning av Power Magic Ultra Battery kan leda till dålig prestanda och orsaka överhettning, antändning, explosioner
osv. Följ dessa instruktioner för att använda produkten på ett korrekt sätt:

y

Bekanta dig med innehållet i användarmanualen innan du använder produkten.

y

Använd bara BlackVue-kablar i original, som tillhandahålls av tillverkaren. Kontakta kundtjänst eller din närmaste
leverantör för att byta ut delar.

y

Använd bara produkten till att driva en fordonskamera.

y

Utsätt inte produkten för direkt solljus eller värme.

y

Utsätt den inte för höga temperaturer.

y

Använd inte en cigarettändare med era uttag (adapter) tillsammans med produkten.

y

Placera inte produkten i en mikrovågsugn eller i en omgivning med högt tryck.

y

Reparera eller modiera inte produkten på egen hand.

y

Kasta inte batteriet och utsätt det inte för fysiska påfrestningar.

y

Plocka inte isär, pressa ihop eller punktera produkten.

y

Använd inte produkten i en elektrostatisk omgivning eftersom det kan påverka funktionerna hos batteriets skyddskretsar.

y

Om produkten avger en ovanligt lukt när du använder den, koppla omedelbart ur den och kontakta kundtjänst eller din
närmaste leverantör.

y

Sluta omedelbart att använda produkten om batterier sväller. Kontakta kundtjänst eller din närmaste leverantör.

y

Håll produkten borta från barn och husdjur.

y

Låt inte metallföremål komma i kontakt med terminalerna på ström- och utgångskablarna.

y

Se till att batteriet inte kommer i kontakt med vatten eller andra vätskor.

y

Pittasoft Co., Ltd. är inte ansvariga för skador som uppstår av att produkten plockas isär, öppnas eller modieras.

Bortskaande av batteripaketet

1. Alla elektriska och elektroniska produkter måste avyttras separat från det kommunala avfallet på utmärkta
avfallshanteringsanläggningar som fastställts av regeringen eller de lokala myndigheterna. Ta kontakt med lokala
myndigheter för att få mer information om tillgängliga avyttrings- och återvinningsalternativ i ditt närområde.

2. Bränn inte produkten eller utsätt den för eld. Om den utsätts för överdriven värme kan det leda till brand eller explosion.

Komponenter

Kontrollera förpackningen för alla dessa föremål innan du installerar Power Magic Ultra Battery B-124.

BLACKVUE

XT60

BLACKVUE

Power Magic Ultra Battery B-124

XT60

Power Magic Ultra

BatteryB-124

Strömkabel till

cigarettändarkontakt

Fastmonterande

strömkabel

Användarmanual

Utgångskabel för

fordonskamera

(Cigarettändaruttag)

Sats med säkringskranar

(3 typer)

Velcro-remsor (2 EA)

Obs!

Power Magic Expansion Battery B-124E levereras med en anslutningskabel istället för kablarna/säkringskranarna ovan.

48

BLACKVUE

Översikt

39,5 mm (H)

171 mm (L)

BLACKVUE

Power Magic Ultra Battery B-124

157 mm (B)

BLACKVUE

SVENSKA

Port för Expansion

Battery (säljs separat)

Fordonskamera

(Utgång till

cigarettändaruttag för

fordonskamera)

Expansion Dashcam

LED-lampor

: Batteriet laddas
: Batteriet helt laddat
: Bluetooth på

OFF

Cigarette Hardwire

DC in

DC in (kontakt till
strömkabel)

Strömbrytare

yCigarette: Välj detta när Ultra Battery drivs av ett cigarettändaruttag med

en strömkabel till cigarettändarkontakt (vanlig 5 A-laddning)

yHardwire: Välj detta när Ultra Battery är fast monterat till fordonets

säkringspanel med en fastmonterande strömkabel (snabb 9 A-laddning)

yOFF: Stäng av Ultra Battery

Power Magic Ultra Battery B-124

49

LED-lampor och pip

LED-lampor Pip*

Igång

Laddning påbörjad

Laddar

Helt laddad Den gröna LED-lampan lyser

Bluetooth är anslutet Den blåa LED-lampan lyser

Varning för låg
ingångsspänning

Varning för
överhettning

* Pipandet kan inaktiveras med bluetooth via BlackVue Battery manager-appen.

Alla 3 LED-lampor lyser tillsammans
och släcks sedan en efter en.

Den röda LED-lampan blinkar i
5sekunder

Den röda LED-lampan lyser

Den röda och den gröna LED-lampan
blinkar samtidigt

Den röda och den gröna LED-lampan
blinkar efter varandra

Piper fyra gånger

Piper en gång

Piper en gång i sekunden

Piper en gång i sekunden

Produktegenskaper

Laddas medan du kör. Driver din fordonskamera när du har parkerat.

y

Upp till 28 timmars ström från 40 minuters laddning (baserat på en fordonskamera som använder 3 Wh och en fast
monterad installation).

y

Kompatibel med 2 installationsmetoder:

– Gör det själv-installation – vanligt uttag och kontakt för cigarettändare (vanlig 5 A-laddning); eller
– Fast monterad installation – vanligt uttag för cigarettändare och hårdkodad kabel (snabb 9 A-laddning)

y

Du kan enkelt dubblera användningstiden genom att koppla in ett Expansion Battery (säljs separat)

y

Kongurera inställningarna via Bluetooth med den tillhörande smartphone-appen

y

Kompatibel med 12 V elektriska bilsystem.

y

Skyddskretsar till batteriet för utökad säkerhet och längre batteriliv.

y

Ladda ditt Ultra Battery och driv fordonskameran samtidigt medan du kör.

y

Strömutgången växlar automatiskt till att ta ström från Ultra Battery när motorn är avstängd.

y

Battericykelns livslängd: Godkänd för 1500 hela laddningar/uppladdningscykler innan batteriets kapacitet faller under 80
% av sin ursprungliga kapacitet.

y

Funktionen för avstängning vid höga temperaturer stänger av batteriet om den interna temperaturen når 80 °C (176 °F).

y

När Ultra Battery är AV (OFF) behåller det sin laddning i mer än ett år.

50

BLACKVUE

Installationsguide

DC in

OFF

Cigarette Hardwire

DC in

OFF

Cigarette Hardwire

1. Ställ in strömbrytaren till läget OFF.

2. För gör det själv-installation med en strömkabel för cigarettändarkontakt:

a. Koppla in

fordonets cigarettändaruttag.

strömkabeln för cigarettändarkontakt

BLACKVUE

OFF

Expansion Dashcam

Cigarette Hardwire

DC in

i Ultra Batterys

XT60

DC in

-port. Koppla in andra änden av strömkabeln i

Strömkabel till cigarettändarkontakt

SVENSKA

b. Ställ in strömbrytaren till läget Cigarette. Fortsätt till steg 3.

Försiktighet

När du använder en strömkabel för cigarettändarkontakt måste du ställa in brytaren på Cigarette. Om du ställer in brytaren till läget
Hardwire när du använder en strömkabel för cigarettändarkontakt kan det orsaka fel på produkten, överhettning, antändning osv.

eller

Power Magic Ultra Battery B-124

51

52

BLACKVUE

2. För en fast monterad installation med en fastmonterande strömkabel:

a. Koppla in den

fastmonterande strömkabeln

i Ultra Batterys

DC in

-port.

Expansion Dashcam

DC in

OFF

Cigarette Hardwire

BLACKVUE

XT60

Fastmonterande

strömkabel

b. Titta i ditt fordons användarmanual och hitta en

Switchad

(tillbehörsström) säkring på mer än 20A i din inre

säkringspanel. Typiska exempel är säkringshålen för cigarettändare och bilstereo.

Försiktighet

Om du ansluter Ultra Battery till en

Konstant eekt

(BATT)-säkring kan det tömma fordonets batteri.

c. Avlägsna den identierade

Switchade

säkringen och matcha dess typ med en av de tre säkringskranarna.

d. Infoga

ACC

-sladden i säkringskranens kontaktände. Använd ett krimpningsverktyg eller en tång för att pressa fast

kontakten på sladden.

ACC

Jordledning

(ring)

Till Ultra Battery

e. Infoga säkringen du tog bort från säkringspanelen i hålet som är

DC in

OFF

Cigarette Hardwire

närmast bladen på säkringskranen.
f. Infoga en ny säkringen i hålet längst bort från säkringskranens blad.
g. Infoga säkringskranen i det tomma

Switchade

säkringshålet i

GND

säkringspanelen.
h. Anslut jordledningen (ring) till en jordad punkt, t.ex. en bult, som sitter direkt på en bar metalldel på fordonets ram.

Säkra jordledningen till den bara metallramen (t.ex. genom att säkra den under bulten).
i. Ställ in strömbrytaren till läget

Hardwire

.

3. För in ”Utgångskabeln” i porten som är märkt

Dashcam

Expansion Dashcam

på Ultra Battery.

BLACKVUE

OFF

Cigarette Hardwire

XT60

DC in

4. För in fordonskamerans strömkontakt i cigarettändaruttaget på Ultra Batterys ”Utgångskabel”.

Obs!

För att försäkra dig om bra elektrisk kontakt kan du använda eltejp för att tejpa ihop kontakten och uttaget.

5. Använd bändverktyget för att lyfta på vindrutans kantlist och peta in strömkabeln. Använd de medföljande Velcro­remsorna för att xera Ultra Battery på plats.

SVENSKA

Försiktighet

Utsätt inte produkten för direkt solljus och/eller värme.

Power Magic Ultra Battery B-124

53

54

BLACKVUE

BlackVue Battery Manager App

Ladda ner

BlackVue Battery

manager-appen från Google Play Store (Android) eller Apple App Store (iOS) för att hantera ström

och inställningar.

Ansluta till Ultra Battery via Bluetooth

1. Slå på Ultra Battery.
– Om du använder

strömkabeln till cigarettändarkontakten

ska du ställa in strömbrytaren till läget

Cigarette

.

– Om du använder

den fastmonterande strömkabeln

ska du ställa in strömbrytaren till läget

Hardwire

.

2. Gå till din smartphones

Inställningar

och slå på

Bluetooth

.

3. Öppna BlackVue Battery manager-appen. Välj ditt Ultra Battery från listan. Om ditt Ultra Battery inte visas trycker du på

Scanna

för att uppdatera listan.

– En dekal med ett unikt Bluetooth-ID sitter på varje Ultra Battery.

Skärm med batteriinformation

Inställningar

Batteriets Bluetooth-ID

Aktuell batteristatus

Aktuellt laddningstillstånd

Modell

Skärm med batteriinställningar

Tillbaka/avbryt

Denna inställning gäller bara nyare

lyxfordon (särskilt BMW som har

tillverkats för användning i Korea)

med en inbyggd fordonskamera som

begränsar tiden i parkeringsläge.

Du kan stänga av den här

inställningen om du använder en

eftermarknadsfordonskamera som

BlackVue-fordonskameran.

Återställ till fabriksinställningar

Batteritemperatur

Ingångsspänning och ström i realtid

Utgångsspänning och ström i realtid
Total batterikapacitet tillgänglig för användning

(kan ställas in av användaren)
Beräknad tid till full laddning (timmar: minuter)

vid nuvarande strömförsörjningsnivå

Beräknad användningstid (timmar: minuter) vid

nuvarande strömförbrukningsnivå

SVENSKA

Slå på eller stäng av pipande
varningar
Ställ in den totala tillgängliga
batterikapaciteten. Se tabellen
nedan för rekommenderade
inställningar.

Spara ändringar

Power Magic Ultra Battery B-124

55

Batterikapacitet

Antal batteriförpackningar Rekommenderad inställning för batterikapacitet
1 (Ultra) 6.000 mAh
1 (Ultra) + 1 (Expansion) 12.600 mAh
1 (Ultra) + 2 (Expansion) 19.200 mAh
1 (Ultra) + 3 (Expansion) 25.800 mAh
1 (Ultra) + 4 (Expansion) 32.400 mAh
1 (Ultra) + 5 (Expansion) 39.000 mAh

Vi rekommenderar att du ökar med 6.600 mAh för varje ytterligare Expansion Battery.

Power Magic Expansion Battery B-124E (säljs separat)

Du kan enkelt dubblera livslängden genom att koppla in ett Power Magic Expansion Battery B-124E (6.600 mAh / 84,5 Wh).
När Ultra Battery och 1 Expansion Battery är helt laddade kan de ge ström i upp till totalt 56 timmar (baserat på en enskild
fordonskamera som förbrukar 3 Wh). Laddningstiden är ungefär 1 timme och 40 minuter (Cigarettändarkontakt) / 60minuter
(Fast monterad).

När du lägger till 1 eller er Expansion Battery bör du justera den totala tillgängliga batterikapaciteten med BlackVue Battery
manager-appen.

Flera Expansion Battery kan kopplas ihop efter varandra för att utöka livslängden ännu mer. Laddningstiden ökar då i enlighet
med antalet batterier.

BLACKVUE

56

BLACKVUE

Expansion

Expansion

Expansion

Dashcam

BLACKVUE

OFF

Cigarette Hardwire

DC in

BLACKVUE

Expansion

Expansion

Anslutningskabeln kan
kopplas in i valfri port
på Expansion Battery.

Produktspecikationer

Modell Power Magic Ultra Battery B-124

Färg/mått/vikt Svart / 157 mm (B) x 171 mm (L) x 39,5 mm (H) / 1,4 kg

Battericellstyp LiFePo4

Ingångsspänning / Ström Cigarettändarkontakt: 12 V–17 V / 6,5 A (max)

Laddningsspänning / Ström Cigarettändarkontakt: 14.6 V / 5 A

Laddningstid Cigarettändarkontakt (vanlig 5 A-laddning): Ung. 80 minuter

Användningstimmar

Drifttemperatur

Avstängning för hög temperatur

Kapacitet 12,8 V / 6.000 mAh / 76,8 Wh

Utgångsspänning / Ström 11 V-14,5 V / 2 A (max)

Fast monterad: 12 V–17 V / 13,5 A (max)

Fast monterad: 14.6 V / 9 A

Fast monterad (snabb 9 A-laddning): Ung. 40 minuter

Upp till 28 timmar (baserat på en enskild fordonskamera som förbrukar 3 Wh)

Laddningstemperatur: 0 °C − 45 °C (32 °F − 113 °F)

Urladdningstemperatur: -10 °C − 60 °C (14 °F − 140 °F)

Lagringstemperatur: -10 °C − 60 °C (14 °F − 140 °F)

Cirka 80 °C (176 °F)

Kundsupport

För kundtjänst, manual och uppdateringar, besök
Du kan också skicka e-post till en kundsupportexpert på

www.blackvue.com

[e-mail]

.

Begränsad garanti

y

Den här produktens garantiperiod är 1 år från inköpsdatumet.

y

Om produkten inte fungerar vid normal och korrekt användning inom garantiperioden reparerar vårt servicecenter
produkten utan kostnad.

y

Garantin gäller inte om du har plockat isär, modierat eller förändrat produkten.

y

Kostnaden för att reparera alla felaktiga funktioner eller problem som har orsakats av felaktig användning under
garantiperioden kan tillfalla kunden.

y

Tillverkaren är inte ansvarig för några förluster eller skador som orsakats av felaktig användning av produkten.

SVENSKA

Power Magic Ultra Battery B-124

57

Notes

Product Warranty



The term of this product warranty is 1 year from the purchase date.



We, Pit taS oft Co., Ltd ., prov ide th e pr odu ct warr ant y ac cord ing to the Con sum er Disp ute Se ttl emen t R egul ati ons (dr awn
up by the Fair Trade Commission). PittaSoft or designated partners will provide the warranty service upon request.

Warranty

Circumstances

For serious repair required within 10 days of purchase

For serious repair required within 1 month of purchase Exchange

For serious repair required within 1 month of exchange

When not exchangeable Refund

For
performance/
functional
problems
under normal
use conditions

1) Malfunction due to customer fault

- Malfunction & damage caused by user negligence (fall, shock, damage,
unreasonable operation, etc.) or careless use

- Malfunction & damage after being serviced/repaired by an unauthorized third
party, and not through Pittasoft's Authorized Service Center.

- Malfunction & damage due to the use of unauthorized components,
consumables, or separately sold parts

2) Other Cases

- Malfunction due to natural disasters (re, ood, earthquake, etc.)

- Expired life span of a consumable part

- Malfunction due to external reasons

Repair
(If Available)

Repair
(If Unavailable)

For Defect Free Repair
Repeated problem with the same defect

(up to 3times)
Repeated trouble with dierent parts

(up to 5times)
For the loss of a product while being serviced/

repaired

When repair is unavailable due to lack of spare
parts within the component holding period

When repair is unavailable even when spare
parts are available

Within the

Term

Exchange/

Refund

Exchange/

Refund

Exchange/

Refund

Paid Repair Paid Repair

Outside of

the Term

N/A

Paid Repair/Paid

Product Exchange

Refund after

depreciation plus

an additional

10% (Maximum:

purchase price)

Exchange/Refund

after depreciation



This warranty is only valid in the country where you purchased the product.

ZH10030-17001
R-CMM-EGS-CELLINK-NEO6

Li-ion

Product I Battery Pack

Model Name I Power Magic Ultra Battery B-124

Address I 7F, BYC HIGHCITY Building A 131, Gasan Digital 1-ro,

Geumcheon-gu, Seoul, Republic of Korea, 08506

Customer Support I [e-mail]

Product Warranty

I One-Year Limited Warranty

Designed by Pittasoft Co., Ltd

Manufactured by EGEN.Inc

facebook.com/BlackVueOfficial

www.blackvue.com

Made in Korea

COPYRIGHT©2018 Pittasoft Co., Ltd. All rights reserved.
