ENGLISH

Intended use

Your Black & Decker vacuum cleaner has been designed to vacuum dry substances. This product is intended for household use only.

Safety instructions

◆ Warning! When using mains-powered appliances,

basic safety precautions, including the following, should always be followed to reduce the risk of fire, electric shock, personal injury and material damage.

◆ Read all of this manual carefully before using the appliance.

◆ The intended use is described in this manual. The use of

any accessory or attachment or the performance of any operation with this appliance other than those recommended in this instruction manual may present a risk of personal injury.

◆ Retain this manual for future reference.

Using your appliance

◆ Make sure that the appliance is switched off before

connecting to or disconnecting from the power supply.

◆ Always take care when using the appliance.

◆ Do not use the appliance outdoors.

◆ Never pull the power supply cord to disconnect the plug

from the socket. Keep the power supply cord away from heat, oil and sharp edges.

◆ If the power supply cord is damaged during use,

disconnect the appliance from the power supply immediately. Do not touch the power supply cord before disconnecting from the power supply.

◆ Disconnect the appliance from the power supply when not

in use, before fitting or removing parts and before cleaning.

Safety of others

◆ Do not allow children or any person unfamiliar with these

instructions to use the appliance.

◆ Do not allow children or animals to come near the work

area or to touch the appliance or power supply cord. Close supervision is necessary when the appliance is used near children.

After use

◆ Switch off and remove the plug from the socket before

leaving the appliance unattended and before changing, cleaning or inspecting any parts of the appliance.

◆ When not in use, the appliance should be stored in a dry

place. Children should not have access to stored appliances.

Inspection and repairs

◆ Before use, check the appliance for damaged or defective

parts. Check for breakage of parts, damage to switches and any other conditions that may affect its operation.

◆ Do not use the appliance if any part is damaged or defective.

◆ Have any damaged or defective parts repaired or replaced

by an authorised repair agent.

◆ Before use, check the power supply cord for signs of

damage, ageing and wear.

◆ Do not use the appliance if the power supply cord or

mains plug is damaged or defective.

◆ If the power supply cord or mains plug is damaged or

defective it must be repaired by an authorised repair agent in order to avoid a hazard. Do not cut the power supply cord and do not attempt to repair it yourself.

◆ Never attempt to remove or replace any parts other than

those specified in this manual.

Double insulation

This appliance is double insulated; therefore no earth wire is required. Always check that the power supply corresponds to the voltage on the rating plate.

Additional safety instructions for vacuum cleaners

◆ Do not use the appliance to pick up liquids.

◆ Do not use the appliance to pick up any materials that

could catch fire.

◆ Do not use the appliance near water. Do not immerse the

appliance in water.

◆ Keep the motor draught away from your eyes and face.

◆ Keep children and animals at a safe distance when using

this appliance.

◆ Always work from bottom up when using the appliance on

stairs, and keep the appliance at least a stair below your working position.

◆ Do not use the appliance without the suction head or

another suitable accessory mounted to the tube.

◆ Use only Black & Decker accessories.

Features

This appliance includes some or all of the following features (fig. A).

1. On/off switch

2. Speed control switch (VB1630/VB1740/VB1820/VB1850)

3. Cord rewind button

4. Handle

5. Cover

6. Hose

7. Airflow control switch

8. Extension tube

9. Suction head

10. Wheels

In addition, this appliance is supplied with some or all of the following accessories (fig. B):

11. Crevice tool

ENGLISH

12. Brush tool

13. Parquet floor head (VB1630/VB1740/VB1850)

The parquet floor head is not included with all models. This accessory is available from your Black & Decker dealer / service centre (cat. no. VW70).

Assembly

Fitting the dustbag (fig. C & D) Warning! Before first use, make sure to fit a dustbag.

◆ Open the cover (5) as shown (fig. C).

◆ Place a dustbag (15) in the dustbag holder (16).

◆ Align the dustbag collar (17) with the inlet (18) (fig. D).

◆ Make sure that the inlet protrudes into the dustbag collar.

◆ Close the cover.

Connecting the hose (fig. E)

◆ Insert the hose connector (18) into the inlet (19) of the

appliance.

◆ Slide the hose further until the release buttons (20) click

into place.

◆ To disconnect the hose, press the release buttons and pull

out the hose.

Mounting the extension tube (fig. F)

◆ Press the lock button (21) and slide the hose nozzle (22)

into the tube (8) until it clicks into place.

◆ To remove the tube, press the lock button and pull the

hose out of the tube.

The accessories can be mounted on both the hose (6) and the tube (8). When not in use, the accessories can be stored in the accessory holder (24).

◆ Remove the accessory from the holder (fig. H).

◆ Press the lock button (21 or 23) and slide the accessory

onto the hose nozzle (22) or the tube (8) (fig. G).

◆ To remove an accessory, press the lock button (21 or 23)

and pull the accessory off.

Use

Unwinding and rewinding the cord (fig. A)

The cord rewind button (3) can be operated by hand or foot.

◆ Before use, pull a sufficient length of cord from the back

of the appliance.

◆ After use, press the cord rewind button to store the cord

back into place. Manually guide the cord to ensure it does not swing back. Ensure the plug is correctly located.

Adjusting the length of the tube (fig. I)

The extension tube (8) can be adjusted in 21 steps.

◆ Engage the adjustment knob (25) and slide the tube to the

desired length.

◆ Release the knob.

Adjusting the suction head (fig. G)

◆ For vacuuming on carpets, switch the floor surface

selector (26) into the up position.

◆ For vacuuming on laminates, tiles, etc., switch the floor

surface selector into the down position.

Mounting the suction head (fig. G)

The suction head (9) allows for vacuuming on carpet and hard surfaces (e.g. laminate and tiles).

◆ Press the lock button (23) and slide the tube (8) into the

head (9) until it clicks into place.

◆ To remove the head, press the lock button and pull the

tube out of the head.

VB1630/VB1740/VB1850 - Mounting the parquet floor head (fig. G)

The parquet floor head (13) allows for vacuuming on wooden and polished surfaces.

◆ Press the lock button (23) and slide the tube (8) into the

head until it clicks into place.

◆ To remove the head, press the lock button and pull the

tube out of the head.

Mounting accessories (fig. G & H)

The crevice tool (11) allows for vacuuming in narrow and hard-to-reach places. The brush tool (12) allows for vacuuming on furniture, blinds, curtains, windows and stairs.

Switching on and off (fig. A)

The on/off switch (1) can be operated by hand or foot.

◆ To switch the appliance on, press the on/off switch (1).

◆ To switch the appliance off, press the on/off switch again.

VB1630/VB1740/VB1820/VB1850 - Setting the suction force (fig. A)

The speed control switch (2) allows for a precise setting of the suction force.

◆ Slide the speed control switch (2) to the desired setting.

◆ For vacuuming on hard surfaces (e.g. floors), choose a

high speed setting.

◆ For vacuuming on soft surfaces (e.g. upholstery), choose a

low speed setting.

Adjusting the airflow (fig. A)

◆ Move the airflow control switch (7) to adjust the airflow

as desired.

ENGLISH

Vacuuming

◆ When operating the appliance, make sure that the hose is

not trapped, twisted or blocked.

◆ In case of overheating, a cut-out will operate and the

appliance will automatically stop.

◆ If the appliance stops operating, unplug the appliance and

allow it to cool for 2 - 3 hours.

Hints for optimum use

◆ When working in confined spaces, temporarily remove the

accessory holder from the tube to improve your scope.

◆ When vacuuming stairs, always start at the bottom and

work your way up. Position the appliance on the floor and do the stairs until halfway. Then carry the appliance to a stable position which is at least one stair below your working position, and do the top half of the stairs.

Carrying the appliance (fig. J)

During use the appliance can be carried using the handle (4).

◆ Tilt the handle into position as shown.

Temporarily parking the suction head (fig. K)

◆ Use the park position (34) for a temporary parking of the

suction head.

Storing the appliance (fig. L) Warning! When storing the appliance, switch the appliance

off and unplug it.

◆ Make sure that the cord is fully rewound.

◆ Place the appliance in an upright position.

◆ Park the tube by placing the ridges on the head and the

tube in the corresponding slots on the appliance as shown. The locking device (32) engages automatically.

◆ Store the appliance in a dry location. The appliance can

be carried at the integrated handle (33).

◆ To take the tube from the appliance for use, press one of

the lock buttons and lift the tube and head out of the parking slots.

Maintenance

Your Black & Decker appliance has been designed to operate over a long period of time with a minimum of maintenance. Continuous satisfactory operation depends upon proper appliance care and regular cleaning.

Warning! Before performing any maintenance or cleaning on the appliance, unplug the appliance.

◆ Regularly clean the ventilation slots in your appliance

using a soft brush or dry cloth.

◆ Regularly clean the motor housing using a damp cloth.

Do not use any abrasive or solvent-based cleaner.

Replacing the dustbag (fig. C & D)

The dustbag must be replaced when the red bag full indicator (14) is visible while the appliance runs at maximum speed and the head is raised from the surface. Replacement dustbags are available from your Black & Decker dealer (cat. no. VBP50).

◆ Open the cover (5) as shown (fig. C).

◆ Slightly pull back the dustbag holder (16) to remove the

dustbag collar (17) from inlet (18) (fig. D).

◆ Remove the old dustbag (15) from the dustbag holder.

◆ Place a new dustbag in the dustbag holder.

◆ Align the dustbag collar (17) with the inlet (18).

◆ Make sure that the inlet protrudes into the dustbag collar.

◆ Close the cover.

Cleaning

Warning! Before cleaning and maintenance, switch the

appliance off and unplug it.

◆ From time to time wipe the appliance with a damp cloth.

Do not use any abrasive or solvent-based cleaner. Do not immerse the appliance in water.

Cleaning the motor filter (fig. C, D & M)

The motor filter reduces the amount of dust entering the motor housing to a minimum. The filter is re-usable and should be cleaned regularly.

◆ Open the cover (5) as shown (fig. C).

◆ Remove the dustbag (fig. D).

◆ Pull the filter (27) out of the filter holder (28) (fig. M).

◆ Brush any loose dust off the filter.

◆ Replace the filter.

◆ Place a new dustbag (fig. D).

◆ Close the cover (fig. C).

Replacing the filters (fig. C, D & M - O)

The motor filter and the outlet filter should be replaced every 6 to 9 months and whenever worn or damaged. The filters have to be replaced at the same time. Replacement filter sets are available from your Black & Decker dealer (cat. no. VBF20).

Replacing the motor filter (fig. C, D & M)

◆ Proceed as described above to replace the filter (27).

Replacing the outlet filters (fig. N & O)

◆ Open the cover (29).

◆ Remove the old filters (30).

◆ Insert the new filters as shown.

◆ Close the cover.

VB1850 - Replacing the HEPA filter

The HEPA filter reduces the amount of dust exiting the motor housing to a minimum. The filters should be replaced whenever worn or damaged. Replacement filters are available from your Black & Decker dealer (cat. no. VBF30).

◆ Proceed as described above to replace the filter (31).

Mains plug replacement (U.K. & Ireland only)

If a new mains plug needs to be fitted:

◆ Safely dispose of the old plug.

◆ Connect the brown lead to the live terminal in the new

plug.

◆ Connect the blue lead to the neutral terminal.

Warning! No connection is to be made to the earth terminal. Follow the fitting instructions supplied with good quality plugs. Recommended fuse: 13 A.

Protecting the environment

Black & Decker provides a facility for recycling Black & Decker products once they have reached the end of their working life. This service is provided free of charge. To take advantage of this service please return your product to any authorised repair

agent who will collect them on our behalf. You can check the location of your nearest authorised repair agent by contacting your local Black & Decker office at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com

Technical data

VB1600 VB1710 VB1820 VB1630 VB1740 VB1850

Voltage V 230 230 230 Power input W 1,600 1,700 1,800 Cable length m 6 6 6 Bag size l 3.5 3.5 3.5 Weight kg 6 6 6

EC declaration of conformity

VB1600/VB1630/VB1710/VB1740/VB1820/VB1850 Black & Decker declares that these products conform to: 89/336/EEC, 73/23/EEC, EN 55014, EN 61000, EN 60335

ENGLISH

Colin Wills

Director of Engineering

BDCI, 4/F, 2 Dai Wang Street

Tai Po Industrial Estate

Tai Po NT, Hong Kong

1-12-2003

UK patent application nos. 0314932.5

UK design application no. 3 013 969

Australian design application no. 484/04

European Community design application no. 131 669

Chinese design application no. 200430002049

US design application no. 29/199,055

Guarantee

Black & Decker is confident of the quality of its products and offers an outstanding guarantee. This guarantee statement is in addition to and in no way prejudices your statutory rights. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area.

If a Black & Decker product becomes defective due to faulty materials, workmanship or lack of conformity, within 24 months from the date of purchase, Black & Decker guarantees to replace defective parts, repair products subjected to fair wear and tear or replace such products to ensure minimum inconvenience to the customer unless:

◆ The product has been used for trade, professional or hire

purposes;

◆ The product has been subjected to misuse or neglect;

◆ The product has sustained damage through foreign

objects, substances or accidents;

◆ Repairs have been attempted by persons other than

authorised repair agents or Black & Decker service staff.

To claim on the guarantee, you will need to submit proof of purchase to the seller or an authorised repair agent. You can check the location of your nearest authorised repair agent by contacting your local Black & Decker office at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after-sales service and contacts are available on the Internet at:

www.2helpU.com

Please visit our website www.blackanddecker.co.uk to register your new Black & Decker product and to be kept up to date on new products and special offers. Further information on the Black & Decker brand and our range of products is available at www.blackanddecker.co.uk

DEUTSCH

Bestimmungsgemäße Verwendung

Ihr Black & Decker Staubsauger wurde zum Aufsaugen von trockenen Substanzen entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitsanweisungen

◆ Achtung! Bei der Verwendung netzbetriebener Geräte

sind zum Schutz vor Feuergefahr, elektrischen Schlägen sowie Körperverletzungen und Sachschäden grundlegende Sicherheitsmaßnahmen einschließlich der folgenden Vorschriften zu beachten.

◆ Lesen Sie diese Anleitung genau durch, bevor Sie das

Gerät verwenden.

◆ Die bestimmungsgemäße Verwendung ist in dieser

Bedienungsanleitung beschrieben. Das Verwenden anderer als der in dieser Anleitung empfohlenen Vorsatzgeräte und Zubehörteile oder die Ausführung von Arbeiten mit diesem Gerät, die nicht der bestimmungsgemäßen Verwendung entsprechen, kann zu Unfallgefahren führen.

◆ Bewahren Sie diese Anleitung auf.

Gebrauch des Gerätes

◆ Stellen Sie sicher, daß das Gerät ausgeschaltet ist, bevor

Sie es mit der Stromversorgung verbinden oder von ihr trennen.

◆ Gehen Sie beim Gebrauch des Geräts stets vorsichtig vor.

◆ Verwenden Sie das Gerät nicht im Freien.

◆ Benutzen Sie nicht das Kabel, um den Stecker aus der

Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten.

◆ Wird das Kabel während des Gebrauchs beschädigt,

trennen Sie das Gerät sofort vom Netz. Berühren Sie das Kabel nicht, solange es noch am Netz angeschlossen ist.

◆ Trennen Sie das Gerät vom Netz, wenn es nicht gebraucht

wird, bevor Teile angebracht oder entfernt werden und bevor das Gerät gereinigt wird.

Sicherheit anderer Personen

◆ Untersagen Sie Kindern sowie Personen, die sich mit dem

Inhalt dieser Anleitung nicht auskennen, die Verwendung dieses Geräts.

◆ Halten Sie Kinder und Tiere vom Arbeitsbereich fern, und

sorgen Sie dafür, daß das Gerät und das Netzkabel nicht berührt wird. Wird das Gerät in der Nähe von Kindern verwendet, so ist äußerste Achtsamkeit erforderlich.

Nach dem Gebrauch

◆ Schalten Sie das Gerät aus, und ziehen Sie den Stecker

aus der Steckdose, bevor Sie das Gerät unbeaufsichtigt zurücklassen und bevor Sie Teile des Gerätes verändern, reinigen oder überprüfen.

◆ Das unbenutzte Gerät ist an einem trockenen Ort

aufzubewahren. Kinder sollten keinen Zugang zu aufbewahrten Geräten haben.

Inspektion und Reparaturen

◆ Überprüfen Sie das Gerät vor dem Gebrauch auf beschädigte

oder defekte Teile. Prüfen Sie, ob Teile gebrochen, Schalter beschädigt oder andere Zustände eingetreten sind, die die Funktion des Gerätes beeinträchtigen.

◆ Benutzen Sie das Gerät nicht, wenn irgendein Teil defekt ist.

◆ Lassen Sie defekte Teile immer von einer unserer

Kundendienstwerkstätten reparieren oder austauschen.

◆ Überprüfen Sie vor dem Gebrauch das Netzkabel auf

Beschädigung, Alterung und Verschleiß.

◆ Verwenden Sie das Gerät nicht, falls das Netzkabel oder

der Netzstecker beschädigt ist.

◆ Falls das Netzkabel oder der Netzstecker beschädigt ist,

so sind die beschädigten Teile von einer autorisierten Reparaturwerkstatt auszutauschen, um Gefahren vorzubeugen. Schneiden Sie nicht in das Netzkabel, und versuchen Sie nicht, das Kabel selbst zu reparieren.

◆ Versuchen Sie nie, irgendwelche Teile zu entfernen oder

auszutauschen, die nicht in der Anleitung beschrieben werden.

Schutzisolation

Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie stets, ob die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht.

Zusätzliche Sicherheitsanweisungen für Staubsauger

◆ Saugen Sie keine Flüssigkeiten mit dem Gerät auf.

◆ Saugen Sie kein feuergefährliches Material mit dem

Gerät auf.

◆ Verwenden Sie das Gerät nicht in der Nähe von Wasser.

Tauchen Sie das Gerät nicht in Wasser ein.

◆ Halten Sie den Saugstutzen von Augen und Gesicht fern.

◆ Halten Sie Kinder und Tiere beim Gebrauch des Gerätes in

einem sicheren Abstand.

◆ Arbeiten Sie stets von unten nach oben, wenn das Gerät

auf Treppen verwendet wird, und halten Sie das Gerät mindestens eine Treppenstufe unterhalb Ihrer Arbeitsposition.

◆ Verwenden sie das Gerät nicht ohne den Saugkopf oder

ein anderes geeignetes Zubehörteil, das am Rohr befestigt wird.

◆ Verwenden Sie ausschließlich Black & Decker Zubehör.

Merkmale

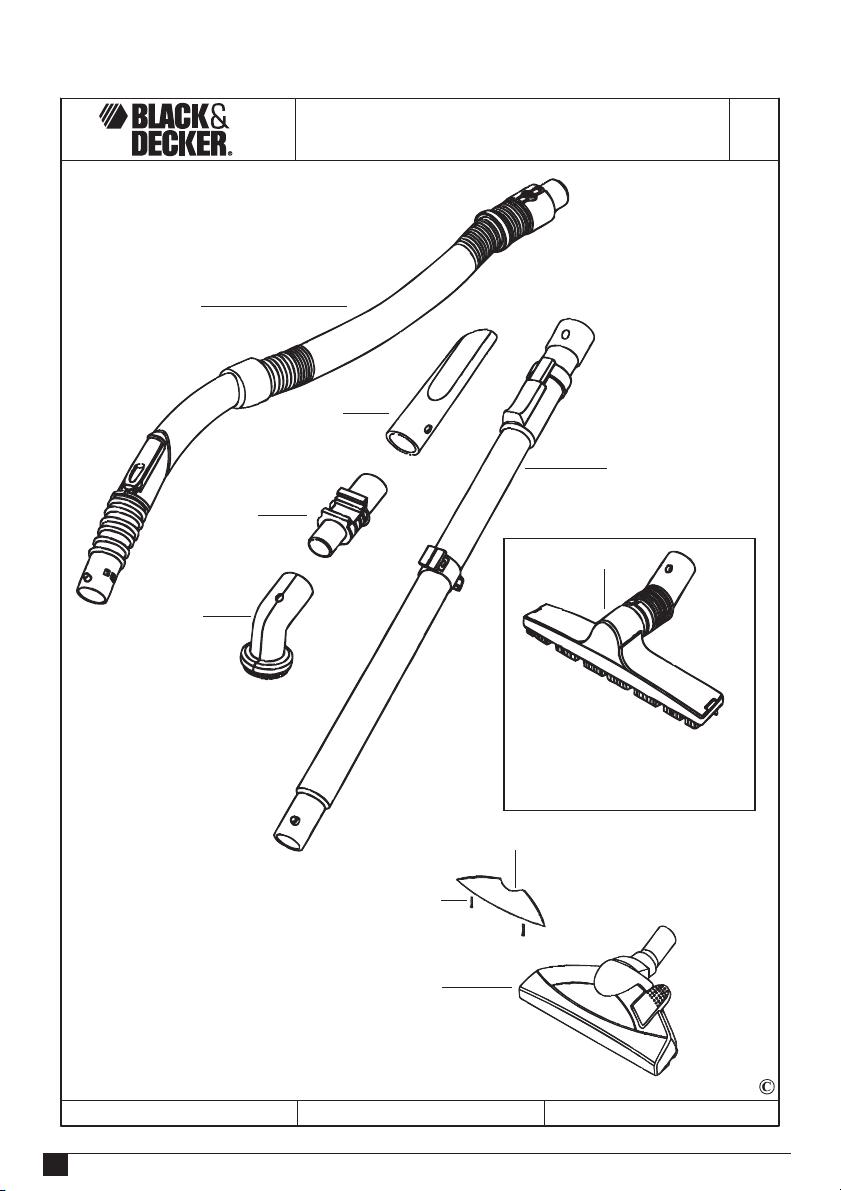

Dieses Gerät weist einige oder alle der folgenden Merkmale auf (Abb. A).

1. Ein-/Aus-Schalter

DEUTSCH

2. Drehzahlregler (VB1630/VB1740/VB1820/VB1850)

3. Kabelaufwickelknopf

4. Griff

5. Deckel

6. Schlauch

7. Luftstromregler

8. Verlängerungsrohr

9. Saugkopf

10. Räder

Zusätzlich wird dieses Werkzeug mit einigen oder allen der folgenden Zubehörteile ausgeliefert (Abb. B):

11. Fugendüse

12. Bürstendüse

13. Parkettbodenkopf (VB1630/VB1740/VB1850)

Der Parkettbodenkopf ist nicht bei allen Modellen Teil des Lieferumfangs. Dieses Zubehör ist bei Ihrem Black & Decker Händler / Servicecenter erhältlich (Kat.-Nr. VW70).

Montage

Anbringen des Staubbeutels (Abb. C & D) Achtung! Stellen Sie vor dem ersten Gebrauch sicher,

daß ein Staubbeutel eingesetzt ist.

◆ Öffnen Sie wie angegeben den Deckel (5) (Abb. C).

◆ Setzen Sie den Staubbeutel (15) in den Staubbeutelhalter

(16).

◆ Richten Sie den Kragen (17) des Staubbeutels mit dem

Einlaß (18) aus (Abb. D).

◆ Vergewissern Sie sich, daß der Einlaß in den Kragen des

Staubbeutels hineinragt.

◆ Schließen Sie den Deckel.

Anbringen des Saugkopfs (Abb. G)

Mit dem Saugkopf (9) können Saugarbeiten auf Teppich und harten Oberflächen (z.B. Laminat und Fliesen) durchgeführt werden.

◆ Drücken Sie auf den Löseknopf (23) und schieben Sie das

Rohr (8) in den Kopf (9), bis das Rohr in seiner Position einrastet.

◆ Um den Kopf zu entfernen, drücken Sie auf den Löseknopf

und ziehen Sie das Rohr aus dem Kopf heraus.

VB1630/VB1740/VB1850 – Anbringen des Parkettbodenkopfs (Abb. G)

Mit dem Parkettbodenkopf (13) können Saugarbeiten auf hölzernen oder polierten Oberflächen ausgeführt werden.

◆ Drücken Sie auf den Löseknopf (23) und schieben Sie das

Rohr (8) in den Kopf, bis das Rohr in seiner Position einrastet.

◆ Um den Kopf zu entfernen, drücken Sie auf den Löseknopf

und ziehen Sie das Rohr aus dem Kopf heraus.

Zubehör (Abb. G & H)

Mit der Fugendüse (11) können Saugarbeiten an schmalen und unzugänglichen Stellen durchgeführt werden. Mit der Bürstendüse (12) können Saugarbeiten auf Möbeln, Jalousien, Vorhängen, Fenstern und Treppen durchgeführt werden. Das Zubehör kann sowohl am Schlauch (6) als auch am Rohr (8) angebracht werden. Bei Nichtverwendung kann das Zubehör im Zubehörhalter (24) verstaut werden.

◆ Nehmen Sie das Zubehör aus dem Halter (Abb. H).

◆ Drücken Sie auf den Löseknopf (21 bzw. 23) und schieben

Sie das Zubehör auf die Schlauchdüse (22) oder auf das Rohr (8) (Abb. G).

◆ Um ein Zubehörteil zu entfernen, drücken Sie auf den

Löseknopf (21 bzw. 23) und ziehen Sie das Zubehör ab.

Anschließen des Schlauchs (Abb. E)

◆ Setzen Sie die Schlauchverbindung (18) in den Einlaß (19)

des Geräts ein.

◆ Schieben Sie den Schlauch weiter hinein, bis die

Löseknöpfe (20) in ihrer Position einrasten.

◆ Um den Schlauch zu trennen, drücken Sie auf die

Löseknöpfe und ziehen Sie den Schlauch heraus.

Anbringen des Verlängerungsrohrs (Abb. F)

◆ Drücken Sie auf den Löseknopf (21) und schieben Sie die

Schlauchdüse (22) in das Rohr (8), bis die Düse in ihrer Position einrastet.

◆ Um das Rohr zu entfernen, drücken Sie auf den Löseknopf

und ziehen Sie den Schlauch aus dem Rohr heraus.

Gebrauch

Ab- und Aufwickeln des Kabels (Abb. A)

Der Kabelaufwickelknopf (3) kann mit der Hand oder mit dem Fuß betätigt werden.

◆ Ziehen Sie vor dem Gebrauch eine hinreichende

Kabellänge aus der Rückseite des Geräts heraus.

◆ Drücken Sie nach dem Gebrauch auf den

Kabelaufwickelknopf, um das Kabel wieder im Gerät zu verstauen. Führen Sie das Kabel von Hand, um sicherzustellen, daß es nicht zurückschnellt. Vergewissern Sie sich, daß sich der Stecker am richtigen Platz befindet.

Einstellen der Rohrlänge (Abb. I)

Das Verlängerungsrohr (8) kann in 21 Schritten eingestellt werden.

◆ Betätigen Sie den Einstellknopf (25) und schieben Sie das

Rohr auf die gewünschte Länge.

DEUTSCH

◆ Lassen Sie den Knopf los.

Einstellen des Saugkopfs (Abb. G)

◆ Um Saugarbeiten auf Teppich auszuführen, schalten Sie

den Bodenflächenwähler (26) in die obere Stellung.

◆ Um Saugarbeiten auf Laminat, Fliesen, usw. auszuführen,

schalten Sie den Bodenflächenwähler in die untere Stellung.

Ein- und Ausschalten (Abb. A)

Der Ein-/Ausschalter (1) kann mit der Hand oder mit dem Fuß betätigt werden.

◆ Um das Gerät einzuschalten, drücken Sie auf den

Ein-/Ausschalter (1).

◆ Um das Gerät auszuschalten, drücken Sie erneut auf den

Ein-/Ausschalter.

VB1630/VB1740/VB1820/VB1850 – Einstellen der Saugkraft (Abb. A)

Mit dem Drehzahlregler (2) kann die Saugkraft genau eingestellt werden.

◆ Schieben Sie den Drehzahlregler (2) in die gewünschte

Stellung.

◆ Um Saugarbeiten auf harten Oberflächen (z.B. Böden)

auszuführen, wählen Sie eine hohe Drehzahleinstellung.

◆ Um Saugarbeiten auf weichen Oberflächen (z.B. Polstern)

auszuführen, wählen Sie eine niedrige Drehzahleinstellung.

Einstellen des Luftstroms (Abb. A)

◆ Stellen Sie den Luftstromregler (7) so ein, daß der

gewünschte Luftstrom erzielt wird.

Staubsaugen

◆ Stellen Sie beim Gebrauch des Geräts sicher, daß der

Schlauch nicht eingeklemmt, verdreht oder blockiert wird.

◆ Im Falle einer Überhitzung wird das Gerät automatisch

abgeschaltet.

◆ Wird das Gerät abgeschaltet, ziehen Sie den Stecker des

Geräts aus der Steckdose und lassen Sie das Gerät 2 - 3 Stunden abkühlen.

Tragen des Geräts (Abb. J)

Beim Gebrauch kann das Gerät am Griff (4) getragen werden.

◆ Schwenken Sie den Griff wie angegeben in seine Position.

Kurzzeitiges Parken des Saugkopfs (Abb. K)

◆ Verwenden Sie die Parkposition (34), um den Saugkopf

kurzzeitig zu parken.

Verstauen des Geräts (Abb. L) Achtung! Wird das Gerät verstaut, schalten Sie das Gerät ab

und ziehen Sie den Netzstecker aus der Steckdose.

◆ Vergewissern Sie sich, daß das Kabel vollständig

aufgewickelt ist.

◆ Stellen Sie das Gerät aufrecht hin.

◆ Parken Sie das Rohr, indem Sie die Furchen am Kopf und

am Rohr wie angegeben in die entsprechenden Schlitze am Gerät setzen. Die Arretierungsvorrichtung (32) rastet automatisch ein.

◆ Bewahren Sie das Gerät an einem trockenen Ort auf.

Das Gerät kann am integrierten Griff (33) getragen werden.

◆ Um das Rohr zum Gebrauch vom Gerät zu entfernen,

drücken Sie auf einen der Löseknöpfe und heben Sie das Rohr und den Kopf aus den Parkschlitzen heraus.

Wartung

Ihr Black & Decker Gerät wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Reinigung voraus.

Achtung! Vor der Durchführung von Wartungs- oder Reinigungsarbeiten am Gerät ziehen Sie den Netzstecker aus der Steckdose.

◆ Reinigen Sie regelmäßig die Lüftungsschlitze im Gerät mit

Hilfe einer weichen Bürste oder eines trockenen Tuches.

◆ Reinigen Sie regelmäßig das Motorgehäuse mit Hilfe

eines feuchten Tuches. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

Hinweise für optimale Arbeitsergebnisse

◆ Bei Arbeiten an unzugänglichen Stellen entfernen Sie

vorübergehend den Zubehörhalter vom Rohr, um Ihren Einsatzbereich zu erweitern.

◆ Bei Saugarbeiten auf Treppen beginnen Sie stets unten

und arbeiten Sie nach oben. Stellen Sie das Gerät auf den Boden und arbeiten Sie bis zur Hälfte der Stufen. Tragen Sie das Gerät anschließend zu einer standsicheren Position, die sich mindestens eine Stufe unterhalb Ihrer Arbeitsposition befindet. Führen Sie die Arbeit anschließend bis zur oberen Hälfte der Stufen aus.

Erneuern des Staubbeutels (Abb. C & D)

Der Staubbeutel muß erneuert werden, wenn die rote “Beutel voll“-Anzeige (14) sichtbar ist, während das Gerät mit seiner maximalen Drehzahl läuft und der Kopf von der Oberfläche abgehoben ist. Ersatzstaubbeutel erhalten Sie bei Ihrem Black & Decker Händler (Kat.-Nr. VBP50).

◆ Öffnen Sie wie angegeben den Deckel (5) (Abb. C).

◆ Ziehen Sie den Staubbeutelhalter (16) sanft zurück,

um den Kragen (17) des Staubbeutels vom Einlaß (18) zu entfernen (Abb. D).

DEUTSCH

◆ Entfernen Sie den alten Staubbeutel (15) vom

Staubbeutelhalter.

◆ Setzen Sie einen neuen Staubbeutel in den

Staubbeutelhalter ein.

◆ Richten Sie den Kragen (17) des Staubbeutels mit dem

Einlaß (18) aus.

◆ Vergewissern Sie sich, daß der Einlaß in den Kragen des

Staubbeutels hineinragt.

◆ Schließen Sie den Deckel.

Reinigung

Achtung! Bevor Sie irgendwelche Reinigungs- und

Wartungsarbeiten vornehmen, schalten Sie das Gerät aus, und ziehen Sie den Netzstecker.

◆ Wischen Sie das Gerät von Zeit zu Zeit mit einem feuchten

Tuch ab. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis. Tauchen Sie das Gerät nicht in Wasser ein.

Reinigen des Motorfilters (Abb. C, D & M)

Der Motorfilter verringert die Staubmenge, die in das Motorgehäuse gelangen kann, auf ein Mindestmaß. Der Filter ist wiederverwertbar und sollte regelmäßig gereinigt werden.

◆ Öffnen Sie wie angegeben den Deckel (5) (Abb. C).

◆ Entfernen Sie den Staubbeutel (Abb. D).

◆ Ziehen Sie den Filter (27) aus dem Filterhalter (28) heraus

(Abb. M).

◆ Bürsten Sie lockeren Staub vom Filter.

◆ Setzen Sie den Filter wieder ein.

◆ Setzen Sie einen neuen Staubbeutel ein (Abb. D).

◆ Schließen Sie den Deckel (Abb. C).

Erneuerung der Filter (Abb. C, D & M - O)

Motorfilter und Auslaßfilter sollten alle 6 bis 9 Monate sowie bei Verschleiß oder Beschädigung erneuert werden. Die Filter müssen zur gleichen Zeit erneuert werden. Ersatzfiltersätze erhalten Sie bei Ihrem Black & Decker Händler (Kat.-Nr. VBF20).

Erneuerung des Motorfilters (Abb. C, D & M)

◆ Zur Erneuerung des Filters (27) gehen Sie wie oben

beschrieben vor.

Erneuerung der Auslaßfilter (Abb. N & O)

◆ Öffnen Sie den Deckel (29).

◆ Entfernen Sie die alten Filter (30).

◆ Setzen Sie die neuen Filter wie angegeben ein.

◆ Schließen Sie den Deckel.

VB1850 – Erneuerung des HEPA-Filters

Der HEPA-Filter verringert die Staubmenge, die aus dem Motorgehäuse austritt, auf ein Mindestmaß. Die Filter sollten bei Verschleiß oder Beschädigung erneuert werden. Ersatzfilter erhalten Sie bei Ihrem Black & Decker Händler (Kat.-Nr. VBF30).

◆ Zur Erneuerung des Filters (31) gehen Sie wie oben

beschrieben vor.

Umweltschutz

Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung. Diese Dienstleistung ist für Sie kostenlos. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse des zuständigen Büros von Black & Decker finden Sie in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Technische Daten

VB1600 VB1710 VB1820 VB1630 VB1740 VB1850

Spannung V 230 230 230 Leistungsaufnahme W 1.600 1.700 1.800 Kabellänge m 6 6 6 Beutelgröße l 3,5 3,5 3,5 Gewicht kg 6 6 6

EG-Konformitätserklärung

VB1600/VB1630/VB1710/VB1740/VB1820/VB1850

Black & Decker erklärt, daß diese Produkte folgende

Konformität erfüllen:

89/336/EWG, 73/23/EWG, EN 55014, EN 61000, EN 60335

Colin Wills

Leiter der Ingenieurabteilung

BDCI, 4/F, 2 Dai Wang Street

Tai Po Industrial Estate

Tai Po NT, Hong Kong

1-12-2003

DEUTSCH

UK-Patentanmeldungen Nr. 0314932.5 UK-Design-Anmeldungs-Nr. 3 013 969

Australische Design-Anmeldungs-Nr. 484/04

Design-Anmeldungs-Nr. Europäische Gemeinschaft 131 669

Chinesische Design-Anmeldungs-Nr. 200430002049

US-Design-Anmeldungs-Nr. 29/199,055

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedsstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Geräts, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen:

◆ wenn das Gerät gewerblich, beruflich oder im

Verleihgeschäft benutzt wurde;

◆ wenn das Gerät mißbräuchlich verwendet oder mit

mangelnder Sorgfalt behandelt wurde;

◆ wenn das Gerät durch irgendwelche Fremdeinwirkung

beschädigt wurde;

◆ wenn ein unbefugter Reparaturversuch durch anderes

Personal als das einer Vertragswerkstatt oder des Black & Decker-Kundendienstes unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Der Kaufnachweis muß Kaufdatum und Gerätetyp bescheinigen. Die Adresse des zuständigen Büros von Black & Decker steht in dieser Anleitung, darüber läßt sich die nächstgelegene Vertragswerkstatt ermitteln. Außerdem ist eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner im Internet zu finden unter: www.2helpU.com

Bitte besuchen Sie untere Webseite www.blackanddecker.de, um Ihr neues Black & Decker Produkt zu registrieren und über neue Produkte und Sonderangebote aktuell informiert zu werden. Weitere Informationen über die Marke Black & Decker und unsere Produkte finden Sie unter www.blackanddecker.de

FRANÇAIS

Utilisation prévue

Votre aspirateur Black & Decker a été conçu pour aspirer des substances sèches. Ce produit a été conçu pour une utilisation domestique.

Instructions de sécurité

◆ Attention ! Lors de l’utilisation d’appareils électriques,

observez les consignes de sécurité fondamentales, y compris celles qui suivent, afin de réduire les risques d’incendie, de décharges électriques, de blessures et de dommages matériels.

◆ Lisez et observez attentivement les instructions avant

d’utiliser l’appareil.

◆ Le domaine d’utilisation de l’appareil est décrit dans le

présent manuel. Une utilisation de l’appareil autre que celle prévue dans le présent manuel ou l’utilisation d’accessoires autres que ceux recommandés dans le présent manuel pourrait entraîner un risque de blessure.

◆ Conservez ces instructions à titre de référence.

Utilisation de l’appareil

◆ Vérifiez que l’outil est bien éteint avant de le brancher ou

de le débrancher du secteur.

◆ Utilisez toujours cet appareil avec précaution.

◆ N’utilisez pas l’appareil à l’extérieur.

◆ Ne tirez jamais sur le câble électrique pour débrancher la

prise du secteur. Préservez le câble de la chaleur, de l’huile et des arêtes tranchantes.

◆ Si le câble électrique est endommagé pendant

l’utilisation, débranchez l’outil immédiatement. Ne touchez pas le câble électrique avant de le débrancher du secteur.

◆ Débranchez l’appareil du secteur lorsque vous ne l’utilisez

pas, avant d’installer ou d’enlever des pièces et avant de le nettoyer.

Sécurité des tierces personnes

◆ Ne laissez jamais aucun enfant ou aucune personne non

familiarisée avec ces instructions utiliser cet appareil.

◆ Ne laissez pas les enfants ou les animaux s’approcher de

l’aire de travail ou toucher l’appareil ou le câble d’alimentation. Il faut redoubler de vigilance lorsque l’appareil est utilisé à proximité d’enfants.

Vérifications et réparations

◆ Avant d’utiliser l’appareil, vérifiez qu’il n’est pas endommagé

et qu’il n’y a pas de pièces défectueuses. Assurez-vous que les pièces et les boutons ne sont pas endommagés et recherchez tout autre facteur qui pourrait nuire à son fonctionnement.

◆ N’utilisez pas l’appareil si une pièce est endommagée ou

défectueuse.

◆ Faites réparer ou remplacer toute pièce endommagée par

un réparateur agréé.

◆ Avant d’utiliser l’appareil, vérifiez que le câble électrique

n’est pas endommagé ni usé.

◆ N’utilisez pas cet appareil si le câble électrique ou la

prise du secteur sont endommagés ou défectueux.

◆ Si le câble électrique est endommagé, il doit être

remplacé par un réparateur agréé pour éviter tout accident. Ne coupez pas le câble électrique et n’essayez pas de le réparer vous-même.

◆ N’essayez jamais d’enlever ou de changer des pièces

autres que celles qui sont spécifiées dans ce manuel.

Double isolation

Cet appareil est doublement isolé ; par conséquent, aucun câble de masse n’est nécessaire. Vérifiez si la tension du secteur correspond à la tension indiquée sur la plaque d’identification.

Consignes supplémentaires de sécurité applicables aux aspirateurs

◆ N’utilisez pas l’appareil pour aspirer des liquides.

◆

N’utilisez pas l’appareil pour aspirer des matières inflammables.

◆ N’utilisez pas l’appareil près de l’eau. N’immergez pas

l’appareil dans l’eau.

◆ Éloignez le visage et les yeux du courant d’air provoqué

par le moteur.

◆ Quand vous utilisez l’appareil, maintenez les enfants et

les animaux à une distance de sécurité.

◆ Travaillez toujours du bas vers le haut quand vous utilisez

l’appareil dans un escalier et placez-le au moins une marche en dessous de vous.

◆ L’appareil ne doit pas être utilisé sans le suceur ou un

autre accessoire monté sur le tube.

◆ N’utilisez que les accessoires Black & Decker.

Après emploi

◆ Débranchez l’appareil du secteur avant de le laisser sans

surveillance et avant de remplacer, de nettoyer ou de contrôler une pièce quelconque de l’ensemble.

◆ Rangez l’appareil dans un endroit sec. Ne laissez pas les

enfants s’approcher des appareils, même quand ils sont rangés.

Caractéristiques

Cet appareil comprend toutes ou certaines des caractéristiques suivantes (fig. A).

1. Interrupteur marche/arrêt

2. Bouton de réglage de vitesse (VB1630/VB1740/VB1820/VB1850)

3. Bouton enrouleur de cordon

4. Poignée

FRANÇAIS

5. Couvercle

6. Tuyau

7. Bouton de commande de débit d’air

8. Tube télescopique

9. Suceur

10. Roues

Cet appareil est livré avec quelques-uns ou tous les éléments suivants (fig. B) :

11. Suceur plat

12. Brosse

13. Suceur à parquets (VB1630/VB1740/VB1850)

Le suceur à parquets n’est pas fourni pour tous les modèles. Cet accessoire est disponible auprès de votre revendeur / centre d’entretien Black & Decker (réf. VW70).

Montage

Mise en place du sac à poussière (fig. C & D) Attention ! Avant de commencer à utiliser l’appareil,

n’oubliez pas de mettre un sac à poussière.

◆ Ouvrez le couvercle (5) comme indiqué (fig. C).

◆ Placez le sac à poussière (15) dans le support (16).

◆ Alignez l’entrée du sac à poussière (17) avec l’orifice

d’aspiration (18) (fig. D).

◆ Vérifiez que l’orifice d’aspiration pénètre bien dans

l’entrée du sac à poussière.

◆ Refermez le couvercle.

Branchement du tuyau (fig. E)

◆ Insérez le raccord du tuyau (18) dans l’orifice (19) de

l’appareil.

◆ Poussez sur le tuyau jusqu’à ce que les boutons de

libération (20) s’enclenchent.

◆ Pour enlever le tuyau, appuyez sur les boutons de

libération et tirez sur le tuyau.

Montage du tube télescopique (fig. F)

◆ Appuyez sur le bouton de verrouillage (21) et glissez l’embout

du tuyau (22) dans le tube (8) jusqu’à ce qu’il s’enclenche.

◆ Pour enlever le tube, appuyez sur le bouton de

verrouillage et sortez le tuyau du tube.

Montage du suceur (fig. G)

Le suceur (9) permet d’aspirer les tapis et les surfaces dures (par exemple les stratifiés et les carreaux).

◆ Appuyez sur le bouton de verrouillage (23) et glissez le

tube (8) dans le suceur (9) jusqu’à ce qu’il s’enclenche.

◆ Pour enlever le suceur, appuyez sur le bouton de

verrouillage et tirez-le hors du tube.

VB1630/VB1740/VB1850 – Montage du suceur à parquets (fig. G)

Le suceur à parquets (13) permet d’aspirer les surfaces en bois et polies.

◆ Appuyez sur le bouton de verrouillage (23) et glissez le

tube (8) dans le suceur jusqu’à ce qu’il s’enclenche.

◆ Pour enlever le suceur, appuyez sur le bouton de

verrouillage et tirez-le hors du tube.

Montage des accessoires (fig. G & H)

Le suceur plat (11) permet d’aspirer les endroits étroits et difficiles d’accès. La brosse (12) est destinée à aspirer les meubles, les persiennes, les rideaux, les fenêtres et les escaliers. Il est possible de monter les accessoires sur le tuyau (6) et sur le tube (8). Les accessoires se rangent dans le support prévu à cet effet (24).

◆ Retirez l’accessoire du support (fig. H).

◆ Appuyez sur le bouton de verrouillage (21 ou 23) et glissez

l’accessoire sur l’embout du tuyau (22) ou sur le tube (8) (fig. G).

◆ Pour enlever un accessoire, appuyez sur le bouton de

verrouillage (21 ou 23) et retirez-le.

Utilisation

Déroulement et enroulement du cordon (fig. A)

Le bouton d’enroulement du cordon (3) est maniable avec la main ou avec le pied.

◆ Tirez une longueur suffisante de cordon pour utiliser

l’appareil.

◆ Après l’emploi, enfoncez le bouton d’enroulement du

cordon pour ranger ce dernier. Guidez manuellement le cordon pour qu’il ne se torde pas. Vérifiez que la prise est bien placée.

Réglage de la longueur du tube (fig. I)

Le tube télescopique (8) peut être réglé sur 21 positions.

◆ Appuyez sur le bouton de réglage (25) et faites glisser

le tube à la longueur voulue.

◆ Relâchez le bouton.

Réglage du suceur (fig. G)

◆ Pour aspirer les tapis, placez le sélecteur de surface (26)

sur la position supérieure.

◆ Pour aspirer des stratifiés, des carreaux, etc., placez le

sélecteur de surface sur la position inférieure.

Démarrage et arrêt (fig. A)

L’interrupteur marche/arrêt (1) peut être actionné avec le pied ou avec la main.

◆ Pour allumer l’appareil, appuyez sur l’interrupteur marche/

arrêt (1).

FRANÇAIS

◆ Pour éteindre l’appareil, appuyez de nouveau sur

l’interrupteur marche/arrêt.

VB1630/VB1740/VB1820/VB1850 – Réglage de la force d’aspiration (fig. A)

Le bouton de commande de vitesse (2) permet de régler avec précision la force d’aspiration.

◆ Ajustez la vitesse souhaitée à l’aide du bouton de commande

de vitesse (2).

◆ Pour aspirer des surfaces dures (par exemple les sols),

choisissez une vitesse élevée.

◆ Pour aspirer des surfaces molles (par exemple les

tapisseries), choisissez une vitesse faible.

Réglage du débit d’air (fig. A)

◆ Ajustez le débit d’air selon vos besoins à l’aide du bouton

de commande de débit d’air (7).

Aspiration

◆ Prenez garde, quand vous utilisez l’appareil, à ne pas

coincer, tordre ou bloquer le tuyau.

◆ En cas de surchauffe, un sectionneur sera activé et

arrêtera automatiquement l’appareil.

◆ Si l’appareil s’arrête, débranchez-le et laissez-le refroidir

2 - 3 heures.

Conseils pour une utilisation optimale

◆ Quand vous aspirez des espaces restreints, retirez

provisoirement le support d’accessoires du tube afin de mieux travailler.

◆ Dans les escaliers, commencez toujours par le bas et

travaillez en montant. Placez l’appareil sur le sol et aspirez l’escalier jusqu’au milieu. Mettez ensuite l’appareil en position stable sur une marche se trouvant au moins un niveau en dessous de vous, et faites le reste de l’escalier.

Comment porter l’appareil (fig. J)

L’appareil peut, pendant l’utilisation, être transporté par la poignée (4).

◆ Inclinez la poignée sur la position indiquée.

Parking provisoire du suceur (fig. K)

◆ Pour ranger provisoirement le suceur, placez-le sur la

position de parking (34).

Rangement de l’appareil (fig. L). Attention ! Lorsque vous rangez l’appareil, éteignez-le et

débranchez-le.

◆ Vérifiez que le cordon est entièrement enroulé.

◆ Placez l’appareil debout.

◆ Rangez le tube en mettant les saillies du suceur et le tube

dans les fentes correspondantes de l’appareil, comme indiqué. Le dispositif de verrouillage (32) s’enclenche automatiquement.

◆ Rangez l’appareil dans un endroit sec. L’appareil doit être

transporté à l’aide de la poignée intégrée (33).

◆ Pour séparer le tube de l’appareil, enfoncez l’un des

boutons de blocage et séparez le tube et le suceur des fentes de rangement.

Entretien

Votre appareil Black & Decker a été conçu pour fonctionner pendant longtemps avec un minimum d’entretien. Un fonctionnement satisfaisant et durable dépend d’un nettoyage régulier et d’un entretien approprié de l’appareil.

Attention ! Avant d’intervenir sur l’appareil, débranchez-le.

◆ Nettoyez régulièrement les orifices de ventilation de votre

appareil à l’aide d’une brosse douce ou d’un chiffon sec.

◆ Nettoyez régulièrement le compartiment du moteur à

l’aide d’un chiffon humide. N’utilisez pas de produit abrasif ou à base de solvant.

Changement du sac à poussière (fig. C & D)

Si l’indicateur rouge de sac plein (14) est visible alors que l’appareil travaille à la vitesse maximum et que le suceur est décollé de la surface, le sac à poussière doit être remplacé. Vous pouvez vous procurer des sacs à poussière auprès des détaillants Black & Decker (réf. VBP50).

◆ Ouvrez le couvercle (5) comme indiqué (fig. C).

◆ Repoussez légèrement le support (16) du sac à poussière

pour dégager l’entrée du sac (17) de l’orifice (18) (fig. D).

◆ Enlevez le sac à poussière plein (15) du support.

◆ Placez un sac à poussière neuf dans le support.

◆ Alignez l’entrée du sac à poussière (17) avec l’orifice

d’aspiration (18).

◆ Vérifiez que l’orifice d’aspiration pénètre bien dans

l’entrée du sac à poussière.

◆ Refermez le couvercle.

Nettoyage

Attention ! Avant d’effectuer tout entretien ou nettoyage,

éteignez et débranchez l’outil.

◆ Essuyez de temps en temps l’appareil avec un chiffon

humide. N’utilisez pas de produit abrasif ou à base de solvant. N’immergez pas l’appareil dans l’eau.

Nettoyage du filtre du moteur (fig. C, D & M)

Le filtre du moteur réduit à son minimum la quantité de poussière qui entre dans le compartiment du moteur. Les filtres sont réutilisables et doivent être nettoyés régulièrement.

FRANÇAIS

◆ Ouvrez le couvercle (5) comme indiqué (fig. C).

◆ Retirez le sac à poussière (fig. D).

◆ Sortez le filtre (27) de son support (28) (fig. M).

◆ Enlevez les poussières détachables du filtre à l’aide d’une

brosse.

◆ Changez le filtre.

◆ Remettez un sac à poussière neuf (fig. D).

◆ Refermez le couvercle (fig. C).

Changement des filtres (fig. C, D & M - O)

Le filtre du moteur et le filtre de sortie doivent être remplacés tous les 6 à 9 mois et chaque fois qu’ils sont usés ou endommagés. Les filtres doivent être changés en même temps. Vous pouvez vous procurer des jeux de filtres neufs auprès des détaillants Black & Decker (réf. VBF20).

Changement du filtre du moteur (fig. C, D & M)

◆ Procédez comme expliqué ci-dessus pour remplacer le

filtre (27).

Changement des filtres de sortie (fig. N & O)

◆ Ouvrez le couvercle (29).

◆ Retirez les filtres usagés (30).

◆ Insérez les filtres neufs comme indiqué.

◆ Refermez le couvercle.

VB1850 – Changement du filtre HEPA

Le filtre HEPA réduit à son minimum la quantité de poussière qui sort du compartiment du moteur. Les filtres doivent être remplacés dès qu’ils sont usés ou endommagés. Vous pouvez vous procurer des filtres neufs auprès des détaillants Black & Decker (réf. VBF30).

◆ Procédez comme expliqué ci-dessus pour remplacer le

filtre (31).

Protection de l’environnement

Black & Decker fournit un dispositif permettant de recycler les produits Black & Decker lorsqu’ils ont atteint la fin de leur cycle de vie. Ce service est gratuit. Pour pouvoir profiter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous.

Pour connaître l’adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l’adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l’adresse suivante : www.2helpU.com

Caractéristiques techniques

VB1600 VB1710 VB1820 VB1630 VB1740 VB1850

Tension V 230 230 230 Puissance absorbée W 1.600 1.700 1.800 Longueur de câble m 6 6 6 Capacité du sac l 3,5 3,5 3,5 Poids kg 6 6 6

Déclaration de conformité CE

VB1600/VB1630/VB1710/VB1740/VB1820/VB1850

Black & Decker déclare que ces produits sont conformes à :

89/336/CEE, 73/23/CEE, EN 55014, EN 61000, EN 60335

Colin Wills

Directeur Ingénierie

BDCI, 4/F, 2 Dai Wang Street

Tai Po Industrial Estate

Tai Po NT, Hong Kong

1-12-2003

Nº de demande de brevet UK : 0314932.5

Dessin pour demande de brevet UK nº 3 013 969

Dessin pour demande de brevet Australie nº 484/04

Dessin pour demande de brevet UE nº 131 669

Dessin pour demande de brevet Chine nº 200430002049

Dessin pour demande de brevet US nº 29/199,055

Garantie

Black & Decker est confiant dans la qualité de ses produits et vous offre une garantie très étendue. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des Etats Membres de l’Union Européenne et de la Zone de Libre Echange Européenne.

Si un produit Black & Decker s’avère défectueux en raison de matériaux en mauvaises conditions, d’une erreur humaine, ou d’un manque de conformité dans les 24 mois suivant la date d’achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes :

◆ Le produit a été utilisé dans un but commercial,

professionnel, ou a été loué.

◆ Le produit a été mal utilisé ou avec négligence.

◆ Le produit a subi des dommages à cause d’objets

étrangers, de substances ou à cause d’accidents.

◆ Des réparations ont été tentées par des techniciens ne

faisant pas partie du service technique de Black & Decker.

Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d’achat au vendeur ou à un réparateur agréé. Pour connaître l’adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l’adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l’adresse suivante : www.2helpU.com

Visitez notre site Web www.blackanddecker.fr pour enregistrer votre nouveau produit Black & Decker et être informé des nouveaux produits et des offres spéciales. Pour plus d’informations concernant la marque Black & Decker et notre gamme de produits, consultez notre site

www.blackanddecker.fr

FRANÇAIS

+ 47 hidden pages
