ENGLISH

(Original instructions)

Intended use

Your BLACK+DECKER LM2000 lawn mower has been designed for mowing grass. This appliance is intended for consumer use only.

Safety instructions

Warning! When using corded applianc-

es, basic safety precautions, including the following, should always be followed

to reduce the risk of re, electric shock,

personal injury and material damage. Warning! When using the machine the safety rules must be followed. For your own safety and bystanders please read these instructions before operating the machine. Please keep the instructions safe for later use.

u Read all of this manual carefully before

operating the appliance.

u The intended use is described in this

manual. The use of any accessory or attachment or the performance of any operation with this appliance other than those recommended in this instruction manual may present a risk of personal injury.

u Retain this manual for future refer-

ence.

Using your appliance

Always take care when using the appliance.

u This appliance is not intended for use

by young or inrm persons without

supervision.

u The appliance is not to be used as a

toy.

u Do not allow children or animals to

come near the work area or touch the appliance or power supply cord.

u Close supervision is necessary when

the appliance is

u Use in a dry location only. Do not allow

the appliance to become wet.

u Do not immerse the appliance in water. u Do not open body casing.

used near children.

There are no user serviceable parts inside.

u Do not operate the appliance in

explosive atmospheres, such as in the

presence of ammable liquids, gases

or dust.

u To reduce the risk of damage to plugs

and cords never pull the cable to remove the plug from a socket.

u Before using, always visually inspect

to see that the blades, blade bolts and cutter assembly are not worn or damaged. Replace worn or damaged blades and bolts in sets to preserve balance.

u In order to avoid a hazard due to inad-

vertant resetting of the thermal cut-out, this appliance must not be supplied through an external switching device, such as a timer, or connected to a circuit that is regularly switched on and off by the utility.

After use

u When not in use, the appliance should

be stored in a dry, well ventilated place out of the reach of children.

u Children should not have access to

stored appliances.

u When the appliance is stored or trans-

ported in a vehicle it should be placed in the boot or restrained to prevent movement following sudden changes in speed or direction.

Inspection and repairs

u Before use, check the appliance for

damaged or defective parts. Check for breakage of parts, damage to switches and any other conditions that may affect its operation.

u Do not use the appliance if any part is

damaged or defective.

(Original instructions)

ENGLISH

u Have any damaged or defective parts

repaired or replaced by an authorised repair agent.

u Never attempt to remove or replace

any parts other than those specied in

this manual.

u Be careful during adjustment of the

mower to prevent entrapment of the

ngers between moving blades/parts and xed parts of the machine.

u When servicing the blades be aware

that, even though the power source is switched off, the blades can still be

moved.

Additional safety instructions for lawn mowers

u Firmly grip handle with both hands

when operating the lawn mower.

u If at any time it is felt necessary to tilt

the lawn mower, make sure that both hands remain in the operating position while the lawn mower is tilted. Keep both hands in the operating position until the lawn mower is returned to rest correctly on the ground.

u Never wear radio or music head-

phones while operating the lawn mower.

u Never attempt to make a wheel height

adjustment while the motor is running or while the safety key is in the switch housing.

u If the lawn mower stalls, release bail

bar to turn mower off, wait for blade to stop, before attempting to unclog the chute or remove anything from under the deck.

u Keep hands and feet away from cut-

ting area.

u Keep blades sharp. Always use protec-

tive gloves when handling the lawn mower blade.

u If you are using the grass collector,

check it frequently for wear and deterioration. If excessively worn, replace with a new grass collector for your safety.

u Use extreme caution when reversing

or pulling the lawn mower towards you.

u Do not put hands or feet near or under

the lawn mower. Keep clear of the discharger opening at all times.

u Clear the area where the lawn mower

is to be used of objects such as rocks, sticks, wire, toys, bones etc., which could be thrown by the blade. Objects struck by the blade can cause severe injury to persons. Stay behind the handle when the motor is running.

u Do not operate the lawn mower

barefooted or while wearing sandals. Always wear substantial footwear.

u Do not pull lawn mower backward un-

less absolutely necessary. Always look down and behind before and while moving backward.

u Never direct discharged material

toward anyone. Avoid discharging material against a wall or obstruction. Material may ricochet back toward the operator. Release the bail bar to turn the lawn mower off and stop the blade when crossing gravel surfaces.

u Do not operate the lawn mower

without the entire grass collector, discharge guard, rear guard, or other safety protective devices in place and working. Periodically check all guards and safety protective devices to ensure they are in good working order and will operate properly and perform their intended function. Replace a damaged guard or other safety device before further use.

u Never leave a running lawn mower

unattended.

ENGLISH

(Original instructions)

u Always release the bail bar to stop the

motor and wait until the blade comes to a complete stop before cleaning the lawn mower, removing the grass bag, unclogging the discharge guard, when leaving the lawn mower, or before making any adjustments, repairs or inspections.

u Operate lawn mower only in daylight

or good articial light when objects in

the path of the blade are clearly visible from the operating

area of the lawn

mower.

u Do not operate the lawn mower while

under the inuence of alcohol or drugs,

or when your are tired or ill. Always stay alert, watch what you are doing, and use common sense.

u Avoid dangerous environments. Never

operate the lawn mower in damp or wet grass, never use lawn mower in the rain. Always be sure of your footing, walk, never run.

u If the lawn mower should start to

vibrate abnormally, release the bail bar, wait for the blade to stop and then check for the cause immediately. Vibration is generally a warning of trouble, see the troubleshooting guide for advise in the case of abnormal vibration.

u Always wear proper eye and respira-

tory protection when operating the lawn mower.

u The use of any accessory or attach-

ment not recommended for use with this lawn mower could be hazardous. Only use accessories approved by BLACK+DECKER.

u Never overreach while operating the

lawn mower. Always be sure to keep proper footing and balance at all times while operating the lawn mower.

u Mow across the face of slopes,

never up and down. Exercise extreme caution when changing direction on slopes.

u Watch for holes, ruts, bumps, rocks or

other hidden objects. Uneven terrain could cause a slip and fall accident. Tall grass can hide obstacles.

u Do not mow on wet grass or exces-

sively steep slopes. Poor footing could cause a slip and fall accident.

u Do not mow near drop-offs, ditches, or

embankments. You could lose your footing or balance.

u Always allow the mower to cool down

before storing.

Pull the plug from the socket:

u Whenever you leave the machine; u Before clearing a blockage; u Before checking, cleaning or working

on the appliance.

Safety of others

u This appliance is not intended for use

by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

u Children must be supervised to ensure

that they do not play with the appliance.

u After striking a foreign object. Inspect

the appliance for damage and make

repairs as necessary;

Residual risks.

Additional residual risks may arise when using the tool which may not be included in the enclosed safety warnings. These risks can arise from misuse, prolonged use etc.

(Original instructions)

ENGLISH

Even with the application of the relevant safety regulations and the implementation of safety devices, certain residual risks can not be avoided. These include:

u Injuries caused by touching any rotat-

ing/moving parts.

u Injuries caused when changing any

parts, blades or accessories.

u Injuries caused by prolonged use

of a tool. When using any tool for prolonged periods ensure you take regular breaks.

u Impairment of hearing. u Health hazards caused by breathing

dust developed when using your tool (example:- working with wood, especially oak, beech and MDF.)

u If operating the mower in a damp

location is unavoidable, use a residual current device (RCD) with a tripping current of not more than 30 mA. Use of an RCD reduces the risk of electric shock.

u Never pick up or carry an appliance

while the motor is running.

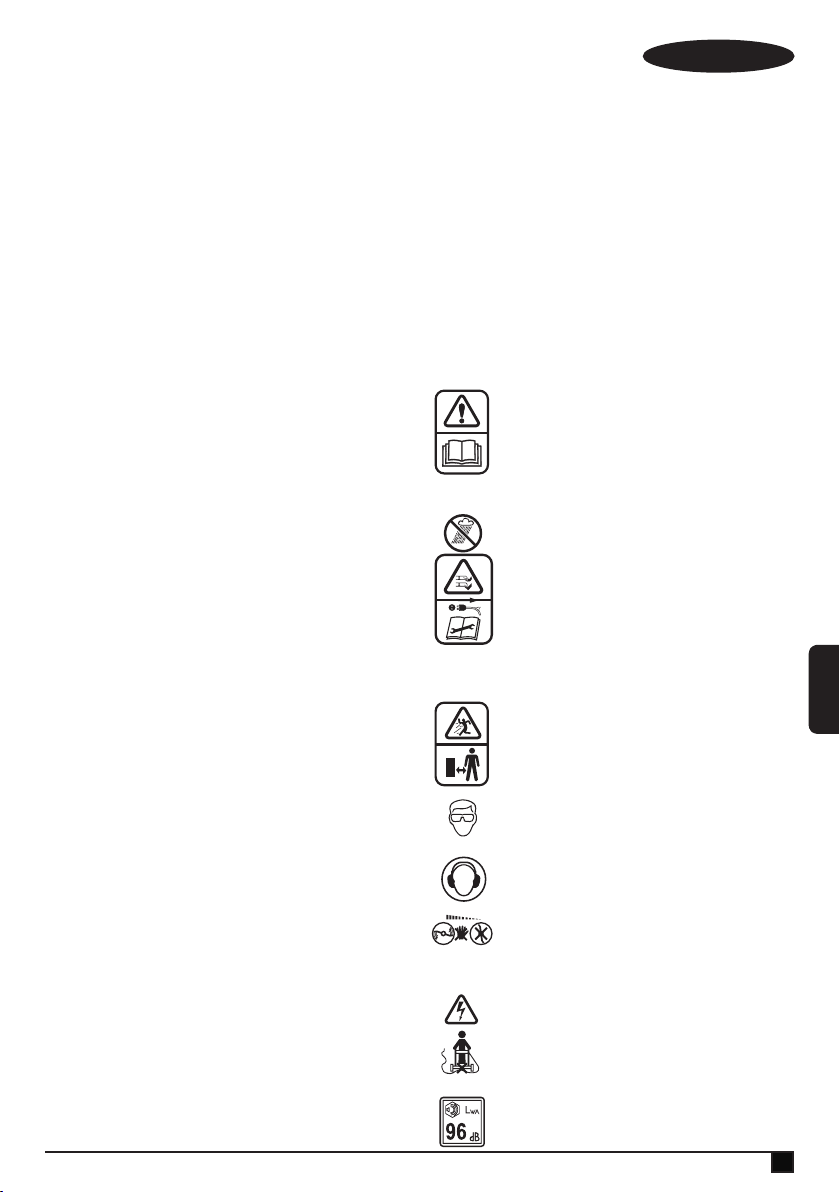

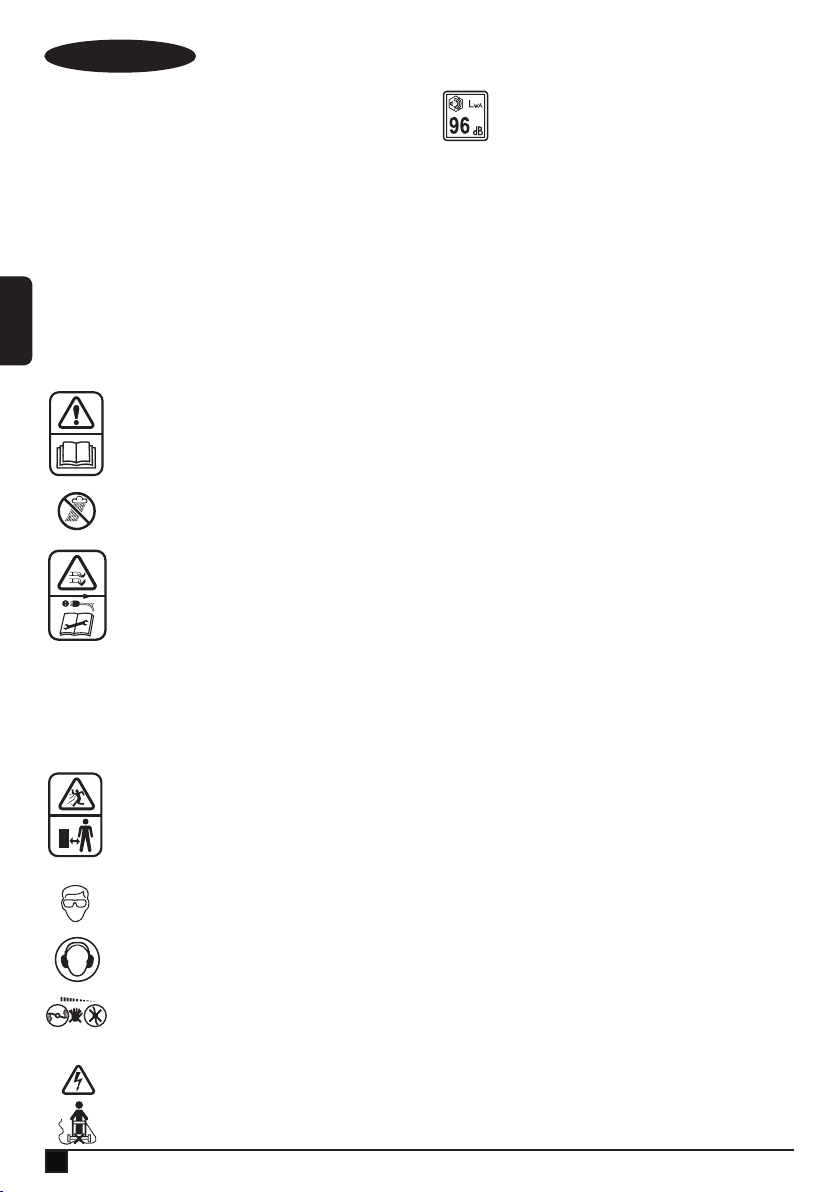

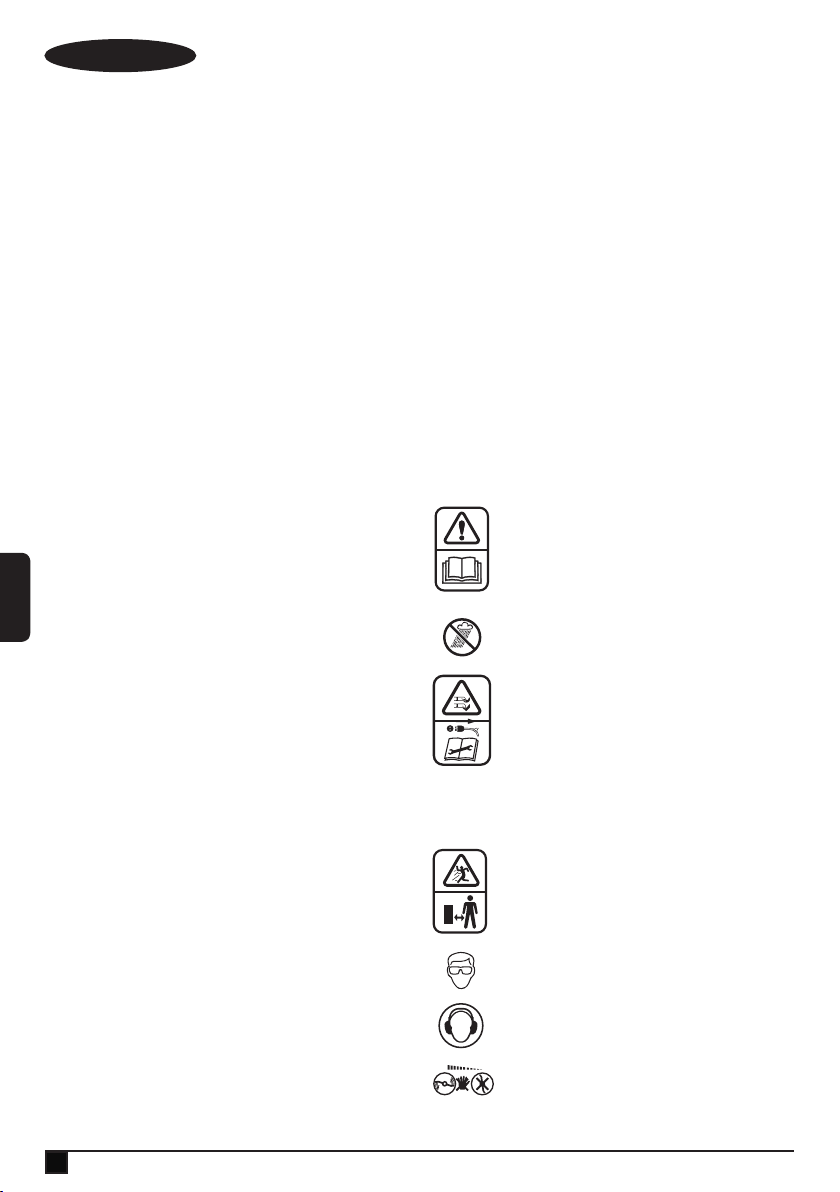

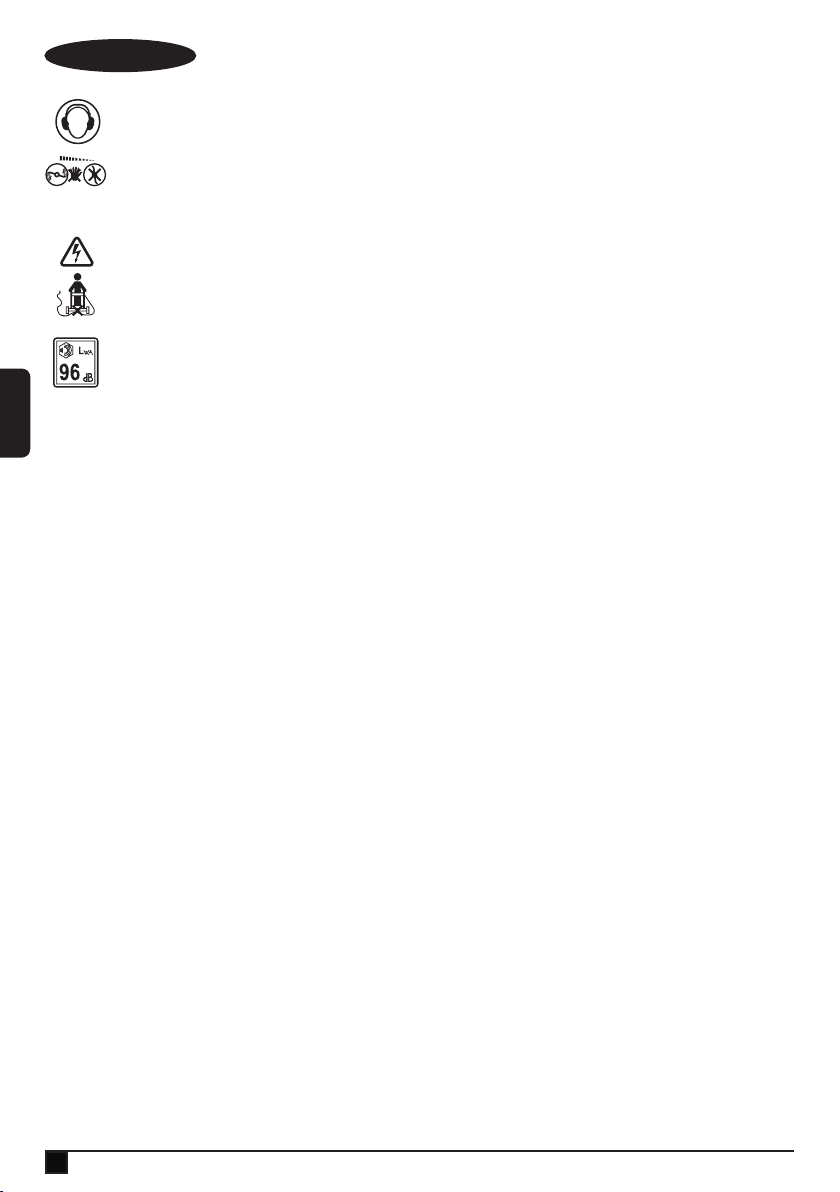

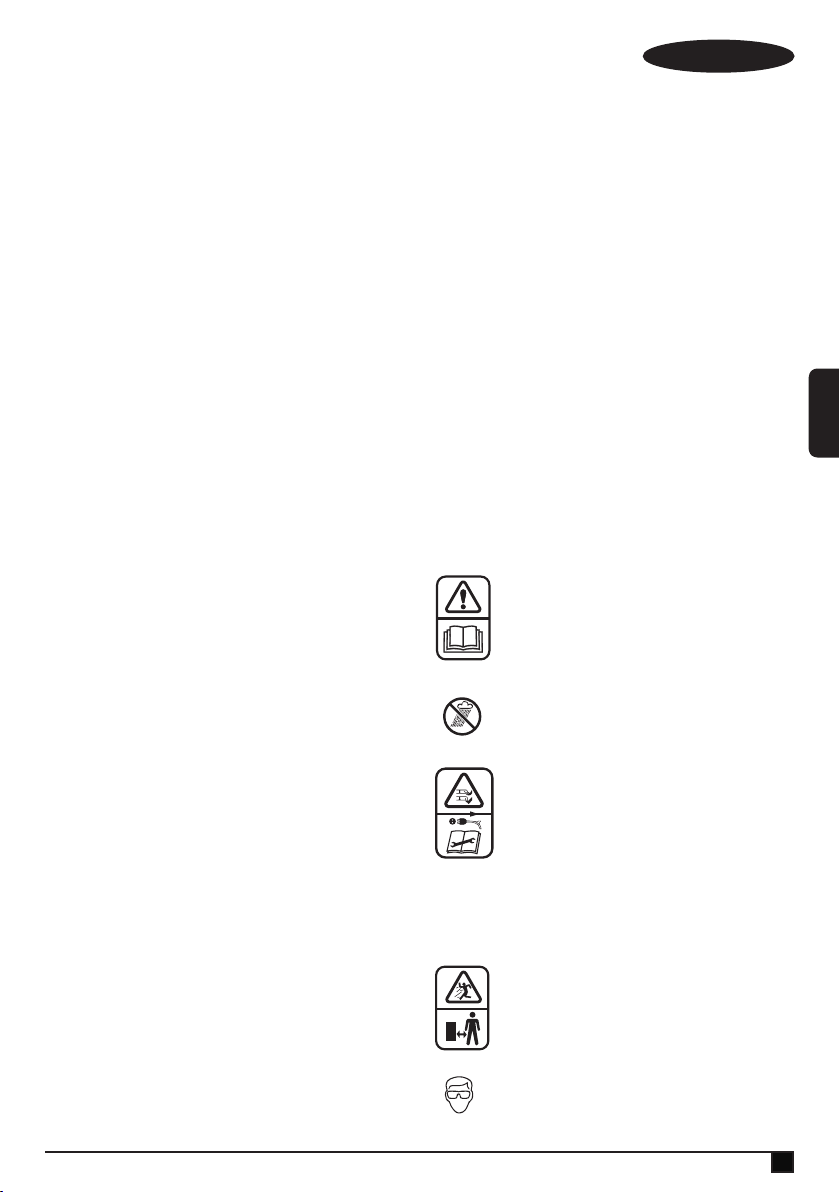

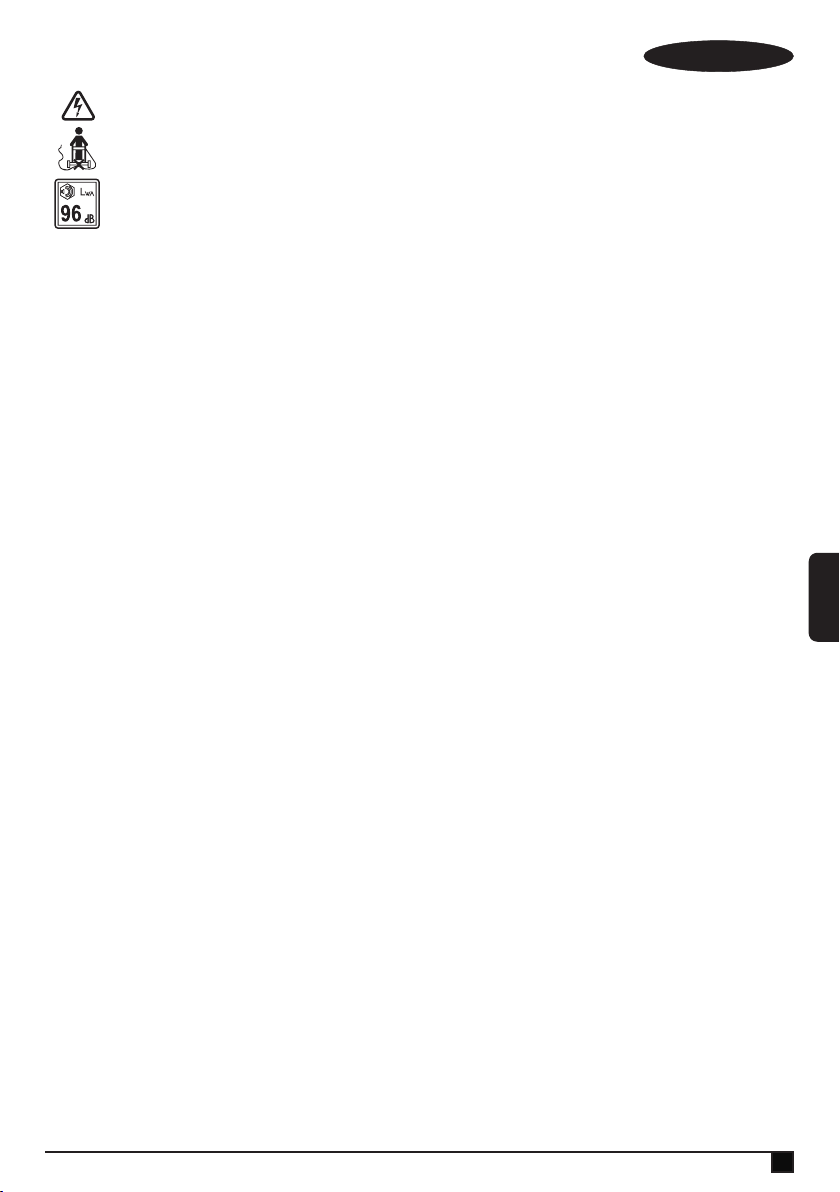

Warning symbols

The following warning symbols are found on the appliance along with the date code:

Warning! Read the manual prior to operation.

Do not expose the appliance to

rain or high humidity.

Beware of sharp blades.

Blades continue to rotate after the motor is switched off – Remove plug from mains before maintenance or if cord is damaged.

Beware of ying objects. Keep

bystanders away from the cutting area.

Wear suitable eye protection.

Wear suitable ear protection.

The blades will continue to rotate after the machine is switched off.

Keep supply cord away from cutting blades.

Directive 2000/14/EC guaranteed sound power.

Electrical safety

Warning! This tool is double

insulated; therefore no earth wire

is required. Always check that

the power supply corresponds to the voltage on the rating plate.

u If the supply cord is damaged, it must

be replaced by the manufacturer or an authorised BLACK+DECKER Service Centre in order to avoid a hazard.

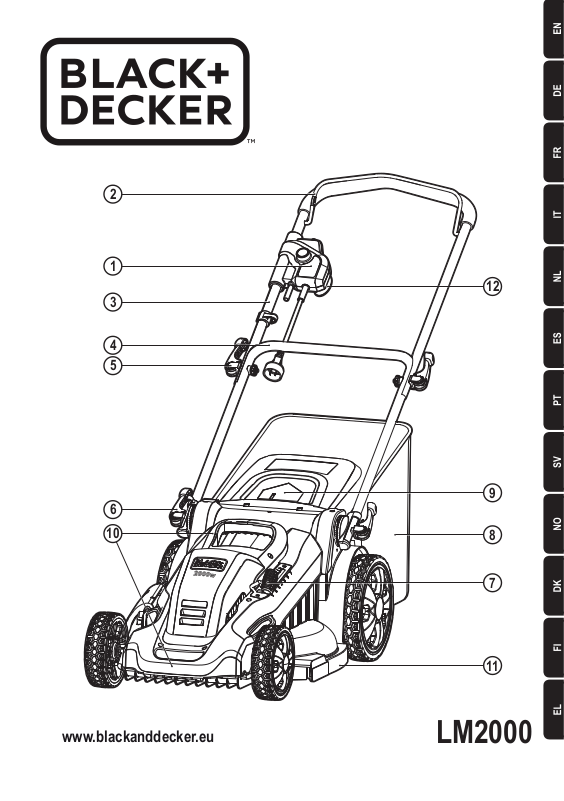

Features

This appliance includes some or all of the following features.

1. Switch box

2. Bail handle

3. Upper-handle

4. Lower-handle

5. Upper-handle attachment levers (2)

6. Lower-handle attachment levers (2)

7. Cut height adjust lever

8. Grass collection bag

9. Rear door cover

10. Carrying handles

11. EdgeMax™

12. Extension cord retainer

ENGLISH

(Original instructions)

Use of extension cords

Make sure the extension cord is in good condition before using. Always use the proper size extension cords with the tool – that is, proper wire size for various lengths of cord and heavy enough to carry the current the tool will draw. Use of an undersized cord will cause a drop in line voltage resulting in loss of power and overheating. To reduce the likelihood of disconnection of lawn mower cord from the cord set during operating:

u Make a knot as shown in Figures A and A1, or. u Use one of the plug-receptacle retaining straps or connec-

tors described in this manual (Figure B).

Attaching extension cord (gure B)

An extension cord retainer (12) that prevents the cord from

coming unplugged is built into the switch handle.

u To use this feature, simply double the extension cord

about 203mm from the end, and insert it into the

opening (13) as shown in gure B.

u Push the extension cord into the two holding slots (14) to

reinforce the hold.

u Gently tug on the cord to insure that it is rmly in the

mower’s retainer.

u Plug the receptacle end of the extension cord into the

power cord and plug in extension cord. Warning! Don’t Abuse Cord – Never pull lawn mower by cord or yank it to disconnect from receptacle. Keep cord from heat, oil, and sharp edges.

Assembly

Warning! Before assembly, make sure the bail handle is

released and the mower is unplugged.

Attaching lower handle

u Lift lower handle (4) into place making sure the arrow (15)

on the base of the mower lines up with 1 or 2 on the base

of the handle (16) (inset of Figure C)

Note! Ensure each side of the lower handle is set on the same

number. The arrow must be lined up with 1 or 2 for operation.

u Close the handle height adjust levers (6) as shown in

Figure C. As you close each, make sure the teeth are

engaged as shown in Figure D.

u If the connection between the handle and lever is too tight

or loose, open the lever and adjust the depth of the lever

by turning the lever. Close it again until the teeth are fully

clasped and each lever stays securely closed.

Attaching upper handle (g. E)

u Remove the upper-handle attachment levers (5), nuts

(17), and washers (18) from the handle.

u Line up the holes on the bottom of the upper handle (3)

with the holes on the top of the lower handle (4).

Note: Make sure the cord is located on the front of both handles. If it is not it may result in the cord tangling and the inability to easily store the mower.

u From the outside of the upper handle (3), slide the lever

bolt through the holes.

u Slide the washer over the bolt of the lever and loosely

assemble the entire assembly with the nut.

u Rotate the upper handle into its operating position.

u Close the lever. If it is too tight or too loose, open the lever

and the nut to adjust the clamping. Check the levers by closing them. They should be tight enough so the handles

are held rmly, but loose enough so the levers can be fully

closed. Adjust by opening the lever and turning the nut until the handles are secured.

Securing the motor cable (g. F)

Warning: Attach cable so that it does not become stretched or pinched in the joints of the handles during use or folding. This can cause damage to the cord.

The motor cable (19) has to be xed to the handles using the

cable restraints (20) that are already attached to the handle. To clip the cable to the handle:

u Place the handles in operating position, see “Attaching

lower handle” section.

u Run the cable up the front of the lower and upper handles. u Pull back the cable restraint. u Slide the motor cable under the clip and ensure it is fully

held in place by the restraint.

Bagging

u Ensure the side discharge attachment (24) (g. I) and the

mulching insert (23) (g. H) are removed from the mower

before bagging.

u Lift the rear door cover (9) and place the grass collection

bag (8) onto the mower so the bag hooks (21) rest on the lugs (22) as shown in gure G. Then lower the rear door

cover.

Mulching

u Ensure the side discharge attachment (27) and the collec-

tion bag (8) are not attached.

u Lift the rear door cover (9) and slide the mulching insert

(23) fully into the mower as shown in gure H.

u ensure the rear door cover fully closes before turning

mower on.

Side discharge

u Ensure the collection bag (8) is removed. u Lift the rear ap (9) and slide the mulching insert (23) fully

into the mower as shown in gure H.

u Lift the side ap (25) and hook side discharge attachment

(24) onto the mower as shown in gure I.

u Release the side ap and ensure the attachment holds in

place before turning mower on as shown in the insert of

gure I.

Operation

Warning! Let the mower work at its own pace. Do not

overload.

Adjusting handle height (fIg. J)

u Open both lower-handle attachment levers (6). u Adjust the handle so the arrow (15) on the base of the

mower lines up with 1, or 2 on the base of the handle (16). ensure the handle is set to the same number on both

sides of the mower.

u Close both levers and ensure the handle is rmly latched

and the teeth are engaged as shown in inset.

(Original instructions)

ENGLISH

Adjusting mower height (fIg. K)

The height of cut is adjusted by the central cut height adjust lever, there are 7 positions to choose from. Note: If you are not sure which height to cut, begin mowing with the height adjustment lever (7) in position 7 and adjust

the height down as needed, as shown in gure K.

To set the height of cut:

u Pull the mower height adjustment lever out of the locking

notch.

u Move the lever towards the rear of the appliance to lower

the height of cut.

u Move the lever towards the front of the appliance to raise

the height of cut.

u Push the height adjustment lever into one of the 7 locking

notches.

Starting mower

Warning! Sharp moving blade. Never attempt to override the

operation of this switch box as serious injury could result.

u Your mower is equipped with a special on-off switch box.

To operate the mower, push the button (26) on the switch

box (1), then pull the bail handle (2) to the handlebar as

shown in Figure L. Release button and hold bail handle

with both hands.

u To turn the mower off, just release the bail handle.

Warning! Never attempt to lock a switch or bail handle (2) in the on position. Note: Once the bail handle has returned to the original position it will activate the “Automatic Braking Mechanism”. The motor is electrically braked and the mower blade will stop rotating in 3 seconds or less.

Mowing (g. M - N)

Warning! Always inspect area where mower is to be used and remove all stones, sticks, wire, bones and other debris which might be thrown by the rotating blade. We recommend to use your mower as outlined in this section in order to achieve optimum results and to reduce the risk of cutting the main cable.

u Place the bulk of the cable on the lawn, close to the start-

ing point (position 1 in g. M).

u Switch the mower on as described above. u Proceed as shown in g. M. u Move from position 1 to position 2. u Turn right, stepping over the cable and proceed towards

position 3.

u Turn left, stepping over the cable and move towards posi-

tion 4.

u Repeat the above procedure as required.

Warning! Do not work towards the cable as shown in g. M1.

EdgeMax™

EdgeMax™ (11) allows you to cut grass right up to the edge of a wall or fence (g. N). EdgeMax™ allows you to accurately cut grass right up to the edge of your lawn (g. N1).

u With the lawn mower parallel to the edge of your lawn,

push the lawn mower along the edge of the lawn. ensure

that the EdgeMax™ is slightly over the edge of your lawn

(g. N1).

Note: When the side discharge attachment is attached

EdgeMax™ can only be used on the right side of the mower.

Mower overload

To prevent damage due to overload conditions, do not try to remove too much grass at one time. Slow down your cutting pace, or raise the cut height.

Storage

Warning! Rotating blade can cause serious injury. Release

bail handle (2) to turn mower off, remove safety key, and remove battery before lifting, transporting, or storing the mower. Store in a dry place.

Warning! To avoid being pinched, keep ngers away from

area between handles when folding down handles. Warning! Make sure cord does not become stretched or pinched in the joints of the handles during folding. This can cause damage to the cord.

The handle of the mower can be easily folded down for quick

and convenient storage.

u Holding onto the handle, open, but do not remove, the

lower-handle attachment levers (6) and fold the handle to

the front of the mower as shown in gure O.

u Open, but do not remove, the upper-handle attachment

levers (5) and fold the upper handle (3) back over the

lower handle (4) as shown in gure P.

u The mower shold be compacted down as shown in

gure Q.

u Keep all nuts, bolts, and screws tight to be sure the appli-

ance is in safe working condition.

u Check the grass catcher frequently for wear or deteriora-

tion.

u Replace worn or damaged parts for safety. u For rotary mowers, ensure that only replacement cutting

means of the right type are used.

Carrying the mower

u The mower can be carried using the convenient carry

handles (10) as shown in gure R. DO NOT attempt to lift the mower by grasping the upper handle (3) or lower

handle (4).

Mowing tips

Warning! Always inspect area where mower is to be used

and remove all stones, sticks, wire, bones, and other debris which might be thrown by the rotating blade. Warning! Mow across the face of slopes, never up-and-down. Exercise extreme caution when changing direction on slopes. Do not mow excessively steep slopes. Always maintain good footing.

u Release bail handle to turn mower “Off” when crossing

any gravel area (stones can be thrown by the blade).

u Set mower at highest cutting height when mowing in rough

ground or in tall weeds. Removing too much grass at one time can cause the motor to be overloaded and to stop. Refer to troubleshooting guide.

u If a grass collection bag (8) is used during the fast growing

season, the grass may tend to clog up at the discharge opening. Release bail handle to turn mower off and remove the safety key. Remove the catcher and shake the grass down to the back end of the bag.

ENGLISH

(Original instructions)

Also clean out any grass or debris which may be packed

around the discharge opening. Replace the grass catcher.

u If mower should start to vibrate abnormally, release bail

handle to turn mower off and remove safety key. Check

immediately for cause. Vibration is a warning of trouble.

Do not operate mower until a service check has been

made.

Refer to troubleshooting guide in manual.

u Always release bail handle to turn mower off when leaving

it unattended even for a short period of time.

Removing and installing blade

Warning! When reassembling the blade system, ensure each

part is reinstalled correctly, as described below. Improper assembly of the blade or other parts of the blade system may cause serious injury. Warning! Release bail handle to turn mower off, wait for the blade to stop, and unplug mower.

u Cut a piece of 2x4 wood (27) (about 610 mm) to keep

blade from turning while removing bolt (28).

u Wear gloves and proper eye protection. u Turn the mower on its side. Be careful of sharp edges of

blade. Position wood and unscrew bolt with 9/16” wrench

(29) as shown in gure S.

u Note the orientation of each part as you remove it.

Remove nut (30). Pull off washer (31), the blade insulator

(32), and the blade (33) as shown in Figure T. Examine all

pieces for damage and replace if necessary. Note: The fan should not be able to be removed.

u To reassemble, slide the blade (33) on. It can only be at-

tached to the fan in one direction and location. Line up the

D-shaped hole of the blade with the D-shaped post of the

fan, ensuring the writing on the blade faces out away from

the mower. Place the insulator (32) on the blade so that

the two outer ribs extend past the blade. Place the square

washer (31) on top of the insulator so that it sits inside of

the two outer ribs on the insulator. Replace the nut (30)

with the wide side against the washer.

u To tighten rmly, position the piece of wood as shown

in gure U to keep the blade from turning. Slide the bolt

through the washer and screw bolt into place. Tighten with

the wrench.

Blade sharpening

Keep blade sharp for best mower performance. A dull blade does not cut grass cleanly. Use proper eye protection while removing, sharpening, and installing blade. Ensure that safety key and battery pack is removed. Sharpening the blade twice during a mowing season is usually

sufcient under normal circumstances. Sand causes the blade to dull quickly. If your lawn has sandy soil, more frequent sharpening may be required.

Note: Replace bent or damaged blade immediately. When sharpening the blade:

u Make sure blade remains balanced. u Sharpen blade at the original cutting angle. u Sharpen cutting edges on both ends of blade, removing

equal amounts of material from both ends.

To sharpen blade in a vise (g. V)

u Be sure the bail handle is released, the blade has stopped

and the mower is unplugged before removing the blade.

u Remove blade from mower. See instructions for removing

and installing blade.

u Secure blade (33) in a vise (36). u Wear proper eye protection and gloves and be careful not

to cut yourself.

Carefully le the cutting edges of the blade with a ne tooth le (39) or sharpening stone, maintaining the angle

of the original cutting edge. Check balance of blade. See instructions for blade balancing. Replace blade on mower and tighten securely.

Blade balancing

Check balance of the blade (35) by placing centre hole in the blade over a nail or round shank screwdriver, clamped horizontally in a vise. if either end of the blade rotates down-

ward, le along the sharp edge of that dropping end. Blade is

properly balanced when neither end drops.

Lubrication

No lubrication is necessary. Do not oil the wheels. They have

plastic bearing surfaces which require no lubrication.

Cleaning

Release bail handle (2) to turn mower off, let the blade come to a stop and then remove safety key. Use only mild soap and a damp cloth to clean the mower. Clean out any clippings which may have accumulated on the underside of the deck. After several uses, check all exposed fasteners for tightness.

Preventing corrosion

Fertilizers and other garden chemicals contain agents which greatly accelerate the corrosion of metals. If you mow in areas where fertilizers or chemicals have been used, the mower should be cleaned immediately afterward as follows: Release bail handle (2) to turn mower off and unplug mower. Wipe all exposed parts with a damp cloth.

Maintenance

Your BLACK+DECKER corded/cordless appliance/tool has

been designed to operate over a long period of time with a minimum of maintenance. Continuous satisfactory opera-

tion depends upon proper tool/appliance care and regular

cleaning.

Warning! Before performing any maintenance on corded/

cordless power tools:

u Switch off and unplug the appliance/tool. u Or run the battery down completely if it is integral and then

switch off.

u Unplug the charger before cleaning it. Your charger does

not require any maintenance apart from regular cleaning.

u Regularly clean the ventilation slots in your tool/appliance

and charger using a soft brush or dry cloth.

u Regularly clean the motor housing using a damp cloth. Do

not use any abrasive or solvent-based cleaner.

u Regularly use a blunt scraper to remove grass and dirt

from the underneath of the guard.

(Original instructions)

ENGLISH

Troubleshooting

If your appliance seems not to operate properly, follow the instructions below. If this does not solve the problem, please contact your local BLACK+DECKER repair agent. Warning! Before proceeding, release the bail bar to turn mower off and wait for the blade to stop .

Problem Possible solution

Mower doesn’t run when bail handle is activated.

Motor stops while mowing. Release bail handle to turn mower off. Unplug

Mower runs but cutting performance is unsatisfactory,

Mower is too hard to push. Release bail handle to turn mower off. Unplug

Mower is abnormally noisy and vibrates.

Mower not picking up clippings with bag.

Check to make sure mower is properly plugged in and that the button on switch box is being completely depressed before pulling the bail handle.

Release bail handle to turn mower off. Remove safety key and battery pack, turn mower over and check that blade is free to turn.

mower. Turn mower over and check that blade is free to turn.

Raise cutting height of wheels to highest position and start mower.

Avoid overloading the mower. Slow down the cutting pace, or raise the cut height.

Release bail handle to turn mower off. Unplug mower. Turn mower over and check:

u Blade for sharpness - Keep blade sharp. u Deck and discharge chute for clogging.

Wheel height adjustment may be set too low for grass condition. Raise cutting height.

mower. Raise cutting height to reduce deck drag on grass. Check each wheel for free rotation

Release bail handle to turn mower off. Unplug mower. Turn mower on side and check blade to ensure it has not been bent or damaged. If blade is damaged, replace with a BLACK+DECKER replacement blade. If the underside of the deck is damaged, return mower to a BLACK+DECKER Authorized service center.

If there is no visible damage to the blade and the mower still vibrates:

u Release bail handle to turn mower off. u Unplug mower. u Disassemble entire blade assembly as

described in the “Removing and installing blade” section.

u Remove any debris and clean each piece. u Replace each piece as described in the

“Removing and installing blade” section.

If mower still vibrates, return the mower to an authorized BLACK+DECKER authorized service center.

Chute clogged. Release bail handle to turn mower off. Unplug mower. Clear chute of grass clippings.

Raise cutting height of wheels to shorten length of the cut.

Bag full. Empty bag more often.

Technical data

LM2000

Voltage

Power input

No-Load Speed

Impedence

Weight

Vac 230V

W 2000

-1

min

MAX

3500RPM

0.4103

25.46

Hand/arm weighted vibration value:

= <2,5 m/s2 , uncertainty (K) = 1,5 m/s2.

LPA (sound preasure) 85 dB(A)

uncertainty (K) = 2,5 dB(A)

EC declaration of conformity

MACHINERY DIRECTIVE

OUTDOOR NOISE DIRECTIVE

LM2000 lawn mower

Black & Decker declares that these products described under

Level of accoustic power according to 2000/14/EC (Article 12,

The undersigned is responsible for compilation of the technical

"technical data" are in compliance with:

2006/42/EC, EN 60335-1:2012 + A11:2014,

EN 60335-2-77:2010

2000/14/EC, Lawn Mower, L < 50cm, Annex VI,

DEKRA Certication B.V., Utrechtseweg 310, ED Arnhem

Netherlands

Notied Body ID No.: 0344

Annex III, L < 50cm, cm):

LWA (measured sound power) 95 dB(A)

uncertainty (K) = 1,0 dB(A)

LWA (guaranteed sound power) 96 dB(A)

These products also comply with directive 2014/30/EU and

2011/65/EU. For more information, please contact Black &

Decker at the following address or refer to the back of the

manual.

le and makes this declaration on behalf of Black & Decker.

Protecting the environment

Separate collection. Products and batteries marked with this symbol must not be disposed of with normal household waste.

Products and batteries contain materials that can be recovered or recycled, reducing demand for raw materials. Please recycle electrical products and batteries according to local provisions. Further information is available at www.2helpU.com

R. Laverick

Director of Engineering

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

United Kingdom

26/08/2016

ENGLISH

(Original instructions)

Guarantee

Black & Decker is condent of the quality of its products and offers consumers a 24 month guarantee from the date of

purchase. This guarantee75 is in addition to and in no way prejudices your statutory rights. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area.

To claim on the guarantee, the claim must be in accordance with Black&Decker Terms and Conditions and you will need to submit proof of purchase to the seller or an authorised repair agent. Terms and conditions of the Black&Decker 2 year guarantee and the location of your nearest authorised repair agent can be obtained on the Internet at www.2helpU.com, or

by contacting your local Black & Decker ofce at the address

indicated in this manual.

Please visit our website www.blackanddecker.co.uk to register your new Black & Decker product and receive updates on new products and special offers.

DEUTSCH

Verwendungszweck

Ihr BLACK+DECKER LM2000-Rasenmäher wurde zum Rasenmähen entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

(Übersetzung der ursprünglichen Anweisungen)

Sicherheitshinweise

Warnung! Beachten Sie beim Umgang

mit kabelgebundenen Geräten stets die grundlegenden Sicherheitshinweise, die im Folgenden beschrieben werden. Dadurch verhindern Sie Brände, Stromschläge sowie Sach- und Personenschäden. Warnung! Beachten Sie beim Verwenden des Geräts unbedingt die Sicherheitsregeln. Lesen Sie zu Ihrer eigenen Sicherheit und zum Schutz in der Nähe

bendlicher Personen vor Gebrauch

des Geräts die folgende Bedienungsanleitung. Heben Sie diese Anleitung zur späteren Verwendung gut auf.

u Lesen Sie diese Anleitung vollständig

und aufmerksam durch, bevor Sie das

Gerät verwenden.

(Übersetzung der ursprünglichen

Anweisungen)

u Der vorgesehene Verwendungszweck

DEUTSCH

ist in dieser Anleitung beschrieben. Bei Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie bei der Verwendung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren besteht Verletzungsgefahr.

u Bewahren Sie diese Anleitung auf.

Verwendung des Geräts

Verwenden Sie das Gerät stets mit Umsicht.

u Das Gerät ist nicht für die unbeaufsi-

chtigte Verwendung durch Kinder oder gebrechliche Personen vorgesehen.

u Das Gerät ist kein Spielzeug. u Achten Sie darauf, dass sich im

Arbeitsbereich keine Kinder oder Tiere aufhalten. Verhindern Sie, dass Kinder das Gerät oder das Netzkabel berühren.

u Seien Sie besonders vorsichtig, wenn

Sie das Gerät in der Nähe von Kindern verwenden.

u Verwenden Sie das Gerät nur in trock-

ener Umgebung. Achten Sie darauf, dass das Gerät nicht nass wird.

u Tauchen Sie das Gerät nicht in Was-

ser.

u Versuchen Sie nicht, das Gehäuse zu

öffnen. Es gibt keine vom Benutzer zu wartenden Teile im Inneren des Geräts.

u Betreiben Sie das Gerät nicht in ex-

plosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

oder Staub benden.

u Ziehen Sie niemals am Kabel, wenn

Sie den Stecker aus der Steckdose

ziehen möchten. Kabel und Stecker

könnten sonst beschädigt werden.

u Überzeugen Sie sich vor der Verwend-

ung, dass Mähmesser, Messerschrau-

ben und Mäheinheit weder abgenutzt

noch beschädigt sind. Ersetzen Sie

bei abgenutzten oder beschädigten

Messern und Schrauben den entspre-

chenden Satz, sodass nicht neue und

alte Komponenten gleichzeitig verwen-

det werden.

u Um eine Gefährdung durch unbe-

absichtigtes Wiedereinschalten des

Thermoschutzes zu vermeiden, darf

dieses Gerät nicht über eine externe

Schalteinrichtung wie z. B. einen Zeit-

geber versorgt werden oder an einen

Schaltkreis angeschlossen werden,

der durch den Versorger regelmäßig

ein- und ausgeschaltet wird.

Nach dem Gebrauch

u Bewahren Sie das Gerät bei

Nichtgebrauch an einem trockenen,

gut belüfteten Ort außerhalb der Re-

ichweite von Kindern auf.

u Kinder sollten keinen Zugang zu auf-

bewahrten Geräten haben.

u Wenn das Gerät in einem Fahrzeug

transportiert oder gelagert wird,

bewahren Sie es im Kofferraum oder

einer geeigneten Ablage auf, damit es

bei plötzlichen Geschwindigkeits- oder

Richtungsänderungen nicht in Bewe-

gung geraten kann.

Inspektion und Reparaturen

u Prüfen Sie das Gerät vor der Verwend-

ung auf beschädigte oder defekte Teile. Prüfen Sie, ob Teile gebrochen sind, Schalter beschädigt sind oder andere Bedingungen vorliegen, die die Funktion beeinträchtigen könnten.

u Betreiben Sie das Gerät nicht, wenn

ein Teil beschädigt oder defekt ist.

u Lassen Sie beschädigte oder defekte

Teile in einer Vertragswerkstatt reparieren oder austauschen.

u Ersetzen oder entfernen Sie keine

Teile, für die in dieser Anleitung keine entsprechende Beschreibung enthalten ist.

u Gehen Sie bei Einstellungen am

Rasenmäher vorsichtig vor, um zu verhindern, dass Ihre Finger zwischen

den beweglichen Messern/Teilen

und feststehenden Teilen des Geräts eingeklemmt werden.

u Beachten Sie bei Wartungsarbeiten

an den Messern, dass sich diese auch ohne Stromversorgung bewegen.

Zusätzliche Sicherheitshinweise für Rasenmäher

u Halten Sie den Rasenmäher während

des Betriebs sicher mit beiden Händen fest.

u Halten Sie beide Hände in der Be-

triebsposition, wenn der Rasenmäher gekippt werden muss. Halten Sie beide Hände in der Betriebsposition bis der Rasenmäher wieder ordnungsgemäß auf dem Boden abgestellt wurde.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

u Tragen Sie beim Rasenmähen keine

Kopfhörer zum Musikhören.

u Passen Sie niemals die Höhe der

Räder an, während der Motor läuft

oder sich der Sicherheitsschlüssel im

Schloss bendet.

u Lassen Sie den Bügelschalter los, um

den Rasenmäher auszuschalten, wenn

dieser blockiert. Warten Sie, bis das

Messer zum Stillstand gekommen ist,

bevor Sie versuchen, die Verstopfung

zu beseitigen oder Gegenstände von

der Unterseite zu entfernen.

u Halten Sie Hände und Füße vom

Schnittbereich fern.

u Halten Sie die Sägeblätter scharf. Tra-

gen Sie beim Umgang mit dem Messer

des Rasenmähers stets Schutzhands-

chuhe.

u Wenn der Grasfangbehälter verwen-

det wird, muss dieser regelmäßig auf

Abnutzungen und Beschädigungen

überprüft werden. Wechseln Sie aus

Sicherheitsgründen den Grasfangbe-

hälter bei starker Abnutzung aus.

u Seien Sie besonders vorsichtig, wenn

Sie den Rasenmäher wenden oder in

Ihre Richtung ziehen.

u Bringen Sie Hände oder Füße nicht in

die Nähe bzw. unter den Rasenmäher.

Halten Sie jederzeit einen Sicherheit-

sabstand zur Auswurföffnung.

u Entfernen Sie Steine, Äste, Drähte,

Spielzeuge, Knochen usw., die in das

Messer geraten könnten, aus dem

Bereich, in dem der Rasenmäher

verwendet wird.

Objekte, die in das Messer geraten, können ernsthafte Verletzungen verursachen. Bleiben Sie hinter dem Griff, wenn der Motor läuft.

u Betreiben Sie den Rasenmäher weder

barfuß noch mit Sandalen. Tragen Sie jederzeit festes Schuhwerk.

u Ziehen Sie den nur Rasenmäher nur

rückwärts, wenn dies unbedingt erforderlich ist. Achten Sie stets auf den Boden und den Bereich hinter Ihnen, bevor und während Sie sich rückwärts bewegen.

u Achten Sie darauf, dass das Material

nicht in Richtung von Personen ausgeworfen wird. Achten Sie darauf, dass das Material nicht in Richtung von Wänden oder anderen Gegenständen ausgeworfen wird. Das Material kann gegen den Bediener zurückgeschleudert werden. Lassen Sie den Bügelschalter los, und warten Sie, bis das Messer zum Stillstand gekommen

ist, bevor Sie Kiesoberächen überqueren.

u Betreiben Sie den Rasenmäher nicht

ohne angebrachten und intakten Grasfangbehälter, Auswurfschutz, hinteren Schutz und andere Schutzvorrichtungen. Überprüfen Sie regelmäßig alle Schutz- und Sicherheitsvorrichtungen auf deren ordnungsgemäße Funktion. Ersetzen Sie beschädigte Schutz- und Sicherheitsvorrichtungen vor der weiteren Verwendung.

u Lassen Sie den eingeschalteten Ra-

senmäher niemals unbeaufsichtigt.

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

u Lassen Sie stets den Bügelgriff los,

warten Sie, bis das Messer zum

Stillstand gekommen ist, wenn Sie den

Rasenmäher reinigen, den Grasfang-

beutel entfernen, Verstopfungen aus

der Auswurföffnung beseitigen, den

Rasenmäher unbeaufsichtigt lassen

bzw. Anpassungen vornehmen oder

Reparaturen und Inspektionen ausfüh-

ren.

u Betreiben Sie den Rasenmäher nur

bei Tageslicht oder bei ausreichender

Beleuchtung, sodass Gegenstände

auf dem Schnittweg vom Betriebsbere-

ich des Rasenmähers aus deutlich

sichtbar sind.

u Betätigen Sie den Rasenmäher nicht,

wenn Sie unter Alkohol- oder Droge-

neinuss stehen oder wenn Sie müde

oder krank sind. Bleiben Sie immer

aufmerksam, achten Sie darauf, was

sie tun und setzen Sie den gesunden

Menschenverstand ein.

u Meiden Sie gefährliche Umgebungen.

Betreiben Sie den Rasenmäher nicht

in feuchtem oder nassem Gras.

Verwenden Sie den Rasenmäher

keinesfalls im Regen. Achten Sie auf

Trittsicherheit. Betreiben Sie das Gerät

nur im Gehen, nie rennend.

u Lassen Sie den Bügelschalter los,

warten Sie, bis das Messer zum

Stillstand gekommen ist, wenn Sie

ungewöhnliche Vibrationen des Ra-

senmähers bemerken, und prüfen Sie

die Ursache. Im Allgemeinen deutet

Vibration auf ein Problem hin.

Im Fall einer ungewöhnlichen Vibration des Geräts nden Sie unter „Problembehebung“ weitere Informationen.

u Tragen Sie beim Betreiben des Rasen-

mähers stets geeigneten Augen- und Atemschutz.

u Der Gebrauch von Zubehörteilen oder

Zusätzen, die nicht für den Gebrauch mit dem Rasenmäher empfohlen werden, kann gefährlich sein. Verwenden Sie nur von BLACK+DECKER genehmigtes Zubehör.

u Beugen Sie sich nicht zu weit nach

vorne, wenn Sie den Rasenmäher betreiben. Achten Sie während des Betriebs des Rasenmähers stets auf Ihre Standfestigkeit und Ihr Gleichgewicht.

u Mähen Sie stets parallel zum Hang,

nie den Hang hinauf oder hinunter. Arbeiten Sie mit äußerster Vorsicht, wenn Sie an Hängen die Richtung wechseln.

u Achten Sie auf Löcher, Wurzeln,

Bodenunebenheiten, Steine und andere verborgene Objekte. Unebenes Gelände kann zu Unfällen durch Stürze führen. Hohes Gras kann Hindernisse verbergen.

u Mähen Sie nie nasses Gras. Mähen

Sie nicht an steilen Hängen. Mangelnde Standfestigkeit kann zu Unfällen durch Stürze führen.

u Mähen Sie nicht in der Nähe von

Abhängen, Gräben oder Böschungen.

Es besteht die Gefahr, dass Sie aus-

rutschen oder das Gleichgewicht verlieren.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

u Lassen Sie den Rasenmäher vor der

Lagerung stets abkühlen. Ziehen Sie den Netzstecker aus der Steckdose.

u Wann immer Sie die Maschine verlas-

sen;

u Bevor Blockaden entfernt werden; u Vor dem Überprüfen, Reinigen oder

Warten des Geräts.

Sicherheit anderer Personen

u Dieses Gerät darf nicht von Personen

(einschließlich Kindern) mit einge-

schränkten physischen, sensorischen

oder mentalen Fähigkeiten oder ohne

ausreichende Erfahrung oder Kennt-

nisse verwendet werden, außer wenn

diese Personen von einer Person, die

für ihre Sicherheit verantwortlich ist,

bei der Verwendung des Geräts beauf-

sichtigt oder mit ihm vertraut gemacht

werden.

u Kinder müssen beaufsichtigt werden,

um sicherzustellen, dass sie nicht mit

dem Gerät spielen.

u Nach dem Überfahren eines Fremd-

körpers. Überprüfen Sie das Gerät auf

Beschädigungen und führen Sie ggf.

Reparaturen durch.

Restrisiken.

Beim Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch.

Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese sind:

u Verletzungen, die durch das Berühren

von sich drehenden/bewegenden

Teilen verursacht werden.

u Verletzungen, die durch das Aus-

tauschen von Teilen, Messern oder Zubehör verursacht werden.

u Verletzungen, die durch längeren

Gebrauch eines Geräts verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.

u Beeinträchtigung des Gehörs. u Gesundheitsrisiken durch das Einat-

men von Staub beim Verwenden des Geräts (beispielsweise bei Holzarbeiten, insbesondere Eiche, Buche und MDF.)

u Wenn der Mäher an einem feuchten

Ort betrieben wird, sollte ein Fehlerstromschutzschalter (RCD) mit einem Auslösestrom von nicht mehr als 30 mA verwendet werden. Ein Fehlerstromschutzschalter verringert das Risiko eines elektrischen Schlags.

u Nehmen Sie niemals ein Gerät auf,

während der Motor läuft.

Warnsymbole

Die folgenden Warnsymbole sind am Gerät inkl. Datumscode angebracht:

Warnung! Lesen Sie vor Inbetriebnahme die Bedienungsanleitung.

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Schützen Sie das Gerät vor Feuchtigkeit und Regen.

Vorsicht: Die Messer sind scharf. Die Messer drehen sich

nach Abschalten des Geräts einige Sekunden lang weiter. Trennen Sie das Gerät von der Stromversorgung, bevor Sie mit Wartungsarbeiten beginnen oder wenn das Stromkabel beschädigt ist.

Achten Sie auf Gegenstände, die eventuell umhergeschleudert werden. Halten Sie andere Personen vom Arbeitsbereich fern.

Tragen Sie geeigneten Augenschutz.

Tragen Sie geeigneten Gehörschutz.

Das Messer dreht sich auch nach dem Ausschalten des Geräts weiter.

Halten Sie das Stromkabel von den Schneidklingen fern.

Garantierter Schalldruckpegel, gemessen nach Richtlinie

2000/14/EG.

Elektrische Sicherheit

Warnung! Dieses Gerät ist

schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

u Bei einer Beschädigung des Netzka-

bels muss dieses durch den Hersteller oder eine BLACK+DECKER Vertragswerkstatt ausgetauscht werden, um mögliche Gefahren zu vermeiden.

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden Merkmale:

1. Schaltkasten

2. Bügelgriff

3. Oberer Griff

4. Unterer Griff

5. Befestigungshebel des oberen Griffs (2)

6. Befestigungshebel des unteren Griffs (2)

7. Verstellhebel für die Schnitthöhe

8. Grasfangbeutel

9. Hintere Klappe

10. Tragegriffe

11. EdgeMax™

12. Halterung für Verlängerungskabel

Verlängerungskabel

Stellen Sie vor der Verwendung sicher, dass das Verlängerungskabel in gutem Zustand ist. Verwenden Sie nur

Verlängerungskabel, die den technischen Spezikationen des Werkzeugs entsprechen – das heißt, dass der Kabelquer-

schnitt den verschiedenen Kabellängen und das Kabel dem Strombedarf des Werkzeugs entsprechen muss. Wenn es

nicht den technischen Spezikationen entspricht, führt dies

zu einem Abfall der Netzspannung, was Leistungsverlust und Überhitzung zur Folge hat. So reduzieren Sie während des Betriebs die Wahrscheinlichkeit einer Trennung des Rasenmäherkabels vom Stromkabel:

u Machen Sie wie in Abbildung A und A1 einen Knoten,

oder.

u Verwenden Sie eine der Haltevorrichtungen der Steck-

erbuchse, die in diesem Handbuch beschrieben werden (Abbildung B).

Anbringen eines Verlängerungskabels (Abbildung

Im Schaltergriff bendet sich eine Haltevorrichtung für das Verlängerungskabel (12), die das ungewollte Lösen des

Kabels verhindert.

u Um diese Funktion zu nutzen, nehmen Sie etwa 203 mm

vom Ende des Verlängerungskabels doppelt und stecken

es in die Öffnung (13), siehe Abbildung B.

u Schieben Sie das Verlängerungskabel in die beiden

Halteschlitze (14), um den Halt zu verbessern.

u Überprüfen Sie , dass das Kabel richtig in der Haltevor-

richtung des Rasenmähers sitzt.

u Verbinden Sie das Ende des Verlängerungskabels mit

dem Stromkabel und stecken Sie es dann in die Steckdose.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Warnung! Stromkabel nicht missbrauchen – Rasenmäher niemals am Stromkabel hinter sich her ziehen oder am Kabel

ziehen, um es aus der Steckdose zu entfernen. Halten Sie das Kabel von Hitzequellen, Öl und scharfen Kanten fern.

Montage

Warnung! Vergewissern Sie sich vor der Montage, dass der

Bügelgriff freigegeben und das Stromkabel des Rasenmähers getrennt wurde.

Anbringen des unteren Griffs

u Heben Sie den unteren Griff (4) in Position und stellen Sie

sicher, dass der Pfeil (15) unten am Rasenmäher bündig

mit 1 oder 2 unten am Griff (16) abschließt (Einfügung von

Abbildung C). Hinweis! Stellen Sie sicher, dass jede Seite des unteren Griffs auf die gleiche Zahl eingestellt ist. Der Pfeil muss für den

Betrieb auf 1 oder 2 zeigen.

u Schließen Sie die Verstellhebel für die Griffhöhe (6), wie

in Abbildung C dargestellt. Stellen Sie beim Schließen

sicher, dass die Zähne eingerastet sind, wie in Abbildung

D dargestellt.

u Ist die Verbindung zwischen dem Griff und dem Hebel zu

eng oder locker, dann öffnen Sie den Hebel und justieren

Sie die Tiefe des Hebels durch Drehen des Hebels.

Schließen Sie ihn wieder, bis die Zähne vollständig

eingerastet sind und jeder Hebel sicher geschlossen

bleibt.

Anbringen des oberen Griffs (Abb. E)

u Entfernen Sie die Befestigungshebel des oberen Griffs (5),

Muttern (17) und Unterlegscheiben (18) von dem Griff.

u Richten Sie die Löcher an der Unterseite des oberen Griffs

(3) an den Löchern auf der Oberseite des unteren Griffs

(4) aus.

Hinweis: Stellen Sie sicher,, dass das Netzkabel sich vorne

an beiden Griffen bendet. Ist dies nicht der Fall, kann dies

zu einem baumelnden Kabel und zur Unmöglichkeit, den Rasenmäher einfach zu lagern.

u Schieben Sie die Hebelschraube von der Außenseite des

oberen Griffs (3) durch die Löcher.

u Schieben Sie die Unterlegscheibe über die Schraube des

Hebels und montieren Sie den gesamten Zusammenbau

locker mit der Mutter.

u Drehen Sie den oberen Griff in seine Betriebsposition. u Schließen Sie den Hebel. Ist er zu fest oder zu locker,

dann öffnen Sie den Hebel und die Mutter, um die

Befestigung zu justieren. Prüfen Sie die Hebel, indem Sie

sie schließen. Sie sollten fest genug sein, damit die Griffe

fest gehalten werden, aber lose genug, damit die Hebel

vollständig geschlossen werden können. Justieren Sie

durch Öffnen des Hebels und Drehen der Mutter, bis die

Griffe gesichert sind.

Sichern des Motorkabels (Abb. F)

Warnung: Befestigen Sie das Kabel in den Verbindungsstellen der Griffe während des Gebrauchs oder Zusammenklappens so, dass es nicht gespannt oder zusammengepresst wird. Dies kann Schaden am Netzkabel verursachen. Das

Motorkabel (19) muss mit den Kabelverbindungen (20),

die bereits am Griff befestigt sind, an den Griffen befestigt werden. Befestigen des Kabels am Griff:

u Bringen Sie die Griffe in Betriebsposition, siehe den

Abschnitt “Befestigung des unteren Griffs”.

u Führen Sie das Kabel an der Vorderseite der unteren und

oberen Griffe nach oben.

u Ziehen Sie die Kabelrückhaltung nach hinten. u Schieben Sie das Motorkabel und den Clip und stellen Sie

sicher, dass es in der Rückhaltung sitzt.

Anbringen des Beutels

u Stellen Sie sicher, dass die seitliche Entladebefestigung

(24) (Abb. I) und der Mulcheinsatz (23) (Abb. H) entfernt

werden, bevor der Beutel angebracht wird.

u Heben Sie die hintere Klappe (9) an und platzieren Sie

den Grasfangbeutel (8) so am Rasenmäher an, dass die

Haken des Beutels (21) auf den Laschen (22) liegen, wie

in Abbildung G dargestellt. Schließen Sie dann die hintere Klappe.

Mulchen

u Stellen Sie sicher, dass die seitliche Entladebefestigung

(27) und der Grasfangbeutel (8) nicht befestigt sind.

u Heben Sie die hintere Klappe (9) und schieben Sie die

Mulcheinsatz (23) vollständig in den Rasenmäher, wie in Abbildung H dargestellt.

u stellen Sie sicher, dass die hintere Tür vollständig schließt,

bevor der Rasenmäher eingeschaltet wird.

Seitenauswurf

u Stellen Sie sicher, dass der Grasfangbeutel (8) entfernt

wurde.

u Heben Sie die hintere Klappe (9) und schieben Sie die

Mulcheinsatz (23) vollständig in den Rasenmäher, wie in Abbildung H dargestellt.

u Heben Sie die seitliche Klappe (25) an und haken Sie die

seitliche Entladebefestigung (24) am Rasenmäher ein, wie

in Abbildung I dargestellt.

u Lösen Sie die seitliche Klappe und stellen Sie sicher,

dass die Befestigung hält, bevor Sie den Rasenmäher einschalten, wie in Abbildung I dargestellt.

Betrieb

Warnung! Beschleunigen Sie den Arbeitsvorgang nicht mit

Gewalt. Vermeiden Sie eine Überlastung.

Anpassung der Griffhöhe (Abb. J)

u Öffnen Sie beide Befestigungshebel (6) des unteren Griffs. u Justieren Sie den Griff so, dass der Pfeil (15) auf unten

am Rasenmäher bündig mit 1 oder 2 unten am Griff (16)

abschließt. Stellen Sie sicher, dass der Griff an beiden Seiten des Rasenmähers auf die gleiche Zahl eingestellt ist.

u Schließen Sie beide Hebel und stellen Sie sicher, dass

der Griff wie in der eingefügten Abbildung gezeigt fest sitzt und die Zähne eingerastet sind.

Anpassung der Rasenmäherhöhe (Abb. K)

Die Schnitthöhe kann mit dem zentralen Schnitthöhenverstellhebel angepasst werden. Es stehen sieben Positionen zur Auswahl.

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Hinweis: Falls Sie sich nicht sicher sind, welche Höhe geschnitten werden soll, dann beginnen Sie mit dem Höhenverstellhebel (7) in Position 7 zu mähen und justieren Sie die Höhe bei Bedarf nach unten, wie in Abbildung K dargestellt. Einstellen der Schnitthöhe:

u Ziehen Sie den Verstellhebel für die Rasenmäherhöhe aus

der Arretierungsnut.

u Zur Verringerung der Schnitthöhe schieben Sie den Hebel

zum hinteren Teil des Mähers.

u Zur Erhöhung der Schnitthöhe schieben Sie den Hebel

zum vorderen Teil des Mähers.

u Drücken Sie den Hebel für die Höheneinstellung in eine

der sieben Arretiermuttern.

Anlassen des Rasenmähers

Warnung! Scharfes, bewegliches Messer. Versuchen Sie

niemals, die Funktion dieses Schaltkastens zu manipulieren, da dies ernsthafte Verletzungen zur Folge haben kann.

u Ihr Rasenmäher ist mit einem speziellen Ein-Aus-Schalt-

kasten ausgestattet. Um den Rasenmäher zu bedienen,

müssen Sie den Knopf (26) auf dem Schaltkasten (1)

drücken, ziehen Sie dann den Bügelgriff (2) zur Griffs-

tange, wie in Abbildung L dargestellt. Lassen Sie den

Knopf los und halten Sie den Bügelgriff mit beiden Händen

fest.

u Zum Ausschalten des Rasenmähers den Bügelgriff

einfach lösen. Warnung! Versuchen Sie niemals, einen Schalter oder Bügelgriff (2) in der eingeschalteten Stellung zu arretieren. Hinweis: Sobald der Bügelgriff in die ursprüngliche Stellung zurückgekehrt ist, wird der “Automatische Bremsmechanismus” aktiviert. Der Motor wird elektronisch gebremst, und das Messer des Rasenmähers kommt innerhalb von 3 Sekunden zum Stillstand.

Rasenmähen (Abb. M - N)

Warnung! Kontrollieren Sie stets den Bereich, in dem der Rasenmäher verwendet werden soll, und entfernen Sie Steine, Äste, Drähte, Knochen usw., die in das Messer

geraten könnten. Es empehlt sich, den Rasenmäher so zu

verwenden, wie es in diesem Abschnitt beschrieben wird, um optimale Resultate zu erzielen und die Gefahr durchtrennter Stromkabel zu verringern.

u Platzieren Sie den größten Teil des Stromkabels auf

dem Rasen in der Nähe der Startposition (Position 1 in

Abb. M).

u Schalten Sie den Rasenmäher gemäß der Beschreibung

ein.

u Gehen Sie vor wie in Abb. M gezeigt. u Bewegen Sie sich von Position 1 zu Position 2. u Wenden Sie sich nach rechts, steigen Sie über das Kabel,

und arbeiten Sie sich zu Position 3 vor.

u Wenden Sie sich nach links, steigen Sie über das Kabel,

und arbeiten Sie sich zu Position 4 vor.

u Wiederholen Sie diesen Vorgang nach Bedarf.

Warnung! Gehen Sie nie in Richtung des Kabels, wie in

Abb. M1 dargestellt.

EdgeMax™

Mithilfe von EdgeMax™ (11) können Sie Gras bis direkt an die

Kante einer Mauer oder eines Zauns mähen (Abb. N).

EdgeMax™ ermöglicht es, das Gras genau bis an die Rasenkante zu mähen (Abb. N1).

u Betreiben Sie den Rasenmäher parallel zu der Kante Ihres

Rasens an der Kante des Rasens entlang. Stellen Sie

sicher, dass der EdgeMax™ leicht über der Kante Ihres Rasens ist (Abb. N1)

Hinweis: Wenn die seitliche Entladebefestigung befestigt ist,

kann der EdgeMax™ nur auf der rechten Seite des Rasenmähers verwendet werden.

Rasenmäherüberlastung

Um Schäden aufgrund einer Überlastung zu vermeiden, versuchen Sie nicht, zu viel Gras auf einmal zu entfernen. Verlangsamen Sie Ihre Schnittgeschwindigkeit, oder heben Sie die Schnitthöhe an.

Aufbewahrung

Warnung! Das sich drehende Messer kann ernsthafte

Verletzungen verursachen. Lassen Sie den Bügelgriff (2) los, um den Rasenmäher auszuschalten, entfernen Sie den Sicherheitsschlüssel und entfernen Sie die Batterie vor dem Anheben, Transport oder der Lagerung des Rasenmähers. Lagern Sie das Gerät an einem trockenen Ort.

Warnung! Um zu vermeiden, gequetscht zu werden, halten

Sie die Finger beim Herunterklappen der Griffe aus dem Bereich zwischen den Griffen fern. Warnung! Stellen Sie sicher, dass das Kabel in den Verbindungsstellen der Griffe während des Zusammenklappens nicht gespannt oder zusammengepresst wird. Dies kann Schaden am Netzkabel verursachen. Der Griff des Rasenmähers kann für eine schnelle und

bequeme Lagerung leicht heruntergeklappt werden.

u Den Griff festhalten und dabei die Befestigungshebel des

unteren Griffs (6) öffnen, aber nicht entfernen und den Griff zur Vorderseite des Rasenmähers klappen, wie in Abbildung O dargestellt.

u Öffnen, aber entfernen Sie die Befestigungshebel des

oberen Griffs (5) nicht und klappen Sie den Griff (3) über den unteren Griff (4) zurück, wie in Abbildung P dargestellt.

u Der Rasenmäher sollte wie in Abbildung Q dargestellt

zusammengeklappt werden.

u Ziehen Sie alle Muttern, Bolzen und Schrauben am Gerät

fest, um einen sicheren Gerätebetrieb zu gewährleisten.

u Überprüfen Sie den Auffangbehälter regelmäßig auf

Abnutzungen und Beschädigungen.

u Ersetzen Sie abgenutzte oder beschädigte Teile, um Ihre

Sicherheit nicht zu gefährden.

u Stellen Sie bei Rasenmähern mit rotierenden Messern

sicher, dass Ersatzmesser dem richtigen Typ entsprechen.

Tragen des Rasenmähers

u Der Rasenmäher kann mit den bequemen Tragegriffen

(10) getragen werden, wie in Abbildung R dargestellt.

VERSUCHEN SIE NICHT den Rasenmäher durch Greifen

des oberen Griffs (3) oder unteren Griffs (4) zu heben.

Tipps für das Rasenmähen

Warnung! Kontrollieren Sie stets den Bereich, in dem der

Rasenmäher verwendet werden soll, und entfernen Sie Steine, Äste, Drähte, Knochen usw., die in das Messer geraten könnten.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Warnung! Mähen Sie stets parallel zum Hang, nie den Hang hinauf oder hinunter. Arbeiten Sie mit äußerster Vorsicht, wenn Sie an Hängen die Richtung wechseln. Mähen Sie nicht an steilen Hängen. Achten Sie auf Trittsicherheit.

u Lassen Sie den Bügelgriff los, um den Rasenmäher

auszuschalten, wenn Sie Bereiche mit Kies überqueren.

(Steine können umhergeschleudert werden.)

u Stellen Sie den Rasenmäher auf die größtmögliche

Schnitthöhe ein, wenn Sie unebene Flächen oder hohes

Gras mähen. Wenn zu viel Gras auf einmal geschnitten

wird, kann dies eine Überlastung des Motors zur Folge

haben und diesen zum Stillstand bringen. Weitere Infor-

mationen nden Sie unter “Problembehebung”.

u Wenn der Grasfangbeutel (8) verwendet wird, während

das Gras stark wächst, verfängt sich das Gras möglicher-

weise in der Auswurföffnung. Lassen Sie den Bügels-

chalter los, um den Rasenmäher auszuschalten, und

entfernen Sie den Sicherheitsschlüssel . Entfernen Sie

den Grasfangbeutel , und schütteln Sie das Gras in den

Boden des Grasfangbeutels. Entfernen Sie zudem Gras

und Verschmutzungen aus dem Bereich der Auswurföff-

nung. Tauschen Sie den Grasfangkorb aus.

u Beginnt der Rasenmäher ungewöhnlich zu vibrieren, lösen

Sie den Bügelgriff, um den Rasenmäher auszuschalten

und den Sicherheitsschlüssel herauszuziehen. Prüfen Sie

sofort die Ursache. Vibrationen weisen auf eine Fehlfunk-

tion hin. Betreiben Sie den Rasenmäher nicht mehr, bis

eine Wartung durchgeführt wurde. Weitere Informationen

nden Sie in dieser Anleitung unter “Problembehebung”.

u Lassen Sie den Bügelgriff stets los, um den Rasenmäher

auszuschalten, wenn Sie den Rasenmäher (auch kurzfris-

tig) unbeaufsichtigt lassen.

Entfernen und Anbringen von Messern

Warnung! Stellen Sie beim Wiederzusammenbau des Mess-

ersystems sicher, dass jedes Teil korrekt neu installiert wird, wie unten beschrieben. Ein unsachgemäßer Zusammenbau des Messers oder sonstiger Teile des Messersystems kann schwere Verletzungen verursachen. Warnung! Lassen Sie den Bügelgriff los, um den Rasenmäher auszuschalten, warten Sie, bis das Messer zum Stillstand gekommen ist, und ziehen Sie dann den Netzstecker.

u Schneiden Sie ein Stück 2x4 Holz (27) (ungefähr 610

mm), damit sich das Messer beim Entfernen der Schraube

(28) nicht drehen kann.

u Tragen Sie Handschuhe und eine geeignete Schutzbrille. u Kippen Sie den Rasenmäher auf die Seite. Achten Sie auf

scharfe Messerklingen. Positionieren Sie das Holz und

schrauben Sie die Schraube mit einem 9/16” Schrauben-

schlüssel (29) ab, wie in Abbildung S dargestellt.

u Notieren Sie sich bei der Demontage die Lage der

einzelnen Teile. Entfernen Sie die Mutter (30). Ziehen Sie

Unterlegscheibe (31), Messerisolator (32) und Messer

(33) wie in Abbildung T gezeigt ab. Untersuchen Sie alle

Teile auf Schäden und tauschen Sie sie bei Bedarf aus. Hinweis: Der Lüfter kann nicht demontiert werden.

u Für den Wiederzusammenbau schieben Sie das Messer

(33) wieder auf den Lüfter. Das Messer kann nur in

einer Richtung und Position am Lüfter befestigt werden.

Schließen Sie das D-förmige Loch des Messers mit dem D-förmigen Pfahl des Lüfters bündig ab und stellen Sie sicher, dass die Schrift auf dem Messer vom Rasenmäher weg zeigt. Setzen Sie den Isolator (32) so auf das Messer, dass die beiden äußeren Rippen über das Messer hinaus

reichen. Setzen Sie die viereckige Unterlegscheibe (31)

so auf den Isolator, dass er zwischen den beiden äußeren Rippen des Isolators sitzt. Bringen Sie die Mutter (30) so an, dass die breiter Seite zur Unterlegscheibe weist.

u Positionieren Sie das Holzstück zum Festziehen, wie in

Abbildung U dargestellt, um zu verhindern, dass sich das Messer dreht. Schieben Sie die Schraube durch die Unterlegscheibe und schrauben Sie die Schraube an. Mit dem Schraubenschlüssel festziehen.

Schärfen des Messers

Halten Sie das Messer scharf, um stets eine optimale Leistung des Rasenmähers zu erzielen. Mit einem stumpfen Messer kann weder ordnungsgemäß gemäht werden. Verwenden Sie beim Entfernen, Schärfen und Anbringen des Messers einen geeigneten Augenschutz. Stellen Sie sicher, dass Sicherheitsschlüssel und Akku entfernt sind. In der Regel ist es ausreichend, das Messer während der Mähsaison zweimal zu schärfen. Sand führt dazu, dass das Messer rasch stumpf wird. Wenn Ihr Rasen einen sandigen Untergrund aufweist, muss das Messer möglicherweise

häuger geschärft werden.

Hinweis: Ersetzen Sie das verbogene oder beschädigte Messer umgehend. Beim Schärfen des Messers:

u Stellen Sie sicher, dass das Messer ausbalanciert bleibt. u Schärfen Sie das Messer im ursprünglichen Schnittwinkel. u Schärfen Sie beide Enden des Messers, und entfernen

Sie an beiden Enden die gleiche Menge Material.

So schärfen Sie ein Messer in einem Schraubstock

(Abb. V)

u Stellen Sie vor dem Entfernen des Messers sicher, dass

der Bügelgriff gelöst wurde, das Messer gestoppt hat und der Netzstecker gezogen wurde.

u Entfernen Sie das Messer vom Rasenmäher. Siehe die

Anweisungen zum Entfernen und Installieren des Messers.

u Sichern Sie das Messer (33) in einem Schraubstock (36). u Tragen Sie einen ordnungsgemäßen Augenschutz und

Handschuhe und achten Sie darauf, sich nicht zu schneiden.

Schärfen Sie die Schneiden des Messers vorsichtig mit

einer feinen Feile (39) oder einem Schleifstein. Behalten Sie den ursprünglichen Schnittwinkel bei. Prüfen Sie die Ausbalancierung des Messers. Siehe die Anweisungen zur Messerausbalancierung. Ersetzen Sie das Messer am Rasenmäher und ziehen sie es sicher fest.

Messerausbalancierung

Prüfen Sie das Gleichgewicht des Messers (35) durch Platzierung des mittleren Lochs im Messer über einen Nagel oder runden Schaftschraubendreher, der horizontal in einen Schraubstock geklemmt ist. Falls sich ein Ende des Messers nach unten dreht, dann feilen Sie die spitze Kante dieses sinkenden Endes. Das Messer ist ordnungsgemäß ausbalanciert, wenn kein Ende sinkt.

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Schmierung

Schmieren ist nicht erforderlich. Ölen Sie die Räder nicht. Die

Räder verfügen über Kunststofager, die nicht geschmiert

werden müssen.

Reinigung

Lösen Sie den Bügelgriff (2), um den Rasenmäher auszuschalten, lassen Sie das Messer zum Stehen kommen und ziehen Sie dann den Sicherheitsschlüssel ab. Reinigen Sie den Rasenmäher ausschließlich mit milder Seifenlösung und einem angefeuchteten Tuch. Verwenden Sie ein stumpfes Werkzeug, um geschnittenes Gras von der Unterseite des Rasenmähers zu reinigen. Überprüfen Sie nach mehrmaligem Gebrauch, ob alle Befestigungen fest angezogen sind.

Verhindern von Rost

Düngemittel und andere in Gärten verwendete Chemikalien enthalten Stoffe, die das Rosten von Metallen stark beschleunigen. Wenn Sie Flächen mähen, auf denen Düngemittel oder Chemikalien verwendet wurden, sollten Sie den Rasenmäher nach dem Gebrauch unmittelbar wie folgt reinigen: Lassen Sie den Bügelgriff (2) los, um den Rasenmäher auszuschalten, und ziehen Sie den Netzstecker. Wischen Sie alle offenliegenden Teile mit einem feuchten Tuch ab.

Wartung

Ihr BLACK+DECKER Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter,

einwandfreier Betrieb setzt eine regelmäßige Pege und

Reinigung voraus.

Warnung! Vor dem Ausführen jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:

u Schalten Sie das Gerät aus, und ziehen Sie den

Netzstecker.

u Wenn der Akku integriert ist, entladen Sie diesen vor dem

Abschalten vollständig.

u Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor

Sie es reinigen. Das Ladegerät benötigt keine Wartung, es

sollte jedoch regelmäßig gereinigt werden.

u Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts

und des Ladegeräts mit einer weichen Bürste oder einem

trockenen Tuch.

u Reinigen Sie das Motorgehäuse regelmäßig mit einem

feuchten Tuch. Verwenden Sie keine scheuernden Reini-

gungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

u Entfernen Sie mit einem stumpfen Schaber regelmäßig

Gras und Erde von der Unterseite der Schutzvorrichtung.

Fehlerbehebung

Wenn das Gerät nicht richtig zu funktionieren scheint, befolgen Sie die nachfolgenden Hinweise. Sollte sich das Problem nicht beheben lassen, wenden Sie sich an eine BLACK+DECKER Vertragswerkstatt in Ihrer Nähe. Warnung! Lassen Sie erst den Bügelschalter los, um den Rasenmäher auszuschalten. Warten Sie dann, bis das Messer zum Stillstand gekommen ist.

Problem Mögliche Lösung

Der Rasenmäher funktioniert nicht, wenn der Bügelgriff aktiviert wird.

Der Motor blockiert beim Mähen.

Der Rasenmäher läuft, aber die Schneidleistung ist unbefriedigend.

Der Rasenmäher lässt sich nur schwer schieben.

Der Rasenmäher ist ungewöhnlich laut und vibriert.

Geschnittenes Gras wird vom Rasenmäher nicht im Beutel aufgesammelt.

Vergewissern Sie sich, dass der Netzstecker des Rasenmähers richtig eingesteckt ist und dass die Taste am Schaltkasten vollständig gedrückt wird, bevor Sie den Bügelgriff ziehen.

Lassen Sie den Bügelschalter los, um den Rasenmäher auszuschalten. Entfernen Sie den Sicherheitsschlüssel und den Akku, kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie, ob sich das Messer frei drehen lässt.

Lassen Sie den Bügelschalter los, um den Rasenmäher auszuschalten. Ziehen Sie den Netzstecker. Kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie, ob sich das Messer frei drehen lässt.

Stellen Sie die Schnitthöhe der Räder auf die höchste Position ein, und starten Sie den Rasenmäher.

Vermeiden Sie eine Überlastung des Rasenmähers. Verlangsamen Sie die Schnittgeschwindigkeit, oder heben Sie die Schnitthöhe an.

Lassen Sie den Bügelschalter los, um den Rasenmäher auszuschalten. Ziehen Sie den Netzstecker. Kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie Folgendes:

u Schärfe des Messers - Halten Sie das

Messer scharf.

u Das Deck und die Auswurföffnung auf

Verstopfungen.

Die Radhöheneinstellung ist möglicherweise zu niedrig für den gegebenen Rasen. Erhöhen Sie die Schnitthöhe.

Lassen Sie den Bügelschalter los, um den Rasenmäher auszuschalten. Ziehen Sie den Netzstecker. Vergrößern Sie die Schnitthöhe, um den Widerstand durch das Gras zu verringern. Überprüfen Sie, ob sich die Räder

frei drehen lassen

Lassen Sie den Bügelschalter los, um den Rasenmäher auszuschalten. Ziehen Sie den Netzstecker. Kippen Sie den Rasenmäher auf die Seite, und überprüfen Sie, ob das Messer verbogen oder beschädigt ist. Ersetzen Sie ein beschädigtes Messer ggf. durch ein Ersatzmesser von BLACK + DECKER.

Übergeben Sie den Rasenmäher an eine BLACK + DECKER Vertragswerkstatt, wenn die Unterseite des Decks beschädigt ist.

Wenn das Messer nicht sichtlich beschädigt ist und der Rasenmäher weiterhin vibriert:

u Lassen Sie den Bügelgriff los, um den

Rasenmäher auszuschalten.

u Ziehen Sie den Netzstecker. u Demontieren Sie die gesamte Messerbau-

gruppe wie im Abschnitt “Entfernen und Installieren des Messers” beschrieben.

u Entfernen Sie Schmutz und reinigen Sie

jedes Teil.

u Bringen Sie jedes Teil wie im Abschnitt

“Entfernen und Installieren des Messers” beschrieben wieder an.

Übergeben Sie den Rasenmäher an eine zugelassene BLACK+DECKER Vertragswerkstatt, wenn das Gerät weiterhin vibriert.

Die Auswurföffnung ist verstopft. Lassen Sie den Bügelschalter los, um den Rasenmäher auszuschalten. Ziehen Sie den Netzstecker. Entfernen Sie abgeschnittenes Gras aus der Auswurföffnung.

Heben Sie die Schnitthöhe der Räder an, um die abgeschnittene Länge zu verkürzen.

Der Behälter ist voll. Leeren Sie den Behälter öfter.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Umweltschutz

Getrennte Entsorgung. Produkte und Akkus mit diesem Symbol dürfen nicht mit

dem normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringern. Bitte recyceln Sie elektrische Produkte und Akkus gemäß den

örtlichen Bestimmungen. Weitere Informationen nden Sie auf

www.2helpU.com

Technische Daten

LM2000

Spannung

Leistungsaufnahme

Leerlaufdrehzahl

Impedanz

Gewicht

= <2,5 m/s2 , Unsicherheitsfaktor (K) = 1,5 m/s2.

Vac 230V

W 2000

-1

min

MAX

Gewichteter Hand-Arm-Vibrationswert:

LPA (Schalldruck) 85 dB(A)

Unsicherheitsfaktor (K) = 2,5 dB(A)

3500RPM

0,4103

25,46

EU-Konformitätserklärung

MASCHINENRICHTLINIE

AUSSENLAUTSTÄRKERICHTLINIE

LM2000 Rasenmäher

Black & Decker erklärt, dass die in den technischen Daten

beschriebenen Geräte übereinstimmen mit:

2006/42/EC, EN 60335-1:2012 + A11:2014, EN 60335-2-

2000/14/EG, Rasenmäher, L < 50 cm, Annex VI,

DEKRA Certication B.V., Utrechtseweg 310, ED Arnhem

Schallpegel gemäß 2000/14/EC (Artikel 12, Anhang III, L <

LWA (gemessene Schallleistung) 95 dB(A)

Unsicherheitsfaktor (K) = 1,0 dB(A)

LWA (garantierte Schallleistung) 96 dB(A)

Diese Produkte entsprechen außerdem den Richtlinien

2014/30/EU und 2011/65/EU. Weitere Informationen erhalten

Sie von Black & Decker unter der folgenden Adresse. Diese

bendet sich auch auf der Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die Zusammenstel-

lung der technischen Daten und gibt diese Erklärung im

Namen von Black & Decker ab.

77:2010

Niederlande

Gemeldet unter ID-Nr.: 0344

50cm):

(Traduction des instructions

initiales)

Black & Decker Europe, 210 Bath Road, Slough,

FRANÇAIS

R. Laverick

Director of Engineering

Berkshire, SL1 3YD

Vereinigtes Königreich

26.08.2016

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte

und bietet dem Käufer eine außergewöhnliche Garantie von

24 Monaten ab Kaufdatum. Diese Garantie versteht sich

unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Black&Decker entsprechen und dem Verkäufer bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die 2-jährige Garantie von Black&Decker und den Standort Ihrer

nächstgelegenen Vertragswerkstatt nden Sie im Internet

unter www.2helpU.com oder indem Sie sich an die lokale Black&Decker-Niederlassung wenden, deren Adresse Sie in

dieser Anleitung nden.

Ihr neues Black & Decker Produkt können Sie auf unserer Website unter www.blackanddecker.de registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote.

(Traduction des instructions

initiales)

FRANÇAIS

Utilisation prévue

Votre tondeuse BLACK+DECKER LM2000 a été conçue pour tondre l’herbe. Cet appareil est exclusivement destiné à un

usage domestique.

Consignes de sécurité

Avertissement ! L’utilisation d’appareils

avec cordon implique le respect de certaines précautions de sécurité élémen-

taires, dont celles qui suivent, an de réduire les risques d’incendie, de choc électrique, de blessures et de dégâts

matériels. Avertissement ! Les consignes de sécurité doivent être respectées pendant l’utilisation.

(Traduction des instructions initiales)

FRANÇAIS

Pour votre propre sécurité ainsi que celle

des personnes présentes à proximité, lisez ces instructions avant d’utiliser la machine. Veuillez conserver les instructions pour pouvoir vous y référer dans le futur.

u Lisez attentivement l’intégralité de ce

manuel avant d’utiliser l’appareil.

u Ce manuel décrit la manière d’utiliser

cet appareil. L’utilisation d’un acces-

soire ou de cet appareil à d’autres ns

que celles recommandées dans ce

manuel d’instructions peut présenter

un risque de blessures.

u Gardez ce manuel pour pouvoir vous y

référer dans le futur.

Utilisation de votre appareil

Prenez toutes les précautions néces-

saires lorsque vous utilisez l’appareil.

u Cet appareil n’est pas destiné à être

utilisé par des personnes jeunes ou

décientes sans surveillance.

u Cet appareil ne doit pas être utilisé

comme un jouet.

u Ne laissez pas les enfants ou les ani-

maux s’approcher de la zone de travail

ou toucher l’appareil ou le cordon élec-

trique.

u Une surveillance étroite est nécessaire

lorsque La machine est utilisée près

d’enfants.

u Il doit toujours être utilisé dans des

endroits secs. Ne laissez pas l’appareil

être mouillé.

u Ne plongez pas l’appareil dans l’eau. u N’ouvrez pas le corps de la machine.

Il n’existe aucune pièce réparable par

l’utilisateur à l’intérieur.

u N’utilisez pas l’appareil dans des en-

vironnements explosifs, en présence

de liquides, gaz ou poussières inam-

mables.

u Afin de réduire le risque d’endomma-

gement des prises et des cordons

électriques, ne débranchez jamais l’appareil en tirant sur le câble.

u Avant l’utilisation, inspectez toujours

visuellement l’absence d’usure et de dommage sur la lame, le boulon de la lame et l’ensemble lame de coupe. Remplacez les lames et boulons usés

ou endommagés an de maintenir un équilibre.

u An d’éviter tout risque dû à la réini-

tialisation intempestive du fusible ther-

mique, cette machine ne doit pas être

alimentée par un dispositif de mise en marche externe, comme un minuteur par exemple et elle ne doit pas être raccordée à un circuit régulièrement alimenté ou coupé par le circuit général.

Après utilisation

u Quand il n’est pas utilisé, l’appareil doit

être rangé dans un endroit sufsamment aéré, sec et hors de portée des enfants.

u Les enfants ne doivent pas avoir accès

aux appareils rangés.

u Quand l’appareil est rangé ou trans-

porté dans un véhicule, il doit être installé dans le coffre ou correctement

calé an d’éviter les mouvements dus

aux changements de direction ou de vitesse.

Vérication et réparations

u Avant utilisation, vériez que les

pièces de l’appareil sont en bon état. Contrôlez l’absence de pièces cassées, d’interrupteurs endommagés et toutes autres anomalies susceptibles de nuire au bon fonctionnement de l’appareil.

FRANÇAIS

(Traduction des instructions initiales)

u N’utilisez pas l’appareil si une pièce

est endommagée ou défectueuse.

u Faites réparer ou remplacer les pièces

défectueuses ou endommagées par

un réparateur agréé.

u Ne tentez jamais de retirer ou de rem-

placer des pièces autres que celles

citées dans ce manuel.

u Prenez les précautions nécessaires

pendant le réglage de la tondeuse

an de ne pas vous coincer les doigts

entre les lames/pièces mobiles et les

pièces xes de la machine.

u Pendant l’entretien des lames, n’ou-

bliez pas que même si l’alimentation

est coupée, les lames peuvent encore

tourner.

Consignes de sécurité supplémentaires relatives aux tondeuses

u Tenez fermement la poignée à deux

mains lorsque la tondeuse est en

marche.

u Si pour une raison quelconque, la ton-

deuse doit être inclinée, maintenez les

deux mains en position sur la poignée

pendant l’inclinaison. Gardez vos deux

mains en position jusqu’à ce que la

tondeuse soit à nouveau correctement

posée au sol.

u Ne portez jamais d’écouteurs lorsque

la tondeuse est en marche.

u N’essayez jamais de régler la hauteur

de roues quand le moteur tourne ou

quand la clé de sécurité est en place.

u Si la tondeuse cale, relâchez la barre

de déclenchement pour arrêter la ton-

deuse, attendez que la lame s’arrête

avant d’essayer de dégager l’accumu-

lation d’herbe ou de nettoyer le des-

sous.

u Éloignez vos mains et vos pieds des

zones de coupe.

u Gardez les lames bien affûtées. Portez

toujours des gants de protection pour manipuler la lame de la tondeuse.

u Si vous utilisez le sac de récupération

d’herbe, vériez régulièrement son

état d’usure. Pour votre propre sécurité, remplacez le sac de récupération d’herbe par un neuf s’il est trop usé.

u Prenez toutes les précautions néces-

saires quand vous retournez la tondeuse ou que vous la tirez vers vous.

u Ne posez pas les mains ou les pieds à

côté ou sous la tondeuse. Gardez en permanence l’ouverture d’évacuation dégagée.

u Éliminez de la zone à tondre les cail-

loux, bâtons, câbles, jouets, os, etc. qui risqueraient d’être projetés par la

lame. Les objets coincés dans la lame

peuvent provoquer des blessures

graves. Restez derrière la tondeuse

lorsque le moteur est en marche.

u Ne faites pas fonctionner la tondeuse

pieds nus ou si vous portez des sandales. Portez toujours des chaussures fermées.

u N’utilisez la tondeuse en marche ar-

rière qu’en cas de nécessité absolue.

Regardez toujours au bas et derrière

la tondeuse lorsque vous tondez en

marche arrière.

u Ne dirigez jamais les éléments dé-

chargés vers quiconque. Évitez de

décharger contre un mur ou un endroit encombré. Un effet de ricochet vers

l’utilisateur est possible. Relâchez la

barre de déclenchement pour arrêter

la tondeuse et arrêter la lame quand

vous passez sur une surface gravillonnée.

(Traduction des instructions initiales)

FRANÇAIS

u N’utilisez jamais la tondeuse sans

que le sac de récupération d’herbe, le

cache de l’ouverture d’évacuation, la

protection arrière et les autres dispo-

sitifs de sécurité soient en place et en

bon état de fonctionnement. Vériez

régulièrement tous les dispositifs de

protection et de sécurité an de vous

assurer qu’ils fonctionnent correcte-

ment. Si une protection ou un dispositif

de sécurité est endommagé, rempla-

cez-le avant de continuer.

u Ne laissez jamais une tondeuse tour-

ner sans surveillance.

u Relâchez toujours la barre de déclen-

chement pour arrêter le moteur. At-

tendez que la lame soit complètement

arrêtée et avant de nettoyer la ton-

deuse, de retirer le sac de récupéra-

tion d’herbe, de désobstruer le cache

de l’ouverture d’évacuation, lorsque

vous quittez la tondeuse ou avant

toute opération de réglage, réparation

ou inspection.

u N’utilisez la tondeuse que de jour ou

avec un bon éclairage articiel. Les

objets sur le chemin de la lame doivent

être parfaitement visibles depuis la

zone où la tondeuse est utilisée.

u Ne faites pas fonctionner la tondeuse

si vous êtes sous l’inuence d’alcool

ou de drogues ou si vous êtes fatigué

ou malade. Restez toujours vigilant,

restez concentré sur ce que vous

faites et gardez votre bon sens.

u Évitez les environnements dangereux.

N’utilisez jamais la tondeuse quand

l’herbe est humide ou sous la pluie.

Assurez-vous de garder l’équilibre,

marchez, ne courez pas.

u Si la tondeuse commence à vibrer

de façon anormale, relâchez la barre de déclenchement, attendez que la

lame s’arrête avant d’immédiatement rechercher d’où vient le problème. Les vibrations servent généralement d’avertissement, consultez le guide de dépannage pour obtenir des conseils en cas de vibrations anormales.

u Portez toujours des protections ocu-

laires et respiratoires adaptées lorsque

vous utilisez la tondeuse.

u L’utilisation d’accessoires non recom-

mandés pour cette tondeuse peut être dangereuse. N’utilisez que des accessoires homologués par BLACK+DECKER.

u Ne présumez pas de vos forces

lorsque vous utilisez la tondeuse.

Gardez toujours une position stable et

équilibrée.

u Tondez perpendiculairement aux

pentes, jamais dans le sens de la pente. Prenez toutes les précautions

nécessaires quand vous changez de

direction en pente.

u Faites attention aux trous, ornières,

bosses, pierres ou autres objets cachés. Un terrain irrégulier peut provo-

quer des risques de glissement et de chute. L’herbe haute peut masquer les

obstacles.

u Ne tondez pas sur l’herbe mouillée ou

sur des pentes excessivement raides.

Un mauvais équilibre peut conduire à

glisser et à tomber.

u Ne tondez pas près de zones de ra-

vins, de fossés ou de remblais.

Vous pourriez perdre l’équilibre.

u Laissez toujours la tondeuse refroidir

avant de la ranger.

Retirez la prise de la prise murale :

u Dès que vous quittez la machine ; u Avant de supprimer un bourrage ;

FRANÇAIS

(Traduction des instructions initiales)

u Avant de vérier, nettoyer ou réparer la

machine.

Sécurité des personnes

u Cet appareil n’est pas conçu pour être

utilisé par des personnes (y compris

des enfants) aux capacités physiques,

sensorielles ou intellectuelles réduites

ou sans expérience ni connaissances,

à moins qu’elles ne soient sous sur-

veillance ou qu’elles aient été infor-

mées sur la façon sûre d’utiliser l’ap-

pareil, par une personne responsable

de leur sécurité.

u Pour éviter que les enfants ne jouent

avec cet appareil, ne les laissez jamais

sans surveillance.

u Après avoir heurté un corps étranger.

Vériez l’absence de dommage sur la

machine et faites les réparations né-

cessaires.

Risques résiduels.

Certains risques résiduels autres que

ceux mentionnés dans les avertissements sur la sécurité peuvent survenir en

utilisant l’outil. Ces risques peuvent être provoqués par une utilisation incorrecte,

prolongée, etc. Malgré l’application des normes de sécurité pertinentes et la présence de

dispositifs de sécurité, certains risques

résiduels ne peuvent pas être évités. Ils comprennent :

u Les blessures provoquées par le

contact avec les pièces rotatives/mo-

biles.

u Les blessures provoquées pendant le

remplacement de pièces, de lames ou

d’accessoires.

u Les blessures dues à l’utilisation pro-

longée d’un outil.

Lorsque l’outil est utilisé pendant de

longues périodes, assurez-vous de faire des pauses régulières.

u La diminution de l’acuité auditive. u Les risques pour la santé provoqués

par l’inhalation des poussières générées pendant l’utilisation de votre outil (exemple : travail avec du bois, surtout le chêne, le hêtre et les panneaux en MDF)

u S’il est inévitable de faire fonctionner

l’appareil dans un endroit humide, utilisez un disjoncteur différentiel à courant résiduel dont le courant de déclenchement n’excède pas 30 mA. L’utilisation d’un disjoncteur différentiel

réduit le risque de choc électrique.

u Ne soulevez et ne transportez jamais

la machine si le moteur est en marche.

Symboles d’avertissement

Les pictogrammes qui suivent gurent

sur l’outil avec le code date :

Avertissement ! Lisez le manuel avant la mise en marche.

N’exposez pas l’appareil à la pluie ou à l’humidité.

Faites attention aux lames, elles sont tranchantes.

nuent de tourner juste après l’extinction du moteur. Débranchez toujours la prise

avant l’entretien ou si le câble

est endommagé. Faites attention aux projections

d’objets. Éloignez toute personne de la zone de tonte.

Les lames conti-

(Traduction des instructions initiales)

FRANÇAIS

Portez un dispositif de protection oculaire adapté.

Portez un dispositif de protection auditive adapté.

Les lames continuent à tourner après l’arrêt de la machine.

Éloignez les rallonges des lames.

Puissance sonore garantie conforme à la Directive

2000/14/CE.

Sécurité électrique

Avertissement ! Cet outil est

doublement isolé et ne nécessite

donc aucun l de liaison à la terre. Assurez-vous toujours que l’alimentation électrique corres-

pond à la tension mentionnée

sur la plaque signalétique.

u Si le câble d’alimentation est endom-

magé, il doit être remplacé par le fa-

bricant ou par un centre de réparation

agréé BLACK+DECKER an d’éviter

tout accident.

Caractéristiques

Cet appareil présente tout ou partie des caractéristiques

suivantes.

1. Boîtier de commutation

2. Poignée de démarrage

3. Poignée supérieure

4. Poignée inférieure

5. Leviers de xation de la poignée supérieure (2)

6. Leviers de xation de la poignée inférieure (2)

7. Levier de réglage de la hauteur de coupe

8. Sac de récupération d’herbe

9. Cache de l’ouverture arrière

10. Poignées de transport

11. EdgeMax™

12. Retenue de la rallonge

Utilisation de rallonges

Assurez que la rallonge est un bon état avant de l’utiliser.

Utilisez toujours des rallonges de la bonne dimension avec

l’outil, c’est-à-dire, dont les sections de ls correspondent à la longueur du cordon et de capacité sufsante pour pouvoir

supporter le courant absorbé par l’outil. L’utilisation d’un

cordon mal calibré provoque des chutes de tension et donc la perte de puissante et la surchauffe. An de réduire le débran-

chement possible du cordon de la tondeuse de la rallonge pendant le fonctionnement :

u Assurez-vous de faire un nœud comme illustré par les

gures A et A1, ou

u Utilisez l’un des languettes de retenue du réceptacle de la

prise ou des connecteurs illustrés dans ce manuel (Figure B).

Fixation de la rallonge (gure B)

Une retenue pour rallonge (12) est intégrée à la poignée de

démarrage pour empêcher le cordon de se débrancher.

u Pour utiliser cette option, doublez simplement l’extrémité

de la rallonge sur environ 203 mm et insérez-la dans

l’ouverture (13) comme illustré par la gure B.

u Enfoncez la rallonge dans les deux fentes de retenue (14)

pour renforcer le maintien.

u Tirez doucement sur le cordon pour vérier qu’il est

fermement xé par le dispositif de retenue de la tondeuse.

u Raccordez l’extrémité de la rallonge avec la prise femelle

avec le cordon d’alimentation et branchez la rallonge. Avertissement ! Ne tirez pas sur le cordon. Ne tirez jamais la tondeuse par son cordon et ne tirez pas sur le cordon pour débrancher la prise. Gardez le cordon éloigné de la chaleur, de gras et de bords tranchants.

Assemblage

Avertissement ! Avant l’assemblage, assurez-vous que la

poignée de démarrage est relâchée et que la tondeuse est

débranchée.

Installation de la poignée inférieure

u Soulevez la poignée inférieure (4) en place en veillant à

ce que la èche (15) à la base de la tondeuse soit alignée

avec le chiffre 1 ou 2 à la base de la poignée (16) (agran-

dissement de la gure C) Remarque ! Assurez-vous que chaque côté de la poignée inférieure est réglé sur le même chiffre. La èche doit être alignée sur le 1 ou 2 pour un bon fonctionnement.

u Fermez les leviers de réglage de hauteur de la poignée

(6) comme illustré par la gure C. En refermant chaque

levier, assurez-vous que les dents sont bien engagées

comme illustré par la gure D.

u Si la jonction entre la poignée et le levier est trop ou trop

peu serrée, ouvrez le levier et réglez sa profondeur en

le tournant. Refermez-le jusqu’à ce que les dents soient

entièrement enserrées et que chaque levier soit fermé de

façon sûre.

Fixation de la poignée supérieure (g. E)

u Retirez les leviers de xation de la poignée supérieure (5),

les écrous (17) et les rondelles (18) de la poignée.

u Alignez les trous au bas de la poignée supérieure (3) avec

ceux en haut de la poignée inférieure (4). Remarque : Assurez-vous que le cordon passe devant les

deux poignées. Si ce n’est pas le cas, le cordon peut s’emmê-

ler et compliquer le rangement de la tondeuse.

FRANÇAIS

(Traduction des instructions initiales)

u Depuis l’extérieur de la poignée supérieure (3), glissez le

boulon du levier dans les trous.

u Glissez la rondelle sur le boulon du levier et xez l’en-

semble avec l’écrou sans serrer complètement.

u Tournez la poignée supérieure dans sa position de fonc-

tionnement.

u Fermez le levier. S»il est trop ou trop peu serré, ouvrez le

levier et l’écrou pour régler la xation. Contrôlez les leviers en les fermant. Ils doivent être sufsamment serrés pour que les poignées tiennent fermement mais par trop pour

pouvoir les fermer complètement. Effectuez leur réglage

en ouvrant les leviers et en tournant l’écrou jusqu’à ce que les poignées soit xées.

Fixation du câble moteur (g. F)

Avertissement : Fixez le câble de façon qu’il ne soit pas étiré

ou pincé par les jointures des poignées pendant l’utilisation ou

le pliage. Cela pourrait sinon l’endommager. Le câble moteur (19) doit être xé aux poignées à l’aide des serre-câbles (20) déjà en place sur la poignée. Pour xer le câble sur la poignée

u Placez les poignées en position de fonctionnement, voir la

section «Fixation de la poignée inférieure».

u Faites courir le câble vers le haut à l’avant des poignées

inférieure et supérieure.

u Tirez le serre-câble vers l’arrière. u Glissez le câble moteur sous le clip et assurez-vous qu’il

est parfaitement maintenu par le serre-câble.

Mise en place du sac de récupération

u Assurez-vous d’avoir retiré l’accessoire de décharge

latérale (24) (g. I) et l’insert pour le paillage (23) (g. H)

de la tondeuse avant d’installer le sac.

u Soulevez le cache de l’ouverture arrière (9) et placez le

sac de récupération d’herbe (8) sur la tondeuse de façon

que les crochets du sac (21) reposent sur les ergots (22) comme illustré par la gure G. Abaissez ensuite le cache

de l’ouverture arrière.

Paillage

u Assurez-vous que l’accessoire de décharge latérale (27)

et le sac de récupération d’herbe (8) ne sont pas en place.

u Soulevez le cache de l’ouverture arrière (9) et glissez

l’insert de paillage (23) complètement dans la tondeuse

comme illustré par la gure H.

u Assurez-vous que le cache de l’ouverture arrière est

parfaitement refermée avant de démarrer la tondeuse.

Décharge latérale

u Assurez-vous d’avoir retiré le sac de récupération d’herbe

(8).

u Soulevez la trappe arrière (9) et glissez l’insert de paillage

(23) complètement dans la tondeuse comme indiqué sur la gure H.

u Soulevez la trappe latérale (25) et accrochez l’accessoire

de décharge latérale (24) sur la tondeuse comme indiqué sur la gure I.

u Relâchez la trappe latérale et assurez-vous que l’ac-

cessoire tient en place avant de démarrer la tondeuse,

comme illustré par la gure I.

Fonctionnement

Avertissement ! Laissez la tondeuse fonctionner à son

propre rythme. Ne la poussez pas au-delà de ses limites.

Réglage de la hauteur de la poignée (g. J)

u Ouvrez les deux leviers de xation de la poignée infé-

rieure (6).

u Réglez la poignée de façon que la èche (15) à la base

de la tondeuse s’aligne avec le 1 ou le 2 à la base de la

poignée (16). Assurez-vous que la poignée est réglée sur

le même chiffre des deux côtés de la tondeuse.

u Fermez les deux leviers et assurez-vous que la poignée

est fermement ée et que les dents sont correctement

engagées comme illustré par l’agrandissement d’image.

Réglage de la hauteur de la tondeuse (g. K)

La hauteur de coupe peut être réglée grâce au levier de

réglage de hauteur de coupe central. Il existe 7 positions au choix.

Remarque : Si vous n’êtes pas sûr de la hauteur à choisir,

commencez à tondre avec le levier de réglage de hauteur (7) à la position 7 et abaissez la hauteur au besoin, comme

indiqué sur la gure K.

Pour régler la hauteur de coupe :

u Sortez le levier de réglage de hauteur de la tondeuse hors

de l’encoche de verrouillage.

u Déplacez le levier vers l’arrière de la tondeuse pour

diminuer la hauteur de coupe.

u Déplacez le levier vers l’avant de la tondeuse pour aug-

menter la hauteur de coupe.

u Poussez le levier de réglage de hauteur dans l’une des 7

encoches de verrouillage.

Démarrez la tondeuse

Avertissement ! Lames aiguisées en mouvement. Ne tentez

jamais de shunter le fonctionnement du boîtier de commutation. De graves blessures pourraient sinon en résulter.

u Votre tondeuse est équipée d’un boîtier de commutation

Marche/Arrêt spécial. Pour faire fonctionner la tondeuse,

enfoncez le bouton (26) sur le boîtier de commutation

(1), puis tirez la poignée de démarrage (2) vers le guidon

comme illustré par la gure I. Relâcher le bouton et main-

tenez la poignée de démarrage à deux mains.

u Pour éteindre la tondeuse, vous n’avez qu’à relâcher la

poignée de démarrage.

Avertissement ! N’essayez jamais de bloquer l’interrupteur

ou la poignée de démarrage (2) en position Marche.

Remarque : Quand la poignée de démarrage retourne à sa

position d’origine, elle active le mécanisme de freinage auto-

matique. Le moteur est électriquement freiné et la lame de la

tondeuse s’arrête de tourner en 3 secondes ou moins.

Tondre (g. M et N)

Avertissement ! Vériez toujours la zone d’utilisation de la tondeuse et retirez toutes les pierres, bâtons, câbles, os et autres débris qui pourraient d’être projetés par la lame en

mouvement. Nous vous recommandons d’utiliser votre tondeuse selon les instructions données dans cette section pour

obtenir des résultats optimums et réduire le risque de sectionner le câble d’alimentation.

u Placez la longueur de câble sur la pelouse, près du point

de départ (position 1, g. M).

u Allumez la tondeuse, comme décrit ci-dessus. u Procédez comme décrit par la gure M. u Déplacez de la position 1 à la position 2. u Tournez à droite en enjambant le câble et passez à la

position 3.

(Traduction des instructions initiales)

FRANÇAIS

u Tournez à gauche en enjambant le câble et passez à la

position 4.

u Recommencez ce processus, si nécessaire.

Avertissement ! Ne roulez pas sur le câble, comme illustré par la gure M1.

EdgeMax™

Le dispositif EdgeMax™ (11) permet de couper l’herbe sur le bord d’un mur ou d’une clôture (g. N). Le dispositif EdgeMax™ permet de couper la bordure de votre pelouse avec précision (g. N1).

u La tondeuse parallèle à la bordure de votre pelouse,

poussez-la le long du bord. Assurez-vous que le dispositif EdgeMax™ se trouve légèrement au dessus du bord de votre pelouse (g. N1).

Remarque : Si l’accessoire de décharge latérale est en place,

le dispositif EdgeMax™ ne peut être utilisé que du côté droit

de la tondeuse.

Sollicitation excessive de la tondeuse

An d’éviter l’endommagement dû à une sollicitation excessive de la tondeuse, ne tentez pas de tondre trop d’herbe à la fois. Ralentissez la cadence de tonte ou augmentez la hauteur de coupe.

Rangement

Avertissement ! La lame en mouvement peut provoquer de

graves blessures. Relâchez la poignée de démarrage (2) pour

arrêter la tondeuse, retirez la clé de sécurité et la batterie avant de soulever, transporter ou ranger la tondeuse. Rangez la tondeuse dans un endroit sec.

Avertissement ! An d’éviter tout pincement, gardez vos doigts éloignés de la zone entre les poignées lorsque vous

les abaissez.

Avertissement ! Assurez-vous que le câble n’est pas étiré ou

pincé par les jointures des poignées pendant le pliage. Cela pourrait sinon l’endommager. La poignée de la tondeuse peut être facilement repliée pour faciliter le rangement.

u En tenant la poignée, ouvrez sans les retirer, les leviers de

xation de la poignée inférieure (6) et repliez la poignée vers l’avant de la tondeuse, comme illustré par la gure O.

u Ouvrez sans les retirer les leviers de xation de la poignée

supérieure (5) et repliez cette dernière (3) par-dessus la

poignée inférieure (4), comme illustré par la gure P.

u La tondeuse doit alors être «compactée» vers le bas,

comme illustré par la gure Q.

u Les écrous, boulons et vis doivent être correctement

serrés pour travailler en toute sécurité.

u Vériez régulièrement l’absence de traces d’usure ou de

dommage sur le récupérateur d’herbe.

u Remplacez les pièces usées ou endommagées pour plus

de sûreté.

u Pour les tondeuses rotatives, assurez-vous de n’utilisez

que des organes de coupe du bon type.

Transport de la tondeuse

u La tondeuse peut être portée à l’aide des poignées de

transport (10) comme illustré par la gure R. NE TENTEZ PAS de soulever la tondeuse en l’attrapant par la poignée

supérieure (3) ou la poignée inférieure (4).

Conseils concernant la tonte

Avertissement ! Vériez toujours la zone d’utilisation de la

tondeuse et retirez tous les cailloux, bâtons, câbles, os et autres débris qui risqueraient d’être projetés par la lame en

mouvement. Avertissement ! Ne tondez jamais face à une pente, jamais de haut en bas. Prenez toutes les précautions nécessaires

quand vous changez de direction en pente. Ne tondez pas

sur des pentes trop raides. Assurez-vous de toujours garder

l’équilibre.

u Relâchez la poignée de démarrage pour arrêter la ton-

deuse quand vous passez sur une surface gravillonnée

(des cailloux peuvent être projetés par la lame).

u Réglez la tondeuse à la plus haute hauteur de coupe

quand la surface est accidentée ou que l’herbe est haute.

La tonte d’une trop grande quantité d’herbe à la fois peut

provoquer la surcharge du moteur et entraîner l’arrêt de la

tondeuse. Consultez le guide de dépannage.

u Si le sac de récupération d’herbe (8) est utilisé pendant

la saison de pousse rapide de l’herbe, l’herbe peut avoir

tendance à s’accumuler au niveau de l’ouverture d’éjec-

tion. Relâchez la poignée de démarrage pour arrêter la

tondeuse et retirez la clé de sécurité. Retirez le sac de

récupération d’herbe et faites tomber l’herbe en secouant

le fond du sac. Nettoyez également l’herbe ou les débris

accumulés autour de l’ouverture d’évacuation. Replacez le

sac de récupération d’herbe.

u Si la tondeuse se met à vibrer de façon anormale, relâ-

chez la poignée de démarrage pour l’arrêter et retirez la

clé de sécurité. Vériez immédiatement la cause de ces

vibrations. Les vibrations servent généralement d’avertis-

sement. Ne réutilisez pas la tondeuse avant qu’elle ait été

révisée. Consultez le guide de dépannage du manuel.

u Relâchez toujours la poignée de démarrage pour arrêter

la tondeuse et retirez la clé de sécurité si vous devez

laisser la tondeuse sans surveillance même pour un court

instant.

Retrait et installation de la lame

Avertissement ! Lorsque vous assemblez le système de

lame, assurez-vous que chaque pièce est à la bonne place,

comme décrit ci-dessous. Le mauvais assemblage de la lame et des autres pièces du

système peut provoquer de graves blessures. Avertissement ! Relâchez la poignée de démarrage pour arrêter la tondeuse, attendez que la lame soit arrêtée et

débranchez la tondeuse.

u Découpez un morceau de bois de 2 x 4 (27) (d’environ

610 mm) pour empêcher la lame de tourner pendant le

retrait du boulon (28).

u Portez toujours des gants et des lunettes de protection. u Couchez la tondeuse sur le côté. Faites attention aux

bords aiguisés de la lame. Installez le morceau de bois et

dévissez le boulon à l’aide d’une clé 9/16» (29), comme

illustré par la gure S.

u Notez l’emplacement et le sens de chaque pièce au

moment de leur démontage. Retirez l’écrou (30). Retirez

la rondelle (31), l’isolation de la lame (32) et la lame (33)

comme illustré par la gure T. Contrôlez l’absence de

dommage sur toutes les pièces et procédez à leur rempla-

cement le cas échéant. Remarque : Le ventilateur ne peut pas être retiré.

u Pour procéder au remontage, glissez la lame (33). La

lame ne peut être xée au ventilateur que dans un sens.

FRANÇAIS

(Traduction des instructions initiales)

Alignez le trou en forme de D sur la lame avec la tige en

forme de D sur le ventilateur en vous assurant que les

écritures sur la lame pointent vers l’extérieur de la ton-

deuse. Placez l’isolation (32) sur la lame de façon que les

deux nervures extérieures dépassent de la lame. Placez

la rondelle carrée (31) sur l’isolation de façon qu’elle soit

maintenue par les deux nervures de l’isolation. Replacez l’écrou (30), coté large contre la rondelle.

u Pour pouvoir serrer fermement, placez le morceau de bois

comme illustré par la U an d’empêcher la lame de tourner. Glissez le boulon sur la rondelle et vissez-le en place. Serrez à l’aide d’une clé.

Affûtage de la lame

Pour des performances optimales, maintenez la lame affûtée.

Une lame émoussée ne peut pas couper l’herbe de façon nette. Utilisez une protection oculaire adaptée pour retirer,

affûter et installer la lame. Assurez-vous d’avoir retiré la clé de

sécurité et le bloc-batterie.

L’affûtage de la lame deux fois pendant la saison de tonte suft généralement si les conditions sont normales. Le sable use rapidement la lame. Si le sol est sablonneux, il faut l’affûter plus fréquemment.

Remarque : Remplacez immédiatement la lame si elle est tordue ou endommagée.

Lorsque vous affûtez la lame :

u Assurez-vous que la lame reste bien équilibrée. u Affûtez la lame selon son angle de coupe d’origine. u Affûtez les bords de coupe des deux côtés de la lame, en

retirant la même quantité de matière des deux côtés.

Pour affûter une lame dans un étau (g. V)

u Assurez-vous que la poignée de démarrage est relâchée,

que la lame est arrêtée et que la tondeuse est débranchée

avant de retirer la lame.

u Retirez la lame de la tondeuse. Consultez les instructions

pour le retrait et l’installation de la lame.

u Sécurisez la lame (33) dans un étau (36). u Portez une protection oculaire adaptée et des gants et

faites attention à ne pas vous couper.

Limez soigneusement les bords de coupe de la lame avec

une lime à dents nes (39) ou une pierre à aiguiser, en

gardant l’angle du bord de coupe d’origine. Contrôlez

l’équilibrage de la lame. Consultez les instructions pour l’équilibrage de la lame. Réinstallez la lame sur la tondeuse et xez-la fermement.

Équilibrage de la lame

Contrôlez l’équilibrage de la lame (35) en plaçant le trou central de la lame sur un clou ou le manche rond d’un tournevis, à l’horizontale dans un étau. Si l’une des extrémités de la lame tourne vers le bas, limez le bord de ce côté tombant. La lame

est correctement équilibrée si aucun côté ne tombe.

Lubrication

Aucune lubrication n’est nécessaire. Ne graissez pas les roues. Les surfaces de roulement sont en plastique, il n’est

donc pas nécessaire de les graisser.

Nettoyage

Relâchez la poignée de démarrage (2) pour arrêter la tondeuse, laissez la lame s’arrêter puis retirez la clé de sécurité. N’utilisez que du savon doux et un chiffon humide pour nettoyer la tondeuse.

Supprimez les résidus qui peuvent s’accumuler sur le dessous de la plaque de tonte. Après plusieurs utilisations, vériez si toutes les xations apparentes sont bien serrées.

Prévention contre la rouille

Les engrais et autres produits chimiques contiennent des agents qui accélèrent le phénomène de corrosion des métaux.

Si vous tondez dans des zones recouvertes d’engrais ou

de produits chimiques, la tondeuse doit immédiatement être nettoyée comme suit : Relâchez la poignée de démarrage (2)

pour arrêter la tondeuse et débranchez la tondeuse. Essuyez toutes les pièces apparentes avec un chiffon humide.

Maintenance

Votre appareil/outil sans l/avec l BLACK+DECKER a été

conçu pour fonctionner pendant longtemps avec un minimum d’entretien. Son bon fonctionnement continu dépend de son entretien et de son nettoyage régulier.

Avertissement ! Avant toute intervention de maintenance sur

des outils électriques avec ou sans l :

u Arrêtez et débranchez l’appareil/outil. u Ou déchargez complètement la batterie si elle est intégrée

au système, puis éteignez l’appareil.

u Débranchez le chargeur avant de le nettoyer. Votre char-

geur ne nécessite aucun entretien particulier, à l’exception

d’un nettoyage régulier.

u Nettoyez régulièrement les orices d’aération de votre

outil/appareil et de votre chargeur à l’aide d’une brosse

souple ou d’un chiffon sec.

u Nettoyez régulièrement le carter moteur à l’aide d’un

chiffon humide. N’utilisez pas de détergents abrasifs ou à

base de solvants.

u Utilisez régulièrement un racloir pour retirer l’herbe et les

saletés sous le dispositif de protection.

Dépannage

Si votre appareil semble ne pas fonctionner correctement, suivez les instructions ci-dessous. Si le problème persiste, veuillez contacter votre réparateur local BLACK+DECKER.

Avertissement ! Avant de commencer, relâchez la barre de démarrage pour arrêter la tondeuse et attendez que la lame

soit complètement arrêtée.

Problème Solution possible

La tondeuse ne démarre pas quand la poignée de démarrage est activée.

Le moteur s’arrête pendant la tonte.

Assurez-vous que la tondeuse est correctement branchée et que le bouton sur le boîtier de

commutation est complètement enfoncé avant de lever la poignée de démarrage.

Relâchez la poignée de démarrage pour arrêter

la tondeuse. Retirez la clé de sécurité et le

bloc-batterie, retournez la tondeuse et vériez que la lame tourne librement.

Relâchez la poignée de démarrage pour

arrêter la tondeuse. Débranchez la tondeuse.

Retournez la tondeuse et vériez que la lame

tourne librement. Rehaussez la hauteur de coupe des roues à la

position la plus haute et démarrez la tondeuse. Évitez de trop solliciter la tondeuse. Ralentissez

la cadence de tonte ou augmentez la hauteur de coupe.

(Traduction des instructions initiales)

FRANÇAIS

Problème Solution possible

La tondeuse se met en marche pour les performances de tonte ne sont pas satisfaisantes,

La tondeuse est difcile à

pousser.

La tondeuse est trop bruyante et vibre.

La tondeuse ne récupère pas les résidus de tonte dans le sac.

Relâchez la poignée de démarrage pour arrêter

la tondeuse. Débranchez la tondeuse. Retour-

nez la tondeuse et vériez :

u L’affûtage des lames - gardez les lames

affûtées.

u L’absence de bourrage dans la descente

d’éjection et le plateau de tonte.

La hauteur des roues est peut-être trop basse pour la pelouse à tondre. Augmentez la hauteur de coupe.

Relâchez la poignée de démarrage pour

arrêter la tondeuse. Débranchez la tondeuse. Augmentez la hauteur de coupe pour réduire

le frottement de la plaque de tonte sur l’herbe. Vériez la rotation libre de chaque roue

Relâchez la poignée de démarrage pour arrêter

la tondeuse. Débranchez la tondeuse. Penchez

la tondeuse sur le côté et vériez la lame pour vous assurer qu’elle n’est pas endommagée ou

tordue. Si la lame est endommagée, remplacez-la par une lame de rechange BLACK+DEC-

KER. Si le dessous de la plaque de tonte est endommagé, conez la tondeuse à un centre

de réparation agréé BLACK+DECKER. S’il n’y a pas de dommage visible sur la lame et

que la tondeuse vibre toujours :

u Relâchez la poignée de démarrage pour

arrêter la tondeuse.

u Débranchez la tondeuse. u Démontez l’ensemble de la lame comme

décrit dans la section «Retrait et installation de la lame».

u Retirez tous les résidus et nettoyez

chaque pièce.

u Remontez chaque pièce comme décrit

dans la section «Retrait et installation de la lame».

Si la tondeuse vibre toujours, conez-la à un

centre de réparation agréé BLACK+DECKER. La descente d’évacuation est bouchée.

Relâchez la poignée de démarrage pour

arrêter la tondeuse. Débranchez la tondeuse. Éliminez l’herbe accumulée dans la descente d’évacuation.

Augmentez la hauteur de coupe des roues an

de diminuer la longueur des résidus. Le sac est plein. Videz le sac plus fréquem-

ment.

Protection de l’environnement

Tri sélectif. Les produits et batteries marqués de ce

symbole ne doivent pas être jetés avec les déchets ménagers.

Les produits et batteries contiennent des matières qui peuvent être récupérées et recyclées an de réduire la demande en matières premières. Veuillez recycler les produits électriques

et les batteries conformément aux dispositions locales en vigueur. Pour plus d’informations, consultez le site www.2helpU. com

LM2000

Régime à vide

Impédance

Poids

-1

min

MAX

3500RPM

0,4103

25,46

Valeur de vibration pondérée au niveau de la main/du bras :

= <2,5 m/s2, incertitude (K) = 1,5 m/s2.

LPA (pression acoustique) 85 dB(A)

incertitude (K) = 2,5 dB(A)

Déclaration de conformité CE

DIRECTIVE RELATIVE AUX NUISANCES SONORES EX-

DIRECTIVES MACHINES

TÉRIEURES

Tondeuse LM2000

Black & Decker déclare que les produits décrits dans les

«Données techniques» sont conformes aux normes :

2006/42/CE, EN 60335-1:2012 + A11:2014, EN 60335-2-

2000/14/CE, Tondeuse à gazon, L < 50 cm, Annexe VI,

DEKRA Certication B.V., Utrechtseweg 310, ED Arnhem

Niveau de puissance sonore selon la norme 2000/14/CE

(Article 12, Annexe III, L < 50cm, cm) :

LWA (puissance sonore mesurée) 95 dB(A)

LWA (puissance sonore garantie) 96 dB(A)

Ces produits sont également conformes aux Directives

et 2011/65/UE. Pour plus de détails, veuillez contacter Black

& Decker à l’adresse suivante ou vous reporter au dos du

Le soussigné est responsable des données de la che tech-

nique et fait cette déclaration au nom de Black & Decker.

77:2010

Pays-Bas

N° ID corps : 0344

incertitude (K) = 1,0 dB(A)

2014/30/UE

manuel.

Données techniques

Tension

Puissance absorbée

Vca 230V

W 2000

LM2000

R. Laverick

Directeur Ingénierie

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Royaume-Uni

26/08/2016

FRANÇAIS

(Traduction des instructions initiales)

Garantie

Black & Decker assure la qualité de ses produits et offre une garantie* de 24 mois aux utilisateurs, à partir de la date

d’achat. Cette garantie75 s’ajoute à vos droits légaux aux-

quels elle ne porte aucunement préjudice. Cette garantie est

valable au sein des territoires des États membres de l’Union Européenne et au sein de la Zone européenne de libreéchange.

Pour prétendre à la garantie, la réclamation doit être en conformité avec les conditions générales de Black & Decker et vous devez fournir une preuve d’achat au vendeur ou au réparateur agréé. Les conditions générales de la garantie de 2

ans Black&Decker ainsi que l’adresse du réparateur agrée le

plus proche sont disponibles sur le site Internet www.2helpU. com ou en contactant votre agence Black & Decker locale à

l’adresse indiquée dans ce manuel.

Veuillez consulter notre site Internet www.blackanddecker. co.uk pour enregistrer votre nouveau produit Black & Decker et pour être tenu informé des nouveaux produits et offres spéciales.

ITALIANO

(Traduzione del testo originale)

Uso previsto

Il rasaerba LM2000 BLACK+DECKER è stato progettato per

tagliare l’erba. Questo elettroutensile è stato progettato solo

per uso individuale.

Istruzioni di Sicurezza

Avvertenza! Quando si usano elettrou-

tensili con lo, osservare sempre le normali precauzioni di sicurezza per ridurre il rischio di incendio, scossa elettrica, lesioni personali e danni materiali. Avvertenza! Quando si usa l’elettrouten- sile osservare i regolamenti di sicurezza. Prima di usare l’elettroutensile leggere le presenti istruzioni per proteggere la propria incolumità e quella delle altre persone presenti. Conservare le istruzioni in un luogo sicuro per futura consultazione.

u Leggere attentamente il presente ma-

nuale prima di usare l’elettroutensile.

u L’uso previsto è descritto nel presente

manuale. Se questo elettroutensile viene usato con accessori o per usi diver-

si da quelli raccomandati nel presente

manuale di istruzioni, si potrebbero

vericare lesioni personali.

(Traduzione del testo originale)

u Conservare il presente manuale per

ITALIANO

futura consultazione.

Utilizzo dell’elettroutensile

Prestare sempre attenzione quando si

usa l’elettroutensile.

u Questo elettroutensile non è destinato

all’uso da parte di ragazzi o persone

inferme senza supervisione.

u Questo elettroutensile non deve esse-

re usato come un giocattolo.

u Impedire a bambini o ad animali di av-

vicinarsi all’area di lavoro o di toccare

l’elettroutensile o il lo di alimentazio-

ne.

u Prestare la massima attenzione quan-

do si usa l’elettroutensile con bambini

nelle vicinanze.

u Usare esclusivamente in un luogo

asciutto. Evitare che l’elettroutensile si

bagni.

u Non immergere l’elettroutensile in ac-

qua.

u Non aprire il corpo dell’elettroutensile.

Al suo interno non sono presenti parti

riparabili dall’utilizzatore.

u Evitare di impiegare questo elettrou-

tensile in ambienti esposti al rischio di

esplosione, ad esempio in presenza di

liquidi, gas o polveri inammabili.

u Per ridurre il rischio di danni a spine e

cavi elettrici, non tirare mai il cavo per

scollegare la spina da una presa.

u Prima dell’impiego, controllare a vista

che la lama, il dado di ssaggio della

lama e il gruppo di taglio non siano

usurati o danneggiati. Sostituire le

lame e i bulloni usurati o danneggiati

in serie per mantenere il bilanciamento

del rasaerba.

(Traduzione del testo originale)

ITALIANO

u Per evitare i rischi associati aI reset-

taggio accidentale dell’interruttore termico di protezione, questo elettroutensile non deve essere alimentato attraverso un dispositivo di commutazione esterno, come un timer, né essere collegato a un circuito attivato o disattivato dal gestore del servizio elettrico.

Dopo l’uso

u Quando non viene usato, l’elettrouten-

sile deve essere riposto in un luogo asciutto e ben ventilato, fuori dalla portata dei bambini.

u Gli elettroutensili stoccati non devono

essere accessibili ai bambini.

u Se conservato o trasportato all’interno

un veicolo, l’elettroutensile deve essere riposto nel bagagliaio o legato per evitare che si sposti in caso di cambiamento repentino della velocità o della direzione di marcia.

Ispezione e riparazioni

u Prima dell’uso, vericare che l’elettro-

utensile non sia danneggiato e non presenti parti difettose. Controllare che non siano presenti parti rotte, interruttori danneggiati o altre condizioni che potrebbero incidere sul suo funzionamento.

u Non usare l’elettroutensile se alcune

parti sono danneggiate o difettose.

u Far riparare o sostituire le parti dan-

neggiate o difettose da un tecnico autorizzato.

u Non tentare di smontare o sostituire

delle parti, ad eccezione di quelle specicate nel presente manuale.

u Prestare attenzione durante la rego-

lazione del rasaerba, per prevenire lo

schiacciamento delle dita tra le lame/

parti in movimento e le parti sse

dell’elettroutensile.

u Quando si esegue la manutenzione

delle lame, tenere presente che, anche

se l’alimentazione elettrica è scolle-

gata, le lame potrebbero comunque

ruotare.

Precauzioni di sicurezza aggiuntive per i rasaerba

u Durante l’uso del rasaerba afferrare

saldamente il manico con entrambe le

mani.

u Se in qualsiasi momento dovesse

essere necessario inclinare il rasa-

erba, tenere entrambe le mani nella

posizione di lavoro mentre lo si inclina.

Tenere entrambe le mani nella posizio-

ne di lavoro no a quando il rasaerba

è di nuovo appoggiato correttamente a

terra.

u Non indossare auricolari di radio o

riproduttori di musica quando si usa il

rasaerba.

u Non tentare mai di regolare l’altezza

delle ruote con il motore acceso o

quando la chiave di sicurezza si trova

nell’alloggiamento dell’interruttore.

u Se il rasaerba si ferma, rilasciare la

barra di sicurezza per spegnerlo e

attendere che la lama si fermi prima

di tentare di sbloccare il condotto o di

rimuovere qualsiasi oggetto da sotto la

scocca.

u Tenere mani e piedi lontani dalla zona

di taglio.

u Mantenere le lame aflate. Indossare

sempre guanti protettivi quando si ma-

neggia la lama del rasaerba.

ITALIANO

(Traduzione del testo originale)

u Se si utilizza il cesto raccoglierba, con-

trollare di frequente che non sia usurato o danneggiato. Se è molto usurato, sostituirlo con uno nuovo per la propria sicurezza.

u Prestare la massima attenzione quan-

do si procede in retromarcia o quando

si tira il rasaerba verso sé stessi.

u Non mettere mani o piedi vicino o sotto

al rasaerba. Tenersi sempre lontani dall’apertura dello scarico.

u Eliminare dalla zona dove deve es-

sere usato il rasaerba corpi estranei,

quali sassi, pezzi di legno, li di ferro,

giocattoli, ossa, ecc., che potrebbero essere lanciati dalla lama. Eventuali oggetti colpiti dalla lama potrebbero causare lesioni gravi alle persone. Te-

nersi dietro al manico quando il motore

è acceso.

u Non usare il rasaerba a piedi scalzi

o se si indossano sandali. Indossare sempre calzature robuste.

u Non tirare all’indietro il rasaerba, salvo

nel caso in cui sia assolutamente necessario. Guardare sempre in basso e dietro di sé quando si cammina all’indietro.

u Non dirigere mai il materiale scaricato

verso qualcuno. Evitare di scaricare il

materiale contro un muro o un ostacolo. Il materiale potrebbe rimbalzare verso l’operatore. Rilasciare la barra di

sicurezza per spegnere il rasaerba e

fermare la lama quando si attraversano superci ghiaiate.

u Non far funzionare il rasaerba se il

cesto raccoglierba, la protezione dello

scarico, quella posteriore o gli altri

dispositivi protettivi di sicurezza non sono montati e non funzionano correttamente.

Controllare periodicamente tutte le

protezioni e i dispositivi protettivi di

sicurezza per accertarsi che siano in

buone condizioni e che funzionino cor-

rettamente, svolgendo la funzione per

la quale sono stati progettati. Sostituire

le protezioni o gli altri dispositivi di

sicurezza danneggiati prima di conti-

nuare a usare il rasaerba.

u Non lasciare mai incustodito un rasa-

erba acceso.

u Rilasciare sempre la barra di sicurezza

per spegnere il motore e attendere

che la lama si fermi completamente

prima di pulire il rasaerba, di staccare

il sacco raccoglierba, di sbloccare la

protezione dello scarico, quando si

lascia il rasaerba incustodito o prima di

eseguire qualsiasi regolazione, ripara-

zione o ispezione.

u Usare il rasaerba solo alla luce del

sole o in condizioni di buona illumi-

nazione articiale, in modo che sia

possibile vedere chiaramente dalla

posizione di guida eventuali oggetti

presenti lungo il percorso della lama.

u Non utilizzare il rasaerba se ci si trova

sotto l’effetto di alcol o stupefacenti

oppure se si è stanchi o ammalati.

Rimanere sempre vigili, prestare at-

tenzione alle proprie azioni e usare il

buon senso.

u Evitare ambienti pericolosi. Non usare

mai il rasaerba quando l’erba è umida

o bagnata e sotto la pioggia. Mantene-

re sempre un buon equilibrio, cammi-

nare e non correre mai.

u Se il rasaerba comincia a vibrare in

modo anomalo, rilasciare la barra di

sicurezza, attendere che la lama si

arresti, e vericare immediatamente a

cosa è dovuta la vibrazione. Di solito le

vibrazioni segnalano dei problemi.

(Traduzione del testo originale)

ITALIANO

Se si avvertono delle vibrazioni insolite, consultare la guida della Ricerca e risoluzione dei problemi.

u Indossare sempre occhiali e una ma-

scherina di protezione idonei quando

si usa il rasaerba.

u L’uso di accessori non raccomandati

per l’impiego con questo rasaerba

potrebbe essere pericoloso. Utilizzare esclusivamente accessori approvati da BLACK+DECKER.

u Non piegarsi mai eccessivamente in

avanti. mai quando si usa il rasaerba. Mantenere sempre un buon equilibrio quando si usa il rasaerba.

u Per tagliare l’erba lungo un pendio

spostarsi trasversalmente e mai procedendo verticalmente in su e in giù. Prestare la massima attenzione quando si cambia direzione su un pendio.

u Fare attenzione a buche, solchi, sas-

si o ad altri oggetti nascosti. Su un terreno irregolare si può facilmente scivolare o cadere. L’erba alta può nascondere ostacoli.

u Non tagliare l’erba quando è bagnata

o lungo pendii molto ripidi. La perdita dell’equilibrio può far scivolare o cadere.

u Non tagliare l’erba vicino a pendii ripi-

di, fossati o terrapieni,

dove è facile perdere l’equilibrio.

u Lasciare che il rasaerba si raffreddi

prima di riporlo. Scollegare la spina dalla presa di corrente:

u ogni volta che si lascia il rasaerba; u prima di eliminare un’ostruzione; u prima di controllare, pulire o eseguire

la manutenzione dell’elettroutensile.

Sicurezza altrui

u Questo elettroutensile non è destinato

all’uso da parte di persone (compre-

si i bambini) con capacità siche,

sensoriali o mentali ridotte, o prive di esperienza e conoscenze, salvo che non siano sottoposte a sorveglianza o ricevano istruzioni riguardo all’uso dell’apparecchio da parte di una persona responsabile della loro sicurezza.

u Controllare che i bambini non giochino

con l’elettroutensile.

u Dopo aver colpito un corpo estraneo.

Vericare che l’elettroutensile non presenti danni ed eseguire le riparazioni necessarie.

Rischi residui.

L’utilizzo dell’elettroutensile può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Malgrado il rispetto delle principali norme di sicurezza e l’implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Tali rischi residui includono:

u lesioni causate o subite a seguito del

contatto con parti rotanti/in movimento;

u lesioni causate o subite durante la so-

stituzione di parti, lame o accessori;

u lesioni causate dall’impiego prolungato

di un utensile (quando si usa qualsiasi

apparecchio per lunghi periodi, accertarsi di fare regolarmente delle pause);

u menomazioni uditive; u rischi per la salute causati dall’aspi-

razione di polvere generata dall’utilizzo dell’elettroutensile (ad esempio

quando si lavora con il legno, in modo particolare quello di quercia o faggio o

l’MDF.)

ITALIANO

(Traduzione del testo originale)

u Se l’uso del rasaerba in un luogo umi-

do è inevitabile, utilizzare un interrutto-

re differenziale (RCD) di non più di 30

mA. L’uso di un interruttore differenzia-

le riduce il rischio di scossa elettrica.

u Non sollevare da terra né trasportare

mai l’elettroutensile con il motore in

funzione.

Simboli di avvertenza

Sull’elettroutensile sono presenti i seguenti simboli, insieme al codice data:

Avvertenza! Leggere il manuale prima dell’utilizzo.

Non esporre l’elettroutensile alla pioggia o a un’umidità intensa.

Prestare attenzione alle lame taglienti. Le lame con-

tinuano a girare dopo lo spegnimento del motore. Scollegare la spina dalla presa di corrente prima di eseguire la manutenzione o se il cavo è danneggiato.

Prestare attenzione agli oggetti lanciati in aria. Tenere le persone presenti lontane dalla zona di taglio.

Indossare protezioni oculari adeguate.

Indossare protezioni acustiche adeguate.

Le lame continuano a girare dopo lo spegnimento del rasaerba.

Tenere il cavo lontano dalle lame.

Pressione sonora garantita in

base alla direttiva 2000/14/CE.

Sicurezza elettrica

Avvertenza! Il doppio isolamen-

to di cui è provvisto l’elettrouten-

sile rende superuo il lo di terra. Vericare sempre che la tensio-

ne del pacco batteria corrisponda alla tensione della targhetta dei valori nominali.

u In caso di danneggiamento del cavo

di alimentazione, è necessario farlo riparare dal fabbricante o presso un centro assistenza BLACK+DECKER autorizzato in modo da evitare eventuali pericoli.

Caratteristiche

Questo rasaerba presenta alcune o tutte le seguenti caratteristiche.

1. Scatola dell’interruttore

2. Barra di sicurezza

3. Manico superiore

4. Manico inferiore

5. Leve di bloccaggio manico superiore (2)

6. Leve di bloccaggio manico inferiore (2)

7. Leva di regolazione altezza di taglio

8. Sacco raccoglierba

9. Coperchio posteriore

10. Manici per il trasporto

11. Dispositivo EdgeMax™

12. Dispositivo di contenimento per il cavo di prolunga

Utilizzo di prolunghe

Prima di utilizzare il cavo di prolunga assicurarsi che sia in buone condizioni. Con l’elettroutensile utilizzare sempre cavi di prolunga del calibro corretto, vale a dire cavi con un calibro appropriato per le diverse lunghezze e che siano sufcientemente robusti per trasportare la corrente assorbita dall’elettroutensile. L’uso di un cavo di prolunga con un calibro troppo ridotto provocherà un calo di tensione, causando la perdita di potenza e il surriscaldamento dell’elettroutensile. Per ridurre la probabilità che il cavo del rasaerba si scolleghi dalla prolunga durante l’uso:

u realizzare un nodo come illustrato nelle Figure A ed A1

oppure;

(Traduzione del testo originale)

ITALIANO

u Utilizzare una fascette di contenimento per le prese o uno

dei connettori descritti nel presente manuale (Figura B).

Collegamento del cavo di prolunga (Figura B)

Nel manico con l’interruttore è incorporato un dispositivo di

contenimento per il cavo di prolunga (12) che consente di

evitare che la spina del cavo si scolleghi.

u Per utilizzare questo dispositivo è sufciente raddoppiare

il cavo a circa 203 mm dall’estremità e inserirlo nell’aper-

tura (13), come illustrato nella Figura B.

u Incastrare il cavo di prolunga nelle due fessure di tenuta

(14) per rafforzare la tenuta.

u Tirare delicatamente il cavo per assicurare che sia inca-

strato delicatamente nel dispositivo di contenimento sul

rasaerba.

u Collegare la spina del cavo di alimentazione del rasaerba

all’estremità del cavo di prolunga con la spina e collegare

quest’ultimo alla presa di corrente.

Avvertenza! Non utilizzare il cavo di alimentazione in modo improprio: non tirare mai il rasaerba dal cavo e non strattonare il cavo per scollegarlo dalla presa di corrente. Tenere il cavo lontano da calore, olio e spigoli appuntiti.

Assemblaggio

Avvertenza! Prima di assemblare il rasaerba assicurarsi che

sia spento e scollegato dalla rete elettrica.

Attacco del manico inferiore

u Sollevare il manico inferiore (4) in posizione assicurandosi

che la freccia (15) sulla base del rasaerba con i numeri

1 o 2 sulla base del manico (16) (parte aggiuntiva della

Figura C). Nota! Assicurarsi che ciascun lato del manico inferiore sia posizionato sullo stesso numero. Per azionare il rasaerba la

freccia deve essere allineata con i numeri 1 o 2.

u Chiudere le leve di regolazione dell’altezza del manico (6),

come illustrato nella Figura C. Nel chiudere ciascuna leva

assicurarsi che i denti siano innestati, come illustrato nella

Figura D.

u Se il raccordo tra il manico e la leva è troppo stretto o

troppo allentato, aprire la leva e regolare la profondità

della leva stessa, ruotandola. Chiudere di nuovo la leva

no a quando i denti sono completamente serrati e ciascu-

na leva rimane saldamente chiusa.

Montaggio del manico superiore (Fig. E)

u Rimuovere le leve di bloccaggio del manico superiore (5),

i dadi (17) e le rondelle (18) dal manico.

u Allineare i fori nella parte inferiore del manico superiore

(3) con i fori nella parte superiore del manico inferiore (4).

Nota: Assicurarsi che il cavo di alimentazione sia posizionato davanti a entrambi i manici. In caso contrario, il cavo potrebbe aggrovigliarsi e potrebbe risultare difcoltoso riporre il rasaerba.

u Dalla parte esterna del manico superiore (3), fare scorrere

il bullone della leva attraverso i fori.

u Fare scorrere la rondella sopra al bullone della leva e

assemblare l’intero gruppo con il dado, senza bloccarlo.

u Ruotare il manico superiore nella posizione di funziona-

mento.

u Chiudere la leva. Se la leva è troppo stretta o troppo lenta,

aprire la leva e il dado per regolare il bloccaggio. Control-

lare le leve chiudendole.

Le leve dovrebbero essere serrate a sufcienza i modo

che i manici siano tenuti saldamente in posizione, ma essere abbastanza lente da poter essere chiuse comple-

tamente. Regolare aprendo la leva e ruotando il dado no a quando i manici sono bloccati.

Fissaggio del cavo del motore (Fig. F)

Avvertenza: ssare il cavo in modo che non si allunghi e

non rimanga schiacciato nei giunti dei manici durante l’uso o il ripiegamento. Ciò può provocare danni al cavo. Il cavo del

motore (19) deve essere ssato ai manici utilizzando i fermi ssacavo (20) già attaccati ai manici stessi. Per ssare il cavo

ai manici:

u Mettere le mani nella posizione di lavoro (vedere la sezio-

ne “Montaggio del manico inferiore”).

u Fare passare il cavo sul davanti dei manici superiore e

inferiore.

u Tirare indietro il fermo ssacavo. u Fare scorrere il cavo sotto il fermo e assicurarsi che sia

tenuto completamente in posizione dal fermo ssacavo.

Insaccamento

u Assicurarsi che l’accessorio di scarico laterale (24) (Fig. I)

e l’inserto per pacciamatura (23) (Fig. H) siano rimossi dal rasaerba prima di eseguire l’insaccamento.

u Sollevare il coperchio del portello posteriore (9) e collo-

care il sacco raccoglierba (8) sul rasaerba in modo che

i ganci del sacco (21) si appoggino sulle linguette (22), come illustrato nella Figura G, quindi abbassare il coper-

chio del portello posteriore.

Pacciamatura

u Assicurarsi che l’accessorio di scarico laterale (27) e il

sacco raccoglierba (8) non siano attaccati.

u Sollevare il coperchio del portello posteriore (9) e fare

scorrere l’inserto per pacciamatura (23) completamente all’interno del rasaerba, come illustrato nella Figura H.

u Prima di azionare il rasaerba, assicurarsi che il coperchio

del portello posteriore si chiuda completamente.

Scarico laterale

u Assicurarsi che il sacco raccoglierba (8) non sia montato. u Sollevare il deettore posteriore (9) e fare scorrere l’inser-

to per pacciamatura (23) completamente all’interno del rasaerba, come illustrato nella Figura H.

u Sollevare il deettore laterale (25) e agganciare l’acces-

sorio di scarico laterale (24) sul rasaerba, come illustrato

nella Figura I.

u Rilasciare il deettore laterale e assicurarsi che l’acces-

sorio sia ssato in posizione prima di avviare il rasaerba,

come illustrato nella parte aggiuntiva della Figura I.

Funzionamento

Avvertenza! Lasciare che il rasaerba funzioni al suo ritmo.

Non sovraccaricarlo.

Regolazione dell’altezza del manico (Fig. J)

u Aprire entrambe le leve di bloccaggio del manico (6). u Regolare l’altezza del manico in modo che la freccia (15)

sulla base del rasaerba sia allineata con i numeri 1 o 2 sulla base del manico (16), assicurandosi che il manico

sia posizionato sullo stesso numero su entrambi i lati del rasaerba.

ITALIANO

(Traduzione del testo originale)

u Chiudere entrambe le leve e assicurarsi che il manico sia

saldamente serrato e i denti innestati, come illustrato nel

supplemento.

Regolazione dell’altezza del manico (Fig. K)

L’altezza di taglio viene regolata per mezzo della leva centrale di regolazione dell’altezza che permette di scegliere tra 7 posizioni diverse. Nota: Se non si è sicuri dell’altezza di taglio, iniziare a tagliare l’erba con la leva di regolazione dell’altezza (7) nella posizione 7 e abbassare l’altezza secondo la necessità, come illustrato nella Figura K. Per impostare l’altezza di taglio procedere come segue:

u Estrarre la leva di regolazione dell’altezza del rasaerba

dalla tacca di bloccaggio.

u Spostare la leva verso la parte posteriore dell’elettrouten-

sile per abbassare l’altezza di taglio.

u Spostare la leva verso la parte anteriore dell’elettroutensi-

le per aumentare l’altezza di taglio.

u Spingere la leva di regolazione dell’altezza in una delle 7

tacche di bloccaggio.

Avvio del rasaerba

Avvertenza! Lama mobile e aflata. Non tentare mai di

escludere il funzionamento di questa scatola interruttore dato che potrebbero vericarsi lesioni gravi.

u Il rasaerba è dotato di una speciale scatola interruttore di

accensione/spegnimento. Per azionare il rasaerba, pre-

mere il pulsante (26) sulla scatola interruttore (1), quindi

tirare la barra di sicurezza (2) verso la barra del manico,

come illustrato nella Figura L. Una volta avviato il rasaer-

ba è possibile rilasciare il pulsante.

u Per spegnere il rasaerba, rilasciare semplicemente la

barra di sicurezza. Avvertenza! Non tentare mai di bloccare un interruttore o la barra di sicurezza (2) in posizione on (acceso). Nota: Una volta tornata nella posizione originale, la barra di sicurezza attiva il meccanismo di frenatura automatica. Il motore è frenato elettricamente e la lama del rasaerba smette di ruotare in 3 secondi o meno.

Accensione (Figg. M e N)

Avvertenza! Ispezionare sempre la zona dove deve essere

usato il rasaerba ed eliminare pietre, bastoncini, li di ferro, ossa e qualsiasi altro detrito che potrebbe essere lanciato dal-

la lama mentre ruota. Raccomandiamo di usare il tagliaerba

come indicato in questo capitolo per ottenere i risultati ottimali

e ridurre il rischio di tagliare il cavo di alimentazione.

u Appoggiare il grosso del cavo di alimentazione sul prato

vicino al punto di partenza (posizione 1, Fig. M).

u Accendere il rasaerba come descritto in precedenza. u Procedere come illustrato nella Fig. M. u Spostarsi dalla posizione 1 alla 2. u Girare a destra, passando sul cavo e procedere verso la

posizione 3.

u Girare a sinistra, passando sul cavo e procedere verso la

posizione 4.

u Ripetere la medesima procedura se richiesto.

Avvertenza! Non tosare l’erba verso il cavo come illustrato

nella Fig. M1.

Dispositivo EdgeMax™

Il dispositivo EdgeMax™ (11) consente di tagliare l’erba no al

bordo di un muro o di una recinzione (Fig. N).

Il dispositivo EdgeMax™ consente di tagliare con precisione l’erba no al bordo del prato (Fig. N1).

u Con il rasaerba parallelo al bordo del prato, spingere il

rasaerba lungo tale bordo. Assicurarsi che il dispositivo

EdgeMax™ sia leggermente sopra il bordo del prato (Fig. N1).

Nota: Quando l’accessorio di scarico laterale è collegato il dispositivo EdgeMax™ può essere usato solo dalla parte

destra del rasaerba.

Sovraccarico del rasaerba

Per prevenire danni dovuti a condizioni di sovraccarico, non tentare di rimuovere troppa erba in una sola passata. Rallentare la velocità di taglio oppure aumentare l’altezza di taglio.

Stoccaggio

Avvertenza! La lama rotante può causare lesioni gravi.

Rilasciare la barra di sicurezza (2) per spegnere il rasaerba,

slare la chiave di sicurezza e rimuovere la batteria prima di

sollevare, trasportare o stoccare il rasaerba. Stoccare in un luogo asciutto. Avvertenza! Per evitare di rimanere schiacciati, mantenere

le dita lontano dall’area tra i manici quando i manici vengono

ripiegati. Avvertenza! Assicurarsi che il cavo non si allunghi e non rimanga schiacciato nei giunti dei manici durante il ripiegamento. Ciò può provocare danni al cavo. Il manico del rasaerba può essere facilmente ripiegato per essere stoccato in modo rapido e comodo.

u Tenendo stretto il manico, aprire le leve di regolazione del

manico inferiore (6) senza rimuoverle e ripiegare il manico nella parte anteriore del rasaerba, come illustrato nella Figura O.

u Aprire le leve di regolazione del manico superiore (5) sen-

za rimuoverle e ripiegare il manico superiore (3) indietro,

facendolo passare sopra al manico inferiore (4), come

illustrato nella Figura P.

u Il rasaerba deve essere compattato, come illustrato nella

Figura Q.

u Mantenere sempre ben saldi dadi, bulloni e viti per garan-

tire che l’elettrodomestico funzioni in modo sicuro.

u Controllare di frequente il sacco di raccolta per vedere che

non sia usurato o rovinato.

u Sostituire le parti usurate o danneggiate per motivi di

sicurezza.

uPer i rasaerba rotativi accertarsi di utilizzare solo lame di

ricambio di tipo corretto.

Trasporto del rasaerba

u Il rasaerba può essere trasportato utilizzando i pratici

manici per il trasporto (10), come illustrato nella Figura R.

NON tentare di sollevare il rasaerba afferrando il manico

superiore (3) o il manico inferiore (4).

Consigli per il taglio dell’erba

Avvertenza! Ispezionare sempre la zona dove deve essere

usato il rasaerba ed eliminare pietre, bastoncini, li di ferro, ossa e qualsiasi altro detrito che potrebbe essere lanciato

dalla lama mentre ruota. Avvertenza! Sui pendii, tagliare l’erba trasversalmente e mai procedendo verticalmente in su e in giù.

(Traduzione del testo originale)

ITALIANO

Prestare la massima attenzione quando si cambia direzione

su un pendio. Non tagliare l’erba su pendii molto ripidi. Mante-

nersi sempre in equilibrio.

u Rilasciare la barra di sicurezza per spegnere il rasaerba

quando si attraversano zone ghiaiata (la lama che ruota

potrebbe lanciare il pietrisco).

u Regolare il rasaerba all’altezza di taglio più alta quando

si falcia su terreni secchi o con erbacce alte. Se si taglia

troppa erba in una sola passata, il motore si può sovrac-

caricare, arrestando il rasaerba. Consultare la guida della

Ricerca guasti.

u Se nella stagione di crescita rapida dell’erba si usa il

sacco raccoglierba (8), l’erba potrebbe intasare l’apertura

di scarico. Rilasciare la barra di sicurezza per spegnere

il rasaerba e slare la chiave di sicurezza. Rimuovere il

cesto raccoglierba e scrollare lo sfalcio verso la parte

posteriore del sacco. Pulire via anche sfalcio e detriti che

possono essersi accumulati attorno all’apertura di scarico.

Sostituire il cesto raccoglierba.

u Se il rasaerba dovesse iniziare a vibrare in modo anoma-

lo, rilasciare la barra di sicurezza per spegnere il rasaerba

e slare la chiave di sicurezza. Vericare immediatamente

quale possa essere la causa. Una vibrazione segnala la

presenza di problemi. Non far funzionare il rasaerba no a

quando non è stato eseguito un controllo di manutenzio-

ne. Consultare la guida della Ricerca guasti nel manuale.

u Rilasciare sempre la barra di sicurezza per spegnere il

rasaerba quando lo si lascia incustodito anche per un

breve periodo di tempo.

Rimozione e installazione della lama

Avvertenza! Al momento di riassemblare il gruppo lama,

assicurarsi che siano installate correttamente tutte le parti, come descritto sotto. Un assemblaggio scorretto della lama o di altre parti del gruppo lama potrebbe causare lesioni gravi. Avvertenza! Rilasciare la barra di sicurezza per spegnere il rasaerba, attendere che la lama si arresti e scollegare il rasaerba.

u Tagliare un pezzo di legno 2x4 (27) (lungo 610 mm) per

impedire che la lama ruoti quando si rimuove il bullone

(28).

u Indossare guanti e occhiali di protezione idonei. u Girare di lato il rasaerba. Fare attenzione ai li della lama.

Posizionare il pezzo di legno e svitare il bullone utilizzan-

do una chiave da 9/16” (29), come illustrato nella Figura

u Notare l’orientamento di ciascuna parte man mano che

vengono rimosse. Rimuovere la angia (30). Estrarre la

rondella (31), l’isolatore della lama ((32), e la lama (33)

come illustrato nella Figura T. Esaminare tutti i pezzi per

vericare che non siano danneggiati e, in caso affermati-

vo, sostituirli. Nota: La ventola non deve poter essere rimossa.

u Per rimontare la lama (33) farla scorrere sopra. La lama

può essere collegata alla ventola in una sola direzione.

Allineare il foro a forma di “D” della lama con il piolo a

forma di “D” della ventola, assicurandosi che la scritta

sulla lama sia rivolta verso l’esterno rispetto al rasaerba.

Posizionare l’isolatore (32) sulla lama in modo che i due

che i labbri rialzati esterni superino la lama. Sistemare

la rondella quadrata (31) sopra l’isolatore in modo che si

trovi all’interno dei due labbri rialzati. Sostituire il dado (30)

con il lato più largo rivolto verso la rondella.

u Per serrare la lama saldamente, posizionare il pezzo di

legno come illustrato nella Figura U, in modo da evitare che la lama ruoti. Fare scorrere il bullone attraverso la rondella e avvitarlo in posizione. Serrare con la chiave.

Aflatura della lama

Mantenere aflata la lama per ottenere le migliori prestazioni

del rasaerba. Una lama spuntata non taglia nettamente l’erba.

Indossare occhiali di protezione idonei quando si smonta, si afla e si rimonta una lama. Assicurarsi che la chiave di

sicurezza e il pacco batteria siano rimossi.

In circostanze normali, è di solito sufciente aflare la lama

due volte durante la stagione di taglio. La sabbia spunta rapidamente la lama. Se il prato tagliato ha un terreno sabbioso,

può essere necessaria un’aflatura più frequente.

Nota: Sostituire immediatamente la lama piegata o danneggiata.

Durante l’aflatura della lama:

u Vericare che la lama rimanga bilanciata. u Aflare la lama in base all’angolo di taglio originale. u Aflare i bordi su entrambe le estremità della lama, aspor-

tando quantitativi pari di materiale da entrambe le estremità.

Aflatura della lama in una morsa (Fig. V)

u Prima di rimuovere la lama, assicurarsi che la barra di

sicurezza sia stata rilasciata, che la lama si sia arrestata e che il rasaerba sia scollegato.

u Rimuovere la lama dal rasaerba (vedere le istruzioni per la

rimozione e installazione della lama).

u Bloccare la lama (33) in una morsa (36). u Indossare occhiali e guanti di protezione idonei e prestare

attenzione a non tagliarsi.

Limare con attenzione i li della lama con una lima sottile

(39) o con una pietra per aflare, conservando il lo originale. Vericare che la lama sia bilanciata. (vedere

le istruzioni per il bilanciamento della lama). Sostituire la lama sul rasaerba e serrarla saldamente.

Bilanciamento della lama

Vericare il bilanciamento della lama (35) posizionando il foro

centrale della lama su un chiodo o un cacciavite a stelo tondo, con la lama bloccata orizzontalmente in una morsa. Se una delle estremità della lama ruota pendendo verso il basso, limare lungo il bordo tagliente di tale estremità. La lama è bilanciata se nessuna delle due estremità cade.

Lubricazione

La lubricazione non è necessaria. Non oliare le ruote, dato che sono dotate di superci portanti in plastica che non richiedono lubricazione.

Pulizia

Rilasciare la barra di sicurezza (2) per spegnere il rasaerba,

attendere che la lama si fermi e slare la chiave di sicurezza.

Per pulire il rasaerba, utilizzare solamente sapone neutro e un panno umido. Pulire via l’eventuale sfalcio accumulatosi sulla parte inferiore della scocca del rasaerba. Dopo vari impieghi,

controllare che tutti gli elementi di ssaggio in vista siano ben

saldi.

ITALIANO

(Traduzione del testo originale)

Prevenzione della corrosione

I fertilizzanti e gli altri prodotti chimici usati in giardino contengono sostanze che velocizzano notevolmente la corrosione dei metalli. Se si taglia l’erba in zone dove sono stati usati fertilizzanti o prodotti chimici, il rasaerba deve essere pulito subito dopo l’impiego nel modo seguente: Rilasciare la barra di sicurezza (2) per spegnere il rasaerba e scollegare il rasa-

erba. Stronare tutte le parti esposte con un panno umido.

Manutenzione

Questo elettroutensile BLACK+DECKER con o senza lo è

stato concepito per funzionare a lungo con una manutenzione minima. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell’elettroutensile e sottoporlo a pulizia periodica.

Avvertenza! Prima di eseguire interventi di manutenzione su

elettroutensili con o senza lo procedere come descritto di

seguito.

u Spegnere e scollegare l’elettroutensile dalla presa di

corrente.

u Oppure scaricare completamente la batteria, se è di tipo

integrale, quindi spegnerlo.

u Scollegare il caricabatterie prima di pulirlo. Il caricabatterie

non richiede nessuna manutenzione salvo una regolare

pulizia.

u Pulire regolarmente le prese di ventilazione dell’elettro-

utensile e del caricabatterie con un pennello o con un

panno morbido e asciutto.

u Il vano del motore deve essere pulito regolarmente con un

panno umido. Non usare materiali abrasivi o detergenti a

base di solventi.

u Usare regolarmente un raschietto non aflato per elimina-

re erba e sporcizia dalla parte inferiore della protezione.

Ricerca guasti

Se l’elettroutensile non dovesse funzionare correttamente, seguire le istruzioni riportate di seguito. Nel caso in cui non sia

comunque possibile risolvere il problema, rivolgersi al tecnico

BLACK+DECKER di zona. Avvertenza! Prima di continuare, rilasciare la barra di sicurezza per spegnere il rasaerba e attendere che la lama si arresti.

Problema Possibile soluzione

Il rasaerba non funziona quando la barra di sicurezza è attivata.

Il motore si spegne durante la falciatura.

Controllare per assicurarsi che il rasaerba sia correttamente collegato alla corrente e che il pulsante sulla scatola interruttore sia completamente premuta, prima di tirare la barra di sicurezza.

Rilasciare la barra di sicurezza per spegnere il rasaerba. Rimuovere la chiave di sicurezza e il pacco batteria, capovolgere il rasaerba e controllare che la lama possa ruotare liberamente.

Rilasciare la barra di sicurezza per spegnere il rasaerba. Scollegare il rasaerba dalla corrente. Capovolgere il rasaerba e controllare che la lama possa ruotare liberamente.

Regolare l’altezza di taglio delle ruote sulla posizione più alta e avviare il rasaerba.

Evitare di sovraccaricare il rasaerba. Rallentare la velocità di taglio oppure aumentare l’altezza di taglio.

Problema Possibile soluzione

Il rasaerba funziona ma le prestazioni di taglio non sono soddisfacenti.

Il rasaerba è troppo duro da spingere.

Il rasaerba fa rumore e vibra in modo anomalo.

Il rasaerba non raccoglie lo sfalcio nel sacco.

Rilasciare la barra di sicurezza per spegnere il rasaerba. Scollegare il rasaerba dalla corrente. Capovolgere il rasaerba e controllare:

u l’aflatura della lama (mantenere la lama

ben aflata);

u che la scocca e il condotto di scarico non

siano intasati. Le ruote possono essere state regolate a un’al-

tezza troppo bassa per le condizioni dell’erba. Aumentare l’altezza di taglio.

Rilasciare la barra di sicurezza per spegnere il rasaerba. Scollegare il rasaerba dalla corrente. Aumentare l’altezza di taglio per ridurre la resistenza della scocca sull’erba. Controllare che ogni ruota giri liberamente.

Rilasciare la barra di sicurezza per spegnere il rasaerba. Scollegare il rasaerba dalla corrente. Girare di lato il rasaerba e controllare la lama per vericare che non si sia piegata o danneggiata. Se la lama è danneggiata, sostituirla con una di ricambio BLACK+DECKER. Se la parte inferiore della scocca è danneggiata, portare il rasaerba presso un centro assistenza BLACK+DECKER autorizzato.

Se non vi sono danni visibili sulla lama e il rasaerba continua a vibrare:

u Rilasciare la barra di sicurezza per spegne

re il rasaerba.

u Scollegare il rasaerba dalla corrente. u Disassemblare l’intero gruppo lama, come

descritto nella sezione “Rimozione e installazione della lama”.

u Rimuovere gli eventuali detriti presenti e

pulire tutti i pezzi.

u Sostituire ciascun pezzo, come descritto

nella sezione “Rimozione e installazione della lama”.

Se il rasaerba continua a vibrare, portarlo presso un centro di assistenza BLACK+DECKER autorizzato.

Condotto intasato. Rilasciare la barra di sicurezza per spegnere il rasaerba. Scollegare il rasaerba dalla corrente. Eliminare lo sfalcio dal condotto.

Sollevare l’altezza di taglio delle ruote per accorciare la lunghezza del taglio.

Sacco pieno. Svuotare il sacco più frequentemente.

Protezione dell’ambiente

Raccolta differenziata. I prodotti e le batterie

contrassegnati con questo simbolo devono essere smaltiti con i riuti domestici normali.

I prodotti e le batterie contengono materiali che possono essere recuperati o riciclati riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie secondo le disposizioni locali. Ulteriori informazioni sono disponibili all’indirizzo www.2helpU.com

Dati tecnici

LM2000

Tensione

Potenza assorbita

Velocità a vuoto

Vca 230V

W 2000

-1

min

3500RPM

ITALIANO

Impedenza

Peso

Valore vibrazione misurata su braccio/mano:

= <2,5 m/s2 , incertezza (K) = 1,5 m/s2.

LPA (pressione sonora) 85 dB(A)

incertezza (K) = 2,5 dB(A)

(Traduzione del testo originale)

MAX

LM2000

0,4103

25,46

Dichiarazione di conformità CE

DIRETTIVA SULLA RUMOROSITÀ ESTERNA

DIRETTIVA MACCHINE

Rasaerba LM2000

Black & Decker dichiara che i prodotti descritti al paragrafo

“Dati tecnici” sono conformi alle seguenti norme:

2006/42/CE, EN 60335-1:2012 + A11:2014, EN 60335-2-

2000/14/CE, rasaerba, L < 50cm, Allegato VI,

DEKRA Certication B.V., Utrechtseweg 310, ED Arnhem

Livello di potenza sonora in base alla Direttiva 2000/14/CE

(Articolo 12, Allegato III, L ≤ 50cm):

LWA (pressione sonora misurata) 95 dB(A)

LWA (pressione sonora garantita) 96 dB(A)

Questi prodotti sono conformi alla Direttiva 2014/30/UE e

2011/65/UE. Per ulteriori informazioni contattare Black &

Decker al seguente indirizzo oppure consultare l’ultima di

Il sottoscritto è responsabile della redazione di questo do-

cumento tecnico e rilascia questa dichiarazione per conto di

Black & Decker Europe, 210 Bath Road, Slough,

77:2010

Paesi Bassi

ID ente noticato n.: 0344

incertezza (K) = 1,0 dB(A)

copertina del manuale.

Black & Decker.

R. Laverick

Direttore tecnico

Berkshire, SL1 3YD

Regno Unito

26/08/2016

(Vertaling van de originele

instructies)

NEDERLANDS

Garanzia

Black & Decker è certa della qualità dei suoi prodotti e offre ai consumatori una garanzia di 24 mesi dalla data di acquisto. Il presente certicato di garanzia75 è complementare ai diritti

legali e non li pregiudica in alcun modo. La garanzia è valida sui territori degli stati membri dell’Unione Europea o dell’EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condizioni Black & Decker e sarà necessario presentare la prova di acquisto al venditore o all’agente di riparazione autorizzato. I Termini e condizioni della garanzia Black & Decker di 2 anni e la sede dell’agente di riparazione autorizzato più vicino sono consultabili su Internet

all’indirizzo www.2helpU.com, o contattando l’ufcio Black & Decker di zona all’indirizzo indicato in questo manuale.

Visitare il nostro sito www.blackanddecker.co.uk per registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali.

(Vertaling van de originele

instructies)

NEDERLANDS

Bedoeld gebruik

De BLACK+DECKER gazonmaaier LM2000 is ontworpen voor het maaien van gras. Dit apparaat is uitsluitend bedoeld voor consumentengebruik.

Veiligheidsinstructies

Waarschuwing! Bij het gebruik van

apparaten met snoer moeten bepaalde elementaire voorzorgsmaatregelen, waaronder de navolgende, altijd in acht worden genomen zodat het risico van brand, elektrische schokken, persoonlijk letsel en materiële schade wordt beperkt. Waarschuwing! De veiligheidsregels moeten worden opgevolgd wanneer u de machine gebruikt. Lees voor uw eigen veiligheid en de veiligheid van omstanders deze instructies voordat u de machine gebruikt. Bewaar de instructies voor later gebruik.

u Lees deze handleiding zorgvuldig

door voordat u de machine in gebruik neemt.

u In deze handleiding wordt het bedoeld

gebruik beschreven.

NEDERLANDS

(Vertaling van de originele instructies)

Het gebruik van andere accessoires

of hulpstukken dan wel de uitvoering

van andere handelingen dan in deze

gebruikershandleiding worden aan-

bevolen, kan een risico van persoonlijk

letsel geven.

u Bewaar deze handleiding zorgvuldig

zodat u deze nog eens kunt raadple-

gen.

Gebruik van het apparaat

Ga bij gebruik van de machine altijd voorzichtig te werk.

u Het is niet de bedoeling dat deze ma-

chine door jonge of zwakke mensen

wordt gebruikt, zonder dat toezicht op

hen wordt gehouden.

u De machine mag niet als speelgoed

worden gebruikt.

u Laat kinderen of dieren niet in de buurt

van de werkomgeving komen of de

machine of het netsnoer aanraken.

u Let extra goed op wanneer u de

machine in de buurt van kinderen

gebruikt.

u Gebruik de machine alleen op een

droge locatie. Laat het apparaat niet

nat worden.

u Dompel het apparaat niet onder in

water.

u Open de behuizing niet. Binnenin bev-

inden zich geen onderdelen waaraan

de gebruiker onderhoud kan uitvoeren.

u Gebruik de machine niet in een om-

geving met explosiegevaar, zoals in de

nabijheid van brandbare vloeistoffen,

gassen of stof.

u Haal de stekker nooit uit het stopcon-

tact door aan de kabel te trekken. Zo

voorkomt u beschadiging van de stek-

ker of de kabel.

u Controleer voor gebruik altijd of de

bladen, de bouten van de bladen en het maaigedeelte niet versleten of beschadigd zijn. Vervang versleten of beschadigde bladen en bouten tegelijkertijd zodat alles beter op elkaar afgestemd blijft.

u Voorkom een risico dat ontstaat wan-

neer de thermische beveiliging onbedoeld wordt gereset, deze machine moet niet op de stroomvoorziening worden aangesloten via een externe schakelaar, zoals een tijdklok, en niet via een circuit dat regelmatig door de elektriciteitsmaatschappij wordt in- en uitgeschakeld, op de stroomvoorziening worden aangesloten.

Na gebruik

u Bewaar de machine na gebruik op

een droge, goed geventileerde plaats, buiten het bereik van kinderen.

u Houd de machine buiten het bereik

van kinderen, ook wanneer deze is opgeborgen.

u Wanneer u het apparaat in een auto

plaatst, moet u het in de kofferruimte plaatsen en goed vastzetten, zodat het niet kan losraken bij plotselinge veranderingen in snelheid of richting.

Inspectie en reparaties

u Controleer de machine vóór gebruik op

beschadiging en defecten. Controleer de machine op gebroken onderdelen, schade aan de schakelaars en andere omstandigheden die de werking ervan kunnen beïnvloeden.

u Gebruik de machine niet als een

onderdeel beschadigd of defect is.

u Laat beschadigde of defecte onderdel-

en in een ofcieel servicecentrum

repareren of vervangen.

(Vertaling van de originele instructies)

NEDERLANDS

u Probeer nooit andere onderdelen te

verwijderen of te vervangen dan de in

deze handleiding genoemde.

u Let er goed op dat uw vingers bij het

afstellen van de maaier niet klem

komen te zitten tussen de bewegende

messen/onderdelen en de vaste delen

van de machine.

u Denk eraan dat bij het verrichten van

onderhoud aan de bladen de bladen

kunnen bewegen, ook al is de stroom-

voorziening uitgeschakeld.

Aanvullende veiligheidsinstructies voor grasmaaiers

u Houd de handgreep stevig met beide

handen vast wanneer u met de gras-

maaier werkt.

u Als de grasmaaier op enig moment

moet worden gekanteld, zorg er dan

voor dat tijdens het kantelen beide

handen in de werkpositie blijven. Houd

beide handen in de werkpositie tot de

grasmaaier weer goed op de grond

staat.

u Draag nooit een hoofdtelefoon voor

radio of muziek wanneer u de gras-

maaier bedient.

u Probeer nooit de wielhoogte aan te

passen terwijl de motor draait of terwijl

de veiligheidssleutel zich in de behu-

izing van de schakelaar bevindt.

u Schakel de grasmaaier als deze

vastloopt, uit door de handgreep los

te laten, wacht tot het maaiblad tot

stilstand komt, en probeer vervolgens

pas de blokkering van de uitwerpopen-

ing te verwijderen of iets van onder de

maaier weg te halen.

u Blijf met uw handen en voeten uit de

buurt van het maaigebied.

u Houd zaagbladen scherp. Draag altijd

handschoenen bij het hanteren van het

maaimes van de grasmaaier.

u Als u de grasopvang gebruikt, moet u

deze regelmatig controleren op slijtage en beschadigingen. Als de grasopvang ernstig is versleten, moet u deze voor uw eigen veiligheid vervangen.

u Ga zeer voorzichtig te werk wanneer u

de grasmaaier achteruit laat rijden of naar u toe trekt.

u Kom niet met uw handen of voeten bij

of onder de grasmaaier. Blijf altijd uit de buurt van uitwerpopening.

u Maak het gebied waar u de gras-

maaier gaat gebruiken vrij van voorwerpen zoals stenen, stokken, draad, speelgoed, botten, enz. Deze kunnen door het blad worden weggeslingerd. Voorwerpen die door het blad worden geraakt, kunnen ernstige verwondingen toebrengen aan personen. Blijf achter de handgreep wanneer de motor draait.

u Gebruik de grasmaaier niet op blote

voeten en niet wanneer u sandalen draagt. Draag altijd stevig schoeisel.

u Trek de grasmaaier alleen achteruit

wanneer dat niet anders kan. Kijk altijd omlaag en achter u voordat en terwijl u achteruit loopt.

u Richt uitgeworpen materiaal niet op

iemand. Zorg ervoor dat uitgeworpen materiaal niet tegen een muur of obstakel komt. Het materiaal kan terugkaatsen naar de gebruiker. Schakel, wanneer u op grindoppervlakken stuit, de grasmaaier uit door de handgreep los te laten, en laat het blad tot stilstand komen.

u Gebruik de grasmaaier niet zonder dat

de volledige grasopvang, het uitwerpschild, de achterste beschermkap en andere veiligheidsvoorzieningen op hun plaats zitten en goed functioneren.

NEDERLANDS

(Vertaling van de originele instructies)

Controleer regelmatig dat alle bescher-

mkappen en veiligheidsvoorzieningen

in goede staat zijn, dat ze de functie

vervullen waarvoor ze zijn bedoeld.

Vervang een beschadigde bescher-

mkap of andere veiligheidsvoorziening

voordat u de grasmaaier weer ge-

bruikt.

u Laat een ingeschakelde grasmaaier

nooit onbeheerd achter.

u Voordat u de grasmaaier reinigt, de

grasopvangzak verwijdert, het uitwerp-

schild vrijmaakt, de grasmaaier on-

beheerd achterlaat of aanpassingen,

reparaties of inspecties uitvoert, moet

u altijd de handgreep loslaten zodat

de grasmaaier wordt uitgeschakeld

en wachten tot het blad tot stilstand is

gekomen.

u Gebruik de grasmaaier alleen bij dagli-

cht of goed kunstlicht, wanneer voor-

werpen op de route van het maaiblad

duidelijk zichtbaar zijn voor wie met de

grasmaaier werkt.

u Werk niet met de grasmaaier wanneer

u onder invloed bent van alcohol of

drugs, of wanneer u moe bent of ziek.

Blijf altijd goed opletten, kijk wat u doet

en gebruik uw gezond verstand.

u Vermijd gevaarlijke omgevingen. Ge-

bruik de grasmaaier nooit in vochtig of

nat gras en nooit wanneer het regent.

Zet altijd uw voeten goed neer, wandel

en ren nooit.

u Laat, als de grasmaaier ernstig gaat

trillen, de handgreep los, wacht tot het

blad tot stilstand is gekomen en onder-

zoek vervolgens onmiddellijk wat de

oorzaak van het trillen is. Trillen is over

het algemeen een waarschuwing voor

problemen. Zie het hoofdstuk Proble-

men oplossen voor advies in het geval

van abnormale trilling.

u Draag altijd goede bescherming voor

uw ogen en luchtwegen wanneer u met de grasmaaier werkt.

u Gebruikt u hulpstukken die niet worden

aanbevolen voor deze grasmaaier, dan kan dat leiden tot gevaarlijke situaties. Gebruik uitsluitend accessoires die zijn goedgekeurd door BLACK+DECKER.

u Reik nooit buiten uw macht tijdens het

werken met de grasmaaier. Zorg er altijd voor dat u stevig staat en dat u niet uw evenwicht verliest tijdens het werken met de grasmaaier.

u Maai dwars over een helling, nooit om-

hoog en omlaag. Ga zeer voorzichtig te werk wanneer u op een helling van richting verandert.

u Pas op voor gaten, wielsporen, hob-

bels, stenen of andere verborgen voorwerpen. Op oneffen terrein kunt u uitglijden en vallen. Hoog gras kan obstakels verbergen.

u Maai niet op nat gras of al te steile

hellingen. Als u niet stevig staat, kunt u uitglijden en vallen.

u Maai niet in de buurt van taluds, sloten

of kades.

U zou kunnen uitglijden of uw evenwicht

verliezen.

u Laat de maaier afkoelen voordat u

deze opbergt.

Trek de stekker uit het stopcontact:

u Wanneer u maar de machine onbe-

heerd achterlaat;

u Voordat u een blokkade verwijdert; u Voordat u het apparaat controleert,

reinigt of werkzaamheden eraan uitvoert.

(Vertaling van de originele instructies)

NEDERLANDS

Veiligheid van anderen

u Het is niet de bedoeling dat deze

machine wordt gebruikt door per-

sonen (waaronder kinderen) met

verminderde fysieke, zintuiglijke of

psychische vermogens, of met een

gebrek aan ervaring en kennis, tenzij

onder toezicht van of met aanwijzingen

over het gebruik van de machine door

een persoon die verantwoordelijk is

voor hun veiligheid.

u Er moet toezicht worden gehouden op

kinderen zodat zij niet met de machine

kunnen spelen.

u Nadat u een vreemd object hebt

geraakt. Inspecteer het apparaat op

beschadigingen en voer, zo nodig,

reparaties uit.

Overige risico’s.

Er kunnen zich bij het gebruik van dit gereedschap nog meer risico’s voordoen, die mogelijk niet in de bijgesloten veiligheidswaarschuwingen worden beschreven. Deze risico’s kunnen zich voordoen door onoordeelkundig gebruik, langdurig gebruik, enz. Zelfs wanneer de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden gebruikt, kunnen bepaalde risico’s niet worden uitgesloten. Dit zijn onder meer:

u Verwondingen die worden veroorzaakt

door het aanraken van draaiende of

bewegende onderdelen.

u Verwondingen die worden veroorzaakt

bij het vervangen van onderdelen,

messen of accessoires.

u Verwondingen die worden veroorzaakt

door langdurig gebruik van gereedsc-

hap. Wanneer u langere periodes met

de machine werkt, kunt u het beste

regelmatig een pauze nemen.

u Gehoorbeschadiging.

u Gezondheidsrisico’s door het inade-

men van stof dat vrijkomt tijdens het gebruik van uw gereedschap (bijvoorbeeld: het werken met hout, met name eiken, beuken en MDF.)

u Gebruik, als u met de grasmaaier op

een vochtige locatie moet werken, een aardlekschakelaar (Residual Current Device - RCD) met een uitschakelstroom van niet meer dan 30 mA. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

u Til nooit een apparaat op of draag

nooit een apparaat terwijl de motor loopt.

Waarschuwingssymbolen

Behalve de datumcode vindt u op de machine de volgende symbolen:

Waarschuwing! Lees de handleiding voordat u met de machine gaat werken.

Stel de machine niet bloot aan regen of een hoge luchtvochtigheid.

Pas op voor de scherpe messen.

hebt uitgeschakeld, blijven de bladen ronddraaien – Trek de stekker uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert of als het snoer is beschadigd.

Wees bedacht op voorwerpen die worden weggeslingerd. Houd omstanders uit de buurt van uw werkgebied.

Draag geschikte oogbescherming.

Nadat u de motor

NEDERLANDS

(Vertaling van de originele instructies)

Draag geschikte gehoorbescherming.

Nadat u de machine hebt uitgeschakeld, blijven de bladen nog even draaien.

Houd het snoer uit de buurt van de maaibladen.

Richtlijn 2000/14/EG gegarandeerd geluidsvermogen.

Elektrische veiligheid

Waarschuwing! Dit gereed-

schap is dubbel geïsoleerd,

daarom is een aardeaansluiting niet noodzakelijk. Controleer altijd of de stroomvoorziening overeenkomt met de voltage op het typeplaatje.

u Als het netsnoer is beschadigd, moet

het worden vervangen door de fab-

rikant of een BLACK+DECKER-ser-

vicecentrum zodat gevaarlijke situaties

worden voorkomen.

Functies

Dit apparaat heeft enkele van de volgende functies of allemaal.

1. Schakeldoos

2. Hendel voor in-/uitschakelen

3. Bovenste hendel

4. Onderste hendel

5. Bevestigingen bovenste hendel (2)

6. Bevestigingen onderste hendel (2)

7. Stelhendel maaihoogte

8. Grasopvangbak

9. Afdekkap achterste opening

10. Draaggrepen

11. EdgeMax™

12. Bevestigingsband voor aansluitsnoer

Gebruik van verlengsnoeren

Controleer dat het verlengsnoer dat u gaat gebruiken, in goede staat is.

Gebruik bij het gereedschap altijd een verlengsnoer van de juiste afmeting – dat wil zeggen, het juiste formaat van de draden voor de diverse lengten van het snoer en zwaar genoeg voor de stroom die het gereedschap trekt. Wanneer u een snoer van een te kleine afmeting gebruikt, zal dat een vermindering van de lijnspanning tot gevolg hebben en daarmee oververhitting en een verlies van vermogen. U kunt als volgt ervoor zorgen dat tijdens het werken de aansluiting van het snoer van de gazonmaaier op het verlengsnoer niet wordt verbroken:

u Leg een knoop zoals wordt getoond in Afbeeldingen A en

A1, of.

u Gebruik één van de bevestigingsbanden voor de stekker

en het stopcontact of connectors die in deze handleiding worden beschreven (Afbeelding B).

Verlengsnoer vastmaken (afbeelding B)

Er is een bevestigingsband (12) die voorkomt dat de stekker

van het snoer uit het stopcontact wordt getrokken, en deze is ingebouwd in de handgreep van de schakelaar.

u U kunt deze functie gebruiken door eenvoudig op

ongeveer 203 mm van het uiteinde een slag in het ver-

lengsnoer te leggen, en deze in de opening (13) te steken,

zoals wordt getoond in afbeelding B.

u Duw het verlengsnoer in de twee bevestigingssleuven (14)

zodat het snoer beter vast zit.

u Trek voorzichtig aan het snoer zodat u zeker weet dat het

stevig in de maaimachine vastzit.

u Steek de stekker van het snoer in de contrastekker van

het verlengsnoer en steek de stekker van het verlengs-

noer in het stopcontact. Waarschuwing! Behandel het snoer voorzichtig – Trek nooit de gazonmaaier aan het snoer naar u toe en trek nooit de stekker uit het stopcontact door een ruk aan het snoer te geven. Houd het snoer weg bij warmtebronnen, olie en scherpe randen.

Montage

Waarschuwing! Let er vooral op dat voorafgaand aan de

montage de handgreep is vrijgezet en de stekker van de gazonmaaier uit het stopcontact is.

De onderste handgreep bevestigen

u Breng de onderste hendel (4) omhoog en let erop dat de

pijl (15) op de grondplaat van de maaimachine tegenover

1, 2 op de grondplaat van de hendel (16) staat (inzet van

Afbeelding C) Opmerking! Controleer dat elke zijde van de onderste handgreep op hetzelfde cijfer staat. Voor gebruik moet de pijl

tegenover 1 of 2 staan.

u Sluit de hoogteaanpassingen (6) van de handgreep, zoals

in afbeelding F wordt getoond. Controleer, wanneer u

beide sluit, dat de tanden ingrijpen zoals wordt getoond in

Afbeelding D.

u Als de verbinding tussen de handgreep en de hendel

te los is, open dan de hendel en stel de hoogte van de

hendel af door de hendel te draaien. Sluit de hendel weer,

zo dat de tanden volledig in elkaar grijpen en elke hendel

stevig gesloten blijft.

(Vertaling van de originele instructies)

NEDERLANDS

De bovenste handgreep bevestigen (afb. E)

u Verwijder de bevestigingen (5) van de bovenste hendel,

de moeren (17) en de ringen (18) van de handgreep.

u Houd de gaten aan de onderzijde van de bovenste

handgreep (3) tegenover de gaten bovenaan de onderste

handgreep (4).

Opmerking: Let erop dat het snoer zich voor de beide handgrepen bevindt. Als dat niet zo is, kan het snoer in de war raken en daardoor zal het misschien niet gemakkelijk zijn de maaimachine op te bergen.

u Schuif vanaf de buitenzijde van de bovenste handgreep

(3), de bout van de hendel door de gaten.

u Schuif de ring over de bout van de hendel en monteer het

geheel losjes met de bout.

u Draai de bovenste handgreep in de werkstand. u Sluit de hendel. Als deze te vast of te los zit, open dan de

hendel en de moer en stel de bevestiging af. Controleer de hendels voordat u ze sluit. Zij moeten vast genoeg zijn voor een stevige bevestiging van de handgrepen, maar zo los dat de hendels volledig kunnen worden gesloten. Stel ze af door de hendel te openen en de moer te draaien tot de handgrepen stevig vastzitten.

Het motorsnoer vastzetten (afb. F)

Waarschuwing: Bevestig de kabel zo dat deze niet uittrekt of klem komt te zitten in de handgrepen tijdens gebruik of bij het invouwen. Hierdoor kan het snoer beschadigd raken. De kabel

(19) van de motor moet op de handgrepen worden vastgezet

met kabelklemmen (20) die al aan de handgreep zijn bevestigd. De kabel aan de handgreep klemmen:

u Plaats de handgrepen in de werkstand, zie hoofdstuk

“Onderste handgreep bevestigen”.

u Leid de kabel omhoog langs de voorzijde van de onderste

en bovenste handgrepen.

u Trek de kabelklem terug. u Schuif de motorkabel onder de klem en controleer dat

de kabel volledig op zijn plaats wordt gehouden door de klem.

Zakken

u Let erop dat het zijhulpstuk (24) (afb. I) en de mulch-inzet

(23) (afb. I) van de machine moeten worden verwijderd voordat de zakken worden geplaatst.

u Haal de kap (9) van de achterste opening omhoog en

plaats de grasopvangzak (8) op de maaimachine, zo dat

de zakhaken (21) op de ogen (22) rusten, zoals wordt

getoond in Afbeelding G. Breng vervolgens de kap van de achterste opening omlaag.

Mulchen

u Controleer dat het hulpstuk voor zijwaarts uitwerpen (27)

en de opvangzak (8) niet zijn bevestigd.

u Breng de kap (9) van de achterste opening omhoog en

schuif de mulch-inzet (23) geheel op de maaimachine, zoals wordt getoond in afbeelding H.

u Schakel de maaimachine pas in, wanneer u hebt

gecontroleerd dat de afdekkap van de achterste opening volledig sluit.

Zijopening

u Controleer dat de opvangzak (8) is verwijderd.

u Breng de achterste ap (9) omhoog en schuif de mulch-

inzet (23) geheel op de maaimachine, zoals wordt getoond

in afbeelding H.

u Breng de zijap (25) omhoog en haak het zij-hulpstuk (24)

op de maaimachine, zoals wordt getoond in afbeelding I.

u Laat de zijap los en controleer dat het hulpstuk op zijn

plaats blijft, voor u de maaimachine inschakelt, zoals

wordt getoond in de inzet van afbeelding I.

Bediening

Waarschuwing! Laat de maaimachine op zijn eigen snelheid

werken. Overbelast de machine niet.

Hoogte van de handgreep afstellen (afb. J)

u Open de beide bevestigingshendels (6) van de onderste

handgreep.

u Stel de handgreep zo af dat de pijl (15) op de grondp-

laat van de maaimachine uitkomt tegenover 1 of 2 op

de grondplaat van de handgreep (16). Let erop dat de

handgreep aan de beide zijden van de maaimachine op

hetzelfde getal is gezet.

u Sluit beide bevestigingshendels en controleer dat de

handgreep stevig is vergrendeld en de tanden ingrijpen,

zoals wordt getoond in de inzet.

Hoogte van de maaimachine afstellen (afb. K)

De maaihoogte kan worden afgesteld met de centrale maaihoogte-afstelling, u kunt kiezen uit 7 standen. Opmerking: Als u niet zeker weet op welke hoogte u moet maaien, begin dan te maaien met de hoogte-afstelling (7) in stand 7 en stel de hoogte, naar behoefte, naar beneden bij, zoals wordt getoond in afbeelding K. De maaihoogte instellen:

u Trek de hoogte-afstelling van de maaimachine los van de

vergrendelingsnok.

u Verplaats de hendel in de richting van de achterzijde van

de maaimachine als u de maaihoogte wilt laten afnemen.

u Verplaats de hendel in de richting van de voorzijde van de

maaimachine als u de maaihoogte wilt laten toenemen.

u Duw de hendel voor de afstelling van de maaihoogte vast

op een van de 7 vergrendelingsnokken.

Maaimachine starten

Waarschuwing! Scherp bewegend blad. Probeer nooit de

werking van deze schakelaar plus de veiligheidssleutel uit te schakelen, Dit kan ernstige verwondingen tot gevolg hebben.

u Uw maaimachine is voorzien van een speciale aan-

uit-schakelkast. Duw, wanneer u de maaimachine wilt

gebruiken, op de knop (26) op de schakelkast (1), trek

vervolgens de hendel voor in-/uitschakelen (2) naar de

handgreep, zoals wordt getoond in afbeelding L. Laat de

knop los en houd de hendel voor in-/uitschakelen met

beide handen vast.

u Wanneer u de maaimachine wilt uitschakelen, hoeft u

alleen maar de hendel voor in-/uitschakelen los te laten.

Waarschuwing! Probeer nooit een schakelaar of de hendel

voor in-/uitschakelen (2) in de ingeschakelde stand te

vergrendelen. Opmerking: Wanneer de handgreep in de oorspronkelijke positie is teruggekeerd, activeert deze het “Automatisch Remsysteem”.

NEDERLANDS

(Vertaling van de originele instructies)

De motor wordt elektrisch geremd en het maaiblad van de grasmaaier komt in 3 seconden of minder tot stilstand.

Maaien (afb. M & N)

Waarschuwing! Inspecteer altijd het gebied waar u met de maaimachine aan het werk gaat en verwijder alle stenen, takken, draden, hondenkluiven en andere brokstukken die door het roterende maaiblad zouden kunnen worden weggeslingerd. We raden u aan uw maaier te gebruiken zoals beschreven in dit gedeelte, zodat u optimale resultaten behaalt en het risico op doorsnijden van het netsnoer wordt beperkt.

u Leg het grootste deel van het netsnoer op het gras, dicht

bij het beginpunt (positie 1 in afb. M).

u Schakel de maaimachine in zoals hierboven is beschre-

ven.

u Ga door zoals wordt getoond in afb. F. u Loop van positie 1 naar positie 2. u Sla rechtsaf, stap over de kabel en ga verder naar positie

u Sla linksaf, stap over de kabel en ga verder naar positie 4. u Herhaal bovenstaande procedure waar nodig.

Waarschuwing! Werk niet in de richting van het snoer, zoals

wordt getoond in afb. M1.

EdgeMax™

Met EdgeMax™ (11) kunt u het gras maaien tot aan de rand

van een muur of schutting (afb. N).

Met EdgeMax™ kunt u ook de gazonranden netjes maaien (afb. N1).

u Duw, terwijl de grasmaaier parallel loopt aan de rand van

uw gazon, de machine langs de rand. Let erop dat de

EdgeMax™ iets over de rand van het gazon komt (afb. N1).

Opmerking: Wanneer het zij-uitwerphulpstuk is bevestigd

kan de EdgeMax™ alleen aan de rechterzijde van de maaimachine worden gebruikt.

Overbelasting van de maaimachine

Voorkom beschadiging door overbelasting, maai niet te veel gras tegelijkertijd. Ga langzamer maaien of verhoog de maaihoogte.

Opslag

Waarschuwing! Het roterende maaiblad kan ernstige

verwondingen veroorzaken. Schakel de maaimachine uit door de hendel voor in-/uitschakelen (2) los te laten, neem de veiligheidssleutel uit, haal de accu uit de machine en til dan pas de machine op voor het transport en opslag. Berg de machine op een droge plaats op. Waarschuwing! Voorkom dat u uw vingers klemt, houd uw vingers weg bij de handgrepen wanneer u deze invouwt. Waarschuwing! Let erop dat u bij het invouwen van de handgrepen het snoer niet uitrekt of afklemt. Hierdoor kan het snoer beschadigd raken. U kunt de handgreep van de maaimachine gemakkelijk invouwen en de machine snel en handig opbergen.

u Open de bevestigingen (6) van de onderste handgreep,

terwijl u de handgreep vasthoudt , maar verwijder de bevestigingen niet, en vouw de handgreep naar de voorzijde van de maaimachine, zoals wordt getoond in afbeelding O.

u Open de bevestigingen (5) van de bovenste handgreep,

maar verwijder deze niet, en vouw de bovenste handgreep

(3) terug over de onderste handgreep (4), zoals wordt

getoond in afbeelding P.

u De maaimachine moet dan worden ingevouwen, als wordt

getoond in afbeelding Q.

u Zorg ervoor dat alle moeren, bouten en schroeven van het

apparaat machine goed zijn aangedraaid zodat u veilig

kunt werken.

u Controleer de opvangzak regelmatig op slijtage of bescha-

diging.

u Om veiligheidsredenen kunt u het beste versleten of

beschadigde onderdelen vervangen.

u Zorg ervoor dat bij vervanging alleen maaibladen van het

juiste type worden gebruikt.

De maaier dragen

u U kunt de maaimachine dragen aan de comfortabele

draaghandgrepen (10) zoals wordt getoond in afbeeld-

ing R. PROBEER NIET de maaimachine op te tillen aan

de bovenste handgreep (3) of de onderste handgreep

(4).

Maaitips

Waarschuwing! Inspecteer altijd het gebied waar de maaima-

chine moet worden gebruikt en verwijder alle stenen, takken, draden, hondenkluiven en andere brokstukken die door het roterende maaiblad zouden kunnen worden weggeslingerd. Waarschuwing! Maai dwars over het vlak van een helling, nooit omhoog en omlaag. Ga zeer voorzichtig te werk wanneer u op een helling van richting verandert. Maai uitzonderlijk steile hellingen niet. Zorg er altijd voordat u stevig staat.

u Laat de hendel voor het in-/uitschakelen los en schakel de

maaimachine uit wanneer u over grindoppervlakken loopt

(de stenen kunnen door het roterende maaiblad worden

weggeslingerd).

u Stel de grasmaaier op de hoogste maaihoogte in wanneer

u een ruwe ondergrond of in hoog onkruid maait. Wanneer

u te veel gras tegelijk verwijdert, kan de motor overbelast

raken. In dat geval komt de motor tot stilstand. Zie de

handleiding Problemen oplossen.

u Als u een grasopvangzak (8) gebruikt in periodes waarin

het gras snel groeit, kan het gras bij de uitwerpopening

een verstopping veroorzaken. Laat de hendel voor in-/

uitschakelen los en schakel de maaimachine uit, neem

vervolgens de veiligheidssleutel uit. Neem de grasopvan-

gbak los en schud het gras tot achterin de zak. Verwijder

ook het gras of de rommel die zich misschien rond de

uitwerpopening heeft verzameld. Plaats de grasopvang-

bak weer.

u Als de machine abnormaal begint te trillen, schakel de

machine dan uit door de handgreep los te laten en neem

de veiligheidssleutel uit. Kijk onmiddellijk wat de oorzaak

van het trillen is. Trillen is een waarschuwing dat er een

probleem is. Gebruik de grasmaaier pas weer wanneer er

een servicecontrole is uitgevoerd. Zie de gids Problemen

oplossen in de handleiding.

u Laat altijd de handgreep los en schakel de maaimachine

uit, wanneer u de maaimachine onbeheerd achterlaat, ook

al is het maar voor even.

(Vertaling van de originele instructies)

NEDERLANDS

Maaiblad verwijderen en installeren

Waarschuwing! Wanneer u het systeem van maaibladen

weer monteert, is het belangrijk dat u ieder onderdeel goed installeert, zoals hieronder wordt beschreven. Een onjuiste montage van het maaiblad of van andere onderdelen van het systeem van maaibladen kan leiden tot ernstig letsel.

Waarschuwing! Laat de hendel voor in-/uitschakelen los

zodat de maaier wordt uitgeschakeld, wacht tot het maaiblad tot stilstand is gekomen en neem de veiligheidssleutel uit.

u Zaag een stuk hout van 2x4 (27) (ongeveer 610 mm lang),

en plaats dat zo dat het maaiblad niet kan bewegen wanneer u de bout losdraait (28).

u Draag handschoenen en geschikte oogbescherming. u Draai de maaimachine op haar zij. Wees voorzichtig met

de scherpe randen van het maaiblad. Plaats het stuk hout

en draai de bout los met een steeksleutel van 9/16” (29),

zoals wordt getoond in afbeelding S.

u Let goed op hoe ieder onderdeel is gemonteerd. Verwijder

moer (30). Trek de ring (31), de maaibladisolator (32) en

het maaiblad (33) los, zoals wordt getoond in Afbeelding T. Inspecteer alle delen op beschadiging en vervang onderdelen als dat nodig is.

Opmerking: De ventilator mag niet worden verwijderd.

u Monteer het maaiblad (33) weer door het op z’n plaats te

schuiven. Het maaiblad kan maar in één richting en op één positie worden bevestigd. Houd het D-vormige gat van het maaiblad tegenover de D-vormige stang van de ventilator te houden, terwijl u erop let dat de tekst op het maaiblad naar de buitenzijde van de maaimachine wijst. Plaats de isolator (32) op het maaiblad, zodat de twee buitenste ribben buiten het maaiblad uitsteken. Plaats

de vierkante ring (31) boven op de isolator zodat de ring

binnen de twee buitenste ribben op de isolator zit. Plaats de moer (30) weer met de brede zijde tegen de ring.

u U zet het maaiblad stevig vast door het stuk hout te

plaatsen zoals in afbeelding U wordt getoond, zodat het maaiblad niet kan draaien. Schuif de bout door de ring en draai de bout op zijn plaats. Zet de bout vast met de steeksleutel.

Maaimessen slijpen

Houd het maaimes scherp zodat de maaimachine optimaal kan presteren. Een bot maaimes snijdt het gras niet goed af. Draag geschikte oogbescherming wanneer u een maaimes verwijdert, slijpt en installeert. Neem vooral de veiligheidssleutel en de accu uit de maaimachine. Onder normale omstandigheden is tweemaal slijpen tijdens een maaiseizoen wel voldoende. Zand zorgt ervoor dat het blad snel bot wordt. Als uw gazon zanderige aarde heeft, zult u het blad misschien vaker moeten slijpen. Opmerking: Vervang een verbogen of beschadigd maaiblad direct. Bij het slijpen van het maaiblad:

u Controleer dat het maaiblad in balans blijft. u Slijp het maaiblad onder de oorspronkelijke maaihoek. u Slijp de snijkanten aan beide zijden van het maaiblad en

verwijder gelijke hoeveelheden materiaal van beide zijden.

Blad slijpen in een bankschroef (afb. V)

u Verwijder pas het maaiblad, nadat u hebt gecontroleerd

dat de handgreep los is, het maaiblad tot stilstand is gekomen en de accu uit de maaimachine is gehaald.

u Verwijder het maaiblad van de maaimachine. Zie instruc-

ties voor het verwijderen en installeren van het maaiblad.

u Zet het maaiblad (33) vast in een bankschroef (36). u Draag geschikte oogbescherming en handschoenen en

wees voorzichtig dat u zich niet snijdt.

Vijl de snijranden van het blad voorzichtig met een jng-

etande vijl (39) of een slijpsteen, handhaaf de hoek van

de oorspronkelijke snijrand. Controleer de balans van het

maaiblad. Zie de instructies voor het uitbalanceren van het

maaiblad. Plaats het maaiblad weer op de maaimachine

en zet het stevig vast.

Blad uitbalanceren

Controleer de balans van het maaiblad (35) door het middelste gat in het zaagblad op een spijker of een schroevendraaier met een rond lemmet te plaatsen, die u horizontaal in een bankschroef hebt geklemd. Als een van de uiteinden van het maaiblad omlaag draait, haal de vijl dan langs de scherpe rand van dat omlaag draaiende uiteinde. Het maaiblad is goed uitgebalanceerd wanneer geen van de uiteinden omlaag draait.

Smering

Smeren is niet nodig. Olie de wielen niet. Ze hebben kunststof lageroppervlakken waar geen smering voor nodig is.

Reiniging

Laat de handgreep (2) los zodat de maaimachine wordt uitgeschakeld, laat het maaiblad tot stilstand komen en neem vervolgens de veiligheidssleutel uit. Gebruik alleen milde zeep en een vochtige doek om de maaier te reinigen. Verwijder grasresten die zich aan de onderzijde van de maaier hebben verzameld. Controleer na meerdere malen gebruiken dat alle blootstelde bevestigingen nog wel vast zitten.

Roest voorkomen

Meststoffen en andere tuinchemicaliën bevatten stoffen die de roestvorming van metalen sterk versnellen. Als u op plaatsen maait waar meststoffen of andere chemicaliën zijn gebruikt, moet de maaier daarna onmiddellijk als volgt worden gerein-

igd: Laat de hendel voor in-/uitschakelen (2) los en schakel

de maaimachine uit, neem de veiligheidssleutel en de accu uit de machine. Neem alle blootgestelde onderdelen af met een vochtige doek.

Onderhoud

Uw BLACK+DECKER-machine/-gereedschap (met netsnoer/snoerloos) is ontworpen om gedurende langere tijd te

functioneren met een minimum aan onderhoud. U kunt de maaimachine naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en de machine regelmatig schoonmaakt.

Waarschuwing! Ga altijd als volgt te werk voor u onderhoud

aan het gereedschap (met snoer/snoerloos) uitvoert:

u Schakel de machine/het apparaat uit en neem de veilig-

heidssleutel en de accu uit.

u Maak de accu helemaal leeg, als de accu is ingebouwd en

schakel de machine uit.

u Neem de lader uit het stopcontact voordat u deze schoon-

maakt. Behalve regelmatige reiniging vraagt de lader geen

onderhoud.

NEDERLANDS

(Vertaling van de originele instructies)

u Reinig regelmatig de ventilatieopeningen van het gereed-

schap/de machine en de lader met een zachte borstel of

droge doek.

u Reinig de behuizing van de motor regelmatig met een

vochtige doek. Gebruik niet een schurend schoonmaakmiddel of een schoonmaakmiddel op basis van een oplosmiddel.

u Schraap regelmatig met een botte krabber gras en vuil

van onder de beschermkap.

Problemen oplossen

Ga te werk volgens onderstaande instructies, als de machine niet goed lijkt te functioneren. Neem contact op met het BLACK+DECKER-servicecentrum bij u in de buurt, als u het probleem niet kunt verhelpen. Waarschuwing! Laat voordat u verder gaat, de handgreep

voor in-/uitschakelen los, wacht tot het maaiblad tot stilstand

is gekomen.

Probleem Mogelijke oplossing

De maaimachine loopt niet wanneer de handgreep wordt geactiveerd.

De motor stopt tijdens het maaien.

De maaimachine werkt maar het maaien verloopt niet naar tevredenheid.

De maaier is moeilijk te duwen.

Controleer dat de stroomvoorziening van de maaimachine in orde is en dat de knop op de schakelkast volledig is ingedrukt, voordat u aan de handgreep trekt.

Laat de handgreep voor in-/uitschakelen los

en zet de maaimachine uit. Neem de veiligheidssleutel en de accu uit, keer de maaier om en controleer dat het maaiblad vrij kan draaien.

Laat de handgreep voor in-/uitschakelen

los en zet de maaimachine uit. Neem de veiligheidssleutel uit. Keer de maaier om en controleer dat het blad vrij kan draaien.

Verhoog de maaihoogte van de wielen naar de hoogste positie en start de maaier.

Overbelast de maaier niet. Ga langzamer maaien of verhoog de maaihoogte.

Laat de handgreep voor in-/uitschakelen

los en zet de maaimachine uit. Neem de veiligheidssleutel uit. Keer de maaier om en controleer:

u Het blad op scherpte – houd het blad

scherp.

u Het dek en de uitwerpopening op verstop-

pingen.

De aanpassing van de wielhoogte kan te laag zijn ingesteld voor de staat van het gras. Verhoog de maaihoogte.

Laat de handgreep voor in-/uitschakelen

los en zet de maaimachine uit. Neem de veiligheidssleutel uit. Verhoog de maaihoogte zodat de wrijving tussen het dek en het gras afneemt. Controleer dat de wielen allemaal vrij kunnen draaien

Probleem Mogelijke oplossing

De maaier is luidruchtiger dan normaal en trilt.

De maaier pakt het gemaaide gras niet op.

Laat de handgreep voor in-/uitschakelen

los en zet de maaimachine uit. Neem de veiligheidssleutel uit. Draai de maaier op zijn kant en controleer het blad zodat u er zeker bent dat het niet gebogen of beschadigd is. Als het blad beschadigd is, vervang het door een vervangings-maaiblad van BLACK & DECKER. Is de onderzijde van het dek beschadigd, breng dan de maaimachine terug naar een geautoriseerd servicecentrum van BLACK & DECKER.

Als er geen zichtbare schade aan het blad is en de maaier blijft trillen:

u Laat de handgreep voor in-/uitschakelen los

en zet de maaimachine uit.

u Neem de veiligheidssleutel uit. u Demonteer het gehele maaiblad zoals be-

schreven wordt in het hoofdstuk “Maaiblad verwijderen en installeren”.

u Verwijder alle vuil en maak elk deel schoon. u Plaats elk onderdeel weer terug zoals be-

schreven wordt in het hoofdstuk “Maaiblad verwijderen en installeren”.

Als de maaimachine nog steeds trilt, breng de machine dan terug naar een geautoriseerd servicecentrum van BLACK & DECKER.

De grasopvang zit verstopt. Laat de handgreep voor in-/uitschakelen los en zet de maaimachine uit. Neem de veiligheidssleutel uit. Haal het gemaaide gras uit de grasopvang.

Verhoog de maaihoogte van de wielen zodat het gras minder kort wordt gemaaid.

De zak is vol. Leeg de zak vaker.

Het milieu beschermen

Gescheiden afvalinzameling. Producten en accu’s die zijn voorzien van dit symbool mogen niet bij het normale huishoudafval worden weggegooid.

Producten en accu’s bevatten materialen die kunnen worden teruggewonnen of gerecycled, wat de vraag naar grondstoffen doet afnemen. Recycle elektrische producten en accu’s volgens de ter plaatse geldende bepalingen. Nadere informatie is beschikbaar op www.2helpU.com

Technische gegevens

LM2000

Spanning

Vermogen

Onbelaste snelheid

Impedantie

Gewicht

Vac 230 V

W 2000

-1

min

MAX

Waarde gewogen trilling hand/arm:

= 2,5 m/s2 , onzekerheid (K) = 1,5 m/s2.

LPA (geluidsdruk) 85 dB(A)

onzekerheid (K) = 2,5 dB(A)

3500 TPM

0,4103

25,46

EG-conformiteitverklaring

RICHTLIJN VOOR MACHINES

RICHTLIJN VOOR GELUID BUITENSHUIS

NEDERLANDS

(Vertaling van de originele instructies)

(Traducción de las instrucciones

originales)

Uso previsto

El cortacésped BLACK+DECKER LM2000 ha sido diseñado para cortar hierba. Este aparato ha sido diseñado únicamente para uso doméstico.

ESPAÑOL

LM2000 gazonmaaier

Black & Decker verklaart dat deze producten, die zijn beschre-

ven onder ‘Technische gegevens’, voldoen aan:

2006/42/EC, EN 60335-1:2012 + A11:2014,

2000/14/EC, Gazonmaaier, L < 50cm, Bijlage VI,

DEKRA Certication B.V., Utrechtseweg 310, ED Arnhem

Niveau van akoestisch vermogen volgens 2000/14/EG (Artikel

LWA (gegarandeerd geluidsvermogen) 96 dB(A)

Deze producten voldoen tevens aan richtlijn 2014/30/EU

en 2011/65/EU. Neem voor meer informatie contact op met

Black & Decker op het volgende adres of raadpleeg de achter-

Ondergetekende is verantwoordelijk voor de samenstelling

van het technische bestand en legt deze verklaring af namens

EN 60335-2-77:2010

Nederland

Aangemelde instantie ID Nr.: 0344

12, bijlage III, L < 50cm):

LWA (gemeten geluidsvermogen) 95 dB(A)

onzekerheid (K) = 1,0 dB(A)

zijde van de handleiding.

Black & Decker.

R. Laverick

Director of Engineering

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Verenigd Koninkrijk

26-8-2016

Garantie

Black & Decker heeft vertrouwen in zijn producten en biedt consumenten een garantie van 24 maanden vanaf de aankoopdatum. Deze garantie vormt een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie is geldig op het grondgebied van de Lidstaten van de Europese Unie en de Europese Vrijhandelszone.

Voor een garantie-aanspraak moet uw aanspraak in overeenstemming zijn met de Voorwaarden en Condities van Black&Decker en moet u een bewijs van aankoop overleggen aan de verkoper of aan een geautoriseerde reparatiemonteur. Voorwaarden en condities van de 2-jarige garantie van Black&Decker en het adres van de vestiging van het geautoriseerde reparatiecentrum bij u in de buurt, kunt u vinden op internet op www.2helpU.com, of door contact op te nemen met het Black & Decker-kantoor ter plaatse, op het adres dat in deze handleiding wordt vermeld.

Bezoek onze website www.blackanddecker.nl, waar u uw nieuwe Black & Decker-product kunt registreren en informatie kunt verkrijgen over nieuwe producten en speciale aanbiedingen.

Instrucciones de seguridad

Advertencia. Si utiliza aparatos con

cable, es necesario seguir las precauciones de seguridad básicas, incluidas

las que se indican a continuación, para

reducir el riesgo de incendios, descargas eléctricas, lesiones personales y daños materiales. Advertencia. Cuando utilice el aparato, debe seguir las normas de seguridad. Por su propia seguridad y por la de otras personas, lea estas instrucciones antes de utilizar el aparato. Conserve estas instrucciones para consultarlas en un futuro.

u Lea todo el manual detenidamente

antes de utilizar el aparato.

u En este manual se describe el uso

previsto del aparato. La utilización de

accesorios o la realización de opera-

ciones distintas a las recomendadas

en este manual de instrucciones

puede presentar un riesgo de lesiones.

u Conserve este manual para futuras

consultas.

Utilización del aparato

Tenga siempre cuidado al utilizar el aparato.

u Este aparato no está pensado para ser

utilizado por menores o personas que

no cuentan con la fuerza necesaria,

sin supervisión.

u Este aparato no debe ser utilizado

como un juguete.

u Evite que los niños y animales se ac-

erquen a la zona de trabajo y toquen

el aparato o el cable de alimentación.

u Tenga cuidado cuando utilice el

aparato cerca de los niños.

ESPAÑOL

(Traducción de las instrucciones originales)

u Utilícelo únicamente en lugares secos.

Tenga cuidado de no mojar el aparato.

u No sumerja el aparato en agua. u No abra la carcasa. Este aparato

no contiene piezas que puedan ser

reparadas por el usuario.

u No utilice el aparato en atmósferas

explosivas, como en presencia de

líquidos, gases o polvos inamables.

u Para evitar dañar los enchufes y los

cables, no tire del cable para extraer el enchufe de la toma de corriente.

u Antes de utilizar este aparato, com-

pruebe siempre que la cuchilla, los

pernos de la cuchilla y el montaje de la cuchilla no estén desgastados o dañados. Sustituya las cuchillas y los pernos desgastados o dañados en

conjunto para mantener el equilibrio.

u Para evitar el riesgo debido a re-

posición involuntaria del protector térmico, este aparato no debe ser alimentado por un dispositivo de conmutación externo, como por ejemplo un temporizador, ni debe conectarse

a un circuito que sea normalmente

encendido y apagado por la utilidad.

Después de la utilización

u Cuando no use el aparato, deberá

guardarlo en un lugar seco, bien ventilado y alejado del alcance de los niños.

u Los niños no deben tener acceso a los

aparatos guardados.

u Cuando guarde o transporte el aparato

en un vehículo, deberá colocarlo en el maletero o sujetado, para evitar movimientos producidos por cambios repentinos de velocidad o dirección.

Inspecciones y reparaciones

u Antes de utilizarlo, compruebe que

el aparato no contenga piezas daña-

das ni defectuosas. Compruebe que

no haya piezas rotas, que los inter-

ruptores no estén dañados y que no

existan otros defectos que puedan

afectar al funcionamiento del aparato.

u No utilice el aparato si tiene alguna

pieza dañada o defectuosa.

u Solicite a un agente de servicio técnico

autorizado la reparación o sustitución

de las piezas dañadas o defectuosas.

u Nunca intente extraer ni sustituir nin-

guna pieza que no esté especicada

en este manual.

u Tenga cuidado cuando ajuste el cort-

acésped para evitar el atrapamiento

de los dedos entre las cuchillas o entre

las piezas móviles y las piezas jas del

aparato.

u Cuando revise las cuchillas tenga

cuidado porque, aunque la fuente de

alimentación esté desconectada, aún

pueden moverse.

Instrucciones de seguridad adicionales para cortacéspedes

u Cuando utilice el cortacésped, agarre

rmemente el manillar con ambas

manos.

u Si en algún momento resulta necesario

inclinar el cortacésped, asegúrese de

mantener ambas manos en la posición

de trabajo mientras el cortacésped se

encuentre inclinado. Mantenga ambas

manos en la posición de trabajo hasta

que el cortacésped vuelva a quedar

correctamente colocado en el suelo.

u No utilice nunca el cortacésped si lleva

puestos los auriculares de un disposi-

tivo de radio o de música.

(Traducción de las instrucciones originales)

ESPAÑOL

u Nunca intente ajustar la altura de una

rueda con el motor en marcha o con la llave de seguridad dentro del interruptor.

u Si el cortacésped se detiene, suelte

la maneta para apagarlo y espere a

que la cuchilla se detenga antes de

intentar desatascar el conducto de descarga o retirar algún objeto de debajo de la plataforma.

u Mantenga las manos y los pies aleja-

dos de la zona de corte.

u Mantenga las cuchilla aladas. Utilice

guantes protectores cuando manipule la cuchilla del cortacésped.

u Si utiliza el colector de hierba, com-

pruebe periódicamente su estado para

evitar que se desgaste y se deteriore.

Si está muy desgastado, por razones de seguridad, deberá sustituirlo con un nuevo colector de hierba.

u Extreme las precauciones cuando

gire el cortacésped o cuando lo tire en dirección hacia usted.

u No coloque las manos ni los pies

cerca o debajo del cortacésped. Manténgase alejado de la apertura del mecanismo de descarga en todo momento.

u Limpie el área donde va a utilizar el

cortacésped de objetos tales como piedras, bastones, cables, juguetes, huesos, etc., que podrían salir despedidos cuando la cuchilla pase por encima de ellos. Los objetos golpeados por la cuchilla pueden causar graves lesiones personales. Manténgase detrás del manillar cuando el motor está en marcha.

u No utilice el cortacésped si está des-

calzo o con sandalias. Lleve siempre un calzado adecuado.

u No tire del cortacésped hacia atrás si

no es absolutamente necesario.

En ese caso, mire siempre abajo y

detrás antes cuando retrocede.

u Evite que el material descargado vaya

a parar encima de alguna persona.

No descargue el material contra una

pared o una obstrucción, ya que

podría rebotar hacia usted. Suelte la

maneta para parar el cortacésped y la

cuchilla cuando pase por encima de

supercies con grava.

u No utilice la herramienta sin el colector

de hierba, el protector de descarga, el

protector trasero u otros dispositivos

de seguridad colocados y en fun-

cionamiento. Revise periódicamente

todos los protectores y dispositivos

de seguridad para comprobar que se

encuentren en buen estado, funcionen

correctamente y cumplan la función

prevista. Sustituya los protectores o

dispositivos de seguridad dañados an-

tes de seguir usando la herramienta.

u No deje nunca desatendido el cort-

acésped en funcionamiento.

u Suelte siempre la maneta para parar el

motor y espere a que la cuchilla se de-

tenga por completo antes de limpiar el

cortacésped, retirar la bolsa colectora,

desatascar el protector de descarga,

dejar de utilizar el cortacésped o

realizar algún ajuste, reparación o

revisión.

u Utilice el cortacésped únicamente a la

luz del día o con iluminación articial

adecuada y cuando los objetos que

están en la ruta de la cuchilla sean

claramente visibles desde la zona de

operación del cortacésped.

u No utilice el cortacésped si está bajo

el efecto de alcohol o drogas o cuando

esté cansado o enfermo. Esté siem-

pre alerta, mire lo que hace y use el

sentido común.

ESPAÑOL

(Traducción de las instrucciones originales)

u Evite las situaciones peligrosas. No

utilice nunca el cortacésped sobre hierba mojada o húmeda, ni bajo la lluvia. Manténgase en todo momento

rmemente apoyado en el suelo y no

corra.

u Si el cortacésped empieza a vibrar

de forma anormal, suelte la maneta,

espere a que la cuchilla se detenga y

controle la causa inmediatamente. La vibración suele indicar la presencia de un problema. Consulte la guía de solución de problemas para obtener indicaciones en caso de que se produzca una vibración anómala.

u Lleve siempre protección ocular y res-

piratoria cuando utilice el cortacésped.

u El uso de esta herramienta con

cualquier accesorio no recomendado

para este cortacésped puede resultar peligroso. Utilice solamente accesorios aprobados por BLACK+DECKER.

u Sea precavido cuando utilice el cort-

acésped. Mantenga un apoyo rme sobre el suelo y conserve el equilibrio

en todo momento cuando utilice el cortacésped.

u Trabaje en sentido transversal a la

pendiente, nunca hacia arriba o abajo. Tenga sumo cuidado al cambiar de sentido en las pendientes.

u Esté atento a los agujeros, los surcos,

los baches, las piedras y otros objetos

ocultos. Las supercies irregulares

pueden provocar resbalones y caídas. El césped alto puede ocultar obstáculos.

u No utilice el cortacésped sobre la

hierba húmeda ni en pendientes muy pronunciadas. El uso de calzado poco adecuado puede provocar resbalones y caídas.

u No utilice el cortacésped cerca de

pendientes pronunciadas, zanjas o

terraplenes. Podría perder el equilibrio

o caerse.

u Deje enfriar siempre el cortacésped

antes de guardarlo. Extraiga el en-

chufe de la toma:

u Cuando deje la máquina. u Antes de limpiar una obstrucción. u Antes de comprobar, limpiar o realizar

trabajos en el aparato.

Seguridad de otras personas

u Este aparato no está destinado al uso

por parte de personas (incluyendo

los niños) con capacidades físicas,

sensoriales o mentales reducidas, o

que carezcan de experiencia o del

conocimiento necesario, a menos que

estén supervisadas o reciban las in-

strucciones relativas al uso del aparato

por una persona encargada de su

seguridad.

u Los niños deben vigilarse en todo mo-

mento para garantizar que no utilicen

el aparato como un juego.

u Después de golpear un objeto extraño.

Controle que el aparato no presente

daños y haga las reparaciones nec-

esarias.

Riesgos residuales.

El uso de esta herramienta puede producir riesgos residuales adicionales no incluidos en las advertencias de seguridad adjuntas. Estos riesgos se pueden generar por un uso incorrecto, demasiado prolongado, etc. El cumplimiento de las normas de seguridad correspondientes y el uso de dispositivos de seguridad no evitan ciertos riesgos residuales. Dichos riesgos incluyen:

(Traducción de las instrucciones originales)

ESPAÑOL

u Lesiones producidas por el contacto

con piezas móviles o giratorias.

u Lesiones causadas al cambiar piezas,

cuchillas o accesorios.

u Lesiones causadas por el uso prolon-

gado de una herramienta. Si utiliza una herramienta durante períodos de tiempo demasiado prolongados, asegúrese de realizar pausas con frecuencia.

u Deterioro auditivo. u Riesgos para la salud causados por la

respiración del polvo generado por el uso de la herramienta (por ejemplo, al trabajar con madera, especialmente roble, haya, tablero semiduro de

bras).

u Si no se puede evitar usar el cort-

acésped en un lugar húmedo, use un dispositivo diferencial residual (DDR) con una corriente de desconexión no superior a 30 mA. El uso de un dispositivo diferencial residual reduce el riesgo de descarga eléctrica.

u Nunca levante o transporte el aparato

mientras el motor está en funcionamiento.

Tenga cuidado con las cuchillas

aladas. Las cuchillas siguen

girando después de apagar el motor. Retire el enchufe de la toma de corriente antes de realizar las tareas de mantenimiento o si el cable de alimentación está dañado.

Tenga cuidado con los objetos

que salen volando. Mantenga

a otras personas alejadas de la zona de corte.

Use una protección adecuada para la vista.

Use una protección adecuada para el oído.

Una vez apagada la máquina,

las cuchillas continuarán girando.

Mantenga el cable de alimentación alejado de las cuchillas de corte.

Directiva 2000/14/CE sobre la

potencia acústica garantizada.

Símbolos de advertencia

Junto con el código de la fecha, en la herramienta aparecen los siguientes símbolos:

Advertencia. Lea el manual antes de utilizar el aparato.

No exponga el aparato a la lluvia ni a una humedad elevada.

Seguridad eléctrica

Advertencia. Esta herramienta

lleva un doble aislamiento, por

lo que no requiere una toma a tierra. Compruebe siempre que

el voltaje suministrado corresponda al indicado en la placa de características.

u Si se daña el cable de alimentación, el

fabricante o un centro de servicio téc-

nico autorizado de BLACK+DECKER

deberán sustituirlo para evitar riesgos.

Características

Este aparato incluye una o más de las siguientes características.

ESPAÑOL

(Traducción de las instrucciones originales)

1. Caja de interruptor

2. Maneta

3. Manillar superior

4. Manillar inferior

5. Palancas de colocación del manillar superior (2)

6. Palancas de colocación del manillar inferior (2)

7. Palanca de ajuste de altura de corte

8. Bolsa colectora de hierba

9. Tapa puerta trasera

10. Asas de transporte

11. EdgeMax™

12. Sujeción del cable prolongador

Uso de cables prolongadores

Compruebe que el cable prolongador esté en buenas condiciones antes del uso. Use siempre cables prolongadores del tamaño adecuado para la herramientas, es decir, con tamaño del cable para las varias longitudes del cable y sucientemente resistente para transportar la corriente a la herramienta. El uso de un cable de menor tamaño causará la caída de tensión de la línea con consiguiente pérdida de potencia y recalentamiento. Para reducir la probabilidad de desconexión del cable del cortacésped del conjunto de cables durante el funcionamiento:

u Haga un nudo como se muestra en las Figuras A y A1, o. u Use una de las abrazaderas de sujeción del enchufe de

toma o conectores descritos en este manual (Figura B).

Colocación del cable prolongador (Figure B)

En la maneta con interruptor se ha incorporado un sujetacable para el prolongador (12) que evita que el cable se desenchufe.

u Para usar esta función, solo tiene que doblar el cable

prolongador unos 203 mm desde el extremo e insertarlo

en la abertura (13) como se muestra en la gura B.

u Pase el cable prolongador por las dos ranuras de sujeción

(14) para reforzar el agarre.

u Tire suavemente el cable para asegurarse que quede

rme en el sujetacable del cortacésped.

u Enchufe el enchufe de toma del extremo del cable prolon-

gador y enchufe el cable prolongador. Advertencia. No maltrate el cable – Nunca tire el cortacésped por el cable o tire de él para desenchufar el enchufe de toma. Mantenga el cable alejado de fuentes de calor, aceite y aristas vivas.

Ensamblaje

Advertencia. Antes de proceder al montaje, compruebe haber

soltado la maneta y que el cortacésped esté desenchufado.

Montaje del manillar inferior

u Levante el manillar inferior (4) asegurándose de que la e-

cha (15) de la base del cortacésped queda alineada con

los números 1 o 2 de la base del manillar (16) (recuadro

de la gura C). Nota. Compruebe que cada lado del manillar inferior esté colocado en el mismo número. La echa debe estar alineada con 1 o 2 para el funcionamiento.

u Cierre las palancas de ajuste de altura del manillar (6)

como se muestra en la gura C.

Cuando las cierre, compruebe que el diente quede encajado como se muestra en la gura D.

u Si la conexión entre el manillar y la palanca queda

demasiado oja o ajustada, abra la palanca y ajuste la

profundidad de la palanca girándola. Vuelva a cerrarla

hasta que el diente quede bien apretado y cada palanca quede bien cerrada.

Colocación del manillar superior (Fig. E)

u Saque las palancas de colocación del manillar superior

(5), las tuercas (17) y las arandelas (18) del manillar.

u Alinee los oricios de la parte inferior del manillar superior

(3) con los oricios de la parte superior del manillar inferior (4).

Nota: Compruebe que el cable esté colocado delante de

ambos manillares. Si no es así, el cable puede enredarse e impedir guardar fácilmente el cortacésped.

u Desde la parte exterior del manillar superior (3), deslice el

perno de la palanca por los oricios.

u Deslice la arandela por el perno de la palanca y monte en

modo ojo todo el conjunto con la tuerca.

u Gire el manillar superior hacia la posición de funcionami-

ento.

u Cierre la palanca. Si está demasiado ajustada o

demasiado oja, abra la palanca y la tuerca para ajustar

la sujeción. Compruebe las palancas cerrándolas. Deben

estar sucientemente ajustadas para aferrar bien los manillares, pero sucientemente ojas para cerrar totalmente

las palancas. Ajuste abriendo la palanca y girando la

tuerca hasta que los manillares queden rmes.

Fijación del cable del motor (Fig. F)

Advertencia: Fije el cable para que no se estire ni si aplaste

en las juntas de los manillares durante el uso o cuando lo pliega. Esto puede causar daños al cable. El cable del motor

(19) debe jarse a los manillares usando los sujetacables (20) que ya están colocados en los manillares. Para sujetar el

cable al manillar:

u Coloque los manillares en posición de funcionamiento,

consulte la sección “Montar el manillar inferior”.

u Levante el cable hasta los manillares inferior y superior. u Tire hacia atrás el sujetacable. u Deslice el cable del motor debajo de la sujeción y

asegúrese de que quede sujeto en su posición con el

sujetacable.

Colocación de la bolsa colectora

u Compruebe que el accesorio de descarga lateral (24)

(Fig. I) y el accesorio de mulching (23) (Fig. H) no estén colocados en el cortacésped, antes de colocar la bolsa colectora.

u Levante la tapa de la puerta trasera (9) y coloque la bolsa

colectora de hierba (8) en el cortacésped de modo que los ganchos de la bolsa (21) queden en las orejetas (22) como se muestra en la gura G. Baje la tapa de puerta

trasera.

Mulching

u Compruebe que el accesorio de descarga lateral (27) y la

bolsa colectora (8) no estén colocados.

(Traducción de las instrucciones originales)

ESPAÑOL

u Levante la tapa de la puerta trasera (9) y deslice el inserto

de mulching (23) hasta el fondo en el cortacésped como

se muestra en la gura H.

u Compruebe que la tapa de la puerta trasera esté comple-

tamente cerrada antes de encender el cortacésped.

Descarga lateral

u Compruebe haber sacado la bolsa colectora (8). u Levante la aleta trasera (9) y deslice el inserto de

mulching (23) hasta el fondo en el cortacésped como se

muestra en la gura H.

u Levante la aleta lateral (25) y enganche el accesorio de

descarga lateral (24) en el cortacésped como se muestra

en la gura I.

u Suelte la aleta lateral y asegúrese de que el accesorio

se mantenga en su posición antes de encender el cort-

acésped como se muestra en el inserto de la gura I.

Funcionamiento

Advertencia. Deje que el cortacésped funcione a su ritmo. No

lo sobrecargue.

Ajuste de altura de los manillares (Fig. J)

u Abra las dos palancas de colocación del manillar inferior

(6).

u Ajuste el manillar para que la echa (15) de la base del

cortacésped quede alineada con los números 1 o 2 de la

base del manillar (16). Compruebe que el manillar quede

en el mismo número de ambos lados del cortacésped.

u Cierre las dos palancas y compruebe que el manillar esté

bien enganchado y que los dientes estén engranados

como se muestra en el recuadro.

Ajuste de altura del cortacésped (Fig. K)

La altura del corte se ajusta con la palanca de ajuste de altura central, tiene 7 posiciones para elegir.

Nota: Si no está seguro a qué altura cortar, comience a cortar

con la palanca de ajuste de altura (7) en posición 7 y ajuste la

altura según sea necesario, como se muestra en la gura K.

Para establecer la altura del corte:

u Saque la palanca de ajuste de altura del cortacésped de

la hendidura de bloqueo.

u Mueva la palanca hacia la parte posterior del aparato para

reducir la altura de corte.

u Mueva la palanca hacia la parte frontal del aparato para

aumentar la altura de corte.

u Empuje la palanca de ajuste de altura hacia una de las 7

hendiduras de bloqueo.

Arrancar el cortacésped

Advertencia. Cuchilla móvil alada. Nunca intente detener

el funcionamiento de esta caja del interruptor pues pueden producirse lesiones graves.

u El cortacésped está equipado con una caja de interruptor

de encendido-apagado especial. Para usar el cort-

acésped, pulse el botón (26) de la caja del interruptor (1),

tire la maneta (2) hacia el manillar como se muestra en

la gura L. Suelte el botón y aferre la maneta con las dos

manos.

u Para apagar el cortacésped, suelte la maneta.

Advertencia. No intente nunca trabar un interruptor o la maneta (2) en la posición de encendido. Nota: Cuando la maneta vuelve a la posición original, se activa el “mecanismo de freno automático”. El motor se frena eléctricamente y la cuchilla del cortacésped deja de girar en 3 segundos o menos.

Cortado del césped (Figs. M y N)

Advertencia. Examine siempre el área donde vaya a utilizar el cortacésped y retire las piedras, palos, alambres, huesos

o demás restos que podrían ser expulsados por la cuchilla

giratoria. Es recomendable utilizar el cortacésped tal y como

se describe en esta sección con el n de obtener unos resultados óptimos y reducir el riesgo de que se produzca un corte

en el cable principal.

u Coloque el resto del cable de alimentación en el césped,

cerca del lugar por donde vaya a empezar (posición 1 en

la Fig. M).

u Encienda el aparato como se indica arriba. u Realice el procedimiento que se muestra en la g. M. u Muévase desde la posición 1 a la posición 2. u Gire a la derecha, pasando por encima del cable y

proceda hacia la posición 3.

u Gire a la izquierda, pasando por encima del cable y

proceda hacia la posición 4.

u Repita el procedimiento anterior según sea necesario.

Advertencia. No trabaje en dirección al cable como se

muestra en la Fig. M1.

EdgeMax™

EdgeMax™ (11) le permite cortar el césped justo hasta el

borde de una pared o una valla (Fig. N).

EdgeMax™ le permite cortar el césped justo hasta el borde del cortacésped (Fig. N1).

u Con el cortacésped paralelo al borde del césped, empuje

el cortacésped por el borde del césped. Compruebe que el EdgeMax™ esté ligeramente por encima del borde del césped (Fig. N1).

Nota: Cuando está montado el accesorio de descarga lateral,

el EdgeMax™ puede usarse solo en la parte derecha del

cortacésped.

Sobrecarga del cortacésped

Para evitar daños debidos a condiciones de sobrecarga, no intente sacar demasiada hierba de una vez. Disminuya la velocidad de corte o aumente la altura de corte.

Almacenamiento

Advertencia. La cuchilla giratoria puede provocar lesiones

graves. Suelte la maneta (2) para apagar el cortacésped,

retire la llave de seguridad y saque la batería antes levantar,

transportar o almacenar el cortacésped. Guarde el cortacésped en un lugar seco. Advertencia. Para evitar aplastamientos, mantenga los dedos

alejados de la parte que está entre los manillares cuando baje

los manillares.

Advertencia. Asegúrese de que el cable no se estire ni se

aplaste en las juntas de los manillares cuando lo pliegue. Esto puede causar daños al cable. El manillar del cortacésped puede plegarse fácilmente hacia abajo para un almacenamiento fácil y conveniente.

ESPAÑOL

(Traducción de las instrucciones originales)

u Sosteniendo el manillar, abra las palancas de colocación

del manillar inferior (6), sin extraerlas, y pliegue el manillar

hacia la parte delantera del cortacésped como se muestra

en la gura O.

u Abra las palancas de colocación del manilla superior (5),

sin extraerlas, y vuelva a plegar el manillar superior (3)

sobre el manillar inferior (4) como se muestra en la gura

u El cortacésped debe estar comprimido hacia adelante

como se muestra en la gura Q.

u Mantenga todas las tuercas, pernos y tornillos del aparato

apretados para asegurar unas condiciones de trabajo

seguras.

u Compruebe frecuentemente que el recogedor de hierba

no esté gastado o deteriorado.

u Sustituya las partes desgastadas o dañadas por seguri-

dad.

u Para cortacéspedes rotativos, asegúrese de que se

utilicen solo repuestos de corte del tipo correcto.

Transporte del cortacésped

u El cortacésped puede transportarse utilizando los manil-

lares de transporte correspondiente (10) como se muestra

en la gura R. NO intente levantar el cortacésped afer-

rándolo del manillar superior (3) o inferior (4).

Sugerencias para el corte

Advertencia. Examine siempre el área donde vaya a utilizar

el cortacésped y retire las piedras, palos, alambres, huesos

o demás restos que podrían ser expulsados por la cuchilla

giratoria. Advertencia. Trabaje en sentido transversal a la pendiente, nunca hacia arriba o abajo. Tenga sumo cuidado al cambiar de sentido en las pendientes. No corte el césped en cuestas

demasiado pronunciadas. Permanezca en una posición rme.

u Suelte la maneta para apagar el cortacésped al cruzar

un área cubierta con grava (la cuchilla puede arrojar las

piedras).

u Para cortar el césped en terreno irregulares o con

malezas altas, seleccione la máxima altura de corte. Si

intenta cortar demasiada cantidad de césped de una

vez, es posible que el motor se sobrecargue y se pare.

Consulte la guía de solución de problemas.

u Si en la estación de crecimiento rápido se utiliza la bolsa

colectora (8), es posible que la hierba provoque atascos

en la abertura de descarga. Suelte la maneta para apagar

el cortacésped y retire la llave de seguridad. Extraiga el

recogedor y sacúdalo para que el césped caiga hacia el

fondo de la bolsa. Limpie el césped y los residuos que se

hayan compactado alrededor de la abertura de descarga.

Sustituya el recogedor de hierba.

u Si el cortacésped empieza a vibrar en modo anormal,

suelte la maneta para apagar el cortacésped y extraiga la

llave de seguridad. Compruebe inmediatamente la causa.

La vibración suele indicar la presencia de un problema.

No utilice el cortacésped hasta que no se haya realizado

un comprobación. Consulte la guía de solución de proble-

mas en el manual.

u Cada vez que deje de usar el cortacésped, aunque sea

durante un período de tiempo breve, suelte siempre la

maneta para apagarlo.

Montaje y desmontaje de la cuchilla

Advertencia. Cuando vuelva a montar el sistema de la

cuchilla, compruebe que cada piezas esté correctamente

colocada, como se describe abajo. El montaje incorrecto de la cuchilla o de otras piezas del sistema de la cuchilla puede causar lesiones graves. Advertencia. Suelte la maneta para apagar el cortacésped, espere a que la cuchilla se detenga y desenchufe el cortacésped.

u Corte un trozo de madera de 2x4 (27) (aprox. 610 mm)

para impedir que la cuchilla gire al extraer el perno (28).

u Utilice guantes y protección ocular adecuada. u Voltee el cortacésped sobre uno de los lados. Tenga

cuidado con los bordes alados de la cuchilla. Coloque la madera y desatornille el perno con una llave de 9/16” (29) como se muestra en la gura S.

u Observe la orientación de cada pieza cuando la extraiga.

Extraiga la tuerca (30). Saque la arandela (31), el aislador

de la cuchilla (32) y la cuchilla (33) como se muestra en la

Figura T. Examine todas las piezas para comprobar que

no tengan daños y sustitúyalas si es necesario.

Nota: El ventilador no debería poder sacarse.

u Para volver a ensamblarla, coloque la cuchilla (33)

deslizándola. La cuchilla puede colocarse en el ventilador en una sola dirección y posición. Haga coincidir el agujero en forma de D de la cuchilla con la espiga en D del

ventilador y compruebe que la escritura de la cuchilla mire hacia fuera del cortacésped. Coloque el aislador (32) en la cuchilla de modo que los dos salientes externos sobresalgan de la cuchilla. Coloque la arandela cuadrada (31) en la parte superior del aislador de modo que quede dentro

de los dos salientes externos del aislador. Sustituya la tuerca (30) con la parte ancha contra la arandela.

u Apriete bien, coloque la pieza de madera como se

muestra en la gure U para impedir que la cuchilla gire.

Deslice el perno por la arandela y atornille el perno en su posición. Apriete con una llave.

Cómo alar la cuchilla

Para optimizar el rendimiento del cortacésped, mantenga la

cuchilla alada. Una cuchilla desalada no corta en modo bien denido el césped. Utilice protección ocular apropiada para extraer, alar e instalar la cuchilla. Compruebe haber retirado la llave de seguridad y el paquete de baterías. En situaciones normales, por lo general, es suciente alar la

cuchilla dos veces durante la temporada de corte. La arena

provoca que la cuchilla se desale rápidamente. Si su terreno es de suelo arenoso, es probable sea necesario alarla con

más frecuencia. Nota: Si la cuchilla está curvada o dañada, reemplácela de inmediato.

Para alar la cuchilla:

u Asegúrese de que la cuchilla esté equilibrada. u Ale la cuchilla en el ángulo de corte original. u Ale los bordes de corte de ambos extremos de la cuchilla

sacando la misma cantidad de material de ambos extremos.

Alar la cuchilla en un tornillo de banco (Fig. V)

u Asegúrese de haber soltado la maneta, que la cuchilla se

haya detenido y el cortacésped esté desenchufado antes de extraer la cuchilla.

(Traducción de las instrucciones originales)

ESPAÑOL

u Saque la cuchilla del cortacésped. Consulte las instruc-

ciones de montaje y desmontaje de la cuchilla.

u Sujete la cuchilla (33) en un tornillo de banco (36). u Utilice protección ocular adecuada y guantes y tenga

cuidado de no cortarse.

Lime con cuidado los los de la cuchilla con una lima na

(39) o una piedra de alar, conservando siempre el ángulo

original del lo. Compruebe el equilibrio de la cuchilla.

Compruebe las instrucciones de equilibrado de la cuchilla.

Vuelva a colocar la cuchilla en el cortacésped y apriétela

bien.

Equilibrado de la cuchilla

Compruebe el equilibrio de la cuchilla (35) colocando el oricio central en la cuchilla sobre un clavo o en un destornil-

lador de vástago redondo, sujeta horizontalmente en un tornillo de banco. Si alguno de los extremos de la cuchilla

gira hacia abajo, lije el lo de tal extremo que cae. La cuchilla

está correctamente balanceada cuando no cae ninguno de los extremos.

Lubricación

No es necesario realizar ningún tipo de lubricación. No en-

grase las ruedas, ya que tienen una supercie de rodamiento plástico que no necesita lubricación.

Limpieza

Suelte la maneta (2) para apagar el cortacésped, espere a

que se pare la cuchilla y extraiga la llave de seguridad. Para

limpiar el cortacésped, utilice únicamente jabón suave y un

paño húmedo. Saque los recortes de césped que se hayan

acumulado en la parte inferior de la plataforma. Después de haber utilizado la unidad varias veces, revise las sujeciones

externas para vericar que estén rmemente ajustadas.

Cómo evitar la corrosión

Los fertilizantes y otros productos químicos de jardinería contienen agentes que aceleran considerablemente la corro-

sión de los metales. Si utiliza el cortacésped en áreas donde

se hayan aplicado fertilizantes u otros productos químicos, límpielo inmediatamente después de nalizar el trabajo como

se indica a continuación: Suelte la maneta (2) para apagar el cortacésped y desenchufe el cortacésped. Limpie todas las piezas expuestas con un paño húmedo.

Mantenimiento

Su aparato o herramienta con o sin cable de BLACK+DECKER ha sido diseñada para funcionar durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica de la herramienta o aparato.

Advertencia. Antes de realizar el mantenimiento de herramientas eléctricas con o sin cables:

u Apague y desenchufe el aparato o herramienta. u O, en caso de batería integrada, agótela por completo y, a

continuación, apague la herramienta.

u Desenchufe el cargador antes de limpiarlo. El cargador

no requiere ningún mantenimiento especial excepto la

limpieza periódica.

u Limpie periódicamente las ranuras de ventilación de la

herramienta, aparato y cargador con un cepillo suave o un paño seco.

u Limpie periódicamente la carcasa del motor con un paño

húmedo. No utilice limpiadores abrasivos o a base de disolventes.

u Utilice periódicamente un raspador sin lo para eliminar

los restos de hierba y la suciedad acumulada debajo del protector.

Resolución de problemas

Si nota que el aparato no funciona bien, siga las instrucciones que se indican a continuación. Si no se resuelve el

problema, póngase en contacto con un técnico autorizado de BLACK+DECKER. Advertencia. Antes de empezar, suelte la maneta para apa-

gar el cortacésped y espere a que la cuchilla se detenga.

Problema Posible solución

El cortacésped no funciona cuando se activa la maneta.

El motor se detiene mientras está cortando el césped.

El cortacésped funciona pero el corte no es satisfactorio.

El cortacésped resulta difícil de empujar.

El cortacésped produce vibraciones y ruidos inusuales.

El cortacésped no recoge los recortes en la bolsa.

Compruebe que el cortacésped esté bien enchufado y que

el botón de la caja del interruptor haya sido pulsado a fondo antes de tirar de la maneta.

Suelte la maneta para apagar el cortacésped. Retire la llave

de seguridad y el paquete de baterías, voltee el cortacésped y compruebe que la cuchilla gire libremente.

Suelte la maneta para apagar el cortacésped. Desenchufe

el cortacésped. Voltee el cortacésped y compruebe que la

cuchilla gire libremente. Eleve la altura de corte de las ruedas a la posición más alta y

encienda el cortacésped. No sobrecargue el cortacésped. Disminuya la velocidad de

corte o aumente la altura de corte. Suelte la maneta para apagar el cortacésped. Desenchufe el

cortacésped. Voltee el cortacésped y compruebe lo siguiente:

u Que la cuchilla esté alada - Mantenga la cuchilla alada. u Que no haya obstrucciones en la plataforma ni en el

conducto de descarga.

Es probable que la altura de las ruedas se haya jado en una

posición demasiado baja para el estado del césped. Eleve la altura de corte.

Suelte la maneta para apagar el cortacésped. Desenchufe el cortacésped. Eleve la altura de corte para reducir el rozami-

ento de la plataforma contra el césped. Compruebe que cada

rueda gire libremente. Suelte la maneta para apagar el cortacésped. Desenchufe el

cortacésped. Voltee el cortacésped sobre uno de los lados

y revise la cuchilla para asegurarse de que no esté curvada

o dañada. Si la cuchilla está dañada, sustitúyala por una cuchilla de repuesto BLACK+DECKER. Si la parte inferior de la plataforma está dañada, envíe el cortacésped a un centro de mantenimiento BLACK+DECKER autorizado.

Si no hay daños visibles en la cuchilla y el cortacésped todavía vibra:

u Suelte la maneta para apagar el cort acésped. u Desenchufe el cortacésped. u Desmonte el conjunto de la cuchilla en su totalidad como se

describe en la sec ción “Montaje y desmontaje de la cuchilla”.

u Extraiga todos los restos y limpie cada pieza. u Sustituya cada pieza como se describe en la sección

“Montaje y desmontaje de la cuchilla”. Si el cortacésped sigue vibrando, envíelo a un centro de

mantenimiento BLACK+DECKER autorizado. Conducto obstruido. Suelte la maneta para apagar el

cortacésped. Desenchufe el cortacésped. Limpie el conducto de recortes de hierba.

Eleve la altura de corte de las ruedas para reducir la longitud del corte.

Bolsa llena. Vacíe la bolsa con más frecuencia.

ESPAÑOL

(Traducción de las instrucciones originales)

Protección del medioambiente

Recogida selectiva. Los productos y las baterías marcadas con este símbolo no se deben eliminar con la basura doméstica normal.

Los productos y las baterías que contienen materiales que se

puedan recuperar o reciclar reducen la demanda de materias primas. Recicle los productos eléctricos y las baterías de conformidad con la normativa local. Puede obtener más información en www.2helpU.com

Datos técnicos

LM2000

Tensión

Potencia de entrada

Velocidad sin carga

Impedancia

Peso

Vac 230V

W 2000

-1

mín.

Máx.

Vibraciones soportadas en mano/brazo:

= < 2,5 m/s2 , incertidumbre (K) = 1,5 m/s2.

LPA (presión acústica) 85 dB(A)

incertidumbre (K) = 2,5 dB(A)

3500RPM

0.4103

25.46

Declaración de conformidad CE

DIRECTIVA DE MÁQUINAS

DIRECTIVA SOBRE EL RUIDO EXTERIOR

LM2000 Cortacésped

Black & Decker declara que los productos descritos en el

apartado “Datos técnicos” son conformes a las normas

2006/42/CE, EN 60335-1:2012 + A11:2014, EN 60335-2-

2000/14/CE, cortacésped, L < 50 cm, Anexo VI,

Certicación DEKRA B.V., Utrechtseweg 310, ED Arnhem

N.º de ID del departamento noticado: 0344

Nivel de intensidad acústica de acuerdo con la directiva

2000/14/CE (artículo 12, anexo III, L < 50 cm, cm):

LWA (potencia acústica medida) 95 dB (A)

LWA (potencia acústica garantizada) 96 dB(A)

Estos productos también cumplen con las Directivas 2014/30/

UE y 2011/65/UE. Para más información, póngase en con-

tacto con Black & Decker en la siguiente dirección o consulte

siguientes:

77:2010

Países Bajos

incertidumbre (K) = 1,0 dB(A)

la parte posterior del manual.

(Tradução das instruções

originais)

El abajo rmante es el responsable de la compilación del

archivo técnico y realiza esta declaración en representación

de Black & Decker.

Black & Decker Europa, 210 Bath Road, Slough,

PORTUGUÊS

R. Laverick

Director de Ingeniería

Berkshire, SL1 3YD

Reino Unido

26/08/2016

Garantía

Black & Decker confía en la calidad de sus productos y ofrece

a los consumidores una garantía de 24 meses a partir de la

fecha de compra. Esta garantía es adicional a sus derechos legales y no los menoscaba en modo alguno. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea.

Para reclamar la garantía, la reclamación se debe presentar de conformidad con las condiciones de Black & Decker. Ten-

drá que adjuntar un justicante de compra al vendedor o al

agente técnico autorizado. Las condiciones de la garantía de 2 años de Black & Decker y la ubicación de su agente técnico autorizado más cercano se pueden obtener en Internet en

www.2helpU.com o poniéndose en contacto con su ocina local de Black & Decker en la dirección que se indica en este

manual.

Visite nuestro sitio web www.blackanddecker.co.uk para registrar su nuevo producto Black & Decker y recibir noticias sobre nuevos productos y ofertas especiales.

(Tradução das instruções

originais)

PORTUGUÊS

Utilização pretendida

O cortador de relva BLACK+DECKER LM2000 foi concebido para cortar relva. Este aparelho destina-se apenas a utilização doméstica.

Instruções de segurança

Atenção! Ao utilizar aparelhos com os,

deve sempre cumprir medidas de segurança básicas, incluindo as seguintes, de modo a reduzir os riscos de incêndio, choque eléctrico, danos pessoais e materiais.

Atenção! Ao utilizar a máquina, terá de

seguir as regras de segurança.

(Tradução das instruções originais)

PORTUGUÊS

Para sua segurança e das outras pessoas, leia estas instruções antes de uti-

lizar a máquina. Mantenha as instruções

em local seguro para futuras consultas.

u Leia com atenção todo o manual antes

de utilizar o aparelho.

u A utilização prevista para este apa-

relho está descrita neste manual. A

utilização de qualquer acessório ou a

execução de qualquer operação com

este aparelho que não esteja incluída

no presente manual de instruções po-

derá representar um risco de ferimen-

tos pessoais.

u Conserve este manual para referência

futura.

Utilização do aparelho

Tenha sempre cuidado quando utilizar

este aparelho.

u Este aparelho não deve ser utilizado

por jovens ou pessoas doentes sem

supervisão.

u Este aparelho não deve ser utilizado

como um brinquedo.

u Não deixe crianças ou animais apro-

ximarem-se da área de trabalho ou

tocarem no aparelho ou no cabo de

alimentação.

u É necessária uma supervisão atenta

quando o aparelho está a ser utilizado

próximo de crianças.

u Utilize-o apenas num local seco. Não

deixe molhar o aparelho.

u Não mergulhe o aparelho em água. u Não abra a estrutura do aparelho. O

aparelho não tem peças no interior

que possam ser reparadas pelo utiliza-

dor.

u Não utilize o equipamento em áreas

com risco de explosão, nas quais se

encontrem líquidos, gases ou poeiras

inamáveis.

u Para reduzir o risco de danos nas -

chas e cabos, nunca puxe o cabo para

remover a cha de uma tomada.

u Antes de usar, proceda sempre a uma

inspecção visual para vericar se as lâminas, os parafusos da lâmina e o

conjunto cortador não estão desgas-

tados ou danicados. Substitua as lâminas e parafusos desgastados ou danicados em conjuntos para manter o equilíbrio.

u Para evitar acidentes causados pela

reposição inadvertida do interruptor térmico, este aparelho não deve ser alimentado por um comutador-interruptor, como, por exemplo, um tem-

porizador, ou ligado a um circuito que

seja ligado e desligado regularmente pelo utilitário.

Após a utilização

u Quando não for utilizado, o aparelho

deve ser guardado num local seco e com boa ventilação, longe do alcance das crianças.

u As crianças não devem ter acesso a

aparelhos armazenados.

u Quando o aparelho for guardado ou

transportado num veículo, deverá

ser colocado na bagageira ou xo de

forma a evitar o movimento devido a alterações súbitas na velocidade ou direcção.

Inspecção e reparações

u Antes da utilização verique o apa-

relho quanto a peças danicadas ou avariadas. Verique se há peças parti-

das, danos nos interruptores ou outro

tipo de condições que possam afectar

o seu funcionamento.

u Não utilize este aparelho se alguma

das peças estiver danicada ou avariada.

PORTUGUÊS

(Tradução das instruções originais)

u Mande reparar ou substituir quaisquer

peças danicadas ou avariadas por

um agente de reparação autorizado.

u Nunca tente retirar ou substituir quais-

quer peças que não as especicadas

neste manual.

u Cuidado durante o ajuste do cortador

para evitar car com os dedos presos

entre lâminas/peças em movimento e

peças xas da máquina.

u Quando proceder a reparações das

lâminas, tenha em atenção que, ape-

sar da fonte de alimentação estar des-

ligada, as lâminas podem deslocar-se.

Instruções de segurança adicionais para cortadores de relva

u Segure bem o manípulo com ambas

as mãos quando estiver a manobrar o

cortador de relva.

u Se, a qualquer altura, for necessário

inclinar o cortador de relva, certique-

-se de que ambas as mãos permane-

cem na posição de funcionamento do

aparelho enquanto o cortador se en-

contra inclinado. Mantenha ambas as

mãos na posição de funcionamento do

aparelho até o cortador de relva voltar

a estar correctamente posicionado no

chão.

u Nunca use auscultadores para ouvir

rádio ou música enquanto estiver a

manobrar o cortador de relva.

u Nunca tente fazer um ajuste da altura

da roda enquanto o motor estiver em

funcionamento ou se a chave de segu-

rança estiver no caixa do comutador.

u Se o cortador de relva encravar, liberte

a barra dos fardos para desligar o

cortador, aguarde que a lâmina pare

antes de tentar desobstruir o cano ou

remover o que estiver abaixo da estru-

tura.

u Mantenha as mãos e os pés afastados

da área de corte.

u Mantenha as lâminas aadas. Utilize

sempre luvas de protecção durante o

manuseamento da lâmina do cortador

de relva.

u Se estiver a utilizar o colector de relva,

verique-o regularmente quanto a

indícios de desgaste e deterioração. Se estiver excessivamente usado, substitua-o por um novo colector de relva para sua segurança.

u Tenha muita atenção quando estiver a

inverter ou a puxar o cortador de relva na sua direcção.

u Não coloque as mãos ou pés perto ou

sob o cortador de relva. Mantenha-se sempre afastado da abertura de descarga.

u Limpe a área onde o cortador de relva

vai ser usado retirando objectos como

pedras, paus, cabos, brinquedos, ossos, etc., que poderão ser atirados pela lâmina. Os objectos atirados pela lâmina podem causar ferimentos gra-

ves. Mantenha-se atrás do manípulo

quando o motor estiver ligado.

u Não trabalhe com o cortador de relva,

descalço ou com sandálias. Utilize sempre calçado de segurança.

u Não faça andar para trás o cortador de

relva, excepto se for absolutamente necessário. Olhe sempre para baixo

e para trás antes e quando estiver a

deslocar-se para trás.

u Nunca direccione os materiais descar-

regados para pessoas. Evite descarregar os materiais junto a uma parede ou outro elemento de obstrução. Os materiais poderão fazer ricochete contra o operador. Liberte a barra dos fardos para desligar o cortador de

relva e pare a lâmina quando estiver a

passar por superfícies com gravilha.

(Tradução das instruções originais)

PORTUGUÊS

u Não trabalhe com o cortador de relva

sem todo o colector de relva, protec-

ção de descarga, protecção traseira

ou outros dispositivos de segurança

montados e a funcionar. Verique

periodicamente todas as protecções

e dispositivos de segurança para se

certicar de que estão em bom fun-

cionamento e de que irão funcionar

correctamente e executar a respectiva

função prevista. Substitua uma pro-

tecção danicada ou outro dispositivo

de segurança antes da utilização do

aparelho.

u Nunca deixe um cortador de relva em

funcionamento sem vigilância.

u Liberte sempre a barra dos fardos

para parar o motor e aguarde até a

lâmina parar completamente antes de

limpar o cortador de relva, remover o

saco de relva, desobstruir a protecção

de descarga, quando deixar o cortador

de relva ou antes de efectuar quais-

quer ajustes, reparações ou inspec-

ções.

u Utilize o cortador de relva apenas à

luz do dia ou com uma boa luz articial

desde que os objectos no percurso da

lâmina quem claramente visíveis na

área de funcionamento do cortador de

relva.

u Não utilize o cortador de relva sob o

efeito do álcool ou drogas, ou quando

estiver cansado ou doente. Esteja

sempre atento, preste atenção ao que

está a fazer e use o bom senso.

u Evite ambientes perigosos. Nunca utili-

ze o cortador de relva se a relva esti-

ver húmida ou molhada, nunca utilize

o cortador de relva à chuva. Tenha

sempre cuidado ao deslocar-se, ande

normalmente e nunca corra.

u Se o cortador de relva começar a vi-

brar anormalmente, liberte a barra dos

fardos, aguarde que a lâmina pare e, em seguida, verique imediatamente qual a causa. A vibração é, geralmen-

te, um sinal de problemas; consulte o guia de resolução de problemas para obter conselhos no caso de ocorrência de vibrações anormais.

u Utilize sempre óculos de protecção e

uma protecção respiratória adequada quando utilizar o cortador de relva.

u A utilização de qualquer acessório

não recomendado para a utilização com este cortador de relva poderá ser perigosa. Utilize apenas acessórios aprovados pela BLACK+DECKER.

u Nunca tente chegar a pontos fora do

alcance enquanto estiver a manobrar

o cortador de relva. Mantenha-se

sempre bem posicionado e equilibrado enquanto estiver a manobrar o corta-

dor de relva.

u Corte ao longo dos socalcos e nunca

em sentido ascendente e descendente. Tenha muito cuidado quando mudar de direcção em declives.

u Preste atenção aos buracos, sulcos,

solavancos, pedras ou outros objectos escondidos. O terreno irregular pode

causar uma derrapagem e uma queda

acidental. A relva grande pode ocultar obstáculos.

u Não corte relva molhada ou em escar-

pas acentuadas. O andamento irregular pode causar uma derrapagem e

uma queda acidental.

u Não corte perto de descidas, valas ou

represas. Poderá perder o equilíbrio.

u Deixe sempre o cortador arrefecer

antes de o guardar. Retire a cha da tomada:

u Quando não utilizar a máquina; u Antes de limpar um bloqueio;

PORTUGUÊS

(Tradução das instruções originais)

u Antes de vericar, limpar ou utilizar o

aparelho.

Segurança de terceiros

u Este aparelho não deve ser utilizado

por pessoas (incluindo crianças) com

capacidades físicas, sensoriais ou

mentais reduzidas ou com falta de ex-

periência e conhecimentos, a menos

que sejam acompanhadas ou tenham

recebido formação ou instruções sobre

a utilização deste equipamento por

uma pessoa responsável pela respec-

tiva segurança.

u Esteja atento às crianças para que

não brinquem com o aparelho.

u Após bater num objecto estranho. Ins-

peccione se o aparelho apresenta da-

nos e efectue as reparações conforme

necessário.

Riscos residuais.

Podem surgir riscos residuais adicionais

durante a utilização da ferramenta, que

poderão não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc. Mesmo com o cumprimento dos regulamentos de segurança relevantes e a implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes incluem:

u Ferimentos causados pelo contacto

com peças em rotação/movimento.

u Ferimentos causados durante a troca

de peças, lâminas ou acessórios.

u Ferimentos causados pela utilização

prolongada de uma ferramenta. Quan-

do utilizar uma ferramenta durante

períodos prolongados, certique-se de

que faz pausas regularmente.

u Danos auditivos.

u Problemas de saúde causados pela

inalação de poeiras resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF.)

Se não for possível evitar trabalhar com o cortador de relva num local húmido, utilize um dispositivo de corrente residual (RCD) com uma corrente de corte não superior a 30 mA. A utilização de um DCR

reduz o risco de choque eléctrico.

Nunca levante ou transporte um aparelho quando o

motor estiver em funcionamento.

Símbolos de aviso

Os seguintes símbolos de aviso apresentam os seguintes símbolos de aviso juntamente com o código de data:

Atenção! Antes de utilizar o aparelho, leia o manual.

Não exponha o aparelho à chuva ou humidade elevada.

Esteja atento a lâminas aa-

das. As lâminas continuam

a rodar após o motor ter sido desligado –

Remova a cha da corrente

eléctrica antes da manutenção

ou se o cabo estiver danicado.

Esteja atento à projecção de objectos. Mantenha as pessoas afastadas da área de corte.

Use uma protecção ocular ade-

quada.

Use uma protecção auricular

adequada. As lâminas continuarão a rodar

após a máquina ter sido desli-

gada.

(Tradução das instruções originais)

PORTUGUÊS

Mantenha o cabo de alimenta-

ção afastado das lâminas de

corte. A potência sonora está em

conformidade com a Directiva

2000/14/CE.

Segurança eléctrica

Atenção! Esta ferramenta tem

isolamento duplo. Por esse mo-

tivo, não precisa de ligação à terra. Verique sempre se a tensão da tomada de electricidade corresponde à voltagem indicada

na placa com os requisitos de

alimentação da ferramenta.

u Se o cabo de alimentação estiver da-

nicado, terá de ser substituído pelo

fabricante ou por um Centro de Assis-

tência autorizado BLACK+DECKER,

de modo a evitar lesões.

Componentes

Este aparelho inclui algumas ou todas as seguintes características.

1. Caixa de comutação

2. Pega automotora

3. Manípulo superior

4. Manípulo inferior

5. Alavancas de acessório do manípulo superior (2)

6. Alavancas de acessório do manípulo inferior (2)

7. Alavanca de ajuste da altura de corte

8. Saco de recolha de relva

9. Tampa do compartimento traseiro

10. Manípulos de transporte

11. EdgeMax™

12. Fixador da extensão

Utilização de extensões

Certique-se de que a extensão está em boas condições

antes de a utilizar. Utilize sempre extensões de tamanho ade-

quado com a ferramenta, ou seja, devem ter um tamanho de o adequado para cabos com vários comprimentos e serem sucientemente robustas para transmitirem a energia consumida pela ferramenta. A utilização de um cabo que não tenha o tamanho adequado irá causar uma quebra da tensão de linha, resultando em perda de energia e sobreaquecimento.

Para reduzir a probabilidade de o cabo do cortador de relva se desligar do conjunto de cabos durante o funcionamento:

u Faça um nó, conforme indicado nas Figuras A e A1 ou. u Utilize um dos conectores ou cintas de xação nas toma-

das descritos neste manual (Figura B).

Colocar as extensões (Figura B)

Um xador de extensão (12) que impede que o cabo seja

desligado está incorporado na pega de comutação.

u Para utilizar esta funcionalidade, basta dobrar a extensão

cerca de 203 mm a partir da extremidade e inseri-la na

abertura (13) como indicado na Figura B.

u Empurre a extensão para dentro das duas ranhuras de

xação (14) para reforçar a xação.

u Puxe com cuidado o cabo para certicar-se de que está

encaixado com rmeza no xador do cortador de relva.

u Ligue a extremidade da tomada da extensão no cabo de

alimentação e ligue a extensão.

Atenção! Não utilize o o de forma abusiva – Nunca puxe

o cortador de relva pelo cabo ou retire-o com força para desligá-lo da tomada. Mantenha o cabo afastado de fontes de

calor, óleo e de arestas aadas.

Montagem

Atenção! Antes da montagem, certique-se de que a pega

automotora está libertada e que retirou a cha do cortador

de relva.

Fixar o manípulo inferior

u Levante o manípulo inferior (4) para o local pretendido,

certicando-se de que a seta (15) na base do cortador de relva ca alinhada com 1 ou 2 na base do manípulo (16)

(gravura da Figura C)

Nota! Certique-se de que cada lado do manípulo inferior

está regulado com o mesmo número. Em termos de funciona-

mento, a seta deve car alinhada com 1, ou 2.

u Feche a alavanca de ajuste da altura do manípulo (6)

como indicado na Figura C. À medida que fechar cada uma, certique-se de que os dentes cam encaixados,

como indicado na Figura D.

u Se a ligação entre o manípulo e a alavanca for demasiado

apertada ou demasiado solta, abra a alavanca e ajuste a profundidade da alavanca rodando a alavanca. Feche-a

novamente até os dentes carem totalmente presos e

cada alavanca totalmente fechada.

Fixar o manípulo superior (Fig. E)

u Retire as alavancas do acessório do manípulo superior

(5), as porcas (17) e as anilhas (18) do manípulo.

u Alinhe os furos na parte inferior do manípulo superior (3)

com os furos na parte superior do manípulo inferior (4).

Nota: Certique-se de que o cabo está localizado na parte da frente de ambos os manípulos. Se não estiver, o cabo pode car entrelaçado, o que impede o armazenamento do cortador.

u A partir da parte exterior do manípulo superior (3), deslize

o parafuso de alavanca através dos furos.

u Deslize a anilha sobre o parafuso da alavanca e monte

frouxamente todo o conjunto com a porca.

u Rode o manípulo superior para a posição de funciona-

mento.

u Fecha a tampa. Se estiver demasiado apertado ou de-

masiado solto, abra a alavanca e a porca para ajustar

a xação. Feche as alavancas para vericar se estão

fechadas.

PORTUGUÊS

(Tradução das instruções originais)

Devem estar sucientemente apertadas para que os

manípulos quem presos com rmeza, mas soltos o

suciente para que as alavancas possam ser totalmente

fechadas. Ajuste-a abrindo a alavanca e rodando a porca

até as porcas até as porcas carem xas.

Fixar o cabo do motor (Fig. F)

Atenção: Monte o cabo de modo a não car esticado ou

dobrado nas uniões dos manípulos durante a utilização ou dobragem. Isto pode causar danos no cabo. O cabo do motor

(19) tem de ser xado nos manípulos utilizando as abraçadeiras (20) que já estão axadas no manípulo. Para encaixar o

cabo no manípulo:

u Coloque os manípulos na posição de funcionamento,

consulte a secção “Fixar o manípulo inferior”.

u Passe o cabo à frente dos manípulos inferior e superior. u Puxe a abraçadeira para trás. u Deslize o cabo do motor por baixo do clipe e certique-se

de que ca totalmente preso com a abraçadeira.

Ensacamento

u Certique-se de que retira o acessório de descarga lateral

(24) (Fig. I) e o acessório de palhagem (23) (Fig. H) do

cortador antes de efectuar o ensacamento.

u Levante a tampa do compartimento traseiro (9) e instale

o saco de recolha de relva (8) no cortador de modo a que

os ganchos do saco (21) quem assentes nas argolas

(22) como indicado na Figura G. Em seguida, baixe a

tampa do compartimento inferior.

Palhagem

u Certique-se de que o acessório de descarga lateral (27)

e o saco de recolha (8) não estão montados.

u Levante a tampa do compartimento da porta traseira (9) e

encaixe o acessório de palhagem (23) totalmente dentro

do cortador, como indicado na Figura H.

u Certique-se de que a tampa da porta traseira fecha por

completo antes de ligar o cortador.

Descarga lateral

u Certique-se de que o saco de recolha (8) é removido. u Levante a aba traseira (9) e encaixe o acessório de palha-

gem (23) totalmente dentro do cortador, como indicado na

Figura H.

u Levante a aba lateral (25) e encaixe o acessório de

descarga lateral (24) dentro do cortador, como indicado

na Figura I.

u Liberte a aba lateral e certique-se de que o acessório

ca encaixado antes de ligar o cortador de relva, como

indicado na gravura da Figura I.

Funcionamento

Atenção! Não altere o ritmo de funcionamento do cortador de

relva. Não sobrecarregue.

Ajustar a altura do manípulo (Fig. J)

u Abra as alavancas do acessório do manípulo inferior (6). u Ajuste o manípulo de modo a que a seta (15) na base

do cortador de relva que alinhado com 1 ou 2 na base

do manípulo (16). Certique-se de que o manípulo está

regulado para o mesmo número em ambos os lados do

cortador.

u Feche ambos os manípulos, certique-se de que o punho

está fechado com rmeza e que os dentes cam encaixados, como indicado na gura.

Ajustar a altura do cortador (Fig. K)

A altura de corte é ajustada pela alavanca central de ajuste da altura de corte, existem 7 posições à escolha.

Nota: Se não tiver a certeza qual é a altura de corte que deve

utilizar, comece a cortar a alavanca de ajuste da altura (7) na posição 7 e ajuste a altura para baixo conforme necessário, como indicado na Figura K.

Para denir a altura de corte:

u Puxe a alavanca de ajuste de altura do cortador de relva

para fora do entalhe de bloqueio.

u Desloque a alavanca para a parte de trás do aparelho

para baixar a altura de corte.

u Desloque a alavanca para a parte da frente do aparelho

para aumentar a altura de corte.

u Coloque a alavanca de ajuste da altura num dos 7 encai-

xes de bloqueio.

Ligar o cortador de relva

Atenção! Lâmina aada em movimento. Nunca tente sobre-

por-se ao funcionamento deste sistema de interruptor, dado

que tal pode resultar em lesões graves.

u O cortador está equipado com uma caixa de comutação

especial. Para utilizar o cortador de relva, prima o botão

(26) na caixa de comutação (1) e depois puxe a pega

automotora (2) na direcção do punho, como indicado na

Figura Q. Liberte o botão e segure a pega automotora

com ambas as mãos.

u Para desligar o cortador de relva, basta libertar a pega

automotora.

Atenção! Nunca tente bloquear um interruptor de ligação ou

uma pega automotora (2) na posição de ligado.

Nota: Quando a pega automotora voltar à posição original

activará o “Mecanismo de travão automático”. O motor é

electricamente travado e a lâmina do cortador de relva parará

a rotação em 3 segundos ou menos.

Cortar relva (Fig. M - N)

Atenção! Inspeccione sempre a área onde o cortador de relva vai ser utilizado e remova todas as pedras, paus, cabos,

ossos e outros detritos que poderão ser atirados pela lâmina em rotação. Recomendamos que utilize o cortador como

indicado nesta secção para conseguir os melhores resultados e para reduzir o risco de corte do cabo de alimentação.

u Coloque a maior parte do cabo de alimentação no relva-

do, perto do ponto de partida (posição 1 na Fig. M).

u Ligue o cortador de relva, tal como descrito anteriormente. u Proceda como indicado na Fig. M. u Mova da posição 1 para a posição 2. u Rode para a direita, passando por cima do cabo e avance

para a posição 3.

u Rode para a esquerda, passando por cima do cabo e vá

para a posição 4.

u Repita o procedimento indicado em cima, conforme

necessário.

Atenção! Não trabalhe em direcção ao cabo como exibido

na Fig. M1.

(Tradução das instruções originais)

PORTUGUÊS

EdgeMax™

O EdgeMax™ (11) permite cortar relva até ao limite de uma

parede ou vedação (Fig. N).

O EdgeMax™ permite cortar relva com precisão até ao limite do seu relvado (Fig. N1).

u Com o cortador de relva paralelo com o limite do seu rel-

vado, empurre-o ao longo do limite do relvado. Certique-

-se de que o EdgeMax™ ca ligeiramente sobre o limite

do relvado (Fig. N1). Nota: Quando o acessório de descarga lateral está montado,

EdgeMax™ só pode ser utilizado no lado direito do cortador

de relva.

Sobrecarga do cortador de relva

Para evitar danos causados por sobrecarga, não retire demasiada relva de uma só vez. Diminua a velocidade de corte ou eleve a altura de corte.

Armazenamento

Atenção! A lâmina rotacional pode causar lesões graves.

Liberte a pega automotora (2) para desligar o cortador, retire a chave de segurança e remova a bateria antes de levantar, transportar ou armazenar o cortador. Guarde num local seco.

Atenção! Para evitar que os dedos quem entalados, mantenha-os afastados da área entre os manípulos quando

os dobrar.

Atenção! Certique-se de que o cabo não ca esticado ou

dobrado nas uniões dos manípulos durante a dobragem. Isto pode causar danos no cabo. O manípulo do cortador de relva pode ser facilmente dobrado para baixo para um armazenamento rápido e prático.

u Segurando no manípulo, abra-o, mas não retire as

alavancas do acessório do manípulo inferior (6) e dobre

o manípulo para a parte da frente do cortador de relva,

como indicado na Figura O.

u Abra, mas não retire, as alavancas do acessório do maní-

pulo superior (5) e dobre o manípulo superior (3) de novo

sobre o manípulo inferior (4) como indicado na Figura P.

u O cortador deve car compacto, como mostrado na Figura

u Mantenha todas as porcas, parafusos e pernos do apare-

lho apertados para assegurar um bom funcionamento.

u Verique regularmente a caixa de aparas quanto a indí-

cios de desgaste ou deterioração.

u Substitua as peças gastas ou danicadas por peças em

boas condições.

u No que respeita às máquinas rotativas de aparar a relva,

certique-se de que são utilizados os instrumentos de

corte de substituição adequados.

Transportar o cortador

u O cortador pode ser transportado com os manípulos de

transporte (10) adequados, como mostrado na Figura R.

NÃO levante o cortador segurando o manípulo superior

(3) ou o manípulo inferior (4).

Dicas de corte

Atenção! Inspeccione sempre a área onde o cortador de

relva vai ser utilizado e remova todas as pedras, paus, cabos,

ossos e outros detritos que poderão ser atirados pela lâmina

em rotação. Atenção! Corte ao longo dos socalcos e nunca em sentido ascendente e descendente.

Tenha muito cuidado quando mudar de direcção em declives.

Não corte excessivamente em declives acentuados. Mantenha sempre um bom apoio com os pés.

u Liberte a pega automotora para desligar o cortador de

relva quando atravessar uma área com gravilha (dado que as pedras podem ser atiradas pela lâmina).

u Dena o cortador de relva para a altura de corte mais

elevada quando cortar em solo duro ou em ervas altas.

A remoção de demasiada relva de uma só vez poderá

causar sobrecarga do motor, o que irá fazer com que

pare. Consulte o guia de resolução de problemas.

u Se o saco de recolha de relva (8) for utilizado durante a

época de crescimento rápido, a relva poderá obstruir a abertura de descarga. Liberte a pega automotora para desligar o cortador de relva e remova a chave de segurança . Remova a caixa de aparas e abane a relva de

modo a que esta que no fundo do saco. Limpe também qualquer relva ou detritos que poderão car comprimidos

em volta da abertura de descarga. Volte a colocar a caixa de aparas.

u Se o cortador começar a vibrar de maneira anormal, liber-

te a pega automotora para desligar o cortador e remova

a chave de segurança. Verique de imediato qual é a

causa. A vibração é um aviso de problemas. Não utilize

o cortador de relva até ser efectuada uma vericação

pela assistência técnica. Consulte o guia de resolução de problemas no manual.

u Liberte sempre a pega automotora para desligar o corta-

dor de relva quando o deixar sem vigilância, mesmo que

por um curto período de tempo.

Retirar e instalar a lâmina

Atenção! Quando voltar a montar o sistema da lâmina,

certique-se de que cada peça é instalada de novo correctamente, como descrito abaixo.

A montagem incorrecta da lâmina ou de outras peças do sistema da lâmina pode causar ferimentos graves.

Atenção! Liberte a pega automotora para desligar o cortador

de relva, aguarde até a lâmina parar e desligue o cortador de

relva.

u Corte um pedaço de madeira de 2x4 (27) (610 mm) para

impedir que a lâmina rode durante a remoção do parafuso

(28).

u Utilize luvas e protecção adequada para os olhos. u Volte o cortador de lado sobre o solo. Tenha cuidado com

as extremidades aadas da lâmina. Posicione a madeira e desaperte o parafuso com uma chave de 9/16” (29), como

indicado na Figura S.

u Tenha em atenção a orientação de cada parte à medida

que as remover. Retire a porca (30). Retire a anilha (31), o isolante da lâmina (32) e a lâmina (33) como indicado na Figura T. Verique se alguma peça apresenta danos e

substitua-a, se necessário.

Nota: Não deve retirar a ventoinha.

u Para voltar a montá-la, insira a lâmina (33). A lâmina só

pode ser instalada na ventoinha numa única direcção.

Alinhe o furo em forma de D da lâmina com o lado em forma de D da ventoinha, certicando-se que a inscrição na lâmina que virada para fora do cortador. Coloque o isolante (32) na lâmina para que os dois estribos exteriores quem salientes em relação à lâmina. Coloque a anilha quadrada (31) na parte superior do isolante, para que que no interior dos dois estribos exteriores no isolan-

te.

PORTUGUÊS

(Tradução das instruções originais)

Substitua a porca (30) com o lado largo encostado à

anilha.

u Para apertar com rmeza, posicione o pedaço de madeira

como indicado na Figura U para impedir o movimento da

lâmina. Deslize o parafuso através da anilha e aperte o

parafuso no respectivo local. Aperte com a chave.

Aar a lâmina

Mantenha a lâmina aada para obter o melhor desempenho do cortador de relva. Uma lâmina embotada não corta relva de forma limpa. Utilize protecção adequada para os olhos durante a remoção, aação e instalação da lâmina. Certique-

-se de que retira a chave de segurança e a bateria. Aar a lâmina duas vezes durante a época de corte é normalmente suciente, sob circunstâncias normais. A areia leva a que a lâmina que embotada rapidamente. Se o relvado possuir um solo arenoso poderá ser necessária aação mais frequente.

Nota: Substitua, de imediato, lâminas dobradas ou danica- das.

Durante a aação da lâmina:

u Certique-se de que a lâmina permanece equilibrada. u Ae a lâmina no ângulo de corte original. u Ae os gumes de corte em ambas as extremidades da

lâmina, removendo quantidades de material iguais em

ambas as extremidades.

Para aar a lâmina num torno (Fig. V)

u Antes de retirar a lâmina, certique-se de que a pega

automotora é libertada, a lâmina pára e que desliga o

cortador de relva.

u Remova a lâmina do cortador de relva. Consulte as

instruções sobre como remover e instalar a lâmina.

u Fixe a lâmina (33) num torno (36). u Use protecção para olhos e luvas adequadas e tenha

cuidado para não se cortar.

Lime, cuidadosamente, as extremidades de corte da

lâmina com uma lima na (39) ou uma pedra de amolar,

mantendo o ângulo da extremidade de corte original.

Verique o equilíbrio da lâmina. Consulte as instruções

sobre como equilibrar a lâmina. Volte a instalar a lâmina

no cortador e aperte-a com rmeza.

Prevenir a corrosão

Os fertilizantes e outros químicos de jardinagem contêm agentes que aceleram bastante a corrosão de metais. Se cortar em áreas nas quais tenham sido utilizados fertilizantes ou químicos, o cortador deve ser limpo imediatamente a seguir, da forma que se segue: Liberte a pega automotora (2) para desligar o cortador de relva e retire a cha da tomada. Limpe

todas as partes expostas com um pano húmido.

Manutenção

O seu aparelho/ferramenta com/sem os BLACK+DECKER

foi concebido para funcionar durante muito tempo, com um mínimo de manutenção. O funcionamento contínuo e satis-

fatório depende de uma manutenção adequada e limpeza regular da ferramenta/aparelho.

Atenção! Antes de proceder a qualquer acção de manutenção em ferramentas eléctricas com cabo/sem os:

u Desligue o aparelho/ferramenta e retire a respectiva cha

da tomada.

u Ou deixe a bateria descarregar completamente se estiver

incorporada e, em seguida, desligue-a.

u Desligue o carregador antes de o limpar. O seu carrega-

dor não necessita de manutenção para além da limpeza regular.

u Limpe regularmente as ranhuras de ventilação da ferra-

menta/aparelho e do carregador com uma escova suave

ou um pano seco.

u Limpe regularmente o compartimento do motor com um

pano húmido. Não utilize produtos de limpeza abrasivos ou à base de dissolventes.

u Utilize regularmente uma raspadeira para remover relva e

sujidade da parte inferior da protecção.

Resolução de problemas

Se achar que o aparelho não está a funcionar correctamente,

respeite as instruções apresentadas em seguida. Se não conseguir resolver o problema, contacte o agente local de reparação BLACK+DECKER. Atenção! Antes de prosseguir, liberte a barra dos fardos para

desligar o cortador de relva, aguarde até a lâmina parar.

Equilíbrio da lâmina

Verique o equilíbrio da lâmina (35) colocando o furo central da lâmina sobre um prego ou uma chave de parafusos com uma haste redonda, xada na horizontal num torno. Se uma das extremidades da lâmina rodar para baixo, lime a extremidade aada da lâmina que pender para baixo. A lâmina está equilibrada correctamente quando nenhuma das extremida-

des pender.

Lubricação

Não é necessária qualquer lubricação. Não coloque óleo nas rodas. Estas possuem superfícies de plástico que não requerem lubricação.

Limpeza

Liberte a pega automotora (2) para desligar o cortador, aguar-

de até a lâmina parar e depois remova a chave de segurança.

Utilize apenas sabão neutro e um pano húmido para limpar o cortador. Limpe quaisquer aparas que possam ter cado acumuladas na parte inferior da estrutura. Após várias utilizações,

verique todos os xadores expostos relativamente ao aperto.

Problema Possível solução

O cortador não funciona quando a pega automotora é activada.

O motor pára durante o corte.

O cortador de relva funciona, mas o desempenho de corte não é satisfatório,

Certique-se de que o cortador de relva está devidamente ligado e que premiu totalmente o

botão na caixa de comutação antes de puxar a pega automotora.

Liberte a pega automotora para desligar o cortador. Remova a chave de segurança e a

bateria, volte o cortador e certique-se de que a lâmina gira livremente.

Liberte a pega automotora para desligar o cortador. Desligue o cortador de relva. Volte

o cortador e certique-se de que a lâmina se

encontra livre para girar. Eleve a altura de corte das rodas para a

posição mais elevada e ligue o cortador. Evite sobrecarregar o cortador. Diminua a

velocidade de corte ou eleve a altura de corte. Liberte a pega automotora para desligar o

cortador. Desligue o cortador de relva. Volte o

cortador ao contrário e verique:

u A aação da lâmina - mantenha a lâmina

aada.

u A estrutura e o cano de descarga no que

respeita a obstruções.

(Tradução das instruções originais)

PORTUGUÊS

Problema Possível solução

É excessivamente difícil empurrar o cortador.

O cortador emite ruído e vibração anormais.

O cortador não aspira aparas com o saco.

Liberte a pega automotora para desligar o cortador. Desligue o cortador de relva. Eleve a altura de corte para reduzir o efeito de arrasta-

mento da estrutura na relva. Verique se todas

as rodas giram livremente. Liberte a pega automotora para desligar o

cortador. Desligue o cortador de relva. Coloque o cortador de lado e verique a lâmina de modo a certicar-se de que não está dobrada ou danicada. Se a lâmina se encontrar danicada, substitua-a por uma lâmina de substituição da

BLACK+DECKER. Se a parte inferior da estru-

tura se encontrar danicada, leve-o a um centro

de assistência autorizado da BLACK+DECKER.

Se não existirem danos visíveis na lâmina e o

cortador continuar a vibrar:

u Liberte a pega automotora para desligar o

cortador.

u Desligue o cortador de relva. u Desmonte toda a lâmina, como descrito

na secção “Retirar e instalar a lâmina”.

u Retire todos os resíduos e limpe cada

peça.

u Volte a montar todas as peças, como

descrito na secção “Retirar e instalar a

lâmina.

Se o cortador continuar a vibrar, leve-o a um centro de assistência autorizado da BLACK+DECKER.

Cano obstruído. Liberte a pega automotora para desligar o cortador. Desligue o cortador de relva. Elimine as aparas de relva no cano.

Eleve a altura de corte das rodas para diminuir o comprimento do corte.

Saco cheio. Esvazie o saco com maior

frequência.

Protecção do ambiente

Faça uma recolha de lixo selectiva. Os produtos e baterias assinalados com este símbolo não devem ser eliminados em conjunto com resíduos domés-

ticos normais.

Os produtos e baterias contêm materiais que podem ser

recuperados ou reciclados, reduzindo a necessidade de matérias-primas. Recicle os produtos eléctricos e as baterias de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com

Dados técnicos

LM2000

Tensão

Alimentação

Velocidade sem carga

Impedância

Peso

Vca 230V

W 2000

mín.

-1

MÁX.

3500RPM

0,4103

25,46

(pressão acústica) 85 dB(A)

imprecisão (K) = 2,5 dB(A)

Declaração de conformidade CE

DIRECTIVA “MÁQUINAS”

DIRECTIVA SOBRE RUÍDO EXTERIOR

Cortador de relva LM2000

A Black & Decker declara que os produtos descritos nos

“dados técnicos” estão em conformidade com:

2006/42/CE, EN 60335-1:2012 + A11:2014, EN 60335-2-

2000/14/CE, Cortador de Relva, L < 50cm, Anexo VI,

Certicação da DEKRA B.V., Utrechtseweg 310, ED Arnhem

N.º de ID do Organismo Noticado: 0344

Nível de potência acústica de acordo com a norma 2000/14/

CE (Artigo 12, Anexo III, C < 50 cm, cm):

LWA (potência acústica medida) 95 dB(A)

LWA (potência sonora garantida) 96 dB(A)

Estes produtos estão também em conformidade com a direc-

e a 2011/65/UE. Para obter mais informações, contacte a

Black & Decker através do endereço seguinte ou consulte o

O signatário é responsável pela compilação do cheiro técni-

co e efectua esta declaração em nome da Black & Decker.

Black & Decker Europe, 210 Bath Road, Slough,

77:2010

Países Baixos

imprecisão (K) = 1,0 dB(A)

tiva 2014/30/UE

verso do manual.

R. Laverick

Director de Engenharia

Berkshire, SL1 3YD

Reino Unido

26/08/2016

Vibração medida da mão/do braço:

= <2,5 m/s2 , imprecisão (K) = 1,5 m/s2.

PORTUGUÊS

(Tradução das instruções originais)

Garantia

A Black & Decker cona na qualidade dos seus produtos e oferece aos clientes uma garantia de 24 meses a partir da

data de compra. Esta garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre.

Para accionar a garantia, esta deve estar em conformidade com os termos e condições da Black&Decker e terá de apresentar o comprovativo de compra ao vendedor ou a um agente de reparação autorizado. Os termos e condições da garantia de 2 anos da Black&Decker e a localização do agente de reparação autorizado mais próximo podem ser obtidos

na Internet em www.2helpU.com ou contactando uma lial da

Black & Decker, cuja morada está indicada neste manual.

Visite o nosso Website www.blackanddecker.co.uk para registar o novo produto Black & Decker e manter-se actualizado relativamente a novos produtos e ofertas especiais.

SVENSKA

Avsedd användning

Din BLACK+DECKER LM2000 gräsklippare har designats för gräsklippning. Denna apparat är endast avsedd för konsumentbruk.

(Översättning av originalanvisningarna)

Säkerhetsinstruktioner

Varning! Vid användning av sladdlösa

apparater ska grundläggande säkerhetsanvisningar, inklusive nedanstående, alltid följas för att minska risken för brand, elektriska stötar, person- och materialskador. Varning! Vid användning av maskinen ska säkerhetsföreskrifterna följas. För din egen och närvarande personers säkerhet bör du läsa dessa instruktioner innan du använder maskinen. Spara instruktionerna för senare bruk.

u Läs hela den här bruksanvisningen

noga innan du börjar använda appa-

raten.

u Avsedd användning beskrivs i denna

bruksanvisning. Använd inte apparaten

med andra tillbehör än de som rekom-

menderas i den här bruksanvisningen

och inte heller till andra användning-

sområden eftersom det kan leda till

personskador.

(Översättning av originalanvisn-

ingarna)

u Spara den här bruksanvisningen för

SVENSKA

framtida referens.

Använda apparaten

Var alltid försiktig när du använder apparaten.

u Denna apparat är inte avsedd att

användas av unga eller oerfarna personer utan övervakning.

u Apparaten ska inte användas som

leksak.

u Låt inte barn eller djur komma i när-

heten av arbetsområdet eller vidröra apparaten eller nätsladden.

u Om det nns barn i närheten när du

använder apparaten ska du övervaka dem noga.

u Använd den endast på en torr plats.

Skydda apparaten från väta.

u Sänk aldrig apparaten i vatten. u Öppna inte höljet. Det nns inga ser-

vicebara delar på insidan.

u För att undvika explosionsrisk bör du

inte använda apparaten i omgivningar med brandfarliga vätskor, gaser eller damm.

u Dra aldrig i sladden när du vill ta ut

kontakten ur uttaget. Detta för att minska risken för skador på kontakter och sladdar.

u Innan användning ska du alltid kontrol-

lera om kniven, knivmuttern eller klippmontaget är slitna eller skadade. Byt ut slitna eller skadade komponenter i set för att bevara balansen.

u För att undvika riskerna med oavsiktlig

återställning av termiska brytaren får inte denna apparat strömförsörjas via en extern brytarenhet såsom en timer eller anslutas till en krets som regelbundet slår på och stänger av hjälpmedlet.

(Översättning av originalanvisningarna)

SVENSKA

Efter användning

u När den inte används ska apparaten

förvaras på en torr plats med god

ventilation och utom räckhåll för barn.

u Barn ska inte ha tillgång till apparater

under förvaring.

u När apparaten förvaras eller trans-

porteras i en bil ska det placeras i

bagageutrymmet eller spännas fast så

att det inte rör sig vid plötsliga ändrin-

gar av hastighet eller riktning.

Kontroll och reparationer

u Kontrollera att apparaten är hel och

att inga delar är skadade innan du an-

vänder den. Kontrollera att inga delar

är trasiga, att strömbrytaren fungerar

och att inget annat föreligger som kan

påverka dess funktion.

u Använd inte apparaten om någon del

har skadats eller gått sönder.

u Låt en auktoriserad verkstad reparera

eller byta ut skadade eller trasiga

delar.

u Försök aldrig avlägsna eller byta ut

andra delar än de som anges i den här

bruksanvisningen.

u Var försiktig när du justerar gräsklip-

paren så att inte ngrarna fastnar

mellan knivar/delar som rör sig och

maskinens fasta delar.

u När service görs på kniven var med-

veten om att, även om strömkällan är

avstängd kan kniven fortfarande röra

sig.

Ytterligare säkerhetsanvisningar för gräsklippare

u Håll gräsklipparen i ett stadigt grepp

med båda händerna vid användning.

u Om du någon gång behöver luta

gräsklipparen ska du ha båda

händerna i rätt läge för användning när

gräsklipparen lutas.

Håll båda händerna i rätt läge för användning tills gräsklipparen åter står på marken.

u Lyssna aldrig på radio eller musik i

hörlurar när du använder gräsklipparen.

u Försök aldrig justera hjulhöjden medan

motorn är igång eller när säkerhetsnyckeln sitter på sin plats.

u Om gräsklipparen kör fast ska du

släppa säkerhetsbygeln för att stänga av den och vänta tills kniven stannat innan du försäker att ta bort det som fastnat eller tar bort något från klipparens undersida.

u Håll händerna och fötterna borta från

knivområdet.

u Håll knivarna vassa. Använd alltid sky-

ddshandskar när du hanterar gräsklipparens kniv.

u Om du använder gräsuppsamlaren

bör du regelbundet kontrollera att den inte är utsliten eller har skadats. Om den är alltför sliten bör du för din egen säkerhet byta ut gräsuppsamlaren mot en ny.

u Var extra försiktig när du backar eller

drar gräsklipparen mot dig.

u Ha inte händer eller fötter i närheten

av eller under gräsklipparen. Stå aldrig framför utmatningsöppningarna.

u Rensa området där gräsklipparen ska

användas från stenar, grenar, ledningar, leksaker, ben osv. eftersom de kan kastas iväg av knivarna. Föremål som träffas av knivarna kan orsaka allvarliga personskador. Stanna bakom handtaget när motorn är igång.

u Var inte barfota och bär inte sandaler

när du använder gräsklipparen. Bär alltid kraftiga skor.

u Dra inte gräsklipparen baklänges om

det inte är absolut nödvändigt.

SVENSKA

(Översättning av originalanvisningarna)

Titta alltid nedåt och bakåt innan och

medan du drar gräsklipparen bak-

länges.

u Rikta aldrig utmatningen mot någon

annan. Undvik utmatning mot en vägg

eller ett hinder. Material kan studsa

tillbaka mot användaren. Släpp säker-

hetsbygeln för att stänga av gräsklip-

paren och låt kniven stanna innan du

korsar grusområden.

u Använd inte gräsklipparen om inte

gräsuppsamlare, utkastarskydd, bakre

skydd och andra säkerhetsanordn-

ingarna är monterade och fungerar.

Kontrollera alla skydd och säkerhet-

sanordningarna regelbundet för att

säkerställa att de är hela och fungerar

som de ska. Byt ut skadade skydd och

säkerhetsanordningar innan fortsatt

användning.

u Lämna aldrig gräsklipparen obevakad

när den är igång.

u Släpp alltid säkerhetsbygeln för att

stoppa motorn och vänta tills kniven

har stannat helt innan gräsklipparen

rengörs, gräsbehållaren tas bort,

utkastarskyddet rensas, gräsklipparen

lämnas obevakad eller justeringar,

reparationer eller kontroller utförs.

u Använd bara gräsklipparen i dagsljus

eller i bra articiell belysning när

föremål inom arbetsområdet är väl

synliga från gräsklipparens arbetsom-

råde.

u Använd inte gräsklipparen när du är

påverkad av alkohol eller droger eller

när du är trött eller sjuk. Var alltid

uppmärksam, titta på vad du gör och

använd vanligt sunt förnuft.

u Undvik farliga miljöer. Använd aldrig

gräsklipparen i fuktigt eller vått gräs

och använd den aldrig när det regnar.

Se alltid att alltid ha bra fotfäste.

Gå alltid, spring aldrig.

u Om gräsklipparen börjar vibrera på

ett onormalt sätt ska du släppa säkerhetsbygeln, vänta tills kniven har stannat och sedan genast orsaken till problemet. Vibrationer innebär oftast problem. Titta i felsökningsguiden för råd vid onormala vibrationer.

u Bär alltid skyddsglasögon och mun-

skydd när du använder gräsklipparen.

u Det kan vara farligt att använda

tillbehör som inte är rekommenderade för användning med den här gräsklipparen. Använd enbart tillbehör godkända av BLACK+DECKER.

u Sträck dig inte för långt när du an-

vänder gräsklipparen. Se till att du alltid har säkert fotfäste och god balans när du använder gräsklipparen.

u Arbeta tvärs över sluttningar, inte upp

och ner. Var mycket försiktig när du byter riktning vid arbete på sluttningar.

u Se upp för hål, hjulspår, gupp, stenar

eller andra dolda föremål. Ojämn terräng kan orsaka halk- och fallskador. Långt gräs kan dölja hinder.

u Klipp inte i vått gräs eller mycket

branta sluttningar.

Dåligt fotfäste kan orsaka halk- och

fallskador.

u Klipp inte i närheten av branter, diken

eller sluttningar.

Du kan tappa fotfästet eller balansen.

u Låt alltid gräsklipparen svalna innan du

ställer undan den.

Dra ut kontakten från uttaget:

u Varje gång du lämnar maskinen; u Innan du tar bort en blockering; u Innan du kontrollerar, rengör eller

arbetar med apparaten.

(Översättning av originalanvisningarna)

SVENSKA

Andras säkerhet

u Denna apparat är inte avsedd att

användas av personer (inklusive barn)

med reducerad fysisk, sensorisk eller

mental förmåga eller med begränsad

erfarenhet eller kunskap såvida inte

de är under uppsikt eller fått instruk-

tioner om användning av apparaten av

en person som är ansvarig för deras

säkerhet.

u Barn måste hållas under uppsikt så att

de inte leker med redskapet.

u När apparaten kört på ett främmande

föremål. Inspektera apparaten efter

skador och reparera om så behövs.

Övriga risker.

Ytterligare risker som inte nns med i de

bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc. Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar:

u Skador orsakade av att roterande/rör-

liga delar vidrörs.

u Skador som uppstår vid byte av delar,

kniv eller tillbehör.

u Skador som orsakas av långvarig

användning av ett verktyg. Se till

att regelbundet ta vilopauser när du

använder ett verktyg under en längre

period.

u Hörselnedsättning. u Hälsorisker orsakade av inandning av

damm när redskapet används (exem-

pel: arbete med trä, särskilt ek, bok

och MDF.)

u Om användning av gräsklipparen i

en fuktig miljö inte kan undvikas bör en jordfelsbrytare användas med en frånslagningsström på inte mer än 30 mA användas. Användning av jordfelsbrytare minskar risken för elektriska stötar.

u Lyft aldrig upp eller bär en apparat

medan motorn körs.

Varningssymboler

Följande varningssymboler nns på redskapet, tillsammans med datumkoden:

Varning! Läs bruksanvisningen innan användning.

Utsätt inte apparaten för regn eller hög luftfuktighet.

Tänk på att knivarna är vassa.

stund efter att motorn stängts av Dra ur kontakten ur eluttaget innan du utför underhåll eller om sladden är skadad.

Se upp för ygande föremål.

Håll andra personer borta från arbetsområdet.

Bär lämpliga ögonskydd.

Bär lämpliga hörselskydd.

Kniven fortsätter att rotera en kort stund efter att du har stängt av maskinen.

Håll sladden borta från skärknivarna.

Knivarna rör sig en kort

Garanterad ljudnivå enligt direk-

tiv 2000/14/EG.

SVENSKA

(Översättning av originalanvisningarna)

Elsäkerhet

Varning! Eftersom detta verktyg

är dubbelisolerat behövs ingen

jordledare. Kontrollera alltid att spänningen på nätet motsvarar

den spänning som nns angiven

på märkplåten.

u Om nätsladden är skadad måste den

bytas ut av tillverkaren eller ett auktor-

iserat BLACK+DECKER servicecenter

för att undvika fara.

Funktioner

Denna apparat har några eller samtliga av följande funktioner.

1. Kopplingsdosa

2. Säkerhetsbygel

3. Övre handtag

4. Nedre handtag

5. Övre handtag fästhävarm (2)

6. Nedre handtag fästhävarm (2)

7. Inställningshävarm klipphöjd

8. Gräsuppsamlare

9. Lucka bakre öppning

10. Bärhandtag

11. EdgeMax™

12. Hållare för förlängningssladd

Användning av förlängningssladd

Se till att förlängningssladden är i god kondition innan användning. Använd alltid förlängningssladd av korrekt storlek med verktyget - d.v.s. korrekt ledningsstorlek för olika längder av sladd och tillräckligt kraftig för att klara av spänningen som verktyget kräver. Användning av en underdimensionerad sladd kommer att orsaka tapp i ledningsspänningen vilket resulterar i kraftförlust och överhettning. För att minska sannolikheten att gräsklipparens sladd dras ur från kontakten under arbetet:

u Gör en knut såsom visas i bild A och A1, eller. u Använd en av remmarna för kontakthållaren eller kontakt-

donen som beskrivs i denna manual (bild B).

Fästa förlängningssladd (bild B)

En förlängningssladdhållare (12) som förhindrar att sladden

kopplas ur är inbyggd omkopplarhandtaget.

u För att använda denna funktion dubbla helt enkelt förläng-

ningssladden ungefär 203 mm från änden och sätt in den i

öppningen (13) såsom visas i bild B.

u Skjut förlängningssladden in i de två hållaröppningarna

(14) för att förstärka fasthållningen.

u Dra försiktigt i sladden för att garantera att den sitter fast i

gräsklipparens hållare.

u Koppla in hållaränden av förlängningssladden i strömslad-

den och anslut förlängningssladden.

Varning! Missbruka inte sladden - dra aldrig gräsklipparen genom sladden eller ryck i den för att koppla ifrån kontakten. Håll undan sladden från värme, olja och skarpa kanter.

Montering

Varning! Innan montering se till att säkerhetsbygeln är lossad

och gräsklipparen är urkopplad.

Fästa nedre handtaget

u Lyft nedre handtaget (4) på plats och se till att pilen (15)

på basen av gräsklipparen är i linje med 1 eller 2 på basen på handtaget (16) (insatt i bild F)

Notera! Se till att varje sida av de nedre handtagen är inställda på samma nummer. Pilen måste vara i linje med 1 eller 2 för drift.

u Stäng handtagets höjdinställningshävarm (6) såsom visas

i bild C. När du stänger var och en, se till att tänderna aktiveras såsom visas i bild D.

u Om anslutningen mellan handtaget och spaken är för

tight, öppna hävarmen och ställ in djupet genom att vrida på spaken. Stäng den igen tills tänderna spänner fast och varje spak är säkert stängd.

Fästa övre handtaget (bild E)

u Ta bort det övre handtaget hävarmen (5), muttrar (17) och

brickor (18) från handtaget.

u Rikta in hålen på undersidan av övre handtaget (3) mot

hålen på ovansidan av det nedre handtaget (4).

Notera: Se till att sladden är placerad framför båda handtagen. Om inte kan det resultera sladdtrassel och svårigheter att enkelt förvara gräsklipparen.

u Från utsidan av det övre handtaget (3), skjut spakbulten

genom hålen.

u Skjut brickan över bulten på hävarmen och montera löst

hela montaget med muttern.

uVrid det övre handtaget till dess driftläge. u Stäng spaken. Om det är för tight eller för löst,

öppna spaken och muttern för att ställa in fastspänningen. Kontrollera hävarmarna genom att stänga dessa. De skall vara tillräckligt tight så att handtagen hålls fast men tillräckligt löst så att hävarmarna kan stängas. Ställ in öppningen för hävarmen genom att vrida på muttern tills handtaget sitter fast.

Fästa motorsladden (bild F)

Varning: Fäst kabeln så att den inte sträcks eller kläms i fästpunkterna för handtaget under användning eller ihopvikn-

ing. Det kan göra att sladden skadas. Motorkabeln (19) måste

fästas i handtagen med kabelbanden (20) som redan sitter på handtaget. Fästa kabeln på handtaget:

u Placera handtaget i driftläge, se sektionen “Fästa nedre

handtaget”.

u Kör upp kabel framför det nedre och över handtaget. u Dra tillbaka kabelbandet. u Skjut motorkabeln under fästet och se till att det hålls på

plats av bandet.

Uppsamling

u Se till att utkastarfästet (24) (bild l) och mullinsatsen (23)

(bild H) är borttagna från gräsklippagen innan uppsamling.

(Översättning av originalanvisningarna)

SVENSKA

u Lyft den bakre luckan (9) och sätt dit gräsuppsamlaren (8)

på gräsklipparen så att uppsamlarens krokar (21) vilar på

tapparna (22) såsom visas i bild G. Sänk sedan ned den

bakre luckan.

Mullning

u Se till att sidoutkastet (27) och uppsamlaren (8) inte är

ditsatt.

u Lyft den bakre luckan (9) och skjut mullinsatsen (23) helt

upp på gräsklipparen såsom visas i bild H.

u se till att den bakre luckan helt stänger innan gräsklip-

paren slås på.

Sidoutkast

u Se till att uppsamlaren (8) är borttagen. u Lyft den bakre klaffen (9) och skjut mullinsatsen (23) helt

upp på gräsklipparen såsom visas i bild H.

u Lyft den bakre klaffen (25) och haka fast utkastartillsatsen

(24) på gräsklipparen såsom visas i bild l.

u Släpp sidoklaffen och se till att tillsatsen hålls på plats

innan gräsklipparen slås på såsom visas i bild l.

Drift

Varning! Låt gräsklipparen arbeta i sin egen takt. Överbelasta

inte.

Inställning av handtagshöjd (bild J)

u Öppna båda nedre handtagens fästhävarmar (6). u Ställ in handtaget så att pilen (15) på basen på gräsklip-

paren är i linje med 1 eller 2 på basen av handtaget (16).

se till att handtaget är inställt på samma nummer på båda

sidor av gräsklipparen.

u Stäng båda spakarna och se till att handtaget sitter fast

ihakad och att tänderna är aktiverade såsom visas i inläg-

get.

Inställning av gräsklipparhöjd (bild K)

Klipphöjden justeras genom den centrala höjdinställningshä-

varmen. Det nns sju lägen att välja mellan.

Notera: Om du är osäker på vilken höjd du skall klippa på, börja klippa med hävarmen för höjdinställning (7) i läge 7 och sänk höjden om så behövs, såsom visas i bild K. Så här ställer du in klipphöjden:

u Dra ut gräsklipparens hävarm för höjdinställning från

låsspåren.

uFlytta hävarmen mot apparaten baksida för att minska

klipphöjden.

uFlytta spaken mot apparaten framsida för att öka klip-

phöjden.

uSkjut inställningshävarmen för höjden in i ett av de sju

låsspåren.

Starta gräsklipparen

Varning! Vass kniv i rörelse. Försök aldrig koppla förbi

funktionen hos denna omkopplingsbox eftersom det kan leda till allvarliga olyckor.

u Denna gräsklipparen är utrustad med en special på-av

omkopplingsbox.

För att köra gräsklipparen, tryck på knappen (26) på

omkopplingsboxen (1), dra sedan säkerhetsbygeln (2) till

styrhandtaget såsom visas i bild L. Släpp knappen och håll kvar bygelhandtaget med båda händerna.

u För att stänga av gräsklipparen, släpp bara säkerhetsby-

geln.

Varning! Försök aldrig låsa eller xera strömbrytaren eller

säkerhetsbygeln (2) i påslaget läge. Notera: När säkerhetsbygeln har återvänt till ursprungsläget aktiveras den automatiska bromsmekanismen. Motorn bromsas elektriskt och gräsklipparens kniv slutar rotera på 3 sekunder eller snabbare.

Klippa (bild M - N)

Varning! Inspektera alltid området där gräsklipparen ska användas och rensa bort alla stenar, grenar, ledningar, ben och annat skräp som kan kastas iväg av den roterande kniven. Vi rekommenderar att du använder gräsklipparen enligt anvisningarna i det här avsnittet, så att du får ett så bra resultat som möjligt och löper mindre risk att klippa av nätsladden.

uLägg den hoprullade delen av nätsladden på gräsmattan

nära utgångsläget (läge 1 i bild M).

uSlå på gräsklipparen enligt beskrivningen ovan. u Utför klippningen enligt bild M. u Gå från position 1 till position 2. u Sväng åt höger, fortsätt mot position 3 genom att stiga

över kabeln.

u Sväng åt vänster, förytta dig mot position 4 genom att

stiga över kabeln.

u Upprepa ovanstående procedurer såsom krävs.

Varning! Arbeta inte i riktning mot nätsladden såsom visas i

bild M1.

EdgeMax™

EdgeMax™ (11) gör att du kan klippa gräs ända fram till en

vägg eller ett staket (bild N).

EdgeMax™ gör att du kan noggrant kan klippa gräs ända fram till slutet av gräsmattan (bild N1).

u Med gräsklipparen parallellt med kanten på gräsmattan,

skjut gräsklipparen längs med kanten på gräsmattan, se

till att EdgeMax™ är något över kanten på gräsmattan (bild N1).

Notera: När sidoutkasten är fäst kan

EdgeMax™ endast användas på höger sida av gräsklipparen.

Överbelastning av motorn

För att förhindra skador på grund av överbelastning, försök att

inte ytta för mycket gräs på en gång. Sänk klipphastigheten

eller öka klipphöjden.

Förvaring

Varning! Den roterande kniven kan orsaka allvarliga skador.

Släpp säkerhetsbygeln (2) för att stänga av gräsklipparen och ta ur säkerhetsnyckeln innan gräsklipparen lyfts, transporteras eller förvaras. Förvara gräsklipparen på ett torrt ställe.

Varning! För att undvika att klämmas skall ngrarna hållas

borta från området runt handtagen när handtagen viks ihop. Varning! Se till att kabeln inte sträcks eller kläms i fästpunkterna för handtaget under användning eller ihopvikning. Det kan göra att sladden skadas. Handtaget på gräsklipparen kan lätt vikas ned för snabb och bekväm förvaring.

SVENSKA

(Översättning av originalanvisningarna)

u Håll i handtaget, öppna men ta inte bort det nedre hand-

tagets fästhävarmar (6) och vik handtaget mot fronten på

gräsklipparen såsom visas i bild O.

u Öppna, men ta inte bort den över handtagets fästhävarm

(5) och vik det över handtaget (3) tillbaka över det nedre

handtaget (4) såsom visas i bild P.

u Gräsklipparen skall bli kompakt nedpackad

såsom visas i bild Q.

uHåll att alla muttrar, bultar och skruvar är ordentligt

åtdragna för att garantera att apparaten är säker att arbeta

med.

uKontrollera ofta att uppsamlaren inte är utsliten eller är

felinriktad.

u Byt slitna eller skadade delar av säkerhetsskäl. u För rotationsklippare, se till att endast byta knivarna mot

samma sort som används.

Bära gräsklipparen

u Gräsklipparen kan bäras med bärhandtagen (10)

såsom visas i bild R. Försök INTE att lyfta gräsklip-

paren genom att ta tag i det övre handtaget (3) eller

det nedre handtaget (4).

Tips vid klippning

Varning! Inspektera alltid området där gräsklipparen ska

användas och rensa bort alla stenar, grenar, ledningar, ben och annat skräp som kan kastas iväg av gräsklipparen. Varning! Arbeta tvärs över sluttningar, inte upp och ned. Var mycket försiktig när du byter riktning vid arbete på sluttningar. Använd inte gräsklipparen i branta sluttningar. Se till att alltid ha bra fotfäste.

u Släpp säkerhetsbygeln för att stänga av gräsklipparen

när du korsar grusområden (den roterande kniven kan

slunga iväg stenar).

u Ställ gräsklipparen på högsta klipphöjden när du klipper

på ojämn mark eller i högt gräs. Om gräsklipparen klipper

för mycket gräs på en gång kan motorn överbelastas och

stannar. Använd felsökningsguiden.

u Om gräsbehållaren (8) används under den snab-

bväxande säsongen kan gräset komma att täppa igen

utkastaröppningen. Släpp säkerhetsbygeln för att stanna

gräsklipparen och ta därefter ur säkerhetsnyckeln . Ta bort

gräsuppsamlaren och skaka tills gräset hamnar längst bak

i behållaren. Rensa bort eventuellt gräs eller skräp som

samlats runt utkastaröppningen. Sätt tillbaka gräsuppsam-

laren.

u Om gräsklipparen börjar vibrera onormalt, släpp

säkerhetsbygeln för att stänga av gräsklipparen och ta

bort säkerhetsnyckeln. Kontrollera orsaken omedelbart.

Vibrationer är vanligtvis ett tecken på problem. Använd

inte gräsklipparen förrän den genomgått en servicekon-

troll. Använd felsökningsguiden i bruksanvisningen.

u Släpp alltid säkerhetsbygeln för att stanna gräsklipparen

och ta därefter ur säkerhetsnyckeln även om du bara

lämnar den oövervakad under en kort stund.

Borttagning och installation av knivar

Varning! Vid återmontering av knivsystemet, se till att varje

del återinstalleras korrekt såsom beskrivs nedan. Felaktig montering av kniven eller andra delar i knivsystemet kan orsaka allvarliga skador.

Varning! Släpp säkerhetsbygeln för att stänga av gräsklipparen, vänta tills kniven stannat koppla sedan ifrån gräsklipparen.

u Skär till en bit 2x4 trä (27) (omkring 610 mm lång) för

att förhindra att knivarna roterar när bulten tas bort

(28).

u Använd handskar och ordentliga skyddsglasögon. uLägg gräsklipparen på sidan. Akta dig för knivens vassa

kanter. Placera träbiten och skruva loss bulten med 9/16

tum skruvnyckel (29) såsom visas i bild S.

u Notera riktningen på varje del allteftersom du tar bort den.

Ta bort muttern (30). Dra bort brickan (31), knivisolatorn

(32) och kniven (33) såsom visas i bild T. Undersök alla delar efter skador och byt om så behövs.

Notera: Fläkten kan inte tas bort.

u För återmontering, skjut på kniven (33). Kniven kan

endast fästas på äkten åt ett håll. För att återmontera,

rikta in det d-formade hålet på kniven mot den d-formade

posten på äkten, se till att texten på kniven är riktad ut

från gräsklipparen. Placera isolatorn (32) på kniven så att de två yttre utsprången passerar över kniven. Placera den

fyrkantiga brickan (31) ovanpå isolatorn så att den sitter

inuti de två yttre utsprången på isolatorn. Sätt tillbaka muttern (30) med den breda sidan mot brickan.

u Dra åt ordentligt, placera träbiten såsom visas i bild U för

att förhindra att kniven roterar. Glid bulten genom brickan och skruva bulten på plats. Dra åt med skruvnyckeln.

Slipa kniven

För bästa prestanda bör du se till att kniven alltid är vass. En

slö kniv varken klipper eller nfördelar gräset ordentligt. Se

till att skydda ögonen ordentligt när du tar bort, slipar eller monterar en kniv. Se till att säkerhetsnyckeln och batteriet är borttagna. Under normala förhållanden räcker det att slipa kniven två gånger under en klippsäsong. Sand gör att kniven snabbt blir slö. Om din gräsmatta växer i sandjord kan du behöva slipa knivarna oftare. Notera: Byt ut böjda eller skadade knivar omedelbart. Vid slipning av kniven:

u Kontrollera att kniven förblir balanserad. u Slipa kniven med den ursprungliga klippningsvinkeln. u Slipa skärkanterna i båda ändar av kniven och avlägsna

lika mycket material från båda ändarna.

Slipa en kniv i ett skruvstäd (bild V)

u Se till att säkerhetsbygeln är släppt, kniven har stannat

och att säkerhetsnyckeln och batteripaketet tagits bort innan kniven tas bort.

u Ta bort kniven från gräsklipparen. Se instruktionen för

borttagning och installation av kniven.

u Fäst kniven (33) i ett skruvstäd (36). u Använd ordentliga ögonskydd och handskar och var

försiktig så att du inte skär dig.

Fila knivens skärkanter försiktigt med en ntandad l

(39) eller ett bryne för att återskapa den ursprungliga skärkanten. Kontrollera knivbalansen. Se instruktioner för knivbalansering. Sätt tillbaka kniven på gräsklipparen och dra åt ordentligt.

(Översättning av originalanvisningarna)

SVENSKA

Knivbalans

Kontrollera balansen hos kniven (35) genom att placera centrumhålet på kniven över en spik eller runt skaftet på en skruvmejsel, fäst horisontellt i ett skruvstäd. Om någon ände

av kniven roterar nedåt, la längs den skarpa kanten dom

droppade ned. Kniven är korrekt balanserad när ingen ände droppar ned.

Smörjning

Ingen smörjning behövs. Häll inte olja på hjulen. Hjulens lagerytor är av plast och behöver inte smörjas.

Rengöring

Släpp säkerhetsbygeln (2) för att stänga av gräsklipparen, låt kniven stanna helt och ta sedan bort säkerhetsnyckeln. Använd bara mild tvål och en fuktig trasa för att rengöra gräsklipparen. Ta bort eventuella gräsrester som kan ha

samlats under gräsklipparen. Efter era användningar bör du

kontrollera alla utsatta fästelement är ordentligt åtdragna.

Förebygga korrosion

Gödningsmedel och andra trädgårdskemikalier innehåller ämnen som i hög grad påskyndar korrosion av metaller. Om du klipper i områden där gödningsmedel eller kemikalier har använts bör gräsklipparen rengöras så här efteråt: Släpp säkerhetsbygeln (2) för att stänga av och koppla ifrån gräsklipparen. Torka av alla åtkomliga delar med en fuktigt trasa.

Underhåll

Din BLACK+DECKER sladdanslutna/sladdlösa apparat/

verktyg har konstruerats för att fungera under lång tid med minsta möjliga underhåll. Med rätt underhåll och regelbunden

rengöring behåller verktyget/apparaten sin funktion.

Varning! Innan något underhåll utförs på sladdanslutna/slad- dlösa elverktyg:

uStäng av apparaten/verktyget och dra ur nätkontakten. uOm batteriet är inbyggt låter du det laddas ur helt innan

avstängningen.

uDra ur sladden till laddaren innan du rengör den. Laddaren

behöver inget annat underhåll än regelbunden rengöring.

uRengör regelbundet verktyget/apparaten luftintag med en

mjuk borste eller torr trasa.

uRengör motorkåpan regelbundet med en fuktig trasa.

Använd aldrig något slipande eller lösningsmedelbaserat

rengöringsmedel.

uTa med jämna mellanrum bort gräs och smuts från sky-

ddets undersida med en slö skrapa.

Felsökning

Om apparaten inte fungerar som den ska följer du instruktionerna nedan. Om problemet kvarstår kontaktar du närmaste BLACK+DECKER-verkstad. Varning! Innan du fortsätter, släpp säkerhetsbygeln för att stänga av gräsklipparen, väntar tills kniven stannat.

Problem Möjlig lösning

Gräsklipparen körs inte när säkerhetsbygeln är aktiverad.

Se till att gräsklipparen är korrekt ansluten och att knappen på omkopplingsboxen är helt intryckt innan säkerhetsbygelns trycks in.

Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Ta ur säkerhetsnyckeln och batteripaketet, stäng av gräsklipparen och kontrollera att kniven har fritt svängrum.

Problem Möjlig lösning

Motorn stannar under klippning.

Gräsklipparen kör men klippprestandan är otillfredsställande,

Gräsklipparen är för tung att skjuta framåt.

Gräsklipparen bullrar och vibrerar onormalt mycket.

Gräsklipparen tar inte upp klipprester.

Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Koppla ifrån gräsklipparen. Stäng av gräsklipparen och kontrollera att kniven har fritt svängrum.

Höj hjulen till den högsta klipphöjden och starta gräsklipparen.

Undvik att överbelasta gräsklipparen. Sänk klipphastigheten eller öka klipphöjden.

Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Koppla ifrån gräsklipparen. Vänd på gräsklipparen och kontrollera följande:

u Kniven ska vara vass. u Undersidan och utkastarrännan är fria från

gräsrester.

Hjulinställningen kan vara för låg för gräsförhållandena. Öka klipphöjden.

Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Koppla ifrån gräsklipparen.

Öka klipphöjden för att minska undersidans motstånd mot gräset. Kontrollera att alla hjul

roterar fritt Stäng av gräsklipparen genom att släppa upp

säkerhetsbygeln. Koppla ifrån gräsklipparen. Ställ gräsklipparen på sidan och säkerställ att kniven inte är böjd eller skadad. Om kniven är skadad ska den bytas mot en ersättningskniv från BLACK+DECKER. Om gräsklipparens underdel är skadad ska du lämna in gräsklipparen hos en auktoriserad BLACK+DECKERverkstad.

Om det inte nns några synliga skador på

kniven och gräsklipparen fortfarande vibrerar:

u Stäng av gräsklipparen genom att släppa

upp säkerhetsbygeln.

u Koppla ifrån gräsklipparen. u Demontera hela knivmontaget såsom

beskrivs i sektionen “Borttagning och installation av kniv”.

u Ta bort skräp och rengör varje del. u Sätt tillbaka varje del såsom beskrivs i

sektionen “Borttagning och installation av kniv”.

Om gräsklipparens fortfarande vibrerar lämnar du in gräsklipparen hos en auktoriserad Black & Decker-verkstad.

Utkastarrännan har täppts igen. Stäng av gräsklipparen genom att släppa upp säkerhetsbygeln. Koppla ifrån gräsklipparen. Rensa bort klipprester från utkastarrännan.

Höj hjulen för att minska längden på gräset som klipps.

Behållaren är full. Töm behållaren oftare.

Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas in de vanliga hushållssoporna.

Produkterna och batterierna innehåller material som kan återvinnas eller återanvändas, vilket sänker behovet av råmaterial. Återvinn elektriska produkter och batterier enligt

lokala bestämmelser. Närmare information nns tillgänglig på

www.2helpU.com

SVENSKA

(Översättning av originalanvisningarna)

Tekniska data

LM2000

Spänning

Energiinmatning

Obelastad hastighet

Impedans

Vikt

Vac 230V

W 2000

-1

min

MAX

Vibrationspåverkan på hand/arm:

= 2,5 m/s2, osäkerhet (K) = 1,5 m/s2.

LPA (ljudtryck) 85 dB(A)

osäkerhet (K) = 2,5 dB(A)

3500RPM

0,4103

25,46

EG försäkran om överensstämmelse

MASKINDIREKTIVET

BULLERFÖRESKRIFTER, UTOMHUS

LM2000 gräsklippare

Black & Decker garanterar att produkterna som beskrivs under

2006/42/EG, EN 60335-1:2012 + A11:2014, EN 60335-2-

2000/14/EG, Gräsklippare, L < 50 cm, Annex VI,

DEKRA Certication B.V., Utrechtseweg 310, ED Arnhem

Den akustiska effekten enligt 2000/14/EG (Artikel 12, Annex

Dessa produkter överensstämmer även med direktiven

2014/30/EU och 2011/65/EU. För ytterligare information,

kontakta Black & Decker på följande adress eller se baksidan

Undertecknad är ansvarig för sammanställningen av tekniska

data och gör denna försäkran för Black & Decker.

“tekniska data” uppfyller:

77:2010

Nederländerna

Anmält organ, id-nr: 0344

III, L ≤ 50 cm):

LWA (uppmätt ljudeffekt) 95 dB(A)

osäkerhet (K) = 1,0 dB(A)

LWA (garanterad ljudnivå) 96 dB(A)

av manualen.

R. Laverick

Director of Engineering

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Storbritannien

2016-08-26

(Oversettelse av de opprinnelige

instruksjonene)

NORSK

Garanti

Black & Decker är säker på kvaliteten hos denna produkt och

erbjuder kunder 24 månaders garanti från inköpsdatumet.

Denna garanti75 gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

För yrkande under garantin måste yrkandet vara in enlighet med Black&Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör. Villkoren för Black&Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på internet på www.2helpU.com, eller genom att kontakta ditt lokal Black & Decker kontor på adressen som angetts i denna bruksanvisning.

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden.

(Oversettelse av de opprinnelige

Tiltenkt bruk

Denne BLACK+DECKER LM2000 gressklipperen er konstruert for å klippe gress. Apparatet er kun beregnet for privat bruk.

instruksjonene)

NORSK

Sikkerhetsinstruksjoner

Advarsel! Når du bruker batteridrevne

apparater, må du alltid ta grunnleggende forholdsregler når det gjelder sikkerhet, blant annet dem som er beskrevet nedenfor, for å redusere risikoen for brann, elektrisk støt, personskade og materiell skade. Advarsel! Når du bruker maskinen, må du følge sikkerhetsreglene. Les disse instruksjonene før du bruker maskinen, for å ivareta sikkerheten for deg selv og personer i nærheten. Ta vare på instruksjonene for senere bruk.

u Les hele denne bruksanvisningen

nøye før du bruker apparatet.

u Beregnet bruk er beskrevet i denne

bruksanvisningen. Hvis du bruker annet tilbehør, kobler til annet utstyr eller bruker dette apparatet til andre oppgaver enn det som er anbefalt i denne håndboken, kan det føre til fare for personskade.

(Oversettelse av de opprinnelige instruksjonene)

NORSK

u Ta vare på denne bruksanvisningen for

fremtidig bruk.

Bruke produktet

Vær alltid forsiktig når du bruker apparatet.

u Det er ikke meningen at dette appara-

tet skal brukes av unge eller svekkede

personer uten tilsyn.

u Apparatet skal ikke brukes som leke-

tøy.

u Pass på at barn og dyr ikke kommer i

nærheten av arbeidsområdet, og at de

ikke berører apparatet eller strømled-

ningen.

u Pass ekstra godt på når apparatet bru-

kes i nærheten av barn.

u Skal bare brukes på tørre steder. Ikke

la apparatet bli vått.

u Ikke senk produktet ned i vann. u Ikke åpne apparathuset. Verktøyet

inneholder ingen deler som kan vedli-

keholdes av brukeren.

u Ikke bruk apparatet i omgivelser med

eksplosjonsfare, for eksempel på ste-

der der det nnes brennbare væsker,

gasser eller støv.

u Dra aldri i kabelen når du skal ta

støpselet ut av stikkontakten. Dermed

reduserer du risikoen for skade på

støpsel og kabel.

u Før bruk må du alltid se etter at blade-

ne, bladskruene og bladenheten ikke

er slitt eller skadet. Bytt ut slitte eller

skadde blader og bolter i sett for å

opprettholde balansen.

u Unngå fare fra uaktsom tilbakestilling

av termisk sikring ved å ikke forsyne

apparatet gjennom et eksternt kob-

lingsapprat, slik som en avbryter, eller

ikke bli tilkoblet en strømkrets som

redskapet regelmessig slår på og av.

Etter bruk

u Når apparatet ikke er i bruk, skal det

oppbevares på et tørt og godt ventilert sted og utilgjengelig for barn.

u Barn skal ikke ha tilgang til apparater

som oppbevares.

u Når apparatet oppbevares eller trans-

porteres i et kjøretøy, bør det plasseres i bagasjerommet eller festes, slik at det ikke påvirkes av raske farts- eller retningsendringer.

Kontroll og reparasjon

u Kontroller at produktet ikke er skadet

eller har defekte deler før du bruker det. Undersøk om brytere eller andre deler er skadet, eller om det er andre forhold som kan påvirke bruken.

u Ikke bruk verktøyet hvis noen del er

skadet eller defekt.

u Overlat reparasjon eller utskifting av

skadde eller defekte deler til et autorisert serviceverksted.

u Forsøk aldri å fjerne eller bytte ut an-

dre deler enn delene som er oppgitt i denne bruksanvisningen.

u Vær forsiktig når du justerer gressklip-

peren, slik at du ikke klemmer ngrene mellom bevegelige blader/deler og

faste deler på maskinen.

u Når du arbeider med bladene, må du

være klar over at selv om strømmen er av, kan bladene fremdeles bevege seg.

Ekstra sikkerhetsinstruksjoner for gressklippere

u Hold godt fast i håndtaket med begge

hender når du bruker gressklipperen.

NORSK

(Oversettelse av de opprinnelige instruksjonene)

u Hvis det på noe tidspunkt er nød-

vendig å vippe gressklipperen til én

side, sørg for at begge hender forblir

i denne betjeningsposisjonen mens

gressklipperen vippes. Hold begge

hender i betjeningsposisjonen helt til

gressklipperen er satt riktig tilbake på

bakken igjen.

u Du må aldri bruke hodetelefoner for

radio eller musikk når du bruker gress-

klipperen.

u Forsøk aldri å justere høyden på hju-

lene mens motoren går, eller mens

sikkerhetsnøkkelen er i bryterhuset.

u Hvis gressklipperen kjører seg fast,

slipper du sikkerhetshåndtaket for å

slå gressklipperen av, venter til bladet

har stoppet før du prøver å fjerne til-

stoppingen av utmatingen eller fjerne

noe under dekselet.

u Hold hendene og føttene borte fra

skjæreområdet.

u Hold bladene skarpe. Bruk alltid ver-

nehansker når du håndterer bladet på

gressklipperen.

u Hvis du bruker gressoppsamleren, må

du jevnlig kontrollere om den er slitt

eller skadet. Hvis den er svært slitt, må

du bytte den ut med en ny gressopp-

samler for din egen sikkerhets skyld.

u Vær svært forsiktig når du kjører

gressklipperen bakover eller trekker

den mot deg.

u Ikke ha hendene eller føttene i nærhe-

ten av eller under gressklipperen. Hold

deg alltid unna utmatingsåpningen.

u Rydd området der gressklipperen skal

brukes, for gjenstander som steiner,

pinner, tråder, leker, bein osv. som

bladet kan kaste. Gjenstander som

treffes av bladet, kan påføre personer

alvorlige skader. Hold deg bak håndta-

ket når motoren er i gang.

u Ikke bruk gressklipperen barbent eller

når du har på sandaler. Bruk alltid solid fottøy.

u Ikke trekk gressklipperen bakover med

mindre det er absolutt nødvendig. Se alltid nedover og bak før og mens du beveger deg bakover.

u Du må aldri rette materiale som kastes

ut, mot noen. Unngå at materiale blir kastet ut mot en vegg eller hindring. Materiale kan bli kastet tilbake mot brukeren. Slipp sikkerhetshåndtaket for å slå gressklipperen av og stoppe

bladet når du krysser gruslagte ater.

u Ikke bruk gressklipperen med mindre

hele gressoppsamleren, utmatingsvernet, det bakre vernet eller annet sikkerhetsutstyr er på plass og fungerer. Kontroller alle verneinnretninger og alt sikkerhetsutstyr regelmessig for å sikre at dette er i god stand, fungerer riktig og utfører den funksjonen det er beregnet for. Hvis et vern eller annet sikkerhetsutstyr er skadet, bytter du det ut før videre bruk.

u Du må aldri la en gressklipper være

uten tilsyn når den går.

u Slipp alltid sikkerhetshåndtaket for å

stoppe motoren, vent til bladet stopper helt før du rengjør gressklipperen, tar av gressoppsamleren eller fjerner tilstopping ved utmatingsvernet, når du forlater gressklipperen, eller før du utfører noen justeringer, reparasjoner eller kontroller.

u Bruk gressklipperen bare i dagslys

eller godt kunstig lys når gjenstander i banen til bladet er godt synlige fra betjeningsområdet for gressklipperen.

u Ikke bruk gressklipperen dersom du er

påvirket av alkohol eller rusmidler, eller dersom du er trøtt eller syk. Vær alltid oppmerksom, se hva du gjør og bruk sunn fornuft.

(Oversettelse av de opprinnelige instruksjonene)

NORSK

u Unngå farlige omgivelser. Du må aldri

bruke gressklipperen i fuktig eller vått

gress, og aldri når det regner. Pass på

at du alltid har godt fotfeste. Gå, aldri

løp.

u Hvis gressklipperen begynner å vibre-

re unormalt, slipper du sikkerhetshånd-

taket og venter til bladet stopper. Un-

dersøk deretter straks årsaken. Unor-

mal vibrasjon er vanligvis en advarsel

om at noe er galt. Du kan se etter råd

i problemløsningsveiledningen i slike

tilfeller.

u Bruk alltid tilfredsstillende øye- og

åndedrettsbeskyttelse når du bruker

gressklipperen.

u Det kan være farlig å bruke tilbehør

eller tilkoblet utstyr som ikke er an-

befalt for bruk sammen med denne

gressklipperen. Bruk bare tilbehør som

er godkjent av BLACK+DECKER.

u Du må aldri strekke deg for langt når

du bruker gressklipperen. Pass på at

du alltid har sikkert fotfeste og god ba-

lanse mens du bruker gressklipperen.

u Slå gress på tvers av skråninger, aldri

opp og ned. Vær svært forsiktig når du

endrer retning i skråninger.

u Se opp for hull, spor, humper, steiner

eller andre skjulte ting. Ujevnt terreng

kan føre til uhell der man sklir og faller.

Høyt gress kan skjule hindringer.

u Ikke bruk gressklipperen på vått gress

eller i svært bratte skråninger. Dårlig

fotfeste kan føre til uhell der man sklir

og faller.

u Ikke bruk gressklipperen i nærheten av

skrenter, grøfter eller fyllinger.

Du kan miste fotfestet eller balansen.

u La alltid gressklipperen bli avkjølt før

den settes til oppbevaring. Ta støpslet ut av kontakten:

u Når du forlater maskinen; u Før du fjerner en tilstopping;

u Før du kontrollerer, rengjør eller arbei-

der på apparatet.

Andre personers sikkerhet

u Dette apparatet er ikke ment for bruk

av personer (inkludert barn) med redusert fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn eller har blitt opplært i bruk av apparatet av en person ansvarlig for deres sikkerhet.

u Barn må ha tilsyn så man sikrer at de

ikke leker med verktøyet.

u Etter at du har truffet en fremmed gjen-

stand. Inspiserer apparatet for skade og utfør nødvendige reparasjoner.

Andre risikoer.

Når verktøyet brukes, kan det oppstå ytterligere risikoer som kanskje ikke er beskrevet i de medfølgende sikkerhetsadvarslene. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv. Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse inkluderer:

u Personskader som forårsakes av berø-

ring av en roterende/bevegelig del.

u Personskader som oppstår ved skifte

av deler, blader eller tilbehør.

u Personskader som skyldes for lang

tids bruk av verktøyet. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser.

u Hørselskader. u Helsefarer forårsaket av innånding av

støv som utvikler seg når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF.)

NORSK

(Oversettelse av de opprinnelige instruksjonene)

u Hvis bruk av gressklipperen i fuktige

omgivelser er uunngåelig, må du

bruke en jordfeilbryter (RCD) med

utløsningsstrøm på maksimalt 30 mA.

Bruk av jordfeilbryter (RCD) reduserer

risikoen for elektrisk sjokk.

u Aldri plukk opp eller bær et apparat

mens motoren er i gang.

Advarselssymboler

Følgende advarselssymboler vises på verktøyet sammen med datokoden:

Advarsel!

Ikke utsett maskinen for regn eller høy fuktighet.

Se opp for skarpe blader. Bladene fortsetter å rotere etter at motoren er slått av Trekk støpselet ut av kontakten før vedlikehold eller hvis ledningen er skadet.

Se opp for gjenstander som kastes rundt. Hold personer i nærheten borte fra klippeområdet.

Bruk vernebriller.

Bruk hørselsvern.

Bladene vil fortsette å rotere etter at maskinen er slått av.

Hold skjøteledninger unna skjærebladene.

Garantert lydeffekt i henhold til

direktiv 2000/14/EU.

Les håndboken før bruk.

Elektrisk sikkerhet

Advarsel! Dette verktøyet er

dobbeltisolert. Jording er derfor

ikke nødvendig. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet.

u Hvis strømledningen blir skadet, må

den byttes av produsenten eller et autorisert BLACK+DECKER-servicesenter for å unngå fare.

Funksjoner

Dette apparatet har noen av eller alle funksjonene nedenfor.

1. Koblingsboks

2. Sikkerhetshåndtak

3. Håndtak, øvre del

4. Håndtak, nedre del

5. Festespaker på øvre del av håndtaket (2)

6. Festespaker på nedre del av håndtaket (2)

7. Justeringsspake for klippehøyde

8. Gressoppsamler

9. Deksel bakdør

10. Bærehåndtak

11. EdgeMax™

12. Holder for skjøteledning

Bruk av skjøteledninger

Sjekk at skjøteledningen er i god stand før du bruker den. Bruk alltid skjøteledninger av passende størrelse for verktøyet – det betyr passende lederdiameter for ulike lengder av ledningen, og med dimensjon stor nok til å tåle apparatets strømeffekt. Bruk av en skjøteledning med feil dimensjoner vil gi fall i nettspenningen som kan føre til effekttap og overoppvarming. For å redusere faren for frakobling av gressklipperens strømkabel ved bruk:

u Lag en knute som vist i gur A og A1, eller. u Bruk en stropp for å holde sammen støpsel og stikkontakt

eller kontakter som beskrevet i denne manualen (Fig. B).

Feste skjøteledningen (Fig. B)

En feststropp for skjøteledning (12), som hindrer at skjøteledningen løsner fra stikkontakten, er montert i bryterhåndtaket.

u For å bruke denne funksjonen, legg skjøteledningen dob-

bel omtrent 203 mm fra enden, og sett den inn i åpningen

(13) som vist i gur B.

u Skyv skjøteledningen inn i de to holdesporene (14) for å gi

bedre feste.

u Trekk forsiktig i ledningen for å sjekke at den sitter godt i

holderen på gressklipperen.

u Plugg inn kontaktenden av skjøteledningen i strømlednin-

gen, og sett deretter støpselet på skjøteledningen inn i stikkontakten.

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Advarsel! Ikke misbruk strømledningen – trekk aldri gressklipperen ved å trekke i strømledningen eller rykk i den for å koble den fra stikkontakten. Hold ledningen unna varme, olje og skarpe kanter.

Montering

Advarsel! Før monteringen må du passe på at sikkerhets-

håndtaket er utløst og at gressklipperen er koblet fra.

Montering av nedre håndtak

u Løft nedre håndtak (4) på plass, pass på at pilen (15)

nede på gressklipperen er innrettet mot 1 eller 2 nederst

på håndtaket (16) (innfelt i gur C).

Merk! Pass på at begge sidene av det nedre håndtaket er stilt

inn på samme nummer. Pilen må peke mot 1 eller 2 før bruk.

u Lukk justeringsspakene (6) for håndtakshøyden som vist

i gur C. Når du lukker dem, pass på at tennene går i lås

som vist i gur D.

u Dersom koblingen mellom håndtak og spak er for stram

eller for løs, åpne spaken og juster dybden av spaken ved

å dreie spaken. Lukk den igjen, gjenta til tennene er i lås

og begge spakene holder seg trygt på plass.

Sette på øvre håndtak (g. E)

u Ta av festespakene (5) på øvre håndtak, mutterne (17) og

skivene (18) fra håndtaket.

u Rett inn hullene nederst på øvre håndtak (3) med hullene

på toppen av nedre håndtak (4).

Merk: Pass på at kabelen er posisjonert foran på begge håndtak. Dersom ikke, er det fare for at strømledningen vikler seg og at gressklipperen ikke kan lagres enkelt.

u Fra utsiden av øvre håndtak (3), skyv spake-bolten gjen-

nom hullene.

u Skyv skiven inn på spake-bolten og trekk løst til hele

modulen ved hjelp av mutteren.

u Vri øvre håndtak til ønsket stilling. u Lukk spaken. Dersom den er for stram eller for løs,

åpne spaken og juster mutteren for å endre strammingen.

Kontroller spakene ved å lukke dem. De skal være stram

nok til at håndtakene holdes godt på plass. men løs nok til

at spakene kan lukkes helt. Juster ved å åpne spaken og

vri på mutteren til spakene sitter godt.

Sikre motorkabelen (Fig. F)

Advarsel: Fest kabelen slik at den ikke kommer i strekk eller klemmes i håndtaksleddene under bruk eller ved sammen-

folding. Det kan skade strømkabelen. Motorkabelen (19)

skal festes til håndtakene ved hjelp av kabelfestene (20) som allerede er montert på håndtaket. For å feste kabelen til håndtaket:

u Sett håndtakene i bruksposisjon, se avsnittet «Sette på

nedre håndtak».

u Før kabelen opp langs fronten av nedre og øvre håndtak. u Trekk tilbake kabelfestet. u Skyv motorkabelen under klipset og pass på at den holdes

på plass av festet.

Oppsamling i pose

u Pass på at sideutkasteren (24) (g. I) og bioklippstykket

(23) (g. H) er tatt av gressklipperen før bruk av pose.

u Løft dekselet (9) på bakdøren og sett gressoppsamleren

(8) på gressklipperen slik at krokene på posen (21) hviler

på knastene (22) som vist på gur G. Lukk igjen dekselet

på bakdøren.

Bioklipping

u Pass på at sideutkasteren (27) gressoppsamleren (8) ikke

er satt på.

u Løft dekselet på bakdøren (9) og skyv bioklippenheten

(23) helt inn i gressklipperen som vist på gur H.

u Pass på at dekselet på bakdøren lukker helt før du slår på

gressklipperen.

Sideutkast

u Pass på å ta av gressoppsamleren (8). u Løft bakdekselet (9) og skyv bioklippenheten (23) helt inn i

gressklipperen som vist på gur H.

u Løft sideklaffen (25) og fest sideutkasteren (24) på gress-

klipperen som vist på gur I.

u Løsne sideklaffen og pass på at utkasteren holdes på

plass før du slår på gressklipperen som vist innfelt på gur

Bruk

Advarsel! La gressklipperen arbeide i sin egen hastighet. Må

ikke overbelastes.

Justere håndtakshøyden (fIg. J)

u Åpne begge festespakene (6) på nedre håndtak. u Juster håndtaket slik at pilen (15) nederst på gressklippe-

ren er rettet mot 1 eller 2 nederst på håndtaket (16). Pass

på at håndtaket står mot samme tall på begge sider av gressklipperen.

u Lukk begge spakene og pass på at håndtaket er godt

festet, og at tennene er festet som vist i innlegget.

Justere klippehøyde (fIg. K)

Du justerer klippehøyden med den sentrale høydejusteringsmekanismen, og du kan velge mellom 7 posisjoner. Merk: Dersom du ikke er sikker på hvor mye gresset skal klippes, start med høydejusteringsspaken (7) i posisjon 7 og

still ned høyden om det trengs, som vist på gur K.

Stille inn klippehøyden:

u Trekk gressklipperens høydejusteringsspaken ut av

låsesporet.

u Beveg håndtaket mot baksiden av maskinen for å reduse-

re klippehøyden.

u Beveg håndtaket mot forsiden av maskinen for å øke

klippehøyden.

u Skyv høydejusteringshåndtaket inn i én av de 7 låsespore-

ne.

Start gressklipperen

Advarsel! Skarpt blad i bevegelse. Du må aldri forsøke å

overstyre funksjonen til denne bryterboksen. Dette kan medføre alvorlig personskade.

u Denne gressklipperen er utstyrt med en spesiell av-på

bryterboks. Sett i gang gressklipperen ved å trykke på

bryteren (26) på koblingsboksen (1) og trekke sikkerhetshåndtaket (2) mot håndtaket som vist på gur L. Når

gressklipperen starter, kan du slippe knappen.

u For å slå av gressklipperen, slipp sikkerhetshåndtaket.

Advarsel! Ikke prøv å låse en bryter eller sikkerhetshåndtak (2) i stillingen «på». Merk: Når sikkerhetshåndtaket har vendt tilbake til den opprinnelige posisjonen, vil dette aktivere den automatiske bremsemekanismen.

NORSK

(Oversettelse av de opprinnelige instruksjonene)

Motoren bremses elektrisk, og bladet på gressklipperen slutter å rotere innen 3 sekunder eller mindre.

Klippe gress (g. M - N)

Advarsel! Sjekk alltid området der gressklipperen skal brukes, og fjern alle steiner, pinner, tråd, bein og annet avfall som det roterende bladet kan kaste ut. Vi anbefaler at du bruker gressklipperen som vist i denne delen for å oppnå best mulig resultat og redusere risikoen for å kutte strømledningen.

u Legg det meste av strømledningen på plenen i nærheten

av startpunktet (posisjon 1 i gur M).

u Slå maskigressklipperen på som beskrevet ovenfor. u Fortsett som vist i gur M. u Beveg deg fra posisjon 1 til posisjon 2. u Snu til høyre, stig over kabelen og fortsett mot posisjon 3. u Snu til venstre, stig over kabelen og fortsett mot posisjon

u Gjenta fremgangsmåten ovenfor etter behov.

Advarsel! Ikke arbeid mot kabelen som vist i gur M1.

EdgeMax™

Med EdgeMax™ (11) kan du klippe gress helt ut til kanten ved en vegg eller et gjerde (g. N). Med EdgeMax™ kan du klippe gress nøyaktig helt ut til kanten av plenen (gur N1).

u Med gressklipperen parallell med kanten av plenen, skyv

gressklipperen langs kanten av plenen. Pass på at Edge-

Max™ er litt over kanten av plenen (g. N1). Merk: Når sideutkasteren er montert, kan EdgeMax™ bare

brukes på høyre side av gressklipperen.

Overbelastning av gressklipper

For å forhindre skade på grunn av overbelastning skal du ikke prøve å fjerne for mye gress om gangen. Senk farten, eller hev klippehøyden.

Lagring

Advarsel! Det roterende bladet kan føre til alvorlig person-

skade. Slipp sikkerhetshåndtaket (2) for å slå gressklipperen av, og ta ut sikkerhetsnøkkelen før du løfter, transporterer eller oppbevarer gressklipperen. Oppbevar den på et tørt sted.

Advarsel! For å unngå klemming, hold ngrene unna området

mellom håndtakene når du folder ned håndtakene. Advarsel! Pass på at kabelen ikke strekkes eller kommer i klem i håndtaksleddene ved folding. Det kan skade strømkabelen. Håndtaket på gressklipperen kan enkelt foldes ned for rask og enkel lagring.

u Hold i håndtaket, åpne - men ikke ta av - festespakene (6)

på nedre håndtak og fold håndtaket ned mot fronten av

gressklipperen som vist på gur O.

u Åpne - men ikke ta av - festespakene (5) på øvre håndtak

og fold øvre håndtak (3) tilbake over nedre håndtak (4)

som vist på gur P.

u Gressklipperen skal nå ha kompakt form som vist

på gur Q.

u Pass på at alle muttere og skruer er godt tilskrudd, så du

sikrer at produktet er i trygg arbeidsmessig stand.

u Kontroller oppsamlingsposen ofte for slitasje eller misfor-

ming.

u Skift ut slitte eller skadede deler for sikkerhets skyld. u For gressklippere med roterende blad, pass på at det bare

brukes reserveskjæreredskaper av riktig type.

Bære gressklipperen

u Gressklipperen kan bæres med de praktiske bærehånd-

takene (10) som vist på gur R. IKKE forsøk å løfte gressklipperen ved hjelp av øvre håndtak (3) eller nedre

håndtak (4).

Klippetips

Advarsel! Sjekk alltid området der gressklipperen skal bru-

kes, og fjern alle steiner, pinner, tråd, bein og annet avfall som snøfreseren kan kaste ut. Advarsel! Slå gresset på langs i skråninger, aldri opp og ned. Vær svært forsiktig når du endrer retning i skråninger. Ikke klipp gresset i svært bratte skråninger. Pass på at du alltid opprettholder et godt fotfeste.

u Slipp sikkerhetshåndtaket for å slå gressklipperen «av»

når du krysser områder med grus, ettersom steiner kan bli kastet ut av det roterende bladet.

u Still gressklipperen inn på den høyeste klippehøyden

når du beveger deg på ujevnt underlag eller over høyt ugress. Hvis du slår for store mengder gress samtidig, kan motoren bli overbelastet og gressklipperen stoppe. Se i problemløsningsveiledningen.

u Hvis du bruker gressoppsamleren (8) i løpet av høyse-

songen for vekst, kan gresset ha en tendens til å samle seg i utmatingsåpningen. Slipp sikkerhetshåndtaket for å slå gressklipperen av, og ta ut sikkerhetsnøkkelen . Ta ut gressposen, og rist gresset bakover i den. Fjern gress eller avfall som kan ha samlet seg rundt utmatingsåpningen. Skift ut gressoppsamleren.

u Dersom gressklipperen begynner å vibrere unormalt, slipp

sikkerhetshåndtaket for å slå av gressklipperen og ta ut sikkerhetsnøkkelen. Se straks etter årsaken. Vibrasjoner er vanligvis et varsel om problemer. Ikke bruk gressklipperen før det er blitt utført en servicekontroll. Se i problemløsningsveiledningen i håndboken.

u Slipp alltid sikkerhetshåndtaket for å slå gressklipperen

av når den er uten tilsyn, selv om det bare er for en kort periode.

Ta av og sette på blad

Advarsel! Når du setter på igjen bladsystemet, pass på å

sette inn alle delene korrekt som beskrevet under. Feil montering av bladsystemet kan føre til alvorlige personskader. Advarsel! Slipp sikkerhetshåndtaket for å slå gressklipperen av, vent til bladet stopper og koble fra gressklipperen.

u Kapp til et trestykke av 2x4 plank (27) (omtrent 610 mm

lang) for å holde bladet fra å rotere når du tar ut bolten (28).

u Bruk hansker og tilfredsstillende øyebeskyttelse. u Legg gressklipperen på siden. Vær forsiktig med de skar-

pe kantene på bladet. Plasser trestykket og skru ut bolten

med en 9/16” nøkkel (29) som vist i gur S.

u Merk retningen på hver del du fjerner. Ta av mutteren (30).

Trekk av skiven (31), bladisolatoren (32) og bladet (33) som vist i gur T. Undersøk alle delene for askader og skift

ut om nødvendig.

Merk: Viften skal ikke kunne tas av.

u For å montere igjen, skyv på bladet (33). Bladet kan bare

settes på viften i en retning og orientering. Sett på igjen ved å rette inn det D-formede hullet i bladet med den D-formede knasten på viften. Pass på at skriften på bladet peker bort fra gressklipperen. Sett isolatoren (32) på bladet slik at de to ytre ribbene stikker ut forbi bladet.

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Sett den rkantede mutteren (31) på toppen av isolatoren

slik at den sitter på innsiden av de to ytre ribbene op

isolatoren. Sett på igjen mutteren (30) med den brede

siden mot skiven.

u For å kunne stramme godt, sett trestykket som vist i gur

U for å holde bladet fra rotasjon. Skyv bolten gjennom

skiven og skru fast bolten. Trekk til med nøkkelen.

Slipe bladet

Hold bladet skarpt for å oppnå best mulig resultat. Et sløvt blad klipper ikke gresset rent. Bruk tilfredsstillende øyebeskyttelse når du demonterer, sliper og monterer et blad. Pass på at sikkerhetsnøkkelen og batteripakken er tatt ut. I normale forhold er det vanligvis tilstrekkelig å slipe bladet to ganger i løpet av en klippesesong. Sand gjør at bladet blir raskt sløvt. Hvis plenen har sandete jordbunn, kan det være nødvendig å slipe oftere. Merk: Skift straks ut bøyde eller skadde blad. Når du sliper bladet:

u Sørg for at bladet holder seg balansert. u Slip bladet i den opprinnelige klippevinkelen. u Slip klippekantene på begge endene av bladet, og ta vekk

like mye materiale på begge ender.

Slik sliper du blad i en skrustikke (gur V)

u Pass på at sikkerhetshåndtaket er løsnet, at bladet har

stoppet og at gressklipperen er frakoblet før du tar av

bladet.

u Ta bladet av gressklipperen. Se anvisningene om monte-

ring og demontering av bladet.

u Sett bladet (33) i en skrustikke (36). u Bruk vernebriller og hansker, vær forsiktig så du ikke

skjærer deg.

Fil forsiktig på bladets egger med en ntannet l (39) eller et

bryne, oppretthold den opprinnelige eggen. Kontroller at

bladet er i balanse. Se anvisningene om bladbalansering.

Sett bladet på gressklipperen igjen og trekk godt til.

Balansering av blad

Kontroller balansen på bladet (35) ved å sette senterhullet over en spiker eller en skrutrekker med rund klinge, som er horisontalt festet i en skrustikke. Dersom en av endene av

bladet svinger ned, l langs eggen på den enden. Bladet er

korrekt balansert når ingen ende svinger ned.

Smøring

Det er ikke nødvendig med smøring. Du må ikke olje hjule-

ne. De har hjullagre med overater i plast som ikke trenger

smøring.

Rengjøring

Slipp sikkerhetshåndtaket (2) for å slå av gressklipperen, la bladet stoppe og ta så ut sikkerhetsnøkkelen. Bare bruk mild såpe og en fuktig klut til å rengjøre gressklipperen. Rengjør gressklipperen for avklipp som kan ha samlet seg på under-

siden. Etter ere gangers bruk, kontroller at alle utsatte fester

er stramme.

Forhindre rust

Kunstgjødsel og andre hagekjemikalier inneholder stoffer som fører til at metaller ruster fortere. Hvis du klipper i områder hvor det er blitt brukt kunstgjødsel eller kjemikalier, bør gressklipperen straks rengjøres på følgende måte:

Slipp sikkerhetshåndtaket (2) for å slå gressklipperen av, og koble fra gressklipperen. Tørk alle utsatte deler med en fuktig klut.

Vedlikehold

BLACK+DECKER-apparatet/-verktøyet med ledning/batteri

er laget for å brukes over lang tid med et minimum av ved-

likehold. Verktøyet/apparatet er avhengig av riktig stell og

regelmessig rengjøring for å fungere som det skal til enhver tid.

Advarsel! Før du utfører vedlikehold på elektriskdrevet/batte- ridrevet elektroverktøy:

u Slå av apparatet/verktøyet og trekk ut støpselet. u Eller la batteriet gå helt tomt hvis det er innebygd, og slå

deretter av.

u Fjern laderen fra stikkontakten før du rengjør den. Laderen

krever ikke annet vedlikehold enn regelmessig rengjøring.

u Rengjør ventilasjonsåpningene i verktøy/apparat og lader

jevnlig med en myk børste eller tørr klut.

u Rengjør motorhuset regelmessig med en fuktig klut. Ikke

bruk slipende eller løsemiddelbaserte rengjøringsmidler.

u Bruk et butt skraperedskap regelmessig for å fjerne gress

og jord fra undersiden av vernet.

Feilsøking

Hvis apparatet ikke fungerer som det skal, følger du instruksjonene nedenfor. Hvis problemet ikke løses, kontakter du ditt lokale BLACK+DECKER-serviceverksted. Advarsel! Før du fortsetter, slipper du sikkerhetshåndtaket for å slå gressklipperen av, og venter til bladet stopper.

Problem Mulig løsning

Gressklipperen vil ikke gå når sikkerhetshåndtaket er aktivert.

Motoren stopper under klipping.

Gressklipperen er i gang, men klippeytelsen er utilfredstillende,

Det er unormalt tungt å skyve gressklipperen.

Pass på at gressklipperen er skikkelig tilkoblet og at knappen på bryterboksen er skikkelig presset sammen før du drar i sikkerhetshåndtaket.

Slipp sikkerhetshåndtaket for å slå gressklipperen av. Ta ut sikkerhetsnøkkelen og batteripakken, snu gressklipperen og kontroller at bladet kan rotere fritt.

Slipp sikkerhetshåndtaket for å slå gressklipperen av. Koble fra gressklipper. Legg gressklipperen på siden, og kontroller om bladet kan bevege seg fritt.

Hev hjulenes klippehøyde til høyeste posisjon, og start gressklipperen.

Ikke overbelast gressklipperen. Senk farten, eller hev klippehøyden.

Slipp sikkerhetshåndtaket for å slå gressklipperen av. Koble fra gressklipper. Legg gressklipperen på siden og kontroller:

u Bladet skal være skarpt – hold bladet

skarpt.

u Om undersiden og utmatingen er tilstop-

pet.

Innstillingen av hjulhøyden kan være for lav for gressforholdene. Hev klippehøyden.

Slipp sikkerhetshåndtaket for å slå gressklipperen av. Koble fra gressklipper. Hev klippehøyden for å hindre at gressklipperen sleper i gresset. Kontroller at alle hjul roterer fritt

NORSK

Problem Mulig løsning

Gressklipperen bråker unormalt og vibrerer.

Gressklipperen samler ikke opp gresset.

(Oversettelse av de opprinnelige instruksjonene)

Slipp sikkerhetshåndtaket for å slå gressklipperen av. Koble fra gressklipper. Legg gressklipperen på siden, og kontroller at bladet ikke har blitt bøyd eller skadet. Hvis bladet er skadet, skifter du det ut med et nytt blad fra BLACK+DECKER. Hvis gressklipperens underside er skadet, leverer du inn gressklipperen til et autorisert BLACK+DECKER-servicesenter.

Hvis det ikke er noen synlig skade på bladet og gressklipperen fremdeles vibrerer:

u Slipp sikkerhetshåndtaket for å slå

gressklipperen av.

u Koble fra gresslipperen. u Demonter hele bladmodulen som beskre-

vet i avsnittet «Ta av og sette på bladet».

u Fjern avfall og rens alle delene. u Sett på igjen alle delene som beskrevet i

avsnittet «Ta av og sette på bladet».

Hvis gressklipperen fremdeles vibrerer, leverer du inn gressklipperen til et autorisert BLACK+DECKER-servicesenter.

Utmatingen er tilstoppet. Slipp sikkerhetshåndtaket for å slå gressklipperen av. Koble fra gressklipper. Fjern gress fra utmatingen.

Hev hjulenes klippehøyde for å klippe mindre gress.

Gressoppsamleren er full. Tøm gressoppsamleren oftere.

Miljøvern

Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som kan gjenbrukes eller gjenvinnes for å redusere behovet for nye råmaterialer. Vennligst lever elektrisk utstyr og batterier til

gjenbruk i henhold til lokale regler. Mer informasjon nner du

på www.2helpU.com

Tekniske data

LM2000

Spenning

Inngangseffekt

Hastighet uten belastning

Impedans

Vekt

Vac 230V

W 2000

-1

min

MAX

3500RPM

0,4103

25,46

Vektet vibrasjonsverdi for hånd/arm:

= <2,5 m/s2 , usikkerhet (K) = 1,5 m/s2.

LPA (lydtrykk) 85 dB(A)

usikkerhet (K) = 2,5 dB(A)

EU-samsvarserklæring

MASKINERIDIREKTIV

DIREKTIV FOR UTENDØRSSTØY

LM2000- gressklipper

Black & Decker erklærer at disse produktene, som er beskre-

vet under «tekniske data», er i samsvar med:

2006/42/EC, EN 60335-1:2012 + A11:2014, EN 60335-2-

2000/14/EF, gressklipper, L < 50 cm, vedlegg VI,

DEKRA Certication B.V., Utrechtseweg 310, ED Arnhem

ID-nummer for varslet organ: 0344

Nivå for akustisk effekt i henhold til 2000/14/EU (artikkel 12,

LWA (garantert lydeffekt) 96 dB(A)

Disse produktene er også i samsvar med direktiv 2014/30/

EU og 2011/65/EU. Hvis du ønsker mer informasjon, kan du

kontakte Black & Decker på adressen under eller se baksiden

Undertegnede er ansvarlig for utarbeidelsen av den tekniske

dokumentasjonen og gir denne erklæringen på vegne av

Black & Decker Europe, 210 Bath Road, Slough,

Garanti

Black & Decker er trygg på kvaliteten av produktene sine

og tilbyr en 24 måneders garanti fra kjøpsdato. Denne

garanti75-erklæringen kommer i tillegg til dine lovbestemte

rettigheter og er ikke i konikt med disse. Garantien er gyldig

innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

For å ta garantien i bruk må kravet være i samsvar med kjøpsbetingelsene fra Black&Decker og du må vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted. Betingelsene for Black&Deckers 2 års garanti og adressen

til din nærmeste autoriserte serviceverksted kan du nne

på internett under www.2helpU.com, eller ved å kontakte ditt lokale Black & Decker kontor, adressen er angitt i denne bruksanvisningen.

Besøk våre nettsider på www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å få informasjon om nye produkter og spesialtilbud.

77:2010

Nederland

vedlegg III, L < 50 cm, cm): LWA (målt lydeffekt) 95 dB(A)

usikkerhet (K) = 1,0 dB(A)

av bruksanvisningen.

Black & Decker.

R. Laverick

Sjefsingeniør

Berkshire, SL1 3YD

Storbritannia

26.08.2016

(Oversættelse af de oprindelige instruktioner)

DANSK

Tilsigtet brug

Din BLACK+DECKER LM2000-plæneklipper er designet til græsslåning. Dette apparat er kun beregnet til privat brug.

Sikkerhedsinstruktioner

Advarsel! Ved anvendelse af apparater

med ledning skal grundlæggende sikkerhedsforholdsregler inkl. nedenstående altid følges, så risikoen for brand, elektrisk stød, personskade og materiel skade undgås. Advarsel! Sikkerhedsreglerne skal følges ved brug af maskinen. Læs denne vejledning, før du bruger maskinen, af hensyn til din egen og omkringståendes sikkerhed. Gem vejledningen til senere brug.

u Læs hele vejledningen omhyggeligt,

før du bruger apparatet.

u Den tilsigtede brug er beskrevet i

denne vejledning. Brugen af ekstraud-

styr eller tilbehør eller udførelse af

andet arbejde med dette apparat end

det, der anbefales i denne vejledning,

kan udgøre en risiko for personskade.

u Opbevar denne vejledning til senere

brug.

Brug af apparatet

Vær altid opmærksom ved brugen af apparatet.

u Dette apparat må ikke bruges af børn

eller svagelige personer uden opsyn.

u Apparatet må ikke bruges som legetøj. u Lad ikke børn eller dyr komme i nær-

heden af arbejdsområdet eller røre ved

apparatet eller strømforsyningslednin-

gen.

u Vær meget opmærksom, når apparatet

benyttes i nærheden af børn.

u Apparatet må kun bruges på tørre

steder. Lad ikke apparatet blive vådt.

u Apparatet må ikke nedsænkes i vand. u Kabinettet må ikke åbnes.

Der er ingen dele indeni, der kan serviceres af brugeren.

u Brug ikke apparatet i eksplosive

omgivelser, f.eks. hvor der er brændbare væsker, gasser eller støv.

u For at reducere risikoen for beskadi-

gelse af stik og ledninger må du aldrig trække i ledningen for at tage stikket ud af en stikkontakt.

u Inspicer altid visuelt, at knivene,

knivboltene og knivsamlingen ikke er slidt eller beskadiget, før du bruger maskinen. Udskift slidte eller beskadigede knive og bolte i sæt for at bevare balancen.

u Med henblik på at undgå en fare

forårsaget af utilsigtet nulstilling af den termiske afbryder må dette apparat hverken forsynes gennem en ekstern koblingsanordning, som f.eks. en timer, eller sluttes til et kredsløb, der regelmæssigt tændes og slukkes af forsyningsenheden.

Efter brug

u Opbevar apparatet på et tørt, godt

ventileret sted uden for børns rækkevidde, når det ikke er i brug.

u Børn må ikke have adgang til opbevar-

ede apparater.

u Når apparatet opbevares eller trans-

porteres i et køretøj, skal det anbringes i bagagerummet eller fastgøres for at forhindre bevægelse som følge af pludselige ændringer i hastighed eller retning.

Eftersyn og reparationer

u Kontroller apparatet for beskadigede

eller defekte dele før brug. Se efter knækkede dele, skader på kontakter og eventuelle andre tilstande, der kan påvirke apparatets funktion.

DANSK

(Oversættelse af de oprindelige instruktioner)

u Brug ikke apparatet med beskadigede

eller defekte dele.

u Få beskadigede eller defekte dele re-

pareret eller udskiftet på et autoriseret

værksted.

u Forsøg aldrig at fjerne eller udskifte

dele ud over dem, der er beskrevet i

denne vejledning.

u Vær forsigtig under justering af

plæneklipperen for at forhindre, at

ngre fanges mellem klinger/dele i

bevægelse og faste dele på maskinen.

u Vær under servicering af klingerne op-

mærksom på, at selvom strømmen er

afbrudt, kan klingerne stadig bevæge

sig.

Yderligere sikkerhedsvejledning for plæneklippere

u Hold godt fast i håndtaget med begge

hænder, når du bruger plæneklip-

peren.

u Hvis det bliver nødvendigt at vippe

plæneklipperen, skal du have begge

hænder i arbejdsstilling, mens den vip-

pes. Hold begge hænder i arbejdsstill-

ing, til apparatet står sikkert på jorden

igen.

u Lyt aldrig til radio eller musik i hoved-

telefoner, mens du bruger plæneklip-

peren.

u Juster aldrig hjulenes højde, mens

motoren kører, eller mens sikkerhed-

snøglen sidder i.

u Slip aktiveringsbøjlen for at slukke for

plæneklipperen, hvis den står stille,

vent indtil klingen er stoppet, før blok-

eringer i udkastet eller under skjoldet

fjernes.

u Hold hænder og fødder væk fra

skæreområdet.

u Hold klingerne skarpe. Brug altid

beskyttelseshandsker ved håndtering

af plæneklipperklingen.

u Hvis du bruger græsopsamleren,

kontrollér den jævnligt for slid og beskadigelse. Udskift den af hensyn til din egen sikkerhed, hvis den er meget slidt.

u Vær yderst forsigtigt, når du bakker

eller trækker plæneklipperen imod dig selv.

u Sæt ikke hænder eller fødder ind un-

der plæneklipperen. Hold altid afstand til udkaståbningen.

u Ryd det område, hvor plæneklipperen

skal bruges, for genstande såsom sten, pinde, ståltråd, legetøj, ben etc., som klingen kan kaste rundt med. Genstande, der rammes af klingen, kan forårsage alvorlig personskade. Bliv bag håndtaget, når motoren kører.

u Kør ikke med plæneklipperen med

bare fødder eller iført sandaler. Bær altid solidt fodtøj.

u Træk ikke plæneklipperen baglæns,

medmindre det er strengt nødvendigt. Se altid ned og bag dig, når du trækker plæneklipperen baglæns.

u Ret aldrig det udkastede materiale

mod andre. Undgå af kaste materiale ud mod en mur eller en forhindring. Materialet kan springe tilbage mod brugeren. Slip aktiveringsbøjlen for at slukke plæneklipperen og stoppe klin-

gen, når grusbelagte ader passeres.

u Brug ikke plæneklipperen, før græsop-

samleren, udkastskærmen, den bageste skærm eller andre sikkerheds- og beskyttelsesanordninger er monteret og fungerer. Kontroller jævnligt, at alle skærme og sikkerheds- og beskyttelsesanordninger er i god stand og fungerer korrekt, så de opfylder deres formål. Udskift beskadigede skærme og andre sikkerhedsanordninger, før maskinen tages i brug igen.

(Oversættelse af de oprindelige instruktioner)

DANSK

u Efterlad aldrig plæneklipperen uden

opsyn, mens motoren kører.

u Slip altid aktiveringsbøjlen for at

stoppe motoren, vent til klingen står

helt stille, før du rengør plæneklip-

peren, afmonterer græsposen, fjerner

blokeringer under udkastskærmen,

forlader plæneklipperen eller foretager

justeringer, reparationer eller inspek-

tioner.

u Brug kun plæneklipperen i dagslys

eller ved godt kunstigt lys, hvor

genstande i klingens bane er tydeligt

synlige fra plæneklipperens betjening-

sområde.

u Kør ikke med plæneklipperen under

indydelse af alkohol eller narkotika,

eller hvis du er træt eller syg. Vær altid

opmærksom, hold øje med, hvad du

laver og brug din sunde fornuft.

u Undgå farlige omgivelser. Brug aldrig

plæneklipperen i fugtigt eller vådt

græs, eller når det regner. Sørg altid

for godt fodfæste; gå, løb ikke.

u Slip aktiveringsbøjlen, vent til klingen

stopper, hvis plæneklipperen beg-

ynder at vibrere unormalt. Kontroller

derefter omgående årsagen. Vibration

er generelt en advarsel om et problem;

se fejlsøgningsvejledningen for at få

hjælp ved unormal vibration.

u Bær altid korrekt øjen- og åndedræts-

beskyttelse, når du bruger plæneklip-

peren.

u Brugen af ekstraudstyr eller tilbehør,

som ikke anbefales til brug sammen

med denne plæneklipper, kan være

farligt. Brug kun ekstraudstyr, der er

godkendt af BLACK+DECKER.

u Stræk dig ikke for langt, mens du

bruger plæneklipperen. Sørg altid for

at have sikkert fodfæste og balance,

når du bruger plæneklipperen.

u Arbejd på tværs af skråninger, aldrig

op og ned. Vær især forsigtig, når du ændrer retning på skråninger.

u Hold øje med huller, hjulspor, sten

og andre skjulte genstande. Du skan skride eller falde i ujævnt terræn og komme til skade. Højt græs kan dække over forhindringer.

u Slå ikke vådt græs eller græs på

meget stejle skråninger. Et dårligt fodfæste kan få dig til at skride eller falde, så du kommer til skade.

u Slå ikke græs i nærheden af skrænter,

grøfter eller volde.

Du kan miste fodfæstet eller balancen.

u Lad altid plæneklipperen køle ned,

inden den sættes væk.

Tag stikket ud af stikkontakten:

u Hver gang du forlader maskinen; u Før du rengør en blokering; u Før du kontrollerer, rengør, justerer

eller arbejder på apparatet.

Andres sikkerhed

u Dette udstyr er ikke beregnet til anv-

endelse af personer (inklusive børn) med nedsatte fysiske, sensoriske eller mentale handicaps eller med mangel på erfaringer eller viden, medmindre de er under overvågning eller har fået instruktioner i brugen af udstyret af en person, der er ansvarlig for deres sikkerhed.

u Børn skal holdes under opsyn, så det

sikres, at de ikke leger med apparatet.

u Når du har ramt et fremmedlegeme.

Se apparatet efter for skader, og reparer efter behov.

Restrisici.

Der kan opstå yderligere restrisici under brugen af værktøjet, som muligvis ikke behandles i de vedlagte sikkerhedsadvarsler.

DANSK

(Oversættelse af de oprindelige instruktioner)

Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

u Tilskadekomst forårsaget af berøring

af roterende/bevægelige dele.

u Tilskadekomst forårsaget af udskift-

ning af dele, klinger eller tilbehør.

u Tilskadekomst forårsaget af langvarig

brug af et værktøj. Husk at holde

pause jævnligt ved brug af et værktøj i

længere tid.

u Hørenedsættelse. u Sundhedsrisici forårsaget af indånd-

ing af støv, der genereres ved brug af

værktøjet (eksempel: arbejde med træ,

især, eg, bøg og MDF.)

u Hvis de er uundgåeligt at betjene

plæneklipperen på et fugtigt sted,

skal der bruges en fejlstrømsafbryder

(RCD) med en aktiveringsstrøm på

højst 30 mA. Ved at benytte en fejl-

strømsafbryder reduceres risikoen for

elektrisk stød.

u Du må aldrig løfte eller bære et ap-

parat, mens motoren kører.

Advarselssymboler

Følgende advarselssymboler ndes på

apparatet sammen med datokoden:

Advarsel! Læs vejledningen inden brug.

Udsæt ikke apparatet for regn eller høj fugtighed.

Pas på skarpe klinger. Klinger fortsætter med at rotere, efter at motoren er stoppet Tag stikket ud af stikkontakten inden vedligeholdelse, eller hvis netledningen er beskadiget.

Pas på yvende genstande. Hold

omkringstående på afstand af klippeområdet.

Bær velegnede beskyttelsesbriller.

Bær velegnet høreværn. Kniven fortsætter med at rotere,

efter at maskinen er slukket.

Hold strømforsyningsledningen på afstand af klingerne.

Direktiv 2000/14/EF garanteret

lydeffekt.

Elektricitet og sikkerhed

Advarsel! Dette værktøj er dob-

belt isoleret, derfor er en jordled-

ning ikke nødvendig. Kontrollér altid, at strømforsyningen svarer til spændingen på mærkepladen.

u Hvis netledningen beskadiges, skal

den udskiftes af producenten eller et autoriseret BLACK+DECKER-værksted, så farlige situationer undgås.

Funktioner

Dette apparat leveres med nogle af eller alle de følgende komponenter.

1. Omskifterboks

2. Båndhåndtag

3. Øverste håndtag

4. Nederste håndtag

5. Fastgørelsesgreb til øverste håndtag (2)

6. Fastgørelsesgreb til nederste håndtag (2)

7. Justeringsgreb til skærehøjde

8. Græsopsamlingspose

9. Dæksel til bagdør

10. Bærehåndtag

11. EdgeMax™

12. Forlængerledningsholder

Brug af forlængerledninger

Sørg for, at forlængerledningen er i god stand inden brug.

(Oversættelse af de oprindelige instruktioner)

DANSK

Brug altid forlængerledninger med den rette størrelse sammen med værktøjet – dvs. korrekt ledningsstørrelse for forskellige længder ledning og kraftigt nok til at kunne holde til den strøm, værktøjet har brug for. Brug af en for lille ledning vil resultere i et fald i ledningsspændingen, hvilket forårsager tab af strøm og overophedning. Med henblik på at reducere sandsynligheden for frakobling af plæneklipperledning fra ledningssættet under drift:

u Lav en knude som vist i gur A og A1, eller. u Brug en af stikforbindelsernes holdere eller konnektorer,

som beskrevet i denne vejledning (gur B).

Fastgørelse af forlængerledning (gur B)

En forlængerledningsholder (12), der forhindrer ledningen i at

løsne sig, er bygget ind i kontakthåndtaget.

u For at bruge denne funktion skal du blot folde for-

længerledningen dobbelt ca. 203 mm fra enden og

indsætte den i åbningen (13), som vist i gur B.

u Skub forlængerledningen ind i de to holdeåbninger (14) for

at forstærke grebet.

u Træk forsigtigt i ledningen for at sikre, at den sidder godt

fast i plæneklipperens holder.

u Sæt forlængerledningens stikforbindelsesende ind i

strømledningen, og tilslut forlængerledningen. Advarsel! Ledningen må ikke misbruges - Træk aldrig plæneklipperen ved at holde i ledningen, og ryk den heller ikke for at trække den ud af stikkontakten. Hold ledningen på afstand af varme, olie og skarpe kanter.

Samling

Advarsel! Før montering skal du sørge for, at båndhåndtaget

er udløst og plæneklipperens stik er trukket ud af kontakten.

Påsætning af det nederste håndtag

u Løft det nederste håndtag (4) på plads og kontroller, at

pilen (15) nederst på plæneklipperen rettes ind efter 1

eller 2 på nederste på håndtaget (16) (indsat i gur C)

Bemærk! Kontroller at hver si)de af det nederste håndtag er indstillet til det samme nummer. Pilen skal være rettet ind efter

1 eller 2 for drift.

u Luk højdejusteringsgrebene på håndtag (6) som vist i gur

C. Når du lukker hvert af dem, så sørg for tænderne er i

indgreb som vist i gur D.

u Hvis forbindelsen mellem håndtaget og grebet er for tæt

eller for løst, åbn grebet og juster grebets dybde ved at

dreje på grebet. Luk det igen, indtil tænderne er helt sam-

menklappede. og hver enkelt greb forbliver sikkert lukket.

Montering af det øverste håndtag (g. E)

u Fjern fastgørelsesgrebene til det øverste håndtag (5) samt

møtrikker (17), og spændeskiver (18) fra håndtaget.

u Ret hullerne i bunden af det øverste håndtag (3) ind efter

hullerne øverst på det nederste håndtag (4). Bemærk: Kontroller at ledningen ndes foran på begge håndtagene. Hvis det ikke er det, kan det resultere i sammenltring

af ledningen, der kan gøre det besværligt, når du hurtigt vil sætte plæneklipperen til side.

u Skub fra den udvendige side på det øverste håndtag (3),

bolten på grebet gennem hullerne.

u Skub spændeskiven over bolten på grebet og saml hele

enheden løst med møtrikken.

u Drej det øverste håndtag til driftspositionen. u Luk grebet. Hvis det er for stramt eller for løst, åbn grebet

og møtrikken for at justere fastspændingen. Kontroller grebene ved at lukke dem. De skal være tilstrækkeligt stramme, så håndtagene holdes fast, men samtidig så løse, at håndtagene kan lukkes helt. Juster ved at åbne grebet og dreje møtrikken, indtil håndtagene sidder fast.

Fastgøring af motorledningen (g. F)

Advarsel: Fastgør kablet, så det ikke bliver strakt eller klemt i håndtagenes led under brug eller foldning. Dette kan beska-

dige ledningen. Motorkablet (19) skal fastgøres til håndtagene

ved hjælp af kabelfastholdelsesanordninger (20), der allerede er fastgjort til håndtaget. Sådan klemmer du kablet fast på håndtaget:

u Sæt håndtagene i driftsposition, se afsnittet “Fastgørelse

af nederste håndtag”.

u Rul kablet op foran det nederste og det øverste håndtag. u Træk kabelfastholdelsesanordningen tilbage. u Skub motorkablet under clipsen og kontroller, at den

holdes fuldstændigt på plads af fastholdelsesanordningen.

Pakning i poser

u Kontroller at sideudgangsfastgørelsen (24) (g. I) og klipn-

ingsindsatsen (23) (g. H) er fjernet fra plæneklipperen før

pakning i poser.

u Løft bagdørsdæksel (9) og placer græsopsamlingsposen

(8) på plæneklipperen, så posekrogene (21) hviler på øsknerne (22) som vist i gur G. Sænk derefter bagdørs-

dækslet.

Klipning

u Kontroller at sideudgangsfastgørelsen (27) og opsamling-

sposen (8) ikke er fastgjorte.

u Løft bagdørsdækslet (9) og skub klipningsindsatsen (23)

helt ind i plæneklipperen som vist i gur H.

u kontroller at bagdørsdækslet lukker helt til før start af

plæneklipperen.

Sideudgang

u Kontroller at opsamlingsposen (8) er fjernet. u Løft bagerste ap (9) og skub klipningsindsatsen (23) helt

ind i plæneklipperen som vist i gur H.

u Løft sideap (25) og fastgør sideudgangsfastgørelsen (24)

på plæneklipperen som vist i gur I.

u Slip sideappen og kontroller, at fastgørelsen holdes

på plads, før der tændes for plæneklipperen som vist i

indsatsen på g I.

Funktion

Advarsel! Lad plæneklipperen arbejde i dens eget tempo. Det

må ikke overbelastes.

Justering af håndtagshøjde (fIg. J)

u Åbn begge fastgørelsesgreb på nederste håndtag (6). u Juster håndtaget, så pilen (15) nederst på plæneklipper-

ens kommer på linje med 1 eller 2 nederst på håndtaget (16). Kontroller at håndtaget er indstillet til det samme tal

på begge sider af plæneklipperen.

DANSK

(Oversættelse af de oprindelige instruktioner)

u Luk begge håndtag og sørg for, at håndtaget er låst godt

fast, og tænderne er tilkoblet, som vist på indsætning.

Justering af plæneklipperens højde (fIg. K)

Klippehøjden justeres med det midterste højdejusteringsgreb, og der er 7 positioner at vælge imellem. Bemærk: Hvis du ikke er sikker på, hvilken klippehøjde, du skal vælge, start klipningen med højdeindstillingsgreb (7) i

position 7 og juster højden ned efter behov, som vist i gur K.

Sådan indstilles klippehøjden:

u Træk plæneklipperens højdejusteringsgreb ud af låsehak-

ket.

u Træk grebet mod apparatets bagside for at sænke klipp-

ehøjden.

u Træk grebet mod apparatets forside for at hæve klipp-

ehøjden.

u Skub grebet til højdejustering ind i en af de 7 højdeplacer-

inger.

Start af plæneklipperen

Advarsel! Skarp roterende kniv. Forsøg ikke at omgå denne

funktionen af denne omskifterboks, da det kan medføre alvorlig tilskadekomst.

u Din plæneklipper er udstyret med en speciel on-off

omskifterboks. Du starter plæneklipperen ved at skubbe til

knappen (26) på omskifterboksen (1), og derefter trække

i båndhåndtaget (2) til håndtaget som vist i gur L. Slip

knappen og hold båndhåndtaget med begge hænder.

u Du slukker for plæneklipperen ved at udløse båndhåndta-

get. Advarsel! Forsøg aldrig at fastlåse en kontakt eller båndhåndtag (2) i tændt position. Bemærk: Når båndhåndtaget er vendt tilbage til sin oprindelige position, aktiveres den “automatiske bremsemekanisme”. Motoren bremses elektrisk, og plæneklipperens klinge holder op med at rotere i løbet af 3 sekunder eller mindre.

Klipning (g. M - N)

Advarsel! Kontrollér altid de steder, hvor plæneklipperen skal bruges og fjern alle sten, pinde, ledninger, knogler og andet snavs, som kan blive slynget af de roterende klinger. Det anbefales, at plæneklipperen anvendes som beskrevet i dette afsnit, da der derved opnås optimale resultater, og risikoen for at skære netledningen reduceres.

u Anbring den oprullede ledning på plænen tæt ved start-

punktet (position 1 i g. M).

u Tænd plæneklipperen som beskrevet ovenfor. u Fortsæt som vist i g. M. u Bevæg dig fra position 1 til position 2. u Drej til højre, træd over kablet og fortsæt mod position 3. u Drej til venstre, træd over kablet og fortsæt mod position

u Fortsæt som beskrevet ovenfor.

Advarsel! Arbejd dig ikke mod ledningen som vist i g. M1.

EdgeMax™

MedEdgeMax™ (11) kan du klippe græsset helt op til kanten af en mur eller et hegn (g. N). Med EdgeMax™ kan du klippe græsset præcist helt op til kanten af din plæne (g. N1).

u Med plæneklipperen parallelt med kanten på din græs-

plæne, skubplæneklipperen langs kanten af plænen.

kontroller, at EdgeMax™ bender sig lidt over kanten på din græsplæne (g. N1).

Bemærk: Når sideudgangsfastgørelsen er fastgjort

kan EdgeMax™ kun bruges på højre side af plæneklipperen.

Overbelastning af plæneklipper

For at undgå skader på grund af overbelastning, skal du ikke forsøge at fjerne alt for meget græs på én gang. Sæt farten ned, eller forøg klippehøjden.

Opbevaring

Advarsel! Den roterende klinge kan forårsage alvorlig

tilskadekomst. Slip båndhåndtaget (2) for at slukke for plæneklipperen og fjern sikkerhedsnøglen, før du løfter, transporterer eller stiller plæneklipperen til side. Opbevar plæneklipperen på et tørt sted.

Advarsel! For at undgå at blive klemt, holde ngrene væk fra

området mellem håndtagene, når de foldes ned. Advarsel! Kontroller at kablet ikke bliver strakt eller klemt i håndtagenes led under foldning. Dette kan beskadige ledningen. Håndtaget på plæneklipperen kan let og hurtigt foldes sammen for hurtig og bekvem opbevaring.

u Hold fast i håndtaget, åbn det, men fjern ikke de nederste

håndtags fastgørelsesgreb (6) og fold håndtaget til

forsiden af plæneklipperen som vist i gur O.

u Åbn men fjern ikke det øverste håndtags fastgørelses-

greb (5) og fold det øverste håndtag (3) tilbage over det

nederste håndtag (4) som vist i gur P.

u Plæneklipperen bør være pakket sammen som vist i

gur Q.

u Sørg for, at alle apparatets møtrikker, bolte og skruer er

spændt, så arbejdsforholdene er sikre.

u Kontroller jævnligt græsopsamleren for slid og forringelse. u Udskift slidte eller beskadigede dele af hensyn til sikker-

hed.

u På rotorplæneklippere skal klinger til udskiftning være af

den rigtige type.

Flytning af plæneklipperen

u Plæneklipperen kan yttes ved hjælp af de bekvemme

bærehåndtag (10) som vist i gur R. Forsøg IKKE at løfte

plæneklipperen ved at tage fat i det øverste håndtag (3)

eller nederste håndtag (4).

Tip til græsslåning

Advarsel! Kontrollér altid de steder, hvor plæneklipperen skal

bruges og fjern alle sten, pinde, ledninger, knogler og andet snavs, som kan blive slynget af de roterende klinger. Advarsel! Arbejd på tværs af skråninger, aldrig op og ned. Vær især forsigtig, når du ændrer retning på skråninger. Slå ikke græs på meget stejle skråninger. Sørg altid for et godt fodfæste.

u Slip båndhåndtaget for at slukke for plæneklipperen, når

grusbelagte ader passere (den roterende klinge kan

slynge sten ud).

u Indstil plæneklipperen til den højeste klippehøjde i ujævnt

terræn eller i højt ukrudt. Hvis der slås for meget græs på én gang, kan motoren blive overbelastet, så plæneklipperen stopper. Se fejlsøgningsvejledningen.

(Oversættelse af de oprindelige instruktioner)

DANSK

u Når græsopsamlingsbruges (8) i perioder, hvor græsset

vokser hurtigt, kan udgangsåbningen blive tilstoppet. Slip

båndhåndtaget for at slukke for plæneklipperen,og fjerne

sikkerhedsnøglen . Tag opsamleren af og ryst græsset til

den bageste ende af posen. Rens også for alt det græs

eller snavs, der kan være pakket omkring udgangsåbnin-

gen. Udskift græsopsamleren.

u Hvis plæneklipperen skulle begynde at vibrere unormalt,

udløs båndhåndtaget, sluk for plæneklipperen og fjern

sikkerhedsnøglen. Kontroller omgåenden for årsagen.

Vibration er en advarsel om et problem. Brug ikke

plæneklipperen, før den har gennemgået en servicekon-

trol. Se fejlsøgningsvejledningen i betjeningsvejledningen.

u Udløs altid båndhåndtaget for at slukke for plæneklip-

peren, hvis plæneklipperen efterlades uden opsyn selv i

kort tid.

Demontering og montering af klinger

Advarsel! Ved gensamling af klingesystemet kontroller at

hver del geninstalleres korrekt som beskrevet nedenfor. Ukorrekt samling af klingesystemet eller andre dele af klingesystemet man medføre alvorlige personskader. Advarsel! Udløs båndhåndtaget for at slukke for plæneklipperen, vent til klingen stopper, og tag plæneklipperens stik ud.

u Skær et stykke på 2x4 træ (27) (ca. 610 mm) for at

afholde klingen fra at dreje, mens bolten fjernes (28).

u Bær handsker og ordentlig øjenbeskyttelse. u Læg plæneklipperen på siden. Pas på klingens skarpe

kanter. Anbring træ og skru bolten af med en 9/16” skru-

enøgle (29) som vist i gur S.

u Noter retningen af hver del, når du fjerner den. Fjern

møtrik (30). Træk spændeskiven (31), klingeisolatoren

(32) og klingen (33) af, som vist i gur T. Undersøg alle

delene for skade og udskift efter behov. Bemærk: Blæseren bør ikke kunne fjernes.

u Ved genmontering skal klingen (33) skubbes på. Den

kan kun fastgøres til blæseren i en retning og på et sted.

Ret det D-formede hul på klingen ind efter blæserens

D-formede indlæg og kontrollerer at skriften på klingen

vender udad væk fra plæneklipperen. Anbring isolatoren

(32) på klingen, så de to ydre stivere strækkes forbi

klingen. Anbring den rkantede spændeskive (31) oven

på isolatoren, så den sidder inden i de to ydre stivere på

isolatoren. Udskift møtrikken (30) med den brede side

mod spændeskiven.

u For at stramme tilstrækkeligt anbring træstykket som vist

i gur U for at afholde klingen fra at dreje. Skub bolten

igennem spændeskiven og skru bolten på plads. Spænd

med skruenøglen.

Slibning af klingen

Hold klingen skarp, det giver det bedste resultat. En sløv klinge klipper og snitter ikke græsset ordentligt. Bær ordentlig øjenbeskyttelse, når du afmonterer, sliber eller monterer en klinge. Kontroller at sikkerhedsnøglen og batteripakken er fjernet. Det er normalt tilstrækkeligt at slibe klingen to gange i sæsonen under normale forhold. Sand gør hurtigt kniven døv. Hvis der er sandjord i din plæne, kan det være nødvendigt at slibe kniven hyppigere. Bemærk: Udskrift straks klingen, hvis den bliver bøjet eller beskadiget.

Ved slibning af klingen:

u Sørg for, at klingen er afbalanceret. u Slib klingen i den oprindelige skærevinkel. u Slib skærekanterne i begge ender af klingen, så der

fjernes en lige stor mængde materiale fra begge ender.

Slibning af en kniv i en skruestik (g. V)

u Vær sikker på at båndhåndtaget er udløst, kniven er stop-

pet og plæneklipperens stik er trukket ud, inden du fjerner kniven.

u Fjern kniven fra plæneklipperen. Se instruktioner for

demontering og montering af klingen.

u Fastgør klingen (33) i en skruestik (36). u Bær korrekt øjenbeskyttelse og handsker og pas på, at du

ikke skærer dig selv.

Fil forsigtigt klingens skæreader med en n tandl (39)

eller slibesten, så den oprindelige skærekant bevares. Kontroller klingens balance. Se instruktionerne for afbalancering af klingen. Udskift klingen på plæneklipperen og spænd den godt fast.

Knivbalance

Kontroller klingens balance (35) ved at placere det midterste hul i klingen over et søm eller en skruetrækker med rundt skaft, fastspændt horisontalt i en skruestik. Hvis en klingens

ender roterer nedad, l langs den skarpe kant på denne ende.

Klingen er korrekt afbalanceret, hvis ingen af enderne falder.

Smøring

Smøring er ikke nødvendigt. Smør ikke hjulene med olie. De har plastiklejer, som ikke kræver smøring.

Rengøring

Udløs båndhåntaget (2) for at slukke for plæneklipperen, lad klingen stoppe og fjern derefter sikkerhedsnøglen. Brug kun en mild sæbe og en fugtig klud til rengøring af plæneklipperen. Fjern alt afklip der måtte have samlet sig under dækkets underside. Kontroller, at alle udsatte fastgørelsesdele sidder fast, når du har brugt plæneklipperen nogle gange.

Forebyggelse af korrosion

Gødning og andre havekemikalier indeholder stoffer, som øger rustdannelse på metal. Hvis du slår græs i områder, hvor der er anvendt gødning eller kemikalier, skal plæneklipperen rengøres umiddelbart efter brug som følger: Slip båndhåndtaget (2) for at slukke for plæneklipperen, og træk plæneklipperens stik ud. Tør alle udsatte dele af med en fugtig klud.

Vedligehold

Dit BLACK+DECKER-apparat/værktøj med eller uden ledning

er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af apparatet samt regelmæssig rengøring.

Advarsel! Før udførelse af nogen form for vedligeholdelse på

elværktøj med/uden ledning:

u Sluk og tag apparatets/værktøjets stik ud af stikkontakten. u Eller aad batteriet helt, hvis det er indbygget, og sluk

derefter.

u Træk opladeren ud af stikkontakten, før den rengøres.

Laderen kræver ingen vedligeholdelse, men skal rengøres jævnligt.

DANSK

(Oversættelse af de oprindelige instruktioner)

u Rengør jævnligt værktøjets/apparatets og laderens venti-

lationshuller med en blød børste eller en tør klud.

u Rengør med jævne mellemrum motorhuset med en fugtig

klud. Der må ikke bruges skuremidler eller opløsnings-

midler.

u Brug jævnligt en uskarp skraber til at fjerne græs og snavs

fra undersiden af afskærmningen.

Problemløsning

Følg vejledningen nedenfor, hvis apparatet ikke synes at fungere korrekt. Hvis dette ikke løser problemet, bedes du kontakte det lokale BLACK+DECKER-værksted. Advarsel! Udløs båndhåndtaget for at slukke for plæneklipperen, før du fortsætter, og vent til klingen stopper.

Problem Mulig løsning

Plæneklipperen virker ikke, når båndhåndtaget aktiveres.

Motoren stopper under slåning.

Plæneklipperen kører, men klipningen er utilfredsstillende.

Plæneklipperen er for svær at skubbe.

Plæneklipperen støjer unormalt meget og vibrerer.

Plæneklipperen samler ikke græsset op.

Kontroller, at plæneklipperen er korrekt tilsluttet, og at knappen på omskifterboksen trykkes helt ned, inden du trækker i båndhåndtaget.

Slip båndhåndtaget for at slukke for plæneklipperen. Fjern sikkerhedsnøglen og batteripakken, læg plæneklipperen på siden, og kontroller, at klingen kan dreje frit.

Slip båndhåndtaget for at slukke for plæneklipperen. Træk plæneklipperens stik ud. Læg plæneklipperen på siden, og kontroller, at klingen kan dreje frit.

Forøg klippehøjden på hjulene til den højeste position, og start plæneklipperen.

Undgå at overbelaste plæneklipperen. Sæt farten ned, eller forøg klippehøjden.

Slip båndhåndtaget for at slukke for plæneklipperen. Træk plæneklipperens stik ud. Læg plæneklipperen på siden, og kontroller:

u Klingen for skarphed - hold klingen skarp. u Bunden og udkastet for tilstopning.

Hjulhøjdejusteringen kan være indstillet for lavt i forhold til græssets tilstand. Forøg klippehøjden.

Slip båndhåndtaget for at slukke for plæneklipperen. Træk plæneklipperens stik ud. Forøg klippehøjde for at reducere maskinens træk i græsset. Kontroller, at alle hjul drejer frit

Slip båndhåndtaget for at slukke for plæneklipperen. Træk plæneklipperens stik ud. Læg plæneklipperen på siden, og kontroller, at klingen ikke er bøjet eller beskadiget. Udskift klingen med en ny fra BLACK+DECKER, hvis den er beskadiget. Hvis undersiden af plæneklipperen er beskadiget, skal den indleveres til et autoriseret BLACK+DECKER servicecenter.

Hvis der ikke er synlige skader på klingen, men plæneklipperen stadig vibrerer:

u Slip båndhåndtaget for at slukke for plæneklip-

peren.

u Træk plæneklipperens stik ud. u Afmontér hele klingesamlingen som beskrevet i

afsnittet: “Demontering og montering af klinger.

u Fjern alt snavs og rengør hver del. u Udskift hver del som beskrevet i afsnittet:

“Demontering og montering af klinger.

Hvis plæneklipperen stadig vibrerer, skal den indleveres til et autoriseret BLACK+DECKER servicecenter.

Udkastet er tilstoppet. Slip båndhåndtaget for at slukke for plæneklipperen. Træk plæneklipperens stik ud. Fjern græs fra udkastet.

Forøg klippehøjden på hjulene for at afkorte klippelængden.

Posen er fuld. Tøm posen oftere.

Miljøbeskyttelse

Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald.

Produkter og batterier indeholder materialer, der kan genindvindes eller genanvendes, hvilket reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale bestemmelser. Yderligere informa-

tioner ndes på www.2helpU.com

Tekniske data

LM2000

Spænding

Effektindgang

Ubelastet hastighed

Impedans

Vægt

Vac 230V

W 2000

-1

min

MAX

3500RPM

0.4103

25.46

Værdi for hånd/arm-vægtet vibration:

= 2,5 m/s2 , usikkerhed (K) = 1,5 m/s2.

LPA (lydtryk) 85 dB(A)

usikkerhed (K) = 2,5 dB(A)

EF-overensstemmelseserklæring

DIREKTIV OM STØJEMISSION FRA MASKINER TIL

MASKINDIREKTIV

UDENDØRS BRUG

LM2000 plæneklipper

Black & Decker erklærer, at produkterne beskrevet under

“Tekniske data” er i overensstemmelse med:

2006/42/EC, EN 60335-1:2012 + A11:2014, EN 60335-2-

2000/14/EF, Plæneklipper, L < 50 cm, bilag VI,

DEKRA Certication B.V., Utrechtseweg 310, ED Arnhem

Underrettet myndighed, id-nr.: 0344

Lydintensitetsniveau i henhold til 2000/14/EF (artikel 12, An-

LWA (garanteret lydeffekt) 96 dB(A)

Disse produkter er endvidere i overensstemmelse med

direktiv 2014/30/EU og 2011/65/EU. Kontakt Black & Decker

på nedenstående adresse eller se vejledningens bagside for

77:2010

Holland

nex III, L < 50cm, cm):

LWA (målt lydeffekt) 95 dB(A)

usikkerhed (K) = 1,0 dB(A)

at få yderligere oplysninger.

DANSK

Undertegnede er ansvarlig for udarbejdelsen af de tekniske

data og fremsætter denne erklæring på vegne af Black &

Black & Decker Europe, 210 Bath Road, Slough,

(Oversættelse af de oprindelige instruktioner)

Decker.

R. Laverick

Direktør for konstruktioner

Berkshire, SL1 3YD

Storbritannien

26/08/2016

Garanti

Black & Decker er sikker på kvaliteten af sine produkter og

giver forbrugerne en garanti på 24 måneder fra købsdatoen.

Garantien er et tillæg til forbrugerens lovmæssige rettigheder og påvirker ikke disse. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde.

Når du gør krav på garantien, skal kravet være i overensstemmelse med Black&Decker vilkår og betingelser, og du skal indsende dokumentation for købet til sælgeren eller til en autoriseret reparatør. Vilkår og betingelser for Black & Decker 2 års garanti og placeringen af dit nærmeste autoriserede serviceværksted kan fås på internettet på www.2helpU.com, eller ved at kontakte dit lokale Black & Decker kontor på den adresse, der er angivet i denne vejledning.

Besøg venligst vores websted www.blackanddecker.co.uk for at registrere dit nye Black & Decker produkt og modtage opdateringer om nye produkter og specielle tilbud.

SUOMI

Käyttötarkoitus

BLACK+DECKER LM2000 -ruohonleikkuri on suunniteltu ruohon leikkaamiseen. Laite on tarkoitettu vain yksityiskäyttöön.

(Alkuperäisten ohjeiden käännös)

Turvallisuusohjeet

Varoitus! Johdollisia laitteita

käytettäessä on aina noudatettava asianmukaisia turvaohjeita, jotta tulipalojen, sähköiskujen, henkilövahinkojen ja materiaalivaurioiden riski olisi mahdollisimman pieni. Varoitus! Laitetta käytettäessä on noudatettava turvallisuussääntöjä. Lue tämä opas huolellisesti läpi ennen koneen käyttöä oman ja muiden turvallisuuden takia.

(Alkuperäisten ohjeiden käännös)

SUOMI

Säilytä ohjeet myöhempää tarvetta varten.

u Lue nämä ohjeet huolellisesti ennen

laitteen käyttöä.

u Käyttötarkoitus kuvataan ohjeissa.

Muiden kuin ohjeissa suositeltujen lisävarusteiden tai -osien käyttö sekä laitteen käyttö muuhun kuin oppaassa suositeltuun tarkoitukseen voi aiheuttaa henkilövahingon vaaran.

u Säilytä tämä käyttöohje tulevaa

tarvetta varten.

Laitteen käyttö

Ole aina huolellinen käyttäessäsi laitetta.

u Tätä laitetta ei ole tarkoitettu nuorten

tai lihasvoimaltaan heikkojen henkilöiden käyttöön ilman valvontaa.

u Laitetta ei saa käyttää leluna. u Älä anna lasten tai eläinten tulla lähelle

työskentelyaluetta tai koskea laitteeseen tai virtajohtoon.

u Jos laitetta käytetään lasten

läheisyydessä, on oltava tarkkaavainen.

u Soveltuu vain kuivaan käyt-

töympäristöön. Älä anna laitteen kastua.

u Älä upota laitetta veteen. u Älä avaa laitteen koteloa. Sisällä ei ole

mitään huollettavia osia.

u Älä käytä laitetta räjähdysalttiissa

ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä.

u Älä koskaan irrota johtoa pistorasiasta

johdosta vetäen. Pistoke tai johto voi vahingoittua.

u Tarkista aina katsomalla ennen

käyttöä, että terät, terän pultit ja leikkuuyksikkö eivät ole kuluneet tai vahingoittuneet. Vaihda kuluneet tai vahingoittuneet terät ja pultit aina sarjoina, jotta tasapaino säilyy.

SUOMI

(Alkuperäisten ohjeiden käännös)

u Jotta lämpörajoitin ei nollautuisi vahi-

ngossa ja vaaratilanteet vältettäisiin,

tähän laitteeseen ei saa syöttää virtaa

ulkoisesta kytkentälaitteesta (esim.

ajastin) eikä sitä saa liittää virtapiiriin,

joka kytketään säännöllisesti päälle ja

pois päältä.

Käytön jälkeen

u Kun laitetta ei käytetä, säilytä sitä

kuivassa, hyvin tuuletetussa paikassa

poissa lasten ulottuvilta.

u Pidä laite lasten ulottumattomissa. u Kun laitetta säilytetään tai kuljetetaan

ajoneuvossa, sijoita se tavaratilaan tai

kiinnitä se kunnolla, ettei se matkan

aikana pääse liikkumaan.

Tarkastus ja korjaus

u Tarkista ennen laitteen käyttöä, ettei

laitteessa ole vahingoittuneita tai vial-

lisia osia. Tarkista osien ja kytkimien

kunto sekä muut seikat, jotka voivat

vaikuttaa laitteen toimintaan.

u Älä käytä laitetta, jos jokin osa on

vahingoittunut tai viallinen.

u Korjauta tai vaihdata vaurioituneet tai

vialliset osat valtuutetussa huoltoliik-

keessä.

u Älä yritä korjata tai vaihtaa muita kuin

tässä käyttöohjeessa erikseen määrit-

eltyjä osia.

u Varo leikkuria säädettäessä, että

sormesi eivät jää liikkuvien terien/osien

ja kiinteästi asennettujen osien väliin.

u Muista teriä huollettaessa, että vaikka

virtalähde on sammutettu, terät liik-

kuvat edelleen.

Ruohonleikkurien lisäturvaohjeet

u Pidä ruohonleikkuria työntöaisasta tuk-

evasti molemmin käsin käytön aikana.

u Jos joudut käytön aikana kallistamaan

ruohonleikkuria, pidä molemmat kädet koko ajan ajoasennossa. Pidä molemmat kädet ajoasennossa niin kauan, kunnes ruohonleikkuri on jälleen normaaliasennossa.

u Älä käytä radiota tai kuulokkeita ruo-

honleikkurin käytön aikana.

u Älä koskaan säädä pyörien korkeutta

moottorin käydessä tai turva-avaimen ollessa paikallaan kytkentäkotelossa.

u Jos ruohonleikkuri pysähtyy, sammuta

leikkuri vapauttamalla kahva, odota terän pysähtymistä ennen kuin yrität avata tukoksen tai poistaa mitään kannen alta.

u Pidä kädet ja jalat poissa leikkausal-

ueelta.

u Pidä terät terävinä. Käytä aina suo-

jakäsineitä käsitellessäsi ruohonleikkurin terää.

u Jos käytät keräyssäiliötä, tarkista

säännöllisesti, ettei se ole kulunut tai rikkoutunut. Jos keräyssäiliö on hyvin kulunut, vaihda se uuteen turvallisuuden vuoksi.

u Ole erittäin varovainen vetäessäsi ruo-

honleikkuria taaksepäin itseäsi kohti.

u Älä aseta käsiä tai jalkoja ruohonleik-

kurin lähelle tai sen alle. Pysy loitolla laitteen poistoaukosta.

u Poista ruohonleikkurin aiotulta käyt-

töalueelta kivet, puunpalaset, johdot, lelut, luut ja muut esineet, jotka terä voisi heittää suurella nopeudella. Terän heittämät esineet voivat aiheuttaa vakavia henkilövahinkoja. Pysy kahvan takana moottorin käydessä.

u Älä käytä ruohonleikkuria avojaloin tai

avonaisten sandaalien kanssa. Käytä aina riittäviä turvajalkineita.

u Älä vedä ruohonleikkuria taaksepäin,

ellei se ole täysin välttämätöntä.

(Alkuperäisten ohjeiden käännös)

SUOMI

Katso aina alas ja taaksesi ennen

siirtymistä taaksepäin ja sen aikana.

u Älä koskaan suuntaa laitteen poisto-

aukkoa ketään kohti. Vältä poistoau-

kon suuntaamista seinää tai muuta

estettä kohti. Materiaalia voi kimmota

takaisin käyttäjää kohti. Sammuta

ruohonleikkuri ja pysäytä terä vapaut-

tamalla työntöaisa ennen kuin ylität

sorapintaisen alueen.

u Älä käytä ruohonleikkuria, elleivät

keräyssäiliö, poistoaukon suojus,

takasuojus ja muut turvalaitteet ole

paikoillaan ja kunnossa. Tarkista aika

ajoin kaikki suojukset ja turvalaitteet ja

varmista, että ne ovat hyvässä käyt-

tökunnossa ja toimivat oikein. Vaihda

vahingoittunut suojus tai muu turvalaite

ennen laitteen käytön jatkamista.

u Älä koskaan jätä käynnissä olevaa

ruohonleikkuria ilman valvontaa.

u Pysäytä moottori vapauttamalla kahva,

odota, että terä pysähtyy kokonaan,

ennen kuin puhdistat ruohonleikkurin

tai poistoaukon suojuksen, irrotat

ruohonkeräyspussin tai kun poistut

ruohonleikkurin luota tai teet säätöjä,

korjauksia tai tarkastuksia.

u Käytä ruohonleikkuria vain päivänva-

lossa tai hyvässä keinovalossa niin,

että terän tiellä olevat esineet näkyvät

selvästi ruohonleikkurin käyttöalueelle.

u Ruohonleikkuria ei saa käyttää alkoho-

lin tai huumeiden vaikutuksen alaisena

tai väsyneenä tai sairaana. Pysy aina

valppaana, tarkkaile toimenpiteitäsi ja

käytä tervettä järkeä.

u Vältä vaarallisia ympäristöjä. Älä käytä

ruohonleikkuria kostealla tai märällä

nurmikolla tai sateessa. Varmista aina

tukeva jalansija. Kävele, älä juokse.

u Jos ruohonleikkuri alkaa täristä

epätavallisesti, vapauta kahva, odota terän pysähtymistä ja tarkista heti tärinän syy. Tärinä on yleensä merkki ongelmista. Tutustu vianmääritysohjeisiin saadaksesi selville syyn epätavalliseen tärinään.

u Käytä aina asianmukaisia suojalaseja

ja hengityssuojainta ruohonleikkuria käyttäessäsi.

u Sellaisten lisävarusteiden tai -lait-

teiden käyttö, joita ei ole suositeltu käytettäväksi ruohonleikkurin kanssa, saattaa johtaa vaaratilanteeseen. Käytä vain BLACK+DECKERin hyväksymiä lisävarusteita.

u Älä kurkota ruohonleikkurin käytön

aikana. Seiso aina tukevasti ja tasapainossa ruohonleikkurin käytön aikana.

u Leikkaa ruoho rinteen korkeussuun-

taan nähden poikittain, älä koskaan ylhäältä alas tai päinvastoin. Ole erityisen varovainen vaihtaessasi suuntaa rinteessä.

u Varo koloja, kumpuja, kiviä tai muita

näkymättömiä esineitä. Epätasainen maasto voi aiheuttaa liukastumisen tai kaatumisen. Pitkä ruoho voi peittää esteitä.

u Älä leikkaa märkää ruohoa tai leikkaa

hyvin jyrkissä rinteissä. Epävakaa asento voi aiheuttaa liukastumisen tai kaatumisen.

u Älä leikkaa nurmikkoa aivan kuopan,

ojan tai pengerryksen lähellä.

Voit menettää tasapainon tai jalka voi

luistaa.

u Anna leikkurin aina jäähtyä ennen

varastointia.

Irrota pistoke liittimestä:

u Kun jätät koneen ilman valvontaa. u Ennen kuin aloitat tukosten puhdista-

misen.

SUOMI

(Alkuperäisten ohjeiden käännös)

u Ennen leikkurin tarkastusta, puhdis-

tusta, huoltoa tai säätöä.

Muiden henkilöiden turvallisuus

u Tämä laite ei ole tarkoitettu hen-

kilöiden (mukaan lukien lapset)

käytettäväksi, joiden fyysiset, sensori-

set tai henkiset kyvyt tai kokemus ja

tietämys ovat rajalliset. Heidän turval-

lisuudestaan tulee huolehtia heistä

vastuussa oleva henkilö tai paikalla

tulee olla henkilö, joka neuvoo miten

laitetta tulee käyttää.

u Lapsia on valvottava ja estettävä leik-

kimästä laitteella.

u Kun ruohonleikkuri on osunut johonkin.

Tarkista laite vaurioiden varalta ja

korjaa tarvittaessa.

Muut riskit

Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdollisia työkalua käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön. Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näitä ovat:

u Pyörivien tai liikkuvien osien kosket-

tamisen aiheuttamat vahingot.

u Osia, teriä tai lisävarusteita vaihdet-

taessa aiheutuneet vahingot.

u Työkalun pitkäaikaisen käytön

aiheuttamat vahingot. Varmista, että

pidät säännöllisesti taukoja työkalun

pitkäaikaisen käytön aikana.

u Kuulon heikkeneminen. u Työkalua käytettäessä (esimerkiksi

puuta, erityisesti tammea, pyökkiä ja

MDF-levyjä, käsiteltäessä) syntyneen

pölyn sisäänhengityksen aiheuttamat

terveysriskit).

u Jos leikkurin käyttö kosteassa

ympäristössä on välttämätöntä, käytä vikavirtasuojakytkintä (RCD), jonka laukaisuvirta on korkeintaan 30 mA. Tämä vähentää sähköiskun vaaraa.

u Älä koskaan nosta tai kuljeta laitetta

sen moottorin ollessa käynnissä.

Varoitusmerkit

Työkaluun on merkitty päivämääräkoodi sekä seuraavat varoitusmerkit:

Varoitus! Lue käyttöohje ennen laitteen käyttöönottoa.

Älä käytä laitetta sateessa tai erittäin kosteissa olosuhteissa.

Varo teräviä teriä. Terien kierto jatkuu senkin jälkeen, kun moottori on sammutettu. Irrota verkkojohto pistorasiasta ennen huoltamista tai jos verkkojohto on vaurioitunut.

Varo sinkoilevia esineitä. Pidä sivulliset poissa leikkausalueelta.

Käytä asianmukaisia suojalaseja.

Käytä asianmukaisia kuulonsuojaimia.

Terien liike jatkuu vielä hetken moottorin sammuttamisen jälkeen.

Pidä virtajohto poissa leikkaavien terien tieltä.

Direktiivin 2000/14/EY mukainen taattu ääniteho.

100

BLACK+DECKER LM2000-QS User manual

Specifications and Main Features

Frequently Asked Questions

User Manual
