Page 1
www.blackanddecker.eu
5 4
2 1
3
Upozornění !
Určeno pro kutily.
509111-00 CZ
KG2000
KG2001
Page 2
9
5 7
9
6
8
8
10
AB
14
11
6
12
13
11
6
CD
2
Page 3
14
12
11
6
14
12
11
15 14 12
6
4
EF
3
Page 4
ČEŠTINA
Použití výrobku
Vaše úhlová bruska Black & Decker je určena k řezání kovu
a zdiva pomocí vhodného typu řezacího nebo brusného
kotouče. Toto nářadí je určeno pro domácí použití.
Bezpečnostní pokyny
• Varování! Při použití elektrického nářadí napájeného
z elektrické sítě musí být pečlivě dodržovány
základní bezpečnostní pokyny včetně pokynů
uvedených v tomto návodu, abyste snížili riziko
vzniku poranění nebo materiálních škod.
• Před použitím tohoto výrobku si řádně prostudujte
celý návod.
• Tento návod si uschovejte.
• Před prováděním údržby, opravou nebo seřizováním,
vytáhněte zástrčku přívodní síťové šňůry ze
zásuvky.
Udržujte čistotu v pracovním prostoru
Nepořádek na pracovišti nebo na pracovní ploše může
vést k úrazu.
Berte ohled na okolí pracovní plochy
Nevystavujte nářadí dešti. Nepracujte s nářadím
v podmínkách s vysokou vlhkostí. Zajistěte si kvalitní
osvětlení pracovní plochy. Nepoužívejte nářadí na
místech, kde hrozí riziko vzniku požáru nebo exploze,
například v blízkosti hořlavých kapalin a plynů.
Chraňte nářadí před dětmi.
Nedovolte dětem, ostatním osobám nebo zvířatům, aby
se dostaly do blízkosti nářadí a aby se dotýkaly nářadí
nebo napájecího kabelu.
Vhodně se oblékejte
Nenoste volné oblečení nebo šperky, mohou být
zachyceny pohybujícími se částmi. Jestliže pracujete
venku, používejte pokud možno gumové rukavice
a neklouzavou obuv. Jestliže máte dlouhé vlasy,
používejte vhodnou pokrývku hlavy.
Ochrana obsluhy
Používejte vždy ochranné brýle. Pokud se při vaší činnosti
vytváří prach nebo drobné poletující částice, používejte
masku nebo prachový fi ltr. Používejte ochranu sluchu.
Ochrana proti úrazu elektrickým proudem
Zabraňte kontaktu těla s uzemněnými povrchy (např. potrubí,
radiátory, sporáky a chladničky). Elektrická bezpečnost
může být dále zvýšena použitím vysoce citlivého zařízení
(30 mA / 30 mS) pro zbytkový proud (RCD).
Nepřekážejte sami sobě
Při práci vždy dodržujte správný a stabilní postoj.
Buďte pozorní
Stále sledujte, co provádíte. Přemýšlejte. Pokud jste
unavení, ukončete práci s nářadím.
Upněte si řádně obrobek
K upnutí obrobku používejte svorky nebo svěrák. Zajistíte
větší bezpečnost při práci pokud budete provádět obsluhu
nářadí oběma rukama.
Připojení zařízení pro odsávání prachu
Pokud je zařízení vybaveno adapterem pro připojení
zařízení k zachytávání prachu, zajistěte jeho správné
připojení a řádnou funkci.
Odstraňte z nářadí seřizovací přípravky a klíče
Před prací s nářadím vždy zkontrolujte, zda jsou z něho
odstraněny utahovací a seřizovací klíče.
Prodlužovací kabely
Před použitím tyto kabely prohlédněte a pokud jsou
poškozené, tak je vyměňte. Pokud používáte nářadí
venku, používejte pouze prodlužovací kabely určené pro
venkovní použití. Lze použít až 30 m dlouhý prodlužovací
kabel Black & Decker, aniž dojde ke ztrátě dodávaného
výkonu.
Používejte pouze vhodné nářadí
Použití tohoto nářadí je popsáno v tomto návodu.
Nepřetěžujte malá nářadí nebo přídavná zařízení při
práci, která jsou určena pro výkonnější nářadí. Práce je
účinnější a bezpečnější, pokud používáte nářadí a nástroje
k účelům, k nimž jsou určeny. Nářadí nepřetěžujte. Nářadí
nepoužívejte k účelům, pro které není konstruováno,
například nepoužívejte okružní pilu k řezání větví stromů
nebo kmenů.
Varování! Použití jiného příslušenství nebo přídavného
zařízení a provádění jiných pracovních operací, než je
doporučeno v tomto návodu, může způsobit poranění
uživatele.
Kontrola poškozených částí
Před každým použitím nářadí a napájecí kabel pečlivě
zkontrolujte, zda nejsou poškozeny. Zkontrolujte vychýlení
a uložení pohybujících se částí, opotřebované části a další
prvky, které mohou ovlivnit provoz nářadí. Ujistěte se, zda
bude nářadí řádně pracovat a zda bude řádně provádět
určenou funkci. Pokud je kterákoliv část nářadí vadná,
nebo je poškozena, nářadí nepoužívejte. Nepracuje-li
správně hlavní spínač, nářadí nepoužívejte. Vadné nebo
poškozené díly přenechejte k opravě autorizovanému
servisu. Neprovádějte neodborné opravy sami.
Odpojte napájecí kabel
Před výměnou kterýchkoliv částí, příslušenství či jiných
připojených součástí, před prováděním servisu nebo
pokud nářadí nepoužíváte, odpojte je od elektrické sítě.
Zabraňte neúmyslnému spuštění
Nepřenášejte nářadí s prstem na hlavním spínači.
Před připojením napájecího kabelu k síti se ujistěte, zda
je nářadí vypnuto.
Nepoškozujte napájecí kabel
Nikdy nepřenášejte nářadí uchopením za napájecí
přívodní kabel a při vytahování ze zásuvky za tento kabel
netahejte. Chraňte kabel před vysokými teplotami, oleji
a ostrými hranami.
Uskladnění nářadí.
Pokud nářadí nepoužíváte, mělo by být uskladněno
na suchém místě a uzamčeno nebo jinak vhodně
zabezpečeno mimo dosah dětí.
Údržbu provádějte pečlivě
Ostří nástrojů udržujte nabroušené a čisté, docílíte tím
bezpečnější provoz a vyšší výkonnost. Při údržbě a výměně
příslušenství se řiďte pokyny. Rukojeti a vypínače udržujte
suché, čisté a zbavené mastnot.
Opravy.
Toto nářadí odpovídá platným bezpečnostním předpisům.
Opravy by měly být prováděny kvalifi kovanými servisními
mechaniky s použitím originálních náhradních dílů;
v ostatních případech může dojít k nebezpečnému
ohrožení uživatele.
4
Page 5
Elektrická bezpečnost
Další bezpečnostní pokyny pro úhlové brusky
Toto nářadí je chráněno dvojitou izolací; proto
není nutné použití zemnícího vodiče. Vždy
zkontrolujte, zda napětí zdroje odpovídá
velikosti napětí uvedené na výkonovém štítku
přístroje.
Před použitím nářadí pročtěte pečlivě tento
návod.
Při práci se zařízením používejte bezpečnostní
nebo ochranné brýle.
Při práci se zařízením používejte ochranu
sluchu.
• Při práci v prašném prostředí zkontrolujte, zda
jsou větrací otvory čisté. Pokud je třeba odstranit
prachové nánosy, odpojte nejdříve přívodní kabel
ze sítě. K čištění používejte měkký kartáč nebo
vlhký hadřík, nikoliv kovové předměty, zabráníte tím
poškození vnitřních částí.
• Brusné a řezací materiály skladujte na suchém místě,
při skladování a manipulaci s nimi postupujte podle
pokynů výrobce.

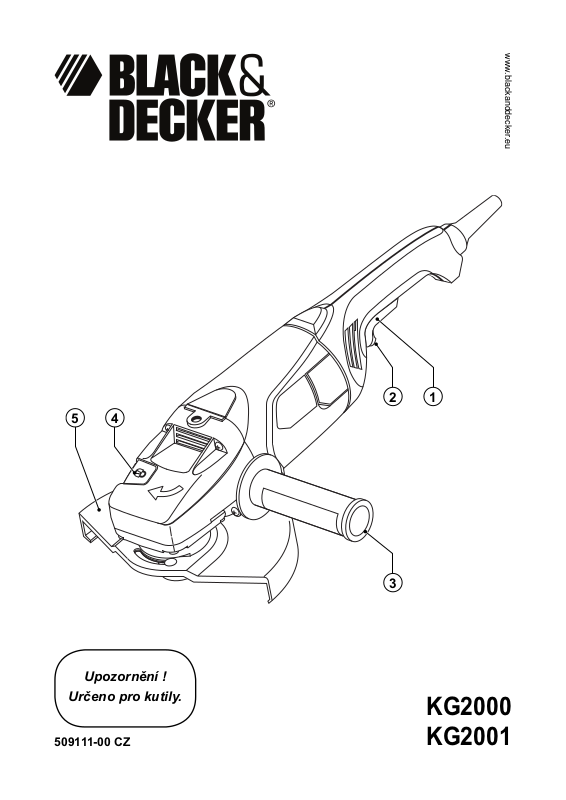

Popis
Toto nářadí se skládá z několika nebo všech následujících
částí.
1. Hlavní vypínač Zap/vyp
2. Pojistné tlačítko
3. Boční rukojeť
4. Zámek hřídele
5. Ochranný kryt
• Při práci s tímto nářadím vždy požívejte prostředky
k ochraně zraku a sluchu.
• Používejte osobní ochranné pomůcky jako respirátor,
pracovní rukavice, přilbu a zástěru.
• Neřezejte nebo nebruste lehké kovy s obsahem
magnezia vyšším než 80%, protože tento druh kovu
je hořlavý.
• Používejte výhradně řezací a brusné kotouče
a ostatní příslušenství doporučená tímto návodem.
• Zkontrolujte, zda jsou maximální otáčky kotouče
vyšší než volnoběžné otáčky nářadí.
• Nepoužívejte brusné a řezací kotouče, které
neodpovídají rozměrům uvedeným v technických
údajích. Nepoužívejte samostatné redukční vložky
nebo adaptéry a neprovádějte neodborné úpravy
k přizpůsobení rozměru otvoru kotouče.
• Neřezejte obrobky vyžadující maximální hloubku
řezu překračující hloubku řezného nástroje.
• Řezací kotouče nepoužívejte pro boční broušení.
• Před použitím brusné a řezací kotouče vždy
zkontrolujte. Nepoužívejte odštípnuté, prasklé nebo
jinak poškozené kotouče.
• Zajistěte, aby byl brusný díl před použitím správně
nasazen a dotažen a nářadí poté ponechejte
v bezpečné poloze běžet naprázdno po dobu
30 sekund , pokud se objeví značné vibrace nebo
jiná závada, nářadí okamžitě zastavte. V případě
výskytu závady se pokuste odhalit její příčinu.
• Zkontrolujte, zda jsou použity podložky v případě,
že jsou dodávány s lepenými brusnými materiály.
• Při použití kotouče se závitem v otvoru
zkontrolujte zda je délka závitu vzhledem
ke šroubu dostatečná.
• Nikdy nepoužívejte nářadí bez krytu
• Zkontrolujte, že je obrobek správně zajištěn.
• Na brusný nebo řezný kotouč nevyvíjejte boční
přítlak.
• Zkontrolujte, zda jiskry vznikající při práci s nářadím
nemohou způsobit popálení osob nebo vznícení
hořlavých materiálů.
• Nezapomeňte, že po vypnutí nářadí se kotouč ještě
určitou dobu otáčí.
Sestavení
Varování! Ujistěte se, zda je nářadí vypnuto a zda je
napájecí kabel odpojen od zásuvky.
Nasazení a sejmutí ochranného krytu (obr. A)
Nasazení
• Položte nářadí na stůl tak, aby byla hřídel (6) otočena
vzhůru.
• Kryt (5) nasaďte způsobem znázorněným na
obrázku.
• Srovnejte otvory stavitelné destičky (7) s otvory pro
šrouby (8).
• Ochranný kryt přitlačte dolů a do otvorů zasuňte
šrouby (9).
• Šrouby dotáhněte.
Sejmutí
• Odšroubujte šrouby (9).
• Ochranný kryt nářadí sejměte.
Varování! Nikdy nepoužívejte nářadí bez krytu.
Nastavení ochranného krytu (obr. B)
Kryt lze otočit o 180°.
• Povolte šrouby (9) a matici (10).
• Otočte krytem podle potřeby.
• Šrouby a matici opět dotáhněte.
Upevnění boční rukojeti
• Do jednoho z montážních otvorů našroubujte boční
rukojeť (3).
Varování! Vždy používejte boční rukojeť.
Nasazení a sejmutí brusného nebo řezacího kotouče
(obr. C - F)
Pro určitý typ operací používejte vždy vhodný typ
kotouče. Vždy používejte kotouče správné velikosti
a správného průměru středového otvoru (viz technická
data). Maximální šíře brusného kotouče je 6 mm, řezacího
kotouče 3,5 mm.
Nasazení
• Výše popsaným způsobem nasaďte kryt.
• Vnitřní přírubu (11) nasaďte na hřídel (6) podle
5
Page 6
obrázku (obr. C). Zkontrolujte, zda příruba správně
dosedá na ploché části hřídele.
• Kotouč (12) nasuňte na hřídel (6) podle obrázku (obr. D).
Disk se zvýšeným středem (13) umístěte vyvýšenou
částí směrem k vnitřní přírubě.
• Zkontrolujte, zda kotouč správně dosedá na vnitřní
přírubu.
• Na hřídel nasaďte vnější přírubu (14). Při upevňování
brusného kotouče musí vyvýšený střed vnější příruby
směřovat ke kotouči (A na obr. E). Při upevňování
řezacího kotouče musí vyvýšený střed vnější příruby
směřovat od kotouče (B na obr. E).
• Zámek hřídele (4) podržte stisknutý a vnější přírubu
pomocí klíče (15) dotáhněte (obr. F).
Doplňková údržba
Při práci s kovem se za extrémních podmínek
může v obalu stroje hromadit vodivý prach. To
může mít za následek snížení izolace zařízení a
může dojít k úrazu elektrickým proudem.
Usazování kovových částic uvnitř zařízení zabráníte
pravidelným denním čištěním ventilačních otvorů.
• Odpojte elektrický přívod zařízení.
• Větrací štěrbiny profoukněte suchým stlačeným
vzduchem.
Při provádění této údržby používejte ochranné
brýle.
Sejmutí
• Stlačte zámek hřídele (4) a uvolněte vnější přírubu
(14) pomocí klíče (15) (obr. F).
• Sejměte vnější přírubu (14) a kotouč (12).
Použití
• Varování! Nechejte nářadí pracovat jeho vlastním
tempem. Zamezte přetěžování nářadí.
• Kontrolujte polohu přívodního kabelu, aby nedošlo
k jeho proříznutí.
• Buďte připraveni na proud jisker až se kotouč dotkne
obrobku.
• Nářadí držte vždy tak, aby kryt zajišťoval Vaši
maximální ochranu.
Zapnutí a vypnutí
• Nářadí zapneme tak, že stiskneme pojistné tlačítko
(2) a poté zmáčkneme hlavní spínač zap/vyp (1).
• Chcete-li nářadí vypnout, uvolněte hlavní spínač (1).
Varování! Nevypínejte nářadí pokud je v záběru.
Rady pro optimální použití nářadí
• Nářadí držte pevně jednou rukou za boční rukojeť
a druhou rukou za hlavní rukojeť.
• Při broušení udržujte mezi kotoučem a povrchem
obrobku úhel přibližně 15°.
Údržba
Vaše nářadí bylo navrženo tak, aby mělo dlouhou
životnost společně s minimálními nároky na údržbu. Jeho
dlouhodobý bezproblémový chod závisí na řádné údržbě
nářadí a pravidelném čištění.
• Pomocí měkkého kartáče nebo suchého hadříku
pravidelně čistěte větrací drážky na nářadí.
• Pomocí vlhkého hadříku pravidelně čistěte kryt
motoru. K čištění nepoužívejte čistící prostředky
s obsahem brusných částic a rozpouštědla.
Doplňující bezpečnostní pokyny
• Při práci s kovem zajistěte, aby byl založen proudový
chránič (RCD), aby bylo zabráněno zbytkovému
riziku způsobenému kovovými pilinami.
• Pokud RCD vypíná napájení, dopravte zařízení
autorizovanému servisnímu zástupci.
Ochrana životního prostředí
Třídění odpadu. Tento výrobek nesmí být
likvidován spolu s běžným komunálním
odpadem.
Pokud nebudete nářadí Black & Decker dále používat
nebo přejete-li si nářadí nahradit novým, nelikvidujte
toto nářadí v běžném komunálním odpadu. Odevzdejte
výrobek do místní sběrny tříděného odpadu.
Tříděný odpad umožňuje recyklaci a opětovné
využití použitých výrobků a obalových
materiálů. Opětovné použití recyklovaných
materiálů pomáhá chránit životní prostředí před
znečištěním a snižuje spotřebu surovin.
Místní předpisy mohou upravovat způsob likvidace
domácích elektrických spotřebičů v místních sběrnách
nebo v místě nákupu výrobku.
Po ukončení životnosti výrobků Black & Decker, poskytuje
společnost Black & Decker možnost recyklace těchto
výrobků. Chcete-li využít této služby, dopravte prosím
Vaše nepotřebné výrobky do značkového servisu, kde
na vlastní náklady zajistí jejich recyklaci a ekologické
zpracování.
Adresu nejbližšího značkového servisu naleznete u svého
značkového prodejce Black & Decker na adrese, která
je uvedena v tomto návodu. Přehled autorizovaných
servisů Black & Decker a rovněž další informace, týkající
se našeho poprodejního servisu, můžete nalézt také na
internetové adrese: www.2helpU.com
Technické údaje
KG2000 KG2001
Napájecí napětí V
Příkon W 2 000 2 000
Otáčky naprázdno min
Průměr kotouče mm 230 180
Otvor kotouče mm 22 22
Hřídel M14 M14
Hmotnost kg 7 7
230 230
AC
-1
6 500 8 400
6
Page 7
ES Prohlášení o shodě
Společnost Black & Decker prohlašuje, že tyto produkty
odpovídají směrnicím:
98/37/EC, 89/336/EEC, 73/23/EEC, EN 50144,
EN 55014
L
(akustický tlak) 86,6 dB(A)
pA
L
(akustický výkon) 102.7 dB(A)
WA
vibrace přenášené na obsluhu 2,9 m/s
Kevin Hewitt
Technický a vývojový ředitel
Spennymoor, County Durham DL16 6JG,
United Kingdom
2
7
Page 8
Politika služby zákazníkům
Spokojenost zákazníka s výrobkem a servisem
je náš nejvyšší cíl.
Kdykoli budete potřebovat radu či pomoc,
obraťte se s důvěrou na nejbližší servis
Black & Decker, kde Vám vyškolený personál
poskytne naše služby na nejvyšší úrovni.
povolané tvoří personál pověřených
servisních středisek Black & Decker,
která jsou autorizována k provádění
záručních oprav.
Navíc servis Black & Decker poskytuje na
veškeré provedené opravy a vyměněné náhradní
díly další servisní záruční lhůtu 6 měsíců.
Záruka Black & Decker 2 roky
Blahopřejeme Vám ke koupi tohoto kvalitního
výrobku Black & Decker.
Náš závazek ke kvalitě v sobě samozřejmě
zahrnuje také naše služby zákazníkům.
Proto nabízíme záruční lhůtu daleko přesahující
minimální požadavky vyplývající ze zákona.
Kvalita tohoto přístroje nám umožňuje nabídnout
Vám záruční lhůtu po dobu 24 měsíců.
Objeví-li se jakékoliv materiálové nebo výrobní
vady v průběhu 24 měsíců záruční lhůty,
garantujeme jejich bezplatné odstranění
případně, dle našeho uvážení, bezplatnou
výměnu přístroje za následujících podmínek:
• Přístroj bude dopraven (spolu s originálním
záručním listem Black & Decker a s dokladem
o nákupu) do jednoho z pověřených
servisních středisek Black & Decker, která
jsou autorizována k provádění záručních
oprav.
Záruka se nevztahuje na spotřební příslušenství
(vrtáky, šroubovací nástavce, pilové kotouče,
hoblovací nože, brusné kotouče, pilové listy,
brusný papír a pod.).
Black & Decker nabízí rozsáhlou síť
autorizovaných servisních opraven a sběrných
středisek, jejichž seznam naleznete na záručním
listu.
Black & Decker
Klášterského 2
143 00 Praha 4 - Modřany
Česká republika
Tel.: +420 244 402 450
Fax: +420 241 770 204
recepce@blackanddecker.cz
Právo na případné změny vyhrazeno.
02/2007
• Přístroj byl používán pouze s originálním příslušenstvím či přídavnými
zařízeními a příslušenstvím BBW
či Piranha, které je výslovně
doporučeno jako vhodné k používání
spolu s přístroji Black & Decker.
• Přístroj byl používán a udržován
v souladu s návodem k obsluze.
• Přístroj nevykazuje žádné příčiny
poškození způsobené opotřebením.
• Motor přístroje nebyl přetěžován
a nejsou patrné žádné známky
poškození vnějšími vlivy.
• Do přístroje nebylo zasahováno
nepovolanou osobou. Osoby
zst00043946 - 03-05-2007
8
Page 9
BLACK & DECKER
Klášterského 2
143 00 Praha 412 – Modřany
Česká Republika
Tel.: 00420 2 444 02 450
00420 2 417 76 655,6 Fax: 00420 2 417 70 204
Servis: 00420 2 444 03 247
www.blackanddecker.cz
www.dewalt.cz
recepce@blackanddecker.cz
BAND SERVIS
K Pasekám 4440
760 01 Zlín
Tel.: 00420 577 008 550,1 Fax: 00420 577 008 559
www.bandservis.cz
bandservis@bandservis.cz
BLACK & DECKER
Stará Vajnorská cesta 8
831 04 Bratislava
Slovenská republika
Tel.: 00421 2 446 38 121,3 Fax: 00421 2 446 38 122
www.blackanddecker.sk
www.dewalt.sk
informacie@blackanddecker.sk
BAND SERVIS
Paulínska 22
917 01 Trnava
Tel.: 00421 33 551 10 63 Fax: 00421 33 551 26 24
www.bandservis.sk
p.talajka@bandservis.sk
BAND SERVIS
Garbiarska 5
040 01 Košice
Tel.: 00421 55 623 31 55
bandserviske@zoznam.sk
9
Page 10
KG2001 - - - - A ANGLE GRINDER 1
10
©
Page 11
CZ ZÁRUČNÍ LIST
PL KARTA GWARANCYJNA
H JÓTÁLLÁSI JEGY
SK ZÁRUČNÝ LIST
CZ
H
měsíců
hónap
24
PL
SK
miesiące
mesiacov
CZ
H
PL
SK
Výrobní kód Datum prodeje
Razítko prodejny
Podpis
Pecsét helye
Gyári szám A vásárlás napja
Aláírás
Stempel
Numer seryjny Data sprzedaży
Podpis
Pečiatka predajne
Číslo série Dátum predaja
Podpis
Page 12
CZ
Adresy servisu
Band Servis
Klášterského 2
CZ-14300 Praha 4
Tel.: 00420 2 444 03 247
Fax: 00420 2 417 70 204
Band Servis
K Pasekám 4440
CZ-76001 Zlín
Tel.: 00420 577 008 550,1
Fax: 00420 577 008 559
http://www.bandservis.cz
H
Black & Decker Központi
Garanciális-és Márkaszerviz
1163 Budapest
(Sashalom) Thököly út 17.
Tel.: 403-2260
Fax: 404-0014
PL
Adres serwisu centralnego
ERPATECH
ul. Obozowa 61
01-418 Warszawa
Tel.: 022-8620808
Fax: 022-8620809
CZ
Dokumentace záruční opravy
H
A garanciális javitás dokumentálása
SK
Adresa servisu
Band Servis
Paulínska ul. 22
SK-91701 Trnava
Tel.: 00421 33 551 10 63
Fax: 00421 33 551 26 24
PL
Przebieg napraw gwarancyjnych
SK
Záznamy o záručných opravách
CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko
Podpis
H Sorszám Bejelentés időpontja Javítási időpont Javitási
Jótállás új határideje
munkalapszám
Hiba jelleg
oka
PL Nr. Data zgłoszenia Data naprawy Nr. zlecenia Przebieg
naprawy
SK Číslo
dodávky
Dátum nahlásenia Dátum opravy Číslo
objednávky
Popis
poruchy
Pecsét
Aláírás
Stempel
Podpis
Pečiatka
Podpis
02/07
Loading...
