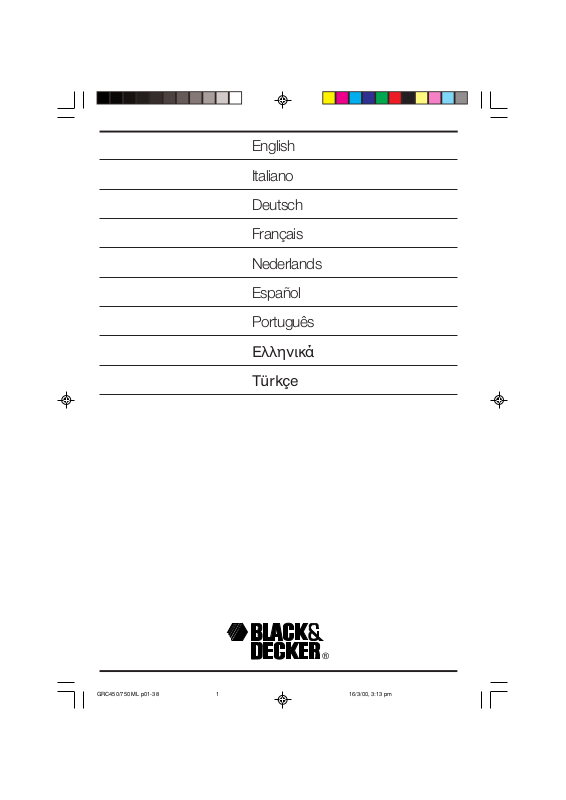

English

Italiano

Deutsch

Français

Nederlands

Español

Português

Eλληνικά

Türkçe

GRC450/750 ML p01-38 16/3/00, 3:13 pm1

Rotary Lawnmower GRC450/GRC750

Congratulations!

On your purchase of your Black & Decker rotary lawnmower.

This user manual provides important operating and maintenance instructions for all of the cordless rotary mowers in the Black & Decker GRC450 and GRC750 ranges.

Know your mower

Read all of this manual carefully, observing all the recommended safety instructions before, during and after using your mower, and maintain your mower in good working order.

Familiarise yourself with the controls on your mower before attempting to operate it, but above all, be sure you know how to stop your mower in an emergency.

Retain this user manual and all other literature supplied with your mower for future reference.

Safety instructions

Training

• Never allow children or persons who are

unfamiliar with this type of mower to use it, nor anyone who has not read this user manual.

Do not allow children, animals or

6m / 20ft

• Remember that the operator is

Preparation

• To protect your feet, always wear stout

• Rubber or man-made footwear will

• Do not operate your mower barefoot or

• Use protective equipment. Wear safety

other persons near your mower when in use - always keep them

360

at least 6m (20ft) away from the cutting area.

responsible for accidents or hazards occurring to other people or their property.

shoes or boots - freshly cut grass is damp and slippery.

enhance your safety.

in open sandals.

spectacles or goggles whilst operating your mower. Use ear protection if the sound level seems uncomfortable when using your mower.

User manual

• Use a face mask if dusty.

• Wear long trousers to protect your legs -

any debris left on the lawn or cutting path may be picked up and ejected by the blades.

• Do not operate your mower in gaseous

explosive atmospheres.

• Always be sure your mower is in a safe

operating condition.

• Before using your mower, remove the

safety key and visually check that the blade, blade nut and cutter assembly are not worn or damaged. Damaged blades and worn blade nuts must be replaced. Also check that the blade nut is securely fastened.

• Always check that your lawn or cutting

path is clear of all sticks, stones, wire and other debris. Contact with such debris may be dangerous or may damage your mower and could be thrown by the blade.

Operation

• When tilting the handle downwards (or to

the side) to start your mower, do not tilt it more than is absolutely necessary. Always ensure that both hands are in the operating position and feet are well away from the blades before returning your mower to the ground.

Your mower will continue to run for a short time after releasing the switch lever. Always allow your mower to stop on its own.

• Release the switch lever to turn your

mower off and remove the safety key:

• Whenever you leave your mower

unattended.

• Before checking, cleaning, adjusting

or working on your mower.

• Before clearing a blockage.

• If your mower starts to vibrate

abnormally (check immediately).

• After striking a foreign object, inspect

your mower for damage and make repairs as necessary.

• Avoid accidental starting. Ensure the

switch is off then inserting the safety key.

GRC450/750 ML p01-38 16/3/00, 3:13 pm2

• Never run your mower whilst lying on its

side or attempt to stop the blade always allow it to stop on its own.

• Do not put hands or feet near or under

rotating parts.

• Keep clear of discharge openings at all

times.

• Start your mower carefully according to

the instructions and with your feet well away from the blade.

• Do not use your mower in the rain and

do not allow it to get wet. Avoid using your mower in wet grass, if possible.

• Use your mower only in daylight or good

artificial light.

• Do not pull your mower towards you or

walk backwards when in operation.

• Do not cross gravel paths or roads whilst

the blade is rotating.

• Always be sure of your footing,

particularly on slopes.

• Always cut across the face of slopes, never

up and down. Exercise extreme caution when changing direction on slopes.

• Do not cut excessively steep slopes and

always wear non-slip footwear.

• Check the grassbox for wear or damage

and replace if necessary.

• Walk, never run. Do not force your mower.

• Never pick up or carry your mower while

the motor is running.

• Ensure the blade has stopped rotating

and take extreme care before lifting your mower for and during transportation.

• Never operate your mower with defective

guards or shields.

• When transporting your mower, always

remove the safety key, adjust the cut height setting to a mid position and take extreme care when lifting.

Maintenance and storage

• Store your mower in a dry place when

not in use, remove the safety key and place out of the reach of children.

• Do not use solvents or cleaning fluids to

clean your mower - use a blunt scraper to remove grass and dirt. Always remove the safety key before cleaning.

• Do not charge or store your mower

outdoors.

• Do not operate your mower if any parts

are defective; discard all defective parts and fit new parts before use.

ENGLISH

• Replace worn or damaged parts for

safety.

• Keep all nuts, bolts and screws tight to

be sure your mower is in a safe working condition.

• Use only Black & Decker recommended

replacement parts and accessories.

Black & Decker’s policy is one of continuous improvement to our products and, as such, we reserve the right to change product specifications without prior notice.

Features (Fig. A)

Your purchase of the Black & Decker

GRC450/GRC750 lawnmower gives you a product combining quality with modern design and the following features, to provide safe, efficient and easy mowing.

• Cordless - there is no need for extension

cables while mowing.

• Gasless - there is no need for petrol and

oil to buy, mix, store or transport.

• Clean - there are no emissions, the

mower is environmentally friendly.

• Rechargeable battery - provides reliable

power that will cut approx. 450m (GRC450) or 750m2 (GRC750).

• Easy to start - starts first time every time.

• Specially designed switch box and

safety key (23) to prevent accidental starting of the mower.

• Ergonomically designed upswept handle

for comfortable use and ease of pushing.

• A blade brake (autostop) for added

safety - stops the blade from rotating within 3 seconds once the switchbox lever is released.

• Large handle wing nuts for easy

assembly and storage.

• Three height of cut positions which

provides the flexibility to deal with most grass conditions.

• The in line wheels allowing cutting right

up to the edge of the lawn.

• Large capacity grassbox (30 litres) for

longer cutting periods.

• Easy grassbox removal.

GRC450/750 ML p01-38 16/3/00, 3:13 pm3

• Tough, durable plastic deck which will

not rust and contributes to low noise and low vibration.

• Powerful and efficient permanent magnet

motor which gives effective cutting and bagging in all reasonable conditions and a low noise level.

• The GRC450 will have a run time under

average cutting conditions of approximately 450m2. The GRC750 will have a run time under average cutting conditions of approximately 750m2. This run time will vary upwards and downwards dependant upon grass conditions, cut height used and push speed.

Height of cut adjustment (Fig. C)

Warning! Remove safety key before making any adjustments and give the blade

time to stop rotating; cutting blades are sharp.

Each of the two axle wheels has its own means of height adjustment which gives 3 cutting height positions.

• To select a height of cut, move the

wheels (3) into the slot required using the spring system (16).

• Fit the other three wheels in the same way.

To ensure an even cut, please make sure that all four wheels are placed in the same position.

Unpacking and assembly

Your mower carton contains:

• The mower and handle assembly.

• One hardware bag containing:

• Two safety keys (23).

• Instruction literature.

• Blade nut spanner (4).

• Charger (22).

• Battery strap (27).

• One grassbox assembly - see below for

assembly instructions.

Handle assembly (Fig. B)

Remove all the parts from the carton and familiarise yourself with the individual parts of your mower.

The main parts of your mower are your mower body (1) which comprises a motor cover (2), wheels (3) and grass flap (24).

The handle comprises the upper handle (5), cross bar (20), lower handle (6), switch box (7), switch lever (8), safety lock-off (9), cable clips (11) and wing nut and cup (12).

• Assemble left lower leg (6L) and right

lower leg (6R) onto cross member (20). Clip upper handle (5) over cross member ends, and fasten into place with nuts (12).

To assemble the lower handle (6) into the correct locations on your mower body (1), proceed as follows:

• Insert the lower handles into the two

holes in your mower body (1) and press down until secure. Secure in position using the screws supplied (13).

Grassbox assembly (Fig. D)

Read the safety instructions at the beginning of this manual before using this accessory.

• The grassbox is a two piece (14 & 15)

plastic construction which needs to be assembled before attaching it to your mower.

To assemble the grassbox, proceed as follows:

• Align both parts together.

• Clip in place.

Fitting the grassbox to your mower:

• The spring loaded grass flap is lifted and

Battery information

• The battery in your cordless lawnmower is a

• The battery has been charged at the factory,

the two arms on the front edge of the grassbox are located behind the two lugs rising up from the rear edge of the cutter deck (Fig. D3).

• The grass flap can now be released to

lock the grassbox into position.

Removing the grassbox from your mower:

The full grassbox may be removed by raising the grassflap and then either lifting the grassbox up and then resting it on the lawn, while the grassflap is gently lowered, leaving both hands free to gently lift the full grassbox.

12 volt or 24 volt sealed lead acid system. The battery employs an absorbed electrolyte and, can therefore, be stored in any position without fear of leakage.

however, it will be necessary to recharge the battery for a minimum of 8 hours to ensure full charge before initial use.

GRC450/750 ML p01-38 16/3/00, 3:13 pm4

• For optimal performance the battery should

be recharged after each use.

• For winter storage ensure:

• The mower is fully charged before storing.

• The temperature of the storage location is

below 25˚C.

• Storage duration is less than 6 months.

• Always store your mower in a dry and

cool location.

• Keep the mower and battery away from water,

heat sources (such as radiators, heaters, stoves etc.), flames or chemicals.

Charging instructions (Fig. E)

• Always charge your mower indoors in a

well ventilated area, where it is dry and protected from the weather.

• Charge mower in a location where the

temperature is more than 5˚C (41˚F) and below 40˚C (104˚F).

Warning! Do not attempt to charge non-rechargeable batteries.

To charge

• The battery on your mower can be

charged on the mower or can be removed and charged away from the mower if a mains socket is not at hand.

To charge the battery ON the mower

• Remove the safety key (23) and store in a

safe place away from children.

• Open the battery cover (2) by pressing in

the button at the front of the cover and hinge upwards.

• Disconnect the battery lead (red and

black) by pulling it from the connector.

• The red and black socket of the charger

is then connected to the red and black socket of the battery.

Note: The charger socket will fit one way only.

• Connect the charger to the mains socket

and switch on.

• The indicator on the charger will turn on.

This indicates that the battery is being charged.

•

The normal charge time is 24 to 30 hours.

• With the 12V, GRC450 unit, the red

indicator light will go out, to show a fully charged condition. A green light will now turn on to indicate a ‘maintenance’ charge mode.

• With the 24V, GRC750 unit, the

charging indicator will stay on as long as the unit is connected to a mains supply, and after the battery is charged,

ENGLISH

continue in ‘maintenance’ mode.

• It is safe to leave your battery on

charge until ready to use.

• Disconnect the charger from the battery

and connect the battery to the socket on the mower.

• Your mower is now ready for use.

To charge the battery OFF the mower

• Remove the safety key and open

battery cover as described above and disconnect the battery.

• Lift out battery out of the mower using

the carry handle.

• Charge as described above.

• After charging, replace in mower and

connect to the mower socket.

Important!

Recharge mower to a fulI charge immediately after use.

In order to get maximum performance from your mower with maximum battery life, it is important that you recharge the battery immediately after each use. Battery failure will occur if the mower is stored without having a full charge.

Recharge mower to a fulI charge for winter storage.

When preparing your mower for winter storage, it is important that it is recharged. Battery failure will occur if the mower is stored without having a full charge.

Battery disposal

When the mower’s battery requires replacing discharge the energy from the battery by running the mower until the motor stops. Remove the battery from the mower .

Warning: The battery may still have some residual charge even after the motor stops.

It is therefore necessary to protect against accidental short circuit of the battery terminals with uninsulated tools or materials of a conductive nature, such as, but not limited to steel wool or aluminium foil.

Batteries must be disposed of in a responsible manner.

This symbol indicates the lead acid battery contained within this unit must be disposed of properly and not discarded in everyday

household waste which may be disposed of in an incinerator or landfill site.

GRC450/750 ML p01-38 16/3/00, 3:13 pm5

Lead acid batteries can be harmful to the environment and can explode when exposed to fire. Do not incinerate.

The battery should be taken to a Black & Decker authorised service agent, your local dealer or your local recycling station. If necessary, contact your local authority for disposal information.

If the cutting performance begins to deteriorate, please refer to the “Fault finding” guide.

Warning! Do not cross battery leads when installing a new battery as this will cause the

blade to run in reverse until battery is discharged. When you attempt to recharge the battery, the charger circuit will be destroyed as soon as you connect the charger plug.

How to use your mower (Fig. F & G)

Observe all of the relevant warnings when using your mower.

Warning! Never attempt to operate your machine with one hand. You must guide your machine with both hands.

Safety key

• In order to prevent accidental start-up or

unauthorised use of your cordless mower, a removable safety key has been incorporated into the design of your mower. The mower will be completely disabled when this safety key has been removed from the mower.

Warning! Always remove the safety key from mower when leaving it unattended, even for a short period of time.

• Your safety key will be found in the

parts pack (plus one spare).

Starting

• Lift the fuse cover (21).

• Insert the safety key (23) into position

and push fully home.

• Close the fuse cover (21).

• Tilt the handle downwards to slightly

raise the front of the mower to reduce the risk of lawn damage whilst starting.

• Your mower is equipped with a special

on/off switch lever. To operate your mower, press the button on the switch box then pull the lever towards you. Hold in this position to keep the mower running.

• To turn the mower off, just release the

lever. The spring-loaded “snap-action” lever will relocate itself back into its original position inside the switch housing.

When you have finished using your machine we recommend that you clean all debris from it before putting it away. It is important to remove the safety key before cleaning. Please refer to the “Care and maintenance” section.

Note: To obtain the best results cut your lawn or grassed area regularly and do not cut when the grass is wet.

If, when grasscutting, loose grass is seen to be scattered from beneath the mower, the grassbag is probably full and should be emptied.

Blade maintenance

The steel blade is designed to give a fine finish in long or tough grass. The blade will continue to cut even when it has become blunt or burred. There is no need for it to be razor sharp.

If, however, because of damage or wear the cutting performance deteriorates, then your mower may require a new blade, or at least the existing blade to be sharpened.

We recommend that the steel blade is sharpened or a new blade fitted at the beginning of each season.

Replacement blades are available from Black & Decker service agents.

Warning! When fitting a new blade use only the Black & Decker replacement part

specified for your mower - do not attempt to fit any other blade.

Fitting a new blade (Fig. H)

Observe all the relevant warnings before changing the blade.

Warning! Remove safety key before changing the blade.

• Turn your machine over on its side so

that the underside of the cutter deck is exposed.

• Wear gloves to protect hands.

• Using a cloth placed over the blade or

heavy duty gloves to protect your hands, grip the blade and, using the spanner provided, loosen and remove the nut from the motor spindle. Turn the nut in an anticlockwise direction to loosen it.

• Remove nut (18), square washer (17),

clutch plate (16) and blade.

• To replace blade ensure the cutting

edges of the blade are closest to the ground and place blade onto the combined mount.

• Place the clutch plate over the shoulder

of the combined mount protruding

GRC450/750 ML p01-38 16/3/00, 3:13 pm6

through the blade. Ensure to align the inside edges with the outside edges of the blade.

• Place the square steel blade spacer on

the motor shaft aligning the inside flats with the shaft and engaging the outside edges with the plastic clutch plate. Engage nut on shaft and turn it clockwise to tighten.

• Ensure that removed parts are replaced

correctly before use, incorrect assembly may result in damage to your mower and reduced cutting performance.

Note: This unit is fitted with a clutch plate (16), between the blade nut and the blade, which must be assembled correctly at all times. Damaged blade assembly parts must be replaced before use.

Care and maintenance

The advice given in this section covers the general care and maintenance of the main body of your mower. Advice relating to the blades is given in “Maintenance of blades”. Advice relating to the maintenance and storage of the battery is given in “Battery information”.

• Always keep your mower clean and free from

grass cuttings, especially the underside of the cutter deck and the air vents.

• At the end of each cutting session we

recommend that the build up of grass on the underside of the cutter cover is removed using a blunt scraper. The spanner included with this mower may also be used for this purpose.

• Clean all plastic components with a damp

cloth.

Caution: Do not use solvents or cleaning fluids as these may damage the plastic components of your mower.

Overload protection (Fig. J)

• Your machine is fitted with overload

protection. If you work too quickly in long grass, or in heavy conditions, you may overload the motor. If this occurs, the safety key fuse will blow, causing the machine to stop.

• This is not a fault of the machine but a

safety device to protect your machine.

• When this occurs, remove the safety

key and inspect the fuse link. If link is broken, the fuse has blown and needs to be replaced with a new key. One of which is supplied as a spare in your parts pack. Alternatively, you can purchase a new key from any Black &

ENGLISH

Decker service centre.

To obtain the best results:

• Cut the grass regularly.

• Do not cut wet grass.

• When the grass is longer than 10cm

(4 inches), it is advisable to go over the lawn on a high cut setting and then finish using a lower setting.

Fault finding

If your mower does not operate correctly, use the table below to locate the problem.

Problem Solution

Mower does not run (a) Check to make sure the safety when switch lever key has been inserted correctly. is activated (b) Remove the safety key, turn

Mower stops when (a) Remove safety key. Turn your mowing mower over and check that blade

Mower runs but (a) Has battery been fully cutting performance charged? Re-charge battery is unsatisfactory (b) Battery may need replacing.

Mower is too hard (a) Raise cutting height to to push reduce drag on grass. Check

Mower is abnormally (a) Remove safety key. Turn unit noisy and vibrates on its side and check blade for

Warning! Always remove safety key before carrying out any inspection.

your mower over and check that the blade is free to turn. (c) Has battery been fully charged? Re-charge battery.

is free to turn. (b) Raise cutting height of wheels and start mower. (c) Has battery been fully charged. Re-charge battery. (d) Inspect safety key fuse link. If broken, the safety key has blown and requires replacement.

Refer to ‘Battery disposal’ section.

each wheel for ease of rotation.

damage. If damaged, replace with Black & Decker replacement blade. (b) If there is no visible damage to the blade or underside of the mower return to your local service agent.

GRC450/750 ML p01-38 16/3/00, 3:13 pm7

ENGLISH

Unwanted products and the environment

Should you find one day that your mower needs replacement, or is of no further use to you, think of the protection of the environment. Black & Decker service agents will accept your old mower and will dispose of it in an environmentally safe way.

Black & Decker lawn and garden guarantee

This guarantee provides 36 months parts cover and 12 months labour (UK), 24 months parts cover and labour (Australia and New Zealand).

In all cases proof of purchase will be required. lf your Black & Decker mower becomes defective,

within the guarantee period, due to faulty materials and workmanship, we guarantee to either replace all defective parts, or at our discretion, replace your mower free of charge, provided that:

• Your mower is returned to one of our authorised

repair agents with evidence of purchase.

• Your mower has been used within the

parameters of its consumer classification.

• Your mower has not been used for hire purposes.

• Repairs have not been attempted by anyone

other than our authorised repair agents.

• The failure represents normal wear and tear.

This guarantee is offered as an extra benefit and is additional to your statutory rights.

Our guarantee policy

Failures due to the following are not covered:

• Replacing worn or damaged blades, nylon line

and chains, or cables damaged during storage or use. These are regarded as replacement items which wear during normal usage.

• Failures as a result of sudden impact or obvious

abuse.

• Failures due to usage not in accordance with

instructions and recommendations contained in this manual.

The use of other than genuine Black & Decker accessories and parts may damage or reduce the performance of your Black & Decker mower and may render the guarantee void.

After sales service for your Black & Decker product (UK, Australia and New Zealand only)

Black & Decker offers a nationwide network of authorised service agents. The use of other than genuine Black & Decker accessories and parts may damage or reduce the performance of your Black & Decker product and may also endanger the user. The terms and conditions of the warranty may also be effected.

Our after sales service policy (UK, Australia and New Zealand only)

It is our aim that all Black & Decker customers should be totally satisfied with their Black & Decker product and after sales service, but if help or advice is needed please contact your local Black & Decker authorised repair agent who will be happy to help.

Full details of our after sales service and a list of these agents can be found on the Internet at www.2helpU.com. Alternatively, call our Service and Information Centre whose number you will find towards the back of this manual.

Other Black & Decker products (UK only)

Black & Decker has a full range of outdoor power tools that make life easy in the garden. If you would like further information on other products, please contact the Black & Decker Service Information Centre at the address towards the back of this manual, or contact your Black & Decker stockist.

Lawnmowers String trimmers Chainsaws Lawnrakers Compost shredders Leafbusters Blade trimmers Cordless brooms Cordless trimsaws Cordless shrubbers Cordless shears Hedgetrimmers

EC Declaration of Conformity

We declare that units:

GRC450, GRC750

conform to 98/37/EC, 89/336/EEC,

73/23/EEC, EN55104, EN60335, EN55014

A weighted sound pressure @ 4m 80dB (A)

A weighted sound power 91dB (A)

Hand/arm weighted vibration <2.5m/s

Brian Cooke

Director of Engineering

Spennymoor, County Durham DL16 6JG, United Kingdom

GRC450/750 ML p01-38 16/3/00, 3:14 pm8

Tosaerba GRC450/GRC750

Congratulazioni!

Per l’acquisto di un tosaerba Black & Decker. Questo manuale fornisce le istruzioni per operare e

per fare la manutenzione di tutti i tosaerba elettrici Black & Decker della gamma GRC450/GRC750.

Imparare a conoscere la macchina

Leggere attentamente tutto il manuale di istruzioni e osservare tutte le precauzioni di sicurezza (avvertenze) prima, durante e dopo l’utilizzo dell’utensile e mantenerlo sempre in buone condizioni d’utilizzo.

Familiarizzare con tutti i comandi dell’utensile prima di iniziare ad usarlo, ma soprattutto assicurarsi di sapere come spegnerlo in caso di emergenza.

Conservare questo manuale e tutti i depliants forniti per ogni riferimento futuro.

Norme di sicurezza

Istruzione

• Non lasciare mai che l’apparecchio venga

utilizzato da bambini o persone che non abbiano dimestichezza con lo stesso e che non abbiano letto le istruzioni.

Non permettere a bambini,

6m / 20ft

• Ricordarsi che l’operatore/utente è

Preparazione

• Per proteggere i piedi indossare sempre

• Impiegare dispositivi di protezione

• Indossare una mascherina protettiva se

• Indossare protezioni per le orecchie se,

• L’operatore non deve azionare

animali o altre persone di stazionare nelle vicinanze

360

dell’apparecchio in uso - tenerli sempre a una distanza minima di 6m dalla zona di taglio.

legalmente responsabile dei pericoli o danni arrecati a persone o a cose di loro proprietà.

scarpe o stivali resistenti - l’erba tagliata di fresco è umida e scivolosa.

individuale. Indossare occhiali di sicurezza durante l’uso dell’apparecchio.

si genera pulviscolo.

durante l’uso dell’apparecchio, la rumorosità raggiunge un livello fastidioso.

Manuale d’istruzioni

l’apparecchio a piedi nudi o con sandali aperti.

• Indossare pantaloni lunghi per

proteggere le gambe; i detriti rimasti sul prato o nella zona di taglio possono venire raccolti e scagliati dalle lame.

• Non lavorate in ambienti gassosi o esplosivi.

• Accertarsi che l’apparecchio funzioni

sempre in buone condizioni di sicurezza.

• Prima di usare la macchina, togliete la

chiave di sicurezza e controllate che la lama, il suo dado e tutta la zona di taglio non siano danneggiate o usurate. Lame danneggiate o usurate devono essere sostituite. Assicuratevi anche che il dado fissa- lama sia ben stretto.

• Controllare sempre che nel prato o nella

zona di taglio non vi siano ramoscelli, pietre, filo e altri detriti. L’apparecchio potrebbe proiettarli all’esterno danneggiandosi e creando una situazione pericolosa.

Funzionamento

• Quando per l’avviamento si inclina il

manico verso il basso o a lato, non compiere movimenti più ampi del necessario. Accertarsi sempre che entrambe le mani si trovino nella posizione giusta per l’uso e che i piedi siano ben lontani dalle lame prima di rimettere in posizione l’apparecchio.

Dopo aver sbloccato la leva di comando l’apparecchio continuerà a funzionare per breve tempo. Aspettare che si fermi da solo.

• Per spegnere la macchina, rilasciate la

leva interruttore e togliete la chiave di sicurezza ogni volta che:

• Lasciate la macchina incustodita.

• Prima di effettuare operazioni di

controllo, pulizia, regolazione e intervento sull’apparecchio.

• Prima di rimuovere un ostacolo che la

blocchi.

• Il tosaerba cominci a vibrare in

modo anomalo (controllate subito).

• Dopo aver colpito un corpo estraneo

controllate eventuali danni all’apparecchio ed effettuare le riparazioni necessarie.

GRC450/750 ML p01-38 16/3/00, 3:14 pm9

• Evitate accensioni accidentali.

Assicuratevi che l’interruttore sia sulla posizione di spento prima di inserire la chiave di sicurezza.

• Non azionare l’apparecchio appoggiato

su un lato né tentare di arrestare le lame

- aspettare sempre che si fermi da solo.

• Non avvicinare le mani o i piedi né

metterli sotto le parti rotanti.

• Tenersi sempre a distanza dalle aperture

di scarico.

• Avviare l’apparecchio con attenzione

seguendo le istruzioni e tenendo i piedi a debita distanza dalle lame.

• Non usare l’apparecchio quando piove o

in presenza di umidità né, se possibile, sull’erba bagnata.

• Usare l’apparecchio solo di giorno o in

presenza di una buona illuminazione artificiale.

• Non tirare verso di sé l’apparecchio né

camminare all’indietro durante l’uso.

• Non attraversare mai sentieri di ghiaia o

strade durante la rotazione delle lame.

• Controllare la sicurezza dei propri punti

d’appoggio, soprattutto sui pendii.

• Tagliare sempre in direzione trasversale

rispetto al pendio, mai in verticale. Cambiare direzione in pendenza con estrema cautela.

• Controllare frequentemente sul sacchetto

eventuali segni di usura o danni e sostituitelo se necessario.

• Camminate, non correte non forzate la

macchina.

• Non tagliare su pendii troppo ripidi e

indossare sempre calzature anti-scivolo.

• Non sollevare o trasportare l’apparecchio

con il motore in funzione. Quando si procede a tale operazione accertarsi che le lame abbiano smesso di ruotare.

• Per il trasporto sollevare l’unità con

estrema cautela.

• Non utilizzare mai l’apparecchio con

protezioni difettose.

• Durante il trasporto, rimuovete sempre la

chiave di sicurezza, regolate la profondità di taglio ad una altezza media e sollevate la macchina con estrema attenzione.

Manutenzione e conservazione

• Riponete la macchina non in uso in un

luogo asciutto e lontano dalla portata dei bambini.

• Non usate solventi o altri composti

chimici per pulire la macchina. Usate

uno scalpello non affilato per rimuovere la terra e l’erba. Prima di pulire la macchina scollegate sempre la spina.

• Non ricaricate o riponete la macchina

all’aperto.

• Non utilizzate la macchina con parti

difettose. Sostituite sempre le parti difettose prima di lavorare.

• Sostituite parti danneggiate o usurate.

• Mantenete i dadi, le viti e l’bulloni.

• Usate solo parti ed accessori originali

Black & Decker.

Black & Decker si pone l’obiettivo di migliorare costantemente i suoi prodotti e, a tale scopo, si riserva il diritto di modificarne le specifiche senza preavviso.

Caratteristiche (Fig. A)

L’acquisto di questo tosaerba Black & Decker

GRC450/GRC750 vi offre un prodotto che combina qualità con un design moderno e le seguenti caratteristiche che assicurano un lavoro sicuro, facile ed efficiente.

• Senza filo - non occorrono prolunghe

durante il lavoro.

• Senza carburante - non serve acquistare,

miscelare e conservare benzina e olio.

• Pulizia - non ci sono emissioni di alcun

tipo. La macchina è ecologica.

• Batterie a ricaricabili - offrono potenza

affidabile che può durare per circa 450m (GRC450), 750m2 (GRC750) di taglio.

• Facile da accendere - parte al primo

colpo ogni volta.

• Scatola interruttore appositamente

disegnata con chiave di sicurezza (23) per prevenire accensioni accidentali.

• Impugnatura a design ergonomico per un

utilizzo comodo e per facilità di conduzione.

• Freno lama (autostop) per ulteriore

sicurezza. La lama si ferma entro 3 secondi dal rilascio della leva interruttore.

• Galletti di fissaggio di grandi dimensioni

per un montaggio più semplice.

• 3 posizioni di altezza di taglio che

consentono di affrontare le più diverse condizioni di erba.

• Le ruote in linea che consentono di

tagliare proprio fino ai bordi.

• Sacchetto raccogli-erba di grandi dimensioni

(30 litri) per lunghi periodi di taglio.

• Sacchetto facilmente smontabile.

• Corpo in plastica robusto e durevole

che non arrugginisce e che consente di

GRC450/750 ML p01-38 16/3/00, 3:14 pm10

contenere il rumore e le vibrazioni.

• Motore a magnete permanente a,

potente ed efficiente per ottimi risultati di taglio e raccolta, in condizioni normali, a bassa rumorosità.

• In condizioni di taglio medie la durata di

funzionamento del GRC450 corrisponde a circa 450m2, e del GRC750 corrisponde a circa 750m2 valore che può aumentare o diminuire in base alle condizioni dell’erba, all’altezza di taglio impiegata e alla velocità di spinta.

Imballo e assemblaggio

Il cartone contiene:

• Il tosaerba e i componenti impugnatura.

• Una borsetta per attrezzi contenente:

• 2 chiavi di sicurezza (23).

• Manuale istruzioni.

• Chiave per il dado della lama (4).

• Caricabatteria (22).

• Staffa della batteria (27).

• Componenti sacchetto raccoglierba - le istruzioni

per il montaggio sono riportate di seguito.

Assemblaggio impugnatura (Fig. B)

Rimuovere tutti i componenti dall’imballo e familiarizzare con il loro utilizzo (vedi Fig. A).

Le parti principali dell’utensile sono: Corpo macchina (1) comprendente:

coperchio motore (2), ruote (3) e patelletta (24).

Impugnatura comprendente: impugnatura inferiore (6), impugnatura superiore (5), traversa (20), scatola interruttore (7), leva interruttore (8), pulsante di sicurezza (9), pinzette fermacavo (11), e rondella e ghiera (12).

• Assemblare il lato inferiore destro e quello

sinistro alla traversa. Agganciare l’impugnatura superiore alla fine della traversa e fissarla con le viti.

Per montare l’impugnatura inferiore (6) in modo corretto procedere, come segue:

• Inserire l’impugnatura inferiore nei due

fori del corpo macchina e spingere fino a fissarla. Assicurarla in posizione usando le viti in dotazione (13).

Regolazione della altezza di taglio (Fig. C)

Attenzione! Togliete la chiave di sicurezza prima di eseguire ogni operazione e

lasciate che la lama si fermi

ITALIANO

completamente. Le lame sono molto affilate. Ciascuna delle due assi con le ruote può

essere regolata in altezza autonomamente, scegliendo una delle tre posizioni disponibili.

• Per selezionare l’altezza della rasatura ,

muovere le ruote (3) sul foro prescelto usando il sistema a molle (16).

• Adattare le altre tre ruote nello stesso modo.

Assicuratevi che le quattro ruote siano posizionate allo stesso livello per una rasatura uniforme.

Montaggio del sacchetto raccoglierba (Fig. D)

Prima di impiegare questo accessorio leggere le istruzioni di sicurezza all’inizio del presente manuale.

• Il sacco raccoglierba è uno strumento in

plastica costituito da due parti (14 e 15) che devono essere assemblate prima di essere collegate al corpo macchina.

Per assemblare il sacco raccoglierba procedere come segue:

• Allineare le due parti e.

• Agganciarle.

Aggancio del sacco raccoglierba al corpo macchina:

• La falda posteriore caricata a molla viene

Informazioni sulla batteria

• La batteria contenuta nel vostro utensile è del

sollevata ed i due bracci sul lato anteriore del sacchetto vengono posizionati dietro i due manici che salgono dal bordo posteriore del coperchio (Fig. D3).

• Potete rilasciare la falda in modo che fissi

il sacchetto in posizione.

Rimozione del sacco raccoglierba dal corpo macchina:

È possibile rimuovere il sacchetto pieno sollevando il flap (5) e liberando il sacchetto dal suo supporto ed appoggiandolo al terreno, con il flap abbassato, lasciando entrambe le mani libere per sollevare il sacchetto pieno.

GRC450/750 ML p01-38 16/3/00, 3:14 pm11

12V o 24V tipo al piombo. L’elettrolita è contenuto in elementi assorbenti; pertanto la batteria può essere riposta in qualsiasi posizione senza pericolo di perdite.

• La batteria è stata caricata prima di lasciare

la fabbrica, ciononostante sarà necessario ricaricarla per un minimo di 8 ore prima dell’utilizzo per assicurarne la massima autonomia.

• Per ottenere le prestazioni migliori la batteria

dovrebbe essere ricaricata dopo ogni utilizzo.

• Durante il periodo invernale, avendo riposto

l’utensile, assicuratevi che:

• Il tosaerba sia completamente carico prima

di essere riposto.

• La temperatura del luogo ove è riposto

l’utensile sia inferiore a 25 gradi.

• Il periodo di fermo sia inferiore a 6 mesi.

• Riponete l’utensile in luogo fresco e asciutto.

• Tenete l’utensile e la batteria lontano dall’acqua,

da fonti di calore (p.es.caloriferi, stufe ecc.), fiamme e agenti chimici.

Istruzioni di caricamento (Fig. E)

• Caricate sempre le batterie all’interno, in

una area ben ventilata, secca ed al riparo da agenti atmosferici.

• Caricate le batterie in un ambiente dove

la temperatura sia superiore a 5 gradi ed inferiore a 40 gradi.

Attenzione! Non cercate di caricare batterie non ricaricabili.

Per caricare

• È possibile caricare la batteria direttamente sul tosaerba oppure, se nelle vicinanze non è disponibile una presa di rete, toglierla e caricarla in altra sede.

Carica della batteria SUL tosaerba

• Estrarre la chiave di sicurezza (23) e

conservarla in un luogo sicuro fuori dalla portata dei bambini.

• Rimuovere completamente il coperchio

della batteria (2) premendo sugli appositi simboli di bloccaggio posti sui due lati.

• Scollegare il cavo della batteria (filo rosso

e nero) staccandolo dalla presa a lato dell’apposit sede.

• Collegare la presa rossa e nera del

caricabatterie alla presa rossa e nera della batteria.

Nota: La presa del caricabatterie si infila da una parte sola.

• Collegare il caricabatterie alla presa di

rete e accenderlo.

• Durante la fase di caricamento, sul

caricabatterie si illumina la spia.

•

Il normale tempo di carica è da 24 a 30 ore.

• Nel tosaerba GRC450 a 12 volt,

l’indicatore luminoso rosso si spegne, per indicare che la carica è completa. Successivamente si accende un indicatore luminoso verde per indicare che è attivo il modo di carica di “manutenzione”.

• Nel tosaerba GRC750 a 24 volt,

l’indicatore di carica rimane acceso fino a quando il tosaerba rimane collegato all’alimentazione di rete e dopo che la batteria si è caricata, la carica continua nel modo “manutenzione”.

• Per motivi di sicurezza è opportuno lasciare la batteria sotto carica finché non è pronta per l’uso.

• Staccare il caricabatterie e collegare la

batteria alla presa del tosaerba.

• Ora il tosaerba è pronto per l’uso.

Per caricare la batteria IN ALTRA SEDE

• Togliere la chiave di sicurezza e il coperchio

come sopra e scollegare la batteria.

• Estrarre la batteria dal tosaerba sollevandola

e servendosi dell’apposito manico.

• Caricare come sopra.

• Dopo aver completato l’operazione,

riposizionare la batteria e collegarla alla presa del tosaerba.

Importante!

Ricaricate completamente la batteria immediatamente dopo l’uso.

Cosi da ottenere le prestazioni migliori assicurando la massima durata alla batteria. É importante ricaricare la batteria immediatamente dopo ogni utilizzo. La batteria potrebbe guastarsi se l’utensile venisse riposto con la batteria scarica.

Ricaricate completamente la batteria prima di riporre l’utensile per l’inverno.

Preparandovi a riporre l’utensile per il periodo invernale, è importante che la batteria sia completamente ricaricata. La batteria potrebbe guastarsi se l’utensile venisse riposto con la batteria scarica.

Batterie esaurite

Dovendo sostituire la batteria, scaricatela completamente facendo girare il motore fino a quando non si fermi. Rimuovete la batteria dall’utensile.

Attenzione! La batteria può trattenere un residuo di carica anche se il motore si ferma.

È pertanto necessario proteggersi da

GRC450/750 ML p01-38 16/3/00, 3:14 pm12

eventuali corto-cuircuiti dei terminali della batteria con utensili non isolati o materiali di natura conduttiva come p.es, ma non solo, fogli di alluminio e lana di ferro.

Le batterie devono essere eliminate in modo responsabile.

Questo simbolo indica che la batteria al piombo contenuta in questo utensile deve essere eliminata in modo corretto e non

gettata nei rifiuti casalinghi che potrebbero essere distrutti in un inceneritore o in una cava.

Le batterie al piombo possono essere dannose per l’ambiente e possono esplodere a contatto con il fuoco. Non bruciatele.

La batteria deve essere riportata ad un centro di assistenza Black & Decker, al vostro rivenditore o alla vostra stazione di riciclaggio locale.

Attenzione! Installando una batteria nuova, fate attenzione a non incrociare i cavi.

Questo causerebbe la rotazione contraria della lama fino a completa scarica della batteria. Quando cercherete di ricaricare la batteria, il circuito verrà distrutto non appena collegherete la spina.

Come utilizzare il tosaerba (Fig. F & G)

Importante! Osservate sempre tutte le norme di sicurezza durante l’utilizzo del vostro tosaerba.

Attenzione! Non tentate mai di utilizzare la

macchina con una sola mano. La macchina

deve essere guidata con entrambe la mani.

Chiave di sicurezza

• Per evitare accensioni accidentali o un

uso non autorizzato del vostro tosaerba a batteria, è stata incorporata una chiave di sicurezza nel design dell’utensile. Togliendo la chiave, il tosaerba è totalmente inutilizzabile.

Attenzione! Togliete sempre la chiave di sicurezza quando lasciate il tosaerba incustodito, anche se per poco tempo.

• La chiave di sicurezza (più una di riserva)

si trova nell’imballo assieme ai componenti della macchina.

Accensione

• Sollevare il coperchio.

• Inserire la chiave di sicurezza (23) in

posizione.

• Chiudere il coperchio.

• Ruotate l’impugnatura verso il basso per

sollevare leggermente la parte frontale del tosaerba e ridurre i rischi di danneggiare il terreno accendendo l’utensile.

ITALIANO

• Il tosaerba è dotato di leva interruttore

Manutenzione della lama

Montaggio di una lama nuova (Fig. H)

speciale on/off. Per azionare il tosaerba premete l’interruttore e tirate la leva verso di voi.

• Tenetela in questa posizione per far girare

il motore.

• Per spegnere il motore, rilasciate la

leva. La leva è caricata a molla e tornerà automaticamente in posizione di partenza all’interno della sua sede.

Avendo terminato di usare il tosaerba, vi consigliamo di rimuovere tutti i detriti prima di riporlo. Ricordate di togliere la chiave di sicurezza prima di pulire la macchina. Vi preghiamo consultare la sezione “Cura e manutenzione” di questo manuale.

Nota: Per ottenere i risultati migliori, tagliate regolarmente l’erba e non tagliate quando l’erba è umida.

Se, durante il taglio, noterete che dell’erba viene scagliata dai lati della macchina, è probabile che il sacchetto sia pieno.

Le lame in acciaio sono disegnate per dare buona finitura su erba alta o dura. La lama continuerà a tagliare anche una volta perso il filo. Non è necessario che sia affilatissima.

Ma nel caso che le prestazioni siano sensibilmente ridotte dalle cattive condizioni della lama allora è consigliabile procedere alla sostituzione o riaffilatura delle lame.

Consigliamo di riaffilare o sostituire la lama in acciaio all’inizio di ogni stagione.

Le lame sono disponibili presso rivenditori e filiali di assistenza Black & Decker.

Attenzione! Utilizzare solo lame e parti Black & Decker specificate per il vostro modello - non montare mai altre lame.

Prima di sostituire la lama, osservate tutte le normali misure di sicurezza.

Attenzione! Togliete la chiave di sicurezza prima di sostituire la lama.

• Ponete la macchina su un fianco cosi

da esporre il lato inferiore del coprilama.

GRC450/750 ML p01-38 16/3/00, 3:14 pm13

•

Calzate dei guanti per proteggere le mani.

•

Usando uno straccio sopra la lama o portando dei pesanti guanti da lavoro, afferrate la lama e, utilizzando la chiave inglese in dotazione, allentate e togliete la flangia dall’albero motore. Ruotate la flangia in senso anti-orario per allentarla.

•

Togliete flangia (18), distanziatore (17),

frizione (16) e lama.

•

Per sostituire la lama assicuratevi che i taglienti siano il più vicino possibile al terreno.

•

Posizionate la frizione sopra la spalla dell’albero che sporge dalla lama. Assicuratevi di allineare i bordi interni con i bordi esterni della lama.

•

Inserite il distanziatore quadrato sull’albero motore allineando i piani interni con l’albero e incastrando i piani esterni con la piastra frizione in plastica. Inserite la flangia sull’albero e stringetela in senso orario. Assicuratevi che le parti smontate siano rimontate correttamente prima dell’uso. Un montaggio sbagliato può causare danni all’utensile e ridurre le prestazioni di taglio.

Nota: Questo utensile è dotato di una rondella frizione (16) posta tra la flangia e la lama, la quale deve essere montata sempre correttamente. I componenti della sede di taglio eventualmente danneggiati devono essere sostituiti prima dell’uso.

Cura e manutenzione

I consigli dati in questa sezione coprono solo la cura e la manutenzione generali relativi ai corpo della macchina. Consigli relativi alle lame sono dati nella sezione “Cura e manutenzione delle lame”.

Consigli relativi alla manutenzione e conservazione delle batterie sono dati nella sezione “Informazioni sulla batteria”.

• Tenete sempre la macchina pulita e libera da

residui di taglio, in modo particolare la parte inferiore e le griglie di ventilazione.

• Al termine di ogni sessione di taglio vi

consigliamo di rimuovere i residui di erba accumulati sul lato inferiore utilizzando uno scalpello non affilato; è possibile usare la chiave inglese in dotazione a questo scopo.

• Pulite tutte le parti in plastica con un panno umido.

• Attenzione! Non usate trielina o altri solventi

chimici o prodotti di pulizia in quanto potrebbero danneggiare le parti in plastica della macchina.

Protezione anti-sovraccarico (Fig. J)

• La macchina è dotata di una protezione

antisovraccarico. Se tagliate troppo velocemente in erba alta, o in

condizioni particolarmente pesanti, è

possibile che il motore venga sovraccaricato. In questo caso, si brucerà il fusibile della chiave di sicurezza, provocando l’arresto della macchina.

• Non si tratta di un guasto ma di un

dispositivo di sicurezza per proteggere la macchina.

• Se ciò accade, togliere la chiave di

sicurezza ed ispezionare il collegamento fusibile. Se il collegamento è interrotto, il fusibile è saltato e deve essere sostituito con una nuova chiave. Nel kit di ricambi è inclusa una chiave di riserva. Alternativamente, è possibile acquistare una nuova chiave rivolgendosi ad un centro di assistenza tecnica Black & Decker.

Per ottenere i risultati migliori:

• Tagliate regolarmente l’erba.

• Non tagliate erba umida.

• Quando l’erba e’ alta piu’ di 10cm è

consigliabile passare prima con un taglio più alto e poi rifinire ad una altezza più bassa.

Per individuare eventuali guasti

Se l’utensile non lavora bene, usare la seguente tabella per identificare il problema.

Problema Soluzione

La macchina non parte a) Controllate che la chiave di azionando la leva sicurezza sia inserita interruttore correttamente.

La macchina si ferma a) Togliete la chiave di sicurezza durante il lavoro e girando la macchina controllate che la lama sia libera di girare.

La macchina funziona ma a) La batteria è ben carica? le prestazioni di taglio sono insoddisfacenti b) Forse è necessario sostituire

b) Togliete la chiave di sicurezza e girando la macchina controllate che la lama sia libera di girare. c) La batteria è ben carica? Ricaricare la batteria.

b) Aumentate l’altezza di taglio e accendete la macchina. c) La batteria è ben carica? Ricaricare la batteria. d) Ispezionare il collegamento fusibile della chiave di sicurezza. Se è interrotto vuol dire che il fusibile della chiave di sicurezza è saltato e deve essere sostituito.

Ricaricare la batteria.

la batteria. Vedi la sezione relativa.

GRC450/750 ML p01-38 16/3/00, 3:14 pm14

La macchina è troppo a) Aumentate l’altezza di taglio dura da spingere per ridurre l’attrito sull’erba.

La macchina è a) Togliete la chiave di sicurezza. insolitamente rumorosa Ponete la macchina su un fianco e vibra e controllate se la lama è

Problema Soluzione

La macchina è b) Se non vi sono danni visibili insolitamente rumorosa alla lama o alla parte inferiore e vibra della macchina, riportatela ad

Attenzione! Togliete sempre la chiave di sicurezza prima di effettuare ogni

operazione.

Controllate che ogni ruota giri liberamente.

danneggiata. Per la sostituzione usate solo parti originali Black & Decker.

un centro di assistenza Black & Decker.

Prodotti indesiderati e tutela dell’ambiente

Se, in futuro, il prodotto dovesse necessitare di sostituzione o non venisse più utilizzato, la tutela dell’ambiente deve rimanere comunque un obiettivo fondamentale. I centri di assistenza Black & Decker ritireranno i prodotti usati smaltendoli in modo sicuro dal punto di vista ecologico.

Garanzia sui prodotti per giardino Black & Decker

La presente garanzia fornisce una copertura di 12 mesi sui particolari e di 12 mesi sulla manodopera. È necessaria una prova di acquisto.

Se il vostro utensile Black & Decker presenta difetti nel periodo di garanzia dovuti a materiali difettosi o a errori di manodopera, noi garantiamo la sostituzione delle parti difettose o, a nostra discrezione, la sostituzione gratuita dell’apparecchio, tenendo presente quanto segue:

• L’apparecchio deve essere restituito a noi o ai nostri

riparatori autorizzati con la prova dell’avvenuto acquisto.

• Il prodotto è stato utilizzato secondo i parametri previsti

dalla classificazione consumatori.

• Il prodotto non è stato utilizzato per noleggio.

• Nessuno ha cercato di effettuare riparazioni oltre al

nostro personale di assistenza o ai riparatori autorizzati.

• Il guasto indica una usura normale.

Questa garanzia viene offerta come vantaggio extra e si aggiunge ai vostri diritti previsti per legge.

ITALIANO

o l’uso. Questi sono considerati articoli di sostituzione soggetti a usura durante l’uso normale.

• Danni derivanti da un urto improvviso o da un abuso

evidente.

• Guasti dovuti a uso improprio non conforme alle

istruzioni e alle raccomandazioni previste nelle istruzioni per l’uso.

L’uso di accessori e ricambi non originali Black & Decker può danneggiare o ridurre le prestazioni dell’apparecchio Black & Decker e può rendere nulla la garanzia.

Servizio assistenza Black & Decker

E’ nostra intenzione che tutti i clienti di Black & Decker siano completamente soddisfatti dei loro prodotti e del servizio post vendita, ma se avete bisogno di un aiuto o di un suggerimento contattate il riparatore autorizzato Black & Decker operante nella vostra zona di residenza che vi aiuterà. Tutti i dettagli della nostra politica post-vendita ed una lista di questi riparatori possono essere trovati presso il sito Internet www.2helpU.com. Alternativamente, telefona al nostro Centro Informazioni e Servizi il cui numero è situato sul retro di questo manuale.

Altri prodotti Black & Decker

La Black & Decker dispone di una intera gamma di utensili per esterno che facilitano il lavoro di giardinaggio. Per ulteriori informazioni, contattare il centro informazioni Black & Decker all’indirizzo indicato sul retro-copertina oppure il fornitore Black & Decker abituale.

Tosaerba, Tagliasiepi, Elettroseghe a catena, Rastrelli, Bio-trituratori, Aspiratori di foglie, Tagliaerba a filo di nylon

Dichiarazione di conformitá EC

Si dichiara che i prodotti: GRC450, GRC750

sono conformi a 98/37/EC, 89/336/EEC,

73/23/EEC, EN55104, EN60335, EN55014

Pressione acustica ponderata @ 4m 80dB (A)

Potenza acustica calibrata 91dB (A)

Vibrazioni mano-braccio <2.5m/s

La polizza di garanzia

Non sono coperti i guasti dovuti alle cause seguenti:

• Sostituzione di lame consumate o danneggiate, filo

di nylon o cavi danneggiati durante la conservazione

GRC450/750 ML p01-38 16/3/00, 3:14 pm15

Brian Cooke

Direttore di Ricerca e Sviluppo

Spennymoor, County Durham DL16 6JG, United Kingdom

Rasenmäher GRC450/GRC750

Wir gratulieren!

Zum Erwerb Ihres Rasenmähers von Black & Decker. Diese Bedienungsanleitung enthält die Betriebs- und

Pflegehinweise für die Rasenmäher GRC450 und GRC750 von Black & Decker.

Machen Sie sich mit dem Gerät vertraut

Lesen Sie diese Anleitung sorgfältig durch. Beachten Sie vor, während und nach dem Arbeiten mit dem Gerät alle Sicherheitsanleitungen und halten Sie das Gerät in gutem Betriebszustand.

Machen Sie sich vor dem Arbeiten mit dem Gerät mit den Bedienungselementen vertraut und stellen Sie sicher, daß Sie wissen, wie das Gerät im Notfall ausgeschaltet wird.

Bewahren Sie diese Anleitung und alle andere mit dem Gerät gelieferte Literatur für spätere Bezugnahme gut auf.

Sicherheitshinweise

Allgemeines

• Lassen Sie weder Kinder noch Personen,

die mit dieser Art von Gerät nicht vertraut sind oder die die Bedienungsanleitung nicht durchgelesen haben, dieses benutzen.

Lassen Sie keine Kinder, Tiere

6m / 20ft

• Denken Sie daran, daß Sie als Benutzer

Vorbereitung

• Schützen Sie Ihre Füße durch feste

• Benutzen Sie Schutzkleidung. Tragen Sie

• Benutzen Sie bei Auftreten von Staub

oder andere Personen in die Nähe des Gerätes, während es in

360

Betrieb ist - halten Sie sie stets mindestens 6m vom Arbeitsbereich entfernt.

des Gerätes für Verletzungen Dritter oder Beschädigungen an deren Eigentum verantwortlich sind.

Schuhe oder Stiefel - frisch gemähtes Gras ist feucht und rutschig.

eine Schutzbrille, wenn Sie das Gerät benutzen.

eine Gesichtsmaske.

Bedienungsanleitung

• Tragen Sie einen Gehörschutz, wenn

Ihnen der Lärmpegel des Geräts beim Einsatz unangenehm ist.

• Tragen Sie beim Arbeiten mit dem Gerät

keine Sandalen und gehen Sie auch nicht barfuß.

• Tragen Sie zum Schutz der Beine eine

lange Hose - Gegenstände, die auf dem Rasen liegen, könnten vom Messerbalken erfaßt und herumgeschleudert werden.

• Setzen Sie Ihren Mäher nicht in

gasreichen, explosionsgefährdeten Bereichen ein.

• Stellen Sie sicher, daß Ihr Mäher stets

in technisch einwandfreiem Zustand ist.

• Ziehen Sie vor Arbeitsbeginn den

Sicherheitsschlüssel heraus und vergewissern Sie sich, daß das Messer, die Messerschraube und der Messerbalken nicht abgenutzt oder beschädigt sind. Defekte Messer und abgenutzte Messerschrauben müssen ersetzt werden. Prüfen Sie, ob die Messerschraube fest angezogen ist.

• Vergewissern Sie sich,daß Ihr

Arbeitsbereich immer frei von Steinen, Draht und anderen Fremdkörpern ist. Derartige Teile könnten durch das rotierende Messer herumgeschleudert werden, bzw. das Gerät beschädigen.

Betrieb des Gerätes

• Wenn Sie zum Starten des Gerätes den

Handgriff nach unten drücken oder den Rasenmäher seitlich kippen, stellen Sie vorher sicher, daß Sie einen festen Stand haben, mit beiden Händen am Gerät sind und Ihre Füße ausreichend Abstand zum Messerbalken haben.

Nach dem Loslassen des Betriebsschalters läuft das Gerät kurze Zeit nach. Lassen Sie es immer von allein auslaufen.

• Lassen Sie den Betriebsschalter los, um

den Mäher auszuschalten und entfernen Sie den Sicherheitsschlüssel:

• Wenn Sie Ihren Rasenmäher

unbeaufsichtigt abstellen.

• Bevor Sie den Mäher überprüfen,

reinigen oder an ihm arbeiten.

GRC450/750 ML p01-38 16/3/00, 3:14 pm16

• Vor dem Entfernen einer Blockierung.

• Falls der Mäher ungewöhnlich stark

vibriert (sofort überprüfen)

• Wenn Sie mit dem Mäher auf einen

Fremdkörper getroffen sind. Untersuchen Sie das Gerät auf mögliche Beschädigungen und führen gegebenenfalls die notwendigen Reparaturen durch.

• Vermeiden Sie versehentliches Starten.

Vergewissern Sie sich, daß der Betriebsschalter ausgeschaltet ist, bevor Sie den Sicherheitsschlüssel einstecken.

• Lassen Sie das Gerät niemals laufen,

wenn es auf der Seite liegt und versuchen Sie nicht, das Messer zu stoppen; lassen Sie es immer von allein auslaufen.

• Halten Sie Hände und Füße von den

rotierenden Teilen fern.

• Halten sie jederzeit von allen

Auslaßöffnungen Abstand.

• Schalten Sie das Gerät vorsichtig und

unter Beachtung der Sicherheitshinweise ein, und halten Sie Ihre Füße vom Messerbalken fern.

• Benutzen Sie das Gerät nicht im Regen

und lassen Sie es nicht naß werden. Benutzen Sie es, wenn möglich, nicht auf nassem Gras.

• Benutzen Sie das Gerät nur bei

Tageslicht oder guter künstlicher Beleuchtung.

• Schieben Sie das Gerät immer vorwärts

und gehen Sie beim Einsatz des Gerätes nicht rückwärts.

• Überqueren Sie bei laufendem Messer

keine Kieselwege oder Straßen.

• Sorgen Sie immer dafür, daß Sie sicher

stehen, besonders an Böschungen.

• Arbeiten Sie in Hanglagen immer quer

zum Gefälle, niemals auf- oder abwärts. Seien Sie besonders vorsichtig bei Richtungswechseln.

• Mähen Sie mit dem Gerät keine

übermäßig steilen Böschungen und tragen Sie immer rutschfeste Schuhe.

• Gehen Sie beim Einsatz des Gerätes

langsam; nicht schnell laufen. Wenden Sie bei Einsatz keinen übermäßigen Druck an.

• Heben Sie das Gerät bei laufendem

Motor nie hoch und tragen Sie es dann auch nicht. Wenn Sie das Gerät zum Transport hochheben, achten Sie darauf, daß das Messer nicht mehr läuft.

DEUTSCH

• Seien Sie beim Hochheben des Gerätes

beim Transport äußerst vorsichtig.

• Nehmen Sie das Gerät niemals in

Betrieb, wenn es beschädigt ist.

• Entfernen Sie immer zuerst den

Sicherheitsschlüssel und stellen die Schnitthöhe auf eine mittlere Stellung ein, bevor Sie den Mäher transportieren. Seien Sie beim Anheben des Geräts sehr vorsichtig.

Lagerung und Pflege

• Bewahren Sie den Rasenmäher immer

an einem trockenen Ort außer Reichweite von Kindern auf. Ziehen Sie immer den Sicherheitsschlüssel heraus und bewahren diesen kindersicher auf.

• Benutzen Sie keine Lösungs- oder

Reinigungsmittel, um Ihren Mäher zu reinigen - verwenden Sie stattdessen einen stumpfen Schaber, um Gras und Schmutz zu entfernen. Ziehen Sie vor der Reinigung immer erst den Sicherheitsschlüssel ab.

• Den Rasenmäher nicht im Freien lagern

oder aufladen.

• Benutzen Sie Ihren Mäher nicht mit

beschädigten Teilen; entfernen Sie alle beschädigten Teile und ersetzen sie diese vor dem Arbeiten mit dem Gerät.

• Aus Sicherheitsgründen sollten Sie

abgenutzte oder beschädigte Teile sofort auswechseln.

• Sorgen Sie dafür, daß sämtliche Muttern,

Bolzen und Schrauben immer fest angezogen sind, damit sich Ihr Rasenmäher immer in einem sicheren Betriebszustand befindet.

• Verwenden Sie nur von Black & Decker

empfohlene(s) Zubehör und Ersatzteile.

Die Firma Black & Decker bemüht sich um die ständige Verbesserung ihrer Produkte und behält sich daher das Recht vor, Produktspezifikationen ohne vorherige Ankündigung zu ändern.

Produktausstattung (Abb. A)

Mit dem Kauf Ihres Black & Decker Rasenmähers GRC450/GRC750 haben Sie

ein Produkt erworben, das Qualität mit einem modernen Design und den folgenden

GRC450/750 ML p01-38 16/3/00, 3:14 pm17

Eigenschaften verbindet, die für ein erfolgreiches, problemloses und sicheres Mähen sorgen.

• Ohne Kabel - Sie brauchen beim Mähen

kein Verlängerungskabel.

• Kein Kraftstoff - Sie müssen kein Benzin

und Öl kaufen, mischen, lagern oder transportieren.

• Sauber - Ihr Mäher produziert keine

Abgase und ist damit umweltfreundlich.

• Wiederaufladbarer Akku - Zuverlässige

Stromquelle für eine Mähleistung von ca. 450m2 (GRC450), 750m2 (GRC750) pro Akkuladung.

• Problemlos starten - Motor springt immer

sofort an.

• Speziell entworfener Betriebsschalter und

Sicherheitschlüssel (21) verhindern unbeabsichtigtes Starten des Mähers.

• Ergonomisch entworfener nach oben

geschwungener Handgriff zum bequemen Gebrauch und problemlosen Schieben des Mähers.

• Messerbremse (Autostop) für zusätzliche

Sicherheit. Hält das Messer nach Ausschalten des Gerätes in weniger als 3 Sekunden an.

• Große Knebelmuttern am Griffgestänge

für problemlose Montage und einfache Lagerung.

• 3 verschiedene

Schnitthöheneinstellungen zur Anpassung auf unterschiedliche Rasenbeschaffenheiten.

• Die nach innen eingezogenen Räder

ermöglichen randnahes Mähen.

• Großer Grasfangsack (30l) für längere

Mähzeiten.

• Einfaches Abnehmen und

Wiedereinsetzen des Grasfangsackes.

• Robustes widerstandsfähiges

Kunststoffgehäuse, das nicht rostet und Geräuschentwicklung und Schwingungen reduziert.

• Leistungsstarker und kraftvoller

Permanent-Magnet-Motor sorgt bei geringer Geräuschentwicklung für ausgezeichnete Schnittleistung und eine wirkungsvolle Aufnahme des Schnittgutes in den Grasfangsack.

• Laufzeit. Der GRC450 besitzt bei

durchschnittlichen Schnittbedingungen eine Laufzeit zum Mähen von ungefähr 450m2. Der GRC750 besitzt bei durchschnittlichen Schnittbedingungen eine Laufzeit zum Mähen von ungefähr

750m2. Diese Laufzeit verschiebt sich nach oben und unten je nach Rasenbedingungen, verwendeter Schnitthöhe und Geschwindigkeit beim Schieben

Auspacken und Montage des Gerätes

Der Verpackungskarton Ihres Rasenmähers enthält:

• Den Mäher mit Griffgestänge.

• Einen Beutel mit Zubehör:

• Zwei Sicherheitsschlüssel (23).

• Bedienungsanleitung.

• Schraubenschlüssel für Messerwechsel (11).

• Akku-Ladegerät (22).

• Batterieriemen (27).

• Eine Grasfangbox - Montageanleitung

s. nachfolgend.

Montage des Handgriffes (Abb. B)

Entnehmen Sie alle Teile aus dem Karton und machen Sie sich mit den einzelnen Teilen des Gerätes vertraut (Abb. A).

Gerätegehäuse (1) bestehend aus: Motorabdeckung (2), Räder (3) und Klappe zur Grasfangöffnung (4).

Handgriff bestehend aus: unterem Griffgestänge (6), Handgriff (5), Querstrebe (20), Schalterkasten (7), Schalterhebel (8), Sicherheits-Einschaltsperre (9), Kabelklemmen (11) und sowie Flügelmutter und Kappen (12).

• Montieren Sie den linken (6L) und

rechten (6R) Teil des unteren Griffgestänges an die Querstrebe.Befestigen Sie nun den oberen Griff über der Querstrebe und fixieren Sie Ihn mit den Flügelmuttern.

Um das komplette Griffgestänge nun korrekt an Ihrem Rasenmäher zu montieren, gehen Sie wie folgt vor:

• Stecken Sie das montierte Griffgestänge

in die zwei Löcher des Rasenmähergehäuses (1) und drücken Sie es so weit hinein, bis es fest sitzt. Fixieren Sie das Griffgestänge mit den beigelegten Schrauben.

Schnitthöheneinstellung (Abb. C)

Achtung! Entfernen Sie den Sicherheitsschlüssel bevor Sie irgendwelche

Einstellungen vornehmen, und lassen Sie das Messer erst völlig zum Stillstand kommen; das Messer ist sehr scharf.

GRC450/750 ML p01-38 16/3/00, 3:14 pm18

Ziehen Sie vor Einstellung der Schnitthöhe den Netzstecker, und warten Sie den Stillstand des Messers ab.

Jede der beiden Radachsen verfügt über eine seperate Höheneinstellung für je drei verschiedene Schnitthöheneinstellungen.

• Um die gewünschte Schnitthöhe

einzustellen, führen Sie die Radachse unter Verwendung des Federmechanismus in eine der drei dafür vorgesehenen Schlitze.

• Verfahren Sie bei der anderen Achse in

gleicher Weise.

Um ein gleichmäßiges Schnittergebnis zu erzielen, sollten Sie sicherstellen, daß beide Achsen auf die gleiche Höhe eingestellt sind.

Einsetzen der Grasfangbox (Abb. D)

Beachten Sie vor dem Arbeiten mit diesem Zubehör die Sicherheitshinweise am Anfang dieser Bedienungsanleitung.

• Die Grasfangbox besteht aus zwei

Kunststoffteilen (14 + 15), die zuerst montiert werden müssen, bevor Sie am Rasenmäher angebracht werden kann.

Um die Grasfangbox zu montieren, gehen Sie wie folgt vor:

• Richten Sie die beiden Teile

gegeneinander aus.

• Fügen Sie sie zusammen.

Anbringen der Grasfangbox am Mäher:

• Zum Einsetzen des Fangsackes in den

Informationen zum Batterie

• Die Batterie in Ihrem Akku-Rasenmäher besteht

Mäher öffnen Sie die Abdeckklappe der Grasauswurföffnung und hängen den Fangsack am Mähergehäuse ein.

Abnehmen der Grasfangbox:

Zum Entleeren des Grasfangsackes, klappen Sie die Abdeckplatte (5) hoch und heben ihn dann entweder nach oben und nach unten auf den Rasen. Wenn Sie die Abdeckplatte vorsichtig über der Grasauswurföffnung geschlossen haben, haben sie nun beide Hände frei, um den gefüllten Grasfangsack zu entleeren.

aus einem 12Volt (GRC450)/24 Volt (GRC750) versiegeltem Bleisäure-System. Die Batterie verwendet ein absorbiertes Elektrolyt und kann daher in jeder beliebigen Stellung gelagert werden, ohne daß irgendetwas auslaufen könnte.

DEUTSCH

• Die Batterie wird in der Fabrik aufgeladen.

Vor dem ersten Gebrauch ist es jedoch notwendig sie erneut mindestens 8 Stunden aufzuladen, um eine volle Ladung vor dem ersten Gebrauch zu gewährleisten.

• Zur Gewährleistung seiner optimalen Leistung,

sollte der Akku sofort nach jedem Gebrauch aufgeladen werden.

• Sorgen Sie bei der Einlagerung im Winter für

folgendes:

• Der Akku wird vor der Lagerung voll

aufgeladen.

• Die Temperatur im Lagerraum beträgt

weniger als 25°C.

• Der Mäher wird nicht länger als 6 Monate

eingelagert.

• Lagern Sie Ihren Rasenmäher immer kühl und

trocken.

• Sorgen Sie dafür, daß der Mäher und die Batterie

nicht mit Wasser, Hitzequellen (wie Heizkörper, Heizlüfter, Öfen, usw.), offenem Feuer oder Chemikalien in Berührung kommen.

Hinweise zum Aufladen (Abb. E)

• Laden Sie Ihren Rasenmäher immer in

einem gut durchlüfteten, trockenen, wettergeschützten Raum auf.

• Laden Sie den Mäher an einem Ort auf,

an dem die Umgebungstemperatur höher als 5°C und niedriger als 40°C ist.

Achtung! Versuchen Sie nicht, nichtaufladbare Akkus aufzuladen.

Aufladen

• Der Akku Ihres Mähers kann im Mäher

oder, falls am Lagerort kein Stromanschluß vorhanden ist, auch getrennt vom Gerät aufgeladen werden.

Aufladen des Akkus im Mäher

• Entfernen Sie den Sicherheitsschlüssel

(23) und verwahren ihn an einem kindersicheren Ort.

• Entfernen Sie die Batterieabdeckung (2)

durch Herunterdrücken der Lasche an der Vorderseite der Abdeckung. Die Abdeckung kann vollständig entfernt werden.

• Entfernen Sie die Batteriekabel (rot und

GRC450/750 ML p01-38 16/3/00, 3:14 pm19

schwarz) durch Herausziehen aus der Steckverbindung.

• Anschließend wird der rote und schwarze

Stecker des Ladegerätes an die rote und schwarze Buchse der Batterie angeschlossen.

Hinweis: Der Stecker des Ladegeräts paßt nur in einer Richtung in die Buchse.

• Schließen Sie das Ladegerät an eine

Netzsteckdose an.

• Die Lampe auf dem Ladegerät leuchtet

auf, um anzuzeigen, daß die Batterie aufgeladen wird.

• Die Ladezeit beträgt normalerweise 24

bis 30 Stunden.

• Beim Akkumäher GRC450 (12V)

erlischt die rote Kontrollampe, sobald das Gerät vollständig geladen ist. Eine grüne Kontrollampe weist dann auf ausreichend Ladung für den ‚Betrieb’ des Geräts hin.

• Beim Akkumäher GRC750 (24V) bleibt

die Ladeanzeige erleuchtet, solange das Gerät an die Netzversorgung angeschlossen ist. Die Anzeige leuchtet desweiteren auf, solange sich das Gerät nach dem Aufladen im Modus ‚Betrieb’ befindet.

• Der Akku kann gefahrlos am Ladegerät

angeschlossen bleiben, bis er gebraucht wird.

• Ziehen Sie den Stecker des Ladegeräts

aus der Batterie und schließen die Batterie an den Stecker auf dem Mäher an.

• Ihr Rasenmäher ist jetzt betriebsbereit.

Aufladen des Akkus an anderer Stelle

• Entfernen Sie den Sicherheitsschlüssel

und die Batterieabdeckung wie oben beschrieben und ziehen das Kabel aus seiner Steckverbindung.

• Heben Sie die Batterie am Tragegriff aus

dem Mäher heraus.

• Laden Sie die Batterie wie oben

beschrieben auf.

• Nach dem Aufladen setzen Sie die Batterie

wieder in den Mäher ein und schließen sie an den Stecker des Mähers an.

Wichtiger Hinweis

Laden Sie den Akku Ihres Mähers sofort nach dem Gebrauch wieder voll auf!

Um von Ihrem Rasenmäher die größtmögliche Leistung und die längstmögliche Lebensdauer des Akkus zu erhalten ist es wichtig, daß der Akku unmittelbar nach jedem Gebrauch wieder voll

aufgeladen wird. Wenn der Rasenmäher nicht voll aufgeladen gelagert wird, kann die Leistung des Akkus beeinträchtigt werden.

Volles Aufladen des Rasenmähers für die Lagerung im Winter

Wenn Sie den Mäher für die Einlagerung über den Winter vorbereiten ist es wichtig, daß er voll aufgeladen ist. Wenn der Rasenmäher nicht voll aufgeladen gelagert wird, kommt es zu einem Versagen des Akkus.

Entsorgung der Batterie

Wenn der Akku des Mähers ersetzt werden muß, sollten Sie ihn zunächst völlig entladen, d.h. den Mäher solange laufen lassen, bis der Motor stehenbleibt. Entfernen Sie anschließend den Akku aus dem Mäher.

Achtung! Der Akku kann auch nach dem Stehenbleiben des Motors noch einen

Reststrom enthalten. Daher sollten die Anschlüsse des Akkus mit nicht leitenden Teilen oder Stoffen in Berührung kommen, um einen Kurzschluß zu vermeiden.

Akkus/Batterien müssen verantwortungsbewußt entsorgt werden.

Dieses Symbol besagt, daß die BleisäureBatterie Ihres Rasenmähers umweltgerecht entsorgt werden muß und nicht dem

normalen Hausmüll, der in einer Verbrennungsanlage oder auf einer Müllhalde entsorgt wird, zugeführt werden darf.

Bleisäure-Akkus sind bei unsachgemäßer Entsorgung umweltbelastend und können explodieren, wenn sie mit offenem Feuer in Berührung kommen. Nicht verbrennen.

Geben Sie den Alt-Akku bei unserem Black & Decker Zentralkundendienst, Ihrem örtlichen Fachhändler oder Ihrer örtlichen Sammelstelle für Altbatterien ab. Wenden Sie sich gegebenenfalls an Ihre örtliche Behörde, um nähere Informationen zur Entsorgung zu erhalten.

Falls die Mähleistung Ihres Mähers nachläßt, lesen Sie bitte im Abschnitt “Fehlersuche” nach.

Achtung! Vertauschen Sie beim Installieren eines neuen Akkus niemals die

Anschlußpole. In diesem Fall würde sich das Messer entgegen der normalen Laufrichtung drehen. Der Versuch, den so entladenen Akku wieder aufzuladen, würde den internen Schaltkreis des Ladegerätes zerstören, sobald der Stecker des Ladegerätes mit dem Stromnetz verbunden wird.

GRC450/750 ML p01-38 16/3/00, 3:14 pm20

Arbeiten mit dem Mäher (Abb. F + G)

Wichtig! Bitte beachten Sie bei der Arbeit mit Ihrem Gerät immer die entsprechenden Sicherheitshinweise!

Achtung! Versuchen Sie nicht, den Mäher

mit nur einer Hand zu schieben. Führen Sie

ihn immer mit beiden Händen.

Sicherheitsschlüssel

• Um ein unbeabsichtigtes Starten oder

die unbefugte Benutzung zu verhindern, wurde Ihr Akku-Rasenmäher mit einem abziehbaren Sicherheitsschlüssel ausgestattet. Das Gerät ist absolut betriebsunfähig, wenn dieser Schlüssel aus dem Mäher entfernt wurde.

Achtung! Entfernen Sie den Schlüssel immer, wenn Sie den Mäher unbeaufsichtigt stehen lassen, auch wenn es nur für kurze Zeit ist.

• Ihr Sicherheitsschlüssel befindet sich im

Zubehörpaket (einschließlich einem Ersatzschlüssel).

Starten

• Sicherungsdeckel (21) öffnen

• Sicherheitsschlüssel (23) einstecken.

• Sicherungsdeckel (21) schließen.

• Heben Sie den Rasenmäher leicht an,

indem Sie den Handgriff etwas nach unten drücken. So vermeiden Sie eine Beschädigung des Rasens beim Anlaufen des Messers.

• Ihr Rasenmäher ist mit einem speziell

konzipierten Ein/Aus-Betriebsschalter ausgestattet. Zum Einschalten des Mähers drücken Sie zuerst den Einschaltsperrknopf am Schalterkasten und ziehen dann den Betriebsschalter. Wenn der Motor läuft, können Sie den Sperrknopf loslassen.

• Halten Sie den Betriebsschalter während

des Mähens gezogen.

• Zum Ausschalten lassen Sie den Hebel

einfach los. Er schnappt durch einen Federmechanismus zurück und verschwindet wieder in seiner ursprünglichen Stellung im Schaltergehäuse.

Wir empfehlen, daß Sie Ihren Rasenmäher nach jedem Mähen säubern, bevor Sie ihn wegstellen. Entfernen Sie vorher unbedingt den Sicherheitsschlüssel. Beachten Sie dazu den Abschnitt “Lagerung und Pflege”.

Hinweis: Zur Erzielung bester Ergebnisse,

DEUTSCH

mähen Sie Ihren Rasen oder Ihre Wiese regelmäßig und mähen Sie nie bei nassem Gras.

Beachten Sie alle zweckdienlichen Warnungen, wenn Sie die Benutzung Ihres Rasenmähers beendet haben.

Pflege des Messerbalkens

Das Stahlmesser ist dazu konzipiert, dem Gras einen sauberen Schnitt zu verleihen. Es schneidet z.T. auch noch in stumpfem oder vergratetem Zustand, muß also nicht messerscharf geschliffen sein. Sollte jedoch das Schnittergebnis unbefriedigend werden, weil das Messer zu stumpf oder beschädigt ist, sollte es ausgetauscht oder zumindest geschliffen werden.

Wir empfehlen, das Messer zu Beginn einer jeden Saison entweder zu schleifen oder zu erneuern.

Ein Ersatzmesser erhalten Sie bei Ihrem Black & Decker Händler oder dem Black & Decker Kundendienst.

Achtung! Wenn Sie das Messer austauschen, verwenden Sie ausschließlich

das Black & Decker Original Zubehör, das für Ihr Gerät entwickelt wurde. Versuchen Sie nicht, irgendein anderes Messer zu montieren.

Auswechseln eines Messers (Abb. H)

Beachten Sie alle relevanten Sicherheitshinweise, bevor Sie mit dem Auswechseln des Messers beginnen.

Achtung! Ziehen Sie unbedingt den Sicherheitsschlüssel heraus, bevor Sie das Messer auswechseln.

• Legen Sie den Rasenmäher auf die Seite,

um an die Unterseite des Mähers zu gelangen.

• Tragen Sie zum Schutz Ihrer Hände

Handschuhe.

• Verwenden Sie ein Tuch oder feste

Arbeitshandschuhe, um Ihre Hände zu schützen. Halten Sie das Messer fest und lösen Sie mit dem mitgelieferten Schraubenschlüssel die Mutter von der Motorwelle. Drehen Sie die Mutter zum Lösen gegen den Uhrzeigersinn.

• Entfernen Sie die Mutter (18), die

quadratische Unterlegscheibe (17), die

GRC450/750 ML p01-38 16/3/00, 3:14 pm21

Kupplungsscheibe (16) und das Messer, nicht aber den Sockel, der unter dem Messer auf der Motorwelle sitzt.

• Wenn Sie das Messer wieder

montieren, achten Sie darauf, daß die abgewinkelten Ecken des Messers nach oben, d.h. in Richtung des Motors zeigen und Sie das Messer über den runden Schaft des o.g. Sockels setzen.

• Setzen Sie nun die Kupplungsscheibe

über den Schaft, der etwas aus der Bohrung des Messers herausragt. Achten Sie dabei darauf, daß das Messer zwischen den erhöhten Kanten der Kupplungsscheibe sitzt.

• Legen Sie die Stahlunterlegscheibe auf,

die ebenfalls zwischen den erhöhten Kanten der Kupplungsscheibe sitzen muß. Schrauben Sie dann die Mutter auf die Motorwelle auf und drehen sie im Uhrzeigersinn fest.

• Achten Sie vor dem Einsatz darauf, daß

ausgewechselte Teile korrekt eingesetzt werden. Falscher Zusammenbau kann zu Beschädigungen an Ihrem Mäher und einer verminderten Schnittleistung führen.

Hinweis: Dieses Gerät ist mit einer Kupplungsplatte (16) zwischen der Messermutter und dem Messer ausgestattet, die immer unbedingt korrekt eingebaut werden muß. Beschädigte Messerteile müssen vor dem Gebrauch ausgewechselt werden.

Pflege und Wartung

Die in diesem Abschnitt gegebenen Ratschläge beziehen sich auf die allgemeine Pflege und Wartung des Hauptteils Ihres Mähers. Ratschläge für das Messer finden Sie in dem Abschnitt “Pflege des Messers”.

Ratschläge in bezug auf die Wartung und Lagerung des Akkus finden Sie in dem Abschnitt “Informationen zum Akku/Batterie”.

• Reinigen Sie Ihren Mäher nach jedem Mähen von

Grasresten, insbesondere an der Unterseite des Mähers und an den Lüftungsschlitzen.

• Wir empfehlen, daß die sich ablagernden

Grasreste an der Unterseite der Mähabdeckung am Ende jeder Mähsaison mit einem stumpfen Schaber entfernt werden. Der mitgelieferte Schraubenschlüssel kann für diesen Zweck verwendet werden.

• Reinigen Sie alle Kunststoffteile mit einem

feuchten Tuch.

• Vorsicht! Verwenden Sie keine Reinigungs-

oder Lösungsmittel, da sie zur Beschädigung der Kunststoffteile Ihres Mähers führen können.

Überlastungsschutz (Abb. J)

• Ihr Akku-Rasenmäher ist mit einem

Überlastschutz ausgestattet. Wenn Sie unter schwierigen Bedingungen, wie etwa sehr hohem Gras, arbeiten, kann der Motor überlastet werden. In diesem Fall brennt die Sicherung des Sicherheits-schlüssels durch und das Gerät stoppt.

• Dies ist eine zusätzliche

Sicherheitseinrichtung, die verhindert, daß der Motor durch Überlastung beschädigt wird.

• Entfernen Sie dann den Sicherheits-

schlüssel und überprüfen Sie den Schmelzeinsatz. Wenn er unterbrochen ist, ist die Sicherung durchgebrannt und der Schlüssel muß ausgewechselt werden. Ein Ersatzschlüssel gehört zum Lieferumfang lhres Rasenmähers. Weitere Ersatzschlüssel können Sie über den Black & Decker Kundendienst beziehen.

Um optimale Mähergebnisse zu erzielen:

• Schneiden Sie Ihren Rasen regelmäßig

• Mähen Sie kein nasses Gras

• Wenn das Gras höher als 10cm ist,

sollten Sie zunächst mit einer hohen Schnitthöheneinstellung mähen und anschließend nochmal in der eigentlich gewünschten Schnitthöhe.

Fehlersuche

Die folgende Tabelle soll Ihnen als Orientierungshilfe zur Fehlersuche dienen.

Problem Lösung

Rasenmäher läuft nicht an a) Sicherheitsschlüssel wenn Betriebsschalter einstecken. gezogen wird b) Messerblockierung beheben.

Rasenmäher bleibt beim a) Messerblockade entfernen. Arbeiten stehen b) Größere Schnitthöhe einstellen.

Rasenmäher läuft, aber a) Akku wieder aufladen. Mähleistung ist b) Akku ersetzen, da defekt. unbefriedigend

Rasenmäher läßt sich nur a) Größere Schnitthöhe sehr schwer schieben einstellen.

c) Akku wieder aufladen.

c) Akku wieder aufladen. d) Sicherungsverbindung des Sicherheitsschlüssels überprüfen. Eine unterbrochene Verbindung weist darauf hin, daß die Sicherung durchgebrannt ist und ausgewechselt werden muß.

GRC450/750 ML p01-38 16/3/00, 3:14 pm22

Rasenmäher ist zu laut a) Beschädigtes Messer und vibriert stark auswechseln.

Achtung! Ziehen Sie vor allen Wartungsarbeiten immer erst den

Sicherheitsschlüssel aus Ihrem Rasenmäher.

b) Wenden Sie sich an den Black & Decker Zentralkundendienst oder Ihren örtlichen Black & Decker Händler zur Beseitigung der Störung.

Produkte und Umwelt

Wenn Sie eines Tages Ihr Gerät durch ein Neues ersetzen müssen oder Sie es nicht mehr benötigen, dann denken Sie an den Umweltschutz. Ihr Black & Decker Servicecenter nimmt gern Ihre alten Geräte an und entsorgt sie auf umweltverträgliche Weise.

Garantie

Für dieses Produkt leistet der Hersteller Gewähr in Übereinstimmung mit den Bedingungen, die in den beiliegenden Unterlagen abgedruckt sind.

Verwenden Sie nur original Black & Decker Zubehör und Ersatzteile. Mißachtung kann zur Beschädigung oder Leistungsminderung Ihres Black & Decker Produktes führen oder Ihre Garantieansprüche einschränken.

DEUTSCH

EG Konformitätserklärung

Wir erklären hiermit, daß die folgenden Elektrowerkzeuge: GRC450, GRC750

der Richtlinie 98/37/EC, 89/336/EEC, 73/23/EEC,

EN55104, EN60335, EN55014 entsprechen

Lpa (Schalldruck) 4m @ 80dB (A)

Lwa (Schalleistung) 91dB (A)

Gewichteter effektivwert der Beschleunigung

Director of Engineering

Black & Decker Ltd, Spennymoor, County Durham

DL16 6JG, United Kingdom

<2.5m/s

Brian Cooke

Black & Decker Kundendienst

Es ist unser Ziel, alle Black & Decker Kunden mit Ihren Produkten voll zufriedenzustellen. Falls Hilfe oder Rat benötigt wird, kontaktieren Sie bitte Ihre nächstgelegene Black & Decker VertragsWerkstatt, die Ihnen gerne weiterhilft. Genauere Informationen über unsere Kundendienstpolitik und eine Liste der Vertrags-Werkstätten sind im Internet unter www.2helpU.com verfügbar. Alternativ können Sie unser Service- und Informationscenter anrufen, dessen Telefonnummer Sie auf der Rückseite dieser Bedienungsanleitung finden.

Andere Produkte von Black & Decker

Die Firma Black & Decker verfügt über ein komplettes Angebot an Elektrowerkzeugen für draußen, die Ihnen die Arbeit im Garten erleichtern. Wenn Sie weitere Information über andere Produkte wünschen, dann setzen Sie sich bitte direckt mit Black & Decker oder Ihrem Black & Decker Händler in Verbindung.

Rasenmäher Heckenscheren Kettensägen Rasenlüfter Häcksler Laub- und Abfallsauger Rasentrimmer

GRC450/750 ML p01-38 16/3/00, 3:15 pm23

Tondeuse GRC450/GRC750

Félicitations!

Nous vous remercions d’avoir acheté cette tondeuse Black & Decker.

Ce manuel fournit les instructions de service et d'entretien pour les tondeuses Black & Decker de la série GRC450/GRC750.

Apprenez à connaître votre machine

Lisez ce manuel avec soin, en prenant note de toutes les précautions de sécurité recommandées avant, pendant et après l’utilisation de votre machine, et maintenez votre machine en bon état de marche.

Familiarisez-vous avec les commandes de votre machine avant de tenter de la faire marcher, mais avant tout, soyez sûr de savoir comment arrêter votre machine rapidement en cas d’urgence.

Gardez ce manuel et toute autre brochure fournie avec votre machine pour pouvoir vous y référer ultérieurement.

Précautions de sécurité

Formation

• Les enfants ou les personnes qui ne sont

pas familières avec ce type de machine ou qui n’ont pas lu ce manuel ne doivent pas être autorisées à utiliser la machine.

N’autorisez aucun enfant, animal

6m / 20ft

• Sachez que l'utilisateur est responsable

Préparation

• Pour protéger vos pieds veillez à toujours

• Utilisez des accessoires de protection.

• Utilisez un respirateur s’il y a de la

• Utilisez une protection acoustique s’il y a

ou autre adulte à proximité de la machine quand celle-ci est en

360

service. Veillez à ce qu’ils se tiennent à au moins 6 mètres de la zone de travail.

des accidents ou dangers subis par des tiers ou infligés à des biens.

porter des bottes ou des chaussures solides. L’herbe qui vient d’être coupée est humide et glissante.

Veillez à porter des lunettes de sécurité pendant l’utilisation de la machine.

poussière.

un niveau de bruit gênant lors de

Notice d’utilisation

l’utilisation de votre machine.

• N’utilisez pas la machine à pieds nus ou

en ne portant que des sandales. Protégez vos jambes. Tout débris laissé sur la pelouse ou la zone de travail peut être ramassé et éjecté par la lame.

• Ne tondez pas si l’atmospère est humide

ou près de matières inflammables.

• Veillez à ce que votre machine soit

toujours en bon état de marche.

• Avant d’utiliser votre tondeuse, ôtez la

clé de sécurité et assurez vous que la lame et les écrous qui la serrent ne sont pas endommagés et que les écrous sont bien serrés.

• Vérifiez toujours qu’il n’y a pas de

bâtons, pierres, morceaux de fil de fer ou autres débris sur votre pelouse. Ces débris peuvent être dangereux ou endommager votre machine, s’ils entrent en contact avec elle, ou peuvent être éjectés par la lame de la tondeuse.

Fonctionnement

• Lorsque vous activez la poignée vers le

bas ou le côté pour la mise en marche, ne l’activez pas plus que nécessaire. Veillez toujours à ce que vos mains soient bien en place et à ce que vos pieds soient à l’écart de la lame avant de remettre la machine au sol.

La machine continuera à tourner pendant un court instant après avoir lâché le levier commutateur. Laissez toujours la machine s’arrêter toute seule.

• Relâchez l’interrupteur et ôtez la clé de

sécurité chaque fois que:

• Vous laissez la tondeuse sans

surveillance.

• Avant d’inspecter, de nettoyer ou de

régler la tondeuse.

• Avant de nettoyer un bourrage.

• Si la tondeuse vibre anormalement.

• Après avoir heurté un objet afin de

pouvoir évaluer et réparer les dommages éventuels.

• Evitez les mises en route accidentelles.

Assurez vous que l’interrupteur de mise en route est coupé avant d’insérer la cl´é de sécurité.

GRC450/750 ML p01-38 16/3/00, 3:15 pm24

• N’utilisez jamais la machine lorsqu’elle

est couchée sur le côté et n’essayez pas d’arrêter la lame. Laissez-la toujours s’arrêter seule.

• Ne mettez pas les mains ou les pieds à

proximité des pièces rotatives.

• Tenez-vous toujours à l’écart des prises

d’air.

• Mettez votre machine en marche avec

soin, conformément aux instructions et en veillant à ce que vos pieds soient à l’écart de la lame.

• N’utilisez pas votre machine sous la pluie

ou dans des conditions humides et ne la laissez pas se mouiller. Evitez d’utiliser la machine dans l’herbe humide, dans la mesure du possible.

• N’utilisez votre machine que lorsqu’il fait

jour ou sous un bon éclairage artificiel.

• Ne tirez pas la machine vers vous et ne

marchez pas à reculons lorsque vous utilisez la machine.

• Ne traversez pas d’allées ou de routes

de gravillons pendant que la lame tourne.

• Veillez à être toujours bien équilibré,

surtout sur les pentes.

• Sur les pentes, utilisez toujours la

machine de façon latérale, jamais de haut en bas. Faites très attention lorsque vous changez de sens sur une pente.

• Ne tondez pas les pentes excessivement

inclinées et portez toujours des chaussures antidérapantes.

• Utilisez la machine en marchant, jamais

en courant. Ne forcez pas la machine.

• Ne soulevez ou ne portez jamais la

machine alors que le moteur est en marche. Veillez à ce que la lame ait cessé de tourner lorsque vous soulevez la machine pour la transporter d’un endroit à un autre.

• Lorsque vous transportez la machine,

faites très attention en la soulevant.

• N’utilisez jamais la machine si les gardes

de protection sont endommagés.

• Lorsque vous transportez la tondeuse,

ôtez toujours la clé de sécurité et ajustez la hauteur de coupe à une position moyenne.

Entretien et rangement

• Rangez votre machine dans un endroit

sec lorsque vous ne l’utilisez pas. Otez la clé de sécurité et mettez-la hors de portée des enfants.

FRANÇAIS

• Pour nettoyer la machine, ôtez la clé de

sécurité et utilisez un chiffon humide. Ne pas mettre de solvant ou tout autre produit de nettoyage.

• Ne chargez ou ne stockez pas votre

tondeuse à l’extérieur.

• N’utilisez jamais votre machine si les

pièces sont défectueuses.

• Assurez vous que les vis et écrous sont

correctement serrés.

• N’utilisez que des accessoires ou pièces

détachées Black & Decker.

La politique de Black & Decker est celle de l’amélioration continue de ses produits et ainsi Black & Decker se réserve le droit de changer la spécification des produits sans avis préalable.

Caracteristiques techniques (Fig. A)

Votre tondeuse GRC450 /GRC750 possède toutes les innovations et avances

technologiques de Black & Decker.

• Sans fil - pas de contrainte de câble

d’alimentation.

• Pas d’essence, ni de mélange à faire

avec de l’huile.

• Propre - pas d’émission de gaz

d’échappement.

• Batterie rechargeable de permettant de

tondre des surfaces de 450m2 (GRC450), 750m2 (GRC750) en moyenne.

• Facile à démarrer - toujours du premier

coup.

• Levier interrupteur et clé de sécurité (23)

pour éviter les mises en route accidentelles.

• Guidon ergonomique avec manche en

mousse pour un plus grand confort d’utilisation.

• Frein de lame qui arrête la lame en moins

de 3 secondes lorsque l’on relâche le levier interrupteur.

• 3 hauteurs de coupe pour s’adapter à

toutes les conditions de tonte.

• Roues alignées avec le carter, permettant

de tondre le long des murs ou des bordures.

GRC450/750 ML p01-38 16/3/00, 3:15 pm25

• Sac collecteur grande capacité 30 litres,

facile à mettre en place.

• Moteur permettant de tondre et collecter

efficacement avec un niveau sonore minimum.

• La GRC450 offre une durée de marche,

dans des conditions de coupe moyennes, d’environ 450m2 et la GRC750 offre une durée de marche, dans des conditions de coupe moyennes, d’environ 750m2. Cette durée de marche varie à la hausse comme à la baisse selon l’état de l’herbe, la hauteur de coupe utilisée et la

vitesse de poussée.

Montage

Votre carton contient:

• Une tondeuse et son guidon.

• Un sac contenant:

• Deux clé de sécurité (23).

• Une notice d’emploi.

• Une clé de serrage de la lame (4).

• Un chargeur (22).

• Bride de la batterie (27).

• Ensemble du bac de ramassage - voir la notice

de montage ci-dessous.

Assemblage du guidon (Fig. B)

Déballez toutes les pièces du carton et familiarisez-vous avec elles.

La caisse machine (1); ceci comprend le couvercle du moteur (2), les roues (3) et le bouclier arrière (24).

Le manche; ceci comprend le manche inférieur (6), le manche supérieur (5), la base transversale (20), le boîtier de transmission (7), d’un levier commutateur (8), du verrouillage de sécurité (9), les pinces pour câble (11), et la poignée de serrage et les coupelles (12).

• Assembler la partie inférieure du guidon

(6L) sur la machine. Fixer ensuite la partie supérieure du guidon (5) sur la partie inférieure grâce aux coupelles (12).

La caisse machine étant sur une surface plate, fixez le manche inférieur sur la caisse machine.

Réglage de la hauteur de tonte (Fig. C)

Attention! Ôtez la clé de sécurité avant tout réglage et attendez que la lame ait fini de

tourner.

La hauteur de coupe doit se régler à chacun des deux axes et peut s'ajuster à trois hauteurs différentes.

• Pour sélectionner une hauteur de coupe,

déplacer les roues dans l'encoche adaptée en utilisant le système de ressorts (16).

• Ajuster les trois autres roues de la même

façon.

Pour vous assûrer une meilleure qualité de coupe, veillez à ce que les quatre roues soient dans la même position de coupe.

Assemblage du sac (Fig. D)

Veuillez lire la notice de sécurité au début de ce manuel avant d’utiliser cet accessoire.

• Le bac de ramassage se compose de 2

parties en plastique (14 & 15) qui doivent être assemblées avant d'être positionnées sur la machine.

Pour assembler les 2 parties:

• Mettre les 2 moitiés du sac qui

s'enclenchent ensemble l'une en face de l'autre.

• Les clipser ensemble.

Pour installer le sac sur la tondeuse:

• Soulevez le capot arrière et placez les

Informations sur la batterie

• La batterie est une batterie 12 ou 24 Volts au

• La batterie a été chargée à l’usine. Il est

• La batterie doit être rechargée après chaque

• Pour le stockage d’hiver, assurez vous que:

armatures du sac dans les crochets prévus à cet effet. Vous pouvez alors relâcher le capot arrière et placer les armatures du sac dans les crochets prévus à cet effet.

• Vous pouvez alors relâcher le

capot arrière.

Pour ôter le sac de la tondeuse:

Pour ôter le sac, soulevez le volet, libérez le sac, posez-le sur le sol et relâchez doucement le volet.

plomb. Elle a été conçue pour pouvoir être stockée dans n’importe quelle position sans risque de fuite.

toutefois indispensable de la recharger totalement au moins 8 heures avant la première utilisation.

utilisation.

• La est complètement chargée batterie.

GRC450/750 ML p01-38 16/3/00, 3:15 pm26

• La température de stockage est inférieure à

25ºC.

• Le stockage dure moins de 6 mois.

• Stockez toujours votre tondeuse dans un endroit

sec et frais.

• Tenez la tondeuse et la batterie à l’écart de

l’humidité, des sources de chaleur (radiateurs, chaudières…), des flammes ou de produits chimiques.

Instructions de charge (Fig. E)

• Chargez toujours votre batterie dans un

endroit où la température est de plus de 5ºC et n’excède pas 40ºC.

Pour charger

• La batterie de la tondeuse peut être

chargée sur la tondeuse ou peut être déposée et chargée à l’écart de la tondeuse, si vous n’êtes pas à proximité d’une prise de courant.

Pour charger la batterie SUR la tondeuse

• Enlevez la clef de sécurité (23) et mettez-

la dans un endroit sûr, à l’écart des enfants.

• Enlevez le couvercle de la batterie (2) en

appuyant sur le bouton situé à l’avant. Le couvercle peut être entièrement enlevé.

• Débranchez le fil de la batterie (rouge et

noir) en le tirant de la prise sur le côté du logement de la batterie.

• La prise rouge et noire du chargeur est

alors branchée sur la prise rouge et noire de la batterie.

Note: La prise de la batterie ne peut être montée que dans un sens.

• Branchez le chargeur sur la prise

d’alimentation et mettez-le en marche.

• Le voyant situé sur le chargeur

s’allumera. Ceci indique que la batterie est en cours de charge.

• La durée de mise en charge normale

est de 24 à 30 heures.

• Avec la tondeuse GRC450, 12 volts, le

voyant lumineux rouge s’éteindra pour indiquer un statut entièrement chargé. Un voyant lumineux vert s’illuminera alors pour indiquer un mode de chargement de ‘maintenance’.

• Avec la tondeuse GRC750, 24 volts, le

voyant de charge restera illuminé tant que la tondeuse est connectée au secteur et après que la batterie soit rechargée, continuera en mode de chargement de ‘maintenance’.

• Il est possible de laisser la batterie en

charge jusqu’à ce qu’elle soit prête à

FRANÇAIS

l’usage, sans encourir aucun risque.

• Débranchez le chargeur de la batterie

et branchez la batterie sur la prise de la tondeuse.

• La tondeuse est maintenant prête à

l’usage.

Pour charger la batterie A L’ECART de la tondeuse

• Retirez la clef de sécurité et le couvercle

de la batterie, comme indiqué ci-dessus, et débranchez la batterie.

• Soulevez la batterie de la tondeuse en

utilisant la poignée de transport.

• Chargez la batterie comme expliqué

ci-dessus.

• Après l’avoir chargée, remettez-la dans

la tondeuse et branchez-la sur la prise de la tondeuse.

Important!

Rechargez totalement votre batterie après chaque utilisation.

Une batterie stockée sans être totalement chargée perd en performance.

Rechargez totalement la batterie avant l’hiver.

Changement de batterie

Si la batterie a besoin d’être remplacée, déchargez la en faisant tourner la machine jusqu’à l’arrêt du moteur et ôtez-la.

Attention! la batterie peut encore être légèrement chargée après l’arrêt du moteur.

Il est donc indispensable d’utiliser des outils isolants pour ôter la batterie.

Ce symbole indique que cette batterie au plomb ne doit pas être jetée avec les ordures ménagères. Vous devez impérativement la

rapporter dans une agence de service après-vente ou auprès d’une déchèterie ou un organisme contrôlé et agréé pour recycler les batteries.

Ne la détruisez pas par le feu. La batterie peut exploser.

Si la performance de tonte vous semble insuffisante, référez vous au chapitre “Recherche de panne”.

Attention! N’inversez pas les pôles car la lame tournerait dans le mauvais sens et le

GRC450/750 ML p01-38 16/3/00, 3:15 pm27

chargeur serait endommagé dès la premèire charge.

Utilisation de la tondeuse (Fig. F & G)

Important! Respectez toutes les consignes de sécurité.

Attention! N’utilisez jamais votre tondeuse

en ne la guidant que d’une seule main.

Clé de sécurite

• Afin de prévenir toute mise en marche

accidentelle ou une utilisation interdite de votre tondeuse, celle-ci est pourvue d’une clé de sécurité. La tondeuse ne peut être mise en route si la clé est retirée.

Attention! Otez toujours la clé lorsque vous laissez la tondeuse sans surveillance ne serait-ce qu’un court instant.

• Votre clef de sécurité se trouve dans le

jeu de pièces (plus une de rechange).

Mise en route

• Soulevez le capot.

• Insérez à fond la clé de sécurité (23).

• Lâchez le capot.

• Basculez légèrement le guidon vers le

bas pour soulever l’avant de la machine afin d’éviter un bourrage au démarrage.

• Votre machine est munie d’un levier

interrupteur. Pour mettre en marche votre tondeuse appuyez sur l’interrupteur et l’interrupteur levier.

• Tenez le ainsi pour faire fonctionner la

tondeuse.

• Pour arrêter la tondeuse, il suffit de

relâcher le levier qui reprendra sa position initiale.

Lorsque vous avez fini de tondre, nous vous conseillons de bien nettoyer votre tondeuse. Il est primordial de retirer la clé avant de nettoyer. Consultez le chapitre “Entretien”.

Remarque: Pour obtenir de meilleurs résultats, nous vous conseillons de tondre régulièrement et d’éviter de le faire lorsque l’herbe est humide.

Lorsque vous tondez, si des paquets d’herbe coupée apparaissent derrière la tondeuse, il est probable que le sac est plein.

Entretien des lames

La lame en acier est conçue pour donner un joli fini dans une herbe longue ou grossière. La lame continuera à couper même quand elle sera émoussée ou ébarbée; il n’est pas

nécessaire qu’elle soit aussi tranchante qu’un rasoir.

Toutefois, si à cause de dommages ou de l’usure les performances de coupe diminuent, la tondeuse nécessitera l’installation d’une nouvelle lame ou au moins un affûtage.

Nous recommandons que la lame d’acier soit aiguisée ou qu’une nouvelle lame soit installée en début de chaque saison.

De nouvelles lames sont disponibles auprès des distributeurs ou centres agréés de réparation de Black & Decker.

Attention! Quand vous installez une nouvelle lame utilisez uniquement les pièces

de rechange Black & Decker, spécifiques à votre machine. N’essayez pas de monter d’autres lames.

Mise en place de la lame (Fig. H)

Attention! Observez toutes les consignes de sécurité et retirez la clé de sécurité.

Attention! Enlevez la clé de sécurité avant de changer la lame.

• Tournez la tondeuse sur le flanc.

• Mettez des gants protecteurs.

• A l’aide d’un chiffon placé sur la lame,

saisissez-la et dévissez l’écrou avec la clé de serrage fournie avec la tondeuse.

• Otez l’écrou (18), la lame (17) et les

plaques (16).

• Avant de remettre la lame, assurez vous

que les parties tranchantes sont orientées vers le sol.

• Remettez les plaques en les alignant bien

sur la lame.

• Replacez l’écrou et resserrez le fermement.

• Assurez vous que vous avez bien replacé

toutes les pièces correctement afin de ne pas endommager la tondeuse.

Entretien

• Prenez garde à ce que votre tondeuse soit

toujours propre. En particulier le carter de lame et les ailettes d’aération.

• Nettoyez les parties en plastique à l’aide d’un

chiffon humide.

• Attention! N’utilisez pas de solvants ou de

produits de nettoyage qui pourraient détériorer le plastique.

Protection thermique (Fig. J)

• Votre tondeuse est pourvue d’un

disjoncteur thermique. Si vous tondez

GRC450/750 ML p01-38 16/3/00, 3:15 pm28

trop vite ou une herbe trop haute et humide, vous pouvez faire surchauffer le moteur. Si cela se produit, le fusible de la clé de sécurité sautera et la machine s’arrêtera.

• Il ne s’agit pas d’une panne, mais d’un

dispositif de protection du moteur.

• Si cela se produit, enlevez la clé de

sécurité et vérifiez l’état de la liaison du fusible. Si la liaison est cassée, le fusible a sauté et la clé doit être remplacé. Une clé de rechange vous est fournie dans votre coffret de pièces de rechanges. Sinon, vous pouvez aussi acheter une nouvelle clé chez un centre d’entretien Black & Decker.

Afin d’éviter de telles situations:

• Tondez votre pelouse régulièrement.

• Ne tondez pas de l’herbe humide.

• Lorsque l’herbe fait plus de 10cm, nous

vous conseillons de faire un premier passage avec le réglage à la hauteur maximum puis un second à la hauteur désirée.

Localisation des pannes

Si votre machine ne fonctionne pas correctement, utilisez le tableau suivant pour situer le problème.

Problème Solution

La tondeuse ne démarre (a) Assurez vous que la clé pas lorsque le levier est de sécurité est bien en place. actionné b) Otez la clé, retournez la

La tondeuse s’arrête. a) Otez la clé de sécurité,

La tondeuse marche mais la performance est insuffisante. Rechargez la batterie.

clé machine et assurez vous vous que la lame n’est pas bloquée. c) La batterie est-elle chargée? Rechargez la batterie.

retournez la machine et assurez vous que la lame n’est pas bloquée. b) Rehaussez la hauteur de tonte et redémarrez. c) La batterie est-elle chargée? Rechargez la batterie. d) Contrôlez la lame du fusible clé de sécurité. Si elle est cassée, le fusible a sauté et il faut le remplacer.

a) La batterie est-elle chargée?

b) La batterie peut-avoir besoin d’être changée.

FRANÇAIS

La tondeuse est trop lourde a) Rehaussez la hauteur de à pousser. tonte pour réduire les

La tondeuse vibre et est a) Otez la clé de sécurité. anormalement bruyante. en bon état.

Attention! Retirez toujours la clé de sécurité avant toute manipulation ou inspection.

Recyclage et environnement

Si vous vous apercevez que votre machine doit être remplacée ou si elle ne vous est plus utile, pensez à la protection de l’environnement. Les centres d’entretien Black & Decker acceptent vos anciennes machines dont ils se débarrasseront de façon écologique.

Garantie pelouse et jardin de Black & Decker

Cette garantie offre une couverture de 12 mois sur les pièces et la main d'oeuvre. Elle exige un justificatif d’achat.

Si votre machine Black & Decker tombait en panne pendant la période de garantie, à cause d’un vice de pièces ou de main d’oeuvre, nous garantissons le remplacement de toutes les pièces défectueuses, à notre discrétion, ou le remplacement de la machine, gratuitement, dans la mesure où:

• La machine nous est renvoyée, à nous ou à

nos réparateurs agréés, avec son justificatif d’achat.

• La machine a été utilisée dans les paramètres

de l’utilisation pour laquelle elle est prévue.

• La machine n’a pas été louée à des tiers.

• Des réparations n’ont pas été entreprises par

toute personne autre que notre propre personnel d’entretien ou nos réparateurs agréés.

• La panne résulte de l’usure normale.

Cette garantie est un avantage supplémentaire et s’ajoute à vos droits statutaires.

frottements. Vérifiez que les roues ne sont bloquées.

Vérifiez

si la lame est

b) S’il n’y a pas de trace de dégât, amenez votre machine à votre agence Black & Decker la plus proche.

GRC450/750 ML p01-38 16/3/00, 3:15 pm29

FRANÇAIS

La politique de garantie

Les pannes résultant des causes suivantes ne sont pas couvertes:

• Remplacement des lames usées ou endommagées,

des lignes de nylon et des chaînes, ou des câbles endommagés pendant le rangement ou l’utilisation de la machine. On considère que ces pièces s’usent pendant l’utilisation normale de la machine.

• Les pannes résultant d’un impact soudain ou

d’un abus évident.

• Les pannes dues à un usage non conforme aux

instructions et recommandations contenues dans le mode d’emploi.

L’utilisation d’accessoires et de pièces autres que de la marque Black & Decker peuvent endommager ou réduire la performance de votre machine Black & Decker et risquent d’annuler la garantie.

Service apres-vente

Notre volonté est que vous soyez complétement satisfait de votre outil Black & Decker et de son service après vente. Si vous avez besoin d’aide ou d’information contactez notre agence locale de service après vente. La liste complète des agences et des services Black & Decker se trouve sur Internet: www.2helpU.com. Vous pouvez aussi contacter notre service consommateur dont vous trouverez les coordonnées au dos de ce manuel.

Attestation de conformité EC

Nous déclarons que les produits:

GRC450, GRC750

sont conformes aux 98/37/EC, 89/336/EEC,

73/23/EEC, EN55104, EN60335, EN55014

Niveau de pression acoustique @ 4m 80dB (A)

Niveau de puissance acoustique 91dB (A)

Niveau de vibration main-bras <2.5m/s

Brian Cooke

Directeur du développement

Spennymoor, County Durham DL16 6JG, United Kingdom

Les produits Black & Decker

Black & Decker offre une gamme complète d’appareils électriques pour usage en plein air, qui facilitent le travail de jardinage. Pour plus de renseignements sur nos autres produits, veuillez contacter le centre d’information Black & Decker à l’adresse indiquée au dos de la couverture, ou contactez votre revendeur Black & Decker.

Tondeuses Taille-haies Tro nçonneuses à chaînes Scarificateurs Broyeurs de compost Aspirateur de Cisailles électriques feuilles

GRC450/750 ML p01-38 16/3/00, 3:15 pm30

Grasmaaier GRC450/GRC750

Gefeliciteerd!

Met uw aankoop van deze Black & Decker cirkelmaaier.

Deze handleiding bevat instructies voor het gebruik en onderhoud van de Black & Decker GRC450/GRC750.

Ken uw machine

Lees deze handleiding aandachtig door. Neem alle voorgeschreven veiligheidsmaatregelen in acht, voor, tijdens en na het gebruik van uw machine, en houd uw machine gebruiksklaar.

Maak uzelf vertrouwd met de bediening van uw machine voordat u haar gaat gebruiken, maar zorg er in de eerste plaats voor dat u weet hoe u de machine kunt stopzetten in geval van nood.

Bewaar deze handleiding en alle andere papieren die u bij de machine kreeg, voor raadpleging in de toekomst.

Veiligheidsinstructies

Training

• Laat de machine nooit gebruiken door

kinderen of personen die niet vertrouwd zijn met dit soort machines of deze handleiding niet gelezen hebben.

Houd dieren, kinderen of andere

6m / 20ft

• Onthoud dat de gebruiker van de

Voorbereiding

• Draag altijd stevige schoenen of laarzen

• Gebruik beschermend materiaal. Draag

• Draag een gezichtsmasker als er veel

• Draag oorbescherming als het geluid van

personen uit de buurt van de machine wanneer u deze

360

gebruikt – Laat ze minstens 6 meter uit de buurt van het werkgebied blijven.

machine verantwoordelijk is voor ongevallen of gevaren die andere mensen of hun eigendom treffen.

om uw voeten te beschermen – vers gesnoeid gras is vochtig en glad.

steeds een veiligheidsbril als u de maaier gebruikt.

stof is.

de machine niet draaglijk is tijdens het gebruik.

Gebruiksaanwijzing

• Gebruik uw machine niet blootsvoets of

in sandalen.

• Draag een lange broek om uw benen te

beschermen – afval op het grasveld of op uw snoeipad kan opgepikt en weer omhooggeworpen worden door de messen.

• Werk niet in een omgeving met

ontplofbare gassen.

• Ga steeds na of de machine in veilige

conditie is.

• Verwijder de veiligheidssleutel voor u de

maaier gebruikt en controleer of het snijmes, de bladmoer en het snijgedeelte niet versleten of beschadigd zijn. Beschadigde snijmessen en versleten bladmoeren moeten worden vervangen. Controleer ook of de bladmoer stevig is vastgedraaid.

• Controleer steeds of er geen takken,

stenen, draad of ander afval op uw grasveld of uw snoeipad liggen. Bij contact met dergelijk afval kunt u gevaar lopen of uw machine beschadigen. Het afval kan steeds weer omhooggeworpen worden door de messen.

Bediening

• Duw bij het starten het handvat niet

verder naar beneden of naar opzij dan nodig. Let er steeds op dat beide handen in de bedieningspositie zijn en dat uw voeten goed uit de buurt van de messen staan voordat u de machine terug op de grond zet.

De machine zal nog even verder lopen wanneer u de schakelhendel loslaat. Laat de machine steeds uit zichzelf tot stilstand komen.

• Vermijd dat de maaier per ongeluk

aanslaat. Vergewis u ervan dat de schakelaar in het omhulsel is verzonken wanneer u de veiligheidssleutel insteekt.

• Laat de schakelhendel los om de maaier

uit te schakelen en verwijder de veiligheidssleutel:

• Telkens wanneer u de maaier

onbewaakt achterlaat.

• Voor u de maaier controleert,

schoonmaakt of onderhoudt.

GRC450/750 ML p01-38 16/3/00, 3:15 pm31

• Voor u een verstopping vrijmaakt.

• Als de maaier abnormaal begint te

trillen (controleer dit onmiddellijk).

• Als u een vreemd voorwerp hebt

geraakt, controleer dan onmiddellijk of de maaier beschadigd is en herstel de eventuele schade.

• Laat de machine nooit lopen wanneer zij

op haar zijkant ligt. Laat de messen steeds uit zichzelf tot stilstand komen probeer ze nooit manueel stil te leggen.

• Steek voeten of handen nooit onder de

roterende onderdelen.

• Blijf steeds uit de buurt van openingen

waaruit afval omhooggeworpen wordt.

• Start uw machine voorzichtig volgens de

aanwijzingen en blijf met uw voeten uit de buurt van de messen.

• Gebruik uw machine niet wanneer het

regent en laat haar nooit nat worden. Vermijd gebruik van de machine op nat gras, indien mogelijk.

• Gebruik uw machine alleen in het

daglicht of in een goede kunstmatige verlichting.

• Trek uw machine niet naar u toe of

wandel niet achteruit met uw machine.

• Steek geen grindpaden of wegen over

wanneer de messen nog draaien.

• Let steeds op uw voeten, in het bijzonder

op hellingen.

• Maai steeds dwars over de helling, nooit

van boven naar beneden. Wees uiterst voorzichtig wanneer u van richting verandert op hellingen.

• Maai geen uiterst steile hellingen en

draag steeds antislip-schoenen.

• Wandel met de machine. Vermijd lopen.

Forceer de machine niet.

• Hef de machine nooit op of draag haar

nooit terwijl de motor nog loopt. Controleer of de messen stilliggen voordat u de machine opheft voor transport.

• Wanneer u de machine verplaatst,

verwijder dan altijd de veiligheidssleutel, kies één van de middelste maaistanden en til de maaier bijzonder voorzichtig op.

• Gebruik de machine nooit als de

afdekkap beschadigd is of niet op haar plaats zit.

Onderhoud en opberging

• Berg de maaier op een droge plaats en

buiten het bereik van kinderen op als hij niet wordt gebruikt. Verwijder de veiligheidssleutel.

• Gebruik geen oplosmiddelen of reinigings-

vloeistoffen om uw maaier schoon te maken - gebruik een botte schraper om gras en vuil weg te schrapen. Verwijder altijd de veiligheidssleutel voor u de maaier schoonmaakt.

• Laad of berg de maaier nooit buiten op.

• Gebruik de maaier nooit wanneer

onderdelen beschadigd zijn: laat alle defecte onderdelen verwijderen en nieuwe onderdelen monteren voor u de maaier gebruikt.

• Vervang voor uw eigen veiligheid steeds

alle versleten of beschadigde onderdelen. Wij raden u aan om dit te laten doen.

• Span alle moeren, bouten en schroeven

stevig aan om een veilige werking van uw maaier te verzekeren.

• Gebruik alleen door Black & Decker

aanbevolen vervangonderdelen en accessoires.

Bij Black & Decker wordt voortdurend gewerkt aan verbetering van producten. Black & Decker behoudt zich dan ook het recht voor de productspecificaties zonder voorafgaand bericht te wijzigen.

Eigenschappen (Fig. A)

Door uw aankoop van een Black & Decker

GRC450/GRC750 snoerloze maaier beschikt u over een product dat kwaliteit combineert met modern design. De volgende eigenschappen garanderen dat u veilig, doeltreffend en gemakkelijk kunt maaien.

• Snoerloos - u hebt bij het maaien geen

verlengsnoeren nodig.

• Brandstofvrij - u hoeft geen benzine en

olie te kopen, te mengen, op te slaan of te vervoeren.

• Schoon - er is geen uitstoot van

verbrandingsgassen, de maaier is dus milieuvriendelijk.

• Heroplaadbare batterij - biedt voldoende

vermogen om 450m (GRC750) gras te maaien.

(GRC450), 750m

• Gemakkelijk te starten - start altijd meteen.

• Speciaal ontworpen schakeldoos en

veiligheidssleutel (23) om te verhinderen dat de maaier per ongeluk aanslaat.

• Ergonomisch ontworpen naar boven

gebogen hendel voor comfortabel gebruik en om gemakkelijk te kunnen duwen.

• Een remmechanisme voor het snijmes

(auto-stop) voor nog meer veiligheid.

GRC450/750 ML p01-38 16/3/00, 3:15 pm32

Het draaiend snijmes komt binnen de 3 seconden tot stilstand wanneer de schakelhendel wordt losgelaten.

• Grote vleugelmoeren aan de hendel voor

gemakkelijke montage en opberging.

• 3 maaihoogtes waarmee u de maaier

aan de meeste maaiomstandigheden kunt aanpassen.

• Verzonken wielen waarmee u tot aan de

rand van het gazon kunt maaien.

• Grasopvangbak met grote capaciteit

(30 liter) voor langere maaiperiodes.

• Gemakkelijk te verwijderen

grasopvangbak. Gladde afwerking van de onderkant voor betere maaiprestaties en een optimale maaikwaliteit.

• Stevige en duurzame kunststofkap, die

niet roest en het lawaai en de trillingen tot een minimum beperkt.

• Krachtige en doeltreffende permanente

magneetmotor voor efficiënte maaiprestaties en grasopvang onder alle normale omstandigheden; garandeert bovendien een gering geluidsniveau.

• De GRC450 maait een oppervlak van

450m2 onder gemiddelde maaiomstandigheden. De GRC750 maait een oppervlak van 750m2 onder gemiddelde maaiomstandigheden. Deze looptijd kan variëren en is afhankelijk van de staat van het gras, de ingestelde maaihoogte en de duwsnelheid.

Uitpakken en monteren

De doos van uw grasmaaier bevat:

• De maaier en de hendels.

• Een zak met onderdelen, met:

• 2 veiligheidssleutels (23).

• Een gebruiksaanwijzing.

• Een bladmoersleutel (4).

• Een acculader (22).

• Een batterijriem (27).

• Een graszak montage - zie hieronder voor

montage instructies.

Montage van de hendel (Fig. B)

Neem alle onderdelen uit de verpakking en maak uzelf vertrouwd met de diverse onderdelen van de maaier.

Het machinegedeelte (1), waartoe behoren motorkap (2), wielen (3) en beschermkap (24).

Het handgreepgedeelte, waartoe behoren de onderhandgreep (6), de bovenhandgreep (5),

NEDERLANDS

bevestigingsbeugels (20), schakelaar (7), bedieningshendel (8), veiligheidsknop (9), snoerclips (11) aan beide zijden een vleugelmoer en deksel (12).

• Monteer de linker- (6L) en rechter (6R)

onderstang op de dwarsstang (20). Klik de bovenhandgreep (5) over de uiteinden van de dwarsstang en bevestig met de Moeren (12).

Voor het monteren van de onderhandgreep (6) op de juiste plaats van de machine (1), gaat u als volgt te werk:

• Plaats de bevestigingsbeugels in de

voorziene openingen in het motorhuis (1) en duw naar beneden om te vergrendelen. Zet deze vervolgens vast met behulp van de meegeleverde schroeven (13).

Afstellen van de maaihoogte (Fig. C)

Opgelet! Verwijder de veiligheidssleutel voor u de hoogte instelt en wacht tot het snijmes

tot stilstand is gekomen; de snijmessen zijn bijzonder scherp.

Zowel de wielen vooraan als achteraan hebben 3 hoogtes, zodat U de keuze heeft tussen 3 verschillende maaihoogtes.

• Trek aan de wielas om een maaihoogte

in te stellen.

Om een gelijke maaihoogte te bekomen dienen de voorste en achterste wielen op gelijke hoogte afgesteld te staan.

Montage van de grasopvangbak (Fig. D)

Lees voor het monteren van de grasbak eerst de veiligheidsinstructies in het voorste gedeelte van deze gebruiksaanwijzing.

• De grasopvangbak bestaat uit 2

kunststof delen (14 & 15). Voordat U de grasopvangbak op Uw grasmaaier plaatst, moet U beide delen monteren.

Ga hiervoor als volgt te werk:

• Zorg ervoor dat beide delen

overeenkomen.

• Klik ze ineen.

Plaatsen van de opvangbak:

• Til de achterste veerklep op en schuif de

twee armen die zich aan de voorkant van

GRC450/750 ML p01-38 16/3/00, 3:15 pm33

de grasopvangbak bevinden, achter de twee lipjes die boven de achterkant van de maaikap uitsteken.

• Als u nu de achterklep loslaat, zal de

grasopvangbak op zijn plaats worden vastgeklemd.

Verwijderen van de opvangbak:

U kunt de volle grasopvangbak verwijderen door de klep (5) van de grasopvangbak op te tillen en vervolgens ofwel de grasopvangbak op te heffen en onder de onderste hendel door te halen, ofwel de grasopvangbak uit zijn bevestiging los te maken en op het gazon neer te zetten, terwijl u de klep van de grasopvangbak voorzichtig neerlaat. Zo hebt u beide handen vrij om de volle grasopvangbak op te tillen.

Informatie over de batterij

• De batterij in uw snoerloze maaier is een

hermetisch dichte loodzuuraccu van 12 of 24 Volt. Deze batterij werkt met geabsorbeerd elektrolyt en kan derhalve in om het even welke positie worden opgeborgen zonder gevaar voor lekkage.

• De batterij werd in de fabriek opgeladen, maar

moet toch worden. Heropgeladen gedurende

minimaal 8 uren vóór u de maaier voor het eerst gebruikt, en dit om er zeker van te zijn dat ze volledig is opgeladen.

• Voor optimale prestaties moet de batterij na elk

gebruik worden heropgeladen.

• Wanneer u de maaier voor de winter opbergt,

moet u ervoor zorgen dat:

• De maaier voor het opbergen volledig is

opgeladen.

• De temperatuur van de opbergruimte minder

dan 25ºC bedraagt.

• De maaier niet langer dan 6 maanden wordt

opgeborgen.

• Berg de maaier altijd op een droge en koele

plaats op.

• Houd de maaier en de batterij steeds uit de buurt

van water, warmtebronnen (zoals radiatoren, verwarmingstoestellen, kachels, etc.), vlammen of chemicaliën.

Voorschriften voor het opladen (Fig. E)

• Laad uw maaier altijd binnen op, in een

goed verluchte, droge ruimte die beschermd is tegen weersinvloeden.

• Laad de maaier op in een ruimte met een

temperatuur tussen 5ºC en 40ºC.

Opladen

• De batterij op uw grasmaaier kan op de

grasmaaier worden opgeladen of worden verwijderd en apart worden opgeladen als er geen stopcontact binnen bereik van de grasmaaier is.

Het opladen van de batterij OP de grasmaaier

• De veiligheidssleutel (23) verwijderen en

op een veilige plaats buiten het bereik van kinderen opbergen.

• De afdekplaat van de batterij kan

geopend worden door de uitsparing aan de voorzijde van de afdekplaat in te drukken. De afdekplaat kan in haar geheel verwijderd worden.

• Ontkoppel de batterijvoeding (rood en

zwart) door de fiches los te maken van de schakelaar.

• De en zwarte contactdoos van de

oplader wordt vervolgens met de rode en zwarte contactdoos van de batterij verbonden.

Let op: De contactdoos van de oplader kan slechts op één manier bevestigd worden.

• Het laadapparaat op het electriciteitsnet

aansluiten en inschakelen.

• Het rode lichtje op de oplader gaat

branden. Dit geeft aan dat de batterij wordt opgeladen.

• De gewoonlijke oplaadtijd is 24 tot 30

uur.

• Op de 12 volt, GRC450 grasmaaier

gaat het rode indicatielampje uit om aan te geven dat de accu volledig is opgeladen. Een groen lampje gaat branden om een ‘onderhoud’ oplaadstand aan te geven.

• Met de 24 volt, GRC750 grasmaaier

blijft de oplaadindicatie branden zo lang als de grasmaaier op een elektriciteitsnet blijft aangesloten. Nadat de accu is opgeladen blijft de grasmaaier in de ‘onderhoud’ oplaadstand staan.

• U kunt uw batterij veilig tot gebruik in

de oplader laten staan.

• De oplader van de batterij losmaken en

de batterij aan de contactdoos op de grasmaaier bevestigen.

• U kunt uw grasmaaier nu gebruiken.

Het opladen van de batterij APART van de grasmaaier

• De veiligheidssleutel en de afdekplaat

GRC450/750 ML p01-38 16/3/00, 3:15 pm34

van de batterij, zoals hierboven omschreven, verwijderen en de batterij losmaken.

• De batterij met behulp van de

draaghendel uit de grasmaaier tillen.

• De batterij, zoals hierboven

omschreven, opladen.

• De batterij na het opladen terug in de

grasmaaier plaatsen en aan de contactdoos op de grasmaaier bevestigen.

Belangrijk

De maaier onmiddellijk na het gebruik volledig opladen.

Om met uw maaier maximale prestaties te behalen en de batterij zolang mogelijk te kunnen gebruiken, is het belangrijk dat u de batterij na elk gebruik onmiddellijk weer oplaadt. De batterij kan namelijk uitvallen als de maaier wordt opgeborgen zonder dat ze volledig is opgeladen.

De maaier volledig opladen voor het opbergen in de winter.

Wanneer u de maaier voor de winter wilt opbergen, is het belangrijk om de batterij volledig op te laden. De batterij kan namelijk uitvallen als de maaier wordt opgeborgen zonder dat ze volledig is opgeladen.

Verwijderen van de batterij

Wanneer de batterij van de maaier moet worden vervangen, ontlaad dan de batterij door de maaier te laten draaien tot de motor stilvalt. Verwijder de batterij uit de maaier.

Opgelet! De batterij kan nog een restlading bevatten, zelfs nadat de motor is stilgevallen.

Daarom moet een bescherming worden voorzien tegen toevallige kortsluiting van de batterijklemmen door niet-geïsoleerde werktuigen of geleidende materialen, zoals staalwol of aluminiumfolie.

De batterijen moeten op een milieuvriendelijk manier worden verwerkt.

Dit symbool geeft aan dat de loodzuurbatterij van deze maaier op een milieuvriendelijke manier moet worden verwerkt en niet met het

gewoon huishoudelijk afval mag worden meegegeven, aangezien dit in een verbrandingsoven of op een stortplaats kan terechtkomen.

Loodzuurbatterijen kunnen schadelijk zijn voor het milieu en ontploffen wanneer ze in het vuur worden gegooid. Verbrand nooit

loodzuurbatterijen.

Breng de batterij naar een Black & Decker Service Center, naar uw plaatselijke dealer of naar uw plaatselijk afvalverwerkingsdepot.

NEDERLANDS

Indien nodig kunt u de lokale overheid contacteren voor meer informatie over een milieuvriendelijke afvalverwijdering.

Als de maaiprestaties beginnen te verslechteren, lees dan de gids “Tips voor het oplossen van problemen”.

Opgelet! Breng de batterijkabels niet gekruist aan wanneer u een nieuwe batterij

plaatst, want hierdoor zou het snijmes in omgekeerde richting draaien tot de batterij ontladen is. Wanneer u daarna probeert om de batterij opnieuw op te laden, zal de laadkring van de acculader worden beschadigd zodra u de stekker van de acculader insteekt.

Hoe moet u de maaier gebruiken? (Fig. F & G)

Belangrijk! Neem steeds alle toepasselijke waarschuwingen in acht als u de maaier gebruikt.

Opgelet! Probeer nooit om uw maaier met

één hand te bedienen. Stuur de maaier

steeds met beide handen.

Veiligheidssleutel

• Om te vermijden dat uw snoerloze

maaier per ongeluk start of dat onbevoegden ermee zouden werken, werd een afneembare veiligheidssleutel ingebouwd. De maaier is volledig uitgeschakeld als deze veiligheidssleutel uit de maaier is getrokken.

Opgelet! Trek de veiligheidssleutel altijd uit de maaier als u deze, zelfs voor enkele ogenblikken, onbewaakt achterlaat.

• U kunt de veiligheidssleutel in het

onderdelenpakket vinden (plus een reservesleutel).

Starten

• Til het deksel van het veiligheidskastje

(21) op.

• Steek de veiligheidssleutel (23) in de

maaier en druk hem volledig op zijn plaats.

• Sluit het deksel van het veiligheidskastje.

• Druk de hendel naar beneden om het

voorste deel van de maaier lichtjes op te heffen zodat het gazon bij het starten niet wordt beschadigd.

• Uw maaier is voorzien van een speciale

GRC450/750 ML p01-38 16/3/00, 3:15 pm35

aan/uit-schakelhendel. Om de maaier te starten drukt u de knop op de schakeldoos in en haalt u de hendel zachtjes naar u toe.

• Houd hem in die stand om de motor

draaiende te houden.

• Laat de schakelhendel gewoon los om

de motor af te zetten. Door de veerwerking springt de schakelhendel automatisch terug in zijn oorspronkelijke stand in het omhulsel van het handvat.

Wanneer u klaar bent met maaien, raden wij u aan om de maaier schoon te maken en het afval te verwijderen vooraleer u hem opbergt. Het is belangrijk dat u de veiligheidssleutel verwijdert voor u de maaier schoonmaakt. Lees hiervoor de paragraaf “Onderhoud van uw machine”.

Opmerking: Om de beste resultaten te krijgen, moet u het gazon of de grasvlakte regelmatig maaien en het gras niet maaien terwijl het nat is.

Wanneer u tijdens het maaien merkt dat er afgemaaid gras onderaan uit de maaier valt, is de grasopvangbak waarschijnlijk vol en moet deze worden leeggemaakt.

Onderhoud van de messen

Het stalen mes is speciaal ontwikkeld om een goed resultaat te geven bij lang of stug gras. Het mes blijft goed maaien, ook als het stomp of geblutst is. Het hoeft niet vlijmscherp te zijn.

Wanneer echter de resultaten met dit mes door slijtage toch achteruit gaan, dan is het aan te raden het mes te vervangen of te laten slijpen.

Wij raden u aan het stalen mes ieder jaar aan het begin van het maaiseizoen te vervangen of te laten slijpen. Nieuwe messen zijn te verkrijgen bij uw Black & Decker verkooppunt.

Waarschuwing! Vervang het mes van uw machine alleen door de officiële

Black & Decker messen die voor uw machine bestemd zijn - breng nooit andere messen aan.

Een nieuw snijmes aanbrengen (Fig. H)

Neem alle onderstaande waarschuwingen in acht voor u een snijmes vervangt.

Opgelet! Verwijder de veiligheidssleutel voor u het snijmes vervangt.

• Draai de maaier op zijn kant zodat de

onderkant van de maaikap bloot komt te liggen.

• Draag handschoenen om uw handen

te beschermen.

• Leg een doek over het snijmes of draag

zware werkhandschoenen om uw handen te beschermen. Neem het snijmes vast, draai met de bijgeleverde spansleutel de moer tegen de klok in van de motoras los en verwijder ze.

• Verwijder de moer (18), het vierkant

afdekplaatje (17), het koppelingsplaatje (16) en het snijmes.

• Zorg er bij het vervangen van het snijmes

voor dat de snijranden naar de grond zijn gekeerd en leg het snijmes op de montageplaat.

• Schuif het koppelingsplaatje over de

kraag van de montageplaat die door het snijmes heensteekt. Zorg ervoor dat de binnenranden precies op één lijn liggen met de buitenranden van het snijmes.

• Plaats het vierkante stalen afdekplaatje

van het snijmes op de motoras zodat de binnenste kanten over de as schuiven en de buitenranden over het plastic koppelingsplaatje grijpen. Bevestig de moer op de as en draai ze met de klok mee.

• Zorg ervoor dat alle verwijderde onderdelen

weer correct op hun plaats zijn aangebracht voor u de maaier gebruikt. Een verkeerde montage kan uw maaier beschadigen en de snijprestaties verminderen.

Opgelet: Deze machine is tussen de bladmoer en het snijmes voorzien van een koppelingsplaatje (16), dat altijd correct moet worden gemonteerd. Beschadigde onderdelen van het snijmes moeten worden vervangen voor gebruik.

Onderhoud van uw machine

De tips in deze paragraaf hebben betrekking op het algemeen onderhoud van het hoofdgedeelte van uw maaier. Tips met betrekking tot de snijmessen vindt u in de paragraaf “Onderhoud van de snijmessen”.

Tips voor het onderhoud en het opbergen van de batterij vindt u in de paragraaf “Informatie over de batterij”.

• Houd de machine altijd schoon en verwijder het

grasafval, vooral aan de onderkant van het frame en in de luchtgaten.

• Wij raden u aan om na elke maaibeurt het

opgehoopt gras van de onderkant met een botte schraper van het frame te verwijderen. U kunt hiervoor ook de spansleutel gebruiken die bij deze maaier wordt geleverd.

• Maak alle kunststofonderdelen schoon met een

vochtige doek.

GRC450/750 ML p01-38 16/3/00, 3:15 pm36

• Opgelet! Gebruik geen oplosmiddelen of

schoonmaakvloeistoffen. Deze kunnen de kunststofonderdelen van de maaier beschadigen.

Beveiliging tegen overbelasting (Fig. J)

• Uw maaier is voorzien van een

beveiliging tegen overbelasting. Wanneer u te snel werkt in lang gras of onder moeilijke maaiomstandigheden kunt u de motor overbelasten. In dit geval springt de zekering in de veiligheidssleutel waardoor de grasmaaier tot stilstand komt te staan.

• Dit is geen defect maar een veiligheids-

onderdeel om de machine te beschermen.

• Als dit gebeurt, de veiligheidssleutel

verwijderen en de smeltstrook inspecteren. Als de smeltstrook is gebroken, is de zekering gesprongen en moet deze door een nieuwe sleutel worden vervangen. In het onderdelenpakket vindt u een reservesleutel. Nieuwe sleutels zijn tevens verkrijgbaar bij het Black & Decker servicecentrum.

Houd voor optimale resultaten rekening met het volgende:

• Maai het gras regelmatig.

• Maai geen nat gras.

• Maai gras dat langer is dan 10cm best

eerst op een hoge maaistand en werk het vervolgens af op een lagere maaistand.

Opsporing van storingen

Als uw machine niet goed funktioneert, kunt u het defect mogelijk opsporen met behulp van de volgende tabel.

Probleem Oplossing

De maaier start niet als a) Controleer of de de schakelhendel wordt veiligheidssleutel precies bediend. op zijn plaats zit.

De motor stopt tijdens (a) Verwijder de veiligheidssleutel. het maaien.

(b) Verwijder de veiligheidssleutel, draai de maaier op zijn kant en controleer of het snijmes ongehinderd kan draaien. (c) Is de batterij volledig opgeladen? Laad de batterij opnieuw op.

Draai de maaier op zijn kant en controleer of het snijmes ongehinderd kan draaien. (b) Verhoog de maaihoogte van de wielen tot op de hoogste

NEDERLANDS

stand en start de maair opnieuw. (c) Is de batterij volledig opgeladen? Laad de batterij opnieuw op. (d) Inspecteer de zekeringlink op de veiligheidssleutel. Als deze gebroken is, is de zekering op de veiligheidssleutel doorgeslagen en moet hij worden vervangen.

De maaier gaat vooruit, (a) Is de batterij volledig maar de snijprestaties opgeladen? Laad de batterij zijn onvoldoende. opnieuw op.

De maaier is heel moeilijk (a) Verhoog de maaistand vooruit te duwen. om de wrijving van de maaikap

De maaier maakt (a) Verwijder de veiligheidssleutel. abnormaal veel lawaai Draai de maaier op zijn kant en en trilt. controleer of het snijmes niet

Opgelet: Verwijder steeds de veiligheidssleutel voor u de machine controleert.

Ongewenste producten en het milieu

Denk a.u.b aan het milieu als u op een dag besluit dat u het product wilt vervangen of niet langer nodig heeft. De Black & Decker Centra zullen al uw oude producten aanvaarden en ze op een milieuvriendelijke manier verwerken.

(b) Misschien moet de batterij worden vervangen. Zie de paragraaf “Verwijderen van de batterij”.

over het gazon te beperken. Controleer of alle wielen ongehinderd kunnen draaien.

beschadigd is. Vervang een beschadigd snijmes door een Black & Decker vervangmes (A6157). (b) Als er geen zichtbare schade is aan het snijmes of aan de onderkant van de maaier, breng hem dan naar het dichtstbijzijnde service centre of naar uw dealer.

GRC450/750 ML p01-38 16/3/00, 3:16 pm37

NEDERLANDS

Black & Decker garantie voor gras en tuin

Deze garantie dekt onderdelen gedurende 12 en herstellingen gedurende 6 maanden. Een aankoopbewijs is steeds vereist.

Als uw Black & Decker product een defect vertoont als gevolg van defecte onderdelen of slechte afwerking, zullen wij, ofwel alle defecte onderdelen, ofwel, naar ons goeddunken, het hele product gratis vervangen, op voorwaarde dat:

• Het product naar ons of een goedgekeurde

dealer gebracht wordt met bewijs van aankoop.

• Het product gebruikt werd binnen zijn

gebruiksbeperkingen.

• Het product niet verhuurd werd.

• Niemand anders dan ons eigen personeel of

goedgekeurde herstellers, de machine heeft proberen te herstellen.

• Het defect een gevolg is van normale slijtage.

Deze garantie is een extra service, naast uw statutaire rechten.

Het garantieprincipe

Defecten die een gevolg zijn van de volgende oorzaken, worden niet door de garantie gedekt:

• Vervangen van messen, nylon draad of kabels

die tijdens opbergen of gebruik afgesleten of beschadigd werden. Deze onderdelen worden beschouwd als vervangbare onderdelen die onderhevig zijn aan slijtage bij een normaal gebruik van het product.

• Defecten die het gevolg zijn van plotse stoten

of van een duidelijk misbruik van het product.

• Defecten die het gevolg zijn van een gebruik

dat niet in overeenstemming is met de instructies en aanbevelingen in deze handleiding.

Het gebruik van accessoires of onderdelen die niet door Black & Decker gemaakt zijn, kunnen uw Black & Decker product beschadigen of de capaciteit ervan verminderen en kunnen de garantie in gevaar brengen.

helpen. Alle details omtrent onze na-verkoop-dienst evenals een lijst van deze agenten kunt u vinden op het Internet adres www.2helpU.com. U kunt ook steeds ons Service en Informatie Centrum bellen. Het nummer vindt u aan het eind van deze gebruiksaanwijzing.

Andere Black & Decker producten

Black & Decker biedt een hele waaier van gereedschap aan die het leven in de tuin gemakkelijk maakt. Raadpleeg de Informatiedienst van het Black & Decker Service Center op het adres op de achterflap van deze handleiding of uw Black & Decker dealer om meer te weten te komen over onze andere producten.

Grasmaaiers Heggenscharen Kettingzagen Verticuteerders Compostmolens Bladruimers Strimmers

EC Verklaring van Conformiteit

Wij verklaren dat de machines van de serie:

conform is aan: 98/37/EC, 89/336/EEC,

73/23/EEC, EN55104, EN60335, EN55014

Gewogen geluidsdruk @ 4m 80dB (A)

Gewogen vibratie hand/arm <2.5m/s

Spennymoor, County Durham DL16 6JG, United Kingdom

GRC450, GRC750

Gewogen geluidskracht 91dB (A)

Brian Cooke

Hoofd van de Technische Dienst

Black & Decker servicedienst

Black & Decker stelt zich tot doel al zijn klanten volkomen tevreden te stellen met hun Black & Decker product en dienst-na-verkoop. Indien u toch nog of hulp nodig mocht hebben, contacteer dan uw lokale erkende Black & Decker Hersteldienst. Hij zal u graag

GRC450/750 ML p01-38 16/3/00, 3:16 pm38

Black & Decker Grc450 Instruction Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
