Page 1

www.blackanddecker.ae

BX560 / BX580

Page 2

ENGLISH

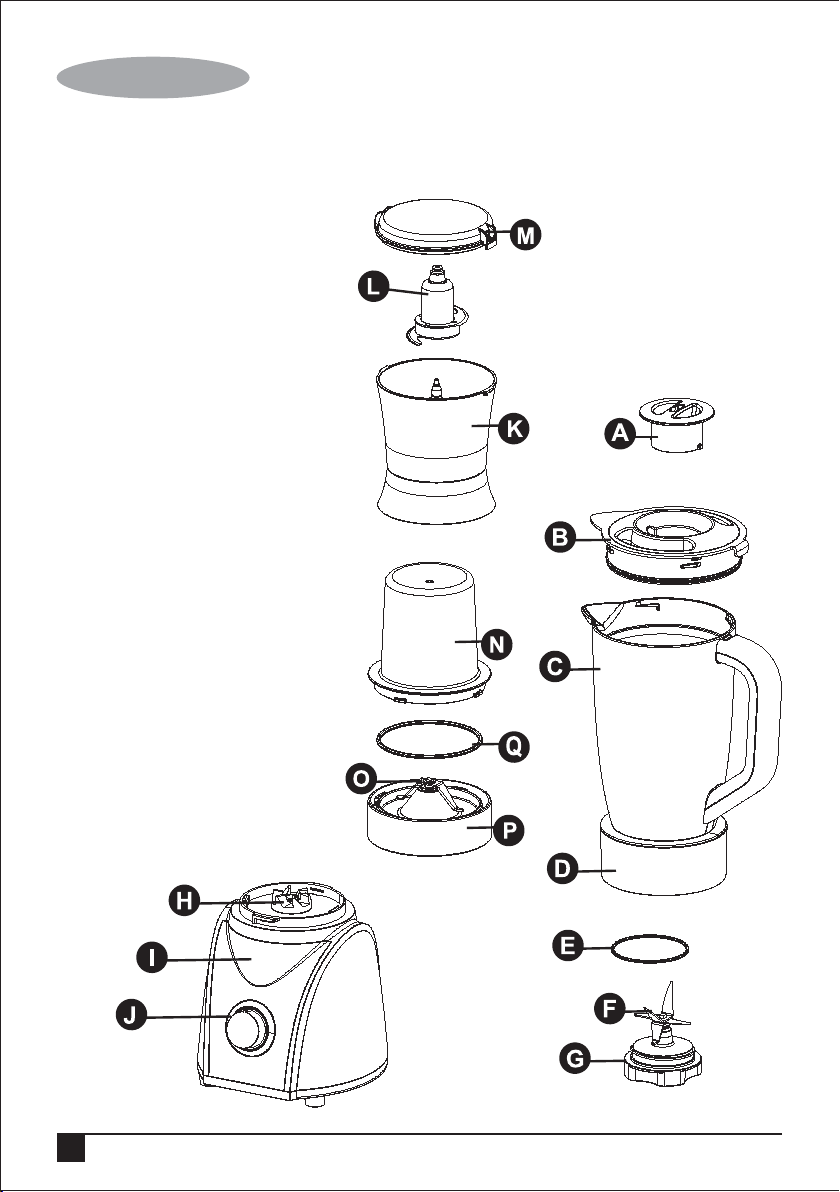

Parts Identiﬁcation

A. Filler Cap

B. Lid

C. Blender Jug

D. Jug Base

E. Jug Seal

F. Blade

G. Blade Holder

H. Motor Coupling

I. Blender Body

J. Control Knob

K. Mincer Jug

(BX580 Only)

L. Mincer Blade

(BX580 Only)

M. Mincer Lid

(BX580 Only)

N. Grinder Jug

O. Grinder Blade

P. Grinder Blade Holder

Q. Grinder Seal

Page 3

ENGLISH

Intended use

Your Black & Decker blender has been designed for blending, mixing and crushing of solid and liquid food and beverage ingredients. This product is intended for indoor household use only.

Read this entire manual carefully before using the appliance.

Safety instructions

• Warning! When using mains-powered appliances, basic safety precautions, including the following, should always be

followed to reduce the risk of ﬁre, electric

shock and personal injury.

• The intended use is described in this manual.

The use of any accessory or attachment or the performance of any operation with this appliance other than those recommended in this instruction manual may present a risk of personal injury.

• Retain this manual for future reference.

Using your appliance

• Always take care when using the appliance.

• Never pull the power supply cord to

disconnect the plug from the socket. Keep the power supply cord away from heat, oil and sharp edges.

• Do not place the appliance on or near heat

sources or in a heated oven.

• Do not use the appliance outdoors.

• Always protect the motor unit from water or

excessive humidity.

• If the power supply cord is damaged during

use, disconnect the appliance from the power supply immediately. Do not touch the power supply cord before disconnecting from the power supply.

• Disconnect the appliance from the power supply when not in use, before ﬁtting or

removing parts and before cleaning.

• Never let the appliance operate unattended.

• Never reach into the jar with your ﬁngers or

an object while the appliance is running.

• Only remove the jar after you have switched

the appliance off and any moving parts have stopped.

• Do not touch the cutting blades.

• Keep any loose clothing or long hair away

from the feeding tube and any moving parts.

• Care shall be taken when handling the sharp

cutting blades, emptying the bowl and during cleaning.

• Do not immerse the appliance, cord set or

plug in liquids.

After use

• Remove the plug from the socket before

leaving the appliance unattended and before changing, cleaning or inspecting any parts of the appliance.

• When not in use, the appliance should be stored in a dry place. Children should not

have access to stored appliances.

Safety of others

• This appliance is not intended for use by

persons (including children) with reduced physical sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

• Children should be supervised to ensure that

they do not play with the appliance.

Page 4

ENGLISH

Inspection and repairs

• Switch off the appliance before cleaning, changing accessories or approaching parts which move in use

• Before use, check the appliance for damaged or defective parts. Check for breakage of parts, damage to switches and any other conditions that may affect its operation.

• Do not use the appliance if any part is damaged or defective.

• Do not use the appliance if the blade is damaged.

• Have any damaged or defective parts repaired or replaced by an authorised repair agent.

• Before use, check the power supply cord for signs of damage, ageing and wear.

• Do not use the appliance if the power supply cord or mains plug is damaged or defective.

• If the power supply cord or mains plug is damaged or defective it must be repaired by an authorised repair agent in order to avoid a hazard. Do not cut the power supply cord and do not attempt to repair it yourself.

• Never attempt to remove or replace any parts other than those speciﬁed in this manual.

Electrical safety

Before use, check that the mains voltage corresponds to the voltage on the rating plate.

This appliance is double insulated in accordance with EN 60335-2-14; therefore no earth wire is required.

• To avoid the risk of electric shock, do not immerse the cord, plug or motor unit in water or other liquid.

• Check that the supply voltage shown on the rating plate of the appliance matches that of your electrical system. Any connection error will invalidate the guarantee.

Mains plug replacement

If a new mains plug needs to be ﬁtted:

• Safely dispose of the old plug

• Connect the brown lead to the live terminal of

the new plug

• Connect the blue lead to the neutral terminal

• If the product is class I (earthed), connect the

green/yellow lead to the earth terminal

Warning! If your product is class II double insulated (only 2 wires in the cord set), no connection is to be made to the earth terminal

• Follow the ﬁtting instructions supplied with

good quality plugs

• Any replacement fuse must be of the same

rating as the original fuse supplied with the product

Assembly

1. Wash all detachable parts (see chapter ‘Maintenance and cleaning’).

2. For the blender, ﬁt the seal (E) on to the blade holder (G).

3. Place the blade holder (G) into the jug base (D) and secure buy turning anti-clockwise.

4. Place the ﬁller (A) cap into the lid (B) and secure by turning it clockwise.

5. Place the lid (B) on to the jug (C) and secure it by turning clockwise.

6. For the grinder, ﬁt the jug seal (Q) into the groove around the edge of the grinder jug (N).

Page 5

ENGLISH

7. Secure the blade holder (P) into the required jug by pushing it into the jug and turning it clockwise.

8. For the mincer, ﬁt the mincer blade (L) into

mincer jug (K).

9. Fit the mincer lid (M) and secure it by turning it clockwise.

10. Fit the blender jug (C), grinder jug (N) or mincer jug (K) to the blender body (I) by turning it clockwise.

Use

1. Place the appliance on a ﬂat, stable surface.

2. Put the ingredients into the required jug (C, K or N).

3. If using the blender push the lid (B) and ﬁller cap (A) onto the jug (C). The ﬁller cap and lid

are secured by turning them clockwise.

4. If using the grinder or mincer seal the jug by

ﬁtting the required blade holder (P or M) and

secure by turning clockwise.

5. Place the jug (C, N or K) onto the blender body (I).

6. Secure the jug (C, K or N) by turning it anti clockwise.

7. Connect it to the electrical supply and select the required speed using the rotary switch.

The following settings are available:-

P = Pulse Operation O = Power Off 1 = Low Speed 2 = Low to medium speed 3 = Medium speed 4 = Medium to high speed 5 = High Speed

The appliance should be disconnected from the mains supply before removing the jug.

Recommendations when blending

Ingredients Max Run Time Speed Max Quantity (Seconds) (ml)

Liquids 60 sec 3 to 5 1.25L

Semi Liquids 30 sec 1 to 3 0.75 to 1.5L

*Semi Liquids assumes maximum of 250 grams of fruits, vegetables or ice in 2.5x2.5 cm cubes along with 500 ml of water or any other liquid of similar consistency.

Note: The blender should not be run for longer than 3 minute. After a continuous run of 3 minutes, the blender should be allowed to cool down for at least 10 minutes before further use.

Recommendations when grinding

Ingredients Max Run Time Speed Max Quantity (Seconds) (g)

Dry Pepper/ Coffee beans

Dry Pulses 30 sec 1 50g

Dry Herbs 20 sec 1 50g

Note: The dry grinder should not be run for longer than 1 minute. After a continuous run of 1 minute, the blender should be allowed to cool down for at least 10 minutes before further use.

Warning! The grinder should NOT be used for wet grinding of hard food materials like pulses, beans, grains etc. This will lead to damage of blades and reduction of motor life span.

20 sec 2 60g

Page 6

ENGLISH

Recommendations when mincing (BX580 Only)

Ingredients Max Run Time Speed Max Quantity (Seconds) (g)

Ginger 60 sec 1 30g

Meat 30 sec 1 to 3 70g

Cheese* 10 sec 2 60g

* The mincer should only be used for very hard cheeses such as parmesan.

Note: The mincer should not be run for longer than 1 minute. After a continuous run of 1 minute, the blender should be allowed to cool down for at least 10 minutes before further use.

Useful advice

Note: Do not exceed the maximum capacity of

1.5 litres.

• When blending is complete return the control

knob to the off (0) position.

• Once the blade has come to a complete

stop, lift the jug (C) from the blender body (I).

Maintenance & cleaning

• Switch the appliance off, remove the plug

from the wall socket and wait until the blade has stopped rotating.

• The appliance is easier to clean if you do so

immediately after use.

• Do not use abrasive cleaning agents,

scourers, acetone, alcohol etc. to clean the appliance.

• All removable parts can be cleaned with a

cleaning brush in warm water with some washing-up liquid and rinse them under the tap.

• Remove the dirty parts from the motor unit.

Clean the motor unit with a damp cloth.

• Never immerse the motor unit in water nor

rinse it under the tap.

Technical data

BX560, BX580

Voltage 220 – 240 Volts

Supply 50/60 Hz

Power consumption 500 W

• Remove the lid (B) and pour the ingredients

into a suitable container.

Note: Ingredients can be added by inserting

them through the hole left when the ﬁller cap (A)

is removed.

Warning! Never operate the Blender without the lid (B) ﬁtted.

Warning! Do not use any of the accessories with out the required seal.

Page 7

ENGLISH

Protecting the environment

Separate collection. This product must not

be disposed of with normal household waste.

Should you ﬁnd one day that your Black & Decker product needs replacement, or if it is of no further use to you, do not dispose of it with other household waste. Make this product

available for separate collection.

• Black & Decker provides a facility for

recycling Black & Decker products once they have reached the end of their working life.

This service is provided free of charge. To

take advantage of this service please return

your product to any authorised repair agent who will collect them on our behalf.

• You can check the location of your nearest

authorised repair agent by contacting your

local Black & Decker ofﬁce at the address indicated in this manual. Alternatively, a list of authorized Black & Decker repair agents and

full details of our after-sales service and contact are available on the Internet at: www.2helpU.com.

Warranty

Black & Decker is conﬁdent of the quality of its

products and offers an outstanding warranty.

This warranty statement is in addition to and in no way prejudices your statutory rights.

The warranty is valid within the territories of the Member States of the European Union and the European Free Trade Area.

If a Black & Decker product becomes defective due to faulty materials, workmanship or lack of conformity, within 24 months from the date of purchase, Black & Decker warranty to replace defective parts, repair products subjected to fair

wear and tear or replace such products to ensure minimum inconvenience to the customer unless:

The product has been used for trade,

professional or hire purposes;

The product has been subjected to misuse

or neglect;

The product has sustained damage

through foreign objects, substances or

accidents;

Repairs have been attempted by persons

other than authorised repair agents or

Black & Decker service staff.

To claim on the warranty, you will need to submit proof of purchase to the seller or an authorised

repair agent. You can check the location of your

nearest authorised repair agent by contacting

your local Black & Decker ofﬁce at the address

indicated in this manual.

Alternatively, a list of authorised Black & Decker

repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com.

Page 8

FRANÇAIS

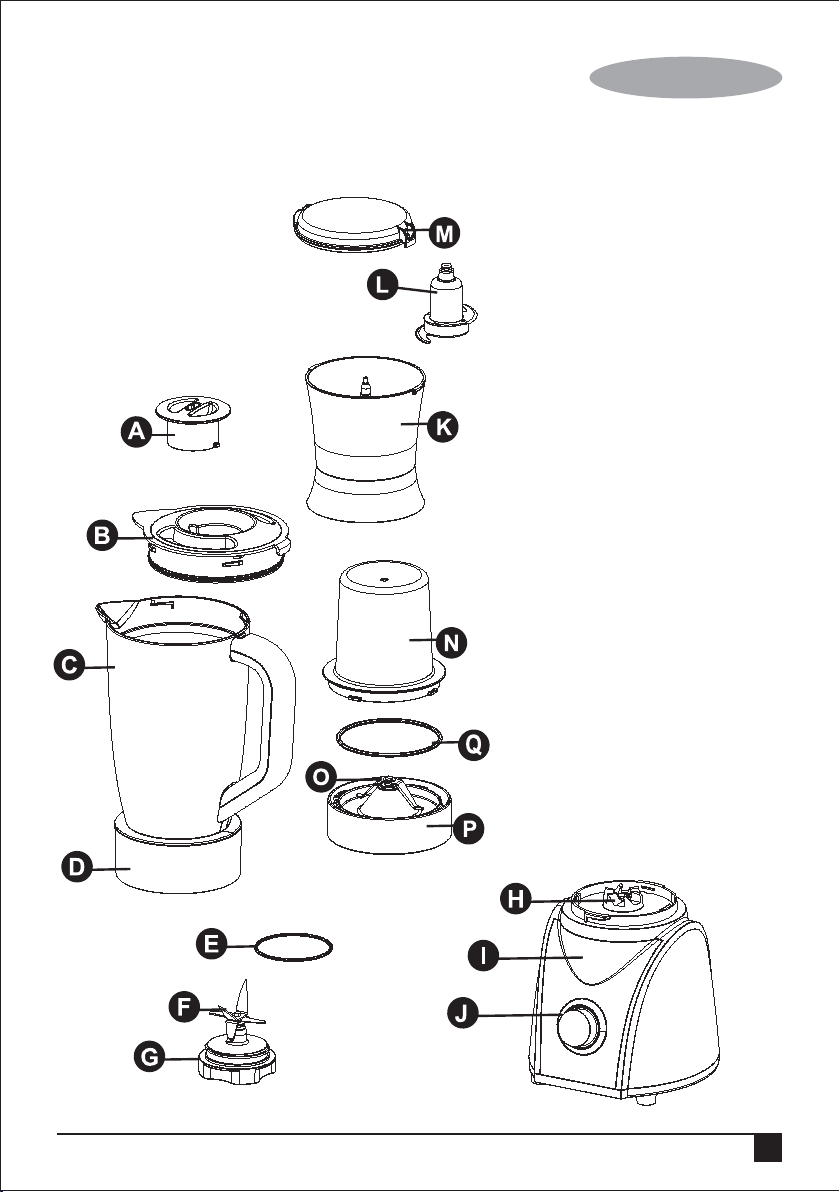

Identiﬁcation des pièces

A. Bouchon de remplissage

B. Couvercle

C. Bol mixeur

D. Base du bol

E. Joint du bol

F. Lame

G. Support de la lame

H. Couplage du moteur

I. Corps du mixeur

J. Molette de commande

K. Bol du hachoir

(BX580 seulement)

L. Lame du hachoir

(BX580 seulement)

M. Couvercle du hachoir

(BX580 seulement)

N. Bol du broyeur

O. Lame du broyeur

P. Support de la lame du broyeur

Q. Joint du broyeur / hachoir

Page 9

FRANÇAIS

Utilisation prévue

Votre blender Black & Decker a été conçu pour mixer, hacher et broyer des aliments solides et liquides et vos préparations de boissons. Ce produit est conçu pour un usage domestique

uniquement à l’intérieur.

Lisez ce manuel attentivement avant d’utiliser l’appareil.

Consignes de sécurité

• Avertissement! Lorsqu’on utilise un appareil

électrique, des précautions de base, y compris les suivantes, doivent toujours être

suivies aﬁn de réduire les risques d’incendie,

de chocs électriques ou de blessures corporelles.

• L’utilisation prévue est décrite dans ce

manuel. L’utilisation d’un accessoire ou d’une pièce, ou l’exécution de toute opération avec cet appareil autres que celles recommandées dans ce manuel peut présenter un risque de blessures corporelles.

• Conservez ce mode d’emploi pour le

consulter ultérieurement.

Utilisation de votre appareil

• Toujours prendre des précautions lors de

l’utilisation de l’appareil.

• Ne jamais tirer sur le cordon d’alimentation

pour débrancher la ﬁche de la prise. Le

cordon d’alimentation ne doit jamais être à proximité d’une source de chaleur, de graisse ou d’angles vifs.

• Ne pas placer l’appareil sur ou à proximité de

sources de chaleur ou dans un four chaud.

• Ne pas utiliser l’appareil à l’extérieur.

• Toujours protéger le bloc moteur à l’abri des

projections d’eau ou d’une humidité excessive.

• Si le cordon d’alimentation est endommagé

lors de l’utilisation, débranchez l’appareil immédiatement. Ne touchez pas le cordon d’alimentation avant d’avoir débranché l’alimentation électrique.

• Débrancher l’appareil de l’alimentation

électrique lorsqu’il n’est pas utilisé, ou avant de monter ou de démonter des pièces, ou avant son nettoyage.

• Ne jamais laisser l’appareil fonctionner sans

surveillance.

• Ne jamais intervenir dans le récipient avec

les doigts ou un objet lorsque l’appareil est en marche.

• Ne retirer le récipient qu’après avoir éteint

l’appareil et une fois que les pièces en mouvement sont totalement arrêtées.

• Ne pas toucher les lames de coupe.

• Garder les vêtements amples et les cheveux

longs loin du tube d’alimentation et des pièces en mouvement.

• Des précautions doivent être prises lors de la

manipulation du côté aiguisé des lames de coupe, lorsque le récipient est vidé ou nettoyé.

• Ne pas immerger l’appareil, le cordon

d’alimentation ou la prise dans un liquide.

Après utilisation

• Retirez la ﬁche de la prise avant de laisser

l’appareil sans surveillance et avant de changer, nettoyer ou inspecter un élément de d’appareil.

• Lorsqu’il n’est pas utilisé, l’appareil doit être

rangé dans un endroit sec. Les enfants ne doivent pas avoir accès aux appareils rangés.

Sécurité d’autrui

• Cet appareil n’est pas destiné à être utilisé

par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou ayant un manque d’expérience et de connaissances, à moins qu’elles n’aient été formées et encadrées sur l’utilisation de l’appareil par une personne responsable de leur sécurité.

• Les enfants doivent être surveillés pour

s’assurer qu’ils ne jouent pas avec l’appareil.

Page 10

FRANÇAIS

Inspection et réparations

• Eteindre l’appareil avant de le nettoyer, de

changer les accessoires ou d’approcher les pièces en mouvement lors de son fonctionnement.

• Avant l’utilisation, vériﬁer que l’appareil n’a

aucune pièce endommagée ou défectueuse.

Vériﬁer la présence de pièces cassées,

d’interrupteurs endommagés ou toute autre

condition qui pourraient affecter son

fonctionnement.

• Ne pas utiliser l’appareil si une pièce est

endommagée ou défectueuse.

• Ne pas utiliser l’appareil si la lame est

endommagée.

• Faites réparer ou remplacer les pièces

endommagées ou défectueuses par un réparateur agréé.

• Avant l’utilisation, vériﬁer l’état du cordon

d’alimentation pour des signes de dommages, de vieillissement ou d’usure.

• Ne pas utiliser l’appareil si le cordon

d’alimentation ou la ﬁche secteur est

endommagée ou défectueuse.

• Si le cordon d’alimentation ou la ﬁche secteur

est endommagée ou défectueuse, il doit être

réparé par un réparateur agréé aﬁn d’éviter

tout danger. Ne pas couper le cordon d’alimentation et ne pas tenter de le réparer vous-même.

• Ne jamais essayer de retirer ou de remplacer

une pièce autre que celles spéciﬁées dans ce

manuel.

Sécurité électrique

Avant son utilisation, vériﬁez que la tension électrique correspond à celle indiquée sur l’étiquette signalétique.

Cet appareil possède une double isolation selon la norme EN 60335-2-14;

de ce fait un ﬁl de terre n’est pas

nécessaire.

• Pour éviter tout risque de décharge

électrique, n’immergez pas le cordon

d’alimentation, la prise ou le bloc moteur

dans de l’eau ou dans tout autre liquide.

• Vériﬁez que la tension d’alimentation

indiquée sur l’étiquette signalétique de l’appareil correspond bien à celle de votre installation électrique. Toute erreur de

branchement annule la garantie.

Remplacement de la ﬁche

électrique

En cas d’installation d’une nouvelle ﬁche:

• Jetez l’ancienne ﬁche avec prudence

• Connectez le ﬁl marron sur la borne sous

tension de la nouvelle ﬁche

• Connectez le ﬁl bleu sur la borne neutre

• Si l’appareil est de classe I (mis à la terre),

connectez le ﬁl vert/jaune sur la borne terre

Avertissement! Si votre appareil est de classe II

double isolation (seulement 2 ﬁls dans le cordon), aucune connexion n’est à faire sur la

borne terre.

• Suivez les instructions de montage fournies

avec les ﬁches de bonne qualité.

• Tout fusible remplacé doit être du même

calibre que le fusible d’origine fourni avec

l’appareil.

Assemblage

1. Laver toutes les pièces détachables (voir le

chapitre « Entretien et nettoyage »).

2. Pour le mixeur, adapter le joint (E) sur le support de la lame (G).

3. Placer le support de la lame (G) dans la base du bol (D) et ﬁxer en tournant dans le sens

inverse des aiguilles d’une montre.

4. Placer le bouchon de remplissage (A) dans le couvercle (B) et ﬁxer en le tournant dans le

sens des aiguilles d’une montre.

Page 11

FRANÇAIS

7. Enclenchez le support de lame (P) dans le pichet requis et verrouillez-le en le tournant dans le sens horaire.

8. Pour le hachoir, insérez la lame du hachoir (L) dans le pichet du hachoir (K).

9. Enclenchez le couvercle du hachoir (M) et verrouillez-le en le tournant dans le sens horaire.

10. Enclenchez le pichet du blender (C), le pichet du broyeur (N) ou le pichet du hachoir (K) sur le bloc du blender (I) en le tournant dans le sens horaire.

Utilisation

1. Placez l’appareil sur une surface plate et stable.

2. Placez les ingrédients dans le bol approprié (C, K ou N).

3. Si vous utilisez le mixeur, installez le coucercle (B) et le bouchon de remplissage (A) sur le bol (C). Le bouchon de remplissage et le couvercle sont sécurisés par une rotation dans le sens des aiguilles d’une montre.

4. Si vous utilisez le hachoir ou le broyeur, fermez hermétiquement le bol en adaptant le support de lame approprié (P ou M) et

ﬁxez-le en le tournant dans le sens des

aiguilles d’une montre.

5. Placez le bol (C, N ou K) sur le corps du mixeur (I).

6. Sécurisez le bol (C; K ou N) en le tournant dans le sens inverse des aiguilles d'une montre.

7. Raccordez l’appareil au secteur et sélectionnez la vitesse adéquate à l’aide de la molette.

Les réglages suivants sont disponibles :

P = Fonctionnement par impulsions

0 = Hors tension

1 = Vitesse lente

2 = Vitesse lente à moyenne

3 = Vitesse moyenne

4 = Vitesse moyenne à rapide

5 = Vitesse rapide

L’appareil doit être débranché du réseau électrique avant de retirer le bol.

Recommandations concernant l’utilisation du mixeur

Ingrédients TDurée max de Vitesse Quantité fonctionnement max. (ml) (secondes)

Liquides 60 sec 3 à 5 1,25 L

Semi-liquides * 30 sec 1 à 3 0,75 à 1,5 L

*Par semi-liquides on suppose une quantité maximale de 250 gr de fruits, de légumes frais ou de glaçons de 2,5x2,5 cm avec 500 ml d’eau ou un autre liquide de consistance semblable.

Remarque: Le blender ne doit pas fonctionner plus d’3 minute. Après une utilisation continue d’3 minute, laissez le blender refroidir pendant au moins 10 minutes avant de le réutiliser.

Recommandations lors du broyage

Ingrédients max. (secondes) max. (g)

Poivre sec/ 20 sec 2 60g Grains de café

Légumes secs 30 sec 1 50g

Herbes aromatiques sèches

Temps d’exécution

20 sec 1 50g

Vitesse Quantité

Page 12

FRANÇAIS

Remarque : Le broyeur sec ne doit pas tourner plus d’une minute. Après avoir tourné en continu pendant une minute, le mixeur doit refroidir pendant au moins 10 minutes avant toute nouvelle utilisation.

Avertissement! N’utilisez PAS le broyeur pour un broyage humide d’aliments durs du type légumes secs, haricots, grains etc. Ceci endommagerait les lames et réduirait le temps de vie du moteur.

Recommandations en cas d’utilisation du hachoir (BX580 seulement)

Ingrédients Durée max de Vitesse Quantité max

fonctionnem (g)

Gingembre 60 s 1 30g

Viande 30 s 1 à 3 70g

Fromage* 10 s 2 60g

* Utiliser le hachoir uniquement pour des fromages très secs du type parmesan.

Remarque : Le hachoir ne doit pas tourner plus d’une minute. Après avoir tourné en continu pendant une minute, le mixeur doit refroidir pendant au moins 10 minutes avant toute nouvelle utilisation.

Conseils utiles

Remarque: Ne pas dépasser la capacité

maximale de 1,5 litre.

• Lorsque le mélange est terminé, tourner le

bouton de réglage pour le remettre sur la position arrêt (0).

• Dès l’arrêt complet de la lame, enlever le récipient (D) du corps du mixeur (I).

• Enlever le couvercle (B) et verser les

ingrédients dans un récipient approprié.

• Pour verser les liquides, utiliser le bec

verseur (C) en soulevant son couvercle.

Remarque: Les ingrédients peuvent être ajoutés

en les insérant dans le trou du bouchon de remplissage (A) lorsque celui-ci est enlevé.

Attention! Ne jamais faire fonctionner le mixeur

sans avoir mis le couvercle (B).

Attention! Ne jamais utiliser un accessoire sans son joint d’étanchéité.

Entretien et nettoyage

• Mettez l’appareil hors tension, retirez la ﬁche

de la prise de courant et attendez que la lame ait cessé de tourner.

• L’appareil est facile à nettoyer si vous le

faites immédiatement après son utilisation.

• Ne pas utiliser de produits abrasifs, de

tampons à récurer, d’acétone, d’alcool etc. pour nettoyer l’appareil.

• Toutes les pièces démontables peuvent être

nettoyées avec une brossette de nettoyage à l’eau tiède et un peu de liquide vaisselle, puis rincées sous le robinet.

• Retirer les pièces sales du bloc moteur.

Nettoyez le bloc moteur avec un chiffon humide.

• Ne plongez jamais le bloc moteur dans l’eau

et ne le rincez pas sous le robinet.

Données techniques

BX560, BX580

Alimentation 220 - 240 Volts

Fréquence 50/60 Hz

Consommation 500 W

Page 13

FRANÇAIS

Protection de l'environnement

Collecte séparée. Ce produit ne doit pas être jeté avec les déchets domestiques normaux.

Si vous décidez de remplacer ce produit Black & Decker, ou si vous n'en avez plus l'utilité, ne le jetez pas avec vos déchets domestiques Rendez-le disponible pour une collecte séparée.

• Black & Decker fournit un dispositif

permettant de collecter et de recycler les produits Black & Decker lorsqu'ils ont atteint la ﬁn de leur cycle de vie. Pour pouvoir proﬁter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous.

• Pour connaître l'adresse du réparateur agréé

le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouvez un liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com

Garantie

Black & Decker est conﬁant dans la qualité de ses produits et vous offre une garantie très étendue.

Ce certiﬁcat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux.

La garantie est valable sur tout le territoire des Etats Membres de l'Union Européenne et de la Zone de Libre Echange Européenne.

Si un produit Black & Decker s'avère défectueux en raison de matériaux en mauvaises conditions, d'une erreur humaine, ou d'un manque de conformité dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes :

Le produit a été utilisé dans un but

commercial, professionnel, ou a été loué.

Le produit a été mal utilisé ou avec

négligence.

Le produit a subi des dommages à cause

d'objets étrangers, de substances ou à cause d'accidents.

Des réparations ont été tentées par des

techniciens ne faisant pas partie du service technique de Black & Decker.

Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur agréé. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel.

Vous pourrez aussi trouver une liste des réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com

Page 14

ARABIC

¿Éª°†dG

ÉkfÉª°V ¢Vô©Jh É¡JÉéàæe IOƒL ‘ ôµjO ófBG ∑ÓH ≥ãJ

.πLC’G πjƒW

»àdG ∂bƒ≤M ¤EG áaÉ°VE’ÉH ¿ƒµj Gòg ¿Éª°†dG ¿É«H

.∫GƒMC’G øe ∫ÉM …CÉH É¡H πîj ’h ¿ƒfÉ≤dG É¡ëæÁ

OÉ–’G ‘ AÉ°†YC’G ∫hódG º«dÉbCG ‘ ¿Éª°†dG …öùj

.á«HhQhC’G Iô◊G IQÉéàdG á≤£æeh »HhQhC’G

‘ Ö«Y ÖÑ°ùH ôµjO ófBG ∑ÓH èàæe ‘ π∏N OƒLh ádÉM ‘

24 ∫ÓN ,ÒjÉ©ŸG ™e ≥aGƒàdG ΩóY hCG áYÉæ°üdG hCG OGƒŸG

∫GóÑà°SG ôµjO ófBG ∑ÓH øª°†J ,AGöûdG ïjQÉJ øe Gkô¡°T

πcBЙаdG IЙYGфe ™e дЙйажŸG мУ°UEGh бС«©ŸG AGхLC’G

πbCG ¿Йª°†d дЙйажŸG √тg ∫GуСа°SG hCG »©«С£dG ≈∏СdGh

:⁄ Ée π«ª©∏d êÉYREG

;ÒLCÉJ ¢VGôZCG

;çOGƒM hCG

™HÉàdG áfÉ«°üdG ≥jôa hCG øjóªà©ŸG áfÉ«°üdG AÓch

.ôµjO ófBG ∑ÓH ácöûd

Ëó≤J ¤EG êÉà– ±ƒ°S ,¿Éª°†dG ÖLƒÃ áÑdÉ£e Ëó≤àd

∂æµÁh .óªà©ŸG áfÉ«°üdG π«ch hCG ™FÉÑ∏d AGöûdG π«dO

∫ÓN øe óªà©e áfÉ«°U π«ch ÜôbCG ™bƒe ≈∏Y ±ô©àdG

¿Gƒæ©dG ‘ »∏ëŸG ôµjO ófBG ∑ÓH Öàµe ≈∏Y ∫É°üJ’G

.π«dódG Gòg ‘ í°VƒŸG

áÄ«ÑdG ájÉªM

Gòg øe ¢ü∏îàdG ΩóY Ωõ∏j .π°üØæŸG ™ª÷G

.ájOÉ©dG á«dõæŸG áeÉª≤dG ™e èàæŸG

ôµjO ófBG ∑ÓH èàæe ∫GóÑà°SG ΩÉjC’G øe Ωƒj ‘ Ωõd GPEG

™e ¬æe ¢ü∏îàJ Óa ,¬eóîà°ùJ ó©J ⁄ GPEG hCG ,∂H ¢UÉÿG

èàæŸG Gòg áMÉJEG øe ócCÉJ πH ,iôNC’G á«dõæŸG áeÉª≤dG

.π°üØæŸG ™ªé∏d

ôjhóJ IOÉYE’ ≥aôe ôµjO ófBG ∑ÓH ácöT ôaƒJ

бjЙ¡f ¤EG Й¡dƒ°Uh OфйГ фµjO уfBG ∑УH дЙйажe

√òg Ëó≤J ºàjh .πª©∏d É¡à«MÓ°U ΩóYh ÉgôªY

hCG á«æ¡e hCG ájQÉŒ ¢VGôZCG ‘ èàæŸG ΩGóîà°SG ºàj

≈Lôj ,áeóÿG √òg øe IOÉØà°SÓd .ÉkfÉ› áeóÿG

±ƒ°S …òdGh óªà©e áfÉ«°U π«ch …CG ¤EG èàæŸG IOÉYEG

;∫ÉªgE’G hCG ΩGóîà°S’G Aƒ°ùd èàæŸG ¢Vô©àj áÑjôZ OGƒe hCG AÉ«°TCG áé«àf ∞∏à∏d èàæŸG ¢Vô©àj

óªà©e áfÉ«°U π«ch ÜôbCG ™bƒe ≈∏Y ±ô©àdG ∂æµÁ

ÒZ ¢UÉî°TCG á£°SGƒH èàæŸG ìÓ°UEG ádhÉﬁ ºàj

»∏ëŸG ôµjO ófBG ∑ÓH Öàµe ≈∏Y ∫É°üJ’G ∫ÓN øe

,∂dP øe k’óHh .π«dódG Gòg ‘ í°VƒŸG ¿Gƒæ©dG ‘

Ú©HÉàdG øjóªà©ŸG áfÉ«°üdG AÓcƒH áªFÉb óLƒJ

Ée äÉeóÿ á∏eÉµdG π«°UÉØàdGh ôµjO ófBG ∑ÓH ácöûd

âfÎfE’G ≈∏Y ÉæH á°UÉÿG ∫É°üJ’G πFÉ°Shh ™«ÑdG ó©H

.www.2helpU.com :ÊhÎµdE’G ™bƒŸG ≈∏Y

.ЙжY бHЙ«f дЙйажŸG ™ªL √QhуH ¤ƒаj

•

øjóªà©ŸG áfÉ«°üdG AÓcƒH áªFÉb óLƒJ ,∂dP øe k’óHh

äÉeóÿ á∏eÉµdG π«°UÉØàdGh ôµjO ófBG ∑ÓH ácöûd Ú©HÉàdG

âfÎfE’G ≈∏Y ÉæH á°UÉÿG ∫É°üJ’G πFÉ°Shh ™«ÑdG ó©H Ée

.www.2helpU.com :ÊhÎµdE’G ™bƒŸG ≈∏Y

Page 15

ARABIC

.áHƒ∏£ŸG Iƒ°û◊G ¿hO äÉ≤ë∏e ájCG Ωóîà°ùJ ’ !ôjò–

∞«¶æàdGh áfÉ«°üdG

ájò¨àdG òØæe øe ¢ùHÉ≤dG ´õfGh RÉ¡÷G ÅØWCG •

.¿GQhódG øY äGôØ°ûdG ∞bƒàJ ≈àM ô¶àfGh á«FÉHô¡µdG

∂eÉ«b ádÉM ‘ RÉ¡÷G ∞«¶æJ π¡°SC’G øe ¿ƒµ«°S

.IöTÉÑe ΩGóîà°S’G ó©H ∂dòH

hCG º«≤©J IQOƒH hCG á£°TÉc ∞«¶æJ OGƒe Ωóîà°ùJ ’

∞«¶æJ iód OGƒŸG øe ÉgÒZ hCG ∫ƒëc hCG ¿ƒà«°SCG

.RÉ¡÷G

ádÉ°ùZ ‘ π°üØ∏d á∏HÉ≤dG AGõLC’G ™«ªL π°ùZ øµÁ

.øeBG πµ°ûH ÊGhC’G

ìƒ∏dG ≈∏Y π°üØ∏d á∏HÉ≤dG á«µ«à°SÓÑdG AGõLC’G ™°V

øY kGó«©H É¡©°Vh øe ócCÉJh .ÊGhC’G ádÉ°ù¨d …ƒ∏©dG

.áæNÉ°ùdG äÉfƒµŸG

ÅaGO AÉe ‘ ácôëàŸG AGõLC’G ™«ªL ∞«¶æJ øµÁ

.AÉŸG QƒÑæ°U â– É¡Ø£°Th ∞«¶æJ IÉ°Tôa ΩGóîà°SÉH

∞q¶f .¿GQhódG ∑ôﬁ IóMh øe áî°ùàŸG AGõLC’G ∫RCG

.á∏∏Ñe ¢TÉªb á©£≤H ∑ôëŸG IóMh

BX580) ΩôØdG óæY É¡H í°üæj äÉ«°UƒJ

á«ªc ≈°übCG áYöùdG âbh ≈°übCG äÉfƒµŸG

(ΩGô÷ÉH) (á«fÉãdÉH) π«¨°ûà∏d

ºL 30 1 á«fÉK 60 π«Ñ‚õdG

•

ºL 70 3 ¤EG 1 á«fÉK 30 ºë∏dG

ºL 60 2 ¿GƒK 10 Í÷G

•

πãe §≤a ±É÷G Í÷G ™e áeôØŸG ΩGóîà°SÉH í°üæj *

.¿Gõ«eQÉH ÍL

º¶©dG øe m∫ÉNh óª› ÒZ ºë∏dG ¿ƒµj ¿CG »¨Ñæj**

•

Ö©µŸG ºéM ójõj ’ äÉÑ©µe πµ°T ≈∏Y ™£≤eh ó∏÷Gh

.º°S 3×2 øY É¡æe óMGƒdG

•

IóŸ ±É÷G ΩôØdG ∫ÓN áeôØŸG π«¨°ûJ ô¶ëj :á¶MÓe á∏°UGƒàe π«¨°ûJ á«∏ªY …CG ó©Hh .IóMGh á≤«bO øY ójõJ

IóŸ mΩGóîà°SG ¿hO áeôØŸG ∑ôJ »¨Ñæj ,IóMGh á≤«bO IóŸ

•

.á«fÉK Iôe É¡eGóîà°SG IOÉYEG πÑb OÈJ ≈àM ≥FÉbO 10

Ió«Øe íFÉ°üf

•

.Îd 1^5 á¨dÉÑdG iƒ°ü≤dG á©°ùdG RhÉéàJ ’ :á¶MÓe

(§≤a

â– É¡Ø£°ûJ ’h AÉŸG ‘ ¿GQhódG ∑ôﬁ IóMh ôª¨J ’

.AÉŸG QƒÑæ°U

á«æØdG äÉfÉ«ÑdG

BX580 ,BX560

âdƒa 240-220 »FÉHô¡µdG ó¡÷G

õJôg 60/50 ábÉ£dG Qó°üe OOôJ

äGh 500 á«FÉHô¡µdG ábÉ£dG ∑Ó¡à°SG

™°Vh ¤EG ºµëàdG ìÉàØe óYCG ,§∏ÿG á«∏ªY ΩÉ“EG óæY •

•

.(0) ±É≤jE’G

IóMh øe (O) ≥jôHE’G ∫RCG ,kÉeÉ“ IôØ°ûdG ∞bƒJ óæY •

.(√) á°ù«FôdG •ÓÿG

.Ö°SÉæŸG AÉYƒdG ‘ äÉfƒµŸG Ö°Uh (Ü) AÉ£¨dG ∫RCG •

≥jôW øY (ê) Ö°üdG QƒÑæ°U ÈY πFGƒ°ùdG Ö°U øµÁ •

.QƒÑæ°üdG AÉ£Z ™aQ

ÈY É¡dÉNOEG ≥jôW øY äÉfƒµŸG áaÉ°VEG øµÁ :á¶MÓe

.(CG) áÄÑ©àdG áëàa AÉ£Z ádGREG óæY iöù«dG áëàØdG

.¬«∏Y (Ü) AÉ£¨dG â«ÑãJ ¿hO •ÓÿG π«¨°ûJ ô¶ëj !ôjò–

Page 16

ARABIC

ájò¨àdG Qó°üe øY RÉ¡÷G π°üa »¨Ñæj

.AÉYƒdG ´õf πÑb á«FÉHô¡µdG

§∏ÿG óæY É¡H í°üæj äÉ«°UƒJ

á«ªc ≈°übCG áYöùdG âbh ≈°übCG äÉfƒµŸG

(Îd »∏∏ŸÉH) (á«fÉãdÉH) π«¨°ûà∏d

Îd 1^25 5 ¤EG 3 á«fÉK 60 πFGƒ°ùdG

Îd 5.¤EG 0^75 3 ¤EG 1 á«fÉK 30 πFGƒ°ùdG √ÉÑ°TCG

hCG ¬cGƒØdG øe ΩGôZ 250 ≈°übCG óM »æ©J πFGƒ°ùdG √ÉÑ°TCG *

ºéMh º°S 2^5×2^5 ¢SÉ«≤H ó«∏L äÉÑ©µe hCG QÉ°†ÿG

.πKÉ‡ ΩGƒ≤H ôNBG πFÉ°S …CG hCG √É«ŸG øe πe 500

ó©Hh .3 á≤«bO øe ÌcC’ •ÓÿG π«¨°ûJ »¨Ñæj ’ :á¶MÓe

≈àM •ÓÿG ∑ôJ »¨Ñæj ,3 á≤«bO IóŸ π°UGƒàŸG π«¨°ûàdG

.¬eGóîà°SG á∏°UGƒe πÑb πbC’G ≈∏Y 10 Úà≤«bO IóŸ OÈj

(™e ôaƒàe) øë£dG á«∏ª©d íFÉ°üf

≈°übC’G ó◊G

(ΩGôZ)á«ªµ∏d (ÊGƒK) iƒ°ü≤dG

ΩGôZ 60 2 á«fÉK 20

ΩGôZ 50 1 á«fÉK 30 áaÉ÷G QhòÑdG

ΩGôZ 50 1 á«fÉK 20 áaÉ÷G ÜÉ°ûYC’G

áYöùdG

π«¨°ûàdG Ióe

/±É÷G πØ∏ØdG

Iƒ¡≤dG ÜƒÑM

äÉfƒµŸG

‘ ¬Ød ∫ÓN øe ¬àÑKh (Ω) áeôØŸG AÉ£Z Ö«cÎH ºb .9

.áYÉ°ùdG ÜQÉ≤Y √ÉŒG

hCG (¿) áæë£ŸG AÉYh hCG (ê) •ÓÿG AÉYh Ö«cÎH ºb .10

¬Ød ∫ÓN øe (•) •ÓÿG πµ«g ‘ (∑) áeôØŸG AÉYh

.áYÉ°ùdG ÜQÉ≤Y √ÉŒG ‘

ΩGóîà°S’G

.âHÉKh mƒà°ùe mí£°S ≈∏Y RÉ¡÷G ™°V .1

hCG "∑" hCG "ê") OGôŸG ≥jôHE’G ‘ äÉfƒµŸG ™°V .2

.("¿"

AÉ£Zh (Ü) AÉ£¨dG ™°V ,•ÓÿG Ωóîà°ùJ âæc GPEG -3

.áYÉ°ùdG ÜQÉ≤Y √ÉŒG

≥jôHE’G âÑK ,áeôØŸG hCG áæë£ŸG ΩGóîà°SG óæY .4

hCG "´") áHƒ∏£ŸG IôØ°ûdG Ö«côJ ≥jôW øY ΩÉµMEÉH

.áYÉ°ùdG ÜQÉ≤Y √ÉŒG ‘ É¡Ød á£°SGƒH ΩÉµMEÉH ("Ω"

•ÓÿG IóMh ≈∏Y ("¿" hCG "∑" hCG "ê") ≥jôHE’G ™°V .5

.(•) á°ù«FôdG

¢ùµY ¬Ø∏H ΩÉµMEÉH ("¿" hCG "∑" hCG "ê") ≥jôHE’G âÑK .6

.áYÉ°ùdG ÜQÉ≤Y

áYöùdG OóMh ,»Hô¡µdG QÉ«àdG Qó°üÃ RÉ¡÷G π°Uh .7

.QGhódG ìÉàØŸG ΩGóîà°SÉH áHƒ∏£ŸG

:áMÉàŸG äGOGóYE’G »∏j Éª«a

IóŸ ±É÷G øë£dG ∫ÓN áæë£ŸG π«¨°ûJ ô¶ëj :á¶MÓe

IóŸ mΩGóîà°SG ¿hO •ÓÿG ∑ôJ »¨Ñæj ,IóMGh á≤«bO IóŸ

.á«fÉK Iôe ¬eGóîà°SG IOÉYEG πÑb OÈj ≈àM ≥FÉbO 10

á«FGò¨dG OGƒŸG øë£d áæë£ŸG ΩGóîà°SG »¨Ñæj ’ !ôjò–

.ÉgÒZh É¡YGƒfCÉH ÜƒÑ◊Gh QhòÑdÉc ádƒ∏ÑŸG á«°SÉ≤dG

.¿GQhódG ∑ôëŸ »∏«¨°ûàdG

»°†Ñf π«¨°ûJ = P

π«¨°ûàdG ±É≤jEG = O á°†Øîæe áYöS = 1

á£°Sƒàe ¤EG á°†Øîæe áYöS = 2

á£°Sƒàe áYöS = 3

á«dÉY ¤EG á£°Sƒàe áYöS = 4

á«dÉY áYöS = 5

Page 17

ARABIC

í°VƒŸG »FÉHô¡µdG QÉ«àdG ó¡L ≥aGƒJ øe ócCÉàdG »¨Ñæj •

»FÉHô¡µdG ΩÉ¶ædG ™e RÉ¡é∏d ∞«æ°üàdG áMƒd ≈∏Y

.¿Éª°†dG »¨∏j π«°UƒàdG ‘ CÉ£N …CG .∂jód Ωóîà°ùŸG

»°ù«FôdG QÉ«àdG ¢ùHÉb ∫GóÑà°SG

:IójóL á«°ù«FQ QÉ«J ¢ùHGƒb Ö«côJ ¤EG áLÉ◊G óæY

¿ÉeCÉH Ëó≤dG ¢ùHÉ≤dG øe ¢ü∏îJ •

øe π°UƒŸG ±ô£dÉH »æÑdG π«°UƒàdG ∂∏°S π«°UƒàH ºb •

ójó÷G ¢ùHÉ≤dG

ójÉëŸG ±ô£dÉH ¥QRC’G π«°UƒàdG ∂∏°S π«°UƒàH ºb •

∂∏°S π«°UƒàH ºb ,(á°VQDƒe) 1 áÄØdG øe èàæŸG ¿Éc GPEG •

»°VQC’G ±ô£dÉH ôØ°UC’G /ö†NC’G π«°UƒàdG

.»°VQC’G π«°UƒàdG ±ô£H äÓ«°UƒJ

IOƒ÷G á«dÉY QÉ«àdG

¢ùØf øe á∏jóÑdG á«FÉHô¡µdG áeÉª°üdG ¿ƒµJ ¿CG Öéj •

èàæŸG ™e IôaƒàŸG á«∏°UC’G áeÉª°üdG IOƒL

Ö«cÎdG

π°üa ™LGQ) π°üØ∏d á∏HÉ≤dG AGõLC’G ™«ªL π°ùZG .1

.("∞«¶æàdGh áfÉ«°üdG"

.(R) IôØ°ûdG πeÉM ≈∏Y (√) Iƒ°û◊G âÑK ,•Óî∏d .2

ºµMCGh (O) ≥jôHE’G IóYÉb ‘ (R) IôØ°ûdG πeÉM ™°V .3

.áYÉ°ùdG ÜQÉ≤Y ¢ùµY ¬Ø∏H ¬à«ÑãJ

.áYÉ°ùdG ÜQÉ≤Y √ÉŒG ‘ ¬Ø∏H ¬à«ÑãJ

‘ ¬Ø∏H ¬à«ÑãJ ºµMCGh (ê) ≥jôHE’G ‘ (Ü) AÉ£¨dG ™°V .5

.áYÉ°ùdG ÜQÉ≤Y √ÉŒG

∞jƒéàdG ‘ (±) ≥jôHE’G Iƒ°ûM âÑK ,áæë£ª∏d .6

.(¿) áæë£ŸG ≥jôHEG áaÉM ∫ƒM OƒLƒŸG

∫ÓN øe Üƒ∏£ŸG AÉYƒdG ‘ (´) IôØ°ûdG πeÉM âÑK .7

ÜQÉ≤Y √ÉŒG ‘ ¬Ødh AÉYƒdG πNGód ¬«∏Y §¨°†dG

.áYÉ°ùdG

‘ (∫) áeôØŸG IôØ°T Ö«cÎH ºb ,áeôØŸG ¤EG áÑ°ùædÉH .8

.(∑) áeôØŸG AÉYh

ìÓ°UE’Gh ¢üëØdG

hCG ¬JÉ≤ë∏e Ò«¨J hCG ¬Ø«¶æJ πÑb •ÓÿG ÅØWCG •

‘ Qƒ°ùc OƒLh ΩóY øe ≥≤– .•ÓÿG ΩGóîà°SG

øµÁ iôNCG ä’ÉM ájCG hCG √QGQRCG ‘ QGöVCG hCG ¬FGõLCG

.¬∏«¨°ûJ ‘ ôKDƒJ ¿CG

‘ π£Y hCG ∞∏J OƒLh ádÉM ‘ •ÓÿG Ωóîà°ùJ ’ •

.¬FGõLCG óMCG

IôØ°T ‘ ∞∏J OƒLh ádÉM ‘ •ÓÿG Ωóîà°ùJ ’

.™«£≤àdG

•

ΩGóîà°S’G πÑb á«FÉHô¡µdG ájò¨àdG ∂∏°S ¢üëa Ωõ∏j

.πcBÉàdG hCG Ωóp≤dG hCG ∞∏àdG äÉeÓY øe √ƒ∏N øe ócCÉà∏d

ájò¨àdG ∂∏°S ∞∏J ádÉM ‘ •ÓÿG ΩGóîà°SG ΩóY Öéj

.Éª¡æe …CÉH Ö«Y OƒLh hCG ¢ùHÉ≤dG hCG á«FÉHô¡µdG

òNCÉŸG ¢ùHÉb hCG »FÉHô¡µdG ájò¨àdG ∂∏°S ¿Éc GPEG

¬MÓ°UEG ádhÉﬁh á«FÉHô¡µdG ájò¨àdG ∂∏°S ™£b

IOóëŸG ∂∏J ÒZ AGõLCG ájCG ∫GóÑà°SG hCG ádGREG ∫hÉ– ’

.π«dódG Gòg ‘

á«FÉHô¡µdG áeÓ°ùdG

¢ù«FôdG òNCÉŸG ó¡L ≥aGƒJ øe RÉ¡÷G ΩGóîà°SG πÑb ≥≤–

.∞«æ°üàdG áMƒd ≈∏Y OóëŸG ó¡÷G ™e

.»°VQCG ∂∏°S π«°UƒJ ¤EG áLÉM

¿GQhódG ∑ôﬁ IóMh hCG ¢ùHÉ≤dG hCG ∂∏°ùdG ôªZ ÖæŒ

.ôNBG πFÉ°S …CG hCG AÉŸG ‘

•

.∂°ùØæH

•

Page 18

ARABIC

ádÉM ‘ á«FÉHô¡µdG ájò¨àdG Qó°üe øY •ÓÿG π°üaG

πÑbh ¬FGõLCG ádGREG hCG Ö«côJ πÑbh ,¬eGóîà°SG ΩóY

.É¡Ø«¶æJ

.áÑbGôe ¿hO •ÓÿG π¨°ûJ ’ •

.•ÓÿG πªY AÉæKCG §∏ÿG

.ácô◊G øY ¬FGõLCG

.™«£≤àdG äGôØ°T ¢ùª∏J ’ •

.∞«¶æàdG ∫ÓNh §∏ÿG AÉYh ≠jôØJ iódh

‘ ¬°ùHÉb hCG á«FÉHô¡µdG ¬cÓ°SCG hCG •ÓÿG ôª¨J ’ •

.πFGƒ°ùdG

πÑb á«FÉHô¡µdG ájò¨àdG Qó°üe øY RÉ¡÷G ¢ùHÉb π°üaG •

.¬FGõLCG øe m…CG ¢üëa hCG ∞«¶æJ hCG Ò«¨J πÑbh ,¬côJ

•

.§≤a ‹õæŸG ΩGóîà°SÓd ºª°üe èàæŸG

•ÓÿG ΩGóîà°SG

.•ÓÿG ΩGóîà°SG

áeÓ°ùdG äGOÉ°TQEG

áeÓ°ùdG äÉWÉ«àMG ™«ªL PÉîJG »¨Ñæj !ôjò– •

QOÉ°üÃ á∏°üàŸG Iõ¡LC’G ΩGóîà°SG iód á«°SÉ°SC’G

π«∏≤à∏d ,√ÉfOCG IQƒcòŸG ∂dP ‘ ÉÃ ,á«FÉHô¡c ájò¨J

á«FÉHô¡c äÉeó°U çhóM hCG ¿GÒædG ´’ófG ô£N øe

.á«°üî°T äÉHÉ°UEG hCG

¿EG .π«dódG Gòg ‘ πeÉµdÉH á∏°üØe •ÓÿG äÉeGóîà°SG

hCG á£ÑJôŸG ¬JGhOCG hCG •ÓÿG äÉ≤ë∏e øe m…CG ΩGóîà°SG

π«dO ‘ IQƒcòŸG ∂∏àd áØdÉﬂ á«∏ªY …CG AGôLEG

äÉHÉ°UEG ´ƒbh ô£N ¬æY ºéæj ¿CG øµÁ äGOÉ°TQE’G

.á«°üî°T

.kÓÑ≤à°ùe ¬«dEG ´ƒLô∏d π«dódG Gò¡H ßØàMG

.•ÓÿG ΩGóîà°SG iód kÉªFGO Qò◊G nñƒJ •

•

ΩóY óæY ±ÉL ¿Éµe ‘ RÉ¡÷G øjõîJ »¨Ñæj •

.Iõ¡LC’G

øjôNB’G áeÓ°S

øÃ) OGôaC’G πÑb øe ΩGóîà°SÓd ºª°üe ÒZ RÉ¡÷G Gòg •

øY ∫hDƒ°ùe ¢üî°T πÑb øe •ÓÿG ΩGóîà°SG ¢Uƒ°üîH

.º¡àeÓ°S

.•ÓÿÉH º¡ãÑY ΩóY ¿Éª°†d ∫ÉØWC’G áÑbGôe »¨Ñæj •

π°üØd »FÉHô¡µdG ájò¨àdG ∂∏°S Öë°S kÉ≤∏£e ∫hÉ– ’ •

ájò¨àdG ∂∏°S ßØMG .ájò¨àdG Qó°üe øY ¢ùHÉ≤dG

¿ôa ‘ hCG IQGô◊G QOÉ°üe ¥ƒa •ÓÿG ™°†J ’

.É¡æe Üô≤dÉH hCG øNÉ°S

.∫õæŸG êQÉN •ÓÿG Ωóîà°ùJ ’ •

.IóFGõdG áHƒWôdG hCG AÉŸG

AÉæKCG »FÉHô¡µdG ájò¨àdG ∂∏°S ∞∏J ádÉM ‘ •

»FÉHô¡µdG QÉ«àdG Qó°üe øY •ÓÿG π°üaG ,ΩGóîà°S’G

πÑb »FÉHô¡µdG ájò¨àdG ∂∏°S ¢ùŸ ÖæŒ .QƒØdG ≈∏Y

.á«FÉHô¡µdG ájò¨àdG Qó°üe øY ¬∏°üa

•

Page 19

ARABIC

AGõLC’G ójó–

AÉ£¨dG .B

•ÓÿG ≥jôHEG .C

≥jôHE’G IóYÉb .D

≥jôHE’G Iƒ°ûM .E

IôØ°ûdG .F

IôØ°ûdG πeÉM .G

∑ôëŸG áfQÉb .H

á°ù«FôdG •ÓÿG IóMh .I

ºµëàdG ìÉàØe .J

(§≤a BX580) áeôØŸG ≥jôHEG .K

(§≤a BX580 ) áeôØŸG IôØ°T .L

(§≤a BX580) áeôØŸG AÉ£Z .M

áæë£ŸG ≥jôHEG .N

áæë£ŸG IôØ°T .O

áæë£ŸG IôØ°T πeÉM .P

áeôØŸG / áæë£ŸG Iƒ°ûM .Q

Page 20

Page 21

WARRANTY REGISTRATION CARD

YOUR NAME/

YOUR ADDRESS

POSTCODE

DATE OF PURCHASE

DEALER'S NAME & ADDRESS/

«ùßr

«∞FMu«Ê

«∞d±e «∞∂d¥bÍ

¢U¸¥a «∞Ad«¡

≈ßr Ë ´Mu«Ê «∞∂Uzl

PRODUCT MODEL NO.

BX560 / BX580

Page 22

N a m e s & A dd re ss e s f or B la ck & D ec ke r S er vi ce C on ce ss io n a r i e s

ALGERIA: SARL Outillage Corporation, After Sale Service Center-08, Rue Mohamed Boudiaf - Cheraga, Algiers, Algeria, Tel:

+213 21 375131, Fax: +213-0-369667. AZERBAIJAN: Kontakt - NN LLC, M.Qashqay 43, Baku, Azerbaijan Az1000. Tel:

+994 12 4082050, Fax: +994 12 4117090. BAHRAIN: Alfouz Services Co. WLL., P.O. Box 26562, Tubli, Manama, Tel: +973-17783562/

17879987, Fax: +973-17783479. Kewalram & Sons Co. WLL P.O. Box 84, Manama, Kingdom of Bahrain, Tel: +973-17213110/ 17210617/

17210619, Fax: +973-17213211/ 17210627. BANGLADESH: Ultra Corporation, 8, Kushol Centre, Uttara, Dhaka 1230. Tel:

+880-2-8922144, Fax: +880-2-8951339. EGYPT: Anasia - Egypt for Trading S.A.E., 9, Mostafa Refaat St., Sheraton Heliopolis Bldgs.,

Cairo, Egypt, P.O.Box 2443 Heliopolis 11361, Tel. : (202) 268 4159, Fax.: (202) 268 4169, www.anasia.com. ETHIOPIA: Seif Sherif Trade

PLC -Arada Sub City, Kebele 01-02, Global Insurance Bldg., 2nd Flr. Room 43, P.O.Box 2525, Addis Ababa, Ethiopia, Tel:

00-251-11-1563968/ 1563969, Fax: 00-251-11-1558009. INDIA: Gryphon Appliances Ltd., D-6/4, Okhla Industrial Area, Phase-I, New

Delhi-110020, Tel: +91-11-46731111, Fax: +91-11-46731111. JORDAN: Bashiti Hardware, 93 King Abdullah 2nd St., Opp ELBA House,

P.O. Box 3005, Tel: +962-6-5349098 ext.11, Fax: +962-6-5330731. KENYA: Leading Concepts, P.O. Box: 40877-00100, Nairobi, Kenya.

Tel: +254 20 690 5000, Fax: +254 20 690 5111. KUWAIT: Al Omar Technical Co., P.O. Box 4062, Safat 13041, Kuwait, Tel:

00965-24848595/ 24840039, Fax: 00965-24845652. The Sultan Centre, P.O. Box 26567-13126 Safat, Kuwait, Tel: 00965-24343155 Etn.

432, Fax: 00965-24319071. LEBANON: Aces Service Centre, P.O. Box 90-102, Nahr El Mot, Seaside Highway, Pharaon Building, Beirut.

Tel: 00961-1-898989, Fax: 00961-1-245880. LIBYA: Homeworld Co., Building No.5, Senidal St., Amr Ibn Elaas Road, Benghazi, Libya.

Tel: 00218-61-9094183. Service Center1 - Benghazi: Tel: +218-061-3383994, Fax: +218-092-7640688, Service Center2 - Tripoli: Tel:

+218-021-3606430, Fax: +218-092-6514813. MALTA: John G Cassar Ltd. 36-Victory Street, Qormi QRM 06, Malta. Tel: +356-21493251,

Fax: +356-21483231. MAURITIUS: J.M. Goupille & Co. Ltd., Rogers Industrial Park 1, Riche Terre, Mauritius, Tel: +230 206 9450 /

+230 207 1700, Fax: +230 206 9474/ +230 248 3188. MOROCCO: UATS 26 Rue Ennarjisse, Hay Erraihan, Beausejour - Hay

Hassani-Casablanca, Morocco. Tel: +212 522945114, Fax: +212 522942442. NEPAL: Universal Electrocom, Tripureshwor, Kathmandu,

Nepal. Tel:+977-1-4265191. NIGERIA: Dana Electronics Ltd. (Lagos) 116/ 120, Apapa Oshodi Express Way, Isolo, Lagos, Nigeria. Tel:

+234-17431818/ +234-8037767774/ +234-8057445477. (Abuja) 18, A.E. Ekukinam Street, Off Obsfemi Awolowo Road, Utako, Abuja,

Nigeria. Tel: +234-8032276101/ +234-8037767774. (Kano) 9A - Mai Malari Road, Bompai, Kano, Nigeria. Tel: +234-8053294947/

+234-8037767774. OMAN: Oman Marketing & Service Co. (Omasco), P.O. Box 2734, Behind Honda Showroom, Wattayah, Oman, Tel:

+968-24560232/ 24560255, Fax: +968-24560993. Oman Marketing & Service Co. (Omasco), Al Ohi, Sohar, Oman, Tel: +968-26846379,

Fax: +968-26846379. Oman Marketing & Service Co. (Omasco) - Sanaya, Salalah, Oman, Tel: 00968-23212290, Fax: +968-23210936.

PAKISTAN: Ammar Service & Spares - 60-Bank Arcade, Serai Road, Karachi, Pakistan, Tel: 0092-21-32426905, Fax: 0092-21-32427214.

PHILIPPINES: 476 J. P. Rizal St., cor Kakarong St. Brgy Olympia, Makati City, Tel: +632 403-5698. QATAR: Al Muftah Service Centre -

Al Wakrah Road, P.O. Box 875, Doha, Qatar. Tel: 00974-4650880/ 4650110/ 4446868, Fax: 00974-4441415/ 4662599. SAUDI ARABIA:

(Al Khobar) Al-Suwaiket Catering & Trading Co., P.O.Box 4228, King A.Aziz Street, Al Khobar, Tel: +966-3-8591088, Fax:

+966-3-8595648. Fawaz Ebrahim Al Zayani Trading Est. P.O. Box 76026, Al Khobar #31952, Tel: +966-3-8140914, Fax: +966-3-8140824.

(Jeddah) Banaja Trading Co. Ltd, P.O. Box 366, Jeddah-21411, Tel: +966-2-6511111, Fax: +966-2-6503668. (Riyadh) Banaja Trading Co.

Ltd, P.O. Box 566, Riyadh-11421, Tel: 00966-1-4124444, Fax: +966-1-4033378. SOUTH AFRICA: Trevco Power Tool Service 14

Steenbok Street, Koedoespoort, 0186, Pretoria, South Africa, Tel: +27-86-1873826, Fax: +27-86-5001771. SRI LANKA: Delmege

Construction Products (Pvt) Ltd., No 101 Vinayalankara Mawatha, Colombo-10, Sri Lanka, Tel: +94-11-2693361-7, Service hotline:

+94-77-2211111. TUNISIA: Société Tunisienne De Manutention - Rue de la Physique, Nouvelle Zone Industrielle de Ben Arous-2013

Tunisie, Tel: +216-71-386102/ 380620, Fax: +216-71380412 ext 216. UGANDA: Anisuma Investment and Services Ltd., J R complex,

Ware House No.5, Plot No 101, 3rd Street Industrial Area, Jinja Road, Kampala, Tel: +256-414237106. UAE: (Abu Dhabi)

Light House Electrical, P.O. Box 120, Abu Dhabi, Tel: +971-2-6726131, Fax: +971-2-6720667. (Al Ain) Zillion Equipment and Spare Parts

Trading LLC, P.O. Box 19740, Opp. Bin Sadal/Trimix Redymix Sanaiya, Al Ain. Tel: +971-3-7216690, Fax:+971-3-7216103 (Dubai)

Black & Decker (Overseas) GmbH, P.O. Box 5420, Dubai, Tel: +971-4-8127400/ 8127406, Fax: +971-4-2822765. (Musaffah) Light House

Electrical, P.O. Box 120, Abu Dhabi, Tel: +971-2-5548315, Fax: +971-2-5540461. (Sharjah) Mc Coy Middle East LLC, P.O. Box 25793,

Sharjah, Tel: +971-6-5395931, Fax: +971-6-5395932. (Ras Al Khaimah) Mc Coy Middle East LLC, P.O.Box 10584, Ras Al Khaimah, Tel:

+971-7-2277095, Fax: +971-7-2277096. YEMEN: (Aden) Muala St., Tel: +967 2 222670, Fax: +967 2 222670. (Sana'a) Middle East Trad.

Co. Ltd., P.O. Box 12363, Hayel Street, Sana'a. Tel: +967-1-204201, Fax: +967-1-204204. (Taiz) Middle East Trading Co. (METCO),

5th Flr. Hayel Saeed Anam Bldg, Al-Mugamma St. Taiz, Yemen, Tel: +967-4-213455, Fax: +967-4-219869.

Black & Decker BX560, BX580 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
