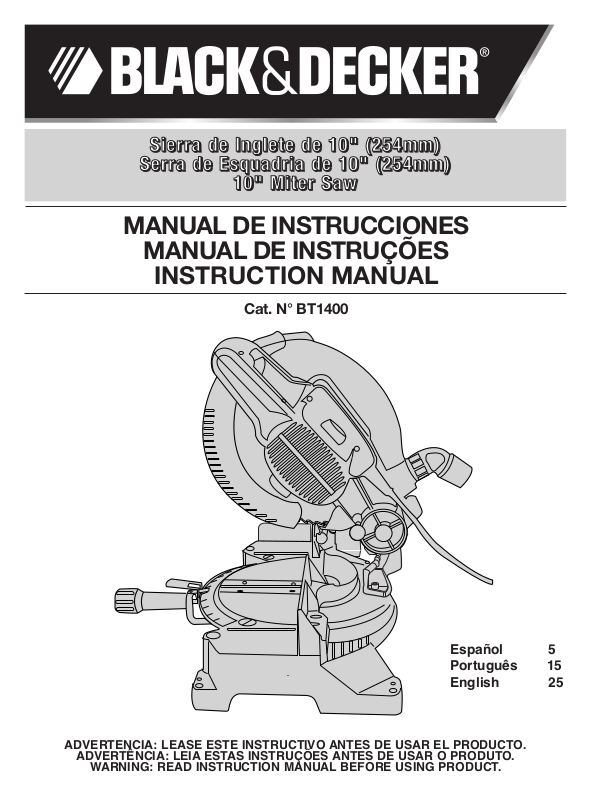

Black & Decker BT1400 User Manual

SSSSiiiieeeerrrrrrrraaaa ddddeeee IIIInnnngggglllleeeetttteeee ddddeeee 11110000"""" ((((222255554444mmmmmmmm))

SSSSeeeerrrrrrrraaaa ddddeeee EEEEssssqqqquuuuaaaaddddrrrriiiiaaaa ddddeeee 11110000"""" ((((222255554444mmmmmmmm))

11110000"""" MMMMiiiitttteeeerrrr SSSSaaaaww

ww

))

))

MANUAL DE INSTRUCCIONES

MANUAL DE INSTRUÇÕES

INSTRUCTION MANUAL

Cat. N° BT1400

Español 5
Português 15
English 25

ADVERTENCIA: LEASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

ADVERTÊNCIA: LEIA ESTAS INSTRUÇÕES ANTES DE USAR O PRODUTO.

WARNING: READ INSTRUCTION MANUAL BEFORE USING PRODUCT.

FIG. 1

FIG. 2

16

1

2

9

3

6

7

8

Descripción de los componentes (Fig. 1, 2)

1. Brazo de maniobra

FIG. 1

2. Protector

3. Disco de corte

4. Manija de la prensa del inglete

5. Pasador del inglete

6. Escala del inglete

7. Guía lateral izquierda

8. Orificio de montaje del banco

9. Salida de polvo

FIG. 2 10.Pasador de seguridad

11.Asidero

12.Guía lateral derecha

13.Placa de corte

14.Caja del motor

15.Botón del seguro del eje

16. Interruptor del gatillo

17. Perilla de fijación de bisel

14

13

4

5

Descrição dos componente (Fig. 1 e 2)

FIG. 1

1. Empunhadura

2. Protetor

3. Disco de Corte

4. Botão do prendedor do esquadro

5. Trava do esquadro

6. Escala do esquadro

7. Guia lateral esquerda

8. Orifícios para montagem da mesa

9. Saída de pó

FIG. 2

10.Trava de Segurança

11.Extensão para apoiar material
(Adquirida Separadamente)

12.Guia lateral direita

13.Mesa

14.Caixa do motor

15.Pino de trava do eixo

16.Interruptor do gatilho

17.Botão do prendedor do chanfro

15

11

17

10

12

Parts Description (Fig. 1,2 )
FIG. 1 1. Operating Handle

2. Guard

3. Saw Blade

4. Miter Clamp Handle

5. Miter Latch

6. Miter Scale

7. Left Side Fence

8. Bench Mounting Hole

9. Dust Spout

FIG. 2 10.Lock Down Pin

11.Hand Indentation

12.Right Side Fence

13.Kerf Plate

14.Motor Housing

15.Spindle Lock Button

16.Trigger Switch

17.Bevel Clamp Knob

FIG. 3 FIG. 4

31.631.6

2
2

.
5

22.5

2

2

.

5

22.5

31.

6

31.6

1515

1515

3030

3030

0

0

4545

4545

FIG. 5 FIG. 6

FIG. 7

FIG. 8

A

B

C

3

31.

631.6

22.

522.5

22.522.5

31.6

31.6

1515

1515

3030

3030

00

4545

4545

31.631.6

22.522.5

22.522.5

31.631.6

1515

1515

3030

3030

00

4545

4545

FIG. 9 FIG. 10

FIG. 11

FIG. 12

4

ESPAÑOL

MANUAL DE INSTRUCCIONES

Información Importante Que Usted Debe
Conocer:

• Corte tan solo con discos bien afilados. Los discos
desafilados no cortan adecuadamente y sobrecargan
el motor.

• Si la sierra no corta con precisión, consulte el cuadro
de DETECCIÓN DE PROBLEMAS de este manual.

Instrucciones importantes de seguridad

ADVERTENCIA: Siempre que utilice herramientas
eléctricas, debe seguir ciertas precauciones básicas de
seguridad, a fin de reducir los riesgos de incendio,
choque eléctrico y lesiones personales, entre las que
se incluyen las siguientes:

LEA TODAS LAS INSTRUCCIONES

Advertencias de Seguridad: Doble
Aislamiento

Las herramientas con doble aislamiento se
han elaborado de manera integral con dos
capas separadas de aislamiento eléctrico o
una con espesor doble entre usted y el
sistema eléctrico que contienen. Las
herramientas elaboradas con este sistema de
aislamiento no requieren conectarse a tierra.
Como resultado, su unidad está equipada
con una clavija de dos patas que le permite
emplear cordones de extensión sin
preocuparse por tener una conexión a tierra.

NOTA: El doble aislamiento no substituye a las
precauciones normales de seguridad cuando se opera
esta herramienta. La finalidad de este sistema de ais­lamiento es ofrecer a usted protección añadida contra
la lesión resultante de fallas en el aislamiento eléctrico

interno de la herramienta.
PRECAUCION: UTILICE SOLAMENTE

REFACCIONES IDENTICAS CUANDO SE
HAGA SERVICIO. Repare o reemplace los

cables dañados.

Advertencias de Seguridad: Clavijas
Polarizadas

Se emplean clavijas polarizadas en los equipos (con
una pata más ancha que la otra) para reducir los ries­gos de choque eléctrico. Cuando el cordón eléctrico
cuente con este tipo de clavija,
ajustará en un contacto polarizado solamente de una
manera. Si la clavija no ajusta completamente en su
contacto, inviértala. Si aún así no ajusta, llame a un
electricista calificado para que le instale un contacto
polarizado apropiado. No modifique o haga cambios
en la clavija por ningún motivo.

INSTRUCCIONES DE SEGURIDAD

PARA TODAS LAS HERRAMIENTAS

• CONSERVE LAS GUARDAS EN SU SITIO y listas

para el trabajo.

• RETIRE LAS LLAVES DE AJUSTE Y OTRAS
HERRAMIENTAS. Hágase el hábito de revisar para
verificar que las llaves se hayan retirado de la
herramienta antes de encenderla.

• CONSERVE LIMPIA EL AREA DE TRABAJO. Los
lugares y los bancos desordenados propician los
accidentes.

• NO SE UTILICE EN AMBIENTES PELIGROSOS.
No utilice herramientas eléctricas en lugares húmedos
o inundados, ni las exponga a la lluvia. Conserve el
área de trabajo bien iluminada.

• CONSERVE APARTADOS A LOS NIÑOS. Todos los
visitantes deben permanecer a distancia segura del
área de trabajo.

• HAGA SU TALLER A PRUEBA DE NIÑOS con
candados, interruptores maestros o quitando las
llaves de encendido.

• NO FUERCE LA HERRAMIENTA. Esta hará el
trabajo mejor y de manera más segura bajo las
especificaciones para las que se diseñó.

• UTILICE LA HERRAMIENTA ADECUADA. No
fuerce a una herramienta o sus dispositivos a hacer
trabajos para los que no se han diseñado.

• VISTA LAS ROPAS ADECUADAS. No utilice
prendas flojas, guantes, corbatas, anillos, brazaletes,
ni otros artículos de joyería que pudiesen quedar

5

atrapados por las piezas en movimiento. Se
recomienda el uso de calzado antiderrapante.
Cúbrase el cabello si lo tiene largo.

• SIEMPRE UTILICE ANTEOJOS DE SEGURIDAD.

También utilice una máscara contra polvo si la
operación que efectuará lo produce. Los anteojos de
diario solamente tienen lentes resistentes al impacto,
NO son anteojos de seguridad.

• ASEGURE SUS PIEZAS DE TRABAJO. Utilice pren-

sas u otros medios cuando no pueda asegurar la
pieza de trabajo en la mesa y contra la guía con la
mano o cuando su mano quede peligrosamente
cerca del disco (menos de 15 cm).

• NO SE SOBREEXTIENDA. Conserve los pies bien

apoyados, lo mismo que el equilibrio.

• CUIDE SUS HERRAMIENTAS. Consérvelas afiladas

y limpias para un rendimiento más seguro y más
eficaz.. Siga las instrucciones para la lubricación y el
cambio de accesorios.

• DESCONECTE LAS HERRAMIENTAS antes de

darles servicio y cuando cambie de accesorios, tales
como discos, brocas, cuchillas, y otros similares.

• EVITE EL RIESGO DE ENCENDIDO ACCIDENTAL.

Asegúrese que el interruptor esté en posición de
apagado antes de conectar la herramienta.

• UTILICE LOS ACCESORIOS RECOMENDADOS.

Consulte el manual de instrucciones para conocer los
accesorios recomendados. El empleo de accesorios
no apropiados puede ocasionar riesgos de lesiones a
las personas.

• NUNCA SE PARE EN LA HERRAMIENTA. Se

puede lesionar gravemente si la herramienta se vuelca
o hace contacto accidental con la pieza de corte.

• REVISE LAS PARTES DAÑADAS. Antes de seguir

utilizando la herramienta, una guarda u otra pieza
que esté dañada debe examinarse cuidadosamente
para determinar si funcionará apropiadamente y
cumplirá con su función. Revise la alineación de las
piezas móviles, su montaje, la ruptura de las piezas,
montajes y cualesquiera otras condiciones que
pudiesen afectar su operación. Una guarda u otra
parte dañada debe ser reparada correctamente o
reemplazada. No se utilice si el interruptor no
enciende y apaga la herramienta.

• NUNCA DEJE LA HERRAMIENTA EN OPERACION
DESATENDIDA. APAGUELA. No deje la herramienta
hasta que se haya detenido completamente.

• NO OPERE HERRAMIENTAS ELÉCTRICAS

CERCA DE LÍQUIDOS INFLAMABLES NI EN
ATMOSFERAS GASEOSAS O EXPLOSIVAS. Los

motores de estas herramientas emiten chispas que
pueden originar la ignición de los vapores.

• CABLES DE EXTENSION. Asegúrese que su cable

de extensión esté en buenas condiciones. Cuando
utilice una extensión, asegúrese que tenga el calibre
necesario para soportar la corriente que su
herramienta requiere. Un cale con calibre menor
causará una caída en el voltaje de la línea, ocasionando
pérdida de potencia y sobrecalentamiento. El cuadro
siguiente muestra el calibre correcto para usarse de
acuerdo con la longitud y el amperaje descrito en la
placa de identificación. Si tiene dudas, utilice el calibre
siguiente. Mientras más pequeño sea el número del
calibre, mayor será su capacidad.

Calibre mínimo para cordones de extensión

Volts Longitud total del cordón en metros

120V~ 0, 7,0 7,9, 15,2 15,5 30,4 30,7, 45,7
220V~ 0, 15,2 15,5, 30,4 30,7 60,9 61,2, 27,8

Amperaje

Más No más Calibre AWG
de de
0 - 6 18 16 16 14
6 - 10 18 16 14 12
10 - 12 16 16 14 12
12 - 16 14 12 No se recomienda

Reglas de Seguridad Adicionales Para Sierras
de Ángulo Compuesto

PRECAUCION: HACER CASO OMISO A
ESTAS ADVERTENCIAS PUEDE RESULTAR
EN LESIONES PERSONALES Y DAÑOS
GRAVES A LA SIERRA.

• PROTEJA la línea de alimentación eléctrica con un
fusible de retardo de por lo menos 15 amperes o con
un interruptor de circuito.

• ASEGURESE que el disco gira en la dirección
correcta y que los dientes que se encuentran en la
parte baja del disco apunten hacia la parte posterior
de la sierra.

• ASEGURESE que todas las manijas de sujeción
estén apretadas antes de iniciar cualquier operación.

• ASEGURESE de que todas las tuercas de sujeción del
disco están limpias y que los lados hendidos de los
collarines están contra el disco. Apriete bien la flecha.

6

• CONSERVE el disco de la sierra afilado y en la
posición correcta.

• CONSERVE las tomas de aire del motor libres de
astillas y mugre.

• SIEMPRE use las guardas del disco.

• CONSERVE las manos fuera de la zona de corte.

• APAGUE la corriente, desconecte el cable y espere
que pare el disco antes de reparar o ajustar la
herramienta.

• USE soportes para piezas largas con apoyos
exteriores.

• UTILICE únicamente discos de 254 mm (10") de
diámetro.

• NO intente utilizar la unidad con un voltaje diferente al
designado.

• NO use la herramienta a menos que las
empuñaduras estén bien sujetas.

• NO use discos más grandes o más pequeños que
aquellos que se recomiendan.

• NO atore con nada el ventilador para sujetar el eje del
motor.

• NO fuerce la acción de corte. (El atascamiento
parcial o total del motor puede causar grandes
daños. Deje que el motor alcance la velocidad total
antes de cortar.)

• NO corte metales ferrosos (Aquellos con contenido
de hierro o acero) ni materiales de mampostería.

• NO utilice discos abrasivos. El calor excesivo y las
partículas abrasivas que generan dañan la sierra.

• NO permita que nadie se coloque detrás de la sierra.

• NO aplique lubricantes al disco cuando esté en
funcionamiento.

• NO coloque sus manos en la zona del disco cuando
la sierra esté conectada.

• NO utilice discos de sierra clasificados para
velocidades menores a 5500 RPM.

• NO Intente cortar piezas pequeñas (con la mano a
menos de 15 cm del disco) sin prensarlas.

• NO utilice la sierra sin que las guardas estén en
su posición.

• NO realice ninguna operación a manos libres.

• NO se coloque a los lados o por detrás del
disco.

• NO acerque las manos a menos de 15 cm (6") del disco.

• NO coloque las manos por debajo de la sierra a
menos de que este apagada y desconectada. El
disco queda expuesto en la parte inferior de la sierra.

• NO mueva ninguna mano de la sierra o la pieza de
trabajo, ni levante el brazo hasta que el disco se haya
detenido.

• NO se use sin placa de respaldo o cuando la ranura
de ésta exceda los 10 mm (3/8").

PRECAUCION: Algunos tipos de madera
contienen conservadores como el arsenato
cúprico de cromo (CCA) que pueden ser tóxicos.
Cuando corte estos materiales tenga cuidado
extremo para evitar la inhalación y minimizar el
contacto con la piel de estas sustancias.

ADVERTENCIA: El uso de esta herramienta
puede generar polvo con contenido de productos
químicos que se sabe que causan cáncer,
defectos congénitos u otros daños reproductivos.
Utilice la protección respiratoria adecuada.
PRECAUCION: No conecte la herramienta
hasta que haya leído y entendido completamente
estas instrucciones.

Para su comodidad y seguridad, se han colo­cado las siguientes etiquetas en su sierra de
inglete.

EN LA CARCAZA DEL MOTOR:

ADVERTENCIA: POR SU PROPIA SEGURIDAD, LEA
EL MANUAL DE INSTRUCCIONES ANTES DE
OPERAR LA SIERRA.

EN LA GUIA MOVIL:

SIEMPRE AJUSTE LA GUIA ANTES DE USAR LA
UNIDAD. SUJETE LAS PIEZAS PEQUEÑAS ANTES
DE CORTARLAS. CONSULTE EL MANUAL

EN LA GUARDA

PELIGRO – ALEJESE DE EL DISCO

EN LA MESA: (2 SITIOS)

APRIETE SIEMPRE LAS PERILLAS DE AJUSTE
ANTES DE USAR LA SIERRA. CONSERVE AMBAS
MANOS A 15 cm DE DISTANCIA DEL DISCO DE LA
SIERRA. NUNCA REALICE OPERACIONES A MANOS
LIBRES. NUNCA CRUCE LOS BRAZOS POR

7

ENFRENTE DEL DISCO DE LA SIERRA. ¡PIENSE!
PUEDE EVITAR ACCIDENTES.
NO OPERE LA SIERRA SIN QUE LAS GUARDAS
ESTÉN EN SU SITIO. NUNCA COLOQUE LAS MANOS
POR DETRAS DEL DISCO DE LA SIERRA. UTILICE
SIEMPRE PROTECCION EN LOS OJOS. APAGUE LA
UNIDAD Y ESPERE A QUE EL DISCO SE DETENGA
ANTES DE DAR SERVICIO, HACER AJUSTES O DE
MOVER LAS MANOS.

Conexión Eléctrica

Asegúrese de que el suministro de energía concuerde
con el señalado en la placa de especificaciones. Una
disminución de voltaje en un 10% ó más, causará la
pérdida de energía y el recalentamiento de la
herramienta. Todas las herramientas B&D han sido
verificadas en fábrica. Si esta herramienta no funciona,
verifique la toma de corriente.

Familiarización

Ponga la herramienta sobre una superficie lisa y plana,
como un banco de trabajo o una mesa fuerte y estable.
Examine las Figuras 1 y 2, y refiérase a la descripción
de las partes para familiarizarse con la sierra y sus
diferentes componentes. La siguiente sección tratará
acerca de los ajustes necesarios para el buen
funcionamiento de la herramienta, y se referirá a los
términos que acompañan las ilustraciones. Para ello,
usted debe conocer dichas partes y deberá saber
dónde se encuentran. El nombre de cada componente
está seguido por el número correspondiente en la
ilustración. Por ejemplo – pasador de seguridad (10).
Presione suavemente el brazo de maniobra y tire el
pasador de seguridad, tal como se muestra en la
Figura 3. Elimine suavemente la presión y permite que
el brazo de maniobra se levante hasta alcanzar su
máxima altura. Utilice el pasador de seguridad cuando
transporte la sierra de un lugar a otro. Desconecte la
sierra antes de transportarla y tómela por el brazo de
maniobra (1) o los asideros (11) tal como se muestra
en la Figura 2.

Especificaciones

Capacidad de Corte

Inglete de 47 grados a izquierda y derecha
Bisel de 47 grados a la izquierda
Inglete de 0 grados -

Altura máxima 88.9mm (3,5)
Ancho máximo 139.7mm (5,5)
Inglete de 45 grados ­Altura máxima 88.9mm (3,5)
Ancho máximo104.8mm (4,125)
Bisel de 45 grados ­Altura máxima 63.5mm (2,5)
Ancho máximo 139.7mm (5,5)

Montaje Sobre un Banco deTrabajo

Las cuatro patas cuentan con orificios (8), como mues-
tra la Figura 1, para facilitar el montaje de mesa. (Hay
dos tamaños diferentes de orificios para acomodarse a
diferentes tamaños de tornillos. Use cualquiera de los
orificios, no es necesario usar ambos.) Siempre monte
su sierra firmemente para evitar el movimiento. Para
mejorar el transporte de la herramienta, se puede
montar en una pieza de madera contraplacada de 12,7
mm (1/2") o más gruesa, que puede ser prensada al
soporte o llevarse a otros lugares de trabajo.
NOTA: Si usted elige fijar su sierra a un pedazo de
madera contrachapada, asegúrese de que los tornillos
de montaje no sobrepasen el espesor de la madera. La
madera debe dar a ras con la mesa de trabajo. Cuando
fije la sierra a cualquier superficie de trabajo, utilice
abrazaderas y fíjelas solamente a las patas donde
están localizados los orificios de los tornillos de
anclaje. La fijación en cualquier otra parte de la sierra
podrá interferir con su adecuado funcionamiento.

PRECAUCION: Para evitar que la sierra se
atasque y la falta de precisión, asegúrese que
la tabla de montaje no está desnivelada. Si la
sierra se mueve sobre la superficie, ponga un
trozo de material debajo de a base hasta que
la sierra se asiente bien sobre la superficie.

Instalación de un Nuevo Disco de Corte

(DESCONECTE LA SIERRA DE INGLETES)
NUNCA UTILIZE DISCOS DE CORTE PARA METALES
FERROSOS O PARA MAMPOSTERÍA CON ESTA
SIERRA.
Afloje en sentido contrario de las manecillas del reloj el
tornillo hexagonal de la guarda metálica con la llave
que viene con su sierra. Mueva la guarda plástica
hacia arriba junto con la cobertura metálica central.
Presione el botón del seguro del eje. Afloje en sentido
de las manecillas del reloj el tornillo hexagonal con la
llave y retire el perno y brida.

8

Monte el disco de sierra en el eje. Asegúrese que la
dirección de las flechas pintadas en el disco en el
mismo sentido que la flecha de la guarda metálica
Nota: Hay dos diámetros internos de corte diferentes
en el plato interno, los cuales tienen marcado 25,4mm/
16mm. Cuando esté instalando, el diámetro exterior
del plato interno debe corresponder con el diámetro
interno del disco de sierra
Para instalar coloque la brida y el tornillo hexagonal.
Presione el seguro del eje y apriete firmemente el tornillo
en sentido contrario de las manecillas del reloj con la llave,
luego apriete nuevamente en sentido de las manecillas del
reloj el tornillo hexagonal de la guarda metálica.
Nota: Sólo use la llave que viene con su sierra para
instalar o retirar el disco de la sierra.
NUNCA OPRIMA EL PERNO DE SEGURO DEL DISCO
MIENTRAS ESTE GIRANDO.
ASEGURESE DE SUJETAR EL SOPORTE DE LA
GUARDA Y DE APRETAR FIRMEMENTE EL TORNILLO
DEL SOPORTE DE LA GUARDA CUANDO TERMINE
DE INSTALAR EL DISCO. SI NO LO HACE, ESTO
PODRIA ORIGINAR DAÑOS SERIOS A LA SIERRA.

Ensamblaje y ajuste de su sierra

DESCONECTE LA SIERRA ANTES DE ENSAMBLARLA.
INSTALACIÓN DE LA MANIJA DE LA PRENSA DEL
INGLETE
Retire la manija de la prensa del inglete (4) de la bolsa de
plástico que contiene los componentes adicionales, y
enrósquela cuidadosamente en la abrazadera situada
en la parte anterior de la sierra.

Instalación de la bolsa para polvo

Su sierra incluye una bolsa para polvo de tela con
cremallera. Para instalar la bolsa, coloque la abertura
de plástico con firmeza sobre la toma para polvo (9).
NOTA: la sierra puede emplearse con una manguera
de aspiradora unida a la toma de polvo, o sin ningún
dispositivo.

Ajustes

DESCONECTE LA SIERRA DE INGLETES ANTES DE
REALIZAR CUALQUIER AJUSTE.
NOTA: Su sierra de ingletes ha sido calibrada en fabrica
total y minuciosamente en el proceso de su fabricación.
Si requiere ser calibrada de nuevo en razón del
transporte, de su manejo o por cualquier otra razón, siga
las instrucciones dadas a continuación:

Ajuste de la escala del inglete

Coloque la escuadra entre la guía de la sierra y el disco

de corte, tal como se muestra en la Figura 4. (No
permita que las puntas de los dientes del disco de
corte toquen la escuadra. Esto produciría una medida
incorrecta). Afloje la manija de la prensa del inglete (4)
tal como se muestra en la Figura 5 y haga girar el
brazo del inglete hasta que el pasador del inglete (5)
engrane en la posición “0” del inglete. No apriete la
manija de la prensa. Si el disco de corte no se
encuentra exactamente perpendicular a la guía, afloje
los dos tornillos que aseguran la manija a la base
(tal como se muestra en la Figura 6) y mueva el brazo
de la sierra hacia la izquierda o derecha, hasta que el
disco de corte se encuentre perpendicular a la guía,
según lo medido por la escuadra. Apriete nuevamente
los dos tornillos. En este momento, ignore la medida
del Indicador de escala.

Activación y Visibilidad del Protector

El protector del disco de corte de su sierra ha sido
diseñado para levantarse automáticamente cuando el
brazo se baje y para bajarse cubriendo el disco
cuando el brazo se alce.
El protector puede alzarse manualmente cuando se
instala o retira el disco de corte o cuando se lleva a
cabo la inspección de la sierra. NUNCA LEVANTE EL
PROTECTOR DEL DISCO DE CORTE CUANDO LA
SIERRA SE ENCUENTRE EN FUNCIONAMIENTO.
NOTA: ciertos cortes especiales requerirán que usted
levante el protector manualmente. Para ello,
simplemente coloque su dedo pulgar derecho en la
parte superior del protector y deslícelo hacia arriba
justo lo suficiente para sobrepasar la pieza que va a
cortar. Nunca sujete el protector o evite su
funcionamiento normal de ninguna manera.

FUNCIONAMIENTO

Conecte la sierra en cualquier toma de corriente.
Consulte el voltaje adecuado en la placa de
especificaciones de su herramienta. Asegúrese de que
el cable no impida su trabajo.

Interruptor

Para encender la sierra, presione el interruptor del
gatillo (16). Para apagarla, suelte el interruptor. No hay
manera de asegurar el interruptor en la posición de
encendido.

Posición del Cuerpo y de las Manos (Ver Figura 7)

La posición correcta de su cuerpo y de sus manos
durante el funcionamiento de la sierra de inglete,
facilitará el corte y lo hará más preciso y seguro. Nunca

9

ponga sus manos cerca del área de corte. Sus manos
deben encontrarse a un mínimo de 6” del disco de
corte. Cuando realice un corte, sujete la pieza firme­mente a la mesa y a la guía. Mantenga sus manos en
posición hasta que el gatillo haya sido desactivado y
que el disco de corte se haya detenido totalmente.
PLANIFIQUE SIEMPRE LOS CORTES (CON LA
HERRAMIENTA APÁGADA), CON EL FIN DE PREVER
EL RECORRIDO DEL DISCO DE CORTE. NO CRUCE
SUS MANOS, TAL COMO SE INDICA EN LA FIGURA 7.

Cómo Cortar con su Sierra

NOTA: Aunque esta sierra está diseñada para cortar
madera y muchos materiales no ferrosos, en este
manual haremos referencia tan sólo al corte de
madera. Las mismas instrucciones se aplican a otros
materiales. NO CORTE MATERIALES FERROSOS
(HIERRO Y ACERO), NI MAPOSTERÍA CON ESTA
SIERRA. No utilice discos de corte abrasivos.

Cortes Transversales

NOTA: el corte de varias piezas a la vez no es
recomendado, aunque es posible realizarse de manera
segura. Para ello, asegúrese de que cada pieza se
encuentre firmemente sujeta a la mesa y a la guía.
Un corte transversal se realiza cortando la madera a
través de sus vetas en cualquier ángulo. Un corte
transversal recto se hace con el brazo del inglete en la
posición cero grados. Coloque el brazo del inglete en
la posición cero y mantenga firmemente la madera
sobre la mesa, contra la guía. Encienda la sierra
oprimiendo el gatillo.
Cuando la sierra alcance su máxima velocidad (alrededor
de un segundo), baje suave y lentamente el brazo de
maniobra para realizar el corte de la madera. Espere que
el disco de corte se haya detenido completamente antes
de alzar nuevamente el brazo de maniobra.
Los cortes transversales a inglete se realizan con la
guía del inglete a un ángulo diferente de cero. Cuando
se cortan esquinas, este ángulo es frecuentemente de
45 grados, pero puede ser realizado entre cero y 47
grados, hacia la derecha o hacia la izquierda. Después
de seleccionar el ángulo deseado, asegúrese de
apretar la manija de la prensa del inglete (4). Realice su
corte tal como se indicó anteriormente.

Cortes de Bisel

Un corte de bisel es un corte de través hecho con la
sierra inclinada en relación con la madera. Para ajustar
el ángulo de bisel, afloje la perilla de fijación de bisel

(17) y mueva la sierra cuanto desee hacia la izquierda.
Una vez que haya ajustado el ángulo deseado, apriete
con firmeza la perilla de ángulo de bisel.
Los ángulos de bisel pueden ajustarse hasta 45 grados
a la izquierda y pueden hacerse con el brazo de inglete
colocado entre 0 y 47 grados a izquierda o derecha.

Calidad del Corte

La pulidez del corte depende de cierto número de
variables. Factores tales como el material, el tipo de
disco de corte, la agudeza de su filo y la velocidad del
corte, contribuyen a la calidad del mismo.
Cuando se requiera un corte de óptima pulidez para
molduras y otros trabajos de precisión, un disco de
corte agudo (de 60 dientes, de carburo) y un corte
lento y parejo producirán los resultados deseados.
Asegúrese de que el material no se mueva mientras
que usted lo corta: asegúrelo firmemente. Siempre
deje que el disco de corte se detenga completamente
antes de levantar el brazo de maniobra.
Si las pequeñas fibras de madera en la parte posterior
de la pieza se astillan, pegue un pedazo de cinta de
enmascarar sobre la madera, allí donde se realizará el
corte. Corte a través de la cinta y una vez terminado el
corte, retire la cinta cuidadosamente.
Mantenga firmemente ambos pies en el piso y
conserve el equilibrio. En la medida en que usted
mueva la guía del inglete a la izquierda y a la derecha,
sígala con su cuerpo y párese ligeramente a un lado
del disco de corte. Mire a través de las persianas del
protector cuando esté siguiendo una línea de corte
dibujada en la madera.

Sujeción de la Pieza

Apague la sierra y desconéctela.

Si usted no puede asegurar manualmente la pieza
contra la mesa y la guía (en razón de su forma
irregular, etc.), o si su mano se encuentra a menos de
6” del disco de corte, debe utilizar una abrazadera o
una prensa.
Otros tipos de prensas adecuadas tales como de
resorte, de barra o prensas en C, podrían ser
adecuadas para sujetar algunas formas y tamaños de
piezas. Seleccione y coloque las prensas cuidadosamente
y planifique su corte antes de realizarlo.

Apoyo Para Piezas Largas

Apague la sierra y desconéctela.

APOYE SIEMPRE LAS PIEZAS LARGAS.
Para obtener óptimos resultados utilice una extensión

10

de apoyo para piezas largas. Apoye las piezas largas
por medio de caballetes o de cualquier otro elemento
conveniente para evitar la flexión de los extremos de
las piezas.

Corte de Marcos y Otros Objetos Ortogonales

Para obtener una mejor comprensión de cómo
ejecutar los trabajos presentados aquí, le sugerimos
que empiece con proyectos simples, utilizando para
ello retazos de madera, hasta que desarrolle cierta
habilidad en el manejo de su sierra.
Su sierra es la herramienta perfecta para realizar cortes
a inglete tal como se muestra en la Figura 8. En esa
figura usted puede observar una junta realizada con la
guía del inglete a 45 grados para ensamblar dos piezas
de madera, con el fin de lograr una esquina a 90
grados. Para realizar este tipo de junta fije la guía del
inglete a 45 grados. Para ello, coloque la pieza de
madera de plano (la parte ancha contra la mesa y la
parta angosta contra la guía).
A medida que cambia el número de lados es necesario
ajustar el ángulo del inglete. A continuación se
encuentra una cuadro donde se presentan los ángulos
necesarios para lograr una variedad de formas.
El cuadro asume que todos los lados tienen el mismo
largo. Si desea obtener una forma que no se
encuentre incluida en el cuadro, utilice la siguiente
fórmula: 180 grados, dividido por el número de lados,
da como resultado el ángulo de corte.

– Ejemplos –

Numero de Lados Angulo de Inglete o Bisel

4 45°
5 36°
6 30°
7 25.7°
8 22.5°
9 20°
10 18°

Corte de Inglete Compuesto

Un inglete compuesto es un corte hecho con un
ángulo de inglete determinado y un ángulo de bisel al
mismo tiempo. Este es el tipo de corte que se utiliza
para hacer marcos o cajas con lados inclinados como
la que se observa en la Figura 8.
NOTA: Si el ángulo de corte varía entre una operación
y otra, revise que la perilla de fijación de bisel (10) y la

perilla de inglete (4) estén bien apretadas. Estas
perillas deben apretarse después de hacer cualquier
cambio de ángulos.

Corte de Molduras

Con el fin de lograr un ajuste adecuado, las
MOLDURAS deben ser cortadas con una extrema
precisión. Las dos superficies planas de una MOLDURA
dada tienen ángulos que cuando se adicionan, suman
90 grados exactamente. La mayor parte de las
MOLDURAS, pero no todas, tienen un ángulo superior
posterior (la sección que se va contra el cielo raso) de 52
grados y un ángulo inferior posterior (la sección que va
contra el muro) de 38 grados.
¡En este caso, la realización de pruebas preliminares
con retazos de molduras es muy importante! Coloque
la parte inferior (la que va contra la pared) contra la
GUÍA DE LA SIERRA A INGLETE. Coloque la parte
superior (la que va contra el cielo raso) contra la mesa
de la sierra y la guía para MOLDURAS.

Instrucciones Para Cortar Molduras Angulares
Entre la Guía y la Mesa de la Sierra, Para Todo Tipo
de Cortes:

1. Oriente la moldura de manera que la parte inferior de
ésta (la que va contra la pared cuando se encuentra
instalada) dé contra la guía y la parte superior de la
moldura dé contra la mesa de la sierra.

2. Los planos a escuadra de la parte posterior de la
moldura deben quedar directamente sobre la guía y
la mesa de la sierra.

ESQUINA INTERIOR:

Lado izquierdo

1. Realice un corte a 45 grados

2. Conserve el lado derecho del corte

Lado derecho

1. Realice un corte a 45 grados

2. Conserve el lado izquierdo del corte

ESQUINA EXTERIOR

Lado izquierdo

1. Realice un corte a 45 grados

2. Conserve el lado derecho del corte

Lado derecho

1. Realice un corte a 45 grados

2. Conserve el lado izquierdo del corte

PLANIFIQUE SIEMPRE LOS CORTES CON EL FIN DE
VERIFICAR EL ESPACIO LIBRE Y LA EXACTITUD DE
LOS MISMOS.

11

CORTES ESPECIALES

NUNCA REALICE UN CORTE SI EL MATERIAL NO SE
ENCUENTRA ASEGURADO SOBRE LA MESA Y
CONTRA LA GUÍA.

Corte de Aluminio (Utilice Solamente Discos de
Corte de Carburo)

Las extrusiones de aluminio, como las utilizadas para
hacer canceles o ventanas resistentes a las tormentas,
pueden ser cortados fácilmente con su sierra, utilizando
para ello el disco para corte de metales no ferrosos.
Coloque el material de manera que corte la sección
más delgada, tal como se muestra en la Figura 9.
La Figura 10 ilustra la manera errada de cortar estas
extrusiones. Cuando corte aluminio, utilice un lubricante
de cera como el Johnson’s Stick Wax N° 140. Aplique la
cera directamente al disco de corte antes de cortar.
Nunca aplique cera en barra a un disco de corte
cuando éste se encuentre en movimiento. La cera,
disponible en la mayor parte de ferreterías y almacenes
de suministros industriales, ofrece una lubricación
adecuada y evita que las esquirlas se adhieran al disco
de corte.
Asegúrese de fijar adecuadamente la pieza. Debido a
su tamaño, forma o acabado de superficie, algunas
piezas pueden requerir del uso de una prensa, una
plantilla o cualquier otro elemento para evitar su
movimiento durante el corte.

Material Arqueado

Cuando corte un material que se encuentre arqueado,
colóquelo siempre tal como se muestra en la Figura 11
y nunca como se muestra en la Figura 12. La posición
incorrecta del material podrá hacer que éste apriete el
disco antes de finalizar el corte.

Corte de Tubería Plástica y de Otros Materiales de
Secciones Transversales Circulares

La tubería plástica puede ser cortada fácilmente con su
sierra, tal como se corta la madera. Para ello, el
material debe sujetarse o sostenerse firmemente
contra la guía con el fin de evitar su movimiento,
particularmente cuando se hacen cortes angulares.

MANTENIMIENTO

DESCONECTE LA SIERRA DE INGLETE ANTES DE
REALIZAR CUALQUIER TIPO DE MANTENIMIENTO.

1. Todos los cojinetes son sellados y cuentan con una
lubricación permanente durante la vida útil de la
herramienta, por lo cual no requieren de
mantenimiento.

2 .Periódicamente retire el polvo y las virutas de

madera alrededor Y POR DEBAJO de la base y de
la mesa giratoria. Aún cuando se han provisto
orificios para permitir el paso de la viruta, es posible
que tenga lugar cierta acumulación de polvo.

3 .Las escobillas están diseñadas para varios años de

uso. Cuando éstas requieran ser cambiadas, lleve la
herramienta al centro de servicio más cercano para
su cambio.

Importante

Con el fin de garantizar la SEGURIDAD y la FIABILIDAD
del producto, las reparaciones, el mantenimiento y los
ajustes deben ser realizados en centros de servicio
autorizados u otras organizaciones calificadas, utilizando
para ello accesorios originales e idénticos.

Accesorios

PRECAUCION: El empleo de cualquier
accesorio no recomendado para usarse con
esta herramienta puede ser peligroso

PRECAUCION: El empleo de cualquier
accesorio no recomendado como juegos
para corte de canales, cortadores de
molduras, o discos abrasivos puede ser
peligroso.

INFORMACIÓN DE SERVICIO

Todos los centros de servicio Black & Decker cuentan
con personal capacitado para proporcionar el servicio a
herramientas más eficiente y confiable. Siempre que
necesite consejo técnico, reparaciones o partes de
repuesto genuinas, comuníquese con el
centro Black & Decker más cercano a usted.

12

Guía Para la Solución de Problemas Frecuentes

ASEGURESE DE SEGUIR LAS REGLAS DE
SEGURIDAD Y LAS INSTRUCCIONES

¡PROBLEMA! LA SIERRA NO ARRANCA

¿QUE ESTA MAL? QUE HACER...

1. La sierra no está 1. Conecte la sierra
conectada

2. Hay un fusible quemado 2. Reemplace el fusible o
o el interruptor cierre el interruptor
automático está abierto automático

3. El cable está dañado 3. Reemplace el cable

en su centro de servicio
autorizado

4. Los carbones se 4. Reemplace Los
desgastaron carbones en su centro

de servicio autorizado

¡PROBLEMA! LA SIERRA HACE CORTES NO

SATISFACTORIOS

¿QUE ESTA MAL? QUE HACER...

1. El disco no tiene filo 1. Reemplace el disco

2. El disco esta montado 2. Voltee al revés el disco
al revés

3. El disco está sucio 3. Quite el disco ylímpielo

con aguarrás y un paño
o con limpia hornos

4. Se está utilizando un 4. Cambie el disco
disco incorrecto para
el trabajo

¡PROBLEMA! LA MAQUINA VIBRA EXCESIVAMENTE

¿QUE ESTA MAL? QUE HACER...

1. La sierra no está 1. Apriete Los herrajes de
correctamente montaje
asegurada a la mesa
de trabajo o al banco.

2. La mesa o el banco 2. Reposicione en una
están en una superficie superficie regular irregular

3. El disco de la sierra está 3. Cambie el disco
dañado

¿QUE ESTA MAL? QUE HACER...

1. La escala de ángulos 1. Verifique y ajuste
no está ajustada
correctamente

2. El disco no está a 2. Verifique y ajuste
escuadra con la guía

3. El disco no está 3. Verifique y ajuste la
perpendicular a la mesa guía

4. La pieza de trabajo se 4. Sujete la pieza de
mueve trabajo a la guía o

péguele lija de grado
120 con cemento de
goma

¡PROBLEMA! EL MATERIAL ESTRANGULA EL DISCO

¿QUE ESTA MAL? QUE HACER...

1. Está cortando material 1. Coloque el material
arqueado arqueado como se

indica en la Figura 11

¡PROBLEMA! EL DISCO NO LLEGA A LA VELOCIDAD

DE TRABAJO

¿QUE ESTA MAL? QUE HACER...

1. El cable de extensión 1. Reemplácelo con la
es muy delgado o extensión adecuada
muy largo

2. El voltaje está bajo 2. Comuníquese con la

compañía eléctrica

13

Solamente para própositos de México:
Para Reparacion y Servicio de sus Herramientas
Electricas Favor de Dirigirse al centro de
Servicio mas Cercano

CULIACAN

Av. Nicolas Bravo #1063 Sur (91 671) 242 10

GUADALAJARA

Av. La Paz #1779 (91 3) 826 69 78.

MEXICO

Eje Lázaro Cárdenas No. 18 588-9377
Local D, Col. Obrera

MERIDA

Calle 63 #459-A (91 99) 23 54 90

MONTERREY

Av. Francisco I. Madero Pte. 1820-A (91 83) 72 11 25

PUEBLA

17 Norte #205 (91 22) 46 37 14

QUERETARO

Av. Madero 139 Pte. (91 42) 14 16 60

SAN LOUIS POTOSI

Pedro Moreno #100 Centro (91 48) 14 25 67

TORREON

Blvd. Independencia, 96 pte. (91 17) 16 52 65

VERACRUZ

Prolongación Diaz Miron #4280 (91 29) 21 70 16

VILLAHERMOSA

Constitucion 516-A (91 93) 12 53 17

PARA OTRAS LOCALIDADES LLAME AL: 326 7100

Especificaciones

BT1400 AR B2 B3 B2C BR
Voltage 220V 220V 120V 220V 127V
Frecuencia 50Hz 60Hz 60Hz 50Hz 60Hz
Potencia 1500W 1500W 1500W 1500W 1500W

Solamente para propósito de Argentina:
Black & Decker Argentina S.A.
Pacheco Trade Center
Colectora Este de Ruta Panamericana
Km. 32.0 El Talar de Pacheco
Partido de Tigre
Buenos Aires (B1618FBQ)
República de Argentina
No. de Importador: 1146/66

Solamente para propósito de Chile:
Importado por: Black & Decker de Chile, S.A.
Av. Pdte. Eduardo Frei M. 6001-67 Conchalí
Santiago de Chile
Tel. [phone]

Impreso en China

Solamente para propósitos de Colombia
Importado por: Black & Decker
de Colombia, S.A.
Carrera 85D # 51-65, Bodega 23
Complejo Logístico San Cayetano
Bogota - Colombia
Tel. [phone]

14

Solamente para propósito de México:
Importado por: Black & Decker S.A. de C.V.
Bosques de Cidros, Acceso Radiatas No. 42
3a. Sección de Bosques de las Lomas
Delegación Cuajimalpa,
05120, México D.F.
Tel. [phone]
R.F.C.: BDE810626-1W7

Black & Decker del Perú S.A.
Av. Enrique Meiggs 227. Pque. Industrial - Callao
Teléfono: [phone]
RUC 20266596805

PORTUGUÊS

MANUAL DE INSTRUÇÕES

Informações Importantes que você deve saber:

• Faça cortes apenas com discos afiados. Os discos

que não estão afiados não cortam adequadamente e
sobrecarregam o motor.

• Se a serra não corta com precisão, consulte o

quadro de DETECÇÃO DE PROBLEMAS deste manual.

Importantes Instruções de Segurança

ATENÇÃO: Quando usar ferramentas
elétricas, deve-se sempre seguir as
precauções básicas de segurança para
reduzir risco de fogo, choque elétrico e de
acidentes pessoais, incluindo as seguintes:

LEIA TODAS AS INSTRUÇÕES

Isolamento Duplo

Ferramentas de isolamento duplo são
construídas com duas camadas separadas
de isolamento elétrico ou dupla espessura
de isolamento entre você e o sistema elétrico
da ferramenta. Não se deve aterrar as
ferramentas construídas com esse sistema
de isolamento. Como resultado, sua
ferramenta está equipada com plugue de
dois pinos que permite o uso de extensão
elétrica sem a preocupação de se manter
uma conexão com o fio terra.

NOTA: O duplo isolamento não substitui as
precauções normais de segurança quando operando
essa ferramenta. O sistema de isolamento é para
somar proteção contra acidentes pessoais resultantes
de uma possível falha no isolamento elétrico da
ferramenta.

CUIDADO: AO FAZER A MANUTENÇÃO,
SUBSTITUA APENAS POR PEÇAS IDÊNTICAS.
Conserte ou substitua fios danificados

INSTRUÇÕES DE SEGURANÇA PARA

TODAS AS FERRAMENTAS

• REMOVA A CHAVE DE AJUSTE. Crie o hábito de se

assegurar de que a chave de ajuste seja removida do
eixo antes de ligar a ferramenta.

• MANTENHA A SUPERFÍCIE DE TRABALHO
LIMPA. Áreas e superfícies de trabalho

desorganizadas são um convite aos acidentes.

• NÃO USE A SERRA EM AMBIENTES PERIGOSOS.

Não utilize ferramentas elétricas em locais úmidos ou
molhados ou expostas à chuva. Mantenha a área de
trabalho bem iluminada.

• MANTENHA CRIANÇAS AFASTADAS. Todos os
visitantes devem ser mantidos em distância segura da
área de trabalho.

• TORNE O LOCAL DE TRABALHO À PROVA DE
CRIANÇAS fazendo uso de cadeados, chaves

mestras ou removendo a chave de ignição.

• NÃO FORÇE A FERRAMENTA. Ela executará o
trabalho melhor e com mais segurança para o uso
indicado.

• USE A FERRAMENTA CORRETA. Não force a
ferramenta ou acessório ao fazer um trabalho para o
qual não foi desenhada.

• USE EQUIPAMENTOS ADEQUADOS. Não use
roupas largas, luvas, correntes, anéis, pulseiras ou
outros acessórios que possam enroscar nas peças
móveis. Recomenda-se o uso de sapatos com solas
antiderrapantes. Use proteção para os cabelos de
modo a prendê-los.

• SEMPRE USE ÓCULOS DE SEGURANÇA. Use
também máscara para o rosto.

• FIRME A PEÇA A SER TRABALHADA. Use
prendedores ou tornos quando você não puder fixar a
peça de trabalho na mesa e contra a guia com a mão
ou quando sua mão estiver perigosamente próxima da
lâmina.

15

• NÃO SE ESTIQUE PARA ALCANÇAR. Mantenha o

equilíbrio e os pés em posição cômoda em todos os
momentos.

• MANTENHA AS FERRAMENTAS COM CUIDADO.

Mantenha as ferramentas afiadas e limpas para uma
melhor e mais segura performance. Siga as instruções
sobre lubrificação e mudança dos acessórios.

• DESCONECTE AS FERRAMENTAS antes de fazer a

manutenção ou mudanças de acessórios, tais como
lâminas, pontas, cortadores, etc.

• REDUZA O RISCO DE PARTIDA NÃO
INTENSIONAL. Assegure-se de que a chave esteja

na posição “OFF” (DESLIGADA) antes de ligar o fio no
plugue.

• USE ACESSÓRIOS RECOMENDADOS. Consulte o
manual de instruções para verificar os acessórios
recomendados. O uso impróprio dos acessórios pode
causar risco de acidentes às pessoas.

• NUNCA PISE SOBRE A FERRAMENTA. Pode
ocorrer acidente sério caso a ferramenta esteja
inclinada ou caso a ferramenta seja tocada
acidentalmente.

• VERIFIQUE AS PEÇAS DANIFICADAS. Antes de
continuar o uso da ferramenta, uma proteção ou outra
peça que esteja danificada deve ser examinada
cuidadosamente para determinar seu funcionamento
adequado e executar sua função adequadamente –
verifique o alinhamento das partes móveis, a conexão
das partes móveis, quebradura das peças, montagem
e qualquer outra condição que venha a afetar seu
funcionamento. Um protetor ou outra peça que esteja
danificada deve ser reparada ou substituída
imediatamente. Não use a ferramenta caso o
interruptor não a ligue ou desligue.

• NUNCA DEIXE UMA FERRAMENTA FUNCIONAN-

DO SEM SUPERVISÃO. DESLIGUE A CHAVE DE
IGNIÇÃO. Não se distancie da ferramenta até que

esta esteja completamente parada.

• NÃO OPERE FERRAMENAS ELÉTRICAS
PRÓXIMO DE LÍQUIDOS INFLAMÁVEIS OU EM
AMBIENTES GASOSOS OU EXPLOSIVOS. Os

motores destas ferramentas poderão emitir faíscas e
explodir gases.

• CABOS DE EXTENSÃO. Assegure-se de que sua

extensão esteja em boas condições. Quando utilizar
uma extensão, assegure-se da sua capacidade
suficiente para transmitir a corrente puxada por seu
produto. Um cabo sub-dimensionado causará queda
na voltagem resultando em perda de força e
superaquecimento. A tabela seguinte mostra o
tamanho correto para ser usado em função do
comprimento da extensão e taxa de amperagem.
Caso tenha dúvida, use um cabo com um nível de
capacidade acima. Quanto menor o valor, maior a
capacidade do cabo.

Medidas mínimas para fios de extensão

Volts Tamanho total da extensão em metros

127V~ 0, 7,0 7,9, 15,2 15,5 30,4 30,7, 45,7
220V~ 0, 15,2 15,5, 30,4 30,7 60,9 61,2, 27,8

Amperagem

Mais que Não mais que Medida AWG
0 - 6 18 16 16 14
6 - 10 18 16 14 12
10 - 12 16 16 14 12
12 - 16 14 12 Não se recomenda

Regras de Segurança Adicionais para Serras de
Esquadrias

CUIDADO: FALHA EM ATENDER A ESSES
AVISOS PODE RESULTAR EM ACIDENTE
PESSOAL E EM SÉRIOS DANOS À SERRA.

• PROTEJA a linha de fornecimento de energia elétrica
com no mínimo um fusível de 15 amperes ou com uma
chave disjuntora.

• CERTIFIQUE-SE de que a lâmina esteja virando na
direção correta e que os dentes na parte inferior da
lâmina estejam apontando em direção à porção tra­seira da serra de esquadrias.

• Certifique-se de que os prendedores estejam seguros
antes de iniciar qualquer operação.

• CERTIFIQUE-SE de que todas as arruelas da lâmina e
dos prendedores estejam limpas e que os lados prece­didos por flanges estejam contra a lâmina. Aperte
firmemente o parafuso do eixo.

• MANTENHA a lâmina da serra afiada.

• MANTENHA os respiros do motor livres de lascas ou
sujeiras.

• USE sempre a proteção de lâmina.

16

• MANTENHA as mãos fora do caminho da lâmina da
serra.

• DESLIGUE a serra, desconecte o cabo da tomada de
força e espere até que a lâmina pare completamente
antes de fazer a manutenção ou ajustes à ferramenta.

• APOIE peças compridas com um dispositivo de
fixação para madeira.

• NÃO - Tente operar a serra em outra voltagem além da
designada.

• NÃO - Coloque a serra em operação a menos que
todos os prendedores estejam firmes.

• NÃO - Use lâminas maiores ou menores que as
recomendadas.

• NÃO - Force nada contra a ventoinha para segurar o
eixo do motor.

• NÃO - Force o corte (A parada forçada parcial ou total
do motor pode causar sérios danos. Permita que o
motor alcance velocidade total antes de iniciar o corte).

• NÃO - Corte metais ferrosos (aqueles contendo ferro
ou aço) ou qualquer material de alvenaria.

• NÃO - Use rolamentos abrasivos. O calor excessivo e
as partículas abrasivas geradas por estes causarão
danos à serra.

• NÃO - Permita que ninguém permaneça atrás da serra.

• NÃO - Aplique lubrificante à lâmina quando em
funcionamento.

• NÃO - Coloque nenhuma das mãos na região da
lâmina quando a serra estiver conectada à tomada de
força.

• NÃO - Use lâminas designadas para menos que 5500
R.P.M.

• NÃO - Corte pedaços pequenos sem o auxílio de
prendedores. Mantenha as mãos distantes da lâmina.

• NÃO - Opere a serra sem as guias.

• NÃO - Execute qualquer operação com as mãos livres.

• NÃO - Force o alcance ao redor ou atrás da lâmina.

• NÃO - Coloque as mãos a menos de 6 polegadas da
lâmina da serra.

• NÃO - Coloque as mãos embaixo da serra a não ser
que esta esteja desligada e desplugada. A lâmina da
serra é exposta na porção inferior da serra.

• NÃO - Mova as mãos da serra ou da peça-de-trabalho
ou levante os braços até que a lâmina tenha parado.

• NÃO – Use a serra sem a base ou quando a mesma
estiver mais larga que 10mm (3/8”).

• NÃO – Use lubrificantes ou produtos de limpeza
(particularmente sprays e aerossóis) nos arredores do
protetor plástico. O material policarbonato usado no
protetor é sensível a certos produtos químicos.

ATENÇÃO: Algum pó criado pela lixagem,
corte, moagem, perfuração elétrica e outras
atividades relacionadas à construção
contém produtos químicos causadores de
câncer, defeitos de nascimento e outros
males reprodutivos. Alguns exemplos
desses produtos químicos são:

• Chumbo de algumas tintas baseadas em
chumbo,

• Cristal sílica de tijolos, cimento e outros
produtos de alvenaria, e

• Arsênico e cromo provenientes de
madeiras tratadas quimicamente.

CUIDADO: Não conecte a unidade à
tomada de força até que todas as instruções
tenham sido lidas e entendidas.

APERTE SEMPRE AS PRESILHAS DE AJUSTE
ANTES DE UTILIZAR A SERRA. CONSERVE AS
MÃOS A 15 cm DE DISTÂNCIA DO DISCO DA SERRA.
NUNCA REALIZE OPERAÇÕES COM AS MÃOS
LIVRES. NUNCA CRUZE OS BRAÇOS NA FRENTE
DO DISCO DE SERRA. PENSE! POSSO EVITAR
ACIDENTES!

NÃO OPERE A SERRA SEM QUE AS GUARDAS
ESTEJAM EM SEUS DEVIDOS LUGARES. NUNCA
COLOQUE AS MÃOS NO DISCO DE SERRA. UTILIZE
SEMPRE ÓCULOS DE PROTEÇÃO. DESLIGUE A
FERRAMENTA E ESPERE QUE O DISCO PARE
ANTES DE REINICIAR O SERVIÇO, FAZER AJUSTES
OU MOVER AS MÃOS.

17

Conexão Elétrica

Assegure-se de que o seu suprimento de energia
esteja de acordo com o designado na placa. Um
decréscimo de 10 porcento na voltagem ou mais
causará perda de potência e superaquecimento. Todas
as ferramentas Black & Decker são testadas na
fábrica. Caso essa ferramenta não funcione, verifique o
suprimento de energia elétrica.

Familiarização

Ponha a ferramenta sobre uma superfície lisa e plana,
como uma bancada de trabalho ou uma mesa forte e
plana. Verifique as figuras 1 e 2, e fique atento às
descrições das partes para familiarizar-se com seus
diferentes componentes. A próxima seção tratará dos
ajustes necessários para um bom funcionamento da
ferramenta, e se referirá ao término que acompanham
as ilustrações. Para isto, você deverá conhecer estas
partes e deverá saber onde se encontram. O nome de
cada componente esta seguido por um número
correspondente na ilustração. Por exemplo - trava de
segurança (10). Pressione suavemente a empunhadura
e tire a trava de segurança, tal como se mostra na
FIGURA 3. Elimine suavemente a pressão e permita
que a empunhadura se levante até alcançar sua altura
máxima. Utilize a trava de segurança quando
transportar a serra de um lugar para outro. Desconecte
a serra antes de transportá-la e segure-a pela
empunhadura (1) e pela base.

Especificações

Capacidade de corte

esquadrias de 47 graus para a direita e esquerda
chanfro de 47 graus para a esquerda: 2 graus para a direita
Esquadria de 0 grau
Altura Máxima 88,9 mm (3,5”)
Largura Máxima 139,7 mm (5,5”)
Esquadria de 45 graus
Altura Máxima 88,9 mm (3,5”)
Largura Máxima 104,8 mm (4,2”)

Chanfro de 45 graus
Altura Máxima 88,9 mm (3,5”)
Largura Máxima 104,8 mm (4,2”)
Chanfro de 45 graus
Altura Máxima 63,5 mm (2,5”)
Largura Máxima 104,8 mm (4.2”)

Montagem sobre uma bancada de trabalho

Os quatro pés da serra contam com orifícios (8), como
mostra a Figura 1, para facilitar a montagem da mesa.
Existem dois tamanhos diferentes de orifícios, para
diferentes tamanhos de parafusos. Use qualquer um
dos orifícios, não é necessário utilizar os dois. Sempre
monte sua serra fixando-a firmemente para evitar que
ela se movimente. Para melhorar o transporte de sua
ferramenta, pode-se montá-la em uma peça de
madeira de 13 mm (1/2”) ou mais grossa, que possa
ser fixada no suporte e levada a outros lugares de
trabalho.

NOTA: Se você for fixar sua serra numa chapa de
madeira, certifique-se de que os parafusos não irão
atravessar a expessura da madeira. A madeira deve
estar paralela com a mesa de trabalho. Quando fixar a
serra a qualquer superfície de trabalho, utilize morsas
ou sargentos e fixe-a somente pelos pés onde estão
localizados os orifícios para encaixe dos parafusos. A
fixação em qualquer outra parte da serra poderá
interferir o bom funcionamento do equipamento.

PRECAUÇÃO: Para evitar que a serra se
mova e cause falta de precisão, assegure-se
que a mesa onde a serra está apoiada não
está desnivelada. Se a serra se move sobre
a superfície, ponha uma sustentação
debaixo da base até que a serra se assente
firmemente sobre a superfície.

Instalando uma Nova Lâmina na Serra

(REMOVA A SERRA DE ESQUADRIAS DO PLUGUE
ELÉTRICO)
NÃO CORTE MATERIAIS FERROSOS (AQUELES
CONTENDO FERRO OU AÇO) OU MATERIAIS DE
ALVENARIA COM ESSA SERRA DE ESQUADRIAS.

Com o braço da serra na posição levantada, levante a
proteção da lâmina o máximo possível. Afrouxe (mas
não remova) o parafuso do console do protetor,
até que o console do protetor possa ser levantado o
suficiente para permitir acesso ao parafuso da lâmina.
O protetor de lâmina será mantido na posição erguida
pelo parafuso do protetor do console. Aperte o botão
de trava do eixo com uma mão e use a chave de
lâmina com a outra para afrouxar (sentido horário) o
parafuso no encaixe do lado esquerdo da lâmina.

18

NUNCA APERTE O PINO DE TRAVA DO EIXO
ENQUANTO A LÂMINA ESTIVER GIRANDO.
CERTIFIQUE-SE DE SEGURAR O CONSOLE DO
PROTETOR PARA BAIXO E FIRMAR SEGURAMENTE
O PARAFUSO DO CONSOLE DO PROTETOR
QUANDO TERMINAR A INSTALAÇÃO DA LÂMINA DA
SERRA. A FALHA DESSE PROCEDIMENTO
CAUSARÁ DANOS SÉRIOS À SERRA E POSSÍVEL
ACIDENTE PESSOAL.

NOTA: Existem dois diâmetros de corte diferentes no
prato interno, os quais tem marcado 25,4mm/ 16mm.
Quando está instalado, o diâmetro exterior do prato
interno deve corresponder com o diâmetro do disco da
serra.

Para instalar coloque a lâmina e o parafuso. Pressione
e segure o eixo e aperte o parafuso no sentido
contrário das manivelas com a chave, logo aperte
novamente no sentido das manivelas ( sentido horário)
com o parafuso da guarda metálica.

NOTA: Só utilize a chave que vem com a serra para
instalar e retirar o disco da serra.

Montagem e ajuste da serra

DESLIGUE A SERRA ANTES DE AJUSTÁ-LA.
INSTALAÇÃO BOTÃO DO PRENDEDOR DO
ESQUADRO

Retire o botão do prendedor do esquadro (4) do saco
plástico. Rosqueie cuidadosamente no braço
localizado na parte anterior da serra.

Instalação da bolsa para pó

Sua serra acompanha uma bolsa para extração do pó.
Para instalar a bolsa, coloque a abertura plástica no
encaixe de extração de pó da ferramenta (9).

NOTA: A serra pode ser utilizada com uma mangueira
de aspirador encaixada no suporte de extração de pó
da máquina, ou sem nenhum dispositivo.

Ajustes

FAÇA OS AJUSTES TENDO A SERRA DE
ESQUADRIAS DESPLUGADA

NOTA: Sua serra de esquadrias foi precisamente
ajustada na fábrica durante sua fabricação. Caso seja
necessário reajustar em função transporte e manuseio
ou qualquer outro motivo, siga os passos abaixo para
ajustar sua serra. Uma vez feitos esses ajustes, estes
permanecerão apurados. Siga essas instruções

cuidadosamente para manter a precisão de que sua
serra é capaz.

Ajuste Da Escala Da Esquadria

Coloque um esquadro contra a guia e a lâmina da
serra, como mostrado na Figura 4. (Não toque as
pontas dos dentes da lâmina com o esquadro. Isso
causará falha no ajuste preciso.) Afrouxe o botão do
prendedor do esquadro (ver Fig. 5) e gire o braço do
esquadro até que a aresta do esquadro trave na
posição 0° . Não aperte o botão do prendedor. Caso a
lâmina da serra não esteja exatamente perpendicular à
guia, afrouxe os dois parafusos que seguram a escala
do esquadro à base (mostrado na Fig. 6) e mova a
montagem do braço escala/esquadro para a direita ou
esquerda até que a lâmina esteja perpendicular à guia,
como medido com esquadro. Volte a apertar os dois
parafusos. Não preste atenção à leitura do ponteiro do
esquadro nesse momento.

Ativação e Visibilidade do Protetor

O protetor do disco de corte da sua serra foi
desenhado para levantar-se automaticamente quando
o braço se abaixa e baixar-se cobrindo o disco quando
o braço se levanta.

O protetor pode alçar-se manualmente quando se
instala e retira o disco de corte ou quando necessário
inspeção da serra.

NUNCA LEVANTE O PROTETOR DO DISCO DE
CORTE QUANDO A SERRA SE ENCONTRAR EM
FUNCIONAMENTO.

NOTA: certos cortes especiais requerem que você
levante o protetor manualmente. Para isto,
simplesmente coloque seu dedo polegar direito na
parte superior do protetor e deslize-o para cima até
gerar espaço suficiente para que a peça passe. Nunca
retire o protetor ou evite seu funcionamento normal.

FUNCIONAMENTO

Conecte a serra em qualquer tomada de corrente
elétrica. Consulte a voltagem adequada na placa de
especificação de sua ferramenta. Assegure-se de que o
cabo não atrapalhe seu trabalho.

Interruptor

Ligue a serra, aperte o interruptor do gatilho (Figura 16).
Para desligar a ferramenta, libere o interruptor. Não há

19

mecanismo para travar o interruptor na posição ligada,
entretanto há um buraco no gatilho para a colocação de
um cadeado e travar a serra na posição desligada.

Posicionamento Das Mãos E Do Corpo (Ver Fig. 7)

O posicionamento próprio do corpo e das mãos
durante a operação da serra de esquadrias tornará o
corte mais fácil, mais apurado e mais seguro. Nunca
coloque as mãos próximas à área de corte. Coloque as
mãos em posição não mais próxima que 15 cm da
lâmina. Segure a peça firmemente contra a mesa e a
guia durante o corte.

Mantenha as mãos em posição até que o gatilho tenha
sido liberado e a lâmina tenha parado completamente.

FAÇA SEMPRE UMA PROVA (DESLIGADO DA FORÇA)
ANTES DE FAZER CORTES DE ACABAMENTO PARA
QUE VOCÊ POSSA VERIFICAR O CAMINHO DA
LÂMINA. NÃO CRUZE AS MÃOS, CONFORME
ILUSTRA A FIGURA 7.

Cortando Com Sua Serra

NOTA: Apesar de sua serra cortar madeira e muitos
outros materiais não ferrosos, nós nos limitaremos a
discutir apenas o corte de madeiras. As mesmas
diretrizes são aplicáveis aos outros materiais. NÃO
CORTE MATERIAIS FERROSOS (CONTENDO FERRO
E AÇO) OU MATERIAIS DE ALVENARIA COM ESSA
SERRA.

Não use lâminas abrasivas.

Cortes Transversais

O corte de múltiplas peças não é recomendado, mas
pode ser feito de forma segura ao se garantir que cada
peça seja presa firmemente contra a mesa ou a guia.

Um corte transversal é feito cortando a madeira no
sentido contrário às fibras em qualquer ângulo. Um
corte transversal reto é feito com o braço da esquadria
na posição zero grau. Coloque o esquadro no zero,
segure a madeira firmemente sobre a mesa contra a
guia. Ligue a serra apertando o gatilho.

Quando a serra começar a ganhar velocidade
(aproximadamente 1 segundo), abaixe o braço
suavemente para efetuar o corte na madeira. Deixe
que a lâmina pare por completo antes de levantar o
braço.

Cortes transversais são feitos tendo o braço do
esquadro em qualquer ângulo diferente de zero. Esse
ângulo é frequentemente 45 graus para fazer quinas,
mas pode ser ajustado de zero a 47 graus para a
direita ou esquerda. Após selecionar o ângulo desejado,
certifique-se de apertar o botão do prendedor do
esquadro. Faça o corte conforme descrito acima.

Cortes Chanfrados

Um corte chanfrado é um corte transversal feito com a
lâmina da serra não perpendicular à madeira. Para
ajustar o chanfro, afrouxe o botão do prendedor do
chanfro e mova a serra para a esquerda conforme
desejado (não é necessário mover o lado esquerdo da
guia para permitir abertura). Uma vez que o chanfro
esteja no ângulo desejado, aperte o botão do
prendedor firmemente.

Os ângulos do chanfro podem ser ajustados até 45
graus para a esquerda e o corte pode ser feito tendo o
braço do esquadro posicionado entre zero e 47 graus
para a direita ou esquerda.

Qualidade Do Corte

A suavidade de qualquer corte depende de uma série
de variáveis. Fatores como o tipo de material sendo
cortado, tipo de lâmina, afiação da lâmina e taxa de
corte contribuem para a qualidade do corte.

Quando se deseja cortes mais suaves para molduras
ou outros trabalhos de precisão, uma lâmina mais
afiada (60 – 80 dentes carbonados) e uma taxa mais
lenta e mais uniforme de corte produzirão os resultados
desejados. Certifique-se de que o material não sacuda
durante o corte. Prenda-o firmemente no lugar. Sempre
espere que a lâmina pare completamente antes de
levantar o braço.

Caso pequenas fibras de madeira continuem a espirrar
na parte posterior da peça, coloque um pedaço de fita
crepe na madeira onde o corte será feito. Serre através
da fita e remova-a cuidadosamente quando o corte
estiver terminado.

Firmando A Peça De Trabalho

Desligue e Desplugue a Serra.

Caso você não possa firmar a peça de trabalho sobre a
mesa e contra a guia com a mão, (formas irregulares, etc.)
ou se sua mão estiver a menos de 15 cm da lâmina,
deve-se usar um prendedor ou outra forma de fixação.

20

Outros acessórios como prendedores de mola, barra ou
prensa em “C” podem ser apropriados para certos
tamanhos e formas de material. Tenha cuidado na
seleção e colocação destes prendedores. Certifique-se
de fazer um teste com a ferramenta desligada antes de
fazer o corte.

Apoi Para Peças Compridas

Desligue e Desplugue a Serra.

SEMPRE APOIE PEÇAS COMPRIDAS

Apóie peças compridas usando qualquer forma
conveniente tal como cavaletes ou estruturas similares
para evitar que as extremidades caiam.

Cortando Porta-Retratos, Caixas E Outras Peças
Com Quatro Lados

Para melhor entender como fazer os itens listados
acima, sugerimos que você faça alguns projetos simples
usando retalhos de madeira até que você desenvolva
certa “ABILIDADE” com sua serra.

Sua serra é a ferramenta perfeita para cortes de quinas
em esquadrias como a mostrada na Figura 8. O esboço
A na Figura 8 mostra uma junta feita usando o ajuste
do esquadro para chanfrar as extremidades das duas
tábuas em ângulo de 45 graus cada para produzir uma
quina de 90 graus. Para essa junta o braço do esquadro
foi travado em posição zero e o ajuste do chanfro foi
travado em 45 graus. A madeira foi posicionada tendo o
lado largo e plano contra a mesa e a porção fina contra
a guia. O corte também poderia ser feito cortando para
a direita e esquerda com a superfície larga contra a guia.

A tabela abaixo

fornece os ângulos adequados para uma série de
formas. A tabela assume que todos os lados têm o
mesmo comprimento. Para um formato que não esteja
exposto na tabela, use a seguinte fórmula: 180 graus
dividido pelo número de lados é igual ao ângulo do
chanfro ou do esquadro.

– Exemplos –

Numero de Lados Angulo do Chanfro du do Escuadro

4 45°

5 36°

6 30°

7 25.7°

8 22.5°

9 20°

10 18°

Cortando Esquadrias Compostas

Uma esquadria composta é um corte feito usando um
ângulo de esquadro e um ângulo de chanfro ao
mesmo tempo. Esse tipo de corte usado para fazer
armações ou caixas com lados inclinados como
aquele mostrado na Figura 8.

NOTA: Caso o ângulo de corte varie de corte para
corte, verifique se o botão de firmagem do chanfro e o
botão de trava do esquadro estão seguramente
apertados. Esses botões devem ser apertados após
serem feitas quaisquer mudanças no chanfro ou no
esquadro. A tabela mostrada ajudará a selecionar os
ajustes adequados para chanfro e esquadro para
cortes compostos comuns de esquadrias.

Corte de Molduras

Com finalidade de fazer um ajuste adequado, as
molduras devem ser cortadas com muita precisão. As
duas superfícies planas de uma moldura têm ângulos
que quando se juntam, somam 90 graus exatamente.
A maioria das molduras, tem um ângulo superior
posterior ( o lado que se vai contra a parte plana) de
52 graus e um ângulo inferior posterior ( o lado que vai
contra o muro) de 38 graus.

Neste caso, fazer provas preliminares com retalhos de
molduras é muito importante! Coloque a parte inferior
(que vai contra a parede) contra a guia da serra de
esquadria. Coloque a parte superior ( a que vai contra
o parte plana) contra a mesa da serra e a guia de
molduras.

Instruções para cortar molduras angulares entre a
guia e a mesa da serra, para todos os tipos de
cortes:

21

1. Coloque a moldura de maneira que a parte inferior
desta (a que vai contra a parede quando afixada)
esteja contra a guia e a parte superior da moldura
contra a mesa da serra.

2. Os planos da esquadria da parte posterior da
moldura devem adequar diretamente sobre a guia e
a mesa da serra.

Verifique os cortes afim de que estejam planos,
evitando assim espaços livres para a exatidão dos
mesmos.

QUINA INTERNA:

Lado esquerdo

1. Corte esquerda 45°

2. Guarde o lado esquerdo do corte

Lado direito

1. Corte Direita 45°

2. Guarde o lado direito do corte

QUINA EXTERIOR

Lado esquerdo

1. Corte direita a 45°

2. Guarde o lado esquerdo do corte

Lado direito

1. Corte esquerda a 45°

2. Guarde o lado direito do corte

CORTES ESPECIAIS

NUNCA REALIZE UM CORTE SE O MATERIAL NÃO
SE ENCONTRA SEGURO SOBRE A MESA E A GUIA.

Corte de Alumínio (Utilize somente discos específicos
para este corte)

As instruções para alumínio, como as utilizadas para
fazer molduras, trilhos etc., podem ser facilmente
executadas com a serra, utilizando para isto o disco
para cortes de metais nâo ferrosos. Coloque o material
de maneira que a parte mais fina fique exposta ao corte,
tal como mostra a FIGURA 9. A figura 10 ilustra a
maneira errada de cortar este tipo de material. Quando
cortar alumínio, utilize um lubrificante de cera. Aplique a
cera diretamente no disco antes de cortar. Nunca
aplique a cera quando o disco estiver em movimento.
A cera disponível na maioria das Casas de Ferramentas
ou em depósitos de fornecedores industriais, oferece

uma lubrificação adequada e evita que as esquadrias
prejudiquem o disco de corte.

Assegure-se de ter fixado adequadamente a peça.
Devido ao seu tamanho, forma e acabamento da
superfície, algumas peças podem necessitar de uma
prensa, um molde ou qualquer outro elemento para
evitar o movimento durante o corte.

Material Adequado

Quando cortar um material que se encontrar arqueado,
coloque sempre tal como se mostra na FIGURA 11 e
nunca como se mostra na FIGURA 12. A posição
incorreta do material poderá fazer com que este aperte
o disco antes de finalizar o corte.

Corte De Tubulação Plástica E Outros Materiais De
Cortes Transversais Circulares

A tubulação plástica pode ser cortada facilmente com
sua serra, tal como se corta a madeira. Para isto , o
material deve ajustar-se firmemente contra a guia a fim
de evitar seu movimento, particularmente quando se
fizer cortes angulares.

MANUTENÇAO

1. Todas as peças fixas da serra são lacradas. Elas
estão permanentemente lubrificadas e não
necessitam de manutenção.

2. Limpe e remova todo o pó e lascas de madeira dos
arredores e sob a base e a mesa rotatória
periodicamente. Mesmo que existam consoles para
permitir que esses resíduos escoem, haverá o
acúmulo de pó.

3. As buchas foram desenhadas para fornecer vários
anos de uso.

Importante

Para garantir a SEGURANÇA e CONFIABILIDADE do
produto, deve-se realizar reparos, manutenção e
ajustes somente em assistência técnica autorizada
que utilizará peças idênticas para substituição.

Guia para Solução de Problemas Frequentes

ASSEGURESSE DE SEGUIR AS REGRAS DE
SEGURANÇA E AS INSTRUÇÕES

PROBLEMA! A SERRA NÃO LIGA

O QUE ESTÁ ACONTECENDO? O QUE FAZER...

1. A serra não está conectada 1.Conecte a serra

22

2. Existe um fusível queimado 2.Substitua o interou o
interruptor está aberto ruptor ou feche o

interruptor

3. O fio está danificado 3.Substitua o fio numa

oficina autorizada

O QUE ESTÁ ACONTECENDO? O QUE FAZER...

1. A escala de ângulos ñao 1. Verifique e ajuste-a
está ajustada corretamente

2. O disco não está alinhado 2.Verifique e ajuste
com a guia

4. Os carvões se desgastaram 4.Substitua os
carvões numa
oficina autorizada

PROBLEMA! A SERRA NÃO FAZ CORTES
SATISFATÓRIOS

O QUE ESTÁ ACONTECENDO? O QUE FAZER...

1. O disco não está afiado 1. Substitua o disco

2. O disco está montado 2. Inverta a posição do

ao contrário disco

3. O disco está sujo 3. Retire o disco e limpe-o

4. Se está utilizando um 4. Substitua o disco

disco incorreto para o
tipo de trabalho

PROBLEMA! O DISCO NÃO ALCANÇA A
VELOCIDADE DE TRABALHO

O QUE ESTÁ ACONTECENDO? O QUE FAZER...

1. O cabo de extensão 1. Substitua por uma é

muito fino ou muito largo extensão adequada

2. A corrente elétrica 2. Comunique-se com

está muito baixa a CIA de Energia
(oscilante) Elétrica

PROBLEMA! A MÁQUINA VIBRA EXCESSIVAMENTE

O QUE ESTÁ ACONTECENDO? O QUE FAZER...

1. A serra não está fixada 1. Verifique as instruções

corretamente na mesa / montagem
bancadade trabalhode

2. A mesa / bancada e 2. Posicione numa stão

numa superfície irregular superfície regular

3. O disco de serra 3. Troque o disco

está danificado

3. O disco não está 3.Verifique e ajuste a guia
perpendicular a mesa

4. A mesa de trabalho 4. Ajuste a peça de trase
move balho à guia

PROBLEMA! O MATERIAL DANIFICA O DISCO

O QUE ESTÁ ACONTECENDO? O QUE FAZER...

1. Está cortando material 1. Coloque o material
arqueado arqueado conforme

Figura 11

PRECAUÇÃO: O emprego de qualquer
acessório não recomendado como jogo para
corte de canais, cortes de molduras ou dis­cos abrasivos, podem ser perigosos.

ASSISTÊNCIA TÉCNICA

Para sua maior segurança, confie os reparos,
manutenção e ajustes (incluindo inspeção e reposição)
aos Postos de Assistência Técnica Autorizada
BLACK & DECKER, que utilizarão sempre peças de
reposição e acessórios genuínos, remontando sua
serra de maneira idêntica a original.

O uso desta ferramenta com fins profissionais ou
industriais não é recomendado pela BLACK & DECKER.

Antes de usar um cabo de extensão, verifique se ele
tem fios soltos ou expostos, isolação danificada e
encaixes defeituosos. Faça os reparos ou troque a
extensão se necessário.

23

Especificaçoes

BT1400 AR B2 B3 B2C BR
Voltagem 220V 220V 120V 220V 127V
Frecuencia 50Hz 60Hz 60Hz 50Hz 60Hz
Potencia 1500W 1500W 1500W 1500W 1500W

Imported by/Importado por:

Black & Decker do Brasil Ltda.

Rod. BR-050, s/n° - Km 167

Uberaba - MG - Cep: 38064-750

Dist. Industrial II

CNPJ: 53.296.273/0001-91

Insc. Est.: 701.948.711.00-98

S.A.C.: 0800-703-4644

Impresso na China

24

ENGLISH

KEY INFORMATION YOU SHOULD KNOW:

• Cut only with sharp blades. Dull blades cut poorly and
overload the motor.

• If the saw does not cut accurately, refer to the TROUBLE
SHOOTING chart in this manual.

Important Safety Instructions

WARNING: When using electric tools, basic
safety precautions should always be followed
to reduce risk of fire, electric shock, and
personal injury, including the following:

READ ALL INSTRUCTIONS

Safety Warnings: Double Insulation

Double insulated tools are constructed through­out with two separate layers of electrical
insulation or one double thickness of insulation
between you and the tool’s electrical system.
Tools built with this insulation system are not
intended to be grounded. As a result, your tool
is equipped with a two prong plug which
permits you to use extension cords without
concern for maintaining a ground connection.
NOTE: Double insulation does not take the place
of normal safety precautions when operating this
tool. The insulation system is for added protection
against injury resulting from a possible electrical
insulation failure within the tool.
Replacement parts: When servicing all tools,

USE IDENTICAL REPLACEMENT PARTS.

Repair or replace damaged cords.

Safety Instructions: Polarized Plugs

To reduce the risk of electric shock, this
equipment has a polarized plug (one blade is
wider than the other). This plug will fit in a polarized
outlet only one way. If the plug does not fit fully
into the outlet, reverse the plug. If it still does not
fit, contact a qualified electrician to install the
proper utlet. Do not change the plug in any way.

Safety Instructions For All Tools

• KEEP GUARDS IN PLACE and in working order.

• REMOVE ADJUSTING KEYS AND WRENCHES.

Form habit of checking to see that keys and adjusting
wrenches are removed from spindle before turning
tool on.

• KEEP WORK AREA CLEAN. Cluttered areas and

benches invite accidents.

• DON’T USE IN DANGEROUS ENVIRONMENT.

Don’t use power tools in damp or wet locations, or
expose them to rain. Keep work area well lighted.

• KEEP CHILDREN AWAY. All visitors should be kept

at a safe distance from work area.

• MAKE WORKSHOP KID PROOF with padlocks,

master switches, or by removing starter keys.

• DON’T FORCE TOOL. It will do the job better and be

safer at the rate for which it was designed.

• USE RIGHT TOOL. Don’t force tool or attachment to

do a job for which it was not designed.

• WEAR PROPER APPAREL. No loose clothing,

gloves, neckties, rings, bracelets, or other jewelry
which may get caught in moving parts. Nonslip
footwear is recommended. Wear protective hair
covering to contain long hair.

• ALWAYS WEAR SAFETY GLASSES. Also use face

or dust mask if cutting operation is dusty. Everyday
eyeglasses have only impact resistant lenses, they are
NOT safety glasses.

• SECURE WORK. Use clamps or vise when you

cannot secure the workpiece on the table and
against the fence by hand or when your hand will be
dangerously close to the blade (within 6”).

• DON’T OVERREACH. Keep proper footing and

balance at all times.

• MAINTAIN TOOLS WITH CARE. Keep tools sharp

and clean for best and safest performance. Follow
instructions for lubricating and changing accessories.

• DISCONNECT TOOLS before servicing; when

changing accessories, such as blades, bits, cutters,
and the like.

• REDUCE THE RISK OF UNINTENTIONAL STARTING.

Make sure switch is in OFF position before plugging in.

25

• USE RECOMMENDED ACCESSORIES. Consult
the instruction manual for recommended accessories.
The use of improper accessories may cause risk of
injury to persons.

• NEVER STAND ON TOOL. Serious injury could occur
if the tool is tipped or if the cutting tool is unintention­ally contacted.

• CHECK DAMAGED PARTS. Before further use of the
tool, a guard or other part that is damaged should be
carefully checked to determine that it will operate prop­erly and perform its intended function—check for
alignment of moving parts, binding of moving parts,
breakage of parts, mounting and any other conditions
that may affect its operation. A guard or other part that
is damaged should be properly repaired or replaced.
Do not use tool if switch does not turn it on and off.

• NEVER LEAVE TOOL RUNNING UNATTENDED.
TURN POWER OFF. Don’t leave tool until it comes to
a complete stop.

• DO NOT OPERATE ELECTRIC TOOLS NEAR

FLAM MABLE LIQUIDS OR IN GASEOUS OR
EXPLOSIVE ATMOSPHERES. Motors in these tools

may spark and ignite fumes.

• USE PROPER EXTENSION CORDS. Make sure
your extension cord is in good condition. When using
an extension cord, be sure to use one heavy enough
to carry the current your product will draw. An under­sized cord will cause a drop in line voltage resulting in
loss of power and overheating. The following table
shows the correct size to use depending on cord
length and nameplate ampere rating. If in doubt, use
the next heavier gage. The smaller the gage number,
the heavier the cord.

Minimum Gage for Cord Sets

Volts Total Length of Cord in Feet

120V~ 25 26-50 51-100 101-150
220V~ 50 51-100 101-200 201-300

Ampere Rating

More Not more American Wire Gage
Than Than
0 - 6 18 16 16 14
6 - 10 18 16 14 12
10 - 12 16 16 14 12
12 - 16 14 12 Not Recommended

Additional Safety Rules For Miter Saws

CAUTION: FAILURE TO HEED THESE
WARNINGS MAY RESULT IN PERSONAL
INJURY AND SERIOUS DAMAGE TO THE SAW.

• DO-Protect electric supply line with at least a 15
ampere time-delay fuse or a circuit breaker.

• DO-Make certain the blade rotates in the correct
direction and that the teeth at the bottom of the blade
are pointing to the rear of the miter saw.

• DO-Be sure all clamp handles are tight before starting
any operation.

• DO-Be sure all blade and clamp washers are clean
and recessed sides of collars are against blade.
Tighten arbor screw securely.

• DO-Keep saw blade sharp.

• DO-Keep motor air slots free of chips and dirt.

• DO-Use blade guards at all times.

• DO-Keep hands out of path of saw blade.

• DO-Shut off power, disconnect cord from power
source and wait for saw blade to stop before
servicing or adjusting tool.

• DO-Support long work with an outboard tool rest.

• DO-Use only 10 inch diameter blades.

• DON’T-Attempt to operate on anything but
designated voltage.

• DON’T-Operate unless all clamp handles are tight.

• DON’T-Use blades larger or smaller than those which
are recommended.

• DON’T-Wedge anything against fan to hold motor
shaft.

• DON’T-Force cutting action. (Stalling or partial stalling
of motor can cause major damage. Allow motor to
reach full speed before cutting.)

• DON’T-Cut ferrous metals (Those with any iron or
steel content) or any masonry.

• DON’T-Use abrasive wheels. The excessive heat and
abrasive particles generated by them will damage
saw.

• DON’T-Allow anyone to stand behind saw.

• DON’T-Apply lubricants to the blade when it’s running.

• DON’T-Place either hand in the blade area when the
saw is connected to the power source.

• DON’T-Use blades rated less than 5500 R.P.M.

• DON’T-Attempt to cut small pieces (hand within 6" of
blade) without clamping.

26

• DON’T-Operate saw without guards in place.

• DON’T-Perform any operation freehand.

• DON’T-Reach around or behind saw blade.

• DON’T-Place hands closer than 6 inches
from the saw blade.

• DON’T-Reach underneath the saw unless it is
turned off and unplugged. The saw blade is exposed
on the underside of the saw.

• DON’T-Move either hand from saw or work­piece or raise arm until blade has stopped.

• DON’T-Use without Kerf Plate or when kerf
slot is wider than 3/8"

• DON’T- Carry saw by work extension or
other accessory.

CAUTION: Some wood contains preserva­tives such as copper chromium arsenate
(CCA) which can be toxic. When cutting these
materials extra care should be taken to avoid
inhalation and minimize skin contact.
CAUTION: Use of this tool can generate dust
containing chemicals known to cause cancer,
birth defects or other reproductive harm. Use
appropriate respiratory protection.
CAUTION: Do not connect unit to electrical
power source until complete instructions are
read and understood.

For your convenience and safety, the following
warning labels are on your miter saw.

ON MOTOR HOUSING:

WARNING:FOR YOUR OWN SAFETY, READ INSTRUC­TION MANUAL BEFORE OPERATING SAW. WHEN
SERVICING, USE ONLY IDENTICAL REPLACEMENT
PARTS. ALWAYS WEAR EYE PROTECTION.

ON FENCE:

CLAMP SMALL PIECES BEFORE CUTTING. SEE MANUAL.

ON GUARD:

DANGER – KEEP AWAY FROM BLADE.

ON GUARD RETAINER PLATE: “PROPERLY SECURE
BRACKET WITH BOTH SCREWS BEFORE USE.”

ON TABLE: (2 PLACES)

ALWAYS TIGHTEN ADJUSTMENT KNOBS BEFORE
USE. KEEP HANDS 6" FROM PATH OF SAW BLADE.
NEVER PERFORM ANY OPERATION FREEHAND.
NEVER CROSS ARMS IN FRONT OF BLADE. THINK!
YOU CAN PREVENT ACCIDENTS. DO NOT OPERATE
SAW WITHOUT GUARDS IN PLACE. NEVER REACH IN
BACK OF SAW BLADE. ALWAYS WEAR EYE PROTEC­TION. SHUT OFF POWER AND WAIT FOR BLADE TO
STOP BEFORE SERVICING, ADJUSTING TOOL, OR
MOVING HANDS.

Electrical Connection

Be sure your power supply agrees with the nameplate
marking. A voltage decrease of 10 percent or more will
cause a loss of power and overheating. All B&D tools are
factory tested. If this tool does not operate, check the
power supply.

Familiarization

Place the saw on a smooth, flat surface such as a work­bench or strong table. Examine Figures 1 & 2 and refer
to the parts description to become familiar with the saw
and its various parts. The following section on adjust­ments will refer to these terms and you must know what
and where the parts are. The part name is followed by
the corresponding part number Example - lock down pin
(10). Press down lightly on the operating handle and pull
out the lock down pin (10), as shown in Figure 3. Gently
release the downward pressure and allow the arm to rise
to its full height. Use the lock down pin when carrying the
saw from one place to another. Use the operating
handle (1) to transport the saw or the hand indentations
(11) shown in Figure 2 after unplugging.

Specifications

Capacity of cut

47° miter left and right
47° bevel left
0° miter -Max. Height 3-1/2” -Max. Width 5-1/2”
45° miter -Max. Height 3-1/2” -Max. Width 4-1/8”
45° bevel -Max. Height 2-1/2” -Max. Width 5-1/2”

27

Bench Mounting

Bench mounting holes (8) are provided in all four feet to
facilitate bench mounting, as shown in Figure 1. (Two dif-
ferent sized holes are provided to accommodate different
sizes of screws. Use either hole, it is not necessary to use
both.) Always mount your saw firmly to prevent movement.
To enhance the tool’s portability, it can be mounted to a
piece of 1/2" or thicker plywood which can then be
clamped to your work support or moved to other job sites
and reclamped.
NOTE: If you elect to mount your saw to a piece of
plywood, make sure that the mounting screws don’t
protrude from the bottom of the wood. The plywood
must sit flush on the work support. When clamping the
saw to any work surface, clamp only on the clamping
bosses where the mounting screw holes are located.
Clamping at any other point will interfere with the proper
operation of the saw.

CAUTION: To prevent binding and inaccuracy,
be sure the mounting surface is not warped or
otherwise uneven. If the saw rocks on the surface,
place a thin piece of material under one saw foot
until the saw sits firmly on the mounting surface.

Installing a New Saw Blade

(UNPLUG THE MITER SAW)
DO NOT USE FERROUS METAL or masonry cutting
blades in this saw

• Loosen hex bolt on center cover counter clockwise
with box wrench.

• Lift up the safe cover and center cover.

• Press down the lock to lock spindle.

• Loosen hex bolt clockwise with box wrench, then
dismount the bolt and flange.

• Mount the blade of saw on spindle. Make sure that
the arrow direction on surface of saw blade is same
as one of the cover.

Note: There are two different internal diameters of cutter in
inner plate which have steel stamp marked 25.4mm
16mm. When mounting, the outer diameter of inner plate
must be correspondent with the internal diameter of saw
blade.

• Mount flange and hex bolt.

• Press axle lock and tighten hex bolt counter clock
wise with box wrench firmly, then tighten hex bolt
clockwise to fix centre cover.

Note: Only use attached wrench when mounting or dis­mounting saw blade. When dismounting saw blade, lift
up safe cover and centre cover. Loosen hex bolt with
box wrench and disassemble hex bolt, flange and saw
blade.
NEVER DEPRESS THE SPINDLE LOCK PIN WHILE
THE BLADE IS ROTATING.

• Be sure to hold the guard bracket down and firmly
tighten the guard bracket screw when you finish
installing the saw blade. Failure to do so will
cause serious damage to the saw.

Assembling and Adjusting Your Saw

PERFORM ALL ASSEMBLY WITH SAW UNPLUGGED.

Attach Miter Clamp Handle

Remove the miter clamp handle (4) from the plastic
parts bag and carefully thread it into the bracket in the
front of the saw.

Attaching Dust Bag

A zippered cloth dust bag is included with your saw. To
attach the bag, fit the plastic opening firmly over the
dust spout (9).
NOTE: The saw can also be used with a vacuum
cleaner hose attached to the dust spout or without any
attachment.

Adjustments

PERFORM ALL ADJUSTMENTS WITH THE MITER
SAW UNPLUGGED
NOTE: Your miter saw is fully and accurately adjusted
at the factory at the time of manufacture. If readjust­ment due to shipping and handling or any other reason
is required, follow the steps below to adjust your saw.

Miter Scale Adjustment

Place a square against the saw’s fence and blade, as
shown in Figure 4. (Do not touch the tips of the blade
teeth with the square. To do so will cause an inaccurate
measurement.) Loosen the miter clamp handle (4) as
shown in Figure 5 and swing the miter arm until the
miter latch (5) locks it at the 0 miter position. Do not
tighten the clamp handle. If the saw blade is not exact­ly perpendicular to the fence, loosen the two screws
that hold the handle to the base (shown in Figure 6)
and move the arm of the saw left or right until the blade
is perpendicular to the fence, as measured with the
square. Retighten the two screws. Pay no attention to
the reading of the miter pointer at this point.

28

Guard Actuation and Visibility

The blade guard on your saw has been designed to
automatically raise when the arm is brought down and to
lower over the blade when the arm is raised. The guard
can be raised by hand when installing or removing saw
blades or for inspection of the saw. NEVER RAISE THE
BLADE GUARD MANUALLY UNLESS THE SAW IS
TURNED OFF.
NOTE: Certain special cuts will require that you manu­ally raise the guard. To do this, simply place your right
thumb on the upper side of the guard and roll the guard
up just enough to clear the workpiece. Never tie up or
otherwise prevent the guard from operating normally.

OPERATION

Plug the saw into any power source. Refer to the name­plate for voltage. Be sure the cord will not interfere with
your work.

Switch

To turn the saw on, depress the trigger switch (16). To
turn the tool off, release the switch. There is no provision
for locking the switch on.

Body and Hand Position (See figure 7)

Proper positioning of your body and hands when oper­ating the miter saw will make cutting easier, more accu­rate and safer. Never place hands near cutting area.
Place hands no closer than 6" from the blade. Hold the
workpiece tightly to the table and the fence when cut­ting. Keep hands in position until the trigger has been
released and the blade has completely stopped.
ALWAYS MAKE DRY RUNS (UNPOWERED) BEFORE
FINISH CUTS SO THAT YOU CAN CHECK THE PATH
OF THE BLADE. DO NOT CROSS HANDS, AS
SHOWN IN FIGURE 7.

Cutting With Your Saw

NOTE: Although this saw will cut wood and many non­ferrous materials, we will limit our discussion to the cut­ting of wood only. The same guidelines apply to the
other materials. DO NOT CUT FERROUS (IRON AND
STEEL) MATERIALS OR MASONRY WITH THIS SAW.
Do not use any abrasive blades.

Crosscuts

NOTE: Cutting of multiple pieces is not recommended,
but can be done safely by ensuring that each piece is
held firmly against the table and fence.
A crosscut is made by cutting wood across the grain at
any angle. A straight crosscut is made with the miter

arm at the zero degree position. Set the miter arm at
zero, hold the wood on the table and firmly against the
fence. Turn on the saw by squeezing the trigger switch.
When the saw comes up to speed (about 1 second)
lower the arm smoothly and slowly to cut through the
wood. Let the blade come to a full stop before raising
arm.
Miter crosscuts are made with the miter arm at some
angle other than zero. This angle is often 45 degrees for
making corners, but can be set anywhere from zero to
47 degrees left or right. After selecting the desired miter
angle, be sure to tighten the miter clamp handle (4).
Make the cut as described above.

Bevel Cuts

A bevel cut is a crosscut made with the saw blade at a
bevel to the wood. In order to set the bevel, loosen the
bevel clamp knob (17) and move the saw to the left as
desired. Once the desired bevel angle has been set,
tighten the bevel clamp knob firmly.
Bevel angles can be set up to 45 degrees left and can
be cut with the miter arm set between zero and 47
degrees right or left.

Quality of Cut

The smoothness of any cut depends on a number of
variables. Things like material being cut, blade type,
blade sharpness and rate of cut all contribute to the
quality of the cut.
When smoothest cuts are desired for molding and other
precision work, a sharp (60 tooth carbide) blade and a
slower, even cutting rate will produce the desired results.
Ensure that material does not creep while cutting, clamp
it securely in place. Always let the blade come to a full
stop before raising arm.
If small fibers of wood still split out at the rear of the
workpiece, stick a piece of masking tape on the wood
where the cut will be made. Saw through the tape and
carefully remove tape when finished.
Keep both feet firmly on the floor and maintain proper
balance. As you move the miter arm left and right, follow
it and stand slightly to the side of the saw blade. Sight
through the guard louvers when following a pencil line

Clamping the Workpiece

Turn Off and Unplug Saw

If you cannot secure the workpiece on the table and
against the fence by hand (irregular shape, etc.) or your
hand will be within 6” of the blade, a clamp or fixture
must be used.

29

Other convenient clamps such as spring, bar or C­clamps may be appropriate for certain sizes and shapes
of workpieces. Use care in selecting and placing these
clamps and make a dry run before making the cut.

Support for Long Pieces

Turn Off and Unplug Saw

ALWAYS SUPPORT LONG PIECES
For best results, use an extension work support to
extend the table width of your saw. Support long work­pieces using any convenient means such as sawhorses
or similar devices to keep the ends from dropping.

Cutting Picture Frames, and Other Four Sided
Projects

To best understand how to make the items listed here,
we suggest that you try a few simple projects using
scrap wood until you develop a “FEEL” for your saw.
Your saw is the perfect tool for mitering corners like the
ones shown in Figure 8, which shows a joint made by
setting the miter arm at 45 degrees to to miter the two
boards to form a 90 degree corner. To make this type of
joint, set the miter arm to 45 degrees. The wood was
positioned with the broad flat side against the table and
the narrow edge against the fence.
As the number of sides changes, so do the miter
angles. The chart below gives the proper angles for a
variety of shapes.
(The chart assumes that all sides are of equal length.)
For a shape that is not shown in the chart, use the
following formula. 180 degrees divided by the number
of sides equals the miter.

- Examples -

No. Sides Angle Miter

4 45°
5 36°
6 30°
7 25.7°
8 22.5°
9 20°

10 18°

Cutting Compound Miters

A compound miter is a cut made using a miter angle
and a bevel angle at the same time. This is the type of
cut used to make frames or boxes with slanting sides
like the one shown in Figure 8.
NOTE: If the cutting angle varies from cut to cut, check
that the bevel clamp knob (10) and the miter clamp

handle (4) are securely tightened. These knobs must
be tightened after making any changes in bevel or
miter.

Cutting Crown Molding

In order to fit properly, crown molding must be mitered
with extreme accuracy. The two flat surfaces on a given
piece of crown molding are at angles that, when added
together, equal exactly 90 degrees. Most, but not all,
crown molding has a top rear angle (the section that fits
flat against the ceiling) of 52 degrees and a bottom rear
angle (the part that fits flat against the wall) of 38
degrees.
Pretesting with scrap material is extremely important!
Place the bottom side (the side that will be against the
wall) against the Miter SAW FENCE. Place the top (that
part that will be against the ceiling) against the saw
table and the crown molding fence.

Instructions for cutting crown MOLDING angled
between the fence and the TABLE of the saw for all
cuts:

1. Angle the molding so the bottom of the molding (part

which goes against the wall when installed) is against
the fence and the top of the molding is resting on the
table of the saw.

2. The angled “flats” on the back of the molding must

rest squarely on the fence and table of the saw.

INSIDE CORNER:

Left side

1. Miter right at 45°

2. Save the right side of cut

Right side

1. Miter left at 45°

2. Save left side of cut

OUTSIDE CORNER:

Left side

1. Miter left at 45°

2. Save the right side of cut

Right side

1. Miter right at 45°

2. Save left side of cut

ALWAYS MAKE DRY RUNS TO CHECK FOR CLEAR­ANCE AND CORRECTNESS OF CUTS.

SPECIAL CUTS

NEVER MAKE ANY CUTS UNLESS THE MATERIAL IS
SECURED ON THE TABLE AND AGAINST THE FENCE.

Aluminum Cutting (Carbide tipped blade only)

Aluminum extrusions such as those used when making
aluminum screens and storm windows can easily be cut
with your saw using the proper blade designed for non-fer­rous metal cutting. Position the material so that you will be
cutting the thinnest cross section, as shown in Figure 9.
Figure 10illustrates the wrong way to cut these extrusions.
Use a wax lubricant when cutting aluminum such as
Johnson’s Stick Wax No.140. Apply the stick wax directly
to the saw blade before cutting. Never apply stick wax to
a moving blade.
The wax, available at most hardware stores and industrial
mill supply houses, provides proper lubrication and keeps
chips from adhering to the blade.
Be sure to properly secure work. Certain workpieces, due
to their size, shape or surface finish, may require the use of
a clamp, jig or fixture to prevent movement during the cut.

Bowed Material

When cutting bowed material always position it as shown
in Figure 11 and never like that shown in Figure 12.
Positioning the material incorrectly will cause it to pinch the
blade near the completion of the cut.

Cutting Plastic Pipe and other round cross-sectional
material

Plastic pipe can be easily cut with your saw. It should be
cut just like wood and clamped or held firmly to the fence
to keep it from rolling particularly when making angle cuts.

and replacement) should be performed by authorized
service centers or other qualified service organizations,
always using identical replacement parts.

Trouble Shooting Guide

BE SURE TO FOLLOW SAFETY RULES AND
INSTRUCTIONS

TROUBLE! SAW WILL NOT START

WHAT’S WRONG? WHAT TO DO…

1. Saw not plugged in 1. Plug in saw

2. Fuse blown or circuit 2. Replace fuse or reset
breaker tripped circuit breaker

3. Cord damaged 3. Have cord replaced by

authorized service center

4. Brushes worn out 4. See “Brushes” in this

manual

TROUBLE! SAW MAKES UNSATISFACTORY CUTS

WHAT’S WRONG? WHAT TO DO…

1. Dull blade 1. Replace blade

2. Blade mounted 2. Turn blade around
backwards

3. Gum or pitch on blade 3. Remove blade and

clean with turpentine
and coarse steel wool
or household oven
cleaner

4. Incorrect blade for work 4. Change the blade
being done

MAINTENANCE

(PERFORM ALL MAINTENANCE WITH MITER SAW
UNPLUGGED.)

1. All bearings are sealed. They are lubricated for life and
need no further maintenance.

2. Periodically clean all dust and wood chips from around
AND UNDER the base and the rotary table. Even
though slots are provided to allow debris to pass
through, some dust will accumulate.

3. The brushes are designed to give you several years
of use. If they ever need replacement follow the
instructions in this manual or return the tool to the
nearest service center for repair.

Important

To assure product SAFETY and RELIABILITY, repairs,
maintenance and adjustment (including brush inspection

TROUBLE! BLADE DOES NOT COME UP TO SPEED

WHAT’S WRONG? WHAT TO DO…

1. Extension cord too light 1. Replace with adequate
or too long size cord

2. Low house current 2. Contact your electric

company

TROUBLE! MACHINE VIBRATES EXCESSIVELY

WHAT’S WRONG? WHAT TO DO…

1. Saw not mounted 1. Tighten all mounting
securely hardware

2. Stand or bench on 2. Reposition on flat level
uneven floor surface

3. Damaged saw blade 3. Replace blade

31

TROUBLE! DOES NOT MAKE ACCURATE MITER CUTS

WHAT’S WRONG? WHAT TO DO…

1. Miter scale not adjusted 1. Check and adjust
correctly

2. Blade is not square to 2. Check and adjust
fence

3. Workpiece moving 3. Clamp workpiece to

fence or glue 120 grit
sandpaper to fence
with rubber cement

TROUBLE! MATERIAL PINCHES BLADE

WHAT’S WRONG? WHAT TO DO…

1. Cutting bowed material 1. Position bowed material

as shown in Figure 11

SERVICE INFORMATION

All Black & Decker Service Centers are staffed with
trained personnel to provide customers with efficient
and reliable power tool service.
Whether you need technical advice, repair, or genuine
factory replacement parts, contact the Black & Decker
location nearest you.

Accessories

CAUTION: The use of any non-recommended
accessory such as dado sets, molding cutters or
abrasive wheels may be hazardous.

Specifications

BT1400 AR B2 B3 B2C BR
Voltage 220V 220V 120V 220V 127V
Frequency 50Hz 60Hz 60Hz 50Hz 60Hz
Power 1500W 1500W 1500W 1500W 1500W

Printed in China

7/06/07
