Intended use

Your BLACK+DECKER BEH200 Impact drill has been designed for drilling in wood, metal, plastics, and masonry as well as for screwdriving purposes. This tool is intended for consumer use only.

Safety instructions

General power tool safety warnings

Warning! Read all safety warnings, instructions, illustrations and

specications provided with this power

tool. Failure to follow the warnings and instructions listed below may result in electric shock, re and/or serious injury..

Save all warnings and instructions for future reference. The term "power tool" in all of the warnings listed below refers to your mains operated (corded) power tool or battery operated (cordless) power tool.

1. Work area safety a. Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

b. Do not operate power tools in explosive atmospheres,

such as in the presence of ammable liquids, gases

or dust. Power tools create sparks which may ignite the dust or fumes.

c. Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

2. Electrical safety

a. Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools.

(Original instructions)

Unmodied plugs and matching outlets will reduce risk of

electric shock.

b. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and

refrigerators. There is an increased risk of electric shock if your body is earthed or grounded.

c. Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving

parts. Damaged or entangled cords increase the risk of electric shock.

e. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord suitable for outdoor use reduces the risk of electric shock.

f. If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD)

protected supply.

Use of an RCD reduces the risk of electric shock.

3. Personal safety

a. Stay alert, watch what you are doing and use common

sense when operating a power tool.

Do not use a power tool while you are tired or under

the inuence of drugs, alcohol or medication. A

moment of inattention while operating power tools may

result in serious personal injury.

b. Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal

injuries.

c. Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your nger on the switch or

energising power tools that have the switch on invites accidents.

d. Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal injury.

e. Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

f. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g. If devices are provided for the connection of dust

extraction and collection facilities, ensure these are

connected and properly used.

ENGLISH

Page 4

ENGLISH

(Original instructions)

Use of dust collection can reduce dust-related hazards.

h. Do not let familiarity gained from frequent use of tools allow you to become complacent and ignore

tool safety principles. A careless action can cause

severe injury within a fraction of a second.

4. Power tool use and care

a. Do not force the power tool. Use the correct power

tool for your application.

The correct power tool will do the job better and safer at

the rate for which it was designed.

b. Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.

c. Disconnect the plug from the power source and/or the

battery pack from the power tool before making any adjustments, changing accessories, or storing power

tools. Such preventive safety measures reduce the risk of starting the power tool accidentally.

d. Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or these instructions to operate the power tool.

Power tools are dangerous in the hands of untrained users.

e. Maintain power tools and accessories. Check for

misalignment or binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power

tool repaired before use. Many accidents are caused by poorly maintained power tools.

f. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g. Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account the working conditions and the work to be performed.

Use of the power tool for operations different from those

intended could result in a hazardous situation.

h. Keep handles and grasping surfaces dry, clean and free from oil and grease. Slippery handles and

grasping surfaces do not allow for safe handling and control of the tool in unexpected situations.

5. Service a. Have your power tool serviced by a qualied repair

person using only identical replacement parts.

This will ensure that the safety of the power tool is

maintained.

Additional power tool safety warnings

Warning! Additional safety warnings for rotary

and chiselling hammers

u Wear ear protectors when impact drilling. Exposure to

noise can cause hearing loss.

u Use auxiliary handles supplied with the tool. Loss of

control can cause personal injury.

u Brace the tool properly before use. This tool produces

a high output torque and without properly bracing the tool during operation, loss of control may occur resulting

in personal injury.

u Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting accessory may contact hidden wiring or its own

cord. Cutting accessory contacting a "live" wire may make

exposed metal parts of the power tool "live" and could give the operator an electric shock.

Safety instructions when using long drill bits

u Never operate at higher speed than the maximum

speed rating of the drill bit. At higher speeds, the bit is likely to bend if allowed to rotate freely without contacting

the workpiece, resulting in personal injury.

u Always start drilling at low speed and with the bit tip

in contact with the workpiece. At higher speeds, the bit is likely to bend if allowed to rotate freely without

contacting the workpiece, resulting in personal injury.

u Apply pressure only in direct line with the bit and do

not apply excessive pressure. Bits can bend causing breakage or loss of control, resulting in personal

injury.

u Never use a chisel accessory in rotary mode. The

accessory will bind in the material and rotate the drill.

u Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding the work by hand or against your body leaves it unstable and may lead to loss of control.

u Before drilling into walls, oors or ceilings, check for the

location of wiring and pipes.

u Avoid touching the tip of a drill bit just after drilling, as it

may be hot.

u The intended use is described in this instruction manual.

The use of any accessory or attachment or performance of any operation with this tool other than those recommended in this instruction manual may present a risk of

personal injury and/or damage to property.

u Use a face or dust mask whenever the operations may

produce dust or ying particles.

Safety of others

u This appliance is not intended for use by persons (includ-

ing children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

Page 5

(Original instructions)

ENGLISH

u Children should be supervised to ensure that they do not

play with the appliance.

Residual risks.

Additional residual risks may arise when using the tool which may not be included in the enclosed safety warnings. These risks can arise from misuse, prolonged use etc. Even with the application of the relevant safety regulations and the implementation of safety devices, certain residual risks can not be avoided. These include:

u Injuries caused by touching any rotating/moving parts. u Injuries caused when changing any parts, blades or ac-

cessories.

u Injuries caused by prolonged use of a tool. When using

any tool for prolonged periods ensure you take regular breaks.

u Impairment of hearing. u Health hazards caused by breathing dust developed when

using your tool (example:- working with wood, especially oak, beech and MDF.)

Vibration

The declared vibration emission values stated in the technical data and the declaration of conformity have been measured in accordance with a standard test method provided by EN 62841 and may be used for comparing one tool with another. The declared vibration emission value may also be used in a preliminary assessment of exposure. Warning! The vibration emission value during actual use of the power tool can differ from the declared value depending on the ways in which the tool is used. The vibration level may increase above the level stated. When assessing vibration exposure to determine safety

measures required by 2002/44/EC to protect persons regularly

using power tools in employment, an estimation of vibration exposure should consider, the actual conditions of use and the way the tool is used, including taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time.

Labels on tool

The following pictograms are shown on the tool along with the date code:

Warning! To reduce the risk of injury, the user

must read the instruction manual.

Wear ear protectors with Impact drills. Exposure to noise can cause hearing loss

Electrical safety

This tool is double insulated; therefore no earth wire is required. Always check that the power

supply corresponds to the voltage on the rating plate.

uIf the supply cord is damaged, it must be replaced by the

manufacturer or an authorised BLACK+DECKER Service Centre in order to avoid a hazard.

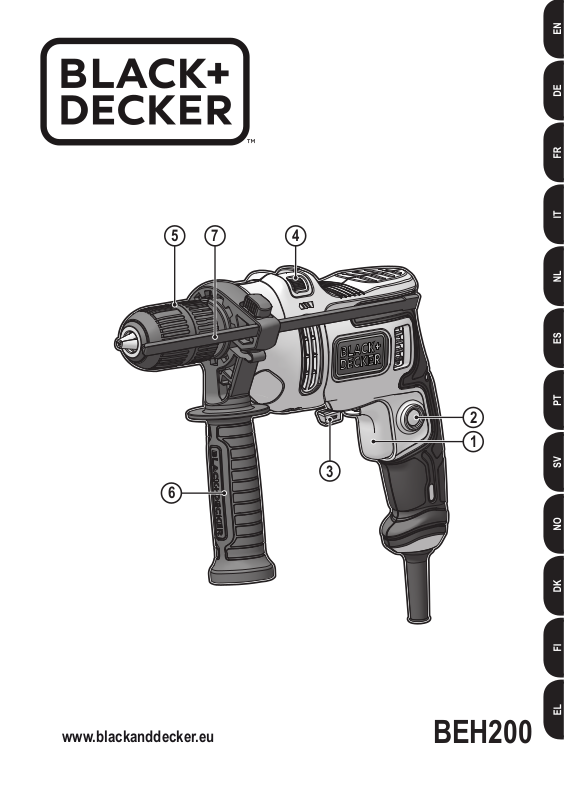

Features

1. Variable speed switch

2. Lock on button

3. Forward/reverse switch

4. Drilling mode selector

5. Chuck

6. Side handle

7. Depth gauge (Not Supplied)

Assembly

Warning! Before assembly, make sure that the tool is switched off and unplugged.

Fitting the side handle and depth guage (g. A, B)

uTurn the knob (6c) counter clockwise until you can slide

the side handle (6) onto the front of the tool as shown.

uRotate the side handle into the desired position ensuring

that the notches (6a) engage with the sprocket (6b).

uInsert the depth guage (7) (Not Supplied) into the mount-

ing hole (7a).

uSet the drilling depth as described below. uTighten the side handle by turning the knob (6c)

clockwise.

Note: the side handle can be positioned as shown in gure B,

depending on personal preference.

Fitting a drill bit (g. C)

uOpen the chuck by turning the front part with one

hand while holding the rear part with the other.

uInsert the bit shaft into the chuck and rmly tighten

the chuck.

Use

Warning! Let the tool work at its own pace. Do not overload. Warning! Before drilling into walls, oors or ceilings, check for

the location of wiring and pipes.

Selecting the direction of rotation (g. D)

For drilling and for tightening screws, use forward (clockwise) rotation. For loosening screws or removing a

jammed drill bit, use reverse (counter clockwise) rotation.

uTo select forward rotation, push the forward/reverse

switch (3) to the left position.

Page 6

ENGLISH

(Original instructions)

uTo select reverse rotation, push the forward/reverse

button to the right. Warning! Never change the direction of rotation while the motor is running.

Setting the drilling depth (g. E)

uSlacken the side handle (6) by turning the knob (6a)

counter clockwise.

uSet the depth guage (7) (Not Supplied) to the desired

position. The maximum drilling depth is equal to the distance between the tip of the drill bit and the front end of the depth guage.

uTighten the side handle by turning the knob (6c)

clockwise.

Selecting the drilling mode (g. F)

uFor Impact drilling in masonry and concrete, set the

drilling mode selector (4) to the q position.

uFor drilling in steel, wood and plastics or for screw driving

set the operating mode selector (4) to the r position.

Switching on and off

uTo switch the tool on, press the variable speed

switch (1). The tool speed depends on how far you

press the switch. As a general rule, use low speeds

for large diameter drill bits and high speeds for smaller

diameter drill bits.

uFor continuous operation, press the lock-on button (2)

and release the variable speed switch. The lock on button

is available only at full speed in forward mode. In the reverse mode, the lock on button is not available.

uTo switch the tool off, release the variable speed switch.

To switch the tool off when in continuous operation,

press the variable speed switch again and release it.

Always hold the tool as shown in gure E.

Accessories

The performance of your tool depends on the accessory used. BLACK+DECKER accessories are engineered to high quality standards and designed to enhance the performance of your tool. By using these accessories you will get the very best from your tool.

Maintenance

Your BLACK+DECKER corded/cordless appliance/tool has

been designed to operate over a long period of time with a minimum of maintenance. Continuous satisfactory operation depends upon proper tool care and regular cleaning.

Warning! Before performing any maintenance on corded/

cordless power tools:

uSwitch off and unplug the appliance/tool.

uOr switch off and remove the battery from the appliance/

tool if the appliance/tool has a separate battery pack.

uOr run the battery down completely if it is integral and then

switch off.

uUnplug the charger before cleaning it. Your charger does

not require any maintenance apart from regular cleaning.

uRegularly clean the ventilation slots in your appliance/tool/

charger using a soft brush or dry cloth.

uRegularly clean the motor housing using a damp cloth. Do

not use any abrasive or solvent-based cleaner.

uRegularly open the chuck and tap it to remove any dust

from the interior (when tted).

Mains plug replacement (U.K. & Ireland only)

If a new mains plug needs to be tted:

uSafely dispose of the old plug. uConnect the brown lead to the live terminal in the new

plug.

uConnect the blue lead to the neutral terminal.

Warning! No connection is to be made to the earth terminal.

Follow the tting instructions supplied with good quality plugs.

Recommended fuse: 5 A.

Protecting the environment

Separate collection. Products and batteries

marked with this symbol must not be disposed of with normal household waste. Products and batteries contain materials that can be recovered or recycled reducing the demand for raw materials. Please recycle electrical products and batteries according to local provisions. Further information is available at www.2helpU.com

Technical data

BEH200

Input voltage V

Power input W 500

No load speed min

Max. drilling capacity

Concrete mm

Steel mm

Wood mm

Weight kg

Sound pressure (LpA) 88 dB(A), uncertainty (K) 5 dB(A)

Vibration total values (triax vector sum) according to EN 62841:

Impact drilling into concrete (a

Drilling into metal (ah,D)

-1

1.69 with side handle

Level of sound pressure according to EN 62841:

Sound power (LWA) 99 dB(A), uncertainty (K) 5 dB(A)

)

17.7

m/s2, uncertainty (K)

h,ID

2.7

m/s2, uncertainty (K)

1,5

m/s

1,5

230

0 ~ 2900

m/s

Page 7

ENGLISH

(Original instructions)

EC declaration of conformity

MACHINERY DIRECTIVE

BEH200 Impact drill

Black & Decker declares that these products described

under “technical data” are in compliance with:

EN62841-1:2015 , EN62841-2-1:2018.

These products also comply with Directive 2006/42/EC,

2014/30/EU and 2011/65/EU. For more information, please

contact Black & Decker at the following address or refer to the

The undersigned is responsible for compilation of the techni-

cal le and makes this declaration on behalf of

back of the manual.

Black & Decker.

(Übersetzung der ursprünglichen

Anweisungen)

DEUTSCH

Verwendungszweck

Ihre BLACK+DECKER BEH200 Schlagbohrmaschine wurde zum Bohren von Holz, Metall, Kunststoff und Mauerwerk sowie für Schraubarbeiten entwickelt. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Allgemeine Sicherheitswarnungen für das Gerät

Warnung! Beachten Sie alle Sicherheitshin- weise, Anweisungen, Darstellungen und Daten, die

Sie mit dem Gerät erhalten. Die Nichteinhaltung der folgenden Warnungen und Anweisungen

kann einen elektrischen Schlag, Brand und/oder

schwere Verletzungen verursachen.

Bewahren Sie alle Warnhinweise und alle Anweisungen

gut auf. Der nachfolgend verwendete Begriff "Gerät" bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

Ed Higgins

Director – Consumer Power Tools

Black & Decker Europe, 270 Bath Road, Slough,

Berkshire, SL1 4DX

United Kingdom

07/11/2019

Guarantee

Black & Decker is condent of the quality of its products and

offers consumers a 24 month guarantee from the date of purchase. This guarantee is in addition to and in no way

prejudices your statutory rights. The guarantee is valid within

the territories of the Member States of the European Union and the European Free Trade Area.

To claim on the guarantee, the claim must be in accordance with Black & Decker Terms and Conditions and you will need to submit proof of purchase to the seller or an authorised repair agent. Terms and conditions of the Black & Decker 2 year guarantee and the location of your nearest authorised repair agent can be obtained on the Internet at www.2helpU.com, or

by contacting your local Black & Decker ofce at the address

indicated in this manual.

Please visit our website www.blackanddecker.co.uk to register your new Black & Decker product and receive updates on new products and special offers.

1. Sicherheit im Arbeitsbereich a. Halten Sie Ihren Arbeitsbereich sauber und gut

ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche

begünstigen Unfälle.

b. Betreiben Sie das Gerät nicht in Umgebungen, in

denen Explosionsgefahr z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub besteht.

Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c. Halten Sie Kinder und andere Personen während der

Benutzung eines Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle verlieren.

2. Elektrische Sicherheit a. Der Netzstecker des Geräts muss in die Steckdose

passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten.

Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.

b. Vermeiden Sie Körperkontakt mit geerdeten

Oberächen von Rohren, Heizungen, Herden und Kühlschränken. Es besteht eine erhöhte Gefahr für einen

elektrischen Schlag, wenn Ihr Körper geerdet ist.

c. Halten Sie Geräte von Regen und Nässe fern. Wenn

Wasser in das Elektrogerät eindringt, erhöht sich die Gefahr eines elektrischen Schlages.

d. Verwenden Sie das Kabel ordnungsgemäß.

Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz.

Page 8

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder

verhedderte Kabel erhöhen die Gefahr eines elektrischen Schlages.

e. Verwenden Sie nur für den Außenbereich zugelassene

Verlängerungskabel, wenn Sie mit dem Elektrowerkzeug im Freien arbeiten. Die Verwendung

von für den Außeneinsatz geeigneten Kabeln mindert die Gefahr eines elektrischen Schlages.

f. Wenn das Elektrowerkzeug in einer feuchten

Umgebung verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (FI-Schalter) an. Ein

Fehlerstromschutzschalter verringert das Risiko eines elektrischen Schlags.

3. Sicherheit von Personen a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie sachgerecht mit einem Elektrowerkzeug um. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Betrieb

eines Elektrowerkzeugs kann zu schweren Verletzungen führen.

b. Verwenden Sie eine geeignete Schutzausrüstung.

Tragen Sie immer einen Augenschutz. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz, je nach Art und Einsatz des Geräts,

verringert das Risiko von Verletzungen.

c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheben oder tragen. Wenn Sie

beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d. Entfernen Sie Einstell- oder Schraubenschlüssel,

bevor Sie das Gerät einschalten. Werkzeuge oder

Schlüssel, die an rotierenden Teilen des Elektrogerätes angebracht sind, können zu Verletzungen führen.

e. Beugen Sie sich nicht zu weit nach vorne. Sorgen Sie

für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen

fern. Lose sitzende Kleidung, Schmuck oder lange Haare können sich in den beweglichen Teilen verfangen.

g. Falls Vorrichtungen zum Absaugen oder Auffangen

von Staub vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet

werden. Das Verwenden einer Staubauffangvorrichtung verringert Gefährdungen durch Staub.

h. Vermeiden Sie, durch die häuge Nutzung des

Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine

unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4. Gebrauch und Pege von Geräten a. Überlasten Sie das Gerät nicht. Verwenden Sie das für

Ihre Arbeit passende Gerät. Das richtige Gerät wird die

Aufgabe besser und sicherer erledigen, wenn es bestimmungsgemäß verwendet wird.

b. Verwenden Sie das Gerät nicht, wenn der Ein-/

Ausschalter nicht funktioniert. Ein Gerät, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c. Ziehen Sie den Stecker aus der Steckdose, oder

trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorbeugemaßnahmen

mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.

d. Bewahren Sie unbenutzte Geräte außerhalb der

Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte

sind in den Händen nicht geschulter Personen gefährlich.

e. Halten Sie das Gerät und sein Zubehör in einem

einwandfreien Zustand. Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Bei Beschädigungen lassen Sie das Gerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen

mangelnder Wartung der Geräte.

f. Halten Sie Schneidgeräte scharf und sauber. Richtig

gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu halten.

g. Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen und auf die für das jeweilige Elektrowerkzeug bestimmungsgemäße Weise und beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten. Der

Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Zwecke kann zu gefährlichen Situationen führen.

Page 9

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

h. Halten Sie die Griffe trocken, sauber und frei von Öl

und Fett. Rutschige Griffe und Oberächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5. Service a. Lassen Sie Ihr Elektrowerkzeug nur von qualiziertem

Fachpersonal und nur mit Original-Ersatzteilen

reparieren. Damit wird sichergestellt, dass die Sicherheit des Geräts erhalten bleibt.

Zusätzliche Sicherheitswarnungen für das Gerät

Warnung! Zusätzliche Sicherheitswarnungen für Bohr- und Meißelhämmer

u Tragen Sie bei der Arbeit mit einem Schlagbohrer

einen Gehörschutz. Lärm kann Gehörschäden verursachen.

u Verwenden Sie die mitgelieferten Zusatzgriffe. Der

Verlust der Kontrolle kann Verletzungen verursachen.

u Spannen Sie das Werkzeug vor Gebrauch

richtig fest. Dieses Werkzeug erzeugt ein hohes Ausgangsdrehmoment. Wenn das Werkzeug während des Betriebs nicht ordnungsgemäß festgespannt ist, kann es zu einem Kontrollverlust und dadurch zu Verletzungen kommen.

u Halten Sie das Gerät an den isolierten Griffächen,

wenn Sie Arbeiten ausführen, bei denen das Werkzeug ein verdecktes Kabel oder das Gerätekabel berühren könnte. Der Kontakt mit stromführenden Leitungen kann

auch offen liegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.

Sicherheitshinweise bei Verwendung langer Bohrerbits

u Niemals mit einer höheren Drehzahl als der maximalen

Drehzahl des Bohrers arbeiten. Bei höheren Drehzahlen kann sich der Bohrer leicht verbiegen, wenn er sich frei drehen kann, ohne das Werkstück zu berühren, was zu Verletzungen führen kann.

u Beginnen Sie beim Bohren immer mit niedriger

Drehzahl und so, dass die Bohrerspitze in Kontakt mit dem Werkstück ist. Bei höheren Drehzahlen kann sich

der Bohrer leicht verbiegen, wenn er sich frei drehen kann, ohne das Werkstück zu berühren, was zu Verletzungen führen kann.

u Üben Sie Druck nur in direkter Linie mit dem Bohrerbit

aus und üben Sie keinen übermäßigen Druck aus.

Bits können sich verbiegen, was zu einem Bruch oder Kontrollverlust und dadurch zu Verletzungen führen kann.

u Verwenden Sie auf keinen Fall ein Meißelwerkzeug im

Bohrmodus. Das Werkzeug setzt sich im Material fest und versetzt die Bohrmaschine in Rotation.

u Sichern Sie das Werkstück zum Beispiel mit

Einspannvorrichtungen auf einer stabilen Plattform.

Das Werkstück ist instabil, wenn es mit der Hand oder dem Körper abgestützt wird, was zum Verlust der Kontrolle führen kann.

u Prüfen Sie vor dem Bohren in Wände, Fußböden oder

Decken diese Stellen auf dahinterliegende Kabel oder Rohre.

u Berühren Sie die Spitze des Bohreinsatzes nicht

unmittelbar nach dem Bohren, da diese heiß sein kann.

u Die bestimmungsgemäße Verwendung ist in dieser

Betriebsanleitung beschrieben. Die Verwendung von Zubehör- oder Anbauteilen, die nicht in dieser Anleitung empfohlen werden, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschriebenen

Verfahren können zu Verletzungen und/oder Sachschäden

führen.

u Verwenden Sie eine Atemschutz- oder Staubmaske, wenn

bei der Arbeit Staub oder Splitter entstehen können.

Sicherheit anderer Personen

u Dieses Gerät darf nicht von Personen (einschließlich

Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des Geräts beaufsichtigt oder mit ihm vertraut gemacht werden.

u Kinder müssen beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät spielen.

Restrisiken.

Beim Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese sind:

u Verletzungen, die durch das Berühren von sich

drehenden/bewegenden Teilen verursacht werden.

u Verletzungen, die durch das Austauschen von Teilen,

Messern oder Zubehör verursacht werden.

u Verletzungen, die durch längeren Gebrauch eines Geräts

verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.

u Beeinträchtigung des Gehörs. u Gesundheitsrisiken durch das Einatmen von Staub beim

Verwenden des Geräts (beispielsweise bei Holzarbeiten, insbesondere Eiche, Buche und MDF.)

Page 10

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Vibration

Die in den Abschnitten „Technische Daten“ und „EUKonformitätserklärung“ angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 62841 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außerdem kann mit Hilfe dieses Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschätzt werden. Warnung! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen. Für die Ermittlung der Vibrationsbelastung müssen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte

werden benötigt, um die gemäß 2002/44/EG erforderlichen

Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu können.

Etiketten am Werkzeug

Am Gerät sind die folgenden Piktogramme inkl. Datumscode angebracht:

Warnung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.

Tragen Sie bei der Arbeit mit Schlagschraubern einen Gehörschutz. Lärm kann Gehörschäden verursachen.

Elektrische Sicherheit

Dieses Gerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Überprüfen Sie immer, dass die Stromversorgung der Spannung auf dem Typenschild entspricht.

uBei einer Beschädigung des Netzkabels muss dieses

durch den Hersteller oder eine BLACK+DECKERVertragswerkstatt ausgetauscht werden, um mögliche Gefahren zu vermeiden.

Merkmale

1. Drehzahl-Regelschalter

2. Feststellknopf

3. Vor-/Zurückwahlschalter

4. Betriebsmodusschalter

5. Bohrfutter

6. Zusatzhandgriff

7. Tiefenmesser (nicht mitgeliefert)

Montage

Warnung! Vergewissern Sie sich vor der Montage, dass das

Gerät ausgeschaltet ist und der Netzstecker gezogen wurde.

Anbringen des seitlichen Haltegriffs und des Tiefenmessers (Abb. A, B)

uDrehen Sie den Knopf (6c) entgegen dem Uhrzeigersinn,

bis Sie den seitlichen Haltegriff (6) wie dargestellt über die Vorderseite des Geräts schieben können.

uDrehen Sie den seitlichen Haltegriff in die gewünschte

Position und stellen Sie dabei sicher, dass die Kerben (6a) im Zahnrad (6b) einrasten.

uSetzen Sie den Tiefenmesser (7) (nicht mitgeliefert) wie

dargestellt in die vorgesehene Öffnung (7a) ein.

uLegen Sie die Bohrtiefe wie im Folgenden beschrieben

fest.

uBefestigen Sie den seitlichen Haltegriff, indem Sie den

Knopf (6c) im Uhrzeigersinn drehen.

Hinweis: Der seitliche Haltegriff kann je nach Wunsch wie in

Abbildung B positioniert werden.

Einsetzen eines Bohreinsatzes (Abb. C)

uÖffnen Sie das Bohrfutter, indem Sie den vorderen Teil mit

einer Hand drehen und den hinteren Teil mit der anderen Hand festhalten.

uSetzen Sie den Einsatz in das Bohrfutter ein, und ziehen

Sie dieses fest an.

Verwendung

Warnung! Beschleunigen Sie den Arbeitsvorgang nicht mit

Gewalt. Vermeiden Sie eine Überlastung. Warnung! Prüfen Sie vor dem Bohren in Wände, Fußböden oder Decken diese Stellen auf dahinter liegende Kabel oder Rohre.

Auswählen der Drehrichtung (Abb. D)

Verwenden Sie zum Bohren und Anziehen von Schrauben die Vorwärtsdrehung (im Uhrzeigersinn). Verwenden Sie zum Entfernen von Schrauben und verklemmten Bohreinsätzen die Rückwärtsdrehung (gegen den Uhrzeigersinn).

uDrücken Sie den Vor-/Zurückwahlschalter (3) nach links,

um die Vorwärtsdrehung einzustellen.

uDrücken Sie den Vor-/Zurückwahlschalter nach rechts, um

die Rückwärtsdrehung einzustellen. Warnung! Wechseln Sie auf keinen Fall die Drehrichtung, während der Motor läuft.

Festlegen der Bohrtiefe (Abb. E)

uLösen Sie den seitlichen Haltegriff (6), indem Sie den

Knopf (6a) gegen den Uhrzeigersinn drehen.

uBringen Sie den Tiefenmesser (7) (nicht mitgeliefert) in die

gewünschte Position.

Page 11

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Die maximale Bohrtiefe entspricht der Entfernung

zwischen der Spitze des Bohreinsatzes und dem vorderen Ende des Tiefenmessers.

uBefestigen Sie den seitlichen Haltegriff, indem Sie den

Knopf (6c) im Uhrzeigersinn drehen.

Auswahl des Bohrmodus (Abb. F)

uStellen Sie für Schlagbohrarbeiten in Mauerwerk und

Beton den Bohrmodusschalter (4) auf die Einstellung q.

uWenn Sie in Stahl, Holz oder Kunststoffe bohren oder

Schraubarbeiten ausführen möchten, stellen Sie den Betriebsmodusschalter (4) auf die Einstellung r.

Ein- und Ausschalten

uUm das Gerät einzuschalten, drücken Sie den Ein-/

Ausschalter mit Geschwindigkeitsregler (1). Die Leistung des Geräts ist davon abhängig, wie tief Sie den Schalter hineindrücken. Im Allgemeinen sollten Sie langsamere Geschwindigkeiten für Bohreinsätze mit großem Durchmesser und hohe Geschwindigkeiten für Bohreinsätze mit geringerem Durchmesser verwenden.

uFür das Arbeiten im Dauerbetrieb drücken Sie den

Feststellknopf (2) und lassen den Geschwindigkeitsregler los. Der Feststellknopf ist nur bei voller Drehzahl im Vorwärtsmodus verfügbar. Im Rückwärtsmodus ist der Feststellknopf nicht verfügbar.

uUm das Gerät auszuschalten, lassen Sie den

Geschwindigkeitsregler los. Wenn sich das Gerät im

Dauerbetrieb bendet, müssen Sie zum Ausschalten den

Geschwindigkeitsregler erneut drücken und loslassen. Halten Sie das Gerät immer wie in Abb. E dargestellt.

Zubehör

Das verwendete Zubehör hat wesentlichen Einuss auf die

Leistung des Geräts. Zubehörteile von BLACK+DECKER erfüllen höchste Qualitätsstandards und wurden speziell für die Verwendung mit Ihrem Gerät entwickelt. Bei Verwendung dieses Zubehörs erhalten Sie stets optimale Ergebnisse.

Wartung

Ihr BLACK+DECKER Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein kontinuierlicher,

zufriedenstellender Betrieb hängt von der richtigen Pege des

Gerätes und seiner regelmäßigen Reinigung ab. Warnung! Vor Wartungs- oder Reinigungsarbeiten an Elektrowerkzeugen

mit/ohne Kabel:

uSchalten Sie das Gerät aus, und ziehen Sie den

Netzstecker.

uWenn das Gerät über einen separaten Batteriepack oder

Akku verfügt, schalten Sie das Gerät ab, und entnehmen Sie die Batterien aus dem Gerät.

uWenn der Akku integriert ist, entladen Sie diesen vor dem

Abschalten vollständig.

uZiehen Sie das Ladegerät aus der Netzsteckdose, bevor

Sie es reinigen. Das Ladegerät benötigt keine Wartung, es

sollte jedoch regelmäßig gereinigt werden.

uReinigen Sie regelmäßig die Lüftungsschlitze des Geräts

und des Ladegeräts mit einer weichen Bürste oder einem

trockenen Tuch.

uReinigen Sie das Motorgehäuse regelmäßig mit einem

feuchten Tuch. Verwenden Sie keine scheuernden

Reinigungsmittel oder Reinigungsmittel auf

Lösungsmittelbasis.

uÖffnen Sie regelmäßig das Spannfutter, und entfernen Sie

durch Klopfen ggf. Staub aus dem Inneren des Geräts.

Austauschen des Netzsteckers (nur Großbritannien und Irland)

Wenn ein neuer Netzstecker angebracht werden muss:

uEntsorgen Sie den alten Stecker auf sachgerechte Weise. uVerbinden Sie die braune Leitung mit dem

spannungsführenden Anschluss des Steckers.

uVerbinden Sie die blaue Leitung mit dem neutralen

Anschluss. Warnung! Stellen Sie keine Verbindung mit dem Erdungsanschluss her. Befolgen Sie die Montageanweisungen, die mit hochwertigen Steckern mitgeliefert werden. Empfohlene Sicherung: 5 A.

Umweltschutz

Getrennte Entsorgung. Produkte und Akkus mit diesem Symbol dürfen nicht mit dem normalen Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet werden können, um den Bedarf an Rohstoffen zu verringern. Bitte recyceln Sie elektrische Produkte und Akkus gemäß den örtlichen Bestimmungen.

Weitere Informationen nden Sie auf www.2helpU.com

Technische Daten

BEH200

Eingangsspannung V

Leistungsaufnahme W 500

Leerlaufdrehzahl min

Maximale Bohrtiefe

Beton mm

Stahl mm

Holz mm

Gewicht kg

-1

1,69 mit Zusatzhandgriff

230

0 ~ 2900

Page 12

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

Schalldruckpegel gemäß EN 62841:

Schalldruck (LpA) 88 dB(A), Unsicherheitsfaktor (K) 5 dB(A)

Schalldruck (LWA) 99 dB(A), Unsicherheitsfaktor (K) 5 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 62841:

Schlagbohren in Beton (a

Metallbohren (ah,D)

)

17,7

m/s2, Unsicherheitsfaktor (K)

h,ID

2,7

m/s2, Unsicherheitsfaktor (K)

1,5

(Traduction des instructions

FRANÇAIS

initiales)

Utilisation prévue

Votre perceuse à percussion BLACK+DECKER BEH200 a été conçue pour percer le bois, le métal, le plastique, la maçonnerie ainsi que pour effectuer des opérations de vissage. Cet outil est destiné à un usage grand public

1,5

m/s

uniquement.

Consignes de sécurité

EU-Konformitätserklärung

MASCHINENRICHTLINIE

BEH200 Schlagbohrmaschine

Black & Decker erklärt, dass die in den technischen Daten

beschriebenen Geräte übereinstimmen mit: EN62841-1:2015,

EN62841-2-1:2018.

Diese Produkte entsprechen außerdem den Richtlinien

2006/42/EC, 2014/30/EU und 2011/65/EU. Weitere

Informationen erhalten Sie von Black & Decker unter

der folgenden Adresse. Diese bendet sich auch auf der

Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die

Zusammenstellung der technischen Daten und gibt diese

Erklärung im Namen von Black & Decker ab.

Ed Higgins

Director – Consumer Power Tools

Black & Decker Europe, 270 Bath Road, Slough,

Berkshire, SL1 4DX

Vereinigtes Königreich

07.11.2019

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie von 24 Monaten ab Kaufdatum. Diese Garantie versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone. Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Black & Decker entsprechen und dem Verkäufer bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die

2-jährige Garantie von Black & Decker und den Standort Ihrer nächstgelegenen Vertragswerkstatt nden Sie im Internet

unter www.2helpU.com oder indem Sie sich an die lokale Black & Decker-Niederlassung wenden, deren Adresse Sie in

dieser Anleitung nden.

Ihr neues Black & Decker Produkt können Sie auf unserer Website unter www.blackanddecker.de registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote.

Avertissements de sécurité générale propres aux outils électriques

Avertissement ! Lisez toutes les avertissements sur la sécurité,

toutes les instructions, les illustrations et

les spécications fournies avec cet outil électrique. Le non-respect des avertissements et

des instructions listés ci-dessous peut entraîner

des décharges électriques, des incendies et/ou

de graves blessures.

Conservez tous les avertissements et toutes les instructions an de pouvoir vous y référer dans le

futur. Le terme "outil électrique" mentionné dans tous les avertissements listés ci-dessous fait référence à vos outils électriques branchés sur secteur (avec câble) ou fonctionnant

sur pile ou batterie (sans l).

1. Sécurité de la zone de travail a. Maintenez la zone de travail propre et bien éclairée.

Les zones sombres ou encombrées sont propices aux

accidents.

b. N’utilisez pas d'outils électriques dans un

environnement présentant des risques d’explosion ou

en présence de liquides, gaz ou poussières

inammables. Les outils électriques créent des étincelles

qui peuvent enammer les poussières et les fumées.

c. Maintenez les enfants et les autres personnes

éloignés lorsqu'un outil électrique est en marche.

Toute distraction peut vous faire perdre le contrôle de

l'outil.

2. Sécurité électrique a. Les prises des outils électriques doivent

correspondre à la prise de courant murale. Ne

modiez jamais la prise d'aucune sorte. N'utilisez

aucun adaptateur avec des outils électriques reliés à

la terre. L’utilisation de prises d’origine et de prises

murales appropriées permet de réduire le risque de

décharge électrique.

b. Évitez tout contact physique avec des surfaces reliées

à la terre comme des tuyaux, des radiateurs, des fours

Page 13

(Traduction des instructions initiales)

FRANÇAIS

et des réfrigérateurs par exemple.

Il y a sinon un risque accru de décharge électrique si votre

corps est lui-même relié à la terre.

c. N'exposez pas les outils électriques à la pluie, ni à

l'humidité. Le risque de décharge électrique augmente si

de l'eau pénètre dans un outil électrique.

d. Ne tirez pas sur le cordon d'alimentation. N'utilisez

jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Maintenez le cordon à l'écart de la chaleur, des substances grasses, des bords tranchants ou des pièces mobiles. Les cordons

endommagés ou emmêlés augmentent les risques de décharges électriques.

e. Si vous utilisez un outil électrique à l'extérieur, utilisez

une rallonge homologuée pour les travaux extérieurs.

L'utilisation d'une rallonge électrique homologuée pour les travaux en extérieur réduit le risque de décharge électrique.

f. Si l'utilisation d'un outil électrique dans un endroit

humide est inévitable, utilisez une alimentation électrique protégée par un disjoncteur différentiel à courant résiduel (DDR). L'utilisation d'un DDR réduit le

risque de décharge électrique.

3. Sécurité des personnes

a. Restez vigilant, surveillez ce que vous faites et faites

preuve de bon sens lorsque vous utilisez un outil électrique. N'utilisez pas d’outils électriques si vous êtes fatigué ou sous l’inuence de drogue, d’alcool ou de médicaments. Tout moment d’inattention pendant

l’utilisation d’un outil électrique peut engendrer de graves blessures.

b. Portez des équipements de protection individuelle.

Portez toujours une protection oculaire. Les

équipements de protection comme les masques à

poussière, les chaussures de sécurité antidérapantes, les

casques ou les protections auditives utilisés à bon escient réduisent le risque de blessures.

c. Empêchez tout démarrage intempestif. Assurez-vous

que l'interrupteur est en position Arrêt avant de raccorder l'outil à l'alimentation électrique et/ou au bloc-batterie ou avant de ramasser ou de transporter l'outil. Le fait de transporter les outils électriques le doigt

sur l'interrupteur ou d'alimenter les outils électriques dont

l'interrupteur est déjà en position de marche augmente le

risque d'accidents.

d. Retirez toutes les clés ou pinces de réglage avant de

mettre l'outil en marche. Une clé ou une pince restée

xée sur une pièce rotative de l'outil électrique peut

engendrer des blessures.

e. Ne vous penchez pas. Gardez les pieds bien ancrés

au sol et conservez votre équilibre en permanence.

Cela permet de mieux maîtriser l’outil électrique en cas de

situations imprévues.

f. Portez des vêtements appropriés. Ne portez aucuns

vêtements amples, ni bijoux. Gardez vos cheveux, vos

vêtements et vos gants à l'écart des pièces mobiles.

Les vêtements amples, les bijoux ou les cheveux longs

peuvent être happés par les pièces mobiles.

g. Si vous disposez de dispositifs pour le raccordement

d'un extracteur de poussière ou d'installations pour la

récupération, assurez-vous qu'ils sont correctement

raccordés et utilisés. L’utilisation de dispositifs

récupérateurs de poussières réduit les risques liés aux

poussières.

h. Ne pensez pas être familiarisé avec l'outil après l'avoir

utilisé à de nombreuses reprises, au point de ne plus

rester vigilant et d'en oublier les consignes de

sécurité. Toute action imprudente peut engendrer de

graves blessures en une fraction de seconde.

4. Utilisation et entretien d'un outil électrique a. Respectez la capacité de l'outil. Utilisez un outil

approprié, adapté au travail à réaliser. Un outil adapté

fonctionne mieux, de façon plus sûre et à la cadence pour

laquelle il a été conçu.

b. N’utilisez pas l’outil électrique si son interrupteur ne

permet pas de l'allumer ou de l'éteindre. Tout outil

électrique qui ne peut plus être commandé par son

interrupteur est dangereux et il doit être réparé.

c. Débranchez la prise de la source d'alimentation et/ou

retirez le bloc-batterie de l'outil électrique avant

d’effectuer des réglages, de changer un accessoire ou

de ranger les outils électriques. Ces mesures de

sécurité préventives réduisent le risque de démarrage

accidentel de l’outil électrique.

d. Rangez les outils électriques non utilisés hors de

portée des enfants et ne laissez aucune personne ne

connaissant pas ces outils ou leurs instructions

d'utilisation les faire fonctionner. Les outils électriques

peuvent être dangereux entre des mains inexpérimentées.

e. Entretenez vos outils électriques et leurs accessoires.

Vériez que les pièces mobiles sont alignées

correctement et qu'elles ne sont pas coincées.

Vériez qu'aucune pièce n'est cassée et contrôlez

l'absence de toute autre condition qui pourrait nuire

au bon fonctionnement de l'outil. En cas de dommage,

faites réparer l’outil électrique avant de le réutiliser.

De nombreux accidents sont provoqués par des outils

électriques mal entretenus. f. Maintenez les organes de coupe affûtés et propres.

Des outils de coupe bien entretenus et dont le tranchant

est affûté sont moins susceptibles de rester coincés et

Page 14

FRANÇAIS

(Traduction des instructions initiales)

sont plus faciles à contrôler.

g. Utilisez l'outil électrique, les accessoires et les

embouts d'outils conformément à ces instructions, en tenant compte des conditions de travail et de la tâche

à effectuer. L’utilisation d’un outil électrique à des ns

autres que celles pour lesquelles il a été prévu engendre des situations dangereuses.

h. Veillez à ce que les poignées et les surfaces de

préhension soient sèches et propres, sans trace d'huile ou de graisse. Des poignées et des surfaces de préhension glissantes ne permettent pas de manipuler et de contrôler l'outil correctement en cas

de situations inattendues.

5. Révision/Réparation a. Ne faites réviser/réparer votre outil électrique que par

un réparateur qualié qui n'utilise que des pièces de rechange d'origine. Cela permet de garantir la sûreté de

l’outil électrique.

Avertissement de sécurité supplémentaires propres aux outils électriques

Avertissement ! Consignes de sécurité supplé-

mentaires liées aux marteaux rotatifs et marteaux de burinage

u Portez des protections auditives pour le perçage à

choc. L’exposition au bruit peut provoquer la perte de l’ouïe.

u Utilisez les poignées auxiliaires livrées avec l’outil. La

perte de contrôle peut provoquer des blessures.

u Tenez correctement l'outil avant de l'utiliser. Cet outil

génère un couple élevé et s'il n'est pas correctement tenu,

une perte de contrôle pouvant provoquer des blessures est possible.

u Tenez l’outil électrique par ses surfaces de

préhension isolées lorsque vous réalisez une opération au cours de laquelle l'accessoire de coupe pourrait entrer en contact avec des ls électriques cachés ou son propre cordon. Tout contact de l’organe

de coupe avec un l sous tension peut mettre les parties

métalliques exposées de l’outil sous tension et provoquer une décharge électrique à l’utilisateur.

Consignes de sécurité pour l'utilisation de mèches

longues

u Ne faites jamais fonctionner l'outil à une vitesse

supérieure à la vitesse nominale maximum de la mèche. À grande vitesse, la mèche peut plier si elle

tourne dans le vide, sans être en contact avec l'ouvrage et des blessures sont possibles.

u Commencez toujours à percer à faible vitesse

alors que la pointe de la mèche est en contact avec l'ouvrage. À grande vitesse, la mèche peut plier si elle

tourne dans le vide, sans être en contact avec l'ouvrage et

des blessures sont possibles.

u N'exercez qu'une faible pression en ligne directe avec

la mèche. Les mèches peuvent plier et casser provoquant

une perte de contrôle et des blessures.

u N’utilisez jamais de burin en mode rotatif. L'accessoire

pourrait se tordre à l'intérieur de la matière et faire tourner

la perceuse.

u Utilisez des pinces ou tout autre moyen pratique pour

xer et soutenir l'ouvrage sur une plateforme stable.

Tenir l'ouvrage à la main ou contre votre corps le rend

instable et peut conduire à une perte de contrôle.

u Avant de percer les murs, les planchers ou les plafonds,

vériez l’emplacement des câblages et des tuyaux.

u Évitez de toucher le bout de la mèche juste après avoir

percé. Elle peut être très chaude.

u L'utilisation prévue est décrite dans ce manuel d'utilisation.

L’utilisation d’un accessoire ou d’une xation non

recommandé et l’utilisation de cet appareil à d’autres ns

que celles recommandées dans ce manuel d'utilisation

peut entraîner des blessures et/ou des dommages

matériels.

u Utilisez un masque anti-poussière dès que le travail est

source de poussière ou de projection de débris.

Sécurité des personnes

u Cet appareil n'est pas conçu pour être utilisé par des

personnes (y compris des enfants) aux capacités

physiques, sensorielles ou intellectuelles réduites ou sans

expérience ni connaissances, à moins qu'elles ne soient

surveillées ou qu'elles aient été formées sur la façon sûre

d'utiliser l'appareil, par une personne responsable de leur

sécurité.

u Ne laissez jamais les enfants sans surveillance an

d'éviter qu'ils ne jouent avec l'appareil.

Risques résiduels.

Certains risques résiduels autres que ceux mentionnés dans les avertissements sur la sécurité peuvent survenir en utilisant l'outil. Ces risques peuvent être provoqués par une utilisation incorrecte, prolongée, etc. Malgré l'application de toutes les réglementations sur la sécurité pertinentes et la mise en œuvre de dispositifs de sécurité, certains risques résiduels ne peuvent pas être évités. Ils comprennent :

u Les blessures dues au contact avec des pièces rotatives/

mobiles.

u Les blessures dues au remplacement de pièces, de lames

ou d'accessoires.

u Les blessures dues à l'utilisation prolongée d'un outil.

Lorsque vous utilisez un outil quel qu'il soit pendant de

longues périodes, veillez à faire des pauses régulières.

u Les troubles de l'ouïe. u Les risques pour la santé dus à l'inhalation des poussières

Page 15

(Traduction des instructions initiales)

FRANÇAIS

générées pendant l'utilisation de votre outil (exemple : travail du bois, surtout le chêne, le hêtre et les panneaux en MDF).

Vibrations

La valeur des émissions de vibrations déclarée dans les caractéristiques techniques et la déclaration de conformité a été mesurée conformément à la méthode de test standard de la norme EN 62841 et peut être utilisée pour comparer un outil à un autre. La valeur des émissions de vibrations déclarée peut aussi être utilisée pour une évaluation préliminaire à l'exposition.

Avertissement ! En fonction de la manière dont l'outil est

utilisé, la valeur réelle des vibrations émises pendant son utilisation peut différer de la valeur déclarée. Le niveau des vibrations peut dépasser le niveau déclaré.

Quand l'exposition aux vibrations est évaluée an de

déterminer les mesures de sécurité requises par la

norme 2002/44/CE pour protéger les personnes utilisant régulièrement des outils électriques, cette estimation doit tenir

compte des conditions réelles d'utilisation et de la façon dont l'outil est utilisé. Il faut également tenir compte de toutes les composantes du cycle de fonctionnement comme la durée pendant laquelle l'outil est arrêté et quand il fonctionne au ralenti, ainsi que la durée du déclenchement.

Étiquettes apposées sur l'outil

Les pictogrammes qui suivent gurent sur l'outil avec le code

date :

Avertissement ! An de réduire le risque

de blessures, l'utilisateur doit lire le manuel d'utilisation.

Portez des protections auditives pour utiliser une perceuse à percussion. L’exposition au bruit peut engendrer la perte de l’ouïe

Sécurité électrique

Cet outil est doublement isolé et ne nécessite

donc aucun l de liaison à la terre. Assurez-vous toujours que l'alimentation électrique corres-

pond à la tension mentionnée sur la plaque signalétique.

uSi le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant ou par un centre d'assistance

agréé BLACK+DECKER an d'éviter tout accident.

Caractéristiques

1. Interrupteur variateur de vitesse

2. Bouton de verrouillage

3. Bouton de sélection du sens de rotation Avant/Arrière

4. Sélecteur du mode Perçage

5. Mandrin

6. Poignée latérale

7. Jauge de profondeur (non fournie)

Assemblage

Avertissement ! Avant l'assemblage, assurez-vous que l'outil

est éteint et débranché.

Installer la poignée latérale et la jauge de profondeur (Fig. A, B)

uTournez le bouton (6c) dans le sens inverse des aiguilles

d’une montre jusqu’à ce que la poignée latérale (6) puisse

glisser sur l’avant de l’outil, comme le montre l'illustration.

uPivotez la poignée latérale jusqu'à la position voulue en

vous assurant que les encoches (6a) s'engagent dans le

pignon (6b).

uInsérez la jauge de profondeur (7) (non fournie) dans

l’orice de montage (7a).

uRéglez la profondeur de perçage comme décrit ci-

dessous.

uSerrez la poignée latérale en tournant le bouton (6c) dans

le sens des aiguilles d’une montre. Remarque : La poignée latérale peut être positionnée comme

illustré par la gure B, en fonction de vos préférences.

Installer une mèche (Fig. C)

uOuvrez le mandrin en tournant la partie avant avec une

main tout en maintenant la partie arrière de l'autre main.

uInsérez la tige de la mèche dans le mandrin, puis serrez le

mandrin fermement.

Utilisation

Avertissement ! Laissez l’outil fonctionner à son propre rythme. Ne le poussez pas au-delà de sa capacité. Avertissement ! Avant de percer les murs, les planchers ou

les plafonds, vériez l’emplacement des ls électriques et des

canalisations.

Sélection du sens de rotation (Fig. D)

Pour percer ou pour serrer des vis, utilisez le sens de rotation avant (sens des aiguilles d'une montre). Pour desserrer les vis

ou retirer une mèche bloqué, utilisez la rotation dans le sens

inverse des aiguilles d’une montre.

uPour sélectionner le sens de rotation avant, poussez le

bouton de sélection du sens de rotation avant/arrière (3)

vers la gauche.

uPour sélectionner le sens de rotation inverse, poussez le

bouton de sélection du sens de rotation avant/arrière vers

la droite.

Avertissement ! Ne modiez jamais le sens de rotation

quand le moteur tourne.

Réglage de la profondeur de perçage (g. E)

uDesserrez la poignée latérale (6) en tournant le bouton

Page 16

FRANÇAIS

(Traduction des instructions initiales)

(6a) dans le sens inverse des aiguilles d’une montre.

uRéglez la jauge de profondeur (7) (non fournie) à la

position voulue. La profondeur de perçage maximale est

égale à la distance entre le bout de la mèche et l’extrémité avant de la jauge de profondeur.

uSerrez la poignée latérale en tournant le bouton (6c) dans

le sens des aiguilles d’une montre.

Choix du mode de perçage (Fig. F)

uPour le perçage à choc des matériaux de maçonnerie et

du béton, réglez le sélecteur de mode de perçage (4) sur la position q.

uPour percer l’acier, le bois et le plastique ou pour le

vissage, placez le sélecteur de mode (4) sur la position r.

Mise en marche et extinction

uPour mettre l'outil en marche, appuyez sur l'interrupteur

variateur de vitesse (1). La vitesse de l'outil dépend du degré d'enfoncement de l'interrupteur. De façon générale,

utilisez les vitesses lentes avec les mèches de grand diamètre et les vitesses plus rapides avec les mèches de plus petit diamètre.

uPour faire fonctionner l'outil en continu, appuyez sur

le bouton de verrouillage (2) et relâchez l'interrupteur variateur de vitesse. Le bouton de verrouillage n'est actionnable qu'à pleine vitesse, en sens de rotation avant.

En sens de rotation arrière, le bouton de verrouillage n'est

pas actionnable.

uPour éteindre l'outil, relâchez l'interrupteur variateur

de vitesse. Pour éteindre l’outil quand il est en mode de fonctionnement continu, appuyez de nouveau sur l'interrupteur variateur de vitesse, puis relâchez-le. Tenez

toujours l'outil comme illustré par la gure E.

Accessoires

Les performances de votre outil dépendent de l'accessoire utilisé. Les accessoires BLACK+DECKER sont élaborés selon des normes de qualité supérieures et ils sont conçus pour améliorer les performances de votre outil. L'utilisation de ces

accessoires vous permet de tirer pleinement prot de votre

outil.

Maintenance

Votre appareil/outil sans l/avec l BLACK+DECKER a été

conçu pour fonctionner pendant avec un minimum d'entretien. Le fonctionnement continu et satisfaisant de l’outil dépend de son bon entretien et de son nettoyage régulier. Avertissement ! Avant de réaliser toute opération de

maintenance sur un outil électrique avec câble/ sans l :

uÉteignez l'appareil/outil, puis débranchez-le. uOu, éteignez l'appareil/outil et retirez la batterie de

l'appareil/outil si celui-ci est muni d'un bloc-batterie

séparé.

uOu déchargez complètement la batterie si elle est

intégrée, puis éteignez l'appareil/outil.

uDébranchez le chargeur de le nettoyer. Votre chargeur ne

nécessite aucun entretien particulier, à l'exception d'un

nettoyage régulier.

uNettoyez régulièrement les orices d'aération de votre

appareil/outil/chargeur à l'aide d'une brosse souple ou

d'un chiffon sec.

uNettoyez régulièrement le bloc-moteur à l'aide d'un chiffon

humide. N'utilisez pas de détergents abrasifs ou à base de

solvants.

uOuvrez régulièrement le mandrin et retirez la poussière à

l'intérieur en le tapant (si installé).

Remplacer la prise secteur (RU et Irlande uniquement)

Si une nouvelle prise électrique doit être installée :

uJetez l'ancienne prise de façon appropriée. uRaccordez le l marron à la borne de phase de la nouvelle

prise.

uRaccordez le l bleu à la borne du neutre.

Avertissement ! Aucun branchement ne doit être fait à la borne de terre. Suivez les instructions d'installation fournies avec les prises de bonne qualité. Fusible recommandé : 5 A.

Protection de l'environnement

Tri sélectif. Les produits et piles/batteries marqués de ce symbole ne doivent pas être jetés avec les déchets

ménagers.

Les produits et les piles/batteries contiennent des matières qui peuvent être récupérées et recyclées an de réduire la demande en matières premières. Veillez à recycler les produits électriques et les batteries/piles conformément aux

prescriptions locales en vigueur. Pour obtenir plus de précisions, consultez le site

www.2helpU.com

Caractéristiques techniques

BEH200

Tension d'entrée V

Puissance absorbée W 500

Régime à vide min

Capacité maxi de perçage

Béton mm

Acier mm

Le bois mm

Poids kg

Niveau de pression sonore selon la norme EN 62841 :

Pression sonore (LpA) 88 dB(A), incertitude (K) 5 dB(A)

-1

1,69 avec poignée latérale

0 ~ 2900

230

Page 17

FRANÇAIS

(Traduction des instructions initiales)

Niveau de pression sonore selon la norme EN 62841 :

Puissance sonore (LWA) 99 dB(A), incertitude (K) 5 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale) selon la norme EN

62841 :

Perçage à percussion dans le béton (a

Perçage du métal (ah,D)

h,ID

2,7

m/s2, incertitude (K)

)

17,7

m/s2, incertitude (K)

1,5

m/s

Déclaration de conformité CE

DIRECTIVES MACHINES

Black & Decker déclare que les produits décrits dans les

"Caractéristiques techniques" sont conformes aux normes :

Ces produits sont également conformes aux Directives

2006/42/CE, 2014/30/UE et 2011/65/UE. Pour plus de

précisions, veuillez contacter Black & Decker à l'adresse qui

suit ou consulter la dernière page du présent manuel.

Le soussigné est responsable de la compilation du dossier

technique et il fait cette déclaration au nom de Black &

Garantie

Black & Decker est sûr de la qualité de ses produits et offre une garantie de 24 mois aux utilisateurs, à partir de la date

d'achat. Cette garantie s'ajoute à vos droits légaux auxquels elle ne porte aucunement préjudice. Cette garantie est

valable au sein des territoires des États membres de l’Union Européenne et au sein de la Zone européenne de libreéchange. Pour prétendre à la garantie, la réclamation doit être en conformité avec les conditions générales de Black & Decker et vous devez fournir une preuve d'achat au vendeur ou au réparateur agréé. Les conditions générales de la garantie de 2 ans Black & Decker ainsi que l'adresse du réparateur agrée le plus proche sont disponibles sur le site Internet www.2helpU. com ou en contactant votre agence Black & Decker locale à l'adresse indiquée dans ce manuel. Veuillez consulter notre site Internet www.blackanddecker. co.uk pour enregistrer votre nouveau produit Black & Decker et pour être tenu informé des nouveaux produits et offres spéciales.

BEH200 Perceuse à percussion

EN62841-1:2015 , EN62841-2-1:2018.

Decker.

Ed Higgins

Directeur – Outils électriques grand public

Black & Decker Europe, 270 Bath Road, Slough,

Berkshire, SL1 4DX

Royaume-Uni

07/11/2019

(Traduzione del testo originale)

ITALIANO

Uso previsto

Il trapano a percussione BLACK+DECKER BEH200 è

stato progettato per trapanare legno, metallo, plastica e

murature oltre che per avvitare. Questo attrezzo è destinato

esclusivamente all'uso privato.

Istruzioni di sicurezza

Avvertenze di sicurezza generali per gli

elettroutensili

Avvertenza! Leggere tutte le avvertenze di

sicurezza,

le istruzioni, le illustrazioni e le speciche fornite con l’elettroutensile. La mancata

osservanza delle avvertenze e istruzioni elencate di seguito potrebbe dar luogo a scosse elettriche, incendi e/o lesioni personali gravi.

Conservare tutte le avvertenze e le istruzioni per riferimenti futuri. Il termine “elettroutensile” utilizzato in tutte

le avvertenze elencate di seguito fa riferimento sia agli utensili elettrici alimentati tramite una rete elettrica (con cavo) o agli utensili elettrici a batteria (senza cavo).

1. Sicurezza dell'area di lavoro a. Mantenere pulita e bene illuminata l'area di lavoro. Gli

ambienti disordinati o scarsamente illuminati favoriscono

gli incidenti.

b. Evitare di usare gli elettroutensili in ambienti esposti a

rischio di esplosione, ad esempio in presenza di

liquidi, gas o polveri inammabili. Gli elettroutensili

generano scintille che possono incendiare le polveri o i

fumi.

c. Durante l’uso di un elettroutensile, tenere lontani i

bambini e chiunque si trovi nelle vicinanze. Eventuali

distrazioni possono provocare la perdita di controllo.

2. Sicurezza elettrica

a. Le spine dell’elettroutensile devono essere adatte alla

presa di corrente. Non modicare la spina in alcun

modo. Non utilizzare spine con adattatore con un

elettroutensile dotato di messa a terra. Per ridurre il

rischio di scossa elettrica evitare di modicare le spine e

utilizzare sempre le prese di corrente appropriate.

b. Evitare il contatto sico con superci collegate a

terra, come tubi, radiatori, forni e frigoriferi. Se il corpo

dell'utilizzatore è collegato a terra, il rischio di scossa

elettrica aumenta.

c. Non esporre gli elettroutensili alla pioggia o

all'umidità. Se penetra dell'acqua all'interno

dell'elettroutensile, il rischio di scossa elettrica aumenta.

d. Non utilizzare il cavo di alimentazione in modo

improprio.

Page 18

ITALIANO

(Traduzione del testo originale)

Non spostare, tirare o scollegare mai l'elettroutensile

tirandolo dal cavo. Tenere il cavo di alimentazione

lontano da fonti di calore, olio, bordi taglienti o parti in

movimento. Se il cavo di alimentazione è danneggiato o

impigliato, il rischio di scossa elettrica aumenta.

e. Quando l'elettroutensile viene impiegato all'aperto,

utilizzare unicamente prolunghe omologate per l'impiego all'esterno. L’uso di un cavo idoneo per esterni

riduce il rischio di scossa elettrica.

f. Se non è possibile evitare di utilizzare un

elettroutensile in una zona umida, collegarsi a una

rete elettrica protetta da un interruttore differenziale

salvavita. L’uso di un RCD salvavita riduce il rischio di scossa elettrica.

3. Sicurezza personale

a. Quando si utilizza un elettroutensile evitare di

distrarsi. Prestare attenzione a quello che si sta facendo e utilizzare il buon senso. Non utilizzare l'elettroutensile quando si è stanchi o sotto l’effetto di sostanze stupefacenti, alcool o medicinali. Un solo

attimo di distrazione durante l’uso di tali elettroutensili potrebbe provocare gravi lesioni personali.

b. Indossare dispositivi di protezione individuale.

Indossare sempre occhiali di sicurezza. L’uso di

dispositivi di protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, elmetti di sicurezza o protezioni per l'udito, in condizioni opportune consente di ridurre le lesioni personali.

c. Prevenire l’avviamento involontario. Accertarsi che

l'interruttore sia nella posizione di spegnimento, prima di collegare l'elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo.

Per non esporsi al rischio di incidenti, non trasportare l'elettroutensile tenendo le dita sull'interruttore e non collegarlo a una fonte di alimentazione elettrica con l'interruttore in posizione di accensione.

d. Prima di accendere l'elettroutensile, rimuovere

eventuali chiavi o utensili di regolazione. Un utensile di

regolazione o una chiave ssati su una parte rotante

dell’elettroutensile possono provocare lesioni personali.

e. Non sbilanciarsi. Mantenere sempre un appoggio e un

equilibrio adeguati. Ciò consente un migliore controllo

dell’elettroutensile nelle situazioni impreviste.

f. Vestirsi adeguatamente. Non indossare abiti larghi o

gioielli. Tenere i capelli, gli indumenti e i guanti lontano dalle parti mobili. Abiti larghi, gioielli o capelli

lunghi possono impigliarsi nelle parti in movimento.

g. Se gli elettroutensili sono provvisti di attacchi per il

collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi ultimi siano installati e utilizzati correttamente.

L'impiego di dispositivi per la raccolta delle polveri può

ridurre i pericoli legati alle stesse.

h. Non lasciare che la familiarità acquisita dall'uso

frequente degli elettroutensili induca a cedere alla

tentazione di ignorare i principi di utilizzo sicuro degli

stessi. Un'azione imprudente potrebbe provocare lesioni

personali gravi in una frazione di secondo.

4. Uso e cura dell’elettroutensile a. Non forzare l'elettroutensile. Utilizzare un

elettroutensile adatto al lavoro da eseguire.

L'elettroutensile corretto funziona meglio e in modo più

sicuro, se utilizzato alla velocità per cui è stato progettato.

b. Non usare l'elettroutensile se l’interruttore di

accensione/spegnimento non funziona. Qualsiasi

elettroutensile che non possa essere controllato tramite

l’interruttore è pericoloso e deve essere riparato.

c. Scollegare la spina dalla presa di corrente e/o il pacco

batteria dall’elettroutensile, prima di effettuare

qualsiasi tipo di regolazione, cambiare gli accessori o

riporlo. Queste misure di sicurezza preventive riducono il

rischio di azionare accidentalmente l’elettroutensile.

d. Quando non vengono usati, gli elettroutensili devono

essere custoditi fuori dalla portata dei bambini. Non

consentire l'uso dell'elettroutensile a persone

inesperte o che non abbiano letto le presenti istruzioni

d'uso. Gli elettroutensili sono pericolosi in mano a

persone inesperte.

e. Eseguire la manutenzione degli elettroutensili e degli

accessori. Vericare che le parti mobili siano

correttamente allineate e non inceppate, che non vi

siano componenti rotti e che non sussistano altre

condizioni che possono compromettere il

funzionamento dell'elettroutensile. Se l’elettroutensile

è danneggiato, farlo riparare prima dell’uso. Molti

incidenti sono provocati da elettroutensili non sottoposti a

una corretta manutenzione. f. Mantenere aflati e puliti gli utensili da taglio. La

manutenzione corretta degli utensili da taglio con bordi

aflati riduce le probabilità di inceppamento e ne facilita il

controllo.

g. Utilizzare l'elettroutensile, gli accessori, le punte, ecc.

in conformità alle presenti istruzioni, tenendo conto

delle condizioni operative e del lavoro da eseguire.

L’utilizzo dell'elettroutensile per impieghi diversi da quelli

previsti può provocare situazioni di pericolo.

h. Mantenere le impugnature e le superci di presa

asciutte, pulite e senza tracce di olio o grasso.

Impugnature e superci di presa scivolose non

consentono di maneggiare e controllare in modo

sicuro l’elettroutensile nel caso di imprevisti.

Page 19

(Traduzione del testo originale)

ITALIANO

5. Assistenza

a. L'elettroutensile deve essere riparato da personale

qualicato, che utilizzi ricambi originali identici alle

parti da sostituire. In questo modo viene garantita la sicurezza dell'elettroutensile.

Avvertenze di sicurezza aggiuntive per gli

elettroutensili

Avvertenza! Ulteriori avvertenze di sicurezza per i martelli rotativi e gli scalpellatori

u Indossare sempre protezioni per le orecchie con il

trapano avvitatore. L’esposizione al rumore può causare la perdita dell’udito.

u Usare le impugnature ausiliarie di cui è provvisto

l'elettroutensile. La perdita di controllo può causare lesioni a persone.

u Sostenere correttamente l’apparato prima dell'uso.

Questo elettroutensile produce una coppia di uscita elevata e se non viene sorretto correttamente durante l'uso potrebbe provocare lesioni personali.

u Tenere l’elettroutensile afferrando le superci di

presa isolate, se si sta eseguendo un’operazione dove esiste la possibilità che l’accessorio di taglio possa venire a contatto di cavi nascosti o del lo di alimentazione. Se un accessorio di taglio dovesse venire

a contatto con un cavo sotto tensione trasmetterebbe la corrente elettrica anche alle parti metalliche esposte dell'elettroutensile, con il pericolo di provocare la folgorazione dell'utilizzatore.

Istruzioni di sicurezza durante l’utilizzo di punte lunghe

u Non far funzionare mai a una velocità superiore alla

velocità nominale massima della punta del trapano.

A velocità più elevate, è probabile che la punta si pieghi

se lasciata ruotare liberamente senza toccare il pezzo in lavorazione, causando lesioni personali.

u Iniziare sempre a trapanare a bassa velocità e con la

punta a contatto con il pezzo. A velocità più elevate,

è probabile che la punta si pieghi se lasciata ruotare

liberamente senza toccare il pezzo in lavorazione, causando lesioni personali.

u Applicare pressione solo in linea diretta con la punta

e non applicare una pressione eccessiva. Le punte possono piegarsi causando la rottura o la perdita del controllo, con conseguenti lesioni personali.

u Non usare mai un accessorio per scalpellatura nella

modalità di rotazione. L’accessorio rimarrà inceppato nel materiale, facendo ruotare il trapano.

u Usare morse o altri metodi pratici per ssare e

bloccare il pezzo in lavorazione a una piattaforma

stabile.

Tenere il pezzo in lavorazione con le mani o contro il

corpo non ne assicura la stabilità e potrebbe comportare

la perdita di controllo dell'elettroutensile.

u Prima di forare pareti, pavimenti o softti, controllare

l'ubicazione di li e tubazioni.

u Evitare di toccare l’estremità appuntita di una punta del

trapano subito dopo l'uso, perché che potrebbe essere

molto calda.

u L'uso previsto è indicato nel presente manuale di

istruzioni. Se questo elettroutensile viene usato con

accessori o per usi diversi da quelli raccomandati in

questo manuale, si potrebbero vericare lesioni a persone

e/o danni alle cose.

u Usare una mascherina antipolvere se il lavoro da eseguire

produce polvere o particelle volatili.

Sicurezza altrui

u Questo elettroutensile non è destinato all'uso da parte

di persone (compresi i bambini) con capacità siche,

sensoriali o mentali ridotte, o prive di esperienza

e conoscenze, salvo che non siano sottoposte a

sorveglianza o ricevano istruzioni riguardo all'uso

dell'elettroutensile da parte di una persona responsabile

della loro sicurezza.

u I bambini devono essere sorvegliati per assicurarsi che

non giochino con l’apparecchio.

Rischi residui.

L'utilizzo dell'elettroutensile può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Malgrado il rispetto delle norme di sicurezza pertinenti e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Tali rischi includono:

u lesioni causate o subite a seguito del contatto con parti

rotanti/in movimento;

u lesioni causate o subite durante la sostituzione di parti,

lame o accessori;

u lesioni causate dall'impiego prolungato di un

elettroutensile; (quando si utilizza qualsiasi elettroutensile

per lunghi periodi, accertarsi di fare regolarmente delle

pause);

u menomazioni uditive; u rischi per la salute causati dall'aspirazione di polvere

generata dall'utilizzo dell'elettroutensile (ad esempio,

quando si lavora con il legno, in modo particolare quello di

quercia, faggio o l'MDF).

Page 20

ITALIANO

(Traduzione del testo originale)

Vibrazione

I valori di emissione di vibrazione dichiarati al capitolo "Dati tecnici" e nella Dichiarazione di conformità nel presente manuale sono stati misurati secondo una procedura standardizzata prevista dalla norma EN 62841 e possono essere usati per mettere a confronto elettroutensili diversi. Il valore di emissione di vibrazione dichiarato può anche essere usato per una valutazione preliminare dell'esposizione. Avvertenza! Il valore di emissione di vibrazione durante l'impiego effettivo dell'elettroutensile può variare da quello dichiarato a seconda delle modalità d'uso. Il livello di vibrazione può aumentare oltre quello dichiarato. Quando si valuta l'esposizione a vibrazione per determinare

le misure di sicurezza richieste dalla Direttiva 2002/44/

CE destinata alla protezione delle persone che utilizzano regolarmente elettroutensili per lo svolgimento delle proprie

mansioni, è necessario prendere in considerazione le

condizioni effettive di utilizzo e il modo in cui l'elettroutensile viene usato, oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l'elettroutensile

rimane spento, quelli in cui è acceso ma fermo e quelli in cui

viene effettivamente utilizzato.

Etichette sull'elettroutensile

Sull'elettroutensile sono presenti i seguenti simboli assieme al codice data:

Avvertenza! Per ridurre il rischio di lesioni personali, leggere attentamente il manuale di istruzioni.

Indossare otoprotezioni quando si usano i trapani a percussione. L’esposizione al rumore può causare la perdita dell’udito.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l'elettroutensile rende superuo il lo di terra. Vericare

sempre che l’alimentazione corrisponda alla tensione riportata sulla targhetta dei valori nominali.

uIn caso di danneggiamento del cavo di alimentazione,

farlo sostituire dal produttore o presso un Centro di assistenza BLACK+DECKER autorizzato, in modo da evitare pericoli.

Caratteristiche

1. Interruttore di azionamento a velocità variabile

2. Pulsante di blocco

3. Interruttore avanti/indietro

4. Selettore modalità operativa

5. Mandrino

6. Impugnatura laterale

7. Indicatore di profondità (non in dotazione)

Assemblaggio

Avvertenza! Prima di assemblare l'elettroutensile, assicurarsi

che sia spento e scollegato dalla presa di corrente.

Montaggio dell’impugnatura laterale e dell'indicatore di profondità (g. A, B)

uRuotare il manico (6c) in senso antiorario no a quando

è possibile inlare l’impugnatura laterale (6) sulla parte

anteriore dell’elettroutensile come illustrato.

uRuotare l’impugnatura laterale nella posizione desiderata

assicurandosi che le tacche (6a) si inseriscano nella ruota

dentata (6b).

uInserire l’indicatore di profondità (7) (non in dotazione) nel

foro di ssaggio (7a).

uRegolare la profondità di trapanatura come descritto di

seguito.

uSerrare l’impugnatura laterale ruotando il manico (6c) in

senso orario. Nota: l’impugnatura laterale può essere posizionata come

mostrato in gura B, a seconda delle preferenze.

Montaggio di una punta del trapano (g. C)

uAprire il mandrino portapunta ruotando la parte anteriore

con una mano e tenendo al tempo stesso quella

posteriore con l'altra.

uInserire il codolo della punta nel mandrino portapunta e

serrare quest'ultimo con forza.

Uso

Avvertenza! Lasciare che l'elettroutensile funzioni al proprio ritmo. Non sovraccaricarlo.

Avvertenza! Prima di trapanare pareti, pavimenti o softti, controllare l’ubicazione di li e tubazioni.

Selezione della direzione di rotazione (g. D)

Per la trapanatura e per l'avvitatura usare la rotazione in avanti (senso orario). Per allentare le viti o per rimuovere punte da trapano incastrate, usare la rotazione indietro (senso antiorario).

uPer selezionare la rotazione in avanti, spingere il pulsante

avanti/indietro (3) verso sinistra.

uPer selezionare la rotazione indietro, spingere il pulsante

avanti/indietro verso destra.

Avvertenza! Non cambiare mai la direzione di rotazione

quando il motore è in funzione.

Regolazione della profondità di trapanatura (g. E)

uAllentare l’impugnatura laterale (6) ruotando il manico (6a)

in senso antiorario.

uRegolare l’indicatore di profondità (7) (non fornito in

dotazione) alla posizione desiderata. La profondità di

trapanatura massima è pari alla distanza tra l'estremità

appuntita della punta da trapano e l'estremità anteriore

dell’indicatore di profondità.

Page 21

(Traduzione del testo originale)

ITALIANO

uSerrare l’impugnatura laterale ruotando il manico (6c) in

senso orario.

Selezione della modalità di trapanatura (g. F)

uPer la trapanatura a percussione nella muratura e nel

calcestruzzo, regolare il selettore della modalità operativa (4) sulla posizione q.

uPer la trapanatura di acciaio, legno e plastica o per

l’avvitatura, regolare il selettore della modalità operativa (4) sulla posizione r.

Accensione e spegnimento

uPer accendere l'elettroutensile, premere l'interruttore

a velocità variabile (1). La velocità dell'elettroutensile dipende dalla pressione esercitata sull'interruttore. Di regola, usare velocità basse per le punte da trapano di grosso diametro e velocità alte per quelle di diametro più piccolo.

uPer il funzionamento continuo, premere il pulsante di

bloccaggio (2) e rilasciare l’interruttore a velocità variabile.

Il pulsante di bloccaggio è disponibile solamente alla

massima velocità, con la rotazione in avanti. In modalità

inversa, il pulsante di blocco non è disponibile.

uPer spegnere l’elettroutensile, rilasciare l’interruttore

di accensione a velocità variabile. Per spegnere l’elettroutensile durante il funzionamento continuo, premere di nuovo l’interruttore a velocità variabile e rilasciarlo. Tenere l’elettroutensile così come indicato in

gura E.

Accessori

Le prestazioni dell'elettroutensile dipendono dall'accessorio usato. Gli accessori BLACK+DECKER sono stati fabbricati in base a standard qualitativi elevati e sono stati progettati per ottenere le migliori prestazioni dall'elettroutensile. Utilizzando questi accessori si otterrà il meglio dall'elettroutensile.

Manutenzione

Questo apparecchio/elettroutensile BLACK+DECKER, con o senza lo, è stato progettato per funzionare a lungo con

una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare. Avvertenza! Prima di eseguire interventi di manutenzione

sugli elettroutensili con cavo/

cordless:

uSpegnere e scollegare l'apparecchio/elettroutensile dalla

presa di corrente.

uOppure spegnere ed estrarre la batteria, se l'apparecchio/

elettroutensile è dotato una batteria separata.

uOppure scaricare completamente la batteria se è di tipo

integrale e quindi spegnerlo.

uScollegare il caricabatterie dalla spina prima di pulirlo.

Il caricabatterie non richiede alcuna manutenzione, salvo

una regolare pulizia.

uPulire regolarmente le prese di ventilazione

dell'apparecchio/elettroutensile/alimentatore con un

pennello o con un panno morbido e asciutto.

uPulire regolarmente l'alloggiamento del motore con un

panno umido. Non usare materiali abrasivi o detergenti a

base di solventi.

uAprire regolarmente il mandrino e batterlo leggermente

per eliminare la polvere dall’interno (se montato).

Sostituzione della spina (solo Regno Unito e Irlanda)

Se dovesse essere necessario installare una nuova spina:

usmaltire in sicurezza quella vecchia; ucollegare il lo marrone al morsetto sotto tensione della

nuova spina;

ucollegare il lo blu al morsetto neutro.

Avvertenza! Non effettuare alcun collegamento al terminale di messa a terra. Seguire le istruzioni di montaggio fornite con le spine di buona qualità. Fusibile raccomandato: 5 A.

Tutela ambientale

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti

con i riuti domestici normali.

Prodotti e batterie contengono materiali che possono essere recuperati o riciclati, riducendo la domanda di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti. Ulteriori informazioni sono disponibili all'indirizzo

www.2helpU.com

Dati tecnici

BEH200

Tensione in ingresso V

Potenza assorbita A 500

Velocità a vuoto min

Capacità di perforazione max.

Calcestruzzo mm

Acciaio mm

Legno mm

Peso kg

Livello di pressione sonora misurato in conformità alla norma EN 62841:

Pressione sonora (LpA) 88 dB(A), incertezza (K) 5 dB(A)

Potenza acustica (LWA) 99 dB(A), incertezza (K) 5 dB(A)

-1

1,69 con impugnatura laterale

230

0 ~ 2900

Page 22

ITALIANO

Valori totali di emissione di vibrazione (somma vettoriale triassiale) in conformità

Trapanatura a percussione nel calcestruzzo (a

Perforazione di metallo (ah,D)

(Traduzione del testo originale)

alla norma EN 62841:

)

17,7

m/s2, incertezza (K)

h,ID

2.7

m/s2, incertezza (K)

1,5

m/s

Dichiarazione di conformità CE

DIRETTIVA MACCHINE

Black & Decker dichiara che i prodotti descritti nella sezione "Dati tecnici" sono conformi alle seguenti norme: EN62841-

Questi prodotti sono conformi alle Direttive 2006/42/CE,

2014/30/UE e 2011/65/UE. Per maggiori informazioni

contattare Black & Deckeral seguente indirizzo oppure

Il sottoscritto è responsabile della redazione di questo

documento tecnico e rilascia questa dichiarazione per conto di

Garanzia

Black & Decker è certa della qualità dei propri prodotti e offre

ai consumatori una garanzia di 24 mesi dalla data di acquisto.

Il presente certicato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida

nei territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, la richiesta di intervento e riparazione in garanzia deve essere effettuata in accordo con i Termini e condizioni Black&Decker e sarà necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato. I Termini e condizioni della garanzia Black&Decker di 2 anni e la sede dell'agente di riparazione autorizzato più vicino sono consultabili su Internet all'indirizzo

www.2helpU.com, oppure è possibile contattare l'ufcio Black

& Decker di zona all'indirizzo indicato in questo manuale.

Visitare il nostro sito web www.blackanddecker.it per registrare il prodotto Black&Decker appena acquistato e ricevere gli aggiornamenti su nuovi prodotti e offerte speciali.

BEH200 Trapano a percussione

1:2015, EN62841-2-1:2018.

consultare l'ultima di copertina del manuale.

Black & Decker..

Ed Higgins

Direttore – Consumer Power Tools

Black & Decker Europe, 270 Bath Road, Slough,

Berkshire, SL1 4DX

Regno Unito

07/11/2019

(Vertaling van de originele

NEDERLANDS

instructies)

Bedoeld gebruik

Deze BLACK+DECKER hamerboor BEH200 is ontworpen voor het boren in hout, metaal, kunststoffen en metselwerk, maar ook voor gebruik als schroevendraaier. Dit gereedschap is uitsluitend bestemd voor consumentengebruik.

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidswaarschuwingen, instructies, illustraties en specicaties die bij dit gereedschap worden geleverd. Volgt u

de waarschuwingen en instructies die hieronder worden genoemd niet op, dan kan dat leiden tot een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies als referentiemateriaal. De hierna gebruikte term 'elektrisch

gereedschap' in alle waarschuwingen die hieronder worden vermeld, heeft betrekking op elektrisch gereedschap voor gebruik op netspanning (met netsnoer) of met een accu (snoerloos).

1. Veilige werkomgeving a. Houd uw werkomgeving schoon en goed verlicht. Op

rommelige of donkere plekken zullen sneller ongelukken

gebeuren.

b. Werk niet met elektrisch gereedschap in een

omgeving met explosiegevaar, zoals in de nabijheid

van brandbare vloeistoffen, gassen of stof. Elektrisch

gereedschap veroorzaakt vonken die het stof of de

dampen kunnen doen ontbranden.

c. Houd kinderen en omstanders tijdens het gebruik van

elektrisch gereedschap op afstand. Als u wordt afgeleid,

kunt u de controle over het gereedschap verliezen.

2. Elektrische veiligheid a. De netstekker van het elektrisch gereedschap moet in

het stopcontact passen. Pas de stekker nooit op enige

manier aan. Gebruik geen adapterstekkers in

combinatie met geaard elektrisch gereedschap.

Niet-aangepaste stekkers en passende contactdozen

verminderen het risico van een elektrische schok.

b. Vermijd aanraking van het lichaam met geaarde

oppervlakken, bijvoorbeeld buizen, verwarmingen,

fornuizen en koelkasten. Er bestaat een verhoogd risico

van een elektrische schok als uw lichaam contact heeft

met aarde.

c. Stel elektrisch gereedschap niet bloot aan regen en

vocht.

Page 23

(Vertaling van de originele instructies)

NEDERLANDS

Als er water in elektrisch gereedschap binnendringt,

verhoogt dit het risico van een elektrische schok.

d. Behandel het snoer voorzichtig. Gebruik het snoer

nooit om het elektrisch gereedschap te dragen of naar u toe te trekken, of de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen, of bewegende

onderdelen. Beschadigde snoeren of snoeren die in de

war zijn geraakt, verhogen het risico van een elektrische

schok.

e. Gebruik, wanneer u buitenshuis met elektrisch

gereedschap werkt, alleen verlengsnoeren die zijn goedgekeurd voor gebruik buitenshuis. Het gebruik

van een verlengsnoer dat geschikt is voor buiten vermindert het risico van een elektrische schok.

f. Als u met elektrisch gereedschap werkt op een

vochtige locatie, gebruik dan een aardlekschakelaar (RCD). Het gebruik van een aardlekschakelaar vermindert

het risico van een elektrische schok.

3. Persoonlijke veiligheid a. Blijf alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van elektrisch gereedschap. Gebruik elektrisch gereedschap niet als u vermoeid bent of onder de invloed van drugs, alcohol of medicatie bent. Een moment van onoplettendheid tijdens

het werken met elektrisch gereedschap kan leiden tot

ernstig persoonlijk letsel.

b. Draag persoonlijke beschermende uitrusting. Draag

altijd oogbescherming. Beschermende uitrusting, zoals

een stofmasker, antislip veiligheidsschoenen, een helm, of

gehoorbescherming, gebruikt in de juiste omstandigheden, zal het risico op persoonlijk letsel verminderen.

c. Voorkom per ongeluk inschakelen. Controleer, voor u

de stekker in het stopcontact steekt en/of de accu plaatst, en voor u het gereedschap oppakt en draagt, dat de schakelaar in de uit-stand staat. Het dragen van

elektrisch gereedschap met uw vinger op de schakelaar of het aanzetten van elektrisch gereedschap waarvan de schakelaar aan staat, kan leiden tot ongelukken.

d. Verwijder stelsleutels of steeksleutels voordat u het

elektrisch gereedschap inschakelt. Een steeksleutel of

een inbussleutel in een draaiend deel van het elektrisch

gereedschap kan tot persoonlijk letsel leiden.

e. Reik niet buiten uw macht. Blijf altijd stevig en in

balans op de grond staan. Dit geeft u betere controle over het elektrisch gereedschap in onverwachte situaties.

f. Draag geschikte kleding. Draag geen loszittende

kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende

onderdelen. Loszittende kleding, sieraden of lang haar kunnen door bewegende delen worden gegrepen.

g. Als voorzieningen voor stofafzuiging of een

stofreservoir kunnen worden gemonteerd, controleer

dan dat deze zijn aangesloten en op de juiste wijze

worden gebruikt. Het gebruik van stofafzuiging kan aan

stof gerelateerde gevaren verminderen.

h. Word niet gemakzuchtig doordat u door veelvuldig

gebruik vertrouwd bent geraakt met het gereedschap,

en verlies niet de veiligheidsbeginselen uit het oog.

Een onvoorzichtige handeling kan in een fractie van een

seconde ernstig letsel tot gevolg hebben.

4. Gebruik en onderhoud van elektrisch gereedschap a. Overbelast het elektrisch gereedschap niet. Gebruik

het juiste elektrisch gereedschap voor uw toepassing.

Met het juiste elektrisch gereedschap kunt u de

werkzaamheden waarvoor het gereedschap is ontworpen,

beter en veiliger uitvoeren.

b. Gebruik het elektrisch gereedschap niet als de

schakelaar niet goed werkt. Ieder elektrisch

gereedschap dat niet met de schakelaar kan worden

bediend, is gevaarlijk en moet worden gerepareerd.

c. Trek de stekker uit het stopcontact en/of de accu uit

het elektrisch gereedschap voordat u het gereedschap

instelt, accessoires wisselt of het elektrisch

gereedschap opbergt. Dergelijke preventieve

veiligheidsmaatregelen verminderen het risico dat het

elektrisch gereedschap per ongeluk wordt gestart.

d. Bewaar elektrisch gereedschap dat niet wordt

gebruikt, buiten bereik van kinderen. Laat niet

personen die er niet vertrouwd mee zijn en deze

aanwijzingen niet hebben gelezen met het

gereedschap werken. Elektrisch gereedschap is

gevaarlijk in handen van ongetrainde gebruikers.

e. Onderhoud elektrisch gereedschap en accessoires

goed. Controleer dat bewegende delen van het

elektrisch gereedschap wel goed functioneren en niet

klemmen, en dat er niet onderdelen zodanig zijn

gebroken of beschadigd dat de werking van het

gereedschap nadelig wordt beïnvloed. Laat het

gereedschap voor gebruik repareren als het

beschadigd is. Veel ongelukken worden veroorzaakt door

slecht onderhouden elektrisch gereedschap. f. Houd zaag- en snijgereedschap scherp en schoon.

Goed onderhouden zaaggereedschap met scherpe

snijvlakken loopt minder snel vast en is gemakkelijker

onder controle te houden.

g. Gebruik elektrisch gereedschap, accessoires, zaagjes

en boortjes, enz., volgens deze aanwijzingen. Let

daarbij op de arbeidsomstandigheden en de uit te

voeren werkzaamheden. Gebruik van het elektrisch

gereedschap voor werkzaamheden die anders zijn dan

bedoeld, kan leiden tot een gevaarlijke situatie.

Page 24

NEDERLANDS

(Vertaling van de originele instructies)

h. Houd de handgrepen droog, schoon en vrij van olie en

vet. Gladde handgrepen en greepoppervlakken maken het moeilijk het gereedschap veilig te hanteren en onder controle te houden in onverwachte situaties.

5. Service a. Laat het gereedschap alleen repareren door

gekwaliceerd en vakkundig personeel en alleen met originele vervangingsonderdelen. De veiligheid van het

gereedschap blijft dan gewaarborgd.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheidswaar-

schuwingen voor klop- en beitelboormachines

u Draag gehoorbescherming wanneer u met de

hamerboor werkt. Blootstelling aan lawaai kan gehoorverlies veroorzaken.

u Gebruik de hulphandgrepen die bij het gereedschap

worden geleverd. Verlies van controle kan leiden tot

persoonlijk letsel.

u Z het gereedschap goed schrap voor u het gebruikt.

Dit gereedschap produceert een hoge torsie en als u het

niet stevig vasthoudt tijdens het werken, kan verlies van controle optreden en kan persoonlijk letsel het gevolg zijn.

u Houd het elektrisch gereedschap vast aan de

geïsoleerde greepoppervlakken, wanneer u werkzaamheden uitvoert waarbij de boorbit in aanraking kan komen met verborgen bedrading of het

eigen snoer. Accessoires van elektrisch gereedschap die in contact komen met bedrading waar spanning op staat, kunnen metalen onderdelen van het gereedschap onder stroom zetten en de gebruiker een elektrische schok geven.

Veiligheidsinstructies wanneer u lange boren

gebruikt

u Werk nooit op een hogere snelheid dan de maximale

nominale snelheid van het boorbit. Bij hogere

snelheden zal de boor misschien doorbuigen als deze

vrij kan draaien zonder contact met het werkstuk, wat persoonlijk letsel tot gevolg heeft.

u Begin altijd met boren op lage snelheid en met de tip

van de boor in contact met het werkstuk. Bij hogere

snelheden zal de boor misschien doorbuigen als deze

vrij kan draaien zonder contact met het werkstuk, wat persoonlijk letsel tot gevolg heeft.

u Oefen alleen druk uit in een rechte lijn met het bit en

hoeven niet al te veel druk uit. Bits kunnen doorbuigen waardoor de bit kan breken of de gebruiker de controle

kan verliezen, wat persoonlijk letsel tot gevolg heeft.

u Gebruik nooit een beitel-accessoire in de boorstand.

Het accessoire zal vastlopen in het materiaal en de

boormachine zal ronddraaien.

u Z het werkstuk met klemmen of op een andere

praktische manier vast op een stabiele ondergrond.

Wanneer u het werkstuk vasthoudt met de hand of het

tegen uw lichaam gedrukt houdt, is het instabiel en kunt u

de controle verliezen.

u Controleer, voordat u in de wanden, vloeren of plafonds

gaat boren, of er zich ergens bedrading of leidingen

bevinden.

u Raak de tip van een boor niet aan vlak na het boren,

omdat deze heet kan zijn.

u Het bedoeld gebruik wordt beschreven in deze

instructiehandleiding. Het gebruik van andere

accessoires of hulpstukken dan wel de uitvoering van

andere handelingen met dit gereedschap dan in deze

gebruikershandleiding worden aanbevolen, kan tot

persoonlijk letsel en/of materiële schade leiden.

u Gebruik een gezichtsmasker of een stofmasker wanneer

u maar werkzaamheden verricht die stof of rondvliegende

deeltjes kunnen produceren.

Veiligheid van anderen

u Dit apparaat is niet bedoeld voor gebruik door personen

(inclusief kinderen) met verminderde fysieke, zintuiglijke

of psychische vermogens, of een gebrek aan ervaring

of kennis, tenzij zij onder toezicht staan van of instructie

krijgen over het gebruik van het apparaat door iemand die

verantwoordelijk is voor hun veiligheid.

u Houd toezicht op kinderen zodat zij niet met het apparaat

kunnen spelen.

Overige risico's.

Er kunnen zich bij het gebruik van dit gereedschap nog meer risico's voordoen, die mogelijk niet in de bijgesloten

veiligheidswaarschuwingen worden beschreven. Deze risico's kunnen zich voordoen door onoordeelkundig gebruik, langdurig gebruik, enz. Zelfs wanneer de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden gebruikt,

kunnen bepaalde risico's niet worden uitgesloten. Dit zijn

onder meer:

u Verwondingen veroorzaakt door aanraking van draaiende/

bewegende onderdelen.

u Verwondingen die worden veroorzaakt bij het wisselen

van onderdelen, zaagbladen of accessoires.

u Verwondingen die worden veroorzaakt door langdurig

gebruik van het gereedschap. Wanneer u langere

periodes met gereedschap werkt, kunt u het beste

regelmatig een pauze nemen.

u Gehoorbeschadiging.

Page 25

(Vertaling van de originele instructies)

NEDERLANDS

u Gevaren voor de gezondheid die worden veroorzaakt door

het inademen van stof wanneer u met uw gereedschap

werkt (bijvoorbeeld:- werken met hout, vooral eikenhout,

beukenhout en MDF).

Trillingen

De aangegeven waarden voor trillingsemissie in de technische

gegevens en de conformiteitsverklaring, zijn gemeten conform

een standaardtestmethode die door EN 62841 wordt verstrekt. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingsemissie

kan ook worden gebruikt bij een voorlopige bepaling van

blootstelling.

Waarschuwing! De waarde voor trillingsemissie tijdens het werkelijke gebruik van het elektrisch gereedschap kan verschillen van de aangegeven waarde afhankelijk van

de manieren waarop het gereedschap wordt gebruikt. Het trillingsniveau kan toenemen tot boven het aangegeven niveau.

Bij beoordeling van de blootstelling aan trillingen met het doel vast te stellen welke veiligheidsmaatregelen 2002/44/EG vereist ter bescherming van personen die tijdens hun werk regelmatig elektrisch gereedschap gebruiken, moet bij een

inschatting van de blootstelling aan trillingen rekening worden

gehouden met de werkelijke gebruiksomstandigheden en de manier waarop het gereedschap wordt gebruikt. Daarbij

moet ook rekening worden gehouden met alle onderdelen

van de bedrijfscyclus, zoals wanneer het gereedschap wordt

uitgeschakeld en wanneer het gereedschap stationair loopt en

ook de aanlooptijd.

Etiketten op het gereedschap

Naast de datumcode is het gereedschap voorzien van de volgende symbolen:

Waarschuwing! De gebruiker moet de instructiehandleiding lezen zodat het risico van letsel wordt beperkt.

Draag gehoorbeschermers bij het werken met

slagboormachines. Blootstelling aan lawaai kan gehoorverlies veroorzaken

Elektrische veiligheid

Dit gereedschap is dubbel geïsoleerd, daarom is een aardeaansluiting niet vereist. Controleer

altijd dat de stroomvoorziening overeenkomt met de voltage op het typeplaatje.

uAls het netsnoer is beschadigd, moet het worden

vervangen door de fabrikant of een geautoriseerd

BLACK+DECKER-servicecentrum zodat gevaarlijke

situaties worden voorkomen.

Functies

1. Variabele-snelheidsschakelaar

2. Knop voor vergrendeling in de Aan-stand

3. Schakelaar voor vooruit/achteruit

4. Selectieschakelaar voor boorstand

5. Spankop

6. Zijhandgreep

7. Dieptemeter (niet meegeleverd)

Montage

Waarschuwing! Controleer, voor montage, dat het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken.

De zijhandgreep en de dieptemeter bevestigen (afb. A, B)

uDraai de knop (6c) naar rechts tot u de zijhandgreep (6)

op de voorzijde van het gereedschap kunt schuiven, zoals

wordt getoond.

uDraaide zijhandgreep in de gewenste positie en let er

daarbij op dat de nokken (6a) vast komen te zitten in

vertanding (6b).

uSteek de dieptemeter (7) (niet meegeleverd) in het

montagegat (7a).

uStel de boordiepte in op de hierna beschreven wijze. uZet de zijhandgreep vast door de knop (6c) naar rechts te

draaien.

NB: U kunt de zijhandgreep plaatsen zoals wordt getoond in afbeelding B, afhankelijk van uw persoonlijke voorkeur.

Een boorbit plaatsen (g. C)

uOpen de spankop door het voorste gedeelte met uw ene

hand te draaien terwijl u het achterste gedeelte vasthoudt

met uw andere hand.

uPlaats de bitschacht in de spankop en zet de spankop

stevig vast.

Gebruik

Waarschuwing! Laat het gereedschap op z'n eigen snelheid werken. Overbelast het gereedschap niet. Waarschuwing! Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.

De draairichting selecteren (afb. D)

Gebruik voor boren en het vastdraaien van schroeven de voorwaartse draairichting (rechtsom). Voor het losdraaien van

schroeven of het verwijderen van een vastgelopen boorbit,

gebruikt u de achterwaartse draairichting (rechtsom).

uDruk, als u vooruit draaien wilt selecteren, de schakelaar

voor vooruit/achteruit (3) naar links.

uDruk, als u achteruit draaien wilt selecteren, de knop voor

vooruit/achteruit naar rechts.

Page 26

NEDERLANDS

(Vertaling van de originele instructies)

Waarschuwing! Verander de draairichting nooit terwijl de

motor loopt.

De boordiepte instellen (afb. E)

uDraai de zijhandgreep (6) los door de knop (6a) naar links

te draaien.

uStel de dieptemeter (7) (niet meegeleverd) in de gewenste

positie af. De maximale boordiepte is gelijk aan afstand tussen de tip van de boorbit en de voorzijde van de

dieptemeter.

uZet de zijhandgreep vast door de knop (6c) naar rechts te

draaien.

De boorstand selecteren (afb. F)

uZet voor gebruik als hamerboor in metselwerk of beton, de

selectieknop (4) in de positie the q.

uZet voor boren in staal, hout of kunststof of voor gebruik

als schroevendraaier de selectieschakelaar (4) voor de

bedrijfsstand in de stand r.

In- en uitschakelen

uSchakel het gereedschap in door op de schakelaar (1)

voor variabele snelheid te drukken. De snelheid van het gereedschap hangt af van hoe ver u de schakelaar indrukt. Een algemene regel is, gebruik lage snelheden voor een boorbit met een grote diameter en hoge snelheden voor een boorbit met een kleinere diameter.

uActiveer de stand voor de ononderbroken werking door de

knop (2) voor vergrendeling in de Aan-stand in te drukken en de schakelaar voor variabele snelheid los te laten. De

knop voor vergrendeling in de Aan-stand werkt alleen bij volledige snelheid, voorwaartse rotatie. Bij achterwaartse

rotatie is de knop voor vergrendeling in de Aan-stand niet beschikbaar.

uU schakelt het gereedschap uit door de schakelaar

voor de variabele snelheid los te laten. Druk in de stand voor ononderbroken werking weer op de schakelaar voor variabele snelheid en laat de knop los als u het gereedschap wilt uitschakelen. Houd het gereedschap

altijd vast zoals in afbeelding K wordt getoond.

Accessoires

De prestaties van het gereedschap zijn afhankelijk van de

gebruikte accessoires. Accessoires van BLACK+DECKER

zijn ontworpen om aan hoge kwaliteitsnormen te voldoen en

de prestaties van uw gereedschap te verhogen. Door deze accessoires te gebruiken kunt u uw gereedschap nog beter laten presteren.

Onderhoud

Uw BLACK+DECKER-apparaat/-gereedschap (met netsnoer/ snoerloos) is ontworpen om gedurende lange tijd te

functioneren met een minimum aan onderhoud.

Het continu naar tevredenheid functioneren hangt af van de

juiste zorg voor het gereedschap en regelmatig schoonmaken. Waarschuwing! Doe altijd het volgende voordat u

onderhoudswerkzaamheden

aan gereedschap (met snoer/snoerloos) uitvoert:

uSchakel het gereedschap/apparaat uit en trek de stekker

uit het stopcontact.

u Of schakel het gereedschap/apparaat als het een

afzonderlijke accu heeft, uit en neem de accu uit.

uOf laat de accu volledig ontladen, als de accu is

ingebouwd en schakel het gereedschap uit.

uTrek de stekker van de lader uit het stopcontact voor u de

lader schoonmaakt. Behalve regelmatige reiniging vraagt

de lader geen onderhoud.

uReinig regelmatig de ventilatieopeningen van het

gereedschap/apparaat/lader met een zachte borstel of

droge doek.

uReinig de behuizing van de motor regelmatig met

een vochtige doek. Gebruik niet een schurend

schoonmaakmiddel of een schoonmaakmiddel op basis

van een oplosmiddel.

uOpen regelmatig de spankop, tik erop en verwijder zo

eventueel stof uit het binnenste (indien van toepassing).

Netstekker vervangen (alleen VK en Ierland)

Als er een nieuwe netstekker moet worden gemonteerd:

uGooi de oude stekker op verantwoorde wijze weg. uSluit de bruine draad aan op de spanningvoerende pool in

de nieuwe stekker.

uSluit de blauwe draad op de niet-spanningvoerende pool.

Waarschuwing! Er moet geen verbinding tot stand worden gebracht met de aardeaansluiting. Volg de montage-

instructies die bij stekkers van goede kwaliteit worden

geleverd. Aanbevolen zekering: 5 A.

Het milieu beschermen

Gescheiden afvalinzameling. Producten en accu's

waarop dit symbool is aangebracht, mogen niet bij het

normale huishoudafval worden weggegooid.

Producten en accu's bevatten materialen die kunnen worden teruggewonnen of gerecycled en dat doet de vraag naar grondstoffen afnemen. Recycle elektrische producten en accu's volgens de ter plaatse geldende bepalingen. Nadere informatie is beschikbaar op www.2helpU.com

Technische gegevens

BEH200

Ingangsspanning V

Opgenomen vermogen

Snelheid onbelast min

W 500

-1

230

0 ~ 2900

Page 27

NEDERLANDS

(Vertaling van de originele instructies)

Max. boorcapaciteit

Beton mm

Staal mm

Hout mm

Gewicht kg

Geluidsdrukniveau, volgens EN 62841:

Geluidsdruk (LpA) 88 dB(A), meetonzekerheid (K) 5 dB(A)

Geluidsvermogen (LWA) 99 dB(A), meetonzekerheid (K) 5 dB(A)

Totale trillingswaarden (som triaxvector) volgens EN 62841:

Met slagboor in beton boren (a

In metaal boren (ah,D)

)

17,7

m/s2, meetonzekerheid (K)

h,ID

2,7

m/s2, meetonzekerheid (K)

1,69 met zijhandgreep

1,5

m/s

EG Conformiteitsverklaring

RICHTLIJN VOOR MACHINES

BEH200 Slagboormachine

Black & Decker verklaart dat de producten die worden

beschreven onder "technische gegevens", voldoen aan:

EN62841-1:2015, EN62841-2-1:2018.

Deze producten voldoen ook aan Richtlijn 2006/42/EC,

2014/30/EU en 2011/65/EU. Neem voor meer informatie

contact op met Black & Decker op het volgende adres of

raadpleeg de achterzijde van de handleiding.

Ondergetekende is verantwoordelijk voor de samenstelling

van het technische bestand en legt deze verklaring af namens

Black & Decker.

(Traducción de las instrucciones

ESPAÑOL

originales)

Voor een garantie-aanspraak moet uw aanspraak in

overeenstemming zijn met de Voorwaarden en Condities van Black & Decker en moet u een bewijs van aankoop

overleggen aan de verkoper of aan een geautoriseerde

reparatiemonteur. Voorwaarden en condities van de 2-jarige

garantie van Black & Decker en het adres van de vestiging

van het geautoriseerde reparatiecentrum bij u in de buurt, kunt

u vinden op internet op www.2helpU.com, of door contact op te nemen met het Black & Decker-kantoor ter plaatse, op het adres dat in deze handleiding wordt vermeld. Bezoek onze website www.blackanddecker.co.uk om uw nieuwe Black & Decker product te registreren en het laatste nieuws te vinden over nieuwe producten en speciale aanbiedingen.

(Traducción de las instrucciones

ESPAÑOL

originales)

Uso previsto

El taladro percutor BLACK+DECKER BEH200 ha sido diseñado para taladrar madera, metal, plásticos y mampostería, así como para atornillar. Esta herramienta ha sido concebida únicamente para uso doméstico.

Instrucciones de seguridad

Advertencias de seguridad para herramientas

eléctricas en general

¡Advertencia! Lea todas las advertencias de

seguridad,

instrucciones, ilustraciones y especicaciones incluidas con esta herramienta eléctrica.

En caso de no atenerse a las siguientes advertencias e instrucciones de seguridad, podría producirse una descarga eléctrica, incendio o lesión grave.

Ed Higgins

Director – Consumer Power Tools

Black & Decker Europe, 270 Bath Road, Slough,

Berkshire, SL1 4DX

Verenigd Koninkrijk

7-11-2019

Garantie

Black & Decker heeft vertrouwen in zijn producten en biedt

consumenten een garantie van 24 maanden vanaf de aankoopdatum. Deze garantie vormt een aanvulling op uw

wettelijke rechten en beperken deze niet. De garantie is geldig

op het grondgebied van de Lidstaten van de Europese Unie

en de Europese Vrijhandelszone.

Guarde todas las advertencias e instrucciones para

futuras consultas. El término “herramienta eléctrica” empleado en las advertencias a continuación hace referencia a la herramienta eléctrica con alimentación de red (con cable) o alimentada por batería (sin cable).

1. Seguridad del área de trabajo a. Mantenga limpia y bien iluminada el área de trabajo.

Las áreas en desorden u oscuras pueden provocar

accidentes.

b. No utilice herramientas eléctricas en entornos con

peligro de explosión, como aquellos en los que haya

líquidos, gases o polvos inamables. Las herramientas

eléctricas originan chispas que pueden inamar el polvo o

los gases.

Page 28

ESPAÑOL

(Traducción de las instrucciones originales)

c. Mantenga alejados del área de trabajo a los niños y a

otras personas cuando emplee la herramienta

eléctrica. Las distracciones pueden causar la pérdida del control de la herramienta.

2. Seguridad eléctrica

a. El enchufe de la herramienta eléctrica debe

corresponder a la toma de corriente. No modique nunca el enchufe de ninguna forma. No utilice ningún enchufe adaptador con las herramientas eléctricas conectadas a tierra (puestas a masa). Los enchufes no

modicados y las tomas de corriente compatibles reducen

el riesgo de descarga eléctrica.

b. Evite que su cuerpo toque partes conectadas o

puestas a tierra tales como tuberías, radiadores,

cocinas y refrigeradores. Existe un mayor riesgo de descarga eléctrica si su propio cuerpo está conectado a tierra.

c. No exponga las herramientas eléctricas a la lluvia y a

la humedad. La entrada de agua en una herramienta

eléctrica aumenta el riesgo de descarga eléctrica.

d. Cuide el cable de alimentación. No use nunca el cable

para transportar, tirar de la herramienta eléctrica o desenchufarla. Mantenga el cable alejado del calor, aceite, bordes alados y piezas en movimiento. Los

cables dañados o enredados aumentan el riesgo de descarga eléctrica.

e. Al trabajar con la herramienta eléctrica en la

intemperie utilice solamente cables de prolongación homologados para su uso en exteriores. La utilización

de un cable adecuado para el uso en exteriores reduce el riesgo de descarga eléctrica.

f. Si la utilización de una herramienta eléctrica en un

lugar húmedo es inevitable, utilice una fuente protegida con un dispositivo diferencial residual (DDR). El uso de un DDR reduce el riesgo de descarga

eléctrica.

3. Seguridad personal

a. Esté atento a lo que hace y emplee la herramienta

eléctrica con prudencia. No maneje una herramienta eléctrica cuando esté cansado o bajo los efectos de drogas, medicamentos o alcohol. Un momento de falta

de atención cuando se manejan las herramientas

eléctricas puede ocasionar lesiones personales graves.

b. Utilice un equipo de protección personal. Utilice

siempre protección ocular. El uso de equipo de

protección, como mascarillas antipolvo, calzado antideslizante, casco o protección auditiva para las condiciones apropiadas reduce la posibilidad de sufrir lesiones corporales.

c. Impida que la herramienta se ponga en marcha

involuntariamente.

Asegúrese de que el interruptor se encuentre en la

posición de apagado antes de conectar la herramienta

a la fuente de alimentación o a la batería, o de coger o

transportar la herramienta. Transportar herramientas

eléctricas con el dedo puesto en el interruptor o

herramientas eléctricas activadoras que tengan el

interruptor encendido puede provocar accidentes.

d. Retire las herramientas de ajuste o llaves jas antes

de encender la herramienta eléctrica. Dejar una llave

inglesa u otra llave puesta en una pieza en movimiento de

la herramienta eléctrica puede ocasionar lesiones

personales.

e. Sea precavido. Mantenga un equilibrio adecuado y la

estabilidad constantemente. Esto permite un mejor

control de la herramienta eléctrica en situaciones

inesperadas.

f. Lleve puesta una vestimenta de trabajo adecuada. No

se ponga ropa suelta o joyas. Mantenga el cabello, la

ropa y los guantes alejados de las piezas en

movimiento. La ropa suelta, las joyas y el pelo largo

pueden quedar atrapados en las piezas en movimiento.

g. Siempre que sea posible utilizar unos equipos de

aspiración o captación de polvo, asegúrese de que

estén montados y de se utilicen correctamente. El uso

de equipo de recogida de polvo puede reducir los riesgos

relacionados con el polvo.

h. Evite que la familiaridad adquirida con el uso

frecuente de las herramientas le haga conarse

demasiado e ignorar las normas de seguridad de las

herramientas. Una utilización descuidada puede provocar

lesiones graves en cuestión de segundos.

4. Uso y cuidado de herramientas eléctricas a. No sobrecargue la herramienta eléctrica. Use la

herramienta eléctrica correcta para su trabajo. La

herramienta eléctrica correcta funcionará mejor y con

mayor seguridad si se utiliza de acuerdo con sus

características técnicas.

b. No utilice la herramienta eléctrica si no se puede

encender y apagar con el interruptor. Toda herramienta

eléctrica que no pueda controlarse con el interruptor es

peligrosa y debe ser reparada.

c. Desconecte el enchufe de la herramienta eléctrica de

la fuente de alimentación y/o la batería antes de

realizar cualquier ajuste, cambiar accesorios o

guardar la herramienta. Dichas medidas de seguridad

preventivas reducen el riesgo de poner en marcha

accidentalmente la herramienta eléctrica.

d. Guarde las herramientas eléctricas fuera del alcance

de los niños y no permita que la utilicen las personas

no familiarizadas con su uso o con estas

instrucciones. Las herramientas eléctricas son

peligrosas en manos de personas no capacitadas.

Page 29

(Traducción de las instrucciones originales)

ESPAÑOL

e. Realice el mantenimiento de sus herramientas

eléctricas y accesorios. Compruebe que las piezas móviles no estén desalineadas ni atascadas, que no haya piezas rotas y cualquier otra condición que pudiera afectar al funcionamiento de la herramienta eléctrica. Si la herramienta eléctrica está dañada, llévela para que sea reparada antes de utilizarla. Se

ocasionan muchos accidentes por el mal mantenimiento de las herramientas eléctricas.

f. Mantenga las herramientas de corte limpias y aladas.

Hay menos probabilidad de que las herramientas de

cortar con bordes alados se bloqueen, y son más fáciles

de controlar.

g. Utilice la herramienta eléctrica, los accesorios, los

útiles de la herramienta, etc. de acuerdo con estas

instrucciones, y tenga en cuenta las condiciones de

trabajo y la tarea que va a realizar. El uso de la herramienta eléctrica para operaciones que no sean las previstas puede ocasionar una situación peligrosa.

h. Mantenga las empuñaduras y supercies de agarre

secas, limpias y libres de aceite y grasa. Las empuñaduras resbaladizas y las supercies engrasadas impiden aferrar y controlar la herramienta en situaciones imprevistas.

5. Reparaciones

a. Haga reparar esta herramienta eléctrica solo por

personal técnico autorizado que emplee exclusivamente piezas de repuesto originales. Así se

asegurará que se mantenga la seguridad de la herramienta eléctrica.

Advertencias de seguridad adicionales para herramientas eléctricas

¡Advertencia! Advertencias de seguridad adicio-

nales para martillos giratorios y de cincelado

u Lleve protección acústica al realizar operaciones de

perforación de impacto. La exposición al ruido puede provocar pérdida de audición.

u Utilice las empuñaduras auxiliares suministradas con

la herramienta. La pérdida de control puede provocar lesiones personales.

u Apuntale la herramienta correctamente antes

de usarla. Esta herramienta produce un alto par de salida y, si no se apuntala correctamente, durante el funcionamiento se puede perder el control y causar lesiones personales.

u Sujete la herramienta eléctrica por la supercie de

agarre aislada cuando realice una operación en la que

el accesorio de corte pueda entrar en contacto con cableado oculto o con su propio cable.

El contacto de los accesorios de corte con un cable

cargado, puede cargar las partes metálicas expuestas de

la herramienta eléctrica y producir una descarga eléctrica

al operador.

Indicaciones de seguridad para el uso de brocas largas

u Nunca utilice una velocidad superior a la velocidad

nominal máxima de la broca. A velocidades más altas,

la broca podría doblarse si se la deja girar libremente

sin entrar en contacto con la pieza de trabajo, y podría

ocasionar lesiones personales.

u Empiece a taladrar siempre a baja velocidad y

poniendo la punta de la broca en contacto con la

pieza de trabajo. A velocidades más altas, la broca

podría doblarse si se la deja girar libremente sin entrar

en contacto con la pieza de trabajo, y podría ocasionar

lesiones personales.

u Aplique una presión no demasiado excesiva y solo

en línea directa con la broca. Las puntas pueden

doblarse causando rotura o pérdida de control y lesiones

personales.

u No utilice nunca un accesorio de cincelado cuando

use el modo rotativo. El accesorio se bloquearía en el

material y giraría la broca.

u Utilice jaciones o cualquier otro método para jar y

apoyar la pieza de trabajo en una plataforma estable.

Si sostiene la pieza de trabajo con las manos o con su

cuerpo, esta estará inestable y podrá hacer que usted

pierda el control.

u Antes de perforar paredes, suelos o techos, compruebe la

ubicación de los cables y las tuberías.

u No toque la punta de la broca inmediatamente después

de taladrar, ya que puede estar caliente.

u En este manual de instrucciones se describe el uso

previsto. La utilización de accesorios o dispositivos

auxiliares o la realización de operaciones distintas a las

recomendadas en este manual de instrucciones para

esta herramienta pueden suponer un riesgo de lesiones

corporales y/o de daños materiales.

u Utilice una mascarilla protectora siempre que el trabajo

pueda producir polvo o que salten partículas.

Seguridad de otras personas

u Este aparato no está destinado para su uso por parte de

personas (incluyendo los niños) con capacidades físicas,

sensoriales o mentales reducidas, o que carezcan de la

experiencia o el conocimiento necesario, a menos que

estén supervisadas o reciban las instrucciones relativas

al uso del aparato por una persona encargada de su

seguridad.

u Los niños deben estar siempre vigilados para asegurarse

de que no juegan con el aparato.

Page 30

ESPAÑOL

(Traducción de las instrucciones originales)

Riesgos residuales.

El uso de esta herramienta puede producir riesgos residuales adicionales no incluidos en las advertencias de seguridad

adjuntas. Estos riesgos se pueden generar por un uso

incorrecto, demasiado prolongado, etc. El cumplimiento de las normas de seguridad correspondientes y el uso de dispositivos de seguridad no evitan ciertos riesgos residuales. Dichos riesgos incluyen:

u Lesiones producidas por el contacto con piezas móviles o

giratorias.

u Lesiones causadas al cambiar piezas, hojas o accesorios. u Lesiones causadas por el uso prolongado de una

herramienta. Si utiliza una herramienta durante períodos de tiempo demasiado prolongados, asegúrese de realizar pausas con frecuencia.

u Deterioro auditivo. u Riesgos para la salud causados por la respiración del

polvo generado por el uso de la herramienta (por ejemplo, al trabajar con madera, especialmente roble, haya, tablero semiduro de bras).

Vibración

Los valores de emisión de vibraciones declarados en el apartado de características técnicas y en la declaración de conformidad se han calculado según un método de prueba estándar proporcionado por la norma EN 62841 y podrán utilizarse para comparar una herramienta con otra. El valor de

emisión de vibraciones especicado también puede utilizarse

en una evaluación preliminar de la exposición. ¡Advertencia! El valor de emisión de vibraciones durante el funcionamiento real de la herramienta eléctrica puede diferir del valor declarado en función de cómo se utilice dicha herramienta. El nivel de las vibraciones puede aumentar por encima del nivel declarado.

Al evaluar la exposición a las vibraciones con el n de

determinar las medidas de seguridad que exige la directiva

2002/44/CE para proteger a las personas que utilizan

periódicamente herramientas eléctricas en el entorno laboral, deberá tenerse en cuenta una estimación de la exposición a las vibraciones, las condiciones de uso reales y el modo de empleo de la herramienta, así como los pasos del ciclo

operativo como, por ejemplo, el número de veces que la

herramienta se apaga, el tiempo que está parada y el tiempo de activación.

Etiquetas en la herramienta

Junto con el código de la fecha, en la herramienta aparecen los siguientes pictogramas:

¡Advertencia! Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.

Lleve protectores para los oídos cuando trabaje

con taladros percutores. La exposición a los ruidos puede causar pérdida auditiva.

Seguridad eléctrica

Esta herramienta lleva un doble aislamiento; por lo tanto, no requiere una toma de tierra. Compruebe siempre que el voltaje suministrado corresponda al indicado en la placa de características.

uSi el cable de alimentación se daña, deberá ser sustituido

por el fabricante o un centro de servicio técnico autorizado

de BLACK+DECKER para evitar riesgos.

Características

1. Interruptor de velocidad variable

2. Botón de funcionamiento continuo

3. Interruptor de avance/retroceso

4. Selector de modo de perforación

5. Mandril

6. Empuñadura lateral

7. Calibre de profundidad (no suministrado)

Montaje

¡Advertencia! Antes de proceder al montaje, compruebe que

la herramienta está apagada y desenchufada.

Colocación de la empuñadura lateral y del calibre de profundidad (Fig. A, B)

uGire el mango (6c) hacia la izquierda hasta que pueda

deslizar la empuñadura lateral (6) hacia la parte frontal de

la herramienta como se muestra.

uGire la empuñadura lateral hacia la posición deseada y

compruebe que las muescas (6a) encajen en los salientes

de la herramienta (6b).

uInserte el calibre de profundidad (7) (no incluido) en el

oricio de montaje (7a).

uAjuste la profundidad del taladro tal y como se describe

más abajo.

uApriete la empuñadura lateral girando el mango (6c) en

sentido horario. Nota: la empuñadura lateral puede colocarse como se

muestra en la gura B, dependiendo de las preferencias

personales.

Colocación de una broca (Fig. C)

uGire la parte frontal para abrir el portabrocas con una

mano mientras sujeta la parte posterior con la otra.

uInserte el eje de la broca o punta de destornillador en el

portabrocas y apriételo rmemente.

Uso

¡Advertencia! Deje que la herramienta funcione a su ritmo.

Page 31

(Traducción de las instrucciones originales)

ESPAÑOL

No la sobrecargue. ¡Advertencia! Antes de perforar paredes, suelos o techos, compruebe la ubicación de los cables y tuberías.

Selección del sentido de la rotación (Fig. D)

Para perforar y apretar tornillos, utilice la rotación hacia

delante (en el sentido de las agujas del reloj). Para aojar

tornillos o extraer una broca atascada, utilice la rotación hacia

atrás (en el sentido contrario a las agujas del reloj).

uPara seleccionar la rotación hacia delante, pulse el botón

de avance/retroceso (3) hacia la posición izquierda.

uPara seleccionar la rotación hacia atrás, pulse el botón de

avance/retroceso hacia la derecha.

¡Advertencia! No cambie nunca la dirección de la rotación mientras el motor está en marcha.

Ajuste de la profundidad de perforación (Fig. E)

uGire el mango (6a) hacia la izquierda para aojar la

empuñadura lateral (6).

uCongure el calibre de profundidad (7) (no suministrado)

en la posición deseada. La profundidad de perforación máxima es igual a la distancia entre la punta de la broca y el extremo frontal del calibre de profundidad.

uApriete la empuñadura lateral girando el mango (6c) en

sentido horario.

Selección del modo de taladro (Fig. F)

uPara efectuar taladrados de impacto en mampostería y

hormigón, ajuste el selector de modo de taladro (4) en la

pos ición q.

uPara taladrar en acero, madera y plástico, o para

atornillar, congure el selector de modo de funcionamiento

(4) a la posición r.

Encendido y apagado

uPara encender la herramienta, pulse el interruptor de

velocidad variable (1). La velocidad de la herramienta

depende de lo lejos que presione el interruptor. Como

norma general, utilice niveles de velocidad reducidos con las brocas de gran diámetro, y velocidades superiores con las brocas de diámetro más pequeño.

uPulse el botón de bloqueo (2) para un funcionamiento

continuo y suelte el interruptor de velocidad variable. El botón de bloqueo funciona a plena velocidad solo en modo de avance. En modo de retroceso, el botón de bloqueo no está disponible.

uPara apagar la herramienta, suelte el interruptor de

velocidad variable. Para apagar la herramienta mientras esté activado el funcionamiento continuo, vuelva a pulsar

el interruptor de velocidad variable y suéltelo. Sujete siempre la herramienta como se muestra en la gura E.

Accesorios

El funcionamiento de la herramienta dependerá del accesorio que se utilice. Los accesorios de BLACK+DECKER se han fabricado siguiendo estándares de alta calidad y se han

diseñado para mejorar el funcionamiento de la herramienta.

Con estos accesorios, sacará el máximo provecho a su herramienta.

Mantenimiento

Su aparato o herramienta con o sin cable de BLACK+DECKER ha sido diseñado para funcionar durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio y continuo depende del buen cuidado de la herramienta y de una limpieza frecuente. ¡Advertencia! Antes de realizar el mantenimiento de las herramienta con cable o sin cable:

uApague y desenchufe el aparato/herramienta. uO apague y extraiga la batería del aparato/herramienta en

caso de que tenga batería independiente.

uO deje que la batería se agote por completo si es integral,

y después apague el aparato.

uDesenchufe el cargador antes de limpiarlo. El cargador

no requiere ningún mantenimiento especial excepto la

limpieza periódica.

uLimpie periódicamente las ranuras de ventilación de la

herramienta/aparato/cargador con un cepillo suave o un

paño seco.

uLimpie periódicamente la carcasa del motor con un paño

húmedo. No utilice limpiadores abrasivos o a base de

disolventes.

uAbra regularmente el portabrocas y golpéelo suavemente

para eliminar los restos de polvo que haya en su interior

(si se encuentra colocado).

Sustitución del enchufe de red (solo para Reino Unido e Irlanda)

Si debe colocar un nuevo enchufe de red:

uTire el enchufe viejo según las normas de seguridad. uConecte el cable marrón al terminal conductor del nuevo

enchufe.

uConecte el cable azul al terminal neutro.

¡Advertencia! No deberá realizar ninguna conexión al terminal de tierra. Siga las instrucciones de colocación suministradas con los enchufes de buena calidad. Fusible recomendado: 5 A.

Protección del medioambiente

Recogida selectiva. Los productos y las baterías marcadas con este símbolo no se deben eliminar con los residuos domésticos normales.

Los productos y las baterías que contienen materiales que se puedan recuperar o reciclar reducen la demanda de materias primas.

Page 32

ESPAÑOL

(Traducción de las instrucciones originales)

Recicle los productos eléctricos y las baterías de conformidad con la normativa local. Puede obtener más información en www.2helpU.com

Datos técnicos

BEH200

Voltaje de entrada V

Potencia de entrada A 500

Velocidad en vacío mín.

Capacidad máxima de perforación

Hormigón mm

Acero mm

Madera mm

Peso kg

Nivel de presión acústica de acuerdo con la norma EN 62841:

Presión acústica (LpA) de 88 dB(A), incertidumbre (K) de 5 dB(A)

Potencia acústica (LWA) de 99 dB(A), incertidumbre (K) de 5 dB(A)

Valores totales de vibración (suma vectorial triaxial) de acuerdo con la norma EN

Perforación de impacto en hormigón (a

Perforación en metal (ah,D) de

-1

62841:

) de

h,ID

2,7

m/s2, incertidumbre (K) de

1,69 con la empuñadura lateral

17,7

m/s2, incertidumbre (K) de

1,5

m/s

230

0 ~ 2900

1,5

Declaración de conformidad CE

DIRECTIVA DE MÁQUINAS

(Tradução das instruções

PORTUGUÊS

originais)

Garantía

Black & Decker confía en la calidad de sus productos y ofrece a los consumidores una garantía de 24 meses a partir de la fecha de compra. Esta garantía es adicional a sus derechos legales y no los menoscaba en modo alguno. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea. Para reclamar la garantía, la reclamación se debe presentar de conformidad con las condiciones de Black & Decker.

Tendrá que adjuntar un justicante de compra al vendedor o

al agente técnico autorizado. Puede consultar las condiciones de la garantía de 2 años de Black & Decker y la ubicación de su agente técnico autorizado más cercano en el sitio web

www.2helpU.com o poniéndose en contacto con su ocina

local de Black & Decker en la dirección que se indica en este manual. Visite nuestro sitio web www.blackanddecker.co.uk para registrar su nuevo producto Black & Decker y recibir noticias sobre nuevos productos y ofertas especiales.

(Tradução das instruções

PORTUGUÊS

originais)

Utilização pretendida

O seu berbequim de percussão BLACK+DECKER BEH200 foi concebido para perfurar madeira, metal, plástico, pedra e também como aparafusadora. Esta ferramenta destina-se apenas para utilização doméstica.

Instruções de segurança

Taladro percutor BEH200

Black & Decker declara que los productos descritos en “Datos

técnicos” cumplen las siguientes normas: EN62841-1:2015,

EN62841-2-1:2018.

Estos productos también cumplen las directivas 2006/42/CE,

2014/30/UE y 2011/65/UE. Para más información, póngase en

contacto con Black & Decker a través de la siguiente dirección

o consulte la contracubierta del manual.

El abajo rmante es responsable de la elaboración del archivo

técnico y realiza esta declaración en nombre de Black &

Decker.

Ed Higgins

Director – Herramientas eléctricas de consumo

Black & Decker Europa, 270 Bath Road, Slough,

Berkshire, SL1 4DX

Reino Unido

07/11/2019

Avisos de segurança gerais para ferramentas

eléctricas

Atenção! Leia todos os avisos de segurança, instruções, ilustrações e especicações fornecidas com esta ferramenta eléctrica. O não

cumprimento dos seguintes avisos e instruções

pode resultar em choque eléctrico, incêndio e/ou

ferimentos graves.

Guarde todos os avisos e instruções para futura

referência. A expressão “ferramenta eléctrica” utilizada a seguir refere-se a ferramentas eléctricas com ligação à

corrente eléctrica (com o) ou com bateria (sem os).

1. Segurança na área de trabalho a. Mantenha a área de trabalho limpa e bem iluminada.

As áreas desorganizadas ou escuras são propensas a

acidentes.

b. Não trabalhe com ferramentas eléctricas em áreas

com risco de explosão, nas quais se encontrem

líquidos, gases ou poeiras inamáveis.

Page 33

(Tradução das instruções originais)

PORTUGUÊS

As ferramentas eléctricas criam faíscas que podem

inamar estas poeiras ou vapores.

c. Mantenha as crianças e outras pessoas afastadas

durante a utilização da ferramenta eléctrica. As

distracções podem levar à perda do controlo da ferramenta.

2. Segurança eléctrica a. As chas da ferramenta eléctrica devem encaixar na

tomada. Nunca modique a cha de forma alguma. Não utilize chas adaptadoras com ferramentas

eléctricas ligadas à terra. As chas não modicadas e

as tomadas compatíveis reduzem o risco de choque eléctrico.

b. Evite que o corpo entre em contacto com superfícies

ligadas à terra, como tubos, radiadores, fogões e frigorícos. Se o seu corpo estiver “ligado” à terra, o

risco de choque eléctrico é maior.

c. As ferramentas eléctricas não podem ser expostas a

chuva nem humidade. A entrada de água numa

ferramenta eléctrica aumenta o risco de choque eléctrico.

d. Manuseie o cabo com cuidado. Nunca o utilize para

transportar, puxar ou desligar a ferramenta eléctrica. Mantenha o cabo afastado de fontes de calor, substâncias oleosas, arestas aadas ou peças móveis. Os cabos danicados ou emaranhados

aumentam o risco de choque eléctrico.

e. Quando trabalhar com uma ferramenta eléctrica ao ar

livre, utilize uma extensão adequada para esse m. A

utilização de um cabo adequado para uso ao ar livre reduz o risco de choque eléctrico.

f. Se for inevitável trabalhar com uma ferramenta

eléctrica num local húmido, utilize um dispositivo de corrente residual (DCR). A utilização de um DCR reduz o

risco de choque eléctrico.

3. Segurança pessoal a. Esteja atento, preste atenção ao que está a fazer e

seja prudente quando trabalhar com a ferramenta eléctrica. Não utilize uma ferramenta eléctrica quando estiver cansado ou sob o efeito de drogas, álcool ou medicamentos. Um momento de distracção durante a

utilização de ferramentas eléctricas pode resultar em ferimentos graves.

b. Utilize equipamento de protecção individual. Use

sempre protecção ocular. O equipamento de protecção,

como, por exemplo, uma máscara contra o pó, sapatos de segurança antiderrapantes, um capacete de segurança ou uma protecção auditiva, usado nas condições apropriadas, reduz o risco de ferimentos.

c. Evite arranques involuntários.

Certique-se de que o gatilho está desligado antes de

ligar a ferramenta à corrente eléctrica e/ou as baterias,

e antes de levantar ou transportar a ferramenta. Se

mantiver o dedo sobre o gatilho quando transportar

ferramentas eléctricas ou se as ligar à fonte de

alimentação com o gatilho ligado, isso pode dar origem a

acidentes.

d. Retire eventuais chaves de ajuste ou chaves de

fendas antes de ligar a ferramenta eléctrica. Uma

chave de fenda ou de ajuste xada numa peça rotativa da

ferramenta eléctrica pode causar ferimentos.

e. Não tente chegar a pontos fora do alcance. Mantenha

sempre os pés bem apoiados e um equilíbrio

apropriado. Desta forma, será mais fácil controlar a

ferramenta eléctrica em situações inesperadas.

f. Use vestuário adequado. Não use roupa larga ou

jóias. Mantenha o cabelo, a roupa e as luvas

afastados das peças móveis. As roupas largas, as jóias

ou o cabelo comprido podem car presos nestas peças.

g. Se for prevista a montagem de dispositivos de

extracção e recolha de poeiras, assegure-se de que

estão ligados e que são utilizados de forma correcta.

A utilização de dispositivos de extracção de partículas

pode reduzir os riscos relacionados com as mesmas.

h. Não permita que o facto de estar familiarizado com a

utilização frequente das ferramentas o torne

complacente e ignore os princípios de segurança da

ferramenta. Uma acção irreectida pode causar

ferimentos graves numa fracção de segundos.

4. Utilização e manutenção da ferramenta eléctrica a. Não sobrecarregue a ferramenta eléctrica. Utilize a

ferramenta eléctrica correta para o seu trabalho. A

ferramenta eléctrica adequada irá efectuar o trabalho de

um modo mais eciente e seguro se for utilizada de

acordo com a capacidade para a qual foi concebida.

b. Não utilize a ferramenta eléctrica se não conseguir

ligar ou desligar o gatilho. Qualquer ferramenta eléctrica

que não possa ser controlada através do gatilho é

perigosa e tem de ser reparada.

c. Desligue a cha da tomada e/ou a bateria da

ferramenta eléctrica antes de proceder a ajustes,

trocar acessórios ou guardar ferramentas eléctricas.

Estas medidas de segurança preventivas reduzem o risco

de ligar a ferramenta eléctrica acidentalmente.

d. Mantenha as ferramentas eléctricas que não

estiverem a ser utilizadas fora do alcance das

crianças. Não permita que a ferramenta eléctrica seja

utilizada por pessoas não familiarizadas com a

mesma ou que não tenham lido estas instruções. As

ferramentas eléctricas são perigosas nas mãos de

pessoas que não possuam as qualicações necessárias

para as manusear.

Page 34

PORTUGUÊS

(Tradução das instruções originais)

e. Proceda à manutenção das ferramentas eléctricas.

Verique se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas ou qualquer outra situação que possa afectar o funcionamento das ferramentas eléctricas. Se a ferramenta eléctrica estiver danicada, esta não deve ser utilizada até que seja reparada. Muitos acidentes têm como principal

causa ferramentas eléctricas com uma manutenção

insuciente.

f. Mantenha as ferramentas de corte aadas e limpas. As

ferramentas de corte sujeitas a uma manutenção adequada, com arestas de corte aadas, bloqueiam com

menos frequência e controlam-se com maior facilidade.

g. Utilize a ferramenta eléctrica, os acessórios e as

peças de ferramenta, etc., de acordo com estas instruções, considerando as condições de trabalho e

a tarefa a ser executada. A utilização da ferramenta

eléctrica para ns diferentes dos previstos pode resultar

em situações perigosas.

h. Mantenha os punhos e as superfícies de preensão

secos, limpos e sem qualquer óleo ou gordura. Se o punho estiver escorregadio e as superfícies de preensão tiverem gordura, isso não permite um manuseamento e controlo seguros da ferramenta em situações inesperadas.

5. Assistência

a. A ferramenta eléctrica deve ser reparada por pessoal

qualicado e só devem ser colocadas peças

sobresselentes idênticas. Desta forma, é garantida a segurança da ferramenta eléctrica.

Avisos de segurança adicionais para ferramentas

eléctricas

Atenção! Avisos de segurança adicionais para berbequins rotativos e de cinzelagem

u Use protecção auricular durante a perfuração por

impacto. A exposição ao ruído pode causar perda auditiva.

u Utilize os punhos auxiliares fornecidos com a

ferramenta. A perda de controlo pode causar lesões pessoais.

u Fixe bem a ferramenta antes de utilizá-la. Esta

ferramenta produz um binário de saída elevado. Se não

xar bem a ferramenta durante a operação, pode ocorrer

perda de controlo e causar ferimentos.

u Segure a ferramenta eléctrica pelas superfícies de

preensão isoladas quando executar uma operação em que o acessório de corte possa entrar em contacto com cablagem escondida ou o próprio cabo.

O acessório de corte que entre em contacto com um o

com tensão eléctrica pode fazer com que as peças de

metal expostas da ferramenta conduzam electricidade e

electrocutem o utilizador.

Instruções de segurança quando utilizar brocas compridas

u Nunca utilize a ferramenta a uma velocidade mais

elevada do que a velocidade nominal máxima da

broca. A velocidades mais elevada, a broca pode car

dobrada se rodar livremente sem tocar na peça, podendo

causar ferimentos.

u Inicie sempre a perfuração a uma velocidade reduzida

e com a ponta da broca em contacto com a peça. A

velocidades mais elevada, a broca pode car dobrada

se rodar livremente sem tocar na peça, podendo causar

ferimentos.

u Aplique pressão apenas em linha directa com a broca

e não aplique pressão excessiva. As brocas podem

car dobradas e causar rotura ou perda de controlo, bem

como ferimentos.

u Nunca utilize um acessório de cinzel no modo

rotativo. O acessório irá bloquear o material e fazer rodar

a broca.

u Utilize grampos ou outro sistema prático para apoiar

e xar a peça numa plataforma estável. Segurar a peça

com a mão ou contra o corpo pode causar instabilidade e

perda de controlo.

u Antes de perfurar paredes, tectos ou chãos, verique a

localização de cablagem e tubos.

u Evite tocar na ponta da broca logo após a perfuração,

porque pode estar quente.

u A utilização pretendida está descrita neste manual de

instruções. A utilização de qualquer acessório ou a

realização de qualquer operação com esta ferramenta

que não esteja incluída neste manual de instruções poder

representar um risco de ferimentos e/ou danos materiais.

u Utilize uma máscara de rosto ou de protecção contra

poeiras sempre que a utilização possa produzir poeiras ou

partículas em suspensão.

Segurança de terceiros

u Este equipamento não foi concebido para ser utilizado

por pessoas (incluindo crianças) com capacidades

físicas, sensoriais ou mentais reduzidas ou com falta

de experiência e conhecimentos, a menos que sejam

acompanhadas ou tenham recebido formação ou

instruções sobre a utilização deste equipamento por uma

pessoa responsável pela segurança.

u As crianças devem ser vigiadas para garantir que não

brincam com o equipamento.

Page 35

(Tradução das instruções originais)

PORTUGUÊS

Riscos residuais.

Podem surgir riscos residuais adicionais durante a utilização da ferramenta, que podem não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc. Mesmo com o cumprimento dos regulamentos de segurança relevantes e a implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Estes incluem:

u Ferimentos causados pelo contacto com peças em

rotação/movimento.

u Ferimentos causados pela substituição de peças, lâminas

ou acessórios.

u Ferimentos causados pela utilização prolongada de

uma ferramenta. Se utilizar uma ferramenta durante

períodos prolongados, certique-se de que faz pausas

regularmente.

u Danos auditivos. u Problemas de saúde causados pela inalação de poeiras

resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF).

Vibração

Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medidos de acordo com o método de teste padrão fornecido pela EN 62841 e podem ser utilizados para comparar ferramentas. O valor de emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição. Atenção! O valor da emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor declarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado. Quando avaliar a exposição da vibração para determinar

as medidas de segurança exigidas pela Directiva 2002/44/

CE para proteger pessoas que utilizem regularmente

ferramentas eléctricas na sua actividade prossional, deve

ser considerada uma estimativa de exposição de vibração, as condições reais de utilização e o modo de utilização da ferramenta, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inatividade e espera da ferramenta, além do tempo de funcionamento.

Etiquetas colocadas na ferramenta

A ferramenta apresenta os seguintes pictogramas de aviso

juntamente com o código de data:

Atenção! Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções.

Utilize protecção auditiva com berbequins de percussão. A exposição ao ruído pode causar perda auditiva

Segurança eléctrica

Esta ferramenta tem isolamento duplo. Por esse

motivo, não precisa de ligação à terra. Verique

sempre se a tensão da tomada de electricidade corresponde à tensão indicada na placa com os requisitos de alimentação da ferramenta.

uSe o cabo de alimentação estiver danicado, terá de

ser substituído pelo fabricante ou por um Centro de

Assistência autorizado da BLACK+DECKER para evitar

situações de perigo.

Componentes

1. Botão de velocidade variável

2. Botão de bloqueio

3. Interruptor para a frente/para trás

4. Selector de modo de perfuração

5. Mandril

6. Pega lateral

7. Limitador de profundidade (não fornecido)

Montagem

Atenção! Antes da montagem, certique-se de que a

ferramenta está desligada e que não está ligada à corrente eléctrica.

Ajustar o punho lateral e o limitador de profundidade (Fig. A, B)

uRode o botão (6c) para a esquerda até conseguir fazer

deslizar o punho lateral (6) para a frente da ferramenta, tal

como mostrado.

uRode o punho lateral para a posição pretendida,

garantindo que as ranhuras (6a) encaixam na roda (6b).

uIntroduza o limitador de profundidade (7) (não fornecido)

no furo para xação (7a).

uAjuste a profundidade de perfuração, conforme descrito

abaixo.

uAperte o punho lateral, rodando o botão (6c) para a

direita. Nota: o punho lateral pode ser posicionado como indicado na Figura B, dependendo da preferência pessoal.

Colocar uma broca (Fig. C)

uAbra o mandril rodando a parte da frente com uma mão

enquanto segura na parte de trás com a outra.

uColoque o veio de brocas no mandril e aperte o mandril

com rmeza.

Utilização

Atenção! Não altere o ritmo de funcionamento da ferramenta.

Page 36

PORTUGUÊS

(Tradução das instruções originais)

Não sobrecarregue. Atenção! Antes de perfurar as paredes, tectos ou chãos,

verique a localização de cablagem e tubos.

Selecção do sentido de rotação (Fig. D)

Para perfuração e para apertar parafusos, utilize a rotação para a frente (no sentido dos ponteiros do relógio). Para soltar parafusos ou remover uma broca encravada, utilize a rotação para trás (no sentido oposto aos ponteiros do relógio).

uPara seleccionar a rotação para a frente, pressione

o botão para a frente/para trás (3) para a posição da

esquerda.

uPara seleccionar a rotação para trás, pressione o botão

para a frente/para trás para a direita.

Atenção! Nunca mude a direcção de rotação enquanto o motor estiver a funcionar.

Ajustar a profundidade de perfuração (Fig. E)

uAfrouxe o punho lateral (6), rodando o botão (6a) para a

esquerda.

uRegule o limitador de profundidade (7) (não fornecido)

para a posição pretendida. A profundidade de perfuração máxima é igual à distância entre a ponta da broca e a parte da frente do limitador de profundidade.

uAperte o punho lateral, rodando o botão (6c) para a

direita.

Seleccionar o modo de perfuração (Fig. F)

uPara perfuração de impacto em alvenaria e betão,

coloque o selector de modo de perfuração (4) na posição

uPara perfurar aço, madeira e plástico, ou para apertar

parafusos, coloque o selector do modo de funcionamento (4) na posição r.

Ligar e desligar

uPara ligar a ferramenta, prima o interruptor de velocidade

variável (1). A velocidade da ferramenta depende da intensidade da pressão no botão. Regra geral, utilize velocidades baixas para brocas de diâmetros superiores e velocidades altas para brocas de diâmetros inferiores.

uPara uma operação contínua, prima o botão de bloqueio

(2) e solte o interruptor de velocidade variável. O botão de bloqueio só funciona a velocidade total no modo de avanço. No modo de recuo, o botão de bloqueio não está disponível.

uPara desligar a ferramenta, liberte o interruptor de

velocidade variável. Para desligar a ferramenta quando estiver a executar uma operação contínua, prima o interruptor de velocidade variável mais uma vez e solte-o. Segure sempre na ferramenta conforme indicado na Figura E.

Acessórios

O desempenho da ferramenta depende dos acessórios utilizados. Os acessórios BLACK+DECKER são concebidos segundo normas de elevada qualidade e desenvolvidos de modo a melhorar o desempenho da sua ferramenta. Utilizando estes acessórios, tirará o melhor partido da sua ferramenta.

Manutenção

O seu equipamento/ferramenta com/sem os

BLACK+DECKER foi concebido para funcionar durante muito tempo, com um mínimo de manutenção. Uma utilização continuamente satisfatória depende de uma manutenção apropriada da ferramenta e de uma limpeza regular. Atenção! Antes de proceder a qualquer acção de

manutenção em ferramentas eléctricas com o/ sem os:

uDesligue o equipamento/ferramenta e retire a respectiva

cha da tomada.

uPode também desligar e retirar a bateria do equipamento/

ferramenta caso o equipamento/ferramenta tenha uma

bateria individual.

uPode também deixar a bateria descarregar

completamente se estiver incorporada e, em seguida,

desligue-a.

uDesligue o carregador antes de o limpar. O carregador

não necessita de manutenção para além da limpeza

regular.

uLimpe regularmente as ranhuras de ventilação do

equipamento/ferramenta/carregador com uma escova

macia ou um pano seco.

uLimpe regularmente o compartimento do motor com um

pano húmido. Não utilize produtos de limpeza abrasivos

ou à base de dissolventes.

uAbra o mandril regularmente e bata no mesmo para

remover qualquer vestígio de pó do seu interior (quando

colocado).

Substituição da cha de alimentação (apenas Reino Unido e Irlanda)

Se for necessário instalar uma nova cha de alimentação:

uElimine com segurança a cha antiga. uLigue o cabo castanho ao terminal activo da nova cha. uLigue o cabo azul ao terminal neutro.

Atenção! Não deve ser efectuada qualquer ligação ao terminal de terra. Siga as instruções de instalação fornecidas

com chas de boa qualidade. Fusível recomendado: 5 A.

Protecção do ambiente

Faça uma recolha de lixo selectiva. Os produtos e as baterias assinalados com este símbolo não devem ser

eliminados juntamente com o lixo doméstico normal.

Page 37

PORTUGUÊS

(Tradução das instruções originais)

Os produtos e as baterias contêm materiais que podem ser recuperados ou reciclados, reduzindo assim a necessidade de matérias-primas. Recicle os produtos eléctricos e as baterias de acordo com as disposições locais. Estão disponíveis mais informações em www.2helpU.com

Dados técnicos

BEH200

Tensão de entrada V

Alimentação A 500

Velocidade sem carga mín.

Capacidade máx. de perfuração

Betão mm

Aço mm

Madeira mm

Peso kg

Nível de pressão acústica de acordo com a norma EN 62841:

Pressão acústica (LpA) 88 dB(A), variabilidade (K) 5 dB(A)

Potência acústica (LWA) 99 dB(A), variabilidade (K) 5 dB(A)

Valores totais de vibração (soma de vectores triax) de acordo com EN 62841:

Perfuração de betão com percussão (a

Perfurar em metal (ah,D)

-1

h,ID

2,7

m/s2, variabilidade (K)

)

17,7

m/s2, variabilidade (K)

1,69 com punho lateral

1,5

230

0 ~ 2900

1,5

m/s

Declaração de conformidade CE

DIRECTIVA “MÁQUINAS”

(Översättning av originalanvisn-

SVENSKA

ingarna)

Garantia

A Black & Decker cona na qualidade dos seus produtos

e oferece aos clientes uma garantia de 24 meses a partir da data de compra. Esta garantia é um complemento dos

seus direitos estabelecidos por lei, não os prejudicando de

forma alguma. A garantia é válida nos Estados-membros da União Europeia e nos países-membros da Zona Europeia de Comércio Livre. Para accionar a garantia, esta deve estar em conformidade com os termos e condições da Black & Decker e terá de apresentar comprovativos de compra ao vendedor ou a um técnico de reparação autorizado. Os termos e condições da garantia de 2 anos da Black & Decker e a localização do técnico de reparação autorizado mais próximo podem ser obtidos na Internet em www.2helpU.com ou contactando

uma lial da Black & Decker local, cuja morada está indicada

neste manual. Visite o nosso Website www.blackanddecker.co.uk para registar o novo produto Black & Decker e receber actualizações sobre novos produtos e ofertas especiais.

(Översättning av originalanvisn-

SVENSKA

ingarna)

Avsedd användning

Din BLACK+DECKER BEH200 slagborrmaskin är avsedd för borrning i trä, metall, plast och murverk, samt för skruvdragning. Detta verktyg är endast avsett för konsumentbruk.

Säkerhetsinstruktioner

BEH200 Berbequim de percussão

A Black & Decker declara que os produtos descritos nos

“dados técnicos” estão em conformidade com: EN62841-

1:2015, EN62841-2-1:2018.

Estes produtos estão também em conformidade com as

directivas 2006/42/CE, 2014/30/UE e 2011/65/UE. Para obter

mais informações, contacte a Black & Decker através da

morada indicada em seguida ou consulte o verso do manual.

O abaixo-assinado é responsável pela compilação do cheiro

técnico e faz esta declaração em nome da Black & Decker.

Ed Higgins

Director – Ferramentas eléctricas para bricolage

Black & Decker Europe, 270 Bath Road, Slough,

Berkshire, SL1 4DX

Reino Unido

07/11/2019

Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs igenom alla säkerhetsvarningar, instruktioner, illustrationer och specikationer som levereras med detta elverktyg.

Fel som uppstår till följd av att varningarna och instruktionerna som listas nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kropps-

skador.

Spara alla säkerhetsföreskrifter och anvisningar för framtida bruk. Begreppet "Elverktyg" i alla varningar som

listas nedan avser nätdrivna elverktyg (med nätsladd) och batteridrivna elverktyg (sladdlösa).

1. Säkerhet på arbetsplatsen a. Se till att arbetsområdet är rent och väl belyst.

Belamrade och mörka områden inbjuder till olyckor.

b. Använd inte elverktyget i explosionsfarlig omgivning,

t.ex. i närheten av brännbara vätskor, gaser eller

damm.

Page 38

SVENSKA

(Översättning av originalanvisningarna)

Elverktyg skapar gnistor som kan antända damm eller

ångor.

c. Håll barn och åskådare på avstånd vid arbete med

elverktyget. Distraktioner kan göra att du förlorar

kontrollen.

2. Elsäkerhet a. Elverktygets stickkontakt måste passa i eluttaget.

Modiera aldrig kontakten på något sätt. Använd inga adapterkontakter tillsammans med jordade elverktyg.

Icke modierade kontakter och passande uttag minskar

risken för elektrisk stöt.

b. Undvik kroppskontakt med jordade ytor, t.ex. rör,

värmeelement, spisar och kylskåp. Det nns en ökad

risk för elektrisk stöt om din kropp är jordansluten eller jordad.

c. Utsätt inte elverktyget för regn eller våta omgivningar.

Vatten som kommer in i ett elverktyg ökar risken för elektrisk stöt.

d. Misshandla inte nätsladden. Använd aldrig sladden för

att bära, dra eller koppla bort elverktyget från uttaget. Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar

risken för elektrisk stöt.

e. Använd en förlängningssladd som lämpar sig för

utomhusbruk när du arbetar med elverktyg utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elektriska stötar.

f. Om du måste använda ett elverktyg på en fuktig plats,

bör du använda en strömförsörjning med jordfelsbrytare. Användning av en jordfelsbrytare minskar

risken för elektrisk stöt.

3. Personlig säkerhet a. Var uppmärksam, se på vad du gör och använd sunt

omdöme när du använder elverktyget. Använd inte ett elverktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet

när du arbetar med elektriska verktyg kan leda till allvarliga personskador.

b. Använd personlig skyddsutrustning. Använd alltid

skyddsglasögon. Skyddsutrustning såsom

dammlterskydd, halksäkra säkerhetsskor, skyddshjälm

eller hörselskydd som används för lämpliga förhållanden minskar personskador.

c. Förhindra oavsiktlig start. Kontrollera att strömbrytaren

står i avstängt läge innan du ansluter verktyget till elnätet eller sätter i batteriet, samt innan du tar upp eller bär verktyget. Att bära elektriska verktyg med ngret

på strömbrytaren eller att koppla strömmen till elektriska verktyg när strömbrytaren är på leder till olyckor.

d. Ta bort alla inställningsverktyg och skruvnycklar

innan du startar elverktyget.

Ett verktyg eller en nyckel som har lämnats kvar på en

roterande del av det elektriska verktyget kan orsaka

kroppsskador.

e. Sträck dig inte för mycket. Ha ordentligt fotfäste och

balans hela tiden. Detta möjliggör bättre kontroll av

elverktyget i oväntade situationer.

f. Bär lämpliga kläder. Bär inte lösa kläder eller

smycken. Håll hår, beklädnad och handskar borta från

delar i rörelse. Lösa kläder, smycken eller långt hår kan

fastna i rörliga delar.

g. Om enheten har dammutsugnings- och

uppsamlingsutrustning, se till att den är ansluten och

används på korrekt sätt. Användning av

dammuppsamling kan minska dammrelaterade risker.

h. Låt inte förtrogenheten som uppstått genom

regelbunden användning av verktyg låta dig bli

självsäker och ignorera verktygets säkerhetsprinciper.

En oförsiktig handling kan orsaka allvarliga skador under

bråkdelen av en sekund.

4. Användning och skötsel av elverktyg a. Överbelasta inte elverktyget. Använd rätt elverktyg för

ditt arbete. Det korrekta elverktyget gör arbetet bättre och

säkrare vid den hastighet för vilket det konstruerades.

b. Använd inte elverktyget om det inte kan startas och

stängas av med strömbrytaren. Ett elverktyg som inte

kan kontrolleras med strömbrytaren är farligt och måste

repareras.

c. Dra stickproppen ur vägguttaget och/eller ta ut

batteriet ur elverktyget innan inställningar görs,

tillbehörs byts ut eller elverktyget ställs undan.

Sådana förebyggande säkerhetsåtgärder minskar risken

att oavsiktligt starta elverktyget.

d. Förvara elverktyg utom räckhåll för barn och låt inte

personer som är ovana vid elverktyget eller som inte

läst denna bruksanvisning använda det. Elverktyg är

farliga i händerna på ovana användare.

e. Underhålla elverktyg och tillbehör. Kontrollera att

rörliga komponenter fungerar felfritt och inte kärvar,

att komponenter inte gått sönder eller skadats och

inget annat föreligger som kan påverka elverktygets

funktion. Om det är skadat, se till att elverktyget blir

reparerat före användning. Många olyckor orsakas av

dåligt underhållna elektriska verktyg. f. Håll skärande verktyg vassa och rena. Korrekt

underhållna kapverktyg med vassa skär är mindre troliga

att de fastnar och är lättare att kontrollera.

g. Använd elverktyg, tillbehör, bits m.m. enligt dessa

anvisningar, samtidigt som arbetsförhållandena och

det arbete som ska utföras beaktas. Användning av

elverktyget för andra uppgifter än vad som avsetts kan

resultera i farliga situationer.

Page 39

(Översättning av originalanvisningarna)

SVENSKA

h. Håll handtagen och greppytorna torra, rena och fria

från olja och fett. Hala handtag och greppytor förhindrar säker hantering och kontroll av verktyget i oväntade situationer.

5. Service a. Låt en kvalicerad reparatör som bara använder

identiska reservdelar utföra service på elverktyget.

Detta säkerställer att elverktygets säkerhet bibehålles.

Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsanvisningar för

slagborrmaskiner med mejselfunktion

u Använd hörselskydd vid slagborrning. Att utsättas för

buller kan leda till hörselskador.

u Använd de extrahandtag som medföljer verktyget.

Tappad kontroll kan orsaka personskador.

u Spänn verktyget ordentligt före användning. Detta

verktyg avger ett högt utgångsmoment och om inte verktyget stängs ordentligt under drift kan förlust av kontroll uppstå vilket kan leda till personskador.

u Håll verktyget i de isolerade greppytorna vid arbete

där sågtillbehöret riskerar att komma i kontakt med dolda elledningar eller med sin egen nätsladd.

Kaptillbehör som kommer i kontakt med en strömförande ledning kan göra att exponerade metalldelar hos elverktyget blir strömförande och kan ge användaren en elektrisk stöt.

Säkerhetsinstruktioner när du använder långa borr

u Kör aldrig med högre hastighet än borrkronans

maximala hastighet. Vid högre hastigheter kommer

biten troligen att böjas om den får rotera fritt utan att

komma i kontakt med arbetsstycket, vilket kan resultera i personskada.

u Börja alltid borra med låg hastighet och med

bitspetsen i kontakt med arbetsstycket. Vid högre

hastigheter kommer biten troligen att böjas om den får

rotera fritt utan att komma i kontakt med arbetsstycket, vilket kan resultera i personskada.

u Applicera tryck endast i direkt linje med bitsen

och applicera inte för högt tryck. Bits kan böjas och

orsaka brott eller förlust av kontroll, vilket kan leda till personskada.

u Använd aldrig ett mejseltillbehör i roterande läge.

Tillbehöret kläms fast i materialet och borrmaskinen vrids.

u Använd klämmor eller något annat praktiskt sätt att

stödja arbetsstycket mot ett stabilt underlag. Att hålla arbetsstycket för hand eller mot kroppen är instabilt och kan göra att du förlorar kontrollen.

u Innan du borrar i väggar, golv eller tak ska du kontrollera

var rör eller elledningar nns.

u Undvik att vidröra spetsen på borret precis efter borrning,

eftersom det kan bli väldigt varmt.

u Avsedd användning beskrivs i denna bruksanvisning. Om

andra tillbehör eller tillsatser används, eller om någon

annan åtgärd än de som rekommenderas i den här

bruksanvisningen utförs med verktyget, kan personer och/

eller egendom ta skada.

u Använd ansikts- eller munskydd när damm eller ygande

partiklar kan uppstå.

Säkerhet för andra

u Denna apparat är inte avsedd att användas av personer

(inklusive barn) med reducerad fysisk, sensorisk eller

mental förmåga eller med begränsad erfarenhet eller

kunskap såvida inte de är under uppsikt eller fått

instruktioner om användning av apparaten av en person

som är ansvarig för deras säkerhet.

u Barn ska hållas under uppsikt så att de inte leker med

verktyget.

Övriga risker.

Ytterligare risker som inte nns med i de bifogade

säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc.

Även om alla relevanta säkerhetsanvisningar följs och

säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar:

u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av en långvarig användning av

ett verktyg. Se till att regelbundet ta vilopauser när du

använder ett verktyg under en längre period.

u Hörselnedsättning. u Hälsorisker orsakade av inandning av damm när

redskapet används (exempel: arbete med trä, särskilt ek,

bok och MDF.)

Vibrationer

De vibrationsvärden som anges i avsnitten Tekniska data och deklarationen om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 62841

och kan användas för jämförelse med andra verktyg. Det

angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen. Varning! Vibrationsvärdet under faktisk användning av

elverktyget kan skilja sig från det uppgivna värdet beroende

på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån.

Page 40

SVENSKA

(Översättning av originalanvisningarna)

Vid uppskattningar av exponering för vibrationer i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga

enligt 2002/44/EG för att skydda personer som regelbundet

använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.

Etiketter på verktyget

Följande varningssymboler nns på verktyget, tillsammans

med datumkoden:

Varning! Läs bruksanvisningen före användning för att minska risken för personskador.

Bär hörselskydd när du använder slagborrar. Att utsättas för buller kan leda till hörselskador

Elsäkerhet

Eftersom verktyget är dubbelisolerat behövs ingen jordledare. Kontrollera alltid så att spänningen på nätet motsvarar den spänning som

nns angiven på märkplåten.

uOm nätsladden är skadad så måste den bytas ut av

tillverkaren eller ett auktoriserat BLACK+DECKER servicecenter för att undvika risker.

Funktioner

1. Variabel hastighetskontroll

2. Lås på knapp

3. Framåt-/bakåtströmbrytare

4. Borrlägesväljare

5. Chuck

6. Sidohandtag

7. Djupmätare (levereras inte)

Montera en borrbits (bild C)

uÖppna chucken genom att vrida den främre delen med

ena handen medan du håller den bakre delen med andra

handen.

uSätt borret i chucken och dra åt ordentligt.

Användning

Varning! Låt verktyget arbeta i sin egen takt. Överbelasta inte. Varning! Innan du borrar i väggar, golv eller tak ska du

kontrollera var rör eller elledningar nns.

Välja rotationsriktning (g. D)

När du borrar och drar åt skruvar använder du framåtgående (medurs) rotation. När du lossar skruvar eller avlägsnar en borrbit som har fastnat använder du bakåtgående (moturs) rörelse.

uDu väljer framåtgående rörelse genom att trycka framåt-/

bakåtknappen (3) till det vänstra läget.

uDu väljer bakåtgående rörelse genom att trycka framåt-/

bakåtknappen till det högra läget. Varning! Ändra aldrig rörelsens riktning medan motorn är igång.

Ange borrdjup (bild E)

uLossa på sidohandtaget (6) genom att vrida vredet (6a)

moturs.

uStäll in djupmätaren (7) (medföljer inte) i önskat läge. Det

maximala borrdjupet är lika med avståndet mellan borrens

spets och djupmätarens främre ände.

uDra åt sidohandtaget genom att vrida vredet (6c) medurs.

Välja borrningsläge (bild F)

uFör slagborrning i murverk och betong ställer du

borrlägesväljaren (4) i q-läget.

uFör borrning i stål, trä och plast ställer du

borrlägesväljaren (4) i r-läget.

Montering

Varning! Se till att verktyget är avstängt och att det inte är

anslutet innan monteringen börjar.

Montera sidohandtaget och djupstoppet (bild A, B)

uVrid vredet (6c) moturs tills du kan skjuta sidohandtaget

(6) på verktygets framsida såsom visas.

uVrid sidohandtaget till önskad position, se till att spåren

(6a) aktiveras i kedjehjulet (6b).

uSätt in djupmätaren (7) (medföljer inte) i monteringshålet

(7a).

uStäll in borrdjupet enligt anvisningarna nedan. uDra åt sidohandtaget genom att vrida vredet (6c) medurs.

Obs: sidohandtaget kan placeras som visas i bild B, beroende på personliga preferenser.

Slå på och stänga av

uSlå på verktyget genom att trycka in strömbrytaren för

variabel hastighet (1). Verktygets hastighet beror på hur

långt du trycker in strömbrytaren. En allmän regel är att

du använder låga hastigheter för borrar med stor diameter

och höga hastigheter för borrar med mindre diameter.

uTryck in låsknappen (2) och släpp strömbrytaren

för variabel hastighet om du vill ha kontinuerlig drift.

Spärrknappen fungerar endast vid full hastighet i

framåtläge. I det omvända läget är låset på knappen inte

tillgängligt.

uStäng av verktyget genom att släppa strömbrytaren för

variabel hastighet. Under kontinuerlig drift stänger du av

verktyget genom att trycka in och släppa strömbrytaren

för variabel hastighet en gång till. Håll alltid verktyget som

visas i bild E.

Page 41

(Översättning av originalanvisningarna)

SVENSKA

Tillbehör

Verktygets prestanda beror på vilka tillbehör du använder. Tillbehör från BLACK+DECKER håller hög kvalitet och är konstruerade för att fungera optimalt med verktyget. Genom

att använda dessa tillbehör får du ut mesta möjliga av

verktyget.

Underhåll

Din kabelanslutna/sladdlösa BLACK+DECKER-apparat/

verktyg är konstruerad för att fungera en lång tid med

minsta möjliga underhåll. Kontinuerlig tillfredsställande drift

är beroende av ordentlig verktygsvård och regelbunden rengöring.

Varning! Innan underhåll utförs på verktyget/

sladdlösa elverktyg:

u Stäng av apparaten/verktyget och dra ur nätkontakten. uDu kan också ta ut batteriet ur redskapet/verktyget om det

har ett separat batteri.

uOm batteriet är inbyggt låter du det laddas ur helt innan

avstängningen.

u Dra ur sladden till laddaren innan du rengör den. Laddaren

behöver inget annat underhåll än regelbunden rengöring.

uRengör regelbundet redskapets/verktygets/laddarens

luftintag med en mjuk borste eller torr trasa.

uRengör motorkåpan regelbundet med en fuktig trasa.

Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel.

u Öppna chucken (där sådan nns) med jämna mellanrum

och knacka på den för att avlägsna damm som sitter på insidan.

Byte av elkontakten (endast Storbritannien och Irland)

Om en ny elkontakt måste monteras:

u Gör dig av med den gamla kontakten på lämpligt sätt. uAnslut den bruna ledningen till den strömförande

anslutningen i den nya kontakten.

u Anslut den blå ledningen till den icke strömförande

anslutningen.

Varning! Ingenting bör kopplas till jordanslutningen. Följ de monteringsanvisningar som följer med kontakter av god

kvalitet. Rekommenderad säkring: 5 A.

Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återanvändas eller återvinnas för att minska behovet av råmaterial. Återvinn elektriska produkter och batterier enligt lokala föreskrifter.

Ytterligare information nns på www.2helpU.com

Tekniska data

BEH200

Inspänning V

Ineffekt V 500

Varvtal obelastad min

Maximal borrkapacitet

Betong mm

Stål mm

Trä mm

Vikt kg

Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 62841:

Slagborrning i betong (a

-1

Ljudtrycksnivå enligt EN 62841:

Ljudtryck (LpA) 88 dB(A), osäkerhet (K) 5 dB(A)

Ljudtryck (LWA) 99 dB(A), osäkerhet (K) 5 dB(A)

)

17,7

m/s2, osäkerhet (K)

Metallborrning (ah,D)

h,ID

2,7

m/s2, osäkerhet (K)

1,69 med sidohandtag

1,5

m/s

230

0 - 2900

m/s

EG-försäkran om överensstämmelse

MASKINDIREKTIVET

BEH200 Slagborrmaskin

Black & Decker rsäkrar att dessa produkter, beskrivna under

"tekniska data" uppfyller: EN62841-1:2015, EN62841-2-

1:2018.

Dessa produkter överensstämmer även med direktivene

2006/42/EG, 2014/30/EU and 2011/65/EU. Mer information får

du genom att kontakta Black & Decker på följande adress eller

titta i slutet av bruksanvisningen.

Undertecknad är ansvarig för sammanställningen av tekniska

data och gör denna försäkran på uppdrag av

Black & Decker.

Ed Higgins

VD - Motordrivna konsumentverktyg

Black & Decker Europe, 270 Bath Road, Slough,

Berkshire, SL1 4DX

Storbritannien

2019-11-07

Page 42

SVENSKA

(Översättning av originalanvisningarna)

Garanti

Black & Decker är säker på kvaliteten hos denna produkt och

erbjuder kunder 24 månaders garanti från inköpsdatumet.

Denna garanti är ett tillägg till dina lagstadgade rättigheter och påverkar inte dessa på något sätt. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet. För yrkande under garantin måste yrkandet vara in enlighet med Black & Deckers villkor och du kommer att behöva skicka

in bevis på köpet till försäljaren eller en auktoriserad reparatör.

Villkoren för Black & Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på internet på www.2helpU.com, eller genom att kontakta ditt lokala Black & Decker-kontor på adressen som anges i denna bruksanvisning. Besök vår webbplats www.blackanddecker.co.uk för att registrera din nya Black & Decker-produkt och få

uppdateringar för nya produkter och specialerbjudanden.

NORSK

(Oversettelse av de opprinnelige

instruksjonene)

Tiltenkt bruk

Slagdrillen av typen BLACK+DECKER BEH200, er designet for boring i tre, metall, plast og mur og for bruk som skrutrekker. Dette verktøyet er bare ment som et forbrukerverktøy.

Sikkerhetsinstruksjoner

Generelle sikkerhetsadvarsler for elektroverktøy

Advarsel! Les alle sikkerhetsanvisninger, instruksjoner, illustrasjoner og spesikasjoner som følger dette elektriske verktøyet.

Hvis advarslene og anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta vare på alle advarsler og instruksjoner for fremtidig

bruk. Uttrykket "elektroverktøy" i alle advarslene nedenfor

gjelder for strømdrevne elektroverktøy (med ledning) og

batteridrevne elektroverktøy (uten ledning).

1. Sikkerhet i arbeidsområdet a. Hold arbeidsområdet rent og godt opplyst. Rotete eller

mørke områder er en invitasjon til ulykker.

b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige

omgivelser, for eksempel der det benner seg brennbare væsker, gass eller støv. Elektrisk verktøy

skaper gnister som kan antenne støv eller gasser.

c. Hold barn og andre personer unna når du bruker et

elektroverktøy. Distraksjoner kan føre til at du mister

kontrollen.

(Oversettelse av de opprinnelige

instruksjonene)

2. Elektrisk sikkerhet a. Støpselet til verktøyet må passe til stikkontakten. Aldri

modiser støpselet på noen måte. Ikke bruk

adapterstøpsler til jordede elektriske verktøy.

Umodiserte støpsler og stikkontakter som passer vil

redusere risikoen for elektrisk sjokk.

b. Unngå kroppskontakt med jordede overater som rør,

radiatorer, komfyrer og kjøleskap. Det er økt risiko for

elektrisk støt dersom kroppen din er jordet.

c. Ikke utsett elektroverktøy for regn eller fuktighet.

Dersom det kommer vann inn i et elektrisk verktøy vil det

øke risikoen for elektrisk sjokk.

d. Unngå uforsvarlig behandling av ledningen. Aldri bruk

ledningen til å bære, trekke eller dra ut støpselet til

det elektriske verktøyet. Hold ledningen borte fra

varme, olje, skarpe kanter eller bevegelige deler.

Skadede eller innviklede ledninger øker risikoen for

elektrisk sjokk.

e. Når du bruker et elektroverktøy utendørs, må du bruke

en skjøteledning som er egnet til utendørs bruk. Bruk

av en skjøteledning beregnet for utendørs bruk reduserer

risikoen for elektrisk støt.

f. Hvis du ikke kan unngå å bruke elektroverktøy på et

fuktig sted, må du bruke en strømforsyning som er

beskyttet med jordfeilbryter (RCD). Bruk av

jordfeilbryter (RCD) reduserer risikoen for elektrisk støt.

3. Personlig sikkerhet a. Vær oppmerksom, pass på hva du gjør, og vis sunn

fornuft når du arbeider med et elektroverktøy. Ikke

bruk et elektrisk verktøy dersom du er trøtt eller er

påvirket av medikamenter, narkotika eller alkohol. Ett

øyeblikks uoppmerksomhet under bruk av elektriske

verktøy kan føre til alvorlig personskade. b. Bruk personlig verneutstyr. Bruk alltid vernerbriller.

Verneutstyr slik som støvmaske, sklisikre vernesko, hjelm,

eller hørselsvern brukt under passende forhold vil

redusere personskader.

c. Forhindre utilsiktet start. Kontroller at bryteren står i

posisjon «av» før du kobler til strømkilden og/eller

batteripakken, og før du tar opp eller bærer verktøyet.

Å bære elektriske verktøy med ngeren på bryteren eller å

sette inn støpselet mens elektriske verktøy har bryteren

på øker faren for ulykker.

d. Fjern eventuelt innstillingsverktøy eller skruverktøy

før du slår på elektroverktøyet. Et skruverktøy eller en

nøkkel som fortsatt er festet til en roterende del av

elektroverktøyet, kan føre til personskade.

e. Ikke strekk deg for langt. Ha godt fotfeste og stå støtt

hele tiden. Dette fører til at du har bedre kontroll over det

elektriske verktøyet ved uventede situasjoner.

f. Bruk egnede klær. Ikke ha på deg løstsittende klær

eller smykker.

NORSK

Page 43

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Hold hår, antrekk og hansker borte fra bevegelige

deler. Løstsittende klær, smykker og langt hår kan bli fanget opp av bevegelige deler.

g. Hvis det kan monteres støvavsug- og

oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på riktig måte. Bruk av

støvoppsamlere kan redusere støvrelaterte farer.

h. Ikke la erfaring med hyppig bruk av verktøy la deg bli

likegyldig og ignorere verktøyets sikkerhetsregler. En

uforsiktig handling kan føre til alvorlig personskade på brøkdelen av et sekund.

4. Bruk og vedlikehold av elektriske verktøy a. Ikke bruk makt på elektroverktøyet. Bruk det elektriske

verktøyet som situasjonen krever. Det riktige elektriske

verktøyet vil gjøre jobben bedre og tryggere ved den

hastigheten det ble konstruert for.

b. Ikke bruk elektroverktøyet hvis du ikke kan slå det på

og av med bryteren. Ethvert elektrisk verktøy som ikke

kan kontrolleres med bryteren er farlig og må repareres.

c. Trekk støpselet ut av stikkontakten og/eller koble fra

batteripakken på elektroverktøyet før du utfører innstillinger, bytter tilbehør eller legger elektroverktøyet bort for lagring. Slike preventive

sikkerhetsforanstaltninger reduserer risikoen for å starte det elektriske verktøyet ved et uhell.

d. Elektroverktøy som ikke er i bruk, må oppbevares

utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolige med det, eller som ikke kjenner disse instruksjonene. Elektriske verktøy er

farlige i hendene på utrenede brukere.

e. Sørg for vedlikehold av elektroverktøy og tilbehør.

Undersøk om bevegelige deler er feiljustert eller blokkert, om deler er skadet, og om det er andre forhold som kan påvirke elektroverktøyets funksjon. Dersom det er skadet, få verktøyet reparert før neste

bruk. Mange ulykker forårsakes av dårlig vedlikeholdte verktøy.

f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte

skjæreverktøy med skarpe skjærekanter setter seg mindre

sannsynlig fast og er lettere å kontrollere.

g. Bruk elektroverktøy, tilbehør, bor osv. i henhold til

disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av det elektriske

verktøyet for oppgaver som er forskjellige fra de som er tiltenkt kan føre til en farlig situasjon.

h. Hold håndtakene og gripeatene tørre, rene og frie for

olje og fett. Glatte håndtak og gripeater forhindrer trygg håndtering og kontroll av verktøyet i uventede situasjoner.

5. Service a. Elektroverktøyet skal repareres av kvalisert personell

og bare med originale reservedeler. Dette vil sikre at

verktøyets sikkerhet blir ivaretatt.

Ytterligere sikkerhetsadvarsler for elektroverktøy

Advarsel! Ytterligere sikkerhetsadvarsler for

roterende slagverktøy og slagverktøy for meisling

u Bruk hørselsvern ved slagboring. Å bli utsatt for støy

kan forårsake hørselstap.

u Bruk hjelpehåndtak som følger med verktøyet. Å miste

kontroll kan forårsake personskade.

u Hold verktøyet ordentlig før bruk. Dette verktøyet

produserer et høyt kraftmoment, og hvis du ikke fester det

ordentlig, kan du miste kontroll over verktøyet og under

bruk, som kan føre til personskade.

u Hold elektroverktøyet bare i de isolerte grepene

når du utfører et arbeid hvor skjæretilbehøret kan

komme i kontakt med skjulte ledninger eller sin egen

kabel. Hvis skjæretilbehøret kommer i kontakt med en

strømførende ledning, kan frittliggende metalldeler på

verktøyet bli strømførende, og brukeren kan få elektrisk

støt.

Sikkerhetsinstruksjoner ved bruk av lange bor

u Bruk aldri ved høyere hastigheter enn maks hastighet

for boret. Ved høyere hastigheter er det en sjanse for at

boret bøyer seg hvis den roterer fritt uten kontakt med

arbeidsstykket.

u Start alltid å bore ved lav hastighet, og med enden

av boret i kontakt med arbeidsstykket. Ved høyere

hastigheter er det en sjanse for at boret bøyer seg hvis

den roterer fritt uten kontakt med arbeidsstykket.

u Påfør kun trykk i en rett linje med boret, og trykk ikke

for hardt. Boret kan bli bøyd eller ødelagt, eller det kan

føre til tap av kontroll eller personskade.

u Bruk aldri et meisleverktøy i rotasjonsmodus.

Tilbehøret vil sette seg fast i materialet og dreie drillen.

u Bruk klemmer eller en annen praktisk måte å feste og

støtte arbeidsstykket på en stabil plattform. Å holde

arbeidsstykket i hendene eller mot kroppen er ustabilt og

kan føre til at du mister kontroll.

u Før du borer i vegger, gulv eller tak, må du kontrollere

plasseringen av kabler og rør.

u Unngå å komme i berøring med spissen på et bor rett

etter boring, da den kan være varm.

u Bruksområdet er beskrevet i denne bruksanvisningen.

Hvis du bruker annet tilbehør, kobler til annet utstyr eller

bruker dette produktet til andre oppgaver enn det som

er anbefalt i denne håndboken, kan det medføre fare for

personskader og/eller skade på eiendom.

Page 44

NORSK

(Oversettelse av de opprinnelige instruksjonene)

u Bruk ansiktsmaske eller støvmaske når aktivitetene kan

føre til støv eller ygende partikler.

Andre personers sikkerhet

u Dette apparatet er ikke ment for bruk av personer

(inkludert barn) med redusert fysiske, sensoriske eller mentale evner, eller mangel på erfaring og kunnskap, med mindre de får tilsyn eller har blitt opplært i bruk av apparatet av en person ansvarlig for deres sikkerhet.

u Barn må holdes under oppsyn, sørg for at de ikke leker

med apparatet.

Andre risikoer.

Når verktøyet brukes, kan det oppstå ytterligere risikoer

som kanskje ikke er beskrevet i de medfølgende

sikkerhetsadvarslene. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv. Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og

sikkerhetstiltakene blir gjennomført, kan visse gjenværende

risikoer ikke unngås. Disse inkluderer:

u Personskader som forårsakes av berøring av en

roterende/bevegelig del.

u Personskader som oppstår ved skifte av deler, blader eller

tilbehør.

u Personskader som skyldes for lang tids bruk av verktøyet.

Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser.

u Hørselskader. u Helsefarer forårsaket av innånding av støv som utvikler

seg når du bruker verktøyet. (Eksempel: arbeid med tre, spesielt eik, bøk og MDF.)

Vibrasjon

Vibrasjonsemisjonsverdien som er angitt under tekniske

data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN 62841, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte

vibrasjonsemisjonsverdien kan også brukes til en foreløpig

vurdering av eksponering.

Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av

elektroverktøyet kan avvike fra den oppgitte verdien avhengig

av måten verktøyet blir brukt på. Vibrasjonsnivået kan øke

over nivået som er oppgitt.

Når det vurderes vibrasjonseksponering for å avgjøre hvilke sikkerhetstiltak som kreves ifølge 2002/44/EF, for å

beskytte personer som bruker elektroverktøy regelmessig til

arbeidsformål, skal det, når vibrasjonseksponeringen anslås,

tas hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på. Dette inkluderer å ta hensyn til alle deler av brukssyklusen, for eksempel når verktøyet er avslått, når det går på tomgang og når utløseren er trykket inn.

Etiketter på verktøyet

Følgende symboler vises på verktøyet sammen med datokoden:

Advarsel! Brukeren må lese håndboken for å redusere risikoen for personskade.

Bruk hørselvern når du bruker slagverktøy. Å bli utsatt for støy kan forårsake hørselstap

Elektrisk sikkerhet

Dette verktøyet er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at strømforsyningen samsvarer med spenningen på merkeskiltet.

uHvis strømledningen blir skadet, må den byttes av

produsenten eller et autorisert BLACK+DECKER-

servicesenter for å unngå fare.

Funksjoner

1. Bryter for variabel hastighet

2. Låseknapp

3. Bryter for fremover/bakover

4. Boremodusvelger

5. Chuck

6. Sidehåndtak

7. Dybdemåler (medfølger ikke)

Montering

Advarsel! Før monteringen må du passe på at verktøyet er slått av, og at støpselet er trukket ut.

Montering av sidehåndtak og dybdestopp (gur A, B)

uVri håndtaket mot klokken til du kan skyve sidehåndtaket

(6) på forsiden av verktøyet som vist.

uVri sidehåndtaket til ønsket stilling, pass på at et hakk (6a)

festes i sporet (6b).

uSett dybdemåleren (7) (ikke inkludert) inn i

monteringshullet (7a).

uStill inn boredybden som beskrevet nedenfor. uStram sidehåndtaket ved å vri knotten (6c) med klokken.

Merk: Sidehåndtaket kan posisjoneres som vist i gur B

avhengig av personlig ønske.

Sette i borebit (gur C)

uÅpne chucken ved å dreie den fremre delen med den ene

hånden mens du holder den bakre delen med den andre.

uSett bitskaftet inn i chucken, og stram chucken godt.

Bruk

Advarsel! La verktøyet arbeide i sin egen hastighet. Må ikke overbelastes.

Page 45

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Advarsel! Før du borer i vegger, gulv eller tak, kontrollerer du plasseringen av kabler og rør.

Velge rotasjonsretning (gur D)

For boring og stramming av skruer brukes rotasjon fremover (med klokken). For løsning av skruer eller fjerning av bor som sitter fast, brukes rotasjon bakover (mot klokken).

uNår du skal velge rotasjon fremover, skyver du

kontrollbryteren for fremover/bakover (3) til venstre.

uNår du skal velge rotasjon bakover, skyver du

kontrollknappen for fremover/bakover til høyre.

Advarsel! Du må aldri skifte rotasjonsretning mens motoren

går.

Stille inn boredybden (Fig. E)

uLøsne sidehåndtaket (6) ved å vri knotten (6a) mot

klokken.

uStill dybdemåleren (7) (medfølger ikke) til ønsket stilling.

Maksimal boredybde tilsvarer avstanden mellom spissen på boret og forparten av dybdemåleren.

uStram sidehåndtaket ved å vri knotten (6c) med klokken.

Velge boremodus (gur F)

uHvis du skal slagbore i mur og betong, setter du

boremodusvelgeren (4) i q-posisjon.

uFor boring i stål, tre og plast setter du

bruksmodusvelgeren (4) i r-posisjonen.

Slå på og av

uNår du skal slå verktøyet på, trykker du på bryteren for

variabel hastighet (1). Hastigheten til verktøyet avhenger av hvor langt inn du trykker bryteren. Bruk lav hastighet for bor med stor diameter og høy hastighet for bor med mindre diameter.

uHvis du ønsker å holde verktøyet i kontinuerlig drift,

trykker du inn låseknappen (2) og slipper av/på-knappen

for variable hastighet. Låseknappen fungerer kun ved maksimal hastighet i retning forover. Ved revers modus fungerer ikke låseknappen.

uNår du skal slå av verktøyet, slipper du bryteren for

variabel hastighet. Hvis du vil slå av verktøyet mens

det er i kontinuerlig drift, trykker du inn av/på-knappen

for variabel hastighet én gang til og slipper den. Hold

verktøyet som vist i gur E.

Vedlikehold

BLACK+DECKER maskinen/-verktøyet med eller uten

ledning er laget for å brukes over lang tid med et minimum av vedlikehold. For at den skal fungere tilfredsstillende over tid, er det viktig å sørge for riktig stell av verktøyet og regelmessig renhold.

Advarsel! Før du utfører vedlikehold på kabede/

ytådløse elektroverktøy:

uSlå av apparatet/verktøyet og trekk ut støpselet. uEller slå av apparatet/verktøyet og fjern batteriet fra dette

hvis apparatet/verktøyet har separat batteripakke.

uEller la batteriet gå helt tomt hvis det er innebygd, og slå

deretter av.

uTrekk ut laderen fra stikkontakten før du rengjør den.

Laderen krever ikke annet vedlikehold enn regelmessig

rengjøring.

uRengjør ventilasjonsåpningene i apparatet/verktøyet/

laderen jevnlig med en myk børste eller tørr klut.

uRengjør motorhuset regelmessig med en fuktig klut. Ikke

bruk slipende eller løsemiddelbaserte rengjøringsmidler.

uÅpne chucken regelmessig, og bank på den for å fjerne

eventuelt støv fra innsiden (hvis det er aktuelt).

Skifte støpsel (bare Storbritannia og Irland)

Dersom du trenger å sette på et nytt støpsel:

uKast det gamle støpselet på en trygg måte. uKoble den brune ledningen til den strømførende

terminalen i det nye støpselet.

uKoble den blå ledningen til den nøytrale terminalen.

Advarsel! Jordingslederen skal ikke kobles til. Følg monteringsanvisningen som medfølger støpsler av god kvalitet. Anbefalt sikring: 5 A.

Miljøvern

Separat avfallshåndtering. Produkter og batterier merket med dette symbolet skal ikke kastes i vanlig husholdningsavfall.

Produkter og batterier inneholder materialer som kan

gjenbrukes eller gjenvinnes for å redusere behovet for nye

råmaterialer. Vennligst lever elektrisk utstyr og batterier til

gjenbruk i henhold til lokale retningslinjer. Mer informasjon nner du på

www.2helpU.com

Tilbehør

Verktøyets ytelse avhenger av hva slags tilbehør som brukes. Tilbehør fra BLACK+DECKER er produsert etter høye kvalitetsstandarder og er konstruert for å bedre verktøyets ytelse. Hvis du bruker dette tilbehøret, får du mest mulig ut av verktøyet ditt.

Tekniske data

BEH200

Inngangsspenning V

Inngangseffekt W 500

Tomgangshastighet min

-1

0 ~ 2900

230

Page 46

NORSK

(Oversettelse av de opprinnelige instruksjonene)

Maks borekapasitet

Betong mm

Stål mm

Tre mm

Vekt kg

Lydtrykknivå i henhold til EN 62841:

Lydtrykk (LpA) 88 dB(A), usikkerhet (K) 5 dB(A)

Lydeffekt (LWA) 99 dB(A), usikkerhet (K) 5 dB(A)

Totale vibrasjonsverdier (vektorsum fra tre retninger) bestemt i samsvar med EN

62841:

Boring i betong med slag (a

Boring i metall (ah,D)

)

17,7

m/s2, usikkerhet (K)

h,ID

2,7

m/s2, usikkerhet (K)

1,69 med sidehåndtak

1,5

m/s

EF-samsvarserklæring

MASKINDIREKTIVET

BEH200 Slagdrill

Black & Decker erklærer at disse produktene, som er

beskrevet under "Tekniske data", er i samsvar med: EN62841-

1:2015, EN62841-2-1:2018.

Disse produktene er også i samsvar med direktiv 2006/42/EU,

2014/30/EU og 2011/65/EU. Hvis du ønsker mer informasjon,

kontakt Black & Decker på adressen nedenfor, eller se på

baksiden av bruksanvisningen.

Undertegnede er ansvarlig for utarbeidelsen av den tekniske

dokumentasjonen og gir denne erklæringen på vegne av

Black & Decker.

Ed Higgins

Director – Consumer Power Tools

Black & Decker Europe, 270 Bath Road, Slough,

Berkshire, SL1 4DX

Storbritannia

Garanti

Black & Decker er trygg på kvaliteten av produktene sine

og tilbyr en 24 måneders garanti fra kjøpsdato. Denne

garantierklæringen kommer i tillegg til dine lovbestemte

rettigheter og er ikke i konikt med disse. Garantien er gyldig

innen områdene tilhørende medlemslandene i den Europeiske Union (EU) og det Europeiske Frihandelsområdet (EFTA).

07.11.2019

(Oversættelse af de oprindelige

DANSK

instruktioner)

For å ta garantien i bruk må kravet være i samsvar

med kjøpsbetingelsene fra Black&Decker og du må vise kjøpskvittering til forhandleren eller til et autorisert

serviceverksted. Betingelsene for Black & Deckers 2 års garanti og adressen til din nærmeste autoriserte

serviceverksted kan du nne på internett under www.2helpU. com, eller ved å kontakte ditt lokale Black & Decker kontor,

adressen er angitt i denne bruksanvisningen. Besøk nettstedet vårt på www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å få

informasjon om nye produkter og spesialtilbud.

(Oversættelse af de oprindelige

DANSK

instruktioner)

Tilsigtet brug

Dit BLACK+DECKER BEH200 slagbor er designet til boring i træ, metal, plastik og murværk og som skruetrækker.

Værktøjet er kun beregnet til privat brug.

Sikkerhedsinstruktioner

Generelle sikkerhedsadvarsler vedrørende elværktøj

Advarsel! Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specikationer, der følger med dette elværktøj. Hvis efterføl-

gende advarsler og instruktioner ikke følges, er der risiko for elektrisk stød, brand og alvorlige kvæstelser.

Gem alle advarsler og instruktioner til fremtidig reference.

Begrebet "elværktøj", der benyttes i nedenstående advarsler, henviser til netdrevet elværktøj (med netledning) eller batteridrevet elværktøj (uden netledning).

1. Sikkerhed i arbejdsområdet a. Hold arbejdsområdet rent og ordentligt oplyst. Rodede

eller mørke områder giver anledning til ulykker.

b. Brug ikke elværktøj i eksplosive omgivelser, f.eks.

hvor der er brændbare væsker, gasser eller støv.

Elværktøj danner gnister, der kan antænde støv eller

dampe.

c. Hold børn og andre personer i nærheden på afstand,

når der arbejdes med elværktøj. Distraktioner kan

medføre, at du mister kontrollen.

2. Elektricitet og sikkerhed a. Elværktøjets stik skal passe til kontakten. Stikket må

aldrig modiceres på nogen måde. Undlad at bruge

adapterstik sammen med (jordforbundet) elektrisk

værktøj. Umodicerede stik og dertil passende

stikkontakter reducerer risikoen for elektrisk stød.

Page 47

(Oversættelse af de oprindelige instruktioner)

DANSK

b. Undgå kropskontakt med jordforbundne overader

som f.eks. rør, radiatorer, komfurer og køleskabe. Der

er øget risiko for elektrisk stød, hvis din krop er

jordforbundet.

c. Udsæt ikke elværktøj for regn, og brug det ikke, hvor

omgivelserne er våde. Hvis der trænger vand ind i et

elektrisk værktøj, øges risikoen for elektrisk stød.

d. Pas på, at ledningen ikke beskadiges. Brug aldrig

ledningen til at bære, trække værktøjet eller trække

det ud af stikkontakten. Hold ledningen borte fra

varme, olie, skarpe kanter og bevægelige dele.

Beskadigede eller sammenltrede ledninger øger risikoen

for elektrisk stød.

e. Hvis elværktøj benyttes i det fri, skal der benyttes en

forlængerledning, som er godkendt til udendørs brug.

Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.

f. Brug en strømkilde med fejlstrømsrelæ, hvis det er

nødvendigt at anvende elværktøj på fugtige steder.

Ved at benytte en fejlstrømsafbryder reduceres risikoen

for elektrisk stød.

3. Personsikkerhed a. Vær opmærksom, hold øje med, hvad du laver, og

brug elværktøjet fornuftigt. Betjen ikke værktøjet, hvis du er træt, påvirket af narkotika, alkohol eller medicin.

Et øjebliks uopmærksomhed under anvendelse af et elektrisk værktøj kan forårsage alvorlige kvæstelser.

b. Brug personligt beskyttelsesudstyr. Bær altid

beskyttelsesbriller. Det er muligt at reducere risikoen for kvæstelser ved alt efter omstændighederne at anvende det passende sikkerhedsudstyr såsom støvmaske,

skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn.

c. Træf forholdsregler, så utilsigtet start ikke er mulig.

Kontrollér, at afbryderkontakten står på slukket, inden værktøjet tilsluttes strømkilden og/eller batteriet, samles op eller bæres. Når elektrisk værktøj bæres med

ngeren på kontakten eller tilsluttes, når kontakten er

tændt, giver det anledning til ulykker.

d. Fjern indstillingsnøgle eller skruenøgle, inden

elværktøjet startes. En skruenøgle eller anden nøgle, der

bliver siddende på en roterende del af elektrisk værktøj,

kan give anledning til personskade.

e. Stræk dig ikke for langt. Hold hele tiden en god

fodstilling og balance. Dette udgør at du har bedre

kontrol over det elektriske værktøj, når uventede

situationer opstår.

f. Brug egnet arbejdstøj. Bær ikke løst tøj eller smykker.

Hold dit hår, tøj og handsker væk fra bevægelige dele.

Løstsiddende tøj, smykker eller langt hår kan blive fanget i

bevægelige dele.

g. Hvis der kan monteres støvudsugnings- og

opsamlingsudstyr, skal dette tilsluttes og benyttes

korrekt. Anvendelse af støvopsamlingsudstyr kan

begrænse farer forårsaget af støv.

h. Lad ikke kendskab fra hyppig brug af værktøjer gøre

dig uforsigtig og få dig til at ignorere principperne for

værktøjssikkerhed. En uforsigtig handling kan forårsage

alvorlig personskade på en brøkdel af et sekund.

4. Brug og vedligeholdelse af elværktøj a. Overbelast ikke elværktøjet. Brug det elværktøj, der er

bedst egnet til det arbejde, der skal udføres. Det

korrekte elværktøj klarer opgaven bedre og mere sikkert

med den effekt, som det er konstrueret til.

b. Brug ikke elværktøjet, hvis afbryderkontakten er

defekt. Alt elektrisk værktøj, der ikke kan kontrolleres med

kontakten, er farligt og skal repareres.

c. Træk stikket ud af stikkontakten og/eller batteriet

inden indstilling, tilbehørsudskiftning eller opbevaring

af elværktøjet. Sådanne forebyggende

sikkerhedsforanstaltninger mindsker risikoen for, at

værktøjet startes utilsigtet.

d. Opbevar ubenyttet elværktøj uden for børns

rækkevidde. Lad aldrig personer, der ikke er fortrolige

med elværktøjet, eller som ikke har læst denne

vejledning, benytte maskinen. El-værktøj er farligt i

hænderne på personer, som ikke er instrueret i brugen

deraf.

e. Elværktøj og tilbehør skal vedligeholdes. Kontroller,

om bevægelige dele er skæve og ikke sidder fast, og

om delene er brækket eller beskadiget, så

elværktøjets funktion påvirkes. Hvis det elektriske

værktøj er beskadiget, skal det repareres før brug.

Mange ulykker er forårsaget af dårligt vedligeholdt

værktøj.

f. Hold skæreværktøj skarpt og rent. Ordentligt

vedligeholdt skæreværktøj med skarpe skærekanter har

mindre tilbøjelighed til at binde og er lettere at styre.

g. Brug elværktøjet, tilbehøret, værktøjsindsatser osv. i

overensstemmelse med disse instruktioner under

hensyntagen til arbejdsforholdene og arbejdet, der

skal udføres med værktøjet. Brug af elektrisk værktøj til

andre opgaver end dem, det er beregnet til, kan resultere i

en farlig situation.

h. Hold håndtagene og håndtagsaderne tørre, rene og

fri for olie og fedt. Glatte håndtag og gribeader giver

ikke en sikker håndtering og kontrol af værktøjet i

uventede situationer.

5. Service a. Lad kun fagkyndige personer reparere elværktøjet og

benyt kun originale reservedele. Derved sikres det, at

værktøjets driftssikkerhed opretholdes.

Page 48

DANSK

(Oversættelse af de oprindelige instruktioner)

Yderligere sikkerhedsadvarsler for elværktøj

Advarsel! Yderligere sikkerhedsadvarsler for

roterende og mejselhammere

u Bær høreværn, når du arbejder med slagboring.

Udsættelse for støj kan medføre høretab.

u Brug de ekstra håndtag, der følger med værktøjet. Tab

af kontrol kan medføre personskade.

u Afstiv værktøjet grundigt før brug. Dette værktøj

producerer et højt udgangsmoment, og uden korrekt afstivning af værktøjet under drift, kan du miste kontrollen,

hvilket kan resultere i personskade.

u Hold i elværktøjets isolerede gribeader, hvis der er

risiko for, at skæretilbehøret kommer i kontakt med skjulte ledninger eller værktøjets egen ledning. Hvis

skæretilbehøret rammer en strømførende ledning, bliver

elværktøjets blotlagte dele strømførende, så brugeren får

stød.

Sikkerhedsinstruktioner for at anvende lange

borekroner

u Anvend aldrig hurtigere hastighed en det maximale

angivet på borekronen. Ved højere hastigheder vil boret sandsynligvis bøjes, hvis det får lov til at rotere frit uden

at komme i berøring med emnet, hvilket kan resultere i personskade.

u Start altid med at bore ved lav hastighed og med

spidsen af boret i kontakt med overaden. Ved højere hastigheder vil boret sandsynligvis bøjes, hvis det får

lov til at rotere frit uden at komme i berøring med emnet, hvilket kan resultere i personskade.

u Begynd altid med at bore i lav hastighed og med

boretspidsen i kontakt med emnet. Bor kan bøje og

forårsage brud eller tab af kontrol, hvilket kan resultere i personskade.

u Brug aldrig mejseltilbehør i roterende tilstand.

Tilbehøret sætter sig fast i materialet og roterer boret.

u Brug klemmer eller en anden praktisk måde på at sikre

og understøtte arbejdsemnet til et stabilt underlag.

Hvis du holder fast i arbejdsemnet med din hånd eller

krop, vil det være ustabilt, og det kan medføre, at du mister kontrollen over det.

u Kontroller placeringen af ledninger og rør, inden der bores

i vægge, gulve eller lofter.

u Rør ikke ved spidsen af et bor lige efter boring, da den

kan være varm.

u Den tilsigtede anvendelse er beskrevet i denne

betjeningsvejledning. Brug af ekstraudstyr eller tilbehør eller udførelse af andre opgaver med dette værktøj end de, der anbefales i denne vejledning, kan medføre risiko for personskade og/eller materiel skade.

u Brug en ansigts- eller støvmaske, hvor arbejdet forårsager

støv eller yvende partikler.

Andres sikkerhed

u Dette udstyr er ikke beregnet til anvendelse af personer

(inklusive børn) med nedsatte fysiske, sensoriske eller

mentale handicaps eller med mangel på erfaringer eller

viden, medmindre de er under overvågning eller har fået

instruktioner i brugen af udstyret af en person, der er

ansvarlig for deres sikkerhed.

u Børn skal holdes under opsyn, så det sikres, at de ikke

leger med værktøjet.

Resterende risici.

Der kan opstå yderligere, tilbageværende risici under brugen af apparatet, som muligvis ikke behandles i de vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse resterende risici ikke undgås. Disse omfatter:

u Tilskadekomst forårsaget af berøring af roterende/

bevægelige dele.

u Tilskadekomst forårsaget af udskiftning af dele, klinger

eller tilbehør.

u Tilskadekomst forårsaget af langvarig brug af et værktøj.

Husk at holde pause jævnligt ved brug af et apparat i

længere tid.

u Hørenedsættelse. u Sundhedsrisici forårsaget af indånding af støv, der

genereres ved brug af værktøjet (eksempel: arbejde med

træ, især, eg, bøg og MDF.)

Vibration

De angivne værdier for udsendelse af vibration opført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden anført i EN 62841

og kan bruges til at sammenligne ét værktøj med et andet.

Den angivne vibrationsemissionsværdi kan også bruges i forbindelse med en foreløbig vurdering af eksponeringen. Advarsel! Værdien for vibrationsemission ved faktisk brug

af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan

overstige det angivne niveau. I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i

2002/44/EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens afsnit, f.eks. perioder, hvor værktøjet er slukket, og hvor det kører i tomgang, tillige med

startperioderne.

Mærkater på værktøjet

Værktøjet er forsynet med følgende piktogrammer sammen

med en datokode:

Page 49

(Oversættelse af de oprindelige instruktioner)

DANSK

Advarsel! Brugeren skal læse brugervejlednin- gen for at reducere risikoen for kvæstelser.

Bær høreværn ved slagboring. Udsættelse for

støj kan medføre høretab

Elektricitet og sikkerhed

Denne maskine er dobbelt isoleret. Derfor er

jordledning ikke nødvendig. Kontrollér altid,

at strømforsyningen svarer til spændingen på mærkepladen.

uHvis netledningen beskadiges, skal den udskiftes af

producenten eller et autoriseret BLACK+DECKERværksted, så farlige situationer undgås.

Funktioner

1. Variabel hastighedskontakt

2. Låseknap

3. Kontakt til skift af retning

4. Knap til valg af borefunktion

5. Patron

6. Sidehåndtag

7. Dybdemåler (medfølger ikke)

Samling

Advarsel! Kontroller før samling, at værktøjet er slukket, og at

stikket er taget ud af stikkontakten.

Montering af sidehåndtaget og dybdesmåleren (g. A, B)

uDrej knappen (6c) mod uret, til du kan trække

sidehåndtaget (6) frem til værktøjets forende som vist.

uDrej sidehåndtaget til den ønskede stilling, mens du

sørger for, at fordybningerne (6a) kobles med kædehjulet

(6b).

uSæt dybdemåleren (7)(medfølger ikke) i monteringshullet

(7a).

uIndstil boredybden som beskrevet herunder. uSpænd sidehåndtaget ved at dreje knappen (6c) med uret.

Bemærk: Sidehåndtaget kan placeres som vist i gur B,

afhængigt af personlig præference.

Montering af et bor (g. C)

uÅbn patronen ved at dreje på den forreste del med den

ene hånd, mens der holdes fast i den bageste del med den anden hånd.

uSæt bitfatningen i patronen, og spænd patronen fast.

Anvendelse

Advarsel! Lad værktøjet arbejde i dets eget tempo. Det må

ikke overbelastes. Advarsel! Kontroller placeringen af ledninger og rør, inden der bores i vægge, gulve eller lofter.

Valg af omløbsretning (g. D)

Brug forlæns omløb (med uret) ved boring og tilspænding af skruer. Brug baglæns omløb (mod uret) for at løsne skruer

eller fjerne et fastklemt bor.

uTryk knappen til skift af retning (3) mod venstre for at

vælge forlæns omløb.

uTryk knappen på retningsomskifteren mod højre for at

vælge baglæns omløb.

Advarsel! Skift aldrig omløbsretning, mens motoren kører.

Indstilling af boredybde (g. E)

uLøsn sidehåndtaget (6) ved at dreje knappen (6a) mod

uret.

uIndstil dybdemåleren (7) (medfølger ikke) til den ønskede

position. Den maksimale boredybde er afstanden mellem

borets spids og den forreste del af dybdemåleren.

uSpænd sidehåndtaget ved at dreje knappen (6c) med uret.

Valg af borefunktion (g. F)

uVed slagboring i murværk og beton skal knappen til valg af

borefunktion (4) indstilles til position q.

uVed boring i stål, træ og plastik eller til skrueboring skal

funktionsvælgeren (4) indstilles til r-positionen.

Sådan tændes og slukkes værktøjet

uTryk på kontakten til variabel hastighed (1) for at starte

værktøjet. Værktøjets hastighed afhænger af, hvor langt

du trykker knappen. Brug generelt lave hastigheder til bor

med stor diameter og lave hastigheder til bor med mindre

diameter.

uTryk på spærreknappen (2) og udløs kontakten til variabel

hastighed for at opnå konstant funktion. Spærreknappen

er kun tilgængelig ved fuld hastighed i fremadrettet

rotation. I bagudrettet tilstand er spærreknappen ikke

tilgængelig.

uUdløs kontakten til variabel hastighed for at stoppe

værktøjet. Sluk for værktøjet efter arbejde i konstant

funktion ved at trykke på knappen til variabel hastighed

igen for at udløse den. Hold altid værktøjet som vist i g.

Tilbehør

Værktøjets ydeevne afhænger af det anvendte tilbehør. Tilbehør fra BLACK+DECKER er fremstillet efter høje kvalitetsstandarder og er designet til at forbedre dit værktøjs ydeevne. Når du bruger dette tilbehør, vil værktøjet yde

optimalt.

Vedligeholdelse

Dit BLACK+DECKER-apparat/værktøj med eller uden ledning

er beregnet til brug gennem lang tid med et minimum af vedligeholdelse.

Page 50

DANSK

(Oversættelse af de oprindelige instruktioner)

Vedvarende tilfredsstillende funktion er afhængig af, om

apparatet plejes korrekt og rengøres regelmæssigt. Advarsel! Inden udførelse af vedligeholdelsesarbejde på elværktøjer med/uden

ledninger:

uSluk og tag apparatets/værktøjets stik ud af stikkontakten. uEller sluk og fjern batteriet fra apparatet/værktøjet, hvis

det har en separat batteripakke.

uEller aad batteriet helt, hvis det er indbygget, og sluk

derefter.

uTræk opladeren ud af stikkontakten, før den rengøres.

Opladeren kræver ingen vedligeholdelse, men skal

rengøres jævnligt.

uRengør jævnligt apparatets/værktøjets/laderens

ventilationshuller med en blød børste eller en tør klud.

uRengør med jævne mellemrum motorhuset med en

fugtig klud. Der må ikke bruges skuremidler eller opløsningsmidler.

uÅbn jævnligt patronen, og bank på den for at fjerne

indvendigt støv (hvis monteret).

Udskiftning af netstik (kun Storbritannien og Irland)

Hvis et nyt lysnetstik skal monteres:

uDet gamle stik skal bortskaffes på en sikker måde. uSlut den brune ledning til den strømførende klemme på

det nye stik.

uSlut den blå ledning til den neutrale klemme.

Advarsel! Der skal ikke tilsluttes til jordklemmen. Følg de

monteringsinstruktioner, der følger med stik af god kvalitet. Anbefalet sikring: 5 A.

Miljøbeskyttelse

Særskilt bortskaffelse. Produkter og batterier mærket med dette symbol må ikke bortskaffes sammen med normalt husholdningsaffald.

Produkter og batterier indeholder materialer, der kan genvindes eller genbruges og således reducere efterspørgslen efter råvarer. Genbrug venligst elektriske produkter og batterier i henhold til lokale bestemmelser.

Yderligere informationer ndes på www.2helpU.com

Tekniske data

BEH200

Indgangsspænding V

Effektindgang W 500

Tomgangshastighed min

Maks. borekapacitet

Beton mm

Stål mm

Træ mm

-1

230

0 ~ 2900

Vægt kg

Lydtrykniveau i henhold til EN 62841:

Lydtryk (LpA) 88 dB(A), usikkerhed (K) 5 dB(A)

Lydeffekt (LWA) 99 dB(A), usikkerhed (K) 5 dB(A)

Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 62841:

Slagboring i beton (a

Boring i metal (ah,D)

)

17,7

m/s2, usikkerhed (K)

h,ID

2.7

m/s2, usikkerhed (K)

1,69 med sidehåndtag

1,5

m/s

1,5

m/s

EF-overensstemmelseserklæring

MASKINDIREKTIV

BEH200 Slagbor

Black & Decker erklærer, at produkterne beskrevet under

"Tekniske data" er i overensstemmelse med: EN62841-

1:2015, EN62841-2-1:2018.

Disse produkter er endvidere i overensstemmelse med direktiv

2006/42/EF, 2014/30/EU og 2011/65/EU. Kontakt Black &

Decker på nedenstående adresse, eller se vejledningens

bagside for at få ere oplysninger.

Undertegnede er ansvarlig for udarbejdelsen af de tekniske

data og fremsætter denne erklæring på vegne af

Black & Decker.

Ed Higgins

Direktør – Consumer Power Tools

Black & Decker Europe, 270 Bath Road, Slough,

Berkshire, SL1 4DX Storbritannien

07-11-2019

Garanti

Black & Decker er overbevist om den gode kvalitet af sine produkter og giver forbrugerne en garanti på 24 måneder fra købsdatoen. Garantien er et tillæg til forbrugerens lovmæssige rettigheder og påvirker ikke disse. Garantien er gyldig inden for medlemsstaterne af Den Europæiske Union og Det Europæiske Frihandelsområde. Når du gør krav på garantien, skal kravet være i overensstemmelse med Black & Decker vilkår og betingelser, og du skal indsende dokumentation for købet til sælgeren eller til en autoriseret reparatør. Vilkår og betingelser for Black & Decker 2 års garanti og placeringen af dit nærmeste autoriserede serviceværksted kan fås på internettet på www.2helpU.com, eller ved at kontakte dit lokale Black & Decker kontor på den adresse, der er angivet i denne. Besøg venligst vores websted www.blackanddecker.co.uk for at registrere dit nye Black & Decker produkt og modtage opdateringer om nye produkter og specielle tilbud.

Page 51

(Alkuperäisten ohjeiden käännös)

SUOMI

Käyttötarkoitus

Tämä BLACK+DECKER BEH200 -iskuporakone on

tarkoitettu puun, metallin, muovin ja betonin poraamiseen

sekä ruuvaukseen. Tämä työkalu on tarkoitettu vain yksityiskäyttöön.

Turvallisuusohjeet

Sähkötyökalujen yleiset turvavaroitukset

Varoitus! Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, käyttöohjeet, kuvat ja tekniset tiedot. Alla olevien varoitusten

ja ohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan

loukkaantumiseen..

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Ohjeissa käytetty käsite "sähkötyökalu" tarkoittaa

verkkokäyttöisiä sähkötyökaluja (verkkojohdolla varustettuja) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1. Työalueen turvallisuus a. Pidä työalue puhtaana ja hyvin valaistuna.

Onnettomuuksia sattuu herkemmin epäsiistissä tai huonosti valaistussa ympäristössä.

b. Älä käytä sähkötyökalua räjähdysalttiissa

ympäristössä, jossa on syttyvää nestettä, kaasua tai pölyä. Sähkötyökalujen aiheuttamat kipinät voivat sytyttää

pölyn tai kaasut.

c. Pidä lapset ja sivulliset loitolla sähkötyökalua

käyttäessäsi. Keskittymiskyvyn herpaantuminen voi

aiheuttaa hallinnan menettämisen.

2. Sähköturvallisuus a. Sähkötyökalun pistokkeen on sovittava pistorasiaan.

Älä koskaan tee pistokkeeseen mitään muutoksia. Älä yhdistä maadoitettua sähkötyökalua jatkojohtoon.

Sähköiskun vaara vähenee, jos pistokkeisiin ei tehdä muutoksia ja ne yhdistetään vain niille tarkoitettuihin

pistorasioihin.

b. Vältä koskettamasta maadoitettuja pintoja, kuten

putkia, lämpöpattereita, liesiä tai jääkaappeja. Voit

saada sähköiskun, jos kehosi on maadoitettu.

c. Älä altista sähkötyökalua sateelle tai kosteudelle.

Sähkötyökaluun menevä vesi lisää sähköiskun vaaraa.

d. Älä käsittele virtajohtoa kovakouraisesti. Älä kanna

työkaluja sähköjohdosta tai vedä pistoketta pistorasiasta sähköjohdon avulla. Pidä sähköjohto kaukana kuumuudesta, öljystä, terävistä reunoista tai liikkuvista osista. Vaurioituneet tai sotkeutuneet johdot

lisäävät sähköiskun vaaraa.

e. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön

tarkoitetun sähköjohdon käyttäminen vähentää sähköiskun

vaaraa.

f. Jos sähkötyökalua on välttämättä käytettävä

kosteassa paikassa, käytä vikavirtasuojalla (RCD)

suojattua virtalähdettä. Tämä vähentää sähköiskun

vaaraa.

3. Henkilöturvallisuus a. Ole valpas, keskity työhön ja noudata tervettä järkeä

sähkötyökalun käytössä. Älä käytä tätä työkalua

ollessasi väsynyt tai alkoholin, huumeiden tai

lääkkeiden vaikutuksen alaisena. Keskittymisen

herpaantuminen hetkeksikin sähkötyökalua käytettäessä

voi aiheuttaa vakavan henkilövahingon.

b. Käytä henkilökohtaisia suojavarusteita. Käytä aina

suojalaseja. Hengityssuojaimen, liukumattomien

turvajalkineiden, kypärän ja kuulonsuojaimen käyttäminen

vähentää henkilövahinkojen vaaraa.

c. Vältä tahatonta käynnistämistä. Varmista, että kytkin

on OFF-asennossa, ennen kuin liität laitteen

virtalähteeseen ja/tai akkuun, nostat laitteen tai kannat

sitä. Sähkötyökalun kantaminen sormi virtakytkimellä lisää

onnettomuusvaaraa.

d. Irrota mahdollinen säätö- tai kiintoavain ennen kuin

käynnistät sähkötyökalun. Sähkötyökalun pyörivään

osaan kiinni jäänyt avain voi johtaa loukkaantumiseen.

e. Älä kurkota. Huolehdi siitä, että sinulla on koko ajan

tukeva jalansija ja hyvä tasapaino. Näin voit hallita

sähkötyökalua paremmin odottamattomissa tilanteissa.

f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja

kädet loitolla liikkuvista osista. Löysät vaatteet, korut tai

pitkät hiukset voivat tarttua liikkuviin osiin.

g. Jos työkalun voi liittää pölynimuriin, tarkista, että

liitos on tehty asianmukaisesti ja että laitteita

käytetään oikealla tavalla. Pölyn ottaminen talteen voi

vähentää pölyn aiheuttamia vaaroja.

h. Vaikka käyttäisit usein työkaluja ja sinulla olisi niistä

hyvä tuntemus, älä jätä lukematta työkalun

turvallisuusohjeita. Huolimattomuus voi johtaa vakaviin

henkilövahinkoihin jopa sekunnin murto-osassa.

4. Sähkötyökalujen käyttö ja hoito a. Älä ylikuormita sähkötyökalua. Valitse

käyttötarkoituksen kannalta oikea sähkötyökalu.

Sähkötyökalu toimii paremmin ja turvallisemmin, kun sitä

käytetään sille suunniteltuun käyttötarkoitukseen.

b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja

pysäyttää virtakytkimestä. Jos sähkötyökalua ei voi

hallita kytkimen avulla, se on vaarallinen ja se on

korjattava.

Page 52

SUOMI

(Alkuperäisten ohjeiden käännös)

c. Irrota pistotulppa pistorasiasta ja/tai akku laitteesta

ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Näin voit

vähentää vahingossa käynnistymisen aiheuttaman henkilövahingon vaaraa.

d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sähkötyökalua sellaisen henkilön käyttöön, joka ei tunne sitä tai joka ei ole tutustunut tähän käyttöohjeeseen. Sähkötyökalut ovat

vaarallisia kouluttamattomien käyttäjien käsissä.

e. Hoida sähkötyökaluasi ja lisävarusteita huolella.

Tarkista, että liikkuvat osat toimivat moitteettomasti ja etteivät ne ole puristuksessa. Tarkista myös, ettei työkalussa ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sen toimintaan. Jos havaitset vaurioita, korjauta sähkötyökalu ennen niiden käyttämistä. Huonosti

kunnossapidetyt sähkötyökalut aiheuttavat onnettomuuksia.

f. Pidä leikkausterät terävinä ja puhtaina. Kunnossa

pidettyjen leikkaavia teräviä reunoja sisältävien työkalut todennäköisyys jumiutua vähenee, ja niitä on helpompi

hallita.

g. Käytä sähkötyökaluja, tarvikkeita, vaihtoteriä yms.

näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Jos

sähkötyökalua käytetään näiden ohjeiden vastaisesti, voi

syntyä vaaratilanne.

h. Pidä kahvat ja kädensijat kuivina ja puhtaina öljystä ja

rasvasta. Liukkaat kahvat ja kädensijat estävät työkalun turvallisen käsittelyn ja hallinnan odottamattomissa tilanteissa.

5. Huolto

a. Korjauta sähkötyökalu koulutetulla ja

ammattitaitoisella henkilöllä ja hyväksy korjauksiin vain alkuperäisiä varaosia. Tämä varmistaa

sähkötyökalun turvallisuuden.

Sähkötyökalujen lisäturvavaroitukset

Varoitus! Iskuporakoneiden ja talttavasaroiden

lisäturvavaroitukset

u Käytä kuulonsuojaimia, kun käytät iskuporaa. Melulle

altistuminen voi aiheuttaa kuulon menetyksen.

u Käytä työkalun mukana toimitettuja apukahvoja.

Hallinnan menetys voi aiheuttaa henkilövahingon.

u Tartu työkaluun hyvällä otteella ennen käyttöä.

Tämä työkalu tuottaa suuren momentin, mikä voi johtaa hallinnan menetykseen ja henkilövahinkoihin, mikäli

työkalusta ei pidetä hyvin kiinni.

u Pitele sähkötyökalua eristetyistä tartuntapinnoista

tehdessäsi työtä, jossa laikka voi osua piilossa

oleviin sähköjohtoihin tai omaan virtajohtoonsa.

Terien osuminen jännitteiseen johtoon tekee sen paljaista

metalliosista jännitteisiä, joten käyttäjä voi saada

sähköiskun.

Turvallisuusohjeet pitkiä poranteriä käyttäessä

u Älä koskaan ylitä poranterän määritettyä

maksiminopeutta. Suuremmilla nopeuksilla terä voi

taipua ja aiheuttaa henkilövahinkoja, jos sen annetaan

pyöriä vapaasti työstökappaleesta irti.

u Aloita poraus aina alhaisella nopeudella poranterän

koskettaessa työstökappaleeseen. Suuremmilla

nopeuksilla terä voi taipua ja aiheuttaa henkilövahinkoja,

jos sen annetaan pyöriä vapaasti työstökappaleesta irti.

u Kohdista terään voimaa vain suorassa linjassa

välttäen liiallista painetta. Terät voivat taipua ja aiheuttaa

murtumisen tai hallinnan menetyksen, mikä voi johtaa

henkilövahinkoihin.

u Älä koskaan käytä talttaosaa iskuporakonetilassa.

Lisävaruste juuttuu materiaaliin ja kiertää poraa.

u Käytä puristimia tai muuta käytännöllistä tapaa

kiinnittää ja tukea työstökappale tukevalle alustalle.

Työn pitäminen käsin tai vartaloa vasten on epävakaata ja

saattaa johtaa kontrollin menetykseen.

u Ennen kuin poraat seiniä, lattioita tai kattoja, tarkista

sähköjohtojen ja putkien sijainti.

u Älä koske terään heti poraamisen jälkeen. Terä saattaa

olla kuuma.

u Tarkoitettu käyttö on kuvattu tässä käyttöohjeessa. Käytä

työkalua ainoastaan sellaiseen työhön, johon se on

tarkoitettu, ja käytä vain tässä käyttöohjeessa suositeltuja

tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi

aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

u Käytä hengityssuojainta, mikäli työkalun käyttö voi tuottaa

pölyä tai lentäviä hiukkasia.

Muiden henkilöiden turvallisuus

u Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden

(mukaan lukien lapset) käytettäväksi, joiden fyysiset,

aistilliset tai henkiset kyvyt tai kokemus ja tietämys ovat

rajalliset, ellei heidän turvallisuudestaan vastuussa oleva

henkilö valvo tai ohjaa heitä laitteen käytössä.

u Lapsia tulee valvoa, jotta he eivät leikkisi laitteella.

Muut riskit.

Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdollisia laitetta käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön.

Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näitä ovat:

Page 53

(Alkuperäisten ohjeiden käännös)

SUOMI

u Pyörivien tai liikkuvien osien koskettamisen aiheuttamat

vahingot.

u Osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet

vahingot.

u Työkalun pitkäaikaisen käytön aiheuttamat vahingot.

Varmista, että pidät säännöllisesti taukoja laitteen

pitkäaikaisen käytön aikana.

u Kuulon heikkeneminen. u Työkalua käytettäessä (esimerkiksi puuta, erityisesti

tammea, pyökkiä ja MDF-levyjä, käsiteltäessä) syntyneen

pölyn sisäänhengityksen aiheuttamat terveysriskit.

Tärinä

Teknisissä tiedoissa ja vaatimustenmukaisuusvakuutuksessa

ilmoitettu tärinäpäästöarvo on mitattu EN 62841 -standardin

testausmenetelmän mukaisesti, ja arvoa voi käyttää työkalujen

keskinäiseen vertailuun. Ilmoitettua tärinäpäästöarvoa voi käyttää myös altistumisen alustavaan arviointiin. Varoitus! Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta tärinäpäästöarvosta työkalun käyttötavan mukaan. Tärinätaso voi olla ilmoitettua tasoa suurempi. Kun tärinälle altistumista arvioidaan sen määrittämiseksi,

mitä direktiivin 2002/44/EY mukaisia turvatoimenpiteitä vaaditaan sähkötyökaluja säännöllisesti käyttävien henkilöiden suojelemiseksi, tärinälle altistumisen arvioinnissa on otettava huomioon todelliset käyttöolosuhteet ja työkalun

käyttötavat. Todellisen käytön lisäksi on kiinnitettävä huomiota myös siihen, milloin työkalu on sammutettuna tai se käy

tyhjäkäynnillä.

Työkalun tarrat

Työkaluun on merkitty päivämääräkoodi sekä seuraavat varoitusmerkinnät:

Varoitus! Käyttäjän on luettava käyttöohje vahinkojen välttämiseksi.

Käytä kuulosuojaimia iskuporakonetta käyttäes-

säsi. Melulle altistuminen voi aiheuttaa kuulon menetyksen.

Sähköturvallisuus

Tämä laite on kaksoiseristetty, joten erillistä maadoitusta ei tarvita. Tarkista aina, että verkkovirran

jännite vastaa tyyppikilpeen merkittyä jännitettä.

uJos virtajohto vahingoittuu, sen vaihtaminen on

turvallisuussyistä jätettävä valmistajan tai valtuutetun

BLACK+DECKER-huollon tehtäväksi.

Yleiskuvaus

1. Säädettävä nopeuskytkin

2. Lukituspainike

3. Suunnanvaihtokytkin

4. Poraustilan valitsin

5. Istukka

6. Sivukahva

7. Syvyysmittari (ei kuulu pakkaukseen)

Asennus

Varoitus! Varmista ennen kokoamista, että virta on katkaistu

ja että virtajohto on irti pistorasiasta.

Sivukahvan ja syvyysmittarin kiinnittäminen (kuvat A, B)

uKierrä nuppia (6c) vastapäivään, kunnes voit työntää

sivukahvan (6) työkalun eteen kuvan osoittamalla tavalla.

uKierrä sivukahva haluamaasi asentoon ja varmista, että

urat (6a) kytkeytyvät hammaspyörään (6b).

uAseta syvyysmittari (7) (ei kuulu pakkaukseen)

asennusreikään (7a).

uSäädä poraussyvyys alla kuvatulla tavalla. uKiristä sivukahva kiertämällä nuppia (6c) myötäpäivään.

Huomaa: sivukahva voidaan asettaa halutessa kuvan B mukaisesti.

Poranterän asentaminen (kuva C)

uAvaa istukka kiertämällä sen etuosaa yhdellä kädellä ja

pitämällä kiinni takaosasta toisella.

uTyönnä kärjen varsi istukkaan ja kiristä istukka

huolellisesti.

Käyttö

Varoitus! Anna työkalun käydä omaan tahtiinsa. Älä ylikuormita sitä.

Varoitus! Ennen kuin poraat seiniä, lattioita tai kattoja, tarkista sähköjohtojen ja putkien sijainti.

Pyörimissuunnan valitseminen (kuva D)

Käytä poraamiseen ja ruuvien kiristämiseen eteenpäin

suuntautuvaa pyörimisliikettä (myötäpäivään). Käytä ruuvien

irrottamiseen tai jumiutuneen poranterän irrottamiseen

taaksepäin suuntautuvaa pyörimisliikettä (vastapäivään).

uValitse pyörimissuunta eteenpäin työntämällä eteen-/

taaksepäin-kytkin (3) vasemmalle.

uValitse pyörimissuunta taaksepäin työntämällä eteen-/

taaksepäin-painike oikealle. Varoitus! Pyörimissuuntaa ei saa vaihtaa moottorin käydessä.

Poraussyvyyden asettaminen (kuva E)

uLöysää sivukahvaa (6) kiertämällä nuppia (6a)

vastapäivään.

uAseta syvyysmittari (7) (ei kuulu pakkaukseen)

haluamaasi asentoon. Suurin poraussyvyys on sama

kuin poranterän kärjen ja syvyysmittarin etuosan välinen

etäisyys.

uKiristä sivukahva kiertämällä nuppia (6c) myötäpäivään.

Page 54

SUOMI

(Alkuperäisten ohjeiden käännös)

Poraustilan valitseminen (kuva F)

uKun iskuporaat kivimateriaalia tai betonia, aseta

poraustilan valitsin (4) asentoon q.

uKun poraat terästä, puuta ja muovia tai ruuvaat ruuvia,

aseta toimintatilan valitsin (4) asentoon r.

Käynnistäminen ja sammuttaminen

uKäynnistä työkalu painamalla nopeudensäätökytkintä (1).

Työkalun nopeus määräytyy sen mukaan, kuinka pitkälle kytkintä työnnetään. Yleissääntönä on, että matalat

nopeudet sopivat halkaisijaltaan suurille poranterille ja

suuret pienille poranterille.

uJatkuvaa käyttöä varten paina lukituspainiketta (2) ja

vapauta nopeudensäätökytkin. Lukituspainiketta voidaan käyttää vain täydellä nopeudella kiinniruuvaussuuntaan. Lukituspainiketta ei voi käyttää ruuvatessa vastakkaiseen suuntaan.

uSammuta työkalu vapauttamalla nopeudensäätökytkin.

Sammuta työkalu jatkuvan käytön aikana painamalla nopeudensäätökytkintä uudelleen ja vapauttamalla se.

Pitele työkalua aina kuvan E osoittamalla tavalla.

Lisävarusteet

Työkalun suorituskyky riippuu käytetystä lisävarusteesta. Korkealaatuiset BLACK+DECKER-lisävarusteet on suunniteltu parantamaan työkalun suorituskykyä. Käyttämällä näitä lisävarusteita saat työkalustasi parhaan hyödyn.

Huolto

Verkkojohdolla varustettu tai verkkojohdoton

BLACK+DECKER-laite on suunniteltu toimimaan mahdollisimman kauan mahdollisimman vähällä huollolla.

Oikea käsittely ja säännöllinen puhdistus varmistavat laitteen

ongelmattoman toiminnan.

Varoitus! Toimi seuraavasti ennen johdollisen/ johdottoman sähkötyökalun huoltoa:

uSammuta laite/työkalu ja irrota se verkkovirrasta. uJos laitteessa/työkalussa on erillinen akku, sammuta laite/

työkalu ja irrota sen akku.

uJos akku on kiinteä, käytä akku täysin loppuun ja

sammuta laite sen jälkeen.

uIrrota laturi pistorasiasta ennen laturin puhdistamista.

Laturi ei tarvitse säännöllisen puhdistamisen lisäksi mitään muuta huoltoa.

uPuhdista laitteen/työkalun/laturin ilma-aukot säännöllisesti

pehmeällä harjalla tai kuivalla kangasliinalla.

uPuhdista moottorin kotelo säännöllisesti kostealla liinalla.

Älä käytä hankaavia tai liuotinpohjaisia puhdistusaineita.

uAvaa istukka säännöllisesti ja naputtele pöly pois sen

sisältä (soveltuvin osin).

uHävitä vanha pistoke ympäristöystävällisesti. uLiitä ruskea johto uuden pistokkeen jännitteiseen napaan. uLiitä sininen johto tähtipisteliittimeen.

Varoitus! Maadoitusliittimeen ei tule tehdä liitoksia.

Noudata korkealaatuisten pistokkeiden mukana toimitettuja asennusohjeita. Suositeltu varoke: 5 A.

Ympäristönsuojelu

Toimita tämä laite erilliskeräykseen. Tällä symbolilla

merkittyjä tuotteita ja akkuja ei saa hävittää tavallisen kotitalousjätteen mukana.

Tuotteissa ja akuissa on materiaaleja, jotka voidaan ottaa

talteen tai kierrättää uudelleen käyttöä varten. Kierrätä

sähkölaitteet ja akut paikallisten määräyksien mukaan.

Lisätietoa on saatavilla osoitteessa www.2helpU.com

Tekniset tiedot

BEH200

Syöttöjännite V

Ottoteho V 500

Kuormittamaton nopeus min

Suurin mahdollinen porausteho

Betoni mm

Teräs mm

Puu mm

Paino kg

Äänitehotaso (LWA) 99 dB(A), epävarmuus (K) 5 dB(A)

Tärinän kokonaisarvot (vektorisumma) standardin EN 62841 mukaisesti:

Iskuporattaessa betonia (a

Porattaessa metallia (ah,D)

-1

1,69 sivukahvalla

Äänenpainetaso standardin EN 62841 mukaisesti:

Äänenpaine (LpA) 88 dB(A), epävarmuus (K) 5 dB(A)

)

17,7

m/s2, epävarmuus (K)

h,ID

2,7

m/s2, epävarmuus (K)

1,5

m/s

0 ~ 2900

EY-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI

BEH200 Iskuporakone

Black & Decker ilmoittaa, että Tekniset tiedot -kohdassa

kuvatut tuotteet täyttävät seuraavien direktiivien vaatimukset:

EN62841-1:2015, EN62841-2-1:2018.

230

Varaverkkopistoke (vain Iso-Britannia ja Irlanti)

Jos uusi verkkopistoke täytyy asentaa:

Nämä tuotteet täyttävät myös direktiivien 2006/42/EY,

2014/30/EY ja 2011/65/EY vaatimukset.

Page 55

SUOMI

Lisätietoja saa ottamalla yhteyden Black & Decker

seuraavassa osoitteessa. Tiedot ovat myös käyttöohjeen

Allekirjoittanut vastaa teknisten tietojen kokoamisesta tehden

tämän ilmoituksen Black & Deckerin puolesta.

(Alkuperäisten ohjeiden käännös)

takakannessa.

(Μετάφραση των πρωτότυπων

οδηγιών)

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. Ο όρος "ηλεκτρικό εργαλείο" που

χρησιμοποιείται σε όλες τις παρακάτω προειδοποιήσεις, αναφέρεται είτε σε εργαλείο που λειτουργεί με ρεύμα δικτύου (ρεύματος - με καλώδιο) είτε σε εργαλείο που λειτουργεί με μπαταρία (μπαταρίας - χωρίς καλώδιο).

Ed Higgins

Johtaja – Sähkötyökalut kuluttajille

Black & Decker Europe, 270 Bath Road, Slough,

Berkshire, SL1 4DX

Iso-Britannia

7.11.2019

Takuu

Black & Decker on vakuuttunut tuotteidensa korkeasta

laadusta ja tarjoaa kuluttajille 24 kuukauden takuun, joka astuu voimaan ostopäivänä. Takuu on lisäys kuluttajan laillisiin

oikeuksiin eikä vaikuta niihin. Tämä takuu on voimassa

kaikissa EU- ja ETA-maissa.

Edellytyksenä takuun saamiselle on, että vaade täyttää

Black & Deckerin ehdot ja että ostaja toimittaa ostotositteen jälleenmyyjälle tai valtuutetulle huoltoliikkeelle. Black & Deckerin kahden vuoden takuun ehdot ja lähimmän valtuutetun korjauspalvelun yhteystiedot ovat saatavilla

osoitteessa www.2helpU.com tai ottamalla yhteyttä paikalliseen Black & Deckerin toimipisteeseen tässä

ohjekirjassa ilmoitettuihin osoitteisiin.

Käy verkkosivuillamme osoitteessa www.blackanddecker. co.uk ja rekisteröi uusi Black & Decker -tuotteesi saadaksesi

tietoa uusista tuotteista ja erikoistarjouksista.

(Μετάφραση των πρωτότυπων οδηγιών)

Προβλεπόμενη χρήση

Το κρουστικό σας δράπανο BLACK+DECKER BEH200, έχει σχεδιαστεί για τη διάτρηση ξύλου, μετάλλου, πλαστικών και ειδών τοιχοποιίας, καθώς και για εφαρμογές βιδώματος. Αυτό το εργαλείο προορίζεται μόνο για ερασιτεχνική χρήση.

Οδηγίες ασφαλείας

Γενικές προειδοποιήσεις ασφαλείας για ηλεκτρικά εργαλεία

Προειδοποίηση! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας, τις οδηγίες, τις απεικονίσεις και τις προδιαγραφές που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Η

μη τήρηση των παρακάτω προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρές σωματικές βλάβες.

1. Ασφάλεια χώρου εργασίας α. Διατηρείτε τον χώρο εργασίας καθαρό και καλά

φωτισμένο. Οι ατακτοποίητοι ή σκοτεινοί χώροι γίνονται

αιτίες ατυχημάτων.

β. Μη χρησιμοποιείτε ηλεκτρικά εργαλεία σε περιβάλλον

όπου υπάρχει κίνδυνος έκρηξης, όπως με παρουσία

εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά

εργαλεία παράγουν σπινθήρες που μπορεί να

προκαλέσουν ανάφλεξη της σκόνης ή των αναθυμιάσεων.

γ. Όταν χρησιμοποιείτε ηλεκτρικό εργαλείο, κρατάτε

μακριά τα παιδιά και άλλα άτομα. Παράγοντες που

αποσπούν την προσοχή μπορεί να σας κάνουν να χάσετε

τον έλεγχο.

2. Ασφαλής χρήση ηλεκτρικού ρεύματος α. Τα φις των ηλεκτρικών εργαλείων πρέπει να

ταιριάζουν στην πρίζα. Σε καμία περίπτωση μην

τροποποιήσετε το φις, με κανένα τρόπο. Μη

χρησιμοποιείτε φις προσαρμογής με γειωμένα

ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί

τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον

κίνδυνο ηλεκτροπληξίας.

β. Αποφεύγετε την επαφή του σώματός σας με

γειωμένες επιφάνειες, όπως σωλήνες, καλοριφέρ,

κουζίνες και ψυγεία. Υπάρχει αυξημένος κίνδυνος

ηλεκτροπληξίας αν το σώμα σας είναι γειωμένο.

γ. Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ή

υγρασία. Η διείσδυση νερού σε ένα ηλεκτρικό εργαλείο

αυξάνει τον κίνδυνο ηλεκτροπληξίας.

δ. Μην κακομεταχειρίζεστε το καλώδιο. Ποτέ μη

χρησιμοποιήσετε το καλώδιο για να μεταφέρετε, να

τραβήξετε ή να αποσυνδέσετε από την πρίζα το

ηλεκτρικό εργαλείο. Κρατάτε το καλώδιο μακριά από

θερμότητα, λάδια, αιχμηρά άκρα ή κινούμενα μέρη. Τα

καλώδια που έχουν υποστεί ζημιά ή είναι μπερδεμένα

αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

ε. Όταν χρησιμοποιείτε ηλεκτρικό εργαλείο σε

εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε

καλώδιο επέκτασης κατάλληλο για εργασία σε

εξωτερικούς χώρους. Η χρήση καλωδίου κατάλληλου

για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο

ηλεκτροπληξίας.

στ. Εάν είναι αναπόφευκτη η χρήση ενός ηλεκτρικού

εργαλείου σε συνθήκες υγρασίας, χρησιμοποιήστε

μια διάταξη προστασίας από ρεύμα διαρροής (RCD).

Page 56

(Μετάφραση των πρωτότυπων οδηγιών)

Η χρήση μιας διάταξης RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3. Προσωπική ασφάλεια α. Όταν χρησιμοποιείτε ηλεκτρικό εργαλείο, να είστε σε

εγρήγορση, να συγκεντρώνεστε στην εργασία που κάνετε και να επιστρατεύετε την κοινή λογική. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρασμένος/η ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμακευτικής αγωγής. Μια στιγμή

απροσεξίας κατά τη χρήση ηλεκτρικών εργαλείων μπορεί να προκαλέσει σοβαρό τραυματισμό.

β. Να χρησιμοποιείτε ατομικό εξοπλισμό προστασίας.

Πάντα φοράτε προστασία ματιών. Ο εξοπλισμός

προστασίας, όπως μάσκα κατά της σκόνης, αντιολισθητικά παπούτσια ασφαλείας, κράνος ή προστασία ακοής, όταν χρησιμοποιείται για τις κατάλληλες συνθήκες, θα μειώσει τους τραυματισμούς και τις σωματικές βλάβες.

γ. Αποτρέπετε την ακούσια ενεργοποίηση. Βεβαιωθείτε

ότι ο διακόπτης βρίσκεται στη θέση απενεργοποίησης, πριν συνδέσετε το εργαλείο στην πηγή ρεύματος και/ή τοποθετήσετε το πακέτο μπαταρίας, καθώς και πριν πάρετε στα χέρια σας ή μεταφέρετε το εργαλείο. Η μεταφορά ηλεκτρικών

εργαλείων με το δάχτυλο πάνω στο διακόπτη ή η σύνδεση στο ρεύμα ηλεκτρικών εργαλείων με το διακόπτη στη θέση ενεργοποίησης, ενέχει κινδύνους ατυχημάτων.

δ. Πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία,

αφαιρέστε τυχόν εργαλεία ή κλειδιά ρύθμισης. Εάν

αφήσετε ένα εργαλείο ή κλειδί πάνω σε κάποιο περιστρεφόμενο εξάρτημα του ηλεκτρικού εργαλείου, μπορεί να προκληθούν τραυματισμοί.

ε. Μην τεντώνεστε υπερβολικά. Διατηρείτε πάντα

σταθερή στήριξη στα πόδια σας και καλή ισορροπία.

Έτσι μπορείτε να έχετε καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε μη αναμενόμενες καταστάσεις.

στ. Φοράτε κατάλληλη ενδυμασία εργασίας. Μη φοράτε

φαρδιά ρούχα ούτε κοσμήματα. Κρατάτε τα μαλλιά, τα ρούχα και τα γάντια σας μακριά από κινούμενα μέρη.

Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορούν να πιαστούν σε κινούμενα μέρη.

ζ. Αν παρέχονται διατάξεις για τη σύνδεση συστημάτων

απομάκρυνσης και συλλογής της σκόνης, βεβαιωθείτε ότι αυτές είναι συνδεδεμένες και χρησιμοποιούνται σωστά. Η χρήση διατάξεων συλλογής της σκόνης μπορεί

να μειώσει τους κινδύνους που προέρχονται από τη σκόνη.

η. Μην αφήνετε την εξοικείωση που έχετε αποκτήσει

από τη συχνή χρήση εργαλείων να σας επιτρέψει να εφησυχάσετε ώστε να αγνοείτε τις αρχές ασφαλούς χρήσης των εργαλείων.

Μια απρόσεκτη ενέργεια μπορεί να προκαλέσει βαρύ

τραυματισμό μέσα σε κλάσματα του δευτερολέπτου.

4. Χρήση και φροντίδα ηλεκτρικών εργαλείων α. Μην υπερφορτώνετε το ηλεκτρικό εργαλείο.

Χρησιμοποιείτε το σωστό ηλεκτρικό εργαλείο για την

εφαρμογή σας. Το σωστό ηλεκτρικό εργαλείο θα

εκτελέσει την εργασία καλύτερα και ασφαλέστερα, με την

ένταση χρήσης για την οποία σχεδιάστηκε.

β. Μη χρησιμοποιήσετε το ηλεκτρικό εργαλείο αν ο

διακόπτης του δεν μπορεί να το ενεργοποιεί και

απενεργοποιεί. Ένα ηλεκτρικό εργαλείο του οποίου η

λειτουργία δεν μπορεί να ελεγχθεί με το διακόπτη είναι

επικίνδυνο και πρέπει να επισκευαστεί.

γ. Αποσυνδέστε το φις από την πηγή ρεύματος και/ή το

πακέτο μπαταρίας από το ηλεκτρικό εργαλείο, πριν

διεξαγάγετε οποιαδήποτε ρύθμιση, αλλαγή αξεσουάρ

ή όταν πρόκειται να αποθηκεύσετε το ηλεκτρικό

εργαλείο. Τέτοια προληπτικά μέτρα ασφαλείας μειώνουν

το κίνδυνο αθέλητης εκκίνησης του ηλεκτρικού εργαλείου.

δ. Να φυλάσσετε μακριά από παιδιά τα ηλεκτρικά

εργαλεία που δεν χρησιμοποιείτε. Μην αφήνετε να

χρησιμοποιήσουν ηλεκτρικό εργαλείο άτομα που δεν

είναι εξοικειωμένα με αυτό ή άτομα που δεν έχουν

διαβάσει αυτές τις οδηγίες χρήσης. Τα ηλεκτρικά

εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων

χρηστών.

ε. Συντηρείτε τα ηλεκτρικά εργαλεία και τα αξεσουάρ.

Ελέγχετε για προβλήματα ευθυγράμμισης ή για

μάγκωμα των κινούμενων εξαρτημάτων, θραύση

εξαρτημάτων, καθώς και για οποιοδήποτε άλλο

πρόβλημα μπορεί να επηρεάσει τη λειτουργία των

ηλεκτρικών εργαλείων. Αν το ηλεκτρικό εργαλείο έχει

υποστεί ζημιά, φροντίστε να επισκευαστεί πριν το

χρησιμοποιήσετε. Η ανεπαρκής συντήρηση των

ηλεκτρικών εργαλείων αποτελεί αιτία πολλών

ατυχημάτων.

στ. Διατηρείτε τα κοπτικά εργαλεία κοφτερά και καθαρά.

Τα κοπτικά εργαλεία με κοφτερές κοπτικές αιχμές που

συντηρούνται σωστά έχουν λιγότερες πιθανότητες να

μαγκώσουν και ελέγχονται ευκολότερα.

ζ. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα

αξεσουάρ και τις μύτες του εργαλείου κλπ. σύμφωνα

με τις παρούσες οδηγίες, λαμβάνοντας υπόψη σας τις

συνθήκες εργασίας και την εργασία που θέλετε να

εκτελέσετε. Η χρήση του ηλεκτρικού εργαλείου για

εργασίες διαφορετικές από τις προβλεπόμενες θα

μπορούσε να οδηγήσει σε επικίνδυνη κατάσταση.

η. Διατηρείτε τις λαβές και τις επιφάνειες κρατήματος

στεγνές, καθαρές και απαλλαγμένες από λάδι και

γράσο.

Page 57

(Μετάφραση των πρωτότυπων οδηγιών)

Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν

επιτρέπουν τον ασφαλή χειρισμό και έλεγχο του εργαλείου σε μη αναμενόμενες καταστάσεις.

5. Σέρβις α. Αναθέτετε το σέρβις του ηλεκτρικού σας εργαλείου σε

εξειδικευμένο τεχνικό επισκευών που χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Έτσι θα εξασφαλίσετε τη

διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

Πρόσθετες προειδοποιήσεις ασφαλείας για ηλεκτρικά εργαλεία

Προειδοποίηση! Συμπληρωματικές προειδοποι-

ήσεις ασφαλείας για περιστροφικά και σκαπτικά κρουστικά εργαλεία

u Φοράτε προστατευτικά ακοής κατά την κρουστική

διάτρηση. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής.

u Χρησιμοποιείτε τις βοηθητικές λαβές που παρέχονται

μαζί με το εργαλείο. Η απώλεια ελέγχου μπορεί να προκαλέσει σωματική βλάβη.

u Συγκρατήστε σωστά το εργαλείο πριν τη χρήση.

Αυτό το εργαλείο παράγει υψηλή ροπή εξόδου και αν δεν συγκρατείτε σωστά το εργαλείο κατά τη λειτουργία μπορεί να προκύψει απώλεια ελέγχου με αποτέλεσμα τραυματισμό σας.

u Κρατάτε το ηλεκτρικό εργαλείο μόνο από μονωμένες

επιφάνειες κρατήματος, όταν εκτελείτε κάποια εργασία κατά την οποία το αξεσουάρ κοπής μπορεί να έρθει σε επαφή με αθέατα καλώδια ή με το δικό του καλώδιο. Ένα εξάρτημα κοπής το οποίο έρχεται σε

επαφή με ηλεκτροφόρο καλώδιο μπορεί να καταστήσει ηλεκτροφόρα και τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου και να προκαλέσει ηλεκτροπληξία στο χειριστή του.

Οδηγίες ασφαλείας για την περίπτωση χρήσης τρυπανιών μεγάλου μήκους

u Ποτέ μη χρησιμοποιείτε ταχύτητα υψηλότερη από

τη μέγιστη ονομαστική ταχύτητα του τρυπανιού. Σε υψηλότερες ταχύτητες, το τρυπάνι είναι πιθανό να λυγίσει αν επιτραπεί να περιστραφεί ελεύθερα χωρίς να είναι σε επαφή με το αντικείμενο εργασίας, με αποτέλεσμα τραυματισμό.

u Πάντα να ξεκινάτε τη διάτρηση σε χαμηλή ταχύτητα

και με τη μύτη του τρυπανιού σε επαφή με το αντικείμενο εργασίας. Σε υψηλότερες ταχύτητες,

το τρυπάνι είναι πιθανό να λυγίσει αν επιτραπεί να περιστραφεί ελεύθερα χωρίς να είναι σε επαφή με το αντικείμενο εργασίας, με αποτέλεσμα τραυματισμό.

u Εφαρμόζετε πίεση μόνο σε ευθεία γραμμή με το

τρυπάνι και μην εφαρμόζετε υπερβολική πίεση.

Τα τρυπάνια μπορεί να λυγίσουν προκαλώντας θραύση ή

απώλεια του ελέγχου με αποτέλεσμα τραυματισμό.

u Ποτέ μη χρησιμοποιήσετε ένα αξεσουάρ καλεμιού

σε περιστροφική λειτουργία. Το αξεσουάρ θα

ακινητοποιηθεί μέσα στο υλικό και θα περιστρέψει το

δράπανο.

u Χρησιμοποιείτε σφιγκτήρες ή άλλο πρακτικό μέσο

για να στερεώνετε και να στηρίζετε το αντικείμενο

εργασίας σε σταθερό υπόβαθρο. Αν κρατάτε το

αντικείμενο εργασίας με το χέρι σας ή κόντρα στο σώμα

σας, δεν υπάρχει σταθερότητα και μπορεί να προκληθεί

απώλεια του ελέγχου.

u Πριν τη διάτρηση τοίχων, δαπέδων ή οροφών, ελέγχετε

για τυχόν διερχόμενα καλώδια και σωλήνες.

u Αποφεύγετε να αγγίζετε την άκρη ενός τρυπανιού αμέσως

μετά τη διάτρηση, καθώς μπορεί να καίει.

u Η προβλεπόμενη χρήση περιγράφεται στο παρόν

εγχειρίδιο οδηγιών. Η χρήση οποιουδήποτε αξεσουάρ

ή προσαρτήματος ή η εκτέλεση με αυτό το εργαλείο

οποιασδήποτε εργασίας διαφορετικής από αυτές που

συνιστώνται στο παρόν εγχειρίδιο οδηγιών ενδέχεται

να εγκυμονεί κίνδυνο σωματικής βλάβης και/ή υλικών

ζημιών.

u Χρησιμοποιείτε προσωπίδα ή μάσκα προστασίας από

τη σκόνη οποτεδήποτε οι εργασίες μπορεί να παράγουν

σκόνη ή ιπτάμενα σωματίδια.

Ασφάλεια τρίτων

u Η συσκευή αυτή δεν προορίζεται για χρήση από άτομα

(περιλαμβανομένων παιδιών) με μειωμένες σωματικές,

αισθητηριακές ή διανοητικές ικανότητες, ή με έλλειψη

εμπειρίας και γνώσης, εκτός αν σε αυτά έχει παρασχεθεί

από άτομο υπεύθυνο για την ασφάλειά τους επίβλεψη ή

εκπαίδευση σχετικά με τη χρήση της συσκευής.

u Τα παιδιά θα πρέπει να βρίσκονται υπό επίβλεψη ώστε

να διασφαλίζεται ότι δεν παίζουν με τη συσκευή.

Υπολειπόμενοι κίνδυνοι.

Κατά τη χρήση του εργαλείου μπορεί να δημιουργηθούν πρόσθετοι υπολειπόμενοι κίνδυνοι, οι οποίοι ενδέχεται να μη συμπεριλαμβάνονται στις προειδοποιήσεις ασφαλείας που εσωκλείονται. Αυτοί οι κίνδυνοι μπορεί να προκληθούν από κακή χρήση, παρατεταμένη χρήση κλπ. Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και τη χρήση διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν είναι δυνατό να αποφευχθούν. Σε αυτούς περιλαμβάνονται:

u Τραυματισμοί από επαφή με οποιαδήποτε

περιστρεφόμενα/κινούμενα μέρη.

u Τραυματισμοί κατά την αλλαγή οποιωνδήποτε

εξαρτημάτων, λαμών ή αξεσουάρ.

u Σωματικές βλάβες από παρατεταμένη χρήση εργαλείου.

Page 58

(Μετάφραση των πρωτότυπων οδηγιών)

Όταν χρησιμοποιείτε οποιοδήποτε εργαλείο για παρατεταμένα χρονικά διαστήματα, μην παραλείπετε με κανένα τρόπο να κάνετε τακτικά διαλείμματα.

u Βλάβη της ακοής. u Κίνδυνοι στην υγεία που προκαλούνται από την εισπνοή

σκόνης όταν χρησιμοποιείτε το εργαλείο (παράδειγμα:όταν επεξεργάζεστε ξύλο, ειδικά δρυ, οξιά και MDF).

Κραδασμοί

Οι δηλωμένες τιμές εκπομπής κραδασμών που αναφέρονται στα τεχνικά χαρακτηριστικά και στη δήλωση συμμόρφωσης έχει μετρηθεί σύμφωνα με τυποποιημένη μέθοδο δοκιμής που παρέχεται από το πρότυπο EN 62841 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με ένα άλλο. Η δηλωμένη τιμή εκπομπής κραδασμών μπορεί επίσης να χρησιμοποιηθεί σε έναν προκαταρκτικό προσδιορισμό της έκθεσης σε κραδασμούς. Προειδοποίηση! Στην πράξη, η τιμή εκπομπής κραδασμών κατά την χρήση του ηλεκτρικού εργαλείου μπορεί να διαφέρει από την τιμή που δηλώθηκε, ανάλογα με τον τρόπο που χρησιμοποιείται το εργαλείο. Το επίπεδο κραδασμών μπορεί να αυξηθεί πάνω από το επίπεδο που έχει δηλωθεί. Κατά τον προσδιορισμό της έκθεσης σε κραδασμούς για τον καθορισμό των απαιτούμενων μέτρων ασφαλείας σύμφωνα με την οδηγία 2002/44/EΚ για την προστασία προσώπων που χρησιμοποιούν συχνά ηλεκτρικά εργαλεία στην εργασία τους, μια προσεγγιστική εκτίμηση της έκθεσης σε κραδασμούς πρέπει να λαμβάνει υπόψη τις πραγματικές συνθήκες χρήσης και τον τρόπο χρήσης του εργαλείου, συμπεριλαμβανομένων και όλων των επιμέρους τμημάτων του κύκλου εργασίας, όπως τα χρονικά διαστήματα που το εργαλείο ήταν εκτός λειτουργίας και τα διαστήματα λειτουργίας χωρίς φορτίο, επιπλέον του χρόνου πίεσης της σκανδάλης.

Ετικέτες πάνω στο εργαλείο

Το εργαλείο φέρει τα παρακάτω εικονογράμματα μαζί με τον κωδικό ημερομηνίας:

Προειδοποίηση! Για να μειωθεί ο κίνδυνος τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών.

Όταν χρησιμοποιείτε κρουστικά δράπανα, να φοράτε ωτοασπίδες. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής

uΑν το καλώδιο ρεύματος έχει υποστεί ζημιά,

η αντικατάστασή του πρέπει να γίνει από τον

κατασκευαστή ή από ένα εξουσιοδοτημένο κέντρο

επισκευών της BLACK+DECKER, ώστε να μην

αποτελέσει κίνδυνο.

Χαρακτηριστικά

1. Διακόπτης ρύθμισης ταχύτητας

2. Κουμπί ασφάλισης

3. Διακόπτης κίνησης προς τα εμπρός/πίσω

4. Επιλογέας τρόπου διάτρησης

5. Τσοκ

6. Πλευρική λαβή

7. Μετρητής βάθους (δεν παρέχεται)

Συναρμολόγηση

Προειδοποίηση! Πριν από τη συναρμολόγηση, βεβαιωθείτε

ότι το εργαλείο είναι απενεργοποιημένο και ότι το φις δεν είναι συνδεδεμένο στην πρίζα.

Τοποθέτηση της πλευρικής λαβής και του μετρητή βάθους (εικ. A, B)

uΠεριστρέψτε το κουμπί (6c) αριστερόστροφα μέχρι

να μπορείτε να περάσετε την πλευρική λαβή (6) στο

μπροστινό μέρος του εργαλείου όπως φαίνεται στην

εικόνα.

uΠεριστρέψτε την πλευρική λαβή στην επιθυμητή θέση

εξασφαλίζοντας ότι οι εγκοπές (6a) συμπλέκονται με την

οδοντωτή προεξοχή (6b).

uΕισάγετε τον μετρητή βάθους (7) (δεν παρέχεται) στην

οπή στερέωσης (7a).

uΡυθμίστε το βάθος διάτρησης όπως περιγράφεται

παρακάτω.

uΣφίξτε την πλευρική λαβή περιστρέφοντας το κουμπί (6c)

δεξιόστροφα. Σημείωση: η πλευρική λαβή μπορεί να τοποθετηθεί όπως φαίνεται στην εικόνα B, ανάλογα με την προσωπική προτίμηση.

Τοποθέτηση τρυπανιού (εικ. C)

uΑνοίξτε το τσοκ περιστρέφοντας το εμπρός τμήμα με το

ένα χέρι, ενώ συγκρατείτε το πίσω μέρος με το άλλο.

uΤοποθετήστε τον άξονα του τρυπανιού στο τσοκ και

σφίξτε καλά το τσοκ.

Ασφαλής χρήση ηλεκτρικού ρεύματος

Αυτό το εργαλείο φέρει διπλή μόνωση. Επομένως, δεν απαιτείται καλώδιο γείωσης. Πάντα ελέγχετε ότι η παροχή ρεύματος αντιστοιχεί στην τάση που αναφέρεται στην πινακίδα στοιχείων.

Χρήση

Προειδοποίηση! Αφήνετε το εργαλείο να λειτουργήσει με τον

δικό του ρυθμό. Μην το υπερφορτώνετε. Προειδοποίηση! Πριν τη διάτρηση τοίχων, δαπέδων ή ταβανιών, ελέγχετε για τις θέσεις καλωδιώσεων και σωλήνων.

Επιλογή της κατεύθυνσης περιστροφής (εικ. D)

Για διάτρηση και για βίδωμα, χρησιμοποιείτε περιστροφή εμπρός (δεξιόστροφη).

Page 59

(Μετάφραση των πρωτότυπων οδηγιών)

Για να λασκάρετε βίδες και για την αφαίρεση μιας μύτης τρυπανιού που έχει κολλήσει χρησιμοποιήστε την περιστροφή προς τα πίσω (αριστερόστροφη).

uΓια επιλογή της περιστροφής προς τα εμπρός, πιέστε το

κουμπί κίνησης προς τα εμπρός/πίσω (3) στην αριστερή θέση.

uΓια επιλογή της περιστροφής προς τα πίσω, πιέστε το

κουμπί κίνησης προς τα εμπρός/πίσω στη δεξιά θέση. Προειδοποίηση! Ποτέ μην αλλάζετε την κατεύθυνση περιστροφής όταν το μοτέρ βρίσκεται σε λειτουργία.

Ρύθμιση του βάθους διάτρησης (Εικ. E)

uΛασκάρετε την πλευρική λαβή (6) περιστρέφοντας το

κουμπί (6a) αριστερόστροφα.

uΡυθμίστε το μετρητή βάθους (7) (δεν παρέχεται) στη θέση

που επιθυμείτε. Το μέγιστο βάθος διάτρησης είναι ίσο με

την απόσταση μεταξύ του άκρου του τρυπανιού και του

μπροστινού άκρου του μετρητή βάθους.

uΣφίξτε την πλευρική λαβή περιστρέφοντας το κουμπί (6c)

δεξιόστροφα.

Επιλογή του τρόπου διάτρησης (εικ. F)

uΓια κρουστική διάτρηση σε είδη τοιχοποιίας και

σκυρόδεμα, θέστε τον επιλογέα τρόπου διάτρησης (4) στη

θέση q.

uΓια διάτρηση σε χάλυβα, ξύλο και πλαστικά ή για βίδωμα,

θέστε τον επιλογέα τρόπου λειτουργίας (4) στη θέση r.

Ενεργοποίηση και απενεργοποίηση

uΓια να ενεργοποιήσετε το εργαλείο, πιέστε τον διακόπτη

ρύθμισης ταχύτητας (1). Η ταχύτητα λειτουργίας του

εργαλείου εξαρτάται από το πόσο πιέζετε το διακόπτη.

Κατά κανόνα, χρησιμοποιείτε χαμηλές ταχύτητες για

τρυπάνια μεγάλης διαμέτρου και υψηλές ταχύτητες για

τρυπάνια μικρότερης διαμέτρου.

uΓια συνεχόμενη λειτουργία, πατήστε το κουμπί

συνεχόμενης λειτουργίας (2) και αφήστε ελεύθερο τον

διακόπτη ρύθμισης ταχύτητας. Η λειτουργία του κουμπιού

ασφάλισης είναι διαθέσιμη μόνο σε πλήρη ταχύτητα και

κατεύθυνση κίνησης εμπρός. Στην κατεύθυνση κίνησης

προς τα πίσω, η λειτουργία του κουμπιού ασφάλισης δεν

είναι διαθέσιμη.

uΓια να απενεργοποιήσετε το εργαλείο, απελευθερώστε τον

διακόπτη ρύθμισης ταχύτητας. Για να απενεργοποιήσετε

το εργαλείο όταν βρίσκεται σε συνεχόμενη λειτουργία,

πατήστε τον διακόπτη ρύθμισης ταχύτητας ακόμη

μία φορά και αφήστε τον ελεύθερο. Πάντα κρατάτε το

εργαλείο όπως υποδεικνύεται στην εικόνα E.

Αξεσουάρ

Η απόδοση του εργαλείου σας εξαρτάται από το αξεσουάρ που χρησιμοποιείτε.

Τα αξεσουάρ της BLACK+DECKER έχουν κατασκευαστεί μηχανικά με βάση πρότυπα υψηλής ποιότητας και είναι σχεδιασμένα να ενισχύουν την απόδοση του εργαλείου σας. Χρησιμοποιώντας αυτά τα αξεσουάρ, θα εξασφαλίσετε την καλύτερη δυνατή απόδοση του εργαλείου σας.

Συντήρηση

Αυτή η συσκευή/το εργαλείο ρεύματος/μπαταρίας της BLACK+DECKER έχει σχεδιαστεί έτσι ώστε να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιστη δυνατή συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα και τον τακτικό καθαρισμό του εργαλείου. Προειδοποίηση! Πριν πραγματοποιήσετε οποιοδήποτε συντήρηση σε ηλεκτρικά εργαλεία ρεύματος/μπαταρίας:

uΑπενεργοποιήστε και αποσυνδέστε τη συσκευή/το

εργαλείο από την πρίζα.

uΉ απενεργοποιήστε και αφαιρέστε την μπαταρία από τη

συσκευή/το εργαλείο, εάν η συσκευή/το εργαλείο διαθέτει ξεχωριστό πακέτο μπαταρίας.

uΉ αφήστε να λειτουργήσει η συσκευή/ το εργαλείο

μέχρι να εξαντληθεί τελείως η μπαταρία και κατόπιν απενεργοποιήστε.

uΑποσυνδέστε το φορτιστή από την πρίζα πριν τον

καθαρίσετε. Ο φορτιστής σας δεν χρειάζεται καμία άλλη συντήρηση πέραν του τακτικού καθαρισμού.

uΚαθαρίζετε τακτικά τα ανοίγματα εξαερισμού της

συσκευής/του εργαλείου/του φορτιστή χρησιμοποιώντας μια μαλακή βούρτσα ή ένα στεγνό πανί.

uΚαθαρίζετε τακτικά το περίβλημα του μοτέρ με ένα

ελαφρά υγρό πανί. Μη χρησιμοποιείτε καθαριστικά που χαράζουν ή περιέχουν διαλύτες.

uΝα ανοίγετε τακτικά το τσοκ και να το χτυπάτε ελαφρά για

να αφαιρείται η σκόνη από το εσωτερικό του (εφόσον έχει τοποθετηθεί).

Αντικατάσταση του φις ρευματοληψίας (Ην. Βασίλειο & Ιρλανδία μόνο)

Αν χρειάζεται να τοποθετηθεί νέο φις ρευματοληψίας:

uΑπορρίψτε με ασφαλή τρόπο το παλιό φις. uΣυνδέστε τον καφέ αγωγό στον ηλεκτροφόρο ακροδέκτη

(φάση) του νέου φις.

uΣυνδέστε τον μπλε αγωγό στον ουδέτερο ακροδέκτη.

Προειδοποίηση! Δεν πρέπει να γίνει καμία σύνδεση στον ακροδέκτη γείωσης. Ακολουθήστε τις οδηγίες συναρμολόγησης που συνοδεύουν τα καλής ποιότητας φις. Συνιστώμενη ασφάλεια: 5 A.

Προστασία του περιβάλλοντος

Χωριστή συλλογή. Τα προϊόντα και οι μπαταρίες που επισημαίνονται με αυτό το σύμβολο δεν πρέπει να απορρίπτονται μαζί με τα κανονικά οικιακά απορρίμματα.

Page 60

(Μετάφραση των πρωτότυπων οδηγιών)

Τα προϊόντα και οι μπαταρίες περιέχουν υλικά που μπορούν να ανακτηθούν ή να ανακυκλωθούν ώστε να μειωθούν οι ανάγκες για πρώτες ύλες. Παρακαλούμε να ανακυκλώνετε τα ηλεκτρικά προϊόντα και τις μπαταρίες σύμφωνα με τους τοπικούς κανονισμούς. Περισσότερες πληροφορίες διατίθενται στον ιστότοπο

www.2helpU.com

Τεχνικά χαρακτηριστικά

BEH200

Τάση εισόδου V

Κατανάλωση ισχύος Π 500

Ταχύτητα χωρίς φορτίο min

Μέγ. ικανότητα διάτρησης

Σκυρόδεμα mm

Χάλυβας mm

Ξύλο mm

Βάρος kg

Ηχητική πίεση (LpA) 88 dB(A), αβεβαιότητα (K) 5 dB(A)

Ηχητική ισχύς (LWA) 99 dB(A), αβεβαιότητα (K) 5 dB(A)

Συνολικές τιμές κραδασμών (διανυσματικό άθροισμα τριών αξόνων) κατά EN

Κρουστική διάτρηση σε σκυρόδεμα (a

Κρουστική διάτρηση σε μέταλλο (ah,D)

-1

1,69 με πλευρική λαβή

Στάθμη ηχητικής πίεσης κατά EN 62841:

62841:

)

17,7

m/s2, αβεβαιότητα (K)

h,ID

2.7

m/s2, αβεβαιότητα (K)

1,5

0 ~ 2900

1,5

m/s

230

m/s

Δήλωση συμμόρφωσης EK

ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΗΜΑΤΩΝ

BEH200 - Κρουστικό δράπανο

Ο κάτωθι υπογεγραμμένος είναι υπεύθυνος για την κατάρτιση

του τεχνικού φακέλου και δηλώνει τα παρόντα εκ μέρους της

Black & Decker.

Ed Higgins

Διευθυντής – Καταναλωτικά Ηλεκτρικά Εργαλεία

Black & Decker Europe, 270 Bath Road, Slough,

Berkshire, SL1 4DX

United Kingdom (Ηνωμένο Βασίλειο)

7/11/2019

Εγγύηση

Η Black & Decker είναι σίγουρη για την ποιότητα των προϊόντων της και προσφέρει στους καταναλωτές εγγύηση 24 μηνών από την ημερομηνία αγοράς. Αυτή η εγγύηση συμπληρώνει και με κανένα τρόπο δεν παραβλάπτει τα νόμιμα δικαιώματά σας. Η εγγύηση ισχύει εντός της επικράτειας των χωρών μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελεύθερων Συναλλαγών.

Για να υποβάλετε αξίωση βάσει της εγγύησης, η αξίωση θα πρέπει να είναι σύμφωνη με τους Όρους και προϋποθέσεις της Black & Decker και θα χρειαστεί να υποβάλετε απόδειξη αγοράς στον πωλητή ή σε εξουσιοδοτημένο αντιπρόσωπο επισκευών. Μπορείτε να αποκτήσετε τους Όρους και προϋποθέσεις της εγγύησης 2 ετών της Black & Decker και να μάθετε την τοποθεσία του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου επισκευών στο Internet στο www.2helpU. com, ή επικοινωνώντας με το τοπικό σας γραφείο Black & Decker στη διεύθυνση που υποδεικνύεται στο παρόν εγχειρίδιο.

Επισκεφθείτε τον ιστότοπό μας www.blackanddecker.gr για να καταχωρίσετε το νέο σας προϊόν Black & Decker και για να λαμβάνετε ενημερώσεις για νέα προϊόντα και ειδικές προσφορές.

Η Black & Decker δηλώνει ότι τα προϊόντα αυτά

που περιγράφονται στα "τεχνικά χαρακτηριστικά"

συμμορφώνονται με τα ακόλουθα: EN62841-1:2015,

EN62841-2-1:2018.

Αυτά τα προϊόντα συμμορφώνονται και με την Οδηγία

2006/42/ΕΚ, 2014/30/ΕΕ και 2011/65/ΕΕ. Για περισσότερες

πληροφορίες, επικοινωνήστε με την Black & Decker στην

παρακάτω διεύθυνση ή ανατρέξτε στο πίσω μέρος του

εγχειριδίου.

Page 61

616263

Page 62

Page 63

Page 64

België/Belgique/Luxembourg Stanley Black & Decker Belgium BVBA Tel. NL +32 15 47 37 65 www.blackanddecker.be Egide Walschaertsstraat 16 Tel. FR +32 15 47 37 66 [email protected] 2800 Mechelen Fax. +32 15 47 37 99 Danmark Black & Decker [email protected] Roskildevej 22 www.blackanddecker.dk 2620 Albertslund Deutschland Stanley Black & Decker Deutschland Gmbh Tel. 06126 21-0 www.blackanddecker.de Black & Decker Str. 40, D - 65510 Idstein Fax 06126 21-2980 [email protected]

Ελλάδα StanleyBlack&Decker(ΕΛΛΑΣ)Ε.Π.Ε Τηλ. 210-8981616 www.blackanddecker.gr ΓΡΑΦΕΙΑ:Στράβωνος7&Βουλιαγμένης Φαξ 210-8983570 [email protected] 16674Γλυφάδα-Αθήνα

SERVICE: ΗμεροςΤόπος2-ΧάνιΑδάμ Τηλ.Service 210-8985208  19300Ασπρόπυργος-Αθήνα Φαξ 210-5597598

España Stanley Black & Decker Ibérica, S.C.A. Tel. 934 797 400 www.blackanddecker.es Parc de Negocis “Mas Blau” Fax 934 797 419

[email protected] EdicioMuntadas,c/Bergadá,1,Of.A6  08820ElPratdeLlobregat(Barcelona)  France Black&Decker(France)S.A.S. Tel. 0472203920

www.blackanddecker.fr 5 allée des Hêtres Fax 04 72 20 39 00 B.P. 30084 69579 Limonest Cédex

Helvetia ROFOAG Tel. 026-6749393

www.blackanddecker.ch Gewerbezone Seeblick Fax 026-6749394 [email protected] 3213 Kleinbösingen Italia Stanley Black & Decker Italia Tel. 039-9590200 www.blackanddecker.it Via Energypark 6 Fax 039-9590313

[email protected] 20871Vimercante(MB) Numeroverde800-213935

Nederland Stanley Black & Decker Netherlands BV Tel. +31 164 283 065 www.blackanddecker.nl HoltumNoordweg35,6121REBORN Fax +31164283200

[email protected] Postbus83,6120ABBORN

Norge Black & Decker [email protected] Postboks 4613, Nydalen www.blackanddecker.no

 0405Oslo  

Österreich Stanley Black & Decker Austria GmbH Tel. 01 66116-0 www.blackanddecker.at Oberlaaerstraße248,A-1230Wien Fax 0166116-614 [email protected] Portugal Black & Decker Limited SARL Tel. 214667500 www.blackanddecker.pt Quinta da Fonte - Edifício Q55 D. Diniz Fax 214667580 [email protected] Rua dos Malhões, 2 e 2A - Piso 2 Esquerdo 2770 - 071 Paço de Arcos

Suomi Black&Decker asiakaspalvelu.@sbdinc.com  PL47 www.blackanddecker.

00521, Helsinki Sverige Black & Decker AB [email protected] Box 94, 431 22 Mölndal www.blackanddecker.se

Türkiye KALEHırdavatveMakinaA.Ş. Tel. 02125335255

www.blackanddecker.com.tr DefterdarMah.SavaklarCad.No:15 Fax. 02125331005  Edirnekapı/Eyüp/İstanbul34050 

United Kingdom & Black & Decker Tel. 01753 511234 Republic Of Ireland 270 Bath Road Fax 01753 512365

www.blackanddecker.co.uk Slough, Berkshire SL1 4DX [email protected] Middle East & Africa Black & Decker Tel. +971 4 8863030 www.blackanddecker.ae P.O.Box-17164 Fax +97148863333

[email protected] JebelAliFreeZone(South),Dubai,

UAE

N774417 REV-0

12/2019
