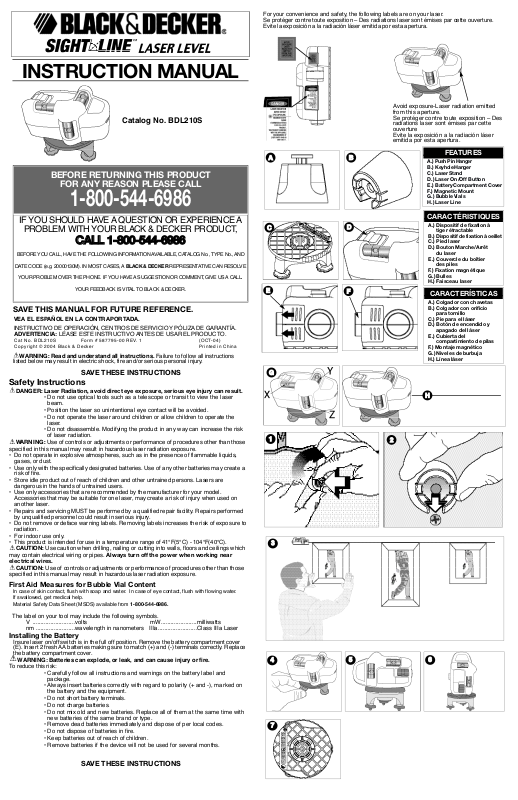

Black & Decker BDL210S User Manual

WARNING: Read and understand all instructions. Failure to follow all instructions

listed below may result in electric shock, fire and/or serious personal injury.

S A VE THESE INSTRUCTIONS

Safety Instructions

DANGER: Laser Radiation, avoid direct eye exposure, serious eye injury can re s u l t .

• Do not use optical tools such as a telescope or transit to view the laser
beam.

• Position the laser so unintentional eye contact will be avoided.

• Do not operate the laser around children or allow children to operate the
l a s e r .

• Do not disassemble. Modifying the product in any way can increase the risk
of laser radiation.

WA R N I N G : Use of controls or adjustments or performance of procedures other than those

specified in this manual may result in hazardous laser radiation exposure.

• Do not operate in explosive atmospheres, such as in the presence of flammable liquids,
gases, or dust.

• Use only with the specifically designated batteries. Use of any other batteries may create a
risk of fire.

• Store idle product out of reach of children and other untrained persons. Lasers are
dangerous in the hands of untrained users.

• Use only accessories that are recommended by the manufacturer for your model.
Accessories that may be suitable for one laser, may create a risk of injury when used on
another laser.

• Repairs and servicing MUST be performed by a qualified repair facility. Repairs performed
by unqualified personnel could result in serious injury.

• Do not remove or deface warning labels. Removing labels increases the risk of exposure to
r a d i a t i o n .

• For indoor use only.

• This product is intended for use in a temperature range of 41°F(5°C) - 104°F(40°C).

C A U T I O N : Use caution when drilling, nailing or cutting into walls, floors and ceilings which

may contain electrical wiring or pipes. Always turn off the power when working near

electrical wires.

C A U T I O N : Use of controls or adjustments or performance of procedures other than those

specified in this manual may result in hazardous laser radiation exposure.

First Aid Measures for Bubble Vial Content

In case of skin contact, flush with soap and water. In case of eye contact, flush with flowing water.
If swallowed, get medical help.
Material Safety Data Sheet (MSDS) available from 1-800-544-6986.

The label on your tool may include the following symbols.

V ..........................volts mW......................milliwatts

nm ........................wavelength in nanometers IIIa........................Class IIIa Laser

Installing the Battery

Insure laser on/off switch is in the full off position. Remove the battery compartment cover
(E). Insert 2 fresh A A batteries making sure to match (+) and (-) terminals correctly. Replace
the battery compartment cover.

WARNING: Batteries can explode, or leak, and can cause injury or fire.

To reduce this risk:

• Carefully follow all instructions and warnings on the battery label and
package.

• Always insert batteries correctly with regard to polarity (+ and -), marked on
the battery and the equipment.

• Do not short battery terminals.

• Do not charge batteries.

• Do not mix old and new batteries. Replace all of them at the same time with
new batteries of the same brand or type.

• Remove dead batteries immediately and dispose of per local codes.

• Do not dispose of batteries in fire.

• Keep batteries out of reach of children.

• Remove batteries if the device will not be used for several months.

S A VE THESE INSTRUCTIONS

VEA EL ESPAÑOL EN LA CONTRAPORTADA.

S A VE THIS MANUAL FOR FUTURE REFERENCE.

INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y P Ó L I Z A DE GARANTÍA.
ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL P R O D U C T O.

INSTRUCTION MANUAL

Cat No . BDL2 1 0S Fo rm # 5 8 779 5-00 RE V. 1 ( O C T -04)
Cop yri g ht © 2004 Bl ack & Deck e r Pr inte d i n C hina

BEFORE RETURNING THIS PRODUCT

FOR ANY REASON PLEASE CALL

1-800-544-6986

IF YOU SHOULD HAVE A QUESTION OR EXPERIENCE A

PROBLEM WITH YOUR BLACK & DECKER PRODUCT,

CALL 1-800-544-6986

BEFORE YOU CALL, HAVE THE FOLLOWING INFORMATION AVAILABLE, CATALOG No., TYPE No., A N D

D ATE CODE (e.g. 20000130M). IN MOSTCASES, ABLACK & DECKER R E P R E S E N TATIVE CAN RESOLV E

YOUR PROBLEM OVER THE PHONE. IF YOU HAVE ASUGGESTION OR COMMENT, GIVE US AC A L L .

YOUR FEEDBACK IS VITA L TO BLACK & DECKER.

A

2

B

F

E

D

C

1

H

3

G

4

Catalog No. BDL210S

7

65

For your convenience and safety, the following labels are on your laser.
Se protéger contre toute exposition – Des radiations laser sont émises par cette ouverture.
Evite la exposición a la radiación láser emitida por esta apertura.

F E AT U R E S

A.) Push Pin Hanger
B.) Keyhole Hanger
C.) Laser Stand
D.) Laser On/Off Button
E.) Battery Compartment Cover
F. ) Magnetic Mount
G.) Bubble Vi a l s
H.) Laser Line

C A R A C T É R I S T I Q U E S

A.) Dispositif de fixation à

tige rétractable
B.) Dispositif de fixation à oeillet
C.) Pied laser
D.) Bouton Marche/Arrêt

du laser
E.) Couvercle du boîtier

des piles
F.) Fixation magnétique
G.) Bulles
H.) Faisceau laser

C A R A C T E R Í S T I C A S

A.) Colgador con chavetas
B.) Colgador con orificio

para torn i l l o
C.) Pie para el láser
D.) Botón de encendido y

apagado del láser
E.) Cubierta del

compartimiento de pilas
F.) Montaje magnético
G.) Niveles de burbuja
H.) Línea láser

Avoid exposure-Laser radiation emitted
from this aperture.
Se protéger contre toute exposition – Des
radiations laser sont émises par cette
ouverture
Evite la exposición a la radiación láser
emitida por esta apertura.

See ‘Tools-Electric’

– Yellow Pages –

for Service & Sales

Imported by

Black & Decker (U.S.) Inc.,

701 E. Joppa Rd.

Towson, MD 21286 U.S.A.

AVERTISSEMENT : Lire, comprendre et suivre toutes les directives précisées

ci-dessous afin d’éviter les risques de choc électrique, d’incendie ou de blessure grave.

CONSERVER CES DIRECTIVES

Consignes de sécurité

DANGER : Radiation laser ; éviter tout contact direct avec les yeux ; des lésions

oculaires sérieuses pourraient en résulter.

• Ne pas utiliser un dispositif optique, tel qu’un télescope ou une lunette de
passage, pour examiner le faisceau laser.

• Installer le laser de sorte que tout contact involontaire avec les yeux soit
évité.

• Ne pas utiliser le laser en présence d’un enfant, ni autoriser les enfants à
utiliser le laser.

• Ne pas démonter. Le fait de modifier l’appareil de quelque façon que ce
soit augmente les risques de radiation laser.

AVERTISSEMENT : Le fait d’utiliser des commandes, d’effectuer des réglages ou de

suivre des procédures autres que celles décrites dans les présentes pourrait entraîner des
risques d’exposition aux rayonnements.

• Ne pas utiliser dans une atmosphère explosive, comme en présence de liquide, de gaz ou
de poussière inflammable.

• N’utiliser que des piles spécialement conçues à cet effet; l’usage de tout autre type de pile
pourrait entraîner des risques d’incendie.

• Lorsqu’on n’utilise pas le produit, le ranger hors de la portée des enfants ou des personnes
non qualifiées; les lasers sont dangereux entre les mains de personnes inexpérimentées.

• N’utiliser que les accessoires recommandés par le fabricant pour le modèle concerné; un
accessoire destiné à un laser particulier peut devenir dangereux lorsqu’il est utilisé avec un
a u t r e .

• La réparation et l’entretien DOIVENTêtre effectués dans un centre de service autorisé ou
par du personnel qualifié; toute opération d’entretien ou de réparation effectuée par une
personne non qualifiée pourrait entraîner des blessures graves.

• Ne pas retirer ni abîmer les étiquettes d’avertissement; le fait de retirer les étiquettes
augmentera les risques d’exposition aux rayonnements laser.

• Usage intérieur seulement.

• Ce produit a été conçu pour être utilisé à des températures ambiantes variant de 5°C
(41°F) à 40°C (104°F).

MISE EN GARDE : Faire très attention au moment de percer, découper ou planter des

clous dans un mur ou un plafond qui pourrait contenir des câbles ou fils électriques. To u j o u r s

couper le courant avant de commencer à travailler à proximité de fils électriques.

MISE EN GARDE : Le fait d’utiliser des commandes, d’effectuer des réglages ou de suivre

des procédures autres que celles décrites aux présentes pourrait entraîner des risques
d’exposition aux rayonnements.

Premiers soins relatifs au contenu des bulles

En cas de contact avec la peau, rincer abondamment à l’eau savonneuse. En cas de contact avec les
yeux, rincer abondamment à l’eau claire. En cas d’ingestion, voir un médecin.
Pour obtenir la fiche toxicologique de ce produit (Material Safety Data Sheet – MSDS), téléphoner au

1-800-544-6986.

L’étiquette apposée sur l’outil peut afficher les symboles suivants :
V ………………….volts MW ………………milliwatts
nm……………….. longueur d’onde IIIa……………….. Laser de classe IIIa

exprimée en nanomètres

Installation de la pile

S’assurer que l’interrupteur marche-arrêt du laser est bien enclenché en position d’arrêt.
Retirer le couvercle du compartiment de la pile (E). Insérer 2 piles A A neuves en s’assurant
d’aligner les symboles des bornes positives (« + ») et négatives (« - »); remettre le
couvercle en place.

AVERTISSEMENT : Les piles peuvent exploser ou fuir, et posent des risques de

blessure ou d’incendie. Pour réduire ces risques :

• Suivre attentivement toute instruction ou tout avertissement inclus sur
l’étiquette ou l’emballage des piles.

• Lors de leur installation, toujours respecter la polarité (+ et -) inscrite

sur les piles et le matériel.

• Ne pas court-circuiter les bornes.

• Ne pas recharger les piles.

• Ne pas mélanger des piles neuves avec des piles usagées. Les

remplacer toutes en même temps avec des piles de la même marque
ou du même type.

• Retirer les piles mortes immédiatement et s’en défaire conformément

à la réglementation locale.

• Ne pas jeter de piles au feu.

• Conserver les piles hors de la portée des enfants.

• Retirer les piles lorsque l’appareil n’est pas utilisé pendant plusieurs mois.

CONSERVER CES DIRECTIVES

Mode d’emploi

Dispositif de fixation à tige rétractable

MISE EN GARDE : la tige est pointue et doit être manipulée prudemment.

REMARQUE : Le dispositif de fixation à tige rétractable (A) ne peut être utilisé que sur du

placoplâtre. (et NON sur d’autres surfaces comme le plâtre). Pour fixer la tige dans le
placoplâtre, disposer le dispositif de fixation contre la surface en placoplâtre et faire
tourner la partie centrale vers la droite jusqu’à arrêt complet. Tout en maintenant une
certaine pression sur la base de la tige, pousser la tige tout droit et la fixer fermement contre
le placoplâtre comme illustré en Fig. 1. La tige rétractable doit toujours être
enfoncée à la main et jamais au marteau. Pour retirer la tige du mur, la tirer tout droit en
avant.

MISE EN GARDE : Toujours s’assurer que la tige rétractable est bien rétractée

lorsqu’elle n’est pas utilisée.

Dispositif de fixation à oeillet

Le dispositif de fixation à oeillet (B) est utilisé en conjonction avec une vis qui est
enfoncée dans le mur comme illustré en Fig. 2.

L a s e r

Le laser peut être orienté dans bien des directions. La figure 3 illustre une application
typique du niveau laser lorsque ce dernier est fixé au mur.

Mise à niveau

Fixation à l’aide du dispositif de fixation à tige rétractable ou à œillet : To u j o u r s
s’assurer que le dispositif de fixation à tige rétractable ou à oeillet est fermement ancré au
m u r . Rattacher la base magnétique (F) du laser au dispositif de fixation à tige rétractable ou
à oeillet (Fig. 8). Pousser sur l’interrupteur marche/arrêt (D) pour activer le faisceau du laser.
Faire tourner le laser pour centrer les bulles horizontalement ou verticalement. S’assurer
que le laser est fermement ancré à l’un ou l’autre dispositif de fixation avant de retirer le
s u p p o r t .

GUIDE D’UTILISAT I O N

Nº de catalogue BDL210S

Operating Instructions

Push Pin Hanger

C A U T I O N : Pin is sharp and should be handled with care. N O T E : The push pin hanger (A)

can only be used for drywall, NOT other surfaces including plaster. To press pin into drywall,
place the hanger against the drywall surface and rotate the center section in a clockwise
direction until it stops. While maintaining pressure on pin base, insert pin straight and seat
firmly against drywall as shown in Figure 1. The push pin should always be pushed in by
hand and never driven by a hammer. To remove pin from wall, pull straight out.

CAUTION: Always be sure push pin is retracted when not in use.

Keyhole Hanger

The keyhole hanger (B) is used in conjunction with a screw which is driven into the wall as
illustrated in Figure 2.

L a s e r

The laser can be used in many orientations. Figure 3 illustrates a typical application for the
Laser Level when it is wall mounted.

Leveling

Wall mounting to push pin hanger or keyhole hanger:Always make sure the push pin
hanger or the keyhole hanger are securely attached to the wall. Attach the magnetic base (F)
of the laser to either the push pin hanger or the keyhole hanger (as shown in Figure 8). Push
the laser on/off switch (D) to activate the laser line. Rotate the laser to center the horizontal
or vertical bubble vials. Be sure the laser is firmly attached to either of the hangers before
removing support.

Straight Line Projection:

Free hand operation on any flat surface: Push the laser on/off switch (D) to activate the
laser line. Hold the laser firmly against a flat surface, project laser line through the
appropriate marks (common use is laying tile).

DANGER: Laser Radiation, avoid direct eye exposure .

Adjustable Laser Stand

The laser can be mounted onto the adjustable stand in any of the three ways illustrated in
Figures 4, 5 or 6. To level the laser once it has been mounted to the stand, turn the
appropriate adjustment wheel on any of the three legs as shown in Figure 4. Using the
stand, the laser can be adjusted to project horizontal (Figure 4) and vertical (Figure 5) lines
and plumb dot (Figure 6) as well as projecting through the crosshair of the bull’s-eye
(Figure 7).

The center of the stand is designed with a crosshair bull’s-eye (Figure 7) which can be
helpful when you want to center the stand over a given point of reference.
To project a horizontal line, vials X and Y should be leveled. To project a vertical line vial Z
should be leveled. To project plumb dot, vials X and Z should be leveled.

Helpful Hints

• If the laser light becomes dim or is no longer visible when the switch is in the on position
check or change the battery.

• The laser produces a line with a dot in the center. The dot in the laser line aligns directly
with the laser.

• The metal base on the laser has been machined to insure flatness for accurate leveling.

• The laser lines are only level on the wall against which the unit is held or hung. The short
line visible on any adjacent wall is not level. The same is true for straight line projection on
a floor or wall, the short line on any adjacent wall is not level.

• The laser unit can be used as a spirit (bubble) level. The levels are calibrated to the lasers
metal base.

• The laser unit only generates level lines when held or hung against a vertical surface.

• Make sure laser is as square as possible to flat surface to ensure proper line projection.

• Brightness of area may effect line visibility.

• Be aware that extreme temperature changes can cause movement or shifting of building
structures, equipment, etc. which can effect accuracy. Verify your set-up before each use as
the laser may have moved.

• This product is not recommended for outdoor use.

S t o r a g e

Always store the laser level indoors.

M a i n t e n a n c e

Use only mild soap and damp cloth to clean the tool. Never let any liquid get inside the tool;
never immerse any part of the tool into a liquid.
I M P O R TA N T : To assure product SAFETY and RELIABILITY, repairs, maintenance and
adjustment (other than those listed in this manual) should be performed by authorized service
centers or other qualified service organizations, always using identical replacement parts.

A c c e s s o r i e s

WA R N I N G :

The use of any accessory not recommended for use with this tool could be

h a z a r d o u s .

Service Information

All Black & Decker Service Centers are staffed with trained personnel to provide customers
with efficient and reliable power tool service. Whether you need technical advice, repair, or
genuine factory replacement parts, contact the Black & Decker location nearest you. To find
your local service location, refer to the yellow page directory under "Tools—Electric" or call:

1-800-544-6986 or visit www. b l a c k a n d d e c k e r. c o m

Full Tw o - Y ear Home Use Warranty

Black & Decker (U.S.) Inc. warrants this product for two years against any defects in material
or workmanship. The defective product will be replaced or repaired at no charge in either of
two ways.
The first, which will result in exchanges only, is to return the product to the retailer from whom
it was purchased (provided that the store is a participating retailer). Returns should be made
within the time period of the retailer’s policy for exchanges (usually 30 to 90 days after the
sale). Proof of purchase may be required. Please check with the retailer for their specific
return policy regarding returns that are beyond the time set for exchanges.
The second option is to take or send the product (prepaid) to a Black & Decker owned or
authorized Service Center for repair or replacement at our option. Proof of purchase may be
required. Black & Decker owned and authorized Service Centers are listed under "To o l s ­Electric" in the yellow pages of the phone directory and available on our website
w w w . b l a c k a n d d e c k e r. c o m .
This warranty does not apply to accessories. This warranty gives you specific legal rights
and you may have other rights which vary from state to state. Should you have any
questions, contact the manager of your nearest Black & Decker Service Center. T h i s
product is not intended for commercial use.
FREE WARNING LABEL R E P L A C E M E N T : If your warning labels become illegible or are
missing, call 1-800-544-6986 for a free replacement.
