ENGLISH

(Original instructions)

ENGLISH

Intended use

Your BLACK+DECKER BCG720 M1, BCG720 N angle grinder has been designed for grinding and cutting metal and masonry using the appropriate type of cutting or grinding disc when

tted with the appropriate guard. This tool is intended for consumer use only.

Safety instructions

General power tool safety warnings

Warning! Read all safety warnings and all

instructions. Failure to follow the warnings and instructions listed below may result in electric shock,

re and/or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in all of the warnings listed below refers

to your mains operated (corded) power tool or battery

operated (cordless) power tool.

1. Work area safety a. Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

b. Do not operate power tools in explosive atmospheres,

such as in the presence of ammable liquids, gases

or dust. Power tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

2. Electrical safety a. Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodied plugs

and matching outlets will reduce risk of electric shock.

b. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock

if your body is earthed or grounded.

c. Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of

electric shock.

d. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of

electric shock.

e. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

f. If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD)

protected supply. Use of an RCD reduces the risk of

electric shock.

3. Personal safety a. Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a

power tool while you are tired or under the inuence

of drugs, alcohol or medication. A moment of inattention while operating power tools may result in serious personal

injury.

b. Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal

injuries.

c. Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your nger on the switch or

energising power tools that have the switch on invites

accidents.

d. Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal injury.

e. Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

f. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g. If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can

reduce dust-related hazards.

h. Do not let familiarity gained from frequent use of tools

allow you to become complacent and ignore tool safety principles. A careless action can cause severe

injury within a fraction of a second.

4. Power tool use and care a. Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do

the job better and safer at the rate for which it was designed.

b. Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

c. Disconnect the plug from the power source and/or the

battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d. Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

e. Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly

maintained power tools.

f. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less

likely to bind and are easier to control.

g. Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

h. Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasing

surfaces do not allow for safe handling and control of the

tool in unexpected situations.

5. Battery tool use and care

a. Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of re when used with another battery pack.

b. Use power tools only with specically designated

battery packs. Use of any other battery packs may create

a risk of injury and re.

c. When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails, screws, or other small metal objects, that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns

or a re.

d. Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally

occurs, ush with water. If liquid contacts eyes,

additionally seek medical help. Liquid ejected from the battery may cause irritation or burns.

e. Do not use a battery pack or tool that is damaged or

modied. Damaged or modied batteries may exhibit unpredictable behaviour resulting in re, explosion or

risk of injury.

f. Do not expose a battery pack or tool to re or

excessive temperature. Exposure to re or

temperature above 130 ºC may cause explosion.

g. Follow all charging instructions and do not charge the

battery pack or tool outside the temperature range

specied in the instructions. Charging improperly or

ENGLISH

(Original instructions)

ENGLISH

at temperatures outside the specied range may damage the battery and increase the risk of re.

6. Service

a. Have your power tool serviced by a qualied repair

person using only identical replacement parts. This will ensure that the safety of the power tool is maintained.

b. Never service damaged battery packs. Service of

battery packs should only be performed by the

manufacturer or authorised service providers.

Additional power tool safety warnings

Warning! Additional safety warnings Common for

Grinding, Sanding, Wire Brushing, Polishing or Abrasive Cutting-Off Operations:

u This power tool is intended to function as a grinder,

sander, wire brush, polisher or cut-off tool. Read all

safety warnings, instructions, illustrations and

specications provided with this power tool. Failure to follow all instructions listed below may result in

electric shock, re and/or serious injury.

u Operations for which the power tool was not designed

may create a hazard and cause personal injury.

u Do not use accessories which are not specically

designed and recommended by the tool manufacturer.

Just because the accessory can be attached to your

power tool, it does not assure safe operation.

u The rated speed of the accessory must be at least

equal to the maximum speed marked on the power

tool. Accessories running faster than their rated speed

can break and y apart.

u The outside diameter and the thickness of your

accessory must be within the capacity rating of your power tool. Incorrectly sized accessories cannot be

adequately guarded or controlled.

u Threaded mounting of accessories must match the

grinder spindle thread.

For accessories mounted by anges, the arbour hole of the accessory must t the

locating diameter of the ange. Accessories that do not

match the mounting hardware of the power tool will run out of balance, vibrate excessively and may cause loss of

control.

u Do not use a damaged accessory. Before each use

inspect the accessory such as abrasive wheels for chips and cracks, backing pad for cracks, tear or excess wear, wire brush for loose or cracked wires. If power tool or accessory is dropped, inspect for damage or install an undamaged accessory. After inspecting and installing an accessory and run the power tool at maximum no-load speed for one minute.

Damaged accessories will normally break apart during this

test time.

u Wear personal protective equipment. Depending on

application, use face shield, safety goggles or safety glasses. As appropriate, wear dust mask, hearing protectors, gloves and workshop apron capable of stopping small abrasive or workpiece fragments. The

eye protection must be capable of stopping ying debris generated by various operations. The dust mask or respirator must be capable of ltering particles generated by your operation. Prolonged exposure to high intensity noise may cause hearing loss.

u Keep bystanders a safe distance away from work

area. Anyone entering the work area must wear

personal protective equipment. Fragments of workpiece

or of a broken accessory may y away and cause injury

beyond immediate area of operation.

u Hold power tool by insulated gripping surfaces only,

when performing an operation where the cutting accessory may contact hidden wiring or its own cord.

Cutting accessory contacting a "live" wire may make exposed metal parts of the power tool "live" and shock the operator.

u Use clamps or another practical way to secure and

support the workpiece to a stable platform. Holding the

work by hand or against your body leaves it unstable and

may lead to loss of control.

u Position the cord clear of the spinning accessory. If

you lose control, the cord may be cut or snagged and your

hand or arm may be pulled into the spinning accessory.

u Never lay the power tool down until the accessory

has come to a complete stop. The spinning accessory

may grab the surface and pull the power tool out of your

control.

u Do not run the power tool while carrying it at your

side. Accidental contact with the spinning accessory could

snag your clothing, pulling the accessory into your body.

u Regularly clean the power tool's air vents. The motor's

fan will draw the dust inside the housing and excessive accumulation of powdered metal may cause electrical

hazards.

u Do not operate the power tool near ammable

materials. Sparks could ignite these materials.

u Do not use accessories that require liquid coolants.

Using water or other liquid coolants may result in

electrocution or shock.

Note: The above warning does not apply for power tools specically designed for use with a liquid system.

Kickback and related warnings

Kickback is a sudden reaction to a pinched or snagged

rotating wheel, backing pad, brush or any other accessory.

Pinching or snagging causes rapid stalling of the rotating

accessory which in turn causes the uncontrolled power tool to

be forced in the direction opposite of the accessory's rotation at the point of the binding.

For example, if an abrasive wheel is snagged or pinched by the workpiece, the edge of the wheel that is entering into the pinch point can dig into the surface of the material causing

the wheel to climb out or kick out. The wheel may either jump

toward or away from the operator, depending on direction of

the wheel's movement at the point of pinching. Abrasive wheels may also break under these conditions.

Kickback is the result of power tool misuse and/or incorrect

operating procedures or conditions and can be avoided by

taking proper precautions as given below.

u Maintain a rm grip on the power tool and position

your body and arm to allow you to resist kickback forces. Always use auxiliary handle, if provided, for

maximum control over kickback or torque reaction

during start-up. The operator can control torque

reactions or kickback forces, if proper precautions are

taken.

u Never place your hand near the rotating accessory.

Accessory may kickback over your hand.

u Do not position your body in the area where power

tool will move if kickback occurs. Kickback will propel

the tool in direction opposite to the wheel's movement at the point of snagging.

u Use special care when working corners, sharp edges

etc. Avoid bouncing and snagging the accessory.

Corners, sharp edges or bouncing have a tendency to snag the rotating accessory and cause loss of control or

kickback.

u Do not attach a saw chain woodcarving blade or

toothed saw blade. Such blades create frequent kickback

and loss of control.

Safety warnings specic for grinding and abrasive

cutting-off operations

u Use only wheel types that are recommended for your

power tool and the specic guard designed for the

selected wheel. Wheels for which the power tool was not

designed cannot be adequately guarded and are unsafe.

u The grinding surface of centre depressed wheels

must be mounted below the plane

of the guard lip. An improperly mounted wheel that

projects through the plane of the guard lip cannot be adequately protected.

u The guard must be securely attached to the power

tool and positioned for maximum safety, so the least amount of wheel is exposed towards the operator. The

guard helps to protect the operator from broken wheel

fragments, accidental contact with wheel and sparks that

could ignite clothing.

u Wheels must be used only for recommended

applications. For example: do not grind with the side of cut-off wheel. Abrasive cut-off wheels are intended for

peripheral grinding, side forces applied to these wheels

may cause them to shatter.

u Always use undamaged wheel anges that are of

correct size and shape for your selected wheel. Proper

wheel anges support the wheel thus reducing the

possibility of wheel breakage. Flanges for cut-off wheels may be different from grinding wheel anges.

u Do not use worn down wheels from larger power

tools. Wheel intended for larger power tool is not suitable

for the higher speed of a smaller tool and may burst.

Additional safety warnings specic for abrasive

cutting-off operations

u Do not "jam" the cut-off wheel or apply excessive

pressure. Do not attempt to make an excessive depth of cut. Over stressing the wheel increases the loading

and susceptibility to twisting or binding of the wheel in the

cut and the possibility of kickback or wheel breakage.

u Do not position your body in line with and behind the

rotating wheel. When the wheel, at the point of operation,

is moving away from your body, the possible kickback may propel the spinning wheel and the power tool directly at

you.

u When wheel is binding or when interrupting a cut for

any reason, switch off the power tool and hold the power tool motionless until the wheel comes to a complete stop. Never attempt to remove the cut-off wheel from the cut while the wheel is in motion otherwise kickback may occur. Investigate and take

corrective action to eliminate the cause of wheel binding.

u Do not restart the cutting operation in the workpiece.

Let the wheel reach full speed and carefully re-enter the cut. The wheel may bind, walk up or kickback if the

power tool is restarted in the workpiece.

u Support panels or any oversized workpiece to

minimize the risk of wheel pinching and kickback.

Large workpieces tend to sag under their own weight.

Supports must be placed under the workpiece near the line of cut and near the edge of the workpiece on both

sides of the wheel.

u Use extra caution when making a "pocket cut" into

existing walls or other blind areas. The protruding

wheel may cut gas or water pipes, electrical wiring or

objects that can cause kickback.

ENGLISH

(Original instructions)

ENGLISH

Safety warnings specic for sanding operations

u Do not use excessively oversized sanding disc paper.

Follow manufacturers recommendations, when

selecting sanding paper. Larger sanding paper

extending beyond the sanding pad presents a laceration hazard and may cause snagging, tearing of the disc or

kickback.

Safety warnings specic for polishing operations

u Do not allow any loose portion of the polishing bonnet

or its attachment strings to spin freely. Tuck away or trim any loose attachment strings. Loose and spinning

attachment strings can entangle your ngers or snag on the workpiece.

Safety warnings specic for wire brushing

operations

u Be aware that wire bristles are thrown by the brush

even during ordinary operation.

Do not overstress the wires by applying excessive load to the brush. The wire bristles can easily penetrate

light clothing and/or skin.

u If the use of a guard is recommended for wire

brushing, do not allow any interference of the wire wheel or brush with the guard.

Wire wheel or brush may expand in diameter due to work

load and centrifugal forces.

Warning! Contact with or inhalation of dusts

arising from sanding/grinding applications may

endanger the health of the operator and possible

bystanders. Wear a dust mask specically

designed for protection against dust and fumes and ensure that persons within or entering the

work area are also protected.

Safety of others

u This appliance is not intended for use by persons

(including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible

for their safety.

u Children should be supervised to ensure that they do not

play with the appliance.

Residual risks

Additional residual risks may arise when using the tool which

may not be included in the enclosed safety warnings. These risks can arise from misuse, prolonged use etc.

Even with the application of the relevant safety regulations and the implementation of safety devices, certain residual

risks can not be avoided. These include:

u Injuries caused by touching any rotating/moving parts. u Injuries caused when changing any parts, blades or

accessories.

u Injuries caused by prolonged use of a tool. When using

any tool for prolonged periods ensure you take regular

breaks.

u Impairment of hearing. u Health hazards caused by breathing dust developed when

using your tool (example:- working with wood, especially

oak, beech and MDF.)

Vibration

The declared vibration emission values stated in the technical

data and the declaration of conformity have been measured in accordance with a standard test method provided by EN 60745 and may be used for comparing one tool with

another. The declared vibration emission value may also be used in a preliminary assessment of exposure. Warning! The vibration emission value during actual use of

the power tool can differ from the declared value depending

on the ways in which the tool is used. The vibration level may increase above the level stated.

When assessing vibration exposure to determine safety

measures required by 2002/44/EC to protect persons regularly

using power tools in employment, an estimation of vibration exposure should consider, the actual conditions of use and the way the tool is used, including taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the

trigger time.

Labels on tool

The following pictograms, along with the date code, are shown

on the tool:

Warning! To reduce the risk of injury, the user must read the instruction manual.

Wear safety glasses or goggles when operating

this tool.

Wear ear protection when operating this tool

Additional safety instructions for batteries and chargers

Batteries (BCG720M1 unit only)

u Never attempt to open for any reason. u Do not expose the battery to water.

u Do not store in locations where the temperature may

exceed 40 °C.

u Charge only at ambient temperatures between 10 °C and

40 °C.

u Charge only using the charger provided with the tool. u When disposing of batteries, follow the instructions given

in the section "Protecting the environment".

Do not attempt to charge damaged batteries.

Chargers (BCG720M1 unit only)

u Use your BLACK+DECKER charger only to charge the

battery in the tool with which it was supplied. Other batteries could burst, causing personal injury and damage.

u Never attempt to charge non-rechargeable batteries. u Have defective cords replaced immediately. u Do not expose the charger to water. u Do not open the charger. u Do not probe the charger.

The charger is intended for indoor use only.

Read the instruction manual before use

Electrical safety

Your charger is double insulated; therefore no

earth wire is required. Always check that the

mains voltage corresponds to the voltage on the

rating plate. Never attempt to replace the charger unit with a regular mains plug.

u If the supply cord is damaged, it must be replaced by the

manufacturer or an authorised BLACK+DECKERService

Centre in order to avoid a hazard.

Features

This tool includes some or all of the following features.

1. Lock off switch

2. Trigger switch

3. Side handle

4. Spindle lock

5. Grinding guard

6. Grinding disc

7. Battery port

8. Battery (BCG720M1 unit only)

Charging a battery (g. A)

BLACK+DECKER chargers are designed to charge

BLACK+DECKER battery packs.

u Plug the charger (9) into an appropriate outlet before

inserting a battery pack (8).

u Insert the battery pack (8) into the charger, making sure

the battery pack is fully seated in the battery slots (Figure

A).

The LED (9a) will ash indicating that the battery is being charged.

The completion of charge is indicated by the LED remaining on continuously. The pack is

fully charged and may be used at this time or

left in the charger.

u Recharge discharged batteries as soon as possible after

use or battery life may be greatly diminished. For longest battery life, do not discharge batteries fully. It is

recommended that the batteries be recharged after each

use.

Charger diagnostics (g. B)

This charger is designed to detect certain problems that can arise with the battery packs or the power source. Problems are indicated by one LED ashing in different patterns.

Bad battery

The charger can detect a weak or damaged battery. The LED ashes in the pattern

indicated on the label. If you see this bad battery blink pattern, do not continue to charge the battery. Return it to a service center or a collection site for ecycling.

Hot/cold pack delay

When the charger detects a battery that is excessively hot or excessively cold, it

automatically starts a Hot/Cold Pack Delay,

suspending charging until the battery has normalized. After

this happens, the charger automatically switches to the Pack

Charging mode. This feature ensures maximum battery life. The light ashes in the pattern indicated on the label.

Leaving the battery in the charger

The charger and battery pack can be left connected with the LED glowing indenitely. The charger will keep the battery pack fresh and fully charged. This charger features

an automatic tune-up mode which equals or balances the individual cells in the battery pack to allow it to function at

peak capacity. Battery packs should be tuned up weekly or

whenever the battery no longer delivers the same amount

of work. To use the automatic tune-up mode, place the battery pack in the charger and leave it for at least 8 hours.

Important charging notes

u Longest life and best performance can be obtained if

the battery pack is charged when the air temperature is

between 18 °C – 24 °C. DO NOT charge the battery pack

ENGLISH

(Original instructions)

ENGLISH

in an air temperature below +4.5 °C), or above +40 °C. This is important and will prevent serious damage to the battery pack.

u The charger and battery pack may become warm to the

touch while charging. This is a normal condition, and does not indicate a problem. To facilitate the cooling of

the battery pack after use, avoid placing the charger or battery pack in a warm environment such as in a metal

shed or an uninsulated trailer.

u If the battery pack does not charge properly:

u Check operation of receptacle by plugging in a lamp

or other appliance;

u Check to see if receptacle is connected to a light

switch which turns power off when you turn out the lights;

u Move the charger and battery pack to a location

where the surrounding air temperature is approximately 18 °C – 24 °C;

u If charging problems persist, take the tool, battery

pack and charger to your local service center.

u The battery pack should be recharged when it fails to

produce sufcient power on jobs which were easily done previously. DO NOT CONTINUE to use under these conditions. Follow the charging procedure. You may also

charge a partially used pack whenever you desire with no

adverse effect on the battery pack.

u Foreign materials of a conductive nature such as, but

not limited to, grinding dust, metal chips, steel wool, aluminum foil, or any buildup of metallic particles

should be kept away from charger cavities. Unplug the charger before attempting to clean.

u Do not freeze or immerse the charger in water or any

other liquid.

Fitting and removing the battery (g. C, D)

u To t the battery (8), line it up with the receptacle on the

tool (7). Slide the battery into the receptacle and push until the battery snaps into place.

u To remove the battery, push the battery release button

(8a) while at the same time pulling the battery out of the

receptacle.

Assembly

Warning! Before assembly, make sure that the tool is

switched off and the battery is removed.

Fitting and removing the guard (g. E, F, G)

The tool is supplied with a guard intended for grinding purposes only (type 27). If the unit is intended to perform cutting off operations, a guard specic for this operation (type

41) must be tted. Suitable guard part number 1004702-44

(for 125mm cutting wheel) are available and can be obtained

from BLACK+DECKER service centres.

u Place the tool on a table, with the spindle (11) facing up. u Release the clamping lock and hold the guard over

the tool as shown in gure E.

u Align the lugs (5a) with the notches (10) as shown in

figure F.

u Press the guard down and rotate it counterclockwise to

the required position as shown in figure G.

u Tighten the guard latch screw to secure the guard to the

tool.

u If required, tighten the screw to increase the clamping

force.

Removing

u Release the guard latch screw. u Rotate the guard clockwise to align the lugs (5a) with the

notches (10).

u Remove the guard from the tool.

Warning! Never use the tool without the guard.

Fitting the side handle

u Screw the side handle (3) into one of the mounting holes

in the tool.

Warning! Always use the side handle.

Fitting and removing grinding discs, cutting discs

or sanding ap pads (g. H, I, J, K, L)

Always use the correct type of disc for your application.

Always use discs with the correct diameter and bore size (see

technical data).

Fitting

u Fit the guard as described above. u Place the inner ange (12) onto the spindle (11) as shown

in gure. H. Make sure that the ange is correctly located

on the at sides of the spindle.

u Place the disc (6) onto the spindle (11) as shown in gure

H. If the disc has a raised centre, make sure that the

raised centre faces the inner ange.

u Make sure that the disc locates correctly on the inner

ange.

u Place the outer ange (14) onto the spindle. When tting

a grinding disc, the raised centre on the outer ange must face towards the disc (A in g. I). When tting a cutting disc, the raised centre on the outer ange must face away from the disc (B in g. I).

u Keep the spindle lock (4) depressed and tighten the outer

ange using the two-pin spanner (16) (g. J).

Removing

u Keep the spindle lock (4) depressed and loosen the outer

ange (14) using the two-pin spanner (16) (g. J).

u Remove the outer ange (14) and the disc (6).

Surface grinding with grinding discs

u Allow the tool to reach full speed before touching the tool

to the work surface.

u Apply minimum pressure to the work surface, allowing the

tool to operate at high speed. Grinding rate is greatest when the tool operates at high

speed.

u Maintain a 20˚ to 30˚ angle between the tool and work

surface as shown in gure L.

u Continuously move the tool in a forward and back motion

to avoid creating gouges in the work surface.

u Remove the tool from work surface before turning tool off.

Allow the tool to stop rotating before laying it down.

Edge grinding with grinding discs

Wheels used for cutting and edge grinding may break or kick back if they bend or twist while the tool is being used to do

cutoff work or deep grinding. Edge grinding/ cutting with a Type 27 wheel must be limited to

shallow cutting and notching, less than 13 mm in depth when

the wheel is new. Reduce the depth of cutting/notching equal to the reduction of the wheel radius as it wears down. Refer to the 'Grinding and cutting accessory chart' at the end of ths manual for more information. Edge grinding/cutting with a Type 41 wheel requires usage of a Type 41 guard.

u Allow the tool to reach full speed before touching the tool

to the work surface.

u Apply minimum pressure to the work surface, allowing the

tool to operate at high speed. Grinding rate is greatest when the tool operates at high speed.

u Position yourself so that the openunderside of the wheel is

facing away from you.

u Once a cut is begun and a notch is established in the

workpiece, do not change the angle of the cut. Changing

the angle will cause the wheel to bend and may cause

wheel breakage. Edge grinding wheels are not designed to withstand side pressures caused by bending.

u Remove the tool from the work surface before turning the

tool off. Allow the tool to stop rotating before laying it down.

Warning! Do not use edge grinding/cutting wheels for surface

grinding applications if the wheel label has forbidden such use because these wheels are not designed for side

pressures encountered with surface grinding. Wheel breakage and serious personal injury may result.

Fitting and removing sanding discs (g. K)

For sanding, a backing pad is required. The backing pad is available from your BLACK+DECKER dealer as an accessory.

Fitting

u Place the inner ange (12) onto the spindle (11) as shown

(g. K). Make sure that the ange is correctly located on the at sides of the spindle.

u Place the backing pad (18) onto the spindle. u Place the sanding disc (19) onto the backing pad. u Place the outer ange (14) onto the spindle with the raised

centre facing away from the disc.

u Keep the spindle lock (4) depressed and tighten the outer

ange using the two-pin spanner (16) (g. J).

Make sure that the outer ange is tted correctly and that the disc is clamped tightly.

Removing

u Keep the spindle lock (4) depressed and loosen the outer

ange (14) using the two-pin spanner (16) (g. J).

u Remove the outer ange (14), the sanding disc (19) and

the backing pad (18).

Surface nishing with sanding discs

u Allow the tool to reach full speed before touching the tool

to the work surface.

u Apply minimum pressure to work surface, allowing the tool

to operate at high speed. Sanding rate is greatest when the tool operates at high speed.

u Maintain a 5˚ to 10˚ angle between the tool and work

surface as shown in gure M.

u Continuously move the tool in a forward and back motion

to avoid creating gouges in the work surface.

u Remove the tool from work surface before turning tool off.

Allow the tool to stop rotating before laying it down.

Using sanding backing pads

Always choose the proper grit sanding discs for your

application. Sanding discs are available in various grits.

Coarse grits yield faster material removal rates and a rougher

nish. Finer grits yield slower material removal and a smoother nish. Begin with coarse grit discs for fast, rough material removal. Move to a medium grit paper and nish with a ne grit disc for optimal nish.

u Coarse = 16 - 30 grit. u Medium = 36 - 80 grit. u Fine Finishing = 100 - 120 grit. u Very Fine Finishing = 150 - 180 grit. u Allow the tool to reach full speed before touching tool to

the work surface.

u Apply minimum pressure to work surface, allowing the tool

to operate at high speed. Sanding rate is greatest

when the tool operates at high speed.

u Maintain a 5˚ to 10˚ angle between the tool and work

surface as shown in gure N. The sanding disc should contact approximately 25mm of work surface.

ENGLISH

(Original instructions)

ENGLISH

u Move the tool constantly in a straight line to prevent

burning and swirling of work surface. Allowing the tool to

rest on the work surface without moving, or moving the tool in a circular motion causes burning and swirling marks

on the work surface.

u Remove the tool from work surface before turning tool off.

Allow the tool to stop rotating before laying it down.

Precautions to take when sanding paint

u Sanding of lead based paint is NOT RECOMMENDED

due to the difculty of controlling the contaminated dust. The greatest danger of lead poisoning is to children and pregnant women.

u Since it is difcult to identify whether or not a paint

contains lead without a chemical analysis, we recommend the following precautions when sanding any paint:

u No children or pregnant women should enter the work

area where the paint sanding is being done until all

clean up is completed.

u A dust mask or respirator should be worn by all persons

entering the work area. The lter should be replaced daily or whenever the wearer has difculty breathing.

Note: Only those dust masks suitable for working with lead

paint dust and fumes should be used. Ordinary painting masks do not offer this protection. See your local hardware dealer for the proper approved mask.

u NO EATING, DRINKING or SMOKING should be done

in the work area to prevent ingesting contaminated

paint particles. Workers should wash and clean up BEFORE eating, drinking or smoking.

Articles of food, drink, or smoking should not be left in

the work area where dust would settle on them.

u Paint should be removed in such a manner as to

minimize the amount of dust generated.

u Areas where paint removal is occurring should be

sealed with plastic sheeting of 4 mils thickness.

u Sanding should be done in a manner to reduce tracking

of paint dust outside the work area.

u All surfaces in the work area should be vacuumed and

thoroughly cleaned daily for the duration of the sanding

project. Vacuum lter bags should be changed frequently.

u Plastic drop cloths should be gathered up and disposed

of along with any dust chips or other removal debris. They should be placed in sealed refuse receptacles

and disposed of through regular trash pick-up

procedures. During clean up, children and pregnant

women should be kept away from the immediate work

area.

u All toys, washable furniture and utensils used by

children should be washed thoroughly before being

used again.

Fitting and using wire brushes and wire wheels

Wire cup brushes or wire wheels screw directly on the grinder

spindle without the use of anges. A Type 27 guard is required when using wire brushes and wheels. Wear work gloves when handling wire brushes and wheels. They can become sharp. Wheel or brush must not touch guard when mounted or while in use.

Undetectable damage could occur to the accessory, causing

wires to fragment from accessory wheel or cup.

u Thread the wheel on the spindle by hand. u Depress spindle lock button and use a wrench on the hub

of the wire wheel or brush to tighten the wheel.

u To remove the wheel, reverse the above procedure.

Warning! Failure to properly seat the wheel hub before

turning the tool on may result in damage to tool or wheel.

Wire wheels and brushes can be used for removing rust, scale

and paint, and for smoothing irregular surfaces. Note: The same precautions should be taken when wire brushing paint as when sanding paint.

u Allow the tool to reach full speed before touching the tool

to the work surface.

u Apply minimum pressure to work surface, allowing the tool

to operate at high speed. Material removal rate is greatest when the tool operates at high speed.

u Maintain a 5˚ to 10˚ angle between the tool and work

surface for wire cup brushes as shown in gure O.

u Maintain contact between the edge of the wheel and the

work surface with wire wheels.

u Continuously move the tool in a forward and back motion

to avoid creating gouges in the work surface. Allowing the tool to rest on the work surface without moving, or moving the tool in a circular motion causes

burning and swirling marks on the work surface.

u Remove the tool from the work surface before turning the

tool off. Allow the tool to stop rotating before setting it down.

Warning! Use extra care when working over an edge, as a

sudden sharp movement of grinder may be experienced.

Mounting and using cutting (type 41) wheels

Cutting wheels include diamond wheels and abrasive discs.

Abrasive cutting wheels for metal and concrete use are

available. Diamond blades for concrete cutting can also be used. NOTE: A closed, 2-sided Type 41 cutting wheel guard is sold separately and is required when using cutting wheels. Failure to use proper ange and guard can result in injury resulting from wheel breakage and wheel contact. Matching diameter backing ange and threaded clamp nut (included with tool) must be used for cutting wheels.

Mounting cutting wheels

u Place the unthreaded backing ange on spindle with the

raised section (pilot) facing up. The raised section (pilot) on the backing ange will be against the wheel when the wheel is installed.

u Place the wheel on the backing ange, centering the

wheel on the raised section (pilot).

u Install the threaded clamp nut with the raised section

(pilot) facing away from the wheel.

u Depress the spindle lock button and tighten clamp nut with

included wrench (16).

u To remove the wheel, depress the spindle lock button and

loosen the threaded clamp nut with included wrench.

Warning! Do not use edge grinding/cutting wheels for surface

grinding applications because these wheels are not designed

for side pressures encountered with surface grinding. Wheel breakage and injury may result.

u Allow tool to reach full speed before touching tool to work

surface.

u Apply minimum pressure to work surface, allowing tool to

operate at high speed. Cutting rate is greatest when the tool operates at high

speed.

u Once a cut is begun and a notch is established in the

workpiece, do not change the angle of the cut. Changing

the angle will cause the wheel to bend and may cause

wheel breakage.

u Remove the tool from work surface before turning tool off.

Allow the tool to stop rotating before setting it down.

Use

Warning! Let the tool work at its own pace. Do not overload.

u Be prepared for a stream of sparks when the grinding or

cutting disc touches the workpiece.

u Always position the tool in such a way that the guard

provides optimum protection from the grinding or cutting

disc.

Switching on and off

u To switch the tool on, slide the lock off switch (2) forward. u To switch the tool off, slide the lock off switch (2)

backward.

Warning! Do not switch the tool off while under load. Warning! Always engage lock off when the tool is not in use.

Hints for optimum use

u Firmly hold the tool with one hand around the side handle

and the other hand around the main handle.

u When grinding, always maintain an angle of approx.

20°- 30° between the disc and the workpiece surface.

Maintenance

Your BLACK+DECKER corded/cordless appliance/tool has

been designed to operate over a long period of time with a

minimum of maintenance. Continuous satisfactory operation depends upon proper tool care and regular cleaning. Warning! Before performing any maintenance on corded/

cordless power tools:

u Switch off and unplug the appliance/tool. u Or switch off and remove the battery from the appliance/

tool if the appliance/tool has a separate battery pack.

u Or run the battery down completely if it is integral and then

switch off.

u Unplug the charger before cleaning it. Your charger does

not require any maintenance apart from regular cleaning.

u Regularly clean the ventilation slots in your appliance/tool/

charger using a soft brush or dry cloth.

u Regularly clean the motor housing using a damp cloth. Do

not use any abrasive or solvent-based cleaner.

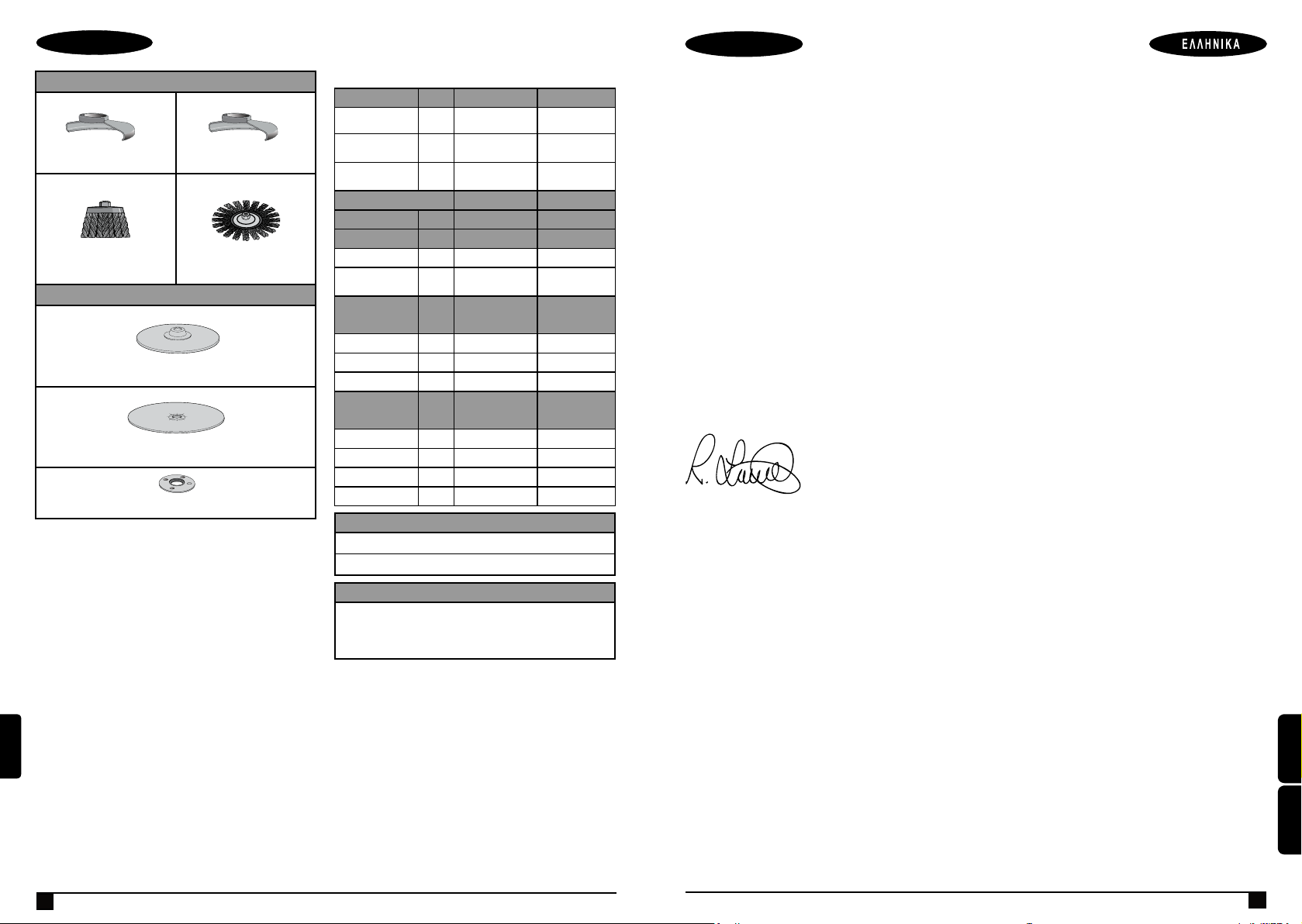

Grinding and cutting accessory chart

Grinding Wheels

Type 27 guard Type 27 guard

Unthreaded backing ange

Type 27 depressed center

wheel

Threaded clamp nut

Type 27 hubbed wheel

ENGLISH

(Original instructions)

ENGLISH

Sanding Flap Discs

Type 27 guard Type 27 guard

Unthreaded backing ange

Hubbed sanding ap disc

non-hubbed sanding ap

disc

Threaded clamp nut

Type 41 Cutting Wheels

Type 41 guard Type 41 guard

Backing ange Backing ange

Abrasive cutting wheel Diamond cutting wheel

Wire Wheels

Type 27 guard Type 27 guard

3 inch wire cup brush 4 inch wire cup brush

Sanding Discs

Rubber backing pad

Sanding disc

Threaded clamp nut

Protecting the environment

Separate collection. Products and batteries

marked with this symbol must not be disposed of

with normal household waste.

Products and batteries contain materials that can be

recovered or recycled reducing the demand for raw materials.

Please recycle electrical products and batteries according to

local provisions. Further information is available at www.2helpU.com

Technical data

BCG720 M1 BCG720 N

Input voltage V

Rated speed (No load)

Disc bore mm 22 22

Max disc thickness

Grinding discs mm 6 6

Cutting discs mm 3.5 3.5

Spindle size M14 M14

Weight Kg 2.1 minus battery

Battery BL4018 Bare Unit (not

Voltage V

Capacity Ah 4.0

Type Li-Ion

Charger 9059995* Bare Unit (not

Input Voltage V

Output Voltage V

Current A 1.0

Approx Charge Time

Level of sound pressure according to EN 60745:

Sound pressure (L

accoustic power (L

Vibration total values (triax vector sum) according to EN 60745:

-1

min

min 4

) 76dB(A), uncertainty (K) 4dB(A)

) 87dB(A), uncertainty (K) 4dB(A)

Surface grinding (a

Disc sanding (a

Polishing (a

Wire Brushing (a

Cutting-off (a

): 7,3m/s2, K=1,5m/s2.

h,SG

): 1,9m/s2, K=1,5m/s2.

h,DS

): 8,6m/s2, K=2,4m/s2.

h,P

): 3,8m/s2, K=1,5m/s2.

h,WB

): 4,0m/s2, K=1,5m/s2.

h,CO

18 18

8600 8600

and Wheel

2.1 minus battery

230

and Wheel

included)

EC declaration of conformity

MACHINERY DIRECTIVE

Black & Decker declares that these products described under

"technical data" are in compliance with:

2006/42/EC, EN 60745-1:2009+A11:2010;

EN 60745-2-3:2011+A2:2013+A11:2014

+ A12:2014+A13:2015

These products also comply with Directive 2014/30/EU and

2011/65/EU.

For more information, please contact Black & Decker at the

following address or refer to the back of the manual.

The undersigned is responsible for compilation of the technical

le and makes this declaration on behalf of Black & Decker..

R. Laverick

Director of Engineering

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

United Kingdom

10/01/2018

Guarantee

Black & Decker is condent of the quality of its products and

offers consumers a 24 month guarantee from the date

of purchase. This guarantee is in addition to and in no way prejudices your statutory rights. The guarantee is valid within

the territories of the Member States of the European Union

and the European Free Trade Area.

To claim on the guarantee, the claim must be in accordance with Black & Decker Terms and Conditions and you will need

to submit proof of purchase to the seller or an authorised

repair agent. Terms and conditions of the Black & Decker 2

year guarantee and the location of your nearest authorised

repair agent can be obtained on the Internet at www.2helpU. com, or by contacting your local Black & Decker ofce at the address indicated in this manual.

Clamp nut Clamp nut

BCG720 Angle grinder

Please visit our website www.blackanddecker.co.uk to register

your new Black & Decker product and receive updates on new

products and special offers.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Verwendungszweck

Ihr BLACK+DECKER Winkelschleifer BCG720 M1, BCG720 N ist für Schleif- und Schneidarbeiten an Metall und Mauerwerk ausgelegt, sofern geeignete Schneid- oder Schleifscheiben verwendet werden und die passende Schutzvorrichtung

angebracht ist. Dieses Gerät ist nicht für den gewerblichen Einsatz vorgesehen.

Sicherheitshinweise

Allgemeine Sicherheitswarnungen für das Gerät

Warnung! Lesen Sie alle

Sicherheitswarnhinweise und alle Anweisungen. Die Nichteinhaltung der folgenden Warnungen und Anweisungen kann einen elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitswarnungen und Anweisungen gut auf. Der nachfolgend verwendete Begriff

“Gerät” bezieht sich auf netzbetriebene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich a. Halten Sie Ihren Arbeitsbereich sauber und gut

ausgeleuchtet. Unaufgeräumte oder dunkle Bereiche

begünstigen Unfälle.

b. Betreiben Sie das Gerät nicht in Umgebungen, in

denen Explosionsgefahr z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub besteht.

Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c. Halten Sie Kinder und andere Personen während der

Benutzung eines Geräts fern. Bei Ablenkung können Sie

die Kontrolle verlieren.

2. Elektrische Sicherheit a. Der Netzstecker des Geräts muss in die Steckdose

passen. Ändern Sie niemals den Stecker in irgendeiner Form. Verwenden Sie keinerlei Adapterstecker an geerdeten Elektrogeräten.

Unveränderte Stecker und passende Steckdosen mindern die Gefahr eines elektrischen Schlages.

b. Vermeiden Sie Körperkontakt mit geerdeten

Oberächen von Rohren, Heizungen, Herden und

Kühlschränken. Es besteht eine erhöhte Gefahr für einen

elektrischen Schlag, wenn Ihr Körper geerdet ist.

c. Halten Sie Geräte von Regen und Nässe fern. Das

Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags.

d. Verwenden Sie das Kabel ordnungsgemäß.

Verwenden Sie es niemals zum Tragen. Trennen Sie

das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder

verhedderte Kabel erhöhen die Gefahr eines elektrischen

Schlages.

e. Verwenden Sie nur für den Außenbereich zugelassene

Verlängerungskabel, wenn Sie mit dem Gerät im Freien arbeiten. Die Verwendung eines für den

Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

f. Wenn das Gerät in einer feuchten Umgebung

verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (FI-Schalter) an. Ein Fehlerstromschutzschalter verringert

das Risiko eines elektrischen Schlags.

3. Sicherheit von Personen a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie sachgerecht mit einem Gerät um. Benutzen Sie kein Gerät, wenn Sie müde sind oder

unter dem Einuss von Drogen, Alkohol oder

Medikamenten stehen. Ein Moment der Unachtsamkeit

beim Betrieb eines Geräts kann zu schweren Verletzungen führen.

b. Verwenden Sie eine geeignete Schutzausrüstung.

Tragen Sie immer einen Augenschutz. Das Tragen

persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder

Gehörschutz, je nach Art und Einsatz des Geräts, verringert das Risiko von Verletzungen.

c. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheben oder tragen. Wenn Sie

beim Tragen des Geräts den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d. Entfernen Sie Einstell- oder Schraubenschlüssel,

bevor Sie das Gerät einschalten. Werkzeuge oder

Schlüssel, die an rotierenden Teilen des Geräts angebracht sind, können zu Verletzungen führen.

e. Beugen Sie sich nicht zu weit nach vorne. Sorgen Sie

für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Gerät in

unerwarteten Situationen besser kontrollieren.

f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung und keinen Schmuck. Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lose sitzende Kleidung, Schmuck oder lange Haare

können sich in den beweglichen Teilen verfangen.

g. Falls Vorrichtungen zum Absaugen oder Auffangen

von Staub vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet

werden. Das Verwenden einer Staubauffangvorrichtung

verringert Gefährdungen durch Staub.

h. Vermeiden Sie, durch die häuge Nutzung des

Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine

unachtsame Aktion kann im Bruchteil einer Sekunde zu

schweren Verletzungen führen.

4. Gebrauch und Pege von Geräten

a. Überlasten Sie das Gerät nicht. Verwenden Sie das für

Ihre Arbeit passende Gerät. Das richtige Gerät wird die

Aufgabe besser und sicherer erledigen, wenn es

bestimmungsgemäß verwendet wird.

b. Verwenden Sie das Gerät nicht, wenn der Ein-/

Ausschalter nicht funktioniert. Ein Gerät, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c. Ziehen Sie den Stecker aus der Steckdose, oder

trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorbeugemaßnahmen

mindern die Gefahr, dass das Elektrogerät unbeabsichtigt startet.

d. Bewahren Sie unbenutzte Geräte außerhalb der

Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte

sind in den Händen nicht geschulter Personen gefährlich.

e. Halten Sie das Gerät in einem einwandfreien Zustand.

Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Bei Beschädigungen lassen Sie das Gerät reparieren, bevor Sie es verwenden. Viele Unfälle entstehen wegen mangelnder

Wartung der Geräte.

f. Halten Sie Schneidgeräte scharf und sauber. Richtig

gewartete Schneidwerkzeuge mit scharfen Klingen blockieren seltener und sind leichter unter Kontrolle zu

halten.

g. Verwenden Sie Gerät, Zubehör, Einsatz-Bits usw.

entsprechend diesen Anweisungen und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von

Geräten für andere als die vorgesehenen Zwecke kann zu gefährlichen Situationen führen.

h. Halten Sie die Griffe trocken, sauber und frei von Öl

und Fett. Rutschige Griffe und Oberächen unterbinden

die sichere Bedienbarkeit und Kontrolle über das

Werkzeug in unerwarteten Situationen.

5. Gebrauch und Pege von Akkuwerkzeugen

a. Laden Sie den Akku nur mit dem vom Hersteller

vorgesehenen Ladegerät auf. Für ein Ladegerät, das

nur für eine bestimmte Akkuart geeignet ist, besteht

Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b. Verwenden Sie nur die für das jeweilige Gerät

vorgesehenen Akkus. Die Verwendung anderer Akkus

kann zu Verletzungen oder Bränden führen.

c. Bewahren Sie den Akku bei Nichtbenutzung nicht in

der Nähe metallischer Objekte wie Büroklammern, Münzen, Schlüsseln, Nägeln oder Schrauben auf, da diese eine Verbindung zwischen beiden Polen des Akkus herstellen können. Durch den dadurch

entstehenden Kurzschluss kann der Akku in Brand

geraten.

d. Bei falscher Anwendung kann Flüssigkeit aus dem

Akku austreten. Vermeiden Sie den Kontakt damit. Bei unbeabsichtigtem Kontakt mit Wasser abspülen. Gelangt die Flüssigkeit in die Augen, ziehen Sie außerdem ärztliche Hilfe hinzu. Austretende

Akkuüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e. Verwenden Sie keine Akkus oder Werkzeuge, die

beschädigt sind oder modiziert wurden. Beschädigte oder modizierte Akkus können sich unvorhersehbar

verhalten und stellen ein Risiko von Feuer, Explosionen

oder Verletzungen dar.

f. Setzen Sie Akkus und Werkzeuge keinem Feuer oder

extremen Temperaturen aus. Die Einwirkung von Feuer

oder Temperaturen über 130°C kann zu Explosionen führen.

g. Befolgen Sie alle Anweisungen zum Auaden und

laden Sie den Akku oder das Werkzeug nicht jenseits des in der Anleitung angegebenen Temperaturbereichs auf. Das falsche Auaden oder das

Auaden bei Temperaturen jenseits des angegebenen Bereichs kann den Akku beschädigen und das Brandrisiko erhöhen.

6. Service

a. Lassen Sie das Gerät nur von qualiziertem

Fachpersonal und nur mit Originalersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit

des Geräts erhalten bleibt.

b. Führen Sie an beschädigten Akkus niemals

Wartungsarbeiten durch. Die Wartung von Akkus darf

nur vom Hersteller oder von autorisierten Dienstleistern

durchgeführt werden.

Zusätzliche Sicherheitswarnungen für das Gerät

Warnung! Zusätzliche Sicherheitshinweise für

Schleif-, Schmirgel-, Drahtbürst-, Polier- oder

Trennschleifarbeiten:

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

u Dieses Gerät kann als Schleif-, Drahtbürst-, Polier-

oder Trenngerät verwendet werden. Beachten Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie

die folgenden Anweisungen nicht beachten, kann es zu

elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen.

u Verwendungen, für die das Elektrowerkzeug nicht

vorgesehen ist, können Gefährdungen und Verletzungen verursachen.

u Verwenden Sie kein Zubehör, das vom Hersteller nicht

speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem

Elektrowerkzeug befestigen können, garantiert dies keine

sichere Verwendung.

u Die zulässige Drehzahl des Einsatzwerkzeugs muss

mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl.

Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umheriegen.

u Der Außendurchmesser und die Stärke des Zubehörs

müssen innerhalb der Gerätekapazität liegen. Zubehör

mit falschen Maßen kann nicht ausreichend kontrolliert

werden.

u Das Gewinde von Zubehör muss mit dem

Spindelgewinde des Schleifers zusammenpassen. Bei Zubehör mit Flanschbefestigung muss das Aufnahmeloch des Zubehörs mit dem Flanschdurchmesser übereinstimmen. Zubehör, das

nicht genau auf die Schleifspindel des Elektrowerkzeugs

passt, dreht sich ungleichmäßig, vibriert sehr stark und kann zum Verlust der Kontrolle führen.

u Verwenden Sie kein beschädigtes Zubehör.

Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug heruntergefallen ist, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn nach der Überprüfung das Zubehör montiert wird, muss das Gerät eine Minute lang bei maximaler Leerlaufdrehzahl betrieben werden. Beschädigte Einsatzwerkzeuge brechen meist in

dieser Testzeit.

u Verwenden Sie eine geeignete Schutzausrüstung.

Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor

herumiegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Die Staub- oder Atemmaske muss die Partikel ltern können, die durch den Einsatz entstehen. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.

u Halten Sie andere Personen vom Arbeitsbereich fern.

Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des

Werkstücks oder gebrochener Einsatzwerkzeuge können

wegiegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.

u Halten Sie das Elektrowerkzeug an den isolierten

Griffächen, wenn Arbeiten durchgeführt werden, bei

denen das Schneidwerkzeug versteckte Leitungen oder die eigene Anschlussleitung berühren könnte.

Der Kontakt mit einer spannungsführenden Leitung kann

auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

u Sichern Sie das Werkstück zum Beispiel mit

Einspannvorrichtungen auf einer stabilen Plattform.

Das Werkstück ist instabil, wenn es mit der Hand oder dem Körper abgestützt wird, was zum Verlust der

Kontrolle führen kann.

u Halten Sie das Netzkabel von sich drehenden

Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über

das Gerät verlieren, kann das Netzkabel durchtrennt oder

erfasst werden und Ihre Hand oder Ihr Arm in das sich

drehende Einsatzwerkzeug geraten.

u Legen Sie das Elektrowerkzeug niemals ab, bevor das

Einsatzwerkzeug völlig zum Stillstand gekommen ist.

Das sich drehende Einsatzwerkzeug kann in Kontakt mit

der Ablageäche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.

u Lassen Sie das Elektrowerkzeug nicht laufen,

während Sie es tragen. Ihre Kleidung kann durch

zufälligen Kontakt mit dem sich drehenden

Einsatzwerkzeug erfasst werden, und das

Einsatzwerkzeug sich in Ihren Körper bohren.

u Reinigen Sie regelmäßig die Lüftungsschlitze Ihres

Elektrowerkzeugs. Das Motorgebläse zieht Staub in das

Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.

u Verwenden Sie das Elektrowerkzeug nicht in der Nähe

brennbarer Materialien. Funken können diese

Materialien entzünden.

u Verwenden Sie keine Einsatzwerkzeuge, die üssige

Kühlmittel erfordern. Die Verwendung von Wasser oder

anderen üssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

Hinweis: Dieser Sicherheitshinweis gilt nicht für Geräte, die speziell für die Verwendung mit üssigen Kühlmitteln entwickelt wurden.

Rückschlag und damit verbundene Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge eines hakenden oder blockierten drehenden Einsatzwerkzeugs, wie

Schleifscheibe, Schleifteller, Drahtbürste usw. Durch das daraus folgende unmittelbare Stoppen des Zubehörs wird das Gerät in die Richtung bewegt, die der Drehrichtung des Zubehörs entgegengesetzt ist.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder

blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag

verursachen. Abhängig von der Drehrichtung kann die

Scheibe entweder zum Bediener hin- oder von ihm

wegspringen. Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist das Resultat eines Missbrauchs und/oder einer falschen Bedienung des Geräts und/oder falscher Betriebsbedingungen. Er kann durch die entsprechenden unten angegebenen Vorsichtsmaßnahmen vermieden werden.

u Halten Sie das Gerät stets fest im Griff, und nehmen

Sie eine Körper- und Armhaltung ein, in der Sie Rückschläge auffangen können. Verwenden Sie stets den Zusatzgriff, sofern vorhanden, sodass Sie optimal auf eventuelle Rückschläge oder Drehmomente während des Startens reagieren können.

Rückschlagkräfte oder Drehmomente können vom

Bediener mittels entsprechender Vorsichtsmaßnahmen

unter Kontrolle gehalten werden.

u Halten Sie Ihre Hände von sich drehendem Zubehör

fern. Das Einsatzwerkzeug kann sich beim Rückschlag

über Ihre Hand bewegen.

u Positionieren Sie Ihren Körper so, dass das Gerät im

Falle eines Rückschlags nicht in Ihre Richtung gedrückt wird. Durch einen Rückschlag wird das Gerät in

die Richtung gedrückt, die der Drehrichtung des Zubehörs zum Zeitpunkt des Verkantens entgegengesetzt ist.

u Beim Bearbeiten von Ecken, scharfen Kanten usw. ist

besondere Aufmerksamkeit erforderlich. Verhindern Sie ein Springen und Verkanten des Geräts.

Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen

Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.

u Bringen Sie keine Sägeketten, Holzmesser oder

gezahnte Sägen an. Solche Einsatzwerkzeuge

verursachen häug einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

Spezielle Sicherheitshinweise für Schleif- und Trennarbeiten

u Verwenden Sie ausschließlich Scheiben, die zur

Verwendung mit Ihrem Gerät empfohlen werden, sowie die für die verwendete Scheibe passende Schutzvorrichtung. Schleifkörper, die nicht für das

Elektrowerkzeug vorgesehen sind, können nicht

ausreichend abgeschirmt werden und sind unsicher.

u Die Schleifoberäche von gekröpften Scheiben muss

unterhalb der Schutzlippe befestigt werden. Ein falsch

montiertes Rad, das durch die Fläche der Schutzlippe hervorsteht, wird nicht angemessen geschützt.

u Die Schutzvorrichtung muss sorgfältig am Gerät

angebracht und für optimalen Schutz ausgerichtet

werden, sodass möglichst viel Scheibenäche von

der Schutzvorrichtung abgeschirmt wird. Die Schutzvorrichtung soll die Bedienperson vor Bruchstücken

und zufälligem Kontakt mit dem Schleifkörper sowie vor

Funken schützen, durch die die Kleidung entzündet

werden könnte.

u Die Scheiben dürfen nur gemäß ihrer

Verwendungsbestimmungen eingesetzt werden. Zum

Beispiel: Schleifen Sie nie mit der Seitenäche einer

Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche

Krafteinwirkung auf diese Schleifkörper kann sie

zerbrechen.

u Verwenden Sie für die ausgewählte Scheibe

ausschließlich unbeschädigte Scheibenansche von

entsprechender Größe und Form. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr

eines Schleifscheibenbruchs. Flansche für Trennscheiben

können sich von den Flanschen für andere

Schleifscheiben unterscheiden.

u Verwenden Sie keine abgenutzten Scheiben von

größeren Geräten. Schleifscheiben für größere

Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können

brechen.

Zusätzliche Sicherheitshinweise für Trennarbeiten

u Rammen Sie die Scheibe nicht in das Werkstück, und

üben Sie keinen übermäßigen Druck aus. Führen Sie keine übermäßig tiefen Schnitte aus. Bei Überlastung

der Scheibe erhöht sich das Risiko eines Verdrehens oder Verkantens im Schnitt und somit auch das Risiko eines

Rückschlags oder Scheibenbruchs.

u Positionieren Sie Ihren Körper niemals in einer Linie

mit und hinter der sich drehenden Scheibe. Wenn Sie

die Trennscheibe im Werkstück von sich wegbewegen,

kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschleudert

werden.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

u Wenn die Scheibe verkantet oder Sie die Arbeit

unterbrechen möchten, schalten Sie das Gerät aus, und halten Sie es bewegungslos, bis die Scheibe vollständig zum Stillstand kommt. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln

und beheben Sie die Ursache für das Verklemmen.

u Starten Sie den Arbeitsvorgang nicht im Werkstück.

Lassen Sie die Trennscheibe erst ihre volle Drehzahl

erreichen, bevor Sie den Schnitt vorsichtig fortsetzen.

Anderenfalls kann die Scheibe verhaken, aus dem

Werkstück springen oder einen Rückschlag verursachen.

u Stützen Sie Platten oder große Werkstücke ab, um das

Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke

können sich unter ihrem eigenen Gewicht durchbiegen.

Das Werkstück muss auf beiden Seiten der Scheibe

abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante.

u Gehen Sie beim Eintauchschnitt in Wände oder

sonstige unübersichtliche Bereiche besonders vorsichtig vor. Die eintauchende Trennscheibe kann

beim Schneiden in Gas- oder Wasserleitungen,

elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

Spezielle Sicherheitshinweise für Schleifarbeiten

u Verwenden Sie kein Schleifpapier, das die

erforderliche Größe zu sehr übersteigt.

Befolgen Sie bei der Auswahl von Schleifpapier die

Herstellerempfehlungen. Schleifblätter, die über den

Schleifteller hinausragen, können Verletzungen

verursachen sowie zum Blockieren, Zerreißen der Schleifblätter oder zum Rückschlag führen.

Spezielle Sicherheitshinweise für Polierarbeiten

u Lose Komponenten der Polierhaube oder lose

Befestigungsschnüre dürfen keinesfalls frei drehen. Verstauen oder kürzen Sie die Befestigungsschnüre.

Lose, sich mitdrehende Befestigungsschnüre können Ihre

Finger erfassen oder sich im Werkstück verfangen.

Spezielle Sicherheitshinweise für Abbürstarbeiten

u Beachten Sie, dass sich auch während des normalen

Betriebs Drahtborsten lösen und umhergeschleudert werden. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegiegende Drahtstücke können

sehr leicht durch dünne Kleidung und/oder die Haut dringen.

u Wenn für Bürstarbeiten die Verwendung einer

Schutzvorrichtung empfohlen wird, dürfen weder Scheibe noch Bürste in Kontakt mit der Schutzvorrichtung kommen. Der Durchmesser von

Scheibe oder Bürste kann sich durch Arbeitsbelastung

und Zentrifugalkräfte erhöhen.

Warnung! Die beim Sandschleifen/Schleifen

von bestimmten Materialien entstehenden

Stäube können bei Berührung oder Einatmen die Gesundheit schädigen. Tragen Sie eine speziell für den Schutz vor Staub und Dämpfen vorgese-

hene Staubmaske, und stellen Sie sicher, dass auch andere Personen entsprechend geschützt sind, die den Arbeitsplatz betreten oder sich dort

aufhalten.

Sicherheit anderer Personen

u Dieses Gerät darf nicht von Personen (einschließlich

Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten oder ohne ausreichende

Erfahrung oder Kenntnisse verwendet werden, außer wenn diese Personen von einer Person, die für ihre Sicherheit verantwortlich ist, bei der Verwendung des

Geräts beaufsichtigt oder mit ihm vertraut gemacht werden.

u Kinder müssen beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät spielen.

Restrisiken

Beim Gebrauch dieses Geräts verbleiben zusätzliche

Restrisiken, die möglicherweise nicht in den

Sicherheitswarnungen genannt werden.

Diese Risiken bestehen beispielsweise bei Missbrauch oder

längerem Gebrauch.

Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller

Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken.

Diese sind:

u Verletzungen, die durch das Berühren von sich

drehenden/bewegenden Teilen verursacht werden.

u Verletzungen, die durch das Austauschen von Teilen,

Messern oder Zubehör verursacht werden.

u Verletzungen, die durch längeren Gebrauch eines Geräts

verursacht werden. Legen Sie bei längerem Gebrauch regelmäßige Pausen ein.

u Beeinträchtigung des Gehörs. u Gesundheitsrisiken durch das Einatmen von Staub beim

Verwenden des Geräts (beispielsweise bei Holzarbeiten, insbesondere Eiche, Buche und MDF.)

Vibration

Die in den Abschnitten “Technische Daten” und “EUKonformitätserklärung” angegebenen Werte für die

Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich

verschiedener Geräte herangezogen werden. Außerdem kann

mit Hilfe dieses Werts die Belastung bei Verwendung des

Geräts schon im Voraus eingeschätzt werden. Warnung! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrauchs ab

und kann dementsprechend von dem angegebenen Wert

abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.

Für die Ermittlung der Vibrationsbelastung müssen die

tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen

Sicherheitsmaßnahmen zum Schutz von Personen festlegen

zu können.

Etiketten am Werkzeug

Folgende Piktogramme sowie der Datumscode benden sich

auf dem Werkzeug:

Warnung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.

Tragen Sie eine Schutzbrille, wenn Sie mit dem Gerät arbeiten.

Tragen Sie einen Gehörschutz, wenn Sie mit dem Gerät arbeiten.

Zusätzliche Sicherheitshinweise für Akkus und Ladegeräte

Akku (nur Modell BCG720M1)

u Keinesfalls versuchen, den Akku zu öffnen. u Achten Sie darauf, dass der Akku nicht mit Wasser in

Berührung kommt.

u Nicht bei Temperaturen über 40 °C lagern. u Laden Sie den Akku ausschließlich bei

Umgebungstemperaturen zwischen 10 °C und 40 °C.

u Verwenden Sie ausschließlich das mitgelieferte Ladegerät. u Beachten Sie bei der Entsorgung von Batterien und Akkus

die Hinweise im Abschnitt “Umweltschutz”.

Versuchen Sie nie, beschädigte Akkus aufzuladen.

Ladegeräte (nur Modell BCG720M1)

u Verwenden Sie das BLACK+DECKER Ladegerät nur für

den Akku des Werkzeugs, mit dem es geliefert wurde. Andere Akkus können platzen und Sachschäden oder Verletzungen verursachen.

u Versuchen Sie keinesfalls, nicht auadbare Batterien zu

laden.

u Lassen Sie beschädigte Kabel sofort austauschen.

u Achten Sie darauf, dass das Ladegerät nicht mit Wasser

in Berührung kommt.

u Versuchen Sie nicht, das Ladegerät zu öffnen. u Nehmen Sie am Ladegerät keine Veränderungen vor.

Das Ladegerät darf nur im Innenbereich verwen-

det werden.

Vor Gebrauch die Anleitung lesen.

Elektrische Sicherheit

Das Ladegerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht. Ersetzen Sie das Ladegerät keinesfalls durch ein normales Netzkabel.

u Bei einer Beschädigung des Netzkabels muss dieses

durch den Hersteller oder eine BLACK+DECKERWerkstatt ausgetauscht werden, um mögliche Gefahren

zu vermeiden.

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden

Merkmale:

1. Betriebssperre

2. Auslöseschalter

3. Zusatzhandgriff

4. Spindelverriegelung

5. Schleifschutz

6. Schleifscheiben

7. Akkuanschluss

8. Akku (nur Modell BCG720M1)

Laden eines Akkus (Abb. A)

BLACK+DECKER Ladegeräte sind nur dazu vorgesehen, BLACK+DECKER Akkus aufzuladen.

u Setzen Sie das Ladegerät (9) in eine geeignete Steckdose

ein, bevor Sie einen Akku (8) einsetzen.

u Legen Sie den Akku (8) vollständig in das Ladegerät ein,

achten Sie dabei darauf, dass er vollständig eingesetzt ist (Abbildung A).

Die LED (9a) blinkt, wenn der Akku geladen

wird.

Der Abschluss des Ladevorgangs wird dadurch angezeigt, dass die LED dauerhaft

leuchtet. Der Akku ist vollständig aufgeladen und kann jetzt verwendet oder in der Ladestation gelassen werden.

u Laden Sie entladene Akkus so bald wie möglich nach dem

Gebrauch wieder auf, da sonst die Batterielebensdauer

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

stark verringert werden kann. Um die maximal

Akkulaufzeit zu erreichen, sollte der Akkus nicht

vollständig entladen werden. Es wird empfohlen, den Akku nach jedem Gebrauch aufzuladen.

Ladegerätdiagnose (Abb. B)

Das Ladegerät ist so konzipiert, dass es bestimmte Probleme

erkennen kann, die am Akku oder der Stromquelle auftreten

können. Probleme werden dadurch angezeigt, dass eine LED in verschiedenen Sequenzen blinkt.

Defekter Akku

Das Ladegerät kann einen schwachen oder beschädigten Akku erkennen. Die LED blinkt

mit dem Muster, das auf dem Etikett

angegeben ist. Wenn das Blinkmuster für einen defekten Akku zu sehen ist, laden Sie den Akku nicht weiter auf.

Bringen Sie ihn zu einem Kundendienstzentrum oder einer

Recycling-Sammelstelle.

Verzögerung heißer/kalter Akku

Wenn das Ladegerät erkennt, dass ein Akku übermäßig heiß oder kalt ist, startet es

automatisch eine “Verzögerung heißer/kalter Akku”, bis sich der Akku normalisiert hat. Danach schaltet das Ladegerät automatisch in den Akku-Lademodus. Diese Funktion gewährleistet eine maximale Lebensdauer des Akkus. Die Leuchte blinkt mit dem Muster, das auf dem Etikett angegeben ist.

Belassen des Akkus im Ladegerät

Sie können den Akku auch im Ladegerät belassen. In diesem Fall leuchtet die LED-Anzeige dauerhaft. Das Ladegerät hält den Akku in einem vollständig geladenen Zustand. Dieses Ladegerät verfügt über einen automatischen Feinabstimmungsmodus, der die einzelnen Zellen im Akku abgleicht oder ausgleicht, um eine maximale Kapazität zu gewährleisten. Die Feinabstimmung des Akkus sollte

wöchentlich erfolgen oder wenn der Akku keine ausreichende

Leistung mehr liefert. Um die automatische Feinabstimmung zu verwenden, setzen Sie den Akku in das Ladegerät ein und lassen ihn mindestens 8 Stunden darin stecken.

Wichtige Hinweise zum Auaden

u Die längste Lebensdauer und die beste Leistung werden

erhalten, wenn der Akku dann geladen wird, wenn die

Lufttemperatur zwischen 18 °C – 24 °C liegt. Laden Sie den Akku NICHT bei einer Lufttemperatur unter +4,5 °C) oder über +40 °C. Dies ist wichtig, da so schwere Schäden am Akku verhindert werden.

u Das Ladegerät und der Akku können sich während des

Ladevorgangs warm anfühlen. Dies ist ein normaler Zustand und weist nicht auf ein Problem hin. Um das

Abkühlen des Akkus nach dem Gebrauch zu erleichtern,

platzieren Sie das Ladegerät und den Akku nicht in einer

warmen Umgebung, wie beispielsweise in einem

Metallschuppen oder einem nicht isolierten Wohnwagen.

u Wenn der Akku nicht richtig aufgeladen wird:

u Prüfen Sie die Funktionsfähigkeit der Steckdose, indem

Sie eine Lampe oder ein anderes Gerät daran

anschließen;

u Überprüfen Sie, ob die Steckdose mit einem

Lichtschalter verbunden ist, der auch das Gerät

ausschaltet, wenn das Licht ausgeschaltet wird;

u Bringen Sie Ladegerät und Akku an einen Ort, wo die

Umgebungstemperatur ca. 18 °C – 24 °C beträgt;

u Wenn die Ladeprobleme bestehen bleiben, bringen Sie

Werkzeug, Akku und Ladegerät zu Ihrer lokalen Vertragswerkstatt.

u Der Akku sollte aufgeladen werden, wenn das Gerät nicht

mehr die volle Leistung bringt. Betreiben Sie das Werkzeug in diesem Fall NICHT WEITER. Befolgen Sie die Anweisungen bezüglich des Auadens. Sie können auch jederzeit einen teilweise entleerten Akku auaden,

ohne dass dies nachteilige Auswirkungen auf den Akku

hat.

u Leitende Fremdmaterialien, wie z. B. Schleifstaub,

Metallspäne, Stahlwolle, Aluminiumfolie oder die Ansammlung von Metallpartikeln von den Hohlräumen des Ladegerätes fernhalten. Ziehen Sie den Netzstecker des Ladegerätes vor dem Reinigen aus der Steckdose.

u Das Ladegerät nicht einfrieren oder in Wasser oder

andere Flüssigkeiten tauchen.

Einsetzen und Entfernen des Akkus (Abb. C, D)

u Um den Akku (8) einzusetzen, richten Sie ihn an der

Aufnahme am Gerät (7) aus. Schieben Sie den Akku in die Aufnahme, bis er in der richtigen Position einrastet.

u Um den Akku zu entnehmen, drücken Sie die

Entriegelungstaste des Akkus (8a) und schieben

gleichzeitig den Akku aus der Aufnahme.

Montage

Warnung! Vergewissern Sie sich vor der Montage, dass das

Gerät ausgeschaltet ist und der Akku entfernt wurde.

Anbringen und Entfernen der Schutzvorrichtung (Abb. E, F, G)

Das Gerät ist mit einer Schutzvorrichtung ausgestattet, die nur für Schleifarbeiten (Typ 27) vorgesehen ist. Wenn mit dem Gerät Trennarbeiten durchgeführt werden sollen, muss eine entsprechende Schutzvorrichtung (Typ 41) angebracht werden. Geeignete Schutzvorrichtungen mit den

Artikelnummern 1004702-44 (für 125mm-Schneidscheiben)

erhalten Sie von Ihren BLACK+DECKER Vertragswerkstätten.

u Legen Sie das Gerät mit der Spindel (11) nach oben auf

einen Tisch.

u Lösen Sie die Klemme und halten Sie die

Schutzvorrichtung gemäß der Abbildung über das Gerät. Siehe Abb. E.

u Richten Sie die Haltevorrichtungen (5a) an den

Kerben (10) aus. Siehe Abb. F.

u Drücken Sie die Schutzvorrichtung nach unten, und

drehen Sie sie entgegen dem Uhrzeigersinn in die

gewünschte Position. Siehe Abb. G.

u Ziehen Sie die Arretierung der Schutzvorrichtung fest, um

die Schutzvorrichtung am Werkzeug zu sichern.

u Ziehen Sie ggf. die Schraube an, um die Haltekraft zu

erhöhen.

Entfernen

u Lösen Sie die Arretierung der Schutzvorrichtung. u Drehen Sie die Schutzvorrichtung im Uhrzeigersinn, bis

die Haltevorrichtungen (5a) an den Kerben (10)

ausgerichtet sind.

u Nehmen Sie die Schutzvorrichtung vom Gerät ab.

Warnung! Verwenden Sie das Gerät nie ohne Schutzvorrichtung.

Anbringen des seitlichen Haltegriffs

u Schrauben Sie den seitlichen Haltegriff (3) in eine der

Montageöffnungen des Geräts.

Warnung! Verwenden Sie stets den seitlichen Haltegriff.

Anbringen und Entfernen von Schleifscheiben, Trennscheiben oder Schleifkissen (Abb. H, I, J, K, L)

Verwenden Sie stets die für Ihre Arbeit passende Scheibe.

Verwenden Sie stets Scheiben mit korrektem Durchmesser

und entsprechender Bohrung (s. technische Daten).

Anbringen

u Bringen Sie die Schutzvorrichtung wie oben beschrieben

an.

u Setzen Sie den inneren Flansch (12) auf die Spindel (11)

auf. Siehe Abb. H. Vergewissern Sie sich, dass der Flansch ordnungsgemäß auf den achen Seiten der Spindel sitzt.

u Setzen Sie die Scheibe (6) auf die Spindel (11) auf. Siehe

Abb. H. Wenn die Scheibe eine erhöhte Mitte hat, stellen Sie sicher, dass diese zum inneren Flansch zeigt.

u Vergewissern Sie sich, dass die Scheibe ordnungsgemäß

auf dem inneren Flansch sitzt.

u Setzen Sie den äußeren Flansch (14) auf die Spindel auf.

Bei Schleifscheiben muss der erhöhte Mittelteil am

äußeren Flansch zur Scheibe weisen (A in Abb. I). Bei Trennscheiben muss der erhöhte Mittelteil am äußeren Flansch von der Scheibe weg weisen (B in Abb. I).

u Halten Sie die Spindelarretierung (4) gedrückt, und ziehen

Sie den äußeren Flansch mithilfe des Stirnlochschlüssels (16) fest (Abb. J).

Entfernen

u Halten Sie die Spindelarretierung (4) gedrückt, und lösen

Sie den äußeren Flansch (14) mithilfe des Stirnlochschlüssels (16) (Abb. J).

u Nehmen Sie den äußeren Flansch (14) und die

Scheibe (6) ab.

Schleifen von Oberächen mit Schleifscheiben

u Lassen Sie das Werkzeug auf volle Drehzahl

beschleunigen, bevor es die Arbeitsäche berührt.

u Üben Sie minimalen Druck auf die Arbeitsäche aus,

damit das Werkzeug mit hoher Geschwindigkeit arbeiten

kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.

u Halten Sie wie in Abbildung L gezeigt einen Winkel von

20˚ bis 30˚ zwischen Gerät und Werkstück ein.

u Bewegen Sie das Werkzeug kontinuierlich vor und zurück,

damit sich keine Furchen in der Arbeitsäche bilden können.

u Heben Sie das Werkzeug von der Oberäche ab, bevor

Sie es ausschalten. Lassen Sie das Gerät zum Stillstand kommen, bevor Sie es ablegen.

Schleifen von Kanten mit Schleifscheiben

Die Verwendung von Scheiben zum Trenn- und Kantenschleifen kann zu Rissen oder Rückschlägen führen, wenn sich diese bei Trenn- bzw. Tiefschleifarbeiten verbiegen oder verdrehen. Trenn- und Kantenschleifen mit einer Scheibe vom Typ 27 muss auf aches Schneiden und Kerben von maximal 13 mm Tiefe begrenzt werden, wenn die Scheibe neu ist. Verringern Sie die Tiefe des Schneidens/Kerbens entsprechend der

Reduzierung des Scheibenradius, die durch Abnutzung

entsteht. Weitere Informationen nden Sie in der Tabelle für Schleif- und Trennzubehör am Ende des Handbuches. Kantenschleifen/-schneiden mit einer Scheibe vom Typ 41 erfordert die Verwendung einer Schutzvorrichtung vom Typ

41.

u Lassen Sie das Werkzeug auf volle Drehzahl

beschleunigen, bevor es die Arbeitsäche berührt.

u Üben Sie minimalen Druck auf die Arbeitsäche aus,

damit das Werkzeug mit hoher Geschwindigkeit arbeiten

kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.

u Stellen Sie sich so, dass die offene Unterseite der Scheibe

von Ihnen weg zeigt.

u Wenn Sie einmal mit einem Schnitt begonnen haben und

eine Kerbe im Werkstück gebildet worden ist, ändern Sie nicht den Schnittwinkel. Die Änderung des Winkels

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

bewirkt, dass sich die Scheibe verbiegt und zerbrechen

kann. Kantenschleifscheiben sind nicht dazu geschaffen,

Seitendrücken zu widerstehen, die durch Verbiegen

entstehen können.

u Heben Sie das Gerät von der Oberäche ab, bevor Sie es

ausschalten. Lassen Sie das Gerät zum Stillstand kommen, bevor Sie es ablegen.

Warnung! Verwenden Sie keine Kantenschleif-/ Schneidscheiben für Flächenschleifanwendungen, wenn das

Etikett dieser Scheiben dies nicht erlaubt, da diese Scheiben nicht für Seitendrücke geschaffen sind, die bei

Flächenschleifen auftreten. Die Scheiben können zerbrechen und schwere Verletzungen erzeugen.

Anbringen und Entfernen der Schleifscheiben (Abb. K)

Für Schleifarbeiten ist Trägerpapier erforderlich. Sie erhalten dieses Trägerpapier als Zubehör im BLACK+DECKER Fachhandel.

Anbringen

u Setzen Sie den inneren Flansch (12) auf die Spindel (11)

auf. Siehe Abb. K. Vergewissern Sie sich, dass der Flansch ordnungsgemäß auf den achen Seiten der Spindel sitzt.

u Setzen Sie das Trägerpapier (18) auf der Spindel auf. u Positionieren Sie die Schleifscheibe (19) über dem

Trägerpapier.

u Setzen Sie den äußeren Flansch (14) auf der Spindel auf.

Dabei muss der erhöhte Mittelteil von der Scheibe weg

weisen.

u Halten Sie die Spindelarretierung (4) gedrückt, und ziehen

Sie den äußeren Flansch mithilfe des Stirnlochschlüssels (16) fest (Abb. J). Vergewissern Sie sich, dass der äußere Flansch ordnungsgemäß sitzt und die Scheibe sorgfältig befestigt ist.

Entfernen

u Halten Sie die Spindelarretierung (4) gedrückt, und lösen

Sie den äußeren Flansch (14) mithilfe des Stirnlochschlüssels (16) (Abb. J).

u Nehmen Sie den äußeren Flansch (14), die

Schleifscheibe (19) und das Trägerpapier (18) ab.

Oberächenschliff mit Schleifscheiben

u Lassen Sie das Werkzeug auf volle Drehzahl

beschleunigen, bevor es die Arbeitsäche berührt.

u Üben Sie minimalen Druck auf die Arbeitsäche aus,

damit das Werkzeug mit hoher Geschwindigkeit arbeiten

kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.

u Halten Sie wie in Abbildung M gezeigt einen Winkel von 5˚

bis 10˚ zwischen Gerät und Werkstück ein.

u Bewegen Sie das Werkzeug kontinuierlich vor und zurück,

damit sich keine Furchen in der Arbeitsäche bilden können.

u Heben Sie das Werkzeug von der Oberäche ab, bevor

Sie es ausschalten. Lassen Sie das Gerät zum Stillstand kommen, bevor Sie es ablegen.

Verwenden von Trägerpapier

Wählen Sie für Ihre Anwendung immer die richtigen Sandschleifscheiben. Es gibt Schleifscheiben mit verschiedenen Körnungen. Grobe Körnungen haben

schnellere Materialentfernungsgeschwindigkeiten und eine

rauhere Oberäche. Feinere Körnungen haben langsamere

Materialentfernungsgeschwindigkeiten und eine glattere

Oberäche. Beginnen Sie mit grobkörnigen Scheiben zur schnellen, groben Materialentfernung. Gehen Sie zu mittlerem

Schmirgelpapier über, und schließen Sie mit einer feinkörnigen Scheibe zur optimalen

Oberächenbeschaffenheit ab.

u Grob = Körnung 16-30. u Mittel = Körnung 36-80. u Feinbearbeitung = Körnung 100 - 120. u Feinstbearbeitung = Körnung 150 - 180. u Lassen Sie das Gerät auf volle Drehzahl

beschleunigen, bevor die Maschine in Kontakt mit dem

Werkstück gelangt.

u Üben Sie minimalen Druck auf die Arbeitsäche aus,

damit das Werkzeug mit hoher Geschwindigkeit arbeiten

kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.

u Halten Sie wie in Abbildung N gezeigt einen Winkel von 5˚

bis 10˚ zwischen Gerät und Werkstück ein. Die Schleifscheibe sollte etwa 25mm der Arbeitsäche berühren.

u Bewegen Sie das Werkzeug ständig geradlinig, um ein

Brennen und Wirbeln der Arbeitsäche zu vermeiden. Wenn Sie das Werkzeug auf der Arbeitsäche

unbeweglich ruhen lassen oder es kreisförmig bewegen, werden Brand- und Wirbelmarkierungen auf der

Arbeitsäche erzeugt.

u Heben Sie das Werkzeug von der Oberäche ab, bevor

Sie es ausschalten. Lassen Sie das Gerät zum Stillstand kommen, bevor Sie es ablegen.

Vorsichtsmaßnahmen beim Schleifen von Farbe

u Das Abschleifen von Farben auf Bleibasis wird NICHT

EMPFOHLEN, da der entstehende kontaminierte Staub

kaum kontrollierbar ist. Die größte Gefahr einer Bleivergiftung besteht für Kinder und Schwangere.

u Da es ohne chemische Analyse nur schwer feststellbar ist,

ob eine Farbe Blei enthält, empfehlen wir beim

Abschleifen aller Farben folgende Vorsichtsmaßnahmen:

u Kinder und Schwangere dürfen den Arbeitsplatz erst

wieder betreten, wenn das Abschleifen der Farbe beendet wurde und der gesamte Arbeitsbereich

gesäubert wurde.

u Alle Personen, die den Arbeitsplatz betreten, müssen

eine spezielle Maske zum Schutz vor Bleifarbstaub und

-dämpfen tragen. Der Filter muss täglich ausgetauscht werden, oder sobald der Träger Atemprobleme bemerkt.

Hinweis: Es sollten nur solche Staubmasken benutzt werden,

die für Arbeiten mit Bleifarbestaub und -dämpfe geeignet sind. Gewöhnliche Farbmasken bieten diesen Schutz nicht. Besorgen Sie sich von Ihrem örtlichen Händler die geeignete Maske.

u Im Arbeitsbereich sind ESSEN, TRINKEN und

RAUCHEN verboten, um die Aufnahme kontaminierter

Farbteilchen zu vermeiden. Personen müssen sich waschen und säubern, BEVOR sie essen, trinken oder rauchen. Lebensmittel, Getränke und Zigaretten etc.

dürfen nicht an Stellen im Arbeitsbereich aufbewahrt

werden, wo sich Staub auf ihnen ablagern könnte.

u Farbe muss so entfernt werden, dass dabei möglichst

wenig Staub erzeugt wird.

u Bereiche, in denen Farbe entfernt wird, müssen mit

Plastikplanen von 4 mils (0,1 mm) Dicke abgetrennt

werden.

u Das Schleifen muss so erfolgen, dass möglichst wenig

Farbstaub außerhalb des Arbeitsbereichs gelangt.

u Alle Oberächen im Arbeitsbereich müssen täglich

abgesaugt und gründlich gesäubert werden, solange Schleifarbeiten durchgeführt werden. Die Staubsaugerlter müssen häug gewechselt werden.

u Plastikplanen zum Auffangen von Staub, Spänen und

anderen Rückständen müssen aufgenommen und entsorgt werden. Die Planen müssen in dichten Abfallbehältern aufbewahrt und zusammen mit der regelmäßigen Abfallentsorgung abgeholt werden. Kinder und Schwangere sind während der

Reinigungsarbeiten aus dem unmittelbaren

Arbeitsbereich fernzuhalten.

u Alle Spielsachen, waschbare Möbel und andere

Gegenstände, die von Kindern benutzt werden,

müssen vor der Wiederverwendung gründlich gereinigt

werden.

Anbringen und Anwendung von Drahtbürsten oder Drahtrundbürsten

Topfdrahtbürsten oder Drahtrundbürsten werden ohne Anwendung von Flanschen direkt auf die Spindel geschraubt.

Wenn Drahtbürsten oder Drahtrundbürsten benutzt werden, ist

eine Schutzvorrichtung vom Typ 27 erforderlich. Tragen Sie

Arbeitshandschuhe, wenn Sie mit Drahtbürsten oder

Drahtrundbürsten umgehen.

Sie können scharf werden. Rundbürsten oder Bürsten dürfen die Schutzvorrichtung während der Montage oder des Betriebs nicht berühren. Am Zubehör kann ein nicht sichtbarer Schaden auftreten, durch den Drähte von der Scheibe oder vom Topf abbrechen können.

u Schrauben Sie die Scheibe mit der Hand auf die Spindel. u Drücken Sie den Spindelarretierungsknopf und schrauben

Sie die Scheibe mit einem Schraubenschlüssel an der

Nabe der Drahtrundbürste oder der Drahtbürste fest.

u Führen Sie zum Entfernen der Scheibe die obigen

Anweisungen in umgekehrter Reihenfolge aus.

Warnung! Wenn die Scheibennabe nicht richtig sitzt, bevor das Werkzeug angeschaltet wird, kann es zu einer

Beschädigung von Werkzeug oder Scheibe kommen. Drahtrundbürsten und Topfdrahtbürsten können zum Entfernen von Rost, Kesselstein und Farbe und zum Glätten unregelmäßiger Flächen benutzt werden.

Hinweis: Beim Bürsten von Farben sollten die gleichen Vorsichtsmaßnahmen wie beim Schleifen von Farben

getroffen werden.

u Lassen Sie das Werkzeug auf volle Drehzahl

beschleunigen, bevor es die Arbeitsäche berührt.

u Üben Sie minimalen Druck auf die Arbeitsäche aus,

damit das Werkzeug mit hoher Geschwindigkeit arbeiten

kann. Die Materialentfernungsgeschwindigkeit ist am

größten, wenn das Werkzeug mit hoher Geschwindigkeit

arbeitet.

u Halten Sie beim Gebrauch von Drahtbürsten wie in

Abbildung O gezeigt einen Winkel von 5˚ bis 10˚ zwischen Gerät und Werkstück.

u Halten Sie bei Drahtrundbürsten Kontakt zwischen dem

Rand der Scheibe und der Arbeitsäche bei.

u Bewegen Sie das Werkzeug kontinuierlich vor und zurück,

damit sich keine Furchen in der Arbeitsäche bilden können. Wenn Sie das Werkzeug auf der Arbeitsäche

unbeweglich ruhen lassen oder es kreisförmig bewegen, werden Brand- und Wirbelmarkierungen auf der

Arbeitsäche erzeugt.

u Heben Sie das Gerät von der Oberäche ab, bevor Sie es

ausschalten. Lassen Sie das Gerät zum Stillstand bekommen, bevor Sie es ablegen.

Warnung! Seien Sie besonders vorsichtig, wenn Sie über einer Kante arbeiten, da mit einer plötzlichen scharfen

Bewegung der Schleifmaschine zu rechnen ist.

Anbringen und Anwendung von Trennscheiben (Typ 41)

Schneidscheiben bestehen aus Diamantscheiben und

Schleifscheiben. Es gibt Schneidscheiben für Metall und Beton. Es können auch Diamantklingen für das Schneiden von Beton benutzt werden.

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

HINWEIS: Es ist eine geschlossene, zweiseitige

Schneidscheibenschutzvorrichtung vom Typ 41 erforderlich (separat erhältlich), wenn Schneidscheiben benutzt werden.

Wenn nicht der richtige Flansch oder die richtige Schutzvorrichtung benutzt wird, kann es durch den Bruch oder

die Berührung der Scheibe zu Verletzungen kommen. Für Schneidscheiben müssen ein Aufnahmeansch und eine

Spannmutter mit Gewinde und passendem Durchmesser

(dem Werkzeug beigefügt) benutzt werden.

Anbringen von Trennscheiben

u Legen Sie den Aufnahmeansch ohne Gewinde auf die

Spindel, wobei der angehobene Abschnitt (Führung) nach

oben zeigt. Der angehobene Abschnitt (Führung) am Aufnahmeansch liegt auf der Scheibe, wenn die Scheibe angebracht ist.

u Legen Sie die Scheibe auf den Aufnahmeansch und

zentrieren die Scheibe auf dem angehobenen Abschnitt

(Führung).

u Bringen Sie die Gewindespannmutter an, wobei der

angehobene Abschnitt (Führung) von der Scheibe weg

zeigt.

u Drücken Sie den Spindelarretierungsknopf und ziehen die

Spannmutter mit dem mitgelieferten Schraubenschlüssel

(16) fest.

u Um die Scheibe zu entfernen, drücken Sie den

Spindelarretierungsknopf und lösen die Gewindespannmutter mit dem mitgelieferten

Schraubenschlüssel.

Warnung! Verwenden Sie keine Kantenschleif-/ Schneidscheiben für Flächenschleifanwendungen, weil diese

Scheiben nicht für Seitendrücke geschaffen sind, die bei

Flächenschleifen auftreten. Die Scheibe kann zerbrechen und schwere Verletzungen erzeugen.

u Lassen Sie das Werkzeug auf volle Drehzahl

beschleunigen, bevor es die Arbeitsäche berührt.

u Üben Sie minimalen Druck auf die Arbeitsäche aus,

damit das Werkzeug mit hoher Geschwindigkeit arbeiten

kann. Die Schleifgeschwindigkeit ist am größten, wenn das Werkzeug mit hoher Geschwindigkeit arbeitet.

u Wenn Sie einmal mit einem Schnitt begonnen haben und

eine Kerbe im Werkstück gebildet worden ist, ändern Sie nicht den Schnittwinkel. Die Änderung des Winkels

bewirkt, dass sich die Scheibe verbiegt und zerbrechen

kann.

u Heben Sie das Werkzeug von der Oberäche ab, bevor

Sie es ausschalten. Lassen Sie das Gerät zum Stillstand bekommen, bevor Sie es ablegen.

Verwendung

Warnung! Beschleunigen Sie den Arbeitsvorgang nicht mit

Gewalt. Vermeiden Sie eine Überlastung.

u Rechnen Sie mit Funkenug, wenn die Schleif- oder

Trennscheibe das Werkstück berührt.

u Richten Sie das Gerät stets so aus, dass die

Schutzvorrichtung optimalen Schutz vor der Schleif- oder

Trennscheibe bietet.

Ein- und Ausschalten

u Zum Einschalten des Werkzeugs schieben Sie die

Betriebssperre (2) nach vorn.

u Zum Ausschalten des Werkzeugs schieben Sie die

Betriebssperre (2) nach hinten.

Warnung! Schalten Sie das Gerät nicht unter Last aus. Warnung! Aktivieren Sie immer die Sicherung, wenn das

Gerät nicht gebraucht wird.

Hinweise für optimale Arbeitsergebnisse

u Halten Sie das Gerät mit einer Hand am seitlichen

Haltegriff und mit der anderen Hand am Hauptgriff

sorgfältig fest.

u Achten Sie beim Schleifen stets auf einen Winkel von 20°

bis 30° zwischen der Scheibe und der Oberäche des Werkstücks.

Wartung

Ihr BLACK+DECKER Gerät (mit und ohne Netzkabel) wurde

im Hinblick auf eine lange Lebensdauer und einen möglichst

geringen Wartungsaufwand entwickelt. Ein kontinuierlicher, zufriedenstellender Betrieb hängt von der richtigen Pege des Gerätes und seiner regelmäßigen Reinigung ab. Warnung! Vor dem Ausführen jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:

u Schalten Sie das Gerät aus, und ziehen Sie den

Netzstecker.

u Wenn das Gerät über einen separaten Batteriepack oder

Akku verfügt, schalten Sie das Gerät ab, und entnehmen Sie die Batterien aus dem Gerät.

u Wenn der Akku integriert ist, entladen Sie diesen vor dem

Abschalten vollständig.

u Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor

Sie es reinigen. Das Ladegerät benötigt keine Wartung, es sollte jedoch regelmäßig gereinigt werden.

u Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts

und des Ladegeräts mit einer weichen Bürste oder einem trockenen Tuch.

u Reinigen Sie das Motorgehäuse regelmäßig mit einem

feuchten Tuch. Verwenden Sie keine scheuernden

Reinigungsmittel oder Reinigungsmittel auf

Lösungsmittelbasis.

Tabelle für Schleif- und Trennzubehör

Schleifscheiben

Typ 27 Schutzvorrichtung Typ 27 Schutzvorrichtung

Aufnahmeansch ohne

Gewinde

Typ 27 gekröpfte Scheibe

Gewindespannmutter

Lamellenschleifscheiben

Typ 27 Schutzvorrichtung Typ 27 Schutzvorrichtung

Abgesetzte Lamellenschleif-

scheibe

Typ 27 abgesetzte Scheibe

Aufnahmeansch ohne

Gewinde

Nicht-abgesetzte Lamellen-

schleifscheibe

Gewindespannmutter

Typ 41 Schneidscheiben

Typ 41 Schutzvorrichtung Typ 41 Schutzvorrichtung

Trägeransch Trägeransch

Schleifscheibe Diamant-Trennscheibe

Spannmutter Spannmutter

Drahtscheiben

Typ 27 Schutzvorrichtung Typ 27 Schutzvorrichtung

3-Zoll-Drahtbürste 4-Zoll-Drahtbürste

Schleifscheiben

Gummi-Schleifteller

Schleifscheibe

Gewindespannmutter

DEUTSCH

(Übersetzung der ursprünglichen Anweisungen)

(Traduction des instructions originales)

FRANÇAIS

Umweltschutz

Getrennte Entsorgung. Produkte und Akkus mit

diesem Symbol dürfen nicht mit dem normalen

Hausmüll entsorgt werden.

Produkte und Akkus enthalten Materialien, die wiederverwertet

werden können, um den Bedarf an Rohstoffen zu verringern. Bitte recyceln Sie elektrische Produkte und Akkus gemäß den örtlichen Bestimmungen. Weitere Informationen nden Sie auf www.2helpU.com

Technische Daten

BCG720 M1 BCG720 N

Eingangsspannung V

Nenndrehzahl (Leerlauf)

Scheibenbohrung mm 22 22

Max. Scheibenstärke

Schleifscheiben mm 6 6

Trennscheiben mm 3,5 3,5

Spindelgröße M14 M14

Gewicht kg 2,1 minus Akku

Akku BL4018 Gerät (nicht

Spannung V

Kapazität Ah 4,0

Typ Li-Ionen

Ladegerät 9059995* Gerät (nicht

Eingangsspannung V

Ausgangsspannung

Stromstärke A 1,0

Ungefähre Ladezeit Stunden 4

Schalldruckpegel gemäß EN 60745:

Schalldruck (L

Schallleistung (LWA) 87dB(A), Unsicherheitsfaktor (K) 4dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

Schleifen von Oberächen (a

-1

min

) 76dB(A), Unsicherheitsfaktor (K) 4dB(A)

Tellerschleifen (a

Polieren (a

Drahtbürsten (a

Trennschleifen (a

): 1,9m/s2, K=1,5m/s2.

h,DS

): 8,6m/s2, K=2,4m/s2.

h,P

): 3,8m/s2, K=1,5m/s2.

h,WB

): 4,0m/s2, K=1,5m/s2.

h,CO

18 18

8600 8600

und Scheibe

230

): 7,3m/s2, K=1,5m/s2.

h,SG

2,1 minus Akku

und Scheibe

enthalten)

EU-Konformitätserklärung

MASCHINENRICHTLINIE

BCG720 Winkelschleifer Black & Decker erklärt, dass die in

den technischen Daten beschriebenen Geräte übereinstim-

men mit:

2006/42/EC, EN 60745-1:2009+A11:2010;

EN 60745-2-3:2011+A2:2013+A11:2014

+A12:2014+A13:2015

Diese Produkte entsprechen außerdem den Richtlinien

2014/30/EU und 2011/65/EU.

Weitere Informationen erhalten Sie von Black & Decker unter

der folgenden Adresse. Diese bendet sich auch auf der

Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die Zusammenstel-

lung der technischen Daten und gibt diese Erklärung im

Namen von Black & Decker ab.

Black & Decker Europe, 210 Bath Road, Slough,

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie von 24 Monaten ab Kaufdatum. Diese Garantie versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Diese Garantie gilt innerhalb der Staatsgebiete der Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone.

Zur Inanspruchnahme dieser Garantie muss sie den allgemeinen Geschäftsbedingungen von Black & Decker entsprechen und dem Verkäufer bzw. der Vertragswerkstatt ist ein Kaufnachweis vorzulegen. Die Bedingungen für die 2-jährige Garantie von Black & Decker und den Standort Ihrer nächstgelegenen Vertragswerkstatt nden Sie im Internet unter www.2helpU.com oder indem Sie sich an die lokale

Black & Decker-Niederlassung wenden, deren Adresse Sie in

dieser Anleitung nden.

Ihr neues Black & Decker Produkt können Sie auf unserer

Website unter www.blackanddecker.de registrieren. Dort

erhalten Sie auch Informationen über neue Produkte und

Sonderangebote.

R. Laverick

Director of Engineering

Berkshire, SL1 3YD

United Kingdom

10/01/2018

Utilisation prévue

Votre meuleuse d’angle BLACK+DECKER BCG720 M1, BCG720 N a été conçue pour meuler et couper le métal et les matériaux de maçonnerie à l’aide du disque à tronçonner ou à

meuler et du carter appropriés. Cet outil est destiné à un usage grand public uniquement.

Consignes de sécurité

Avertissements de sécurité générale liés aux outils

électriques

Avertissement ! Lisez tous les avertissements de

sécurité et toutes les instructions. Le non-respect des avertissements et des instructions listés ci-dessous peut entraîner des chocs électriques, des

incendies et/ou de graves blessures.

Conservez tous les avertissements et toutes les

instructions an de pouvoir vous y référer dans le futur.

Le terme “outil électrique” mentionné dans tous les

avertissements listés ci-dessous fait référence à vos outils électriques branchés sur secteur (avec câble) ou fonctionnant

sur pile ou batterie (sans l).

1. Sécurité de la zone de travail a. Maintenez la zone de travail propre et bien éclairée.

Les zones sombres ou encombrées sont propices aux

accidents.

b. N’utilisez pas d’outils électriques dans un

environnement présentant des risques d’explosion ou en présence de liquides, gaz ou poussières inammables. Les outils électriques créent des étincelles

qui peuvent enammer les poussières et les fumées.

c. Maintenez les enfants et les autres personnes

éloignés lorsque les outils électriques sont en

marche. Toute distraction peut vous faire perdre le contrôle de l’outil.

2. Sécurité électrique a. Les prises des outils électriques doivent

correspondre à la prise de courant murale. Ne

modiez jamais la prise d’aucune sorte. N’utilisez aucun adaptateur avec des outils électriques reliés à

la terre. L’utilisation de prises d’origine et de prises murales appropriées permet de réduire le risque de choc

électrique.

b. Évitez tout contact physique avec des surfaces reliées

à la terre comme des tuyaux, des radiateurs, des fours et des réfrigérateurs par exemple. Le risque de choc

électrique augmente lorsque votre corps est relié à la

terre.

c. N’exposez pas les outils électriques à la pluie, ni à

l’humidité. Le risque de choc électrique augmente si de

l’eau pénètre dans un outil électrique.

d. Ne tirez pas sur le cordon d’alimentation. N’utilisez

jamais le cordon pour transporter, tirer ou débrancher

l’outil électrique. Maintenez le cordon éloigné de la

chaleur, de substances grasses, de bords tranchants

ou de pièces mobiles. Les cordons endommagés ou

emmêlés augmentent le risque de choc électrique.

e. Si vous utilisez un outil électrique à l’extérieur, utilisez

une rallonge homologuée pour les travaux extérieurs. L’utilisation d’une rallonge électrique homologuée pour les

travaux en extérieur réduit le risque de choc électrique.

f. Si l’utilisation d’un outil électrique dans un endroit

humide est inévitable, utilisez une alimentation

électrique protégée par un disjoncteur différentiel à

courant résiduel. L’utilisation d’un disjoncteur différentiel réduit le risque de choc électrique.

3. Sécurité des personnes

a. Restez vigilant, surveillez ce que vous faites et faites

preuve de bon sens lorsque vous utilisez un outil électrique. N’utilisez pas d’outils électriques si vous êtes fatigué ou sous l’inuence de drogue, d’alcool ou

de médicaments. Tout moment d’inattention pendant

l’utilisation d’un outil électrique peut engendrer de graves

blessures.

b. Portez des équipements de protection individuelle.

Portez toujours une protection oculaire. Les équipements de protection comme les masques à

poussière, les chaussures de sécurité antidérapantes, les

casques ou les protections auditives, utilisés à bon

escient, réduisent le risque de blessures.

c. Empêchez tout démarrage intempestif. Assurez-vous

que l’interrupteur est en position Arrêt avant de raccorder l’outil à l’alimentation électrique et/ou au

bloc-batterie ou avant de ramasser ou de transporter l’outil. Le fait de transporter les outils électriques le doigt

sur l’interrupteur ou d’alimenter les outils électriques dont

l’interrupteur est déjà en position de marche augmente le risque d’accidents.

d. Retirez toutes les clés ou pinces de réglage avant de

mettre l’outil en marche. Une clé ou une pince restée

xée sur une pièce rotative de l’outil électrique peut engendrer des blessures.

e. Ne vous penchez pas. Gardez les pieds bien ancrés

au sol et conservez votre équilibre en permanence. Cela permet de mieux maîtriser l’outil électrique en cas de

situations imprévues.

f. Portez des vêtements appropriés. Ne portez aucun

vêtement ample ou bijou. Gardez vos cheveux, vos

vêtements et vos gants éloignés des pièces mobiles.

FRANÇAIS

(Traduction des instructions originales)

FRANÇAIS

Les vêtements amples, les bijoux ou les cheveux longs peuvent être happés par les pièces mobiles.

g. Si des dispositifs pour le raccordement d’un

extracteur de poussières ou des installations pour la récupération sont présents, assurez-vous qu’ils sont

correctement raccordés et utilisés. L’utilisation de

dispositifs récupérateurs de poussières réduit les risques liés aux poussières.

h Ne pensez pas être si familiarisé avec l’outil après

l’avoir utilisé à de nombreuses reprises, au point de ne plus rester vigilant et d’en oublier les consignes de sécurité. Toute action imprudente peut engendrer de

graves blessures en une fraction de seconde.

4. Utilisation et entretien des outils électriques

a. Respectez la capacité de l’outil. Utilisez l’outil

approprié en fonction du travail à réaliser. Un outil

adapté fonctionne mieux, de façon plus sûre et à la

cadence pour laquelle il a été conçu.

b. N’utilisez pas l’outil électrique si son interrupteur ne

permet pas de l’allumer ou de l’éteindre. Tout outil

électrique qui ne peut plus être commandé par son

interrupteur est dangereux et doit être réparé.

c. Débranchez la prise du secteur et/ou retirez le

bloc-batterie de l’outil électrique avant d’effectuer tout

réglage, de changer un accessoire ou de ranger l’outil

électrique. Ces mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil

électrique.

d. Rangez les outils électriques non utilisés hors de

portée des enfants et ne laissez aucune personne ne connaissant pas ces outils ou leurs instructions d’utilisation les faire fonctionner. Les outils électriques

peuvent être dangereux entre des mains inexpérimentées.

e. Entretenez vos outils électriques. Vériez que les

pièces mobiles sont alignées correctement et qu’elles ne sont pas coincées. Vériez qu’aucune pièce n’est

cassée et contrôlez l’absence de toute autre condition

qui pourrait nuire au bon fonctionnement de l’outil. En cas de dommage, faites réparer l’outil électrique avant

de l’utiliser. De nombreux accidents sont provoqués par

des outils électriques mal entretenus.

f. Maintenez les organes de coupe affûtés et propres.

Des organes de coupe bien entretenus et affûtés sont moins susceptibles de rester coincés et sont plus faciles à

contrôler.

g. Utilisez l’outil électrique, les accessoires et les

embouts d’outils conformément à ces instructions, en

tenant compte des conditions de travail, ainsi que du

travail à effectuer. L’utilisation d’un outil électrique à des

ns autres que celles pour lesquelles il a été prévu engendre des situations dangereuses.

h. Veillez à ce que les poignées et les surfaces de

préhension soient sèches et propres, sans trace

d’huile ou de graisse. Des poignées glissantes et des surfaces grasses ne permettent pas de manipuler ou de contrôler l’outil de façon sûre en cas de situation

inattendue.

5. Utilisation et entretien de la batterie de l’outil

a. N’effectuez la recharge qu’à l’aide du chargeur

spécié par le fabricant. Un chargeur adapté pour un

type de bloc-batterie peut engendrer un risque d’incendie

s’il est utilisé avec un bloc-batterie différent.

b. N’utilisez les outils électriques qu’avec les blocs-

batteries qui leurs sont dédiés. L’utilisation d’un autre

bloc-batterie peut engendrer des blessures et un incendie.

c. Lorsque le bloc-batterie n’est pas utilisé, gardez-le à

l’écart des objets métalliques tels que trombones, pièces de monnaie, clés, clous, vis ou autres petits

objets susceptibles de créer un contact entre les deux bornes. La mise en court-circuit des bornes d’une batterie

peut provoquer des brûlures ou un incendie.

d. En cas d’utilisation abusive, du liquide peut être

éjecté de la batterie. Évitez tout contact avec ce

liquide. En cas de contact accidentel, rincez à l’eau.

En cas de contact avec les yeux, consultez en plus un médecin. Le liquide projeté de la batterie peut provoquer

des irritations ou des brûlures.

e. N’utilisez pas un bloc-batterie ou un outil endommagé

ou modié. Une batterie endommagée ou altérée peut avoir un comportement imprévisible qui peut conduire à

un incendie, une explosion ou un risque de blessure.

f. N’exposez pas le bloc-batterie ou l’outil au feu ou à

des températures excessives. L’exposition au feu ou à

des températures dépassant 130 °C peut provoquer une

explosion.

g. Respectez les instructions de charge et ne rechargez

pas le bloc-batterie ou l’outil à une plage de

températures hors de celle spéciée dans les

instructions. Une charge mal effectuée ou à des

températures hors de la plage spéciée peut endommager la batterie et augmente le risque

d’incendie.

6. Révision/Réparation

a. Faites réparer votre outil électrique par une personne

qualiée, n’utilisant que des pièces de rechange

d’origine. Cela permet de garantir la sûreté de l’outil

électrique.

b. Ne réparez jamais des blocs-batteries endommagés.

Les réparations sur les blocs-batteries ne doivent être effectuées que le fabricant ou l’un de ses prestataires de

services agréés.

Consignes de sécurité supplémentaires liées aux

outils électriques

Avertissement ! Avertissements de sécurité

supplémentaires communs pour les opérations de meulage, ponçage, brossage métallique, polissage ou tronçonnage abrasif :

u Cet outil électrique peut être utilisé comme meuleuse,

ponceuse, brosse métallique, polisseuse ou outil de

tronçonnage. Veuillez lire tous les avertissements de sécurité, toutes les instructions, toutes les

illustrations et toutes les spécications fournies avec cet outil électrique. Le non-respect des instructions

listées ci-dessous peut conduire à des chocs électriques,

des incendies et/ou de graves blessures.

u Les opérations pour lesquelles l’outil électrique n’a

pas été conçu peuvent engendrer des risques et

conduire à des blessures.

u N’utilisez que les accessoires spéciquement conçus

et recommandés par le fabricant de l’outil. Le fait que

l’accessoire puisse être xé à votre outil électrique ne veut pas forcément dire que son utilisation est sans risque.

u La vitesse nominale des accessoires doit être au

moins équivalente à la vitesse maximum indiquée sur l’outil électrique. Les accessoires qui fonctionnent plus

vite que leur vitesse nominale peuvent rompre et voler en

éclats.

u Le diamètre extérieur et l’épaisseur de votre

accessoire doivent correspondre à la capacité

nominale de votre outil électrique. Des accessoires mal dimensionnés ne peuvent pas être correctement protégés

et contrôlés.

u La xation letée des accessoires doit correspondre

au letage de l’axe de la meuleuse. Pour les

accessoires montés avec des brides, l’alésage de

l’accessoire doit correspondre au diamètre de

positionnement de la bride. Les accessoires qui ne

correspondent pas aux éléments de xation de l’outil

électrique tournent de façon déséquilibrée, ils vibrent de façon excessive et peuvent provoquer la perte de contrôle

de l’outil.

u N’utilisez aucun accessoire endommagé. Avant toute

utilisation, contrôlez sur tous les accessoires comme

les disques abrasifs par exemple, l’absence d’ébréchures ou de ssures, l’absence de ssures ou

d’usure excessive sur les patins-supports ou

l’absence de bres détachées ou cassées sur les brosses métalliques. Si l’outil électrique ou l’accessoire chutent, vériez l’absence de dommages ou installez un accessoire en bon état. Après avoir

inspecté et installé un accessoire, faites fonctionner l’outil à sa vitesse à vide maximale pendant une

minute. Les disques endommagés se brisent

généralement au cours de cette durée de test.

u Portez des équipements de protection individuelle. En

fonction de l’intervention, utilisez un écran facial ou des lunettes de sécurité. Le cas échéant, portez un

masque anti-poussière, des protections auditives, des

gants et un tablier d’atelier capables de stopper tout fragment d’abrasif ou provenant de l’ouvrage. La

protection oculaire doit être capable d’arrêter les débris

générés par les diverse opérations. Le masque anti-poussière ou le masque ltrant doit pouvoir ltrer les particules produites au cours de l’opération. Les

expositions prolongées à un niveau de bruit élevé peuvent

provoquer une perte de l’acuité auditive.

u Maintenez tous les spectateurs à une distance sûre de

la zone d’intervention. Toute personne qui pénètre dans la zone de travail doit porter des équipements de

protection individuelle. Des débris provenant de

l’ouvrage ou d’un accessoire brisé peuvent être éjectés et

provoquer des blessures au-delà de la zone de travail

immédiate.

u Ne tenez l’outil électrique que par ses surfaces de

préhension isolées lorsque vous intervenez là où l’organe de coupe peut entrer en contact avec des ls

cachés ou son propre cordon. Tout accessoire de coupe touchant un l sous tension met les parties métalliques exposées de l’outil sous tension et électrocute l’utilisateur.

u Utilisez des pinces ou tout autre moyen pratique pour

xer et soutenir l’ouvrage sur une plateforme stable.

Tenir l’ouvrage à la main ou contre votre corps le rend instable et peut conduire à une perte de contrôle.

u Maintenez le cordon électrique loin de l’accessoire en

rotation. En cas de perte de contrôle, le cordon peut être sectionné ou abîmé, et vos bras ou mains peuvent entrer

en contact avec l’accessoire en rotation.

u Ne reposez jamais l’outil électrique avant que

l’accessoire ne soit complètement arrêté. L’accessoire

en rotation pourrait sinon accrocher la surface et vous

faire perdre le contrôle de l’outil.

u Ne faites pas fonctionner l’outil électrique en le tenant

contre votre an. Un contact accidentel avec l’accessoire

en rotation pourrait accrocher vos vêtements, et attirer

l’accessoire vers votre corps.

u Nettoyez régulièrement les orices d’aération de

l’outil électrique. Le ventilateur du moteur attire la

poussière à l’intérieur du boîtier et une accumulation excessive de poussières métalliques peut conduire à un risque électrique.

u Ne faites pas fonctionner l’outil électrique à proximité

de matières inammables. Des étincelles pourraient

enammer ces matières.

u N’utilisez pas d’accessoires nécessitant l’utilisation

de uides de refroidissement. L’utilisation d’eau ou de

FRANÇAIS

(Traduction des instructions originales)

FRANÇAIS

tout autre uide de refroidissement peut provoquer une électrocution ou un choc électrique.

Remarque : L’avertissement ci-dessus ne s’applique pas aux outils électriques spécialement conçus pour être utilisés avec

un système liquide.

Rebond et avertissements liés

Les rebonds sont la conséquence du pincement ou du grippage d’un disque, d’un porte-patin, d’une brosse ou de

tout autre accessoire en rotation. Le pincement ou le grippage

provoque le blocage rapide de l’accessoire en rotation entraînant alors l’outil électrique non contrôlé dans la direction opposée au sens de rotation de l’accessoire au niveau du

point de grippage.

Par exemple, si un disque abrasif reste grippé ou pincé dans l’ouvrage, le bord du disque engagé au point de grippage peut

creuser la surface du matériau et provoquer le soulèvement ou le rebond du disque. Le disque peut être projeté vers

l’utilisateur ou à l’opposé, selon le sens du mouvement du

disque au point de pincement.

Dans ces conditions, il peut aussi arriver que les disques

abrasifs se brisent.

Les rebonds proviennent d’une utilisation inappropriée de

l’outil électrique et/ou de conditions ou de procédures

d’exécution incorrectes et ils peuvent être évités en prenant

les précautions adéquates énoncées ci-dessous.

u Maintenez fermement l’outil électrique en plaçant

votre corps et votre bras de manière à pouvoir résister

à la force d’un rebond. Utilisez toujours la poignée auxiliaire, si elle existe, pour un contrôle maximal de l’outil en cas de rebond ou de retour de couple au démarrage. L’utilisateur peut contrôler les retours de

couple ou la force des rebonds si des précautions

adéquates sont prises.

u Ne placez jamais votre main près de l’accessoire en

rotation. L’accessoire pourrait rebondir sur vos mains.

u Ne placez pas votre corps dans la zone où l’outil

pourrait se déplacer en cas de rebond. Un rebond propulse l’outil dans la direction opposée au mouvement

du disque au niveau du point de grippage.

u Prenez les précautions nécessaires dans les coins,

sur les arêtes, etc. Évitez de faire tressauter ou de faire accrocher l’accessoire.

Les coins, bords acérés ou les rebondissements ont

tendance à retenir l’accessoire en rotation et à provoquer

la perte de contrôle de l’outil ou des rebonds.

u N’installez pas de lame à sculpter le bois ou de lame

dentée. Ces lames provoquent de fréquents rebonds ou

perte de contrôle.

Consignes de sécurité pour les opérations de ponçage et de coupe abrasive

u N’utilisez que les types de disque recommandés pour

votre outil électrique et la protection spéciquement conçue pour le disque sélectionné. Les disques non

conçus pour l’outil électrique ne peuvent pas être

correctement protégés et ils sont dangereux.

u La surface de meulage des disques enfoncés au

centre doit être xée sous le plat de la lèvre de

protection. Un disque mal monté qui dépasse du plat de

la lèvre de protection ne peut pas être correctement protégé.

u Le carter de protection doit être fermement xé à

l’outil et positionné de la manière la plus sûre possible et en minimisant l’exposition du disque dans

la direction de l’opérateur. Le carter doit protéger l’utilisateur contre les fragments de disque cassés, le contact accidentel et des étincelles qui pourraient

enammer les vêtements.

u Les disques ne doivent être utilisés que pour les

applications recommandées. Ne meulez par exemple

pas avec le côté d’un disque à tronçonner. Les disques à tronçonner abrasifs sont prévus pour le meulage périphérique, toute force latérale appliquée sur ces

disques peut les faire voler en éclats.

u Utilisez toujours des brides de disque en bon état,

ayant la dimension et la forme appropriées au disque

choisi. Les brides de disque servent de support aux

disques, réduisant ainsi les possibilités de rupture. Les

brides de disques à tronçonner peuvent différer des brides

de disques à meuler.

u N’utilisez pas les disques usés provenant de plus

gros outils. Les disques conçus pour des outils électriques plus gros ne sont pas adaptés pour les vitesses plus rapides des outils plus petits, et ils peuvent

voler en éclats.

Avertissements de sécurité supplémentaires

spéciques aux opérations de tronçonnage abrasif

u Ne bloquez pas les disques à tronçonner et n’exercez

pas une trop forte pression dessus. Ne tentez pas de réaliser des découpes de trop grandes profondeurs.

Une pression excessive sur le disque augmente la charge imposée à l’outil et les possibilités de torsion ou de grippage du disque dans la coupe et par conséquent les

risques de rebonds ou de ruptures.

u Ne placez pas votre corps dans l’alignement ou

derrière le disque en rotation. Lorsque le disque, au point d’exécution, s’éloigne de votre corps, le rebond possible peut le propulser avec l’outil électrique

directement vers vous.

u Quand le disque se coince ou quand la coupe est

interrompue pour une raison quelconque, mettez

l’outil hors tension et maintenez-le jusqu’à ce qu’il s’arrête complètement. Ne tentez jamais de retirer un disque à tronçonner de la coupe s’il est encore en

mouvement, un rebond pourrait sinon se produire. Cherchez la cause du grippage du disque et appliquez les

actions correctives an de la supprimer.

u Ne recommencez pas la coupe dans l’ouvrage.

Laissez le disque tourner à plein régime puis ré-entrez

le prudemment dans la coupe. Le disque pourrait sinon se gripper, sortir de la coupe ou rebondir si l’outil

électrique était remis en marche à l’intérieur de la pièce à tronçonner.

u Soutenez les panneaux ou les grandes pièces an de

réduire le risque de coincement ou de grippage du disque. Les pièces de grande taille ont tendance à

s’affaisser sous leur propre poids. Des supports doivent être placés sous la pièce à tronçonner, près de la ligne de découpe et sur les bords, des deux côtés du disque.

u Soyez particulièrement vigilant lorsque vous effectuez

des “découpes de cavités” dans des murs existants

ou que vous procédez à des découpes à l’aveugle. La saillie du disque peut sectionner des canalisations de gaz

ou d’eau, des ls électriques ou des objets pouvant provoquer des rebonds.

Consignes de sécurité spéciques aux opérations

de ponçage

u N’utilisez pas de disques de papier abrasif

surdimensionnés. Suivez les recommandations des fabricants pour sélectionner le papier abrasif. Les

feuilles de papier abrasif de grande taille, dépassant du patin de ponçage, posent des risques de lacération et elles peuvent provoquer le grippage, la distorsion ou la

casse du disque ou des rebonds.

Consignes de sécurité spéciques aux opérations

de polissage

u Ne laissez aucune partie du disque de polissage

desserrée ou les brides de xation tourner librement. Rangez ou coupez les parties de cordons de xation

en surplus. Des cordons de xation trop longs, en

rotation libre, peuvent se prendre dans les doigts ou dans

la pièce à travailler.

Consignes de sécurité spéciques aux opérations de brossage métallique

u N’oubliez pas que des ls de brosse sont éjectés

même aux cours d’opérations ordinaires. Ne

contraignez pas trop les ls métalliques en appliquant

une pression excessive sur la brosse. Les bres

métalliques peuvent facilement pénétrer les vêtements

légers et/ou la peau.

u Si l’utilisation d’un carter de protection est

recommandée pour le brossage métallique, le disque

ou la brosse ne doivent en aucun cas toucher le carter. Le diamètre de la brosse ou du disque métallique

peut augmenter en fonction de la sollicitation de l’outil et

de la force centrifuge.

Avertissement ! Tout contact ou inhalation de poussières pendant le ponçage/meulage peut

présenter un danger pour la santé de l’utilisateur et des personnes éventuellement présentes à

proximité. Portez un masque anti-poussières

spécialement conçu pour vous protéger des

poussières et des fumées et veillez à ce que

les personnes se trouvant à l’intérieur de la zone de travail ou y pénétrant soient également

protégées.

Sécurité des personnes

u Cet appareil n’est pas conçu pour être utilisé par des

personnes (y compris des enfants) aux capacités physiques, sensorielles ou intellectuelles réduites ou sans expérience ni connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient été informées sur la façon sûre d’utiliser l’appareil, par une personne responsable de

leur sécurité.

u Ne laissez jamais les enfants sans surveillance an

d’éviter qu’ils ne jouent avec l’appareil.

Risques résiduels

Certains risques résiduels autres que ceux mentionnés dans les avertissements sur la sécurité peuvent survenir en utilisant

l’outil. Ces risques peuvent être provoqués par une utilisation incorrecte, prolongée, etc.

Malgré l’application des normes de sécurité pertinentes et la mise en œuvre de dispositifs de sécurité, certains risques

résiduels ne peuvent pas être évités. Ils comprennent :

u Les blessures dues au contact avec des pièces rotatives/

mobiles.

u Les blessures dues au remplacement de pièces, de lames

ou d’accessoires.

u Les blessures dues à l’utilisation prolongée d’un outil.

Lorsque vous utilisez un outil quel qu’il soit pendant de longues périodes, assurez-vous de faire des pauses

régulières.

u La diminution de l’acuité auditive. u Les risques pour la santé provoqués par l’inhalation des

poussières générées pendant l’utilisation de votre outil

(exemple : travail avec du bois, surtout le chêne, le hêtre

et les panneaux en MDF).

Vibrations

La valeur des émissions de vibrations déclarée dans la section Caractéristiques techniques et la déclaration de

FRANÇAIS

(Traduction des instructions originales)

FRANÇAIS

conformité a été mesurée selon une méthode de test standard fournie par la norme EN 60745 et peut être utilisée pour

comparer un outil à un autre. La valeur des émissions de

vibrations déclarée peut aussi être utilisée pour une évaluation

préliminaire à l’exposition. Avertissement ! En fonction de la manière dont l’outil est

utilisé, la valeur des émissions de vibrations réelles pendant

l’utilisation de l’outil peut différer de la valeur déclarée. Le niveau des vibrations peut dépasser le niveau déclaré. Quand l’exposition aux vibrations est évaluée an de

déterminer les mesures de sécurité requises par la norme

2002/44/CE pour protéger les personnes utilisant régulièrement des outils électriques, cette estimation doit tenir

compte des conditions réelles d’utilisation et de la façon dont

l’outil est utilisé. Il faut également tenir compte de toutes les

composantes du cycle de fonctionnement comme la durée pendant laquelle l’outil est arrêté et quand il fonctionne au

ralenti, ainsi que la durée du déclenchement.

Étiquettes apposées sur l’outil

Les pictogrammes suivants ainsi que le code date sont apposés sur l’outil :

Avertissement ! An de réduire le risque

de blessures, l’utilisateur doit lire le manuel

d’utilisation.

Portez des lunettes de sécurité lorsque vous

utilisez cet outil.

Portez des protections auditives lorsque vous utilisez cet outil

Consignes de sécurité supplémentaires relatives aux batteries et chargeurs

Batteries (Modèle BCG720M1 uniquement)

u Ne tentez jamais de les ouvrir sous aucun prétexte. u N’exposez pas la batterie à l’eau. u Ne la stockez pas dans des endroits où la température

peut dépasser 40 °C.

u Ne les rechargez qu’à une température ambiante

comprise entre 10 °C et 40 °C.

u Ne rechargez qu’à l’aide du chargeur fourni avec l’outil. u Lors de la mise au rebut des batteries, respectez les

instructions données dans la section “Protection de

l’environnement”.

N’essayez pas de recharger des batteries endom-

magées.

Chargeurs (Modèle BCG720M1 uniquement)

u N’utilisez votre chargeur BLACK+DECKER que pour

recharger la batterie fournie avec l’appareil/outil. D’autres

batteries pourraient exploser et provoquer des blessures

et des dommages.

u Ne tentez jamais de recharger des piles non

rechargeables.

u Faites immédiatement remplacer les cordons

endommagés.

u N’exposez pas le chargeur à l’eau. u N’ouvrez pas le chargeur. u Ne sondez pas le chargeur

Le chargeur est conçu pour être exclusivement

utilisé à l’intérieur.

Lisez le manuel d’utilisation avant utilisation

Sécurité électrique

Votre chargeur dispose d’une double isolation ;

aucun l de terre n’est donc nécessaire. Vériez toujours que la tension du réseau électrique correspond à la tension gurant sur la plaque signalétique. N’essayez jamais de remplacer le module de charge par une prise secteur ordinaire.

u Si le câble d’alimentation est endommagé, il doit être

remplacé par le fabricant ou dans un centre d’assistance

BLACK+DECKER agréé an d’éviter tout accident.

Caractéristiques

Cet outil dispose de tout ou partie des éléments suivants.

1. Interrupteur de verrouillage

2. Interrupteur à gâchette

3. Poignée latérale

4. Dispositif de verrouillage de l‘axe

5. Dispositif de protection de la meule

6. Disque de meulage

7. Port batterie

8. Batterie (Modèle BCG720M1 uniquement)

Recharger la batterie (Fig. A)

Les chargeurs BLACK+DECKER sont conçus pour recharger

les blocs-batteries BLACK+DECKER.

u Branchez le chargeur (9) dans une prise appropriée avant

d’insérer le bloc-batterie (8).

u Insérez le bloc-batterie (8) dans le chargeur en vous

assurant qu’il est parfaitement en place dans les fentes de

la batterie (Figure A).

Le voyant (9a) clignote pour indiquer que la

batterie est en charge.

La n de la charge est indiquée par le voyant restant xe en continu. Le bloc est alors complètement rechargé et il peut soit être utilisé, soit être laissé dans le chargeur.

u Rechargez les batteries déchargées dès que possible

après utilisation pour ne pas grandement diminuer leur durée de vie. Pour augmenter la durée de vie de la batterie, ne la laissez pas se décharger complètement. Il est recommandé de recharger les batteries après chaque utilisation.

Diagnostics du chargeur (Fig. B)

Ce chargeur est conçu pour détecter certains problèmes qui

peuvent survenir avec les blocs-batteries ou les sources

d’alimentation. Les problèmes sont signalés par un voyant clignotant de différentes manières.

Batterie défectueuse

Le chargeur peut détecter une batterie faible

ou endommagée. Le voyant clignote de la façon indiquée sur l’étiquette. Arrêtez la

charge de la batterie si vous voyez ce motif de clignotement

indiquant que la batterie est défectueuse.

Renvoyez-la dans un centre d’assistance ou un site de

collecte pour recyclage.

Délai Bloc chaud/froid

Lorsque le chargeur détecte que la batterie est trop chaude ou trop froide, il démarre

automatiquement un délai Bloc Chaud/Froid, suspendant la charge jusqu’à ce que la batterie se stabilise. Après cela, le chargeur passe automatiquement en mode Charge Bloc. Cette fonctionnalité garantit la durée de vie maximale de la batterie. Le voyant clignote de la façon indiquée sur l’étiquette.

Laisser la batterie dans le chargeur

Le chargeur et le bloc-batterie peuvent rester raccordés avec

le voyant allumé en continu. Le chargeur maintient le bloc-batterie complètement chargé. Ce chargeur dispose d’un mode Ajustage automatique qui égalise ou équilibre les

cellules individuelles du bloc-batterie pour lui permettre de

fonctionner à sa pleine capacité. Les blocs-batteries doivent être ajustés toutes les semaines ou dès que la batterie ne permet plus de réaliser les mêmes tâches qu’auparavant. Pour utiliser le mode Ajustage automatique, placez le

bloc-batterie dans le chargeur et laissez-le à l’intérieur

pendant au moins 8 heures.

Remarques importantes sur la charge

u Une durée de vie prolongée et de meilleures

performances peuvent être obtenues si le bloc-batterie est rechargé à une température ambiante comprise entre 18°

et 24° C. NE rechargez PAS le bloc-batterie si la

température ambiante est inférieure à +4,5° C ou

supérieure à +40° C. Ceci est important et permet d’éviter le grave endommagement du bloc-batterie.

u Le chargeur et le bloc-batterie peuvent devenir chauds au

toucher pendant la charge. Ceci est normal et n’indique pas un problème. An de faciliter le refroidissement du bloc-batterie après utilisation, évitez de placer le chargeur

ou le bloc-batterie dans un environnement chaud comme

une remise métallique ou une remorque non isolée.

u Si le bloc-batterie ne se recharge pas correctement :

u Vériez le fonctionnement de la prise murale en y

branchant une lampe ou un autre appareil ;

u Vériez que la prise murale n’est pas reliée à un

interrupteur coupant l’alimentation lorsqu’on éteint l’éclairage ;

u Déplacez le chargeur et le bloc-batterie dans un endroit

où la température ambiante est comprise entre 18° C et 24° C environ ;

u Si les problèmes de charge persistent, apportez l’outil,

le bloc-batterie et le chargeur à votre centre

d’assistance local.

u Le bloc-batterie doit être rechargé lorsqu’il ne parvient

plus à fournir la puissance nécessaire aux opérations qui

étaient facilement réalisées auparavant. CESSEZ D’UTILISER l’outil dans ces conditions. Respectez la procédure de charge. Vous pouvez également recharger un bloc déjà utilisé si vous le souhaitez, sans que cela n’affecte le bloc-batterie.

u Les matériaux étrangers de nature conductrice comme,

notamment et entre autres, les poussières de meulage,

les copeaux métalliques, la laine d’acier, les feuilles d’aluminium ou toute autre accumulation de particules métalliques doivent être tenus à distance des cavités du

chargeur. Débranchez le chargeur avant de le nettoyer.

u Ne congelez pas le chargeur et ne l’immergez pas dans

l’eau ou dans tout autre liquide.

Installation et retrait de la batterie (Fig. C, D)

u Pour installer la batterie (8), alignez-la avec le réceptacle

sur l’outil (7). Glissez la batterie dans le réceptacle et poussez-la jusqu’à ce qu’elle s’enclenche en place.

u Pour retirer la batterie, enfoncez le bouton de libération de

la batterie (8a) tout en tirant sur la batterie pour l’extraire

du compartiment.

Assemblage

Avertissement ! Avant l’assemblage, assurez-vous que l’outil

est éteint et que la batterie est retirée.

Installation et retrait du carter (Fig. E, F, G)

L’outil est livré avec un carter de protection destiné

uniquement aux opérations de meulage (type 27). Si l’outil

doit être utilisé pour effectuer des opérations de tronçonnage,

un carter de protection spécique à ces opérations (type 41) doit être installé. Des carters de protection adaptés existent

(1004702-44 pour les disques de 125mm) et ils peuvent être

FRANÇAIS

(Traduction des instructions originales)

FRANÇAIS

obtenus dans les centres d’assistance BLACK+DECKER.

u Placez l’outil sur une table, en orientant l’axe (11) vers le

haut.

u Dégagez le système de verrouillage et maintenez le carter

au-dessus de l’outil, comme illustré par la gure E.

u Alignez les pattes (5a) avec les encoches (10), comme

illustré par la gure F.

u Abaissez le carter et tournez-le dans le sens inverse des

aiguilles d’une montre jusqu’à la position requise, comme illustré par la gure G.

u Serrez la vis de xation du carter pour le sécuriser sur

l’outil.

u Si nécessaire, serrez la vis pour augmenter la force de

serrage.

Retrait

u Desserrez la vis de xation du carter. u Tournez le carter de protection dans le sens des aiguilles

d’une montre pour aligner les pattes (5a) avec les

encoches (10).

u Retirez le carter de l’outil.

Avertissement ! N’utilisez jamais l’outil sans son carter de protection.

Installer la poignée latérale

u Vissez la poignée latérale (3) dans l’un des trous de

xation sur l’outil.

Avertissement ! Utilisez toujours la poignée latérale.

Installation et retrait des disques de meulage, disques de coupe ou patins de ponçage à rabat

(Fig. H, I, J, K, L)

Utilisez toujours le bon type de disque en fonction du travail à effectuer. Utilisez toujours des disques du bon diamètre et dont

l’alésage est de la bonne taille (voir caractéristiques

techniques).

Installation

u Installez le carter de protection, comme décrit ci-dessus. u Placez la bride intérieure (12) sur l’axe (11) comme illustré

par la gure H. Assurez-vous que la bride est correctement positionnée sur les côtés plats de l’axe.

u Placez le disque (6) sur l’axe (11), comme illustré par la

gure H. Si le disque a un centre bombé, assurez-vous que la saillie pointe vers la bride intérieure.

u Assurez-vous que le disque est correctement positionné

sur la bride intérieure.

u Placez la bride extérieure (14) sur l’axe. Lorsque vous

installez un disque à meuler, le centre bombé sur la bride

extérieure doit pointer vers le disque (A sur la g. I).

Lorsque vous installez un disque à tronçonner, le centre

bombé sur la bride extérieure doit pointer à l’opposé du

disque (B sur la Fig. I).

u Maintenez le dispositif de verrouillage de l’axe (4) enfoncé

et serrez la bride extérieure à l’aide de la clé à double

ergot (16) (Fig. J).

Retrait

u Maintenez le dispositif de verrouillage de l’axe (4) enfoncé

et desserrez la bride extérieure (14) à l’aide de la clé à

double ergot (16) (Fig. J).

u Retirez la bride extérieure (14) et le disque (6).

Meuler une surface avec des disques de meulage

u Laissez l’outil atteindre son plein régime avant de le

mettre en contact avec la surface de l’ouvrage.

u Appuyez un minimum sur la surface et laissez l’outil

fonctionner à pleine vitesse. La cadence de meulage est supérieure lorsque l’outil fonctionne à plein régime.

u Maintenez un angle de 20˚ à 30˚ entre l’outil et la surface

de l’ouvrage comme illustré par la gure L.

u Déplacez l’outil en permanence dans un mouvement de

va et vient an d’éviter les irrégularités sur la surface de l’ouvrage.

u Soulevez l’outil de la surface avant de l’éteindre. Laissez

l’outil s’arrêter complètement de tourner avant de le poser.

Meuler des chants avec des disques de meulage

Les disques utilisés pour le tronçonnage et le meulage de chants peuvent se briser ou rebondir s’ils se courbent ou se

tordent pendant le tronçonnage ou le meulage en profondeur. Le meulage de chant/le tronçonnage avec un disque de type

27 doit être limité aux découpes et au rainurage peu profonds

- moins de 13 mm de profondeur lorsque le disque est neuf. Réduisez la profondeur de la découpe/du rainurage

proportionnellement à la réduction du rayon du disque, suivant

son usure. Consultez le tableau des accessoires de meulage et de tronçonnage à la n de ce manuel pour obtenir plus d’informations. Le meulage de chant/le tronçonnage avec un disque de type 41 nécessite l’utilisation d’un carter de protection de type 41.

u Laissez l’outil atteindre son plein régime avant de le

mettre en contact avec la surface de l’ouvrage.

u Appuyez un minimum sur la surface et laissez l’outil

fonctionner à pleine vitesse. La cadence de meulage est supérieure lorsque l’outil fonctionne à plein régime.

u Placez-vous de sorte que le côté inférieur à nu du disque

pointe loin de vous.

u Une fois la coupe entamée et l’entaille pratiquée dans

l’ouvrage, ne modiez plus l’angle de coupe. La modication de l’angle entraîne la courbure du disque qui peut alors se briser. Les disques pour le meulage de

chants ne sont pas conçus pour supporter les pressions

latérales en cas de courbure.

u Retirez l’outil de l’ouvrage avant de l’éteindre. Laissez

l’outil s’arrêter complètement de tourner avant de le poser.

Avertissement ! N’utilisez pas de disques de meulage de

chants/à tronçonner pour meuler les surfaces si l’étiquette sur

ces disques l’interdit car ils ne sont pas conçus pour les

pressions latérales subies lors du meulage de surfaces. Une

rupture du disque et de graves blessures pourraient en

résulter.

Installation et retrait des disques de ponçage (Fig.

Un porte-patin est nécessaire pour le ponçage. Le porte-patin est un accessoire disponible auprès de votre revendeur BLACK+DECKER.

Installation

u Placez la bride intérieure (12) sur l’axe (11) comme illustré

(Fig. K). Assurez-vous que la bride est correctement

positionnée sur les côtés plats de l’axe.

u Positionnez le porte-patin (18) sur l’axe. u Placez le disque de ponçage (19) sur le porte-patin. u Installez la bride extérieure (14) sur l’axe en orientant le

centre bombé vers l’extérieur du disque.

u Maintenez le dispositif de verrouillage de l’axe (4) enfoncé

et serrez la bride extérieure à l’aide de la clé à double

ergot (16) (Fig. J). Assurez-vous que la bride extérieure

est correctement installée et que le disque est fermement

xé.

Retrait

u Maintenez le dispositif de verrouillage de l’axe (4) enfoncé

et desserrez la bride extérieure (14) à l’aide de la clé à

double ergot (16) (Fig. J).

u Retirez la bride extérieure (14), le disque de ponçage (19)

et le porte-patin (18).

Finition de surface avec des disques de ponçage

u Laissez l’outil atteindre son plein régime avant de le

mettre en contact avec la surface de l’ouvrage.

u Appliquez un minimum de pression sur la surface et

laissez l’outil fonctionner à plein régime. La cadence de

ponçage est meilleure lorsque l’outil fonctionne à plein

régime.

u Maintenez un angle de 5˚ à 10˚ entre l’outil et la surface

de l’ouvrage, comme illustré par la gure M.

u Déplacez l’outil en permanence dans un mouvement de

va et vient an d’éviter les irrégularités sur la surface de l’ouvrage.

u Soulevez l’outil de la surface avant de l’éteindre. Laissez

l’outil s’arrêter complètement de tourner avant de le poser.

Utilisation de porte-patins de ponçage

Choisissez toujours des disques de ponçage avec un grain approprié à votre application. Les disques de ponçage sont disponibles en différents grains. Les grains plus grossiers permettent un retrait de matière plus rapide et une nition plus brute. Les grains plus ns permettent un retrait de matière plus lent et une nition plus lisse. Commencez avec les

disques à grain grossier pour un retrait plus rapide et brut de

matière. Passez ensuite à un grain moyen et terminez avec un disque à grain n pour une nition optimale.

u Ponçage grossier = Grain de 16 - 30. u Ponçage moyen = Grain de 36 - 80. u Finition : Grain de 100 - 120. u Finition ultrane : Grain 150 - 180. u Laissez l’outil atteindre son plein régime avant de le

mettre en contact avec la surface à poncer.

u Appliquez un minimum de pression sur la surface et

laissez l’outil fonctionner à plein régime. La cadence de

ponçage est meilleure lorsque l’outil fonctionne à plein

régime.

u Maintenez un angle de 5˚ à 10˚ entre l’outil et la surface

de l’ouvrage comme illustré par la gure N. Le disque de

ponçage doit toucher environ 25mm de la surface de

l’ouvrage.

u Déplacez l’outil en permanence en ligne droite an d’éviter

les brûlures et les rayures sur la surface à poncer. Si l’outil

est laissé sur la surface ou s’il est utilisé avec un mouvement circulaire, des brûlures et des rayures

peuvent marquer la surface de l’ouvrage.

u Soulevez l’outil de la surface avant de l’éteindre. Laissez

l’outil s’arrêter complètement de tourner avant de le poser.

Précautions à prendre pour poncer de la peinture

u Le ponçage de peinture à base de plomb N’EST PAS

RECOMMANDÉ en raison de la difculté à contrôler la

poussière contaminée. Les enfants et les femmes

enceintes courent le plus grand risque d’empoisonnement

par le plomb.

u Étant donnée la difculté à pouvoir déterminer si une

peinture contient ou non du plomb sans analyse chimique, nous recommandons les précautions suivantes lors du ponçage de toutes les peintures :

u Les enfants et les femmes enceintes ne doivent pas

pénétrer dans la zone de travail lors du ponçage de la

peinture et tant que le nettoyage n’est pas terminé.

u Toutes les personnes pénétrant dans la zone de travail

doivent porter un masque anti-poussières ou un appareil respiratoire. Le ltre doit être remplacé tous les jours ou dès que l’utilisateur a du mal à respirer.

Remarque : Seuls les masques appropriés pour le travail

avec de la poussière et des fumées de peinture au plomb doivent être utilisés. Les masques pour peinture ordinaires n’offrent pas une telle protection. Prenez conseil auprès de

FRANÇAIS

(Traduction des instructions originales)

FRANÇAIS

votre quincaillerie concernant les masques à poussières homologués.

u NE MANGEZ, NE BUVEZ et NE FUMEZ PAS dans la

zone de travail an d’éviter d’ingérer des particules de peinture contaminées. Les utilisateurs doivent se laver et procéder au nettoyage AVANT de manger, de boire ou de fumer. Les aliments et les cigarettes ne doivent pas être laissés dans la zone de travail si la poussière peut s’y déposer.

u La peinture doit être retirée de manière à réduire au

minimum la quantité de poussière générée.

u Les zones où le retrait de peinture a lieu doivent être

scellées avec des bâches en plastique d’une épaisseur

de 4 millimètres.

u Le ponçage doit être effectué de manière à réduire

l’entraînement de poussière de peinture hors de la zone de travail.

u Toutes les surfaces de la zone de travail doivent être

aspirées et nettoyées à fond, chaque jour et pendant toute la durée du travail de ponçage. Les sacs ltrants des aspirateurs doivent être remplacés fréquemment.

u Les bâches de protection en plastique doivent être

rassemblées et jetées avec les poussières, copeaux et autres débris. Elles doivent être placées dans des récipients étanches et jetées selon les procédures habituelles de collecte des déchets. Pendant le

nettoyage, les enfants et les femmes enceintes doivent

être tenus éloignés de la zone de travail.

u Tous les jouets, meubles lavables et ustensiles utilisés

par les enfants doivent être lavés à fond avant de

pouvoir être réutilisés.

Monter et utiliser des brosses métalliques et des disques brosses

Les brosses métalliques soucoupes ou les brosses

métalliques à mèches se montent directement sur le mandrin de la meuleuse sans utiliser de brides. Un carter type 27 est

nécessaire lors de l’utilisation des brosses métalliques ou des

brosses métalliques à mèches. Portez des gants de travail lors pour manipuler les brosses métalliques et les disques. Ils peuvent être tranchants. Le disque ou la brosse ne doit pas

toucher le carter de protection au moment de son installation

ou pendant l’utilisation.

Des dommages indétectables peuvent se produire sur l’accessoire, entraînant la fragmentation des brins du disque

ou de la brosse boisseau.

u Vissez le disque sur l’axe à la main. u Enfoncez le bouton de verrouillage de l’axe et utilisez une

clé sur le moyeu de la brosse métallique ou du disque

brosse pour les serrer.

u Pour retirer le disque, suivez la procédure ci-dessus dans

l’ordre inverse.

Avertissement ! Si le moyeu du disque n’est pas correctement positionné avant de mettre l’outil en marche,

l’outil ou le disque peuvent être endommagés.

Les disques brosses et les brosses métalliques peuvent être utilisés pour éliminer la rouille, le calcaire et la peinture et pour

lisser les surfaces irrégulières.

Remarque : Les précautions à prendre pour éliminer de la peinture avec une brosse métallique sont identiques à celles

applicables pour le ponçage de la peinture.

u Laissez l’outil atteindre son plein régime avant de le

mettre en contact avec la surface de l’ouvrage.

u Appliquez un minimum de pression sur la surface et

laissez l’outil fonctionner à plein régime. La cadence de retrait de matière est meilleure lorsque l’outil fonctionne à plein régime.

u Conservez un angle de 5˚ à 10˚ entre l’outil et la surface

de l’ouvrage avec des brosses boisseaux métalliques,

comme illustré par la gure O.

u Maintenez le contact entre le anc du disque et l’ouvrage

avec des disques brosses.

u Déplacez l’outil en permanence dans un mouvement de

va et vient an d’éviter les irrégularités sur la surface de l’ouvrage. Si l’outil est laissé sur la surface ou s’il est

utilisé avec un mouvement circulaire, des brûlures et des

rayures peuvent marquer la surface de l’ouvrage.

u Retirez l’outil de l’ouvrage avant de l’éteindre. Laissez

l’outil s’arrêter complètement de tourner avant de le poser.

Avertissement ! Faites particulièrement attention quand vous

intervenez sur les bords, car la meuleuse peut se déplacer de

façon soudaine.

Installer et utiliser des disques à tronçonner (type

41)

Les disques à tronçonner incluent les disques diamant et les

disques abrasifs. Des disques à tronçonner abrasifs existent pour le métal et le béton. Des lames diamant peuvent aussi être utilisées pour tronçonner le béton.

REMARQUE : Un carter de protection fermé bilatéral de type 41 est vendu séparément et il est nécessaire pour utiliser des

disques à tronçonner. Ne pas utiliser de bride et de carter de

protection adaptés peut entraîner des blessures si le disque

casse ou en cas de contact avec le disque. Des brides-supports et des écrous de serrage letés du bon diamètre (fournis avec l’outil) doivent être utilisés avec les disques à tronçonner.

Installation des disques à tronçonner

u Placez la bride-support non letée sur l’axe, section

bombée (pilote) vers le haut. La section bombée (pilote)

sur la bride-support se trouve contre le disque lorsque le

disque est installé.

u Placez le disque sur la bride-support en le centrant sur la

section bombée (pilote).

u Installez l’écrou de blocage leté, section bombée (pilote)

éloignée du disque.

u Enfoncez le bouton de verrouillage de l’axe et serrez

l’écrou de blocage à l’aide de la clé fournie (16).

u Pour retirer le disque, enfoncez le bouton de verrouillage

de l’axe et desserrez l’écrou de blocage leté à l’aide de la clé fournie.

Avertissement ! N’utilisez pas de disques de meulage de

chants/à tronçonner pour meuler les surfaces car ces disques

ne sont pas conçus pour les pressions latérales subies lors du

meulage de surfaces. Une rupture du disque et des blessures peuvent se produire.

u Laissez l’outil tourner à plein régime avant de le mettre en

contact avec l’ouvrage.

u Appliquez une pression minimum sur la surface de

l’ouvrage et laissez l’outil fonctionner à plein régime. La

cadence de tronçonnage est meilleure lorsque l’outil

fonctionne à plein régime.

u Une fois la coupe entamée et l’entaille pratiquée dans

l’ouvrage, ne modiez plus l’angle de coupe. La modication de l’angle entraîne la courbure du disque qui peut alors se briser.

u Soulevez l’outil de la surface avant de l’éteindre. Laissez

l’outil s’arrêter complètement de tourner avant de le poser.

Utilisation

Avertissement ! Laissez l’outil fonctionner à son propre

rythme. Ne le poussez pas au-delà de sa capacité.

u Gardez à l’esprit que des étincelles peuvent se produire

lorsque le disque de meulage ou le disque à tronçonner

touchent l’ouvrage.

u Placez toujours l’outil de manière que le carter de

protection vous protège au maximum du disque de meulage ou du disque à tronçonner.

Mettre l’outil en marche et l’éteindre

u Pour mettre l’outil en marche, glissez l’interrupteur de

verrouillage (2) vers l’avant.

u Pour éteindre l’outil, glissez l’interrupteur de verrouillage

(2) vers l’arrière.

Avertissement ! N’éteignez pas l’outil avant qu’il ne tourne à

vide. Avertissement ! Enclenchez toujours l’interrupteur de verrouillage lorsque l’outil n’est pas utilisé.

Conseils pour une utilisation optimale

u Maintenez fermement l’outil en plaçant une main sur la

poignée latérale et l’autre main sur la poignée principale.

u Pendant le meulage, maintenez toujours un angle

d’environ 20 à 30° entre le disque et la surface de

l’ouvrage.

Maintenance

Votre appareil/outil sans l/avec l BLACK+DECKER a été

conçu pour fonctionner pendant longtemps avec un minimum

d’entretien. Le fonctionnement continu et satisfaisant de

l’appareil dépend de son bon entretien et de son nettoyage

régulier.

Avertissement ! Avant toute intervention de maintenance sur

des outils électriques avec ou sans l :

u Arrêtez et débranchez l’appareil/outil. u Ou, éteignez l’appareil/l’outil et retirez en la batterie s’il

dispose d’un bloc-batterie séparé.

u Ou déchargez complètement la batterie si elle est intégrée

au système, puis éteignez l’appareil.

u Débranchez le chargeur avant de le nettoyer. Votre

chargeur ne nécessite aucun entretien particulier, à

l’exception d’un nettoyage régulier.

u Nettoyez régulièrement les fentes d’aération de votre

appareil/outil/chargeur à l’aide d’une brosse souple ou d’un chiffon sec.

u Nettoyez régulièrement le bloc-moteur à l’aide d’un chiffon

humide. N’utilisez pas de détergents abrasifs ou à base de solvants.

Tableau des accessoires de meulage et de tronçonnage

Disque à meuler

Carter de protection type 27 Carter de protection type 27

Bride-support non letée

Disque à centre creux

type 27

Écrou de blocage leté

Disque à moyeu type 27

FRANÇAIS

(Traduction des instructions originales)

FRANÇAIS

Disques de ponçage à lamelles

Carter de protection type 27 Carter de protection type 27

Bride-support non letée

Disque de ponçage à lamelles avec moyeu

Disque de ponçage à lamelles sans moyeu

Écrou de blocage leté

Disques à tronçonner type 41

Carter de protection type 41 Carter de protection type 41

Bride-support Bride-support

Disque à tronçonner abrasif Disque à tronçonner

diamant

Écrou de blocage Écrou de blocage

Disques brosses

Carter de protection type 27 Carter de protection type 27

Brosse boisseau métallique

3 pouces

Brosse boisseau métallique

4 pouces

Disques de ponçage

Porte-patin en caoutchouc

Disque de ponçage

Écrou de blocage leté

Protection de l’environnement

Tri sélectif. Les produits et batteries marqués de ce symbole ne doivent pas être jetés avec les

déchets ménagers.

Les produits et batteries contiennent des matières qui peuvent être récupérées et recyclées an de réduire la demande en matières premières.

Veillez à recycler les produits électriques et les piles et

batteries conformément aux dispositions locales en vigueur. Pour plus d’informations, consultez le site www.2helpU.com

Caractéristiques techniques

BCG720 M1 BCG720 N

Tension d’entrée V

Vitesse nominale (À vide)

Orice du disque mm 22 22

Épaisseur max. du disque

Disques de

meulage

Disques à tronçonner

Taille de l’axe M14 M14

Poids Kg 2,1 moins la

Batterie BL4018 Outil nu (non

Tension V

Capacité Ah 4,0

Type Li-Ion

Chargeur 9059995* Outil nu (non

Tension d’entrée V

Tension de sortie V

Courant A 1,0

Durée de charge approximative

Niveau de pression sonore selon la norme EN 60745 :

Pression sonore (L

Puissance sonore (LWA) 87 dB(A), incertitude (K) 4 dB(A)

Valeurs totales des vibrations (somme vectorielle triaxiale) selon la norme EN 60745 :

-1

min

mm 6 6

mm 3,5 3,5

Heures 4

) 76 dB(A), incertitude (K) 4 dB(A)

Meulage de surface (a

Ponçage au disque (a

Polissage (a

Brossage métallique (a

Tronçonnage (a

h, SG h,DS

) : 8,6m/s2, K=2,4m/s2.

h,P

h,WB

) : 4,0m/s2, K=1,5m/s2.

h,CO

18 18

8600 8600

batterie et le

disque

230

) : 7,3m/s2, K=1,5m/s2.

) : 1,9m/s2, K=1,5m/s2.

) : 3,8m/s2, K=1,5m/s2.

2,1 moins la batterie et le

fourni)

Déclaration de conformité CE

DIRECTIVES MACHINES

Meuleuse d’angle BCG720 Black & Decker déclare que les

disque

produits décrits dans les «Caractéristiques techniques» sont

conformes aux normes :

2006/42/CE, EN 60745-1:2009 +A11:2010 ;

EN 60745-2-3:2011+A2:2013+A11:2014

+A12:2014+A13:2015

Ces produits sont également conformes aux Directives

2014/30/UE et 2011/65/UE.

Pour plus de détails, veuillez contacter Black & Decker à

l’adresse suivante ou consultez la dernière page du manuel.

Le soussigné est responsable de la compilation des données

de la che technique et fait cette déclaration au nom de Black

& Decker.

R. Laverick

Directeur Ingénierie

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Royaume Uni

10/01/2018

Garantie

Black & Decker est sûr de la qualité de ses produits et offre une garantie de 24 mois aux utilisateurs, à partir de la date

d’achat. Cette garantie s’ajoute à vos droits légaux auxquels elle ne porte aucunement préjudice. Cette garantie est valable

au sein des territoires des États membres de l’Union

Européenne et au sein de la Zone européenne de libreéchange.

Pour prétendre à la garantie, la réclamation doit être conforme aux conditions générales de Black & Decker et vous devez fournir une preuve d’achat au vendeur ou au réparateur

agréé. Les conditions générales de la garantie de 2 ans Black

& Decker ainsi que l’adresse du réparateur agrée le plus

proche sont disponibles sur le site Internet www.2helpU.com

ou en contactant votre agence Black & Decker locale à

l’adresse indiquée dans ce manuel.

Veuillez consulter notre site Internet www.blackanddecker.co.

uk pour enregistrer votre nouveau produit Black & Decker et pour être tenu informé des nouveaux produits et offres

spéciales.

ITALIANO

(Traduzione del testo originale)

ITALIANO

Uso previsto

La smerigliatrice angolare BLACK+DECKER BCG720 M1,

BCG720 N è stata progettata per molare e tagliare metallo e

murature, usando il tipo corretto di mole da taglio o per

smerigliatura, se dotato della opportuna protezione. Questo utensile è destinato esclusivamente all’uso privato.

Istruzioni di sicurezza

Avvertenze di sicurezza generali per gli elettroutensili

Avvertenza! Leggere attentamente tutte le

avvertenze e le istruzioni di sicurezza. La mancata osservanza delle avvertenze e istruzioni elencate di seguito potrebbe dar luogo a scosse

elettriche, incendi e/o infortuni gravi.

Conservare tutte le avvertenze e le istruzioni per consultazioni successive. Il termine “elettroutensile” che

ricorre in tutte le avvertenze seguenti si riferisce a utensili

elettrici alimentati attraverso la rete elettrica (con lo) o a batteria (senza lo).

1. Sicurezza nell’area di lavoro a. Mantenere pulita e bene illuminata l’area di lavoro. Gli

ambienti disordinati o scarsamente illuminati favoriscono

gli incidenti.

b. Evitare di usare gli elettroutensili in ambienti esposti a

rischio di esplosione, ad esempio in presenza di

liquidi, gas o polveri inammabili. Gli elettroutensili generano scintille che possono incendiare le polveri o i

fumi.

c. Tenere lontani bambini e altre persone presenti

mentre si usa un elettroutensile. Eventuali distrazioni

possono provocare la perdita di controllo dello stesso.

2. Sicurezza elettrica a. Le spine elettriche degli elettroutensili devono essere

adatte alla presa. Non modicare la spina in alcun

modo. Non utilizzare spine con adattatore con gli elettroutensili dotati di messa a terra. Per ridurre il

rischio di scossa elettrica evitare di modicare le spine e utilizzare sempre le prese di corrente appropriate.

b. Evitare il contatto sico con superci collegate a

terra, come tubi, radiatori, forni e frigoriferi. Se il

proprio corpo è collegato a terra, il rischio di scossa elettrica aumenta.

c. Non esporre gli elettroutensili alla pioggia o

all’umidità. Se entra dell’acqua all’interno

dell’elettroutensile, il rischio di scosse elettriche aumenta.

d. Non utilizzare il cavo di alimentazione in modo

improprio. Non spostare, tirare o scollegare mai

l’elettroutensile tirandolo dal cavo. Tenere il cavo di alimentazione lontano da fonti di calore, olio, bordi taglienti o parti in movimento. Se il cavo di

alimentazione è danneggiato o impigliato, il rischio di scossa elettrica aumenta.

e. Se l’elettroutensile viene utilizzato all’aperto, usare

esclusivamente prolunghe omologate per l’impiego all’esterno. L’uso di un cavo di alimentazione adatto ad

ambienti esterni riduce il rischio di scossa elettrica.

f. Se non è possibile evitare di lavorare in una zona

umida, usare una rete elettrica protetta da un interruttore differenziale (RCD). L’uso di un interruttore

differenziale riduce il rischio di scossa elettrica.

3. Sicurezza delle persone a. È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile. Non

utilizzare un elettroutensile quando si è stanchi o

sotto l’effetto di droghe, alcool o medicinali. Un solo attimo di distrazione durante l’uso dell’elettroutensile

potrebbe provocare gravi lesioni personali.

b. Usare dispositivi di protezione individuale. Indossare

sempre occhiali di protezione. L’uso di dispositivi di

protezione, quali mascherine antipolvere, scarpe antinfortunistiche antiscivolo, elmetti o protezioni auricolari in condizioni opportune consente di ridurre le lesioni

personali.

c. Impedire l’avviamento involontario. Accertarsi che

l’interruttore di accensione sia in posizione “off” (spento), prima di collegare l’elettroutensile alla rete elettrica e/o alla batteria, di prenderlo in mano o di trasportarlo. Per non esporsi al rischio di incidenti, non

trasportare l’elettroutensile tenendo le dita sull’interruttore e non collegarlo a una fonte di alimentazione elettrica con

l’interruttore acceso.

d. Prima di accendere un elettroutensile, togliere

eventuali utensili o chiavi di regolazione. Un utensile di

regolazione o una chiave inserito/a su una parte rotante dell’elettroutensile può provocare lesioni a persone.

e. Non sbilanciarsi. Mantenere sempre un appoggio e un

equilibrio adeguati. In tal modo è possibile mantenere un

migliore controllo dell’elettroutensile nelle situazioni

impreviste.

f. Vestirsi adeguatamente. Non indossare abiti lenti o

gioielli. Tenere i capelli, i vestiti e i guanti lontano dalle parti mobili. Abiti larghi, gioielli o capelli lunghi

possono impigliarsi nelle parti in movimento.

g. Se gli elettroutensili sono provvisti di attacchi per il

collegamento di dispositivi di aspirazione o di raccolta

della polvere, assicurarsi che questi siano installati e

utilizzati correttamente. La raccolta della polvere può

ridurre i pericoli legati a quest’ultima.

h. Non lasciare che la familiarità acquisita dall’uso

frequente degli utensili induca a cedere alla tentazione

di ignorare i principi di utilizzo sicuro degli stessi.

Un’azione imprudente potrebbe provocare lesioni gravi in

una frazione di secondo.

4. Uso e cura dell’elettroutensile a. Non sovraccaricare l’elettroutensile. Utilizzare

l’elettroutensile adatto per il lavoro da eseguire.

L’elettroutensile corretto funziona meglio e in modo più

sicuro, se utilizzato alla velocità per cui è stato progettato.

b. Non utilizzare l’elettroutensile se l’interruttore di

accensione/spegnimento è difettoso. Qualsiasi elettroutensile che non possa essere controllato tramite

l’interruttore è pericoloso e deve essere riparato.

c. Scollegare la spina dalla presa di corrente e/o la

batteria dall’elettroutensile prima di regolarlo, sostituirne gli accessori o riporlo in magazzino.

Queste misure di sicurezza preventive riducono il rischio

di azionare accidentalmente l’elettroutensile.

d. Quando non vengono usati, gli elettroutensili devono

essere custoditi fuori dalla portata dei bambini. Non consentire l’uso dell’elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni d’uso. Gli elettroutensili sono pericolosi in mano a

persone inesperte.

e. Sottoporre gli elettroutensili a regolare manutenzione.

Vericare che le parti mobili siano correttamente

allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell’elettroutensile. Se danneggiato, far riparare l’elettroutensile prima dell’uso. Molti incidenti sono

provocati da elettroutensili non sottoposti a corretta

manutenzione.

f. Mantenere aflati e puliti gli utensili da taglio. La

manutenzione corretta degli utensili da taglio con bordi

aflati riduce le probabilità di inceppamento e ne facilita il controllo.

g. Utilizzare l’elettroutensile, gli accessori, le punte, ecc.

in conformità alle presenti istruzioni, tenendo conto delle condizioni operative e del lavoro da eseguire.

L’utilizzo dell’elettroutensile per impieghi diversi da quelli

previsti può dare luogo a situazioni di pericolo.

h. Mantenere le impugnature e le superci di presa

asciutte, pulite e senza tracce di olio o grasso.

Impugnature e superci di presa scivolose non

consentono di maneggiare e controllare in modo sicuro

l’utensile nel caso di imprevisti.

5. Uso e cura degli elettroutensili a batteria a. Ricaricare la batteria utilizzando esclusivamente il

caricabatterie l’alimentatore specicato dal

fabbricante. Un caricabatterie adatto per un solo tipo di batteria può comportare il rischio d’incendio se usato con

una batteria diversa.

b. Usare gli elettroutensili esclusivamente con le batterie

specicamente progettate per gli stessi. L’impiego di batterie di tipo diverso potrebbe provocare il rischio di

lesioni a persone e incendi.

c. Quando la batteria non è in uso, tenerla lontano da

altri oggetti metallici, come graffette, monete, chiavi, chiodi, viti o altri oggetti metallici di piccole dimensioni, che potrebbero cortocircuitare un morsetto con l’altro. Se i morsetti della batteria vengono

cortocircuitati potrebbero provocare ustioni o un incendio.

d. In condizioni di sovraccarico, dalla batteria potrebbe

fuoriuscire del liquido: evitare di toccarla. In caso di contatto accidentale, risciacquare la pelle con acqua. Se il liquido entra a contatto con gli occhi, consultare

un medico. Il liquido che fuoriesce dalla batteria può

causare irritazioni o ustioni.

e. Non utilizzare una batteria o un utensile danneggiati o

modicati. Le batterie danneggiate o modicate

potrebbero manifestare un comportamento imprevedibile

con la possibilità di causare un’esplosione o un incendio.

f. Non esporre una batteria o un utensile al fuoco o a

temperature eccessivamente elevate. L’esposizione al

fuoco o a una temperatura superiore a 130°C potrebbe

provocare un’esplosione.

g. Seguire tutte le istruzioni per la carica e non caricare

la batteria o l’elettroutensile a una temperatura che

non rientri nell’intervallo di valori specicato nelle

istruzioni. Una ricarica effettuata in maniera scorretta o a una temperatura che non rientra nell’intervallo di valori

specicato, potrebbe danneggiare la batteria aumentando il rischio d’incendio.

6. Assistenza a. Fare riparare l’elettroutensile esclusivamente da

personale specializzato e solo utilizzando pezzi di ricambio originali. In questo modo sarà possibile

mantenere la sicurezza dell’elettroutensile.

b. Non riparare le batterie danneggiate. Gli interventi di

riparazione sulle batterie devono essere eseguiti dal

costruttore o da fornitori di assistenza autorizzati.

Ulteriori avvertenze di sicurezza valide per gli elettroutensili

Avvertenza! Avvertenze di sicurezza comuni

aggiuntive per operazioni di smerigliatura, carteggiatura, spazzolatura metallica, lucidatura o taglio abrasivo:

u Questo elettroutensile è stato progettato per

funzionare come smerigliatrice, levigatrice, spazzola

ITALIANO

(Traduzione del testo originale)

ITALIANO

in acciaio, lucidatrice o utensile da taglio. Leggere attentamente tutte le avvertenze, istruzioni,

illustrazioni e speciche fornite con l’elettroutensile. La mancata osservanza delle istruzioni seguenti può dar

luogo a scossa elettrica, incendio e/o lesioni gravi.

u L’esecuzione di lavorazioni per le quali

l’elettroutensile non è stato progettato comporta dei

rischi e può causare lesioni personali.

u Non utilizzare accessori non progettati appositamente

o non consigliati dal produttore per questo tipo di

elettroutensile. Anche se un accessorio può essere collegato all’elettroutensile, ciò non ne garantisce la

sicurezza di utilizzo.

u La velocità nominale dell’accessorio deve essere pari

almeno a quella massima indicata sull’elettroutensile. Gli accessori fatti funzionare a una velocità superiore rispetto a quella nominale possono rompersi e

disintegrarsi.

u Il diametro esterno e lo spessore dell’accessorio

devono rientrare nel valore della capacità nominale dell’elettroutensile. Gli accessori di misura sbagliata non

possono essere protetti o controllati in modo adeguato.

u L’attacco lettato degli accessori deve corrispondere

alla lettatura dell’alberino della smerigliatrice. Per gli accessori montati tramite ange, il foro dell’albero

dell’accessorio deve corrispondere al diametro di

posizionamento della angia. Gli accessori che non corrispondono alla struttura di montaggio dell’elettroutensile non mantengono l’equilibrio, vibrano

eccessivamente e possono causare la perdita di controllo.

u Non usare accessori danneggiati. Prima di ogni

utilizzo controllare gli accessori afnché sulle mole

abrasive non vi siano scheggiature e lesioni, non siano presenti crepe o segni eccessivi di usura sul tampone di rinforzo, che le spazzole metalliche non

abbiano lamenti metallici staccati o spezzati. Se l’elettroutensile o l’accessorio è caduto, vericare

eventuali danni o installare un accessorio non danneggiato. Dopo aver ispezionato e installato un accessorio, far funzionare l’elettroutensile alla velocità massima a vuoto per un minuto. Gli accessori

danneggiati normalmente si rompono durante questa fase

di verica.

u Usare l’equipaggiamento di protezione personale. A

seconda delle lavorazioni, utilizzare una maschera o occhiali di protezione. Se opportuno, indossare una mascherina antipolvere, protezioni acustiche, guanti e un grembiule da lavoro in grado di arrestare frammenti abrasivi o di lavorazione di piccole dimensioni. La protezione oculare deve impedire a detriti

volanti generati dalle varie lavorazioni di raggiungere gli

occhi. La mascherina antipolvere o il respiratore devono essere in grado di ltrare le particelle generate

dall’operazione eseguita. L’esposizione prolungata a rumori di alta intensità può causare la perdita dell’udito.

u Mantenere gli osservatori a una distanza di sicurezza

dall’area di lavoro. Chiunque acceda alla zona di

lavoro deve indossare abbigliamento di protezione adeguato. Frammenti del pezzo da lavorare o di un

accessorio rotto possono volare via e causare lesioni al di

là dell’immediata area di lavoro.

u Sostenere l’elettroutensile soltanto con supporti

aventi superci isolanti quando si eseguono

lavorazioni in cui la parte tagliente potrebbe toccare cavi elettrici nascosti o il cavo di alimentazione dell’accessorio di taglio. Gli accessori da taglio che

vengono a contatto con un cavo sotto tensione trasmettono la corrente elettrica anche alle parti metalliche esposte dell’elettroutensile e possono provocare la

folgorazione dell’operatore.

u Usare morse o altri metodi pratici per ssare e

sostenere il pezzo in lavorazione su una piattaforma stabile. Tenere il pezzo in lavorazione con le mani o

contro il corpo non ne assicura la stabilità e potrebbe

comportare la perdita di controllo.

u Posizionare il cavo lontano dall’accessorio rotante. In

caso di perdita di controllo, il cavo può essere tagliato o impigliato e potrebbe avere una forza tale da trascinare la

mano o il braccio dell’operatore verso l’accessorio rotante.

u Non appoggiare mai l’elettroutensile nché

l’accessorio non si è completamente arrestato. Mentre

gira l’accessorio potrebbe fare presa sulla supercie e trascinare l’elettroutensile facendone perdere il controllo.

u Non azionare l’elettroutensile mentre lo si trasporta

tenendolo lungo il anco. Un contatto accidentale con l’accessorio rotante può farlo impigliare ai vestiti e

trascinarlo verso il corpo dell’operatore.

u Pulire regolarmente le prese d’aria dell’elettroutensile.

La ventola del motore può attirare la polvere all’interno dell’alloggiamento e l’accumulo eccessivo di metallo

polverizzato può causare pericoli elettrici.

u Non utilizzare l’elettroutensile vicino a materiali

inammabili. Le scintille possono far prendere fuoco ai

materiali.

u Non utilizzare accessori che richiedono refrigeranti

liquidi. L’utilizzo di acqua o altri liquidi refrigeranti può

provocare elettrocuzione o scosse elettriche.

Nota: Il suddetto avviso non è inteso per gli elettroutensili progettati in modo specico per essere usati con un impianto a base di liquido.

Contraccolpi e avvisi in merito

Il rimbalzo è una reazione improvvisa provocata da mole,

platorelli, spazzole o qualsiasi altro accessorio in rotazione

che rimanga pinzato o impigliato. L’inceppamento o

l’incastramento causano il bloccaggio rapido dell’accessorio

rotante, che a sua volta spinge l’elettroutensile, non più controllato, in direzione opposta a quella di rotazione

dell’accessorio nel punto in cui era rimasto inceppato.

Ad esempio, se un disco abrasivo è impigliato o pinzato dal

pezzo da lavorare, il bordo della mola penetrato nel punto pinzato può scavare nel materiale e causare lo scavalcamento

o il rimbalzo della mola. Il disco potrebbe saltare verso

l’operatore, o dalla parte opposta, a seconda della direzione

del movimento del disco nel punto di inceppamento. In queste condizioni è possibile che le mole abrasive si spezzino.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può

essere evitato soltanto adottando le misure di sicurezza

idonee come descritto di seguito.

u Mantenere una presa salda sull’elettroutensile e

posizionare il corpo e il braccio in un modo tale da poter resistere alle forze del contraccolpo. Usare sempre l’impugnatura ausiliaria, se presente, per avere il massimo controllo in caso di contraccolpi o di reazione di coppia all’avviamento. L’operatore è in

grado di resistere alla forza esercitata da eventuali reazioni di coppia o contraccolpi se adotta le misure del

caso.

u Non appoggiare mai la mano vicino all’accessorio

rotante. L’accessorio potrebbe rimbalzare sulle mani

dell’operatore.

u Non posizionare il corpo nella zona verso la quale

l’elettroutensile potrebbe spostarsi in caso di contraccolpo. Il contraccolpo potrebbe lanciare

l’elettroutensile nella direzione opposta a quella di

rotazione del disco nel momento in cui si incastra.

u Prestare particolare quando si lavora negli angoli, su

bordi aguzzi e così via, evitando di far saltellare e di incastrare l’accessorio. Angoli, estremità appuntite o

rimbalzi tendono a fare impigliare l’accessorio rotante e a causare la perdita di controllo o il rimbalzo

dell’elettroutensile.

u Non montare una catena da sega, una lama da

intaglio o una lama di sega dentata. Queste lame

creano rimbalzi e perdita di controllo frequenti.

Avvisi di sicurezza specici per le operazioni di

smerigliatura e di taglio con abrasivo

u Usare solo mole di tipo consigliato per

l’elettroutensile in oggetto e protezioni anch’esse

progettate in modo specico per il disco selezionato. Le mole non omologate per quell’elettroutensile non possono essere protette adeguatamente e non sono

sicure.

u La supercie di smerigliatura delle mole con centro

concavo deve essere montata al di sotto del piano del labbro della protezione. Non è possibile fornire una

protezione adeguata a una mola non montata correttamente che sporge attraverso il piano della

linguetta di protezione.

u La protezione deve essere ssata saldamente

sull’elettroutensile e deve essere posizionata in modo tale da garantire la massima sicurezza, con una

quantità minima di disco esposto verso l’operatore. La protezione serve per proteggere l’operatore da frammenti di mole spezzate, da un contatto accidentale con la mola

e dalle scintille che potrebbero incendiare gli indumenti.

u Le mole devono essere usati solo per le applicazioni

consigliate. Per esempio: non molare con il anco di

una mola da taglio. Le mole da taglio abrasivo sono

progettate per la smerigliatura periferica. Forze laterali

applicate a queste mole possono causarne la

frantumazione.

u Usare sempre ange di mole non danneggiate che

sono di misura e forma corrette per il disco selezionato. Se le ange sono appropriate, supportano la

mola e ne riducono la possibilità di rottura. Le ange per le mole da taglio possono differire dalle ange per le mole abrasivi.

u Non usare mole usurate appartenute in precedenza a

elettroutensili di maggiori dimensioni. Le mole

progettate per apparati più potenti non sono adatte alle maggiori velocità degli apparati più piccoli e si possono

spaccare.

Addizionali avvisi di sicurezza specici per le

operazioni di taglio con abrasivo

u Non inceppare la mola da taglio e non esercitare una

pressione eccessiva. Non provare a fare tagli troppo profondi. Una sollecitazione eccessiva del disco aumenta

il carico e la suscettibilità del disco stesso a piegarsi o a incepparsi nel taglio con la possibilità di contraccolpi o di

rottura del disco.

u Non posizionare il corpo in linea con la mola che ruota

e neppure dietro di essa. Quando la mola si muove nella

direzione di allontanamento dal corpo, il possibile rimbalzo può spingere la mola in rotazione e l’elettroutensile proprio

verso di sé.

u Se il disco si inceppa, oppure quando, per una

qualsiasi ragione, si interrompe l’operazione di taglio,

spegnere l’elettroutensile e tenerlo fermo nel pezzo

no a quando il disco di arresta del tutto. Non tentare mai di rimuovere il disco da taglio mentre la mola è in

movimento, altrimenti può rimbalzare. Esaminare e prendere azioni correttive per eliminare le cause che

inceppano la lama.

ITALIANO

(Traduzione del testo originale)

ITALIANO

u Non riprendere l’operazione di taglio nel pezzo.

Far raggiungere la massima velocità alla mola e poi

rientrare con attenzione nel taglio. La mola può

incepparsi, scavalcare o rimbalzare se l’elettroutensile

elettrico viene riavviato quando ancora è dentro al pezzo in lavorazione.

u Pannelli o altri pezzi di grandi dimensioni vanno

sorretti per minimizzare il rischio che la mola sia pinzata o che rimbalzi. I pezzi più grandi tendono a

incurvarsi sotto il loro stesso peso. Devono essere

collocati dei supporti sotto al pezzo da entrambi i lati, vicino la linea di taglio e alle estremità del pezzo in

lavorazione, da entrambi i lati della mola.

u Prestare una maggiore attenzione quando si pratica

un “taglio di cavità” in pareti esistenti o in altre zone con scarsa visibilità. La parte sporgente della mola può

tagliare tubi del gas o dell’acqua, cavi elettrici o anche

oggetti che possono provocare il rimbalzo.

Avvisi di sicurezza specici per le operazioni di

carteggiatura

u Non usare carta vetrata di dimensioni eccessive.

Seguire i consigli del fabbricante quando si sceglie la

carta vetrata. Una carta vetrata che sporga oltre il tampone del disco presenta il rischio di lacerazioni e può

restare impigliata, strappare la mola o rimbalzare indietro.

Avvisi di sicurezza specici per le operazioni di

lucidatura

u Non lasciare che né le parti allentate della cufa di

lucidatura né le cordicelle di ssaggio girino

liberamente. Riavvolgere o tagliare eventuali

cordicelle di ssaggio pendenti. Le cordicelle pendenti o rotanti possono intrappolare le dita dell’operatore o

impigliarsi sul pezzo da lavorare.

Avvisi di sicurezza specici per le operazioni con la

spazzola in acciaio

u Essere consapevoli del fatto che la spazzola potrebbe

far volare via i li in acciaio perno durante il

funzionamento normale. Non sforzare le setole con un eccessivo carico sulle spazzola. Le setole metalliche

penetrano facilmente gli abiti leggeri e/o la pelle.

u Se è consigliato l’uso di una protezione per la

spazzolatura con spazzola in acciaio, non lasciare che la spazzola o il disco in acciaio vengano a contatto della protezione. Il diametro del disco o della spazzola in

acciaio potrebbe aumentare a causa del carico di lavoro e

delle forze centrifughe.

Avvertenza! Il contatto o l’inalazione della polvere generata dalla carteggiatura/smerigliatu-

ra potrebbe nuocere alla salute dell’operatore e

delle eventuali altre persone presenti. Indossare una mascherina antipolvere specica per polveri

e fumi e accertarsi che anche le persone presenti nell’area di lavoro o che vi entrano siano

adeguatamente protetti.

Sicurezza altrui

u Questo elettroutensile non è destinato all’uso da parte di

persone (compresi i bambini) con capacità siche,

sensoriali o mentali ridotte, o prive di esperienza e conoscenze, salvo che non siano sottoposte a sorveglianza o ricevano istruzioni riguardo all’uso dell’apparecchio da parte di una persona responsabile

della loro sicurezza.

u I bambini devono essere sorvegliati per assicurarsi che

non giochino con l’elettroutensile.

Rischi residui

L’utilizzo dell’elettroutensile può comportare rischi residui non necessariamente riportati nelle presenti avvertenze di

sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc.

Malgrado il rispetto delle norme di sicurezza pertinenti e l’implementazione di dispositivi di sicurezza, alcuni rischi

residui non possono essere evitati. Sono inclusi:

u lesioni causate o subite a seguito del contatto con parti

rotanti/in movimento;

u lesioni subite durante la sostituzione di parti, lame o

accessori;

u lesioni causate dall’impiego prolungato di un

elettroutensile (quando si utilizza qualsiasi apparecchio per lunghi periodi, accertarsi di fare regolarmente delle pause);

u menomazioni uditive; u rischi per la salute causati dall’aspirazione di polveri

generate durante l’uso dell’elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di

quercia, faggio o l’MDF).

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni al paragrafo Dati tecnici e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metodo di test standard previsto dalla normativa EN 60745 e possono essere usati

come parametri di confronto tra due utensili. Il valore delle

emissioni di vibrazioni dichiarato può anche essere usato

come valutazione preliminare dell’esposizione.

Avvertenza! Il valore delle emissioni di vibrazioni durante l’impiego effettivo dell’elettroutensile può variare da quello

dichiarato a seconda delle modalità d’uso. Il livello delle

vibrazioni può aumentare oltre quello dichiarato.

Quando si valuta l’esposizione alle vibrazioni per determinare

le misure di sicurezza richieste dalla normativa 2002/44/CE

destinata alla protezione delle persone che utilizzano regolarmente elettroutensili per lo svolgimento delle proprie

mansioni, è necessario prendere in considerazione le

condizioni effettive di utilizzo e il modo in cui l’elettroutensile viene usato, oltre che tenere conto di tutte le componenti del ciclo operativo, vale a dire i periodi in cui l’elettroutensile

rimane spento, quelli in cui è acceso ma fermo e quelli in cui viene effettivamente utilizzato.

Etichette sull’elettroutensile

Sull’elettroutensile compaiono i seguenti pittogrammi:

Avvertenza! Per ridurre il rischio di infortuni,

l’utilizzatore deve leggere il manuale di istruzioni.

Indossare occhiali di sicurezza quando si usa

l’elettroutensile.

Indossare otoprotezioni quando si usa

l’elettroutensile.

Istruzioni di sicurezza aggiuntive per batterie e caricabatterie

Batteria (solo nel modello BCG720M1)

u Non tentare mai di aprire la batteria per alcun motivo. u Non lasciare che la batteria si bagni. u Non conservare la batteria in luoghi dove la temperatura

potrebbe superare 40 °C.

u Caricare la batteria solo in ambienti con temperature

comprese tra 10°C e 40°C.

u Caricare la batteria utilizzando esclusivamente il

caricabatterie fornito con l’elettroutensile.

u Quando si smaltiscono le batterie, seguire le istruzioni

riportate al capitolo “Protezione dell’ambiente”.

Non tentare di caricare batterie danneggiate.

Batteria (solo nel modello BCG720M1)

u Usare l’alimentatore BLACK+DECKER solo per caricare la

batteria nell’apparecchio con il quale è stato fornito. Altre

batterie potrebbero scoppiare causando lesioni alle

persone e danni alle cose.

u Non tentare mai di caricare batterie non ricaricabili. u Fare sostituire immediatamente i li di alimentazione

difettosi.

u Non lasciare che il caricabatterie si bagni. u Non aprire il caricabatterie. u Non collegare il caricabatterie a sonde.

Il caricabatterie è destinato all’uso in ambienti

chiusi.

Leggere il presente manuale d’uso prima

dell’impiego.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto il caricabatterie rende superuo il lo di terra.

Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta dei

valori nominali. Non tentare mai di sostituire il caricabatterie con una spina elettrica tradizionale.

u In caso di danneggiamento del cavo di alimentazione è

necessario farlo riparare dal fabbricante o presso un centro assistenza BLACK+DECKER autorizzato in modo

da evitare pericoli.

Caratteristiche

Questo apparecchio presenta alcune o tutte le seguenti

caratteristiche.

1. Pulsante di sblocco di sicurezza

2. Grilletto di azionamento

3. Impugnatura laterale

4. Blocco dell’alberino

5. Protezione per smerigliatura

6. Mola per smerigliatura

7. Portello del vano batteria

8. Batteria (solo nel modello BCG720M1)

Carica della batteria (Fig. A)

I caricabatterie BLACK+DECKER sono progettati per caricare

le batterie BLACK+DECKER.

u Collegare il caricabatterie (9) a una presa di corrente

adatta prima di inserire la batteria (8).

u Inserire la batteria (8) nel caricabatterie, assicurandosi

che sia completamente incastrata in sede nelle apposite

scanalature (Figura A).

Il LED (9a) lampeggia mentre la carica è in corso.

Quando la carica è completa il LED rimane acceso sso. Il pacco batteria è

completamente carico e può essere utilizzato

immediatamente o lasciato nel caricabatterie.

u Ricaricare le batterie scariche al più presto dopo l’uso,

altrimenti la loro durata potrebbe diminuire notevolmente.

Per la massima durata delle batterie, non lasciarle

scaricare completamente. Consigliamo di ricaricare le batterie dopo ciascun impiego.
