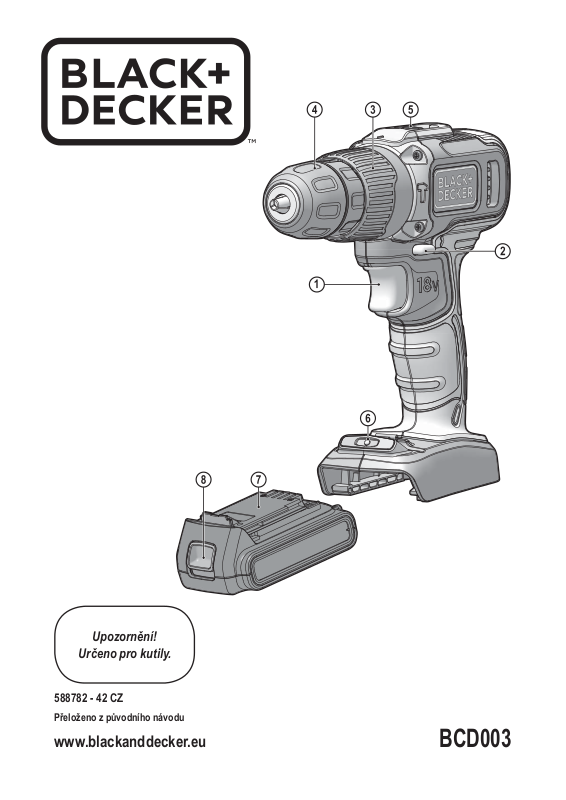

Black-Decker BCD003C1-QW User Manual

Upozornění!

Určeno pro kutily.

588782 - 42 CZ

Přeloženo z původního návodu

www.blackanddecker.eu

BCD003

2

3

ČESKY

Použití výrobku

Vaše příklepová vrtačka BLACK+DECKER BCD003 je
určena pro šroubování a pro vrtání do dřeva, kovu a zdiva.
Toto nářadí je určeno pouze pro spotřebitelské použití.

Bezpečnostní pokyny

Všeobecné bezpečnostní pokyny pro práci
s elektrickým nářadím

Varování! Přečtěte si všechny pokyny
a bezpečnostní výstrahy. Nedodržení níže

uvedených varování a pokynů může vést
k způsobení úrazu elektrickým proudem, k vzniku
požáru nebo k vážnému zranění.

Veškerá bezpečnostní varování a pokyny uschovejte
pro budoucí použití.

Termín „elektrické nářadí“ ve všech upozorněních odkazuje
na vaše nářadí napájené ze sítě (je opatřeno napájecím
kabelem) nebo nářadí napájené baterií (bez napájecího
kabelu).

1. Bezpečnost v pracovním prostoru
a. Udržujte pracovní prostor čistý a dobře osvětlený.

Přeplněný a neosvětlený pracovní prostor může vést
k způsobení úrazů.

b. Nepracujte s elektrickým nářadím ve výbušném

prostředí, jako jsou prostory s výskytem hořlavých
kapalin, plynů nebo prašných látek. V elektrickém

nářadí dochází k jiskření, které může způsobit vznícení
hořlavého prachu nebo výparů.

c. Při práci s elektrickým ná

vzdálenost dětí a ostatních osob. Rozptylování může

způsobit ztrátu kontroly nad nářadím.

2. Elektrická bezpečnost
a. Zástrčka napájecího kabelu nářadí musí odpovídat

zásuvce. Zástrčku nikdy žádným způsobem
neupravujte. Nepoužívejte u uzemněného
elektrického nářadí žádné upravené zástrčky.

Neupravované zástrčky a odpovídající zásuvky snižují
riziko způsobení úrazu elektrickým proudem.

b. Nedotýkejte se uzemněných povrchů, jako jsou

například potrubí, radiátory, elektrické sporáky
a chladničky. Při uzemnění vašeho těla vzrůstá riziko

úrazu elektrickým proudem.

c. Nevystavujte elektrické nářadí dešti nebo vlhkému

prostředí. Vnikne-li do elektrického nářadí voda, zvýší se

riziko úrazu elektrickým proudem.

d. S napájecím kabelem zacházejte opatrně. Nikdy

nepoužívejte napájecí kabel k přenášení nebo
posouvání nářadí a netahejte za něj, chcete-li nářadí
odpojit od elektrické sítě. Zabraňte kontaktu kabelu
s mastnými, horkými a ostrými předměty nebo

řadím zajistěte bezpečnou

pohyblivými částmi. Poškozený nebo zauzlený napájecí

kabel zvyšuje riziko úrazu elektrickým proudem.

e. Při práci s nářadím venku používejte prodlužovací

kabely určené pro venkovní použití. Práce s kabelem

pro venkovní použití snižuje riziko úrazu elektrickým
proudem.

f. Musíte-li s elektrickým nářadím pracovat ve vlhkém

prostředí, použijte napájecí zdroj s proudovým
chráničem (RCD). Použití proudového chrániče (RCD)

snižuje riziko úrazu elektrickým proudem.

3. Bezpečnost osob
a. Při použití elektrického nářadí zůstaňte stále pozorní,

sledujte, co provádíte a pracujte s rozvahou.
Nepoužívejte elektrické nářadí, jste-li unaveni nebo
jste-li pod vlivem drog, alkoholu nebo léků. Chvilka

nepozornosti při práci s elektrickým nářadím může vést
k vážnému zranění.

b. Používejte prvky osobní ochrany. Vždy používejte

ochranu zraku. Ochranné prostředky jako respirátor,

neklouzavá pracovní obuv, přilba a chrániče sluchu,
používané v příslušných podmínkách, snižují riziko
poranění osob.

c. Zabraňte náhodnému spuštění nářadí. Před

připojením zdroje napětí nebo př
baterie a před zvednutím nebo přenášením nářadí
zkontrolujte, zda je spínač v poloze vypnuto.

Přenášení elektrického nářadí s prstem na spínači nebo
připojení nářadí k napájecímu zdroji, je-li spínač nářadí
v poloze zapnuto, může způsobit úraz.

d. Před spuštěním nářadí se vždy ujistěte, zda nejsou

v jeho blízkosti klíče nebo seřizovací přípravky.

Seřizovací klíče ponechané na nářadí mohou být
zachyceny rotujícími částmi nářadí a mohou způsobit
úraz.

e. Nepřekážejte sami sobě. Při práci vždy udržujte

vhodný postoj a rovnováhu. Tak je umožněna lepší

ovladatelnost nářadí v neočekávaných situacích.

f. Vhodně se oblékejte. Nenoste volný oděv nebo

šperky. Dbejte na to, aby se vaše vlasy, oděv
a rukavice nedostaly do kontaktu s pohyblivými

částmi. Volný oděv, šperky nebo dlouhé vlasy mohou být
pohyblivými díly zachyceny.

g.

Jsou-li zařízení vybavena adaptérem pro připojení
příslušenství k zachytávání prachu, zajistěte jeho
správné připojení a řádnou funkci. Použití těchto

zařízení může snížit nebezpečí týkající se prachu.

4. Použití elektrického nářadí a jeho údržba
a. Nepřetěžujte elektrické nářadí. Používejte

pro prováděnou práci správný typ nářadí. Při použití

správného typu nářadí bude práce provedena lépe
a bezpečněji.

ed vložením

4

ČESKY

b. Nelze-li hlavní spínač nářadí zapnout a vypnout,

s nářadím nepracujte. Každé elektrické nářadí

s nefunkčním spínačem je nebezpečné a musí být
opraveno.

c. Před seřizováním nářadí, před výměnou příslušenství,

nebo pokud nářadí nepoužíváte, odpojte zástrčku
napájecího kabelu od zásuvky nebo z nářadí vyjměte
baterii. Tato preventivní bezpečnostní opatření snižují

riziko náhodného spuštění nářadí.

d. Uložte elektrické nářadí mimo dosah dětí a nedovolte

ostatním osobám, které toto nářadí neumí ovládat
nebo které neznají tyto bezpečnostní pokyny, aby
s tímto elektrickým nářadím pracovaly. Elektrické

nářadí je v rukou nekvalifikované obsluhy nebezpečné.

e. Provádějte údržbu elektrického nář

vychýlení nebo zablokování pohyblivých částí,
poškození jednotlivých dílů a jiné okolnosti, které
mohou ovlivnit chod nářadí. Pokud je nářadí
poškozeno, nechejte jej opravit. Mnoho nehod bývá

způsobeno zanedbanou údržbou nářadí.

f. Udržujte řezné nástroje ostré a čisté. Řádně udržované

řezné nástroje s ostrými řeznými břity jsou méně náchylné

k zablokování a lépe se s nimi pracuje.

g. Používejte elektrické nářadí, příslušenství a držáky

nástrojů podle těchto pokynů a berte v úvahu
provozní podmínky a práci, která bude prováděna.

Použití elektrického nářadí k jiným účelům, než k jakým je
určeno, může být nebezpečné.

5. Použití nářadí napájeného baterií a jeho údržba
a. Nabíjejte pouze v nabíječce určené výrobcem.

Nabíječka vhodná pro jeden typ baterie může při vložení
jiného nevhodného typu způsobit požár.

b. Používejte elektrické nářadí výhradně s bateriemi,

které jsou pro daný typ nářadí urč

typů baterií může způsobit vznik požáru nebo zranění.

c. Není-li baterie používána, uložte ji mimo dosah

kovových předmětů, jako jsou kancelářské sponky
na papír, mince, klíče, hřebíky, šroubky nebo další
drobné kovové předměty, které mohou způsobit
zkratování kontaktů baterie. Zkratování kontaktů baterie

může vést k způsobení popálenin nebo požáru.

d. V nevhodných podmínkách může z baterie unikat

kapalina. Vyvarujte se kontaktu s touto kapalinou.
Dojde-li k náhodnému kontaktu s touto kapalinou,
zasažené místo omyjte vodou. Při zasažení očí
potřísněné místo omyjte a vyhledejte lékařskou
pomoc. Unikající kapalina z baterie může způsobit

podráždění pokožky nebo popáleniny.

6. Servis
a. Opravy elektrického nářadí svěřte pouze

kvalifikovanému technikovi, který bude používat

adí. Zkontrolujte

eny. Použití jiných

originální náhradní díly. Tím zajistíte bezpečný provoz

nářadí.

Doplňkové bezpečnostní pokyny pro práci
s elektrickým nářadím

Varování! Další bezpečnostní pokyny pro vrtačky

♦ Používejte přídavné rukojeti dodávané s nářadím.

Ztráta kontroly nad nářadím může vést k úrazu.

♦ Při pracovních operacích, u kterých by mohlo

dojít ke kontaktu pracovního nástroje se skrytými
elektrickými vodiči, držte elektrické nářadí vždy
za izolované rukojeti. Při kontaktu pracovního

příslušenství s „živým“ vodičem způsobí neizolované
kovové části nářadí obsluze úraz elektrickým proudem.

♦ Při pracovních operacích, u kterých by mohlo dojít ke

kontaktu montážního prvku se skrytými elektrickými
vodiči, držte elektrické nářadí vždy za izolované
rukojeti. Montážní prvky, které se dostanou do kontaktu

s „živým“ vodičem, způsobí, že neizolované kovové části
elektrického nářadí budou také „živé“, což může obsluze
způsobit úraz elektrickým proudem.

♦ Pro zajištění a upnutí obrobku k pracovnímu stolu

používejte svorky nebo jiné vhodné prostředky.

Držení obrobku rukou nebo opření obrobku o část těla
nezajistí jeho stabilitu a může vést k ztrátě kontroly.

♦ Před vrtáním do zdí, podlah nebo stropů zjistěte polohu

elektrických vedení a potrubí.

♦

Ihned po ukončení vrtání se nedotýkejte vrtáku, protože

může být horký.

♦ Určené použití je popsáno v tomto návodu. Použití jiného

příslušenství nebo přídavného zařízení a provádění jiných
pracovních operací, než je doporučeno tímto návodem,
může představovat riziko zranění obsluhy nebo riziko
způsobení hmotných škod.

Bezpečnost ostatních osob

♦ Toto nářadí není určeno pro použití osobami (včetně dětí)

se sníženými fyzickými, smyslovými nebo duševními
schopnostmi, nebo s nedostatkem zkušeností a znalostí,
pokud těmto osobám nebyl stanoven dohled, nebo pokud
jim nebyly poskytnuty instrukce týkající se použití výrobku
osobou odpovědnou za jejich bezpečnost.

♦ Děti musí být pod dozorem, aby bylo zajištěno, že si

s tímto nářadím nebudou hrát.

Zbytková rizika

Je-li toto zařízení používáno jiným způsobem, než je uvedeno
v přiložených bezpečnostních varováních, mohou se objevit
dodatečná zbytková rizika. Tato rizika mohou vzniknout
v důsledku nesprávného použití, dlouhodobého použití atd.

5

ČESKY

Přestože jsou dodržovány příslušné bezpečnostní předpisy
a jsou používána bezpečnostní zařízení, určitá zbytková rizika
nemohou být vyloučena. Tato rizika jsou následující:

♦ Zranění způsobená kontaktem s jakoukoli rotující nebo

pohybující se částí.

♦ Zranění způsobená při výměně dílů, pracovního nástroje

nebo příslušenství.

♦ Zranění způsobená dlouhodobým použitím nářadí.

Používáte-li jakékoli nářadí delší dobu, zajistěte, aby byly
prováděny pravidelné přestávky.

♦ Poškození sluchu.
♦ Zdravotní rizika způsobená vdechováním prachu

vytvářeného při použití nářadí (příklad – práce se dřevem,
zejména s dubovým, bukovým a MDF).

Vibrace

Deklarovaná úroveň vibrací uvedená v technických údajích
a v prohlášení o shodě byla měřena v souladu se standardní
zkušební metodou předepsanou normou EN 60745
a může být použita pro srovnání jednotlivých nářadí mezi
sebou. Deklarovaná úroveň vibrací může být také použita
k předběžnému stanovení doby práce s tímto nářadím.

Varování! Úroveň vibrací při aktuálním použití elektrického
nářadí se může od deklarované úrovně vibrací lišit v závislosti
na způsobu použití nářadí. Úroveň vibrací může být vzhledem
k uvedené hodnotě vyšší.

Při stanovení doby působení vibrací z důvodu určení
bezpečnostních opatření podle požadavků normy 2002/44/
EC k ochraně osob pravidelně používajících elektrické nářadí
v zaměstnání, musí předběžný odhad působení vibrací brát
na zřetel aktuální podmínky použití nářadí s přihlédnutím
na všechny části pracovního cyklu, jako jsou doby, při které je
nářadí vypnuto a kdy bě

ží naprázdno.

Štítky na nářadí

Na nářadí jsou společně s datovým kódem zobrazeny
následující piktogramy:

Varování! Z důvodu snížení rizika způsobení úrazu
si uživatel musí přečíst návod k použití.

Při práci s tímto nářadím používejte ochranu
sluchu.

Nadměrná hlučnost může způsobit ztrátu sluchu.

Další bezpečnostní pokyny pro baterie a nabíječky
Baterie

♦ Baterii nikdy ze žádného důvodu nerozebírejte.
♦ Zabraňte kontaktu baterie s vodou.
♦ Neskladujte baterie na místech, kde může teplota

přesáhnout 40 °C.

♦ Nabíjejte baterie pouze při teplotách v rozsahu od

10 do 40 °C.

♦ Nabíjení provádějte pouze nabíječkou dodanou

s nářadím.

♦ Při likvidaci baterií se řiďte pokyny uvedenými v části

„Ochrana životního prostředí“.

Nepokoušejte se nabíjet poškozené baterie.

Nabíječky

♦ Používejte nabíječku BLACK+DECKER pouze

pro nabíjení baterie dodané s tímto nářadím. Jiné baterie
mohou prasknout a způsobit zranění nebo jiné škody.

♦ Nikdy se nepokoušejte nabíjet baterie, které nejsou

k nabíjení určeny.

♦ Poškozené kabely ihned vyměňte.
♦ Zabraňte kontaktu nabíječky s vodou.
♦ Nesnažte se nabíječku demontovat.
♦ Nepokoušejte se do nabíječky proniknout.

Tato nabíječka není určena pro venkovní použití.

Před použitím si pečlivě přečtěte tento návod.

Elektrická bezpečnost

Tato nabíječka je opatřena dvojitou izolací. Proto
není nutné použití uzemňovacího vodiče. Vždy
zkontrolujte, zda napětí v elektrické síti odpovídá
napětí uvedenému na výkonovém štítku. Nikdy
se nepokoušejte nahradit nabíječku přímým
připojením k síťové zásuvce.

♦ Je-li poškozen napájecí kabel, musí být vyměněn

výrobcem nebo v autorizovaném servisu
BLACK+DECKER, aby bylo zabráněno možným rizikům.

Popis

Tento výrobek se skládá z některých nebo ze všech
následujících částí.

1. Spínač s plynulou regulací otáček

2. Přepínač pro chod vpřed/vzad

3. Objímka pro nastavení momentu

4. Rychloupínací sklíčidlo

5. Duální volič převodových stupňů

6. LED pracovní svítilna

7. Baterie

8. Uvolňovací tlačítko baterie

6

ČESKY

Sestavení
Použití

Varování! Nechejte nářadí pracovat jeho vlastním tempem.

Zamezte přetěžování.

Nabíjení baterie (obr. A1, A2)

Baterie musí být nabita před prvním použitím a vždy, když
během práce dojde k výraznému poklesu jejího výkonu.
Baterie se může během nabíjení zahřívat. Jedná se
o normální stav, který neznamená žádný problém.

Varování! Baterii nenabíjejte, klesne-li okolní teplota pod
10 °C nebo přesáhne-li 40 °C. Doporučená teplota prostředí
pro nabíjení: přibližně 24 °C.

Poznámka: Tato nabíječka nebude nabíjet baterie, klesne­li teplota článků pod přibližně 10 °C nebo překročí-li
40 °C. Baterie mohou být ponechány v nabíječce
a nabíjení bude automaticky spuštěno, jakmile teplota
článků dosáhne povoleného rozsahu.

♦ Připojte nabíječku (9) k jakékoli standardní elektrické

zásuvce s napájecím napětím 230 V a frekvencí 50 Hz.

♦ Zasuňte baterii (7) do nabíječky, jak je zobrazeno na obr.

A1, A2.

LED indikátor (9a) bude blikat, což bude
indikovat probíhající nabíjení.

Prodleva zahřátá/studená baterie

Jakmile bude nabíječka detekovat příliš
vysokou nebo příliš nízkou teplotu baterie,
automaticky zahájí režim prodleva zahřátá/
studená baterie a pozastaví nabíjení, dokud
baterie nedosáhne předepsané teploty.
Jakmile baterie dosáhne předepsané teploty,
nabíječka se automaticky přepne do režimu
nabíjení baterie. Tato funkce maximálně
prodlužuje provozní životnost baterie.
Indikátor bliká způsobem znázorněným
na nálepce.

Ponechání baterie v nabíječce

Baterie může být ponechána v nabíječce se svítícím LED
indikátorem neomezeně dlouhou dobu. Nabíječka bude
baterii udržovat ve zcela nabitém stavu. Tato nabíječka je
vybavena režimem automatického dobíjení, který srovnává
nebo vyvažuje jednotlivé články baterie, aby tato baterie
mohla využít svou špičkovou kapacitu. Baterie musí být
dobíjena každý týden nebo vždy, když již neposkytuje
dostatečný výkon pro prováděné úkony. Chcete-li použít režim
automatického dobíjení, vložte baterii do nabíječky a nechejte
ji v nabíječce minimálně 8 hodin.

Důležité poznámky týkající se nabíjení

Ukončení nabíjení je indikováno
nepřerušovaným svícením LED indikátoru
(9a). Baterie je zcela nabita a může
být vyjmuta z nabíječky nebo může být
ponechána v nabíječce.

Varování! Riziko vzniku požáru. Při vyjímání baterie
z nabíječky se ujistěte, zda je nejdříve odpojena nabíječka od
síťové zásuvky a potom vyjměte baterii z nabíječky.

Diagnostická funkce nabíječky

Tato nabíječka je určena pro detekci určitých problémů,
které se mohou objevit u baterie nebo u napájecího zdroje.
Problémy jsou indikovány různými způsoby blikání LED
indikátoru.

Vadná baterie

Tato nabíječka může detekovat slabou nebo
poškozenou baterii. LED indikátor bliká
způsobem znázorněným na nálepce. Bude­li vidět způsob blikání označující vadnou
baterii, nepokračujte v nabíjení této baterie.
Odevzdejte takovou baterii v autorizovaném
servisu nebo ve sběrném dvoru, kde bude
provedena její recyklace.

♦ Nejdelší provozní životnosti a nejvyššího výkonu

dosáhnete, bude-li baterie nabíjena v rozmezí teplot 18°
až 24 °C. NENABÍJEJTE tuto baterii, je-li teplota okolního
vzduchu nižší než +4,5 °C nebo vyšší než +40 °C.

Je to velmi důležité a zabrání to vážnému poškození

baterie.

♦ Během nabíjení může docházet k zahřívání nabíječky

i baterie. Jedná se o normální stav, který neznamená
žádnou závadu. Chcete-li po použití usnadnit ochlazení
baterie, neukládejte nabíječku nebo baterii v teplém
prostředí, jako jsou kovové přístřešky nebo nechráněné
přívěsy.

♦ Nedochází-li k řádnému nabíjení baterie:

♦ Zkontrolujte funkci zásuvky připojením svítilny nebo

jiného zařízení.

♦ Proveďte kontrolu, zda není zásuvka propojena se

spínačem osvětlení a zda nedojde k odpojení
napájení, je-li zhasnuto světlo.

♦ Přemístěte nabíječku a baterii na místo, kde se

teplota okolního vzduchu pohybuje v rozmezí zhruba
18 až 24 °C.

♦ Jestliže problémy stále přetrvávají, předejte nářadí,

baterii a nabíječku autorizovanému servisu.

♦ Tyto baterie musí být nabíjeny v případě, kdy již

neposkytují dostatečný výkon pro dříve snadno
prováděné pracovní operace. V TAKOVÉ SITUACI
NEPOKRAČUJTE v používání nářadí. Postupujte podle

7

ČESKY

pokynů pro nabíjení. Částečně vybitá baterie může
být kdykoli znovu nabita, aniž by to mělo jakýkoli vliv
na nabíjenou baterii.

♦ Cizí vodivé předměty a materiály, jako jsou brusiva,

kovové špony, ocelová vlna, hliníkové fólie nebo
nahromaděné částečky kovu, se nesmí nikdy dostat
do vnitřního prostoru nabíječky. Dříve, než budete
provádět čištění nabíječky, odpojte ji od sítě.

♦ Zabraňte zmrznutí baterie a neponořujte ji do vody nebo

do jiných kapalin.

Vložení a vyjmutí baterie z nářadí (obr. B)

Varování! Ujistěte se, zda je nářadí zajištěno zajišťovacím

tlačítkem (2), abyste před vložením nebo vyjmutím baterie
zabránili aktivaci spínače.

Vložení baterie:
♦ Vložte baterii (7) do nářadí tak, abyste uslyšeli kliknutí

(obr. B).

Vyjmutí baterie z nářadí (obr. C)

♦ Stiskněte tlačítko pro uvolnění baterie (8), jak je

zobrazeno na obr. C a vysuňte baterii z nářadí.

Pokyny pro použití

Spouštěcí spínač a tlačítko změny směru chodu
(obr. D)

♦ Tato vrtačka je zapínána a vypínána stisknutím

a uvolněním spouštěcího spínače (1). Čím více je
spouštěcí spínač stisknutý, tím vyšší jsou otáčky vrtáku.

♦ Ovládací tlačítko pro chod vpřed/vzad (2) určuje směr

otáčení pracovního nástroje a slouží také jako zajišťovací
tlačítko.

♦ Chcete-li zvolit směr otáčení vpřed, uvolněte spouštěcí

spínač a zatlačte ovládací tlačítko chodu vpřed/vzad
doleva.

♦ Chcete-li zvolit směr otáčení vzad, zatlačte ovládací

tlačítko chodu vpřed/vzad na druhou stranu.

Poznámka: Středová poloha tohoto ovládacího tlačítka
zajišťuje nářadí ve vypnuté poloze. Provádíte-li změnu polohy
ovládacího tlačítka, ujistěte se, zda je uvolněn spouštěcí
spínač.

Ovládání momentu (obr. E)

Toto nářadí je vybaveno objímkou (3) pro nastavení
pracovního režimu a pro nastavení momentu při utahování
vrutů a šroubů. Šrouby velkých rozměrů a obrobky z tvrdých
materiálů vyžadují nastavení vyšší hodnoty momentu než
malé šrouby a měkké materiály.

♦ Při vrtání do dřeva, kovu a plastů nastavte objímku

na symbol polohy vrtání.

♦ Chcete-li šroubovat, nastavte objímku na požadované

nastavení. Neznáte-li ještě vhodné nastavení, postupujte
následovně:

♦ Nastavte objímku na nejmenší hodnotu momentu.
♦ Utáhněte první šroub.
♦ Začne-li spojka před dosažením požadovaného

výsledku přeskakovat, zvětšete hodnotu momentu
nastavením objímky do další polohy a pokračujte
v utahování šroubu. Opakujte tento postup, dokud
nedosáhnete požadovaného nastavení. Použijte toto
nastavení i pro dotažení zbývajících šroubů.

Rychloupínací sklíčidlo (obr. F)

Varování! Ujistěte se, zda je nářadí zajištěno zajišťovacím

tlačítkem (2), abyste před vložením nebo vyjmutím
příslušenství zabránili aktivaci spínače.

Vložení vrtáku nebo jiného pracovního nástroje:
♦ Jednou rukou uchopte zadní polovinu sklíčidla (4)

a druhou ruku použijte k otáčení přední poloviny sklíčidla
proti směru pohybu hodinových ručiček, a to při pohledu
od konce sklíčidla.

♦ Zasuňte pracovní nástroj nebo jiné příslušenství zcela

do sklíčidla a z pohledu od zadní části sklíčidla proveďte
jeho řádné utažení otáčením přední části sklíčidla ve
směru pohybu hodinových ručiček.

Varování! Nepokoušejte se utahovat vrtáky (nebo jiné
příslušenství) uchopením přední části sklíčidla a zapnutím
nářadí. Výměna příslušenství prováděná takovým způsobem
může vést k poškození sklí

čidla a k úrazu.

Duální volič převodových stupňů (obr. G)

Možnost volby dvou převodových stupňů vaší vrtačky vám
umožňuje širší využití vašeho nářadí. Chcete-li zvolit nízké
otáčky a vysokou hodnotu momentu (poloha 1), vypněte
nářadí a počkejte na jeho zastavení. Přesuňte volič převodů
(5) směrem od sklíčidla. Chcete-li zvolit vysoké otáčky
a nízkou hodnotu momentu (poloha 2), vypněte nářadí
a počkejte na jeho zastavení.

Přesuňte volič převodů směrem ke sklíčidlu.
Poznámka: Neprovádějte změnu převodů, je-li nářadí

v chodu. Máte-li s prováděním změny převodového stupně
problémy, ujistěte se, zda je volič převodů zatlačen zcela
dopředu nebo dozadu, až do dorazové polohy.

Vrtání/šroubování

♦ Pomocí přepínače chodu vpřed/vzad (2) zvolte směr

otáčení vpřed nebo vzad.

♦ Chcete-li nářadí zapnout, stiskněte spínač (1). Otáčky

nářadí závisí na intenzitě stisknutí tohoto spínače.

♦ Chcete-li nářadí vypnout, uvolněte tento spínač.

8

ČESKY

Rady pro optimální použití

Vrtání

♦ Používejte pouze nabroušené vrtáky.
♦ Podepřete a řádně zajistěte obrobek, jak je uvedeno

v bezpečnostních pokynech.

♦ Použijte odpovídající a vyžadované bezpečnostní

zařízení, jak je uvedeno v bezpečnostních pokynech.

♦ Zabezpečte a uklízejte pracovní prostor, jak je uvedeno

v bezpečnostních pokynech.

♦ Zahajte vrtání velmi pomalu a používejte pouze malý

přítlak, dokud nebude vyvrtána dostatečná díra, která
zabrání vyklouznutí vrtáku.

♦ Vyvíjejte na nářadí tlak v ose pracovního nástroje.

Používejte dostatečně velký tlak, aby zajistili dostatečný
výkon nástroje, ale netlačte na něj příliš, aby nedošlo
k zastavení motoru nebo k vychýlení nástroje.

♦ Držte nářadí pevně oběma rukama, abyste mohli zvládat

jeho nenadálé reakce.

♦ PŘI ZASEKNUTÍ VRTÁKU NEPOUŽÍVEJTE SPOUŠTĚCÍ

SPÍNAČ PRO OPAKOVANÉ ZAPÍNÁNÍ A VYPÍNÁNÍ
VRTAČKY, ABY OPĚT DOŠLO K ZAHÁJENÍ VRTÁNÍ.
MOHLO BY DOJÍT K POŠKOZENÍ VRTAČKY.

♦ Zmenšením přítlaku a pomalým vrtáním přes poslední

část obrobku minimalizujte možnost zaseknutí vrtáku

a prolomení obrobku.

♦ Při vytahování vrtáku z vyvrtaného otvoru nechejte motor

v chodu. Tím zabráníte zablokování vrtáku.

♦ Ujistě

Vrtání do dřeva

Otvory do dřeva lze vrtat stejnými spirálovými vrtáky, jaké jsou
používány při vrtání do kovu nebo plochými vrtáky. Tyto vrtáky
musí být ostré a během vrtání musí být často vytahovány
z vrtaného otvoru, aby mohly být odstraněny nečistoty ze
spirálových drážek vrtáku.

Vrtání do kovu

Při vrtání do kovu používejte mazivo. Výjimkou jsou
litina a mosaz, které musí být vrtány na sucho. Maziva
pro vrtání, která dosahují nejlepších výsledků, obsahují sířené
oleje nebo vepřový tuk.

Vrtání zdiva

Při vrtání do zdiva nastavte objímku (3) do polohy
pro příklepové vrtání srovnáním symbolu s příslušnou
značkou. Posuňte volič převodových stupňů (5) směrem
k přední části nářadí (2. převodový stupeň).

Šroubování

♦ Vždy používejte správný typ a velikost šroubovacího

te se, zda spouštěcí spínač zapíná a vypíná vrtačku.

nástavce.

♦ Nejdou-li šrouby správně přitáhnout, použijte jako mazivo

malé množství saponátu nebo mýdlového roztoku.

♦ Vždy držte nářadí se šroubovacím nástavcem v jedné ose

se šroubem.

Odstraňování závad

Problém Možná příčina Možné řešení

Nářadí nelze
spustit.

Baterie se
nenabíjí.

Jednotka se
náhle vypne.

Baterie není nabita. Zkontrolujte, zda není

nutné nabití baterie.

Napájecí kabel
nabíječky není připojen
k síťové zásuvce.

Příliš vysoká nebo
příliš nízká teplota
okolního prostředí.

Baterie dosáhla
svého maximálního
teplotního limitu.

Baterie je vybitá.
Tato baterie je
vyrobena tak, aby
došlo k jejímu
okamžitému vypnutí,
dojde-li k jejímu
vybití, aby byla
maximalizována její
provozní životnost.

Připojte napájecí kabel
nabíječky k síťové
zásuvce.

Přemístěte nabíječku
a baterii do prostředí,
ve kterém je teplota
vyšší než 4,5 °C nebo
nižší než 40,5 °C.

Nechejte baterii
vychladnout.

Vložte ji do nabíječky
a nechejte ji zcela
nabít.

Údržba

Vaše nářadí BLACK+DECKER bylo zkonstruováno tak, aby
pracovalo po dlouhou dobu s minimálními nároky na údržbu.

Řádná péče o nářadí a jeho pravidelné čištění vám zajistí jeho
bezproblémový chod.

Vaše nabíječka nevyžaduje žádnou údržbu mimo pravidelné
čištění.

Varování! Před prováděním jakékoli údržby vyjměte z nářadí
baterii. Před čištěním odpojte nabíječku od sítě.

♦ Větrací otvory nářadí a nabíječky pravidelně čistěte

měkkým kartáčem nebo suchým hadříkem.

♦ Pomocí vlhkého hadříku pravidelně čistěte kryt motoru.

Nepoužívejte žádné abrazivní čisticí prostředky nebo
rozpouštědla.

♦ Pravidelně otvírejte sklíčidlo a poklepem odstraňte prach

z jeho vnitřní části.

Ochrana životního prostředí

Třiďte odpad. Výrobky a baterie označené tímto
symbolem nesmí být vyhozeny do běžného
domácího odpadu.

9

ČESKY

Tyto výrobky a baterie obsahují materiály, které mohou
být obnoveny nebo recyklovány, což snižuje poptávku
po surovinách.

Provádějte prosím recyklaci elektrických výrobků a baterií
podle místních předpisů. Další informace najdete
na internetové adrese www.2helpU.com.

Tyto výrobky splňují také požadavky směrnic 2014/30/EU

a 2011/65/EU. Chcete-li získat další informace, kontaktujte

prosím společnost Black & Decker na následující adrese nebo

na adresách, které jsou uvedeny na konci tohoto návodu.

Níže podepsaná osoba je odpovědná za sestavení

technických údajů a provádí toto prohlášení v zastoupení

společnosti Black & Decker.

Technické údaje

BCD003
Napájecí napětí V18
Otáčky naprázdno min
Maximální moment Nm 45
Kapacita sklíčidla mm 1–10
Maximální průměr vrtáku

při vrtání do
oceli / dřeva /zdiva mm 10 / 25 / 10
Hmotnost kg 0,9 (s baterií 1,3)

Nabíječka 90589867 0590287-06 90634971
Vstupní napětí V 230 230 230
Výstupní napětí V18 18 18
Proud mA 200 400 1 A
Přibližná doba

nabíjení

Baterie BL1518
Napájecí napětí V18
Kapacita Ah 1,5
Typ Li-Ion

Hladina akustického tlaku podle normy EN 60745:

Akustický tlak (L

Akustický výkon (L

Celková úroveň vibrací (prostorový vektorový součet) podle

Příklepové vrtání do betonu (a

Vrtání do kovu (a

Hodiny 8 3–5 1,5

) 86,0 dB(A), odchylka (K) 3 dB(A)

pA

) 97,0 dB (A), odchylka (K) 3 dB (A)

WA

normy EN 60745:

) 1,8 m/s², odchylka (K) 1,5 m/s²

h, D

Prohlášení o shodě

SMĚRNICE PRO STROJNÍ ZAŘÍZENÍ

-1

h, ID

) 6,8 m/s2, odchylka (K) 1,5 m/s

0–360 / 0–1 400

Black & Decker Europe, 210 Bath Road, Slough,

Záruka

Společnost Black & Decker je přesvědčena o kvalitě svých
výrobků a nabízí spotřebitelům záruku 24 měsíců od data
zakoupení. Tato záruka je nabízena ve prospěch zákazníka
a nijak neovlivní jeho zákonná záruční práva. Tato záruka
je platná ve všech členských státech EU a evropské zóny
volného obchodu EFTA.

Požadujete-li reklamaci v rámci záruky, tato reklamace musí
splňovat obchodní podmínky společnosti Black & Decker
a prodejci nebo autorizovanému servisu budete muset
předložit doklad o zakoupení. Obchodní podmínky týkající
se záruky společnosti Black & Decker v trvání 2 let a adresu
nejbližšího autorizovaného servisu naleznete na internetové
adrese www.2helpU.com, nebo kontaktujte nejbližšího
autorizovaného prodejce Black & Decker na adrese uvedené
v tomto návodu.

2

Navštivte prosím naše internetové stránky
www.blackanddecker.co.uk, kde můžete zaregistrovat váš
nový výrobek Black & Decker a kde můžete získat informace
o našich nových výrobcích a speciálních nabídkách.

R. Laverick

Technický ředitel

Berkshire, SL1 3YD

United Kingdom

5. 4. 2018

BCD003 – Příklepová vrtačka

Společnost Black & Decker prohlašuje, že tyto výrobky

popisované v části „Technické údaje“ splňují požadavky

následujících norem:

2006/42/EC, EN60745-1:2009+A11:2010, EN60745-2-1:2010,

EN60745-2-2:2010.

10

zst00407918 - 27-03-2019

STANLEY BLACK & DECKER CZECH REPUBLIC S.R.O.

Türkova 5b
149 00 Praha 4
ýeská Republika
Tel.: [phone]
Fax: [phone]
Servis: 00420 244 403 247
www.blackanddecker.cz
[e-mail]

STANLEY BLACK & DECKER SLOVAKIA S.R.O.

Vysoká 2/b
811 06 Bratislava
Tel.: [phone]
Fax: [phone]
www.blackanddecker.sk
[e-mail]

BAND SERVIS

K Pasekám 4440
760 01 Zlín
Tel.: [phone],1
Fax: [phone]
www.bandservis.cz
[e-mail]

ČESKY

BAND SERVIS

Klášterského 2
140 00 Praha 4
Tel.: [phone]
Fax: [phone]
[e-mail]
www.bandservis.cz
[e-mail]

BAND SERVIS

Paulínska 22
917 01 Trnava
Tel.: [phone]
Fax: [phone]
www.bandservis.sk
[e-mail]

BAND SERVIS

Južná trieda 17 (budova TWD)
040 01 Košice
Tel.: [phone]
[e-mail]

11

ČESKY

12

ČESKY

13

ČESKY

14

CZ ZÁRUýNÍ LIST

PL KARTA GWARANCYJNA

H JÓTÁLLÁSI JEGY

SK ZÁRUýNÝ LIST

CZ

H

mČsícĤ
hónap

24

PL
SK

miesiące
mesiacov

CZ

H

PL

SK

Výrobní kód Datum prodeje

Razítko prodejny
Podpis

Pecsét helye

Gyári szám A vásárlás napja

Aláírás
Stempel

Numer seryjny Data sprzedaĪy

Podpis
Peþiatka predajne

ýíslo série Dátum predaja

Podpis

CZ

Adresy servisu
Band Servis
Klášterského 2
CZ-140 00 Praha 4
Tel.: [phone]
Fax: [phone]

Band Servis
K Pasekám 4440
CZ-76001 Zlín
Tel.: [phone],1
Fax: [phone]
http://www.bandservis.cz

H

Black & Decker Központi
Garanciális-és Márkaszerviz
1163 Budapest
(Sashalom) Thököly út 17.
Tel.: [phone]
Fax: [phone]
www.rotelkft.hu

PL

Adres serwisu centralnego
ERPATECH
ul. Bakaliowa 26
05-080 MoĞciska
Tel.: [phone]
Fax: [phone]

CZ

Dokumentace záruþní opravy

H

A garanciális javitás dokumentálása

SK

Adresa servisu
Band Servis
Paulínska ul. 22
SK-91701 Trnava
Tel.: [phone]
Fax: [phone]

PL

Przebieg napraw gwarancyjnych

SK

Záznamy o záruþných opravách

CZ ýíslo Datum pĜíjmu Datum zakázky ýíslo zakázky Závada Razítko

Podpis

H Sorszám Bejelentés idĘpontja Javítási idĘpont Javitási

Jótállás új határideje

munkalapszám

Hiba jelleg
oka

PL Nr. Data zgáoszenia Data naprawy Nr. zlecenia Przebieg

naprawy

SK ýíslo

dodávky

Dátum nahlásenia Dátum opravy ýíslo

objednávky

Popis
poruchy

Pecsét
Aláírás

Stempel
Podpis
Peþiatka

Podpis

10/14
