BIPAC-7500G / 7500GL
802.11g ADSL-VPN-Firewall-Router mit
3DES-Akzelerator
Kurz-Bedienungsanleitung
Billion BIPAC-7500G/ 7500GL 802.11g ADSL VPN Firewall-Router mit 3DES Akzelerator
/
A
r
Detaillierte Anweisungen für die Konfiguration und
Verwendung des 802.11g ADSL-VPN-Firewall-Routers
entnehmen Sie der Bedienungsanleitung.
Lieferumfang
BIPAC-7500G / 7500GL ADSL-VPN-Firewall-Router
CD-ROM mit Bedienungsanleitung
RJ-11-ADSL/Telefonkabel
Ethernet-LAN-Kabel Kat. 5
PS2-RS232-Console-Kabel
Netzteil (Ausgangsleistung: 12V DC, 1A)
Diese Kurz-Bedienungsanleitung
Vorsicht
Verwenden Sie den BIPAC-7500G / 7500GL ADSL-VPN-Firewall-
Router nicht bei hoher Luftfeuchte oder hohen Temperaturen.
Schließen Sie an die Netzsteckdose für den BIPAC-7500G
7500GL ADSL-VPN-Firewall-Router keine anderen Geräte an.
Öffnen oder reparieren Sie das Gehäuse nicht selber. Wird der
BIPAC-7500G / 7500GL ADSL-VPN-Firewall-Router zu heiß,
schalten Sie ihn sofort aus und beauftragen Sie einen qualifizierten
Kundendiensttechniker mit seiner Reparatur.
Stellen Sie den BIPAC-7500G / 7500GL ADSL VPN-Firewall-Router
auf eine stabile Oberfläche.
Verwenden Sie nur das im Lieferumfang enthaltene Netzteil. Bei
chtung
Verwendung eines Netzteils mit anderer Spannungsleistung kann
der Route
beschädigt werden.
1
Kurz-Bedienungsanleitung
LED-Lichtanzeigen auf der Vorderseite
LED Bedeutung
1 PWR Leuchtet bei eingeschaltetem Gerät.
2 SYS Leuchtet bei betriebsbereitem System.
3 LAN-Port 1 Leuchtet beim Anschluss an ein Ethernet-Gerät.
Grün bei 100 Mbit/s; Orange bei 10 Mbit/s.
Blinkt beim Senden/Empfangen von Daten.
4 LAN-Port 2 Leuchtet beim Anschluss an ein Ethernet-Gerät.
Grün bei 100 Mbit/s; Orange bei 10 Mbit/s.
Blinkt beim Senden/Empfangen von Daten.
5 LAN-Port 3 Leuchtet beim Anschluss an ein Ethernet-Gerät.
Grün bei 100 Mbit/s; Orange bei 10 Mbit/s.
Blinkt beim Senden/Empfangen von Daten.
6 LAN-Port 4 Leuchtet beim Anschluss an ein Ethernet-Gerät.
Grün bei 100 Mbit/s; Orange bei 10 Mbit/s.
Blinkt beim Senden/Empfangen von Daten.
7 WLAN
10 MAIL
PPP Leuchtet bei Vorhandensein einer PPPoA/PPPoE-Verbindung.
11
Leuchtet grün bei einer drahtlosen Verbindung. Blinkt beim
Senden/Empfang von Daten.
Blinkt, wenn es Email in dem von Ihnen konfigurierten Email-Konto
gibt.
13 ADSL
2
Leuchtet bei erfolgreicher Verbindung mit einem ADSL-DSLAM –
Synchronisation.
Billion BIPAC-7500G/ 7500GL 802.11g ADSL VPN Firewall-Router mit 3DES Akzelerator

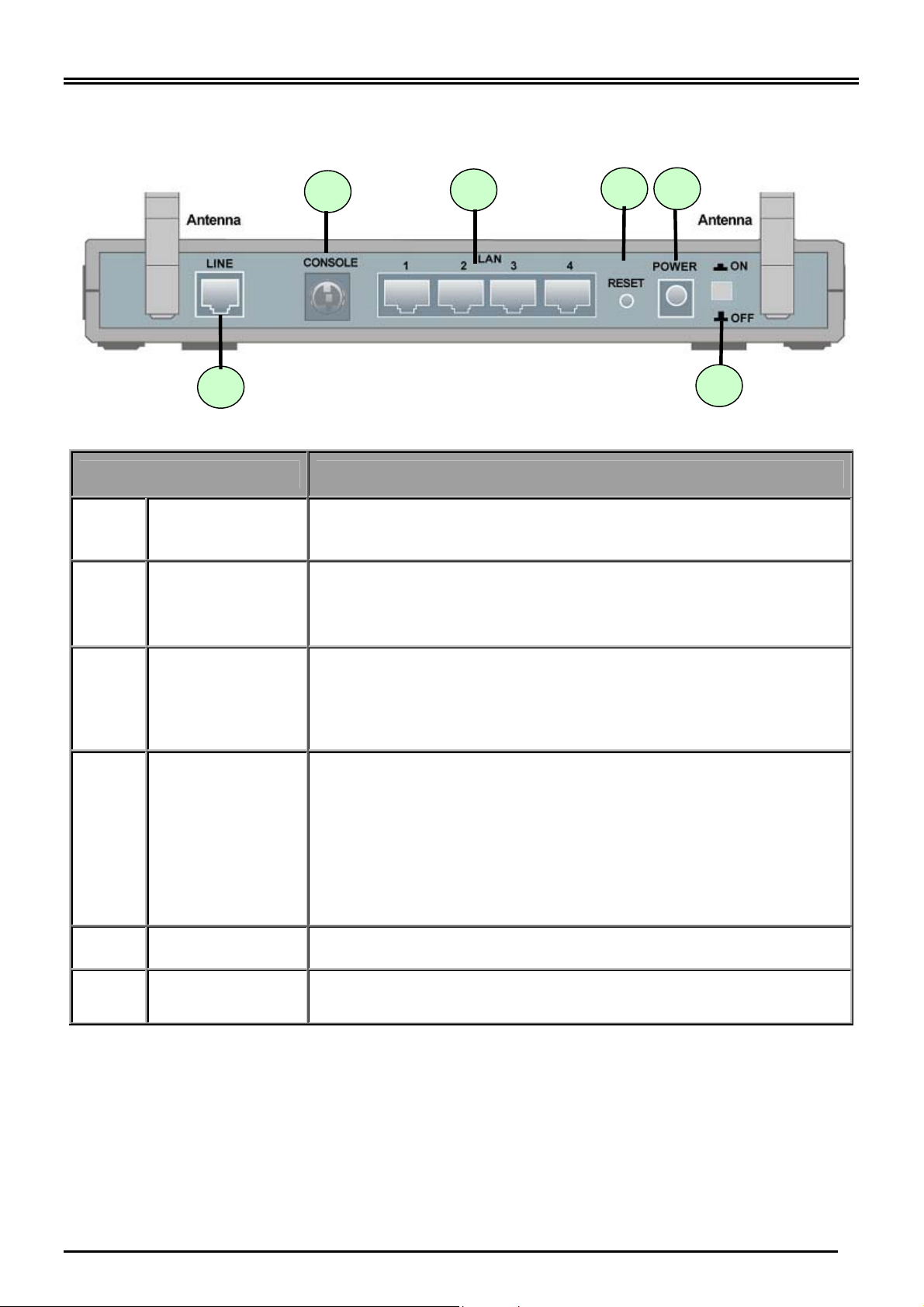

Die Ports auf der Rückseite
2
1
3
Port Bedeutung
5 4
6
1
2
3
4
5
LINE
CONSOLE
LAN
1X — 4X
(RJ-45-Anschluss)
RESET
PWR
Verbinden Sie beim Anschluss an das ADSL/Telefonnetz das
mitgelieferte RJ-11-Telefonkabel mit diesem Port.
Verbinden Sie beim Anschluss an einen RS-232-Anschluss (9pol. serielle Schnittstelle) des PCs ein PS2/RS-232-Kabel mit
diesem Port.
Verbinden Sie beim Anschluss an einen PC oder ein 10-Mbit/soder 100-Mbit/s-Office/Home-Netzwerk ein UTP-Ethernet-Kabel
(Kat. 5 oder Kat. 5e) mit einem der vier LAN-Ports.
Drücken Sie bei eingeschaltetem Gerät diese Taste, wird es
zurückgesetzt oder es werden seine werkseitigen
Standardeinstellungen wiederhergestellt.
0-3 Sekunden: Das Gerät wird zurückgesetzt.
6 Sekunden oder länger: Die werkseitigen
Standardeinstellungen werden wiederhergestellt (wird
verwendet, wenn Sie sich nicht beim Router anmelden können,
z.B. Sie haben das Kennwort vergessen).
Schließen Sie das mitgelieferte Netzteil an diese Buchse an.
6
On/Off-Schalter
Ein/Ausschalter.
3
Kurz-Bedienungsanleitung

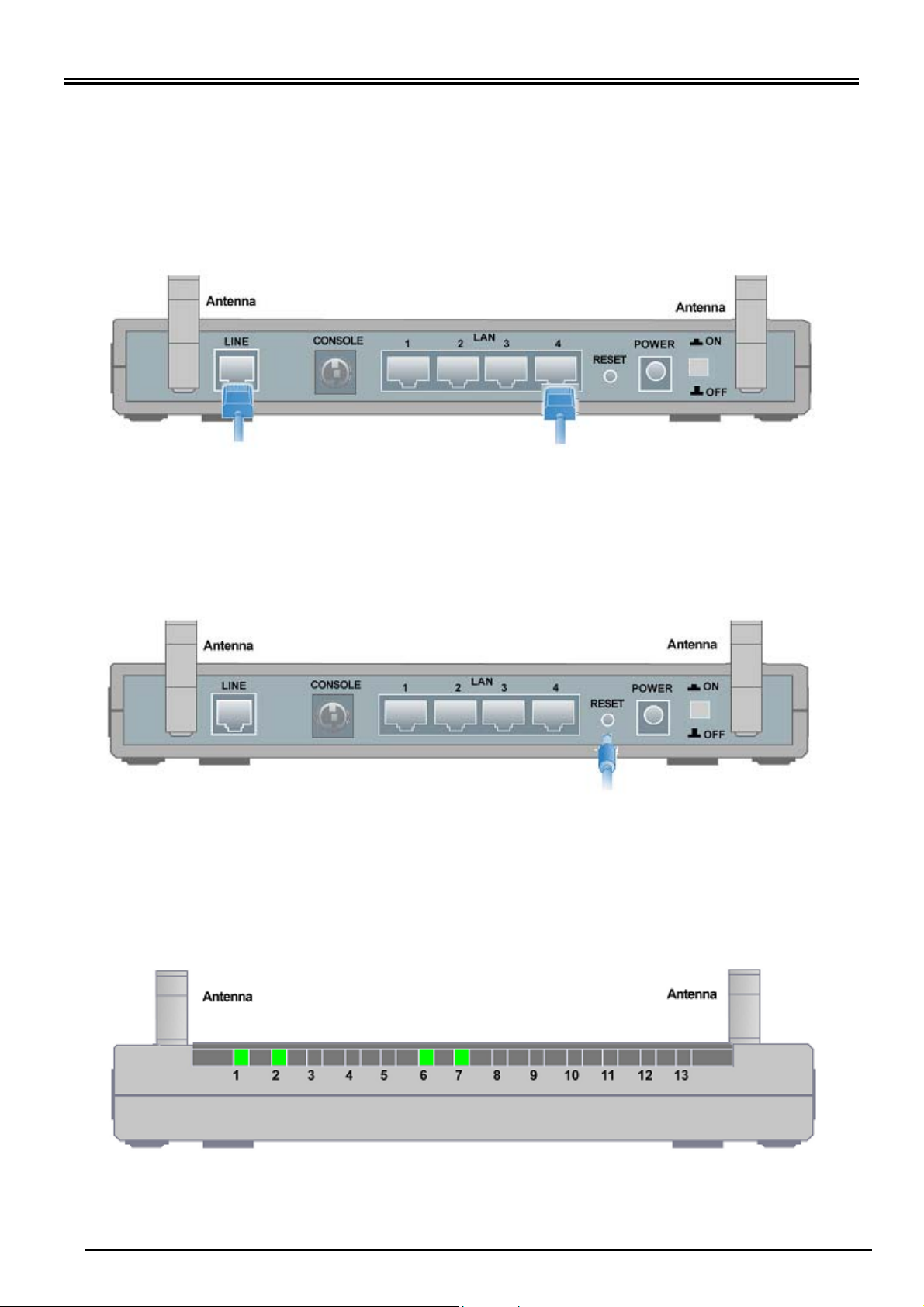

Anschließen des ADSL-Routers
1. Verbinden Sie den Router mit einem LAN (Lokales Netz) und dem ADSL/Telefonnetz (LINE).
2. Schalten Sie den Router ein.
3. Vergewissern Sie sich, dass die LEDs PWR, SYS und WLAN durchgehend leuchten und
auch dass die relevante LAN-LED leuchtet.
4
Billion BIPAC-7500G/ 7500GL 802.11g ADSL VPN Firewall-Router mit 3DES Akzelerator

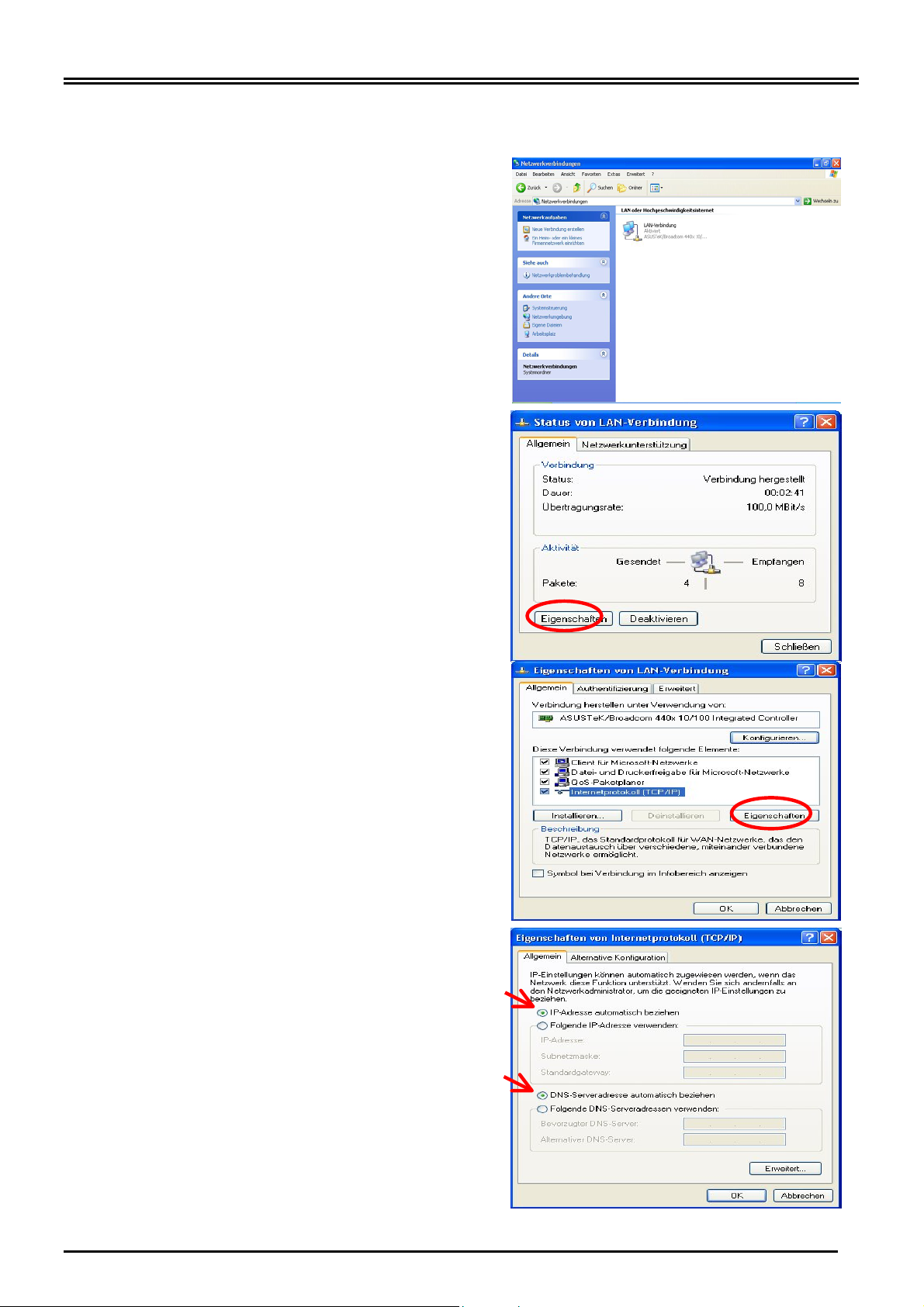

Konfiguration unter Windows XP
1. Wechseln Sie zu Start / Systemsteuerung
(klassische Ansicht). Doppelklicken Sie in der
Systemsteuerung auf Netzwerkverbindungen.
2. Doppelklicken Sie auf LAN-Verbindung.
3. Klicken Sie im Fenster LANVerbindungsstatus auf Eigenschaften.
4. Wählen Sie Internetprotokoll (TCP/IP) und
klicken Sie auf Eigenschaften.
5. Klicken Sie auf die Optionsschaltflächen IPAdresse automatisch beziehen und DNSServeradresse automatisch beziehen.
6. Klicken Sie auf OK, um die Konfiguration
fertigzustellen.
5
Kurz-Bedienungsanleitung

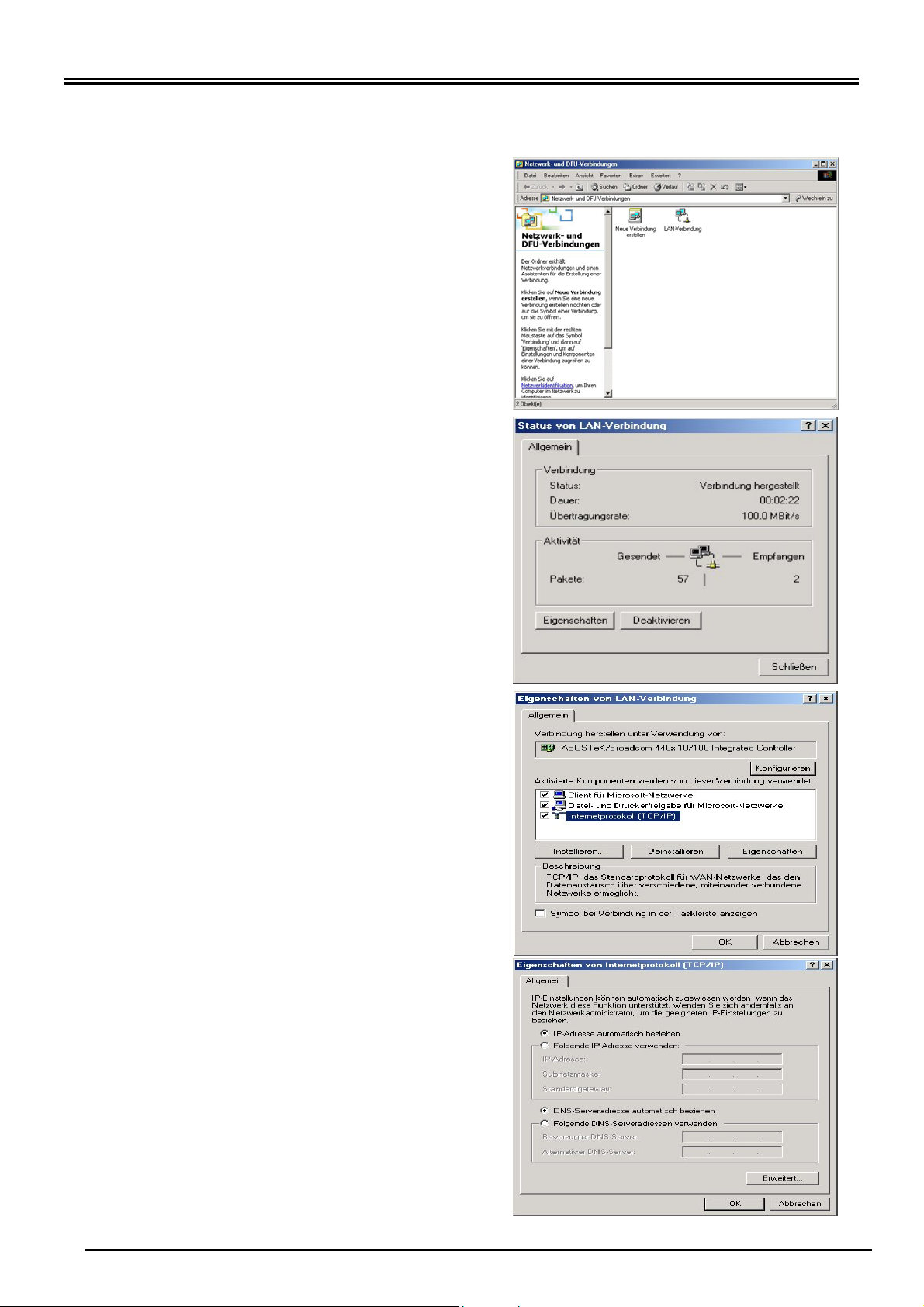

Konfiguration unter Windows 2000
1. Wechseln Sie zu Start / Einstellungen /
Systemsteuerung. Doppelklicken Sie in der
Systemsteuerung auf Netzwerk- und DFÜVerbindungen.
2. Doppelklicken Sie auf LAN-Verbindung.
3. Klicken Sie im Fenster LANVerbindungsstatus auf Eigenschaften.
4. Wählen Sie Internetprotokoll (TCP/IP) und
klicken Sie auf Eigenschaften.
5. Klicken Sie auf die Optionsschaltflächen IPAdresse automatisch beziehen und DNSServeradresse automatisch beziehen.
6. Klicken Sie auf OK, um die Konfiguration
fertigzustellen.
6
Billion BIPAC-7500G/ 7500GL 802.11g ADSL VPN Firewall-Router mit 3DES Akzelerator

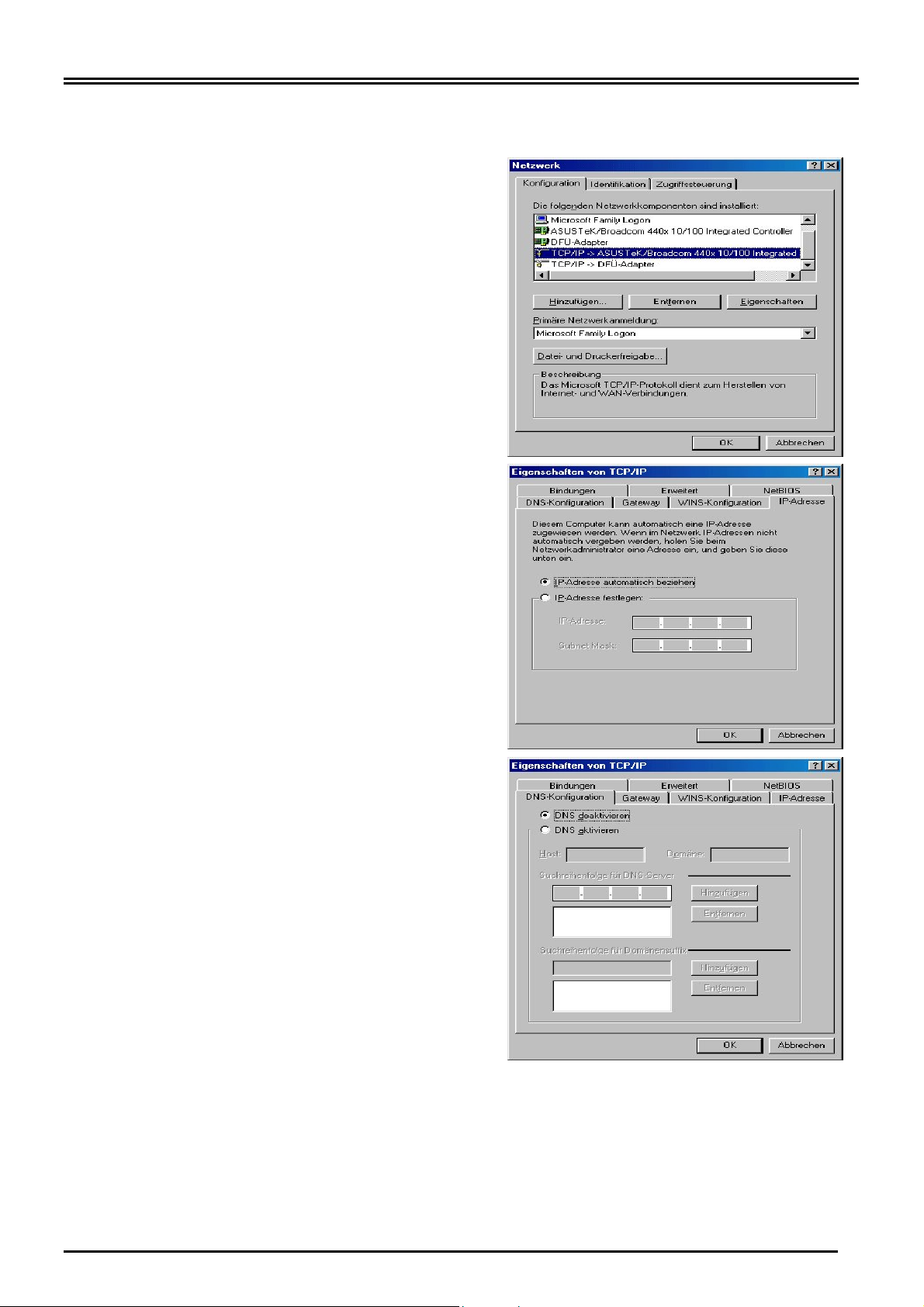

Konfiguration unter Windows 98/ME
1. Wechseln Sie zu Start / Einstellungen /
Systemsteuerung. Klicken Sie in der
Systemsteuerung doppelt auf Netzwerk und
wählen Sie die Registerkarte Konfiguration.
2. Wählen Sie TCP / IP -> NE2000 Compatible
oder den Namen der Netzwerkkarte Ihres PCs.
3. Klicken Sie auf die Optionsschaltfläche IPAdresse automatisch beziehen.
4. Wählen Sie dann die Registerkarte DNSKonfiguration.
5. Klicken Sie auf die Optionsschaltfläche DNS
deaktivieren und dann auf OK, um die
Konfiguration fertigzustellen.
7
Kurz-Bedienungsanleitung

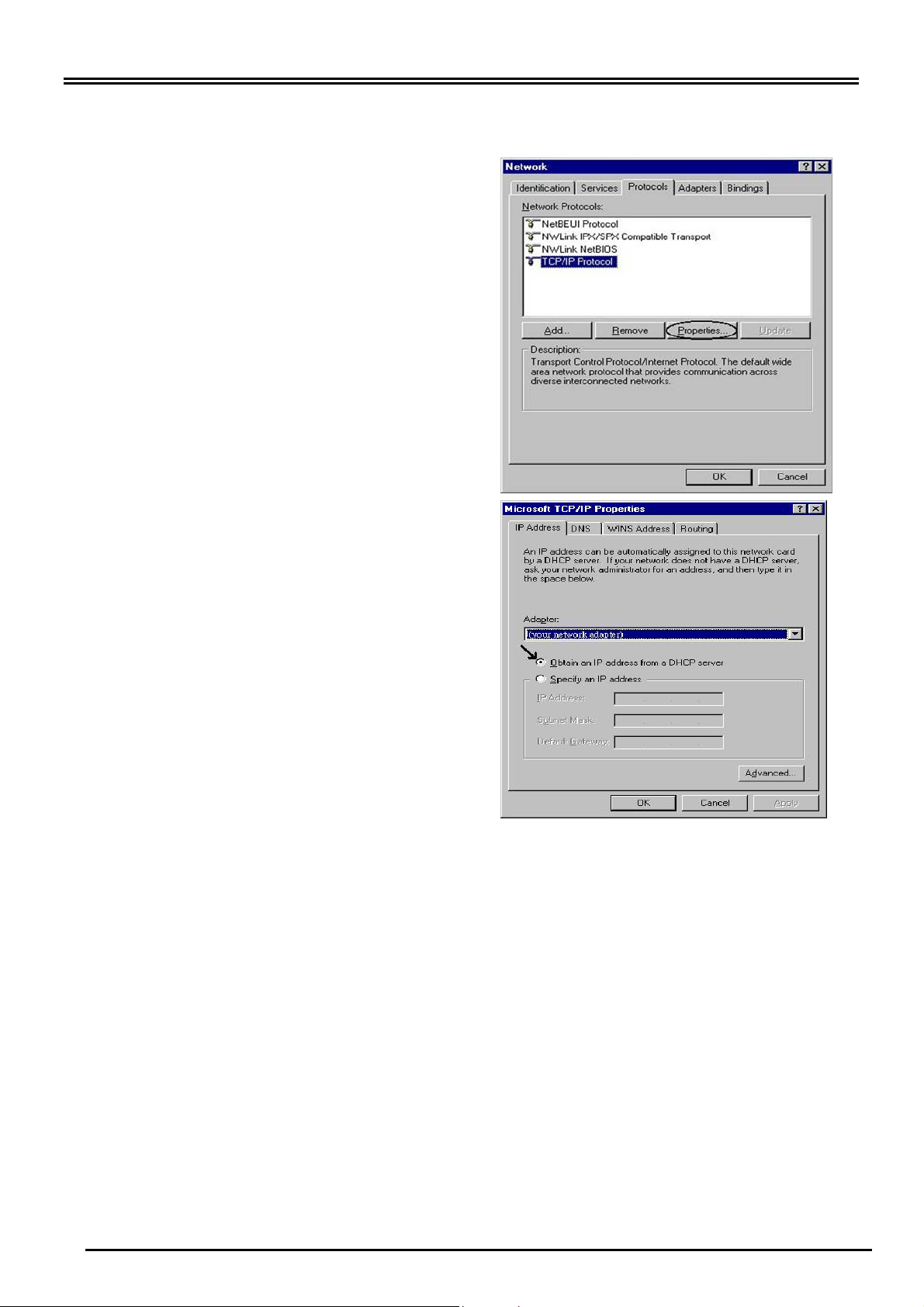

Konfiguration unter Windows NT4.0
1. Wechseln Sie zu Start / Einstellungen /
Systemsteuerung. Doppelklicken Sie in der
Systemsteuerung auf Netzwerk und wählen
Sie die Registerkarte Protokolle.
2. Wählen Sie TCP/IP-Protokoll und klicken Sie
auf Eigenschaften.
3. Klicken Sie auf die Optionsschaltflächen IPAdresse von einem DHCP-Server beziehen
und dann auf OK.
8
Billion BIPAC-7500G/ 7500GL 802.11g ADSL VPN Firewall-Router mit 3DES Akzelerator
Konfiguration der ADSL-VPN-Firewall-Routers
Zur Konfiguration des Routers muss IE 5.0 / Netscape
4.5 oder eine höhere Version installiert sein.

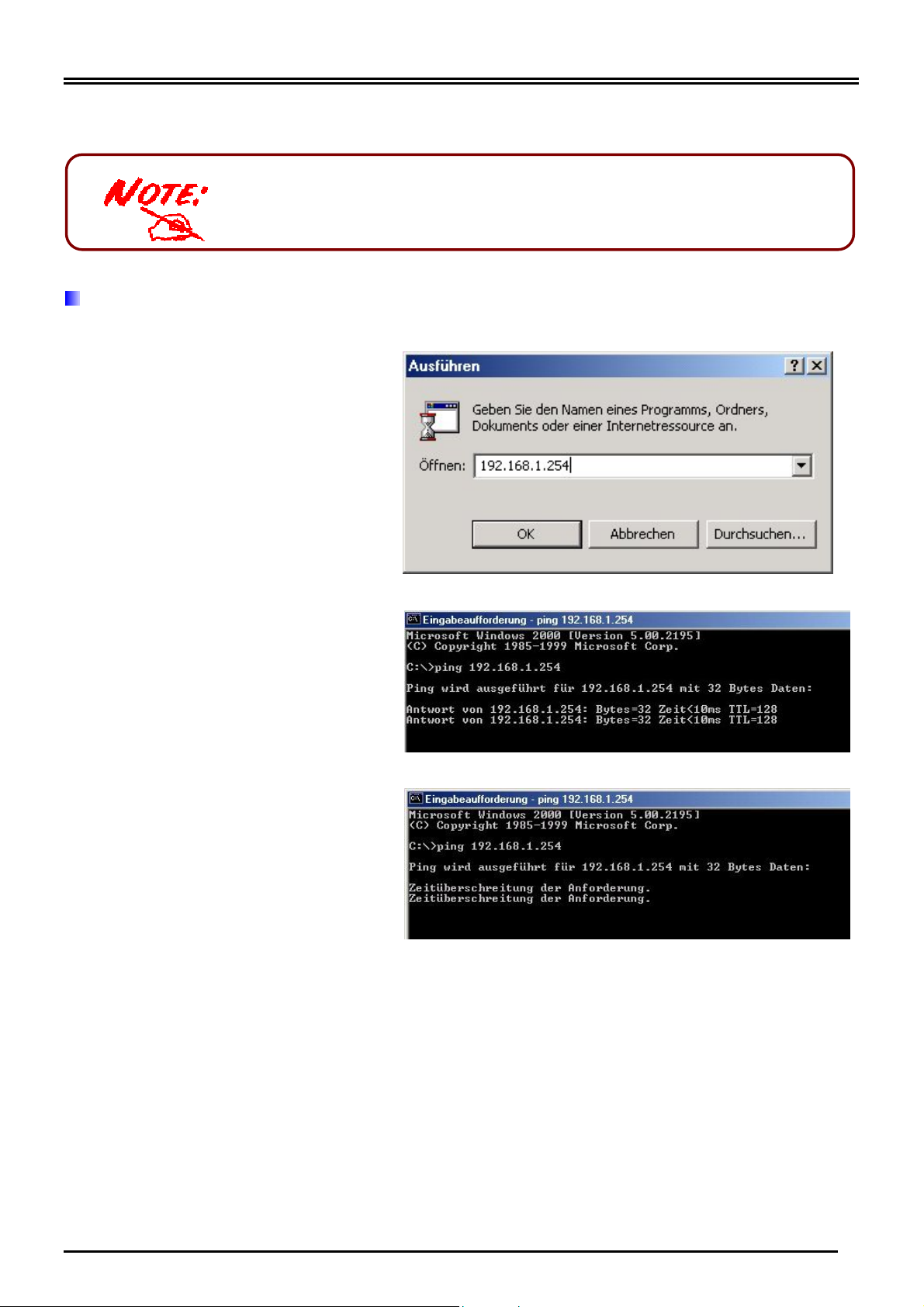

Überprüfung Ihrer lokalen Netzwerkverbindung über den Router
Um festzustellen, ob dieser
ADSL-Router im lokalen Netz zu
sehen ist, wechseln Sie zu Start
/ Ausführen. Geben Sie im
Dialogfeld Ausführen „Ping
192.168.1.254” ein und klicken
Sie auf OK.
Es erscheint ein Befehlsfenster.
Kann das lokale Netz mit dem
Router kommunizieren
(erfolgreiches Ping), schließt
sich das Befehlsfenster
automatisch wieder.
Kommt keine Kommunikation
zustande, sehen Sie die Zeile
„Anforderungszeitüberschreitung” im Befehlsfenster. Sie
müssen Ihre Konfiguration
überprüfen.
9
Kurz-Bedienungsanleitung

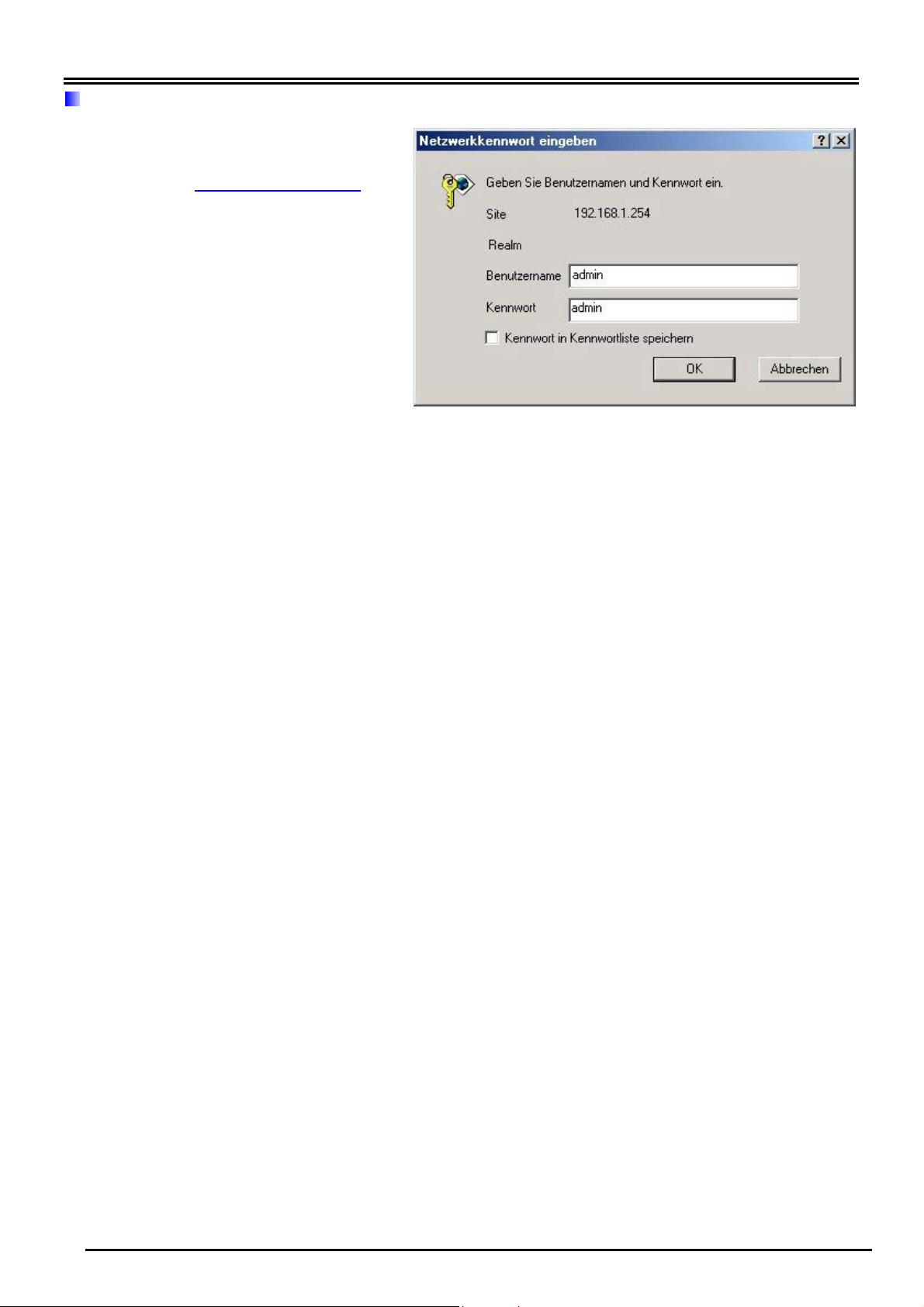

Verbindung zum Router
Öffnen Sie den Webbrowser und
geben Sie im Adressfeld des
Browsers
Diese Nummer ist die IPStandardadresse für diesen
Router. Drücken Sie die
Eingabetaste.
Es öffnet sich ein Fenster für den
Benutzernamen und das
Kennwort. Geben Sie bei User
Name und auch bei Password
standardmäßig „admin” ein.
Klicken Sie auf OK, um sich beim
Router anzumelden.
http://192.168.1.254 ein.
10
Billion BIPAC-7500G/ 7500GL 802.11g ADSL VPN Firewall-Router mit 3DES Akzelerator
Produkt-Support und Kontaktinformationen
Germany :
Die meisten Probleme lassen sich anhand des Kapitels Fehlerbehebung in der
Bedienungsanleitung beheben. Tragen die Informationen im Kapitel Fehlerbehebung nicht
zur Behebung des Problems bei, kontaktieren Sie bitte die Verkaufsstelle, wo Sie dieses
Produkt erworben haben.
Falls Sie Fragen oder Probleme mit Ihrem BIPAC haben, nehmen Sie bitte diese
Bedienungsanleitung zur Hand. Die allermeisten Probleme können mithilfe des
Kapitels Fehlerbehebung gelöst werden.
Weitere Fehlerbehebungen können Sie im Internet unter
nachlesen.
Dort finden Sie unter der Rubrik FAQ häufig gestellte Fragen über Ihren BIPAC.
Für mögliche Problembehandlungen sehen Sie bitte immer erst dort nach.
In der Rubrik DOWNLOAD finden Sie immer die neuesten Versionen der
Firmware, Treiber und Utilities. Oftmals werden bestehende Probleme durch ein
Firmware-Update behoben, deshalb empfehlen wir zuerst immer ein FirmwareUpdate durchzuführen.
Sollten Sie weiterhin Probleme haben, die dort nicht behandelt werden, wenden
Sie sich bitte direkt an den Support unter der E-Mail-Adresse:
sales@billion-germany.de
WORLDWIDE
www.billion.com/de
http://www.billion.com
Das Mac-Betriebssystem ist ein eingetragenes Warenzeichen der Apple Computer, Inc.
Windows 98, Windows NT, Windows 2000, Windows Me und Windows XP sind eingetragene Warenzeichen der
Microsoft Corporation.
