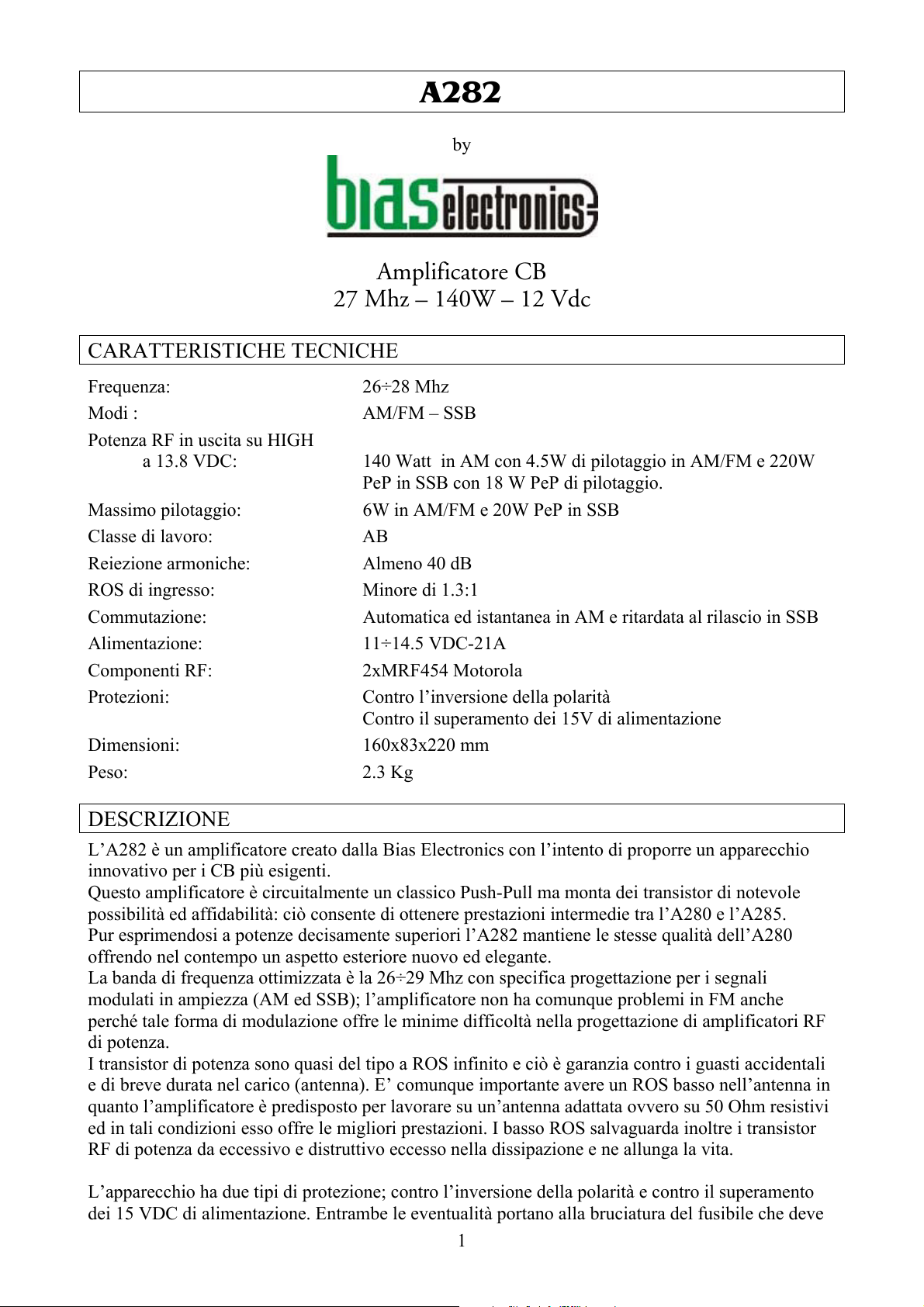

A282
by
Amplificatore CB
27 Mhz – 140W – 12 Vdc
CARATTERISTICHE TECNICHE
Frequenza: 26÷28 Mhz
Modi : AM/FM – SSB
Potenza RF in uscita su HIGH
a 13.8 VDC: 140 Watt in AM con 4.5W di pilotaggio in AM/FM e 220W
Massimo pilotaggio: 6W in AM/FM e 20W PeP in SSB
Classe di lavoro: AB
Reiezione armoniche: Almeno 40 dB
ROS di ingresso: Minore di 1.3:1
Commutazione: Automatica ed istantanea in AM e ritardata al rilascio in SSB
Alimentazione: 11÷14.5 VDC-21A
Componenti RF: 2xMRF454 Motorola
Protezioni: Contro l’inversione della polarità
Contro il superamento dei 15V di alimentazione
Dimensioni: 160x83x220 mm
Peso: 2.3 Kg
PeP in SSB con 18 W PeP di pilotaggio.
DESCRIZIONE
L’A282 è un amplificatore creato dalla Bias Electronics con l’intento di proporre un apparecchio
innovativo per i CB più esigenti.
Questo amplificatore è circuitalmente un classico Push-Pull ma monta dei transistor di notevole
possibilità ed affidabilità: ciò consente di ottenere prestazioni intermedie tra l’A280 e l’A285.
Pur esprimendosi a potenze decisamente superiori l’A282 mantiene le stesse qualità dell’A280
offrendo nel contempo un aspetto esteriore nuovo ed elegante.
La banda di frequenza ottimizzata è la 26÷29 Mhz con specifica progettazione per i segnali
modulati in ampiezza (AM ed SSB); l’amplificatore non ha comunque problemi in FM anche
perché tale forma di modulazione offre le minime difficoltà nella progettazione di amplificatori RF
di potenza.
I transistor di potenza sono quasi del tipo a ROS infinito e ciò è garanzia contro i guasti accidentali
e di breve durata nel carico (antenna). E’ comunque importante avere un ROS basso nell’antenna in
quanto l’amplificatore è predisposto per lavorare su un’antenna adattata ovvero su 50 Ohm resistivi
ed in tali condizioni esso offre le migliori prestazioni. I basso ROS salvaguarda inoltre i transistor
RF di potenza da eccessivo e distruttivo eccesso nella dissipazione e ne allunga la vita.
L’apparecchio ha due tipi di protezione; contro l’inversione della polarità e contro il superamento
dei 15 VDC di alimentazione. Entrambe le eventualità portano alla bruciatura del fusibile che deve
1
Page 2

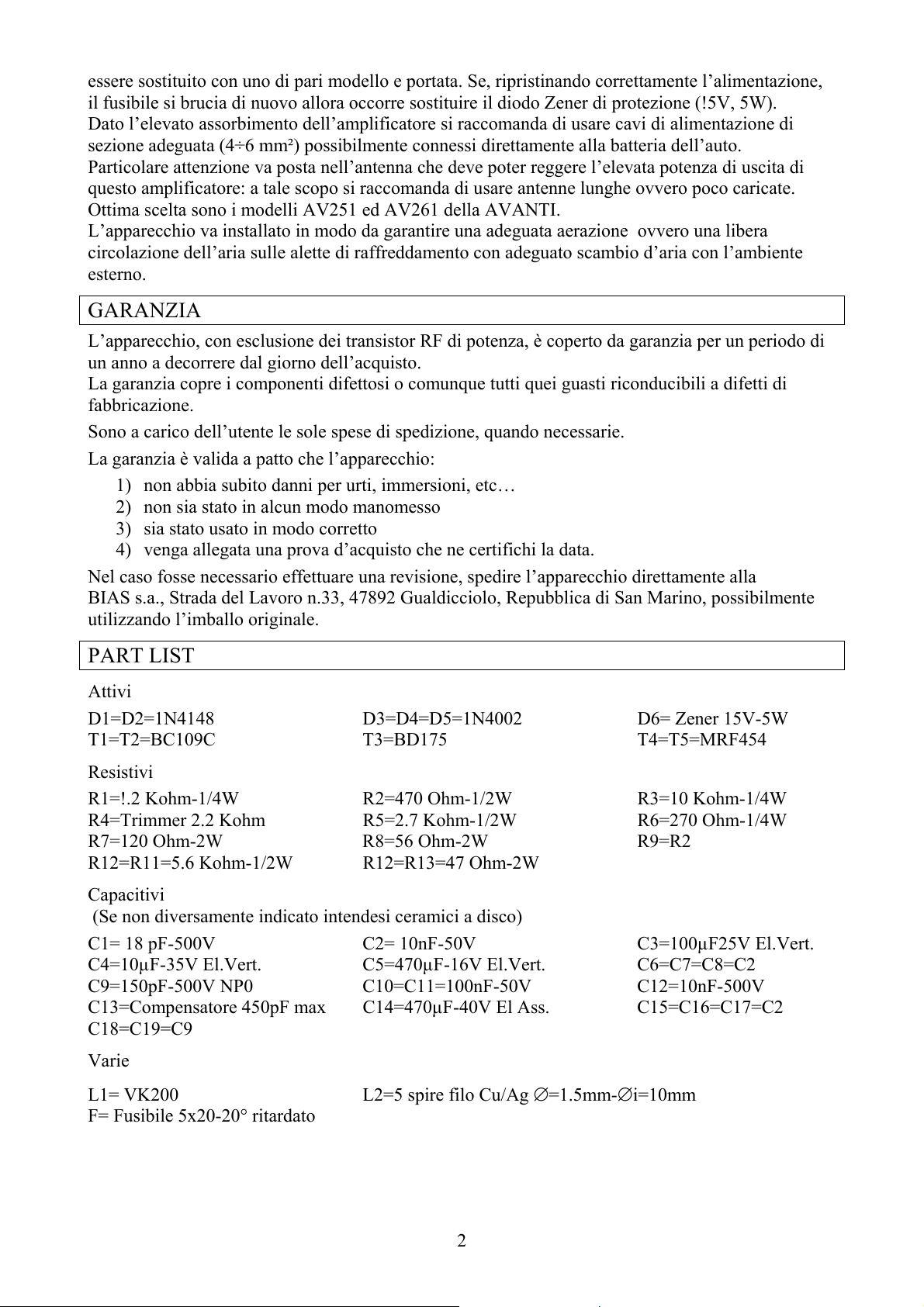

essere sostituito con uno di pari modello e portata. Se, ripristinando correttamente l’alimentazione,
il fusibile si brucia di nuovo allora occorre sostituire il diodo Zener di protezione (!5V, 5W).
Dato l’elevato assorbimento dell’amplificatore si raccomanda di usare cavi di alimentazione di
sezione adeguata (4÷6 mm²) possibilmente connessi direttamente alla batteria dell’auto.
Particolare attenzione va posta nell’antenna che deve poter reggere l’elevata potenza di uscita di
questo amplificatore: a tale scopo si raccomanda di usare antenne lunghe ovvero poco caricate.
Ottima scelta sono i modelli AV251 ed AV261 della AVANTI.
L’apparecchio va installato in modo da garantire una adeguata aerazione ovvero una libera
circolazione dell’aria sulle alette di raffreddamento con adeguato scambio d’aria con l’ambiente
esterno.
GARANZIA
L’apparecchio, con esclusione dei transistor RF di potenza, è coperto da garanzia per un periodo di
un anno a decorrere dal giorno dell’acquisto.
La garanzia copre i componenti difettosi o comunque tutti quei guasti riconducibili a difetti di
fabbricazione.
Sono a carico dell’utente le sole spese di spedizione, quando necessarie.
La garanzia è valida a patto che l’apparecchio:
1) non abbia subito danni per urti, immersioni, etc…
2) non sia stato in alcun modo manomesso
3) sia stato usato in modo corretto
4) venga allegata una prova d’acquisto che ne certifichi la data.
Nel caso fosse necessario effettuare una revisione, spedire l’apparecchio direttamente alla
BIAS s.a., Strada del Lavoro n.33, 47892 Gualdicciolo, Repubblica di San Marino, possibilmente
utilizzando l’imballo originale.
PART LIST
Attivi
D1=D2=1N4148 D3=D4=D5=1N4002 D6= Zener 15V-5W
T1=T2=BC109C T3=BD175 T4=T5=MRF454
Resistivi
R1=!.2 Kohm-1/4W R2=470 Ohm-1/2W R3=10 Kohm-1/4W
R4=Trimmer 2.2 Kohm R5=2.7 Kohm-1/2W R6=270 Ohm-1/4W
R7=120 Ohm-2W R8=56 Ohm-2W R9=R2
R12=R11=5.6 Kohm-1/2W R12=R13=47 Ohm-2W
Capacitivi
(Se non diversamente indicato intendesi ceramici a disco)
C1= 18 pF-500V C2= 10nF-50V C3=100µF25V El.Vert.
C4=10µF-35V El.Vert. C5=470µF-16V El.Vert. C6=C7=C8=C2
C9=150pF-500V NP0 C10=C11=100nF-50V C12=10nF-500V
C13=Compensatore 450pF max C14=470µF-40V El Ass. C15=C16=C17=C2
C18=C19=C9
Varie
L1= VK200 L2=5 spire filo Cu/Ag ∅=1.5mm-∅i=10mm
F= Fusibile 5x20-20° ritardato
2

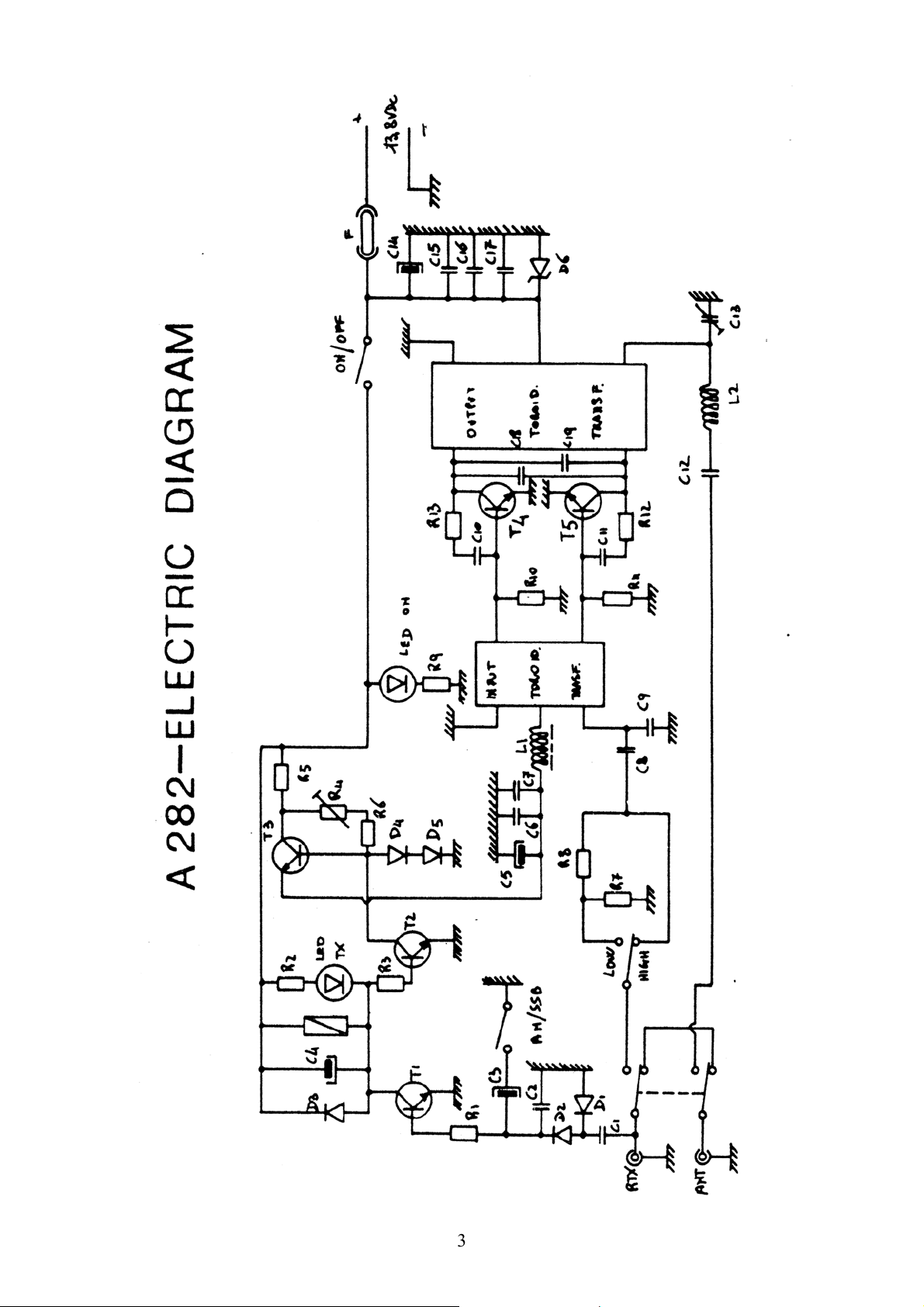

Page 3
3
