Beyerdynamic MC 910, MC 950, MC 930 User Manual
MC 910
MC 930
MC 950
Kondensatormikrofon
Condenser Microphone
Microphone à condensateur
PRODUKTINFORMATION
PRODUCT INFORMATION
INFORMATIONS DE PRODUIT
3
Sécurité. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 16
Application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 16
Branchement. . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 16
Fixation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 16
Réglage de la pré-atténuation . . . . . . . . . . . . . . . Page 17
Réglage de l’atténuation des basses . . . . . . . . . . Page 17
Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 17
Service après-vente . . . . . . . . . . . . . . . . . . . . . . . Page 17
Modèles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 18
Accessoires en option . . . . . . . . . . . . . . . . . . . . . Page 18
Spécifications techniques. . . . . . . . . . . . . . . . . . . Page 20
Courbes de fréquence . . . . . . . . . . . . . . . . . . . . . Page 22
Diagrammes de directivité . . . . . . . . . . . . . . . . . . Page 25
INHALT / CONTENTS / SOMMAIRE
PRODUKTINFORMATION MC 910 / 930 / 950
deutsch
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4
Anwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4
Anschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4
Befestigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 4
Einstellen der Vordämpfung . . . . . . . . . . . . . . . . Seite 5
Einstellen der Tiefenabsenkung . . . . . . . . . . . . . . Seite 5
Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 5
Ausführungen . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
Zubehör optional. . . . . . . . . . . . . . . . . . . . . . . . . Seite 6
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . Seite 8

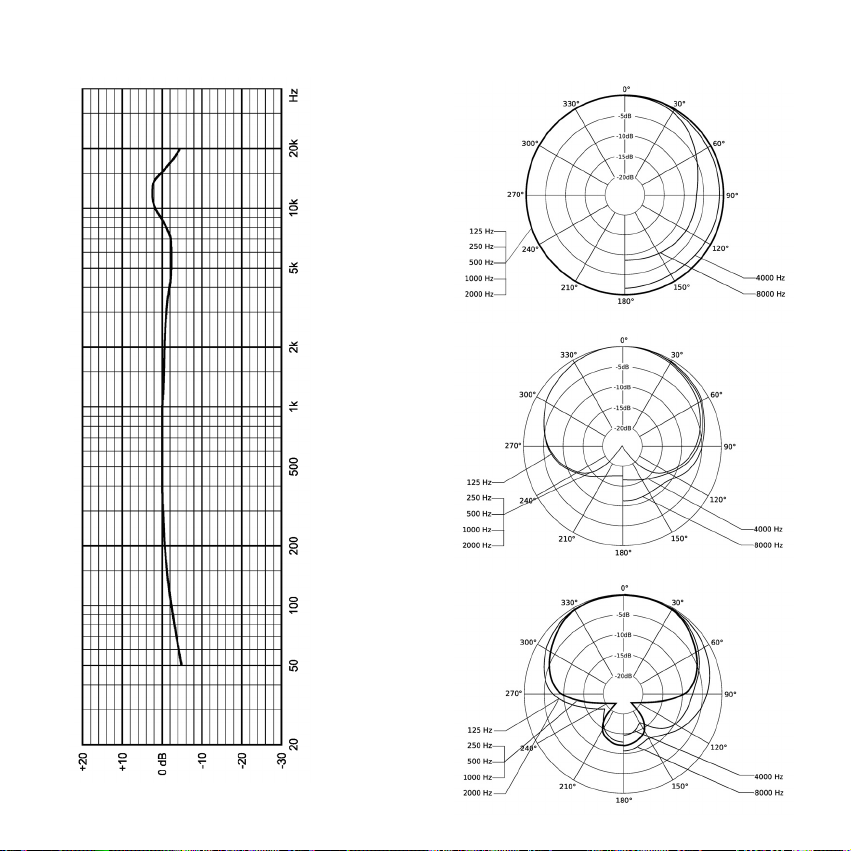

Frequenzkurven. . . . . . . . . . . . . . . . . . . . . . . . . . Seite 22
Richtdiagramme . . . . . . . . . . . . . . . . . . . . . . . . . Seite 25
PRODUCT INFORMATION MC 910 / 930 / 950
english
Safety Information. . . . . . . . . . . . . . . . . . . . . . . . Page 10
Application . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 10
Connection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 10
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 10
How to select the Pre-attenuation. . . . . . . . . . . . Page 11
How to select the Low-cut filter . . . . . . . . . . . . . Page 11
Maintenance . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 11
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 11
Versions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 11
Optional Accessories . . . . . . . . . . . . . . . . . . . . . . Page 12
Technical Specifications . . . . . . . . . . . . . . . . . . . . Page 14
Frequency Response Curves . . . . . . . . . . . . . . . . Page 22
Polar Patterns . . . . . . . . . . . . . . . . . . . . . . . . . . . Page 25
INFORMATIONS DE PRODUIT MC 910 / 930 / 950
français
5
deutsch
4
PRODUKTINFORMATION MC 910 / 930 / 950
Sie haben sich für das Kondensatormikrofon MC 910 /
930 / 950 von beyerdynamic entschieden. Vielen Dank
für Ihr Vertrauen. Nehmen Sie sich bitte einige Minuten
Zeit und lesen Sie diese Produkt information vor
Inbetriebnahme aufmerksam durch.
Sicherheit
• Schützen Sie das Mikrofon vor Feuchtigkeit, Herunter fallen und Schlag. Sie könnten sich oder andere verletzen bzw. das Mikrofon beschädigen.
• Pusten Sie nicht in das Mikrofon und vermeiden Sie es,
auf den Mikrofonkorb zu klopfen. Zur Funktionskontrolle sollten Sie in das Mikrofon sprechen oder ganz
leicht am Mikrofonkorb kratzen.
• Achten Sie bei kabelgebundenen Mikrofonen stets
darauf, dass die Mikrofonkabel so verlegt werden,
dass niemand darüber stolpern und sich verletzen
kann.
Anwendung
Das MC 910 / 930 / 950 wird bei Rundfunk und
Fernsehen, in Aufnahme- und Filmstudios sowie auf der
Bühne eingesetzt. Es eignet sich hervorragend zur
Aufnahme von Chor, Solostimmen, Holz- und
Blechblasinstrumenten, Klavier und Saiteninstrumenten
sowie als Overheadmikrofon am Schlagzeug.
Für Sprach- und Vokalaufnahmen aus kurzer Entfernung
sowie für Aufnahmen im Freien empfehlen wir den
Windschutz WS 101, den Sie einfach auf das Mikrofon
setzen.
Anschluss
Das MC 910 / 930 / 950 hat einen 3-poligen XLR-Stecker.
Sie können es an jeden Mikrofoneingang mit
Phantomspeisung (11- 52 V) anschließen. Erhältliche
Anschlusskabel siehe „Zubehör optional“.
Befestigung
Zum Lieferumfang des MC 910 / 930 / 950 gehört die
Mikrofonklammer MKV 9 für Stative mit 3/8"-Gewinde.
Für Stative mit 5/8"-Gewinde können Sie den Gewindeeinsatz herausschrauben (z.B. mit einer Geldmünze).
Zur Befestigung mit der MKV 9 drücken Sie das Mikrofon
MC 910 / 930 / 950 einfach zwischen die beiden elastischen Backen der Mikrofonklammer. Die Mikrofon klammer ist drehbar.
Einstellen der Vordämpfung
Bei höheren Schalldrücken können Sie mit dem rechten
Schiebeschalter auf der Vorderseite des Mikrofons eine
Vordämpfung von 15 dB zuschalten (Aufdruck -15 dB).
Einstellen der Tiefenabsenkung
Wird ein Richtmikrofon (Druckgradientenempfänger) für
Aufnahmen aus kurzer Entfernung eingesetzt, entsteht
eine physikalisch bedingte Anhebung der tieffrequenten
Schallanteile, die als Nahbesprechungseffekt bezeichnet
wird. Zum Ausgleich dieses Effektes haben das MC 930
und MC 950 auf der Vorderseite (links) eine zuschaltbare
Tiefenabsenkung unterhalb von 250 Hz mit 6 dB je
Oktave. Beim MC 910 kann mit diesem Schalter der tonale
Charakter des Mikrofons geändert werden.
Pflege
Zum Reinigen der metallischen Oberfläche nehmen Sie
ein feuchtes, weiches Tuch. Bei Bedarf können Sie ein
mildes Reinigungsmittel (z.B. Geschirrspülmittel) verwenden, auf keinen Fall lösemittelhaltige Reiniger. Achten Sie
darauf, dass kein Wasser in das Mikrofon läuft.
Den Windschutz WS 101 können Sie in klarem Wasser
reinigen. Vor dem nächsten Gebrauch sollte er vollständig
trocken sein.
Service
Im Servicefall wenden Sie sich bitte an autorisiertes Fach per sonal. Versuchen Sie auf keinen Fall das Mikrofon
selbst zu reparieren, Sie könnten sonst alle Garantieansprüche verlieren.
7
deutsch
6
Ausführungen
Bez. Beschreibung . . . . . . . . . . . . . .Best.-Nr.
MC 910 Kondensatormikrofon,
Kugel, mit Mikrofonklammer
MKV 9 mit 3/8" - 5/8"Innengewinde,
für Schaft 19 - 21 mm . . . . . . . .499.986
MC 930 Kondensatormikrofon,
Niere, mit Mikrofonklammer
MKV 9 mit 3/8" - 5/8"Innengewinde,
für Schaft 19 - 21 mm . . . . . . . .465.267
MC 930 Stereo-Set mit 2 gepaarten
MC 930, 2 x EA 19/25 und
2 x WS 53 im Kunststoffkoffer . .471.968
MC 950 Kondensatormikrofon,
Superniere, mit Mikrofonklammer
MKV 9 mit 3/8" - 5/8"Innengewinde,
für Schaft 19 - 21 mm . . . . . . . .499.862
Zubehör optional
Windschutz
WS 101 Windschutz, anthrazit . . . . . . . .111.244
WS 53 Windschutz, klein,
anthrazit . . . . . . . . . . . . . . . . . .436.607
Mikrofonklammer
EA 19/25 Elastische Aufhängung
19 - 25 mm, incl.
Mikrofonklammer MKV 11 . . . .407.194
MAV 800 Clip 3/8" zum Abhängen von
Mikrofonen (von Decke) . . . . . .448.133
MAV 802 Variable Stereohalterung für
XY- und ORTF-Aufnahmen . . . . .453.323
MKV 6 Schnellspann-Mikrofon-
klammer für
Schaft 19 - 32 mm . . . . . . . . . .407.208
Mikrofonkabel
BMC 05 FM Standard-Mikrofonkabel
XLR-XLR, 5 m . . . . . . . . . . . . . . .434.787
Bez. Beschreibung . . . . . . . . . . . . . .Best.-Nr.
BMC 10 FM Standard-Mikrofonkabel
XLR-XLR, 10 m . . . . . . . . . . . . . .434.795
Stative
GST 400 Mikrofonstativ, 3/8",
Höhe 0,90 - 1,65 m,
mit Schwenkarm G 400 . . . . . . .421.294
GST 500 Mikrofonstativ, 3/8",
Höhe 0,85 - 1,60 m,
mit ausziehbarem
Schwenkarm G 500 . . . . . . . . . .406.252
ST 400 Mikrofonstativ, 3/8",
Höhe 0,90 - 1,65 m . . . . . . . . . .421.286
ST 500 Mikrofonstativ, 3/8",
Höhe 0,85 - 1,60 m . . . . . . . . . .406.643
9
deutsch
8
Typ e :
MC 910
MC 930
MC 950
Tiefenabsenkung: schaltbar, 6 dB/Oktave
bei 250 Hz
schaltbar, 6 dB/Oktave
bei 250 Hz
schaltbar, 6 dB/Oktave
bei 250 Hz
Spannungsversorgung: 11 - 52 V Phantomspeisung 11 - 52 V Phantomspeisung
11 - 52 V Phantomspeisung
Stromaufnahme:
4,6 mA
4,6 mA 4,6 mA
Anschlussstecker: 3-pol. XLR 3-pol. XLR 3-pol. XLR
Abmessungen
Länge:
Durchmesser:
128 mm
21 mm
128 mm
21 mm
128 mm
21 mm
Gewicht: 115 g 115 g
115 g
Technische Daten
Typ e :
MC 910
MC 930
MC 950
Wandlerprinizip:
Kondensator
Kondensator
Kondensator
Akustische Arbeitsweise: Druckempfänger Druckgradientenempfänger Druckgradientenempfänger
Übertragungsbereich: 30 - 20.000 Hz 40 - 20.000 Hz 40 - 20.000 Hz
Richtcharakterisktik: Kugel
Niere Superniere
Feldleerlaufübertragungsfaktor
bei 1 kHz: 25 mV/Pa = -32 dBV 30 mV/Pa = -30,5 dBV
40 mV/Pa = -28 dBV
Nennimpedanz: 180 Ω
180 Ω 180 Ω
Nennabschlussimpedanz:
1000 Ω 1000 Ω 1000 Ω
Grenzschalldruckpegel bei 1 kHz:
mit Vordämpfung:
127 dB
142 dB
125 dB
140 dB
123 dB
138 dB
Geräuschspannungsabstand bez.
auf 1 Pa: 69 dB 71 dB 72 dB
A-bewerteter Äquivalentschall-
druckpegel:
18 dB
16 dB 15 dB
