Руководство по

эксплуатации IP-камер

BEWARD BD4640RC(V),

BD4640RCV2

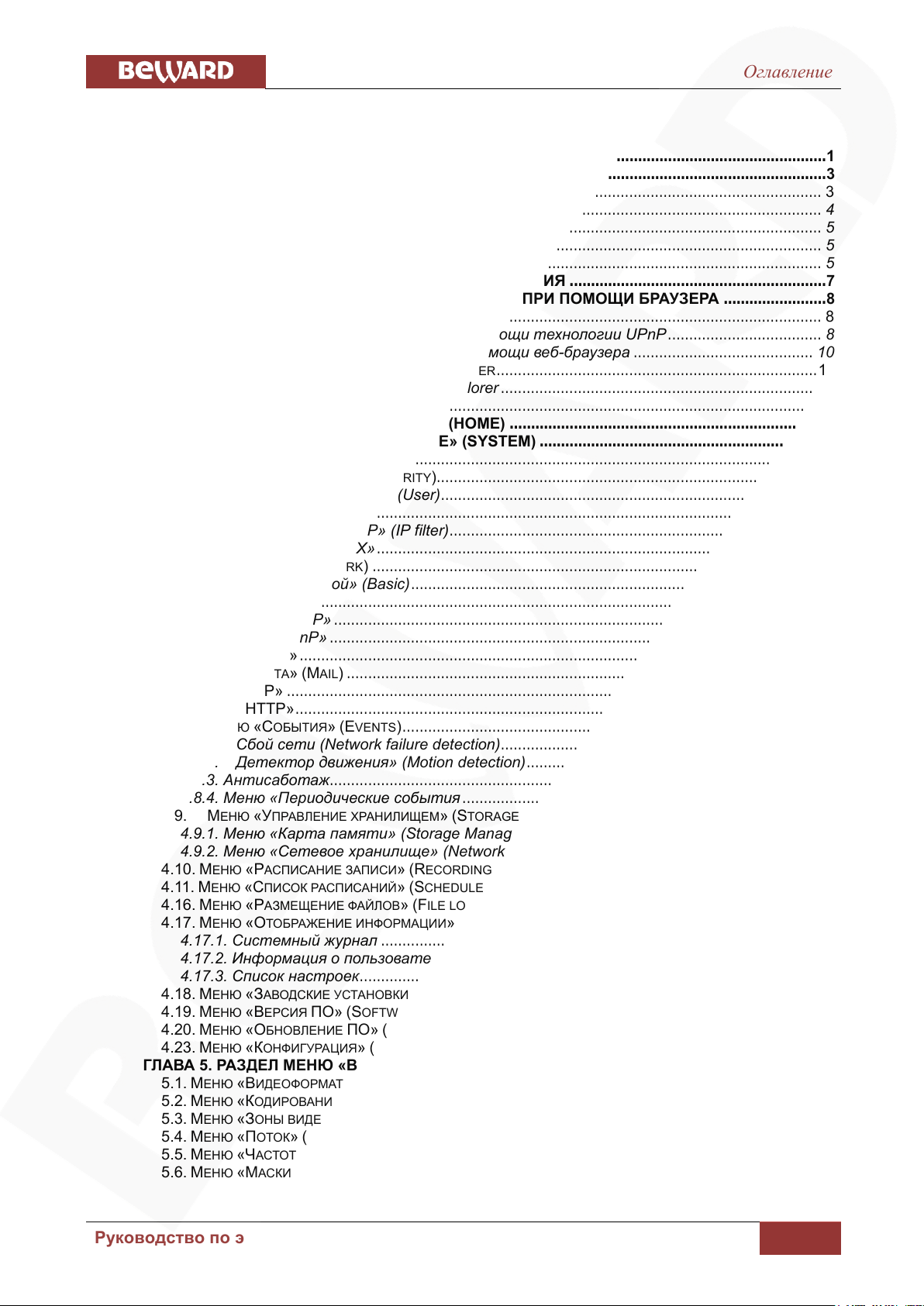

Оглавление

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Оглавление

ОГЛАВЛЕНИЕ ...................................................................................................................................... 1

ВВЕДЕНИЕ ........................................................................................................................................... 3

ОБЩИЕ СВЕДЕНИЯ ОБ IP-ВИДЕОКАМЕРЕ ............................................................................................. 3

Основные характеристики ...................................................................................................... 4

Комплект поставки ................................................................................................................... 5

Установки по умолчанию .......................................................................................................... 5

Для чего необходимо данное Руководство............................................................................. 5

ГЛАВА 1. МИНИМАЛЬНЫЕ СИСТЕМНЫЕ ТРЕБОВАНИЯ ............................................................ 7

ГЛАВА 2. ДОСТУП К ВЕБ-ИНТЕРФЕЙСУ КАМЕРЫ ПРИ ПОМОЩИ БРАУЗЕРА ........................ 8

2.1. ПОЛУЧЕНИЕ ДОСТУПА К КАМЕРЕ ................................................................................................... 8

2.1.1. Получение доступа к камере при помощи технологии UPnP .................................... 8

2.1.2. Получение доступа к камере при помощи веб-браузера .......................................... 10

2.2. УСТАНОВКА ACTIVEX ДЛЯ INTERNET EXPLORER ........................................................................... 11

2.2.1. Удаление ActiveX для Internet Explorer ......................................................................... 14

2.3. ОСНОВНЫЕ ФУНКЦИИ ВЕБ-ИНТЕРФЕЙСА ..................................................................................... 17

ГЛАВА 3. РАЗДЕЛ МЕНЮ «ПРОСМОТР» (HOME) ........................................................................ 22

ГЛАВА 4. РАЗДЕЛ МЕНЮ «СИСТЕМНЫЕ» (SYSTEM) ................................................................. 26

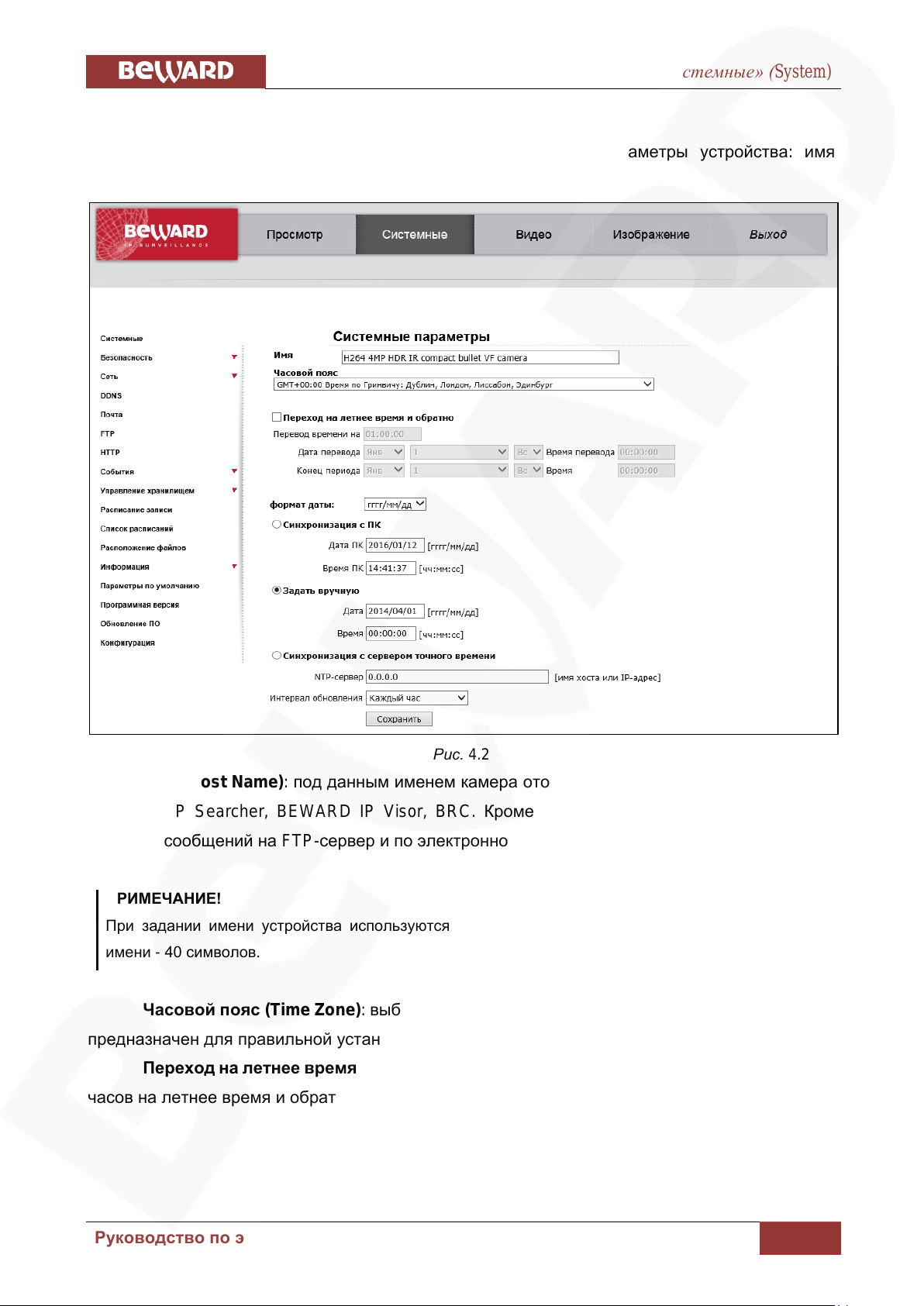

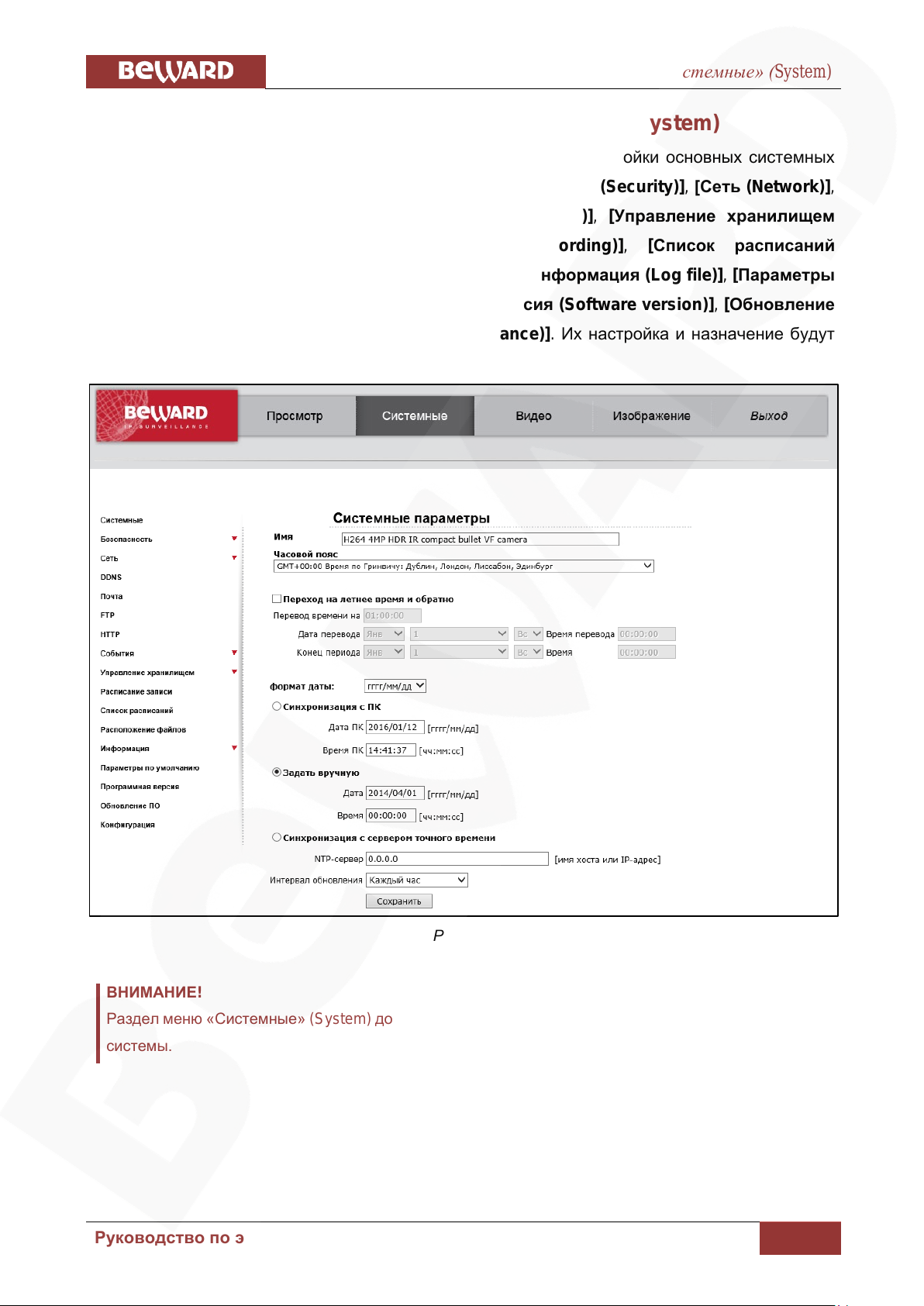

4.1. МЕНЮ «СИСТЕМНЫЕ» (SYSTEM) ............................................................................................... 27

4.2. МЕНЮ «БЕЗОПАСНОСТЬ» (SECURITY)........................................................................................ 28

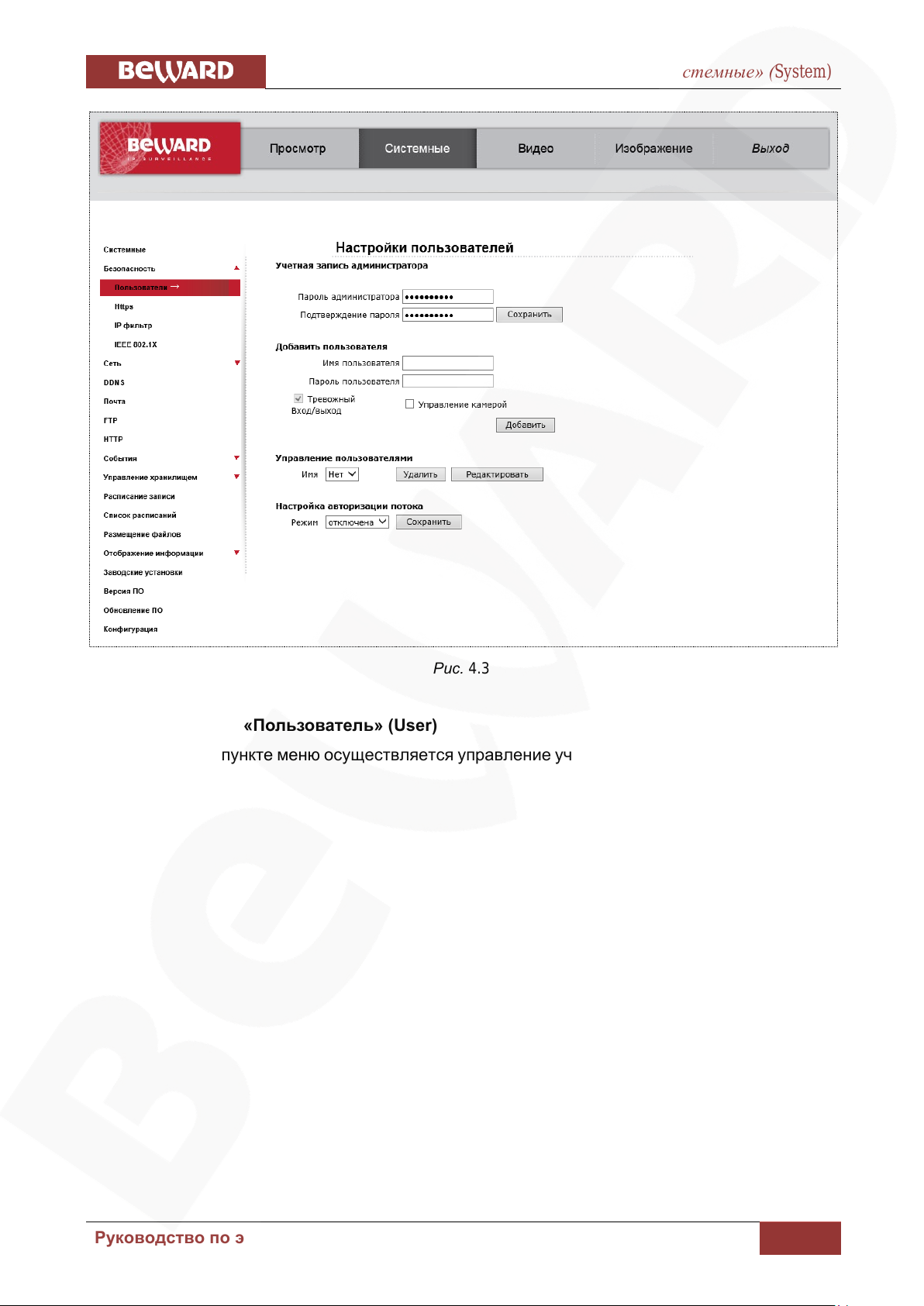

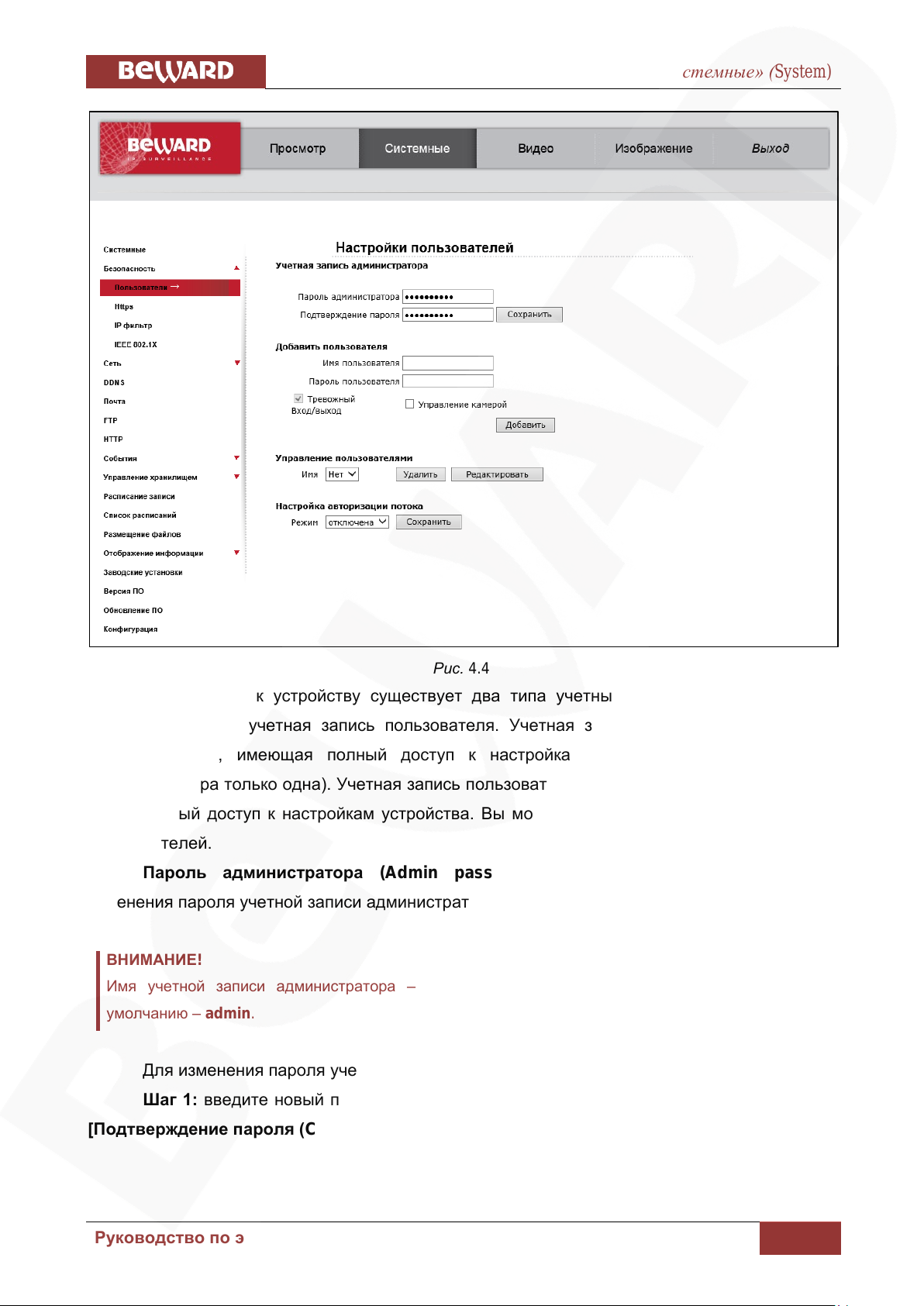

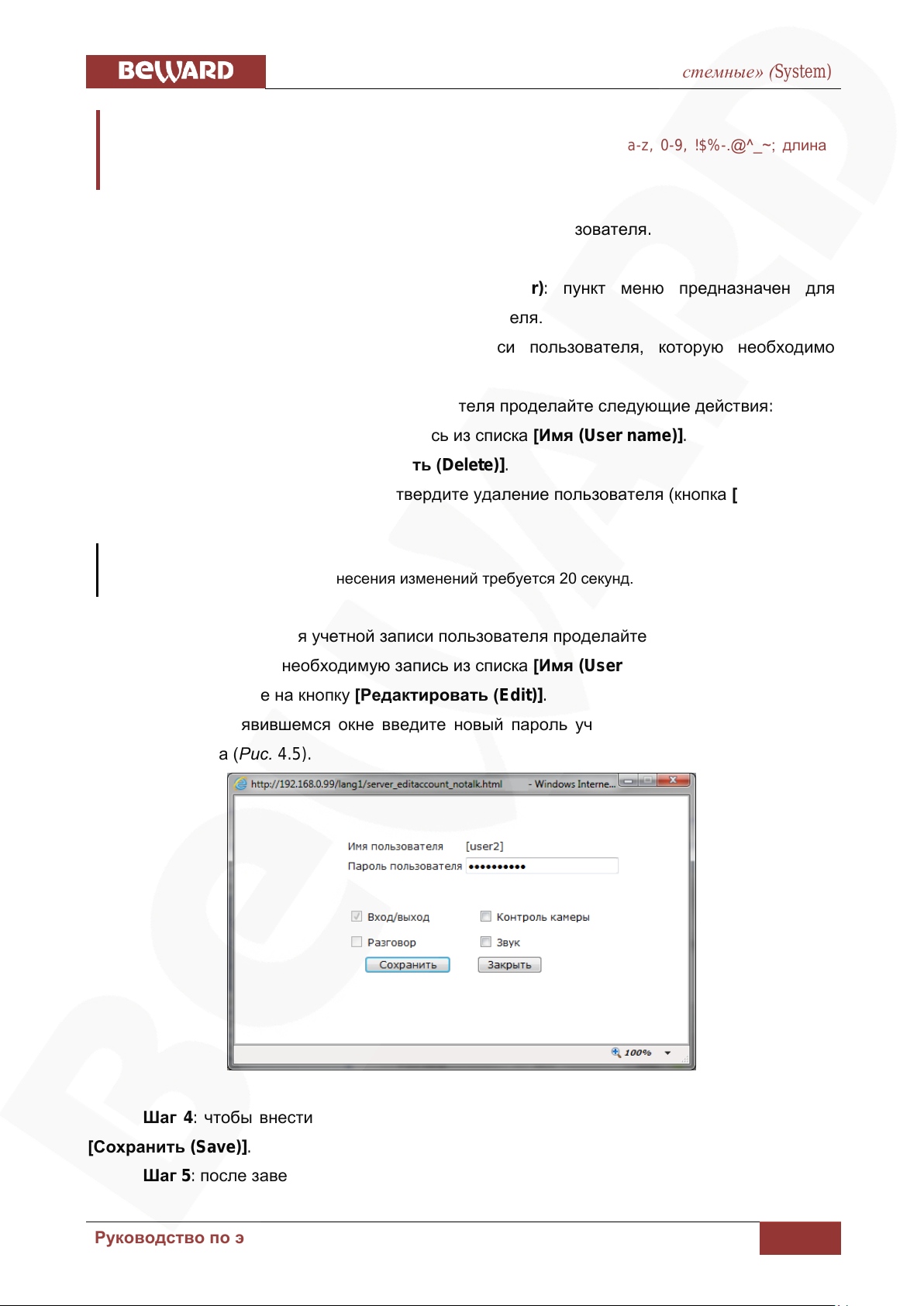

4.2.1. Меню «Пользователь» (User) ....................................................................................... 29

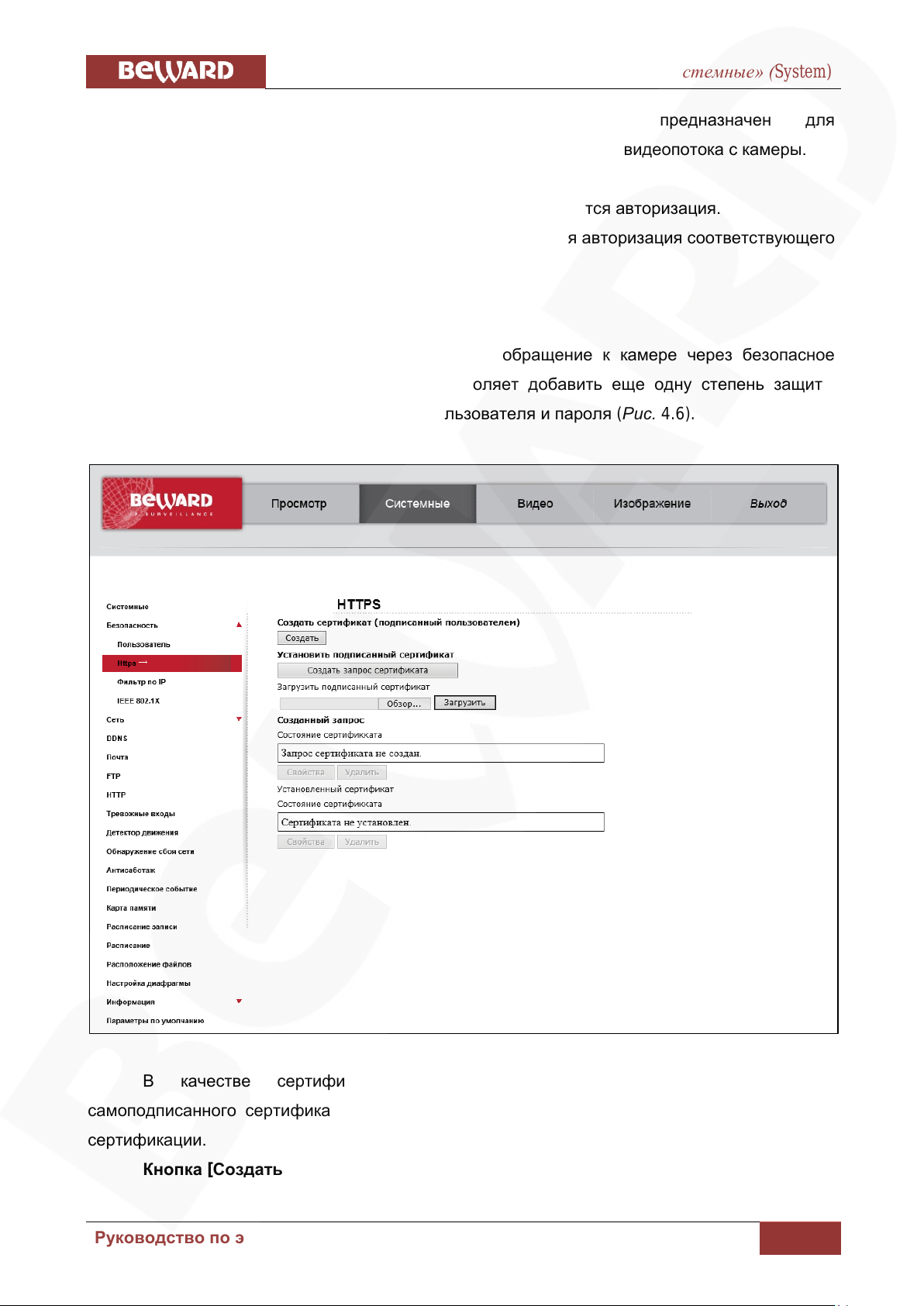

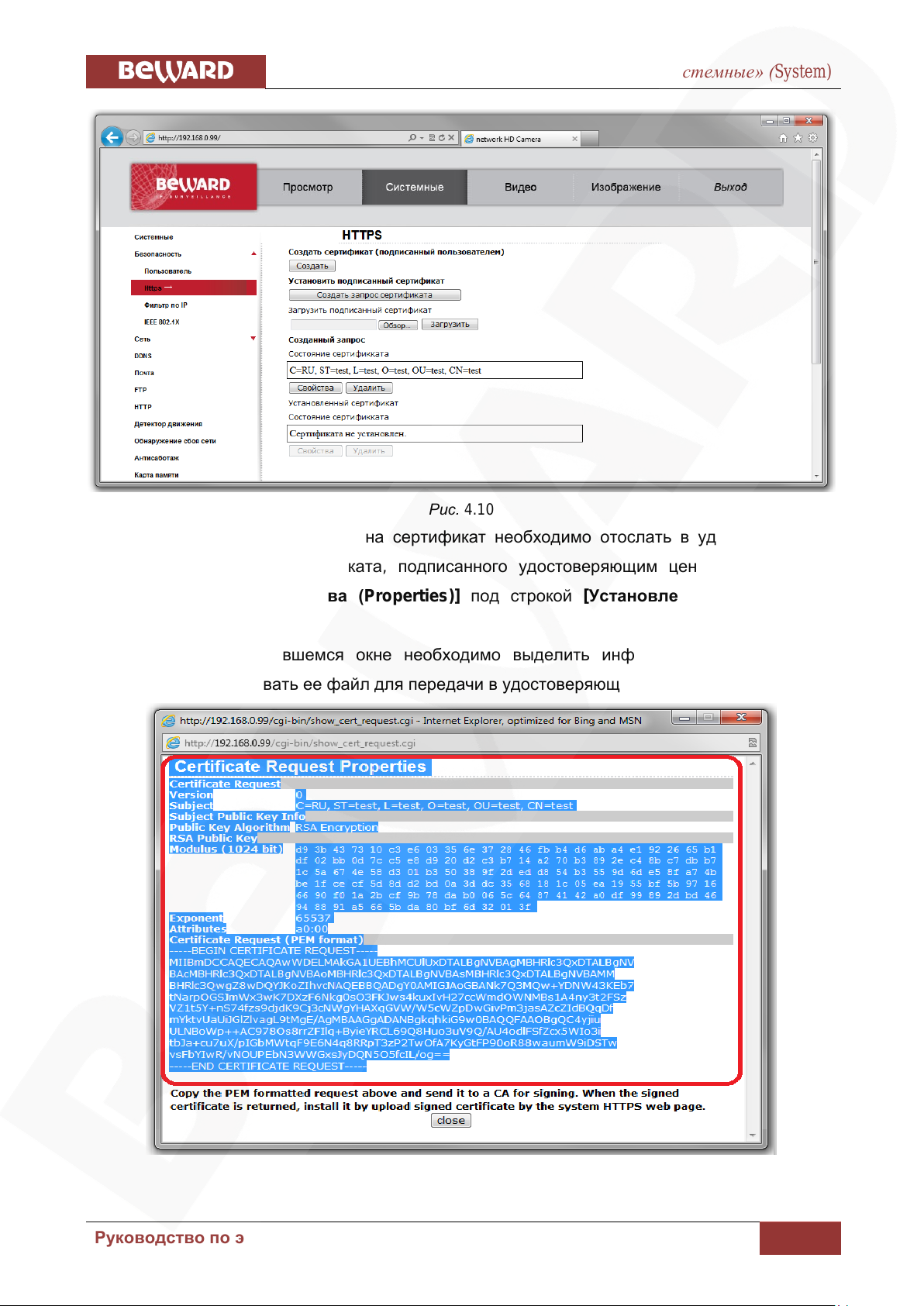

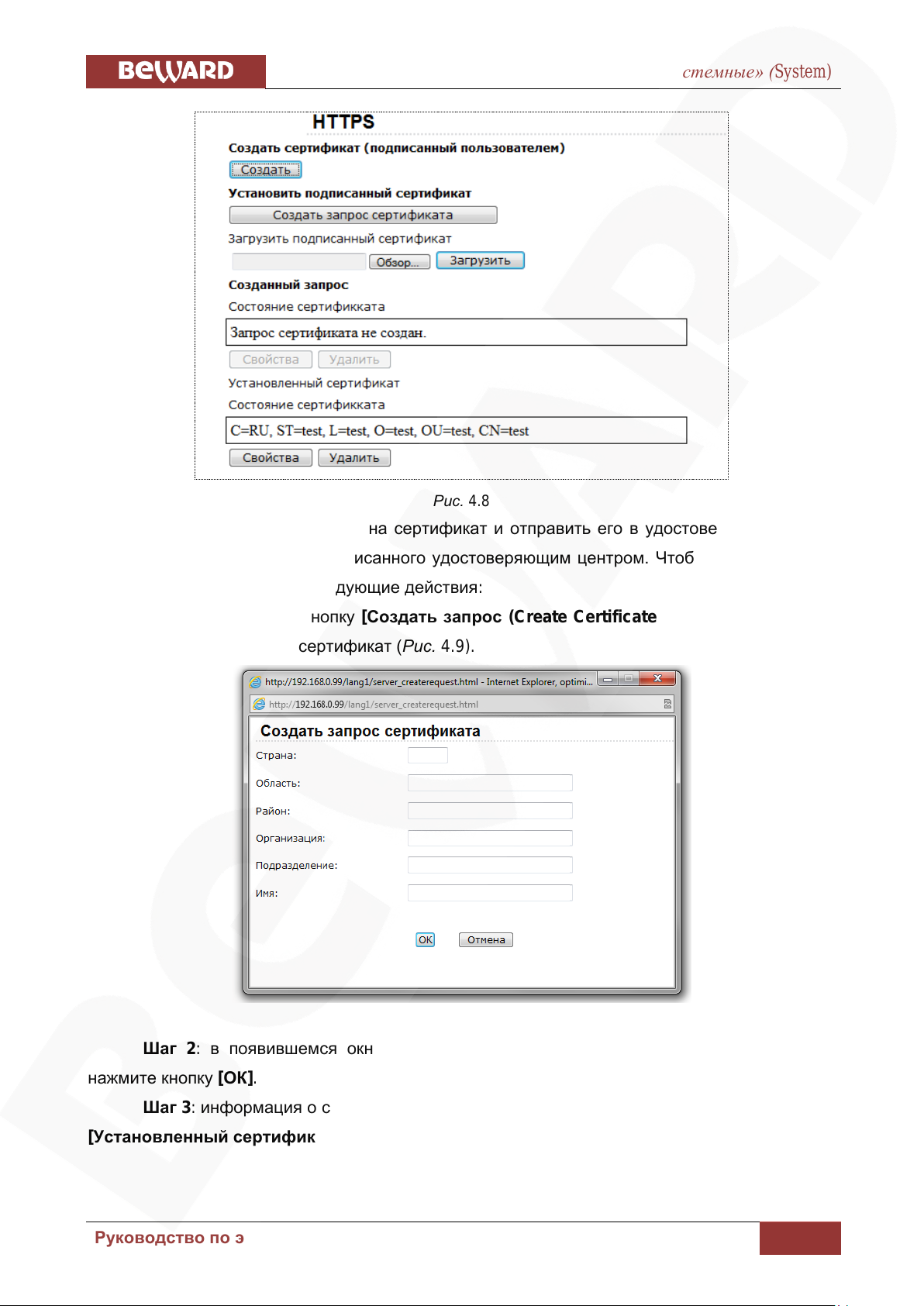

4.2.2. Меню «HTTPS» ............................................................................................................... 33

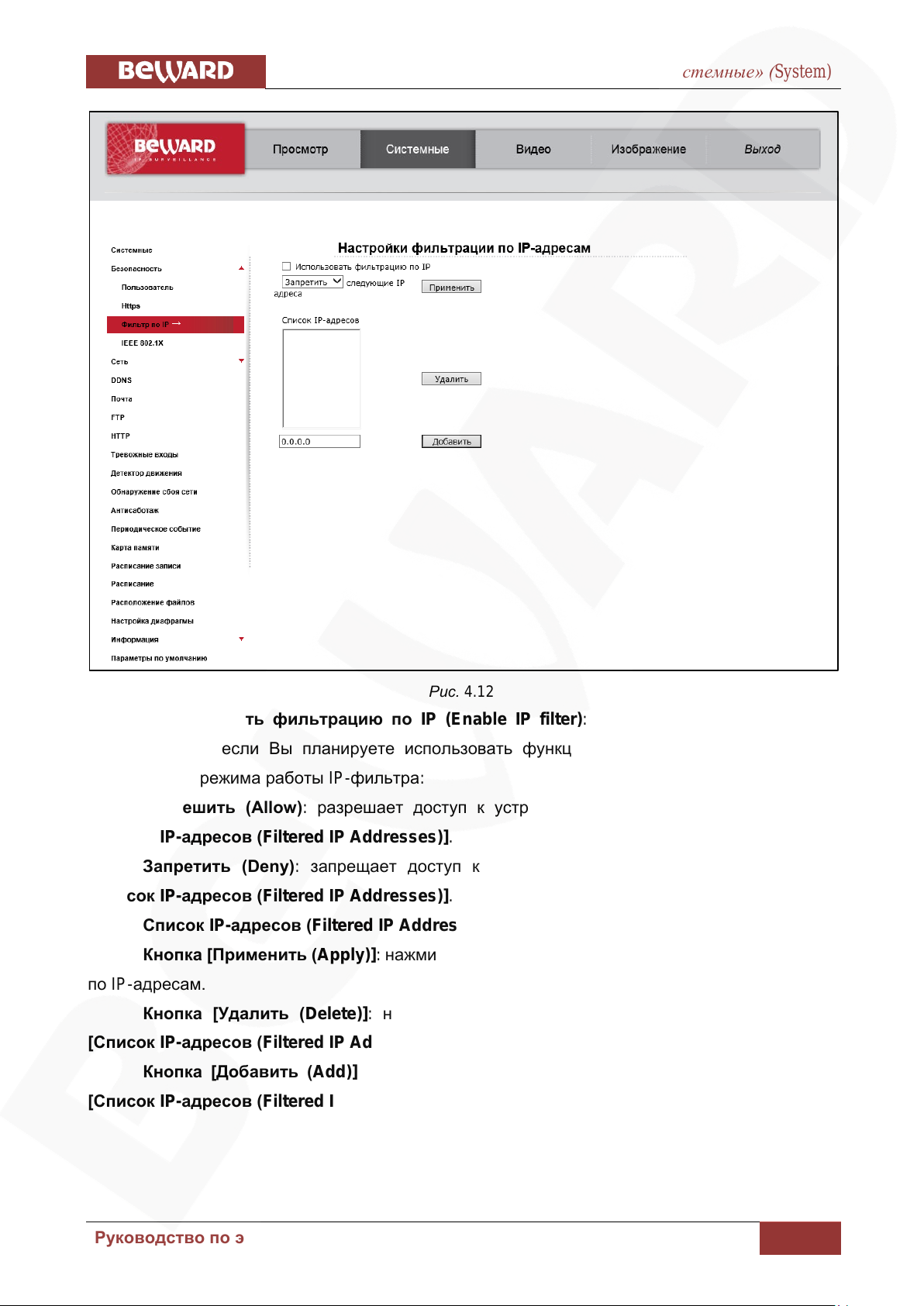

4.2.3. Меню «Фильтр по IP» (IP filter) ..................................................................................... 37

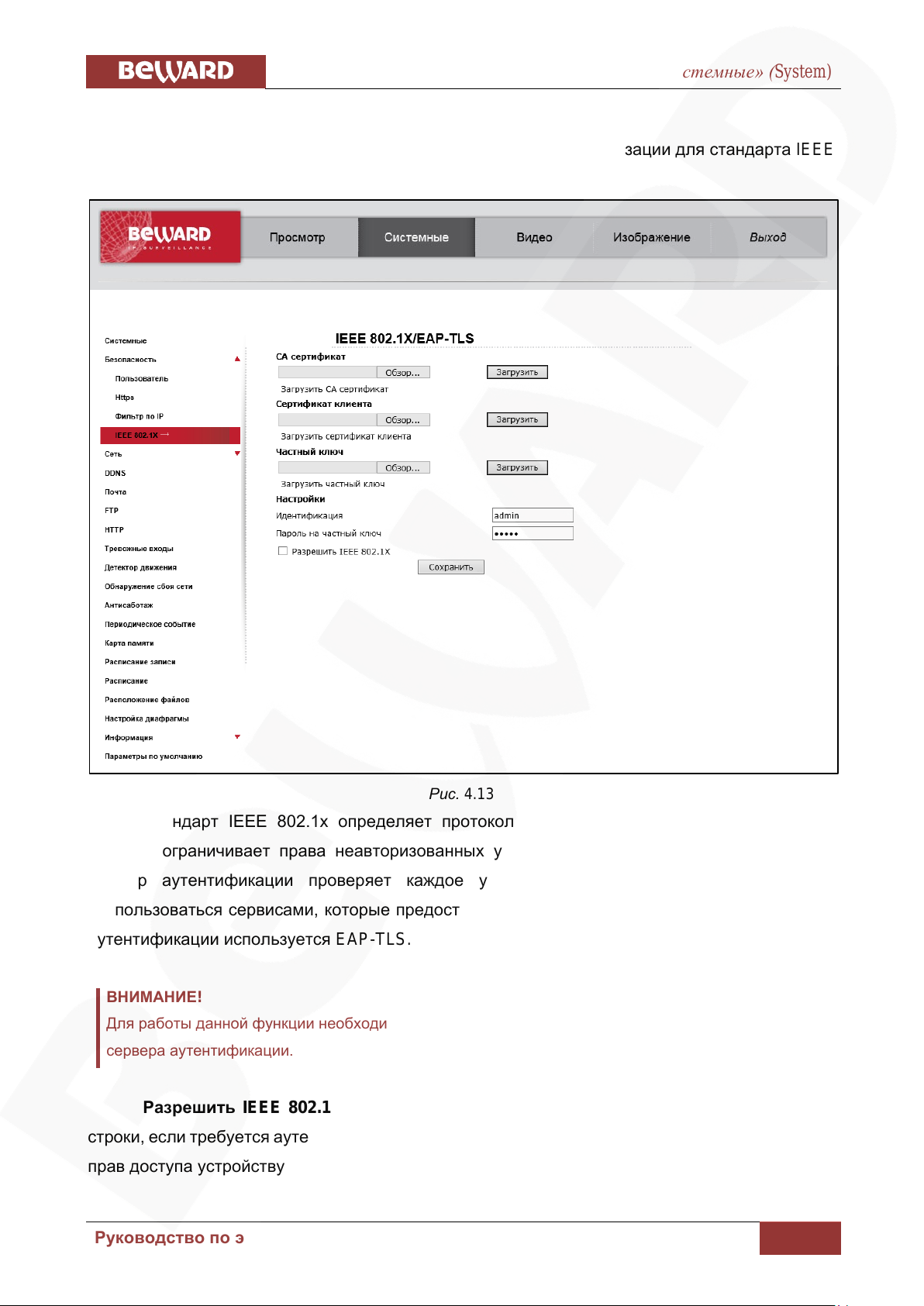

4.2.4. Меню «IEEE 802.1X» ...................................................................................................... 39

4.3. МЕНЮ «СЕТЬ» (NETWORK) ....................................................................................................... 40

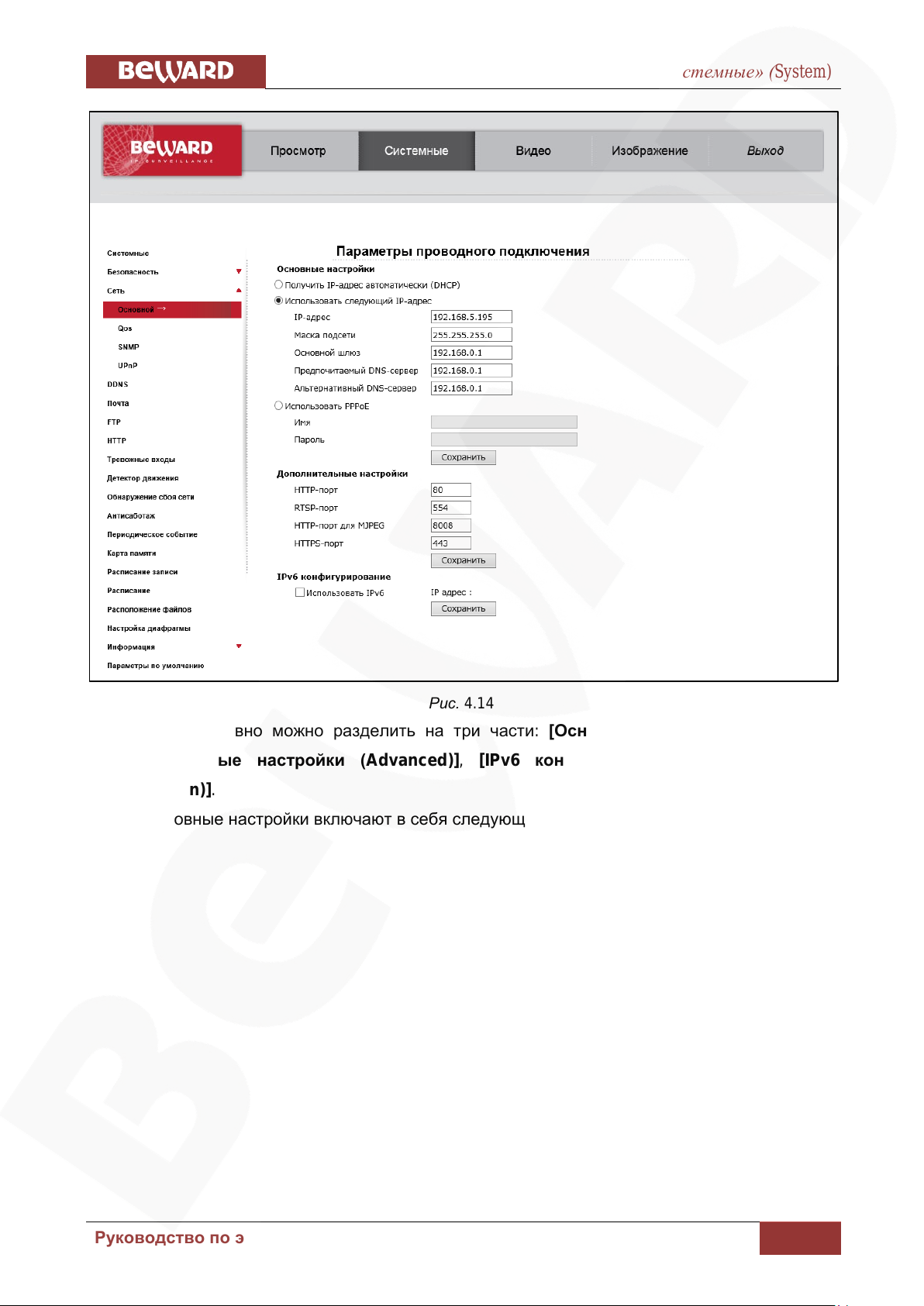

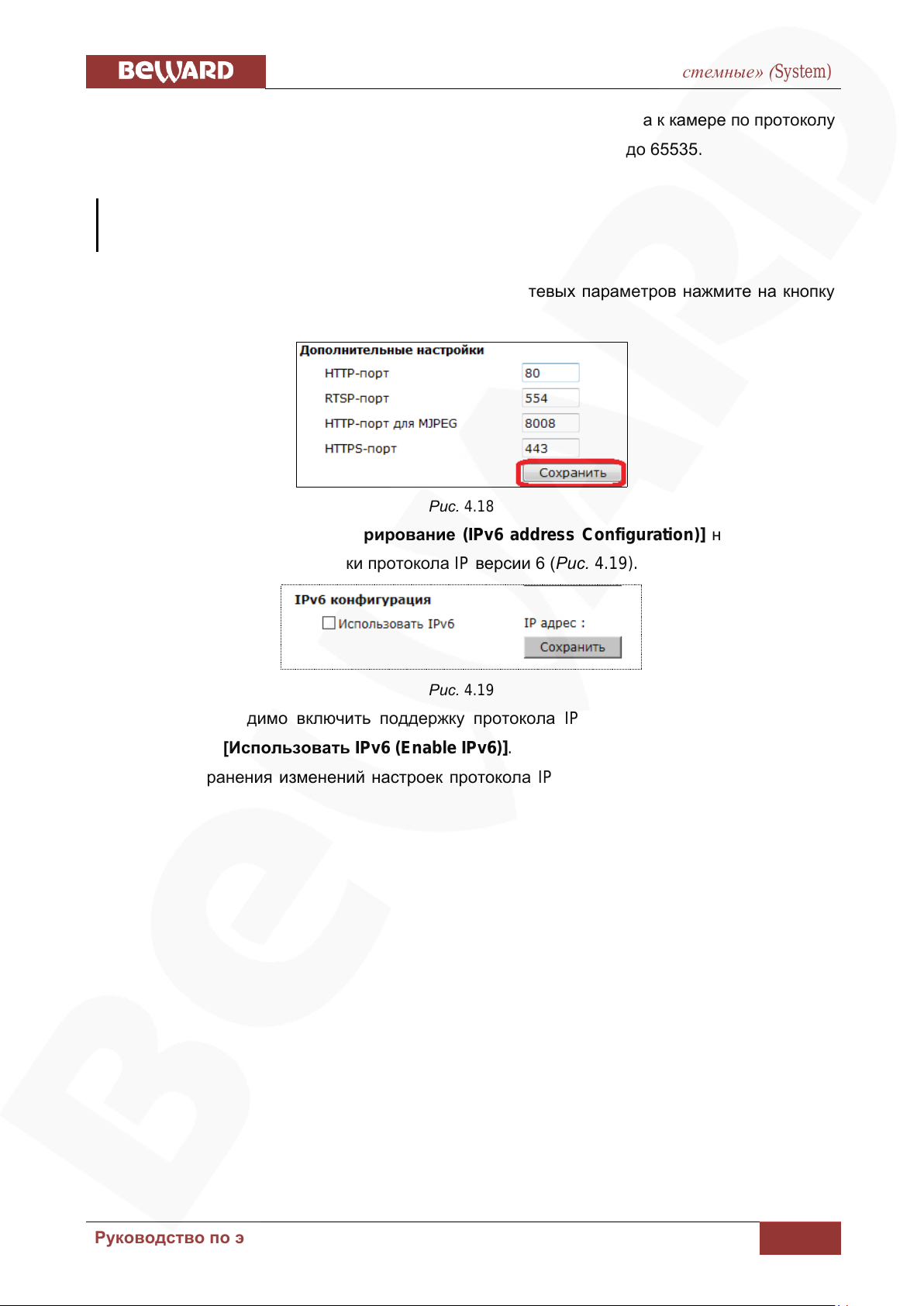

4.3.1. Меню «Основной» (Basic) .............................................................................................. 40

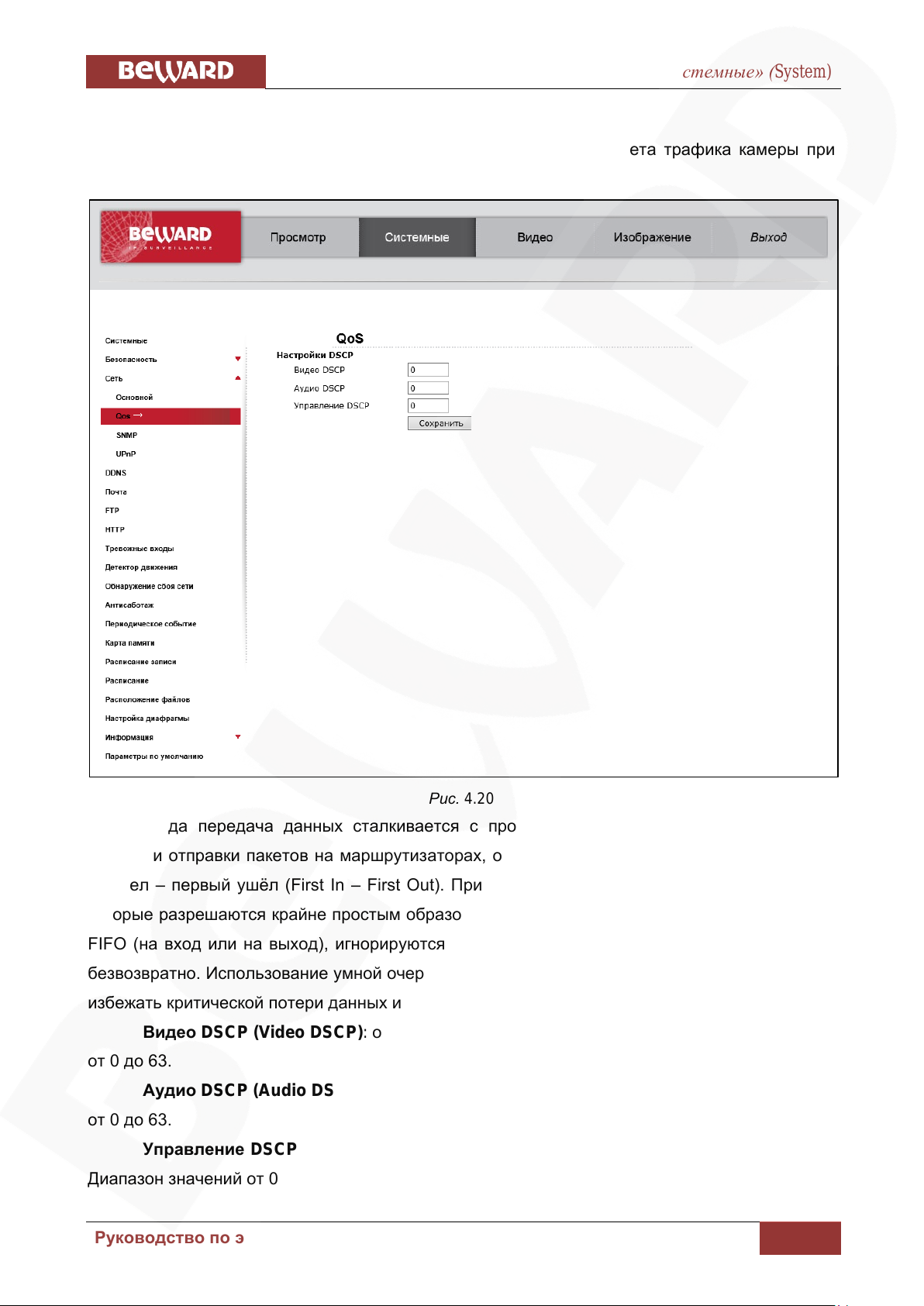

4.3.2. Меню «QoS» ................................................................................................................... 45

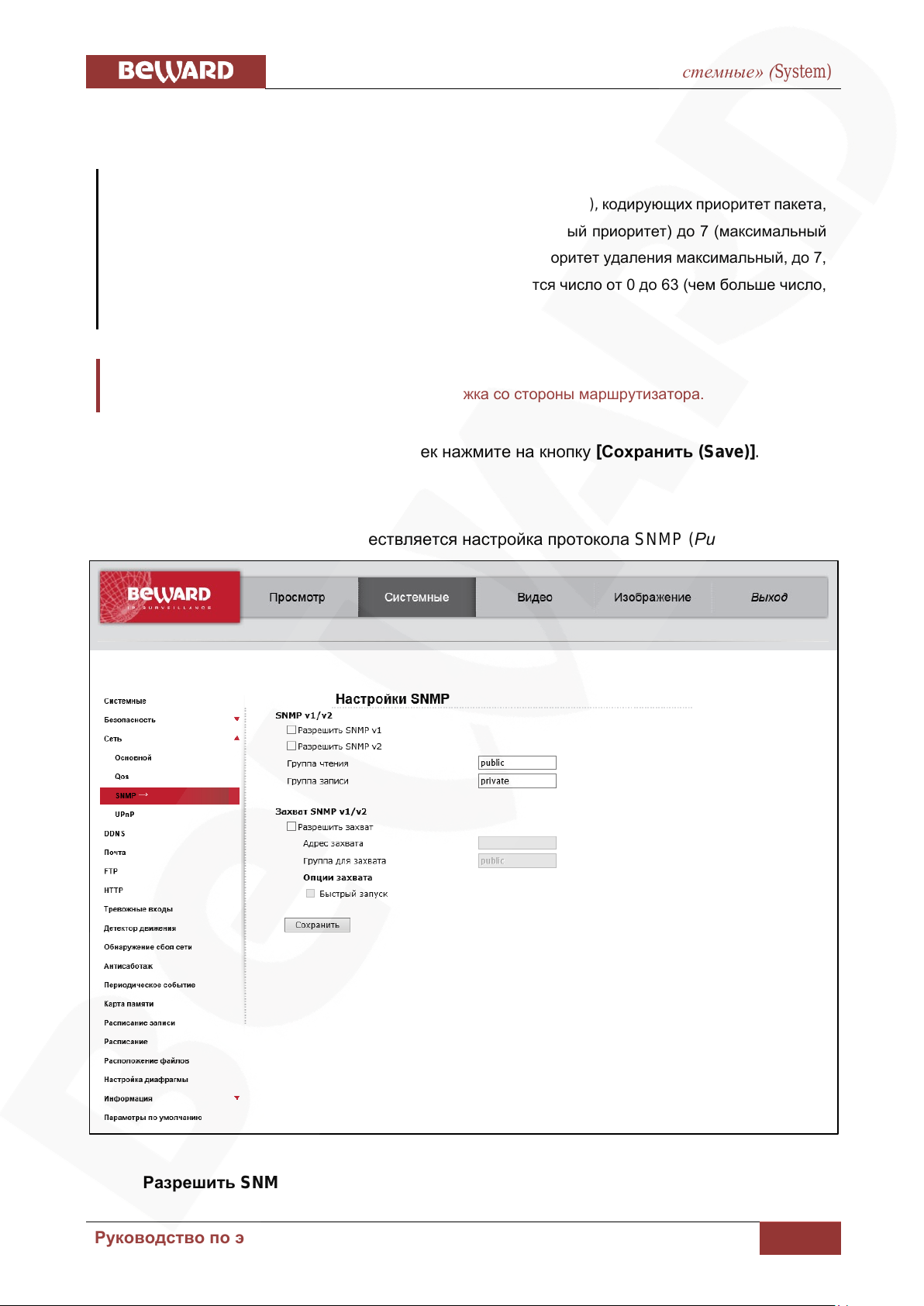

4.3.3. Меню «SNMP» ................................................................................................................ 46

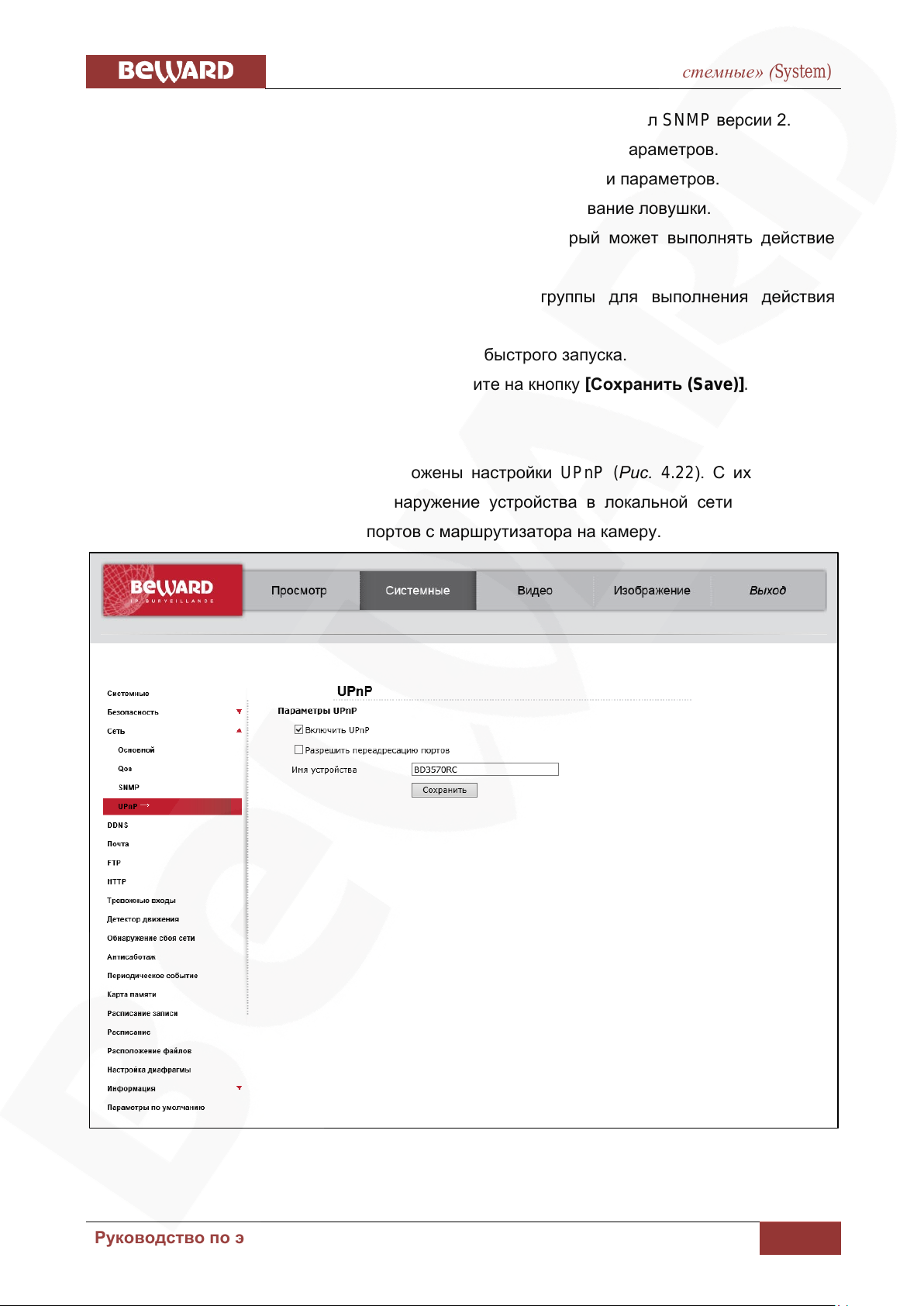

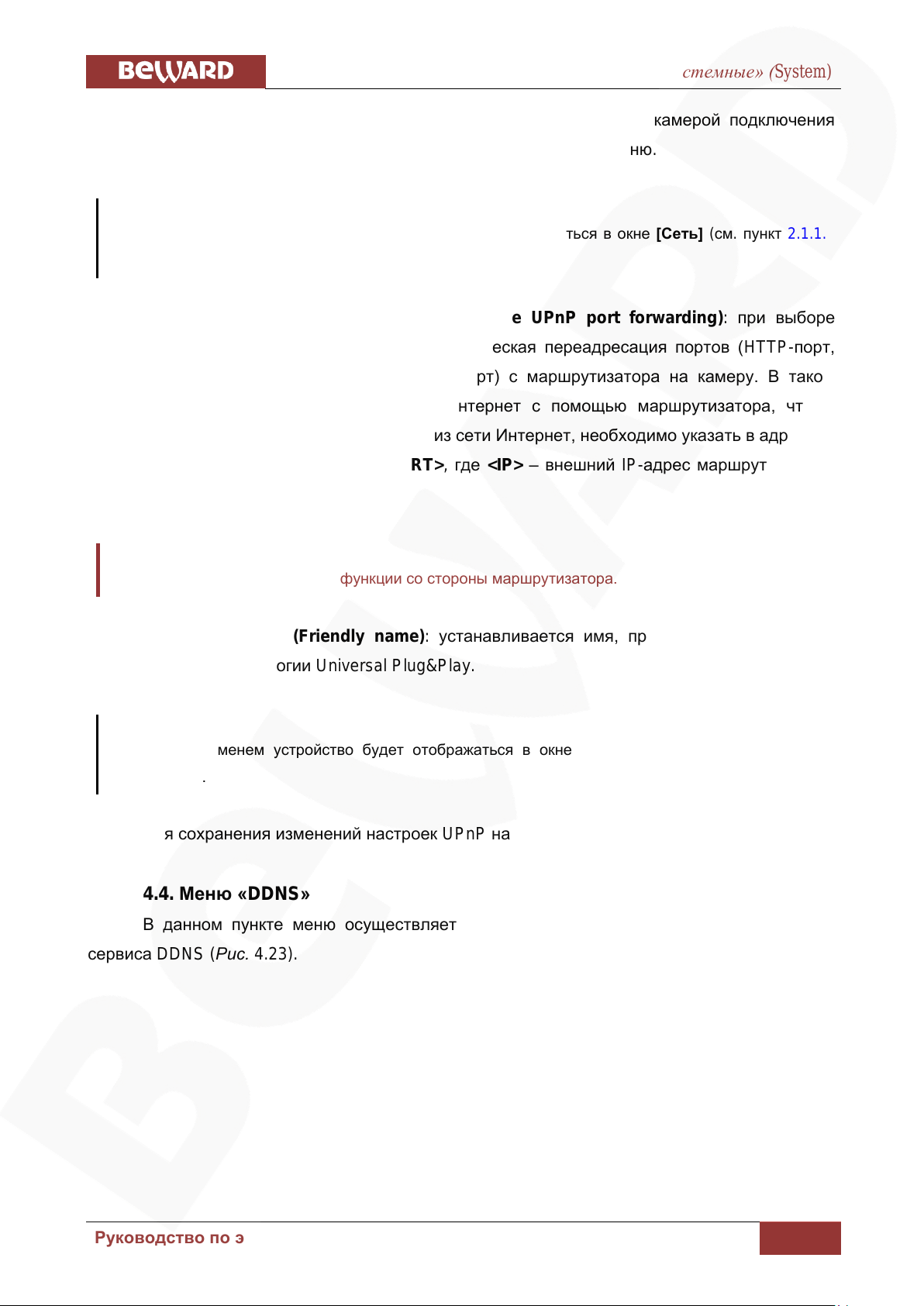

4.3.4. Меню «UPnP» ................................................................................................................. 47

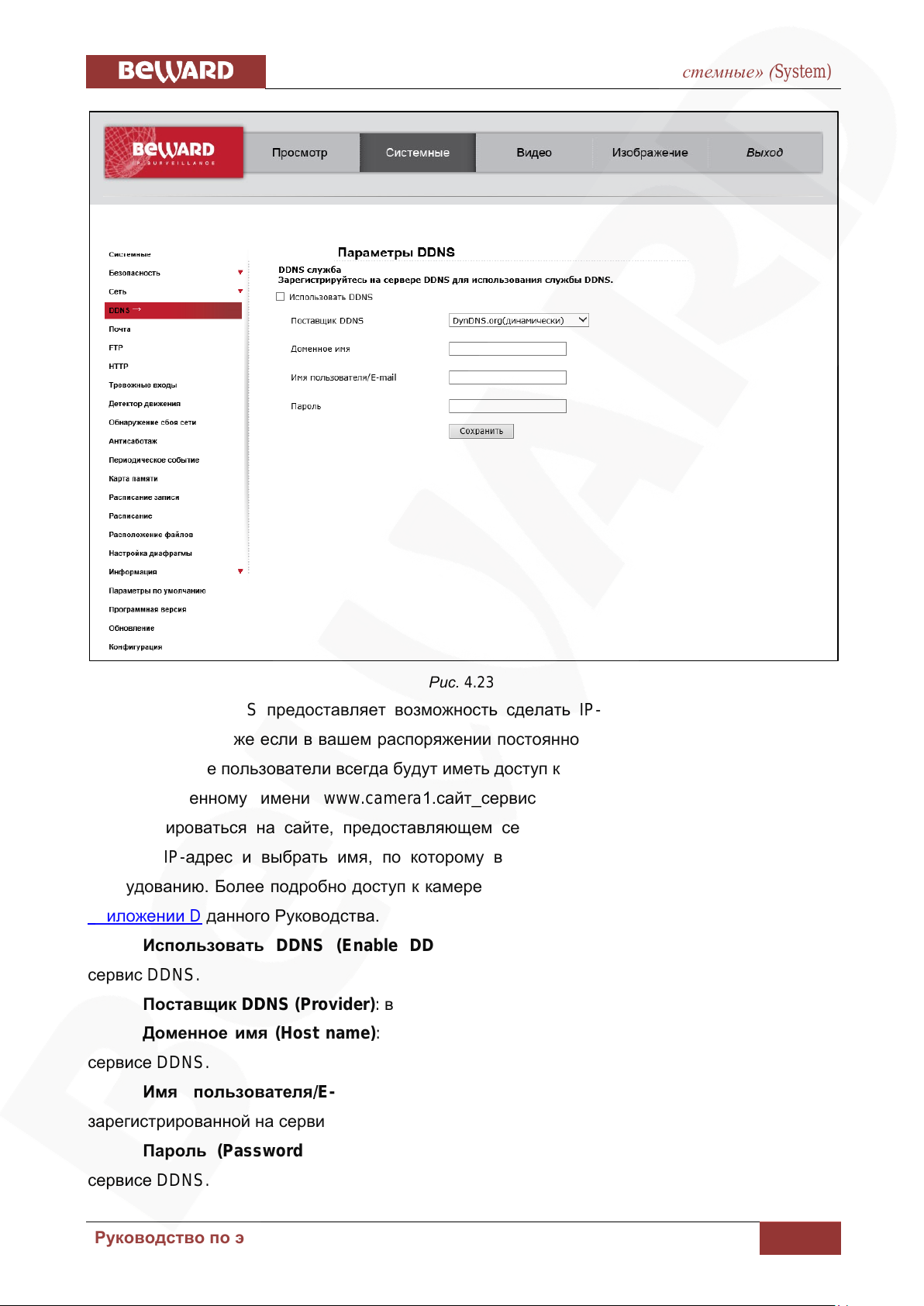

4.4. МЕНЮ «DDNS» ........................................................................................................................ 48

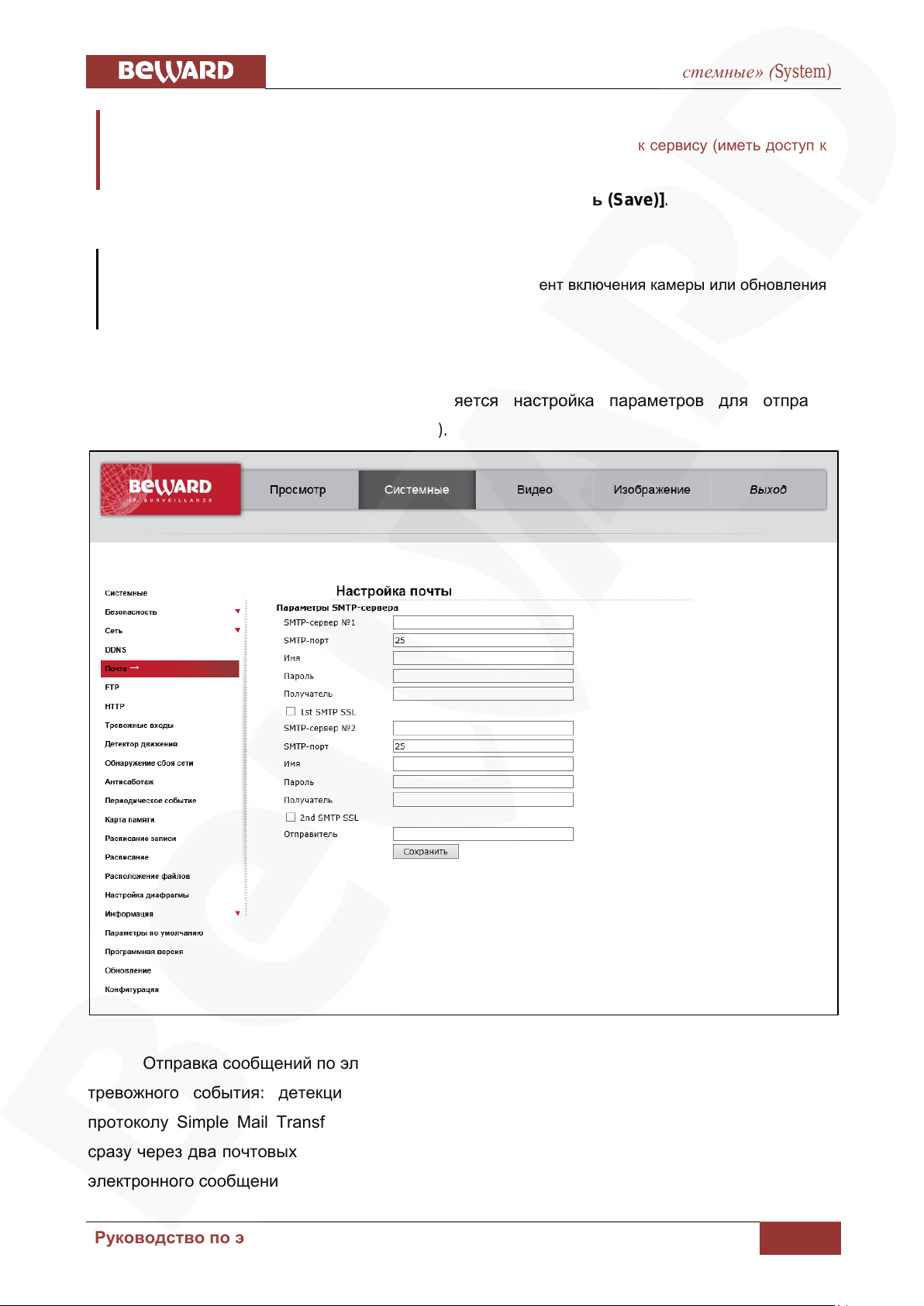

4.5. МЕНЮ «ПОЧТА» (MAIL) ............................................................................................................. 50

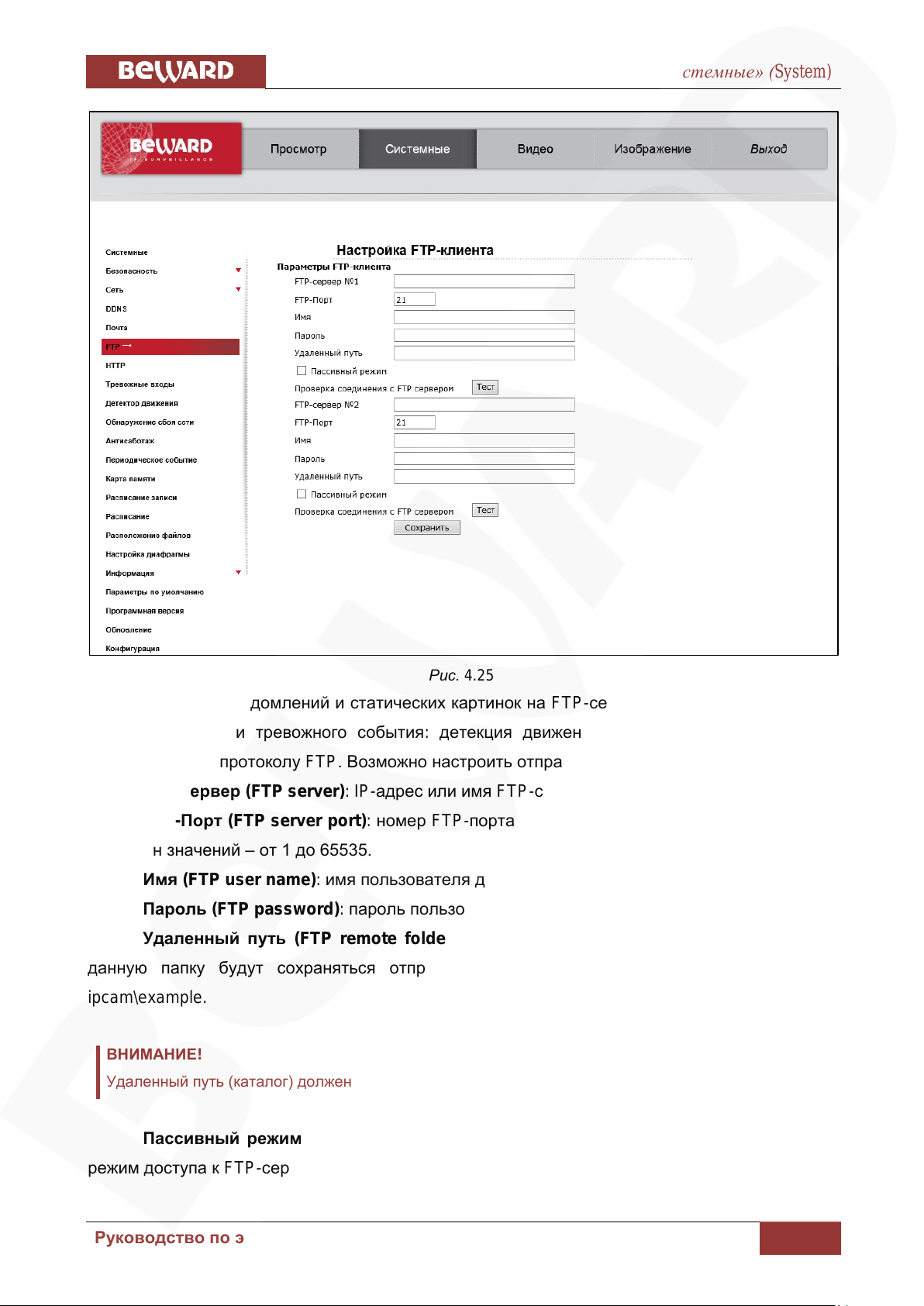

4.6. МЕНЮ «FTP» ........................................................................................................................... 51

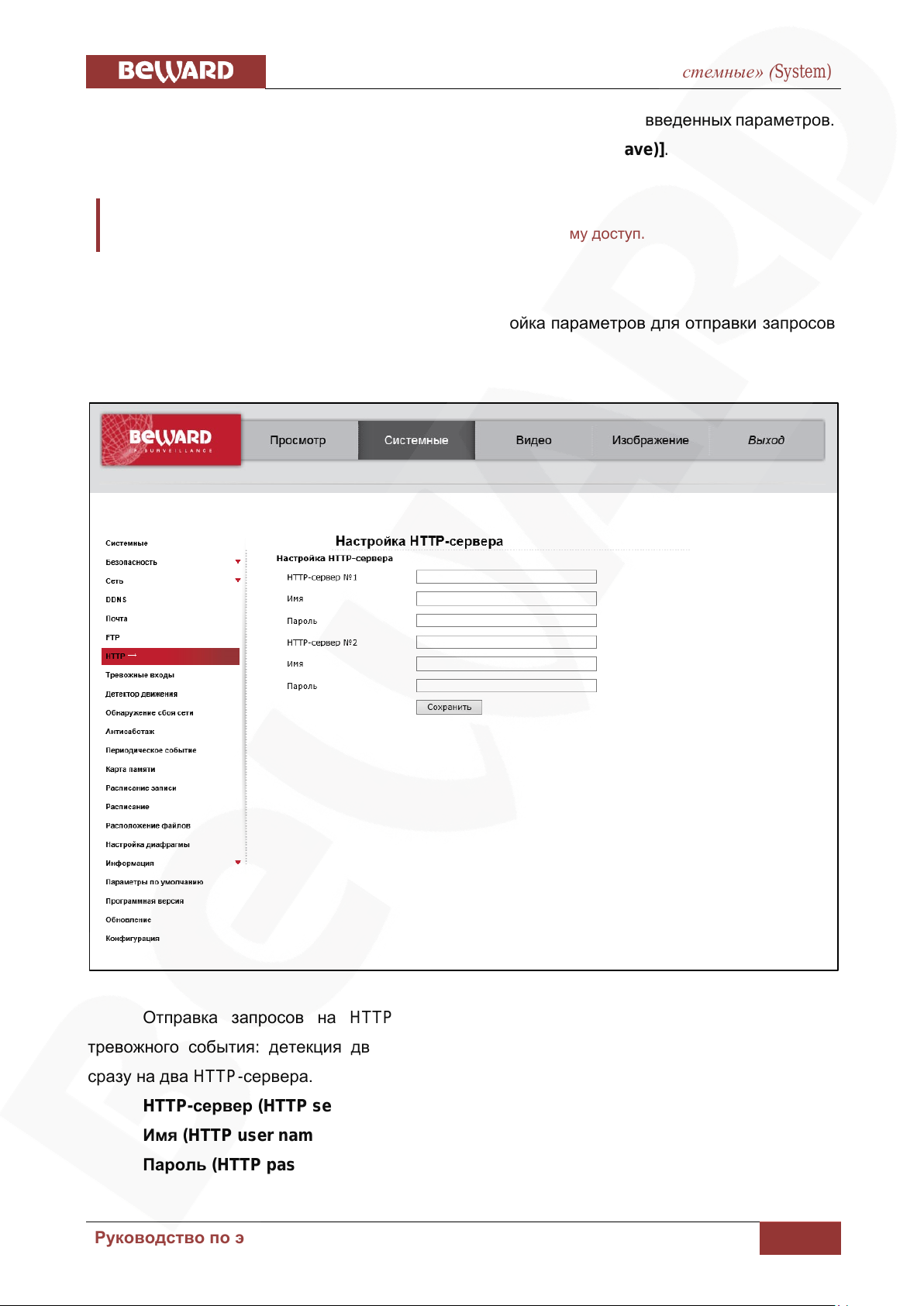

4.7. МЕНЮ «HTTP» ......................................................................................................................... 53

4.8. МЕНЮ «СОБЫТИЯ» (EVENTS) ................................................................................................ 54

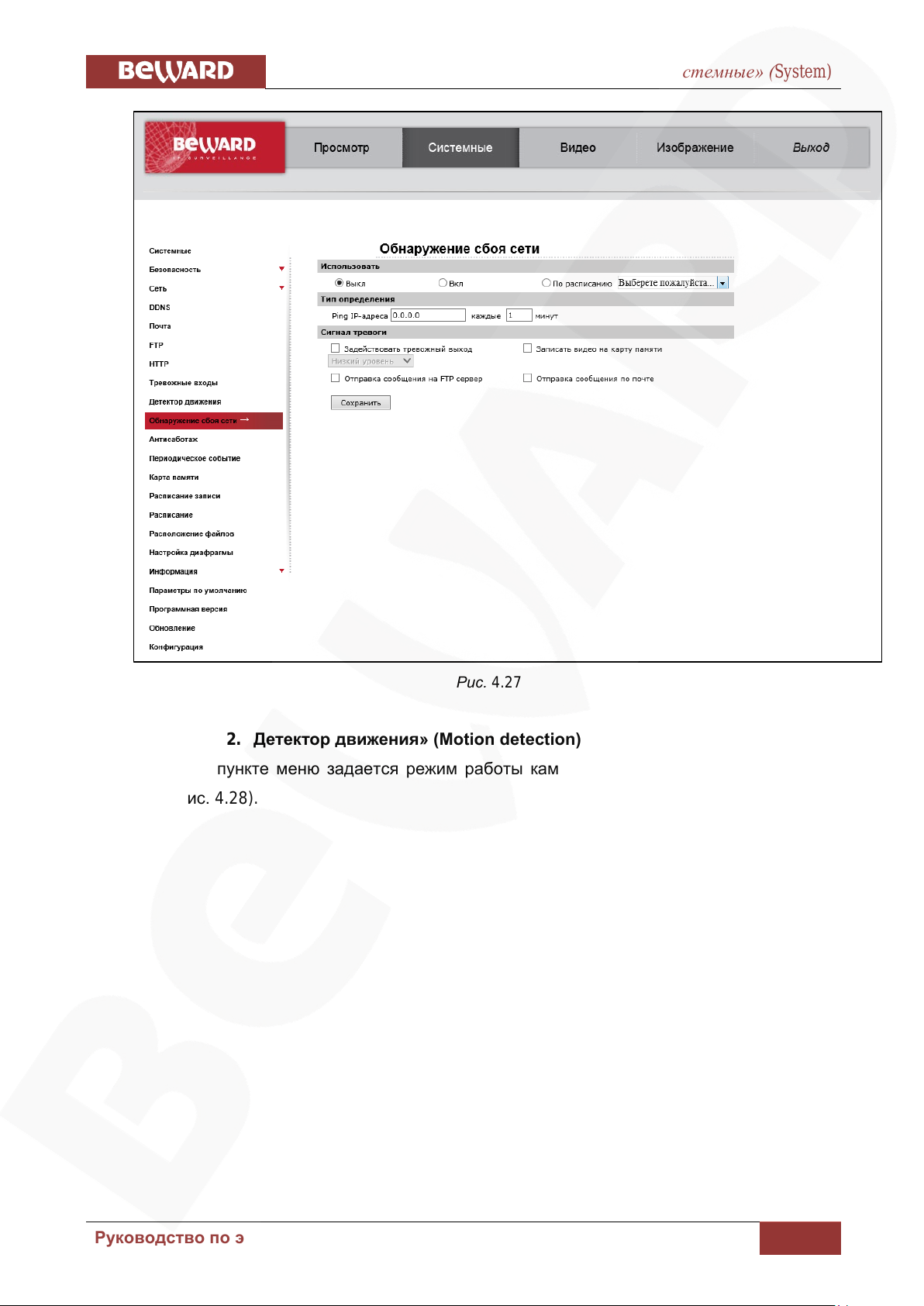

4.8.1. Сбой сети (Network failure detection) ......................................................................... 54

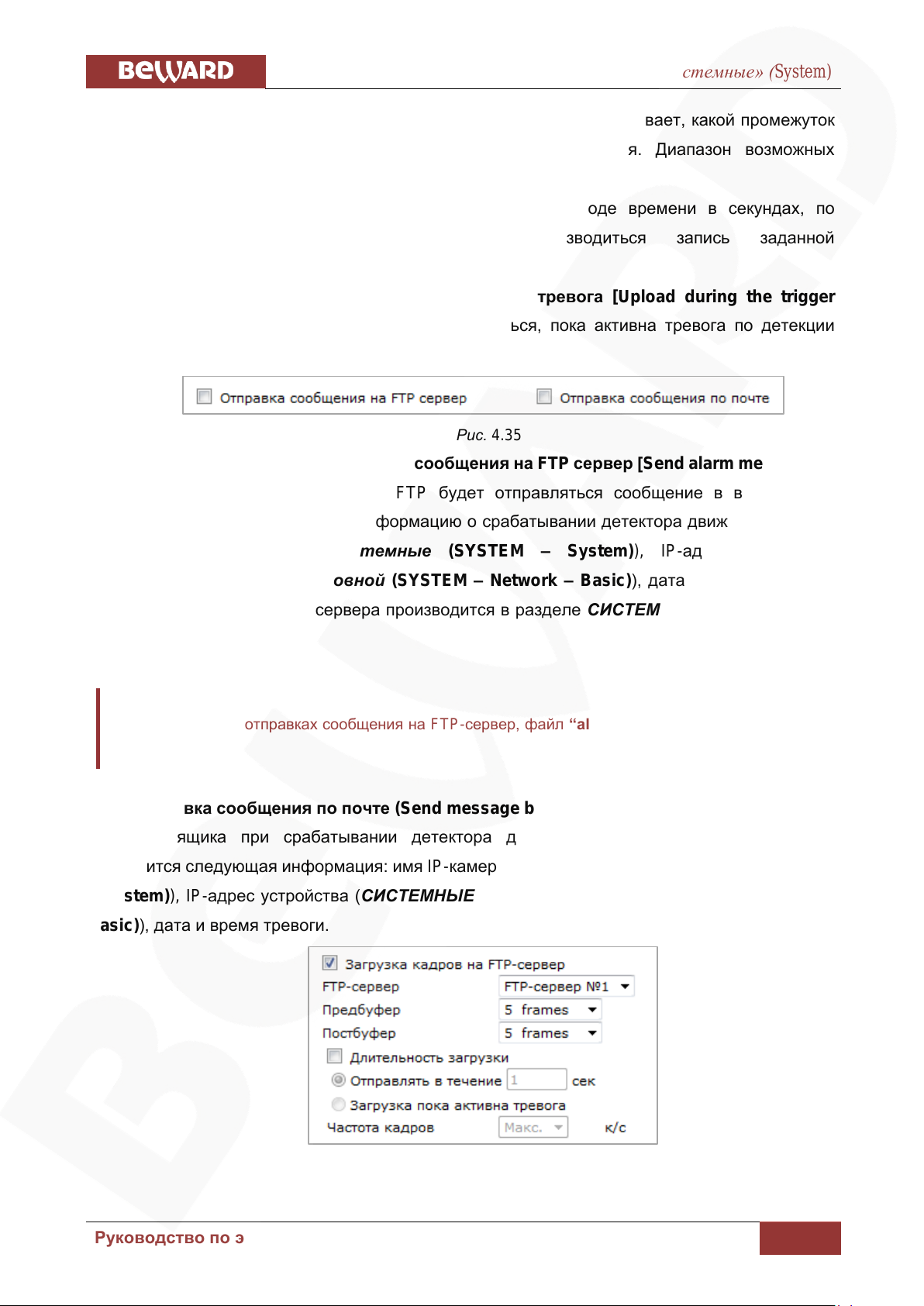

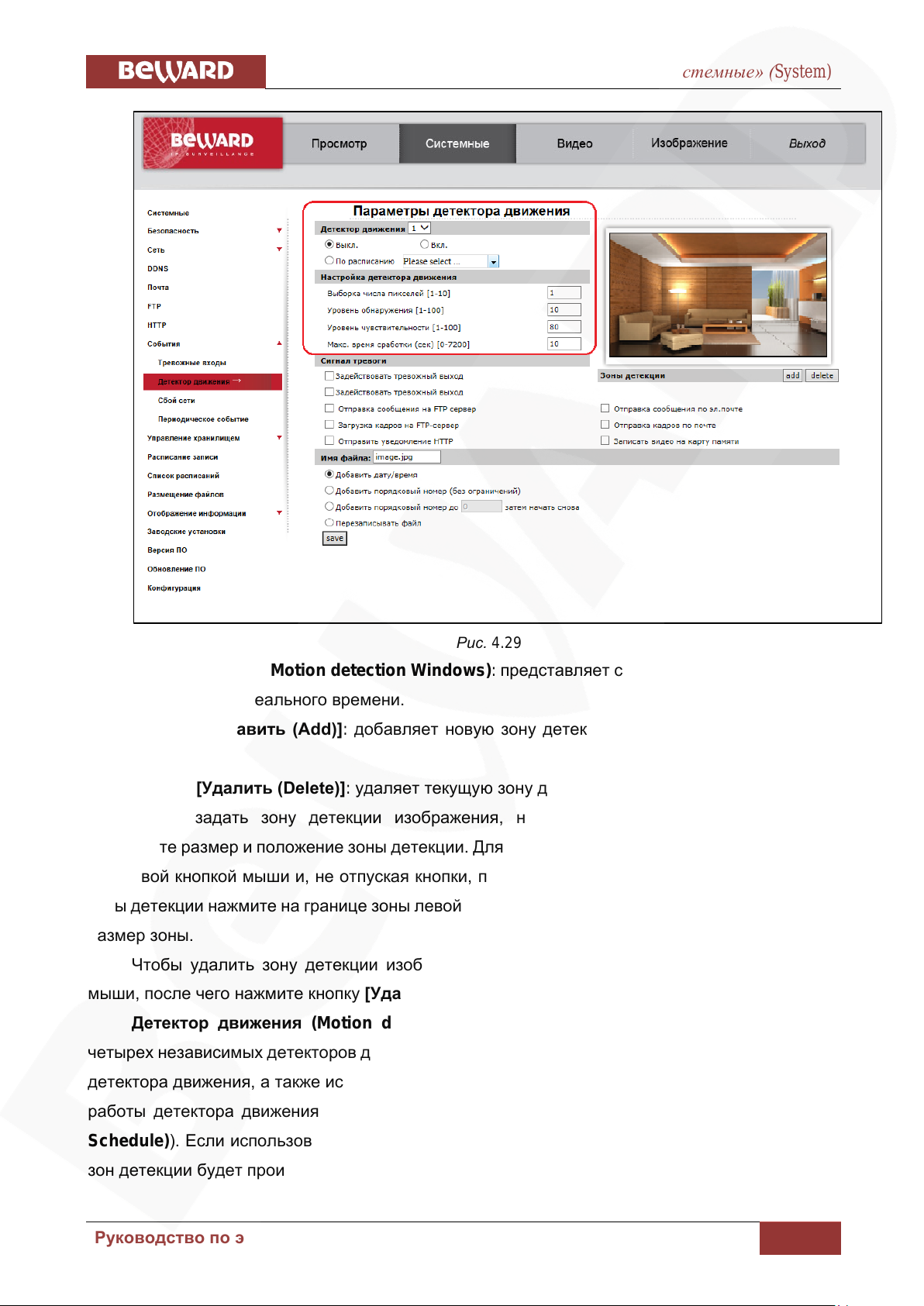

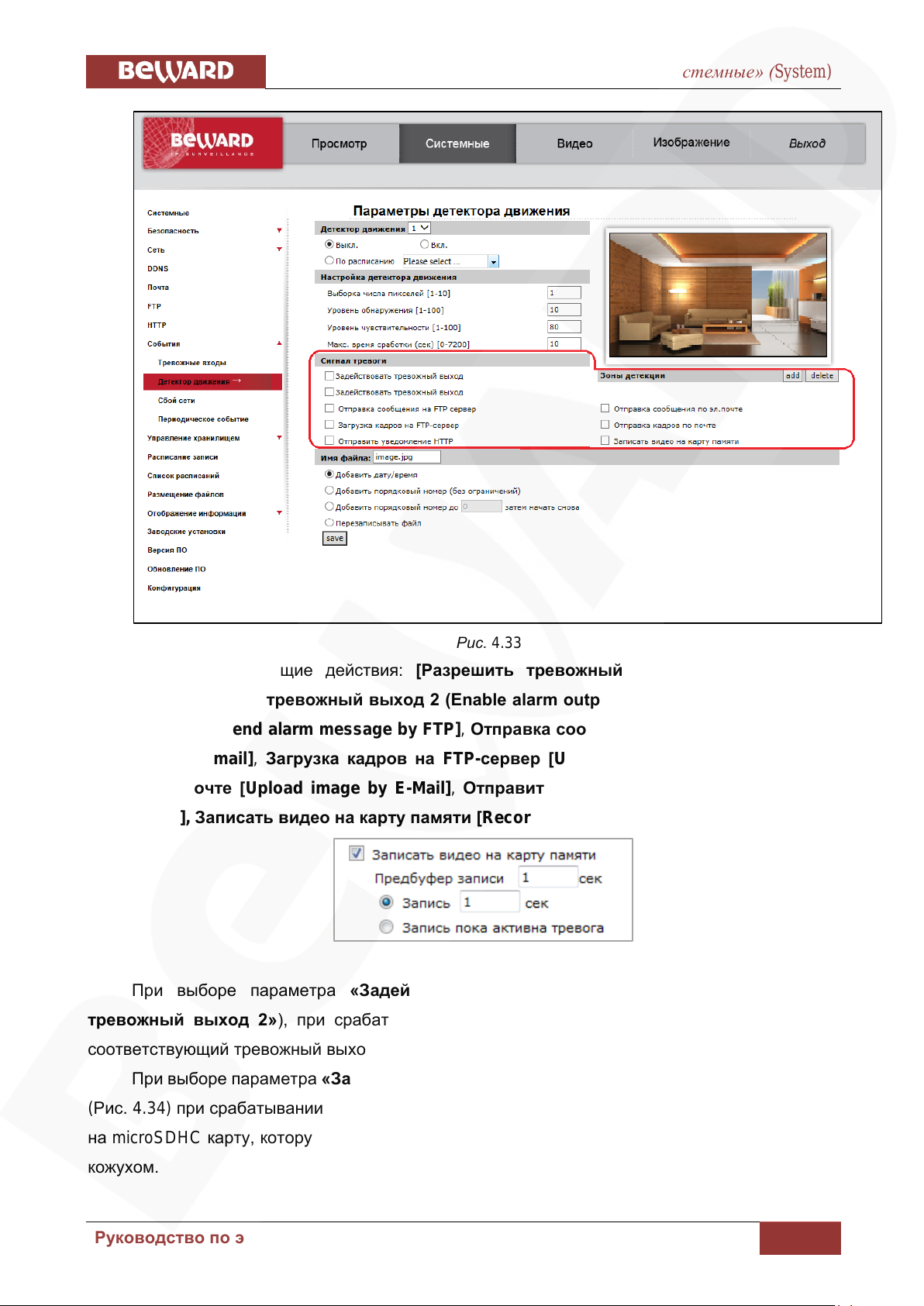

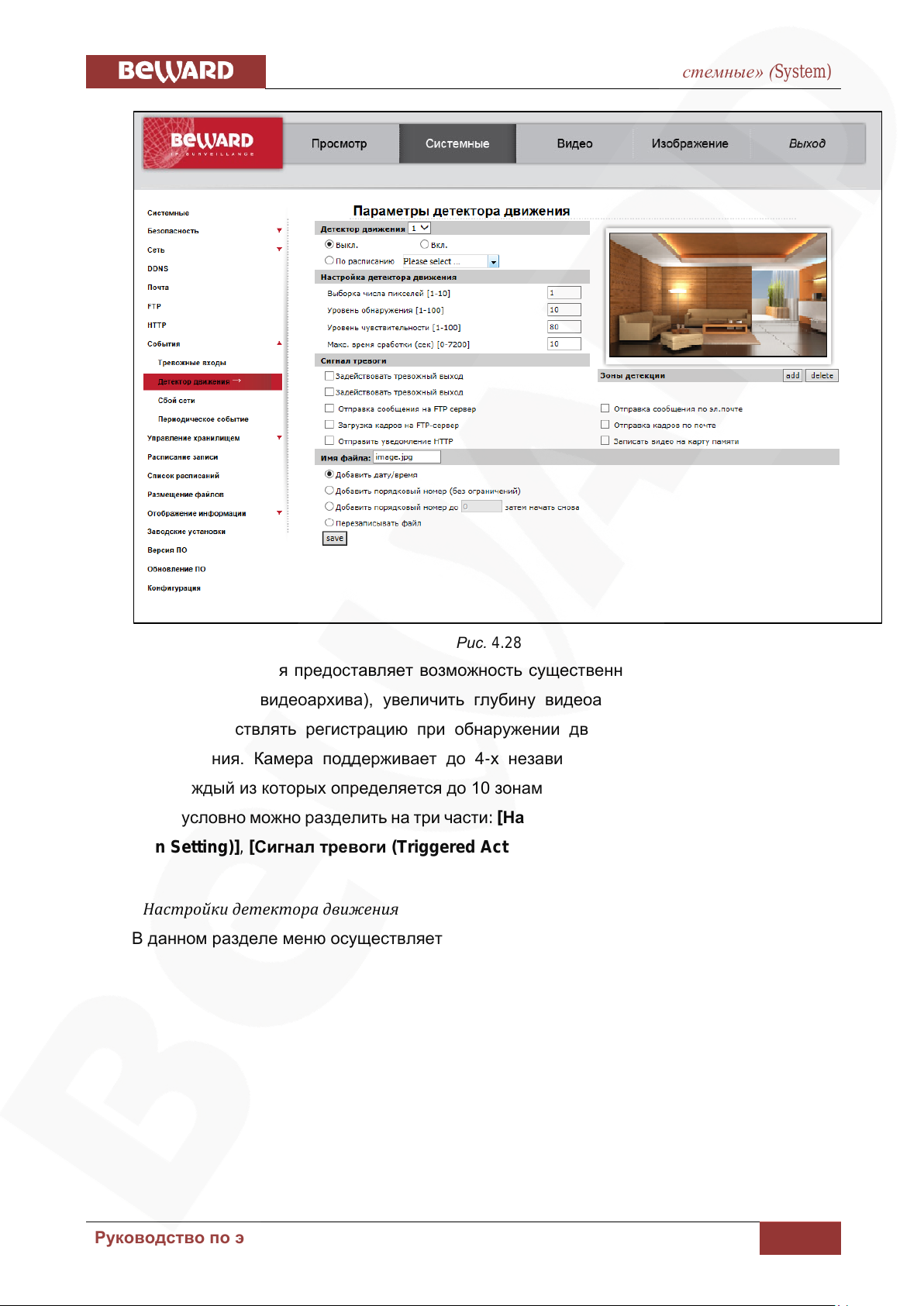

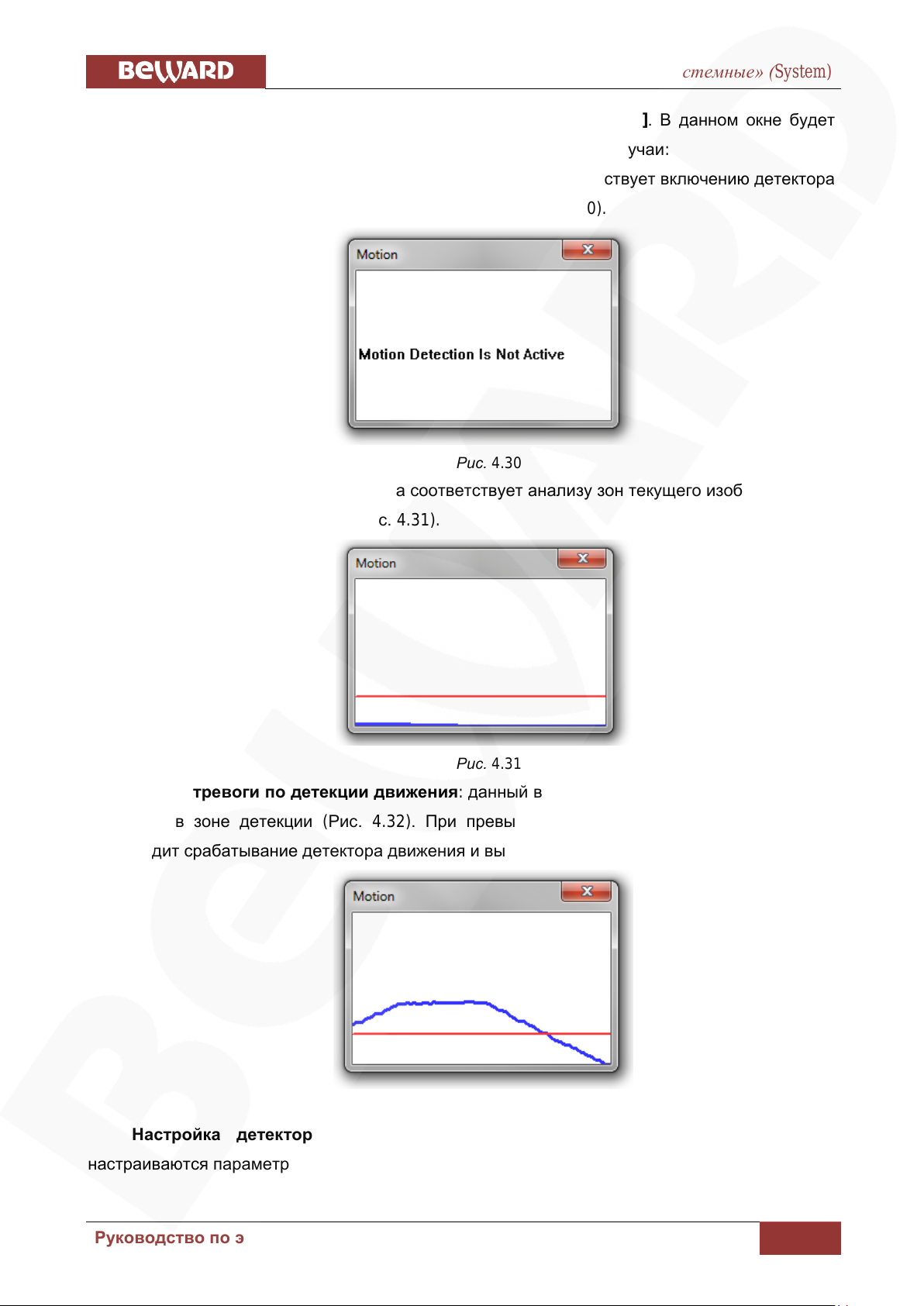

4.8.2. Детектор движения» (Motion detection) ................................................................... 55

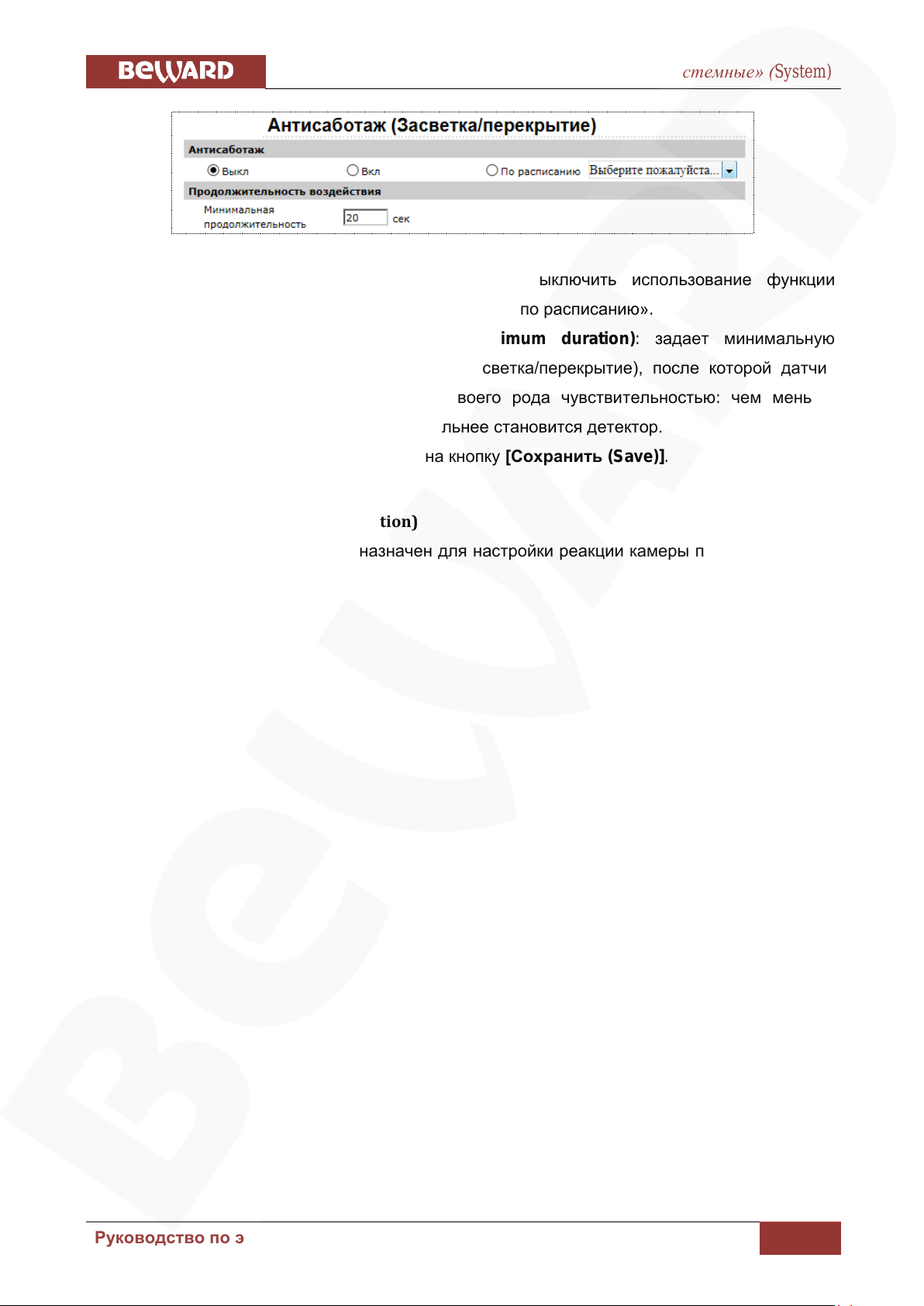

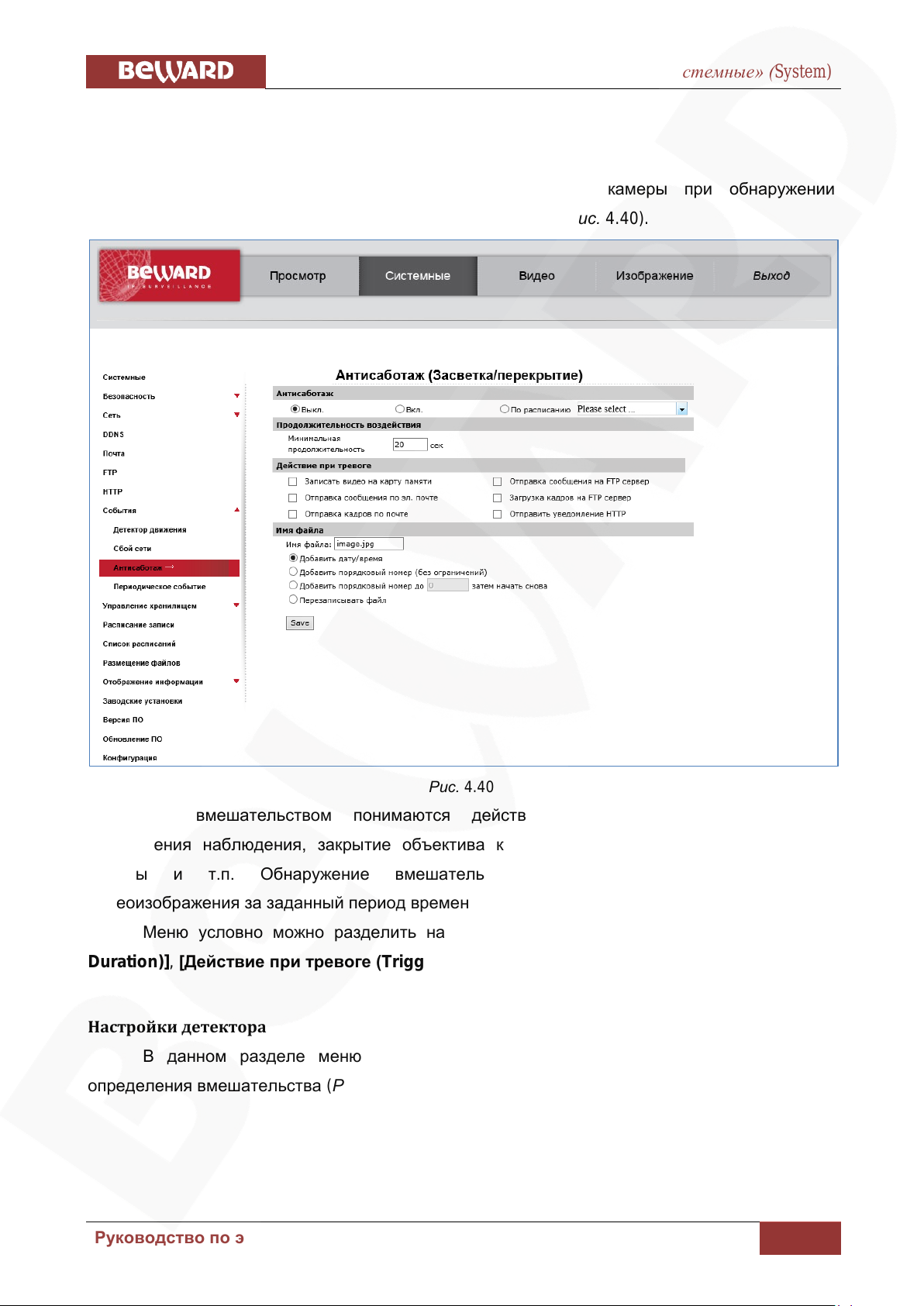

4.8.3. Антисаботаж ................................................................................................................. 68

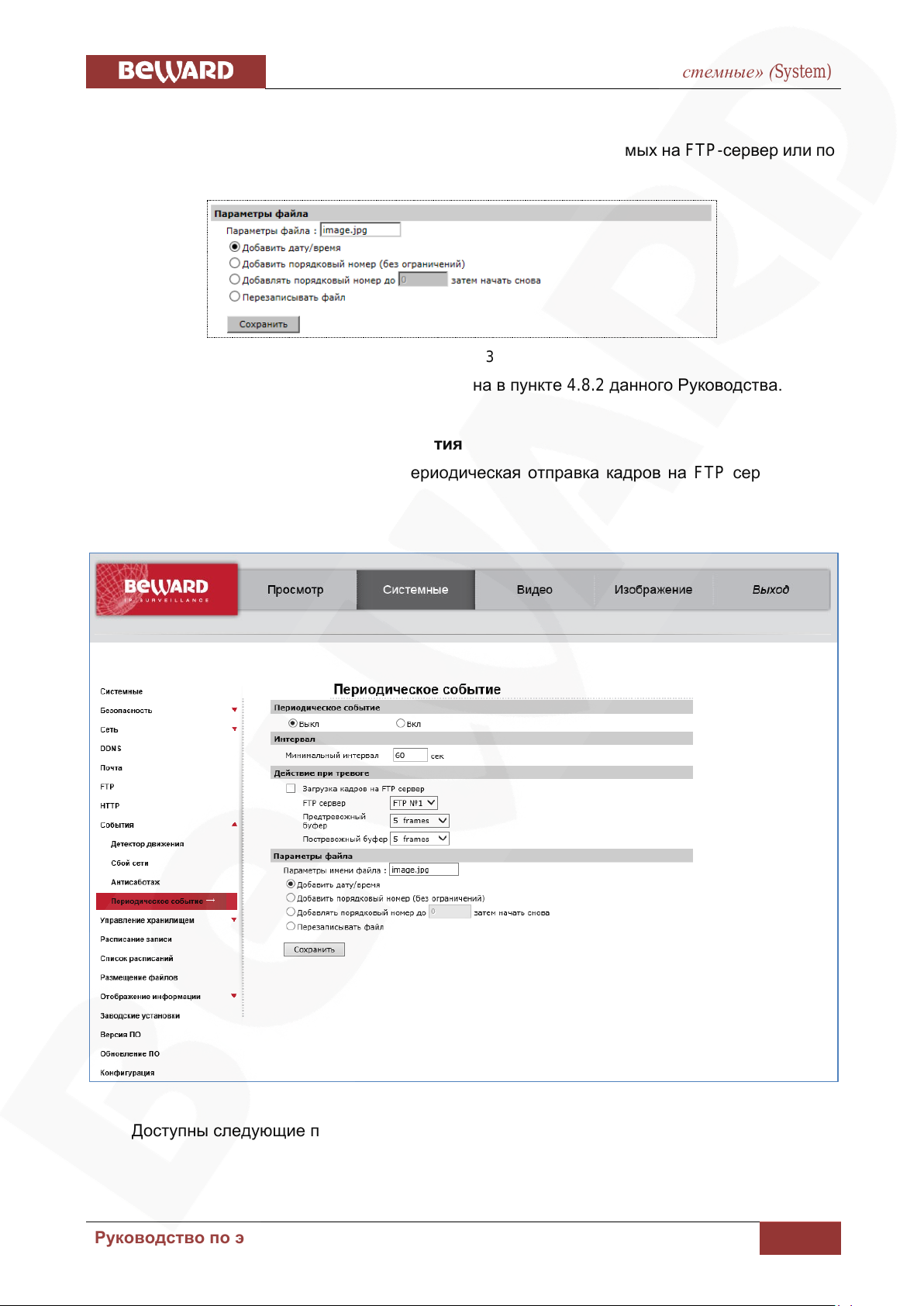

4.8.4. Меню «Периодические события .................................................................................. 71

4.9. МЕНЮ «УПРАВЛЕНИЕ ХРАНИЛИЩЕМ» (STORAGE MANAGEMENT) ............................................. 72

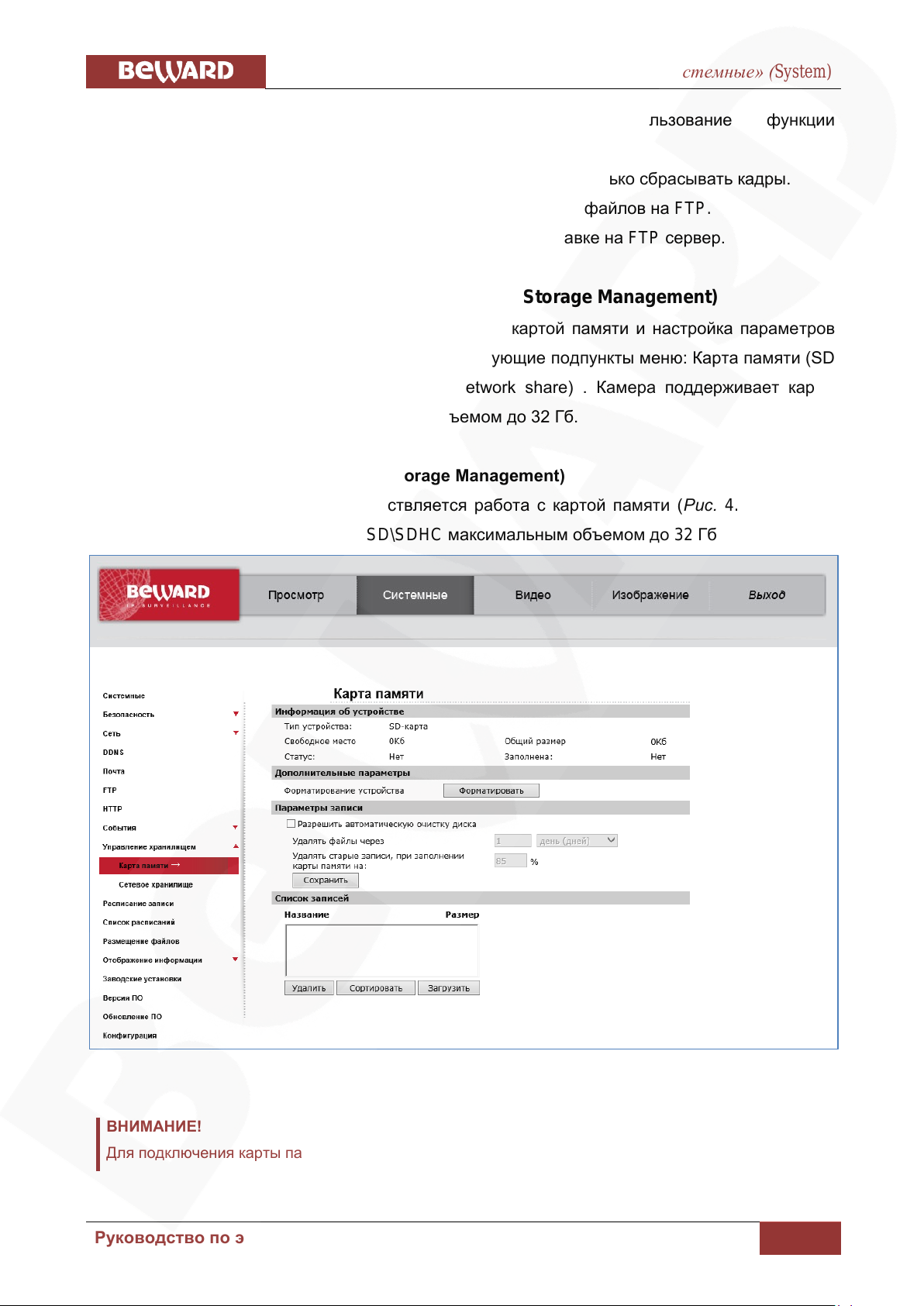

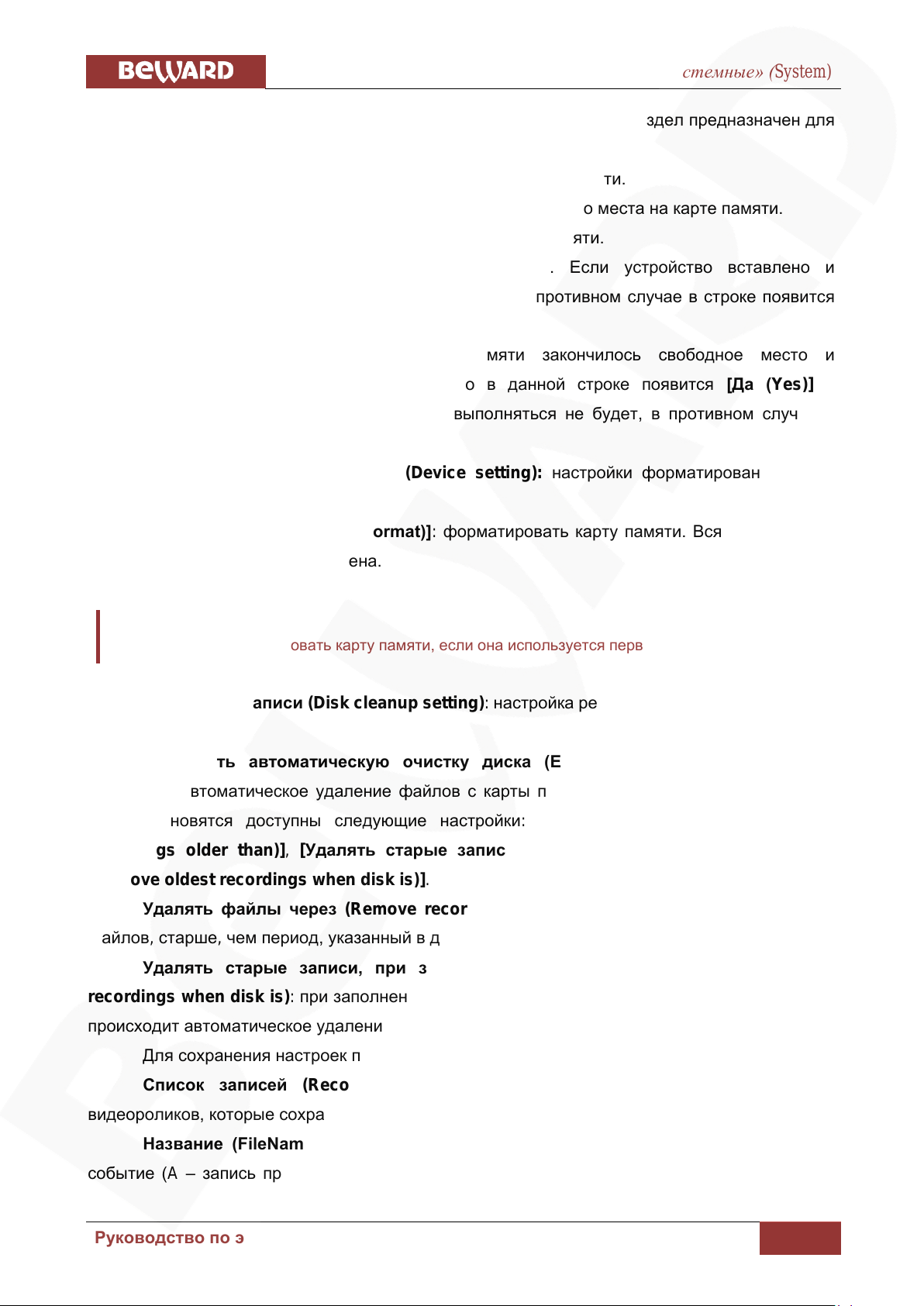

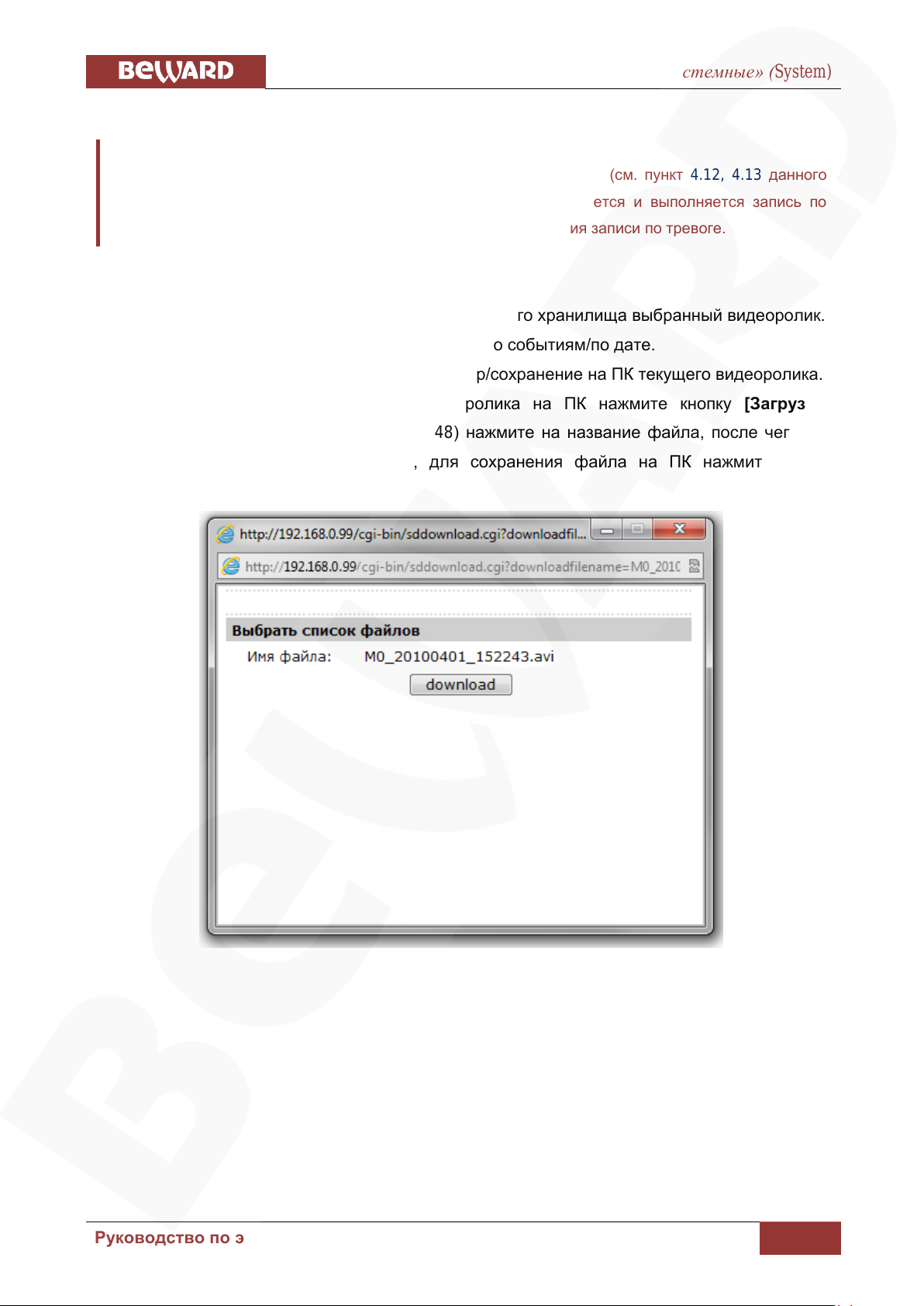

4.9.1. Меню «Карта памяти» (Storage Management) ........................................................... 72

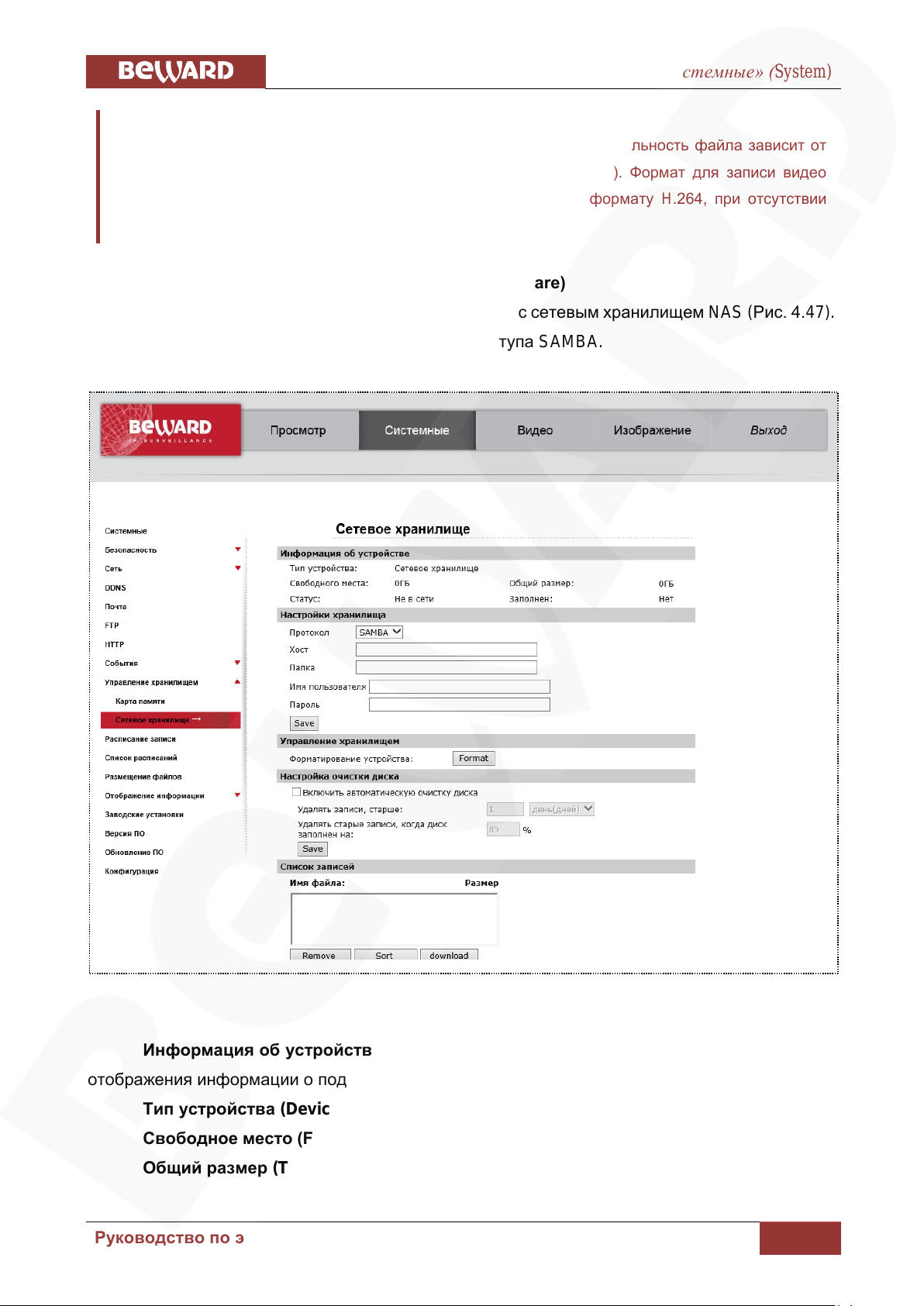

4.9.2. Меню «Сетевое хранилище» (Network share) ............................................................ 75

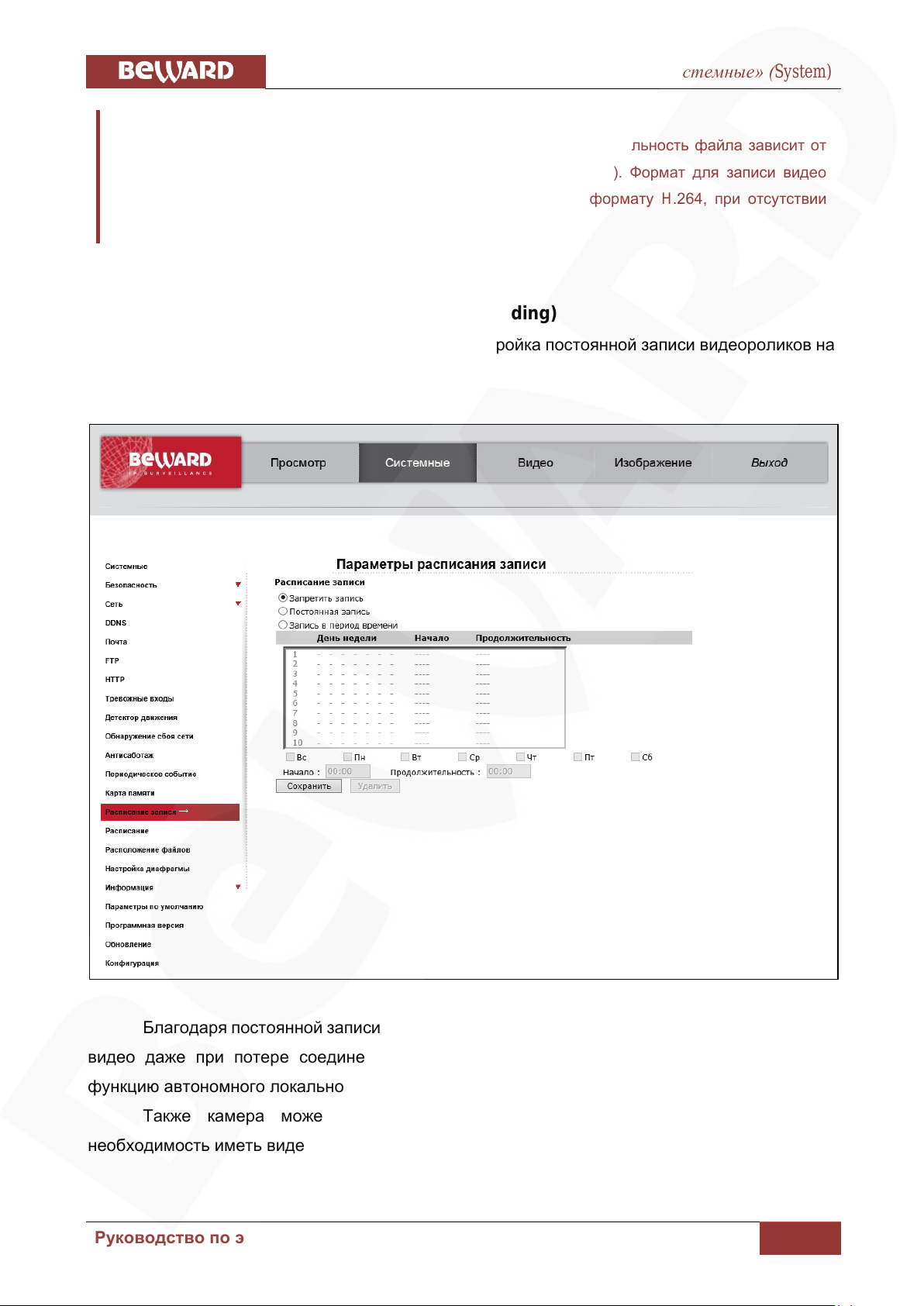

4.10. МЕНЮ «РАСПИСАНИЕ ЗАПИСИ» (RECORDING) ......................................................................... 78

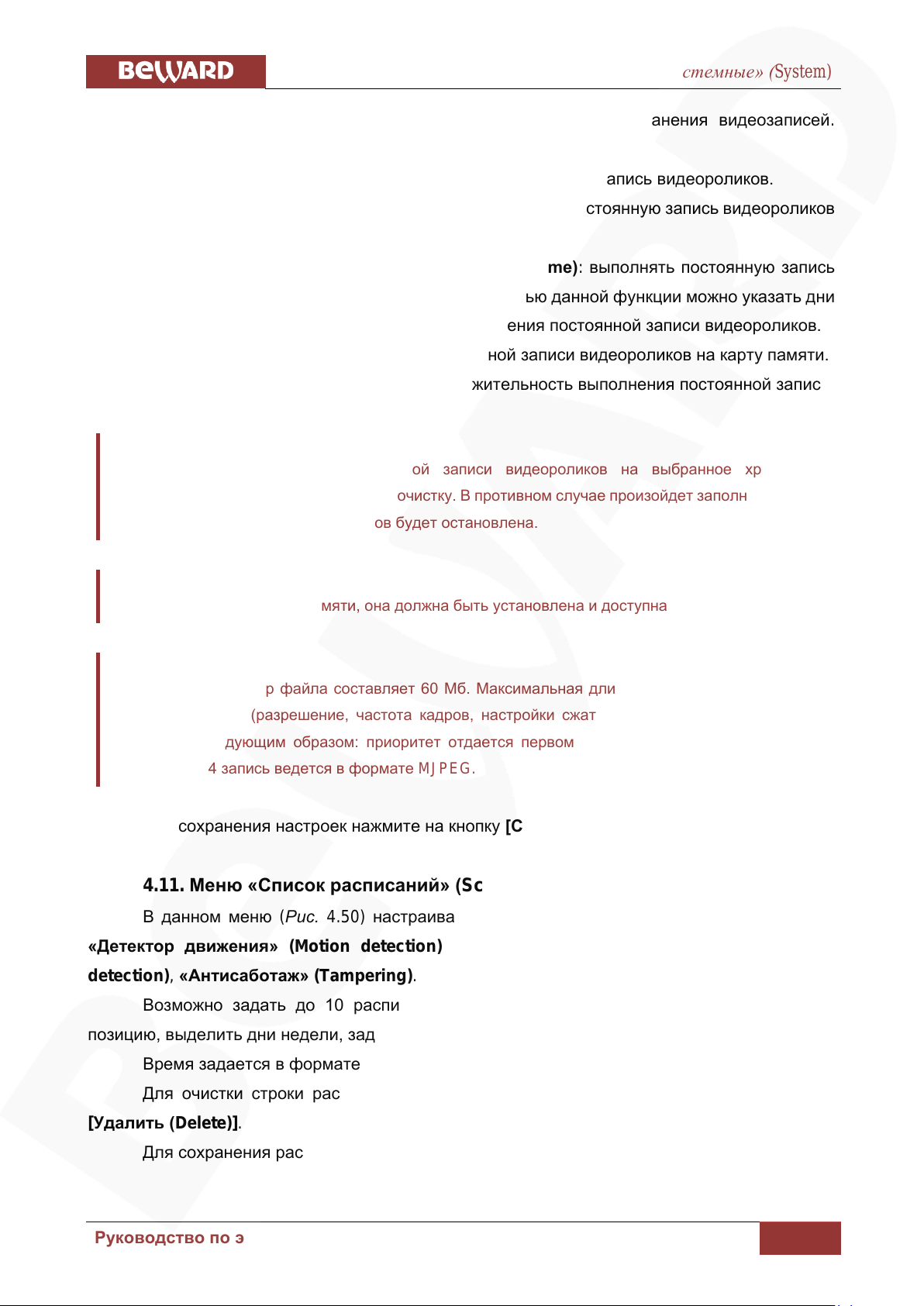

4.11. МЕНЮ «СПИСОК РАСПИСАНИЙ» (SCHEDULE) ........................................................................... 79

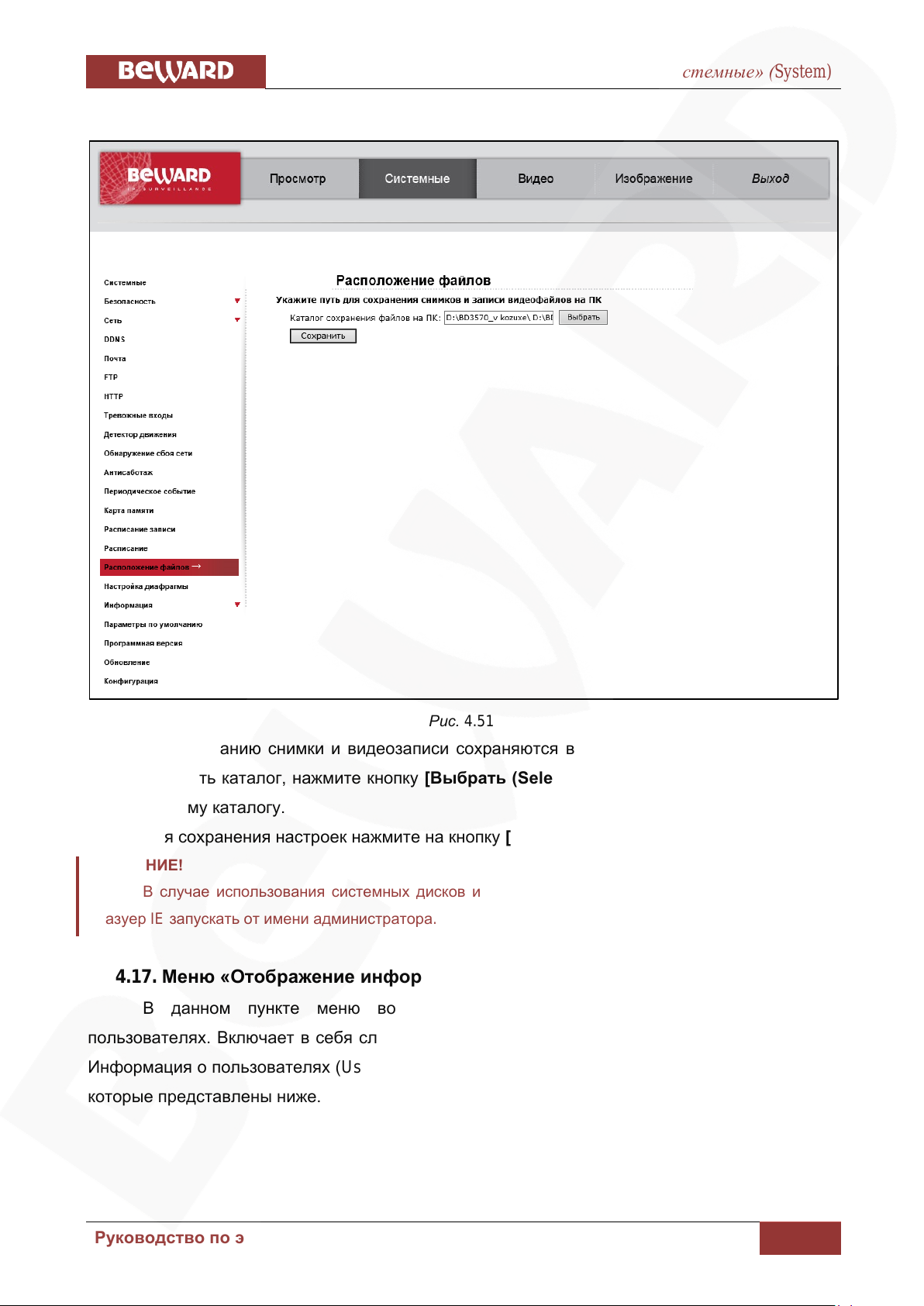

4.16. МЕНЮ «РАЗМЕЩЕНИЕ ФАЙЛОВ» (FILE LOCATION) ..................................................................... 80

4.17. МЕНЮ «ОТОБРАЖЕНИЕ ИНФОРМАЦИИ» (VIEW INFORMATION) ................................................... 81

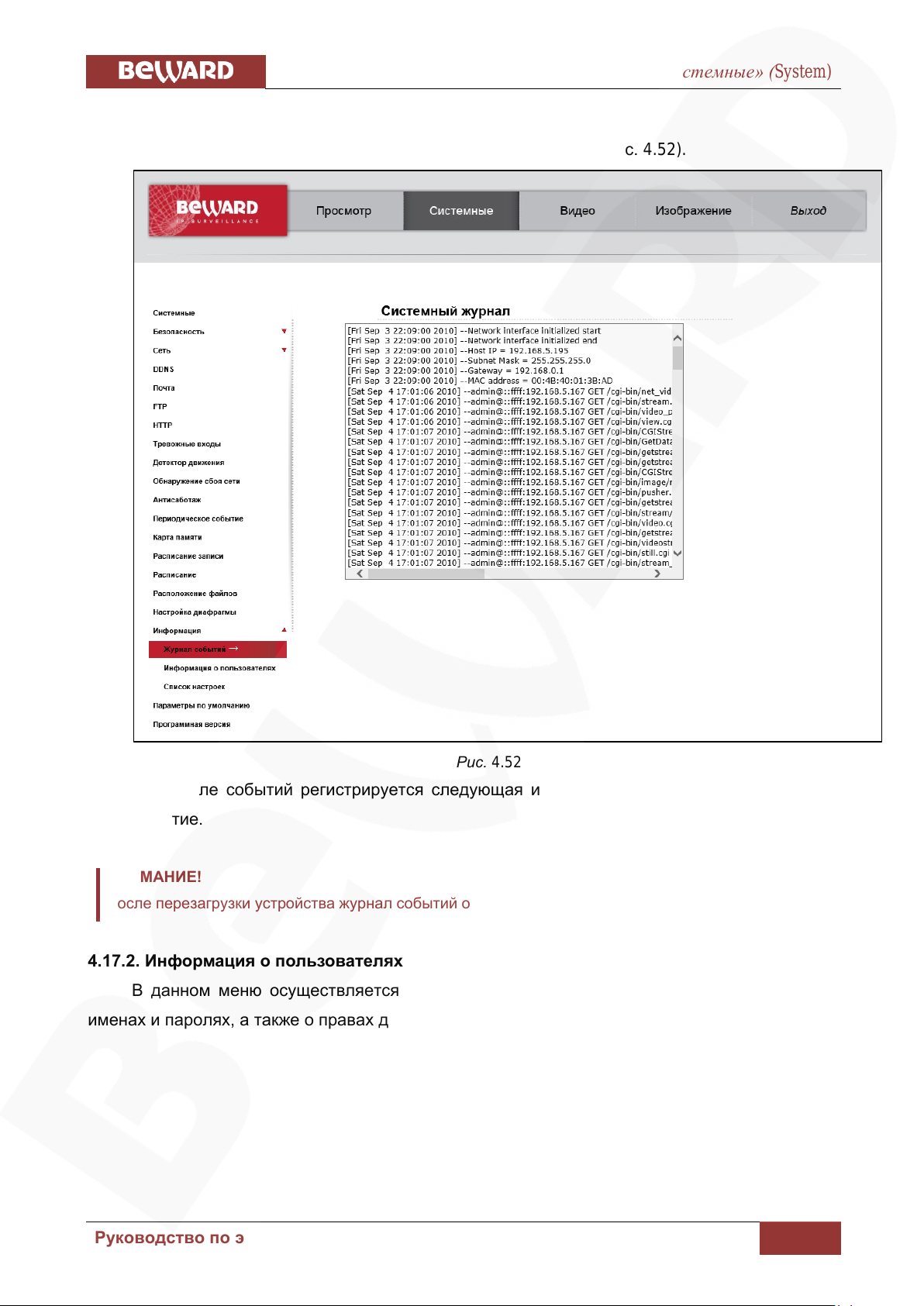

4.17.1. Системный журнал ..................................................................................................... 82

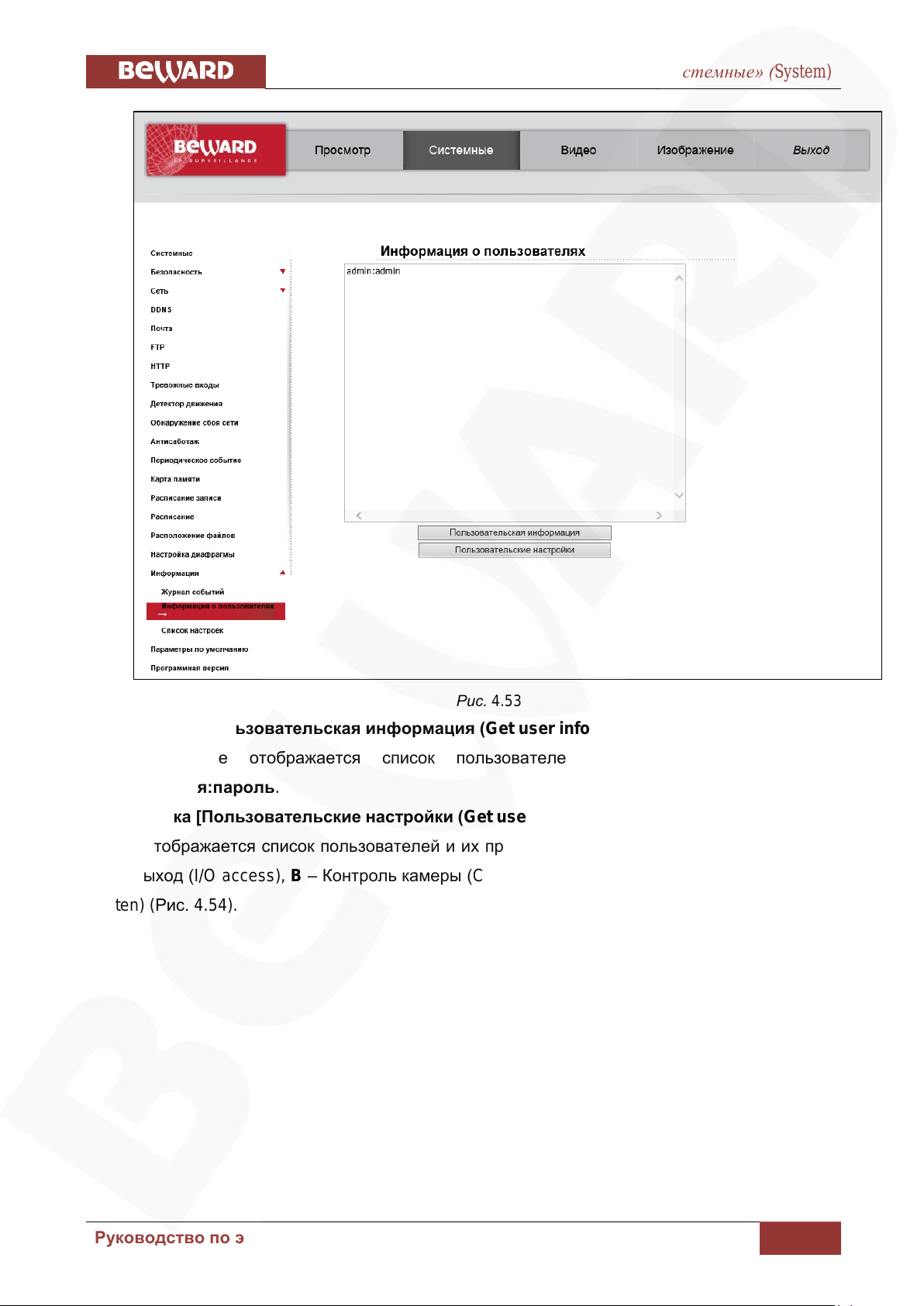

4.17.2. Информация о пользователях ................................................................................... 82

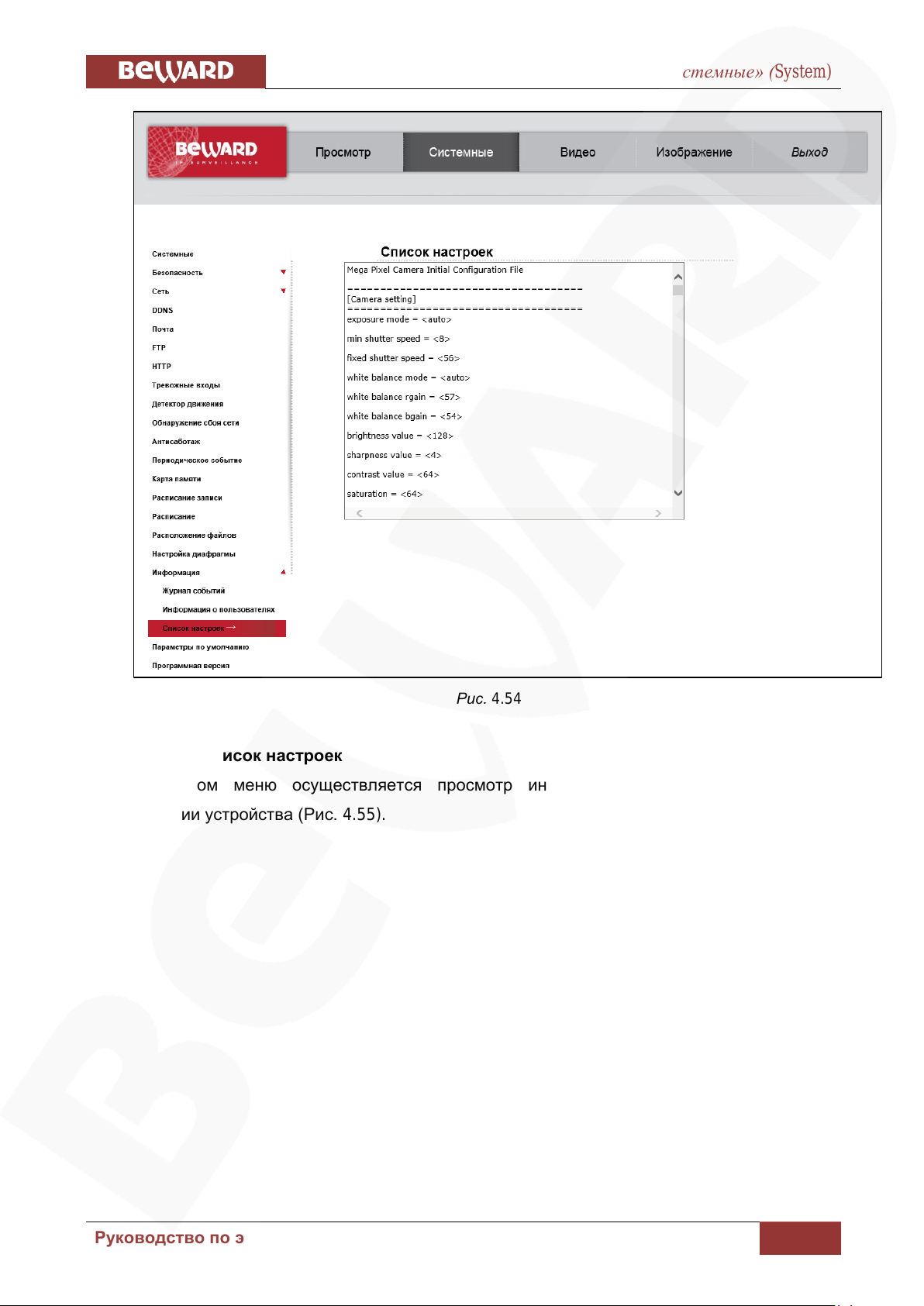

4.17.3. Список настроек .......................................................................................................... 84

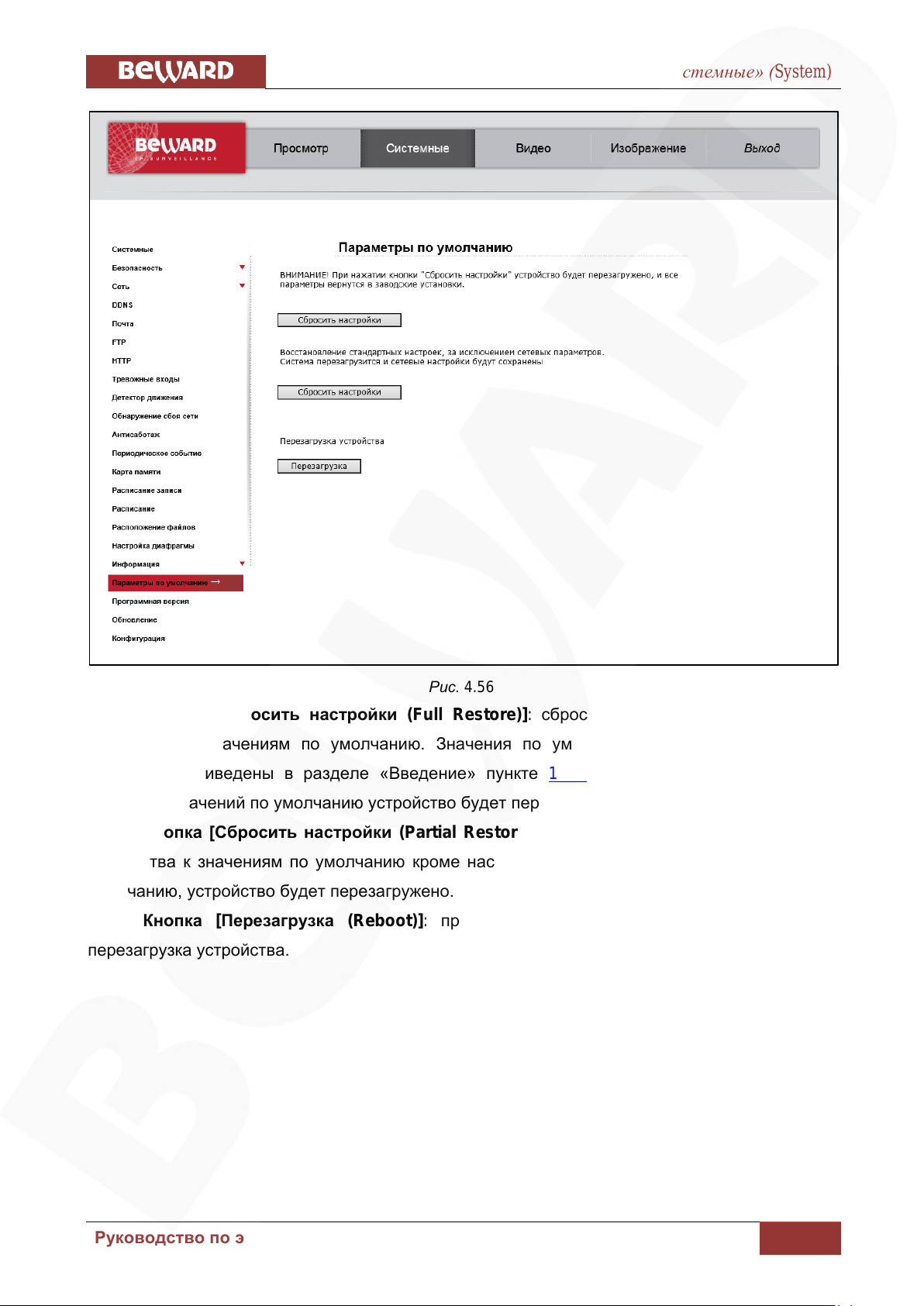

4.18. МЕНЮ «ЗАВОДСКИЕ УСТАНОВКИ» (FACTORY DEFAULT) ............................................................. 85

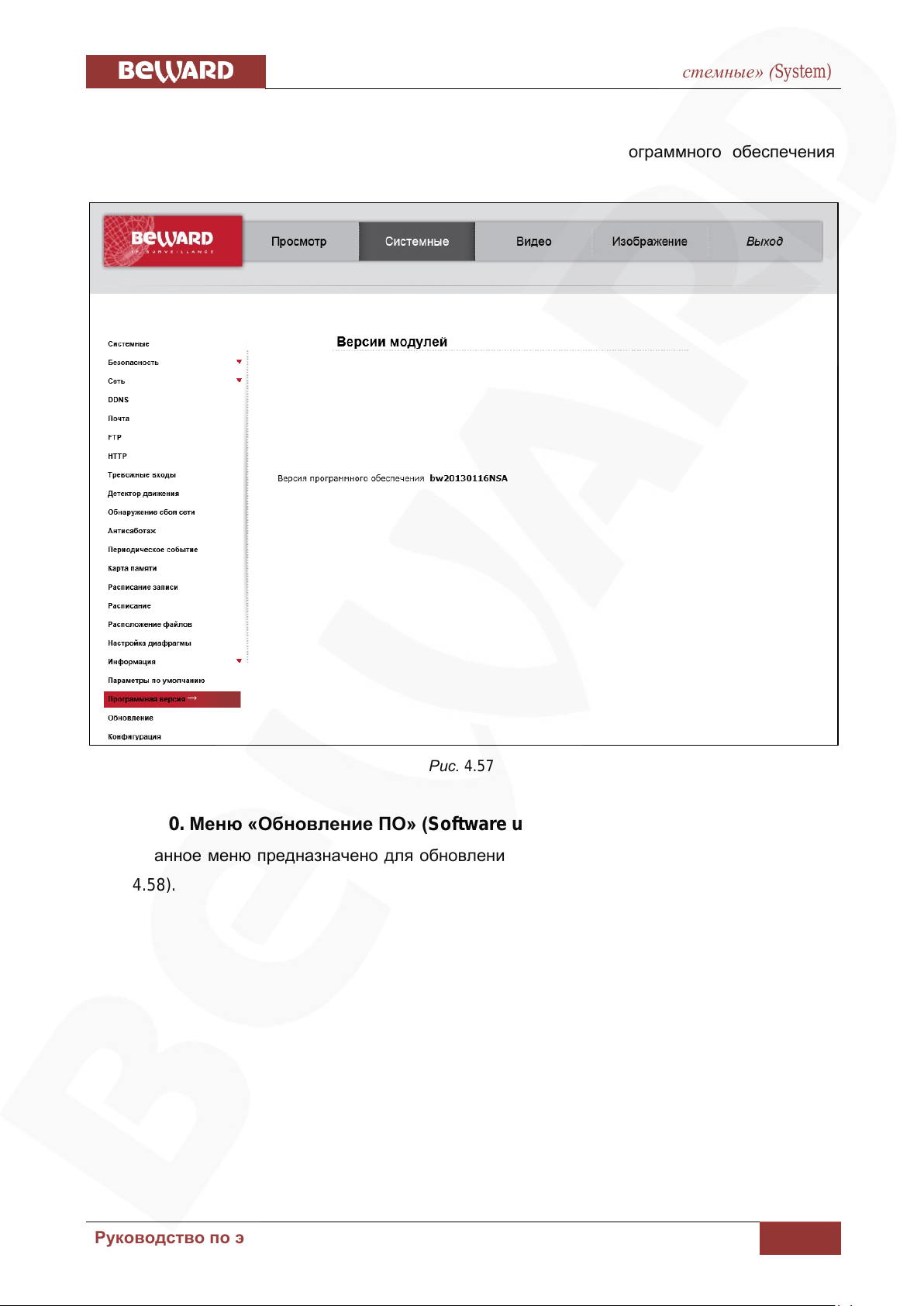

4.19. МЕНЮ «ВЕРСИЯ ПО» (SOFTWARE VERSION) ............................................................................ 87

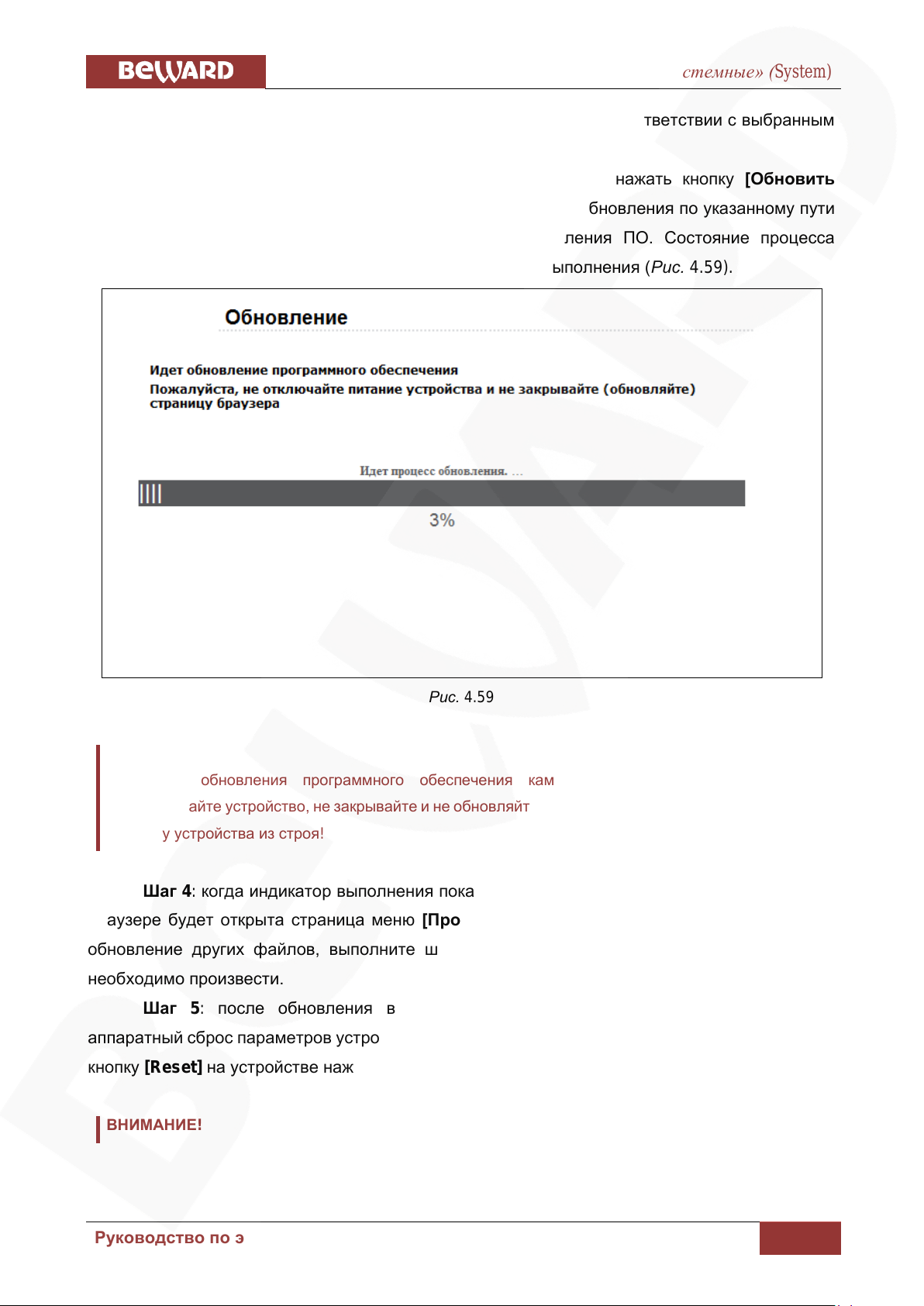

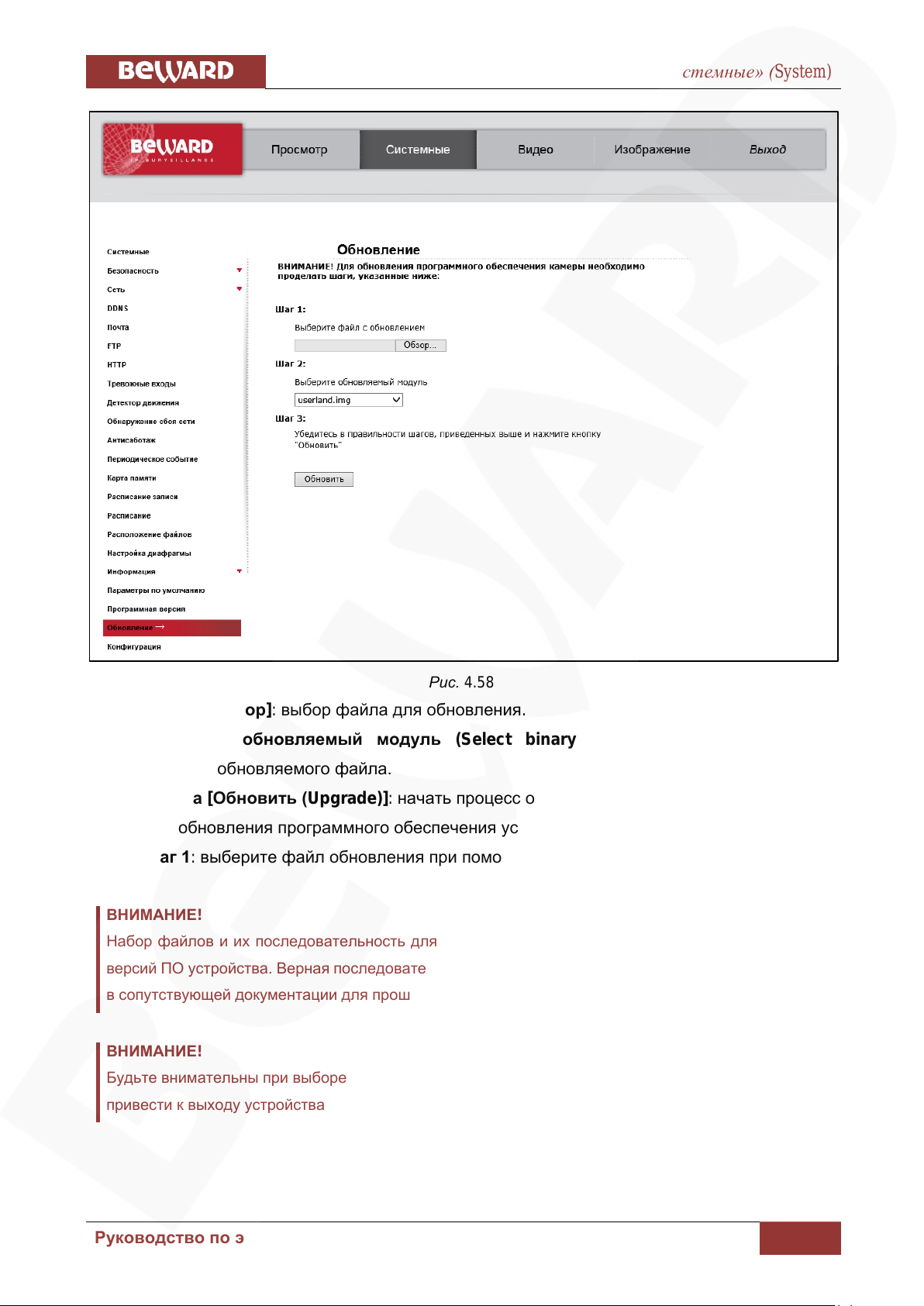

4.20. МЕНЮ «ОБНОВЛЕНИЕ ПО» (SOFTWARE UPGRADE) .................................................................. 87

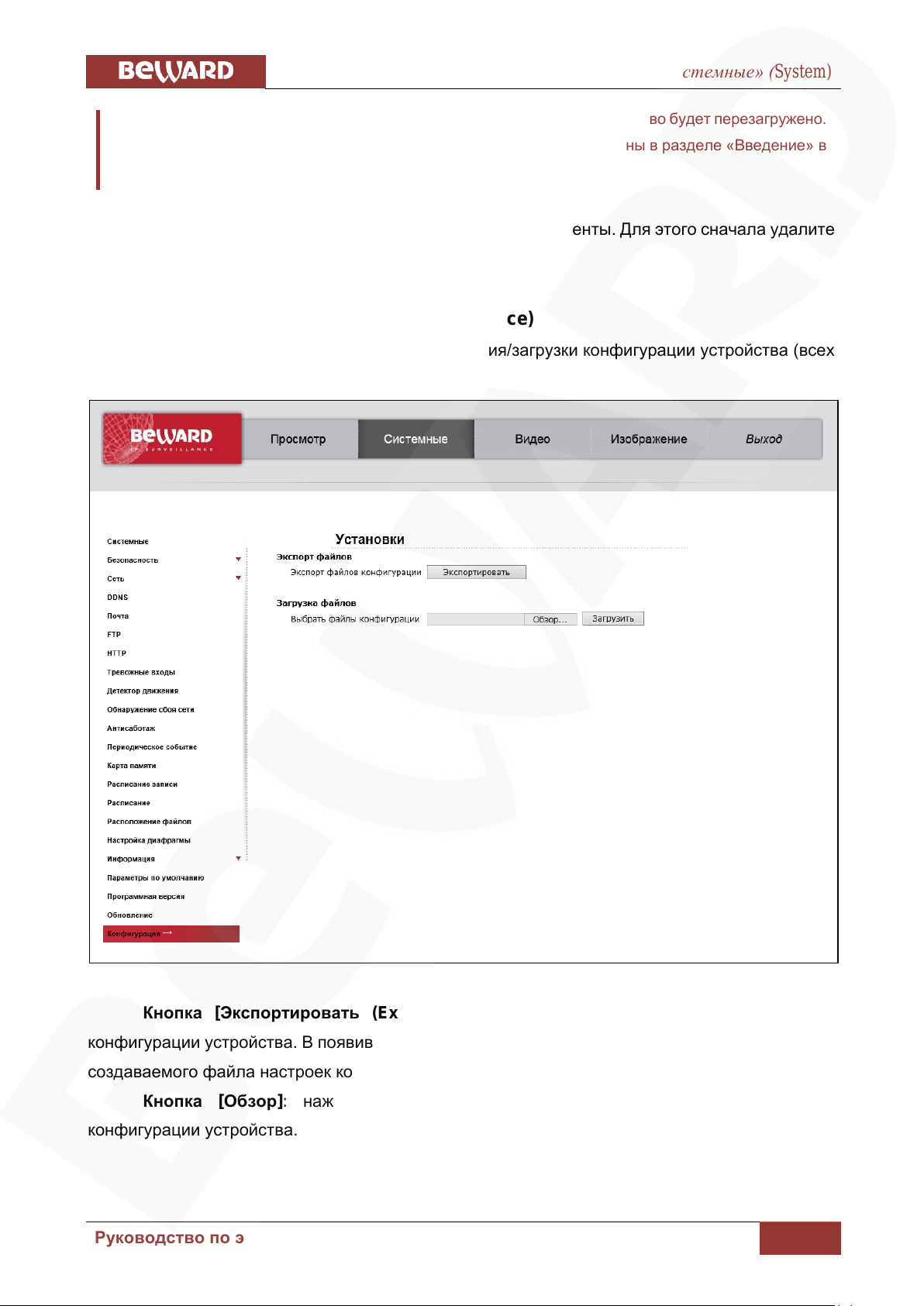

4.23. МЕНЮ «КОНФИГУРАЦИЯ» (MAINTENANCE) ............................................................................... 90

ГЛАВА 5. РАЗДЕЛ МЕНЮ «ВИДЕО» (STREAMING) ..................................................................... 92

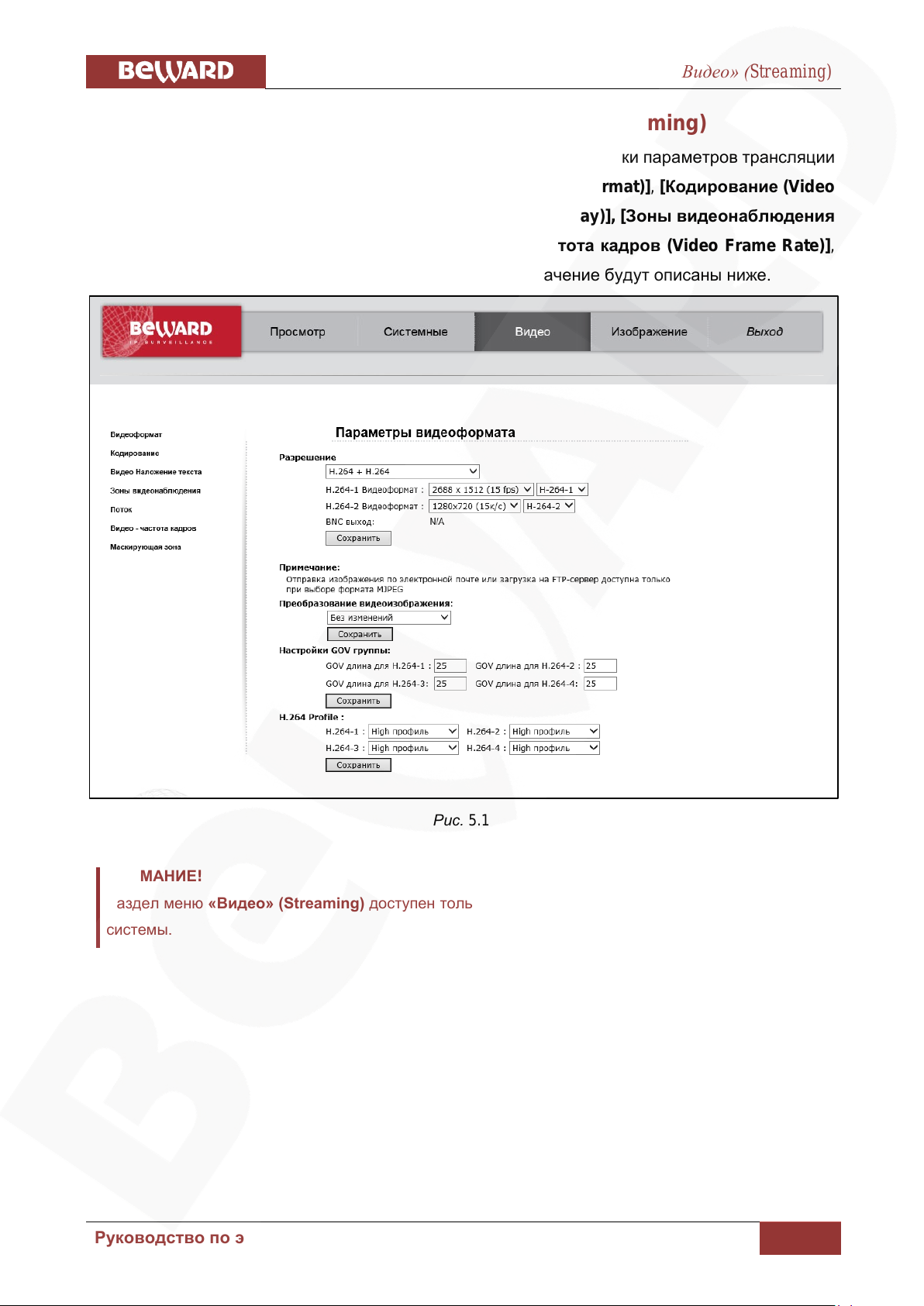

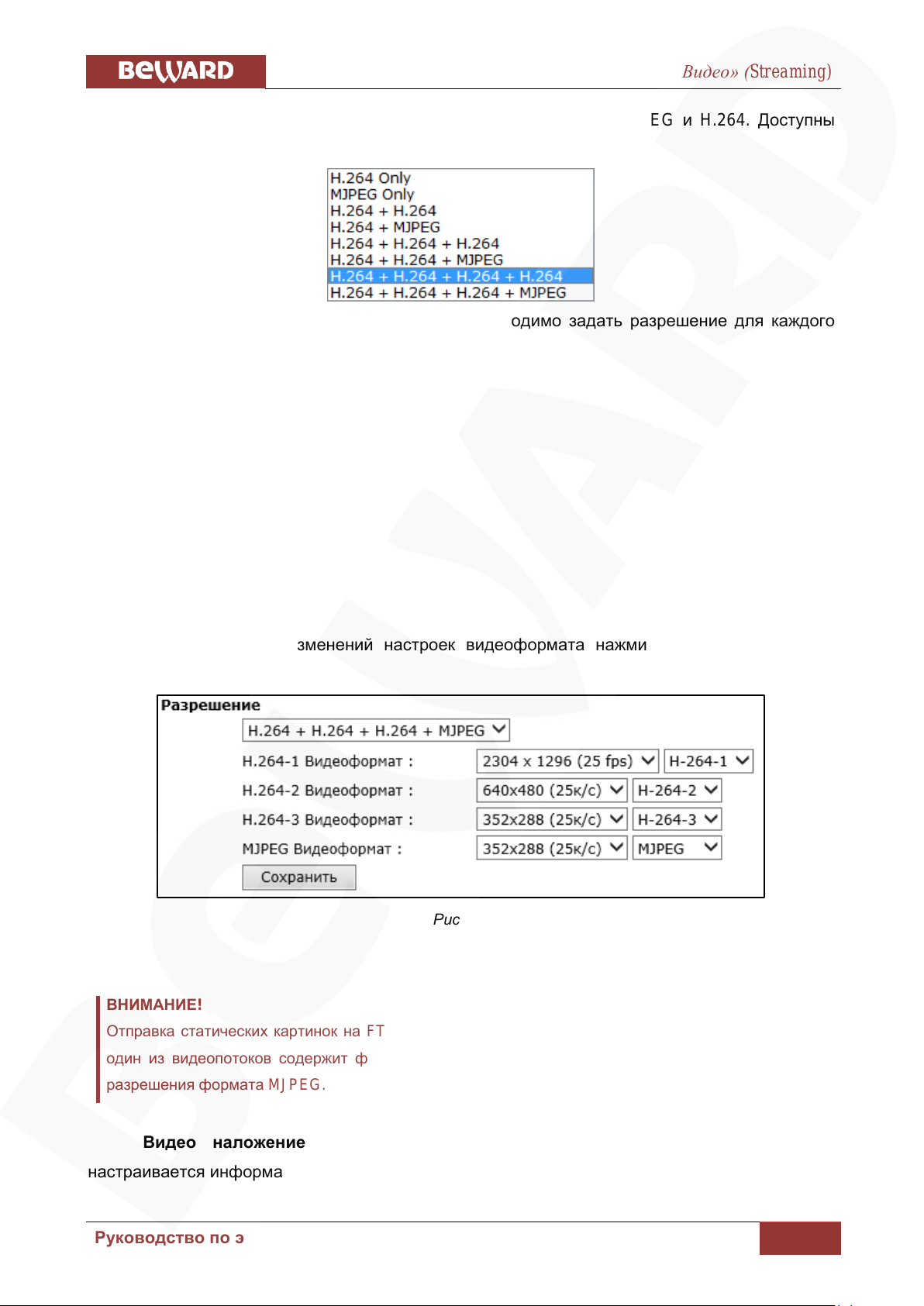

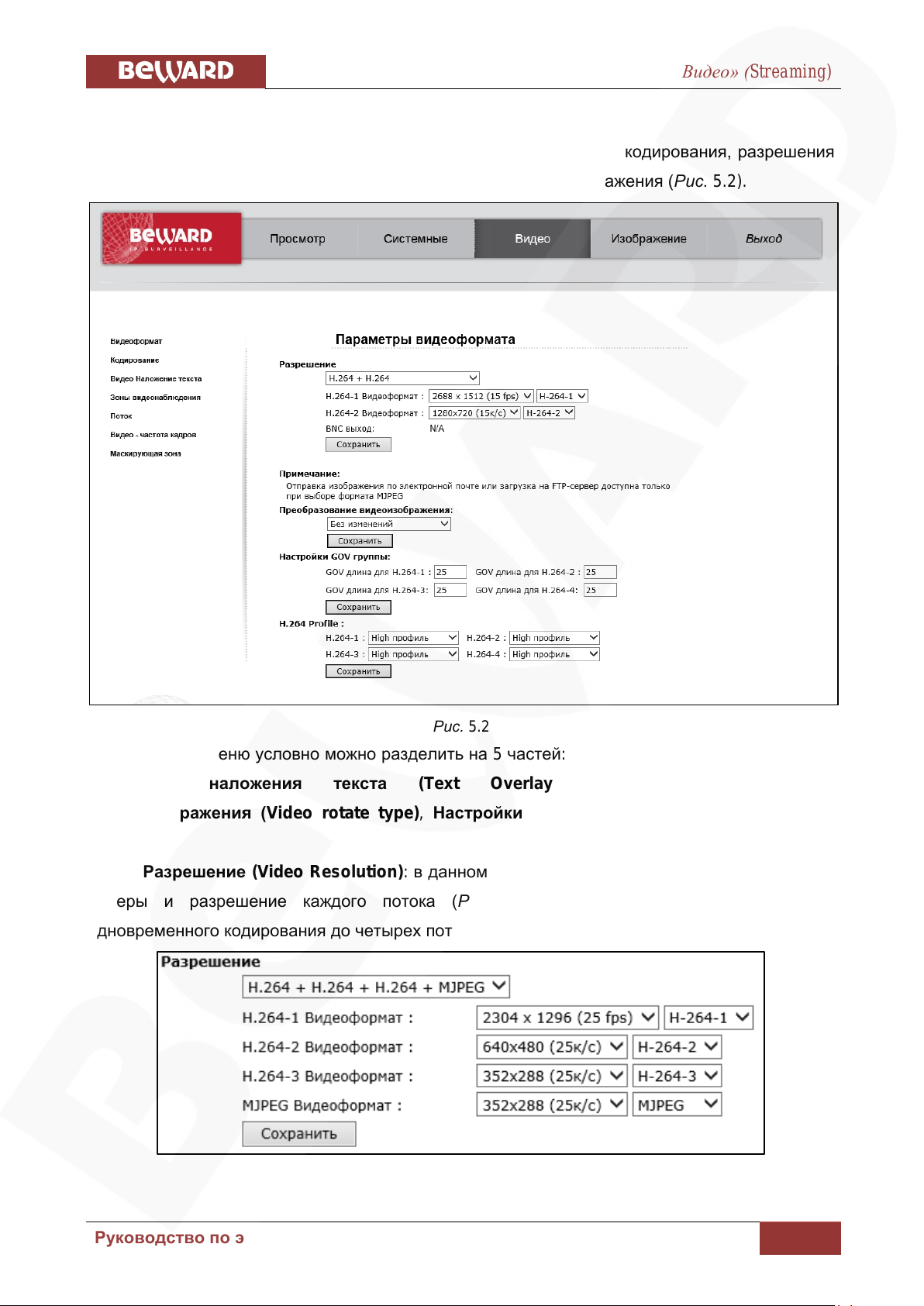

5.1. МЕНЮ «ВИДЕОФОРМАТ» (VIDEO FORMAT) ................................................................................. 93

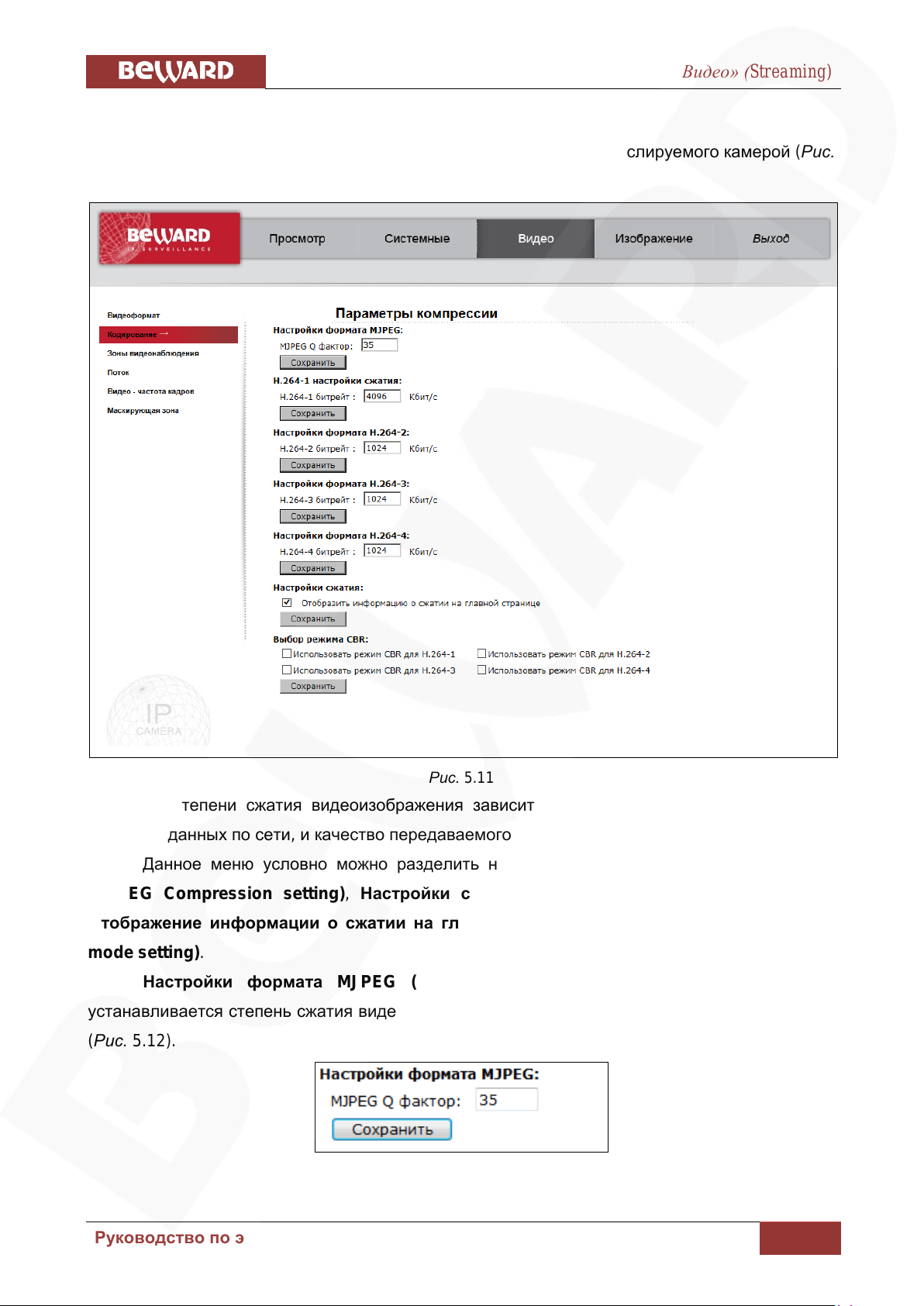

5.2. МЕНЮ «КОДИРОВАНИЕ» (VIDEO COMPRESSION) ........................................................................ 98

5.3. МЕНЮ «ЗОНЫ ВИДЕОНАБЛЮДЕНИЯ» (VIDEO ROI) ................................................................... 101

5.4. МЕНЮ «ПОТОК» (VIDEO OCX PROTOCOL) ............................................................................... 104

5.5. МЕНЮ «ЧАСТОТА КАДРОВ» (VIDEO FRAME RATE) ..................................................................... 106

5.6. МЕНЮ «МАСКИРУЮЩАЯ ЗОНА» (VIDEO MASK) ......................................................................... 107

Оглавление

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

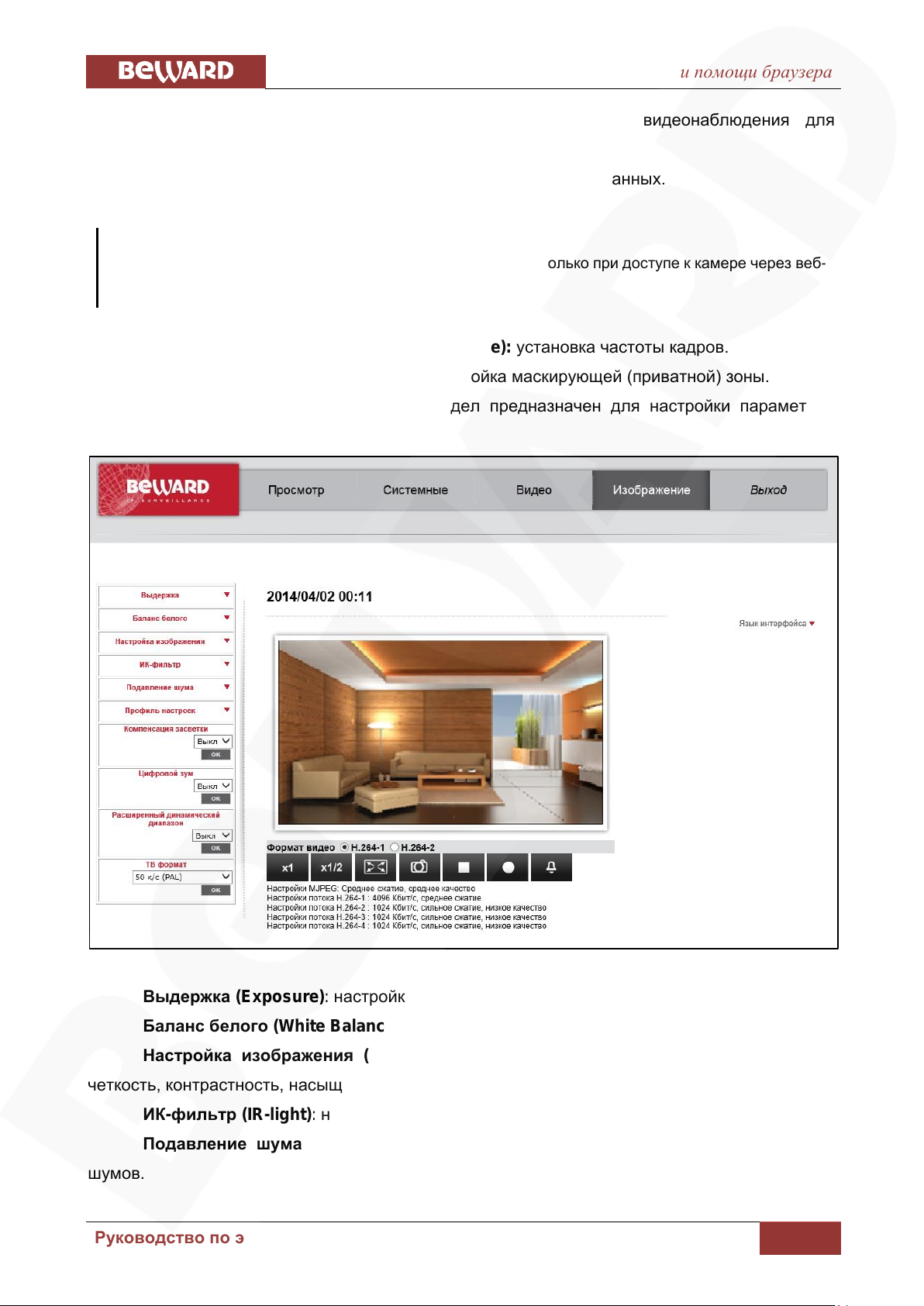

ГЛАВА 6. РАЗДЕЛ МЕНЮ «ИЗОБРАЖЕНИЕ» (CAMERA) .......................................................... 110

6.1. МЕНЮ «ВЫДЕРЖКА» (EXPOSURE) ............................................................................................ 111

6.2. МЕНЮ «БАЛАНС БЕЛОГО» (WHITE BALANCE) ............................................................................. 111

6.3. МЕНЮ «НАСТРОЙКА ИЗОБРАЖЕНИЯ» (PICTURE ADJUSTMENT) ................................................... 112

6.4. МЕНЮ «ЦИФРОВОЙ ЗУМ» (DIGITAL ZOOM) ................................................................................ 114

6.5. МЕНЮ «КОМПЕНСАЦИЯ ЗАСВЕТКИ» (BACK LIGHT COMPENSATION) ............................................ 114

6.6. МЕНЮ «ИК-ФИЛЬТР» (IR-CUT) ................................................................................................. 114

6.7. МЕНЮ «ШИРОКИЙ ДИНАМИЧЕСКИЙ ДИАПАЗОН» (WDR FUNCTION) ........................................... 115

6.8. МЕНЮ «ПОДАВЛЕНИЕ ШУМА» (NOISE REDUCTION) .................................................................... 115

6.9. МЕНЮ «ТВ ФОРМАТ» (TV SYSTEM) .......................................................................................... 116

ГЛАВА 7. РАЗДЕЛ МЕНЮ «ВЫХОД» (LOGOUT) ......................................................................... 117

ПРИЛОЖЕНИЯ ................................................................................................................................. 118

ПРИЛОЖЕНИЕ A. ФОРМАТЫ ЗАПРОСОВ ДЛЯ ПОЛУЧЕНИЯ ИЗОБРАЖЕНИЯ C КАМЕР ............................. 118

ПРИЛОЖЕНИЕ B. ЗНАЧЕНИЯ ИСПОЛЬЗУЕМЫХ ПОРТОВ ...................................................................... 118

ПРИЛОЖЕНИЕ C. ЗАВОДСКИЕ УСТАНОВКИ ....................................................................................... 120

ПРИЛОЖЕНИЕ D. ИСПОЛЬЗОВАНИЕ СЕРВИСА DDNS ....................................................................... 121

D.1. Общие сведения о подключении к IP-камерам через Интернет с использованием

сервиса DDNS ..................................................................................................................................... 121

D.2. Регистрация на сервере DynDNS ................................................................................ 122

D.3. Создание доменного имени на сервере DynDNS ........................................................ 126

D.4. Настройка оборудования для работы с сервисом DynDNS ..................................... 130

ПРИЛОЖЕНИЕ E. ГЛОССАРИЙ ......................................................................................................... 134

ПРИЛОЖЕНИЕ F. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА ............................................................................ 145

ПРИЛОЖЕНИЕ G. ПРАВА И ПОДДЕРЖКА ........................................................................................... 148

Введение

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Введение

Общие сведения об IP-видеокамере

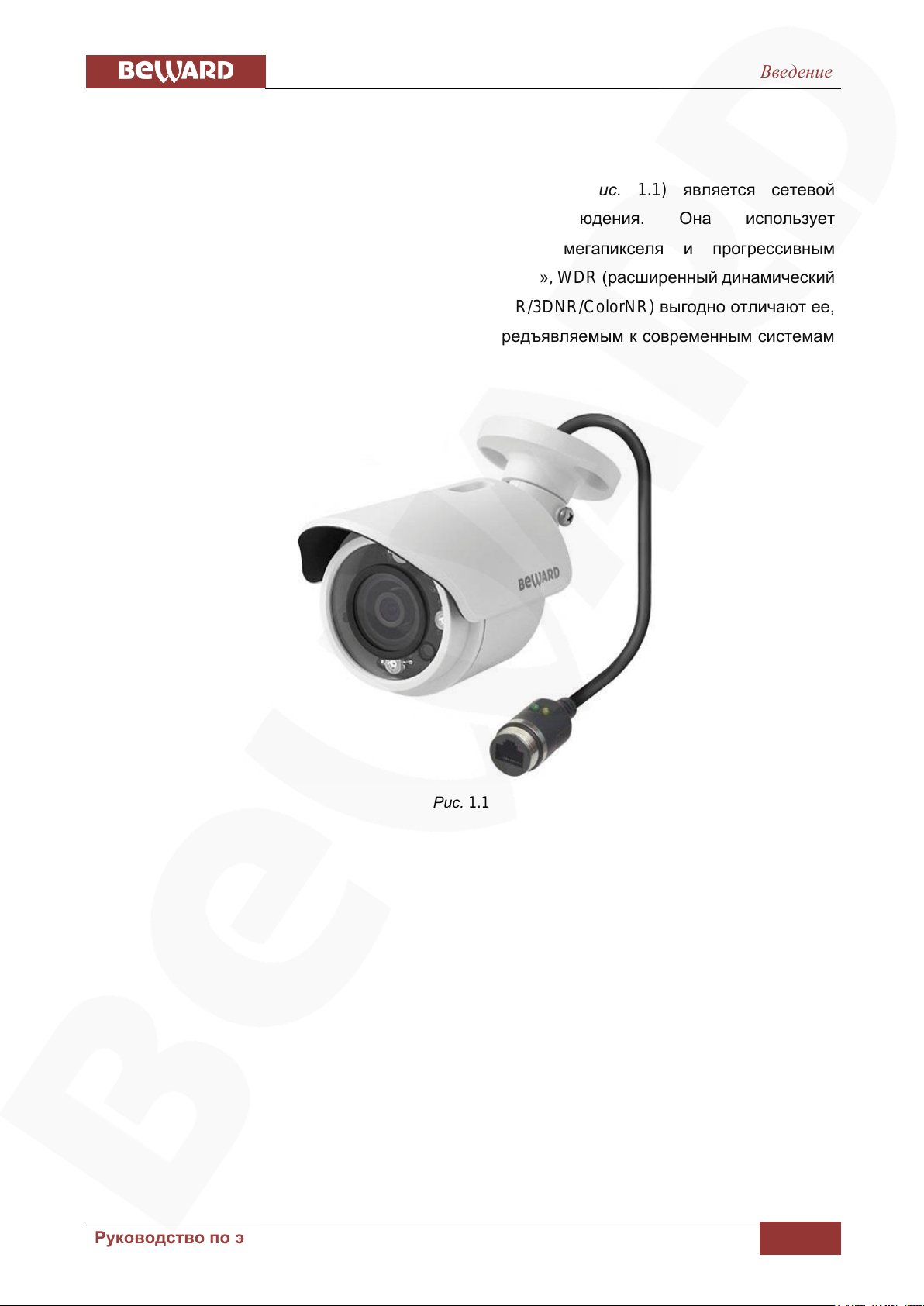

IP-камера BEWARD BD4640RC(V), BD4640RCV2 (Рис. 1.1) является сетевой видеокамерой для профессионального видеонаблюдения. Она использует высокочувствительную матрицу с разрешением 4 мегапикселя и прогрессивным сканированием. Такие технологии, как режим «день/ночь», WDR (расширенный динамический диапазон), цифровая система шумоподавления (2DNR/3DNR/ColorNR) выгодно отличают ее, позволяя соответствовать высоким требованиям, предъявляемым к современным системам видеонаблюдения.

Рис. 1.1

Введение

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

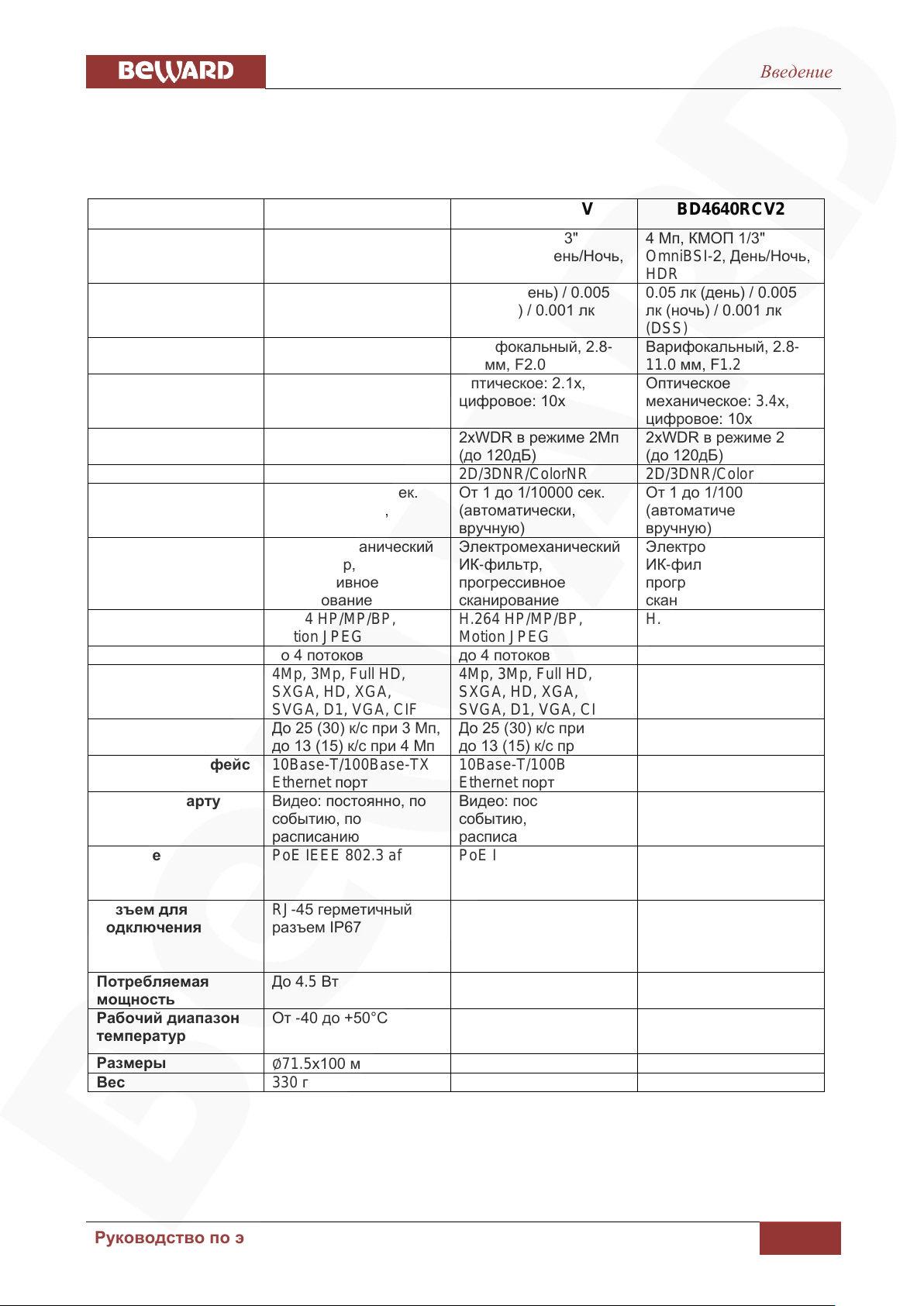

BD4640RC

BD4640RCV

BD4640RCV2

Сенсор

4 Мп, КМОП 1/3"

OmniBSI-2, День/Ночь, HDR

4 Мп, КМОП 1/3"

OmniBSI-2, День/Ночь, HDR

4 Мп, КМОП 1/3"

OmniBSI-2, День/Ночь, HDR

Чувствительность

0.05 лк (день) / 0.005 лк (ночь) / 0.001 лк

(DSS)

0.05 лк (день) / 0.005 лк (ночь) / 0.001 лк

(DSS)

0.05 лк (день) / 0.005 лк (ночь) / 0.001 лк

(DSS)

Объектив

2.8/3.6/4.2/6.0/8.0/12.0/

16.0 мм (на выбор)

Варифокальный, 2.8-

6.0 мм, F2.0

Варифокальный, 2.8-

11.0 мм, F1.2

Увеличение

Цифровое: 10x

Оптическое: 2.1х, цифровое: 10х

Оптическое механическое: 3.4х, цифровое: 10х

WDR

2xWDR в режиме 2Мп (до 120дБ)

Фильтр шума

2D/3DNR/ColorNR

Скорость затвора

От 1 до 1/10000 сек. (автоматически, вручную)

Дополнительно

Электромеханический ИК-фильтр, прогрессивное сканирование

Формат сжатия

H.264 HP/MP/BP, Motion JPEG

Видеопоток

до 4 потоков

Разрешение

4Mp, 3Mp, Full HD, SXGA, HD, XGA, SVGA, D1, VGA, CIF

Скорость кадров

До 25 (30) к/с при 3 Мп, до 13 (15) к/с при 4 Мп

Сетевой интерфейс

10Base-T/100Base-TX Ethernet порт

Запись на карту памяти

Видео: постоянно, по событию, по расписанию

Питание

PoE IEEE 802.3 af

(PDC): PoE IEEE 802.3 af, DC 12В (P): PoE IEEE 802.3 af

Разъем для подключения

RJ-45 герметичный разъем IP67

(PDC): RJ-45, DC разъем 5,5*2,1 мм (P): RJ-45, Герметичный, IP67

Потребляемая мощность

До 4.5 Вт

Рабочий диапазон температур

От -40 до +50°С

Размеры

∅71.5х100 мм

∅71.5х125 мм

Вес

330 г

Основные характеристики

Введение

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

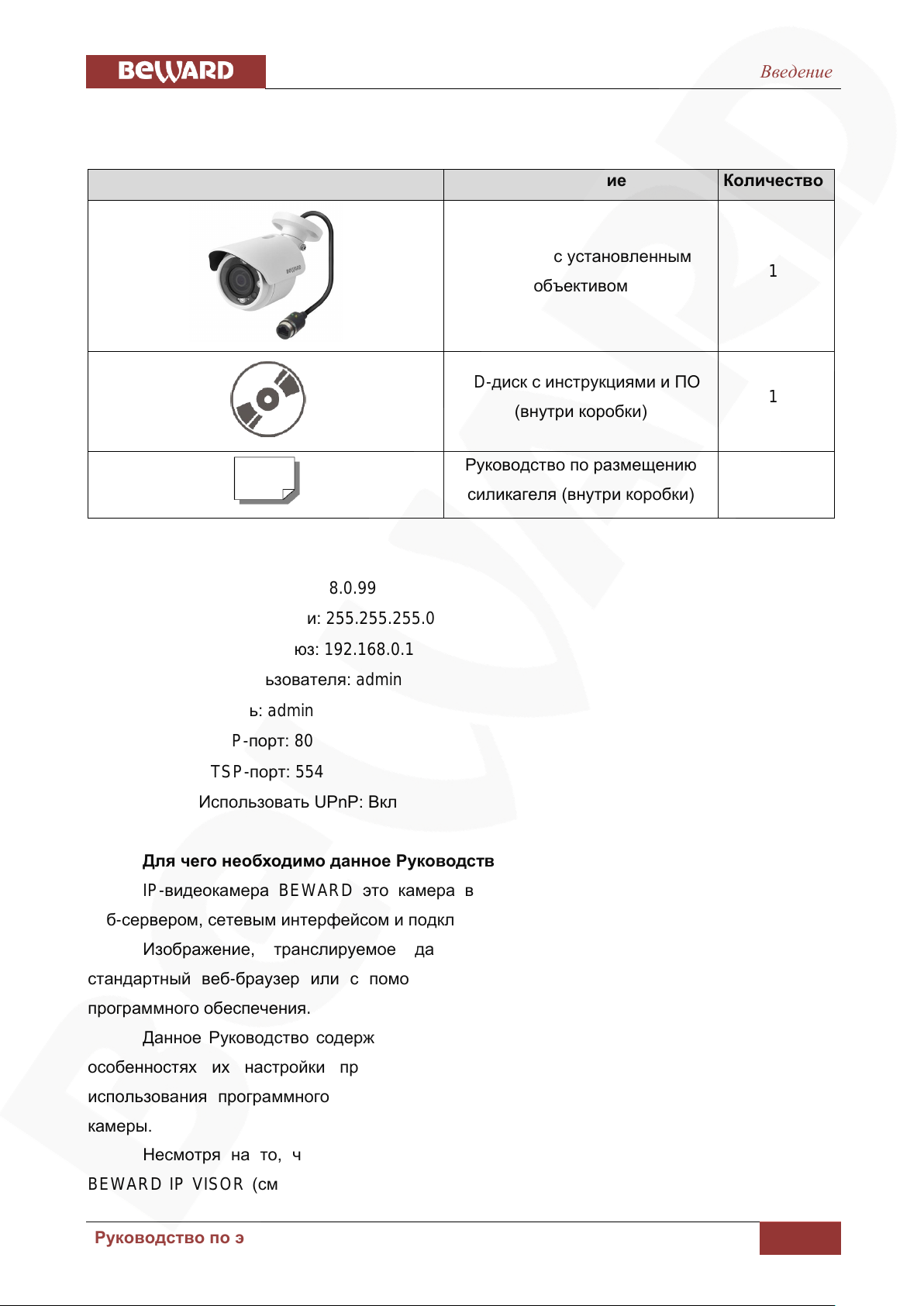

Описание

Количество

IP-камера с установленным

объективом

CD-диск с инструкциями и ПО

(внутри коробки)

Руководство по размещению

силикагеля (внутри коробки)

Комплект поставки

Установки по умолчанию

 IP-адрес: 192.168.0.99  Маска подсети: 255.255.255.0  Сетевой шлюз: 192.168.0.1  Имя пользователя: admin  Пароль: admin  HTTP-порт: 80  RTSP-порт: 554  Использовать UPnP: Вкл

Для чего необходимо данное Руководство

IP-видеокамера BEWARD это камера видеонаблюдения, обладающая встроенным веб-сервером, сетевым интерфейсом и подключаемая непосредственно к сети Ethernet.

Изображение, транслируемое данной камерой, можно просматривать через стандартный веб-браузер или с помощью входящего в комплект поставки бесплатного программного обеспечения.

Данное Руководство содержит сведения о функционале веб-интерфейса IP-камер и особенностях их настройки при работе в локальных сетях и сетях Интернет без использования программного обеспечения, только с помощью встроенного веб-сервера камеры.

Несмотря на то, что при этом недоступен ряд функций, которые реализуют ПО BEWARD IP VISOR (смотрите «Руководство по эксплуатации ПО BEWARD IP Visor») и ПО

Введение

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

BEWARD BRC (смотрите «Руководство по эксплуатации ПО BEWARD Record Center»), использование только браузера ПК позволяет обратиться к данной камере из любой точки мира. Именно эти сведения, необходимые для полноценной работы с IP-камерами без использования дополнительного программного обеспечения, и содержит данное руководство.

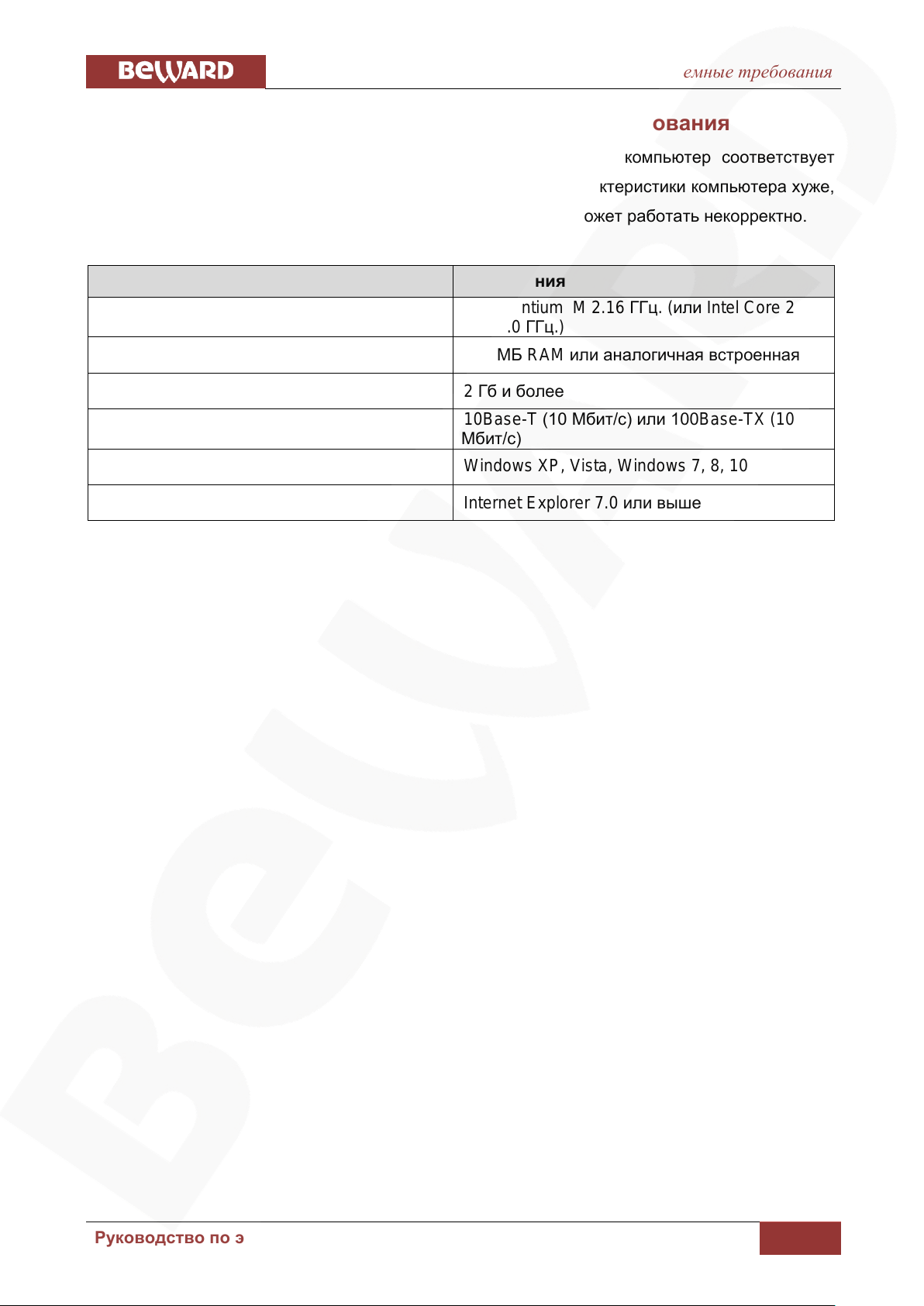

Глава 1. Минимальные системные требования

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Наименование

Требования

Процессор

Intel Pentium M 2.16 ГГц. (или Intel Core 2

Duo 2.0 ГГц.)

Видеокарта

256 МБ RAM или аналогичная встроенная

Оперативная память

2 Гб и более

Сетевая карта

10Base-T (10 Мбит/с) или 100Base-TX (100

Мбит/с)

Операционная система

Windows XP, Vista, Windows 7, 8, 10

Веб-браузер

Internet Explorer 7.0 или выше

Глава 1. Минимальные системные требования

Перед использованием устройства убедитесь, что Ваш компьютер соответствует минимальным системным требованиям. Если технические характеристики компьютера хуже, чем минимальные системные требования, то оборудование может работать некорректно.

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Работа с веб-интерфейсом камеры будет рассмотрена на примере операционной системы Windows 7 Профессиональная и браузере Internet Explorer версии 9.0. В операционной системе,

отличной от Windows 7, или в браузере, отличном от Internet Explorer 9.0, названия меню или системные сообщения могут отличаться от названий меню и системных сообщений в других ОС семейства Windows и в других браузерах.

ВНИМАНИЕ!

Для поиска IP-камер с помощью технологии UPnP должна быть включена поддержка технологии UPnP для Вашего ПК и для IP-камеры. Для Windows Vista, Windows 7, Windows 8, Windows 10 поддержка UPnP включена по умолчанию.

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

В данной главе будут рассмотрены действия, необходимые для обеспечения полноценной работы с IP-камерой при помощи веб-браузера без использования дополнительного программного обеспечения.

2.1. Получение доступа к камере

Шаг 1: для начала работы подключите камеру согласно инструкциям, приведенным в

Руководстве по подключению.

Существует несколько способов получения доступа к веб-интерфейсу устройства:

 При помощи технологии UPnP  При помощи ПО BEWARD IP Searcher  При помощи веб-браузера

Шаг 2: получите доступ к камере любым из перечисленных способов.

2.1.1. Получение доступа к камере при помощи технологии UPnP

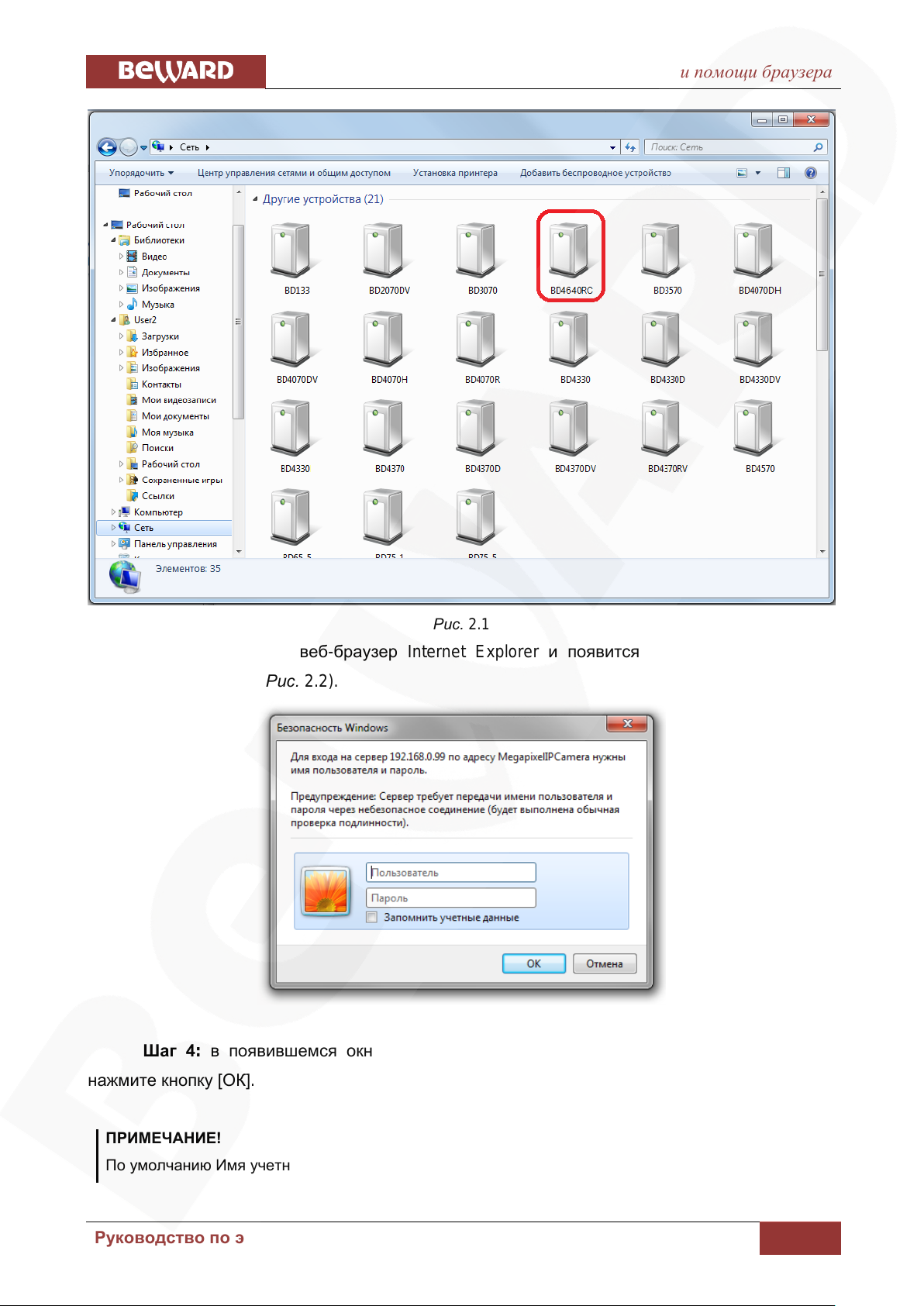

Шаг 1: откройте окно [Мой компьютер] и выберите пункт [Сеть].

Шаг 2: справа отобразятся устройства, находящиеся в сети. Найдите интересующее

Вас устройство и нажмите на нем два раза левой кнопкой мыши (Рис. 2.1).

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ! По умолчанию Имя учетной записи администратора – «admin», Пароль – «admin».

Шаг 3: откроется веб-браузер Internet Explorer и появится окно авторизации для

доступа к устройству (Рис. 2.2).

Рис. 2.1

Рис. 2.2

Шаг 4: в появившемся окне авторизации введите Имя пользователя и Пароль и нажмите кнопку [ОК].

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

После авторизации Вы можете изменить пароль учетной записи администратора в меню: СИСТЕМНЫЕ – Безопасность – Пользователь (SYSTEM – Security – User). Если пароль учетной записи администратора утерян, то IP-камеру можно вернуть к заводским установкам,

удерживая нажатой кнопку [RESET] в течение 10-15 секунд.

ПРИМЕЧАНИЕ!

Если вы знаете IP-адрес устройства и его HTTP-порт, тогда Вы можете получить доступ к вебинтерфейсу камеры, набрав в адресной строке запрос вида http://<IP>:<PORT>/, где <IP> – IPадрес камеры, <PORT> – HTTP-порт камеры. В случае если HTTP-порт камеры равен 80, получить доступ веб-интерфейсу камеры можно с помощью запроса вида http://<IP>/.

ПРИМЕЧАНИЕ!

IP-адрес камеры по умолчанию – 192.168.0.99, HTTP-порт по умолчанию – 80.

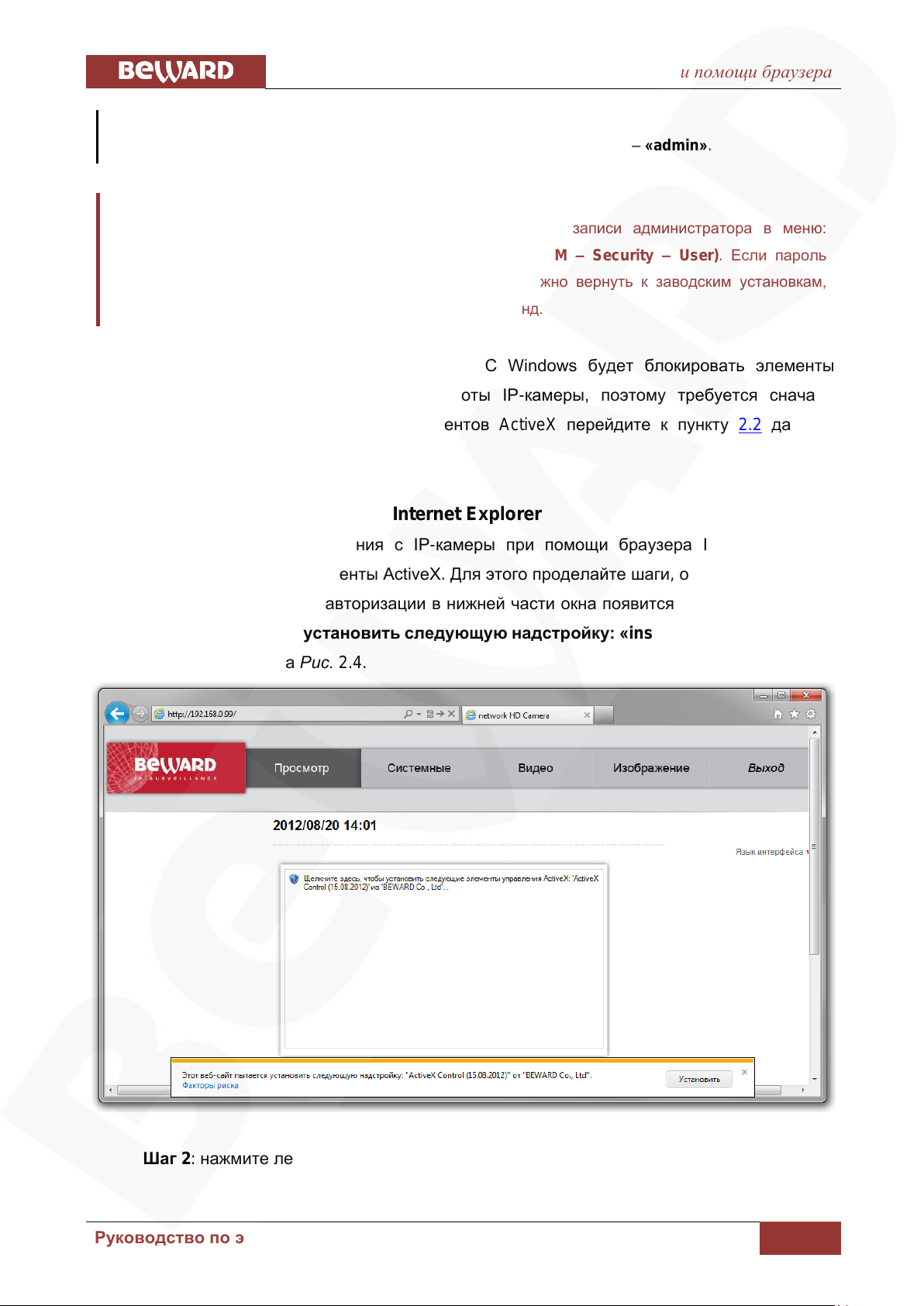

По умолчанию система безопасности ОС Windows будет блокировать элементы ActiveX, необходимые для нормальной работы IP-камеры, поэтому требуется сначала установить ActiveX. Для установки компонентов ActiveX перейдите к пункту 2.2. данного Руководства.

2.1.2. Получение доступа к камере при помощи веб-браузера

Шаг 1: запустите браузер Internet Explorer, в адресной строке введите IP-адрес камеры

и нажмите ввод.

Шаг 2: в появившемся окне авторизации введите Имя пользователя и Пароль и нажмите кнопку [ОК] (Рис. 2.3).

Рис. 2.3

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ! По умолчанию Имя учетной записи администратора – «admin», Пароль – «admin».

ВНИМАНИЕ!

удерживая нажатой кнопку [RESET] в течение 10-15 секунд.

2.2. Установка ActiveX для Internet Explorer

Для просмотра изображения с IP-камеры при помощи браузера Internet Explorer необходимо установить компоненты ActiveX. Для этого проделайте шаги, описанные ниже.

Шаг 1: после удачной авторизации в нижней части окна появится всплывающее окно «Этот веб-узел пытается установить следующую надстройку: «install.cab» от «BEWARD Co., Ltd», как показано на Рис. 2.4.

Рис. 2.4

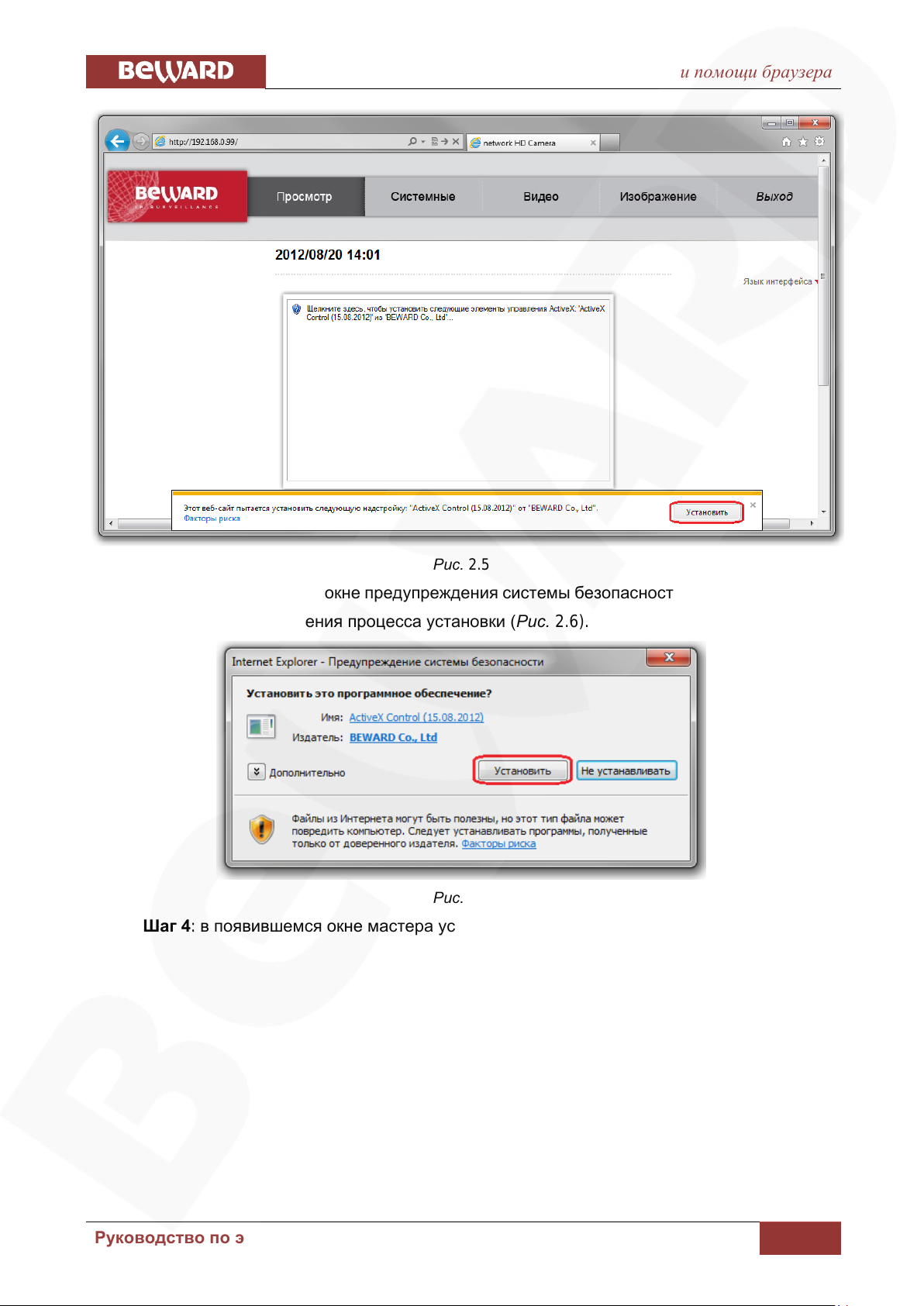

Шаг 2: нажмите левой кнопкой мыши на кнопку [Установить] (Рис. 2.5).

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 2.5

Шаг 3: в появившемся окне предупреждения системы безопасности нажмите на кнопку [Установить] для продолжения процесса установки (Рис. 2.6).

Рис. 2.6

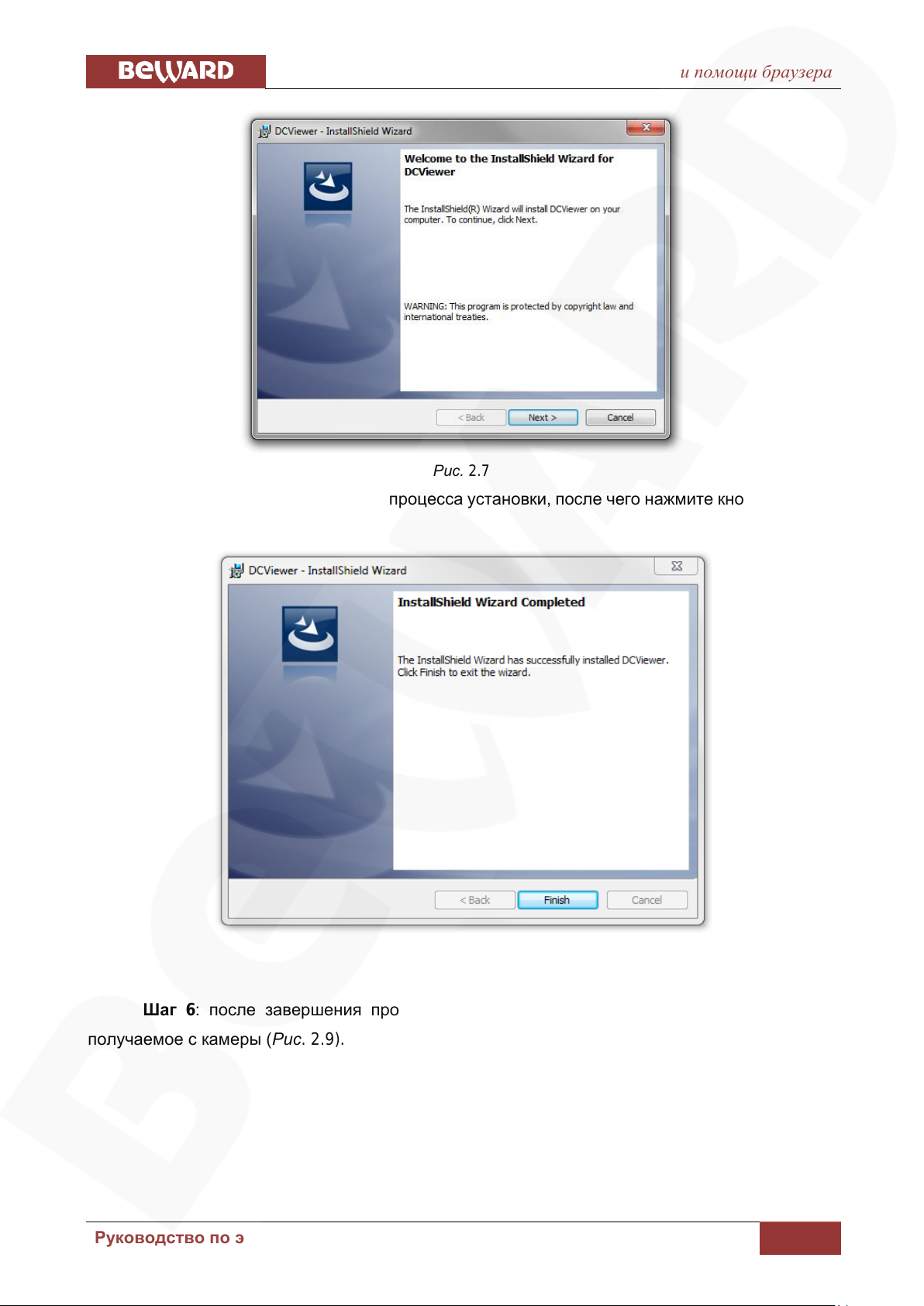

Шаг 4: в появившемся окне мастера установки нажмите кнопку [Next] (Рис. 2.7).

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Шаг 5: дождитесь завершения процесса установки, после чего нажмите кнопку [Finish] (Рис. 2.8).

Рис. 2.7

Рис. 2.8

Шаг 6: после завершения процесса установки в браузере появится изображение, получаемое с камеры (Рис. 2.9).

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

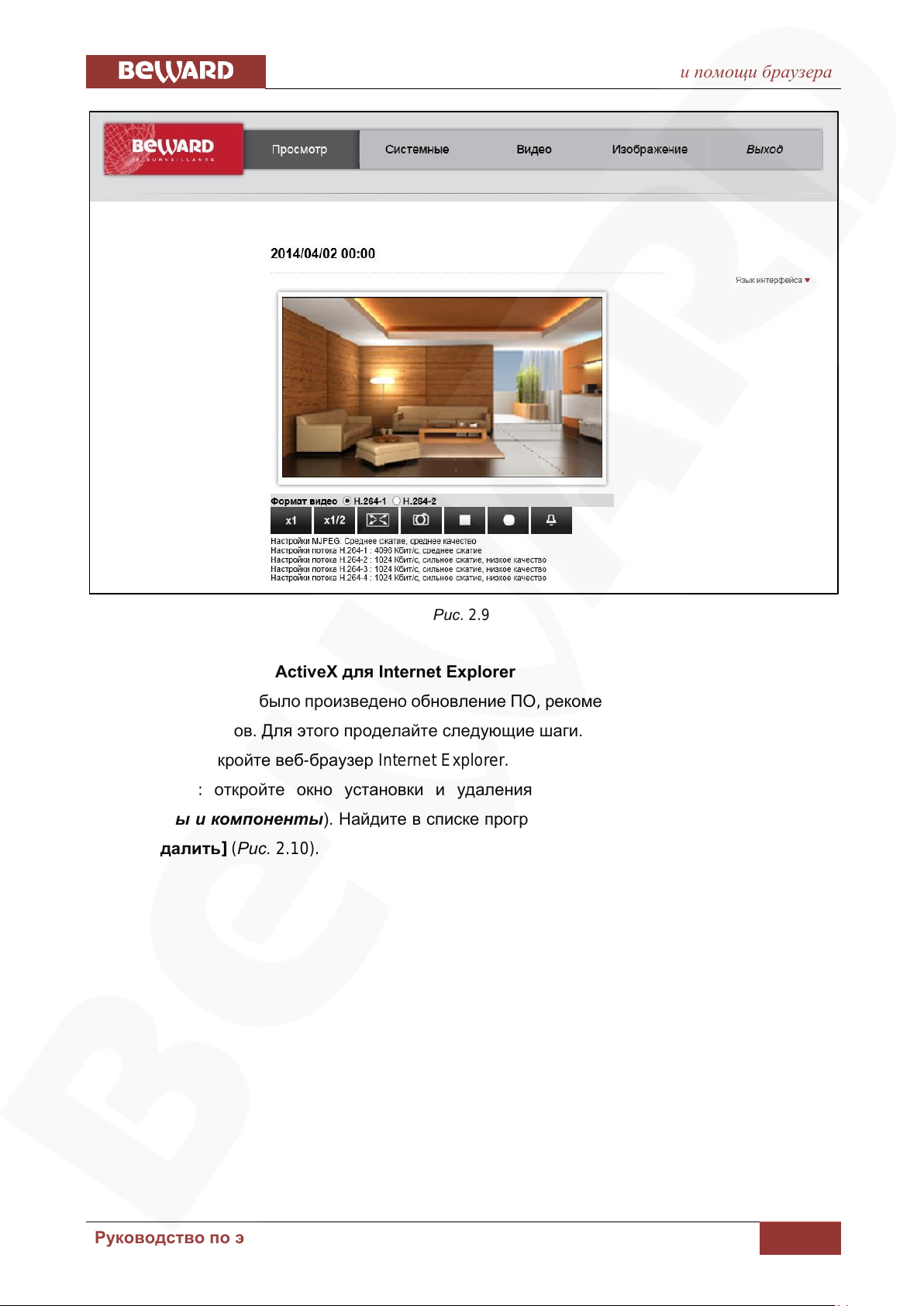

Рис. 2.9

2.2.1. Удаление ActiveX для Internet Explorer

В случае если было произведено обновление ПО, рекомендуется выполнить удаление ActiveX компонентов. Для этого проделайте следующие шаги.

Шаг 1: закройте веб-браузер Internet Explorer.

Шаг 2: откройте окно установки и удаления программ (Панель управления –

Программы и компоненты). Найдите в списке программ строку «DCViewer» и нажмите на кнопку [Удалить] (Рис. 2.10).

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 2.10

Шаг 3: в появившемся окне подтвердите удаление программы. После завершения удаления программы закройте окно установки и удаления программ.

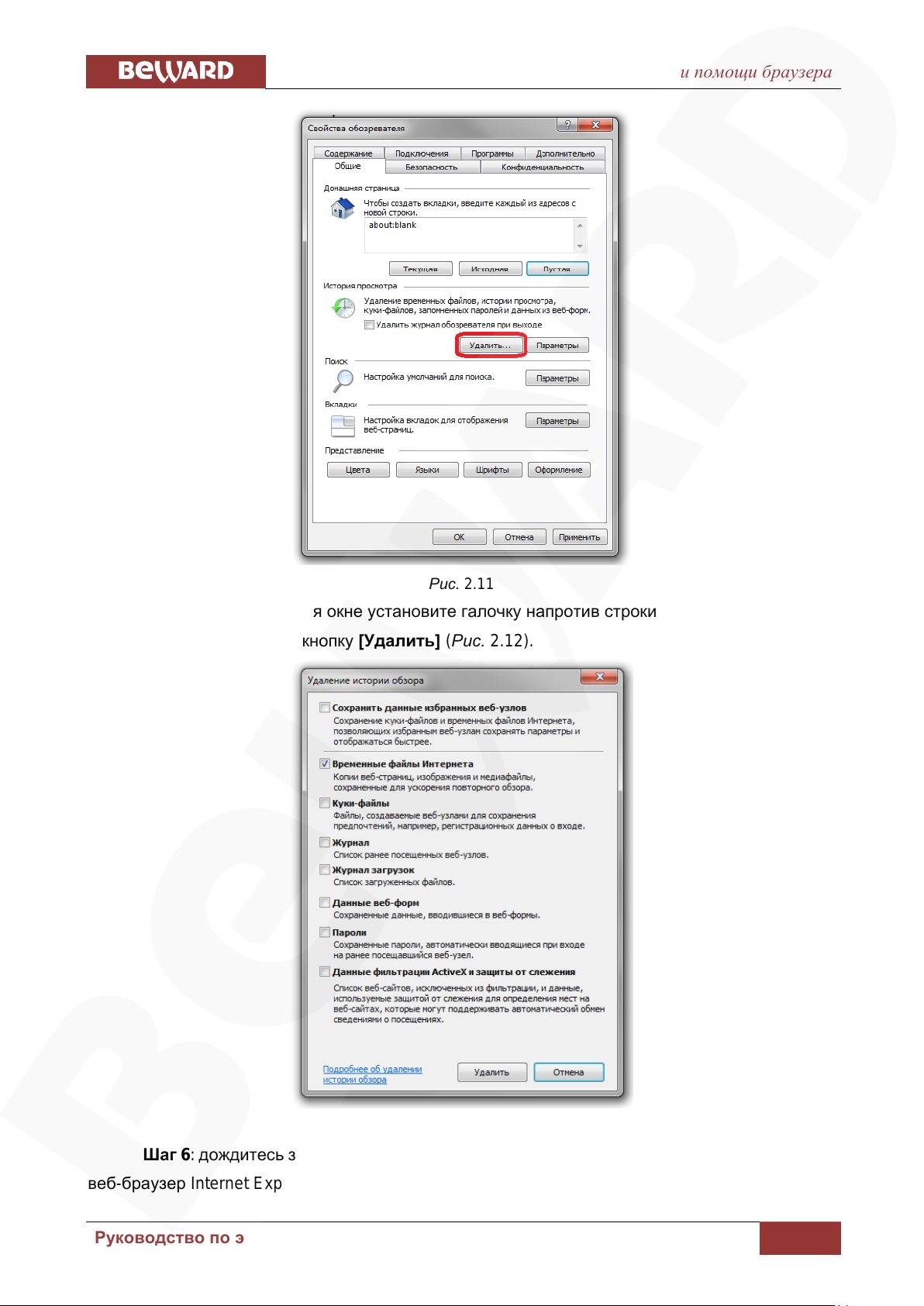

Шаг 4: откройте веб-браузер Internet Explorer. Откройте окно «Свойства обозревателя» (Сервис – Свойства обозревателя) и нажмите на кнопку [Удалить] (Рис.

2.11).

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 2.11

Шаг 5: в появившемся окне установите галочку напротив строки «Временные файлы Интернета» и нажмите на кнопку [Удалить] (Рис. 2.12).

Рис. 2.12

Шаг 6: дождитесь завершения процесса удаления временных файлов и перезапустите веб-браузер Internet Explorer.

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

2.3. Основные функции веб-интерфейса

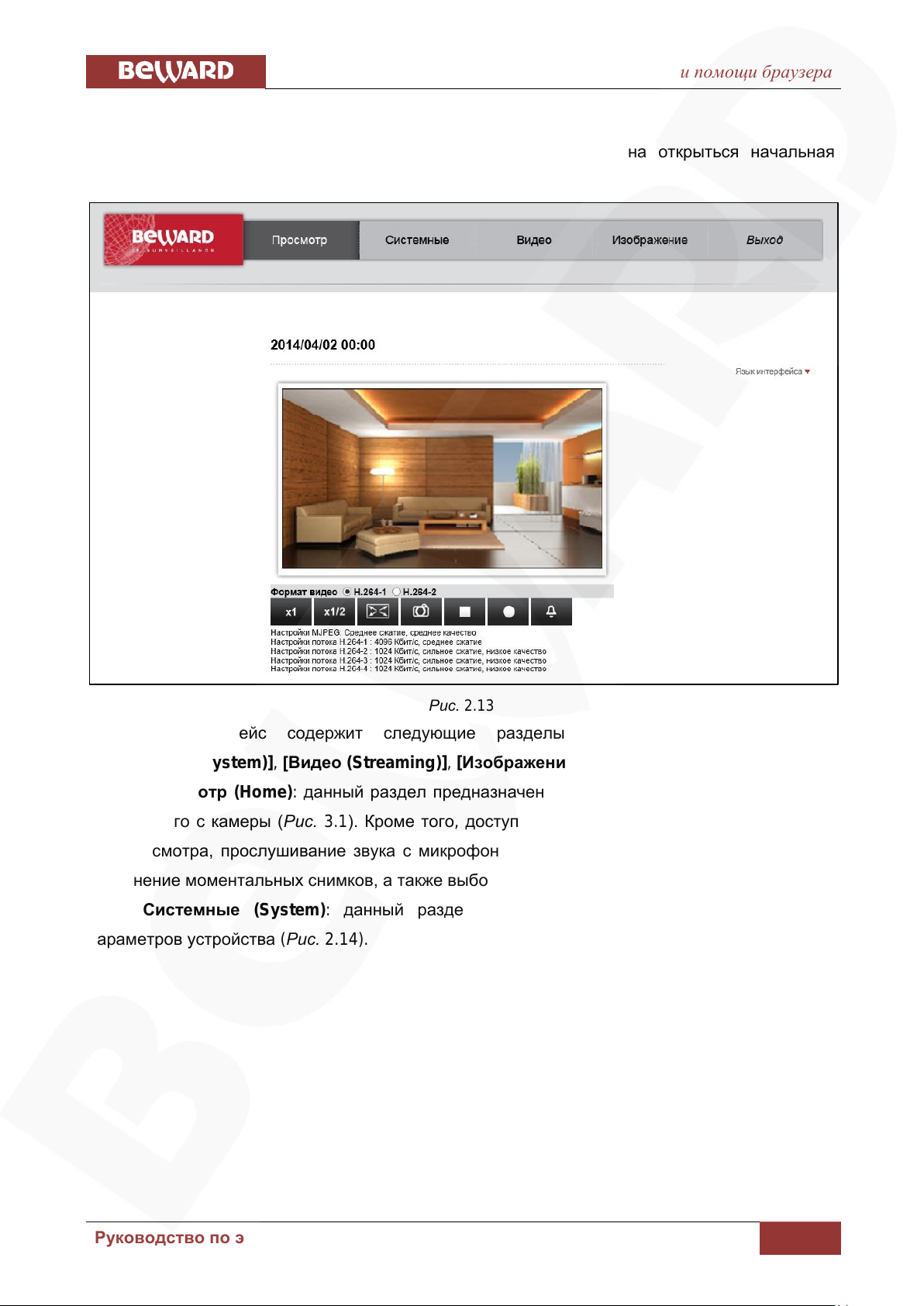

После успешной авторизации и установки ActiveX должна открыться начальная страница веб-интерфейса (Рис. 2.13).

Рис. 2.13

Веб-интерфейс содержит следующие разделы меню: [Просмотр (Home)], [Системные (System)], [Видео (Streaming)], [Изображение (Camera)], [Выход (Logout)].

Просмотр (Home): данный раздел предназначен для просмотра видеоизображения,

получаемого с камеры (Рис. 3.1). Кроме того, доступны следующие функции: выбор потока для просмотра, прослушивание звука с микрофона, встроенного в камеру, запись видео и сохранение моментальных снимков, а также выбор языка интерфейса.

Системные (System): данный раздел предназначен для настройки системных параметров устройства (Рис. 2.14).

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

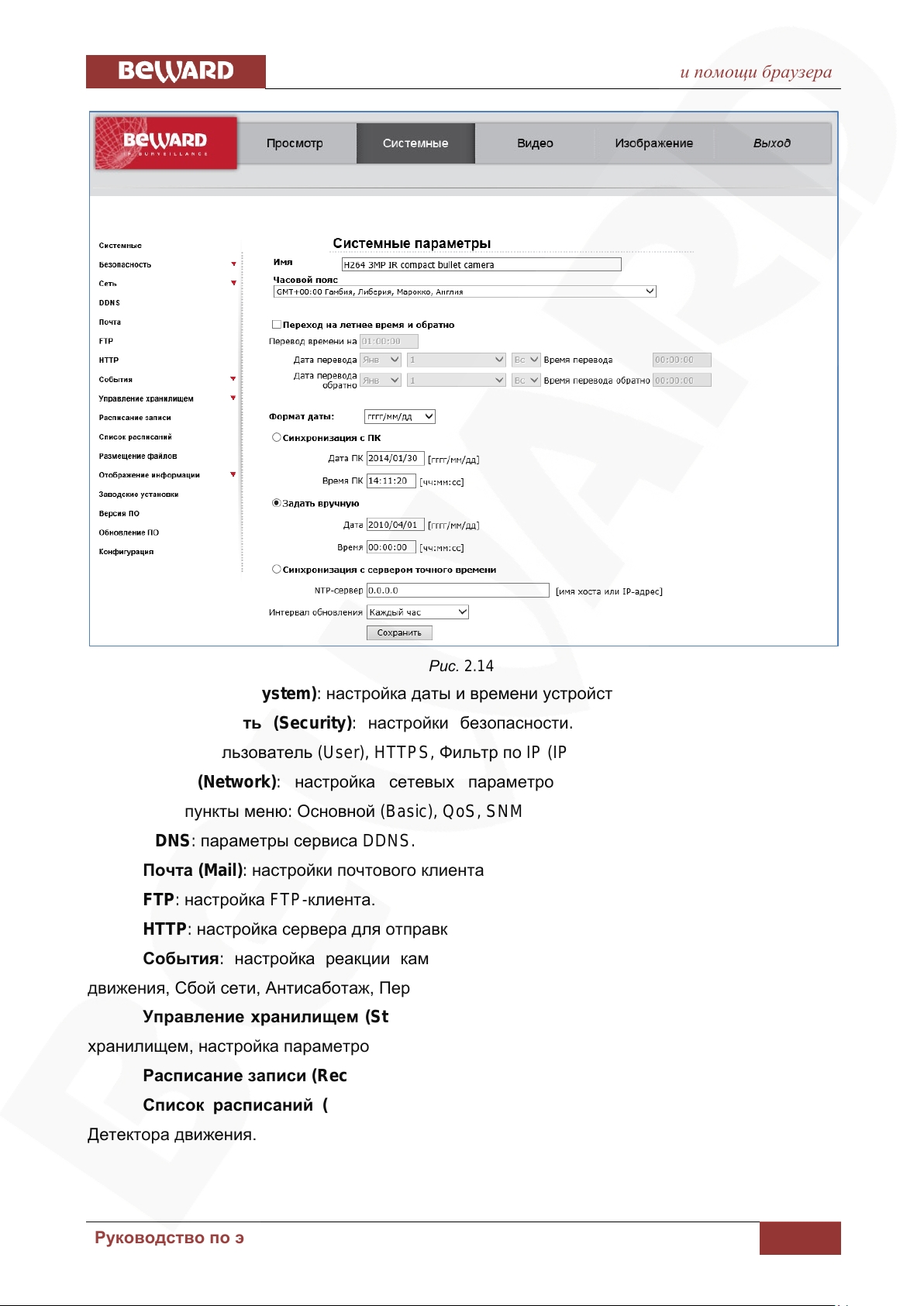

Рис. 2.14

Системные (System): настройка даты и времени устройства.

Безопасность (Security): настройки безопасности. Включает в себя следующие

пункты меню: Пользователь (User), HTTPS, Фильтр по IP (IP filter), IEEE 802.1X.

Сеть (Network): настройка сетевых параметров устройства. Включает в себя следующие пункты меню: Основной (Basic), QoS, SNMP, UPnP.

DDNS: параметры сервиса DDNS.

Почта (Mail): настройки почтового клиента для отправки сообщений.

FTP: настройка FTP-клиента.

HTTP: настройка сервера для отправки HTTP-запросов.

События: настройка реакции камеры на различные события такие как Детектор движения, Сбой сети, Антисаботаж, Периодические события.

Управление хранилищем (Storage management): управление картой памяти и NAS хранилищем, настройка параметров хранения видеозаписей.

Расписание записи (Recording): настройка режима записи на карту памяти.

Список расписаний (Schedule): настройка расписаний используемых в настройке

Детектора движения.

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Размещение файлов (File location): указание каталога для сохранения видео файлов и снимков.

Отображение информации (View information): отображение информации об

устройстве и пользователях. Включает в себя следующие пункты меню: Системный журнал

(Log file), Информация о пользователях (User information), Просмотр параметров камеры (Parameters).

Заводские устанвки (Factory default): сброс параметров к заводским установкам, перезагрузка устройства.

Версия ПО (Software version): версия программного обеспечения устройства.

Обновление ПО (Software upgrade): обновление программного обеспечения

устройства.

Конфигурация (Maintenance): сохранение/загрузка файла конфигурации устройства.

Видео (Streaming): данный раздел предназначен для настройки параметров

трансляции видеоизображения (Рис. 2.15).

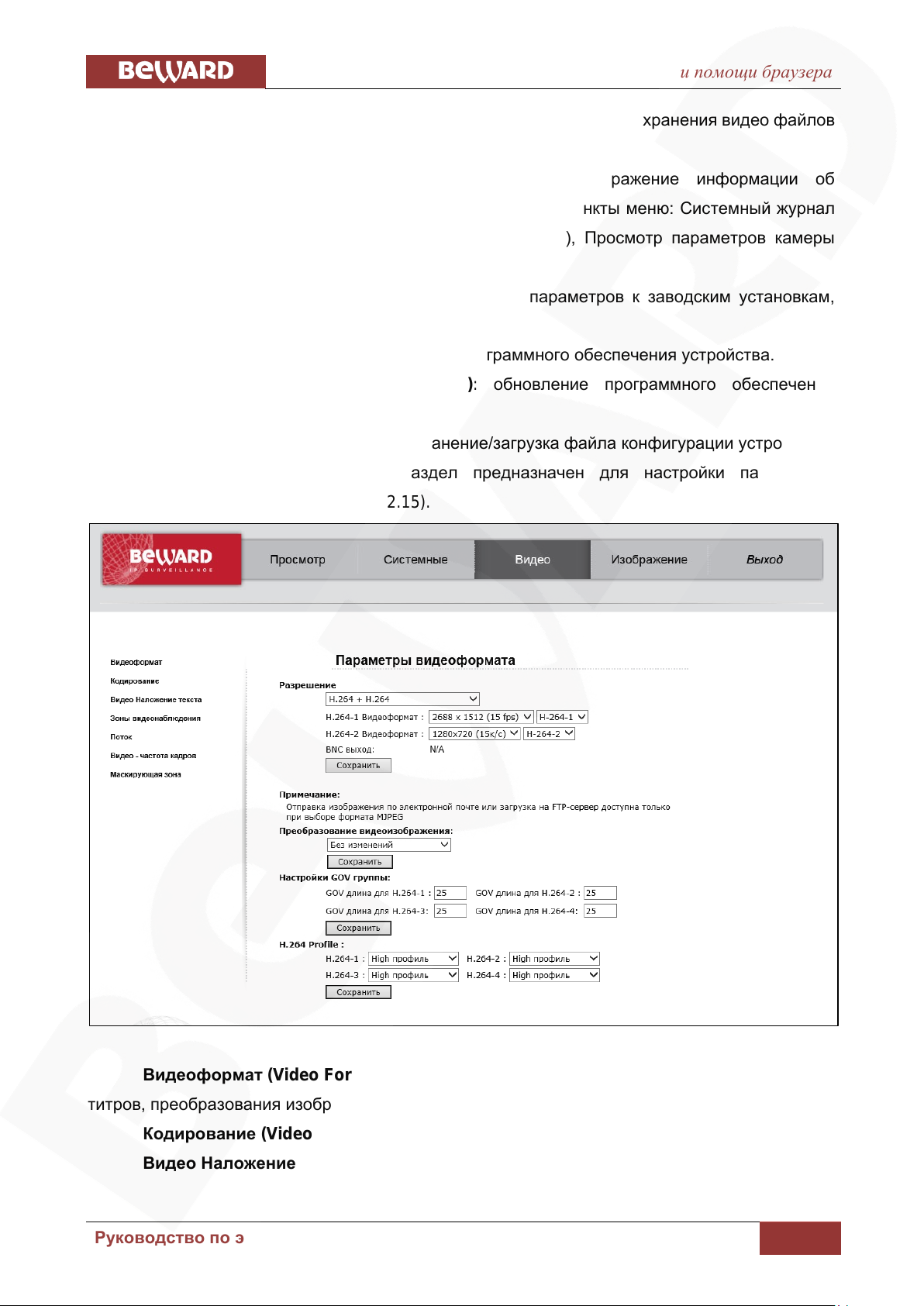

Рис. 2.15

Видеоформат (Video Format): настройка формата кодирования, разрешения, вывода титров, преобразования изображения.

Кодирование (Video Compression): настройка параметров сжатия видеосигнала.

Видео Наложение текста: настройка тестовой строки.

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

Данный пункт меню определяет протокол передачи данных только при доступе к камере через веб- интерфейс.

Зоны видеонаблюдения (Video ROI): настройка зон видеонаблюдения для альтернативных потоков.

Поток (Video OCX Protocol): выбор протокола передачи данных.

Видео – частота кадров (Video Frame Rate): установка частоты кадров.

Маскирующая зона (Video Mask): настройка маскирующей (приватной) зоны.

Изображение (Camera): данный раздел предназначен для настройки параметров

видеоизображения (Рис. 2.16).

Рис. 2.16

Выдержка (Exposure): настройка параметров экспозиции.

Баланс белого (White Balance): настройка параметров баланса белого.

Настройка изображения (Pictures Adjustment): настройки изображения: яркость,

четкость, контрастность, насыщенность, оттенок.

ИК-фильтр (IR-light): настройка работы ИК-фильтра и ИК подсветки.

Подавление шума (Noise Reduction): настройка функции цифрового подавления

шумов.

Глава 2. Доступ к веб-интерфейсу камеры при помощи браузера

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

Более подробно рассмотренные функции будут описаны ниже.

Профиль настроек (Profile): выбор сохраненных профилей настроек изображения.

Компенсация засветки (Backlight): настройка компенсации задней засветки.

Цифровой зум (Digital Zoom): настройка цифрового увеличения.

Расширенный динамический диапазон (WDR Function): настройка функции

широкого динамического диапазона.

ТВ формат (TV System): выбор стандарта видеоизображения.

Выход (Logout): меню предназначено для смены пользователя.

Глава 3. Раздел меню «Просмотр» (Home)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

Камера имеет энергонезависимые часы, и поэтому после отключения питания дата и время камеры не сбрасываются. Настройка времени производится в меню СИСТЕМНЫЕ – Системные (SYSTEM

– System).

Глава 3. Раздел меню «Просмотр» (Home)

Данный раздел меню предназначен для отображения изображения с камеры в режиме реального времени, работы со звуком (прослушивание/передача) и сохранения видеофайлов и моментальных снимков (Рис. 3.1).

Рис. 3.1

Область навигации: предназначена для навигации по разделам меню.

Дата и время: область предназначена для отображения даты и времени,

установленных на камере в формате ГГГГ/ММ/ДД ЧЧ:ММ.

Область отображения видео в реальном времени: область предназначена для отображения изображения с камеры в режиме реального времени.

Глава 3. Раздел меню «Просмотр» (Home)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

Разрешение, настройки сжатия, частота кадров, вывод титров и т.п. настраиваются в разделе меню

[Видео (Streaming)].

3.2).

ПРИМЕЧАНИЕ!

Протокол передачи данных устанавливается в меню ВИДЕО – Поток (STREAMING – Video OCX Protocol). Данный протокол используется только при доступе к камере через веб-интерфейс.

Двойной щелчок на изображении вызывает окно свойств текущего видеопотока (Рис.

Рис. 3.2

URL: ссылка на видеопоток.

Connection: протокол передачи данных от устройства.

Network/Display: количество кадров в секунду, переданных по сети и отображенных в

браузере.

Video size: разрешение изображения.

Format: формат кодирования видеоизображения.

Video bitrate: скорость передачи видеоданных (Кбит/с).

Video drop: показывает число пакетов видеоданных, пропущенных вследствие

сетевых ошибок.

Audio bitrate: скорость передачи аудиоданных (Кбит/с).

Audio drop: показывает число пакетов аудиоданных, пропущенных вследствие

сетевых ошибок.

Формат видео (Video format): данный переключатель дает возможность выбрать видеопоток с определенным, заранее заданным типом кодирования при просмотре через браузер.

Глава 3. Раздел меню «Просмотр» (Home)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

Форматы кодирования для видеопотоков настраиваются в разделе меню ВИДЕО – Видеоформат (STREAMING – Video Format).

ВНИМАНИЕ!

Если в меню ВИДЕО – Видеоформат (STREAMING – Video Format) выбрано однопоточное кодирование, тогда вместо данного переключателя будет отображаться название формата кодирования («Только MJPEG» или «Только H.264»).


Описание

Включить стандартный режим отображения изображения в браузере.

Включить режим уменьшения окна видео в режиме реального времени. В данном режиме размер окна видео уменьшен в 2 раза по сравнению со стандартным режимом.

Развернуть изображение на полный экран. Для возврата из этого режима работы дважды щелкните левой кнопкой мыши на изображении.

Сделать моментальный снимок.

Остановить воспроизведение видеоизображения.

Начать запись видеороликов.

Кнопка ручной сработки

ВНИМАНИЕ!

Настройки отображения видео с помощью элементов управления относятся только к отображению

в браузере и не влияют на поток, транслируемый камерой.

ВНИМАНИЕ!

Каталог для сохранения кадров и видеозаписей указывается в пункте меню СИСТЕМНЫЕ – Расположение файлов (SYSTEM – File location).

Элементы управления: предназначены для управления отображением видео в режиме реального времени.

Информация о настройках потоков: здесь отображаются параметры кодирования и степень сжатия, заданные в меню ВИДЕО – Кодирование (STREAMING – Video Compression).

Глава 3. Раздел меню «Просмотр» (Home)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ! Отображение данной области можно отключить при помощи пункта меню [Отобразить информацию о сжатии на главной странице (Display compression information in the home

page)] (Видео – Сжатие (Streaming – Video Compression)).

ВНИМАНИЕ!

В данной области отображается заданная, а не фактическая скорость передачи данных. Для получения фактической скорости передачи данных воспользуйтесь окном свойств текущего

видеопотока.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Раздел меню «Системные» (System) доступен только для пользователя с правами администратора системы.

Глава 4. Раздел меню «Системные» (System)

Это меню (Рис. 4.1) предназначено для установки и настройки основных системных параметров, таких как: [Системные (System)], [Безопасность (Security)], [Сеть (Network)],

[DDNS], [Почта (Mail)], [FTP], [HTTP], [События (Events)], [Управление хранилищем (Storage management)], [Расписание записи (Recording)], [Список расписаний (Schedule)], [Расположение файлов (File location)], [Информация (Log file)], [Параметры

по умолчанию (Factory default)], [Программная версия (Software version)], [Обновление ПО (Software upgrade)], [Конфигурация (Maintenance)]. Их настройка и назначение будут

описаны ниже.

Рис. 4.1

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

При задании имени устройства используются латинские буквы и цифры. Максимальная длина имени - 40 символов.

4.1. Меню «Системные» (System)

В данном разделе меню настраиваются системные параметры устройства: имя устройства, дата, время (Рис. 4.2).

Рис. 4.2

Имя (Host Name): под данным именем камера отображается в списке устройств в ПО BEWARD IP Searcher, BEWARD IP Visor, BRC. Кроме того, данное имя используется при отправке сообщений на FTP-сервер и по электронной почте.

Часовой пояс (Time Zone): выбор часового пояса, в котором находится камера. Пункт предназначен для правильной установки времени при работе с NTP-сервером.

Переход на летнее время и обратно (Enable daylight saving time): включает перевод часов на летнее время и обратно и активирует настройки параметров перехода.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

В России переход на летнее время отменен с 2012 года.

ВНИМАНИЕ!

Для правильной синхронизации времени с NTP-сервером необходимо выбрать нужную временную зону в пункте [Часовой пояс (Time Zone)].

ВНИМАНИЕ!

Функция синхронизации при помощи NTP-сервера работает только в том случае, если сервер NTP доступен.

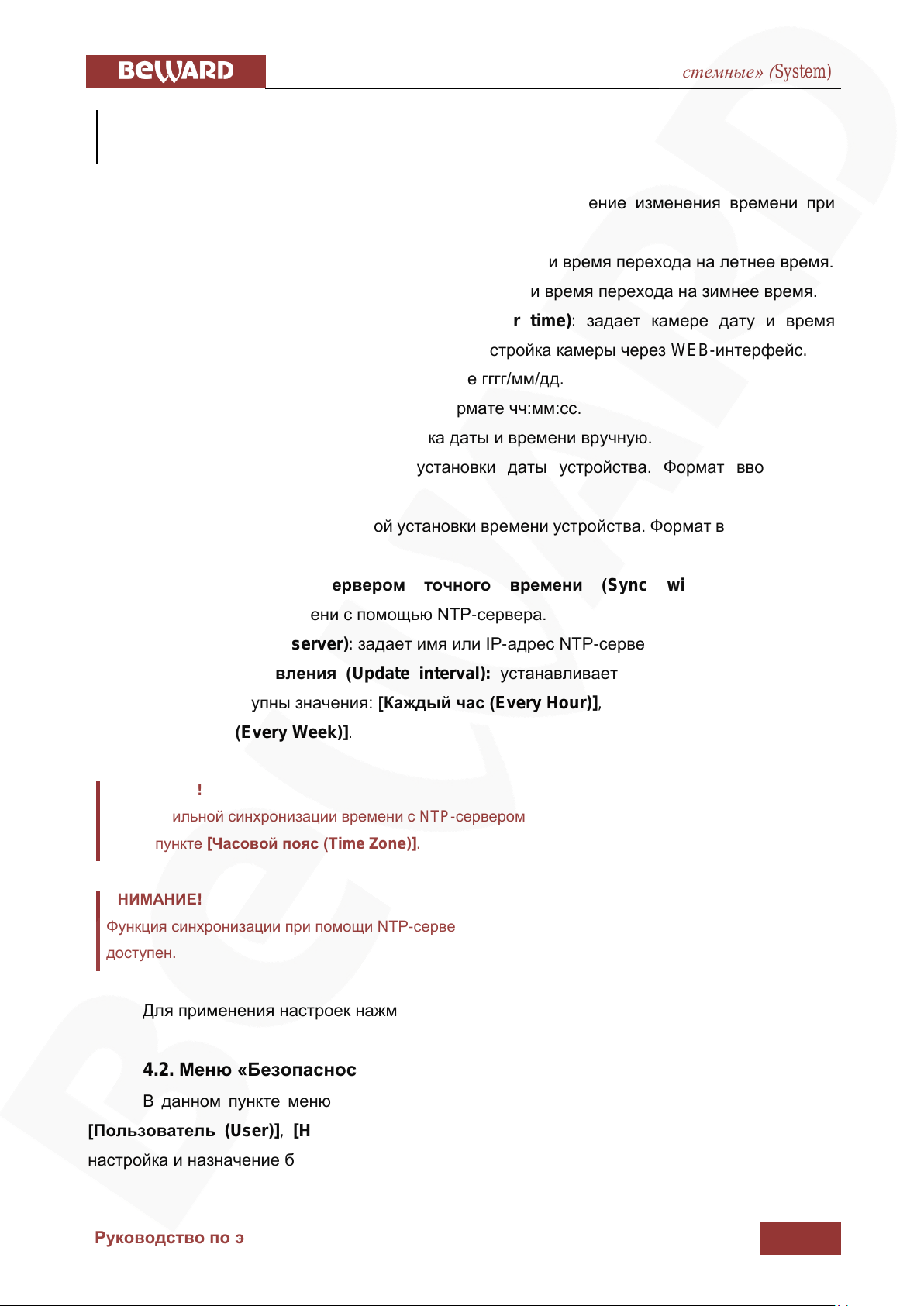

Перевод времени на (time offset): определяет значение изменения времени при переходе на летнее время и обратно.

Начало периода (Start date): устанавливает дату и время перехода на летнее время.

Конец периода (End date): устанавливает дату и время перехода на зимнее время.

Синхронизация с ПК (Sync with computer time): задает камере дату и время

установленные на ПК, с которого производится настройка камеры через WEB-интерфейс.

Дата ПК (PC date): дата на ПК в формате гггг/мм/дд.

Время ПК (PC time): время на ПК в формате чч:мм:сс.

Задать вручную (Manual): установка даты и времени вручную.

Дата (Date): поле для ручной установки даты устройства. Формат ввода даты гггг/мм/дд.

Время (Time): поле для ручной установки времени устройства. Формат ввода времени чч:мм:сс.

Синхронизация с сервером точного времени (Sync with NTP server):

синхронизация даты и времени с помощью NTP-сервера.

NTP-сервер (NTP server): задает имя или IP-адрес NTP-сервера.

Интервал обновления (Update interval): устанавливает частоту синхронизации с NTP-сервером. Доступны значения: [Каждый час (Every Hour)], [Каждый день (Every Day)], [Каждую неделю (Every Week)].

Для применения настроек нажмите кнопку [Сохранить (Save)].

4.2. Меню «Безопасность» (Security)

В данном пункте меню производятся настройки безопасности устройства, такие как [Пользователь (User)], [HTTPS], [Фильтр по IP (IP filter)], [IEEE 802.1X] (Рис. 4.3). Их настройка и назначение будут описаны ниже.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

4.2.1. Меню «Пользователь» (User)

В данном пункте меню осуществляется управление учетными записями пользователей

(Рис. 4.4).

Рис. 4.3

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Имя учетной записи администратора – admin, пароль учетной записи администратора по умолчанию – admin.

Рис. 4.4

Для доступа к устройству существует два типа учетных записей: учетная запись администратора и учетная запись пользователя. Учетная запись администратора – это учетная запись, имеющая полный доступ к настройкам устройства (учетная запись администратора только одна). Учетная запись пользователя – это учетная запись, имеющая ограниченный доступ к настройкам устройства. Вы можете завести до 20 учетных записей пользователей.

Пароль администратора (Admin password): пункт меню предназначен для изменения пароля учетной записи администратора устройства.

Для изменения пароля учетной записи администратора проделайте следующие шаги:

Шаг 1: введите новый пароль в поля [Пароль администратора (Admin password)], [Подтверждение пароля (Confirm password)].

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Пароль учетной записи может содержать следующие символы: A-Z, a-z, 0-9, !$-.@^_~; длина пароля от 1 до 14 символов; чувствителен к регистру.

ВНИМАНИЕ!

Для обеспечения конфиденциальности видеоизображения и защиты конфигурации устройства

рекомендуется изменить пароль учетной записи, установленный по умолчанию.

ВНИМАНИЕ!

Если пароль учетной записи администратора утерян, то IP-камеру можно вернуть к заводским установкам, удерживая нажатой кнопку [RESET] в течение 10-15 секунд.

ВНИМАНИЕ!

Имя учетной записи может содержать следующие символы: A-Z, a-z, 0-9, !$%-.@^_~; длина от 1 до 16 символов; чувствительно к регистру.

Шаг 2: нажмите кнопку [Сохранить (Save)].

Шаг 3: после изменения пароля учетной записи администратора требуется повторная

авторизация.

Добавить пользователя (Add User): пункт меню предназначен для добавления новой учетной записи пользователя. Вы можете завести до 20 учетных записей пользователей.

Имя пользователя (User name): имя учетной записи создаваемого пользователя.

Пароль пользователя (User password): пароль учетной записи создаваемого

пользователя.

Права доступа пользователя: набор прав, доступных создаваемому пользователю.

Вход/выход (I/O access): право просмотра изображения с камеры после успешной

авторизации. Доступно по умолчанию для всех пользователей.

Контроль камеры (Camera control): доступ к разделу меню [Камера (Camera)].

Чтобы добавить учетную запись пользователя проделайте следующие действия:

Шаг 1: введите имя пользователя в поле [Имя пользователя (User name)].

Шаг 2: введите пароль пользователя в поле [Пароль пользователя (User password)].

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Пароль учетной записи может содержать следующие символы: A-Z, a-z, 0-9, !$%-.@^_~; длина пароля от 1 до 14 символов; чувствителен к регистру.

ПРИМЕЧАНИЕ!

Для удаления пользователя и внесения изменений требуется 20 секунд.

Шаг 3: установите набор прав для создаваемого пользователя.

Шаг 4: нажмите кнопку [Добавить (Add)].

Управление пользователями (Manage user): пункт меню предназначен для

удаления/редактирования учетной записи пользователя.

Имя (User name): выбор учетной записи пользователя, которую необходимо удалить/редактировать.

Для удаления учетной записи пользователя проделайте следующие действия:

Шаг 1: выберите необходимую запись из списка [Имя (User name)].

Шаг 2: нажмите на кнопку [Удалить (Delete)].

Шаг 3: в появившемся окне подтвердите удаление пользователя (кнопка [ОК]).

Для редактирования учетной записи пользователя проделайте следующие действия:

Шаг 1: выберите необходимую запись из списка [Имя (User name)].

Шаг 2: нажмите на кнопку [Редактировать (Edit)].

Шаг 3: в появившемся окне введите новый пароль учетной записи пользователя и

установите права (Рис. 4.5).

Рис. 4.5

Шаг 4: чтобы внести изменения в учетную запись пользователя, нажмите на кнопку [Сохранить (Save)].

Шаг 5: после завершения сохранения нажмите на копку [Закрыть (Close)].

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Настройка авторизации потока: пункт меню предназначен для включения/отключения и выбора типа авторизации при получении видеопотока с камеры.

Имеется 3 режима:

Отключена: При получении потока с камеры не требуется авторизация.

Базовый/Дайджест: Для получения потока требуется авторизация соответствующего

типа.

4.2.2. Меню «HTTPS»

Данный пункт меню позволяет настроить обращение к камере через безопасное зашифрованное соединение HTTPS, что позволяет добавить еще одну степень защиты информации в дополнение к вводу имени пользователя и пароля (Рис. 4.6).

Рис. 4.6

В качестве сертификата для шифрования допускается использование самоподписанного сертификата либо сертификата, созданного удостоверяющим центром сертификации.

Кнопка [Создать (Create)]: создать самоподписанный сертификат.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Кнопка [Создать запрос сертификата (Create Certificate Request)]: создать запрос на сертификат.

Кнопка [Загрузить (Upload)]: загрузить сертификат, созданный удостоверяющим центром сертификации.

Созданный запрос (Created Request): состояние созданного запроса на сертификат.

Установленный сертификат (Installed Certificate): состояние установленного

сертификата.

Чтобы создать самоподписанный сертификат, проделайте следующие шаги:

Шаг 1: нажмите на кнопку [Создать (Create)]. Откроется окно создания самоподписанного сертификата (Рис. 4.7).

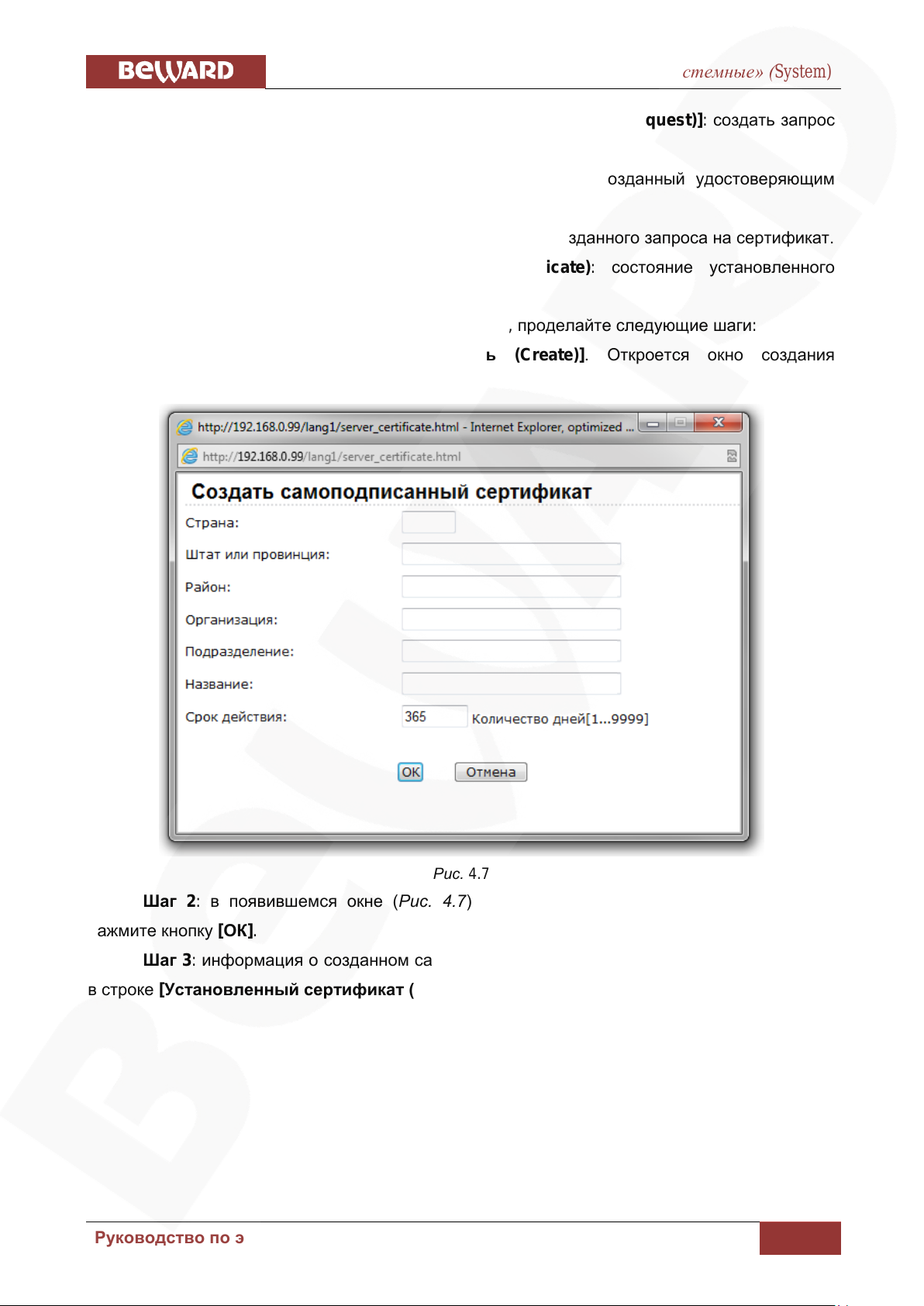

Рис. 4.7

Шаг 2: в появившемся окне (Рис. 4.7) заполните необходимые поля, после чего нажмите кнопку [ОК].

Шаг 3: информация о созданном самоподписанном сертификате будет отображаться в строке [Установленный сертификат (Installed Certificate)] (Рис. 4.8).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.8

Вы можете создать запрос на сертификат и отправить его в удостоверяющий центр для создания сертификата, подписанного удостоверяющим центром. Чтобы создать запрос на сертификат проделайте следующие действия:

Шаг 1: нажмите на кнопку [Создать запрос (Create Certificate Request)]. Откроется окно создания запроса на сертификат (Рис. 4.9).

Рис. 4.9

Шаг 2: в появившемся окне (Рис. 4.9) заполните необходимые поля, после чего нажмите кнопку [ОК].

Шаг 3: информация о созданном запросе на сертификат будет отображаться в строке [Установленный сертификат (Installed Certificate)] (Рис. 4.10).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.10

Шаг 4: созданный запрос на сертификат необходимо отослать в удостоверяющий центр для получения сертификата, подписанного удостоверяющим центром. Для этого нажмите на кнопку [Свойства (Properties)] под строкой [Установленный сертификат

(Installed Certificate)].

Шаг 5: в появившемся окне необходимо выделить информацию о запросе на сертификат и скопировать ее файл для передачи в удостоверяющий центр (Рис. 4.11).

Рис. 4.11

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

Доступ к веб-интерфейсу камеры через протокол HTTPS осуществляется при помощи запроса вида

https://<IP>:<PORT>/, где <IP> – IP-адрес камеры, <PORT> – HTTPS-порт камеры. В случае если

HTTPS-порт камеры равен 443, получить доступ веб-интерфейсу камеры по протоколу HTTPS

можно с помощью запроса вида https://<IP>/.

ПРИМЕЧАНИЕ!

HTTPS-порт камеры устанавливается на странице меню СИСТЕМНЫЕ – Сеть – Основной (SYSTEM – Network – Basic).

Чтобы установить сертификат, подписанный удостоверяющим центром, проделайте следующие шаги:

Шаг 1: укажите каталог расположения сертификата, подписанного удостоверяющим центром, при помощи кнопки [Обзор], после чего нажмите на кнопку [Загрузить (Upload)].

Шаг 2: информация об установленном сертификате будет отображаться в строке [Установленный сертификат (Installed Certificate)] (Рис. 4.11).

4.2.3. Меню «Фильтр по IP» (IP filter)

Данный пункт меню позволяет настроить диапазон IP-адресов, с которых возможно получить доступ к камере (Рис. 4.12).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.12

Использовать фильтрацию по IP (Enable IP filter): установите галочку напротив данной строки, если Вы планируете использовать функцию фильтрации по IP-адресам. Доступно два режима работы IP-фильтра:

Разрешить (Allow): разрешает доступ к устройству только IP-адресам из списка

[Список IP-адресов (Filtered IP Addresses)].

Запретить (Deny): запрещает доступ к устройству только IP-адресам из списка [Список IP-адресов (Filtered IP Addresses)].

Список IP-адресов (Filtered IP Addresses): список IP-адресов.

Кнопка [Применить (Apply)]: нажмите для сохранения настроек функции фильтрации

по IP-адресам.

Кнопка [Удалить (Delete)]: нажмите, чтобы удалить текущий IP-адрес из списка [Список IP-адресов (Filtered IP Addresses)].

Кнопка [Добавить (Add)]: нажмите, чтобы добавить введенный IP-адрес в список [Список IP-адресов (Filtered IP Addresses)].

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Для работы данной функции необходима поддержка со стороны маршрутизатора и наличие в сети

сервера аутентификации.

4.2.4. Меню «IEEE 802.1X»

Данный пункт меню позволяет настроить параметры авторизации для стандарта IEEE

802.x (Рис. 4.13).

Рис. 4.13

Стандарт IEEE 802.1x определяет протокол контроля доступа и аутентификации, который ограничивает права неавторизованных устройств, подключенных к коммутатору. Сервер аутентификации проверяет каждое устройство перед тем, как оно сможет воспользоваться сервисами, которые предоставляет ему коммутатор. В качестве протокола аутентификации используется EAP-TLS.

Разрешить IEEE 802.1X (Enable IEEE 802.1X): установите галочку напротив данной строки, если требуется аутентификация по стандарту Enable IEEE 802.1X для предоставления прав доступа устройству в локальную сеть.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Идентификация (Identity): идентификатор устройства на сервере аутентификации.

Пароль на частный ключ (Private key password): пароль, соответствующий

идентификатору устройства на сервере аутентификации.

CA Сертификат (CA certificate): загрузите корневой сертификат удостоверяющего центра.

Сертификат клиента (Client certificate): загрузите сертификат открытого ключа пользователя, созданный удостоверяющим центром.

Частный ключ (Private key): загрузите сертификат закрытого ключа пользователя, созданный удостоверяющим центром.

Для сохранения настроек нажмите кнопку [Сохранить (Save)].

4.3. Меню «Сеть» (Network)

В данном пункте меню осуществляется установка сетевых параметров камеры, таких как: [Основной (Basic)], [QoS], [SNMP], [UPnP]. Их настройка будет рассмотрена ниже.

4.3.1. Меню «Основной» (Basic)

В данном пункте меню производится настройка основных сетевых параметров устройства (Рис. 4.14).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.14

Меню условно можно разделить на три части: [Основные настройки (General)], [Дополнительные настройки (Advanced)], [IPv6 конфигурирование (IPv6 address

Configuration)].

Основные настройки включают в себя следующие сетевые параметры (Рис. 4.15):

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

Для поиска устройства, сетевые параметры которого были назначены DHCP-сервером, воспользуйтесь пунктами 2,1.2. данного Руководства.

Рис. 4.15

Получить IP-адрес автоматически (DHCP) (Get IP address automatically):

устанавливает автоматическое получение основных сетевых параметров от DHCP-сервера. Для работы этой функции необходимо наличие в сети DHCP-сервера.

Использовать следующий IP-адрес (Use fixed IP address): ручная настройка основных сетевых параметров:

IP-адрес (IP address): IP-адрес камеры.

Маска подсети (Subnet mask): маска подсети.

Основной шлюз (Default gateway): адрес сетевого шлюза.

Предпочитаемый DNS-сервер (Primary DNS): IP-адрес основного DNS-сервера.

Альтернативный DNS-сервер (Secondary DNS): IP-адрес альтернативного DNS-

сервера.

Использовать PPPoE (Use PPPoE): настройка соединения по протоколу PPPoE. Может применяться для получения доступа IP-камеры к сети Интернет при предоставлении провайдером Интернет–услуг с выдачей динамического IP-адреса и аутентификацией по имени пользователя и паролю по протоколу PPPoE.

Имя (User name): имя пользователя для создания PPPoE-соединения.

Пароль (Password): пароль пользователя для создания PPPoE-соединения.

Для сохранения изменений основных сетевых параметров нажмите на кнопку

[Сохранить (Save)] (Рис. 4.16).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Будьте внимательны при установке сетевых параметров. При неверно установленных сетевых

настройках камера может стать недоступна.

ВНИМАНИЕ!

При задании значения HTTP-порта, отличного от 80, его необходимо указывать в строке запроса веб-браузера: http://<IP>:<PORT>, где <IP> – IP-адрес камеры, <PORT> – HTTP-порт камеры.

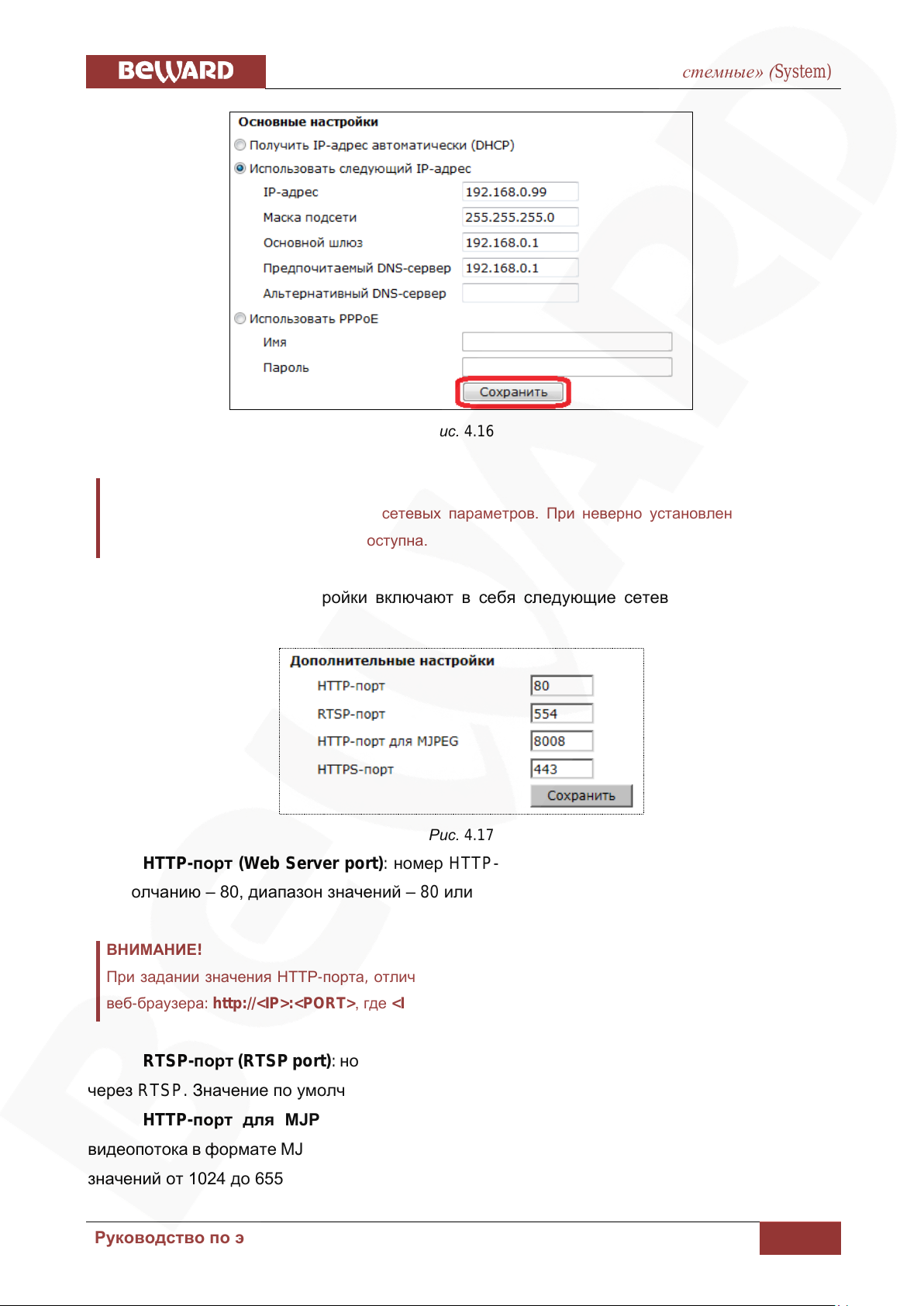

Рис. 4.16

Дополнительные настройки включают в себя следующие сетевые параметры (Рис.

4.17).

Рис. 4.17

HTTP-порт (Web Server port): номер HTTP-порта для работы с браузером. Значение по умолчанию – 80, диапазон значений – 80 или от 1024 до 65535.

RTSP-порт (RTSP port): номер RTSP-порта для трансляции звука и видеоизображения через RTSP. Значение по умолчанию – 554, диапазон значений – 544 или от 1024 до 65535.

HTTP-порт для MJPEG (MJPEG over HTTP port): номер порта для трансляции видеопотока в формате MJPEG по протоколу HTTP. Значение по умолчанию – 8008, диапазон значений от 1024 до 65535.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

Номера портов не должны совпадать.

HTTPS-порт (HTTPS port): номер порта для получения доступа к камере по протоколу HTTPS. Значение по умолчанию – 443, диапазон значений от 1024 до 65535.

Для сохранения изменений дополнительных сетевых параметров нажмите на кнопку

[Сохранить (Save)] (Рис. 4.18).

Рис. 4.18

Пункт меню [IPv6 конфигурирование (IPv6 address Configuration)] необходим для включения/отключения поддержки протокола IP версии 6 (Рис. 4.19).

Рис. 4.19

Если необходимо включить поддержку протокола IP версии 6, установите галочку напротив строки [Использовать IPv6 (Enable IPv6)].

Для сохранения изменений настроек протокола IPv6 нажмите на кнопку [Сохранить

(Save)].

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

4.3.2. Меню «QoS»

В данном пункте меню осуществляется настройка приоритета трафика камеры при поддержке сетевым оборудованием функции QoS (Рис. 4.20).

Рис. 4.20

Когда передача данных сталкивается с проблемой «бутылочного горлышка» для приёма и отправки пакетов на маршрутизаторах, обычно используется метод FIFO: первый пришел – первый ушёл (First In – First Out). При интенсивном трафике это создаёт заторы, которые разрешаются крайне простым образом: все пакеты, не вошедшие в буфер очереди FIFO (на вход или на выход), игнорируются маршрутизатором и, соответственно, теряются безвозвратно. Использование умной очереди, основанной на приоритете пакетов, позволяет избежать критической потери данных и обеспечивает гарантированную полосу пропускания.

Видео DSCP (Video DSCP): определяет приоритет пакетов видео. Диапазон значений от 0 до 63.

Аудио DSCP (Audio DSCP): определяет приоритет пакетов аудио. Диапазон значений от 0 до 63.

Управление DSCP (Management DSCP): определяет приоритет пакетов управления. Диапазон значений от 0 до 63.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

DSCP – 6 старших бит стандартного заголовка IP пакета (DS5..DS0), кодирующих приоритет пакета, где DS5-DS3 – уровень класса обслуживания от 0 (минимальный приоритет) до 7 (максимальный приоритет), а DS2-DS0 – приоритет удаления (от 0, когда приоритет удаления максимальный, до 7, когда приоритет удаления минимальный). В итоге получается число от 0 до 63 (чем больше число, тем трафик важнее).

ВНИМАНИЕ!

Для работы данной функции необходима поддержка со стороны маршрутизатора.

Для сохранения изменений настроек нажмите на кнопку [Сохранить (Save)].

4.3.3. Меню «SNMP»

В данном пункте меню осуществляется настройка протокола SNMP (Рис. 4.21).

Разрешить SNMP v1 (Enable SNMP v1): использовать протокол SNMP версии 1.

Рис. 4.21

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Разрешить SNMP v2 (Enable SNMP v2): использовать протокол SNMP версии 2.

Группа чтения (Read Community): имя группы для чтения параметров.

Группа записи (Write Community): имя группы для записи параметров.

Разрешить захват (Enable traps): разрешить использование ловушки.

Адрес захвата (Trap address): адрес агента, который может выполнять действие

«ловушка».

Группа для захвата(Trap community): имя группы для выполнения действия «ловушка».

Быстрый запуск (Warm start): активация быстрого запуска.

Для сохранения изменений настроек нажмите на кнопку [Сохранить (Save)].

4.3.4. Меню «UPnP»

В данном разделе меню расположены настройки UPnP (Рис. 4.22). С их помощью можно настроить автоматическое обнаружение устройства в локальной сети и включить автоматическое перенаправление портов с маршрутизатора на камеру.

Рис. 4.22

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

Если функция UPnP включена, то устройство будет отображаться в окне [Сеть] (см. пункт 2.1.1. данного Руководства).

ВНИМАНИЕ!

Необходима поддержка данной функции со стороны маршрутизатора.

ПРИМЕЧАНИЕ!

Под данным именем устройство будет отображаться в окне [Сеть] (см. пункт 2.1.1. данного Руководства).

Включить UPnP (Enable UPnP): для включения поддержки камерой подключения Universal Plug&Play установите галочку напротив данного пункта меню.

Разрешить переадресацию портов (Enable UPnP port forwarding): при выборе данного пункта меню будет включена автоматическая переадресация портов (HTTP-порт, RTSP-порт, HTTP-порт для MJPEG, HTTPS-порт) с маршрутизатора на камеру. В таком случае, если камера подключена к сети Интернет с помощью маршрутизатора, чтобы получить доступ к веб-интерфейсу камеры из сети Интернет, необходимо указать в адресной строке браузера запрос http://<IP.>:<PORT>, где <IP> – внешний IP-адрес маршрутизатора, <PORT> – HTTP-порт камеры.

Имя устройства (Friendly name): устанавливается имя, присвоенное камере при подключении по технологии Universal Plug&Play.

Для сохранения изменений настроек UPnP нажмите на кнопку [Сохранить (Save)].

4.4. Меню «DDNS»

В данном пункте меню осуществляется настройка параметров для использования сервиса DDNS (Рис. 4.23).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.23

Сервис DDNS предоставляет возможность сделать IP-камеры легкодоступными из сети Интернет, даже если в вашем распоряжении постоянно меняющийся динамический IPадрес. Внешние пользователи всегда будут иметь доступ к оборудованию, обращаясь к нему по его доменному имени www.camera1.сайт_сервиса_ddns.org. Для этого необходимо зарегистрироваться на сайте, предоставляющем сервис DDNS, сообщить один раз свой текущий IP-адрес и выбрать имя, по которому в дальнейшем Вы будете обращаться к оборудованию. Более подробно доступ к камере с использованием сервиса DDNS описан в

приложении D данного Руководства.

Использовать DDNS (Enable DDNS): установите, если требуется использовать сервис DDNS.

Поставщик DDNS (Provider): выберите из списка провайдера DDNS.

Доменное имя (Host name): укажите доменное имя, созданное при регистрации на

сервисе DDNS.

Имя пользователя/E-mail (User name/E-mail): укажите имя учетной записи, зарегистрированной на сервисе DDNS.

Пароль (Password/Key): укажите пароль учетной записи, зарегистрированной на сервисе DDNS.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Для корректной работы с сервисом DDNS камера должна иметь доступ к сервису (иметь доступ к сети Интернет).

ПРИМЕЧАНИЕ!

Обновление IP-адреса на сервисе DDNS происходит в момент включения камеры или обновления динамического IP-адреса.

Для сохранения настроек нажмите на кнопку [Сохранить (Save)].

4.5. Меню «Почта» (Mail)

В данном пункте меню осуществляется настройка параметров для отправки сообщений по электронной почте (Рис. 4.24).

Рис. 4.24

Отправка сообщений по электронной почте может осуществляться при возникновении тревожного события: детекция движения, заслон/засветка. Отправка выполняется по протоколу Simple Mail Transfer Protocol (SMTP). Возможно настроить отправку сообщения сразу через два почтовых сервера (для каждого сервера можно задать разных получателей электронного сообщения).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

К электронному сообщению могут быть прикреплены статические картинки. Настройки вложения задаются в настройках соответствующих событий ([Детектор движения (Motion detection)],

[Антисаботаж (Tampering)]).

ВНИМАНИЕ!

Параметры учетной записи и номер SMTP-порта уточняйте у своего провайдера услуг электронной почты.

ВНИМАНИЕ!

Для отправки сообщений по электронной почте камера должна иметь доступ к SMTP-серверу.

SMTP-сервер (SMTP (mail) server): название либо IP-адрес SMTP-сервера.

SMTP-порт (SMTP (mail) server port): номер SMTP-порта сервера. Значение по

умолчанию – 25, диапазон значений – 25 или от 1024 до 65535.

Имя (SMTP account name): имя учетной записи на SMTP-сервере.

Пароль (SMTP password): пароль учетной записи на SMTP-сервере.

Email получателя (Recipient email address): электронный адрес получателя сообщения. Допускается отправка электронного сообщения только одному получателю для каждого SMTP-сервера.

Email отправителя (Sender email address): электронный адрес отправителя сообщения. Данный пункт меню общий для обоих SMTP-серверов.

Для сохранения настроек нажмите на кнопку [Сохранить (Save)].

4.6. Меню «FTP»

В данном пункте меню осуществляется настройка параметров для отправки файлов на FTP-сервер (Рис. 4.25).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Удаленный путь (каталог) должен существовать на FTP-сервере.

Рис. 4.25

Отправка уведомлений и статических картинок на FTP-сервер может осуществляться при возникновении тревожного события: детекция движения, заслон/засветка. Отправка выполняется по протоколу FTP. Возможно настроить отправку сразу на два FTP-сервера.

FTP-сервер (FTP server): IP-адрес или имя FTP-сервера.

FTP-Порт (FTP server port): номер FTP-порта сервера. Значение по умолчанию – 21,

диапазон значений – от 1 до 65535.

Имя (FTP user name): имя пользователя для доступа к FTP-серверу.

Пароль (FTP password): пароль пользователя для доступа к FTP-серверу.

Удаленный путь (FTP remote folder): путь на FTP-сервере (директория, папка). В

данную папку будут сохраняться отправленные файлы. Пример удаленной папки – ipcam\example.

Пассивный режим (FTP passive mode): при необходимости установите пассивный режим доступа к FTP-серверу.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Для отправки файлов на FTP-сервер камера должна иметь к нему доступ.

Проверка соединения с FTP сервером: Служит для проверки введенных параметров.

Для сохранения настроек нажмите на кнопку [Сохранить (Save)].

4.7. Меню «HTTP»

В данном пункте меню осуществляется настройка параметров для отправки запросов на HTTP-сервер (Рис. 4.26).

Рис. 4.26

Отправка запросов на HTTP-сервер может осуществляться при возникновении тревожного события: детекция движения, заслон/засветка. Возможно настроить отправку сразу на два HTTP-сервера.

HTTP-сервер (HTTP server): адрес HTTP-сервера.

Имя (HTTP user name): имя пользователя для доступа к HTTP-серверу.

Пароль (HTTP password): пароль пользователя для доступа к HTTP-серверу.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Для сохранения настроек нажмите на кнопку [Сохранить (Save)].

4.8. Меню «События» (Events)

В пункте меню «События» производится настройка параметров реагирования

устройства на устанавливаемые события. Включает в себя пункты меню: Антисаботаж (Tampering), Детектор движения (Motion detection), Сбой сети (Network failure detection), Периодическое событие (Periodical event), которые будут рассмотрены ниже:

4.8.1. Сбой сети (Network failure detection)

В подменю «Обнаружение сбоя сети» (Рис. 4.27) настраиваются действия камеры при

потере сетевого соединения. Алгоритм работы следующий:

С видеокамеры с заданным интервалом (в минутах) отправляется Ping-запрос на

заданный IP-адрес. Если запрос неудачный, то производятся действия, указанные в разделе

«Сигнал тревоги».

Доступные действия камеры:

 Запись видео на карту памяти  Отправка сообщения на FTP сервер  Отправка сообщения по почте

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.27

4.8.2. Детектор движения» (Motion detection)

В данном пункте меню задается режим работы камеры при срабатывании детектора

движения (Рис. 4.28).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.28

Детектор движения предоставляет возможность существенно сократить объем записи

(а значит и размер видеоархива), увеличить глубину видеоархива при тех же дисковых объемах и осуществлять регистрацию при обнаружении движения в определенной зоне видеоизображения. Камера поддерживает до 4-х независимо настраиваемых детекторов движения, каждый из которых определяется до 10 зонами.

Меню условно можно разделить на три части: [Настройки детектора движения (Motion

Detection Setting)], [Сигнал тревоги (Triggered Action)], [Имя файла (File name)].

Настройки детектора движения

В данном разделе меню осуществляется настройка зон детекции (Рис. 4.29).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.29

Зоны детекции (Motion detection Windows): представляет собой окно с изображением

с камеры в режиме реального времени.

Кнопка [Добавить (Add)]: добавляет новую зону детекции. Можно создать до 10 зон

детекции.

Кнопка [Удалить (Delete)]: удаляет текущую зону детекции. Чтобы задать зону детекции изображения, нажмите кнопку [Добавить (Add)] и

установите размер и положение зоны детекции. Для перемещения зоны детекции нажмите на ней левой кнопкой мыши и, не отпуская кнопки, переместите зону. Для изменения размеров зоны детекции нажмите на границе зоны левой кнопкой мыши и, не отпуская кнопки, измените размер зоны.

Чтобы удалить зону детекции изображения, нажмите на нужную зону левой кнопкой

мыши, после чего нажмите кнопку [Удалить (Delete)].

Детектор движения (Motion detection): позволяет выбрать для настройки один из

четырех независимых детекторов движения, включить/выключить использование выбранного детектора движения, а также использование по заранее заданному расписанию (Расписание работы детектора движения задается в разделе СИСТЕМНЫЕ – Расписание (SYSTEM – Schedule)). Если использование детектора движения разрешено, то для всех обозначенных зон детекции будет производиться анализ изображения на наличие движения.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

При разрешении данного пункта меню появится окно [Motion]. В данном окне будет

отображаться статус детектора движения. Доступны следующие случаи:

Детектор движения не активен: данный вид окна соответствует включению детектора

движения и предварительному анализу изображения (Рис. 4.30).

Рис. 4.30

Режим анализа: данный вид окна соответствует анализу зон текущего изображения на

предмет обнаружения движения (Рис. 4.31).

Рис. 4.31

Режим тревоги по детекции движения: данный вид окна соответствует обнаружению

движения в зоне детекции (Рис. 4.32). При превышении синей линией красного уровня происходит срабатывание детектора движения и выполнение заданной реакции.

Рис. 4.32

Настройка детектора движения (Motion detection Setting): в данном меню

настраиваются параметры детектора движения.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

Настройки детектора движения устанавливаются для всех зон детекции.

ВНИМАНИЕ!

Для различных условий видеонаблюдения (освещенность, подвижность объектов на сцене наблюдения и т.д.) могут потребоваться различные настройки детектора движения. Для этого существует режим «По расписанию», позволяющий использовать различные настройки детектора движения в зависимости от дня недели и времени.

Выборка числа пикселей (Sampling pixel interval): устанавливает количество

пикселей в анализируемой группе, после чего все изображение разбивается на группы. Для определения движения анализируются не отдельные пиксели, а группы. Чем меньше значение, тем более мелкие движущиеся предметы будут анализироваться детектором.

Уровень обнаружения (Detection level): установите, насколько должна измениться группа пикселей, чтобы было зафиксировано движение. Количество групп, в которых зафиксировано движение, характеризует синяя линия в окне [Motion] (Рис. 4.32).

Уровень чувствительности (Sensitivity level): определяет чувствительность детектора движения. Чем больше данное значение, тем в меньшем количестве групп пикселей должно быть зафиксировано изменение для срабатывания детектора движения. Данный параметр характеризует красная линия в окне [Motion] (Рис. 4.32).

Время сканирования (сек) (Time interval (sec)): устанавливается время в секундах между повторными срабатываниями детектора движения. То есть, если движение в кадре непрерывно и параметр [Время сканирования (Time interval)] установлен в значение 10, то детектор движения будет срабатывать каждые 10 секунд.

Для сохранения настроек нажмите на кнопку [Сохранить (Save)].

Сигнал тревоги (Triggered Action)

Данный раздел меню предназначен для настройки реакции камеры при срабатывании тревоги по детектору движения (Рис. 4.33).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.33

Доступны следующие действия: [Разрешить тревожный выход (Enable alarm

output)], [Разрешить тревожный выход 2 (Enable alarm output 2)], Отправка сообщения на FTP сервер [Send alarm message by FTP], Отправка сообщения по почте [Send alarm message by E-mail], Загрузка кадров на FTP-сервер [Upload image by FTP], Отправка кадров по почте [Upload image by E-Mail], Отправить уведомление HTTP [Send HTTP notification], Записать видео на карту памяти [Record stream to sd card].

Рис. 4.34

При выборе параметра «Задействовать тревожный выход» («Задействовать тревожный выход 2»), при срабатывании детектора движения, будет активизироваться

соответствующий тревожный выход.

При выборе параметра «Записать видео на карту памяти [Record stream to sd card]» (Рис. 4.34) при срабатывании детектора движения будет производиться запись видеоданных на microSDHC карту, которую можно установить в разъем, расположенный под пластиковым кожухом.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

При последующих отправках сообщения на FTP-сервер, файл “alarmmessage.txt” заменяется на более новый.

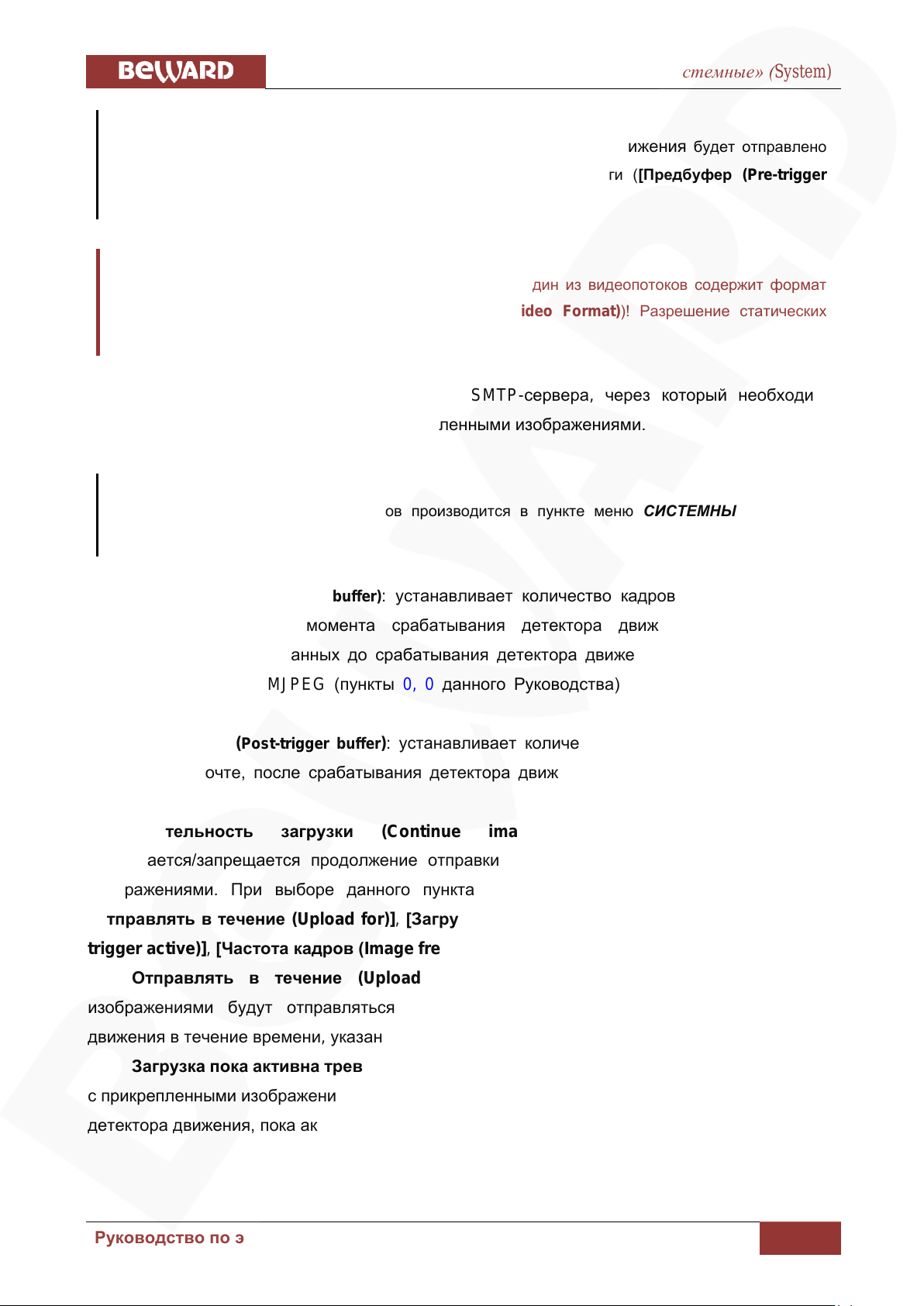

Параметр «Предбуфер записи [Pre-trigger buffer]» устанавливает, какой промежуток времени будет записан до срабатывания детектора движения. Диапазон возможных значений: от 1 до 3 секунд.

При выборе параметра «Запись [Upload for]» и вводе времени в секундах, по срабатыванию детектора движения будет производиться запись заданной продолжительности.

При выборе параметра «Запись пока активна тревога [Upload during the trigger active]», запись на карту памяти будет продолжаться, пока активна тревога по детекции движения.

Рис. 4.35

При выборе параметра «Отправка сообщения на FTP сервер [Send alarm message by FTP]» (Рис. 4.35), на оба сервера FTP будет отправляться сообщение в виде файла

“alarmmessage.txt”, содержащего информацию о срабатывании детектора движения (имя IP- камеры (СИСТЕМНЫЕ – Системные (SYSTEM – System)), IP-адрес устройства (СИСТЕМНЫЕ – Сеть – Основной (SYSTEM – Network – Basic)), дата и время тревоги). Настройка параметров FTP-сервера производится в разделе СИСТЕМНЫЕ – FTP (SYSTEM

– FTP).

Отправка сообщения по почте (Send message by E-Mail): отправка сообщения на оба почтовых ящика при срабатывании детектора движения. В электронном сообщении содержится следующая информация: имя IP-камеры (СИСТЕМНЫЕ – Системные (SYSTEM

– System)), IP-адрес устройства (СИСТЕМНЫЕ – Сеть – Основной (SYSTEM – Network – Basic)), дата и время тревоги.

Рис. 4.36

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Отправка статических картинок возможна, только если один из видеопотоков содержит формат MJPEG (ВИДЕО – Видеоформат (STREAMING – Video Format))! Разрешение статических картинок зависит от разрешения формата MJPEG.

ПРИМЕЧАНИЕ!

Настройка параметров FTP-серверов производится в пункте меню СИСТЕМНЫЕ – FTP (SYSTEM – FTP).

Загрузка кадров на FTP-сервер (Upload image by FTP): разрешает отправку кадров в формате “jpg” при срабатывании детектора движения (Рис. 4.36).

FTP-сервер (FTP address): выбор FTP-сервера, для которого необходимо производить отправку статических картинок.

Предбуфер (Pre-trigger buffer): устанавливает количество кадров, передаваемых на FTP-сервер, до момента срабатывания детектора движения. Максимальное количество

кадров, сделанных до срабатывания детектора движения, зависит от частоты кадров для формата MJPEG и изменяется от 3 до 20 кадров.

Постбуфер (Post-trigger buffer): устанавливает количество кадров, передаваемых на FTP-сервер, после срабатывания детектора движения. Максимальное значение 20 кадров.

Длительность загрузки (Continue image upload): в данном пункте разрешается/запрещается продолжение загрузки кадров после отправки пред и пост кадров. При выборе данного пункта активными становятся следующие поля: [Отправлять в течение

(Upload for)], [Загрузка пока активна тревога (Upload during the trigger active)], [Частота кадров (Image frequency)].

Отправлять в течение (Upload for): кадры будут отправляться на FTP-сервер после

срабатывания детектора движения в течение времени, указанного в данной строке.

Загрузка пока активна тревога (Upload during the trigger active): кадры будут отправляться на FTP-сервер после срабатывания детектора движения, пока активна тревога.

Частота кадров (Image frequency): определяет частоту отправки кадров при продолжении загрузки изображений на FTP-сервер. Возможные значения: от 1 до 15, [Макс. (Max.)] – частота отправки кадров равна частоте кадров для формата MJPEG.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

При выборе функции [Длительность загрузки (Continue image upload)], частота отправки кадров определяется следующим образом:

1) i = 25 делить на пункт [Частота кадров (Image frequency)].

2) От величины i берется ближайшее целое.

3) Полученное число будет означать, что необходимо отправлять на FTP-сервер каждый i-й кадр из всех получаемых кадров в формате MJPEG.

ВНИМАНИЕ!

Для отправки файлов на FTP-сервер, камера должна иметь к нему доступ.

Для сохранения настроек нажмите на кнопку [Сохранить (Save)].

электронной почте с прикрепленными изображениями в формате “jpg”(Рис. 4.37). В электронном сообщении содержится следующая информация: имя IP-камеры (СИСТЕМНЫЕ

– Системные (SYSTEM – System)), IP-адрес устройства (СИСТЕМНЫЕ – Сеть – Основной (SYSTEM – Network – Basic)), дата и время тревоги.

Рис. 4.37

Загрузка кадров на E-mail (Upload image by E-Mail): отправка сообщения по

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

Если выбран данный пункт меню, при срабатывании детектора движения будет отправлено сообщение с кадрами, содержащими момент наступления тревоги ([Предбуфер (Pre-trigger

buffer)], [Постбуфер (Post-trigger buffer)]).

ВНИМАНИЕ!

ПРИМЕЧАНИЕ!

Настройка параметров SMTP-серверов производится в пункте меню СИСТЕМНЫЕ – Почта (SYSTEM – E-mail).

SMTP-сервер (E-Mail address): выбор SMTP-сервера, через который необходимо производить отправку сообщения с прикрепленными изображениями.

Предбуфер (Pre-trigger buffer): устанавливает количество кадров, передаваемых по электронной почте, до момента срабатывания детектора движения. Максимальное количество кадров, сделанных до срабатывания детектора движения, зависит от частоты кадров для формата MJPEG (пункты 0, 0 данного Руководства) и изменяется от 3 до 20 кадров.

Постбуфер (Post-trigger buffer): устанавливает количество кадров, передаваемых по электронной почте, после срабатывания детектора движения. Максимальное значение 20 кадров.

Длительность загрузки (Continue image upload): в данном пункте разрешается/запрещается продолжение отправки электронных писем с прикрепленными изображениями. При выборе данного пункта активными становятся следующие поля:

[Отправлять в течение (Upload for)], [Загрузка пока активна тревога (Upload during the trigger active)], [Частота кадров (Image frequence)].

Отправлять в течение (Upload for): электронные письма с прикрепленными изображениями будут отправляться на SMTP-сервер после срабатывания детектора движения в течение времени, указанного в данной строке.

Загрузка пока активна тревога (Upload during the trigger active): электронные письма с прикрепленными изображениями будут отправляться на SMTP-сервер после срабатывания детектора движения, пока активна тревога.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

При выборе функции [Длительность загрузки (Continue image upload)], частота отправляемых кадров определяется следующим образом:

1) i = 25 делить на пункт [Частота кадров (Image frequency)].

2) От величины i берется ближайшее целое.

3) Полученное число будет означать, что необходимо отправлять на SMTP-сервер каждый i-й кадр из всех получаемых кадров в формате MJPEG.

ВНИМАНИЕ!

Период отправки электронных писем, содержащих кадры, составляет 30 секунд. Каждое письмо содержит кадры за период в 1 секунду с заданной частотой отправляемых кадров.

ВНИМАНИЕ!

Для отправки сообщений по электронной почте камера должна иметь доступ к SMTP-серверу.

ПРИМЕЧАНИЕ!

Настройка параметров HTTP-серверов производится в пункте меню СИСТЕМНЫЕ – HTTP (SYSTEM – HTTP).

Частота кадров (Image frequence): определяет частоту отправляемых кадров при продолжении загрузки изображений на SMTP-сервер. Возможные значения: от 1 до 15, [Макс. (Max.)] – частота отправляемых кадров равна частоте кадров для формата MJPEG.

Для сохранения настроек нажмите на кнопку [Сохранить (Save)].

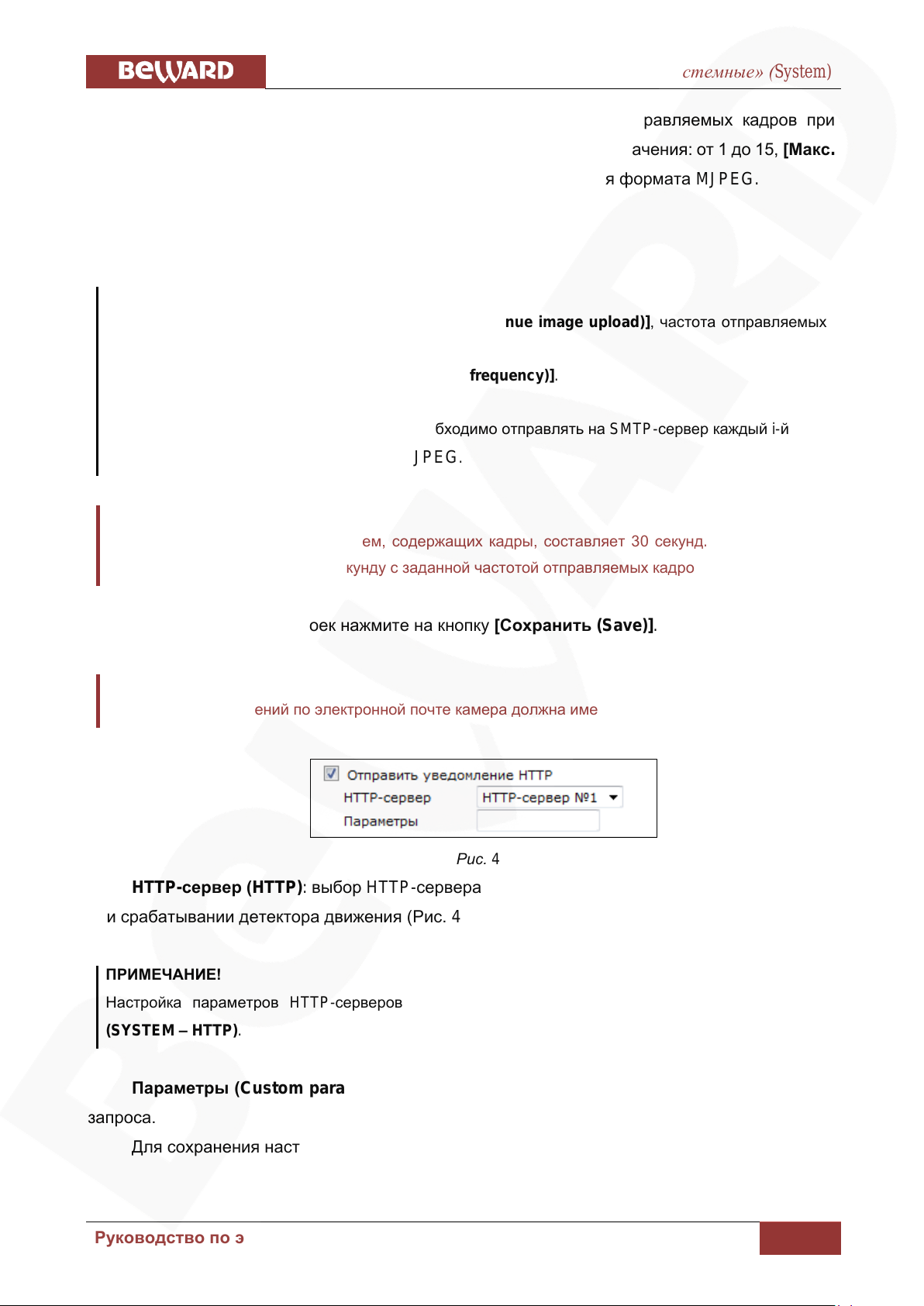

Рис. 4.38

HTTP-сервер (HTTP): выбор HTTP-сервера, на который необходимо отправлять запрос при срабатывании детектора движения (Рис. 4.38).

Параметры (Custom parameters): параметры, которые необходимо передать в строке запроса.

Для сохранения настроек нажмите на кнопку [Сохранить (Save)].

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Для отправки запроса на HTTP-сервер камера должна иметь к нему доступ.

ВНИМАНИЕ!

При изменении имени файла не рекомендуется менять расширение jpg на другое, так как файлы в любом случае будут отправляться в формате jpg.

Имя файла (File Name)

В данном меню устанавливается имя для кадров, отправляемых на FTP-сервер или по электронной почте при детекции движения (Рис. 4.39).

отправляемых на FTP-сервер или по электронной почте. Длина базового имени файлов может составлять не более 14 символов.

дате и времени, когда был сделан данный кадр. Формат добавляемой информации: ГГММДД_ЧЧММСС_КК, где ГГ – две последние цифры года, ММ – месяц, ДД – день, ЧЧ – часы, ММ – минуты, СС – секунды, КК – номер кадра.

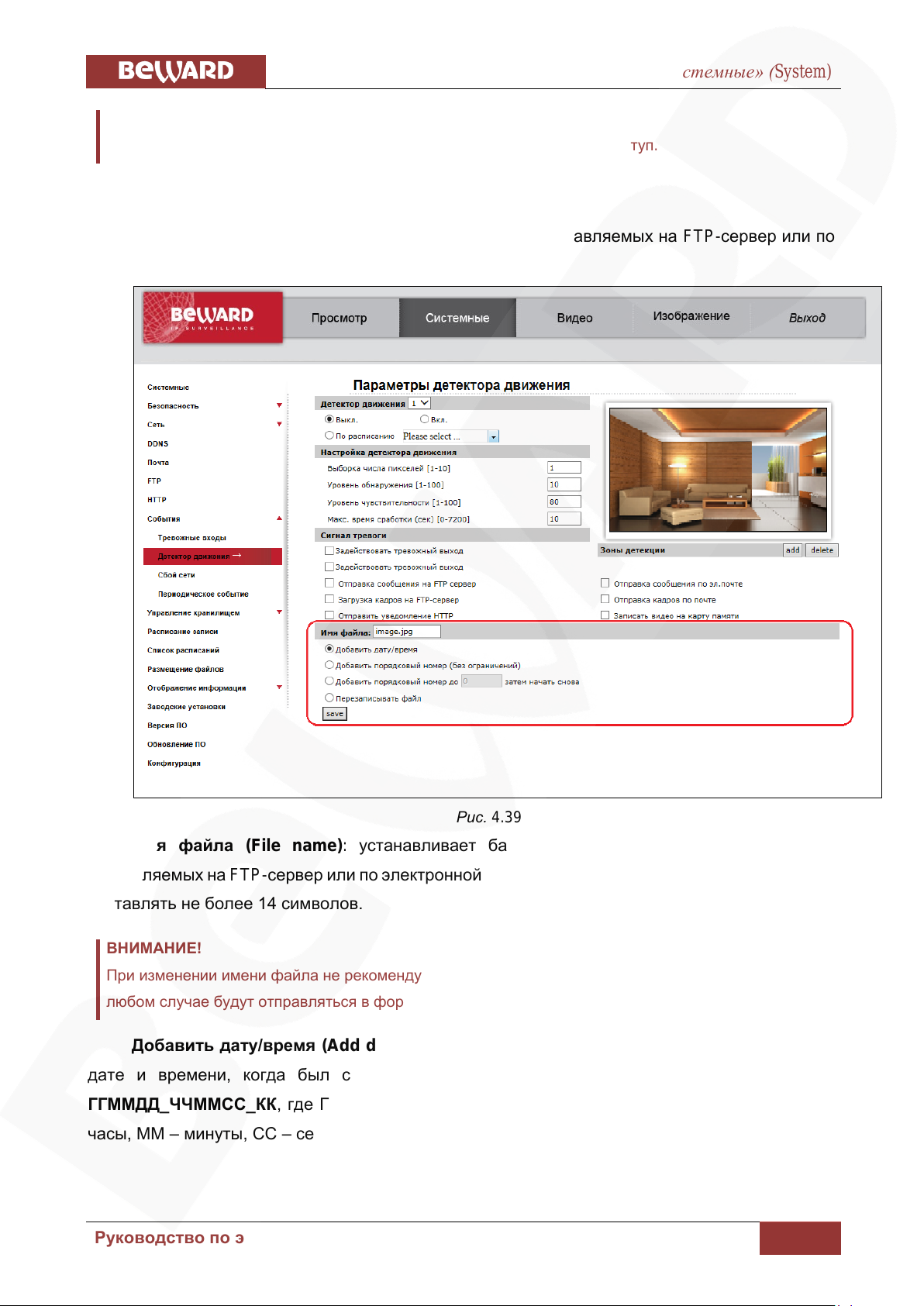

Рис. 4.39

Имя файла (File name): устанавливает базовое название для файлов (кадров),

Добавить дату/время (Add date/time suffix): добавить к имени файла информацию о

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

Дата и время, добавляемые к имени файла, устанавливаются в соответствии с настройками даты и времени устройства.

ВНИМАНИЕ!

При совпадении имен файлов (при достижении предельного значения счетчик обнуляется) на FTP- сервере будут храниться более новые файлы.

ВНИМАНИЕ!

Добавить порядковый номер (без ограничений) (Add sequence number suffix (no maximum value)): добавить к имени файла семизначный порядковый номер.

Добавить порядковый номер до … затем начать снова (Add sequence number suffix up to … and then start over): добавить к имени файла порядковый номер. При достижении

ограничения счетчик обнуляется.

Перезаписывать файл (Overwrite): в данном режиме на FTP-сервере будет храниться только один файл (с именем указанным в строке [Имя файла (File name)]), который будет заменяться на более новый файл. При отправке кадров по электронной почте, в каждом письме будет лишь 1 кадр.

Для сохранения настроек нажмите на кнопку [Сохранить (Save)].

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

4.8.3. Антисаботаж

В данном пункте меню задается режим работы камеры при обнаружении

преднамеренного вмешательства в режим работы камеры (Рис. 4.40).

Рис. 4.40

Под вмешательством понимаются действия, направленные на изменение

направления наблюдения, закрытие объектива камеры предметом, засветка объектива камеры и т.п. Обнаружение вмешательства происходит благодаря анализу видеоизображения за заданный период времени.

Меню условно можно разделить на три части: [Продолжительность (Tampering

Duration)], [Действие при тревоге (Triggered Action)], [Параметры файла (File name)].

Настройки детектора

В данном разделе меню осуществляется настройка чувствительности функции

определения вмешательства (Рис. 4.41).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.41

Антисаботаж (Tampering Alarm): включить/выключить использование функции

определения саботажа, а также включение функции «по расписанию».

Минимальная продолжительность (Minimum duration): задает минимальную

продолжительность воздействия на камеру (засветка/перекрытие), после которой датчик срабатывает. Данный параметр является своего рода чувствительностью: чем меньше значение данного параметра, тем чувствительнее становится детектор.

Для сохранения настроек нажмите на кнопку [Сохранить (Save)].

Действие при тревоге (Triggered Action)

Данный раздел меню предназначен для настройки реакции камеры при обнаружении

вмешательства (Рис. 4.42).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

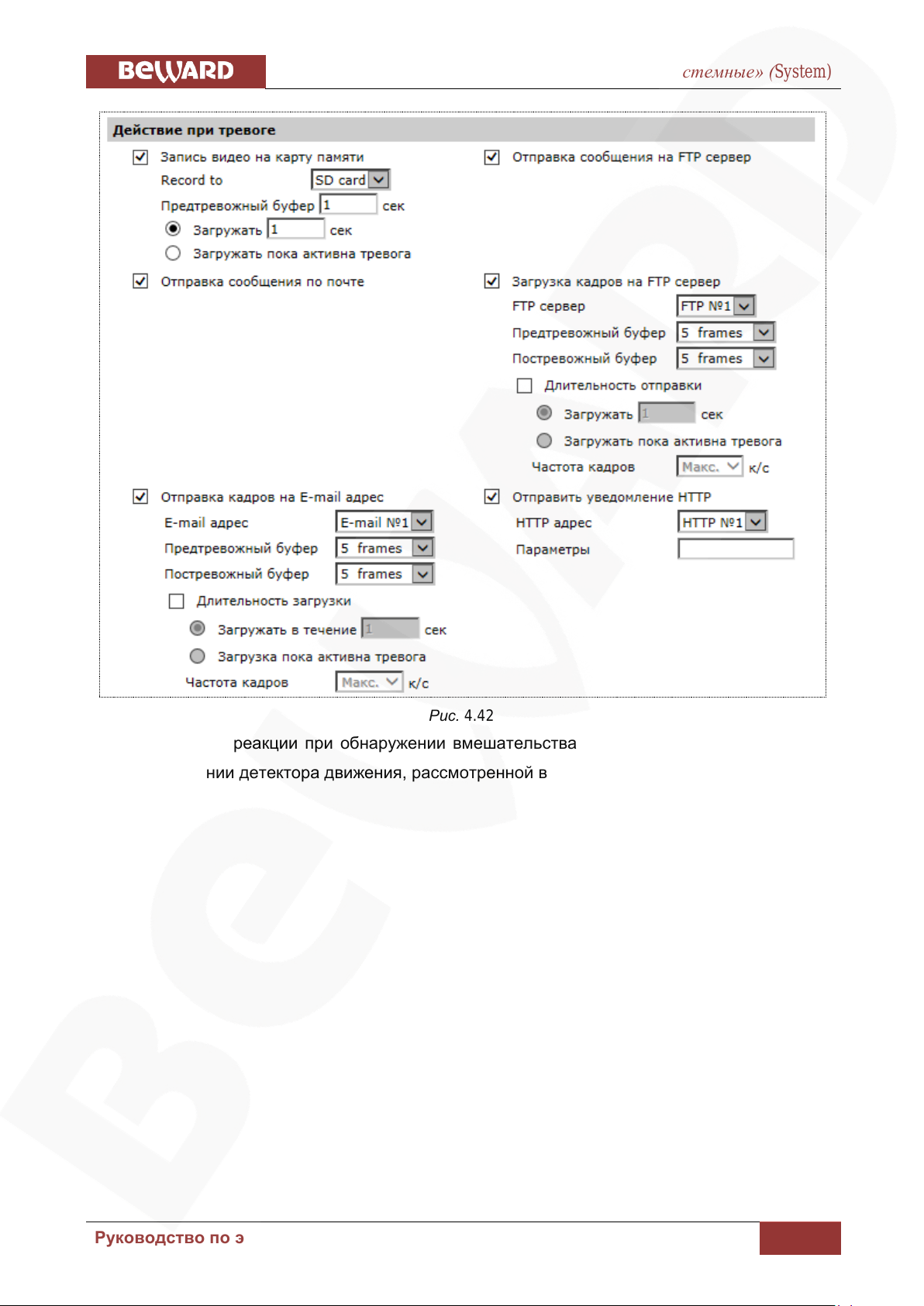

Рис. 4.42

Настройка реакции при обнаружении вмешательства аналогична настройке реакции

при срабатывании детектора движения, рассмотренной в пункте 4.8.2 данного Руководства.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Имя файла (File Name)

В данном меню устанавливается имя для кадров, отправляемых на FTP-сервер или по

электронной почте при обнаружении вмешательства (Рис. 4.43).

Рис. 4.43

Настройка имени файла была рассмотрена в пункте 4.8.2 данного Руководства.

4.8.4. Меню «Периодические события

В данном меню настраивается периодическая отправка кадров на FTP сервер (Рис.

4.44).

Рис. 4.44

Доступны следующие параметры для настройки:

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Для подключения карты памяти обратитесь к инструкции по подключению.

Периодическое событие: Включить/выключить использование функции периодического сохранения кадров на FTP.

Минимальный интервал: Задается в секундах, через сколько сбрасывать кадры.

Действия при тревоге: настройка параметров загрузки файлов на FTP.

Параметры файла: настройка имени файла при отправке на FTP сервер.

4.9. Меню «Управление хранилищем» (Storage Management)

В данном пункте меню возможно управление картой памяти и настройка параметров

хранения видеозаписей. Включает в себя следующие подпункты меню: Карта памяти (SD Card) (Рис. 4.45)., Сетевое хранилище (Network share) . Камера поддерживает карты памяти Micro SD\SDHC максимальным объемом до 32 Гб.

4.9.1. Меню «Карта памяти» (Storage Management)

В данном пункте меню осуществляется работа с картой памяти (Рис. 4.45). Камера

поддерживает карты памяти Micro SD\SDHC максимальным объемом до 32 Гб.

Рис. 4.45

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Необходимо отформатировать карту памяти, если она используется первый раз данной камерой.

Информация об устройстве (Device information): данный раздел предназначен для

отображения информации об установленной карте памяти.

Тип устройства (Device type): указывает тип карты памяти. Свободное место (Free space): количество свободного места на карте памяти. Общий размер (Total size): полный объем карты памяти. Статус (Status): указывает статус устройства. Если устройство вставлено и

определилось, в данной строке появится [Да (Yes)], в противном случае в строке появится [Нет (No)].

Заполнена (Full): если на карте памяти закончилось свободное место и

автоматическая очистка не производится, то в данной строке появится [Да (Yes)] и сохранение видеороликов на карту памяти выполняться не будет, в противном случае в строке появится [Нет (No)].

Дополнительные параметры (Device setting): настройки форматирования карты

памяти.

Кнопка [Форматировать (Format)]: форматировать карту памяти. Вся информация,

находящаяся на ней, будет удалена.

Параметры записи (Disk cleanup setting): настройка режима записи файлов на карту

памяти.

Разрешить автоматическую очистку диска (Enable automatic disk cleanup):

разрешить автоматическое удаление файлов с карты памяти. При выборе данного пункта меню становятся доступны следующие настройки: [Удалять файлы через (Remove

recordings older than)], [Удалять старые записи, при заполнении карты памяти на (Remove oldest recordings when disk is)].

Удалять файлы через (Remove recordings older than): автоматическое удаление

файлов, старше, чем период, указанный в данной строке.

Удалять старые записи, при заполнении карты памяти на (Remove oldest

recordings when disk is): при заполнении карты памяти на указанное количество процентов происходит автоматическое удаление старых файлов.

Для сохранения настроек параметров записи нажмите на кнопку [Сохранить (Save)]. Список записей (Recording list): в данном окне отображается список всех

видеороликов, которые сохранены на карте памяти.

Название (FileName): имя файла в формате Х_ГГГГММДД_ЧЧММСС.avi, где Х –

событие (A – запись при тревоге по внешнему датчику, M – запись по детекции движения

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Если в момент постоянной записи видеороликов на карту памяти возникает тревога, то постоянная запись прерывается и выполняется запись по тревоге. Постоянная запись будет продолжена после

выполнения записи по тревоге.

(M0,M1,M2,M3 – указывает, какой из детекторов движения сработал), T – запись при срабатывании детектора саботажа, R – постоянная запись).

Размер (Size): размер видеозаписи в Кб. Кнопка [Удалить (Remove)]: удалить с карты памяти выбранный видеоролик. Кнопка [Сортировать (Sort)]: сортировка по событиям/по дате. Кнопка [Загрузить (Download)]: просмотр/сохранение на ПК текущего видеоролика. Для просмотра/сохранения текущего ролика на ПК нажмите кнопку [Загрузить

(Download)]. В появившемся окне (Рис. 4.45) нажмите на название файла, после чего для просмотра нажмите кнопку [Открыть], для сохранения файла на ПК нажмите кнопку

[Сохранить] (Рис. 4.46).

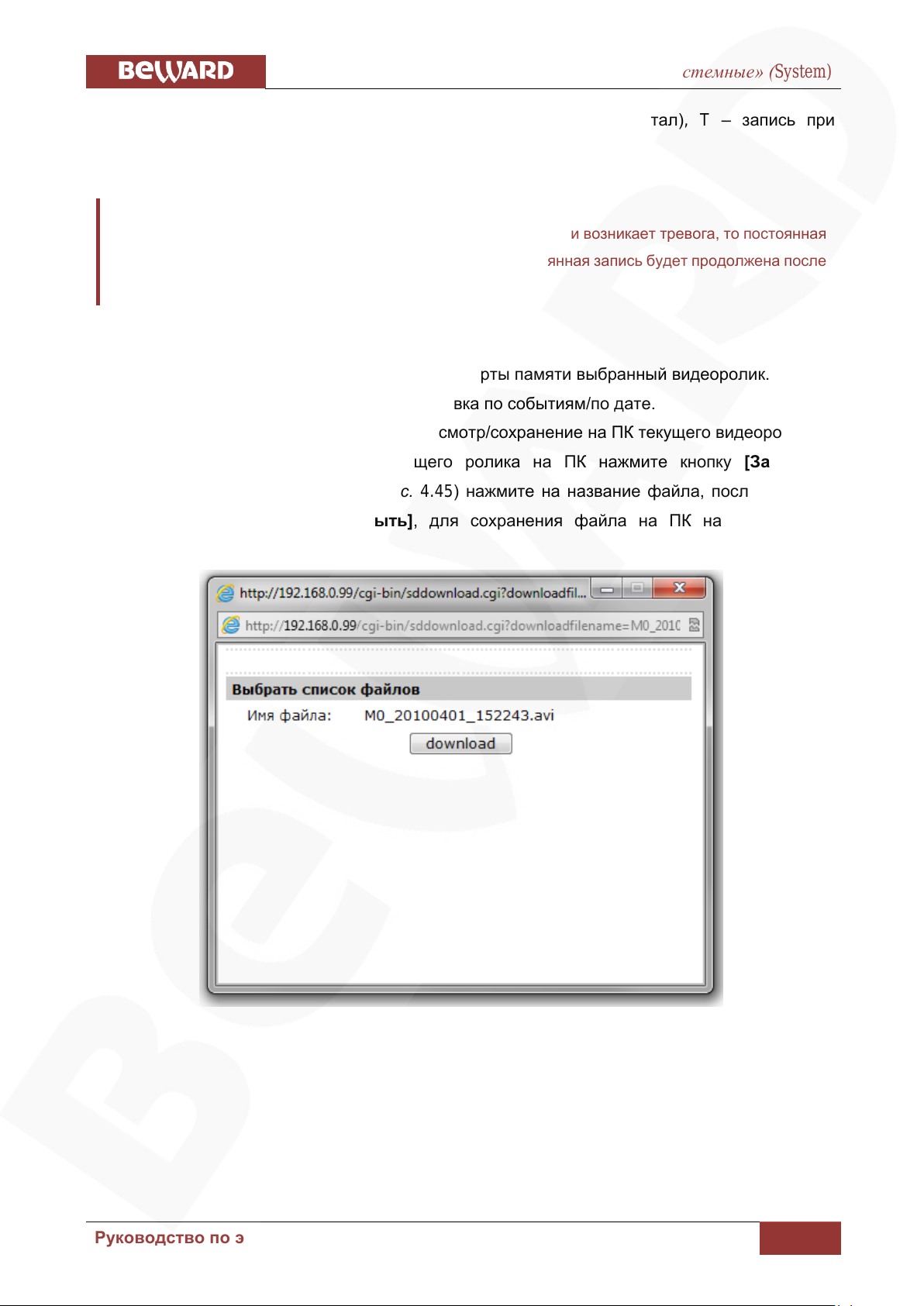

Рис. 4.46

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Максимальный размер файла составляет 60 Мб. Максимальная длительность файла зависит от настроек формата (разрешение, частота кадров, настройки сжатия). Формат для записи видео выбирается следующим образом: приоритет отдается первому формату H.264, при отсутствии

формата H.264 запись ведется в формате MJPEG.

4.9.2. Меню «Сетевое хранилище» (Network share)

В данном пункте меню осуществляется работа с сетевым хранилищем NAS (Рис. 4.47).

Камера поддерживает NAS хранилища с типом доступа SAMBA.

Рис. 4.47

Информация об устройстве (Device information): данный раздел предназначен для

отображения информации о подключенном сетевом хранилище.

Тип устройства (Device type): указывает тип устройства. Свободное место (Free space): количество свободного места на сетевом хранилище. Общий размер (Total size): полный объем сетевого хранилища.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Статус (Status): указывает статус устройства. Если устройство доступно и

определилось, в данной строке появится [Да], в противном случае в строке появится [Не в

сети].

Заполнен (Full): если на сетевом хранилище закончилось свободное место и

автоматическая очистка не производится, то в данной строке появится [Да (Yes)] и сохранение видеороликов выполняться не будет, в противном случае в строке появится [Нет

(No)].

Настройки хранилища. Протокол: Указывает протокол поддерживаемого сетевого хранилища. Хост: Поле для указания IP адреса сетевого хранилища. Папка: Поле для указания пути записи на сетевое хранилище. Имя пользователя: Поле для указания имени пользователя для доступа к сетевому

хранилищу.

Пароль: Поле для указания пароля для доступа к сетевому хранилищу. Управление хранилищем (Device setting): настройки форматирования диска

сетевого хранилища (если поддерживается).

Кнопка [Форматировать (Format)]: форматировать диск сетевого хранилища. Вся

информация, находящаяся на нем, будет удалена.

Настройка очистки диска (Disk cleanup setting): настройка режима записи файлов

на сетевое хранилище.

Включить автоматическую очистку диска (Enable automatic disk cleanup):

разрешить автоматическое удаление файлов с сетевого хранилища. При выборе данного пункта меню становятся доступны следующие настройки: [Удалять записи, старше (Remove

recordings older than)], [Удалять старые записи, когда диск заполнен на (Remove oldest recordings when disk is)].

Удалять записи, старше (Remove recordings older than): автоматическое удаление

файлов, старше, чем период, указанный в данной строке.

Удалять старые записи, когда диск заполнен на (Remove oldest recordings when

disk is): при заполнении сетевого хранилища на указанное количество процентов происходит

автоматическое удаление старых файлов.

видеороликов, которые сохранены на сетевом хранилище.

Название (FileName): имя файла в формате Х_ГГГГММДД_ЧЧММСС.avi, где Х – событие (A – запись при тревоге по внешнему датчику, M – запись по детекции движения (M0,M1,M2,M3 – указывает, какой из детекторов движения сработал), T – запись при срабатывании детектора саботажа, R – постоянная запись).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Если в момент постоянной записи видеороликов на карту памяти (см. пункт 4.12, 4.13 данного Руководства) возникает тревога, то постоянная запись прерывается и выполняется запись по тревоге. Постоянная запись будет продолжена после выполнения записи по тревоге.

Размер (Size): размер видеозаписи в Кб.

Кнопка [Удалить (Remove)]: удалить с сетевого хранилища выбранный видеоролик.

Кнопка [Сортировать (Sort)]: сортировка по событиям/по дате.

Кнопка [Загрузить (Download)]: просмотр/сохранение на ПК текущего видеоролика.

Для просмотра/сохранения текущего ролика на ПК нажмите кнопку [Загрузить

(Download)]. В появившемся окне (Рис. 4.48) нажмите на название файла, после чего для просмотра нажмите кнопку [Открыть], для сохранения файла на ПК нажмите кнопку [Сохранить] (Рис. 4.48).

Рис. 4.48

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

формата H.264 запись ведется в формате MJPEG.

4.10. Меню «Расписание записи» (Recording)

В данном пункте меню осуществляется настройка постоянной записи видеороликов на карту памяти (Рис. 4.49).

Рис. 4.49

Благодаря постоянной записи видеороликов на карту памяти можно обеспечить запись видео даже при потере соединения с сетью, таким образом, камера может выполнять функцию автономного локального хранилища данных.

Также камера может производить запись на сетевое хранилище, исключая необходимость иметь видеосервер.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

При использовании функции постоянной записи видеороликов на выбранное хранилище необходимо настроить автоматическую очистку. В противном случае произойдет заполнение диска (карты памяти), и запись видеороликов будет остановлена.

ВНИМАНИЕ!

Для записи видео на карту памяти, она должна быть установлена и доступна для записи.

ВНИМАНИЕ!

формата H.264 запись ведется в формате MJPEG.

Хранилище для записи: предоставляет выбор места сохранения видеозаписей. Доступны 2 варианта: Карта памяти или Сетевое хранилище.

Запись отключена (Disable): не выполнять постоянную запись видеороликов.

Постоянная запись включена (Always): выполнять постоянную запись видеороликов

на выбранное хранилище.

Запись в период времени (Only during time frame): выполнять постоянную запись видеороликов в соответствии с расписанием. С помощью данной функции можно указать дни недели, время начала и продолжительность выполнения постоянной записи видеороликов.

Начало (Start time): время начала постоянной записи видеороликов на карту памяти.

Продолжительность (Duration): продолжительность выполнения постоянной записи.

Для сохранения настроек нажмите на кнопку [Сохранить (Save)].

4.11. Меню «Список расписаний» (Schedule)

В данном меню (Рис. 4.50) настраивается расписание работы следующих функций:

«Детектор движения» (Motion detection), «Обнаружение сбоя сети» (Network failure detection), «Антисаботаж» (Tampering).

Возможно задать до 10 расписаний. Необходимо выбрать заполняемую в списке позицию, выделить дни недели, задать время начала программы и продолжительность.

Время задается в формате ЧЧ:ММ (где ЧЧ – час, ММ – минуты).

Для очистки строки расписания необходимо выбрать ее в списке и нажать кнопку

[Удалить (Delete)].

Для сохранения расписания необходимо нажать кнопку [Сохранить (Save)].

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

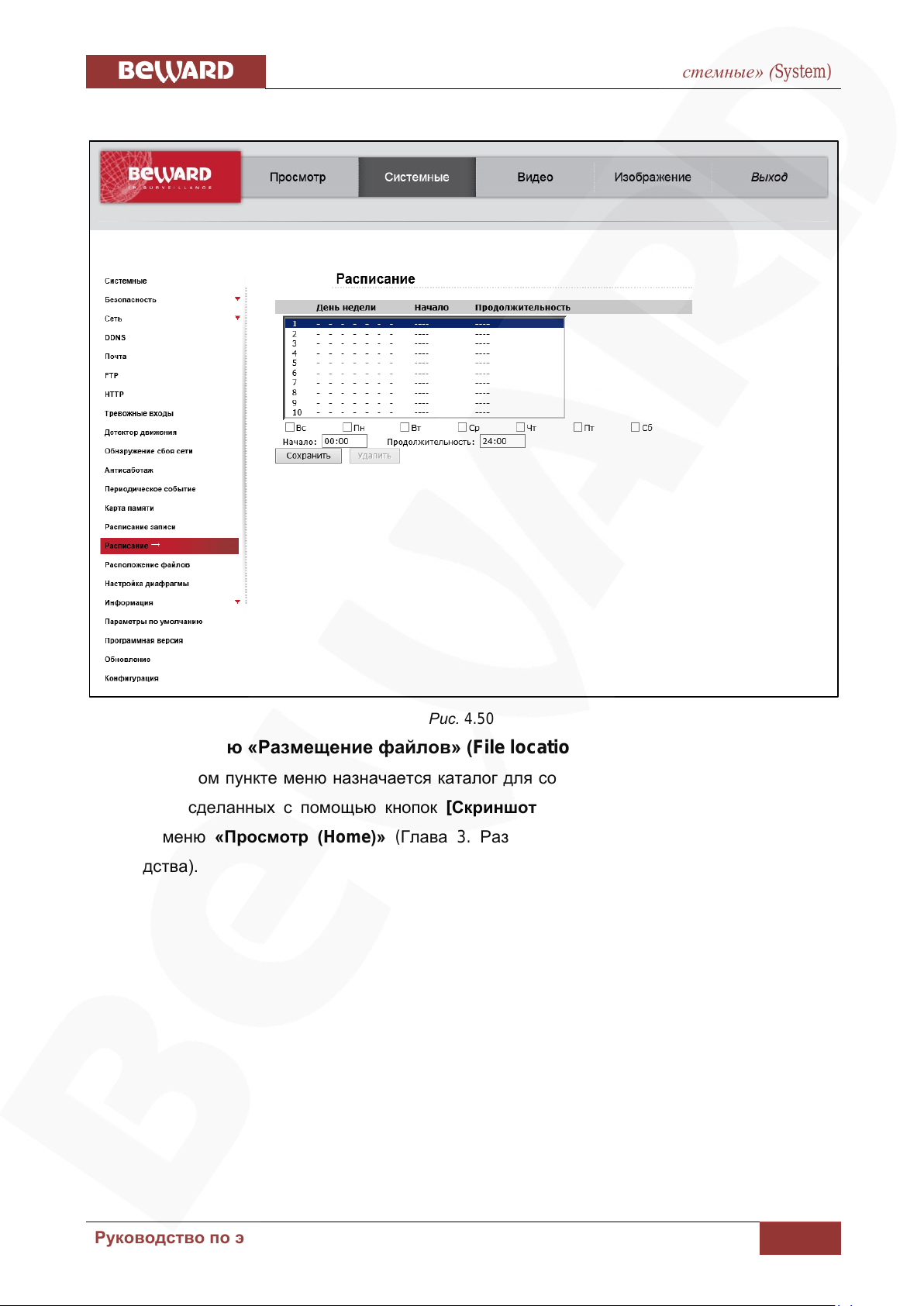

Рис. 4.50

4.16. Меню «Размещение файлов» (File location)

В данном пункте меню назначается каталог для сохранения снимков и видеозаписей (Рис. 4.51), сделанных с помощью кнопок [Скриншот (Snapshot)] и [Запись (Record)] в

разделе меню «Просмотр (Home)» (Глава 3. Раздел меню «Просмотр» (Home) данного Руководства).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.51

По умолчанию снимки и видеозаписи сохраняются в корень диска С (С:\). Для того, чтобы изменить каталог, нажмите кнопку [Выбрать (Select)] и в появившемся окне укажите путь к нужному каталогу.

Для сохранения настроек нажмите на кнопку [Сохранить (Save)].

ВНИМАНИЕ!

В случае использования системных дисков или папок в ОС Windows Vista, 7, 8 необходимо бразуер IE запускать от имени администратора.

4.17. Меню «Отображение информации» (View information)

В данном пункте меню возможен просмотр информации об устройстве и пользователях. Включает в себя следующие подпункты меню: Системный журнал (Log file), Информация о пользователях (User information), Просмотр параметров камеры (Parameters), которые представлены ниже.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

После перезагрузки устройства журнал событий очищается.

4.17.1. Системный журнал

В данном меню производится просмотр журнала событий (Рис. 4.52).

Рис. 4.52

В журнале событий регистрируется следующая информация: дата и время события,

само событие.

4.17.2. Информация о пользователях

В данном меню осуществляется просмотр информации о пользователях камеры, их

именах и паролях, а также о правах доступа (Рис. 4.53).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.53

Кнопка [Пользовательская информация (Get user information)]: при нажатии данной

кнопки в окне отображается список пользователей камеры в формате имя

пользователя:пароль.

Кнопка [Пользовательские настройки (Get user privacy)]: при нажатии данной кнопки

в окне отображается список пользователей и их права доступа в формате A:B:C:D, где A – Вход/Выход (I/O access), B – Контроль камеры (Camera control), C – Разговор (Talk), D – Звук (Listen) (Рис. 4.54).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.54

4.17.3. Список настроек

В данном меню осуществляется просмотр информации обо всех параметрах

конфигурации устройства (Рис. 4.55).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.55

4.18. Меню «Заводские установки» (Factory default)

В данном меню осуществляется перезагрузка устройства и возврат параметров устройства к значениям по умолчанию (Рис. 4.56).

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Рис. 4.56

Кнопка [Сбросить настройки (Full Restore)]: сброс всех настроек конфигурации устройства к значениям по умолчанию. Значения по умолчанию основных параметров устройства приведены в разделе «Введение» пункте 1.1.4 данного Руководства. После установки значений по умолчанию устройство будет перезагружено.

Кнопка [Сбросить настройки (Partial Restore)]: сброс всех настроек конфигурации устройства к значениям по умолчанию кроме настроек сети. После установки значений по умолчанию, устройство будет перезагружено.

Кнопка [Перезагрузка (Reboot)]: при нажатии на данную кнопку выполняется перезагрузка устройства.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

4.19. Меню «Версия ПО» (Software version)

В данном меню отображается информация о версии программного обеспечения устройства (Рис. 4.57).

4.20. Меню «Обновление ПО» (Software upgrade)

Данное меню предназначено для обновления программного обеспечения устройства

(Рис. 4.58).

Рис. 4.57

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Набор файлов и их последовательность для прошивки устройства может отличаться для разных версий ПО устройства. Верная последовательность файлов для прошивки устройства указывается

в сопутствующей документации для прошивки.

ВНИМАНИЕ!

Будьте внимательны при выборе файла прошивки. Выбор неверного файла обновления ПО может

привести к выходу устройства из строя!

Кнопка [Обзор]: выбор файла для обновления.

Выберите обновляемый модуль (Select binary file you want to upgrade):

определяет тип обновляемого файла.

Кнопка [Обновить (Upgrade)]: начать процесс обновления.

Для обновления программного обеспечения устройства проделайте следующие шаги:

Шаг 1: выберите файл обновления при помощи кнопки [Обзор].

Рис. 4.58

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Во время обновления программного обеспечения камеры не отключайте питание, не перезагружайте устройство, не закрывайте и не обновляйте текущую страницу. Это может привести к выходу устройства из строя!

ВНИМАНИЕ!

Шаг 2: далее необходимо выбрать тип файла прошивки в соответствии с выбранным

файлом.

Шаг 3: для начала процесса обновления необходимо нажать кнопку [Обновить (Upgrade)], после чего система проверит, доступен ли файл обновления по указанному пути и, в случае успеха, начнет процесс выполнения обновления ПО. Состояние процесса обновления будет отображаться с помощью индикатора выполнения (Рис. 4.59).

Рис. 4.59

Шаг 4: когда индикатор выполнения покажет 100%, обновление будет завершено, и в браузере будет открыта страница меню [Просмотр (Home)]. Если необходимо произвести обновление других файлов, выполните шаги 1-3 для всех файлов, обновление которых необходимо произвести.

Шаг 5: после обновления всех требуемых файлов рекомендуется произвести аппаратный сброс параметров устройства к значениям по умолчанию. Для этого удерживайте кнопку [Reset] на устройстве нажатой в течение 10-15 сек.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

После аппаратного сброса устройства к значениям по умолчанию, устройство будет перезагружено. Значения по умолчанию для основных параметров устройства приведены в разделе «Введение» в пункте 1.1.4. данного Руководства.

Шаг 6: рекомендуется переустановить ActiveX компоненты. Для этого сначала удалите компонент ActiveX, а затем вновь установите его.

4.23. Меню «Конфигурация» (Maintenance)

Данное меню предназначено для сохранения/загрузки конфигурации устройства (всех настроек устройства) (Рис. 4.60).

Рис. 4.60

Кнопка [Экспортировать (Export)]: нажмите для сохранения текущих настроек конфигурации устройства. В появившемся окне сохранения файла укажите каталог и имя для создаваемого файла настроек конфигурации.

Кнопка [Обзор]: нажмите для выбора ранее сохраненного файла настроек конфигурации устройства.

Глава 4. Раздел меню «Системные» (System)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Используйте только файлы конфигурации, созданные устройством при помощи функции экспорта настроек (кнопка [Экспортировать (Export)]), и соответствующие текущей версии ПО устройства.

Выбор неверного файла настроек конфигурации может привести к выходу устройства из строя!

ВНИМАНИЕ!

После применения настроек конфигурации устройство будет перезагружено и станет доступно с

настройками, указанными в выбранном файле конфигурации.

Кнопка [Загрузить (Upload)]: нажмите для применения настроек выбранного файла конфигурации.

Глава 5. Раздел меню «Видео» (Streaming)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Раздел меню «Видео» (Streaming) доступен только для пользователя с правами администратора системы.

Глава 5. Раздел меню «Видео» (Streaming)

Это меню (Рис. 5.1) предназначено для установки и настройки параметров трансляции видеоизображения камеры, таких как: [Видеоформат (Video Format)], [Кодирование (Video

Compression)], [Видео Наложение текста (Video Text Overlay)], [Зоны видеонаблюдения (Video ROI)], [Поток (Video OCX Protocol)], [Видео - частота кадров (Video Frame Rate)], [Маскирующая зона (Video Mask)]. Их настройка и назначение будут описаны ниже.

Рис. 5.1

Глава 5. Раздел меню «Видео» (Streaming)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

5.1. Меню «Видеоформат» (Video Format)

В данном разделе меню осуществляется выбор форматов кодирования, разрешения видеоизображения, вывод титров и настройки переворота изображения (Рис. 5.2).

Рис. 5.2

Данное меню условно можно разделить на 5 частей: Разрешение (Video Resolution), Настройки наложения текста (Text Overlay Settings), Преобразование видеоизображения (Video rotate type), Настройки GOV группы (GOV Settings), H.264

Profile.

Разрешение (Video Resolution): в данном разделе выбирается формат кодирования камеры и разрешение каждого потока (Рис. 5.3). В камере существует функция одновременного кодирования до четырех потоков.

Рис. 5.3

Глава 5. Раздел меню «Видео» (Streaming)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ВНИМАНИЕ!

Отправка статических картинок на FTP-сервер или по электронной почте возможна, только если один из видеопотоков содержит формат MJPEG! Разрешение статических картинок зависит от разрешения формата MJPEG.

В качестве форматов кодирования могут быть выбраны MJPEG и H.264. Доступны следующие варианты одновременного кодирования потоков:

После выбора форматов кодирования необходимо задать разрешение для каждого формата. Доступны следующие разрешения:

4Mp.

Full HD.

SXGA.

HD.

XGA.

SVGA

D1.

VGA.

CIF.

Для сохранения изменений настроек видеоформата нажмите кнопку [Сохранить

(Save)] (Рис. 5.4).

Рис. 5.4

Видео наложение текста (Text Overlay Settings): в данном пункте меню настраивается информация, отображаемая на видеоизображении (Рис. 5.5).

Глава 5. Раздел меню «Видео» (Streaming)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

ПРИМЕЧАНИЕ!

Настройка даты и времени устройства производится в меню СИСТЕМНЫЕ – Системные (SYSTEM – System).

Рис. 5.5

Для вывода доступна следующая информация:

Показать дату (Include date): выводит на видеоизображение (в правый верхний угол) текущую дату устройства в формате ГГГГ/ММ/ДД.

Показать время (Include time): выводит на видеоизображение (в правый верхний угол) текущее время устройства в формате ЧЧ:ММ:СС.

Показать текст (Include text string): выводит на видеоизображение (в левый верхний угол) текст длиной 20 символов латинскими буквами и цифрами либо 7 символов в кириллице.

Для сохранения изменений настроек отображения титров на видеоизображении нажмите кнопку [Сохранить (Save)] (Рис. 5.6).

Рис. 5.6

Преобразование видеоизображения (Video rotate type): настройка поворота/отражения видеоизображения (Рис. 5.7).

Рис. 5.7

Доступны следующие варианты переворота изображения:

Без изменений (Normal video): изображение без изменений.

Поворот на 180 градусов (Flip video): поворот изображения на 180 градусов.

Зеркальное отражение (Mirror video): зеркальное отображение изображения.

90 град. по часовой (90 degree clockwise): поворот изображения по часовой стрелке на 90 градусов.

Глава 5. Раздел меню «Видео» (Streaming)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

Поворот + Отражение (180 degree rotate): поворот изображения на 180 градусов и зеркальное отражение.

90град. против часовой (90 degree counterclockwise): поворот изображения против часовой стрелки на 90 градусов.

Для сохранения изменений настроек поворота видеоизображения нажмите кнопку

[Сохранить (Save)] (Рис. 5.8).

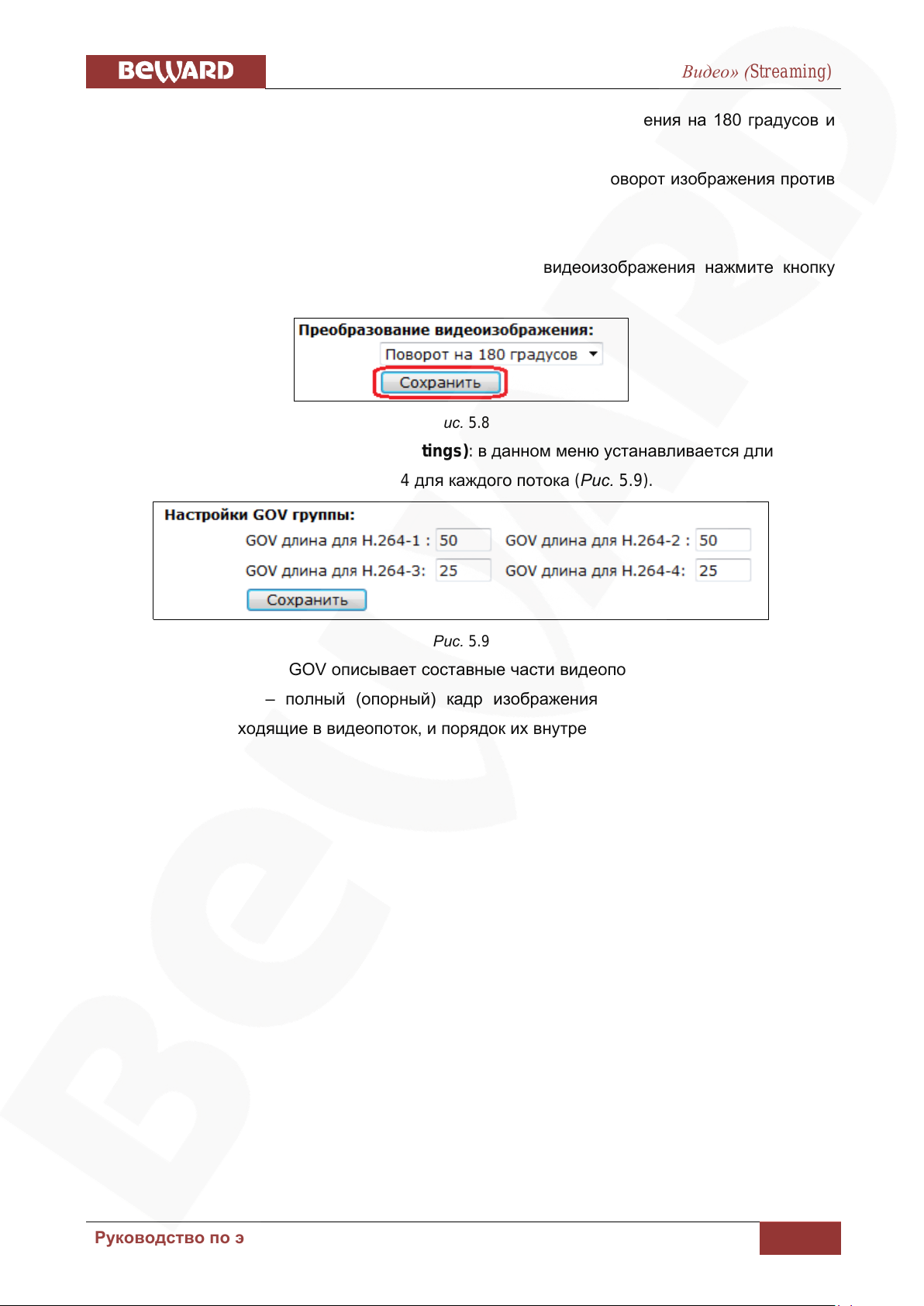

Рис. 5.8

Настройки GOV группы (GOV Settings): в данном меню устанавливается длина GOV группы для формата кодирования H.264 для каждого потока (Рис. 5.9).

Рис. 5.9

Структура группы GOV описывает составные части видеопотока, к которым относятся изображения (I-VOP – полный (опорный) кадр изображения и P-VOP - разница между изображениями), входящие в видеопоток, и порядок их внутреннего расположения.

Глава 5. Раздел меню «Видео» (Streaming)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

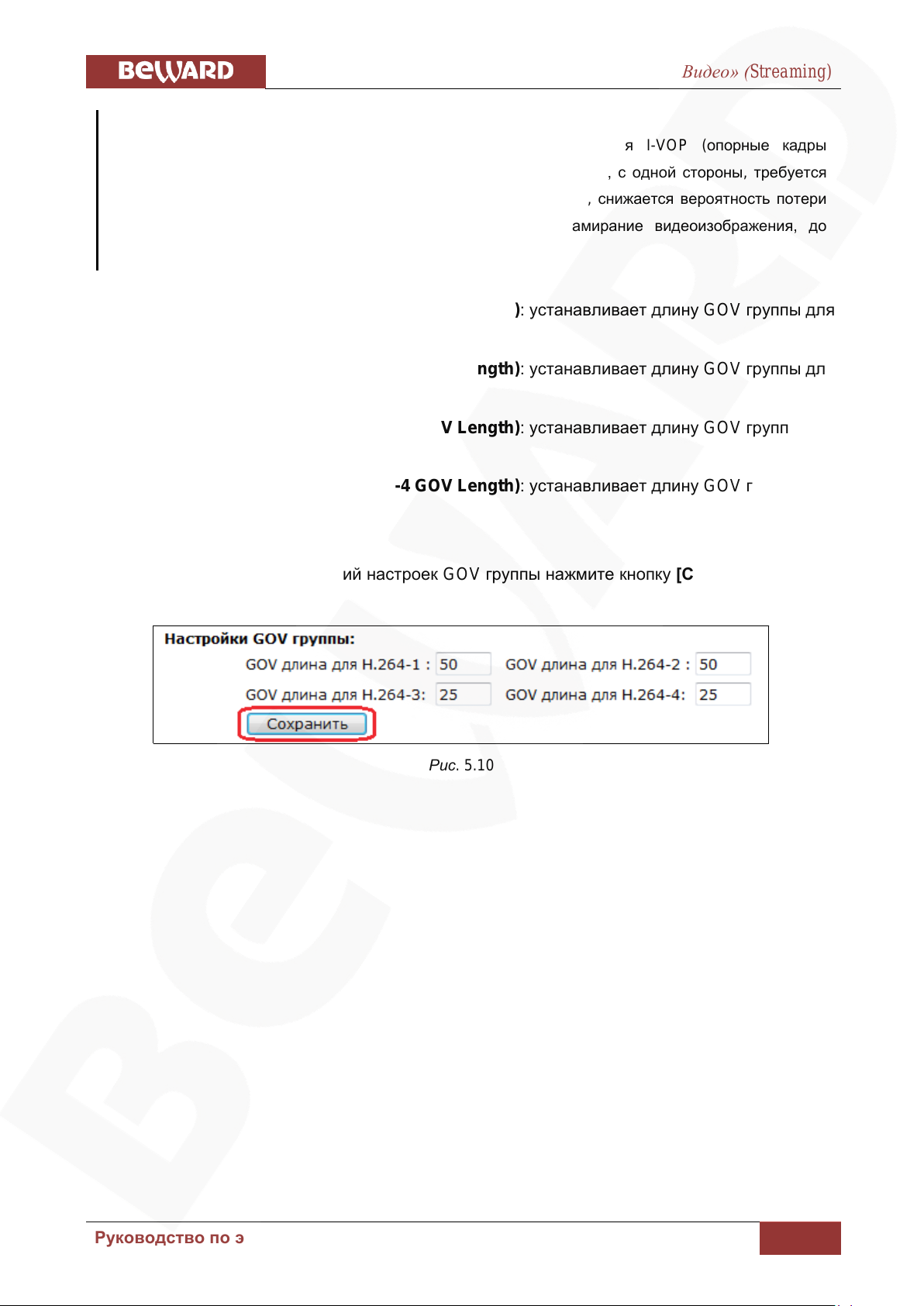

ПРИМЕЧАНИЕ!

Чем меньше длина GOV группы, тем чаще будут передаваться I-VOP (опорные кадры изображения). Следовательно, с уменьшением длины GOV группы, с одной стороны, требуется увеличение ширины канала передачи данных, с другой стороны, снижается вероятность потери опорного кадра (при потере опорного кадра происходит замирание видеоизображения, до появления нового опорного кадра).

GOV длина для H.264-1 (H.264-1 GOV Length): устанавливает длину GOV группы для первого потока в формате H.264.

GOV длина для H.264-2 (H.264-2 GOV Length): устанавливает длину GOV группы для второго потока в формате H.264.

GOV длина для H.264-3 (H.264-3 GOV Length): устанавливает длину GOV группы для третьего потока в формате H.264.

GOV длина для H.264-4 (H.264-4 GOV Length): устанавливает длину GOV группы для четвертого потока в формате H.264.

Для сохранения изменений настроек GOV группы нажмите кнопку [Сохранить (Save)]

(Рис. 5.10).

Рис. 5.10

Глава 5. Раздел меню «Видео» (Streaming)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

5.11).

5.2. Меню «Кодирование» (Video Compression)

В данном меню устанавливается сжатие видеосигнала, транслируемого камерой (Рис.

Рис. 5.11

От степени сжатия видеоизображения зависит ширина канала, необходимого для передачи данных по сети, и качество передаваемого изображения.

Данное меню условно можно разделить на 4 части: Настройка формата MJPEG

(MJPEG Compression setting), Настройки сжатия H.264 (H.264 Compression setting), Отображение информации о сжатии на главной странице, Выбор режима CBR (CBR

mode setting).

Настройки формата MJPEG (MJPEG Compression setting): в данном меню устанавливается степень сжатия видеосигнала, транслируемого камерой в формате MJPEG

(Рис. 5.12).

Рис. 5.12

Глава 5. Раздел меню «Видео» (Streaming)

Руководство по эксплуатации IP-камер BEWARD BD4640RC(V), BD4640RCV2

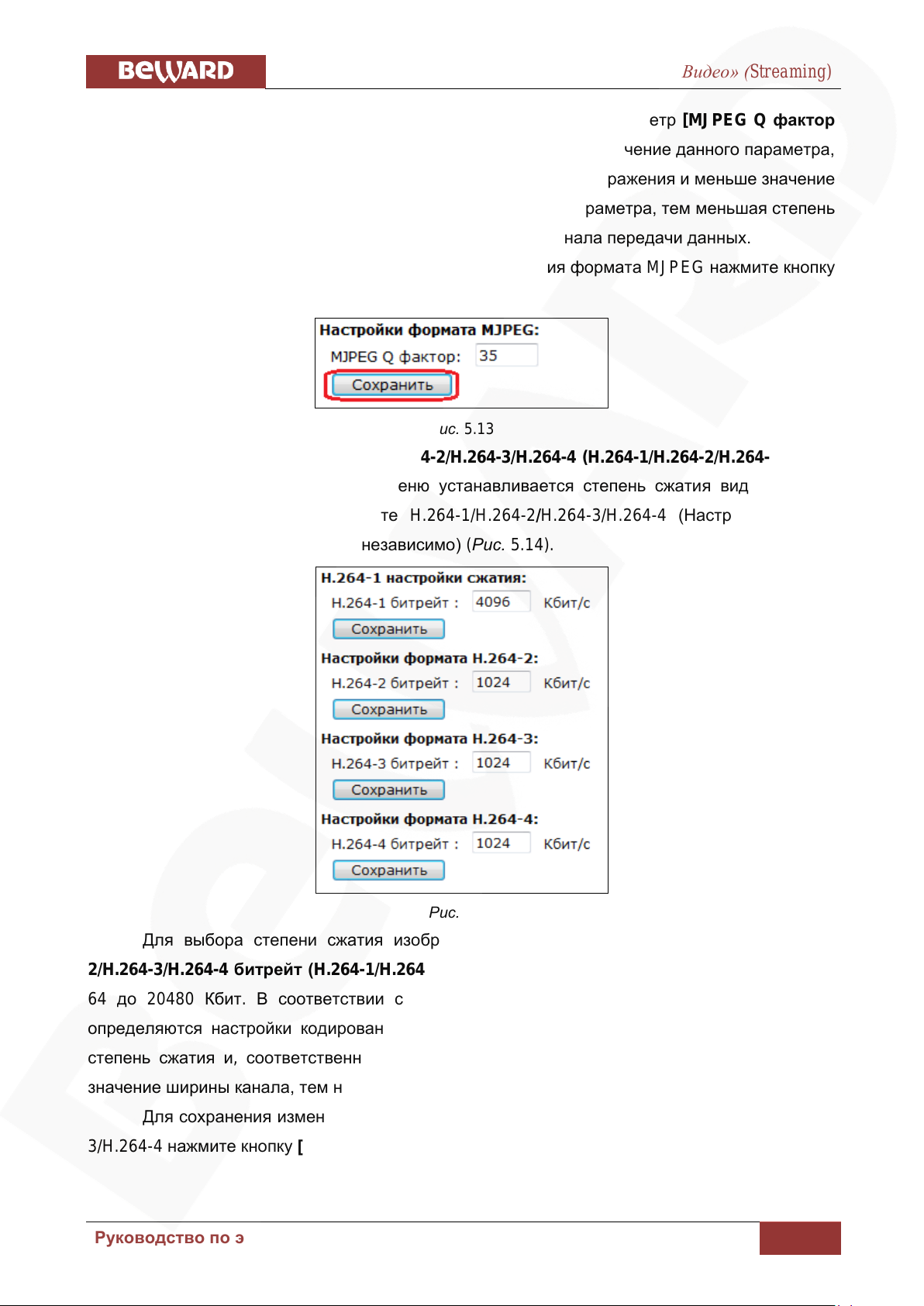

Для выбора степени сжатия изображения используется параметр [MJPEG Q фактор (MJPEG Q factor)]. Диапазон значений от 1 до 70. Чем меньше значение данного параметра,

тем выше степень сжатия и, соответственно, ниже качество изображения и меньше значение ширины канала, и наоборот, чем больше значение данного параметра, тем меньшая степень сжатия и выше качество изображения, и больше ширина канала передачи данных.

Для сохранения изменений настроек степени сжатия формата MJPEG нажмите кнопку

[Сохранить (Save)] (Рис. 5.13).

Рис. 5.13

Настройка формата H.264-1/H.264-2/H.264-3/H.264-4 (H.264-1/H.264-2/H.264-3/H.264- 4 Compression setting): в данном меню устанавливается степень сжатия видеосигнала,

транслируемого камерой в формате H.264-1/H.264-2/H.264 -3/H.264-4 (Настройка сжатия производится для каждого потока независимо) (Рис. 5.14).

Рис. 5.14

Для выбора степени сжатия изображения используется параметр [H.264-1/H.2642/H.264-3/H.264-4 битрейт (H.264-1/H.264-2/H.264-3/H.264-4 bit rate)]. Диапазон значений от

64 до 20480 Кбит. В соответствии с установленной шириной канала передачи данных определяются настройки кодирования. Чем меньше значение ширины канала, тем выше степень сжатия и, соответственно, ниже качество изображения, и наоборот, чем больше значение ширины канала, тем ниже степень сжатия и выше качество изображения.

Для сохранения изменений настроек степени сжатия формата H.264-1/H.264-2/H.2643/H.264-4 нажмите кнопку [Сохранить (Save)] (Рис. 5.15).

BEWARD BD4640RCV2 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
