User Manual
Instrucciones de manejo
Mode d'emploi
livro de instruçiões
Page 2
E55-E82e_Cover_EN_ES_FR_PT_310309:Titelbild bernette 31.3.2009 15:19 Seite 2
EN
Note:
This manual describes four different bernette models. On the top left of each page you will
find the models for which the current page is valid.
ES
Indicatión:
Este manual describe cuatro modelos diferentes "bernette". Arriba en la parte izquierda de la
pagina están indicados los modelos para los cuales la página correspondiente es válida.
FR
Remarque:
Ces directives englobent un descriptif des quatre modèles "bernette". Le modèle évoqué ressort en haut à gauche.
PT
Nota:
Este manual contém informções para quatro diferentes modelos de máquinas "bernette". No
canto superior esquerdo de cada página encontrará o modelo de máquina para o qual se destina a informação.
Page 3
1
IMPORTANT SAFETY INSTRUCTIONS
EN
4. Children should be supervised to ensure that they do not play
with the appliance.
5. Never operate this appliance if it has a damaged cord or plug,
if it is not working properly, if it has been dropped or
damaged, or dropped into water. Return the appliance to the
nearest authorized dealer or service center for examination,
repair, electrical or mechanical adjustment.
6. Never operate the appliance with any air openings blocked.
Keep ventilation openings of the sewing machine and foot
controller free from accumulation of lint, dust, and loose
cloth.
7. Keep fingers away from all moving parts. Special care is
required around the sewing machine needle.
8. Always use the proper needle plate. The wrong plate can
cause the needle to break.
9. Do not use bent needles.
10. Do not pull or push fabric while stitching. It may deflect the
needle causing it to break.
11. Switch the sewing machine off (“O”) when making any
adjustments in the needle area, such as threading needle,
changing needle, threading bobbin, or changing presser foot,
and the like.
12. Always unplug sewing machine from the electrical outlet when
removing covers, lubricating, or when making any other user
servicing adjustments mentioned in the instruction manual
(pull power plug).
13. Never drop or insert any object into any opening.
14. Do not use outdoors.
15. Do not operate where aerosol spray products are being used
or where oxygen is being administered.
When using an electrical appliance, basic safety precautions
should always be followed, including the following:
Read all instructions before using this sewing machine. Keep the
instruction at a suitable place that close to the machine, and hand
it over if you give the machine to a third party.
DANGER - To reduce the risk of electric shock:
1. An appliance should never be left unattended when
plugged in.
2. Always unplug this appliance from the electric outlet
immediately after using and before cleaning.
3. Always unplug before re-lamping. Replace bulb with same
type rated 5 watts/12V.
WARNING- To reduce the risk of burns, fire,
electric shock, or injury to persons:
1. This appliance is not intended for use by persons (including
children) with reduced physical, sensory or mental capabilities,
or lack of experience and knowledge, unless they have been
given supervision or instruction concerning use of the
appliance by a person responsible for their safety.
2. Do not allow to be used as a toy. Close attention is necessary
when this appliance is used by or near children and infirm
persons.
3. Use this appliance only for its intended use as described in this
manual. Use only attachments recommended by the
manufacturer as contained in this manual.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:30 Seite 1
Page 4
2
EN
16. To disconnect, turn all controls to the off (“O”) position, then
remove plug from outlet.
17. Do not unplug by pulling on cord. To unplug, grasp the plug,
not the cord.
18. If the supply cord fixed with foot controller is damaged, it must
be replaced by the manufacturer or its service agent or a
similar qualified person in order to avoid a hazard.
19. Never place anything on the foot control.
20. This sewing machine is provided with double insulation (except
U.S.A / Canada). Use only identical replacement parts. See
instructions for Servicing of double-insulated products.
SERVICING OF
DOUBLE-INSULATED
PRODUCTS
In a double-insulated product, two systems of insulation are
provided instead of grounding. No grounding means is provided
on a double-insulated product nor should a means for grounding
be added to the product. Servicing a double-insulated product
requires extreme care and knowledge of the system and should
only be done by qualified service personnel. Replacement parts for
a double-insulated product must be identical to those parts in the
product.
A double insulated product is marked with the words
“DOUBLE INSULATION” or “DOUBLE INSULATED”.
The symbol may also be marked on the product.
SAVE THESE
INSTRUCTIONS
This sewing machine is intended for household use only.
Environmental protection
BERNINA is committed to the protection of the
environment. We strive to minimize the
environmental impact of our products by
continuously improving product design and our
technology of manufacturing.
Do not dispose of electrical appliances as
unsorted municipal waste, use separate collection
facilities.
Contact your local government for information
regarding the collection systems available.
If electrical appliances are disposed of in landfills
or dumps, hazardous substances can leak into
the groundwater and get into the food chain,
damaging your health and well-being.
When replacing old appliances with new once,
the retailer is legally obligated to take back your
old appliance for disposal at least for free of
charge.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:30 Seite 2
Page 5
3
NORMAS DE SEGURIDAD IMPORTANTES
ES
3. Hay que vigilar los niños para verificar que no jueguen con el
parato.
4. Usar está máquina de coser solamente para los fines descritos
en este manual. Usar únicamente los accesorios recomendados
por el fabricante y descritos en este manual.
5. No utilizar nunca esta máquina de coser si el cable o el
enchufe están dañados, ella no funciona bien, se ha dejado
caer al suelo o está estropeada, se ha dejado caer dentro del
agua. En este caso llevar inmediatamente la máquina de coser
al próximo representante autorizado para controlarla,
arreglarla, regularla eléctrica o mecánicamente.
6. No bloquear las aperturas de refrigeración durante el uso de la
máquina de coser. Mantener las aperturas de refrigeración de
la máquina de coser y del pedal de mando sin pelusillas, polvo
o restos de ropa.
7. No acercar nunca los dedos a las partes móviles, sobre todo
cerca de la aguja de la máquina de coser.
8. Usar siempre placas-agujas originales. Una placa-aguja falsa
puede romper la aguja.
9. No usar agujas torcidas.
10. Durante la costura ni tirar de la ropa ni empujarla. Esto podría
romper la aguja.
11. Las manipulaciones en la zona de la aguja - como enhebrar,
cambio de la aguja o de un pie prénsatelas, enhebrado del hilo
inferior etc. deben hacerse siempre con el interruptor principal
desconectado (“O”).
12. Al abrir la tapa, lubricar o antes de los trabajos de
mantenimiento descritos en el manual hay que desconectar la
máquina de coser computerizada de la red eléctrica (sacar el
enchufe de la red eléctrica).
Cuando se usa un aparato eléctrico tienen que respetarse las
siguientes normas de seguridad:
Lea atentamente todas las instrucciones y las normas de seguridad
antes de poner en marcha esta máquina de coser. Guardar este
manual de instrucciones en un lugar adecuado, cerca del aparato.
Entregar el manual de instrucciones, en caso de pasar del aparato
a terceros, junto con el aparato.
PELIGRO - Para proteger contra electrochoque:
1. No dejar nunca la máquina de coser sin vigilancia si ella está
enchufada a la red eléctrica.
2. Después de coser y antes de la limpieza hay que desconectar
la máquina de coser de la red eléctrica.
3. Antes de cambiar la bombilla desenchufar la máquina de
coser. Utilizar únicamente bombillas del mismo tipo, 12 vatios/
5W.
ADVERTENCIA- Para proteger contra
quemaduras, fuego, electrochoque o heridas de personas:
1. La máquina de coser no es ningún juguete. Tener mayor
cuidado si la máquina de coser la usan los niños o si se utiliza
cerca de ellos.
2. Personas (niños inclusive) que por causa de sus capacidades
físicas, sensóricas o mentales o por su inexperiencia o falta de
conocimientos no son capaces de utilizar el aparato con
seguridad, no deben utilizar este aparato sin vigilancia o sin
instrucciones por parte de una persona responsable.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 3
Page 6
4
ES
13. No dejar caer ni meter ningunos objetos dentro de las
aperturas de la máquina de coser.
14. No usar nunca la máquina de coser al aire libre.
15. No usar la máquina de coser en sitios donde se utilizan
productos propelentes (sprays) u oxígeno.
16. Para desconectar la máquina, poner el interruptor principal a
“0” y sacar el enchufe de la red eléctrica.
17. Desenchufar de la red tirando siempre del enchufe y no del
cable.
18. No colocar nunca cosas sobre el pedal de mando.
19. La intensidad del sonido - bajo circunstancias normales - es
menor a 70 dB (A).
20. Esta máquina de coser computerizada tiene un aislamiento
doble. Utilice únicamente piezas de recambio originales.
Consulte la indicación para el mantenimiento de productos de
aislamiento doble.
MANTENIMIENTO DE
PRODUCTOS DE
AISLAMIENTO DOBLE
Un producto de aislamiento doble tiene dos unidades de
aislamiento en vez de una toma de tierra. En un producto de
aislamiento doble no hay una toma de tierra, y tampoco debe
incluirse una. El mantenimiento de un producto de aislamiento
doble requiere mucha atención y conocimiento del sistema. Pos
eso sólo un especialista puede hacer este trabajo de
mantenimiento. Usar únicamente piezas de recambio originales.
Un producto de aislamiento doble está marcado con: „Doble
aislamiento“ o „Aislamiento doble“.
El símbolo puede también indicar semejante producto.
GUARDAR BIEN ESTE
MANUAL DE
INSTRUCCIONES
Esta máquina de coser computerizada está destinada únicamente
para el uso doméstico.
Protección del medio ambiente
BERNINA se siente responsable de proteger el
medio ambiente. Nos esforzamos en aumentar la
compatibilidad de nuestros productos
mejorándolos continuamente respecto diseño y
tecnología de producción.
No eliminar aparatos eléctricos junto con los
desperdicios domésticos. Utilizar los depósitos
centrales del ayuntamiento.
Pregunte en el ayuntamiento donde se
encuentran los depósitos centrales.
Si se eliminan aparatos eléctricos
incontroladamente pueden producirse durante la
descomposición componentes peligrosas y llegar
hasta las aguas subterráneas y por consecuencia
a la cadena alimenticia, o envenenar flora y
fauna por muchos años.
Si reemplaza el aparato por uno nuevo, el
vendedor tiene la obligación legal por lo menos
de recoger el aparato viejo sin coste alguno para
eliminarlo.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 4
Page 7
5
PRESCRIPTIONS DE SÉCURITÉ
FR
4. N'utilisez cette machine que dans le but d'accomplir les
travaux décrits dans ce mode d'emploi. N'employez que les
accessoires originaux recommandés par le fabricant.
5. N'employez pas cette machine si les câbles ou les prises sont
abîmés, si elle ne fonctionne pas sans problème, si elle est
tombée ou endommagée ou si elle est tombée dans l'eau.
Apportez dans ce cas votre machine pour réparation,
vérification ou réglage des composants électriques ou
mécaniques auprès de l'agent BERNINA le plus proche ou du
spécialiste agréé.
6. Veillez à ne pas boucher les fentes d'aération de votre
machine. Libérez-les des éventuels bouts de fils et déchets de
tissu ou dépoussiérez-les.
7. Eloignez vos doigts de toute pièce en mouvement. Une
prudence toute particulière s'impose à proximité de l'aiguille
de la machine.
8. N'utilisez que la plaque à aiguille originale. Une plaque
inadéquate peut provoquer la cassure de l'aiguille.
9. N'utilisez jamais une aiguille tordue.
10. Pendant la couture, ne jamais tirer ou pousser le tissu. Risques
accrus de cassure de l'aiguille!
11. Mettre toujours le commutateur principal sur “O” dès que
vous travaillez à proximité de l'aiguille pour, par exemple,
l'enfiler, la changer ou fixer un autre pied-de-biche, etc.
12. Débranchez (tirez la prise) toujours la machine lorsque vous
retirez le capot pour effectuer les travaux d'entretien
mentionnés dans le mode d'emploi comme, par ex., la
lubrification.
13. Ne pas introduire ou laisser tomber des objets dans les
ouvertures de la machine.
L'emploi d'un appareil électrique exige d'observer les mesures de
sécurité suivantes: avant d'utiliser la machine, lisez attentivement
toutes les directives de sécurité de ce manuel. Conservez ces
directives près de votre machine et transmettez-les avec l'appareil
si vous remettez votre machine à un tiers.
DANGER - pour la protection contre tout choc
électrique:
1. Ne laissez jamais la machine à coudre sans surveillance tant
qu'elle est raccordée au réseau.
2. Débranchez toujours la machine après usage et avant un
nettoyage.
3. Retirez toujours la fiche du réseau avant de changer une
ampoule. N'employez que des ampoules de même type, soit
12 volts/ 5 watts.
AVERTISSEMENT - pour éviter les risques
de brûlures, d'incendie, de choc électrique ou de blessures de
personnes:
1. Une machine à coudre n'est pas un jouet. La plus grande
prudence est de mise quand la machine est utilisée par des
enfants ou quand elle se trouve à leur proximité.
2. Toutes les personnes (y compris les enfants) qui ne sont pas en
mesure d'utiliser en toute sécurité la machine en raison de
leurs capacités physiques, sensorielles ou mentales ou en
raison de leur inexpérience ou méconnaissance de l'objet, ne
devraient jamais utiliser cette machine sans surveillance et
devraient toujours être accompagnées d'une personne
responsable maîtrisant les fonctions de cet appareil.
3. Ne laissez jamais la machine sans surveillance à proximité des
enfants.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 5
Page 8
6
FR
14. Ne jamais employer la machine en plein air.
15. Ne jamais employer la machine dans un local où l'on utilise des
produits avec gaz propulseur (spray) ou de l'oxygène.
16. Débranchez la machine en réglant le commutateur principal sur
“0” et retirez la prise du courant.
17. Débrancher la machine en tirant sur la fiche et non sur le
câble.
18. Ne posez jamais aucun objet ou autre sur la pédale.
19. En conditions normales, le seuil d'isolation acoustique ne
dépasse pas les 70 dB (A).
20. Cette machine à coudre est équipée d'une double isolation.
N'employez que des pièces de rechange originales. Se reporter
aux indications pour la remise en état des produits à double
isolation.
ENTRETIEN DES PRODUITS
À DOUBLE ISOLATION
Un produit à double isolation est équipé de deux isolations au lieu
d'une mise à la terre. La mise à la terre n'est pas prévue sur un
produit à double isolation et ne devrait donc pas être employée.
L'entretien d'un produit à double isolation exigeant de grands
soins et des connaissances poussées sur le système, il doit donc
être réalisé seulement par du personnel qualifié. N'employez que
des pièces de rechange originales pour l'entretien et la réparation.
Un produit à double isolation est désigné de la manière suivante:
“isolation double” ou “A double isolement”.
Le symbole peut également caractériser un tel produit.
CONSERVEZ
SOIGNEUSEMENT CES
PRESCRIPTIONS DE
SECURITE
Cette machine à coudre est destinée exclusivement à l'usage
domestique.
Protection de l'environnement
BERNINA se sent concernée par la protection de
l'environnement. Nous nous efforçons ainsi
d'augmenter l'impact environnemental de nos
produits en améliorant sans cesse nos
technologies de fabrication et de production.
Ne jetez jamais un appareil électrique dans les
déchets ménagers et éliminez-le dans le respect
des directives de votre commune/pays.
Adressez-vous à votre commune pour obtenir
l'adresse des endroits de récupération.
Un appareil électrique éliminé sans contrôle dans
la nature peut propager des agents nocifs dans la
nappe phréatique et ainsi influencer et intoxiquer
pour des années la chaîne alimentaire, la faune
et la flore.
Si vous souhaitez remplacer votre ancien appareil
contre un neuf, le vendeur est tenu légalement
de reprendre l'ancien gratuitement pour
élimination. La maintenance d’un produit
doublement isolé exige la plus grande prudence
et des connaissances approfondies du système et
ne devrait donc qu’être effectuée par un
technicien qualifié.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 6
Page 9
7
AVISOS DE SEGURANÇA IMPORTANTES
PT
Ao usar um aparelho elétrico é imprescindível que sejam sempre
observadas as seguintes medidas de segurança:
Antes do uso desta máquina de costura leia todos os avisos de
segurança.
PERIGO - A fim de evitar choque elétrico:
1. Jamais deixe a máquina de costura ligada sozinha, enquanto a
mesma estiver ligada à rede de energia.
2. Após o uso e antes da limpeza, desconecte sempre a máquina
da rede de energia.
3. Antes de trocar uma lâmpada incandescente retire sempre o
plugue da tomada elétrica. Utilize apenas lâmpadas
incandescentes do mesmo tipo, 12V/ 5W.
ADVERTÊNCIA- A fim de proteger pessoas
de queimaduras, de fogo, choque elétrico ou ferimentos:
1. Este produto não é destinado para uso de pessoas (incluindo
crianças) com reduções físicas, sensoriais e de capacidades
mentais, ou carente de conhecimento e experiencia, a menos
que supervisionada ou instruida por alguêm responsavel por
sua segurança.
2. Não utilize a máquina de costura como brinquedo. É necessário
prestar uma atenção especial se a máquina de costura for
usada por criança ou perto de crianças!
3. Esta máquina de costura só deve ser utilizada para o fim
descrito neste manual. Só devem ser utilizados acessórios
recomendados pelo fabricante e que venham citados neste
manual.
4. Crianças devem ser supervisionadas para que elas não
brinquem com este aparelho.
5. Jamais utilize esta máquina de costura, caso cabos ou plugues
estejam defeituosos, e se os mesmos apresentarem defeitos ou
ainda caso a máquina tenha caído na água. Neste caso, leve a
máquina de costura ao próximo comerciante especializado
autorizado ou a um técnico devidamente competente para que
sejam efetuadas inspeção, reparos, ajuste elétrico ou mecânico.
6. Ao usar a máquina de costura não bloqueie as entradas de ar.
Mantenha as entradas de ar da máquina de costura e do pedal
sem fiapos, pó e resquícios de tecidos.
7. Mantenha os dedos longe de todas as partes móveis. Proceda
de forma particularmente cautelosa na área ao redor da agulha
da máquina de costura.
8. Utilize apenas chapas de agulha originais. Uma chapa de
agulha errada poderá causar a quebra da agulha.
9. Jamais utilize agulhas tortas.
10. Ao costurar, não puxe ou empurre o tecido. Procedendo assim
poderá causar uma quebra da agulha.
11. Desligue a máquina de costura (”O”) ao fazer qualquer coisa
na área da agulha como por ex. colocar linha, trocar agulha,
colocar linha inferior na bobina ou trocar sapatilha e afins.
12. Ao remover a tampa, ao colocar óleo na máquina ou a efetuar
outros trabalhos de manutenção citados no manual,
desconecte sempre a máquina de costura da rede de energia.
13. Não deixe cair nenhum objeto nas aberturas da máquina e nem
introduza nenhum objeto nas mesmas.
14. Não utilize a máquina de costura de forma alguma ao ar livre.
15. Não utilize a máquina de costura em lugares, onde sejam
utilizados produtos com gases propelentes (sprays) ou oxigênio.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 7
Page 10
8
PT
16. Para desligar, leve a chave principal para ”0” e retire o plug.
17. Ao desligar da rede de energia, segure sempre no plugue e
não no cabo.
18. Se o cabo de energia do pedal estiver danificado, ele deve ser
substituído pelo fabricante ou pelo seu serviço técnico local ou
pessoa similar qualificada a fim de evitar acidentes.
19. Nunca coloque nada sobre o pedal.
20. Esta máquina de costura é duplamente isolada (exceto nos USA
e Canadá). Utilize apenas peças de reposição genuínas.
Observe o aviso relativo à manutenção de produtos com
isolamento duplo.
MANUTENÇÃO DE
PRODUTOS COM
ISOLAMENTO DUPLO
Um produto duplamente isolado é equipado com duas unidades
de isolamento ao invés de ter um aterramento. Em um produto
duplamento isolado não há meio de aterramento e também não
deve ser usado no mesmo nenhum dispositivo para aterrar. A
manutenção de um produto duplamento isolado exige um cuidado
especial e profundos conhecimentos do sistema, devendo portanto
ser feita exclusivamente por pessoal qualificado. Para efetuar
serviços e fazer reparos, utilize apenas peças de reposição
genuínas. Um produto duplamente isolado está caracterizado da
seguinte forma:
”Isolamento duplo” ou ”Duplamente isolado”.
O símbolo pode também caracterizar tal produto.
GUARDE OS AVISOS DE
SEGURANÇA
CUIDADOSAMENTE
Esta máquina de costura é indicada apenas para o uso doméstico.
Protecção ambiental
Bernina está empenhada na protecção do
ambiente. Nós nos esforçamos para minimizar o
impacto ambiental dos nossos produtos
melhorando continuamente o design do produto e
a nossa tecnologia de fabricação.
No fim da vida deste produto por favor coloque-o
de modo ambientalmente responsável respeitando
as regulamentações das leis nacionais.
Não deixe este produto com o seu lixo doméstico.
No caso de dúvida contacte o seu
agente Bernina.
Contate o seu governo local para obter
informações sobre como proceder para descartar
este produto no lixo.
Se um produto eletrônico for descartado em um
depósito de residuos ou de lixo, substâncias
perigosas poderão vazar e contaminar o subsolo e
lençóis freáticos, prejudicando a cadeia alimentar
e também a sua saúde e o seu bem-estar.
Quando substituir o seu aparelho antigo por um
novo, o revendedor é obrigado a aceitar o
produto antigo de volta, sem cobrar nada por isso,
para que o mesmo seja ncaminhado para um
depósito que esteja dentro das conformidades
legais.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 8
Page 11
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 9
Page 12
Content
10
EN
Important Safety Instructions....................................1-2
Contents ......................................................................10
Overview bernette Moscow 2/3 .................................14
Overview bernette Moscow 5/7..................................16
Accessories bernette Moscow 2/3 ..............................18
Accessories bernette Moscow 5/7 ..............................20
Machine preparation .............................................22-56
Needle, fabric, thread selection .................................58
Stitch selection ............................................................62
Standard sewing functions .........................................72
Buttonholes............................................................78-80
Enhanced sewing functions .................................82-120
Maintenance ......................................................122-126
Troubleshooting........................................................128
Index..........................................................................132
Índice
ES
Normas de seguridad importantes.................................3-4
Índice............................................................................10
Vista general bernette Moscow 2/3 ...............................15
Vista general bernette Moscow 5/7................................17
Accesorio bernette Moscow 2/3 ....................................19
Accesorio bernette Moscow 5/7.....................................21
Preparación de la máquina........................................23-57
Tabla de aguja, tejido e hilo ..........................................59
Selección del punto .......................................................63
Funciones de costura estándar .......................................73
Ojales.......................................................................79-81
Funciones de costura avanzadas..............................83-121
Mantenimiento.....................................................123-127
Eliminar averías............................................................129
Índice alfabético ..........................................................133
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 10
Page 13
11
Table des matières
FR
Prescriptions de sécurité ...............................................5-6
Table des matières .........................................................11
Aperçu bernette Moscow 2/3 ........................................15
Aperçu bernette Moscow 5/7.........................................17
Accessoires bernette Moscow 2/3 .................................19
Accessoires bernette Moscow 5/7...................................21
Préparation de la machine ........................................23-57
Tableau des aiguilles, tissus et fils...................................60
Sélection des points.......................................................63
Fonctions de couture standards......................................73
Boutonnières............................................................79-81
Fonctions de couture avancées................................83-121
Maintenance ........................................................123-127
Maîtrise des pannes.....................................................130
Index...........................................................................134
Conteúdo
PT
Avisos de segurança importantes ..................................7-8
Conteúdo......................................................................11
Vista Geral bernette Moscow 2/3 ..................................15
Vista Geral bernette Moscow 5/7...................................17
Acessórios bernette Moscow 2/3 ...................................19
Acessórios bernette Moscow 5/7....................................21
Preparando a Máquina..............................................23-57
Tabela de Agulha, Tecido e de Linha...............................61
Escolha do Ponto...........................................................63
Funções Básicas de Costura ...........................................73
Caseados de Botões .................................................79-81
Funções Amplas de Costura ....................................83-121
Manutenção .........................................................123-127
Conserto de defeitos ...................................................131
Índice..........................................................................135
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 11
Page 14
12
GB
ES FR FR
Congratulations
EN
ES
Félicitations!
FR
As the owner of a new sewing
machine, you will enjoy
precision quality stitching on all
types of fabrics, from multiple
layers of denim to delicate silks.
Your sewing machine offers the
ultimate in simplicity and ease
of operation. For your safety
and to fully enjoy the many
advantages and ease of
operation of your sewing
machine, we recommend that
you read all the important
safeguards and use and care
instructions in this instruction
book.
May we suggest that before
you start to use your sewing
machine, you discover the many
features and advantages by
going through this instruction
book, step by step, while
seated at your sewing machine.
Usted es dueña/o de una
máquina de coser nueva con la
cual disfrutará realizando
costuras de precisión y calidad
en todos los tejidos - de tejano
grueso hasta seda delicada.
Su máquina de coser ofrece el
máximo en simplicidad y
manejo. Para su seguridad y
para que tenga la mayor
satisfacción aprovechando
todas las ventajas y su fácil
manejo, le recomendamos que
lea en el manual de
instrucciones todas las normas
e indicaciones de seguridad, las
aplicaciones y el
mantenimiento.
Para que Usted descubra todas
las características y ventajas de
su máquina de coser le
recomendamos que lea paso a
paso este manual de
instrucciones, mientras Usted
esté sentada delante de su
máquina de coser.
Vous venez d'acquérir une
machine à coudre de grande
classe dans la fameuse qualité
et précision de point de
BERNINA! Des tissus fins et
fragiles comme la soie aux
tissus robustes tels que les jeans
ou la toile de voile, elle relève
tous les défis!
Conviviale, votre machine vous
accompagnera fidèlement dans
tous vos travaux de couture.
Pour votre sécurité, nous vous
conseillons de lire attentivement
les prescriptions de sécurité
avant de commencer votre
travail. Lisez également
scrupuleusement les directives
d'emploi et de maintenance
pour profiter pleinement de
tous les avantages de votre
machine.
Découvrez progressivement
toutes les applications et
caractéristiques de votre
nouvelle machine. Asseyez-vous
devant votre machine et suivez
pas à pas les directives
d'emploi.
Por ter adquirido uma máquina
de costura nova. A qualidade
da precisão de trabalho com os
mais diferentes tecidos da sua
máquina de costura nova, seja
com índigos blue, seja com
várias camadas de tecido ou
com as mais finas sedas,
permitirá que você tenha muito
mais prazer ao costurar.
A sua máquina de costura
também oferece o máximo no
que diz respeito a um manuseio
simples e uso fácil. Para a sua
segurança, para ter o maior
prazer em costurar e também
para tirar o máximo de proveito
de muitas das suas vantagens,
além do uso fácil da sua
máquina de costura,
recomendamos que leia todos
os avisos de segurança
importantes e todas as
possibilidades de empregos e
avisos de manutenção deste
manual de serviço.
Tomamos a liberdade de sugerir
que antes do primeiro uso da
sua máquina de costura,
descubra as diversas
características e vantagens da
mesma. Para tanto, leia passo a
passo este manual de serviço
sentado à sua máquina de
costura.
Parabéns
PT
Enhorabuena
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 12
Page 15
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 13
Page 16
14
GB
Moscow 2 / 3 65 80e 90e
1. Thread tension dial
2. Presser foot pressure
3. Thread take-up lever
4. Reverse sewing lever
5. Thread cutting
6. Presser foot
7. Needle plate
8. Sewing table and accessory box
9. Bobbin stopper
10. Stitch length dial
11. Stitch width dial
12. Stitch display
13. Bobbin winder
14. Handle
15. Handwheel
16. Pattern selector dial
17. Power switch
18. Main plug socket
19. Spool pin
20. Bobbin thread guide/pre-tension
21. Upper thread guide
22. Presser foot lever
23. Pattern Balance
24. Hole for second spool pin
25. Automatic threader
Overview
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 14
Page 17
15
ES FR ITES
1. Botón regulador de la tensión del hilo
2. Presión del pie prénsatelas
3. Tira hilo
4. Tecla para costura hacia atrás
5. Corta-hilos
6. Pie prénsatelas
7. Placa-aguja
8. Mesa móvil y caja de accesorios
9. Stop-devanador
10. Botón para el largo del punto
11. Botón para el ancho del punto
12. Ventana de indicación de la muestra
13. Devanador
14. Asa de transporte
15. Volante
16. Botón para selección del punto
17. Interruptor principal
18. Conexión para el cable de la red
eléctrica
19. Portabobinas
20. Guía para devanador/ pretensor
21. Guía para el hilo superior
22. Palanca alza-prénsatelas
23. Balance de la muestra de punto
24. Agujero para segundo portabobinas
25. Enhebrador automático
1. Bouton sélecteur de tension du fil
2. Pression du pied-de-biche
3. Levier du fil
4. Bouton de couture en marche arrière
5. Coupe fil
6. Pied-de-biche
7. Plaque à aiguille
8. Table rallonge et coffret d'accessoires
9. Arrêt de la bobine
10. Bouton de réglage de la longueur du
point
11. Bouton de réglage de la largeur du
point
12. Fenêtre d'affichage du motif
13. Dévidoir
14. Poignée
15. Volant à main
16. Bouton sélecteur des points
17. Commutateur principal
18. Raccordement du câble
19. Tige support de bobine
20. Guide de bobinage et prétension
21. Guide fil supérieur
22. Levier de pied-de-biche
23. Equilibrage du motif du point
24. Fente pour une deuxième tige support
de bobine
25. Enfile fil automatique
1. Seletor de ajuste da tensão da linha
2. Pressão do pé calcador
3. Alavanca tensora da linha
4. Seletor de costura reversa
5. Corta-linha
6. Pé calcador
7. Chapa da agulha
8. Bancada e caixa de acessório
9. Retentor de bobina
10. Seletor de comprimento de ponto
11. Seletor de largura de ponto
12. Janela de exibição de padrão
13. Bobinador
14. Alça
15. Volante
16. Seletor de ponto
17. Chave principal
18. Saída para cabo de ligação à rede
19. Pino porta-retrós
20. Guia para dispositivo de bobina/prétensão
21. Guia da linha de cima
22. Alavanca do pé calcador
23. Balanceamento de padrão de ponto
24. Orifício para o segundo pino portaretrós
25. Dispositivo automático de enfiar linha
Aperçu
FR
Vista Geral
PT
Vista general
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 15
Page 18
16
GB
Moscow 5 / 7
1. Tension dial
2. Presser foot pressure
3. Thread take up lever
4. Reverse sewing lever
5. Needle up / down position button
(model Moscow 7)* (LED)
6. Start-Stop-button (model Moscow 7)*
7. Thread cutting
8. One step buttonhole lever
9. Presser foot
10. Needle plate
11. Sewing table and accessory box
12. Stitch width dial
13. Bobbin stopper
14. Stitch length dial
15. Stitch display
16. Speed limiting adjustment lever
(model Moscow 7)*
17. Quick reference drawer
18. Spool pin
19. Bobbin winder
20. Hole for second spool pin
21. Handwheel
22. Pattern selector dial
23. Power switch
24. Main plug socket
25. Handle
26. Bobbin thread guide/pre-tension
27. Upper thread guides
28. Presser foot lever
29. Automatic threader
30. Pattern Balance
*Equivelant Model only
Overview
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 16
Page 19
17
ES FR ITES
1. Botón regulador de la tensión del hilo
2. Presión del pie prénsatelas
3. Tira hilo
4. Tecla para costura hacia atrás
5. Aguja arriba/abajo (modelo Moscow 7)*
(LED)
6. Tecla Start-Stop (modelo Moscow 7)*
7. Corta-hilos
8. Palanca ojal
9. Pie prénsatelas
10. Placa-aguja
11. Mesa móvil y caja de accesorios
12. Botón para el ancho del punto
13. Stop-devanador
14. Botón para el largo del punto
15. Ventana de indicación de la muestra
16. Limitación de la velocidad (modelo
Moscow 7)*
17. Cajón con instrucción resumida
18. Portabobinas
19. Devanador
20. Agujero para segundo portabobinas
21. Volante
22. Botón para selección del punto
23. Interruptor principal
24. Conexión para el cable de la red
eléctrica
25. Asa de transporte
26. Guía para el hilo inferior / pretensor
27. Guía para el hilo superior
28. Palanca alza-prénsatelas
29. Enhebrador automático
30. Balance de la muestra de punto
* sólo este modelo
1. Bouton sélecteur de tension du fil
2. Pression du pied-de-biche
3. Levier du fil
4. Bouton de couture en marche arrière
5. Touche aiguille en haut/en bas (modèle
Moscow 7)* (LED)
6. Touche marche/arrêt (modèle Moscow 7)*
7. Coupe fil
8. Levier de boutonnière
9. Pied-de-biche
10. Plaque à aiguille
11. Table rallonge et coffret d'accessoires
12. Bouton de réglage de la largeur du point
12. Arrêt de la bobine
14. Bouton de réglage de la longueur du
point
15. Fenêtre d'affichage du motif
16. Limitation de la vitesse (modèle Moscow 7)*
17. Tiroir avec directives résumées
18. Tige support de bobine
19. Dévidoir
20. Fente pour une deuxième tige support de
bobine
21. Volant à main
22. Bouton sélecteur des points
23. Commutateur principal
24. Raccordement du câble
25. Poignée
26. Guide fil de canette et prétension
27. Guide fil supérieur
28. Levier de pied-de-biche
29. Enfile fil automatique
30. Equilibrage du motif du point
* seulement ce modèle
Aperçu
FR
Vista Geral
PT
Vista general
1. Seletor de ajuste da tensão da linha
2. Pressão do pé calcador
3. Alavanca tensora da linha
4. Seletor de retrocesso
5. Tecla agulha em cima/ em baixo
(modelo Moscow 7)* (LED)
6. Botão liga/desliga (modelo Moscow 7)*
7. Corta-linha
8. Alavanca de casear
9. Pé calcador
10. Placa de agulha
11. Bancada e caixa de acessório
12. Seletor de largura de ponto
13. Retentor de bobina
14 Seletor de comprimento de ponto
15. Janela de exibição de padrão
16. Limitação de velocidade (modelo Moscow 7
)*
17. Gaveta com breve instrução
18. Pino porta-retrós
19. Enchedor de bobina
20. Orifício para segundo pino porta-retrós
21. Volante
22. Seletor de ponto
23. Chave principal
24. Conector do cabo da rede
25. Alça
26. Guia de linha inferior/pré-tensor
27. Guia de linha superior
28. Alavanca do pé calcador
29. Dispositivo automático de enfiar linha
30. Balanceamento de teste de ponto
* apenas este modelo
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 17
Page 20
18
GB
Moscow 2 / 3 65 80e 90e
Standard accessories (1)
1. All purpose foot (J)
2. Zipper foot (I)
3. Button sewing foot
4. Buttonhole foot (B)
5. Pack of needles (5x)
6. L-screwdriver
7. Oil bottle
8. Seam ripper/ brush
9. Bobbin (3x)
10. Seam guide
11. Spool pin
12. Spool holder
Optional accessories *(2)
13. Satin stitch foot
14. Overcasting foot (G)
15. Hemmer foot
16. Blind hem foot (L)
17. Cording foot
18. Invisible Zipperfoot
19. Quilting foot 1/4”
20. Gathering foot
21. Darning/ Embroidery foot
22. Walking foot
23. Twin needle
* Optional accessories are not included. It
must be bought separately.
Accessories
EN
E55-E82e_EN_ES_FR_PT_210808:07_55-90e_EN_ES_FR_PT.qxd 03.09.2008 11:03 Seite 18
502020.59.96
502020.66.01 502020.59.20 502020.59.22 502020.59.21
502020.59.27502020.59.26502020.70.88502020.59.24502020.59.23
502020.59.92
502020.70.52 502020.60.01 502020.59.89 502020.62.91
502020.59.91 502020.59.95 502020.59.93 502020.59.90 502020.70.53
502020.59.99 502020.59.98
0RVFRZ
502020.59.970RVFRZ
502020.80.84
Page 21
19
ES FR ITES
Accesorio estándar (1)
1. Pie prénsatelas universal (J)
2. Pie prénsatelas para cremallera (I)
3. Pie prénsatelas para coser botones
4. Pie prénsatelas para ojales (B)
5. Juego de agujas (5x)
6. Destornillador L
7. Aceitera
8. Corta-ojales / pincel
9. Canillas (3x)
10.Regla de borde
11.Espiga portabobinas
12.Soporte portabobinas
Accesorio especial *(2)
13.Pie prénsatelas para bordar
14.Pie prénsatelas overlock (G)
15.Pie prénsatelas para dobladillo
16.Pie prénsatelas para punto invisible (L)
17.Pie prénsatelas para cordones
18.Pie prénsatelas para cremallera
19.Pie prénsatelas para trabajos Quilt 1/4”
20.Pie prénsatelas para fruncidor
21.Pie prénsatelas para zurcir/ bordar
22.Pie prénsatelas para transportador
23.Aguja gemela
* El accesorio especial no está incluido
junto con la máquina, el accesorio especial
hay que comprarlo por separado.
Accessoires standards (1)
1. Pied universel (J)
2. Pied pour fermeture à glissière (I)
3. Pied pour boutons
4. Pied pour boutonnière (B)
5. Jeu d'aiguilles (5x)
6. Tournevis en L
7. Flacon d'huile pour lubrification
8. Découd-vite et pinceau
9. Canettes (3x)
10.Guide
11.Tige support de bobine
12.Support de bobine
Accessoires spéciaux *(2)
13.Pied pour la broderie
14.Pied pour surjet (G)
15.Pied ourleur
16.Pied pour points invisibles (L)
17.Pied pour cordon
18.Pied pour fermeture à glissière cachée
19.Pied pour quilt 1/4”
20.Pied pour Fronceur
21.Pied pour reprisage / broderie
22.Pied de transport supérieur
23.Aiguille jumelée
* les accessoires spéciaux ne sont pas livrés
avec la machine et doivent être achetés
séparément.
Accessoires
FR
Acessórios
PT
Accesorio
Acessórios padrões (1)
1. Sapatilha universal (J)
2. Sapatilha para zíper (I)
3. Sapatilha para pregar botões
4. Sapatilha para caseado (B)
5. Jogo de agulhas (5x)
6. Chave de fendas L
7. Óleo lubrificante
8. Abridor de casas / pincel
9. Bobinas (3x)
10. Guia de margem
11. Pino porta-retrós
12. Prendedor de retrós
Acessórios especiais *(2)
13. Sapatilha para bordado
14. Sapatilha para overloque (G)
15. Sapatilha para bainha
16. Sapatilha para ponto invisível (L)
17. Sapatilha para acordoados e rolotes
18. Sapatilha para ziper invisível
19. Sapatilha para quilt 1/4”
20. Sapatilha para pregas
21. Sapatilha para cerzir / bordar
22. Sapatilha para transporte superior
23. Agulha dupla
* Acessórios opcionais não estão incluídos.
Eles devem ser comprados separadamente.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 19
Page 22
20
GB
Moscow 5 / 7
Standard accessories (1)
1. All purpose foot (C)
2. Zipper foot (I)
3. Button sewing foot
4. Buttonhole foot (D)
5. Pack of needles (5x)
6. L-screwdriver
7. Seam ripper/ brush
8. Bobbin (3x)
9. Seam guide
10. Spool pin
11. Spool holder
Optional accessories *(2)
12. Satin stitch foot (A)
13. Overcasting foot (E)
14. Hemmer foot (K)
15. Blind hem foot (F)
16. Cording foot (M)
17. Invisible Zipperfoot
18. Quilting foot 1/4”
19. Gathering foot
20. Darning/ Embroidery foot
21. Walking foot
22. Twin needle
* Optional accessories are not included. It
must be bought separately.
Accessories
EN
E55-E82e_EN_ES_FR_PT_210808:07_55-90e_EN_ES_FR_PT.qxd 03.09.2008 11:03 Seite 20
502020.59.19502020.59.15
502020.66.01 502020.59.20 502020.59.21
502020.59.23 502020.. 502020.70.88 502020.59.26 502020.59.27
502020.70.53
502020.70.52 502020.60.01 502020.62.91
502020.59.99 502020.59.98
502020.60.06 502020.73.08 502020.60.10
502020.80.84 502020.70.65
502020.60.09 502020.60.05
Page 23
21
ES FR ITES
Accesorio estándar (1)
1. Pie prénsatelas universal (C)
2. Pie prénsatelas para cremallera (I)
3. Pie prénsatelas para coser botones
4. Pie prénsatelas para ojales (D)
5. Juego de agujas (5x)
6. Destornillador L
7. Corta-ojales/ pincel
8. Canillas (3x)
9. Regla de borde
10.Espiga portabobinas
11.Soporte portabobinas
Accesorio especial *(2)
12.Pie prénsatelas para bordar (A)
13.Pie prénsatelas overlock (E)
14.Pie prénsatelas para dobladillo (K)
15.Pie prénsatelas para punto invisible (F)
16.Pie prénsatelas para cordones (M)
17.Pie prénsatelas para cremallera
18.Pie prénsatelas para trabajos Quilt 1/4”
19.Pie prénsatelas parafruncidor
20.Pie prénsatelas para zurcir/ bordar
21.Pie prénsatelas paratransportador
22.Aguja gemela
* El accesorio especial no está incluido
junto con la máquina, el accesorio especial
hay que comprarlo por separado.
Accessoires standards (1)
1. Pied universel (C)
2. Pied pour fermeture à glissière (I)
3. Pied pour boutons
4. Pied pour boutonnière (D)
5. Jeu d'aiguilles (5x)
6. Tournevis en L
7. Découd-vite et pinceau
8. Canettes (3x)
9. Guide
10.Tige support de bobine
11.Support de bobine
Accessoires spéciaux *(2)
12.Pied pour la broderie (A)
13.Pied pour surjet (E)
14.Pied ourleur (K)
15.Pied pour points invisibles (F)
16.Pied pour cordon (M)
17.Pied pour fermeture à glissière cachée
18.Pied pour quilt 1/4”
19.Pied pour Fronceur
20.Pied pour reprisage/ broderie
21.Pied de transport supérieur
22.Aiguille jumelée
* les accessoires spéciaux ne sont pas livrés
avec la machine et doivent être achetés
séparément.
Accessoires
FR
Acessórios
PT
Accesorio
Acessórios padrões (1)
1. Sapatilha universal (C)
2. Sapatilha para zíper (I)
3. Sapatilha para pregar botões
4. Sapatilha para caseado (D)
5. Jogo de agulhas (5x)
6. Chave de fendas L
7. Abridor de casas / pincel
8. Bobinas (3x)
9. Guia de margem
10. Pino porta-retrós
11. Prendedor de retrós
Acessórios especiais *(2)
12. Sapatilha para bordar (A)
13. Sapatilha para overloque (E)
14. Sapatilha para bainha (K)
15. Sapatilha para ponto invisível (F)
16. Sapatilha para acordoados e rolotes (M)
17. Sapatilha para ziper invisível
18. Sapatilha para quilt
19. Sapatilha para pregas
20. Sapatilha para cerzir/bordar
21. Sapatilha para transporte superior
22. Agulha dupla
* Acessórios opcionais não estão incluídos.
Eles devem ser comprados separadamente.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 21
Page 24
22
GB
Moscow 2 / 3 65 80e 90e
Hold the snap-in sewing table horizontal,
and push it in the direction of the arrow.
(1)
The inside of the snap-in sewing table can
be utilized as an accessory box.
To open, tilt the cover towards you. (2)
Sewing table
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 22
Page 25
23
ES FR ITES
Sujetar la mesa horizontalmente y
empujarla en dirección de la flecha (1)
hasta que se enganche.
El interior de la mesa móvil puede utilizarse
como caja de accesorios.
Para abrir, abatir la tapa hacia abajo (2).
Maintenir la table rallonge à l'horizontale
et encliqueter dans le sens de la flèche. (1)
L'intérieur de la table sert de coffret
d'accessoires.
Il suffit de rabattre le couvercle. (2)
Segure a bancada para engatar
horizontalmente, e aperte na direção da
seta. (1)
O interior da bancada pode ser utilizado
como caixa para acessórios.
Para abrir, gire a tampa para baixo. (2)
Table rallonge
FR
Bancada
PT
Mesa móvil
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 23
Page 26
24
GB
Moscow 2 / 3
Keep the snap-in sewing table horizontal,
and push it in the direction of the arrow.
(1)
The inside of the snap-in sewing table can
be utilized as an accessory box.
To open, tilt the cover towards you. (2)
Sewing table
EN
EN
Quick reference drawer
To open pull the draw against you, to close
push it back. The quick reference shows
you recommended settings for the stitches
and application. (3)
In this quick reference drawer you will find
the most important information on sewing
at a glance.
The color coding of the stitches is the
following:
green (Practical Stitches) = Practical Stitches
orange (Decorative Stitches) = Decorative
Stitches
blue (Stretch Stitches) = Stretch Stitches
red (Quilt Stitches) = Quilt Stitches
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 24
Page 27
25
ES FR ITES
Sujetar la mesa horizontalmente y
empujarla en dirección de la flecha (1)
hasta que se enganche.
El interior de la mesa móvil puede utilizarse
como caja de accesorios.
Para abrir, abatir la tapa hacia abajo (2).
Maintenir la table rallonge à l'horizontale
et encliqueter dans le sens de la flèche. (1)
L'intérieur de la table sert de coffret
d'accessoires.
Il suffit de rabattre le couvercle. (2)
Mantenha a bancada horizontalmente para
engatar, e aperte na direção da seta. (1)
O interior da bancada pode ser usado
como caixa para acessórios.
Para abrir, vire para baixo a tampa. (2)
Table rallonge
FR
Bancada
PT
Mesa móvil
Tiroir avec directives
résumées
FR
Tirer pour ouvrir le tiroir, pousser pour le
refermer. (3)
Ce tiroir offre un aperçu rapide sur la
couture.
Codage des couleurs des points:
vert (Practical Stitches) = points utilitaires
orange (Decorative Stitches) = points
décoratifs
bleu (Stretch Stitches) = points stretch
rouge (Quilt Stitches) = points quilt
Gaveta com breve instruçãoPT
Para abrir, puxe para frente. Para fechar,
empurre de volta. (3)
Nesta gaveta encontra-se uma visão geral
com as mais importantes informações para
o trabalho de costura.
O código de cores dos pontos é:
verde (Practical Stitches) = pontos utilitários
abóbora (Decorative Stitches) = pontos
ornamentais
azul (Stretch Stitches) = pontos de stretch
vermelho (Quilt Stitches) = pontos de quilt
ES
Cajón con instrucción
resumida
Para abrir, tirar del cajón; para cerrar
empujarlo hacia adentro (3).
En este cajón encontrará a primera vista las
más importantes informaciones sobre la
costura.
El código en color de los puntos es el
siguiente:
verde (Practical Stitches) = puntos útiles
naranja (Decorative Stitches) = puntos
decorativos
azul (Stretch Stitches) = puntos stretch
(elásticos)
rojo (Quilt Stitches) = puntos Quilt
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 25
Page 28
26
GB
Moscow 2 / 3 / 5 90e
Connect the machine to a power source as
illustrated.
Attention:
Unplug power cord when machine is not in
use.
Sewing light
Press main switch for power and light on. (1)
Position 0 - Machine is switched off.
Postion 1 - Machine and sewing light is
switched on.
Foot control
Foot control regulates the sewing speed. (2)
Attention:
Consult a qualified electrician if in doubt as to
connect machine to power source.Unplug
power cord when machine is not in use. The
appliance must be used with the foot
controller KD-1902 (100-120V area)/ KD2902 (220-240V area) manufactured by
ZHEJIANG FOUNDER MOTOR Co., Ltd.
(China).
IMPORTANT NOTICE
If the appliance has a polarized plug (one
blade is wider than the other). To reduce the
risk of electric shock, this plug will fit in a
polarized outlet only one way. If the plug
does not fit fully in the outlet, reverse the
plug. If it still does not fit, contact a
qualified electrician. Do not modify the
plug in any way.
The optimal operation temperature for the
failure-free operation of this machine must
be 68°F +/- 50°F.
Connecting machine to
power source
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 26
Page 29
27
ES FR ITES
Conectar la máquina a la red eléctrica
como descrito en la ilustración.
Atención:
Desconecte la máquina de la red eléctrica si
ella no se utiliza.
Luz de costura
Pulsar el interruptor principal para activar la
conexión eléctrica y encender la luz de
costura (1).
Posición 0 - la máquina está desconectada.
Posición I - la máquina está conectada.
La luz de costura está encendida.
Pedal de mando
El pedal de mando regula la velocidad de la
costura (2).
Atención:
Si tiene alguna duda con la conexión a la
red eléctrica, consulte a un electricista
calificado. Si no se utiliza la máquina,
desconectarla de la red eléctrica. La
máquina hay que utilizarla con el pedal de
mando KD-1902 (en 100-120V voltios)/ KD2902 (en 220-240V voltios), ambos
fabricados por ZHEJIANG FOUNDER MOTOR
Co., Ltd. (China).
Importante:
La temperatura ambiental óptima para que
la máquina de coser funcione sin
perturbaciones es de 20°C +/- 10°C.
Raccorder la machine comme illustré.
Attention:
Débranchez la machine quand vous ne
l'utilisez pas.
Eclairage
Appuyer sur le commutateur principal pour
alimenter la machine en courant et activer
l'éclairage. (1)
Position 0 – la machine est débranchée.
Position I – la machine est branchée.
L'éclairage est actif.
Pédale
La pédale règle la vitesse de couture. (2)
Attention:
Adressez-vous à un électricien qualifié si vous
rencontrez un problème lors du raccordement
de la machine au secteur. Débranchez la
machine quand vous ne l'utilisez pas. Votre
machine doit être accompagnée de la pédale
KD-1902 (pour 100-120V volts)/ KD-2902
(pour 220-240V volts) fabriquée par
ZHEJIANG FOUNDER MOTOR Co., Ltd.
(China).
Important:
Les températures extérieures optimales
pour le bon fonctionnement de la machine
se situent entre +20°C / -10°C.
Conecte a máquina à rede de energia como
é ilustrado.
Atenção:
Desconecte a máquina da rede de energia
quando a mesma não estiver em uso.
Luz da máquina
Aperte a chave principal para ligar a
energia e a luz da máquina. (1)
Posição 0 - A máquina está desligada.
Posição I - A máquina e a luz da costura
estão ligadas.
Pedal
O pedal regula a velocidade de costura. (2)
Atenção:
Dirija-se a um eletricista qualificado, caso
tenha dúvidas ao conectar a máquina à
rede de energia. Desconecte a máquina da
rede de energia quando a mesma não
estiver em uso. O aparelho deve ser usado
com pedais KD-1902 (a 100-120V)/ KD2902 (a 220-240V area), que tenham sido
fabricados pela ZHEJIANG FOUNDER
MOTOR Co., Ltd. (China).
Importante:
A temperatura ideal para operação da
máquina é entre 20°C +/- 10°C.
Raccordement de la
machine
FR
Conectar a máquina à rede
de energia
PT
Conexión a la red eléctrica
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 27
Page 30
28
GB
Moscow 75
Connect the machine to a power source as
illustrated.
Attention:
Unplug power cord when machine is not in
use.
Sewing light
Press main switch for power and light on. (1)
Position 0 - Machine is switched off.
Postion 1 - Machine and sewing light is
switched on.
Foot control
Foot control regulates the sewing speed. (2)
Attention:
Consult a qualified electrician if in doubt as to
connect machine to power source.Unplug
power cord when machine is not in use. The
appliance must be used with the foot
controller FC-9001, FC-9007, FC-9009 (220240V area), FC-9005 (110-127V area)
manufactured by ZHEJIANG FOUNDER
MOTOR Co., Ltd. (China).
IMPORTANT NOTICE
If the appliance has a polarized plug (one
blade is wider than the other). To reduce the
risk of electric shock, this plug will fit in a
polarized outlet only one way. If the plug
does not fit fully in the outlet, reverse the
plug. If it still does not fit, contact a qualified
electrician. Do not modify the plug in any
way. The optimal operation temperature for
the failure-free operation of this machine
must be 68°F +/- 50°F.
Connecting machine to
power source
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 28
Page 31
29
ES FR ITES
Conectar la máquina a la red eléctrica
como descrito en la ilustración.
Atención:
Desconecte la máquina de la red eléctrica si
ella no se utiliza.
Luz de costura
Pulsar el interruptor principal para activar la
conexión eléctrica y encender la luz de
costura (1).
Posición 0 - la máquina está desconectada.
Posición I - la máquina está conectada.
La luz de costura está encendida.
Pedal de mando
El pedal de mando regula la velocidad de la
costura (2).
Atención:
Si tiene alguna duda con la conexión a la
red eléctrica, consulte a un electricista
calificado. Si no se utiliza la máquina,
desconectarla de la red eléctrica. La
máquina hay que utilizarla con el pedal de
mando FC-9001, FC-9007, FC-9009 (en 220240V voltios), FC-9005 (en 110-127V
voltios), ambos fabricados por ZHEJIANG
FOUNDER MOTOR Co., Ltd. (China).
Importante:
La temperatura ambiental óptima para que
la máquina de coser funcione sin
perturbaciones es de 20°C +/- 10°C.
Raccorder la machine comme illustré.
Attention:
Débranchez la machine quand vous ne
l'utilisez pas.
Eclairage
Appuyer sur le commutateur principal pour
alimenter la machine en courant et activer
l'éclairage. (1)
Position 0 – la machine est débranchée.
Position I – la machine est branchée.
L'éclairage est actif.
Pédale
La pédale règle la vitesse de couture. (2)
Attention:
Adressez-vous à un électricien qualifié si vous
rencontrez un problème lors du raccordement
de la machine au secteur. Débranchez la
machine quand vous ne l'utilisez pas. Votre
machine doit être accompagnée de la pédale
FC-9001, FC-9007, FC-9009 (pour 220-240V
volts), FC-9005 (pour 110-127V volts),
fabriquée par ZHEJIANG FOUNDER MOTOR
Co., Ltd. (China).
Important:
Les températures extérieures optimales
pour le bon fonctionnement de la machine
se situent entre +20°C / -10°C.
Conecte a máquina à rede de energia como
é ilustrado.
Atenção:
Desconecte a máquina da rede de energia
quando a mesma não estiver em uso.
Luz da máquina
Aperte a chave principal para ligar a
energia e a luz da máquina. (1)
Posição 0 - A máquina está desligada.
Posição I - A máquina e a luz da costura
estão ligadas.
Pedal
O pedal regula a velocidade de costura. (2)
Atenção:
Dirija-se a um eletricista qualificado, caso
tenha dúvidas ao conectar a máquina à
rede de energia. Desconecte a máquina da
rede de energia quando a mesma não
estiver em uso. O aparelho deve ser usado
com pedais FC-9001, FC-9007, FC-9009 (a
220-240V), FC-9005 (a 110-127V), que
tenham sido fabricados pela ZHEJIANG
FOUNDER MOTOR Co., Ltd. (China).
Importante:
A temperatura ideal para operação da
máquina é entre 20°C +/- 10°C.
Raccordement de la
machine
FR
Conectar a máquina à rede
de energia
PT
Conexión a la red eléctrica
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 29
Page 32
30
GB
Moscow 2 / 3 / 5 / 7
When sewing several layers or thick fabrics,
the presser foot can be raised to a second
stage for easy positioning of the work.
Two-step presser foot lever
EN
Adjusting the presser foot
pressure
EN
The presser foot pressure has been pre-set
and requires no particular adjustment for
regular sewing
However, it can be adj. according your
needs
For sewing very thin fabric, loosen the
pressure by turning the screw counter
clockwise, and for heavy fabric, tighten by
turning it clockwise.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 30
a
b
2
3
5
7
Page 33
31
ES FR ITES
Al coser varias capas de tela o tejidos
gruesos se puede levantar el pie
prénsatelas adicionalmente - segunda
escala - para poder situar mejor la labor.
Le pied-de-biche est équipé d'un dispositif
à deux niveaux qui peut être relevé dans sa
position la plus haute pour faciliter le
passage des tissus épais ou des ouvrages
formés de plusieurs couches de tissus.
Ao costurar com várias camadas de tecido
ou tecidos grossos, o pé calcador pode ser
levantado a um segundo nível de altura, a
fim de facilitar o posicionamento do
trabalho de costura.
Levier de pied-de-biche à 2
niveaux
FR
Alavanca de pé calcador de
dois estágios
PT
Palanca alza-prénsatelas en
dos escalas
Réglage de la pression du
pied-de-biche
FR
Le réglage de la pression du pied-de-biche
est standardisé et ne doit pas être modifié
pour les travaux de couture courants.
La pression du pied-de-biche peut être
réglée selon les besoins.
Pour les tissus fins, tournez la vis de
réglage dans le sens contraire des aiguilles
d'une montre et pour les tissus épais dans
le sens des aiguilles d'une montre.
Ajuste da pressão do pé
calcador
PT
A pressão do pé calcador está ajustada
para normal, e prescinde de ajuste especial
para o costurar normal.
A pressão do pé calcador pode ser ajustada
conforme a necessidade.
Para costurar tecidos particularmente finos,
diminua a pressão girando o parafuso de
ajuste contra o sentido do relógio. Para
costurar tecidos grossos, aumente a
pressão girando o parafuso de ajuste no
sentido do relógio.
ES
Regulación de la presión
del pie prénsatelas
La presión del pie prénsatelas está regulada
a normal y no hay que modificarla para los
trabajos de costura normales.
La presión del pie prénsatelas puede
regularse según las necesidades.
Para coser tejidos muy finos aflojar la
presión girando el tornillo regulador en el
sentido contrario a las agujas del reloj, para
tejidos gruesos aumentar la presión girando
el tornillo regulador en el sentido de las
agujas del reloj.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 31
Page 34
32
GB
Moscow 2 / 3 / 5 / 7
Attention:
Turn power switch to “O” before carrying
out any of the operations below.
Raise the needle to its highest position and
raise the presser foot lever. Attach the
presser foot holder (b) to the presser foot
bar (a). (1) Tighten the fixation screw. (A)
Attaching the presser foot:
Lower the presser foot holder (b) until the
cut-out (c) is directly above the pin (d). (2)
Lower the presser foot holder (b) and the
presser foot (f) will engage automatically.
Removing the presser foot:
Raise the presser foot.
Release the pressure foot by raising lever
(e) located at the back of the foot
holder. (3)
Attaching the seam guide:
Attach the seam guide (g) in the slot as
illustrated. Adjust the distance as required
for hems, pleats, etc....(4)
Attaching the presser foot
holder
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 32
Page 35
33
ES FR ITES
Atención:
En todas las reorganizaciones descritas
seguidamente, coloque el interruptor
principal a “O”.
Subir la aguja en su posición más alta y
levantar la palanca del pie prénsatelas.
Montar el soporte del pie prénsatelas (b) en
el vástago engancha-pie (a) (1). Apretar el
tornillo (A).
Montar el pie prénsatelas:
Bajar el soporte del pie prénsatelas (b)
hasta que la ranura (c) esté directamente
sobre el perno (d) (2).
Bajar el soporte del pie prénsatelas (b) y el
pie prénsatelas (f) se engancha
automáticamente.
Sacar el pie prénsatelas:
Subir el pie prénsatelas.
Desenganchar el pie prénsatelas subiendo
la palanca (e), en la parte posterior del
soporte del pie prénsatelas (3).
Montar la regla de borde:
Meter la regla de borde (g) en la ranura
como en la ilustración. Ajustar la distancia
para dobladillos, pliegues, etc. a gusto (4).
Attention:
Mettre toujours le commutateur principal
sur “O” avant d'entreprendre les
manipulations ci-dessous.
Relever l'aiguille dans sa position la plus
haute et relever le levier du pied-de-biche.
Fixer le levier (b) à la tige du pied (a). Visser
(1) (A).
Montage du pied-de-biche:
Abaisser le support du pied (b) jusqu'à ce
que la rainure (c) se trouver directement
au-dessus de la tige (d). (2)
Abaisser le support du pied (b), le pied-debiche s'encliquette automatiquement.
Retirer le pied-de-biche:
Relever le pied-de-biche.
Relever le levier (e) et retirer le pied en le
faisant glisser vers l'arrière du support. (3)
Fixer le guide:
Glisser le guide (g) dans le fente comme
illustré. Adapter (4) l'écart pour les ourlets,
plis, etc.
Atenção:
Durante todos os trabalhos citados a seguir,
a chave principal deve estar em ”0”.
Leve a agulha para a posição mais alta, e
levante a alavanca do pé calcador. Monte o
suporte do pé calcador (b) na barra do pé
calcador (a). Aperte (1) o parafuso (A).
Montar o pé calcador:
Abaixe (b) o suporte do pé calcador até
que a ranhura (c) esteja diretamente em
cima do pino (d). (2)
Abaixe o suporte do pé calcador (b) e o pé
calcador (f) engatará automaticamente.
Remover o pé calcador:
Eleve o pé calcador.
Solte o pé calcador levantando a alavanca
(e), no lado traseiro do suporte do pé
calcador (3).
Colocar guia de margem:
Introduza o guia de margem (g) na fenda
como é ilustrado. Adeque a distância para
bainhas, pregas, etc. (4) de acordo com o
seu desejo.
Montage du support du
pied-de-biche
FR
Montagem do suporte do
pé calcador
PT
Montar el soporte del pie
prénsatelas
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 33
Page 36
34
GB
Moscow 2 / 3 / 5 / 7
1. Place an empty bobbin on the spindle.
2. Guide the thread to the left, and pass it
through the bobbin winder tension.
Take the thread to the right till you
reach the bobbin.
3. Wind the thread a few times by hand
around the empty bobbin in a clockwise
direction or pass the thread through
one of the holes on the bobbin inside
out and hold the thread. Push the
bobbin to the right towards the bobbin
winding position. Press the foot control
gently. The bobbin will stop winding
when it is full. Push the bobbin to the
left to “sewing position” and remove it.
Before threading the machine, cut the
thread near the hole of the bobbin.
Please note:
When the bobbin winder spindle is in
“bobbin winding” position, the machine
and the handwheel can not be operated.
To start sewing, push the bobbin winder
spindle to the left (sewing position).
Winding the bobbin
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 34
Page 37
35
ES FR ITES
1. Colocar la canilla vacía en el eje del
devanador.
2. Llevar el hilo hacia la izquierda y pasarlo
por el pretensor.
Llevar el hilo hacia la derecha hasta la
canilla.
3. Girar el hilo unas veces alrededor de la
canilla, en el sentido de las agujas del
reloj o pasar el hilo por uno de los
agujeros de la canilla y sujetarlo.
Empujar la canilla hacia la derecha en
posición de devanado. Apretar
ligeramente el pedal de mando. El
devanador se para cuando la canilla
está llena. Empujar la canilla hacia la
izquierda en posición de costura y
sacarla.
Corte el hilo sobrante en el ojo de la
bobina antes de insertarla en el garfio.
Indicación:
Si el eje del devanador está en posición de
devanado no se puede utilizar ni la
máquina ni el volante. Para coser empujar
el eje del devanador hacia la izquierda
(posición de costura).
1. Encliqueter la canette vide sur l'axe.
2. Guider le fil vers la gauche et au travers
du disque de tension du fil. Diriger le fil
vers la droite en direction de la bobine.
3. Entourer plusieurs fois le fil dans la
canette vide dans le sens des aiguilles
d'une montre ou enfiler le fil dans le
trou de la canette et maintenir son
extrémité. Repousser la canette vers la
droite dans la position d'embobinage.
Appuyer légèrement sur la pédale. Le
processus s'arrête dès que la canette
est pleine. Repousser la canette vers la
gauche et retirer.
Coupez le fil restant au trou de la
canette avant de la posicioner dans le
crochet.
Remarque:
Quand l'axe se trouve en position
d'embobinage, la machine et le volant sont
bloqués et ne peuvent pas être actionnés.
Pour coudre, repousser l'axe vers la gauche
(position de couture).
1. Encaiche a bobina vazia sobre o eixo de
bobinagem.
2. Conduza a linha para a esquerda
passando pelo tensor de linha. Conduza
a linha para a direita até à bobina.
3. Enrole a linha algumas vezes
manualmente no sentido do relógio em
torno da bobina vazia ou puxe a linha
através de um dos buracos na bobina e
segure a linha. Aperte a bobina para a
direita na posição de bobinagem.
Aperte levemente o pedal. O processo
de bobinagem irá parar quando a
bobina estiver cheia. Aperte a bobina
para a esquerda na posição de costurar
e remova.
Curte o fio restante no furo da bobina
antes de colocarla no sistema de bobina.
Aviso:
Se o eixo da bobina se encontrar na
posição de bobinagem, nem a máquina
nem o volante poderão ser operados. Para
costurar, aperte o eixo de bobinagem para
a esquerda (posição de costurar).
Remplissage de la canette
FR
Bobinar linha inferior
PT
Devanado del hilo inferior
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 35
Page 38
36
GB
Moscow 2 / 3 65 80e 90e
When inserting or removing the
bobbin, the needle must be fully raised.
· Open the hinged cover (1).
· Remove the bobbin case by pulling its
latch towards you and pulling it out from
the hook.
· Hold the bobbin case with one hand.
Insert the bobbin so that the thread runs
in a clockwise direction (arrow) (2).
· Pull the thread through the slit and under
the finger (3). spring
· Hold the bobbin case by the hinged
latch (4).
· Insert it into the hook (5). Make sure the
bobbin case finger fits into the notch (6)
at the top of the race.
Attention:
Turn power switch to off (“O”) before
inserting or removing the bobbin.
Inserting bobbin
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 36
Page 39
37
ES FR ITES
Al colocar y sacar la canilla tiene que
estar la aguja en su posición más alta.
· Abrir la tapa abatible (1).
· Sacar el canillero de la lanzadera tirando
de la bisagra abierta.
· Sujetar el canillero con una mano.
Colocar la canilla de manera que el hilo
se gire en el sentido de las agujas del
reloj (flecha) (2).
· Pasar el hilo por la ranura y debajo del
muelle (3).
· Sujetar el canillero por la bisagra (4).
· Colocarlo en la lanzadera (5). Tener
cuidado que el dedo del canillero se
encuentre en la ranura superior de la
lanzadera (6).
Atención:
Antes de colocar o sacar la canilla, colocar
el interruptor principal a “O”.
Placer l'aiguille dans sa position la plus
haute et insérer ou retirer ensuite la
canette.
· Ouvrir le couvercle (1)
· Retirer le boîtier de canette et sortir la
canette.
· Tenir le boîtier de canette d'une main.
Placer la canette, le fil doit se dérouler
dans le sens des aiguilles d'une montre
(flèche) (2).
· Tirer le fil dans la rainure et le faire glisser
sous le ressort (3).
· Tenir le boîtier de canette par sa
languette.
· Placer dans le crochet (5). La tige du
boîtier de canette doit être dirigée vers le
haut et être parfaitement positionnée
dans la rainure du crochet. (6)
Attention:
Mettre toujours le commutateur principal
sur “O” avant de retirer ou placer la
canette.
Durante a colocação e a retirada da
bobina, a agulha deve estar na posição
mais elevada.
· Abra a tampa dobradiça (1).
· Retire a caixa da bobina, puxe para fora
na tampa aberta e tire-a da garra.
· Segure a caixa da bobina com uma mão.
Coloque a bobina de forma que a linha
esteja enrolada no sentido do relógio
(seta) (2).
· Conduza a linha na fenda e puxe sob a
mola (3).
· Segure a caixa da bobina pela tampa (4).
· Coloque na garra (5). Esteja atento para
que o dedo assentado na ranhura em
cima no trilho da garra. (6)
Atenção:
Antes da colocação ou da retirada da
bobina, leve a chave principal para ”0”.
Mise en place de la canette
FR
Colocar a bobina
PT
Colocar la canilla
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 37
Page 40
38
GB
Moscow 5 / 7
Caution:
· Turn power switch to "O" before
threading or unthreading the machine.
· The thread take-up lever must be in the
highest position when threading.
· A wrong threading in can cause
damages to the machine!
To open the bobbin cover, slide it against
you.
1. Inserting the bobbin in the bobbin holder
with the thread running counter
clockwise direction.
2. Pull the thread along the arrow marking
through the slit under the finger (A) as
far as the pulley (B).
3. To make sure that the thread is pulled
into the tension spring of the bobbin
holder, press a finger slightly onto the
bobbin while pulling. As a check you
must feel a resistance in the thread feed.
4. Pull the thread at the arrow markings
into the stitch plate thread guide from
(B) to (C).
To cut off excess thread pull thread back
over the cutting off blade at point (C).
To close the bobbin cover, push it to the
back.
Threading the bobbin
thread
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 38
Page 41
39
ES FR ITES
Atención:
· Antes de enhebrar o sacar el hilo de la
máquina, colocar el interruptor
principal a "O".
· Al enhebrar la máquina tiene que estar
la palanca tira-hilo en su posición más
alta.
· Un mal enhebrado puede dañar la
máquina.
Para abrir la tapa del canillero hay que
empujarlo hacia adelante.
· Colocar la canilla de manera que el hilo
se devane en el sentido contrario a las
agujas del reloj.
· Colocar el hilo, conforme las marcas
con flechas, en la ranura guía-hilo
debajo del dedo (A) hasta la desviación
(B)
· Para estar segura que el hilo entre bien
en el muelle de tensión, hay que
presionar ligeramente con el dedo
sobre la canilla durante la colocación
del hilo. Controlar de la manera
siguiente: al tirar del hilo se debe notar
una resistencia del hilo.
· Colocar el hilo de la marca con flecha
(B) hasta (C) en la guía de la placaaguja.
Para cortar el hilo que sobra, pasar el hilo
en el punto (C) sobre la cuchilla y hacia
atrás.
Cerrar la tapa del canillero empujándola
hacia atrás.
Attention:
· Régler toujours l'interrupteur principal
sur "O" avant d'effectuer un enfilage
ou tout autre travail avec les aiguilles.
· Relever complètement le levier de fil
avant l'enfilage de la machine.
· Une erreur d'enfilage peut
endommager la machine.
Ouvrir le couvercle du support de canette
en le faisant coulisser vers l'avant.
· Placer la canette dans le support, le fil
doit se dérouler dans le sens contraire
des aiguilles d'une montre.
· Guider le fil le long des repères en
direction de la fente du guide fil sous
la tige (A) jusqu'au coude (B).
· Vérifier le fil qui doit être passé dans le
ressort de tension du support de
canette. Pendant l'enfilage, exercer une
légère pression sur la canette. Vérifier
en tirant sur le fil qui doit offrir une
certaine résistance.
· Introduire le fil dans le guide fil de la
plaque à aiguille en suivant les repères
de (B) à (C).
Découper le fil qui dépasse et tirer le fil du
point (C) vers l'arrière par-dessus la lame de
coupe.
Fermer le support du couvercle de la
canette en le faisant coulisser vers l'arrière.
Atenção:
· Antes de enfiar ou desenfiar a linha da
bobina desligue a máquina no interruptor
principal para "0".
A alavanca da linha superior tem de estar
na posição mais alta quando enfia a
máquina.
Um enfiamento errado pode causar
danos à máquina.
Para abrir a tampa de cobertura da bobina,
puxe-a para si.
1. Coloque a bobina na caixa de bobina
de forma que rode no sentido
contrário aos ponteiros do relógio.
2. Puxe a linha ao longo da direção da
seta passando pela ranhura (A) até à
roldana (B).
3. Para ter a certeza que passou
correctamente a linha pela mola de
tensão da caixa de bobina , pressione
ligeiramente com o dedo a bobina e
puxe a linha.
4. Puxe a linha na direção da seta através
do guia linha da placa de agulha de (B)
para (C).
Para cortar o excesso de linha, puxe para
trás a linha no ponto (C).
Para fechar a tampa de cobertura da
bobina, empurre para trás.
Enfilage du fil de canette
FR
Enfiar a linha da bobine
PT
Enhebrar el hilo inferior
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 39
Page 42
40
GB
Moscow 2 / 3 / 5 / 7
Attention:
Turn power switch to “O” before inserting
or removing the needle.
Change the needle regularly, especially if it
is showing signs of wear and causing
problems.
Insert the needle as illustrated:
A. Loosen the needle clamp screw and
tighten again after inserting the new
needle. (1)
B. The flat side of the shaft should be
towards the back.
C/D.Insert the needle as far up as it will go.
Needles must be in perfect condition. (2)
Problems can occur with:
A. Bent needles
B. Blunt needles
C. Damaged points
Inserting the needle
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 40
Page 43
41
ES FR ITES
Atención:
Antes de colocar o sacar la aguja, colocar
el interruptor principal a “O”.
Cambiar regularmente la aguja, sobre todo
cuando aparecen señales de desgaste o
dificultades en la costura.
Colocar la aguja como en la ilustración:
A. Aflojar el tornillo de fijación y después
de colocar la aguja nueva, apretarlo de
nuevo (1).
B. La parte plana del vástago de la aguja
tiene que mirar hacia atrás.
C/D.Empujar la aguja hacia arriba hasta el
tope.
Las agujas tienen que estar impecables (2).
Dificultades aparecen con:
A. agujas torcidas
B. agujas despuntadas
C. agujas con puntas defectuosas
Attention:
Mettre toujours le commutateur principal
sur “O” avant de retirer ou placer l'aiguille.
Changer régulièrement l'aiguille dès qu'elle
semble usée ou abîmée et que la couture
devient difficile.
Placer l'aiguille comme illustré :
A. Dévisser la vis, retirer l'aiguille et
revisser dès que l'aiguille est en place.
(1)
B. Le côté plat doit toujours être dirigé
vers l'arrière.
C/D.Repousser l'aiguille vers le haut jusqu'à
la butée.
L'aiguille doit être neuve et ne présenter
aucun défaut. (2)
La couture ne sera pas parfaite si :
A. L'aiguille est tordue
B. L'aiguille est émoussée
C. La pointe de l'aiguille est abîmée
Atenção:
Antes da colocação ou da retirada da
agulha, leve a chave principal para ”0”.
Substitua a agulha em intervalos regulares,
sobretudo se surgirem sinais de desgaste e
dificuldades ao costurar.
Coloque a agulha como é ilustrado:
A. Solte o parafuso de fixação de agulha
e após a colocação da agulha nova
aparafuse novamente. (1)
B. A parte chata deve estar
para trás.
C/D.Mova a agulha até ao batente
para cima.
As agulhas devem estar em perfeito
estado. (2)
Sob as seguintes condições surgirão
dificuldades ao costurar :
A. Agulhas tortas
B. Agulhas cegas
C. Pontas de agulha danificadas
Placer l'aiguille
FR
Colocar a agulha
PT
Colocar la aguja
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 41
Page 44
42
GB
Moscow 2 / 3 / 5 / 7
Caution:
· Turn power switch to "O" before
threading or unthreading the machine.
· To release the upper thread tension the
presser foot lever has to be raised.
· The thread take-up lever must be in the
highest position when threading.
1. Place spool on pin using appropriate
spool disc (spool turns clockwise). Take
thread through rear guide (A) and then
into slit of upper thread tension.
2. Pull thread down to the right of the
cover around point (B)
3. Take thread up to the left of the cover,
placing it in the take-up lever (C)
4. Take thread down and through guide
(D). Insert the thread through the eye of
the needle from front to back. (needle
threader page 40)
5. Leave about 10 cm (4") of thread loose
behind the needle, or cut the excess
thread by using the thread cutter (E)
Threading the upper thread
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 42
Page 45
43
ES FR ITES
Atención:
· Antes de enhebrar o sacar el hilo de la
máquina, colocar el interruptor
principal a "O".
· Para soltar la tensión del hilo superior,
levantar la palanca alza-prénsatelas.
· Al enhebrar la máquina tiene que estar
la palanca tira-hilo en su posición más
alta.
1. Colocar la bobina en el portabobinas
con la arandela guía-hilo adecuada (el
hilo se devana en el sentido de las
agujas del reloj. Sujetar el hilo y pasarlo
por la guía posterior (A) y hacia
adelante en la ranura de la tensión del
hilo superior.
2. Pasar el hilo por la parte derecha a lo
largo de la protección hacia abajo
alrededor del punto (B).
3. Subir el hilo por la parte izquierda a lo
largo de la protección hacia arriba y
pasarlo por el tira-hilo (C).
4. Ahora tirar el hilo hacia abajo en el
ojete (D). Enhebrar el ojete de la aguja,
de adelante hacia atrás. (Enhebraagujas página 40)
5. Dejar unos 10 cm de hilo detrás de la
aguja o cortar el hilo que sobra con el
corta-hilos (E).
Attention:
· Régler toujours l'interrupteur principal
sur "O" avant d'effectuer un enfilage
ou tout autre travail avec les aiguilles.
· Relever le levier du pied-de-biche pour
dégager la tension du fil supérieur.
· Relever complètement le levier de fil
avant l'enfilage de la machine.
1. Enficher le fil accompagné du disque
correspondant sur le support de bobine
(le fil se déroule dans le sens des
aiguilles d'une montre), tenir
fermement le fil dans le coude (A) et
tirer vers l'avant au travers de la fente
dans la tension du fil supérieur.
2. Guider le fil vers le bas le long et à la
droite du recouvrement du levier de fil
autour du point B.
3. Guider le fil vers le haut le long et à la
gauche du recouvrement du levier de fil
et tirer dans le levier de fil (C).
4. Tirer le fil vers le bas dans l'oeillet du fil
(D). Enfiler le fil d'avant en arrière dans
le chas de l'aiguille. (Enfilage de
l'aiguille, voir page 40)
5. Laisser dépasser env. 10 cm de fil vers
l'arrière ou découper le surplus de fil à
l'aide du coupe fil (E).
Cuidado:
- Desligue a máquina (posição "O") antes
de colocar ou retirar a linha de costura da
máquina.
- Para soltar a tensão do fio superior (linha
de costura) a barra do calcador deve estar
levantada.
- O estica-fio deve estar na posição mais
elevada quando estiver passando a linha
de costura na máquina.
1. Coloque o retrós no suporte de bobina
utilizando a trava apropriada (a linha de
costura deve sair no sentido horário).
Passe a linha através do guia (A) e
depois pela fenda do tensor da linha
superior.
2. Puxe a linha para baixo pelo lado
direito da tampa em volta do ponto (B)
3. Puxe a linha para cima pelo lado
esquerdo da tampa, passando a linha
pelo estica-fio (C)
4. Passe a linha por baixo e através do
guia (D). Passe a linha pelo "olho" da
agulha, de frente para trás. (enfiador da
agulha pág.40)
5. Deixe sobrar cerca de 10 cms (4") de
linha atrás da agulha, ou corte o
excesso utilizando o cortador de linha
(E)
Enfilage du fil supérieur
FR
Enfiar linha superior
PT
Enhebrar el hilo superior
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 43
Page 46
44
GB
Moscow 2 / 3 / 5 / 7
· Raise the needle to its highest position
· Press lever (A) right down
· The threader automatically swings to the
threading position (B)
· Take the thread round the hook (C)
· Take the thread in front of the needle so
that the thread will insert into the hook
(D) from bottom to top
· Release lever (A)
· Pull the thread through the needle eye.
Attention:
Turn power switch to “O”!
Automatic needle threader
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 44
Page 47
45
ES FR ITES
· Subir la aguja en su posición más alta
· Apretar la palanca (A) hacia abajo del
todo
· El enhebrador se mueve automáticamente
en posición de enhebrado (B)
· Colocar el hilo alrededor del gancho (C)
· Guiar el hilo delante de la aguja y
moverlo de abajo hacia arriba de manera
que entre en el gancho (D)
· Soltar la palanca (A)
· Pasar el hilo por el ojete de la aguja.
Atención:
Colocar el interruptor principal a “O”.
· Relever l'aiguille dans sa position la plus
haute.
· Abaisser complètement le levier (A).
· L'enfile aiguille se place automatiquement
dans la bonne position (B).
· Placer le fil autour du crochet (C).
· Guider le fil devant l'aiguille, il doit
reposer sur le levier (D) de bas en haut.
· Relâcher le levier (A).
· Tirer le fil au travers du chas.
Attention:
Mettre toujours le commutateur principal
sur “O”.
· Leve a agulha para a sua posição mais
elevada.
· Empurre a alavanca (A) completamente
para baixo
· O dispositivo de enfiar linha rebate
automaticamente para a posição de
colocar a linha (B)
· Coloque a linha pela ganchinho (C)
· Passe a linha pela frente da agulha, de
forma que ela acabe ficando no gancho
(D) no sentido de baixo para cima.
· Solte a alavanca (A)
· Puxe a linha pelo olho da agulha.
Atenção:
Leve a chave principal para ”0”!
Enfilage automatique
FR
Dispositivo automático de
passar linha
PT
Enhebrador automático
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 45
Page 48
46
GB
Moscow 2 / 3 / 5 / 7

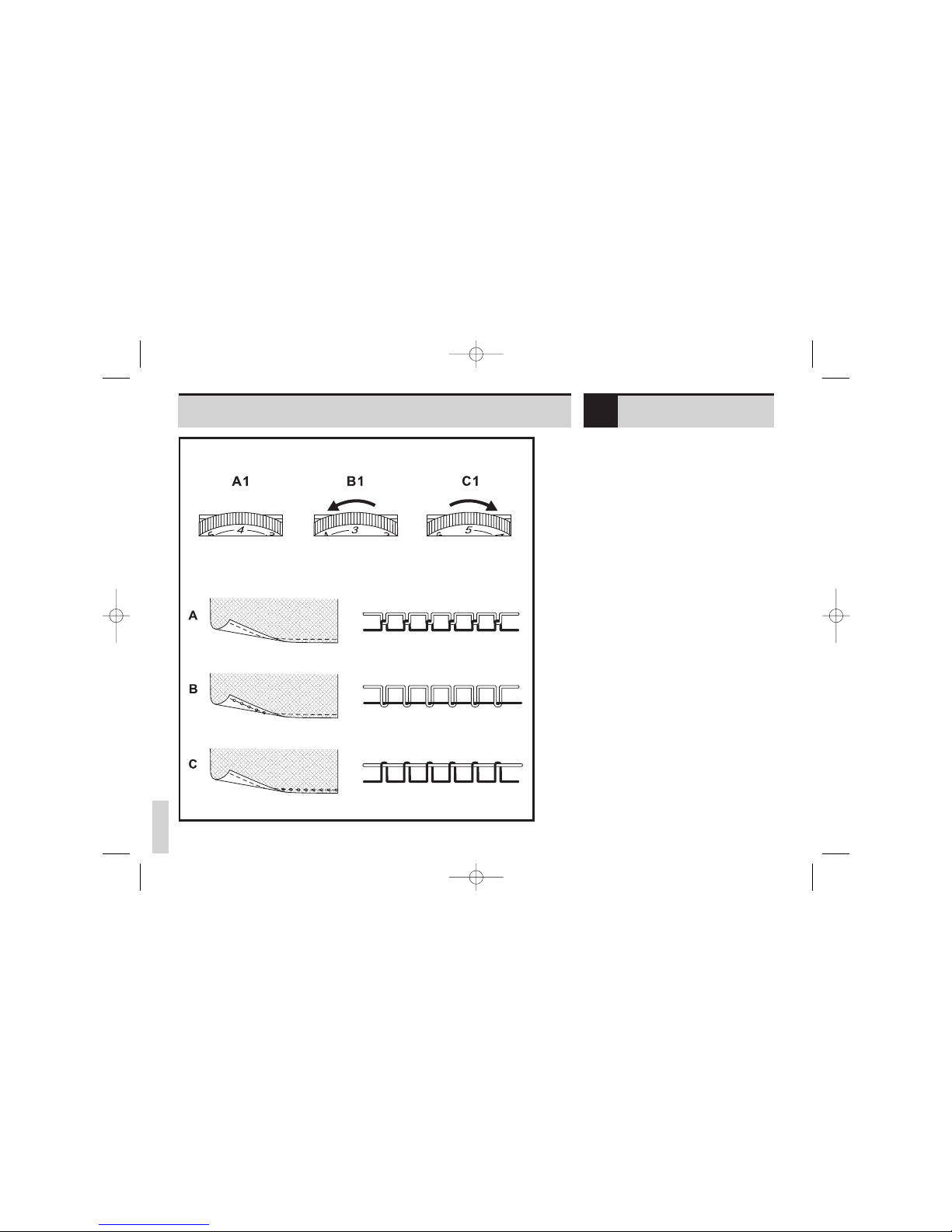

Basic thread tension setting: "4". To
increase the tension, turn the dial to the
next number up. To reduce the tension,
turn the dial to the next number down.
A. Normal upper thread tension (A1)
B. The upper thread tension is too loose,
increase setting (C1)
C. The upper thread tension is too tight,
decrease setting (B1)
Note:
The tension is factory set for best possible
sewing results using a thread (Metrosene
100/2). The optimum tension may vary
when using other or different types of
thread, and it may be necessary to adjust
tension to suit the fabric and stitch type.
Upper thread tension
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 46
Page 49
47
ES FR ITES
Regulación de base de la tensión del hilo "4".
Para aumentar la tensión del hilo, girar el
botón regulador hacia el próximo número más
grande. Para reducir la tensión del hilo, girar
el botón regulador hacia el próximo número
más pequeño.
A. Tensión normal del hilo superior (A1)
B. Tensión floja del hilo superior,
aumentar el valor (C1)
C. Tensión demasiado alta del hilo
superior, reducir el valor (B1)
Indicación:
En la fábrica se regula la tensión del hilo
óptimamente. Para ello se colocan en la
canilla y como hilo superior hilo de coser
(Metrosene 100/2). Al utilizar otros o
diversos hilos de coser pueden aparecer
irregularidades respecto la tensión del hilo
óptima. Por eso es necesario poder adaptar
la tensión del hilo al tejido y a la muestra
de punto.
Réglage de base de la tension du fil: "4".
Tourner le disque (chiffre supérieur) pour
augmenter la tension du fil. Tourner le
disque (chiffre inférieur) pour réduire la
tension du fil.
A. Tension du fil supérieur - normal (A1)
B. Tension du fil supérieur - trop faible,
augmenter la valeur (C1)
C. Tension du fil supérieur - trop
importante, réduire la valeur (B1)
Remarque:
La tension a été parfaitement réglée en
fabrique avec des fils Metrosene 100/2
dans la canette et pour le fil supérieur. Pour
obtenir un bon résultat avec d'autres fils, il
est éventuellement nécessaire de modifier
les réglages de la tension du fil. Il est donc
essentiel de toujours effectuer une couture
d'essai pour adapte la tension du fil au
tissu, motif de point et fil utilisés.
Normalmente o tensor situa-se no 4. Para
aumentar a tensão rode o botão para o
número seguinte. Para reduzir a tensão
rode o botão para o número inferior .
A. Tensão normal da linha superior (A1)
B. Tensão da linha superior demasiado
leve, aumente para o número seguinte
(C1)
C. Tensão da linha superior demasiado
pesada, diminua para o número inferior
(B1)
Nota:
O tensor da máquina vem afinado de
fábrica para coser com linha de costura nº
50, a optimização da tensão pode variar se
utilizar diferente tipo de linha, tipo de
tecido especial, ou tipo de ponto a utilizar,
poderá ter que ajustar o tensor da linha
superior.
Tension du fil supérieur
FR
Tensão da linha superior
PT
Tensión del hilo superior
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 47
Page 50
48
GB
Moscow 2 / 3 / 5 / 7
Hold the upper thread with the left hand.
Turn the handwheel forward until the
needle is raised, (1) again.
Pull on the upper thread to bring the lower
thread up through the stitch plate hole. Lay
both threads to the back under the presser
foot. (2)
Note:
When the excess thread was cut, the
thread can be brought up, however does
not have to.
Caution:
When starting to sew do not pull on the
taut threads under the presser foot.
Bringing up the lower
thread
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 48
Page 51
49
ES FR ITES
Sujetar el hilo superior con la mano
izquierda. Girar el volante hacia adelante
hasta que la aguja esté de nuevo subida
(1).
Tirar del hilo superior para subir el hilo
inferior por el agujero de la placa-aguja.
Pasar ambos hilos por debajo del pie
prénsatelas hacia atrás (2).
Indicación:
Si se ha cortado el hilo inferior que sobra,
se puede subir el hilo, pero no es
imperativo.
Atención:
Al inicio de la costura no se debe tirar de
los hilos tensos que se encuentran debajo
del pie prénsatelas.
Tenir le fil supérieur de la main gauche.
Tourner le volant vers l'avant jusqu'à ce
que l'aiguille se trouve dans sa position la
plus haute. (1)
Tirer le fil supérieur et faire remonter le fil
de canette au travers du trou. Glisser les
deux fils vers l'arrière sous le pied. (2)
Remarque:
Dès que le fil qui dépasse a été coupé, on
peut, seulement si souhaité, faire remonter
le fil de canette.
Attention:
Ne pas tirer le fil qui repose sous le pied en
commençant la couture.
Segure a linha superior com a mão
esquerda. Gire o volante para a frente, até
que a agulha esteja em cima novamente.
(1)
Puxe na linha superior, para “pescar” a
linha inferior pelo orifício de penetração da
agulha. Coloque (2) ambas as linhas sob o
pé calcador para trás.
Nota:
Quando o excesso de linha for cortado,
pode ir buscar a linha de baixo para cima ,
no entanto não necessita de o fazer.
Atenção:
Quando começar a costura a linha não
pode ficar com pressão por baixo do
calcador.
Remonter le fil de canette
FR
Pescar a linha inferior
PT
Subir el hilo inferior
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 49
Page 52
50
GB
Moscow 2 / 3 / 5 / 7

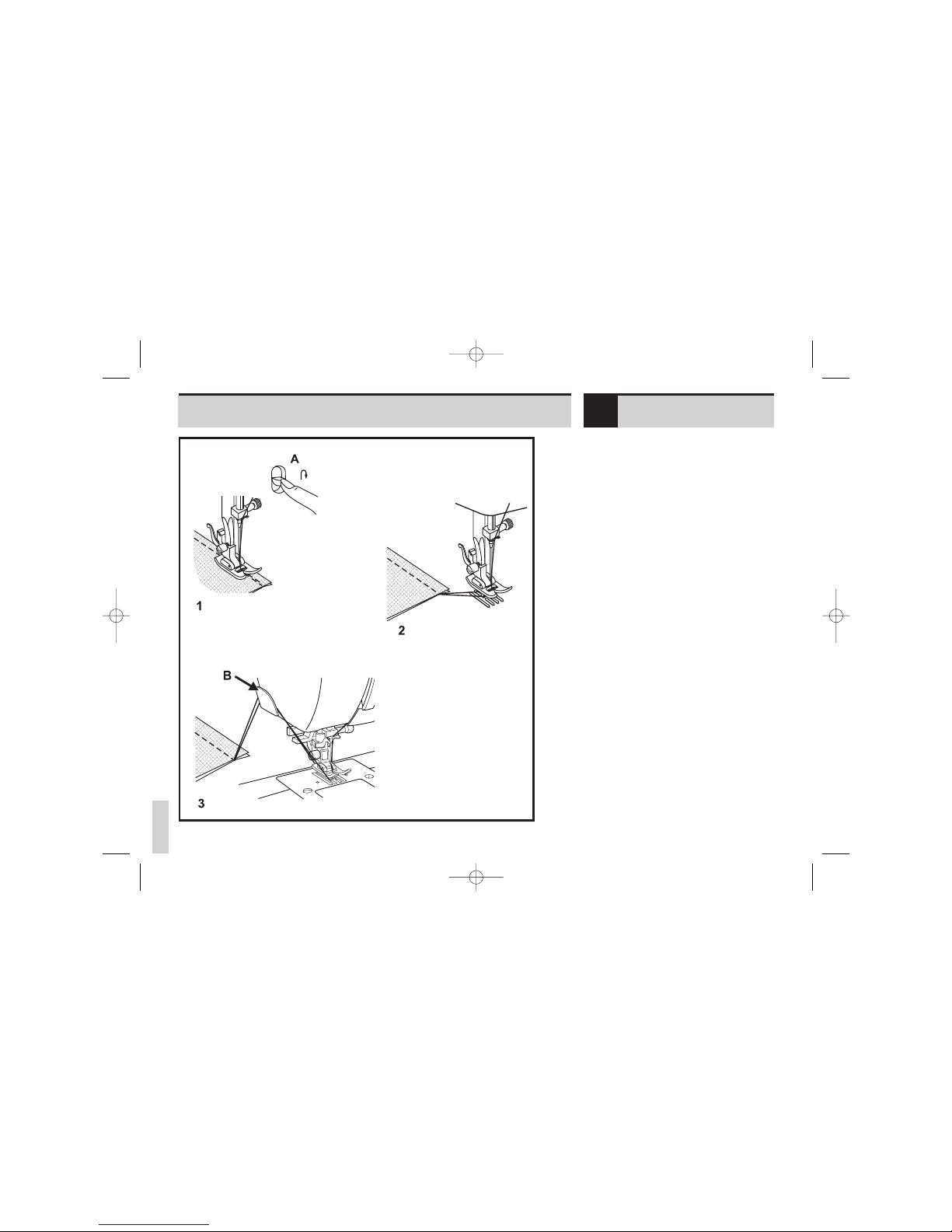

Beginning the seam
Place fabric approximately 1cm (1/2")
inward from the outer edge under the
presser foot. Press the Quick Reverse
button (A) while sewing backwards up to
the fabric edge. Release the Quick Reverse
button and continue sewing.
End of seam (1)
At the end of seam, press down the reverse
sewing lever (A). Sew a few reverse
stitches. Release the lever and the machine
will sew forwards again.
Removing the work (2)
Turn the handwheel towards to bring the
thread take up lever to its highest position,
raise the presser foot and remove the work
towards the back. On model Moscow 7 the
thread take up lever automatically stops in
the correct position by pressing the needle
up/down position button.
Cutting the thread (3)
Cut both threads with the thread cutter (B)
located on the left rear side of the face
plate.
Securing a seam (beginning
and ending the seam)
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 50
Page 53
51
ES FR ITES
Inicio de la costura
Colocar la prenda debajo del pie
prénsatelas, aproximadamente a 1 cm del
borde del tejido. Mantener la tecla de
costura hacia atrás (A) pulsada y coser
lentamente hacia el borde del tejido. Soltar
la tecla de costura hacia atrás y coser hacia
adelante la costura deseada.
Fin de la costura (1)
Al final de la costura pulsar la tecla de
costura hacia atrás (A) hacia abajo. Coser
algunos puntos hacia atrás. Soltar la tecla,
la máquina cose de nuevo hacia adelante.
Sacar la labor (2)
Girar el volante hacia adelante para subir el
tira-hilo en su posición más alta. Subir el
pie prénsatelas y tirar la prenda hacia atrás.
En el modelo Moscow 7 puede colocarse
automáticamente el tira-hilo con la ayuda
de la tecla „aguja arriba/abajo“ en la
posición correcta.
Cortar el hilo (3)
Cortar ambos hilos pasándolos por el cortahilos en la cabeza de la máquina.
Début de la couture
Glisser l'ouvrage sous le pied-de-biche à
env. 1 cm en retrait du rebord inférieur du
tissu. Appuyer sur la touche de marche
arrière (A), maintenir et coudre lentement.
Relâcher la touche et continuer la couture
en avant.
Fin de couture (1)
A la fin d'une couture, abaisser la touche
de couture en marche arrière (A). Coudre
quelques points en arrière. Relâcher la
touche et continuer la couture en avant.
Retirer l'ouvrage (2)
Tourner le volant vers l'avant pour amener
le levier de fil dans sa position la plus
haute. Relever le pied-de-biche et retirer
l'ouvrage en le tirant vers l'arrière.
Modèle Moscow 7 - le levier de fil peut être
automatiquement amené dans la bonne
position à l'aide de la touche "aiguille en
haut/en bas".
Couper le fil (3)
Couper les deux fils avec le coupe fil
disposé sur le capot.
Começar a costura
Coloque o tecido aproximadamente 1 cm
atrás do centro do calcador. Pressione o
botão de rematar a costura (A) cosa para
trás alguns pontos, largue o botão de
rematar a costura (A) e continue a sua
costura.
Terminar a costura (1)
No fim da costura, pressione o botão de
rematar a costura (A), cosa para trás alguns
pontos, largue o botão (A) e cosa alguns
pontos para a frente.
Retirar o trabalho (2)
Rode o volante até a alavanca da linha
superior estiver na posição mais alta,
levante o calcador e puxe para trás a peça
de costura. No modelo Moscow 7 a máquina
pára
automaticamente com a alavanca da linha
superior na posição correta.
Cortar a linha (3)
Corte ambas as linhas com o corta-linha na
tampa frontal do cabeçote.
Arrêter une couture
FR
Segurança na costura
PT
Fijar las costuras
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 51
Page 54
52
GB
Moscow 2 / 3 / 5 / 7
For ordinary sewing, keep the feed dog up,
for freehand embroidery, sewing on
buttons and darning, drop the feed dog.
To raise (a) and lower (b) feed dog.
How to drop feed dog
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 52
2
3
5
7
Page 55
53
ES FR ITES
Para costuras normales: arrastre arriba.
Para bordado a mano libre, coser botones y
zurcir, hay que escamotear el arrastre.
Subir el arrastre (a) y escamotearlo (b).
La griffe d'entraînement est relevée pour
les travaux de couture courants. La griffe
d'entraînement est abaissée pour la
broderie à mains libres, la couture de
boutons et les travaux de reprisage.
Relever la griffe d'entraînement (a) et
l'abaisser (b).
Para o costurar normal, o transportador fica
em cima. Ao bordar com mão livre, pregar
botões e cerzir, abaixe o transportador.
Leve o transportador para cima (a) e
abaixe-o (b).
Abaissement de la griffe
d'entraînement
FR
Abaixar o transportador
PT
Escamoteo del arrastre
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 53
Page 56
54
GB
Moscow 75
Press the Start/Stop Button (1) to start the
machine. Press again to stop it. This way
you may operate the machine without foot
control.
Start Stop Button
Needle up/down
EN
EN
Speed limiting adjustment
Sliede the lever to the left or right to
change the sewing speed. (3)
The machine can be sewed faster when the
lever is moved to the right, and sew slower
when lever is moved to the left.
Toward - slower
Toward + faster
EN
Before sewing press the button needle
up/down (2). (LED illuminated when needle
position down is activated). The stop
position of the needle is predetermined by
this button. Press the button twice to
perform one full stitch.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 54
Page 57
55
ES FR ITES
Apretando la tecla Start-Stop (1) se puede
poner en marcha o parar la máquina. En
este caso no se necesita el pedal de
mando.
En appuyant sur la touche marche/arrêt (1)
vous pouvez démarrer ou arrêter la
machine sans activer la pédale.
Aperte o botão Liga/Desliga (1) para ligar a
máquina. Aperte novamente o botão para
desligar. Desta forma a máquina funciona
sem necessitar do pedal de comando.
Touche marche/arrêt
FR
Botão liga/desliga
PT
Tecla Start-Stop
Réduction de la vitesse de
couture
FR
Faire glisser ce bouton vers la droite “+” ou
vers la gauche “-” pour modifier la vitesse
de couture. (3)
La machine coudra plus vite si ce bouton
est déplacé vers la droite et plus lentement
s'il est déplacé sur la gauche.
Direction “-” = plus lentement
Direction “+” = plus vite
Limitação da velocidade
PT
Mova esta alavanca para a direita ”+” ou
para a esquerda ”-”, a fim de mudar a
velocidade de costura. (3)
A máquina pode costurar mais
rapidamente, se a alavanca for
movimentada para a direita e mais
vagarosamente se a alavanca for
movimentada para a esquerda.
Direção ”-” = mais devagar
Direção ”+” = mais rápido
ES Limitación de la velocidad
Desplazar esta palanca hacia la derecha
”+” o izquierda “-” para modificar la
velocidad (3).
La máquina cose más rápidamente si la
palanca se desplaza hacia la derecha y cose
más lentamente si se desplaza hacia la
izquierda.
Dirección “-” = más lenta
Dirección “+” = más rápida
Aguja arriba/ abajo
ES
Antes de coser, pulsar la tecla (2) stopaguja arriba/abajo (la indicación LED se
ilumina en la posición stop-aguja abajo).
De esta manera se puede determinar
anteriormente si la aguja se queda arriba o
abajo al terminar el proceso de costura.
Pulsar el botón dos veces, la máquina cose
un punto.
Arrêt de l'aiguille en
haut/en bas
FR
Avant de commencer la couture, appuyez
sur la touche aiguille en haut/en bas (2), le
LED s’allume quand la position de l’aiguille
est réglée en bas. On peut ainsi déterminer
la position de l'aiguille (en haut/en bas) à la
fin de la couture. Appuyez deux fois sur la
touche, un point est cousu.
Agulha no Alto/Embaixo
PT
Antes de costurar aperte o botão Agulha
no Alto/ Embaixo (2). (O LED fica iluminado
quando a posição da agulha embaixo
estiver ativada). A posição de parada da
agulha é pré-determinada por este botão.
Aperte o botão duas vezes para realizar a
costura completa de um ponto.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 55
Page 58
56
GB
Moscow 2 / 3 / 5 / 7

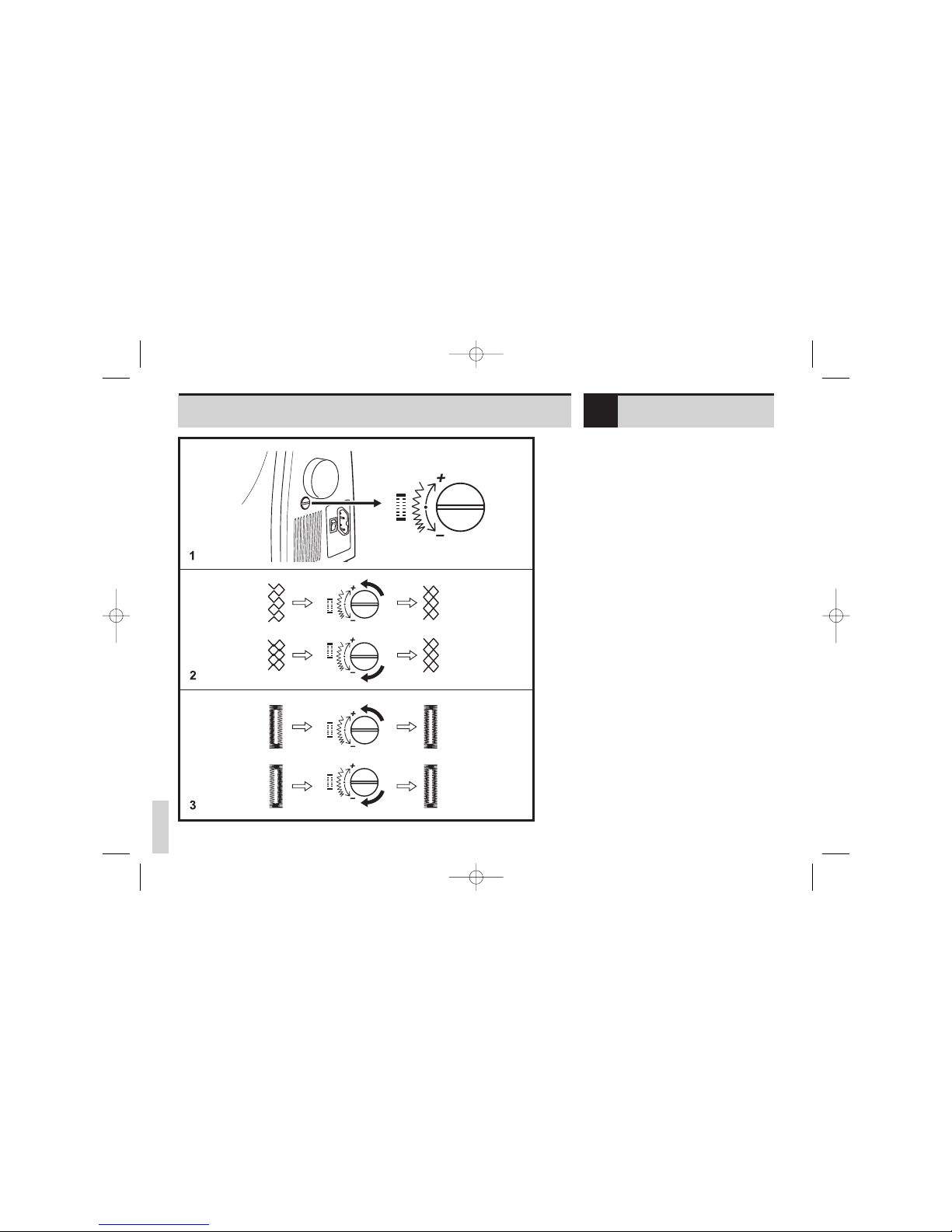

If the decorative stitch patterns or
buttonhole are uneven when sewing with
particular fabrics, turn the feed balancing
dial with a coin or a screwdriver for
adjustment.
* This dial should usually be in a neutral
position. (1)
Adjusting distorted stretch stitch
patterns
If the patterns are too open, turn the dial
counterclockwise. (2) -
If the patterns are too close, turn the dial
clockwise. (2) +
Adjusting the stitch density of
buttonhole
If the stitches on the right side of the
buttonhole are too open, turn the dial
counterclockwise. (3) -
If the stitches on the right side of the
buttonhole are too close, turn the dial
clockwise. (3) +
Adjust pattern balance
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 56
Page 59
57
ES FR ITES
Si en tejidos especiales salen las muestras
decorativas y los ojales retorcidos, regular
el balance con una moneda o un
destornillador.
* Generalmente tiene que estar este
botón en su regulación normal (1).
Adaptar muestras stretch retorcidas
Si la muestra sale muy ancha, girar el botón
en el sentido contrario de las agujas del
reloj. (2) “-”
Si la muestra sale muy estrecha, girar el
botón con el sentido de las agujas del reloj.
(2) “+”
Adaptar el tupido en ojales
Si los puntos en la parte derecha del ojal
salen demasiado anchos, girar el botón en
el sentido contrario de las agujas del reloj.
(3) “-”
Si los puntos en la parte derecha del ojal
salen demasiado estrechos, girar el botón
con el sentido de las agujas del reloj. (3)
“+”
Quand les motifs de points décoratifs et les
boutonnières sont cousus irrégulièrement
sur le tissu choisi, régler la vis d'équilibrage
avec une pièce de monnaie ou un
tournevis.
* Cette vis est normalement réglée dans
sa position courante. (1)
Adapter des motifs de points stretch
décalés
Si le motif est trop écarté, tourner la vis en
sens antihoraire. (2) “-”
Si le motif est trop étroit, tourner la vers
dans le sens horaire. (2) “+”
Adapter la densité des points des
boutonnières
Si les points sont trop larges sur le côté
droit de la boutonnière, tourner la vis en
sens antihoraire. (3) “-”
Si les points sont trop étroits sur le côté
droit de la boutonnière, tourner la vis dans
le sens horaire. (3) “+”
Se o padrão de ornamento e os casdeados
ao costurar com tecidos especiais forem
desiguais, gire para ajustar o seletor de
balanceamento utilizando para tal uma
moeda ou uma chave de fendas.
* Este seletor deve estar em regra na
posição normal. (1)
Acertar padrões deformados de ponto
stretch
Se o padrão de ponto for muito largo, gire
o seletor contra o sentido horário. (2) ”-”
Se o padrão de ponto for muito apertado,
gire o seletor no sentido horário. (2) ”+”
Adequar densidade de ponto em
caseados
Se os pontos no lado direito do caseado
forem muito largos, gire o seletor contra o
sentido horário. (3) ”-”
Se os pontos no lado direito do caseado
forem muito apertados, gire o seletor no
sentido horário. (3) ”+”
Réglage de l'équilibrage
des motifs de points
FR
Ajuste do balanceamento
do padrão de ponto
PT
Regulación del balance de
la muestra de punto
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 57
Page 60
58
NEEDLE, FABRIC, THREAD SELECTION
EN
THREAD
Light-duty thread in cotton, nylon or polyester.
Most threads sold are medium size and suitable for these
fabrics and needle sizes. Use polyester threads on synthetic
materials and cotton on natural woven fabrics for best
results. Always use the same thread on top and bottom.
Heavy duty thread, carpet thread. (Use heavy foot pressurelarge numbers.)
NEEDLE SIZE
9-11/65-75
12/80
14/90
16/100
18/110
FABRICS
Lightweight fabrics-thin cottons, voile, serge, silk, muslin, Qiana, interlocks,
cotton knits, tricots, jerseys, crepes, woven polyester, shirt & blouse fabrics.
Medium weight fabrics-cotton, satin, kettleclote, sailcloth, double knits,
lightweight woollens.
Medium weight fabrics-cotton duck, woolen, heavier knits, terrycloth, denims.
Heavyweight fabrics-canvas, woolens, outdoor tent and quilted fabrics, denims,
upholstery material (light to medium).
Heavy woollens, overcoat fabrics, upholstery fabrics, some leathers and vinyls.
IMPORTANT: Match needle size to thread size and weight of fabric
NEEDLE, FABRIC SELECTION
NEEDLES
HA×1
15×1
15×1/ 130/705H
15×1/ 130/705H
(SUK)
130PCL/
705H-LR/LL
EXPLANATION
Standard sharp needles. Sizes range thin to large. 9 (65) to
18 (110)
Semi-ball point needle, scarfed. 9 (65) to 18 (110)
Full ball point needle 9 (65) to 18 (110)
Leather needles. 12 (80) to 18 (110)
TYPE OF FABRIC
Natural woven fabrics-wool, cotton, silk, etc. Qiana. Not recommended for
double knits.
Natural and synthetic woven fabrics, polyester blends. Knits-polyesters, interlocks,
tricot, single and double knits. Can be used instead of 15×1 for sewing all
fabrics.
Sweater knits, Lycra, swimsuit fabric, elastic.
Leather, vinyl, upholstery. (Leaves smaller hole than standard large needle.
Note:
1. Twin needles can be purchased for utility and decorative work.
2. When sewing with twin needles, the stitch width dial should be set less than “2.5”(model Moscow 2/3), “4”(model Moscow 5/7).
3. European needles show sizes 65, 70, 80 etc. American and Japanese needles show size 9, 11, 12 etc.
4. Replace needle often (approximately every other garment ) and / or at first thread breakage or skipped stitches.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 58
Page 61
59
GB
TABLA DE AGUJA, TEJIDO E HILO
ES
GROSOR DE LA
AGUJA
9-11 (65-75)
12 (80)
14 (90)
16 (100)
18 (110)
TEJIDO
Telas finas: algodón fino, velo, sarga, seda, muselina, Qiana, Interlock, tejidos de
punto de algodón, Tricot, Jersey, crespón, poliéster tejido, telas para camisas y
blusas.
Telas medianas: algodón, satin, lona, tejidos de punto doble, lana fina.
Telas medianas: lona de algodón, tejidos de lana de punto grande, rizo, tejido de
tejano/vaquero.
Telas pesadas: tela de lino, tejidos de punto, telas de tiendas de campaña y telas
guateadas, tejido de tejano/vaquero material de relleno (de fino a mediano).
Telas gruesas de punto, abrigos, material de relleno, algunos cueros y vinilo.
HILO
Hilo fino de algodón, hilo de nylon o de poliéster.
La mayoría de los hilos tienen un grosor mediano y son
aptos para estos tejidos y grosores de aguja. Para resultados
óptimos utilizar hilo de poliéster para tejidos sintéticos e
hilo de algodón para tejidos de punto naturales. El hilo
superior e inferior tiene que ser idéntico.
Hilo grueso, hilo de alfombra. (Utilizar una presión alta del
pie prénsatelas - número mayor.)
IMPORTANTE: Adaptar el grosor de la aguja al grosor del hilo y al tipo de tejido.
SELECCIÓN DE LA AGUJA Y DEL TEJIDO
AGUJAS
HA×1
15×1
15×1
/130/705H
15×1/
130/705H (SUK)
130 PCL/
130/705H-LR/LL
DESCRIPCIÓN
Aguja estándar. Grosores de la aguja de finas a gruesas. 9
(65) hasta 18 (110)
Aguja con punta semi-redonda. 9 (65) a 18 (110)
Aguja con punta redonda. 9 (65) a 18 (110)
Aguja cortante. 12 (80) a 18 (110)
TIPO DE TEJIDO
Telas tejidas naturales: lana, algodón, seda, etc., Qiana. No adecuado para tejidos
de punto doble.
Telas tejidas naturales y sintéticas, tejidos mixtos de poliéster, telas tejidas de
poliéster, Interlocks, Tricot, tejidos de punto simple y doble.
Tejido de punto (pullovers), Lycra, tela para trajes de baño, telas elásticas.
Cuero, vinilo, material de relleno.
Indicación:
1. Pueden comprarse agujas gemelas para trabajos útiles y decorativos.
2. Al coser con agujas gemelas hay que regular el botón del ancho del punto a menos de “2.5” (modelos Moscow 2/3), resp. “4”
(modelos Moscow 5/7
).
3. Los grosores europeos de las agujas son 65, 70, 80 etc. Los grosores americanos y japoneses de las agujas son 9, 11, 12 etc.
4. Cambiar regularmente las agujas (aproximadamente antes de cada segundo proyecto de costura) y/o cuando se rompa el
hilo o salgan puntos defectuosos.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 59
Page 62
60
GB
TABLEAU DES AIGUILLES, TISSUS ET FILS
FR
Remarque:
1. Les travaux utilitaires et décoratifs peuvent également être exécutés avec une aiguille jumelée.
2. Lors de la couture avec une aiguille jumelée, régler le bouton de réglage de la largeur du point sur moins de “2.5” (modèles
Moscow 2/3) et “4” (modèles Moscow 5/7).
3. Numéros européens d'aiguilles 65, 70, 80 etc., numéros américains et japonais 9, 11, 12 etc.
4. Remplacer régulièrement l'aiguille (tous les deux projets de couture) et/ou lors de la première cassure de fil ou l'apparition de points
irréguliers.
AIGUILLES
9-11 (65-75)
12 (80)
14 (90)
16 (100)
18 (110)
TISSUS
Tissus fins : coton fin, voile, serge, soie, mousseline, qiana, interlock, coton jersey,
tricots, jersey, crêpe, polyester tissé, chemises et blouses.
Tissus moyennement épais: coton, satin, toile de voile, tricot double, lainages
fins.
Tissus moyennement épais: toile de voile en coton, tricots en laine à grosses
mailles, tissus éponge, jeans.
Tissus épais: lin, lainages, toiles de tente, jeans, polyester (fin à moyen).
Lainages épais, tissus pour manteaux, polyester, certains cuirs et le vinyle.
FILS
Fils fins en coton, nylon et polyester.
La plupart des fils sont moyennement épais et
recommandés pour ces tissus et aiguilles. Pour de meilleurs
résultats, préférer des fils en polyester pour la couture des
tissus synthétiques et en coton pour la couture des tissus en
matière naturelle (fil supérieur et de canette).
Fils épais, pour tapis. (augmenter la pression du pied, chiffre
supérieur).
IMPORTANT : choisir une aiguille adaptée à l'épaisseur du fil et au tissu.
CHOIX DE L'AIGUILLE ET DU TISSU
AIGUILLES
HA×1
15×1
15×1/
130/705H
15×1/
130/705H (SUK)
130 PCL/
130/705H-LR/LL
DESCRIPTION
Aiguille pointue standard. Aiguilles fines à épaisses de 9
(65) à 18 (110)
Pointe peu arrondie de 9 (65) à 18 (110)
Pointe arrondie de 9 (65) à 18 (110)
Aiguille pour cuir de 12 (80) à 18 (110)
TISSUS
Tissus naturels: laine, coton, soie, qiana, etc. Ne convient pas aux lainages
doubles.
Tissus naturels et synthétiques, polyester mélangé, jersey polyester, interlock,
tricots, tricots simples et doubles.
Pullovers tricotés, lycra, maillots de bain, tissus élastiques.
Cuir, vinyle, polyester.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 60
Page 63
61
GB
TABELA DE AGULHA, TECIDO E DE LINHA
PT
GROSSURA DA
AGULHA
9-11 (65-75)
12 (80)
14 (90)
16 (100)
18 (110)
TECIDOS
Tecidos finos: algodão fino, voile, sarja, seda, musselina, qiana,
interlock, tecidos de tricô de algodão, tricôs, jerseys, crepe, tecido de
poliéster, tecidos para camisas & blusas.
Tecidos médios: algodão, cetim, lonas, tecidos de malha duplos,
tecidos de lã finos.
Tecidos médios: tela de vela de algodão, tecidos tricotados de malha
grossa, frottê, tecidos de jeans.
Tecidos pesados: tela, tecidos de lã, tecidos de barraca e tecidos de
capas de móveis, jeans, material de estofamento (fino a médio).
Tecidos de lã grossos, tecidos para mantô, material de estofamento,
alguns couros e vinil.
LINHAS
Linhas de algodão fino, linhas de nylon ou de poliéster.
A maior parte das linhas tem uma grossura média, e são adequadas
para estes tecidos e grossuras de agulha. Para obter bons resultados,
utilize linhas de poliéster para tecidos sintéticos, e linhas de algodão
para tecidos de materiais naturais. Utilize como linha superior e linha
inferior sempre o mesmo tipo de linha.
Linha grossa, linha de tapedes. (utilize pressão alta de pé calcador –
número mais elevado.)
IMPORTANTE: A grossura da agulha deve condizer com a grossura da linha e com o tipo de tecido.
ESCOLHA DE AGULHA E DE TECIDO
AGULHAS
HA×1
15×1
15×1
/130/705H
15×1/
130/705H (SUK)
130 PCL/
130/705H-LR/LL
DESCRIÇÃO
Agulha padrão afiada. Grossuras da agulha de fina à grossa.
9 (65) até 18 (110)
Agulha de ponta semi-esférica. 9 (65) to 18 (110)
Agulha de ponta esférica 9 (65) to 18 (110)
Agulha de couro. 12 (80) to 18 (110)
TIPO DE TECIDO
Tecidos de fibras naturais: lã, algodão, seda, etc., qiana. Não para malhas duplas.
Tecidos sintéticos e naturais, tecidos mistos de poliéster. Malhas de poliéster,
interlocks, tricô, malhas simples e duplas.
Tecidos de malha para puloveres, lycra, tecido de maiô, tecido elástico.
Couro, vinil, material de estofamento.
Aviso:
1. Podem ser compradas agulhas duplas para trabalhos úteis e ornamentais.
2. Ao costurar com agulhas duplas, o seletor de largura de ponto deve estar ajustado para menos de ”2.5” (modelo Moscow 2/3), resp.
”4” (modelo Moscow 5/7).
3. As grossuras de agulhas europeias são 65, 70, 80 etc. As grossuras das agulhas americanas e japonesas são 9, 11, 12, etc.
4. Substitua as agulhas regularmente (aprox. antes de cada segundo projeto de costura) e/ou quando ocorrer a primeira quebra de
agulha ou quando a máquina de costura pular um ponto.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 61
Page 64
62
GB
Moscow 2 / 3 / 5 / 7
For straight stitch select pattern “ “ with
pattern selector dial. Adjust the stitch
length with the stitch length dial. You may
choose any needle position from center to
left, by turning the stitch width dial.
For zigzag stitch
, select pattern “ “ with
pattern selector dial. Adjust the stitch
length and stitch width according to the
fabric being used.
To obtain any of the other patterns shown
in the upper row on the stitch selection
panel, select the pattern with the pattern
selector dial. Adjust the stitch length and
the stitch width with the control dials
according to the result desired. (see Quick
reference draw)
To obtain any of the patterns on the
second row, turn the stitch length dial to
“S”, select the pattern desired with pattern
selector dial, and adjust the stitch width
with the stitch width dial. To switch to
"Position S", turn the stitch length knob to
the 0, continue turning the knob in the
same direction. (model Moscow5/7)
Note:
Between the positions "0" and "S", a bit of
resistance is to be expected.
Red numbered stitch patterns come with
default stitch length.
How to choose your
pattern
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 62
2
3
5
7
Page 65
63
ES FR ITES
Punto recto. Seleccionarlo con el botón
para selección del punto “ “. Regular el
largo del punto con el botón para el largo
del punto. Todas las posiciones de la aguja
son posibles, de centro hasta la izquierda,
girando el botón para el ancho del punto.
Punto zigzag
. Seleccionarlo con el botón
para selección del punto “ “. Regular el
largo y ancho del punto según el tipo de
tejido.
Las otras muestras de punto de la fila
superior de la tabla de puntos se
seleccionan con el botón para selección del
punto. El largo y ancho del punto se
regulan a gusto y según las necesidades
con los botones correspondientes (véase
instrucción resumida).
Para las muestras de punto de la segunda
fila girar el botón para el largo del punto a
la posición “S”, seleccionar la muestra
deseada con el botón para selección del
punto y regular el ancho del punto con el
botón para el ancho del punto.
La posición "S" se alcanza reduciendo
hasta 0 el largo del punto mediante el
botón regulador del largo del punto y
continuando girando el botón en la misma
dirección. (modelos Moscow 5/7)
Indicación:
Entre "0" y "S" hay que superar una
pequeña resistencia mecánica.
No se puede modificar la largura en los
números de puntos marcados en rojo.
Sélectionner le point droit
avec le bouton
“ “. Régler la longueur du point avec le
bouton de réglage de la longueur. Modifier
la position de l'aiguille (du centre à gauche)
en tournant le bouton de réglage de la
largeur de point.
Sélectionner le point zigzag
avec le bouton
“ “. Régler la longueur et la largeur du
point selon le tissu choisi.
Sélectionner les motifs de points de la
rangée supérieure du tableau avec le
bouton sélecteur de points. Régler et
modifier la longueur et la largeur du point
avec le bouton de réglage (consulter les
directives résumées).
Sélectionner les motifs de points de la
deuxième rangée en tournant le bouton de
réglage de la longueur de point sur “S”,
choisir ensuite le motif avec le bouton
sélecteur et la largeur avec le bouton de
réglage de la largeur de point (modèles
80e/90e).
Réduire la longueur de point sur 0 avec le
bouton de réglage de la longueur de point
pour obtenir la position "S" et continuer à
tourner le bouton dans le même sens.
(modèles Moscow 5/7)
Remarque:
une petite résistance mécanique doit se
faire sentir entre "0" et "S".
Il n’est pas posible de modifier le longeur
des points de motifs des números marqués
en rouge.
Escolha ponto reto
com o seletor de ponto
” ”. Ajuste o comprimento do ponto com o
seletor de comprimento de ponto. Todas as
posições de agulha são possíveis do centro
até à esquerda girando-se o seletor de
largura de ponto.
Escolha ponto ziguezague
com o seletor de
ponto ” ”. Ajuste o comprimento e a
largura conforme o tipo de tecido.
Os outros padrões de ponto da fileira de
cima da tabela de escolha de ponto são
selecionados com o seletor de ponto.
Ajuste o comprimento do ponto e a largura
do mesmo através dos botões de ajuste de
acordo com o resultado desejado. (veja
breve instrução)
Para os padrões de ponto da segunda
fileira gire o seletor de comprimento de
ponto para ”S” (= stretch); escolha o
padrão de ponto desejado com o seletor de
ponto, e ajuste a largura do ponto com o
seletor de largura de ponto. (modelo
80e/90e).
Para colocar na "posição S", rode o botão
de comprimento de ponto na direcção do
"0" , continue a rodar o botão na mesma
direcção. (modelo Moscow 5/7)
Nota:
Entre a posição "0" e "S" é de esperar uma
pequena resistência no botão.
Não se pode modificar o comprimento dos
pontos nos números marcados em
vermelho.
Sélection des points
FR
Escolha do ponto
PT
Selección del punto
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 63
Page 66
64
GB
Moscow 2 / 3 65 80e 90e
Function of stitch length dial Straight
stitching
Turn the pattern selector dial so that the
stitch display shows the straight stitch
position.
The stitch length is controlled with the
stitch length dial. While “2” - “3” on the
dial gives a suitable stitch length for
ordinary purposes.
Generally speaking the finer the fabric the
finer the thread and shorter the stitch
length, the heavier the fabric the thicker
the thread and longer the stitch length.
At stitch length “0” the fabric will not
move and the needle will keep piercing at
the same point.
Choose your needle position, from center
position to left needle position by changing
the stitch width dial.
Straight stitching and
needle position
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 64
Page 67
65
ES FR IT
Función del botón para el largo del
punto para el punto recto
Girar el botón para selección del punto de
manera que la ventana de indicación del
punto indique la posición del punto recto.
El largo del punto se regula con el botón
para el largo del punto. La regulación
adecuada para el uso normal es de “2” a
“3”.
Generalmente vale: contra más fina la tela
más fino el hilo y más corto el largo del
punto; contra más pesada la tela más
grueso el hilo y más largo el largo del
punto.
Regular la posición de la aguja de centro
hasta izquierda con el botón para el ancho
del punto.
Con el largo de punto a “0” no se moverá
la tela y la aguja se clavará siempre en el
mismo punto.
Bouton de réglage de la longueur de
point pour point droit
Tourner le bouton sélecteur jusqu'à ce que
le point droit s'affiche dans la fenêtre.
La longueur de point se règle avec le
bouton de réglage de la longueur de point.
Longueur de point standard recommandée
“2” - “3”.
Généralités: plus le tissu est fin, plus le fil
doit être fin et la longueur de point
réduite, plus le tissu est épais, plus le fil
doit être épais et la longueur de point
augmentée.
Sélectionner la position de l'aiguille du
centre vers le gauche avec le bouton de
réglage de la largeur de point.
Si la longueur de point se trouve sur “0”,
le tissu n'avance pas et l'aiguille pique
toujours au même endroit.
Função do seletor de comprimento de
ponto para ponto reto
Gire o seletor de ponto de forma que a
janela de exibição de modelo exiba a
posição de ponto reto.
O comprimento do ponto é ajustado com o
seletor de comprimento de ponto. O
comprimento de ponto adequado para o
uso normal encontra-se entre ”2” - ”3” no
seletor.
Em regra é válido o seguinte: quanto mais
fino o tecido, tanto mais fina a linha e mais
curto o comprimento do ponto; quanto
mais pesado for o tecido, tanto mais grossa
a linha e mais longo o comprimento do
ponto.
Escolha a posição da agulha do centro até
à esquerda com o seletor de largura de
ponto.
Escolhendo o comprimento de ponto ”0”,
o tecido não se moverá, e a agulha
penetrará sempre no mesmo ponto.
Point droit et position de
l'aiguille
Ponto reto e posição de
agulha
PT
Punto recto y posición de la
aguja
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 65
Page 68
66
GB
Moscow 5 / 7
EN
Straight stitching and
needle position
Function of stitch length dial Straight
stitching
Turn the pattern selector dial so that the
stitch display shows the straight stitch
position.
The stitch length is controlled with the
stitch length dial. While “2” - “3” on the
dial gives a suitable stitch length for
ordinary purposes.
Generally speaking the finer the fabric the
finer the thread and shorter the stitch
length, the heavier the fabric the thicker
the thread and longer the stitch length.
At stitch length “0” the fabric will not
move and the needle will keep piercing at
the same point.
Choose your needle position, from center
position to left needle position by changing
the stitch width dial.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 66
Page 69
67
ES FR ITES FR PT
Punto recto y posición de la
aguja
Función del botón para el largo del
punto con el punto recto
Girar el botón para selección del punto de
manera que la ventana de indicación del
punto indique la posición del punto recto.
El largo del punto se regula con el botón
para el largo del punto. La regulación
adecuada para el uso normal es de “2” a
“3”.
Generalmente vale: contra más fina la tela
más fino el hilo y más corto el largo del
punto; contra más pesada la tela más
grueso el hilo y más largo el largo del
punto.
Regular la posición de la aguja de centro
hasta izquierda con el botón para el ancho
del punto.
Con el largo de punto a “0” no se moverá
la tela y la aguja se clavará siempre en el
mismo punto.
Point droit et position de
l'aiguille
Bouton de réglage de la longueur de
point pour point droit
Tourner le bouton sélecteur jusqu'à ce que
le point droit s'affiche dans la fenêtre
La longueur de point se règle avec le
bouton de réglage de la longueur de point.
Longueur de point standard recommandée
“2” - “3”.
Généralités: plus le tissu est fin, plus le fil
doit être fin et la longueur de point
réduite, plus le tissu est épais, plus le fil
doit être épais et la longueur de point
augmentée.
Sélectionner la position de l'aiguille du
centre vers le gauche avec le bouton de
réglage de la largeur de point.
Si la longueur de point se trouve sur “0”,
le tissu n'avance pas et l'aiguille pique
toujours au même endroit.
Ponto reto e posição da
agulha
Função do seletor de comprimento de
ponto para ponto reto
Gire o seletor de ponto de forma que a
janela de exibição de modelo exiba a
posição de ponto reto.
O comprimento do ponto é ajustado com o
seletor de comprimento de ponto. O
comprimento de ponto adequado para o
uso normal encontra-se entre ”2” - ”3” no
seletor.
Em regra é válido o seguinte: quanto mais
fino o tecido, tanto mais fina a linha e mais
curto o comprimento do ponto; quanto
mais pesado o tecido, tanto mais grossa a
linha e mais longo o comprimento do
ponto.
Escolha a posição da agulha do centro até
à esquerda com o seletor de largura de
ponto.
Escolhendo o comprimento de ponto ”0” o
tecido não se moverá, e a agulha penetrará
sempre no mesmo ponto.
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 67
Page 70
68
GB
Moscow 2 / 3
Function of stitch width dial
The maximum zigzag stitch width for
zigzag stitching is “5”; however, the width
can be reduced on any patterns. The width
increases as you move zigzag dial from
“0” - “5”. For twin needle sewing, never
set the width wider than “2.5”. (model
Moscow 2/3)
Function of stitch length dial while
zigzaging
The density of zigzag stitches increase as
the setting of stitch length dial approaches
“0”. Neat zigzag stitches are usually
achieved at “2.5” or below.
Satin stitch
When the stitch length is set between
“0” - “1”, the stitches are very close
together producing the “satin stitch” which
is used for making buttonholes and
decorative stitches.
Zigzag stitching
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 68
Page 71
69
ES FR ITES
Función del botón para el ancho del
punto
El ancho máximo del zigzag es “5”. El
ancho puede reducirse a gusto en cada
punto. El ancho aumenta girando el botón
para zigzag de “0” a “5”. Cuando se cose
con la aguja gemela no regular nunca el
ancho a más de “2.5”.(Modelos Moscow 2/3)
Función del botón para el largo del
punto con el punto zigzag
El tupido de los puntos zigzag aumenta
contra más se acerca la regulación del
botón para el largo del punto al “0”.
Puntos zigzag impecables se realizan
generalmente con una regulación de “2.5”
o menos.
Punto de oruga
Si el largo del punto se regula entre “0” y
“1” entonces los puntos salen muy juntitos
y forman así una “costura de oruga”. Esta
costura se utiliza para coser ojales y crear
puntos decorativos.
Bouton de réglage de la largeur de
point
Augmenter la largeur en tournant le
bouton zigzag de “0” à “5”. Ne jamais
régler la largeur sur plus de “2.5” (modèles
Moscow 2/3) avec une aiguille jumelée.
Bouton de réglage de la longueur de
point pour le zigzag
Plus le bouton de réglage de la longueur de
point se trouve proche du “0” plus la
densité du point zigzag augmente.
Sélectionner de préférence le point zigzag
sur “2.5” ou moins.
Couture chenille (point satin)
Quand la longueur de point est réglée
entre “0” et “1”, les points sont très
rapprochés et forment ainsi une “couture
chenille”. Le point satin est utilisé pour la
couture des boutonnières et points
décoratifs.
Função do seletor de largura de ponto
A largura máxima de ponto ziguezague ao
costurar ziguezague é ”5”. A largura pode
contudo ser diminuida com cada padrão de
ponto. A largura aumenta girando-se o
seletor de ziguezague de ”0” - ”5”. Ao
costurar com agulhas de ziguezague,
jamais ajuste a largura acima de ”2.5”.
(modelo Moscow 2/3)
Função do seletor de comprimento de
ponto para ziguezague
A densidade do ponto ziguezague
aumenta, quanto mais próximo estiver o
ajuste do seletor de comprimento de ponto
do ”0”. Obtem-se pontos de ziguezague
perfeitos em regra a ”2.5” ou mais baixo.
Costura com efeito de caseado
Se o comprimento do ponto estiver
ajustado entre ”0” - ”1”, os pontos
encontrar-se ão muito próximos uns aos
outros, e formam desta forma um ponto
tipo de caseado. Tal técnica é usada para
fazer caseados e pontos ornamentais.
Point zigzag
FR
Ponto em ziguezague
PT
Punto zigzag
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 69
Page 72
70
GB

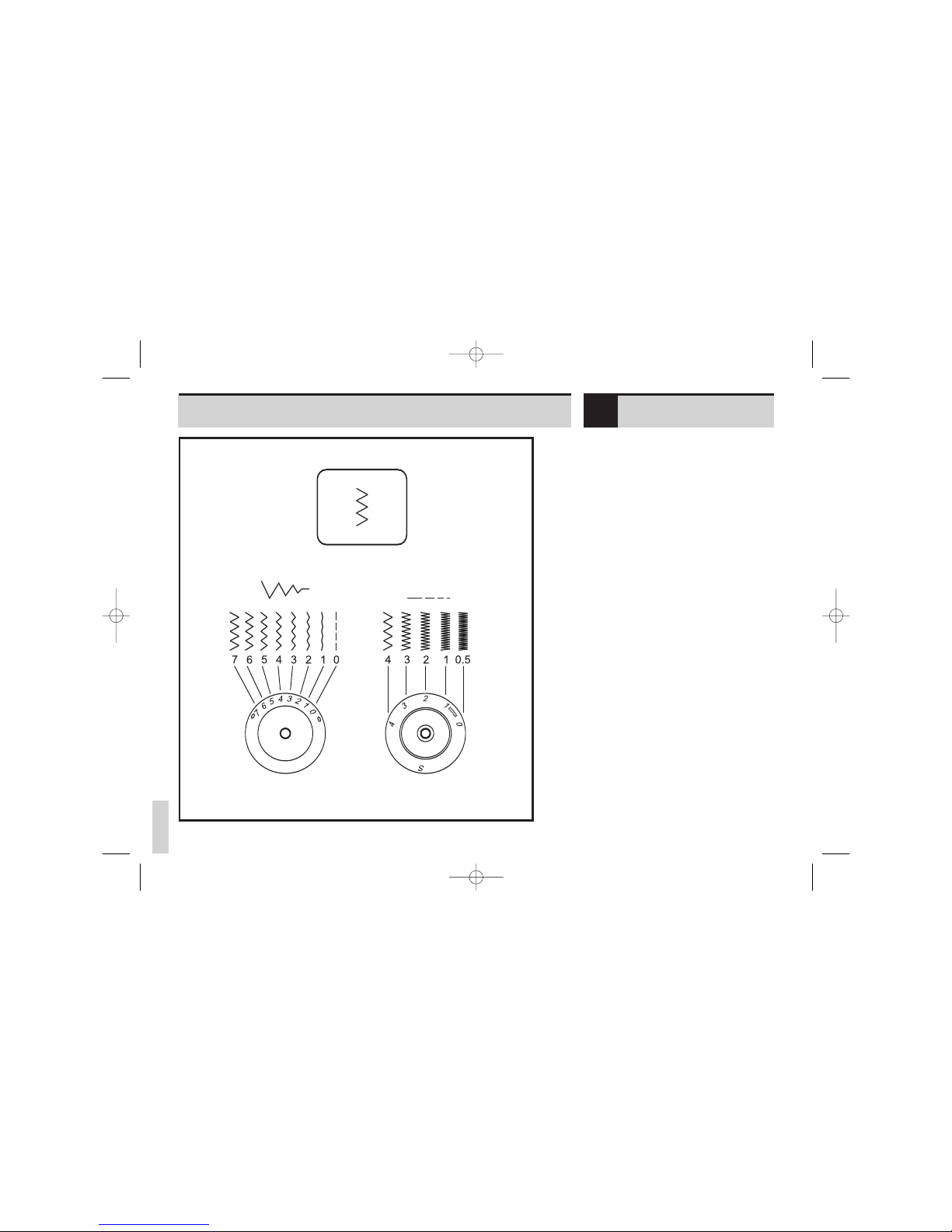

Moscow 5 / 7
Function of stitch width dial
The maximum zigzag stitch width for
zigzag stitching is “7”; however, the width
can be reduced on any patterns. The width
increases as you move zigzag dial from
“0” - “7”. For twin needle sewing, never
set the width wider than “4”. (model
Moscow 5/7)
Function of stitch length dial while
zigzaging
The density of zigzag stitches increase as
the setting of stitch length dial approaches
“0”. Neat zigzag stitches are usually
achieved at “2.5” or below.
Satin stitch
When the stitch length is set between
“0” - “1”, the stitches are very close
together producing the “satin stitch” which
is used for making buttonholes and
decorative stitches.
Zigzag stitching
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 70
Page 73
71
ES FR IT
Función del botón para el ancho del
punto
El ancho máximo del zigzag es “7”. El
ancho puede reducirse a gusto en cada
punto. El ancho aumenta girando el botón
para zigzag de “0” a “7”. Cuando se cose
con la aguja gemela no regular nunca el
ancho a más de “4”. (Modelos Moscow 5/7)
Función del botón para el largo del
punto con el punto zigzag
El tupido de los puntos zigzag aumenta
contra más se acerca la regulación del
botón para el largo del punto al “0”.
Puntos zigzag impecables se realizan
generalmente con una regulación de “2.5”
o menos.
Punto de oruga
Si el largo del punto se regula entre “0” y
“1” entonces los puntos salen muy juntitos
y forman así una “costura de oruga”. Esta
costura se utiliza para coser ojales y crear
puntos decorativos.
Bouton de réglage de la largeur de
point
La largeur max. du point zigzag est 7.
Augmenter ou réduire la largeur en
tournant le bouton zigzag de “0” à “7”.
Ne jamais régler la largeur sur plus de “4”
(modèles Moscow 5/7) avec une aiguille
jumelée.
Bouton de réglage de la largeur du
point zigzag
Plus le bouton se rapproche du “0” plus la
densité du point zigzag augmente. En règle
générale, le point zigzag sera réglé sur
“2.5” ou moins.
Couture chenille (point satin)
Quand la longueur de point est réglée
entre “0” et “1”, les points sont très
rapprochés et forment ainsi une “couture
chenille”. Le point satin est utilisé pour la
couture des boutonnières et points
décoratifs.
Função do seletor de largura de ponto
A largura de ponto máxima de ziguezague
é ”7”. A largura pode contudo ser
diminuida para qualquer padrão de ponto.
A largura aumenta quando se gira o seletor
de ziguezague de ”0” - ”7”. Costurando
com agulhas duplas jamais ajuste a largura
acima de ”4”. (modelo Moscow 5/7)
Função de seletor de comprimento de
ponto em ziguezague
A densidade dos pontos ziguezagues
aumenta na medida em que o ajuste do
seletor de comprimento de ponto
aproxima-se de ”0”. São feitos pontos
ziguezagues ideais em regra com ”2.5” ou
inferior.
Costura com efeito de caseado
Se o comprimento do ponto estiver
ajustado entre ”0” - ”1”, os pontos
encontrar-se ão muito próximos uns aos
outros, e formam desta forma um ponto
tipo de caseado. Tal técnica é usada para
fazer caseados e pontos ornamentais.
Point zigzag
Ponto em ziguezague
PT
Punto zigzag
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 71
Page 74
72
GB
Moscow 2 / 3 / 5 / 7
Presser foot available as optional accessorie
For hems, curtains, trousers, skirts, etc.
Blind hem/lingerie for firm fabrics.
Blind hem for stretch fabrics.
Set the machine as illustrated.
Note:
It takes practice to sew blind hems. Always
make a sewing test first.
Fold the fabric as illustrated with the wrong
side uppermost. (1)
Place the fabric under the foot. Turn the
handwheel forward by hand until the
needle swings fully to the left. It should
just pierce the fold of the fabric. If it does
not, adjust the stitch width accordingly. (2)
Adjust the guide (3) by turning the knob
(4) so that the guide just rests against the
fold. Sew slowly, by pressing the foot
control lightly, guiding the fabric along the
edge of the guide.
Please note:
No “S” marking is shown on the stitch
length dial by model Moscow 2/3.
Blind hem/lingerie stitch
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 72
Page 75
73
ES FR ITES
Pie prénsatelas en venta como accesorio
especial
Para dobladillos, cortinas, pantalones,
faldas, etc.
Dobladillo invisible/ lencería para tejidos
fuertes.
Dobladillo invisible para tejidos stretch.
Regular la máquina como en la ilustración.
Indicación:
Se necesita práctica hasta que la costura de
dobladillo invisible salga bien. Hacer
siempre una costura de prueba.
Doblar el tejido de manera que la parte del
revés mire hacia arriba, como en la
ilustración (1).
Colocar el tejido debajo del pie prénsatelas.
Con la mano girar el volante hacia adelante
hasta que la aguja esté a la izquierda del
todo. La aguja tiene que pinchar sólo un
poco el tejido plegado. En caso contrario,
adaptar el acho del punto
correspondientemente (2). Adaptar la regla
guía (3) girando el botón (4) hasta que ella
se apoye en el canto doblado. Coser
presionando ligeramente el pedal de
mando y guiar el tejido a lo largo del canto
de la regla guía.
Atención:
No hay la „S“ en el botón para el largo del
punto en modelo Moscow 2/3.
Pied-de-biche en option
Pour les ourlets, les rideaux, pantalons,
jupes, etc.
Ourlet à jour/ lingerie sur tissus rigides
Ourlet à jour sur tissus stretch
Régler la machine comme illustré.
Remarque:
La réalisation d'un joli ourlet à jour
demande un peu d'expérience et de doigté.
Effectuer toujours une couture d'essai.
Plier le tissu (envers dessus) comme
illustré. (1)
Glisser le tissu sous le pied. Tourner le
volant à la main jusqu'à ce que l'aiguille se
trouve tout à gauche. Elle ne doit piquer
que la pointe du tissu plié. Si nécessaire,
régler et adapter la largeur de point. Régler
le guide (2) en tournant le bouton (4)
jusqu'à ce qu'il repose sur le rebord du
tissu. Appuyer légèrement sur la pédale
pour commencer la couture et guider le
tissu le long du rebord du guide.
Attention:
Dans le modèle Model 2/3 il n’ y a pas de „S“
marquée sur le bouton de réglage de la
longueur du point.
Este sapatilha pode ser obtida como
acessório especial
Para bainhas, cortinas, calças, saias, etc.
Bainha invisível/ lingerie para tecidos
robustos.
Bainha invisível para tecidos stretch.
Ajuste a máquina como é ilustrado.
Aviso:
É necessário treinar até que se consiga
fazer bainhas invisíveis corretamente. Faça
sempre primeiro um teste de costura.
Coloque o tecido como é ilustrado com o
avesso para cima. (1)
Coloque o tecido sob a sapatilha. Gire o
volante manualmente para a frente, até
que a agulha encontre-se completamente à
esquerda. Ela deve penetar na prega do
tecido apenas um pouco. Caso contrário
adeque (2) a largura do ponto à
necessidade. Adapte o guia de margem (3)
girando o seletor (4) de forma que ele
fique na prega do tecido. Costure
exercendo uma leve pressão no pedal, e
conduza o tecido ao longo do canto do
guia de margem.
Cuidado:
No modelo Model 2/3 não tem a „S“ marcada
no seletor de comprimento de ponto.
Ourlet à jour/ point de
lingerie
FR
Bainha invisível/ ponto de
lingerie
PT
Dobladillo invisible/ punto
de lencería
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 73
Page 76
74
GB

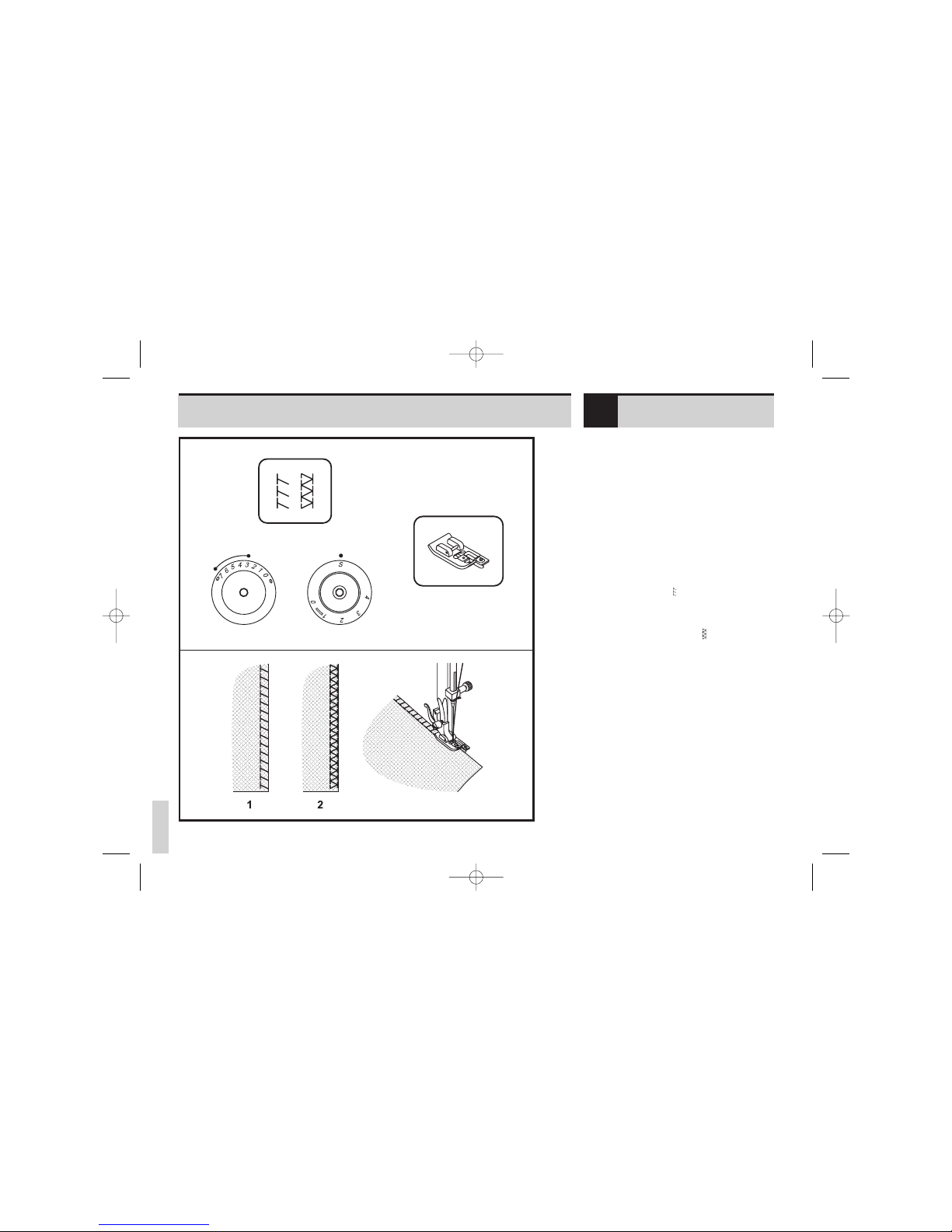

Moscow 2 / 3 / 5 / 7
Presser foot available as optional accessorie
Seams, neatening, visible hems.
Model Moscow 2/3:
Turn the stitch length dial to “4”.
Set stitch width control between “3” - “5”.
Model Moscow 5/7
Turn the stitch length dial to “S”.
Set stitch width control between “3” - “7”.
The stitch width can be adjusted to suit the
fabric.
Stretch overlock: “ “
For fine knits, jerseys, neck edges,
ribbing. (1)
Double overlock stitch: “ “
For fine knits, handknits, seams. (2)
All overlock stitches are suitable for sewing
and neatening edges and visible seams in
one operation.
When neatening, the needle should just go
over the edge of the fabric.
Attention:
Use new needles or ball point needles or
stretch needle!
Please note:
No “S” marking is shown on the stitch
length dial by model Moscow 2/3.
Overlock stitches
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 74
Page 77
75
ES FR ITES
Pie prénsatelas en venta como accesorio
especial
Para costuras, sobrehilado de cantos,
dobladillo visto.
Modelo Moscow 2/3:
Regular el largo del punto a “4”.
Regular el ancho del punto entre “3”
y “5”.
Modelo Moscow 5/7:
Regular el largo del punto a “S”.
Regular el ancho del punto entre “3”
y “7”.
El ancho del punto puede adaptarse al
tejido.
Overlock stretch: “ “
Para tejidos de punto finos, Jerseys, cuellos,
puños (1).
Overlock doble: “ “
Para tejidos de punto finos, prendas de
malla hechas a mano, costuras (2).
Todos los puntos overlock son adecuados
para coser cantos y dobladillos vistos y al
mismo tiempo sobrehilarlos, todo en una
fase de trabajo.
Al sobrehilar cantos tiene que sobresalir la
aguja apenas el canto del tejido.
Atención:
Utilizar agujas nuevas, agujas con punta
semi-redonda o agujas con punta redonda
(para coser stretch).
Atención:
No hay la „S“ en el botón para el largo del
punto en modelo Moscow 2/3.
Pied-de-biche en option
Pour les coutures, le surfilage de rebords,
les ourlets visibles.
Modèle Moscow 2/3:
Régler le bouton de réglage de la longueur
de point sur “4“.
Régler la largeur de point entre “3“ et “5“.
Modèle Moscow 5/7:
Régler le bouton de réglage de la longueur
de point sur “S“.
Régler la largeur de point entre “3“ et “7“.
La largeur de point peut être adaptée au
tissu.
Surjet stretch: “ “
Pour les lainages fins, jerseys, bordures
d'encolure, etc. (1)
Surjet double: “ “
Pour les lainages fins, tricots fait main,
coutures. (2)
Tous les points surjet peuvent être utilisés
pour la couture et le surfilage de rebords et
la couture d'ourlets en une seule étape de
travail.
Pour le surfilage d’un rebord, l'aiguille doit
à peine piquer sur celui-ci.
Attention:
Utiliser une nouvelle aiguille, aiguille à
pointe arrondie ou stretch!
Attention:
Dans le modèle Moscow2/3 il n’ y a pas de „S“
Smarquée sur le bouton de réglage de la
longueur du point.
Esta peça pode ser obtida como acessório
especial.
Para costuras, retocar bordas, bainhas
visibles.
Modelo Moscow 2/3:
Ajuste o seletor de comprimento de ponto
para “4”. Ajuste a largura do ponto entre
“3” - “5”.
Modelo Moscow 5/7:
Ajuste o seletor de comprimento de ponto
para “S”. Ajuste a largura do ponto entre
“3” - “7”.
A largura do ponto pode ser adaptada ao
tecido.
Overloque-stretch: ” ”
Para malhas finas, jerseys, colarinhos e
mangas, ourelas. (1)
Overloque duplo: ” ”
Para malhas finas, trabalhos manuais de
malha, costuras. (2)
Todos os pontos overloque são adequados
para costurar e retocar bordas e bainhas
visíveis em uma etapa de trabalho.
Ao retocar bordas, a agulha deve passar
bem pouco da extremidade do tecido.
Atenção:
Utilize agulhas novas, agulhas de ponta
esférica ou agulhas para stretch!
Cuidado:
No modelo Moscow 2/3 não tem a „S“
marcada no seletor de comprimento de ponto.
Surjet
FR
Ponto overloque
PT
Punto overlock
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 75
Page 78
76
GB
Moscow 2 / 3 / 5 / 7
Move the drop feed control to right side to
lower the feed dogs. (1)
Change presser foot to button sewing foot.
Turn the stitch length dial to “0”.
Position the work under the foot. Place the
button in the desired position, lower the
foot. Set the pattern selector knob on zig
zag stitch. Adjust the stitch width between
“3” - ”5”(model Moscow 2/3), “3” “7”(model Moscow 5/7) according to the
distance between the two holes of the
button. Turn the handwheel to check that
the needle goes cleanly into the left and
right holes of the button. Set the pattern
selector knob on straight stitch, and sew a
few securing stitches. Set the pattern
selector knob on zig zag stitch, and slowly
sew on the button with about 10 stitches.
Set the pattern selector knob on straight
stitch, and sew a few securing stitches.
If a shank is required, place a darning
needle on top of the button and sew. (3)
For buttons with 4 holes, sew through the
front two holes first (2), push work forward
and then sew through the back two holes
(3).
Move the drop feed control to left side for
normal use.
Please note:
No “S” marking is shown on the stitch
length dial by model Moscow 2/3.
Sewing on buttons
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 76
Page 79
77
ES FR ITES
Empujar la palanca del arrastre hacia la
derecha para escamotear el arrastre (1).
Montar el pie prénsatelas para coser
botones.
Regular el largo del punto a “0”.
Colocar la labor debajo del pie prénsatelas.
Situar el botón en el lugar deseado y bajar
el pie prénsatelas. Seleccionar con el botón
para selección el punto zigzag. Regular el
ancho del punto entre “3” y ”5” (modelos
Model 2/3), respectivamente entre “3” y “7”
(modelos Model 5/7),
siempre dependiendo
de la distancia de los agujeros del botón.
Girar el volante para controlar si la aguja se
clava exactamente en el agujero izquierdo y
derecho del botón. Colocar el botón para
selección del punto a punto recto y coser
algunos puntos de remate. De nuevo
colocar el botón para selección del punto a
zigzag y coser lentamente el botón con
aproximadamente 10 puntos. Regular el
botón para selección del punto a punto
recto y coser algunos puntos de remate.
Si fuese necesario un cuello, colocar una
aguja de zurcir sobre el botón y coser (3).
En botones con cuatro agujeros, primero
coser los dos agujeros delanteros (2),
empujar la labor hacia adelante y después
coser los dos agujeros traseros (3).
Empujar la palanca del arrastre hacia la
izquierda para costura normal.
Atención:
No hay la „S“ en el botón para el largo del
punto en modelo Moscow 2/3.
Pour abaisser la griffe, déplacer vers la
droite le levier de la griffe d'entraînement.
(1)
Fixer le pied pour bouton.
Régler le bouton de réglage de la longueur
de point sur “0”.
Glisser l'ouvrage sous le pied. Poser le
bouton sur l'endroit souhaité et abaisser le
pied. Régler la largeur de point entre “3” “5” (modèles Model 2/3) et “3” et “7”
(modèles Model 5/7) suivant l'écart entre les
deux trous du bouton. Tourner le volant à
la main pour vérifier si l'aiguille pique
exactement dans les trous du bouton.
Régler le bouton sélecteur de point sur
point droit et coudre quelques points
d'arrêt. Régler le bouton sélecteur de point
sur zigzag et coudre lentement le bouton
(env. 10 points). Régler le bouton sélecteur
de point sur point droit et coudre quelques
points d'arrêt.
Glisser une aiguille à repriser sur le bouton
pour former une tige. (3) Pour les boutons
à quatre trous, on coudra tout d'abord les
deux premiers trous avants (2), tirer ensuite
l'ouvrage vers soi et coudre les deux trous
suivants (3).
Déplacer vers la gauche le levier de la griffe
d'entraînement.
Attention:
Dans le modèle Moscow2/3 il n’ y a pas de „S“
marquée sur le bouton de réglage de la
longueur du point.
Leve a alavanca do transportador para a
direita, para abaixar o transportador. (1)
Substitua a sapatilha por sapatilha para
caseado.
Ajuste o seletor de comprimento de ponto
para ”0”.
Coloque o trabalho de costura sob a
sapatilha. Coloque o botão no lugar
desejado, e abaixe a sapatilha. Ajuste o
seletor de ponto para ziguezague. Ajuste a
largura de ponto entre ”3” - ”5” (modelo
Model 2/3) resp. ”3” - ”7” (modelo
Model 5/7), dependendo da distância entre
ambos os buracos. Gire o volante, e
controle se a agulha penetra no lado direito
e esquerdo exatamente no buraco. Ajuste o
seletor de ponto para ponto reto, faça
alguns pontos de costura de fechamento.
Ajuste o seletor de ponto para ziguezague,
e pregue o botão vagarosamente com cerca
de 10 pontos. Ajuste o seletor de ponto
para ponto reto e faça alguns pontos de
costura de fechamento.
Se necessário faça um acabamento como
para un botão folgado, coloque uma
agulha de cerzir sobre o botão, e costure.
(3) Em botões com quatro buracos, costure
primeiro os dois primeiros buracos frontais
(2), leve o trabalho de costura para a
frente, e depois costure os dois buracos de
trás (3).
Leve a alavanca do transportador para o
uso normal para a esquerda.
Cuidado:
No modelo Moscow2/3 não tem a „S“ marcada
no seletor de comprimento de ponto.
Couture de boutons
FR
Pregar botões
PT
Coser botones
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 77
Page 80
78
GB
Moscow 25 80e 90e
Prepare
Set the pattern selector dial to “ “.
1. Take off the all purpose foot and attach
the buttonhole foot.
2. Measure diameter and thickness of
button add together plus 0.3 cm (1/8”)
for bar tacks; mark buttonhole size on
fabric.
3. Place fabric under the foot, so that
mark on the buttonhole foot lines up
with the marking on the fabric. Lower
the foot, so that the center line of the
fabric buttonhole comes to the center
of the foot hole.
Adjust the stitch length dial between
“0.5-1” for stitch density.
Note:
Density varies according to the fabric.
Always test sew a buttonhole.
Follow the 4-step sequence changing from
one step to another with the stitch pattern
selector dial. Take care not to sew too
many stitches in stages 1 and 3. Use seam
ripper and cut buttonhole open from both
ends towards the middle.
Tips:
· Slightly reduce upper thread tension to
produce better results.
· Use a backing for fine or stretchy fabrics.
· It is advisable to use heavy thread or cord
for stretch or knit fabrics.
· The zig-zag should sew over the heavy
thread or cord.(simb)
How to sew buttonholes
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 78
Page 81
79
ES FR ITES
Preparación
Colocar el botón para selección del punto
a “ “.
1. Sacar el pie prénsatelas universal y colocar el
pie prénsatelas para ojal.
2. Medir el diámetro y el grosor del botón,
añadir 0.3 cm para la presilla y marcar el
tamaño del ojal sobre el tejido.
3. Situar el tejido debajo del pie prénsatelas de
manera que la marca en el pie prénsatelas
corresponda con la marca sobre el tejido.
Bajar el pie prénsatelas de manera que la
línea central del ojal en el tejido corresponda
con el centro de la apertura del pie
prénsatelas.
Regular el largo del punto entre “0.5 y 1”, para
adaptar el tupido del punto.
Indicación: El tupido del punto puede variar
según el tejido. Hacer siempre un ojal de prueba.
Coser las cuatro fases de costura conmutando de
una fase a la otra con el botón para selección del
punto. Tener cuidado que no se cosan demasiado
puntos en las fases 1 y 3. Abrir el ojal con el
corta-ojales, cortando desde las extremidades
hacia el centro.
Consejo:
· Con una tensión del hilo superior
ligeramente reducida se obtienen mejores
resultados.
· Utilizar una entretela en tejidos finos y
elásticos.
· En tejidos elásticos o tejidos de malla,
utilizar un hilo fuerte o cordoncillo.
· El zigzag tiene que coserse sobre hilo fuerte
o cordoncillo.
Préparation:
Régler le bouton sélecteur de point sur “ “
1. Fixer le pied pour boutonnière.
2. Mesurer le diamètre et l'épaisseur du bouton
et rajouter 0.3 cm pour la bride, dessiner la
boutonnière sur le tissu.
3. Glisser le tissu sous le pied, le repère situé
sur le pied doit coïncider avec celui du tissu.
Abaisser le pied, la ligne du milieu de la
boutonnière doit coïncider avec celle du
pied.
Régler la densité de point entre “0.5 et 1” avec
le bouton de réglage de la longueur de point.
Remarque: la densité du point différera selon le
tissu. Effectuer toujours une boutonnière d'essai.
Suivre les quatre étapes de couture et passer
d'une à l'autre avec le bouton sélecteur de point.
Ne pas trop coudre de points durant les étapes 1
et 3. Ouvrir la boutonnière avec le découd-vite en
partant des extrémités en direction du centre.
Astuces:
· Un meilleur résultat sera obtenu en relâchant
légèrement la tension du fil supérieur.
· Glisser un non tissé sous les tissus fins et
élastiques.
· Glisser un non tissé ou une garniture sous les
tissus élastiques et tricotés et utiliser un fil
solide.
· Coudre le point zigzag sur un fil solide ou la
garniture.
Preparação
Ajuste o seletor de ponto para ” ”
1. Retire a sapatilha universal e coloque a
sapatilha para caseado.
2. Meça o diâmetro e a espessura do botão
mais 0,3 cm para reforço do caseado e
marque o tamanho do caseado no tecido.
3. Coloque o tecido sob a sapatilha de forma
que a marcação na sapatilha para caseado
esteja coincidindo com a marca feita no
tecido. Rebaixe a sapatilha de forma que a
linha central do caseado no tecido esteja
coincidindo com o centro da cavidade da
sapatilha.
Ajuste o seletor de comprimento de ponto entre
”0.5 - 1” para ajustar a espessura do ponto.
Aviso: A espessura do ponto é diferente de
tecido para tecido. Portanto recomenda-se
sempre fazer um caseado de teste.
Siga as quatro etapas de costura, e comute com
o seletor de pontos, de uma etapa a outra. Esteja
atento para que não sejam feitos muitos pontos
no estágio 1 e 3. Corte o caseado com o abridor
de casas, partindo de ambas as extremidades em
direção ao centro.
Recomendação:
· Uma tensão da linha superior levemente
reduzida produz resultados mais satisfatórios.
· Utilize entretela ou afins para tecidos finos ou
elásticos.
· Ao trabalhar com materiais elásticos ou malhas,
utilize linhas fortes ou cordão embutido.
· Ziguezagues devem ser costurados sobre
linhas
fortes ou cordão embutido.
Couture de boutonnières
FR
Fazer caseados
PT
Coser ojales
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 79
Page 82
80
GB
Moscow 3 / 5 / 7
Buttonhole-making is a simple process that
provides reliable results.
Making a Buttonhole
1. Using tailor`s chalk, mark the position of the
buttonhole on the fabric.
2. Attach the buttonhole foot and set the
pattern selection dial to “ “.
3. Lower the presser foot aligning the marks on
foot with the marks on the fabric as shown
in fig. (A). (The front bar tack will be sewn
first.)
4. Open the button plate and insert the button.
(fig. B)
5. Lower the buttonhole lever and push it back
fig. (C).
6. While gently holding the upper thread, start
the machine.
7. Buttonhole stitching is done in the order
shown in fig. (D).
8. Stop the machine when the buttonhole is
sewn.
Making a Buttonhole on Stretch Fabrics
(fig. E)
When sewing buttonholes on stretch fabric, place
a gimp thread under the buttonhole foot.
1. Mark the position of the buttonhole on the
fabric with the tailor`s chalk, attach the
buttonhole foot, and set the pattern
selection dial to “ “.
2. Hook the gimp thread onto the back end of
the buttonhole foot, then bring the two
gimp thread ends to the front of the foot,
insert them into the grooves and temporarily
tie them there.
3. Lower the presser foot and start sewing.
*Set the stitch width to match the diameter of
the gimp thread.
4. Once sewing is completed, gently pull the
gimp thread to remove any slack, then trim
off the excess.
How to sew buttonholes
EN
E55-E82e_EN_ES_FR_PT_210808:07_55-90e_EN_ES_FR_PT.qxd 03.09.2008 11:04 Seite 80
Page 83
81
ES FR ITES
Coser ojales es una maniobra fácil con
resultados fiables.
Coser ojales
1. Marcar la posición del ojal con yeso sobre el
tejido.
2. Montar el pie prénsatelas y colocar el botón
para selección del punto a “ “.
3. Bajar el pie prénsatelas y tener cuidado que
la marca del pie prénsatelas corresponda con
la marca sobre el tejido, como en la
ilustración (A). (Primero se cose la presilla
delantera.)
4. Abrir la placa del ojal y colocar el botón
(ilustración B).
5. Bajar la palanca del ojal y empujar
ligeramente hacia atrás, como en ilustración
(C).
6. Poner la máquina en marcha y al mismo
tiempo sujetar ligeramente el hilo superior.
7. El ojal se cose en la secuencia descrita en la
ilustración (D).
8. Parar la máquina cuando el ojal esté cosido.
Coser ojales en tejidos stretch (ilustración E)
Al coser ojales en tejidos stretch hay que colocar
un cordoncillo debajo del pie prénsatelas.
1. Marcar la posición del ojal con yeso sobre el
tejido, montar el pie prénsatelas y colocar el
botón para selección del punto a “ “.
2. Colocar el cordoncillo por la parte trasera del
pie prénsatelas para ojal, después guiar las
dos extremidades hacia adelante, meterlas en
las ranuras y anudarlas provisoriamente.
3. Bajar el pie prénsatelas y empezar a coser.
*Adaptar el ancho del punto al grosor del
cordoncillo.
4. Después de coser tirar ligeramente del
cordoncillo, fijarlo y cortar el resto que sobra.
La couture d'une boutonnière est plus simple
qu'on l'imagine.
Coudre la boutonnière
1. Placer un repère avec la craie de couturière
pour déterminer la position de la
boutonnière.
2. Fixer le pied et régler le bouton sélecteur de
point sur “ “.
3. Abaisser le pied et faire coïncider le repère
du pied avec celui du tissu comme illustré
(A). (Coudre tout d'abord la première bride).
4. Ouvrir la plaquette et glisser le bouton (B).
5. Abaisser le levier et le faire légèrement
glisser vers l'arrière comme illustré (C).
6. Commencer la couture en tenant légèrement
le fil supérieur.
7. Coudre la boutonnière dans l'ordre illustré
(D).
8. Arrêter la machine quand la boutonnière est
cousue.
Couture d'une boutonnière sur un tissu
stretch (E)
Glisser une ganse sous le pied pour la couture de
boutonnières sur des tissus élastiques.
1. Placer un repère avec la craie de couturière
pour déterminer la position de la
boutonnière, fixer le pied et régler le bouton
sélecteur de point sur “ “.
2. Accrocher la ganse derrière le pied puis
ramener les deux extrémités vers l'avant, les
faire ensuite glisser dans les rainures et nouer
temporairement.
3. Abaisser le pied et commencer la couture.
*Adapter la largeur de point à l'épaisseur de
la ganse.
4. Après la couture, tirer délicatement la ganse,
fixer et couper les extrémités qui dépassent.
Casear é um trabalho fácil com resultados
confiáveis.
Casear
1. Marque a posição do caseado no tecido com
o giz de alfaiate.
2. Monte a sapatilha e ajuste o seletor de ponto
para ” ”.
3. Abaixe a sapatilha e faça com que a marca da
sapatilha coincida com a marca no tecido,
como mostrado na ilustração (A). (primeiro
deve-se costurar o reforço da frente.)
4. Abra a placa de caseado e coloque o botão.
(fig. B)
5. Abaixe a alavanca de caseado, e mova
levemente para trás, como na figura (C).
6. Enquanto a linha superior é mantida não
tensionada, dê partida a máquina.
7. O caseado é feito em uma sequência, com
mostrado na ilustração (D).
8. Pare a máquina quando o caseado estiver
pronto.
Casear em tecido do tipo stretch (fig. E)
Ao casear em tecidos stretch, use uma entretela
ou afins sob a sapatilha para caseado.
1. Marque a posição do caseado no tecido com
giz de alfaiate, monte a sapatilha e ajuste o
seletor de ponto para ” ”.
2. Coloque o cordão embutido em volta da
extremidade da sapatilha de casear, depois
conduza as duas extremidades do cordão
embutido para a frente, introduza na ranhura
e lá dê um nó de caráter temporário.
3. Abaixe a sapatilha e comece a costurar.
* Ajuste a largura do ponto em função da
espessura do cordão embutido.
4. Após o costurar puxe levemente do cordão
embutido, fixe e corte o resto.
Couture de boutonnières
FR
Casear
PT
Coser ojales
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 81
Page 84
82
GB
Set the machine as illustrated. Pattern
selector on “ “.
Set stitch length control between “2.5”“4” (according to thickness of fabric).
Turn the stitch width dial to “0”.
The zip foot can be inserted right or left,
depending on which side of the foot you
are going to sew. (1)
To sew past the zip pull, lower the needle
into the fabric, raise the presser foot and
push the zip pull behind the presser foot.
Lower the foot and continue to sew.
It is also possible to sew in a length of
cord, into a bias strip to form a ‘welt’. (2)
Please note:
No “S” marking is shown on the stitch
length dial by model Moscow 2/3.
Moscow 2 / 3 / 5 / 7
Zippers and piping
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 82
Page 85
83
ES FR ITES
Ajustar la máquina como en la ilustración.
Poner el botón para selección del punto
a “ “.
Regular el largo del punto entre “2.5” y
“4” (según el tejido).
Regular el ancho del punto a “0”.
La cremallera se puede colocar en la parte
izquierda o derecha, siempre dependiendo
por que parte del pie prénsatelas se va a
coser (1).
Para coser pasando por el carril, clavar la
aguja en el tejido, levantar el pie
prénsatelas y correr el carril hacia la parte
de atrás del pie prénsatelas. Bajar el pie
prénsatelas y continuar cosiendo.
También es posible coser un cordón dentro
de una cinta al bies para formar pestañas
(2).
Atención:
No hay la „S“ en el botón para el largo del
punto en modelo Moscow 2/3.
Régler la machine comme illustré. Régler le
bouton sélecteur de point sur “ “
Régler la longueur de point entre “2.5” et
“4” (selon l'épaisseur du tissu).
Régler la largeur de point sur “0”.
La fermeture à glissière peut être placée à
droite ou à gauche selon la position du
pied. (1)
Pour ne pas coudre sur la coulisse, piquer
l'aiguille dans le tissu, relever le pied et
faire glisser la coulisse derrière le pied.
Abaisser le pied et continuer la couture.
Il est également possible de glisser un fil
dans un biais pour former une nervure. (2)
Attention:
Dans le modèle Moscow2/3 il n’ y a pas de „S“
marquée sur le bouton de réglage de la
longueur du point.
Ajuste a máquina como é ilustrado. Ajuste
o seletor de ponto para ” ”.
Ajuste o comprimento do ponto entre
”2.5”- ”4” (dependendo da grossura do
tecido).
Ajuste a largura do ponto para ”0”.
A sapatilha para zíper pode ser colocada à
esquerda ou à direita, dependendo de que
lado da sapatilha será costurado. (1)
Para costurar o puxador de um zíper, faça
penetrar a agulha no tecido, levante a
sapatilha e o puxador atrás da sapatilha.
Abaixe a sapatilha e continue a costurar.
É possível também costurar um rolote em
um viés, para formar uma nervura. (2)
Cuidado:
No modelo Moscow 2/3 não tem a „S“ marcada
no seletor de comprimento de ponto.
Couture de fermetures à
glissière et de nervures
FR
Colocar zíper e fazer prega
PT
Coser cremalleras y
pestañas
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 83
Page 86
84
GB
Moscow 2 / 3 / 5 / 7
Presser foot available as optional accessorie
For hems in fine or sheer fabrics.
Set the machine as illustrated.
Pattern selector on “ “.
Set stitch length control between
“2.5” - “4”.
Turn the stitch width dial to “0”.
Neaten the edge of the fabric. At the
beginning of the hem, turn under the edge
twice by about 3 mm (1/8”) and sew 4-5
stitches to secure. Pull the thread slightly
towards the back. Insert the needle into
the fabric, raise the presser foot and guide
the fold into the scroll on the foot. (1)
Gently pull the fabric edge towards you
and lower the presser foot. Begin sewing,
guiding the fabric into the scroll by holding
it upright and slightly to the left. (2)
Please note:
No “S” marking is shown on the stitch
length dial by model Moscow 2/3.
Hemmer foot
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 84
Page 87
85
ES FR ITES
Pie prénsatelas en venta como accesorio
especial
Para dobladillos en tejidos finos o velo.
Ajustar la máquina como en la ilustración.
Poner el botón para selección del punto
a “ “.
Regular el largo del punto entre “2.5” y
“4”.
Regular el ancho del punto a “0”.
Sobrehilar los bordes. Al inicio del
dobladillo doblar el borde dos veces 3 mm
y remartarlo con 4 ó 5 puntos. Tirar
ligeramente el hilo hacia atrás. Clavar la
aguja en el tejido, levantar el pie
prénsatelas y meter el pliegue en el caracol
del pie prénsatelas (1).
Tirar el borde hacia si misma y bajar el pie
prénsatelas. Empezar a coser, guiar el tejido
dentro del caracol sujetando el borde un
poco hacia arriba y ligeramente tirado hacia
la izquierda (2).
Atención:
No hay la „S“ en el botón para el largo del
punto en modelo Moscow 2/3.
Pied-de-biche en option
Pour ourler des tissus fins ou des voilages.
Régler la machine comme illustré.
Régler le bouton sélecteur de point
sur “ “.
Régler le bouton de réglage de la longueur
de point entre “2.5” et “4”.
Régler le bouton de réglage de la largeur de
point sur “0”.
Surfiler le rebord du tissu. Replier le rebord
(deux fois 3 mm) et arrêter avec 4 à 5
points. Tirer légèrement le fil vers l'arrière.
Piquer l'aiguille dans le tissu, relever le pied
et glisser la pliure dans l'ergot du pied (1).
Tirer légèrement le rebord du tissu vers soi
et abaisser le pied. Pour commencer la
couture, glisser le tissu dans l'ergot (il doit
être légèrement tenu en haut et vers la
gauche) (2).
Attention:
Dans le modèle Moscow2/3 il n’ y a pas de „S“
marquée sur le bouton de réglage de la
longueur du point.
Esta peça pode ser obtida como acessório
especial
Para bainha em tecidos finos ou voile.
Ajuste a máquina como é ilustrado.
Ajuste o seletor de ponto para ” ”.
Ajuste o seletor de comprimento de ponto
entre ”2.5” - ”4”.
Ajuste o seletor de largura de ponto
para ”0”.
Retoque o canto do tecido. Dobre no início
da bainha o canto do tecido três vezes 3
mm, e costure com 4-5 pontos. Puxe a
linha levemente para trás. Introduza a
agulha no tecido, levante a sapatilha, e
introduza (1) a prega no espiral na
sapatilha.
Puxe o canto do tecido levemente para si, e
abaixe a sapatilha. Para dar início à costura,
introduza o tecido no espiral, segurando-o
para cima e ligeiramente para a esquerda.
(2)
Cuidado:
No modelo Moscow 2/3 não tem a „S“ marcada
no seletor de comprimento de ponto.
Ourleur
FR
Sapatilha para bainha
PT
Pie prénsatelas dobladillor
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 85
Page 88
86
GB
Moscow 2 / 3 / 5 / 7
Sewing on lace and elastic, darning,
mending, reinforcing edges.
Set the machine as illustrated. Pattern
selector on “ “.
Set stitch length control between
“1” - “2”.
Set stitch width control between
“3” - “5”. (model Moscow 2/3)
Set stitch width control between
“3” - “7”. (model Moscow 5/7)
Place patch in position. The stitch length
can be shortened to produce very close
stitches. (1)
When mending tears, it is advisable to use
a piece of backing fabric to reinforce. The
stitch density can be varied by adjusting the
stitch length. First sew over the center and
then overlap on both sides. Depending on
the type of fabric and damage, sew
between 3 and 5 rows. (2)
Please note:
No “S” marking is shown on the stitch
length dial by model Moscow 2/3.
3-step zig-zag
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 86
Page 89
87
ES FR ITES
Coser puntilla, coser cinta elástica, zurcir,
remendar, reforzar bordes.
Ajustar la máquina como en la ilustración.
Regular el botón para selección del punto a
“ “.
Regular el largo del punto entre “1” y “2”.
Regular el ancho del punto entre “3” y “5”
(modelos Moscow 2/3)
Regular el ancho del punto entre “3” y “7”
(modelos Moscow 5/7)
Situar el remiendo. Para hacer puntos muy
tupidos se puede reducir el largo del punto
(1).
Para arreglar desgarros es recomendable
reforzar el tejido con una entretela. El
tupido del punto se regula mediante el
largo del punto. Primero coser sobre el
centro, después por los lados, siempre
cosiendo un poco sobre la fila anterior.
Coser unas 3 a 5 filas, según el tejido y el
desgarro (2).
Atención:
No hay la „S“ en el botón para el largo del
punto en modelo Moscow 2/3.
Pour la couture de dentelles et rubans
élastiques, le reprisage, le raccommodage,
pour renforcer des rebords.
Régler la machine comme illustré. Régler le
bouton sélecteur de point sur “ “.
Régler le bouton de réglage de la longueur
de point entre “1” et “2”.
Régler la largeur de point entre “3” - “5”
(modèles Moscow 2/3) et “3” et “7”
(modeles Moscow 5/7).
Placer une pièce. La longueur de point peut
être réduite pour former des points très
denses. (1)
Il est conseillé pour la réparation de
déchirures de glisser une garniture de
renforcement sous le tissu abîmé. La
densité des points peut être modifiée en
changeant la longueur de point. Coudre
tout d'abord en partant du milieu et en se
dirigeant ensuite vers le bord. Coudre de 3
à 5 lignes selon le genre du tissu et
l'importance du dommage. (2)
Attention:
Dans le modèle Moscow2/3 il n’ y a pas de „S“
marquée sur le bouton de réglage de la
longueur du point.
Unir por costura rendas e elásticos, cerzir,
retocar, reforçar bordas.
Ajuste a máquina como é ilustrado. Ajuste
o seletor de ponto para ” ”.
Ajuste o seletor de comprimento de ponto
entre ”1” - ”2”.
Ajuste o seletor de largura de ponto entre
”3” - ”5”. (modelo Moscow 2/3)
Ajuste o seletor de largura de ponto entre
”3” - ”7”. (modelo Moscow 5/7)
Dispor a cerzidura. O comprimento do
ponto pode ser diminuido, a fim de se
fazer pontos bem densos. (1)
Ao reparar ou melhorar rasgões é
aconselhável, colocar um pedaço de tecido
para reforçar. A densidade do ponto pode
ser mudada através do ajuste do
comprimento do ponto. Primeiro costurar
pelo meio, e então tampar em ambos os
lados um pouco. Costurar - dependendo do
tipo de tecido e do dano - entre 3 a 5 filas.
(2)
Cuidado:
No modelo Moscow 2/3 não tem a „S“ marcada
no seletor de comprimento de ponto.
Point zigzag triple
FR
Ponto ziguezague triplo
PT
Punto zigzag triple
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 87
Page 90
88
GB
Moscow 2 / 3 / 5 / 7
Triple straight stitch: (1)
Pattern selector on “ “.
For hardwearing seams.
Model Moscow 2/3:
Turn the stitch length dial to “4”.
Turn the stitch width dial to “0”.
Model Moscow 5/7
Turn the stitch length dial to “S”.
Turn the stitch width dial to “0”.
The machine sews two stitches forwards
and one stitch backwards.
This gives triple reinforcement.
Triple zig-zag: (2)
Pattern selector on “ “.
For hardwearing seams, hems and
decorative seams.
Model Moscow 2/3:
Turn the stitch length dial to “4”.
Adjust the stitch width dial between “3”
and “5”.
Model Moscow 5/7:
Stichlangenknopf auf “S” stellen
Adjust the stitch width dial between “3”
and “7”.
Triple zig-zag is suitable for firm fabrics like
denim, corduroy, etc.
Please note:
No “S” marking is shown on the stitch
length dial by model Moscow 2/3.
Stitch selection
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 88
Page 91
89
ES FR ITES
Punto recto triple: (1)
Regular el botón para selección del punto
a “ “.
Para costuras muy recomendadas.
Modelo Moscow 2/3:
Regular el largo del punto a “4”
Regular el ancho del punto a “0”.
Modelo Moscow 5/7:
Regular el largo del punto a “S”.
Regular el ancho del punto a “0”.
La máquina cose dos puntos hacia adelante
y un punto hacia atràs. De esta manera se
obtiene un refuerzo triple.
Punto zigzag triple: (2)
Colocar el botón de selección del punto
a “ “.
Para costuras muy recomendadas,
dobladillos y dobladillos decorativos.
Modelo Moscow 2/3:
Regular el largo del punto a “4”.
Regular el ancho del punto entre “3”
y “5”.
Modelo Moscow 5/7:
Regular el largo del punto a “S”.
Regular el ancho del punto entre “3”
y “7”.
El zigzag triple es adecuado para tejidos
fuertes, tejanos/vaqueros, tejido Cord (=
Manchester), terciopelo, etc.
Atención:
No hay la „S“ en el botón para el largo del
punto en modelo Moscow 2/3.
Point droit triple: (1)
Régler le bouton sélecteur de point sur “ “.
Pour les coutures très sollicitées.
Modèle Moscow 2/3:
Régler le bouton de réglage de la longueur
de point sur “4“.
Régler le bouton de réglage de la largeur
de point sur “0“.
Modèle Moscow 5/7:
Régler le bouton de réglage de la longueur
de point sur “S“.
Régler le bouton de réglage de la largeur
de point sur “0“.
La machine coud deux points en avant et
un en arrière. Ce point est ainsi renforcé
trois fois.
Point zigzag triple: (2)
Régler le bouton sélecteur de point sur „ “.
Pour les coutures fortement sollicitées, les
ourlets et les ourlets décoratifs.
Modèle Moscow 2/3:
Régler le bouton de réglage de la longueur
de point sur “4“ et le bouton de réglage
de la largeur de point entre “3“ et “5“.
Modèle Moscow 5/7:
Régler le bouton de réglage de la longueur
de point sur “S“ et le bouton de réglage
de la largeur de point entre “3“ et “7“.
Le zigzag triple est recommandé pour les
tissus épais tels que les jeans, le velours
côtelé, etc.
Attention:
Dans le modèle Moscow2/3 il n’ y a pas de „S“
marquée sur le bouton de réglage de la
longueur du point.
Ponto reto triplo: (1)
Ajuste o seletor de ponto para “..”.
Para costuras desgastadas.
Modelo Moscow 2/3:
Ajuste o seletor de comprimento de ponto
para “4”. Ajuste a largura do ponto para
“0”.
Modelo Moscow 5/7:
Ajuste o seletor de comprimento de ponto
para “S”. Ajuste a largura do ponto para
“0”.
A máquina dá dois pontos para a frente e
um pouco para trás. Isso possibilita um
reforço triplo.
Ziguezague triplo: (2)
Ajuste o seletor de ponto para “..”.
Para costuras desgastadas, bainhas e
bainhas ornamentadas.
Modelo Moscow 2/3:
Ajuste o seletor de comprimento de ponto
para “4”. Ajuste a largura do ponto entre
“3” - “5”.
Modelo Moscow 5/7:
Ajuste o seletor de comprimento de ponto
para “S”. Ajuste a largura do ponto entre
“3” - “7”.
O ziguezague triplo é adequado para um
tecido robusto como jeans, veludo cotele,
etc.
Cuidado:
No modelo Moscow 2/3 não tem a „S“
marcada no seletor de comprimento de ponto.
Sélection des points
FR
Seleção de ponto
PT
Selección del punto
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 89
Page 92
90
GB

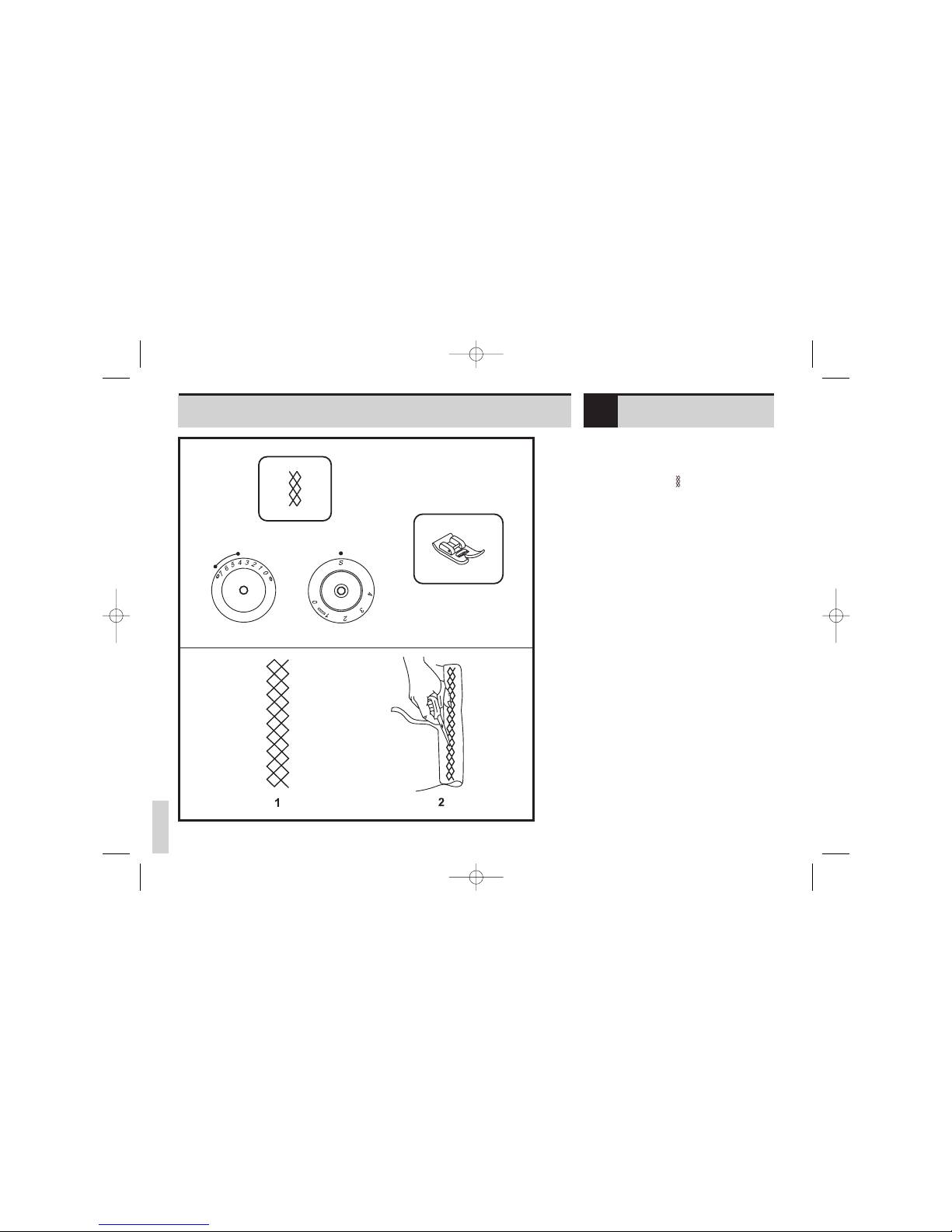

Moscow 2 / 3 / 5 / 7
Seams, hems, T-shirts, underwear, etc.
Set the machine as illustrated.
Pattern selector on “ “.
Model Moscow 2/3:
Turn the stitch length dial to “4”.
Set stitch width control between “4” - “5”.
Model Moscow 5/7:
Turn the stitch length dial to “S”.
Set stitch width control between “4” - “7”.
This stitch can be used for all types of
jersey as well as for woven fabrics. (1)
Sew at 1 cm (1/4”) from the fabric edge
and trim the surplus fabric. (2)
Please note:
No “S” marking is shown on the stitch
length dial by model Moscow 2/3.
Smocking stitch
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 90
Page 93
91
ES FR ITES
Costuras, dobladillos, suéters, ropa interior,
etc.
Ajustar la máquina como en la ilustración.
Colocar el botón de selección del punto
a “ “.
Modelo Moscow 2/3:
Regular el largo del punto a “4”.
Regular el ancho del punto entre “4”
y “5”.
Modelo Moscow 5/7:
Regular el largo del punto a “S”.
Regular el ancho del punto entre “4”
y “7”.
Este punto es adecuado para diversos tipos
de jersey, también para telas tejidas (1).
Coser a 1 cm del borde de tejido y cortar el
tejido que sobre (2).
Atención:
No hay la „S“ en el botón para el largo del
punto en modelo Moscow 2/3.
Coutures, ourlets, t-shirts, lingerie, etc.
Régler la machine comme illustré.
Régler le bouton sélecteur de point sur
„ “,
Modèle Moscow 2/3:
Régler le bouton de réglage de la longueur
de point sur “4“.
Régler le bouton de réglage de la largeur
de point entre “4“ et “5“.
Modèle Moscow 5/7:
Régler le bouton de réglage de la longueur
de point sur “S“.
Régler le bouton de réglage de la largeur
de point entre “4“ et “7“.
Ce point sera utilisé sur les tissus en jersey
ainsi que ceux tissés. (1)
Coudre à 1 cm (1/4“) du rebord du tissu et
découper ensuite le tissu qui dépasse. (2)
Attention:
Dans le modèle Moscow2/3 il n’ y a pas de „S“
marquée sur le bouton de réglage de la
longueur du point.
Costurar, bainhas, camisetas, roupas
íntimas, etc.
Ajuste a máquina como é ilustrado.
Ajuste o seletor de ponto para “..”.
Modelo Moscow 2/3:
Ajuste o seletor de comprimento de ponto
para “4”. Ajuste a largura do ponto entre
“4” - “5”.
Modelo Moscow 5/7:
Ajuste o seletor de comprimento de ponto
para “S”. Ajuste a largura do ponto entre
“4” - “7”.
Este ponto pode ser utilizado para
diferentes tipos de jersey bem como para
tecidos. (1)
Costure 1 cm de profundidade da borda do
tecido, e corte (2) o resto do tecido.
Cuidado:
No modelo Moscow 2/3 não tem a „S“
marcada no seletor de comprimento de ponto.
Point nid d'abeille
FR
Ponto smock
PT
Punto nido de abeja
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 91
Page 94
92
GB

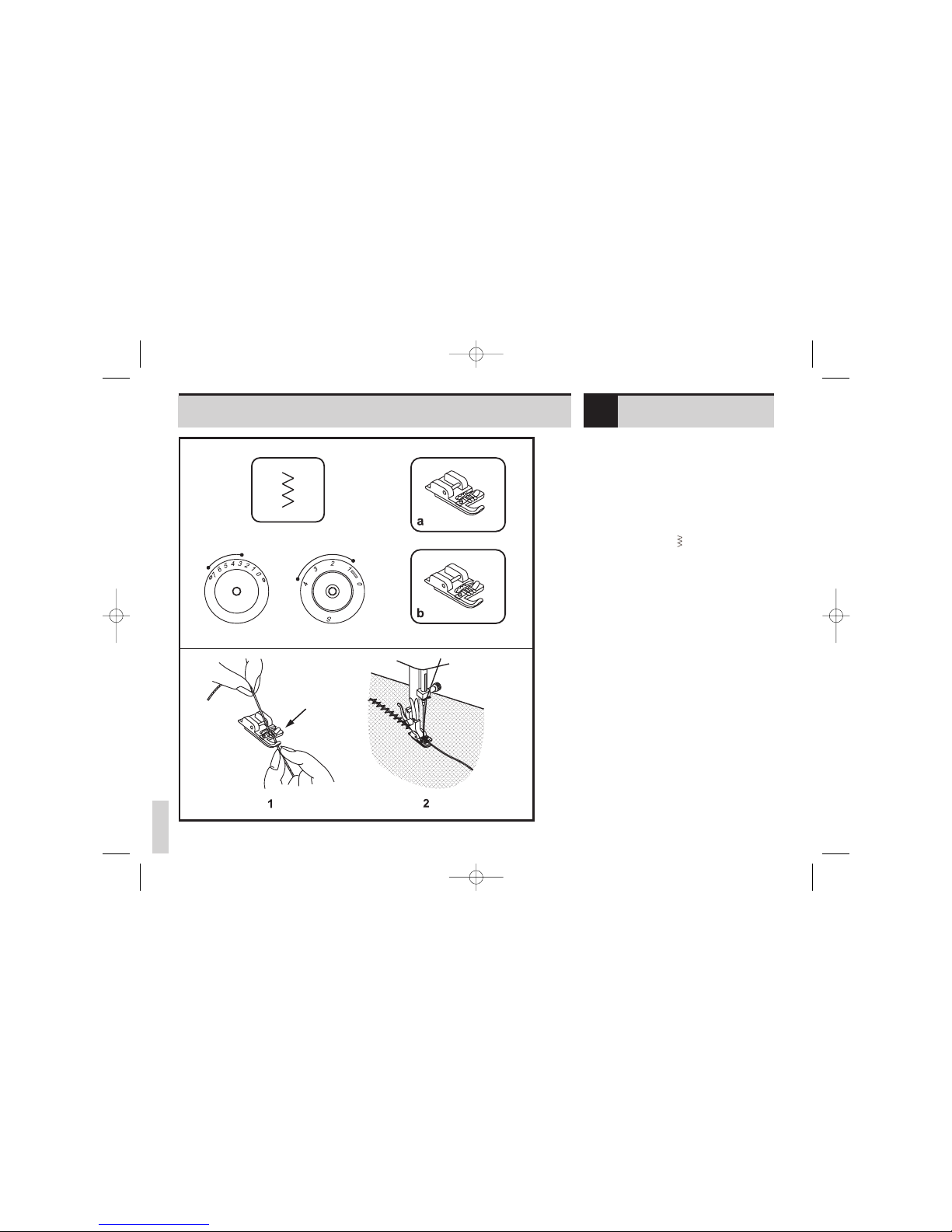

Moscow 2 / 3 / 5 / 7
Presser foot available as optional accessorie
Decorative effects, cushions, tablecloths,
etc.
Set the machine as illustrated. Various
stitches are suitable for sewing on cord,
e.g. Zig-zag, Triple zig-zag, decorative
stitches.
Pattern selector on “ “
Set stitch length control between
“1” - “4”.
Set stitch width control between
“3” - “5”. (model Moscow 2/3)
Set stitch width control between
“3” - “7”. (model Moscow 5/7)
Insert the cord between the spring covering
the cord groove and the foot. The cord
should run in the groove. One, two or
three cords can be sewn on. The stitch
width is adjusted according to the number
of cords and the stitch selected. (1/2)
a. model Moscow 2/3
b. model Moscow 5/7
Please note:
No “S” marking is shown on the stitch
length dial by model Moscow 2/3.
Cording foot
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 92
Page 95
93
ES FR ITES
Pie prénsatelas en venta como accesorio
especial
Efectos decorativos, cojines, manteles, etc.
Ajustar la máquina como en la ilustración.
Diversos puntos son adecuados para coser
cordones, por ejemplo zigzag, zigzag triple,
puntos decorativos.
Regular el botón para selección del punto
a “ ”.
Regular el largo del punto entre “1” y “4”.
Regular el ancho del punto entre “3” y
“5”. (Modelos Moscow 2/3)
Regular el ancho del punto entre “3” y
“7”. (Modelos Moscow 5/7)
Guiar el cordón por debajo del muelle del
pie prénsatelas para cordones. El cordón
tiene que pasar por la ranura. Se pueden
coser uno, dos o tres cordones. Regular el
ancho del punto según el número de
cordones y el punto escogido (1/2).
a. Modelos Moscow 2/3
b. Modelos Moscow 5/7
Atención:
No hay la „S“ en el botón para el largo del
punto en modelo Moscow 2/3.
Pied-de-biche en option
Effets décoratifs, coussins, nappes, etc.
Régler la machine comme illustré. Certains
points comme le zigzag, zigzag triple, les
points décoratifs, se prêtent
particulièrement à la couture de fils et
cordonnets.
Régler le bouton sélecteur de point
sur “ “.
Régler bouton de réglage de la longueur de
point entre “1” et “4”.
Régler la largeur de point entre “3” et “5”
(modèles Moscow 2/3).
Régler la largeur de point entre “3” et “7”
(modèles Moscow 5/7).
Guider le fil sous la tige du pied pour
cordon. Le fil doit être glissé dans la
rainure. Coudre un, deux ou trois fils.
Régler la largeur de point selon le nombre
de fils et le point choisi. (1/2)
a. Modèles Moscow 2/3
b. Modèles Moscow 5/7
Attention:
Dans le modèle Moscow2/3 il n’ y a pas de „S“
marquée sur le bouton de réglage de la
longueur du point.
Esta peça pode ser obtida como acessório
especial
Efeitos ornamentais, almofadas, toalhas de
mesa, etc.
Ajuste a máquina como é ilustrado. Pontos
diferentes são adequados para unir por
costura rolote, por ex. ziguezague,
ziguezague triplo, pontos ornamentais.
Ajuste o seletor de ponto para ” ”.
Ajuste o seletor de comprimento de ponto
entre ”1” - ”4”.
Ajuste o seletor de largura de ponto entre
”3” - ”5”. (modelo Moscow 2/3)
Ajuste o seletor de largura de ponto entre
”3” - ”7”. (modelo Moscow 5/7)
Conduza o rolote sob a mola da sapatilha
para rolote. O rolote deve passar na
cavidade. Podem ser costurados um, dois
ou três rolotes. Ajuste a largura do ponto
conforme o número de rolote e do ponto
selecionado. (1/2)
a. Modelo Moscow 2/3
b. Modelo Moscow 5/7
Cuidado:
No modelo Moscow 5/7 não tem a „S“
marcada no seletor de comprimento de ponto.
Pied pour cordon
FR
Sapatilha para acordoados
e rolotes
PT
Pie prénsatelas para
cordones
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 93
Page 96
94
GB
Moscow 2 / 3 / 5 / 7
Presser foot available as optional accessorie
Set the machine as illustrated. Move the
drop feed control to right side to lower the
feed dogs. (1)
Remove the presser foot holder. (2) (see
page 32)
Pattern selector on “ “
Turn the stitch length dial to “0”.
Turn the stitch width dial to “0”.
Attach the darning foot to the presser foot
bar. The lever (A) should be behind the
needle clamp screw (B). Press the darning
foot firmly from behind with your index
finger and tighten the screw (C). (3)
First sew round the edge of the hole (to
secure the threads). (4) First row: Always
work from left to right. Turn work by 1/4
and oversew.
A darning ring is recommended for easier
sewing and better results.
Move the drop feed control to left side for
normal use.
Please note:
No “S” marking is shown on the stitch
length dial by model Moscow 2/3.
Free motion darning
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 94
Page 97
95
ES FR ITES
Pie prénsatelas en venta como accesorio
especial
Ajustar la máquina como en la ilustración.
Empujar la palanca del arrastre hacia la
derecha para escamotear el arrastre (1).
Sacar el soporte del pie prénsatelas (2).
(véase pág. 33)
Regular el botón para selección del punto
a “ ”.
Regular el largo del punto a “0”.
Regular el ancho del punto a “0”.
Montar el pie prénsatelas en el vástago
engancha-pie . La palanca (A) tiene que
estar detrás del tornillo de sujeción de la
aguja (B). Empujar firmemente con el índice
el pie prénsatelas para zurcir por la parte
de atrás y apretar el tornillo (C) (3).
Primero coser alrededor del agujero (para
asegurar el hilo). Primera fila: trabajar
siempre de izquierda a derecha. Girar la
labor de un cuarto y sobrecoser.
Se recomienda un bastidor para coser más
fácilmente y obtener mejores resultados.
Empujar la palanca del arrastre hacia la
izquierda para costura normal.
Atención:
No hay la „S“ en el botón para el largo del
punto en modelo Moscow 2/3.
Pied-de-biche en option
Régler la machine comme illustré. Déplacer
vers la droite le levier de la griffe
d'entraînement pour abaisser la griffe (1).
Retirer le pied (2). (voir page 33)
Régler le bouton sélecteur de point
sur “ “.
Régler le bouton de réglage de la longueur
de point sur “0”.
Régler le bouton de réglage de la largeur
de point sur “0”.
Fixer le pied pour reprisage sur la tige. Le
levier (A) doit se trouver derrière la vis du
support d'aiguille (B). Pousser depuis
l'arrière le pied avec l'index et visser (C). (3)
Coudre tout d'abord le tour du trou (pour
arrêter les fils). (4) Première ligne: travailler
toujours de gauche à droite. Tourner
l'ouvrage d'un quart et coudre par-dessus.
Il est recommandé d'utiliser un cadre pour
reprisage qui permettra d'obtenir de
meilleurs résultats.
Déplacer vers la gauche le levier de la griffe
d'entraînement.
Attention:
Dans le modèle Moscow2/3 il n’ y a pas de „S“
marquée sur le bouton de réglage de la
longueur du point.
Esta sapatilha pode ser obtida como
acessório especial
Ajuste a máquina como é ilustrado. Mova a
alavanca do transportador para a direita
para abaixar o transportador. (1)
Remova o suporte da sapatilha. (2)
(vide pág. 33)
Ajuste o seletor de ponto para ” ”.
Ajuste o seletor de comprimento de ponto
para ”0”.
Ajuste o seletor de largura de ponto
para ”0”.
Fixe a sapatilha para cerzir no suporte do
pé calcador. A alavanca (A) deve encontrar-
se atrás do parafuso retentor de agulha (B).
Aperte a sapatilha para cerzir com o
indicador fortemente para trás e aperte o
parafuso (C). (3)
Primeiro costure o buraco na borda (para
assegurar as linhas). (4) Primeira fila:
trabalhe sempre da esquerda para a direita.
Gire o trabalho em um quarto e costure
por cima.
É recomendado o uso de um bastidor de
bordado para um costurar fácil e para que
se atinja um melhor resultado.
Mova a alavanca do transportador para o
uso normal para a esquerda.
Cuidado:
No modelo Moscow 2/3 não tem a „S“
marcada no seletor de comprimento de ponto.
Reprisage à mains libres
FR
Cerzir a mão livre
PT
Zurcido a mano libre
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 95
Page 98
96
GB
Moscow 2 / 3 / 5 / 7
Set the machine as illustrated.
Turn the stitch width dial and stitch length
dial to suit the fabric.
Set stitch length control between
“1” - “2”.
Set stitch width control between
“3” - “5”. (model Moscow 2/3)
Set stitch width control between
“3” - “7”. (model Moscow 5/7)
Shell hem (1)
Pattern selector on “ “. For decorative
edges.Suitable for edges on sheer, fine and
stretch fabrics. The larger stitch should go
just over the edge of the fabric to create
the shell effect.
Rampart (2)
Pattern selector on “ “. For flat joining
seams, sewing on elastic, visible hems.
This stitch can be used for firm, thicker
fabrics.
Bridging (3)
Pattern selector on “ “. For seams, place
mats, tablecloths. Decorative joining seam
for a fagotted effect. Gathering with cord
or shirring elastic.
Super stretch stitch / Lycra stitch (4)
Pattern selector on “ “.
For extremely stretch stitches.
Please note:
No “S” marking is shown on the stitch
length dial by model Moscow 2/3.
Practical stitches
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 96
Page 99
97
ES FR ITES
Ajustar la máquina como en la ilustración.
Regular los botones para el ancho y largo del
punto según el tejido.
Regular el largo del punto entre “1” y “2”.
Regular el ancho del punto entre “3” y “5”.
(Modelos Moscow 2/3)
Regular el ancho del punto entre “3” y “7”.
(Modelos Moscow 5/7)
Dobladillo de concha (1)
Regular el botón para selección del punto a “ ”
Bordes decorativos.
Apropiado para bordes de velo, tejidos finos y
elásticos. El punto ancho tiene que clavarse
justamente fuera del borde del tejido, para
mantener el efecto de concha.
Punto fruncido (2)
Regular el botón para selección del punto a “ ”
Para costuras de unión plana, coser cinta elástica,
dobladillos vistos.
Este punto puede utilizarse para tejidos fuertes y
gruesos.
Punto universal (3)
Regular el botón para selección del punto a “ ”
Para costuras, sets de mesa, manteles.
Costuras de unión decorativas para un efecto
especial. Sobrecoser cordoncillo o cinta elástica.
Punto super stretch / punto de lycra (4)
Colocar el botón de selección del punto a
“ ”.
Para costuras resistentes en materiales elásticos y
muy elásticos.
Atención:
No hay la „S“ en el botón para el largo del punto
en modelo Moscow 2/3.
Régler la machine comme illustré.
Régler le bouton de réglage de la largeur et de la
longueur de point selon le genre du tissu.
Régler bouton de réglage de la longueur de point
entre “1” et “2”.
Régler la largeur de point entre “3” et “5”
(modèles Moscow 2/3).
Régler la largeur de point entre “3” et “7”
(modèles Moscow 5/7).
Ourlet coquille (1)
Régler le bouton sélecteur de point sur “ “.
Rebords décoratifs
Pour les rebords de voilages, tissus fins et
élastiques. Le point allongé doit piquer à peine
hors du rebord pour obtenir l'effet coquille
recherché.
Point de fronce (2)
Régler le bouton sélecteur de point sur “ “.
Pour des coutures de rapport plates, la couture
de rubans élastiques, les ourlets.
Ce point peut être utilisé sur les tissus épais et
rigides.
Point universel (3)
Régler le bouton sélecteur de point sur “ “.
Pour les coutures, les sets de table, les nappes.
Couture de rapport décorative. Pour de jolis
effets ajouter encore un fil, une ganse ou un fil
élastique.
Point super stretch/ point de lycra (4)
Régler le bouton sélecteur de point sur “ “.
Pour créer des points extrêmement élastiques.
Attention:
Dans le modèle Moscow 2/3 il n’ y a pas de „S“
marquée sur le bouton de réglage de la longueur
du point.
Ajuste a máquina como é ilustrado.
Ajuste o seletor de largura de ponto e o seletor
de comprimento de ponto em função do tecido.
Ajuste o seletor de comprimento de ponto entre
”1” - ”2”.
Ajuste o seletor de largura de ponto entre
”3” - ”5”. (modelo Moscow 2/3)
Ajuste o seletor de largura de ponto entre
”3” - ”7”. (modelo Moscow 5/7)
Ponto shell-edge (1)
Ajuste o seletor de ponto para ” ”.
bainha decorada.
Indicado para bordas de voile, tecidos finos e
elásticos. O ponto maior deve ser introduzido um
pouco fora da borda do tecido, a fim de que o
efeito de shell-edge não desapareça.
Ponto de pregas (2)
Ajuste o seletor de ponto para ” ”.
Para costuras de união chatas, costurar elásticos,
bainhas visíveis.
Este ponto pode ser usado para tecidos robustos
e grossos.
Ponto universal (3)
Ajuste o seletor de ponto para ” ”.
Para costura, jogos americanos, toalhas de mesa.
Costuras de união ornamentais para um efeito de
matização. Puxar linha ou linha elástica.
Ponto super stretch (4)
Ajuste o seletor de ponto para “..”.
Usa-se em materiais muito elásticos para costura
duradouras.
Cuidado:
No modelo Moscow 2/3 não tem a „S“ marcada
no seletor de comprimento de ponto.
Points utilitaires
FR
Pontos utilitários
PT
Puntos útiles
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 97
Page 100
98
GB
3

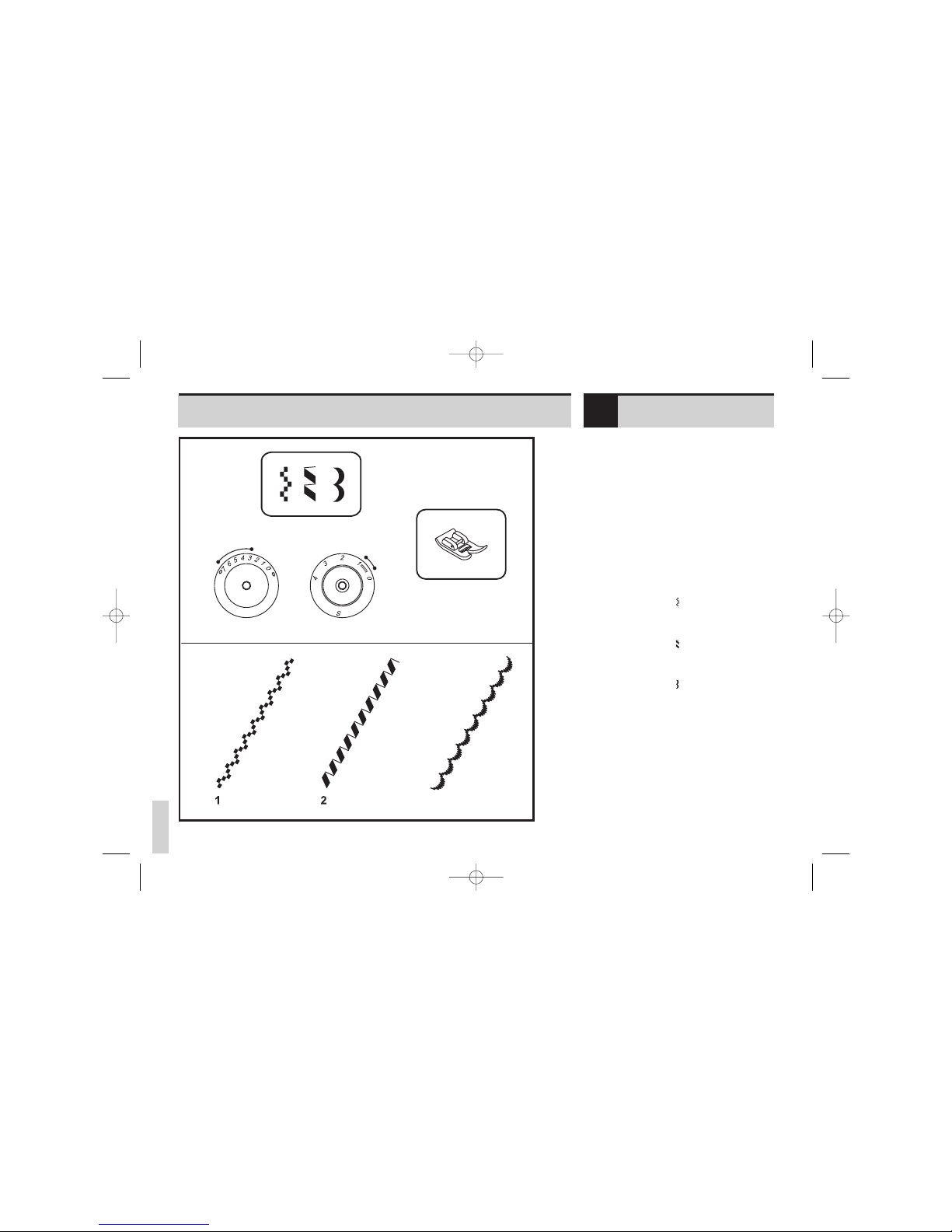

Moscow 2 / 3 / 5 / 7
Set the machine as illustrated.
Turn the stitch width dial and stitch length
dial to suit the fabric.
Stitch length control “0.5 - 1”
Set stitch width control “3” - “5”
(model Moscow 2/3)
Set stitch width control “3” - “7”
(model Moscow 5/7)
For edges, tablecloths, bed linen, cuffs,
embroidery. For an attractive, decorative
effect, adjust the stitch width to maximum.
Embroidery thread adds to effect.
Square stitch (1)
Pattern selector on “ “
(model Moscow 2/3/5/7)
Decor stitch (2)
Pattern selector on “ “
(model Moscow 5/7)
Scallop stitch (3)
Pattern selector on “ “. For a delicate
edge finish along the edge of fabric.
Please note:
No “S” marking is shown on the stitch
length dial by model Moscow 2/3.
Decorative stitches
EN
E55-E82e_EN_ES_FR_PT_310309:07_55-90e_EN_ES_FR_PT.qxd 31.3.2009 14:31 Seite 98
