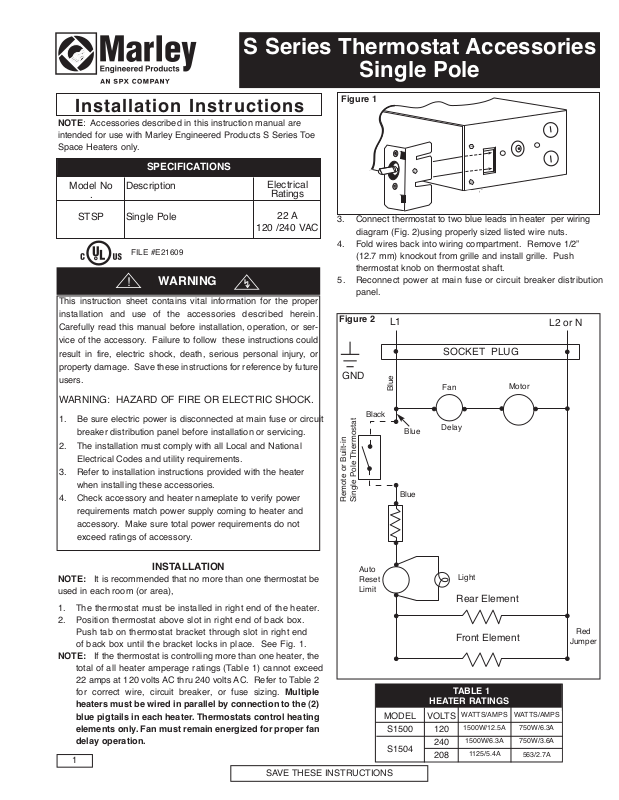

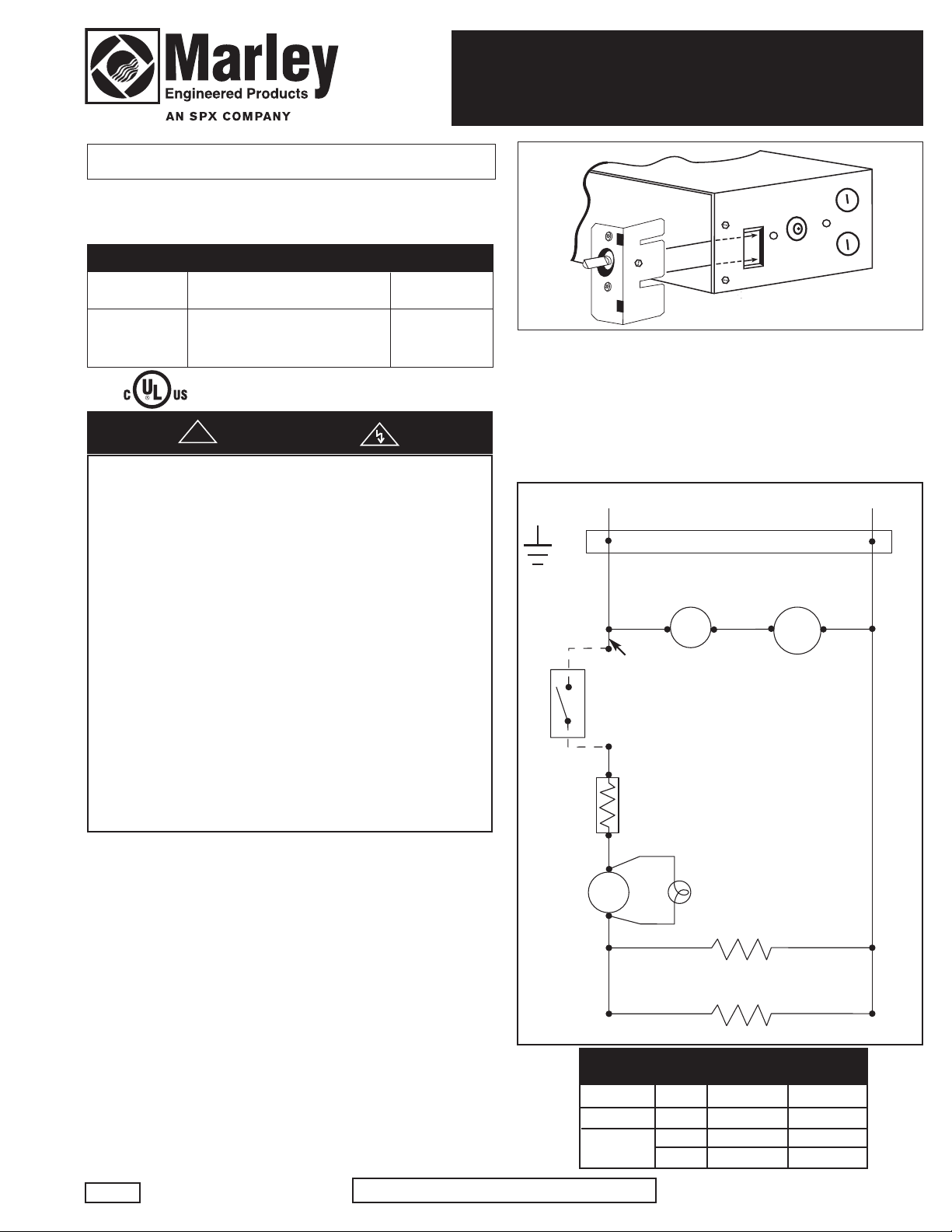

Page 1
S Series Thermostat Accessories
Single Pole
Installation Instructions
NOTE: Accessories described in this instruction manual are
intended for use with Marley Engineered Products S Series Toe
Space Heaters only.
SPECIFICATIONS
Model No
Description
.
STSP
This instruction sheet contains vital information for the proper
installation and use of the accessories described herein.
Carefully read this manual before installation, operation, or service of the accessory. Failure to follow these instructions could
result in fire, electric shock, death, serious personal injury, or
property damage. Save these instructions for reference by future
users.
Single Pole
FILE #E21609
!
WARNING
WARNING: HAZARD OF FIRE OR ELECTRIC SHOCK.
1. Be sure electric power is disconnected at main fuse or circuit
breaker distribution panel before installation or servicing.
2. The installation must comply with all Local and National
Electrical Codes and utility requirements.
3. Refer to installation instructions provided with the heater
when installing these accessories.
4. Check accessory and heater nameplate to verify power
requirements match power supply coming to heater and
accessory. Make sure total power requirements do not
exceed ratings of accessory.
Electrical
Ratings
22 A
120 /240 VAC
Figure 1
3. Connect thermostat to two blue leads in heater per wiring
diagram (Fig. 2)using properly sized listed wire nuts.
4. Fold wires back into wiring compartment. Remove 1/2”
(12.7 mm) knockout from grille and install grille. Push
thermostat knob on thermostat shaft.
5. Reconnect power at main fuse or circuit breaker distribution
panel.
Figure 2
L1
L2 or N
SOCKET PLUG
GND
Blue
Black
Blue
Remote or Built-in
Single Pole Thermostat
Blue
Fan
Delay
Motor
INSTALLATION
NOTE: It is recommended that no more than one thermostat be
used in each room (or area),
1. The thermostat must be installed in right end of the heater.
2. Position thermostat above slot in right end of back box.
Push tab on thermostat bracket through slot in right end
of back box until the bracket locks in place. See Fig. 1.
NOTE: If the thermostat is controlling more than one heater, the
total of all heater amperage ratings (Table 1) cannot exceed
22 amps at 120 volts AC thru 240 volts AC. Refer to Table 2
for correct wire, circuit breaker, or fuse sizing. Multiple
heaters must be wired in parallel by connection to the (2)
blue pigtails in each heater. Thermostats control heating
elements only. Fan must remain energized for proper fan
delay operation.
1
SAVE THESE INSTRUCTIONS
Auto
Reset
Limit
MODEL
S1500
S1504
Light
Rear Element
Front Element
TABLE 1
HEATER RATINGS
120
240
208
WATTS/AMPS
1500W/12.5A
1500W/6.3A
1125/5.4A
VOLTS
Red
Jumper
WATTS/AMPS
750W/6.3A
750W/3.6A
563/2.7A

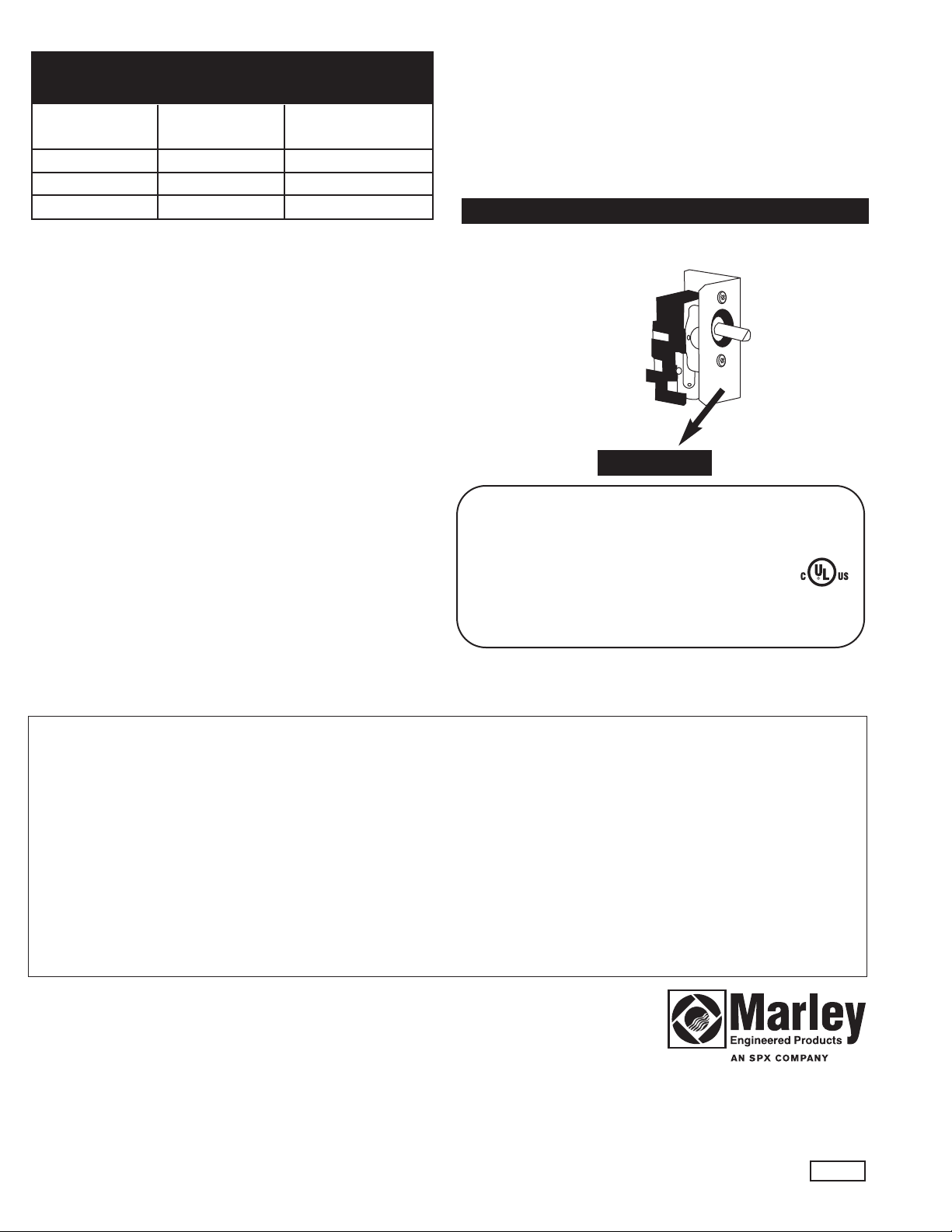

Page 2
FIELD WIRE & PROTECTION CHART
TABLE 2
TOTAL AMPS
0 thru 12
12.1 thru 16
16.1 thru 24
WIRE SIZE
(COPPER)
#14
#12
#10
CIRCUIT BREAKER
OR FUSE SIZE
15 Amps
0 Amps
2
30 Amps
OPERATION CHECK
NOTE: This unit is equipped with a fan delay. Once the thermo-
stat closes, the elements will energize and the fan will not start
for 30 to 45 seconds.
1. After your S Series heater has been completely
installed, thermostat should be turned to LOW. Turn on
breakers or install fuses. Wait 3 to 5 minutes and check to
make sure the heater is not operating. Should it be
operating, disconnect power and check your wiring. If not
operating, turn the thermostat to the highest position and
wait another 3 to 5 minutes. Then check to see that heater
is operating. Should it not be operating, again disconnect
power and check your wiring.
2. Allow heater to operate steadily for 1/2 hour.
3. Select the setting for your comfort level.
NOTE: Your electric heating system has many advantages,
one of which is zone or room by room control. If you desire to
keep a seldom used room at a lower temperature this may be
done by lowering the thermostat setting and closing the door.
However, DO NOT try to control different rooms at different temperatures unless the doors are kept closed. This will tend to
increase operating cost and decrease comfort. It is advisable,
if rooms are kept open, that all thermostats have the same setting. By following these instructions you will enjoy greater comfort.
MPORTANT INFORMATION
I
NAMEPLATE
ATE CODE
D
MARLEY ENGINEERED PRODUCTS
BENNETTSVILLE, SC 29512 774G LISTED
4104-2160-002 VAC 60 HZ
AMPS
0996 STSP
ROOM HEATER
ACCESSORY
120 - 240 22 RES.
LIMITED WARRANTY
All products covered by this instruction sheet are warranted against defects in workmanship and materials for one year from date of installation. This warranty does not apply
to damage from accident, misuse, or alteration; nor where the connected voltage is more than 5% above the nameplate voltage; nor to equipment improperly installed or wired
or maintained in violation of this instruction sheet. All claims for warranty work must be accompanied by proof of the date of installation.
The customer shall be responsible for all costs incurred in the removal or reinstallation of products, including labor costs, and shipping costs incurred to return products to a
Marley Engineered Products Service Center, and we will repair or replace, at our option, at no charge to you with return freight paid by Marley. It is agreed that such repair
or replacement is the exclusive remedy available from Marley Engineered Products.
THE ABOVE WARRANTIES ARE IN LIEU OFALL OTHER WARRANTIES EXPRESSED OR IMPLIED, AND ALL IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE WHICH EXCEED THE AFORESAID EXPRESSED WARRANTIES ARE HEREBY DISCLAIMED AND EXCLUDED FROM THIS
AGREEMENT. MARLEY ENGINEERED PRODUCTS SHALL NOT BE LIABLE FOR CONSEQUENTIAL DAMAGES ARISING WITH RESPECT TO THE PRODUCT,
WHETHER BASED UPON NEGLIGENCE, TORT, STRICT LIABILITY, OR CONTRACT.
Some states do not allow the exclusion on limitation of incidental or consequential damages, so the above exclusion or limitation may not apply to you. This warranty gives
you specific legal rights, and you may also have other rights which vary from state.
For the address of your nearest authorized service center, contact Marley Engineered Products, 470 Beauty Spot Road East, Bennettsville, SC 29512 USA. Merchandise
returned to the factory must be accompanied by a return authorization and service identification tag, both available from the above location. When requesting return authorization, include all catalog numbers shown on the products.
HOW TO OBTAIN WARRANTY SERVICE AND
WARRANTY PARTS PLUS GENERAL INFORMATION
1. Warranty Service or Parts 1-800-642-4328
2. Purchase Replacement Parts 1-800-654-3545
3. General Product Information www.marleymep.com
Note: When obtaining service always have the following:
1. Model number of the product
2. Date of manufacture
3. Part number or description
470 Beauty Spot Rd. East
Bennettsville, SC 29512 USA
ECR 37958
5200-2305-002
10/08
2

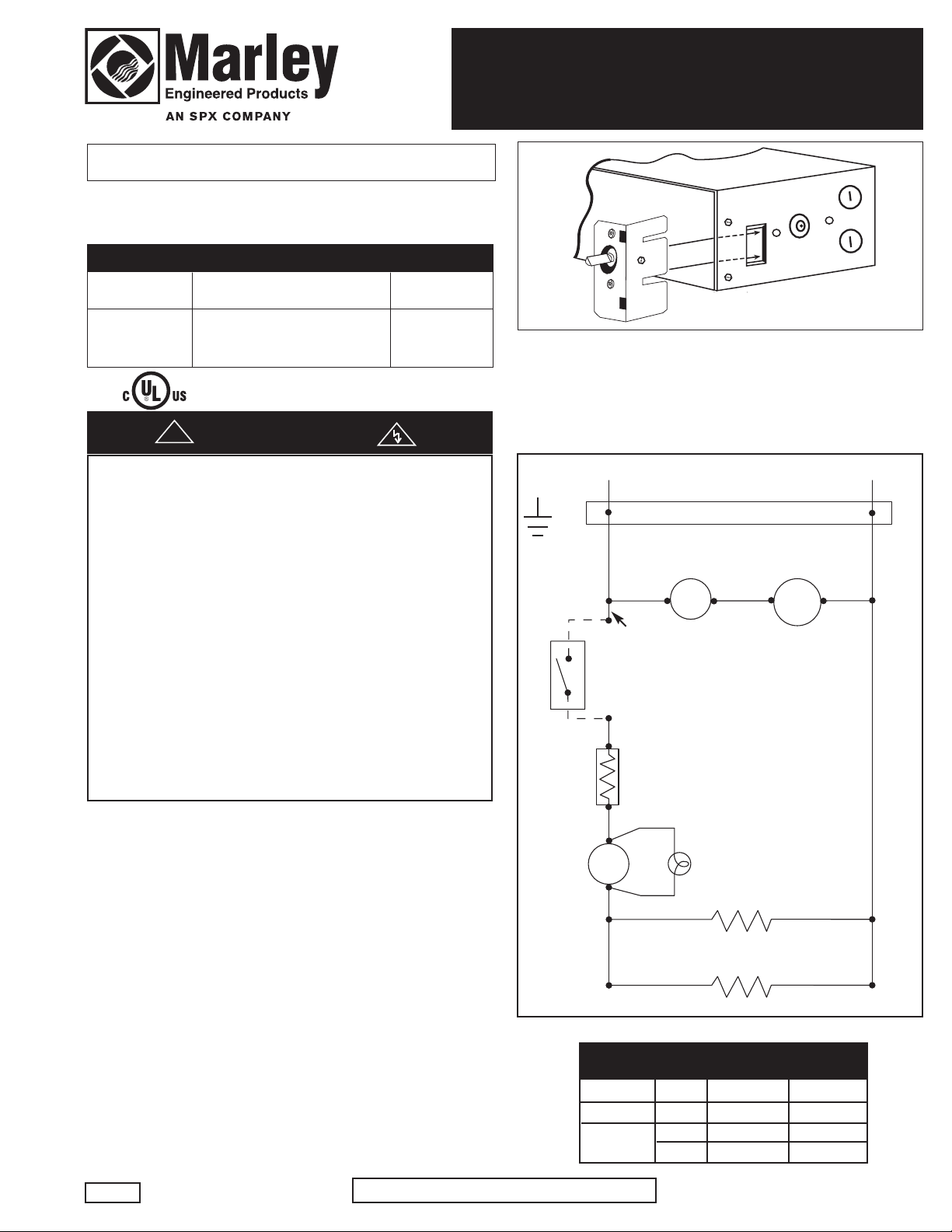

Page 3
Accesorios de termostato de Serie S
Polo único
Instrucciones de Instala ción
NOTA: Los accesorios descritos en este manual de este manual de
instrucciones tienen como fin ser usados con los Calentadores de
Ambiente Eléctricos de Base de Serie S de Marley Engineered Products
solamente.
ESPECIFICACIONES
No. de
Description
Modelo
Polo único
STSP
EXPEDIENTE NO.E21609
ADVERTENCIA
!
Esta hoja de instrucciones contiene información vital para la
instalación y uso correctos de los accesorios descritos aquí. Lea
cuidadosamente este manual antes de la instalación, operación,
o servicio del accesorio. La falla en seguir estas instrucciones
puede resultar en incendio, choque eléctrico, muerte, lesiones
personales graves, o daños a la propiedad. Guarde estas
instrucciones para referencia por los usuarios futuros.
ADVERTENCIA: RIESGO DE INCENDIO O CHOQUE ELECTRICO
1. Antes de instalar o prestar servicio, asegúrese que la potencia
eléctrica esté desconectada el en panel maestro de distribución de fusibles o de interruptores de circuito.
2. La instalación debe cumplir con todos los códigos eléctricos
locales y nacionales y requerimientos de las compañías de
servicios públicos.
3. Al instalar estos accesorios, refiérase a las instrucciones de
instalación provistas con el calentador.
4. Inspeccione la placa de nombre del accesorio y del calentador
para verificar que los requerimientos de potencia corresponden con la alimentación de potencia al calentador y al accesorio. Asegúrese que los requerimientos totales de potencia
no excedan las clasificaciones nominales del accesorio.
Clasificación
Eléctrica
22 A
120 /240 VAC
Figura 1
3. Conecte el termostato a las dos guías azules en el calentador según
el diagrama de cableado (Fig.2) usando tuercas para cable de tamaño
correcto listadas.
4. Pliegue los cables dentro del compartimiento de cables. Extraiga el
orificio ciego de 1/2" (12.7mm) de la rejilla e instale la rejilla. Empuje
la perilla del termostato sobre el eje del termostato.
5. Reconecte la potencia en el panel maestro de distribución de
fusibles o de interruptores de circuito.
Figura 2
L1
L2 o N
ENCHUFE DEL RECEPTACULO
CONEXION
TIERRA
A
Termostato de polo único
remoto o incorporado
Azul
Negro
Azul
Azul
Fusible
Demora del
ventilador
Motor
térmico
NOTE: Se recomienda que no se use más de un solo termostato en
cada cuarto (o área).
1. El termostato debe instalarse en el extremo derecho del calentador.
2. Coloque el termostato en posición sobre la ranura en el extremoderecho de la caja posterior. Empuje la aleta del soporte del termostato a través de la ranura en el extremo derecho de la caja posterior hasta que el soporte calce en su lugar. Vea la Fig.1.
NOTA: Si el termostato controla más de un calentador, el total de todas
las clasificaciones nominales de amperaje del calentador (Tabla 1) no
puede exceder 22 amperios entre 120 voltios y 240 voltios de CA.
Refiérase a la tabla 2 para la determinación del tamaño correcto del
cable, del interruptor de circuito o de los fusibles. Si se instalan
unidades múltiples se las debe cablear en paralelo, mediante la
conexión a los dos (2) conductores flexibles azules de cada calefactor. Los termostatos controlan únicamente los elementos calefactores. El ventilador debe permanecer energizado, para un funcionamiento correcto del retardo de ventilador.
3
INSTALACION
GUARDE ESTAS INSTRUCCIONES
Reposición
automática
de
límite
Luz
Bobina posterior
Bobina delantera
TABLA 1
CLASIFICACIONES NOMINALES DEL CALEN
120
240
208
VATIOS/AMPS.
1500W/12,5A
1500W/6,3A
MODELO
S1500
S1504
VOLTIOS
1125/5,4A
TADOR
VATIOS/AMPS.
750W/6,3A
750W/3,6A
563/2,7A
rojo
Puente

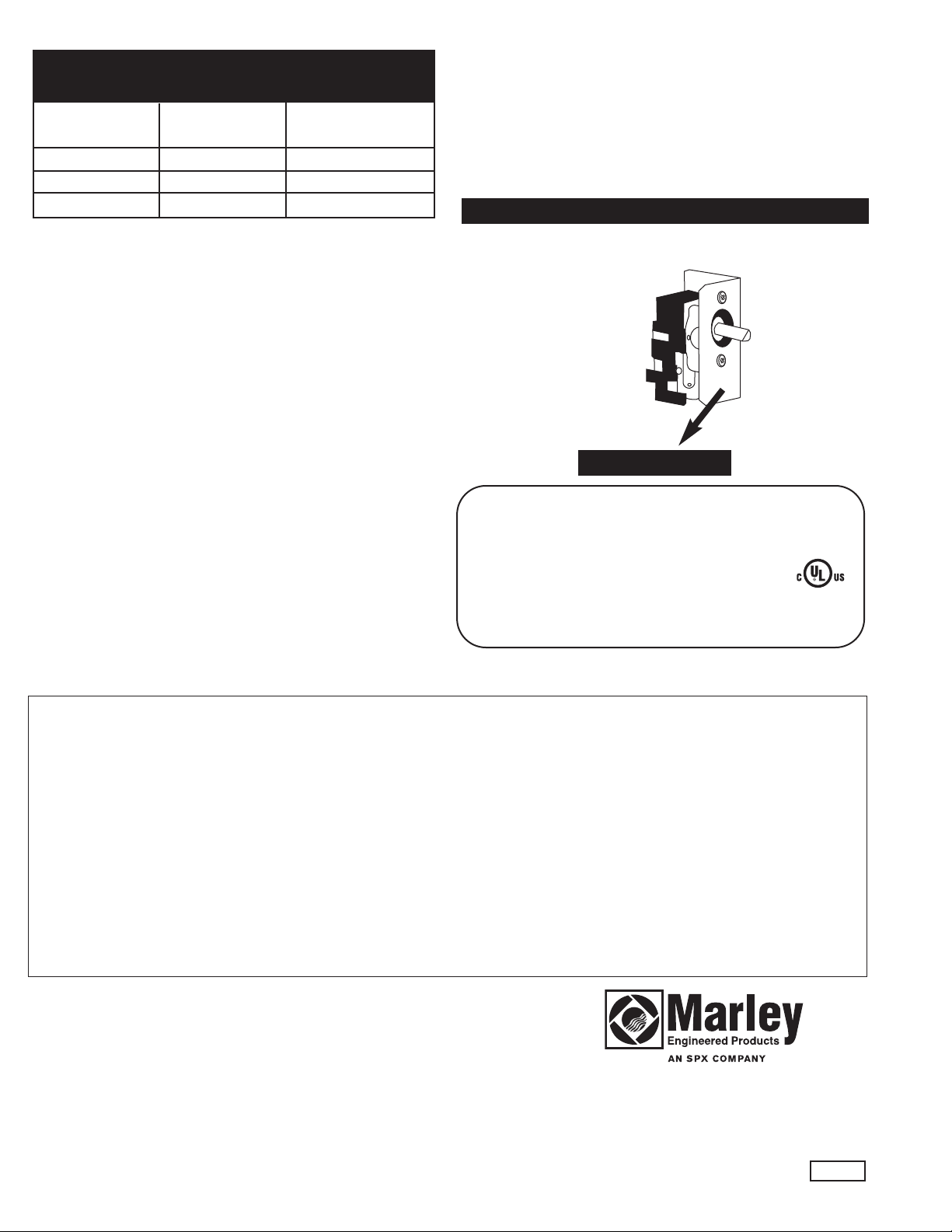

Page 4
TABLA DE CABLE DE CAMPO Y DE PROTECCION
TABLA 2
AMAÑO DEL INTERRUPTOR
AMPS TOTALES
0 a 12
12,1 a 16
16,1 a 24
TAMAÑO DEL CABLE
(COBRE)
No.14
No.12
No.10
T
E CIRCUITO O DEL FUSIBLE
D
5 Amps.
1
20 Amps.
30 Amps.
INSPECCION DE OPERACION
NOTA: Esta unidad está equipada con una demora de venti-
lador. Una vez que se cierra el termostato se activarán los elementos y el ventilador no arrancará durante 30 a 45 segundos.
1. El termostato debe colocarse en la posición LOW
(BAJO) después que el calentador de Serie S se
haya instalado. Espere entre 3 a 5 minutos e inspeccione para asegurarse que el calentador no esté funcionando. Si estuviera funcionando, desconecte la
potencia e inspeccione su cableado. Si no estuviera
funcionando, cambie el termostato a la posición más
alta y espere otros 3 a 5 minutos. A continuación
inspeccione para verificar que el calentador esté funcionando. Si no estuviera funcionando, desconecte
nuevamente la potencia e inspeccione su cableado.
2. Permita que el calentador opere sin interrupción durante
1/2 hora.
3. Permita que el calentador opere sin interrupción durante 1/2
hora.
NOTE: Su sistema de calefacción eléctrica tiene muchas ventajas una de las cuales es control de zona o de cuarto por cuarto. Si usted decide mantener un cuarto raramente usado a una
temperatura más baja, esto puede efectuarse bajando la graduación del termostato y cerrando la puerta.
Sin embargo, NO trate de controlar diferentes cuartos a diferentes temperaturas a menos que se mantengan cerradas las
puertas. Esto tenderá a incrementar los costos operativos y
disminuir la comodidad. Si los cuartos se mantienen vacíos, es
recomendable que todos los termostatos tengan la misma
raduación. Usted gozará de mayor comodidad, siguiendo
g
estas instrucciones.
MPORTANT INFORMATION
I
PLACA DE NOMBRE
ATE CODE
D
MARLEY ENGINEERED PRODUCTS
BENNETTSVILLE, SC 29512 774G LISTED
4104-2160-002 VAC 60 HZ
AMPS
0996 STSP
ROOM HEATER
ACCESSORY
120 - 240 22 RES.
GARANTIA LIMITADA
Todos los productos cubiertos por esta hoja de instrucciones están garantizados contra defectos de mano de obra y materiales durante un año a partir de la fecha de instalación. Esta garantía no se aplica por daños ocurridos por accidente, mal uso, o alteración, ni cuando el voltaje conectado sea 5% mayor que el indicado en la placa de nombre; ni al equipo instalado o cableado indebidamente, o mantenido en violación de esta hoja de instrucciones. Todos los reclamos de trabajo de garantía deben estar acompañados por prueba de la fecha de instalación. El cliente será responsable por todos los costos incurridos en la extracción o reinstalación de los productos, incluyendo costos de mano de obra, y costos de transporte incurridos al retornar los productos a Marley Engineered Products Service Center y nosotros las repararemos o reemplazaremos, a nuestra opción, sin cargo para usted, con transporte de regreso pago por Marley. Se acuerda mutuamente que tal reparación o reemplazo es el remedio exclusivo
disponible de Marley Engineered Products.
LAS GARANTIAS INDICADAS ARRIBA SON A CAMBIO DE CUALQUIER OTRAGARANTIA EXPRESA O IMPLICITA Y SE DESCONOCEN Y EXCLUYEN DE ESTE ACUERDO TODAS LAS GARANTIAS IMPLICITAS DE COMERCIALIZACION Y APTITUD PARA UN FIN PARTICULAR QUE EXCEDAN LAS GARANTIAS PREVIAMENTE EXPRESADAS. MARLEY ENGINEERED PRODUCTS NO SERA RESPONSABLE POR DAÑOS CONSECUENTES ORIGINADOS POR EL PRODUCTO, YA SEAN QUE ESTEN
BASADOS EN NEGLIGENCIA, LITIGACION, RESPONSABILIDAD ESTRICTA O CONTRATO.
Algunos estados no permiten la exclusión o limitación de los daños incidentales o consecuentes, de manera que la exclusión o limitación indicada arriba puede no aplicarse
a usted. Esta garantía le otorga derechos legales específicos, y usted puede tener también otros derechos que varían de estado a estado.
Escriba a Marley Engineered Products, 470 Beauty Spot Road East, Bennettsville, SC 29512 USA, para la dirección de su centro autorizado de servicio más cercano. La
mercadería retornada a la fábrica debe estar acompañada por una autorización de retorno y una etiqueta de identificación de servicio, ambas disponibles de la ubicación indicada arriba. Incluya todos los números de catálogo mostrados en el producto, al requerir autorización de retorno.
COMO OBTENER SERVICIO EN GARANTIA,
PIEZAS DE REPUESTO E INFORMACION GENERAL
1. Servicio o repuestos, en garantía: 1-800-642-4328
2. Compra de piezas de repuesto: 1-800-654-3545
3. Información general sobre productos: www.marleymep.com
Nota: Cuando solicite servicio, siempre dé la información que sigue:
1. Número de modelo del producto
2. Fecha de fabricación
3. Número de parte o descripción
470 Beauty Spot Rd. East
Bennettsville, SC 29512 USA
ECR 37958
5200-2305-002
10/08
4
Page 5
Série S Accessoires de thermostat
Broche simple
Instructions d'installation
.B.: Les accessoires décrits dans ce manuel d'instruction sont
N
conçus pour être utilisés avec les unités de chauffage Marley
Engineered Products Série S.
CARACTÉRISTIQUES
Nº
modèle
STSP
Cette fiche d'information contient des informations cruciales pour l'installation et l'utilisation correctes des accessoires qu'elle décrit. Veuillez lire
attentivement ce manuel avant d'installer, d'utiliser ou d'entretenir vos
accessoires. Si vous ne respectez pas les instructions, vous risquez un
incendie, une électrocution, la mort, des blessures et des dégâts
matériels. Conservez ces instructions en référence pour les utilisateurs
futurs.
AVERTISSEMENT : RISQUE D'INCENDIE ET
D'ÉLECTROCUTION
1. Vérifiez que l'alimentation électrique soit débranchée au compteur ou
au panneau de fusibles avant de procéder à l'installation ou à l'entretien.
2. L'installation doit être effectuée en respect de tous les codes électriques locaux et nationaux ainsi que les consignes de la compagnie
électrique.
3. Référez-vous aux instructions d'installation fournies avec l'unité de
chauffage lorsque vous installez ces accessoires.
4. Vérifiez la plaque signalétique de l'accessoire et de l'unité de
chauffage pour être sûr que les deux correspondent. Vérifiez que la
puissance consommée totale ne dépasse pas la capa-cité indiquée
pour les accessoires.
Description
.
Broche simple
FICHIER nº E21609
AVERTISSEMENT
!
Caractéristiques
électriques
22 A
120 /240 VAC
Figure 1
4. Replier les fils dans le compartiment de câblage. Retirer les
pastilles de 1/2” (12.7 mm) pouce des trous pré-découpés de
la grille et installer la grille. Enfoncer le bouton du thermostat
sur son axe.
5. Rebrancher l'alimentation électrique au compteur ou au panneau principal de fusibles.
Figure 2
L1
L2 ou N
PRISE ÉLECTRIQUE
TERRE
Thermostat incorporé ou
extérieur à broche simple
Noir
La temporisation
Bleu
de ventilation
Bleu
Bleu
Moteur
N.B.: Nous vous recommandons de ne pas installer plus d'un
INSTALLATION
thermostat par pièce.
1. Le thermostat doit être installé sur le côté droit de l'unité de
chauffage.
2. Positionner le thermostat au-dessus de la fente de l'extrémité droite du boîtier. Poussez la languette du support du
thermostat dans la fente de l'extrémité droite du boîtier
jusqu'à ce que le support se fixe en place. Voir la figure 1.
N.B.: Si le thermostat contrôle plusieurs unités de chauffage,
l'ampérage total de toutes les unités de chauffage (tableau 1)
ne doit pas dépasser 22 A à 120 V alt. ou 240 V alt. Référezvous au tableau 2 pour les indications sur le câblage, les
fusibles et les plombs.Les radiateurs multiples peuvent être
câblés en parallèle par connexion aux (2) spirales de raccord bleues dans chaque radiateur. Les thermostats ne
commandent que les éléments chauffants. Le ventilateur
doit rester activé pour un bon fonctionnement de la temporisation de ventilation.
3. Connectez le thermostat aux deux fils bleus de l'unité de
chauffage (figure 2) avec les écrous à fils de la bonne taille.
5
CONSERVER CES INSTRUCTIONS
Remise
à zéro
automa
tique
Voyant
Bobine avant
Bobina arriére
TABLEAU 1
CARACTÉRISTIQUES DE L'UNITÉ
MODÈLE
S1500
S1504
V
120
240
208
W/A
1500W/12,5A
1500W/6,3A
1125/5,4A
W/A
750W/6,3A
750W/3,6A
563/2,7A
rouge
Cavalier
Page 6
TABLEAU DE CÂBLAGE ET DE FUSIBLES
TABLEAU 2
AMPÉRAGE
TOTAL
0 a 12
12,1 a 16
16,1 a 24
TAILLE DES FILS
(CUIVRE)
o.14
n
no.12
no.10
FUSIBLE ET
PLOMBS
15 A
20 A
30 A
VÉRIFICATION OPÉRATIONNELLE
N.B. Cette unité est équipée d'un retard de ventilation. Une fois
ue le thermostat est fermé, les éléments sont mis sous tension
q
et le ventilateur démarre 30 à 45 secondes plus tard.
1. Après avoir fini d'installer l'unité de chauffage de la
Série S, le thermostat doit être placé en position
LOW (BASSE). Mettre le disjoncteur sous tension ou
placer les fusibles. Attendre 3 à 5 minutes et vérifier
que l'unité n'est pas en route. Si elle est en route,
débrancher l'alimentation électrique et vérifier le
câblage. Si elle ne fonctionne pas, mettre le thermostat dans la position la plus élevée et attendre 3 à 5
minutes. Vérifier alors que l'unité fonctionne. Si elle
ne fonctionne pas, débrancher l'alimentation électrique et vérifier le câblage.
2. Laisser l'unité fonctionner de manière continue pendant 1/2 heure.
3. Sélectionner le réglage approprié pour votre niveau
de confort.
NOTE: Votre unité de chauffage électrique offre de nombreux
avantages dont le contrôle pièce par pièce. Si vous voulez maintenir une pièce rarement occupée à une température plus faible,
il vous suffit d'y baisser le thermostat et de fermer la porte.
Cependant, NE PAS ESSAYER de contrôler les différentes
ièces à des températures différentes sans que les portes
p
soient fermées. Dans le cas contraire, les coûts de fonctionnement augmentent et le confort diminue. Lorsque les portes
restent ouvertes, nous vous recommandons de régler tous les
thermostats à la même température. En suivant ces instructions vous bénéficierez du confort maximum.
NFORMATIONS IMPORTANTES
I
PLAQUE SIGNALÉTIQUE
ATE CODE
D
MARLEY ENGINEERED PRODUCTS
BENNETTSVILLE, SC 29512 774G LISTED
4104-2160-002 VAC 60 HZ
AMPS
0996 STSP
ROOM HEATER
ACCESSORY
120 - 240 22 RES.
GARANTIE LIMITÉE
Tous les produits couverts par cette garantie le sont contre les défauts de fabrication et de matériau pour une période de un an à compter de la date d'installation, sauf pour
les éléments de chauffage qui sont garantis contre ces mêmes défauts pour une période de cinq ans. Cette garantie ne s'applique pas aux dommages par accident, abus ou
modifications, ou si la tension d'alimentation est supérieure de plus de 5% de celle indiquée sur la plaque signalétique, ou si le matériel a été installé, câblé ou entretenu sans
respecter les instructions de cette fiche. Toutes les réclamations de garantie doivent être accompagnées d'une preuve de la date d'installation.
Le client est responsable de tous les frais de démontage et d'installation du produit, y compris la main-d'œuvre et les frais de port du renvoi du produit au Centre de réparation de Marley Engineered Products. Dans les limites de cette garantie, les produits défectueux doivent être renvoyés au centre d'entretien autorisé Marley le plus proche ou
au Centre de réparation de Marley Engineered Products où ils seront réparés ou remplacés (à notre seule option) gratuitement et renvoyés, frais de port payés par Marley. Il
est entendu que le remplacement et la réparation sont les deux seules options disponibles pour Marley Engineered Products.
LES GARANTIES CI-DESSUS REMPLACENT TOUTE AUTRE GARANTIE, IMPLICITE OU EXPLICITE. TOUTES GARANTIES IMPLICITES DE MERCANTIBILITÉ ET
D'ADAPTATION À UN USAGE PARTICULIER AUTRE QUE CEUX EXPRIMÉS CI-DESSUS DANS LES GARANTIES EXPLICITES SONT EXCLUES DE CET ACCORD.
MARLEY ENGINEERED PRODUCTS NE PEUT ÊTRE TENU RESPONSABLE DES DOMMAGES CONSÉQUENTIELS À L'UTILISATION DE CE PRODUIT QUE CE SOIT
PAR LA NÉGLIGENCE, LE TORT, LA RESPONSABILITÉ STRICTE OU LE CONTRAT.
CertainEs PROVINCES ne permettent pas l'exclusion ou les limites sur les dommages incidentiels ou conséquentiels. Les exclusions et limites ci-dessus peuvent par conséquent ne pas s'appliquer. Cette garantie vous donne des droits spécifiques et vous pouvez également avoir d'autres droits qui varient d’une province à l’autre.
Pour obtenir l'adresse du centre de réparation autorisé le plus proche, contacter Marley Engineered Products, 470 Beauty Spot Rd. East, Bennettsville, SC 29512. Toute
marchandise renvoyée à l'usine doit être accompagnée d'une autorisation et d'une étiquette d'identification de service. Vous pouvez vous les procurer auprès de Marley
Engineered Products. Lorsque vous demandez une autorisation de renvoi, ne pas oublier de préciser tous les numéros de catalogue indiqués sur le produit.
COMMENT OBTENIR DES INFORMATIONS GÉNÉRALES ET
DEMANDER UNE RÉPARATION OU DES PIť CES SOUS GARANTIE
1. Réparations et piéces sous garantie 1-800-642-4328
2. Achat de piéces de rechange 1-800-654-3545
3. Informations générales sur les produits www.marleymep.com
Remarque : Lorsque vous demandez de l'assistance, ayez toujours en main
1. Le numéro de modéle du produit
2. La date de fabrication
3. Numéro ou description de la piéce
470 Beauty Spot Rd. East
Bennettsville, SC 29512 USA
5200-2305-002
ECR 37958
10/08
6
Loading...
