Page 1
Instrukcja obsługi
okapu kuchennego
SMART 60
SMART 90
Page 2
WSTĘP
Dziękujemy za wybór tego okapu kuchennego.
Niniejsza instrukcja obsługi zawiera wszystkie
niezbędne informacje związane w montażem,
używaniem i konserwacją tego urządzenia. Przed
montażem i używaniem urządzenia proszę uważnie
przeczytać tą instrukcję obsługi co zapewni jego
poprawną i bezpieczną eksploatację.
ŚRODKI OSTROŻNOŚCI
Ważne! Podczas montażu i prac
konserwacyjnych, takich jak na przykład wymiana
żarówki, proszę zawsze wyłączać zasilanie
elektryczne przez wyjęcie wtyczki z gniazdka.
Okap kuchenny musi być zamontowany zgodnie z
instrukcjami montażu i przy zachowaniu
wszystkich podanych wymiarów.
Wszystkie prace montażowe muszą być
wykonywane przez osobę kompetentną lub
wykwalifikowanego elektryka.
Materiały opakunkowe należy wyrzucać zgodnie z
odnośnymi przepisami. Mogą one być szkodliwe
dla dzieci.
Zwracać uwagę na ostre krawędzie wewnątrz
okapu kuchennego, w szczególności podczas
jego montażu lub czyszczenia.
Page 3
Minimalna odległość między powierzchnią
podparcia naczyń do gotowania a najniższą
częścią okapu powinna wynosić:
Kuchnie gazowe: 65 cm
Kuchnie elektryczne: 55 cm
Kuchnie węglowe lub olejowe: 80 cm
Kanały nie mogą być wygięte pod kątem
ostrzejszym niż 90 stopni, gdyż to zredukuje
wydajność okapu kuchennego.
Okap kuchenny przeznaczony jest tylko do użytku
domowego.
W przypadku gotowania na kuchni gazowej na
garnki i patelnie zawsze należy nakładać
pokrywki.
Nie używać okapu kuchennego bez filtrów
tłuszczu lub jeśli te filtry są nadmiernie
zatłuszczone!
W trybie wyciągu okap kuchenny zasysa
powietrze z pomieszczenia. Proszę zastosować
odpowiednią wentylację. Okap kuchenny usuwa z
pomieszczenia nieprzyjemne zapachy, ale nie
parę.
Jeśli nad kuchniami gazowymi lub spalającymi
inne paliwa używa się kilku okapów jednocześnie
to w pomieszczeniu powinna być odpowiednia
wentylacja.
Page 4
Nie montować okapu nad kuchniami z wysoko
umieszczonym grillem.
Nie pozostawiać patelni bez nadzoru, gdyż
rozgrzany tłuszcz lub olej mogą się zapalić.
Nigdy nie pozostawiać pod okapem kuchennym
zapalonego palnika bez postawionego na nim
naczynia do gotowania.
W próbować używać uszkodzonego okapu
kuchennego.
W przypadku uszkodzenia kabla zasilającego
musi on zostać wymieniony przez producenta,
jego serwisanta lub podobną osobę
wykwalifikowaną w przeciwnym razie może dojść
do sytuacji niebezpiecznych.
Dzieci poniżej 8 roku życia oraz osoby o
ograniczonych zdolnościach fizycznych,
czuciowych i zmysłowych lub nie mające
doświadczenia i odpowiedniej wiedzy mogą
używać tego urządzenia tylko pod nadzorem lub
po przeszkoleniu ich na temat używania tego
urządzenia w sposób bezpieczny i zrozumieniu
mogących wyniknąć zagrożeń. Nie pozwalać
dzieciom bawić się tym urządzeniem. Dzieci
mogą czyścić i konserwować to urządzenie tylko
pod nadzorem.
Uwaga: Podczas pracy urządzenie oraz jego
części, do których jest dostęp mogą stać się
Page 5
gorące. Nie dotykać nagrzanych elementów
okapu. Dzieci poniżej 8 roku życia nie powinny się
zbliżać do urządzenia, chyba że są pod stałym
nadzorem.
– Jeśli nad kilkoma kuchniami gazowymi lub na
inne paliwa jednocześnie używa się kilku okapów
to w pomieszczeniu powinna być odpowiednia
wentylacja.
– Jeśli okap nie będzie czyszczony zgodnie z
instrukcjami to może powstać zagrożenie
pożarowe.
- Pod okapem kuchennym nie wolno flambirować.
– UWAGA: Podczas używania okapu części, do
których jest dostęp mogą stać się gorące.
–Nie wolny usuwać powietrza do przewodu
kominowego używanego do usuwania oparów z
innego urządzenia spalającego gaz lub inne
paliwa.
–Zachować minimalną odległość między
powierzchnią podparcia naczyń do gotowania na
kuchni a najniższą częścią okapu. (Jeśli okap
zamontowano nad kuchnią gazową to odległość
ta powinna wynosić przynajmniej 65 cm).
–Należy stosować się do przepisów dotyczących
usuwania powietrza.
Okresowo czyścić urządzenie zgodnie z opisem
podanym w rozdziale KONSERWACJA.
Page 6
Ostrzeżenie: Jeśli śruby i mechanizm montażowy
nie zostaną zamontowane zgodnie z tymi
instrukcjami to może dojść do powstania
zagrożeń elektrycznych.
Sposób montażu urządzenia i zamocowania go
do wspornika opisany jest w rozdziale "MONTAŻ".
Wymianę żarówki opisano w rozdziale „wymiana
żarówki”.
Montaż

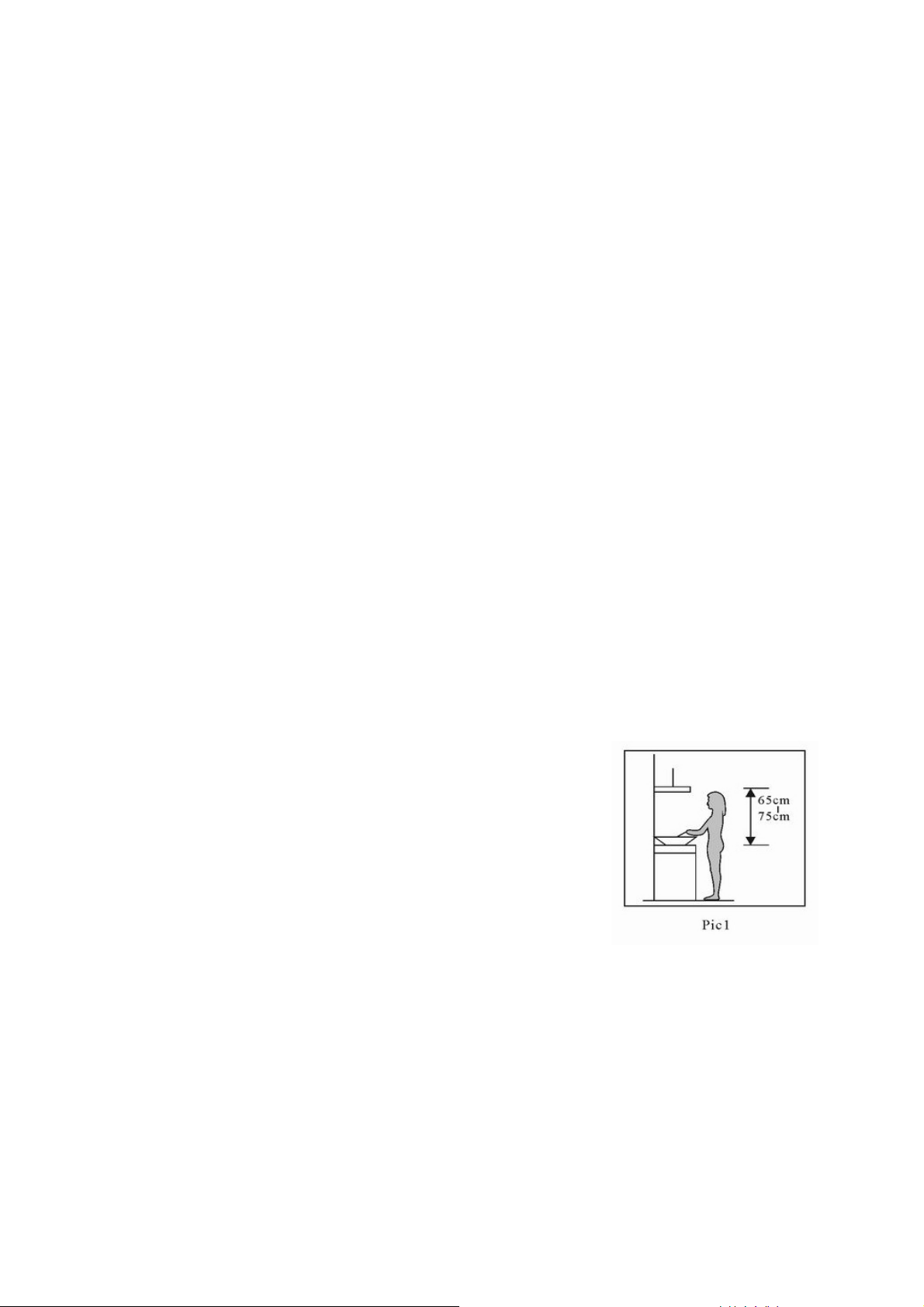

1. W celu zagwarantowania najlepszej efektywności okap
kuchenny należy umieścić w odległości 65-75 cm od
górnej powierzchni gotowania. Patrz rys. 1.
2. Po ustaleniu wysokości montażu okapu wyznaczyć
miejsca na otwory montażowe, wspornik kanału
wewnętrznego i otwór pod kołek zabezpieczający
zgodnie z podanymi wymiarami a następnie wywiercić
w ścianie 6 otworów φ8 (patrz rys. 2 i 3).
3. Do zamocowania wspornika wylotu i kanału
wylotowego na górze okapu użyć 6 wkrętów ST4x8 a następnie opaską
samozaciskową zamocować rurę elastyczną na wylocie (patrz rys. 4).
4. Zawiesić okap na ścianie w ustalonej pozycji (patrz rys. 5).
5. 2 wkrętów ST4x30 użyć do dociśnięcia okapu do ściany (patrz rys. 5 i 6). Nałożyć
kanał wewnętrzny na kanał zewnętrzny. Dwoma wkrętami (4 mm x 8 mm)
zamocować płytę 1 na kanale zewnętrznym. Uwaga: Nie dokręcać wkrętów (4 mm x 8
mm) zbyt mocno. Zalecamy zastosowanie luzu 1 mm, aby później łatwiej można było
wyregulować wysokość (patrz rys. 7).
6. Po ustaleniu wysokości montażu okapu kuchennego przyłożyć go w odpowiednim
miejscu i wypoziomować. Przymocować wspornik kanału wewnętrznego.
Page 7
7. Wyregulować na wsporniku wysokość kanału wewnętrznego i przykręcić go wkrętami
(patrz rys. 8).

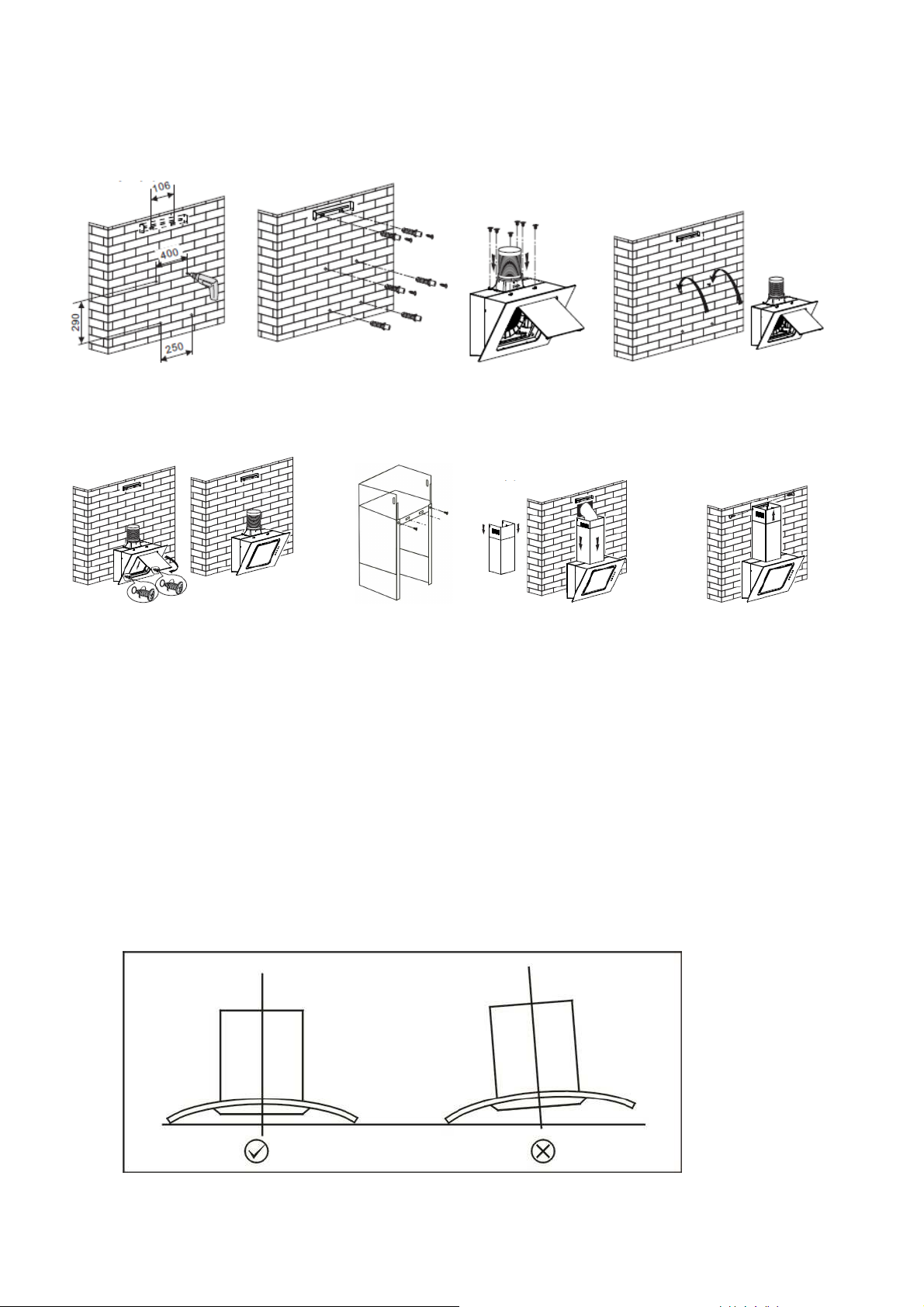

Rys. 2 Rys. 3 Rys. 4 Rys. 5
Rys. 6 Rys. 7 Rys. 8
UWAGI DOTYCZĄCE MONTAŻU
1. Przed montażem proszę upewnić się, że rejon montażu jest czysty, co zapobiegnie
zasysaniu wiórów i kurzu.
2. Okap kuchenny nie może dzielić rury wentylacyjnej z innymi urządzeniami takimi jak kanał
wylotowy pieca gazowego, kanał wylotowy podgrzewacza czy kanał gorącego powietrza.
3. Wygięcia rury wentylacyjnej nie powinno być mniejsze niż 120°, ułożyć ją równolegle lub
powyżej punktu początkowego i powinna być poprowadzona do ściany zewnętrznej.
4. Po zamontowaniu okapu sprawdzić, czy wyciąg jest wypoziomowany, co pomoże uniknąć
gromadzeniu się tłuszczu w jednym rogu.
Page 8
UŻYWANIE

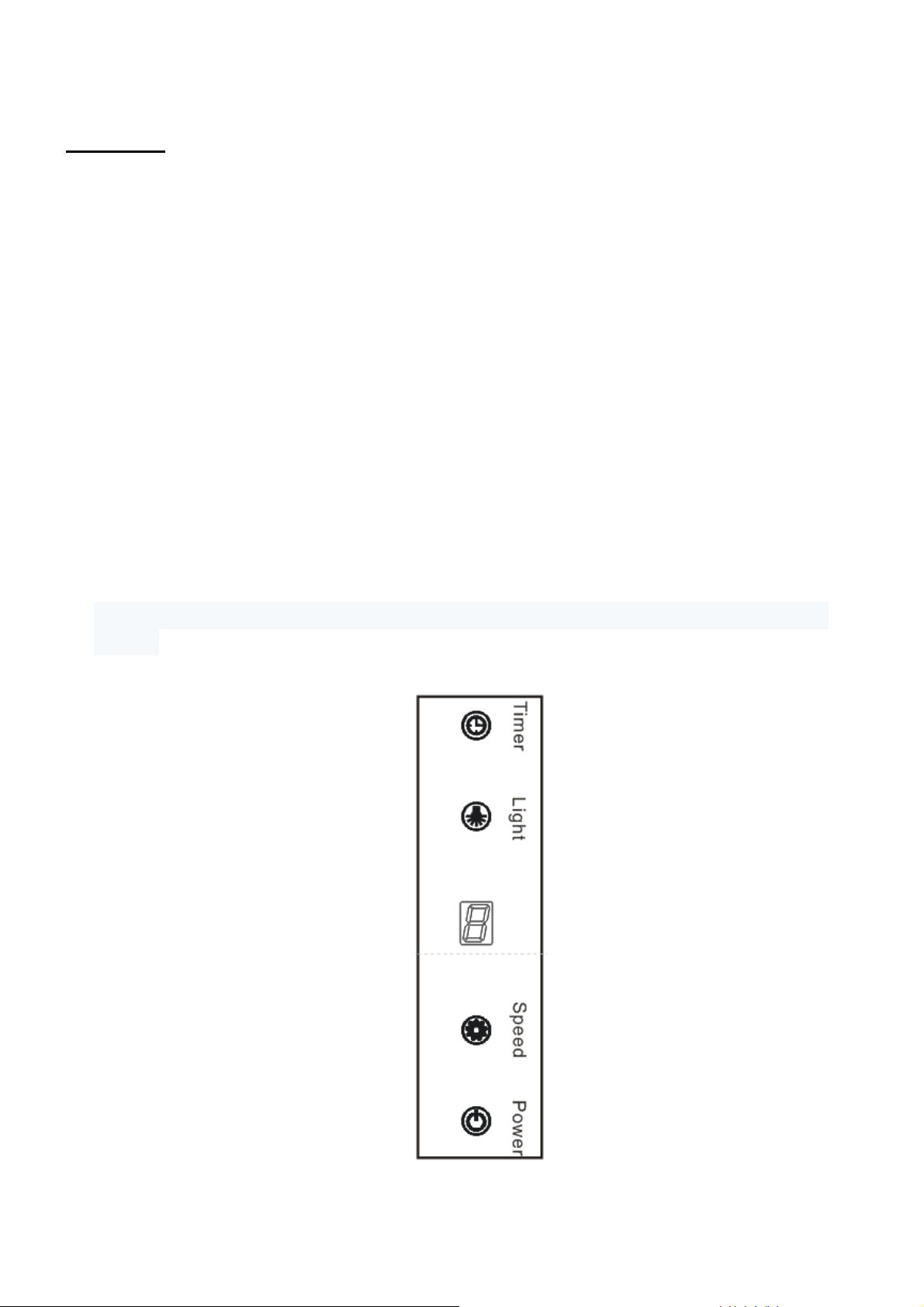

Panel dotykowy z wyświetlaczem LCD
Jak używać panelu sterowania:
1. W celu włączenie lub wyłączenia okapu kuchennego należy nacisnąć przycisk
“Power” (zasilanie).
2. Naciskanie przycisku „Speed” (szybkość) spowoduje, że silnik będzie pracował z
małą / średnią / dużą / małą / średnią… prędkością, przełączanie prędkości
odbywa się rotacyjnie, wyświetlacz LED będzie wskazywał 1-2-3-1-2… i tak
dalej.
3. Po naciśnięciu przycisku „Light" (oświetlenie) zapali się światło, jego ponowne
naciśnięcie spowoduje wyłączenia światła, naciskanie tego przycisku powoduje
włączanie i wyłączanie oświetlenia.
4. Jeśli podczas pracy okapu naciśniemy przycisk „Timer” to okap przejdzie w tryb
pracy standardowej (praca standardowa trwa 9 minut) a potem wyświetlacz LED
pokaże “9-8-7…-1-0”, po wyświetleniu „0” okap wyłączy się automatycznie.
Kolejne naciskanie przycisku timer'a powoduje włączanie i wyłączanie funkcji
timera.
Page 9
KONSERWACJA
Przed czyszczeniem urządzenia należy je wyłączyć i wyjąć wtyczkę z gniazdka.
I. Czyszczenie normalne
Używać miękkiej szmatki namoczonej w letniej wodzie mydlanej lub domowym detergencie. Do
czyszczenia urządzenia nigdy nie używać druciaków, środków chemicznych, ściernych lub
sztywnej szczotki.
II. Czyszczenie metalowych filtrów przeciwtłuszczowych raz w miesiącu.
WAŻNE: Czyszczenie filtra raz w miesiącu pomoże zminimalizować ryzyko wystąpienia pożaru.
Filtr zbiera tłuszcz, dym i kurz…więc bezpośrednio wpływa na wydajność okapu kuchennego.
Jeśli nie jest czyszczony to zostanie przesiąknięty tłuszczami (potencjalnie łatwopalnymi).
Należy go czyścić domowym detergentem.
WYKRYWANIE I USUWANIE USTEREK
Usterka Przyczyna Sposób usunięcia
Oświetlenie nie zapala
się, ale silnik pracuje.
Oświetlenie świeci się,
ale silnik nie pracuje.
Oświetlenie nie świeci
się, silnik nie pracuje.
Wibracje korpusu.
Uszkodzona oprawa żarówki. Naprawić lub wymienić.
Uszkodzony wyłącznik oświetlenia
Uszkodzona oprawa żarówki. Włączyć później.
Uszkodzony wyłącznik silnika. Naprawić lub wymienić.
Spalona żarówka. Wymienić żarówkę.
na panelu.
Naprawić lub wymienić.
Uszkodzone łożyska silnika. Wymienić silnik.
Przepalony silnik. Wymienić silnik.
Uszkodzona wtyczka. Naprawić lub wymienić.
Przecięty kabel zasilający.
Wymienić kabel
zasilający.
Uszkodzony wyłącznik. Naprawić lub wymienić.
Uszkodzenie łopatki kratki
wentylacyjnej.
Wymienić kratkę.
Poluzowane śruby silnika. Dokręcić
Poluzowane śruby łączące. Dokręcić
Korpus nieodpowiednio
zamocowany.
Dokręcić korpus.
Za duża odległość między
korpusem a powierzchnią górną
Ustawić odległość.
kuchenki.
Zredukować przekrój
kanału wentylacyjnego
okapu lub otworzyć
okno.
Wyregulować długość
rury.
Sprawdzić klapę, jeśli
jest ruchoma.
To nie jest problem
techniczny.
Niewystarczające
zasysanie.
Za duży przekrój kanału
wentylacyjnego okapu lub okap za
blisko kuchni.
Za długa rura wentylacyjna.
Zamknięta klapka wylotowa
powietrza.
Za silny wiatr na zewnątrz.
Page 10
OCHRONA ŚRODOWISKA
Ważna uwaga:
To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską
2002/96 / WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zapewniając
prawidłowe złomowanie przyczyniają się Państwo do zapobieżenia potencjalnie negatywnym
konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego, które w przeciwnym razie mogłyby
wystąpić w przypadku niewłaściwego obchodzenia się z tego typu odpadami.
Symbol na produkcie lub na dołączonych do niego dokumentach produktu, przekreślonego śmietnik na
kołach wskazuje, że niniejszy produkt nie może być traktowany jako odpad komunalny. Zamiast tego
powinien zostać przekazany do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i
elektronicznego.
Urządzenie należy złomować zgodnie z lokalnymi przepisami dotyczącymi utylizacji odpadów. W celu
uzyskania bardziej szczegółowych informacji na temat utylizacji, złomowania i recyklingu tego produktu,
należy skontaktować się z lokalnymi władzami, dostawcą usług utylizacji odpadów z gospodarstw
domowych lub sprzedawcą, u którego zakupiono produkt.
NUMER REJESTROWY:
na podstawie Art. 12. 1.
USTAWY
z dnia 11 września 2015 r.
o zużytym sprzęcie elektrycznym i elektronicznym
Dz.U. 2015 poz. 1688
* GIOŚ EZ0001618 *
Page 11

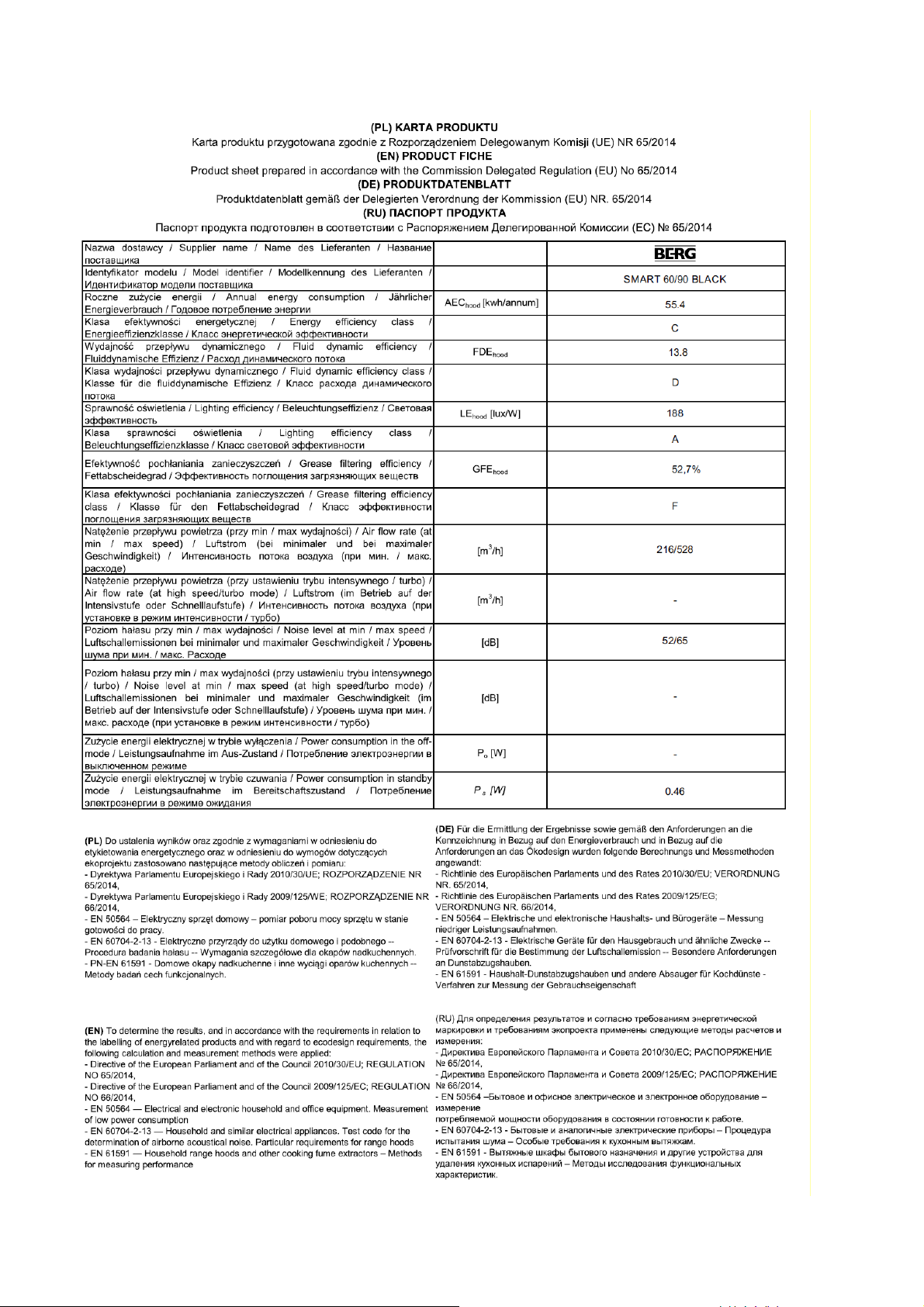

Page 12
WARUNKI GWARANCJI
1. TRES Sp. z o.o., jako Gwarant, udziela gwarancji na sprawne działanie urządzenia.
2. Warunkiem uznania gwarancji jest okazanie przez Użytkownika oryginalnego dowodu zakupu oraz podbitą przez sprzedawcę kartę
gwarancyjną.
3. Gwarancja obowiązuje wyłącznie na terenie Rzeczypospolitej Polskiej.
4. Stwierdzone w okresie gwarancji wady fabryczne sprzętu, zostaną bezpłatnie usunięte w terminie:
- 30 dni roboczych od daty dostarczenia sprzętu do punktu serwisowego przez Użytkownika towaru;
- 30 dni roboczych od daty zgłoszenia reklamacji, gdy uszkodzenie zostało zgłoszone przez formularz reklamacyjny dostępny na
www.berg-agd.pl,
- 30 dni roboczych od daty zgłoszenia reklamacji przez sklep, w którym dokonano zakupu lub w przypadku,
gdy naprawa wymaga importu części zamiennych.
5. Okres gwarancji dla Użytkownika wynosi 24 miesiące od daty sprzedaży.
6. Użytkownikowi w okresie gwarancji przysługuje prawo wymiany sprzętu na nowy w przypadku niemożności dokonania naprawy.
Decyzję taką podejmuje Dział Serwisu i Reklamacji TRES Sp. z o.o.
Wymiany sprzętu na wolny od wad dokonuje sklep, w którym dokonano zakupu sprzętu.
7. Gwarant ma prawo odmówić wymiany sprzętu, o której mowa w punkcie 6 w przypadku stwierdzenia
jakichkolwiek uszkodzeń mechanicznych lub chemicznych świadczących o nieprawidłowym użytkowaniu
bądź konserwacji urządzenia.
8. Gwarancja nie obejmuje :
- uprawnienia do żądania wykonania czynności, za które zgodnie z instrukcją obsługi odpowiedzialny jest
użytkownik, w tym: instalacji i podłączenia urządzeń, konserwacji oraz regulacji urządzeń,
- usterek powstałych na skutek nieprawidłowego użytkowania sprzętu, niedbalstwa, a także uszkodzeń powstałych przez dostanie się
zanieczyszczeń lub ciał obcych do środka urządzenia,
- uszkodzeń mechanicznych, termicznych i chemicznych oraz powstałych w wyniku działania sił zewnętrznych (skoki napięcia,
wyładowania atmosferyczne).
9. Nabywca traci prawa gwarancyjne w przypadku:
- samowolnych napraw i zmian konstrukcyjnych dokonanych przez osoby nie upoważnione,
- niewłaściwej lub niezgodnej z instrukcją instalacji lub eksploatacji urządzenia.
10. Sprzęt przeznaczony jest do użytkowania w warunkach indywidualnego gospodarstwa domowego.
Na sprzęt zakupiony na fakturę w związku z prowadzoną przez nabywcę działalnością gospodarczą, Gwarant udziela gwarancji 6
miesięcznej.
11. W okresie gwarancji nabywca zobowiązany jest zachować nieuszkodzone opakowanie fabryczne wraz z wypełnieniem. W
szczególnych przypadkach konieczne jest odesłanie sprzętu do producenta.
Za uszkodzenia mechaniczne powstałe na skutek nieodpowiedniego zapakowania sprzętu na czas transportu Gwarant nie ponosi
odpowiedzialności, a ryzyko uszkodzenia ponosi Klient.
12. W przypadku oczywistej bezzasadności zgłoszenia reklamacyjnego , w szczególności, gdy nie wystąpiła wada sprzętu lub zaistniały
okoliczności wyłączające odpowiedzialność Gwaranta, Gwarant odmawia dokonania naprawy/wymiany sprzętu w ramach udzielonej
Gwarancji, przedstawiając jednocześnie Nabywcy uzasadnienie zajętego stanowiska. W takiej sytuacji użytkownikowi służy prawo do
dokonania naprawy za odpłatnością stosowną do wykonywanych czynności.
13. Gwarancja niniejsza nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających
z rękojmi.
14. W sprawach nieuregulowanych warunkami niniejszej karty gwarancyjnej, zastosowanie mają odpowiednie przepisy Kodeksu
Cywilnego.
Page 13
KARTA GWARANCYJNA
Nazwa okapu Kod fabryczny Data sprzedaży
Nr Opis działania serwisowego Data i podpis serwisanta
Procedura składania reklamacji
Dokładamy wszelkich starań, aby nasze produkty były niezawodne i długotrwałe. Dbamy również o
to, by w przypadku zgłoszenia reklamacji, proces jej obsługi przebiegał w możliwie najkrótszym terminie
oraz spełniał wszelkie Państwa oczekiwania. W przypadku reklamacji, prosimy o wypełnienie formularza
zgłoszenia reklamacyjnego znajdującego się na stronie www.berg-agd.pl.
Przed przystąpieniem do wypełniania formularza prosimy o przygotowanie następujących informacji:
× nazwa lub symbol produktu;
× numer faktury (lub paragonu)*;
× dane kontaktowe sprzedawcy;
× dane kontaktowe reklamującego;
× zdjęcia reklamowanego produktu.
Sprzedawca Pieczęć sklepu
(ważna z dowodem sprzedaży)
*
W każdym przypadku podstawą do zgłoszenia reklamacji jest kopia lub skan dowodu zakupu przesłany drogą mailową wraz
z formularzem zgłoszenia reklamacyjnego.
Page 14
PRODUCENT:
TRES SP. ZO.O.
ul. Krakowska 61 b
71-017 Szczecin
tel. +48 91 485 47 60
fax. +48 91 485 47 68
www.berg-agd.pl
www.tres.net.pl
Loading...
