Page 1
INSTRUKCJA OBSŁUGI I
UŻYTKOWANIA
OKAPU
PUEBLO GLASS
BERG SP. ZO.O.
ul. Krakowska 61 b
71-017 Szczecin
nr tel. 91 485 47 77
www.berg-agd.pl
http://www.berg-agd.pl/serwis-i-pomoc-techniczna/
Page 2
str. 2
ZAKŁAD PRODUKCYJNY:
Przedsiębiorstwo Produkcyjno-Handlowe
“AKPO” Spółka Jawna
05-080 Izabelin-Laski; ul. Łąkowa 9
SZANOWNI PAŃSTWO
Serdecznie gratulujemy Państwu dokonania trafnego wyboru. Nasze urządzenia
projektowane i wykonywane są z myślą o spełnieniu Państwa oczekiwań i z pewnością będą
stanowić część nowocześnie wyposażonego gospodarstwa domowego. Jesteśmy
przekonani, że nowoczesne, funkcjonalne i praktyczne urządzenia, wyprodukowane z
najwyższej jakości materiałów, spełnią wszystkie Państwa wymagania.
Przed przystąpieniem do montażu i użytkowania zakupionego okapu prosimy o dokładne
zapoznanie się z treścią niniejszej instrukcji, a także zawartych w niej reguł bezpieczeństwa
użytkowania. Życzymy satysfakcji i zadowolenia z wyboru okapu naszej firmy.
Page 3
str. 3
UWAGA:
• W czasie prac montażowych należy przestrzegać obowiązujących
przepisów dotyczących odprowadzania powietrza.
• Gdy okap nadkuchenny jest używany w tym samym czasie co przyrządy
spalające gaz lub inne paliwa, pomieszczenie powinno być odpowiednio
wentylowane. Powietrze z okapu nie powinno być odprowadzane do
kanału kominowego służącego do odprowadzania spalin z przyrządów
spalających gaz lub inne paliwa.
• Przed podłączeniem okapu do prądu należy sprawdzić, czy napięcie i
częstotliwość prądu zasilającego odpowiada danym podanym na tabliczce
znamionowej urządzenia. Okap musi być podłączony do łatwo dostępnego
gniazdka. Niedopuszczalne jest usuwanie wtyczki i podłączanie na stałe
okapu do zasilania.
• Jeżeli czyszczenie i konserwacja nie jest wykonywana zgodnie z
instrukcją, istnieje ryzyko pożaru.
• W przypadku użytkowania kuchenki gazowej nie wolno pozostawiać
odkrytego płomienia.
• Sprzęt nie jest przeznaczony do użytkowania przez osoby (w tym dzieci) o
ograniczonej zdolności fizycznej, czuciowej lub psychicznej.
• Sprzęt nie jest przeznaczony do zabawy dla dzieci.
• Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien
on być zastąpiony specjalnym przewodem lub zespołem dostępnym u
wytwórcy lub specjalnym zakładzie naprawczym.
• Producent nie ponosi odpowiedzialności z powodu nieprzestrzegania
przepisów dotyczących instalacji i konserwacji oraz nieprawidłowej
obsługi okapu. Dostępne części mogą stać się gorące podczas gotowania na
kuchni.
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8
lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i
osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony
zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w
bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.
Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny
wykonywać czyszczenia i konserwacji sprzętu.
• Okap ze względu na niebezpieczeństwo wystąpienia pożaru powinien być
czyszczony minimum raz w miesiącu.
• Do montażu okapu należy używać tylko takich wkrętów i urządzeń
mocujących jakie zostały zamieszczone w komplecie do montażu okapu.
• Jeżeli instrukcja obsługi kuchni gazowej lub elektrycznej nakazuje
zastosować inny, większy dystans od okapu niż 65 cm, to należy się do tego
zastosować.
Page 4
str. 4

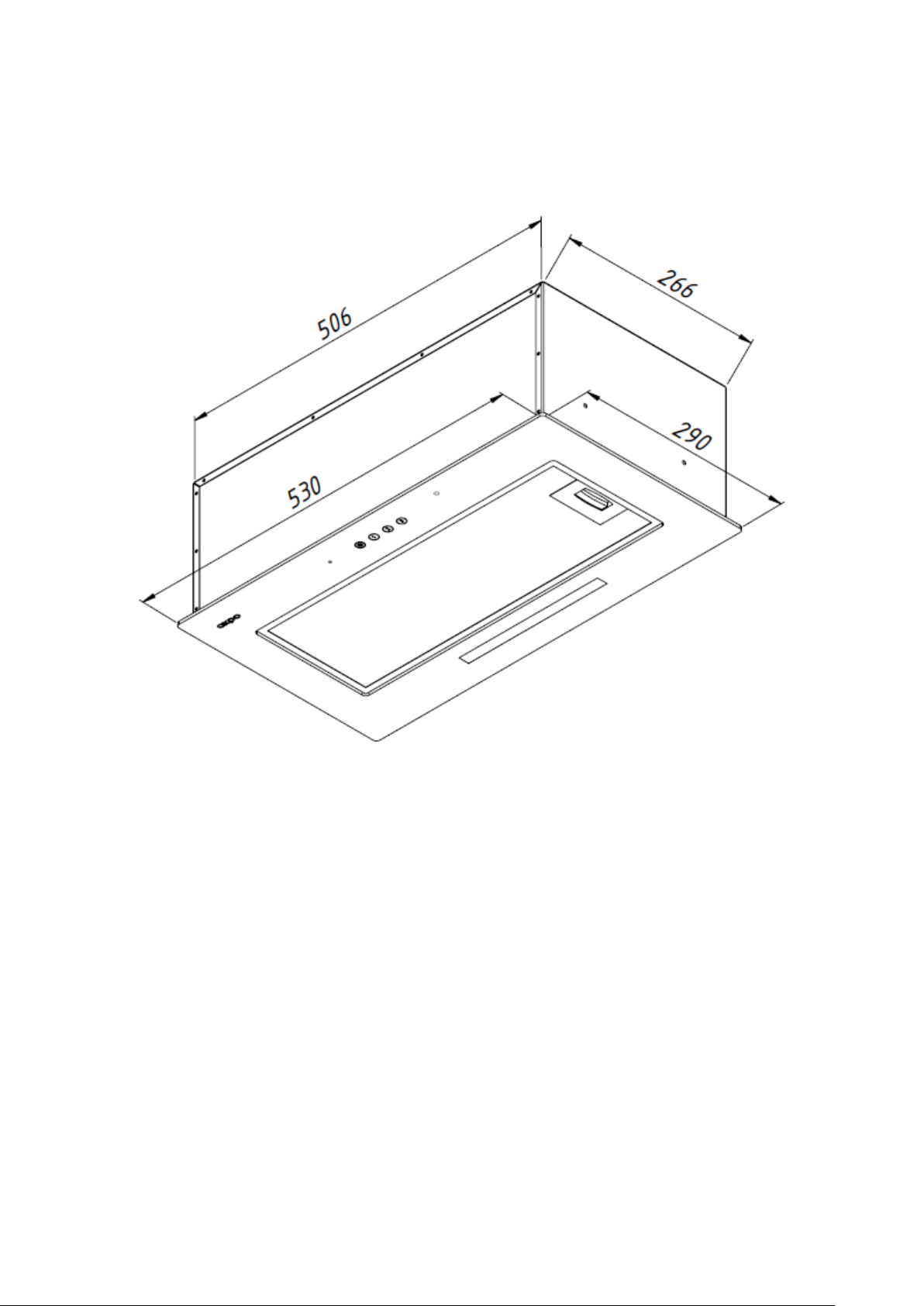

PUEBLO GLASS

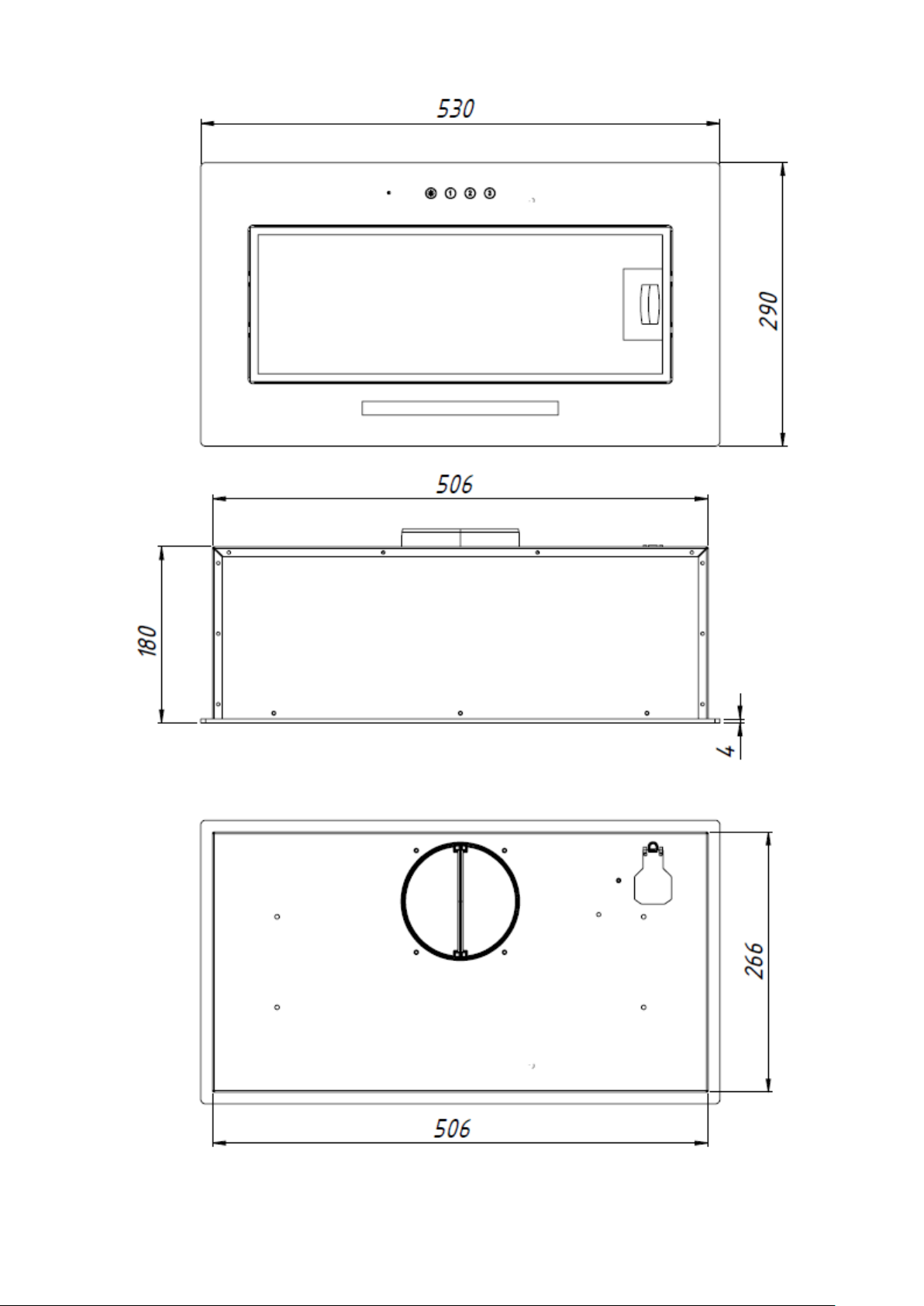

Page 5
str. 5
Page 6
str. 6
1.INFORMACJE OGÓLNE
Okap kuchenny został zaprojektowany do usuwania oparów kuchennych w trybie
wyciągowym (przewody poprowadzone na zewnątrz) lub w trybie pochłaniacza (obieg
wewnętrzny). Jest przeznaczony do mocowania nad gazową lub elektryczną płytą
grzewczą.
UWAGA:
Prosimy zachować dowód zakupu w celu ewentualnej reklamacji. Bez tych
dokumentów gwarancja jest nieważna.
Producent zrzeka się odpowiedzialności za uszkodzenia i obrażenia powstałe
wskutek montażu i użytkowania niezgodnego z instrukcją obsługi zawartą w niniejszym
tekście.
2.INFORMACJE OGÓLNE
Okap kuchenny został zaprojektowany do usuwania oparów kuchennych w trybie
wyciągowym (przewody poprowadzone na zewnątrz) lub w trybie pochłaniacza (obieg
wewnętrzny). Jest przeznaczony do mocowania nad gazową lub elektryczną płytą
grzewczą.
UWAGA:
Prosimy zachować dowód zakupu w celu ewentualnej reklamacji. Bez tych
dokumentów gwarancja jest nieważna.
Producent zrzeka się odpowiedzialności za uszkodzenia i obrażenia powstałe
wskutek montażu i użytkowania niezgodnego z instrukcją obsługi zawartą w niniejszym
tekście.
Page 7
str. 7
2. INSTALACJA
2.1 USTAWIENIE TRYBU PRACY OKAPU
Okap może pracować w dwóch trybach:
• Wyciągu (Rys.2a) - odprowadzenie powietrza na zewnątrz budynku poprzez
połączenie okapu sztywną rurą z tworzywa sztucznego Ø120mm z kanałem
wentylacyjnym.
• Pochłaniacza (Rys.2b) - obieg wewnętrzny powietrza, przy użyciu filtrów
węglowych (Rys.1).

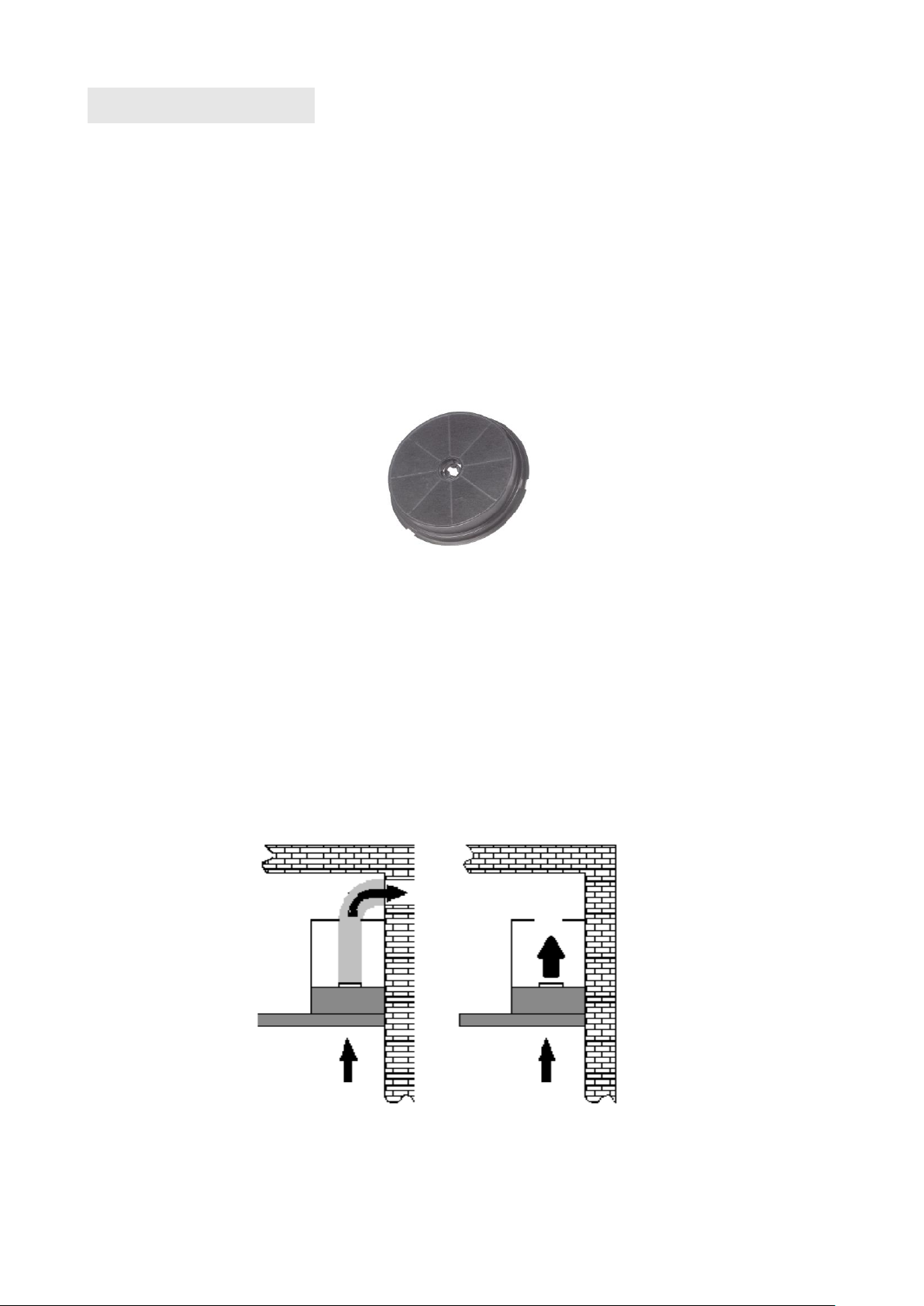

Rys.1
Przy obiegu wewnętrznym konieczne jest zamontowanie filtrów węglowych (Rys.1).
Oczyszczone powietrze przez filtry powraca do obiegu otworem wylotowym.
Filtry węglowe należy wymieniać nie rzadziej niż raz na 3 miesiące (w zależności od
intensywności gotowania).
Filtr węglowy T300
a) WYCIĄG b) POCHŁANIACZ
Rys.2
Page 8
str. 8
UWAGA:
Okap w zestawie nie posiada filtrów węglowych.
UWAGA:
Powietrze z okapu nie powinno być odprowadzane do kanału kominowego służącego
do odprowadzania spalin z przyrządów spalających gaz lub inne paliwa.
2.2 PODŁĄCZENIE ELEKTRYCZNE
Przed podłączeniem okapu do prądu należy sprawdzić, czy napięcie i częstotliwość
prądu zasilającego odpowiada danym podanym na tabliczce znamionowej urządzenia. Okap
musi być podłączony do łatwo dostępnego gniazdka. Niedopuszczalne jest usuwanie
wtyczki i podłączanie na stałe okapu do zasilania. Okap należy podłączyć do zasilania po
niniejszym montażu.
3. MONTAŻ
Odległość „A” pomiędzy najniższą częścią okapu nadkuchennego a powierzchnią
podtrzymującą naczynia do przyrządzania potraw powinna wynosić min. 65 cm dla kuchni
gazowej (Rys.3).
W czasie prac montażowych należy przestrzegać obowiązujących przepisów dotyczących
odprowadzania powietrza.
UWAGA:
• Jeżeli instrukcja obsługi kuchni gazowej lub elektrycznej nakazuje zastosować
inny, większy dystans od okapu niż 65 cm, to należy się do tego zastosować.
Gdy okap jest używany w tym samym czasie co przyrządy spalające gaz lub inne paliwa,
pomieszczenie powinno być odpowiednio wentylowane.

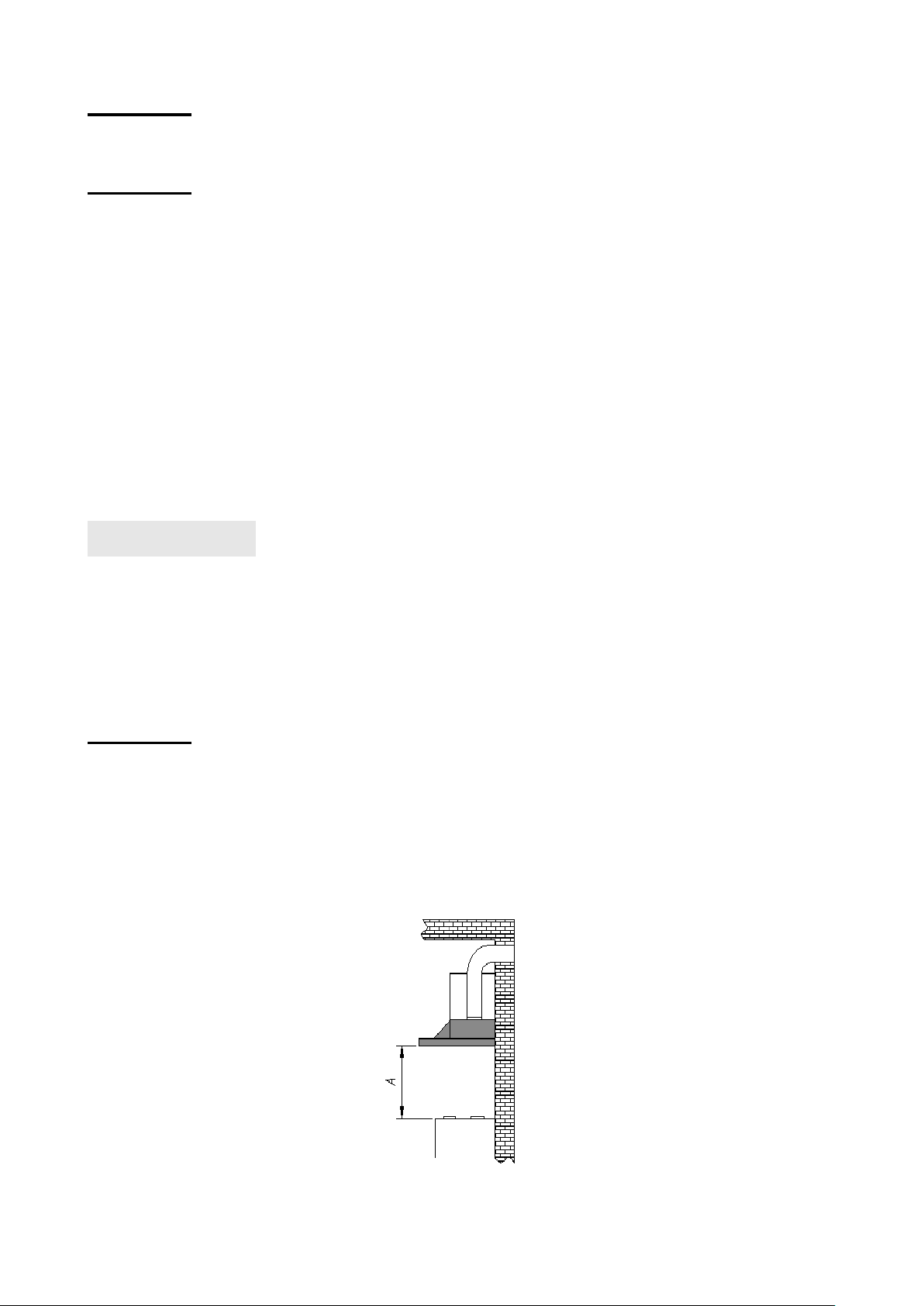

Rys. 3
Page 9
str. 9
3. 1 MONTAŻ OKAPU

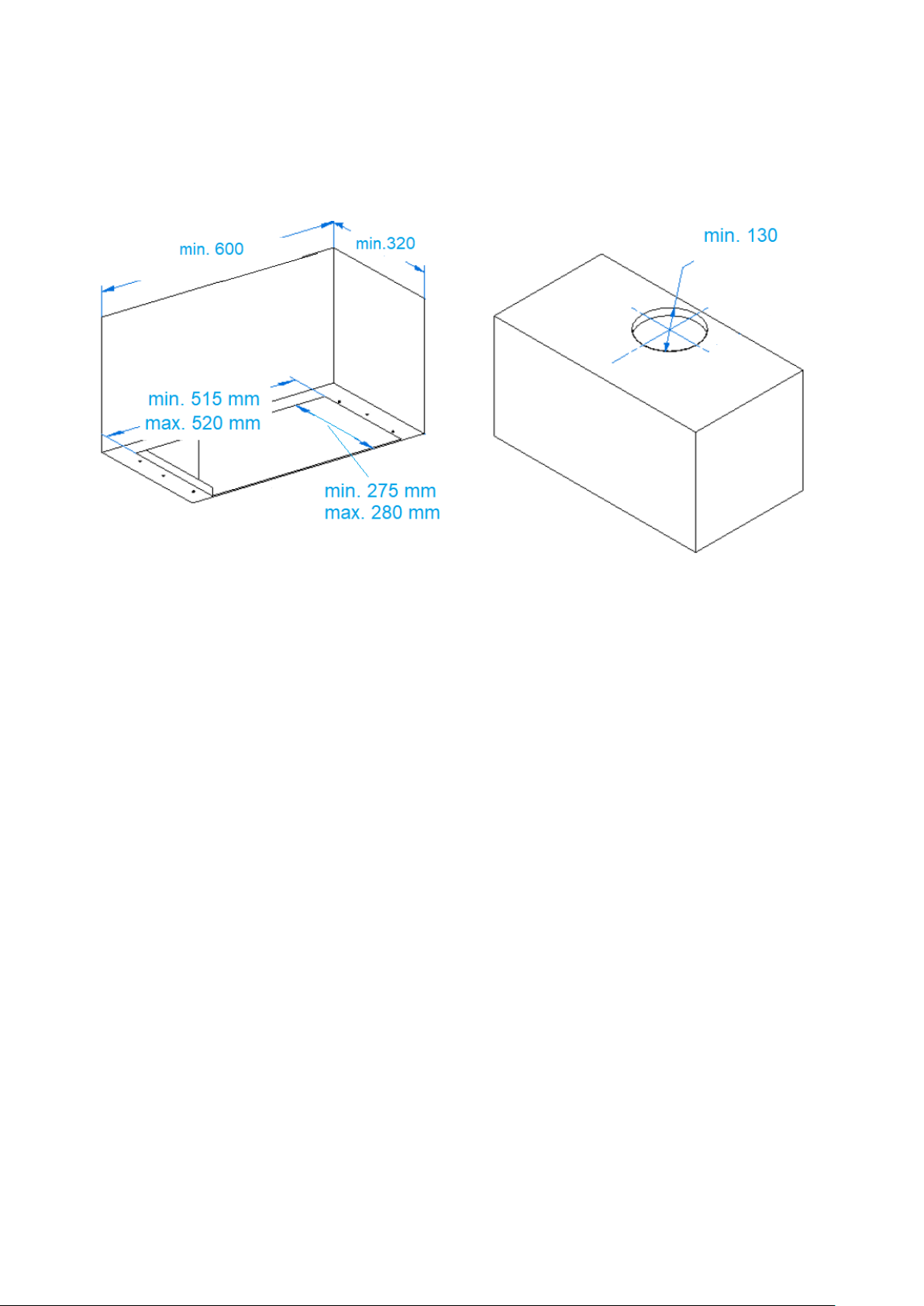

• Przed montażem okapu należy przygotować szafkę z wyciętymi otworami Rys. 4 i
Rys.5
Rys. 4
Page 10
str. 10
Rys. 5
Page 11
str. 11
• Zdemontować aluminiowy filtr tłuszczowy (Rys.8),

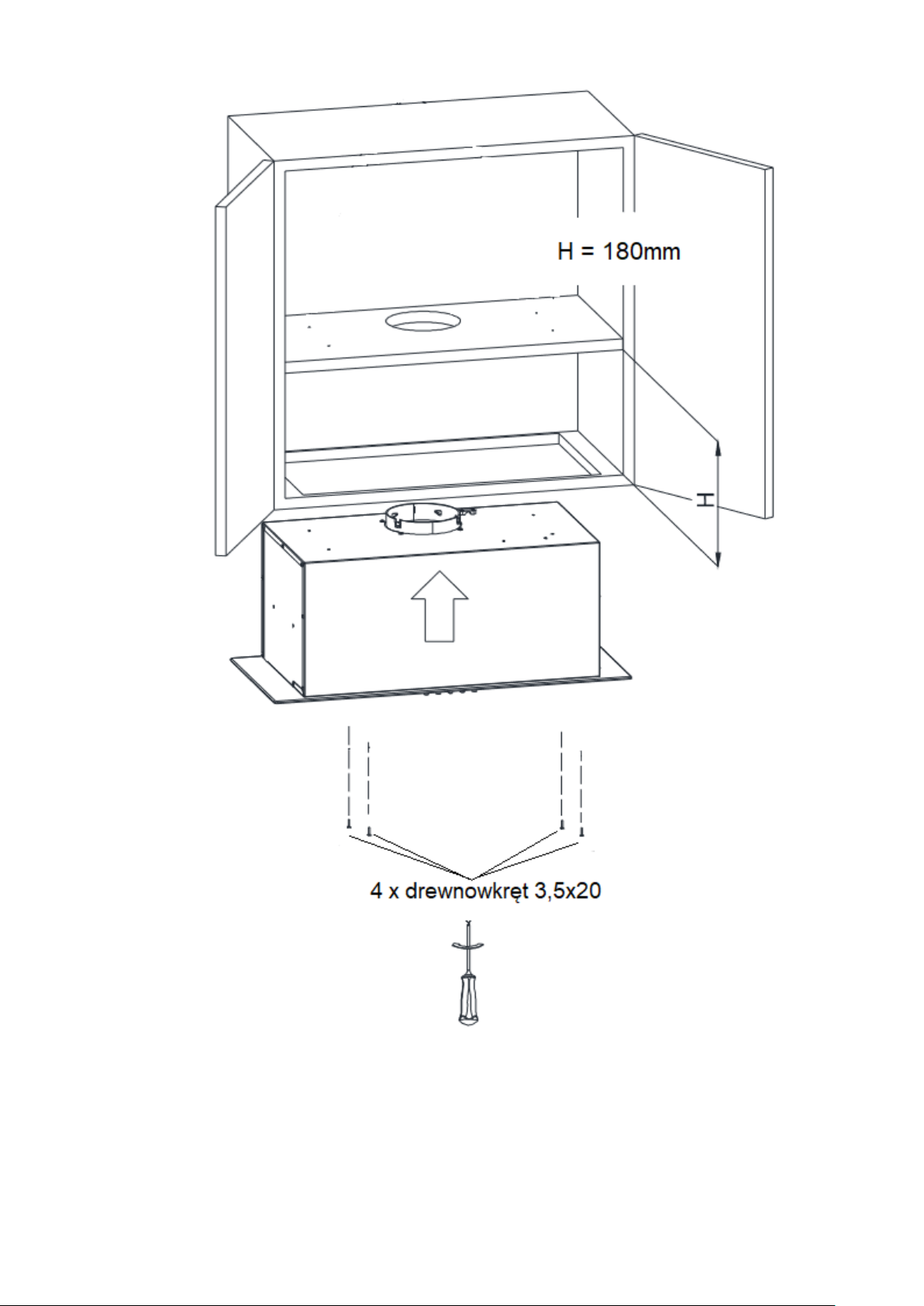

• Włożyć okap w szafkę ( wcześniej przygotowaną wg. Rysunku 4 i 5 )
• Przykręcić okap od środka czterema drewno-wkrętami 3,5 x 20 do górnej półki Rys.5
• Zamontować aluminiowy filtr tłuszczowy (Rys.8).
4. OBSŁUGA
4.1 PANEL STEROWANIA
Okap jest wyposażony w sterowanie elektroniczne dotykowe Rys.6)

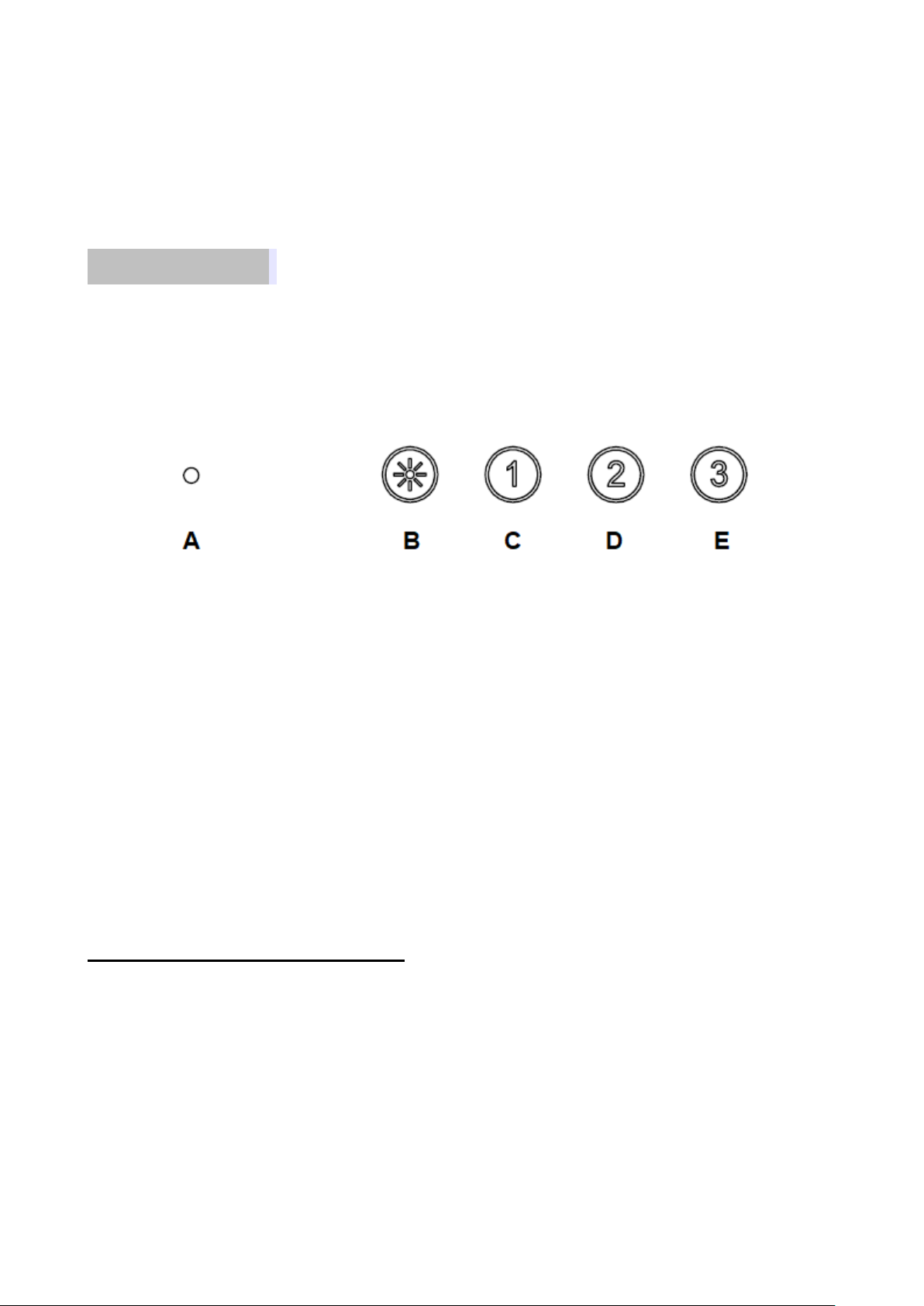

Rys.6
Sterowanie (Rys.6):
A – dioda zdalnego sterowania
B – oświetlenie
C – włącznie I prędkości pracy turbiny
D – włączanie II prędkości pracy turbiny
E - włączanie III prędkości pracy turbiny
Przełącznik wyposażony jest w funkcję automatycznego wyłączenia turbiny i oświetlenia po
15 minutach.
Sterowanie czasowe (TIMER)
W celu uruchomienia tej funkcji należy:
Nacisnąć wybrany przycisk turbiny do momentu aż podświetlenie przycisku zacznie migać.
Timer jest wtedy włączony.
5. Pilot
Okapem można sterować za pomocą pilota.
Page 12
str. 12

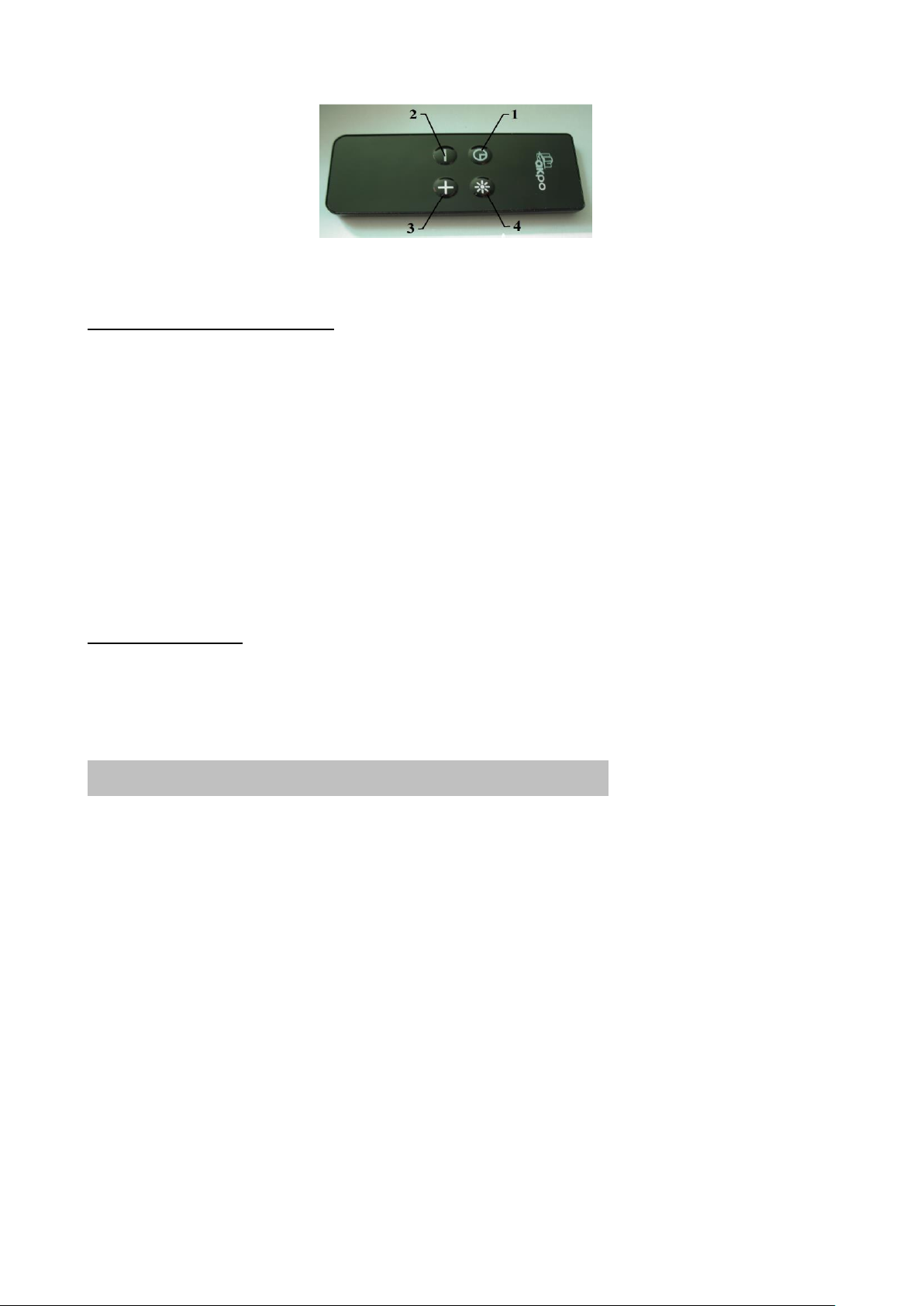

Rys.7
Definicja przycisków (Rys.7)
1 – TIMER
Uruchamia czasowy wyłącznik okapu,
2 – MINUS
Reguluje prędkość turbiny w dół, aż do wyłączenia,
3 – PLUS
Włącza turbinę i reguluje prędkość turbiny w górę,
4 – OŚWIETLENIE
Włączenie i wyłączanie oświetlenia,
Prędkości turbiny
Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz małym
natężeniu oparów, natomiast prędkość najwyższą stosować przy dużym stężeniu oparów
kuchennych, np. podczas smażenia. Należy zwrócić uwagę na to, aby uruchomić okap w
momencie rozpoczęcia gotowania. Wpływa to korzystnie na efektywność pracy okapu.
5. CZYSZCZENIE I KONSERWACJA
Regularna konserwacja i czyszczenie zapewni dobre właściwości użytkowe
i niezawodność, jednocześnie przedłużając żywotność okapu.
Należy zwracać szczególną uwagę, aby filtry tłuszczowe i filtry z węglem aktywnym były
wymieniane zgodnie z zaleceniami producenta.
5.1 FILTR ALUMINIOWY
Filtr przeciw tłuszczowy (Rys.8) należy czyścić w zależności od intensywności
gotowania minimum raz w miesiącu. W celu wyczyszczenia filtra tłuszczowego należy go
wymontować i umyć ciepłą wodą z dodatkiem środków rozpuszczających tłuszcz lub w
zmywarce do naczyń, ustawiając go pionowo.
Przy czyszczeniu filtra przeciw tłuszczowego należy zwrócić uwagę na to, aby nie
uszkodzić siatki. Po opłukaniu i wysuszeniu należy ponownie zamontować filtr w okapie.
Page 13
str. 13
Gdy filtr przeciw tłuszczowy nie jest regularnie czyszczony, zużywa się szybciej i okap traci
na wydajności.

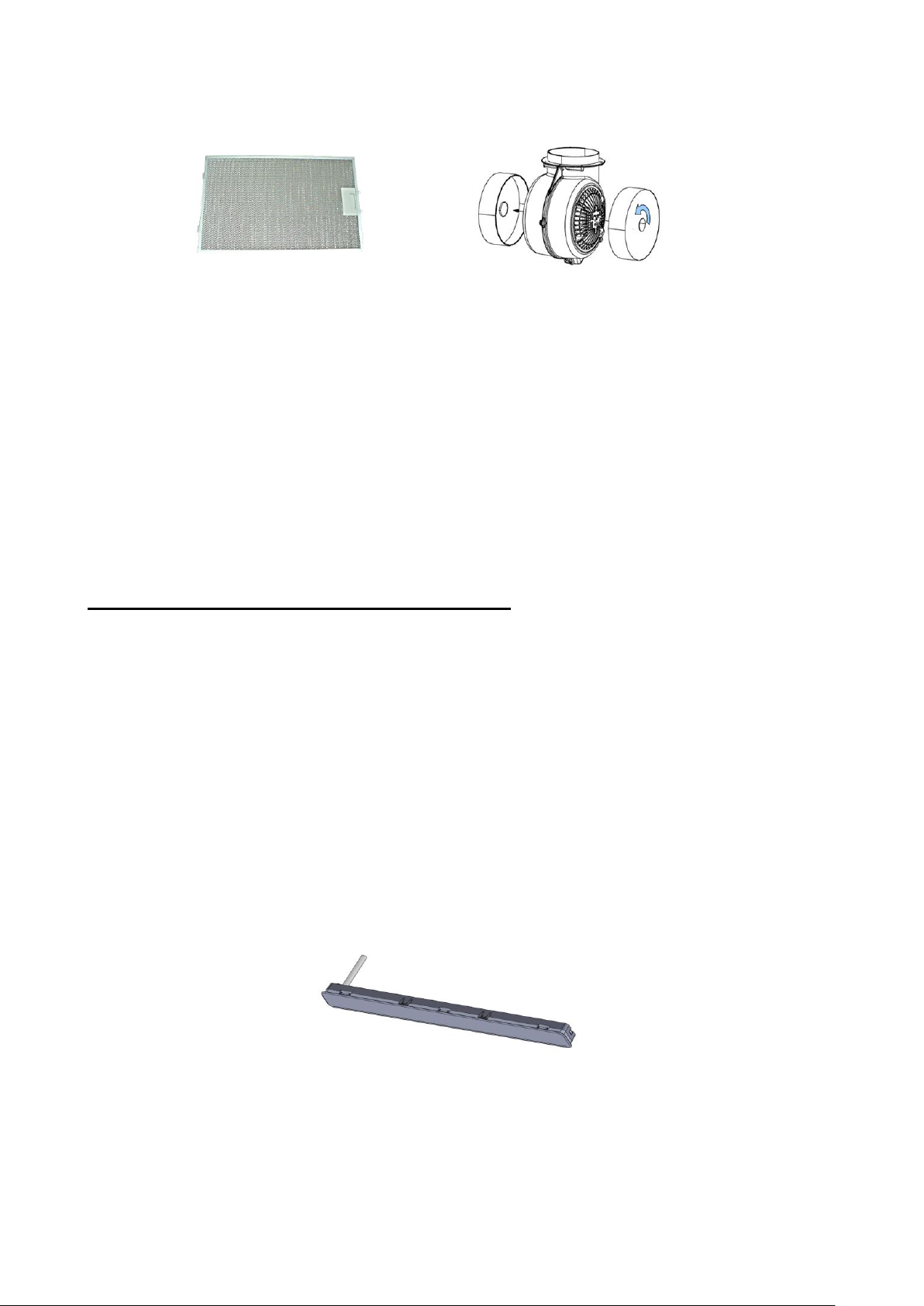

Rys.8 Rys.9
5.2 FILTR WĘGLOWY T300
W trybie pracy jako pochłaniacz filtry węglowe pochłaniają zapachy związane z
gotowaniem. Filtry węglowe nie nadają się do mycia ani do regeneracji i powinny być
wymieniane nie rzadziej niż raz na 3 miesiące lub częściej w przypadku intensywnego
korzystania z okapu.
Wymiana filtra węglowego (Rys.9) T300
1. Wyłączyć okap z sieci prądu elektrycznego,
2. Wyjąć filtr tłuszczowy
3. Zdjąć filtr węglowy, znajdujący się wewnątrz okapu na obudowie turbiny, poprzez
jego przekręcenie w kierunku przeciwnym do kierunku ruchu wskazówek zegara,
4. Postępując odwrotnie do pkt 3, należy nałożyć nowy filtr na obudowę turbiny i dla
zabezpieczenia przed zsunięciem, przekręcić go.
5.3 OŚWIETLENIE
Instalacja oświetleniowa składa się z Leda liniowego ( Rys. 10 )
Rys.10
Page 14
str. 14
Uwaga:
Jeżeli LED LINIOWY (Rys. 10 ) ulegnie uszkodzeniu (przepaleniu) to
powinien być zastąpiony oryginalnym Led-em Liniowym dostępnym u
wytwórcy lub w specjalnym zakładzie naprawczym i wymieniony
przez wyspecjalizowanego serwisanta.
5.4 CZYSZCZENIE
Przed czyszczeniem należy odłączyć kabel zasilający z gniazdka prądowego. Do
czyszczenia okapu lakierowanego z zewnątrz należy używać wilgotnej szmatki z nieżrącym
środkiem czyszczącym. Można używać delikatnych środków myjących takich jak np. płyn
do mycia naczyń, płyn do mycia szyb. Do czyszczenia okapów wykonanych z blachy inox
należy stosować specjalne preparaty do czyszczenia powierzchni inox.
Środki takie jak np. odkamieniacze i płyny do mycia sanitariatów mogą powodować
uszkodzenia metalu lub powierzchni lakierniczych i utratę gwarancji.
Page 15
str. 15
OCHRONA ŚRODOWISKA
Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez
normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń
elektrycznych i elektronicznych. Informuje o tym przekreślony symbol pojemnika na
kółkach (Rys. A) , umieszczony na produkcie, instrukcji obsługi lub opakowaniu.
Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich
oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom
wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego
środowiska.
Użytkownik jest zobowiązany do oddania zużytego sprzętu oraz baterii ( jeżeli występują )
prowadzącym punkty zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz baterii.
Rys. A
Page 16
str. 16
WARUNKI GWARANCJI
1.BERG SP.ZO.O. udziela gwarancji na sprawne działanie urządzenia.
2.Warunkiem uznania gwarancji jest okazanie przez Nabywcę oryginalnego
dowodu zakupu.
3.Gwarancja obowiązuje wyłącznie na terenie Rzeczypospolitej Polskiej.
4.Stwierdzone w okresie gwarancji wady lub uszkodzenia sprzętu, zostaną
bezpłatnie usunięte w terminie:
- 14 dni roboczych od daty dostarczenia sprzętu do punktu serwisowego przez
Nabywcę towaru
- 30 dni roboczych od daty zgłoszenia reklamacji przez sklep, w którym dokonano
zakupu lub w przypadku, gdy naprawa wymaga importu części zamiennych.
5. Okres gwarancji dla użytkownika wynosi 24 miesiące od daty sprzedaży.
6. Nabywcy w okresie gwarancji przysługuje prawo wymiany sprzętu na nowy w
przypadku niemożności dokonania naprawy. Decyzję taką podejmuje Dział Serwisu i
Reklamacji BERG. Wymiany sprzętu na wolny od wad dokonuje sklep, w którym
dokonano zakupu sprzętu.
7. Gwarant ma prawo odmówić wymiany sprzętu, o której mowa w punkcie 6 w
przypadku stwierdzenia jakichkolwiek uszkodzeń mechanicznych lub chemicznych
świadczących o nieprawidłowym użytkowaniu bądź konserwacji urządzenia.
8. Gwarancja nie obejmuje :
- uprawnienia do żądania wykonania czynności, za które zgodnie z instrukcją obsługi
odpowiedzialny jest użytkownik, w tym: instalacji i podłączenia urządzeń, konserwacji,
wymiany filtrów węglowych, wymiany żarówek oraz regulacji urządzeń,
- usterek powstałych na skutek nieprawidłowego użytkowania sprzętu, niedbalstwa, a
także uszkodzeń powstałych przez dostanie się zanieczyszczeń lub ciał obcych do
środka urządzenia,
- uszkodzeń mechanicznych, termicznych i chemicznych oraz powstałych w wyniku
działania sił zewnętrznych (skoki napięcia, wyładowania atmosferyczne)
- elementów ze szkła, plastiku oraz wszelkiego rodzaju przebarwień, odprysków i
wgnieceń.
9. Nabywca traci prawa gwarancyjne w przypadku:
- samowolnych napraw i zmian konstrukcyjnych dokonanych przez osoby nie
upoważnione,
- niewłaściwej lub niezgodnej z instrukcją instalacji lub eksploatacji urządzenia.
10. Sprzęt przeznaczony jest co do zasady do eksploatacji w warunkach
indywidualnego gospodarstwa domowego. Okres gwarancji na sprzęt wykorzystywany
do celów zarobkowych ulega skróceniu do 6 miesięcy.
11. Okres gwarancji przedłuża się o czas trwania naprawy.
12. Nabywca zobowiązany jest zachować nieuszkodzone opakowanie fabryczne wraz
z wypełnieniem. W szczególnych przypadkach konieczne jest odesłanie sprzętu do
producenta. Za uszkodzenia mechaniczne powstałe na skutek nieodpowiedniego
zapakowania sprzętu na czas transportu Gwarant nie ponosi odpowiedzialności.
13. W przypadku oczywistej bezzasadności zgłoszenia reklamacyjnego , w
szczególności, gdy nie wystąpiła wada sprzętu lub zaistniały okoliczności wyłączające
odpowiedzialność Gwaranta, Gwarant odmawia dokonania naprawy/wymiany sprzętu
w ramach udzielonej Gwarancji, przedstawiając jednocześnie Nabywcy uzasadnienie
zajętego stanowiska. W takiej sytuacji użytkownikowi służy prawo do dokonania
naprawy za odpłatnością stosowną do wykonywanych czynności.
14. Gwarancja niniejsza nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień
kupującego wynikających z niezgodności towaru z umową.
15. W sprawach nieuregulowanych warunkami niniejszej karty gwarancyjnej,
zastosowanie mają odpowiednie przepisy Kodeksu Cywilnego
Loading...
