Page 1

MONZA BOX 60

Page 2

Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji:

Ważne informacje dotyczące bezpieczeństwa użytkownika urządzenia oraz prawidłowej jego eksploatacji.

Informacje dotyczące ochrony środowiska naturalnego.

Okap pracujący jako wyciąg

Okap pracujący jako pochłaniacz

Okap należy używać dopiero po przeczytaniu tej instrukcji.

Page 3

252

296

506

253

150

254

596

Page 4

min 10 - max 50

Page 5

13 14

Page 6

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla

się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap

został zaprojektowany wyłącznie do użytku domowego. Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

! Należy zachować instruk-

cję obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.

! Uważnie zapoznać się z tre-

ścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji

urządzenia.

! Nie dokonywać zmian elek-

trycznych czy mechanicznych w urządzeniu lub na przewodach odprowadzających.

Uwaga: Elementy oznaczone

symbolem “(∗)” wchodzą wyłącznie w skład wybranych modeli, w pozostałych przypadkach powinny być zakupione osobno.

OSTRZEŻENIA Uwaga!

• Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.

• Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

• Wszelkie czynności montażowe i konserwacyjne wykonywać w rękawicach ochronnych.

• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat

Page 7

i przez osoby o obniżonych możliwościach ﬁzycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.

• Dzieci nie powinny bawić się sprzętem.

• Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

• Nie należy nigdy używać okapu bez prawidłowo zamontowanych ﬁltrów!

• Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została wyraźnie wskazana. Pomieszczenie, w którym okap jest używany łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo powinno posiadać odpowiednią wentylację.

• Zasysane powietrze nie powinno być odprowadzane

do kanału wykorzystywanego do odprowadzania spalin wytwarzanych przez urządzenia gazowe lub na inne paliwo. Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (ﬂambirowanie).

• Użycie otwartego ognia jest groźne dla ﬁltrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem. Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu. Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.

• W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetentne władze lokalne.

• Okap powinien być często

Page 8

czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU, z zachowaniem wskazówek dotyczących konserwacji podanych w niniejszej instrukcji).

• Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia ﬁltrów powoduje powstanie zagrożenia pożarem.

• Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne szkody lub pożary spowodowane przez urządzenie a wynikające z nieprzestrzegania zaleceń podanych w niniejszej instrukcji.

• Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/ UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

• Zapewniając prawidłowe

złomowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można trak-

tować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

OBSŁUGA

Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są ﬁltrowane i odprowadzane z powrotem do pomieszczenia). Modele okapów, które nie posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu). Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.

Page 9

OKAP PRACUJĄCY JAKO WYCIĄG

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego. Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego. Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić. W części poziomej, rura musi mieć lekką inklinację do góry (około 10°), tak aby ułatwić przepływ powietrza na zewnątrz. Jeśli okap jest zaopatrzony w ﬁltry węglowe, to muszą one zostać zdjęte. Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączeniowy). Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu. Producent, zatem, nie ponosi żadnej odpowie dzialności za ten stan.

• Używać jak najkrótszego przewodu.

• Używać przewodu o jak najmniejszej liczbie zagięć (maksymalny kąt zagięcia: 90°).

• Unikać radykalnych zmian przekroju przewodu.

• Używać przewodu o jak najgładszej powierzchni wewnętrznej.

• Materiał przewodu musi być zgodny z obowią zującymi normami.

OKAP PRACUJĄCY JAKO POCHŁANIACZ

Aby używać okapu w tej wersji należy zainstalować ﬁltr węglowy. Można go kupić u sprzedawcy. Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

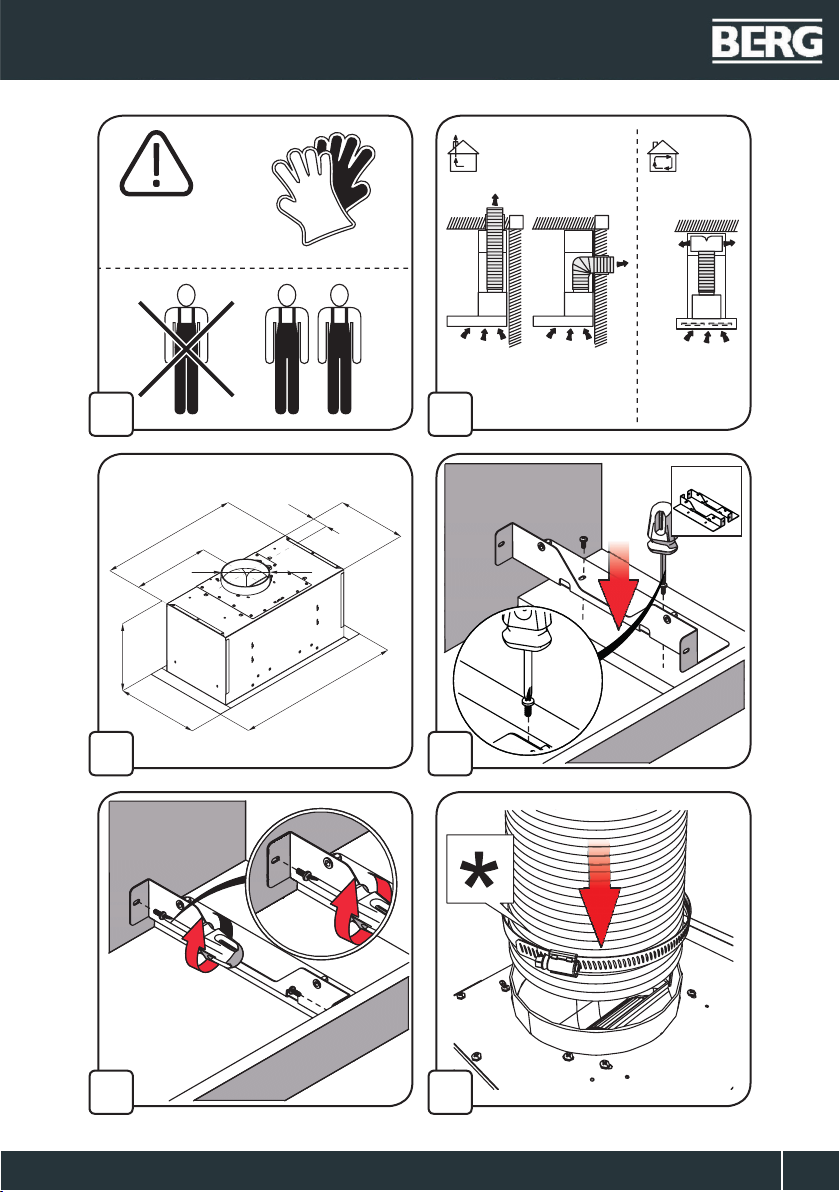

INSTALACJA OKAPU

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 55cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu mieszanego. Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

POŁĄCZENIE ELEKTRYCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Okap wyposażony jest we wtyczkę, którą należy podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji. Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany. Okap jest wyposażony w specjalny przewód zasilający. W razie uszkodzenia tego przewodu, należy go kupić w serwisie producenta lub u dostawcy okapu. Instalacja okapu Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i suﬁtów. Konieczne jest jednak zasięgnięcie porady wykwaliﬁkowanego technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub suﬁtu. Ściana lub suﬁt muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

Page 10

DZIAŁANIE OKAPU

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

1 2 3

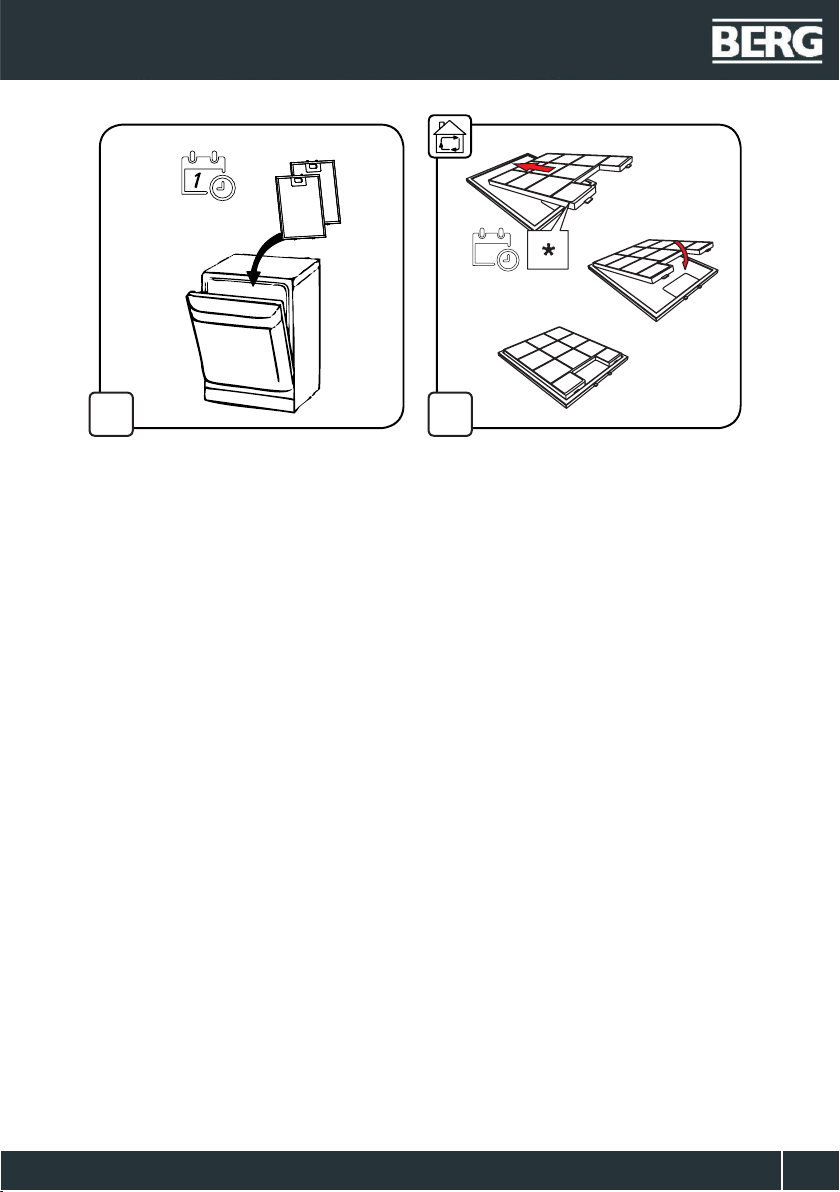

FILTR PRZECIWTŁUSZCZOWY

Zatrzymuje cząstki tłuszczu pochodzące z gotowania. Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia ﬁltrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Podczas mycia w zmywarce metalowy ﬁltr tłuszczowy może się odbarwić, ale nie zmienią się jego charakterystyczne cechy ﬁltrujące. Aby wyjąć ﬁltr tłuszczowy należy pociągnąć za klamkę sprężynową.

1. Wyłączenie okapu (OFF).

2. Włączanie okapu (ON)

Zwiększenie prędkości Prędkość 1: 1 Prędkość 2: 2 Prędkość 3: 3

3. ON/OFF świateł.

KONSERWACJA

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik zasilania.

CZYSZCZENIE OKAPU

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie ﬁltrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych.

NIE STOSOWAĆ ALKOHOLU! Uwaga: Nieprzestrzeganie przepisów dotyczą-

cych czyszczenia urządzenia i wymiany ﬁltrów po woduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

FILTR WĘGLOWY

Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 4 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia. Wymianę ﬁltra węglowego przedstawiono na rysunku 18.

Page 11

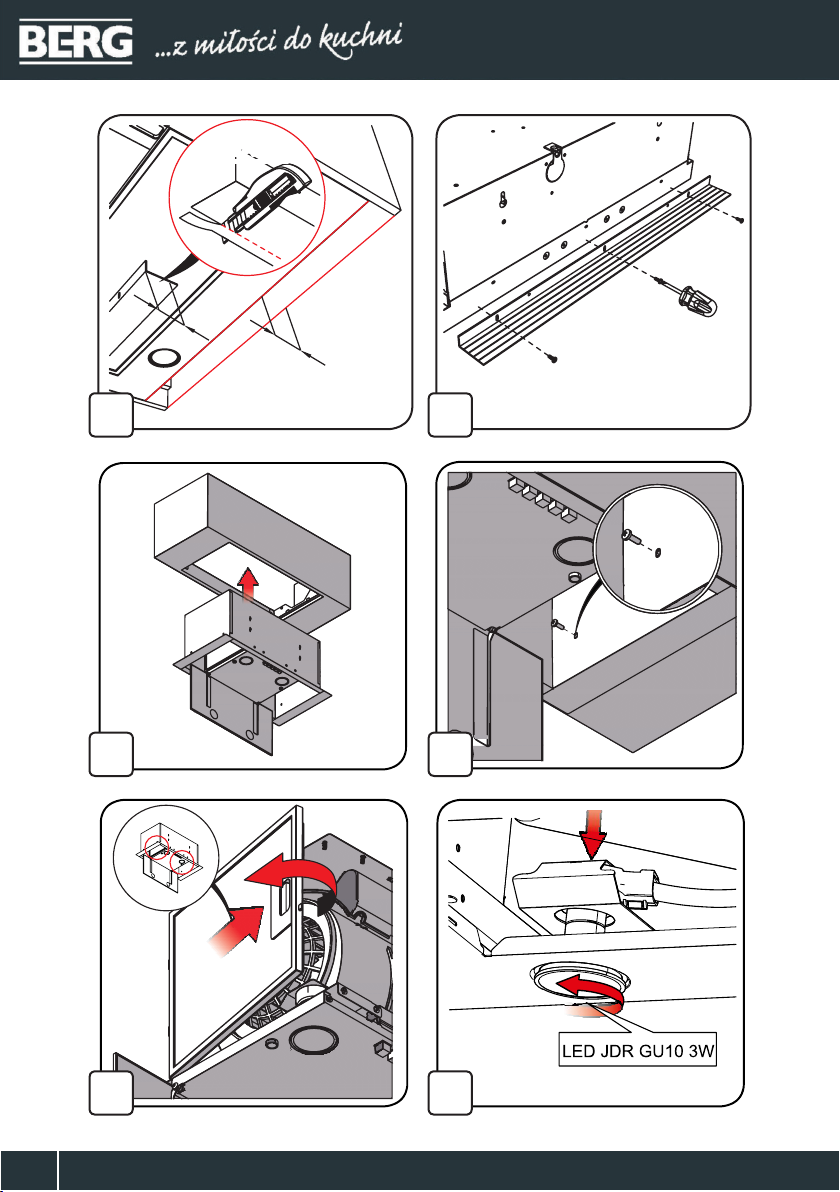

WYMIANA OŚWIETLENIA

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacją urządzenia, należy odłączyć okap od zasilania energią elektryczną.

Uwaga! Nie dotykać żarówek dopóki są gorące.

Instalacja oświetleniowa składa się z dwóch żarówek JDR o mocy 3 W każdy. Wymianę oświetlenia przedstawiono na rys. 12. W przypadku, gdy oświetlenie nie działa należy, najpierw sprawdzić, czy lampki zostały prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.

UWAGA: Należy uważać, aby nie dotykać demontowanej lampy bezpośrednio gołymi rękami.

Page 12

Nazwa okapu Kod fabryczny Data sprzedaży

Nr Opis działania serwisowego Data i podpis serwisanta

Procedura składania reklamacji

Dokładamy wszelkich starań, aby nasze produkty był o to, by w przypadku zgłoszenia reklamacji, proces jej obsługi przebiegał w możliwie najkrótszym terminie oraz spełniał wszelkie Państwa oczekiwania. W przypadku reklamacji, prosimy o wypełnienie formularza zgłoszenia reklamacyjnego znajdującego się na stronie www.berg-agd.pl.

Przed przystąpieniem do wypełniania formularza prosimy o przygotowanie następujących informacji:

× nazwa lub symbol produktu; × numer faktury (lub paragonu)*; × dane kontaktowe sprzedawcy; × dane kontaktowe reklamującego; × zdjęcia reklamowanego produktu.

W każdym przypadku podstawą do zgłoszenia reklamacij jest kopia lub skan dowodu zakupu przesłany drogą

mailową wraz z formularzem zgłoszenia reklamacyjneg o.

Sprzedawca Pieczęć sklepu

y niezawodne i długotrwałe. Dbamy również

Page 13

WARUNKI GWARANCJI

1. Gwarancja jakości na sprawne działanie sprzętu udzielana jest przez Ciarko Spółka z ograniczoną odpo wiedzialnością Sp. K., ul. Okulickiego 10, 38-500 Sanok, zwaną dalej Gwarantem na okres 24 miesięcy liczony od daty zakupu.

2. Karta gwarancyjna jest nieważna, jeżeli nie jest w niej wpisana data zakupu potwierdzona pieczę cią punktu sprzedaży detalicznej i czy telnym podpisem sprzedawcy. Ponadto karta gwarancyjna jest nieważna bez podpisu Kupującego jak również z poprawkami i skreśleniami dokonanymi przez osoby nieuprawnione. Kar ta gwarancyjna jest ważna tylko łącznie z dowodem zakupu.

3. Gwarant zapewnia bezpłatną naprawę w przypadku wystąpienia w okresie gwarancyjnym wad produktu określonych w treści niniejszej gwarancji, powstałych z przyc zyn tkwiących w produkcie. Gwarancja obowiązuje wyłącznie na terenie Rzeczypospolitej Polskiej.

4. Gwarant zapewnia, że rozpatrzenie reklamacji nastąpi w ciągu 14 dni roboczych od momentu zgłos zenia i udostępnienia sprzętu. W przypadkach szczególnych rozpatr zenie reklamacji nastąpi w ciągu 30 dni roboczych od dnia przyjęcia zgło szenia i udostępnienia sprzętu.

5. Wad y zauważone w okresie gwarancji należy zgłaszać w Centrum Serwisowym pod nr tel. 13 46 53 534 lub na adres e-mail [email protected], niezwłocznie, t j. nie później niż w terminie 14 dni od ich wykrycia, z tym, że zgłoszenie wady musi nastąpić w okresie gwarancji wskazanym w punkcie 1. Centrum Serwisowe czynne jest od poniedziałku do piątku od 8 do 14.

6. Na wykonane w ramach gwarancji naprawy producent udziela:

a). 3 miesięcznej gwarancji na naprawę bez wymiany części,

b). 6 miesięcznej gwarancji na naprawę z wymianą części.

Gwarancja na naprawę i wymienioną część nie może się zakończyć przed upływem gwarancji głównej okre ślonej w punkcie 1.

7. Gwarancja główna określona w punkcie 1 ulega k ażdorazowo przedłużeniu o okre s, w którym Kupujący nie mógł korzystać ze sprzętu (czyli o czas od chwili zgłoszenia do cz asu usunięcia usterki).

8. Kupujący ma prawo domagać się wymiany spr zętu na wolny od wad jeżeli w okresie gwarancji określonym w punkcie 1 w sprzęcie ujawni się wada, k tórej na podstawie orzeczenia osoby reprezentującej gwaranta (serwis) nie można usunąć. Wymiany sprzętu na wolny od wad dokonuje sklep, w którym dokonano zakupu sprzętu. Postanowienia punktu 8 stosuje się odpowiednio. W przypadku sprzętu pr zecenionego, użytkownikowi nie przysługuje prawo do wymiany sprzętu.

9. Ingerencja w urządzenie wykonana w okresie gwarancyjnym przez osoby nieuprawnione przez Gwaranta, powoduje utratę uprawnień gwarancyjnych.

10. Gwarancja nie obejmuje:

a). czynności przewidzianych w instrukcji obsługi do w ykonania których zobowiązany jest użytkownik we własnym zakresie i na swój koszt ( instalacja i podłączenie sprzętu,

konserwacja, itp.), regulacji urządzenia oraz akcesoriów poddawanych okresowym wymianom (np. żarówk i, filtry)

b). usterek powstałych w wyniku nieprawidłowego transportu, uży tkowania sprzętu niezgodnie z instrukcją obsługi, niedochowania należytej staranności, a t akże powstałe na

skutek przedostania się zanieczy szczeń lub ciał obcych do sprzętu,

c). uszkod zeń mechanicznych, termicznych, chemicznych oraz powstałych na skutek działania sił zewnętrznych (wyładowania atmosferyczne, skok i napięcia), a także korozji

d). elementów ze szkła, plastiku oraz wszelkiego rodzaju pr zebarwień, odprysków i w gniotów.

11. W przypadku bezzasadności z głoszenia reklamacyjnego użytkownika (np. brak wady, niewłaściwa obsługa urządzenia, usterka nie obję ta gwarancją) Gwarant odmawia wykonania naprawy/wymiany sprzętu w ramach udzielonej Gwarancji, przedstawiając jednocześnie Uży tkownikowi uzasadnienie zajętego stanowiska.

12. Wyklucza się ewentualne inne roszczenia uprawnionego z gwarancji, niż:

a). prawo do żądania usunięcia usterki zgodnie z niniejszymi warunkami gwarancji,

b). prawo do wymiany w reżimie określonym w punkcie 9 warunków gwarancji.

13. Użytkowanie.

a). Produk ty Ciarko Spółka z ograniczoną odpowiedzialnością Sp. K . przeznaczone są wyłącznie do użytku w indywidualny ch gospodarstwach domowych. Używanie sprzętu do

innych celów powoduje utratę gwarancji, z zastrzeżeniem punk tu b).

b). Ciarko Spółka z ograniczoną odpowiedzialnością Sp. K. udziela odrębnej 12 miesięcznej gwarancji na funkcjonalność produktów, liczonej od daty zakupu, jeżeli produkty

wykorzystywane są w innych celach niż w skazane w punkcie a), ale w sposób nie odbiegający znacząco od używania go w indywidualnych gospodarstwach domowych. Gwarancja, o której mowa w niniejszym punkcie, nie dotyczy produktów wykor zystywanych bezpośrednio w toku produkcji lub przy świadczeniu usług albo gdy z urządzenia mogą korzystać dowolne osoby. Gwarancją niniejszą nie są objęte w szc zególności urządzenia wykorzystywane do wy twarzania posiłków w gastronomii, bezpośrednio przy świadczeniu usług lub produkcji, jak również w domach studenckich, internatach, stołówk ach itp. Gwarancja ta obejmuje urządzenia wykor zystywane w biurach przedsiębiorstw i innych podmiotów gospodarcz ych.

14. Gwarancja niniejsza nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z prz episów o rękojmi za wady rzeczy sprzedanej.

15. W zakresie nieuregulowanym postanowieniami niniejszych Warunków Gwarancji – do Gwarancji stosuje się przepisy ustawy z dnia 23 kwietnia 1964 r. – Kodeks Cywilny (tekst jednolity: Dziennik Ustaw rok: 2014, poz ycja: 121 z późniejszymi zmianami) oraz inne powszechnie obowiązujące przepisy prawa polskiego.

16. Wyrażam zgodę na przetwar zanie moich danych osobowych w bazie danych osobowych, której administratorem jest Ciarko Spółka z ograniczoną odpowiedzialnością Sp. K. z siedzibą w Sanoku przy ul. Okulickiego 10. Dane osobowe przetwarz ane będą w celu obsługi serwisowej oraz marketingu produktów Ciarko Spółka z ograniczoną odpowie dzialnością Sp. K. Osoba udostępniająca dane osobowe ma prawo dos tępu do treści swoich danych oraz ich poprawiania. Podanie danych osobowych jest dobrowolne. Przetwarzanie danych osobowych odbywa się na podstawie przepisów Ustawy o ochronie danych osobowych z dnia 29 sierpnia 1997 r. ochronie danych osobowych (Dz. U. z 2002, nr 101, poz . 926 tekst jednolity).
