Page 1
Instrukcja obsługi
okapu kuchennego
MAESTRO 52
MAESTRO 75
Page 2
WSTĘP
Dziękujemy za wybór tego okapu kuchennego.
Niniejsza instrukcja obsługi zawiera wszystkie niezbędne informacje związane
w montażem, używaniem i konserwacją tego urządzenia. Przed montażem i
używaniem urządzenia proszę uważnie przeczytać tą instrukcję obsługi co
zapewni jego poprawną i bezpieczną eksplantację.
ŚRODKI OSTROŻNOŚCI
Ważne! Podczas montażu i prac konserwacyjnych, takich jak na przykład
wymiana żarówki, proszę zawsze wyłączać zasilanie elektryczne przez
wyjęcie wtyczki z gniazdka.
Okap kuchenny musi być zamontowany zgodnie z instrukcjami montażu i
przy zachowaniu wszystkich podanych wymiarów.
Wszystkie prace montażowe muszą być wykonywane przez osobę
kompetentną lub wykwalifikowanego elektryka.
Materiały opakunkowe należy wyrzucać zgodnie z odnośnymi przepisami.
Mogą one być szkodliwe dla dzieci.
Proszę zwracać uwagę na ostre krawędzie wewnątrz okapu kuchennego,
w szczególności podczas jego montażu lub czyszczenia.
Podczas montażu okapu kuchennego sprawdzić czy zachowana jest
zalecana odległość między górną powierzchnią kuchni a najniższą częścią
okapu kuchennego.
Kuchnie gazowe: 65 cm
Kuchnie elektryczne: 55 cm
Kuchnie węglowe lub olejowe: 80 cm.
Kanały nie mogą być wygięte pod kątem ostrzejszym niż 90 stopni, gdyż to
zredukuje wydajność okapu kuchennego.
Okap kuchenny przeznaczony jest tylko do użytku domowego.
W przypadku gotowania na kuchni gazowej na garnki i patelnie zawsze
należy nakładać pokrywki.
Nie używać okapu kuchennego bez filtrów tłuszczu lub jeśli te filtry są
nadmiernie zatłuszczone!
W trybie wyciągu okap kuchenny zasysa powietrze z pomieszczenia.
Proszę zastosować odpowiednią wentylację. Okap kuchenny usuwa z
pomieszczenia nieprzyjemne zapachy, ale nie parę.
Jeśli używa się kilku okapów jednocześnie nad kuchniami gazowymi lub
spalającymi inne paliwa to w pomieszczeniu powinna być odpowiednia
wentylacja.
Nie montować okapu nad kuchniami z wysoko umieszczonym grillem.
Nie pozostawiać patelni bez nadzoru, gdyż rozgrzany tłuszcz lub olej
mogą się zapalić.
1
Page 3
Nigdy nie pozostawiać pod okapem kuchennym zapalonego palnika bez
postawionego na nim naczynia do gotowania.
Nie próbować używać uszkodzonego okapu kuchennego.
W przypadku uszkodzenia kabla zasilającego musi on zostać wymieniony
przez producenta, jego serwisanta lub podobną osobę wykwalifikowaną w
przeciwnym razie może dojść do sytuacji niebezpiecznych.
Dzieci poniżej 8 roku życia oraz osoby o ograniczonych zdolnościach
fizycznych, czuciowych i zmysłowych lub nie mające doświadczenia i
odpowiedniej wiedzy mogą używać tego urządzenia tylko pod nadzorem
lub po przeszkoleniu ich na temat używania tego urządzenia w sposób
bezpieczny i zrozumieniu mogących wyniknąć zagrożeń. Nie pozwalać
dzieciom bawić się tym urządzeniem. Dzieci mogą czyścić i konserwować
to urządzenie tylko pod nadzorem.
Uwaga: Podczas pracy urządzenie oraz jego części, do których jest dostęp
mogą stać się gorące. Nie dotykać nagrzanych elementów okapu. Dzieci
poniżej 8 roku życia nie powinny zbliżać się do urządzenia, chyba że są
pod stałym nadzorem.
– Jeśli nad kilkoma kuchniami gazowymi lub na inne paliwa używa się kilku
okapów jednocześnie to w pomieszczeniu powinna być odpowiednia
wentylacja.
– Jeśli okap nie będzie czyszczony zgodnie z instrukcjami to może powstać
zagrożenie pożarowe.
– Pod okapem kuchennym nie wolno flambirować.
– UWAGA: Podczas używania okapu części, do których jest dostęp mogą
stać się gorące.
–Nie wolny usuwać powietrza z okapu kuchennego do kanału
kominowego używanego do usuwania oparów z innego urządzenia
spalającego gaz lub inne paliwa.
–Zachować minimalną odległość między powierzchnią podparcia naczyń
do gotowania na najniższą częścią okapu. (Jeśli okap zamontowano nad
kuchnią gazową to odległość ta powinna wynosić przynajmniej 65 cm).
–Należy stosować się do przepisów dotyczących usuwania powietrza.
Okresowo czyścić urządzenie zgodnie z opisem podanym w rozdziale
KONSERWACJA.
Ostrzeżenie: Jeśli śruby i mechanizm montażowy nie zostaną
zamontowane zgodnie z tymi instrukcjami to może dojść do powstania
zagrożeń elektrycznych.
Sposób montażu urządzenia i zamocowania go do wspornika opisany jest w
rozdziale "MONTAŻ".
Po zamontowaniu urządzenia wtyczka musi być łatwo dostępna.
2
Page 4

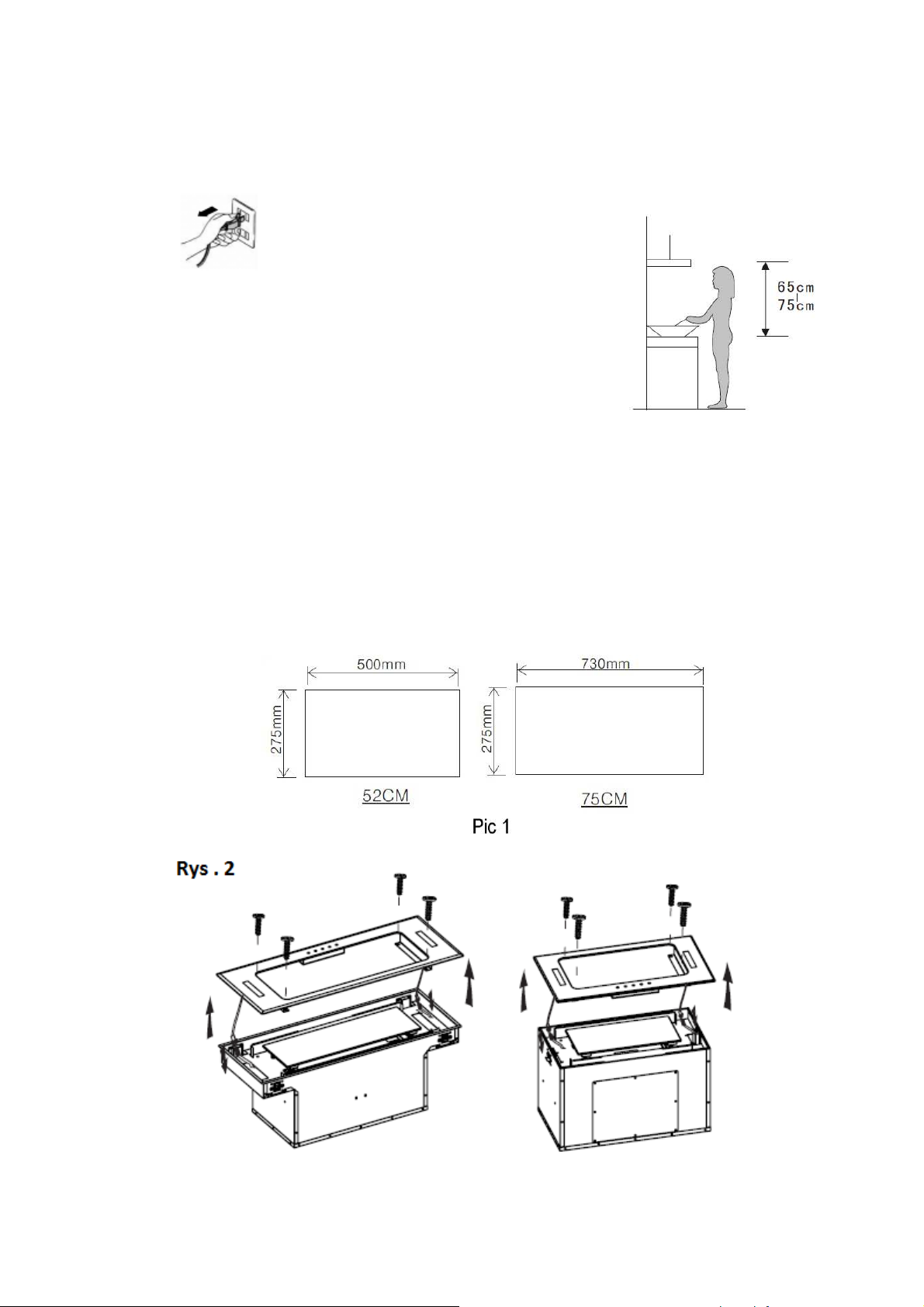

1. MONTAŻ
1) Podczas montażu urządzenie musi być wyłączone a wtyczka wyjęta z
gniazdka.
2) W celu zagwarantowania najlepszej efektywności
okap kuchenny należy umieścić w odległości 65-75
cm od górnej powierzchni kuchni.
3) W szafce wywiercić otwór o wymiarze 730x275 (mm)
lub 500x275mm w zależności od wielkości okapu.
Rys. 1. Krawędź otworu powinna być w odległości przynajmniej 35 mm od
krawędzi szafki.
4) Śrubokrętem odkręcić 4 śruby na zewnętrznym panelu szklanym,
wyciągnąć kabel oświetlenia, wysunąć w dół zewnętrzny panel szklany,
patrzy rys. 2.

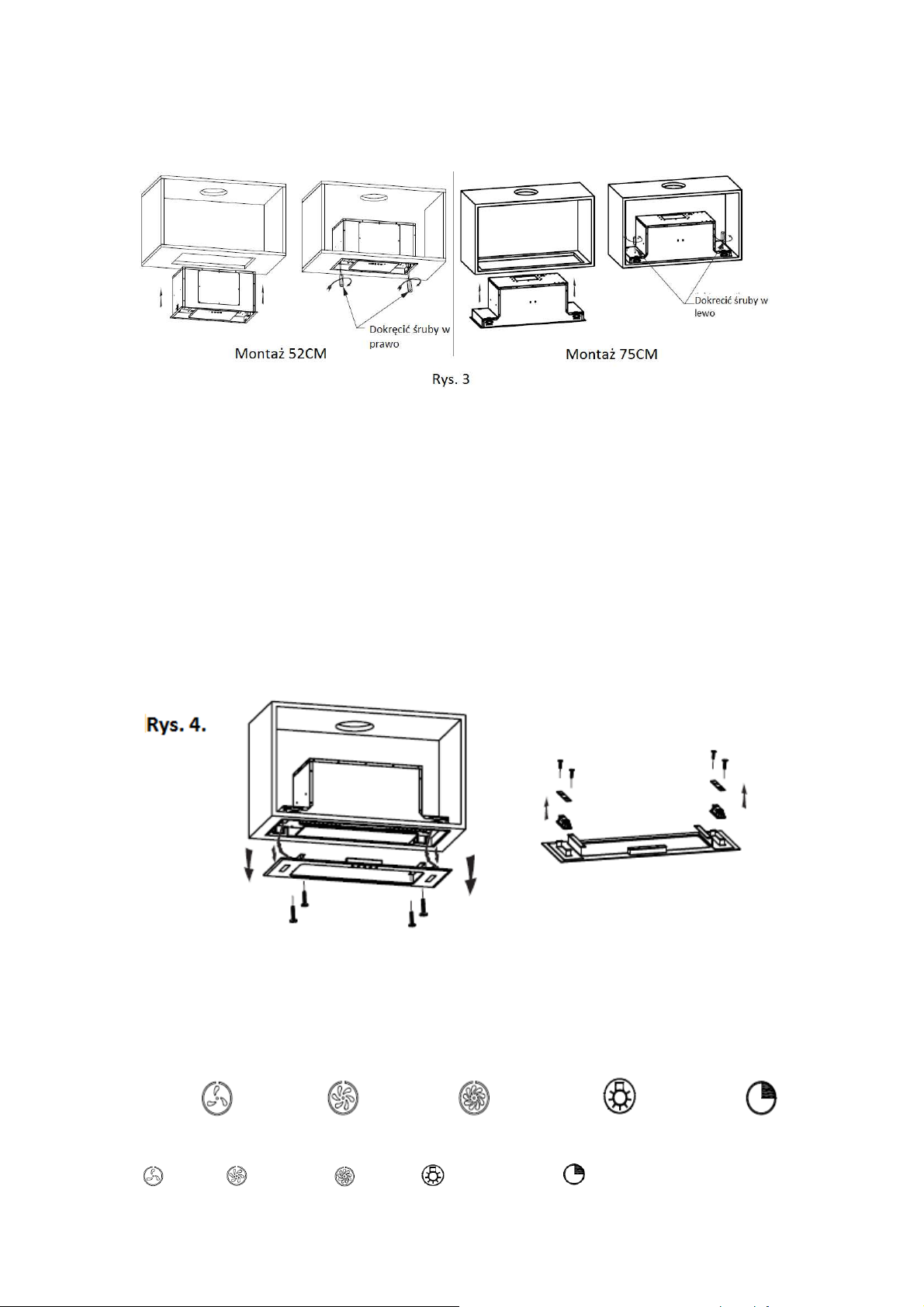

5) Włożyć okap do szafki, śrubokrętem dokręcić śruby i upewnić się, że okap
jest zamocowany. Rys. 3.
6) Podłączyć kabel oświetlenia i zamontować zewnętrzny panel szklany
śrubami.
Rys. 2
3
Page 5
2. WYMIANA OŚWIETLENIA
(1) Śrubokrętem odkręcić 4 śruby na zewnętrznym panelu szklanym.
(2) Wyciągnąć kabel oświetlenia i wysunąć w dół zewnętrzny panel szklany.
(3) Odkręcić śruby we wsporniku oświetlenia i wymienić oświetlenie.
(4) Podłączyć kabel oświetlenia i śrubami przykręcić zewnętrzny panel
szklany.
Patrz Rys. 4.
3. OBSŁUGA
Jak używać panelu sterowania
(Mała), (Średnia), (Duża), (Oświetlenie), (Ustawianie czasu).
4
Page 6

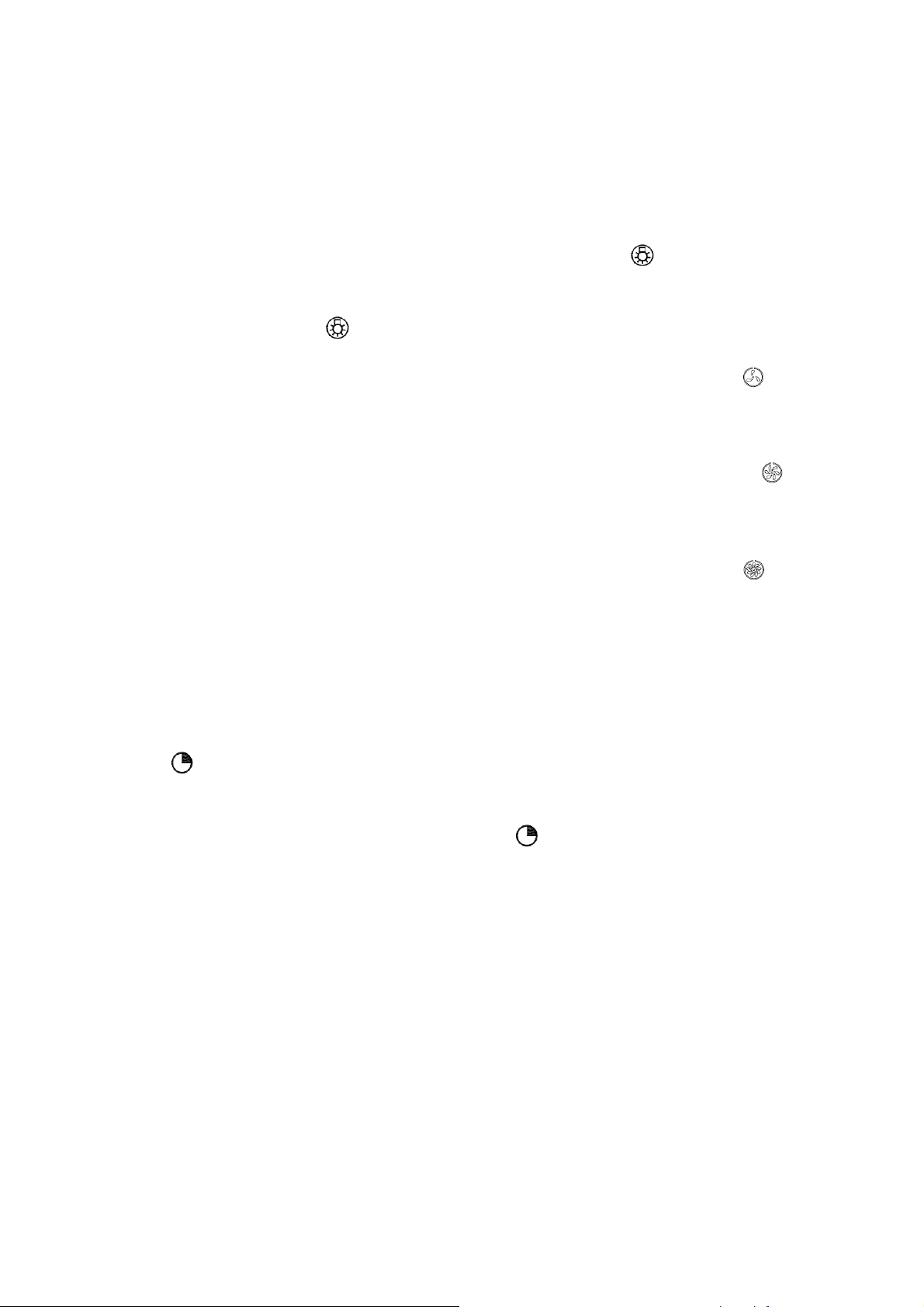

Patrz poniżej.
1. Wyłącznik zasilania: Włącza zasilanie, po naciśnięciu lampka kontrolna na
panelu sterowania zaświeci się na 5 sekund, a następnie wyłączy się bez
włączania żadnych funkcji. Okap kuchenny wejdzie w tryb gotowości.
2. W celu włączenia oświetlenia należy nacisnąć przycisk , zapali się
lampka kontrolna. W celu wyłączenia oświetlenia należy ponownie
nacisnąć przycisk .
3. W celu włączenia silnika na małą prędkość należy nacisnąć przycisk ,
zapali się lampka kontrolna. Po ponownym naciśnięciu tego przycisku silnik
zatrzyma się.
4. W celu włączenia silnika na średnią prędkość należy nacisnąć przycisk ,
zapali się lampka kontrolna. Po ponownym naciśnięciu tego przycisku silnik
zatrzyma się.
5. W celu włączenia silnika na dużą prędkość należy nacisnąć przycisk ,
zapali się lampka kontrolna. Po ponownym naciśnięciu tego przycisku silnik
zatrzyma się.
6. Mała, średnia i duża prędkość nie mogą pracować jednocześnie, jeśli okap
pracuje z dużą prędkością to po naciśnięciu przycisku małej prędkości
okap natychmiast przełączy się na małą prędkość.
7. Jeśli okap kuchenny jest w trybie pracy to po naciśnięciu przycisku timera
zapali się lampka kontrolna i okap będzie pracował przez 5 minut a
następnie automatycznie wyłączy się. Jeśli okap kuchenny pracuje w trybie
timera to po naciśnięciu przycisku timera lampka kontrolna wyłączy
się i okap nie wyłączy się już po ustawionym czasie.
4. KONSERWACJA
1) Okap kuchenny i filtr siatkowy należy regularnie czyścić w celu utrzymania
ich w dobrym stanie. Ponieważ filtry tłuszczu są wykonane metalu, dlatego
nie należy ich czyścić detergentami, które powodują korozję produktów
metalowych.
Filtry czyścić zgodnie z poniższym opisem:
a) Metoda pierwsza:
Umieścić filtr w wodzie (40°C -50°C), wlać trochę detergentu usuwającego
tłuszcz, namaczać przez około 2-3 minuty a następnie wyczyścić go
miękką szczotką. Nie szorować zbyt mocno, aby nie uszkodzić filtra.
b) Metoda druga:
5
Page 7
Filtr można również włożyć do zmywarki do naczyń i umyć odpowiednim
detergentem. Ustawić temperaturę na około 60°C.
2) W celu ochrony korpusu okapu przed korozją należy go raz w tygodniu
czyścić gorącą wodą z mydłem lub niekorozyjnym detergentem. Nie
używać detergentu z dodatkami ściernymi, gdyż to spowoduje
uszkodzenie korpusu okapu.
3) Po umyciu silnik i inne części wysuszyć szmatką, jeśli będą mokre to może
dojść do uszkodzenie urządzenia.

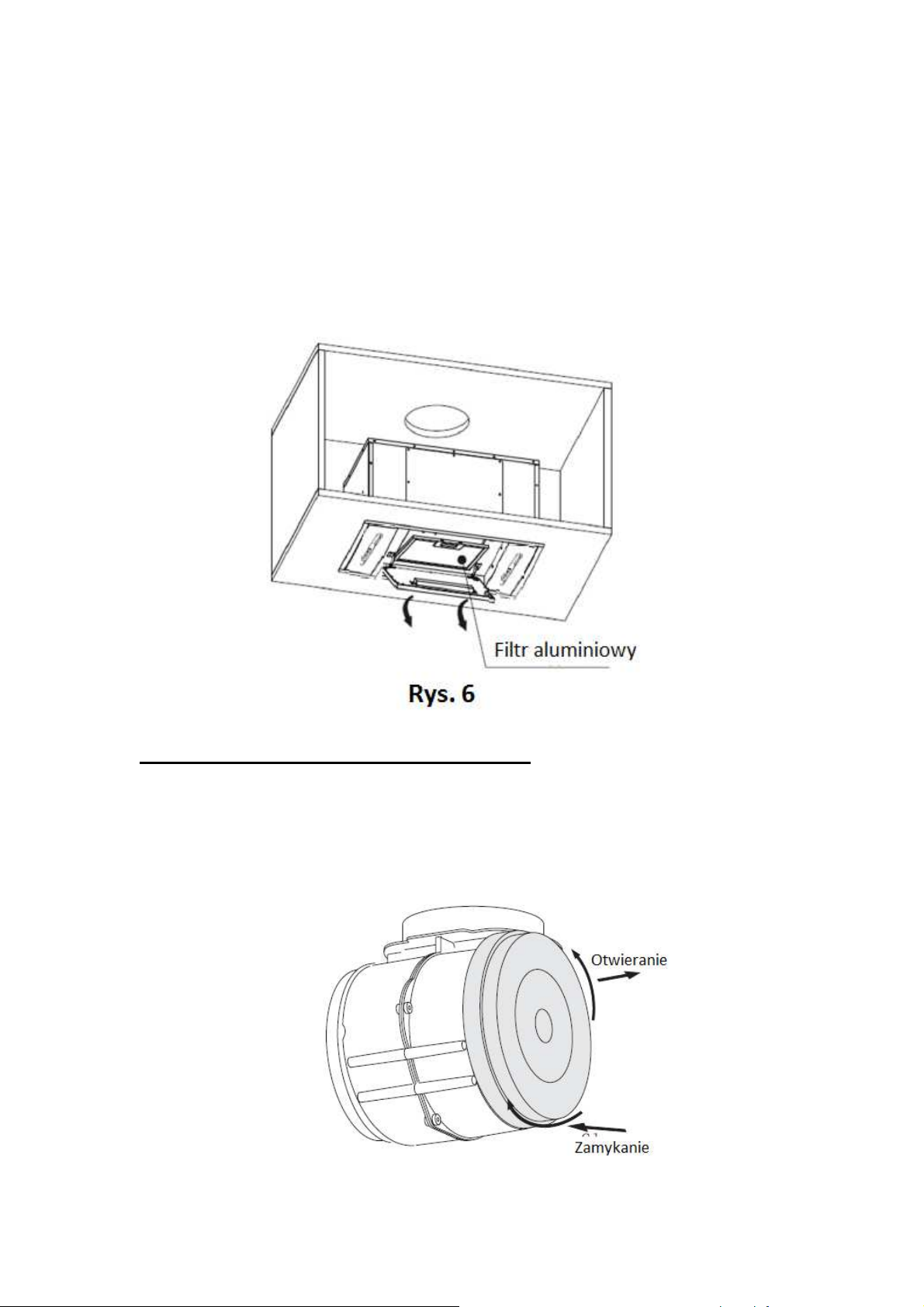

4) Demontaż i montaż filtra:
Filtr węglowy (nie wchodzi w skład zestawu)
1. Wyjąć filtr aluminiowy.
2. Włożyć filtr węglowy do urządzenia i przekręcić go w lewo. Tak samo
zrobić po drugiej stronie.
6
Page 8
5. WYKRYWANIE I USUWANIE USTEREK
Usterka Przyczyna Sposób usunięcia
Spalona żarówka. Wymienić żarówkę.
Oświetlenie nie świeci
się, ale silnik pracuje.
Uszkodzona oprawa żarówki. Naprawić lub wymienić.
Uszkodzony wyłącznik oświetlenia
na panelu.
Oświetlenie świeci się,
ale nie działa silnik.
Uszkodzona oprawa żarówki. Włączyć później.
Uszkodzone łożyska silnika. Wymienić silnik.
Przepalony silnik. Wymienić silnik.
Uszkodzony wyłącznik silnika. Naprawić lub wymienić.
Uszkodzona wtyczka. Naprawić lub wymienić.
Oświetlenie nie zapala
Przecięty kabel zasilający.
się, silnik nie pracuje.
Uszkodzony wyłącznik. Naprawić lub wymienić.
Uszkodzone łopatki kratki
wentylacyjnej.
Poluzowane śruby silnika. Dokręcić
Drżenie korpusu.
Poluzowane śruby łączące. Dokręcić
Korpus nieodpowiednio
zamocowany.
Za duża odległość między
korpusem a powierzchnią górną
kuchni.
Za duży przekrój kanału
wentylacyjnego okapu lub okap za
Niewystarczające
zasysanie.
Za długa rura wentylacyjna.
blisko kuchni.
Zamknięta klapa wylotowa
powietrza.
Za silny wiatr na zewnątrz.
Naprawić lub wymienić.
Wymienić kabel
zasilający.
Wymienić kratkę.
Dokręcić korpus.
Ustawić odległość.
Zredukować przekrój
wentylacyjny okapu lub
otworzyć okno.
Wyregulować długość
rury.
Sprawdzić klapę, jeśli
jest ruchoma.
To nie jest problem
techniczny.
7
Page 9
OCHRONA ŚRODOWISKA
Ważna uwaga:
To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską
2002/96 / WE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE). Zapewniając
prawidłowe złomowanie przyczyniają się Państwo do zapobieżenia potencjalnie negatywnym
konsekwencjom dla środowiska naturalnego i zdrowia ludzkiego, które w przeciwnym razie
mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tego typu odpadami.
Symbol na produkcie lub na dołączonych do niego dokumentach produktu, przekreślonego
śmietnik na kołach wskazuje, że niniejszy produkt nie może być traktowany jako odpad
komunalny. Zamiast tego powinien zostać przekazany do odpowiedniego punktu zbiórki zużytego
sprzętu elektrycznego i elektronicznego.
Urządzenie należy złomować zgodnie z lokalnymi przepisami dotyczącymi utylizacji odpadów. W
celu uzyskania bardziej szczegółowych informacji na temat utylizacji, złomowania i recyklingu
tego produktu, należy skontaktować się z lokalnymi władzami, dostawcą usług utylizacji odpadów
z gospodarstw domowych lub sprzedawcą, u którego zakupiono produkt.
NUMER REJESTROWY:
na podstawie Art. 12. 1.
USTAWY
z dnia 11 września 2015 r.
o zużytym sprzęcie elektrycznym i elektronicznym
Dz.U. 2015 poz. 1688
* GIOŚ EZ0001618 *
8

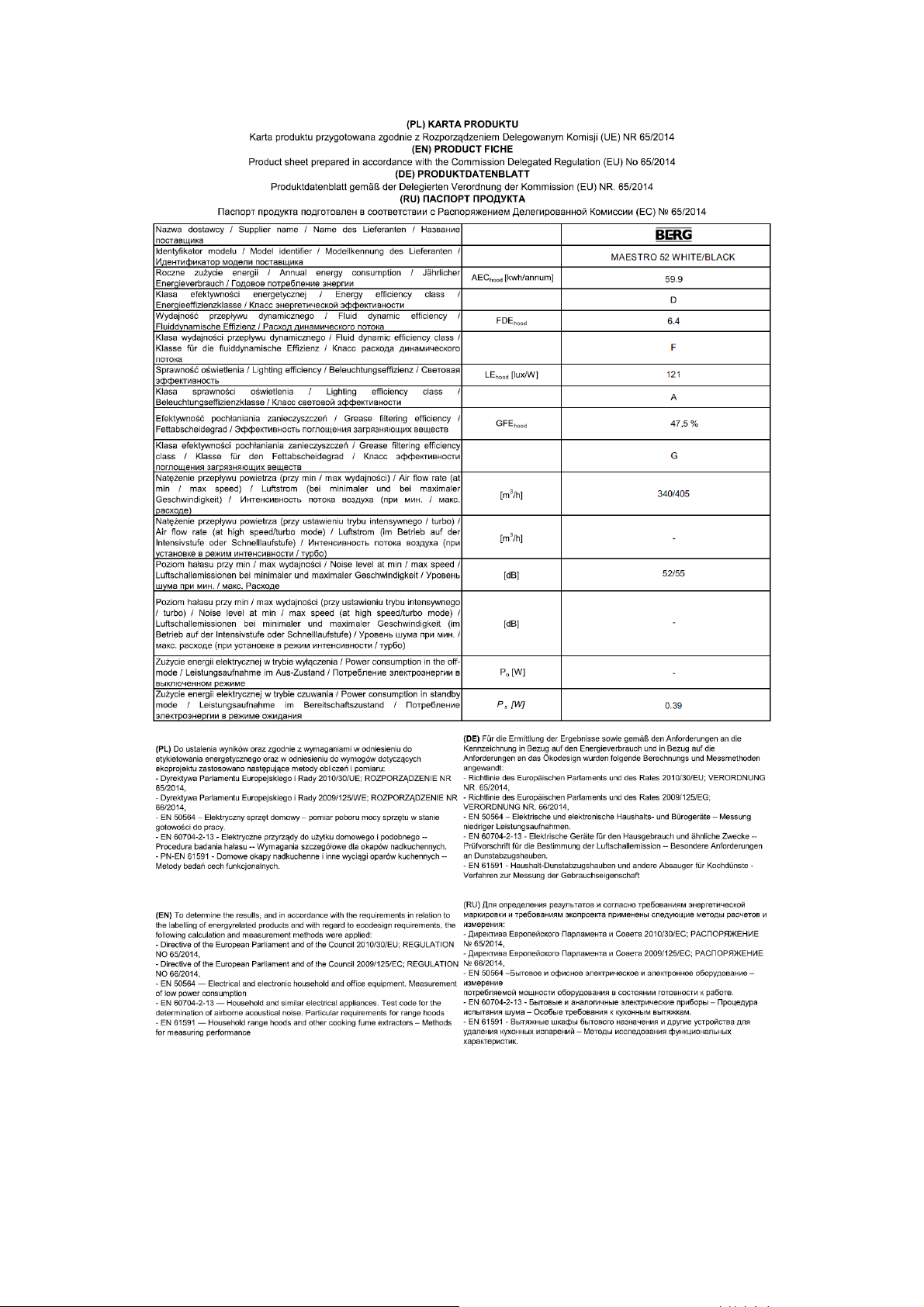

Page 10
9

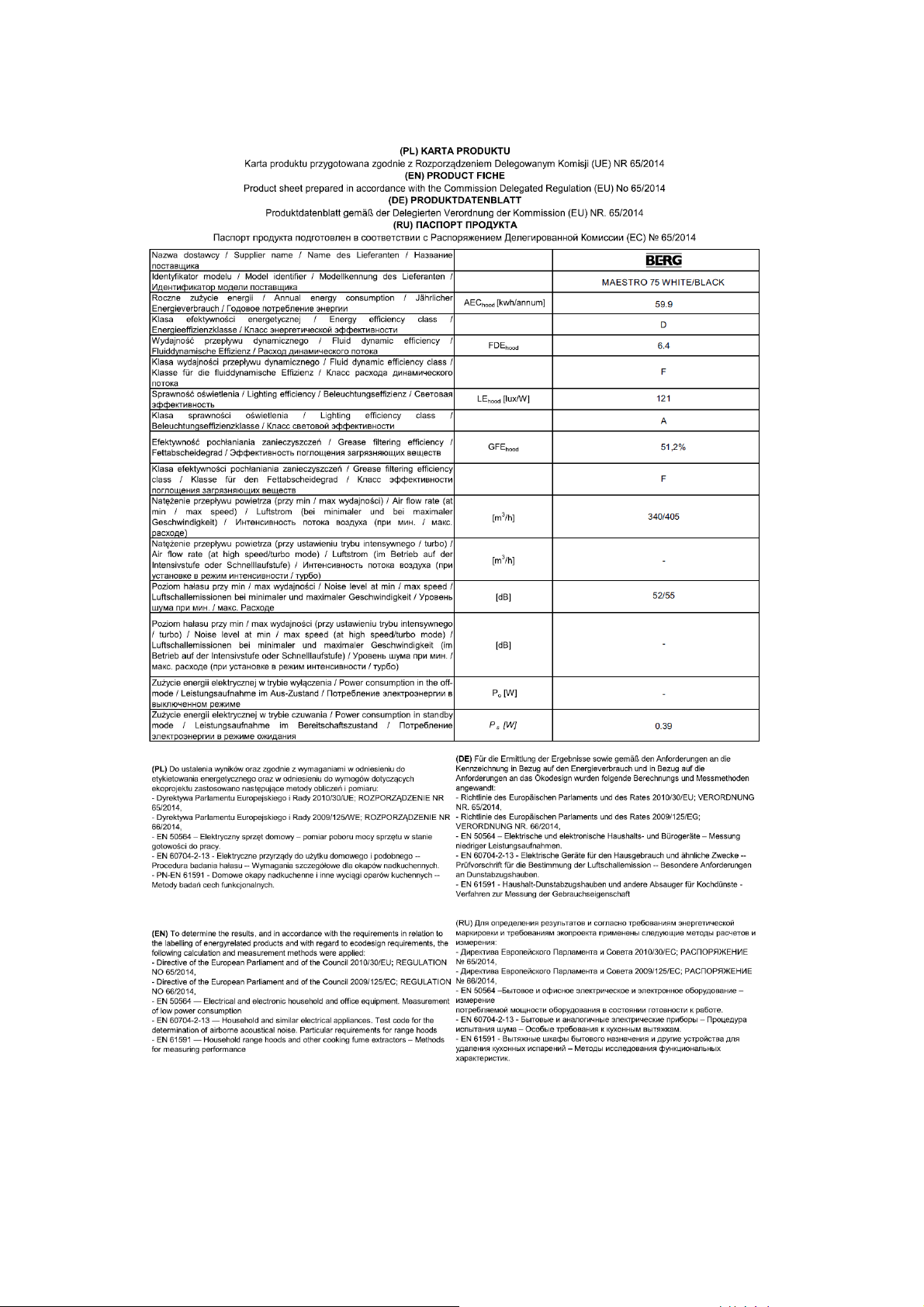

Page 11
10
Page 12
WARUNKI GWARANCJI
1. TRES Sp. z o.o., jako Gwarant, udziela gwarancji na sprawne działanie urządzenia.
2. Warunkiem uznania gwarancji jest okazanie przez Użytkownika oryginalnego dowodu zakupu oraz podbitą
przez sprzedawcę kartę gwarancyjną.
3. Gwarancja obowiązuje wyłącznie na terenie Rzeczypospolitej Polskiej.
4. Stwierdzone w okresie gwarancji wady fabryczne sprzętu, zostaną bezpłatnie usunięte w terminie:
- 30 dni roboczych od daty dostarczenia sprzętu do punktu serwisowego przez Użytkownika towaru;
- 30 dni roboczych od daty zgłoszenia reklamacji, gdy uszkodzenie zostało zgłoszone przez formularz
reklamacyjny dostępny na www.berg-agd.pl,
- 30 dni roboczych od daty zgłoszenia reklamacji przez sklep, w którym dokonano zakupu lub w przypadku,
gdy naprawa wymaga importu części zamiennych.
5. Okres gwarancji dla Użytkownika wynosi 24 miesiące od daty sprzedaży.
6. Użytkownikowi w okresie gwarancji przysługuje prawo wymiany sprzętu na nowy w przypadku niemożności
dokonania naprawy. Decyzję taką podejmuje Dział Serwisu i Reklamacji TRES Sp. z o.o.
Wymiany sprzętu na wolny od wad dokonuje sklep, w którym dokonano zakupu sprzętu.
7. Gwarant ma prawo odmówić wymiany sprzętu, o której mowa w punkcie 6 w przypadku stwierdzenia
jakichkolwiek uszkodzeń mechanicznych lub chemicznych świadczących o nieprawidłowym użytkowaniu
bądź konserwacji urządzenia.
8. Gwarancja nie obejmuje :
- uprawnienia do żądania wykonania czynności, za które zgodnie z instrukcją obsługi odpowiedzialny jest
użytkownik, w tym: instalacji i podłączenia urządzeń, konserwacji oraz regulacji urządzeń,
- usterek powstałych na skutek nieprawidłowego użytkowania sprzętu, niedbalstwa, a także uszkodzeń
powstałych przez dostanie się zanieczyszczeń lub ciał obcych do środka urządzenia,
- uszkodzeń mechanicznych, termicznych i chemicznych oraz powstałych w wyniku działania sił zewnętrznych
(skoki napięcia, wyładowania atmosferyczne).
9. Nabywca traci prawa gwarancyjne w przypadku:
- samowolnych napraw i zmian konstrukcyjnych dokonanych przez osoby nie upoważnione,
- niewłaściwej lub niezgodnej z instrukcją instalacji lub eksploatacji urządzenia.
10. Sprzęt przeznaczony jest do użytkowania w warunkach indywidualnego gospodarstwa domowego.
Na sprzęt zakupiony na fakturę w związku z prowadzoną przez nabywcę działalnością gospodarczą, Gwarant
udziela gwarancji 6 miesięcznej.
11. W okresie gwarancji nabywca zobowiązany jest zachować nieuszkodzone opakowanie fabryczne wraz
z wypełnieniem. W szczególnych przypadkach konieczne jest odesłanie sprzętu do producenta.
Za uszkodzenia mechaniczne powstałe na skutek nieodpowiedniego zapakowania sprzętu na czas transportu
Gwarant nie ponosi odpowiedzialności, a ryzyko uszkodzenia ponosi Klient.
12. W przypadku oczywistej bezzasadności zgłoszenia reklamacyjnego , w szczególności, gdy nie wystąpiła
wada sprzętu lub zaistniały okoliczności wyłączające odpowiedzialność Gwaranta, Gwarant odmawia
dokonania naprawy/wymiany sprzętu w ramach udzielonej Gwarancji, przedstawiając jednocześnie Nabywcy
uzasadnienie zajętego stanowiska. W takiej sytuacji użytkownikowi służy prawo do dokonania naprawy za
odpłatnością stosowną do wykonywanych czynności.
13. Gwarancja niniejsza nie wyłącza, nie ogranicza, ani nie zawiesza uprawnień kupującego wynikających
z rękojmi.
14. W sprawach nieuregulowanych warunkami niniejszej karty gwarancyjnej, zastosowanie mają odpowiednie
przepisy Kodeksu Cywilnego.
11
Page 13
KARTA GWARANCYJNA
Nazwa okapu Kod fabryczny Data sprzedaży
Nr Opis działania serwisowego Data i podpis serwisanta
Procedura składania reklamacji
Dokładamy wszelkich starań, aby nasze produkty były niezawodne i długotrwałe. Dbamy
również 0 to, by w przypadku zgłoszenia reklamacji, proces jej obsługi przebiegał w możliwie
najkrótszym terminie oraz spełniał wszelkie Państwa oczekiwania. W przypadku reklamacji,
prosimy o wypełnienie formularza zgłoszenia reklamacyjnego znajdującego się na stronie
www.berg-agd.pl.
Przed przystąpieniem do wypełniania formularza prosimy o przygotowanie następujących
informacji:
× nazwa lub symbol produktu;
× numer faktury (lub paragonu)*;
× dane kontaktowe sprzedawcy;
× dane kontaktowe reklamującego;
× zdjęcia reklamowanego produktu.
Sprzedawca Pieczęć sklepu
(ważna z dowodem sprzedaży)
*
W każdym przypadku podstawą do zgłoszenia reklamacji jest kopia lub skan dowodu zakupu
przesłany drogą mailową wraz z formularzem zgłoszenia reklamacyjnego.
12
Page 14
PRODUCENT:
TRES SP. ZO.O.
ul. Krakowska 61 b
71-017 Szczecin
tel. +48 91 485 47 60
fax. +48 91 485 47 68
www.berg-agd.pl
www.tres.net.pl
13
Loading...
