Page 1

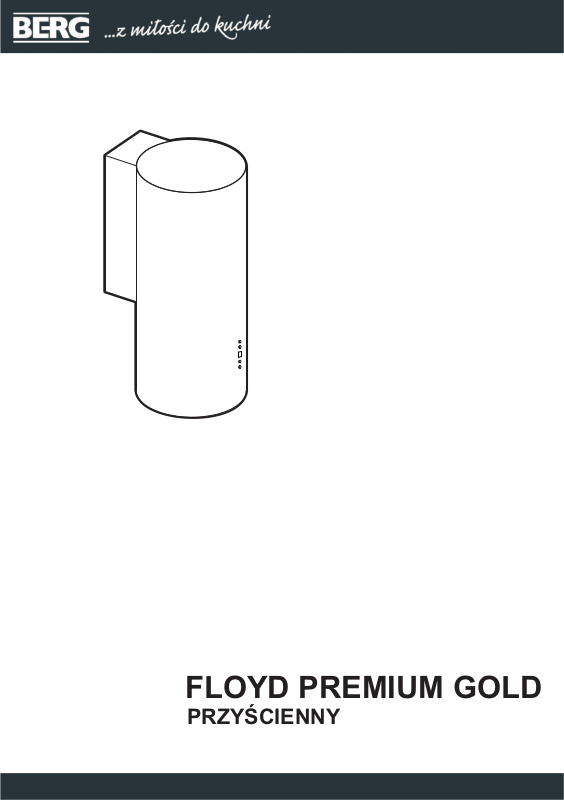

FLOYD PREMIUM GOLD

PRZYŚCIENNY

Page 2

Page 3

Poniżej znajdują się objaśnienia dotyczące symboli występujących w niniejszej instrukcji:

Ważne informacje dotyczące bezpieczeństwa użytkownika urządzenia oraz prawidłowej jego eksploatacji.

Informacje dotyczące ochrony środowiska naturalnego.

Okap pracujący jako wyciąg

Okap pracujący jako pochłaniacz

Okap należy używać dopiero po przeczytaniu tej instrukcji.

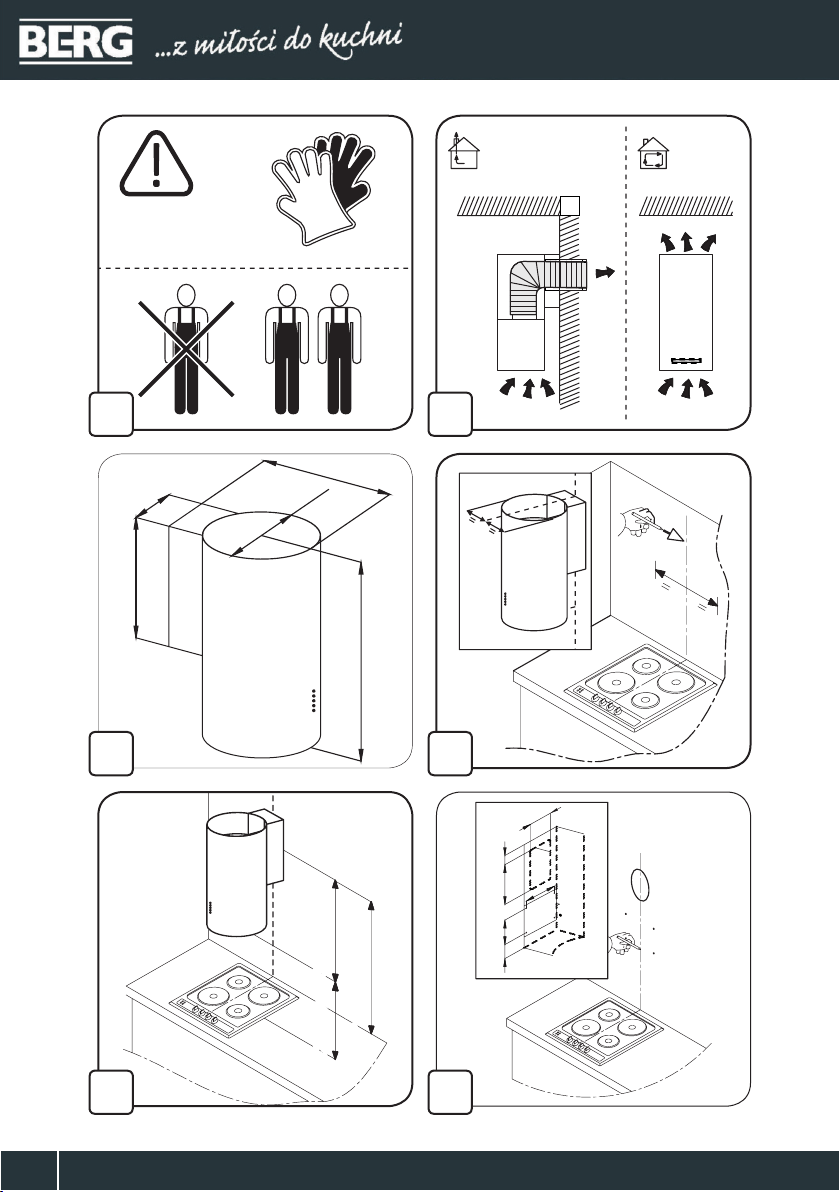

Page 4

490

235

500

390

800

GAS 650

ELECTRICAL550

200

119

170

203

Page 5

4xĆ8

Ć16 cm

220-240V

50-60Hz

Ć4.5x50mm

Ć8x40mm

M4x10

Page 6

Page 7

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji! Producent uchyla się od

wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap został zapro-

jektowany wyłącznie do uży-

tku domowego.

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

! Należy zachować instrukcję

obsługi aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi.

! Uważnie zapoznać się z tre-

ścią instrukcji obsługi, która

dostarcza dokładne infornacje dotyczące instalacji, użytkowania i pielęgnacji urzą-

dzenia.

Nie dokonywać zmian elektrycznych czy mechanicz-

nych w urządzeniu lub na

przewodach odprowadzających.

Uwaga: Elementy oznaczone

symbolem “()” wchodzą wyłącznie w skład wybranych modeli, w pozostałych przypadkach powinny być zakupione osobno.

OSTRZEŻENIA Uwaga!

• Nie podłączać urządzenia do sieci elektrycznej przed ukończeniem montażu.

• Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania, wyjmując wtyczkę z gniazd-

ka lub wyłączając główny wy-

łącznik zasilania.

•

Wszelkie czynności mon-

tażowe i konserwacyjne wykonywać w rękawicach ochronnych.

• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat

Page 8

i przez osoby o obniżonych możliwościach ﬁzycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.

• Dzieci nie powinny bawić się sprzętem.

• Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

• Nie należy nigdy używać okapu bez prawidłowo zamontowanych ﬁltrów!

• Okap nie powinien być NIGDY używany jako płaszczyzna oparcia chyba, że taka możliwość została wyraźnie wskazana.

Pomieszczenie, w którym

okap jest używany łącznie z innymi urządzeniami spalającymi gaz lub inne paliwo

powinno posiadać odpowie-

dnią wentylację.

• Zasysane powietrze nie powinno być odprowadzane

do kanału wykorzystywanego do odprowadzania spalin

wytwarzanych przez urzą-

dzenia gazowe lub na inne paliwo. Surowo zabrania się przygotowywania pod okapem potraw z użyciem otwartego ognia (ﬂambirowanie).

• Użycie otwartego ognia jest groźne dla ﬁltrów i stwarza ryzyko pożaru, a zatem nie wolno tego robić pod żadnym pozorem. Podczas smażenia należy zachować ostrożność, aby nie dopuścić do przegrzania oleju, aby nie uległ samozapaleniu. Dostępne części mogą ulec znacznemu nagrzaniu, jeżeli będą używane razem z urządzeniami przeznaczonymi do gotowania.

• W zakresie koniecznych do zastosowania środków technicznych i bezpieczeństwa dotyczących odprowadzania spalin należy ściśle przestrzegać przepisów wydanych przez kompetenten władze lokalne.

• Okap powinien być często

Page 9

czyszczony zarówno na zewnątrz jak i od wewnątrz (PRZYNAJMNIEJ RAZ W MIESIĄCU), z zachowa-

niem wskazówek dotyczą-

cych konserwacji podanych w niniejszej instrukcji).

• Nieprzestrzeganie zasad dotyczących czyszczenia okapu oraz wymiany i czyszczenia ﬁltrów powoduje powstanie zagrożenia pożarem.

• Celem uniknięcia porażenia prądem nie należy używać lub pozostawiać okapu bez prawidłowo zamontowanych żarówek. Producent nie ponosi żadnej odpowielności za ewentualne szkody lub

pożary spowodowane przez

urządzenie, a wynikające z nieprzestrzegania zaleceń podanych w niiejszej instrukcji.

• Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/UE w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

• Zapewniając prawidłowe zło-

mowanie niniejszego urządzenia, przyczynią się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie można trak-

tować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji niekorzystnego wpływu złomowanych urządzeń na środowisko oraz zdrowie. Aby uzyskać szczegółowe dane dotyczące możliwości recyklingu niniejszego urządzenia, należy skontaktować

się z lokalnym urzędem miasta, służbami oczysz-

czania miasta lub sklepem, w którym produkt został zakupiony.

OBSŁUGA

Urządzenie można używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są ﬁltrowane i odprowadzane z powrotem do pomieszczenia). Modele okapów, które nie posiadają wentylatora wyciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wyciągowym (nie zawartym w wyposażeniu). Wskazówki dotyczące podłączenia są dostarczane razem z zewnętrznym urządzeniem wyciągowym.

Page 10

OKAP PRACUJĄCY JAKO WYCIĄG

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączeniowego. Średnica rury odprowadzającej musi być równa średnicy kołnierza łączeniowego. Uwaga! Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić. W części poziomej, rura musi mieć lekką inklinację do góry (około 10°), tak aby ułatwić przepływ powietrza na zewnątrz. Jeśli okap jest zaopatrzony w ﬁltry węglowe, to muszą one zostać zdjęte. Podłączyć okap do przewodu wentylacyjnego rurą odprowadzającą o średnicy odpowiadającej rozmiarowi wylotu z okapu (kołnierz łączeniowy). Użycie przewodów o mniejszym przekroju powoduje zmniejszenie zdolności zasysania oraz drastyczne zwiększenie hałaśliwości okapu. Producent, zatem, nie ponosi żadnej odpowiedzialności za ten stan.

• Używać jak najkrótszego przewodu.

• Używać przewodu o jak najmniejszej liczbie

zagięć (maksymalny kąt zagięcia: 90°).

• Unikać radykalnych zmian przekroju przewodu.

• Używać przewodu o jak najgładszej powierzchni wewnętrznej.

• Materiał przewodu musi być zgodny z obowiązującymi normami.

OKAP PRACUJĄCY JAKO POCHŁANIACZ

Aby używać okapu w tej wersji należy zainstalować ﬁltr węglowy. Można go kupić u sprzedawcy. Zasysane powietrze jest oczyszczane z tłuszczu i zapachów zanim zostanie zwrócone do pomieszczenia przez kratki w górnej osłonie komina.

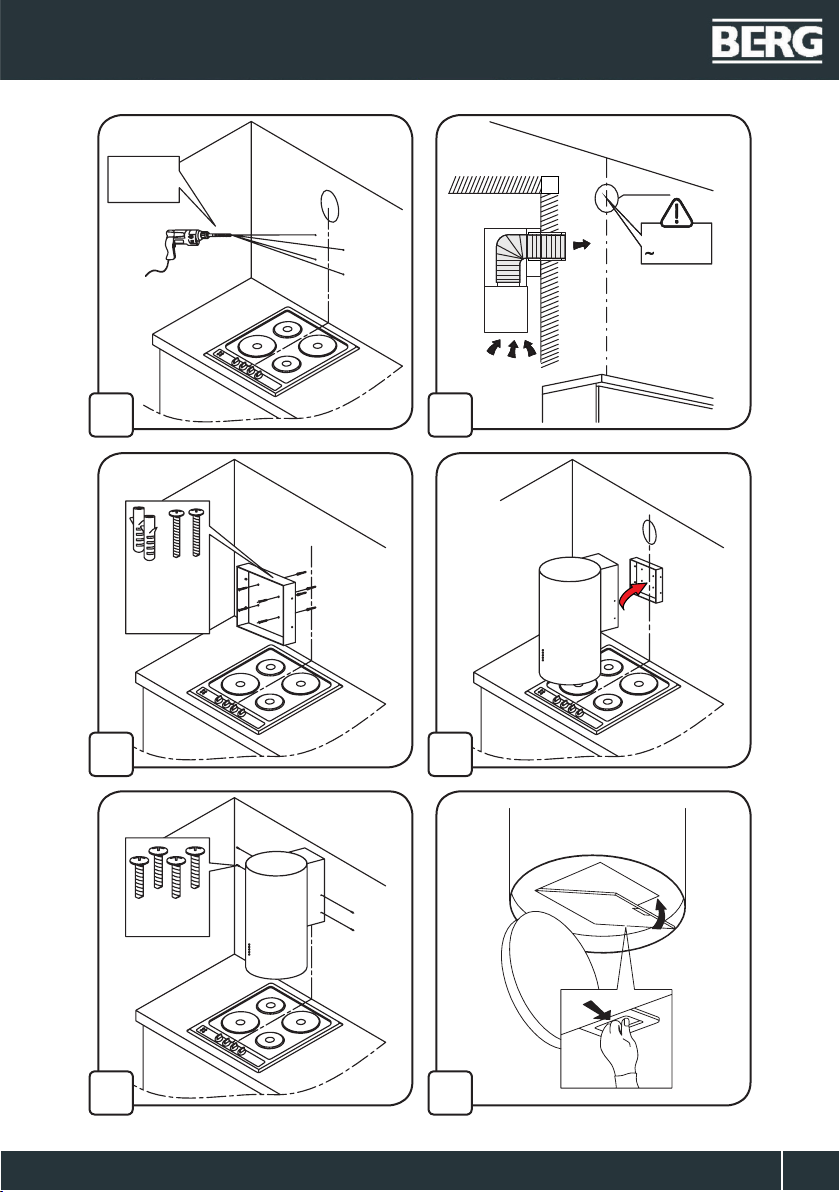

INSTALACJA OKAPU

Minimalna odległość między powierzchnią, na której znajdują się naczynia na urządzeniu grzejnym a najniższą częścią okapu kuchennego powinna wynosić nie mniej niż 55cm w przypadku kuchenek elektrycznych i nie mniej niż 65cm w przypadku kuchenek gazowych lub typu mieszanego. Jeżeli w instrukcji zainstalowania kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

POŁĄCZENIE ELEKTRYCZNE

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Okap wyposażony jest we wtyczkę, którą należy podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu, również po zakończonej instalacji. Uwaga! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany. Okap jest wyposażony w specjalny przewód zasilający. W razie uszkodzenia tego przewodu, należy go kupić w serwisie producenta lub u dostawcy okapu. Instalacja okapu Okap jest zaopatrzony w kołki mocujące odpowiednie do większości ścian i suﬁtów. Konieczne jest jednak zasięgnięcie porady wykwaliﬁkowanego technika, aby upewnić się co do odpowiedniości materiałów w zależności od typu ściany lub suﬁtu. Ściana lub suﬁt muszą być odpowiednio mocne, aby utrzymać ciężar okapu.

Page 11

DZIAŁANIE OKAPU

W przypadku, gdy powietrze w pomieszczeniu kuchennym jest szczególnie zanieczyszczone, należy używać okapu ustawionego na najwyższą prędkość. Zaleca się uruchomienie okapu 5 minut przed przystąpieniem do gotowania jakichkolwiek potraw i pozostawienie go włączonym jeszcze przez ok. 15 minut po zakończeniu gotowania.

panelu steru-

Aby wybrać jącego. .

0/1 Włączenie / wyłączenie pracy okapu 2 Druga prędkość silnika 3 Trzecia prędkość silnika

4/T/P

Timer:

Eco Boost:

Podświetlenie klawiatury: Podświetlenie klawiatury można włączyć

przytrzymując przycisk 4/T/P. przez 3 sekun dy przy wyłączonym silniku.

Ściemniacz:

funkcje

0/1

Czwarta prędkość silnika / Timer (wyłącznik

czasowy) / Podświetlenie

Włączenie / wyłączenie oświetlenia

Aby włączyć funkcje automatycznego wyłączenia (Timer) musimy przytrzymać przycisk 4/T/P. Okap wyłączy się automatycznie po 15 min.

Po włączeniu 4. biegu okap samoczynnie przełączy się na 3. bieg, po upływie 5 minut.

Przytrzymanie przycisku L przez 3 sekundy spowoduje zmianę jasności światła o jeden

stopień. Do wyboru są 3 stopnie jasności.

należy

użyć

4/T/P

KONSERWACJA

Uwaga! Przed wykonaniem jakiejkolwiek czynności czyszczenia lub konserwacji należy odłączyć okap od zasilania wyjmując wtyczkę z gniazdka lub wyłączając główny wyłącznik za-

silania.

CZYSZCZENIE OKAPU

Okap należy często czyścić, tak wewnątrz jak i na zewnątrz (przynajmniej z tą samą częstotliwością, z którą wykonuje się czyszczenie ﬁltrów tłuszczowych) przy użyciu szmatki nawilżonej łagodnymi środkami. Nie należy używać środków ściernych.

NIE STOSOWAĆ ALKOHOLU! Uwaga: Nieprzestrzeganie przepisów dotyczą

cych czyszczenia urządzenia i wymiany ﬁltrów powoduje powstanie zagrożenia pożarem. Zaleca się zatem przestrzeganie podanych wskazówek. Producent nie ponosi żadnej odpowiedzialności za ewentualne uszkodzenia silnika lub pożary wynikające z nieprzestrzegania zasad konserwacji oraz wzmiankowanych wyżej instrukcji.

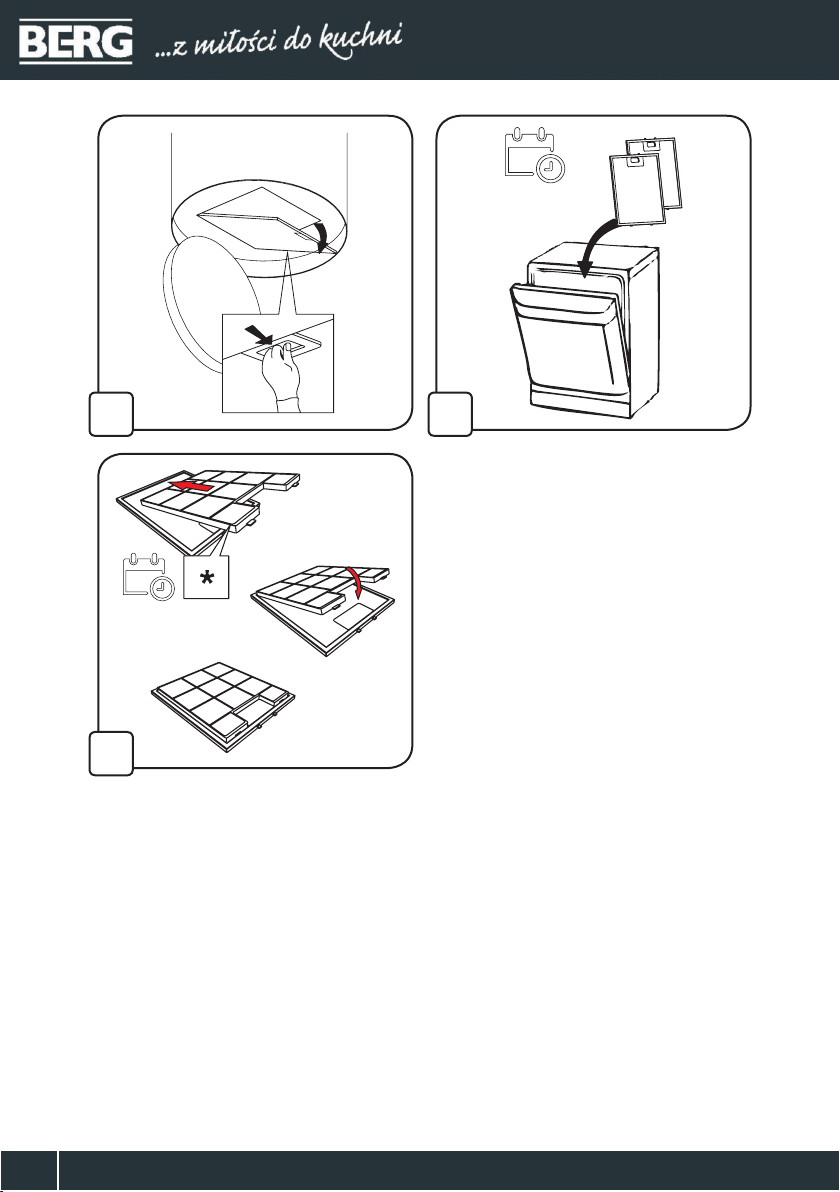

FILTR PRZECIWTŁUSZCZOWY

Zatrzymuje cząstki tłuszczu pochodzące z gotowania. Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia ﬁltrów – jeżeli wasz model okapu posiada wskaźnik – informuje o konieczności jego wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia. Podczas mycia w zmywarce metalowy ﬁltr tłuszczowy może się odbarwić, ale nie zmienią się jego charakterystyczne cechy ﬁltrujące. Aby wyjąć ﬁltr tłuszczowy należy pociągnąć za klamkę sprężynową.

Page 12

FILTR WĘGLOWY

Filtr węglowy stosuje się wyłączenie wtedy, kiedy okap nie jest podłączony do przewodu wentylacyjnego. Filtr z węglem aktywnym posiada zdolność pochłaniania zapachów aż do swego nasycenia. Nie nadaje się do mycia ani do regeneracji i powinien być wymieniany, co najmniej raz na 4 miesiące lub częściej w wypadku wyjątkowo intensywnego użycia. Wymianę ﬁltra węglowego przedstawiono na rysunku 15.

WYMIANA OŚWIETLENIA

Przed przystąpieniem do jakichkolwiek operacji związanych z konserwacja urządzenia należy odłączyć okap od zasilania energią elektryczną.

1.Wyjąć panel LED z mocowania,

2. Rozłącz panel LED od przewodu wiązki oświe tlenia.

Należy stosować wyłącznie panele LED o takich samych parametrach technicznych jak użyte w okapie. W przypadku, gdy oświetlenie nie działa należy najpierw sprawdzić, czy lampki zostały prawidłowo zamontowane. Jeżeli po przeprowadzeniu takiej kontroli oświetlenie nadal nie działa, należy zwrócić się do serwisu.

Page 13

Nazwa okapu Kod fabryczny Data sprzedaży

Nr Opis działania serwisowego Data i podpis serwisanta

Procedura składania reklamacji

Dokładamy wszelkich starań, aby nasze produkty był o to, by w przypadku zgłoszenia reklamacji, procjeesj obsługi przebiegał w możliwie najkrótszym terminie oraz spełniał wszelkie Państwa oczekiwania. W przypadku reklamacji, prosimy o wypełnienie formularza zgłoszenia reklamacyjnego znajdującego się na stronie www.berg-agd.pl.

Przed przystąpieniem do wypełniania formularza prosimy o przygotowanie następujących informacji:

× nazwa lub symbol produktu; × numer faktury (lub paragonu)*; × dane kontaktowe sprzedawcy; × dane kontaktowe reklamującego; × zdjęcia reklamowanego produktu.

W każdym przypadku podstawą do zgłoszenia reklamacij jest kopia lub skan dowodu zakupu przesłany drogą

mailową wraz z formularzem zgłoszenia reklamacyjneg o.

Sprzedawca Pieczęć sklepu

y niezawodne i długotrwałe. Dbamy również

Page 14

WARUNKI GWARANCJI

Gwarancja jakości na sprawne działanie produktu udzielana jest przez BERG, Sp. z ograniczoną odpowiedzialnością , ul. Krakowska 61B, 71-017 Szczecin, zwaną dalej

1. Gwarantem na okres 24 miesięcy liczony od daty zakupu.

2. Karta gwarancyjna jest nieważna, jeżeli nie jest w niej wpisana data zakupu potwierdzona pieczę cią punktu sprzedaży detalicznej i czy telnym podpisem sprzedawcy. Ponadto karta gwarancyjna jest nieważna bez podpisu Kupującego jak również z poprawkami i skreśleniami dokonanymi przez osoby nieuprawnione. Kar ta gwarancyjna jest ważna tylko łącznie z dowodem zakupu.

3. Gwarant zapewnia bezpłatną naprawę w przypadku wystąpienia w okresie gwarancyjnym wad produktu określonych w treści niniejszej gwarancji, powstał ych z przyczyn tkwiących w produkcie. Gwarancja obowiązuje wyłącznie na terenie Rzeczypospolitej Polskiej.

4. Gwarant zapewnia, że rozpatrzenie reklamacji nastąpi w ciągu 14 dni roboczych od momentu zgłos zenia i udostępnienia sprzętu. W przypadkach szczególnych rozpatr zenie reklamacji nastąpi w ciągu 30 dni roboczych od dnia przyjęcia zgło szenia i udostępnienia sprzętu.

Wady zauważone w okresie gwarancji należy zgłaszać na stronie lub pod nr tel. tel. (91) 485 47 77, niezwłocznie. tj. nie później niż w ter- www.berg-agd.pl/serwis-i-pomoc-techniczna minie 14 dni od ich wykrycia, z tym, że zgłoszenie wady musi nastąpić w okresie gwarancji wskazanym w punkcie 1. Centrum Serwisowe czynne jest od poniedziałku do piątku, w godzinach od 8 do 14.

6. Na wykonane w ramach gwarancji naprawy producent udziela:

a). 3 miesięc znej gwarancji na naprawę bez wymiany części,

b). 6 miesięcznej gwarancji na naprawę z wymianą części.

Gwarancja na naprawę i wymienioną część nie może się zakończyć przed upływem gwarancji głównej okre ślonej w punkcie 1.

7. Gwarancja główna określona w punkcie 1 ulega każdorazowo prze dłużeniu o okres, w k tórym Kupujący nie mógł korz ystać ze sprzętu (czyli o czas od chwili zgło szenia do czasu usunięcia usterki).

8. Kupujący ma prawo domagać się wymiany sprzętu na w olny od wad jeżeli w okresie gwarancji określonym w punkcie 1 w sprzęcie ujawni się wada, której na pods tawie orzeczenia osoby reprezentującej gwaranta (serwis) nie można usunąć. Wymiany sprzętu na wolny od wad dokonuje sklep, w którym dokonano zakupu sprzętu. Postanowienia punk tu 8 stosuje się odpowiednio. W przypadku sprzętu pr zecenionego, użytkownikowi nie przysługuje prawo do wymiany sprzętu.

9. Ingerencja w urządzenie wykonana w okresie gwarancyjnym przez osoby nieuprawnione przez Gwaranta, powoduje utratę uprawnień gwarancyjnych.

10. Gwarancja nie obejmuje:

a). cz ynności przewidzianych w instrukcji obsługi do wykonania których zobowiązany je st użytkownik we własnym zakresie i na swój kosz t (instalacja i podłączenie sprzętu,

konserwacja, itp.), regulacji urządzenia oraz akcesoriów poddawanych okresowym wymianom (np. żarówk i, filtry)

b). usterek powstałych w wyniku nieprawidłowego transportu, uż ytkowania sprzętu niezgodnie z instrukcją obsługi, niedochowania należytej s taranności, a także powstałe na

skutek przedostania się zanieczy szczeń lub ciał obcych do sprzętu,

c). uszkodzeń mechanicznych, termicznych, chemicznych oraz powstał ych na skutek działania sił zewnętrznych (wyładowania atmosferyczne, skoki napięcia), a także korozji

d). elementów ze szkła, plastiku oraz wsz elkiego rodzaju przebarwień, odprysków i w gniotów.

11. W przypadku bezzasadności z głoszenia reklamacyjnego użytkownika (np. brak wady, niewłaściwa obsługa urządzenia, usterka nie obję ta gwarancją) Gwarant odmawia wykonania naprawy/wymiany sprzętu w ramach udzielonej Gwarancji, przedstawiając jednocześnie Uży tkownikowi uzasadnienie zajętego stanowiska.

12. Wyklucza się ewentualne inne roszczenia uprawnionego z gwarancji, niż:

a). prawo do żądania usunięcia usterki zgodnie z niniejsz ymi warunkami gwarancji,

b). prawo do wymiany w reżimie określonym w punkcie 9 warunków gwarancji.

13. Użytkowanie.

a). Produkty marki BERG przeznaczone są wyłącznie do uż ytku w indywidualnych gospodarstwach domowych. Używanie spr zętu do i n nych celów powoduje utratę gwarancji,

z zastrzeżeniem punktu b).

b). TRES Sp ółka z ograniczoną odpowiedzialnością udziela odrębnej 12 miesięcznej gwarancji na funkcjonalność produktów, liczonej od daty zakupu, jeżeli produkty

wykorzystywane są w innych celach niż w skazane w punkcie a), ale w sposób nie odbiegający znacząco od używania go w indywidualnych gospodarstwach domowych. Gwarancja, o której mowa w niniejszym punkcie, nie dotyczy produktów wykor zystywanych bezpośrednio w toku produkcji lub przy świadczeniu usług albo gdy z urządzenia mogą korzystać dowolne osoby. Gwarancją niniejszą nie są objęte w szc zególności urządzenia wykorzystywane do wy twarzania posiłków w gastronomii, bezpośrednio przy świadczeniu usług lub produkcji, jak również w domach studenckich, internatach, stołówk ach itp. Gwarancja ta obejmuje urządzenia wykor zystywane w biurach przedsiębiorstw i innych podmiotów gospodarcz ych.

14. Gwarancja niniejsza nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z prz episów o rękojmi za wady rzeczy sprzedanej.

15. W zakresie nieuregulowanym postanowieniami niniejszych Warunków Gwarancji – do Gwarancji stosuje się przepisy ustawy z dnia 23 kwietnia 1964 r. – Kodeks Cywilny (tekst jednolity: Dziennik Ustaw rok: 2014, poz ycja: 121 z późniejszymi zmianami) oraz inne powszechnie obowiązujące przepisy prawa polskiego.

16. Wyrażam zgodę na przetwar zanie moich danych osobowych w bazie danych osobowych, której administratorem jest TRES Spółka z ograniczoną odpowiedzialnością z siedzibą w Szczecinie przy ul. Krakowskiej 61B. Dane osobowe przet warzane będą w celu obsługi serwisowej oraz marke tingu produktów TRES Spółka z ogranicz oną odpowiedzialnością. Osoba udostępniająca dane osobowe ma prawo dos tępu do treści swoich danych oraz ich poprawiania. Podanie danych osobowych jest dobrowolne. Przetwarzanie danych osobowych odbywa się na podstawie przepisów Ustawy o ochronie danych osobowych z dnia 29 sierpnia 1997 r. ochronie danych osobowych (Dz. U. z 2002, nr 101, poz . 926 tekst jednolity).
