Gebrauchs- und Montageanleitung für die Modelle:

 BWH 60 BL  BWH 70 BL  BWH 80 BL  BWH 90 BL  BWH 120 BL

DE 01/2016

 BWH 60 EL  BWH 70 EL  BWH 80 EL  BWH 90 EL  BWH 120 EL

Page 2

Dokumentinformationen

Symbolerklärung Text

Gebrauchs- und Montageanleitung für:

y Wandhaube Blockline y Wandhaube Emotionline

Beschreibungen sind für alle Varianten identisch. Auf Unterschiede wird gesondert hingewiesen. Abbildungen zeigen:

y Wandhaube Blockline BWH 90 BL

y Originalanleitung. y Teil des Produkts. y Urheberrechtlich geschützt. y Vervielfältigung, Nachdruck und Weitergabe nur mit

Genehmigung.

y Änderungen vorbehalten.

Sicherheitshinweise

 GEFAHR!

Hinweise mit dem Wort GEFAHR warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führt.

☞ Handlungsaufforderung

y Aufzählung

D Verweis auf andere Stellen in diesem Dokument

 Verweis auf andere Dokumente, die zu beachten sind

Symbolerklärung Abbildungen

 WARNUNG!

Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

 VORSICHT!

Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann.

 ACHTUNG!

Hinweise mit dem Wort ACHTUNG warnen vor einer Situation, die zu Sach- oder Umweltschäden führen kann.

Hervorhebung der Aktionsteile mit Flächen

1. Handlungsschritte mit Nummerierung

A Teilebezeichnungen mit Großbuchstaben

x Maße mit Kleinbuchstaben oder Einheiten in mm

 Bewegungs- und Richtungspfeile

6002936_0 – 20.01.2016

Page 3

Inhaltsverzeichnis

1. Sicherheitsinformationen ...................... 4

1.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . 4

1.2 Autorisierte Zielgruppen . . . . . . . . . . . . . . . . . . 4

1.3 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . 4

2. Produktinformationen ......................... 5

2.1 Funktionsprinzip . . . . . . . . . . . . . . . . . . . . . . . 5

2.2 Betriebsarten. . . . . . . . . . . . . . . . . . . . . . . . . . 5

2.2.1 Umluftbetrieb .................................5

2.2.2 Abluftbetrieb .................................5

2.2.3 Hybridbetrieb .................................5

2.3 Produktvarianten . . . . . . . . . . . . . . . . . . . . . . . 6

2.3.1 Wandhaube Blockline .........................6

2.3.2 Wandhaube Emotionline ......................6

2.4 Produktübersicht . . . . . . . . . . . . . . . . . . . . . . . 6

2.5 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.5.1 Wandhaube Blockline .........................7

2.5.2 Wandhaube Emotionline ......................8

2.6 Technische Daten. . . . . . . . . . . . . . . . . . . . . . . 8

2.6.1 Wandhaube Blockline .........................9

2.6.2 Wandhaube Emotionline ......................9

3. Montage ..................................... 10

3.1 Sicherheitshinweise zur Montage. . . . . . . . . . . . .10

3.2 Anforderung an den Montageort. . . . . . . . . . . . .10

3.3 Anforderungen nach Betriebsarten. . . . . . . . . . . .11

3.3.1 Anforderungen bei Umluftbetrieb ........... 11

3.3.2 Anforderungen bei Abluftbetrieb ...........11

3.3.3 Anforderungen bei Hybridbetrieb ........... 11

3.4 Anforderungen an die Abluftleitung (nur bei

Abluft- oder Hybridbetrieb) . . . . . . . . . . . . . . . .11

3.5 Montageschritte . . . . . . . . . . . . . . . . . . . . . . .12

3.5.1 Montage vorbereiten .......................12

3.5.2 Gerät auspacken ............................ 12

3.5.3 Unterschale und Capillar Trap entnehmen ... 13

3.5.4 Gerät aufhängen ............................ 14

3.5.5 Zubehör anschließen .......................17

3.5.6 Kamin-Seitenteile montieren (nur bei

Wandhaube Emotionline) ...................18

3.5.7 Filter aufsetzen (bei Umluft- und

Hybridbetrieb) ..............................19

3.5.8 Abluftleitung anschließen (bei Abluft-

und Hybridbetrieb). . . . . . . . . . . . . . . . . . . . . . . . . . 20

3.5.9 Spannungsversorgung herstellen ...........20

3.5.10 Kamin montieren (nur bei Wandhaube

Blockline) ................................... 21

3.5.11 Kamin-Frontblende montieren (nur bei

Wandhaube Emotionline) ...................22

3.5.12 Unterschale und Capillar Trap einsetzen .....23

3.5.13 Kontrolle und Inbetriebnahme durchführen . 23

4. Bedienung ...................................24

4.1 Sicherheitshinweise zur Bedienung . . . . . . . . . . .24

4.2 Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . .24

4.3 Normalbetrieb. . . . . . . . . . . . . . . . . . . . . . . . .25

4.3.1 Nachlauffunktion ............................26

4.3.2 Umschaltung Abluft-/Umluftbetrieb ........26

4.3.3 Kontrollanzeige Filter-Füllung ...............26

4.4 Konfiguration . . . . . . . . . . . . . . . . . . . . . . . . .27

5. Reinigung .................................... 28

5.1 Sicherheitshinweise zur Reinigung . . . . . . . . . . . .28

5.2 Reinigungsmaßnahmen. . . . . . . . . . . . . . . . . . .28

6. Instandhaltung ............................... 30

6.1 Sicherheitshinweise zur Instandhaltung. . . . . . . . .30

6.2 Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

6.2.1 Leuchtmittel wechseln ......................30

6.2.2 Filter-Füllung wechseln (bei Umluft- und

Hybridbetrieb) ..............................30

6.3 Störungsbehebung . . . . . . . . . . . . . . . . . . . . .33

7. Demontage ...................................34

8. Entsorgung ................................... 35

8.1 Verpackung entsorgen . . . . . . . . . . . . . . . . . . .35

8.2 Gerät entsorgen. . . . . . . . . . . . . . . . . . . . . . . .35

9. Anhang ......................................36

9.1 Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . .36

9.2 Produktdatenblatt . . . . . . . . . . . . . . . . . . . . . .37

9.2.1 Wandhaube Blockline ....................... 37

9.2.2 Wandhaube Emotionline .................... 38

6002936_0 – 20.01.2016

Page 4

Sicherheitsinformationen

1. Sicherheitsinformationen

1.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur Absaugung von Kochdünsten. Das Gerät ist ausschließlich für den Einsatz in privaten Haushalten bestimmt. Das Gerät darf nur mit Original-Filtern des Herstellers verwendet werden.

Die Verwendung des Geräts ist nur zulässig in technisch einwandfreiem Zustand und nach korrekter Montage. Jede andere Verwendung gilt als bestimmungs widrig.

Zur bestimmungs gemäßen Verwendung gehört auch das Lesen und Beachten dieser Anleitung.

1.2 Autorisierte Zielgruppen

Elektrotechnische Arbeiten nur durch qualifizierte Elektrofachkräfte gemäß DIN VDE 0100. Anforderungen an qualifizierte Elektrofachkräfte:

y Kenntnis der Grundlagen der Elektrotechnik. y Kenntnis der landesspezifischen Bestimmungen und

Normen (in Deutschland z. B. DIN VDE 0100, Teil 701). y Kenntnis der einschlägigen Sicherheitsbestimmungen. y Kenntnis der einschlägigen, gesetzlichen Bestimmungen

für Gasinstallationen (in Deutschland z. B. die technischen

Regeln Gasinstallationen TRGI). y Kenntnis dieser Anleitung.

Montage und Reparatur nur durch qualifiziertes Fachpersonal. Anforderungen an qualifiziertes Fachpersonal:

y Kenntnis der Bestimmungen zur Arbeitssicherheit. y Kenntnisse in der Befestigungstechnik. y Grundkenntnisse in der Lüftungstechnik. y Erfahrung in der Nutzung von elektrischen und

mechanischen Werkzeugen. y Kenntnis im Lesen von technischen Zeichnungen. y Kenntnis dieser Anleitung.

Bedienung, Reinigung und Instandhaltung durch Benutzer. Anforderungen an die Benutzer:

y Kenntnis dieser Anleitung.

Für folgende Benutzer gelten besondere Anforderungen:

y Kindern ab 8 Jahren und darüber. y Personen mit verringerten physischen, sensorischen oder

mentalen Fähigkeiten. y Personen mit Mangel an Erfahrung und Wissen.

Diese Benutzer dürfen nur tätig werden bei Bedienung, Reinigung und Wartung. Besondere Anforderungen:

y Benutzer werden beaufsichtig. y Benutzer wurden bezüglich des sicheren Gebrauchs des

Geräts unterwiesen. y Benutzer verstehen Gefahren im Umgang mit dem Gerät. y Kinder dürfen nicht mit dem Gerät spielen.

1.3 Allgemeine Sicherheitshinweise

 WARNUNG!

Gefahr durch Nichtbeachtung der Gebrauchs- und Montage anleitung.

Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen.

☞ Lesen Sie diese Anleitung sorgfältig durch. ☞ Befolgen Sie die Sicherheitshinweise in dieser Anleitung. ☞ Bewahren Sie die Anleitung zugänglich auf.

Offene Flammen können das Gerät beschädigen und Brände verursachen.

y Gasbetrieb nur mit kurzer Gasflamme (nicht über den

Rand des Topfbodens hinaus). y Kein Flambieren unter dem Gerät. y Kein unbeaufsichtigtes Frittieren unter dem Gerät.

In folgenden Fällen ist die Benutzung des Geräts untersagt:

y Wenn erforderliche Sicherheitseinrichtungen fehlen

(z. B. Unterdruckwächter bei gleichzeitiger Verwendung

einer raumluftabhängigen Brennstelle). y Wenn erforderliche Genehmigungen fehlen (z. B. durch

Schornsteinfeger). y In explosionsgefährdeten Umgebungen. y Bei Beschädigung des Geräts oder einzelner Bauteile. y Bei eigenmächtigen Umbauten oder Veränderungen des

Geräts. y Wenn Flüssigkeit in das Gerät eindringt. y Bei starker Verunreinigung. y Für Kinder unter 8 Jahren und Personen, die Gefahren im

Umgang mit dem Gerät nicht einschätzen können.

In folgenden Fällen übernimmt der Hersteller keine Haftung für Schäden:

y Bei Nichtbeachtung dieser Anleitung. y Bei bestimmungswidriger Verwendung des Geräts. y Bei unsachgemäßer Montage und Handhabung des

Geräts. y Bei Verwendung des Geräts durch nicht autorisierte

Zielgruppen. y Bei Umgehung der Sicherheitseinrichtungen am Gerät. y Bei Verwendung von Ersatzteilen, die nicht vom Hersteller

hergestellt oder freigegeben wurden.

Weitere Sicherheitshinweise stehen in den jeweils relevanten Kapiteln in dieser Anleitung.

D „3. Montage“ (Seite 10). D „4. Bedienung“ (Seite 24). D „5. Reinigung“ (Seite 28). D „6. Instandhaltung“ (Seite 30). D „7. Demontage“ (Seite 34). D „8. Entsorgung“ (Seite 35).

6002936_0 – 20.01.2016

Page 5

Produktinformationen

2. Produktinformationen

2.1 Funktionsprinzip

2.2 Betriebsarten

Das Gerät ist für die folgenden Betriebsarten geeignet:

y Umluftbetrieb y Abluftbetrieb y Hybridbetrieb

2.2.1 Umluftbetrieb

Die Filter-Füllung im Umluftfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Durch Frischluftzufuhr kann die Luftfeuchtigkeit im Raum reduziert werden.

Beim Umluftbetrieb ist die Benutzung der Nachlauffunktion erforderlich, damit das Gerät die restlichen Geruchsanteile aufnehmen kann. Durch Benutzung der Nachlauffunktion wird die Lebensdauer der Filter-Füllung erhöht. Die FilterFüllung muss regelmäßig erneuert werden.

2.2.2 Abluftbetrieb

Die gereinigte Raumluft wird über die Baukonstruktion (z. B. Rohre, Kamin) nach außen ins Freie geleitet.

Zentrifugalkraft

y Kochdünste werden durch einen Spalt in die Haube

gesogen, beschleunigt und bogenförmig umgelenkt.

y Durch die entstehende Zentrifugalkraft werden

Schmutz partikel (z. B. Fett- und Ölpartikel) aus der Luft herausgeschleudert.

y Die Schmutzpartikel werden an der Ober- und

Unterschale sowie am Auffangsieb („Capillar Trap“) abgeschieden und gesammelt.

Bei Abluftbetrieb ist eine ausreichende Frischluftzufuhr erforderlich. Das Gerät kann nur die Luftmenge nach außen leiten, die vorhanden ist oder nachströmt.

2.2.3 Hybridbetrieb

Im Hybridbetrieb kann flexibel zwischen Umluft- und Abluftbetrieb gewählt werden.

Im Abluftbetrieb wird die gereinigte Raumluft durch den automatisch öffnenden Mauerkasten nach außen geführt. Der Abluftbetrieb empfiehlt sich im Sommer oder bei besonders intensivem Anbraten

Im Umluftbetrieb bleibt der Mauerkasten geschlossen. Die Filter-Füllung im Hybridfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Der Umluftbetrieb empfiehlt sich im Winter, wenn keine warme Raumluft nach außen abgegeben werden soll.

6002936_0 – 20.01.2016

Page 6

Produktinformationen

2.3 Produktvarianten

2.3.1 Wandhaube Blockline

y BWH 60 BL y BWH 70 BL y BWH 80 BL y BWH 90 BL y BWH 120 BL

2.4 Produktübersicht

B C D

A Kamin B Haubenkorpus C Bedienfeld

D „4.2 Bedienfeld“ (Seite 24).

D Kochfeld-Beleuchtung

2.3.2 Wandhaube Emotionline

y BWH 60 EL y BWH 70 EL y BWH 80 EL y BWH 90 EL y BWH 120 EL

A Oberschale B Capillar Trap (herausnehmbar) C Unterschale (herausnehmbar) D Typenschild (im Lufteinzugsschacht des Capillar Trap)

6002936_0 – 20.01.2016

Page 7

Produktinformationen

2.5 Lieferumfang

A B C

A Netzstecker B Lüfterabgang mit Führungshilfe für Filter oder

Abluftleitung

C Anschlussklemmen „Mauerkasten BMK“ und

„Fensterschalter“ (Multifunktions kontakt)

D Stellschrauben für das Ausrichten

2.5.1 Wandhaube Blockline

A Haubenkorpus B Kamin (zweiteilig, ausziehbar) C Kaminbefestigung D 6 Nylondübel 8 mm E 6 Torxschrauben TX30 mit integrierter Unterlegscheibe F Gebrauchs- und Montageanleitung

6002936_0 – 20.01.2016

Page 8

Produktinformationen

2.5.2 Wandhaube Emotionline

2.6 Technische Daten

Folgende Angaben stehen auf dem Typenschild:

y Hersteller y Kontaktdaten y Geräte-Typ y Spannung y Gesamtleistung y Seriennummer y Baujahr y Beleuchtung y Strichcode y Symbole der eingehaltenen gesetzlichen Bestimmungen

und Prüfzeichen

D „2.4 Produktübersicht“ (Seite 6).

A Haubenkorpus B Wandkonsole C Kamin-Seitenteile (mit Lüftungsschlitzen bei Ausführung

für Umluftbetrieb) D Kamin-Frontblende E 4 Linsenkopfschrauben (Kreuzschlitz) M4 x 5 F 6 Nylondübel 8 mm G 6 Torxschrauben TX30 mit integrierter Unterlegscheibe H Gebrauchs- und Montageanleitung

Das Befestigungsmaterial ist nur für Massivbau geeignet.

In Abhängigkeit von der Betriebsart kann weiteres Zubehör erforderlich sein.

D „9.1 Zubehör“ (Seite 36).

6002936_0 – 20.01.2016

Page 9

Produktinformationen

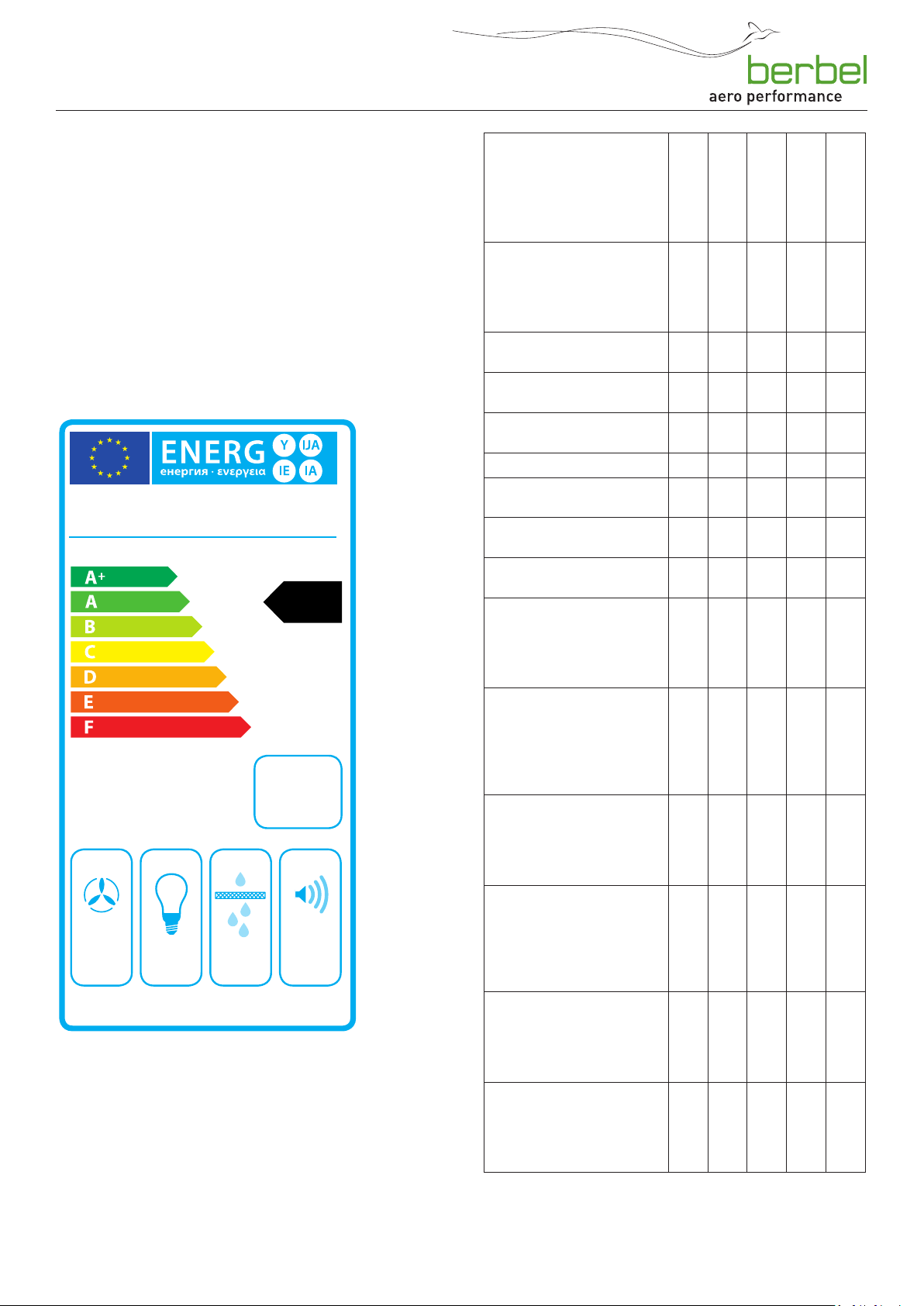

2.6.1 Wandhaube Blockline

BWH60BL

Anschlussspannung

Gesamtleistung 177 W 177 W 178 W 178 W 183 W

Leistungsaufnahme Lüfter

Leuchtmittel

Schallleistungs pegel Leistungsstufe 3

Breite

230 V /

50 Hz

170 W 170 W 170 W 170 W 170 W

LED

6,5 W,

627 lm

dB(A)

600 mm700 mm800 mm900 mm1200

BWH70BL

230 V /

50 Hz

LED

6,5 W,

627 lm

dB(A)

BWH80BL

230 V /

50 Hz

LED

7,8 W,

750 lm

dB(A)

BWH90BL

230 V /

50 Hz

LED

7,8 W,

750 lm

dB(A)

BWH120BL

230 V /

50 Hz

LED

13 W,

1254 lm

dB(A)

2.6.2 Wandhaube Emotionline

BWH60EL

Anschlussspannung

Gesamtleistung 177 W 177 W 178 W 178 W 183 W

Leistungsaufnahme Lüfter

Leuchtmittel

Schallleistungs pegel Leistungsstufe 3

Breite

230 V /

50 Hz

170 W 170 W 170 W 170 W 170 W

LED

6,5 W,

627 lm

dB(A)

600 mm700 mm800 mm900 mm1200

BWH70EL

230 V /

50 Hz

LED

6,5 W,

627 lm

dB(A)

BWH80EL

230 V /

50 Hz

LED

7,8 W,

750 lm

dB(A)

BWH90EL

230 V /

50 Hz

LED

7,8 W,

750 lm

dB(A)

BWH120EL

230 V /

50 Hz

LED

13 W,

1254 lm

dB(A)

Tiefe

Höhe bei Umluft betrieb mit Umluft filter BUF 150 +

Höhe bei Umluft betrieb mit Umluft filter permalyt

Höhe bei Abluftbetrieb

Höhe bei Hybridbetrieb

Gewicht netto 25 kg 25,5 kg 26 kg 27,5 kg 31 kg

Angaben zum Energieverbrauch stehen auf dem Produktdaten blatt.

D „9.2.1 Wandhaube Blockline“ (Seite 37).

515 mm515 mm515 mm515 mm515

600 -

990 mm

750 -

990 mm

600 -

850 mm

600 -

850 mm

600 -

990 mm

750 -

990 mm

600 -

850 mm

600 -

850 mm

600 -

990 mm

750 -

990 mm

600 -

850 mm

600 -

850 mm

600 -

990 mm

750 -

990 mm

600 -

850 mm

600 -

850 mm

600 -

990 mm

750 -

990 mm

600 -

850 mm

600 -

850 mm

Tiefe

Höhe bei Umluft betrieb mit Umluft filter BUF 150 +

Höhe bei Umluft betrieb mit Umluft filter permalyt

Höhe bei Abluftbetrieb

Höhe bei Hybridbetrieb

Gewicht netto 25 kg 25,5 kg 26 kg 27,5 kg 31 kg

Angaben zum Energieverbrauch stehen auf dem Produktdaten blatt.

D „9.2.2 Wandhaube Emotionline“ (Seite 38).

515 mm515 mm515 mm515 mm515

650 -

950 mm

750 -

950 mm

600 -

950 mm

650 -

950 mm

650 -

950 mm

750 -

950 mm

600 -

950 mm

650 -

950 mm

650 -

950 mm

750 -

950 mm

600 -

950 mm

650 -

950 mm

650 -

950 mm

750 -

950 mm

600 -

950 mm

650 -

950 mm

650 -

950 mm

750 -

950 mm

600 -

950 mm

650 -

950 mm

6002936_0 – 20.01.2016

Page 10

Montage

3. Montage

3.1 Sicherheitshinweise zur Montage

 WARNUNG!

Gefahr durch Nichtbeachtung der Montage anweisungen.

Dieses Kapitel enthält wichtige Informationen für die sichere Montage des Geräts.

☞ Lesen Sie dieses Kapitel vor der Montage sorgfältig durch. ☞ Befolgen Sie die Sicherheitshinweise. ☞ Führen Sie die Montage wie beschrieben durch.

y Montage nur durch qualifiziertes Fachpersonal.

D „1.2 Autorisierte Zielgruppen“ (Seite 4).

y Elektrotechnische Arbeiten nur durch qualifizierte

Elektrofachkräfte.

D „1.2 Autorisierte Zielgruppen“ (Seite 4).

y Die Montage darf nur mit zwei Personen erfolgen. y Bei Arbeiten in der Höhe ist für einen sicheren Stand zu

sorgen (z. B. standfeste Stehleiter).

y Das Kochfeld und andere berührbare Teile müssen vor der

Montage abgekühlt sein.

y Die Folie und andere Teile der Verpackung sind für Kinder

unzugänglich aufzubewahren.

y Das Gerät muss für die Montage unbeschädigt und in

einem einwandfreien Zustand sein.

y Kabel dürfen nicht geknickt, gequetscht oder beschädigt

werden.

y Das Lüftergehäuse darf niemals geöffnet werden. y Die erforderliche Netzspannung muss mit der Spannungs-

angabe auf dem Typenschild übereinstimmen.

D „2.6 Technische Daten“ (Seite 8).

y Vor der Montage muss sichergestellt werden, dass die

Spannungsversorgung unterbrochen ist und bleibt.

Die Spannungsversorgung erfolgt erst nach Aufforderung

im entsprechenden Montageschritt.

3.2 Anforderung an den Montageort

 WARNUNG!

Lebensgefahr durch unsachgemäße Montage.

Die Nichtbeachtung der Umgebungsbedingungen kann zu gefährlichen Situationen führen, z. B. im Umgang mit Strom oder Gas.

☞ Stellen Sie sicher, dass die Anforderungen an den

Montageort unbedingt eingehalten werden.

y Keine Montage in explosionsgefährdeten Umgebungen. y Bei gleichzeitiger Verwendung einer raumluftabhängigen

Brennstelle (z. B. Kamin) im selben Luftverbund:

y Eine Sicherheitseinrichtung ist unbedingt erforderlich. y Die Sicherheitseinrichtung (z. B. Unterdruckwächter P4,

geprüft nach DIN 18841:2005-12 TÜV und nach DVGW-VP121) muss verhindern, dass Gase in den Raum gezogen werden.

y Eine Genehmigung zur Inbetriebnahme (z. B. durch

Schornsteinfeger) muss vorliegen.

y Die Montage ist nur zulässig an tragfähigen

Gebäudeteilen (Massivbau).

y Wenn ein Wanddurchbruch erforderlich ist:

Ein Wanddurchbruch beeinflusst die Gebäudestatik, es besteht Einsturzgefahr. Die Durchführung ist nur durch einen Fachbetrieb zulässig.

y Bei Montage über Feuerstätte für feste Brennstoffe

(z. B. Kohleofen): Die Feuerstätte muss eine geschlossene, nicht abnehmbare Abdeckung haben. Andernfalls besteht Brandgefahr durch Funkenflug. Entsprechende gesetzliche und landesspezifische Vorschriften sind einzuhalten.

y Ausströmende Luft muss ungehindert entweichen

können. Keine Behinderung des Luftstroms, z. B. durch Montage von Gegenständen auf oder über dem Gerät.

y Die Elektrische Anlage des Gebäudes muss über eine

ordnungsgemäße Erdung verfügen.

y Die vorliegende Netzspannung muss der Spannungs-

angabe auf dem Typenschild entsprechen.

y Im Montagebereich des Kamins muss eine Steckdose

bauseitig vorhanden sein.

y Der Netzstecker muss nach dem Einbau zugänglich

sein. Alternativ muss installationsseitig eine allpolige Trennvorrichtung vorliegen (mindestens 3 mm Kontaktöffnung).

 Landesspezifische, gesetzliche Bestimmungen sind

einzuhalten.

6002936_0 – 20.01.2016

Page 11

Montage

3.3 Anforderungen nach Betriebsarten

In Abhängigkeit von der Betriebsart kann weiteres Zubehör erforderlich sein.

D „9.1 Zubehör“ (Seite 36).

3.3.1 Anforderungen bei Umluftbetrieb

y Umluftfilter auf dem Lüfterabgang. y Querschnitte der Lüftungsschlitze in den

Oberbauten größer 300 cm

y Filter-Füllung für Wechsel frei zugänglich.

3.3.2 Anforderungen bei Abluftbetrieb

y Abluftleitung auf dem Lüfterabgang.

D „3.4 Anforderungen an die Abluftleitung (nur bei

Abluft- oder Hybridbetrieb)“ (Seite 11).

y Durchmesser der Abluftleitung mindestens 150 mm

(entspricht einer Fläche von ca. 177 cm

y Ausreichende Frischluftzufuhr wird sichergestellt durch

Montage von erforderlichem Zubehör.

y Fensterkontaktschalter. y Mauerkasten.

3.3.3 Anforderungen bei Hybridbetrieb

y Hybridfilter auf dem Lüfterabgang. y Anschluss Abluftleitung an den Hybridfilter.

D „3.4 Anforderungen an die Abluftleitung (nur bei

Abluft- oder Hybridbetrieb)“ (Seite 11).

y Querschnitte der Lüftungsschlitze in den

Oberbauten größer 300 cm

y Durchmesser der Abluftleitung mindestens 150 mm

(entspricht einer Fläche von ca. 177 cm2).

y Filter-Füllung für Wechsel frei zugänglich. y Ausreichende Frischluftzufuhr wird sichergestellt durch

Montage von erforderlichem Zubehör.

y Fensterkontaktschalter. y Mauerkasten BMK-F 150.

3.4 Anforderungen an die Abluftleitung (nur bei Abluft- oder Hybridbetrieb)

 WARNUNG!

Brand- und Erstickungsgefahr durch unsachgemäße Montage.

Bei Verwendung der Abluftleitung mit anderen Geräten oder bei Anschluss an aktive Abluftkanäle (z. B. Kamin), können Gase oder Rauch in den Raum gezogen werden.

☞ Stellen Sie sicher, dass die Anforderungen an die

Abluftleitung unbedingt eingehalten werden.

y Die Abluftleitung wird ausschließlich von diesem Gerät

verwendet.

y Die Abluftleitung besteht aus nicht brennbarem Material

gemäß DIN 4102 Klasse 1.

y Bei Nutzung eines Kamins als Abluftleitung:

y Kamin darf nicht von anderen Geräten benutzt

werden.

y Einleitung der abgesaugten Luft in den Kamin mit

einem nach oben gerichteten 90°-Bogen.

y Freigabe durch Schornsteinfegermeister.

y Bei Führung der Abluftleitung durch das Dach oder die

Außenwand:

y Querschnitt des Lüfterabgangs wird nicht

unterschritten.

y Montage eines Kondenswasser-Sammlers in der

Abluftleitung, um Wasserschäden am Gerät zu vermeiden. Der Kondenswasser-Sammler muss ausreichend groß dimensioniert sein.

Querschnitt, Länge, Art und Verlauf der Abluftleitung beeinflussen die Absaugeffizienz. Hart umgelenkte Luft führt zu Leistungsverlusten und Geräuschen.

Für eine optimale Leistung des Geräts:

y Die Abluftleitung führt möglichst kurz und direkt nach

außen.

y Der vorgeschriebene Querschnitt der Abluftleitung wird

eingehalten.

D „3.3 Anforderungen nach Betriebsarten“ (Seite 11).

y Verwendung ausschließlich von Rohren und Bögen mit

glatter Oberfläche auf der Innenseite.

6002936_0 – 20.01.2016

Um Verwirbelungen oder Rückstaus der transportierten Luft zu vermeiden – kein Einsatz von:

y Spiralschläuchen. y Flexrohren. y Flachen Umlenkstücken. y Scharfkantigen Abluftkanälen.

Vor Montage des Geräts muss die Abluftleitung bauseitig vorhanden sein.

Page 12

Montage

3.5 Montageschritte

Kurzübersicht:

1. Montage vorbereiten

2. Gerät auspacken

3. Unterschale und Capillar Trap entnehmen

4. Gerät aufhängen

5. Zubehör anschließen

6. Kamin-Seitenteile montieren (nur bei Wandhaube Emotionline)

7. Filter aufsetzen (bei Umluft- und Hybridbetrieb)

8. Abluftleitung anschließen (bei Abluft- und Hybridbetrieb)

9. Spannungsversorgung herstellen

10. Kamin montieren (nur bei Wandhaube Blockline)

11. Kamin-Frontblende montieren (nur bei Wandhaube Emotionline)

12. Unterschale und Capillar Trap einsetzen

13. Kontrolle und Inbetriebnahme durchführen

3.5.1 Montage vorbereiten

☞ Machen Sie sich mit Ihrer Montagesituation und den

zugehörigen Dokumenten vertraut.

y Gerät und Anleitung. y Zubehör. y Montageort. y Vorgesehene Betriebsart.

☞ Stellen Sie benötigtes Werkzeug und Material zusammen:

y Standfeste Stehleiter y Gliedermaßstab oder Maßband y Stift y Wasserwaage y Kreuzschlitz-Schraubendreher Größe 2 y Steinbohrer ø 8 mm y Schlagbohrmaschine y Schraubenschlüssel SW 10 mm y Schutzmaterial (z. B. dicke Pappe) für Kochfeld und

Arbeitsfläche

3.5.2 Gerät auspacken

 ACHTUNG!

Gefahr von Glasbruch oder anderen Beschädigungen durch unsachgemäße Handhabung.

Das Gerät und seine Oberfläche können beim Auspacken oder beim Transport beschädigt werden.

☞ Schneiden Sie nicht in die schützende Kartonage. ☞ Halten Sie Gegenstände fern, die das Gerät zerkratzen

können (z. B. Werkzeuge, Gürtelschnallen).

☞ Packen Sie das Gerät und alle beigepackten Teile

vorsichtig aus.

☞ Legen Sie das Gerät mit der Frontseite nach oben auf

eine feste, saubere und schützende Unterlage (z. B. dicke Pappe).

☞ Kontrollieren Sie das Gerät und alle enthaltenen Teile auf

Beschädigungen.

☞ Kontrollieren Sie den Lieferumfang auf Vollständigkeit.

D „2.5 Lieferumfang“ (Seite 7).

Wenn Teile fehlen oder beschädigt sind:

☞ Wenden Sie sich an Ihren Fachhändler oder an den

Kundendienst.

☞ Entfernen Sie das Verpackungsmaterial.

D „8.1 Verpackung entsorgen“ (Seite 35).

☞ Halten Sie den Montagebereich frei von Gegenständen,

die stören oder beschädigt werden können.

☞ Stellen Sie sicher, dass das Kochfeld und andere

berührbare Teile abgekühlt sind.

☞ Schützen Sie das Kochfeld und andere Flächen im

Montagebereich (z. B. mit dicker Pappe).

☞ Stellen Sie sicher, dass die Spannungsversorgung

unterbrochen ist und bleibt. Die Spannungsversorgung erfolgt erst nach Aufforderung im entsprechenden Montageschritt.

Wenn Zubehör (z. B. Mauerkasten, Fensterkontaktschalter) zur Montagesituation gehört:

 Die Anleitungen vom Zubehör sind zu beachten. ☞ Stellen Sie sicher, dass Zubehör korrekt montiert und

anschlussbereit ist.

☞ Stellen Sie sicher, dass Anschlusskabel vom Zubehör

korrekt verlegt und zugänglich sind.

6002936_0 – 20.01.2016

Page 13

Montage

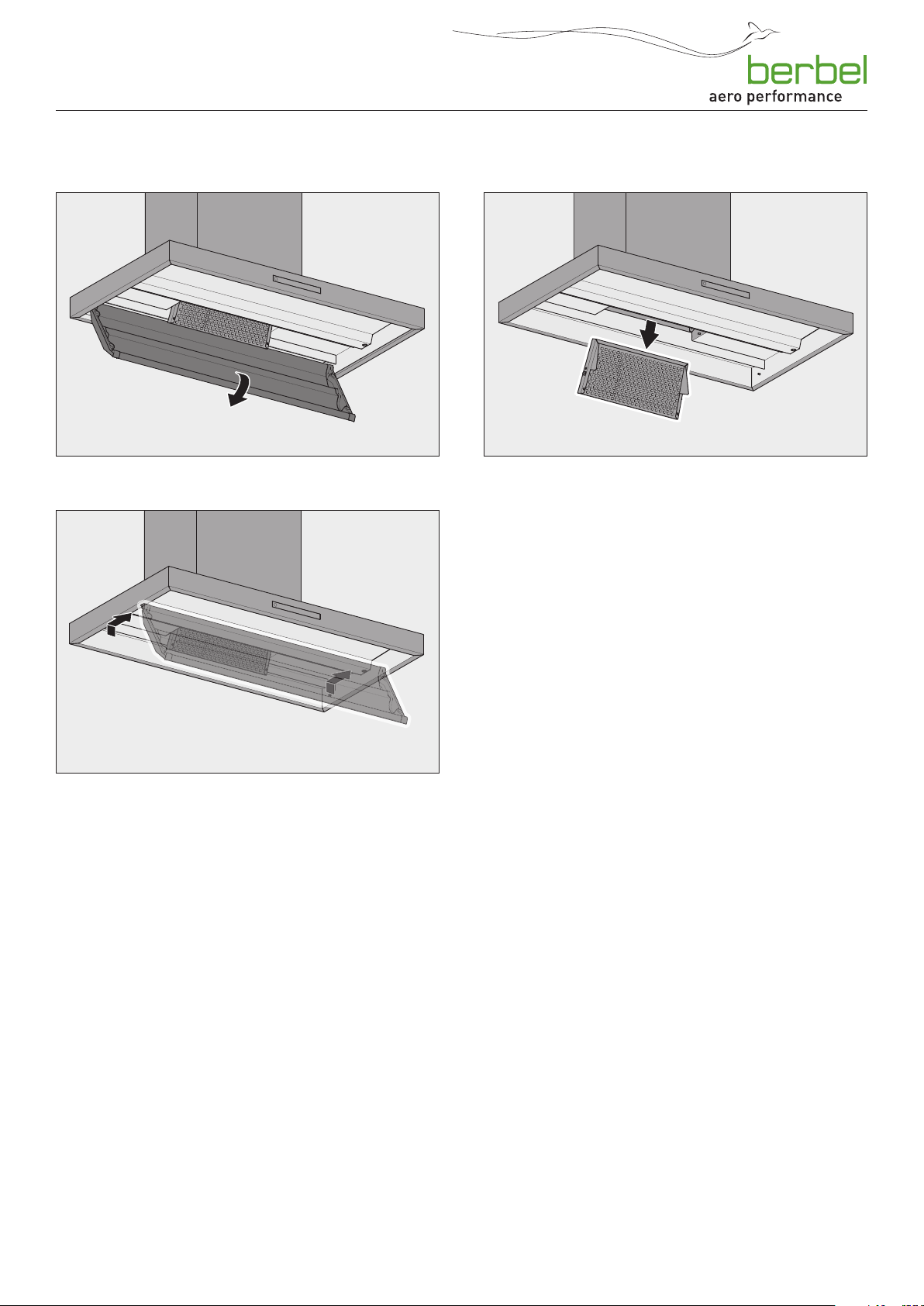

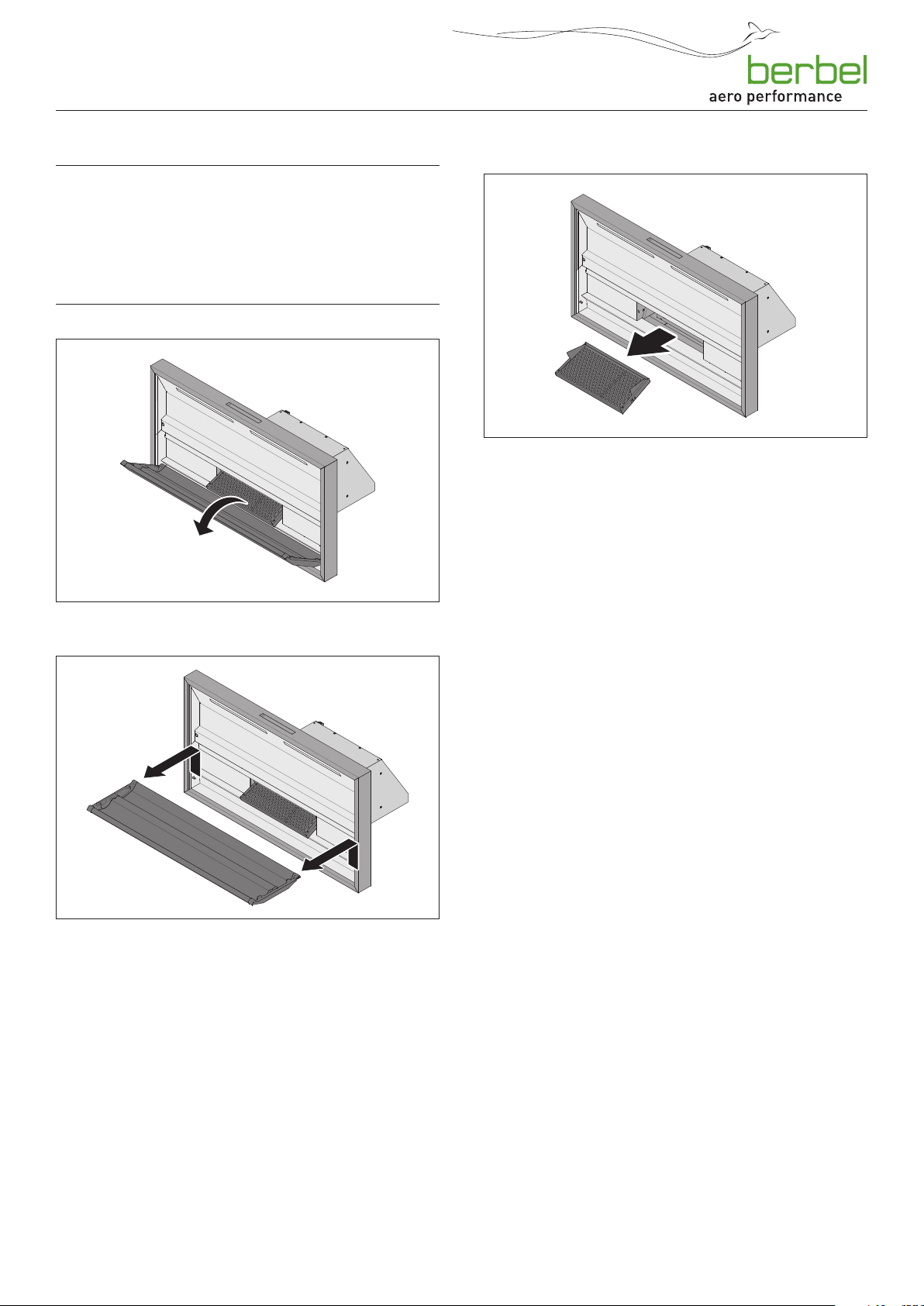

3.5.3 Unterschale und Capillar Trap entnehmen

 ACHTUNG!

Gefahr von Sachschäden durch herunterfallende Teile.

Bei Arbeiten am Gerät können Geräteteile oder Werkzeuge herunterfallen und zu Schäden an Küchenelementen führen.

☞ Schützen Sie das abgekühlte Kochfeld und andere

Flächen im Kochbereich (z. B. mit dicker Pappe).

Das Capillar Trap ist eingesteckt und wird durch eine Seitensicherung im Gerät gehalten.

☞ Fassen Sie das Capillar Trap seitlich mit beiden Händen an. ☞ Ziehen Sie das Capillar Trap heraus.

☞ Klappen Sie die Unterschale herunter.

☞ Heben Sie die Unterschale seitlich mit beiden Händen

ca. 20 mm an.

☞ Ziehen Sie die Unterschale nach vorne heraus.

6002936_0 – 20.01.2016

Page 14

Montage

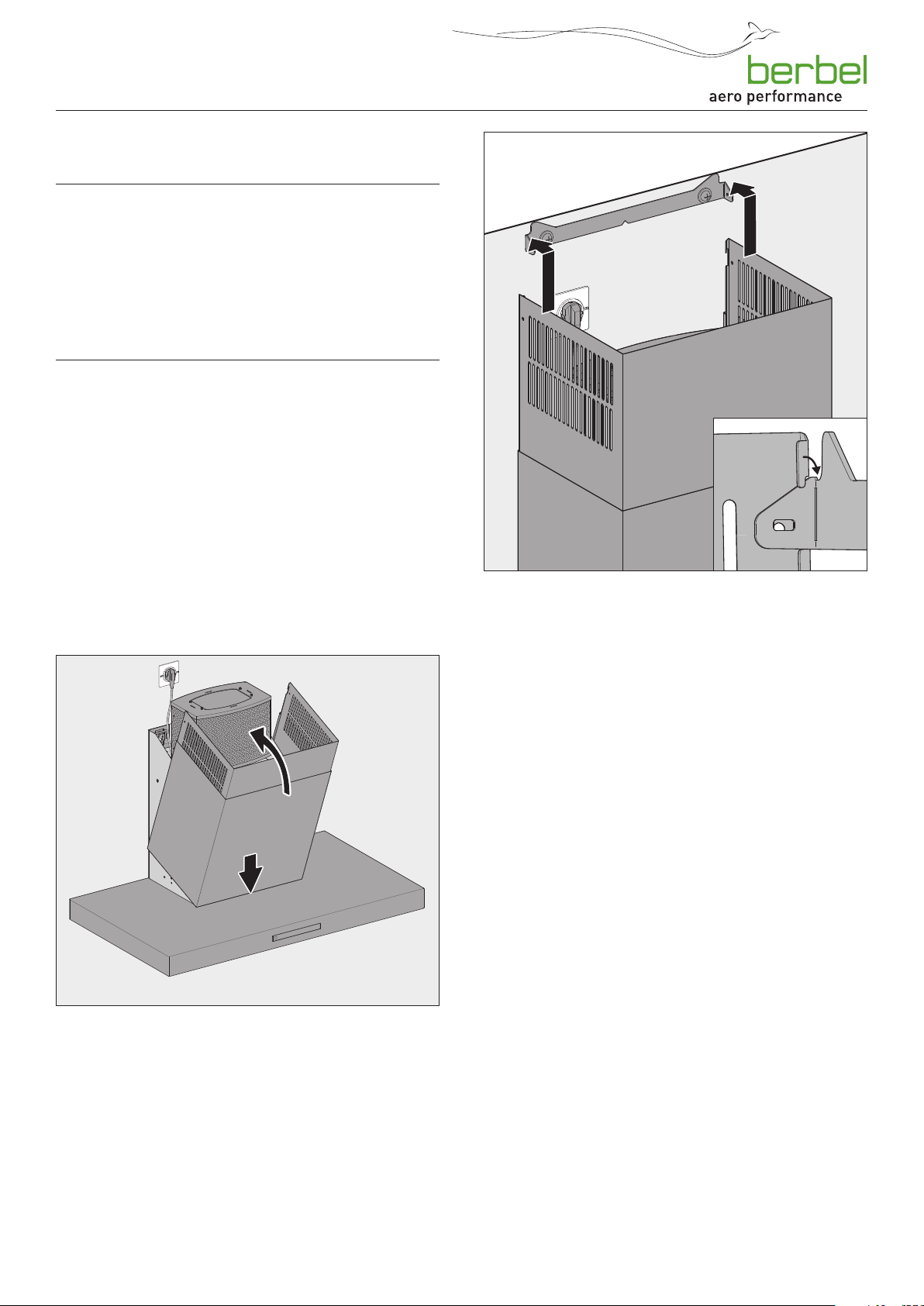

3.5.4 Gerät aufhängen

Das Gerät ist für das Aufhängen an Wänden konzipiert. Der Kamin kann durch Ausziehen an die Deckenhöhe angepasst werden.

Bei Befestigung an einer Massivbauwand:

☞ Stellen Sie die Tragkraft der Wand sicher. ☞ Verwenden Sie das mitgelieferte Befestigungsmaterial.

Bei anderen Montageverhältnissen:

☞ Erfragen Sie vor der Montage alternative Befestigungs-

möglichkeiten (z. B. bei Ihrem Architekten).

☞ Verwenden Sie für die Wand geeignetes Befestigungs-

material.

Wandhaube Blockline

290

270

Wandhaube Emotionline

460

495

290

270

400

460

495

400

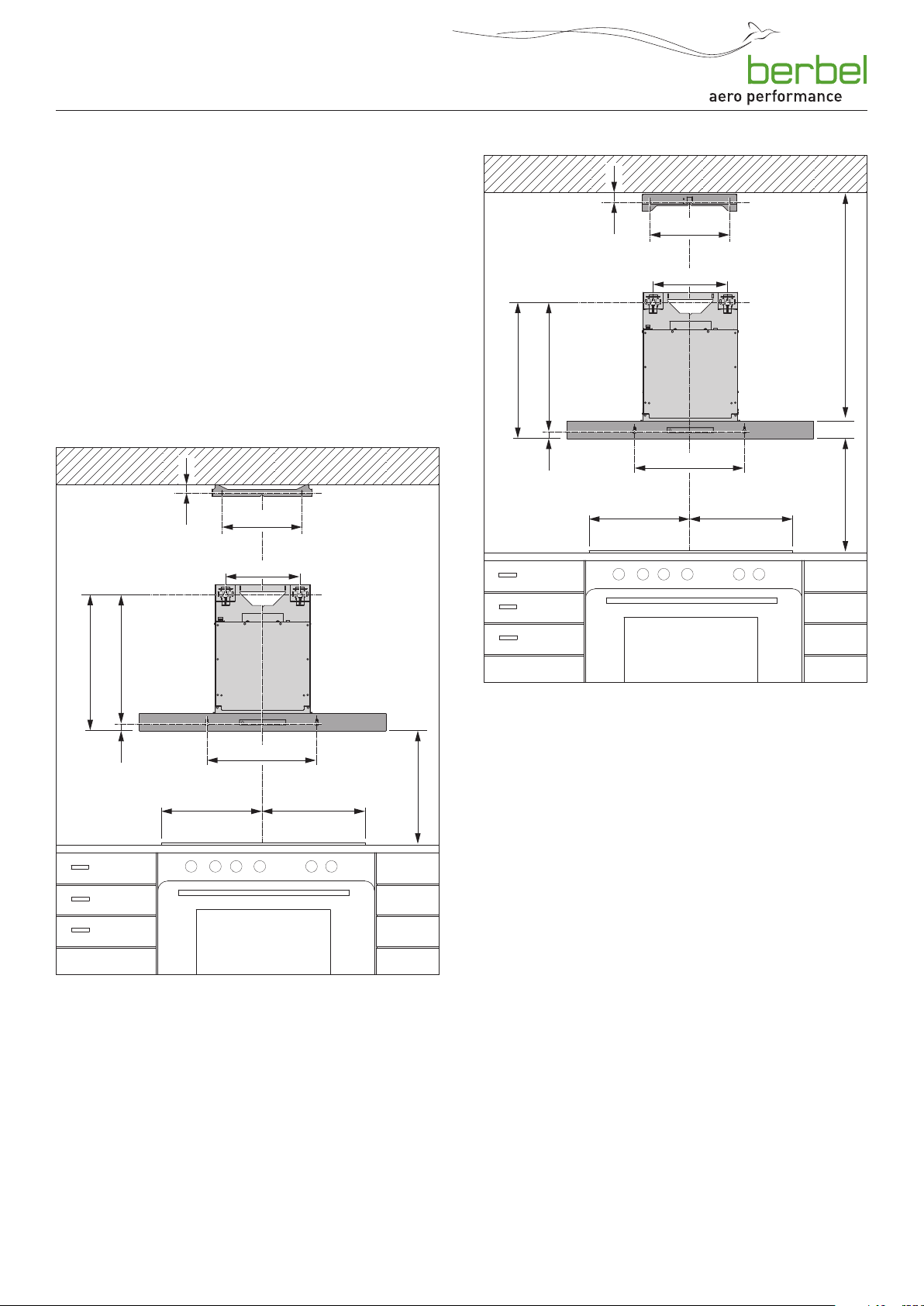

Sicherheits abstand (x):

y Empfehlung 650 mm. y Bei Gaskochfeldern mindestens 650 mm.

☞ Ermitteln Sie die Aufhängeposition. ☞ Achten Sie auf die korrekte Position der Kamin-

befestigung:

y Bei Unterschreiten des Maßes (30 mm) kann der

Kamin nicht eingehängt werden.

y Unebenheiten (z. B. bei der Decke) können über

Langlöcher ausgeglichen werden.

☞ Stellen Sie sicher, dass der Sicherheits abstand einge halten

wird.

Sicherheits abstand (x):

y Empfehlung 650 mm. y Bei Gaskochfeldern mindestens 650 mm.

Abstand Oberkante Korpus bis zur Decke (y) = Länge der Kamin-Seitenteile + 2 mm

☞ Ermitteln Sie die Aufhängeposition. ☞ Achten Sie auf die korrekte Position der Wandkonsole:

y Bei Unterschreiten des Maßes „y“ kann die Frontblende

nicht geöffnet werden.

☞ Stellen Sie sicher, dass der Sicherheits abstand einge halten

wird.

6002936_0 – 20.01.2016

Page 15

Montage

 WARNUNG

Gefahr durch Explosionen oder elektrischen Schlag.

Das Anbohren von Gas-, Wasser- oder elektrischen Leitungen kann zu gefährlichen Situationen führen.

☞ Stellen Sie sicher, dass sich an den Befestigungspunkten

keine Leitungen in der Wand befinden.

Ø 8

Wandhaube Emotionline

☞ Schrauben Sie die Wandkonsole locker an.

a = 7 b = 3-6

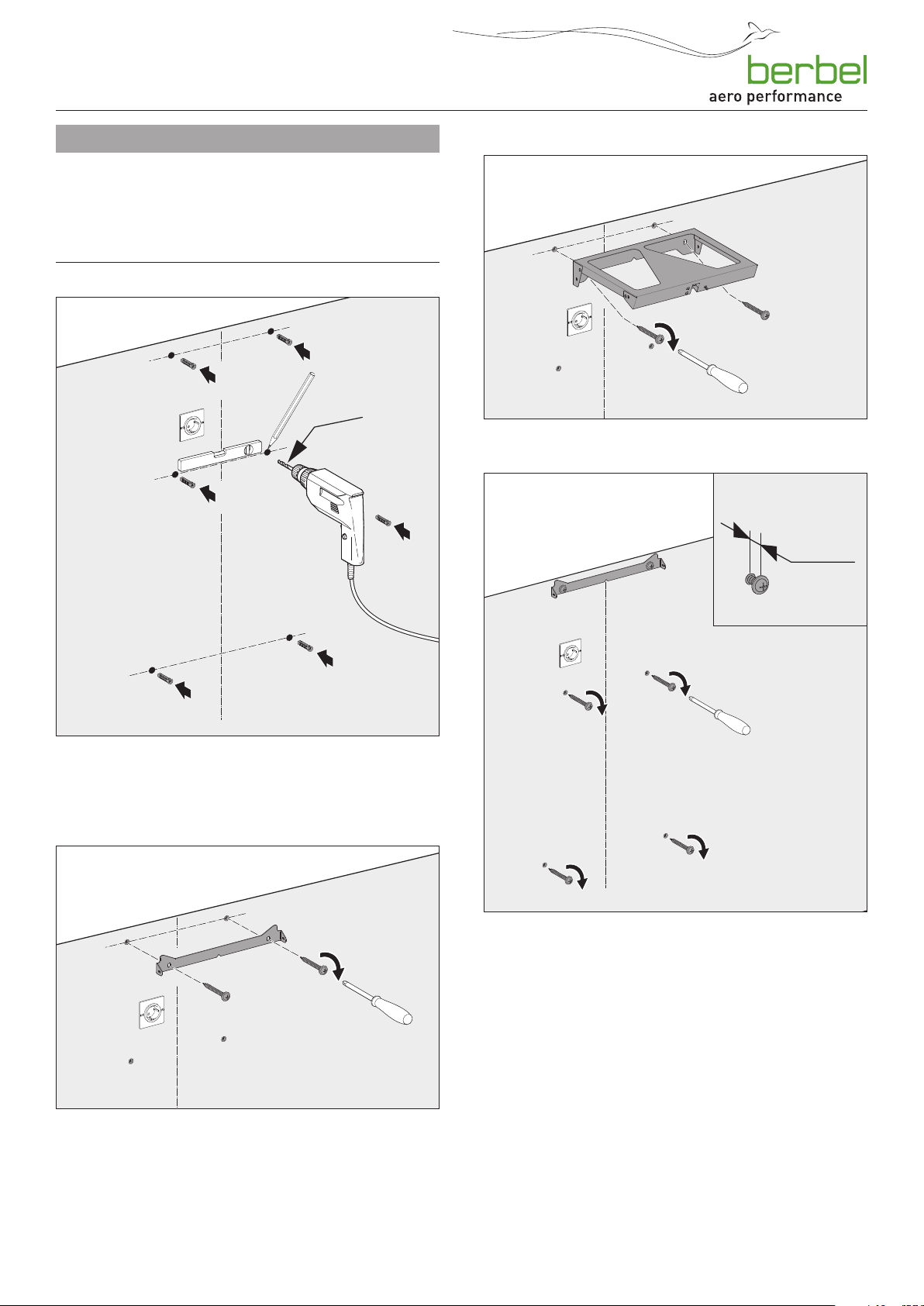

☞ Ermitteln und markieren Sie die Befestigungspunkte. ☞ Bohren Sie die Löcher in die Wand. ☞ Setzen Sie die Dübel in die Bohrlöcher ein.

Wandhaube Blockline

Die oberen Befestigungsschrauben werden erst nach Ausrichtung des Geräts festgezogen. Die unteren Befestigungsschrauben dienen zur Abzugssicherung und sind nach Aufhängung des Geräts nicht mehr zugänglich.

☞ Drehen Sie die Befestigungsschrauben passend ein.

☞ Schrauben Sie die Kaminbefestigung an.

6002936_0 – 20.01.2016

Page 16

Montage

 WARNUNG!

Verletzungsgefahr durch unsachgemäße Handhabung.

Größe und Gewicht des Geräts verlangen beim Aufhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich.

☞ Hängen Sie das Gerät mit zwei Personen auf. ☞ Sorgen Sie für einen sicheren Stand beim Aufhängen. ☞ Stellen Sie sicher, dass sich keine weiteren Personen im

Arbeitsbereich aufhalten.

 ACHTUNG!

Gefahr von Sachschäden durch unsachgemäße Handhabung.

Größe und Gewicht des Geräts verlangen beim Aufhängen viel Kraft. Wenn das Gerät herunterfällt, können Gerät, Küchenmöbel und andere Gegenstände beschädigt werden.

☞ Decken Sie das abgekühlte Kochfeld ab. ☞ Halten Sie den Montagebereich frei.

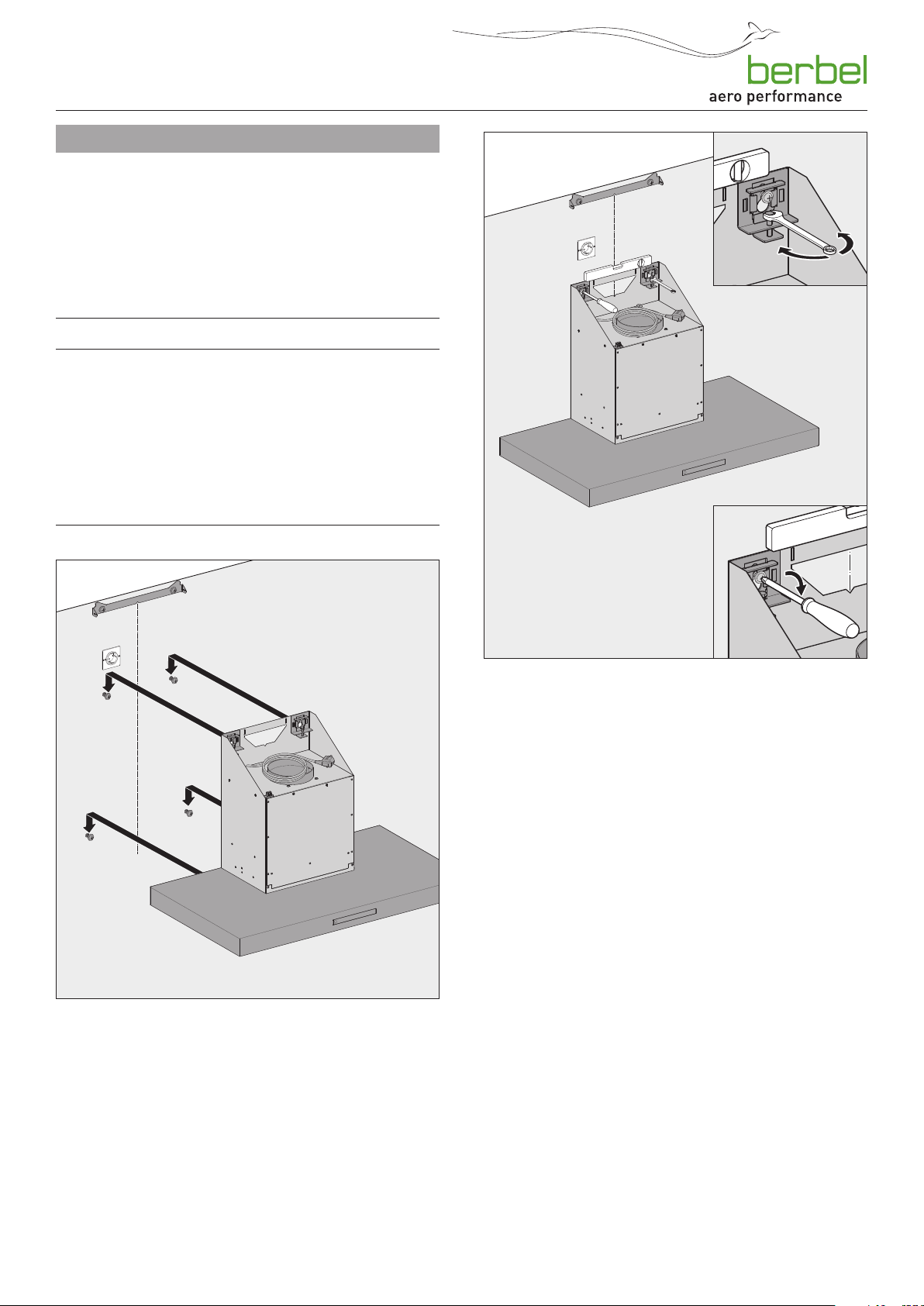

☞ Hängen Sie das Gerät an den Befestigungspunkten auf.

☞ Prüfen Sie die horizontale Ausrichtung des Geräts. ☞ Justieren Sie die Ausrichtung mit den Stellschrauben. ☞ Ziehen Sie die Befestigungsschrauben fest an.

6002936_0 – 20.01.2016

Page 17

Montage

3.5.5 Zubehör anschließen

In Abhängigkeit von der Montagesituation wird vorhandenes Zubehör an die Haube angeschlossen:

y Mauerkasten y Fensterkontaktschalter y Unterdruckwächter

 Die Anleitungen vom Zubehör sind zu beachten.

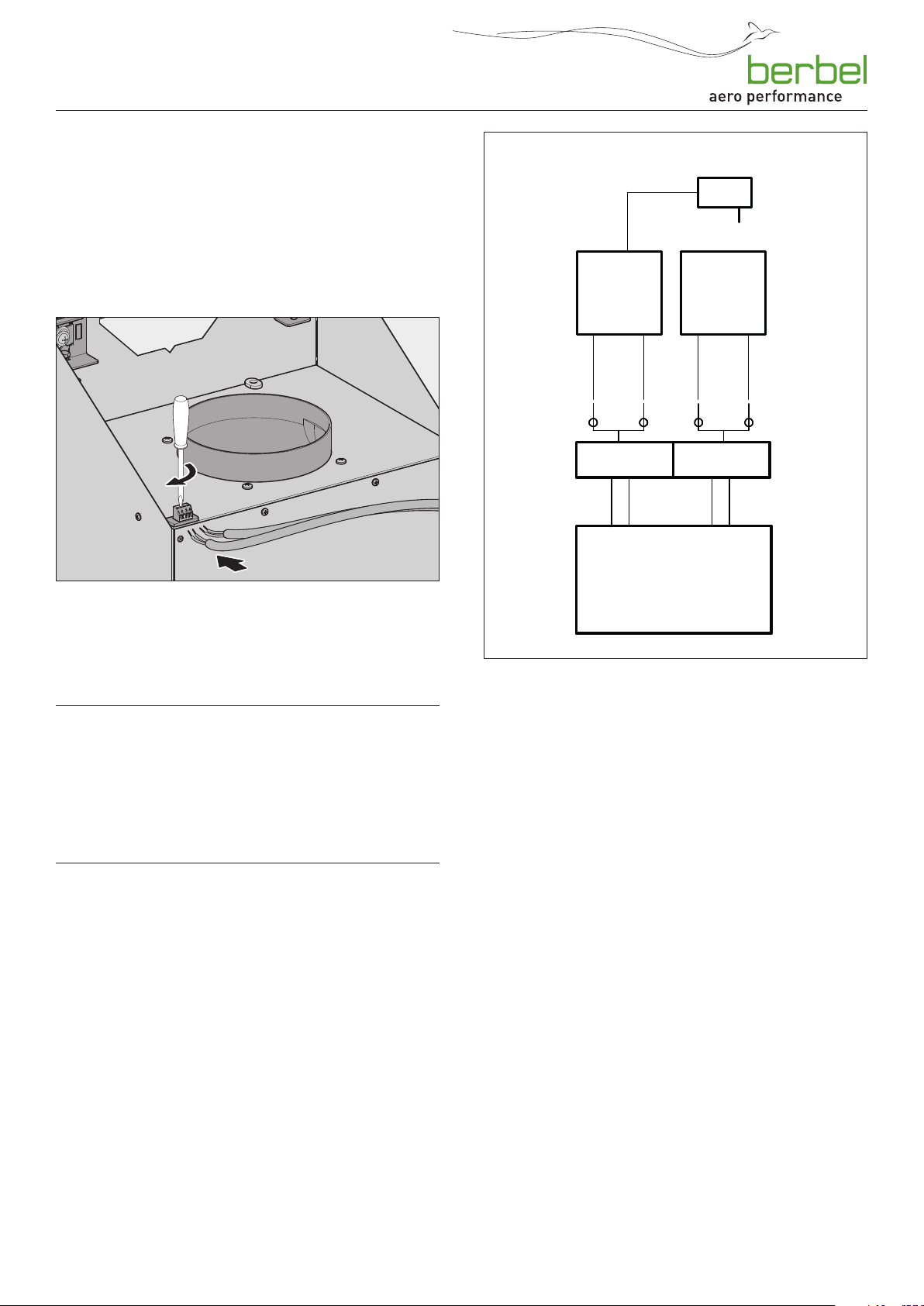

Der Anschluss erfolgt über Kabelklemmen am Lüftergehäuse. Die Kabelklemmen sind beschriftet:

y „Mauerkasten BMK“ für Anschluss Mauerkasten y „Fensterschalter“ für Anschluss Fensterkontaktschalter

oder Unterdruckwächter

 ACHTUNG!

Gefahr von Beschädigungen durch falschen Anschluss.

Eine falsche Polung der Steuerungsleitung kann zu Beschädigungen der Elektronik führen.

☞ Achten Sie beim Anschluss der Steuerungsleitung auf

die korrekte Polung: Ader 1 an Klemme 1, Ader 2 an Klemme 2.

12 V DC

2 31

BMK F - K

A Steuerungskasten B K lemme Mauerkasten „BMK“ C Klemme Fensterkontaktschalter „F - K“ (Multifunktions-

kontakt) D Steuerungsleitung vom Mauerkasten E Mauerkasten F Netzteil Mauerkasten G Fensterkontaktschalter H Steuerungsleitung vom Fensterkontaktschalter

Mauerkasten

☞ Schließen Sie den Mauerkasten wie folgt an:

y Ader 1 an Klemme 1 y Ader 2 an Klemme 2

y Der Mauerkasten ist geschlossen, wenn der

Ansteuerungskontakt geöffnet ist.

y Der Mauerkasten ist geöffnet, wenn der

Ansteuerungskontakt geschlossen ist.

6002936_0 – 20.01.2016

Fensterkontaktschalter

☞ Schließen Sie den Fensterkontaktschalter wie folgt an:

y Blaue/weiße Ader an Klemme 3 y Braune/grüne Ader an Klemme 4

y Der Lüfter der Haube ist nur betriebsbereit, wenn das

Fenster geöffnet ist.

Unterdruckwächter

y Der Lüfter der Haube ist nur betriebsbereit, wenn kein

kritischer Unterdruck im Raum festgestellt wird.

Page 18

Montage

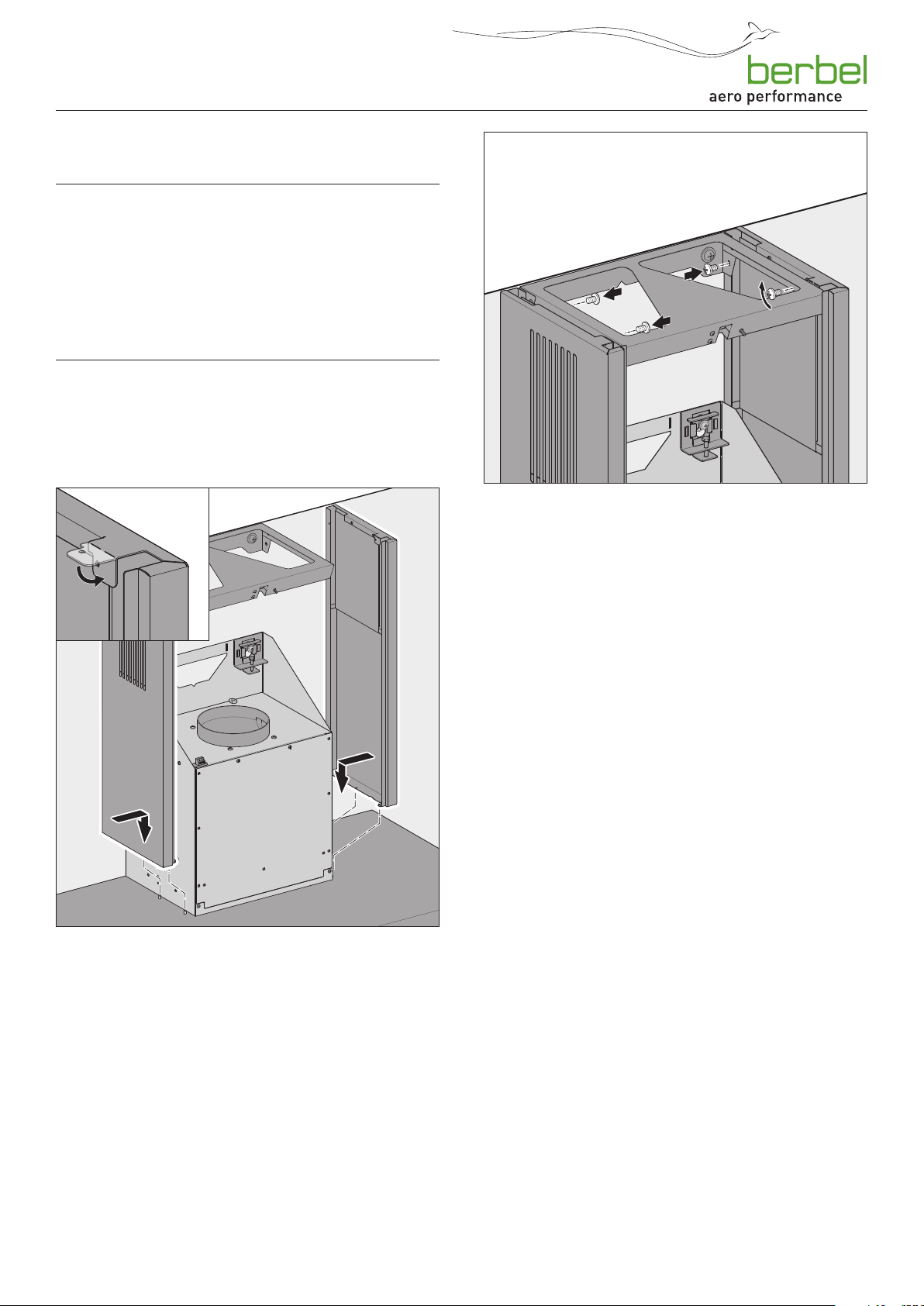

3.5.6 Kamin-Seitenteile montieren (nur bei Wandhaube Emotionline)

 ACHTUNG!

Gefahr von Beschädigungen durch unsachgemäße Handhabung

Haubenkorpus und Kamin können bei Bewegungen während der Montage beschädigt werden.

☞ Halten Sie Abstand zwischen Kamin und Haubenkorpus. ☞ Halten Sie Gegenstände fern, die das Gerät zerkratzen

können (z. B. Werkzeuge, Gürtelschnallen).

Der Kamin besteht aus zwei Seitenteilen und der Frontblende. Die Seitenteile werden in diesem Schritt montiert. Das Einsetzen der Frontblende erfolgt erst nach Aufsetzen des Filters und nach Anschluss der Abluftleitung.

☞ Stellen Sie sicher, dass die Befestigungslöcher in den

Seitenteilen mit den Gewindelöchern in der Wandkonsole

fluchten. ☞ Schrauben Sie die Seitenteile an die Wandkonsole. ☞ Ziehen Sie die Schrauben für die Wandbefestigung der

Wandkonsole fest an. Bei Bedarf kann die Position über

Langlöcher nachjustiert werden.

☞ Biegen Sie die Blechlaschen an den Seitenteilen so um,

dass ein 90° Winkel entsteht.

☞ Setzen Sie die Seitenteile so ein, dass die Löcher auf der

Unterseite über die Gewindezapfen am Haubenkorpus passen.

6002936_0 – 20.01.2016

Page 19

Montage

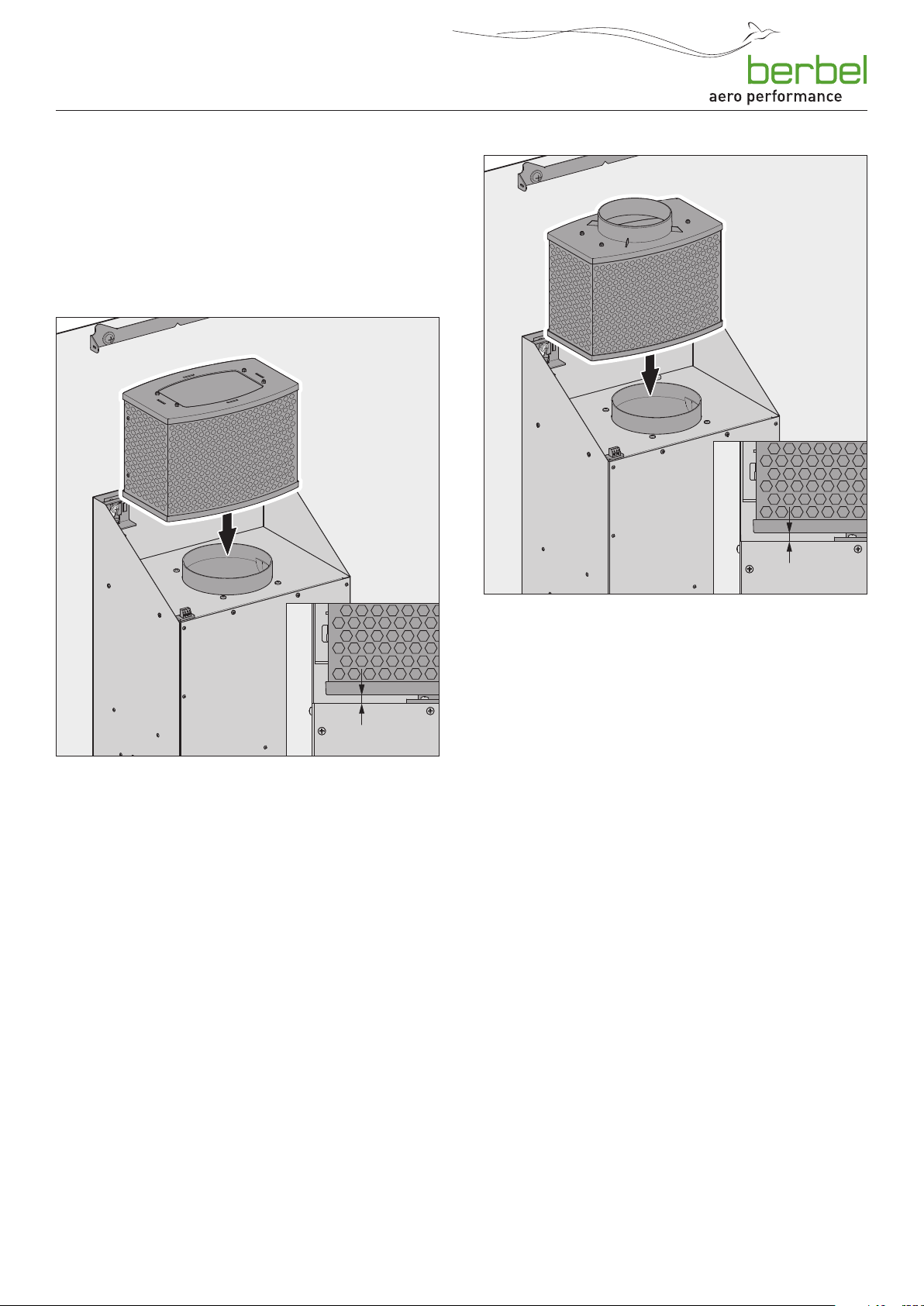

3.5.7 Filter aufsetzen (bei Umluft- und Hybridbetrieb)

Für die Montage der Filter befindet sich auf dem Lüftergehäuse ein Rohranschluss (ø 150 mm) als Führungshilfe. Die Filter sind korrekt aufgesetzt, wenn die Unterkante des Filters parallel zur Oberfläche des Lüftergehäuses verläuft und der Spalt ca. 5 mm breit ist.

Umluftbetrieb

Hybridbetrieb

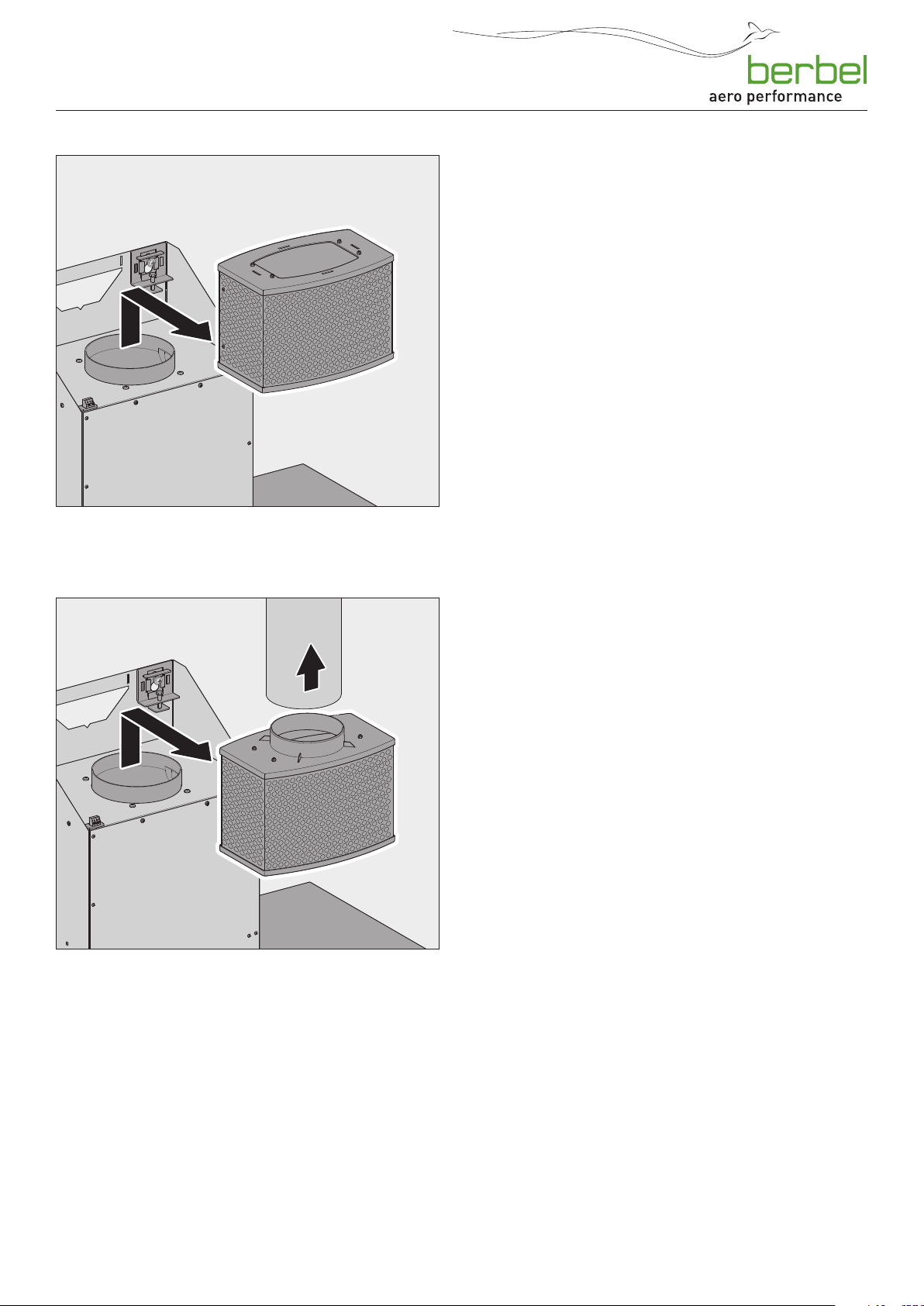

☞ Setzen Sie den Umluftfilter von oben auf die

Führungshilfe vom Lüftergehäuse.

☞ Stellen Sie sicher, dass der Umluftfilter korrekt montiert ist.

☞ Setzen Sie den Hybridfilter von oben auf die Führungshilfe

vom Lüftergehäuse.

☞ Stellen Sie sicher, dass der Hybridfilter korrekt montiert ist.

6002936_0 – 20.01.2016

Page 20

Montage

3.5.8 Abluftleitung anschließen (bei Abluft- und Hybridbetrieb)

Abluftbetrieb

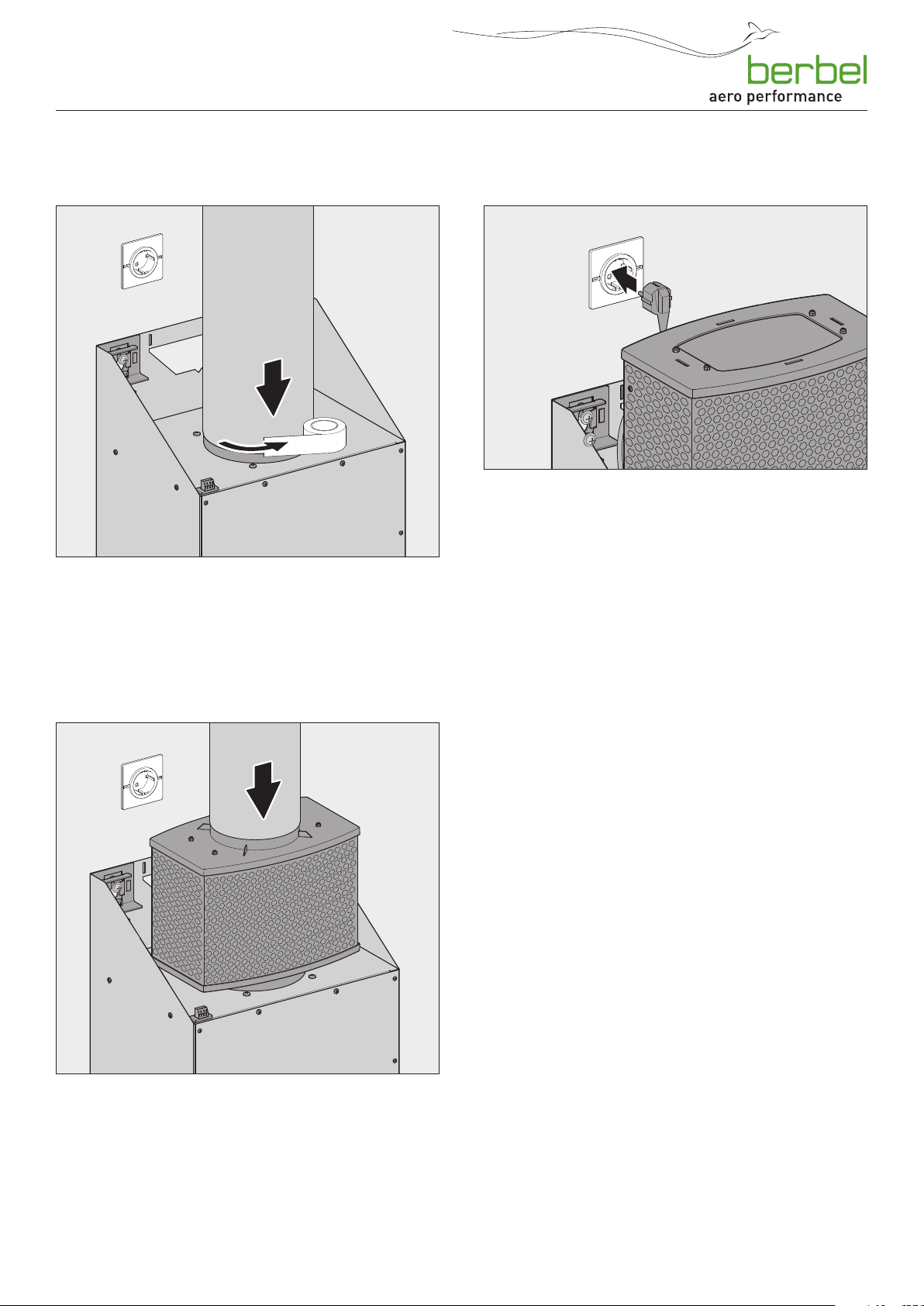

☞ Setzen Sie die Abluftleitung von oben auf die

Führungshilfe vom Lüftergehäuse.

☞ Kleben Sie den Übergang zwischen Abluftleitung und

Führungshilfe mit Dichtungsband (Zubehör) ab.

☞ Stellen Sie sicher, dass die Abluftleitung korrekt montiert

ist.

3.5.9 Spannungsversorgung herstellen

☞ Beachten Sie die Spannungsangabe auf dem Typenschild.

☞ Stecken Sie den Netzstecker vom Anschlusskabel in die

Steckdose.

☞ Verlegen Sie die Kabel so, dass sie nicht geknickt,

gequetscht oder beschädigt werden oder beim Tausch der Filter-Füllung stören.

☞ Stellen Sie sicher, dass nach der Montage die Möglichkeit

besteht, das Gerät allpolig von der Spannungsversorgung zu trennen.

Das Gerät ist betriebsbereit.

Hybridbetrieb

☞ Setzen Sie die Abluftleitung von oben auf den Kragen

vom Hybridfilter.

☞ Stellen Sie sicher, dass die Abluftleitung korrekt montiert

ist.

6002936_0 – 20.01.2016

Page 21

Montage

3.5.10 Kamin montieren (nur bei Wandhaube Blockline)

 ACHTUNG!

Gefahr von Beschädigungen durch unsachgemäße Handhabung

Haubenkorpus und Kamin können bei Bewegungen während der Montage beschädigt werden.

☞ Halten Sie Abstand zwischen Kamin und Haubenkorpus. ☞ Halten Sie Gegenstände fern, die das Gerät zerkratzen

können (z. B. Werkzeuge, Gürtelschnallen).

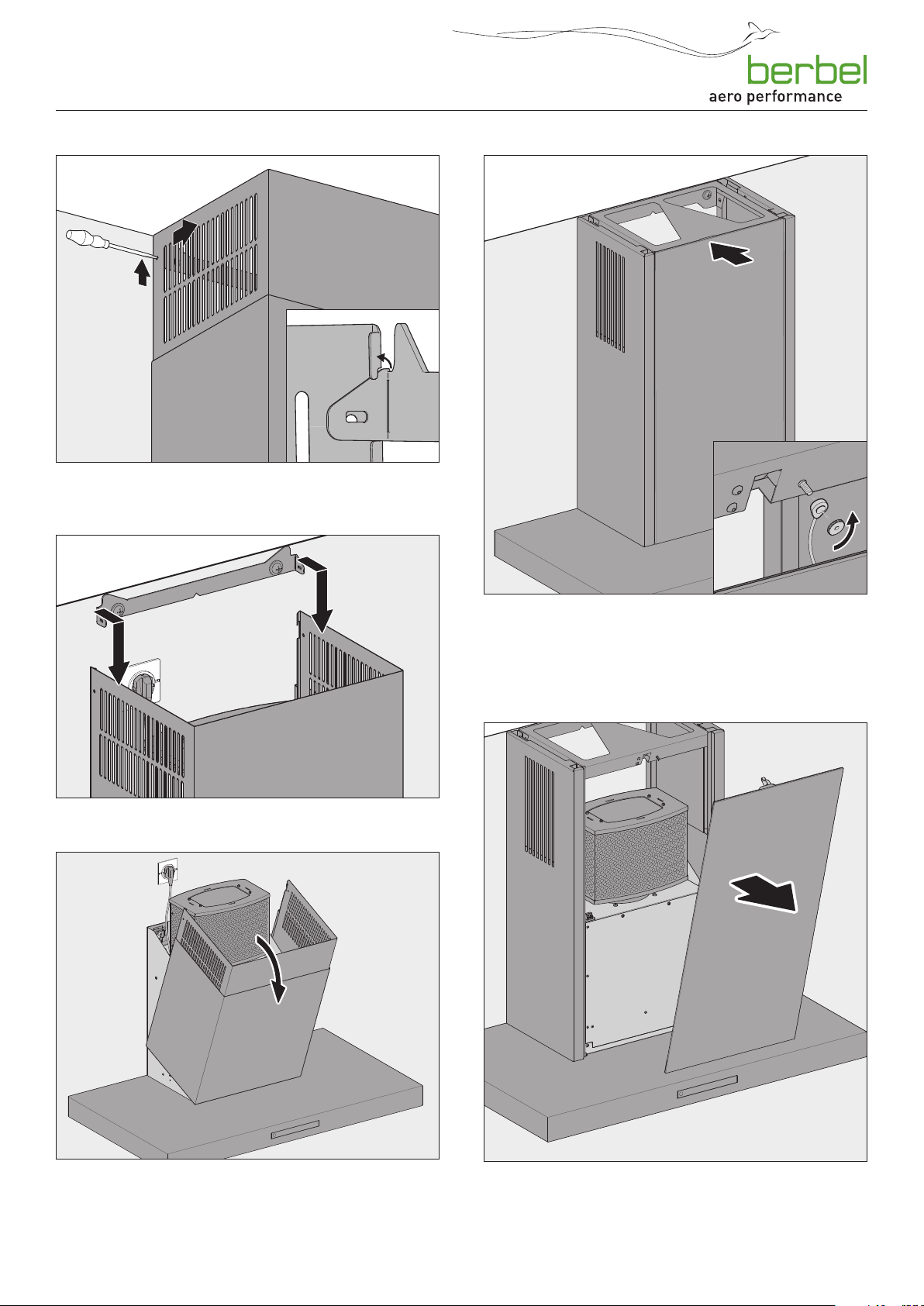

Der Kamin besteht aus zwei ineinander geschobenen Kaminblechen. Im inneren Kaminblech befinden sich die Lüftungsschlitze.

In Abhängigkeit von der Betriebsart werden die beiden Kaminbleche zueinander ausgerichtet.

y Umluft- und Hybridbetrieb

Die Lüftungsschlitze befinden sich oben und sind nicht verdeckt.

y Abluftbetrieb

Das innere Kaminblech kann herausgezogen und umgekehrt eingesteckt werden, um die Lüftungsschlitze zu verdecken.

☞ Ziehen Sie das innere Kaminblech nach oben. ☞ Hängen Sie das innere Kaminblech oben auf die

Kaminbefestigung.

☞ Heben Sie den Kamin mit zwei Personen an. ☞ Setzen Sie die untere Kante des Kamins in die Nut des

Geräts ein.

☞ Klappen Sie den Kamin bündig an die Wand.

6002936_0 – 20.01.2016

Page 22

Montage

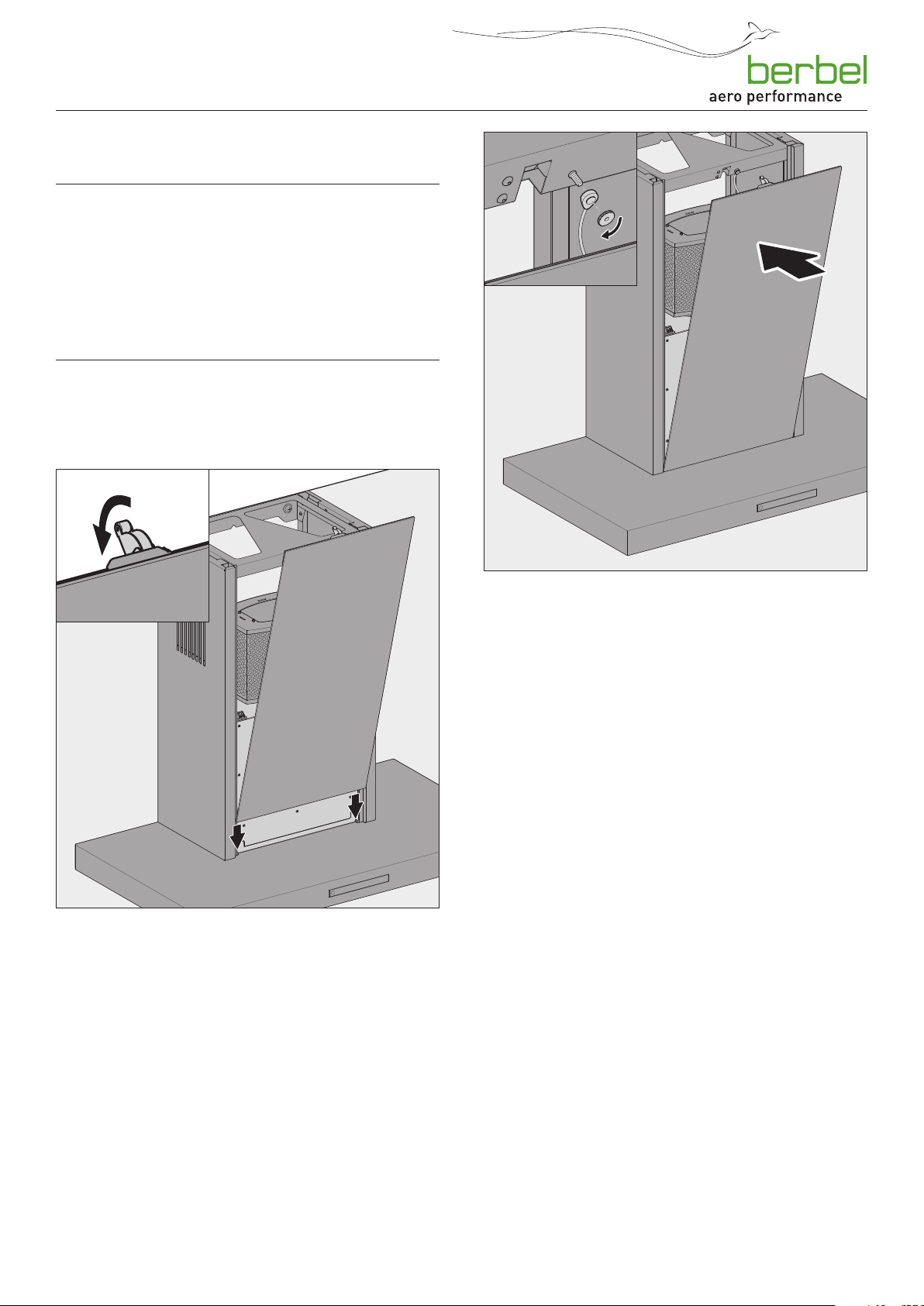

3.5.11 Kamin-Frontblende montieren (nur bei Wandhaube Emotionline)

 ACHTUNG!

Gefahr von Beschädigungen durch unsachgemäße Handhabung

Haubenkorpus und Kamin können bei Bewegungen während der Montage beschädigt werden.

☞ Halten Sie Abstand zwischen Kamin und Haubenkorpus. ☞ Halten Sie Gegenstände fern, die das Gerät zerkratzen

können (z. B. Werkzeuge, Gürtelschnallen).

☞ Lösen Sie die Rändelmutter von der Wandkonsole. ☞ Stellen Sie sicher, dass der Verschluss an der Frontblende

geöffnet ist.

☞ Setzen Sie die Frontblende so ein, dass die Löcher auf der

Unterseite über die Blechlaschen der Seitenteile passen.

☞ Stecken Sie das freie Ende der Seilsicherung auf den

Gewindebolzen an der Wandkonsole.

☞ Schrauben Sie die Rändelmutter handfest auf die

Wandkonsole.

☞ Drücken Sie die Frontblende oben zwischen die

Seitenteile bis der Verschluss hörbar einrastet. Bei Bedarf kann der Verschluss über Langlöcher nachjustiert werden.

6002936_0 – 20.01.2016

Page 23

Montage

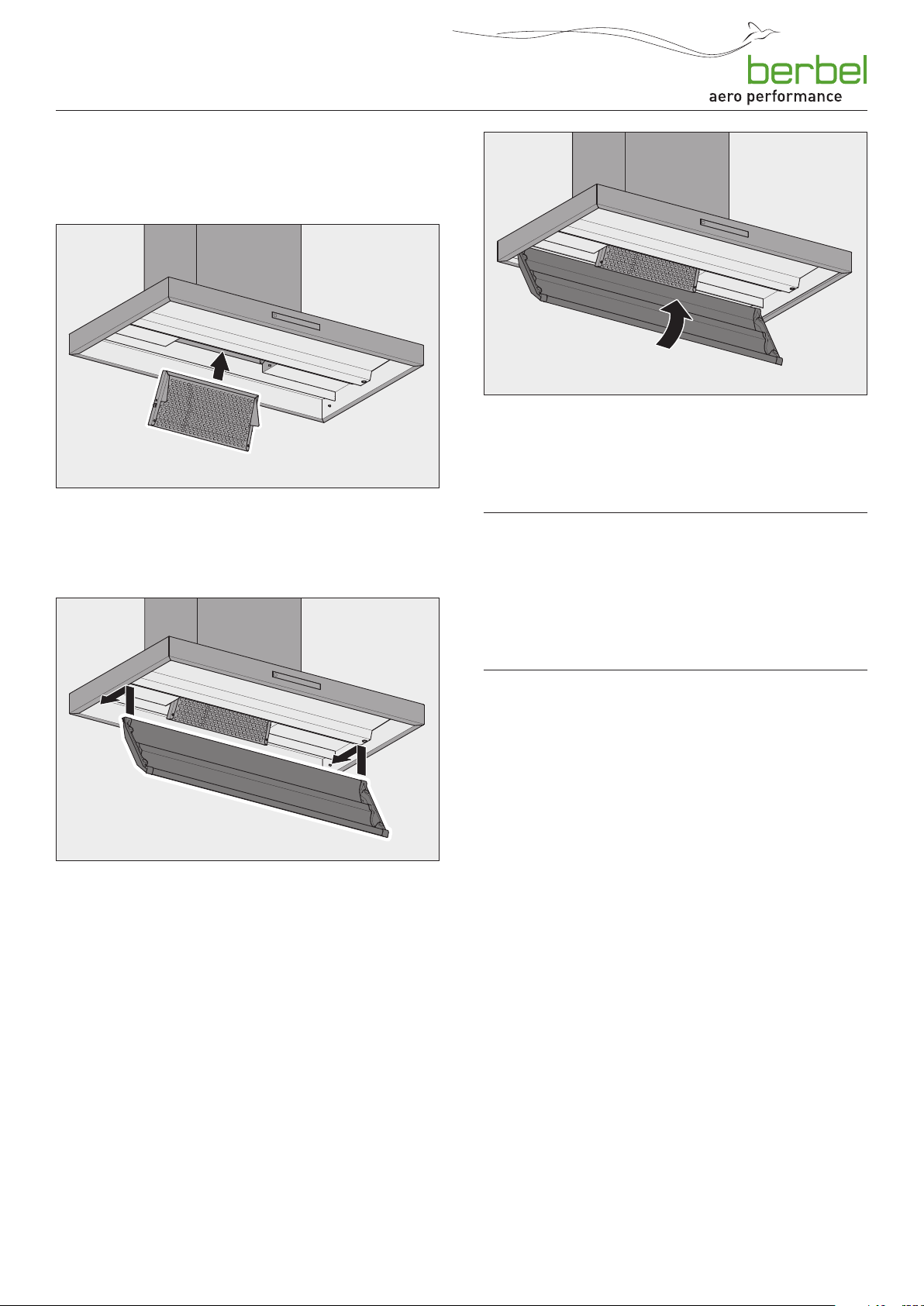

3.5.12 Unterschale und Capillar Trap einsetzen

Nach der Montage sind innenliegende Teile wieder einzusetzen.

☞ Setzen Sie das Capillar Trap mit beiden Händen in den

Aufnahmeschacht.

☞ Drücken Sie das Capillar Trap bis zum Einrasten nach

oben.

☞ Schwenken Sie die Unterschale nach oben bis die beiden

Haltemagnete hörbar anliegen.

3.5.13 Kontrolle und Inbetriebnahme durchführen

 ACHTUNG!

Gefahr von Störungen durch Feuchtigkeit im Gerät.

Wenn das Gerät von einer kalten in eine warme Umgebung gebracht wird, kann sich im Inneren Feuchtigkeit niederschlagen.

☞ Warten Sie 2-3 Stunden, bevor Sie das Gerät in Betrieb

nehmen.

☞ Führen Sie die Unterschale von unten in das Gerät, bis die

Führungsnuten der Unterschale auf beiden Seiten vor den

Führungsstiften stehen. ☞ Drücken Sie die Unterschale nach hinten ins Gerät. ☞ Ziehen Sie die Unterschale bis zum Einrasten nach unten. ☞ Kontrollieren Sie, dass sich die Unterschale einwandfrei

bewegen lässt.

☞ Entfernen Sie vorhandene Schutzfolien vom Gerät. ☞ Prüfen Sie, dass der Netzstecker frei zugänglich ist oder

dass eine allpolige Trennvorrichtung (mindestens 3 mm Kontaktöffnung) vorhanden ist.

☞ Prüfen Sie, dass Netz- und Elektro-Anschlusskabel nicht

geknickt, gequetscht oder beschädigt sind.

☞ Stellen Sie sicher, dass Lüftungsausgänge nicht

geschlossen oder abgedeckt sind.

☞ Bei Umluftgeräten: Stellen Sie sicher, dass die

Lüftungsschlitze frei sind.

☞ Kontrollieren Sie die Funktionsfähigkeit des Geräts.

D „4. Bedienung“ (Seite 24).

6002936_0 – 20.01.2016

Page 24

Bedienung

4. Bedienung

4.1 Sicherheitshinweise zur Bedienung

 WARNUNG!

Gefahr durch Nichtbeachtung der Bedienungsanweisungen.

Dieses Kapitel enthält wichtige Informationen für die sichere Bedienung des Geräts.

☞ Lesen Sie dieses Kapitel vor der Bedienung sorgfältig

durch. ☞ Befolgen Sie die Sicherheitshinweise.

y Bedienung nur durch autorisierte Benutzer.

D „1.2 Autorisierte Zielgruppen“ (Seite 4).

y Keine Bedienung durch Kinder unter 8 Jahren und

Personen, die Gefahren im Umgang mit dem Gerät nicht

einschätzen können.

y Keine Verwendung bei Brand oder akuter Brandgefahr

(z. B. Gasgeruch).

y Gasbetrieb nur mit kurzer Gasflamme (nicht über den

Rand des Topfbodens hinaus). Offene Flammen können

das Gerät beschädigen und Brände verursachen.

y Kein Flambieren unter dem Gerät. Brandgefahr. y Kein unbeaufsichtigtes Frittieren unter dem Gerät. y Bei der Benutzung können das Kochfeld und andere

berührbare Teile sehr heiß werden. Es besteht

Verbrennungsgefahr.

y Fettreste sind zu entfernen. Fettreste stellen eine

Brandgefahr dar.

y Keine Feuchtigkeit im Gerät.

y Tropf- oder Spritzwasser ist zu vermeiden. y Behälter mit Flüssigkeiten (z. B. Vasen, Flaschen) dürfen

nicht auf dem Gerät abgestellt werden. y Keine Behinderung des Luftstroms. y Keine Behinderung des Luftkanals an der Unterseite des

Geräts.

y Verwendung nur mit eingesetztem Capillar Trap und

geschlossener Unterschale.

y Bei Umluftbetrieb:

Keine Abdeckung der Lüftungs ausgänge (z. B. Gläser/ Teller auf oder vor die Lüftungs schlitze). Ausströmende Luft muss ungehindert durch die Lüftungsschlitze entweichen können, andernfalls kann sich ein Rückstau bilden. Wenn die Kochdünste nicht mehr abziehen können, besteht Brandgefahr.

y Bei Abluft- oder Hybridbetrieb:

Eine ausreichende Frischluftzufuhr muss sichergestellt werden.

Maßnahmen für eine ausreichende Frischluftzufuhr:

☞ Öffnen Sie die Fenster. ☞ Öffnen Sie die Türen. ☞ Stellen Sie sicher, dass Fensterkontaktschalter und

Mauerkasten installiert und funktionsbereit sind.

☞ Bei raumluftabhängigen Brennstellen (z. B. Kamin) im

selben Luftverbund: Stellen Sie sicher, dass die vorgeschriebene Sicherheitseinrichtung funktioniert.

4.2 Bedienfeld

Das Gerät wird über das Bedienfeld gesteuert.

Die Position des Bedienfelds ist an der Mulde der EIN/AUSTaste jederzeit zu erkennen. Die übrigen Tastfelder leuchten, wenn das Gerät eingeschaltet ist.

Abhängig vom Modell kann an Stelle von „P“ auch eine „4“ stehen.

Nach dem Einschalten der Netzspannung benötigt das Gerät ein paar Sekunden, um sich an die Umgebungsbedingungen anzupassen. Während dieser Zeit sind keine Eingaben möglich.

Durch Berühren eines Tastfelds wird die entsprechende Funktion ausgeführt:

y Tastfeld leuchtet schwach = Funktion nicht aktiv y Tastfeld leuchtet stark = Funktion aktiv

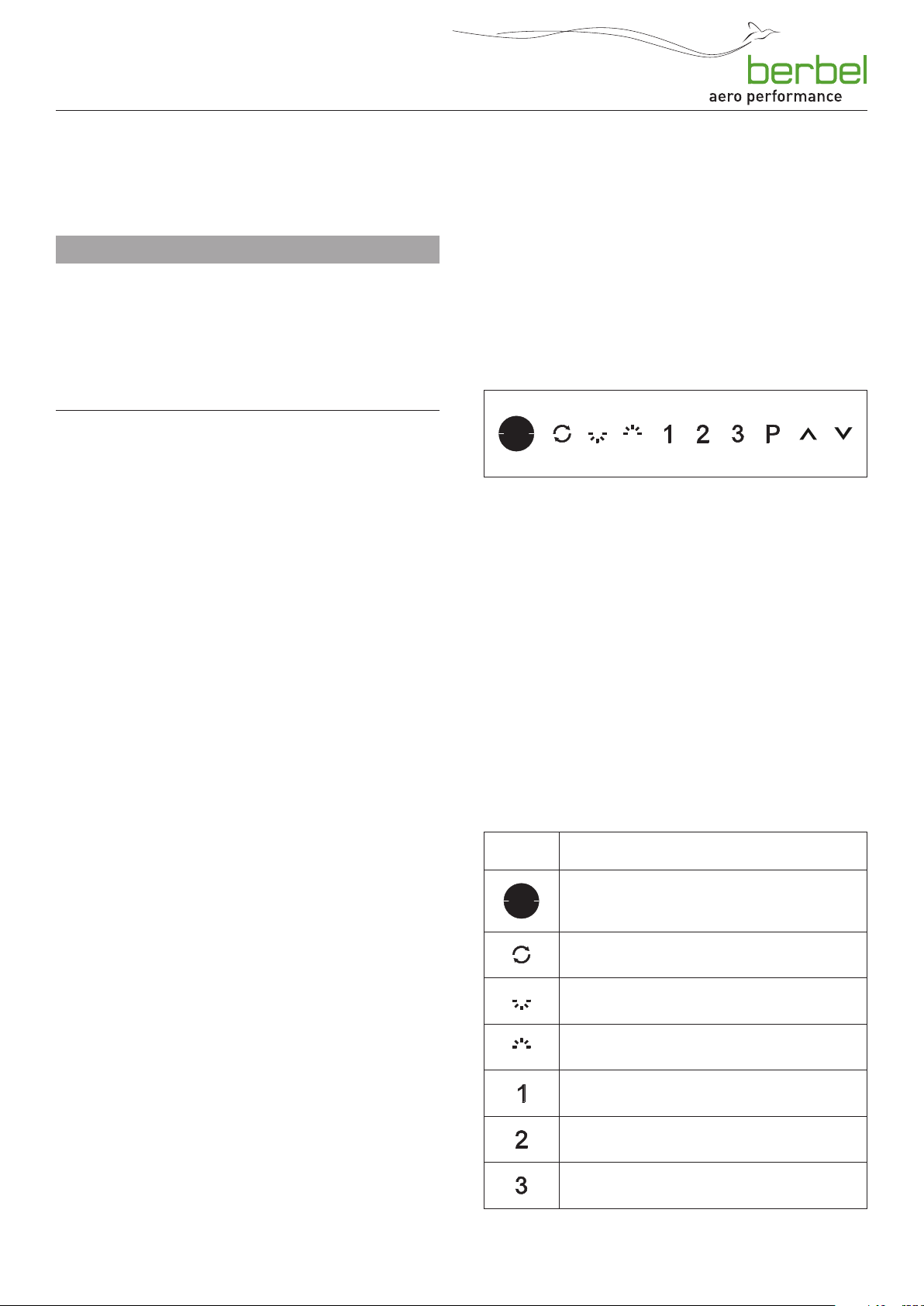

Tastfeld Funktion

EIN / AUS, Zugang Konfigurationsmodus

Umluft betrieb, Kontrollanzeige Filter-Füllung

Kochfeld-Beleuchtung

Effekt beleuchtung (optional)

Leistungs stufe 1

Leistungs stufe 2

Leistungs stufe 3

6002936_0 – 20.01.2016

Page 25

Bedienung

Tastfeld Funktion

Leistungs stufe Power (max. 6 Minuten)

Ohne Funktion

4.3 Normalbetrieb

Tastfeld Funktion

Das Gerät ist ausgeschaltet.

☞ 1x Tastfeld berühren.

Das Gerät schaltet ein.

Das Gerät ist eingeschaltet.

☞ 1x Tastfeld berühren. Das Gerät schaltet aus. Wenn die Nachlauffunktion aktiviert ist: Die Nachlaufzeit (10 Minuten) startet automatisch in der zuletzt gewählten Leistungsstufe.

Tastfeld leuchtet stark: Umluft betrieb ist eingeschaltet.

Um einen optimalen Wirkungsgrad bei der Beseitigung von Kochdünsten zu erreichen:

☞ Schalten Sie das Gerät bereits 1-2 Minuten vor

Kochbeginn ein. So kann sich die Strömung aufbauen und der Dunst wird frühzeitig abgeführt.

☞ Schalten Sie während des Kochvorgangs in eine

Leistungsstufe, die für die Intensität der Kochdünste angemessen ist:

y Leistungsstufe 1 – kleinste Lüfterleistung y Leistungsstufe 2 – mittlere Lüfterleistung y Leistungsstufe 3 – hohe Lüfterleistung

☞ Wenn die Intensität der Kochdünste nicht abnimmt,

schalten Sie in eine höhere Leistungsstufe. ☞ Schalten Sie beim Anbraten in die Leistungsstufe Power. ☞ Schalten Sie nach Kochende die Nachlauffunktion ein.

D „4.3.1 Nachlauffunktion“ (Seite 26).

☞ Sorgen Sie regelmäßig für Frischluftzufuhr.

☞ Verwenden Sie das Gerät auch, um andere störende

Gerüche zu reduzieren. Zum Beispiel von:

y Zwiebeln und Knoblauch y Backofen, Mikrowelle und Steamer y Fondue und Raclette

 WARNUNG

Brandgefahr durch Fettreste.

Im Betrieb sammeln sich im und am Gerät Fettreste, die leicht entzündlich sind.

☞ Reinigen Sie das Gerät ordnungsgemäß.

D „5. Reinigung“ (Seite 28).

Tastfeld blinkt: Die Filter-Füllung muss gewechselt werden.

Tastfeld leuchtet stark: Kochfeld-Beleuchtung ist eingeschaltet.

Tastfeld leuchtet stark: Effekt beleuchtung (optional) ist eingeschaltet.

Tastfeld leuchtet stark: Leistungs stufe 1 (kleinste Lüfterleistung) ist aktiv.

Tastfeld leuchtet stark: Leistungs stufe 2 (mittlere Lüfterleistung) ist aktiv.

Tastfeld leuchtet stark: Leistungs stufe 3 (hohe Lüfterleistung) ist aktiv.

Tastfeld leuchtet stark: Leistungs stufe Power (maximale Lüfterleistung) ist aktiv für maximal 6 Minuten. Danach wechselt das Gerät in Leistungs stufe 3

Die Kochfeld-Beleuchtung ist mit einer energiesparenden LED-Beleuchtung ausgestattet. Die Beleuchtung kann jederzeit und unabhängig vom Lüfter genutzt werden.

Wenn Sie das Gerät einschalten und ein ungewöhnlich hohes Lüftergeräusch feststellen:

☞ Reinigen Sie das Gerät. ☞ Beachten Sie die Vorgaben für die Reinigung.

D „5. Reinigung“ (Seite 28).

Wenn Sie das Gerät einschalten und Geruch feststellen:

☞ Wechseln Sie die Filter-Füllung. ☞ Beachten Sie die Vorgaben für den Wechsel der Filter-

Füllung.

D „6.2.2 Filter-Füllung wechseln (bei Umluft- und

Hybridbetrieb)“ (Seite 30).

Nach 6 Stunden ohne Bedienung schaltet das Gerät automatisch ab.

6002936_0 – 20.01.2016

Page 26

Bedienung

4.3.1 Nachlauffunktion

Das Gerät verfügt über eine Nachlauffunktion. Wenn die Funktion benutzt wird, arbeitet das Gerät noch 10 Minuten in der zuletzt gewählten Leistungsstufe.

Die Nachlauffunktion kann manuell oder automatisch eingeschaltet werden. Die Aktivierung der automatischen Nachlauffunktion erfolgt im Konfigurations modus.

D „4.4 Konfiguration“ (Seite 27).

Tastfeld Funktion

Das Gerät ist eingeschaltet.

Wenn die Nach lauf auto matik aktiviert ist:

☞ 1x Tastfeld berühren. Das Gerät schaltet aus. Die Nachlaufzeit startet automatisch in der zuletzt gewählten Leistungsstufe.

Wenn die Nach lauf auto matik nicht aktiviert ist:

☞ 2x Tastfeld berühren – innerhalb von

2 Sekunden. Das Gerät schaltet aus. Die Nachlaufzeit wird manuell gestartet in der zuletzt gewählten Leistungs stufe.

4.3.2 Umschaltung Abluft-/Umluftbetrieb

Wenn das Gerät für den Hybridbetrieb eingerichtet ist, kann nach Aktivierung der Umschaltfunktion jederzeit zwischen Abluft- und Umluftbetrieb gewechselt werden.

Die Aktivierung der Umschaltung erfolgt im Konfigurationsmodus.

D „4.4 Konfiguration“ (Seite 27).

Tastfeld Funktion

Wenn die Umschaltung aktiviert ist:

☞ 1x Tastfeld berühren.

Tastfeld leuchtet schwach: Das Gerät arbeitet in der Betriebsart Abluft. Der Mauerkasten ist geöffnet. Die gereinigte Luft wird ins Freie geleitet.

Tastfeld leuchtet stark: Das Gerät arbeitet in der Betriebsart Umluft. Der Mauerkasten ist geschlossen. Die gereinigte Luft wird in den Raum geleitet.

4.3.3 Kontrollanzeige Filter-Füllung

Das Gerät verfügt über eine Kontrollanzeige, um an den Wechsel der Filter-Füllung zu erinnern. Im Umluftbetrieb blinkt die Kontrollanzeige alle 350 Betriebs stunden. Durch Aus schalten der Kontrollanzeige wird der Stundenzähler neu gestartet.

Während der Nachlaufzeit (10 Minuten) blinkt das Bediensymbol der Leistungsstufe.

Das Ausschalten der Kontrollanzeige erfolgt im Konfigurations modus.

D „4.4 Konfiguration“ (Seite 27).

Tastfeld Funktion

Tastfeld blinkt: Die Filter-Füllung muss gewechselt werden.

D „6.2.2 Filter-Füllung wechseln (bei Umluft-

und Hybridbetrieb)“ (Seite 30).

6002936_0 – 20.01.2016

Page 27

Bedienung

4.4 Konfiguration

Tastfeld Funktion

Das Gerät ist eingeschaltet, die Leistungsstufen sind nicht aktiv.

☞ 1x Tastfeld berühren – länger als

10 Sekunden. Die Tastfelder der Leistungsstufen blinken 5x. Das Gerät schaltet in den Konfigurationsmodus.

Der Konfigurations modus ist eingeschaltet. Um den Konfigurations modus zu verlassen:

☞ 1x Tastfeld berühren. Die Einstellungen werden gespeichert. Alle Bediensymbole leuchten 5 Sekunden. Das Gerät ist wieder im Normalbetrieb.

Im Konfigurations modus können durch Berühren des entsprechenden Tastfelds die folgenden Funktionen aktiviert oder deaktiviert werden.

Tastfeld Funktion

Nachlaufautomatik.

Im Auslieferungszustand ist die Funktion ausgeschaltet.

☞ 1x Tastfeld berühren. Tastfeld leuchtet stark: Nach lauf auto matik ist aktiviert.

Ohne Funktion.

Im Auslieferungszustand sind die Tastfelder deaktiviert.

Im Konfigurations modus können die Tastfelder aktiviert werden.

☞ 1x Tastfeld berühren. Tastfeld leuchtet stark: Die Tastfelder haben bei diesem Gerät keine Funktion.

Tastfeld Funktion

Effektbeleuchtung (optional).

Im Auslieferungszustand ist die Funktion ausgeschaltet.

☞ 1x Tastfeld berühren. Tastfeld leuchtet stark: Effekt beleuchtung (optional) ist aktiviert.

Umschaltung Abluft/Umluftbetrieb.

Im Auslieferungszustand ist die Funktion ausgeschaltet.

☞ 1x Tastfeld berühren. Tastfeld leuchtet stark, Tastfeld für Umluftbetrieb leuchtet schwach: Die Umschaltung ist aktiviert.

☞ 1x Tastfeld berühren. Tastfeld leuchtet schwach, Tastfeld für Umluftbetrieb ist aus: Die Umschaltung ist deaktiviert.

Kontrollanzeige Filter-Füllung.

Die Funktion ist so eingeschaltet, dass das Tastfeld für Umluftbetrieb alle 350 Betriebsstunden blinkt.

Wenn die Filter-Füllung gewechselt wurde:

☞ 1x Tastfeld berühren. Tastfeld leuchtet stark: Der Stundenzähler startet neu, das Tastfeld für Umluftbetrieb wird ausgeschaltet.

6002936_0 – 20.01.2016

Page 28

Reinigung

5. Reinigung

5.1 Sicherheitshinweise zur Reinigung

 WARNUNG!

Gefahr durch Nichtbeachtung der Reinigungsanweisungen.

Dieses Kapitel enthält wichtige Informationen für die sichere Reinigung des Geräts.

☞ Lesen Sie dieses Kapitel vor der Reinigung sorgfältig

durch.

☞ Befolgen Sie die Sicherheitshinweise.

y Reinigung nur durch autorisierte Benutzer.

D „1.2 Autorisierte Zielgruppen“ (Seite 4).

y Keine Reinigung durch Kinder unter 8 Jahren und

Personen, die Gefahren im Umgang mit dem Gerät nicht einschätzen können.

y Nach der Benutzung können das Kochfeld und

andere berührbare Teile noch heiß sein. Es besteht Verbrennungsgefahr.

y Fettreste sind zu entfernen. Fettreste stellen eine

Brandgefahr dar.

Das Gerät ist regelmäßig zu reinigen:

y Bedienfeld, Oberfläche, Oberschale und Unterschale nach

jedem Kochvorgang.

y Das Capillar Trap bei täglichem Gebrauch nach spätestens

drei Wochen.

5.2 Reinigungsmaßnahmen

Das Gerät saugt Schmutzpartikeln (z. B. Fett- und Ölpartikel) mit der Raumluft an. In der Oberschale, in der Unterschale und im Capillar Trap werden die Schmutzpartikel abgeschieden und gesammelt.

Vor jeder Reinigung:

☞ Schalten Sie das Gerät aus. ☞ Stellen Sie sicher, dass das Kochfeld und andere

berührbare Teile abgekühlt sind.

 ACHTUNG!

Gefahr von Beschädigungen durch unsachgemäße Reinigung.

Scharfkantige Gegenstände, Scheuermittel oder aggressive Reinigungsmittel können das Gerät beschädigen.

☞ Verwenden Sie milde Haushaltsreiniger. ☞ Benutzen Sie ein weiches, feuchtes Tuch.

 Die Hinweise und Angaben auf den Reinigungsmitteln

sind zu beachten.

Bedienfeld

☞ Reinigen Sie das Bedienfeld mit einem flusenfreien, leicht

angefeuchteten Tuch (z. B. Mikrofasertuch).

☞ Reiben Sie das Bedienfeld mit einem flusenfreien, weichen

Tuch trocken.

Oberflächen

☞ Reinigen Sie die Oberflächen mit einem weichen,

feuchten Tuch und einem milden Haushaltsreiniger.

☞ Reiben Sie die Oberflächen mit einem weichen Tuch

trocken.

6002936_0 – 20.01.2016

Page 29

Reinigung

Ober- und Unterschale

Die Unterschale wird an zwei seitlichen Dornen im Gerät gehalten.

☞ Klappen Sie die Unterschale herunter.

Capillar Trap

Das Capillar Trap ist eingesteckt und wird durch eine Seitensicherung im Gerät gehalten.

☞ Fassen Sie das Capillar Trap seitlich mit beiden Händen an. ☞ Ziehen Sie das Capillar Trap heraus. ☞ Reinigen Sie das Capillar Trap, z. B. in der Spülmaschine. ☞ Reinigen Sie Flächen und Kanten am Aufnahmeschacht

vom Capillar Trap mit einem weichen, feuchten Tuch.

☞ Stellen Sie sicher, dass das Capillar Trap vollständig

trocken ist.

☞ Setzen Sie das Capillar Trap wieder ein.

D „3.5.12 Unterschale und Capillar Trap einsetzen“

(Seite 23).

☞ Drücken Sie die Unterschale nach hinten. ☞ Heben Sie die Unterschale ca. 10 mm an.

☞ Ziehen Sie die Unterschale nach vorne heraus. ☞ Reinigen Sie die Oberschale mit einem weichen, feuchten

Tuch.

☞ Reinigen Sie die Unterschale mit einem weichen,

feuchten Tuch oder in der Spülmaschine.

☞ Reiben Sie Ober- und Unterschale mit einem weichen

Tuch trocken.

☞ Setzen Sie die Unterschale wieder ein.

D „3.5.12 Unterschale und Capillar Trap einsetzen“

(Seite 23).

6002936_0 – 20.01.2016

Page 30

Instandhaltung

6. Instandhaltung

6.1 Sicherheitshinweise zur Instandhaltung

 WARNUNG!

Gefahr durch Nichtbeachtung der Instandhaltungsanweisungen.

Dieses Kapitel enthält wichtige Informationen für die sichere Instandhaltung des Geräts.

☞ Lesen Sie dieses Kapitel vor Instandhaltungsarbeiten

sorgfältig durch. ☞ Befolgen Sie die Sicherheitshinweise. ☞ Führen Sie die Instandhaltung wie beschrieben durch.

y Reparaturarbeiten nur durch qualifiziertes Fachpersonal.

D „1.2 Autorisierte Zielgruppen“ (Seite 4).

y Elektrotechnische Arbeiten nur durch qualifizierte

Elektrofachkräfte.

D „1.2 Autorisierte Zielgruppen“ (Seite 4).

y Instandhaltung nur durch autorisierte Benutzer.

D „1.2 Autorisierte Zielgruppen“ (Seite 4).

y Keine Instandhaltung durch Kinder unter 8 Jahren und

Personen, die Gefahren im Umgang mit dem Gerät nicht

einschätzen können.

y Bei Arbeiten in der Höhe ist für einen sicheren Stand zu

sorgen (z. B. standfeste Stehleiter).

y Das Kochfeld und andere berührbare Teile müssen

abgekühlt sein.

y Das Lüftergehäuse darf niemals geöffnet werden.

6.2 Wartung

6.2.1 Leuchtmittel wechseln

Das Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Wenn eine Störung auftritt:

☞ Wenden Sie sich an Ihren Fachhändler oder an den

Kundendienst.

6.2.2 Filter-Füllung wechseln (bei Umluft- und Hybridbetrieb)

Geruchsanteile werden durch die Filter-Füllung im Umluftoder Hybridfilter gebunden. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt.

Umluft- und Hybridfilter sind bis zu zwei Jahren wartungsfrei. Danach muss die Filter-Füllung regelmäßig erneuert werden.

Wechselintervalle

y Täglicher Gebrauch: bei Gerüchen in der austretenden

Luft oder spätestens nach 12 Monaten.

y Gelegentlicher Gebrauch: bei Gerüchen in der

austretenden Luft oder spätestens nach 24 Monaten.

 ACHTUNG!

Gefahr von Sachschäden durch herunterfallende Teile.

Bei Arbeiten am Gerät können Geräteteile oder Werkzeuge herunterfallen und zu Schäden an Küchenelementen führen.

☞ Schützen Sie das abgekühlte Kochfeld und andere

Flächen im Kochbereich (z. B. mit dicker Pappe).

☞ Bewegen Sie Geräteteile mit äußerster Vorsicht.

6002936_0 – 20.01.2016

Page 31

Instandhaltung

Wandhaube Blockline

☞ Lösen Sie das innere Kaminblech beidseitig von der

Kamin befestigung.

Wandhaube Emotionline

☞ Schieben Sie das innere Kaminblech nach unten.

☞ Drücken Sie im Verschlussbereich oben auf die

Frontblende bis der Verschluss hörbar öffnet. Die Frontblende kann leicht nach vorne kippen.

☞ Lösen Sie die Rändelmutter und das Sicherungsseil von

der Wandkonsole.

☞ Heben Sie den Kamin vom Gerät ab.

6002936_0 – 20.01.2016

☞ Entnehmen Sie die Frontblende.

Page 32

Instandhaltung

Umluftfilter ausbauen

☞ Heben Sie den Filter mindestens 30 mm an. ☞ Nehmen Sie den Filter nach vorne heraus.

Hybridfilter ausbauen

 Der Wechsel der Filter-Füllung erfolgt wie in der

zugehörigen Anleitung beschrieben. ☞ Wechseln Sie die Filter-Füllung. ☞ Reinigen Sie den Filter von außen (z. B. durch Absaugen

mit einem Staubsauger).

☞ Setzen Sie den Filter wieder auf.

D „3.5.7 Filter aufsetzen (bei Umluft- und Hybridbetrieb)“

(Seite 19).

Wandhaube Blockline

☞ Montieren Sie den Kamin.

D „3.5.10 Kamin montieren (nur bei Wandhaube

Blockline)“ (Seite 21).

Wandhaube Emotionline

☞ Montieren Sie die Frontblende.

D „3.5.11 Kamin-Frontblende montieren (nur bei

Wandhaube Emotionline)“ (Seite 22).

☞ Schalten Sie die Kontrollanzeige im Bedienfeld aus.

D „4.4 Konfiguration“ (Seite 27).

☞ Entfernen Sie die Abluftleitung vom Hybridfilter. ☞ Heben Sie den Filter mindestens 30 mm an. ☞ Nehmen Sie den Filter nach vorne heraus.

6002936_0 – 20.01.2016

Page 33

Instandhaltung

6.3 Störungsbehebung

Mögliche Störungen werden nachstehend wie folgt beschrieben:

Beschreibung der Störung.

y Mögliche Ursache.

☞ Abhilfe.

Gebläse und Beleuchtung funktionieren nicht.

y Keine Stromzufuhr.

☞ Prüfen Sie, ob der allpolige Netzschalter

angeschlossen ist.

☞ Schalten Sie den Netzschalter ein.

y Die Sicherung hat ausgelöst oder ist defekt.

☞ Prüfen Sie, ob die Sicherung ausgelöst wurde. ☞ Wenn Sie über einen Sicherungsautomaten verfügen,

schalten Sie den Sicherungsautomaten ein.

☞ Bei anderen Sicherungstypen, wenden Sie sich an eine

Elektro-Fachkraft.

Gebläse funktioniert nicht.

y Das Gerät ist nicht eingeschaltet.

☞ Prüfen Sie alle Leistungsstufen. D „4.3 Normalbetrieb“ (Seite 25).

y Das Gerät ist an einen Fensterkontaktschalter

angeschlossen und das Fenster ist geschlossen.

☞ Öffnen Sie das Fenster.

y Das Gerät ist an einen Unterdruckwächter angeschlossen.

Der Unterdruckwächter erkennt einen kritischen Unterdruck.

☞ Öffnen Sie ein Fenster. ☞ Warten Sie bis der Luftdruck wieder normal ist.

Bedienfeld reagiert nicht nach mehrmaligem Berühren.

y Das Bedienfeld ist verschmutzt.

☞ Reinigen Sie das Bedienfeld. D „5. Reinigung“ (Seite 28).

y Die Geräte-Software benötigt einen Neustart.

☞ Unterbrechen Sie kurzzeitig die Stromversorgung.

Feuchtigkeit im Gerät.

y Tropf- oder Spritzwasser ist in das Gerät eingedrungen. y Flüssigkeit aus Behältern (z. B. Vasen, Flaschen) auf dem

Gerät ist in das Gerät eingedrungen.

☞ Unterbinden Sie sofort die Stromzufuhr, indem Sie die

Sicherung entfernen.

☞ Stellen Sie sicher, dass die Stromzufuhr des Geräts

nicht versehentlich wiederhergestellt wird. Stellen Sie z. B. jemanden ab, der das Einschalten der Sicherung verhindert.

☞ Stellen Sie sicher, dass keine weiteren Flüssigkeiten in

das Gerät eindringen können. ☞ Lassen Sie das Gerät trocknen. ☞ Lassen Sie das Gerät durch qualifiziertes Fachpersonal

prüfen und reparieren, bevor Sie das Gerät erneut

verwenden.

Wenn sich eine Störung nicht beheben lässt:

☞ Wenden Sie sich an Ihren Fachhändler oder an den

Kundendienst.

Beleuchtung funktioniert nicht.

y Das Leuchtmittel ist defekt.

☞ Wenden Sie sich an Ihren Fachhändler oder an den

Kundendienst.

Geruchsbildung während des Betriebs.

y Die Filter-Füllung ist verbraucht.

☞ Wechseln Sie die Filter-Füllung. D „6.2.2 Filter-Füllung wechseln (bei Umluft- und

Hybridbetrieb)“ (Seite 30).

Schlechte Leistung des Geräts.

y Der Umluftfilter hat sich zugesetzt.

☞ Erneuern Sie die Filter-Füllung des Umluftfilters. D „6.2.2 Filter-Füllung wechseln (bei Umluft- und

Hybridbetrieb)“ (Seite 30).

y Der Hybridfilter ist verstopft.

☞ Erneuern Sie die Filter-Füllung des Hybridfilters. D „6.2.2 Filter-Füllung wechseln (bei Umluft- und

Hybridbetrieb)“ (Seite 30).

y Die Abluftleitung wurde nicht sachgemäß angeschlossen

oder verlegt.

☞ Wenden Sie sich an Ihren Fachhändler oder an den

Kundendienst.

6002936_0 – 20.01.2016

Page 34

Demontage

7. Demontage

 WARNUNG!

Verletzungsgefahr durch unsachgemäße Handhabung.

Größe und Gewicht des Geräts verlangen beim Abhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich.

☞ Hängen Sie das Gerät mit zwei Personen ab. ☞ Sorgen Sie für einen sicheren Stand beim Abhängen. ☞ Stellen Sie sicher, dass sich keine weiteren Personen im

Arbeitsbereich aufhalten.

 ACHTUNG!

Gefahr von Sachschäden durch unsachgemäße Handhabung.

Größe und Gewicht des Geräts verlangen beim Abhängen viel Kraft. Wenn das Gerät herunterfällt, können Gerät, Küchenmöbel und andere Gegenstände beschädigt werden.

☞ Decken Sie das abgekühlte Kochfeld ab. ☞ Halten Sie den Montagebereich frei.

☞ Unterbrechen Sie allpolig die Spannungsversorgung des

Geräts.

☞ Ziehen Sie den Netzstecker ab.

Wandhaube Blockline

☞ Lösen Sie das innere Kaminblech von der Kamin-

befestigung. ☞ Heben Sie den Kamin vom Gerät ab. ☞ Entfernen Sie die Kaminbefestigung.

Wandhaube Emotionline

☞ Entnehmen Sie die Frontblende. ☞ Lösen Sie die Verschraubung der Seitenteile. ☞ Heben Sie die Seitenteile vom Gerät ab. ☞ Entfernen Sie die Wandkonsole.

Wenn vorhanden:

☞ Entfernen Sie vorhandene Anschlusskabel vom Zubehör.

Bei Abluft- und Hybridbetrieb:

☞ Entfernen Sie die Abluftleitung.

Bei Umluft- und Hybridbetrieb:

☞ Entfernen Sie die Filter.

☞ Lösen Sie die Befestigungsschrauben um ca. eine

Umdrehung. ☞ Heben Sie das Gerät mit zwei Personen an. ☞ Heben Sie das Gerät nach vorne ab. ☞ Stellen Sie das Gerät auf eine feste und schützende

Unterlage.

6002936_0 – 20.01.2016

Page 35

Entsorgung

8. Entsorgung

8.1 Verpackung entsorgen

 ACHTUNG!

Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung der Verpackung.

☞ Geben Sie die Verpackung nicht in den normalen

Hausmüll. ☞ Führen Sie die Verpackung der umwelt- und

sachgerechten Wiederverwertung (Recycling) zu.

Die Verpackung dient zum Schutz vor Transportschäden. Nur die Originalverpackung gewährleistet einen ausreichenden Schutz während des Transports.

☞ Bewahren Sie die Verpackung für Kinder unzugänglich

auf.

Die Verpackungsmaterialien sind nach umweltverträglichen Gesichtspunkten ausgewählt und aus wieder verwertbaren Materialien hergestellt. Die Verpackungsmaterialien können nach Gebrauch in den Rohstoffkreislauf zurückgeführt werden. Dadurch können wertvolle Rohstoffe eingespart werden.

y Die Außenverpackung besteht aus Pappe. y Das Füllmaterial und die Einlagen bestehen aus Pappe

oder Styropor.

y Die Schutzfolien und Beutel bestehen aus

Polyethylen (PE). ☞ Entsorgen Sie die Verpackung umweltfreundlich getrennt

nach Werkstoffen.

8.2 Gerät entsorgen

 ACHTUNG!

Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung des Geräts.

Das Gerät unterliegt der europäischen Richtlinie 2012/19/EU und darf nicht im Hausmüll entsorgt werden.

☞ Geben Sie das Gerät am Ende der Nutzungszeit nicht in

den normalen Hausmüll.

☞ Erkundigen Sie sich bei Ihrer Stadt- oder Gemeinde-

verwaltung nach Möglichkeiten einer umwelt- und sachgerechten Wiederverwertung (Recycling) oder Entsorgung des Geräts.

☞ Machen Sie das Gerät nach der Demontage unbrauchbar,

z. B. durch Abschneiden des spannungslosen Netzkabels.

☞ Entsorgen Sie das Gerät nach den gesetzlichen

Bestimmungen über einen Entsorgungsfachbetrieb oder Ihre kommunale Entsorgungseinrichtung.

6002936_0 – 20.01.2016

Page 36

Anhang

9. Anhang

9.1 Zubehör

 Bei Einsatz von Zubehör sind die zugehörigen

Dokumentationen zu beachten.

Artikel Nr.

Umluftfilter permalyt® BUR 150 1005520

Umluftfilter BUF 150 + 1003325

Hybridfilter BHF 150 + 1003607

Hybridfilter BHF 150 + h (Ausgang hinten) 1004895

Hybridfilter BHF 150 + s (Ausgang Seite) 1004889

Nachfüllpack berbel Pro Aktiv 150 1000875

Unterdruckwächter P4 6001728

Mauerkasten BMK-F 150 1001330

Mauerkasten BMK-Z 150 1001390

Funkfensterkontaktschalter 1002916

Fernbedienung BFB 6002409

Umrüstung auf Fernbedienung BFB 1004767

Abluft-Set I Rund 150 1004729

Abluft-Set II Flach 150 1004730

Abluft-Set III Flach 150 doppelt 1004731

Abluft-Set ECO I Rund 150 1004732

Abluft-Set ECO II Flach 150 1004733

Abluft-Set ECO III Flach 150 doppelt 1004734

6002936_0 – 20.01.2016

Page 37

Anhang

Produktdatenblatt – Fiche de données produit – Schedaprodotto

Gemäß Artikel 3 Absatz 1 b Ziffer ii der Verordnung (EU) Nr. 65/2014 – Selon article 3 paragraphe 1 b chiffre ii de l‘ordonnance (EU) nº 65/2014 – In conformità con l’articolo 3 sezione 1 b paragrafo ii dell’ordinanza (EU) n° 65/2014

berbel Ablufttechnik GmbH

BWH 60/70/80/90/120 BL

BWH60BL

BWH70BL

BWH80BL

BWH90BL

BWH120BL

Jährlicher Energie verbrauch in kWh – Consommation d‘énergie annuelle kWh – Consumo di energia annuale in kWh

27,7 27,7 29 29 33

EEI Hood Klasse – Classe EEI Hood – Classe EEI Hood

A A A A A

FDE Hood – FDE Hood – FDE Hood

31,4 31,4 31,4 31,4 31,4

FDE Hood Klasse – Classe FDE Hood – Classe FDE Hood

A A A A A

LE Hood – LE Hood – LE Hood

32,5 32,5 27,2 27,2 20,9

LE Hood Klasse – Classe LE Hood – Classe LE Hood

A A B B B

GFE Hood – GFE Hood – GFE Hood

85,2 85,2 85,2 85,2 85,2

GFE Hood Klasse – Classe GFE Hood – Classe GFE Hood

B B B B B

Volumenstrom Stufe min./max. in m³/h – Débit volumique min./max. en m³/h – Portata volumetrica fase min./max. in m³/h

240/

405

240/

405

240/

405

240/

405

240/

405

Volumenstrom Stufe Power/ Intensiv in m³/h – Débit volumique degré Power/ Intensiv en m³/h – Portata volumetrica fase Power/ Intensivo in m³/h

550 550 550 550 550

Schallleistung Stufe min./ max. in db(A) – Puissance acoustique min./max. en db(A) – Potenza acustica fase min./ max. in db(A)

44/ 5744/ 5744/ 5744/ 5744/

Schallleistung Stufe Power/ Intensiv in db(A) – Puissance acoustique degré Power/ Intensiv en db(A) – Potenza acustica fase Power/Intensivo in db(A)

66 66 66 66 66

Leistungs aufnahme Stand- by in Watt (W) – Puissance absorbée Stand-By en watt (W) – Potenza assorbita Stand-byin Watt (W)

0,5 0,5 0,5 0,5 0,5

Leistungs aufnahme Stand- off in Watt (W) – Puissance absorbée Stand-Off en watt (W) – Potenza assorbita Stand-off in Watt (W)

0,4 0,4 0,4 0,4 0,4

9.2 Produktdatenblatt

Gemäß Artikel 3 Absatz 1 b Ziffer ii der Verordnung (EU) Nr. 65/2014

Die Angaben gelten für den Abluftbetrieb.

9.2.1 Wandhaube Blockline

berbel BWH 60 BL

kWh/annum

BCDEFG ABCDEFG

65/2014

6002936_0 – 20.01.2016

BCDEFG

BWH60BL

BWH70BL

BWH80BL

BWH90BL

BWH120BL

Jährlicher Energie verbrauch in kWh – Consommation d‘énergie annuelle kWh – Consumo di energia annuale in kWh

EEI Hood Klasse – Classe EEI Hood – Classe EEI Hood

FDE Hood – FDE Hood – FDE Hood

FDE Hood Klasse – Classe FDE Hood – Classe FDE Hood

LE Hood – LE Hood – LE Hood

LE Hood Klasse – Classe LE Hood – Classe LE Hood

GFE Hood – GFE Hood – GFE Hood

GFE Hood Klasse – Classe GFE Hood – Classe GFE Hood

Volumenstrom Stufe min./max. in m³/h – Débit volumique min./max. en m³/h – Portata volumetrica fase min./max. in m³/h

Volumenstrom Stufe Power/ Intensiv in m³/h – Débit volumique degré Power/ Intensiv en m³/h – Portata volumetrica fase Power/ Intensivo in m³/h

Schallleistung Stufe min./ max. in db(A) – Puissance acoustique min./max. en db(A) – Potenza acustica fase min./ max. in db(A)

Schallleistung Stufe Power/ Intensiv in db(A) – Puissance acoustique degré Power/ Intensiv en db(A) – Potenza acustica fase Power/Intensivo in db(A)

Leistungs aufnahme Standby in Watt (W) – Puissance absorbée Stand-By en watt (W) – Potenza assorbita Stand-byin Watt (W)

Leistungs aufnahme Standoff in Watt (W) – Puissance absorbée Stand-Off en watt (W) – Potenza assorbita Stand-off in Watt (W)

27,7 27,7 29 29 33

A A A A A

31,4 31,4 31,4 31,4 31,4

A A A A A

32,5 32,5 27,2 27,2 20,9

A A B B B

85,2 85,2 85,2 85,2 85,2

B B B B B

240/

405

550 550 550 550 550

44/ 5744/ 5744/ 5744/ 5744/

66 66 66 66 66

0,5 0,5 0,5 0,5 0,5

0,4 0,4 0,4 0,4 0,4

240/

405

240/

405

Page 38

Anhang

Produktdatenblatt – Fiche de données produit – Schedaprodotto

berbel Ablufttechnik GmbH

BWH 60/70/80/90/120 EL

BWH60EL

BWH70EL

BWH80EL

BWH90EL

BWH120EL

Jährlicher Energie verbrauch in kWh – Consommation d‘énergie annuelle kWh – Consumo di energia annuale in kWh

27,7 27,7 29 29 33

EEI Hood Klasse – Classe EEI Hood – Classe EEI Hood

A A A A A

FDE Hood – FDE Hood – FDE Hood

31,4 31,4 31,4 31,4 31,4

FDE Hood Klasse – Classe FDE Hood – Classe FDE Hood

A A A A A

LE Hood – LE Hood – LE Hood

32,5 32,5 27,2 27,2 20,9

LE Hood Klasse – Classe LE Hood – Classe LE Hood

A A B B B

GFE Hood – GFE Hood – GFE Hood

85,2 85,2 85,2 85,2 85,2

GFE Hood Klasse – Classe GFE Hood – Classe GFE Hood

B B B B B

Volumenstrom Stufe min./max. in m³/h – Débit volumique min./max. en m³/h – Portata volumetrica fase min./max. in m³/h

240/

405

240/

405

240/

405

240/

405

240/

405

Volumenstrom Stufe Power/ Intensiv in m³/h – Débit volumique degré Power/ Intensiv en m³/h – Portata volumetrica fase Power/ Intensivo in m³/h

550 550 550 550 550

Schallleistung Stufe min./ max. in db(A) – Puissance acoustique min./max. en db(A) – Potenza acustica fase min./ max. in db(A)

44/ 5744/ 5744/ 5744/ 5744/

Schallleistung Stufe Power/ Intensiv in db(A) – Puissance acoustique degré Power/ Intensiv en db(A) – Potenza acustica fase Power/Intensivo in db(A)

66 66 66 66 66

Leistungs aufnahme Stand- by in Watt (W) – Puissance absorbée Stand-By en watt (W) – Potenza assorbita Stand-byin Watt (W)

0,5 0,5 0,5 0,5 0,5

Leistungs aufnahme Stand- off in Watt (W) – Puissance absorbée Stand-Off en watt (W) – Potenza assorbita Stand-off in Watt (W)

0,4 0,4 0,4 0,4 0,4

9.2.2 Wandhaube Emotionline

berbel BWH 60 EL

kWh/annum

BCDEFG ABCDEFG

65/2014

BCDEFG

BWH60EL

BWH70EL

BWH80EL

BWH90EL

BWH120EL

Jährlicher Energie verbrauch in kWh – Consommation d‘énergie annuelle kWh – Consumo di energia annuale in kWh

EEI Hood Klasse – Classe EEI Hood – Classe EEI Hood

FDE Hood – FDE Hood – FDE Hood

FDE Hood Klasse – Classe FDE Hood – Classe FDE Hood

LE Hood – LE Hood – LE Hood

LE Hood Klasse – Classe LE Hood – Classe LE Hood

GFE Hood – GFE Hood – GFE Hood

GFE Hood Klasse – Classe GFE Hood – Classe GFE Hood

Volumenstrom Stufe min./max. in m³/h – Débit volumique min./max. en m³/h – Portata volumetrica fase min./max. in m³/h

Volumenstrom Stufe Power/ Intensiv in m³/h – Débit volumique degré Power/ Intensiv en m³/h – Portata volumetrica fase Power/ Intensivo in m³/h

Schallleistung Stufe min./ max. in db(A) – Puissance acoustique min./max. en db(A) – Potenza acustica fase min./ max. in db(A)

Schallleistung Stufe Power/ Intensiv in db(A) – Puissance acoustique degré Power/ Intensiv en db(A) – Potenza acustica fase Power/Intensivo in db(A)

Leistungs aufnahme Standby in Watt (W) – Puissance absorbée Stand-By en watt (W) – Potenza assorbita Stand-byin Watt (W)

Leistungs aufnahme Standoff in Watt (W) – Puissance absorbée Stand-Off en watt (W) – Potenza assorbita Stand-off in Watt (W)

27,7 27,7 29 29 33

A A A A A

31,4 31,4 31,4 31,4 31,4

A A A A A

32,5 32,5 27,2 27,2 20,9

A A B B B

85,2 85,2 85,2 85,2 85,2

B B B B B

240/

405

550 550 550 550 550

44/ 5744/ 5744/ 5744/ 5744/

66 66 66 66 66

0,5 0,5 0,5 0,5 0,5

0,4 0,4 0,4 0,4 0,4

6002936_0 – 20.01.2016

240/

405

240/

405

Page 39

Anhang

6002936_0 – 20.01.2016

Page 40

Kontakt

Wenn Sie Anregungen oder Fragen haben, wählen Sie aus folgenden Möglichkeiten:

Post: berbel Ablufttechnik GmbH

Sandkampstraße 100 D-48432 Rheine

Telefon: +49 (0) 5971 / 80 80 9 - 0

Mo bis Do 8:00 – 17:30 Uhr und Fr 8:00 – 16:30 Uhr

Telefax: +49 (0) 5971 / 80 80 9 - 10

Internet: www.berbel.de

E-Mail: [email protected]

Kundendienst des Herstellers kontaktieren

Sie können unseren Kundendienst auf verschiedene Arten kontaktieren. Wählen Sie aus folgenden Möglichkeiten:

Telefon: +49 (0) 5971 / 80 80 9 - 660

Mo bis Do 8:00 – 17:30 Uhr und Fr 8:00 – 16:30 Uhr

Telefax: +49 (0) 5971 / 80 80 9 - 10

E-Mail: [email protected]

6002936_0

20.01.2016
