Inselhaube BIH

Gebrauchs- und Montageanleitung für die Modelle: BIH 90 BL / BIH 90 CL / BIH 120 BL

07/2012 (aktualisiert 05/2014) Deutschsprachige Original-Anleitung

Page 2

Diese Anleitung unterstützt Sie beim bestimmungsgemäßen, sicheren und wirtschaftlichen Gebrauch und der Montage unseres Produktes. Im folgenden Text werden unsere Produkte aus der Produktlinie berbel-Inselhaube BIH 2010 kurz Gerät genannt.

Diese Anleitung richtet sich an folgende Personen:

§ Personen, die das Gerät benutzen

§ Personen, die das Gerät reinigen

§ Personen, die das Gerät entsorgen

§ Personen, die das Gerät montieren.

Aus diesem Personenkreis muss jeder den Inhalt dieser Anleitung zur Kenntnis genommen und verstanden haben. Andere Personen (z. B. Kinder oder Personen mit verminderten psychischen, sensorischen und geistigen Fähigkeiten) dürfen das Gerät keinesfalls selbstständig benutzen.

Das Befolgen der Anweisungen in dieser Anleitung erhöht die Zuverlässigkeit und Lebensdauer des Gerätes und minimiert Gefahren.

Gestaltungsmerkmale im Text

Die Elemente in dieser Anleitung sind mit festgelegten Gestaltungsmerkmalen versehen. So können Sie die folgenden Elemente leicht unterscheiden:

Gestaltungsmerkmale in Abbildungen

Die Abbildungen enthalten Darstellungen in verschiedenen Graustufen.

Wird auf Elemente im laufenden Text oder in einer Legende Bezug genommen, werden diese Elemente mit einer Positionsnummer  markiert:

Auszuführende Bewegungen werden durch Bewegungs- oder Richtungspfeile verdeutlicht. Wenn mehrere Handlungsschritte in einer Abbildung dargestellt werden, wird die Reihenfolge durch Zahlen (1., 2., …) verdeutlicht:

normaler Text

Querverweise

§ Aufzählungen oder

Ø Handlungsschritte.

Tipps enthalten besondere Angaben zum wirtschaftlichen Gebrauch des Gerätes.

Page 3

Die nachfolgenden Beschreibungen sind für die Inselhauben BIH 90 BL/CL und BIH 120 BL identisch. In den Abbildungen ist die Inselhaube BIH 90 BL dargestellt.

Inhalt

Sicherheit...............................................................................................................................................................5

Bestimmungsgemäßer Gebrauch...............................................................................................................................5

Verbot eigenmächtiger Umbauten und Veränderungen.............................................................................................5

Gestaltungsmerkmale der Gefahrenhinweise............................................................................................................5

Gestaltungsmerkmale der Hinweise auf Sach- oder Umweltschäden.......................................................................5

Sicherheitshinweise allgemein................................................................................................................................6

Grundlegende Sicherheitshinweise............................................................................................................................6

Sicherheitshinweise für den Benutzer .....................................................................................................................7

Sicherheitshinweise für den Monteur.......................................................................................................................9

Gebrauchsanleitung..............................................................................................................................................11

Beschreibung für den Benutzer.............................................................................................................................11

Mögliche Betriebsarten.............................................................................................................................................11

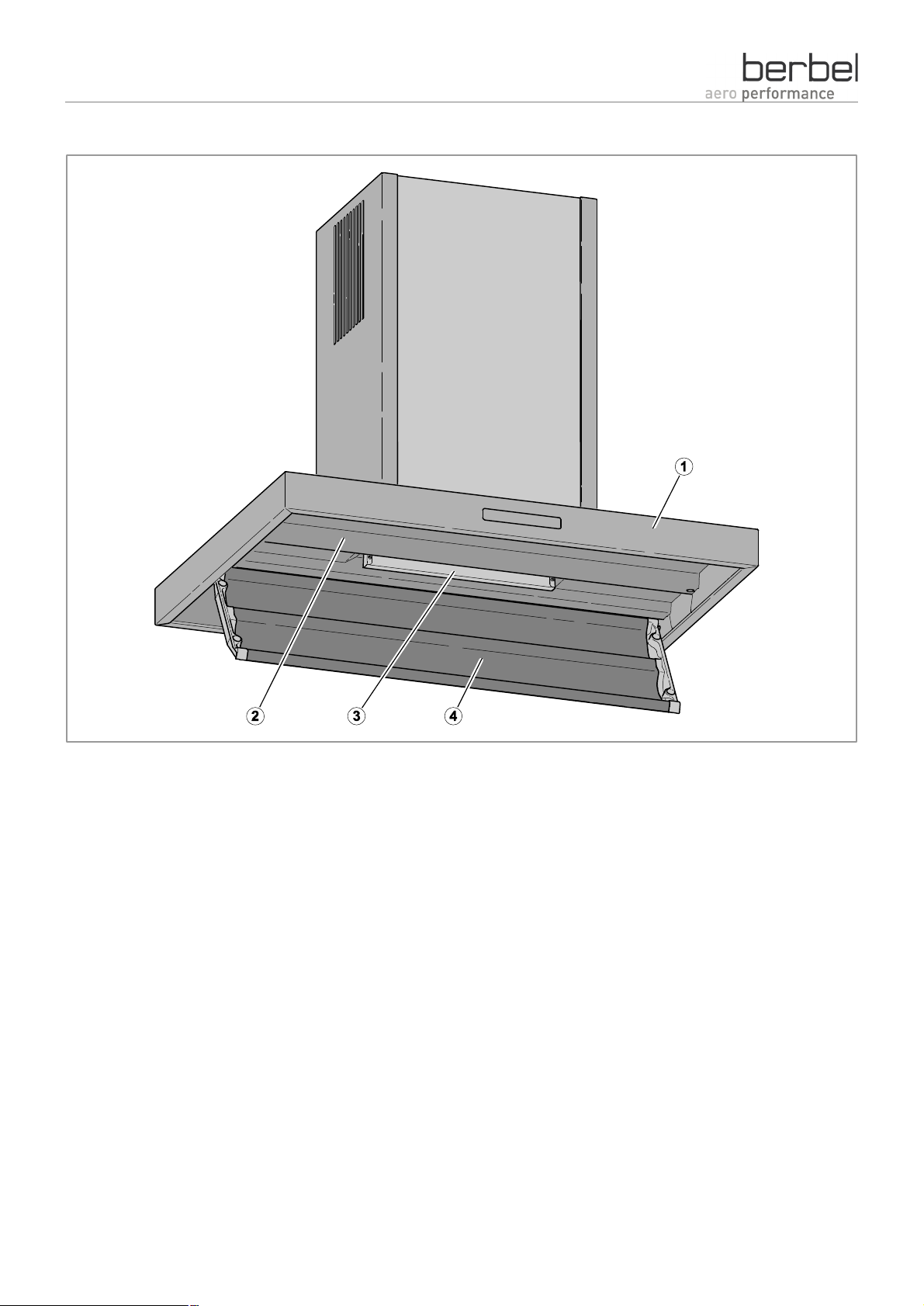

Geräteansicht mit geschlossener Unterschale.........................................................................................................12

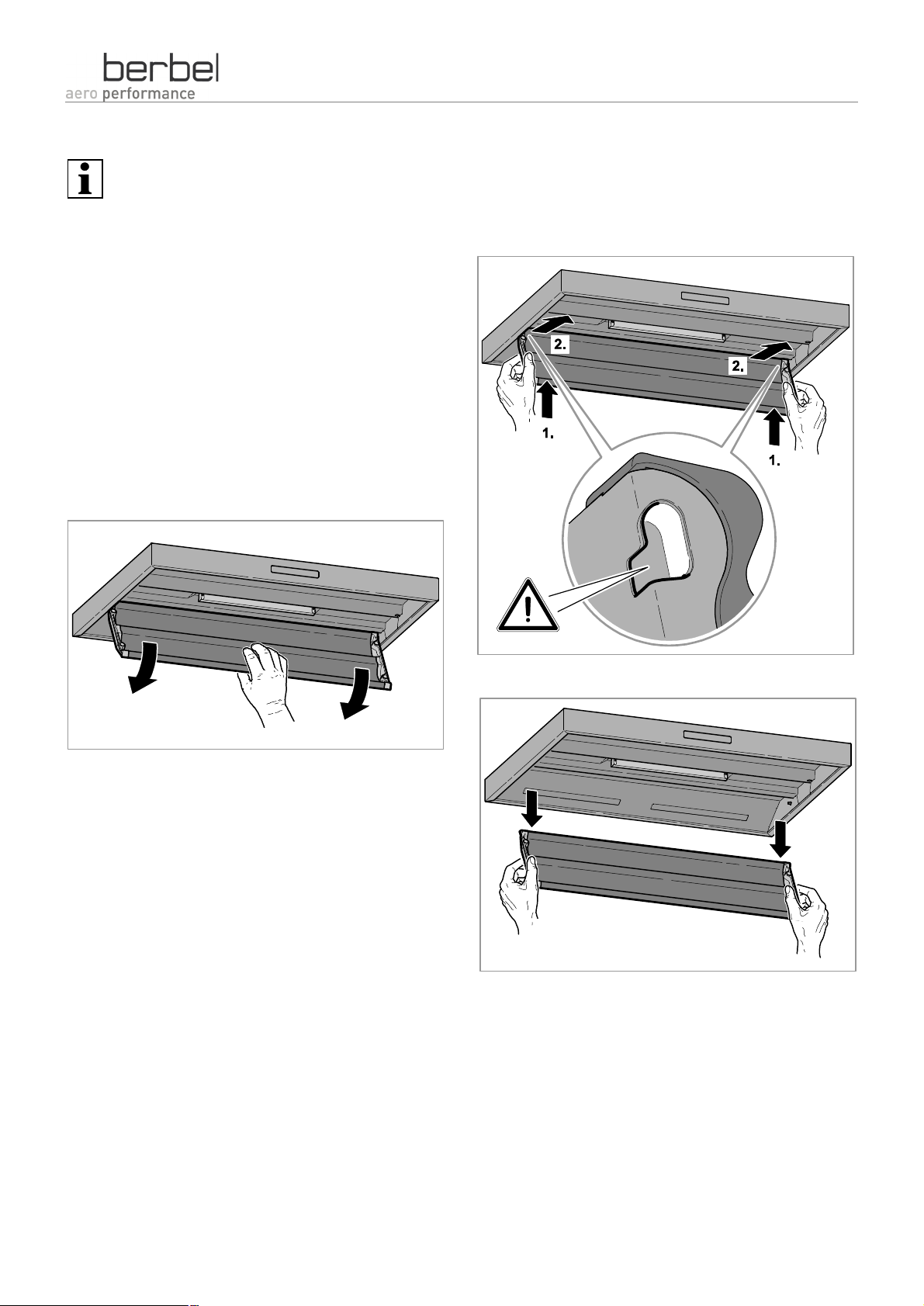

Geräteansicht mit geöffneter Unterschale................................................................................................................13

Bedienen..............................................................................................................................................................14

Gerät einschalten......................................................................................................................................................15

Gerät ausschalten.....................................................................................................................................................16

Lüftungsfunktion einschalten ....................................................................................................................................17

Leistungsstufe wechseln...........................................................................................................................................18

Lüftungsfunktion ausschalten ...................................................................................................................................18

Nachlauffunktion einschalten....................................................................................................................................19

Nachlauffunktion ausschalten...................................................................................................................................19

Beleuchtung für das Kochfeld ein- und ausschalten................................................................................................20

„Abluft/Umluftbetrieb“-Umschaltung nutzen..............................................................................................................20

Kontrollanzeigen.......................................................................................................................................................21

Einstellungen im Konfigurationsmodus vornehmen.................................................................................................22

Reinigen...............................................................................................................................................................25

Reinigungsintervalle.................................................................................................................................................25

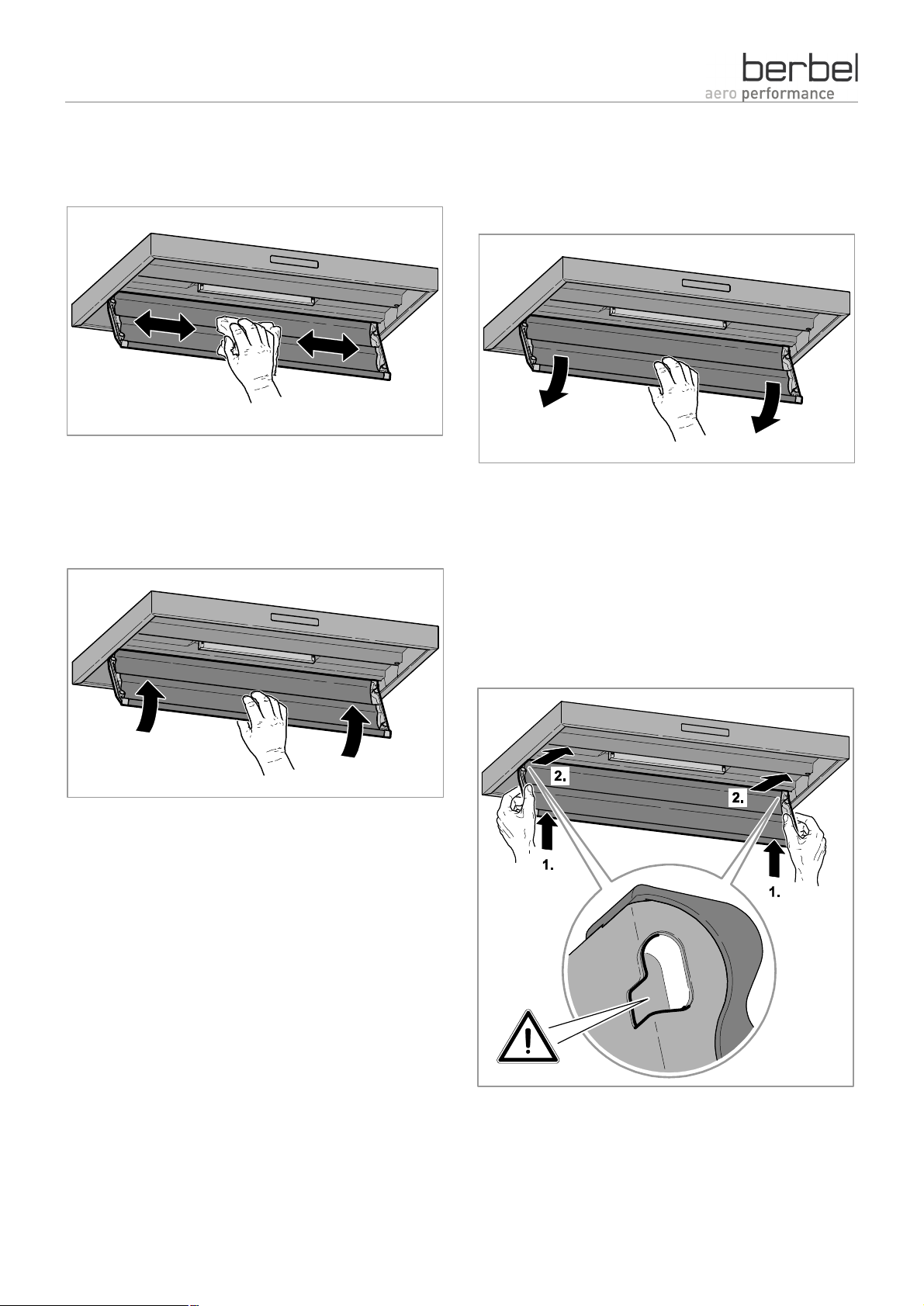

Reinigen bei normaler Verunreinigung.....................................................................................................................25

Reinigen bei starker Verunreinigung........................................................................................................................26

Reinigen der Oberflächen.........................................................................................................................................28

Warten..................................................................................................................................................................29

Warten des Gerätes..................................................................................................................................................29

Wechseln der Leuchtmittel.......................................................................................................................................29

Wechseln der Filter-Füllung (Hybrid- und Umluftfilter).............................................................................................29

Störungen beheben ..............................................................................................................................................32

Page 4

Montageanleitung.................................................................................................................................................34

Beschreibung für den Monteur..............................................................................................................................34

Mögliche Betriebsarten.............................................................................................................................................34

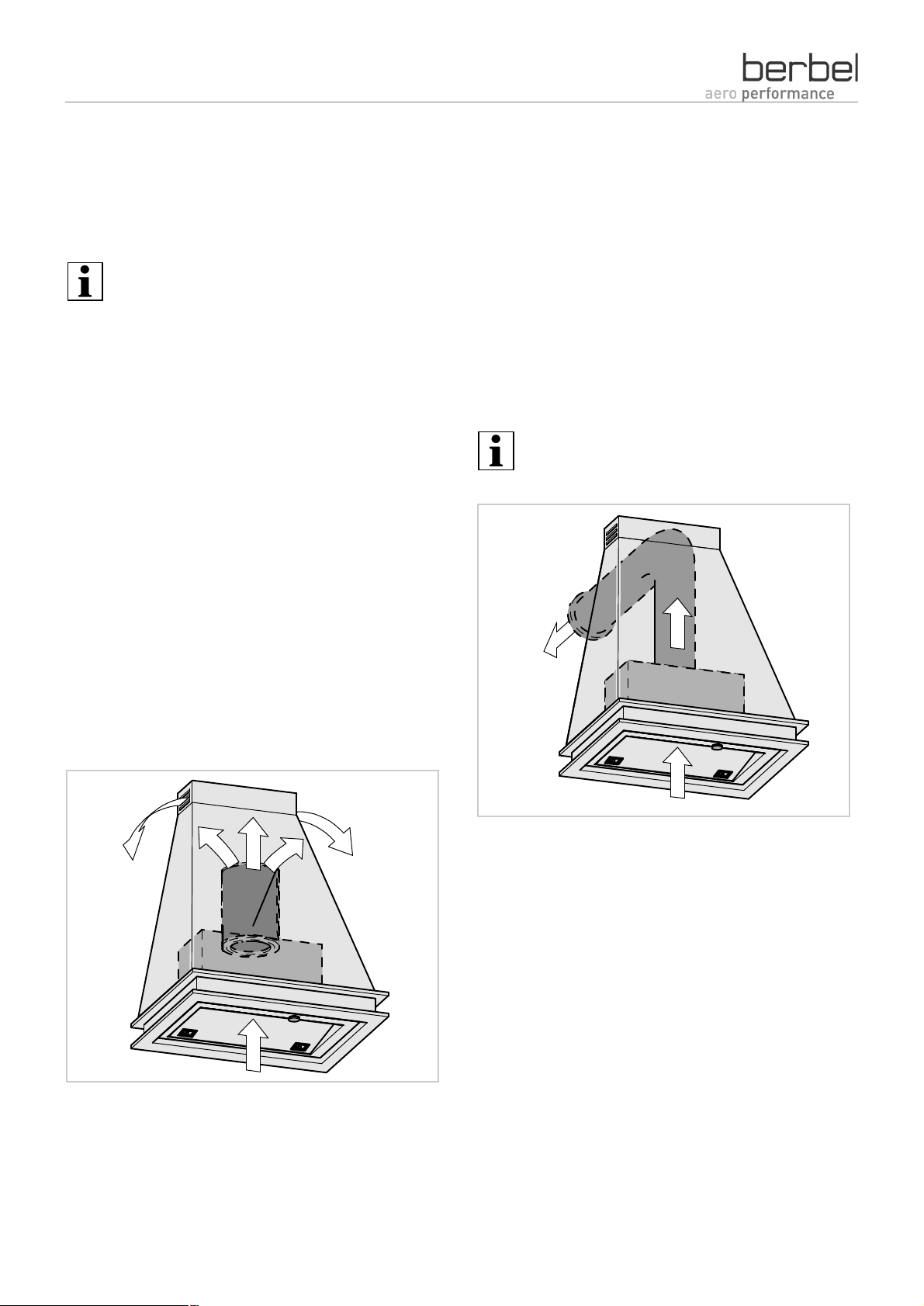

Informationen zum Abluftbetrieb...............................................................................................................................35

Grundlegendes zum Gerät....................................................................................................................................39

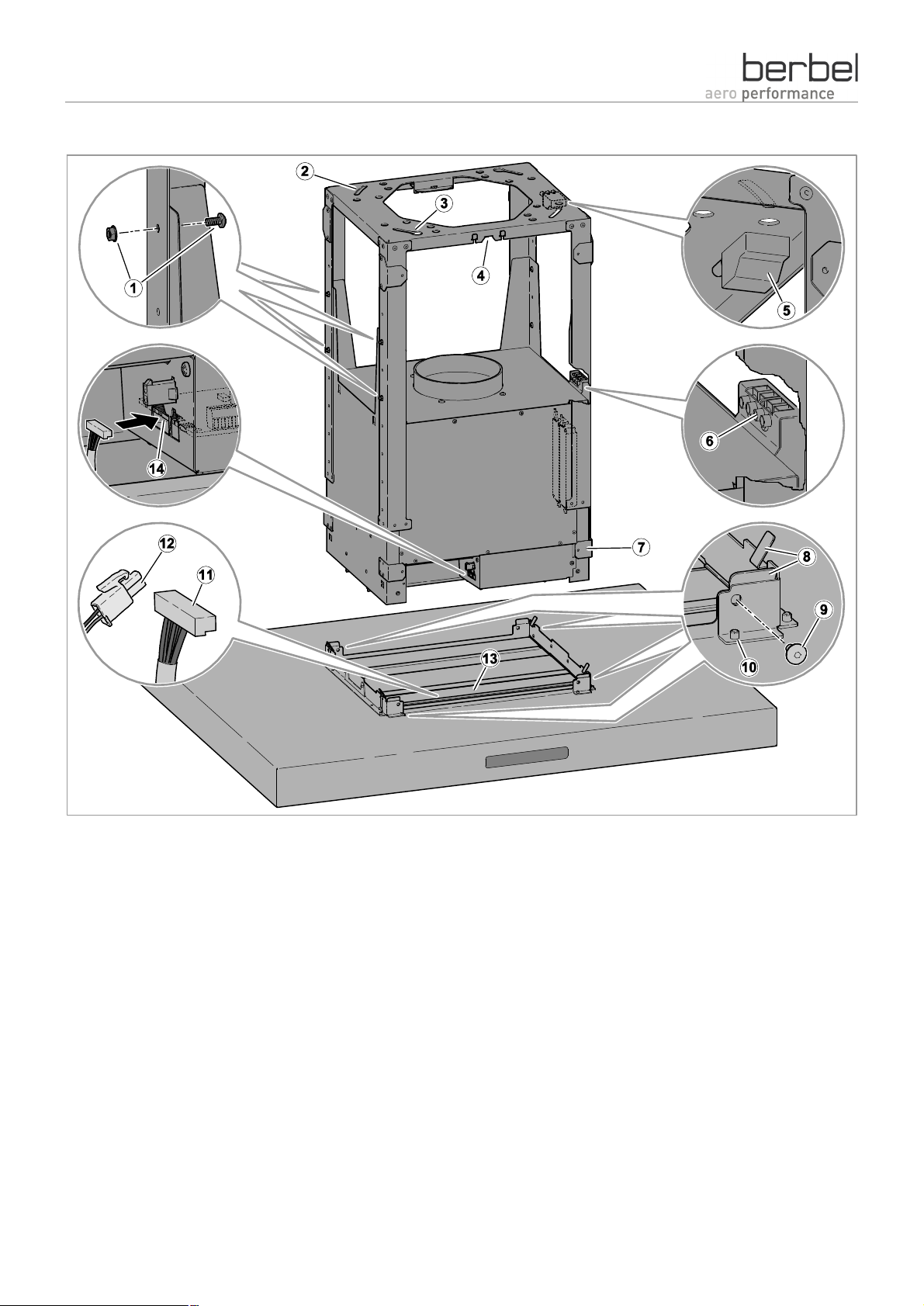

Geräteansicht Kaminturm und Korpus .....................................................................................................................40

Geräteansicht mit geschlossener Unterschale.........................................................................................................41

Geräteansicht mit geöffneter Unterschale................................................................................................................42

Montage vorbereiten.............................................................................................................................................43

Qualifikation des Personals......................................................................................................................................43

Voraussetzungen für die mechanische Endmontage...............................................................................................44

Kurzübersicht der Montage.......................................................................................................................................44

Anschlusskabel für die Spannungsversorgung, P4 Multi, Mauerkasten und Fensterkontaktschalter

vorbereiten................................................................................................................................................................44

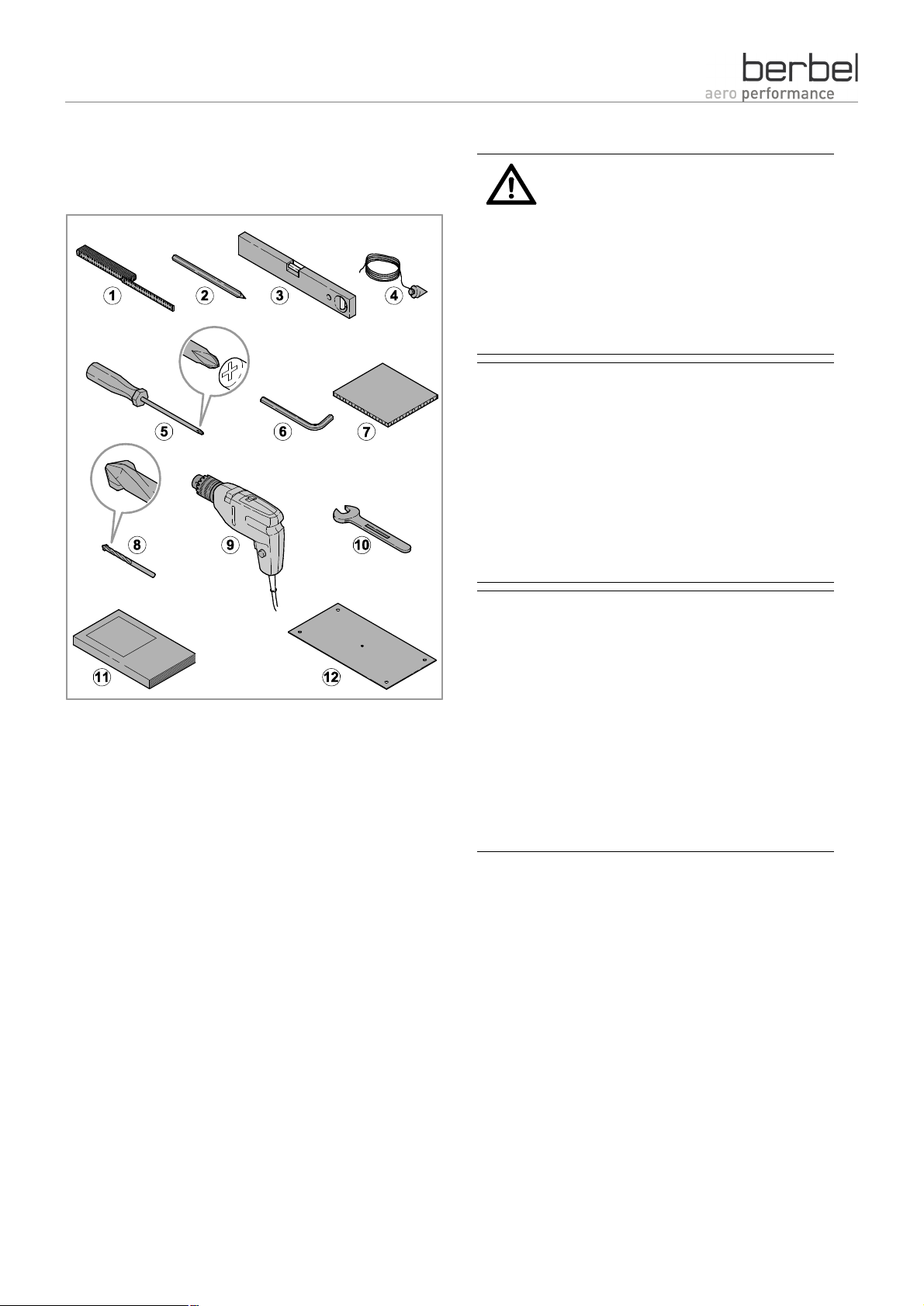

Benötigte Hilfsmittel ..................................................................................................................................................46

Auspacken................................................................................................................................................................46

Lieferumfang kontrollieren........................................................................................................................................47

Gerät montieren....................................................................................................................................................48

Sicherheitsabstände einhalten .................................................................................................................................48

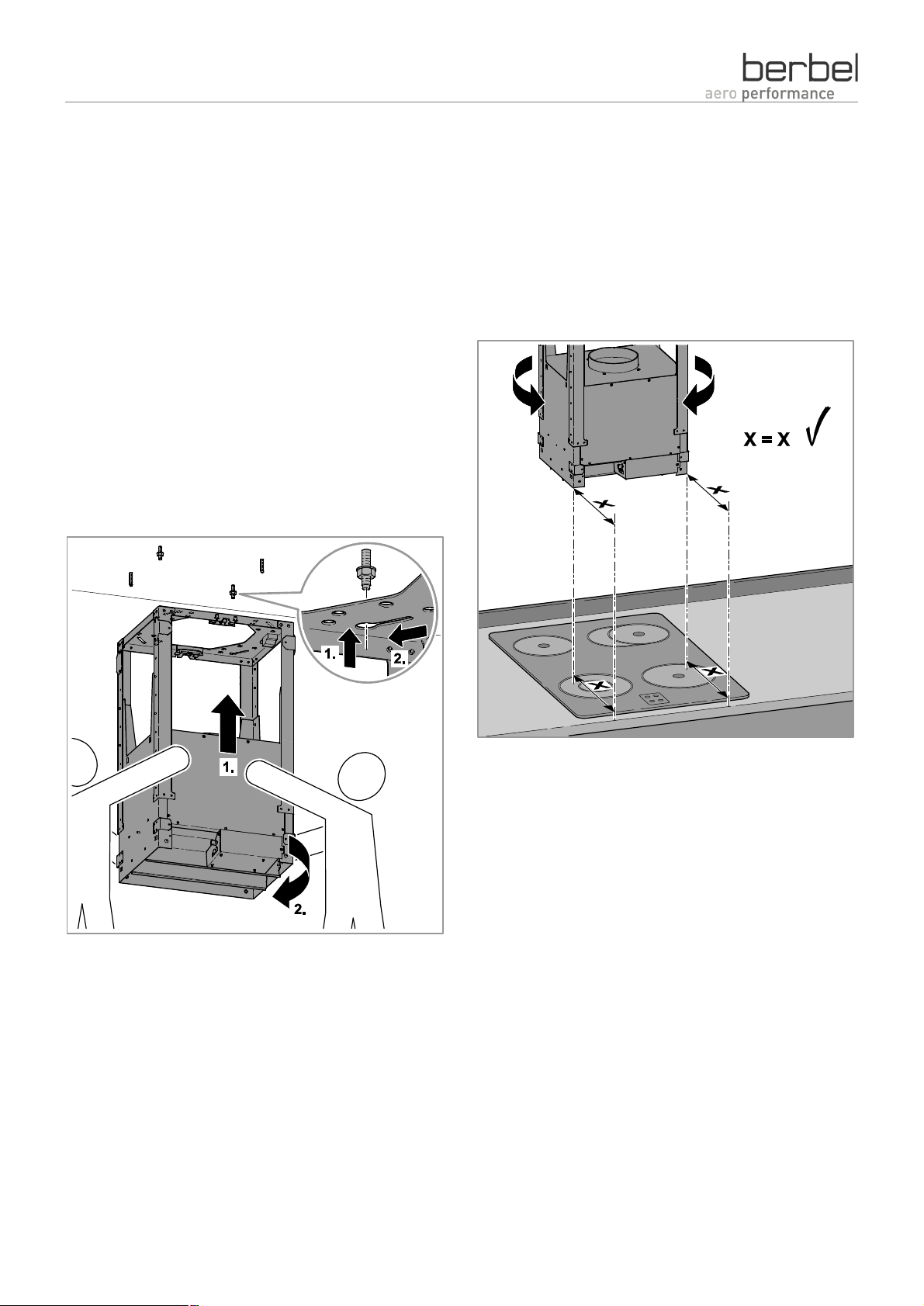

Maße anzeichnen.....................................................................................................................................................49

Deckenanker montieren............................................................................................................................................50

Aufhängung vorbereiten ...........................................................................................................................................51

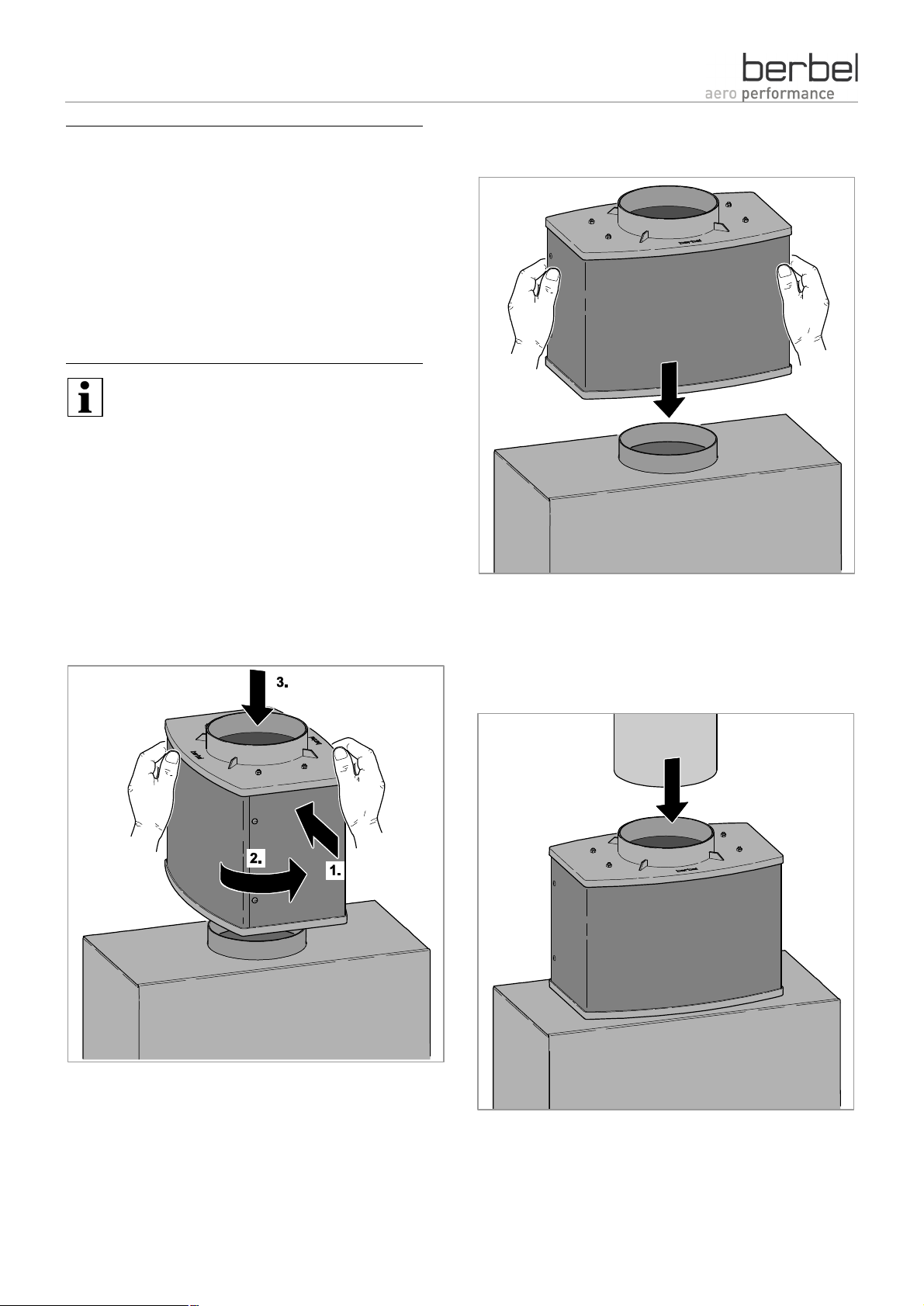

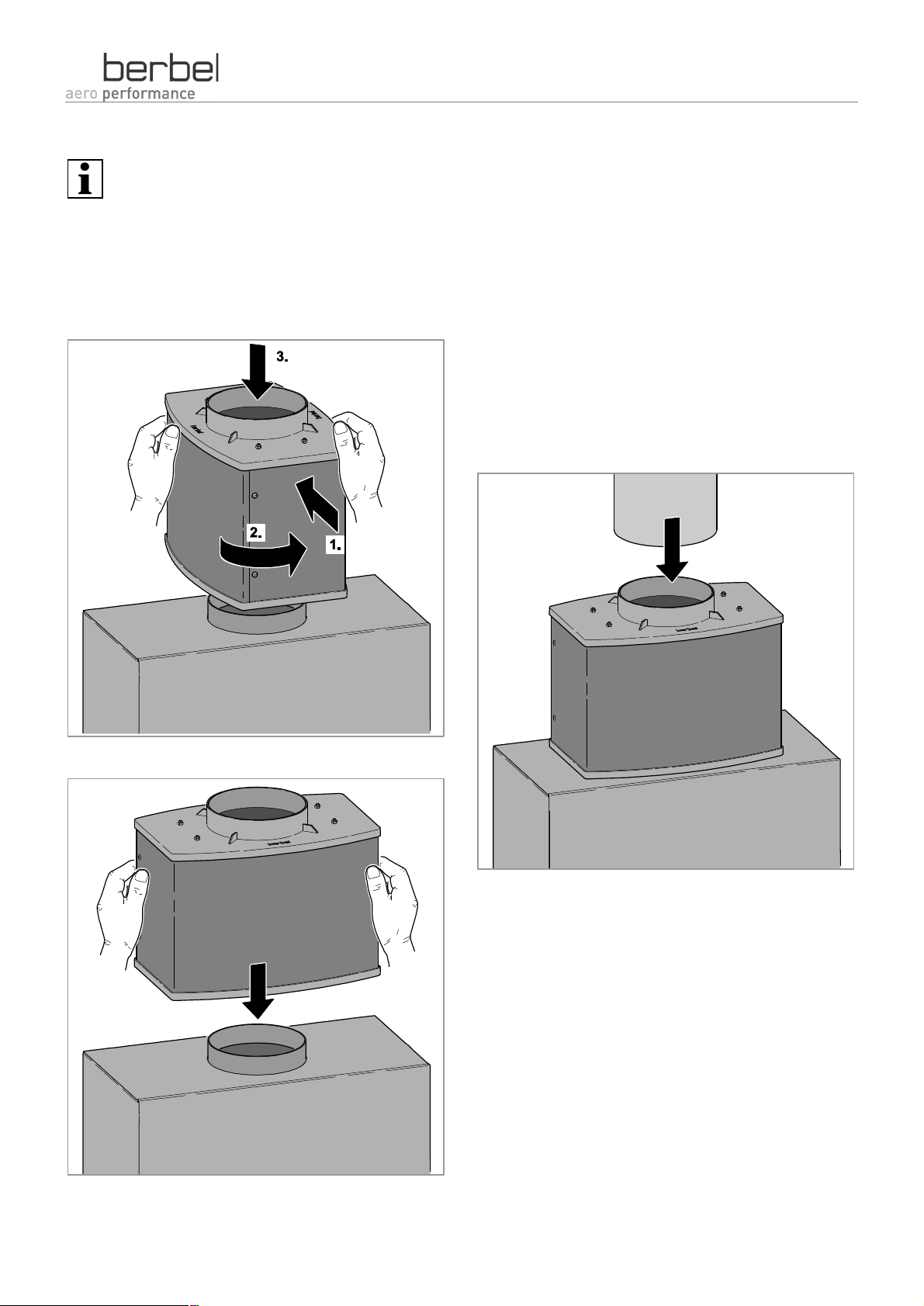

Länge vom Kaminturm vorbereiten ..........................................................................................................................51

Kaminturm einhängen...............................................................................................................................................52

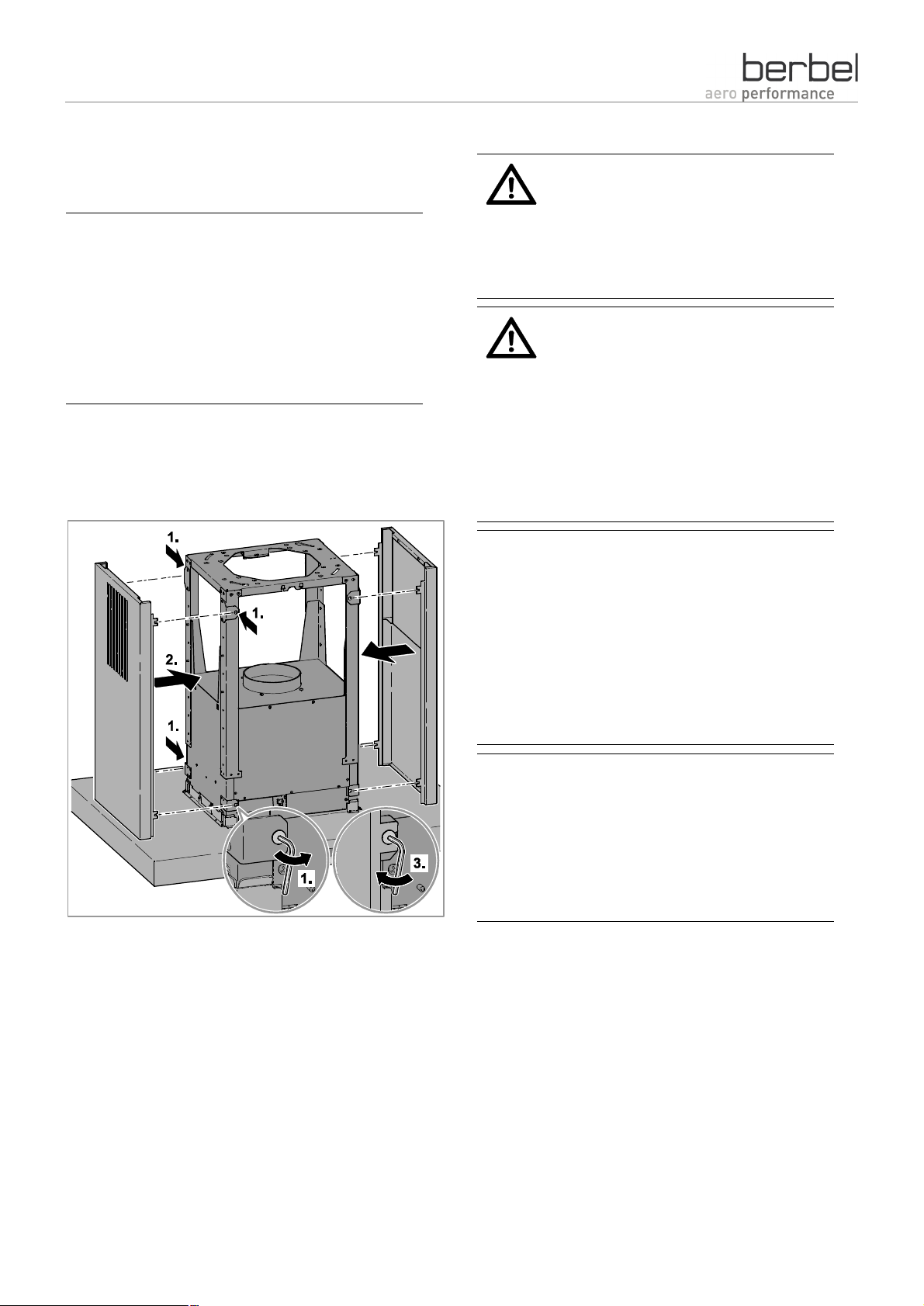

Kaminturm ausrichten und sichern...........................................................................................................................52

Korpus für die Montage vorbereiten .........................................................................................................................53

Korpus montieren.....................................................................................................................................................54

Oberschalenverkleidung montieren..........................................................................................................................55

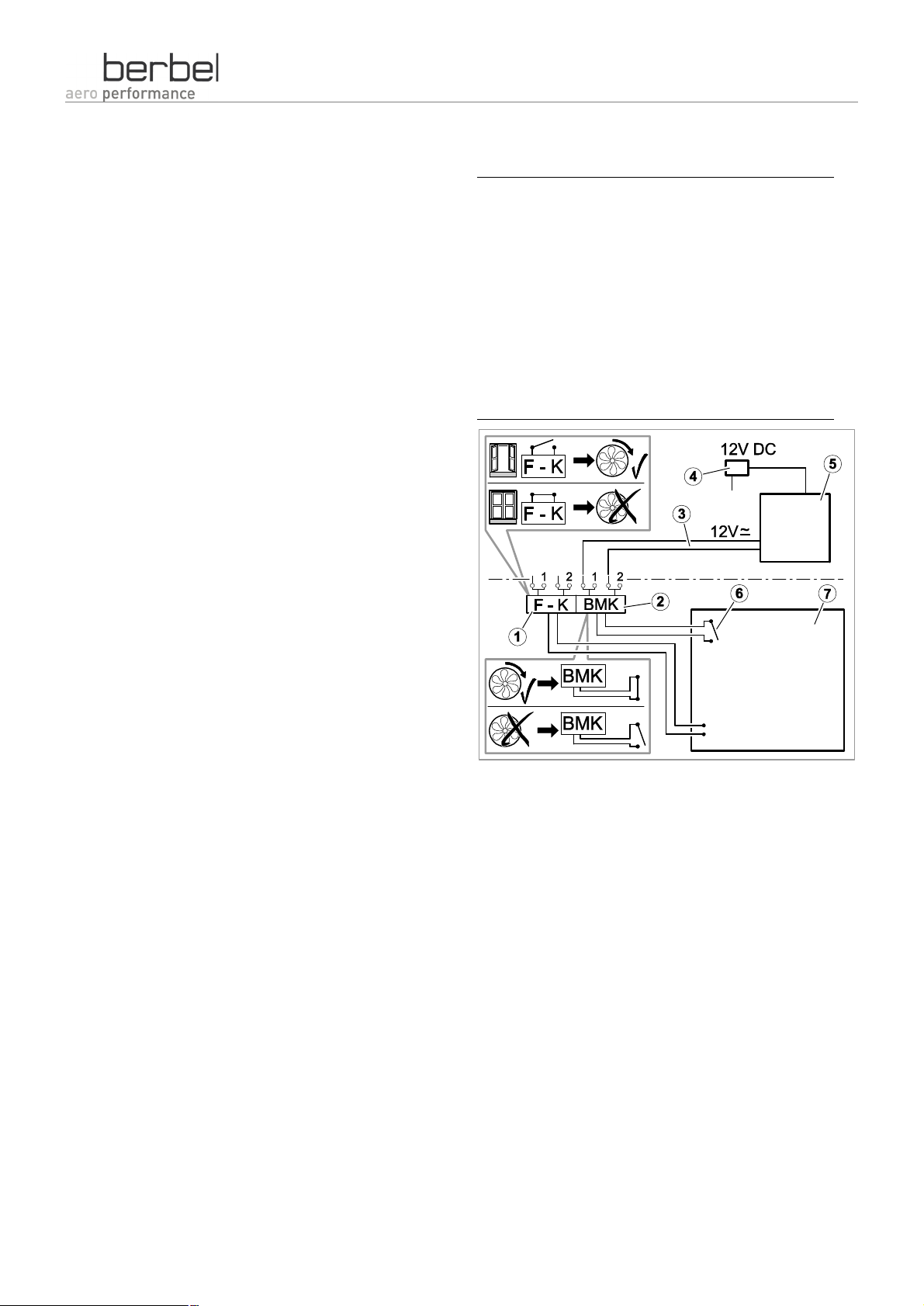

Anschlusskontakt für Mauerkasten, P4 Multi und Fensterkontaktschalter anschließen ..........................................56

Abluftanschluss herstellen........................................................................................................................................60

Stromversorgung anschließen..................................................................................................................................63

Kaminbleche montieren............................................................................................................................................63

Front- und Rückseitenblende montieren..................................................................................................................64

Frontseitenblende montieren....................................................................................................................................65

Übrige Teile einbauen...............................................................................................................................................66

Erste Reinigung....................................................................................................................................................67

Oberflächen reinigen ................................................................................................................................................67

Bedienelement reinigen............................................................................................................................................67

Gerät demontieren................................................................................................................................................67

Entsorgen.............................................................................................................................................................69

Verpackung entsorgen..............................................................................................................................................69

Gerät entsorgen........................................................................................................................................................69

Technische Daten.................................................................................................................................................70

Typenschild...............................................................................................................................................................70

Inselhaube BIH 90 BL/CL.........................................................................................................................................70

Inselhaube BIH 120 BL.............................................................................................................................................70

Kontakt.................................................................................................................................................................71

Kundendienst des Herstellers kontaktieren..............................................................................................................71

Page 5

Sicherheit

Bestimmungsgemäßer Gebrauch

Mit dem Gerät können Sie Kochdünste beim Kochen im privaten Haushalt absaugen.

Ø Verwenden Sie das Gerät nur in privaten Küchen.

Das Gerät ist ausschließlich für diese Zwecke bestimmt und darf nur dafür verwendet werden. Das Gerät darf nur in der Art und Weise benutzt werden, wie es in dieser Anleitung beschrieben ist.

Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß und kann zu Schäden führen.

Bei gleichzeitiger Verwendung des Gerätes im Abluftbetrieb und einer raumluftabhängigen Brennstelle (z. B. Kamin) im selben Luftverbund muss eine Sicherheitseinrichtung (z. B. der nach DIN 18841:2005-12 TÜV- und nach DVGW–VP121 geprüfte Unterdruckwächter P4) installiert sein, die verhindert, dass Gase oder Abgase in den Raum (zurück-) gezogen werden.

Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäßen Gebrauch, falsche Montage oder falsche Bedienung verursacht werden. Das Gerät ist nicht für den gewerblichen Einsatz bestimmt.

Verbot eigenmächtiger Umbauten und Veränderungen

§ Nehmen Sie keine eigenmächtigen Umbauten oder Veränderungen am Gerät vor. Umbauten oder Veränderungen sind ohne die Zustimmung der berbel Ablufttechnik GmbH unzulässig.

§ Überbrücken oder umgehen Sie niemals die vorhandenen Schutzeinrichtungen am Gerät.

Sicherheitshinweise allgemein

Gestaltungsmerkmale der Gefahrenhinweise

In dieser Anleitung finden Sie folgende Kategorien von Gefahrenhinweisen:

GEFAHR

Hinweise mit dem Wort GEFAHR warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führt.

WARNUNG

Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.

VORSICHT

Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann.

Gestaltungsmerkmale der Hinweise auf Sach- oder Umweltschäden

ACHTUNG

Diese Hinweise warnen vor einer Situation, die zu Sach- oder Umweltschäden führt.

Sicherheit 5

Page 6

Sicherheit

Sicherheitshinweise allgemein

Grundlegende Sicherheitshinweise

Ø Lesen Sie dieses Kapitel sorgfältig durch, bevor Sie

das Gerät de- oder montieren, benutzen oder reinigen. Spezifische wichtige Sicherheitshinweise finden:

- Personen, die das Gerät de- oder montieren, im Kapitel „Sicherheitshinweise für den Monteur“.

- Personen, die das Gerät benutzen oder reinigen, im Kapitel „Sicherheitshinweise für den Benutzer“. Lesen Sie diese Kapitel sorgfältig durch, um Gefahren, Verletzungen und Schäden zu vermeiden.

Ø Befolgen Sie die Sicherheits- und Gefahrenhinweise

bei allen Tätigkeiten am Gerät.

Ø Sorgen Sie dafür, dass nur Personen das Gerät

benutzen, die den Inhalt dieser Anleitung zur Kenntnis genommen und verstanden haben. Kinder oder Personen mit verminderten psychischen, sensorischen und geistigen Fähigkeiten dürfen das Gerät keinesfalls selbstständig benutzen.

Ø Liefern Sie diese Anleitung mit, wenn Sie das Gerät

weitergeben.

In diesem Abschnitt finden Sie grundlegende Sicherheitshinweise für den Umgang mit dem Gerät. Zusätzliche Sicherheitshinweise, die bestimmte Handlungen und Abläufe betreffen, finden Sie in den jeweiligen Kapiteln.

§ Befolgen Sie alle Sicherheits- und Gefahrenhinweise in dieser Anleitung.

§ Prüfen Sie das Gerät und alle Teile auf sichtbare Schäden. Kontaktieren Sie bei Schäden Ihren Fachhändler oder den berbel-Kundendienst. Sie dürfen das Gerät nur in einwandfreiem Zustand benutzen.

§ Überlassen Sie Reparatur- und Wartungsarbeiten stets qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.

§ Verwenden Sie das Gerät nur in privaten Küchen.

§ Verwenden Sie das Gerät nur mit eingesetztem

Capillar Trap und geschlossener Unterschale.

§ Stellen Sie sicher, dass sich Kinder nicht unbeaufsichtigt in der Nähe des Gerätes aufhalten bzw. mit dem Gerät spielen.

6 Sicherheit

Page 7

Benutzer

Sicherheitshinweise für den Benutzer

Sicherheitshinweise für den

Explosionsgefahr vermeiden

Lesen Sie dieses Kapitel sorgfältig durch, bevor Sie das Gerät benutzen oder reinigen.

Ø Befolgen Sie die Gefahrenhinweise bei allen

Tätigkeiten am Gerät.

Gefahren durch elektrischen Stromschlag vermeiden

§ Betreiben Sie das Gerät nicht mit einem beschädigten Elektro-Anschlusskabel.

§ Der Netzstecker muss frei zugänglich sein, damit Sie das Gerät im Notfall einfach und schnell vom Stromnetz trennen können. Falls der Netzstecker nach dem Einbau nicht frei zugänglich ist, muss installationsseitig eine allpolige Trennvorrichtung mit mindestens 3 mm Kontaktöffnung vorhanden sein.

§ Trennen Sie bei Betriebsstörungen das Gerät sofort von der Stromquelle. Lassen Sie das Gerät nur durch geschultes Fachpersonal reparieren.

§ Knicken oder quetschen Sie das Netzkabel nicht.

§ Verwenden Sie das Gerät nur, wenn es

entsprechend der technischen Daten angeschlossen und abgesichert ist.

§ Öffnen Sie niemals das Lüftergehäuse des Gerätes.

§ Halten Sie das Gerät trocken.

§ Vermeiden Sie, dass das Gerät Tropf- oder

Spritzwasser oder anderen Flüssigkeiten ausgesetzt wird.

§ Stellen Sie keine mit Flüssigkeiten gefüllten Gegenstände, wie z. B. Vasen, auf das Gerät.

Falls dennoch Flüssigkeit eindringt:

- Unterbrechen Sie sofort die Stromzufuhr, indem Sie z. B. die Sicherung entfernen.

- Stellen Sie sicher, dass die Stromzufuhr des Gerätes nicht versehentlich wiederhergestellt wird. Stellen Sie z. B. jemanden ab, der das Einschalten der Sicherung verhindert.

- Lassen Sie das Gerät trocknen.

- Lassen Sie das Gerät durch geschultes Fachpersonal prüfen und reparieren, bevor Sie das Gerät erneut verwenden.

§ Betreiben Sie das Gerät nicht in explosionsgefährdeter Umgebung.

Brandgefahr vermeiden

§ Betreiben Sie das Gerät nicht bei Brand oder akuter Brandgefahr (z. B. Gasgeruch) im Haushalt.

§ Stellen Sie sicher, dass das Kochfeld abgekühlt ist, bevor Sie das Kochfeld abdecken.

Ein verschmutztes Gerät kann Brandgefahren verursachen.

§ Halten Sie das Gerät in einwandfreiem Zustand und überprüfen Sie es regelmäßig.

§ Entfernen Sie regelmäßig vorhandene Fettreste. Fettreste stellen eine Brandgefahr dar.

Überhitztes Öl und offenes Feuer kann Brandgefahren verursachen.

§ Flambieren Sie nicht unter dem Gerät. Offenes Feuer kann z. B. benachbarte Schränke beschädigen.

§ Frittieren Sie niemals unbeaufsichtigt unter dem Gerät. Überhitztes Öl kann sich entzünden.

Bei Betrieb über einem Gasherd oder Gasmulde:

§ Stellen Sie sicher, dass die Gasflamme kurz gehalten wird. Offene Flammen dürfen den Rand des Topfbodens niemals überragen.

Bei Umluftbetrieb:

§ Ein abgedeckter oder geschlossener Lüftungsausgang kann Brandgefahren verursachen. Legen Sie keine Gegenstände, wie z. B. Decken oder Teller, auf oder vor die Lüftungsschlitze des Gerätes. Ausströmende Luft bei Umluftgeräten muss ungehindert durch die Lüftungsschlitze zurück in die Küche entweichen können.

§ Im Bereich der Lüftungsschlitze des Gerätes dürfen keine Gegenstände montiert werden, die den Luftstrom behindern können. Stellen Sie sicher, dass die ausströmende Luft ungehindert in die Küche strömen kann.

Sicherheit 7

Page 8

Sicherheit

Betrieb über einer Feuerstätte für feste Brennstoffe: Über einer Feuerstätte für feste Brennstoffe (z. B.

Kohleofen) ist der Betrieb des Gerätes nur zulässig, wenn:

§ die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat. Andernfalls besteht z. B. erhöhte Brandgefahr durch Funkenflug.

§ die gesetzlichen und landesspezifischen Vorschriften eingehalten werden.

§ Lassen Sie Kinder nicht mit Folie oder anderen Teilen der Verpackung spielen.

§ Bewahren Sie Folie oder andere Teile der Verpackung für Kinder unzugänglich auf.

Umweltschäden vermeiden

§ Entsorgen Sie das Gerät und dessen Zubehör entsprechend der gesetzlichen Bestimmungen.

Verletzungsgefahren vermeiden

§ Um der Sturzgefahr vorzubeugen, verwenden Sie eine standfeste Stehleiter für alle Arbeiten am Gerät, wie z. B. das Wechseln des Filters und das Reinigen des Gerätes.

§ Um Verletzungsgefahren durch herunterfallende Teile vorzubeugen, stellen Sie keine Gegenstände auf das Gerät.

Erstickungsgefahr vermeiden

Bei gleichzeitiger Verwendung des Gerätes im Abluftbetrieb und einer raumluftabhängigen, offenen Brennstelle im selben Luftverbund können Gase oder Abgase in den Raum (zurück-) gezogen werden.

§ Stellen Sie eine ausreichende Frischluftzufuhr in der Wohnung sicher.

§ Stellen Sie sicher, dass Sicherheitseinrichtungen gemäß den Bestimmungen Ihres Landes funktionsfähig installiert sind (z. B. der nach DIN 18841:2005-12 TÜV- und nach DVGW–VP121 geprüfte Unterdruckwächter P4).

§ Stellen Sie sicher, dass alle zum Betrieb erforderlichen Genehmigungen Ihres Landes vorhanden sind (z. B. die des Schornsteinfegermeisters).

§ Stellen Sie sicher, dass alle Normen und Richtlinien zum Betrieb des Gerätes Ihres Landes erfüllt werden.

8 Sicherheit

Page 9

Monteur

Sicherheitshinweise für den Monteur

Sicherheitshinweise für den

Gefahren durch elektrischen Stromschlag vermeiden

In diesem Abschnitt finden Sie Sicherheitshinweise für die Montage des Gerätes. Zusätzliche Sicherheitshinweise, die bestimmte Handlungen und Abläufe betreffen, finden Sie in den jeweiligen Kapiteln.

Ø Lesen Sie dieses Kapitel sorgfältig durch, bevor Sie

das Gerät montieren.

Ø Befolgen Sie alle Sicherheits- und Gefahrenhinweise

bei allen Tätigkeiten am Gerät.

Ø Montieren Sie das Gerät nur in privaten Küchen.

Ø Stellen Sie sicher, dass das Anschlusskabel während

der Montage spannungslos ist.

Ø Prüfen Sie das Gerät und alle Teile auf sichtbare

Schäden. Kontaktieren Sie bei Schäden Ihren Fachhändler oder den berbel-Kundendienst. Sie dürfen das Gerät nur in einwandfreiem Zustand montieren.

Ø Montieren Sie das Gerät mit den mitgelieferten

Halterungen ausschließlich an tragfähigen Gebäudeteilen (Massivbau).

Ø Verwenden Sie bei anderen Befestigungen

entsprechend geeignete Befestigungstechniken. Im Zweifelsfall erkundigen Sie sich beim Fachhandel. Andernfalls gefährden Sie sich und andere.

Ø Überlassen Sie Reparaturarbeiten stets

qualifiziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.

§ Lassen Sie Arbeiten an der Spannungsversorgung nur von einer qualifizierten, ausgebildeten ElektroFachkraft ausführen. Die Elektro-Fachkraft muss mindestens über folgende Kenntnisse und Fähigkeiten verfügen:

§ Grundlagen der Elektrotechnik

§ Kenntnis der landesspezifischen Bestimmungen

und Normen (in Deutschland z. B. DIN 57100/VDE 0100, Teil 701)

§ Kenntnis der einschlägigen Sicherheitsbestimmungen

§ Kenntnis der einschlägigen, gesetzlichen Bestimmungen für Gasinstallationen (in Deutschland z. B. die technischen Regeln für GasInstallationen TRGI).

§ Montieren Sie das Gerät nur, wenn es entsprechend der technischen Daten angeschlossen und abgesichert ist.

§ Knicken oder quetschen Sie das Netzkabel nicht.

§ Betreiben Sie das Gerät nicht mit einem

beschädigten Elektro-Anschlusskabel.

§ Trennen Sie bei Betriebsstörungen das Gerät sofort von der Stromquelle.

§ Wenn Sie das Gerät von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Gerätes Feuchtigkeit niederschlagen. Warten Sie in diesem Fall etwa 2 bis 3 Stunden, bevor Sie das Gerät in Betrieb nehmen.

§ Vermeiden Sie, dass das Gerät Flüssigkeiten ausgesetzt wird.

§ Halten Sie das Gerät trocken.

Sicherheit 9

Page 10

Sicherheit

Explosionsgefahr vermeiden

Erstickungsgefahr vermeiden

§ Montieren Sie das Gerät nicht in explosionsgefährdeter Umgebung.

Brandgefahr vermeiden

§ Stellen Sie sicher, dass das Kochfeld abgekühlt ist, bevor Sie das Kochfeld abdecken.

Bei Umluftbetrieb:

§ Ein abgedeckter oder geschlossener Lüftungsausgang kann Brandgefahren verursachen. Ausströmende Luft bei Umluftgeräten muss ungehindert durch die Lüftungsschlitze zurück in die Küche entweichen können.

§ Sie dürfen keine Gegenstände montieren, die den Luftstrom behindern können. Stellen Sie sicher, dass die ausströmende Luft ungehindert in die Küche strömen kann.

Über einer Feuerstätte für feste Brennstoffe (z. B. Kohleofen) ist die Montage des Gerätes nur zulässig, wenn:

§ die Feuerstätte eine geschlossene, nicht abnehmbare Abdeckung hat. Andernfalls besteht z. B. erhöhte Brandgefahr durch Funkenflug.

§ die gesetzlichen und landesspezifischen Vorschriften eingehalten werden.

Verletzungsgefahren vermeiden

§ Um der Sturzgefahr vorzubeugen, verwenden Sie eine standfeste Stehleiter für alle Arbeiten am Gerät, wie z. B. das Wechseln des Filters, die Montage und das Reinigen des Gerätes.

§ Um Verletzungsgefahren durch herunterfallende Teile vorzubeugen, verwenden Sie geeignetes Befestigungsmaterial.

§ Um Schnittverletzungen durch Glasbruch vorzubeugen, verwenden Sie geeignete Schutzhandschuhe.

Lassen Sie Kinder nicht mit Folie oder anderen Teilen der Verpackung spielen.

Bewahren Sie Folie oder andere Teile der Verpackung für Kinder unzugänglich auf.

Bei Abluftbetrieb: Bei gleichzeitiger Verwendung des Gerätes im

Abluftbetrieb und einer raumluftabhängigen, offenen Brennstelle im selben Luftverbund können Gase oder Abgase in den Raum (zurück-) gezogen werden.

§ Stellen Sie sicher, dass alle zum Betrieb erforderlichen Genehmigungen Ihres Landes vorhanden sind (z. B. die des Schornsteinfegermeisters).

§ Stellen Sie sicher, dass alle Normen und Richtlinien zum Betrieb des Gerätes Ihres Landes erfüllt werden.

§ Stellen Sie eine ausreichende Frischluftzufuhr in der Wohnung sicher.

Einsturzgefahr verhindern

Bei Abluftbetrieb:

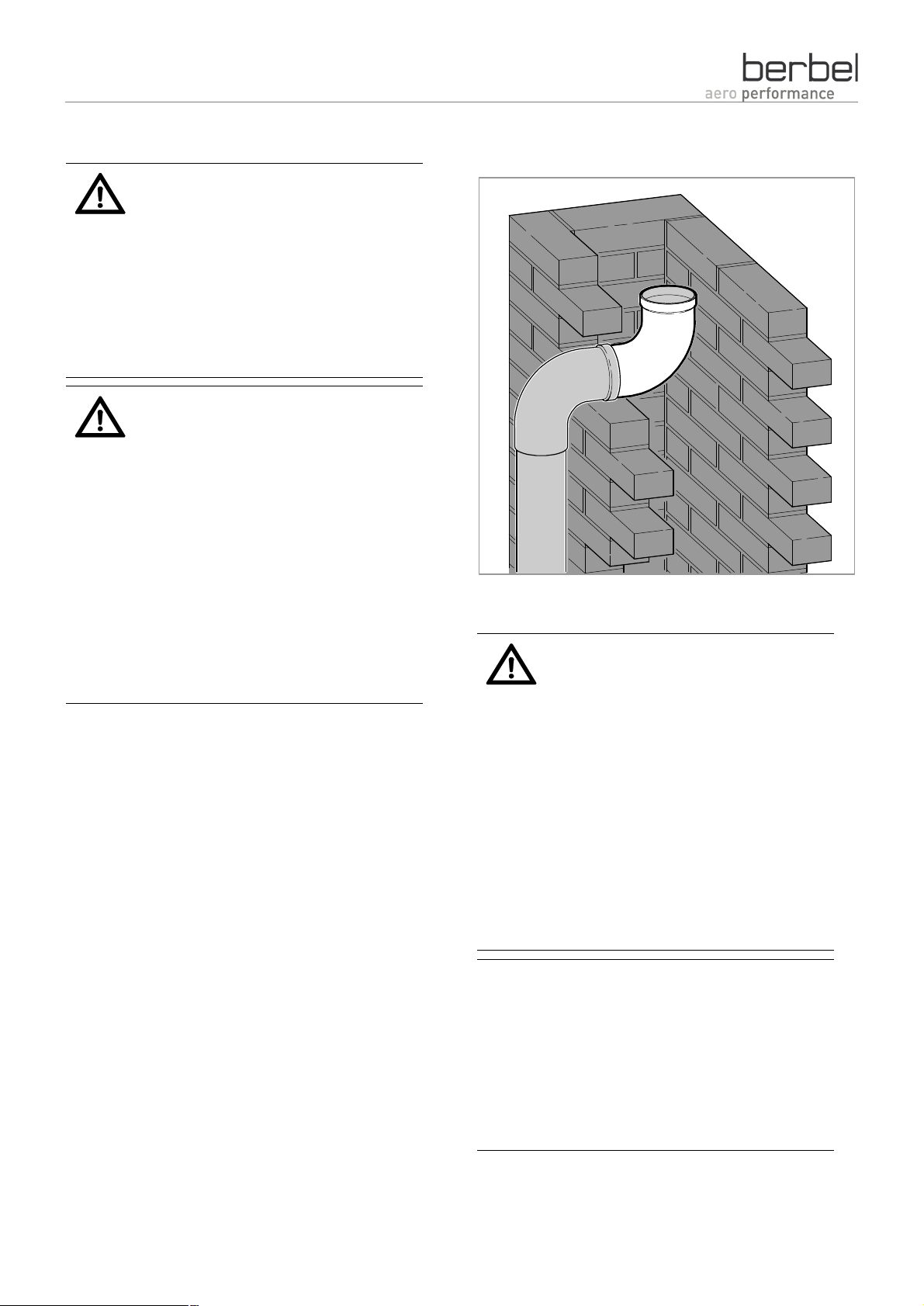

§ Der erforderliche Wanddurchbruch muss von einem Fachbetrieb hergestellt werden. Wanddurchbrüche beeinflussen die Gebäudestatik. Unsachgemäß hergestellte Wanddurchbrüche können zum Einsturz des Gebäudes führen.

10 Sicherheit

Page 11

Benutzer

Funktionsweisen der möglichen Betriebsarten.

Beschreibung für den

Gebrauchsanleitung

Beschreibung für den Benutzer

Die folgenden Abbildungen zeigen die

Die verwendeten Geräte werden symbolisch dargestellt. Die Abbildungen dienen als Hilfestellung. Die dargestellten Geräteformen können vom tatsächlichen Aussehen Ihres Gerätes abweichen.

Mit dem Gerät können Sie Kochdünste absaugen und reinigen. Die Reinigung der angesaugten Raumluft erfolgt in mehreren Reinigungsstufen. Die Schmutzpartikel wie z. B. die Fett- und Ölpartikel werden an der Oberschale und der der Unterschale gesammelt.

Mögliche Betriebsarten

Das Gerät kann in verschiedenen Betriebsarten arbeiten:

§ Umluftbetrieb

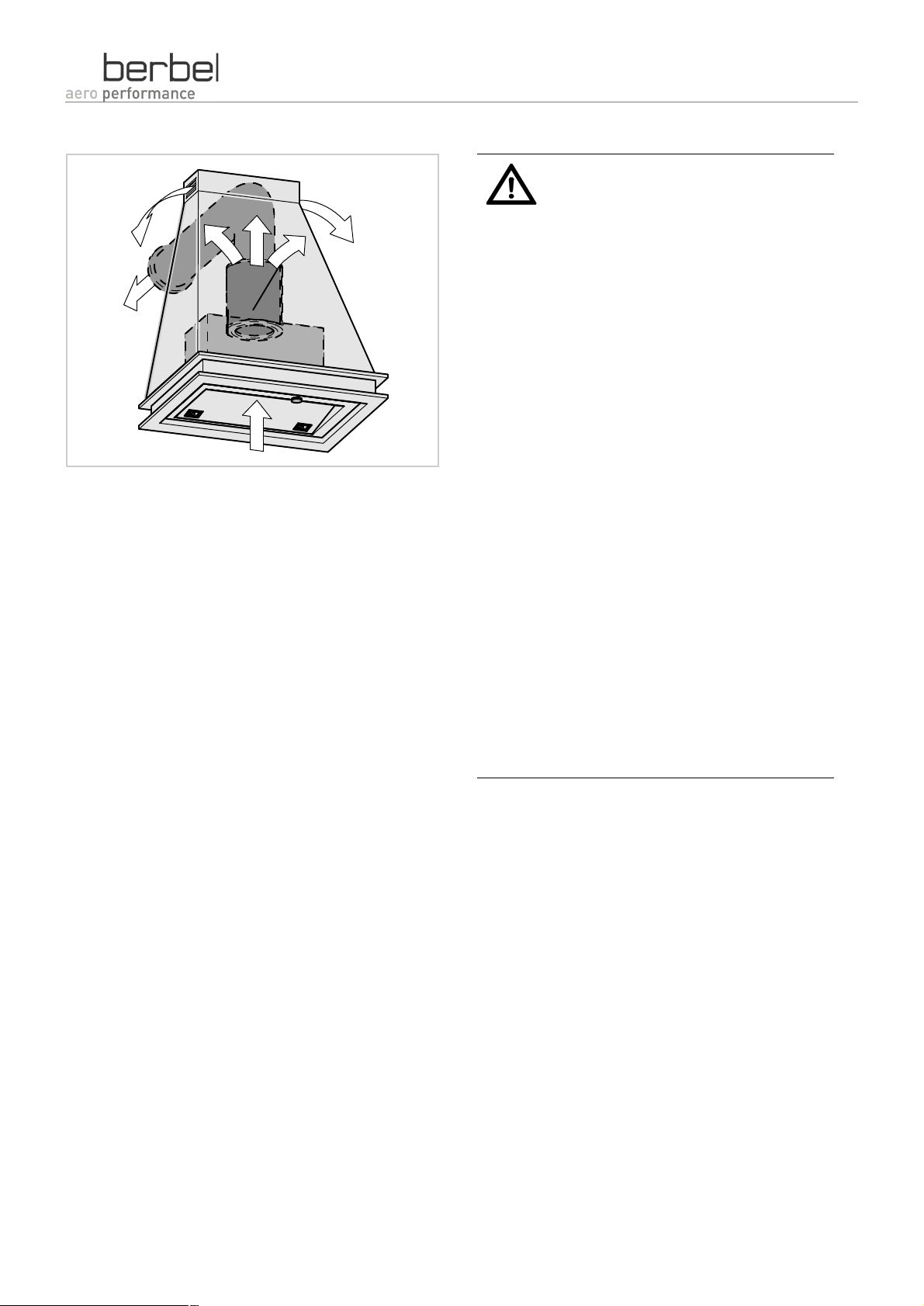

Umluftbetrieb

Die Filter-Füllung muss bei Umluftbetrieb regelmäßig erneuert werden.

Das Gerät saugt Raumluft an und filtert Schmutzpartikel aus der Luft. Die Filter-Füllung im Umluftfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt.

§ Abluftbetrieb

§ Hybridbetrieb

Die einzelnen Betriebsarten werden in den nächsten Abschnitten beschrieben.

Abluftbetrieb

Das Gerät saugt Raumluft an und filtert Schmutzpartikel aus der Luft. Die gereinigte Raumluft wird ins Freie geleitet.

Hybridbetrieb

Die Filter-Füllung muss bei Hybridbetrieb regelmäßig erneuert werden.

Das Gerät saugt Raumluft an und filtert Schmutzpartikel aus der Luft. Ein Teil der gereinigten Raumluft wird ins Freie geleitet. Der restliche Teil der angesaugten Raumluft wird durch das Hybridfilter zurück in den Raum geleitet. Das Hybridfilter neutralisiert vorhandene Geruchsanteile.

Gebrauchsanleitung 11

Page 12

Gebrauchsanleitung

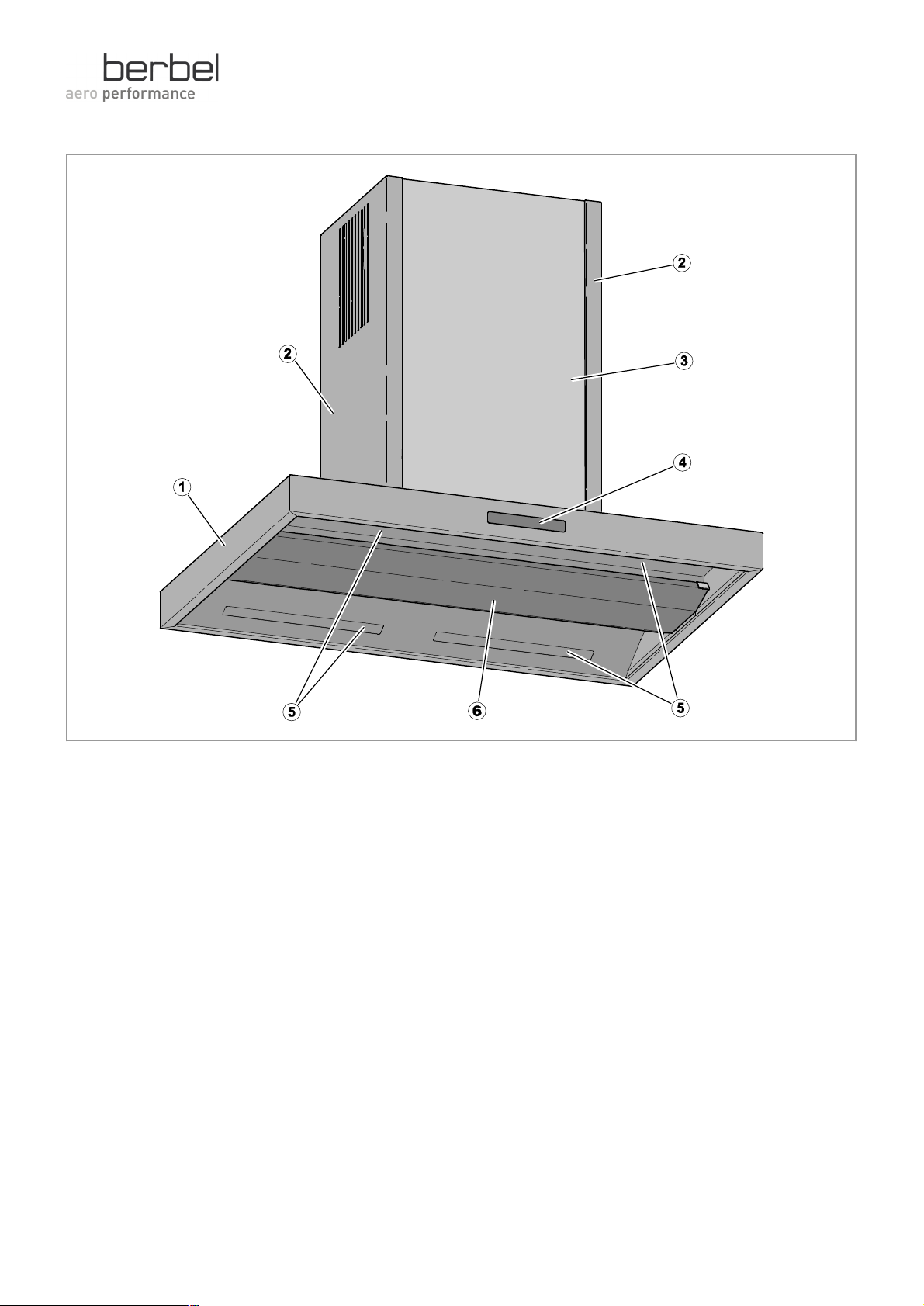

Geräteansicht mit geschlossener Unterschale

Inselhaube BIH 90 BL  Bedienfeld

 Kaminblech  Beleuchtung

 Frontblende  Unterschale

Die nachfolgenden Beschreibungen sind für die Inselhauben BIH 90 BL/CL und BIH 120 BL identisch. In den Abbildungen ist die Inselhaube BIH 90 BL dargestellt.

12 Gebrauchsanleitung

Page 13

Benutzer

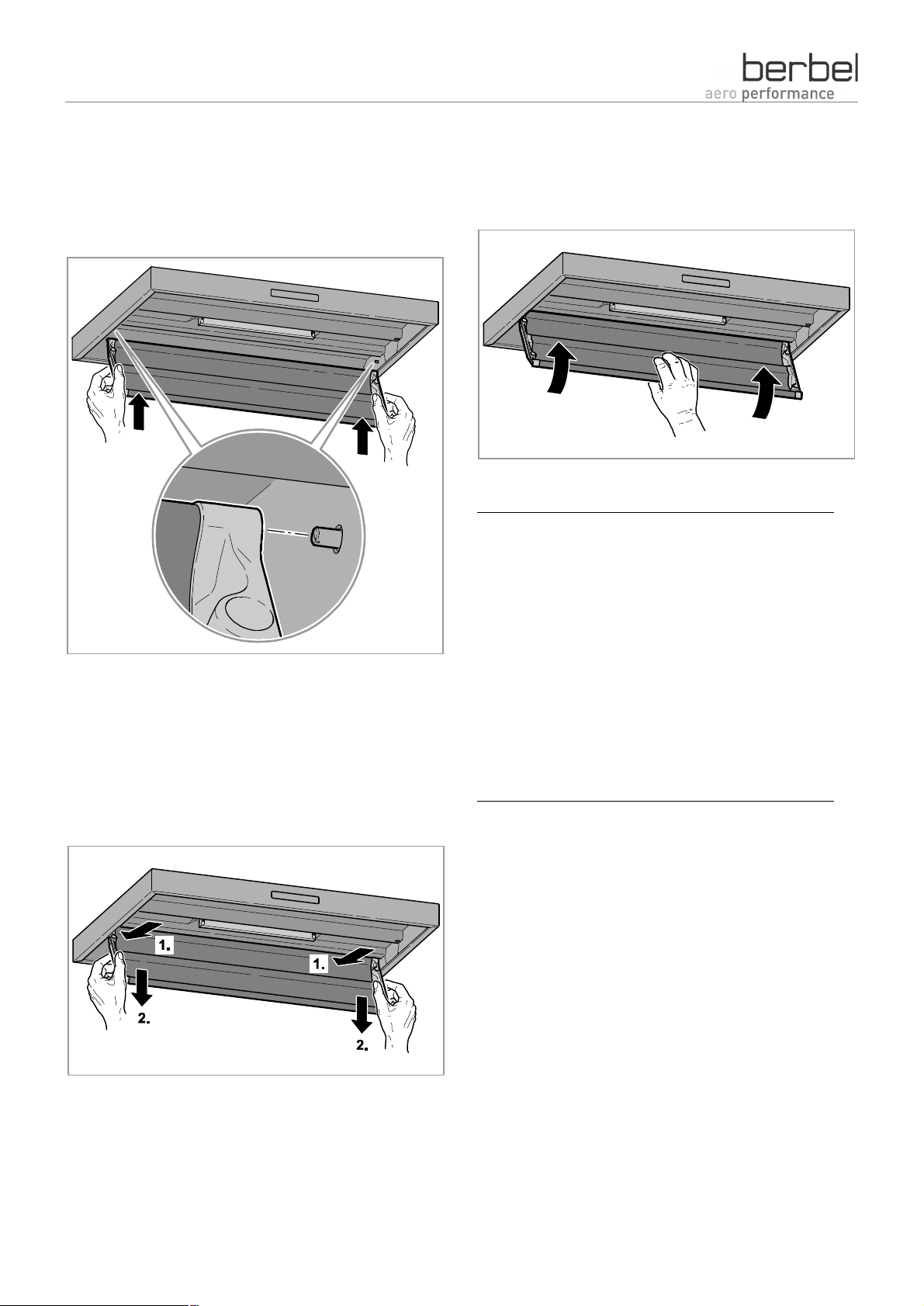

Geräteansicht mit geöffneter Unterschale

Beschreibung für den

Inselhaube BIH 90 BL  Unterschale

 Oberschale

 Capillar Trap

Die nachfolgenden Beschreibungen sind für die Inselhauben BIH 90 BL/CL und BIH 120 BL identisch. In den Abbildungen ist die Inselhaube BIH 90 BL dargestellt.

Gebrauchsanleitung 13

Page 14

Bedienen



Bedienen

WARNUNG

Erstickungsgefahr durch Sauerstoffmangel beim Betrieb des Gerätes.

Ø Stellen Sie eine ausreichende

Frischluftzufuhr in der Wohnung sicher.

Ø Stellen Sie sicher, dass das Gerät

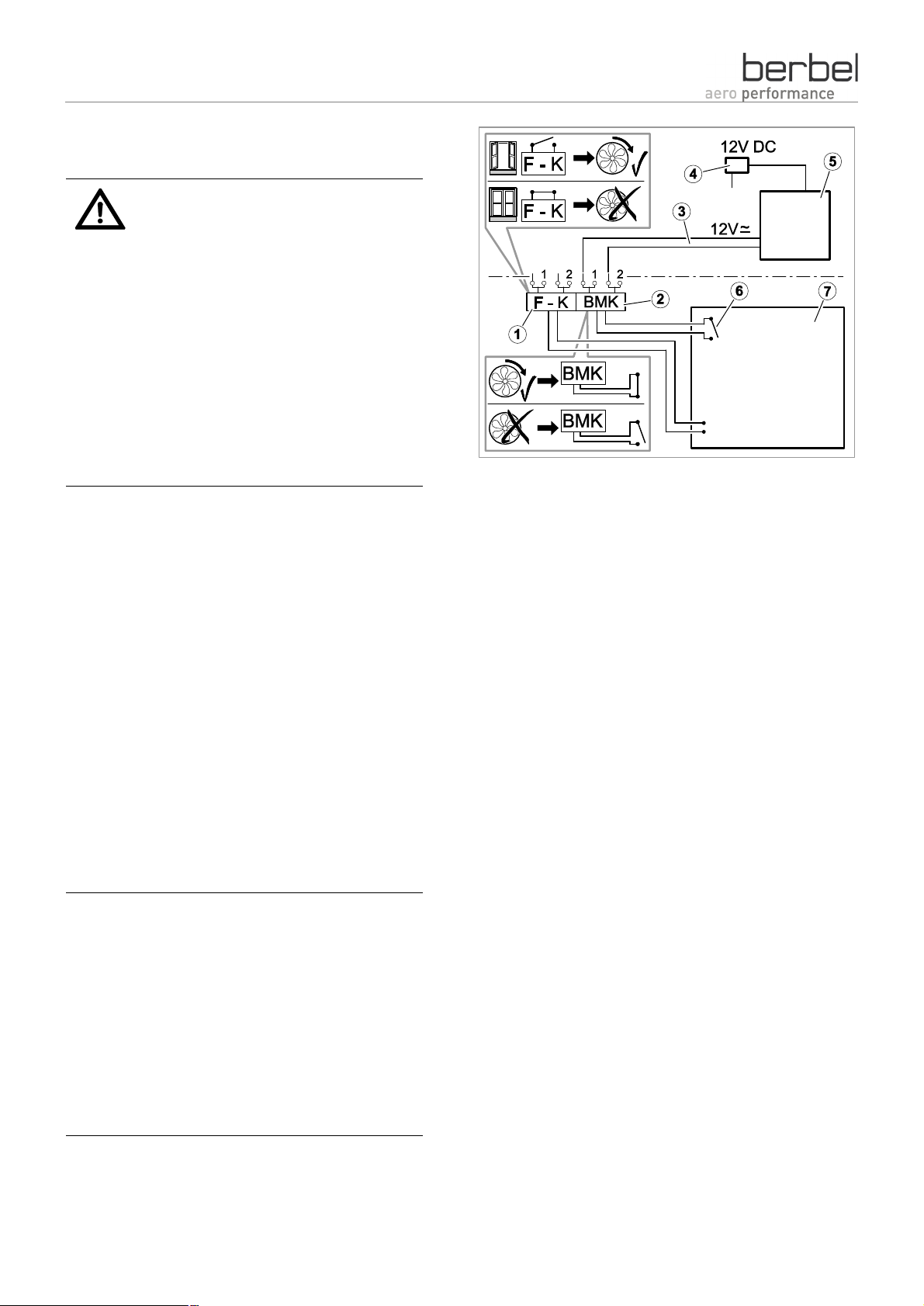

zum gefahrlosen Betrieb an einen Fensterkontaktschalter angeschlossen ist.

Ø Stellen Sie sicher, dass die

länderspezifischen, gesetzlich vorgeschriebenen Bestimmungen (in Deutschland z. B. die Anforderungen der Feuerungsverordnung (FeuV) Ihres Bundeslandes) eingehalten werden.

Die Funktionen des Gerätes werden mit dem Bedienfeld in der Mitte der Frontblende gesteuert. Dieses Gerät ist mit einem ECO-Switch-Bedienfeld ausgestattet. Die Symbole der ausführbaren Funktionen sind schwach beleuchtet. Berühren Sie das Bedienfeld leicht mit dem Finger um die gewünschte Funktion auszuführen. Die Symbole der aktiven Funktionen sind hell beleuchtet.

Das ECO-Switch-Bedienfeld benötigt nach dem Einschalten der Netzspannung eine kurze Zeit um sich an die Umgebungsbedingungen anzupassen. Während dieser Zeit sind keine Eingaben möglich.

Ø Warten Sie cirka 10 Sekunden nach dem

Einschalten der Netzspannung.

Wenn nach mehrmaligem Berühren eines Tastfeldes die entsprechende Funktion nicht ausgeführt wird:

Ø Reinigen Sie das Bedienelement.

Ø Um die gewünschte Funktion zu schalten, berühren

Sie die entsprechenden Tastfelder mit Ihrem Finger.

Funktion der Tastfelder im Normalbetrieb:



Tastfeld (Multifunktion) für:

- Gerät EIN/AUS

- Manuelle Nachlauffunktion EIN/AUS

- Konfigurationsmodus EIN/AUS



Tastfeld: Umluftbetrieb EIN/AUS

Zustand der Kontrollanzeige:

- hell beleuchtet = Umluftbetrieb eingeschaltet

- schwach beleuchtet = Abluftbetrieb eingeschaltet

- blinkend = Umluftfilter/-Füllung wechseln



Tastfeld: Kochfeld-Beleuchtung EIN/AUS



Optional: Tastfeld: Effektbeleuchtung EIN/AUS



Tastfeld für die Leistungsstufe 1



Tastfeld für die Leistungsstufe 2



Tastfeld für die Leistungsstufe 3



Tastfeld für die Leistungsstufe 4

Funktion der Tastfelder im Konfigurationsmodus:



Konfigurationsmodus EIN/AUS



Effektbeleuchtung aktivieren (optionale Funktion)



„Abluft/Umluftbetrieb“ aktivieren



blinkende Anzeige „Umluftfilter/-Füllung“ zurücksetzen und Timer EIN/AUS



Ø Unterbrechen Sie kurzzeitig die Netzspannung.

14 Gebrauchsanleitung

Nachlaufautomatik EIN/AUS

Page 15

Die Kreisnummern in den nachfolgenden Beschreibungen beziehen sich auf die vorstehende Abbildung. Beispiel: „Tastfeld “ bezeichnet das Tastfeld für die Funktion „Kochfeld-Beleuchtung EIN/AUS“.

Gerät einschalten

Sie müssen das Gerät am Tastfeld „EIN/AUS“ einschalten, bevor Sie die Lüftungsfunktion und alle anderen Funktionen (z. B. die Beleuchtung) des Gerätes nutzen können.

Nach 6 Stunden Dauerbetrieb ohne Bedienung schaltet das Gerät automatisch ab. Ø Schalten Sie bei Bedarf das Gerät wieder

ein.

Das Gerät ist ausgeschaltet.

Bedienen

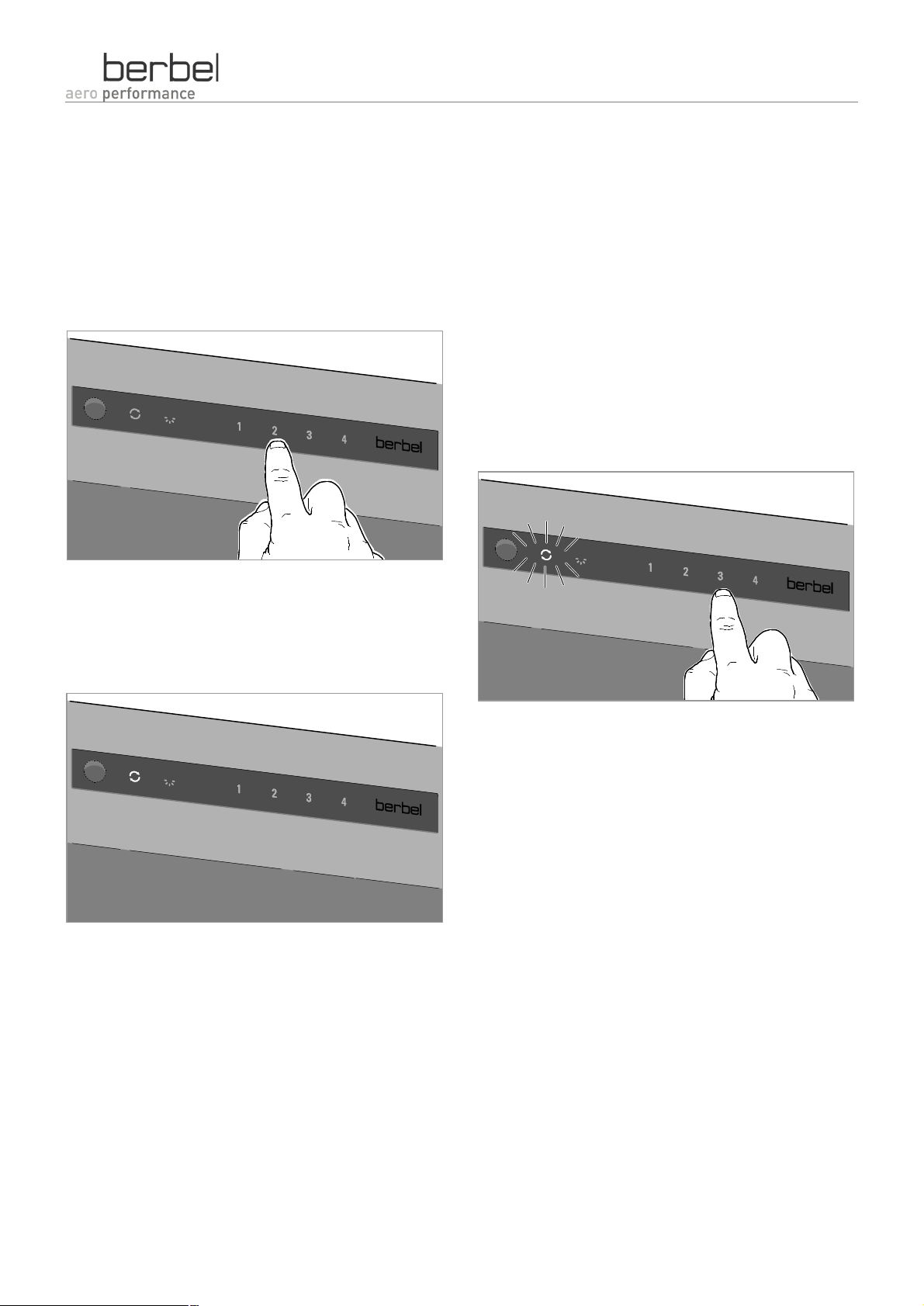

Um das Gerät einzuschalten, gehen Sie wie folgt vor: Ø Berühren Sie kurz das Tastfeld „EIN/AUS“.

Alle Bediensymbole leuchten schwach.

Das Gerät ist einsatzbereit.

Gebrauchsanleitung 15

Page 16

Bedienen

Gerät ausschalten

Benutzen Sie bei Hybrid- und Umluftbetrieb die Nachlauffunktion, damit das eingesetzte Filter nach dem eigentlichen Kochvorgang getrocknet wird, keinen Eigengeruch entwickelt und seine maximale Lebensdauer erreicht

Bei ausgeschalteter automatischer Nachlauffunktion:

Sie schalten das Gerät am Tastfeld „EIN/AUS“ aus. Aktive Lüftungsfunktionen und die Beleuchtung der Bediensymbole werden ausgeschaltet.

Ø Berühren Sie innerhalb von 2 Sekunden das

Tastfeld „EIN/AUS“ erneut, wird die Nachlauffunktion eingeschaltet. (siehe Abschnitt „Nachlauffunktion ein- und ausschalten“)

Die Kochfeld- und die Effektbeleuchtung verändern den aktuellen Zustand nicht. Eingeschaltete Beleuchtung kann an dem entsprechenden Tastfeld abgeschaltet werden.

Wenn die automatische Nachlauffunktion eingeschaltet ist,

§ das Bediensymbol der zuletzt gewählten Leistungsstufe blinkt, alle übrigen Bediensymbole werden abgeschaltet

Das Gerät ist eingeschaltet, die Bediensymbole der aktivierten Funktionen leuchten schwach. Weitere Funktionen können eingeschaltet sein.

Um das Gerät auszuschalten, gehen Sie wie folgt vor: Ø Berühren Sie kurz das Tastfeld „EIN/AUS“.

Die Lüftungsfunktionen und die Bediensymbole werden ausgeschaltet.

§ das Gerät arbeitet noch 10 Minuten in der zuletzt gewählten Leistungsstufe

§ die Lüftungsfunktion und das blinkende Bediensymbol werden nach 10 Minuten automatisch abgeschaltet.

(siehe Abschnitt „Automatische Nachlauffunktion einschalten“)

Das Gerät ist ausgeschaltet.

16 Gebrauchsanleitung

Page 17

Lüftungsfunktion einschalten

WARNUNG

Explosions- und Brandgefahr durch Gas oder explosionsfähige bzw. brennbare Gasgemische in der Küche beim Betrieb elektrischer Geräte.

Bei Gasgeruch und Verdacht auf brennbare Gase:

Ø Nehmen Sie keine elektrischen

Geräte in Betrieb.

Ø Stellen Sie eine ausreichende

Frischluftzufuhr in der Wohnung sicher.

Ø Verlassen Sie das Gebäude.

Ø Benachrichtigen Sie die Feuerwehr.

WARNUNG

Verbrennungsgefahr durch Flambieren, offenes Feuer oder überhitztes Fett/Öl unter dem Gerät.

Offenes Feuer kann z. B. Verbrennungen an der Haut verursachen.

Ø Halten Sie offene Flammen (z. B.

beim Gasherd) immer klein. Die Gasflamme darf den Topfboden nicht überragen.

Ø Bereiten Sie Speisen mit Fetten oder

Ölen nur unter Aufsicht zu.

Ø Flambieren Sie nicht unter dem

Gerät.

Bedienen

ACHTUNG

Brandgefahr durch Flambieren oder überhitztes Öl und Fett unter dem Gerät.

Offenes Feuer kann z. B. benachbarte Schränke und Gegenstände beschädigen.

Ø Beaufsichtigen Sie stets

Frittiergeräte während des Gebrauchs.

Ø Flambieren Sie nicht unter dem

Gerät.

Ø Wechseln Sie die Füllung des Filters, wenn

Sie das Gerät einschalten und unangenehmen Geruch feststellen.

Siehe Reinigen ab Seite 25.

Wenn Sie das Gerät einschalten und ein erhöhtes Lüftergeräusch feststellen, reinigen Sie das Gerät.

Siehe Reinigen ab Seite 25.

Nach 6 Stunden Dauerbetrieb ohne Bedienung schaltet das Gerät automatisch den Lüftungsbetrieb ab. Ø Schalten Sie bei Bedarf das Gerät wieder

ein.

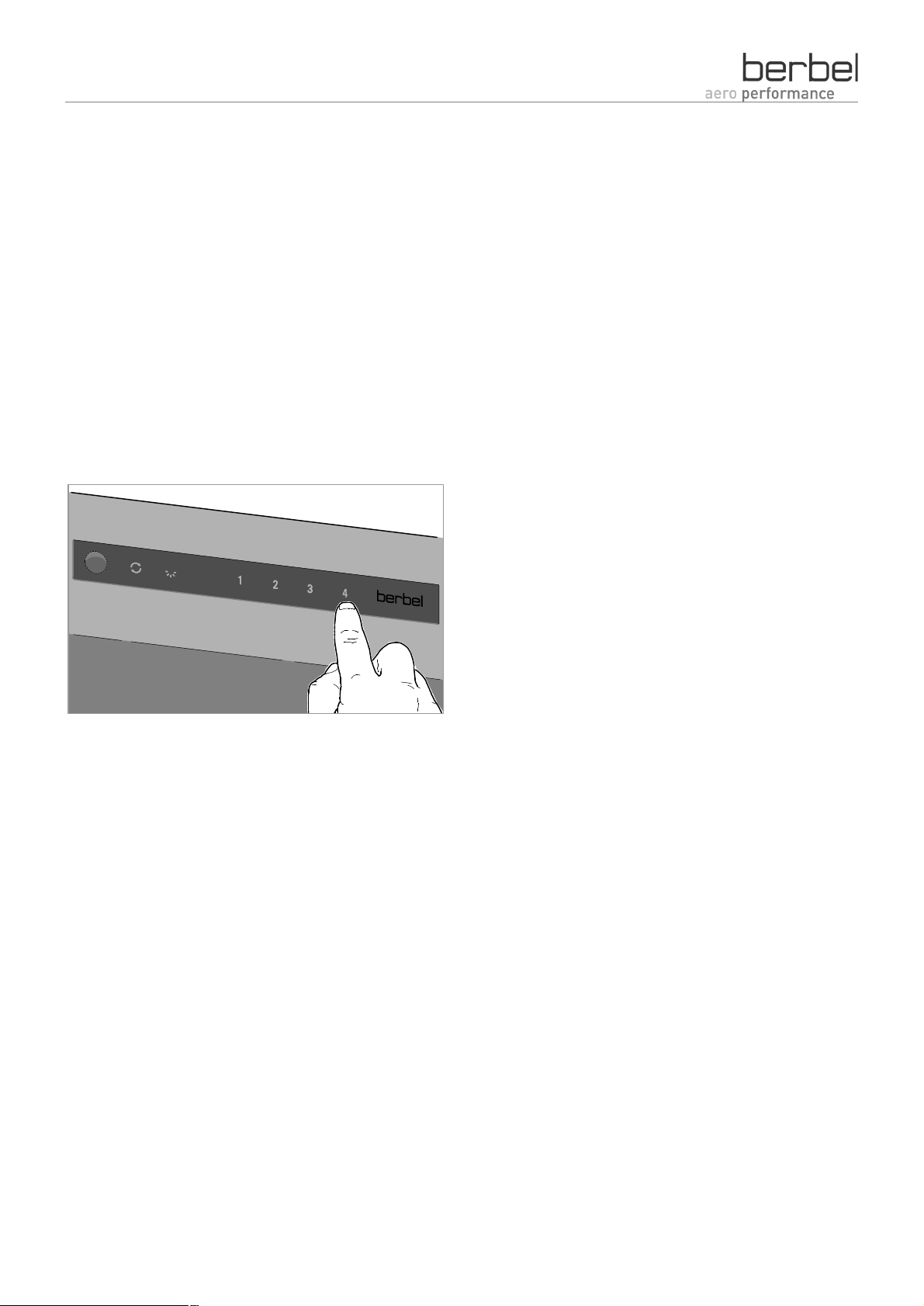

Sie können das Gerät in verschiedenen Leistungsstufen betreiben:

Ø Leistungsstufe 1 = kleinste Lüfterleistung

Leistungsstufe 4 = maximale Lüfterleistung

So beseitigen Sie Küchendunst am besten:

Ø Schalten Sie bei Kochbeginn das Gerät ein.

Ø Schalten Sie beim Anbraten das Gerät in

die maximale Leistungsstufe.

Ø Schalten Sie nach Kochende die

Nachlauffunktion des Gerätes ein.

Gebrauchsanleitung 17

Page 18

Bedienen

Stellen Sie sicher, dass das Gerät eingeschaltet ist.

Ø Um die Lüftungsfunktion einzuschalten, berühren Sie

den Bereich der gewünschten Leistungsstufe 1 bis 4.

Beispiel: Sie möchten die Leistungsstufe 4 (=maximale Lüfterleistung) einschalten.

Ø Berühren Sie kurz das Tastfeld für die

„Leistungsstufe 4“.

Leistungsstufe wechseln

Ø Um die Leistungsstufe zu wechseln, berühren Sie

das Symbol der gewünschten Leistungsstufe.

Das Gerät arbeitet in der gewählten Leistungsstufe.

Das Symbol der gewünschten Leistungsstufe leuchtet hell.

Lüftungsfunktion ausschalten

Benutzen Sie bei Umluftbetrieb die Nachlaufzeit, damit der Filter seine maximale Lebensdauer erreicht.

Ø Um die Lüftungsfunktion auszuschalten, berühren

Sie kurz das Tastfeld „EIN/AUS“.

Das Gerät arbeitet in der gewählten Leistungsstufe 4.

Alle Bediensymbole leuchten schwach, das Bediensymbol der gewählten Leistungsstufe 4 leuchtet hell.

Die Lüftungsfunktionen und die Bediensymbole werden ausgeschaltet.

Das Gerät ist ausgeschaltet.

Wenn Sie die automatische Nachlauffunktion im Konfigurationsmodus aktiviert haben, läuft das Gerät noch 10 Minuten in der zuletzt gewählten Leistungsstufe weiter. Anschließend schaltet das Gerät die Lüftungsfunktion aus.

18 Gebrauchsanleitung

Page 19

Nachlauffunktion einschalten

Nachlauffunktion manuell einschalten

Das Gerät verfügt über eine Nachlauffunktion. Wenn Sie diese Funktion benutzen, arbeitet das Gerät noch 10 Minuten in der zuletzt gewählten Leistungsstufe weiter. Anschließend schaltet das Gerät die Lüftungsfunktion aus. Während der Nachlaufzeit blinkt das Bediensymbol der zuletzt gewählten Leistungsstufe.

Ø Um die Nachlauffunktion einzuschalten, berühren Sie

während des Betriebes zweimal hintereinander das Tastfeld .

Bedienen

Nachlauffunktion ausschalten

Ø Um die eingeschaltete Nachlauffunktion

auszuschalten, berühren Sie kurz das Tastfeld .

Das Gerät schaltet die zuletzt gewählte Leistungsstufe ab.

Das Gerät arbeitet in der zuletzt gewählten Leistungsstufe weiter, das Bediensymbol der zuletzt gewählten Leistungsstufe blinkt.

Nachlauffunktion automatisch einschalten

Sie können das Gerät so einstellen, dass beim Abschalten der Lüftungsfunktion des Gerätes die Nachlauffunktion automatisch eingeschaltet wird.

siehe Funktion „automatische Nachlauffunktion“

auf Seite 24.

Das Gerät ist ausgeschaltet.

Gebrauchsanleitung 19

Page 20

Bedienen

Beleuchtung für das Kochfeld ein- und ausschalten

„Abluft/Umluftbetrieb“-Umschaltung nutzen

Das Gerät ist zur Kochfeldbeleuchtung mit einer energiesparenden LED-Beleuchtung ausgestattet. Die Beleuchtung kann unabhängig von der Lüfterfunktion genutzt werden.

Ø Um die Beleuchtung einzuschalten, berühren Sie

kurz das Tastfeld .

Die Beleuchtung und das Bediensymbol leuchten hell.

Diese Funktion ist im Auslieferungszustand deaktiviert.

Die Funktion ist nur:

Ø nach Aktivierung der Funktion im

Konfigurationsmodus und

Ø in Verbindung mit einem berbel

Mauerkasten BMK-F und Hybridfilter BHF wirksam.

Sie können jederzeit zwischen den Betriebsarten Abluft- und Umluftbetrieb wechseln.

Bei geschlossenem Fenster schaltet das Gerät im Abluftbetrieb bei angeschlossenem Fensterkontakt die Lüftungsfunktion ab. Bei Umschaltung auf Umluftbetrieb wird die zuletzt gewählte Leistungsstufe eingeschaltet und der Mauerkasten BMK-F geschlossen.

Die „Abluft/Umluftbetrieb“-Funktion ist aktiviert, das Bediensymbol leuchtet schwach. Das Gerät arbeitet in der Betriebsart Abluft, d. h. der Mauerkasten BMK-F ist geöffnet, vom Gerät angesaugte Luft wird ins Freie geleitet.

Ø Um die Beleuchtung auszuschalten, berühren Sie

kurz das Tastfeld  erneut.

Die Beleuchtung ist abgeschaltet, das Bediensymbol leuchtet schwach.

Um in die Betriebsart Umluftbetrieb zu wechseln: Ø Berühren Sie kurz das Tastfeld .

Das Bediensymbol leuchtet hell.

20 Gebrauchsanleitung

Page 21

Die Betriebsart des Gerätes ist von Abluftbetrieb auf Umluftbetrieb umgeschaltet, das Bediensymbol leuchtet hell und der Mauerkasten BMK-F wurde geschlossen, vom Gerät angesaugte Luft wird in den Raum geleitet.

Bedienen

Kontrollanzeigen

Die Kontrollanzeigen auf dem Bedienfeld erinnern Sie daran, bestimmte Wartungsarbeiten vorzunehmen.

Kontrollanzeige: Umluftfilter/-Füllung wechseln

Diese Anzeige blinkt alle 350 Betriebsstunden, wenn das Gerät im Umluftbetrieb benutzt wird.

Um von der Betriebsart Umluftbetrieb auf Abluftbetrieb zu wechseln:

Ø Berühren Sie kurz das Tastfeld .

Das Bediensymbol leuchtet schwach und der Mauerkasten BMK-F wurde geöffnet.

Ø Tauschen Sie die Umluftfilter/-Füllung aus.

Siehe Seite 29

Um die Anzeige nach dem Wechsel der Filterfüllung auszuschalten und den Stundenzähler neu zu starten, gehen Sie wie folgt vor:

Ø Schalten Sie den Konfigurationsmodus ein. Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 3).

Das Symbol des Tastfeldes (Leistungsstufe 3) leuchtet hell und das blinkende Symbol für die Anzeige „Umluftfilter/-Füllung wechseln“ ist ausgeschaltet.

Ø Schalten Sie den Konfigurationsmodus aus.

Gebrauchsanleitung 21

Page 22

Bedienen

Einstellungen im Konfigurationsmodus vornehmen

Konfigurationsmodus ausschalten

Sie können im Konfigurationsmodus folgende Grundeinstellungen vornehmen:

§ Kontrollanzeige  „Effektbeleuchtung“ aktivieren (mit Tastfeld  Leistungsstufe 1). Diese Funktion ist bei diesem Gerät deaktiviert. Sie können nach Verlassen des Konfigurationsmodus die Effektbeleuchtung durch kurzes Berühren des Tastfeldes ein- und ausschalten.

§ Kontrollanzeige  „Abluft/Umluftbetrieb“ aktivieren (mit Tastfeld  Leistungsstufe 2) Sie können nach Verlassen des Konfigurationsmodus während des Betriebes zwischen Abluft- oder Umluftbetrieb durch kurzes Berühren des Tastfeldes wechseln.

§ Kontrollanzeige  „Umluftfilter/-Füllung wechseln“ zurücksetzen (mit Tastfeld  Leistungsstufe 3)

§ Automatische Nachlauffunktion ein- und ausschalten (mit Tastfeld  Leistungsstufe 4)

Konfigurationsmodus einschalten

Um den Konfigurationsmodus auszuschalten, gehen Sie wie folgt vor:

Ø Berühren Sie kurz das Tastfeld .

Alle Bediensymbole leuchten 5 Sekunden sehr hell auf. Die Einstellungen werden gespeichert. Der Konfigurationsmodus ist ausgeschaltet.

Das Gerät ist wieder einsatzbereit.

Optional: Einstellung „Effektbeleuchtung“ ein- und ausschalten

Um den Konfigurationsmodus einzuschalten, gehen Sie wie folgt vor:

Ø Stellen Sie sicher, dass die Lüfterfunktion

ausgeschaltet ist.

Ø Berühren Sie das Tastfeld  länger als

10 Sekunden bis alle Bediensymbole fünfmal blinken.

Alle Bediensymbole leuchten fünfmal kurz auf. Der Konfigurationsmodus ist eingeschaltet.

Ø Nehmen Sie die gewünschten Einstellungen vor.

Im Auslieferungszustand ist die Funktion „Effektbeleuchtung“ ausgeschaltet.

Um die optionale Funktion „Effektbeleuchtung“ einzuschalten, gehen Sie wie folgt vor:

Ø Schalten Sie den Konfigurationsmodus ein. Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 1).

Das Symbol für die optionale Funktion „Effektbeleuchtung“ leuchtet schwach und die Funktion ist aktiviert.

Ø Schalten Sie den Konfigurationsmodus aus.

22 Gebrauchsanleitung

Page 23

Einstellung „Abluft/Umluftbetrieb“ ein- und ausschalten

Im Auslieferungszustand ist die Funktion „Abluft/Umluftbetrieb“-Umschaltung ausgeschaltet.

Um die Funktion „Abluft/Umluftbetrieb“-Umschaltung einzuschalten, gehen Sie wie folgt vor:

Ø Schalten Sie den Konfigurationsmodus ein. Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 2).

Bedienen

Blinkende Kontrollanzeige: „Umluftfilter/-Füllung wechseln“ zurücksetzen

Im Umluftbetrieb müssen Sie nach spätestens 350 Betriebsstunden die Filterfüllung wechseln. Nach Ablauf dieser Betriebsstunden blinkt die Kontrollanzeige „Umluftfilter/-Füllung wechseln“. Der Betriebsstundenzähler der Kontrollanzeige „Umluftfilter/-Füllung wechseln“ wird mit dieser Einstellung ein- oder ausgeschaltet. Um die Anzeige nach dem Tauschen der Filterfüllung zurückzusetzen und den Timer neu zu starten, gehen Sie wie folgt vor:

Ø Schalten Sie den Konfigurationsmodus ein. Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 3).

Ø Das Symbol des Tastfeldes (Leistungsstufe 2)

leuchtet hell und das Symbol für die Funktion „Abluft/Umluftbetrieb“ leuchtet schwach. Die Funktion ist aktiviert.

Ø Schalten Sie den Konfigurationsmodus aus.

Um die Funktion „Abluft/Umluftbetrieb“-Umschaltung auszuschalten, gehen Sie wie folgt vor:

Ø Schalten Sie den Konfigurationsmodus ein. Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 2).

Das Symbol des Tastfeldes (Leistungsstufe 3) leuchtet hell und das blinkende Symbol für die Funktion „Abluft/Umluftbetrieb“ ist ausgeschaltet.

Ø Schalten Sie den Konfigurationsmodus aus.

Das Symbol des Tastfeldes (Leistungsstufe 2) leuchtet hell und das Symbol für die Funktion „Abluft/Umluftbetrieb“ ist abgeschaltet. Die Funktion ist deaktiviert.

Ø Schalten Sie den Konfigurationsmodus aus.

Gebrauchsanleitung 23

Page 24

Bedienen

Einstellung: „Automatische Nachlauffunktion“ einschalten

Im Auslieferungszustand ist die automatische Nachlauffunktion ausgeschaltet.

Wenn Sie die automatische Nachlauffunktion einschalten, arbeitet das Gerät nach dem Abschalten noch 10 Minuten in der zuletzt gewählten Leistungsstufe weiter. Anschließend schaltet das Gerät die Lüftungsfunktion aus.

Um die automatische Nachlauffunktion einzuschalten gehen Sie wie folgt vor:

Ø Schalten Sie den Konfigurationsmodus ein. Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 4).

Das Symbol des Tastfeldes (Leistungsstufe 4) leuchtet hell. Die Funktion ist aktiviert.

Ø Schalten Sie den Konfigurationsmodus aus.

Einstellung: „Automatische Nachlauffunktion“ ausschalten

Um die automatische Nachlauffunktion abzuschalten gehen Sie wie folgt vor:

Ø Schalten Sie den Konfigurationsmodus ein. Ø Berühren Sie kurz das Tastfeld (Leistungsstufe 4).

Das Symbol des Tastfeldes (Leistungsstufe 4) leuchtet schwach. Die Funktion ist deaktiviert.

Ø Schalten Sie den Konfigurationsmodus aus.

24 Gebrauchsanleitung

Page 25

Reinigen

Reinigungsintervalle

Nutzungsverhalten Zeitraum

GEFAHR

Geringer bzw.

Nach jedem Kochvorgang.

gelegentlicher

Tödlicher elektrischer Stromschlag durch Flüssigkeiten, die ins Gerät

Gebrauch.

Siehe Reinigen bei normaler

Verunreinigung auf Seite 25.

gelangen.

Täglicher bzw.

Ø Schütten Sie niemals Flüssigkeiten

starker Gebrauch.

ins Gerät

Ø Stellen Sie sicher, dass niemals

Flüssigkeiten ins Gerät gelangen.

WARNUNG

Brandgefahr durch Fettreste im und am Gerät.

Ø Reinigen Sie regelmäßig das Gerät.

Reinigen bei normaler Verunreinigung

Das Gerät ist so konzipiert, dass die Fremdpartikel der angesaugten Raumluft in den Fettschalen abgeschieden und gesammelt werden.

Um das Gerät bei normaler Verunreinigung zu

Spätestens nach 3 Wochen.

Siehe Reinigen bei starker

Verunreinigung auf Seite 26.

reinigen, gehen Sie wie folgt vor:

ACHTUNG

Beschädigung der Oberflächen durch scharfkantige Gegenstände oder aggressive Reinigungsmittel.

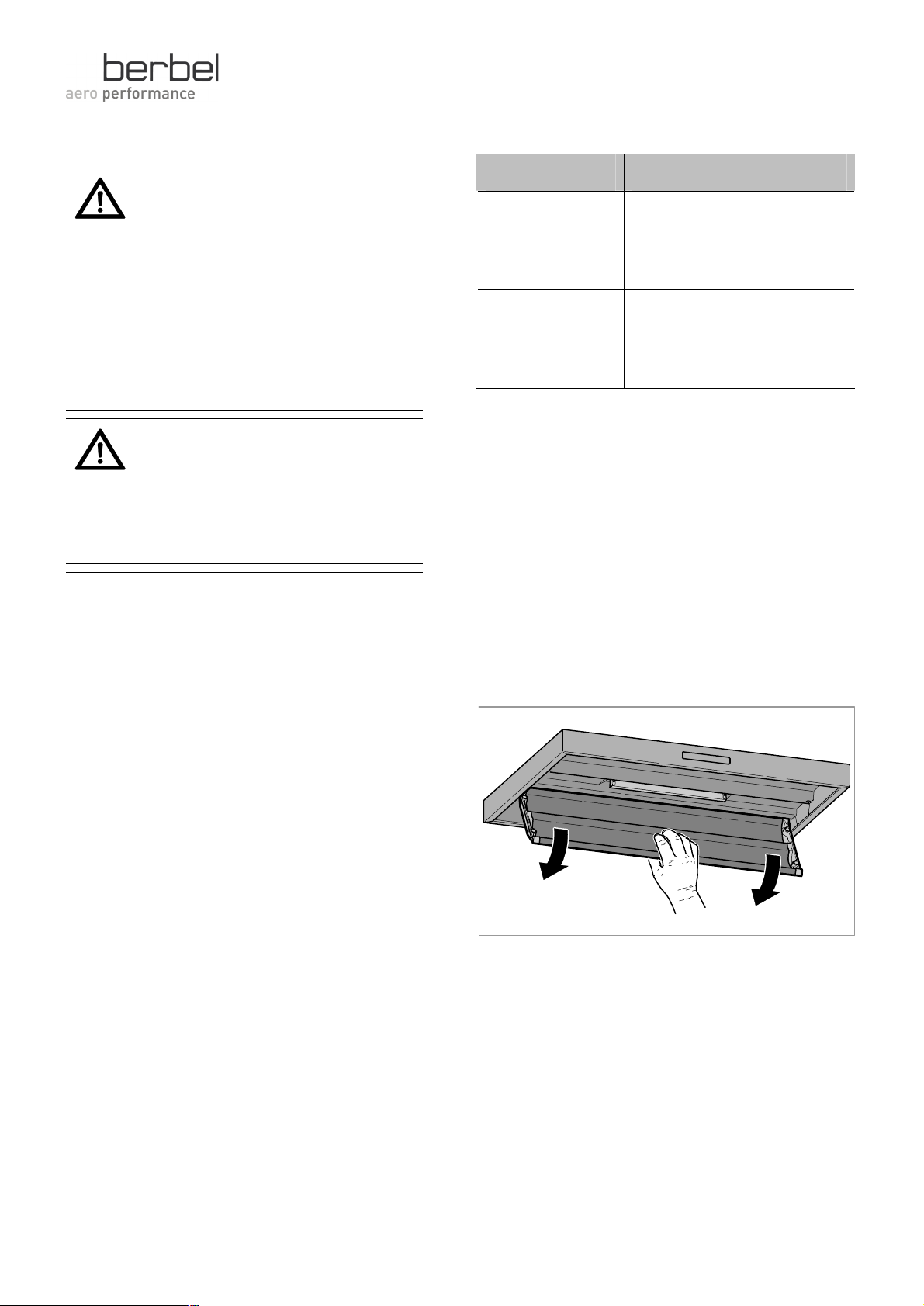

Ø Schalten Sie das Gerät aus.

Ø Öffnen Sie die Unterschale, indem Sie diese an der

abgerundeten Kante an der Vorderseite nach unten ziehen.

Ø Verwenden Sie niemals

scharfkantige Gegenstände, Scheuermittel oder aggressive Reinigungsmittel.

Ø Benutzen Sie ein weiches, feuchtes

Tuch.

Gebrauchsanleitung 25

Page 26

Reinigen

Ø Benutzen Sie zur Reinigung ein weiches, feuchtes

Tuch oder Küchenpapier.

Ø Wischen Sie die Ober- und die Unterschalen ab.

Unterschale ausbauen

Ø Schalten Sie das Gerät aus.

Ø Öffnen Sie die Unterschale, indem Sie diese an der

abgerundeten Kante nach unten ziehen.

Unterschale schließen

Ø Schließen Sie die Unterschale, indem Sie diese nach

oben schwenken, bis die beiden Haltemagnete hörbar anliegen.

Reinigen bei starker Verunreinigung

Bei starker Verunreinigung des Gerätes müssen Sie die Unterschale und das Capillar Trap ausbauen. Diese Teile können Sie leicht aus- und einbauen und nach dem Reinigen weiter verwenden.

Ø Benutzen Sie zur Reinigung ein weiches, feuchtes

Tuch oder Küchenpapier.

Ø Wischen Sie die Teile ab.

Ø Greifen Sie die senkrecht herunter geklappte

Unterschale seitlich mit beiden Händen.

Ø Heben Sie die Unterschale ca. 2 cm an (1.).

Ø Lösen Sie die Unterschale, indem Sie diese nach

vorne ziehen (2.).

Um das Gerät bei starker Verunreinigung zu reinigen, gehen Sie wie folgt vor:

26 Gebrauchsanleitung

Page 27

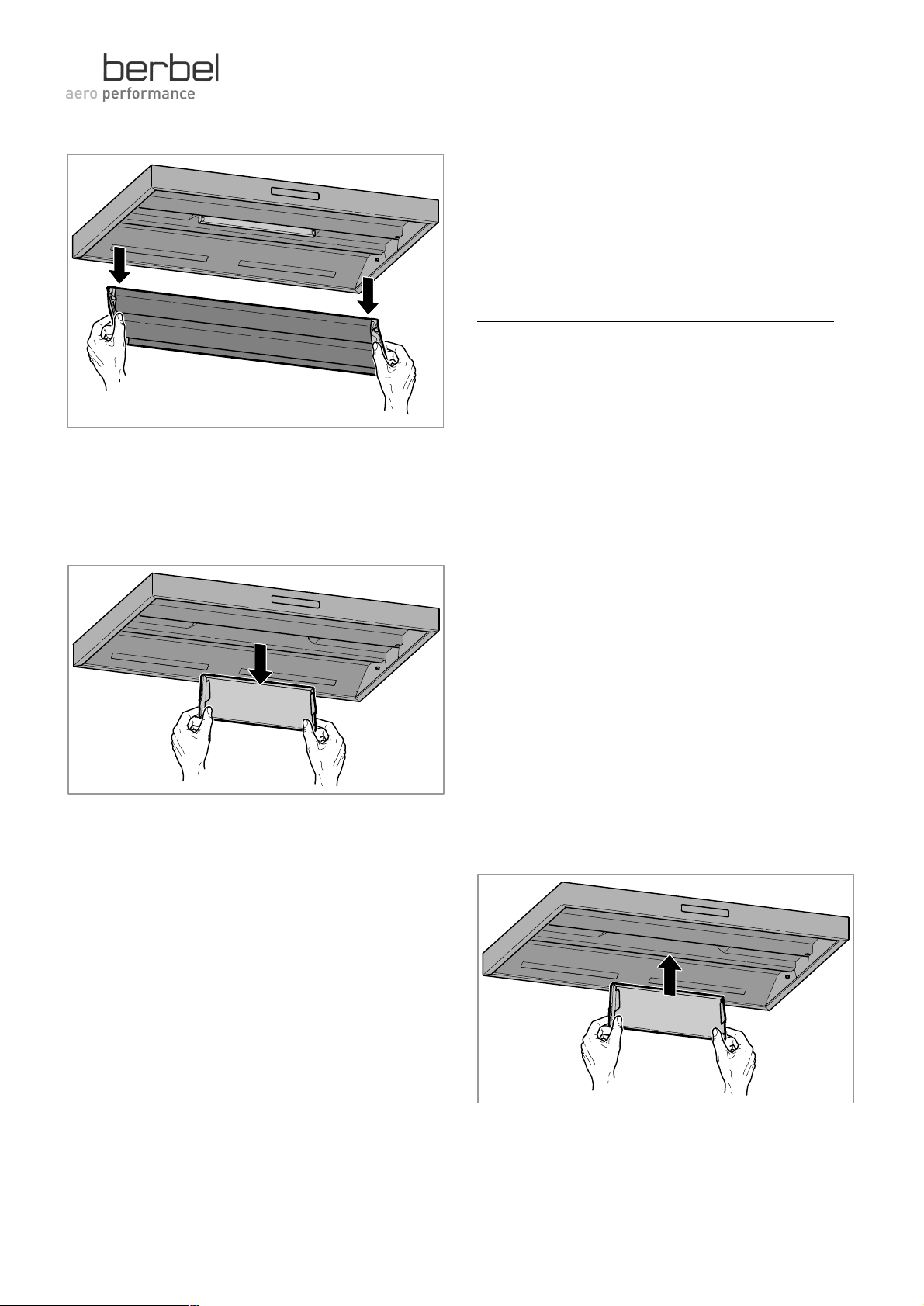

Ø Entnehmen Sie die Unterschale.

Capillar Trap ausbauen

Ø Fassen Sie das Capillar Trap seitlich mit beiden

Händen an.

Ø Ziehen Sie das Capillar Trap nach unten ab.

Teile reinigen

ACHTUNG

Beschädigung der Unterschale durch falsche Reinigung.

Ø Reinigen Sie die Unterschale z. B.

mit einem feuchten Tuch.

Ø Reinigen Sie die Unterschale z. B. mit einem

feuchten Tuch.

Ø Reinigen Sie die Oberschale z. B. mit einem

feuchten Tuch.

Ø Reinigen Sie das Capillar Trap z. B. in der

Spülmaschine.

Ø Reinigen Sie die 4 Flächen des Aufnahmeschachtes

vom Capillar Trap z. B. mit einem feuchten Tuch.

Ø Reinigen Sie die 2 Kanten oberhalb des

Aufnahmeschachtes vom Capillar Trap z. B. mit einem feuchten Tuch.

Nach der Reinigung setzen Sie die gereinigten und getrockneten Teile wie folgt ein:

Reinigen

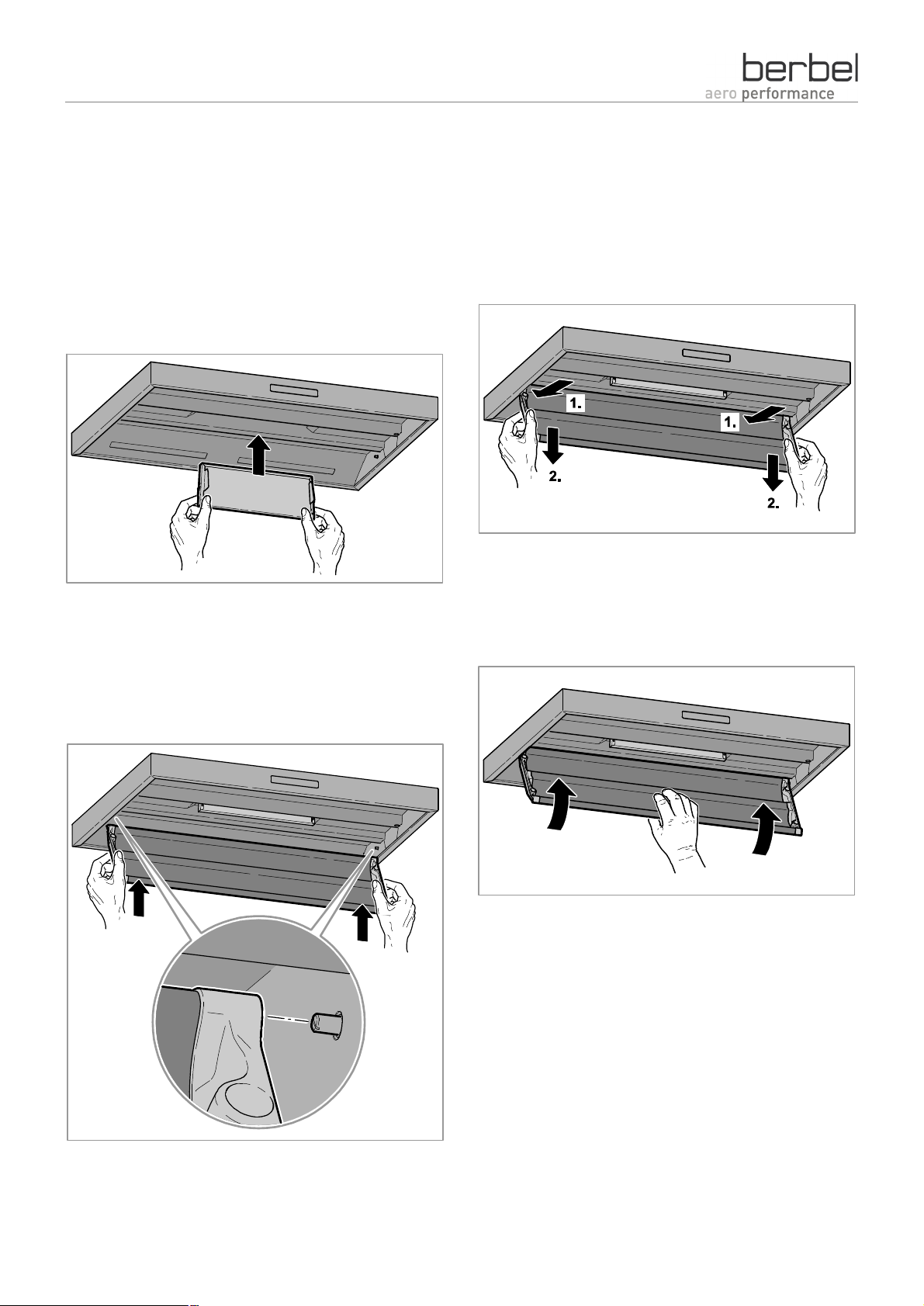

Capillar Trap einbauen

Ø Stellen Sie sicher, dass das Capillar Trap vor dem

Einsetzen vollständig trocken ist.

Ø Setzen Sie das Capillar Trap in das Gerät ein, indem

Sie es mit beiden Händen fest nach oben drücken.

Das Capillar Trap rastet ein.

Gebrauchsanleitung 27

Page 28

Reinigen

Unterschale einbauen

Unterschale schließen

Ø Greifen Sie die Unterschale mit beiden Händen.

Ø Führen Sie die Unterschale von unten ins Gerät ein,

bis die Führungsnuten der Unterschale gleichzeitig vor den Führungsstiften des Gerätes sind.

Ø Drücken Sie die Unterschale nach hinten ins

Gerät (1.).

Ø Ziehen Sie die Unterschale nach unten (2.) bis diese

einrastet.

Ø Stellen Sie sicher, dass die Unterschale richtig

eingesetzt ist. Die Unterschale ist richtig eingesetzt, wenn Sie diese einwandfrei bewegen können.

Ø Schließen Sie die Unterschale, indem Sie diese nach

oben schwenken, bis die beiden Haltemagnete hörbar anliegen.

Reinigen der Oberflächen

ACHTUNG

Beschädigung der Oberflächen durch scharfkantige Gegenstände oder aggressive Reinigungsmittel.

Ø Verwenden Sie niemals

scharfkantige Gegenstände, Scheuermittel oder aggressive Reinigungsmittel.

Ø Benutzen Sie ein weiches, feuchtes

Tuch.

Ø Reinigen Sie die Oberflächen mit einem weichen,

feuchten Tuch und einem milden Haushaltsreiniger.

28 Gebrauchsanleitung

Page 29

Warten

Warten des Gerätes

Das Gerät ist wartungsfrei.

Wechseln der Leuchtmittel

Das Gerät ist mit einer LED-Beleuchtung ausgestattet. Die Leuchtmittel haben eine Lebensdauer von ca. 50.000 Betriebsstunden.

Ø Wenden Sie sich bei Störungen an Ihren berbel-

Fachhändler oder Kundendienst.

Wechseln der Filter-Füllung (Hybrid- und Umluftfilter)

Wechseln Sie die Filter-Füllung gemäß den Vorgaben der folgenden Tabelle:

Nutzungsverhalten Zeitraum

Geringer bzw. gelegentlicher Gebrauch

Täglicher bzw. starker Gebrauch

spätestens nach 24 Monaten oder bei Gerüchen in der austretenden Luft.

spätestens nach 12 Monaten oder bei Gerüchen in der austretenden Luft.

WARNUNG

Verletzungsgefahr durch herunterfallende Teile.

Ø Stellen Sie sicher, dass sich

während der Arbeiten niemand unterhalb der Arbeitsfläche aufhält.

Ø Stellen Sie sicher, dass die

Frontblende beim Entfernen des Sicherungsseiles von einer zweiten Person gesichert wird.

ACHTUNG

Beschädigung durch herunterfallende Teile.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) unterhalb Ihres Arbeitsbereiches gegen Schäden, z. B. mit einer dicken Pappe.

Das Filter muss frei zugänglich sein. Die Blende an der Frontseite des Gerätes muss demontiert werden.

Ø Entfernen Sie die Blende an der Frontseite, indem

Sie im oberen Bereich mit der flachen Hand gegen die Blende drücken.

WARNUNG

Sturzgefahr beim Filterwechsel.

Ø Benutzen Sie eine standsichere

Stehleiter.

WARNUNG

Verletzungsgefahr durch heiße Teile.

Ø Stellen Sie sicher, dass das Kochfeld

und das Gerät abgekühlt sind.

Ø Lassen Sie alle Teile abkühlen bevor

Sie mit den Arbeiten beginnen.

Blende kippt leicht nach vorne.

Ø Halten Sie die Blende mit beiden Händen seitlich

fest.

Ø Kippen Sie die obere Kante der Blende ca. 10 cm

nach vorne.

Ø Halten und sichern Sie die Blende in dieser Position

(z. B. mit Hilfe einer zweiten Person).

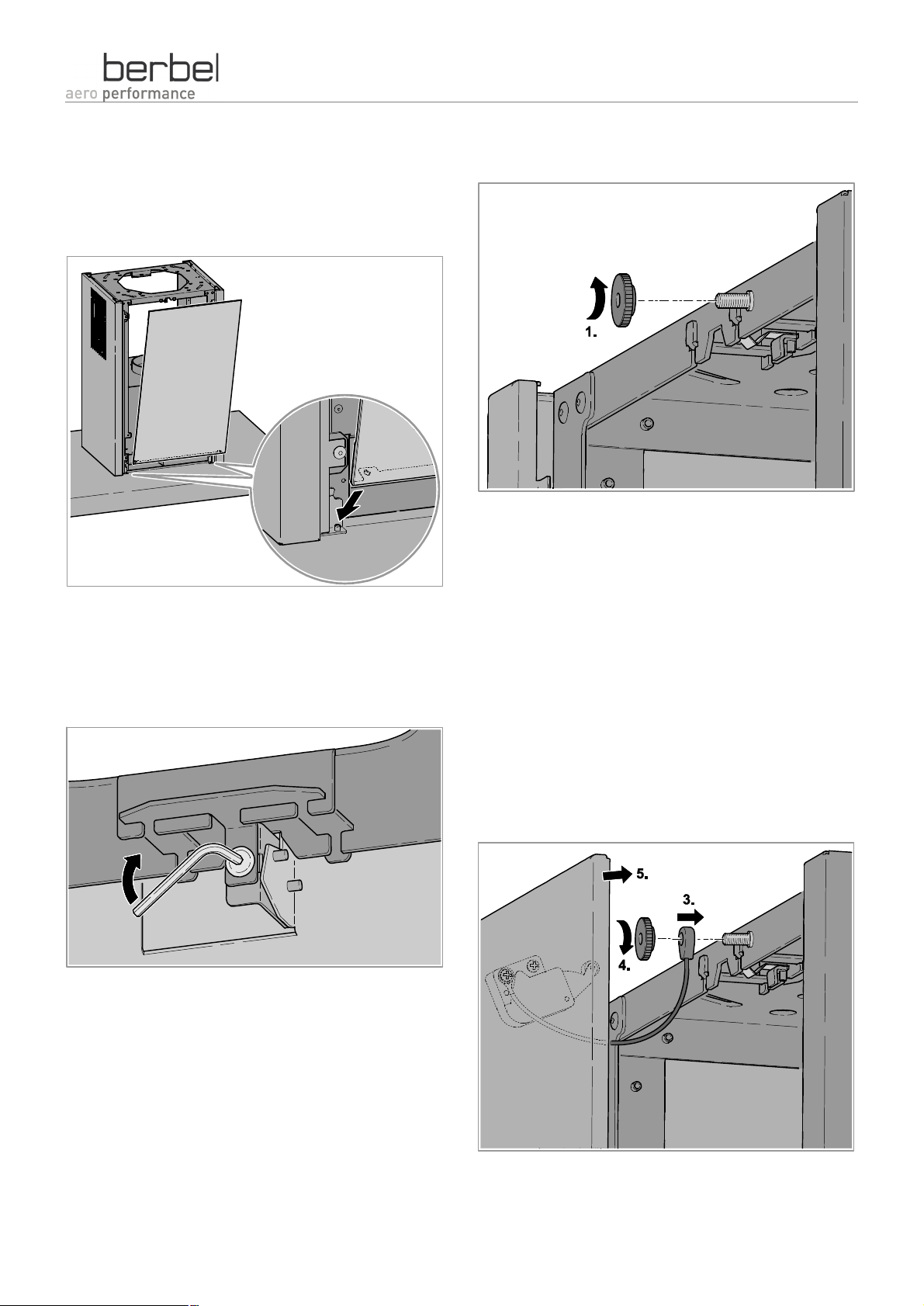

Die Blende ist mit einem Sicherungsseil am Kaminturm gesichert. Zur Demontage der Blende muss die Rändelmutter am Kaminturm entfernt werden. Die Öse des Sicherungsseiles kann danach von dem Gewindebolzen am Kaminturm abgezogen werden.

Gebrauchsanleitung 29

Der obere Verschluss öffnet sich hörbar und die

Page 30

Warten

Ø Entfernen Sie die Rändelmutter am Kaminturm,

indem Sie die Rändelmutter gegen den Uhrzeigersinn drehen.

Ø Ziehen Sie die Öse des Sicherungsseiles vom

Gewindebolzen ab.

Ø Heben Sie die Blende ca. 2 cm an.

Die Blende ist jetzt vom Gerät gelöst.

Ø Stellen Sie die Blende an einem sicheren Ort ab.

Das Filter ist frei zugänglich.

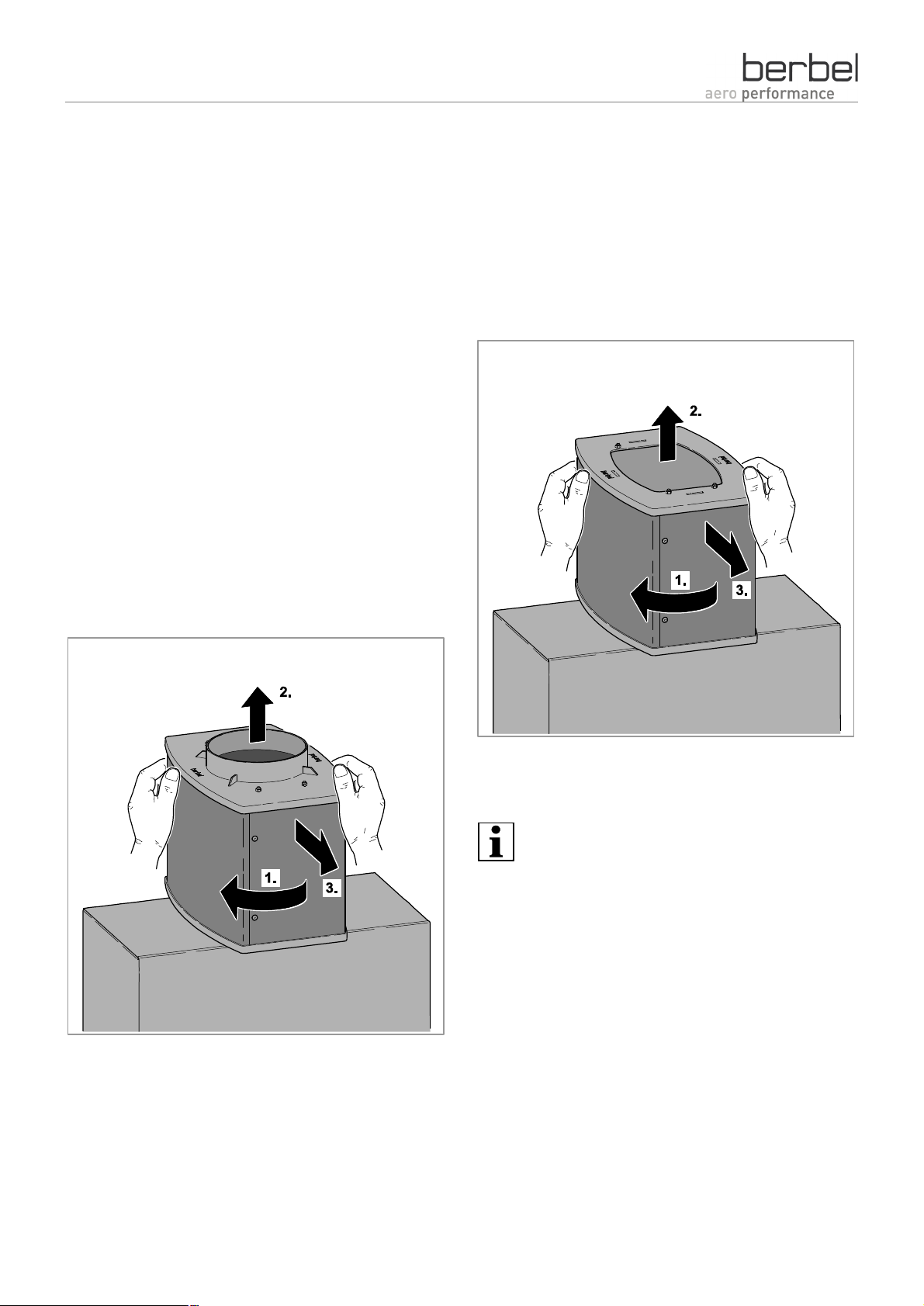

Hybridfilter ausbauen

Um die Filter-Füllung zu wechseln, gehen Sie wie folgt vor:

Ø Entfernen Sie die Abluftleitung vom Hybridfilter.

Ø Drehen Sie das Filter bis zum Anschlag an die

hintere Verkleidung (1.).

Umluftfilter ausbauen

Um die Filter-Füllung zu wechseln, gehen Sie wie folgt vor:

Ø Drehen Sie das Filter bis zum Anschlag an die

hintere Verkleidung (1.).

Ø Heben Sie das Filter mindestens 3 cm an (2.).

Ø Drehen Sie das Filter weiter.

Ø Nehmen Sie das Filter nach vorne heraus (3.).

Ø Heben Sie das Filter mindestens 3 cm an (2.).

Ø Drehen Sie das Filter weiter.

Ø Nehmen Sie das Filter nach vorne heraus (3.).

Das Filter ist ausgebaut.

Filter-Füllung wechseln

Das Wechseln der Filter-Füllung wird gesondert in der Gebrauchsanleitung für die Filter-Füllung beschrieben.

Ø Wechseln Sie die Filter-Füllung aus.

Das Filter ist ausgebaut.

30 Gebrauchsanleitung

Page 31

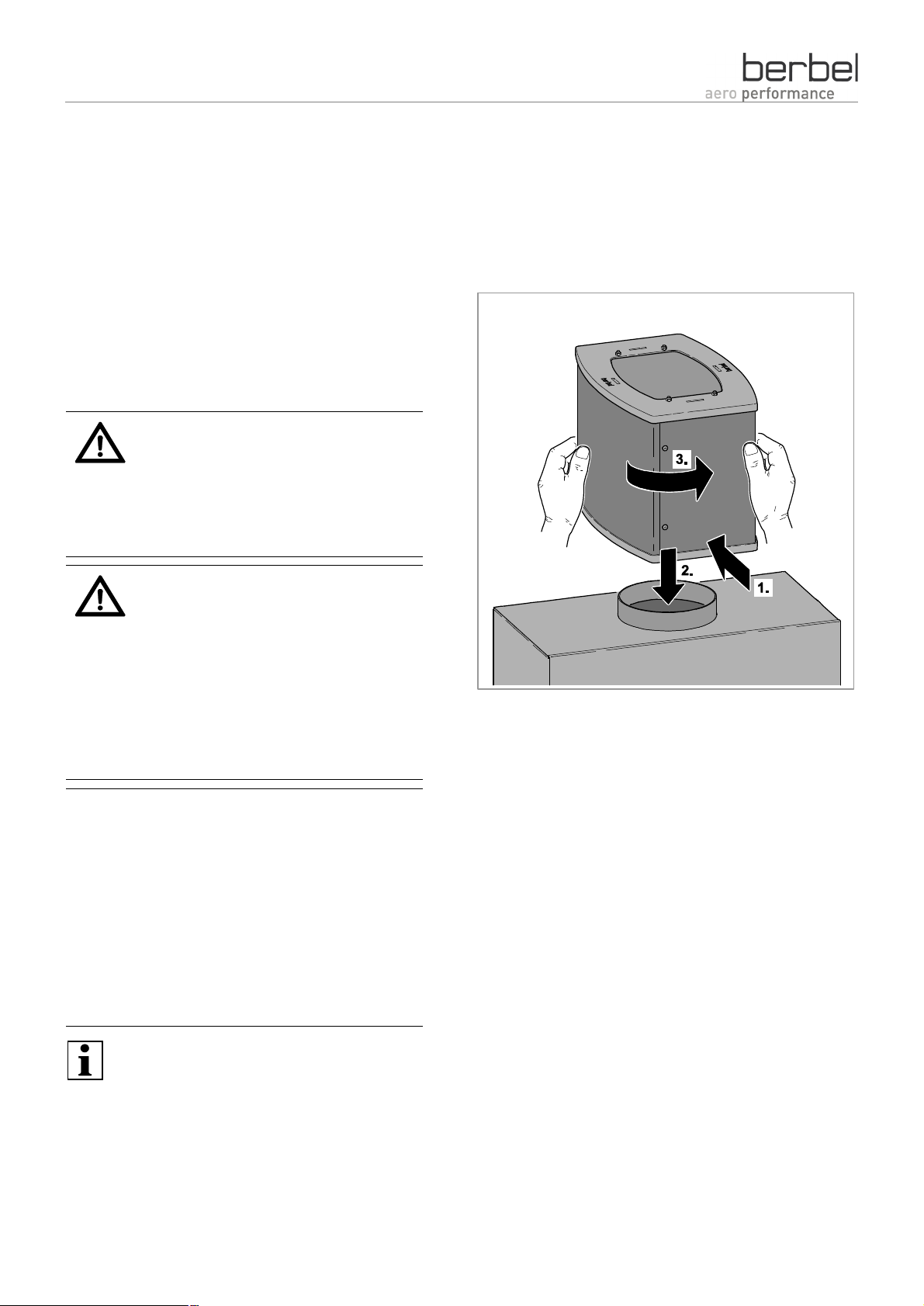

Filter einbauen

Um die richtige Montage des Filters zu gewährleisten, ist am Filtersitz eine Führungshilfe installiert.

Ø Führen Sie das Filter von oben in das Gerät (1.).

Ø Drehen Sie dabei gleichzeitig das Filter (2.) bis das

Filter auf die Führungshilfe aufgesetzt werden kann (3.).

Warten

Das Filter ist richtig eingesetzt, wenn die Unterkante des Filters parallel zur Oberfläche des Lüftergehäuses verläuft und der Spalt ca. 5 mm breit ist.

Ø Stellen Sie sicher, dass das Filter korrekt eingesetzt

ist.

Das Filter ist eingebaut.

Falls das Filter nicht korrekt montiert ist, gehen Sie wie folgt vor:

Ø Entnehmen Sie das Filter.

Ø Setzen Sie das Filter erneut auf.

Nur bei Hybridbetrieb:

Ø Schieben Sie die Abluftleitung auf den Filterkragen.

Ø Setzen Sie das Filter auf das Gerät.

Ø Kleben Sie den Übergang zwischen Abluftleitung und

der Führungshilfe mit Dichtungsband ab.

Ø Stellen Sie sicher, dass die Abluftleitung korrekt

angeschlossen ist.

Ø Montieren Sie die Blende oder sonstigen Umbauten.

Gebrauchsanleitung 31

Page 32

Störungen beheben

GEFAHR

Tödlicher elektrischer Stromschlag durch unsachgemäß durchgeführte Reparaturen.

Ø Stellen Sie sicher, dass alle

Reparaturen ausschließlich vom Hersteller oder autorisierten Fachkräften durchgeführt werden.

Störung Mögliche Ursache Abhilfe

Gebläse und Beleuchtung funktionieren nicht.

Gebläse funktioniert nicht.

Keine Stromzufuhr. Prüfen Sie, ob der allpolige Netzschalter

eingeschaltet ist.

Schalten Sie den Netzschalter ein.

Die Sicherung hat ausgelöst oder ist defekt.

Prüfen Sie, ob die Sicherung ausgelöst wurde.

Wenn Sie über einen Sicherungsautomaten verfügen, schalten Sie den Sicherungsautomaten ein.

Bei anderen Sicherungstypen, wenden Sie sich an eine Elektro-Fachkraft.

Die Abzugshaube ist nicht eingeschaltet. Prüfen Sie alle möglichen Leistungsstufen.

Siehe Seite 15.

Die Abzugshaube ist an einen

Öffnen Sie das Fenster. Fensterkontaktschalter angeschlossen und das Fenster ist geschlossen.

Das Gerät ist an einen berbel P4 Multi Unterdruckwächter angeschlossen und der Unterdruckwächter erkennt einen kritischen

Öffnen Sie ein Fenster.

Warten Sie bis der Luftdruck wieder normal

ist. Unterdruck (siehe GMA berbel P4 Multi).

Beleuchtung funktioniert nicht.

Geruchsbildung

Das Leuchtmittel ist defekt. Wenden Sie sich an Ihren berbel-

Fachhändler.

Die Filter-Füllung ist verbraucht. Wechseln Sie die Filter-Füllung.

während des Betriebes.

Siehe Wechseln der Filter-Füllung (Hybrid-

und Umluftfilter) auf Seite 29.

32 Gebrauchsanleitung

Page 33

Störung Mögliche Ursache Abhilfe

Störungen beheben

Schlechte Leistung

Das Umluftfilter hat sich zugesetzt. Erneuern Sie die Filter-Füllung des

des Gerätes.

Das Hybridfilter ist verstopft. Erneuern Sie die Filter-Füllung des

Die Abluftleitung wurde nicht sachgemäß angeschlossen oder verlegt.

Ø Falls sich eine Störung nicht beheben lässt, wenden

Sie sich an Ihren berbel-Fachhändler oder den berbel-Kundendienst.

Umluftfilters.

Siehe Wechseln der Filter-Füllung (Hybrid-

und Umluftfilter) auf Seite 29.

Hybridfilters.

Siehe Wechseln der Filter-Füllung (Hybrid-

und Umluftfilter) auf Seite 29.

Wenden Sie sich an Ihren berbel-

Fachhändler oder den berbel-

Kundendienst.

Gebrauchsanleitung 33

Page 34

Beschreibung für den Monteur

Funktionsweisen der möglichen Betriebsarten.

Montageanleitung

Beschreibung für den Monteur

Mögliche Betriebsarten

Die folgenden Abbildungen zeigen die

Die verwendeten Geräte werden symbolisch dargestellt. Die Abbildungen dienen als Hilfestellung. Die dargestellten Geräteformen können von Ihrem Gerät abweichen.

Das Gerät kann in verschiedenen Betriebsarten montiert werden:

§ Umluftbetrieb

§ Abluftbetrieb

§ Hybridbetrieb

Abhängig von der gewünschten Betriebsart unterscheidet sich die Montage des Gerätes. Die unterschiedliche Montage der einzelnen Betriebsarten wird in den nächsten Abschnitten beschrieben.

Ø Stellen Sie sicher, dass der Querschnitt der

Lüftungsschlitze in den Oberbauten größer 300 cm² ist.

Ø Stellen Sie sicher, dass die Luft frei ausströmen

kann.

Ø Stellen Sie sicher, dass zu einem späteren Zeitpunkt

die Füllung des Filters gewechselt werden kann.

Die Füllung des Filters muss regelmäßig erneuert werden.

Montage für den Abluftbetrieb

Beachten und befolgen Sie die Informationen für die Abluftleitung im Kapitel „Informationen zum Abluftbetrieb“.

Ø Stellen Sie sicher, dass alle Sicherheitshinweise und

Vorschriften bei der Montage eingehalten werden.

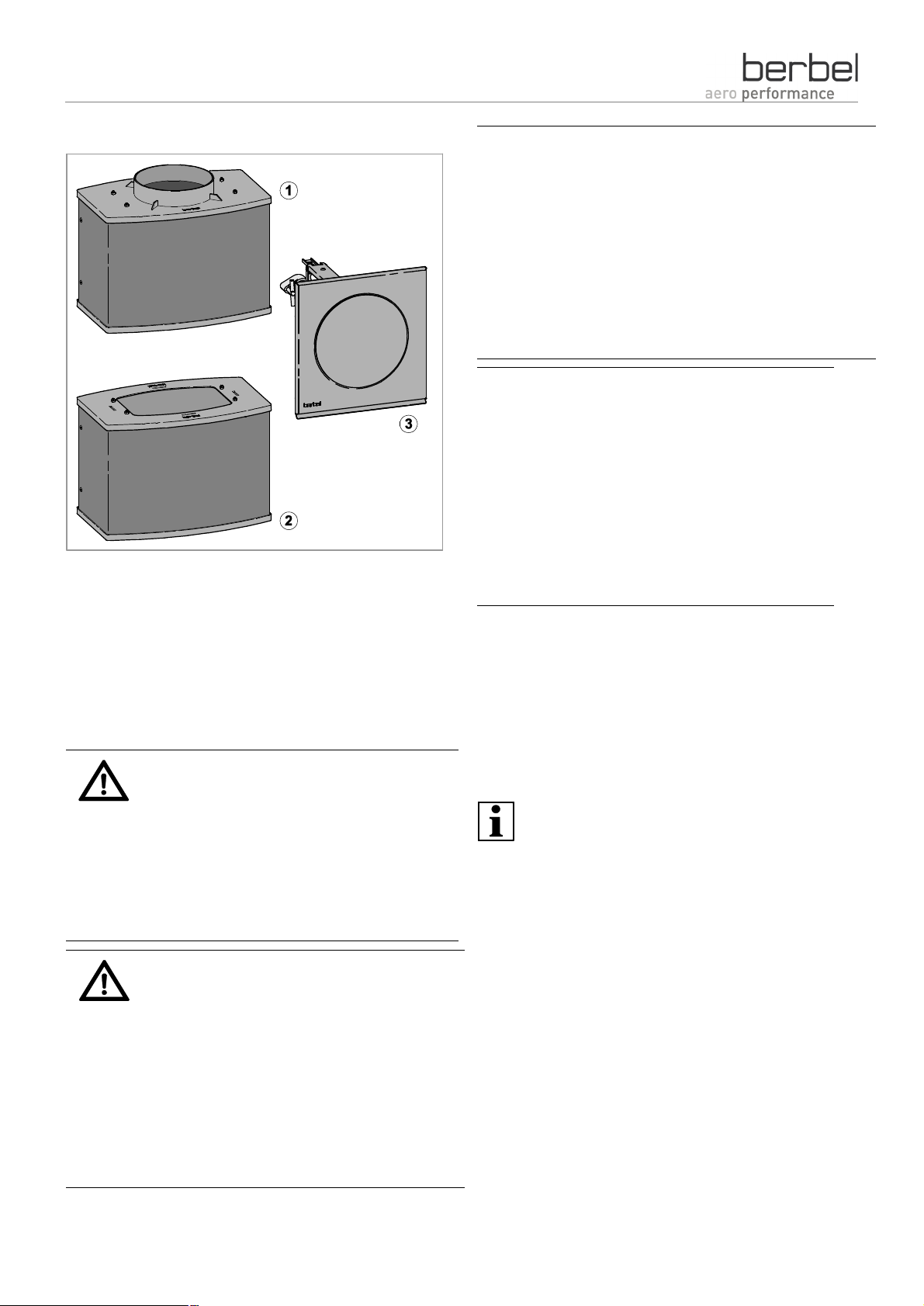

Montage für den Umluftbetrieb

Bei der Montage wird ein Umluftfilter BUF auf den Lüfterabgang des Gerätes gesetzt.

Bei der Montage wird die Abluftleitung auf den Lüfterabgang des Gerätes gesetzt.

Ø Stellen Sie sicher, dass der Querschnitt der

Abluftleitung mindestens 150 mm beträgt.

Ø Stellen Sie sicher, dass die Luft frei ausströmen

kann.

34 Montageanleitung

Page 35

Monteur

Montage für den Hybridbetrieb

Bei der Montage wird ein Hybridfilter BHF auf den Lüfterabgang des Gerätes gesetzt. Die Abluftleitung wird an das Hybridfilter angeschlossen.

Ø Stellen Sie sicher, dass der Querschnitt der

Lüftungsschlitze in den Oberbauten größer 300 cm² ist.

Ø Stellen Sie sicher, dass der Querschnitt der

Abluftleitung mindestens 150 mm beträgt.

Ø Stellen Sie sicher, dass die Luft frei ausströmen

kann.

Ø Stellen Sie sicher, dass zu einem späteren Zeitpunkt

die Füllung des Filters gewechselt werden kann.

Die Füllung des Filters muss regelmäßig erneuert werden.

Beschreibung für den

Informationen zum Abluftbetrieb

GEFAHR

Erstickungsgefahr durch Sauerstoffmangel bei gleichzeitigem Betrieb des Gerätes und offener Brennstelle.

Ø Stellen Sie sicher, dass bei

gleichzeitigem Betrieb mit raumluftabhängigen Geräten, wie z. B. Gasherd, Kamin oder Gasheizung, keine Gase oder Abgase in den Raum gezogen werden.

Ø Stellen Sie eine ausreichende

Frischluftzufuhr in der Wohnung sicher.

Ø Stellen Sie sicher, dass die

gesetzlich vorgeschriebenen Anforderungen der Feuerungsverordnung (FeuV) Ihres Bundeslandes eingehalten werden.

Ø Stellen Sie sicher, dass die

erforderliche Genehmigung des Schornsteinfegermeisters zum Betrieb der Abzugshaube vorliegt.

Maßnahmen für eine ausreichende Frischluftzufuhr:

§ Betreiben Sie das Gerät nur mit angeschlossenem Fensterkontaktschalter.

§ Öffnen Sie die Fenster.

§ Öffnen Sie die Türen.

§ Installieren Sie einen berbel-Mauerkasten BMK.

§ Stellen Sie sicher, dass die vorgeschriebene

Zwangslüftung der offenen Brennstelle funktioniert.

Montageanleitung 35

Page 36

Beschreibung für den Monteur

WARNUNG

Erstickungsgefahr durch Sauerstoffmangel beim Betrieb des Gerätes.

Ø Stellen Sie eine ausreichende

Frischluftzufuhr in der Wohnung sicher.

Ø Stellen Sie sicher, dass das Gerät

zum gefahrlosen Betrieb an einen Fensterkontaktschalter angeschlossen ist.

Ø Stellen Sie sicher, dass die

länderspezifischen, gesetzlich vorgeschriebenen Bestimmungen (in Deutschland z. B. die Anforderungen der Feuerungsverordnung (FeuV) Ihres Bundeslandes) eingehalten werden.

Wenn gleichzeitig eine Abzugshaube und eine raumluftabhängige Feuerstätte (z. B. gas-, öl- oder kohlebetriebene Heizgeräte, Kamine, Warmwasserbereiter, Gasmulden oder Gasbacköfen) betrieben werden, müssen folgende Voraussetzungen erfüllt sein:

Leistungsverluste und Geräusche entstehen z. B. durch hart umgelenkte Luft in der Abluftleitung.

Die optimale Leistung des Gerätes erhalten Sie, wenn Sie bei der Montage der Abluftleitung sicherstellen, dass:

§ die Abluftleitung möglichst kurz und direkt ist

§ die transportierte Raumluft ohne Verwirbelungen

und Rückstaus durch die Abluftleitung strömen kann

§ der vorgeschriebene Querschnitt der Abluftleitung eingehalten wird

§ die empfohlene Beschaffenheit der Abluftleitung durchgehend eingehalten wird.

In folgendem Abschnitt erfahren Sie, welche Anforderungen und Eigenschaften die Abluftleitung erfüllen muss.

Abluft im separaten Abluftkanal

GEFAHR

Erstickungsgefahr durch Rauch- oder Abgase.

Ø Ihr Schornsteinfegermeister hat den Einbau der

Abzugshaube vorher genehmigt.

Ø Die Montage muss unter Einhaltung der

länderspezifischen Vorschriften (z. B. der Feuerungsverordnung (FeuV)) Ihres Bundeslandes durchgeführt werden.

Ø Die Montage muss unter Einhaltung der behördlichen

und gesetzlichen Vorschriften (z. B. Landesbauordnungen) durchgeführt werden.

Im Abluftbetrieb saugt das Gerät Raumluft an und leitet sie durch die Abluftleitung nach außen ab.

Das Gerät kann nur die Luftmenge ableiten, die als Zuluft in die Küche nachströmt.

Querschnitt, Länge, Art und Verlauf der Abluftleitung beeinflussen die Absaugeffizienz einer Abzugshaube stark.

Ø Stellen Sie sicher, dass der

verwendete Abluftkanal ausschließlich für den Betrieb einer Abzugshaube vorgesehen ist.

Ø Stellen Sie sicher, dass der

Abluftkanal nur von diesem Gerät genutzt wird. Bei Anschluss des Gerätes an einen aktiven Abluftkanal, wie z. B. einem Belüftungsschacht oder Kamin, können Gase oder Abgase in den Raum gezogen werden.

36 Montageanleitung

Page 37

Monteur

GEFAHR

Brandgefahr durch brennbare Abluftleitung.

Führen brennbare Abluftleitungen durch einen zweiten Raum oder Dachboden, kann Feuer in andere Räume übergreifen.

Ø Stellen Sie sicher, dass die

Abluftleitung aus nicht brennbarem Material gemäß DIN 4102 Klasse A1 besteht.

Sie dürfen die abgesaugte Raumluft nur durch einen separaten und dafür vorgesehenen Abluftkanal nach außen abführen.

Ø Stellen Sie sicher, dass der verwendete Abluftkanal

nur von dem Gerät als Abluftleitung verwendet wird.

Abluftleitung optimieren

Raumluft auf direktem Weg ableiten

Beschreibung für den

Ø Stellen Sie sicher, dass die Abluftleitung auf der

Innenseite eine glatte Oberfläche hat.

Verwenden Sie ausschließlich Bögen mit optimierter Luftführung und einer glatten Oberfläche auf der Innenseite. Diese Bögen haben einen geringen Luftwiderstand (z. B. berbel-Bögen).

Vermeiden Sie den Einbau von Bögen mit scharfkantiger Luftführung.

Diese Bögen haben einen hohen Luftwiderstand und erzeugen Geräusche. Diese Bögen verringern die Leistung der Abzugshaube.

Ø Stellen Sie sicher, dass Bögen in der Abluftleitung

auf der Innenseite eine glatte Oberfläche haben und die Luftführung optimiert ist (z. B. berbel-Bögen).

Günstigsten Durchmesser verwenden

Der minimale Durchmesser der Abluftleitung beträgt bei 125er-Systemen (BEH 60/90) 125 mm und bei 150er-Systemen (alle anderen berbel-Abzugshauben) 150 mm.

Leiten Sie die abgesaugte Raumluft direkt und auf dem kürzesten Weg nach außen. Lange Wege erzeugen zusätzliche unerwünschte Luftwiderstände.

Ø Stellen Sie sicher, dass die Abluftleitung direkt und

möglichst kurz nach außen führt.

Rohre mit geringem Luftwiderstand verwenden

Verwenden Sie ausschließlich Rohre mit einer glatten Oberfläche auf der Innenseite. Diese Rohre haben einen geringen Luftwiderstand.

Vermeiden Sie den Einbau von:

§ Spiralschläuchen

§ Flexrohren

§ flachen Umlenkstücken.

Diese Rohrtypen haben einen hohen Luftwiderstand und verringern die Leistung der Abzugshaube.

Jede Reduzierung der Abluftleitung erzeugt ungewollte Luftwiderstände, Leistungsminderung und Geräusche.

Vermeiden Sie:

§ Abluftleitungen mit geringerem Durchmesser

§ scharfkantige Abluft-Flachkanäle

§ herkömmliche Mauerkästen

Diese haben einen hohen Luftwiderstand und erzeugen Geräusche. Sie verringern die Leistung der Abzugshaube.

Ø Stellen Sie sicher, dass der minimale Durchmesser

der Abluftleitung den Durchmesser des Lüfterabgangs nicht unterschreitet.

Ø Verwenden Sie z. B. berbel-Rohre, berbel-Bögen

und den optimierten berbel-Mauerkasten BMK.

Montageanleitung 37

Page 38

Beschreibung für den Monteur

Abluftleitung durch alten Kamin

GEFAHR

Erstickungsgefahr durch Rauch oder Abgase.

Ø Ein Schornsteinfegermeister muss

den Kamin als Abluftleitung vor der Montage der Abzugshaube freigeben.

GEFAHR

Brandgefahr durch brennbare Abluftleitung.

Führen brennbare Abluftleitungen durch einen zweiten Raum oder Dachboden, kann Feuer in andere Räume übergreifen.

Ø Stellen Sie sicher, dass die

Abluftleitung aus nicht brennbarem Material gemäß DIN 4102 Klasse A1 besteht.

Wenn Sie einen Kamin als Abluftleitung nutzen, müssen Sie in Abhängigkeit von der Kaminlänge mit einem erhöhten Luftwiderstand rechnen.

Die Einleitung der abgesaugten Luft in den Kamin muss mit einem nach oben gerichteten 90°-Bogen erfolgen. Ein möglicher Rückstau wird damit vermieden.

Ø Stellen Sie sicher, dass der Anschluss im Kamin mit

einem nach oben gerichteten 90°-Bogen erfolgt.

Abluftleitung durch das Dach

GEFAHR

Brandgefahr durch brennbare Abluftleitung.

Führen brennbare Abluftleitungen durch einen zweiten Raum oder Dachboden, kann Feuer in andere Räume übergreifen.

Ø Stellen Sie sicher, dass die

Abluftleitung aus nicht brennbarem Material gemäß DIN 4102 Klasse A1 besteht.

ACHTUNG

Wasserschäden am Gerät durch fehlenden Kondenswasser-Sammler.

Ø Montieren Sie einen

Kondenswasser-Sammler in die Abluftleitung.

38 Montageanleitung

Page 39

Wenn Sie die Abluftleitung durch das Dach führen, müssen Sie sicherstellen, dass:

Grundlegendes zum Gerät

Der Mauerkasten muss folgende Anforderungen erfüllen:

§ der Rohr-Durchmesser des Lüfterabgangs in der Dachdurchführung nicht unterschritten wird.

§ die Dachdurchführung den Durchmesser der Abluftleitung nicht reduziert.

§ ein ausreichend groß dimensionierter Kondenswassersammler in die Abluftleitung integriert ist, der den Durchmesser der Abluftleitung nicht reduziert.

Abluftleitung durch Außenwand

GEFAHR

Brandgefahr durch brennbare Abluftleitung.

Führen brennbare Abluftleitungen durch einen zweiten Raum oder Dachboden, kann Feuer in andere Räume übergreifen.

Ø Stellen Sie sicher, dass die

Abluftleitung aus nicht brennbarem Material gemäß DIN 4102 Klasse A1 besteht.

Wenn Sie die Abluftleitung durch die Außenwand führen, müssen Sie sicherstellen, dass:

§ der Durchmesser des Lüfterabgangs in der Abluftleitung nicht unterschritten wird.

§ die Wanddurchführung den Durchmesser der Abluftleitung nicht reduziert.

§ Der Durchmesser des Lüfterabgangs darf im Mauerkasten nicht unterschritten werden.

§ Die Jalousie des Mauerkastens muss großflächig entlüften.

Stellen Sie sicher, dass

§ die Lamellen der Jalousie des Mauerkastens nicht eng und dick sind.

§ die Lamellen der Jalousie des Mauerkastens nicht steil nach unten stehen.

§ kein Insektengewebe im Mauerkasten montiert ist. Insektengewebe führen zur völligen Beeinträchtigung des Durchmessers der Abluftleitung.

Ø Verwenden Sie nur strömungsoptimierte

Mauerkästen (z. B. BMK-F/L).

Grundlegendes zum Gerät

Das Gerät ist für die Montage an Decken konzipiert. Die Kaminbleche und Blenden wurden bereits beim Hersteller an die jeweilige Deckenhöhe angepasst. Der Kaminturm wurde für den Versand auf eine Länge von

750 mm vormontiert. Sie können die Länge des Kaminturms anpassen.

Die Funktionen des Gerätes werden mit dem Bedienelement in der Mitte der Frontblende gesteuert.

Montageanleitung 39

Page 40

Grundlegendes zum Gerät



Geräteansicht Kaminturm und Korpus



Verschraubung für Längeneinstellung Metallklammern und Führungshilfe



Langloch Sicherungsschrauben



Schlüsselloch Untere Halterung für Frontblende



Oberer Verschluss Frontblende Kabelverbindung Bedienfeld



Stromanschluss (Wielandsteckerkupplung) Kabelverbindung Beleuchtung



Kontaktklemmen für Fensterschalter und BMK Kabelfach



Halterung für Kaminbleche Steckplätze für die Kabelverbindungen vom Korpus

40 Montageanleitung

Page 41



Geräteansicht mit geschlossener Unterschale

Grundlegendes zum Gerät



Inselhaube BIH 90 BL Bedienfeld



Kaminblech Beleuchtung



Frontblende Unterschale

Montageanleitung 41

Page 42

Grundlegendes zum Gerät



Geräteansicht mit geöffneter Unterschale



Inselhaube BIH 90 BL Capillar Trap



Oberschale Unterschale



42 Montageanleitung

Page 43

Montage vorbereiten

In diesem Kapitel erfahren Sie, welche Voraussetzungen für die Montage erfüllt sein müssen. Führen Sie alle Schritte dieser Anleitung nacheinander durch.

Ø Stellen Sie sicher, dass alle Sicherheitshinweise aus

den Kapiteln „Sicherheitshinweise allgemein“ und „Sicherheitshinweise für den Monteur“ beachtet werden.

WARNUNG

Gefahr durch herunterfallende Teile bei zu geringer Tragfähigkeit der Decke.

Montage vorbereiten

Ø Stellen Sie sicher, dass der Anschluss an die

Spannungsversorgung erst nach der Montage erfolgt.

Ø Stellen Sie sicher, dass nach der Montage die

Möglichkeit besteht, das Gerät allpolig von der Spannungsversorgung zu trennen.

Qualifikation des Personals

Für die mechanische Montage des Gerätes benötigen Sie 2 Personen.

Diese Monteure müssen über ausreichende handwerkliche Fachkenntnisse verfügen.

Erforderliche handwerkliche Fachkenntnisse sind unter anderem:

Ø Stellen Sie die erforderliche

Tragkraft der Decke sicher. Sehen Sie von der Montage ab, wenn die erforderliche Tragkraft nicht sichergestellt werden kann.

WARNUNG

Gefahr durch herunterfallende Teile bei unsachgemäßer Befestigung an der Decke.

Ø Verwenden Sie geeignetes

Befestigungsmaterial.

Ø Das mitgelieferte

Befestigungsmaterial ist ausschließlich für die Befestigung an einer Massivbaudecke geeignet.

Ø Stellen Sie sicher, dass das Gerät

korrekt aufgehängt ist.

Ø Stellen Sie sicher, dass die Netzspannung der

Spannungsangabe auf dem Typenschild entspricht.

§ Kenntnisse der Bestimmungen zur Arbeitssicherheit

§ Kenntnisse im Lesen von technischen Zeichnungen

§ Erfahrung in der Nutzung von elektrischen und

mechanischen Werkzeugen

§ Kenntnisse in der Befestigungstechnik

§ Grundkenntnisse in der Lüftungstechnik

§ Idealerweise sind mehrjährige Erfahrungen beim

Montieren von Abzugshauben und weitere Zusatzqualifikationen, wie z. B. eine Ausbildung zum Tischler, vorhanden.

Personen ohne diese Fachkenntnisse müssen durch einen erfahrenen Monteur in die Montage eingewiesen werden.

Montageanleitung 43

Page 44

Montage vorbereiten

Voraussetzungen für die mechanische Endmontage

Erforderliche Voraussetzungen für die Montage sind unter anderem:

Anschlusskabel für die Spannungsversorgung, P4 Multi, Mauerkasten und Fensterkontaktschalter vorbereiten

§ Die Decke ist ausreichend tragfähig.

§ Das Anschlusskabel für die Spannungsversorgung

ist bauseitig verlegt.

§ Der mitgelieferte Wielandstecker ist von einer Elektro-Fachkraft installiert.

§ Bei Abluft- und Hybridbetrieb: Die Anschlusskabel für Mauerkasten und/oder Fensterkontaktschalter sind bauseitig verlegt.

§ Bei Abluft- und Hybridbetrieb: Die Abluftleitung ist bauseitig bis zur Montageposition verlegt.

Kurzübersicht der Montage

Die Montage erfolgt in folgenden Arbeitsschritten:

§ Der mitgelieferte Wielandstecker wird von einer Elektro-Fachkraft an das Anschlusskabel installiert.

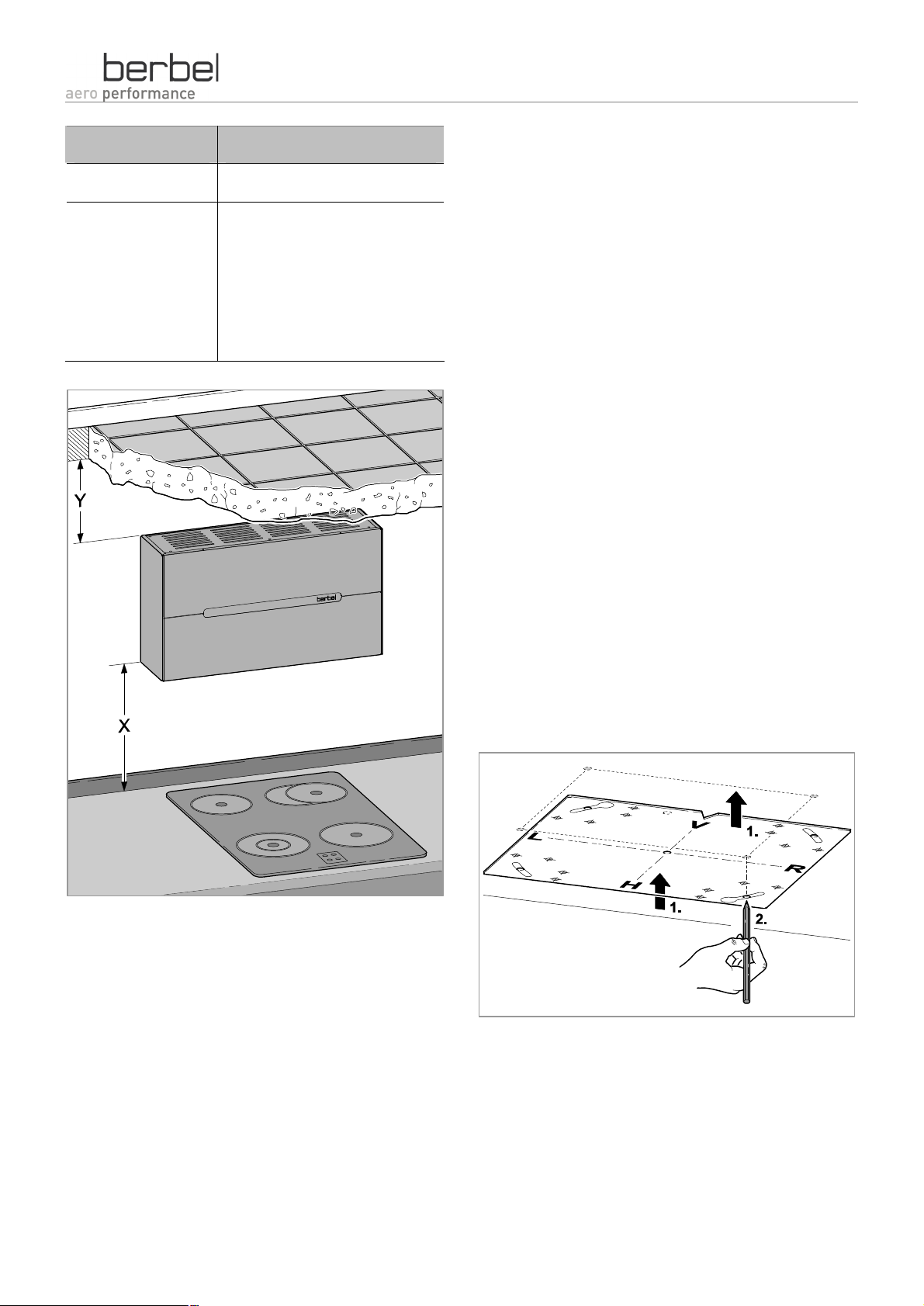

§ Ermitteln Sie die exakte Aufhängeposition.

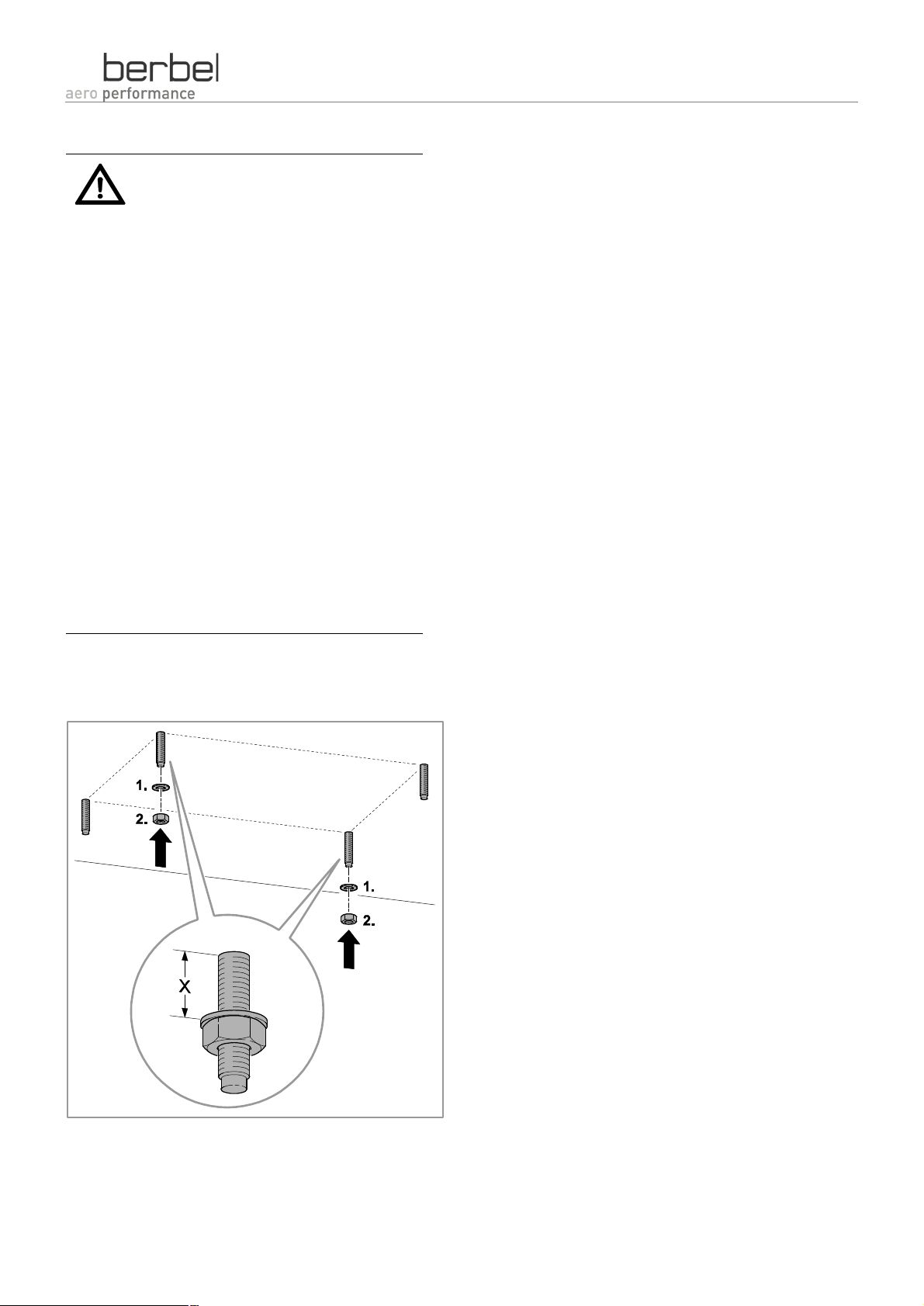

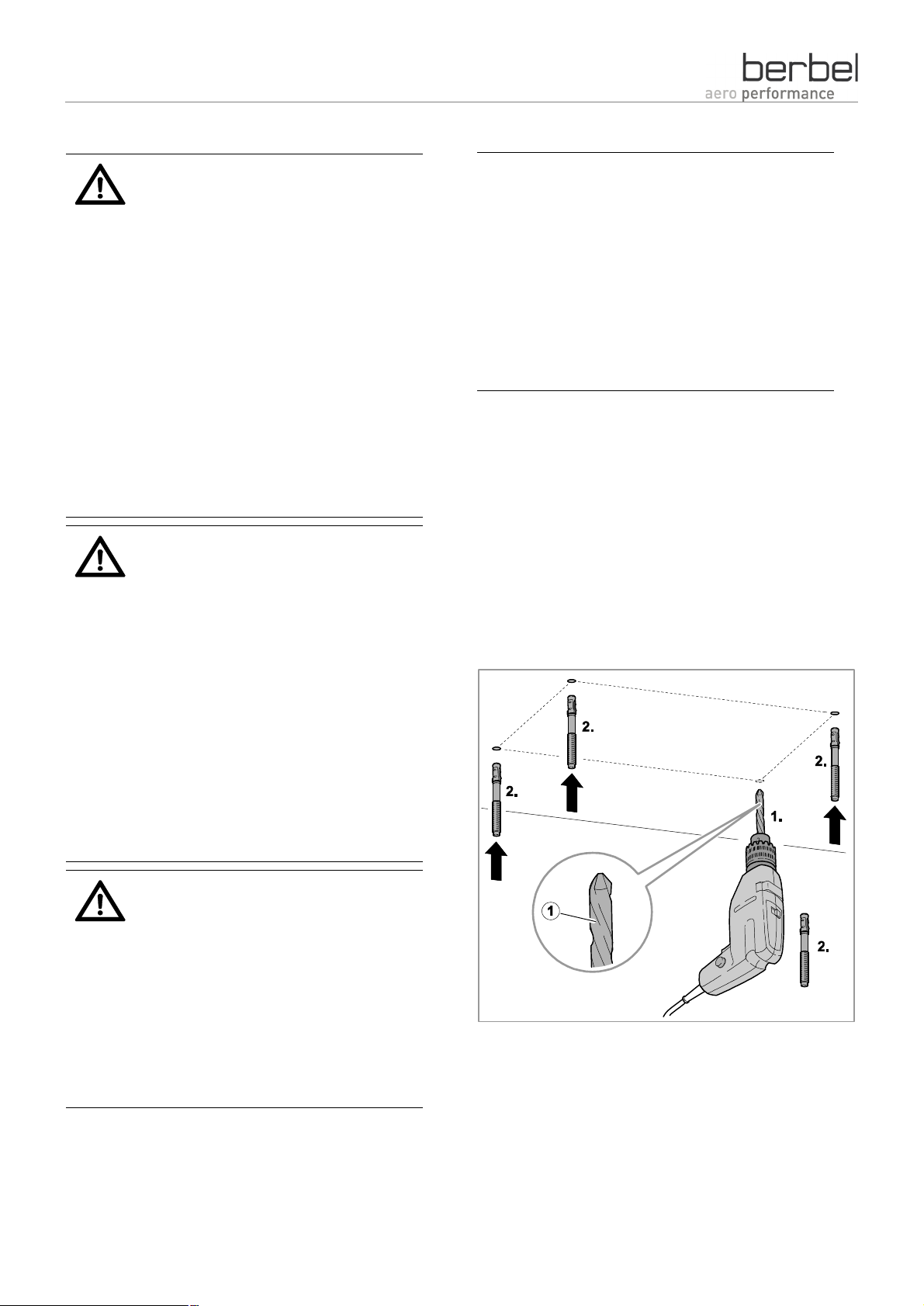

§ Bereiten Sie die Aufhängepunkte vor.

§ Hängen Sie den Kaminturm an die Deckenanker.

§ Sichern Sie den Kaminturm.

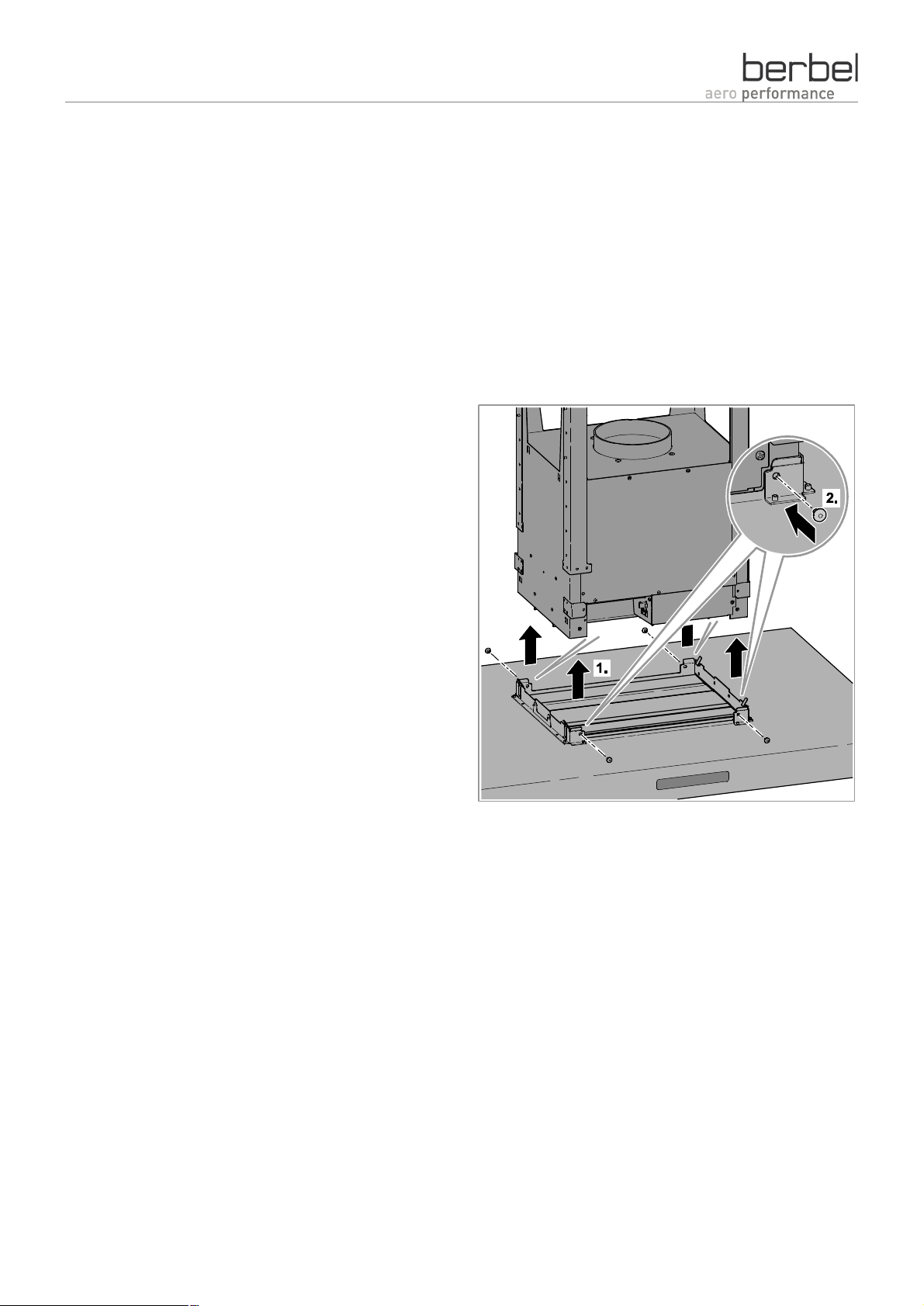

§ Hängen Sie den Korpus an den Kaminturm.

§ Sichern Sie den Korpus am Kaminturm.

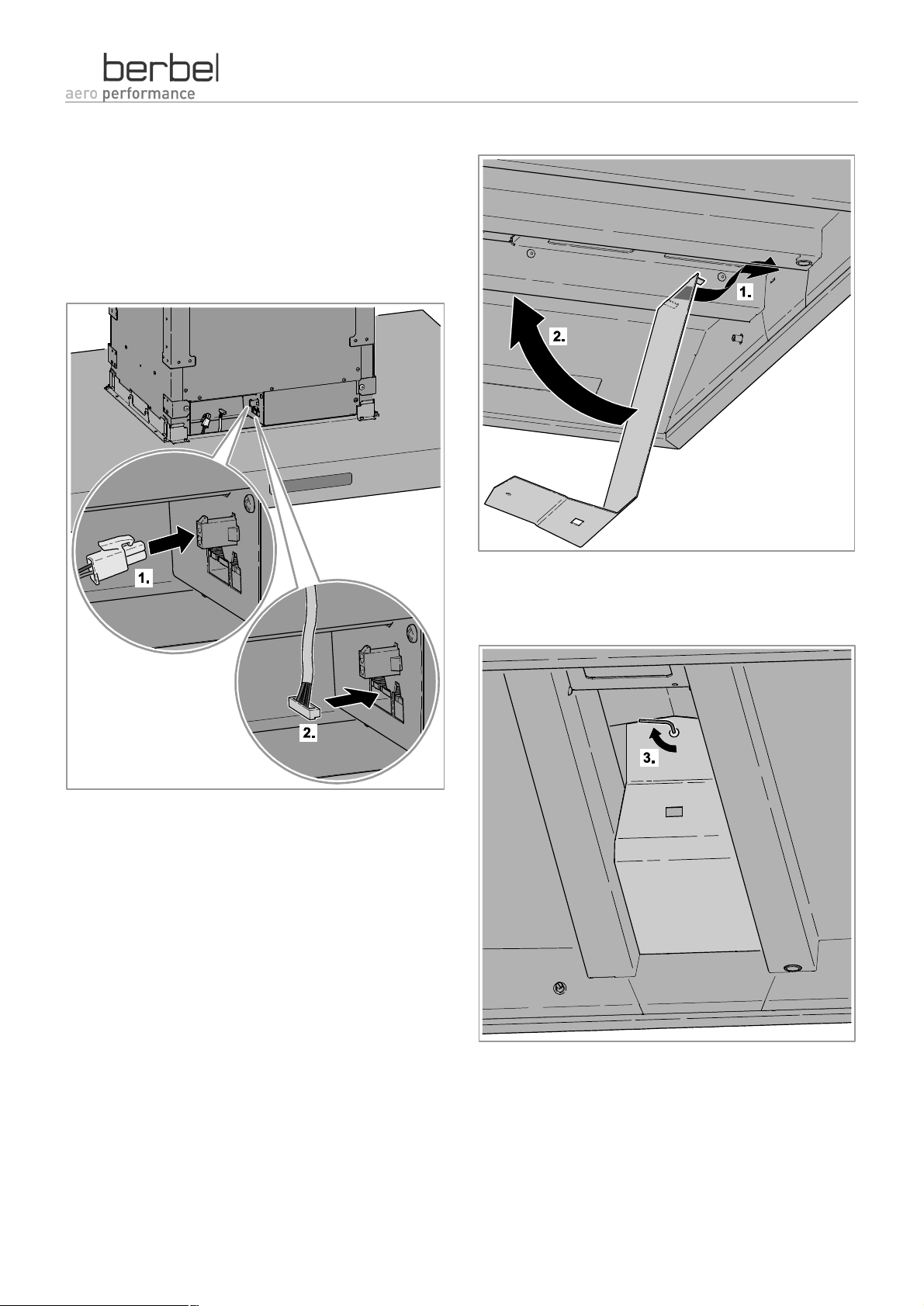

§ Stellen Sie die Verbindung der

Versorgungsleitungen für die Beleuchtung und Steuerung vom Kaminturm zum Korpus her.

§ Bei Nutzung von Mauerkasten- oder Fensterschalterkontakt: Schließen Sie die Kabel an.

§ Bei Umluft- oder Hybridbetrieb: Setzen Sie das Filter ein.

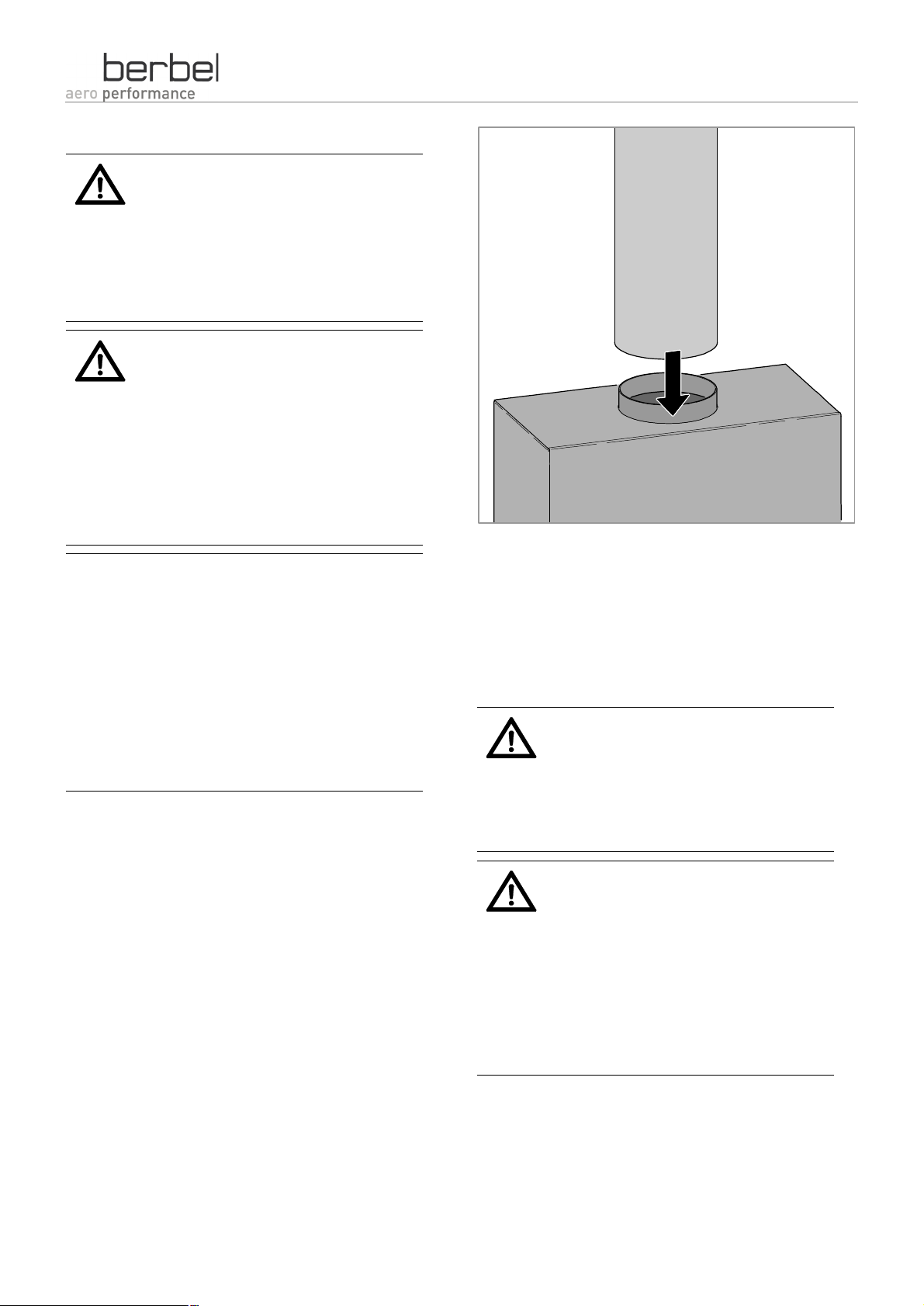

§ Bei Abluft- oder Hybridbetrieb: Schließen Sie die Abluftleitung an.

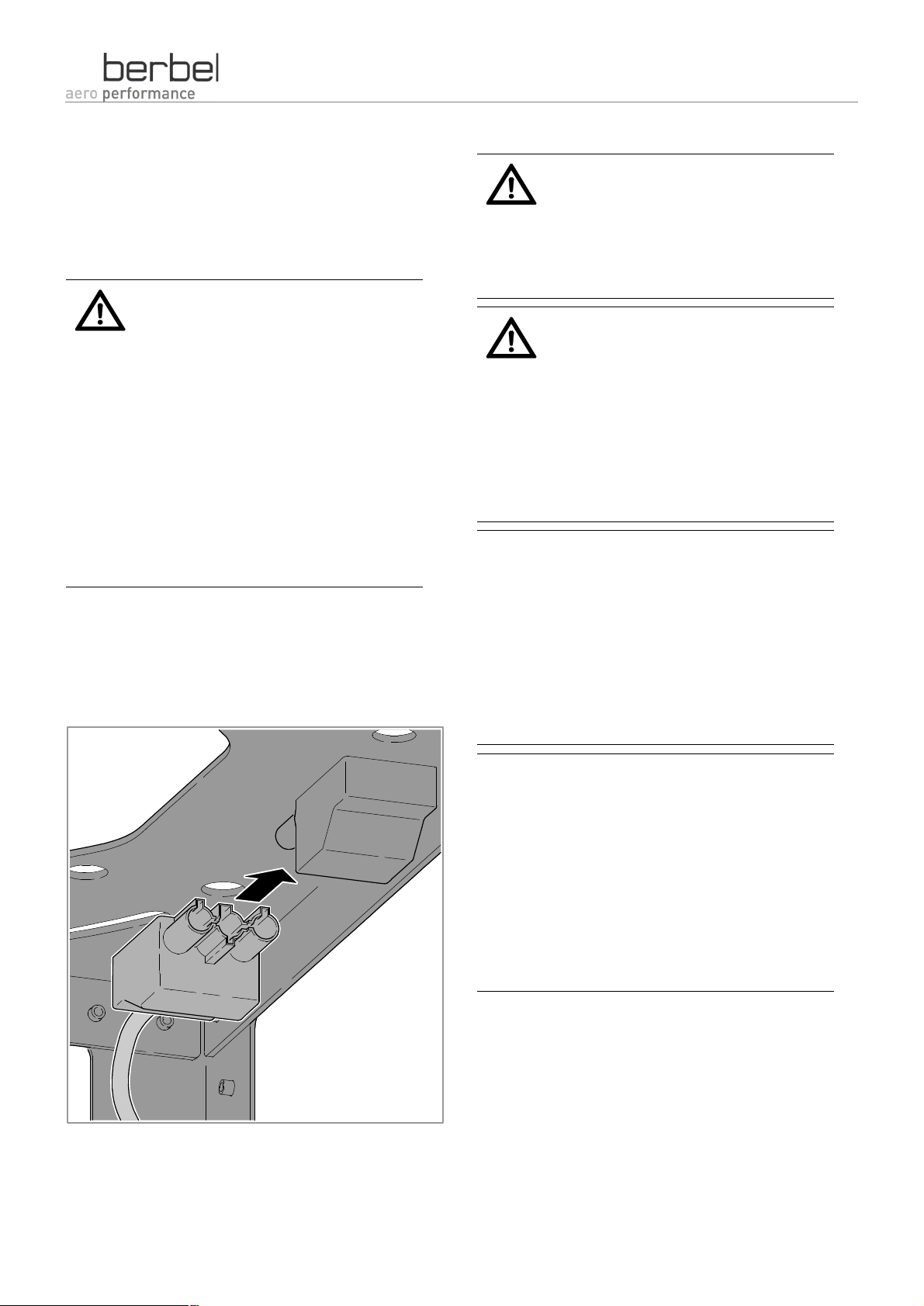

§ Stecken Sie den Wielandstecker für die Spannungsversorgung ein.

§ Montieren Sie die Kaminbleche.

§ Montieren Sie die Front- und Rückseitenblende.

§ Setzen Sie die übrigen Teile ein.

§ Bei Umluftbetrieb: Nehmen Sie die

Konfigurationseinstellungen vor.

GEFAHR

Tödlicher Stromschlag durch unsachgemäßes Anschließen.

Ø Die Arbeiten an der

Spannungsversorgung darf nur eine qualifizierte, ausgebildete ElektroFachkraft unter Berücksichtigung der landesspezifischen Bestimmungen und Normen (in Deutschland z. B. DIN 57100/VDE 0100, Teil 701) durchführen.

Ø Lassen Sie die folgenden Arbeitsschritte nur eine

Elektro-Fachkraft durchführen.

Anschlusskabel für die Spannungsversorgung

An das ca. 80 cm lange, bauseitige Anschlusskabel für die Spannungsversorgung müssen Sie vor der Montage des Gerätes den mitgelieferten Wielandstecker installieren.

Der Wielandstecker ist werksseitig für den sicheren Transport im Gerät auf die Kupplung gesteckt.

Ø Stellen Sie sicher, dass nach der Montage die

Möglichkeit besteht, das Gerät allpolig (Schalter mit mindestens 3 mm Öffnungsweg) von der Spannungsversorgung zu trennen.

Ø Stellen Sie sicher, dass die elektrische Anlage des

Gebäudes über eine ordnungsgemäße Erdung verfügt.

Ø Stellen Sie sicher, dass die Netzspannung mit dem

Wert auf dem Typenschild im Inneren des Gerätes übereinstimmt.

Ø Montieren Sie den Wielandstecker an das ca. 80 cm

lange, hausseitige Anschlusskabel.

Ø Stellen Sie sicher, dass die Netzspannung für die

Dauer der weiteren Montage des Gerätes abgeschaltet ist.

44 Montageanleitung

Page 45

Anschlusskabel für Mauerkasten, P4 Multi und Fensterkontaktschalter

Montage vorbereiten

Anschlussplan für den Fensterkontakt, P4 Multi und den Mauerkastenkontakt

Sie können an das Gerät einen Fensterkontaktschalter, einen berbel-Unterdruckwächter P4 Multi und einen berbel-Mauerkasten (z. B. BMK-F) anschließen. Die Kabelklemmen dazu sind am Lüftergehäuse des Gerätes angebracht. Die Anschlusskabel sind vor der Montage des Gerätes zu verlegen.

ACHTUNG

Beschädigung der Elektronik bei falscher Polung der Steuerleitung.

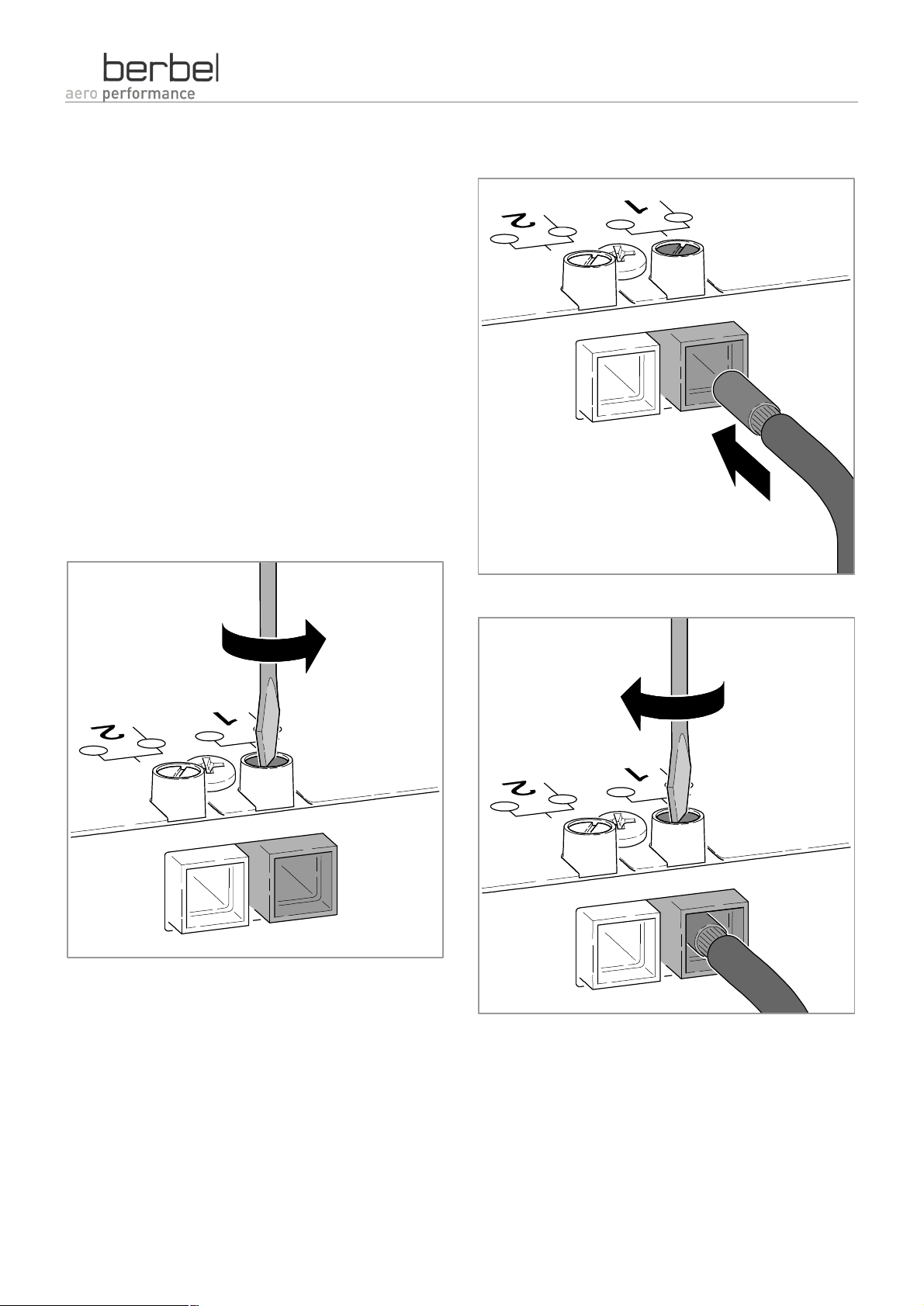

Ø Stellen Sie die richtige Polung der

Steuerleitung sicher.

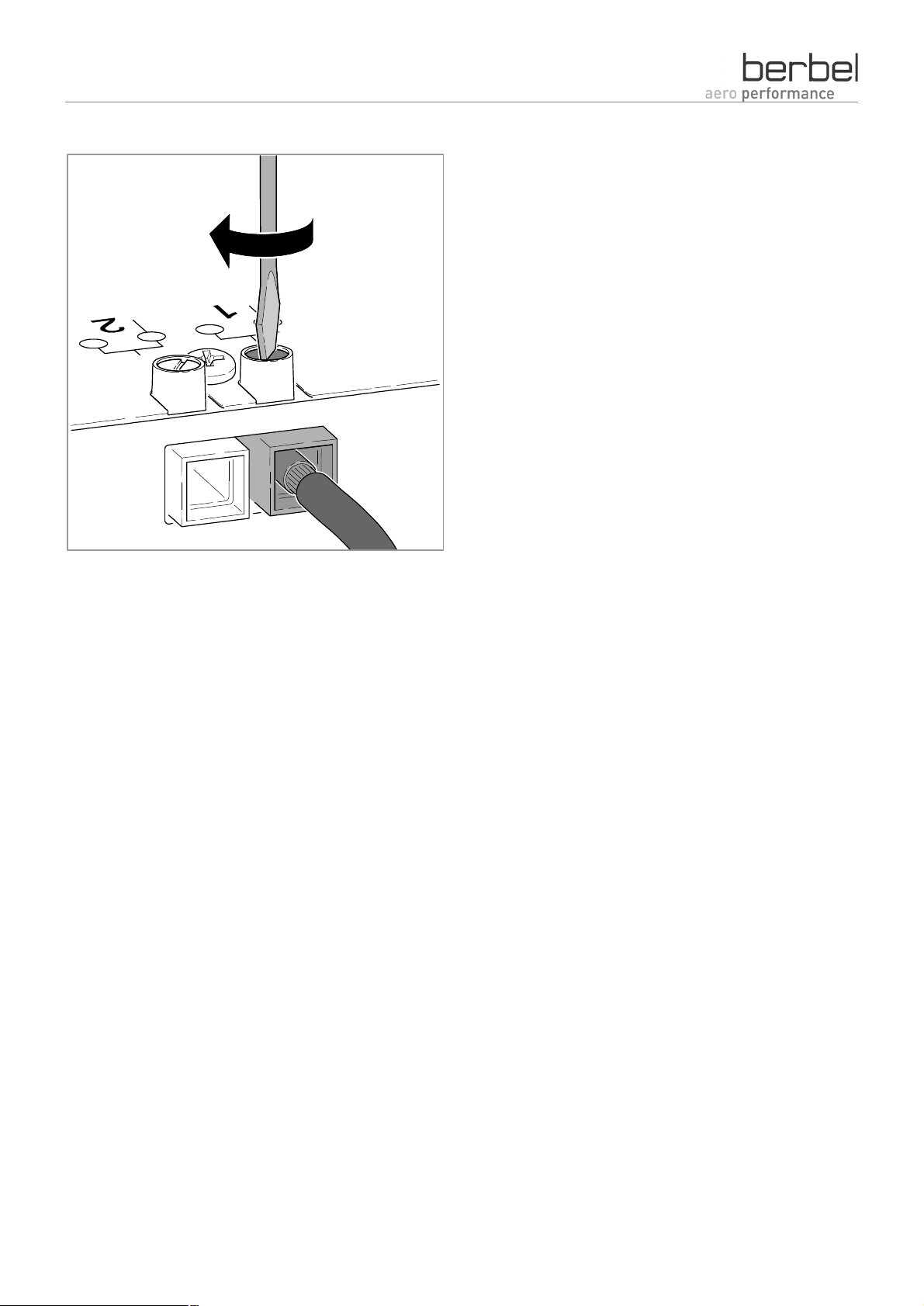

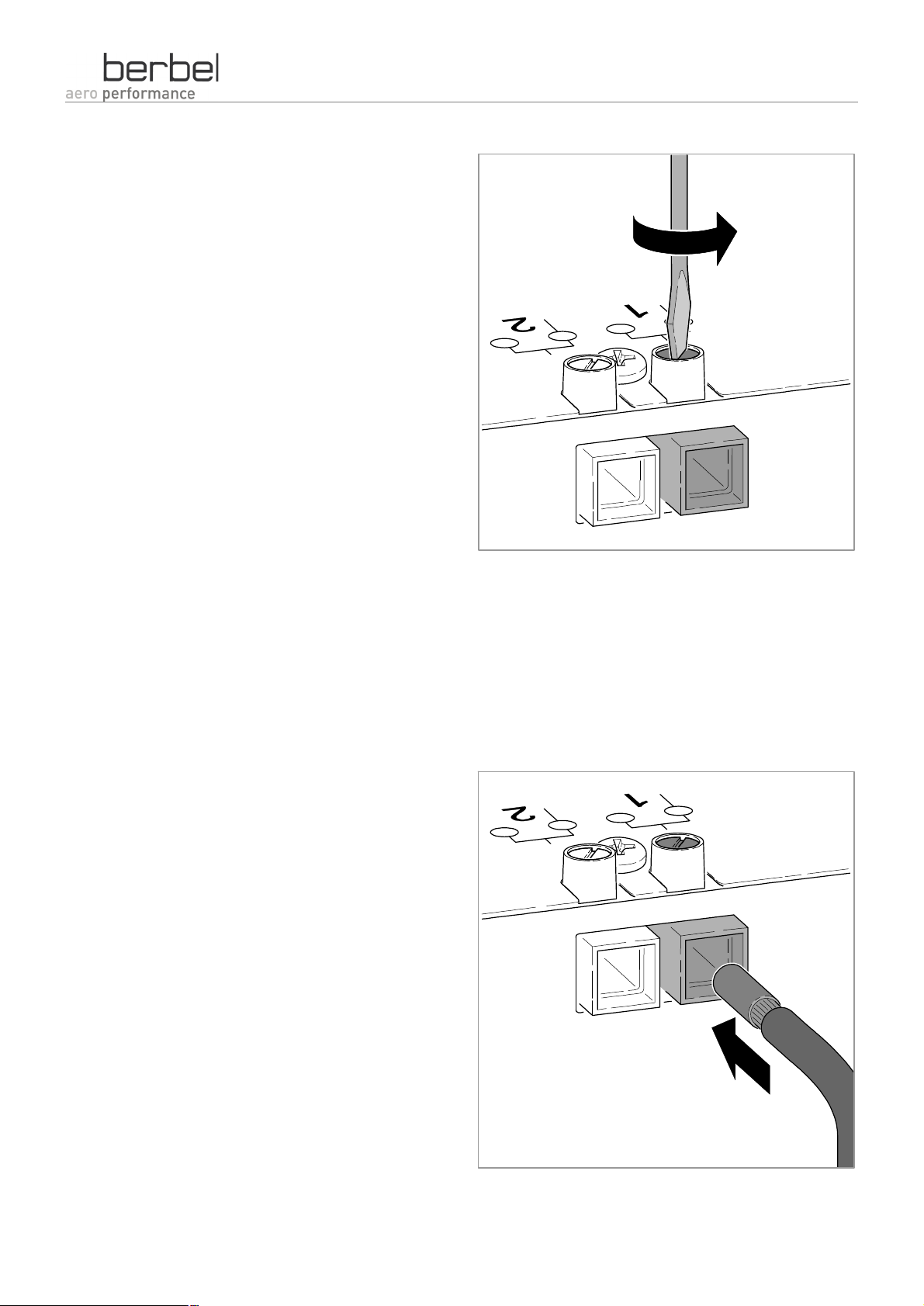

Ø Schließen Sie nur die Ader 1 an die

Klemme 1 und die Ader 2 an die Klemme 2 an.

Klemme für den Multifunktionskontakt oder den

berbel Unterdruckwächter P4 Multi (F-K)

 Klemme für den Mauerkasten (BMK)

 Steuerungsleitung

 Netzteil

 Mauerkasten BMK-F

 Ansteuerungskontakt, potentialfrei

 Steuerungskasten der berbel-Abzugshaube

Montageanleitung 45

Page 46

Montage vorbereiten



Benötigte Hilfsmittel

Für die Montage benötigen Sie folgende Werkzeuge, Materialien und Unterlagen:

Auspacken

VORSICHT

Schnittverletzungsgefahr durch Glasbruch.

Ø Tragen Sie Schutzhandschuhe.

Ø Packen Sie das Gerät vorsichtig aus.

Ø Fassen Sie nicht in Glasscherben.

ACHTUNG

Beschädigung der Oberflächen durch unsachgemäßes Auspacken.

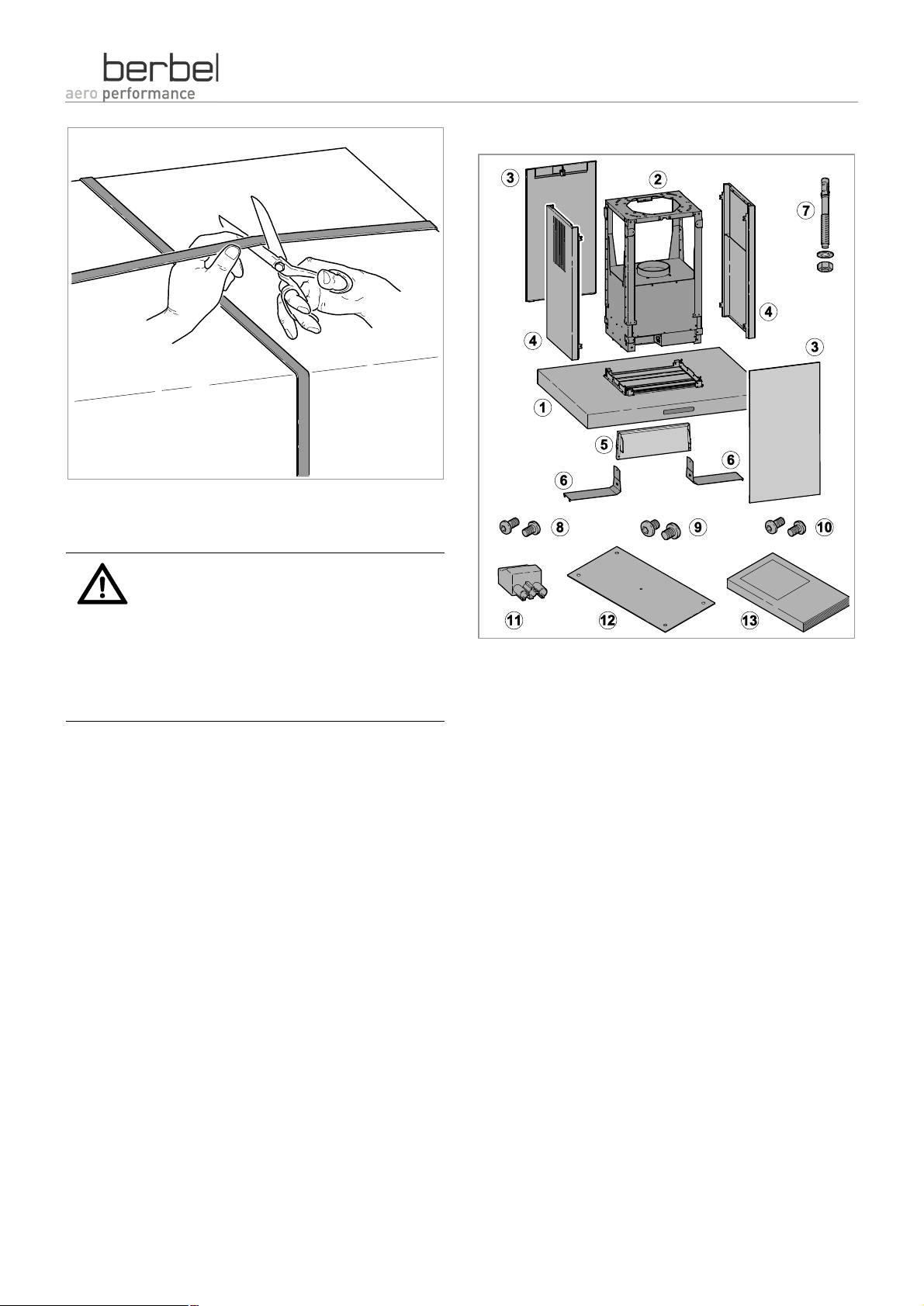

Ø Trennen Sie Packband und

Haltebänder mit einer Schere.



Gliedermaßstab

 Stift  Wasserwaage  Lot  Kreuzschlitz-Schraubendreher  Innensechskant-Schlüssel SW2,5 (Inbus)  Dicke Pappe zum Schutz z. B. des Kochfeldes

und der Arbeitsfläche

 Steinbohrer Ø 8 mm  Schlagbohrmaschine  Schraubenschlüssel Schlüsselweite 13 mm

Ø Schneiden Sie nicht in die

schützende Kartonage.

ACHTUNG

Verkratzte Oberflächen durch

Ø Entfernen Sie die Verpackungsfolie und die

Kartonage.

Ø Falls vorhanden, schneiden Sie das Halteband mit

einer Schere auf.

Ø Schneiden Sie das Packband mit einer Schere auf.

metallische, scharfkantige Gegenstände, z. B. Gürtelschnallen oder Werkzeuge beim Transport möglich.

Ø Transportieren Sie das Gerät ohne

Kontakt zu Gegenständen, die das Gerät zerkratzen könnten.

 Diese Montageanleitung  Bohrschablone

46 Montageanleitung

Page 47



Montage vorbereiten

Lieferumfang Inselhaube BIH

Ø Nehmen Sie die lose beigepackten Teile aus der

Verpackung.

VORSICHT

Verletzungsgefahr durch Herabfallen der schweren Abzugshaube.

Ø Heben Sie das Gerät nur mit

2 Personen an.

Ø Schützen Sie die Flächen des Arbeitsbereiches z. B.

durch dicke Pappe.

Ø Nehmen Sie die Teile aus der Verpackung.

Ø Legen Sie die Teile auf eine ebene, schützende

Unterlage.

Lieferumfang kontrollieren

Ø Kontrollieren Sie die gelieferten Teile auf

Vollständigkeit, wie im folgenden Abschnitt beschrieben.

Ø Kontrollieren Sie die gelieferten Teile auf

Beschädigungen.

Ø Wenn Teile beschädigt sind oder fehlen, wenden Sie

sich an Ihren berbel-Fachhändler oder den Kundendienst.



Inselhaube BIH Korpus

 Inselhaube BIH Kaminturm  Front- und Rückseitenblende

1 x Frontseitenblende mit Fangseil 1 x verschraubbare Rückseitenblende mit Haltewinkel und Linsenschraube M4

 Kaminblech, 2 Stück  Capillar Trap  Verkleidungsblech, 2 Stück  4 Bolzenanker Stahl vz. BoA 8 mm

mit Muttern (SW13) und Unterlegscheiben

 2 Linsenschrauben DIN7985 (Kreuzschlitz)

M4 x 6 mm

 4 Linsenschrauben DIN7985 (Kreuzschlitz)

M5 x 6 mm A2

 8 Linsenschrauben (Inbus SW2,5) M4 x 6 mm

V2A (am Kaminturm vormontiert)

 Wielandstecker (im Gerät eingesteckt)  Bohrschablone  Diese Montageanleitung

Montageanleitung 47

Page 48

Gerät montieren

Funktionsweisen der möglichen Betriebsarten.

Optionales Zubehör

Nur für Hybridbetrieb:

Hybridfilter BHF 150 +

 Nur für Umluftbetrieb:

Umluftfilter BUF 150 +

 Mauerkasten BMK-F/L

Gerät montieren

decke. Bei anderen Montageverhältnissen erfragen Sie vor der Montage alternative Befestigungsmöglichkeiten (z. B. bei Ihrem Architekt).

Ø Verwenden Sie für die Decke geeignetes

Befestigungsmaterial.

Ø Stellen Sie sicher, dass das Gerät korrekt

aufgehängt ist.

ACHTUNG

Beschädigung durch herunterfallende Teile.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) unterhalb Ihres Arbeitsbereiches gegen Schäden, z. B. mit einer dicken Pappe.

Das Gerät besteht aus mehreren Teilen. Der Kaminturm wird mit 4 Schrauben an der Decke befestigt. Die Decke muss eben und waagerecht sein. Der Korpus wird an den montierten Kaminturm gehängt und verschraubt.

WARNUNG

Sicherheitsabstände einhalten

Die folgenden Abbildungen zeigen die

Verletzungsgefahr durch herunterfallende Teile.

Ø Stellen Sie sicher, dass sich während der

Arbeiten keine Personen unterhalb des Arbeitsbereiches aufhalten.

Die verwendeten Geräte werden symbolisch dargestellt. Die Abbildungen dienen als Hilfestellung. Die dargestellten Geräteformen können von Ihrem Gerät abweichen.

Folgende, gesetzlich vorgeschriebene

WARNUNG

Mindestabstände müssen eingehalten werden:

Verletzungsgefahr durch herunterfallende Teile bei unsachgemäßer Befestigung.

Ø Stellen Sie die ausreichende Tragkraft

der Decke sicher.

Ø Verwenden Sie das mitgelieferte

Befestigungsmaterial ausschließlich für die Befestigung an einer Massivbau-

48 Montageanleitung

Page 49

Bezeichnung Maß

Y 0 mm

X Bei Gaskochfeldern:

mindestens 650 mm. Bei Elektrokochfeldern: mindestens 350 mm. empfohlener Abstand: 650 mm.

Gerät montieren

Ø Zeichnen Sie den Mittelpunkt des Gerätes an der

Decke an, indem Sie z. B. den Mittelpunkt ausloten.

Ø Halten Sie die Bohrschablone an die Decke.

Ø Stellen Sie sicher, dass die Markierung auf der

Bohrschablone zur Kochfeldfront zeigt.

Ø Richten Sie die Bohrschablone parallel zur Frontseite

des Kochfeldes aus.

In Abhängigkeit von den baulichen Gegebenheiten können Sie die Lage der Löcher für die optimale Befestigung auswählen.

Ø Wählen Sie die günstigste Lochposition nach

folgenden Kriterien aus:

§ 2 Deckenanker müssen innerhalb der Schlosslöcher positioniert sein.

§ An den gegenüberliegenden Seiten müssen die weiteren Deckenanker platziert werden. Benutzen Sie vorzugsweise die Langlöcher.

Maße anzeichnen

Ø Schützen Sie alle Flächen Ihres Arbeitsbereiches

gegen Schäden, z. B. durch dicke Pappe oder Schaumstoff.

Sie benötigen für diesen Arbeitsschritt Werkzeug um die Maße anreißen zu können, z. B. Stift, Gliedermaßstab, Lot, Wasserwaage und die Bohrschablone.

§ Nicht in Hohlräume bohren.

§ Keine elektrischen Leitungen anbohren.

§ Keine Gasleitungen anbohren.

§ Keine Wasserleitungen anbohren.

Ø Zeichnen Sie die Positionen der 4 Bohrlöcher für die

Befestigungspunkte an der Decke an.

Ø Stellen Sie sicher, dass an jeder Geräteecke ein

Befestigungspunkt platziert ist.

Montageanleitung 49

Page 50

Gerät montieren

Deckenanker montieren

WARNUNG

Gefahr durch herunterfallende Teile bei unsachgemäßer Befestigung.

Ø Das mitgelieferte

Befestigungsmaterial ist ausschließlich für die Deckenbefestigung an einer Massivbaudecke geeignet.

Ø Stellen Sie die Tragkraft der Decke

sicher und verwenden Sie geeignetes Befestigungsmaterial.

Ø Stellen Sie sicher, dass das Gerät

korrekt aufgehängt ist.

GEFAHR

Tödlicher elektrischer Schlag durch das Anbohren einer elektrischen Leitung.

Ø Bohren Sie nie in der Decke

verlaufende elektrische Leitungen an. Benutzen Sie vor dem Bohren einen Metalldetektor.

ACHTUNG

Wasserschaden durch das Anbohren einer Wasserleitung.

Ø Stellen Sie mit einem z. B.

Ortungsgerät sicher, dass an den angezeichneten Stellen keine Wasserleitungen in der Decke vorhanden sind.

Sie benötigen für diesen Arbeitsschritt einen Hammer, eine Schlagbohrmaschine und einen Steinbohrer Ø 8 mm.

In diesem Arbeitsschritt werden die Deckenanker montiert.

Ø Bohren Sie die erforderlichen Löcher für die

Befestigungspunkte (1.) mit einer Schlagbohrmaschine und einen Steinbohrer Ø 8 mm .

Ø Schlagen Sie die beiliegenden Bolzenanker (2.) fest

mit dem Hammer ein.

Ø Stellen Sie sicher, dass an den

angezeichneten Stellen keine elektrischen Leitungen in der Decke vorhanden sind.

GEFAHR

Explosionsgefahr durch in der Decke verlaufende Gasleitungen.

Ø Stellen Sie z. B. mit einem

Ortungsgerät sicher, dass an den angezeichneten Stellen keine Gasleitungen in der Decke vorhanden sind.

Ø Stellen Sie sicher, dass die Bolzenanker fest in den

Bohrlöchern sitzen.

50 Montageanleitung

Page 51

Aufhängung vorbereiten

WARNUNG

Gerät montieren

Ø Stellen Sie sicher, dass zwischen Decke und

Oberkante Unterlegscheiben ein Abstand von X = ca. 6 mm ist.

Gefahr durch herunterfallende Teile bei unsachgemäßer Befestigung.

Ø Das mitgelieferte

Befestigungsmaterial ist ausschließlich für die Deckenbefestigung an einer Massivbaudecke geeignet. Bei anderen Montageverhältnissen erfragen Sie vor der Montage alternative Befestigungsmöglichkeiten (z. B. bei Ihrem Architekt).

Ø Stellen Sie die Tragkraft der Decke

sicher und verwenden Sie geeignetes Befestigungsmaterial.

Ø Stellen Sie sicher, dass das Gerät

korrekt aufgehängt ist.

Ø Drehen Sie an der Position der beiden

Schlüssellöcher die mitgelieferten Muttern M8 (2.) mit je einer Unterlegscheibe (1.) an die Deckenanker.

Länge vom Kaminturm vorbereiten

Der Kaminturm ist ab Werk auf eine Länge von 750 mm vormontiert. Sie können die Länge in 50 mm Schritten an Ihre Gegebenheiten anpassen.

Ø Lösen Sie die 8 Muttern M4 mit Sperrverzahnung.

Ø Entfernen Sie die 8 Linsenkopfschrauben M4.

Ø Stellen Sie die gewünschte Länge des Kaminturmes

ein.

Ø Verschrauben Sie die 8 Linsenkopfschrauben M4.

Ø Stellen Sie sicher, dass der Kaminturm fest

verschraubt ist.

Montageanleitung 51

Page 52

Gerät montieren

Kaminturm einhängen

Kaminturm ausrichten und sichern

In diesem Arbeitsschritt wird der Kaminturm montiert. Die eingedrehten Muttern dienen als Aufhängung. Die Frontseite des Kaminturms ist mit einem Aufkleber markiert. Der Kaminturm wird an den Schlüssellöchern eingehängt und verdreht, sodass er von den Muttern gehalten wird.

Ø Drehen Sie den Kaminturm, bis die Frontseite des

Kaminturms parallel zur Vorderkante der Kochmulde ausgerichtet ist.

Ø Heben Sie mit einer zweiten Person den Kaminturm

an.

Ø Hängen Sie den Kaminturm an den dafür

vorgesehenen Schlüssellöchern (1.) auf.

Ø Verdrehen Sie den Kaminturm (2.), sodass er von

den Muttern gehalten wird.

Sie benötigen für diesen Arbeitsschritt Gliedermaßstab, Wasserwaage und einen Schraubenschlüssel mit 13 mm Schlüsselweite.

Um das Gerät auszurichten, gehen Sie wie folgt vor:

Ø Drehen Sie den Kaminturm, bis die Frontseite des

Kaminturms parallel zur Vorderkante der Kochmulde ausgerichtet ist.

Ø Stellen Sie sicher, dass der Kaminturm sicher an den

Deckenankern hängt.

Ø Drehen Sie die Muttern an den Schlüssellöchern fest

an.

Ø Schrauben Sie die beiden restlichen Muttern mit je

einer Unterlegscheibe fest.

Ø Stellen Sie sicher, dass alle Befestigungsschrauben

fest angezogen sind.

52 Montageanleitung

Page 53

Korpus für die Montage vorbereiten

Die folgenden Abbildungen zeigen perspektivisch bereits das montierte Gerät. Sie dienen nur als Hilfestellung für den Monteur. Die Handlungsschritte müssen entsprechend der Perspektive umgesetzt werden.

Sie müssen zur Montage einige Einbauteile entnehmen bzw. demontieren.

Ø Führen Sie alle folgenden Schritte nacheinander

durch.

Unterschale ausbauen

Ø Öffnen Sie die Unterschale, indem Sie diese an der

abgerundeten Kante nach unten ziehen.

Gerät montieren

Ø Greifen Sie die senkrecht herunter geklappte

Unterschale seitlich mit beiden Händen.

Ø Heben Sie die Unterschale ca. 2 cm an (1.).

Ø Lösen Sie die Unterschale, indem Sie diese nach

vorne ziehen (2.).

Ø Entnehmen Sie die Unterschale.

Montageanleitung 53

Page 54

Gerät montieren

Korpus montieren

In den folgenden Arbeitsschritten hängen Sie den Korpus an den Kaminturm und verbinden die Kabel vom Korpus mit der Steuerelektronik im Kaminturm.

Ø Richten Sie die Frontseite des Korpus zur Frontseite

des Kaminturmes aus.

Ø Entfernen Sie die Transportsicherung der Kabel im

Korpus.

Der Korpus wird an den Kaminturm gehängt und von Metallklammern gehalten. 4 Schrauben M5 sichern den Korpus dauerhaft am Kaminturm.

Die Kabel müssen vom Korpus zu den Anschlusssteckplätzen im Kaminturm verlegt und dort aufgesteckt werden. Die eindeutige Bauform der Steckverbindungen stellt sicher, dass die Kabel richtig angeschlossen werden.

Die Kabel des Korpus sind während des Transportes gesichert. Entfernen Sie die Transportsicherung bevor der Korpus eingehängt wird.

Nehmen Sie die Kabel aus dem Kabelfach und stecken Sie die Kabel auf die entsprechenden Steckplätze an der Steuerelektronik des Kaminturms.

Sie benötigen für diesen Arbeitsschritt 2 Personen, einen Kreuzschlitz-Schraubendreher und die 4 Linsenschrauben M5 x 6 mm.

Ø Heben Sie den Korpus mit einer zweiten Person von

unten in den Kaminturm bis die 4 Metallklammern einrasten (1.).

Ø Stellen Sie sicher, dass alle 4 Metallklammern

eingerastet sind.

Ø Schrauben Sie die 4 Linsenschrauben M5 fest

ein (2.).

54 Montageanleitung

Page 55

Ø Optional bei Geräten mit Fernbedienung:

Stecken Sie den Verbindungsstecker des IR-Sensors für die Fernbedienung auf den Anschlussstecker.

Ø Stecken Sie den Verbindungsstecker des Kabels für

die Beleuchtung (1.) fest auf den Anschlussstecker.

Ø Stecken Sie den Verbindungsstecker des

Bedienfeldkabels (2.) auf den Steckplatz.

Gerät montieren

Ø Klappen Sie das Verkleidungsblech nach oben (2.).

Der Korpus ist montiert.

Oberschalenverkleidung montieren

Sie benötigen für diesen Arbeitsschritt die Verkleidungsbleche der Oberschale, einen Kreuzschlitz-Schraubendreher und 2 Linsenschrauben M4 x 6 mm.

In diesem Arbeitsschritt montieren Sie die beiden Verkleidungsbleche der Oberschale. Die Haltelaschen der Bleche werden seitlich ins Gehäuse eingesteckt, die Bleche hochgeklappt und verschraubt.

Ø Fixieren Sie das Verkleidungsblech mit der

Schraube M4.

Ø Drehen Sie die Schraube (3.) handfest an.

Ein Oberschalenverkleidungsblech ist montiert.

Ø Schieben Sie die Haltelaschen in die seitlichen

Schlitze des Gehäuses (1.).

Ø Wiederholen Sie diese Arbeitsschritte mit dem

anderen Oberschalenverkleidungsblech auf der gegenüberliegenden Seite.

Montageanleitung 55

Page 56

Gerät montieren

Anschlusskontakt für Mauerkasten, P4 Multi und Fensterkontaktschalter anschließen

GEFAHR

Tödlicher Stromschlag durch unsachgemäßes Anschließen.

Ø Lassen Sie Arbeiten an der

Spannungsversorgung nur von einer qualifizierten, ausgebildeten ElektroFachkraft unter Berücksichtigung der landesspezifischen Bestimmungen und Normen (in Deutschland z. B. DIN 57100/VDE 0100, Teil 701), ausführen.

Ø Lassen Sie die folgenden Arbeitsschritte nur eine

Elektro-Fachkraft durchführen.

Sie können an das Gerät einen Fensterschalter oder einen Unterdruckwächter berbel P4 Multi und einen berbel-Mauerkasten (z B. BMK-F) anschließen. Die Kabelklemmen dazu sind am Lüftergehäuse des Gerätes angebracht.

Ø Verlegen Sie die Steuerungsleitungen des

Fensterschalters oder des Unterdruckwächters berbel P4 Multi zur Abzugshaube.

Ø Verlegen Sie die Steuerungsleitungen des

Mauerkastens zur Abzugshaube.

Anschlussplan für den Fensterkontakt P4 Multi und den Mauerkastenkontakt

ACHTUNG

Beschädigung der Elektronik bei falscher Polung der Steuerleitung.

Ø Stellen Sie die richtige Polung der

Steuerleitung sicher.

Ø Schließen Sie nur die Ader 1 an die

Klemme 1 und die Ader 2 an die Klemme 2 an.

Klemme für den Fensterkontaktschalter oder den

berbel Unterdruckwächter P4 Multi (F-K)

 Klemme für den Mauerkasten (BMK)

 Steuerungsleitung

 Netzteil

 Mauerkasten BMK-F

 Ansteuerungskontakt, potentialfrei

 Steuerungskasten der berbel-Abzugshaube

Anschlussklemme für den Mauerkasten

Die Anschlussklemme für den Mauerkasten steuert automatisch den ferngesteuerten Mauerkasten BMK.

Die Steuerungsleitung muss vom Mauerkasten zu den Anschlussklemmen für den Mauerkasten in der Abzugshaube verlegt werden.

Die Anschlussklemmen für den Mauerkasten sind in der Abzugshaube mit „BMK“ bzw. „Mauerkasten“ beschriftet.

Um die Steuerungsleitung anzuschließen, müssen Sie die beiden Adern der Steuerungsleitung an die Klemmen 1 und 2 für den Mauerkasten in der Abzugshaube anklemmen. Die Adern sind mit Nummern bezeichnet. Der Ansteuerungskontakt ist potentialfrei.

56 Montageanleitung

Page 57

§ Der Mauerkasten ist geschlossen, wenn der Ansteuerungskontakt in der Abzugshaube geöffnet ist (siehe Anschlussplan).

§ Der Mauerkasten ist geöffnet, wenn der Ansteuerungskontakt in der Abzugshaube geschlossen ist.

Im folgenden Abschnitt wird der Anschluss der Baureihe Mauerkasten BMK-F beschrieben.

Sie benötigen für diesen Arbeitsschritt einen kleinen Schlitzschraubendreher für die Anschlussklemmen in der berbel-Abzugshaube.

Ø Verlegen Sie die Steuerungsleitung des

Mauerkastens zur Abzugshaube.

Ø Stellen Sie sicher, dass die Klemmen für den

Mauerkastenkontakt in der Abzugshaube zugänglich sind.

In der oberen Ecke des Steuerungskastens sind die Anschlussklemmen für den Fensterkontaktschalter und den Mauerkastenkontakt. Die Anschlussklemmen sind mit „Fensterschalter“ und „BMK“ bzw. „Mauerkasten“ beschriftet. Die Klemmenpaare sind mit „1“ und „2“ beschriftet.

Um die Steuerungsleitung anzuschließen, gehen Sie wie folgt vor:

Gerät montieren

Ø Öffnen Sie die Schraube der „BMK“-Klemme 1.

Ø Nehmen Sie die abgesetzte Ader 1 der

Steuerungsleitung.

Ø Führen Sie die Ader 1 in die Klemme 1 ein.

Ø Stellen Sie sicher, dass die Ader-Endhülse der

Steuerungsleitung komplett in der Klemme eingesteckt ist.

Ø Stellen Sie sicher, dass die Isolierung der

Steuerungsleitung nicht in der Klemme ist.

Montageanleitung 57

Page 58

Gerät montieren

Ø Drehen Sie die Schraube der Klemme 1 fest.

Ø Schließen Sie die Steuerungsleitung, wie im

Abschnitt „Anschlussklemme für den Fensterkontaktschalter“ beschrieben, an.

Ø Entnehmen Sie weitere Informationen der

Gebrauchs- und Montageanleitung des Unterdruckwächters berbel P4 Multi.

Anschluss eines Fensterkontaktschalters

An die Anschlussklemme für den Fensterkontaktschalter können Sie einen Fensterschalter anschließen. Der Lüfter der Abzugshaube ist nur betriebsbereit, wenn das Fenster geöffnet ist.

Die Steuerungsleitung muss vom Fensterschalter zu den Anschlussklemmen für den Fensterkontaktschalter in der Abzugshaube verlegt werden.

Ø Schließen Sie die Kabelader 2 in gleicher Weise an

die „BMK“-Klemme 2 an.

Die Steuerungsleitung für den Mauerkasten ist angeschlossen.

Anschluss des Unterdruckwächters berbel P4 Multi

An die Anschlussklemme für den Fensterkontaktschalter können Sie auch den Unterdruckwächter berbel P4 Multi anschließen. Der Lüfter der Abzugshaube ist nur betriebsbereit, wenn vom Unterdruckwächter kein kritischer Unterdruck im Raum festgestellt wird.

Die Steuerungsleitung muss vom Unterdruckwächter berbel P4 Multi zu den Anschlussklemmen für den Fensterkontaktschalter in der Abzugshaube verlegt werden.

Die Anschlussklemmen für den Unterdruckwächter berbel P4 Multi sind in der Abzugshaube mit „Fensterschalter“ beschriftet.

Die Anschlussklemmen für den Fensterkontaktschalter sind in der Abzugshaube mit „Fensterschalter“ beschriftet.

Ø Schließen Sie die Steuerungsleitung, wie im

Abschnitt „Anschlussklemme für den Fensterkontaktschalter“ beschrieben, an.

Anschlussklemme für den Fensterkontaktschalter

Im folgenden Arbeitsschritt wird der Anschluss des Fensterkontaktschalters oder Unterdruckwächter berbel P4 Multi beschrieben.

Die Steuerungsleitung muss vom Fensterschalter zu den Anschlussklemmen für den Fensterkontaktschalter in der Abzugshaube verlegt werden.

Um die Steuerungsleitung anzuschließen, müssen Sie die beiden Adern der Steuerungsleitung an die Klemmen 1 und 2 für den Fensterkontaktschalter in der Abzugshaube anklemmen.

Im folgenden Arbeitsschritt wird der Anschluss des Fensterkontaktschalters beschrieben.

Sie benötigen für diesen Arbeitsschritt einen kleinen Schlitzschraubendreher für die Anschlussklemmen in der berbel-Abzugshaube.

58 Montageanleitung

Page 59

Ø Stellen Sie sicher, dass die Steuerungsleitung des

Fensterschalters oder des Unterdruckwächters berbel P4 Multi zum Gerät verlegt ist.

Ø Stellen Sie sicher, dass die Klemmen für den

Fensterkontaktschalter in der Abzugshaube zugänglich sind.

In der oberen Ecke des Lüfterkastens sind die Anschlussklemmen für den Fensterkontaktschalter und den Mauerkastenkontakt. Die Anschlussklemmen sind mit „Fensterschalter“ und „BMK“ bzw. „Mauerkasten“ beschriftet. Die Klemmenpaare sind mit „1“ und „2“ beschriftet.

Um die Steuerungsleitung anzuschließen, gehen Sie wie folgt vor:

Ø Öffnen Sie die Schraube der „Fensterschalter“-

Klemme 1.

Gerät montieren

Ø Stellen Sie sicher, dass die Isolierung der

Steuerungsleitung nicht in der Klemme ist.

Ø Drehen Sie die Schraube der Klemme 1 fest.

Ø Nehmen Sie die abgesetzte Ader 1 der

Steuerungsleitung.

Ø Führen Sie die Ader 1 in die Klemme 1 ein.

Ø Stellen Sie sicher, dass die Ader-Endhülse der

Steuerungsleitung komplett in der Klemme eingesteckt ist.

Ø Schließen Sie die Kabelader 2 in gleicher Weise an

die „Fensterschalter“-Klemme 2 an.

Die Steuerungsleitung für den Fensterkontaktschalter ist angeschlossen.

Montageanleitung 59

Page 60

Gerät montieren

Abluftanschluss herstellen

Sie können das Gerät für verschiedene Betriebsarten montieren:

§ Umluftbetrieb

§ Abluftbetrieb

§ Hybridbetrieb

Die Montage für die einzelnen Betriebsarten wird in den nächsten Abschnitten beschrieben.

Gerät für den Umluftbetrieb montieren

WARNUNG

Sturzgefahr beim Filterwechsel.

Ø Benutzen Sie eine standsichere

Stehleiter.

Ø Führen Sie das Filter von oben in das Gerät (1.).

Ø Drehen Sie dabei gleichzeitig das Filter (2.) bis das

Filter auf die Führungshilfe aufgesetzt werden kann (3.).

Ø Setzen Sie das Umluftfilter von oben auf die

Führungshilfe des Lüftergehäuses.

VORSICHT

Verletzungsgefahr durch herunterfallende Teile.

Ø Stellen Sie sicher, dass sich

während der Arbeiten keine Personen unterhalb des Gerätes aufhalten.

ACHTUNG

Beschädigung durch herunterfallende Teile.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) unterhalb Ihres Arbeitsbereiches gegen Schäden, z. B. mit einer dicken Pappe.

Um die richtige Montage des Filters zu gewährleisten, ist das Gerät am Filtersitz mit einer Führungshilfe ausgestattet.

Das Filter ist richtig eingesetzt, wenn die Unterkante des Filters parallel zur Oberfläche des Lüftergehäuses verläuft und der Spalt ca. 5 mm breit ist..

Ø Drehen Sie das Filter bis die seitlichen Kanten vom

Filter und des Gerätes parallel verlaufen.

Ø Stellen Sie sicher, dass das Filter korrekt aufgesetzt

ist.

60 Montageanleitung

Page 61

Gerät für den Abluftbetrieb montieren

WARNUNG

Sturzgefahr bei Arbeiten, die in Höhe ausgeführt werden.

Ø Benutzen Sie eine standsichere

Stehleiter.

VORSICHT

Verletzungsgefahr durch herunterfallende Teile.

Ø Stellen Sie sicher, dass sich

während der Arbeiten keine Personen unterhalb des Gerätes aufhalten.

ACHTUNG

Beschädigung durch herunterfallende Teile.

Gerät montieren

Ø Kleben Sie den Übergang zwischen Abluftleitung und

der Führungshilfe mit Dichtungsband ab.

Ø Stellen Sie sicher, dass die Abluftleitung korrekt

angeschlossen ist.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) unterhalb Ihres Arbeitsbereiches gegen Schäden, z. B. mit einer dicken Pappe.

Ø Schieben Sie die Abluftleitung fest auf die

Führungshilfe des Lüfters.

Gerät für den Hybridbetrieb montieren

WARNUNG

Sturzgefahr beim Filterwechsel.

Ø Benutzen Sie eine standsichere

Stehleiter.

VORSICHT

Verletzungsgefahr durch herunterfallende Teile.

Ø Stellen Sie sicher, dass sich

während der Arbeiten keine Personen unterhalb des Gerätes aufhalten.

Montageanleitung 61

Page 62

Gerät montieren

ACHTUNG

Beschädigung durch herunterfallende Teile.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) unterhalb Ihres Arbeitsbereiches gegen Schäden, z. B. mit einer dicken Pappe.

Um die richtige Montage des Filters zu gewährleisten, ist am Filtersitz eine Führungshilfe installiert.

Das Filter ist richtig eingesetzt, wenn die Unterkante des Filters parallel zur Oberfläche des Lüftergehäuses verläuft und der Spalt ca. 5 mm breit ist.

Ø Setzen Sie das Filter von oben auf die Führungshilfe

des Lüftergehäuses.

Ø Führen Sie das Filter von oben in das Gerät (1.).

Ø Drehen Sie dabei gleichzeitig das Filter (2.) bis das

Filter auf die Führungshilfe aufgesetzt werden kann (3.).

Ø Stellen Sie sicher, dass das Filter korrekt eingesetzt

ist.

Ø Schieben Sie die Abluftleitung auf den Filterkragen.

62 Montageanleitung

Page 63

Ø Kleben Sie den Übergang zwischen Abluftleitung und

der Führungshilfe mit Dichtungsband ab.

Gerät montieren

Kaminbleche montieren

Ø Stellen Sie sicher, dass die Abluftleitung korrekt

angeschlossen ist.

Stromversorgung anschließen

GEFAHR

Tödlicher Stromschlag durch unsachgemäßes Anschließen.

Ø Lassen Sie Arbeiten an der

Ø Stellen Sie sicher, dass die Spannungsversorgung

abgeschaltet ist.

Ø Stecken Sie das Anschlusskabel mit dem montierten

Wielandstecker in die Wielandsteckerkupplung im Gerät.

WARNUNG

Sturzgefahr bei Montage.

Ø Benutzen Sie eine standsichere

Stehleiter.

VORSICHT

Verletzungsgefahr durch herunterfallende Teile.

Ø Stellen Sie sicher, dass sich

während der Arbeiten keine Personen unterhalb des Gerätes aufhalten.

ACHTUNG

Beschädigung durch herunterfallende Teile oder scharfe Gegenstände.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) Ihres Arbeitsbereiches gegen Schäden, z. B. mit einer dicken Pappe.

ACHTUNG

Verkratzte Oberflächen durch metallische, scharfkantige Gegenstände, z. B. Gürtelschnallen oder Werkzeuge möglich.

Ø Montieren Sie das Gerät ohne

Kontakt zu Gegenständen, die das Gerät zerkratzen können.

In diesem Arbeitsschritt montieren Sie die seitlichen Kaminbleche an den Kaminturm.

Sie benötigen für diesen Arbeitsschritt einen Innensechskant-Schlüssel SW2,5.

Montageanleitung 63

Page 64

Gerät montieren

Ø Lösen Sie die 4 Befestigungsschrauben M4 (1.).

Ø Stellen Sie sicher, dass ein ca. 3 mm breiter Spalt

zwischen Blech und Linsenkopf verbleibt.

ACHTUNG

Verkratzte Oberfläche am Korpus durch Unterkante des Kaminbleches möglich.

Ø Montieren Sie das Kaminblech ohne

Kontakt zur Oberfläche des Korpus.

Ø Führen Sie das Kaminblech seitlich an den

Kaminturm (2.).

Ø Schieben Sie die Haltelaschen unter die

Schraubenköpfe.

Front- und Rückseitenblende montieren

WARNUNG

Sturzgefahr bei Montage.

Ø Benutzen Sie eine standsichere

Stehleiter.

VORSICHT

Verletzungsgefahr durch herunterfallende Teile.

Ø Stellen Sie sicher, dass sich

während der Arbeiten keine Personen unterhalb des Gerätes aufhalten.

Ø Ziehen Sie die 4 Befestigungsschrauben fest an (3.).

Ø Wiederholen Sie die Arbeitsschritte mit dem anderen

Kaminblech.

ACHTUNG

Beschädigung durch herunterfallende Teile oder scharfe Gegenstände.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) Ihres Arbeitsbereiches gegen Schäden, z. B. mit einer dicken Pappe.

ACHTUNG

Verkratzte Oberfläche am Korpus durch Unterkante der Blende möglich.

Ø Montieren Sie die Blenden ohne

Kontakt zur Oberfläche des Korpus.

In diesem Arbeitsschritt montieren Sie die Front- und die Rückseitenblende an den Kaminturm. Die Frontblende wird, mit dem an der Blende vormontiertem Fangseil, zusätzlich gesichert. Die Rückseitenblende wird von innen mit dem Kaminturm verschraubt. Die kreisrunden Halterungen an der unteren Kante der Blenden werden in die unteren Halterungsbolzen am Kaminturm gesteckt.

Sie benötigen für diesen Arbeitsschritt einen Innensechskant-Schlüssel SW2,5.

64 Montageanleitung

Page 65

Rückseitenblende montieren

Gerät montieren

Frontseitenblende montieren

Ø Führen Sie die Blende mit der unteren Kante zum

Kaminturm.

Ø Stecken Sie die Halterungen an der unteren Kante

der Blende in die Halterungsbolzen am Kaminturm.

Ø Drücken Sie die Blende mit der Hand im oberen

Drittel in Richtung Kaminturm bis die Rückseitenblende anliegt

Ø Verschrauben Sie die Rückseitenblende mit der

Schraube M4 von der Innenseite des Kaminturmes.

Ø Drehen Sie die Rändelmutter am Kaminturm ab (1.).

Ø Führen Sie die Blende mit der unteren Kante zum

Kaminturm.

Ø Fixieren Sie unten die Blende (siehe linke Grafik).

Ø Drücken Sie die Blende mit der Hand im oberen

Drittel in Richtung Kaminturm bis ein ca. 10 cm breiter Spalt verbleibt.

Ø Schieben Sie die Öse des Sicherungsseiles auf den

Gewindebolzen am Kaminturm (3.).

Ø Schrauben Sie die Rändelmutter wieder auf (4.).

Ø Stellen Sie sicher, dass die Rückseitenblende fest

verschraubt ist.

Ø Ziehen Sie die Rändelmutter handfest an.

Ø Drücken Sie die Blende (5.) mit der Hand im oberen

Drittel in Richtung Kaminturm bis der obere Verschluss hörbar einrastet.

Die Front- und Rückseitenblenden sind montiert.

Montageanleitung 65

Page 66

Gerät montieren

Übrige Teile einbauen

Bauen Sie nach der Montage die entnommenen Teile wie folgt ein:

Ø Drücken Sie die Unterschale nach hinten ins

Gerät (1.).

Ø Ziehen Sie die Unterschale nach unten (2.) bis diese

einrastet.

Capillar Trap einbauen

Ø Setzen Sie das Capillar Trap mit beiden Händen in

das Gerät ein, indem Sie es fest nach oben drücken.

Das Capillar Trap rastet ein.

Unterschale einbauen

Ø Greifen Sie die Unterschale mit beiden Händen.

Ø Führen Sie die Unterschale von unten ins Gerät ein,

bis die Führungsnuten der Unterschale gleichzeitig vor den Führungsstiften des Gerätes sind.

Ø Stellen Sie sicher, dass die Unterschale richtig

eingesetzt ist. Die Unterschale ist richtig eingesetzt, wenn Sie diese einwandfrei bewegen können.

Unterschale schließen

Ø Schließen Sie die Unterschale, indem Sie diese nach

oben schwenken, bis die beiden Haltemagnete hörbar anliegen.

Ø Entfernen Sie alle restlichen Schutzfolien am Gerät.

Die berbel-Abzugshaube ist montiert und einsatzbereit.

66 Montageanleitung

Page 67

Erste Reinigung

ACHTUNG

Erste Reinigung

Gerät demontieren

GEFAHR

Beschädigung der Oberflächen durch scharfkantige Gegenstände oder aggressive Reinigungsmittel.

Ø Verwenden Sie niemals

scharfkantige Gegenstände, Scheuermittel oder aggressive Reinigungsmittel.

Ø Benutzen Sie ein weiches, feuchtes

Tuch.

Oberflächen reinigen

Ø Reinigen Sie die Oberflächen mit einem weichen,

feuchten Tuch und einem milden Haushaltsreiniger.

Ø Reiben Sie die Oberflächen mit einem weichen Tuch

trocken.

Bedienelement reinigen

Ø Reinigen Sie die Oberflächen des Bedienelementes

mit einem weichen, feuchten Tuch.

Ø Reiben Sie die Oberflächen mit einem weichen Tuch

trocken.

Tödlicher Stromschlag durch unsachgemäß ausgeführte Elektroarbeiten.

Ø Lassen Sie Arbeiten an der

Spannungsversorgung nur von einer qualifizierten Elektro-Fachkraft unter Berücksichtigung der landesspezifischen Bestimmungen und Normen (in der BRD z. B. DIN 57100/VDE 0100, Teil 701), ausführen.

WARNUNG

Sturzgefahr beim Filterwechsel.

Ø Benutzen Sie eine standsichere

Stehleiter.

VORSICHT

Verletzungsgefahr durch herunterfallende Teile.

Ø Stellen Sie sicher, dass sich

während der Arbeiten keine Personen unterhalb des Gerätes aufhalten.

ACHTUNG

Beschädigung durch herunterfallende Teile.

Ø Sichern Sie Flächen und Geräte

(z. B. abgekühltes Kochfeld) unterhalb Ihres Arbeitsbereiches gegen Schäden, z. B. mit einer dicken Pappe.

Montageanleitung 67

Page 68

Gerät demontieren

Für die Demontage des Gerätes benötigen Sie eine zweite Person, eine standfeste Leiter, einen Innensechskant-Schlüssel SW2,5, einen KreuzschlitzSchraubendreher und einen Schraubenschlüssel SW13.

Um das Gerät zu demontieren, gehen Sie wie folgt vor:

Ø Unterbrechen Sie allpolig die Spannungsversorgung

des Gerätes.

Demontage Blenden

Ø Entfernen Sie die Frontblende.

Ø Ziehen Sie den Wielandstecker ab.

Ø Entfernen Sie ggf. vorhandene Anschlusskabel für

Mauerkasten- und Fensterkontaktschalter.

Ø Ziehen Sie die Steckverbindung für die LED-

Beleuchtung ab.

Ø Ziehen Sie die Steckverbindung für den IR-Sensor,

falls vorhanden, ab.

Ø Ziehen Sie die Steckverbindung des

Anschlusskabels für das Bedienelement ab.

Ø Legen Sie die Kabel in den Kabelkanal vom Korpus.

Demontage Korpus

Ø Entfernen Sie die Unterschale.

Ø Entnehmen Sie das Capillar Trap.

Ø Entfernen Sie die Linsenkopfschrauben der

Oberschalen-Verkleidungsbleche.

Ø Entfernen Sie die Oberschalen-Verkleidungsbleche.

Ø Entfernen Sie die 4 Sicherungsschrauben M5 vom

Korpus.

Ø Lösen Sie mit einer zweiten Person die

4 Halteklammern vom Korpus.

Ø Senken Sie den Korpus mit einer zweiten Person ab.

Ø Legen Sie den Korpus auf eine saubere, feste,

ebene Unterlage.

Demontage Abluftanschluss

Nur Hybrid- und Abluftbetrieb:

Ø Entfernen Sie die Abluftleitung.

Nur Hybrid- und Umluftbetrieb:

Ø Entnehmen Sie das Filter.

Demontage Kaminturm

Ø Entfernen Sie die Blende auf der Rückseite des

Gerätes.

Demontage Kaminbleche

Ø Lösen Sie die 4 Sicherungsschrauben von dem

linken Kaminblech.

Ø Entfernen Sie das Kaminblech.

Ø Wiederholen Sie die letzten Handlungsschritte mit

dem rechten Kaminblech.

Ø Lösen Sie die Sechskantmuttern an den

Schlosslöchern um ca. eine Umdrehung.

Ø Entfernen Sie die Sechskantmuttern an den

Langlöchern.

Ø Drehen Sie den Kaminturm mit einer zweiten Person.

Ø Senken Sie den Kaminturm mit einer zweiten Person

ab.

Ø Stellen Sie den Kaminturm auf eine feste, ebene

Unterlage.

Das Gerät ist demontiert.

68 Montageanleitung

Page 69

Entsorgen

Verpackung entsorgen

GEFAHR

Erstickungsgefahr durch Verpackungsteile (z. B. Folien und Styropor).

Ø Bewahren Sie Folie oder andere

Teile der Verpackung für Kinder unzugänglich auf.

ACHTUNG

Entsorgen

Die Verpackungsmaterialien sind nach umweltverträglichen Gesichtspunkten ausgewählt und aus wieder verwertbaren Materialien hergestellt. Die Verpackungsmaterialien können nach Gebrauch in den Rohstoffkreislauf zurückgeführt werden. Dadurch können wertvolle Rohstoffe eingespart werden.

§ Die Außenverpackung besteht aus Pappe.

§ Das Füllmaterial und die Einlagen bestehen aus

Pappe oder Styropor.

§ Die Schutzfolien und Beutel bestehen aus Polyethylen (PE).

Ø Entsorgen Sie die Verpackung umweltfreundlich

getrennt nach Werkstoffen.

Umweltschäden durch nicht sachgerechte Entsorgung der Verpackung.

Ø Geben Sie die Verpackung

keinesfalls in den normalen Hausmüll.

Ø Führen Sie die Verpackung der

umwelt- und sachgerechten Wiederverwertung (Recycling) zu.

Die Verpackung dient zum Schutz vor Transportschäden.

Nur die Originalverpackung gewährleistet einen ausreichenden Schutz während des Transportes.

Ø Verwahren Sie die Verpackung während der

Garantiezeit.

Gerät entsorgen

ACHTUNG

Umweltschaden durch unsachgemäße Entsorgung des Gerätes.

Ø Geben Sie das Gerät am Ende der

Nutzungszeit nicht in den normalen Hausmüll.

Ø Erkundigen Sie sich bei Ihrer Stadt-

oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Wiederverwertung (Recycling) oder Entsorgung des Gerätes.

Ø Machen Sie das Gerät nach der Demontage

unbrauchbar, indem Sie z. B. das spannungslose Netzkabel abschneiden.

Ø Entsorgen Sie das Gerät nach den gesetzlichen

Bestimmungen über einen Entsorgungsfachbetrieb.

Montageanleitung 69

Page 70

Technische Daten

Typenschild

Sie finden das Typenschild im Geräte-Inneren hinter der Unterschale.

Sie können dem Typenschild folgende Informationen entnehmen:

Inselhaube BIH 90 BL/CL

BIH 90 BL/CL

Breite 900 mm

Tiefe 670 mm

Höhe 600 bis 950 mm*

§ Hersteller

§ Herstelleradresse

§ Geräte-Typ

§ Spannung

§ Gesamtleistung

§ Seriennummer

§ Baujahr

§ Symbole der eingehaltenen gesetzlichen

Bestimmungen und Prüfzeichen.

Max. Lüfterleistung freiblasend

875 m³/h

Gewicht: ca. 40 kg*

Leistungsaufnahme 275 W

LED Leuchtmittel 2x8 W/24 V

Anschluss-Spannung

230 V/50 Hz

*) je nach bestellter Ausführung

Inselhaube BIH 120 BL

BIH 120 BL

Breite 1200 mm

Tiefe 700 mm

Höhe 600 bis 950 mm*

Das Gerät wurde unter Einhaltung der Bestimmungen der VDE 60335-2-31 gefertigt und entspricht folgenden Richtlinien und Gesetzen:

Max. Lüfterleistung freiblasend

Gewicht: ca. 48 kg*

875 m³/h

§ EMV-Gesetz (EG Richtlinie 2004/108/EWG)

§ Niederspannungsrichtlinie (2006/95/EG).

Technische Änderungen vorbehalten.

Leistungsaufnahme 280 W

LED Leuchtmittel 2x13,5 W/24 V

Anschluss-Spannung

230 V/50 Hz

*) je nach bestellter Ausführung

70 Montageanleitung

Page 71

Kontakt

Wenn Sie Anregungen oder Fragen haben, wählen Sie aus folgenden Möglichkeiten:

Post: berbel Ablufttechnik GmbH

Sandkampstraße 100 D-48432 Rheine

Telefon: +49 (0)5971 / 80 80 9-0

Mo bis Do 8 - 17 Uhr und Fr 8 – 14 Uhr

Telefax: +49 (0)5971 / 80 80 9-10

Internet: www.berbel.de

E-Mail: [email protected]

Kundendienst des Herstellers kontaktieren

Sie können unseren Kundendienst auf verschiedene Arten kontaktieren. Wählen Sie aus folgenden Möglichkeiten:

Telefon: +49 (0)5971 / 80 80 9 - 660

Mo bis Do 10 - 17 Uhr und Fr 10 – 14 Uhr

Telefax: +49 (0)5971 / 80 80 9 - 650

E-Mail: [email protected]

Montageanleitung 71

Page 72

Kontakt

Deutschsprachige Original-Anleitung bearbeitet von: B. Gebhardt - Büro für Technische Dokumentation 45891 Gelsenkirchen www.tddv.de Printed in Germany Stand: 13.05.2014 04:49 Änderungen vorbehalten

6001316

72 Montageanleitung
