Deckenlifthaube Skyline / Skyline Edge
Gebrauchs- und Montageanleitung für die Modelle:
 BDL 95 SK  BDL 115 SK
DE 04/2016
 BDL 95 SKE  BDL 115 SKE  BDL 135 SKE  BDL 180 SKE
 BDL 95 SKE-L  BDL 115 SKE-L
Page 2
Dokumentinformationen
Gebrauchs- und Montageanleitung für:
y Deckenlifthaube BDL 95 SK y Deckenlifthaube BDL 115 SK y Deckenlifthaube BDL 95 SKE y Deckenlifthaube BDL 115 SKE y Deckenlifthaube BDL 135 SKE y Deckenlifthaube BDL 180 SKE y Deckenlifthaube BDL 95 SKE-L y Deckenlifthaube BDL 115 SKE-L
Beschreibungen sind für alle Varianten identisch. Auf Unterschiede wird gesondert hingewiesen. Abbildungen zeigen:
y Deckenlifthaube BDL 95 SKE y Deckenkonsole mit Edelstahl-Verkleidung y Umluftfilter BUF-BDL
y Originalanleitung. y Teil des Produkts. y Urheberrechtlich geschützt. y Vervielfältigung, Nachdruck und Weitergabe nur mit
Genehmigung.
y Änderungen vorbehalten.
Symbolerklärung Text
☞ Handlungsaufforderung
y Aufzählung
D Verweis auf andere Stellen in diesem Dokument
 Verweis auf andere Dokumente, die zu beachten sind
Symbolerklärung Abbildungen
A
x
1.
B
2.
Sicherheitshinweise
D GEFAHR!
Hinweise mit dem Wort GEFAHR warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führt.
D WARNUNG!
Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.
D VORSICHT!
Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann.
D ACHTUNG!
Hervorhebung der Aktionsteile mit Flächen
1. Handlungsschritte mit Nummerierung
A Teilebezeichnungen mit Großbuchstaben
x Maße mit Kleinbuchstaben oder Einheiten in mm
Bewegungs- und Richtungspfeile
Hinweise mit dem Wort ACHTUNG warnen vor einer Situation, die zu Sach- oder Umweltschäden führen kann.
2
6002640_a – 07.04.2016
Page 3
Inhaltsverzeichnis
1. Sicherheitsinformationen ...................... 4
1.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . 4
1.2 Autorisierte Zielgruppen . . . . . . . . . . . . . . . . . . 4
1.3 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . 4
2. Produktinformationen ......................... 5
2.1 Funktionsprinzip . . . . . . . . . . . . . . . . . . . . . . . 5
2.2 Betriebsarten. . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.2.1 Umluftbetrieb .................................5
2.2.2 Abluftbetrieb .................................5
2.3 Produktvarianten . . . . . . . . . . . . . . . . . . . . . . . 5
2.3.1 Deckenlifthaube Skyline .......................5
2.3.2 Deckenlifthaube Skyline Edge .................6
2.3.3 Deckenkonsolen ..............................6
2.4 Produktübersicht . . . . . . . . . . . . . . . . . . . . . . . 7
2.5 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . 8
2.6 Technische Daten. . . . . . . . . . . . . . . . . . . . . . . 8
2.6.1 Deckenlifthaube Skyline .......................8
2.6.2 Deckenlifthaube Skyline Edge .................9
3. Montage ..................................... 10
3.1 Sicherheitshinweise zur Montage. . . . . . . . . . . . .10
3.2 Anforderung an den Montageort. . . . . . . . . . . . .10
3.3 Anforderungen nach Betriebsarten. . . . . . . . . . . .11
3.3.1 Anforderungen bei Umluftbetrieb ........... 11
3.3.2 Anforderungen bei Abluftbetrieb ...........11
3.4 Anforderungen an die Abluftleitung (nur bei
Abluftbetrieb) . . . . . . . . . . . . . . . . . . . . . . . . .11
3.5 Montageschritte . . . . . . . . . . . . . . . . . . . . . . .11
3.5.1 Montage vorbereiten .......................11
3.5.2 Gerät auspacken ............................12
3.5.3 Decken anschluss platte montieren .......... 12
3.5.4 Gerät aufhängen ............................ 14
3.5.5 Endpositionen einstellen .................... 18
3.5.6 Lichtfarbe einstellen .........................19
3.5.7 Kontrolle und Inbetriebnahme durchführen . 19
7. Demontage ...................................30
7.1 Haubenkorpus demontieren. . . . . . . . . . . . . . . .30
7.2 Decken anschluss platte demontieren . . . . . . . . . .30
8. Entsorgung ................................... 31
8.1 Verpackung entsorgen . . . . . . . . . . . . . . . . . . .31
8.2 Filter-Füllung entsorgen. . . . . . . . . . . . . . . . . . .31
8.3 Gerät entsorgen. . . . . . . . . . . . . . . . . . . . . . . .31
4. Bedienung ...................................20
4.1 Sicherheitshinweise zur Bedienung . . . . . . . . . . .20
4.2 Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . .20
4.3 Normalbetrieb. . . . . . . . . . . . . . . . . . . . . . . . .22
4.3.1 Nachlauffunktion ............................23
4.3.2 Umschaltung Abluft-/Umluftbetrieb ........ 23
5. Reinigung .................................... 24
5.1 Sicherheitshinweise zur Reinigung . . . . . . . . . . . .24
5.2 Reinigungsmaßnahmen. . . . . . . . . . . . . . . . . . .24
6. Instandhaltung ............................... 26
6.1 Sicherheitshinweise zur Instandhaltung. . . . . . . . .26
6.2 Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . .26
6.2.1 Akku laden .................................. 26
6.2.2 Leuchtmittel wechseln ......................27
6.2.3 Filter-Füllung wechseln (nur bei
Umluftfilter BUF-BDL) .......................27
6.3 Störungsbehebung . . . . . . . . . . . . . . . . . . . . .28
6002640_a – 07.04.2016
3
Page 4
Sicherheitsinformationen

1. Sicherheitsinformationen

1.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur Absaugung von Kochdünsten. Das Gerät ist ausschließlich für den Einsatz in privaten Haushalten bestimmt. Das Gerät darf nur mit Original-Filtern des Herstellers verwendet werden.
Die Verwendung des Geräts ist nur zulässig in technisch einwandfreiem Zustand und nach korrekter Montage. Jede andere Verwendung gilt als bestimmungs widrig.
Zur bestimmungs gemäßen Verwendung gehört auch das Lesen und Beachten dieser Anleitung.

1.2 Autorisierte Zielgruppen

Elektrotechnische Arbeiten nur durch qualifizierte Elektro­fachkräfte gemäß DIN VDE 0100. Anforderungen an qualifizierte Elektrofachkräfte:
y Kenntnis der Grundlagen der Elektrotechnik. y Kenntnis der landesspezifischen Bestimmungen und
Normen (in Deutschland z. B. DIN VDE 0100, Teil 701). y Kenntnis der einschlägigen Sicherheitsbestimmungen. y Kenntnis der einschlägigen, gesetzlichen Bestimmungen
für Gasinstallationen (in Deutschland z. B. die technischen
Regeln Gasinstallationen TRGI). y Kenntnis dieser Anleitung.
Montage und Reparatur nur durch qualifiziertes Fachpersonal. Anforderungen an qualifiziertes Fachpersonal:
y Kenntnis der Bestimmungen zur Arbeitssicherheit. y Kenntnisse in der Befestigungstechnik. y Grundkenntnisse in der Lüftungstechnik. y Erfahrung in der Nutzung von elektrischen und
mechanischen Werkzeugen. y Kenntnis im Lesen von technischen Zeichnungen. y Kenntnis dieser Anleitung.
Bedienung, Reinigung und Instandhaltung durch Benutzer. Anforderungen an die Benutzer:
y Kenntnis dieser Anleitung.
Für folgende Benutzer gelten besondere Anforderungen:
y Kindern ab 8 Jahren und darüber. y Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten. y Personen mit Mangel an Erfahrung und Wissen.
Diese Benutzer dürfen nur tätig werden bei Bedienung, Reinigung und Wartung. Besondere Anforderungen:
y Benutzer werden beaufsichtigt. y Benutzer wurden bezüglich des sicheren Gebrauchs des
Geräts unterwiesen. y Benutzer verstehen Gefahren im Umgang mit dem Gerät. y Kinder dürfen nicht mit dem Gerät spielen.

1.3 Allgemeine Sicherheitshinweise

D WARNUNG!
Gefahr durch Nichtbeachtung der Gebrauchs- und Montage anleitung.
Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen.
☞ Lesen Sie diese Anleitung sorgfältig durch. ☞ Befolgen Sie die Sicherheitshinweise in dieser Anleitung. ☞ Bewahren Sie die Anleitung zugänglich auf.
Offene Flammen können das Gerät beschädigen und Brände verursachen.
y Gasbetrieb nur mit kurzer Gasflamme (nicht über den
Rand des Topfbodens hinaus). y Kein Flambieren unter dem Gerät. y Kein unbeaufsichtigtes Frittieren unter dem Gerät.
In folgenden Fällen ist die Benutzung des Geräts untersagt:
y Wenn erforderliche Sicherheitseinrichtungen fehlen
(z. B. Unterdruckwächter bei gleichzeitiger Verwendung
einer raumluftabhängigen Brennstelle). y Wenn erforderliche Genehmigungen fehlen (z. B. durch
Schornsteinfeger). y In explosionsgefährdeten Umgebungen. y Bei Beschädigung des Geräts oder einzelner Bauteile. y Bei eigenmächtigen Umbauten oder Veränderungen des
Geräts. y Wenn Flüssigkeit in das Gerät eindringt. y Bei starker Verunreinigung. y Für Kinder unter 8 Jahren und Personen, die Gefahren im
Umgang mit dem Gerät nicht einschätzen können.
In folgenden Fällen übernimmt der Hersteller keine Haftung für Schäden:
y Bei Nichtbeachtung dieser Anleitung. y Bei bestimmungswidriger Verwendung des Geräts. y Bei unsachgemäßer Montage und Handhabung des
Geräts. y Bei Verwendung des Geräts durch nicht autorisierte
Zielgruppen. y Bei Umgehung der Sicherheitseinrichtungen am Gerät. y Bei Verwendung von Ersatzteilen, die nicht vom Hersteller
hergestellt oder freigegeben wurden.
Weitere Sicherheitshinweise stehen in den jeweils relevanten Kapiteln in dieser Anleitung.
D „3.1 Sicherheitshinweise zur Montage“ (Seite 10). D „4.1 Sicherheitshinweise zur Bedienung“ (Seite 20). D „5.1 Sicherheitshinweise zur Reinigung“ (Seite 24). D „6.1 Sicherheitshinweise zur Instandhaltung“ (Seite 26).
4
6002640_a – 07.04.2016
Page 5
Produktinformationen

2. Produktinformationen

2.1 Funktionsprinzip

2.2.1 Umluftbetrieb

Die Filter-Füllung im Umluftfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Durch Frischluftzufuhr kann die Luftfeuchtigkeit im Raum reduziert werden.
Beim Umluftbetrieb ist die Benutzung der Nachlauffunktion erforderlich, damit das Gerät die restlichen Geruchsanteile aufnehmen kann. Durch Benutzung der Nachlauffunktion wird die Lebensdauer der Filter-Füllung erhöht. Die Filter­Füllung muss regelmäßig erneuert werden.

2.2.2 Abluftbetrieb

Die gereinigte Raumluft wird über die Baukonstruktion (z. B. Rohre, Kamin) nach außen ins Freie geleitet.
Bei Abluftbetrieb ist eine ausreichende Frischluftzufuhr erforderlich. Das Gerät kann nur die Luftmenge nach außen leiten, die vorhanden ist oder nachströmt.
Kochdünste werden durch einen Spalt in die Haube gesogen, beschleunigt und bogenförmig umgelenkt.
Durch die entstehende Zentrifugalkraft werden Schmutzpartikel (z. B. Fett- und Ölpartikel) aus der Luft herausgeschleudert. Die Schmutzpartikel werden an der Ober- und Unterschale sowie am Auffangsieb („Capillar Trap“) abgeschieden und gesammelt.

2.2 Betriebsarten

Das Gerät ist für die folgenden Betriebsarten geeignet:
y Umluftbetrieb y Abluftbetrieb
Bei Varianten mit JetStream Technologie kann flexibel zwischen Umluft- und Abluftbetrieb gewechselt werden.

2.3 Produktvarianten

2.3.1 Deckenlifthaube Skyline

y BDL 95 SK y BDL 115 SK
6002640_a – 07.04.2016
5
Page 6
Produktinformationen

2.3.2 Deckenlifthaube Skyline Edge

Varianten mit rundum laufender Effektbeleuchtung
y BDL 95 SKE y BDL 115 SKE y BDL 135 SKE y BDL 180 SKE

2.3.3 Deckenkonsolen

y Mit Edelstahl-Verkleidung y Mit Glasverkleidung
230 V
230 V
BDL
230 V
Varianten mit Flächen-Effektbeleuchtung
y BDL 95 SKE-L y BDL 115 SKE-L
BDL
y Mit Glasverkleidung und integrierter Decken-Effekt-
beleuchtung
 Bei Deckenkonsolen mit Versenkbarkeit sind die
zugehörigen Dokumentationen zu beachten. y Mit Vollversenkbarkeit y Mit Halbversenkbarkeit y Mit JetStream Technologie und Vollversenkbarkeit y Mit JetStream Technologie und Halbversenkbarkeit
Alle Varianten können mit folgenden Umluftfiltern ausgestattet werden:
y Umluftfilter BUF-BDL mit Aktivkohle-Füllung für
regelmäßigen Wechsel y Regenerativer Umluftfilter permalyt BUR-BDL mit
wartungsfreiem Filtersystem
6
6002640_a – 07.04.2016
Page 7
Produktinformationen
C

2.4 Produktübersicht

A
A B
C
D
E
F G
H
B
C
D E
A Deckenkonsole bestehend aus Decken anschluss platte
und Verkleidung B Hauben korpus mit Effekt beleuchtung C Ansaugeinheit D Fernbedienung BFB3
D „4.2 Fernbedienung“ (Seite 20).
E Infrarot-Sensor
A Decken anschluss platte B Gewindezapfen C Befestigungshülsen D Tragseile E Verkleidung für Decken anschluss platte F Wielandbuchse G Zugentlastung für Netzkabel H Netzkabel mit Wielandstecker I Verschlussmutter für Decken anschluss platte
A B
I
C
D E
A
B
C
F
G
A Capillar Trap (hinter der Unterschale, herausnehmbar) B Blende mit Unterschale (herausnehmbar) C Abdeckung Teach-Taster D Kochfeld-Beleuchtung E Typenschild (hinter dem Capillar Trap) F Teach-Taster zur Einstellung der Haltepositionen G Drehregler zur Einstellung der Lichtfarbe (Kochfeld-
Beleuchtung)
C
D
E
D
B
C
A Abdeckung für Hauben korpus B Zusatzknopf zur Ein-/Ausschaltung der Kochfeld-
Beleuchtung
C Drehregler/Dimmer
y Varianten SK und SKE-L:
zur Einstellung der Helligkeit (Effekt beleuchtung)
y Varianten SKE:
zur Einstellung der Lichtfarbe (Farbtemperatur)
y Varianten mit RGB-Beleuchtung (Sonderausstattung):
ohne Funktion D Zusatzknopf zur Ein-/Ausschaltung der Leistungsstufe 3 E Umluftfilter
6002640_a – 07.04.2016
7
Page 8
Produktinformationen

2.5 Lieferumfang

A
B
C
D
4
3
2
1
E

2.6 Technische Daten

Folgende Angaben stehen auf dem Typenschild:
y Hersteller y Kontaktdaten y Geräte-Typ y Spannung y Gesamtleistung y Seriennummer y Baujahr y Beleuchtung y Strichcode y Symbole der eingehaltenen gesetzlichen Bestimmungen
und Prüfzeichen
D „2.4 Produktübersicht“ (Seite 7).

2.6.1 Deckenlifthaube Skyline

H
I
J
K
BDL95SK
BDL115SK
F
L
G
A Decken anschluss platte B Verkleidung für Decken anschluss platte (lose aufliegend) C Hauben korpus mit Tragseilen (vormontiert) D Umluftfilter BUF-BDL (im Hauben korpus) E Fernbedienung BFB3 F USB-Stromadapter G USB-Kabel H 4 Sicherungsmuttern (Kontermuttern, vormontiert) I 4 Bolzenanker Stahl vz. BoA 8 mm mit Muttern (SW13)
und Unterlegscheiben J Zugentlastung mit 2 Blechschrauben C4,2 x 19 K Wielandbuchse mit 2 Blechschrauben F2,9 x 13 L Gebrauchs- und Montageanleitung
1
Bei Ausführungen mit versenkbarer Deckenkonsole
entfällt die Decken anschluss platte. Stattdessen gehört die Glasplatte für die Deckenverkleidung zum Lieferumfang.
2
Entfällt bei Lieferung mit regenerativem Umluftfilter
permalyt BUR-BDL (optional).
Das Befestigungsmaterial ist nur für Massivbau geeignet.
1
2
Anschluss spannung
230 V /
50 Hz
230 V /
50 Hz
Gesamtleistung 191,8 W 197,2 W
Leistungs aufnahme Lüfter 170 W 170 W
1
Leuchtmittel Kochfeld-Beleuchtung
Leuchtmittel Effekt beleuchtung
Leuchtmittel Decken-Effekt beleuchtung
Farbtemperatur, einstellbar
Schallleistungspegel Leistungsstufe 3
LED 13 W
1680 lm
LED 8,8 W
560 lm
LED 11 W
1
1300 lm
2700 -
6500 K
LED 16 W
2060 lm
LED 11,2 W
720 lm
LED 13,5 W
1600 lm
2700 -
6500 K
56 dB(A) 59 dB(A)
Breite 952 mm 1152 mm
Tiefe 462 mm 462 mm
Höhe 345 mm 345 mm
Höhen verstell bar keit 1200 mm 1200 mm
Gewicht netto 55,0 kg 60,0 kg
In Abhängigkeit von der Betriebsart kann weiteres Zubehör erforderlich sein.
8
1
Nur bei Ausführungen mit integrierter Decken-Effekt-
beleuchtung.
6002640_a – 07.04.2016
Page 9
Produktinformationen

2.6.2 Deckenlifthaube Skyline Edge

Varianten mit rundum laufender Effektbeleuchtung
Anschluss spannung
BDL95SKE
230 V /
50 Hz
BDL115SKE
230 V /
50 Hz
BDL135SKE
230 V /
50 Hz
230 V /
50 Hz
Gesamtleistung 195 W 199 W 203 W 212 W
Leistungs aufnahme Lüfter
Leuchtmittel Kochfeld-Beleuchtung
Leuchtmittel Effekt beleuchtung
Leuchtmittel Decken-Effekt­beleuchtung
1
Farbtemperatur, einstellbar
170 W 170 W 170 W 170 W
LED
19 W
2540 lm
LED
6 W
656 lm
LED
11 W
1300 lm
2700 -
6500 K
LED
22 W
2920 lm
LED
7 W
766 lm
LED
13,5 W
1600 lm
2700 -
6500 K
LED
25 W
3300 lm
LED
8 W
875 lm
LED
15,2 W
1800 lm
2700 -
6500 K
LED
32 W
4160 lm
LED
10 W
1200 lm
LED
18,5 W
2200 lm
2700 -
6500 K
BDL180SKE
Varianten mit Flächen-Effektbeleuchtung
Anschluss spannung
BDL95SKE-L
230 V /
50 Hz
BDL115SKE-L
230 V /
50 Hz
Gesamtleistung 195 W 199 W
Leistungs aufnahme Lüfter 170 W 170 W
Leuchtmittel Kochfeld-Beleuchtung
Leuchtmittel Effekt beleuchtung
Leuchtmittel Decken-Effekt beleuchtung
Farbtemperatur, einstellbar
Schallleistungspegel Leistungsstufe 3
1
LED 19 W
2540 lm
LED 6 W
656 lm
LED 11 W
1300 lm
2700 -
6500 K
LED 22 W
2920 lm
LED 7 W
766 lm
LED 13,5 W
1600 lm
2700 -
6500 K
56 dB(A) 59 dB(A)
Breite 952 mm 1152 mm
Tiefe 462 mm 462 mm
Schallleistungspegel Leistungsstufe 3
Breite
Tiefe
Höhe
Höhen verstell bar keit
56
dB(A)
59
dB(A)
61
dB(A)
59
dB(A)
952 mm1152 mm1352 mm1802
mm
462 mm462 mm462 mm462
mm
345 mm345 mm345 mm345
mm
1200 mm1200 mm1200 mm1200
mm
Gewicht netto 55,0 kg 60,0 kg 65,0 kg 85,0 kg
1
Nur bei Ausführungen mit integrierter Decken-Effekt-
beleuchtung.
Höhe 345 mm 345 mm
Höhen verstell bar keit 1200 mm 1200 mm
Gewicht netto 55,0 kg 60,0 kg
1
Nur bei Ausführungen mit integrierter Decken-Effekt-
beleuchtung.
6002640_a – 07.04.2016
9
Page 10
Montage

3. Montage

3.1 Sicherheitshinweise zur Montage

D WARNUNG!
Gefahr durch Nichtbeachtung der Montage anweisungen.
Dieses Kapitel enthält wichtige Informationen für die sichere Montage des Geräts.
☞ Lesen Sie dieses Kapitel vor der Montage sorgfältig durch. ☞ Befolgen Sie die Sicherheitshinweise. ☞ Führen Sie die Montage wie beschrieben durch.
y Montage nur durch qualifiziertes Fachpersonal.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Elektrotechnische Arbeiten nur durch qualifizierte
Elektrofachkräfte.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Für die Montage werden mindestens drei Personen
benötigt.
y Bei Arbeiten in der Höhe ist für einen sicheren Stand zu
sorgen (z. B. standfeste Stehleiter).
y Das Kochfeld und andere berührbare Teile müssen vor der
Montage abgekühlt sein.
y Die Folie und andere Teile der Verpackung sind für Kinder
unzugänglich aufzubewahren.
y Das Gerät muss für die Montage unbeschädigt und in
einem einwandfreien Zustand sein.
y Kabel dürfen nicht geknickt, gequetscht oder beschädigt
werden.
y Das Lüftergehäuse darf niemals geöffnet werden. y Die erforderliche Netzspannung muss mit der Spannungs-
angabe auf dem Typenschild übereinstimmen.
D „2.6 Technische Daten“ (Seite 8).
y Vor der Montage muss sichergestellt werden, dass die
Spannungsversorgung unterbrochen ist und bleibt.
Die Spannungsversorgung erfolgt erst nach Aufforderung
im entsprechenden Montageschritt.

3.2 Anforderung an den Montageort

D WARNUNG!
Lebensgefahr durch unsachgemäße Montage.
Die Nichtbeachtung der Umgebungsbedingungen kann zu gefährlichen Situationen führen, z. B. im Umgang mit Strom oder Gas.
☞ Stellen Sie sicher, dass die Anforderungen an den
Montageort unbedingt eingehalten werden.
y Keine Montage in explosionsgefährdeten Umgebungen. y Bei Abluftbetrieb und gleichzeitiger Verwendung einer
raumluftabhängigen Brennstelle (z. B. Kamin) im selben Luftverbund:
y Eine Sicherheitseinrichtung ist unbedingt erforderlich. y Die Sicherheitseinrichtung (z. B. Unterdruckwächter P4,
geprüft nach DIN 18841:2005-12 TÜV und nach DVGW-VP121) muss verhindern, dass Gase in den Raum gezogen werden.
y Eine Genehmigung zur Inbetriebnahme (z. B. durch
Schornsteinfeger) muss vorliegen.
y Die Montage ist nur zulässig an tragfähigen
Gebäudeteilen (Massivbau).
y Wenn ein Wanddurchbruch erforderlich ist:
Ein Wanddurchbruch beeinflusst die Gebäudestatik, es besteht Einsturzgefahr. Die Durchführung ist nur durch einen Fachbetrieb zulässig.
y Bei Montage über einer Feuerstätte für feste Brennstoffe
(z. B. Kohleofen): Die Feuerstätte muss eine geschlossene, nicht abnehmbare Abdeckung haben. Andernfalls besteht Brandgefahr durch Funkenflug. Entsprechende gesetzliche und landesspezifische Vorschriften sind einzuhalten.
y Ausströmende Luft muss ungehindert entweichen
können. Keine Behinderung des Luftstroms, z. B. durch Montage von Gegenständen auf oder über dem Gerät.
y Die elektrische Anlage des Gebäudes muss über eine
ordnungsgemäße Erdung verfügen.
y Die vorliegende Netzspannung muss der Spannungs-
angabe auf dem Typenschild entsprechen.
y Für die Stromversorgung muss installationsseitig eine
allpolige Trennvorrichtung vorliegen (mindestens 3 mm Kontaktöffnung).
y Im Montagebereich der Deckenkonsole muss eine
Anschlussmöglichkeit an die Spannungsversorgung bauseitig vorhanden sein. Bei Ausführungen mit integrierter Decken-Effekt­beleuchtung ist eine zweite Anschlussmöglichkeit erforderlich.
10
 Landesspezifische, gesetzliche Bestimmungen sind
einzuhalten.
6002640_a – 07.04.2016
Page 11
Montage

3.3 Anforderungen nach Betriebsarten

In Abhängigkeit von der Betriebsart kann weiteres Zubehör erforderlich sein.

3.3.1 Anforderungen bei Umluftbetrieb

y Umluftfilter auf dem Lüfterabgang. y Filter-Füllung für Wechsel frei zugänglich.

3.3.2 Anforderungen bei Abluftbetrieb

y Abluftleitung auf dem Lüfterabgang.
D „3.4 Anforderungen an die Abluftleitung (nur bei
Abluftbetrieb)“ (Seite 11).
y Durchmesser der Abluftleitung mindestens 150 mm
(entspricht einer Fläche von ca. 177 cm
y Ausreichende Frischluftzufuhr wird sichergestellt durch
Montage von erforderlichem Zubehör:
y Fensterkontaktschalter. y Mauerkasten.
3.4 Anforderungen an die Abluftleitung (nur bei
Abluftbetrieb)
2
).
Querschnitt, Länge, Art und Verlauf der Abluftleitung beeinflussen die Absaugeffizienz. Hart umgelenkte Luft führt zu Leistungsverlusten und Geräuschen.
Für eine optimale Leistung des Geräts:
y Die Abluftleitung führt möglichst kurz und direkt nach
außen.
y Der vorgeschriebene Querschnitt der Abluftleitung wird
eingehalten.
D „3.3 Anforderungen nach Betriebsarten“ (Seite 11).
y Verwendung ausschließlich von Rohren und Bögen mit
glatter Oberfläche auf der Innenseite.
Um Verwirbelungen oder Rückstaus der transportierten Luft zu vermeiden – kein Einsatz von:
y Spiralschläuchen. y Flexrohren. y Flachen Umlenkstücken. y Scharfkantigen Abluftkanälen.
Vor Montage des Geräts muss die Abluftleitung bauseitig vorhanden sein.

3.5 Montageschritte

D WARNUNG!
Brand- und Erstickungsgefahr durch unsachgemäße Montage.
Bei Verwendung der Abluftleitung mit anderen Geräten oder bei Anschluss an aktive Abluftkanäle (z. B. Kamin), können Gase oder Rauch in den Raum gezogen werden.
☞ Stellen Sie sicher, dass die Anforderungen an die
Abluftleitung unbedingt eingehalten werden.
y Die Abluftleitung wird ausschließlich von diesem Gerät
verwendet.
y Die Abluftleitung besteht aus nicht brennbarem Material
gemäß DIN 4102 Klasse 1.
y Bei Nutzung eines Kamins als Abluftleitung:
y Der Kamin darf nicht von anderen Geräten benutzt
werden.
y Einleitung der abgesaugten Luft in den Kamin mit
einem nach oben gerichteten 90°-Bogen.
y Freigabe durch Schornsteinfegermeister.
y Bei Führung der Abluftleitung durch das Dach oder die
Außenwand:
y Querschnitt des Lüfterabgangs wird nicht
unterschritten.
y Montage eines Kondenswasser-Sammlers in der
Abluftleitung, um Wasserschäden am Gerät zu vermeiden. Der Kondenswasser-Sammler muss ausreichend groß dimensioniert sein.
Kurzübersicht:
1. Montage vorbereiten
2. Gerät auspacken
3. Decken anschluss platte montieren
4. Gerät aufhängen
5. Endpositionen einstellen
6. Lichtfarbe einstellen
7. Kontrolle und Inbetriebnahme durchführen

3.5.1 Montage vorbereiten

☞ Machen Sie sich mit Ihrer Montagesituation und den
zugehörigen Dokumenten vertraut:
y Gerät und Anleitung y Zubehör y Montageort y Vorgesehene Betriebsart
Bei Deckenkonsolen mit Versenkbarkeit und JetStream Technologie:
☞ Stellen Sie sicher, dass die Abluftleitung betriebsbereit ist. ☞ Stellen Sie sicher, dass die Decken konsole korrekt
montiert und anschlussbereit ist.
☞ Stellen Sie sicher, dass Zubehör (z. B. Mauerkasten,
Fensterkontaktschalter) korrekt montiert und anschlussbereit ist.
 Die zugehörigen Dokumentationen sind zu beachten.
6002640_a – 07.04.2016
11
Page 12
Montage
BDL95SKE-L
BDL115SKE-L
☞ Stellen Sie benötigtes Werkzeug und Material zusammen:
y Standfeste Stehleiter y Gliedermaßstab oder Maßband y Stift y Wasserwaage y Kreuzschlitz-Schraubendreher PH1, PH2 y Steinbohrer ø 8 mm y Schlagbohrmaschine y Schraubenschlüssel SW 13 mm y Innensechskantschlüssel SL 2,5 mm y Schutzmaterial (z. B. dicke Pappe) für Kochfeld und
Arbeitsfläche
☞ Halten Sie den Montagebereich frei von Gegenständen,
die stören oder beschädigt werden können.
☞ Stellen Sie sicher, dass das Kochfeld und andere
berührbare Teile abgekühlt sind.
☞ Schützen Sie das Kochfeld und andere Flächen im
Montagebereich (z. B. mit dicker Pappe).
☞ Stellen Sie sicher, dass die Spannungsversorgung
unterbrochen ist und bleibt. Die Spannungsversorgung
erfolgt erst nach Aufforderung im entsprechenden
Montageschritt.

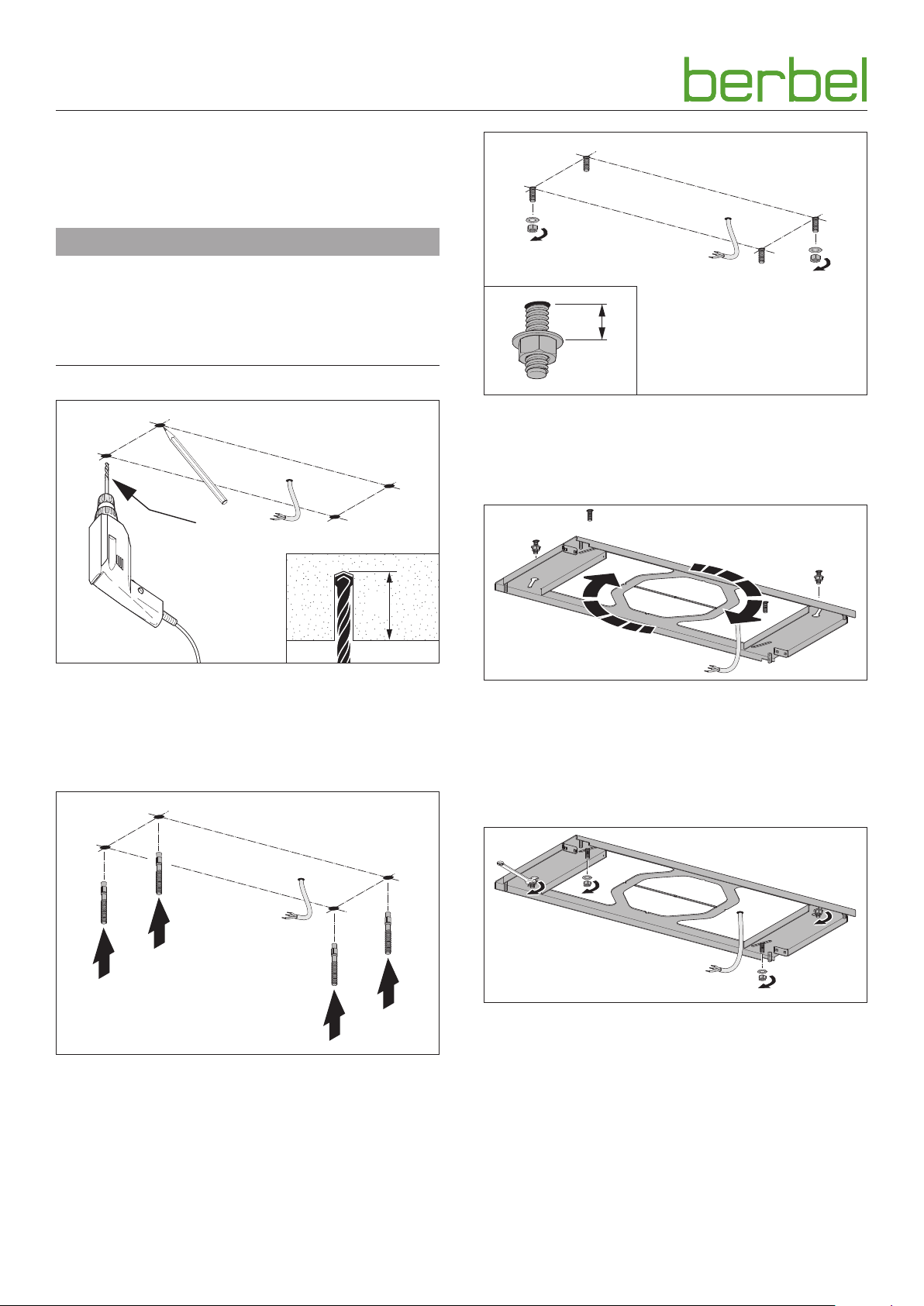

3.5.3 Decken anschluss platte montieren
Das Gerät ist für das Aufhängen an Decken konzipiert.
Bei Befestigung an einer massiven Decke:
☞ Stellen Sie die Tragkraft der Decke sicher. ☞ Stellen Sie sicher, dass die Decke eben und waagerecht
ist.
☞ Verwenden Sie das mitgelieferte Befestigungsmaterial.
Bei anderen Montageverhältnissen:
☞ Erfragen Sie vor der Montage alternative Befestigungs-
möglichkeiten (z. B. bei Ihrem Architekten).
☞ Verwenden Sie für die Decke geeignetes Befestigungs-
material.
Beim Aufhängen wird zuerst die Decken anschluss platte an der Decke befestigt, dann der Hauben korpus an die Decken­anschluss platte geschraubt.
a
= =

3.5.2 Gerät auspacken

D ACHTUNG!
Gefahr von Glasbruch oder anderen Beschädigungen durch unsachgemäße Handhabung.
Das Gerät und seine Oberfläche können beim Auspacken oder beim Transport beschädigt werden.
☞ Schneiden Sie nicht in die schützende Kartonage. ☞ Halten Sie Gegenstände fern, die das Gerät zerkratzen
können (z. B. Werkzeuge, Gürtelschnallen).
☞ Packen Sie das Gerät und alle beigepackten Teile
vorsichtig aus.
☞ Stellen Sie das Gerät auf eine feste, saubere und
schützende Unterlage (z. B. dicke Pappe).
☞ Kontrollieren Sie das Gerät und alle enthaltenen Teile auf
Beschädigungen.
☞ Kontrollieren Sie den Lieferumfang auf Vollständigkeit.
D „2.5 Lieferumfang“ (Seite 8).
Wenn Teile fehlen oder beschädigt sind:
☞ Wenden Sie sich an Ihren Fachhändler oder an den
Kundendienst.
b

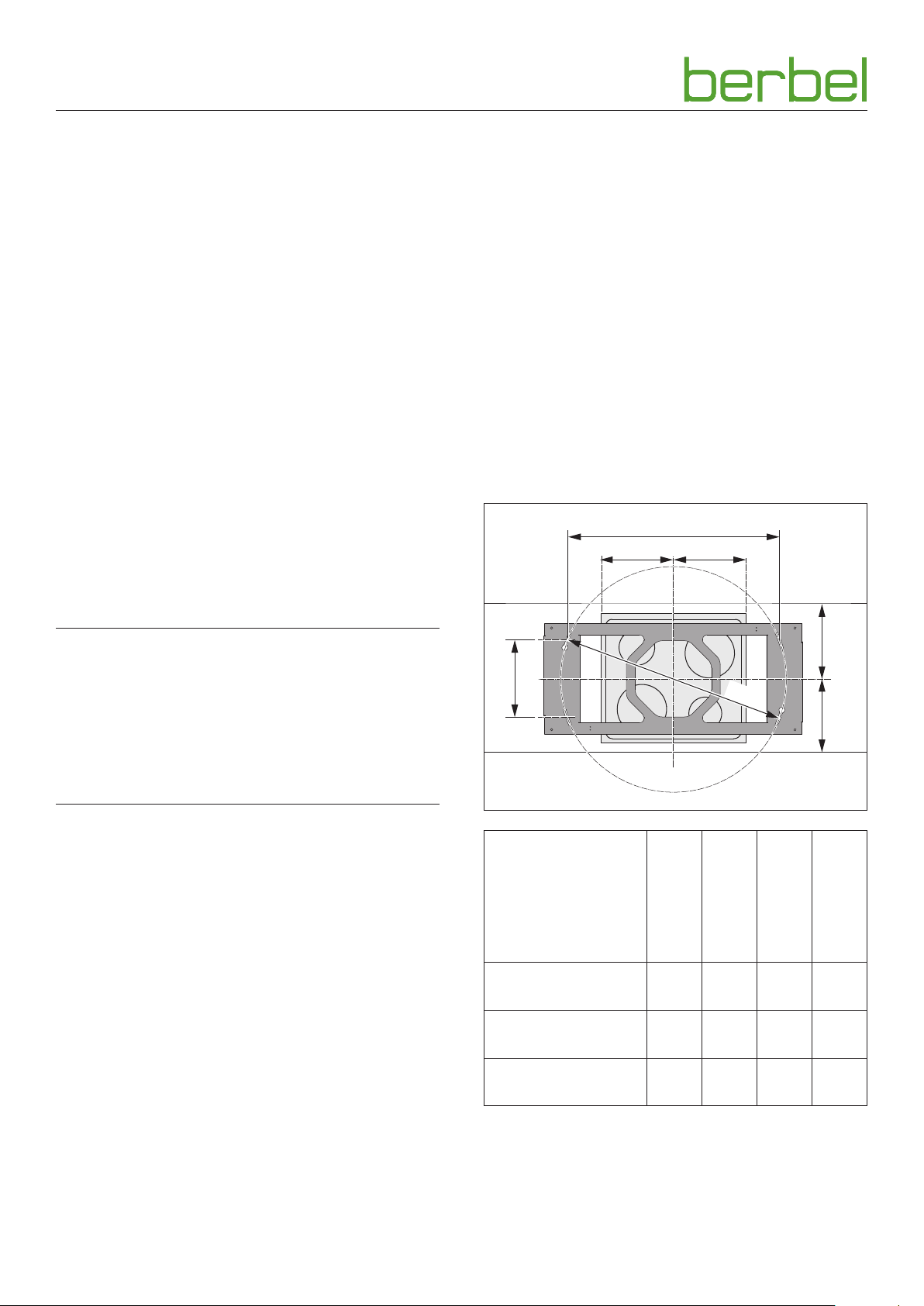

a Abstand Bolzenanker
zu Bolzenanker
b Abstand Bolzenanker
zu Bolzenanker
= =
c
BDL95SK,
BDL95SKE,
BDL115SK,
BDL115SKE,
721 mm1021 mm1183 mm1602
270 mm200 mm200 mm270
BDL135SKE
BDL180SKE
mm
mm
☞ Entfernen Sie das Verpackungsmaterial.
D „8.1 Verpackung entsorgen“ (Seite 31).
12
c Durchmesser Kreis
über Langlöcher
☞ Ermitteln Sie die Aufhängeposition. Beachten Sie dabei
die Position des Kochfelds:
y Der Mittelpunkt der Decken anschluss platte sitzt
lotrecht über dem Mittelpunkt des Kochfelds.
y Die Decken anschluss platte läuft parallel zum Kochfeld.
770 mm1040 mm1200 mm1625
6002640_a – 07.04.2016
mm
Page 13
Montage
☞ Stellen Sie sicher, dass die Sicherheits abstände einge-
halten werden:
y Empfehlung 400 mm. y Bei Gaskochfeldern mindestens 650 mm.
D WARNUNG
Gefahr durch Explosionen oder elektrischen Schlag.
Das Anbohren von Gas-, Wasser- oder elektrischen Leitungen kann zu gefährlichen Situationen führen.
☞ Stellen Sie sicher, dass sich an den Befestigungspunkten
keine Leitungen in der Decke befinden.
Ø 8
6
☞ Schrauben Sie an der Position der Schlosslöcher die
Muttern mit Unterlegscheiben auf die Bolzenanker.
☞ Stellen Sie sicher, dass zwischen Decke und Oberkante
der Unterlegscheiben ein Abstand von ca. 6 mm ist.
65
☞ Ermitteln und markieren Sie die Befestigungspunkte:
y 2 Bolzenanker innerhalb der Schlosslöcher. y 2 Bolzenanker mittig innerhalb der Langlöcher.
☞ Bohren Sie die Löcher in die Decke.
☞ Schlagen Sie die Bolzenanker in die Bohrlöcher ein. ☞ Stellen Sie sicher, dass die Bolzenanker fest in den
Bohrlöchern sitzen.
☞ Schieben Sie die Decken anschluss platte über die Muttern
der Schlosslöcher.
☞ Verdrehen Sie die Decken anschluss platte so, dass sie von
den Muttern gehalten wird.
☞ Stellen Sie sicher, dass die Decken anschluss platte sicher
hängt.
☞ Schrauben Sie an den Langlöchern die Muttern mit
Unterlegscheiben auf die Bolzenanker.
☞ Stellen Sie sicher, dass die Decken anschluss platte parallel
zur Vorderkante des Kochfelds ausgerichtet ist.
☞ Drehen Sie die Muttern mit dem Schraubenschlüssel über
Kreuz fest an.
☞ Stellen Sie sicher, dass alle Muttern fest angezogen sind.
6002640_a – 07.04.2016
Die Decken anschluss platte hängt gesichert und ausgerichtet an der Decke.
13
Page 14
Montage

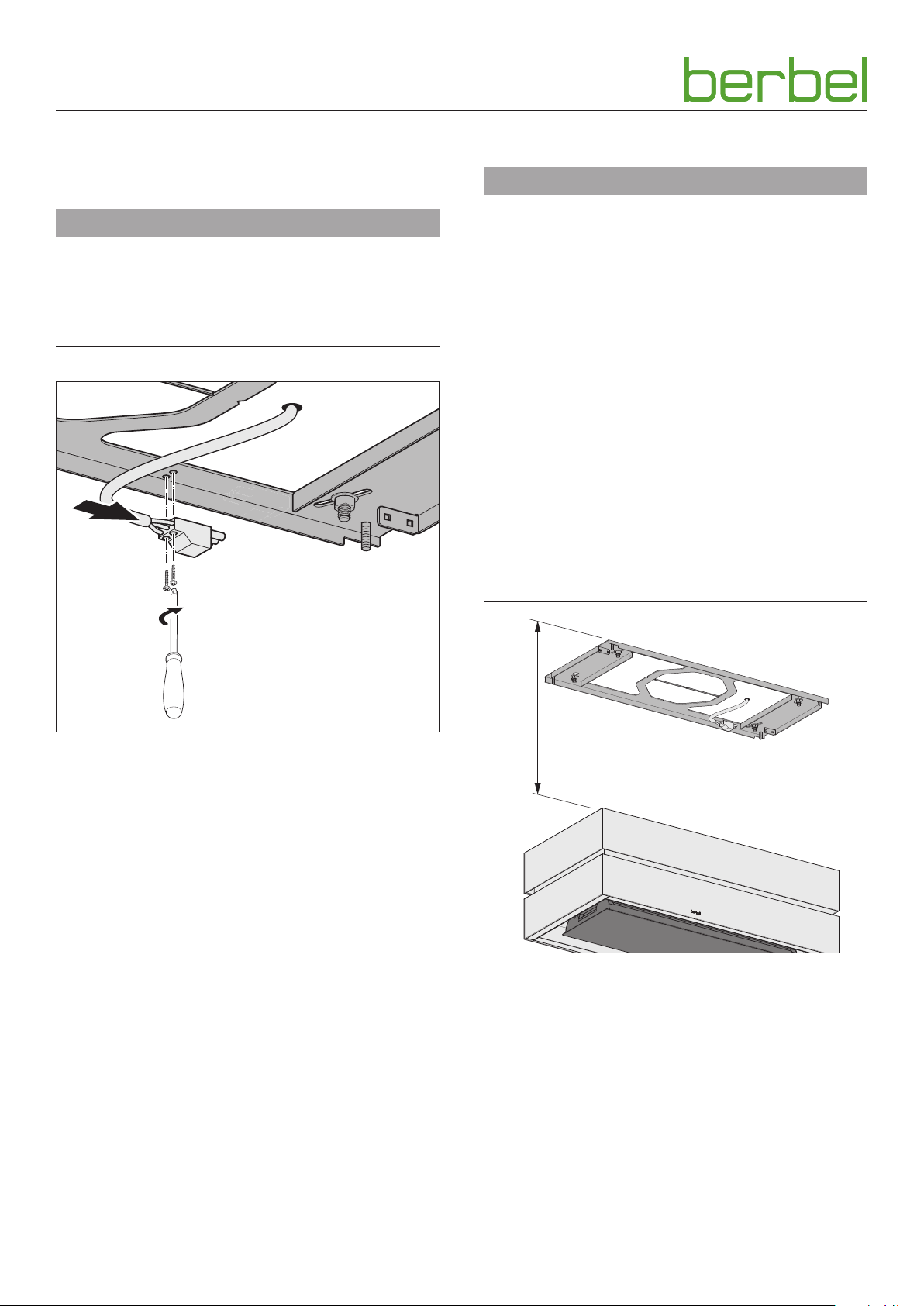

Die Wielandbuchse, die Zugentlastung und das Erdungskabel können auf beiden Seiten der Decken anschluss platte an den vorgebohrten Positionen angebracht werden.
D WARNUNG!
Lebensgefahr durch Stromschlag.
Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen.
☞ Stellen Sie sicher, dass die Spannungsversorgung
unterbrochen ist und bleibt.

3.5.4 Gerät aufhängen

D WARNUNG!
Verletzungsgefahr durch unsachgemäße Handhabung.
Größe und Gewicht des Geräts verlangen beim Aufhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich.
☞ Hängen Sie das Gerät mit drei Personen auf. ☞ Sorgen Sie für einen sicheren Stand beim Aufhängen. ☞ Stellen Sie sicher, dass sich keine weiteren Personen im
Arbeitsbereich aufhalten.
D ACHTUNG!
Gefahr von Sachschäden durch unsachgemäße Handhabung.
Größe und Gewicht des Geräts verlangen beim Aufhängen viel Kraft. Wenn das Gerät herunterfällt, können Gerät, Küchenmöbel und andere Gegenstände beschädigt werden.
☞ Decken Sie das abgekühlte Kochfeld ab. ☞ Halten Sie den Montagebereich frei.
☞ Beachten Sie die Spannungsangabe auf dem Typenschild. ☞ Befestigen Sie die Wielandbuchse an der Decken-
anschluss platte.
☞ Schließen Sie die Wielandbuchse an die bauseitige
Spannungsversorgung an.
☞ Verlegen Sie die Kabel so, dass sie nicht geknickt,
gequetscht oder beschädigt werden.
☞ Stellen Sie sicher, dass nach der Montage die Möglichkeit
besteht, das Gerät allpolig von der Spannungsversorgung
zu trennen.
< 800
☞ Heben Sie den Hauben korpus mit zwei Personen an. ☞ Richten Sie den Hauben korpus aus.
y Der Abstand zur Decken anschluss platte muss weniger
als 800 mm betragen.
y Bei Ansicht von vorn befindet sich das Netzkabel
hinten rechts.
14
6002640_a – 07.04.2016
Page 15
Montage

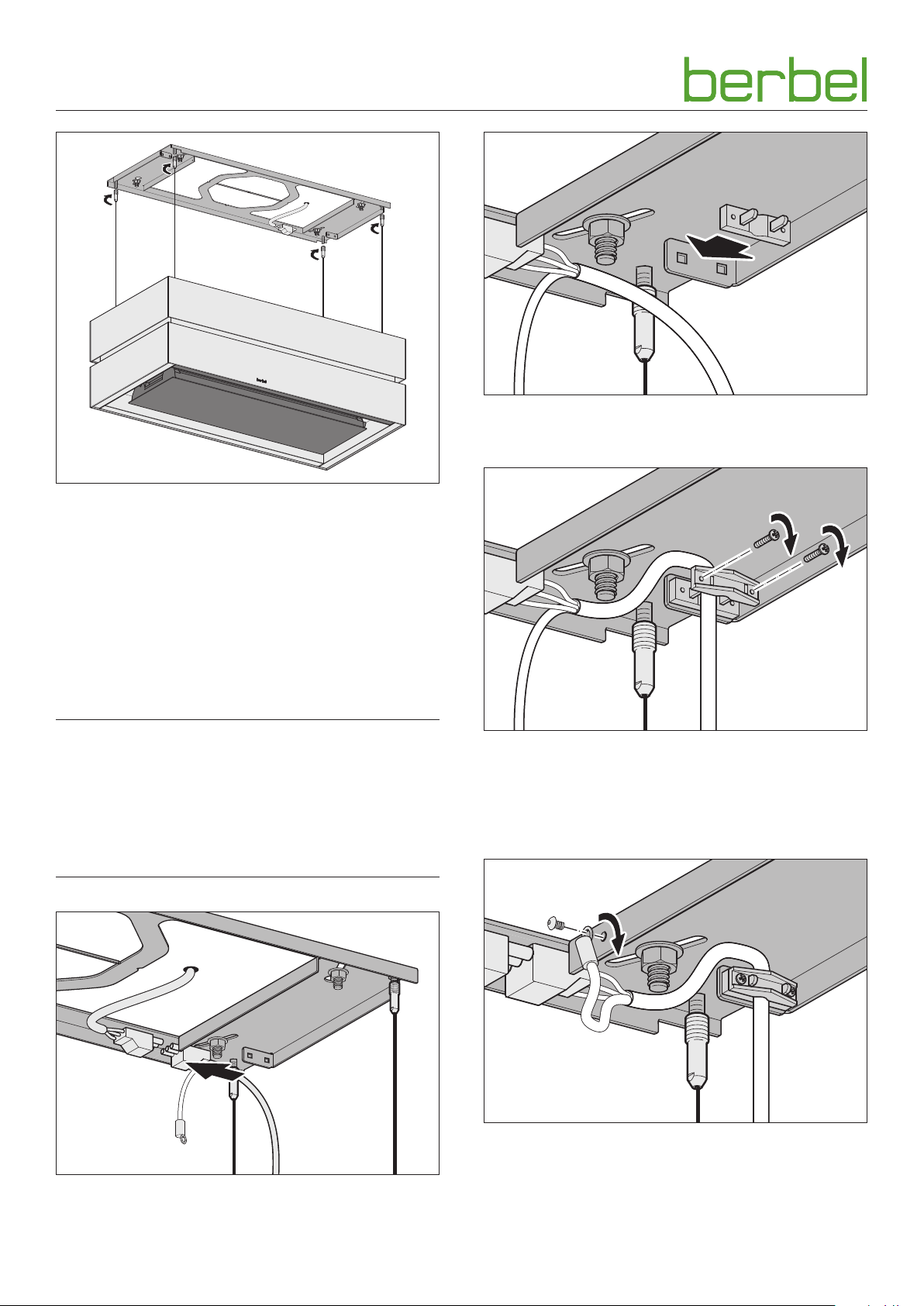

Zwei Personen halten den Hauben korpus, eine dritte Person erledigt die folgenden Schritte:

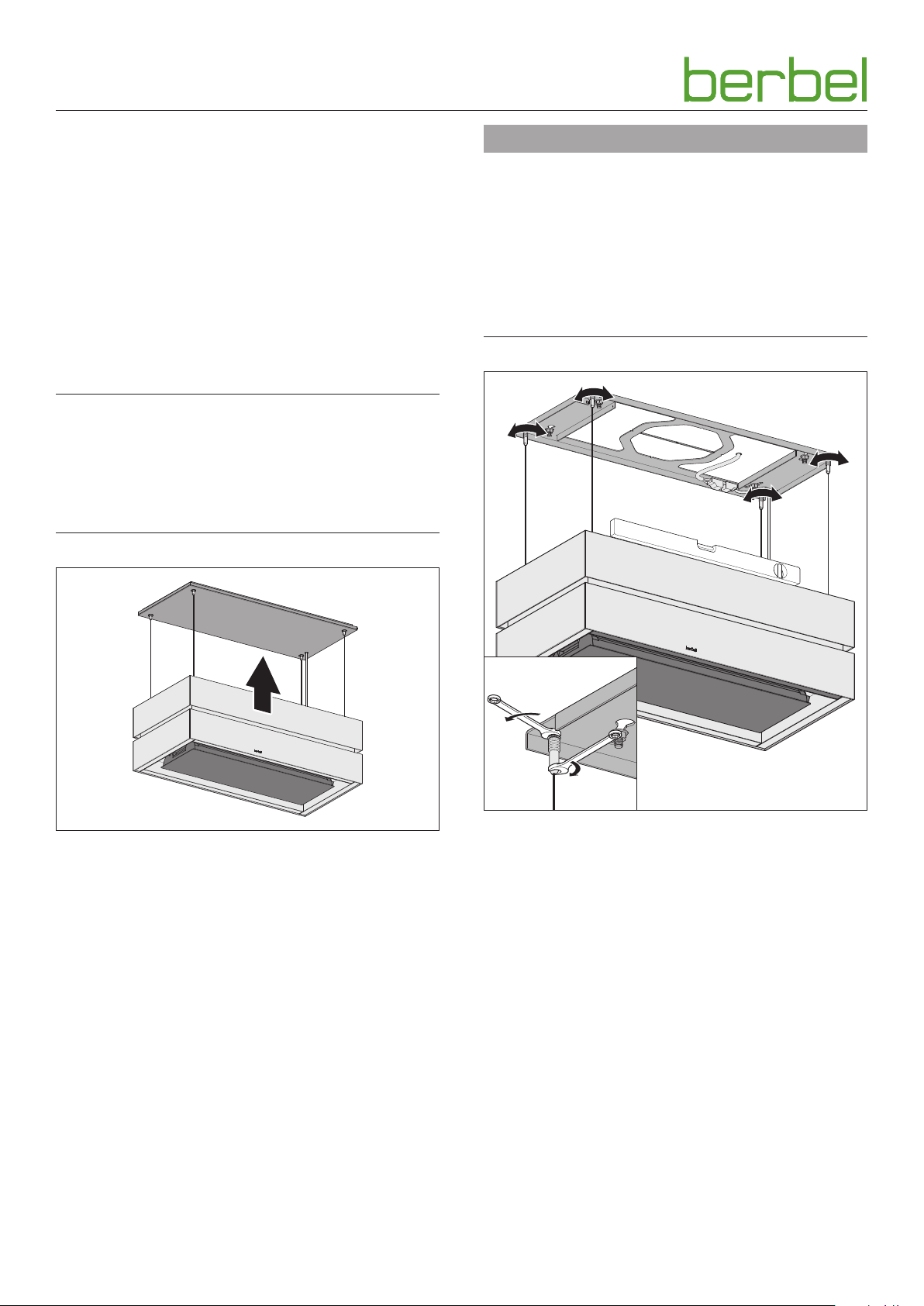

☞ Führen Sie die Befestigungshülsen der Tragseile zu den
entsprechenden Gewindebolzen der Decken anschluss-
platte.
☞ Schrauben Sie die Befestigungshülsen bis zum Anschlag
auf die Gewindebolzen der Decken anschluss platte.
☞ Stellen Sie sicher, dass alle vier Tragseile unter Spannung
stehen.
☞ Setzen Sie die Zugentlastung in den Aufnahmewinkel an
der Decken anschluss platte
Der Haubenkorpus kann jetzt frei an den Tragseilen hängen.
D ACHTUNG!
Gefahr von Sachschäden durch fehlerhafte Seilaufhängung.
Durch Behinderungen oder Ungleichmäßigkeiten bei der Seilführung, kann das Seil nicht korrekt aufgewickelt werden.
☞ Stellen Sie sicher, dass das Gerät frei und gerade an den
Seilen hängt.
☞ Führen Sie das Netzkabel mit dem Wielandstecker straff
vom Gerät zur Decken anschluss platte.
☞ Führen Sie das Netzkabel mit dem Wielandstecker durch
die Zugentlastung.
☞ Ziehen Sie die Schrauben der Zugentlastung fest an.
☞ Stecken Sie den Wielandstecker in die Wielandbuchse.
6002640_a – 07.04.2016
☞ Schließen Sie das Erdungskabel an.
15
Page 16
Montage
Bei Deckenkonsolen mit Versenkbarkeit und JetStream Technologie:
☞ Stellen Sie sicher, dass die Decken konsole korrekt
angeschlossen ist.
☞ Stellen Sie sicher, dass Zubehör (z. B. Mauerkasten,
Fensterkontaktschalter) angeschlossen ist.
 Die zugehörigen Dokumentationen sind zu beachten.
☞ Schalten Sie die Spannungsversorgung ein.

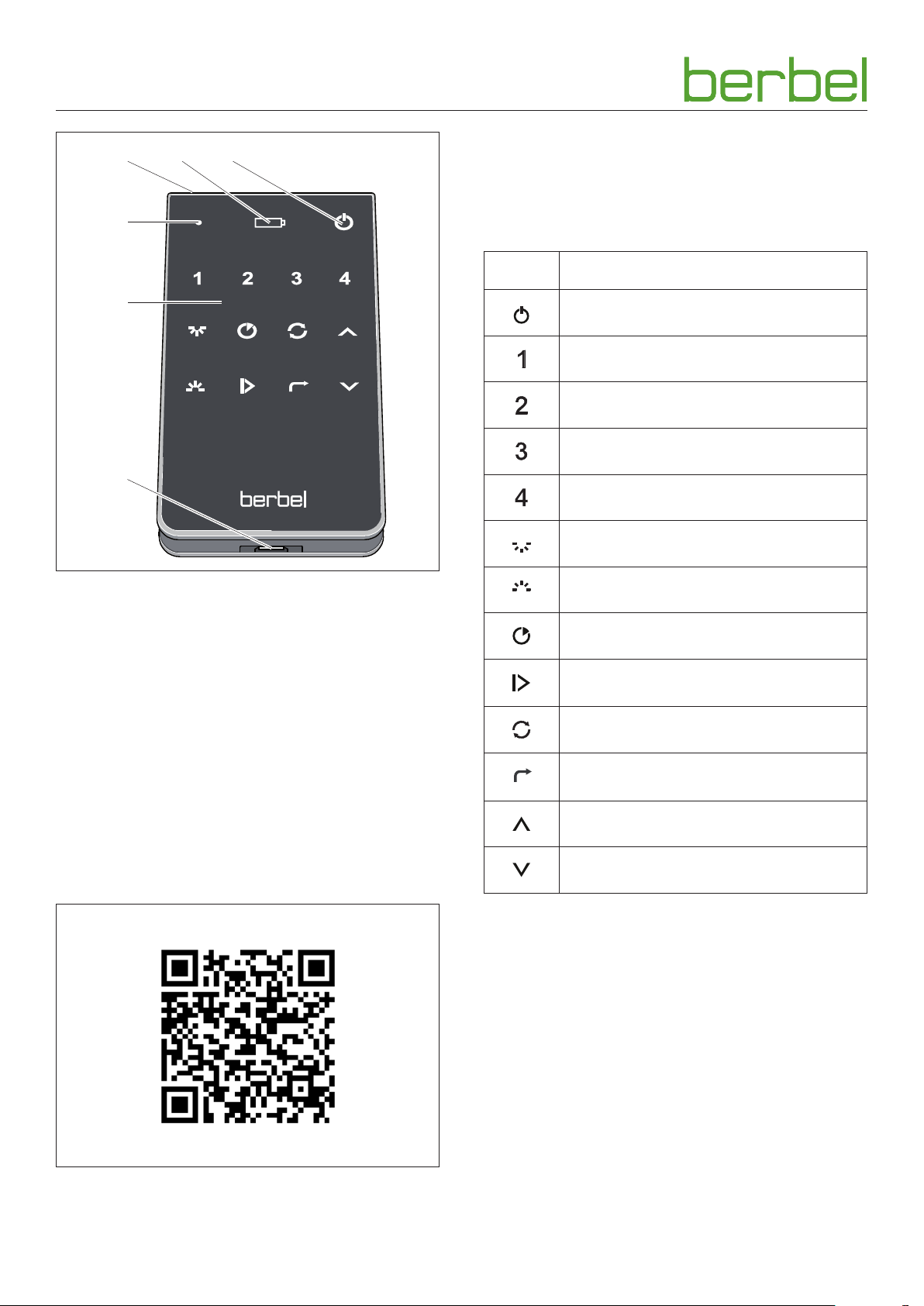

Für das Anheben des Haubenkorpus wird die Fern bedienung benutzt.
D „4.2 Fernbedienung“ (Seite 20).
D ACHTUNG!
Gefahr von irreparablen Sachschäden durch unsachgemäße Bedienung.
Wenn das Gerät auf ein Hindernis fährt, können die Tragseile von den Laufrollen geschoben werden.
☞ Stellen Sie sicher, dass der Fahrweg frei ist.
D WARNUNG!
Verletzungsgefahr durch Herabstürzen des Geräts.
Zum Ausrichten des Geräts werden die Befestigungshülsen gelöst. Wenn die Befestigungshülsen zu weit gelöst werden, kann das Tragseil vom Gewindezapfen reißen und das Gerät herunterfallen. Größe und Gewicht des Geräts können schwere Verletzungen verursachen.
☞ Lösen Sie die Befestigungshülsen niemals komplett. ☞ Stellen Sie sicher, dass maximal 10 mm vom Gewinde des
Gewindezapfens sichtbar sind.
☞ Fahren Sie den Hauben korpus nach oben.
16
☞ Richten Sie den Hauben korpus waagerecht aus durch
Einstellung der Befestigungshülsen.
☞ Kontern Sie alle Befestigungshülsen mit den Sicherungs-
muttern (Konter muttern) an der Decken anschluss platte.
☞ Stellen Sie sicher, dass alle Befestigungs hülsen an der
Decken anschluss platte gekontert sind.
Der Hauben korpus ist ausgerichtet und gesichert.
6002640_a – 07.04.2016
Page 17
Montage
Bei Deckenkonsolen mit Glasverkleidung und integrierter Decken-Effekt beleuchtung:
y Für den Anschluss des Trafos an die bauseitige
Spannungs versorgung ist ein zweites Netzkabel
erforderlich. Das Netzkabel muss mit einem bauseitigen
Lichtschalter verbunden werden.
y Die Bedienung der Decken-Effektbeleuchtung erfolgt
ausschließlich über den bauseitigen Lichtschalter. Eine
Steuerung über die Fern bedienung ist nicht möglich.
y Über den Drehregler auf der Decken anschluss platte kann
die Lichtfarbe der Decken-Effekt beleuchtung auf die
Lichtfarbe der Küchen umgebung eingestellt werden.
D WARNUNG!
Lebensgefahr durch Stromschlag.
Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen.
☞ Stellen Sie sicher, dass die Spannungs versorgung
unterbrochen ist und bleibt.
Bei Deckenkonsolen mit Versenkbarkeit und Glasverkleidung:
y Die Glasverkleidung liegt lose auf dem Gerät. y Die Glasverkleidung muss in den Konsolenkasten der
Deckenkonsole eingeführt werden.

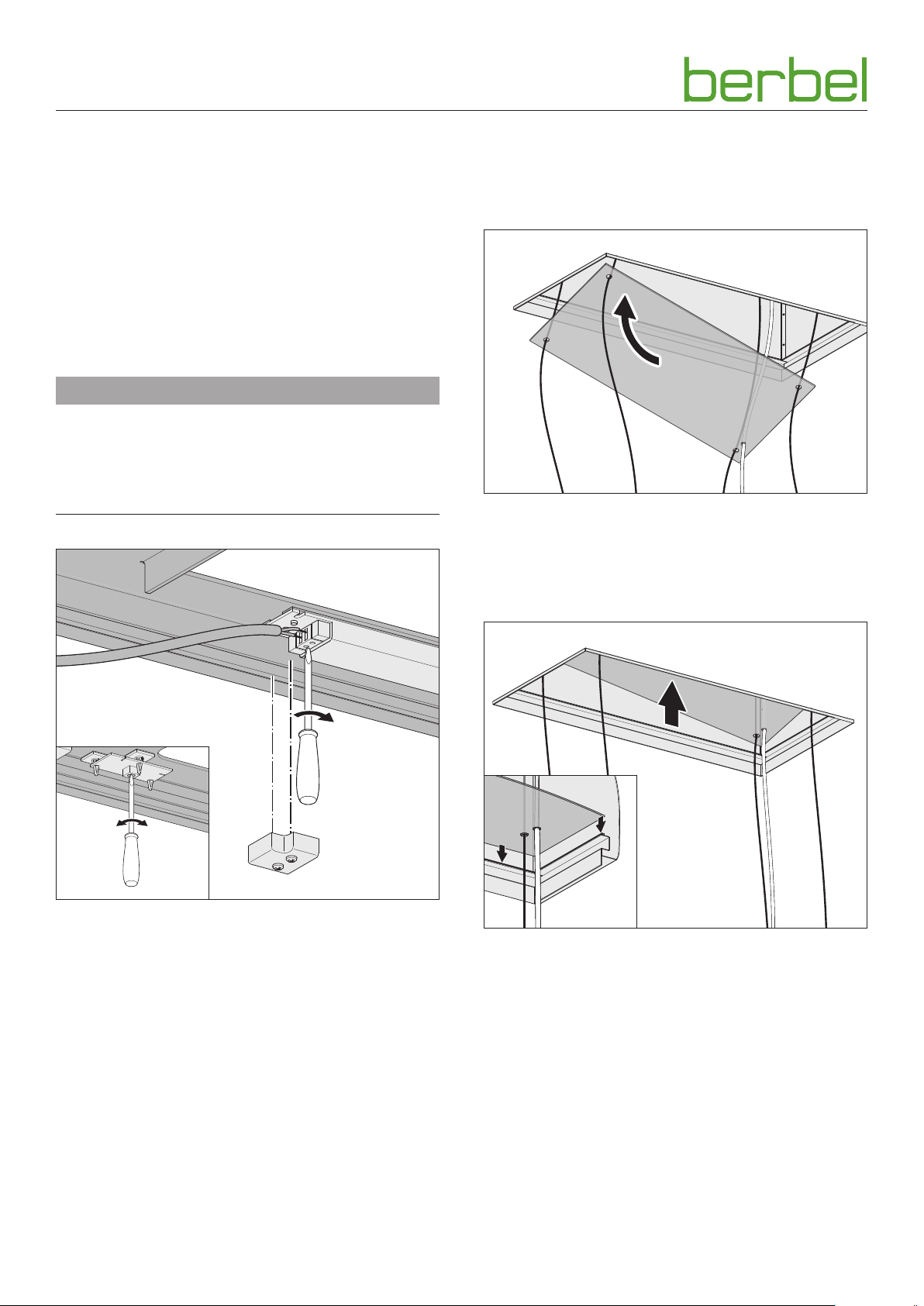

☞ Stellen Sie sicher, dass die Tragseile und das Netzkabel
nicht gespannt sind (z. B. durch Anheben des Geräts mit zwei Personen).
☞ Drehen Sie eine Ecke der Glasverkleidung schräg nach
oben.
N
L
☞ Schließen Sie das Netzkabel für die Effekt beleuchtung am
Trafo auf der Decken anschluss platte an.
☞ Schließen Sie die Beleuchtung der Deckenkonsole an die
Raumbeleuchtung an.
☞ Schalten Sie die Beleuchtung ein.
D „4. Bedienung“ (Seite 20).
☞ Stellen Sie die Lichtfarbe passend zur Lichtfarbe in der
Küchenumgebung ein.
☞ Führen Sie die Glasplatte vollständig in die Deckenkonsole
ein.
☞ Senken Sie die Glasplatte von oben auf die Abdichtung
ab.
6002640_a – 07.04.2016
17
Page 18
Montage
☞ Prüfen Sie, dass Netz- und Elektro-Anschlusskabel nicht
geknickt, gequetscht oder beschädigt sind.

3.5.5 Endpositionen einstellen

Für die Einstellung der Endpositionen wird die Fern­bedienung benutzt.
D „4.2 Fernbedienung“ (Seite 20).
D ACHTUNG!
Gefahr von Beschädigungen durch herunterfallende Teile.
Die Verkleidung kann beim Entnehmen herunterfallen und das Kochfeld, die Küchenmöbel oder andere Gegenstände beschädigen.
☞ Halten Sie die Verkleidung beim Entnehmen mit beiden
Händen fest.
☞ Schützen Sie den Bereich unterhalb des Geräts (z. B. mit
dicker Pappe).

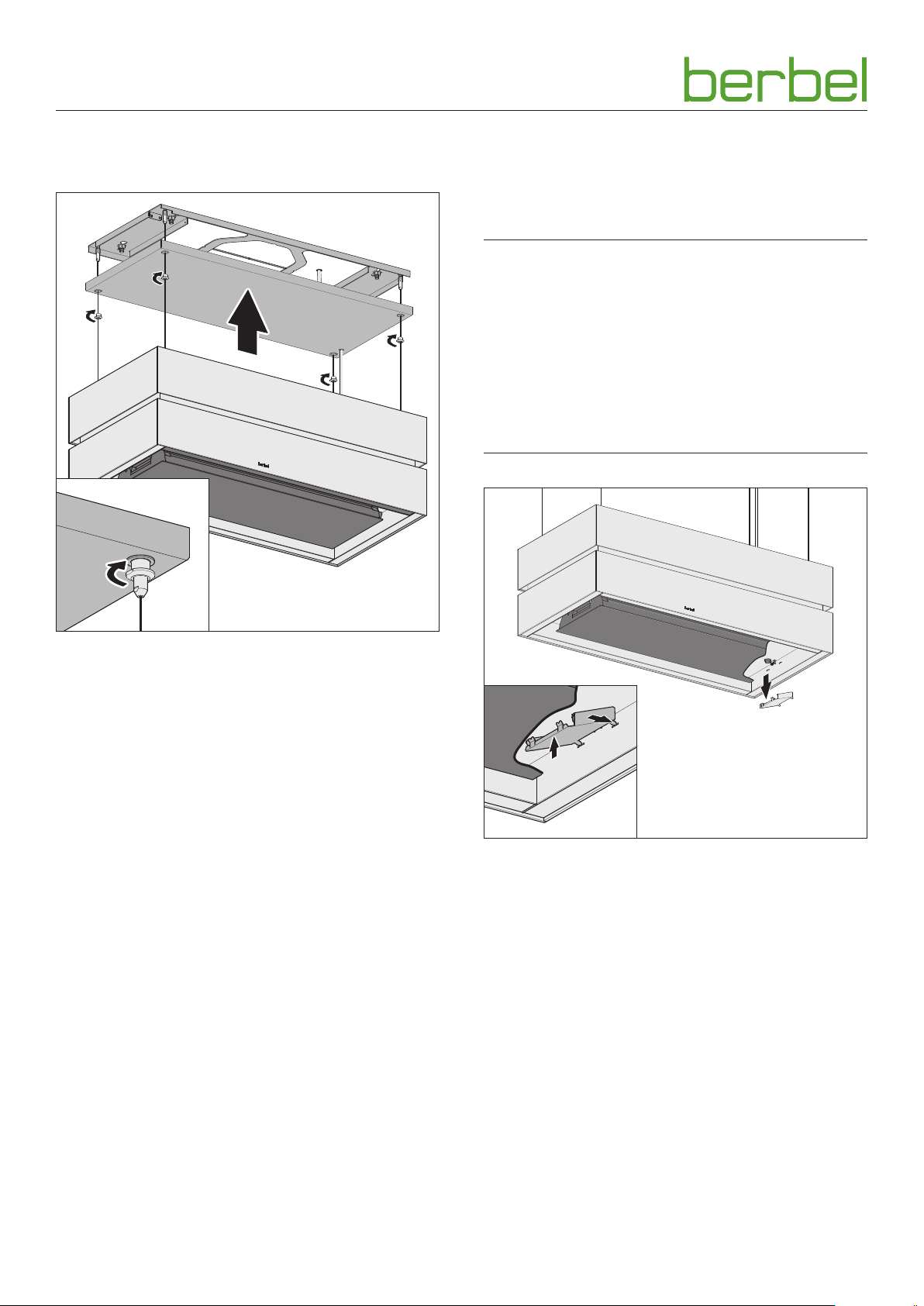

☞ Schieben Sie die Verkleidung (liegt lose auf dem Hauben-
korpus) über die Tragseile auf die Decken anschluss platte.
☞ Drehen Sie die Verschlussmuttern ein. ☞ Ziehen Sie die Verschlussmuttern handfest an.
Das Gerät ist betriebsbereit.
☞ Klappen Sie die Blende herunter. ☞ Lösen Sie die Verkleidung über dem Teach-Taster.
18
6002640_a – 07.04.2016
Page 19
Montage

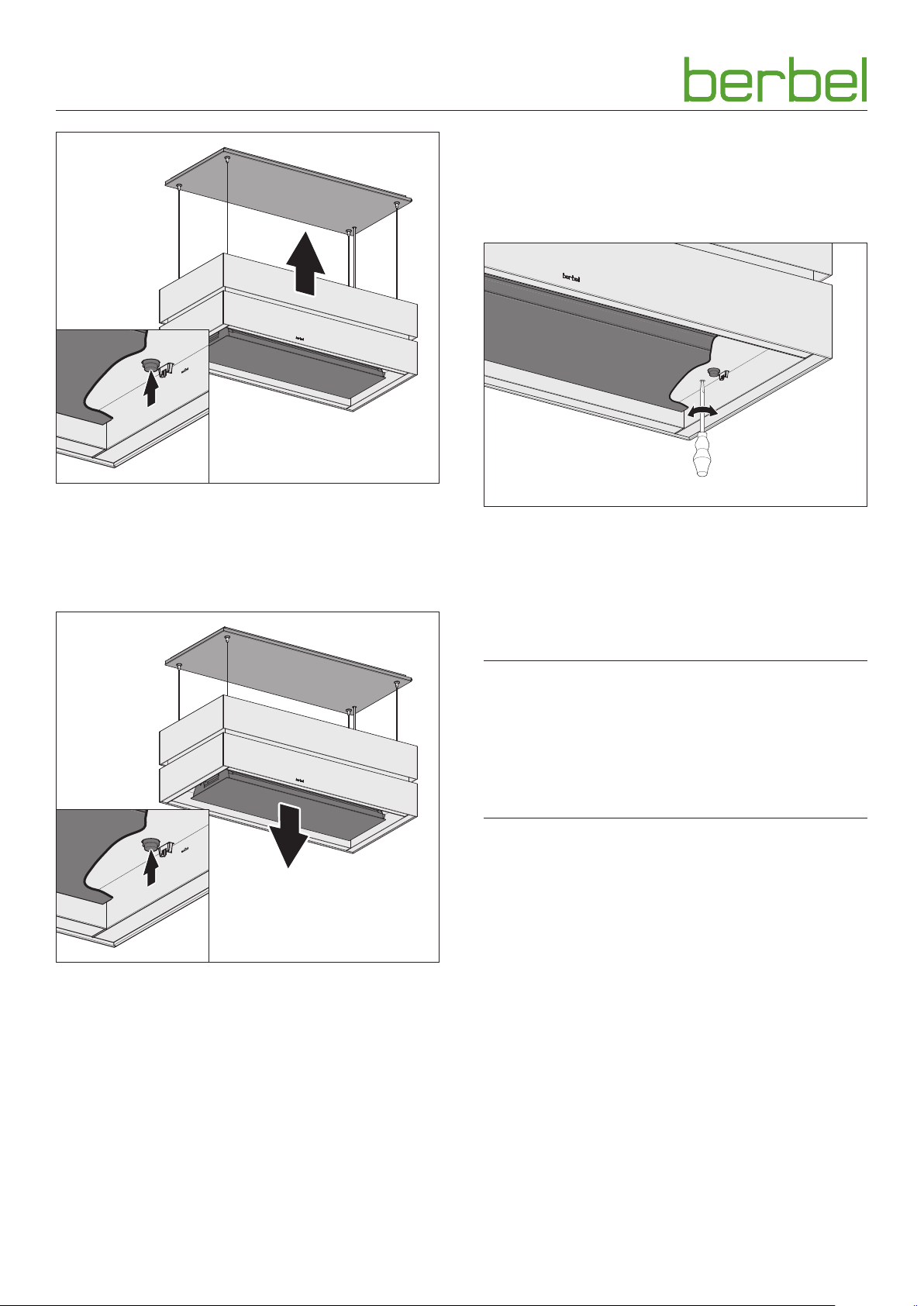

☞ Fahren Sie das Gerät mit der Fernbedienung nach oben. ☞ Drücken Sie den Teach-Taster, um die Bewegung zu
verlangsamen.
☞ Lassen Sie den Teach-Taster an der gewünschten oberen
Endposition los.

3.5.6 Lichtfarbe einstellen

Über den Drehregler neben dem Teach-Taster kann die Lichtfarbe der Kochfeldbeleuchtung des Geräts auf die Lichtfarbe der Küchen umgebung eingestellt werden.
☞ Schalten Sie die Beleuchtung ein.
D „4. Bedienung“ (Seite 20).
☞ Stellen Sie die Lichtfarbe passend zur Lichtfarbe in der
Küchenumgebung ein.
☞ Fahren Sie das Gerät mit der Fernbedienung nach unten. ☞ Drücken Sie den Teach-Taster, um die Bewegung zu
verlangsamen.
☞ Lassen Sie den Teach-Taster an der gewünschten unteren
Endposition los.

3.5.7 Kontrolle und Inbetriebnahme durchführen

D ACHTUNG!
Gefahr von Störungen durch Feuchtigkeit im Gerät.
Wenn das Gerät von einer kalten in eine warme Umgebung gebracht wird, kann sich im Inneren Feuchtigkeit nieder­schlagen.
☞ Warten Sie 2-3 Stunden, bevor Sie das Gerät in Betrieb
nehmen.
☞ Prüfen Sie, dass eine allpolige Trennvorrichtung
(mindestens 3 mm Kontaktöffnung) vorhanden ist.
☞ Stellen Sie sicher, dass die Lüftungsausgänge auf dem
Gerät nicht geschlossen oder abgedeckt sind.
☞ Kontrollieren Sie die Funktionsfähigkeit des Geräts.
D „4. Bedienung“ (Seite 20).
Um die Endpositionen zu korrigieren:
☞ Wiederholen Sie die Einstellung.
6002640_a – 07.04.2016
19
Page 20
Bedienung

4. Bedienung

4.1 Sicherheitshinweise zur Bedienung

D WARNUNG!
Gefahr durch Nichtbeachtung der Bedienungs­anweisungen.
Dieses Kapitel enthält wichtige Informationen für die sichere Bedienung des Geräts.
☞ Lesen Sie dieses Kapitel vor der Bedienung sorgfältig
durch.
☞ Befolgen Sie die Sicherheitshinweise.
y Bedienung nur durch autorisierte Benutzer.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Keine Bedienung durch Kinder unter 8 Jahren und
Personen, die Gefahren im Umgang mit dem Gerät nicht
einschätzen können.
y Das Gerät darf nicht unbeaufsichtigt betrieben werden. y Keine Verwendung bei Brand oder akuter Brandgefahr
(z. B. Gasgeruch).
y Gasbetrieb nur mit kurzer Gasflamme (nicht über den
Rand des Topfbodens hinaus). Offene Flammen können
das Gerät beschädigen und Brände verursachen.
y Kein Flambieren unter dem Gerät. Brandgefahr. y Kein unbeaufsichtigtes Frittieren unter dem Gerät. y Bei der Benutzung können das Kochfeld und andere
berührbare Teile sehr heiß werden. Es besteht
Verbrennungsgefahr.
y Fettreste sind zu entfernen. Fettreste stellen eine
Brandgefahr dar.
y Keine Feuchtigkeit im Gerät. Tropf- oder Spritzwasser ist
zu vermeiden.
y Kein Abstellen von Gegenständen (z. B. Vasen, Flaschen)
auf dem Gerät.
y Keine Behinderung des Luftstroms. y Verwendung nur mit eingesetztem Capillar Trap und
geschlossener Unterschale.
y Keine Abdeckung der Lüftungs ausgänge auf dem
Gerät. Ausströmende Luft muss ungehindert durch die
Lüftungsschlitze entweichen können, andernfalls kann
sich ein Rückstau bilden. Wenn die Kochdünste nicht
mehr abziehen können, besteht Brandgefahr.
y Bei Abluftbetrieb:
Eine ausreichende Frischluftzufuhr muss sichergestellt
werden.
Maßnahmen für eine ausreichende Frischluftzufuhr:
☞ Öffnen Sie die Fenster. ☞ Öffnen Sie die Türen. ☞ Stellen Sie sicher, dass Fensterkontaktschalter und
Mauerkasten installiert und funktionsbereit sind.
☞ Bei raumluftabhängigen Brennstellen (z. B. Kamin) im
selben Luftverbund: Stellen Sie sicher, dass die vorgeschriebene Sicherheitseinrichtung funktioniert.

4.2 Fernbedienung

Das Gerät wird über die akkubetriebene Infrarot-Fern­bedienung BFB3 gesteuert.
D WARNUNG
Brand- oder Stromschlaggefahr durch Hitze oder Feuchtigkeit.
Die Fernbedienung ist mit einem Akku ausgestattet. Der Akku kann explodieren bei übermäßiger Hitze oder wenn Flüssigkeit in das Innere eindringt.
☞ Legen Sie die Fernbedienung niemals in die Nähe von
Hitzequellen (z. B. Feuer, Ofen, Heizkörper).
☞ Vermeiden Sie, dass die Fernbedienung mit Flüssigkeiten
in Kontakt kommt.
D ACHTUNG!
Gefahr von Beschädigungen der Fernbedienung durch falsche Handhabung.
Die Blende der Fernbedienung besteht aus zerbrechlichem Glas. Herunterfallen, Stöße oder Schläge können das Glas beschädigen.
☞ Behandeln Sie die Fernbedienung mit äußerster Vorsicht.
20
6002640_a – 07.04.2016
Page 21
Bedienung
A
D
Durch Berühren eines Tastfelds wird die entsprechende
CB
Funktion ausgeführt. Die Funktion wird bestätigt:
y Ein Ton ertönt. y Die Fernbedienung vibriert. y Die Leuchtdiode leuchtet kurz auf.
Tastfeld Funktion
E
F
A Infrarotsensor (IR-Sender) B Batterieanzeige C AUS-Taste D Leuchtdiode E Tastfelder F Anschlussbuchse für Ladekabel
Nach dem Einschalten der Netzspannung benötigt das Gerät ein paar Sekunden, um sich an die Umgebungsbedingungen anzupassen. Während dieser Zeit sind keine Eingaben möglich.
Die Fernbedienung hat eine Reichweite bis zu 10 m.
Geräte mit Bluetooth-Empfänger (optionales Zubehör) sind mit der App „Hood Remote“ (nur für iOS, Apple App Store) auch über ein Smartphone oder Tablet bedienbar.
AUS
Leistungs stufe 1
Leistungs stufe 2
Leistungs stufe 3
Leistungs stufe Power (max. 6 Minuten)
Kochfeld-Beleuchtung
Effekt beleuchtung
1
Nachlauffunktion
Farbwechsel für Effekt beleuchtung (nur verfügbar bei Geräten mit RGB-Beleuchtung)
Umluft betrieb
Abluftbetrieb (nur verfügbar, wenn eine Abluftleitung montiert ist)
Liftfunktion „Heben“
Liftfunktion „Senken“
2
Für die App wird folgender Code benötigt: 1234.
6002640_a – 07.04.2016
1
Bedienung der Effekt beleuchtung am Gerät.
2
Bei Geräten mit RGB-Beleuchtung (Sonderausstattung)
entfällt die Dimmerfunktion.
Bei Deckenkonsolen mit Glasverkleidung und integrierter Decken-Effekt beleuchtung: Die Bedienung der Decken-Effektbeleuchtung erfolgt ausschließlich über den bauseitigen Lichtschalter. Eine Steuerung über die Fern bedienung ist nicht möglich.
Die Funktionen „Leistungsstufe 3“ und „Kochfeld-Beleuchtung“ können auch über Zusatzknöpfe auf der Geräteoberseite ausgeführt werden.
21
Page 22
Bedienung
Bei normaler Nutzung der Fernbedienung reicht der Akku für maximal 100 Tage. Wenn die Batterieanzeige rot leuchtet, muss der Akku geladen werden.
D „6.2.1 Akku laden“ (Seite 26).

4.3 Normalbetrieb

Um das Gerät zu bewegen:
☞ Berühren Sie das Tastfeld „Senken“, um das Gerät nach
unten zu fahren.
☞ Berühren Sie das Tastfeld „Heben“, um das Gerät nach
oben zu fahren. Das Gerät fährt automatisch in die jeweilige Endposition.
D „3.5.5 Endpositionen einstellen“ (Seite 18).
Um das Gerät in einer bestimmten Leistungs stufe zu starten:
☞ Wählen Sie die Leistungsstufe durch Berühren des
entsprechenden Tastfelds auf der Fernbedienung.
Um einen optimalen Wirkungsgrad bei der Beseitigung von Kochdünsten zu erreichen:
☞ Schalten Sie das Gerät bereits 1-2 Minuten vor
Kochbeginn ein. So kann sich die Strömung aufbauen
und der Dunst wird frühzeitig abgeführt.
☞ Schalten Sie während des Kochvorgangs in eine
Leistungsstufe, die für die Intensität der Kochdünste
angemessen ist:
y Leistungsstufe 1 – kleinste Lüfterleistung y Leistungsstufe 2 – mittlere Lüfterleistung y Leistungsstufe 3 – hohe Lüfterleistung
☞ Wenn die Intensität der Kochdünste nicht abnimmt,
schalten Sie in eine höhere Leistungsstufe.
☞ Schalten Sie beim Anbraten in die Leistungsstufe Power. ☞ Schalten Sie nach Kochende die Nachlauffunktion ein.
D „4.3.1 Nachlauffunktion“ (Seite 23).
☞ Sorgen Sie regelmäßig für Frischluftzufuhr.
D WARNUNG
Brandgefahr durch Fettreste.
Im Betrieb sammeln sich im und am Gerät Fettreste, die leicht entzündlich sind.
☞ Reinigen Sie das Gerät ordnungsgemäß.
D „5. Reinigung“ (Seite 24).
Die Kochfeld-Beleuchtung ist mit einer energiesparenden LED-Beleuchtung ausgestattet. Die Beleuchtung kann jederzeit und unabhängig vom Lüfter genutzt werden.
Wenn Sie das Gerät einschalten und ein ungewöhnlich hohes Lüftergeräusch feststellen:
☞ Reinigen Sie das Gerät. ☞ Beachten Sie die Vorgaben für die Reinigung.
D „5. Reinigung“ (Seite 24).
Wenn Sie das Gerät einschalten und Geruch feststellen:
☞ Wechseln Sie die Filter-Füllung. ☞ Beachten Sie die Vorgaben für den Wechsel der Filter-
Füllung.
D „6.2.3 Filter-Füllung wechseln (nur bei Umluftfilter BUF-
BDL)“ (Seite 27).
Nach 6 Stunden ohne Bedienung schaltet das Gerät automatisch ab.
☞ Verwenden Sie das Gerät auch, um andere störende
Gerüche zu reduzieren. Zum Beispiel von:
y Zwiebeln und Knoblauch y Backofen, Mikrowelle und Steamer y Fondue und Raclette
22
6002640_a – 07.04.2016
Page 23
Bedienung

4.3.1 Nachlauffunktion

Das Gerät verfügt über eine Nachlauffunktion. Wenn die Funktion benutzt wird, arbeitet das Gerät noch 10 Minuten in der zuletzt gewählten Leistungsstufe.
Beim Umluftbetrieb ist die Benutzung der Nachlauffunktion erforderlich, damit das Gerät die restlichen Geruchsanteile aufnehmen kann.
Bei Einsatz von Umluftfilter BUF-BDL: Durch Benutzung der Nachlauffunktion wird die Lebensdauer der Filter-Füllung erhöht. Die Filter-Füllung muss regelmäßig erneuert werden.
Die Nachlauffunktion wird manuell eingeschaltet.
Tastfeld Funktion
Das Gerät ist eingeschaltet.
☞ 1x Tastfeld berühren.
y Ein Ton ertönt. y Die Fernbedienung vibriert. y Die Leuchtdiode leuchtet kurz auf. y Die Nachlaufzeit startet in Leistungsstufe 2
und schaltet nach 10 Minuten ab.

4.3.2 Umschaltung Abluft-/Umluftbetrieb

Wenn das Gerät mit JetStream Technologie ausgestattet ist, kann jederzeit zwischen Abluft- und Umluftbetrieb gewechselt werden.
Tastfeld Funktion
Das Gerät ist eingeschaltet.
☞ 1x Tastfeld berühren.
y Ein Ton ertönt. y Die Fernbedienung vibriert. y Die Leuchtdiode leuchtet kurz auf. y Das Gerät wechselt in den Umluftbetrieb.
Das Gerät ist eingeschaltet.
☞ 1x Tastfeld berühren.
y Ein Ton ertönt. y Die Fernbedienung vibriert. y Die Leuchtdiode leuchtet kurz auf. y Das Gerät wechselt in den Abluftbetrieb.
6002640_a – 07.04.2016
23
Page 24
Reinigung

5. Reinigung

5.1 Sicherheitshinweise zur Reinigung

D WARNUNG!
Gefahr durch Nichtbeachtung der Reinigungs­anweisungen.
Dieses Kapitel enthält wichtige Informationen für die sichere Reinigung des Geräts.
☞ Lesen Sie dieses Kapitel vor der Reinigung sorgfältig
durch.
☞ Befolgen Sie die Sicherheitshinweise.
y Reinigung nur durch autorisierte Benutzer.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Keine Reinigung durch Kinder unter 8 Jahren und
Personen, die Gefahren im Umgang mit dem Gerät nicht
einschätzen können.
y Nach der Benutzung können das Kochfeld und
andere berührbare Teile noch heiß sein. Es besteht
Verbrennungsgefahr.
y Fettreste sind zu entfernen. Fettreste stellen eine
Brandgefahr dar.
Das Gerät ist regelmäßig zu reinigen:
y Bedienfeld, Oberfläche, Oberschale und Unterschale nach
jedem Kochvorgang.
y Das Capillar Trap bei täglichem Gebrauch nach spätestens
drei Wochen.

5.2 Reinigungsmaßnahmen

Das Gerät saugt Schmutzpartikeln (z. B. Fett- und Ölpartikel) mit der Raumluft an. In der Oberschale, in der Unterschale und im Capillar Trap werden die Schmutzpartikel abgeschieden und gesammelt.
Vor jeder Reinigung:
☞ Schalten Sie das Gerät aus. ☞ Stellen Sie sicher, dass das Kochfeld und andere
berührbare Teile abgekühlt sind.
D ACHTUNG!
Gefahr von Beschädigungen durch unsachgemäße Reinigung.
Scharfkantige Gegenstände, Scheuermittel oder aggressive Reinigungsmittel können das Gerät beschädigen.
☞ Verwenden Sie milde Haushaltsreiniger. ☞ Benutzen Sie ein weiches, feuchtes Tuch.
 Die Hinweise und Angaben auf den Reinigungsmitteln
sind zu beachten.
Fernbedienung
☞ Reinigen Sie die Fernbedienung mit einem flusenfreien,
leicht angefeuchteten Tuch (z. B. Mikrofasertuch).
☞ Reiben Sie die Fernbedienung mit einem flusenfreien,
weichen Tuch trocken.
Oberflächen
☞ Reinigen Sie die Oberflächen mit einem weichen,
feuchten Tuch und einem milden Haushaltsreiniger.
☞ Reiben Sie die Oberflächen mit einem weichen Tuch
trocken.
24
D GEFAHR!
Verletzungsgefahr durch Gerätekanten.
Beim Entnehmen und Einsetzen der Unterschale oder des Capillar Traps können Finger eingeklemmt und gequetscht werden.
☞ Bewegen Sie die Geräteteile langsam und vorsichtig.
D ACHTUNG!
Gefahr von Beschädigungen durch herunterfallende Teile.
Die Unterschale und das Capillar Trap können beim Entnehmen herunterfallen und das Kochfeld, die Küchenmöbel oder andere Gegenstände beschädigen.
☞ Halten Sie die Teile beim Entnehmen gut fest. ☞ Schützen Sie den Bereich unterhalb des Geräts (z. B. mit
dicker Pappe).
6002640_a – 07.04.2016
Page 25
Reinigung
Unterschale

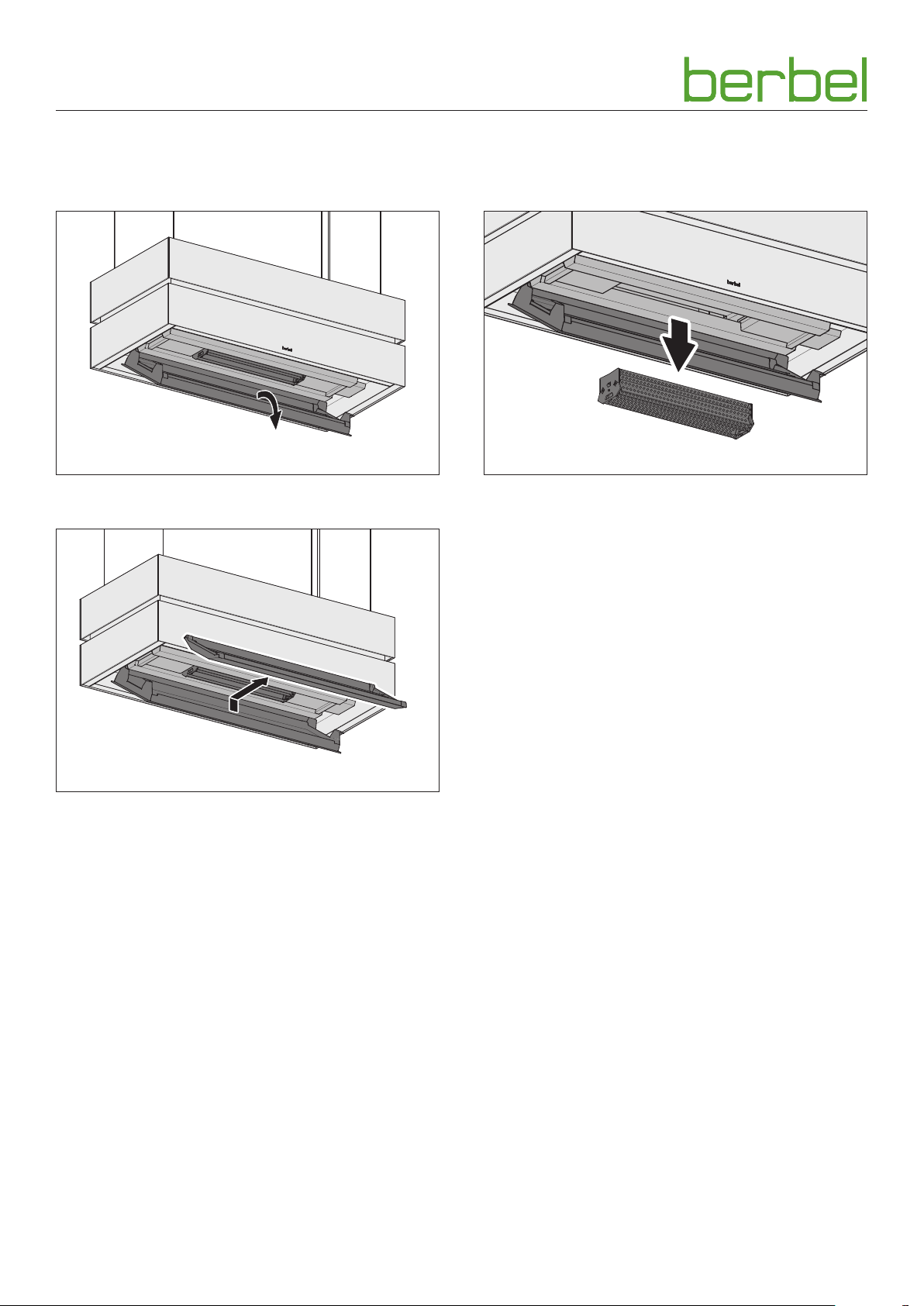

Die Blende mit der Unterschale wird von Magneten im Gerät gehalten.
☞ Klappen Sie die Blende herunter.
Capillar Trap
Das Capillar Trap steckt über der Unterschale im Gerät und wird durch eine Seitensicherung gehalten.
☞ Fassen Sie das Capillar Trap seitlich mit beiden Händen an. ☞ Ziehen Sie das Capillar Trap heraus. ☞ Reinigen Sie das Capillar Trap, z. B. in der Spülmaschine. ☞ Reinigen Sie Flächen und Kanten am Aufnahmeschacht
vom Capillar Trap mit einem weichen, feuchten Tuch.
☞ Stellen Sie sicher, dass das Capillar Trap vollständig
trocken ist.
☞ Setzen Sie das Capillar Trap wieder ein.
☞ Heben Sie die Unterschale hinten an. ☞ Nehmen Sie die Unterschale vorne heraus. ☞ Reinigen Sie die Oberschale mit einem weichen, feuchten
Tuch.
☞ Reinigen Sie die Unterschale mit einem weichen,
feuchten Tuch oder in der Spülmaschine.
☞ Reiben Sie Ober- und Unterschale mit einem weichen
Tuch trocken.
☞ Legen Sie die Unterschale vorne ein. ☞ Drücken Sie die Unterschale hinten nach unten. ☞ Klappen Sie die Blende hoch, bis die Haltemagnete
hörbar anliegen.
6002640_a – 07.04.2016
25
Page 26
Instandhaltung

6. Instandhaltung

6.1 Sicherheitshinweise zur Instandhaltung

D WARNUNG!
Gefahr durch Nichtbeachtung der Instandhaltungs­anweisungen.
Dieses Kapitel enthält wichtige Informationen für die sichere Instandhaltung des Geräts.
☞ Lesen Sie dieses Kapitel vor Instandhaltungsarbeiten
sorgfältig durch.
☞ Befolgen Sie die Sicherheitshinweise. ☞ Führen Sie die Instandhaltung wie beschrieben durch.
y Reparaturarbeiten nur durch qualifiziertes Fachpersonal.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Elektrotechnische Arbeiten nur durch qualifizierte
Elektrofachkräfte.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Instandhaltung nur durch autorisierte Benutzer.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Keine Instandhaltung durch Kinder unter 8 Jahren und
Personen, die Gefahren im Umgang mit dem Gerät nicht
einschätzen können.

6.2 Wartung

6.2.1 Akku laden

D WARNUNG
Brand- oder Stromschlaggefahr durch Hitze oder Feuchtigkeit.
Die Fernbedienung ist mit einem Akku ausgestattet. Der Akku kann explodieren bei übermäßiger Hitze oder wenn Flüssigkeit in das Innere eindringt.
☞ Legen Sie die Fernbedienung niemals in die Nähe von
Hitzequellen (z. B. Feuer, Ofen, Heizkörper).
☞ Vermeiden Sie, dass die Fernbedienung mit Flüssigkeiten
in Kontakt kommt.
D ACHTUNG!
Gefahr von Beschädigungen durch unsachgemäße Handhabung.
Beschädigte oder nicht zugelassene Kabel und Ladegeräte können den Akku unbrauchbar machen.
☞ Behandeln Sie die Fernbedienung mit äußerster Vorsicht. ☞ Verwenden Sie nur mitgelieferte USB-Kabel und
Stromadapter.
y Bei Arbeiten in der Höhe ist für einen sicheren Stand zu
sorgen (z. B. standfeste Stehleiter).
y Das Kochfeld und andere berührbare Teile müssen
abgekühlt sein.
y Das Lüftergehäuse darf niemals geöffnet werden.
4
3
2
1

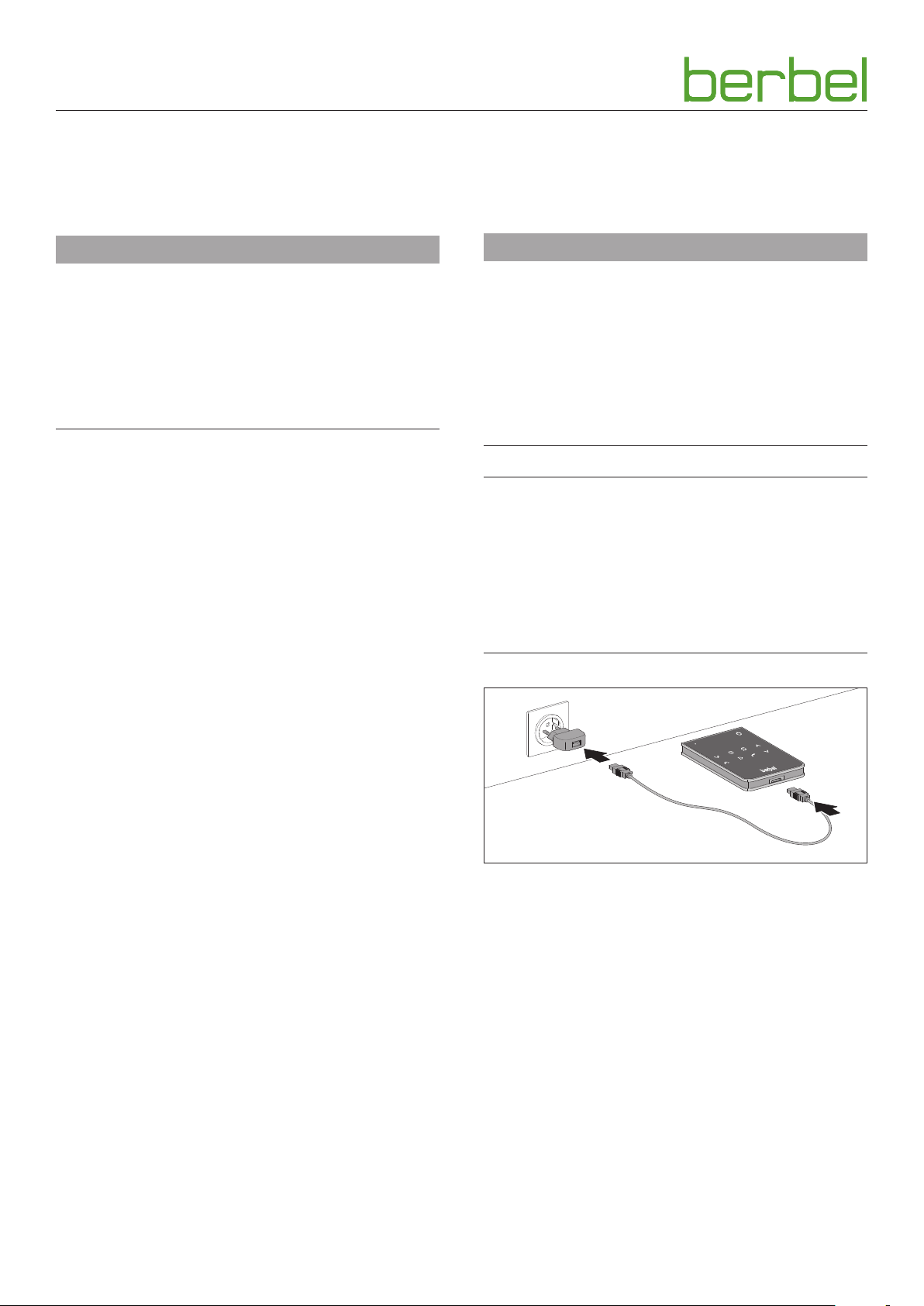

☞ Verbinden Sie die Fernbedienung mit dem USB-Kabel und
dem Stromadapter.
☞ Stecken Sie den Stromadapter in die Steckdose.
y Der Akku wird geladen, die Leuchtdiode blinkt. y Der Ladevorgang dauert ca. 2 Stunden. y Die Leuchtdiode leuchtet dauerhaft, wenn der
Ladevorgang abgeschlossen ist.
Wenn sich der Akku nicht mehr laden lässt:
☞ Wenden Sie sich an Ihren Fachhändler oder an den
Kundendienst.
26
6002640_a – 07.04.2016
Page 27
Instandhaltung

6.2.2 Leuchtmittel wechseln

Das Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Wenn eine Störung auftritt:
☞ Wenden Sie sich an Ihren Fachhändler oder an den
Kundendienst.
6.2.3 Filter-Füllung wechseln (nur bei UmluftfilterBUF-BDL)
Geruchsanteile werden durch die Filter-Füllung im Umluft­filter gebunden. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt.
Umluftfilter sind bis zu zwei Jahren wartungsfrei. Danach muss die Filter-Füllung regelmäßig erneuert werden.
Wechselintervalle
y Täglicher Gebrauch: bei Gerüchen in der austretenden
Luft oder spätestens nach 12 Monaten.
y Gelegentlicher Gebrauch: bei Gerüchen in der
austretenden Luft oder spätestens nach 24 Monaten.
D WARNUNG!
Lebensgefahr durch Stromschlag.
Die Berührung von stromführenden Teilen kann zu elektrischem Schlag, Verbrennungen oder Tod führen. Der Hinweis „Achtung Spannung“ im Gerät kennzeichnet den Bereich mit stromführenden Teilen.
☞ Stellen Sie sicher, dass niemals in den gekennzeichneten
Bereich „Achtung Spannung“ eingegriffen wird.
☞ Entfernen Sie die Abdeckung nur für den Wechsel der
Filter-Füllung.
D ACHTUNG!

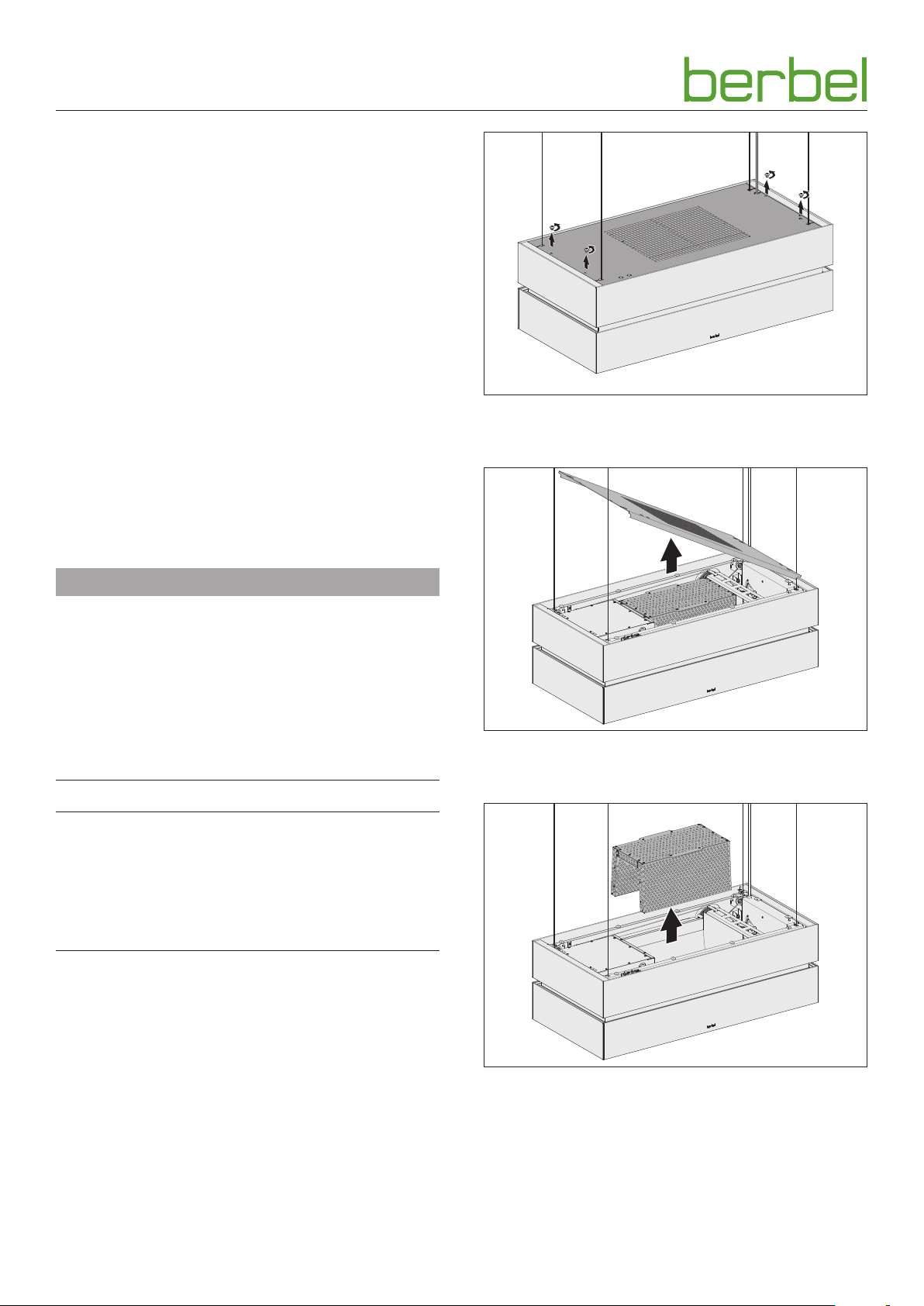

☞ Lösen Sie die Schrauben auf der Abdeckung mit einem
Innensechskant-Schlüssel SW 2,5 (Inbus).
☞ Heben Sie die Abdeckung nach oben ab. Achten Sie
dabei auf die Tragseile und das Netzkabel.
Gefahr von Sachschäden durch herunterfallende Teile.
Bei Arbeiten am Gerät können Geräteteile oder Werkzeuge herunterfallen und zu Schäden an Küchenelementen führen.
☞ Schützen Sie das abgekühlte Kochfeld und andere
Flächen im Kochbereich (z. B. mit dicker Pappe).
Das Gerät muss sich in der unteren Endposition befinden.
☞ Trennen Sie das Gerät von der Stromversorgung.
6002640_a – 07.04.2016
☞ Fassen Sie den Filter an den Haltegriffen. ☞ Heben Sie den Filter mindestens 30 cm an. ☞ Nehmen Sie den Filter nach vorne heraus. ☞ Stellen Sie den Filter in einen Eimer oder in einen
ähnlichen Behälter.
27
Page 28
Instandhaltung

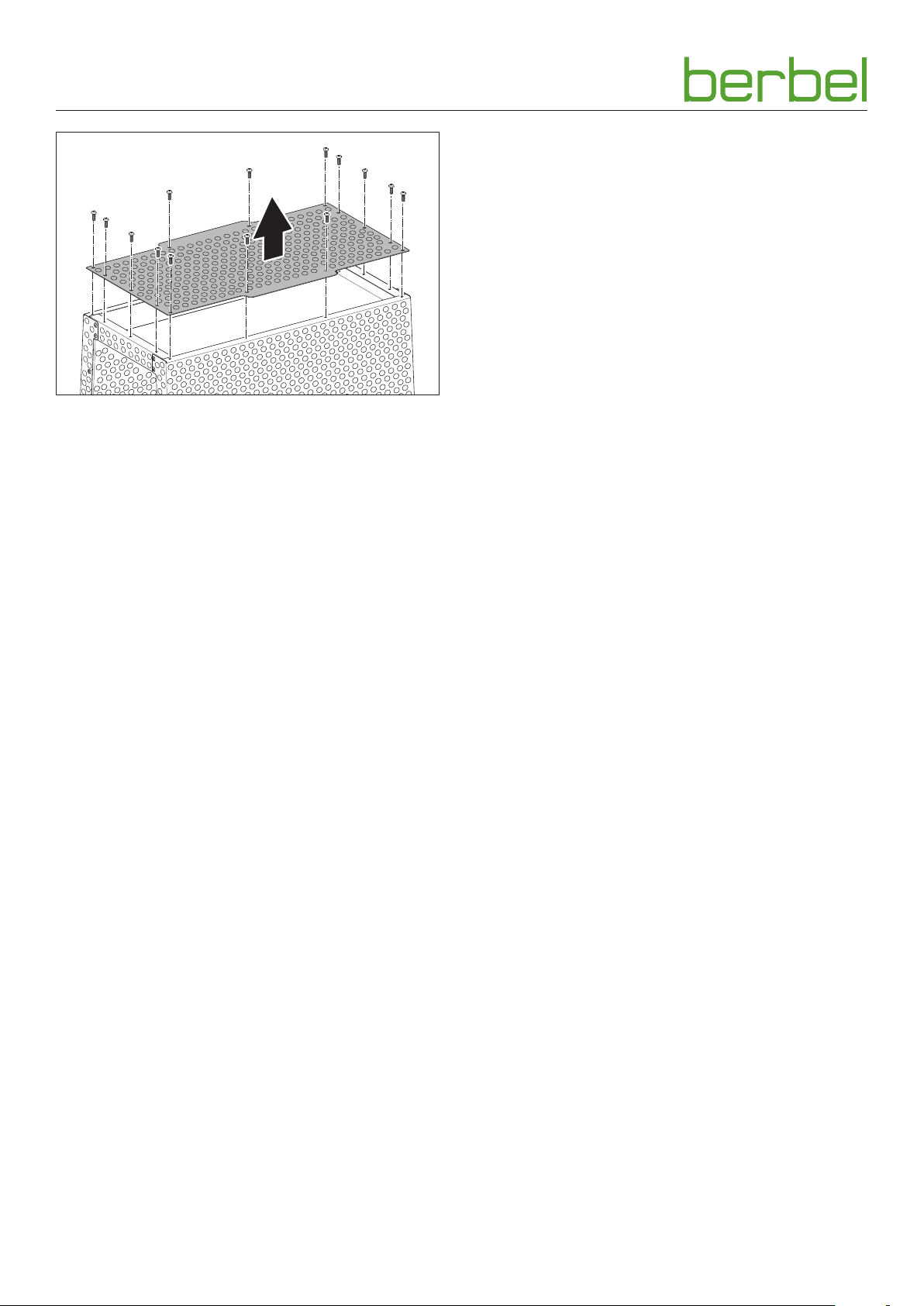

☞ Lösen Sie die Schrauben auf der Filteroberseite. ☞ Nehmen Sie den Deckel ab.
☞ Entleeren Sie den Filter vollständig. ☞ Füllen Sie den Filter mit der neuen Aktivkohle bis zum
maximalen Füllstand. ☞ Schrauben Sie den Deckel wieder auf die Filteroberseite. ☞ Reinigen Sie den Filter von außen (z. B. durch Absaugen
mit einem Staubsauger).
☞ Fassen Sie den Filter an den Haltegriffen. ☞ Setzen Sie den Filter vorsichtig wieder ein. ☞ Setzen Sie die Abdeckung auf das Gerät. ☞ Stellen Sie sicher, dass die Tragseile und das Netzkabel frei
beweglich in den Führungsschlitzen sind. ☞ Schrauben Sie die Abdeckung wieder fest. ☞ Schließen Sie das Gerät wieder an die Stromversorgung
an.

6.3 Störungsbehebung

Mögliche Störungen werden nachstehend wie folgt beschrieben:
Beschreibung der Störung.
y Mögliche Ursache.
☞ Abhilfe.
Gebläse und Beleuchtung funktionieren nicht.
y Keine Stromzufuhr.
☞ Prüfen Sie, ob der allpolige Netzschalter
angeschlossen ist.
☞ Schalten Sie den Netzschalter ein.
y Die Sicherung hat ausgelöst oder ist defekt.
☞ Prüfen Sie, ob die Sicherung ausgelöst wurde. ☞ Wenn Sie über einen Sicherungsautomaten verfügen,
schalten Sie den Sicherungsautomaten ein.
☞ Bei anderen Sicherungstypen, wenden Sie sich an eine
Elektro-Fachkraft.
Gebläse funktioniert nicht.
y Das Gerät ist nicht eingeschaltet.
☞ Prüfen Sie alle Leistungsstufen. D „4.3 Normalbetrieb“ (Seite 22).
y Das Gerät ist an einen Fensterkontaktschalter
angeschlossen und das Fenster ist geschlossen.
☞ Öffnen Sie das Fenster.
y Das Gerät ist an einen Unterdruckwächter angeschlossen.
Der Unterdruckwächter erkennt einen kritischen Unter­druck.
☞ Öffnen Sie ein Fenster. ☞ Warten Sie bis der Luftdruck wieder normal ist.
Beleuchtung funktioniert nicht.
y Das Leuchtmittel ist defekt.
☞ Wenden Sie sich an Ihren Fachhändler oder an den
Kundendienst.
28
Geruchsbildung während des Betriebs.
y Die Filter-Füllung ist verbraucht.
☞ Wechseln Sie die Filter-Füllung. D „6.2.3 Filter-Füllung wechseln (nur bei Umluftfilter BUF-
BDL)“ (Seite 27).
Schlechte Leistung des Geräts.
y Der Umluftfilter hat sich zugesetzt.
☞ Erneuern Sie die Filter-Füllung des Umluftfilters. D „6.2.3 Filter-Füllung wechseln (nur bei Umluftfilter BUF-
BDL)“ (Seite 27).
y Die Abluftleitung wurde nicht sachgemäß angeschlossen
oder verlegt.
☞ Wenden Sie sich an Ihren Fachhändler oder an den
Kundendienst.
6002640_a – 07.04.2016
Page 29
Instandhaltung
Das Gerät reagiert nicht auf Eingaben an der Fernbedienung.
y Der Infrarot-Sensor am Gerät ist abgedeckt.
☞ Stellen Sie sicher, dass der Infrarot-Sensor nicht
abgedeckt ist.
y Die Fernbedienung ist nicht auf den Infrarot-Sensor
gerichtet.
☞ Richten Sie die Fernbedienung auf den Infrarot-Sensor
am Gerät aus.
y Der Abstand zwischen Fernbedienung und Infrarot-
Sensor ist zu groß.
☞ Gehen Sie mit der Fernbedienung näher an das Gerät.
y Der Akku der Fernbedienung ist leer.
☞ Laden Sie den Akku. D „6.2.1 Akku laden“ (Seite 26).
y Die Fernbedienung ist verschmutzt.
☞ Reinigen Sie die Fernbedienung. D „5. Reinigung“ (Seite 24).
y Die Spannungsversorgung ist unterbrochen.
☞ Prüfen Sie, ob der allpolige Netzschalter eingeschaltet
ist.
☞ Schalten Sie den Netzschalter ein.
y Die Geräte-Software benötigt einen Neustart.
☞ Unterbrechen Sie kurzzeitig die Stromversorgung.
Feuchtigkeit im Gerät.
y Tropf- oder Spritzwasser ist in das Gerät eingedrungen. y Flüssigkeit aus Behältern (z. B. Vasen, Flaschen) auf dem
Gerät ist in das Gerät eingedrungen.
☞ Unterbinden Sie sofort die Stromzufuhr, indem Sie die
Sicherung entfernen.
☞ Stellen Sie sicher, dass die Stromzufuhr des Geräts
nicht versehentlich wiederhergestellt wird. Stellen Sie z. B. jemanden ab, der das Einschalten der Sicherung verhindert.
☞ Stellen Sie sicher, dass keine weiteren Flüssigkeiten in
das Gerät eindringen können. ☞ Lassen Sie das Gerät trocknen. ☞ Lassen Sie das Gerät durch qualifiziertes Fachpersonal
prüfen und reparieren, bevor Sie das Gerät erneut
verwenden.
Wenn sich eine Störung nicht beheben lässt:
☞ Wenden Sie sich an Ihren Fachhändler oder an den
Kundendienst.
6002640_a – 07.04.2016
29
Page 30
Demontage

7. Demontage

D WARNUNG!
Verletzungsgefahr durch unsachgemäße Handhabung.
Größe und Gewicht des Geräts verlangen beim Abhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich.
☞ Hängen Sie das Gerät mit mindestens drei Personen ab. ☞ Sorgen Sie für einen sicheren Stand beim Abhängen. ☞ Stellen Sie sicher, dass sich keine weiteren Personen im
Arbeitsbereich aufhalten.
D ACHTUNG!
Gefahr von Sachschäden durch unsachgemäße Handhabung.
Größe und Gewicht des Geräts verlangen beim Abhängen viel Kraft. Wenn das Gerät herunterfällt, können Gerät, Küchenmöbel und andere Gegenstände beschädigt werden.
☞ Schützen Sie den Haubenkorpus (z. B. mit einer Decke)
gegen Beschädigungen und Kratzer. ☞ Decken Sie das abgekühlte Kochfeld ab. ☞ Halten Sie den Montagebereich frei.
7.2 Decken anschluss platte demontieren
☞ Entfernen Sie die Muttern und Unterlegscheiben von den
Langlöchern in der Decken anschluss platte.
☞ Lösen Sie die Muttern an den Schlosslöchern in der
Decken anschluss platte. ☞ Drehen Sie die Decken anschluss platte. ☞ Nehmen Sie die Decken anschluss platte ab. ☞ Legen Sie die Decken anschluss platte auf einer sauberen,
festen Unterlage oder in der Verpackung ab. ☞ Entfernen Sie die Muttern und Unterlegscheiben von den
Schlosslöchern.
Das Gerät ist demontiert.
Bei Abluftbetrieb:
☞ Entfernen Sie die Abluftleitung.

7.1 Haubenkorpus demontieren

☞ Fahren Sie das Gerät in eine Position, so dass der Abstand
zur Deckenkonsole nicht mehr als 1150 mm beträgt.
☞ Stellen Sie das Gerät auf einer geeigneten Unterlage
(z. B. Arbeitsböcke) ab.
☞ Unterbrechen Sie allpolig die Spannungsversorgung des
Geräts.
☞ Lösen Sie die Verschlussmuttern an der Verkleidung der
Deckenkonsole. ☞ Legen Sie die Verkleidung auf dem Korpus ab. ☞ Ziehen Sie den Wielandstecker ab. ☞ Entfernen Sie die Schrauben an der Zugentlastung. ☞ Legen Sie das Netzkabel mit dem Wielandstecker auf dem
Korpus ab.
Wenn vorhanden:
☞ Entfernen Sie vorhandene Anschlusskabel vom Zubehör.
☞ Halten Sie den Korpus mit zwei Personen. ☞ Lösen Sie durch eine dritte Person die Sicherungsmuttern
(Kontermuttern) der Tragseile an den Befestigungshülsen. ☞ Schrauben Sie die Befestigungshülsen von den
Gewindezapfen und lösen Sie die Tragseile. ☞ Legen Sie die Tragseile auf dem Korpus ab. ☞ Sichern Sie alle beweglichen Teile auf dem Haubenkorpus. ☞ Stellen Sie den Korpus auf einer sauberen, festen
Unterlage oder in der Verpackung ab.
30
6002640_a – 07.04.2016
Page 31
Entsorgung

8. Entsorgung

8.1 Verpackung entsorgen

D ACHTUNG!
Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung der Verpackung.
☞ Geben Sie die Verpackung nicht in den normalen
Hausmüll. ☞ Führen Sie die Verpackung der umwelt- und
sachgerechten Wiederverwertung (Recycling) zu.
Die Verpackung dient zum Schutz vor Transportschäden. Nur die Originalverpackung gewährleistet einen ausreichenden Schutz während des Transports.
☞ Bewahren Sie die Verpackung für Kinder unzugänglich
auf.
Die Verpackungsmaterialien sind nach umweltverträglichen Gesichtspunkten ausgewählt und aus wieder verwertbaren Materialien hergestellt. Die Verpackungsmaterialien können nach Gebrauch in den Rohstoffkreislauf zurückgeführt werden. Dadurch können wertvolle Rohstoffe eingespart werden.
y Die Außenverpackung besteht aus Pappe. y Das Füllmaterial und die Einlagen bestehen aus Pappe
oder Styropor.
y Die Schutzfolien und Beutel bestehen aus
Polyethylen (PE). ☞ Entsorgen Sie die Verpackung umweltfreundlich getrennt
nach Werkstoffen.

8.2 Filter-Füllung entsorgen

☞ Entsorgen Sie die Aktivkohle nach dem örtlich gültigen
Abfallbeseitigungsgesetz (EG-Abfallschlüssel 061302).

8.3 Gerät entsorgen

D ACHTUNG!
Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung des Geräts.
Das Gerät unterliegt der europäischen Richtlinie 2012/19/EU und darf nicht im Hausmüll entsorgt werden.
☞ Geben Sie das Gerät am Ende der Nutzungszeit nicht in
den normalen Hausmüll.
☞ Erkundigen Sie sich bei Ihrer Stadt- oder
Gemeindeverwaltung nach Möglichkeiten einer umwelt­und sachgerechten Wiederverwertung (Recycling) oder Entsorgung des Geräts.
☞ Machen Sie das Gerät nach der Demontage unbrauchbar,
z. B. durch Abschneiden des spannungslosen Netzkabels.
☞ Entsorgen Sie das Gerät nach den gesetzlichen
Bestimmungen über einen Entsorgungsfachbetrieb oder Ihre kommunale Entsorgungseinrichtung.
6002640_a – 07.04.2016
31
Page 32
Kontakt
Wenn Sie Anregungen oder Fragen haben, wählen Sie aus folgenden Möglichkeiten:
Post: berbel Ablufttechnik GmbH Sandkampstraße 100 D-48432 Rheine
Telefon: +49 (0) 5971 / 80 80 9 - 0 Mo bis Do 8:00 – 17:30 Uhr und Fr 8:00 – 16:30 Uhr
Telefax: +49 (0) 5971 / 80 80 9 - 10
Internet: www.berbel.de
Kundendienst des Herstellers kontaktieren
Sie können unseren Kundendienst auf verschiedene Arten kontaktieren. Wählen Sie aus folgenden Möglichkeiten:
Telefon: +49 (0) 5971 / 80 80 9 - 660 Mo bis Do 8:00 – 17:30 Uhr und Fr 8:00 – 16:30 Uhr
Telefax: +49 (0) 5971 / 80 80 9 - 10
6002640_a
07.04.2016
Loading...
