Wprowadzenie: Dziękujemy za wybor produktu be quiet!
Instrukcja przeprowadzi Cię przez proces montażu. Jeśli
napotkasz jakieś problemy w trakcie instalacji, skontaktuj się
z naszym serwisem poprzez wiadomość e-mail na adres:
[email protected]. Pamiętaj jednak, że be quiet! nie ponosi
odpowiedzialności za uszkodzenia spowodowane problemami
z kompatybilnością.
Gwarancja:
• 3 lata gwarancji producenta dla klienta końcowego (tylko
pierwszy zakup u autoryzowanego dystrybutora be quiet!)
• Rozpatrzenie gwarancji jest możliwe jedynie na podstawie
dołączonej kopii dowodu zakupu u autoryzowanego
dystrybutora be quiet!
• Jakiekolwiek manipulacje i zmiany w budowie, jak rownież
uszkodzenia powstałe w wyniku mechanicznych działań
zewnętrznych prowadzą do całkowitej utraty gwarancji
• Obowiązujące Ogolne warunki gwarancji na nasze produkty
można znaleźć pod adresem www.bequiet.com
LISTAN Poland Sp. z o.o. | Astrum Business Park |
Łopuszańska 95 | 02-457 Warsaw | Poland
Na terenie Polski szersze wsparcie mogą Państwo uzyskać
pod adresem e-mail: [email protected]
Rekomendujemy demontaz coolera przed transportem.
!
V1/24
ZAWARTOŚĆ
www.bequiet.com/bk035
Product information for this CPU cooler
Produktinformationen zu diesem CPU-Kühler
Informations produit pour ce système de refroidissement
Información del producto para este refrigerador de CPU
Informacje produktowe dla tego coolera CPU
Подробнаяинформацияоданномкулередляпроцессора
Детальнаінформаціяпроцейкулер
NL
Engelstalige productinformatie voor deze processorkoeler
SE
Produktinformation för den här processorkylaren, på engelska
製品情報CPUクーラー
此CPU散熱器的產品資訊
此CPU散热器的产品信息

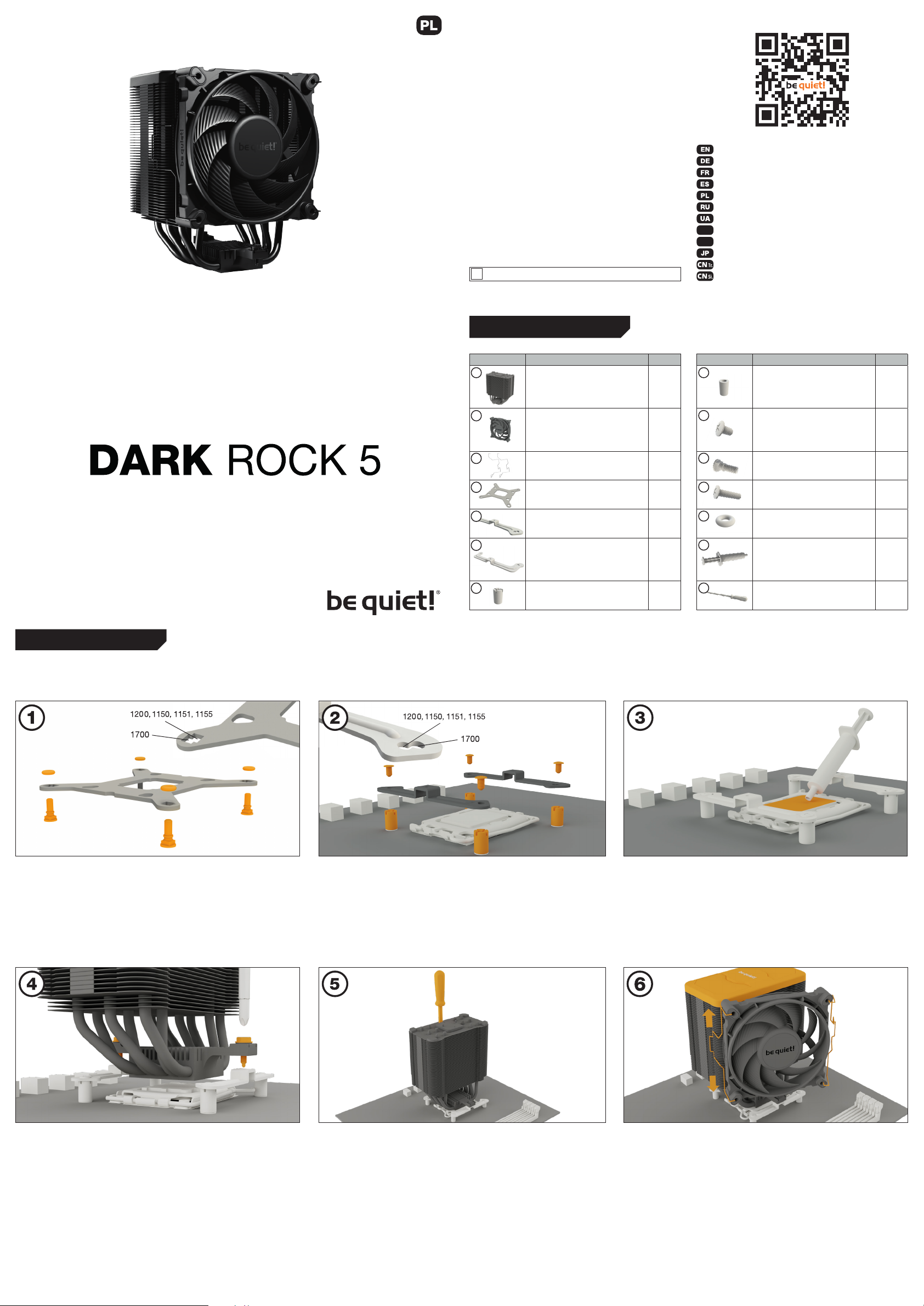

Intel: LGA 1700 / 1200 / 1150 / 1151 / 1155
Potrzebne sa do tego nastepujace czesci:
1x Dark Rock 5 Cooler CPU (1), 1x Silent Wings 4 Wentylator 120mm PWM (2), 4x Zapinki wentylatora (3), 1x Zapinki
wentylatora (4), 2x Wsporniki montazowe Intel (5), 4x Nakretki dystansowe Intel A (7), 4x Sruby do mocowanie wspornika
montazowego (9), 4x Sruby backplate Intel (10), 4x O-ringi (12), 1x Pasta termoprzewodzaca (13), 1x Śrubokręt krzyżak (14)
1
2
3
4
5
6
7
Nazwa czesci Ilosc
Dark Rock 5 Cooler CPU 1
Silent Wings 4 Wentylator
120 mm PWM
1
Zapinki wentylatora 4
Backplate Intel 1
Wsporniki montazowe Intel 2
Długie wsporniki montazowe AMD 2
Nakretki dystansowe Intel A 4
10
11
12
13
14
Nazwa czesci Ilosc
8
Nakretki dystansowe AMD 4
9
Sruby do mocowanie wspornika
montazowego
4
Sruby backplate Intel 4
Sruby backplate AMD 4
O-ringi 4
Pasta termoprzewodzaca 1
Śrubokręt krzyżak 1
Montaz backplate
Umiescic sruby Intel backplate w wycieciach znajdujacych sie z tyłu backplate Intel.
Zwrocic uwage, aby pokrywały sie z otworami wywierconymi dla kazdego gniazda.
Aby zamocowac sruby tylnej płyty na backplate Inte, uzyc o-ringi. Po zakonczeniu
montazu backplate Intel dla odpowiedniego gniazda Intel umiescic go pod płyta głowna.
Upewnic sie, ze sruby backplate sa dokładnie umieszczone w otworach płyty głownej.
środku wsporników montażowych Intel, tak aby można go było do nich przykręcić.
Możesz do tego użyć dowolnego śrubokręta krzyżakowego.
Montaz wsporników montazowych
Przykręć nakrętkę dystansową Intel A do poprzednio umieszczonej płyty backplate
Intel. Następnie umieść wsporniki montażowe Intel nad nakrętkach dystansowych Intel
A i przymocuj je za pomocą śrub mocujących wspornik montażowy. Możesz do tego
użyć dowolnego śrubokręta krzyżakowego.
Włóż śrubokręt krzyżakowy od góry przez otwór w radiatorze. Teraz dokręć śrubę.Najpierw zdejmij magnetyczną pokrywę górną. Następnie umieść cooler na
Montaz coolera CPU
Najpierw zdejmij folie ochronna ze spodu coolera. Rozprowadz paste termoprzewodzaca na powierzchni procesora. Dostarczona ilosc wystarcza na jedno lub
dwa zastosowania.
Uwaga: Dostarczona pasta termoprzewodzaca nie nadaje sie do spozycia przez ludzi. W
razie połkniecia wypij duza ilosc wody i niezwłocznie zasiegnij porady lekarza. Przechowuj
w miejscu niedostepnym dla dzieci. Unikac kontaktu ze skora i oczami.
Teraz umieść magnetyczną pokrywę górną na radiatorze, aż usłyszysz kliknięcie.
Użyj zapinek wentylatora, aby zamontować wentylator Silent Wings 4 120mm
PWM. Aby wyregulować wysokość wentylatora, można zdjąć zapinki wentylatora.
bequiet.com
Page 2

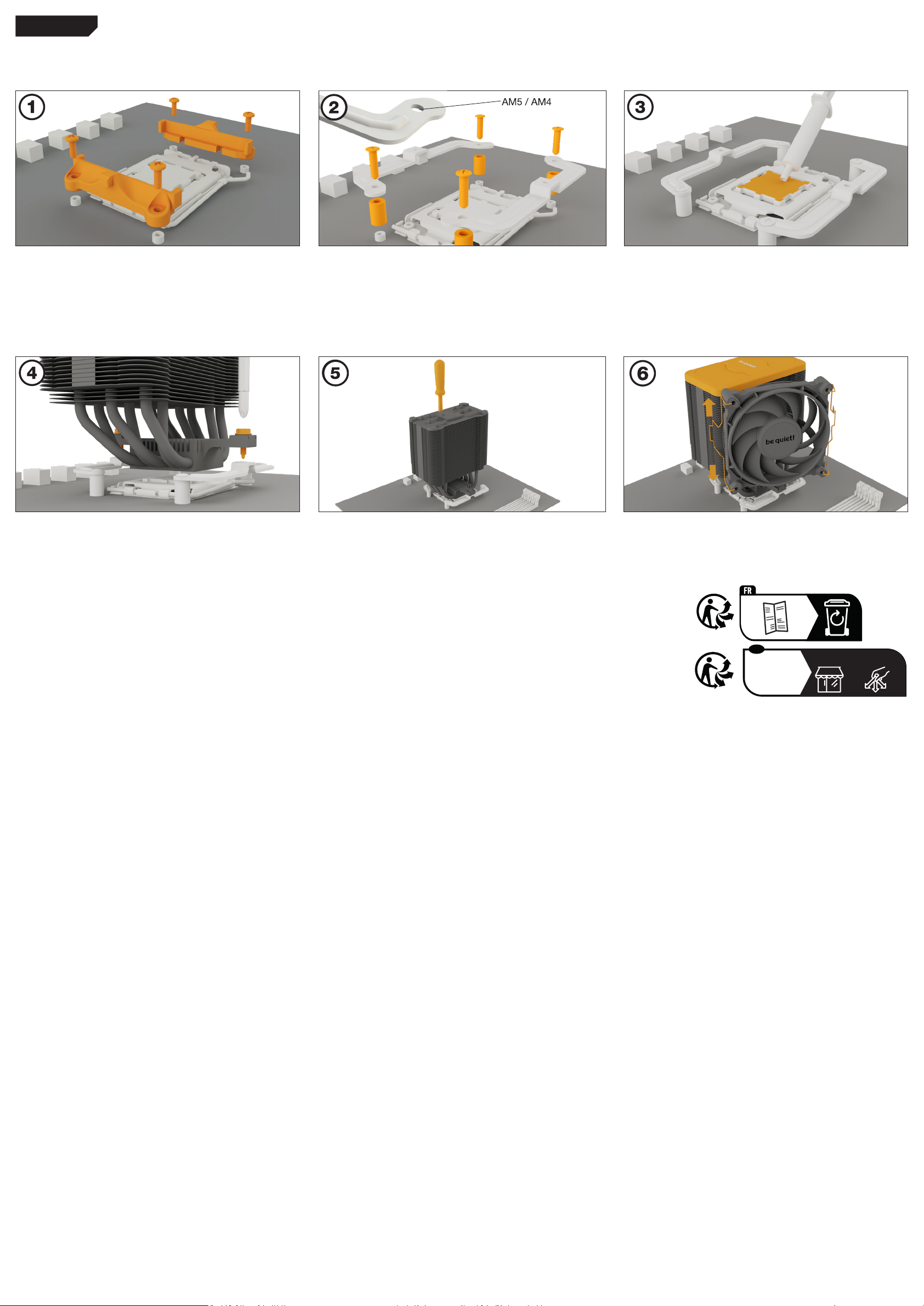

AMD: AM5 / AM4
Potrzebne sa do tego nastepujace czesci:
1x Dark Rock 5 Cooler CPU (1), 1x Silent Wings 4 Wentylator 120mm PWM (2), 4x Zapinki wentylatora (3), 2x Długie wsporniki
montazowe AMD (6), 4x Nakretki dystansowe AMD (8), 4x Sruby backplate AMD (11), 1x Pasta termoprzewodzaca (13),
1x Śrubokręt krzyżak (14)
Instalacja ramy montażowej coolera
Przed montażem coolera należy zdjąć oba plastikowe uchwyty modułu retencyjnego
AMD. Do dalszej instalacji coolera wymagany jest fabrycznie zamontowany backplate z tyłu płyty głownej.
Najpierw zdejmij magnetyczną pokrywę górną. Następnie umieść cooler na środku
długich wsporników montażowych AMD, tak aby można go było do nich przykręcić.
Możesz do tego użyć dowolnego śrubokręta krzyżakowego.
Umiescic cztery nakretki dystansowe AMD na srubach backplate wystajacych z
przedniej strony i przymocowac oba długie wsporniki montazowe AMD z pomoca
srub backplate AMD.
Włóż śrubokręt krzyżakowy od góry przez otwór w radiatorze. Teraz dokręć śrubę.
Montaz coolera CPU
Najpierw zdejmij folie ochronna ze spodu coolera. Rozprowadz paste termoprzewodzaca na powierzchni procesora. Dostarczona ilosc wystarcza na jedno lub
dwa zastosowania.
Uwaga: Dostarczona pasta termoprzewodzaca nie nadaje sie do spozycia przez ludzi. W
razie połkniecia wypij duza ilosc wody i niezwłocznie zasiegnij porady lekarza. Przechowuj
w miejscu niedostepnym dla dzieci. Unikac kontaktu ze skora i oczami.
Teraz umieść magnetyczną pokrywę górną na radiatorze, aż usłyszysz kliknięcie.
Użyj zapinek wentylatora, aby zamontować wentylator Silent Wings 4 120mm PWM.
Aby wyregulować wysokość wentylatora, można zdjąć zapinki wentylatora.
