Benq WiT MindDuo User Manual

BenQ.com

© 2017 BenQ Corporation.
All rights reserved. Rights of modification reserved.

P/N: 4J.3EC02.001
4J.W4121.001

A

C

B

D

2 cm

ON/OFF

E

Presence Detection

Function

40 cm

40 cm

F

G

H

-34

。

+34

。

90

。

135

。

45

。

45

。

8

。

35

。

I

40 cm

10 cm

38 cm

47 cm

32 cm

24 cm

8

。

> 90

。

8

Package Contents

CAUTION

A

1A2

A

3

A4B

1B2B3B4B5B6

Check the packaging for the following items. If any is missing or damaged, please contact the place
of purchase immediately.

• WiT MindDuo lamp x 1

• Pedestal base (or desk clamp) x 1

• User guide x 1

• The illustrations in this guide are for your reference only and may look different from the
appearance of the actual product.

• Actual accessories (e.g., pedestal base or desk clamp) included in the package will depend on
the model you purchase. The desk clamp is also provided as separate purchase. Please contact
your dealer for availability.

• Power adapter x 1

• Power cord x 1

For Your Safety

• Use only the supplied power adapter and connect only to suitable outlet power (100-240V AC,
50-60 Hz). Otherwise the lamp will fail to work normally or result in a fire hazard.

• In order to prevent any damages to the lamp, do not hang or place any objects on the lamp.

• Route the power cord so as to avoid it from being walked on or pinched by items placed upon
or against it.

• Place the lamp only on a solid, flat and stable surface. Otherwise the lamp may topple over and
result in damages.

• If the lamp will not be used for a long period of time, unplug it from the power outlet.

• In case of the following situations, unplug the lamp from the power outlet
immediately and contact the authorized service center or a qualified service
person for inspection or repair:

- When the outer casing of the lamp is broken

- When there are strange odors coming from the lamp

- When the LED light source flickers

- When the insulation of the lamp’s wiring is damaged or frayed, and the metal
strings inside can be seen

• Do not use the lamp in a humid environment (like in a bathroom or outdoors).
Otherwise the components inside may short-circuit and result in accidents.

• This lamp is designed for indoor use only. Do not use it outdoors.

• Never disassemble the lamp or remove any components from it, as doing so
may result in accidents and will void the product warranty.

Installation

Pedestal Base

1. Place the pedestal base on a solid, flat and stable surface.

2. Insert the shaft on the pedestal base into the hole on the end of the lamp arm [Figure ]
and then secure it by tightening the screw [Figure ].

• Be sure to tighten the screw to secure the pedestal base to the lamp arm. Otherwise the

pedestal base will detach from the lamp arm and result in damages or personal injuries if the
lamp is unwittingly moved by grasping the lamp arm.

• Use only the pedestal base supplied in the packaging to ensure that the lamp can stand firmly.

3. Connect the power cord to the power input socket and power adapter [Figure ] and
plug it into a power outlet [Figure ]. When the power is plugged, the lamp will
automatically turn ON.

Desk Clamp

1. Place the desk clamp onto the edge of the desk surface [Figure ] and then secure the
desk clamp by tightening the clamp screw [Figure ]. The maximum clampable thickness
of the desk clamp is 6 cm.

2. Insert the shaft on the desk clamp into the hole on the end of the lamp arm [Figure ],
and then secure it by tightening the screw [Figure ].

Be sure to tighten the screw to secure the desk clamp to the lamp arm.

3. Connect the power cord to the power input socket and power adapter [Figure ] and
plug it into a power outlet [Figure ]. When the power is plugged, the lamp will
automatically turn ON.

1English

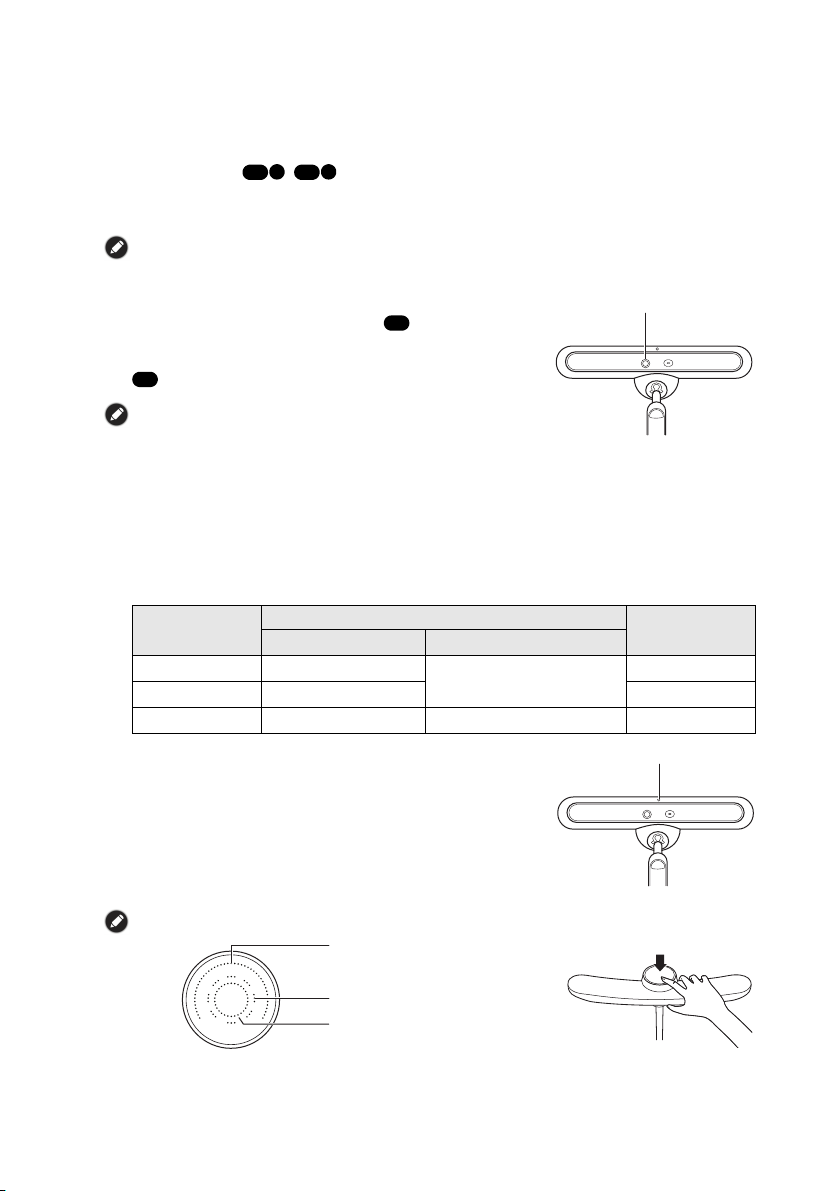

Using the Lamp

C

1C2

Presence sensor

D

E

Lighting mode indicator

Brightness level setting (white)

Color temperature setting (color)

Illuminance indicator

Tu r n i ng O n / O f f t h e L am p

To turn on or off the lamp, place your hand at least 2 cm under the on/off sensor [Figure ,

].

If the presence detection function is turned on, the lamp will turn on automatically when you
enter the detection area. To turn off the lamp, place your hand at least 2 cm under the on/off
sensor.

If power supply to the lamp is interrupted unexpectedly, the lamp will resume the factory
default mode upon the recovery of power supply.

Turning On/Off the Presence Detection Function

The presence detection function allows for the lamp to turn on
automatically when you enter the detection area [Figure ].
To turn on the presence detection function, move the presence
detection switch located on the lamp body to the ON position
[Figure ]. To turn the function off, move the switch to the
OFF position.

• Do not block the presence sensor on the lamp. Otherwise the
presence detection function will not work properly.

• When the presence detection function is on, the lamp will
turn off automatically to save power if you leave the detection
area for 30 minutes.

• With the presence detection function turned on, the lamp will automatically calibrate the
Presence sensor when power is connected to the lamp or when the lamp is turned off. The
Lighting mode indicator will light up green and orange alternately, and the presence detection
function will be disabled temporarily.

Toggling Preset/Manual Lighting Modes

The lamp provides two preset lighting modes and one manual lighting mode that allows you to
adjust the brightness and color temperature manually.

Lighting mode

Color temperature Brightness level

Book reading 6000K Automatically optimized

Digital reading 4000K Green

Manual Adjustable Adjustable None (off)

To toggle among lighting modes, press and hold the rotary
knob on the lamp body for 2 seconds. The Lighting mode
indicator lights up in the Book reading mode (orange) and
Digital reading mode (green), and becomes off in the Manual
mode.

In the Manual mode, you can manually adjust color
temperature and brightness level using the rotary knob on the
lamp body.

1. Press the rotary knob to select the setting: the inner white

circle on the rotary knob represents brightness level setting,
and the outer color circle represents color temperature setting.

When pressing the knob, be careful not to block the on/off sensor.

Setting

according to ambient lighting

Lighting mode
indicator color

Orange

condition

2English

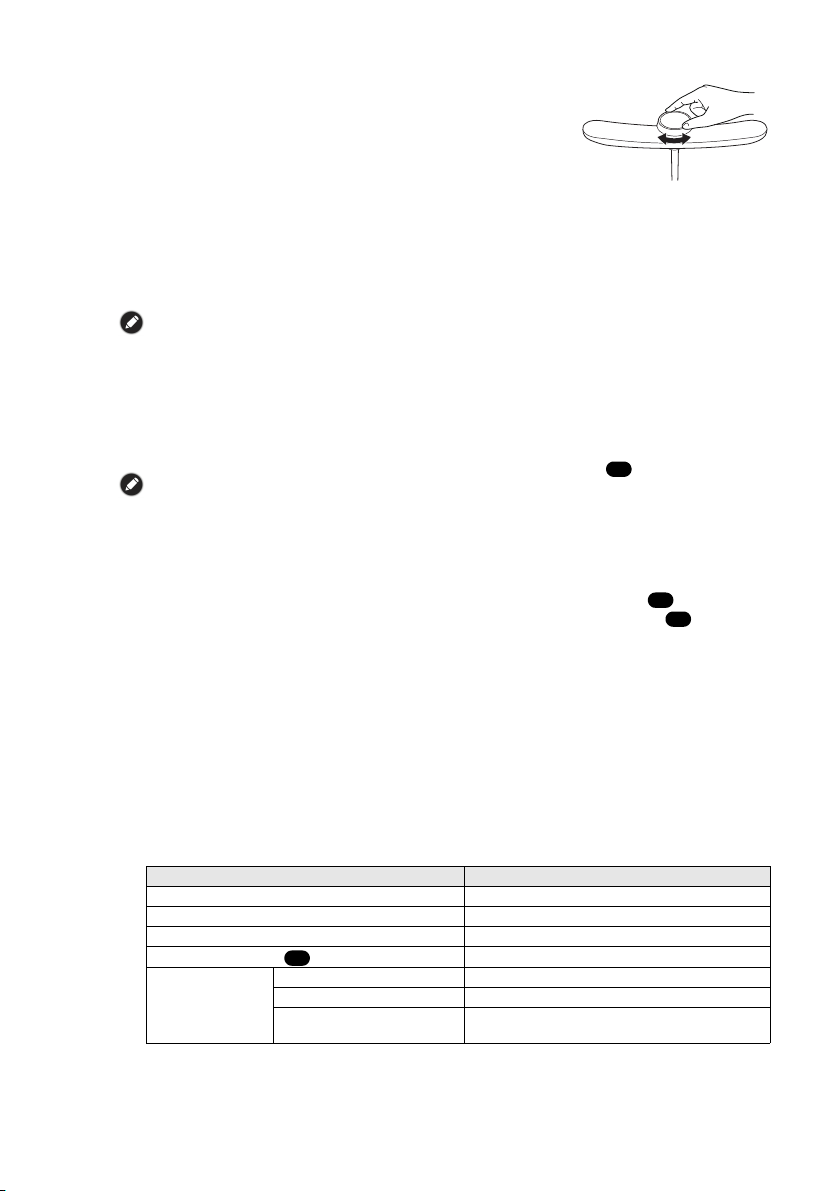

2. Rotate the rotary knob to adjust the setting.

FGH

I

• Rotate the rotary knob clockwise to increase brightness level,
or counter-clockwise to decrease it.

• Rotate the rotary knob clockwise to increase color
temperature (the light becomes whitish), or counter-clockwise
to decrease it (the light becomes yellowish).

In the Manual mode, the lamp’s sensor detects the illuminance of
the desktop and the Illuminance indicator on the rotary knob indicates the illuminance condition
in three different colors:

• Red: The illuminance condition is too dark. Please increase the lamp’s brightness level.

• Green: The illuminance condition is good.

• Blue: The illuminance condition is too bright. Please decrease the lamp’s brightness level.

•

When the lamp is turned off, the illuminance indicator will still light up in red, green or blue to
indicate the illuminance condition of the desktop.

• If the lamp is left on for 30 minutes, the Illuminance indicator will flash (in red, green or blue)
to remind you that your eyes need a rest after a 30-minute reading.

USB Charging

The USB Type A port on the lamp arm provides 5V/1A (1000mA) power supply to charge
compatible mobile devices. Connect the device’s USB charging connector to the USB port to
charge the device [Figure ].

The USB charging port is designed for charging compatible mobile devices only. Do NOT
connect any external power supply to this port.

Adjusting Angle

You can adjust the angle of the lamp arm according to your desktop space to obtain a suitable
lighting effect.

• The lamp arm pivot is spring-loaded. Tighten the lamp arm pivot by turning the pivot knob
clockwise [Figure ].

• Refer to [Figure ] for the safe angle range of lamp arm adjustment.

Maintenance and Troubleshooting

• Turn off the lamp first, and unplug the lamp from the power outlet. Wipe any smears or dusts
off the lamp’s outer casing using a soft, lint-free cloth lightly moistened with a mild detergent
solvent. Do not use alcohol or any other chemical solvents like kerosene, naphtha and so on, as
the lamp’s casing may become damaged.

• Do not rinse the lamp or any of its components directly with water.

• If the lamp does not turn on, check to make sure that there are no loose connections between
the power cord, power adapter, and the power outlet.

• If the problem persists, please contact the original place of purchase for help.

Specifications

Model AR16 _D
DC power input 12V, 1.5A
USB DC output 5V, 1A
Max. power consumption 18W
Dimensions [Figure ]

Power adapter
model no.

United States, Taiwan,
Japan

China WB-18D12FC
Korea, Australia, United

Kingdom, Europe

320 x 380 x 470 mm (Width x Depth x Height)

WB-18D12FU

WB-18D12R

3English

Contenu de l'emballage

ATTENTION

A

1A2A3A4B1

B

2

B3B

4B5B6

Vérifiez que l'emballage contient les éléments suivants. Si l'un d'entre eux est endommagé ou
venait à manquer, contactez immédiatement votre revendeur.

• Lampe WiT MindDuo x 1

• Socle (ou support pour bureau) x 1

• Guide de l'utilisateur x 1

• Les illustrations de ce guide servent de référence uniquement et peuvent différer de l'aspect
réel du produit.

• Les accessoires (socle ou support pour bureau) fournis dépendent du modèle acheté. Le
support pour bureau est également disponible séparément à l'achat. Veuillez contacter votre
revendeur local pour connaître sa disponibilité.

• Adaptateur secteur x 1

• Cordon d’alimentation x 1

Pour votre sécurité

• Utilisez uniquement l'adaptateur secteur fourni et branchez-le uniquement à une prise de

courant appropriée (100-240 V CA, 50-60 Hz). Autrement, la lampe pourrait présenter des
dysfonctionnements ou provoquer un incendie.

• Pour éviter d'endommager la lampe, n'y suspendez aucun objet et ne placez rien dessus.

• Placez le cordon d'alimentation de façon à éviter que quelqu'un marche dessus ou qu'il soit

pincé par des objets placés sur ou contre lui.

• Placez la lampe uniquement sur une surface solide, plane et stable. Sinon, la lampe risque de

basculer et de s'endommager.

• Si vous n'utilisez pas la lampe pendant une longue période, débranchez-la de la prise électrique.

• Dans les situations suivantes, débranchez immédiatement la lampe de la prise
électrique et contactez un centre d'entretien agréé ou un technicien qualifié
pour que la lampe soit inspectée ou réparée:

- le boîtier extérieur de la lampe est endommagé;

- des odeurs inhabituelles se dégagent de la lampe;

- la source de lumière à LED vacille;

- la gaine du câblage de la lampe est endommagée ou effilochée et laisse

paraître les fils métalliques.

• N'utilisez pas cette lampe dans un environnement humide (comme une salle
de bain ou en extérieur). Autrement, les composants internes pourraient
subir un court-circuit et provoquer un incident.

• Cette lampe est conçue pour un usage intérieur uniquement. Ne l'utilisez pas
en extérieur.

• Ne démontez jamais cette lampe et ne retirez aucun de ses composants pour
éviter tout incident qui rendrait de ce fait la garantie caduque.

1Français

Installation

Socle

1. Placez le socle uniquement sur une surface solide, plane et stable.

2. Insérez la tige du socle dans le trou à l'extrémité du bras de la lampe [Figure ], puis fixez­la en serrant la vis [Figure ].

• Serrez bien la vis pour que le socle soit bien fixé au bras de la lampe. Dans le cas contraire, si on

déplace la lampe en la saisissant par le bras, celui-ci pourrait se détacher du socle et causer des
dégâts ou occasionner des blessures.

• Afin que la lampe tienne correctement, utilisez uniquement le socle fourni.

3. Branchez le cordon d'alimentation à la prise d’entrée d'alimentation et à l'adaptateur secteur

d'un côté [Figure ] et à une prise électrique de l'autre [Figure ]. Une fois la prise
branchée, la lampe s'allume automatiquement.

Support pour bureau

1. Placez le support pour bureau sur le bord d'un bureau [Figure ], puis fixez-le en serrant
la vis [Figure ]. Le bureau ne doit pas dépasser 6 cm d'épaisseur.

2. Insérez la tige du support pour bureau dans le trou à l'extrémité du bras de la lampe
[Figure ], puis fixez-la en serrant la vis [Figure ].

Serrez bien la vis pour que le socle soit bien fixé au bras de la lampe.

3. Branchez le cordon d'alimentation à la prise d’entrée d'alimentation et à l'adaptateur secteur

d'un côté [Figure ] et à une prise électrique de l'autre [Figure ]. Une fois la prise
branchée, la lampe s'allume automatiquement.

Utilisation de la lampe

C1C

2

Capteur de présence

D

E

Indicateur de mode d'éclairage

Réglage de niveau de luminosité (blanc)

Réglage de couleur de température
(couleur)

Indicateur d’éclairement

Allumer/éteindre la lampe

Pour allumer ou éteindre la lampe, placez vos mains à au moins 2 cm sous le capteur Marche/
arrêt [Figure , ].
Si la fonction de détection de présence est activée, la lampe s'allumera automatiquement lorsque
vous entrerez dans la zone de détection. Pour éteindre la lampe, placez vos mains à au moins
2 cm sous le capteur Marche/arrêt.

Si l’alimentation de la lampe est coupée de manière inattendue, elle redémarrera en mode
usine par défaut une fois le courant rétabli.

Activer/désactiver la fonction de détection de présence

La fonction de détection de présence permet l'activation
automatique de la lampe lorsque vous entrez dans la zone
de détection [Figure ].
Pour activer la fonction de détection de présence, placez
l’interrupteur de détection de présence situé sur le corps de la
lampe sur la position ON (Marche) [Figure ]. Pour désactiver
la fonction, placez l'interrupteur sur la position OFF (Arrêt).

• Ne cachez pas le capteur de présence de la lampe. Sinon,
la fonction de détection de présence pourrait ne pas
fonctionner correctement.

• Si la fonction de détection de présence est activée, la lampe s’éteindra automatiquement pour
économiser de l’énergie si personne ne se tient dans la zone de détection pendant 30 minutes.

• Si la fonction de détection de présence est activée, la lampe calibre automatiquement le capteur
de présence lorsque la lampe est connectée au secteur ou quand on l’éteint. L’indicateur de
mode d’éclairage s'allumera successivement en vert et en orange, et la fonction de détection
de présence sera temporairement désactivée.

Activer/désactiver les modes d'éclairage prédéfinis/manuel

La lampe dispose de deux modes d’éclairage prédéfinis et d'un mode Manuel qui permet de
régler manuellement la luminosité et la température de couleur.

Réglage

Mode d’éclairage

Lecture de livres 6000 K Optimisation automatique

Lecture numérique 4000 K Vert

Manuel Réglable Réglable Aucun (désactivé)

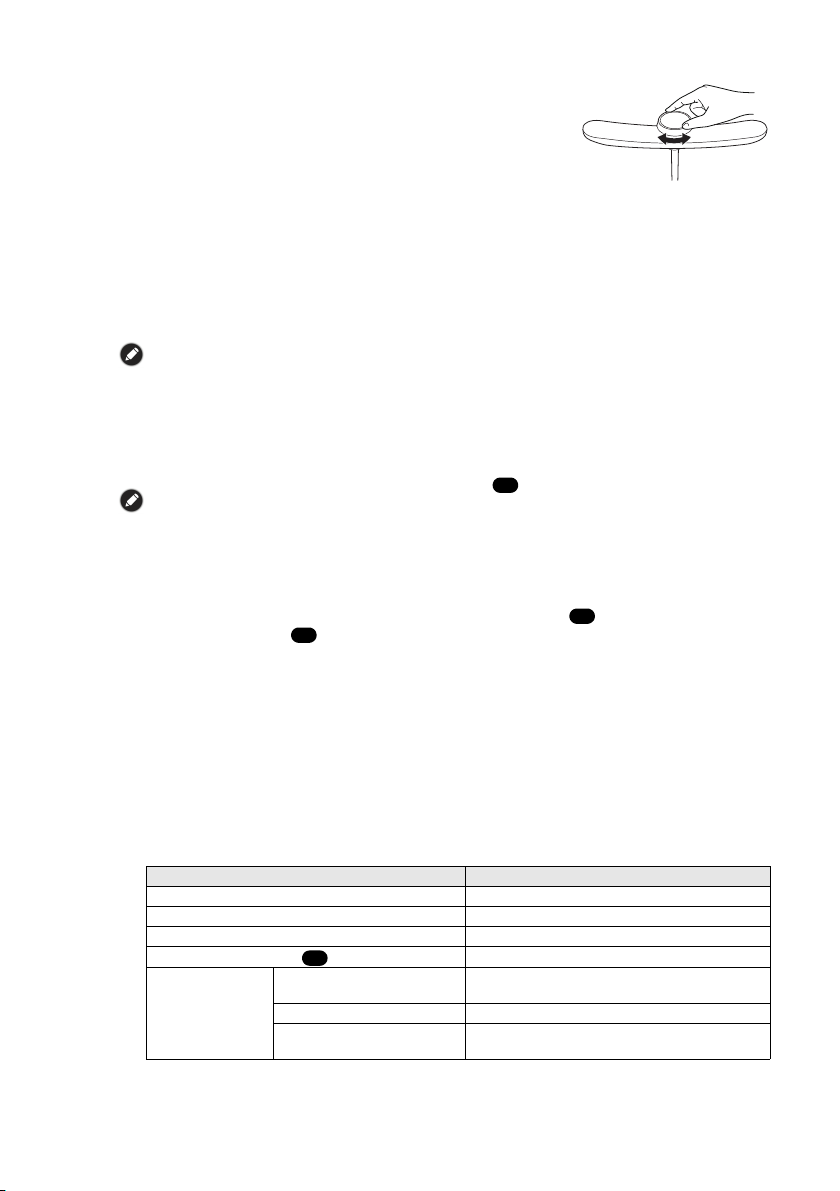

Pour passer d'un mode d'éclairage à un autre, maintenez
enfoncé pendant 2 secondes le bouton rotatif situé sur le corps
de la lampe. L’indicateur de mode d’éclairage passe en mode
Lecture de livres (orange) et Lecture numérique (vert) et
s’éteint lorsqu'il est en mode Manuel.

En mode Manuel, vous pouvez régler manuellement la couleur
de température et le niveau de luminosité à l'aide du bouton
rotatif situé sur le corps de la lampe.

1. Appuyez sur le bouton rotatif pour faire votre sélection:

le cercle intérieur blanc du bouton rotatif représente le
réglage du niveau de luminosité, et le cercle extérieur en
couleur représente le réglage de couleur de température.

Lorsque vous appuyez sur le bouton rotatif, faites attention de ne pas bloquer le capteur
Marche/arrêt.

Température de

couleur

Niveau de luminosité

en fonction des conditions

de lumière ambiante

Couleur de

l’indicateur de

mode d'éclairage

Orange

2Français
