Introduzione

Il presente dispositivo è la seconda generazione di Kit wireless Full HD di BenQ.
• Qualità immagine Full HD non compressa con supporto 3D
Questa soluzione mette a disposizione un video non compresso di qualità Full HD a 1080p con tutti
i tipi di contenuti 3D da un lettore Blu-ray/DVD, decoder, console di gioco o un computer ai proiettori video 3D di BenQ 1080P tramite wireless oltre a un audio digitale a 5.1 canali.
• Supporta fino a 4 dispositivi sorgente HDMI
Il trasmettitore dispone di 4 ingressi HDMI che offrono una maggiore flessibilità per il collegamento
a diversi dispositivi sorgente HDMI.
• Streaming fino a 30 m (100 piedi) senza latenza, ideale per giocare
Grazie alle quattro antenne multi-direzionali integrate, questa soluzione trasmette i contenuti video
non compressi a una distanza di fino a 30 metri (100 piedi, senza ostacoli)* con nessuna latenza, ideale per giocare.
• Qualità dello streaming ultra stabile e fluida
Questa soluzione opera a frequenze comprese tra 5,1 GHz e 5,9 GHz e dispone della tecnologia
“Selezione frequenza dinamica” che regola automaticamente la frequenza di comunicazione nel caso di interferenze da altri sistemi RF e offre una qualità di trasmissione stabile e fluida dei contenuti full HD.
• Funzionalità IR migliorate
Nella confezione è presente un cavo IR Blaster che consente agli utenti di puntare il telecomando
originale della sorgente AV direttamente verso il ricevitore in modo da controllare i dispositivi di origine ad esempio per cambiare canale.
La distanza di trasmissione dipende dall’ambiente. La distanza dichiarata si basa sulla misurazione senza ostacoli. Strutture in acciaio, legno, cemento o mattoni possono ridurre la distanza di trasmissione.

Contenuti pacchetto

Trasmettitore (Tx) Ricevitore (Rx) Telecomando
Adattatore Tx Adattatore Rx Manuale Utente
4 Introduzione
Supporto per il montaggio Supporto Guida rapida
Batterie Viti Velc ro
Cavo HDMI Cavo IR Blaster
• Gli accessori disponibili e le immagini mostrate possono differire dai contenuti reali e dal prodotti fornito nella regione dell'utente.
• Usare accessori originali per garantire la compatibilità.
• Tenere sempre il prodotto e gli accessori fuori dalla portata dei bambini.
5 Introduzione

Panoramica

321
12345

Trasmett i t o re (Tx)

Pulsanti e indicatori sul pannello frontale
1. Indicatori sorgente Questi quattro indicatori LED si
illuminato di colore blu fisso per mostrare l’ingresso corrente scelto.
2. Pulsante per la selezione della
sorgente
Premere per cambiare gli ingressi sorgente del trasmettitore.
3. Pulsante di accensione con
indicatore LED
Premere per accendere o spegnere il trasmettitore. L’indicatore sul pulsante di accensione si illumina di colore blu fisso quando il dispositivo è acceso e di colore rosso quando in modalità standby.
Pannello posteriore unità principale
1. Ingresso DC Per il collegamento dell'adattatore Tx.
2. HDMI 1/HDMI 2/HDMI 3/HDMI 4 Per il collegamento di fino a quattro
ingressi sorgente audio/video a alta definizione tramite i cavi HDMI.
3. Jack prolunga blaster Collegare la prolunga dell’IR blaster al
jack IR OUT del trasmettitore.
HDMI OUT
4. Per il collegamento del trasmettitore a
un secondo schermo dotato di porta HDMI tramite un cavo HDMI.
Porta assistenza
5. Solo per l'assistenza.
IR OUT
6 Introduzione

Ricevitore (Rx)

1
2
3
12
Pulsanti e indicatori sul pannello frontale
1. Indicatore sorgente
• L'indicatore si illumina di blu fisso quando viene rilevato il segnale di ingresso.
• L'indicatore lampeggia di colore blu quando non viene rilevato alcun segnale di ingresso.
2. Pulsante sorgente Premere il pulsante per la sorgente in
ingresso.
3. Pulsante di accensione con
indicatore LED
Premere per accendere o spegnere il ricevitore. L’indicatore sul pulsante di accensione si illumina di colore blu quando il dispositivo è acceso e di colore rosso quando in modalità standby.
Pannello posteriore unità principale
1. Ingresso DC Per il collegamento a una USB tipo A
(alimentatore da 1,5V) su un proiettore video BenQ o sull’adattatore di alimentazione del ricevitore.
2. Uscita
HDMI
Per il collegamento al proiettore video BenQ tramite il cavo HDMI in dotazione.
7 Introduzione

Telecomando

1
2
3
4
1. Pulsante di accensione Premere per accendere o spegnere il
trasmettitore e il ricevitore. Quando entrambi gli indicatori di accensione Tx e Rx sono di colore rosso, premere il pulsante di accensione su Tx o Rx per attivare automaticamente l’altro.
2. Pulsante INFO Premere questo pulsante per
visualizzare l’OSD con le informazioni relative al sistema sul terminale di visualizzazione collegato al ricevitore.
3. Pulsante IR Premere per cambiare la frequenza
dell’IR blaster tra 36KHz e 56KHz in modo da soddisfare i requisiti del dispositivo sorgente. Consultare
Esecuzione della sincronizzazione IR a pagina 17 per i dettagli.
4. Pulsante SOURCE Premere per cambiare la sorgente di
ingresso collegata direttamente al trasmettitore.

Indicatori LED del trasmettitore e del ricevitore

Fare riferimento di seguito per una descrizione dettagliata dell’indicatore e dell’OSD del trasmettitore e del ricevitore.
Indicatore di
accensione
(su Rx)
Blu lampeggiante Lampeggiante
Blu lampeggiante Lampeggiante
Indicatore
sorgente
(su Rx)
Visualizzazione
OSD (su Rx)
(ciclo di 4 livelli)
/ (visualizzazione ciclica)
Voce/Modalità Stato descrizione
Avvio/ riscaldamento iniziale
L’avvio impiega circa 15~20 secondi.
La ricerca dei canali
Ricerca dei canali disponibili
disponibili continua se il sistema non riesce a stabilire un collegamento entro 80 secondi dopo l’inizializzazione. (Nota 1 e 4)
8 Introduzione
Indicatore di
accensione
(su Rx)
Indicatore
sorgente
(su Rx)
Visualizzazione
OSD (su Rx)
Voce/Modalità Stato descrizione
Nessun ingresso dalla sorgente selezionata. (Nota 2)
Formato video non riconoscibile. (Nota 3)
Blu fisso
Blu fisso
Lampeggiante (rapido)
Lampeggiante (lento)
Modalità wireless collegata
Blu fisso Blu fisso Formato video riconosciuto.
Rosso fisso spento Standby Risparmio energetico
1.Se la connessione wireless non viene stabilita dopo 80 secondi, il collegamento potrebbero essere perso o il trasmettitore potrebbe essere fuori portata. È necessario verificare la portata e regolare o ridurre la distanza tra il trasmettitore e il ricevitore. La portata di trasmissione video massima per i contenuti 1080p è 20 m (66 piedi) senza ostacoli, mentre la portata minima è 1,98 m (6,5 piedi). La distanza di trasmissione varia in relazione all’ambiente. La distanza dichiarata si basa sulla misurazione senza ostacoli. Strutture in acciaio, legno, cemento o mattoni possono ridurre la distanza di trasmissione.
2.Assicurarsi che i dispositivi di origine siano accesi e impostati sull’uscita segnale HDMI; inoltre provare a ricollegare il cavo HDMI per assicurarsi che il connettore HDMI sia inserito correttamente.
3.Se non viene visualizzato alcun video e l’OSD visualizza , vuol dire che la frequenza fotogrammi video dal computer non è supportata. Fare riferimento a Risoluzioni supportate a pagina 22 per passare a un timing video supportato.
4.Se è stata impostata più di una unità, ciascun trasmettitore e ricevitore deve essere ad una distanza minima di 1,98 m (6,5 piedi) uno dall’altro.
9 Introduzione

Installazione

USB
HDMI
Questa sezione illustra la procedura di preparazione dell’unità prima dell’uso iniziale.
Poiché il kit FHD wireless può funzionare con diversi proiettori, i passaggi necessari per completare l'installazione possono variare in relazione all'ambiente e alle specifiche del proiettore. Seguire le procedure di seguito e consultare le sezioni specificate per i dettagli.
1. Collegare il trasmettitore sul dispositivo desiderato e applicare l'alimentazione in modo corretto. Consultare Impostazione del trasmettitore (Tx) a pagina 10 per i dettagli.
2. Collegare il ricevitore al proiettore e collegare l'alimentazione. Consultare Impostazione del
ricevitore (Rx) a pagina 12 per i dettagli.
3
2
1
3. Assicurarsi che tutti i dispositivi collegati siano accesi. Premere il pulsante sorgente del proiettore o del telecomando per selezionare l'uscita video HDMI adeguata, e assicurarsi che la sorgente venga trasmessa. Consultare Alimentazione di tutti i dispositivi e selezione della
sorgente a pagina 16 per i dettagli.
4. In molti casi sarà possibile controllare i dispositivi sorgente puntando il telecomando verso il ricevitore. Se il dispositivo sorgente non risponde, eseguire la sincronizzazione IR seguendo le istruzioni in Esecuzione della sincronizzazione IR a pagina 17.

Impostazione del trasmettitore (Tx)

È possibile collegare al trasmettitore fino a quattro sorgenti audio/video a alta definizione.
1. Collegare i jack HDMI 1/HDMI 2/HDMI 3/HDMI 4 del trasmettitore ai jack di uscita HDMI dell'apparecchiatura AV a alta definizione mediante i cavi HDMI. Il trasmettitore è dotato di quattro jack HDMI per apparecchiature a alta definizione come ad esempio lettori Blu-ray o console per video giochi.
10 Installazione
2. Collegare l’HDMI OUT del trasmettitore all’ingresso HDMI del secondo schermo tramite un
1
2
Ingresso HDMI
Uscita HDMI
Cavo IR Blaster
Cavo di alimentazione
IR
cavo HDMI per eseguire una connessione loop-through.
3. Collegare il cavo IR blaster al sensore IR dell'apparecchiatura AV a alta definizione. Sarà possibile usare il telecomando del dispositivo di origine sul lato del ricevitore per utilizzare direttamente il dispositivo di origine, ad esempio per cambiare canale. Collegare una estremità del cavo IR blaster al jack IR OUT del trasmettitore. Fissare l'IR blaster accanto ai sensori IR dei dispositivi audio/video a alta definizione.
4. Collegare l’adattatore di alimentazione in dotazione al jack ingresso DC del trasmettitore e alla presa a parete. L’indicatore sul pulsante di accensione si illumina di colore blu quando il trasmettitore è collegato alla presa di alimentazione.
4
3
11 Installazione

Impostazione del ricevitore (Rx)

È possibile posizionare il ricevitore in diversi modi.
• Se io proiettore dispone di un foro per vite nella parte inferiore, fissare il ricevitore al proiettore utilizzando il supporto per il montaggio in dotazione. Consultare Attacco del ricevitore (Rx) al
proiettore BenQ utilizzando il supporto per il montaggio a pagina 12 per ulteriori informazioni.
• Se il proiettore non è dotato di un foro per vite nella parte inferiore, svolgere una delle seguenti.
- Se il proiettore è montato a soffitto, fissare il ricevitore al montaggio a soffitto utilizzando la fascetta in Velcro in dotazione. Consultare Attacco del ricevitore (Rx) al montaggio a soffitto a
pagina 13 per ulteriori informazioni.
- Se il proiettore è posizionato su un tavolo, posizionare il ricevitore sul supporto in dotazione accanto al proiettore. Consultare Posizionamento del ricevitore sul supporto in dotazione a
pagina 14 per ulteriori informazioni.
• Alcuni proiettori BenQ (ad esempio W2000) hanno uno spazio interno in modo che il ricevitore possa essere nascosto direttamente sul lato del proiettore. Consultare il manuale utente del proiettore per ulteriori informazioni.

Attacco del ricevitore (Rx) al proiettore BenQ utilizzando il supporto per il montaggio

Il supporto per il montaggio aiuta ad adattare il ricevitore wireless a proiettori BenQ specifici. In relazione al modello acquistato, il ricevitore wireless potrebbe essere collegato sul lato destro o sinistro del proiettore. Consultare le illustrazioni e l'elenco dei modelli per la posizione e le procedure di installazione adeguate. Posizionare il proiettore con la parte inferiore rivolta verso l'alto per avviare l'installazione.
• Modelli idonei: W1110, HT2050, W2000, HT3050 o altri modelli con foro per vite nella stessa
posizione. Visitare www.BenQ.com per i modelli supportati.
12 Installazione
• Modelli idonei: W1070+, W1080ST+, HT1075, HT1085ST, W1350, W3000 o altri modelli con foto per vite nella stessa posizione. Visitare www.BenQ.com per i modelli supportati.

Attacco del ricevitore (Rx) al montaggio a soffitto

Se il proiettore video BenQ non è presente nell’elenco dei dispositivi descritto in precedenza, è possibile usare il supporto per il montaggio per fissare il ricevitore al montaggio a soffitto quando il proiettore viene installato sul soffitto. Fissare il ricevitore al supporto per il montaggio, quindi usare il Velcro in dotazione per fissare il supporto per il montaggio e il ricevitore al supporto per il montaggio come mostrato nell'immagine.
13 Installazione

Posizionamento del ricevitore sul supporto in dotazione

HDMI

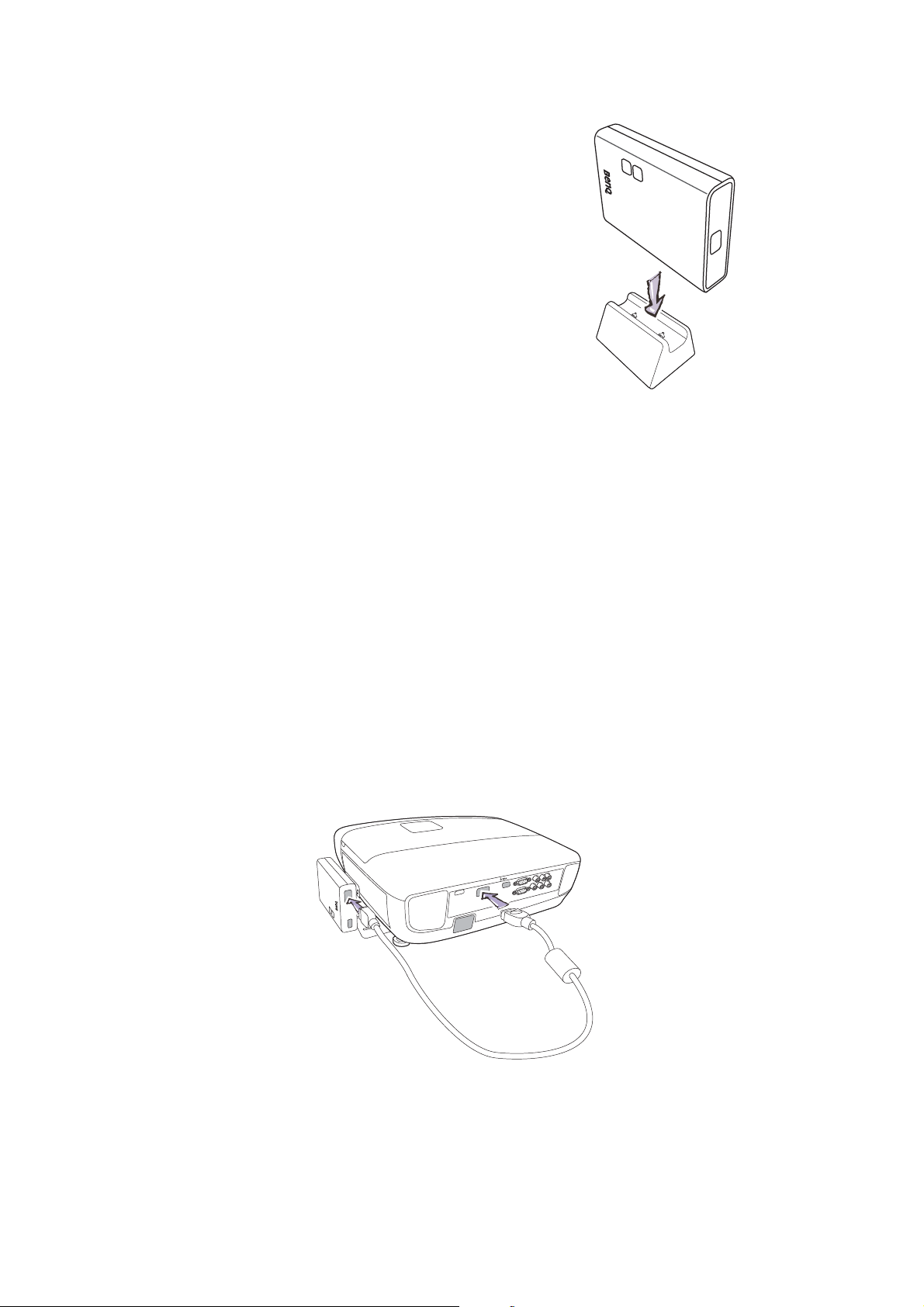

Se il proiettore viene posizionato su un tavolo, è sufficiente posizionare il ricevitore sul supporto in dotazione come illustrato.

Collegamento del cavo HDMI e dell'alimentazione

Una volta posizionato correttamente il ricevitore accanto al proiettore, collegare il cavo HDMI e di alimentazione per garantire la trasmissione del segnale.
Per alimentare il ricevitore, attenersi a una delle seguenti.
• Alcuni modelli di proiettori possono essere dotati di jack USB di tipo A (1,5V) per alimentare il ricevitore. Consultare Alimentazione mediante un jack USB di tipo A (1,5V) a pagina 15 per i dettagli.
• Per i modelli di proiettori senza jack USB di tipo A (1,5V), per l'alimentazione consultare
Alimentazione mediante un adattatore di alimentazione a pagina 15 per i dettagli.

Collegamento del cavo HDMI

Collegare il cavo HDMI al jack di uscita HDMI del ricevitore e al jack di ingresso HDMI del proiettore.
14 Installazione

Alimentazione mediante un jack USB di tipo A (1,5V)

USB
È sufficiente collegare una estremità del cavo USB in dotazione al jack mini USB del ricevitore e l’altra estremità al jack USB tipo A (1,5V) del proiettore. Consultare l'illustrazione.

Alimentazione mediante un adattatore di alimentazione

Collegare l’adattatore di alimentazione USB in dotazione al jack mini USB del ricevitore e alla presa a parete. L’indicatore sul pulsante di accensione del ricevitore si illumina di colore blu quando il ricevitore è collegato all’alimentazione.
15 Installazione

Alimentazione di tutti i dispositivi e selezione della sorgente

1
2
3
1. Assicurarsi che tutti i dispositivi collegati siano alimentati, quindi accenderli tutti. Una volta accesi,
il trasmettitore e il ricevitore saranno accessi automaticamente.
2. Durante il riscaldamento, l'indicatore di accensione lampeggia di colore blue fino a quando viene
stabilito un collegamento wireless tra il trasmettitore e il ricevitore. L’avvio impiega circa 15 ~ 20 secondi.
3. Assicurarsi che sul proiettore sia selezionata la sorgente HDMI corretta.
Y/Pb/Pr Video
HDMI
RGB S-Video
16 Installazione
4. Premere il pulsante SOURCE sul telecomando o sulla parte superiore del ricevitore/ trasmettitore per cambiare l’ingresso sorgente fino a quando viene trasmesso il video.

Esecuzione della sincronizzazione IR

La frequenza IR blaster predefinita è 47 KHz, ed è compatibile con molti telecomandi. Con il cavo IR blaster collegato, i comandi infrarossi dal telecomando saranno indirizzati ai dispositivi sorgente collegati. Una volta installati e accesi tutti i dispositivi, è possibile controllare i dispositivi sorgente puntando il relativo telecomando verso il ricevitore. Se uno dei dispositivi sorgente non risponde, seguire le procedure per eseguire la sincronizzazione IR per impostare la frequenza IR.
1. Inserire due batterie AAA nel telecomando del ricevitore/trasmettitore.
2. Assicurarsi che il cavo IR blaster sia collegato ai dispositivi sorgente e al trasmettitore. Consultare Impostazione del trasmettitore (Tx) a pagina 10 per i dettagli.
3. Assicurarsi che il trasmettitore, il ricevitore e tutti i dispositivi collegati siano collegati correttamente e accesi, e che sia trasmesso il dispositivo sorgente desiderato. Consultare
Alimentazione di tutti i dispositivi e selezione della sorgente a pagina 16 per i dettagli.
4. Premere il pulsante corrente. Premere nuovamente il pulsante Consultare Modifica della frequenza IR blaster a pagina 19.
IR sul telecomando del ricevitore. Viene visualizzata la frequenza IR
IR per impostare una frequenza IR diversa.
17 Installazione
5. Puntare il telecomando del dispositivo sorgente verso il ricevitore e premere i pulsanti per vedere se è possibile controllare il dispositivo. In caso contrario, è necessario impostare e sincronizzare nuovamente la frequenza IR blaster. Seguire i passaggi 4 e 5 fino a quando il telecomando del dispositivo sorgente funziona.
Il sensore IR supporta il protocollo di segnale del telecomando: NEC, RC5 e RC6 tra 36 KHz e 56 KHz. Pertanto, è possibile che alcuni dispositivi non siano supportati.

Riattivazione del trasmettitore e del ricevitore

• Se in modalità standby (entrambi gli indicatori del trasmettitore e del ricevitore illuminati di colore
rosso), premere il pulsante di accensione del trasmettitore o del ricevitore per accendere sia il trasmettitore che il ricevitore. La stessa situazione può essere gestita utilizzando il telecomando.
• Se lo schermo sull’uscita HDMI del trasmettitore è acceso (l'indicatore di accensione del
trasmettitore è di colore blu) e il ricevitore è in modalità standby (l'indicatore di accensione del ricevitore è di colore rosso), premere il pulsante di accensione del ricevitore o del trasmettitore per riattivare l’altro dispositivo e creare automaticamente una connessione wireless tra i dispositivi.
18 Riattivazione del trasmettitore e del ricevitore

Operazioni di base e OSD

Nell’OSD sarà visualizzato solamente lo stato del ricevitore collegato al proiettore. Lo stato dell’uscita HDMI del trasmettitore non può essere visualizzato.
Funzione Operazioni Display OSD
Sia Rx che Tx entrano in modalità standby, mentre l'uscita HDMI del Tx è attiva
Mostrare le informazioni di visualizzazione
Selezione dell'ingresso sorgente audio/ video
Modifica della frequenza IR blaster
In modalità attiva, premere il pulsante di accensione nella parte superiore del ricevitore/ trasmettitore o sul telecomando puntato verso il ricevitore, sia il trasmettitore che il ricevitore entrano in modalità standby mentre l'uscita HDMI del trasmettitore resta attiva.
Premere il pulsante saranno visualizzate le informazioni come ad esempio la qualità del segnale, sorgente, canale e risoluzione. Premere nuovamente il pulsante uscire.
Premere il pulsante SOURCE sul telecomando o sulla parte superiore del trasmettitore (o sul ricevitore) per selezionare l’ingresso sorgente audio/video.
Premere il pulsante IR del telecomando per cambiare la frequenza dell’IR blaster tra 36 KHz e 56 KHz. La frequenza IR blaster predefinita è 47 KHz.
• Premere una volta per visualizzare lo stato della frequenza IR corrente.
INFO sul telecomando,
INFO per
ON
(visualizzato per 3 secondi, quindi entra in modalità standby.)
= OFF
Esempio:
HDMI1 CH10 1280x1024
Esempio:
HDMI1 CH10 1280x1024
= 38KHZ
• Premere nuovamente per cambiare la frequenza IR blaster.
19 Operazioni di base e OSD

Risoluzione dei problemi

L’indicatore di accensione non si illumina.
Verificare che la spina di alimentazione del ricevitore o del trasmettitore sia inserita correttamente nella presa di corrente.
Qualità dell’immagine scarsa o video intermittente.
• Verificare che la risoluzione video dell’ingresso HDMI dal dispositivo sia impostata su 1080p, 1080i, 720p, 576p o 480p. Consultare Risoluzioni supportate a pagina 22 per la frequenza fotogrammi video supportata.
• Assicurarsi che la distanza di trasmissione sia inferiore a 100 piedi senza ostacoli.
Nessun audio.
• Verificare che il volume dello schermo sia impostato correttamente e non sia in modalità muto.
• Verificare che il volume audio del lettore di origine sia impostato correttamente.
• Assicurarsi che la velocità in bit dal dispositivo di origine sia supportata. Consultare
Supporto velocità in bit audio a pagina 23 per i dettagli.
IR Blaster non è in grado di controllare il dispositivo di origine.
• Verificare la posizione del sensore IR del dispositivo di origine. Assicurarsi che il sensore IR Blaster sia vicino e rivolto verso il sensore IR del dispositivo di origine. Consultare il passaggio 3 in Impostazione del trasmettitore (Tx) a pagina 10 per l'impostazione.
• Cambiare la frequenza dell’IR Blaster in modo da soddisfare i requisiti del dispositivo di origine. Consultare a Modifica della frequenza IR blaster a pagina 19 per cambiare la frequenza dell’IR Blaster.
Nessuna uscita video 3D.
• OSD visualizzato: TX o/e RX
• Verificare che i terminali di visualizzazione (anche sul lato Tx e Rx) supportino il formato video 3D. Se uno dei terminali di visualizzazione supporta solo il formato 2D, l’uscita 3D potrebbe non essere supportata.
• Per la visualizzazione di video 3D sui terminali di visualizzazione supportati, spegnere il terminale di visualizzazione 2D supportato e riaccendere il terminale di visualizzazione 3D supportato. Quindi impostare il lettore sorgente sull’uscita formato video 3D per la visualizzazione 3D.
• Verificare l’impostazione dell’uscita video del lettore di origine ad esempio i lettori Blu-ray o console per video giochi. Se l’impostazione dell‘uscita video del lettore di origine è nel formato video 3D, la visualizzazione su terminali di visualizzazione non compatibili potrebbe non essere normale.
20 Risoluzione dei problemi
Nessun video visualizzato sullo schermo.
• Verificare di aver installato e utilizzato i cavi adatti tra il jack di ingresso del trasmettitore e il jack dell'apparecchiatura a alta definizione.
• Sul lato del proiettore (collegato al ricevitore), selezionare HDMI come sorgente in
ingresso.
• Verificare l'indicatore di accensione e SOURCE del ricevitore e del trasmettitore.
Consultare quanto segue o Indicatori LED del trasmettitore e del ricevitore a pagina 8 per ulteriori informazioni.
Indicatore LED
Indicatore di accensione: blu lampeggiante
Indicatore di accensione: blu fisso
Indicatore sorgente: lampeggio lento
Indicatore di accensione: blu fisso
Indicatore sorgente: lampeggio veloce
Display
OSD
(ciclo di 4 livelli)
Soluzioni possibili
• Assicurarsi che la portata della trasmissione tra il trasmettitore e il ricevitore NON sia altre i 30 metri (100 piedi) e senza ostacoli.
• Provare a spostare il trasmettitore più vicino al ricevitore.
• Assicurarsi che la risoluzione video e la frequenza fotogrammi sia riconosciuta e supportata.
• Collegare il dispositivo di origine allo schermo per verificare e modificare la compatibilità del formato video.
• Verificare che la risoluzione video dell’ingresso HDMI dal dispositivo sia impostata su 1080p, 1080i, 720p, 576p o 480p. Consultare il Capitolo 5 per informazioni sulla risoluzione supportata.
• Assicurarsi che tra il trasmettitore e i dispositivi di origine siano collegati i cavi corretti.
• Assicurarsi che i dispositivi di origine collegati al trasmettitore siano accesi.
• Assicurarsi che tra il ricevitore e il proiettore siano collegati i cavi corretti.
21 Risoluzione dei problemi

Risoluzioni supportate

Se l'indicatore SOURCE continua a lampeggiare di colore blu (più lentamente rispetto alla modalità “nessun segnale”); l’OSD visualizza: , e nessun video viene riprodotto o la qualità video è scarsa,
vuol dire che la frequenza fotogrammi video dal dispositivo di origine A/V non è supportata. Assicurarsi che il timing del dispositivo HD sia conforme con gli standard elencati di seguito:
Timing formati video 2D Risoluzione Supporto
Timing video CEA principale 640x480p a 59,94 / 60Hz 720x480p a 59,94Hz SÌ 720x480p a 60Hz SÌ 720x576p a 50Hz 576p SÌ 1280x720p a 50Hz 1280x720p a 59,94 / 60Hz SÌ 1920x1080i a 50Hz 1920x1080i a 59,94 / 60Hz SÌ 1920x1080p a 50Hz 1920x1080p a 59,94 / 60Hz
Timing video CEA secondario 1920x1080p a 23,98 / 24Hz 1920x1080p a 25Hz SÌ 1920x1080p a 29,97 / 30Hz
Timing VESA (solo DVI) 640x480 a 59,94 / 72,809Hz VGA SÌ 800x600 a 60,317 / 72,188Hz SVGA
480p
720p
1080i
1080p / 60
1080p / 24
1024x768 a 60 / 70,069Hz XGA SÌ 1280x768 a 60Hz WXGA SÌ 1280x1024 a 60Hz SXGA
Timing formato video CEA 32D obbligatorio Supporto
1280x720p a 50Hz dall’alto al basso SÌ 1280x720p a 50Hz, frame packing SÌ 1280x720p a 59,94 / 60Hz dall’alto al basso SÌ 1280x720p a 59,94 / 60Hz, frame packing SÌ 1920x1080i a 50Hz affiancato (metà) SÌ 1920x1080i a 59,94 / 60Hz affiancato (metà) SÌ 1920x1080p a 23,98 / 24Hz dall’alto al basso
22 Risoluzioni supportate

Supporto velocità in bit audio

• Audio digitale da ingressi HDMI: supporto velocità in bit fino a 6Mbit/s.
• Formati audio supportati: AC-3 e DTS.
• PCM 2 canali: campionamento audio a 16~24 bit con frequenza di campionamento a 32~96KHz come elencato di seguito.
PCM 2 canali 32KHz 44,1KHz 48KHz 96KHz
16 bit SÌ 24 bit
23 Supporto velocità in bit audio

Specifiche del prodotto

Specifiche generali
Risoluzioni video supportate
Formati audio supportati
Distanza di trasmissione
Latenza sistema Nessuna latenza (<1ms) Antenna Antenne interne a prestazioni elevate Frequenze operative 5,1~ 5,9 GHz (incluse le bande di frequenza non-DFS e DFS)
Alimentazione
Temperatura operativa 0~40°C
Interfacce Tr as me tt it or e ( Tx ) Ricevitore (Rx)
Interfacce AV
Ingresso HDMI 1080p, 1080i, 720p, 576p, 480p
Audio digitale Fino a 6 Mbps AC-3 e DTS
La distanza di trasmissione video massima è di 30 metri (100 piedi) senza ostacoli. La distanza minima è 1,98 metri (6,5 piedi).
Adattatore di alimentazione, ingresso 100~ 240V CA, uscita 5V 2A CC
Ingresso HDMI 4 (tipo A) Uscita HDMI 1 (tipo A) 1 (tipo A) Sensore IR
Interfaccia segnale di controllo
Interfaccia di alimentazione
Interruttori
Indicatori
Dimensioni (mm) 227 (L) x 94 (L) x 26 (A) 68 (L) x 91 (L) x 20 (A)
Prolunga IR Blaster
Prolunga sensore IR
Ingresso di alimentazione
Interruttore di accensione frontale
Interruttore sorgente frontale
Indicatore di accensione
Indicatore sorgente
Stato qualità segnale
Jack 2,5 mm N/D
N/D N/D
Jack 5V CC Mini USB 5V
Sì (un interruttore al tocco) Sì (un interruttore al tocco)
Sì (un interruttore al tocco) Sì (un interruttore al tocco)
1 LED (due tonalità: blu/ rosso)
4 LED blu 1 LED blu
N/D OSD visualizzato
1 LED (due tonalità: blu/ rosso)
24 Specifiche del prodotto
Loading...
