WDP02
Draadloze FHD-kit
Gebruikershandleiding
Copyright
Copyright © 2015 BenQ Corporation. Alle rechten voorbehouden. Niets uit deze uitgave mag
worden gereproduceerd, verzonden, opgeslagen in een zoeksysteem of vertaald in een andere taal of
computertaal, onder geen enkele vorm en op geen enkele wijze, hetzij elektronisch, mechanisch,
magnetisch, optisch, chemisch, handmatig of op andere wijze, zonder voorafgaande schriftelijke
toestemming van BenQ Corporation.
Aansprakelijkheid
BenQ Corporation is niet aansprakelijk en geeft geen garanties, uitdrukkelijk noch stilzwijgend, ten
aanzien van de inhoud van deze publicatie en wijst alle garanties van verkoopbaarheid of geschiktheid
voor een bepaald doel af. BenQ Corporation behoudt zich het recht voor deze publicatie te herzien
en de inhoud ervan van tijd tot tijd te wijzigen zonder dat BenQ Corporation enige verplichting heeft
enige persoon mededeling van die herzieningen of wijzigingen te doen.
Deze gebruikershandleiding beoogt de klant de meest actuele en nauwkeurige informatie te bieden,
en vandaar kunnen alle gegevens zonder voorafgaande kennisgeving regelmatig worden gewijzigd. Ga
naar www.benq.com voor de nieuwste versie van deze handleiding.
Alle illustraties en afbeeldingen in deze handleiding dienen slechts ter referentie.
2 Aansprakelijkheid
12/30/15
Inhoud
Copyright ...................................................................................................................................... 2
Aansprakelijkheid ........................................................................................................................2
Inleiding .......................................................................................................................................... 4
Inhoud van de verpakking .............................................................................................................................. 5
Overzicht ........................................................................................................................................................... 6
Zender (Tx) ................................................................................................................................................................................... 6
Ontvanger (Rx).............................................................................................................................................................................. 7
Afstandsbediening ......................................................................................................................................................................... 8
Led-indicatoren van de zender en de ontvanger ...................................................................................... 8
Installatie .....................................................................................................................................10
De zender (Tx) instellen ..............................................................................................................................10
De ontvanger (Rx) instellen ........................................................................................................................12
Bevestig de ontvanger (Rx) met behulp van de bevestigingshouder op de BenQ-projector ................................... 12
De ontvanger (Rx) bevestigen op een plafondbevestiging ................................................................................................ 13
De ontvanger op de meegeleverde houder plaatsen .........................................................................................................14
De HDMI-kabel en stroom aansluiten ...................................................................................................... 14
De HDMI-kabel aansluiten .......................................................................................................................................................14
Stroomtoevoer via een usb type-A-aansluiting (1,5 V) ......................................................................................................15
Stroomtoevoer via een stroomadapter .................................................................................................................................15
Alle apparatuur inschakelen en een ingang selecteren ..........................................................................16
IR-synchronisatie uitvoeren ........................................................................................................................17
De zender en ontvanger opwekken .....................................................................................18
Basale handelingen en de schermmenu's (OSD) ................................................................19
Problemen oplossen .................................................................................................................20
Ondersteunde resolutie ..........................................................................................................22
Ondersteunde audiobitsnelheid .............................................................................................23
Productspecificaties ..................................................................................................................24
3
Inleiding
Dit apparaat is de tweede generatie van de draadloze Full HD-kit van BenQ.
• Ongecomprimeerde Full HD beeldkwaliteit met 3D-ondersteuning
Deze oplossing levert draadloos ongecomrpimeerde 1080p full HD-video met alle soorten 3D-
content vanaf een Blu-ray/dvd-speler, Settopbox, game console, of zelfs een computer naar BenQ
1080P 3D-videoprojectoren, in combinatie met 5.1-kanaals digitaal geluid.
• Ondersteunt tot wel 4 HDMI-bronapparaten
De zender heeft 4 HDMI-ingangen voor meer flexibiliteit bij het verbinden van diverse HDMI-
bronapparaten.
• Stream op een afstand tot wel 30 m (100 voet), zonder vertraging, geweldig voor
games
Met vier geïntegreerde omni-directionele antenne's verzendt deze oplossing ongecomprimeerde
videobeelden tot wel 30 meter (100 voet, zichtlijn)*, zonder vertraging, ideaal voor games.
• Ultrastabiel en vloeiende streamkwaliteit
Deze oplossing functioneert op de frequenties 5,1 GHz ~ 5,9 GHz en maakt gebruik van de zgn.
"Dynamische frequentieselectie"-technologie, die de communicatiefrequentie automatisch aanpast
in geval van storing van een ander RF-systeem. Dit zorgt voor een stabiele en vloeiende
overdrachtskwaliteit voor full HD-beelden.
• Verbeterde IR-functionaliteit
Inclusief de IR Blaster-kabel, zodat gebruikers hun originele afstandsbediening van de AV-bron direct
op de ontvanger kunnen richten, om bronapparatuur te bedienen, zodat u bijvoorbeeld van zender
kunt wisselen.
De overdrachtsafstand is afhankelijk van de betreffende omgeving. Genoemde afstand is gebaseerd op metingen
op zichtlijn. In gebouwen die geconstrueerd zijn uit staal, hout, beton of baksteen kan de overdrachtsafstand
kleiner zijn.
4 Inleiding
Inhoud van de verpakking
Zender (Tx) Ontvanger (Rx) Afstandsbediening
Tx_Adapter Rx_Adapter Gebruikershandleiding
Bevestigingshouder Houder Snelstartgids
Batterijen Schroeven Klitteband
HDMI-Kabel IR-Blaster-kabel
• De beschikbare accessoires en de weergegeven afbeeldingen kunnen afwijken van de daadwerkelijke inhoud en
het product dat in uw regio wordt geleverd.
• Gebruik originele accessoires om zeker te zijn dat ze passen.
• Houd het product en de accessoires buiten het bereik van kleine kinderen.
5 Inleiding
Overzicht
321
12345
Zender (Tx)
Knoppen en indicatoren op de voorkant
1. Bronindicatoren
Deze vier led-indicatoren branden
blauw om de huidig geschakelde ingang
aan te geven.
Ingangselectieknop
2.
Indrukken om tussen de ingangen van
de zender te schakelen.
3. Aan/uitknop met led-indicator
Indrukken om de zender in of uit te
schakelen. De indicator op de aan/
uitknop brandt blauw als het toestel is
ingeschakeld en brandt rood in de
stand-bymodus.
Achterkant van hoofdeenheid
1. DC-in
Aansluiting voor de Tx-adapter.
2. HDMI 1/HDMI 2/HDMI 3/HDMI 4
Aansluitingen voor maximaal vier
high-definition audio/video-ingangen
via HDMI-kabels.
3. IR OUT-blaster-
uitbreidingsaansluiting
Sluit de IR-blaster-uitbreidingskabel
aan op de
zender.
HDMI OUT
4.
Sluit de zender met een HDMI-kabel
aan op een tweede beeldscherm,
uitgerust met een HDMI-poort.
Servicepoort
5.
IR OUT-aansluiting van de
6 Inleiding
Alleen voor service.
Ontvanger (Rx)
1
2
3
12
Knoppen en indicatoren op de voorkant
1. Bronindicator
• De indicatorlampjes branden blauw
als een ingangssignaal wordt
gedetecteerd.
• De indicator knippert blauw als geen
ingangssignaal wordt gedetecteerd.
2. Ingangknop
Druk op deze knop voor het
ingangssignaal.
3. Aan/uitknop met led-indicator
Indrukken om de ontvanger in of uit te
schakelen. De indicator op de aan/
uitknop brandt blauw als het toestel is
ingeschakeld en brandt rood in de
stand-bymodus.
Achterkant van hoofdeenheid
1. DC-in
Aansluiting voor usb type A (1,5 V
voeding) op de BenQ videoprojector
of op de voedingsadapter van de
ontvanger.
2. HDMI-uit
Aansluiting voor een BenQvideoprojector via de bijgesloten
HDMI-kabel.
7 Inleiding
Afstandsbediening
1
2
3
4
1. Aan/uit-knop
Indrukken om de zender en ontvanger
in of uit te schakelen. Als de aan/uitindicatoren van zowel Tx als Rx rood
zijn, drukt u op de aan/uitknop op de
Tx of Rx om de ander automatisch te
activeren.
2. INFO-knop
Druk op deze knop om informatie van
het OSD-systeem weer te geven op
het beeldscherm dat op de ontvanger
is aangesloten.
3. IR-knop
Indrukken om de frequentie van de
IR-blaster te schakelen tussen 36 KHz
en 56 KHz, zodat deze overeenkomt
met de vereiste van het brontoestel.
Zie IR-synchronisatie uitvoeren op
pagina 17 voor details.
4. SOURCE-knop
Indrukken om direct tussen de
ingangen te schakelen die op de zender
zijn aangesloten.
Led-indicatoren van de zender en de ontvanger
Zie hieronder voor details over ledindicatoren en osd-beschrijvingen van de zender en de ontvanger.
Aan/uitindicator
(op Rx)
Knippert blauw Knippert
Knippert blauw Knippert
Bronindicator
(op Rx)
Osd-weergave
(op Rx)
(4 niveaus
achtereenvolgend)
/
(achtereenvolgend
weergeven)
Item/modus Statusbeschrijving
Eerste keer
opstarten/
opwarmen
Opstarten duurt
ongeveer 15~20
seconden.
Continu afzoeken van
beschikbare signalen als
Beschikbare
kanalen zoeken
het systeem geen
verbinding kan maken
binnen 80 seconden na
initialiseren.
(Opmerking 1 & 4)
8 Inleiding
Aan/uitindicator
(op Rx)
Bronindicator
(op Rx)
Brandt blauw Knippert (snel)
Osd-weergave
(op Rx)
Item/modus Statusbeschrijving
Geen ingang van
geselecteerde bron.
(Opmerking 2)
Brandt blauw Knippert (traag)
Draadloze
koppelingsmodus
Videoformaat wordt
niet herkend.
(Opmerking 3)
Brandt blauw Brandt blauw
Videoformaat wordt
herkend.
Brandt rood uit Stand-by Energiebesparing
1.Als binnen 80 seconden geen draadloze verbinding tot stand wordt gebracht, is de koppeling verbroken of is de
zender buiten bereik. Controleer de afstand en zet de zender en ontvanger dichter bij elkaar. Het
maximumbereik voor video-overdracht voor 1080p-content is maximaal 20 m (66 voet), en de minimumafstand
is 1,98 m (6,5 voet). Ovedrachtsafstand varieert per omgeving. Genoemde afstand is gebaseerd op metingen op
zichtlijn. In gebouwen die geconstrueerd zijn uit staal, hout, beton of baksteen kan de overdrachtsafstand
kleiner zijn.
2.Zorg dat de bronapparatuur is ingeschakeld en het uitgangssignaal is ingesteld op HDMI-uit. Een alternatieve
methode is de HDMI-kabel loskoppelen en weer aansluiten, om ervoor te zorgen dat de HDMI-stekker correct
is aangesloten.
3.Als geen video wordt weergegeven en de OSD de melding weergeeft, geeft dit aan dat de beeldsnelheid
van de video van de computer niet wordt ondersteund. Zie hoofdstuk Ondersteunde resolutie op pagina 22
om naar een ondersteunde videotiming te schakelen.
4.Als u meer dan één eenheid hebt, moeten elke zender en ontvanger minstens 1,98 m (6,5 voet) van elkaar
verwijderd zijn.
9 Inleiding
Installatie
USB
HDMI

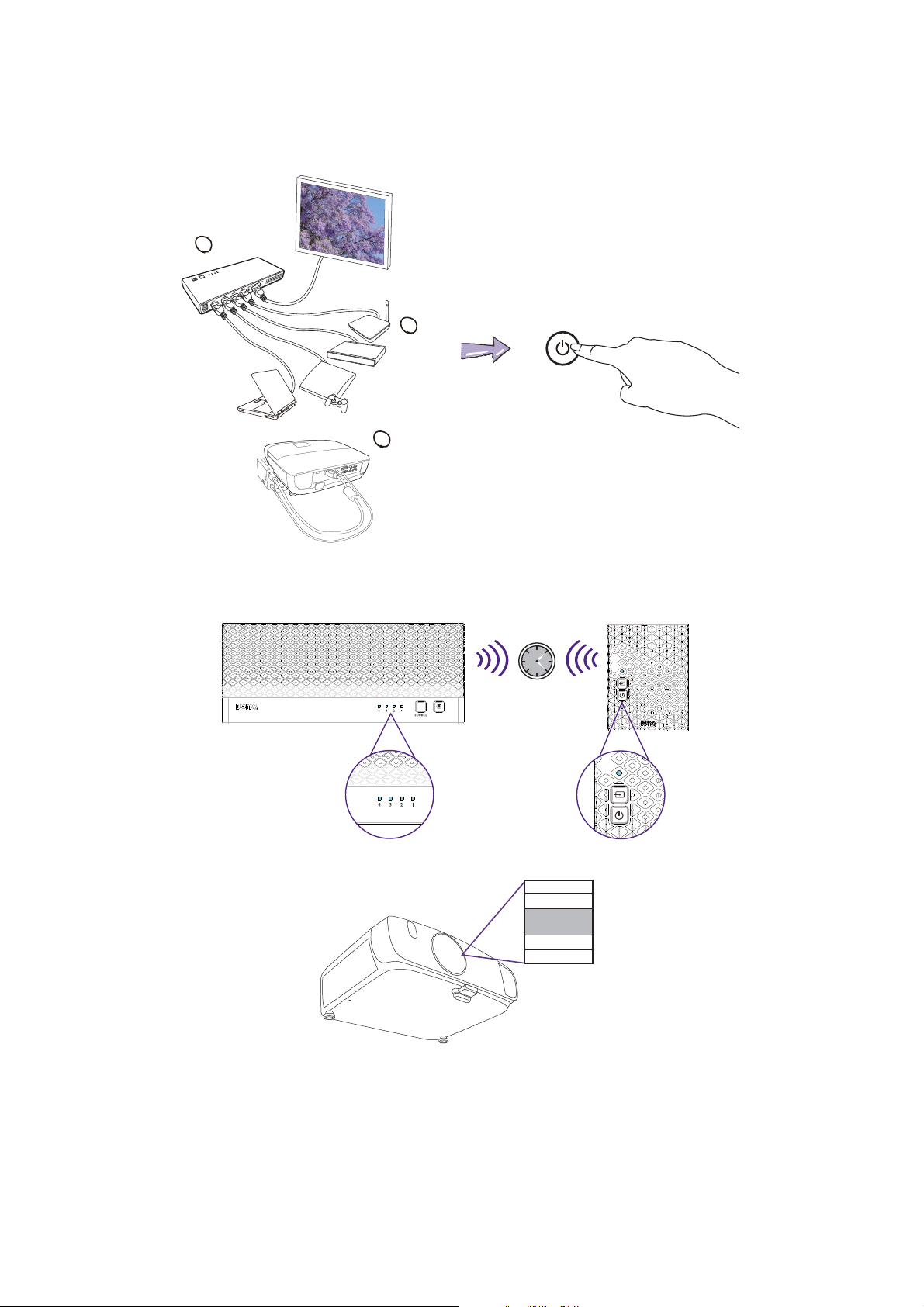

Dit onderdeel beschrijft hoe u de eenheid voorbereidt op het eerste gebruik.
Omdat de Draadloze FHD-kit met verschillende projectoren kan werken, kunnen de benodigde
stappen om de installatie te voltooien verschillen, afhankelijk van de daadwerkelijke opstelling en de
specificaties van de projector. Volg onderstaande procedures en zie de betreffende onderdelen voor
details.
1. Sluit de zender correct aan op de gewenste apparatuur en schakel beide in. Zie De zender (Tx)
instellen op pagina 10 voor details.
2. Bevestig de ontvanger aan de projector en sluit de stroomtoevoer aan. Zie De ontvanger (Rx)
instellen op pagina 12 voor details.
3
2
1
3. Zorg dat alle verbonden apparatuur is ingeschakeld. Druk op de ingangsknop van de projector of
de afstandsbediening ervan om de geschikte HDMI-video-uitgang te selecteren. Controleer of
het signaal wordt overgedragen. Zie Alle apparatuur inschakelen en een ingang selecteren op
pagina 16 voor details.
4. In de meeste gevallen kunt u de ingangsapparatuur bedienen door de afstandsbediening ervan op
de ontvanger te richten. Als de ingangsapparatuur niet reageert, voert u een IR-synchronisatie uit
via de instructies van IR-synchronisatie uitvoeren op pagina 17.
De zender (Tx) instellen
Sluit maximaal vier high-definition audio/videoapparaten aan op de zender.
1. Verbind de HDMI 1/HDMI 2/HDMI 3/HDMI 4-aansluitingen van de zender via HDMI-kabels met de
HDMI-uitgangen van de high-definition AV-apparatuur. De zender is uitgerust met vier HDMIaansluitingen voor high-definition apparaten, zoals Blu-rayspelers of gameconsoles.
10 Installatie
2. Voor de doorlusverbinding sluit u de HDMI OUT van de zender met een HDMI-kabel aan op de
1
2
HDMI-in
HDMI-uit
IR-blaster-kabel
Stroomkabel
IR
HDMI-ingang van een tweede beeldscherm.
3. Sluit de IR-blaster-kabel aan op de IR-sensor van de high-definition AV-apparatuur. U kunt dan
met de afstandsbediening van de bronapparatuur, die op de ontvanger is aangesloten, de
bronapparatuur bedienen en schakelen tussen kanalen. Steek de IR-blaster-kabel in de IR OUT-
aansluiting van de zender. Plaats de IR-blasters in de buurt van de IR-sensoren van de high
definition audio/video-apparatuur.
4. Steek de bijgesloten stroomadapter in de DC-ingang van de zender en in een stopcontact. De
indicator op de aan/uitknop brandt blauw als de zender op het stopcontact wordt aangesloten.
4
3
11 Installatie
De ontvanger (Rx) instellen
U kunt de ontvanger op verschillende maniere positioneren.
• Als aan de onderkant van de projector een schroefgat zit, kunt u de ontvanger met de
meegeleverde bevestigingshouder aan de projector bevestigen. Zie Bevestig de ontvanger (Rx) met
behulp van de bevestigingshouder op de BenQ-projector op pagina 12 voor meer informatie.
• Als aan de onderkant van de projector geen schroefgat zit, gebruikt u een van onderstaande opties.
- Als de projector aan het plafond is gemonteerd, bevestigt u de ontvanger met de meegeleverde
klittenbandriem aan de plafondhouder. Zie De ontvanger (Rx) bevestigen op een
plafondbevestiging op pagina 13 voor meer informatie.
- Als de projector op een tafel is geplaatst, plaatst u de ontvanger op de meegeleverde houder
direct naast de projector. Zie De ontvanger op de meegeleverde houder plaatsen op pagina 14
voor meer informatie.
• Bepaalde BenQ-projectors (bijv. W2000) hebben interne ruimte zodat de ontvanger direct in de
projector kan worden verborgen. Zie de gebruikershandleiding van de projector voor meer
informatie.
Bevestig de ontvanger (Rx) met behulp van de bevestigingshouder op de BenQ-projector
De bevestigingshouder bevestigt de draadloze ontvanger aan bepaalde BenQ-projectors.
Afhankelijk van het aangeschafte projectormodel kan de draadloze ontvanger aan de rechterzijde
of linkerzijde van de projector worden bevestigd. Zie de illustraties en de modellijst voor de
correct locatie en de installatiehandelingen.
Zet de projector met de onderkant naar boven voordat u begint met bevestigen.
• Geschikte modellen: W1110, HT2050, W2000, HT3050 en andere modellen met het schroefgat
op dezelfde plek. Ga naar www.BenQ.com voor meer ondersteunde modellen.
12 Installatie
• Geschikte modellen: W1070+, W1080ST+, HT1075, HT1085ST, W1350, W3000 en andere
modellen met het schroefgat op dezelfde plek. Ga naar www.BenQ.com voor meer
ondersteunde modellen.
De ontvanger (Rx) bevestigen op een plafondbevestiging
Als de BenQ-videoprojector niet in bovenstaande
lijst staat, gebruikt u de bevestigingshouder om de
ontvanger op de plafondbeugel te monteren als de
projector aan het plafond wordt bevestigd.
Bevestig eerst de bevestigingshouder op de
ontvanger en bevestig vervolgens de
bevestigingshouder en de ontvanger met behulp
van de bijgesloten klittenband op de plafondbeugel,
zoals in de afbeelding is aangegeven.
13 Installatie
De ontvanger op de meegeleverde houder plaatsen
HDMI
Als de projector op een tafel is geplaatst, plaatst u de
ontvanger gewoon op de meegeleverde houder zoals
is geïllustreerd.
De HDMI-kabel en stroom aansluiten
Zodra de ontvanger correct bij de projector is geplaatst, sluit u de HDMI-kabel en stroom aan om te
zorgen dat het signaal wordt overgedragen.
Gebruik een van de volgende opties om de ontvanger van stroom te voorzien.
• Enkele projectormodellen zijn uitgerust met een usb type-A-aansluiting (1,5 V) om de ontvanger van
stroom te voorzien. Zie Stroomtoevoer via een usb type-A-aansluiting (1,5 V) op pagina 15 voor
details.
• Voor projectors zonder een usb type-A-aansluiting (1,5 V) voor stroomtoevoer, zie Stroomtoevoer
via een stroomadapter op pagina 15 voor meer details.
De HDMI-kabel aansluiten
Sluit de HDMI-kabel aan op de HDMI-uitgang van de ontvanger en op de HDMI-ingang van de
projector.
14 Installatie
Stroomtoevoer via een usb type-A-aansluiting (1,5 V)
USB
Sluit een uiteinde van de bijgesloten usb-kabel aan op
de mini-usb-aansluiting van de ontvanger, en het andere
uiteinde op de usb type-A-aansluiting (1,5 V) van de
projector. Zie de illustratie.
Stroomtoevoer via een stroomadapter
Sluit de bijgesloten usb-adapter aan op de mini-usbaansluiting van de ontvanger en op een stopcontact.
De indicator op de aan/uitknop van de ontvanger
brandt blauw als de ontvanger op het stopcontact
wordt aangesloten.
15 Installatie
Alle apparatuur inschakelen en een ingang selecteren
1
2
3
1. Zorg dat alle aangesloten appareten van stroom zijn voorzien en schakel ze allemaal in. Zodra de
ontvanger en de zender van stroom zijn voorzien, worden ze automatisch ingeschakeld.
2. Tijdens het opwarmen knippert de aan/uitindicator blauw totdat de draadloze verbinding tussen
zender en ontvanger tot stand is gebracht. Het duurt ongeveer 15 tot 20 seconden om op te
starten.
3. Zorg dat de projector op de correcte HDMI-ingang is geschakeld.
Y/Pb/Pr
Video
HDMI
RGB
S-Video
16 Installatie
4. Druk op de SOURCE-knop op de afstandsbediening of bovenop de ontvanger/zender om naar
een andere ingang te schakelen, totdat u de video ziet die wordt uitgezonden.
IR-synchronisatie uitvoeren
De IR-blaster is standaard ingesteld op een frequentie van 47 KHz, dit is compatibel met de meeste
afstandsbedieningen. Als de IR-blaster-kabel is verbonden, stuurt deze infraroodopdrachten van de
afstandsbediening naar de verbonden bronapparatuur. Nadat alle apparaten zijn geïnstalleerd en
ingeschakeld, kunt u de bronapparatuur bedienen door de betreffende afstandsbedieningen op de
ontvanger te richten. Als een van de bronapparaten niet reageert, volgt u de procedures om een
IR-synchronisatie uit te voeren om de IR-frequentie in te stellen.
1. Plaats twee AAA-batterijen in de afstandsbediening van de zender/ontvanger.
2. Zorg dat de IR-blaster-kabel verbonden is met de bronapparatuur en de zender. Zie De zender
(Tx) instellen op pagina 10 voor details.
3. Zorg dat de zender, ontvanger en alle aangesloten apparatuur correct zijn verbonden en zijn
ingeschakeld, en dat de gewenste bron wordt overgedragen. Zie Alle apparatuur inschakelen en
een ingang selecteren op pagina 16 voor details.
4. Druk op de IR-knop op de afstandsbediening van de ontvanger. De huidige IR-frequentie wordt
weergegeven. Druk nogmaals op de IR-knop om een andere IR-frequentie in te stellen. Zie
IR-blasterfrequentie wijzigen op pagina 19.
17 Installatie
5. Richt de afstandsbediening van het bronapparaat op de ontvanger en druk op de knoppen om te
controleren of het apparaat kan worden bediend. Indien dit niet het geval is, moet de frequentie
van de IR-blaster opnieuw worden ingesteld en gesynchroniseerd. Volg Stap 4 en 5 totdat de
afstandsbediening van het bronapparaat functioneert.
De IR-sensor ondersteunt de signaalprotocollen van NEC, RC5 en RC6 tussen 36 KHz ~ 56 KHz. Vandaar
worden enkele apparaten wellicht niet ondersteund.
De zender en ontvanger opwekken
• Als de stand-bymodus is geactiveerd (de aan/uitindicatoren op zowel zender als ontvanger branden
rood), drukt u op de aan/uitknop op de zender of op de ontvanger om zowel de zender als de
ontvanger in te schakelen. Dit kan ook met de afstandsbediening worden uitgevoerd.
• Als de HDMI-uitweergave van de zender is ingeschakeld (de aan/uitindicator van de zender brandt
blauw) en de ontvanger blijft op stand-by staan (de aan/uitindicator van de ontvanger brandt rood),
drukt u op de aan/uitknop van de zender of van de ontvanger om het andere toestel te activeren en
automatisch de draadloze verbinding tussen beide te herstellen.
18 De zender en ontvanger opwekken
Basale handelingen en de schermmenu's (OSD)
Alleen de status van de ontvanger die op de projector is aangesloten kan in de OSD worden weergegeven.
De status van de HDMI-uitgang van de zender kan niet worden weergegeven.
Functie Handelingen OSD-weergave
Zowel Rx en Tx
activeren de standbymodus, terwijl de
HDMI-uit van Tx is
ingeschakeld
Toont weergaveinformatie
Audio- / video-ingang
selecteren
IR-blasterfrequentie
wijzigen
Druk in de actieve modus op de aan/
uitknop bovenop de ontvanger / zender
of op de afstandsbediening die op de
ontvanger wordt gericht, en zowel de
zender als de ontvanger activeren de
stand-bymodus terwijl de HDMI-uit van
de zender geactiveerd blijft.
Druk op de
afstandsbediening en informatie als
signaalkwaliteit, ingang, kanaal en
resolutie verschijnt.
Druk nogmaals op de
te sluiten.
Druk op de SOURCE-knop op de
afstandsbediening of op de zender (of de
ontvanger) om de audio/video-ingang te
kunnen kiezen.
Druk op de IR-knop van de
afstandsbediening om de frequentie van
de IR-blaster te schakelen tussen 36 KHz
en 56 KHz. De standaardinstelling van de
IR-blasterfrequentie is 47 KHz.
INFO-knop op de
INFO-knop om af
ON
(wordt 3 seconden
weergegeven en activeert
vervolgens de stand-bymodus.)
= OFF
Voorbeeld:
HDMI1 CH10 1280x1024
Voorbeeld:
HDMI1 CH10 1280x1024
= 38KHZ
• Druk eenmaal voor de status van de
huidige IR-frequentie.
• Druk nogmaals om tussen de
IR-blasterfrequenties te schakelen.
19 Basale handelingen en de schermmenu's (OSD)
Problemen oplossen
De aan/uitindicator brandt niet.
Controleer of de stekkers van de ontvanger en de zender correct in een werkend
stopcontact zijn geplaatst.
Slechte beeldkwaliteit of stotterende video.
• Controleer of de videoresolutie van de HDMI-ingang van het apparaat is ingesteld op
1080p, 1080i, 720p, 576p of 480p. Zie Ondersteunde resolutie op pagina 22 voor de
ondersteunde videobeeldsnelheid.
• Zorg dat de afstand van de overdracht minder dan 30 meter (100 voet) is en vrij is van
obstakels.
Geen geluid.
• Controleer of het volume van het beeldscherm correct is ingesteld en niet is ingesteld op
dempen.
• Controleer of het geluidsvolume van de speler van het bronapparaat is ingeschakeld.
• Zorg dat de bitsnelheid van het geluid van het bronapparaat wordt ondersteund. Zie
Ondersteunde audiobitsnelheid op pagina 23 voor meer informatie.
IR Blaster kan het bronapparaat niet bedienen.
• Controleer de plek van de IR-sensor van het bronapparaat. Zorg dat de IR-blastersensor
dichtbij is en direct bij de IR-sensor van het bronapparaat is. Zie stap 3 in De zender (Tx)
instellen op pagina 10 voor de instelling hiervan.
• Verander de frequentie van IR Blaster zodat dit overeenkomt met de vereiste van het
bronapparaat. Zie IR-blasterfrequentie wijzigen op pagina 19 voor informatie over het
veranderen van de frequentie van de IR-blaster.
Geen 3D-video-uitvoer.
• OSD vertoont: TX en/of RX
• Controleer of beide beeldschermaansluitingen (ook de Tx en Rx) ondersteuning bieden
voor 3D-videoformaat. Als één van de beeldschermaansluitingen uitsluitend ondersteuning
biedt voor 2D-formaat, wordt 3D-uitvoer niet ondersteund.
• Als u 3D-video op de ondersteunde beeldschermaansluiting wilt weergeven, schakelt u de
beeldschermaansluiting, die uitsluitend ondersteuning biedt voor 2D, uit en schakelt u de
beeldschermaansluiting, die wel ondersteuning biedt voor 3D, opnieuw in. Stel vervolgens
de bronspeler in op het afspelen van 3D-videoformaat voor het 3D-beeldscherm.
• Controleer de video-uitvoerinstelling van de bronspeler, zoals een Blu-rayspeler of
gameconsole. Als de video-uitvoer van de bronspeler op 3D-videoformaat is ingesteld, kan
dit eventueel problemen opleveren op een beeldschermaansluiting die dit niet ondersteunt.
20 Problemen oplossen
Geen video verschijnt op het scherm.
• Controleer of alle correcte kabels zijn geplaatst en gekozen tussen de ingang van de zender
en de aansluiting van het high-definition apparaat.
• Kies op de projector (aangesloten op de ontvanger) HDMI als ingang.
• Controleer of de aan/uitindicator en SOURCE-indicator van de ontvanger en de zender
correct oplichten. Zie het vervolge of Led-indicatoren van de zender en de ontvanger op
pagina 8 voor meer informatie.
Led-indicator OSD-weergave Mogelijke oplossingen
• Zorg dat de overdrachtsafstand tussen de zender
Aan/uit-indicator:
knippert blauw
(4 niveaus
achtereenvolgend)
en de ontvanger NIET meer bedraagt dan 30 meter
(100 voet) en dat de afstand vrij is van obstakels.
• Zet de zender dichter bij de ontvanger.
• Zorg dat de videoresolutie en de beeldsnelheid
worden herkend en ondersteund.
Aan/uit-indicator:
brandt blauw
Bronindicator:
knippert traag
Aan/uit-indicator:
brandt blauw
Bronindicator:
knippert snel
• Sluit het bronapparaat aan op het beeldscherm om
de compatibiliteit van het videoformaat te
controleren en eventueel te wijzigen.
• Controleer of de videoresolutie van de HDMIingang van het apparaat is ingesteld op 1080p,
1080i, 720p, 576p of 480p. Zie Hoofdstuk 5 voor
meer informatie over de ondersteunde resolutie.
• Zorg dat de juiste kabels tussen de zender en de
bronapparatuur zijn aangesloten.
• Zorg dat de bronapparatuur, die op de zender zijn
aangesloten, zijn ingeschakeld.
• Zorg dat de juiste kabels tussen de zender en de
projector zijn aangesloten.
21 Problemen oplossen
Ondersteunde resolutie
Als de SOURCE-indicator blauw blijft knipperen (trager dan in de modus "geen signaal"); OSD
weergave: , en als geen videobeelden zichtbaar zijn of als de videokwaliteit niet goed is, geeft dit
aan dat de beeldsnelheid van het A/V-bronapparaat niet wordt ondersteund. Zorg dat de timing van
het HD-apparaat overeenkomt met de lijst met standaarden hieronder:
Timings voor 2D-videoformaat Resolutie Ondersteund
Primaire CEA-videotiming
640x480p @ 59,94 / 60Hz
720x480p @ 59,94Hz JA
720x480p @ 60Hz JA
720x576p @ 50Hz 576p JA
1280x720p @ 50Hz
1280x720p @ 59,94 / 60Hz JA
1920x1080i @ 50Hz
1920x1080i @ 59,94 / 60Hz JA
1920x1080p @ 50Hz
1920x1080p @ 59,94 / 60Hz JA
Secundaire CEA-videotiming
1920x1080p @ 23,98 / 24Hz
1920x1080p @ 25Hz JA
1920x1080p @ 29,97 / 30Hz JA
VESA-timing (alleen DVI)
640x480 @ 59,94 / 72,809Hz VGA JA
800x600 @ 60,317 / 72,188Hz SVGA JA
480p
720p
1080i
1080p / 60
1080p / 24
JA
JA
JA
JA
JA
1024x768 @ 60 / 70,069Hz XGA JA
1280x768 @ 60Hz WXGA JA
1280x1024 @ 60Hz SXGA JA
Verplichte timings voor CEA 32D-videoformaat Ondersteund
1280x720p @ 50Hz boven en onder JA
1280x720p @ 50Hz frame packing JA
1280x720p @ 59,94 / 60Hz boven en onder JA
1280x720p @ 59,94 / 60Hz frame packing JA
1920x1080i @ 50Hz naast elkaar (half) JA
1920x1080i @ 59,94 / 60Hz naast elkaar (half) JA
1920x1080p @ 23,98 / 24Hz boven en onder JA
22 Ondersteunde resolutie
Ondersteunde audiobitsnelheid
• Digitale audio van HDMI-ingangen: Ondersteuning voor een bitsneleid van maximaal 6 Mbit/s.
• Ondersteunde audioformaten: AC-3 en DTS.
• 2-kanaals PCM: 16~24 bits audiosample met 32~96 KHz samplesnelheid zoals hieronder is
aangegeven.
2-kanaals PCM 32KHz 44,1KHz 48KHz 96KHz
16 bits JA JA JA JA
24 bits JA JA JA JA
23 Ondersteunde audiobitsnelheid
Productspecificaties
Algemene specificaties
Ondersteunde
videoresoluties
Ondersteunde
audioformaten
Overdrachtsafstand
Systeemvertraging Geen vertraging (<1 ms)
Antenne Zeer krachtige interne antenne's
Operationele frequenties
Voe din g
Bedrijfstemperatuur 0~40 °C
AV-interfaces
Besturingssignaalinterface
HDMI-ingang 1080p, 1080i, 720p, 576p, 480p
Digitale audio AC-3 en DTS van maximaal 6 Mbps
De maximale overdrachtsafstand voor video is 30 meter
(100 voet) in een directe verbinding.
De minimumafstand is 1,98 meter (6,5 voet).
5,1 ~ 5,9 GHz (inclusief non-DFS en DFS
frequentiebanden)
Adapter voor 100~ 240 V wisselstroom-in, 5 V 2 A
gelijkstroom-uit
Interfaces Zender (Tx) Ontvanger (Rx)
HDMI-ingang 4 (type A)
HDMI-uitgang 1 (type A) 1 (type A)
IR-sensor Ja Ja
IR-blaster-uitbreiding 2,5 mm aansluiting Niet beschikbaar
IR-sensoruitbreiding Niet beschikbaar Niet beschikbaar
Voedingsinterface Stroomingang 5 V gelijkstroomaansluiting 5 V mini-USB
Aan/uitknop aan de
Schakelaars
Indicatoren
Afmetingen (mm) 227 (B) x 94 (L) x 26 (H) 68 (B) x 91 (L) x 20 (H)
voorkant
Ingangsschakelaar
aan de voorkant
Power-indicator
Bronindicator 4 x blauwe led 1 x blauwe led
Status van
signaalkwaliteit
Ja (één druktoets) Ja (één druktoets)
Ja (één druktoets) Ja (één druktoets)
1 x led (twee kleuren:
blauw/rood)
Niet beschikbaar Weergegeven op OSD
1 x led (twee kleuren:
blauw/rood)
24 Productspecificaties
Loading...
